拆解报告：倍思60W 2A1C USB PD快充充电器

此前，充电头网为大家分享了倍思的多款USB PD充电器，比如倍思18W USB PD双口充电器TC-075PQ、倍思30W USB PD双口充电器、倍思45W 1A1C 充电器等。可以说，在中低功率段，倍思的产品基本已经配齐了。

同时，倍思近期也开始开发更大功率的充电器产品，比如今天要给大家分享的这款60W USB PD口充电器。除了充电充电功率的提升，这款充电器还增加了一个输出接口，将1A1C的配置升级成为2A1C。功率的提升和接口的增多，也让产品的实用性大幅提升。

倍思这款充电器的三口输出究竟是如何实现的呢？此前充电头网已经对这款产品进行了详细的评测，下面就继续为大家带来这款产品的内部拆解。

一、倍思60W 2A1C充电器外观

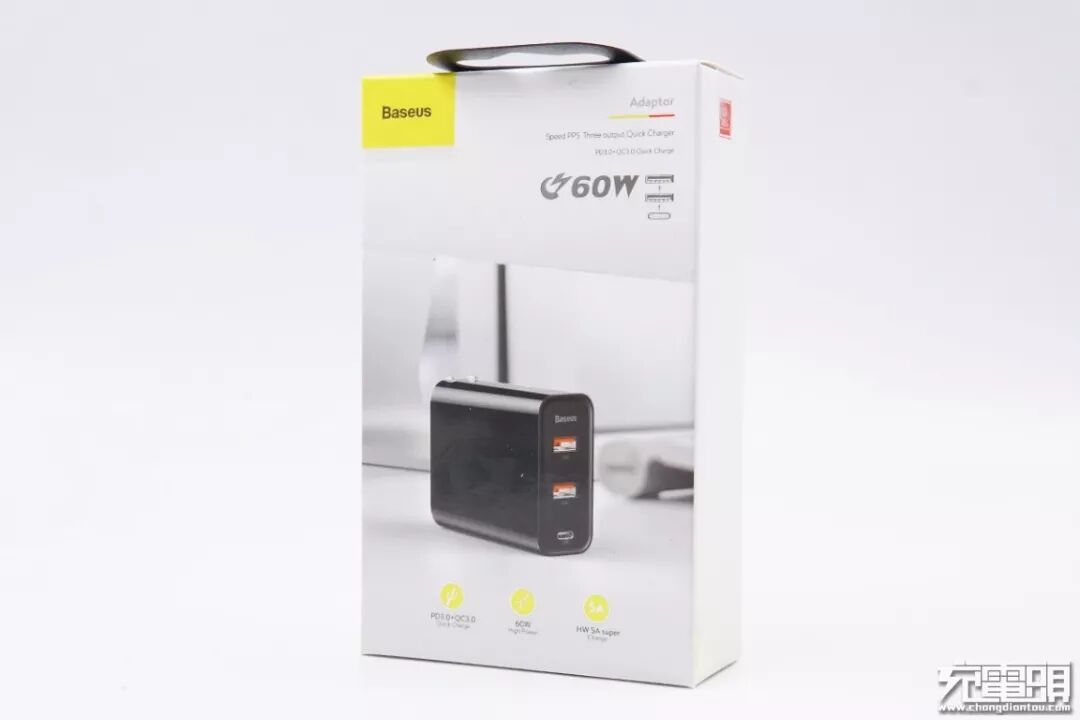

倍思2A1C 60W PD充电器包装盒采用一如既往的倍思风格，以白色为基色，左上角黄底黑字“Baseus”Logo，中间印有产品实图，底部标有PD3.0 + QC3.0、60W、HW 5A super charge字样。另外包装盒还有挂钩方便实体店展示。

包装盒背面上方印有产品使用场景图片，在图片下方有品牌商、制造商信息。

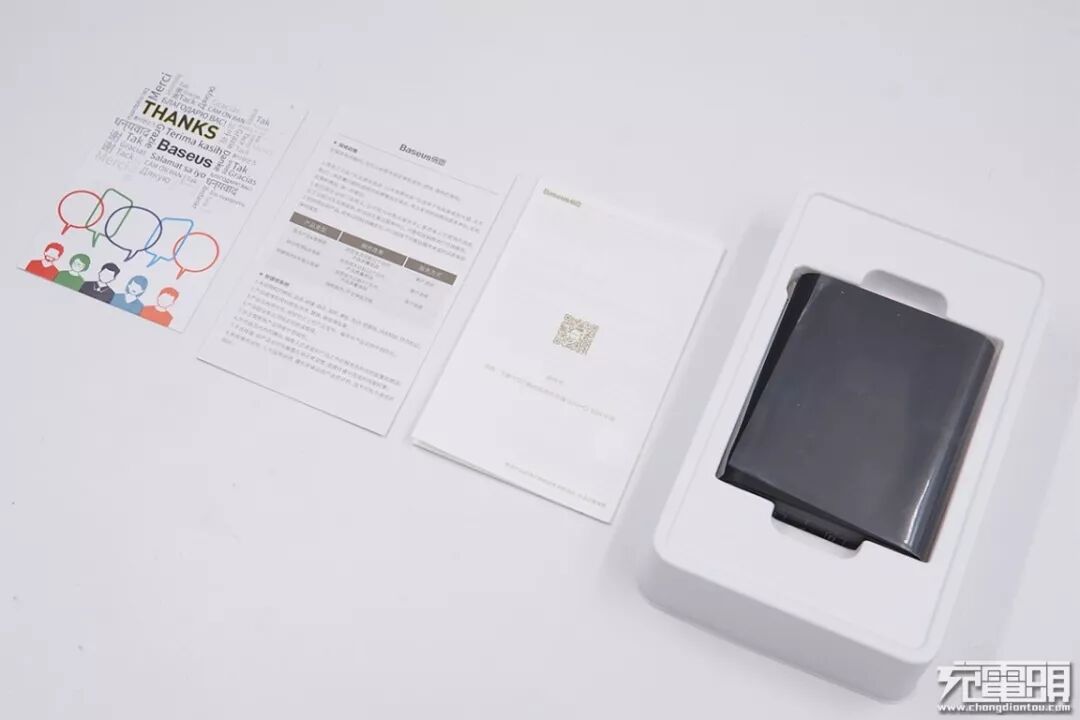

拆开包装内含充电器一枚、说明书保修卡等纸质文件。

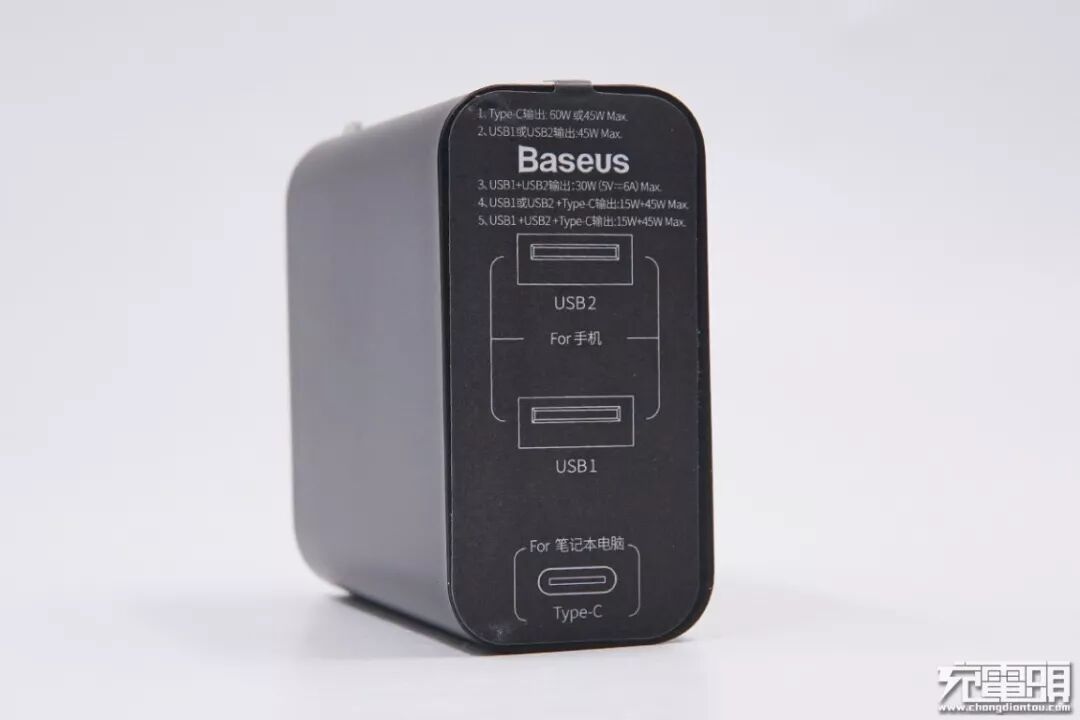

防护标贴上标明了三个输出接口的位置以及性能信息。
1、USB-C输出：60W或45W Max
2、USB1或USB2输出：45W Max
3、USB1或USB2输出：30W（5V/6A）Max
4、USB1或USB2+USB-C输出：15W+45W Max
5、USB1+USB2+USB-C输出：15W+45W Max

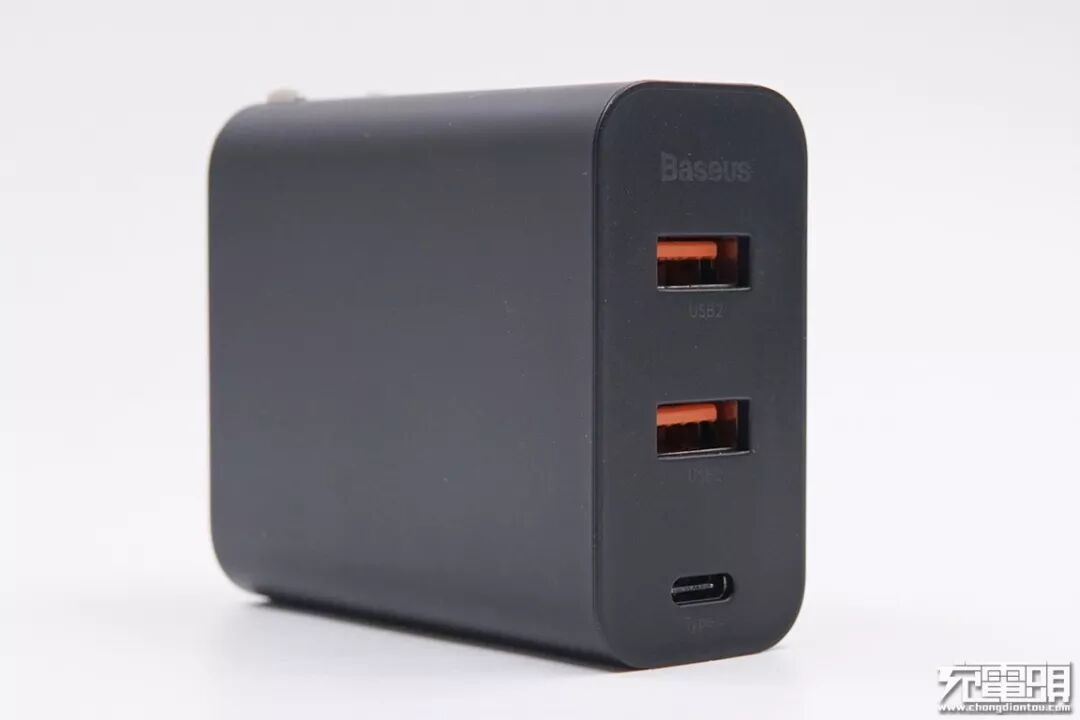

倍思2A1C 60W PD充电器整体偏长方体，采用黑色PC材质外壳，腰身经过圆弧过渡处理，握持时有不错的手感。输出端从上至下分别是倍思LOGO、USB2输出口、USB1输出口、USB-C输出口。

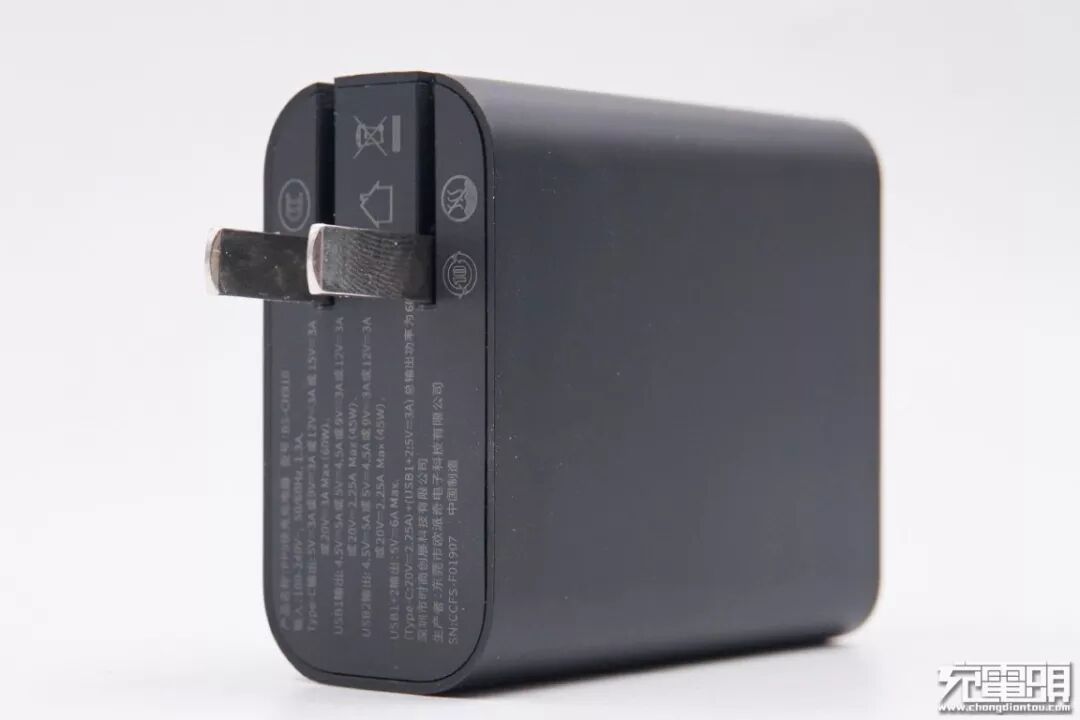

倍思2A1C 60W PD充电器采用了可折叠式插脚设计，方便收纳和携带。

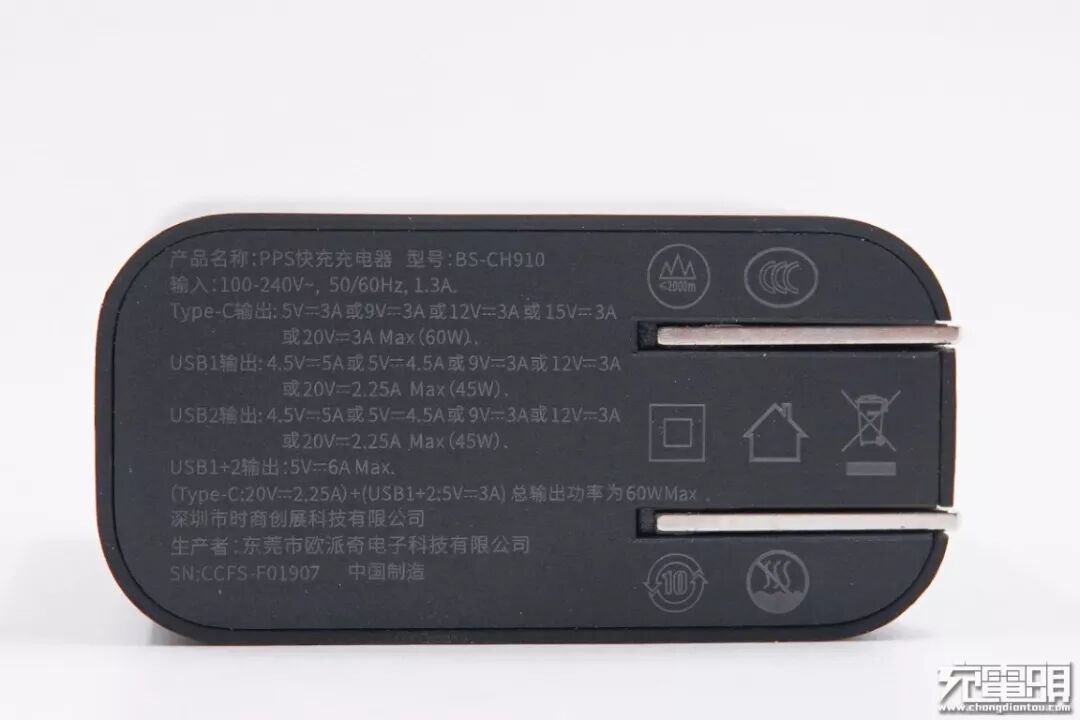

充电器插脚侧印着产品的参数信息。
名称：PPS快充充电器
型号：BS-CH910；
输入：100V-240V~ 50/60Hz，1.3A Max。
USB-C输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A Max（60W）
USB1输出：4.5V/5A、5V/4.5A、9V/3A、12V/3A、20V/2.25A Max（45W）
USB2输出：4.5V/5A、5V/4.5A、9V/3A、12V/3A、20V/2.25A Max（45W）
USB1+USB2输出：5V/6A Max
（USB-C：20V/2.25A）+（USB1+2：5V/3A）总输出功率60W Max。
生产商为东莞市欧派奇电子科技有限公司

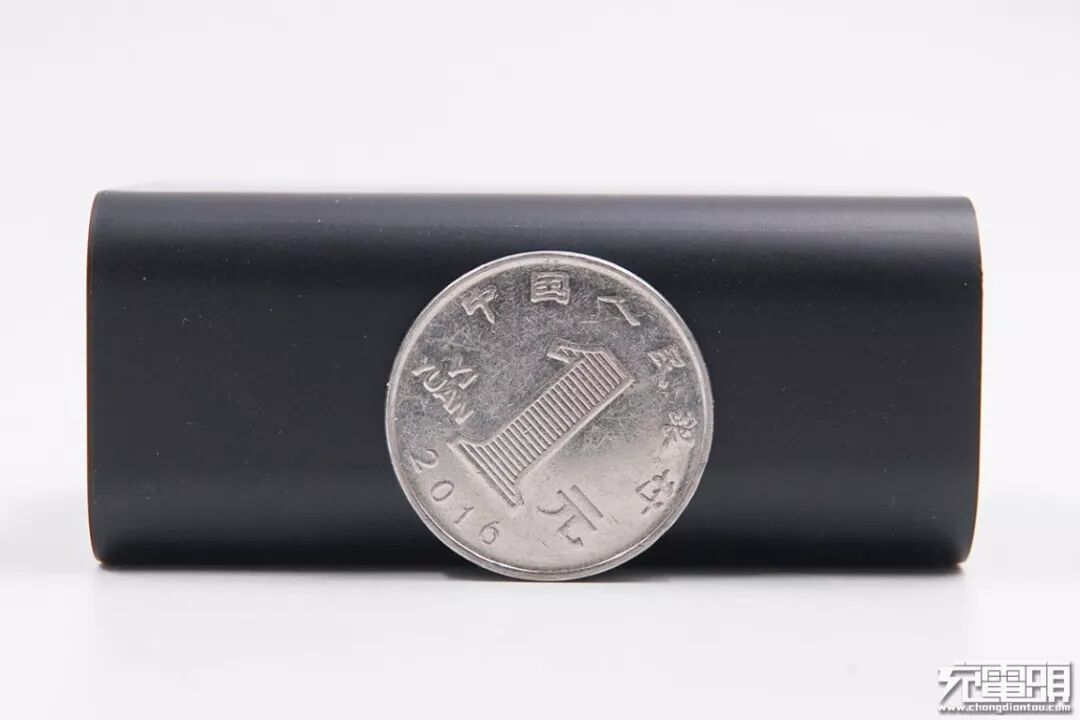

厚度比一元硬币直径稍大。

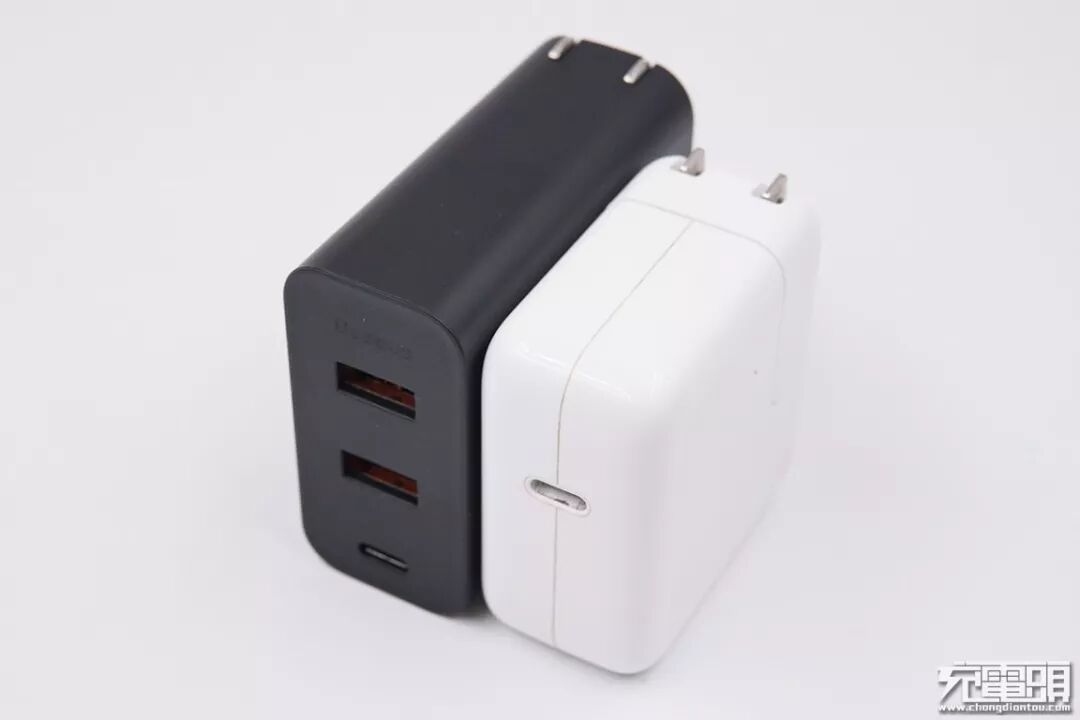

整体体积比苹果30W充电器略大。

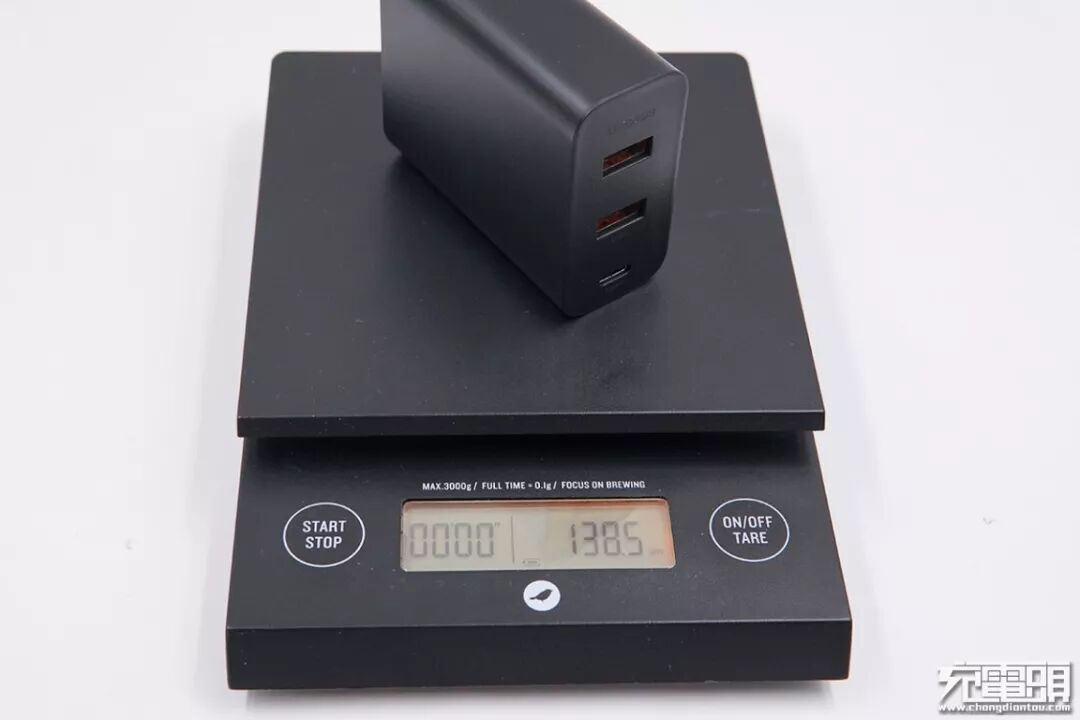

充电器的净重约为138.5g。

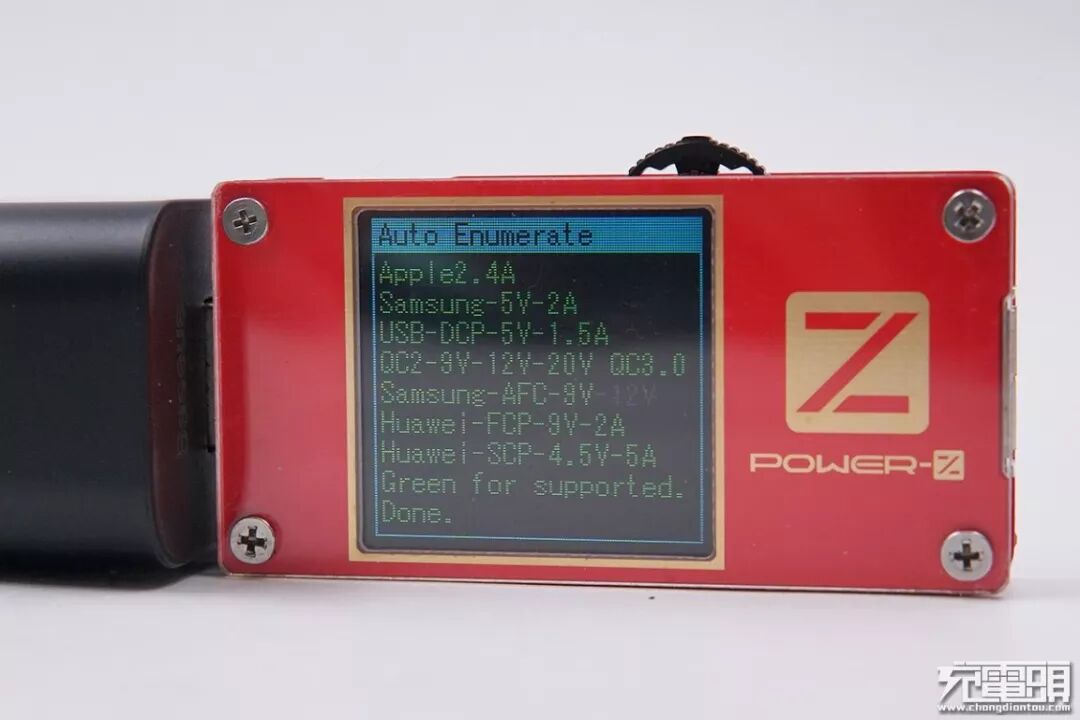

使用ChargerLAB POWER-Z KT001检测其中一个USB-A接口的输出协议，显示支持APPLE2.4A、Samsung 5V/2A、USB DCP、QC2.0、QC3.0、AFC、FCP、SCP等充电协议。

另一个USB-A接口的输出同样支持APPLE2.4A、Samsung 5V/2A、USB DCP、QC2.0、QC3.0、AFC、FCP、SCP等协议。

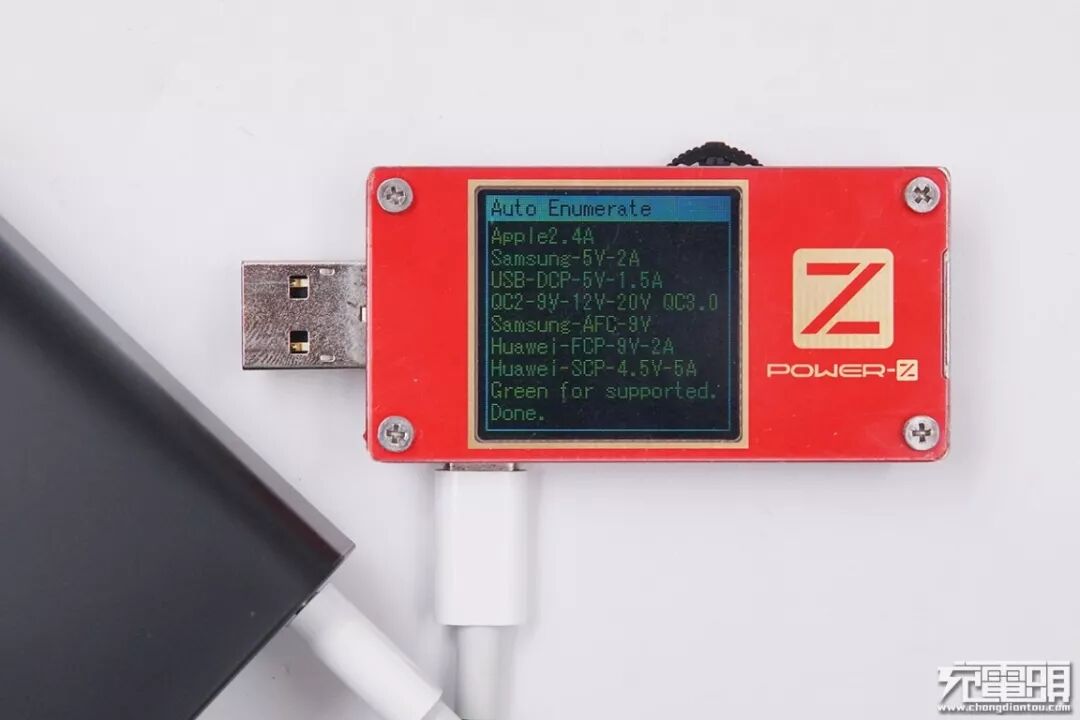

再来看USB-C的部分，协议检测结果与两个USB-A接口完全一致。

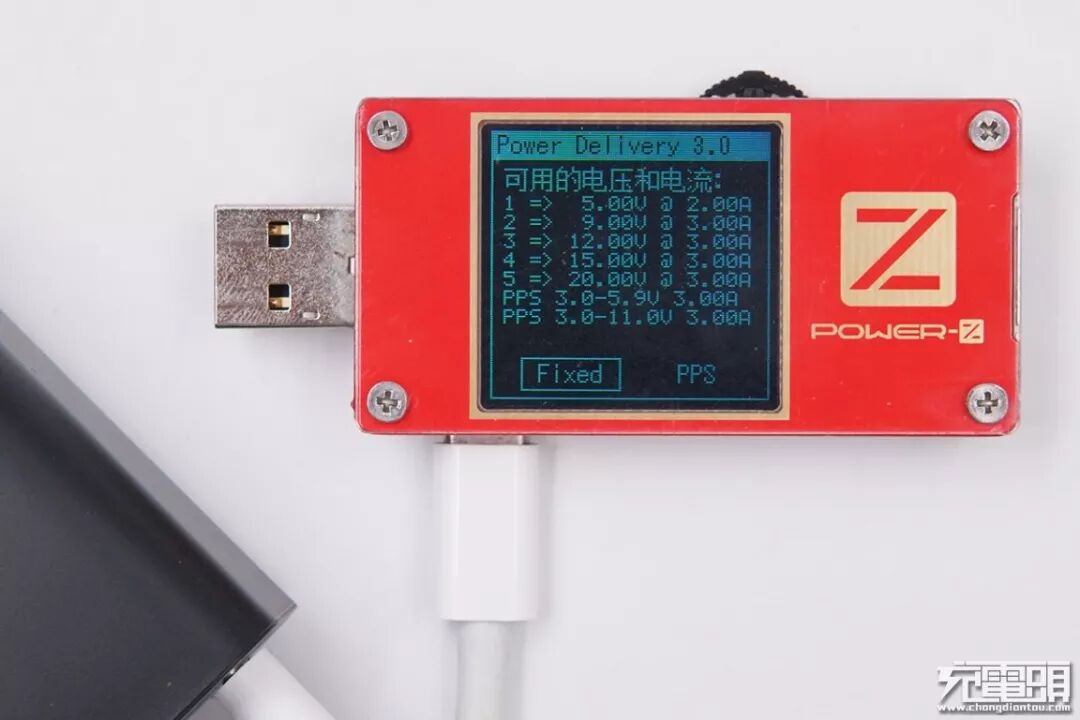

同时，USB-C接口除了支持以上协议之外，还支持USB PD快充，对其进行PDO报文检测得知，支持五个固定电压档位，分别是5V/2A、9V/3A、12V/3A、15V/3A、20V/3A；另外还支持两个PPS电压档位，分别是3-5.9V/3A、3-11V/3A，USB-C口的最大输出功率为60W。

关于这款充电器的详细评测，充电头网此前已经通过《支持小米27W极速快充，倍思2A1C 60W PD充电器评测》分享给大家，下面直接进入产品的拆解部分。

二、倍思60W 2A1C充电器拆解

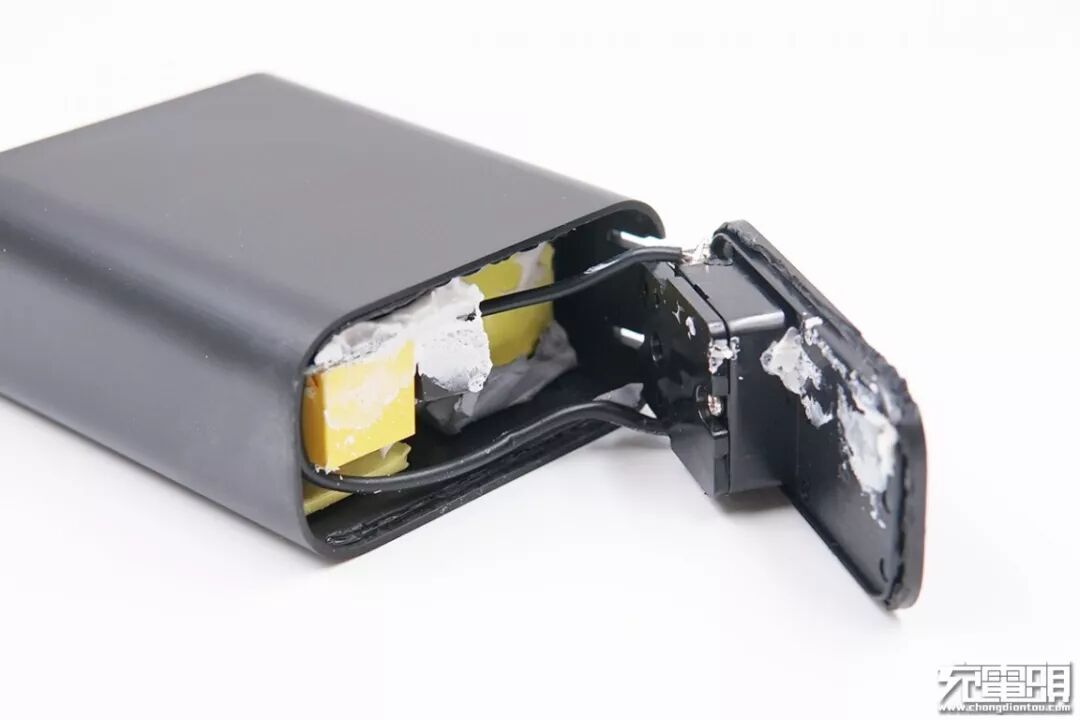

从充电的插脚侧拆开外壳，可以看到输入端的位置采用注胶处理，两根硅胶导线连通AC插脚和PCB板。

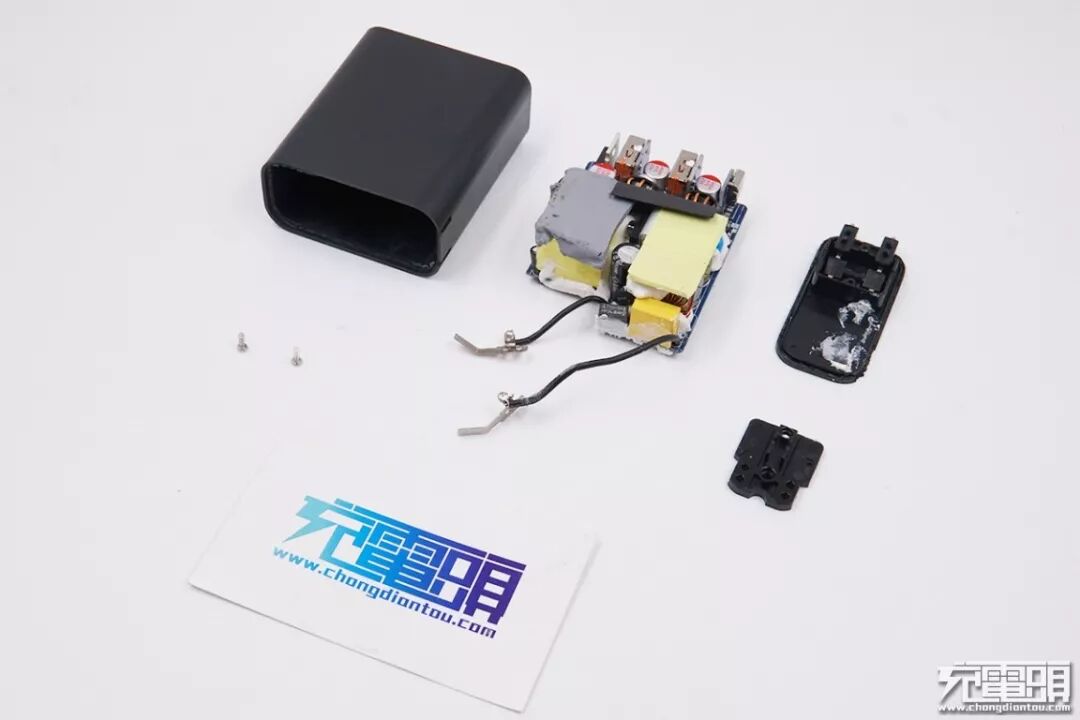

抽出充电器内部PCBA模块，并分解AC插脚。

充电正面一览。以塑料绝缘档板为界，上面的初级部分，左侧采用了一块比较大的散热片，与初级开关管贴合在一起，并使用马拉胶带包裹，散热片下面挡住的是初级电路的其他插件元器件；右侧是变压器，上面贴了一块导热贴，将热量散发到外壳。

下面是次级部分，采用二次降压方案，次级部分的三个接口采用两颗电感，分两路降压，每个接口均设有一颗固态电容用来输出滤波。

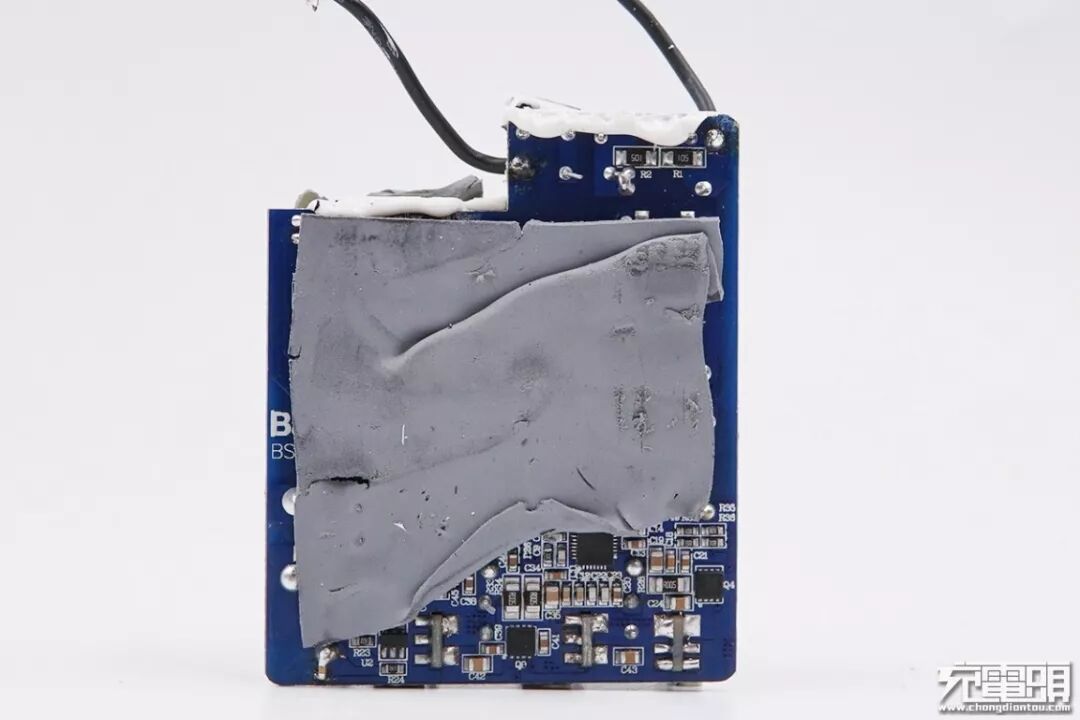

PCBA模块背面，同样使用了一大片导热贴（导热贴的褶皱由拆解导致），这可以将内部电路产生的热量均匀的传递给外壳，达到均匀散热、避免局部温升过高的效果。

侧面从变压器里面出来的两根多层绝缘线与PCB板上的次级部分连接，并使用了白色注胶加固绝缘。

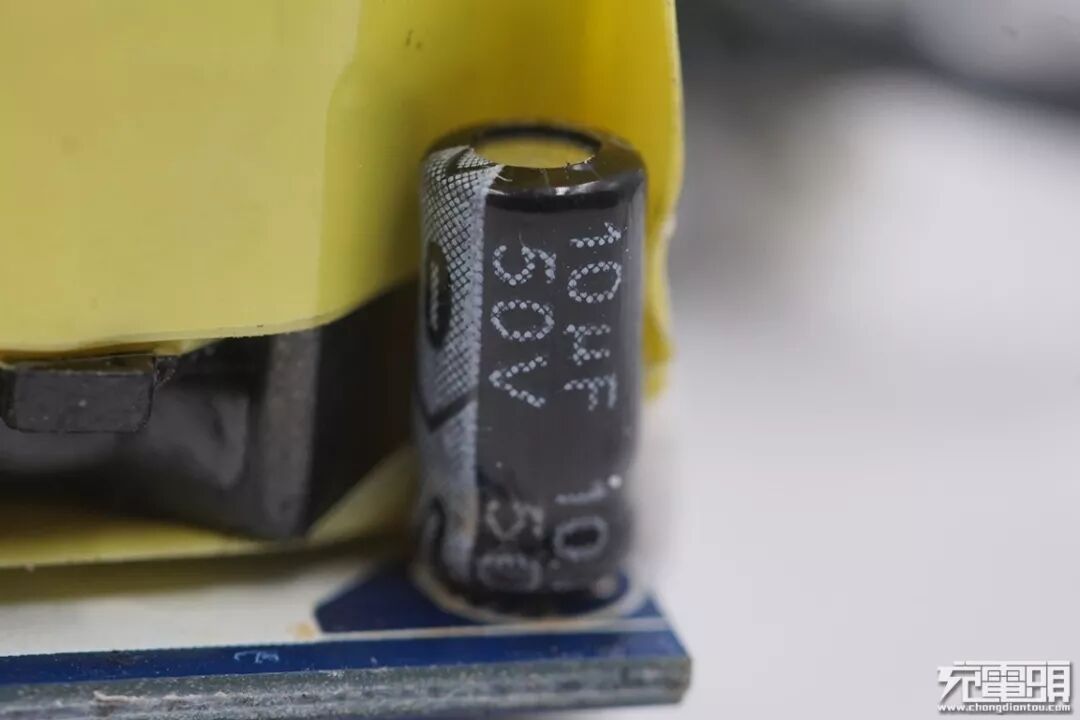

在变压器旁边有一颗PWM供电电容，规格为50V 10μF。

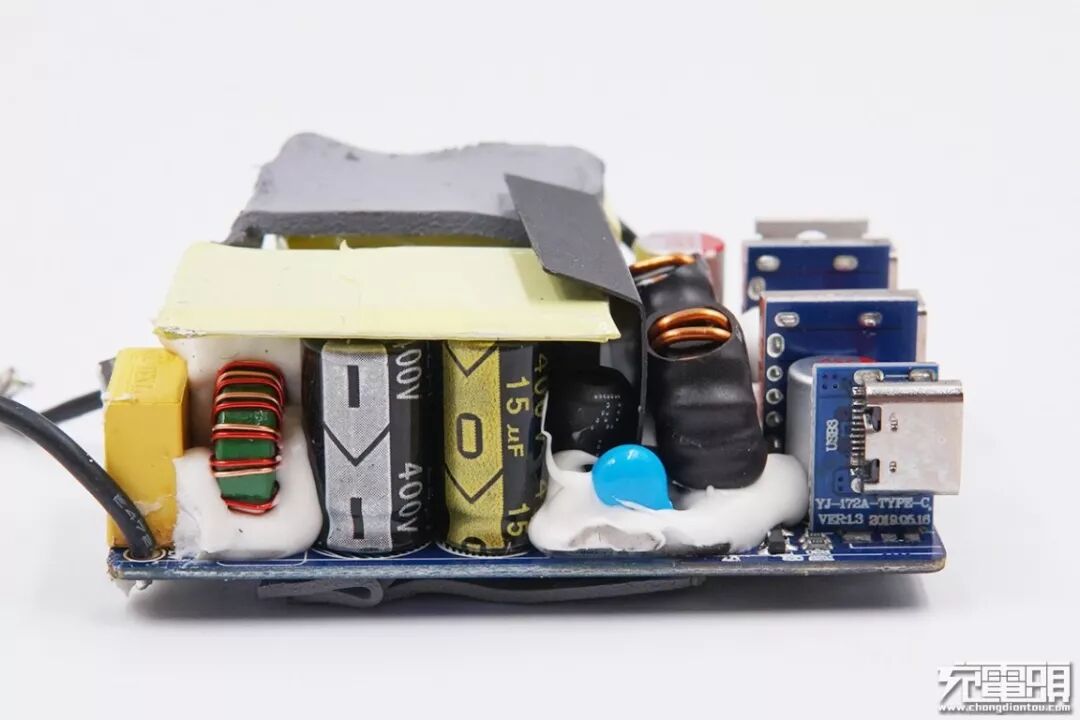

对应的一侧可以看到X电容、电感、初级滤波电容、Y电容等，元器件之间均采用注胶处理。

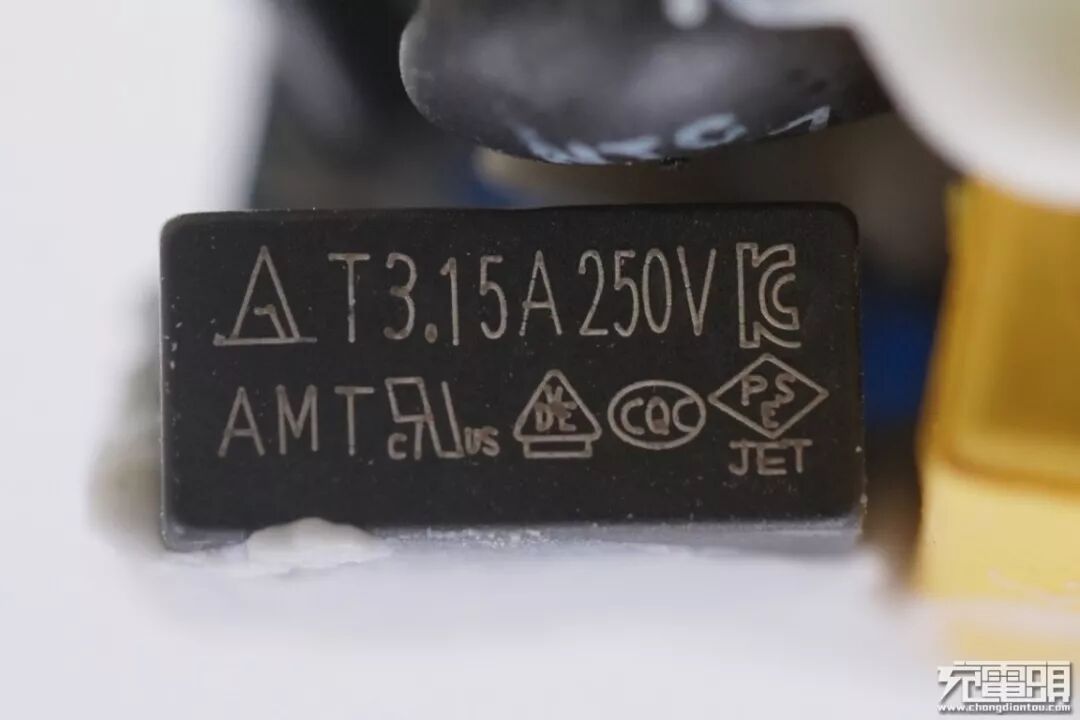

延时保险丝，规格为3.15A 250V。

输入端一共采用了5颗电解电容滤波。其中三颗是Chang牌（常州华威电子），规格400V 15μF；另外两颗是CyXincon品牌，规格均为400V 22μF。

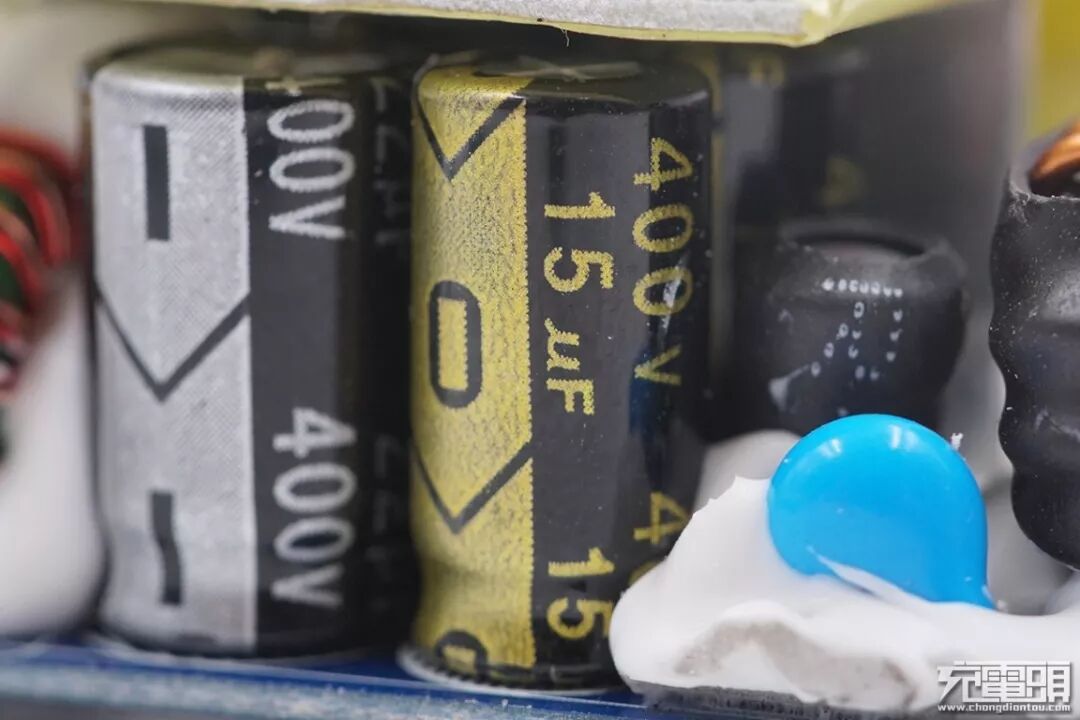

华微电解电容特写。

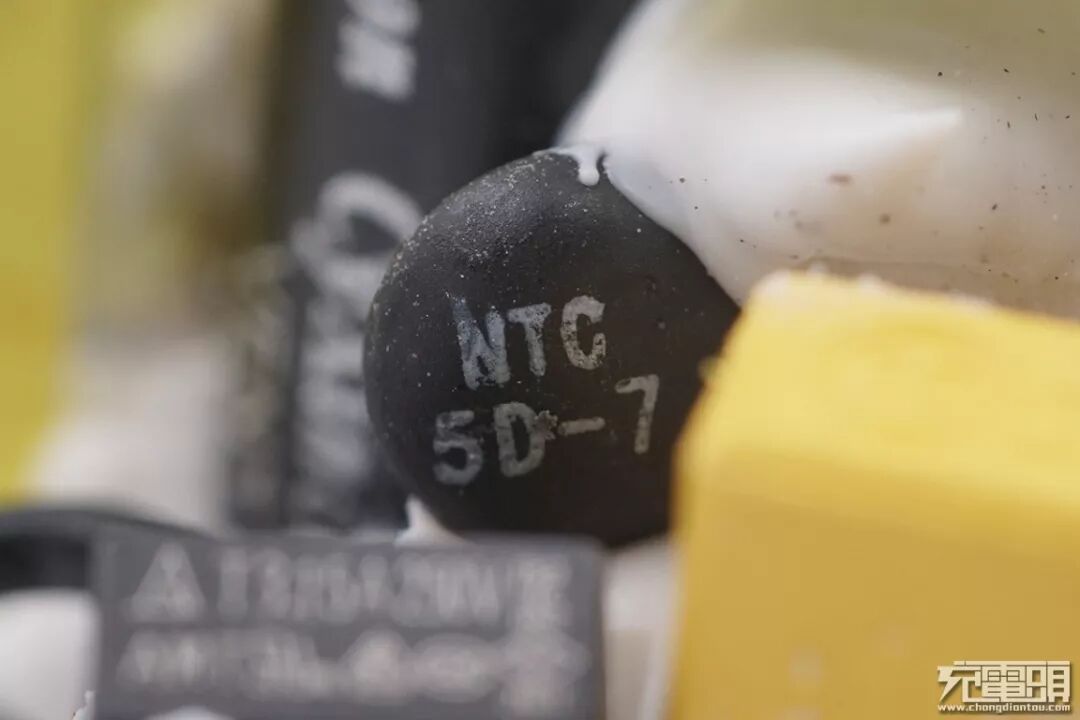

NTC浪涌抑制电阻，可以用来抑制上电时的浪涌冲击。

共模电感。

初级主控开关管，来自新洁能，型号NCE65T130F，650V耐压，0.11Ω超低导阻。

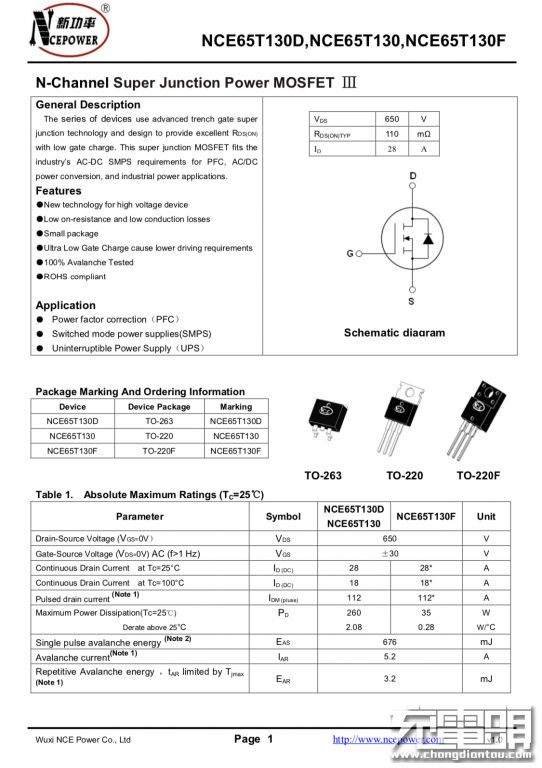

新洁能NCE65T130F规格资料。

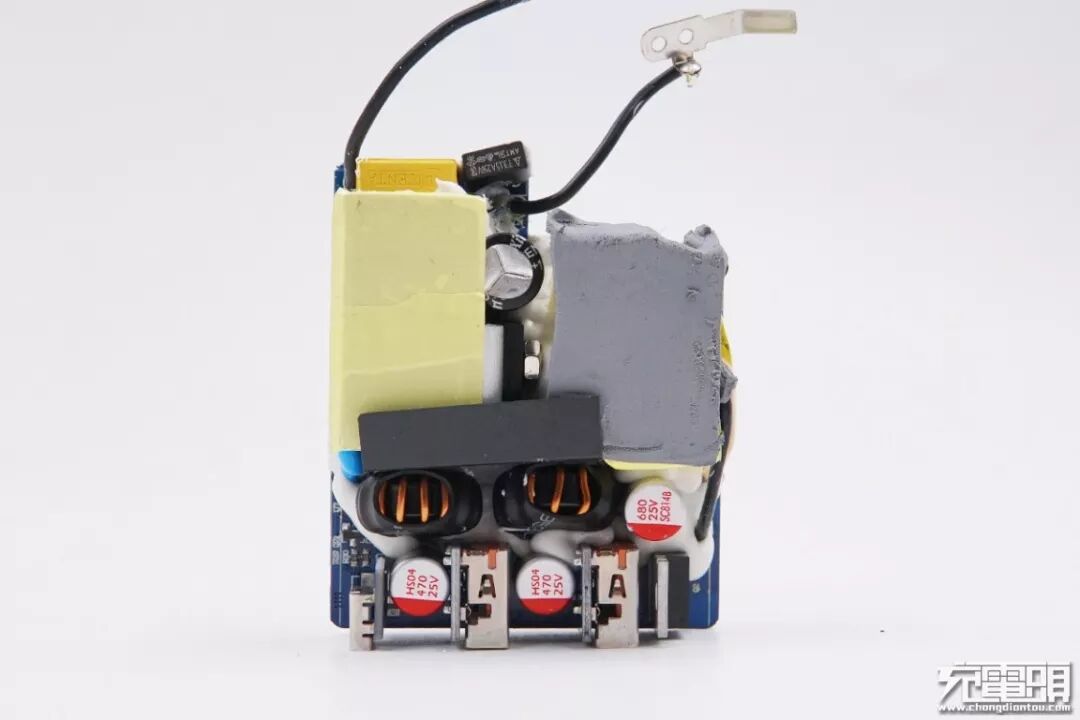

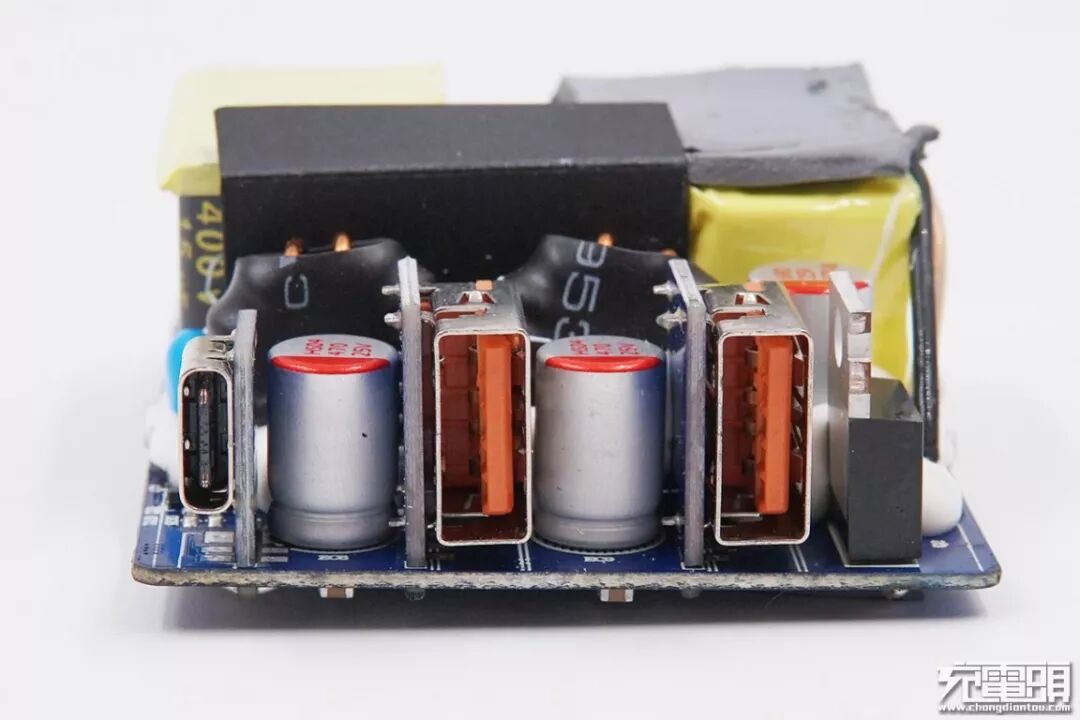

输出接口侧，三个输出接口均采用小块PCB板垂直焊接在主控PCB板上，最右侧是次级同步整流MOS管。

输出端USB-C口和其中一个USB-A口的固态滤波电容规格一致，均为25V 470μF。

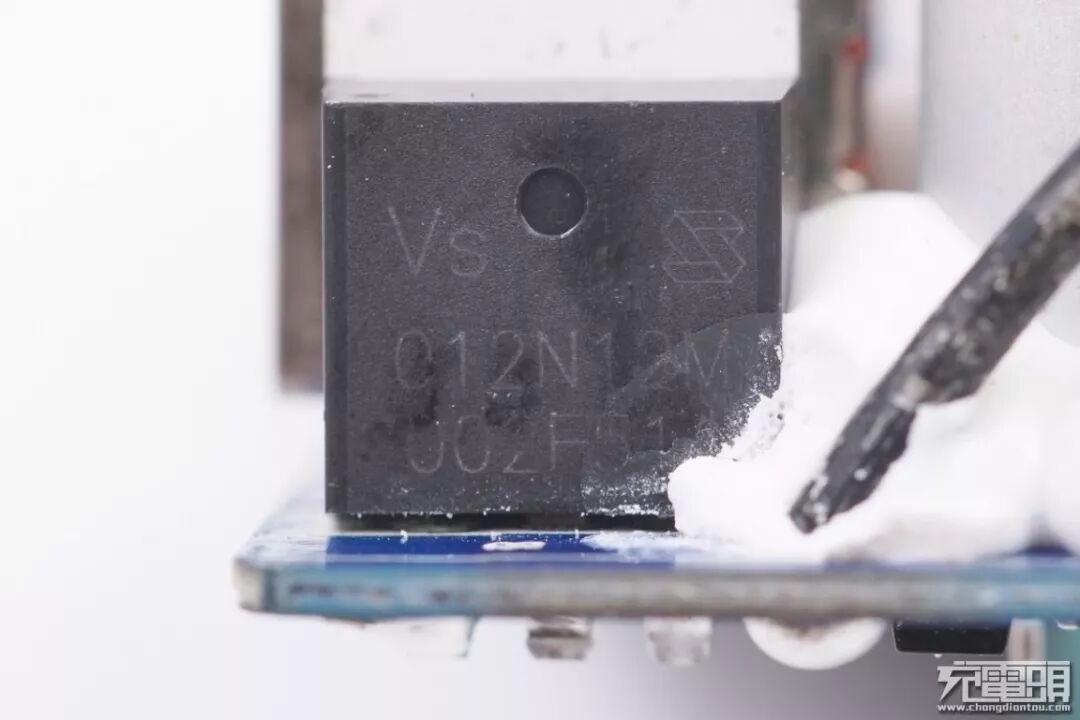

次级同步整流MIS管来自Vanguard威兆半导体，型号VST012N12MS。

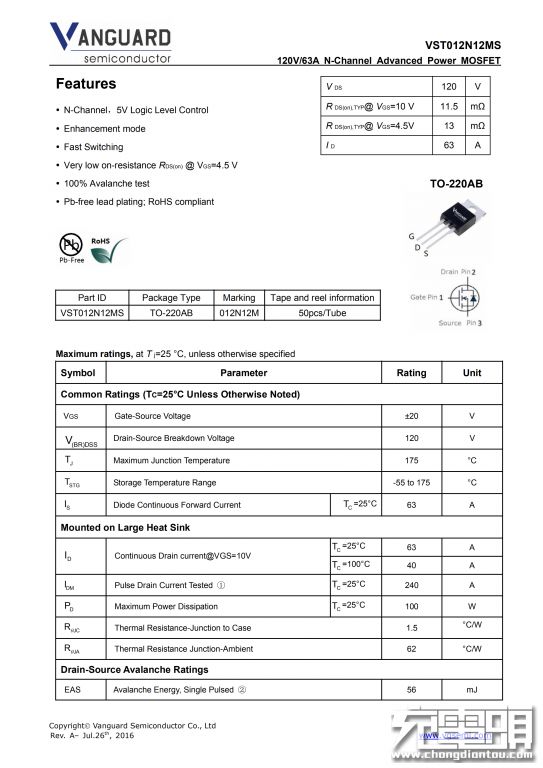

威兆VST012N12MS规格资料。

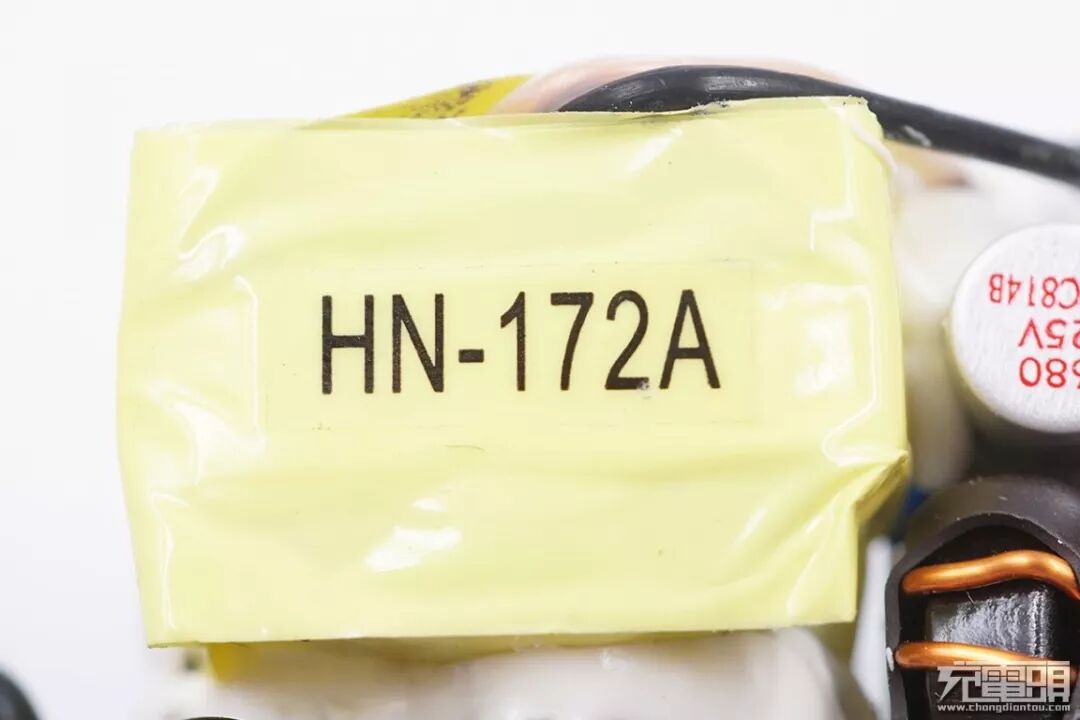

变压器上贴有标签。

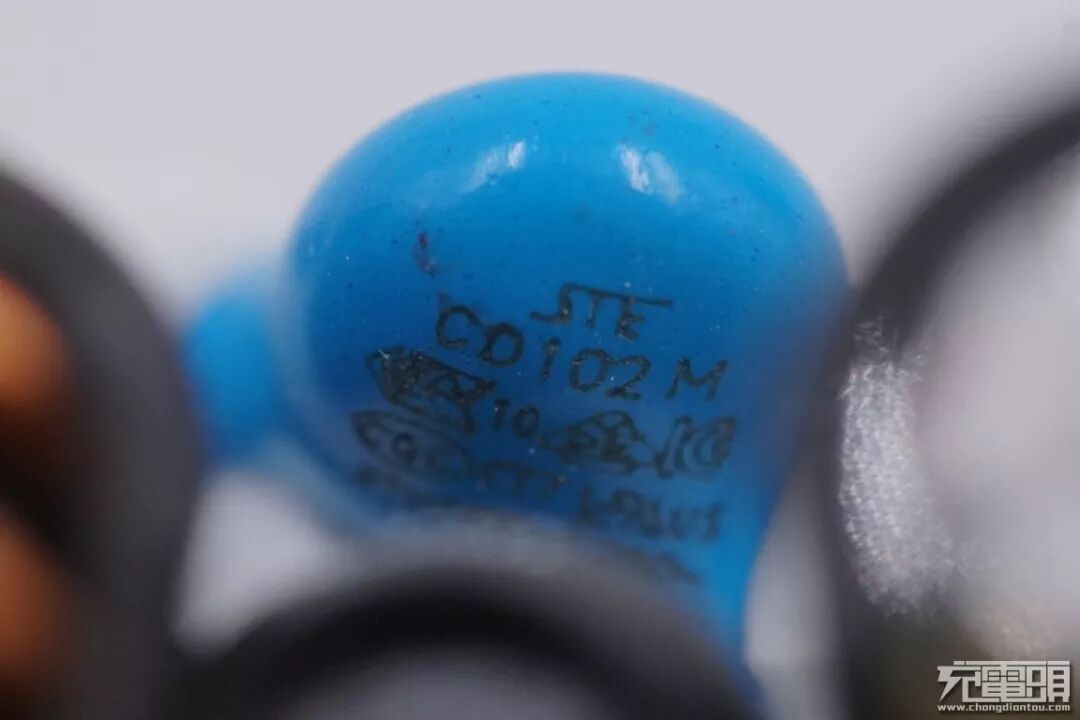

Y电容，消除充电器的输出干扰。

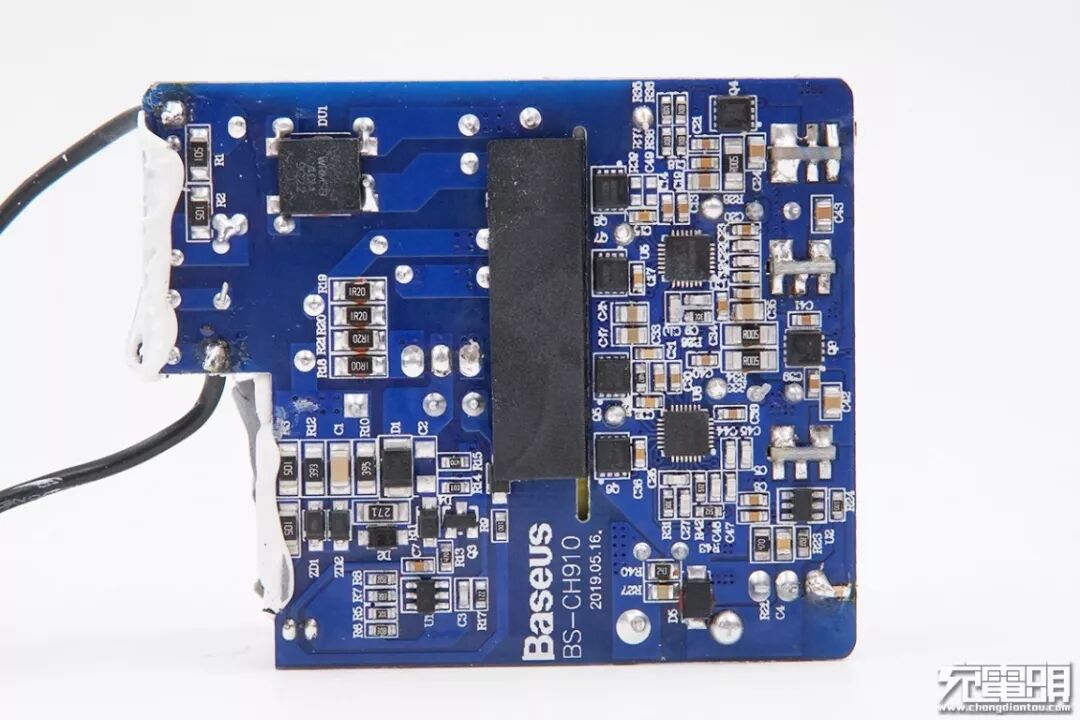

PCB板背面一览。初级和次级之间有隔离设计，并使用了橡胶绝缘档板进一步绝缘。

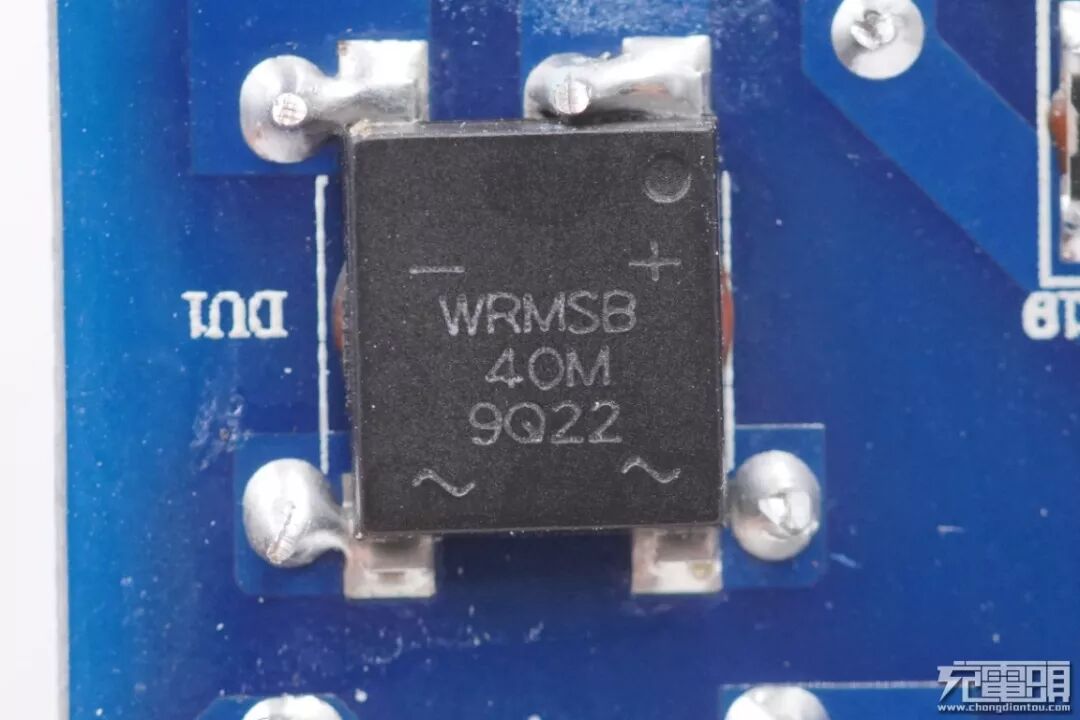

初级侧输入整流桥。

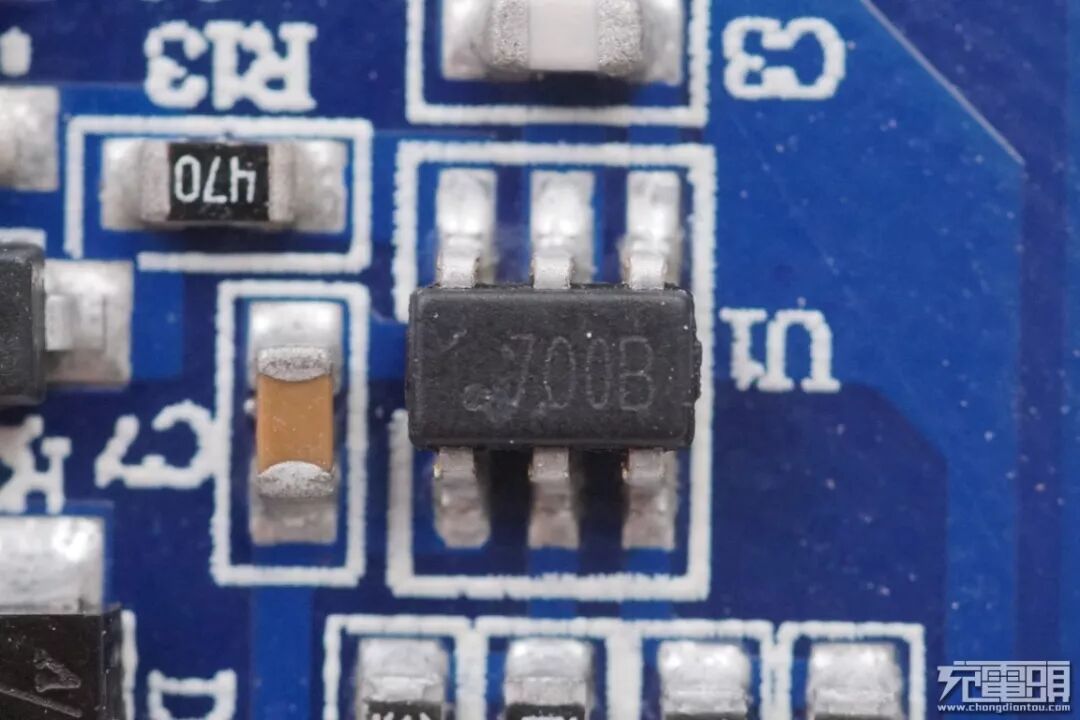

丝印70OB的六角芯片为充电器的初级PWM主控芯片，具体型号未知。

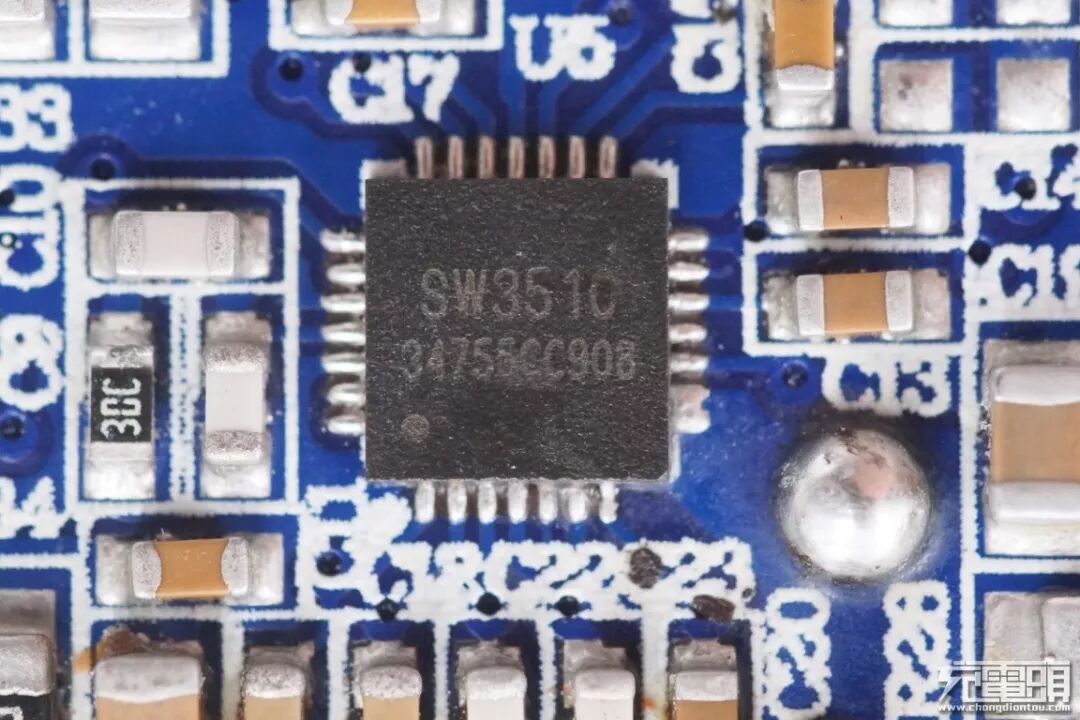

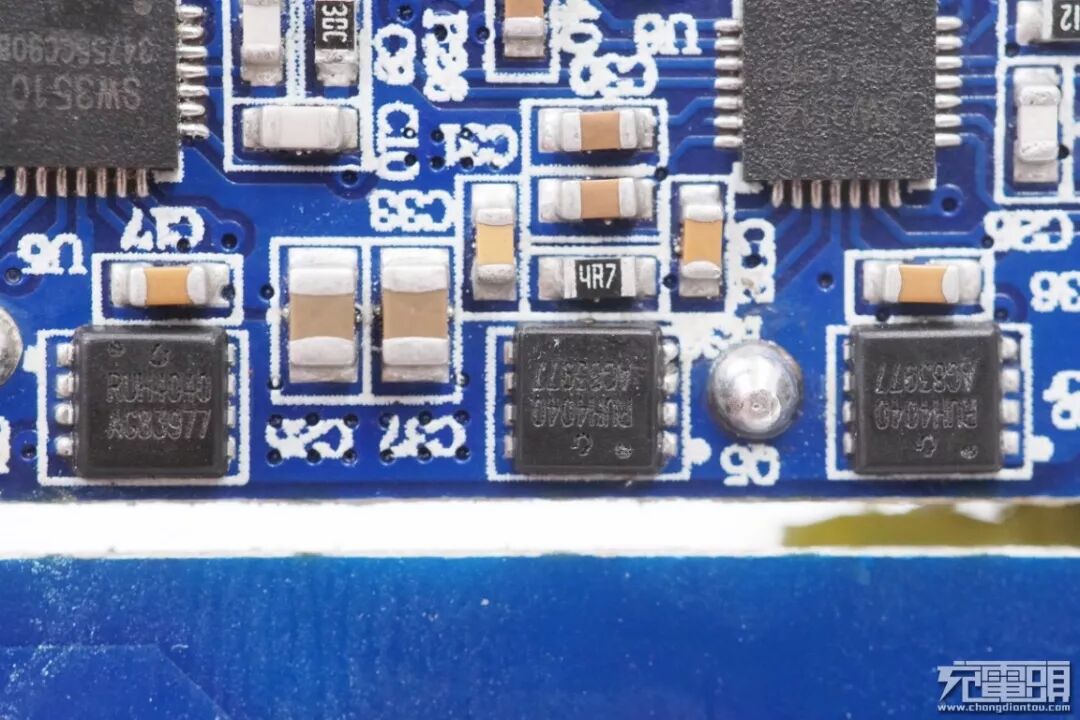

次级二次降压芯片，珠海智融SW3510，用来实现USB-C口的降压控制和协议识别。

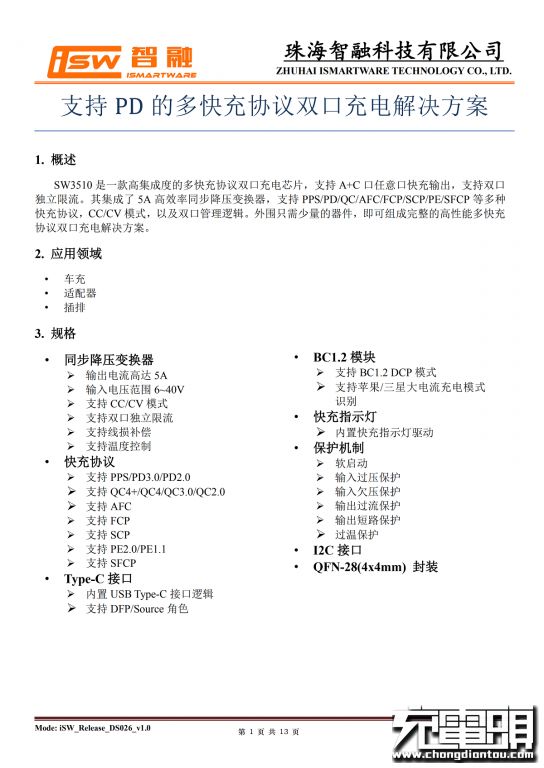

智融SW3510是一款高集成度的多快充协议双口充电芯片，支持 A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网了解到，智融SW3510此前已被倍思18W USB PD双口充电器TC-075PQ、倍思30W USB PD双口充电器、洛克30W QC4+双口车载充电器、倍思45W USB PD PPS双口数显车充等产品采用。获取详细的Datasheet资料，请在微信公众号后台回复关键词：SW3510。

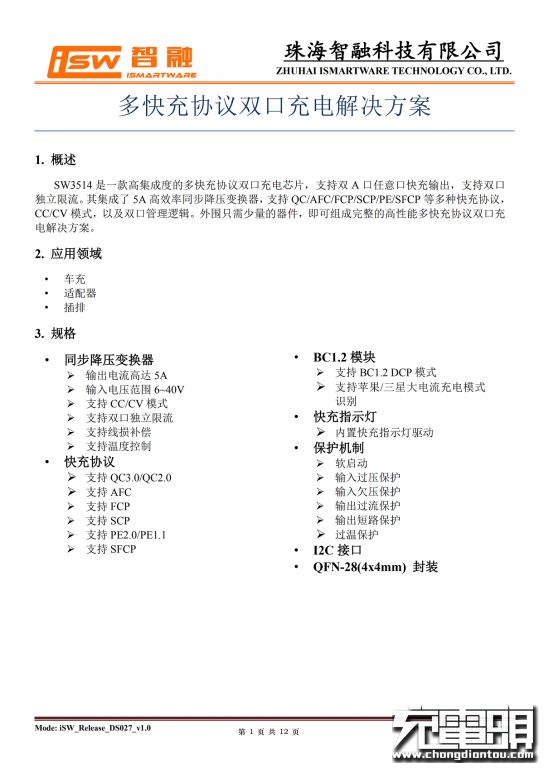

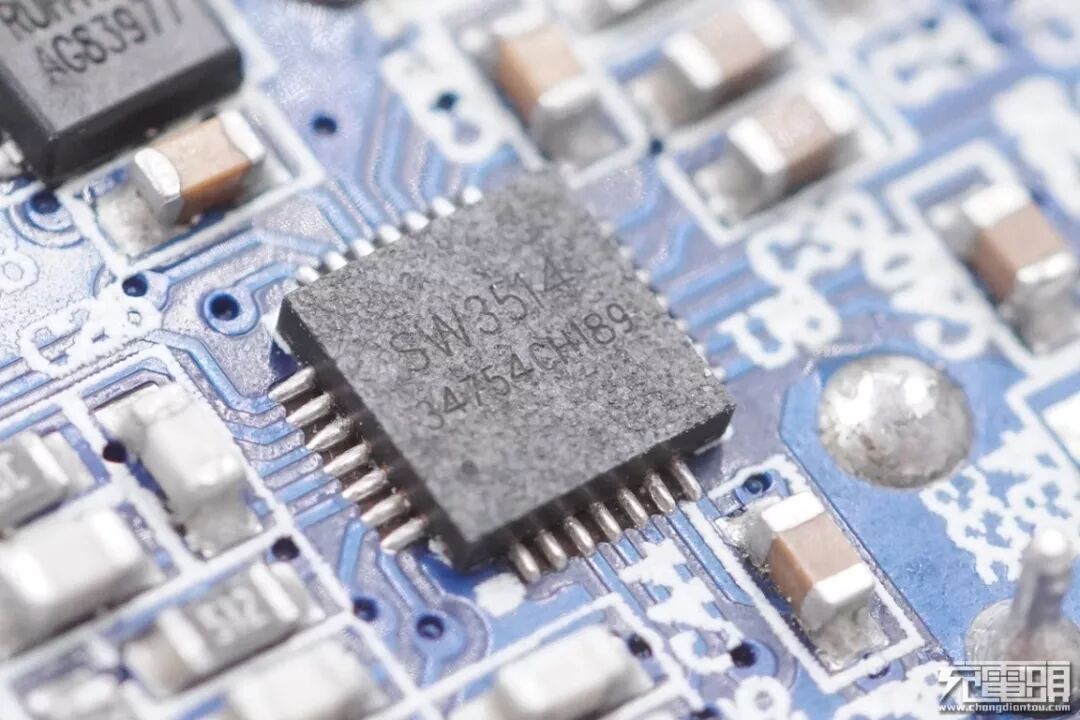

此外还采用了一颗SW3514芯片，用于两个USB-A接口的协议识别。这是一款高集成度的多快充协议双口充电芯片，支持双A口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
