----- 充电头网拆解报告第906篇 -----

此前，充电头网陆续拆了紫米18W QC3.0快充充电器、紫米18W USB PD充电器、紫米65W USB PD三口快充充电器等多款产品。

近期，紫米推出了一款65W USB PD充电器，型号为HA712，该款充电器的一个最大特点就是功率大、体积小。准确的来说，紫米这款65W USB PD充电器的体积比苹果原装30W还要小，并且同样使用了折叠插脚的设计，便于携带。充电器功率翻倍，体积反而缩小。这有悖常理的特点背后，到底使用了哪些黑科技呢？

充电头网在此前已经为大家分享了这款产品的评测，今天就继续为大家揭开这款产品的神秘面纱，一起来看一下。

一、紫米65W USB PD充电器外观

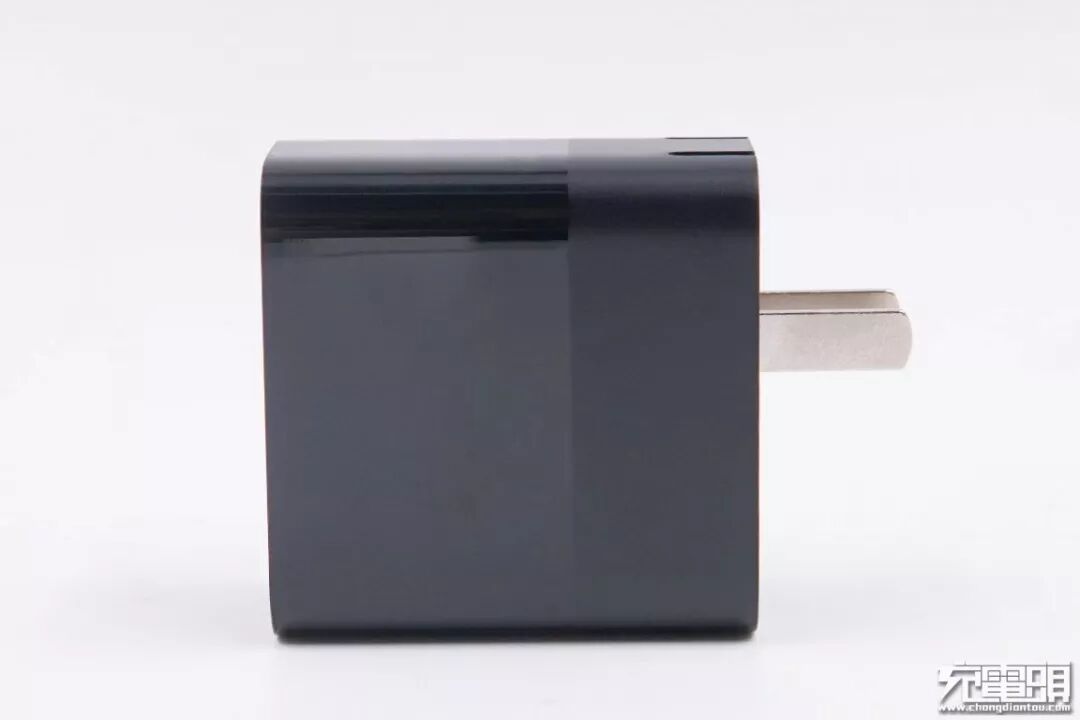

紫米65W USB PD充电器的外形与大多数充电器一样，四四方方，腰身圆滑。壳体材质为塑料，做成了两种不同的质感：哑光与亮面。亮与暗的相互结合，颇有一番设计。

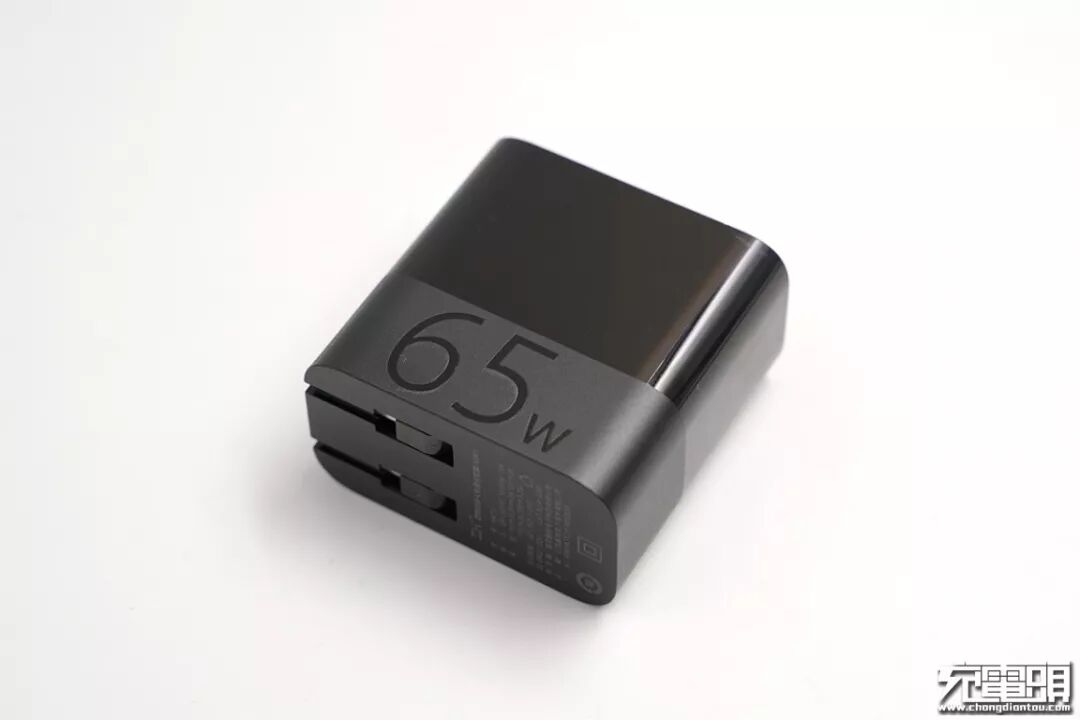

正面标有“65W”字样，同样做成了亮面质感，很直观的就能了解到这款充电器的功率大小。

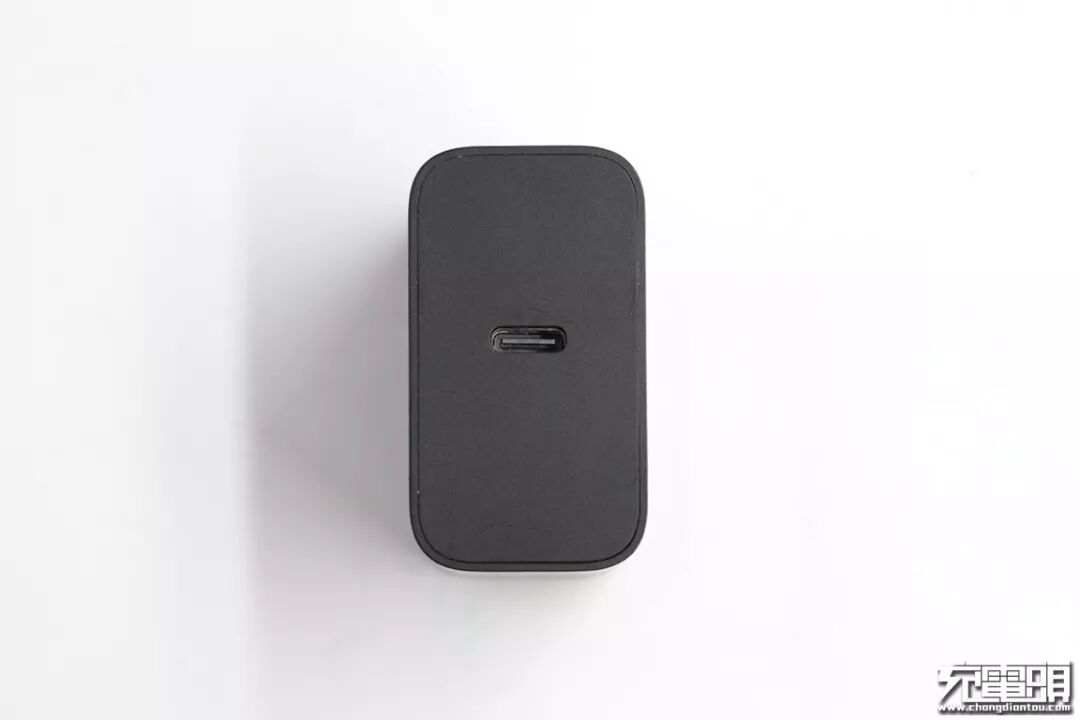

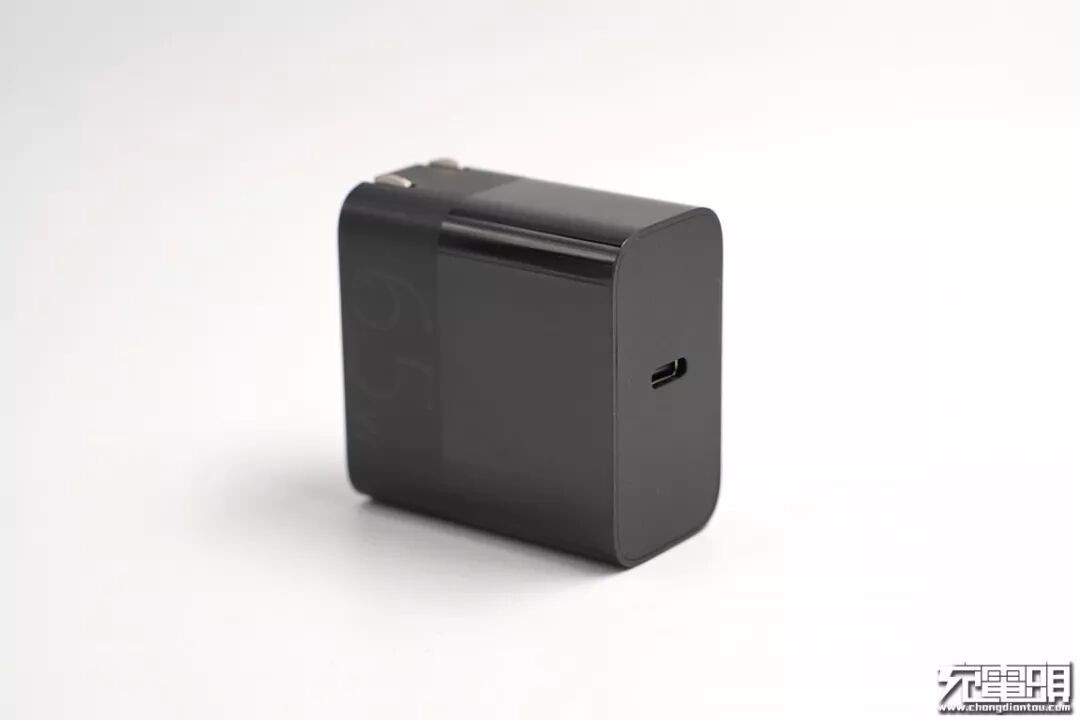

紫米65W PD充电器为单USB-C输出口。

与输出口对立面是充电器插脚所在面，采用了可折叠式设计，方面日常收纳与携带。

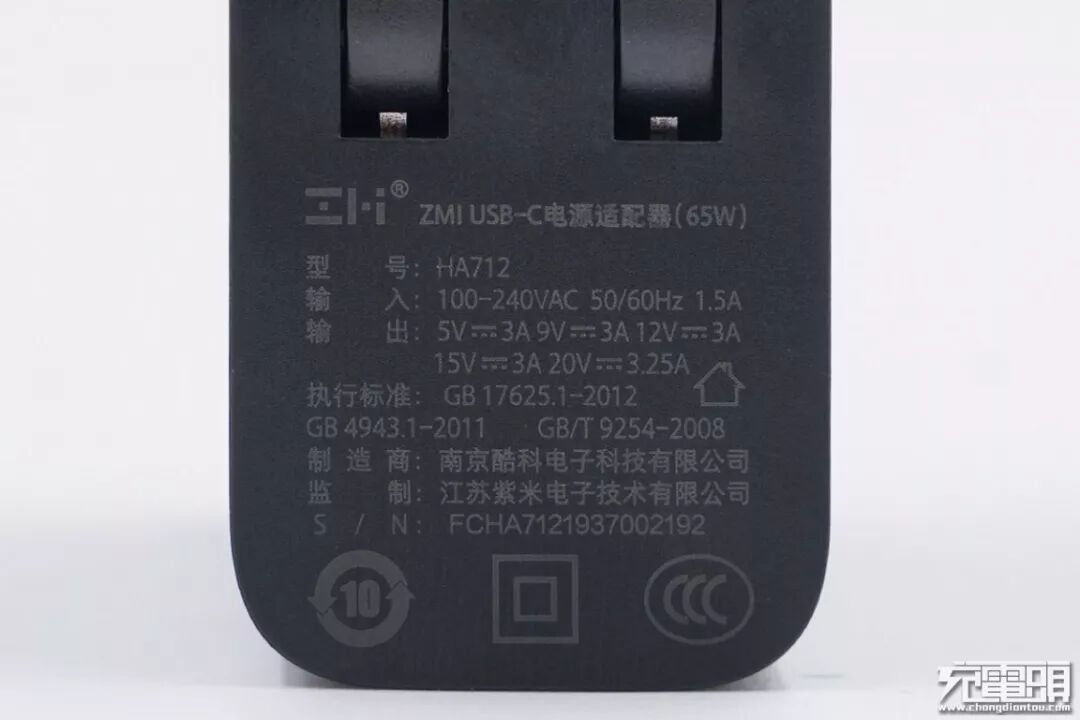

插脚面还标注有充电器的详细参数：
型号：HA712
输入：100~240V AC 50/60Hz 1.5A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A
制造商：南京酷科电子科技有限公司
监制：江苏紫米电子技术有限公司
产品已经通过了CCC认证。

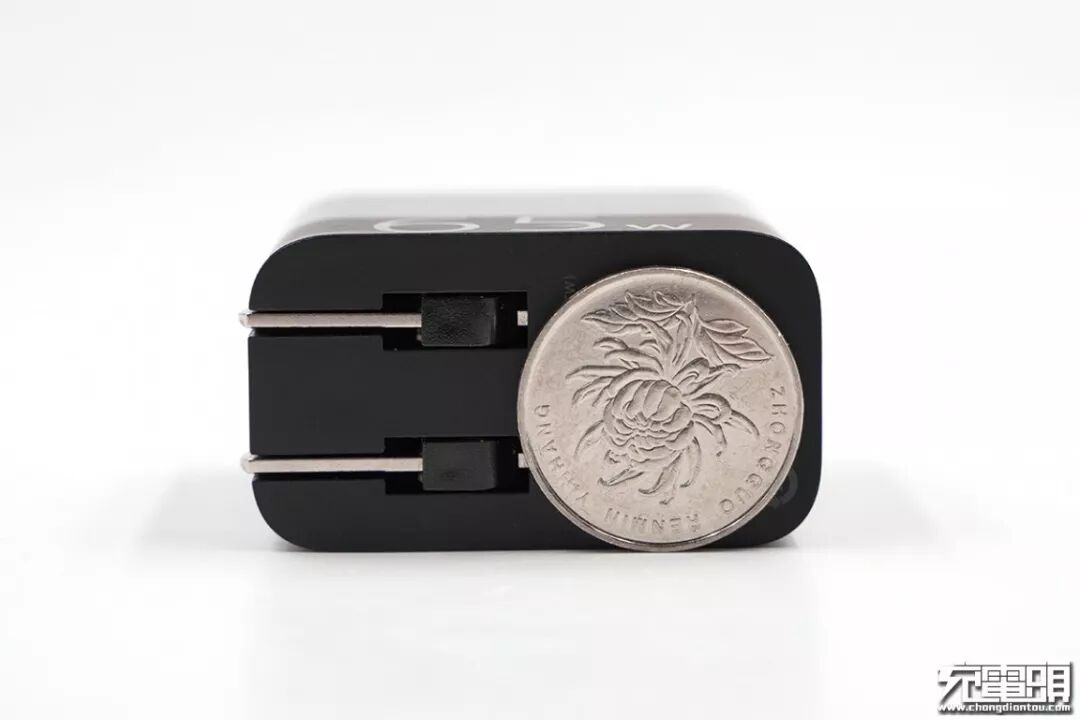

充电器厚度比一元硬币直径略大。

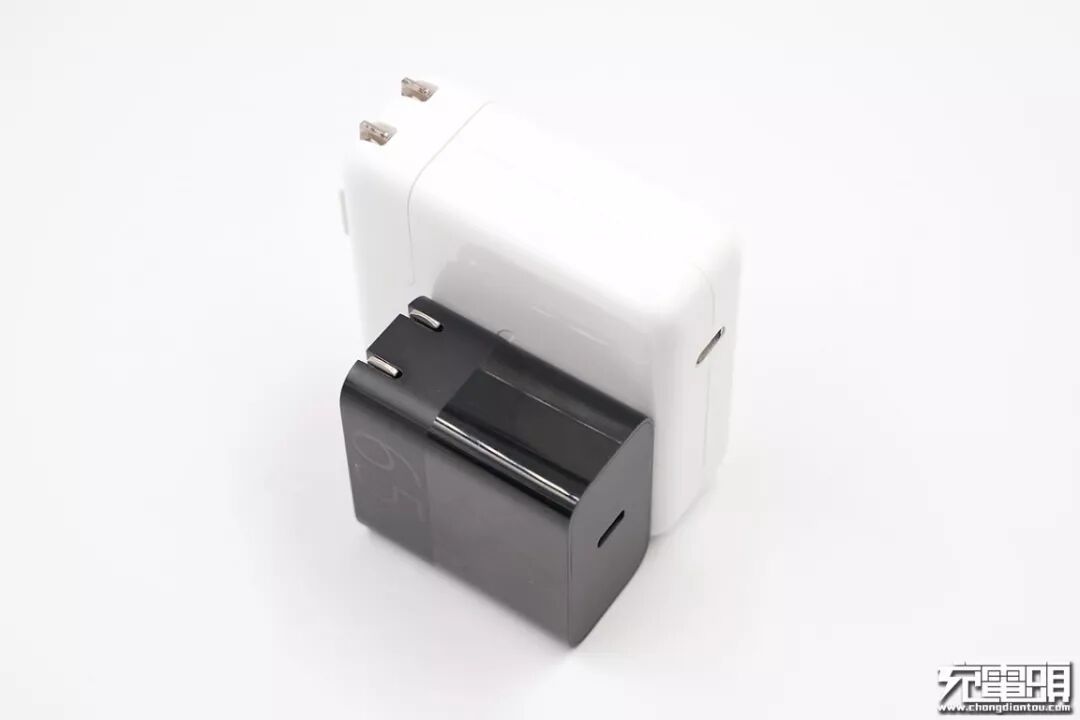

整体看来，紫米65W PD充电器很小巧，比苹果30W PD充电器还要小上一些，要知道这可是65W功率的充电器，是苹果30W PD充电器的2倍多。

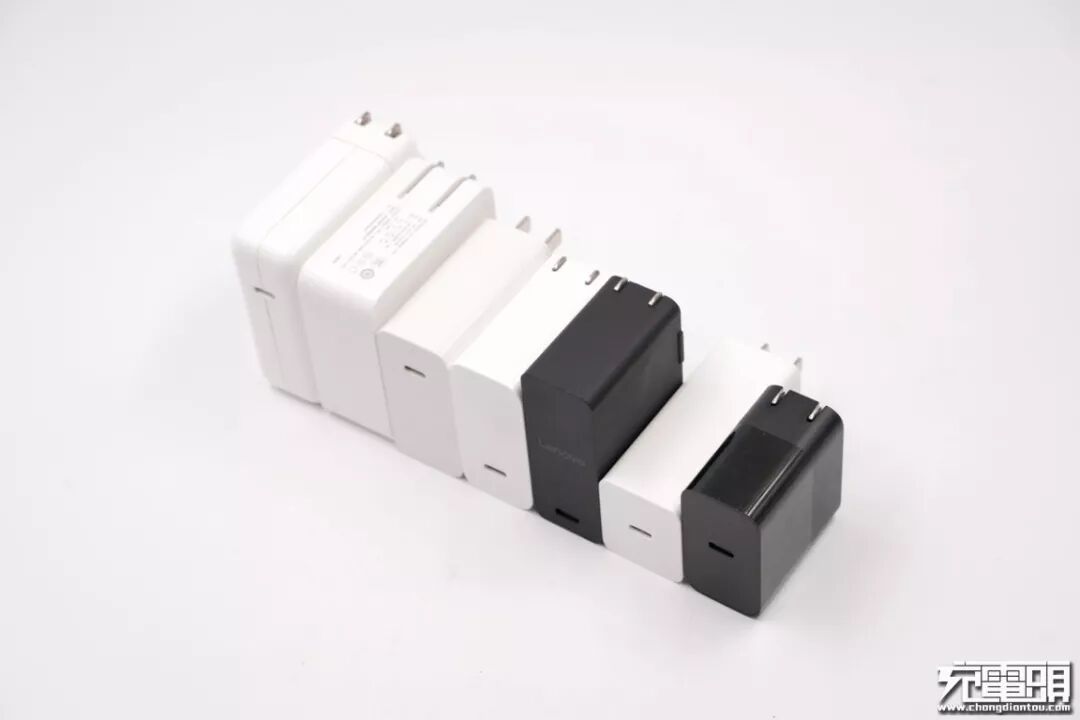

上图从左至右充电器分别为：苹果61W PD充电器、网易智造65W PD充电器、华为65W PD充电器、小米65W PD充电器、联想65W PD充电器、ThinkPlus 65W PD充电器以及紫米65W PD充电器。与同功率层级的充电器对比，紫米65W PD充电器的体积更为小巧。

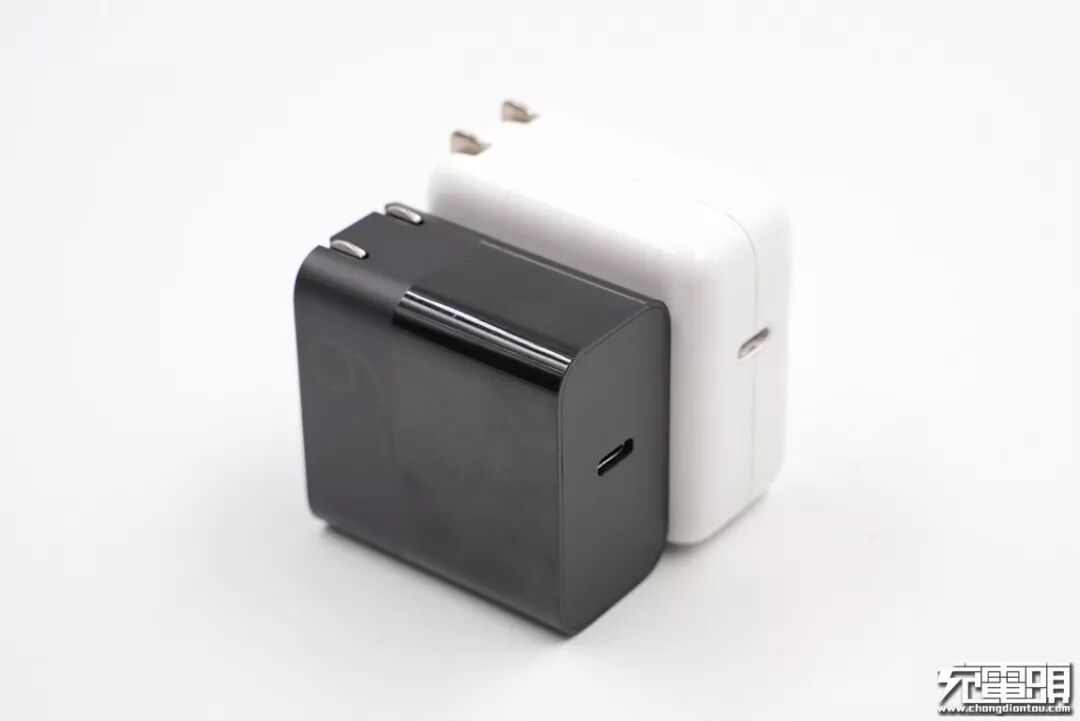

单独与苹果61W充电器对比时，体积小巧显得更为明显。

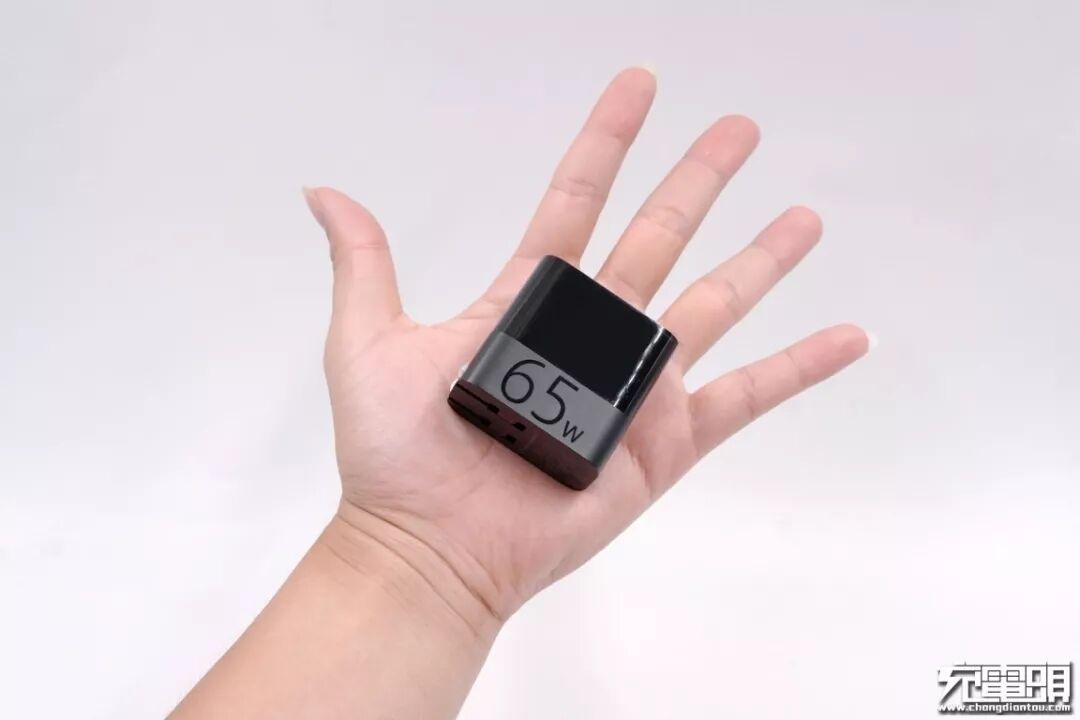

拿在手上也就一个掌心大小。

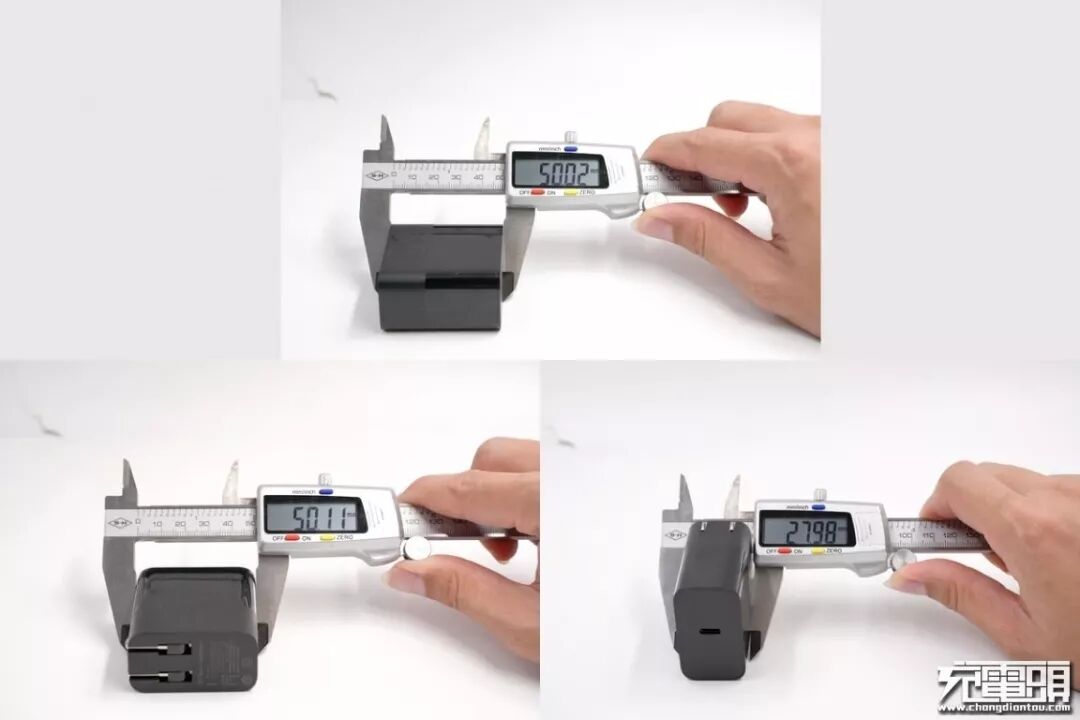

紫米65W PD充电器三围大小约为：50mm*50mm*28mm。

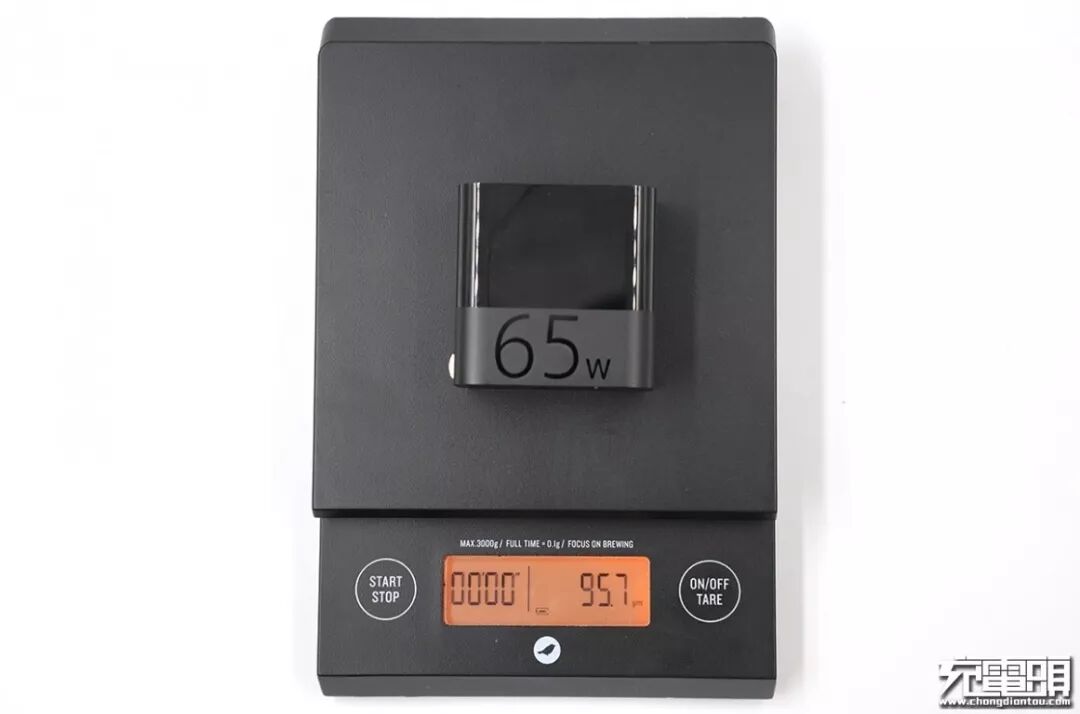

紫米65W PD充电器的重量为95.7g。

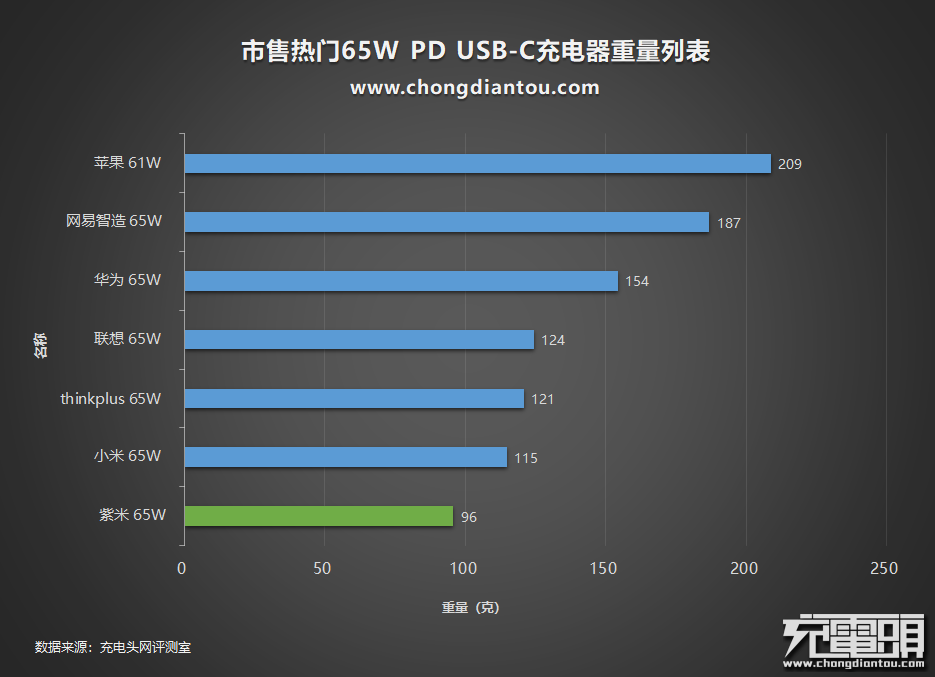

在众多65W PD充电器中，紫米65W PD充电器的重量比较轻，在日常携带中更有优势。

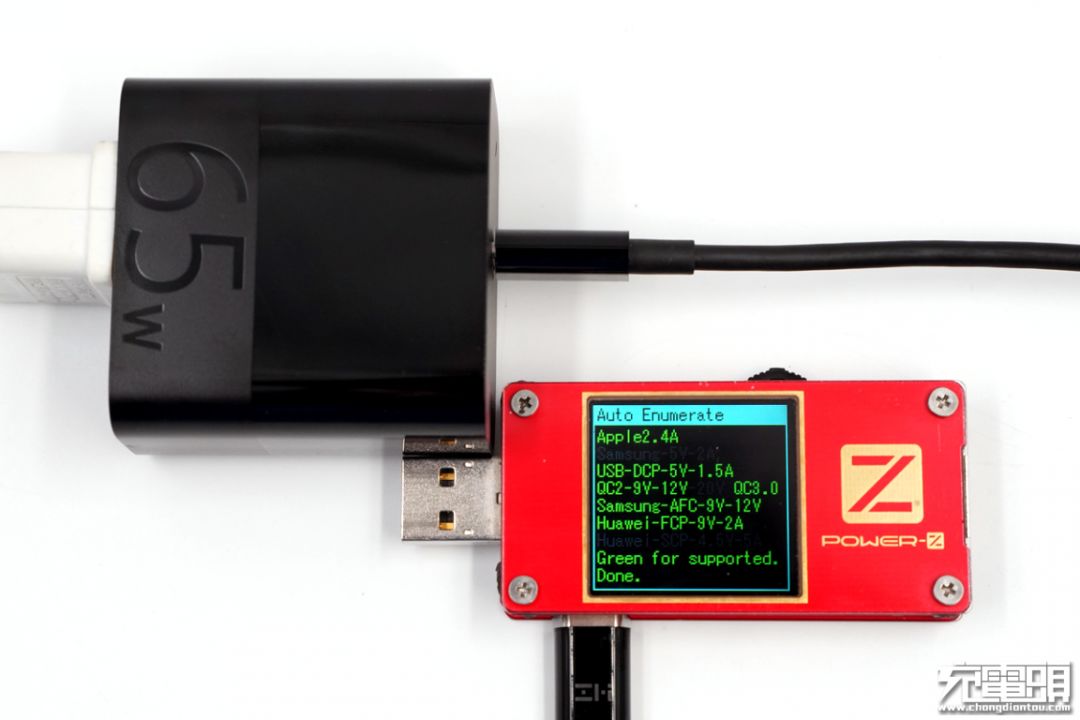

使用ChargerLAB Power-Z KT001测试仪对紫米65W PD充电器进行协议检测，从测试仪的显示屏中可以看到该款充电器支持Apple 2.4A、DCP协议及QC 2.0、QC 3.0、AFC、FCP快充协议。

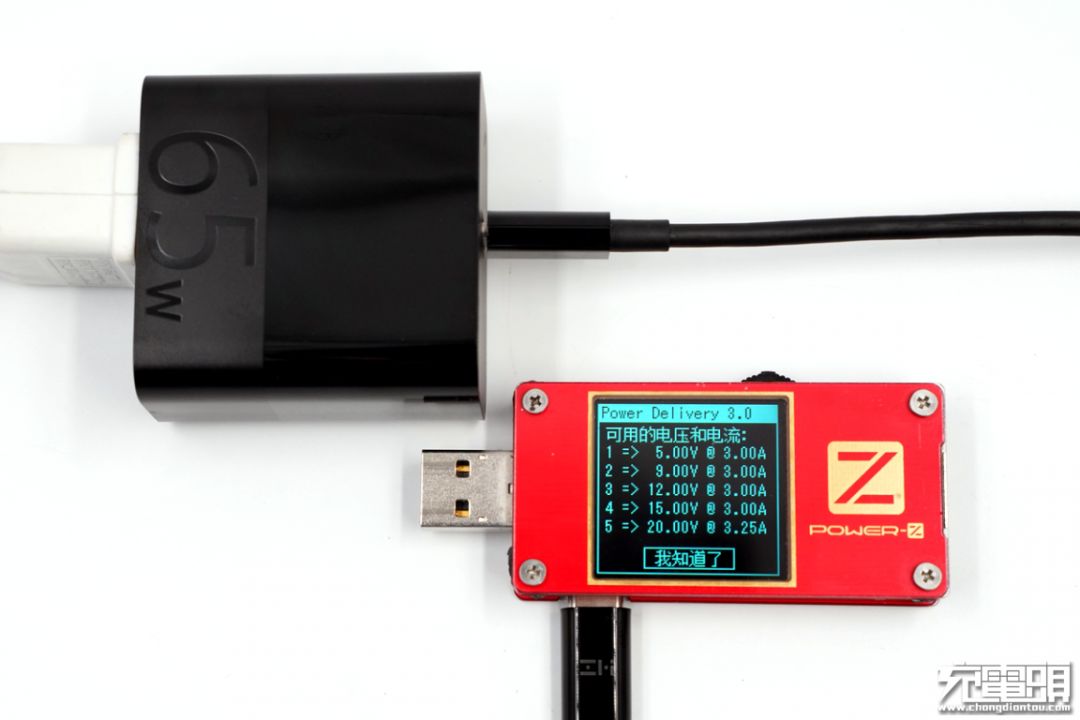

再来到PDO报文界面，从屏幕中可以看到该款充电器还支持PD 3.0快充，共有5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五个档位。

关于紫米65W USB PD充电器的详细兼容性测试，我们可以通过《爆款小钢炮！紫米65W PD充电器评测（HA712）》详细了解，这里直接进入产品的拆解部分。

二、紫米65W USB PD充电器拆解

从输出侧拆开充电器的外壳，但是PCB模块与外壳卡得很紧，无法直接将其取出。

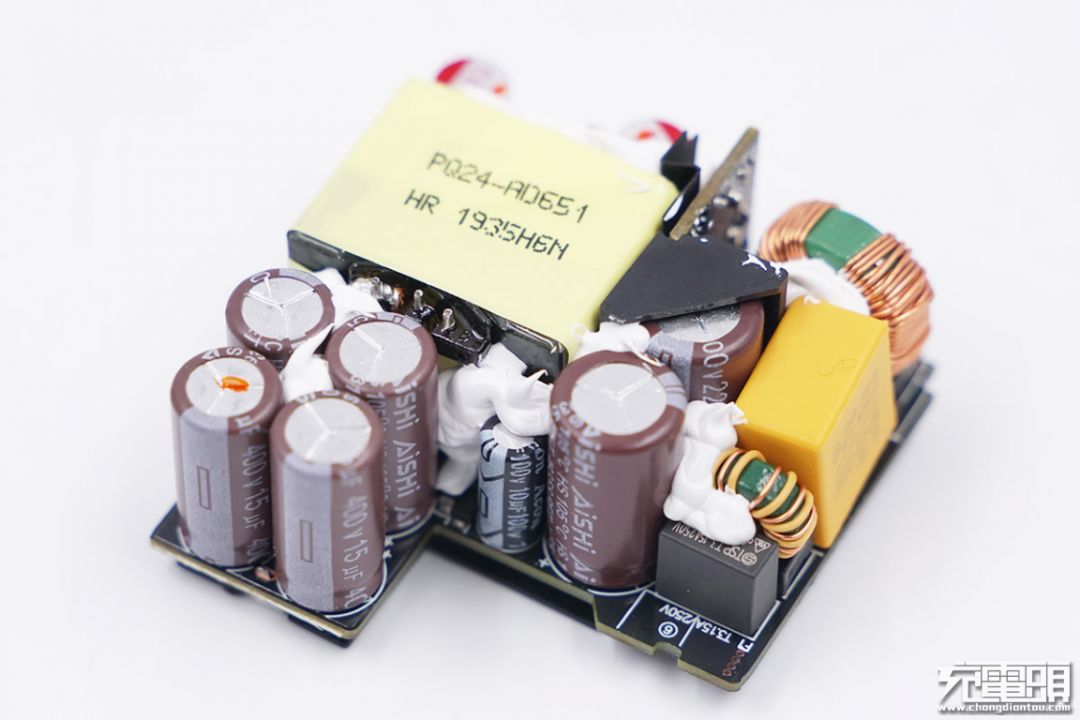

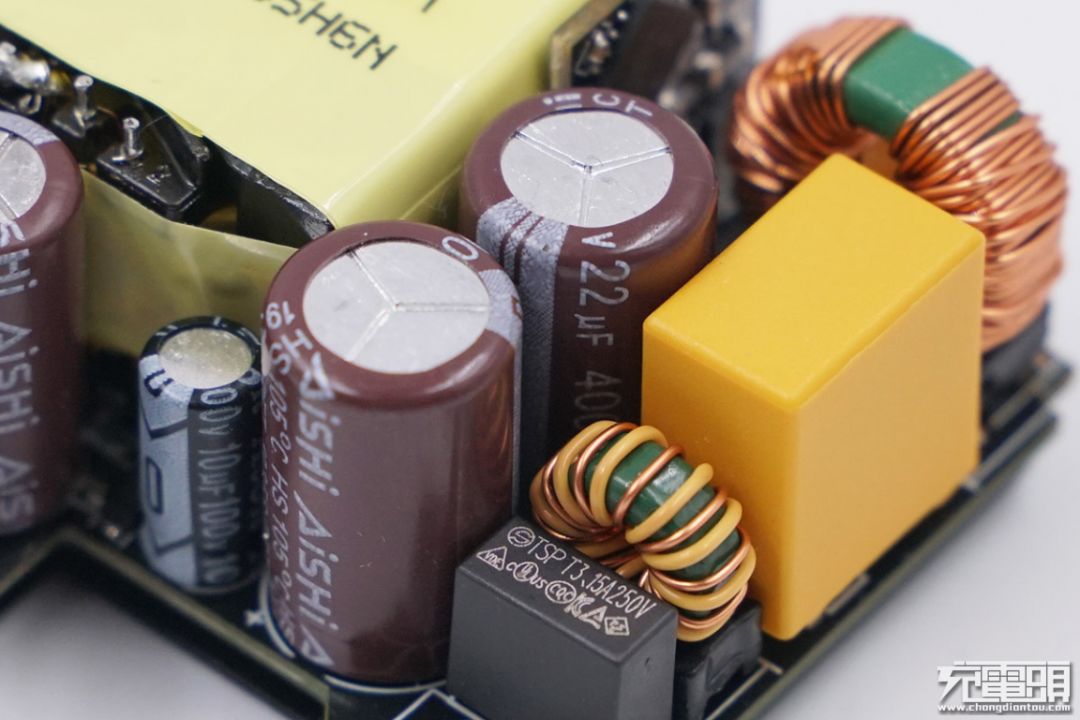

继续将充电器的外壳切开取出内部PCB板。可以看到内部PCB板的布局非常紧凑，元器件之间注满白胶。输入端设有X电容、电感、延时保险丝等元件，并采用了两大四小一共6颗电解电容滤波。

输入端延时保险丝，规格3.15A 250V。

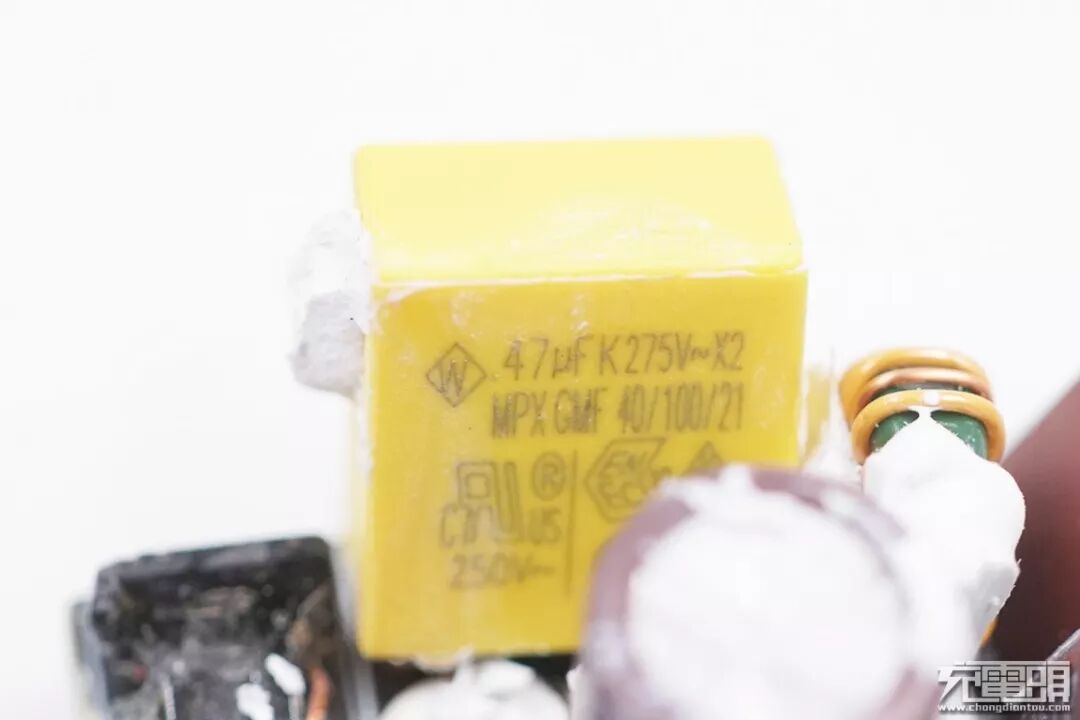

X电容，0.47μF。

六颗电解电容均来自国产品牌AiSHi艾华。

四颗体积较小的电解电容规格均为15μF 400V。

两颗体积较大的电解电容规格为22μF 400V，共计100μF。

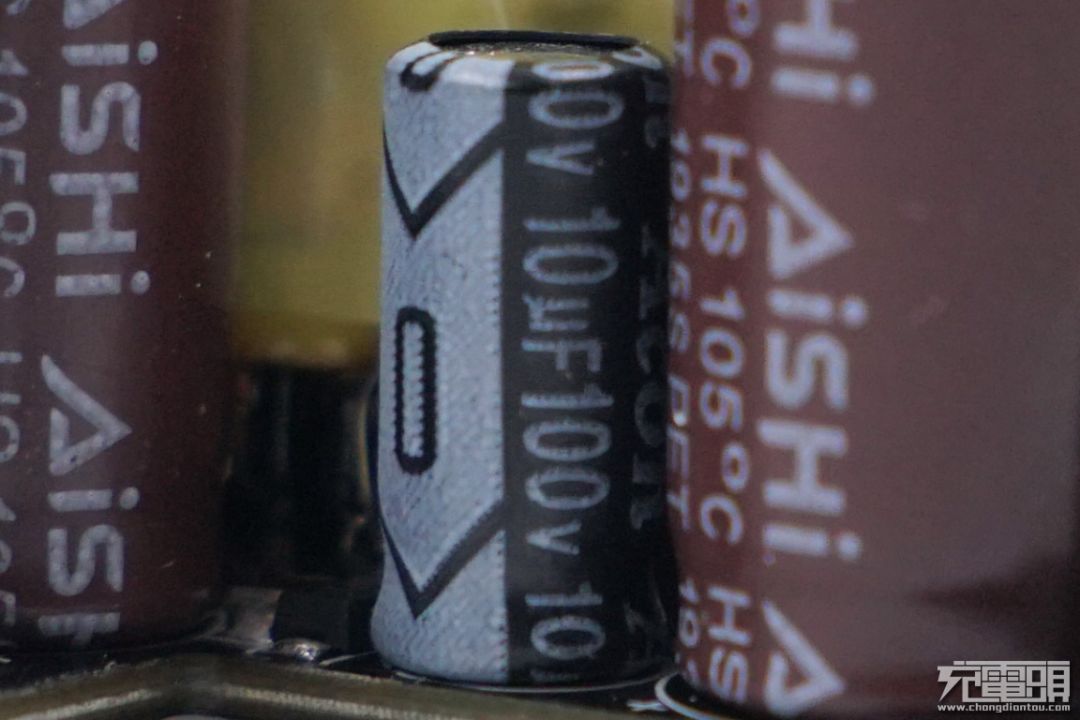

PWM芯片供电电容，规格为10μF 100V。

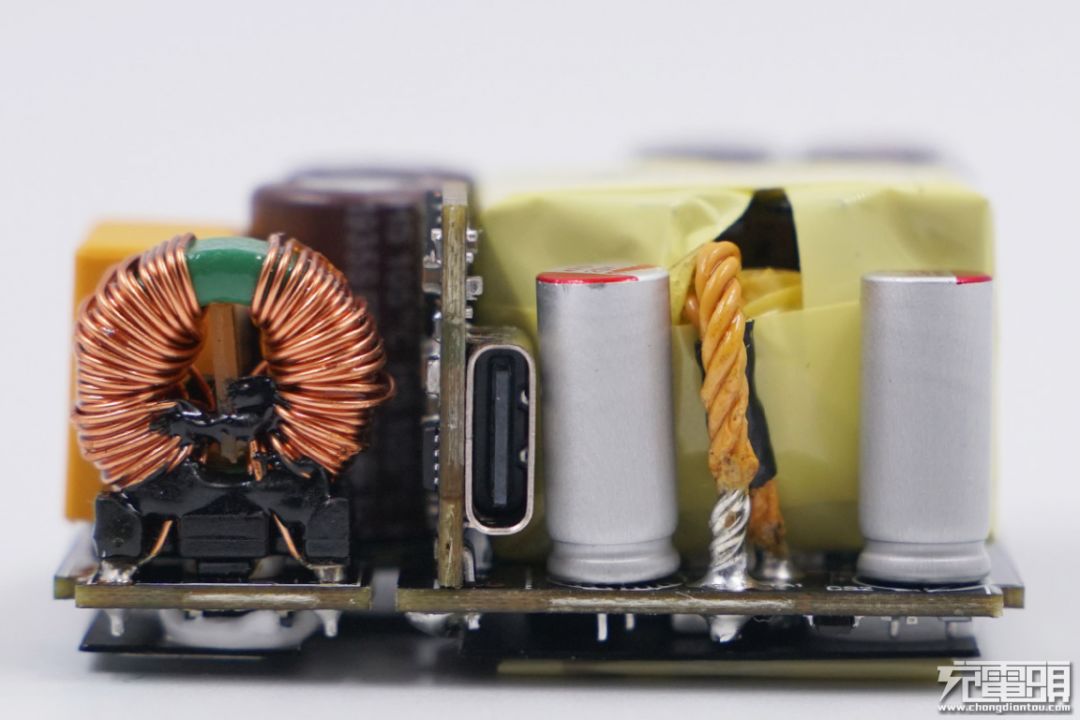

输出侧USB-C接口使用小块PCB板垂直焊接在主控PCB板上，左侧的PCB板有镂空处理，并增加了绝缘板（绝缘板与外壳一体设计）；右侧是两颗用于输出滤波的固态电容。

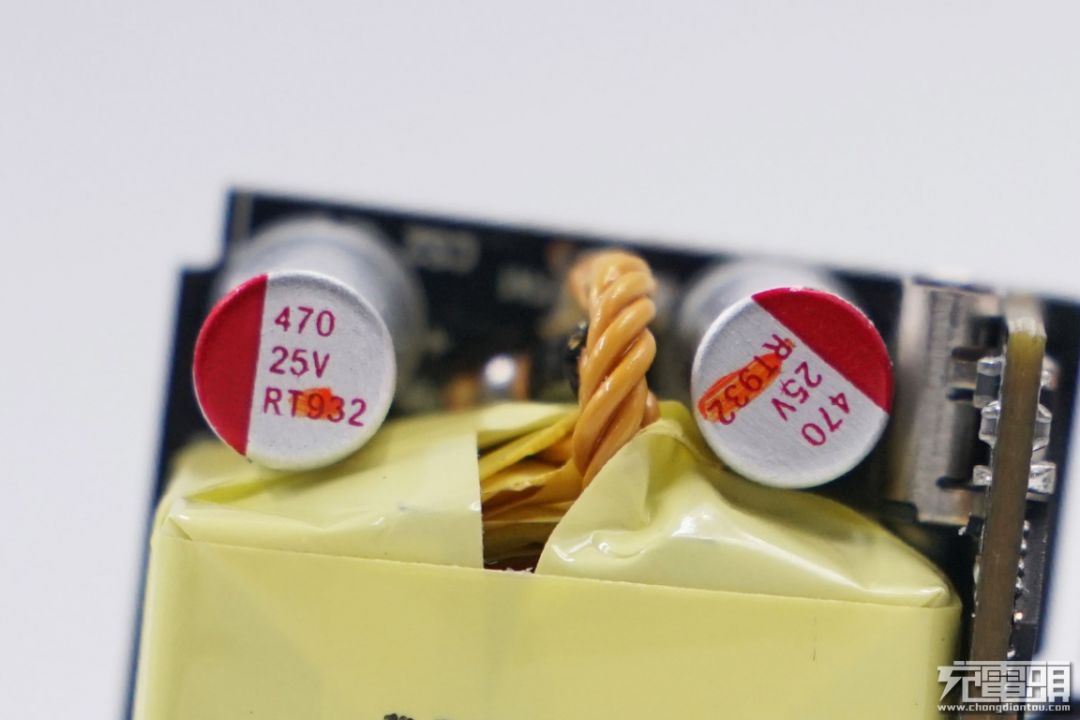

两颗固态滤波电容规格均为470μF 25V，变压器输出线采用多层绝缘线，确保安全。

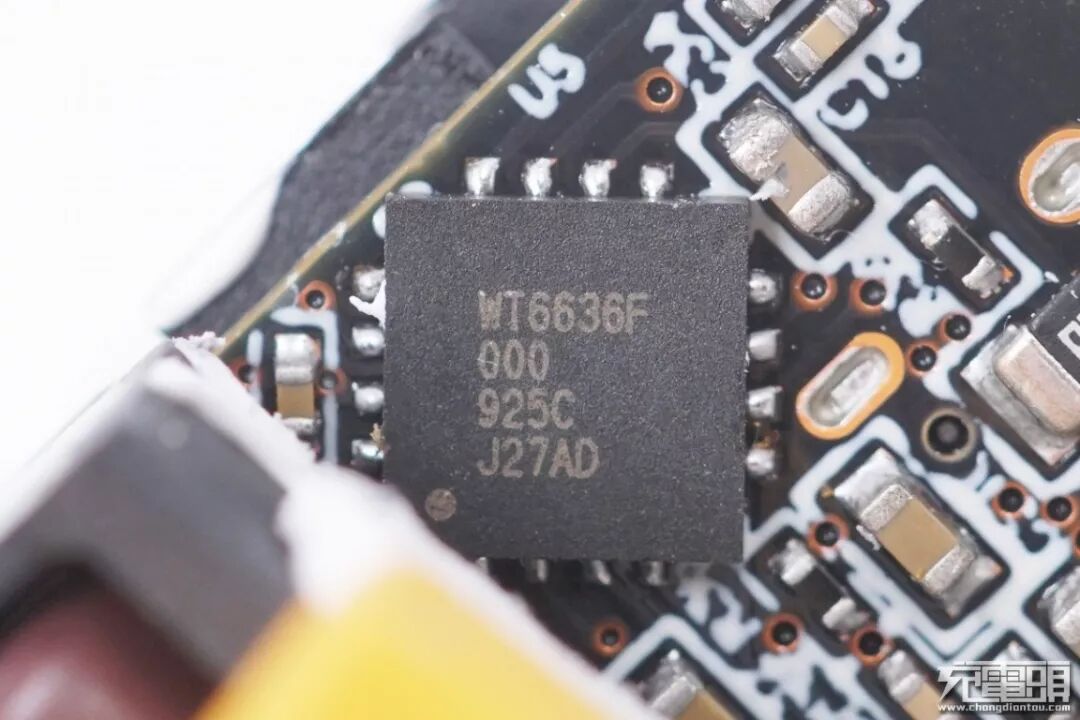

USB PD协议芯片采用Weltrend伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），此前该芯片已经被联想thinkplus USB PD充电器采用。

获取详细的datasheet资料，请在微信公众号后台回复关键词：WT6636F。

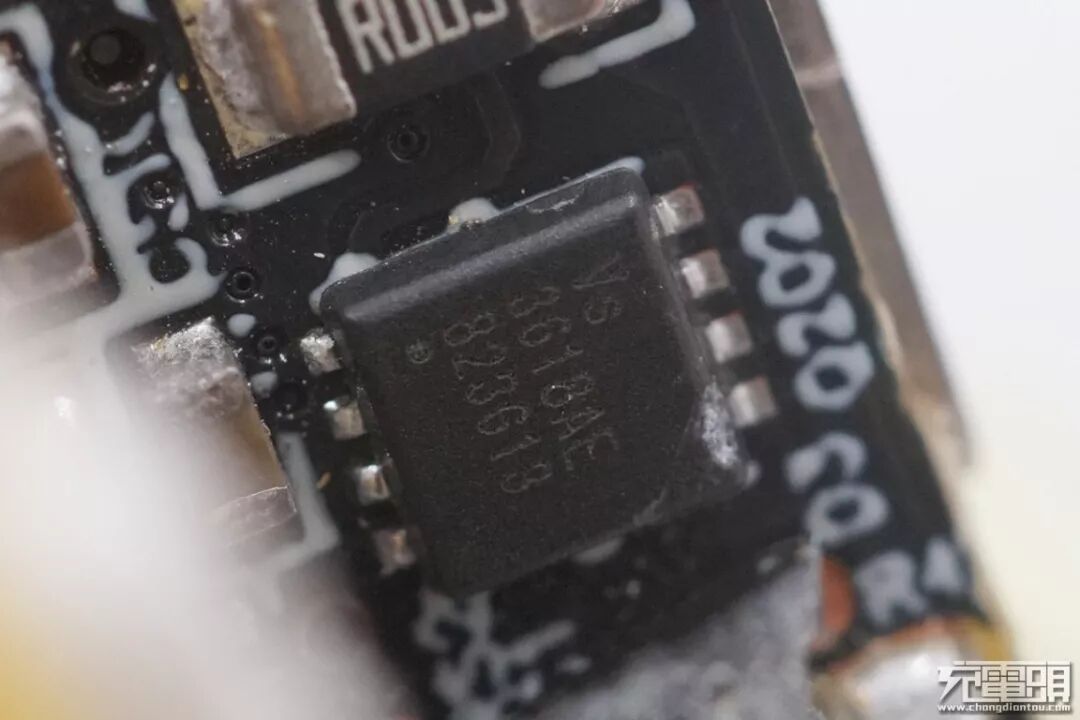

采用威兆半导体VS3618AE作为USB-C接口输出VBUS开关管。

威兆半导体VS3618AE规格资料。

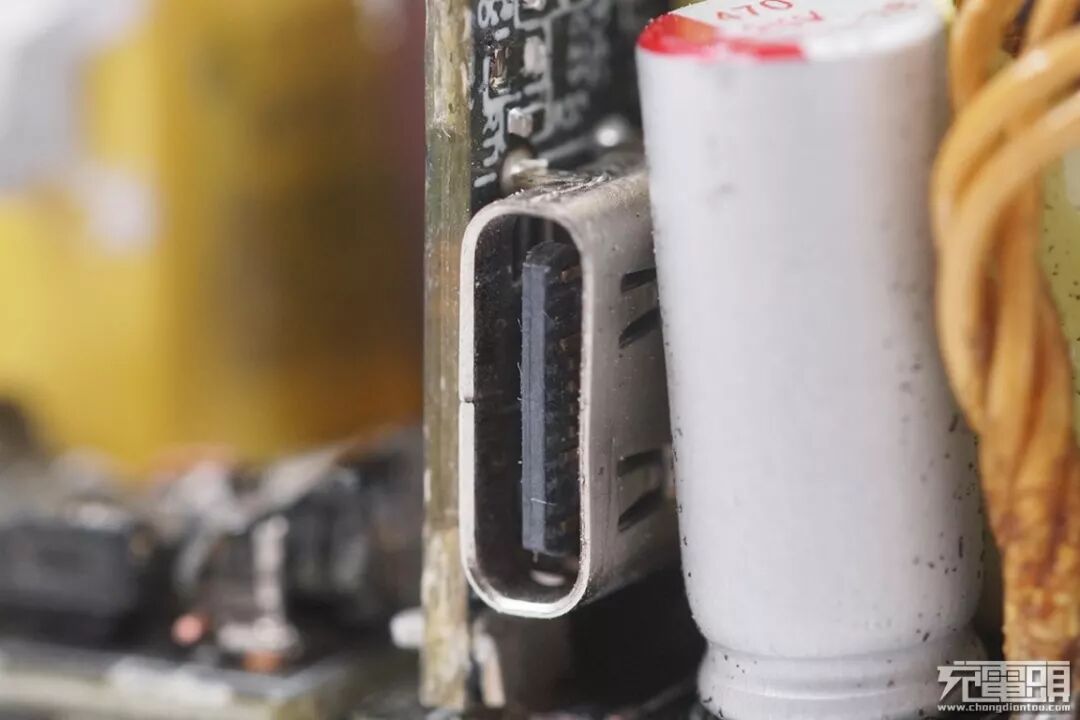

USB-C接口内部舌片不露铜，使用寿命长，不易出现短路现象。

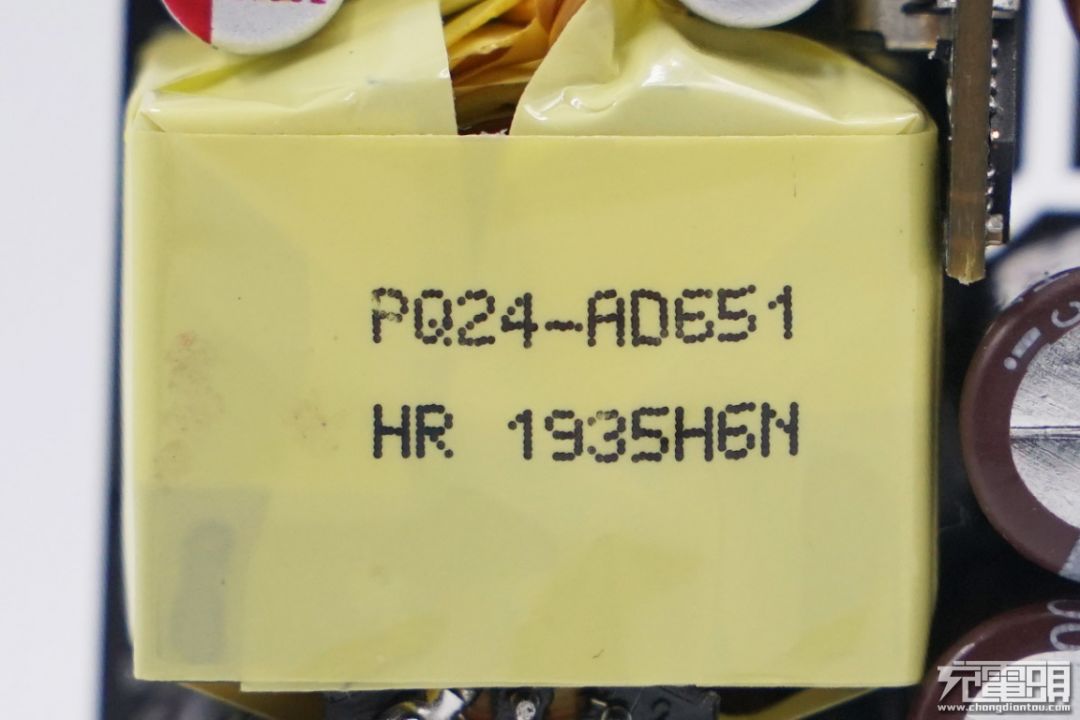

变压器特写，PQ24磁芯。由台达主力供应商庐江和润科技有限公司生产制造。

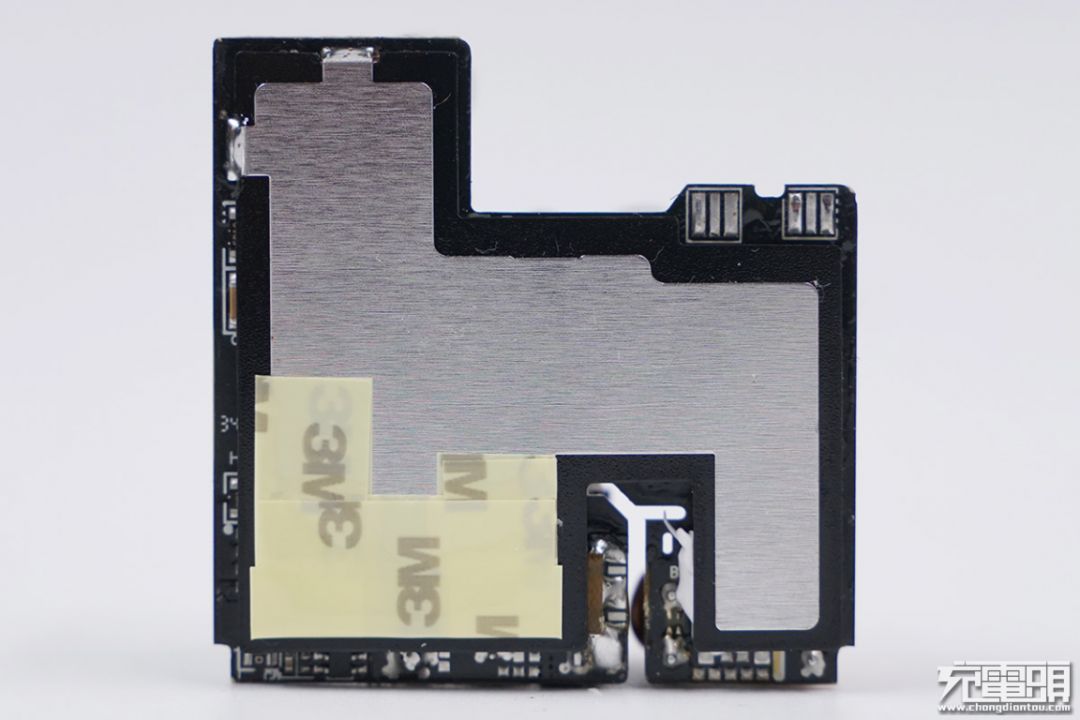

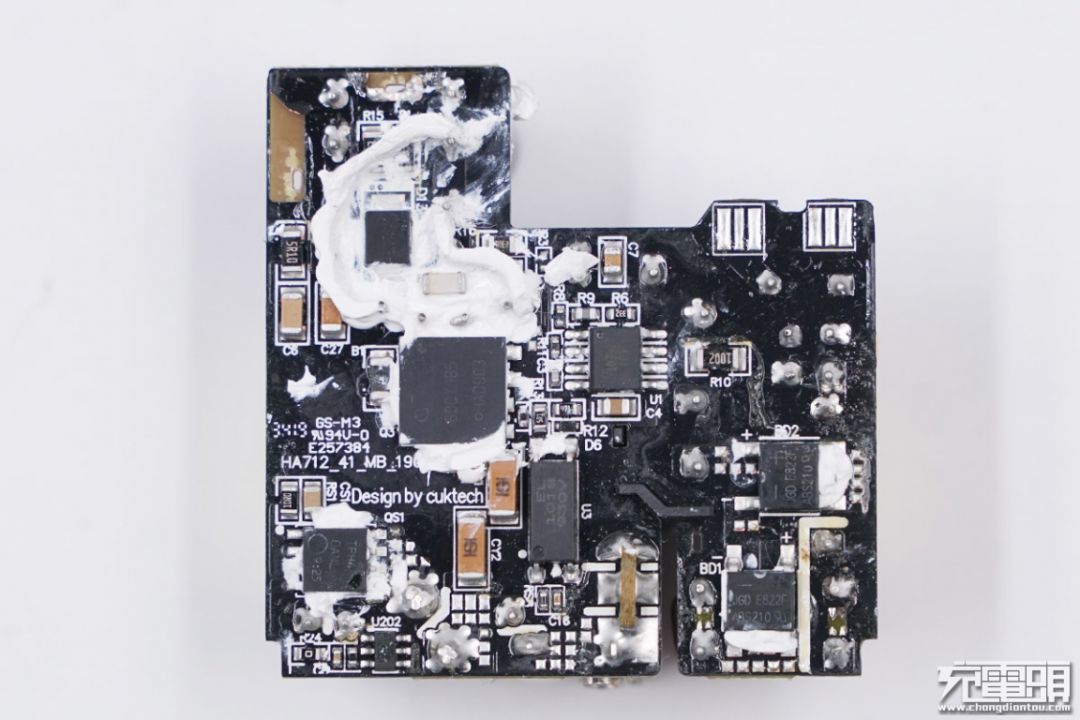

PCB板背面使用了一块很大的金属散热片，搭配塑料档板和3M胶带绝缘。PCB板初级与次级之间有镂空设计。

去掉金属散热片，可见PCB板上的主要发热元件均涂抹了白胶导热。

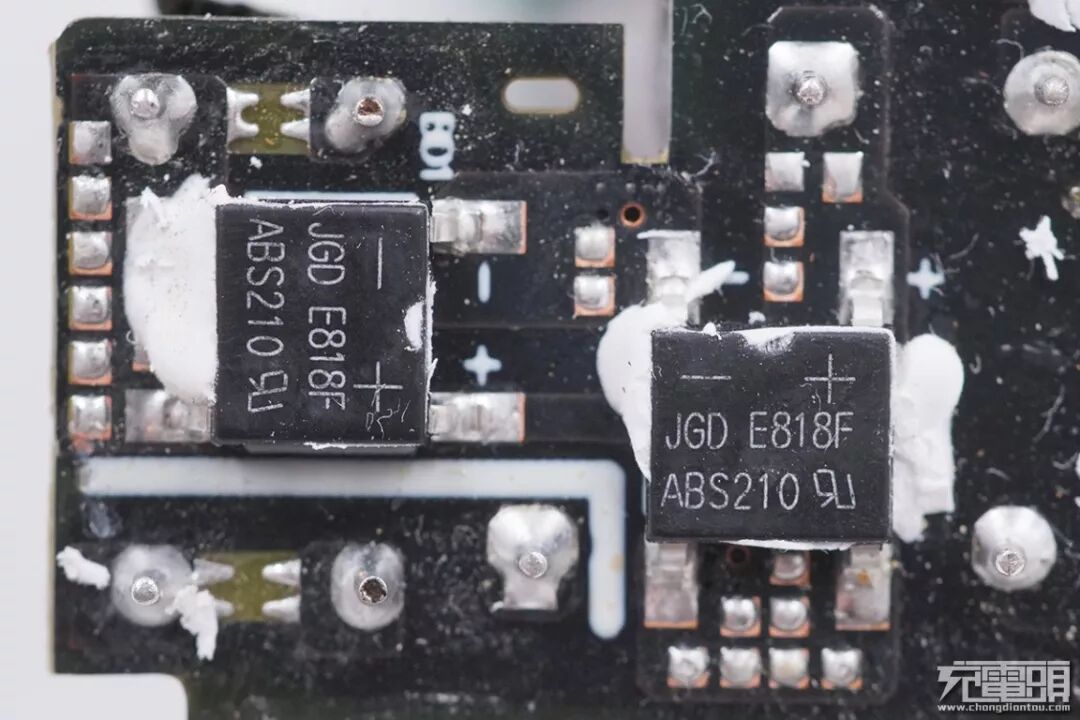

输入端采用两颗整流桥设计，均分发热，避免局部温升过高。

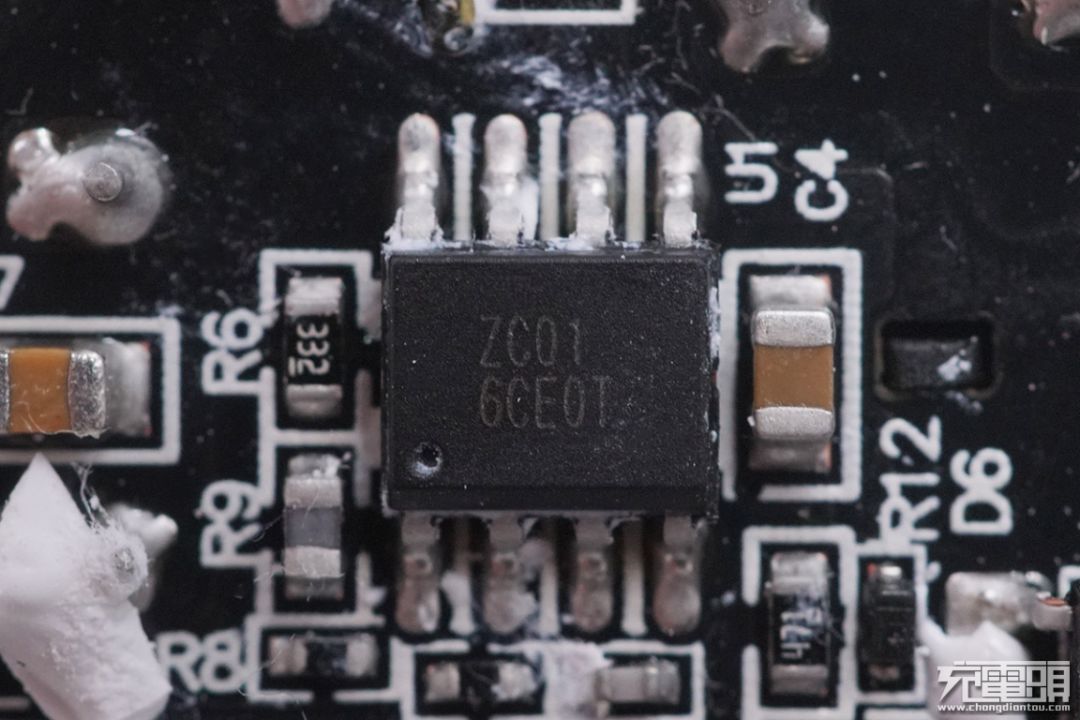

初级PWM主控芯片，丝印ZC01 6CE0T。这是一颗紫米和酷科定制主控芯片，相关资料暂时未公开。

初级主控开关管，采用英飞凌的超结CoolMOS，型号IPL60R185C7，600V耐压。

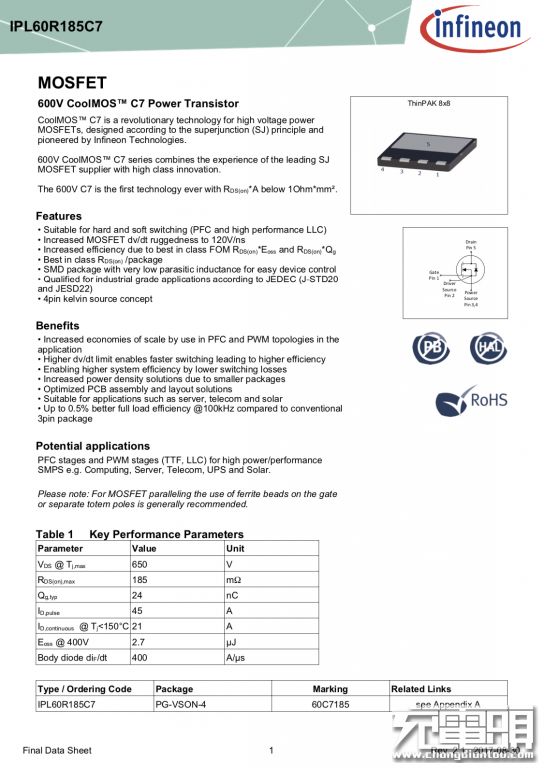

英飞凌IPL60R185C7规格资料。

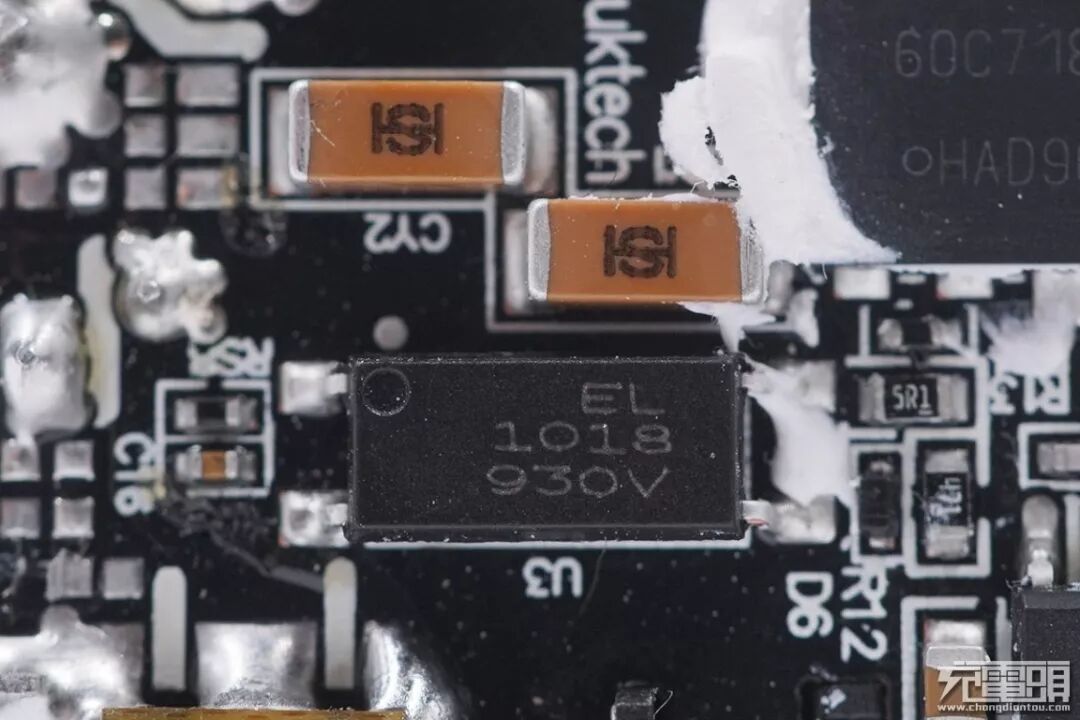

横跨在初级和次级之间的EL亿光光耦。上方是贴片安装的Y电容。

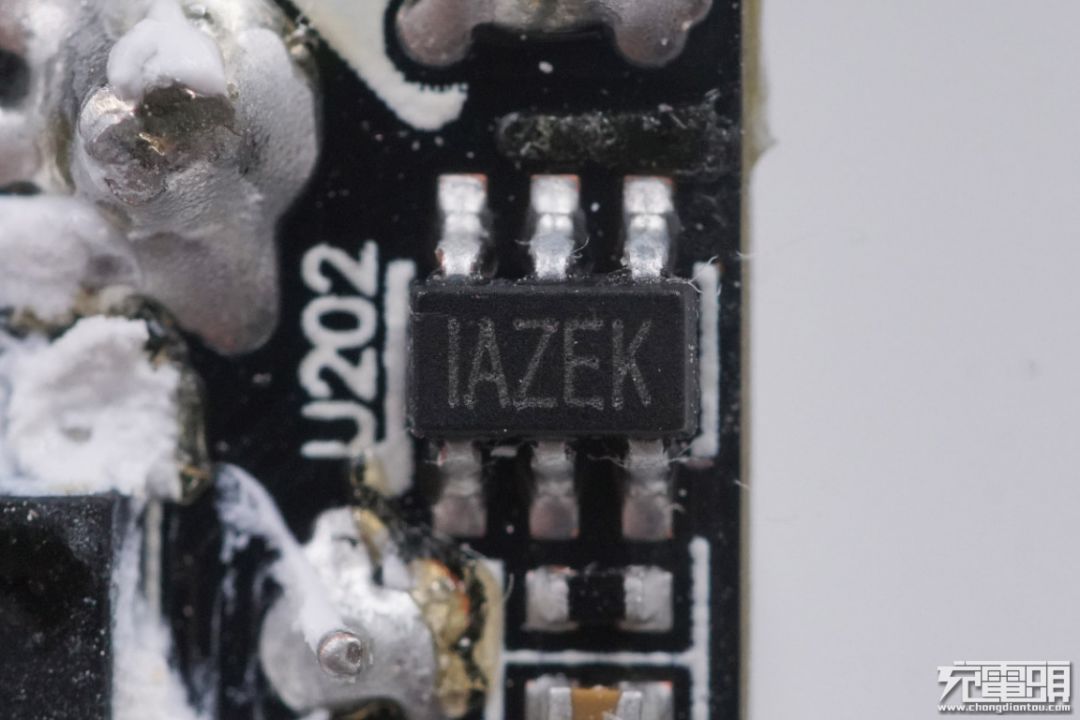

次级同步整流控制器来自MPS芯源半导体，型号MP6908。

MP6908详细规格参数。

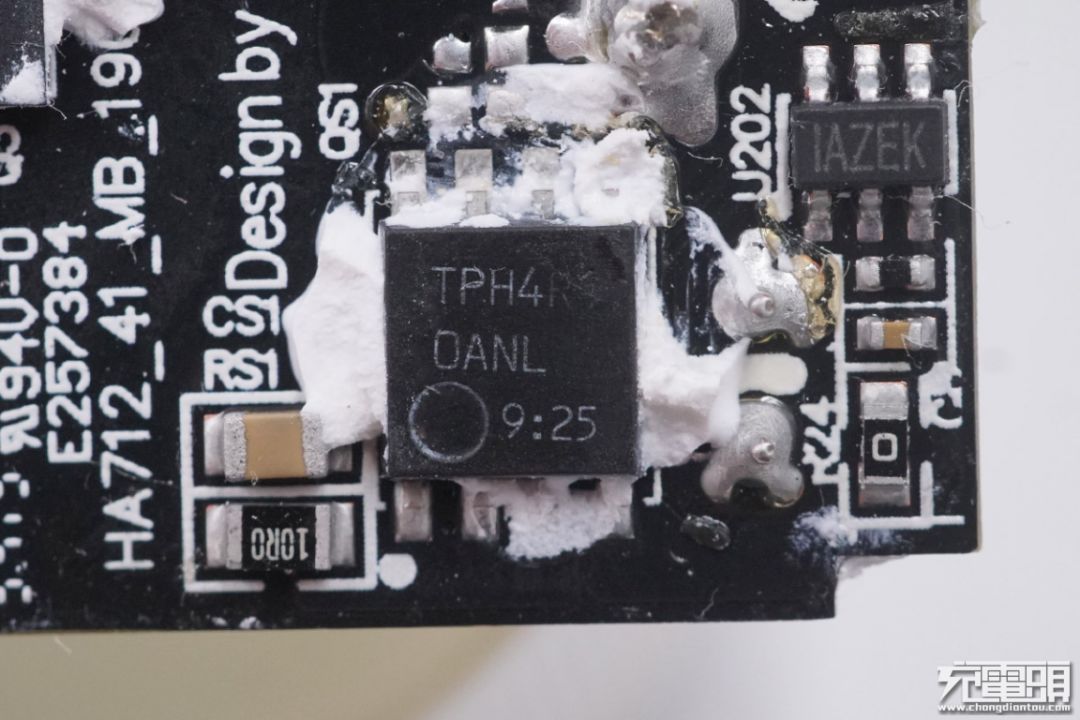

次级同步整流MOS管，东芝TPH4R10ANL。

东芝TPH4R10ANL详细规格资料。

最后来一个全家福。

充电头网拆解总结

体积小巧是紫米65W USB PD充电器的最大特色，在同功率级别下，产品体积较苹果、华为、小米、联想等多个品牌具有很大优势。此外，这款充电器在有限的机身上融入了折叠插脚的设计，让产品更加便携。

性能方面，紫米65W PD充电器支持QC、PD、FCP、AFC快充协议，其中PD协议输出档位涵盖全面，5V、9V、12V、15V、20V它全都有，并且最大功率65W，是一枚大功率PD充电器，无论是充手机、充平板、充笔记本电脑，它都能搞定。

用料和做工方面，这款充电器初级电路采用紫米和酷科定制的PWM主控芯片以及英飞凌CoolMOS，并在输入端采用两颗整流桥，降低温升，均分发热；次级也采用了业界主流的同步整流控制方案MPS MP6908；协议则由伟诠WT6636F实现，该芯片已经通过USB PD 3.0 PPS认证，所以产品的兼容性不会有什么大问题。Y电容采用两颗串联的方式，贴片焊接。整个充电器的内部元器件布局非常紧密，功率密度非常高。
