----- 充电头网拆解报告第924篇 -----

紫米早在2016便推出了紫米10号移动电源，一时间深受大家广泛关注。随着新款紫米10号Pro移动电源的推出，功率从此前的45W升级到了65W，性能更加强大。对于笔记电脑等大功率充电设备来说，更高的功率也就有了更好的性能保障。前不久，充电头网已经对这款产品进行了详细的评测，今天继续为大家带来这款产品的拆解。

在往期文章中，充电头网还为大家带来了紫米10号USB PD移动电源QB820、紫米ZMI太空移动电源 QPB60、紫米20000mAh移动电源QB822、紫米10000mAh USB PD快充移动电源QB910等多款PD快充移动电源的拆解，感兴趣的朋友也可以了解一下。

一、紫米10号移动电源Pro开箱

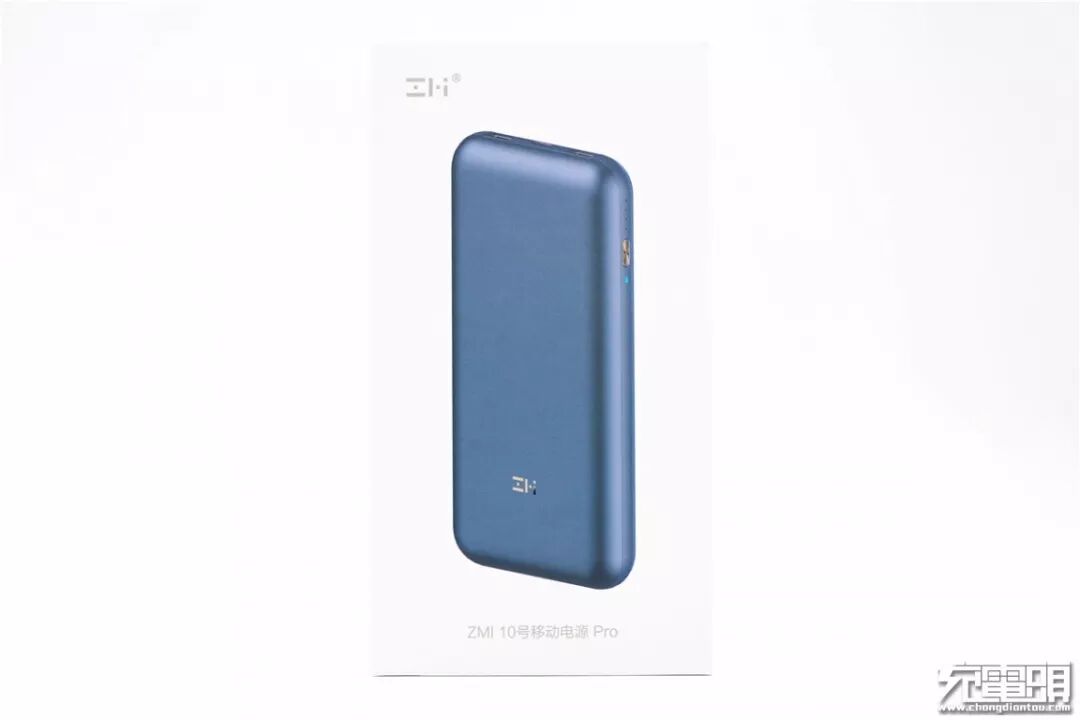

紫米10号移动电源Pro包装为白色硬纸盒，采用天地盖设计，正面印制产品实图与产品名称以及紫米Logo。

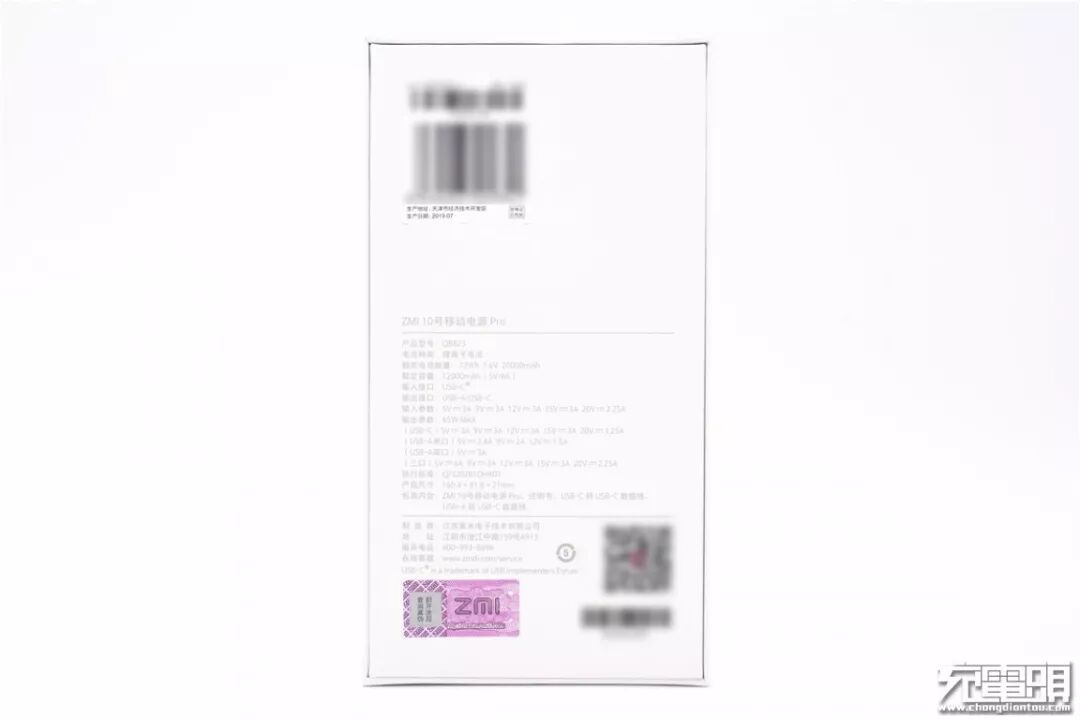

背面印制产品相关信息。
产品型号：QB823
容量：72Wh 3.6V 20000mAh
输入接口：USB-C
输出接口：USB-A/USB-C
输入参数：5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A
输出参数：65W MAX
（USB-C）5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A
（USB-A单口）5V/2.4A、9V/2A、12V/1.5A
（USB-A双口）5V/3A
（三口）5V/6A、9V/3A、12V/3A、15V/3A、20V/2.25A
产品尺寸：160.4*81.8*21mm
制造商：江苏紫米电子技术有限公司

包装内容：紫米10号移动电源Pro、两条数据线、说明书。分别是0.5米长的USB-C to USB-C线和0.3米的USB-A to USB-C线。

紫米10号移动电源Pro机身圆润，金属外壳表面采用了阳极氧化处理，轻微磨砂质感，手感光滑细腻，正面浮印银色紫米Logo。

背面上方印制对应USB口的输出能力、档位，下方印制产品参数与包装盒一致，另外该款移动电源还支持USB 2.0 HUB功能。

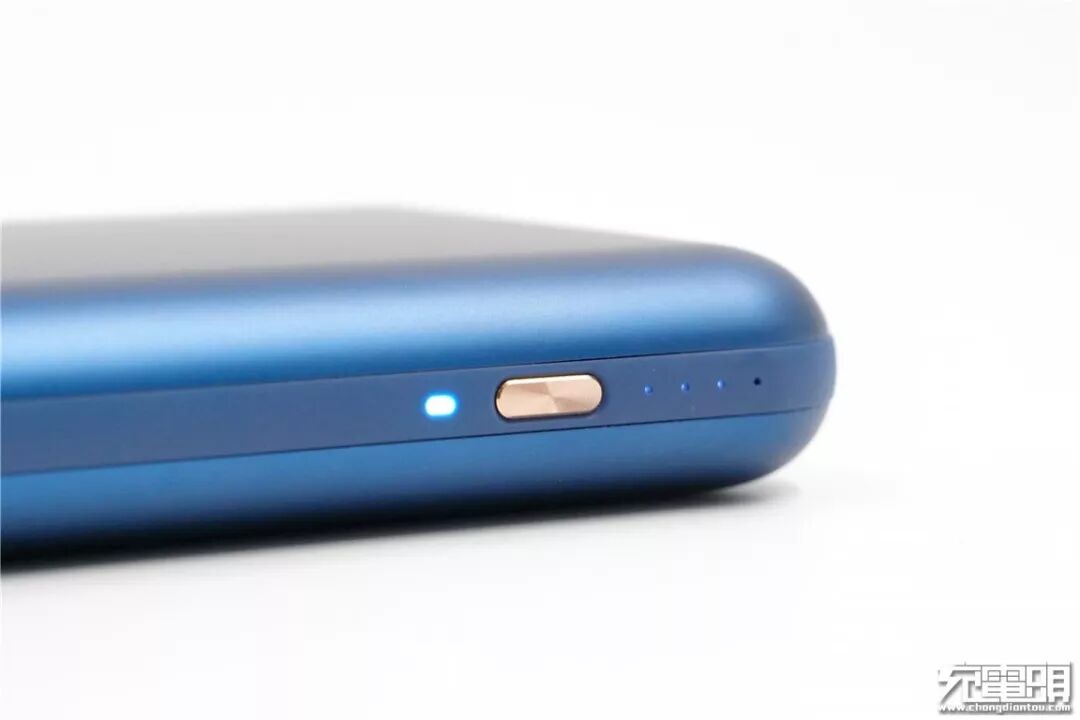

移动电源的电量检查按键在机身侧面，按键两侧分别有两组不同的指示灯，左边单枚的是HUB功能开启状态指示灯，右边四枚是电量指示灯，每颗分别代表25%电量。

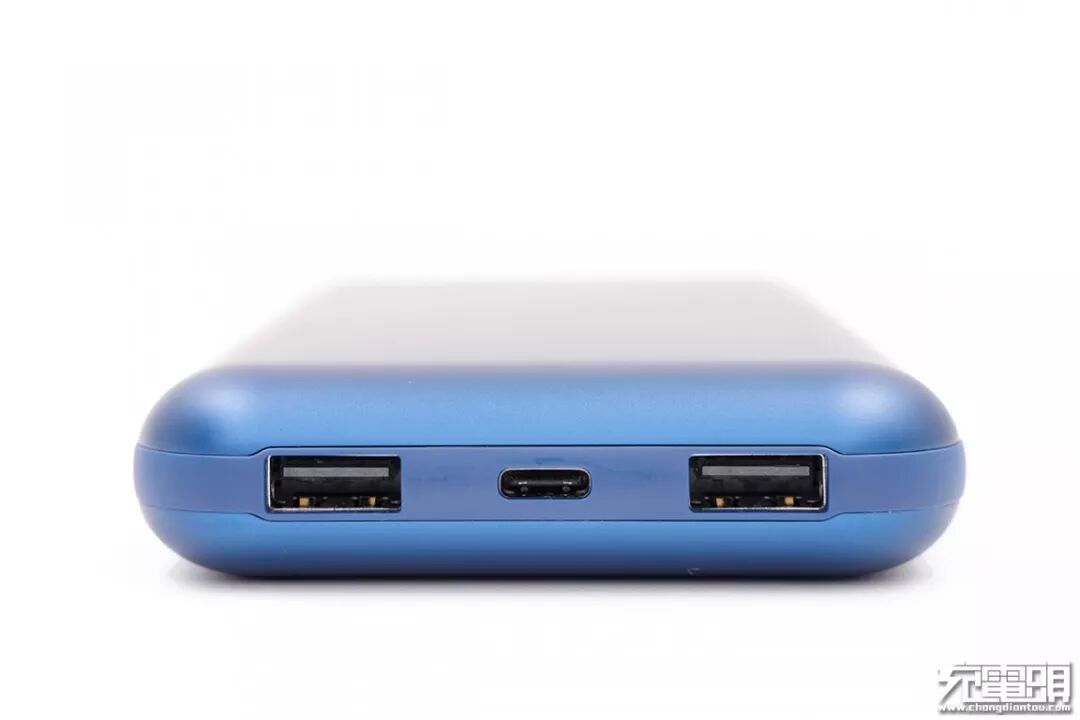

移动电源具有一个USB-C输出/输入口，两个USB-A输出口。左起为USB-A1输出口、USB-C口、USB-A2输出口。

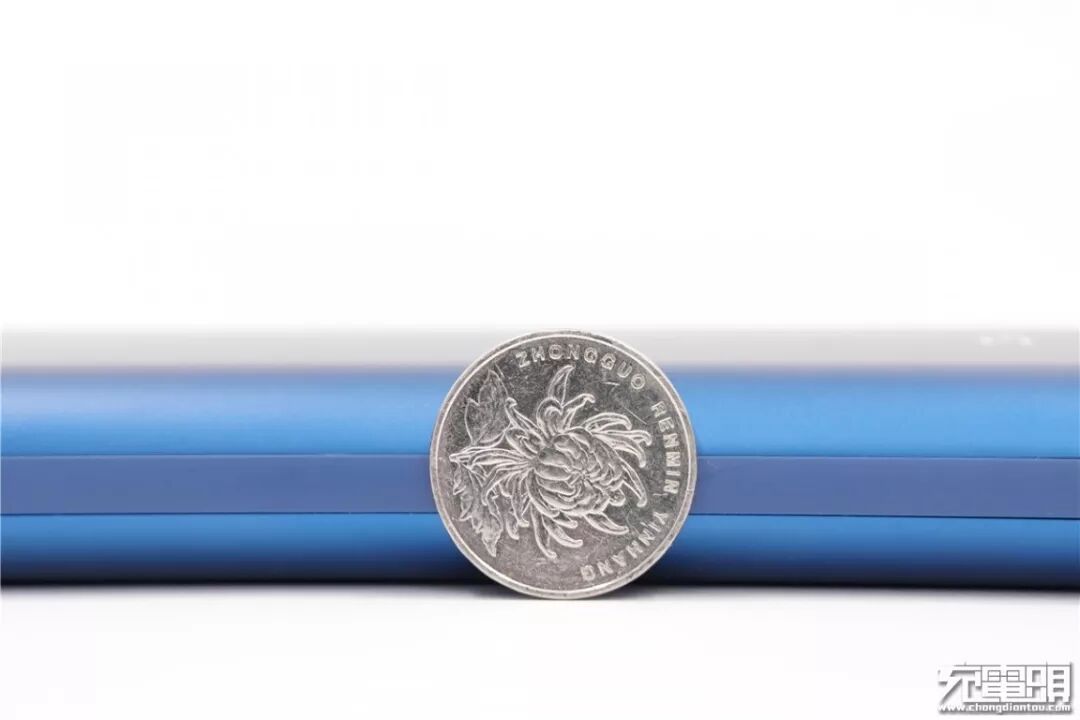

紫米10号移动电源Pro的厚度比一元硬币直径略小。

紫米10号移动电源Pro与紫米10号移动电源对比，无论是外形、材质还是工艺，几乎一模一样。

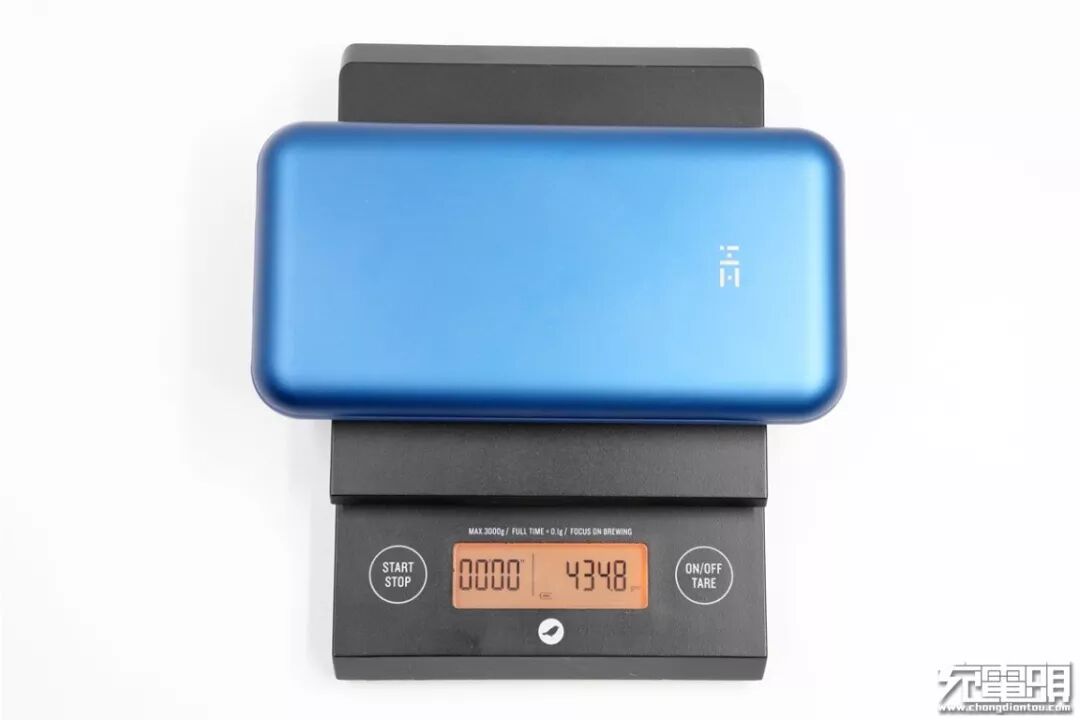

净重约434.8g。

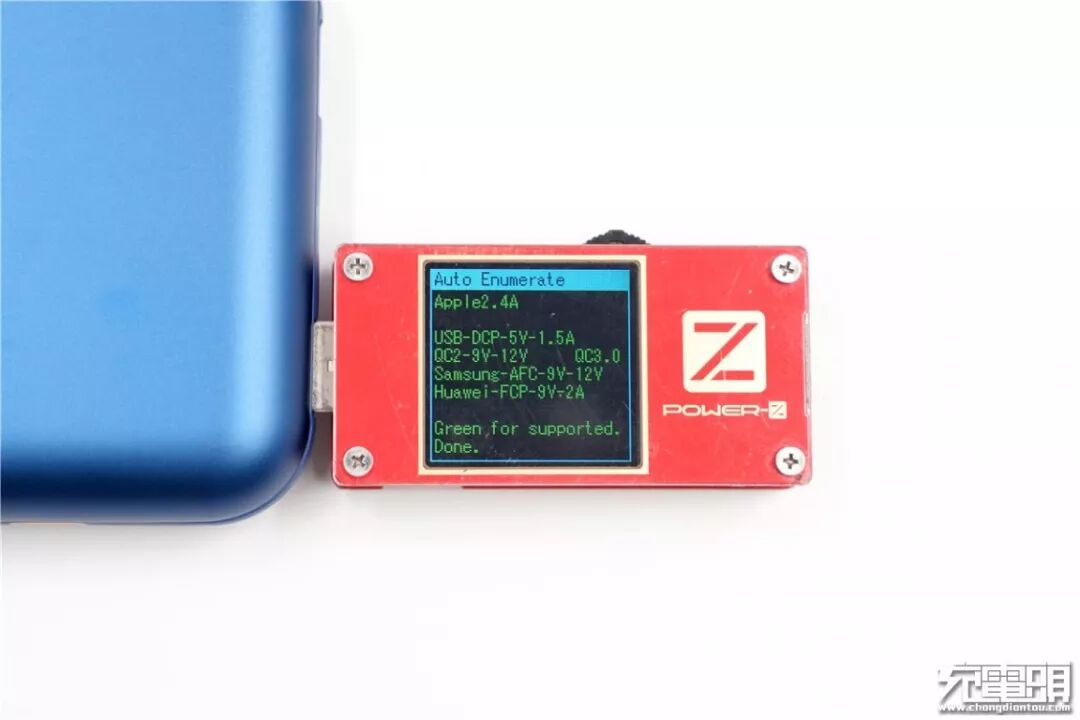

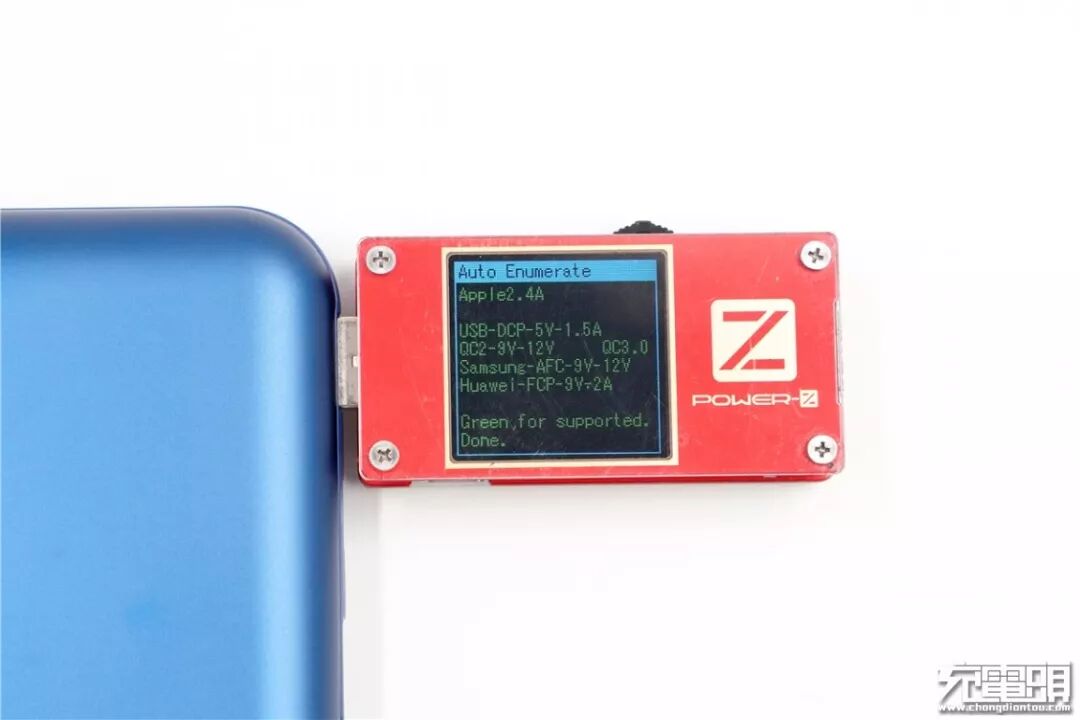

使用ChargerLAB POWER-Z KT001测试仪对移动电源USB-A1输出口进行协议检测，测得支持Apple 2.4A、DCP协议，以及QC2.0、QC3.0、AFC、FCP快充。

USB-A2输出口USB-A1输出口一样，支持Apple 2.4A、DCP协议，以及QC 2.0、QC 3.0、AFC、FCP快充。

USB-C口方面，除了支持Apple 2.4A、DCP协议，QC 2.0、QC 3.0、FCP快充之外，还支持USB PD 3.0 PPS快充协议。

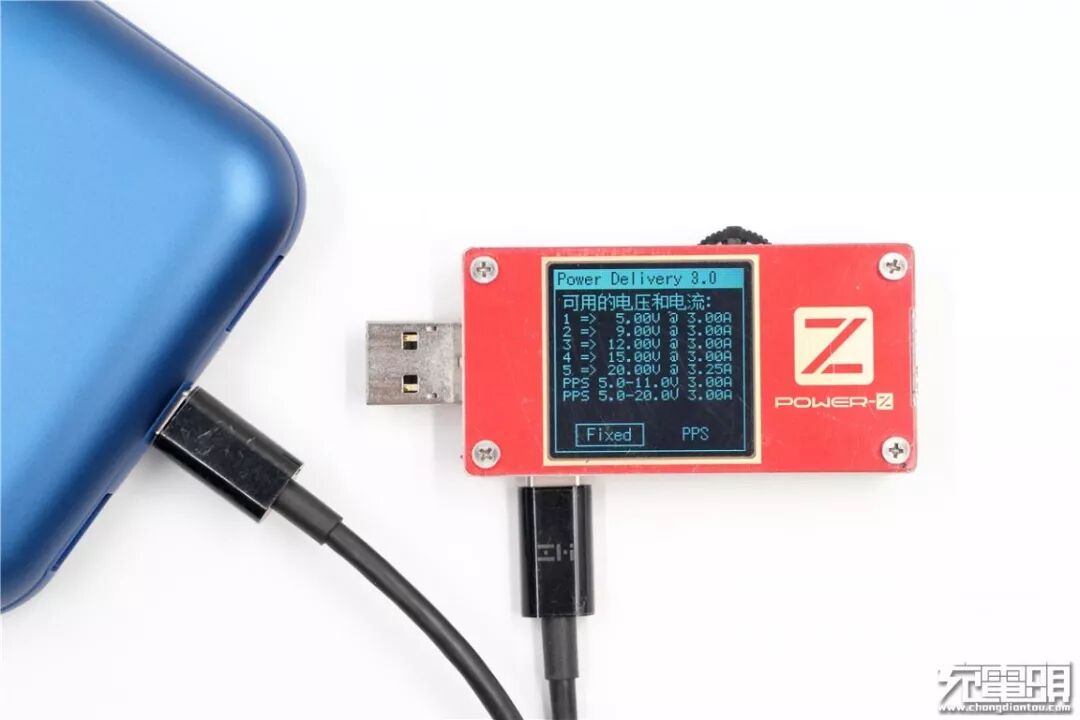

切换到PDO检测见面，显示具有5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五个固定电压档位，以及5V-11V/3A、5V-20V/3A两个PPS档位。

二、紫米10号 Pro移动电源拆解

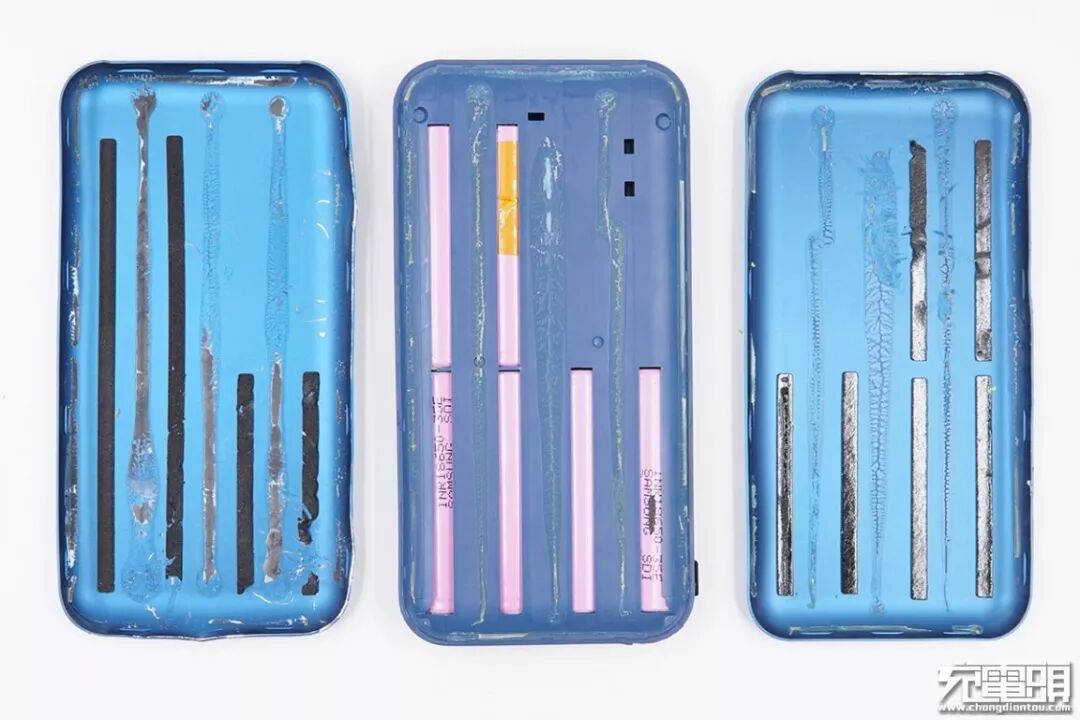

拆开机身，前后两块外壳内部贴有大量泡棉胶进行固定及缓冲，非常牢固。

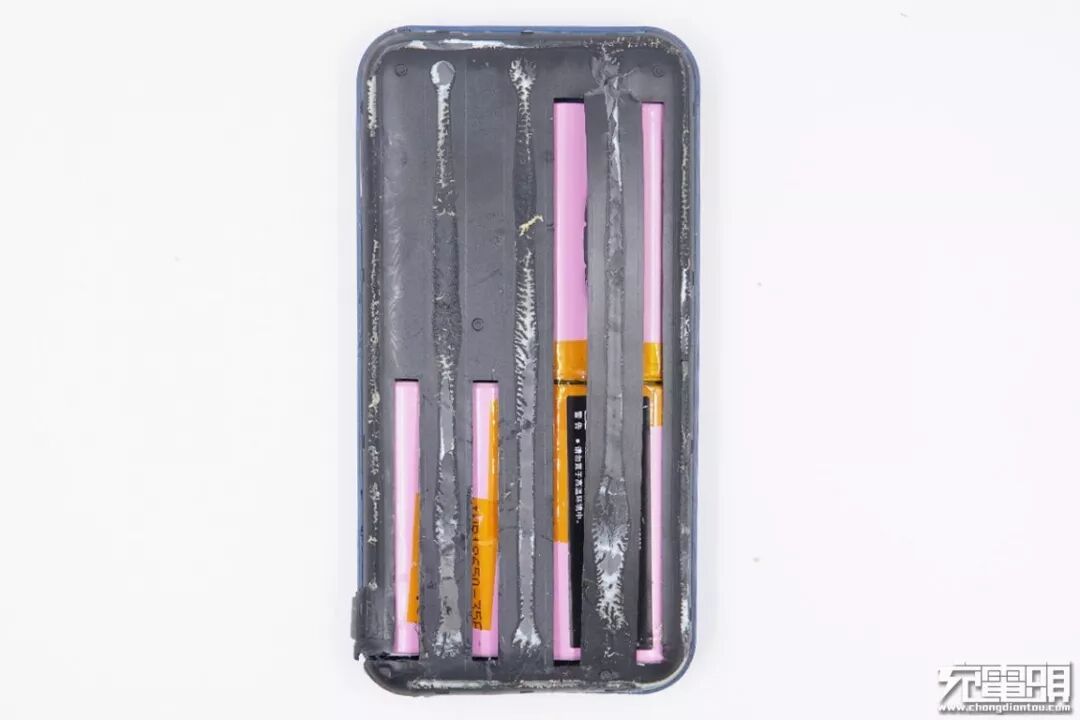

拆掉外壳后，PCB和电芯外面还有一层塑料夹层进行保护和支撑，同样非常牢固。

PCB外面有一大块硅胶进行辅助散热，还有6节18650电芯，采用的是3S2P结构，3串2并，可以降低电池端电流，输出更大功率。

PCB采用L型设计，通过3颗螺丝固定。

下方两节电池之间涂有导热硅胶，里面埋放了一根热敏电阻，可以更精确的检测温升。

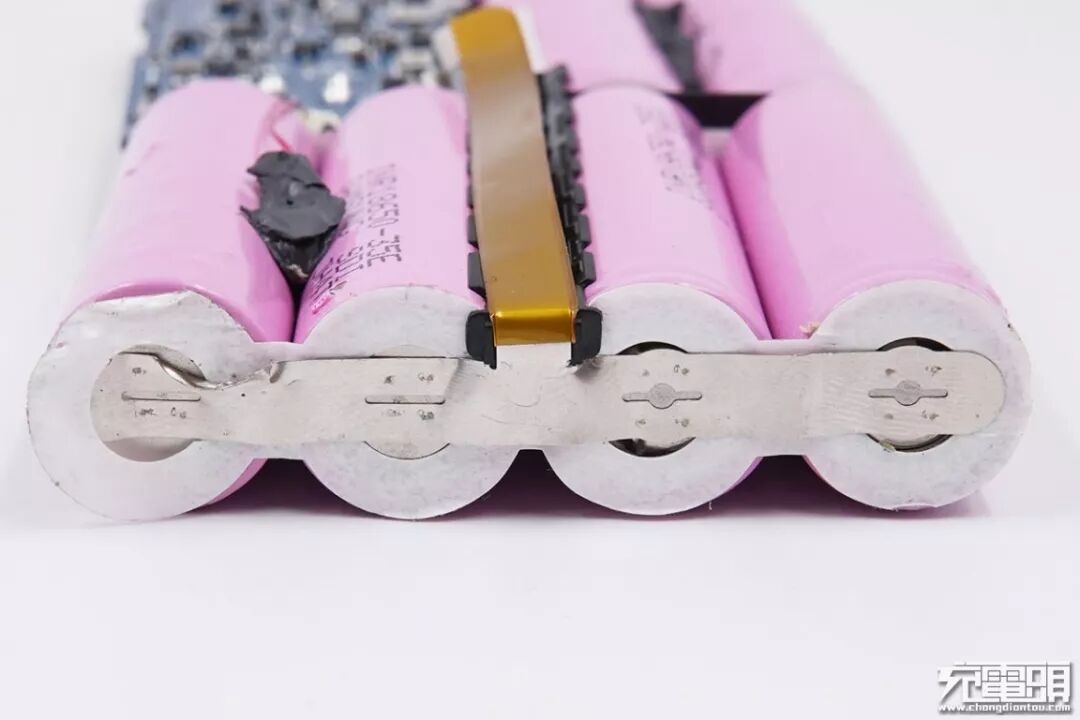

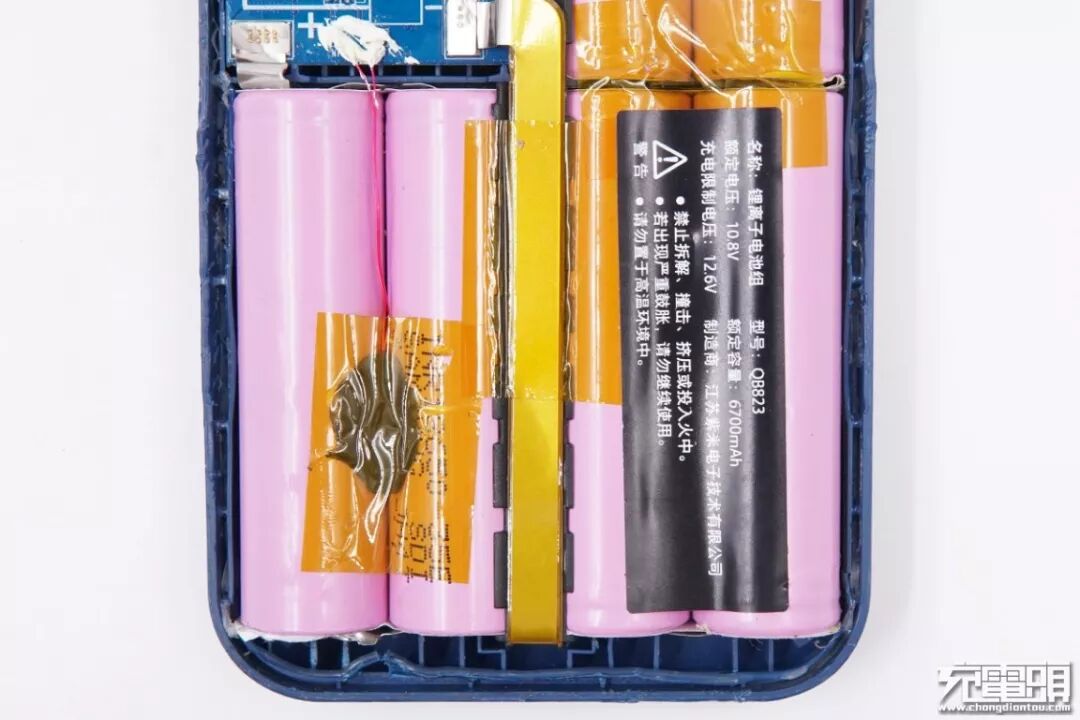

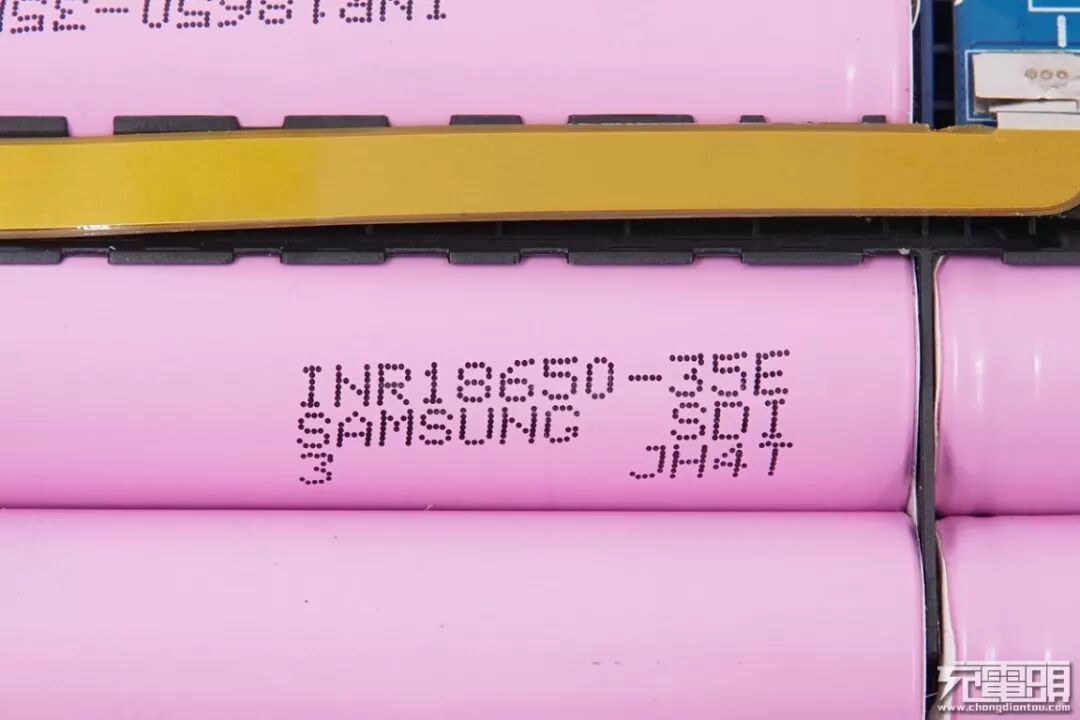

电池组采用了三星35E大倍率18650锂电池组成电池组，标称容量3500mAh。

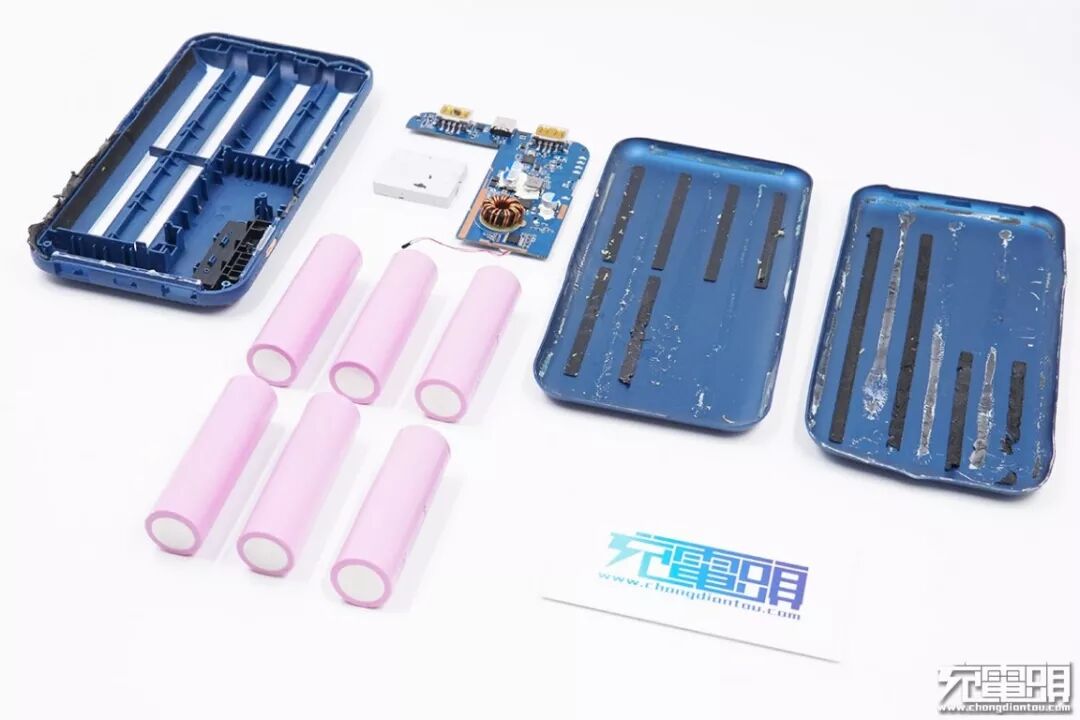

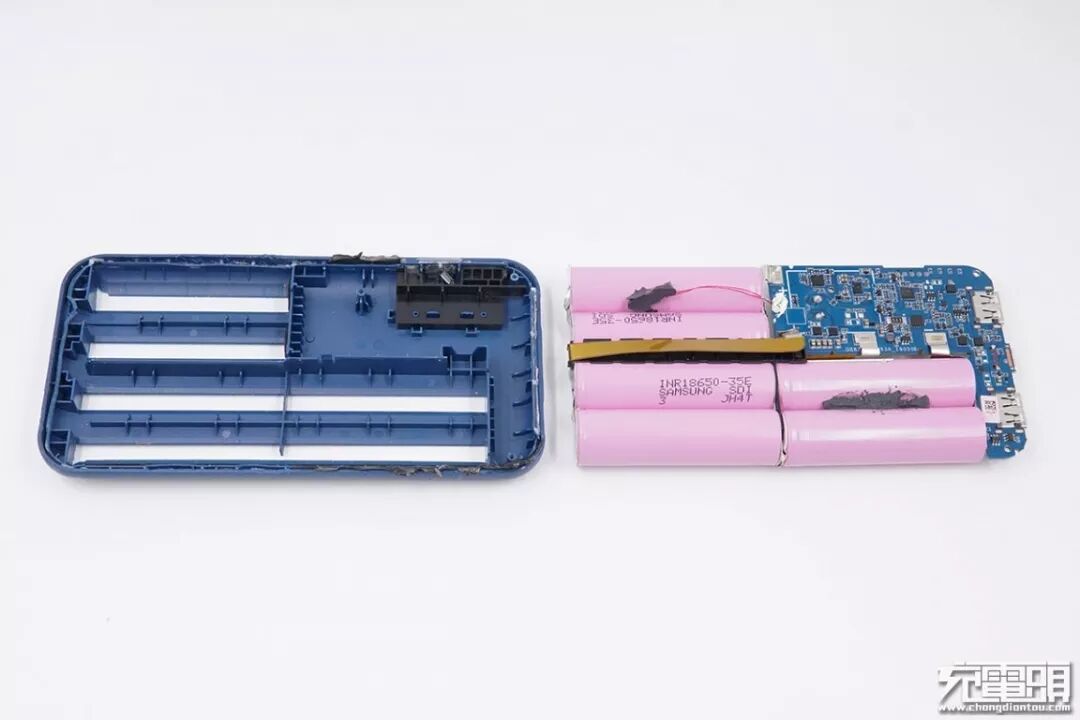

取出PCB和电池组。

电芯正负极都加入了一层绝缘纸保护。

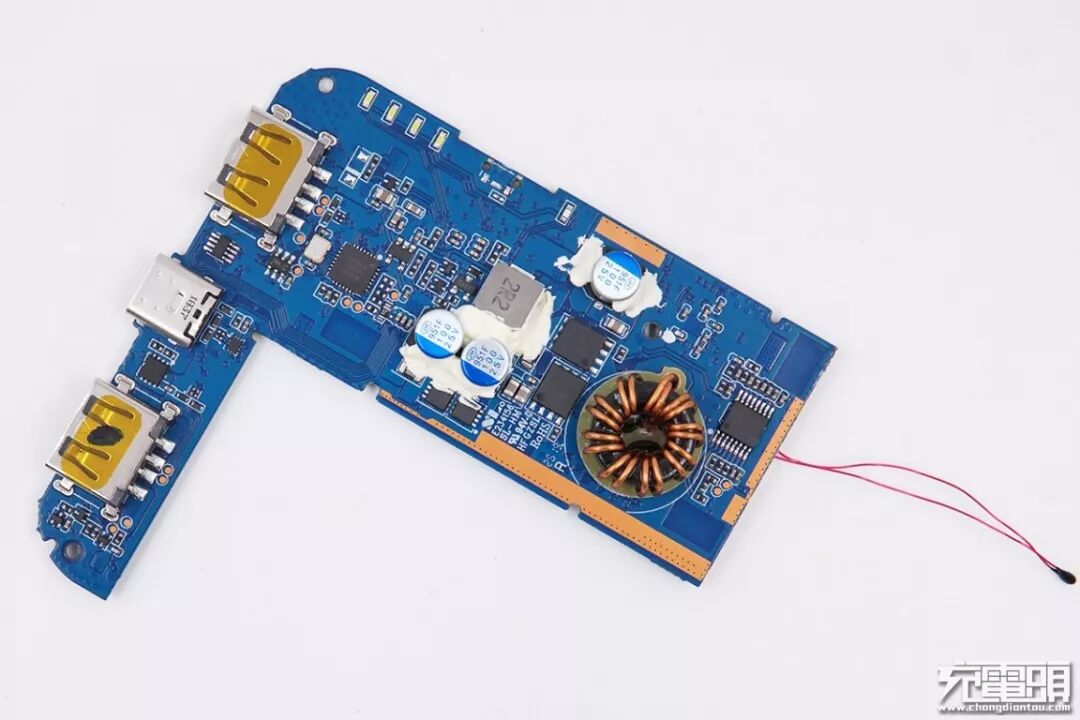

PCB A面一览。

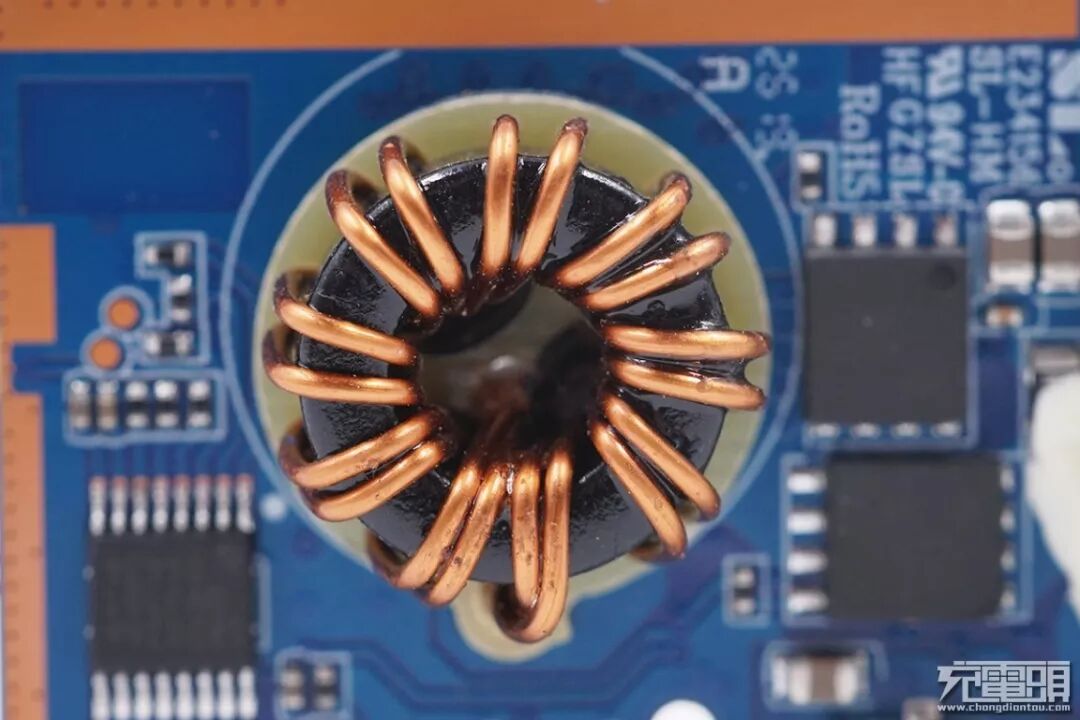

磁环电感，两线并绕。

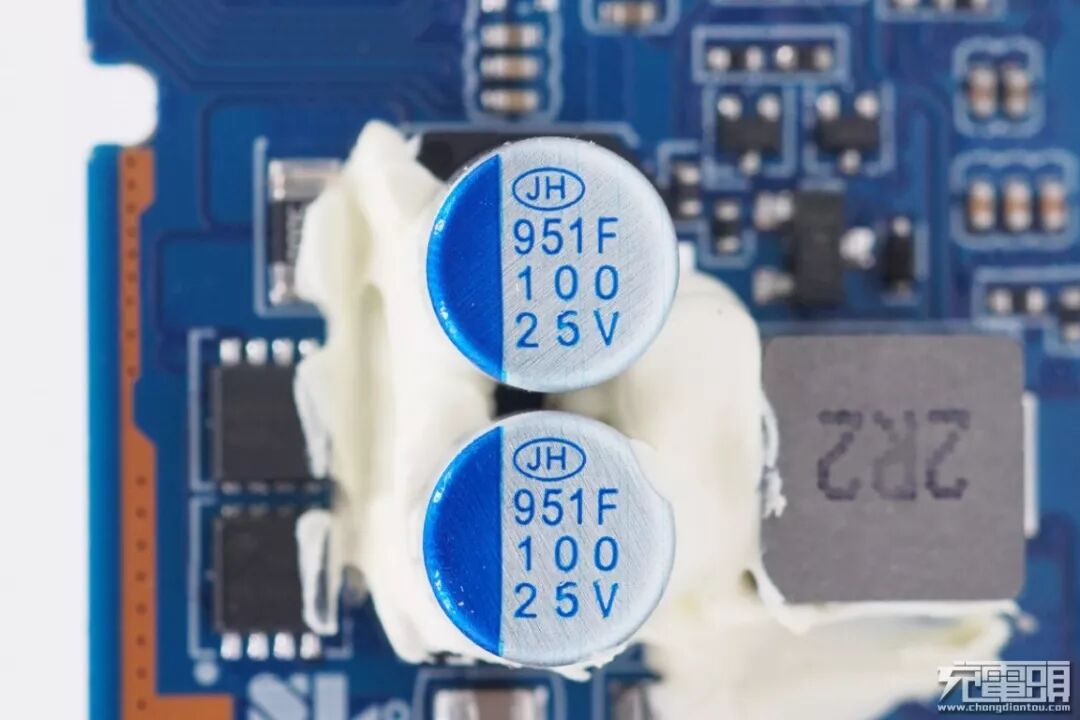

两颗固态滤波电容，规格为25V 100μF。

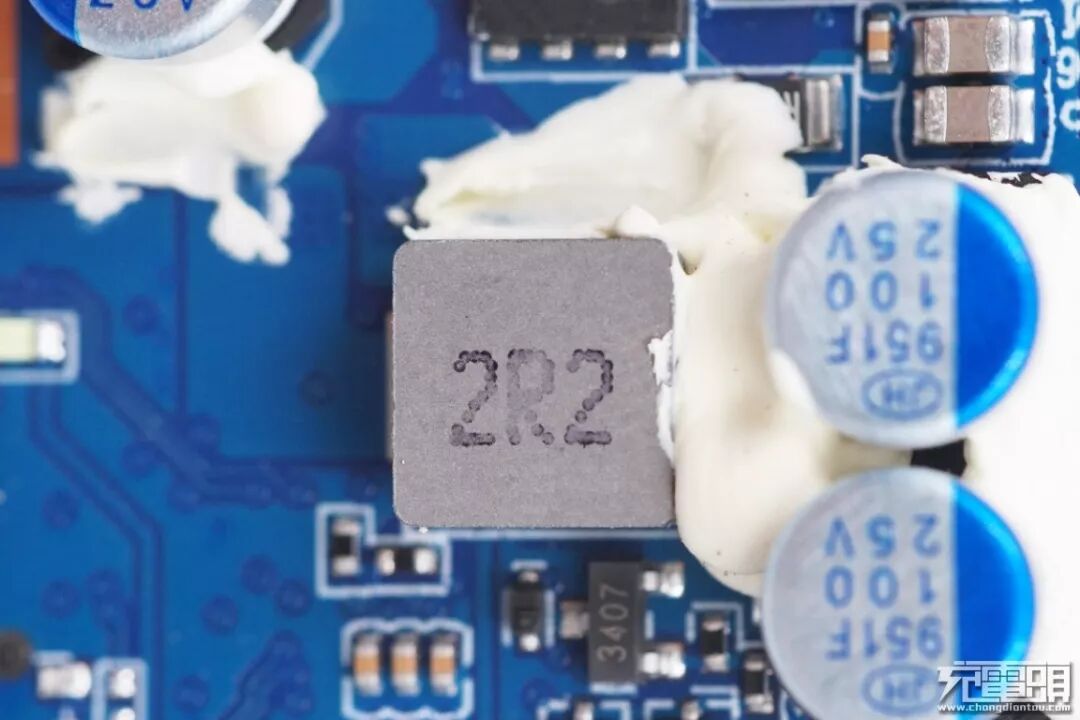

2R2合金电感。

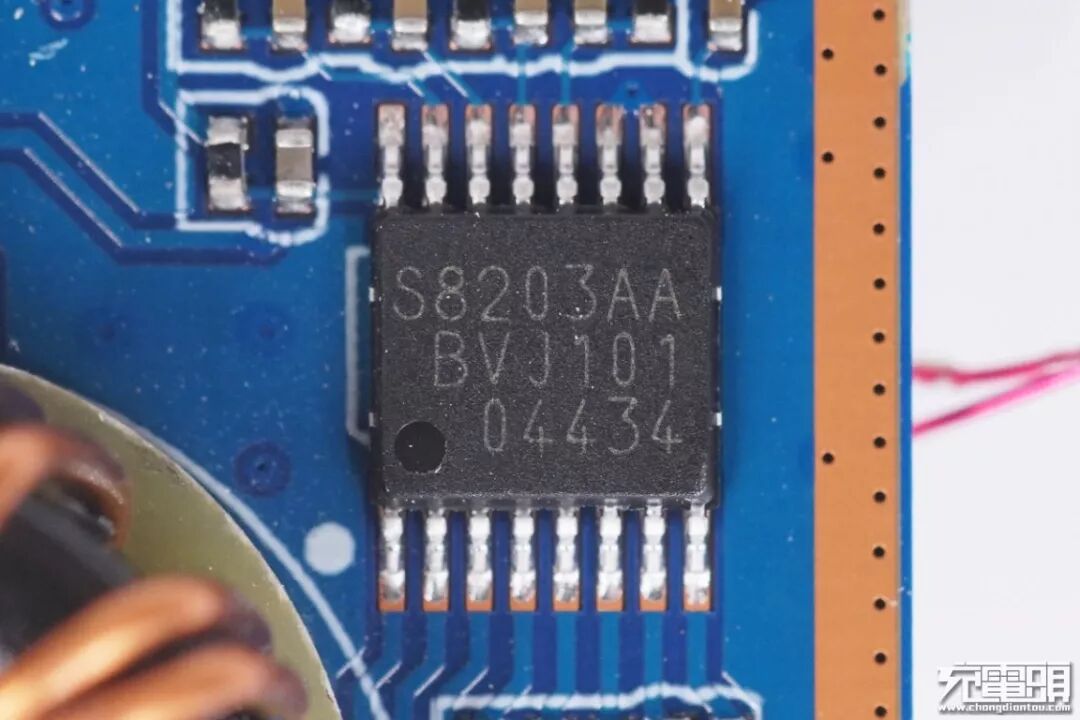

精工 S8203AA 电池组保护IC。

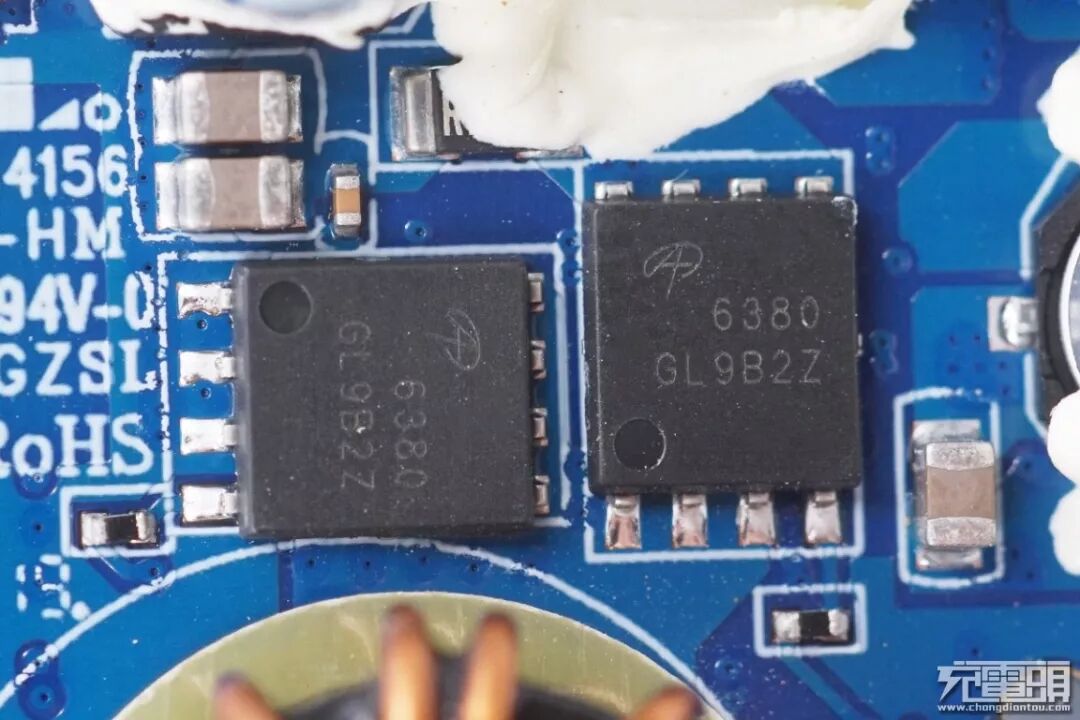

两颗升降压开关管，AON6380，耐压30V。

AOS AON6380资料。

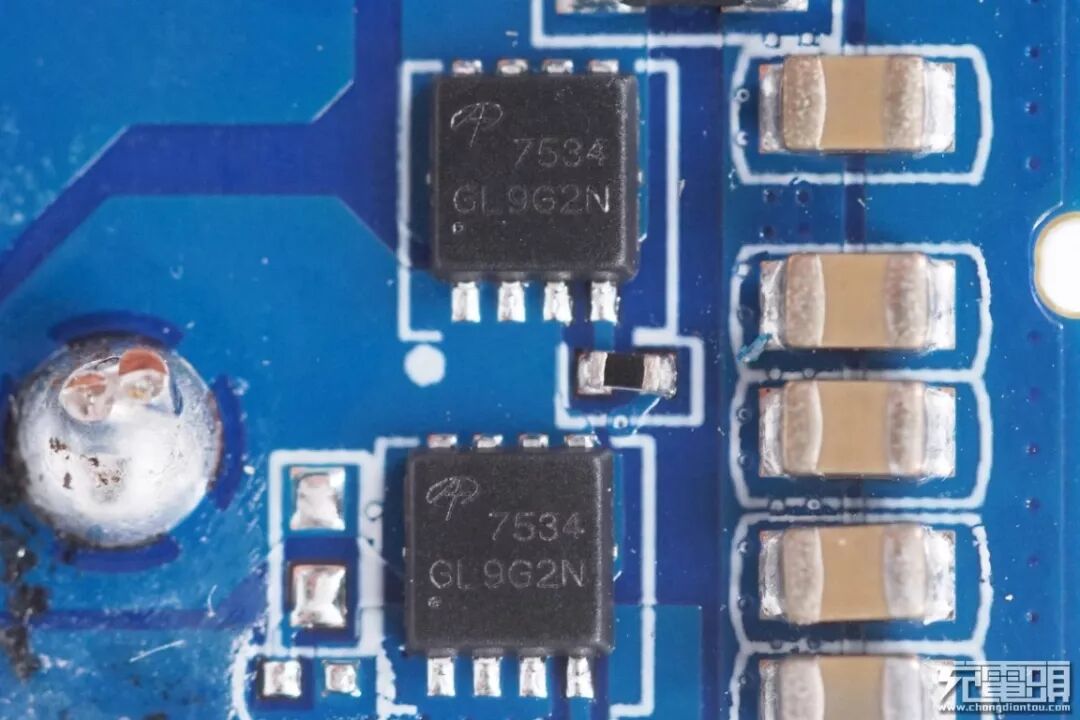

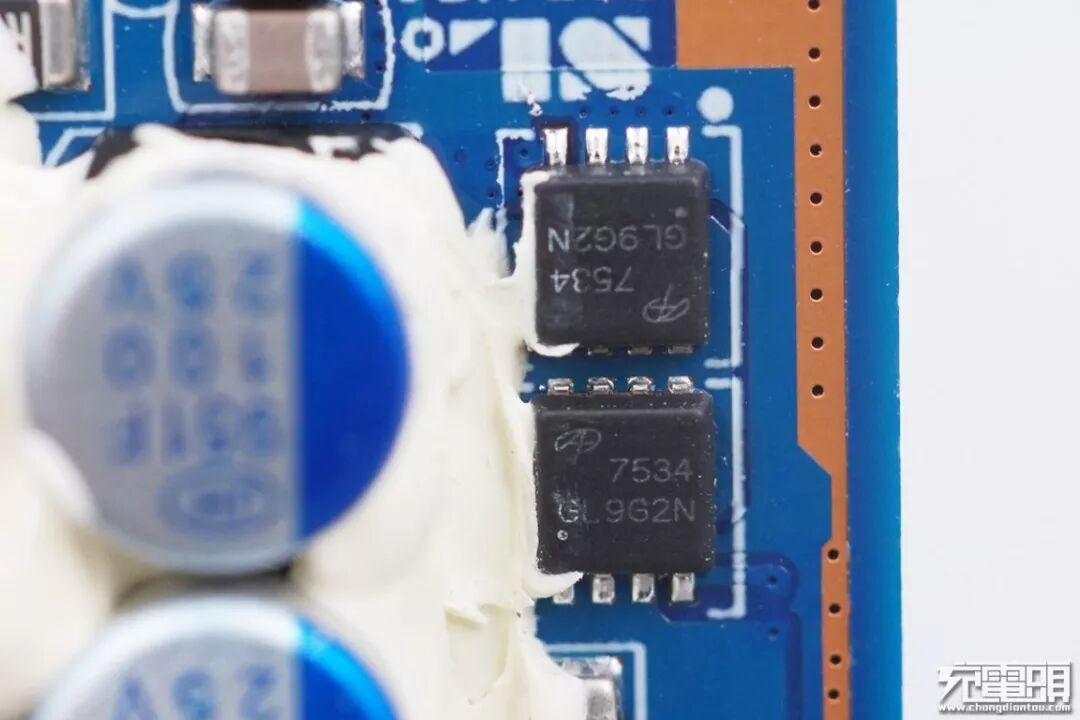

两颗AON7534，锂电保护管。

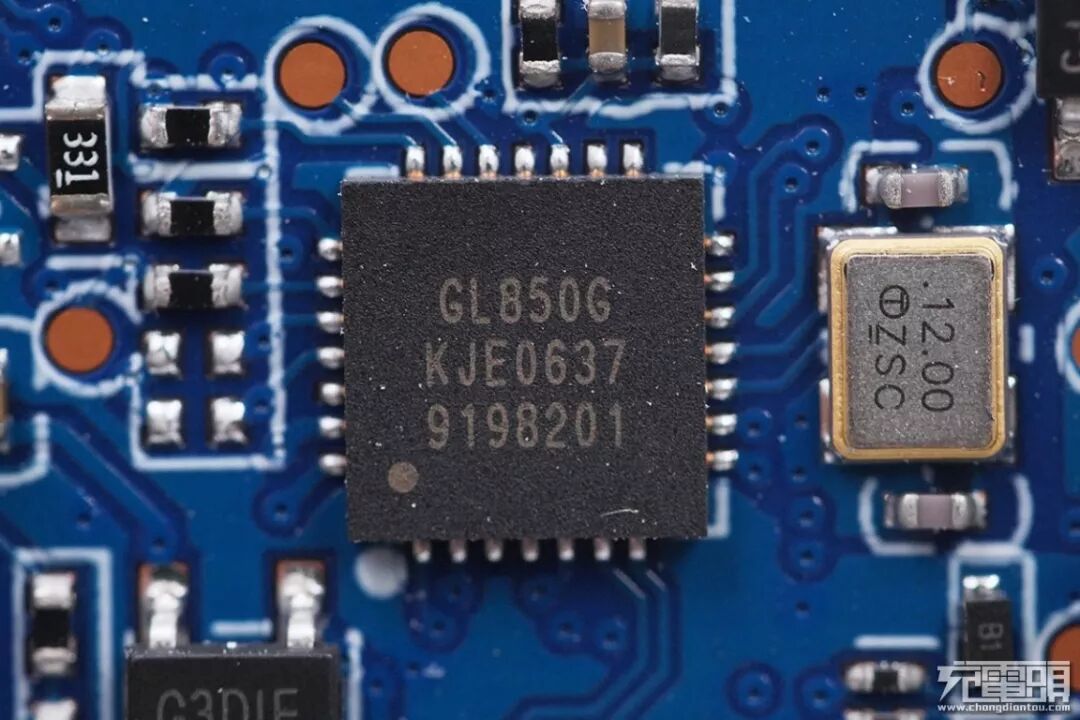

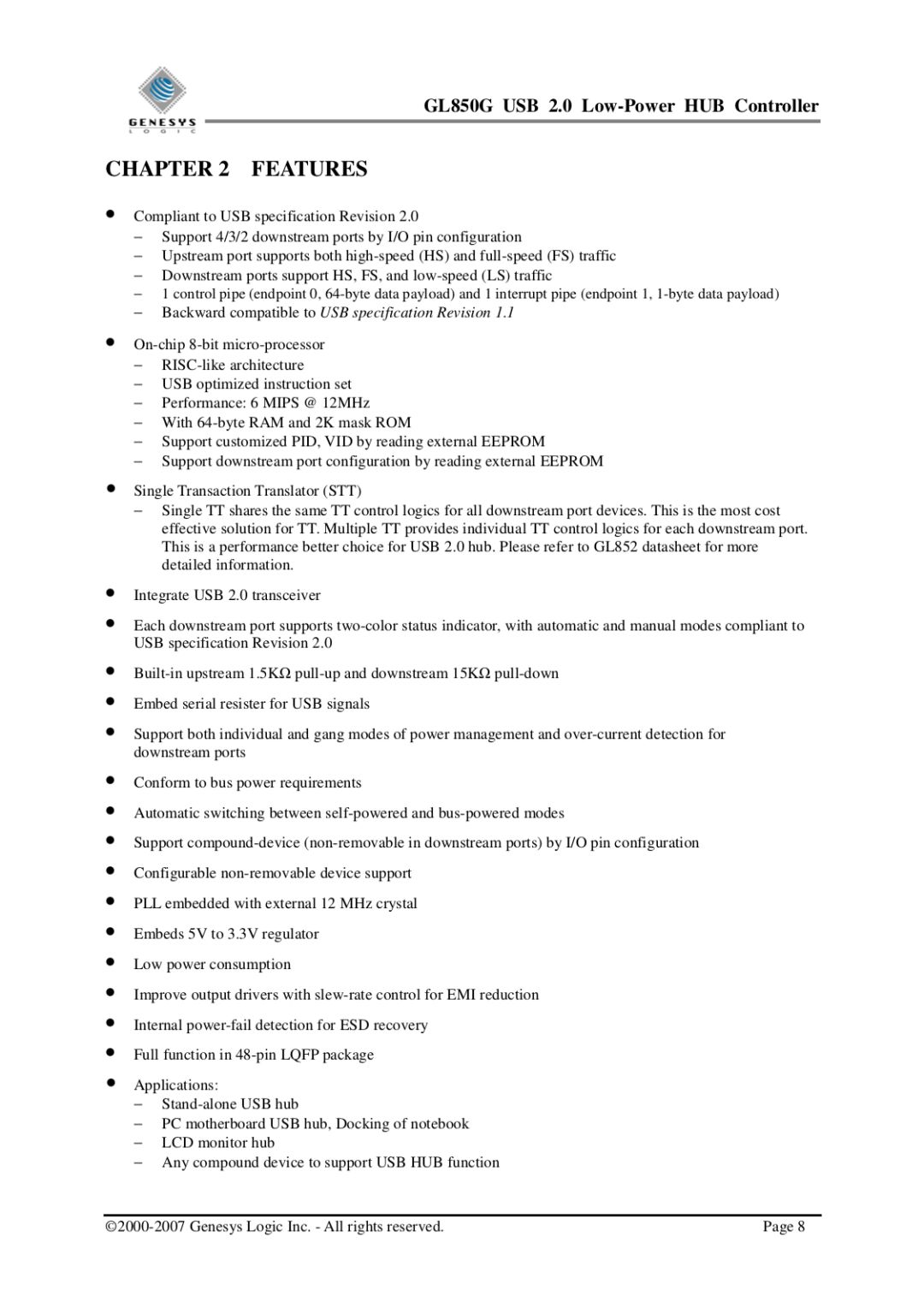

USB2.0 HUB芯片GL850G，这是创惟科技的高级版本集线器解决方案，完全符合通用串行总线规范修订版2.0。GL850G继承了创惟科技的尖端技术，以节省成本和降低功耗的串行接口设计。与全球所有USB2.0集线器解决方案相比，GL850G具有公认的兼容性，更低的功耗系数和更好的成本结构。

GL850G具有简化板级设计的多种优势，有助于为系统集成商实现最低的BOM（物料清单）。GL850G将5V至3.3V和3.3V至1.8V压降稳压器集成到单个芯片中，因此无需外部LDO。此外，GL850G的电源使能引脚支持高使能和低使能电源开关，从而为组件选择提供了更好的灵活性。

12MHz无源晶振，为HUB芯片提供精确的时钟。

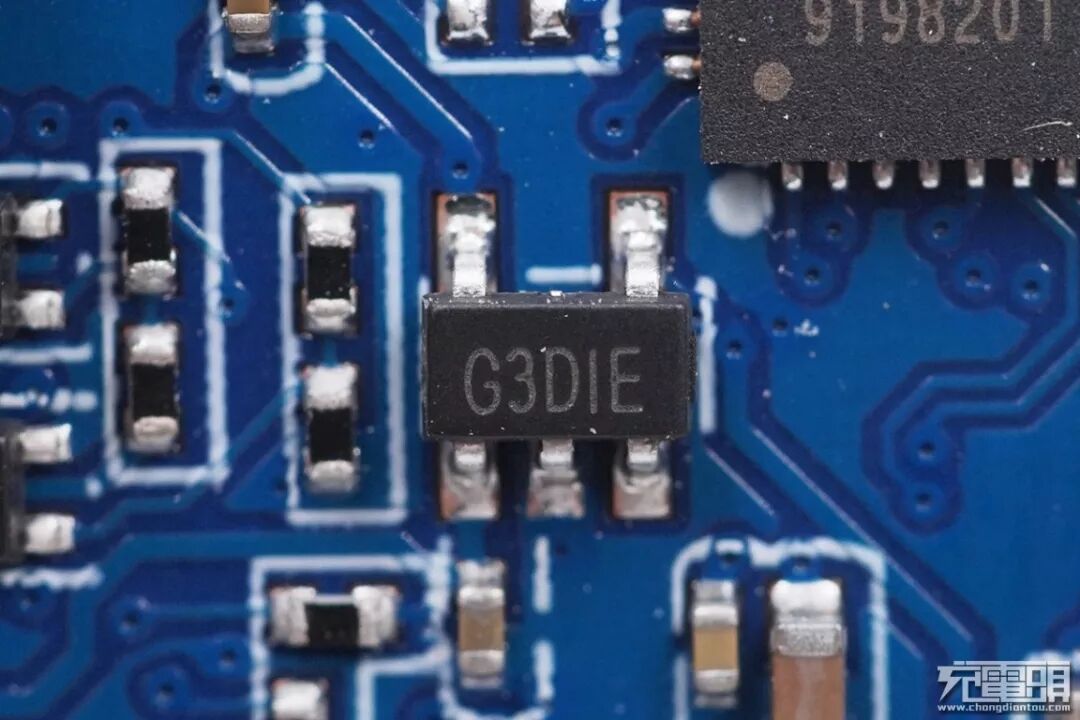

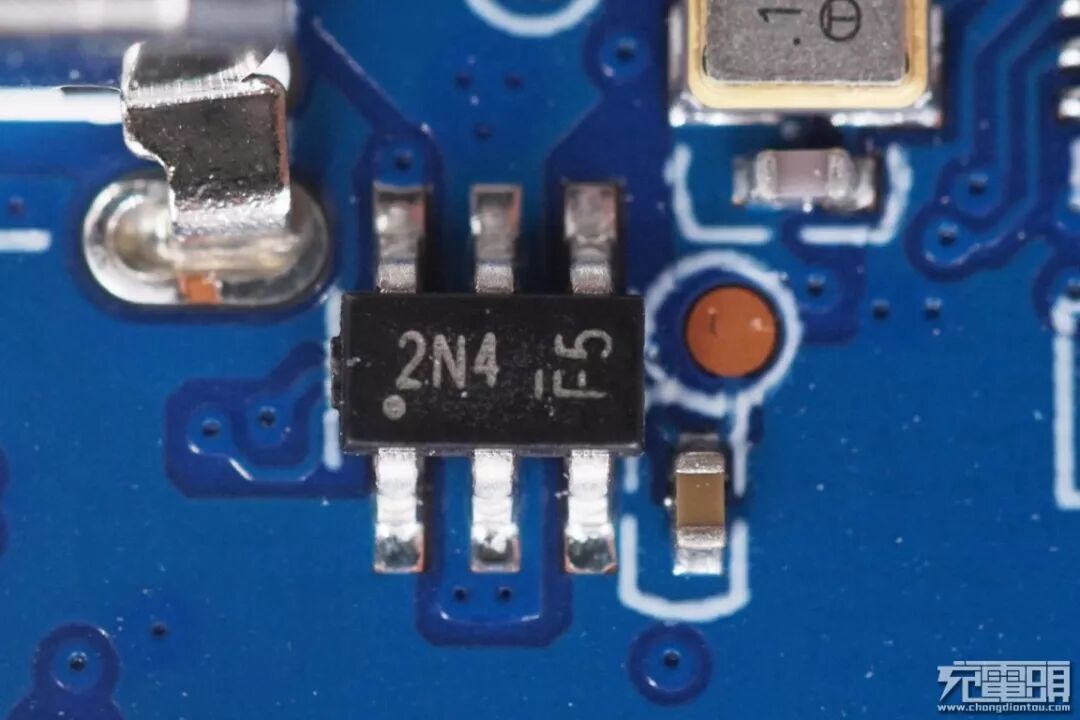

丝印G3DIE，为GL850G USB HUB芯片供电。

供电切换MOS管。

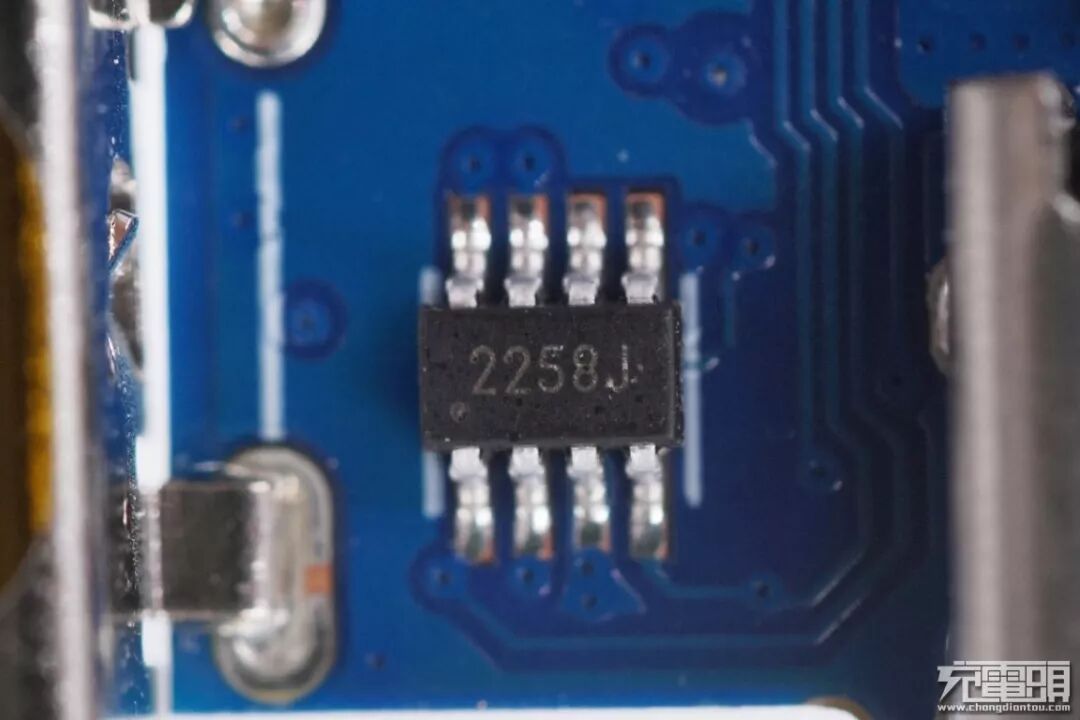

2258J，在以往拆解的小米产品中也有使用，作用不详。

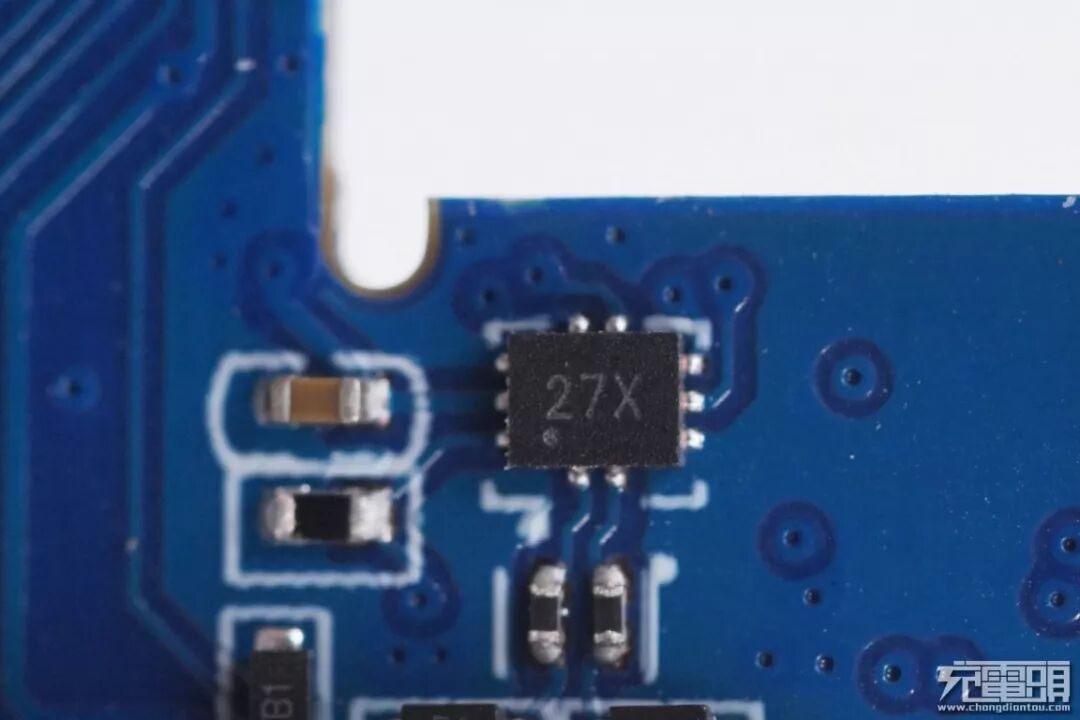

7227 切换开关。

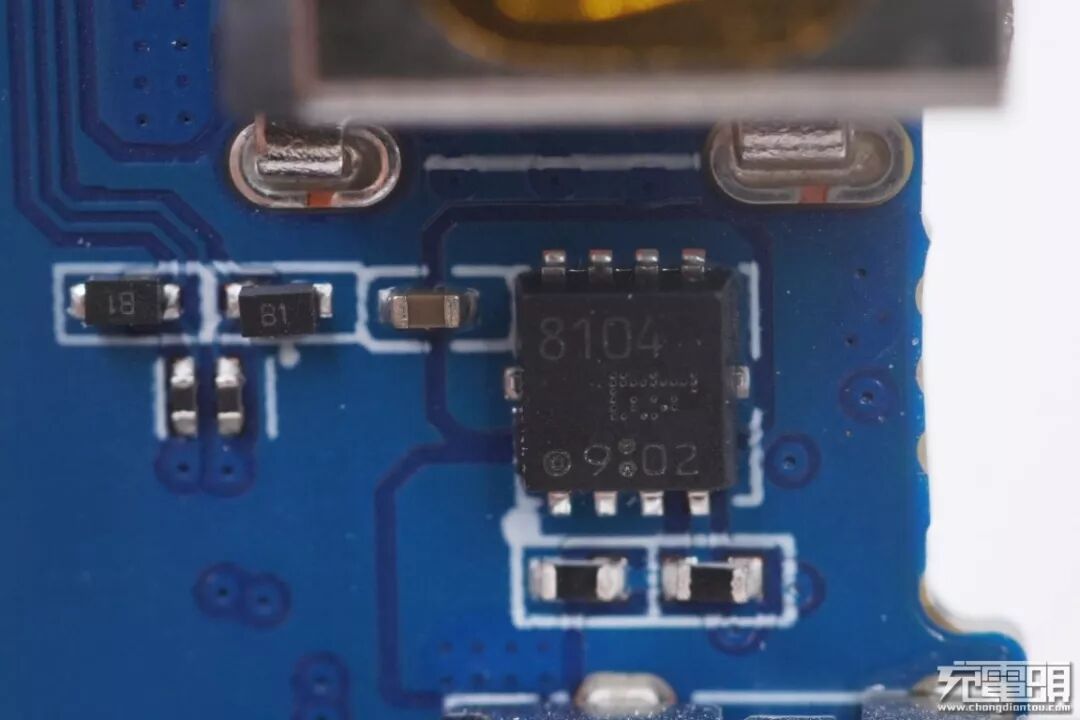

东芝TPCC8104用来切换输出。

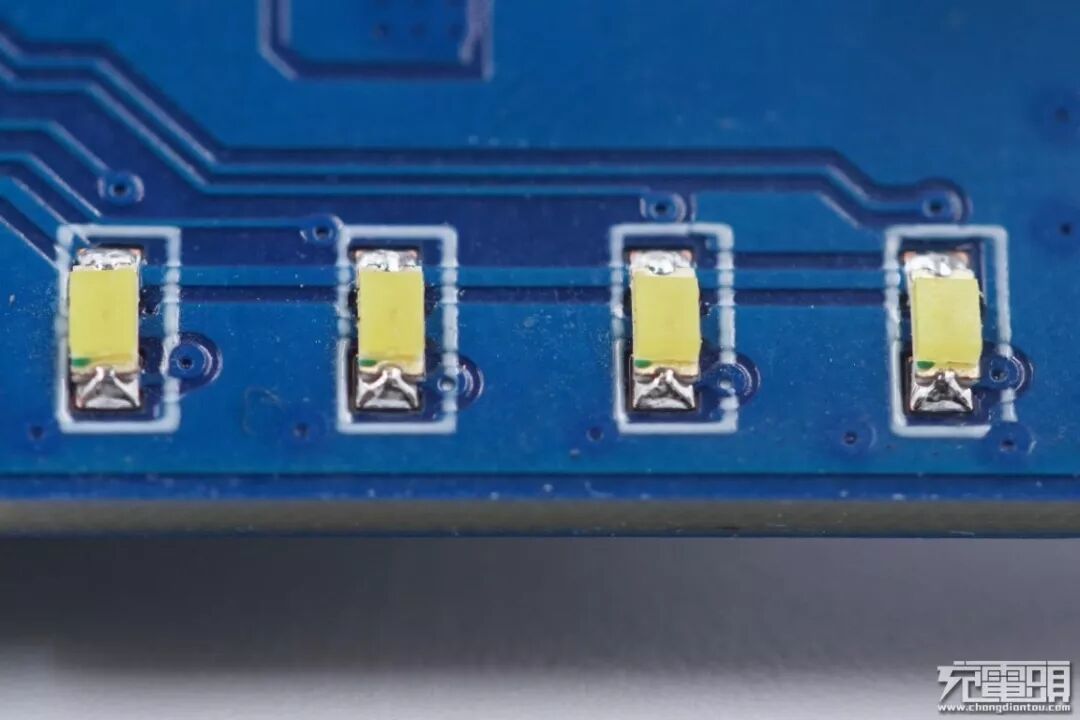

4颗LED电量指示灯。

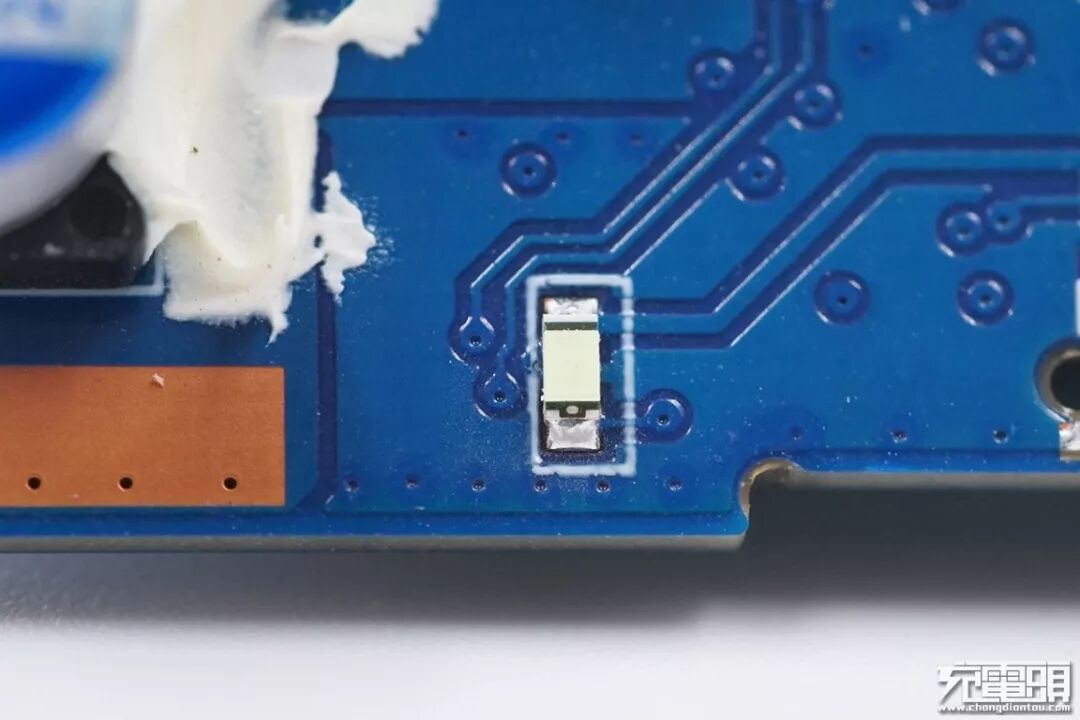

1颗LED状态指示灯。

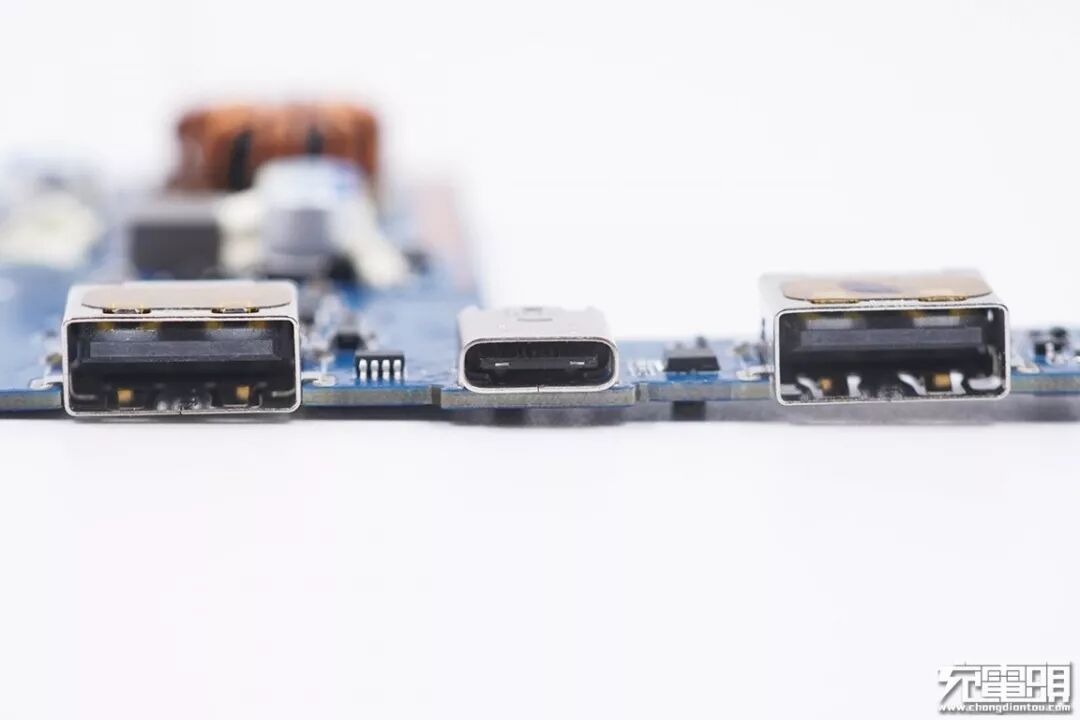

三个接口，USB-A口、USB-C口、USB-A口。

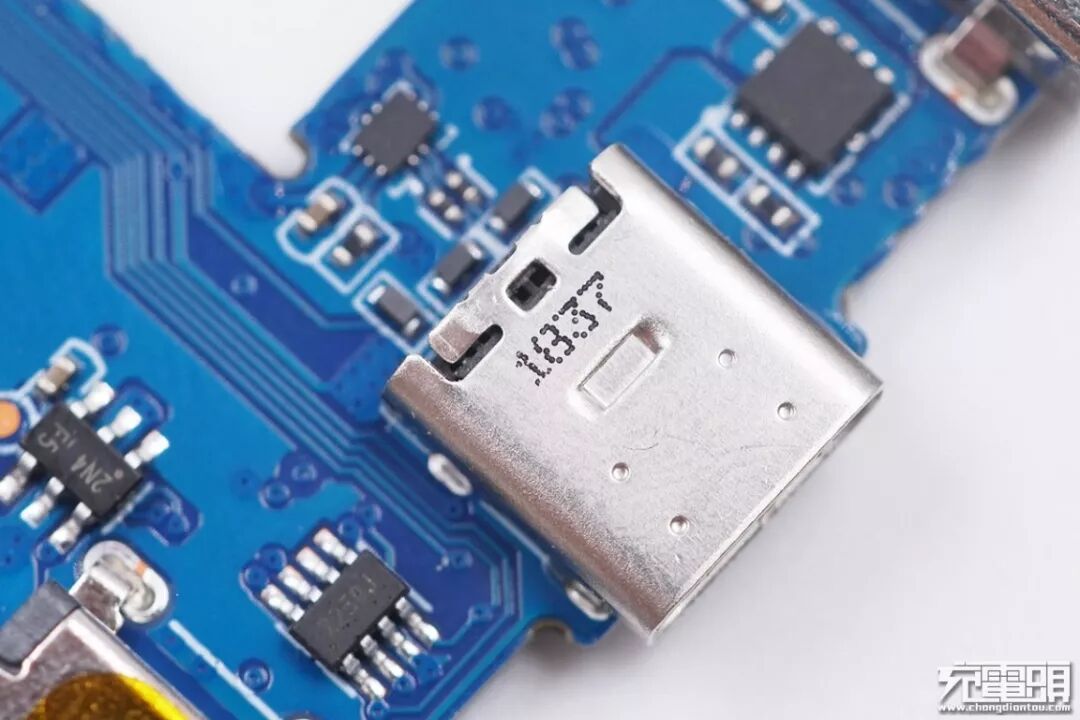

USB-C口丝印有出厂日期1837。

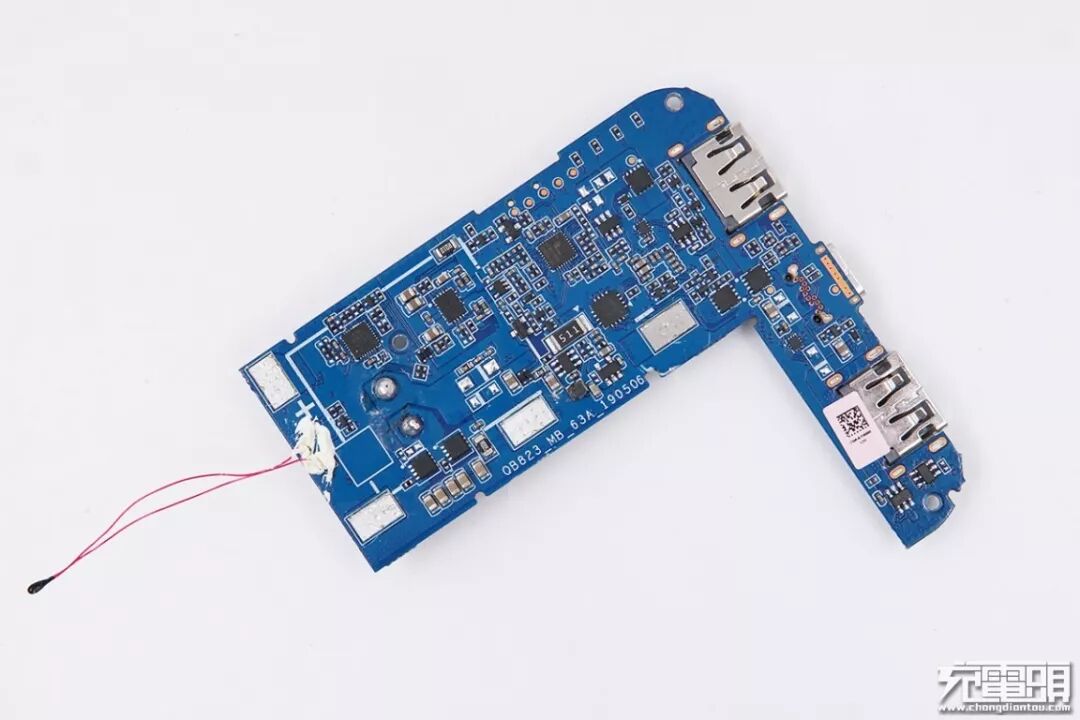

PCB B面一览。

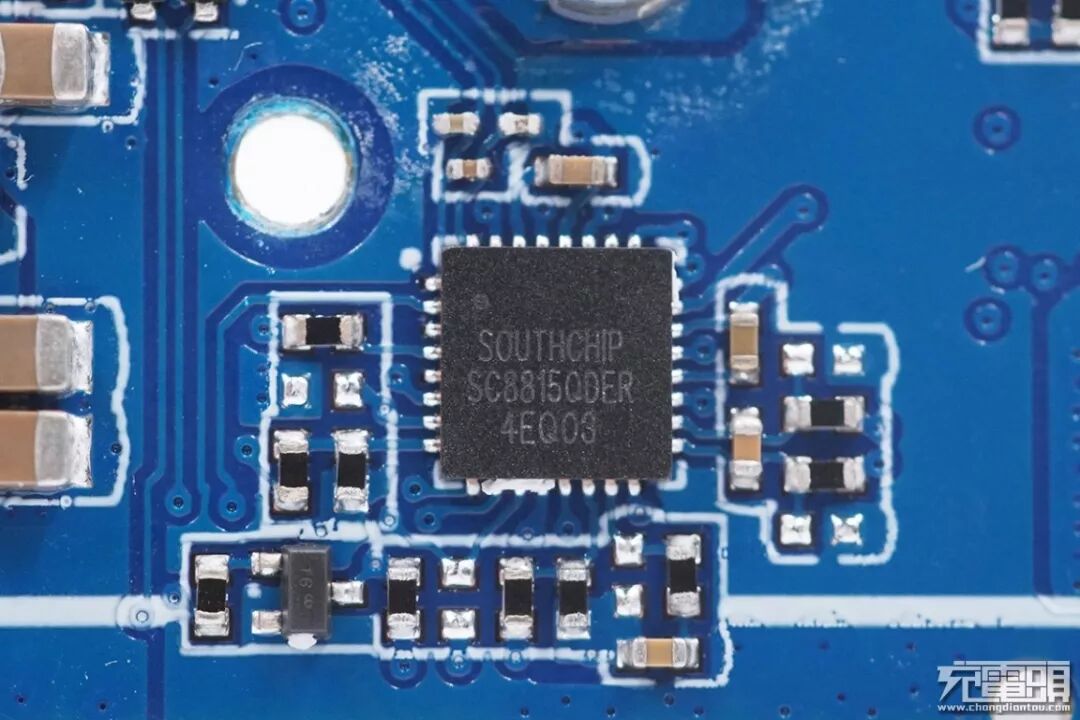

移动电源升降压控制器，来自南芯半导体的SC8815。

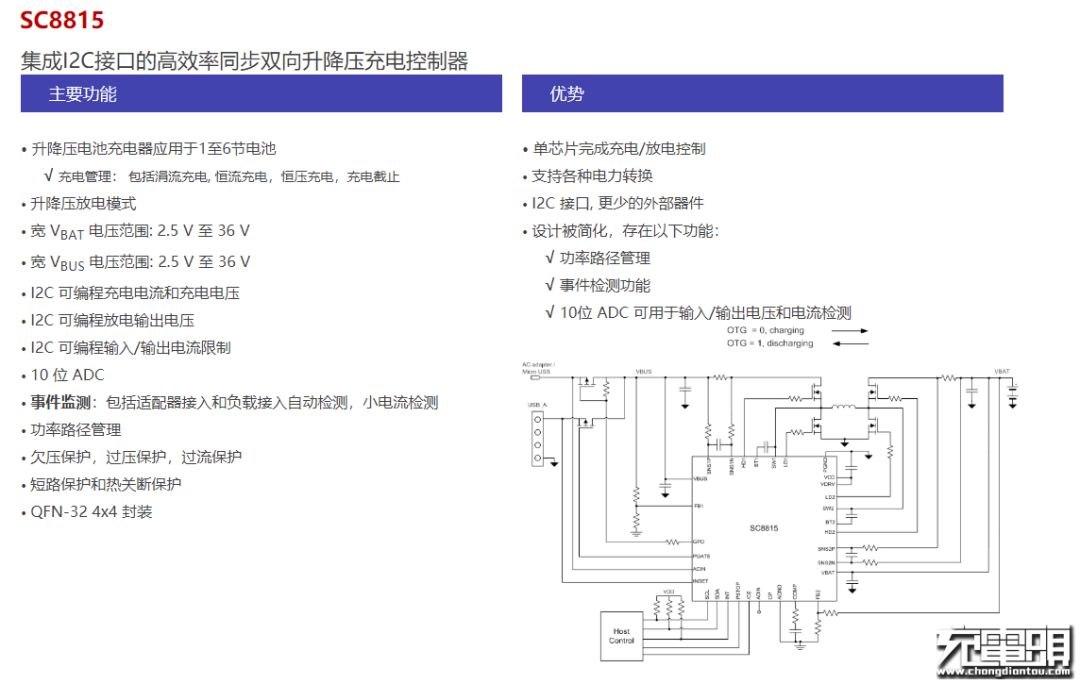

南芯SC8815升降压电池充电器应用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。

ZMI紫米65W USB PD三口快充充电器、OPPO SUPER VOOC超级闪充移动电源、绿巨能100W双向快充USB PD笔记本移动电源等。获取详细的Datasheet资料，请在微信公众号后台回复关键词：SC8815。

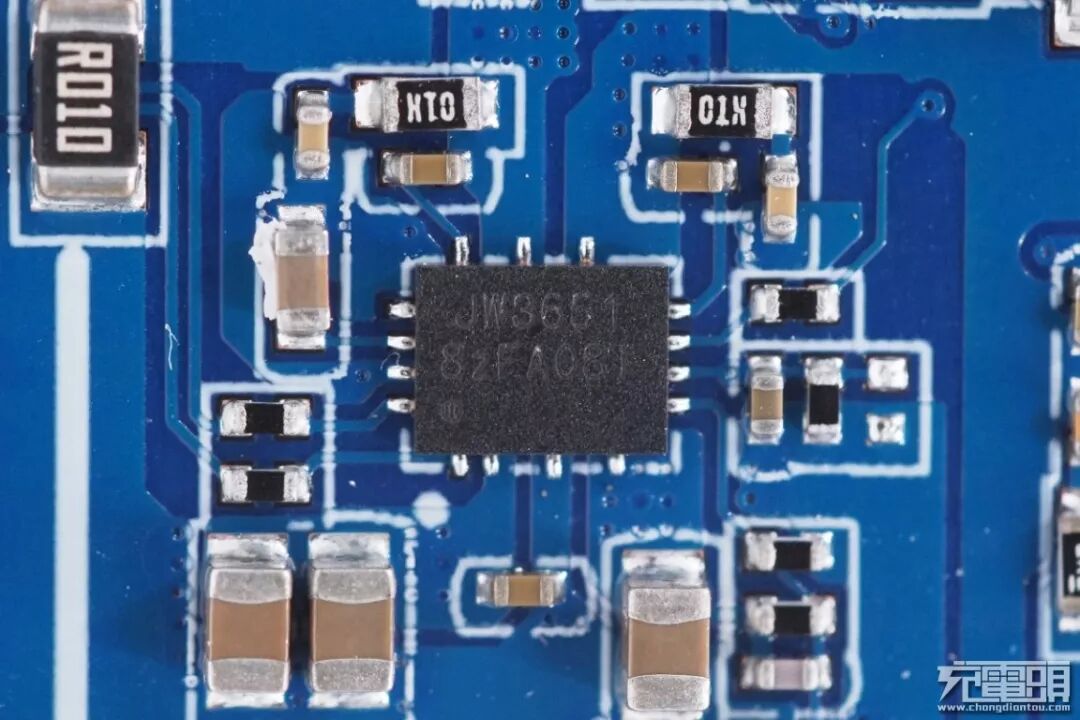

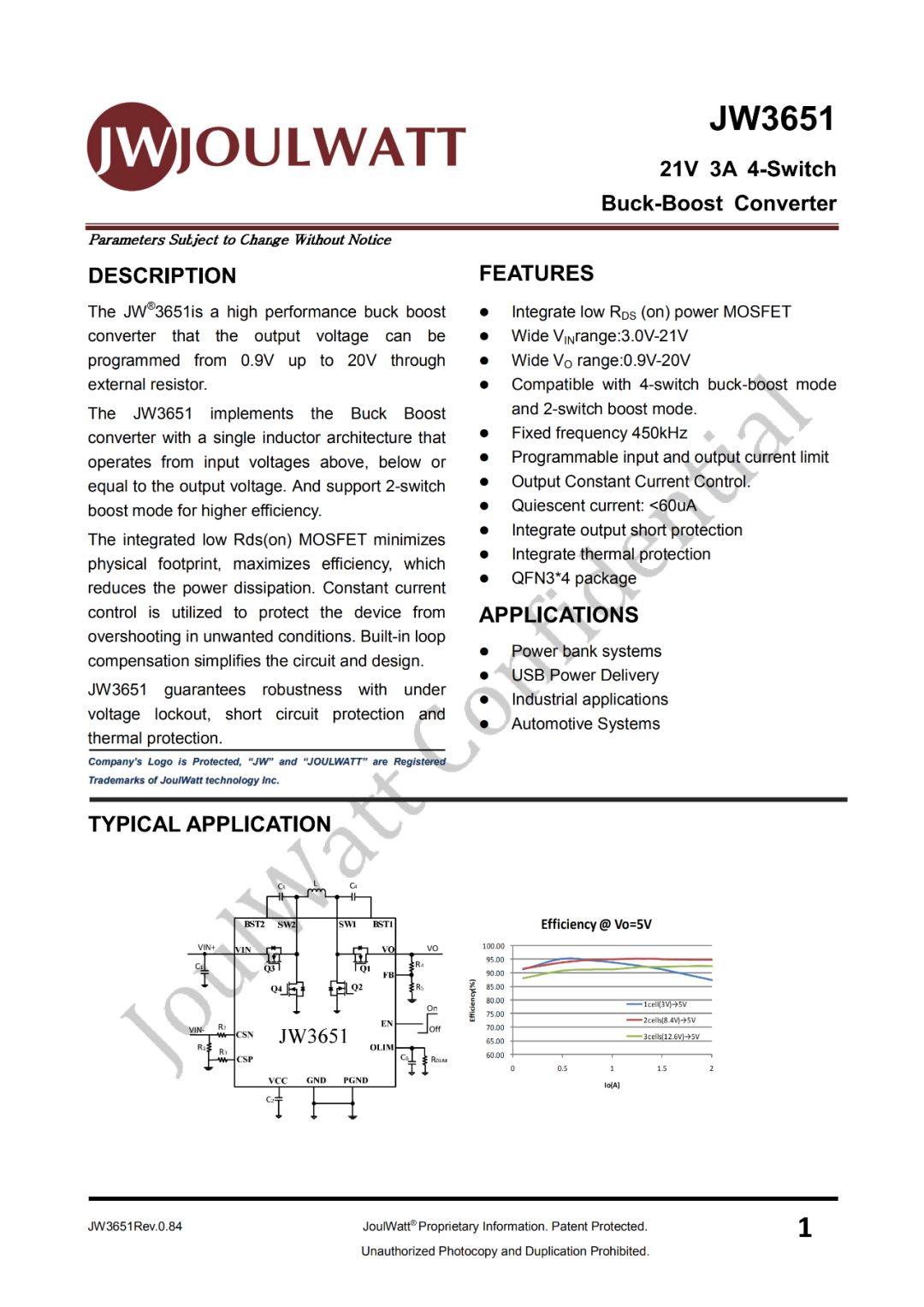

杰华特全集成同步升降压转换器JW3651。其内部完整集成四开关升降压转换器，采用单电感结构，采用3-20V宽输入电压范围，工作频率450KHz；输出电压可以高于、等于或小于输入电压。具有低静态电流，可编程的输出电流限制；放电模式下的低负载电流检测，过热和短路保护等功能。适用于无人机、PD移动电源、USB Hub、PD适配器和4G WiFi模组。

得益于杰华特JW3651内部集成开关管，可以节省空间和成本。并且无需自举二极管，同时内部集成环路补偿可以简化电路设计，进一步简化电路。

充电头网了解到，采用该芯片的产品还有小米45W USB PD移动电源3高配版，获取详细的Datasheet资料，请在微信公众号后台回复关键词：JW3651。

爱普特微单片机 APT32F172K8U6，用于移动电源控制和电量显示等功能。

一颗六角芯片。

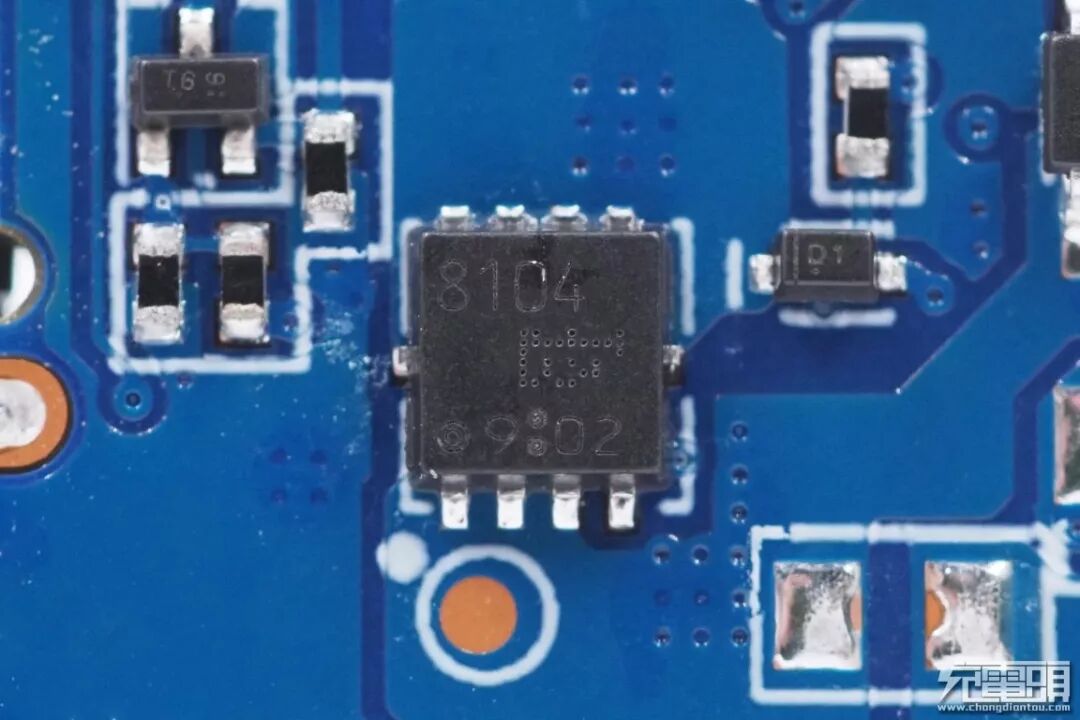

东芝TPCC8104用来切换输出。

7227 切换开关。

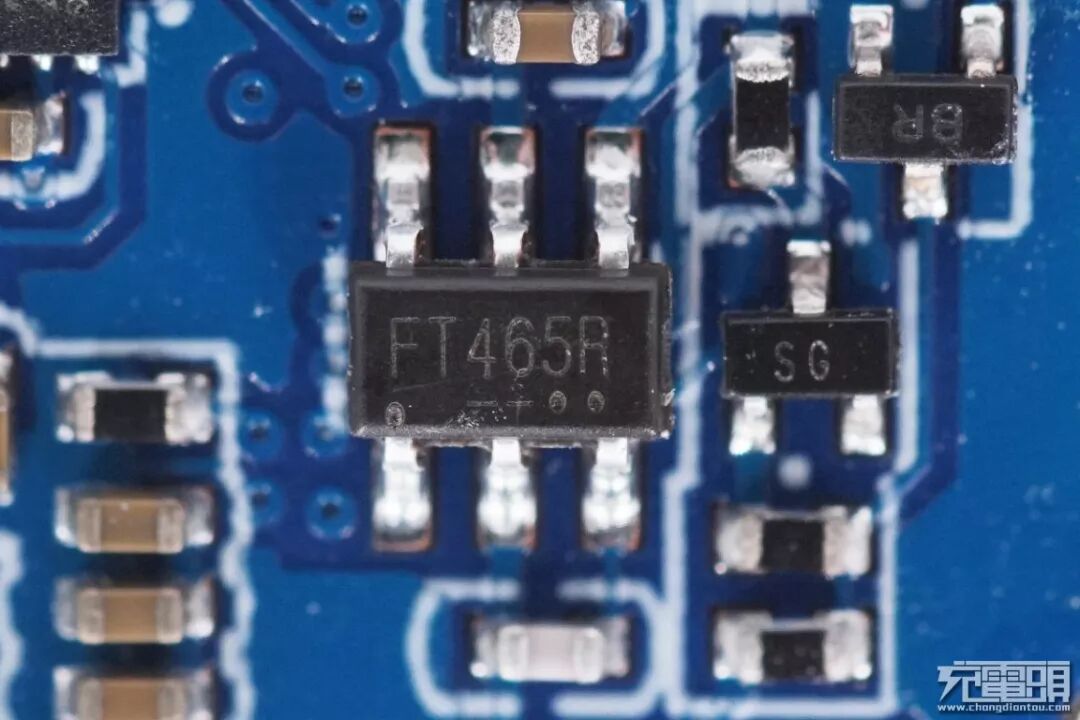

丝印FT465R是天钰FP6601Q快充协议IC。天钰FP6601Q是一款快速充电协议芯片，支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

天钰FP6601Q详细规格资料。获取详细的Datasheet资料，请在微信公众号后台回复关键词：FP6601Q。

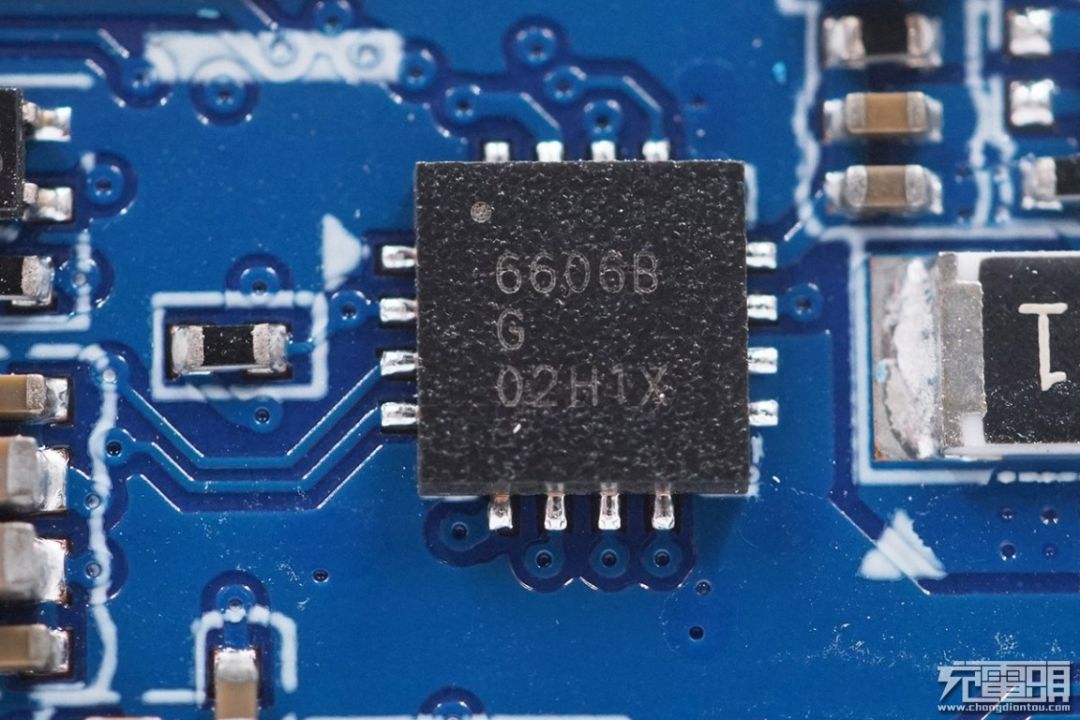

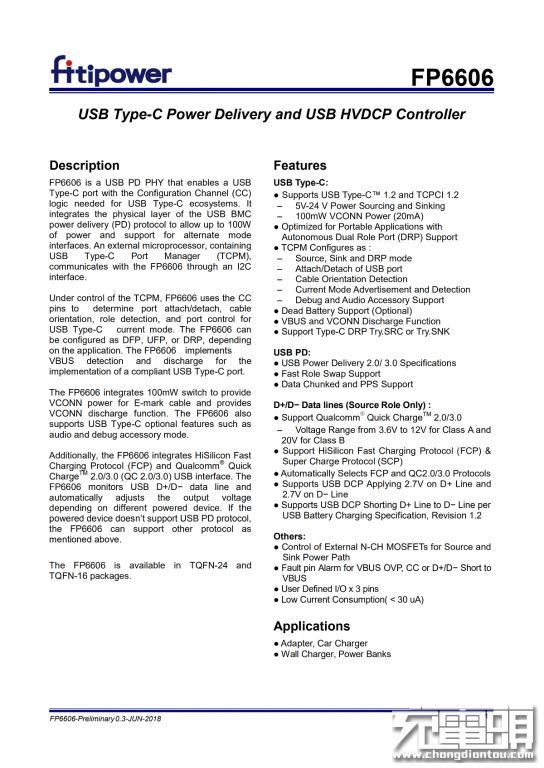

USB PD协议芯片采用天钰FP6606，这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。

目前天钰FP6606已经通过了USB IF协会的PD3.0认证，TID号为302。可应用于USB PD快充充电器、USB PD快充车充等产品中。获取详细的Datasheet资料，请在微信公众号后台回复关键词：FP6606。

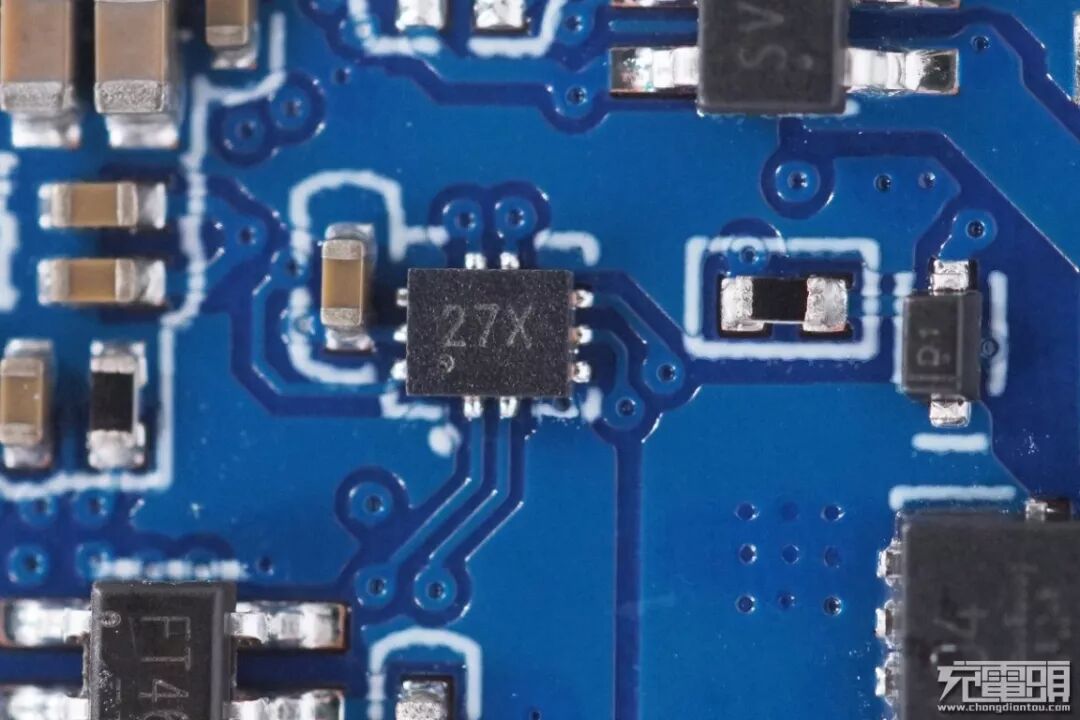

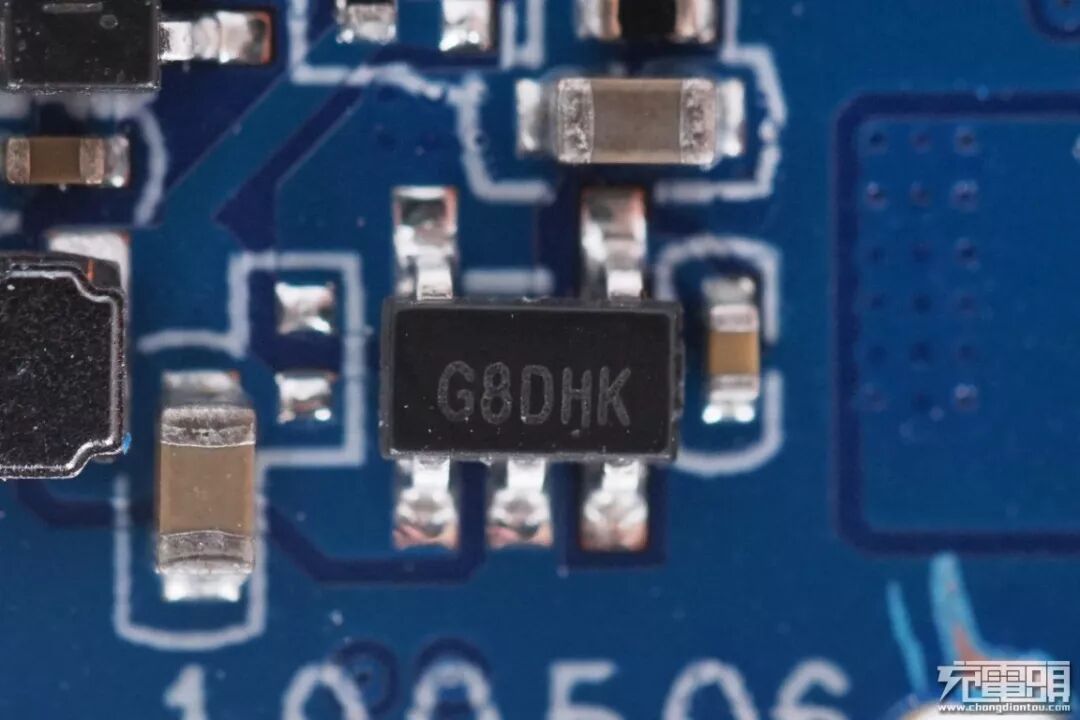

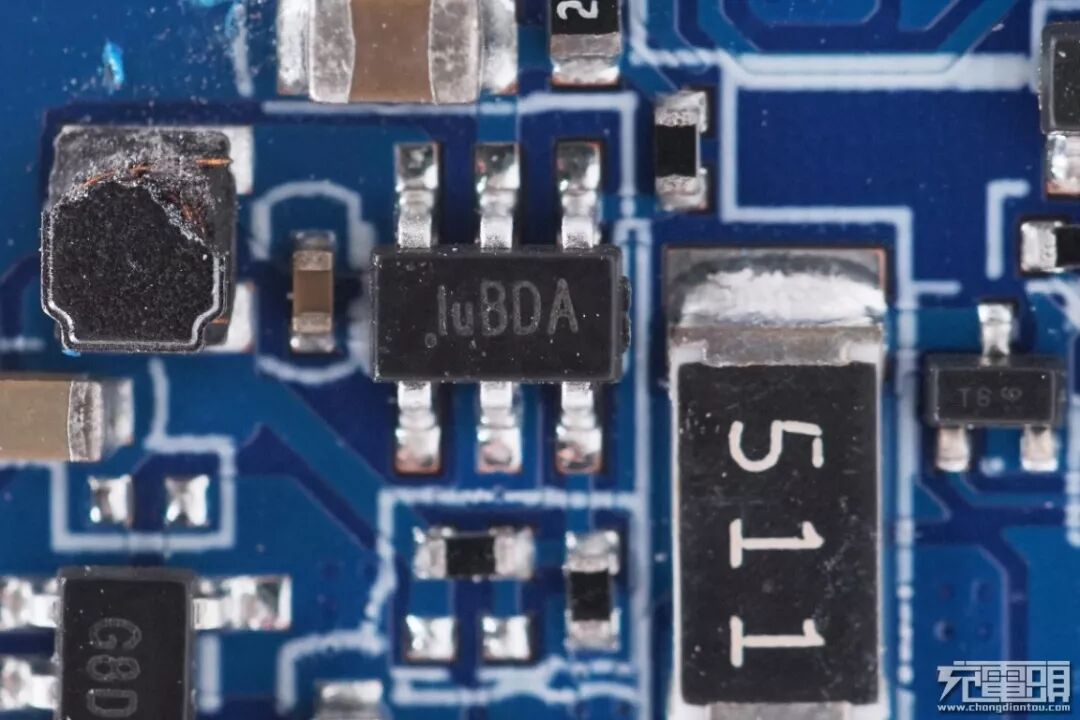

开关降压IC。

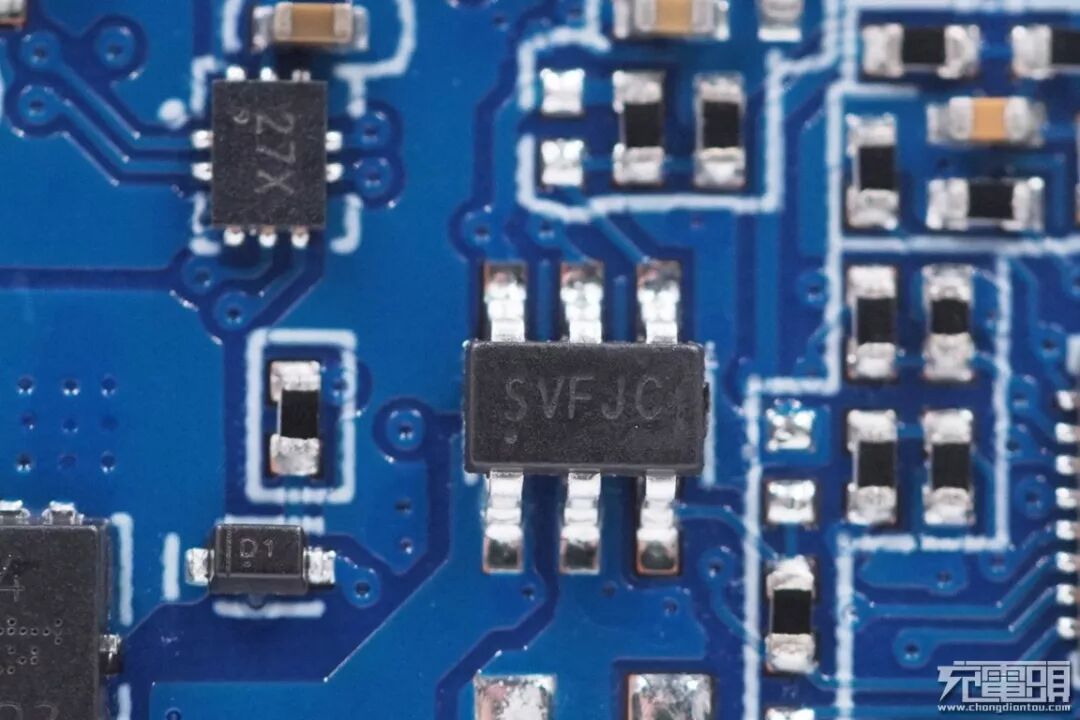

一颗稳压管。

两颗AOS的AON7534，用于同步升降压。

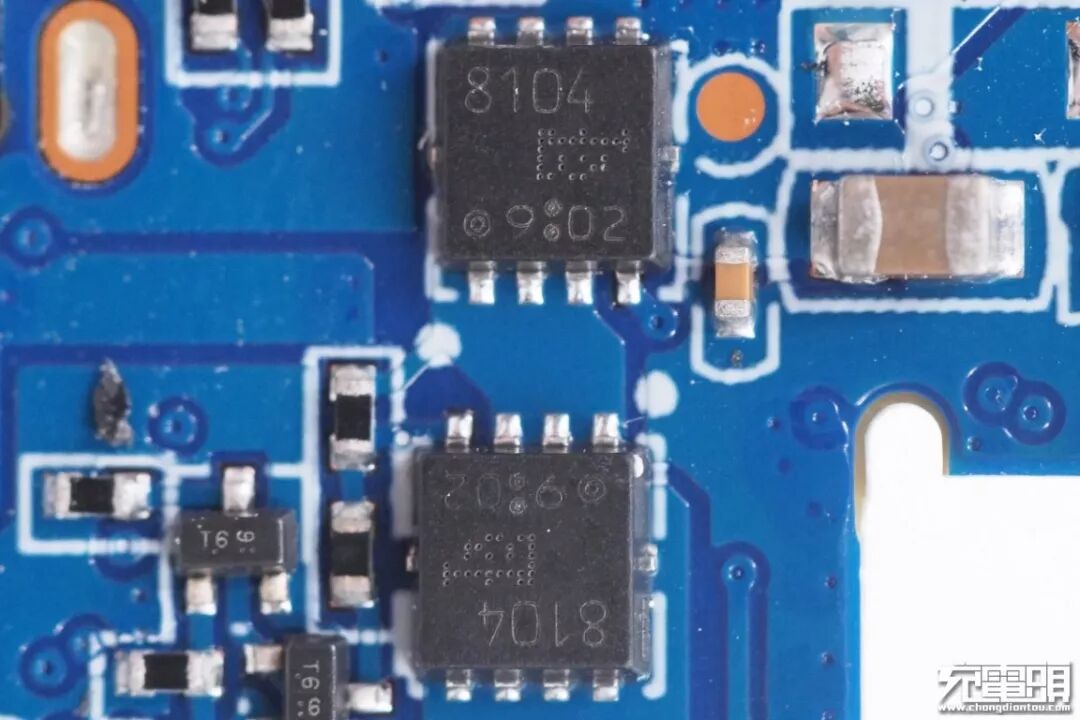

两颗东芝TPCC8104。

USB-A口的另外一颗天钰FP6601Q快充协议IC。

拆解完毕。

充电头网总结

外观方面，紫米10号Pro与前代产品差别不大，但是性能方面提升却非常显著。不仅内置20000mAh电池容量，最大输出功率也达到了65W，可以用来充笔记本电脑、手机、平板等数码产品。同时还支持PD、QC、AFC、FCP等多种快充协议，除了可以同时充三台设备，它还支持HUB功能，非常适合没有USB-A口的笔记本用户。

紫米10 pro 内置3串电池组，降低了大功率输出的电池端电流，优化了大功率输出时的转换效率。内置固态电容可提供更好的滤波，减小高频噪声。内置南芯SC8815同步整流升降压控制器，I2C总线控制输出电压，更加精确且稳定。杰华特同步升降压芯片，用于在PD快充时，为USB口提供快充，大大增加实用性。保留了USB HUB，对于为笔记本供电的用户还是相当友好的。
