----- 充电头网拆解报告第925篇 -----

9月19日，华为在德国慕尼黑发布了华为Mate30系列手机：Mate30、Mate30 Pro、Mate30 RS保时捷设计。这次史无前例的全系搭载无线充电功能，支持27W无线超级快充+新一代反向无线充，而且官方强调27W这是真实直接充进手机里的功率。

与新机一同发布的是两款27W无线充电器，分别面向日常和车载环境使用。充电头网此前拆解过华为老款15W无线充电器，今天要为大家带来的是：华为两款27W新品中，面向日常使用环境的华为超级快充无线充电器拆解报告。

一、华为27W超级快充无线充电器开箱

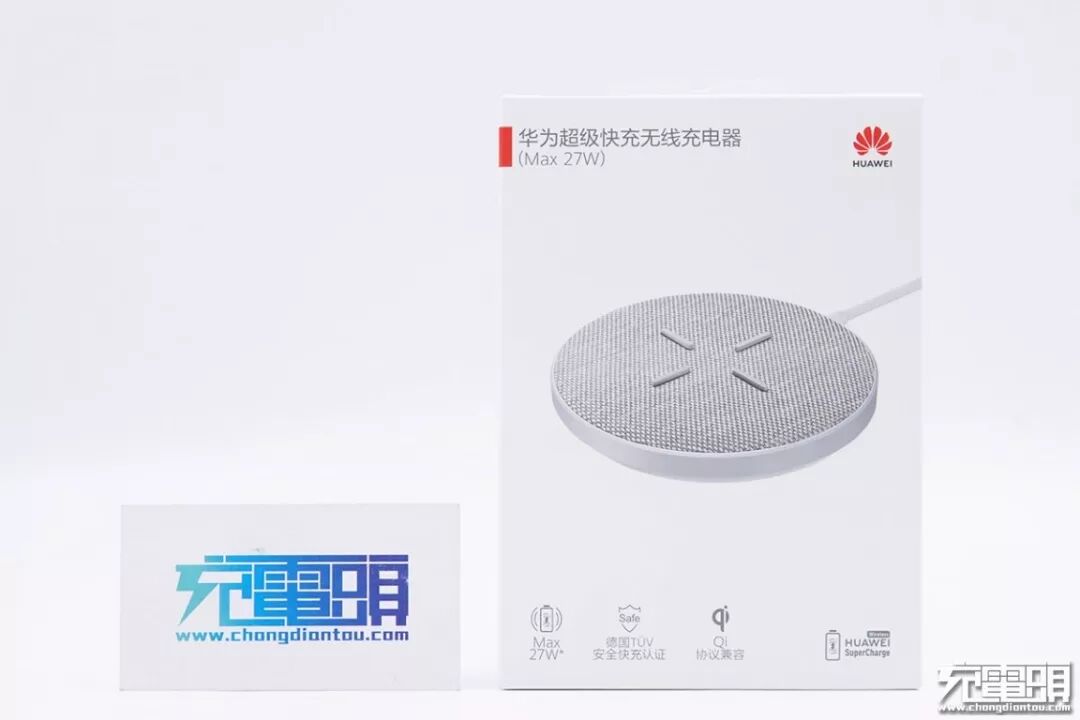

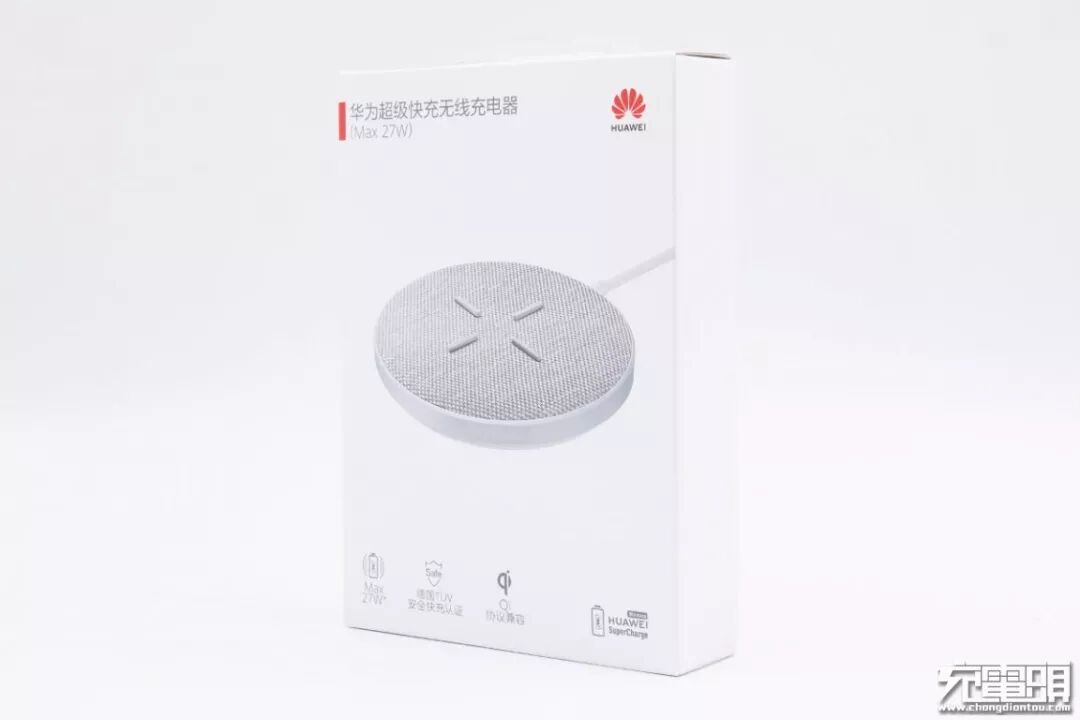

产品采用白色长方形纸盒包装，顶部设有挂孔，方便零售展示。正面印有实物图，上方为产品名称及华为标志性的Logo。

产品名称：华为超级快充无线充电器（Max 27W）。包装下方印有产品卖点：27W最大功率、德国TüV安全快充认证、Qi协议兼容。

背面为产品规格参数。
产品特点：无线华为超级快充技术、多重安全保护、Qi无线充电标准协议兼容、随放随充、三充散热设计、轻巧便携。
输入接口：USB Type-C；
输入范围：5V-10V，4A（Max）；
输出功率：27W（Max）；
无线充电协议：WPC Qi协议；
产品型号：CP61；
最下方为产品通过的Qi认证、德国TüV安全快充认证等认证标志。

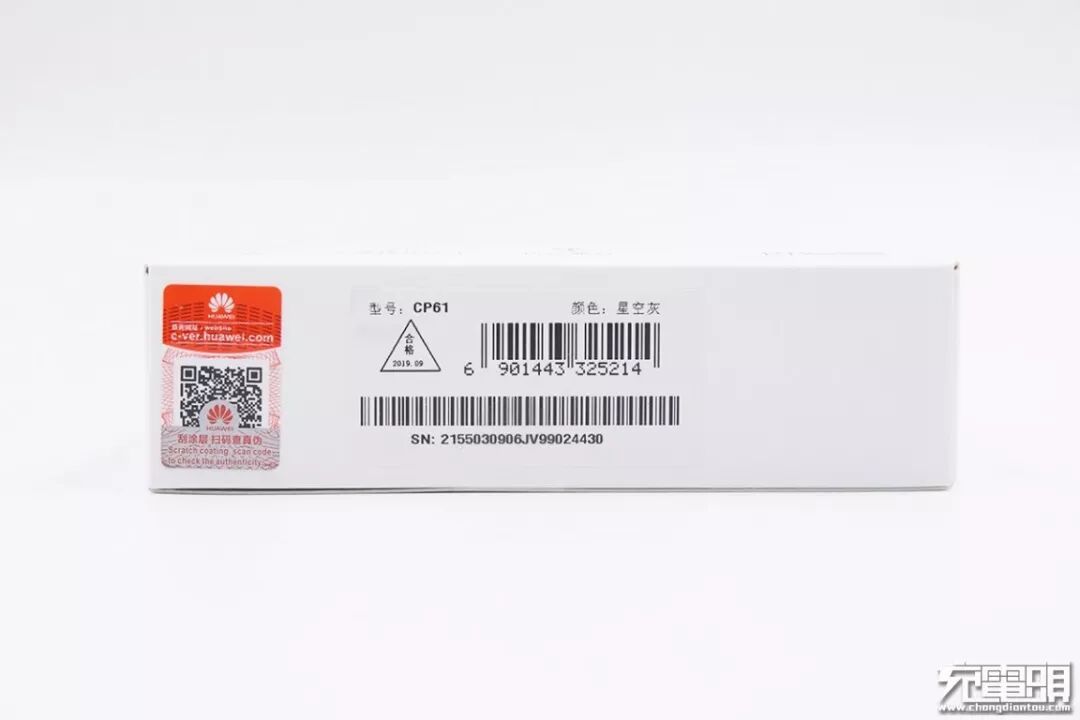

底部为防伪标签，以及产品条形码。

打开包装，里面有一个白色内盒。

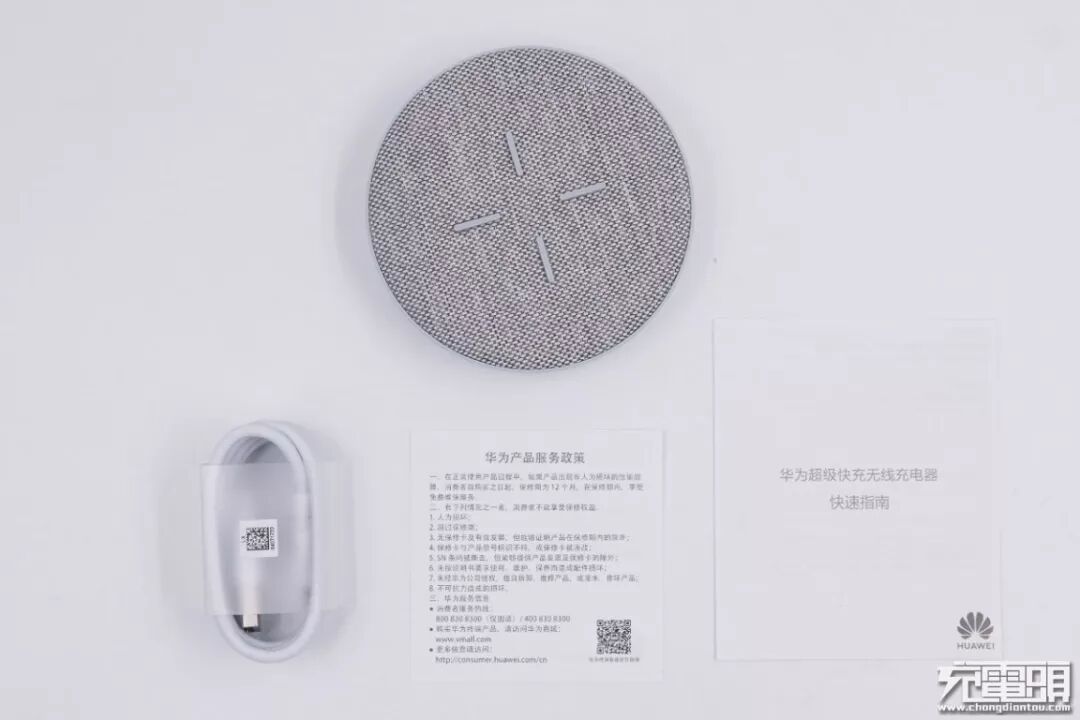

包装内容：华为超级快充无线充电器、5A数据线（USB-A转USB-C）、说明书以及三包凭证。

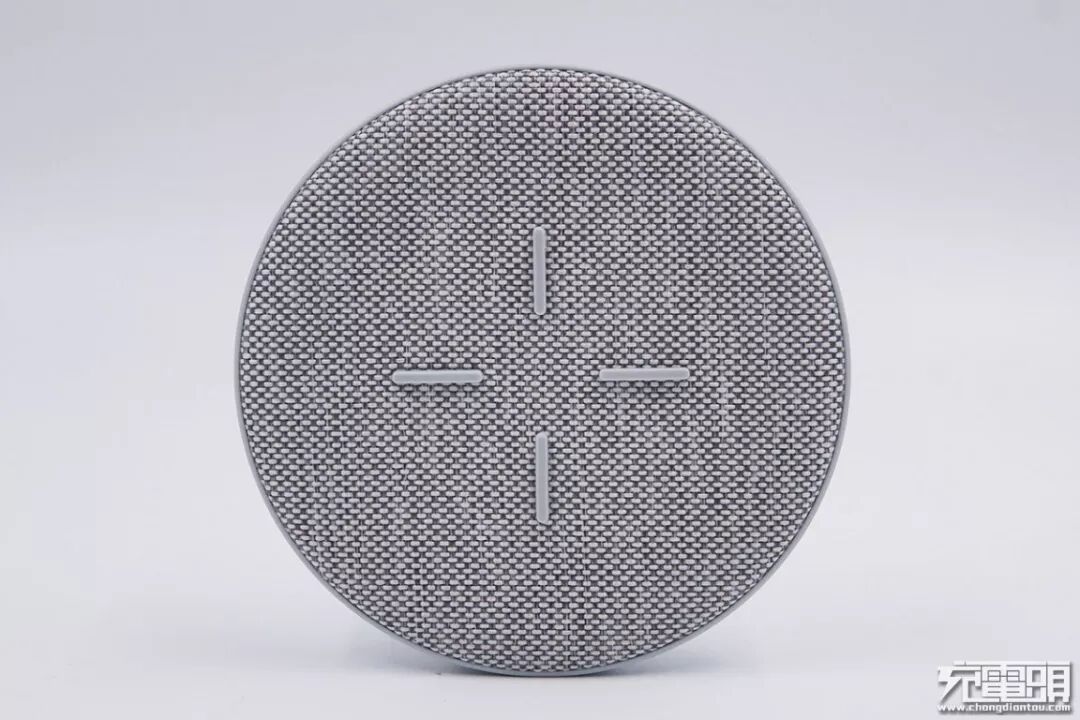

产品整体采用简约的设计风格，精致小巧，十字硅胶防滑设计。表面布艺编织工艺，实现透气性与透光率的平衡。

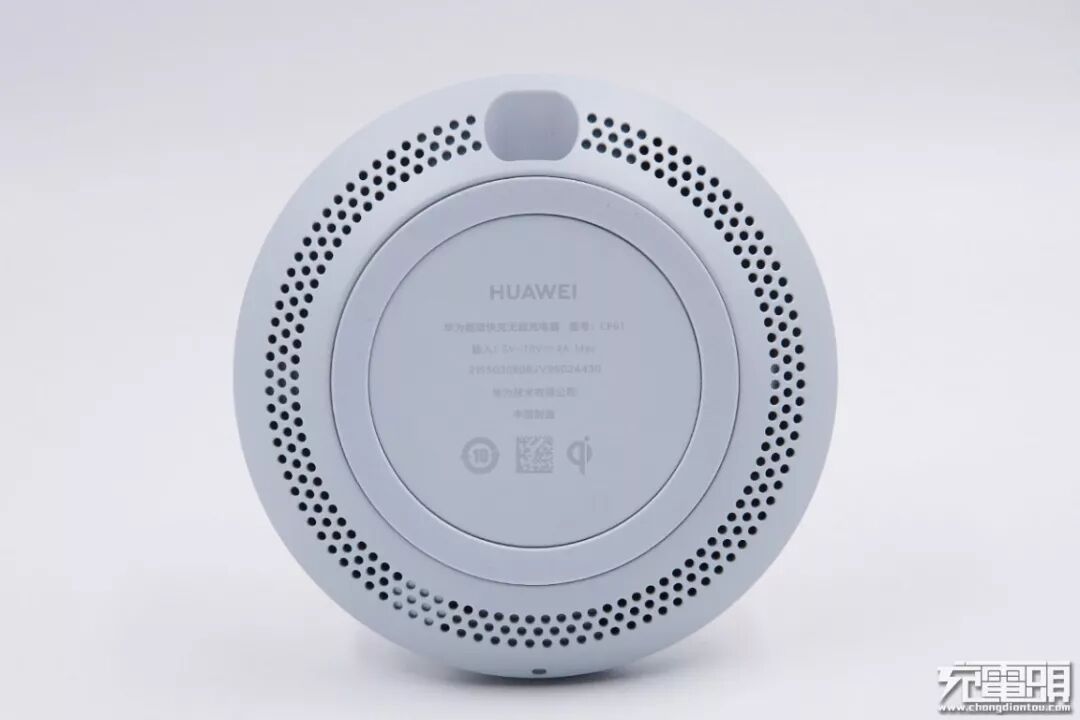

背面中心标有产品简要规格参数，四周为一圈环形防滑硅胶垫。

整体呈碗状造型，四壁布满散热孔。产品采用独立C型立体风道设计，拥有更强的散热能力，官网页面宣称散热能力提升30%。内置智能静音风扇，夜晚智能切换超静音模式，伴你入眠。

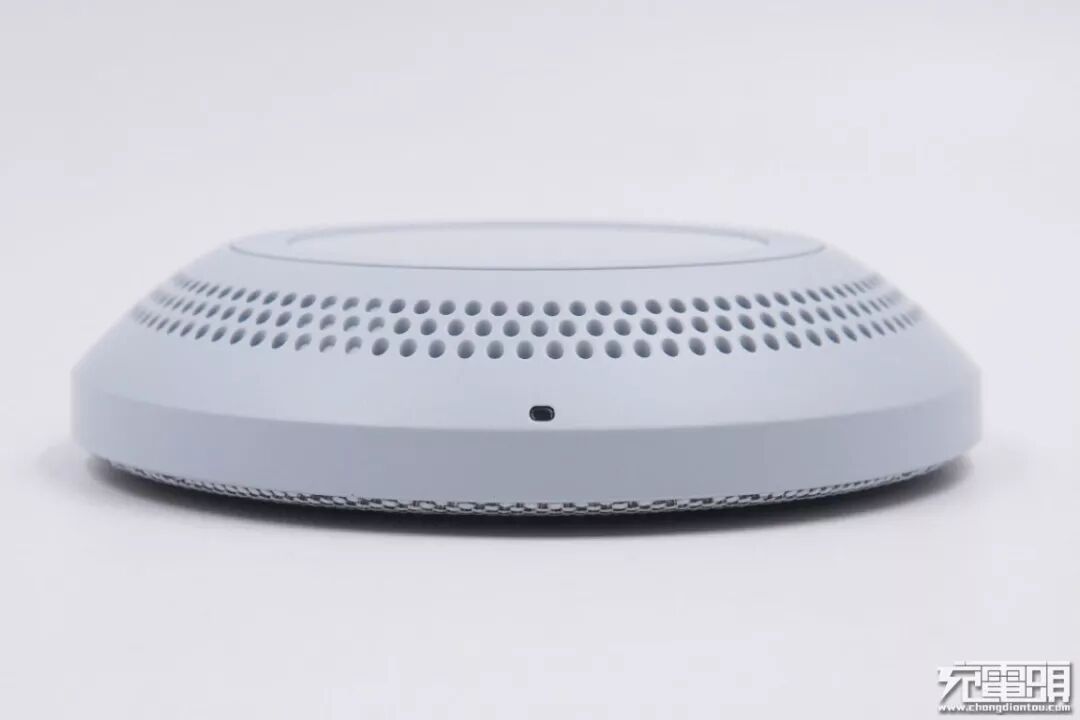

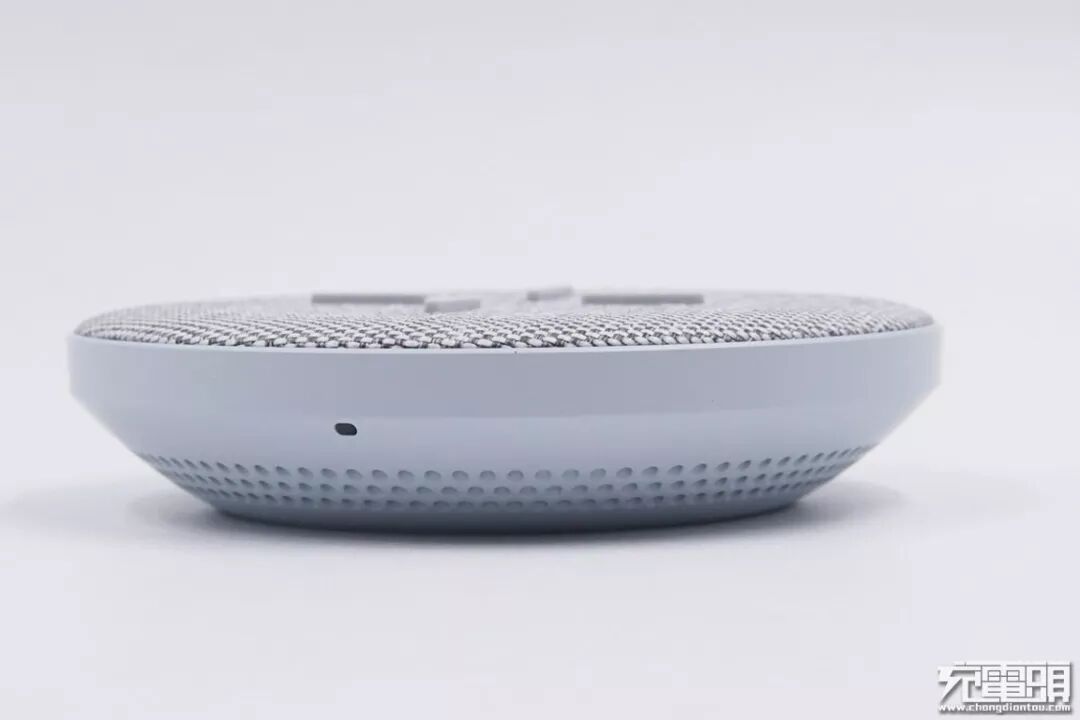

LED指示灯位于一侧。

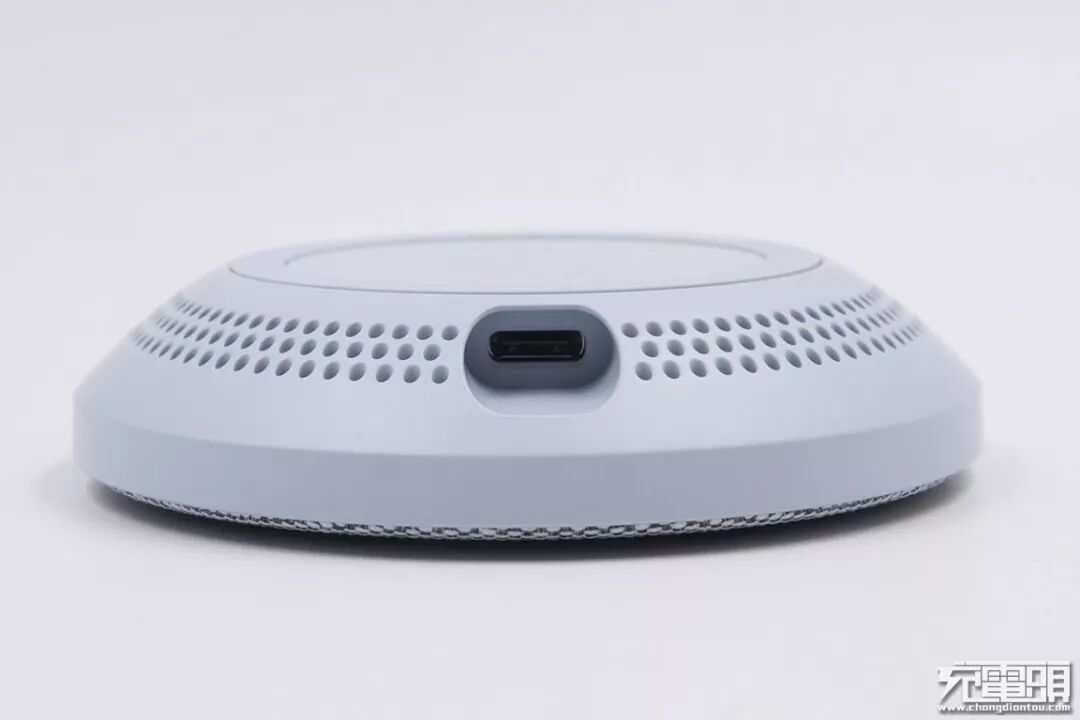

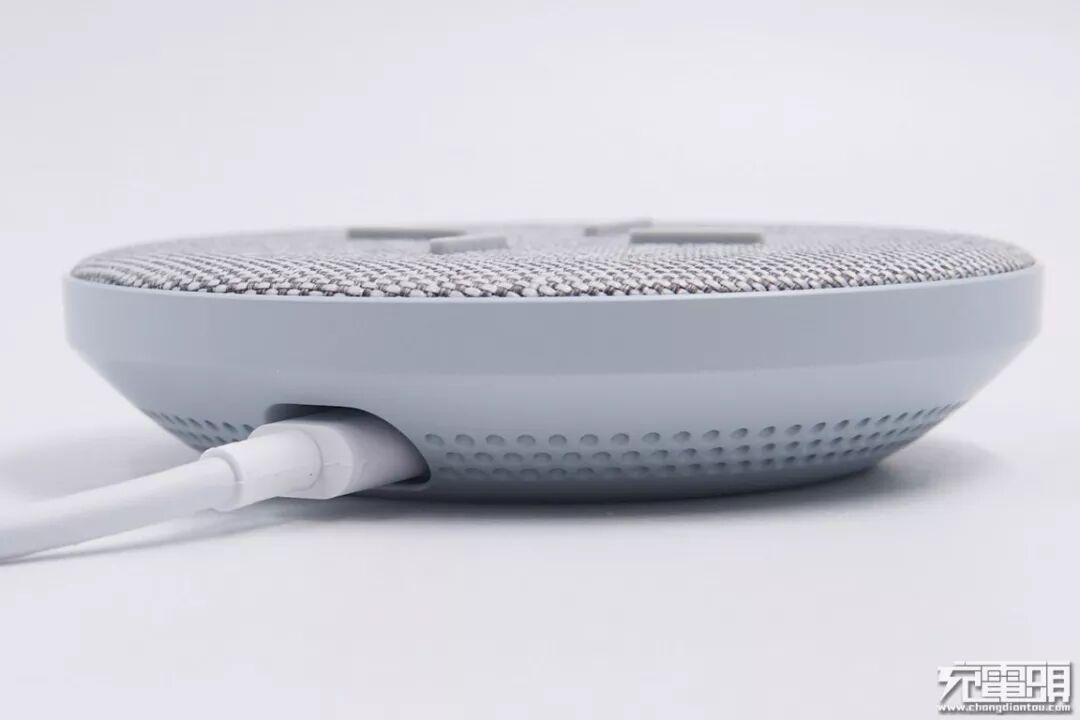

输入接口位于对侧，类型为正反可插的USB-C。

接口采用嵌入式设计，充电线看上去更美观。

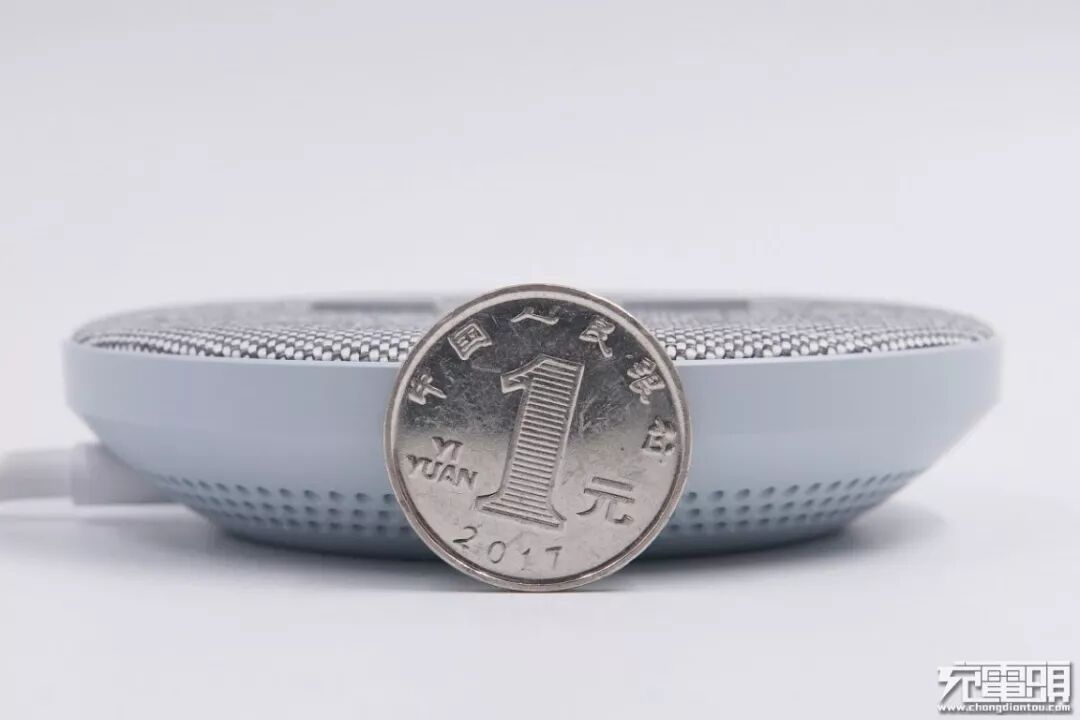

尺寸方面：产品直径90mm，因为内置风扇的原因，厚度约一元硬币直径的3/4，达20.85mm。

官方表示产品支持华为Mate30系列手机、Mate20 Pro、P30 Pro等支持无线充电的手机。相比上代华为15W无线充电器，这代27W大功率无线超级快充的充电功率提升80%，无线充电速度更胜有线。为了验证性能到底如何，接下来简单测试一下华为历代无线充电机型：华为Mate30系列、华为P30 Pro、华为Mate20 Pro。

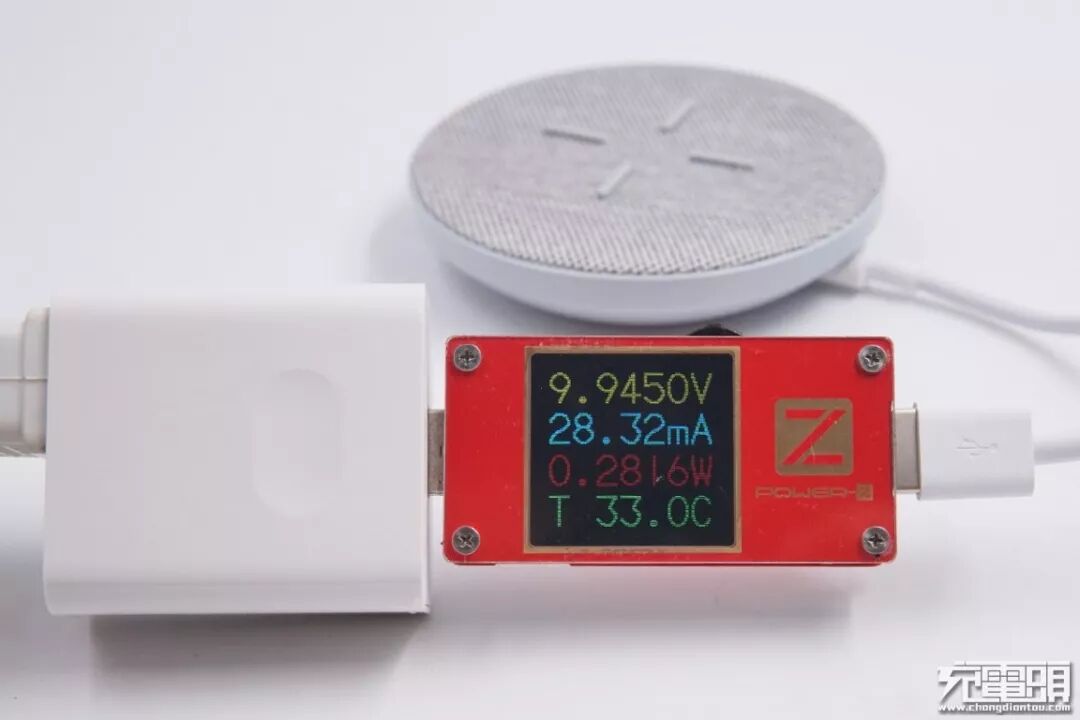

测试条件：使用华为40W充电器（华为Mate 30系列标配充电器）作为输入，以ChargerLAB POWER-Z KT001便携式测试仪对输入端进行监测，华为原装5A数据线作为电源线连接华为27W无线充电器。

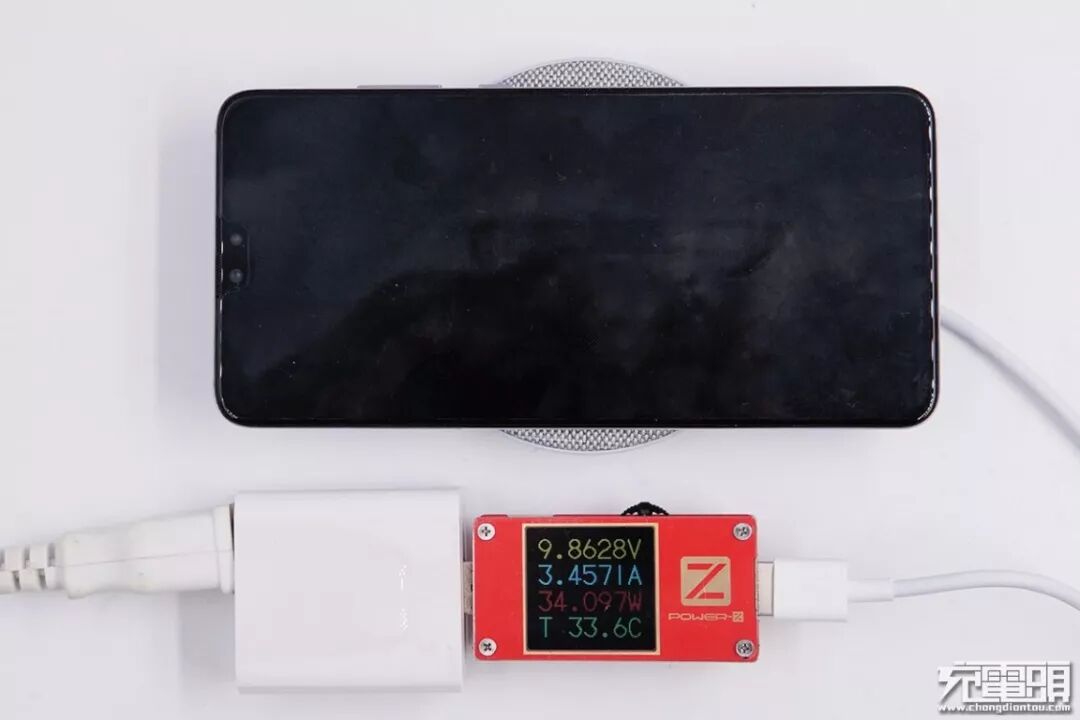

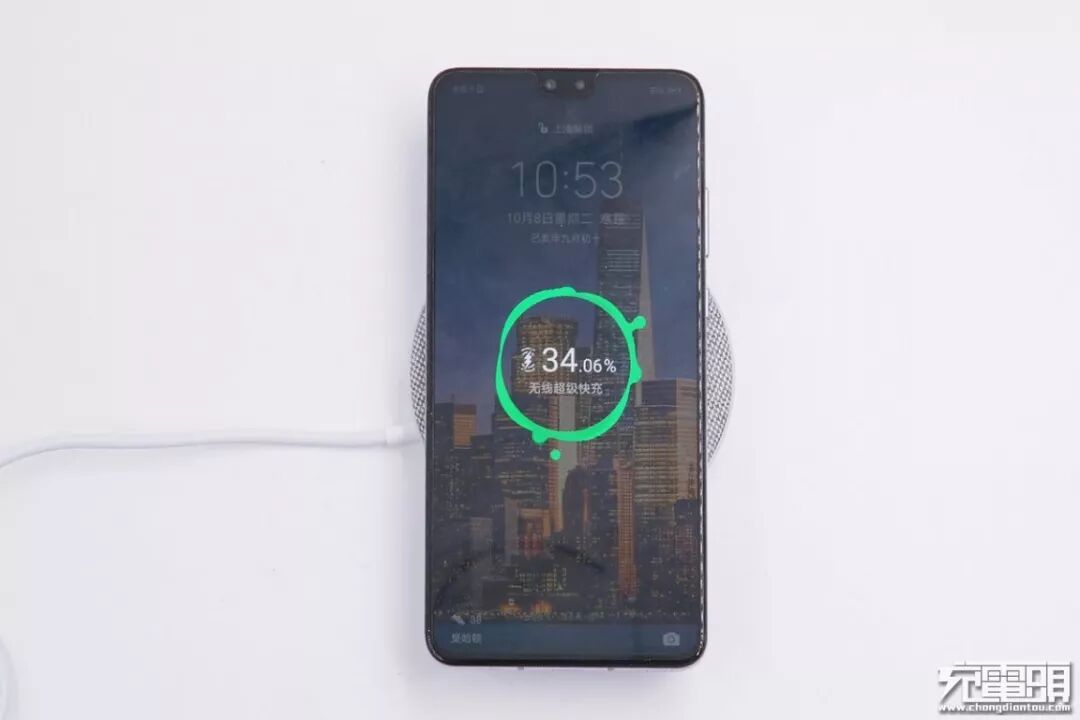

华为Mate30放在无线充电器上之后，屏幕显示多重闪电图标及当前电量，下方出现一行醒目的“无线超级快充”字样，表示正在进行27W超级无线充电。

此时输入端功率34.1W左右（9.9V3.5A），经过效率换算，最终无线充电功率的确可达到华为27W超级无线快充水平。

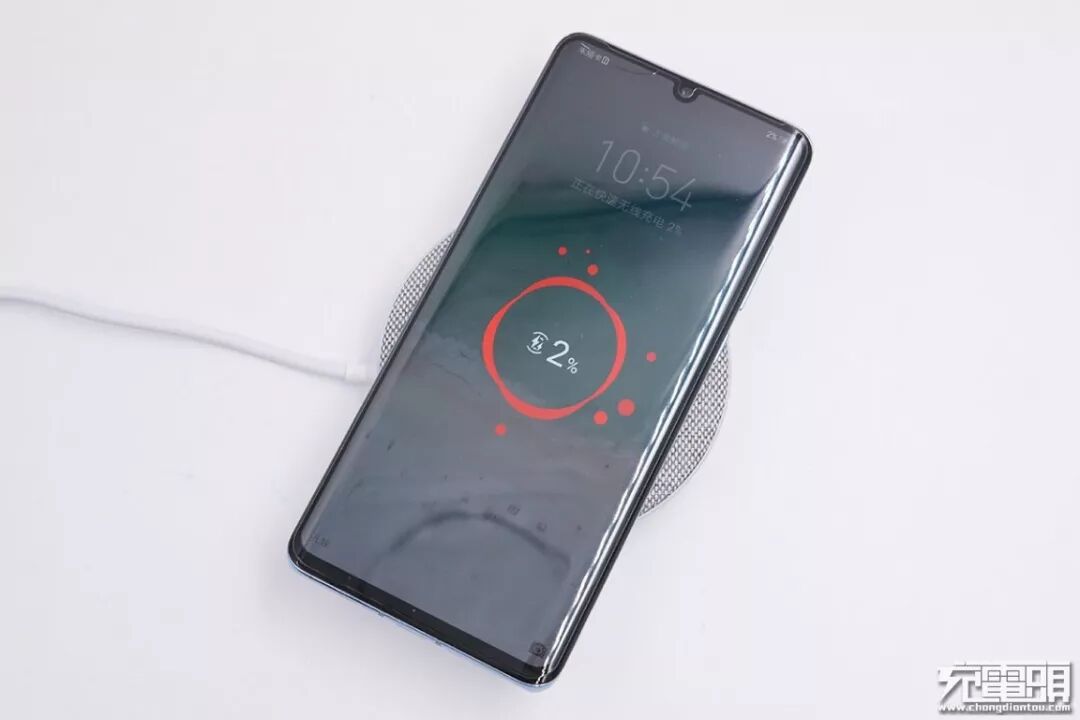

华为P30 Pro放上之后，屏幕显示两把闪电的图标及当前电量，表示正在进行无线快充。

此时输入端功率12.8W左右（8.9V1.4A），经过效率换算，最终无线充电功率达到华为10W无线快充标准。

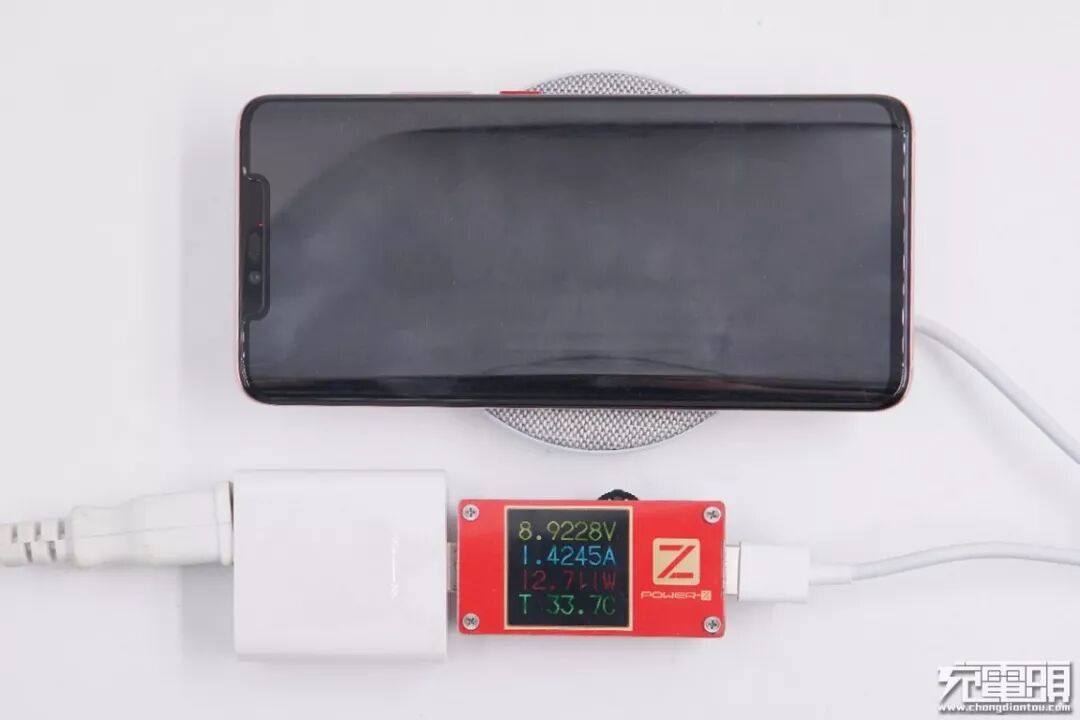

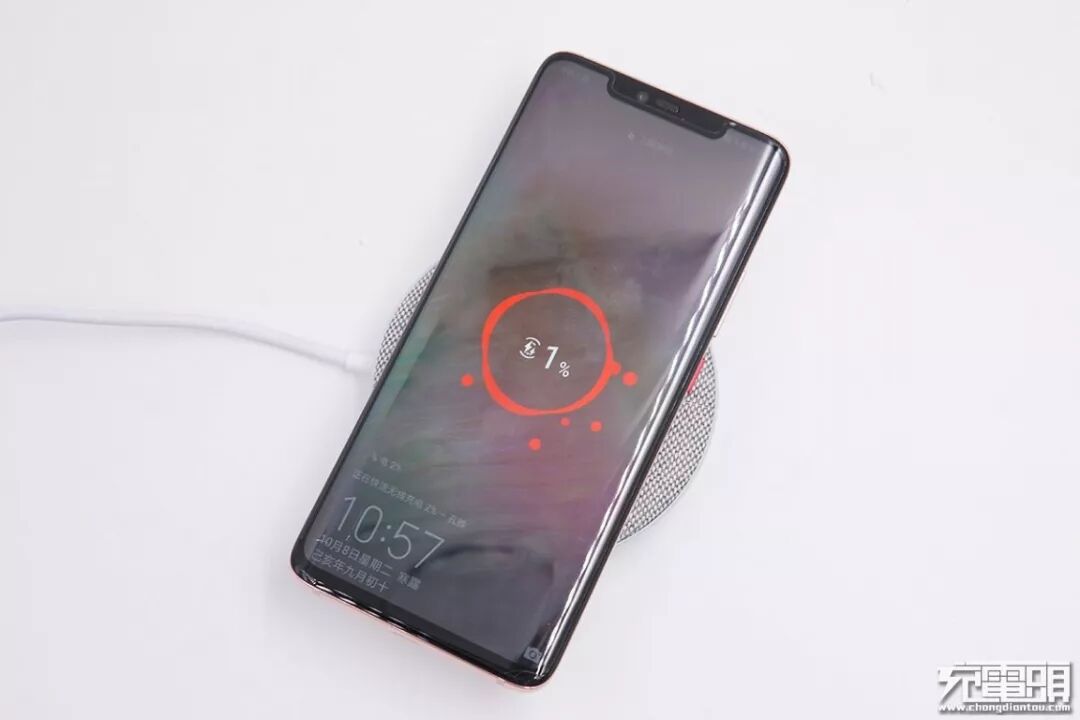

华为Mate20 Pro放上之后，屏幕同样显示两把闪电的图标及当前电量，表示正在进行无线快充。

此时输入端功率12.7W左右（8.9V1.4A），经过效率换算，最终无线充电功率达到华为10W无线快充标准。

最后看看对华为以外的其它无线充电手机的兼容情况。

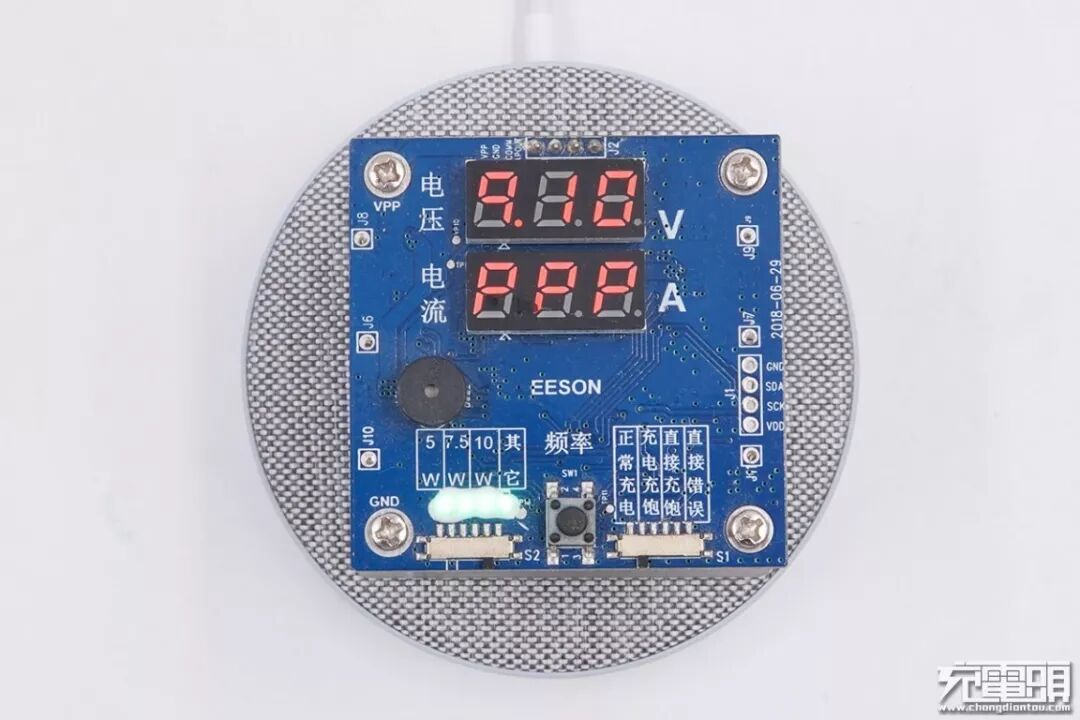

使用无线充电老化测试治具进行测试，显示“PPP”，即支持普通5W、苹果7.5W和三星10W。

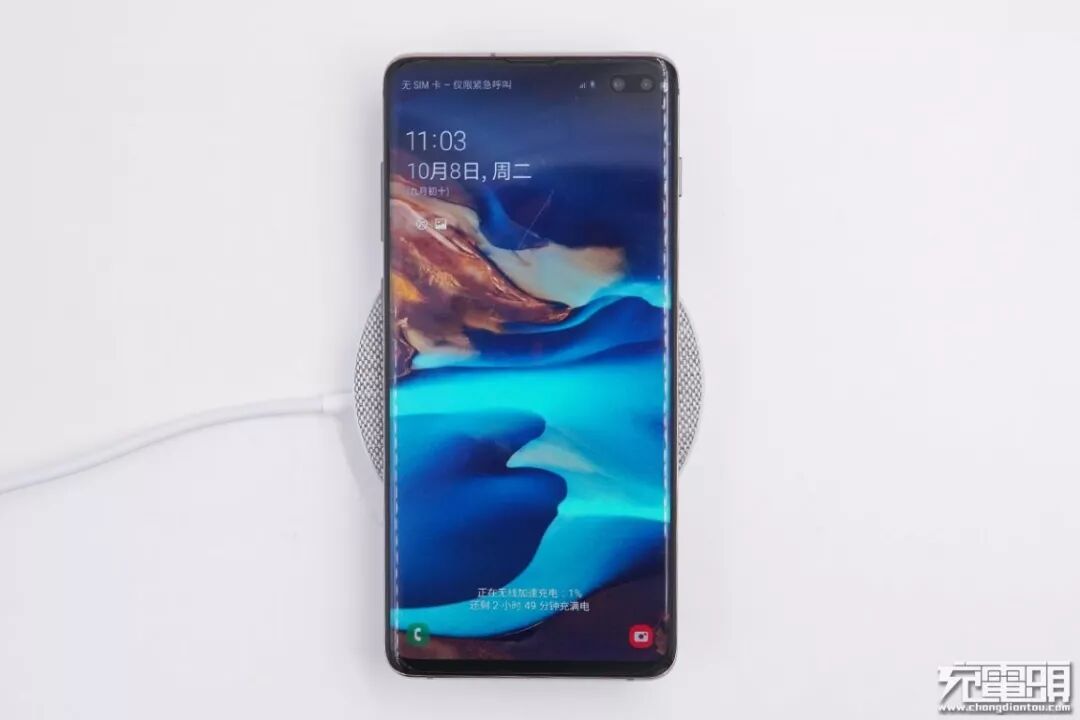

产品支持三星无线快充，测试三星Note10+手机，屏幕显示“正在无线加速充电”。

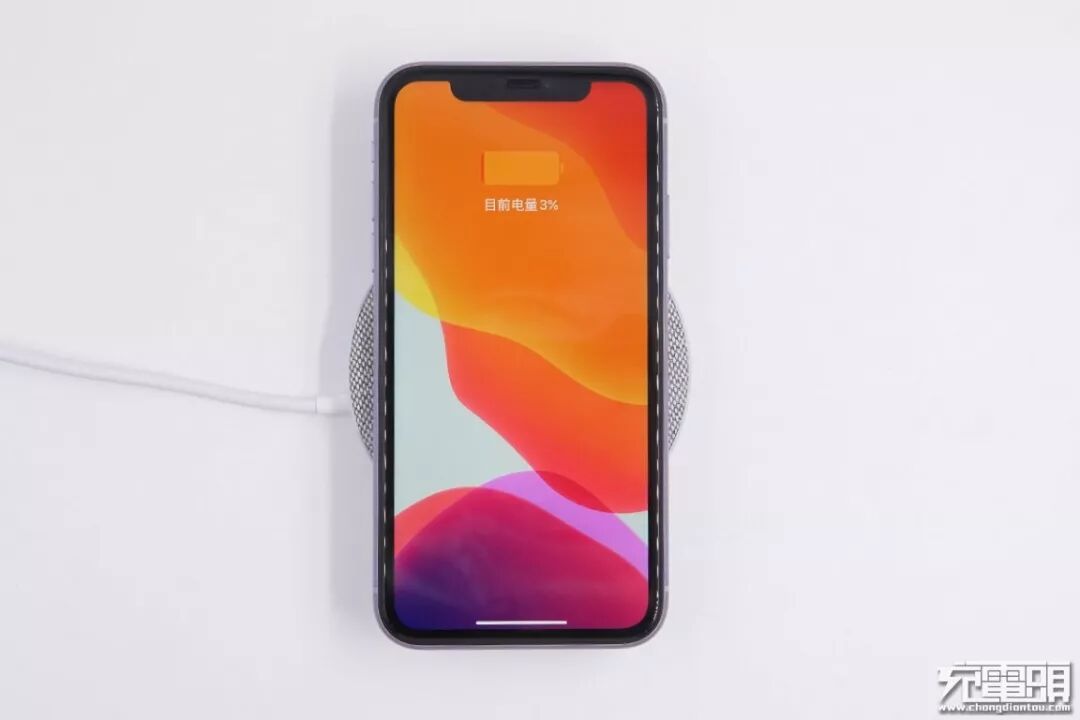

产品支持苹果7.5W无线快充，iPhone手机放上即可进入无线充电。

二、华为27W超级快充无线充电器拆解

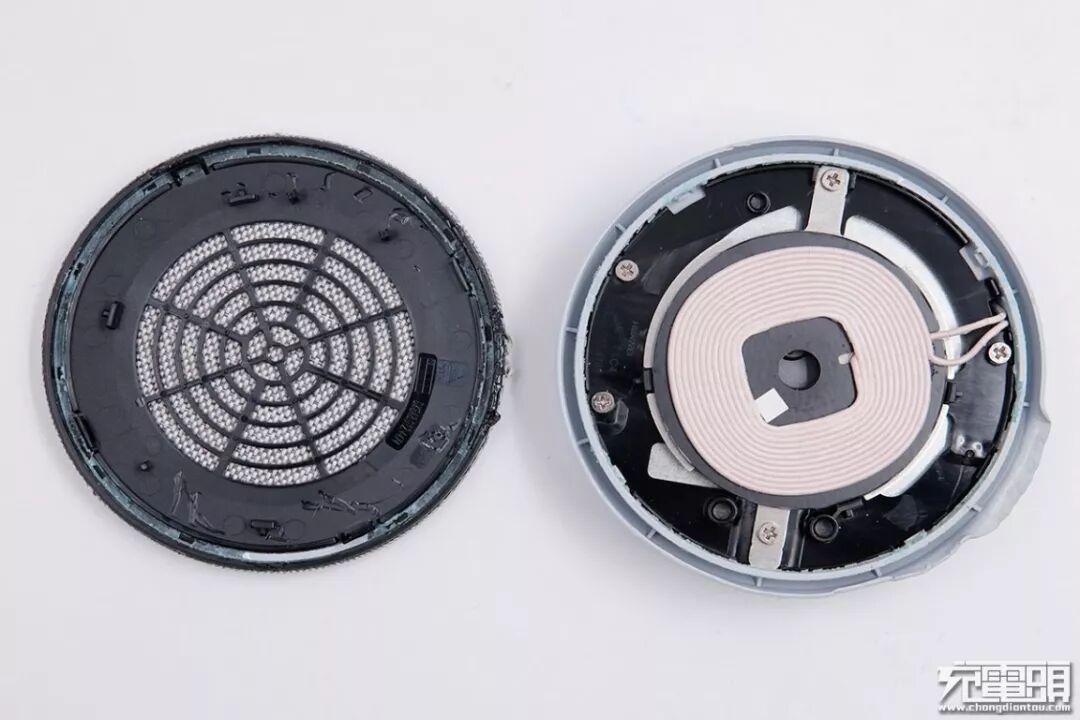

拆开胶粘的上盖，上盖内部对应硅胶防滑支撑的位置开了一圈通风口，通风口下面是无线充电线圈，通风口对应隔磁片上的开孔用来吸入空气。

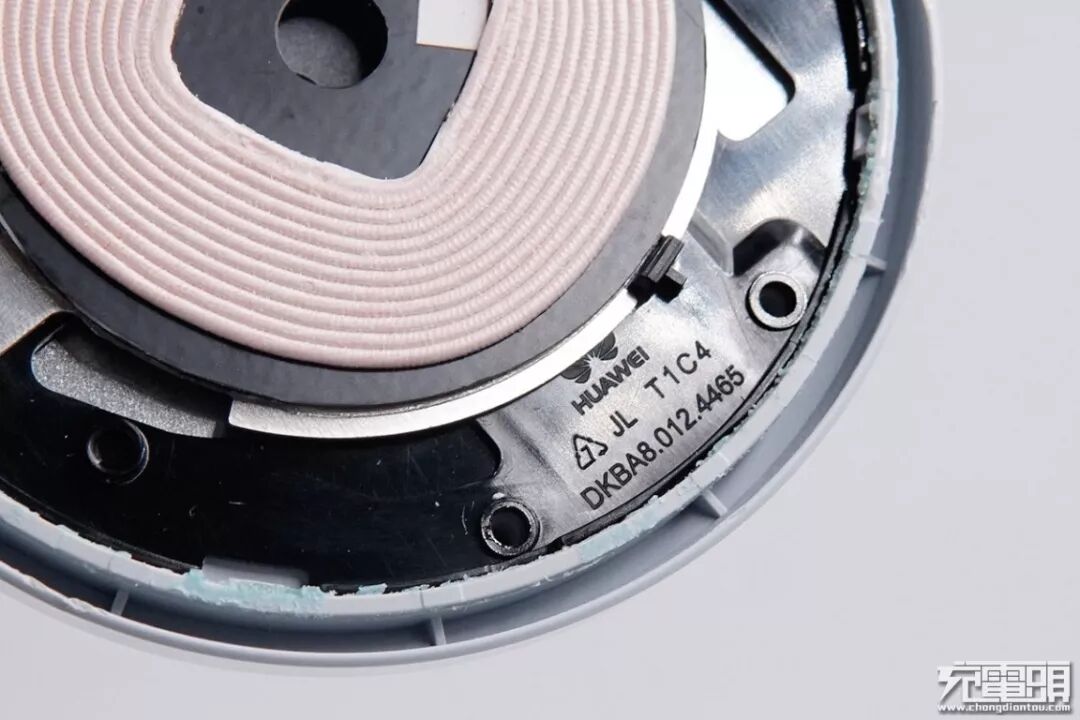

外壳内印有HUAWEI标识。

拧下螺丝移开无线充电线圈，下面是一个离心风扇，扇叶很密，通过隔磁片的开孔吸入空气，用于带走无线充电产生的热量。

将内部电路板和框架风扇等拆出来。

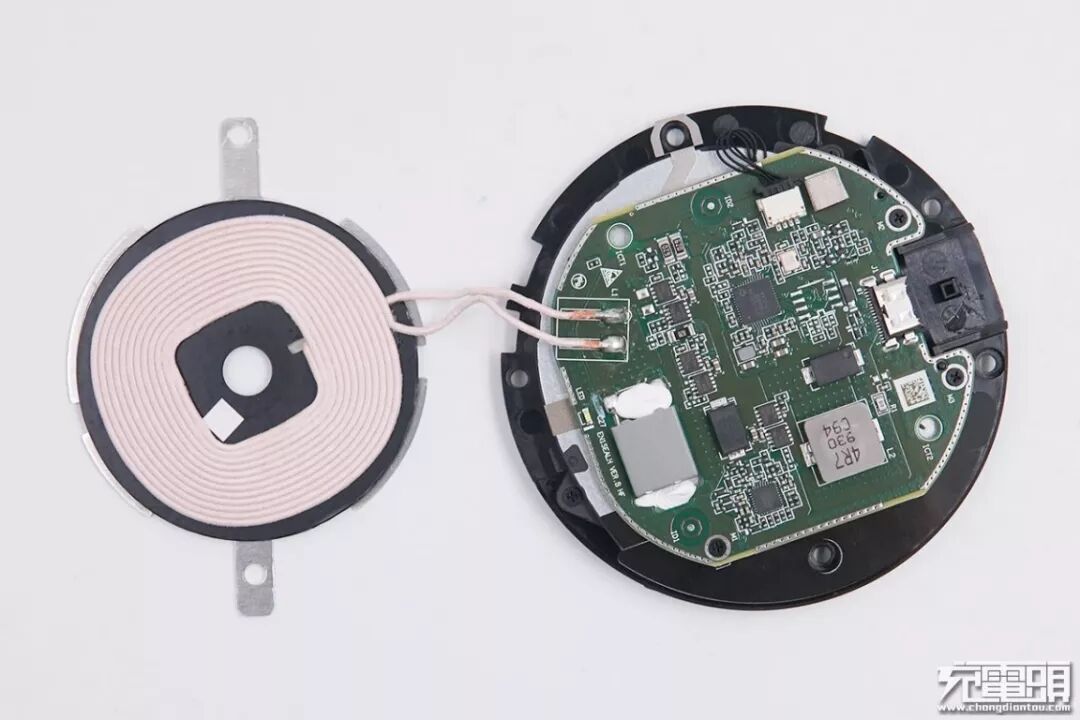

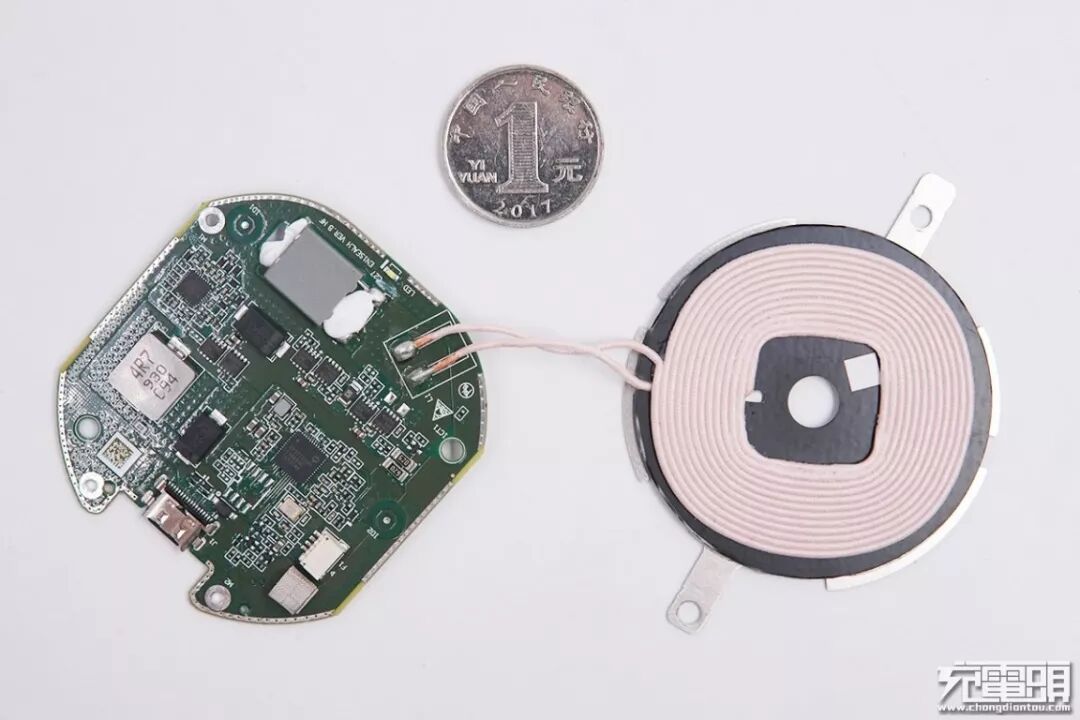

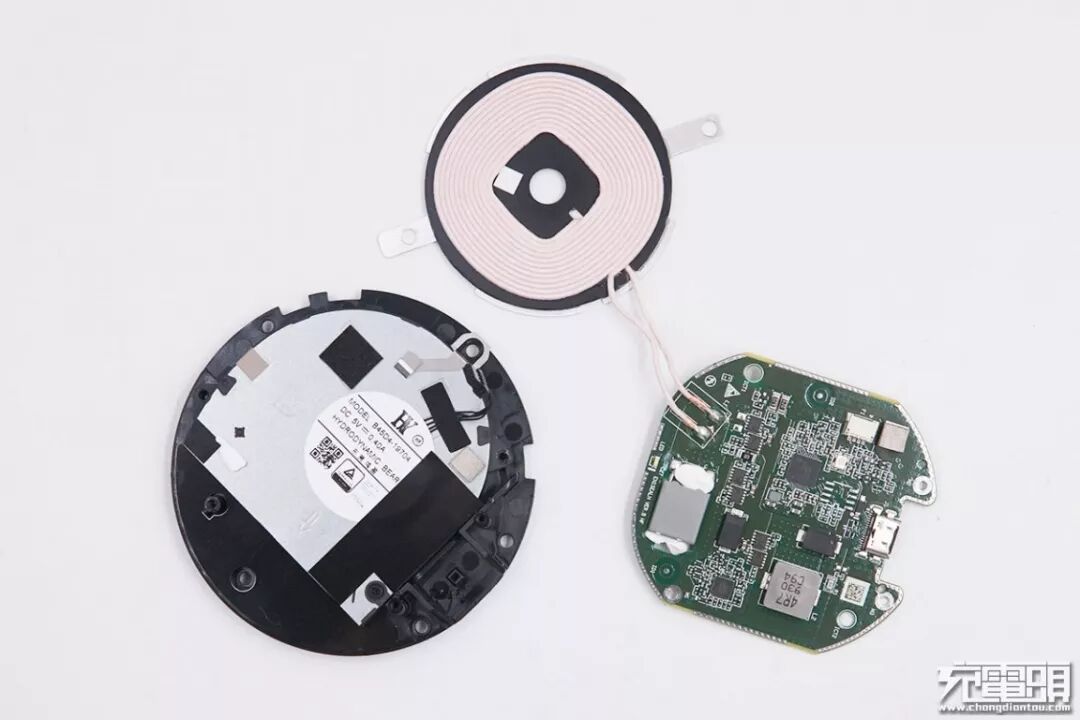

无线充电线圈和电路板，电路板依旧是熟悉的边缘过孔工艺，用来阻断电磁辐射。

电路板背面是散热风扇，通过插头连接到电路板上。

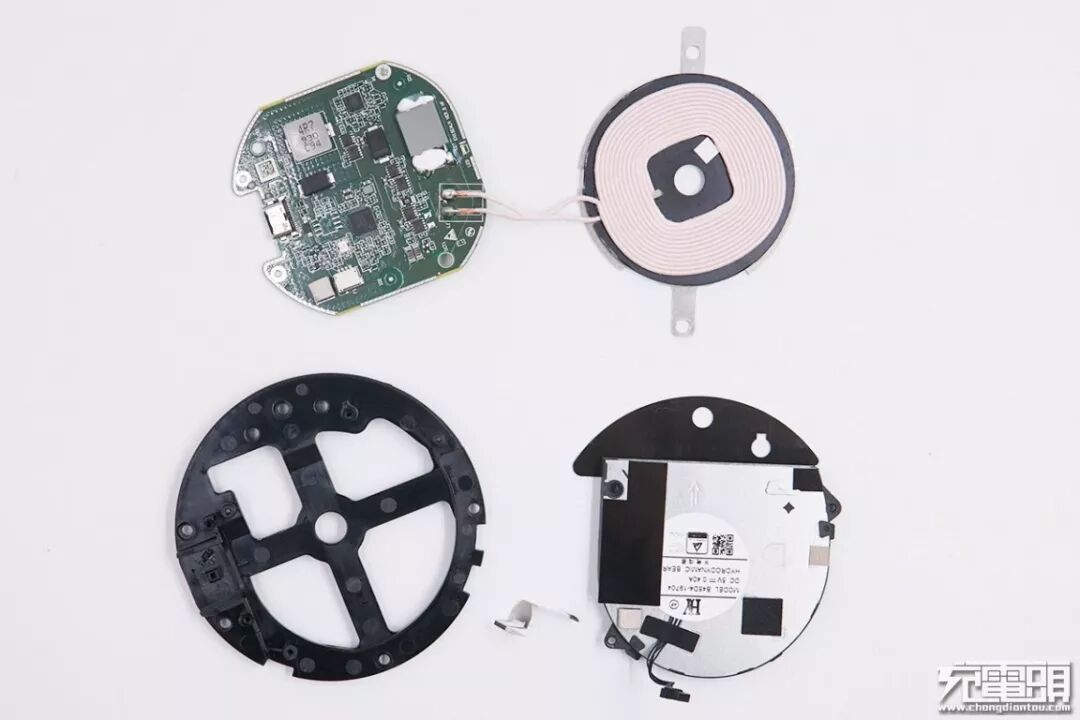

无线充电部分，风扇和内部支架。

和1元硬币对比大小。

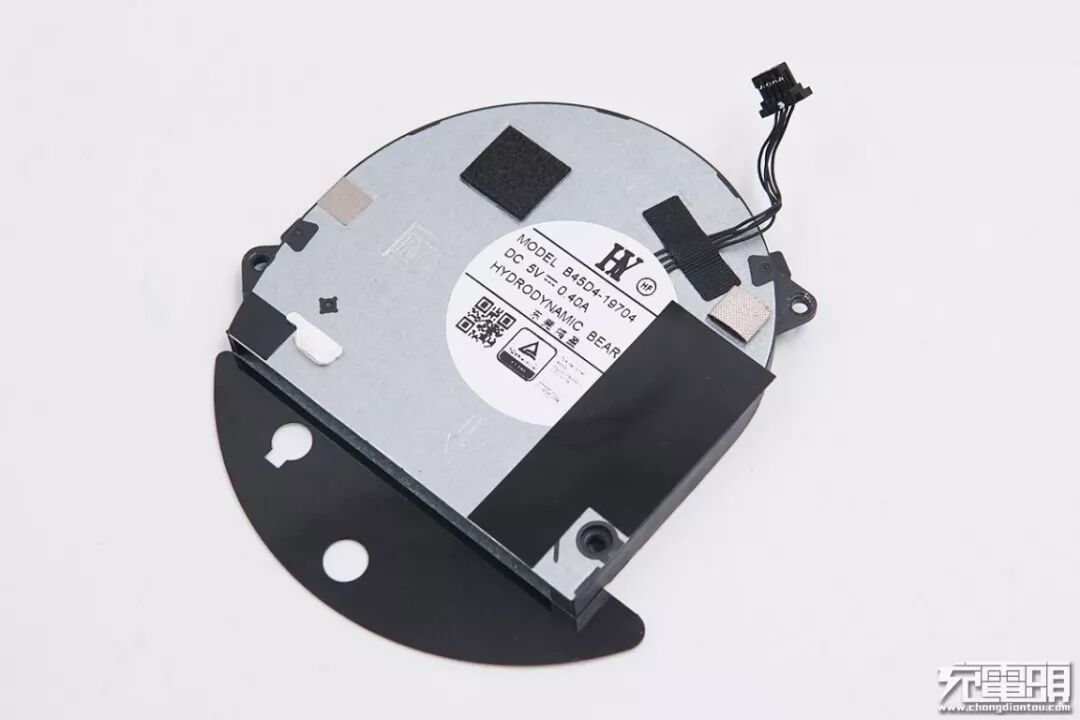

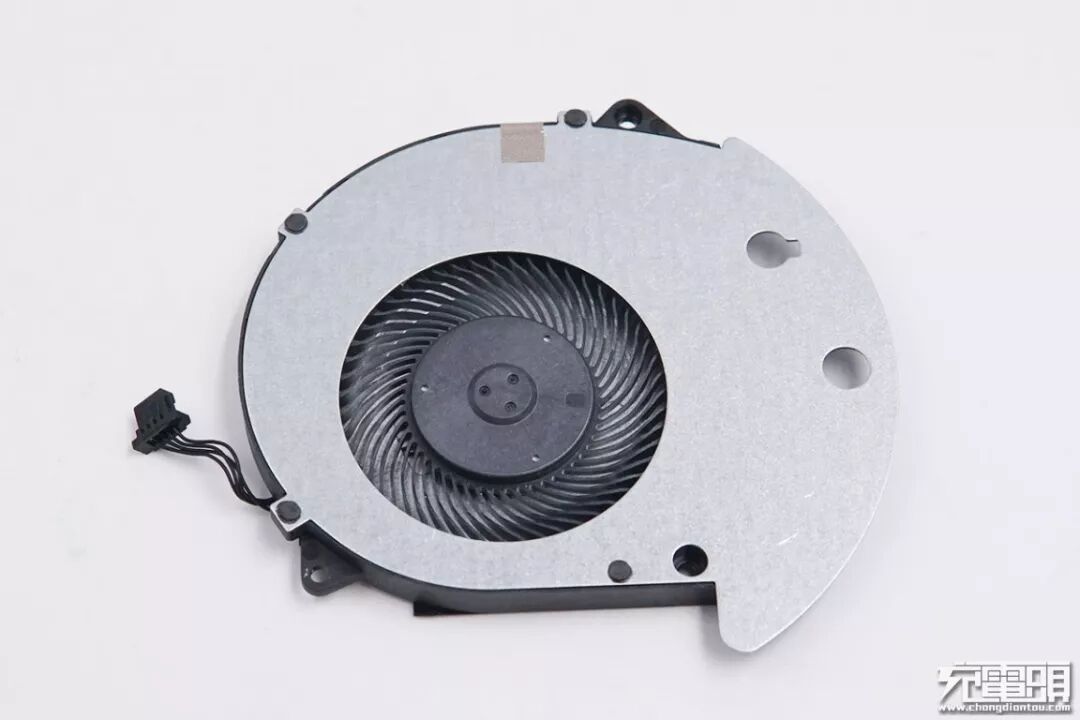

四线温控风扇，风扇上标有厂名，东莞鸿盈，5V0.4A供电。

这个扇叶的制造工艺很好，细密轻薄，类似鹰翼风扇的工艺。

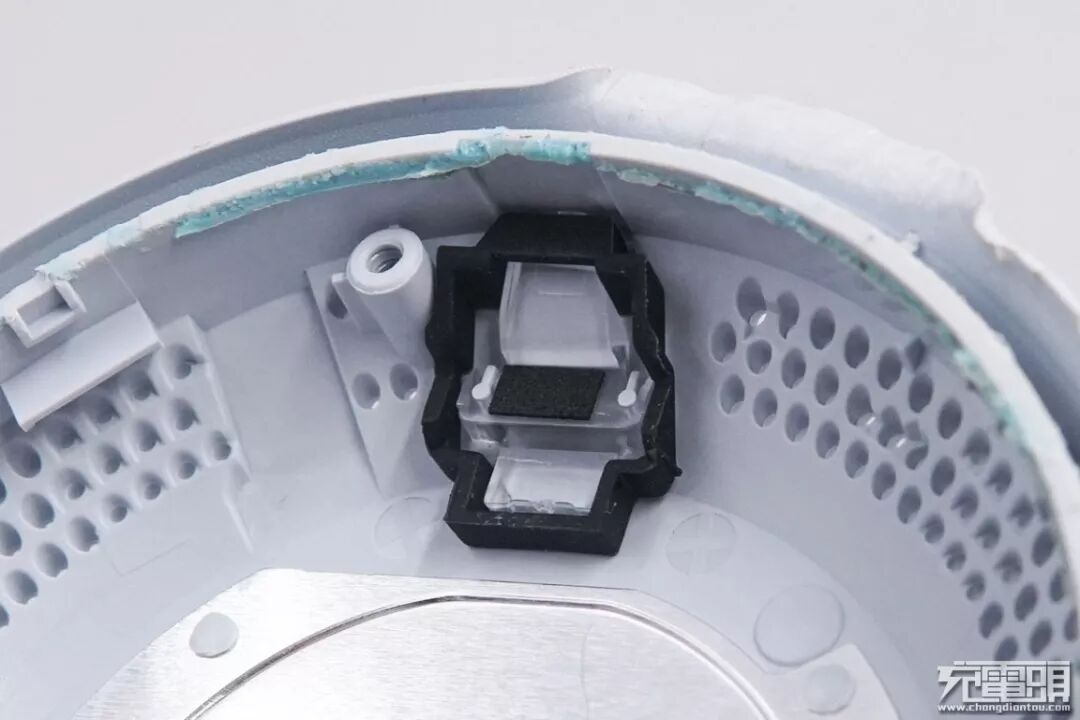

指示灯外侧有一圈遮光罩。

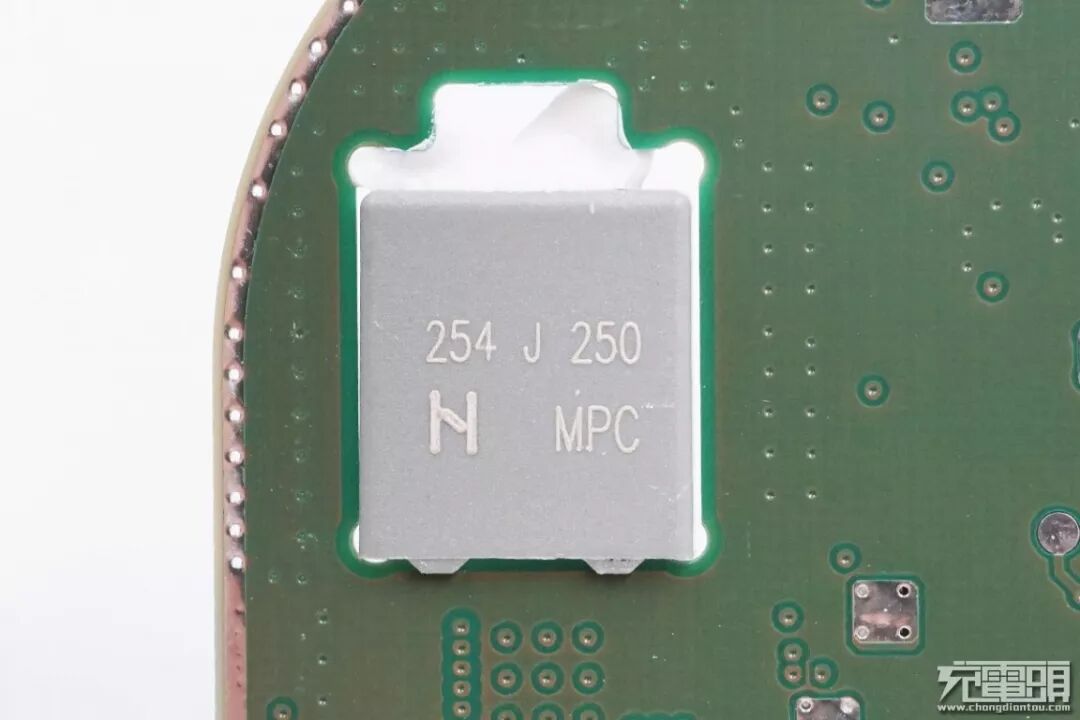

接下来看电路板背面，电路板有一块镂空，放置了一颗MPC-CBB谐振电容。

0.25μF 250V，J级，电容上下均有胶水加固，PCB的边缘有过孔连通。

PCB的正面有两颗比较大的钽电容，升压合金电感和两颗控制芯片。

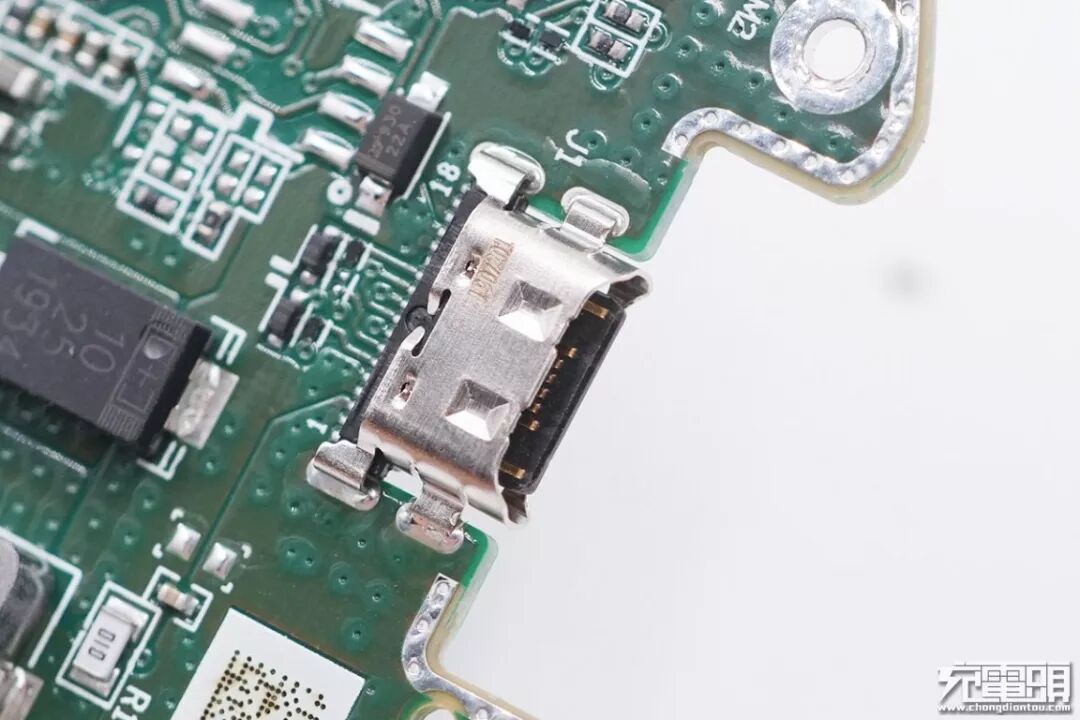

输入沉板USB Type-C插座，沉板过孔焊接，插座后面是一颗TVS，用于输入过压保护，数据脚上也有TVS进行保护。

板子侧面的白色LED指示灯。

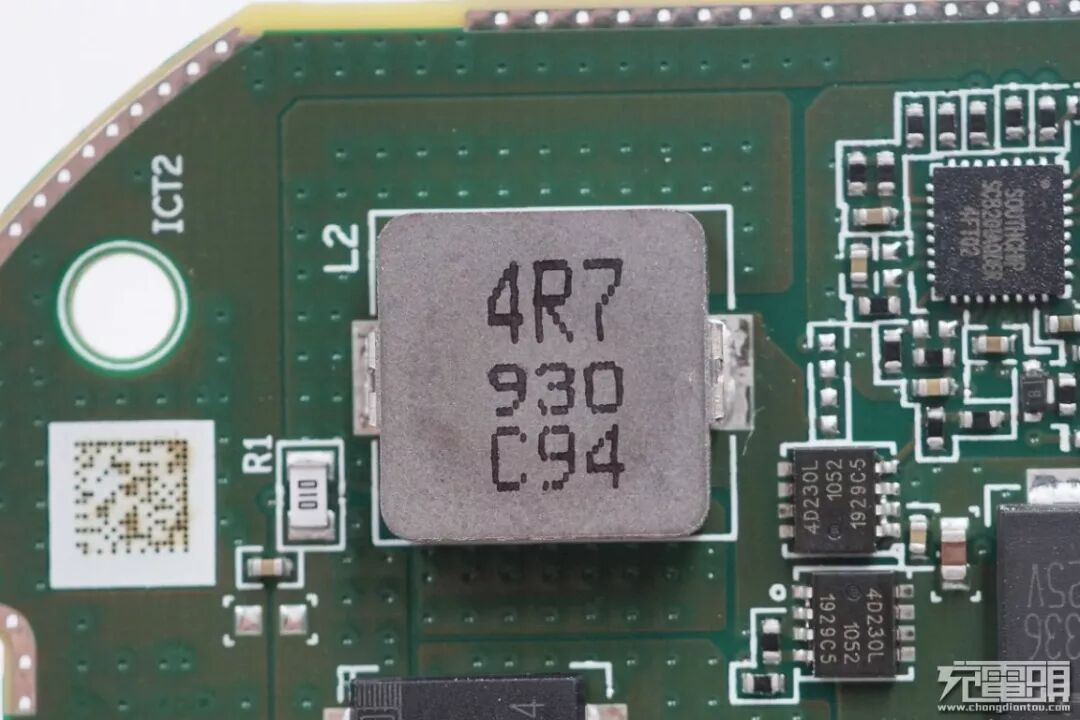

4R7升压电感，左下角白色010是电流取样电阻。

10μF25V耐压的钽电容，用于输入滤波，19年34周生产。

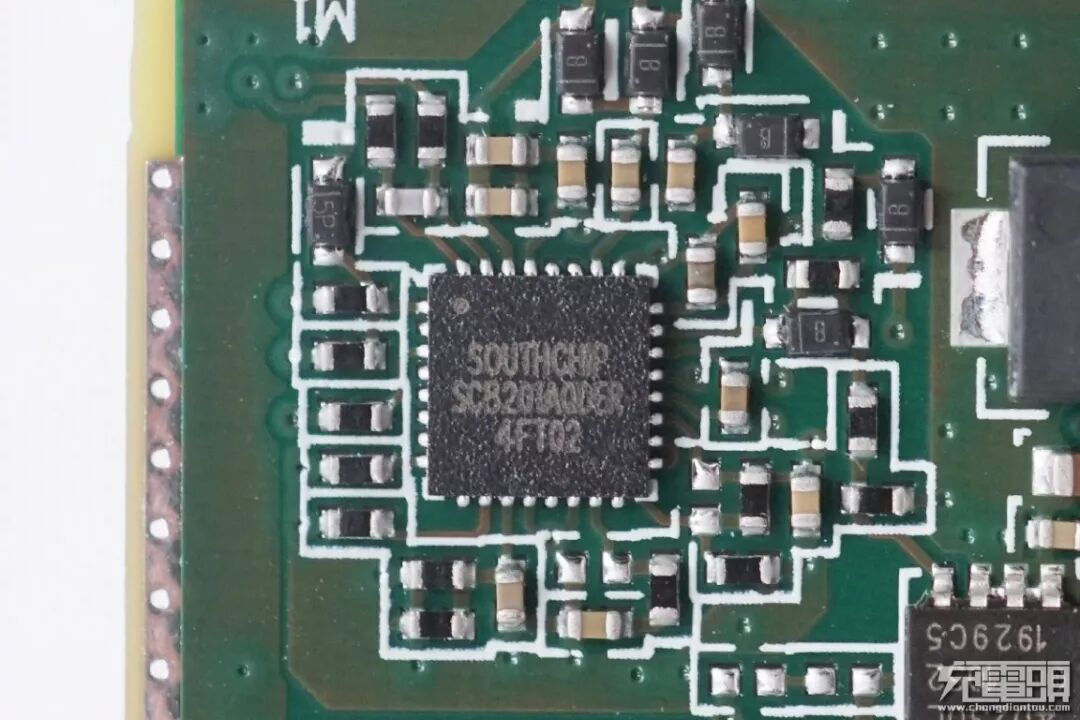

南芯 SC8201A 同步整流升压控制器，配合主控对无线充电功率级上的电压进行调节，内置MOS驱动器以及多重保护功能。

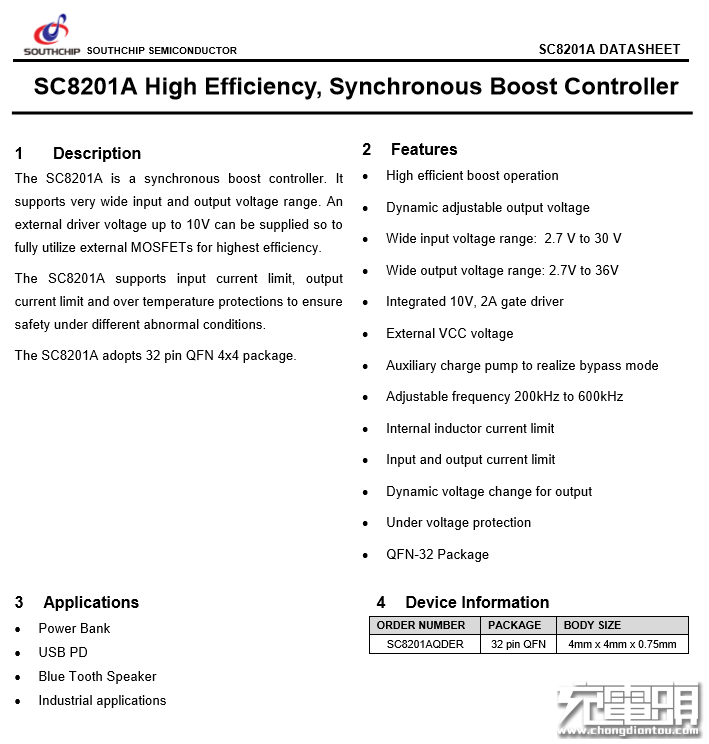

南芯 SC8201A 详细资料。

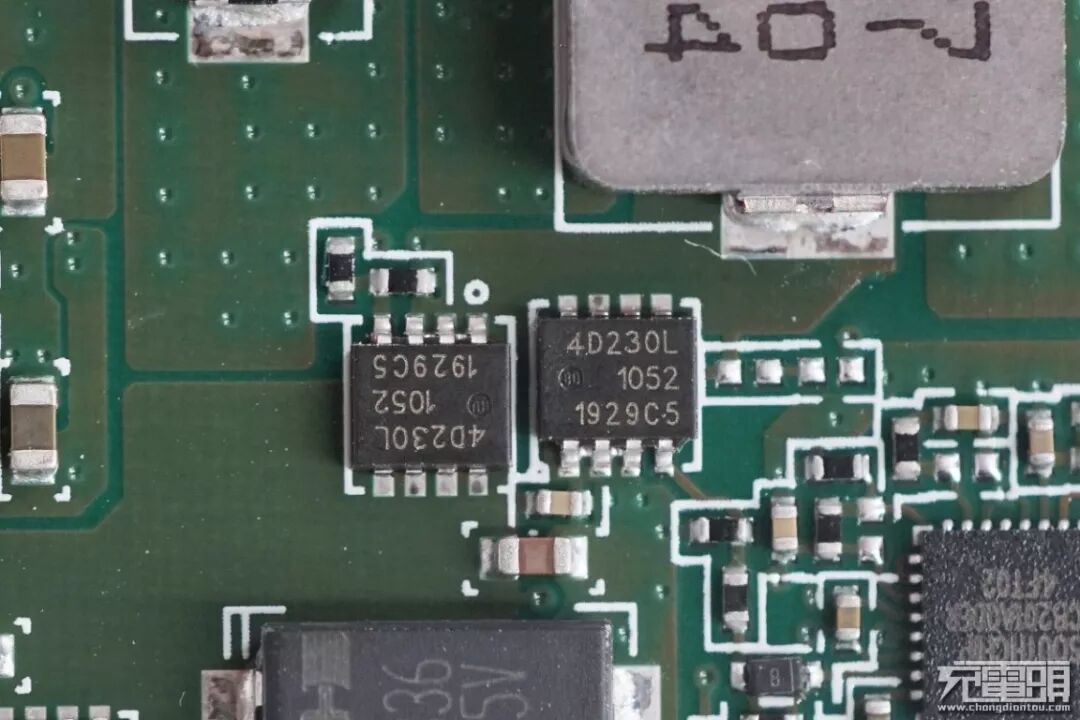

安世半导体 nexperia PSMN4R2-30MLD，NMOS，这边两颗用于同步整流升压。

安世半导体 PSMN4R2-30MLD 详细资料。

无线充电功率级这边也采用了四颗PSMN4R2-30MLD，组成H桥，用于无线充电线圈驱动。

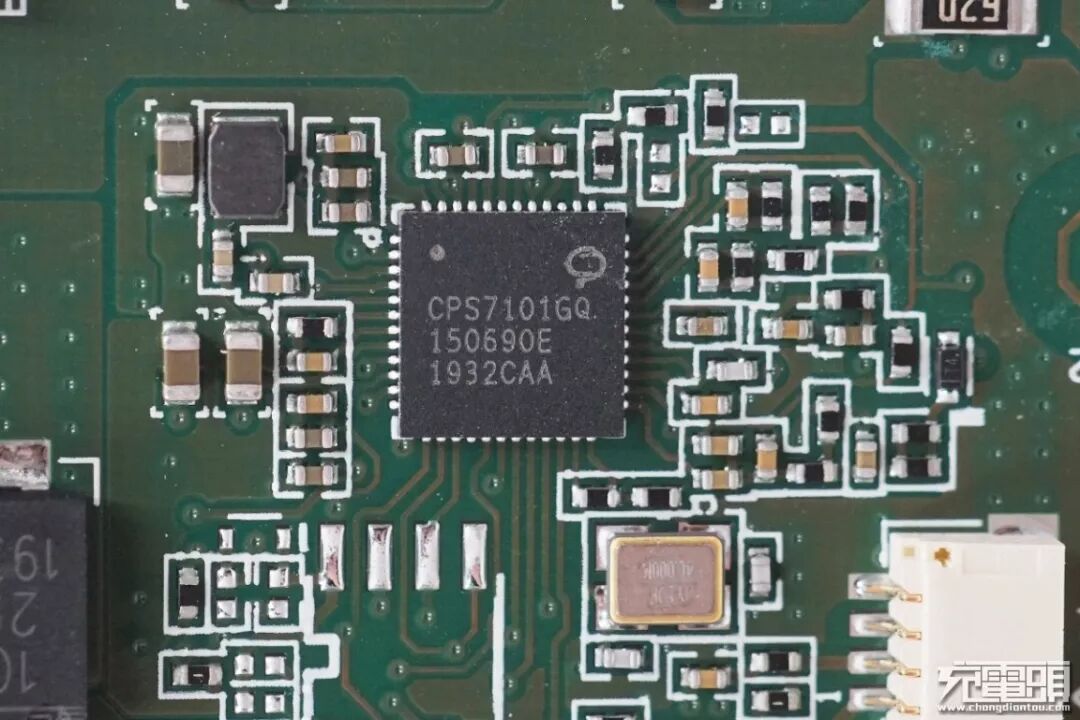

易冲半导体CPS7101是一款高效、符合Qi标准的磁感应无线充电发射器SOC主控芯片。集成了电源控制器，微控制器，稳压器，异物检测（FOD），全桥驱动器以及片上电压和电流解调功能。该芯片设计用于4.5V至26V的宽输入电压范围。

CPS7101集成了一个全桥驱动器和2个PWM模块。内部保护功能可提供过电流和过热保护。

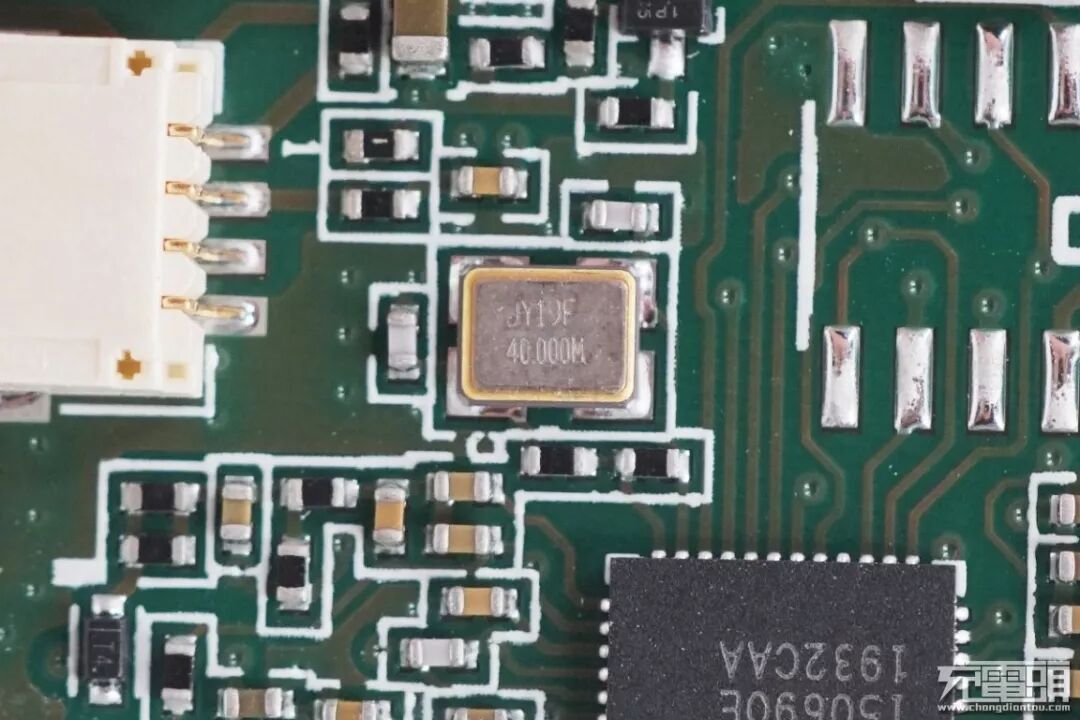

图中是一颗40.000MHz的无源晶振，为易冲半导体 CPS7101提供时钟。

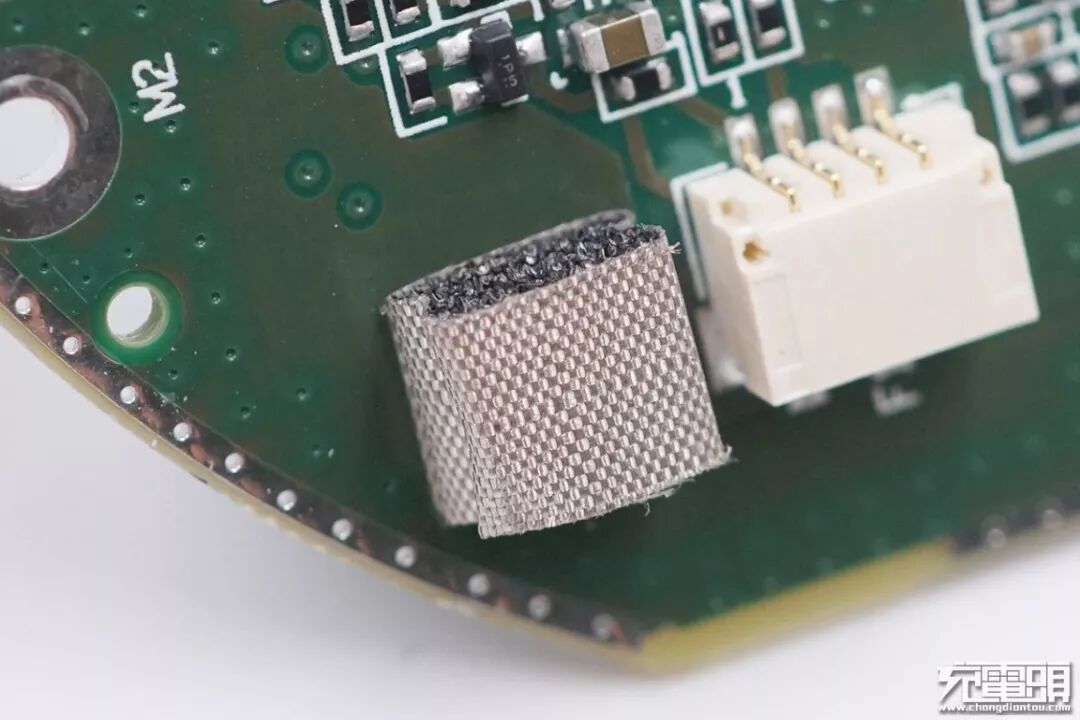

一块导电布，用于屏蔽接地。

同步整流降压输出的滤波电容，采用福建国光电子的33μF25V聚合物叠层电容。

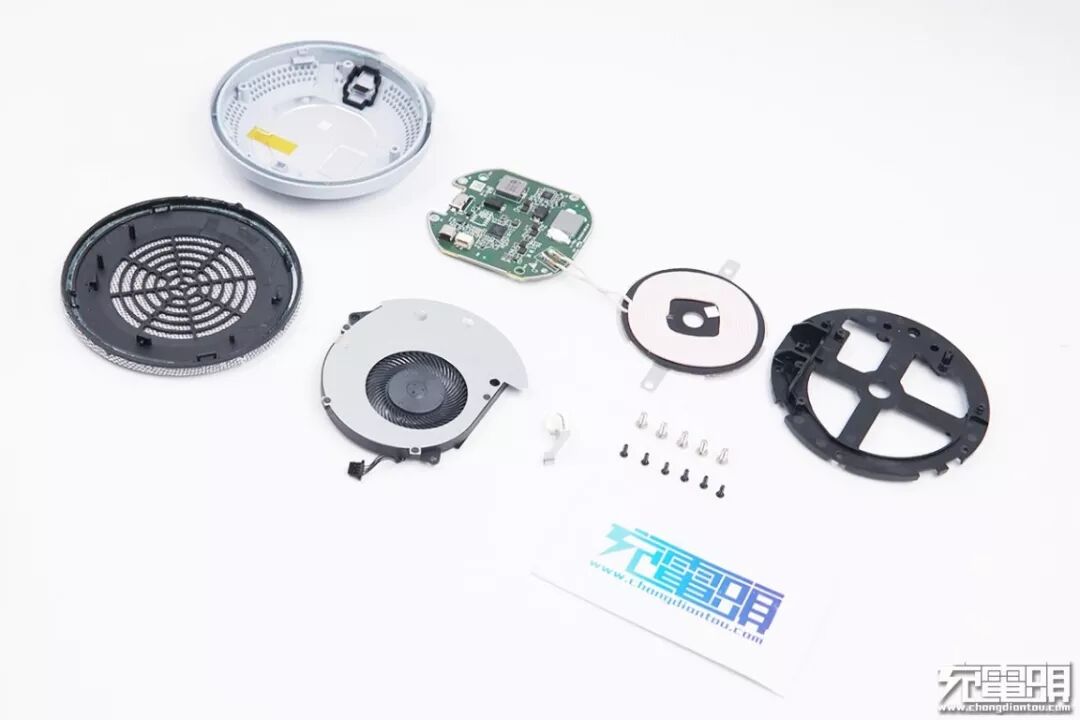

拆解全家福。

三、充电头网拆解总结

华为27W超级快充无线充电器内部设计比较独特，内置一个风扇，从无线充电线圈部分进气，离心风扇吹出，空气流通带走手机无线充电的发热，降低手机和充电器的温升，提高体验。

产品由立讯精密代工，电路板延续华为一贯的优秀作风，PCB边缘采用过孔封闭阻断电磁辐射，使用高质量元器件确保产品使用体验，内置南芯同步降压控制器做升压配合易冲半导体全集成主控，搭配安世半导体的MOS管，高压输出，配合手机内部的电荷泵降压，来实现更高功率的无线充电。

可以看到一个明显的趋势是，更多的国产知名芯片厂商开始进入华为供应链，成为主力供应商。相比华为老款无线充，新款的供应商名单有着显著的变化：主控芯片方面，易冲半导体取代美国IDT，首次打入华为无线充产品系列供应链，实力不容小觑。南芯此前出现在华为快充产品系列中，此次也是其首次亮相华为无线充产品线中。而安世半导体则稳固了其地位，再次亮相。相信在华为之后的产品系列中，我们还会继续看到这些国产佼佼者的身影。
