----- 充电头网拆解报告第928篇 -----

随着生活节奏的加快，身边各类数码产品的续航成了人们关注的焦点，大容量、快充、多口快充逐渐成为移动电源的重要卖点。目前很多厂商都已推出大容量、高功率、多接口的移动电源，比如充电头网此前拆解的绿巨能PD100W笔记本移动电源等产品。

今天充电头网为大家带来的这款产品来自HELPERS LAB的一款20000mAh移动电源，它配有2个USB-C接口，以及一个USB-A接口，能够实现双PD+双QC的搭配，三个接口总输出可以达到90W。现在我们就为大家带来这款移动电源的详细拆解。

一、HELPERS LAB 20000mAh 60W 双PD+QC移动电源开箱

移动电源包装整体采用橘红色配色，依旧是熟悉的风格，正满居中烫金印着HELPERS LAB的品牌logo。

包装盒背面印着产品的功能，适用的设备类型等。

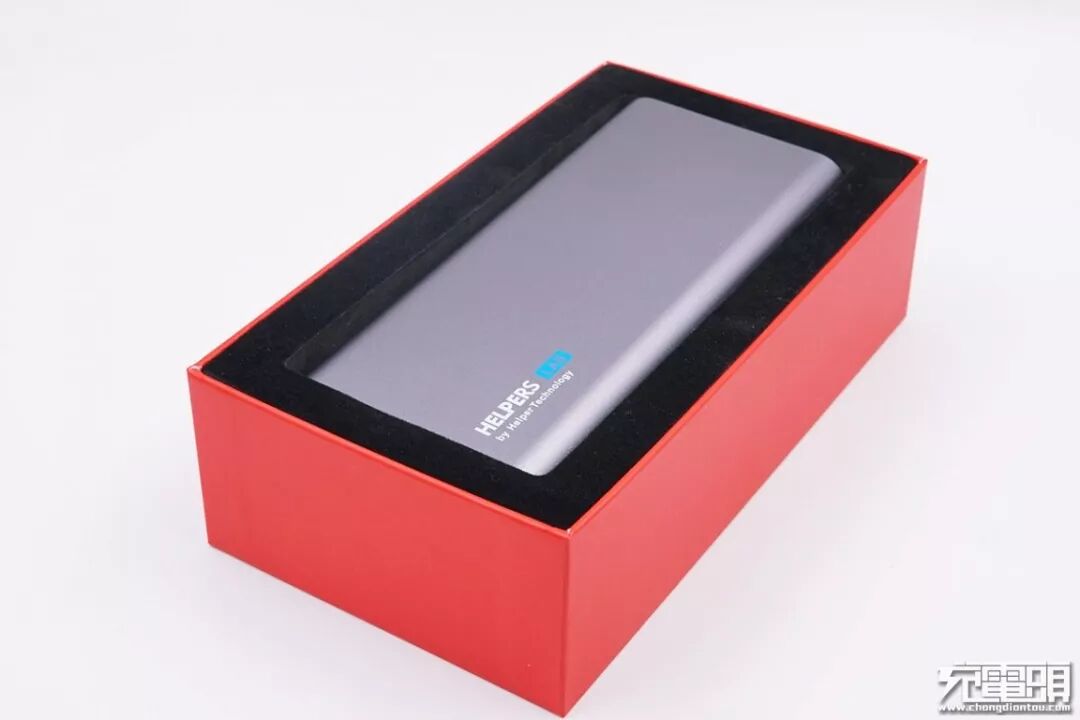

包装内衬采用黑色海绵，可以看到海绵内壁非常厚实，保护比较到位。

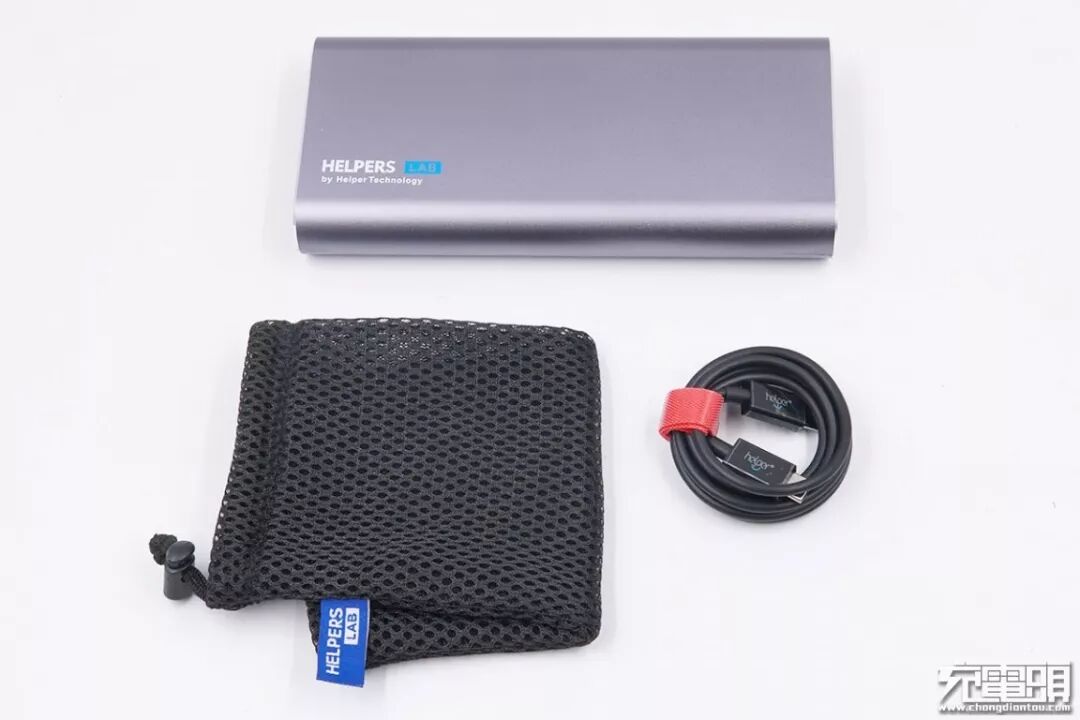

包装内容：一个黑色网状收纳袋、一条USB-C to USB-C充电线、一个移动电源。

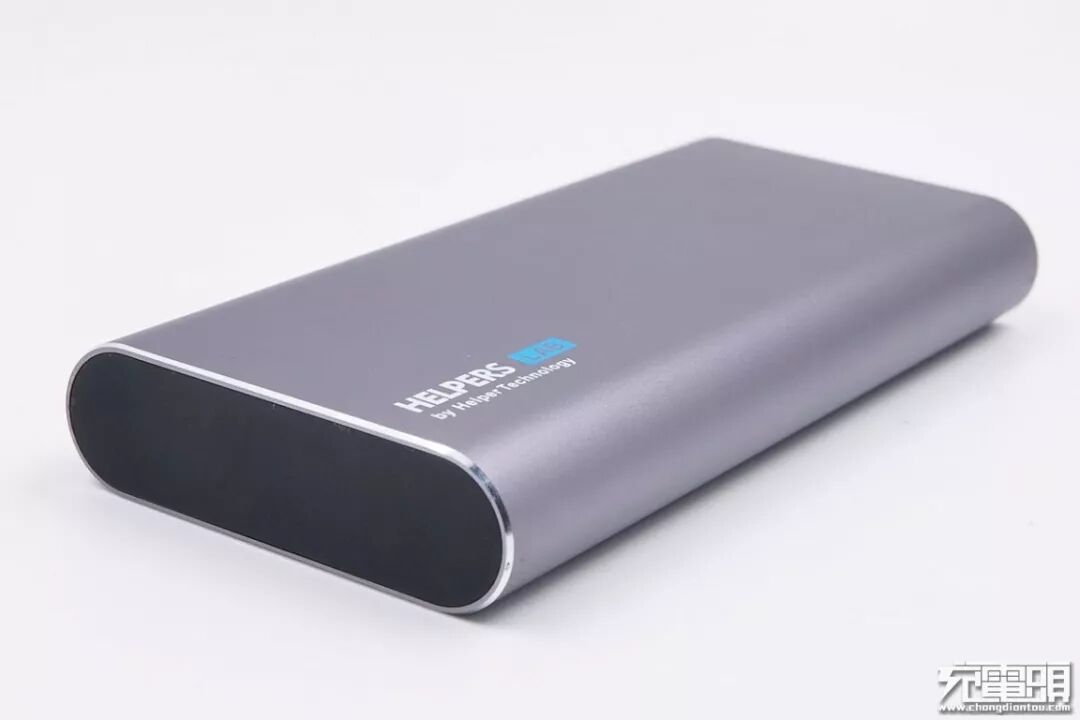

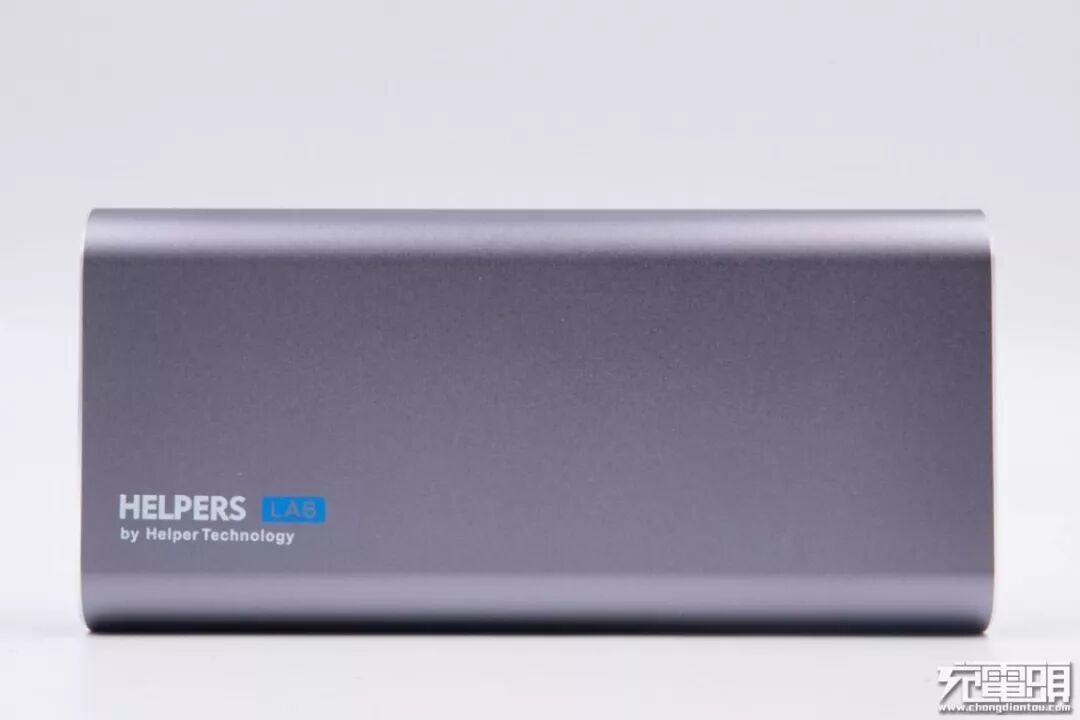

移动电源整体采用黑色金属外壳，表面采用细腻的磨砂颗粒质感。

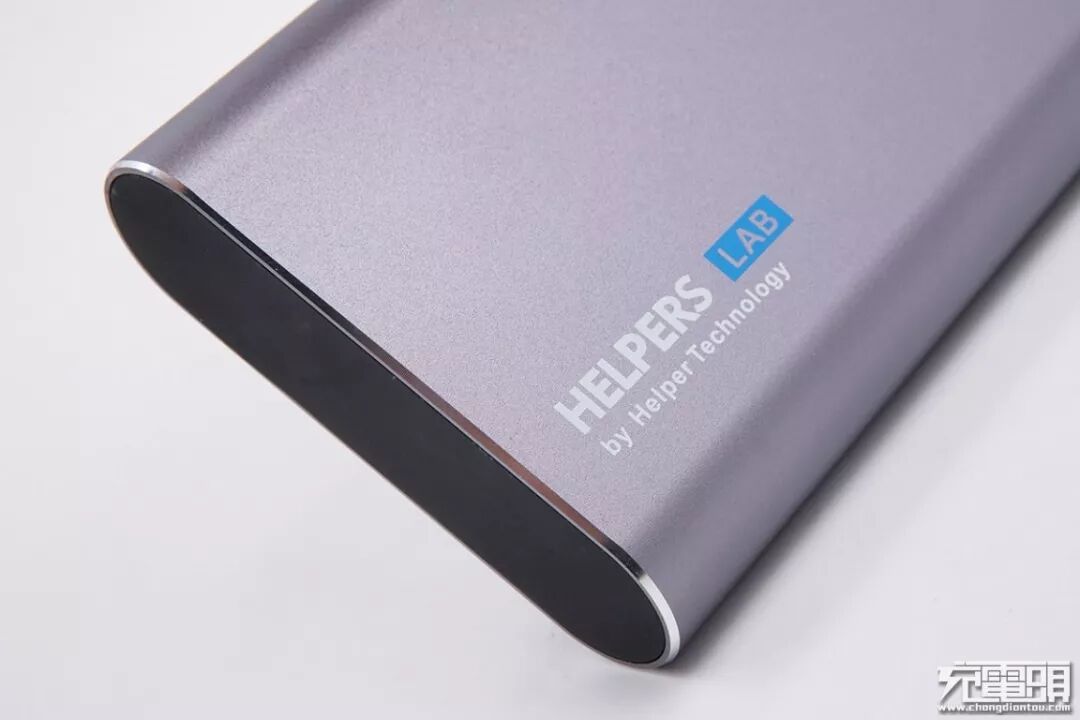

正面左下角带有一个HELPERS LAB的品牌logo，下面是by Helper Technology的注明。

移动电源上下两部分的金属边缘加入了金属倒角切割处理，经过打磨后的金属边缘显得非常精致，并且不会磨花其他设备。

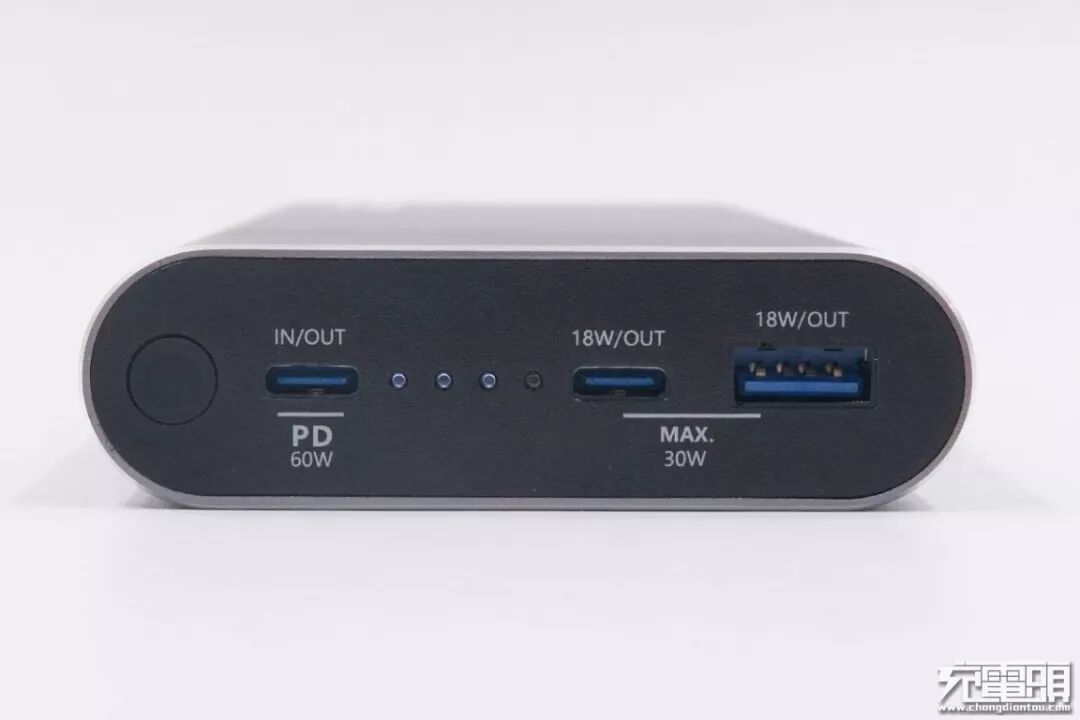

从左到右依次是电源键、60W双向USB-C接口、4颗LED电量指示灯、18W USB-C输出接口、18W USB-A输出接口。三口的总输出功率可达90W。

移动电源底部采用黑色塑料材质，与金属外壳之间衔接过渡自然，没有缝隙。

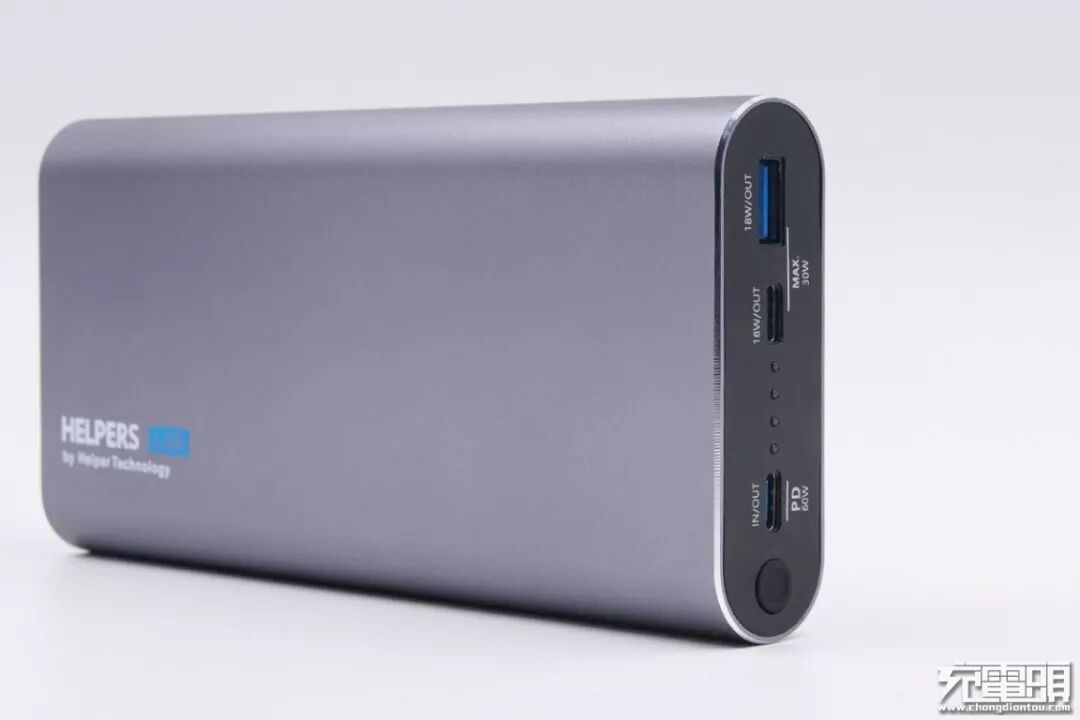

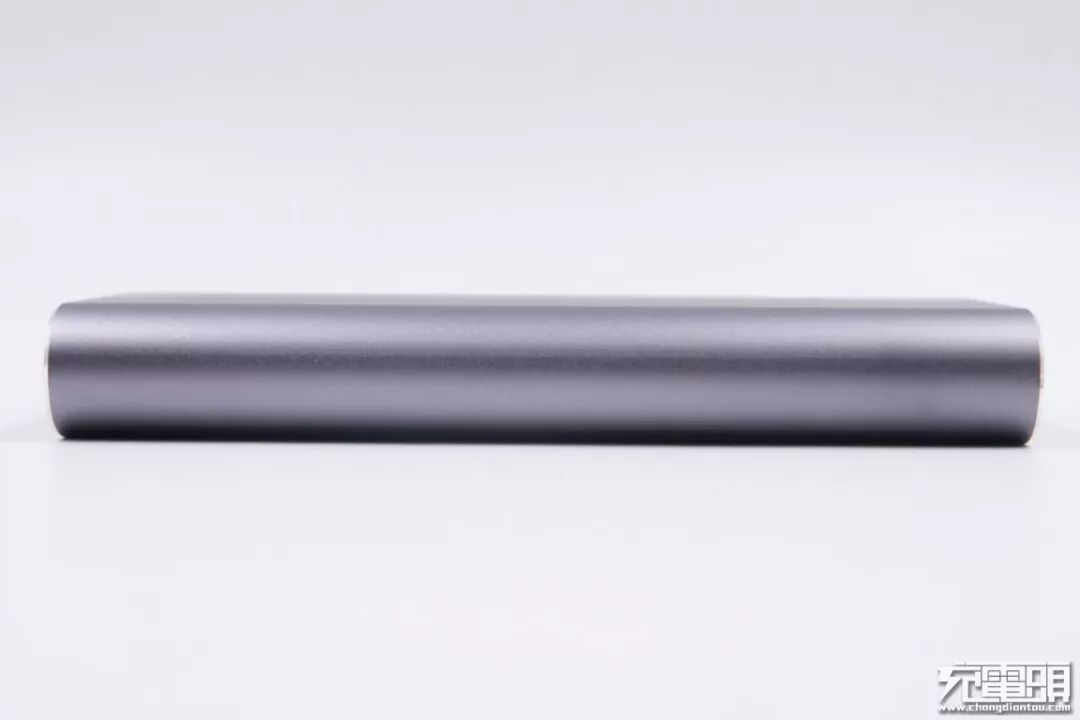

侧面干净整洁，握持的时候，圆弧的过渡让人感觉十分自然舒适。

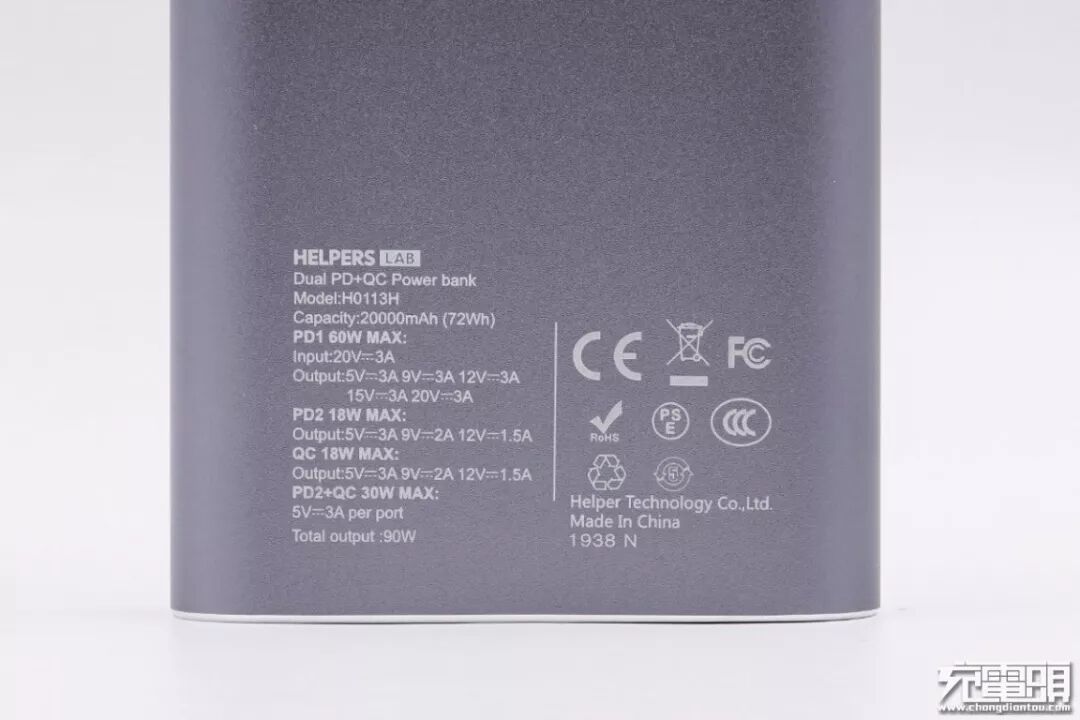

背面底部是部分产品参数信息：
型号：H0113H
容量：20000mAh 72Wh
PD1 60W MAX
输入：20V3A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A
PD2 18W MAX
输出：5V/3A、9V/2A、12V/1.5A
QC 18W MAX
输出：5V/3A、9V/2A、12V/1.5A
PD2+QC 30W MAX
5V3A per port
总输出：90W

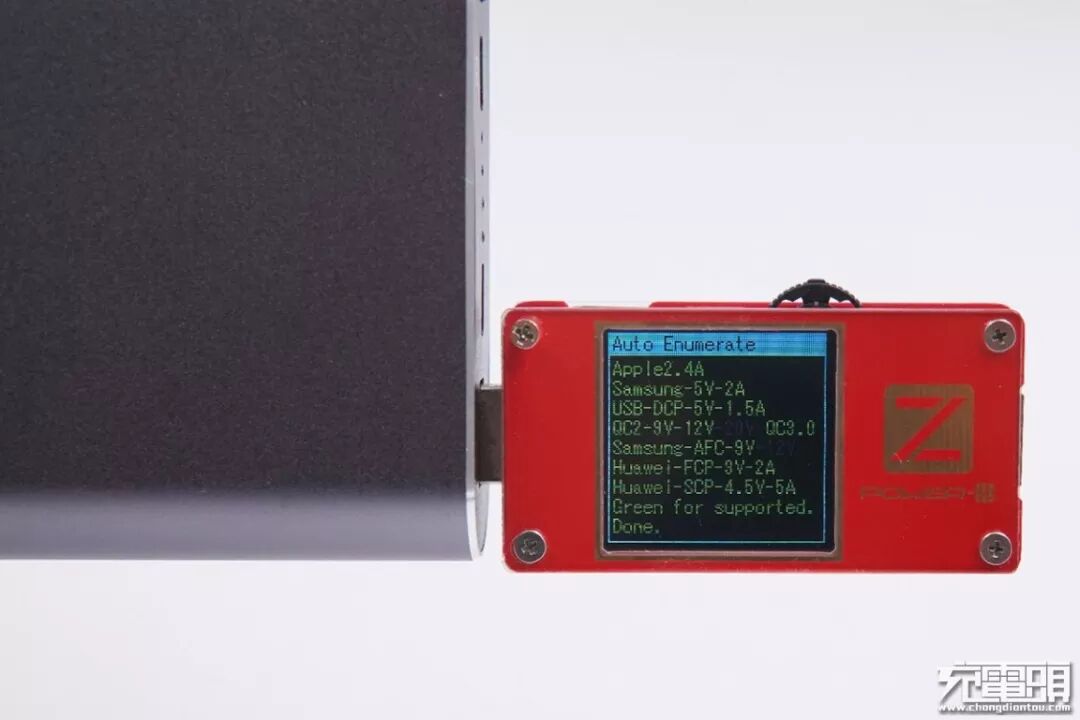

使用ChargerLAB POWER-Z KT001测试仪对HELPERS LAB 20000mAh移动电源USB-A口进行协议检测，测试仪屏幕全绿，USB-A支持Apple 2.4A、三星5V/2A、USB-DCP协议，以及QC 2.0、QC 3.0、AFC、FCP、SCP快充协议。

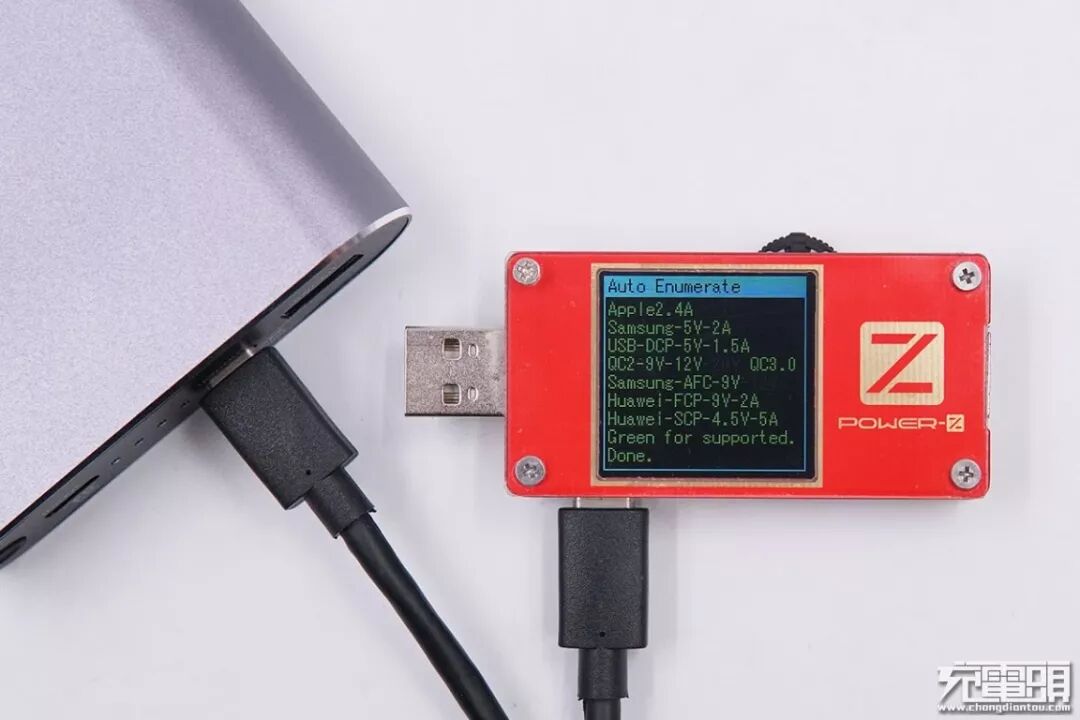

切换到USB-C PD2口检测协议，同样是全绿，显示支持Apple 2.4A、三星5V/2A、USB-DCP协议，以及QC 2.0、QC 3.0、AFC、FCP、SCP快充协议。

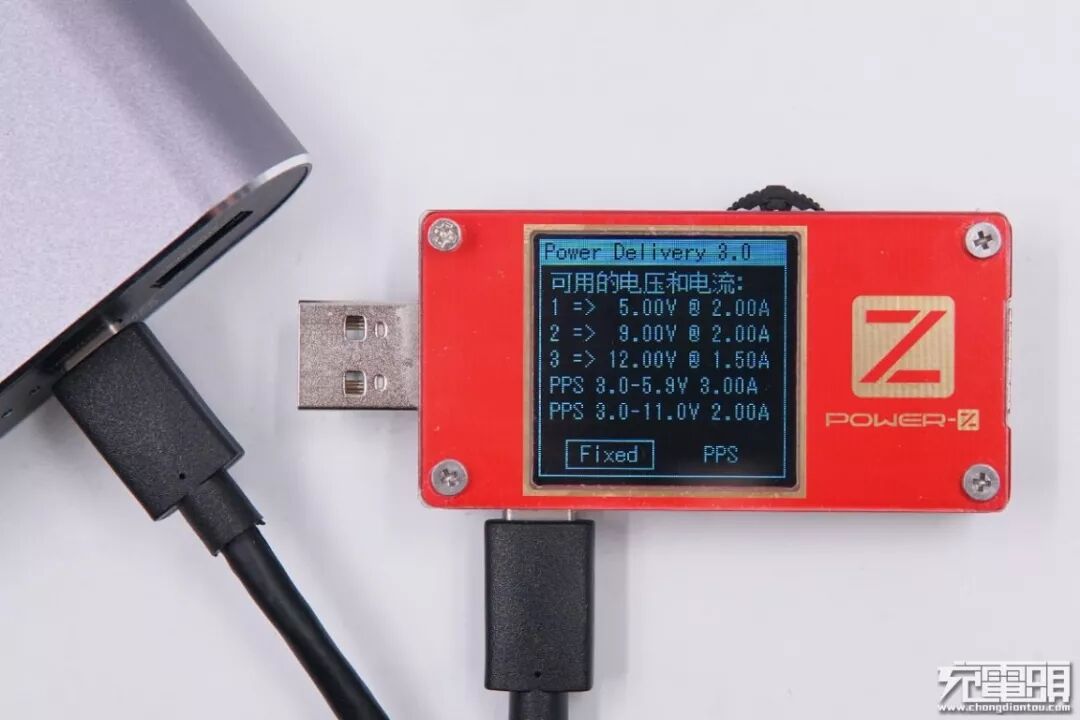

切换到PDO报文检测界面，显示支持PD3.0 PPS3.0快充，支持档位有：5V/2A、9V/2A、12V/1.5A。

检测USB-C PD1接口协议，显示只支持USB-DCP协议。

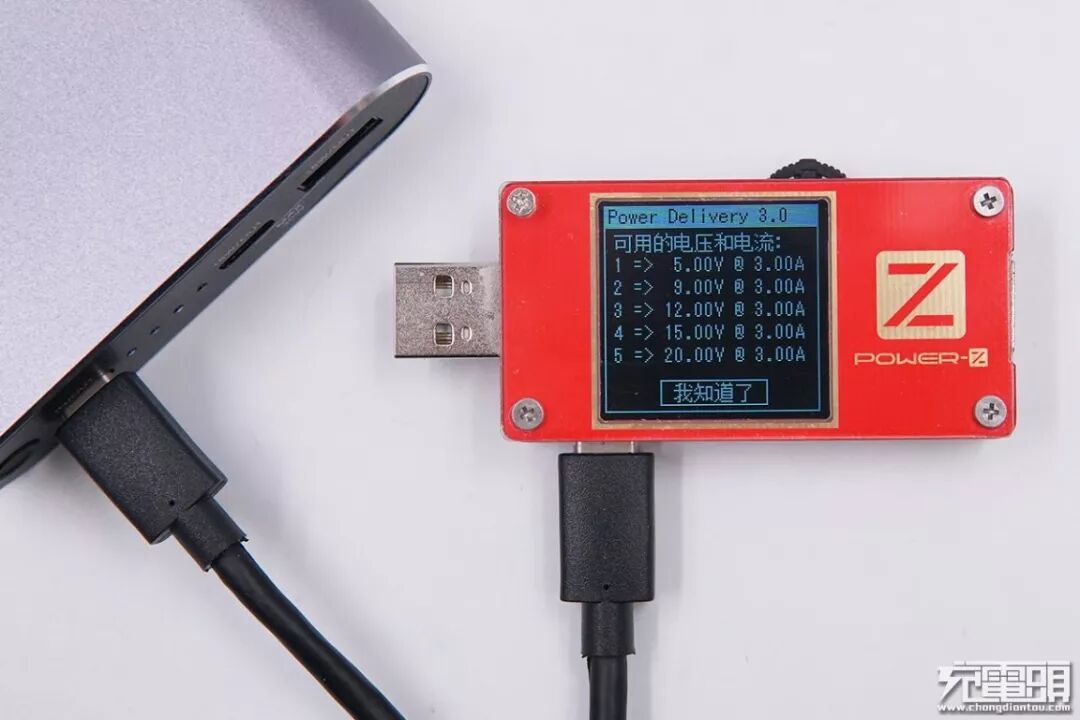

切换到PDO报文检测界面，显示支持PD3.0快充，支持档位有：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，通过检测发现，PD1接口只支持PD协议，不支持其他快充协议。

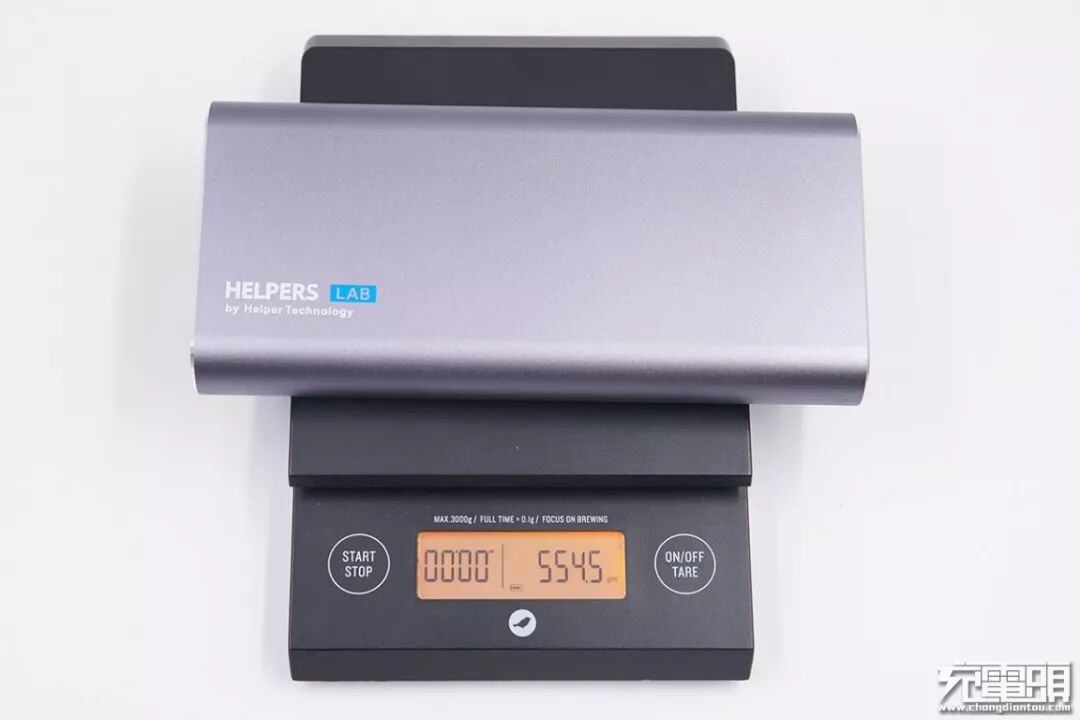

移动电源净重约554.5g。

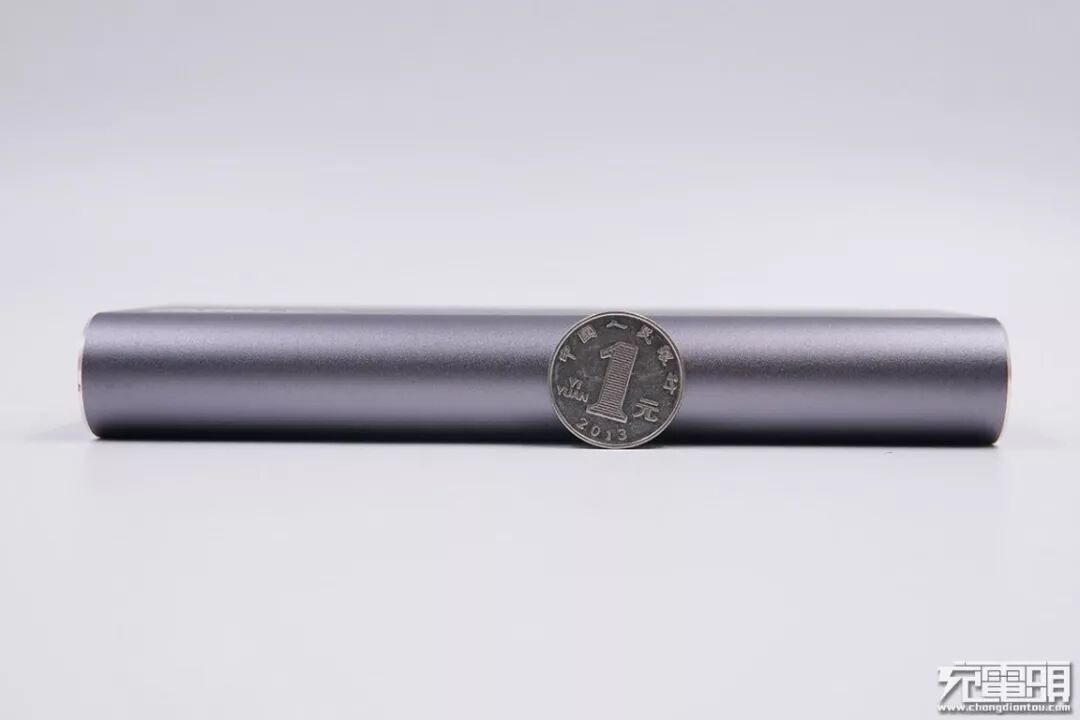

侧面厚度与1元硬币对比，与1元硬币的直径接近。

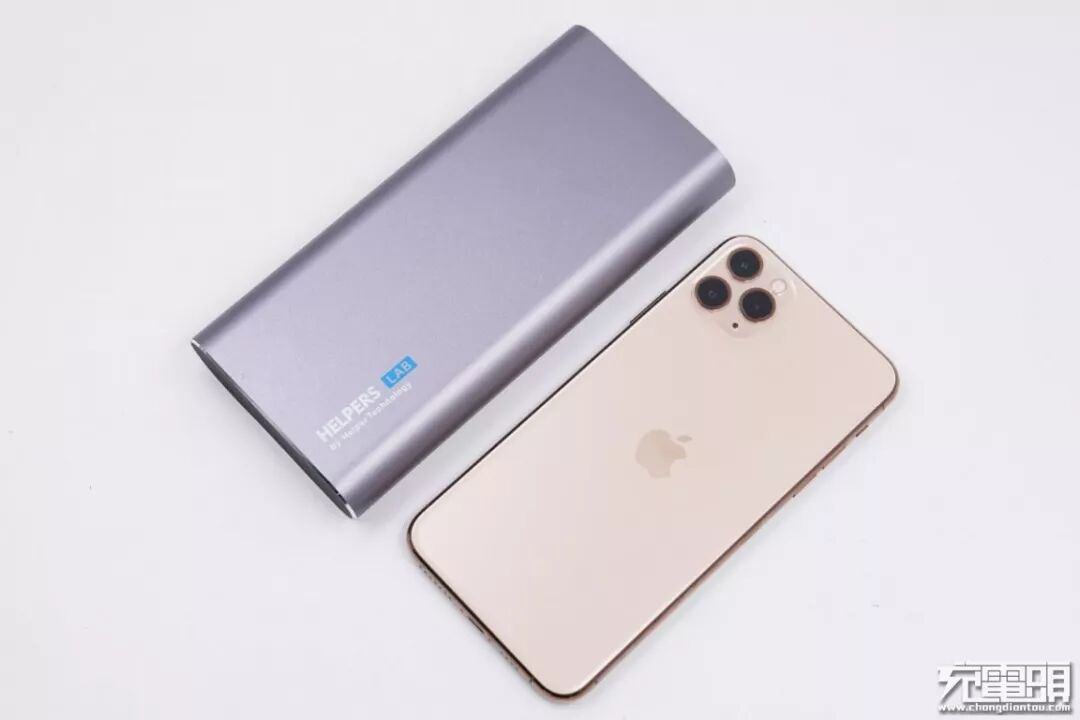

正面比iPhone 11 Pro Max略大一圈。

二、HELPERS LAB 20000mAh 60W 双PD+QC移动电源拆解

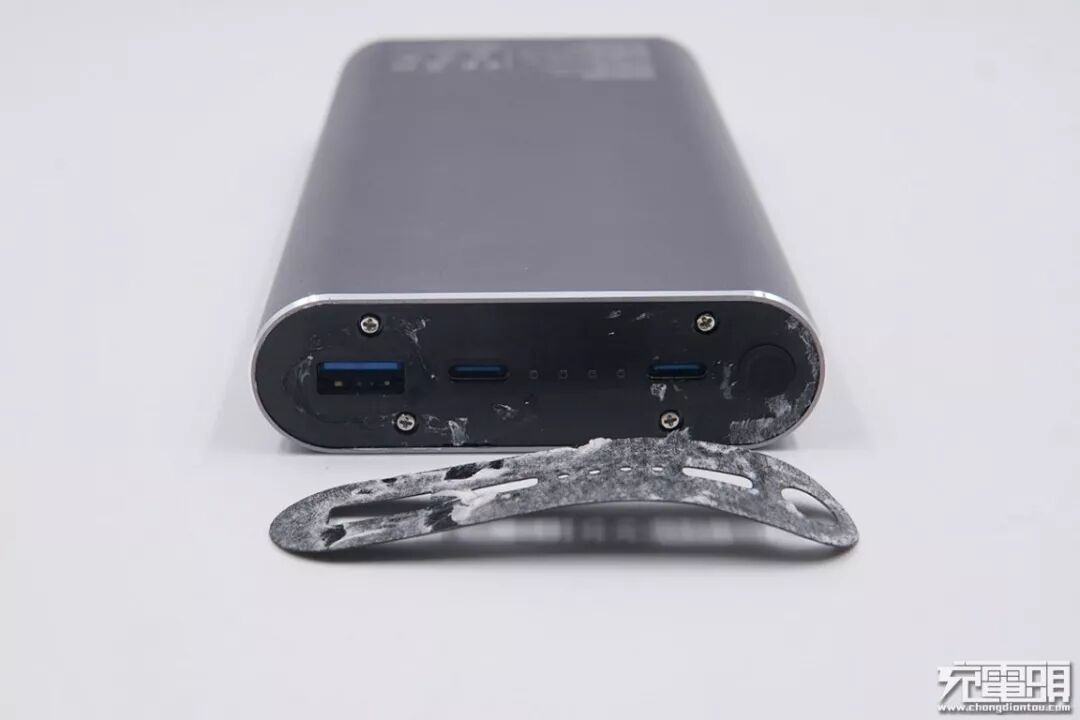

先从顶部的接口面板开始，撬开最外层的挡板，可以看到里面通过4颗螺丝固定。

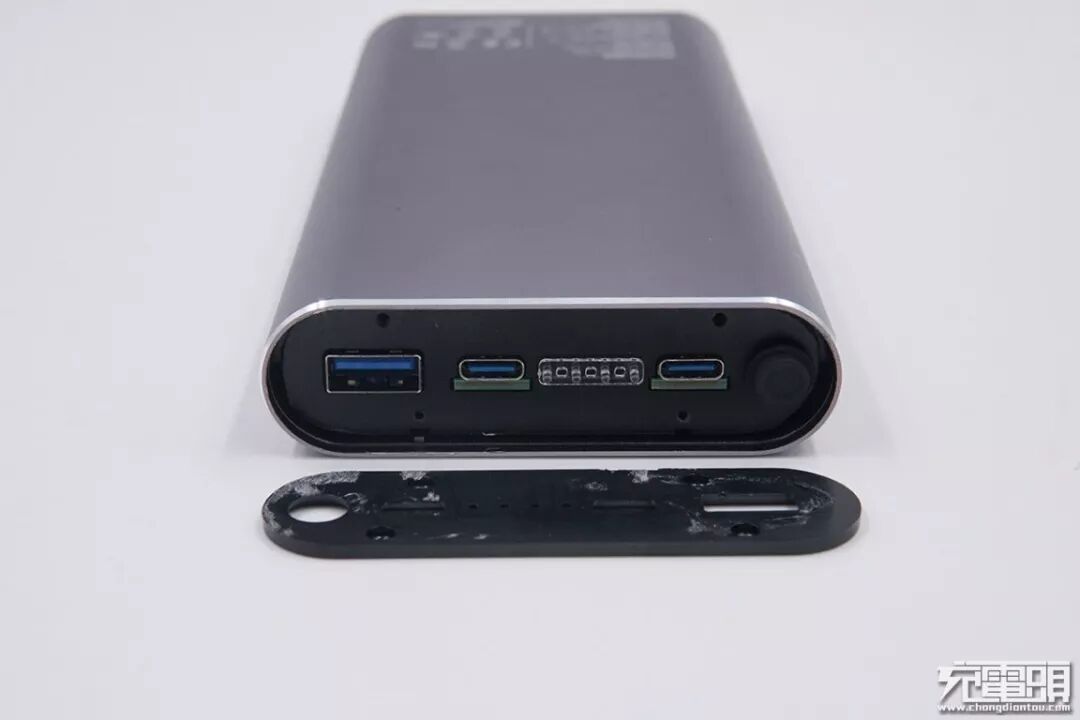

取下4颗螺丝后，再取下里面的固定盖板。

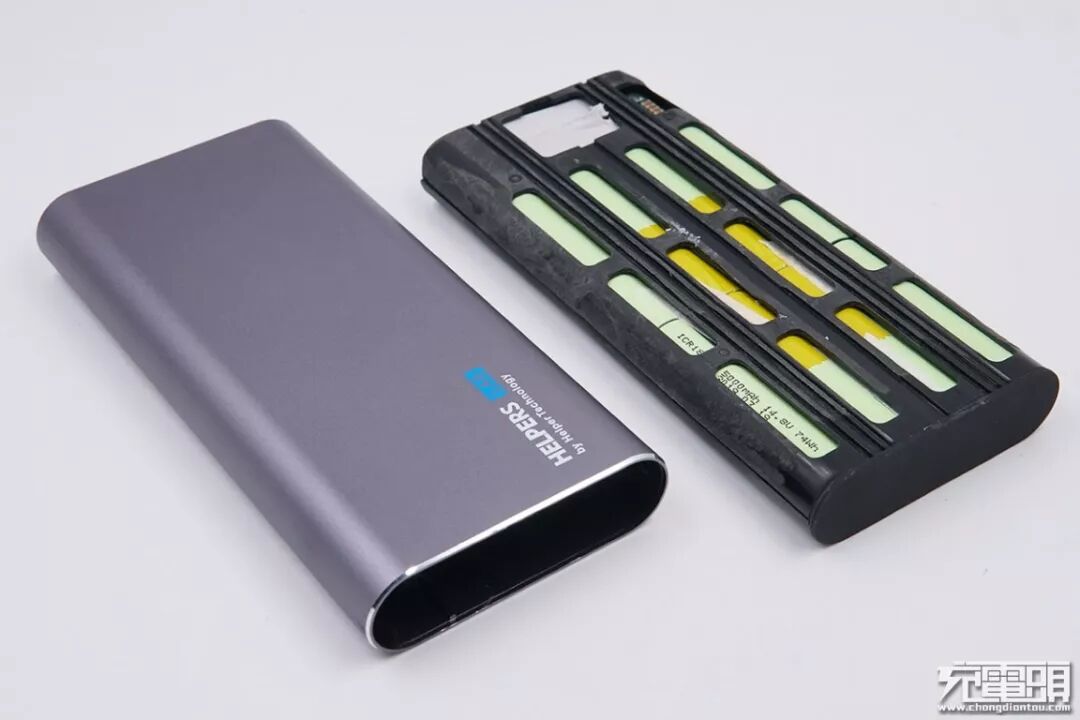

从底部抽出里面的电芯和PCB，PCB与电芯外面还有一层内部支撑框架。

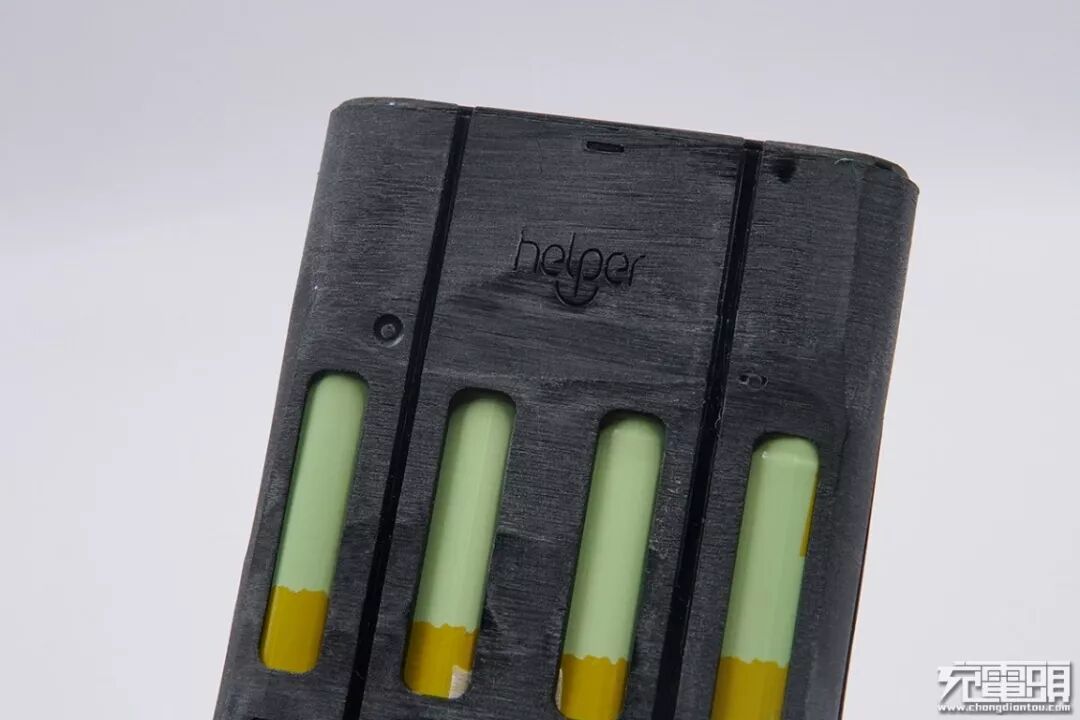

外壳内部还带有一个helper的品牌logo。

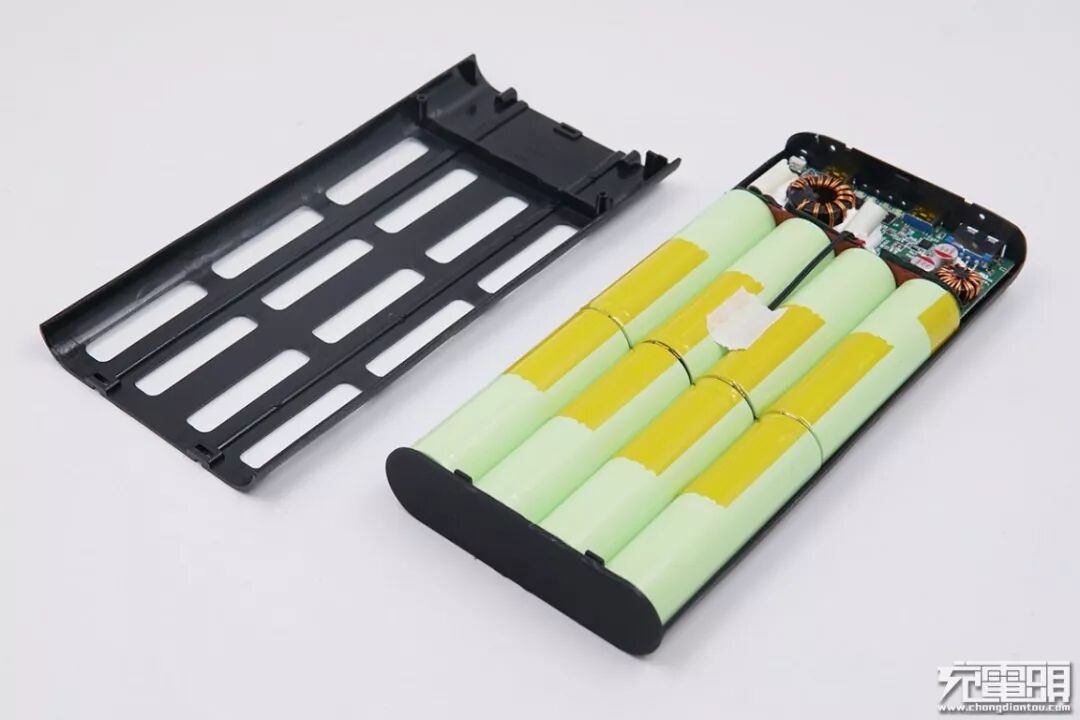

拆开内部框架，就可以看到完整的电芯和PCB。

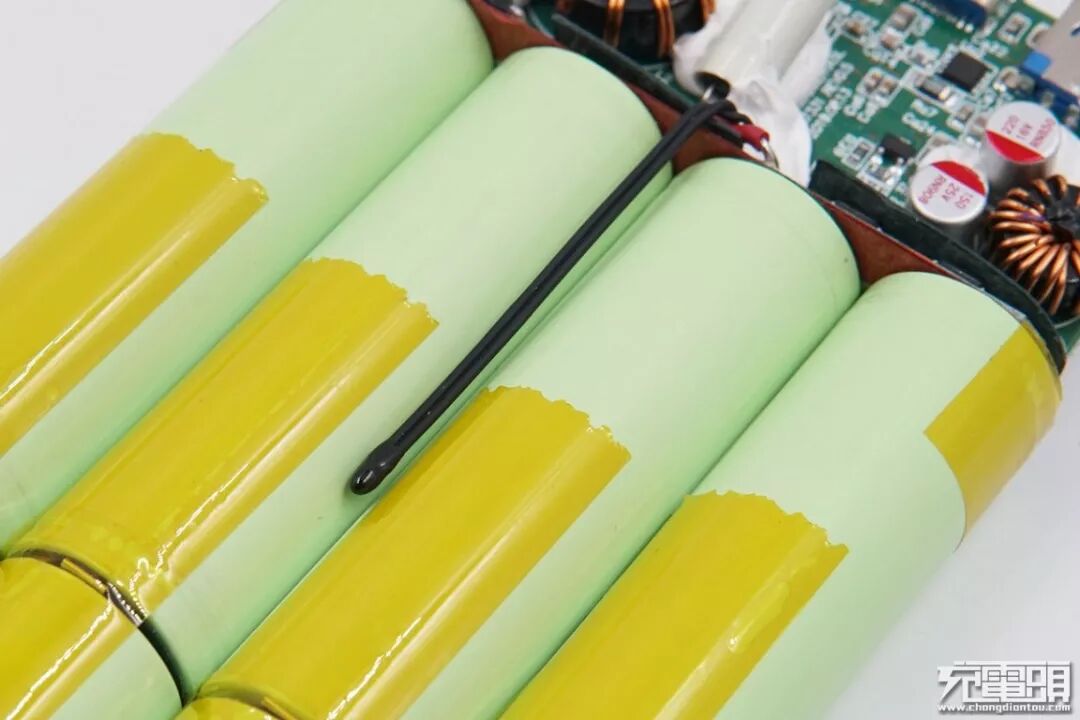

热敏电阻位于中间两块电芯之间，用来检测电芯的温升。

电芯背面的镍带连接处，都加入了青稞纸绝缘保护，防止镍带和电池外壳短路。

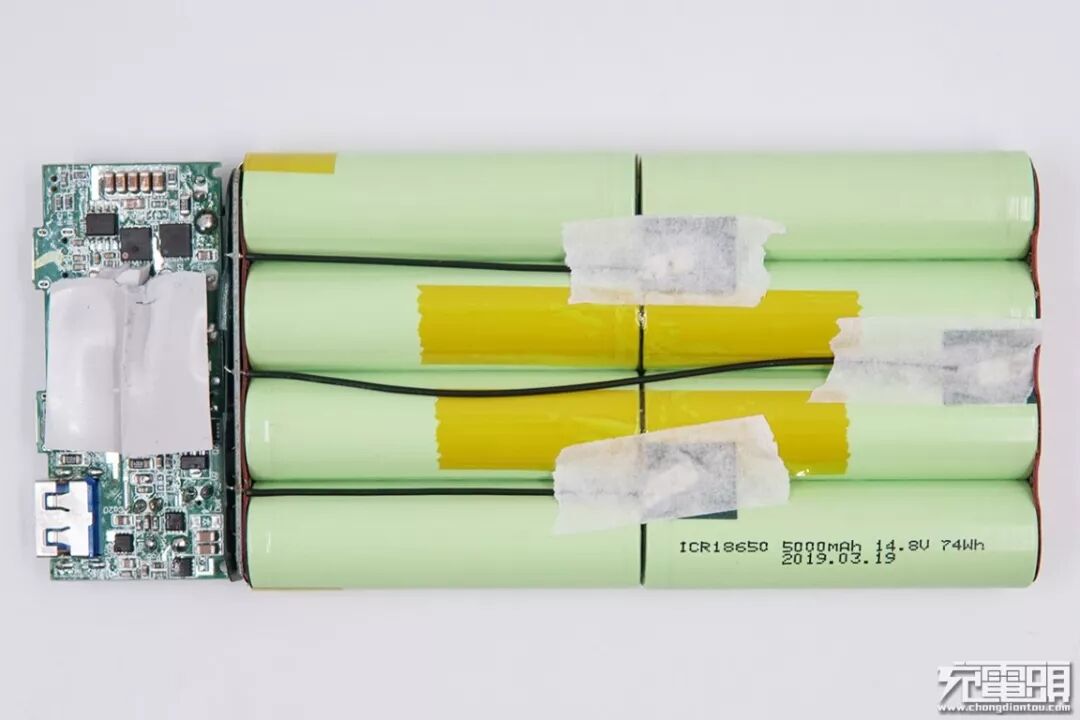

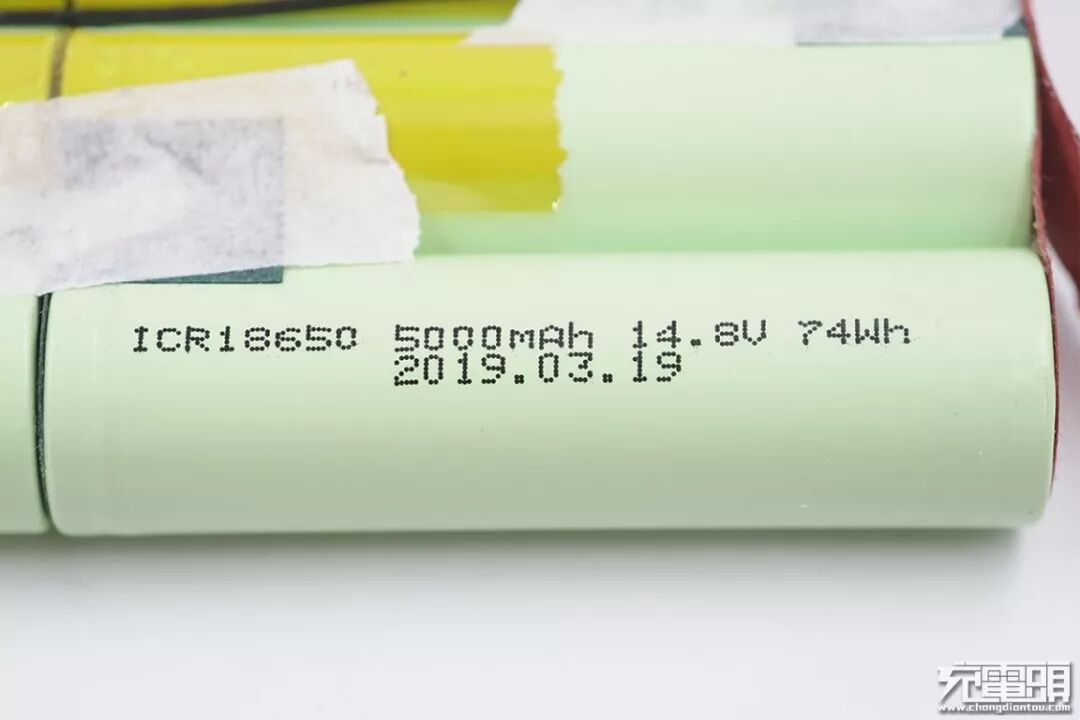

电芯是18650，电池组容量为5000mAh 14.8V 74Wh，2500mAh 8节，4s2p。生产日期为2019年3月19日。

电芯底部通过三层红稞纸绝缘保护。

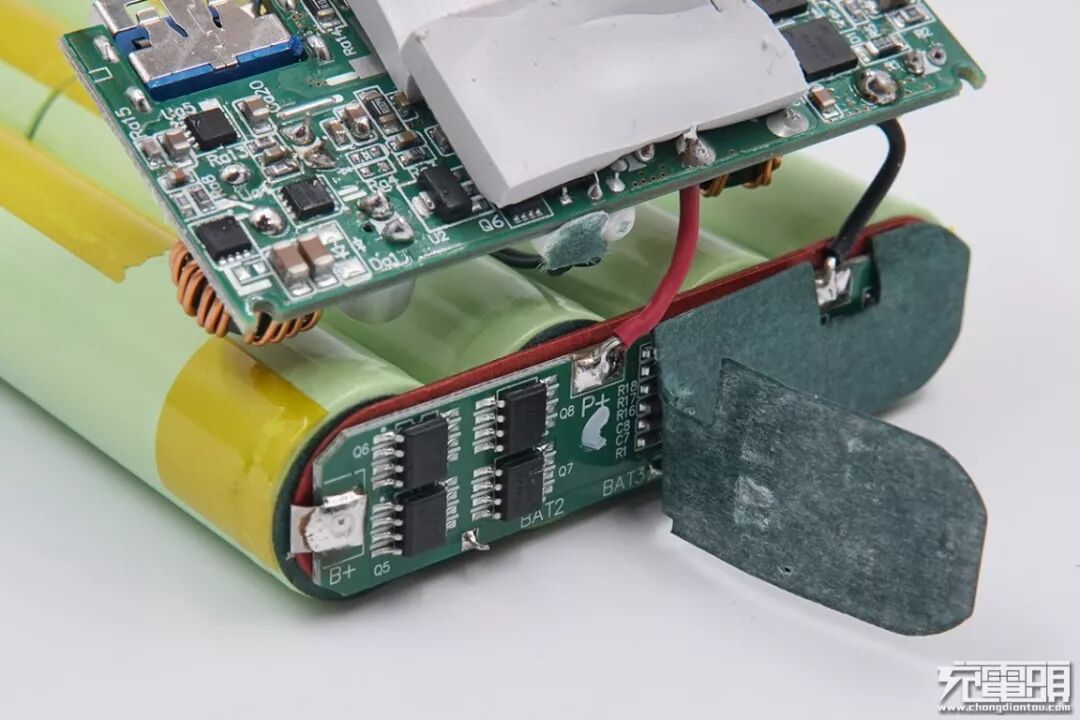

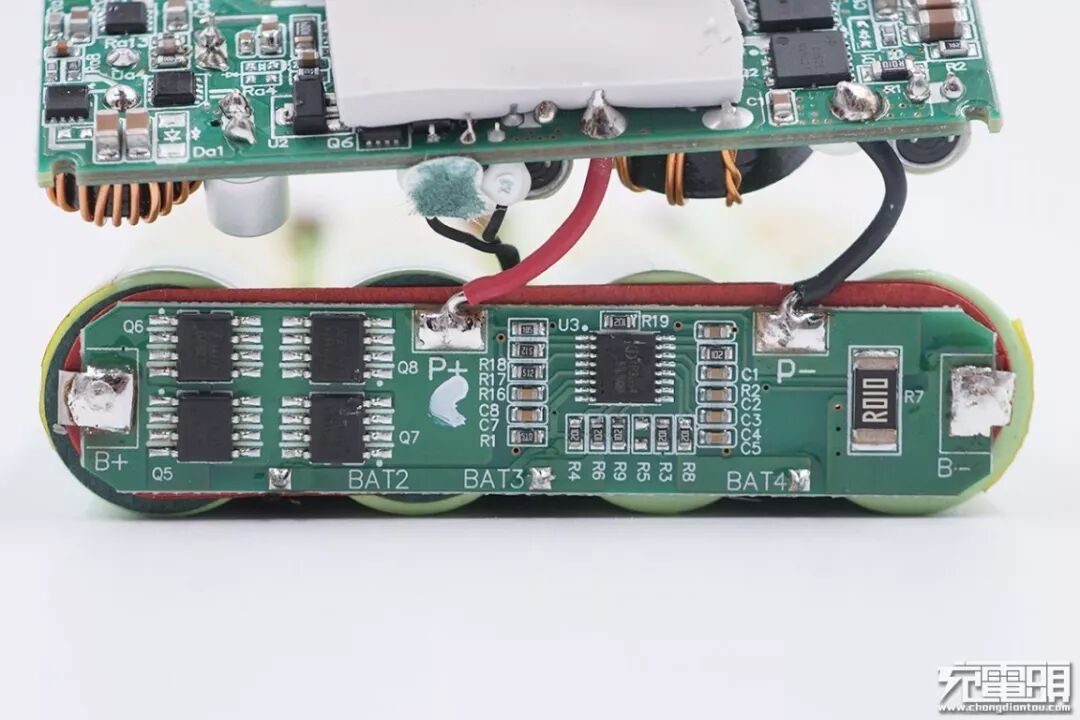

电芯外面是一块电池保护板，保护板外面有一层青稞纸保护隔离。

左侧为电池保护管，右侧为电池检流电阻。

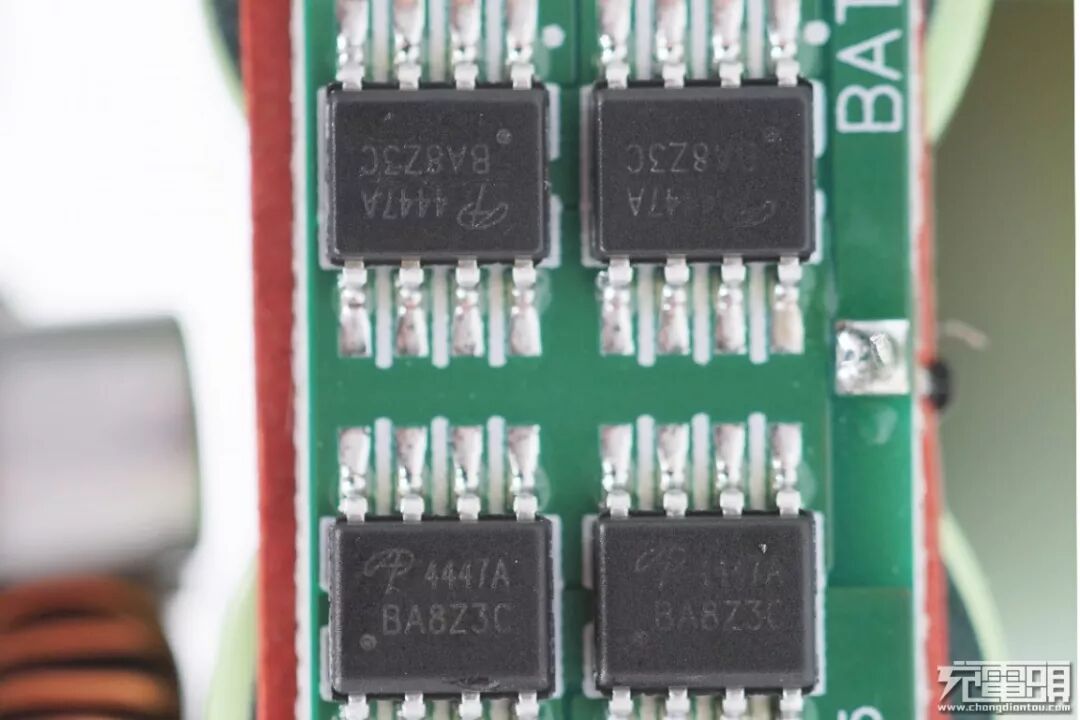

四颗电池保护管，型号AO4447A，-15A/-30V SOP8 P沟道 MOS管，2并对向串联。

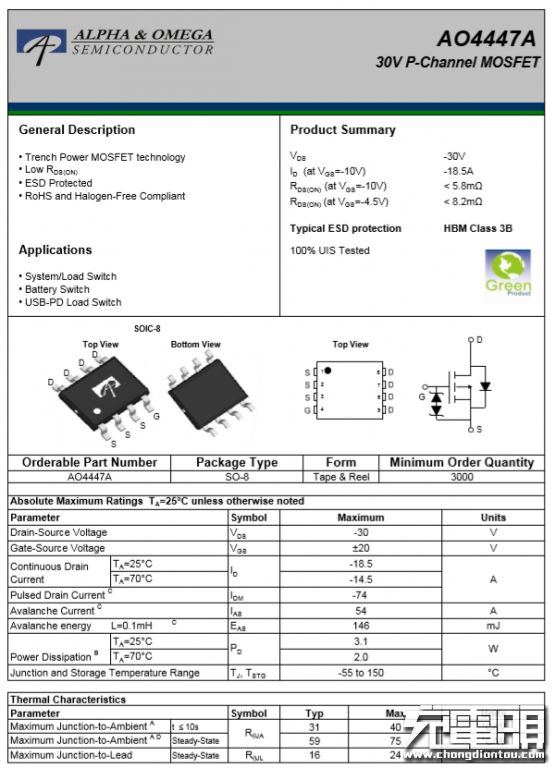

AOS AO4447A详细规格资料。

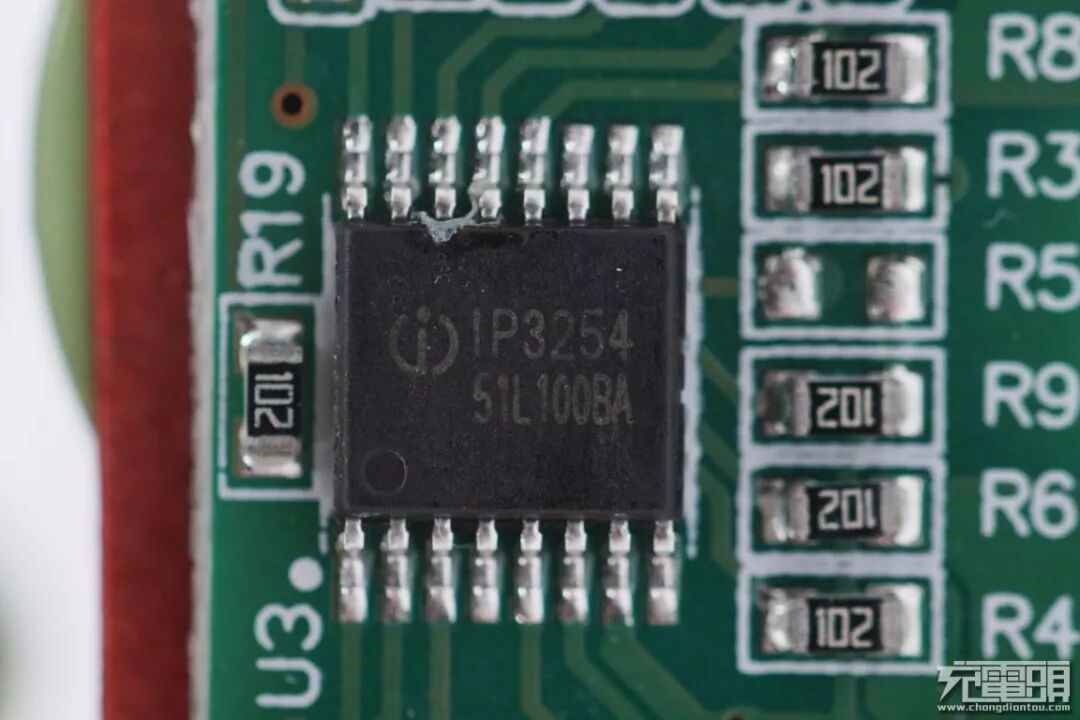

英集芯3-4串锂电保护IP3254，具有高精度电压检测保护和超低功耗，是一款适合移动电源应用的锂电池保护IC。

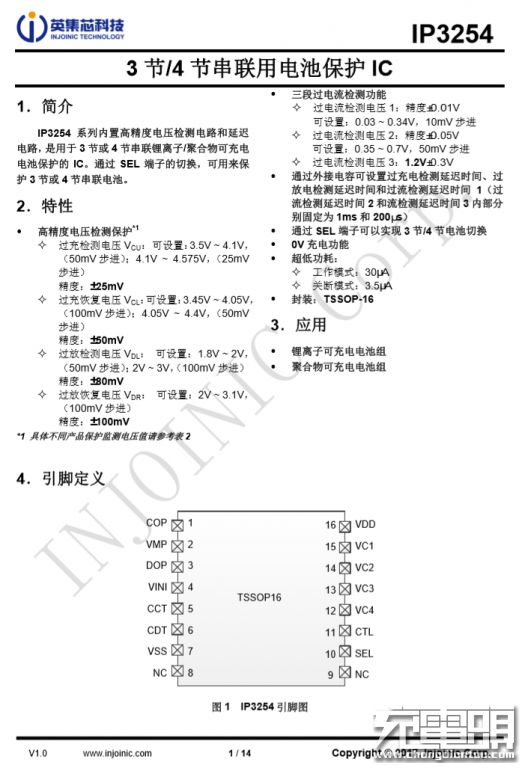

英集芯 IP3254 详细资料。获取详细的Datasheet资料，请在微信公众号后台回复关键词：IP3254。

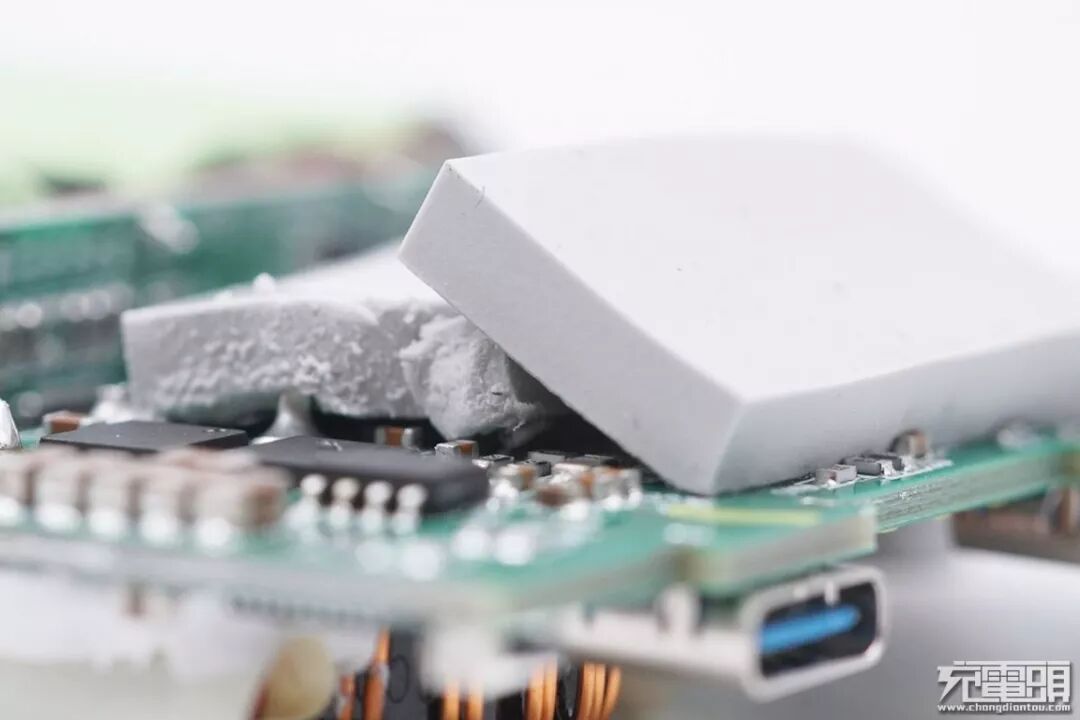

PCB外面有两块厚实的散热硅胶。

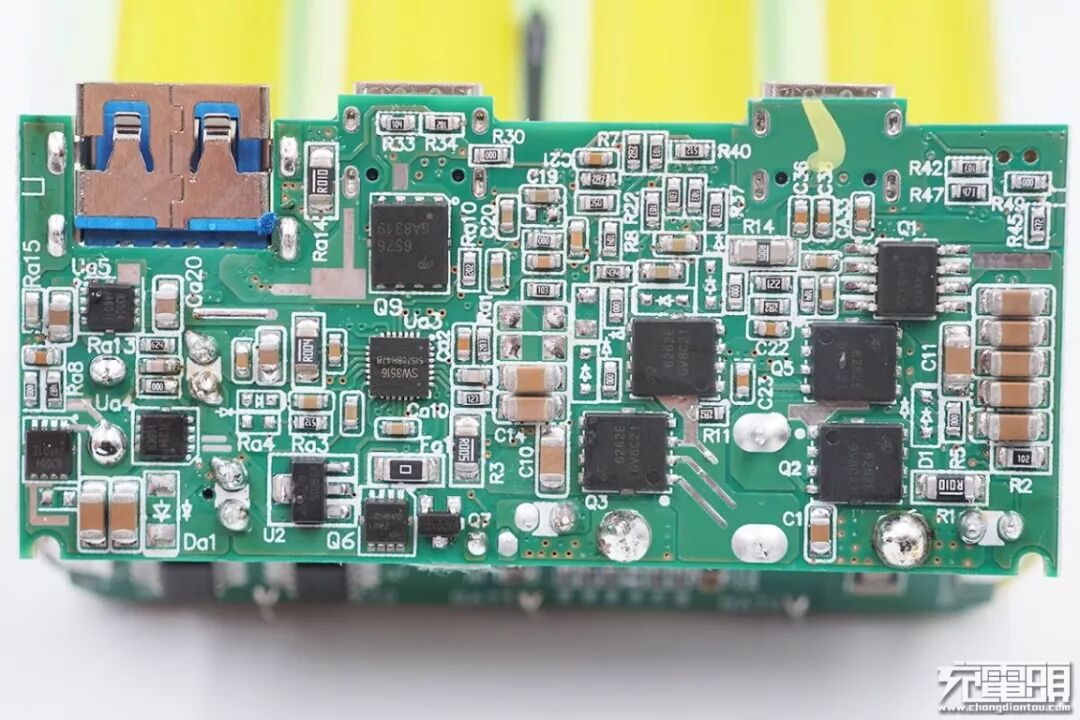

PCB A面一览，主要是主控芯片和MLCC电容以及开关MOS管。

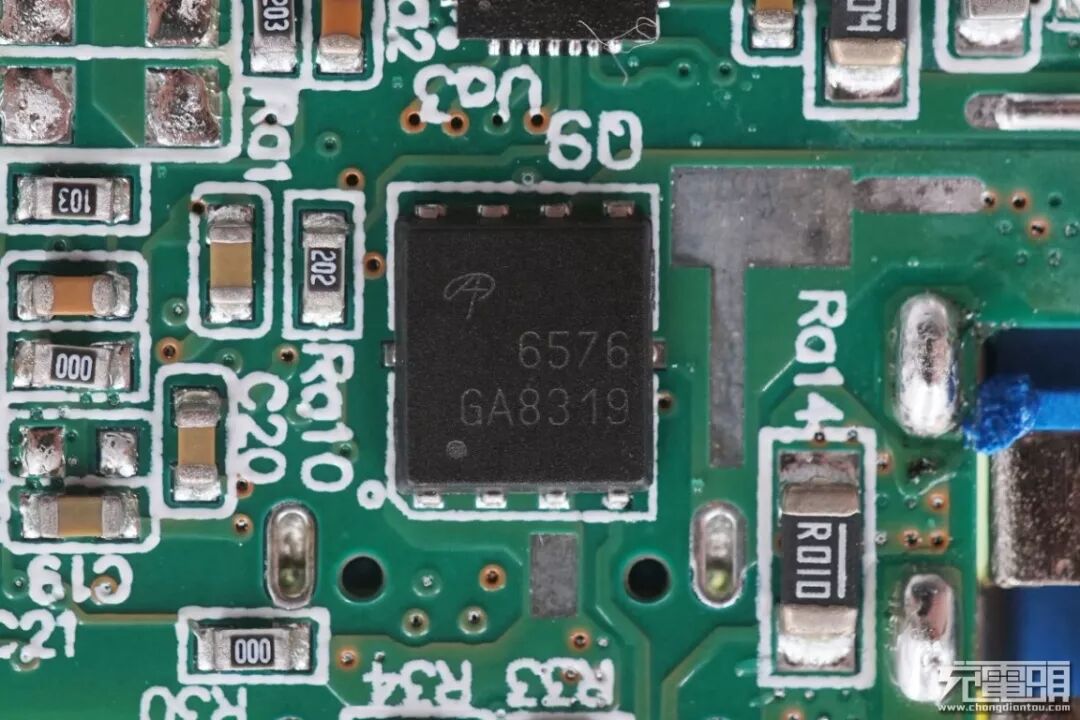

AOSMD AON6576，一颗输出VBUS开关管，由于智融SW3516内置NMOS驱动，输出可使用廉价的性能更好的NMOS，降低成本提高性能。

AOSMD AON6576 详细资料。

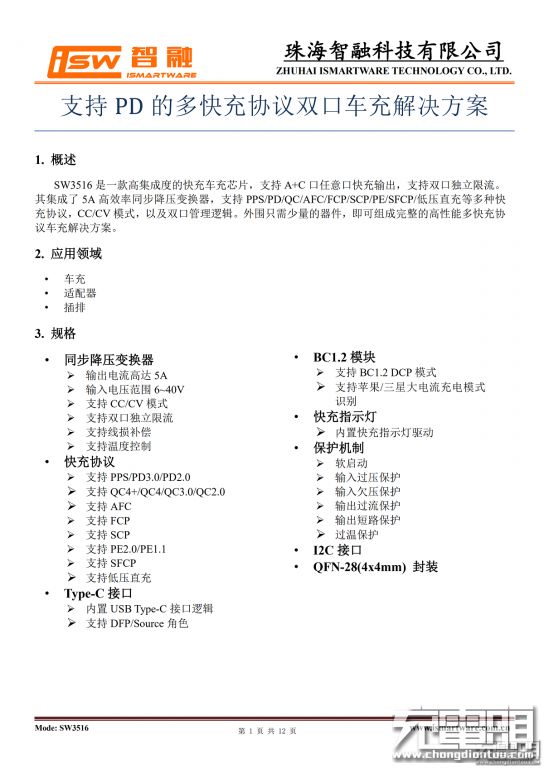

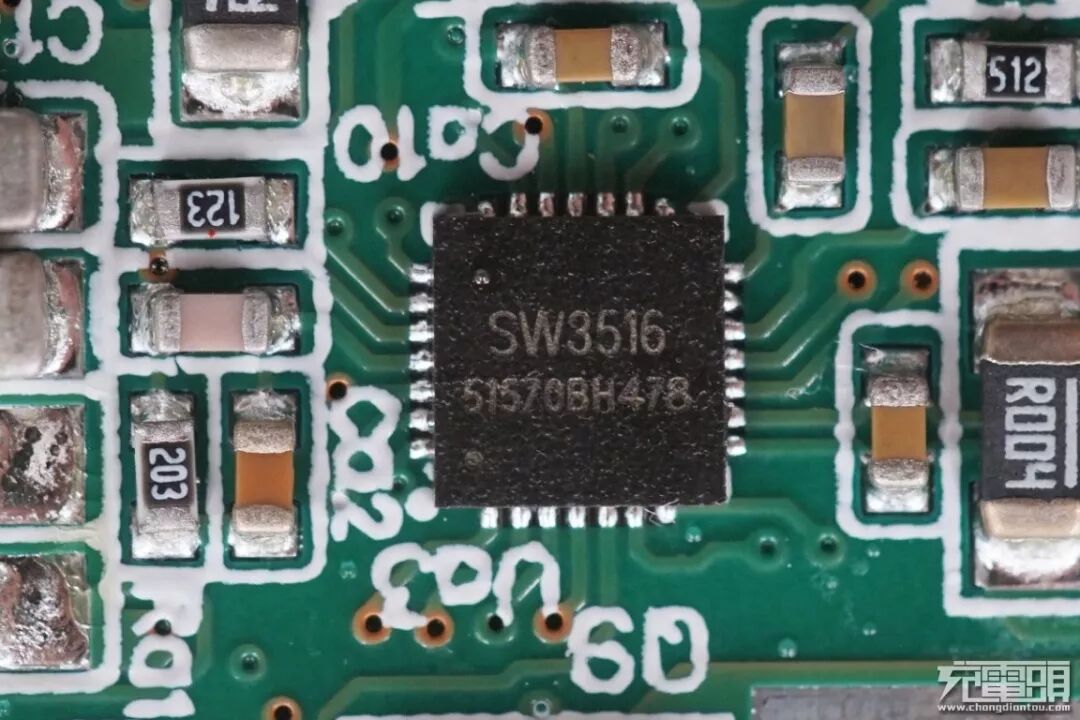

ismartware智融SW3516是一款高集成度的USB PD3.0 PPS快充芯片，外围只需少量的器件即可组成完整的高性能多协议快充解决方案，可广泛应用于USB PD3.0 PPS双口快充车充、双口快充充电器以及USB插排等产品。

该方案支持USB-A口、USB-C口任意口快充输出；双口同时连接负载时自动降为5V输出；并具备双口独立限流功能。其内部集成了5A高效率同步降压变换器，支持USB PD3.0（PPS）、QC3.0/2.0、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议。

充电头网了解到，该芯片还被爱否开物1A2C 65W PD氮化镓充电器、京造63W USB PD三口快充充电器、iClever USB PD充电器、倍思USB PD双口车充、魔狐USB PD3.0 PPS快充车充采用。获取详细的Datasheet资料，请在微信公众号后台回复关键词：SW3516。

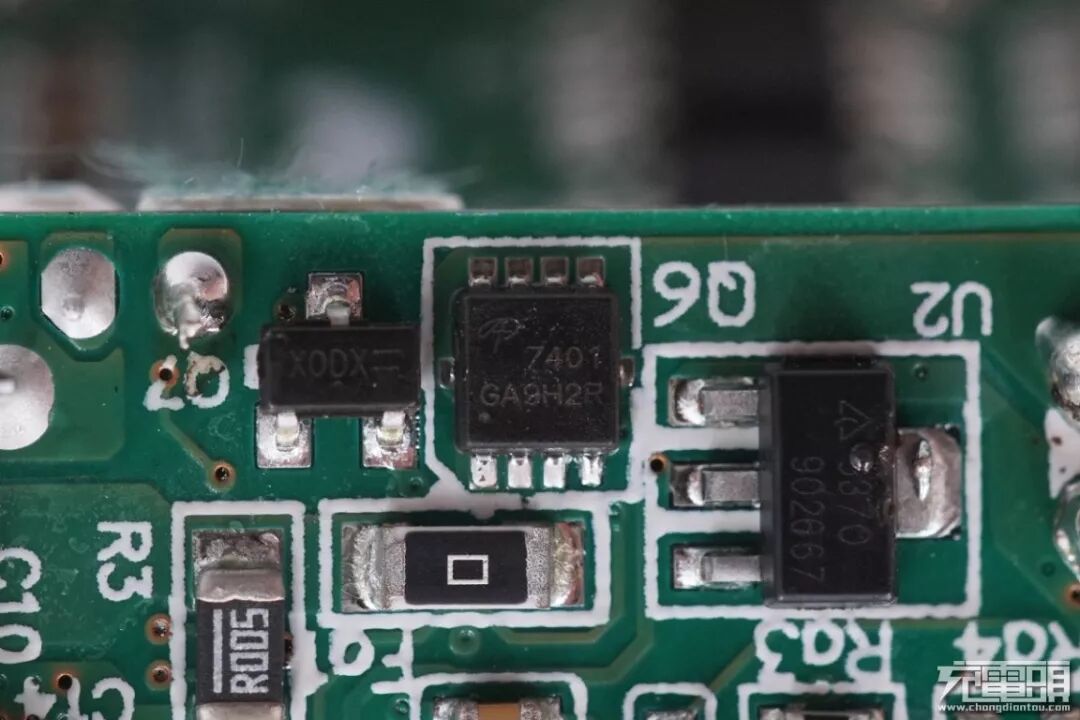

AOSMD AON7401 PMOS。

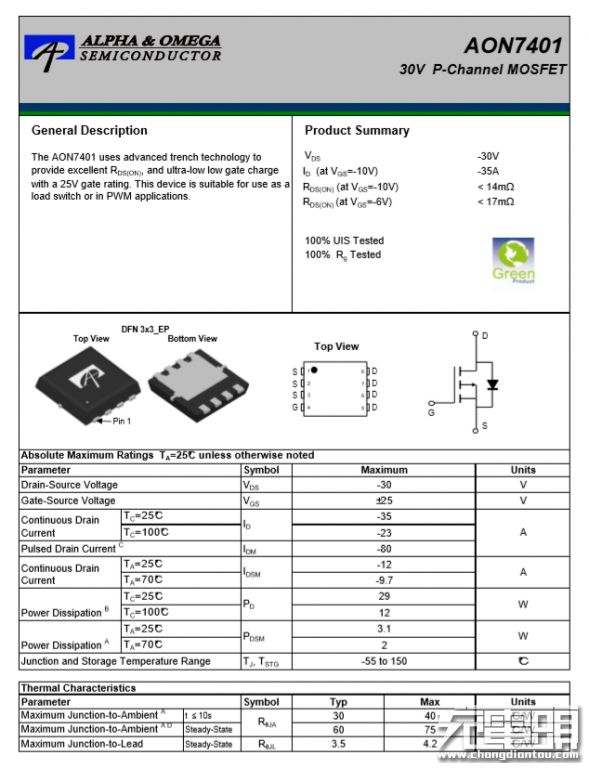

AOSMD AON7401 详细资料。

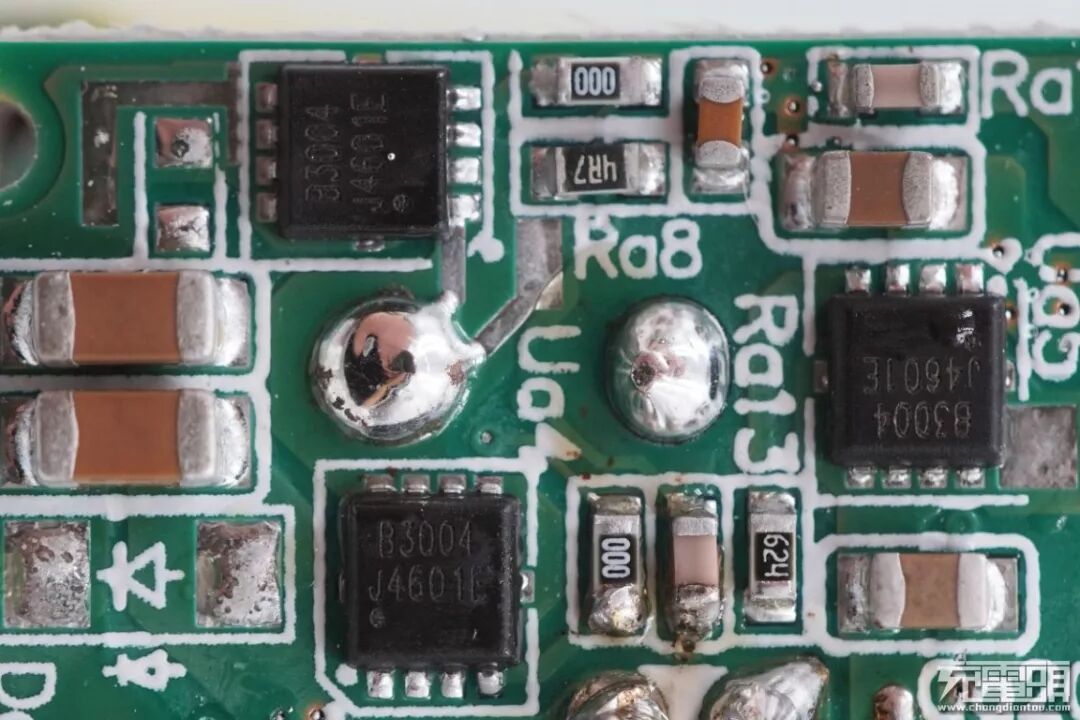

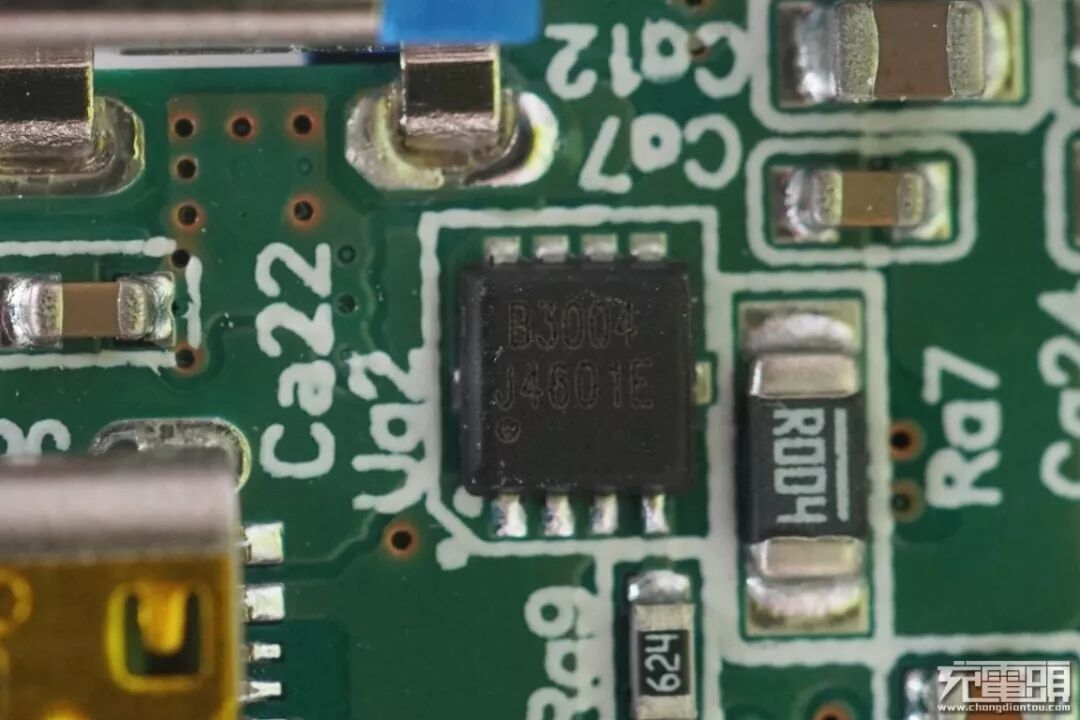

两颗B3004是SW3516外挂同步降压开关管，右侧是输出切换MOS管。

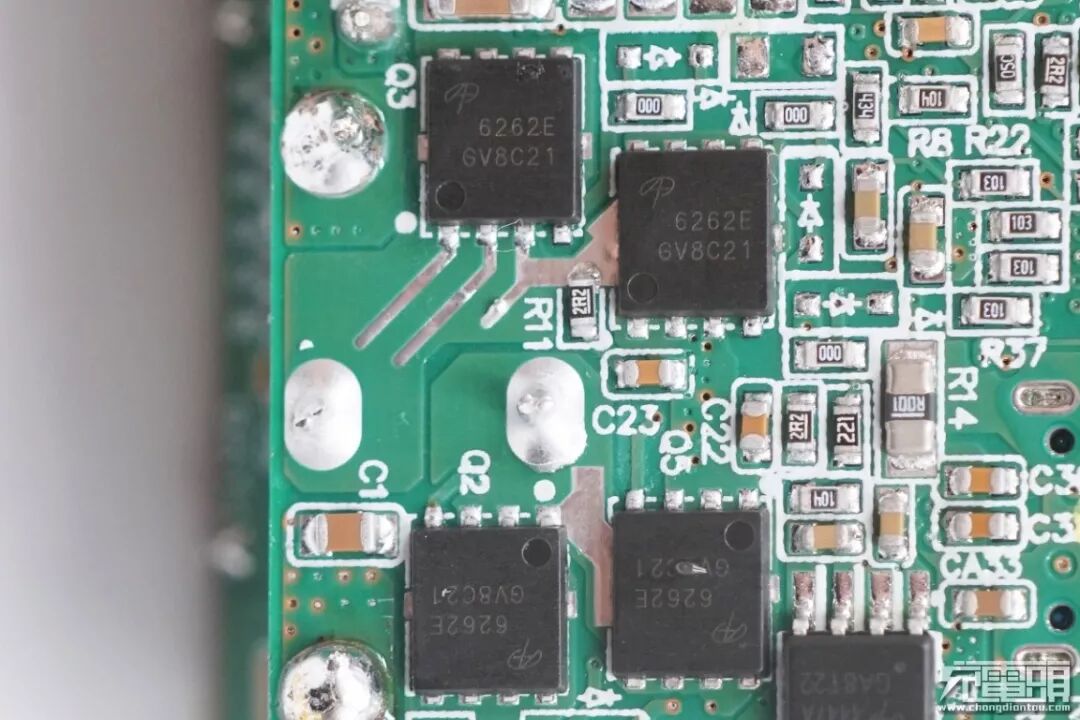

四颗AON6262E，组成H桥，同步整流升降压，由南芯 SC8815驱动，调节输出电压及输出方向。

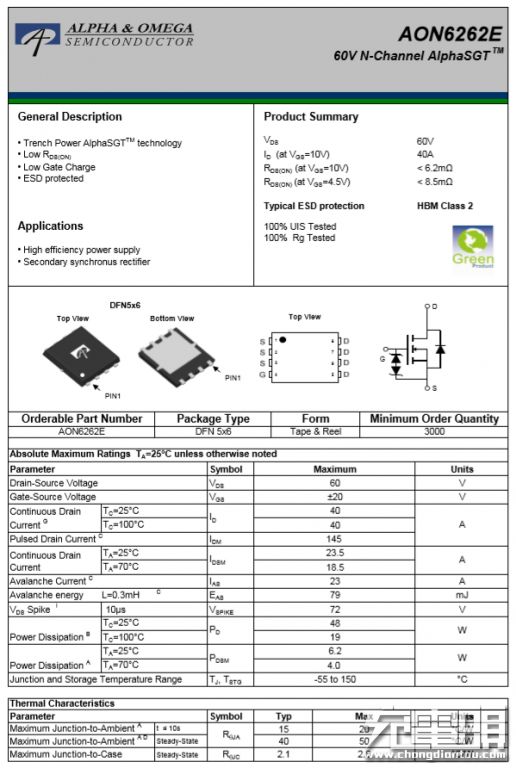

AOSMD AON6262E 详细资料。

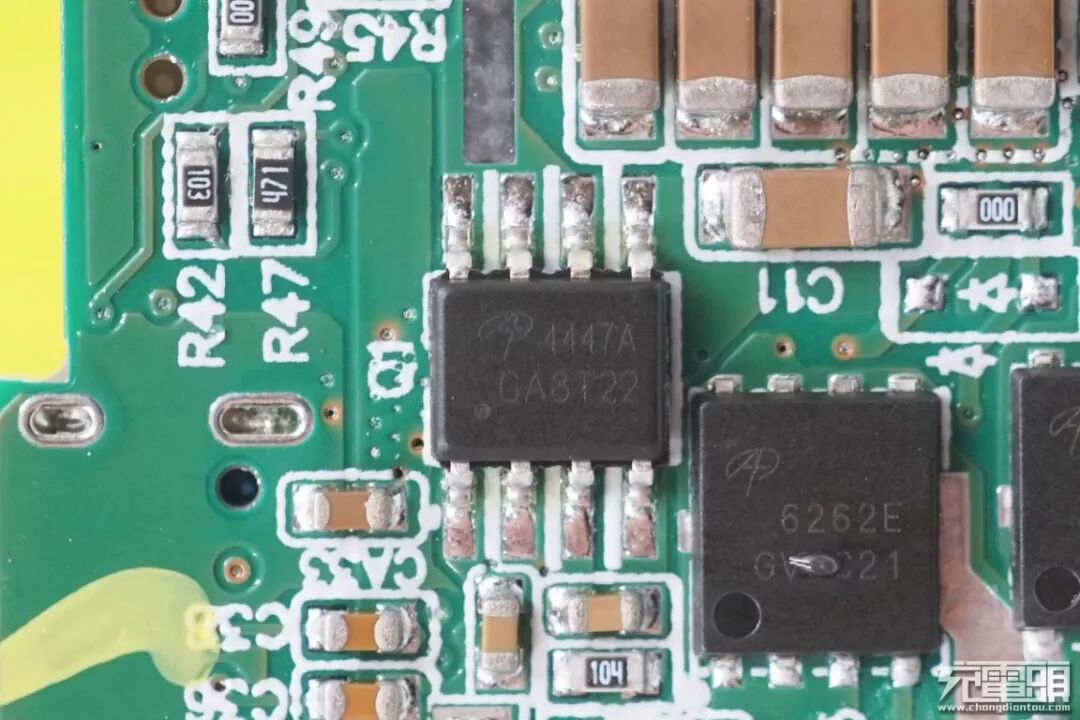

VBUS开关来自AOS，型号AO4447A，-15A/-30V SOP8 P沟道 MOS管场效应管。

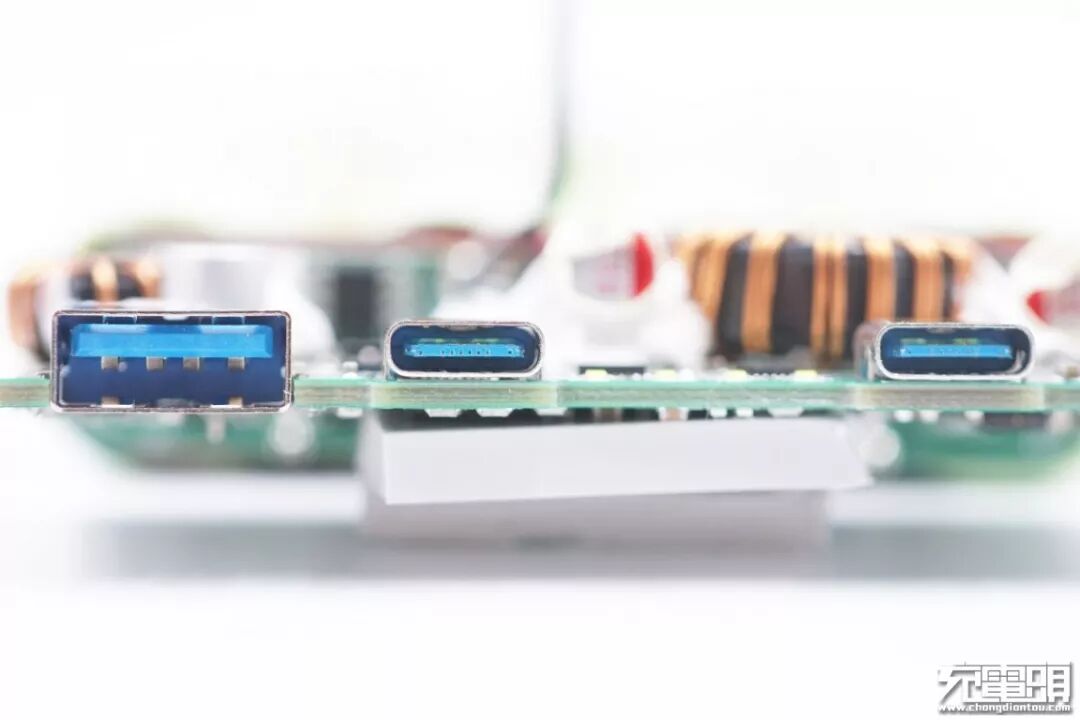

从左到右，依次是USB-A接口、USB-C接口、USB-C接口。

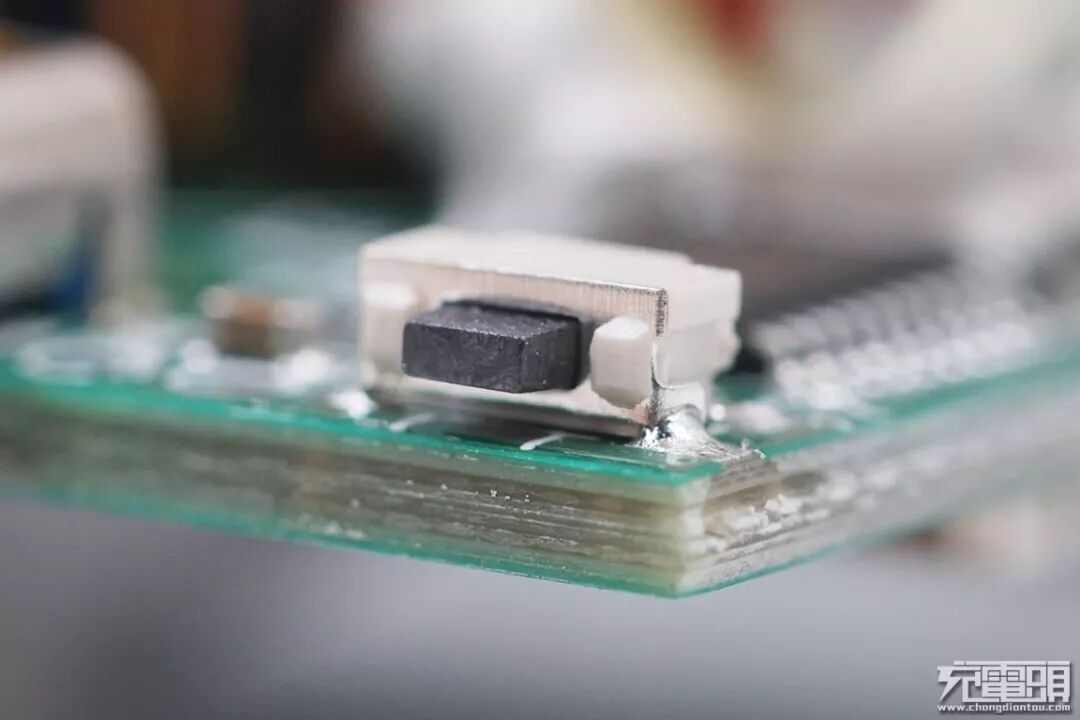

电源开关采用贴片焊接。

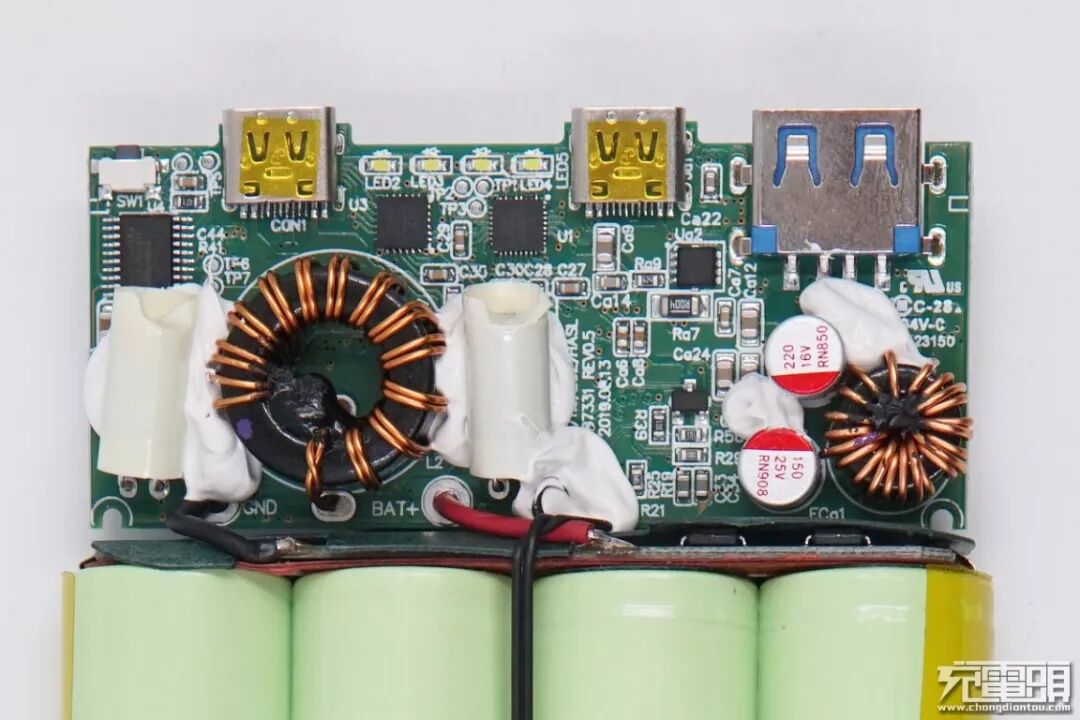

PCB B面一览，可以看到两颗功率电感采用双线并绕设计，这样可以降低电阻，一定程度上可以达到降低温度的效果。

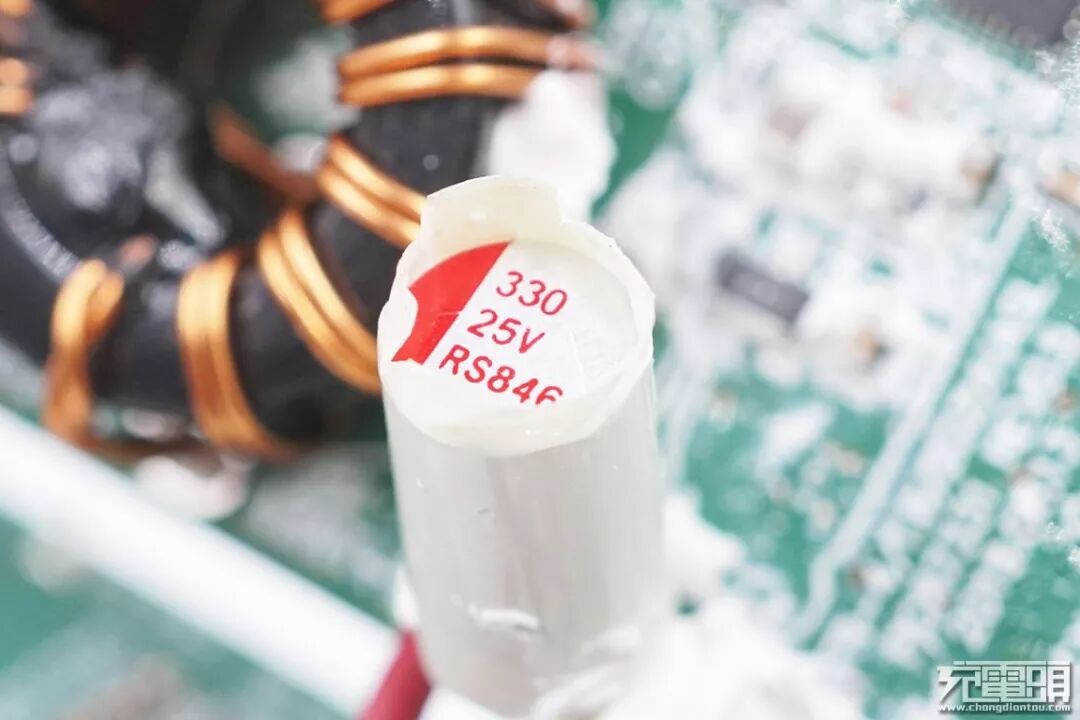

两颗固态滤波电容，规格均为330μF 25V。

另外一颗固态滤波电容，外壳贴胶带绝缘并打胶固定，防止外壳造成短路。

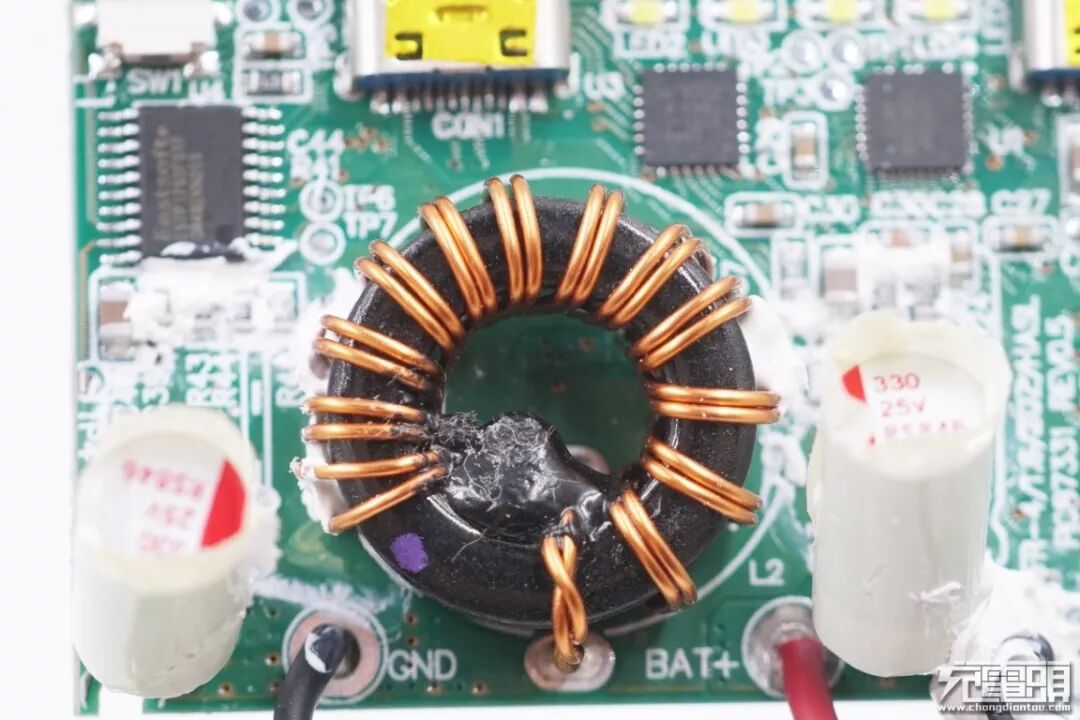

用于60W USB-C输入输出的磁环电感。

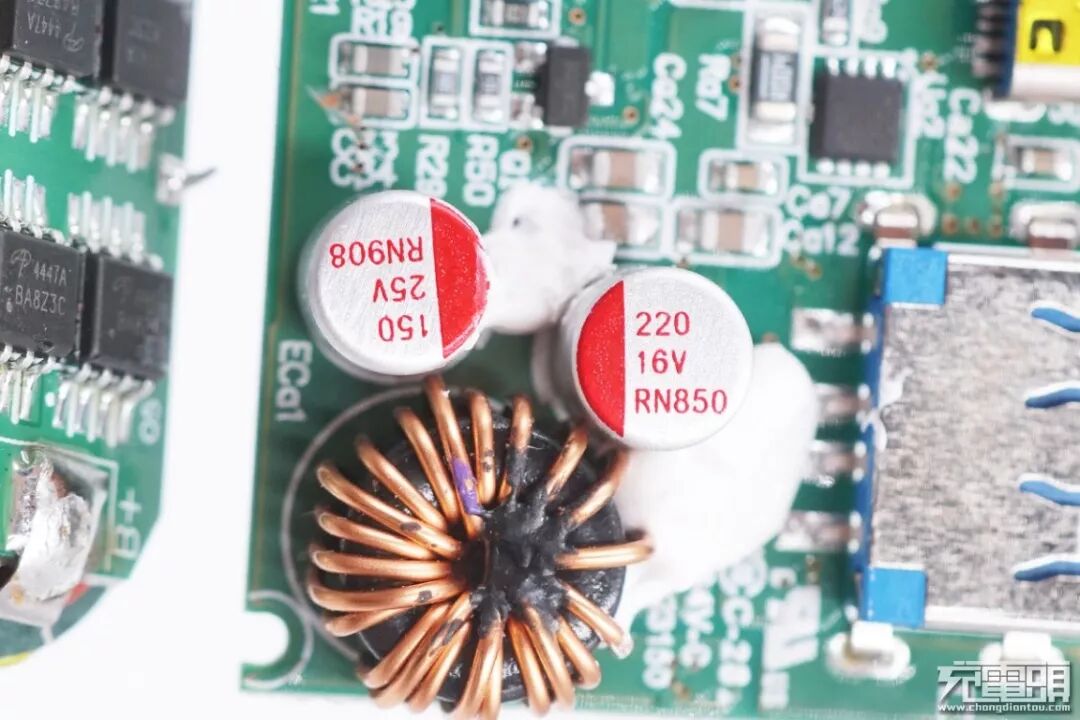

两颗固态滤波电容，输入侧是150μF 25V，输出侧是220μF 16V。

一颗供电切换管。

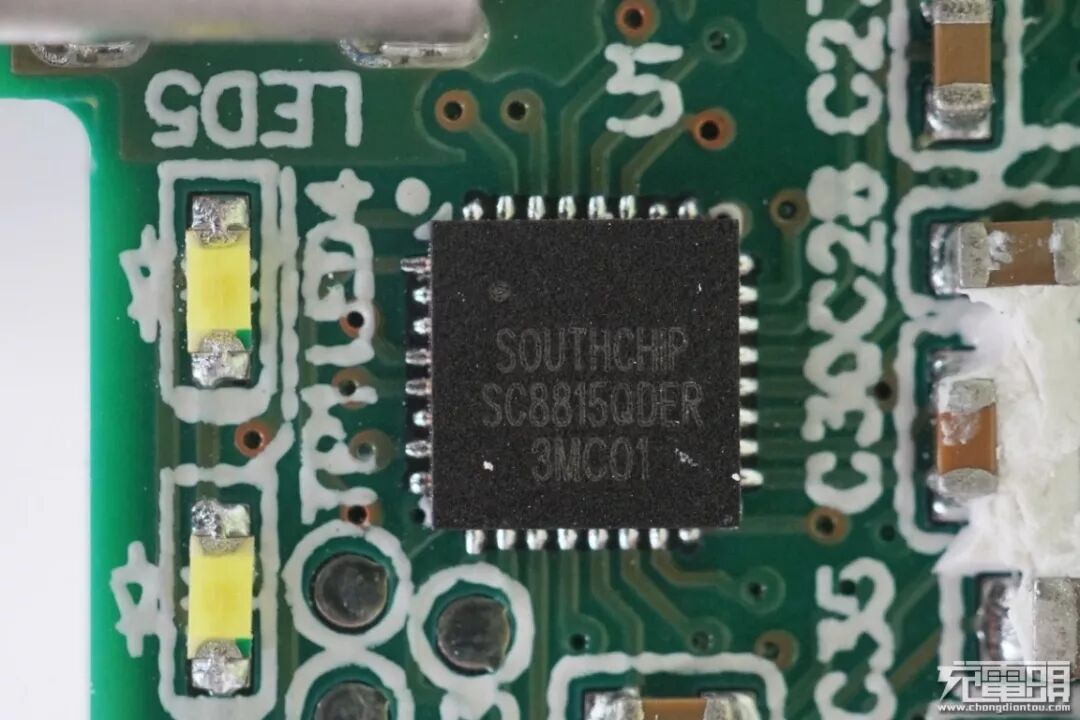

移动电源升降压芯片，来自南芯半导体的SC8815。

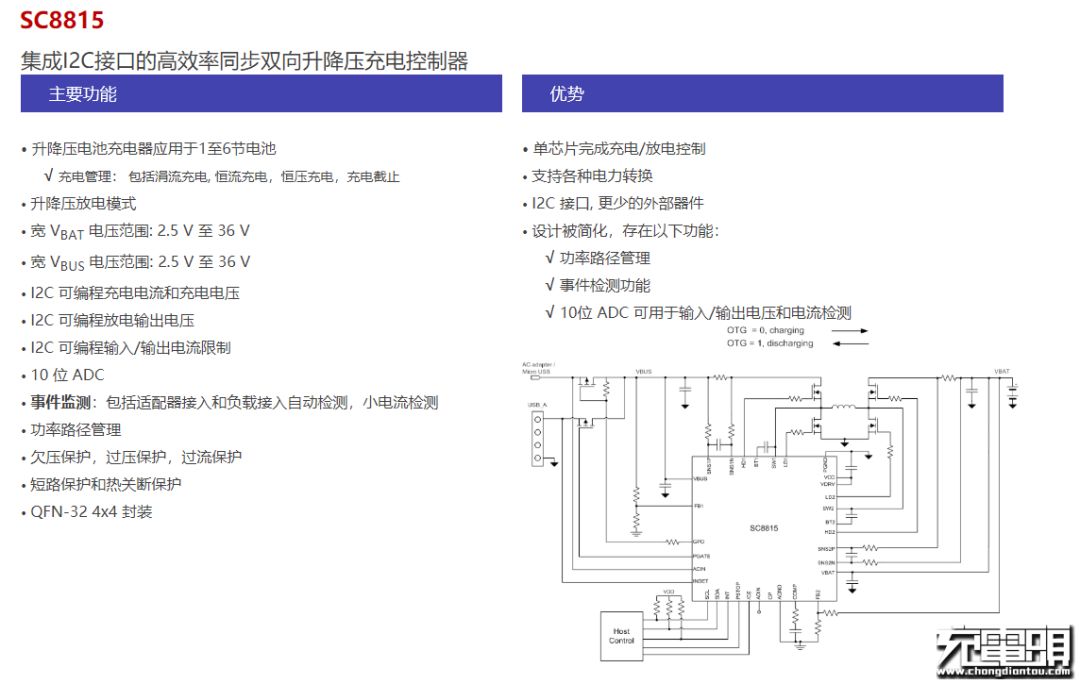

南芯SC8815升降压电池充电器应用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。

充电头网了解到，采用南芯SC8815的产品还有ZMI紫米65W USB PD三口快充充电器、OPPO SUPER VOOC超级闪充移动电源。获取详细的Datasheet资料，请在微信公众号后台回复关键词：SC8815。

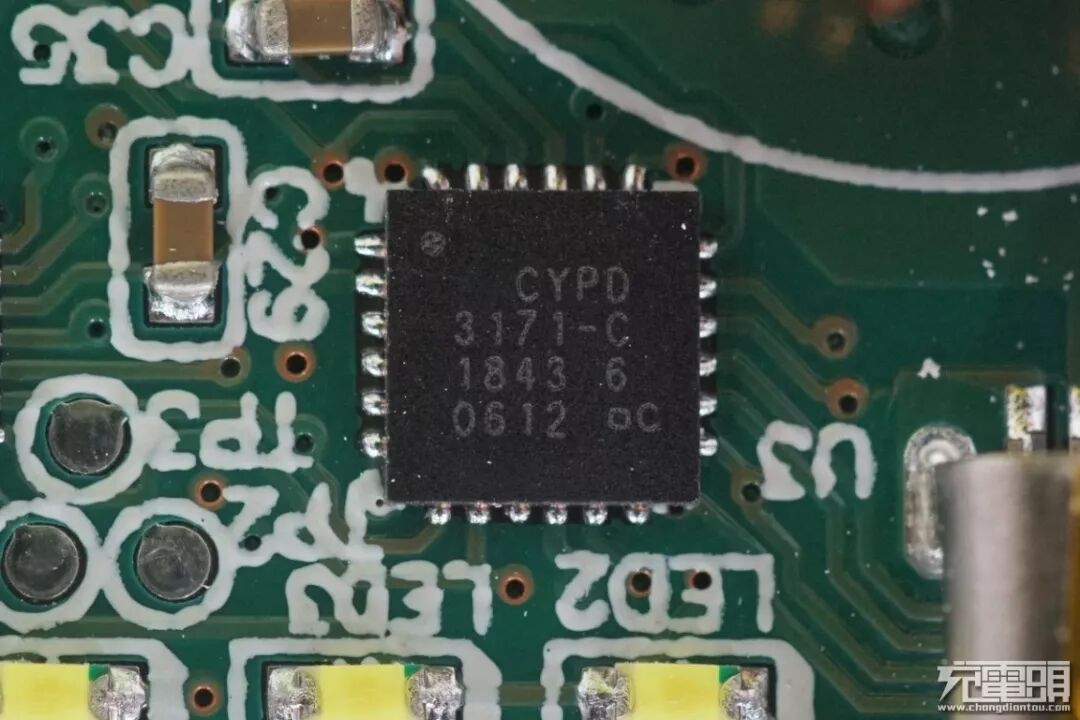

USB PD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。

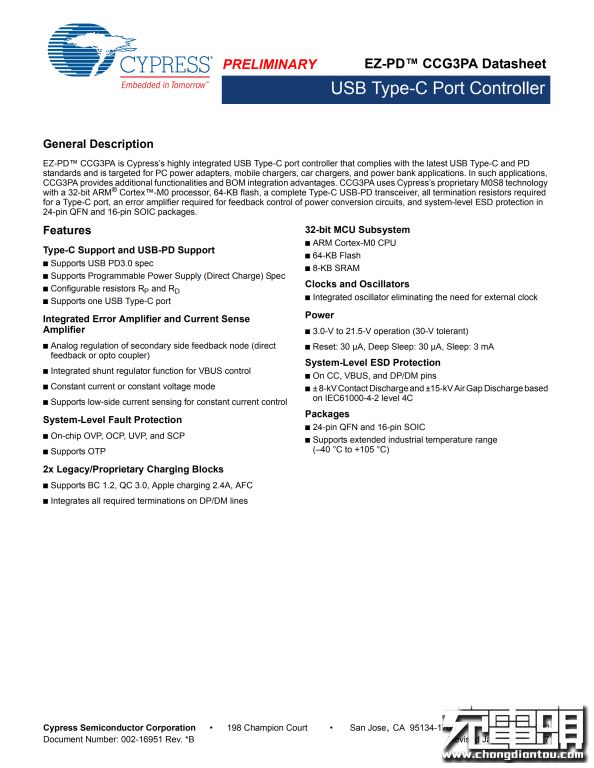

赛普拉斯CYPD3171规格资料。充电头网了解到，采用赛普拉斯CYPD3171协议芯片的产品还有努比亚红魔10000mAh电竞移动电源、小米无线充电器（20W快充版）、华为快充无线充电器（CP85）等。获取详细的Datasheet资料，请在微信公众号后台回复关键词：CCG3PA。

东软单片机ES7P1793F8TF，用于移动电源电量显示及其他保护功能。

拆解完毕。

充电头网总结

HELPERS LAB 20000mAh移动电源不仅配有2个USB-C接口，配合USB-A输出口，三个接口可以组成双PD+双QC的组合，单口最大输出60W，综合输出可达90W，性能十分强悍。并且USB-C PD2接口和USB-A接口还支持全协议输出，兼容性方面非常理想。

通过拆解可以看到，这款移动电源内部结构十分复杂，里面采用了智融SW3516是一款高集成度的QC4+快充芯片，集成度高外围元器件少，负责A口和C口输出。以及一颗南芯SC8815升降压IC，具有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能，用于双向60W输出。USB PD快充协议芯片则采用了赛普拉斯CYPD3171，能够支持支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议，采用英集芯 IP3254作为电池组保护，提供多重保护。
