随着时代的发展，人手两部手机一台笔记本都已是相当普遍的现象，更有甚者如那些数码产品重度用户还会有平板、台式电脑、掌机等等设备。设备多充电器也多，常常会出现插线板插孔太少导致不够用，插线板插孔间距太小，多个充电器无法同时共用这样的窘境，这时就需要一台大功率的多口充电器了。

最近充电头网拿到一款ZMI紫米USB充电器65W桌面快充版，这款产品配备1A2C三个接口，可以在高功率输出的同时解决多台设备的充电需求。此前，充电头网已经对其进行了详细的评测，今天就继续为大家带来这款产品拆解。

一、ZMI紫米USB充电器65W桌面快充版外观

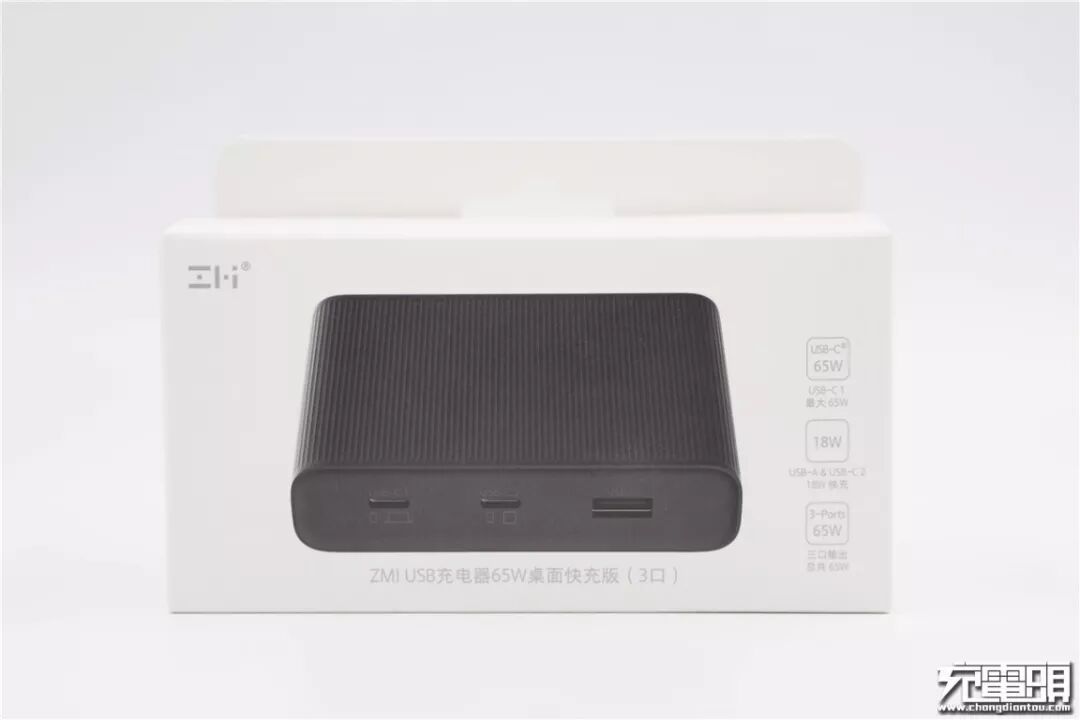

ZMI紫米USB充电器65W桌面快充版包装符合紫米一贯设计风格，纸质包装，白底黑灰字，简朴风格。纸盒上还有个挂钩，便于线下展示。包装正面左上角有“ZMI”LOGO，中央是硕大的产品实图很有辨别度，下方产品名称：ZMI USB充电器65W桌面快充版（3口），右侧还标明了三个USB口的特性：USB-C1最大65W，USB-A&USB-C2 18W快充，三口输出总共65W。

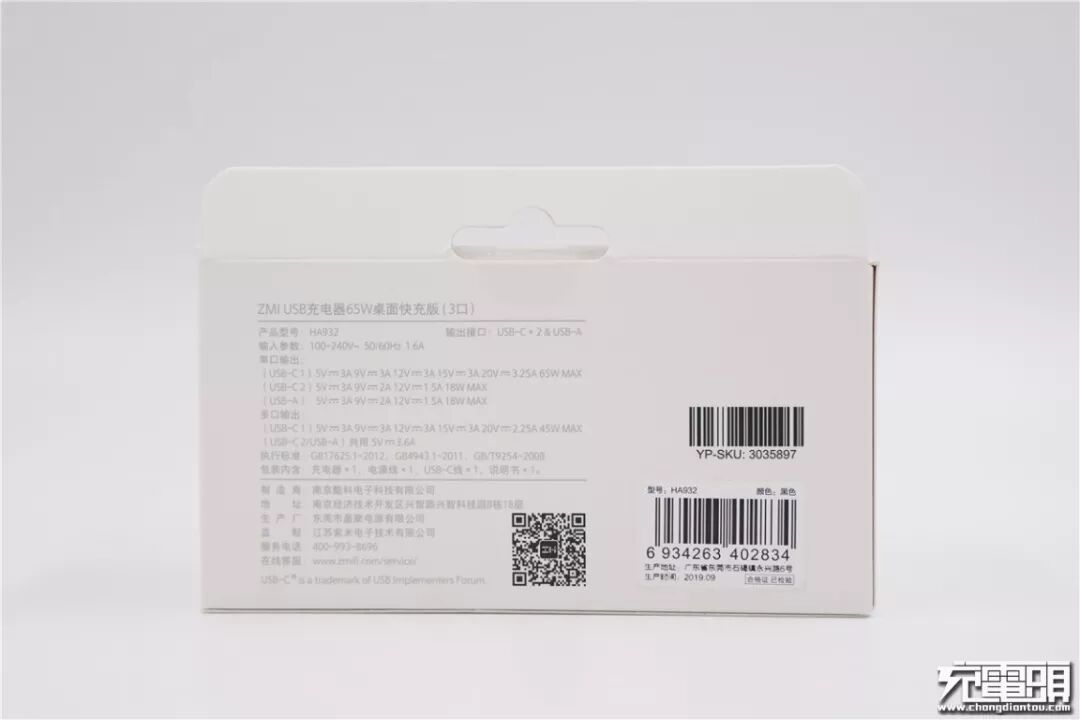

背面有充电器的相关参数信息。
型号：HA932
输出接口：USB-C*2&USB-A*1
输入参数：100-240V~50/60Hz 1.6A
单口输出：
（USB-C1）5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 65W Max
（USB-C2）5V/3A、9V/2A、12V/1.5A 18W Max
（USB-A）5V/3A、9V/2A、12V/1.5A 18W Max
多口输出：
（USB-C1）5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 45W Max
（USB-C2/USB-A）共用5V3.6A

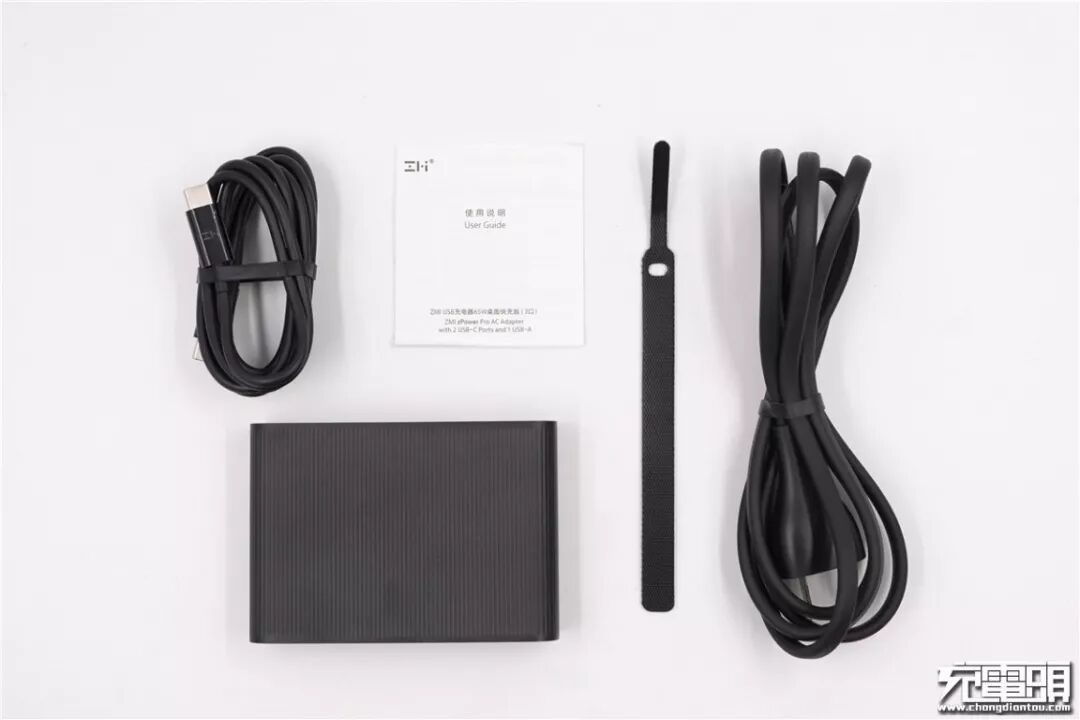

拆开包装，内有ZMI紫米USB充电器65W桌面快充版、USB-C to USB-C数据线、“8”字电源线、魔术扎带以及说明书。

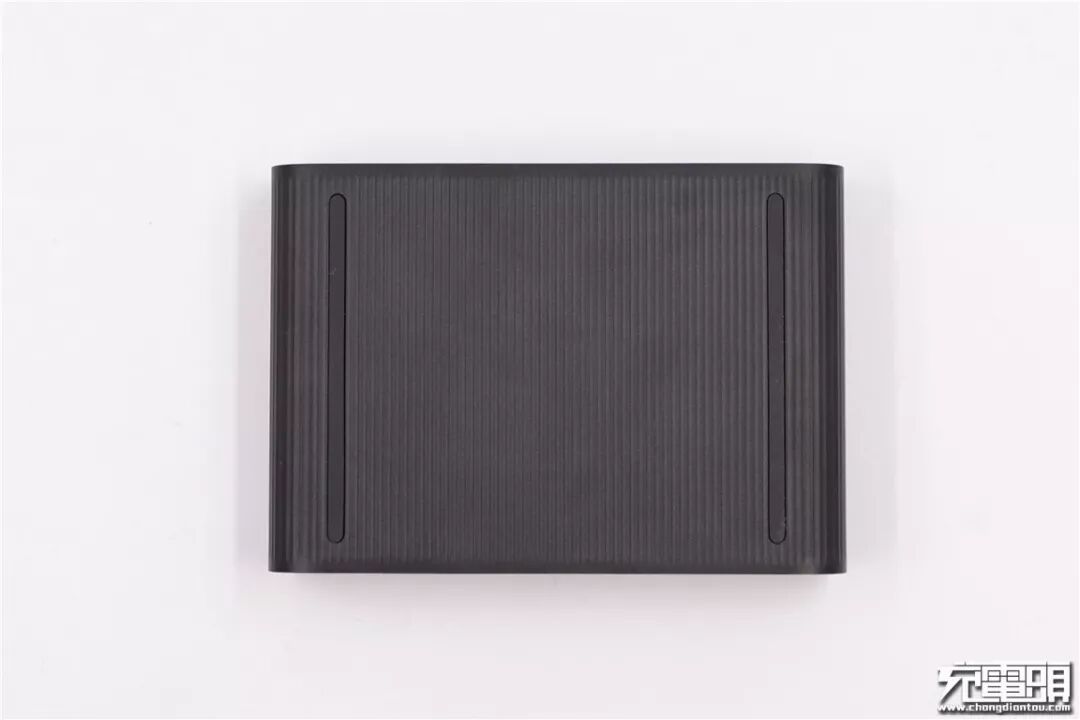

ZMI紫米USB充电器65W桌面快充版外形长方体，腰身与侧面采用圆弧过渡，机身为阻燃PC材质。整圈腰身表面有着凹凸齿轮条纹，除了能给充电器外观进行点缀装饰之外，握持时也能增加许多不错的手感与防滑性。

充电器底部有两条防滑胶垫，可以在桌面上稳定放置。

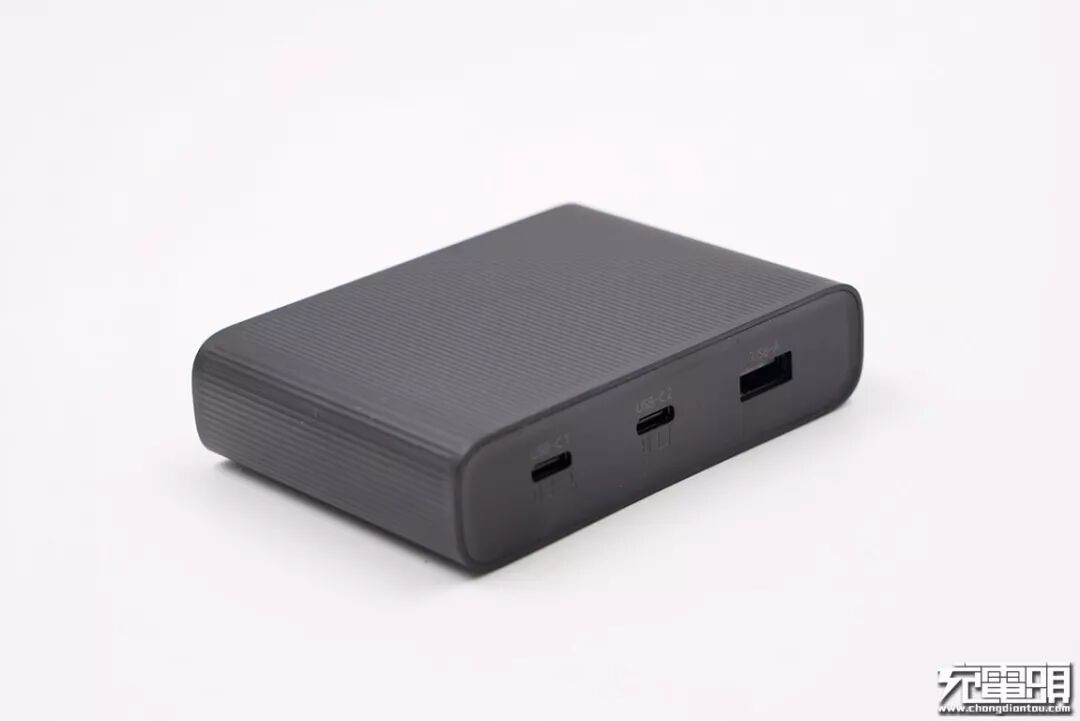

充电器正面是输出接口所在面，从左至右分别是USB-C1、USB-C2、USB-A三个接口，其中两个USB-C接口下方均凹印了两个小图标，提示了该接口适合给哪一类数码产品充电。

背面是输入接口、产品铭牌端面，ZMI紫米USB充电器65W桌面快充版采用“8”字型输入接口。
参数信息：
型号：HA932
输入参数：100-240V~50/60Hz 1.6A
单口输出：
（USB-C1）5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 65W Max
（USB-C2）5V/3A、9V/2A、12V/1.5A 18W Max
（USB-A）5V/3A、9V/2A、12V/1.5A 18W Max
多口输出：
（USB-C1）5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 45W Max
（USB-C2/USB-A）共用5V3.6A

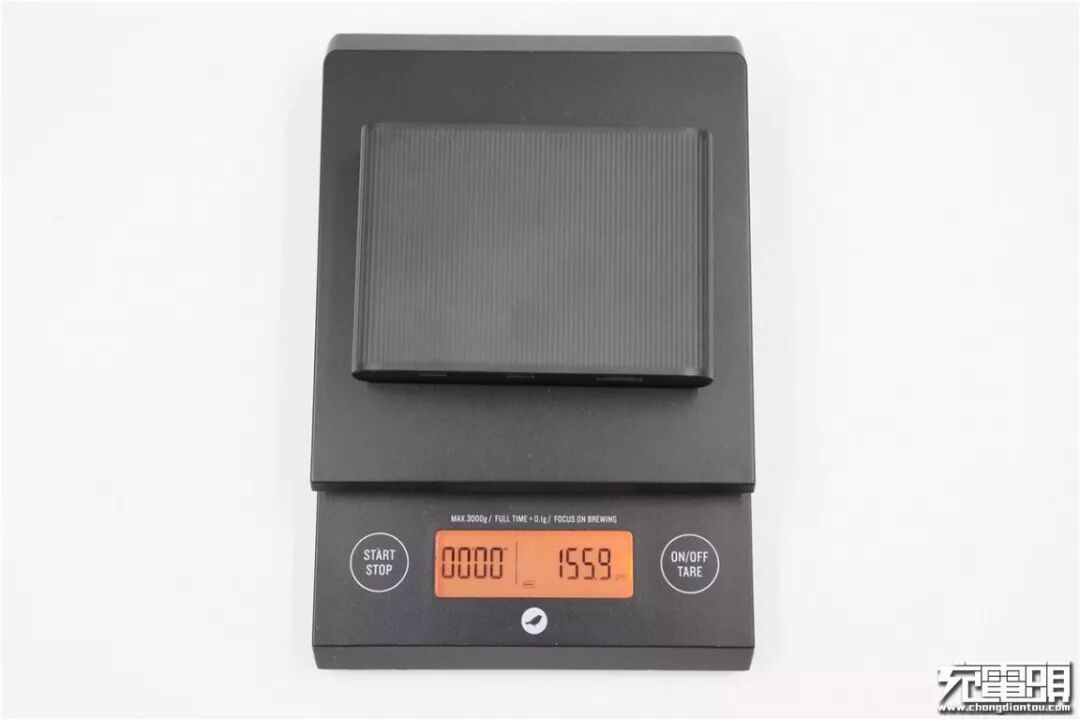

充电器重量约为156g。

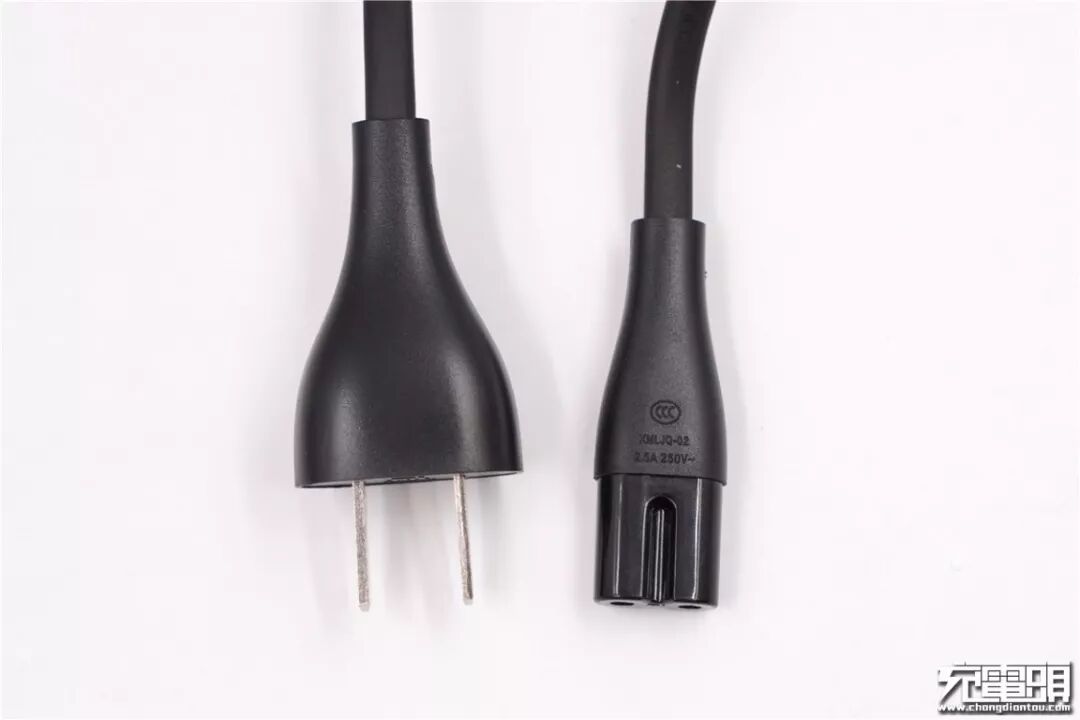

“8”字线头上标有“2.5A 250V”字样。

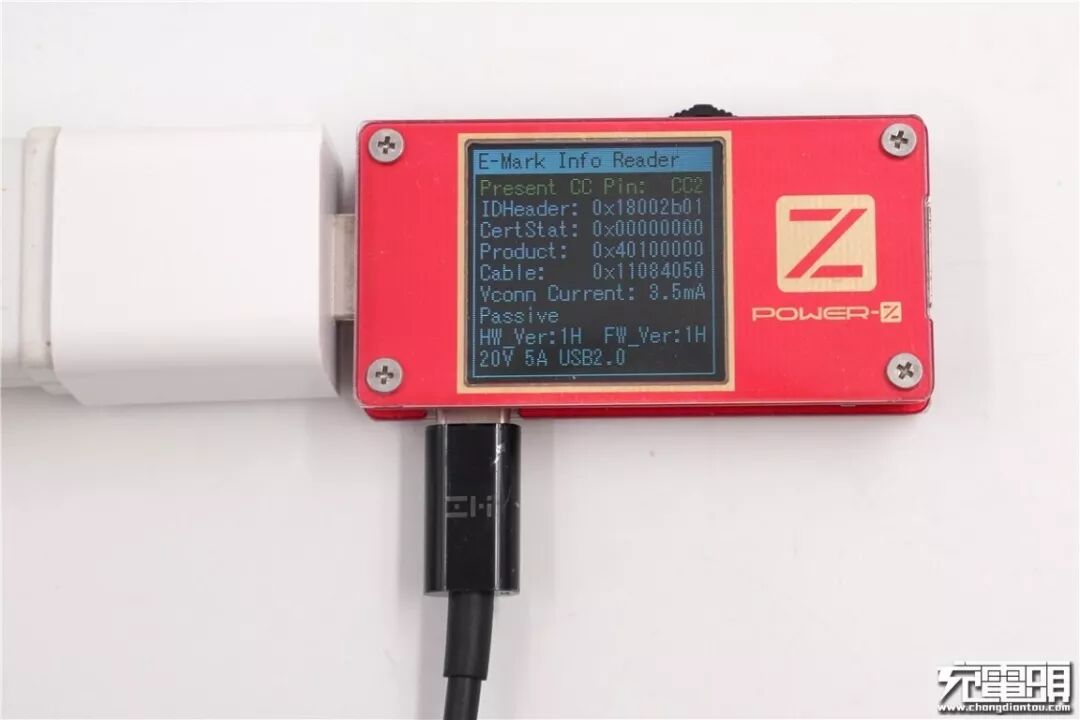

附赠的USB-C to USB-C数据线使用ChargerLAB POWER-Z KT001检测显示，内置E-Marker芯片，最大支持20V/5A，100W功率传输，数据方面为USB2.0标准。

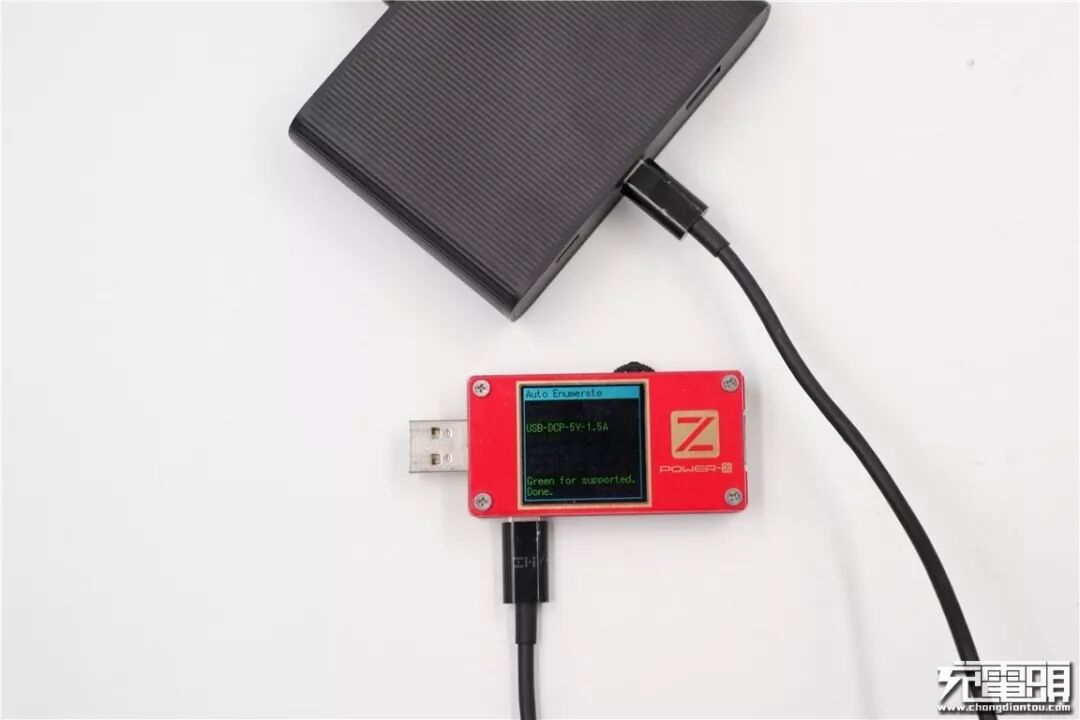

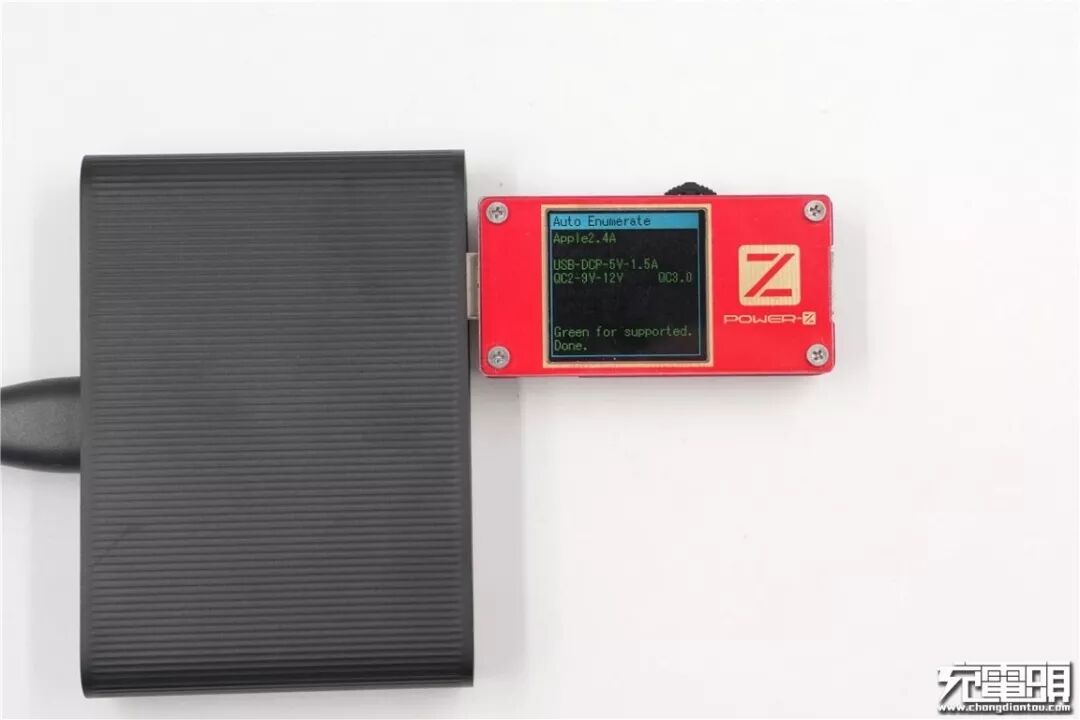

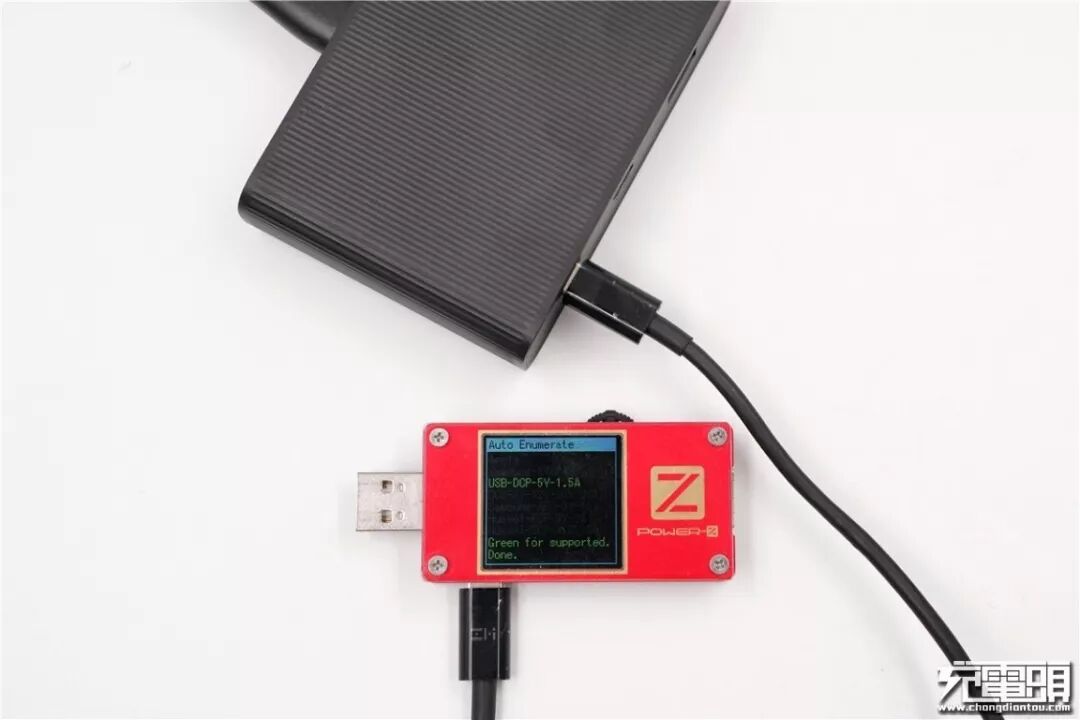

使用ChargerLAB Power-Z KT001测试仪对USB-A口进行协议检测，测得支持Apple 2.4A、DCP协议，QC 2.0、QC 3.0快充协议。

USB-C1支持DCP协议。

USB-C2支持DCP协议。

USB-C1与USB-C2还支持PD快充，USB-C1有5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五个输出档位。

USB-C2有5V/3A、9V/2A、12V/1.5A三个输出档位。

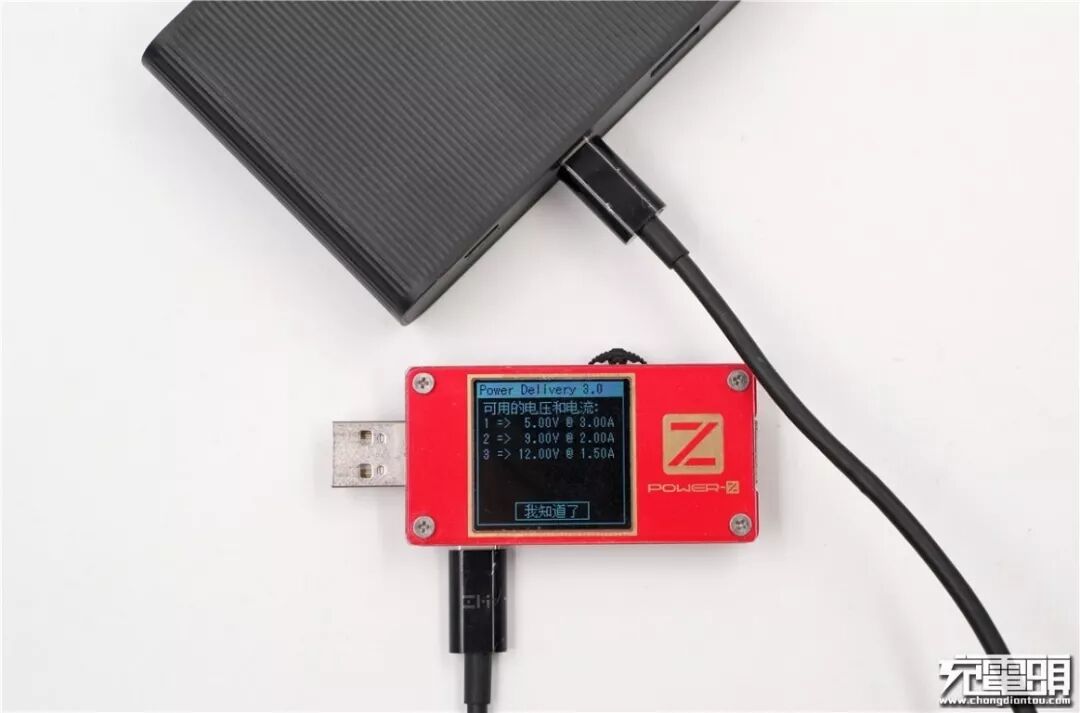

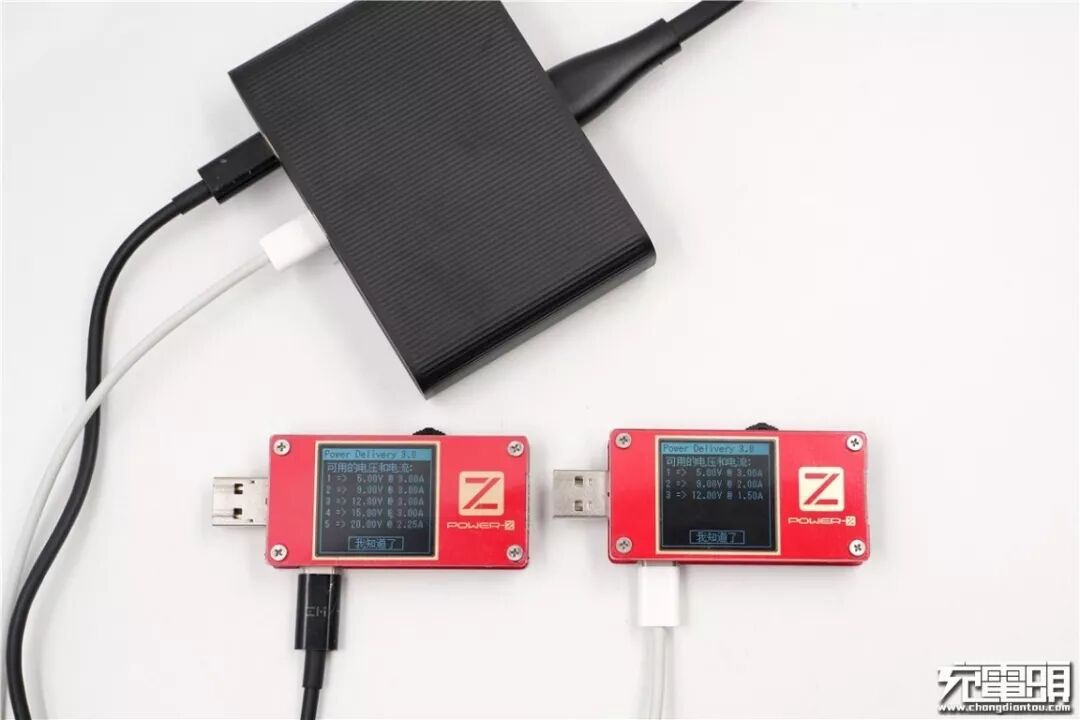

USB-C1与USB-C2同时输出读取PDO报文，测试仪显示屏中分别显示USB-C1支持5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五个输出档位，最大功率由65W变为45W；USB-C2支持5V/3A、9V/2A、12V/1.5A三个输出档位。

二、ZMI紫米USB充电器65W桌面快充版拆解

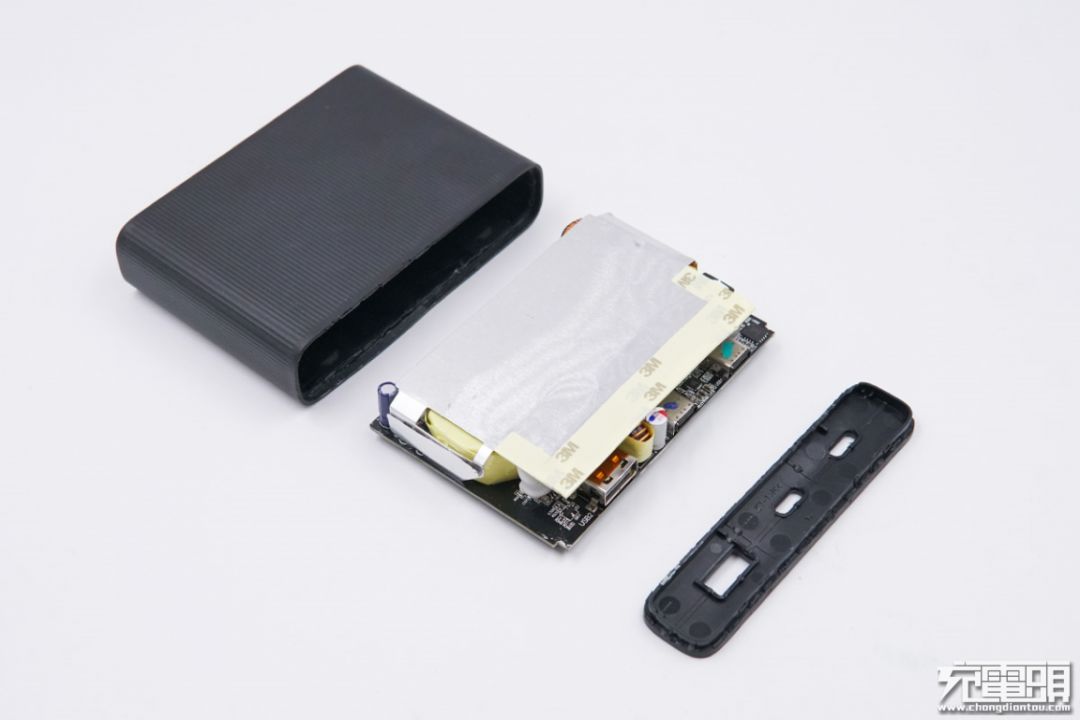

整个机身通过侧面的卡扣及超声波焊接进行封装，我们沿着缝隙撬开可以做到无损拆解。

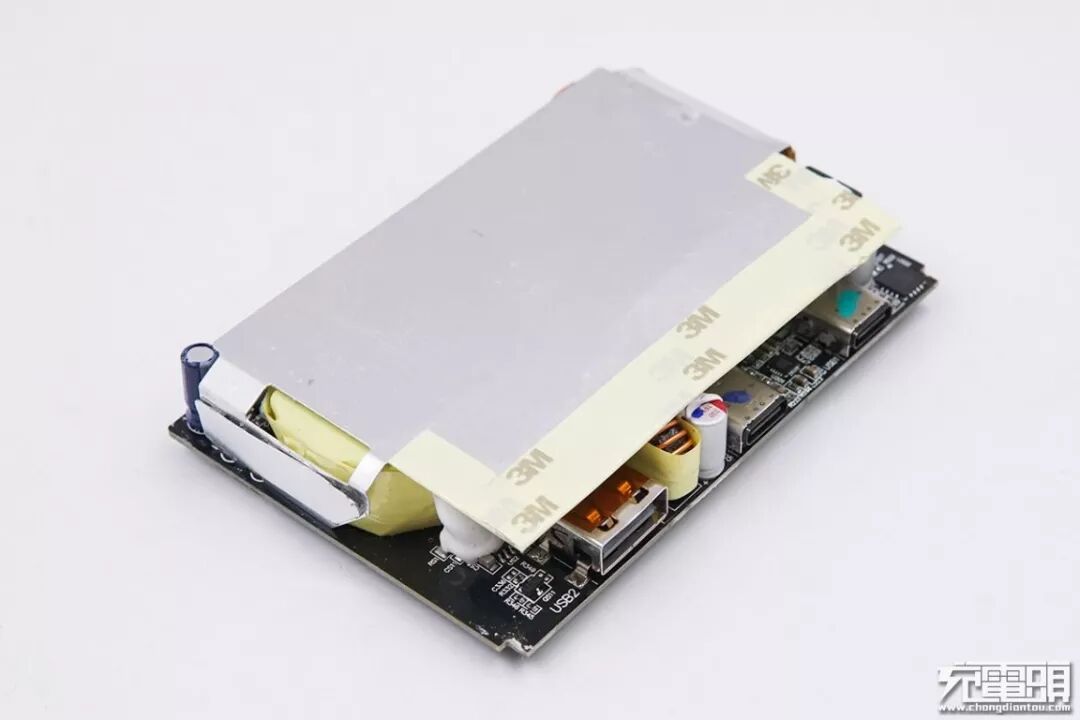

正面一块金属散热片大小与PCB板差不多，基本将所有元器件覆盖，边缘是3M绝缘胶带。

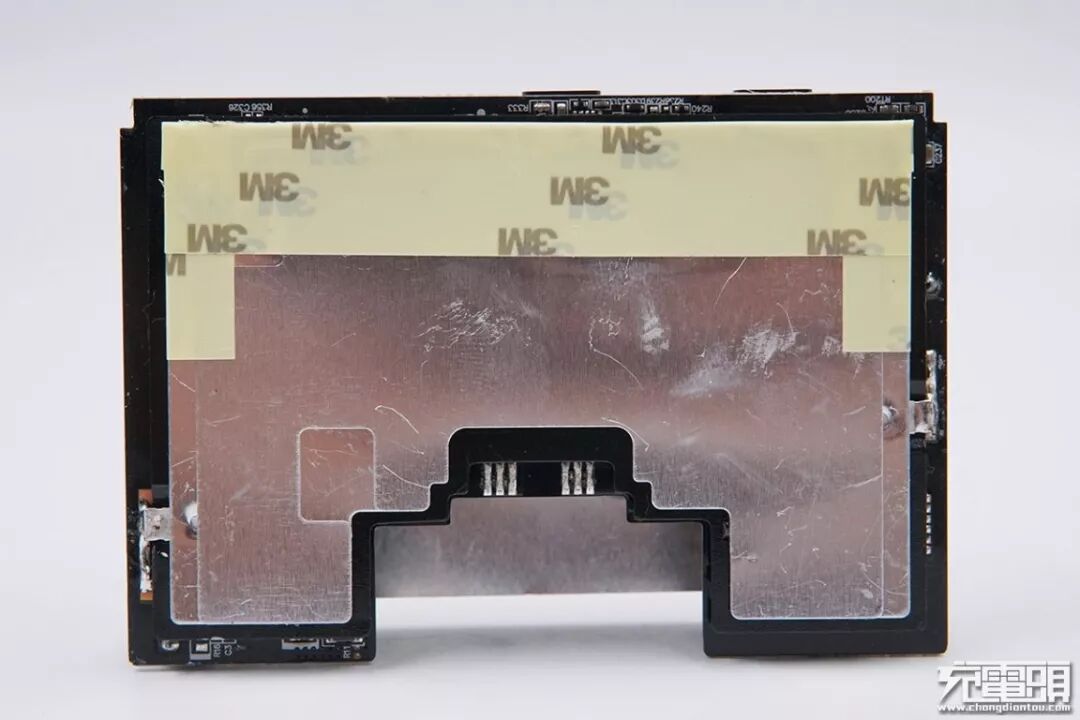

背面同样是一块金属散热片覆盖，搭配塑料档板和3M胶带绝缘。上下两块金属片通过边缘的插脚焊接固定。

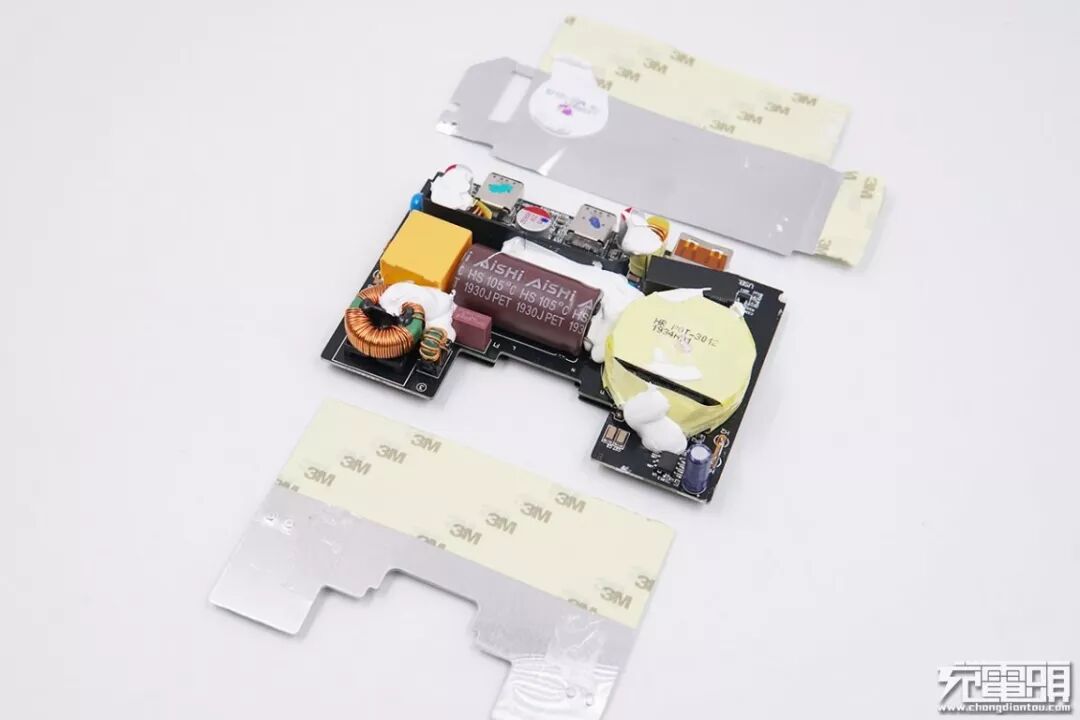

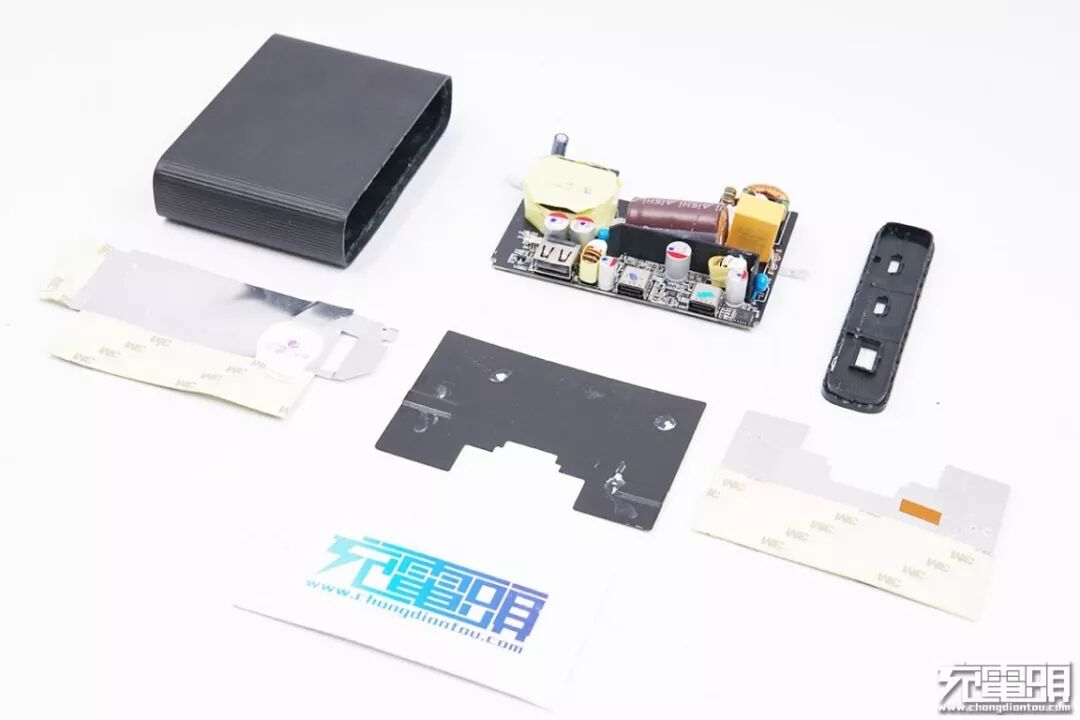

将上下两块散热片拆下。

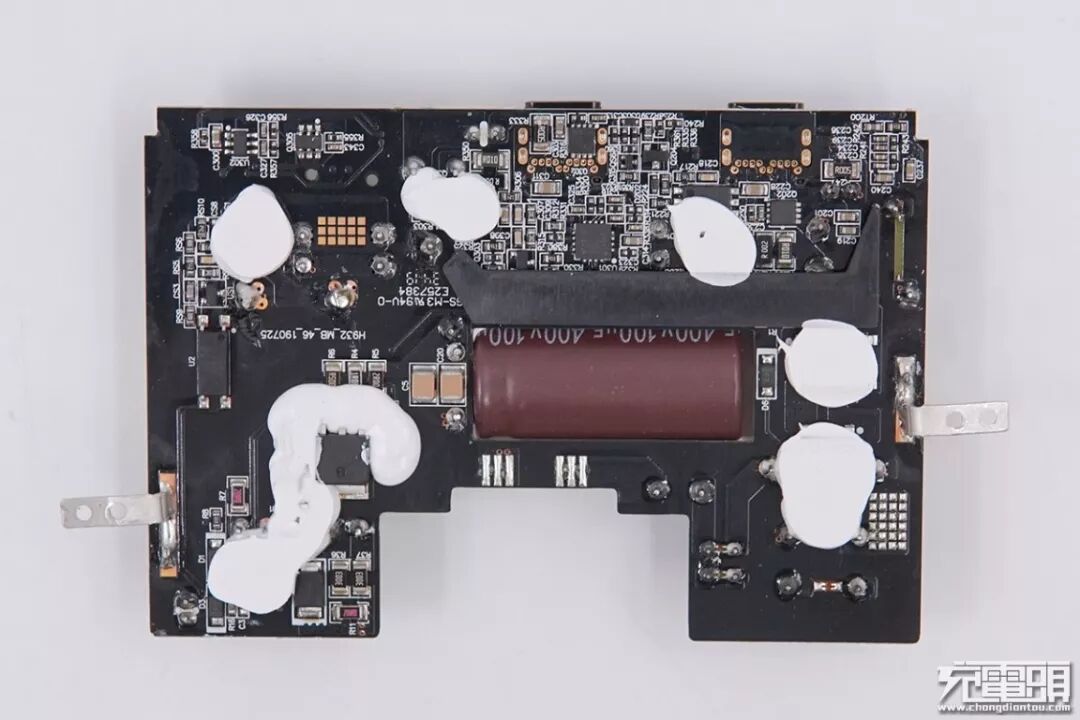

“U”字型PCB板上进行大量的注胶固定和导热。居中的电解电容是Aishi艾华品牌，中间是一长一短两块黑色绝缘薄塑料档板将初级次级隔离，这个设计和笔记本电源相似，初次级一目了然。

输入端特写，共模电感和保险丝。

共有两级共模电感用来抑制EMI干扰。

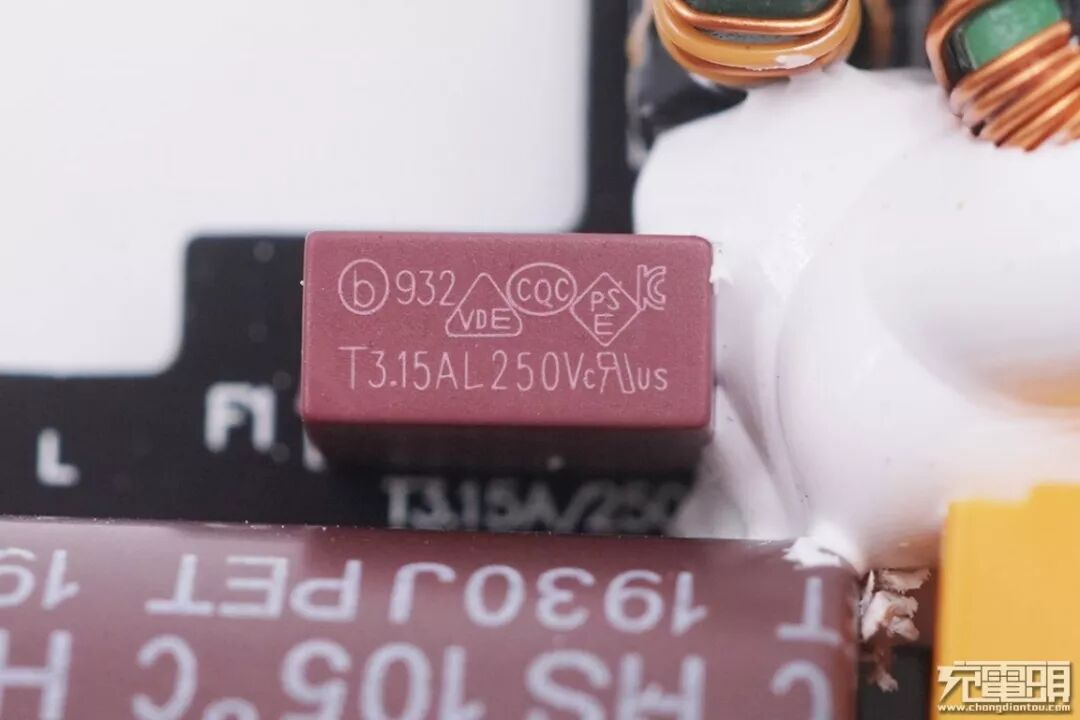

输出端延时保险丝，规格为3.15A 250V。

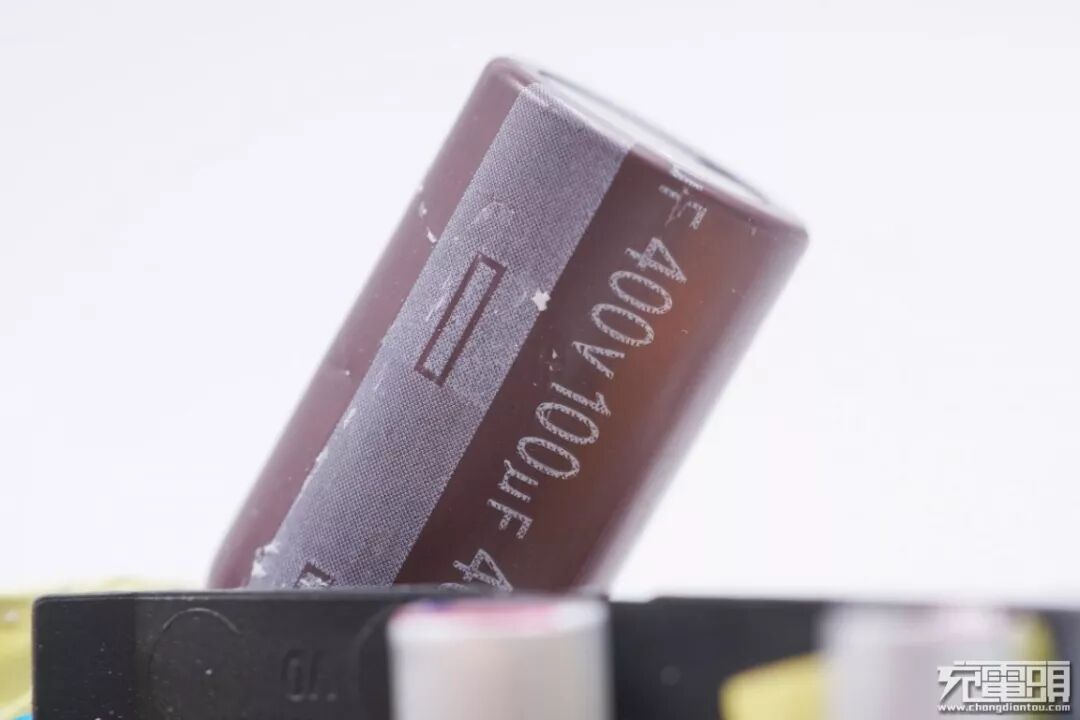

初级滤波电解电容，规格400V100μF。

右侧面一览。

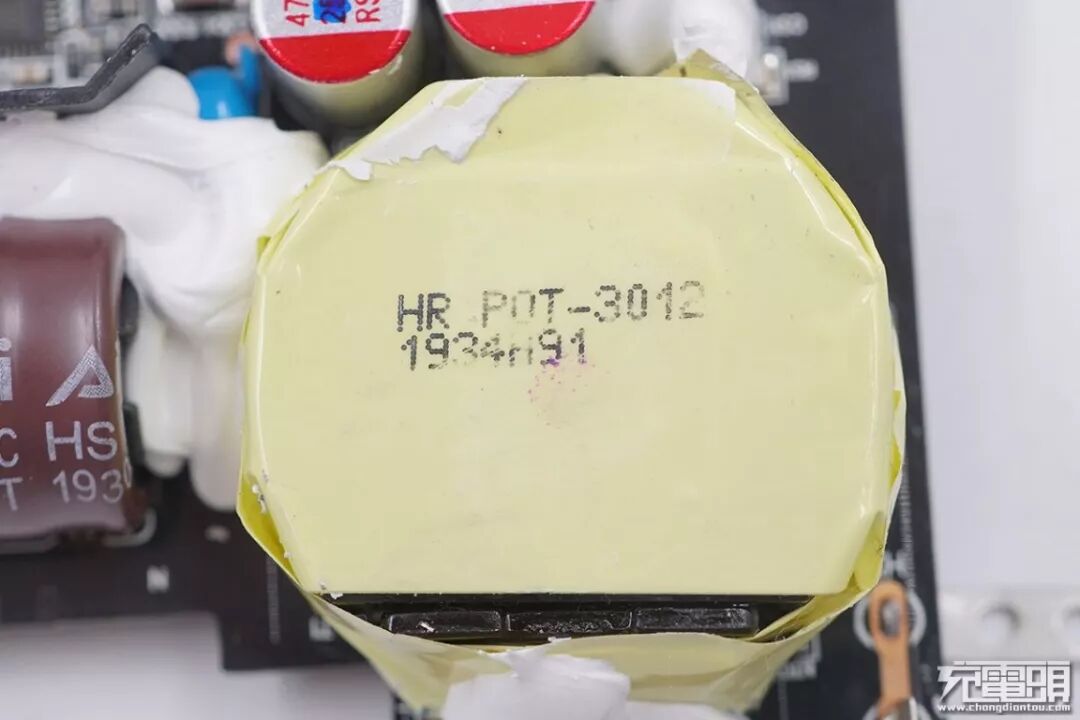

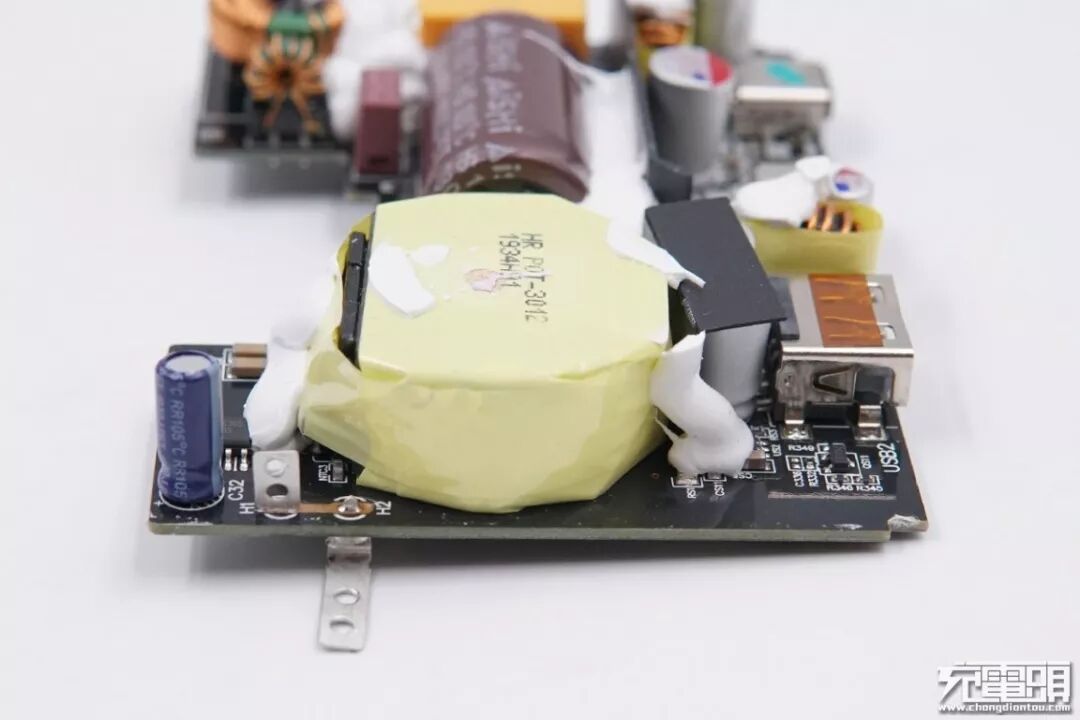

变压器被黄色马拉胶带包裹着。

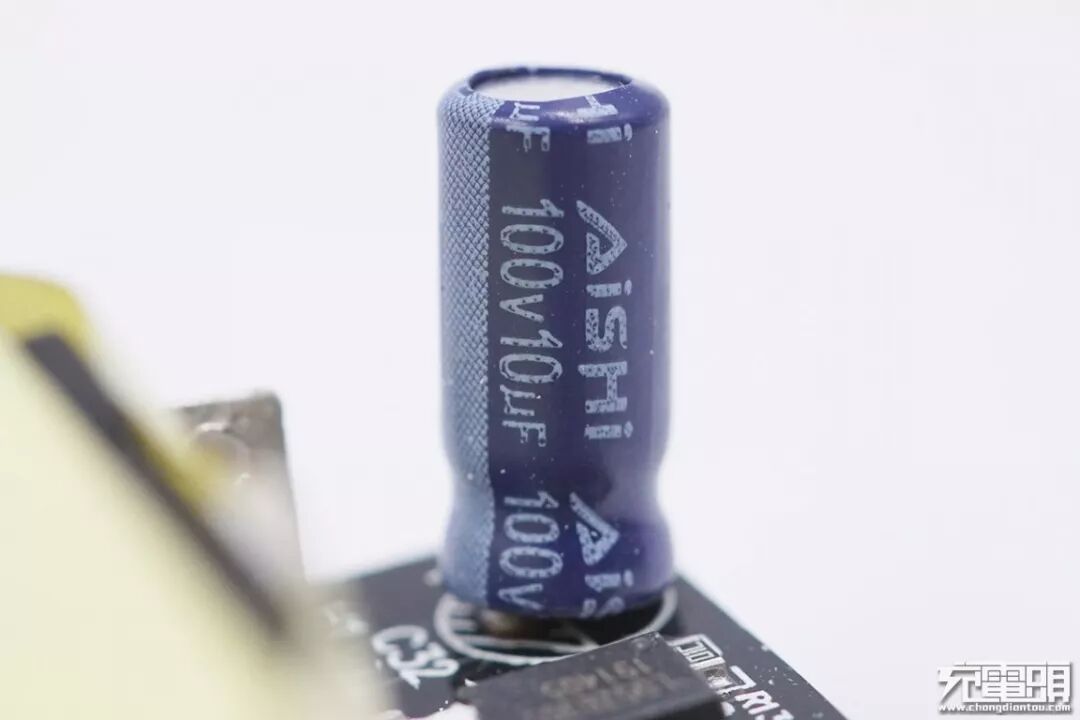

PWM主控芯片供电电容，规格100V 10μF，同样是艾华AiShi品牌。

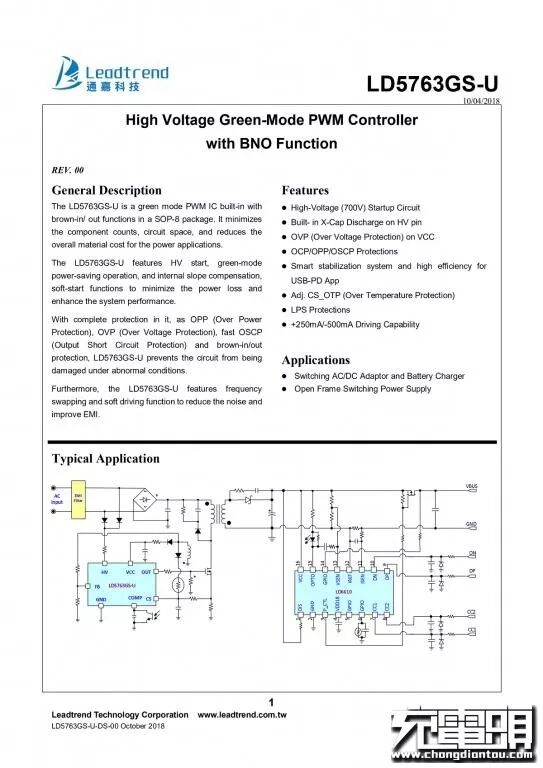

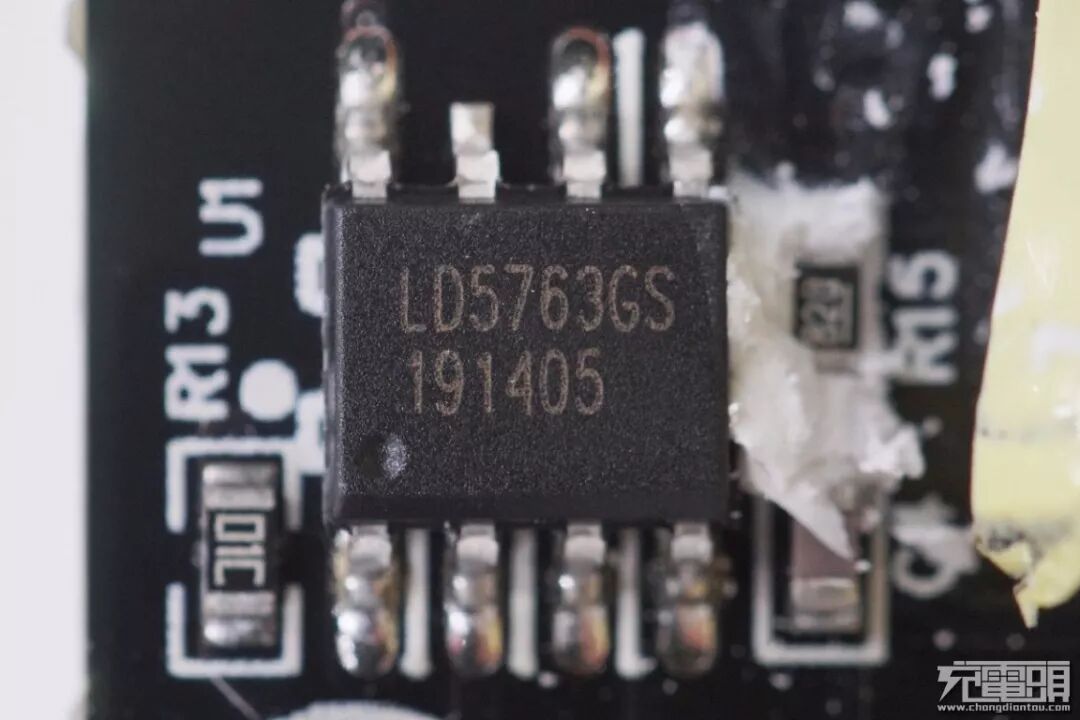

在PWM供电电容旁边就是通嘉的初级主控芯片，型号LD5763GS。通嘉LD5763GS是一款绿色模式PWM芯片。它最大限度地减少了元件数量，电路空间，并降低了电源应用的总体材料成本。具有HV启动，绿色模式省电操作和内部斜率补偿，软启动功能，可最大限度地降低功耗并提高系统性能。

同时通嘉LD5763GS还具有完整的保护功能，如OPP（过功率保护），OVP（过压保护），快速OSCP（输出短路保护）和欠压/欠压保护，可防止电路在异常情况下损坏条件。具有频率交换和软驱动功能，可降低噪声并改善EMI，应用领域包括开关AC/DC适配器以及电池充电器开放式框架开关电源。

充电头网了解到，通嘉LD5763CGS此前已经被联想thinkplus口红电源、坤兴30W USB PD PPS充电器、努比亚红魔30W USB PD PPS充电器采用。

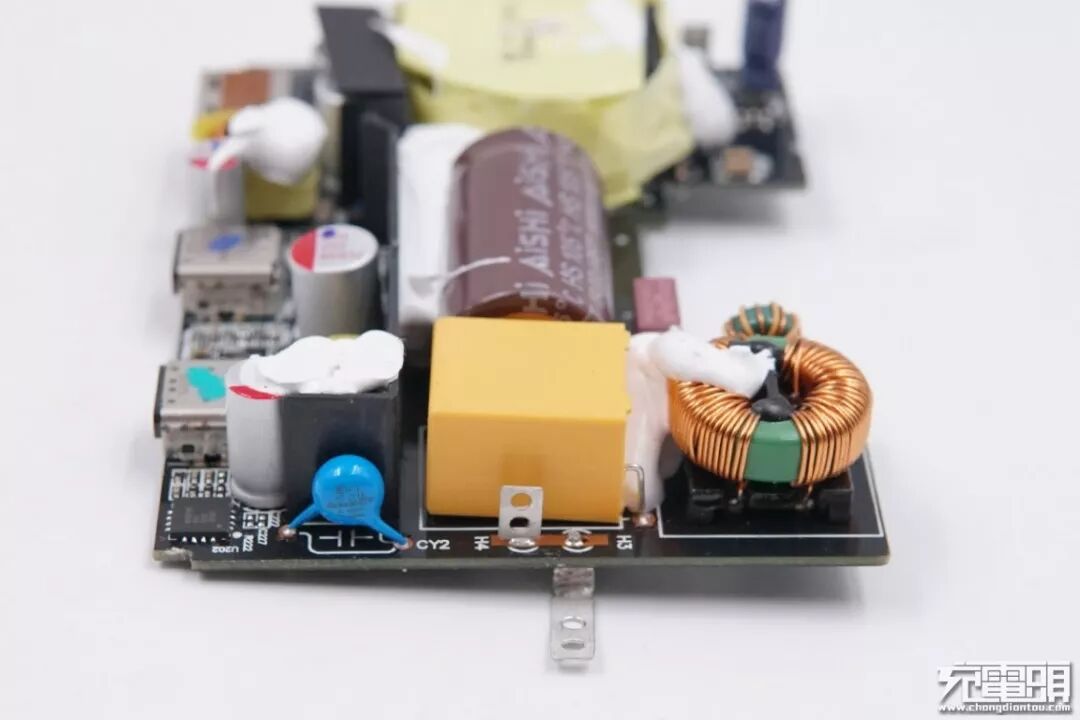

左侧面一览，蓝色Y电容和黄色X电容。

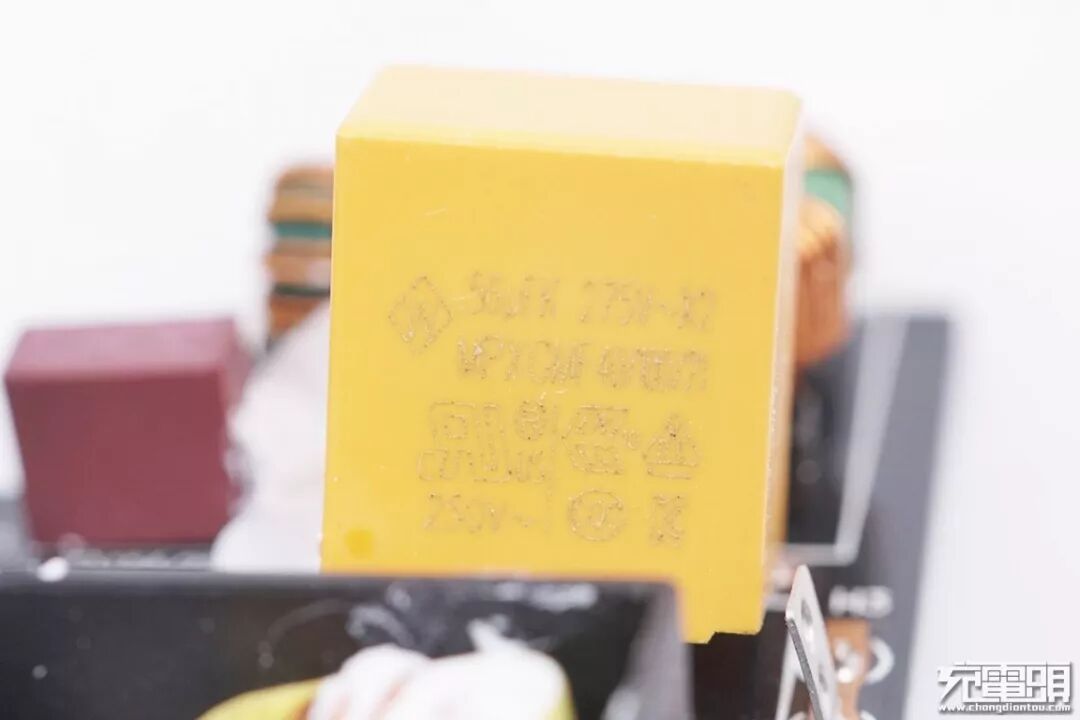

安规X电容，额定电压275V AC。

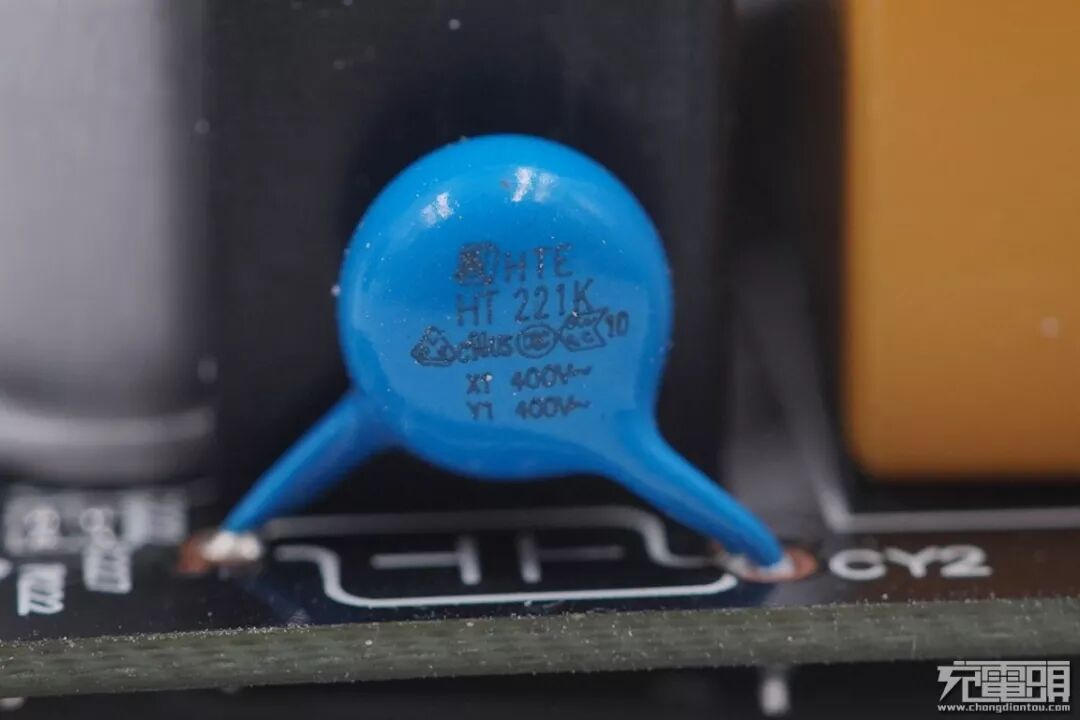

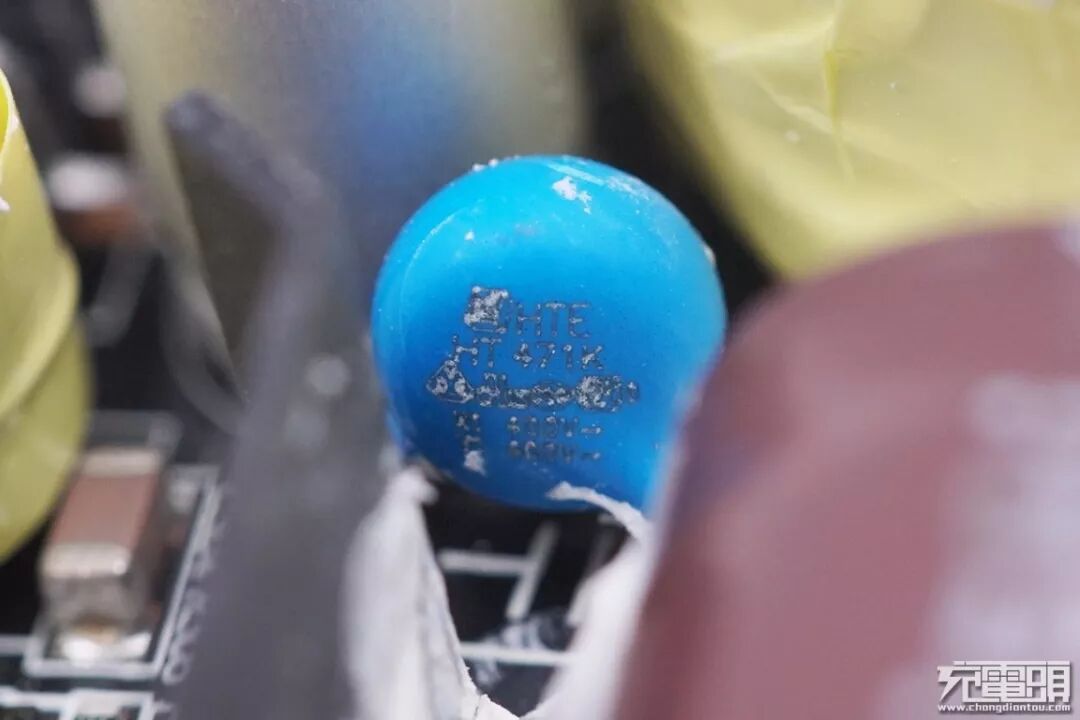

输出抗干扰的蓝色Y电容特写。

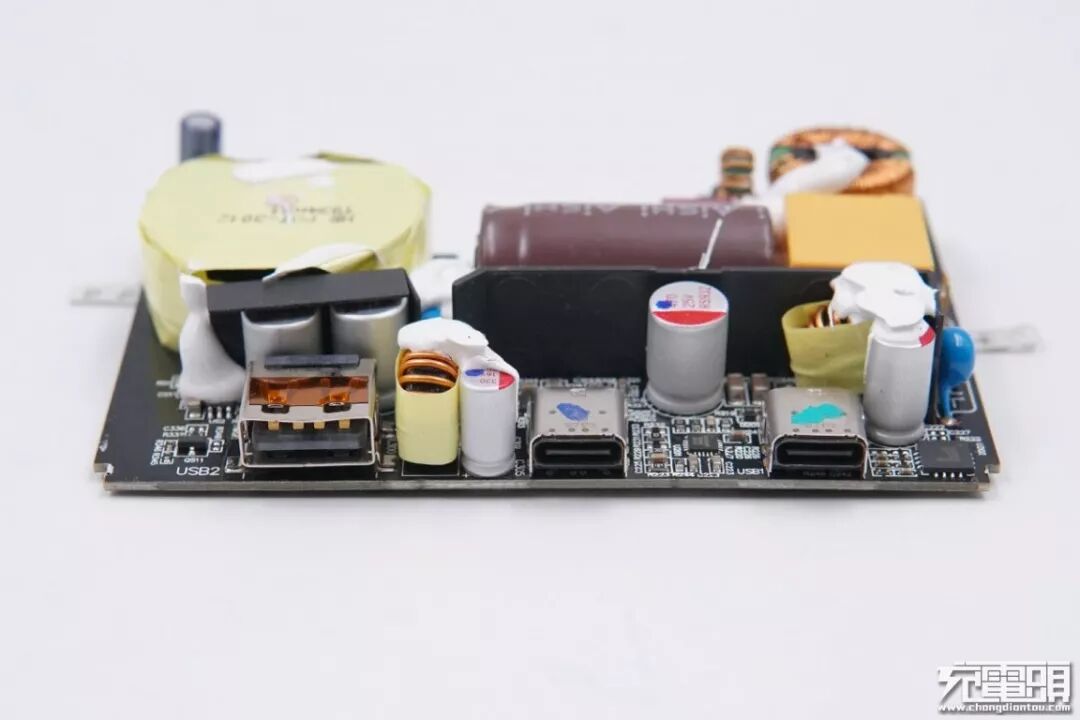

再来看输出端这边，分布着5颗大小不一的固态电容、1A2C三个接口，以及两个降压电感，其中两颗电感使用了注胶处理。

通过两个电感的分布情况以及各个接口的输出策略可以了解到，这款2C1A充电器采用的是二次降压结构。其中最右侧的USB-C接口为一路输出，另外1A1C两个接口为共用一个降压电路。

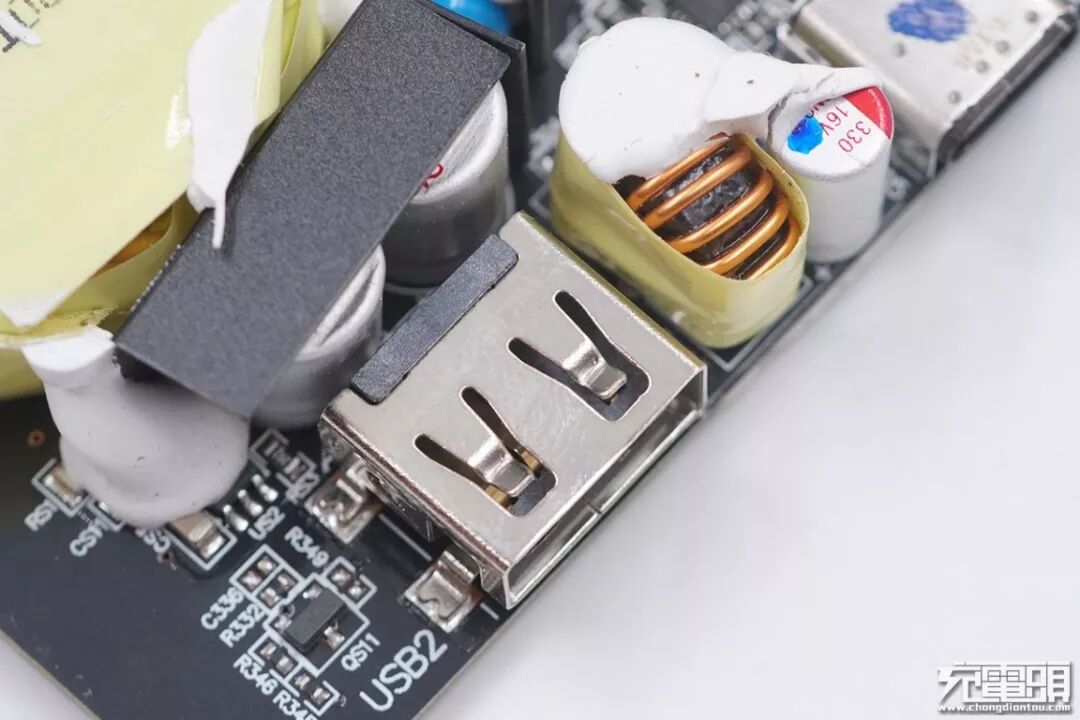

USB-A接口特写，后面是被塑料档板遮盖的两颗固态电容，右边是降压电感及输出滤波固态电容。

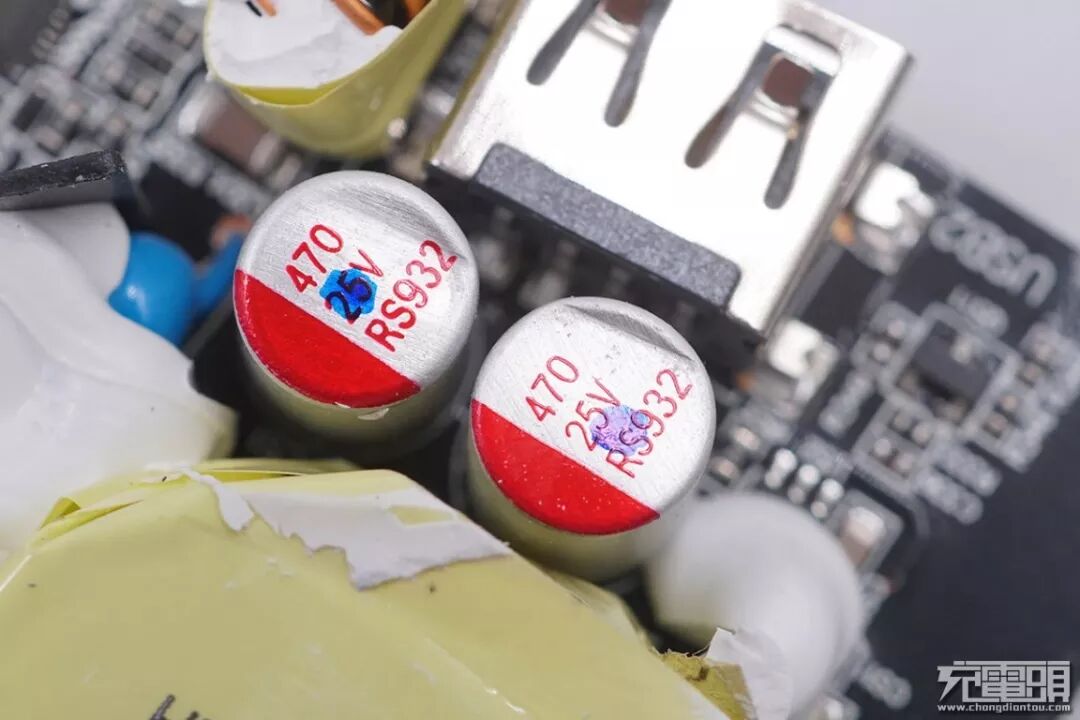

AC-DC输出滤波固态电容特写，两颗规格均为470μF25V，作为次级侧二次降压的输入滤波之用。

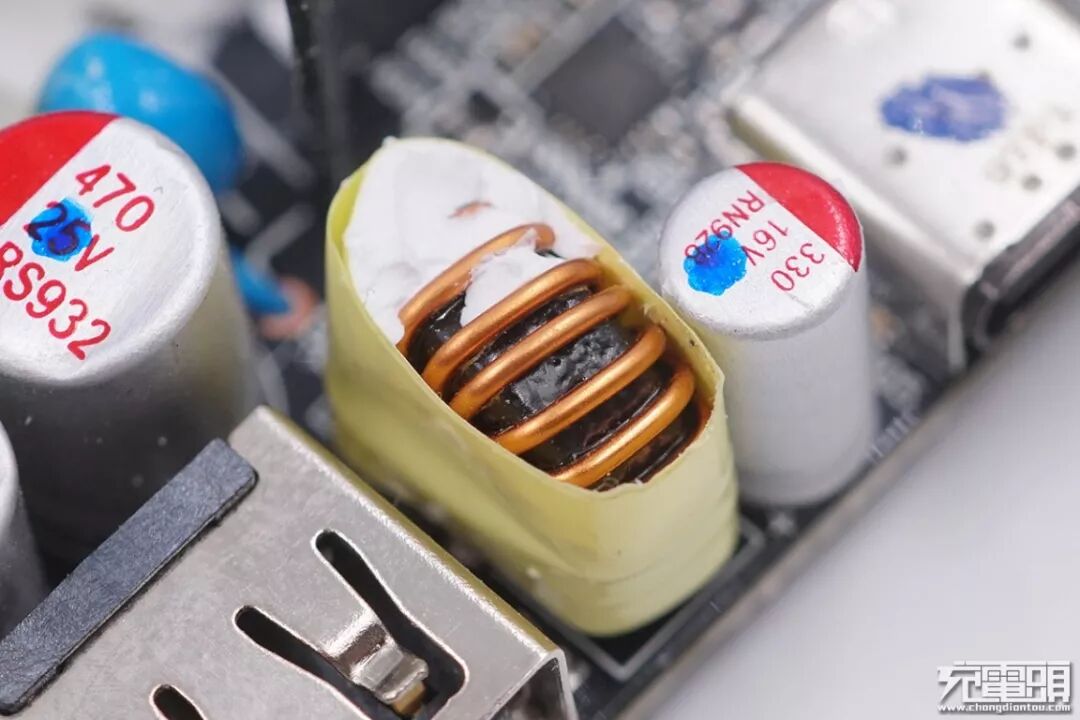

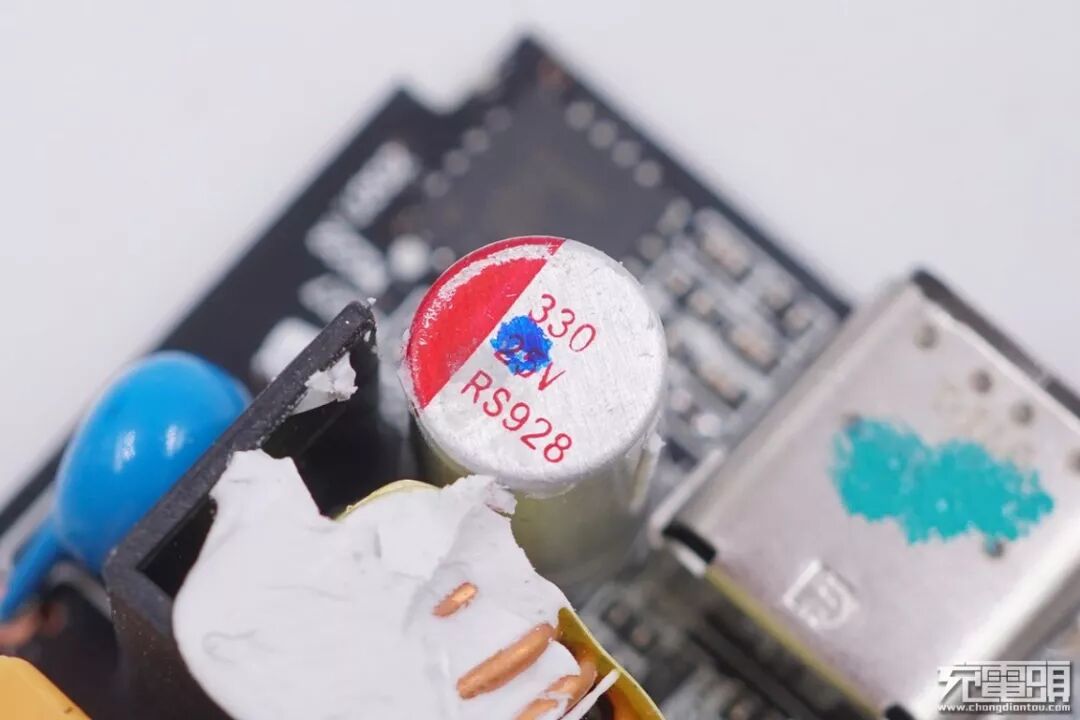

USB-C2接口和USB-A接口电路的降压电感，外面包裹黄色马拉胶带，旁边是一颗输出滤波固态电容，规格330μF 16V，这里作为USB-A和USB-C2两个接口的输出滤波。

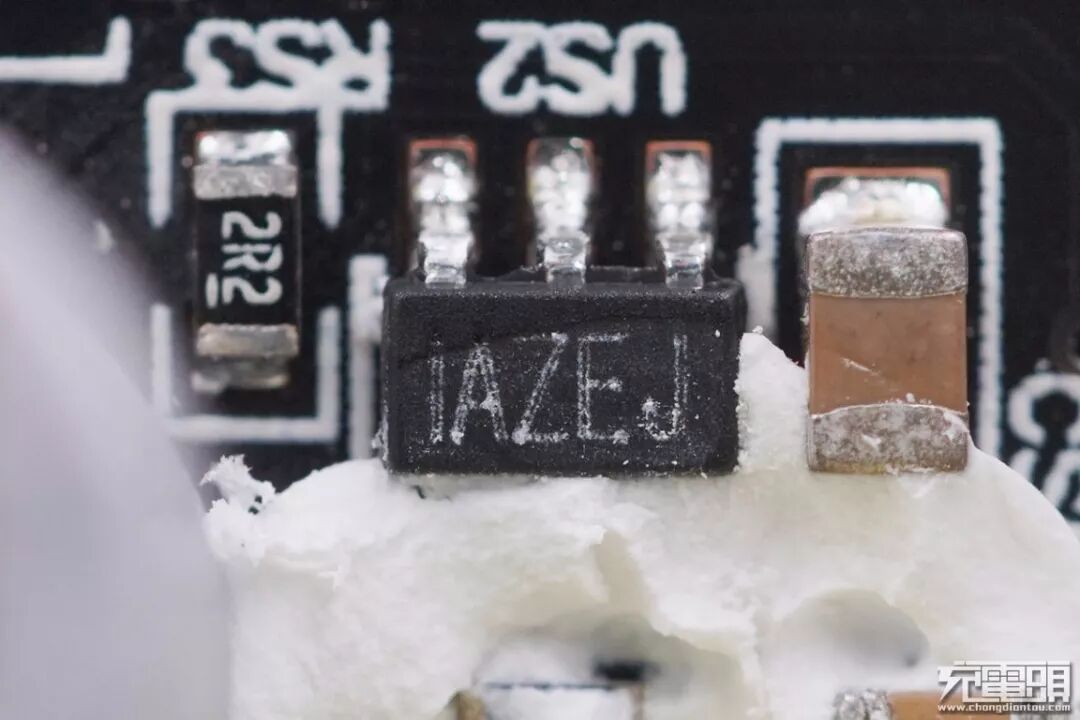

在USB-A接口旁边有一颗丝印IAZEJ的次级同步整流控制器，来自MPS芯源半导体，型号MP6908。

MP6908详细规格参数。充电头网了解到，MP6908还被ZMI紫米65W USB PD迷你充电器、爱否开物1A2C 65W PD氮化镓充电器、谷歌Pixelbook原装45W USB PD快充充电器、MOMAX 66W USB PD充电器等产品采用。

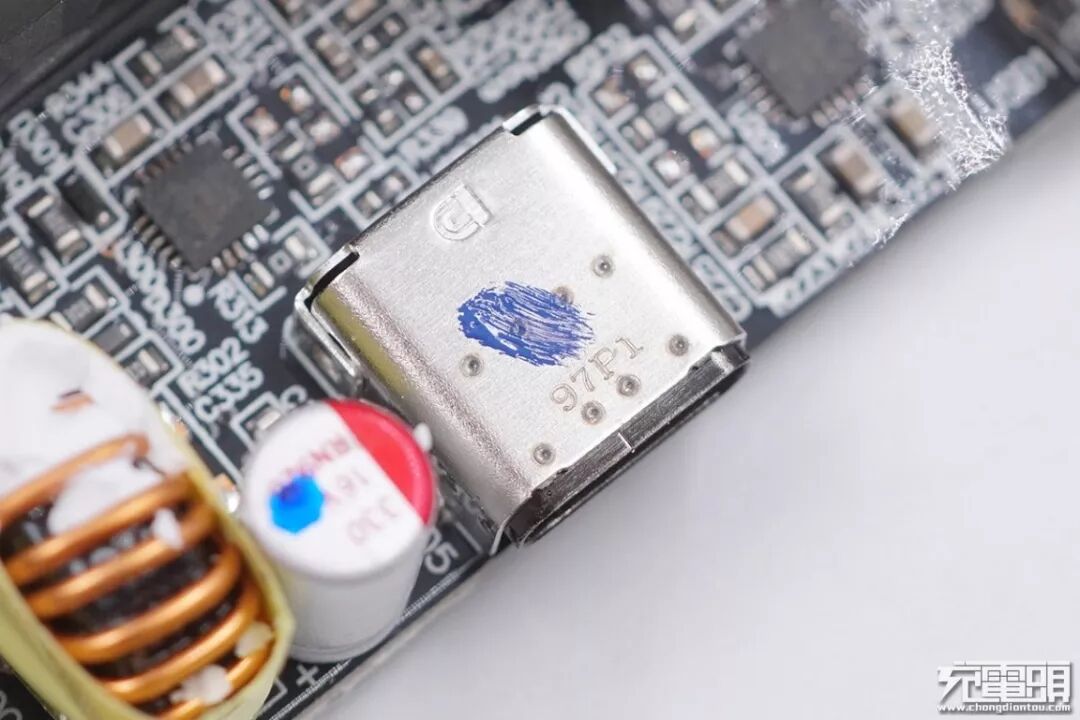

USB-C2接口特写，使用金属外壳覆盖焊接固定，金属外壳上有钢印编号信息。

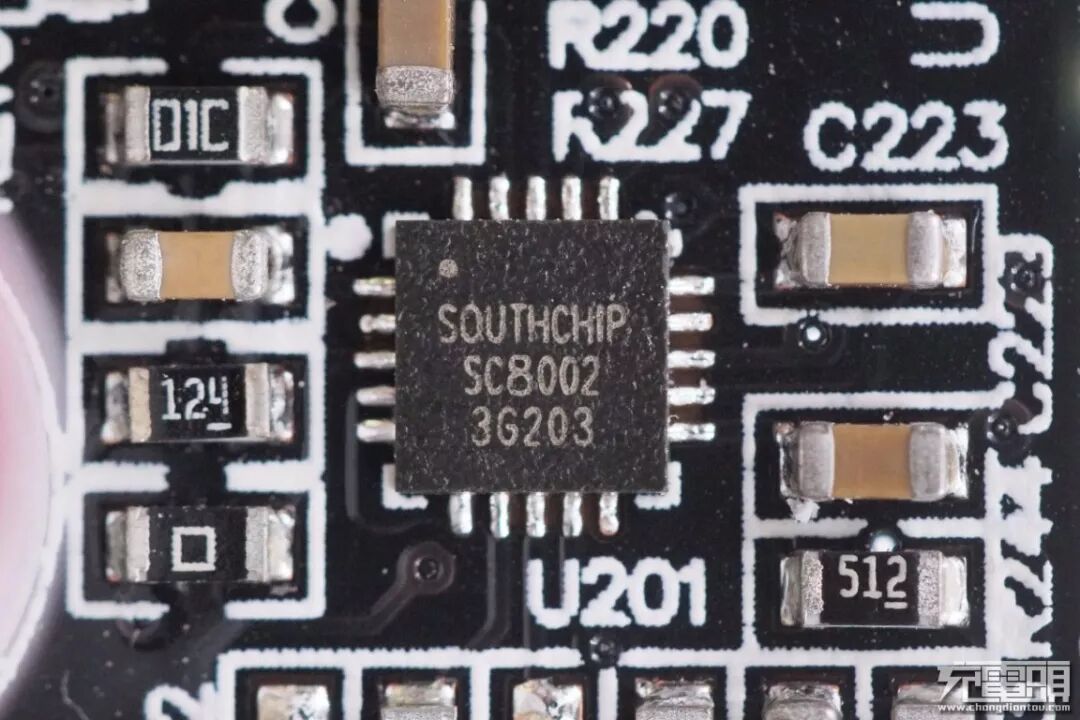

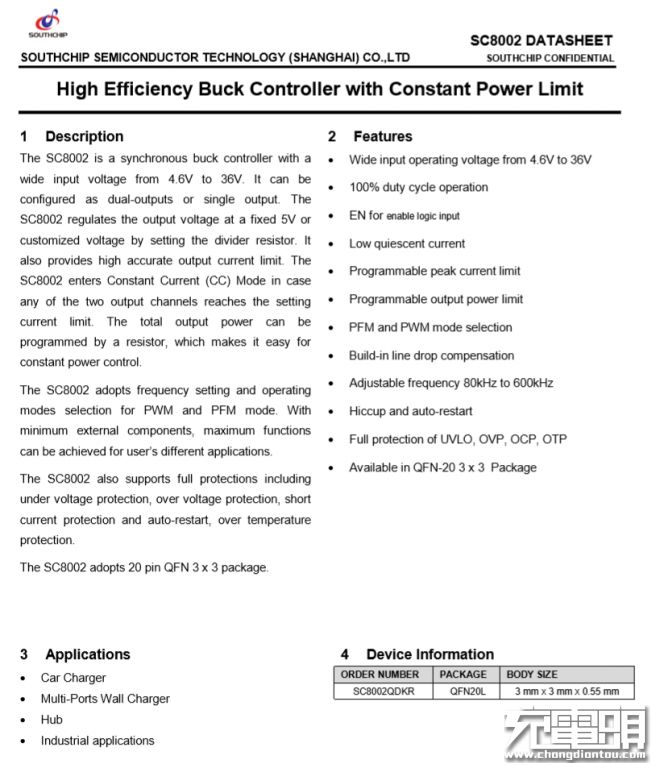

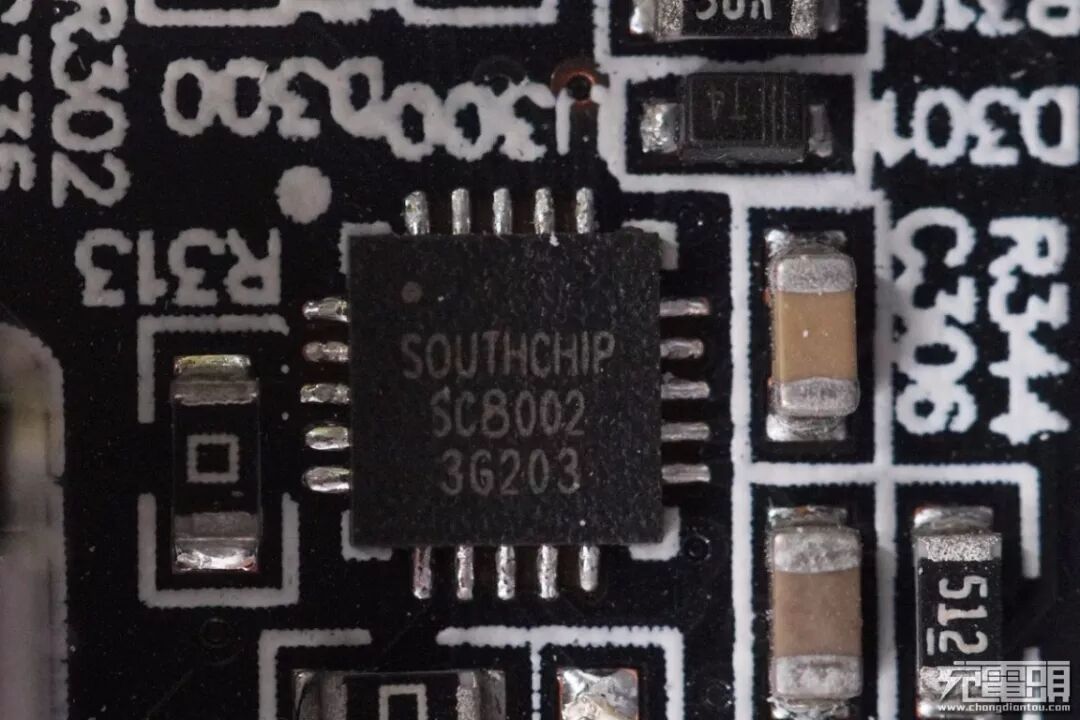

一颗同步降压控制器芯片在USB-C2接口后面，来自南芯的SC8002。南芯SC8002支持宽输入电压，可配置单或双输出，支持直通模式，可编程的峰值电流限制和输出功率限制，并且支持完整的保护功能。这里作为USB-A接口和USB-C 2接口的降压控制器。

南芯 SC8002 详细资料。

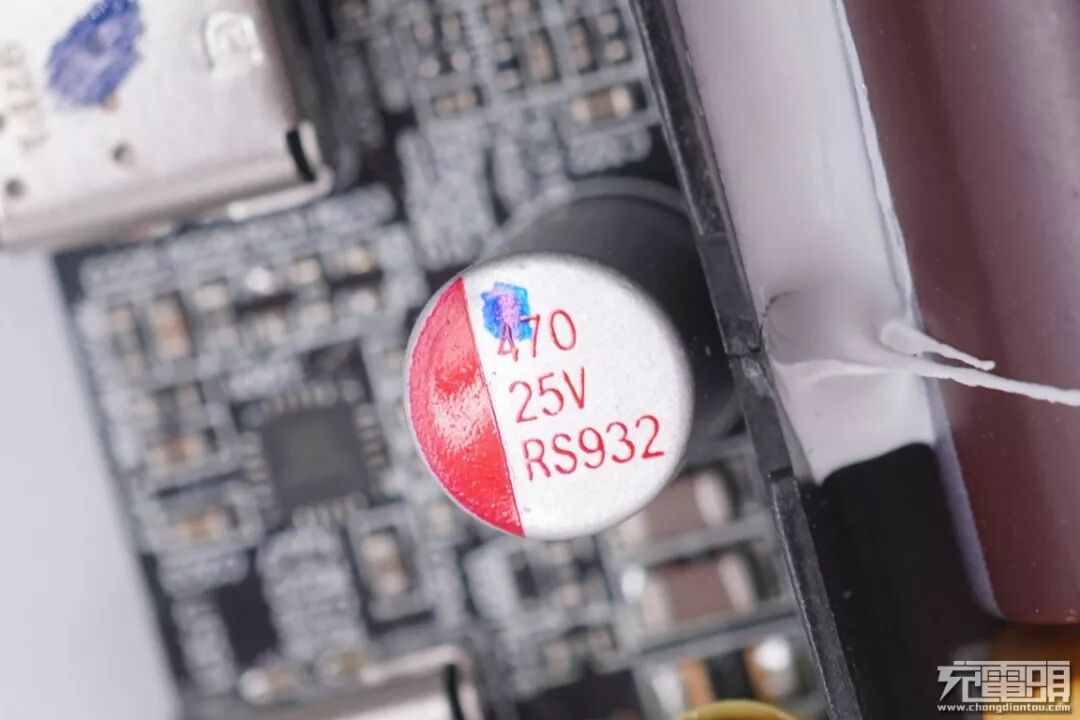

USB-C1接口输出滤波固态电容特写，在两个USB-C接口中间，规格为470μF 25V。

另一颗输出滤波固态电容特写，在USB-C1接口的旁边，规格为330μF 25V。与上面的固态电容协同工作一起作为USB-C1接口的输出滤波。

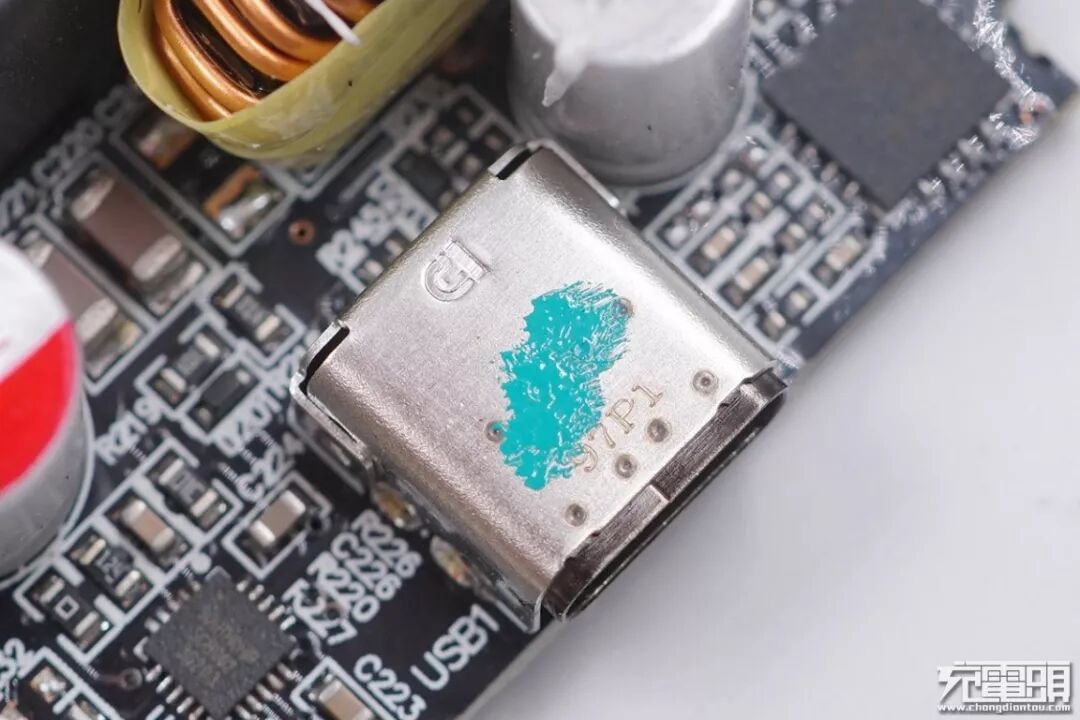

USB-C1接口特写，同样使用金属外壳覆盖焊接固定。

USB-C1接口旁同步降压控制器，同样来自南芯，型号SC8002，用于控制USB-C1接口同步降压。

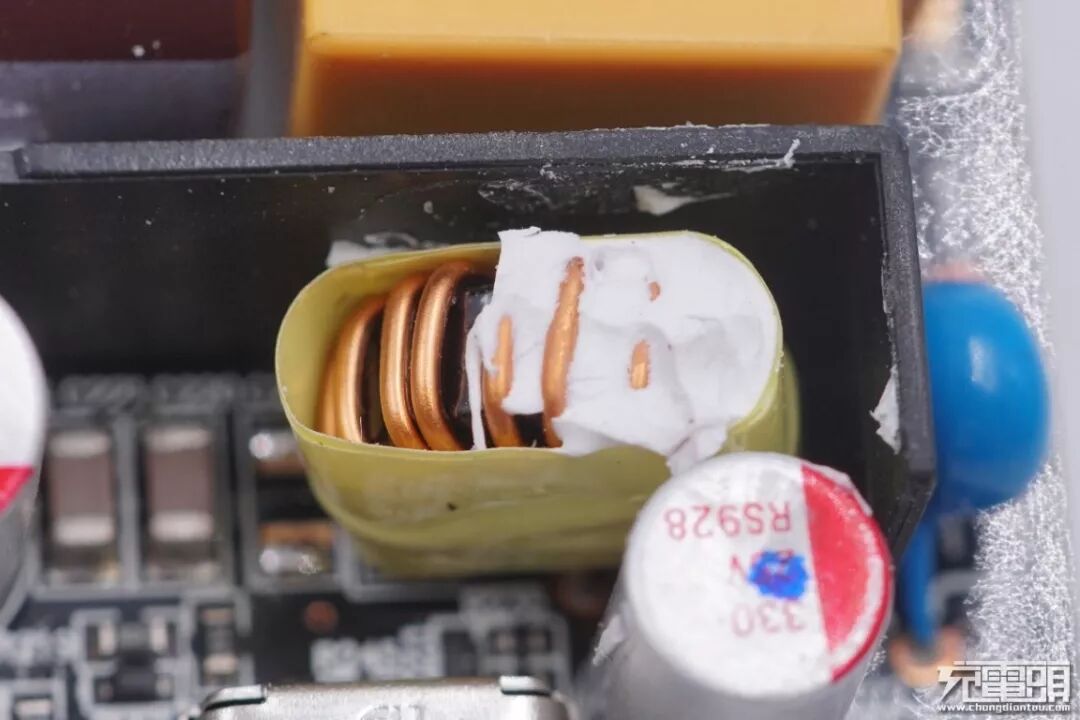

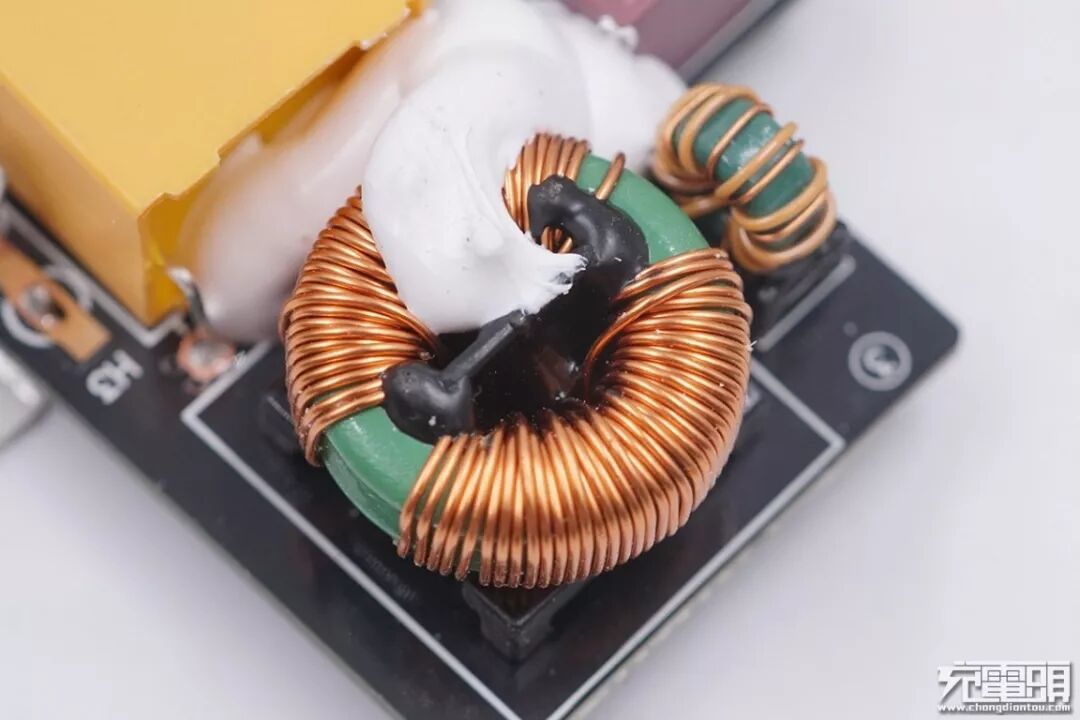

输出端降压电感，包裹黄色马拉胶带，用于USB-C1的独立降压器件。

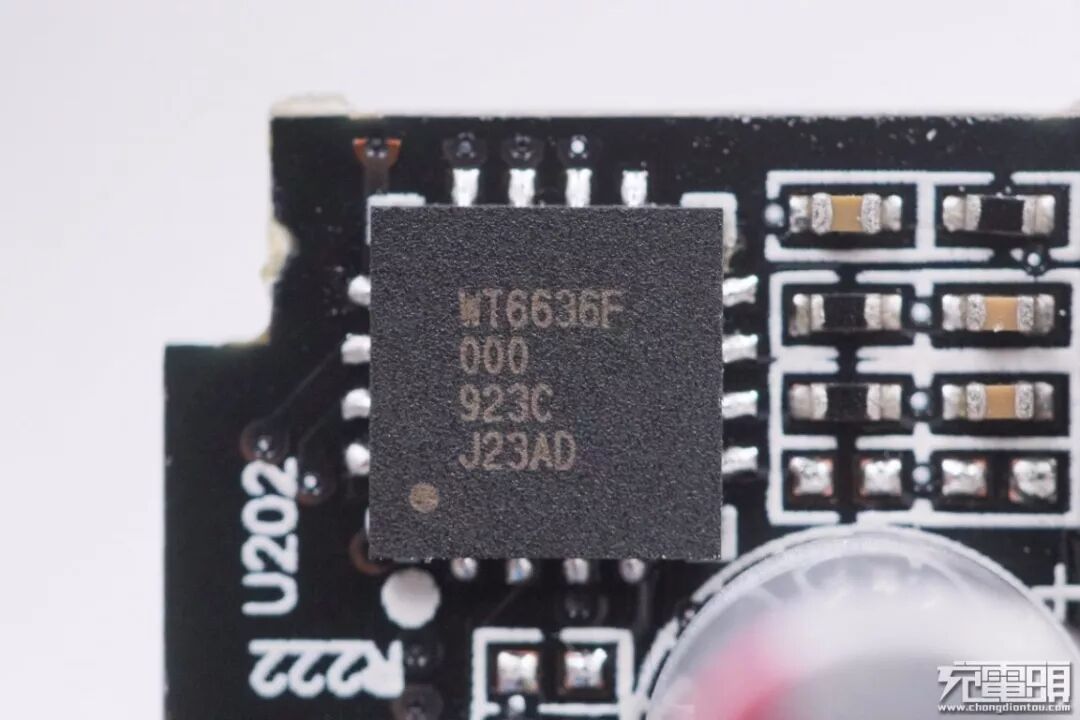

USB-C1旁边的次级协议芯片，采用伟诠WT6636F。在充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），采用WT6636F的产品有RAVPower 30W氮化镓PD快充充电器、紫米65W USB PD迷你充电器、RAVPower 61W氮化镓USB PD充电器、联想thinkplus口红电源等。

一颗蓝色Y电容焊接在变压器跟固态电容旁的，覆盖在上面的硅橡胶已经被清理掉。

黑色塑料板，夹在PCB板跟金属片之间，通过注胶粘贴固定，起到绝缘支撑的作用。

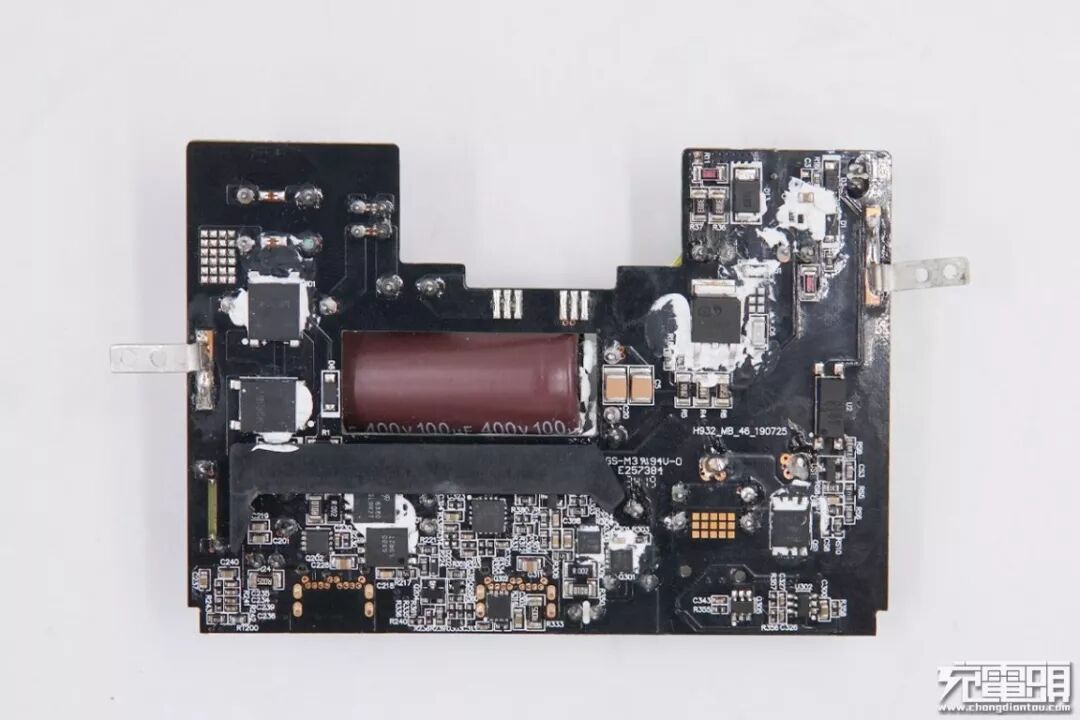

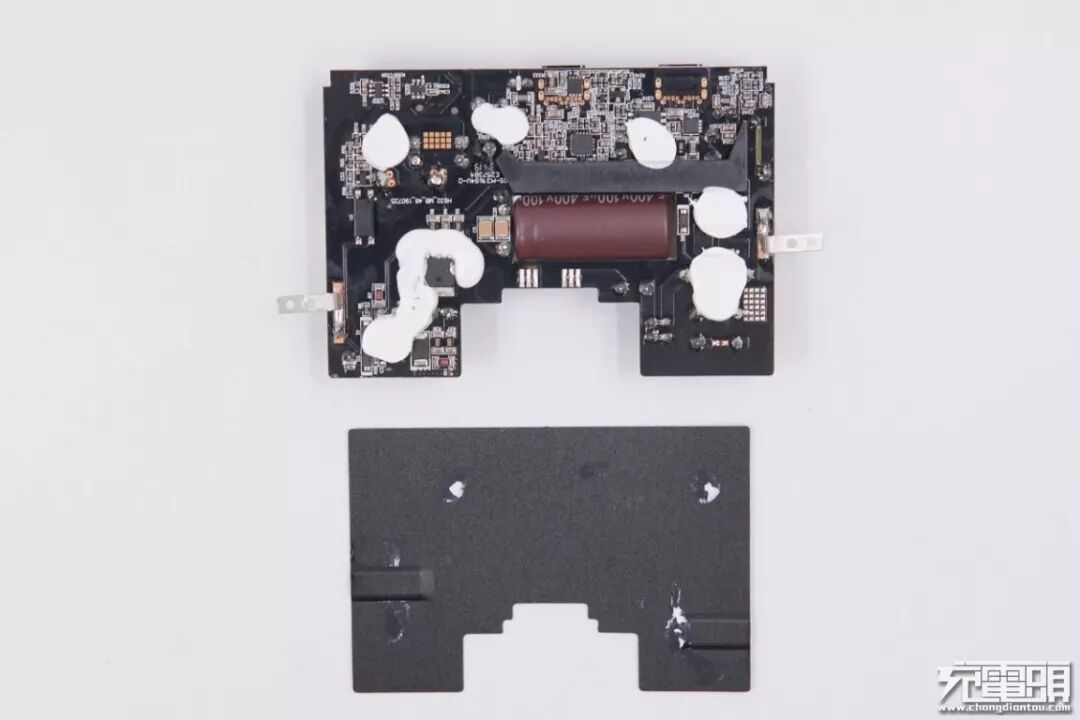

由于只用了一个初级滤波电解电容，个头比常见的大的多，PCB板使用镂空处理，并采用卧式安装以节省空间。同时也可以看到，PCB板背面的主要发热元器件均进行注胶，帮助导热。

这张是清除导热硅胶后的图，下面为大家解读背面元器件。

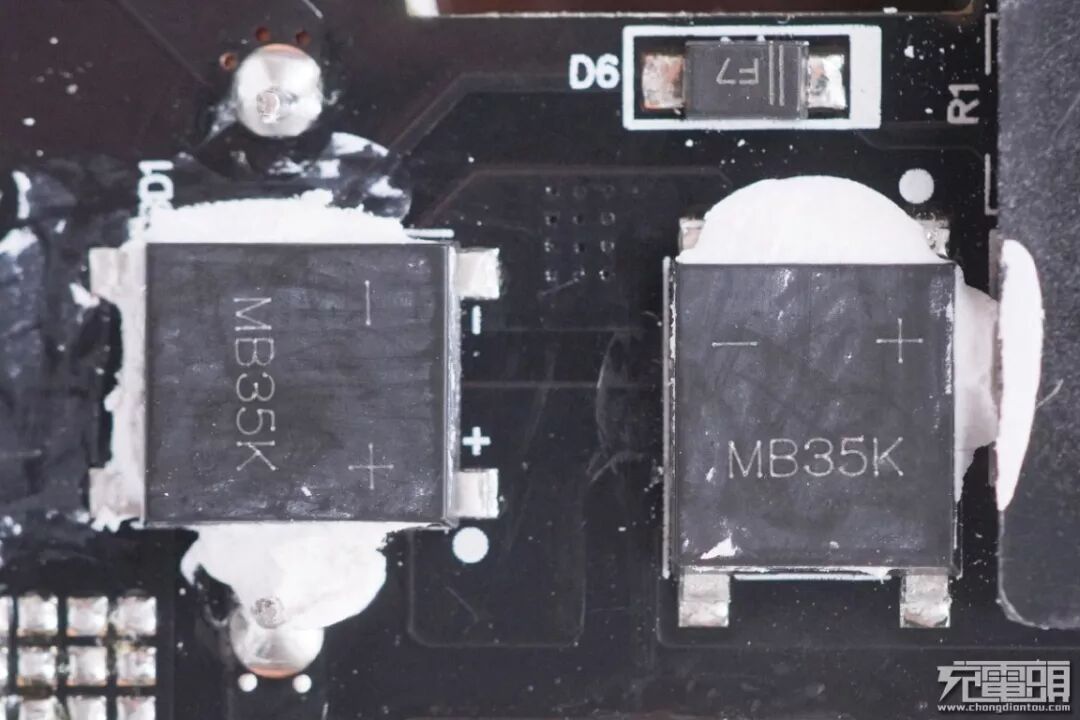

输入端采用两颗MB35K整流桥，用于均摊发热。

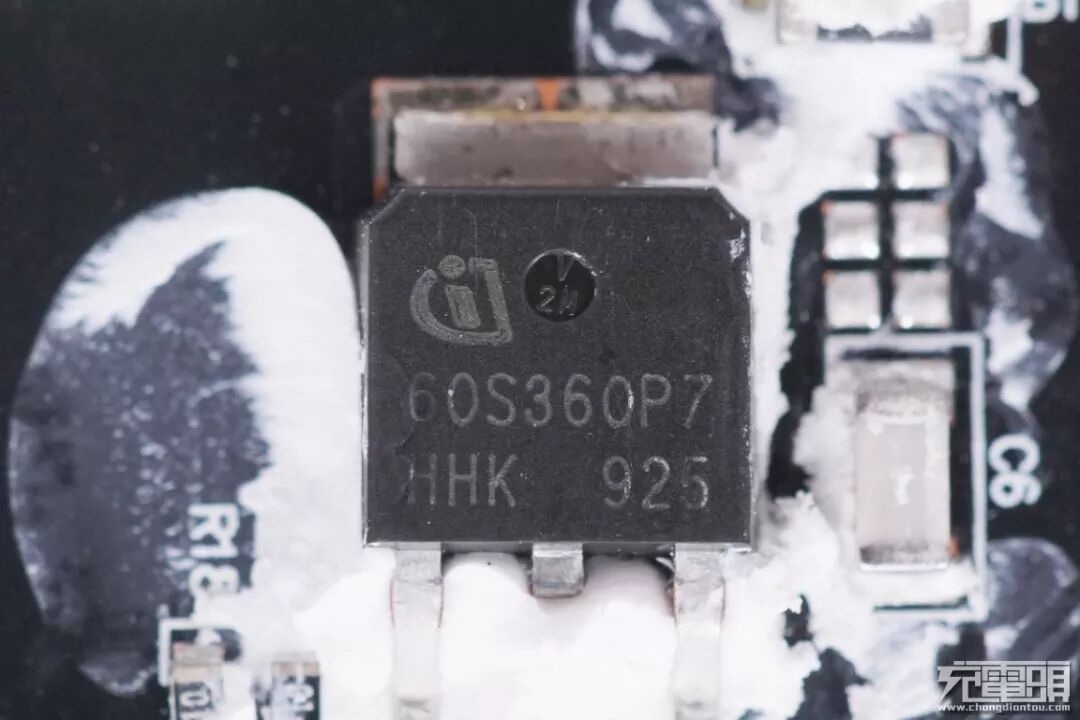

初级主控开关管，采用英飞凌的超结CoolMOS P7，型号IPD60R360P7S，650V耐压，360mΩ导阻。

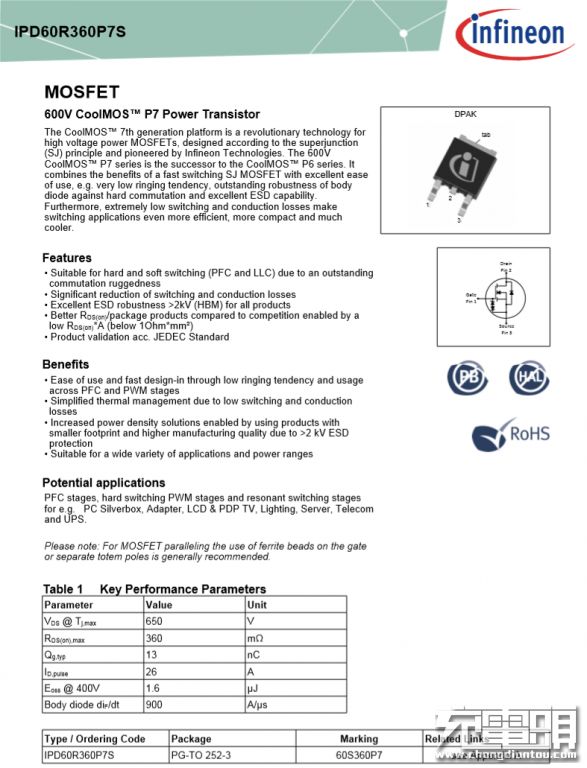

英飞凌IPD60R360P7S规格资料。

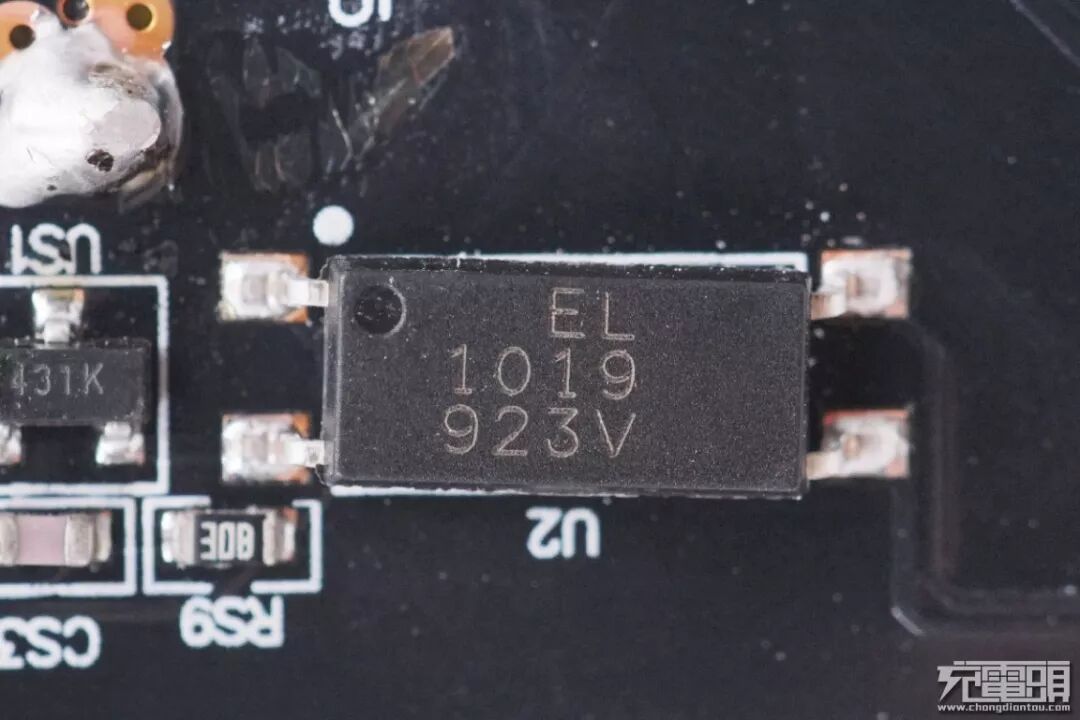

亿光 EL1019光耦，用于调节反馈输出电压。

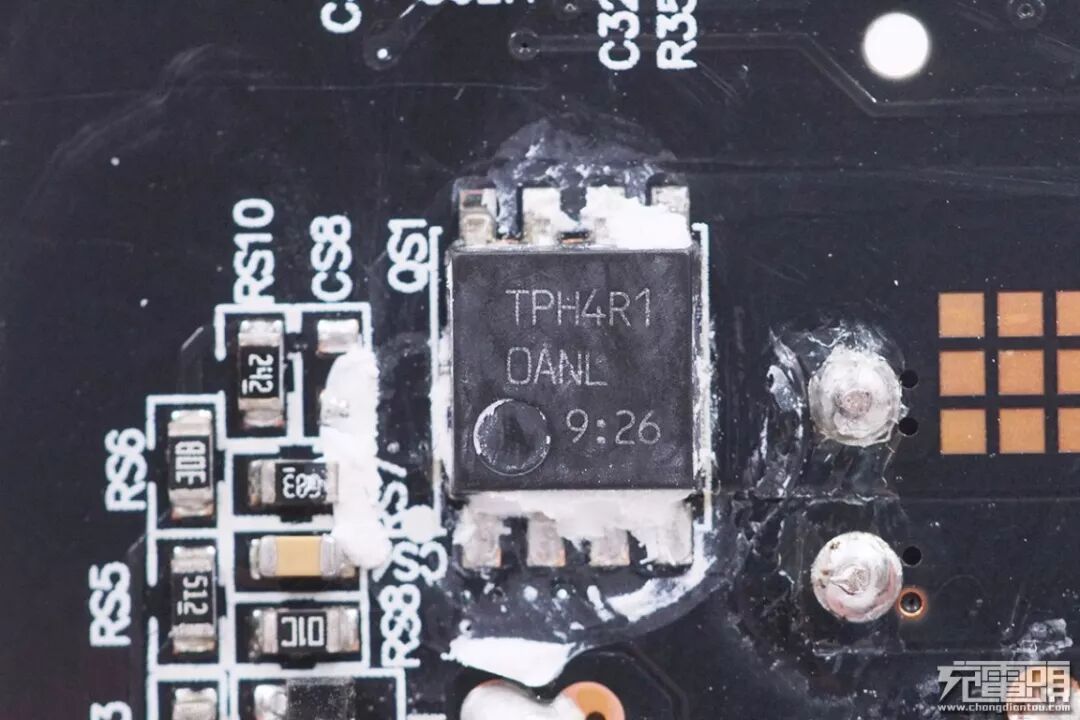

次级同步整流MOS管，东芝TPH4R10ANL。

东芝TPH4R10ANL详细规格资料。

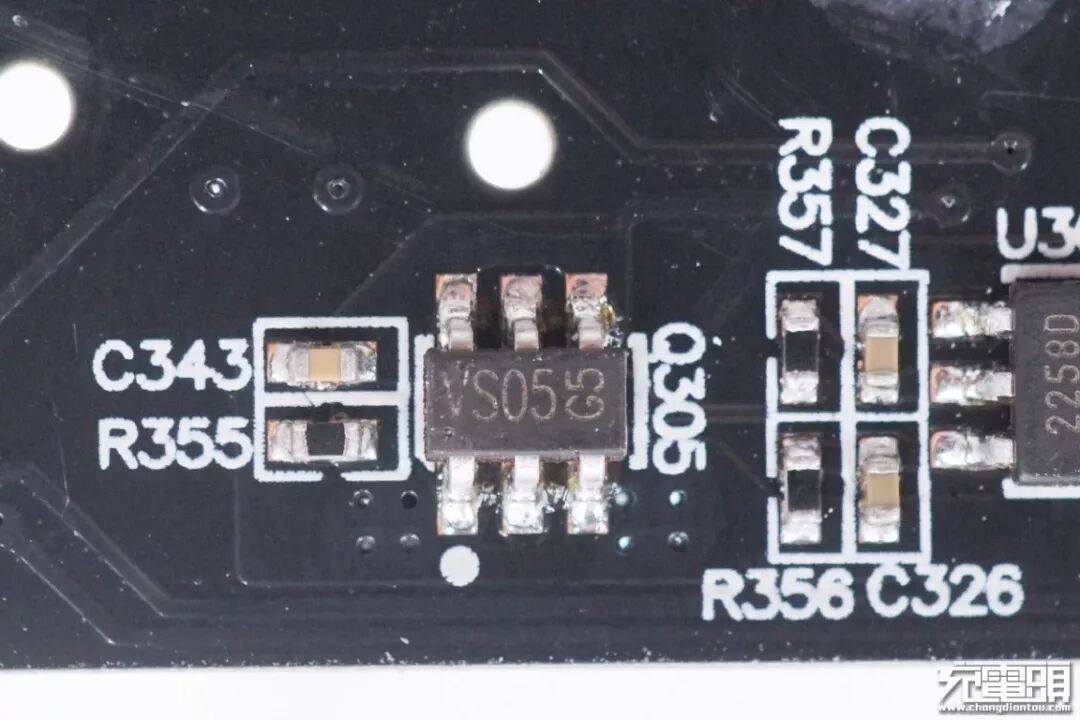

丝印VS05的MOS管。

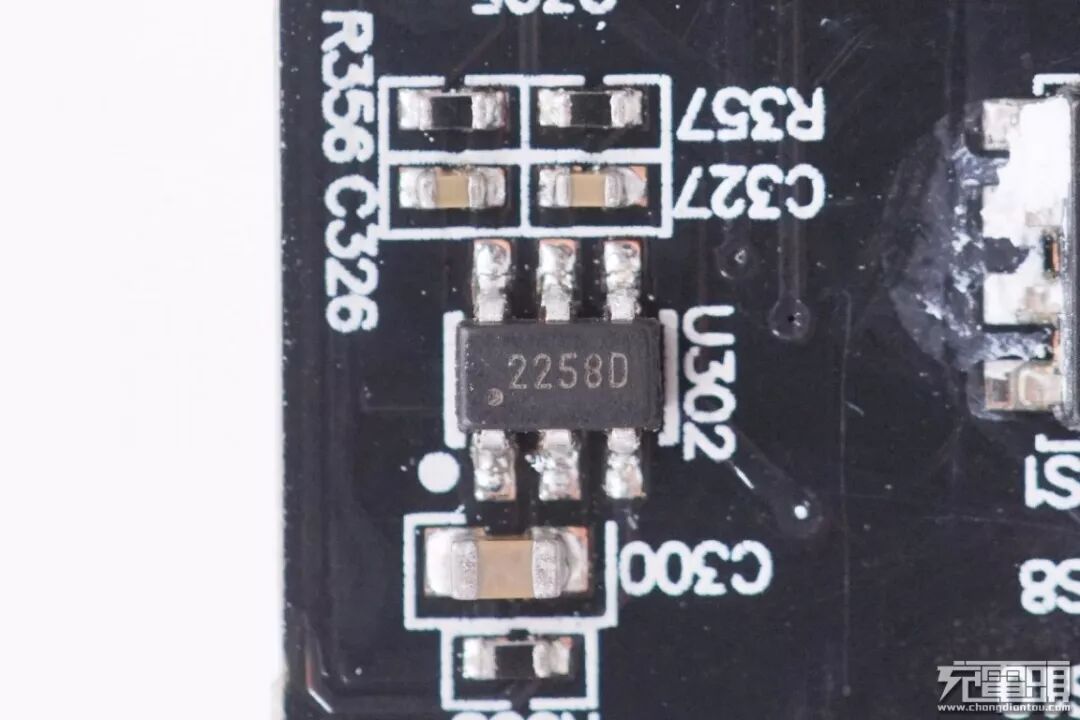

丝印2258D的ZMI紫米定制IC。

两颗AOS次级降压同步整流MOS，型号AON7534，南芯SC8002外置开关管，用于USB-A跟USB-C2两个接口的降压。

美国万代AOS AON7534详细规格资料。

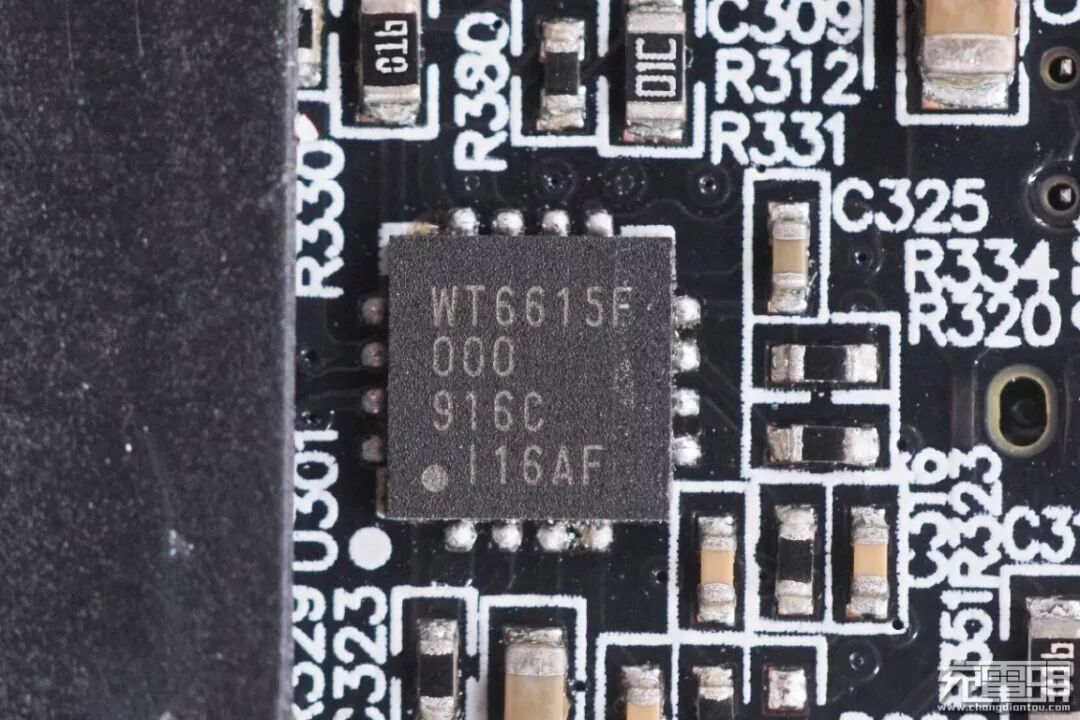

USB-C2接口的协议IC使用伟诠WT6615F，这是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。

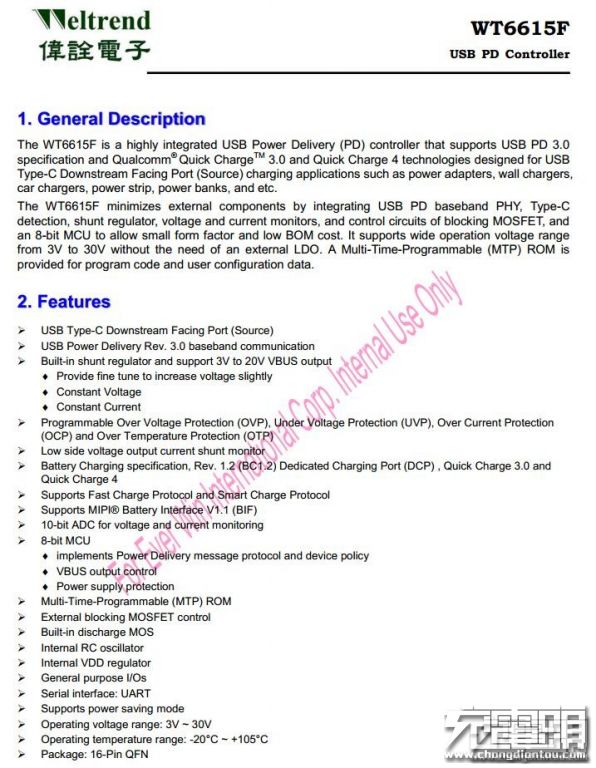

伟诠WT6615F详细规格资料。

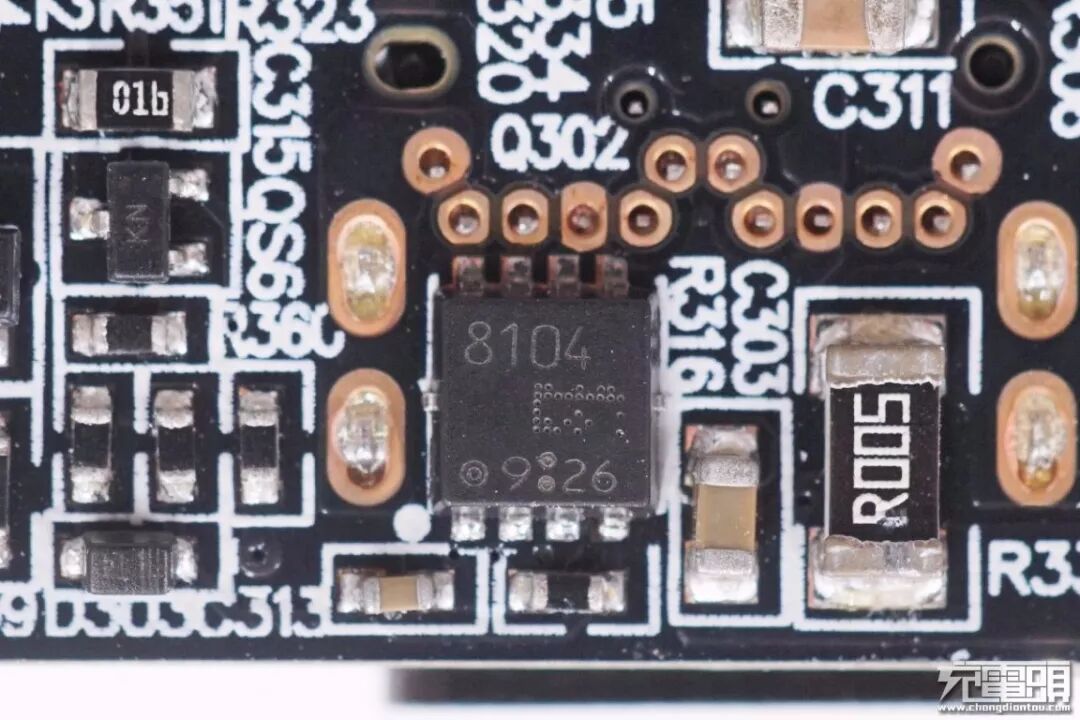

东芝TPCC8104 MOS管，作为USB-C2接口的输出开关。

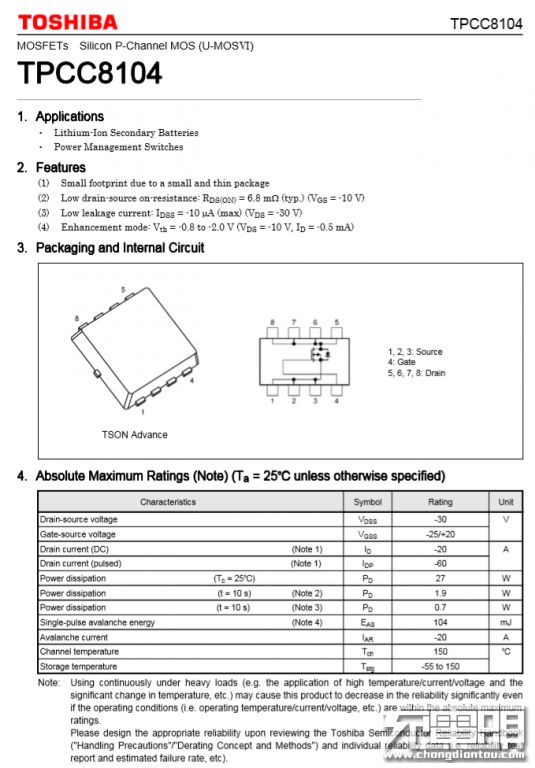

东芝TPCC8104 详细资料。

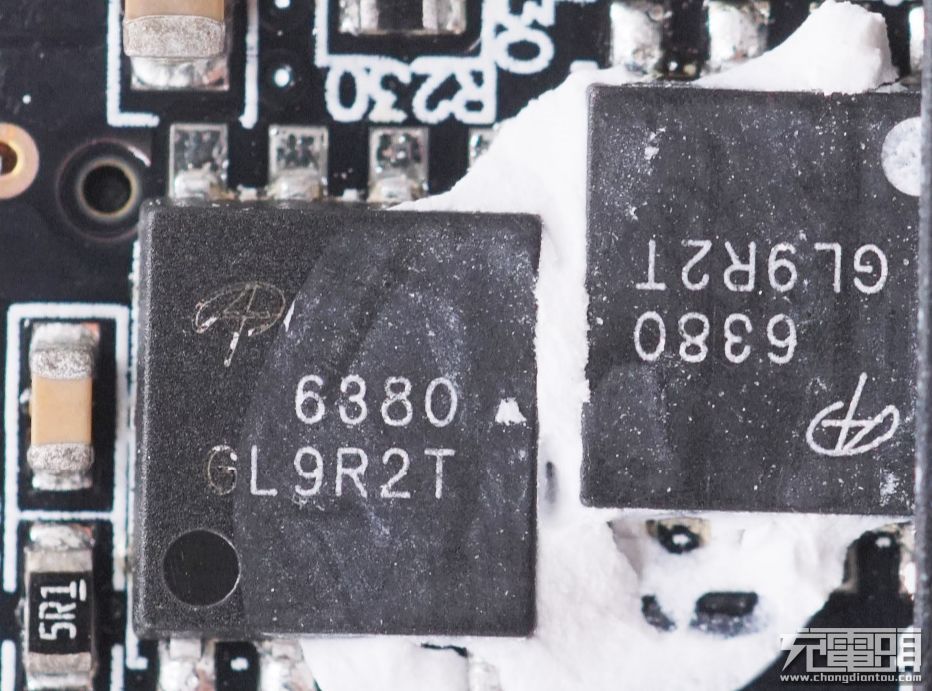

AOS的AON6380 NMOS，USB-C1接口的降压开关管。

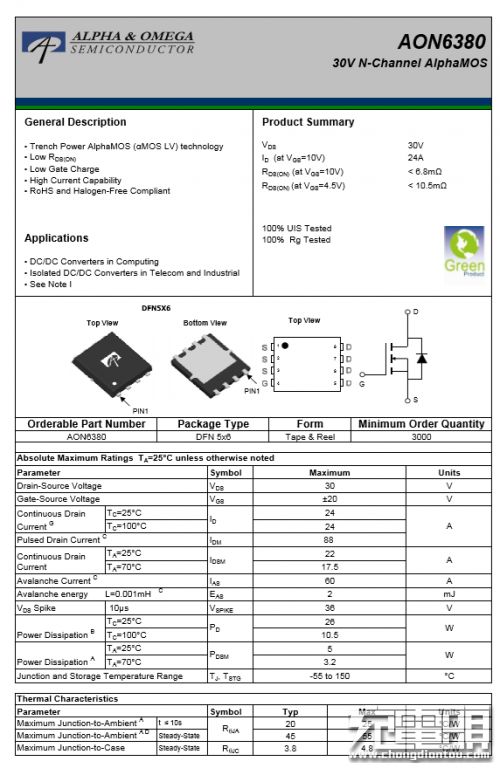

AOS AON6380 详细资料。

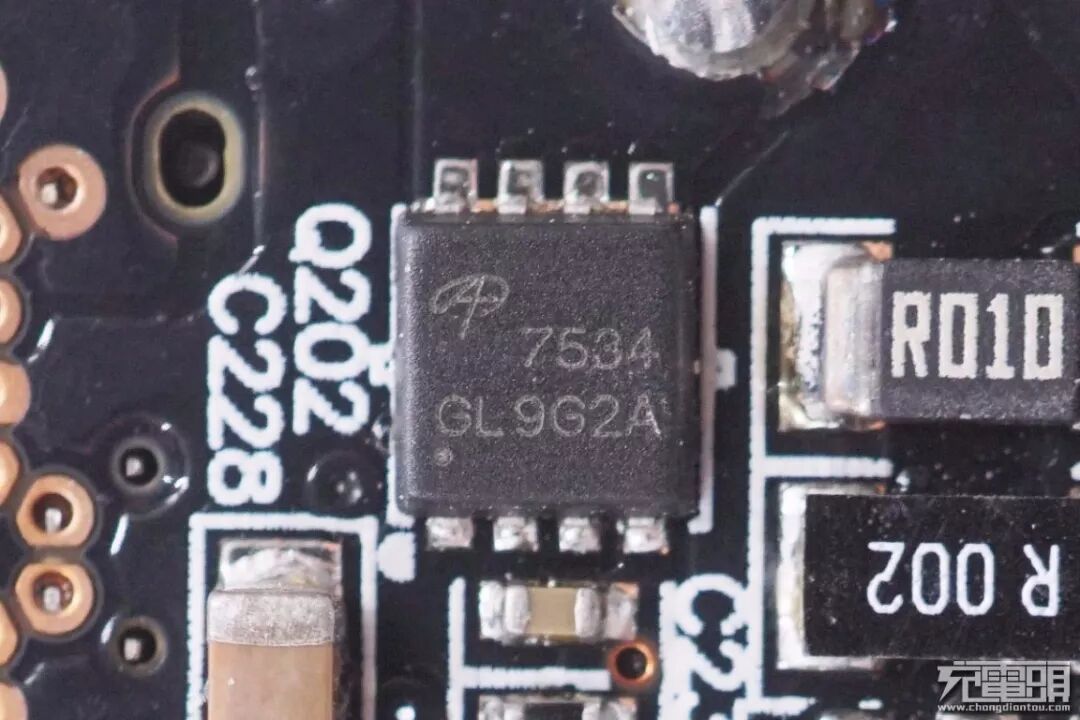

来自AOS的AON7534，作为USB-C1接口的输出开关。

全部拆解完毕。

充电头网拆解总结

ZMI紫米USB充电器65W桌面快充版通体黑色，体型扁平，表面的凹凸齿轮条纹不仅防滑而且增加了手感。通过8字线连接电源，只占用一个插座孔位就能驱动这款桌面充电器工作，不会阻挡其他插座孔，直接摆放在桌面上使用更加灵活。它共有三个USB接口，1A2C配置涵盖了USB-A与USB-C两种市面上使用率最广的接口，可以满足大部分设备的充电问题。

通过充电头网拆解发现，这款产品采用二次降压的结构，初级侧采用通嘉的LD5763GS主控芯片，次级通过MP6908搭配东芝MOS管进行同步整流。二次降压部分采用两路输出，USB-C1接口为一路，USB-C2接口和USB-A接口为一路，分别采用一颗南芯SC8002进行控制，协同工作，智能控制充电器在不同工况下的输出功率。此外，这款充电器还采用了伟诠的USB PD协议芯片、英飞凌的超结MOS等元器件，产品用料均来自业界知名品牌。

在散热方面，充电器内部PCBA不仅正反两面均采用了大面积的金属散热片，而且在主要发热元器件上均有注胶辅助导热处理，解决充电器在大功率工况下的散热问题。总的来说，产品的用料讲究，做工扎实，为产品的性能保驾护航。
