----- 充电头网拆解报告第942篇 -----

作为最早一批5G智能手机中的一员，SAMSUNG三星Note 10+已经上市了将近三个月，今年三星在充电领域有不小的动作，充电功率从祖传的15W变为25W，甚至在新机Note 10+上能够实现45W的大功率充电。不过三星Note10+只标配了25W快速充电器，这也就意味着 Note10+用户想要体验45W快充得额外花钱购买一套三星45W PD充电器套装。

目前充电头网已经拿到了一款黑色欧规版本的SAMSUNG三星45W PD充电器，并在第一时间为大家带来了产品评测。该产品配一条5A USB-C to USB-C快充线，并拥有最大20V的输出电压，可以用来给PD手机、平板、笔记本电脑充电。今天充电头网就继续为大家带来这款45W PD充电器的拆解。

同时充电头网还拆解过三星S10 5G版原装25W USB-C充电器EP-TA800、25W AFC快充充电器EP-TA300、三星Galaxy S10原装15W充电器、三星NOTE7国行标配充电器、三星note8美规原装充电器等多款产品，大家可以点击蓝色字体了解详细的拆解报告。

一、SAMSUNG三星45W USB PD充电器外观

充电头网本次拿到的是欧规版本，整个充电器采用黑色的外壳，且表面全部进行了磨砂处理，不粘指纹，正面中心是闪电logo以及“Super Fast Charging”字样。

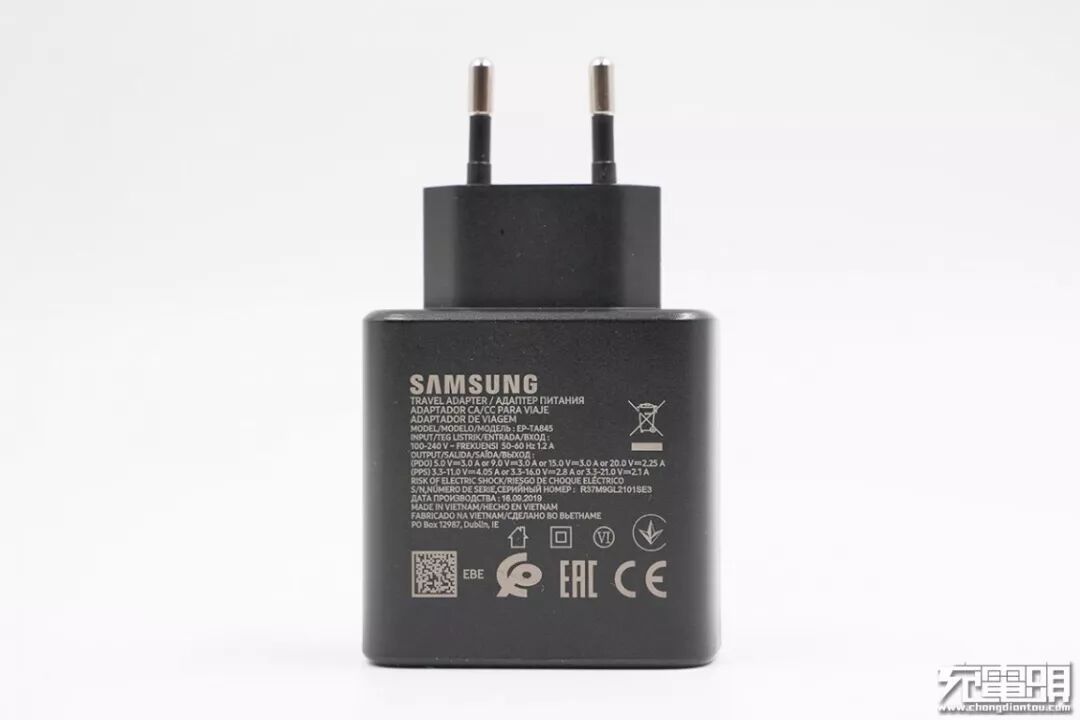

充电器背面为详细的产品信息，型号：EP-TA845；输入：100-240V~50/60HZ 1.2A；输出：5V/3A、9V/3A、15V/3A、20V2.25A；3.3-11V/4.05A或3.3-16V/2.8A或3.3-21V/2.1A三组PPS电压档位；产品为越南制造，目前已经通过了CE认证、EAC认证、摩洛哥CP认证等。

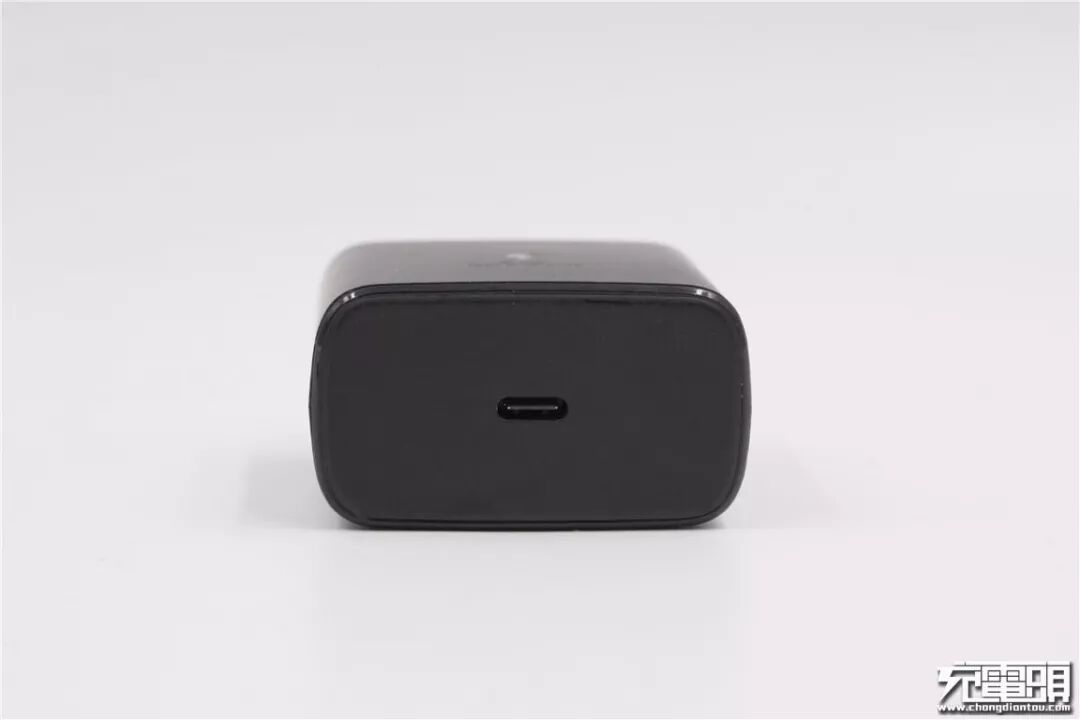

充电器为单USB-C接口，接口面板也是磨砂处理，表面平整。

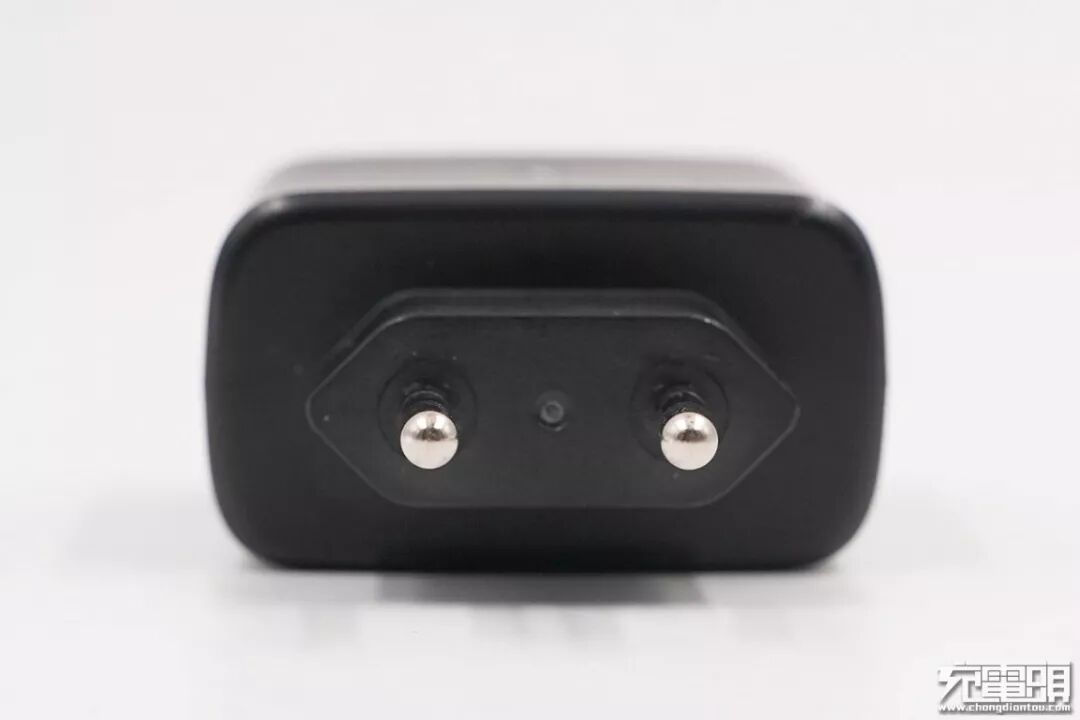

两根欧规插脚，棱形插脚端凸出。

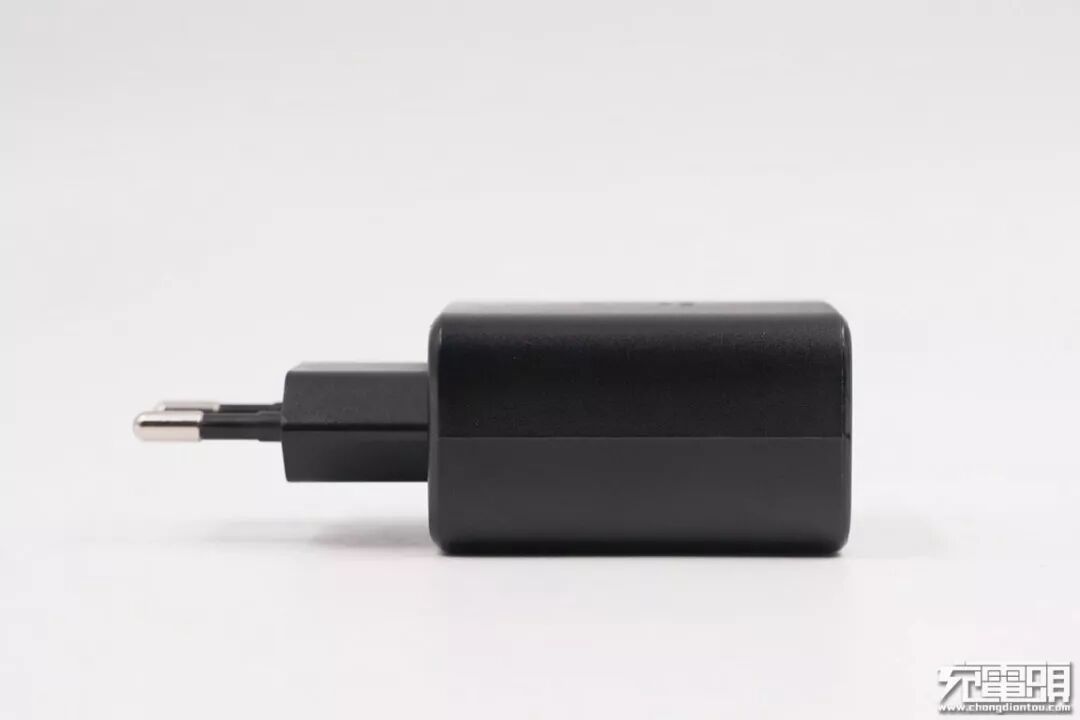

外壳侧面有一条外壳的合模线。

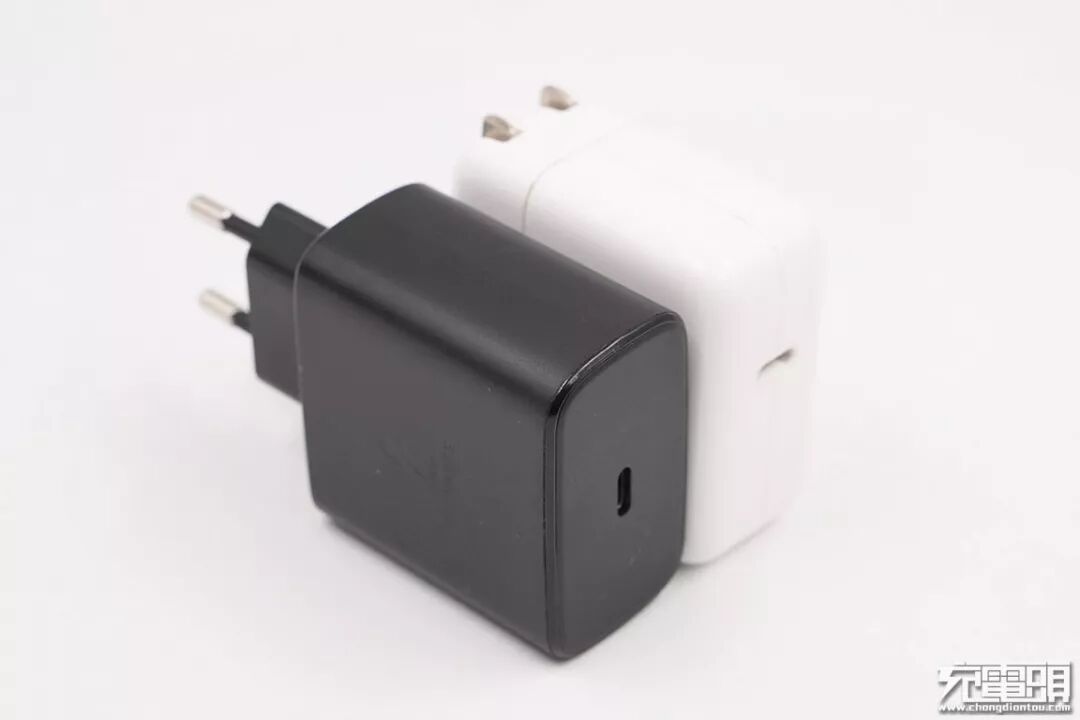

与苹果30W充电器对比，主体部分体积差不多。

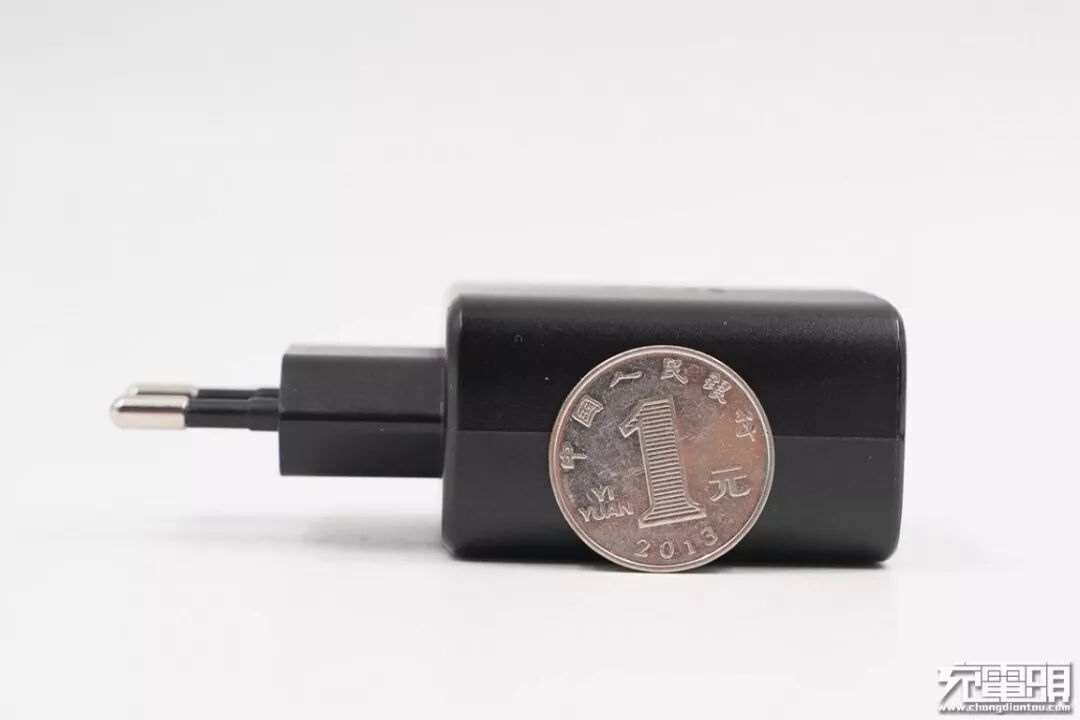

厚度比起一元硬币的直径稍大一点。

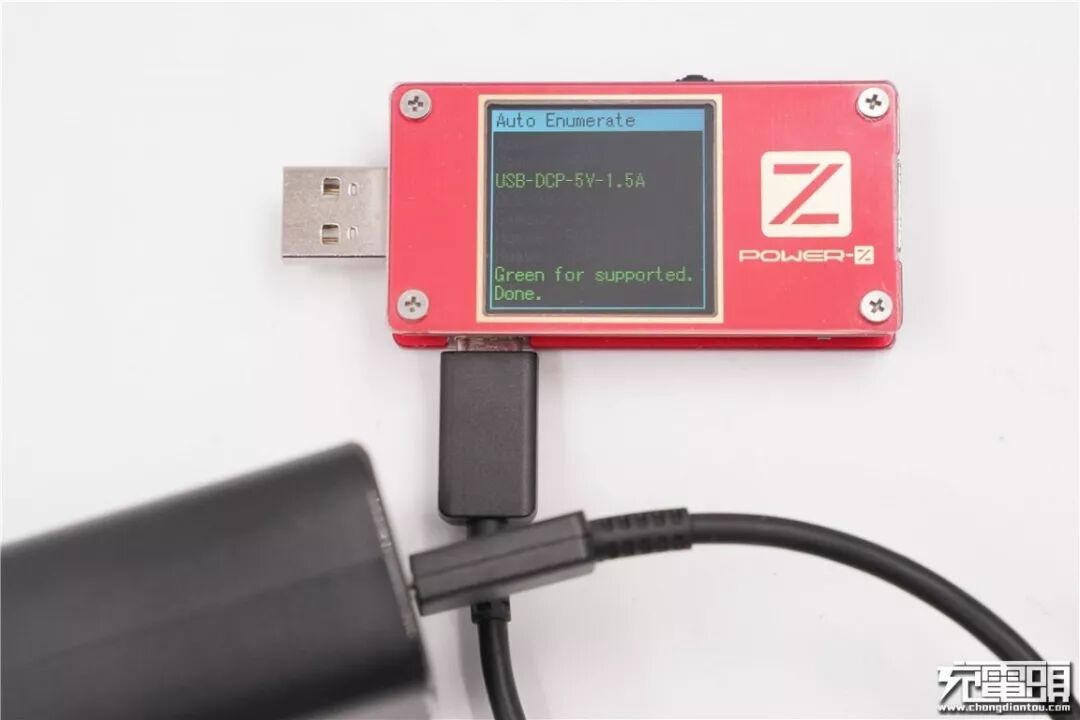

使用ChargerLAB POWER-Z KT001对SAMSUNG三星45W快速充电器进行协议读取，发现支持USB-DCP协议，不支持其他充电协议。

对充电器进行PDO报文读取，SAMSUNG三星45W快速充电器支持5V/3A、9V/3A、15V/3A、20V/2.25A四个固定档位及3.3V-11V/5A、3.3V-16V/3A、3.3V-21V/2.25A三个PPS档位。

二、SAMSUNG三星45W USB PD充电器拆解

沿着顶面的边缘缝隙处撬开，基本可以做到无损拆解，输入端焊接着电容等元件，背面中心处扣着一块白色塑料壳。

机身壳内部是一个白色塑料内衬，两边各有一条凹槽用来固定PCB板，金属弹片一端与欧规插脚接触，另一端则通过卡扣固定在机身壳里面，直接与PCB板接触导通。

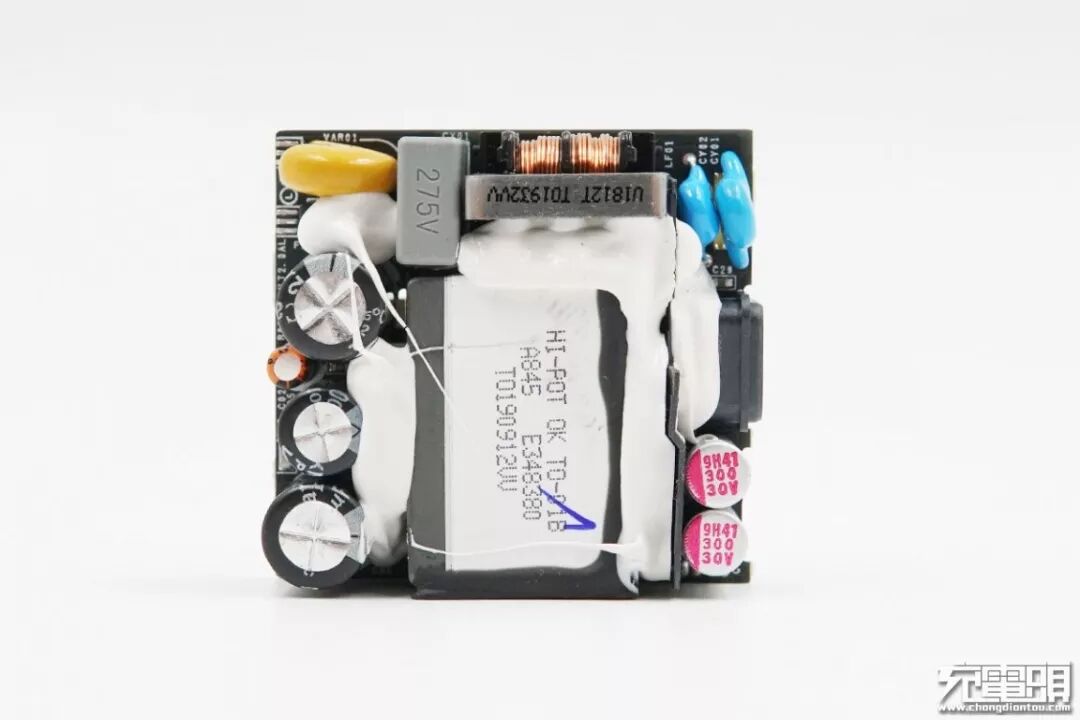

变压器左侧是输入滤波电容，上方是安规X电容和共模电感，右侧是输出USB Type-C插座和固态电容；元器件之间打胶固定，更加牢固。

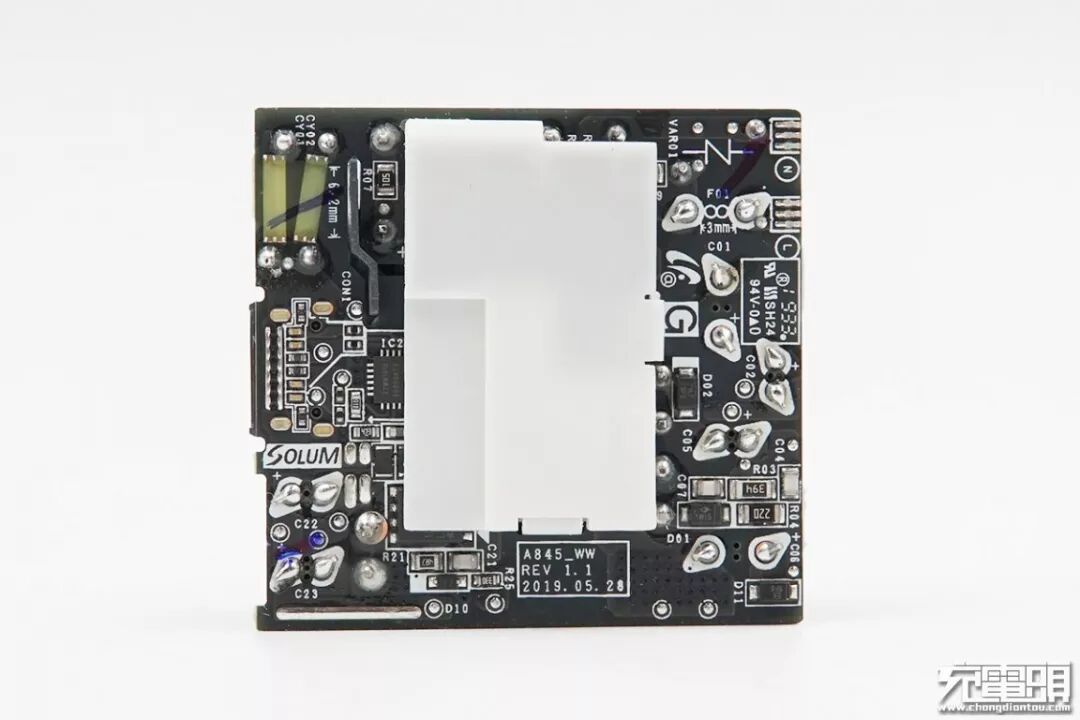

PCB板背面有一个白色塑料壳。

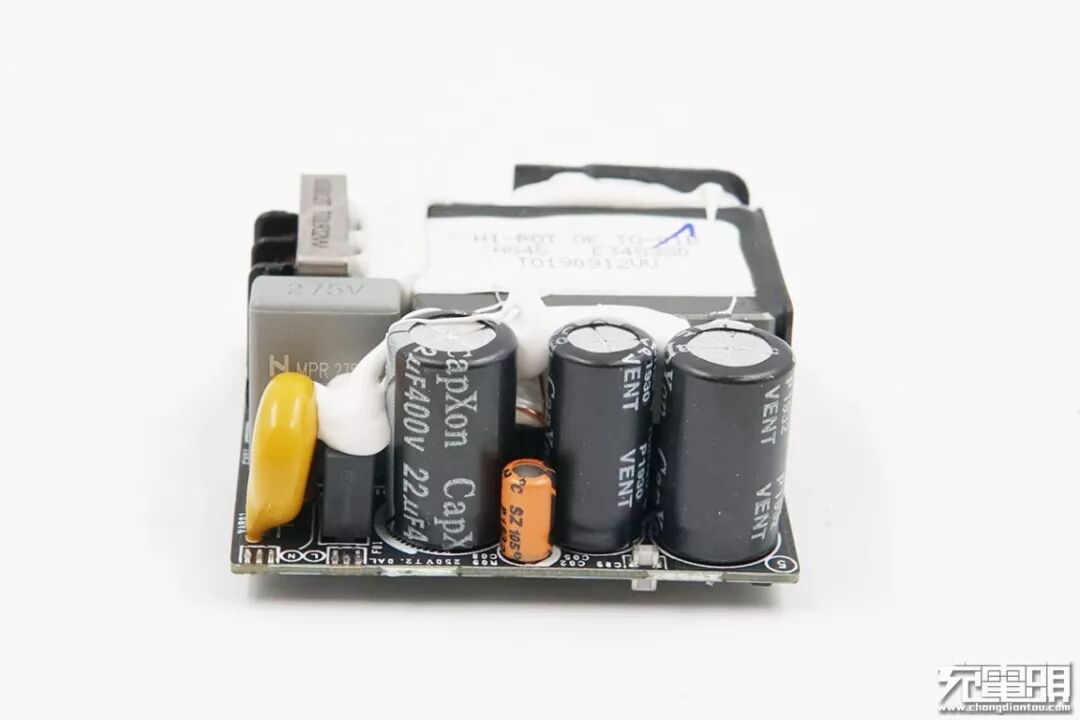

输入端排列着三颗黑色初级滤波电解电容、橙色的PWM芯片供电电容、安规X电容以及黄色的压敏电阻等。

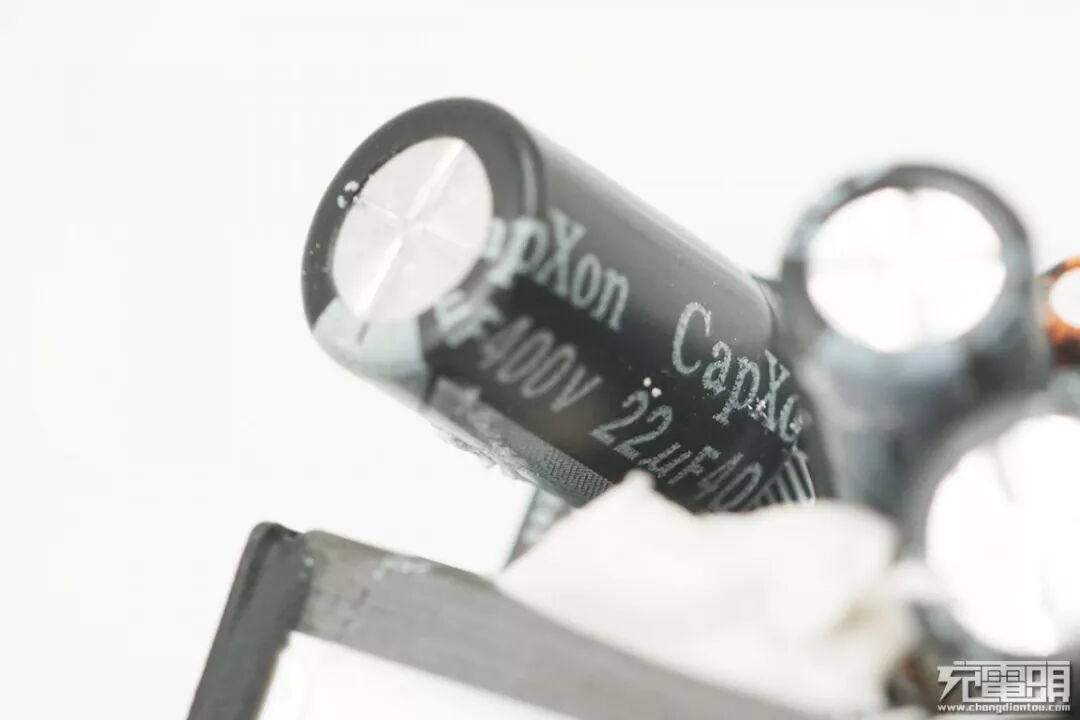

两个大的初级滤波电解电容为CapXon丰宾品牌，规格400V 22μF。

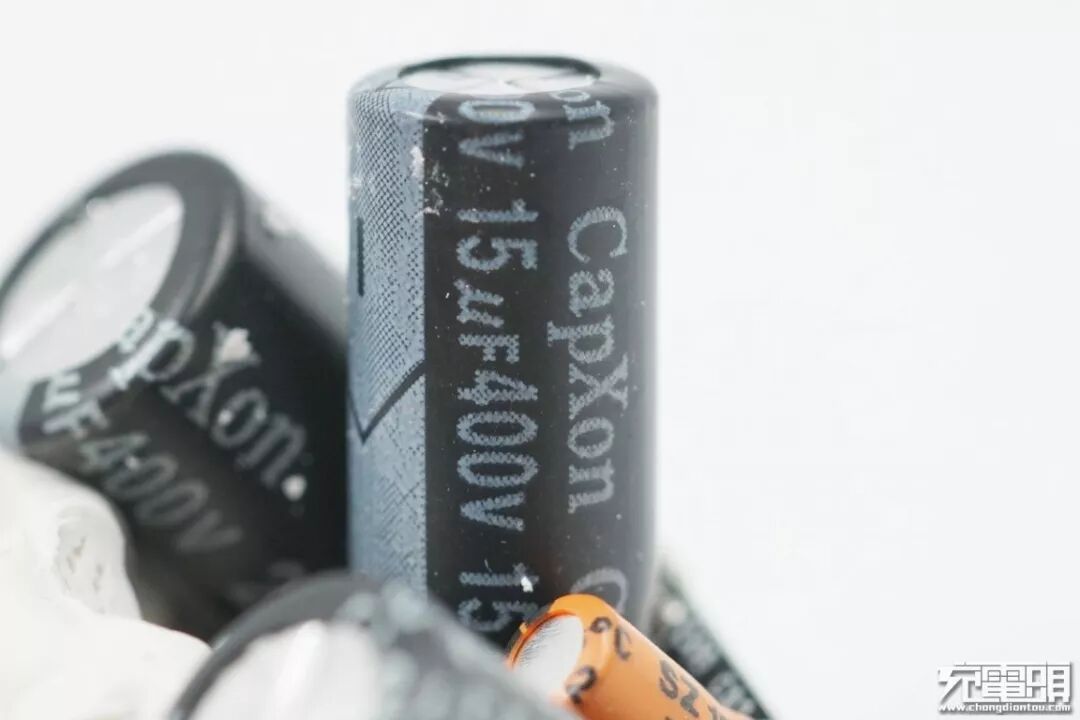

中间的初级滤波电解电容同样是CapXon丰宾品牌，规格400V 15μF，三颗电容并联工作。

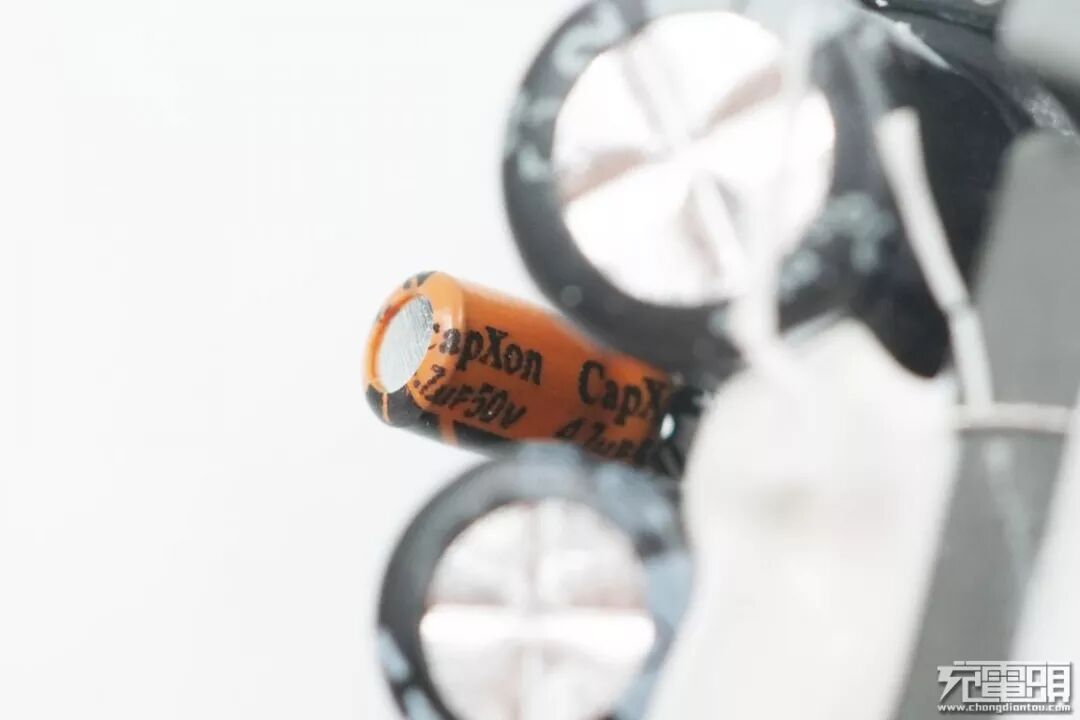

PWM主控芯片供电电容规格为50V 4.7μF，品牌依然为CapXon丰宾。

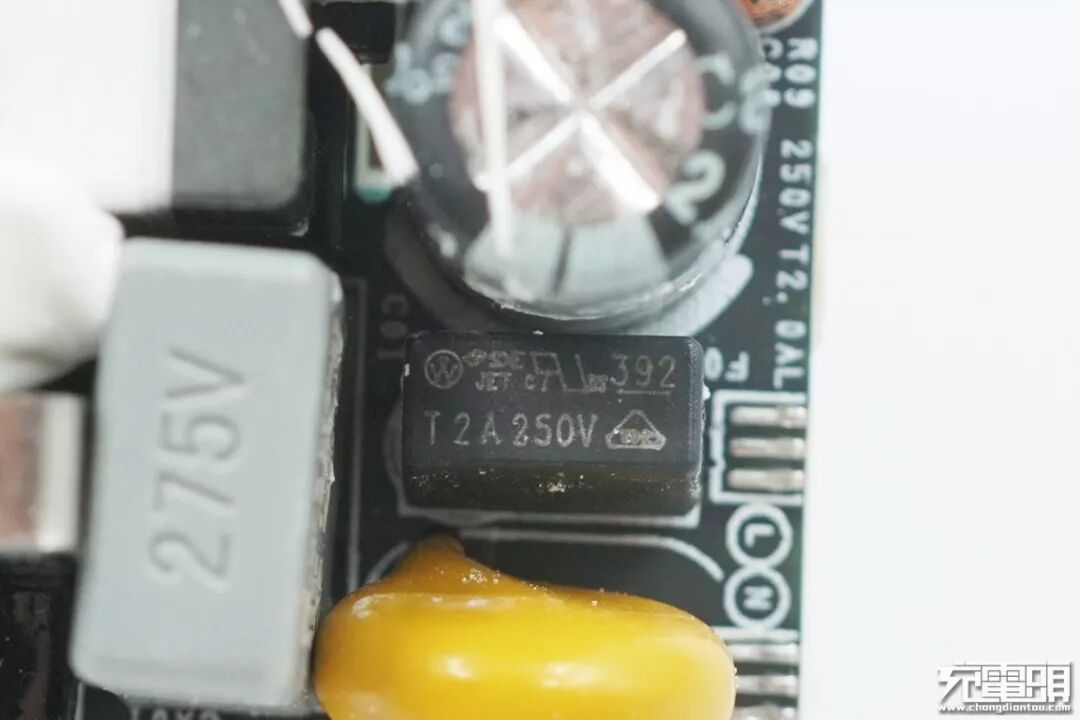

输入端延时保险丝规格为2A 250V。

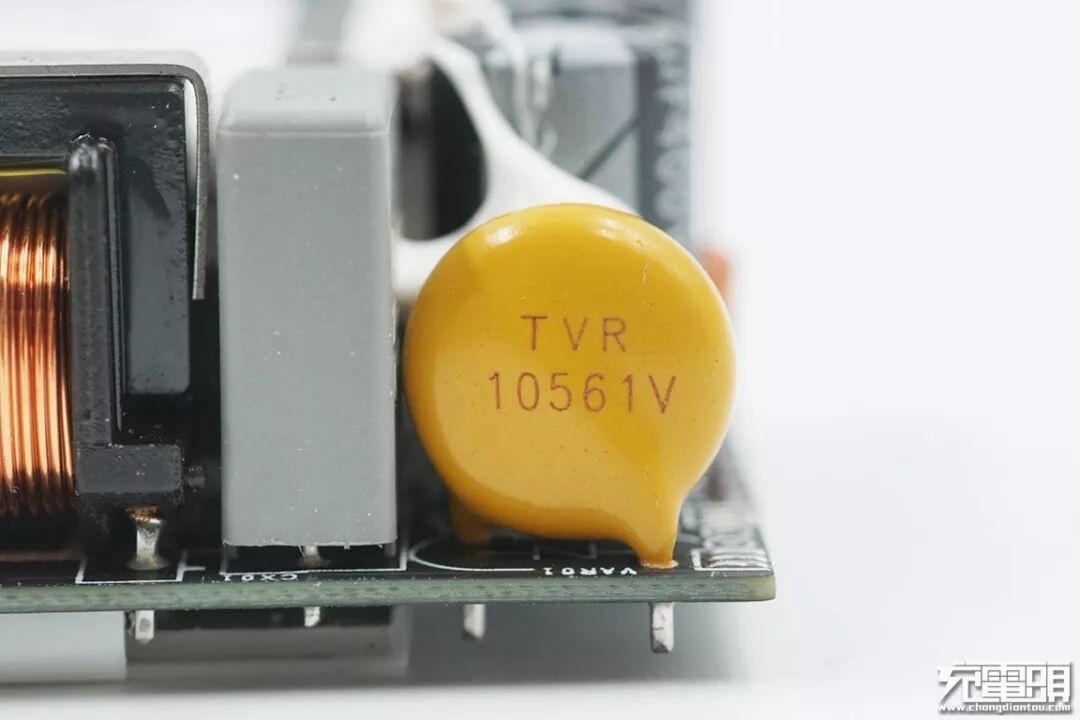

TVR10-V系列压敏电阻，在AC输入过压时导通熔断保险丝，避免电解电容过压发生危险。

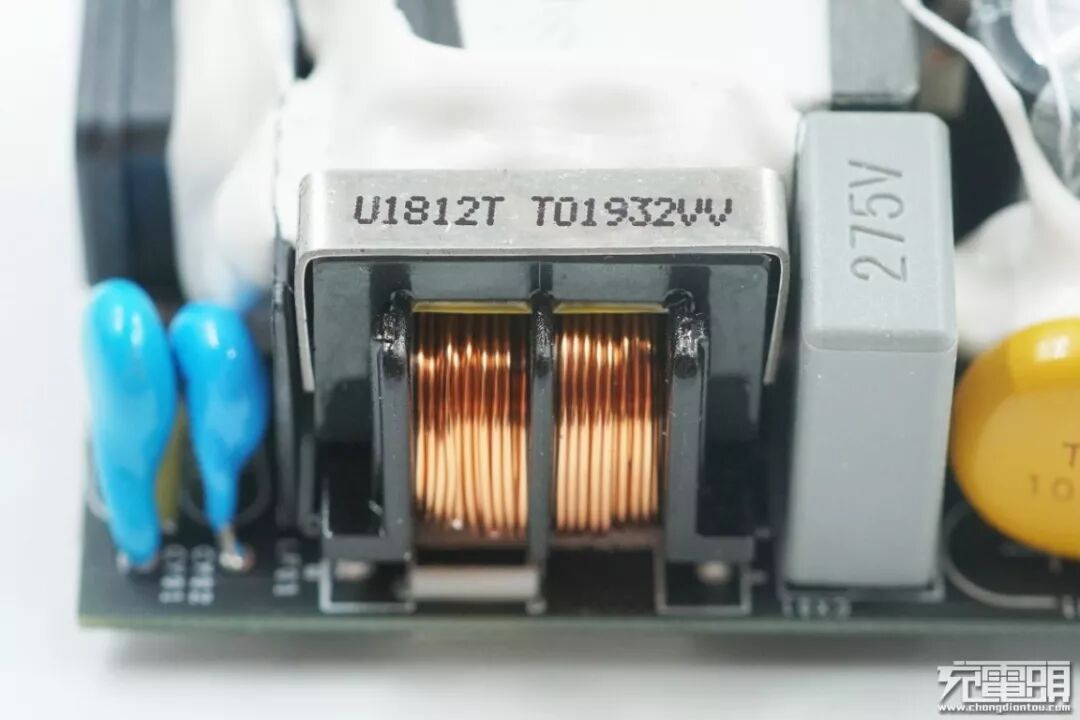

两颗输出抗干扰电容、共模电感以及右边灰色的安规X电容等。

共模电感特写，用来滤除EMI干扰。

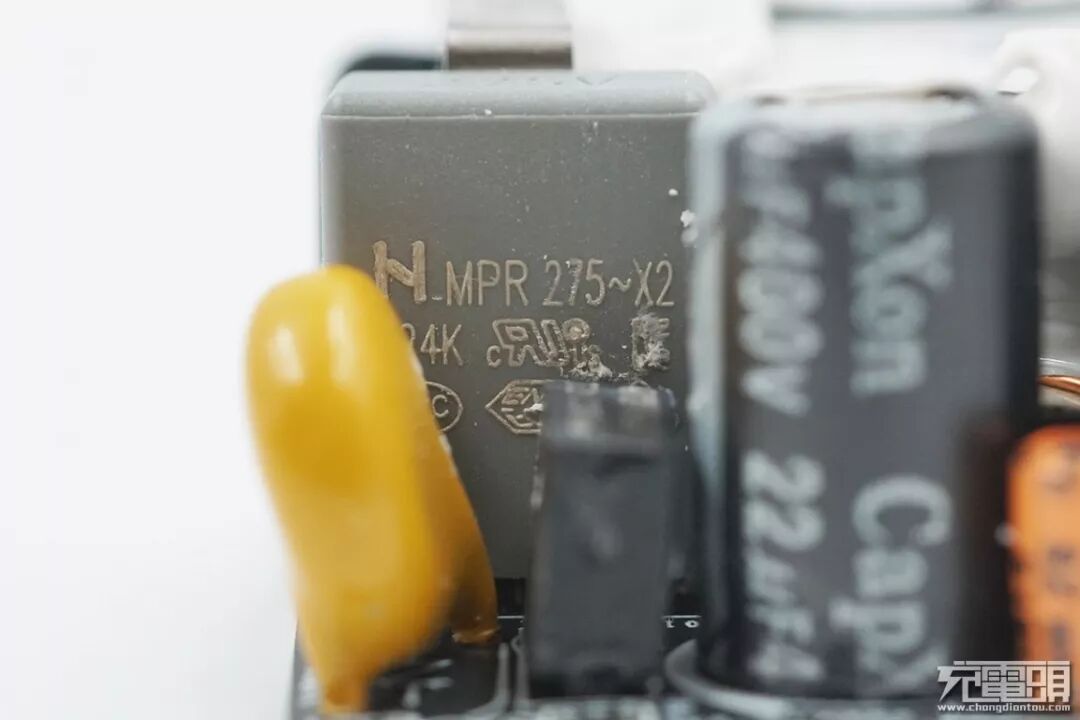

灰色的安规X2电容，容量0.22μF额定电压275VAC。

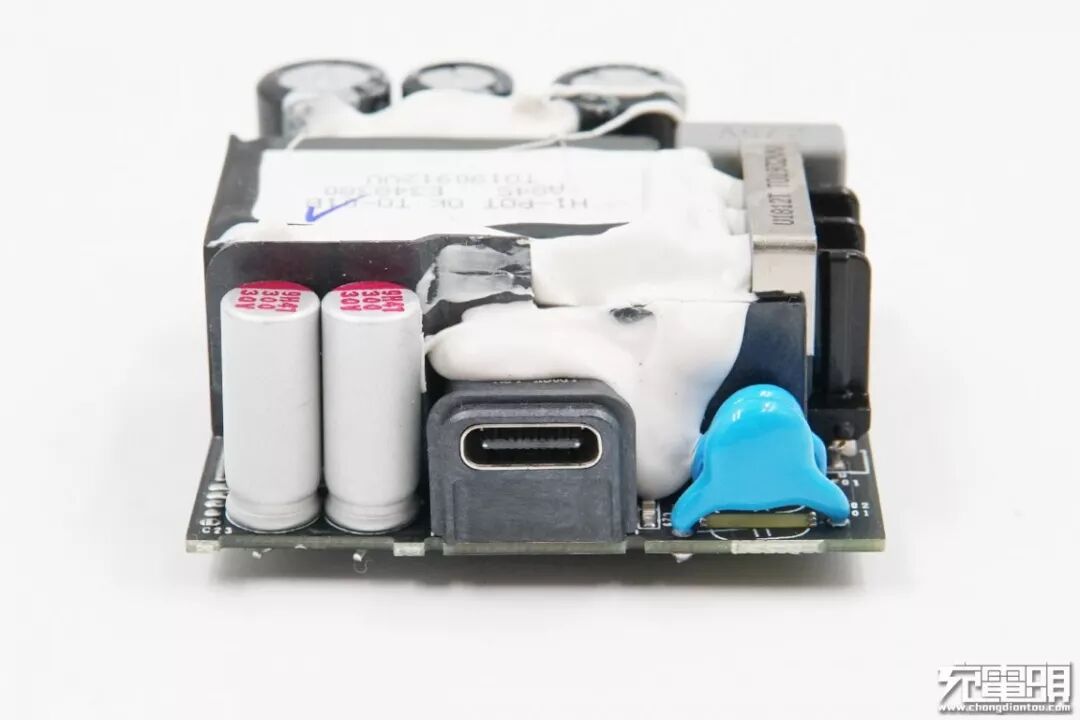

输出端采用两颗固态电容滤波，居中为定制的USB-C接口，接口采用黑色胶芯，内部夹钢片，两颗蓝色的Y电容并联；变压器与次级元件之间有塑料绝缘板绝缘。

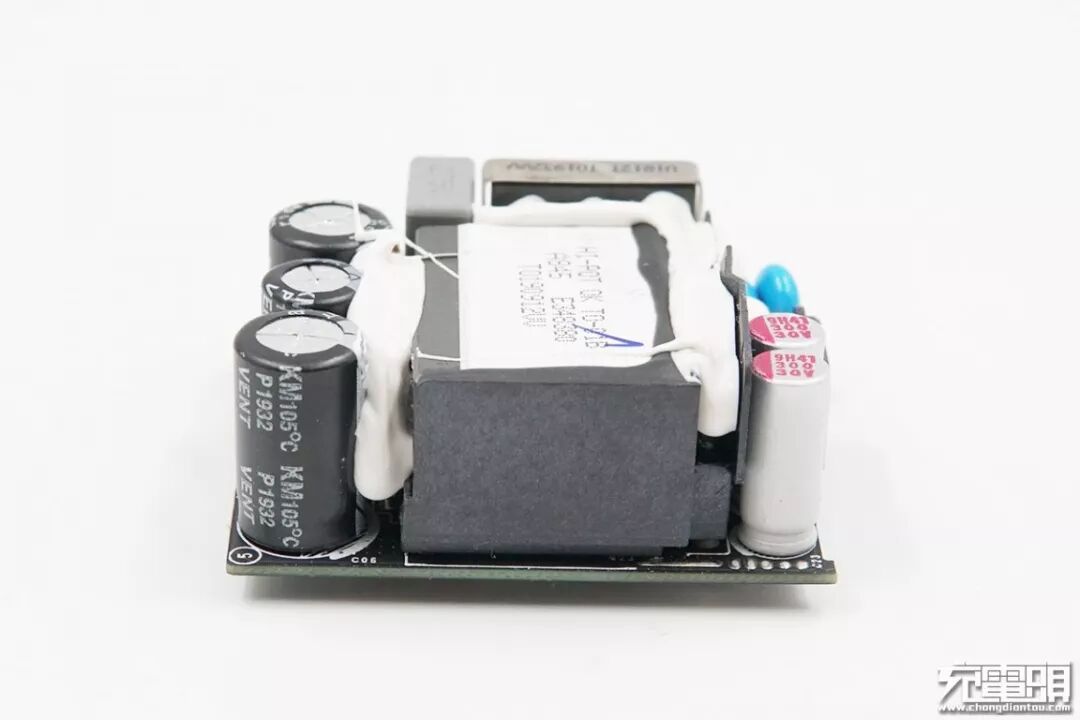

PCBA侧面一览。

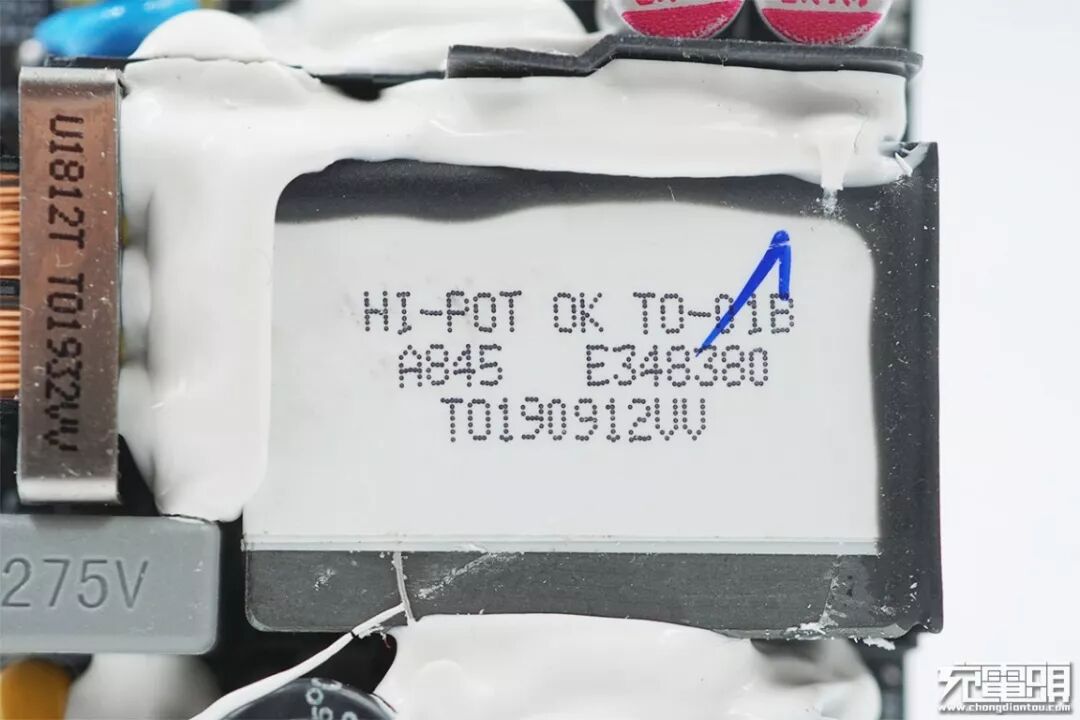

变压器上缠绕白色的马拉胶带，已通过HI-POT高压测试的耐高压变压器，磁芯有接地处理。

将PCB板正面的变压器拆除，露出主控芯片和两颗MOS管。

充电器的主控芯片为SAMSUNG三星向PI定制的料号SC1710C，属于InnoSwitch3-Pro家族。该芯片内置初级PWM控制器、初级开关管、次级同步整流控制器等。

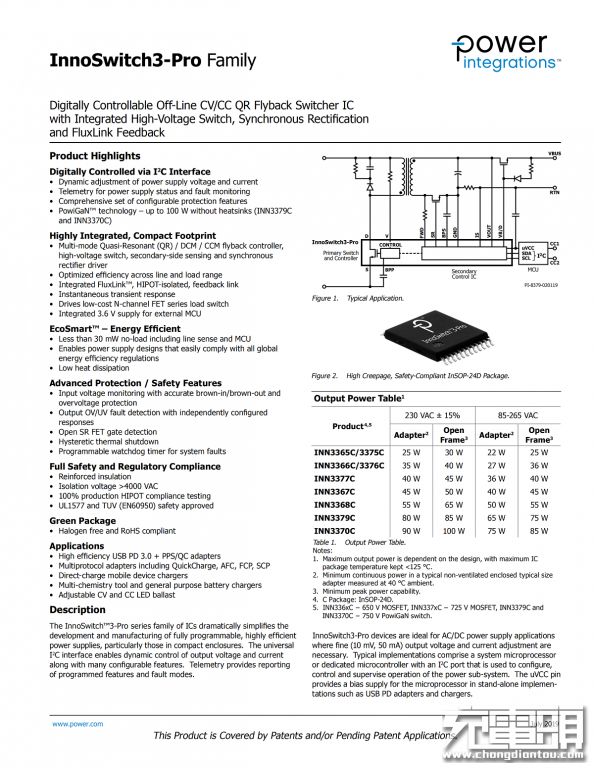

PI InnoSwitch3-Pro详细规格资料。

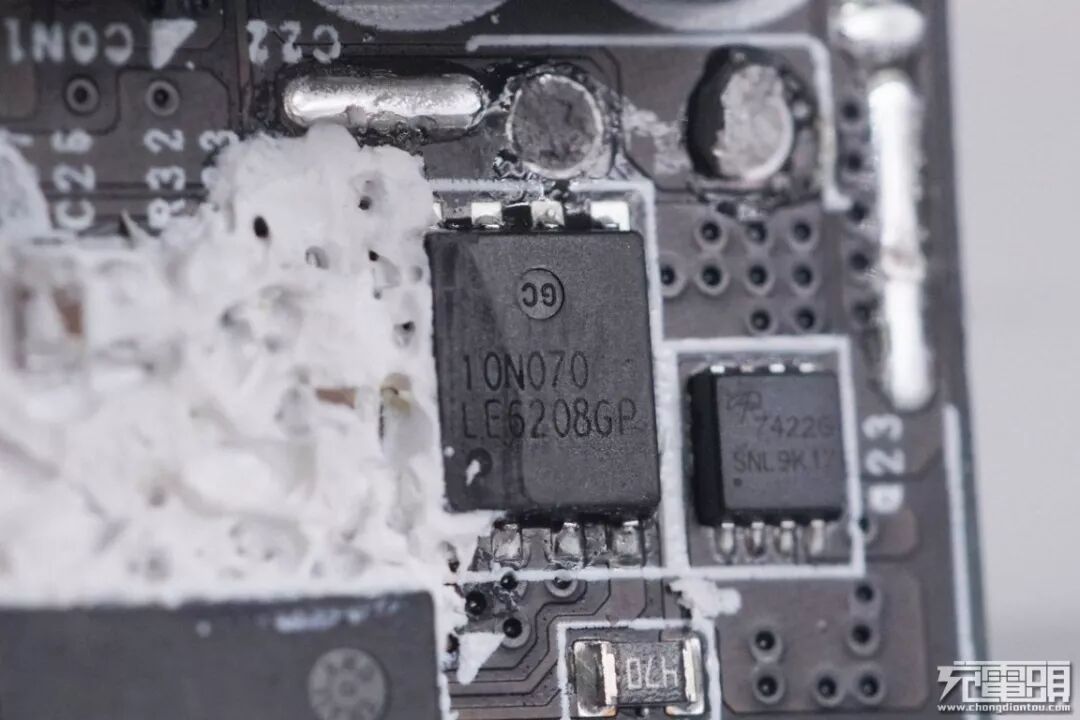

主控芯片旁边是次级同步整流MOS管，丝印10N070。

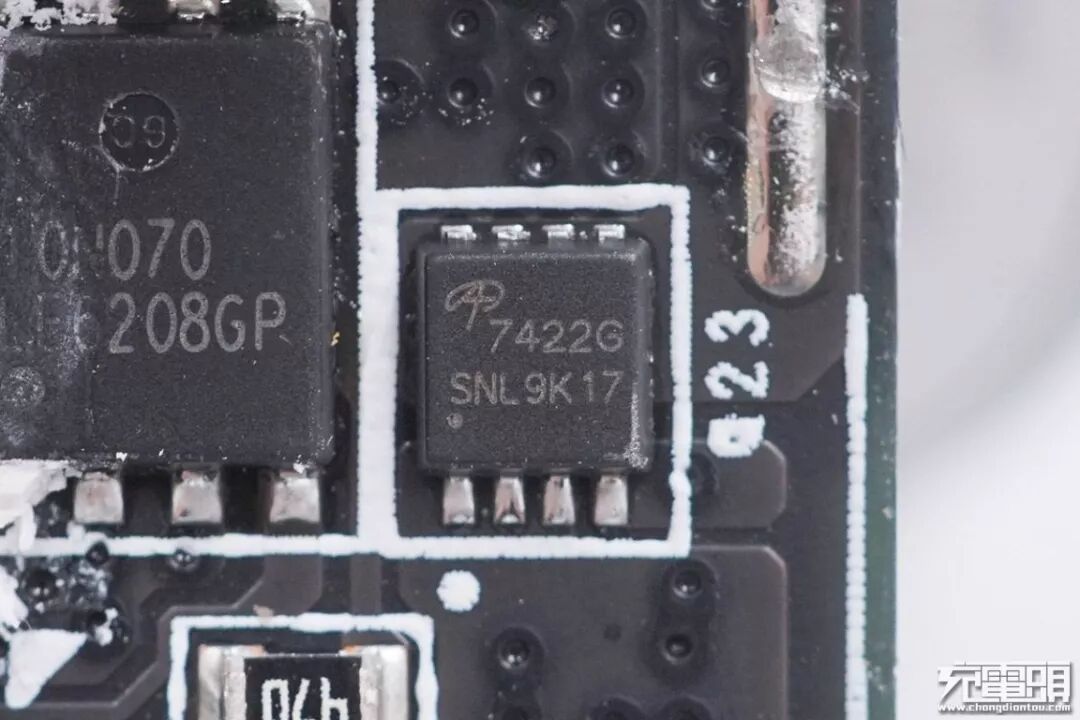

USB-C接口输出VBUS开关，AOS的AON7422G。

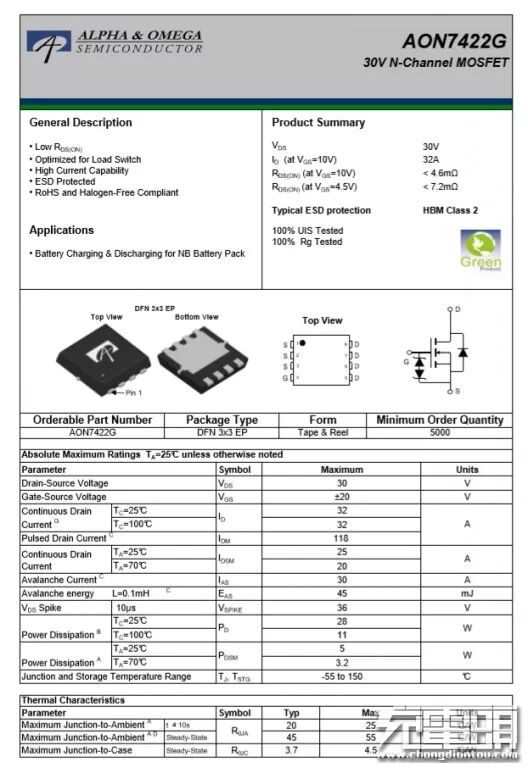

AOS AON7422G规格资料。

充电器的变压器采用塑料骨架固定。

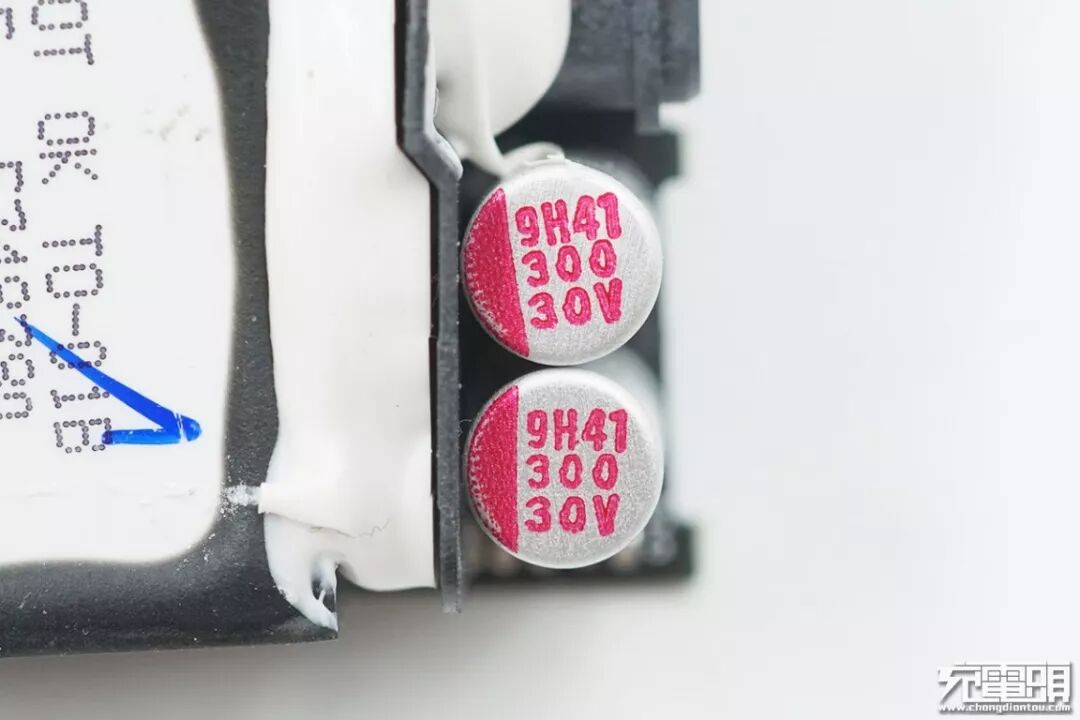

两个输出滤波固态电容特写，规格均为300μF 30V，细长。

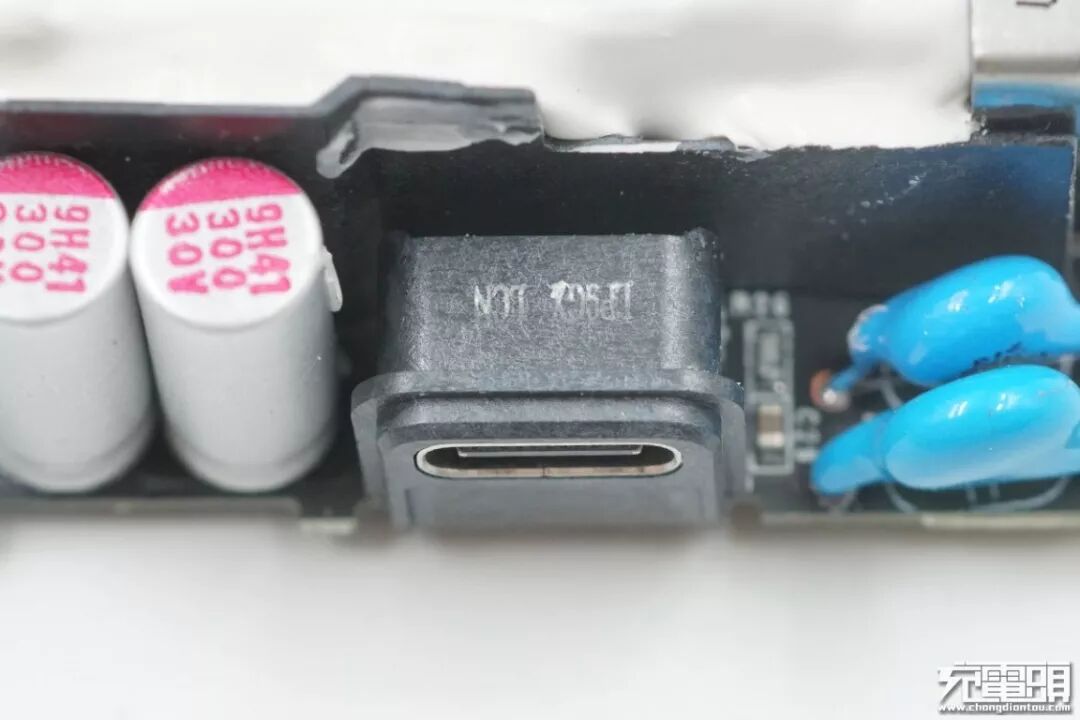

USB-C接口被塑壳模具包裹固定，上面印有“LP9GX LCN“字样。

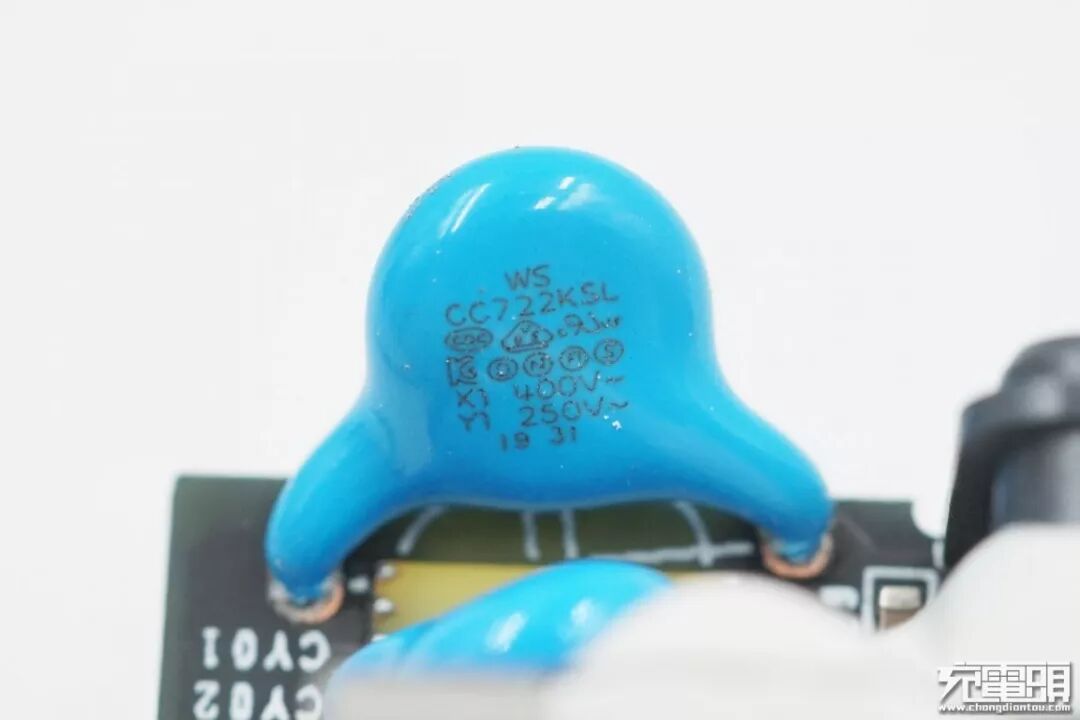

外面的一颗输出抗干扰蓝色Y电容。

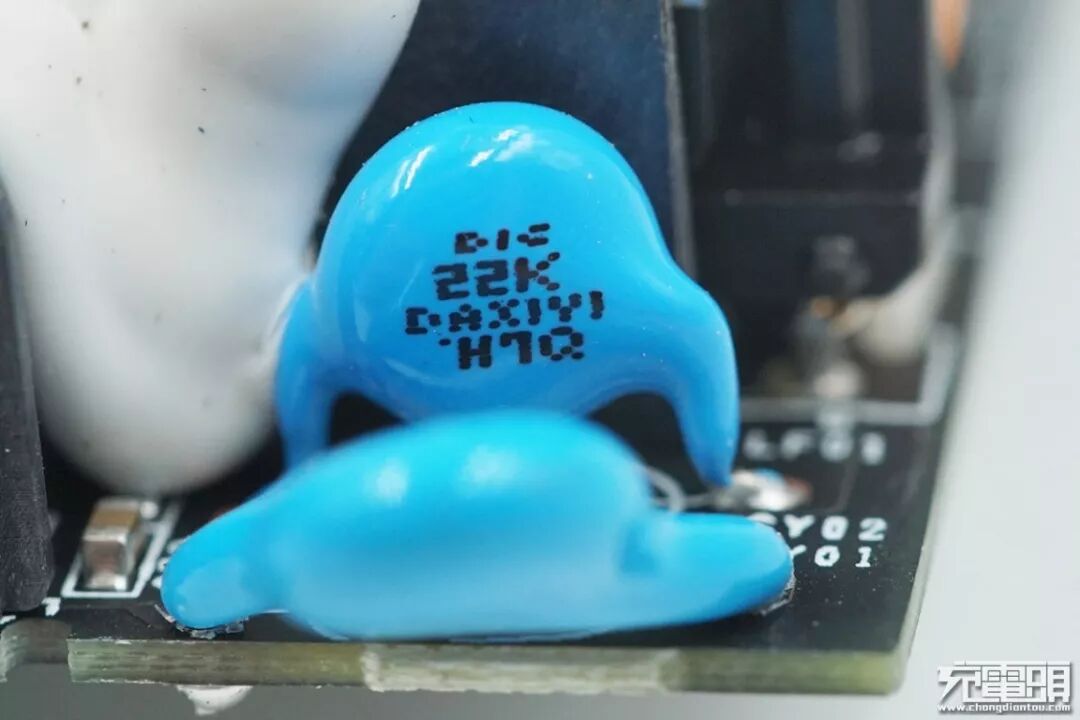

另一颗的Y电容特写。

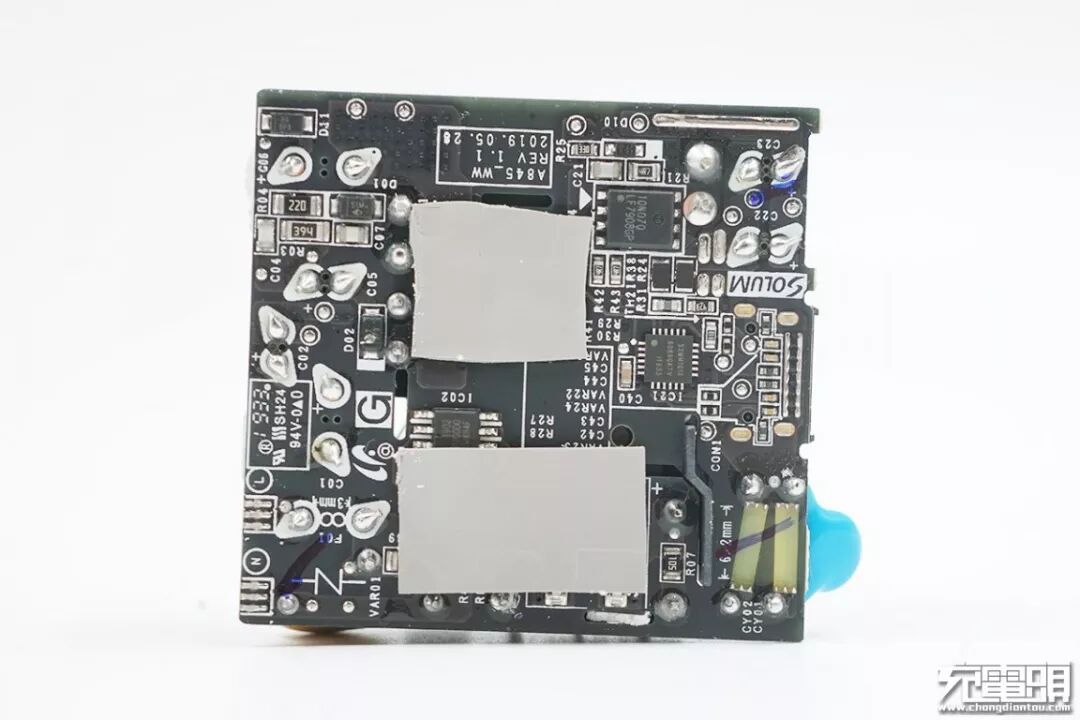

我们来看看背面，中间位置贴有两块导热垫，为发热大的元件降温。

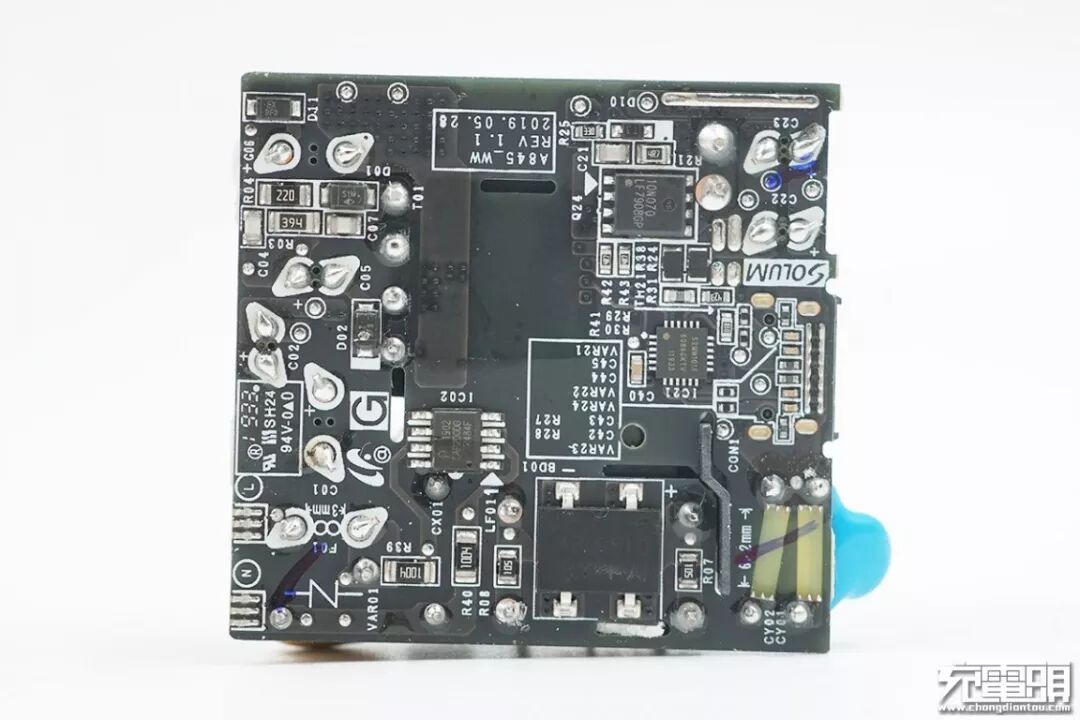

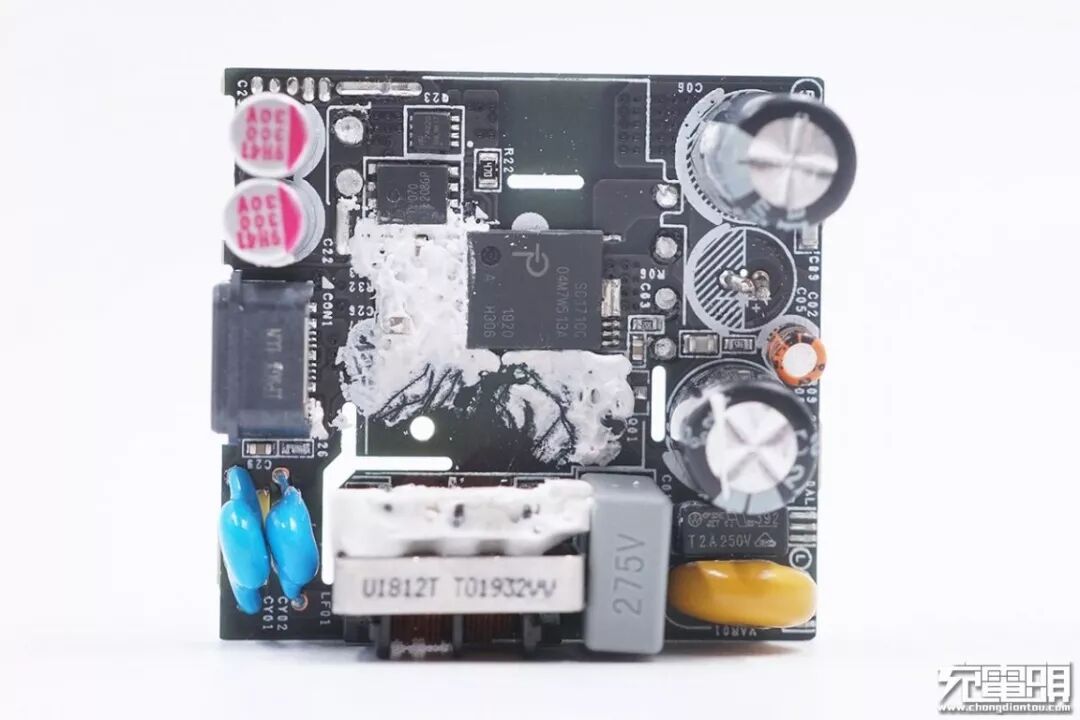

将导热胶取下，左边的初级侧和右边的次级侧分界比较明显。

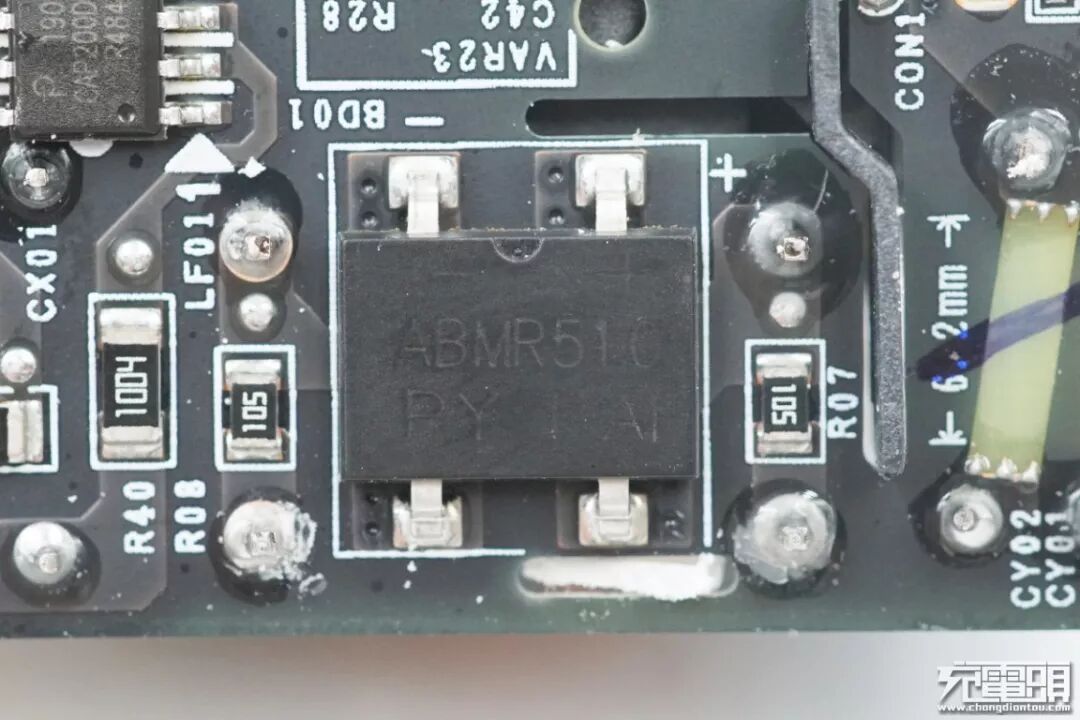

初级侧输入端的ABMR510整流桥。

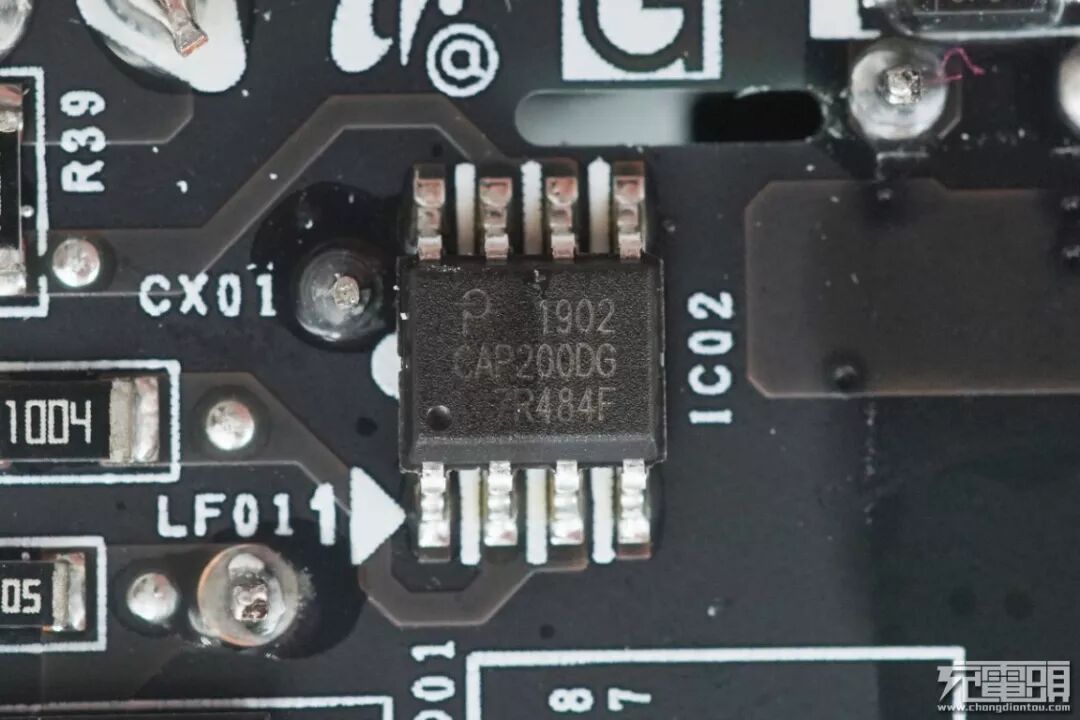

PI X电容放电芯片 CAP200DG，可在断开交流电后通过放电电阻为X电容放电，避免X电容放电电阻的功率消耗，其内置耐压1000V MOS管，只有两个端子，可靠性高并方便使用，有效提高充电器能效。

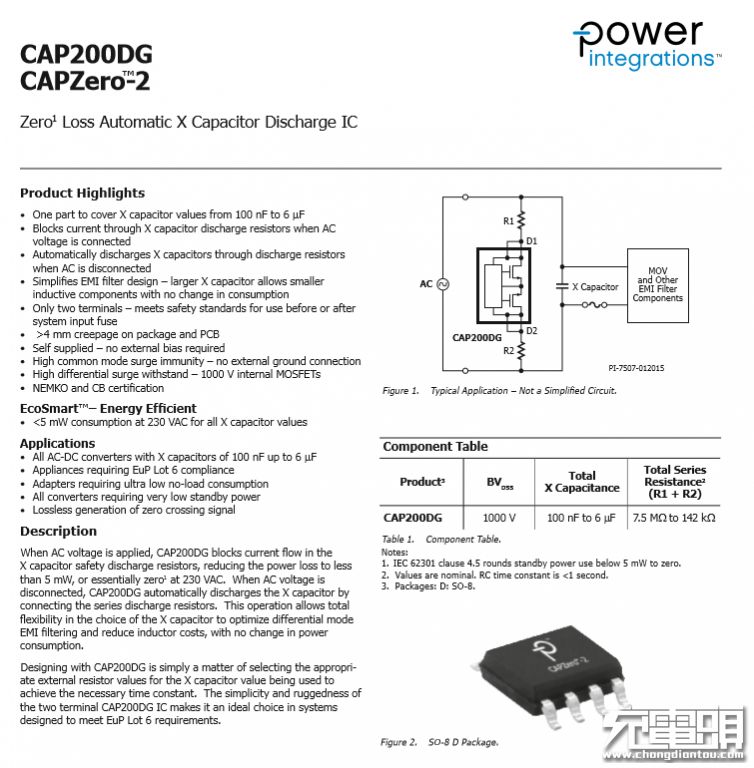

PI CAP200DG详细资料。

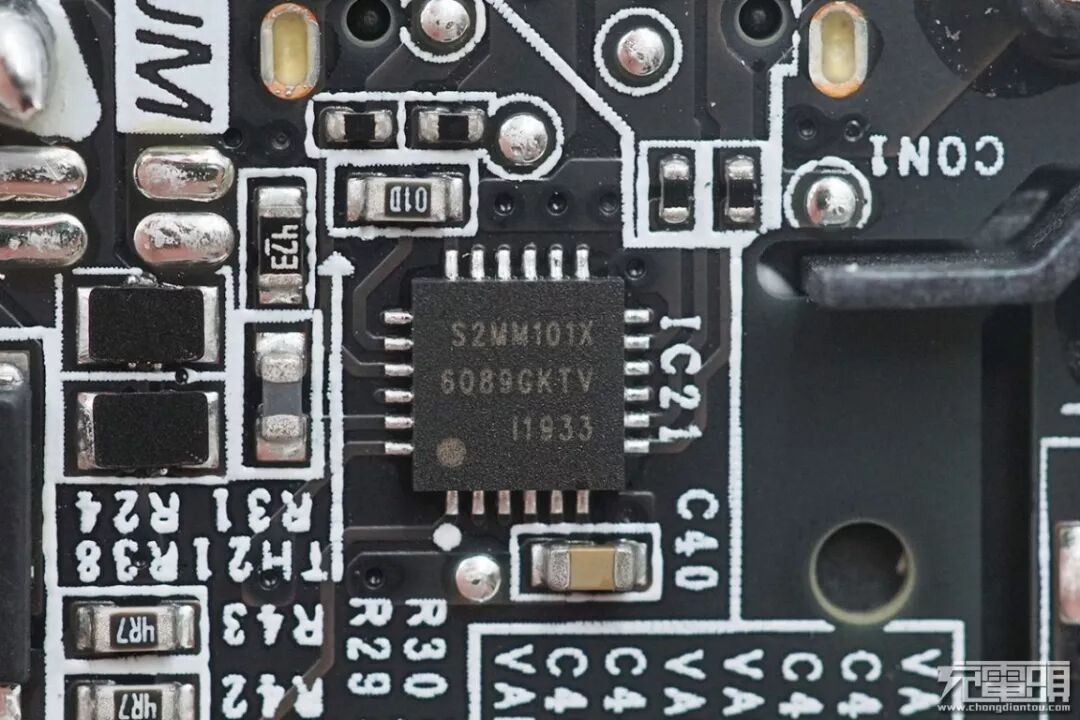

SAMSUNG三星自产MM101系列次级协议IC，充电头网在今年5月份对这颗芯片有过相关的报道；芯片左侧有一颗热敏电阻检测充电器温度。

在协议芯片篇旁边还有一个丝印10N070的MOS管。

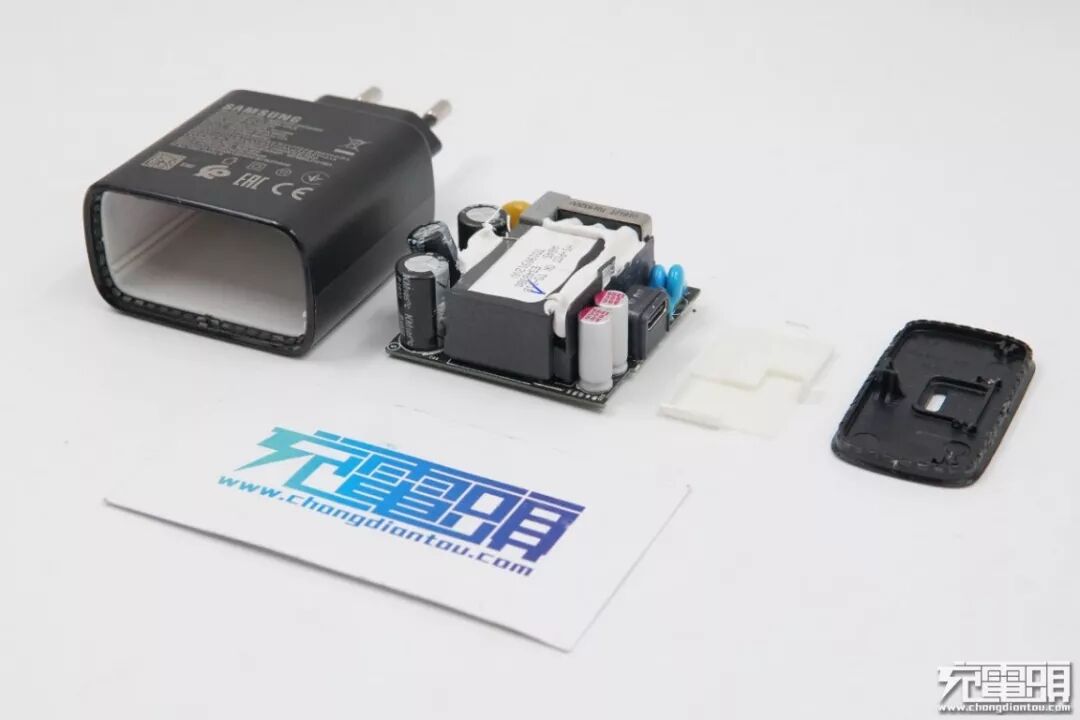

全部拆解完毕。

充电头网拆解总结

SAMSUNG三星这款45W PD充电器通体黑色，支持USB PD快充输出，并有5V、9V、15V、20V四个固定电压档位和3个PPS电压档位，可以为PD手机、平板、笔记本电脑充电。

通过充电头网拆解发现，三星这款45W充电器的主控芯片来自PI的InnoSwitch3-Pro系列，属于客制化产品，集成度非常高，这有效减少了PCB板上的元器件数量。协议方面则搭配SAMSUNG三星自家最新发布的MM101系列，不仅支持USB PD快充，还具备三个PPS档位，以便实现三星 Note10+和Note10+ 5G的10V/4.5A快充。

除此之外，充电器输入端还采用了一颗PI的X电容放电芯片，提高整机的能效。内部元器件布局整齐美观，元器件之间通过注胶处理，起到散热和元器件的固定作用。让整个产品的性能得到保障。
