拆解报告：图拉斯30W 1A1C USB PD快充充电器

原创充电头网编辑部充电头网

收录于合集

（提前报名，展会现场免费领取价值199元会刊！）

----- 充电头网拆解报告第957篇 -----

图拉斯（TORRAS）是一家集研发、设计、生产、销售于一体的专业品牌，一直以来都致力于开发优质的数码配件产品，在USB PD快充普及的大趋势下，其推出了一系列USB PD快充配件。

近期图拉斯就推出了一款30W 1A1C USB PD快充充电器，该产品在单USB-C口输出的情况下，最大功率可达到30W，在双口同时输出的情况下，USB-C口输出功率自动降为18W，USB-A口保持12W的输出功率。即可满足大功率设备的30W快充，也可以同时为两台设备充电，非常实用。下面就为大家带来这款产品的详细拆解。

一、图拉斯30W 1A1C USB PD快充充电器外观

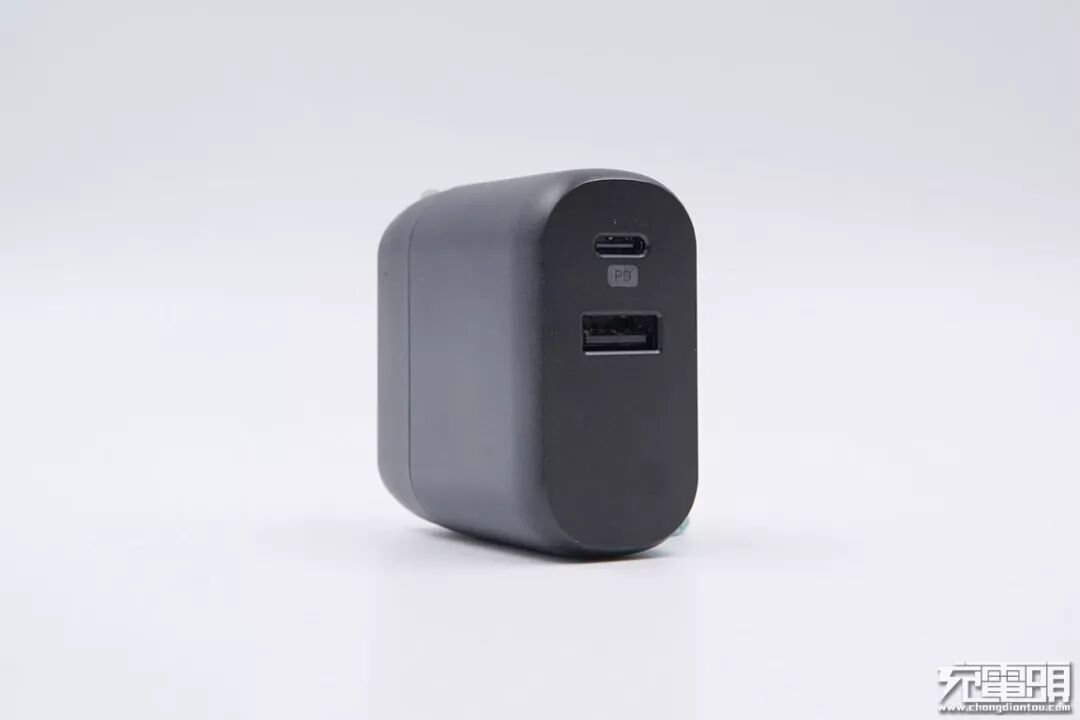

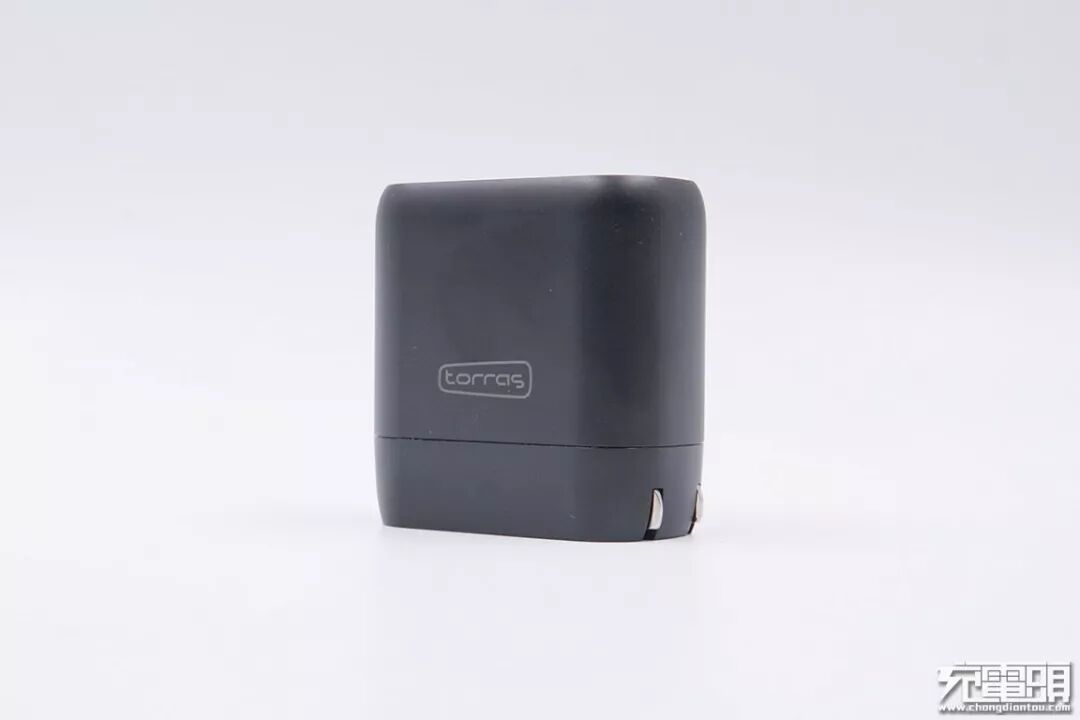

图拉斯30W 1A1C USB PD快充充电器采用黑色PC阻燃材质的外壳，周身比较圆润，手感非常好。产品表面采用哑光处理，既不沾指纹又不易被刮花；正面丝印着“torras”的品牌logo。

产品采用折叠插脚设计，收纳方便；携带过程中也不用担心金属插脚刮伤电子设备。

充电器配备一个USB-A接口和一个USB-C接口；两个接口均采用黑色胶芯，并在USB-C接口处标注了PD字样。

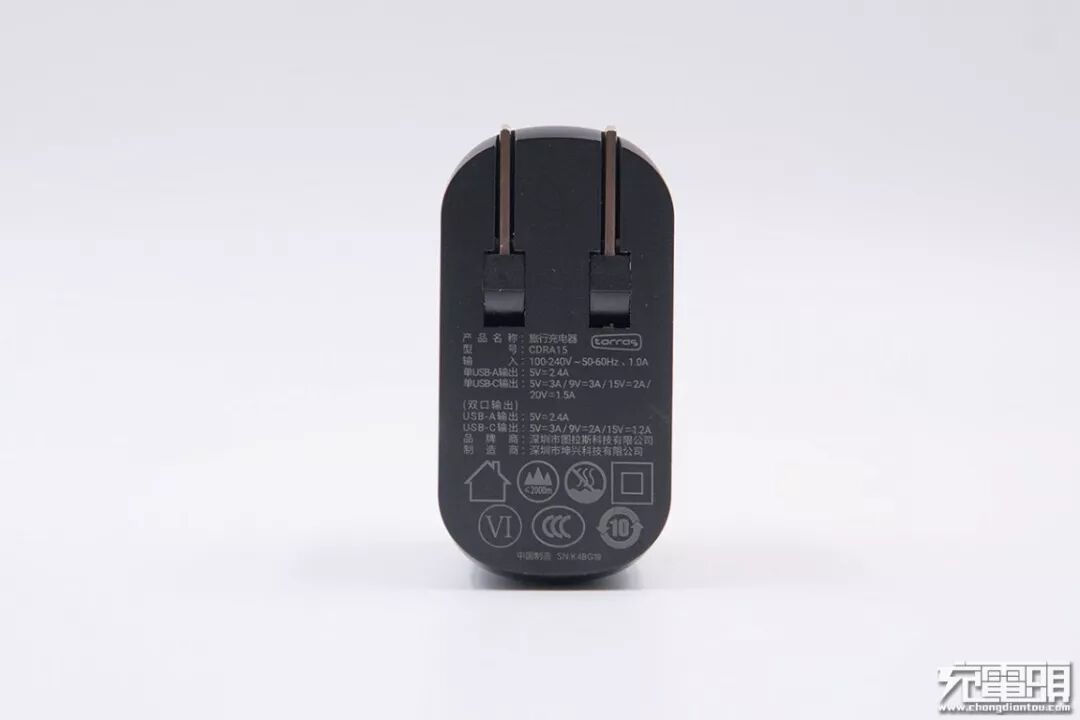

插脚侧标注了产品的详细参数。产品名称：旅行充电器；型号：CDRA15；输入：100-240V~ 50/60Hz 1A；USB-A单口输出：5V/2.4A；USB-C单口输出：5V/3A、9V/3A、15V/2A、20V/1.5A。双口同时输出时，USB-A接口依然为5V/2.4A，USB-C接口支持5V/3A、9V/2A、15V/1.2A。

产品品牌商为深圳市图拉斯科技有限公司，并由坤兴集团投资的深圳市小小黑科技有限公司研发设计、深圳市坤兴科技有限公司制造，目前已经通过了CCC认证以及VI级能效认证。

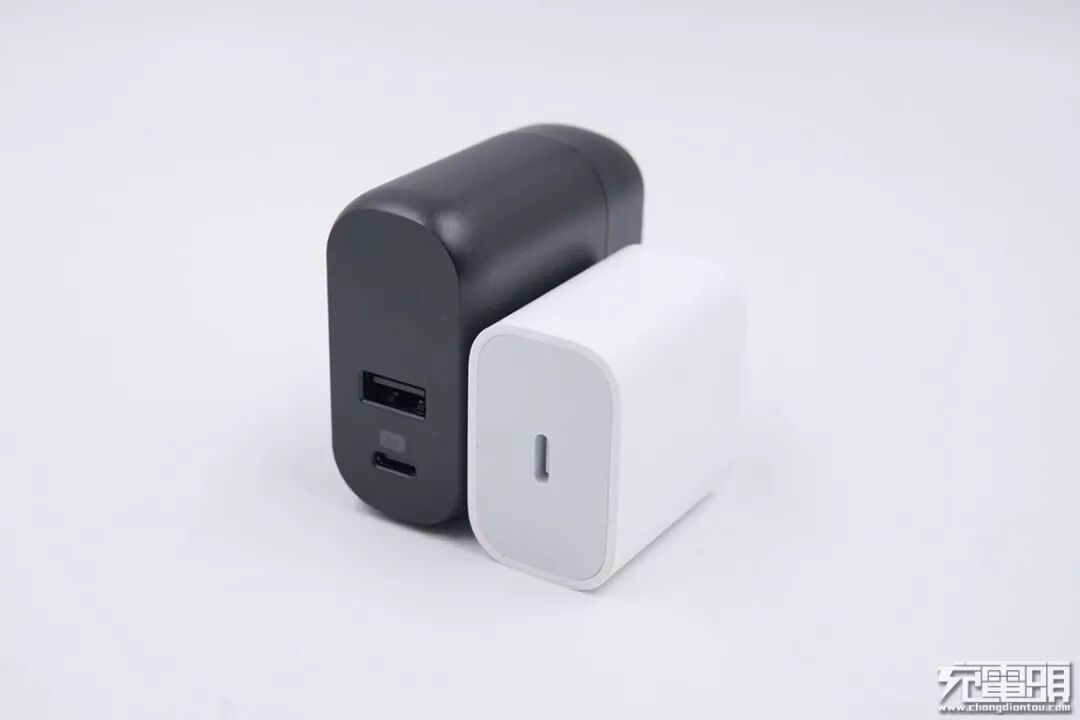

与苹果18W快充充电器相比，图拉斯这款30W 1A1C体积稍大。

充电器净重约为92g。

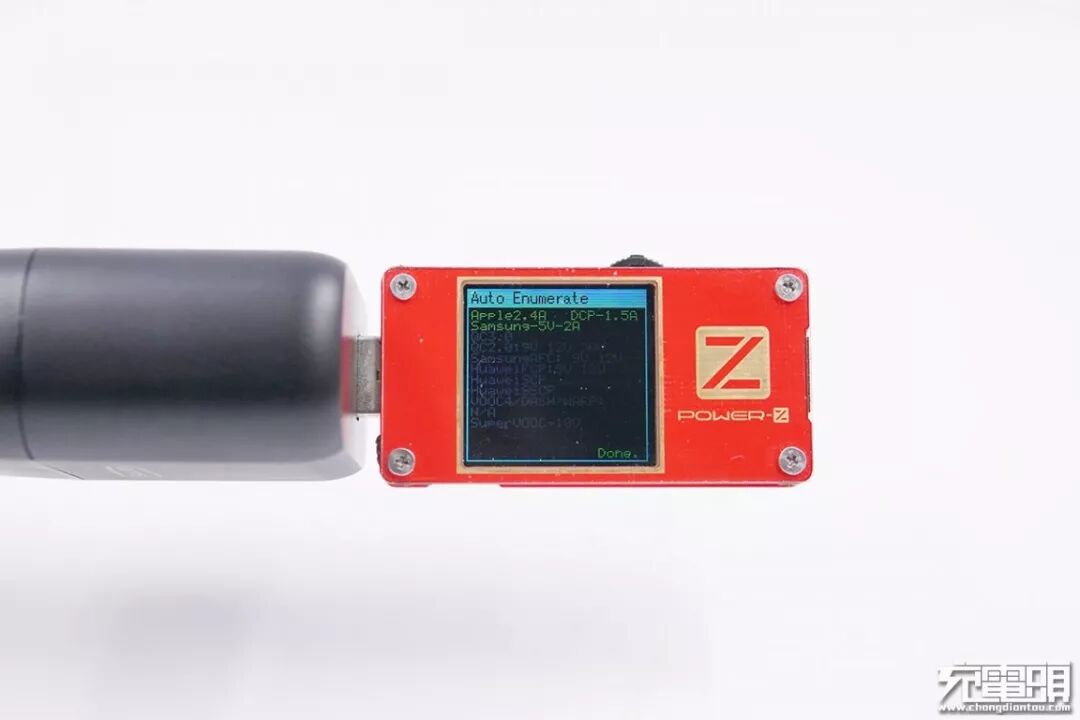

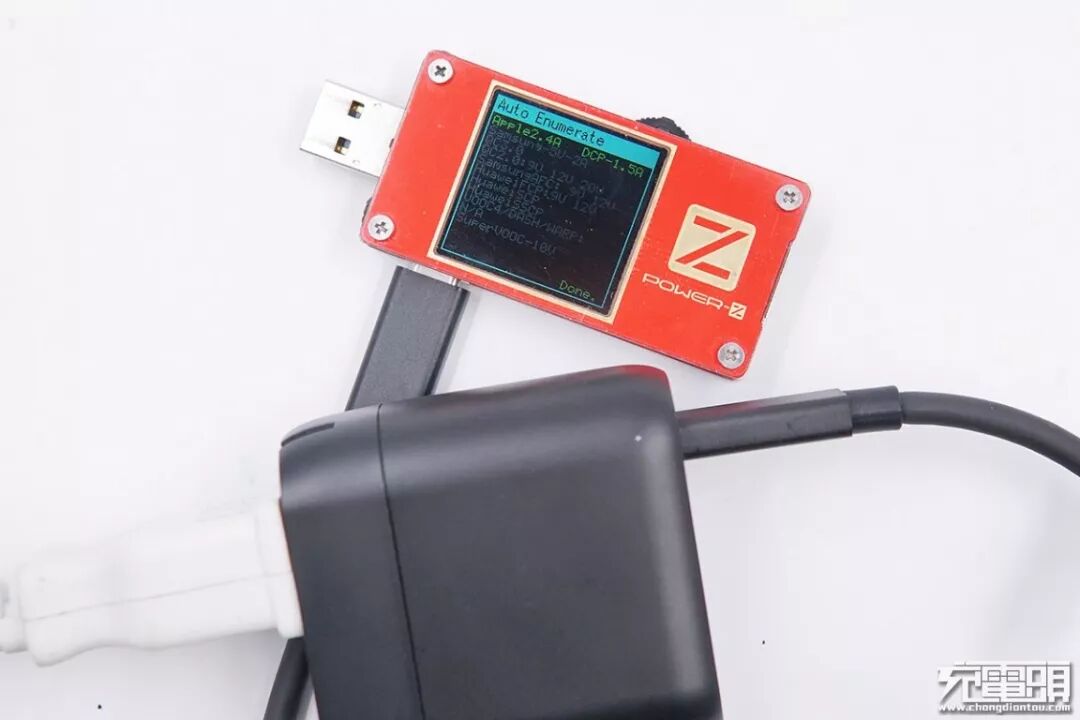

使用ChargerLAB POWER-Z KT001检测USB-A接口的输出协议显示支持Apple 2.4A、USB DCP、Samsung 5V/2A协议。

继续检测USB-C接口的输出协议，显示支持Apple 2.4A、USB DCP。

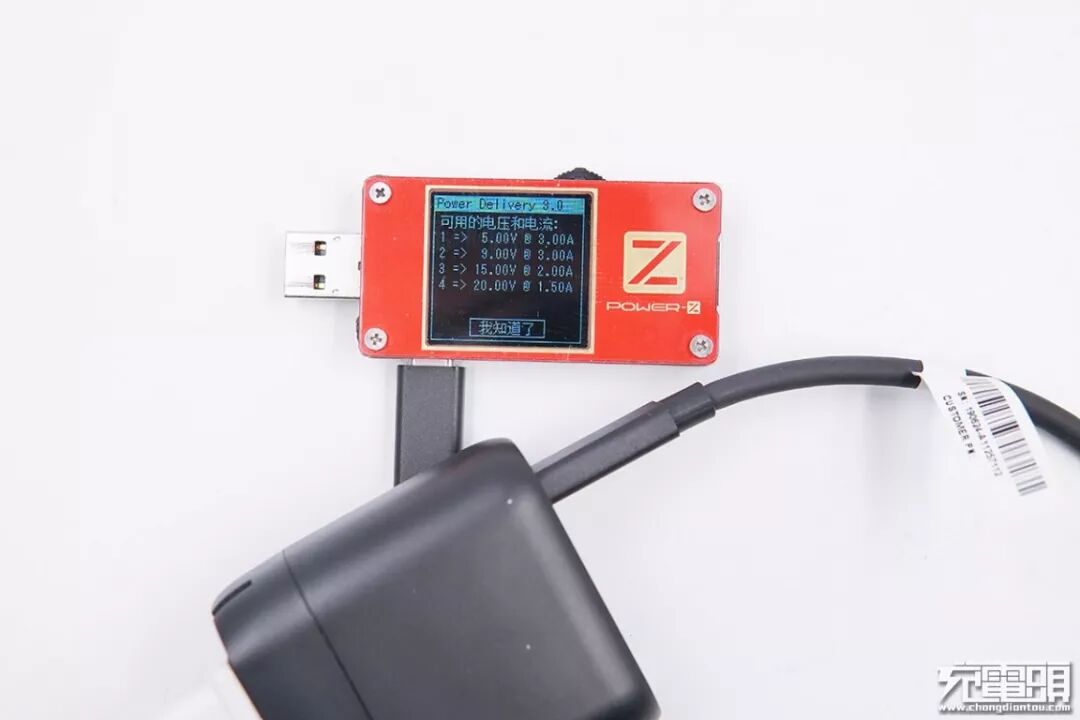

同时，USB-C口还支持USB PD3.0快充协议，在单口输出时，具备5V/3A、9V/3A、15V/2A、20V/1.5A四个电压档位。

二、图拉斯30W 1A1C USB PD快充充电器拆解

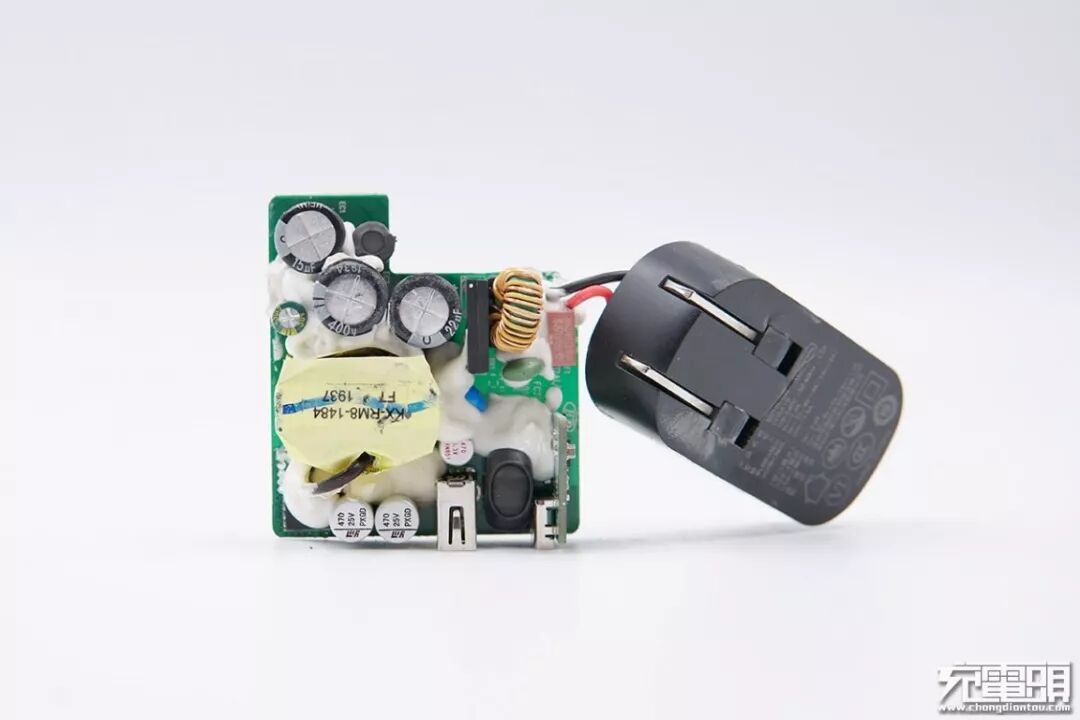

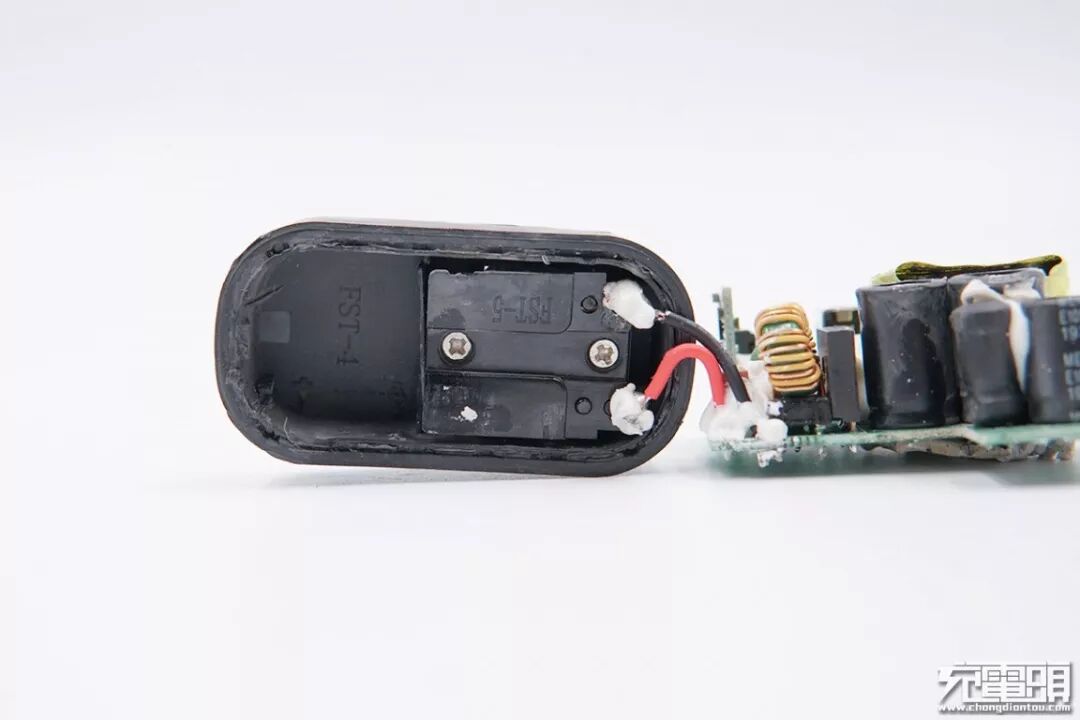

打开充电器外壳，内部PCBA模块通过两根硅胶导线连接插脚取电。插脚和PCB板两端接线处均有注胶处理。

PCBA正面一览，插件元器件之间采用大量的注胶处理，用于固定元器件和辅助散热。

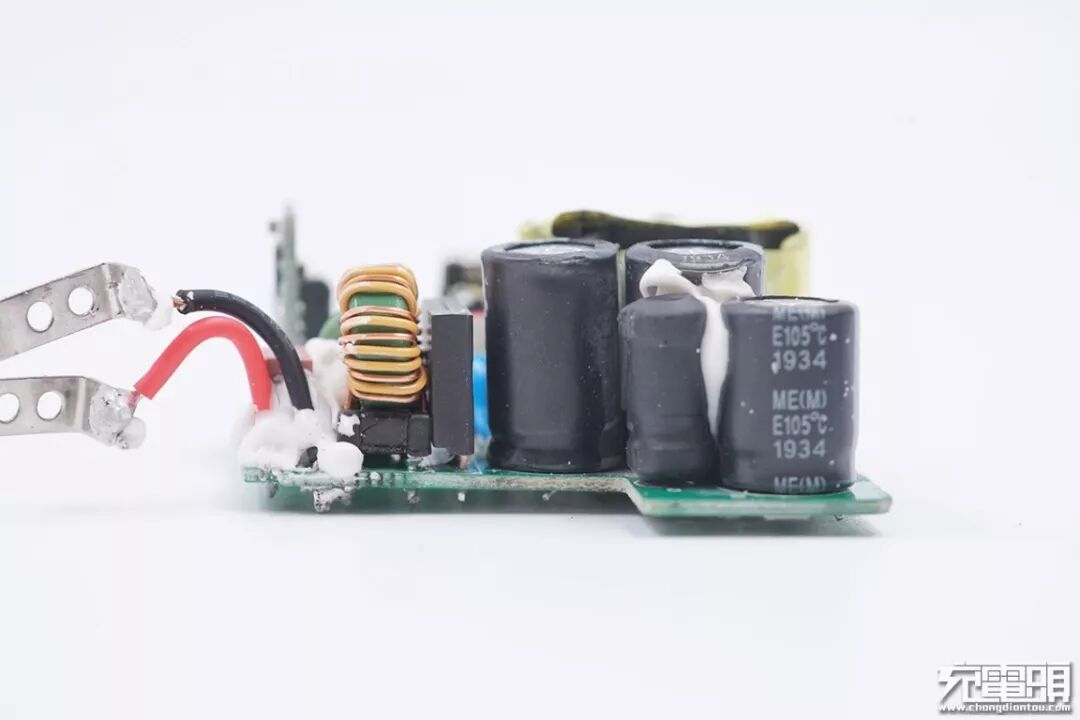

从侧面看，初级滤波采用了三颗电解电容。

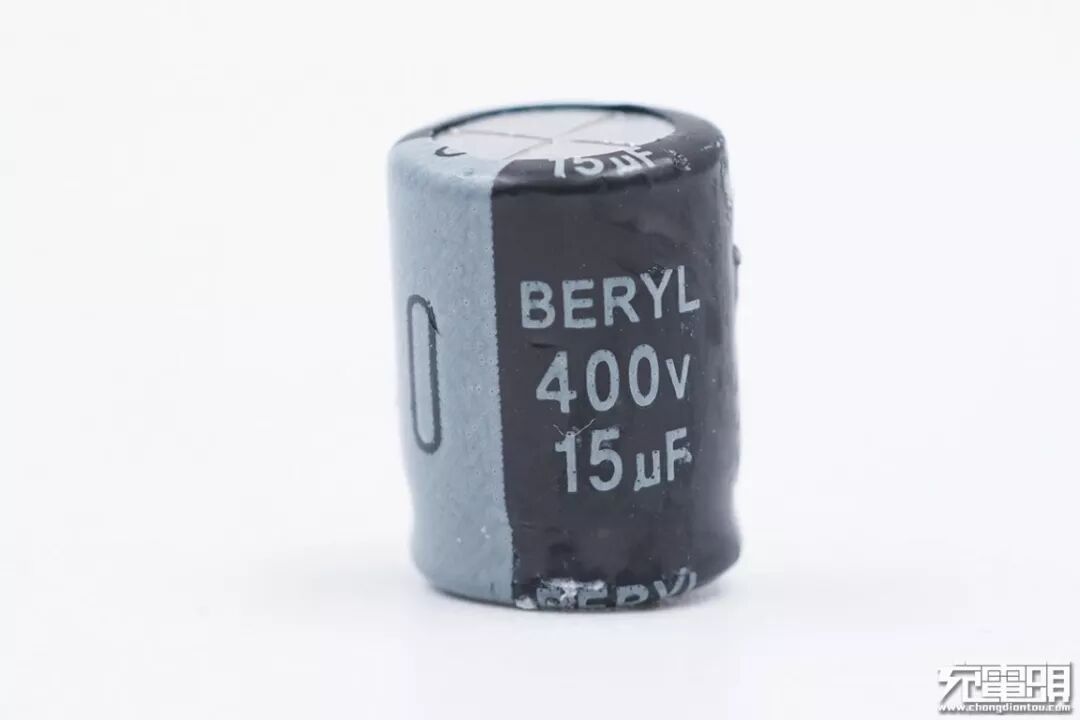

输入滤波电解电容来自BERYL肇庆绿宝石，其中一颗的规格为400V 15μF。

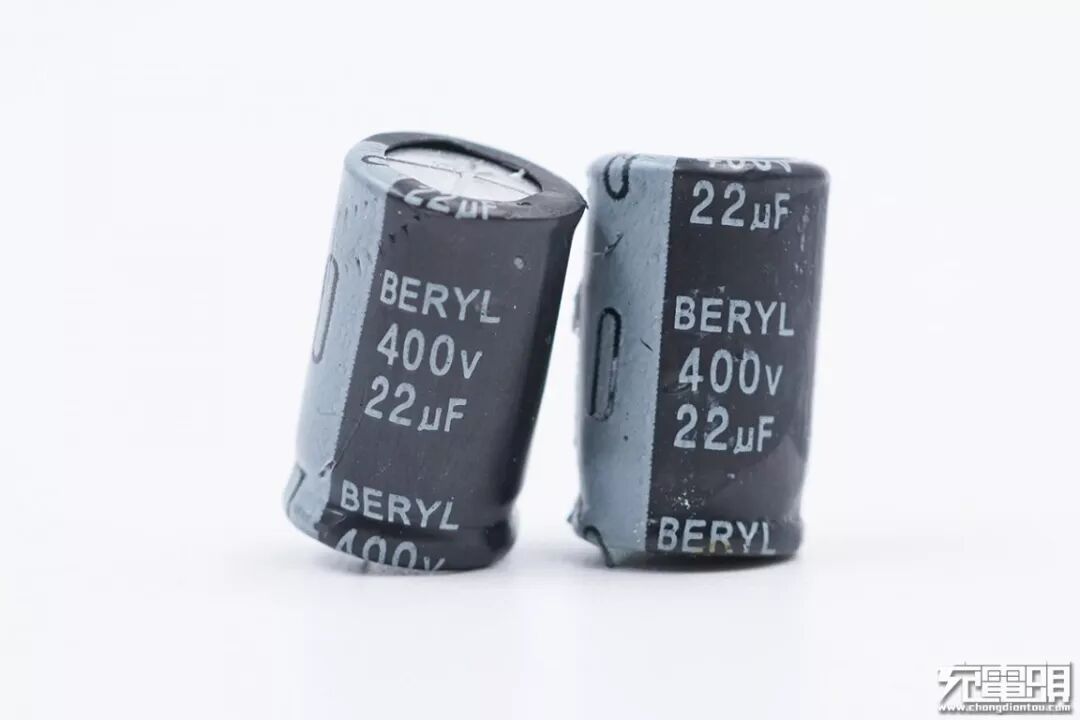

另外两颗输入滤波电解电容规格均为400V 22μF。

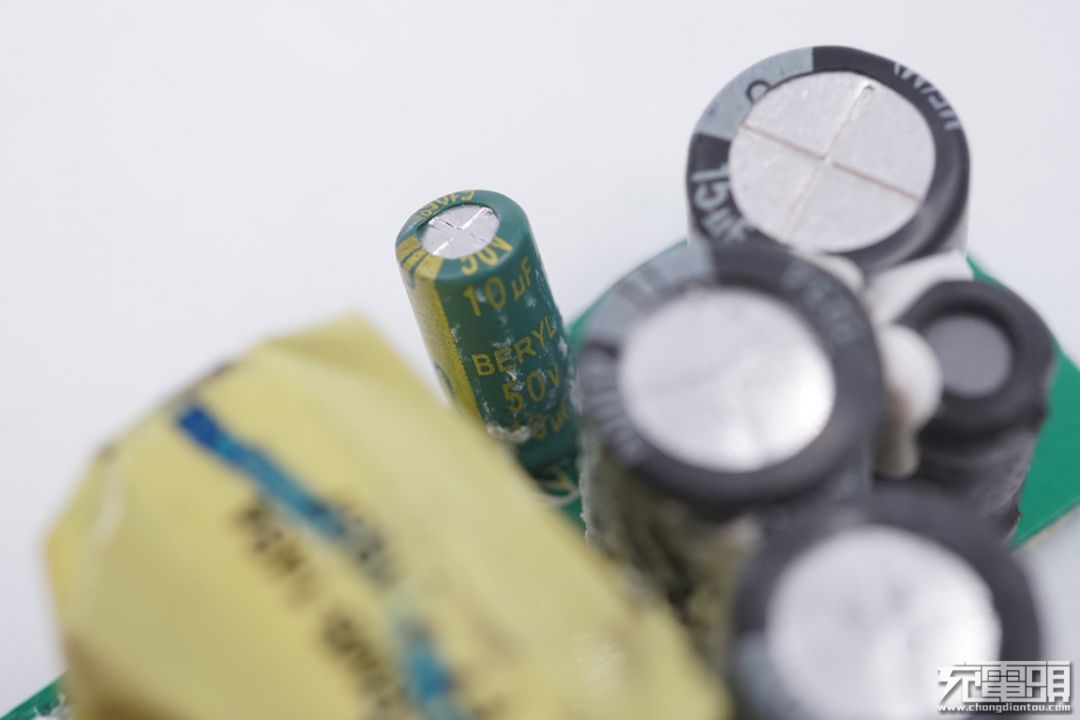

在滤波电解电容旁边是一颗PWM芯片供电电容，规格为50V 10μF，同样由绿宝石提供。

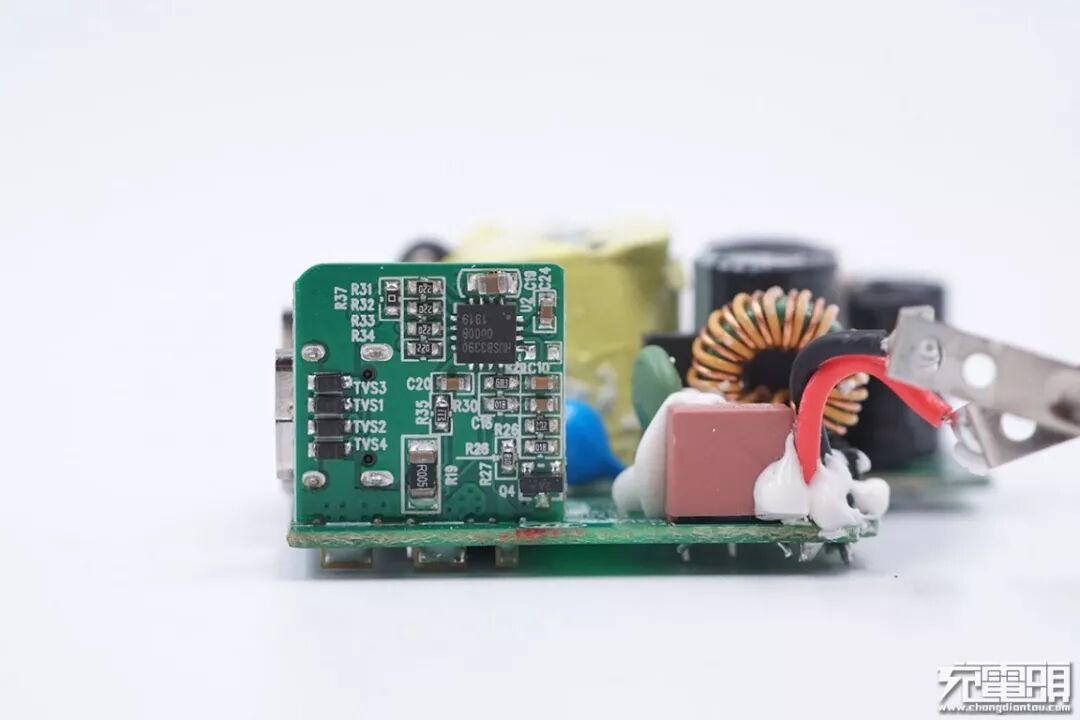

另一侧可以看到初级延时保险丝、共模电感、NTC浪涌抑制电阻等元器件。左侧垂直安装在PCB板上的是次级协议小板，协议小板上面除了协议芯片外，还有TVS保护元件和检流电阻等。

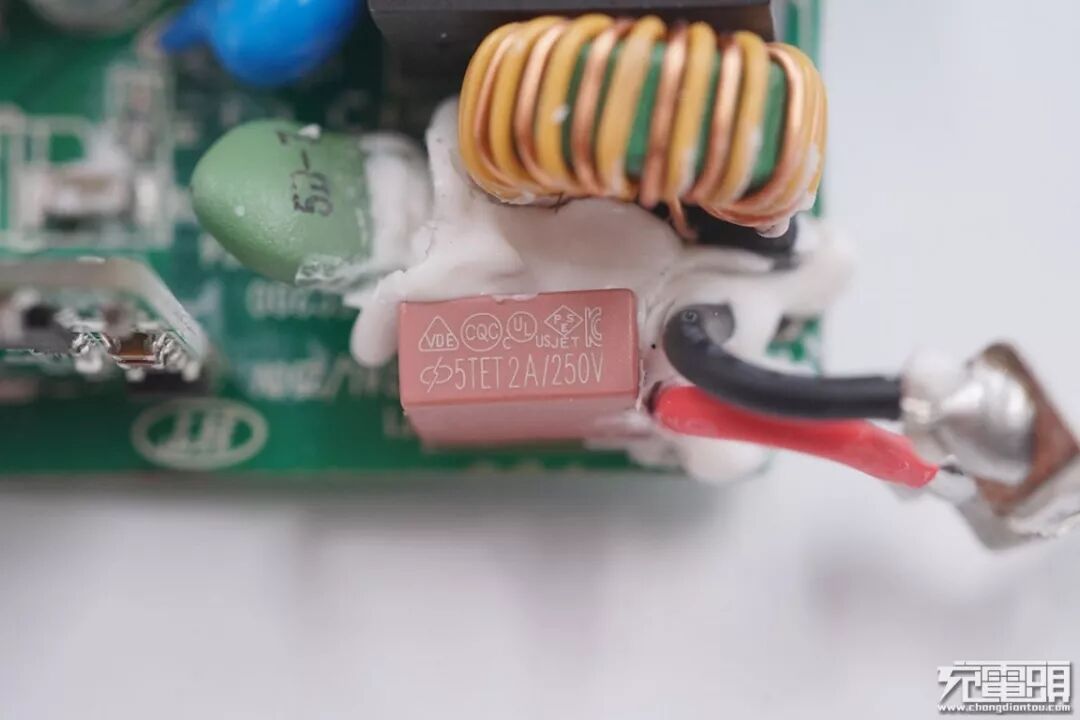

延时保险丝规格为2A 250V，与共模电感、NTC浪涌抑制电阻之间的间隙注满硅胶。

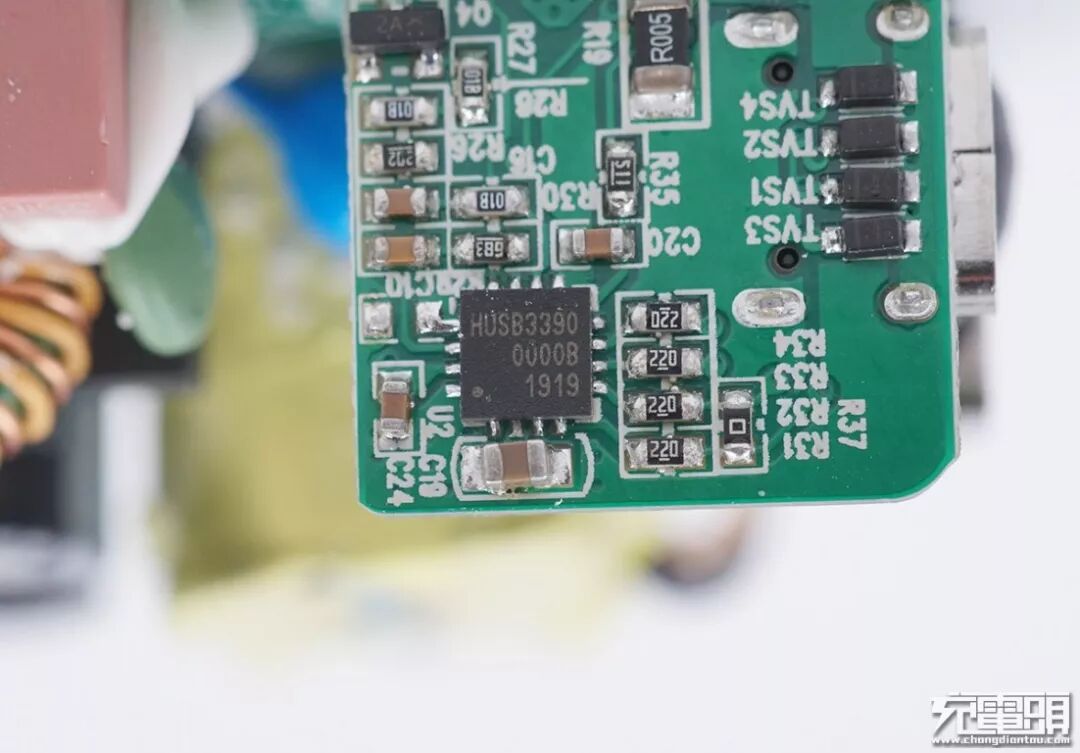

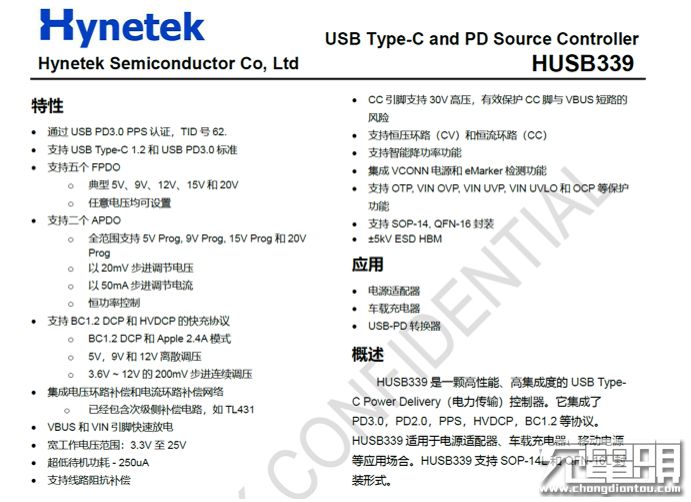

协议小板的USB PD协议芯片来自Hynetek慧能泰半导体，型号HUSB339。这是深圳慧能泰半导体科技有限公司最新推出的USB PD3.0快充协议芯片，目前已经通过USB-IF协会的USB PD3.0 PPS认证，TID 62。同时这也是中国大陆地区第一款通过USB PD3.0 PPS认证的芯片，其支持多达五档FPDO和二档APDO，支持5V~23V范围内任意设置和组合FPDO档位，所有PDO的最大电流等级可达5A。此外，HUSB350是慧能泰最新一代PD PPS协议芯片，支持各类私有协议。

充电头网了解到，慧能泰HUSB339自带VCONN电源和USB电子标签芯片（eMarker ）检测，支持最大5A 、115W大功率输出的单芯片PD协议方案；CC引脚支持28V高压，有效保护CC脚与VBUS高压短路的风险；并支持通过Type-C口烧录。

同时，该芯片支持1A1C双口输出智能功率分配功能，即在只有C口插入的时候，C口满负载输出，当A口插入负载时有两种场景：

※A口插入负载，C口输出自动减少任意功率进行广播功率和供电；A口拔出负载C口自动恢复满负载输出。

※A口插入负载，C口输出自动降到5V3A进行广播功率和供电；A口拔出负载C口自动恢复满负载输出。

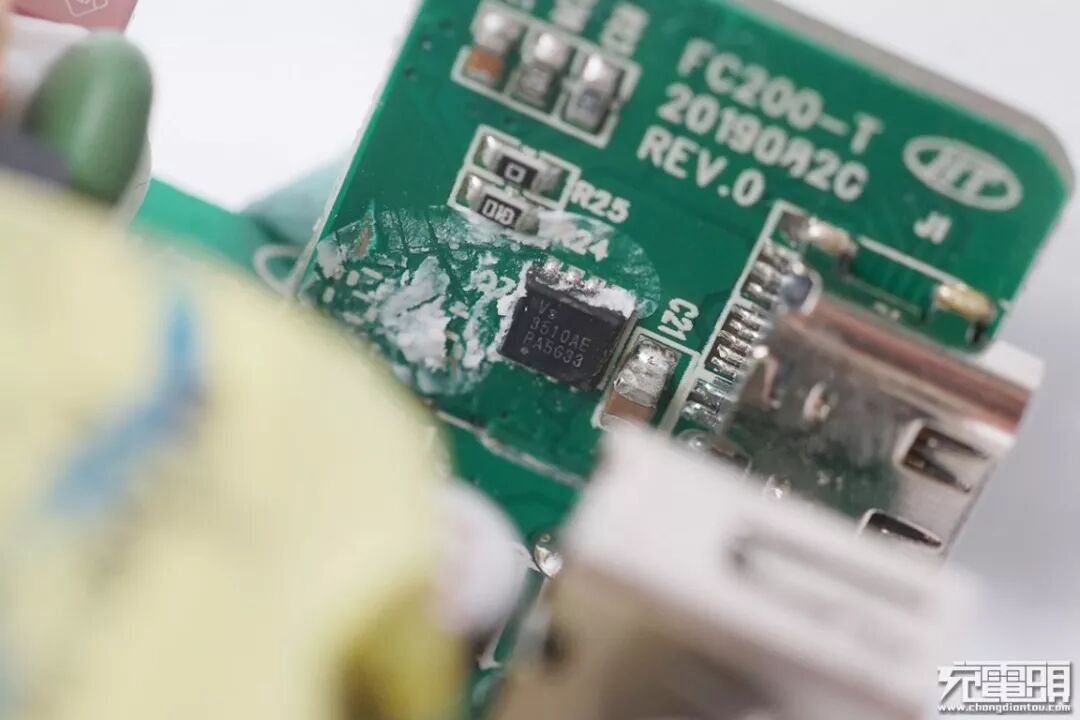

USB-C接口侧有一颗输出VBUS开关管，选用的是威兆半导体的VS3510AE PMOS，采用该MOS的产品还有小米30W立式风冷无线充电器。

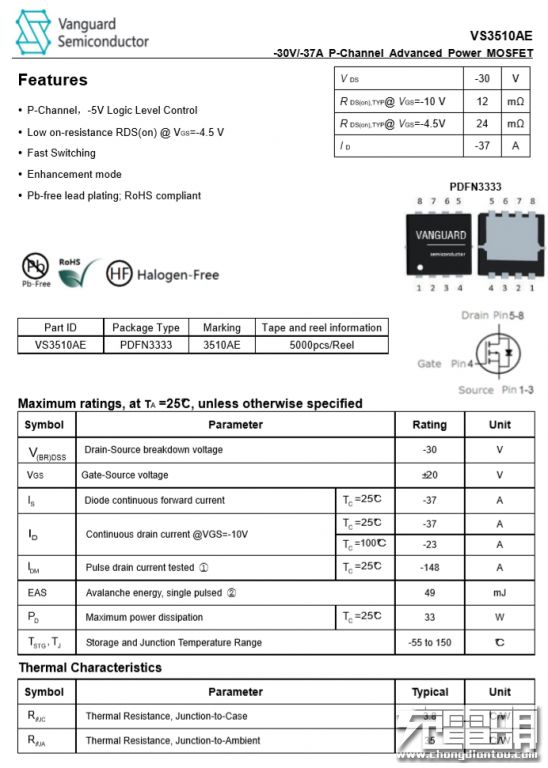

威兆半导体VS3510AE 详细资料。

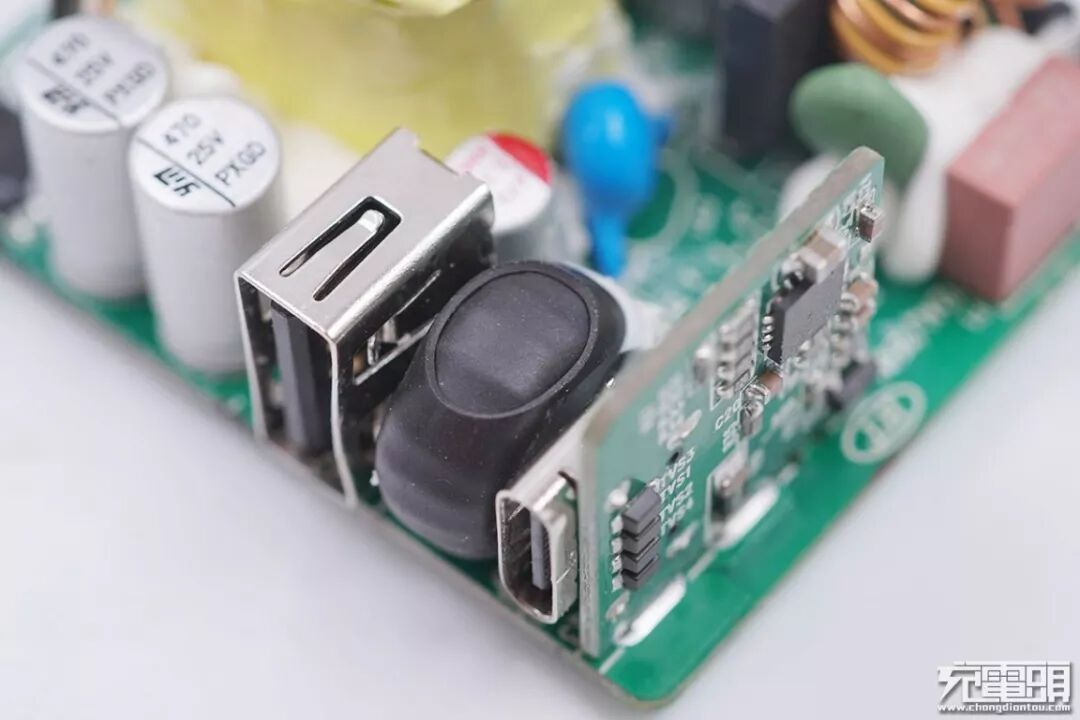

在协议小板和USB-C输出接口之间设有一颗磁环电感，用热缩管包裹，用于USB-A口降压输出。

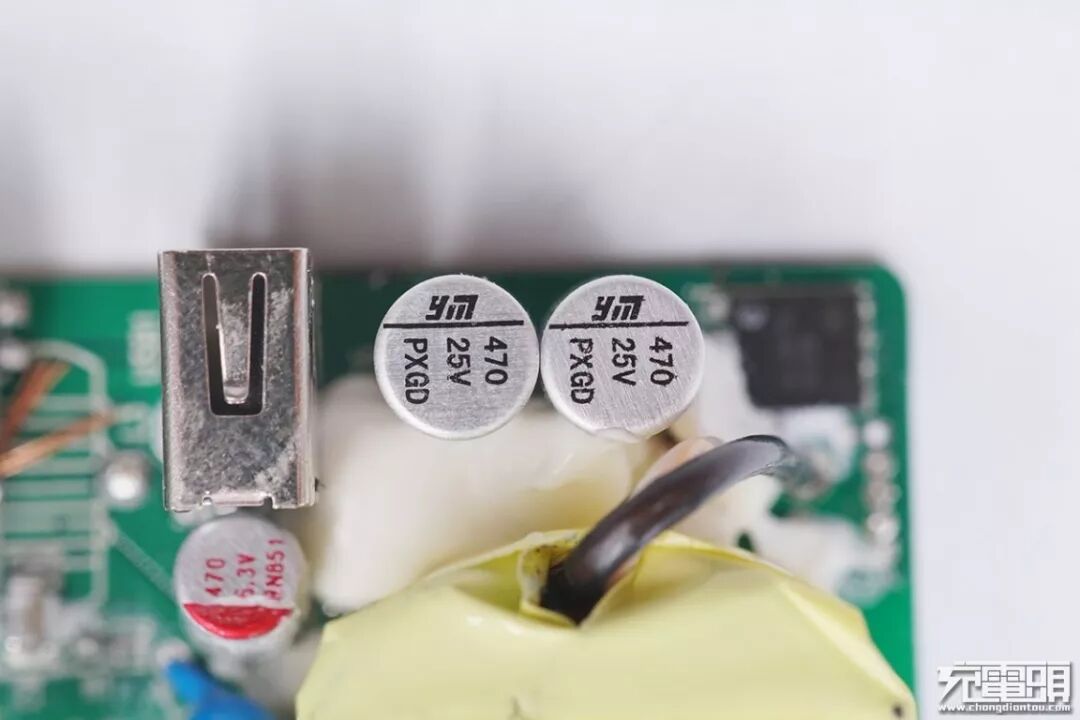

USB-C口输出滤波采用的是两颗上海永铭电子的固态电容并联，规格均为25V 470μF，尺寸6.3*12mm，属于永铭电子的NPX系列。产品具有小型化、大容量、超低ESR等特点，工作温度范围在-55℃~105℃之间，拥有2000小时寿命。此外还采用了一颗6.3V 470μF的固态电容，用于USB-A接口的输出滤波。

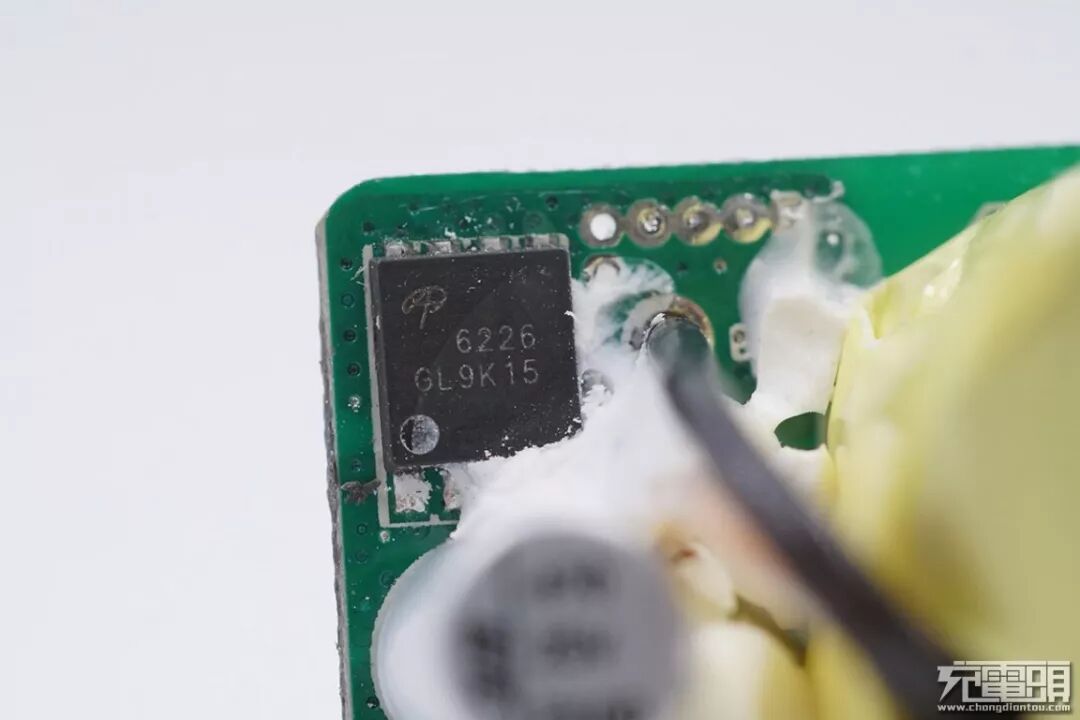

次级同步整流MOS管来自AOS万国半导体，型号AON6226，NMOS，耐压100V，低导阻。

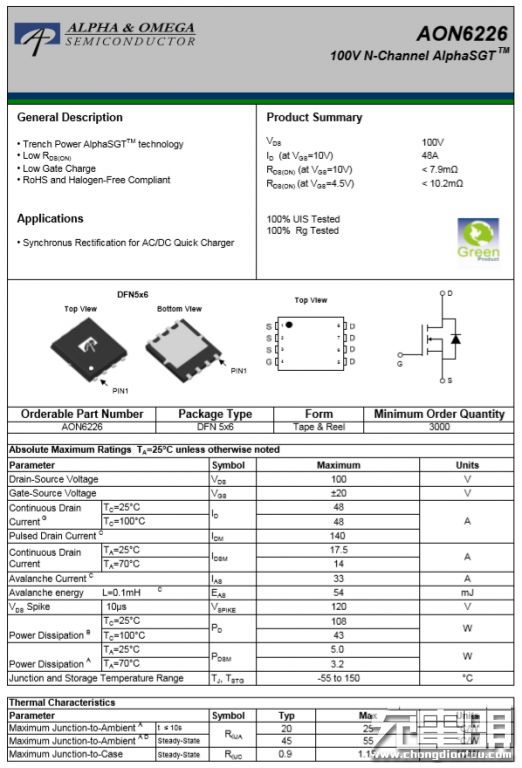

AOS万国半导体AON6226 详细资料。

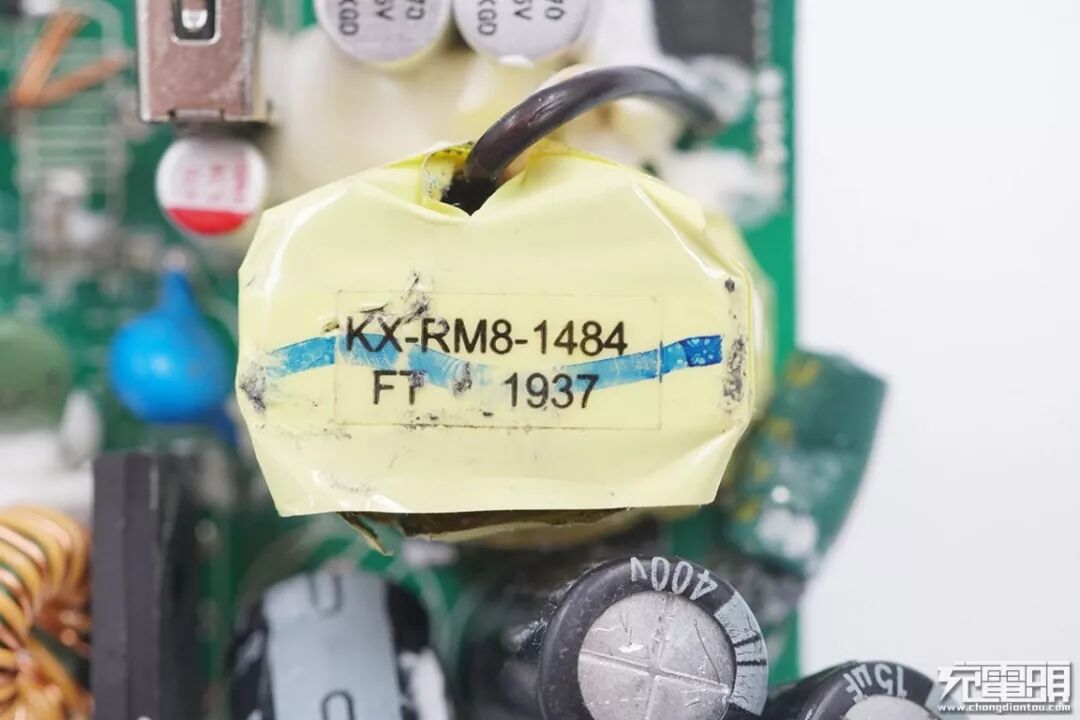

变压器周身使用黄色马拉胶带包裹，并贴有标签。

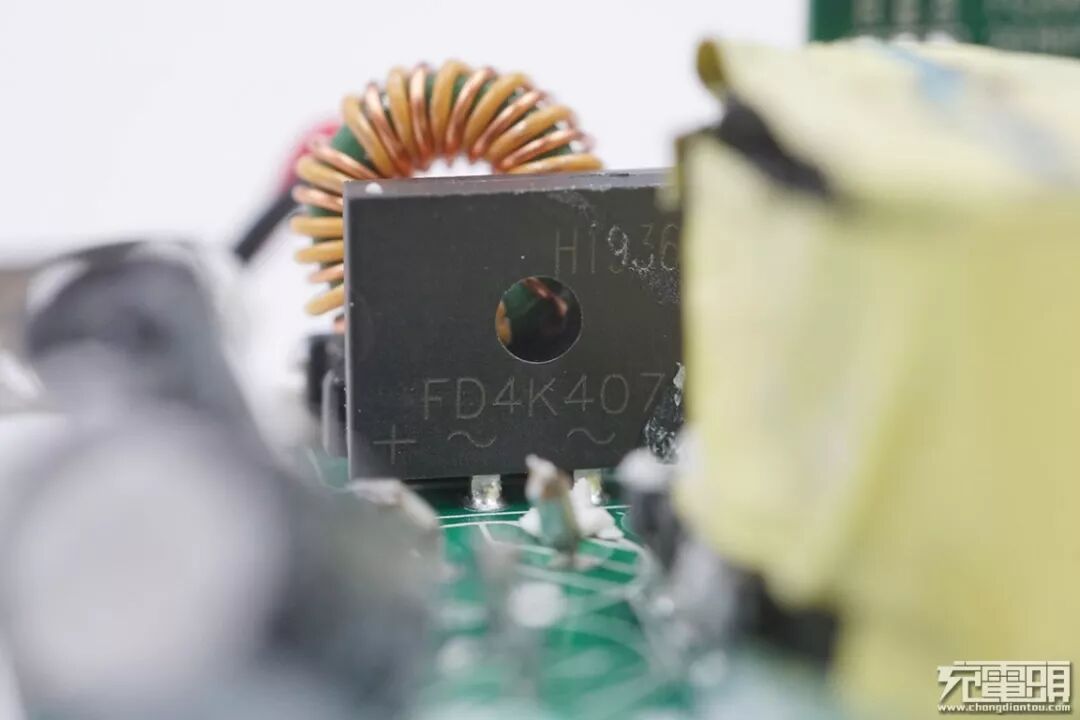

输入整流桥特写。

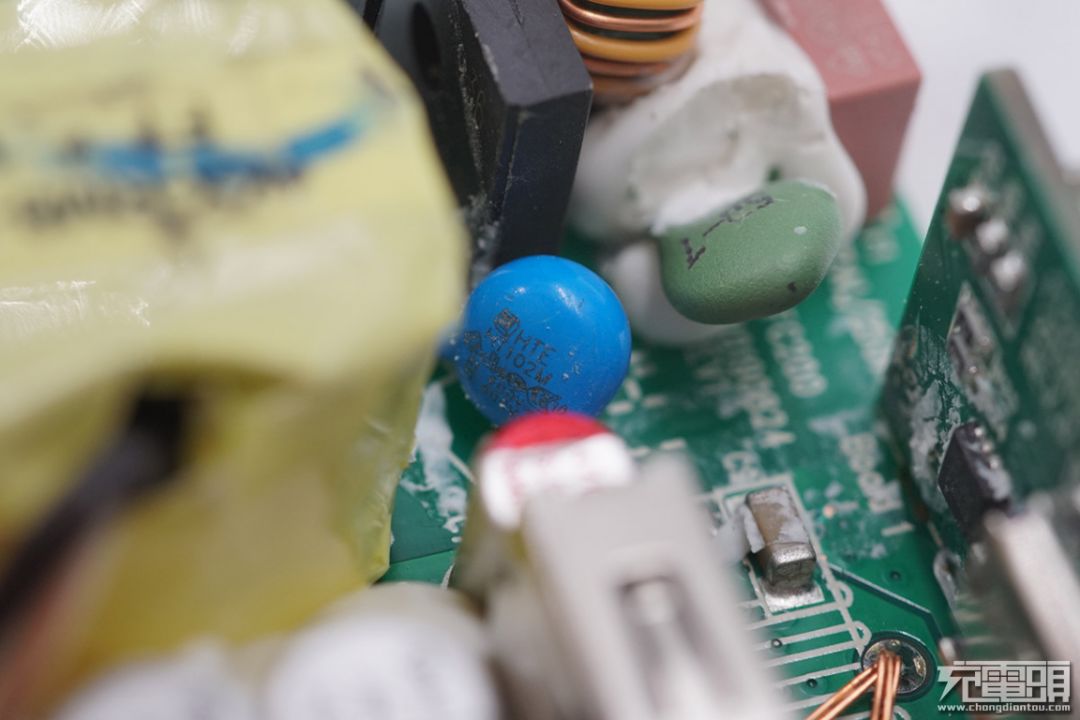

设在初级和次级之间的蓝色Y电容，用于输出抗干扰。

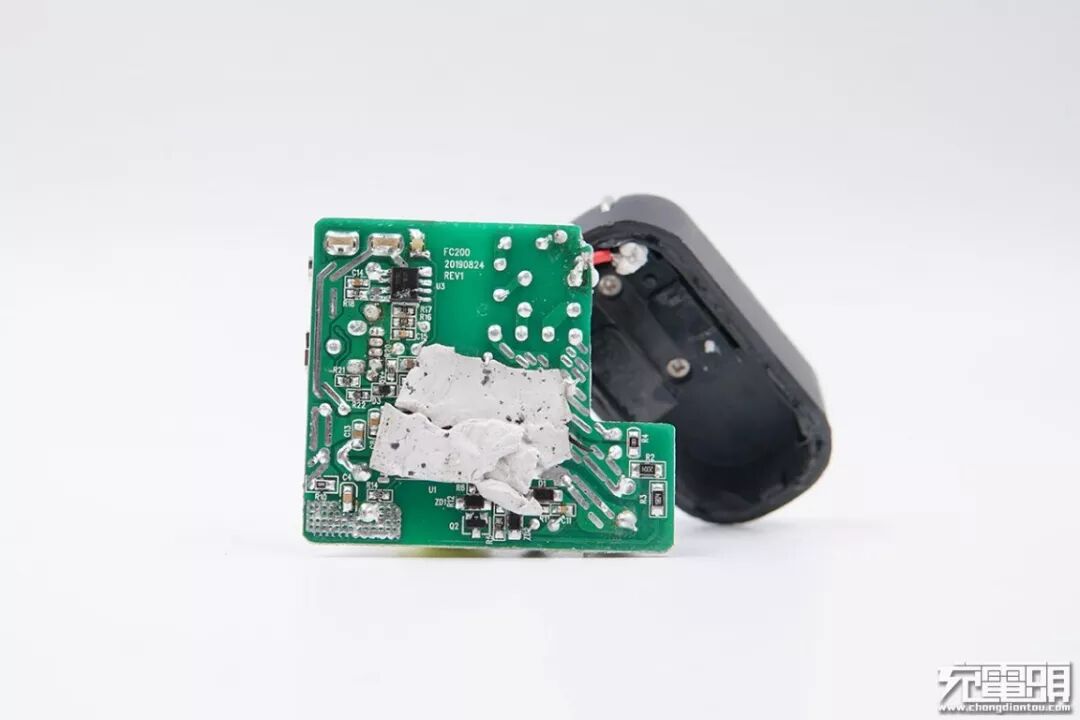

PCB板背面贴有一块导热垫。

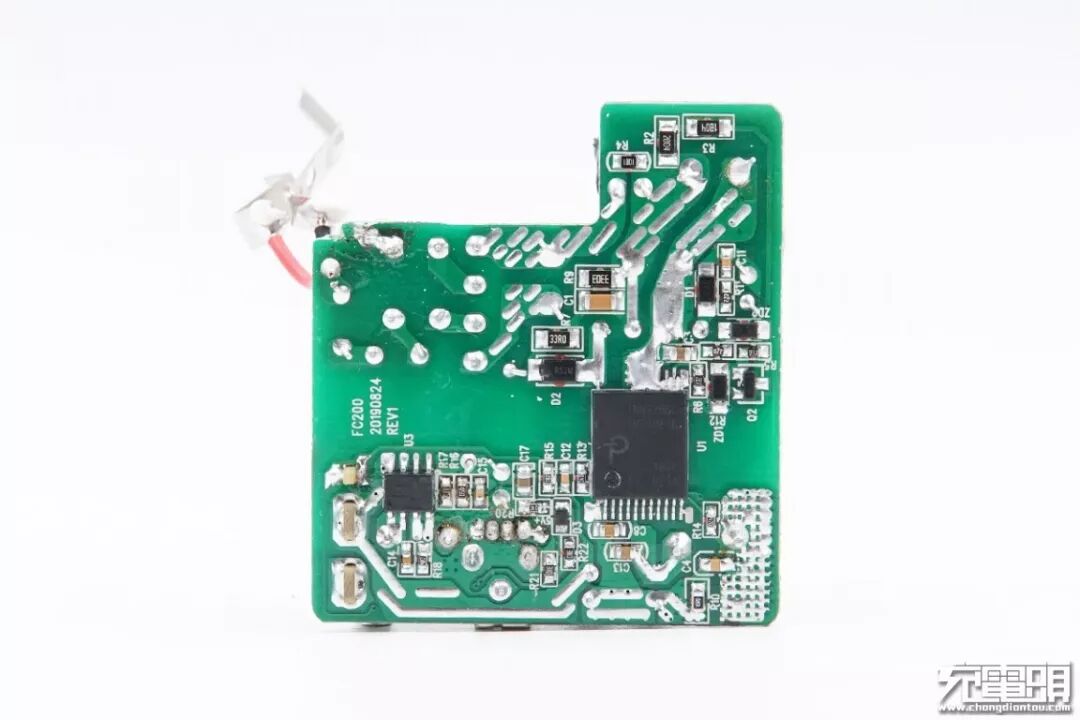

去掉导热垫，下面就是整个充电的主控芯片，整个PCB板看起来非常简洁。

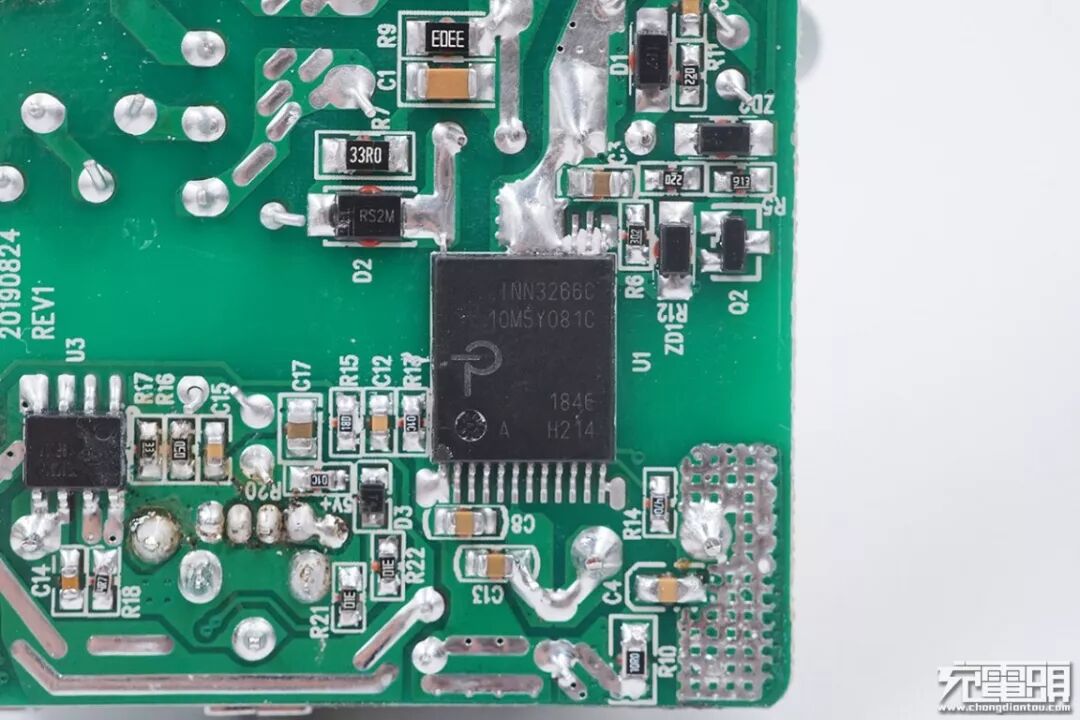

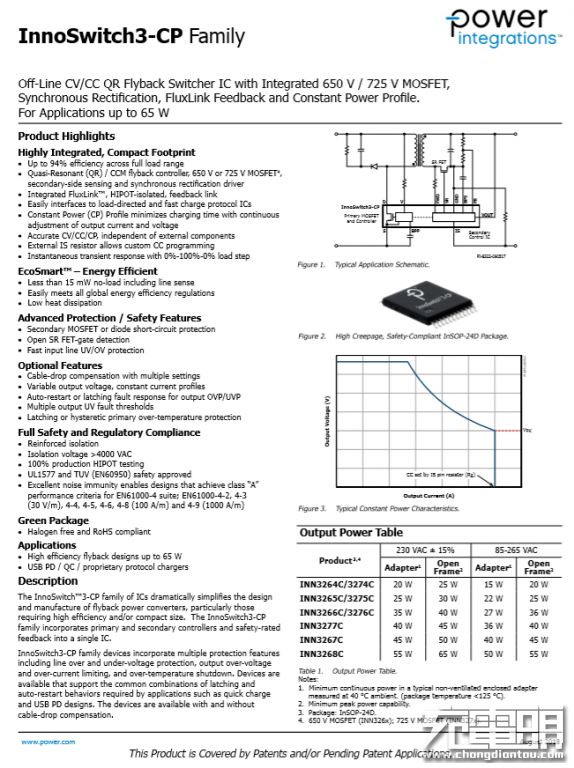

充电器PWM主控芯片型号为INN3266C，属于PI InnoSwitch 3-CP家族，内建650V/725V耐压开关管，PWM控制器，同步整流控制器，反馈电路，集成度高，可靠性高，节省PCB面积，提高功率密度。INN3266C输出功率27W，符合充电器标称。

PI INN3266C详细资料。充电头网了解到，PI INN3266C这颗芯片还曾被小米9手机27W原装充电器、摩托27W QC4+充电器、坤兴27W QC4+充电器等充电器采用。

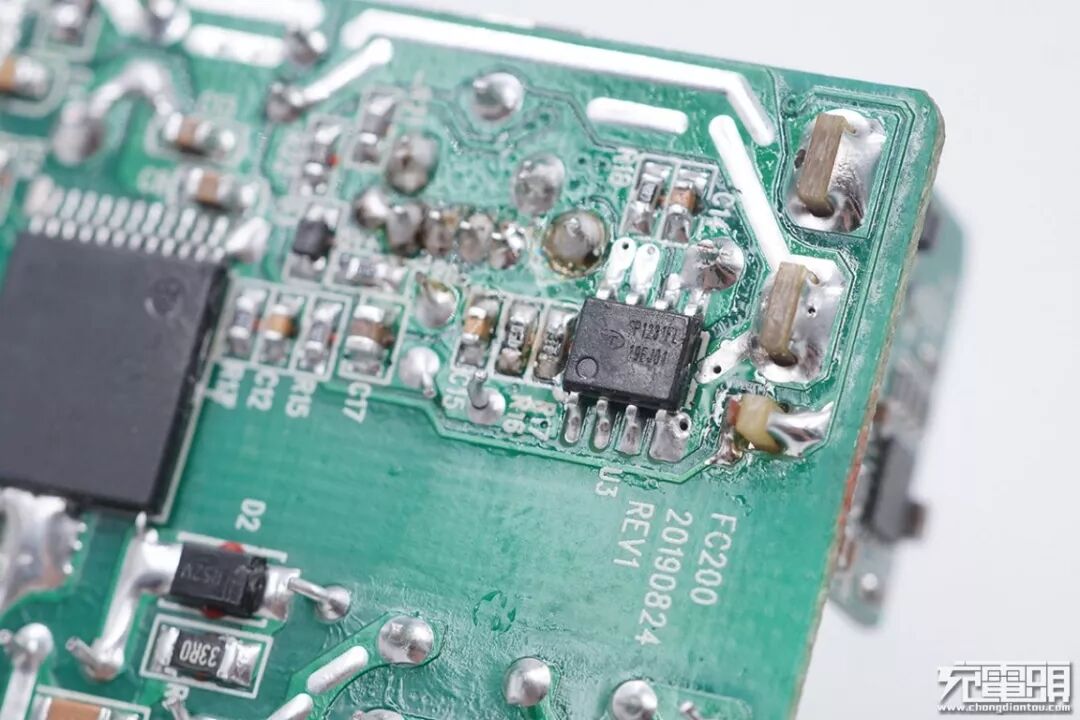

在PWM主控芯片旁边还设有一颗同步降压转换器，用于USB-A口的二次降压输出，大电流走线加锡降低电阻。

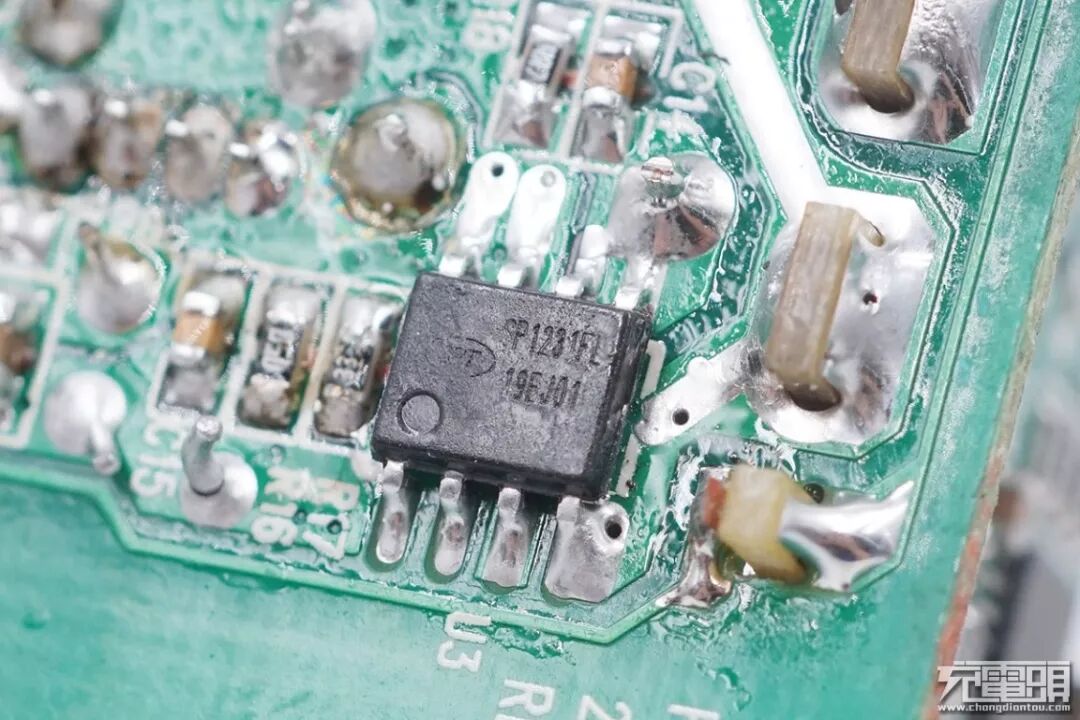

该同步降压转换器来自无锡硅动力微电子股份有限公司，型号SP1231FL，国内首款超低待机功耗，66mV Sense 基准，相比同类产品5V输入更小压差。工作电压范围5到30V，100%占空比，频率可调，可以做到小体积设计，是目前多口PD快充产品USB-A口应用的高性价比选择。

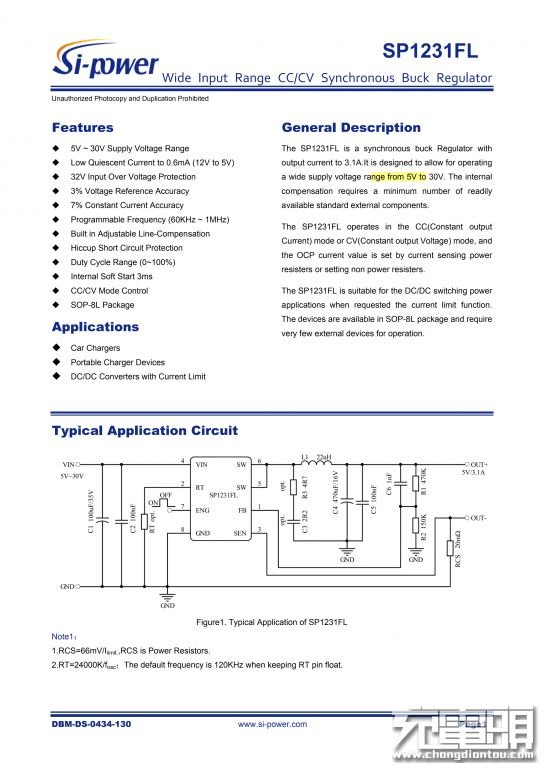

硅动力SP1231FL规格资料。

全部拆解完毕。

充电头网拆解总结

图拉斯30W 1A1C USB PD快充充电器外形圆润，体积小巧，手感上乘。产品配备两个输出接口，单C口的情况下最高输出电压为20V，可以满足手机、平板电脑以及部分笔记本电脑充电；双口输出时，USB-C口仍可以支持18W快充输出，智能、灵活，功能实用。

充电头网通过拆解了解到，该充电器内部采用PI的高集成芯片INN3266C作为主控；次级USB-A接口由硅动力SP1231FL实现二次降压5V输出，USB-C口则由慧能泰半导体HUSB339控制，实现单口30W满载，双口智能降低至18W输出，使得充电器在有限的体积内实现功率最大化利用，缩小体积、节省成本。

此外，产品输入滤波和输出滤波分别采用肇庆绿宝石的电解电容和上海永铭电子的固态电容。整个充电器的用料均为业内知名品牌，性能可靠；同时产品内部也采用大量的注胶处理，做工很到位，不愧为坤兴制造。
