拆解报告：米家魔方转换器MJCX83-02QM（有线版）

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

---- 充电头网拆解报告第993篇 -----

魔方插座是近些年比较热门的一类插座，它独特的立体设计相比普通排插节省了不少空间，狭小区域或是单口墙面插座通过魔方转换能拓展出数个国标插孔，不少魔方插座还自带了USB接口，方便消费者直接给数码产品充电。

最近，米家也推出了两款魔方插座，分为有线版和无线版，小编手上的是有线版的。下面我们就对这款魔方插座进行拆解，看看里面做工如何。

一、米家魔方转换器MJCX83-02QM（有线版）外观

包装盒上端有挂钩设计，方便产品展卖，正面中间是产品外观图，右上角是“MJ”logo，左下角是转换器名称。

包装盒背面标注产品信息。
产品名称：延长线插座(带电源适配器)
产品型号：MJCX83-02QM
产品长度：全长1.5m
座体尺寸：63*63*63m
产品净重：约320g
技术参数：2500W MAX，10A MAX，250V~
USB模块输入：100V-240V~，50/60Hz 0.5A
USB模块单口输出：5V/2.1A
USB模块总输出功率：15.5W
产品已经通过3C认证。

侧面印有“USB接口*3”、“外壳750℃阻燃”、“安全保护门”三个产品特性。

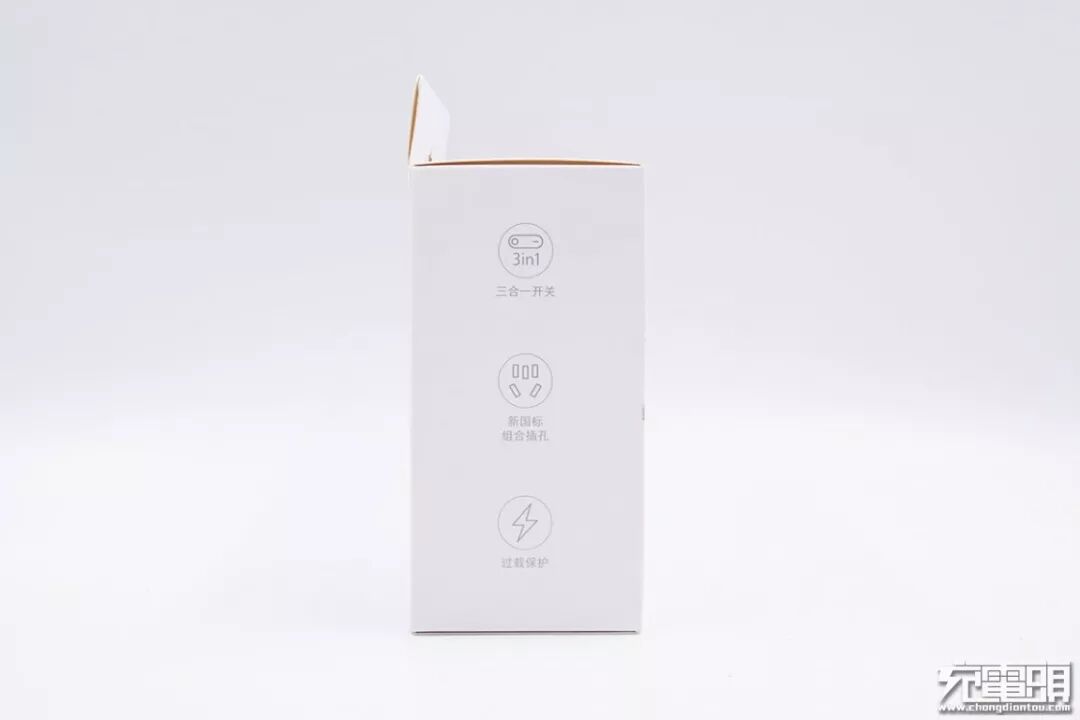

另一侧则是印有“三合一开关”、“新国标组合插孔”、“过载保护”。

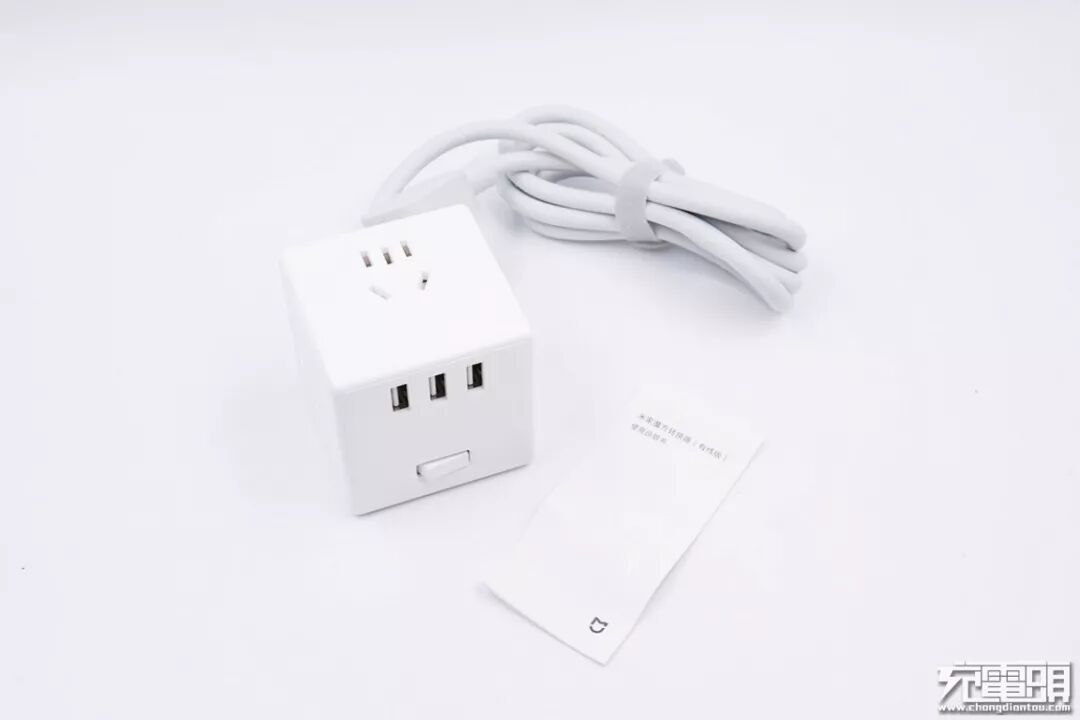

包装内含：插线板，说明书（包含三包凭证）。

转换器电源线连接在机身上，不可拆卸。机身外壳采用白色PC阻燃材质，六面均为磨砂处理，而棱边则是钢琴烤漆处理工艺。

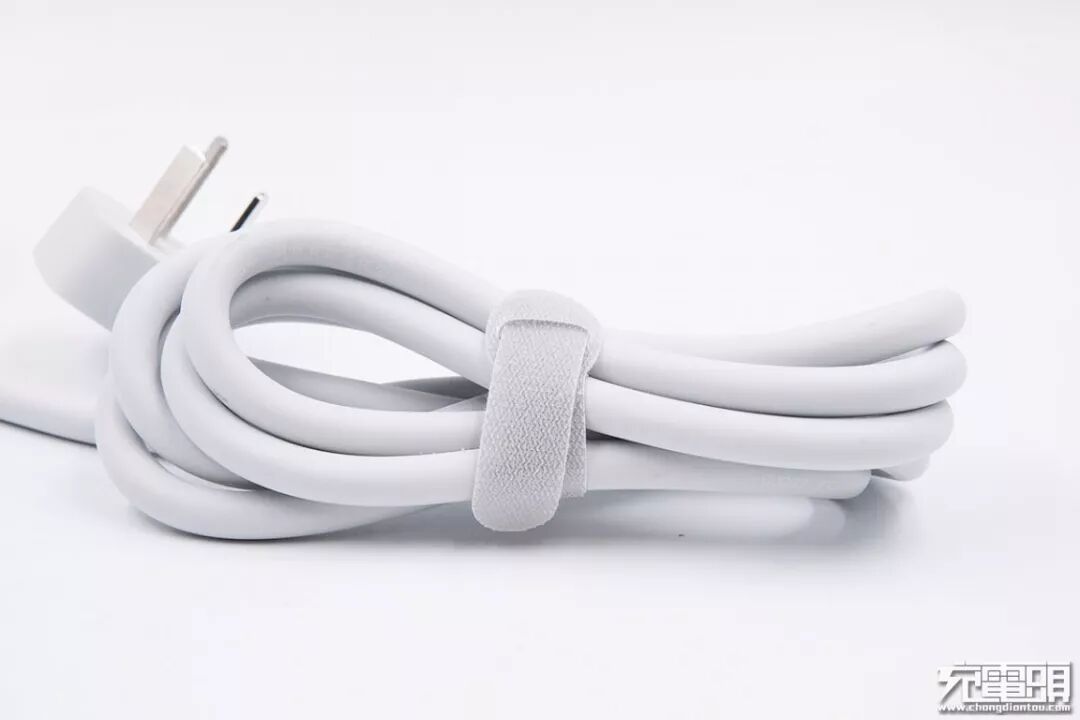

电源线使用魔术贴扎带整理捆绑。

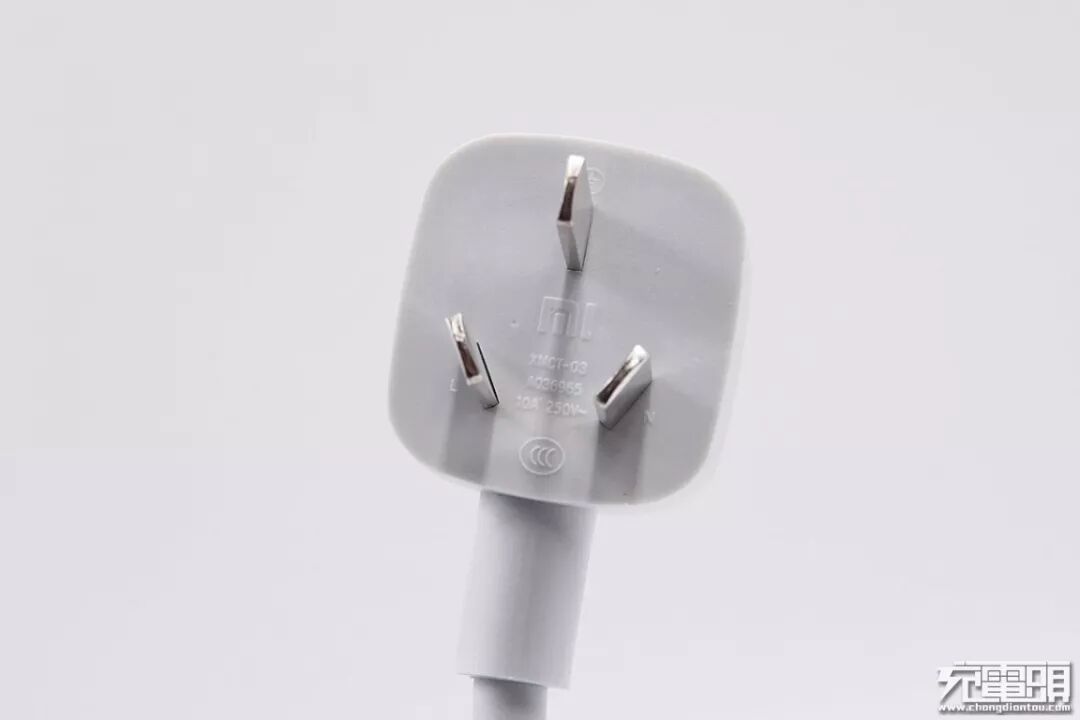

三角插头特写，使用的是国标插脚，插头上分别是“MI”品牌logo、“10A 250V~”规格参数和3C认证，此外线身与插头交界处采用抗弯折处理。

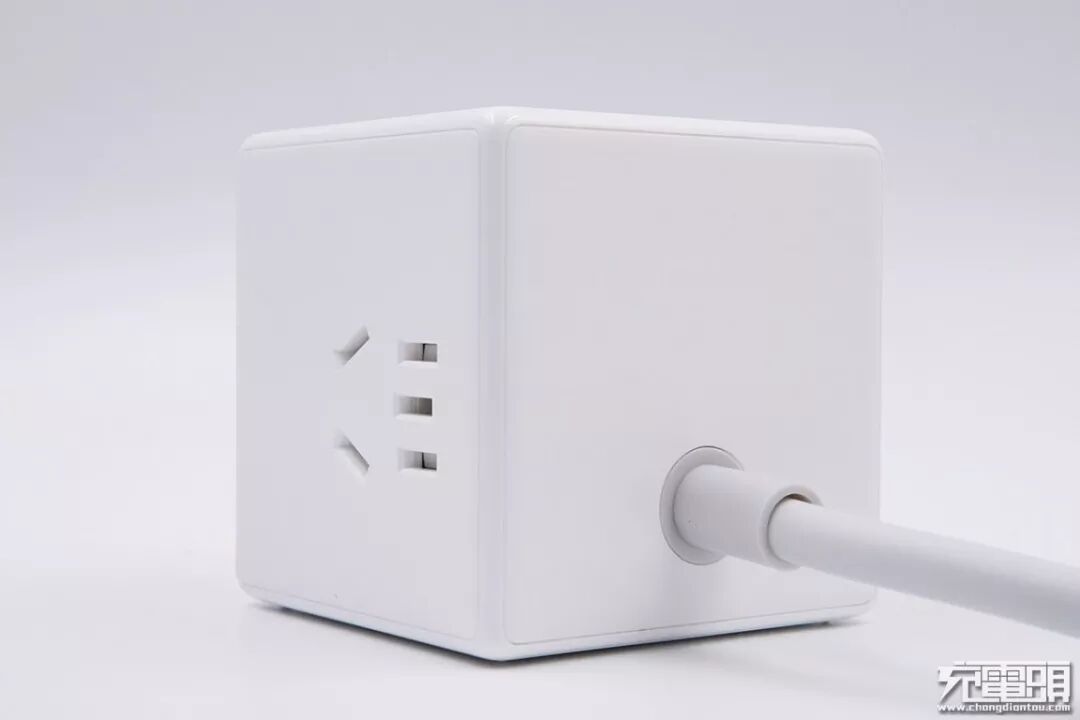

机身壳这一面与电源线连接，没有输出插口，线身与机身交界处同样采用抗弯折处理。

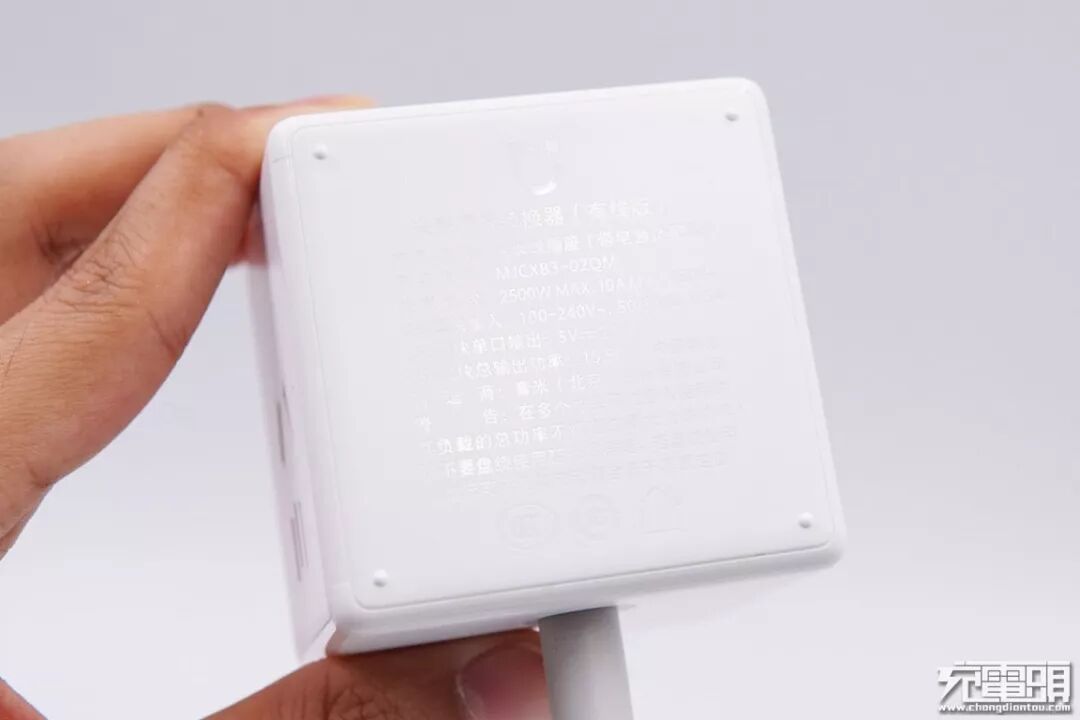

魔法转换器底面四角有凸出支撑脚，防止外壳的磨损，此外还凹印有产品信息。
产品名称：延长线插座(带电源适配器)
产品型号：MJCX83-02QM
技术参数：2500W MAX，10A MAX，250V~
USB模块输入：100V-240V~，50/60Hz 0.5A
USB模块单口输出：5V/2.1A
USB模块总输出功率：15.5W
制造商：青米(北京)科技有限公司

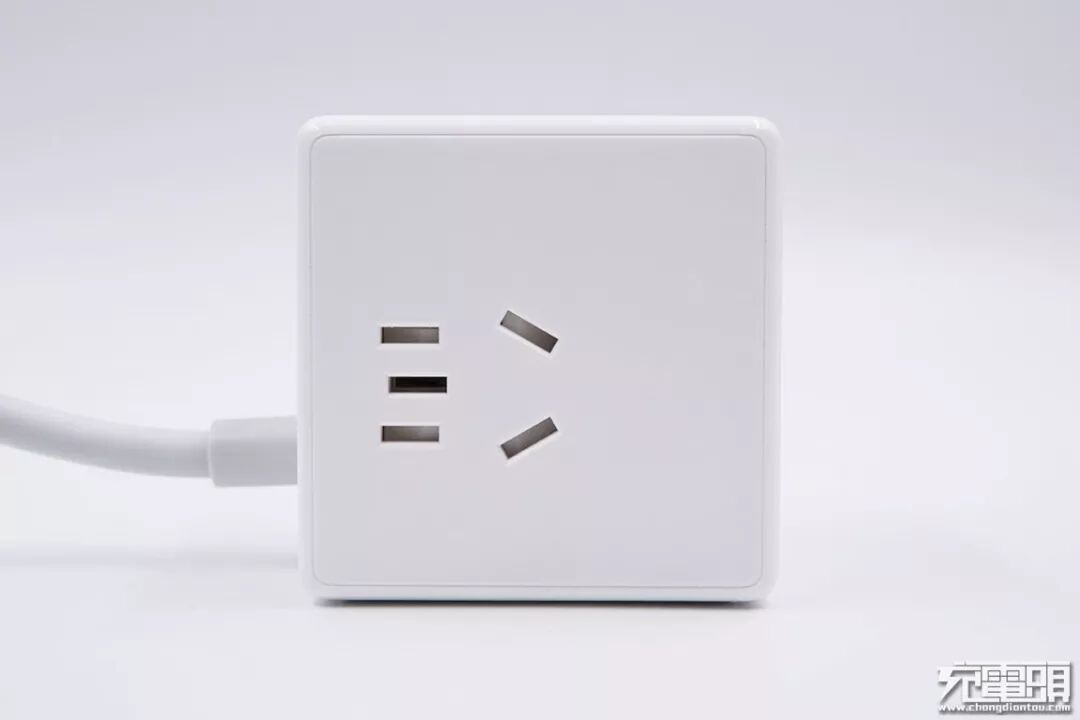

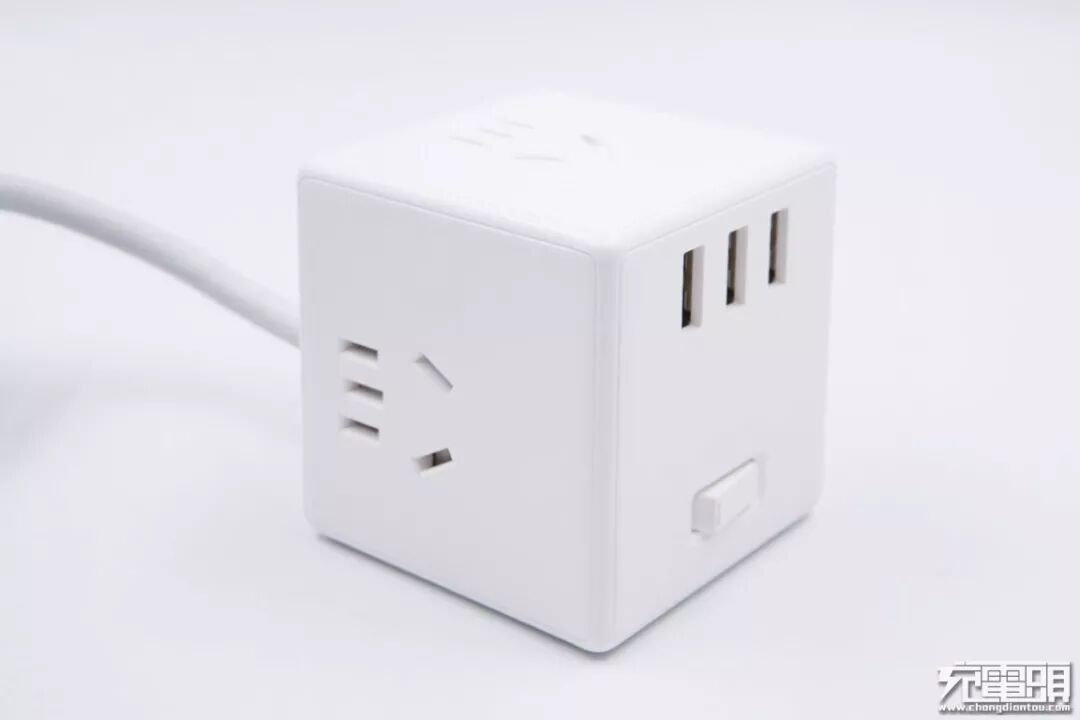

米家魔方转换器另外四个面都有输出接口，其中三个面为国标AC插孔，还有一面是USB-A接口及电源开关。

三个交流插孔全部配备国家标准的安全门，安全门防止单边插入，在遭遇异物插入一边时，安全门紧紧关闭，阻止异物插入，防止意外的发生，安全有保障。

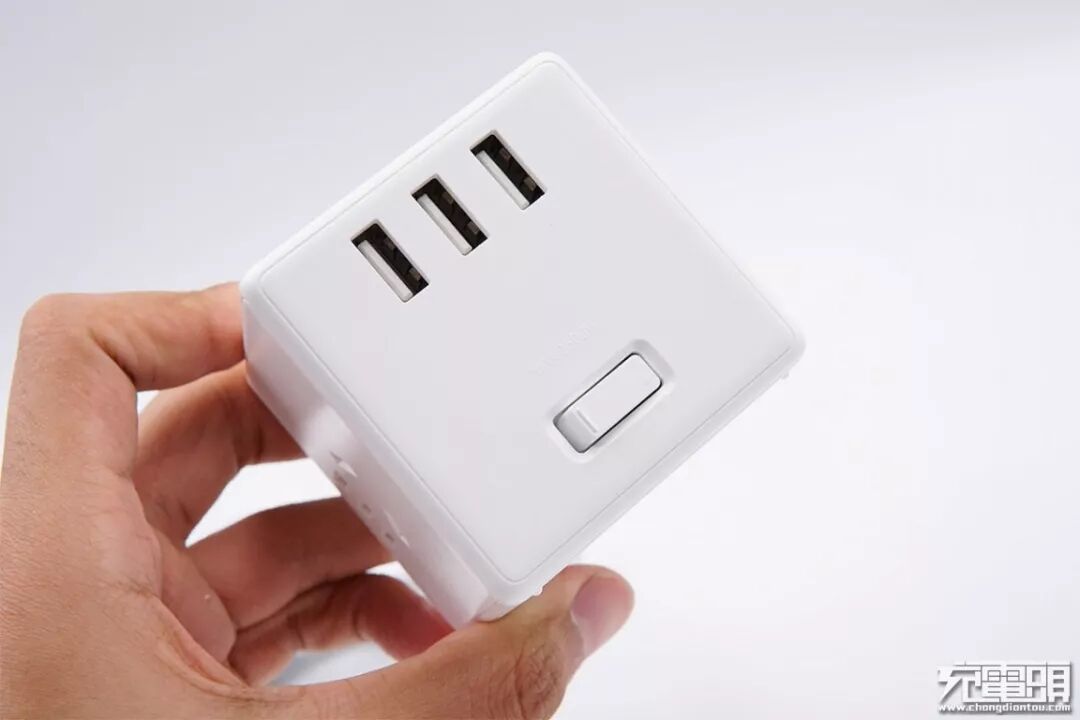

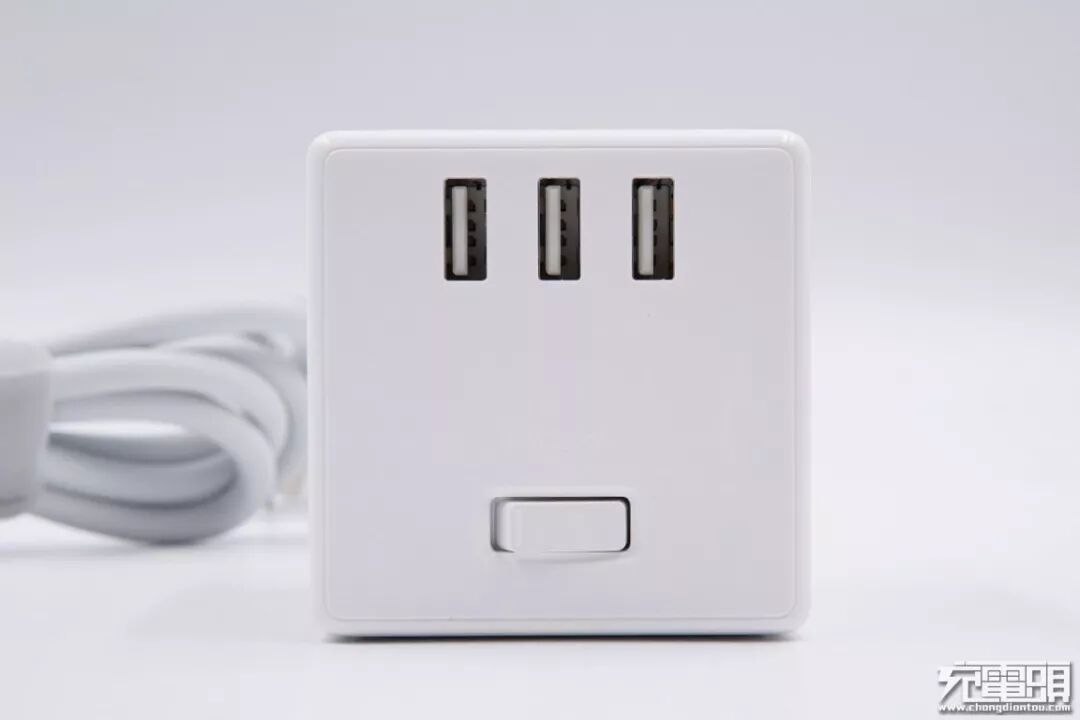

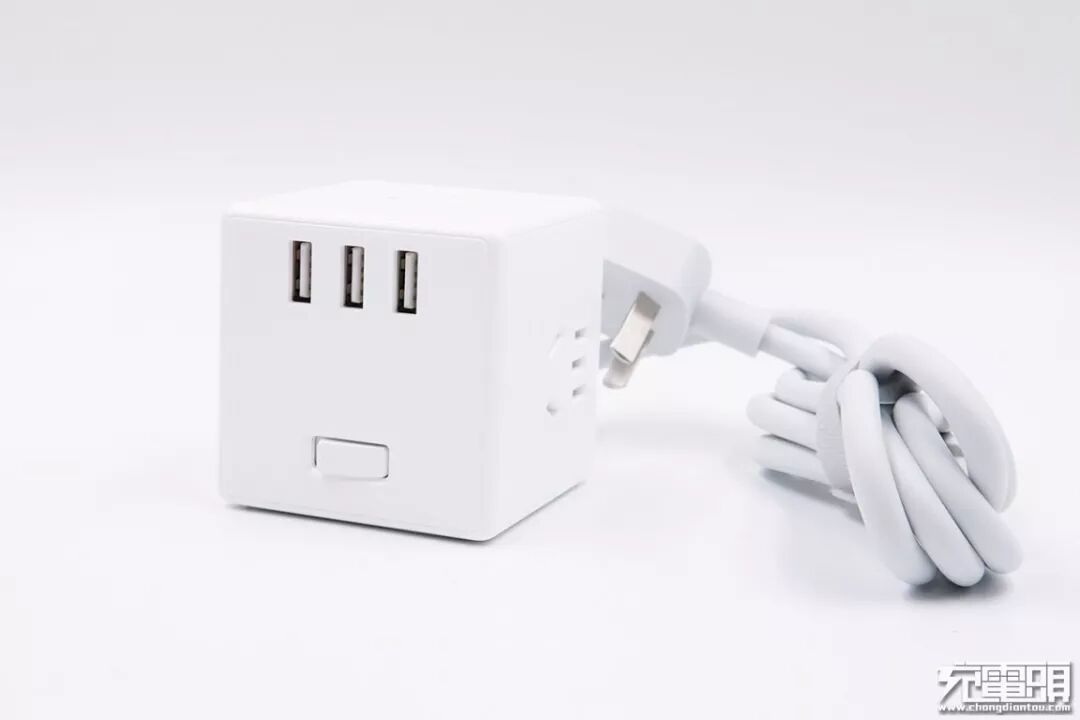

正面配备了三个USB-A输出接口，接口的下方还有一枚三合一开关，包含了电源开关、过载保护和电源指示功能。

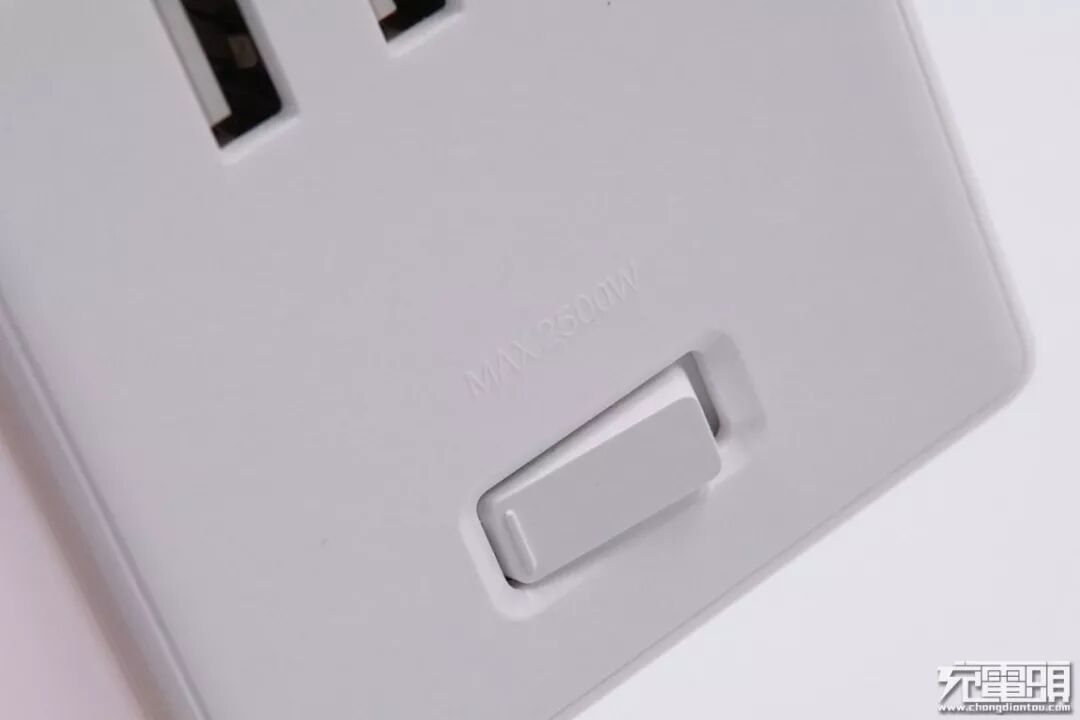

三合一开关特写，左端有小凸起，使按动更加容易，旁边是“MAX 2500W”字样。

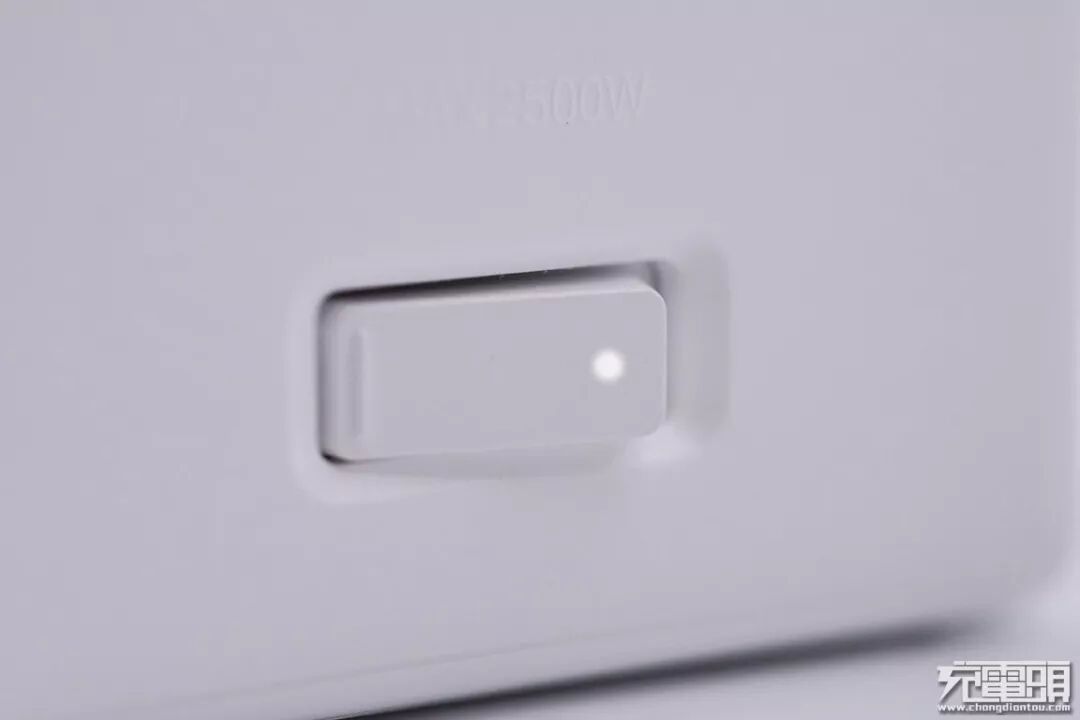

通电后，开关上LED指示灯亮白光。

产品拿在手上的直观感受，非常小巧，真是像极了魔方。

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，不支持其他协议。

二、米家魔方转换器MJCX83-02QM（有线版）拆解

电源线所在面的外壳使用卡扣封装固定，撬开后发现内部四角均有螺丝拧紧固定。

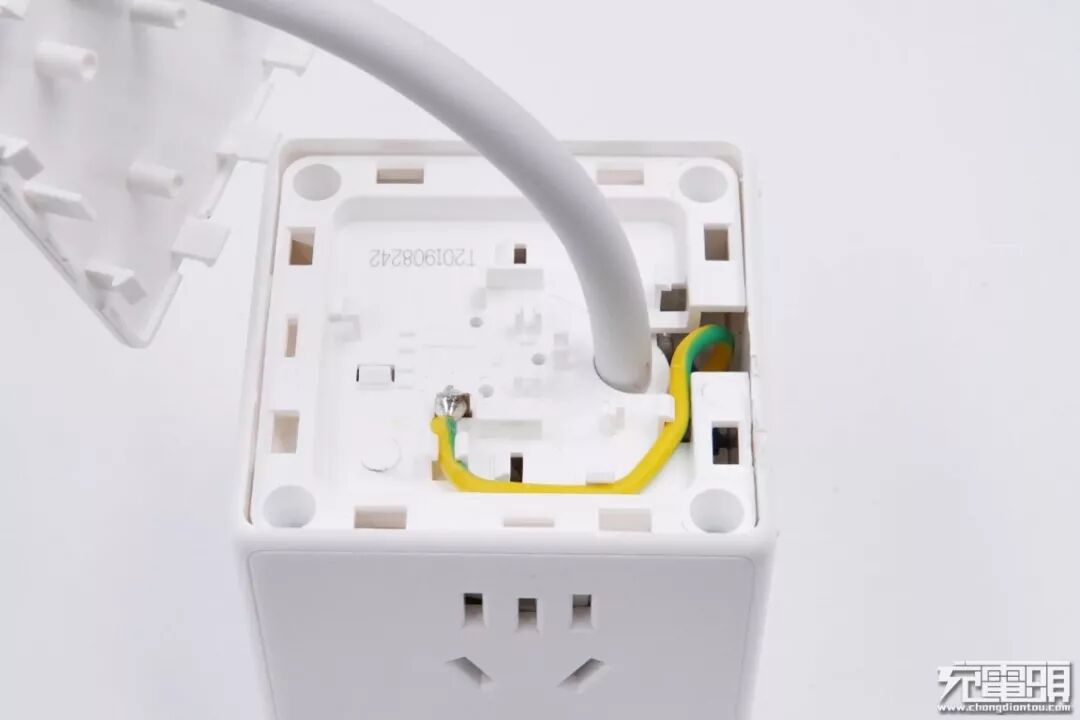

四边布满卡扣槽，四角是三角防拆螺丝，地线使用卡齿固定。

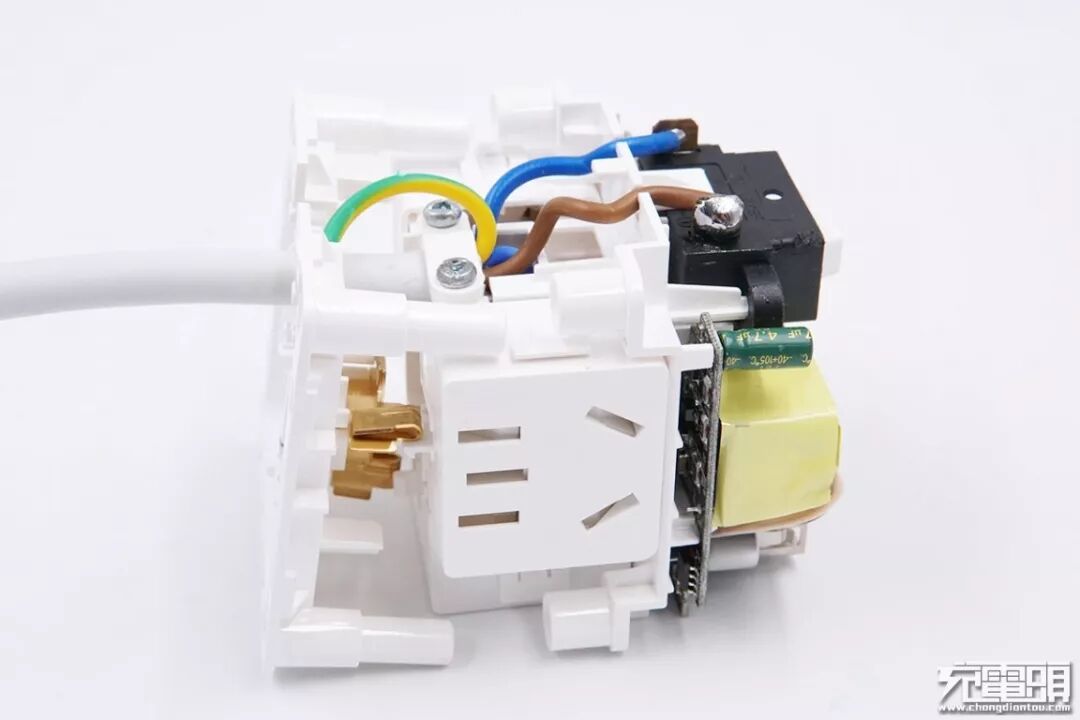

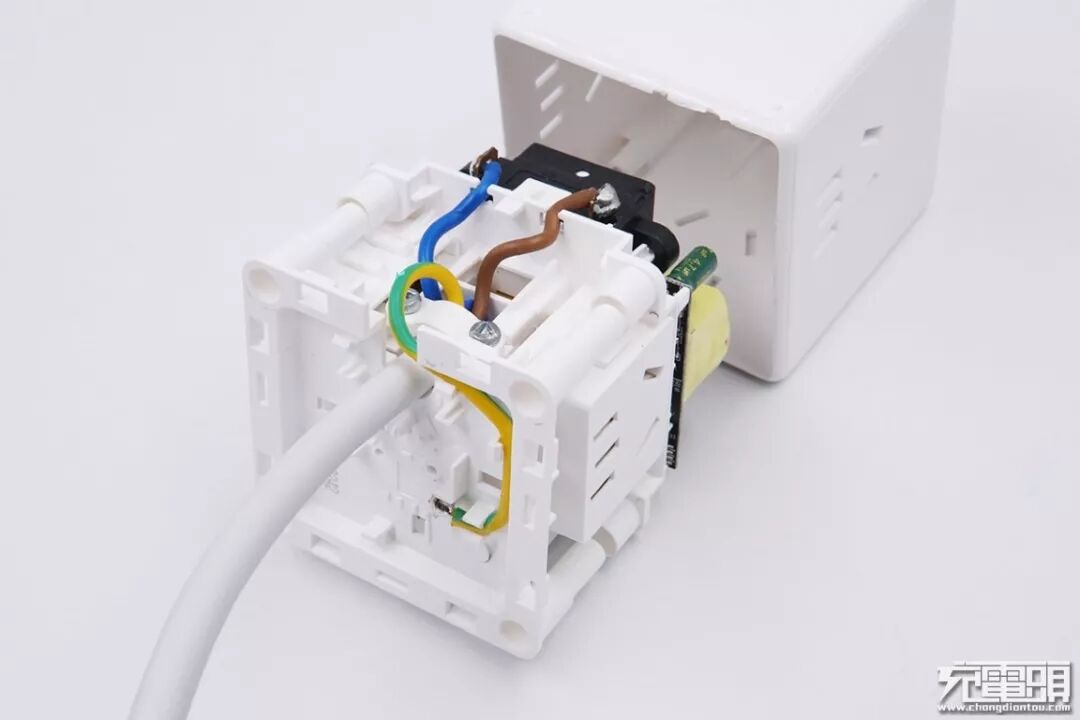

拆掉螺丝，将内部器件取出。

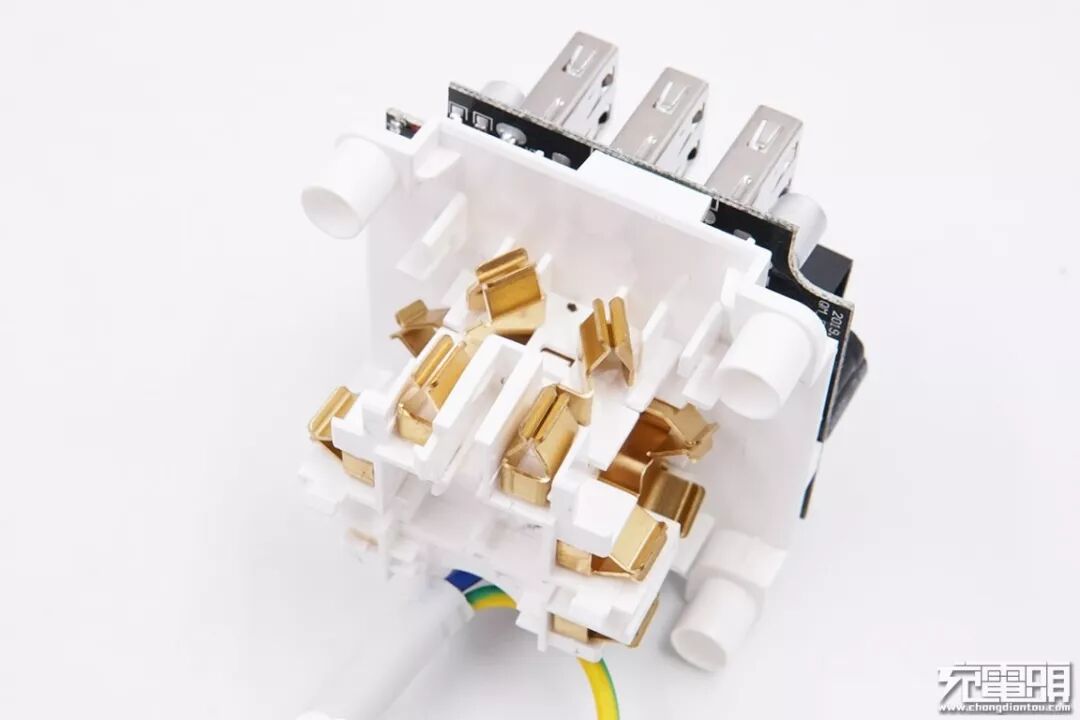

交流插孔板通过卡扣固定在上下两块塑料板之间。另外两块交流插孔板也是同样的固定设计。

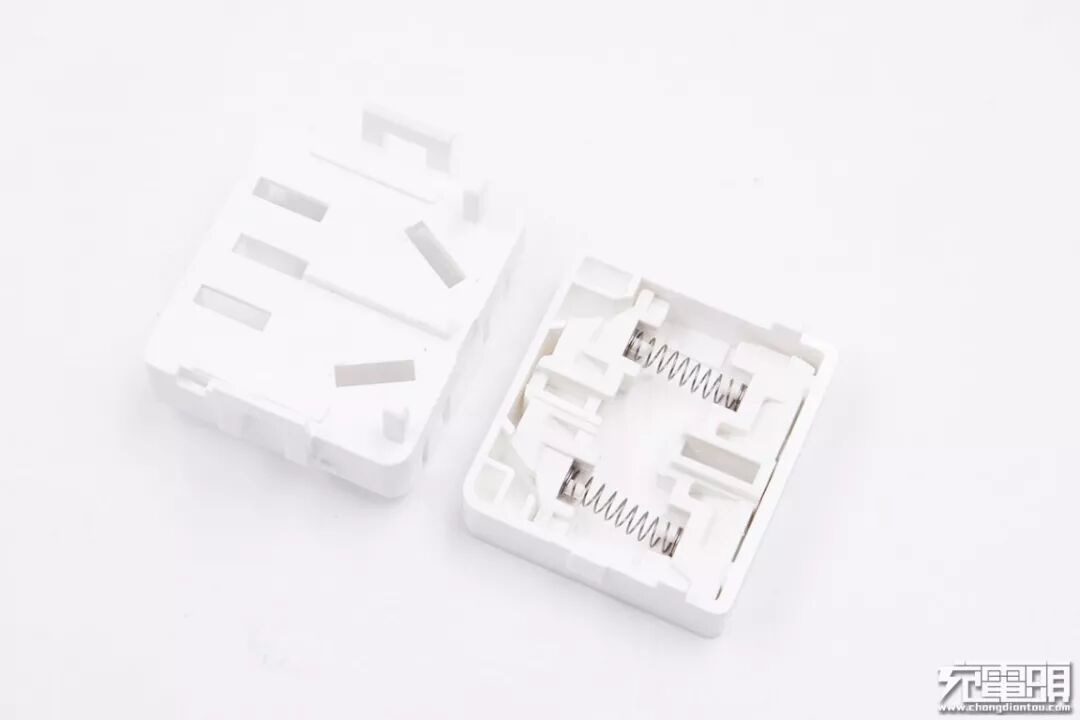

交流插孔板也是通过卡扣封装，里面使用两个弹簧来关闭安全门。

电源线尾端使用线卡，两颗三角螺丝固定。

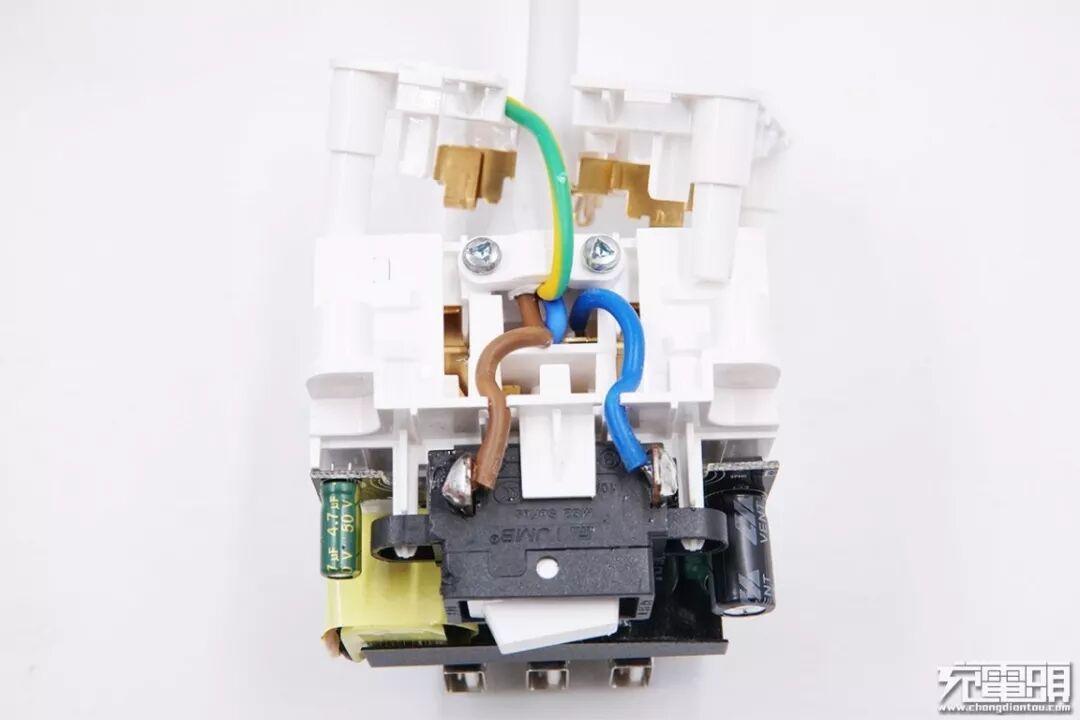

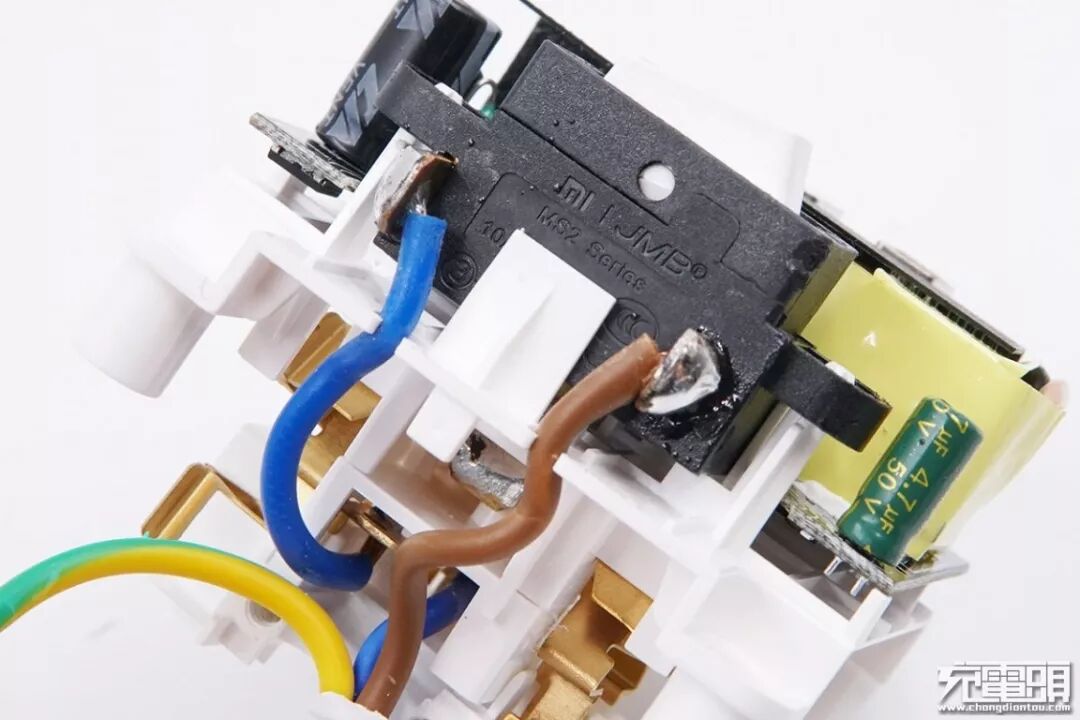

AC线过孔焊接，焊点饱满，并且固定在塑料板的凹槽里。开关外壳上凹印“MI | JMB”字样。

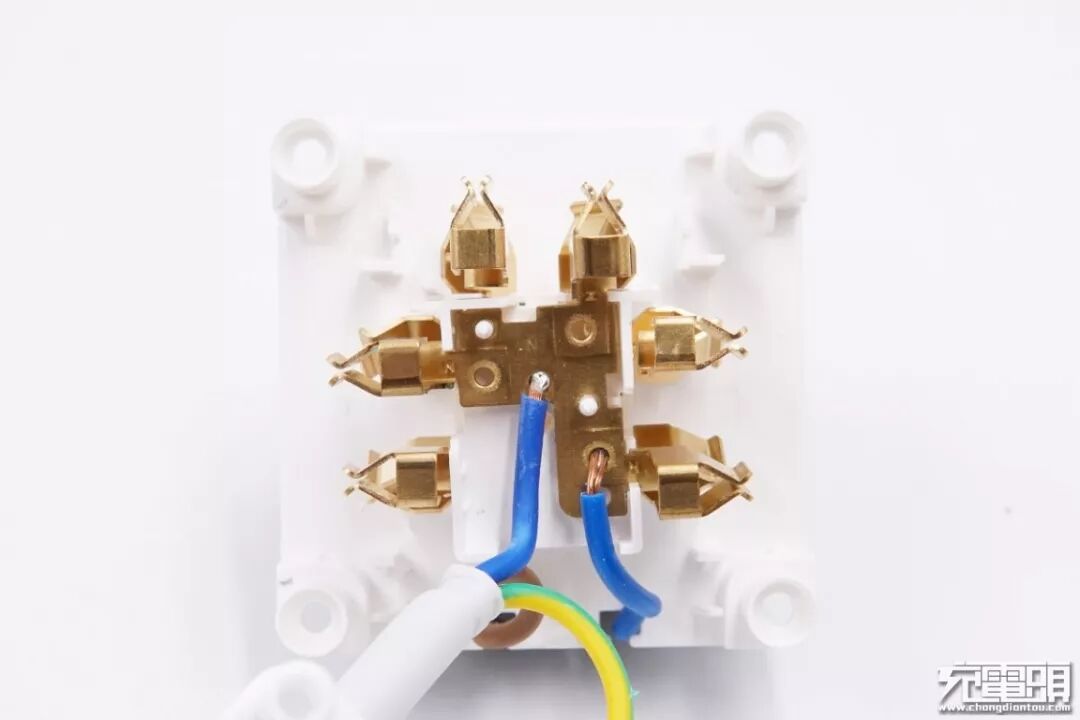

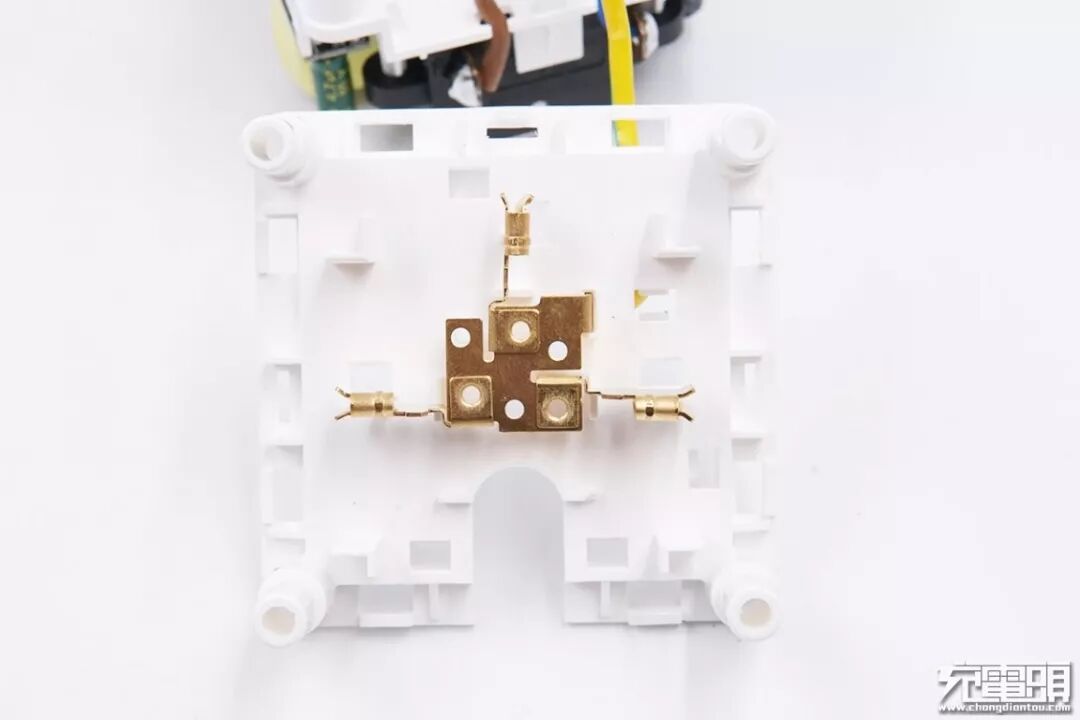

中间是三层铜带，分别对应火线，零线，接地线，之间使用塑料板进行隔离和固定。

地线和最上层的一体铜带焊接。

中间层的一体铜带与蓝色线焊接。

最下层的一体铜带连接三合一开关，使用卡槽和小固定柱进行固定。

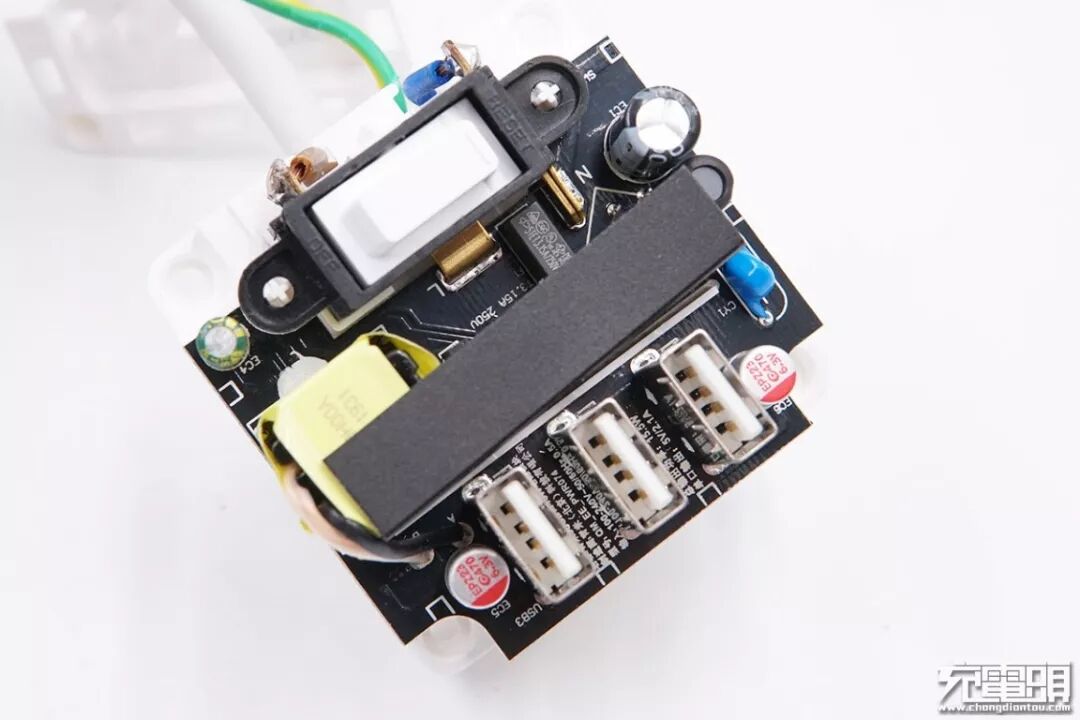

黑色PCB板上初级次级分界明显，之间使用“L”型黑色绝缘板进行隔离，开关两端使用固定柱固定在壳体上。输入端上有初级滤波电解电容、工字电感、延时保险丝、变压器、PWM主控芯片供电电容等元器件；输出端是蓝色Y电容、两颗输出滤波固态电容、3个USB-A接口。

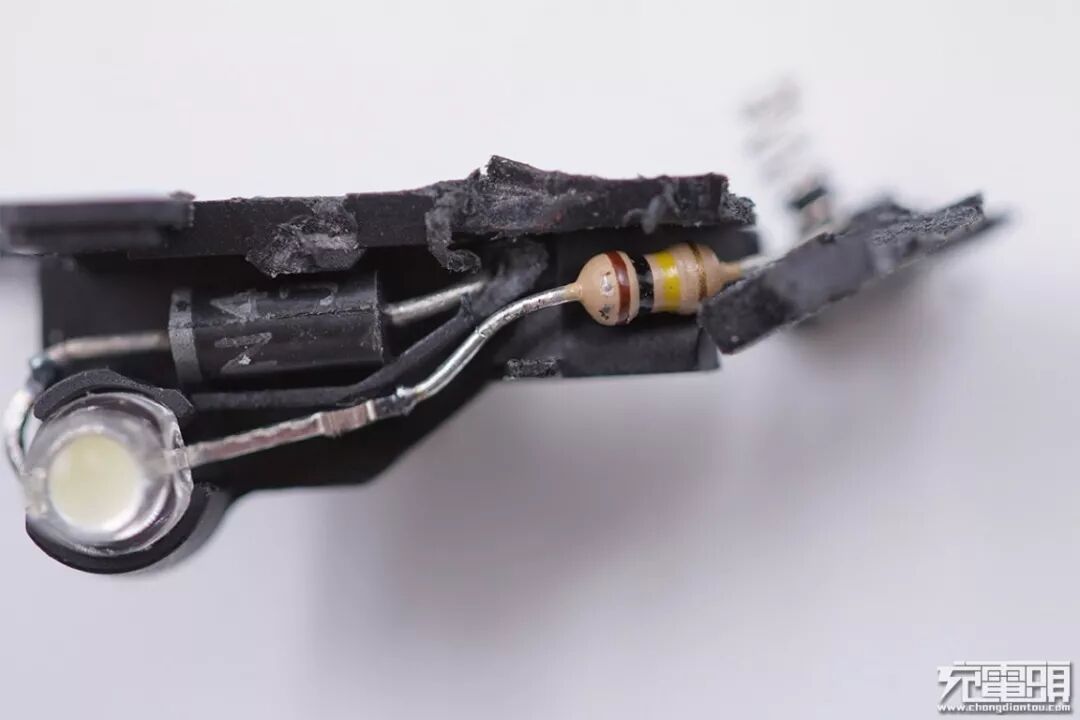

开关LED灯特写，白色LED串联二极管和限流电阻，防止反向击穿。

开关内部结构特写。

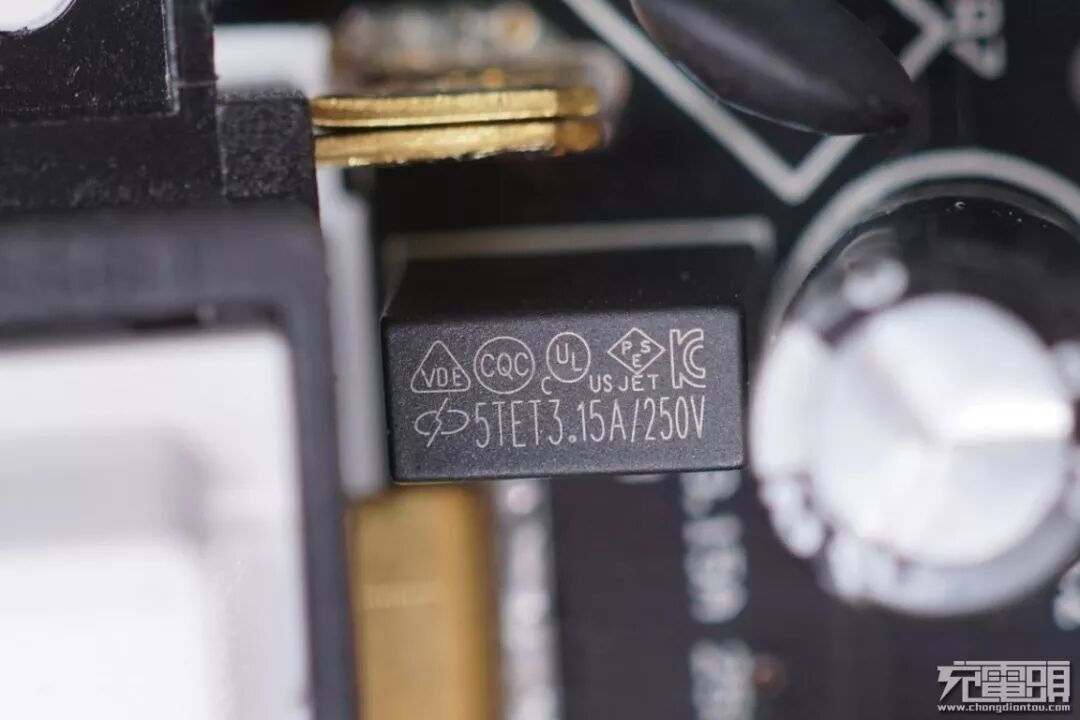

延时保险丝，规格为3.15A 250V。

初级滤波电解电容，规格为12μF 400V。

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

一颗色环电感，旁边是工字电感，外套热缩管。

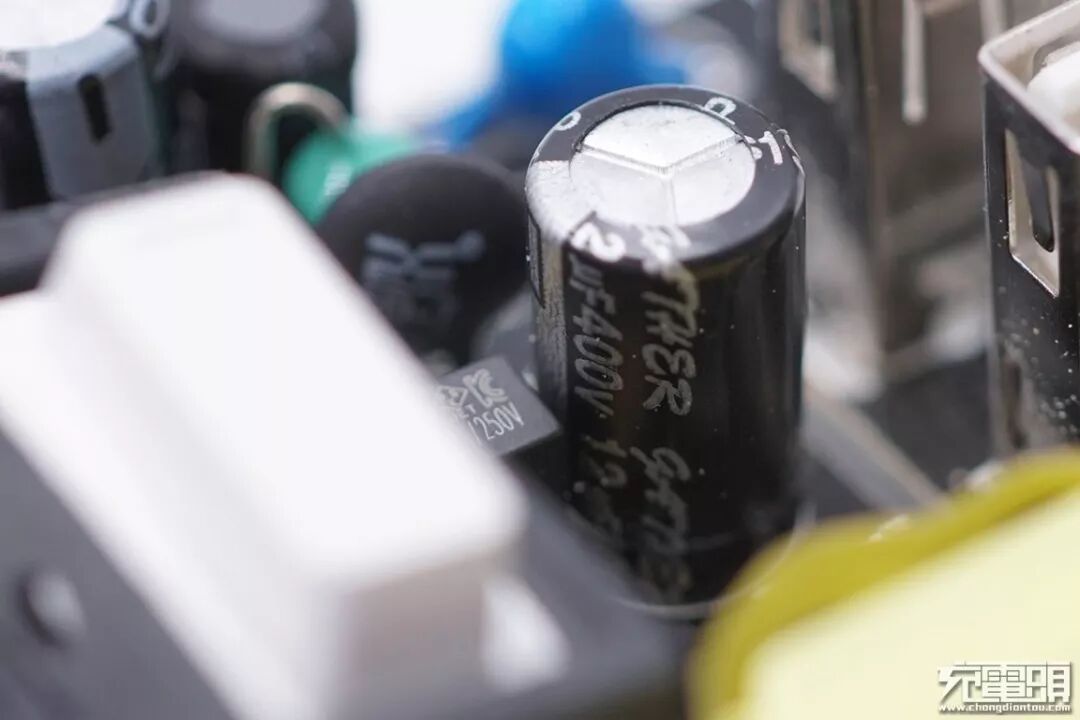

初级滤波电解电容，规格为10μF 400V。

PWM主控芯片供电电容，规格为4.7μF 50V。

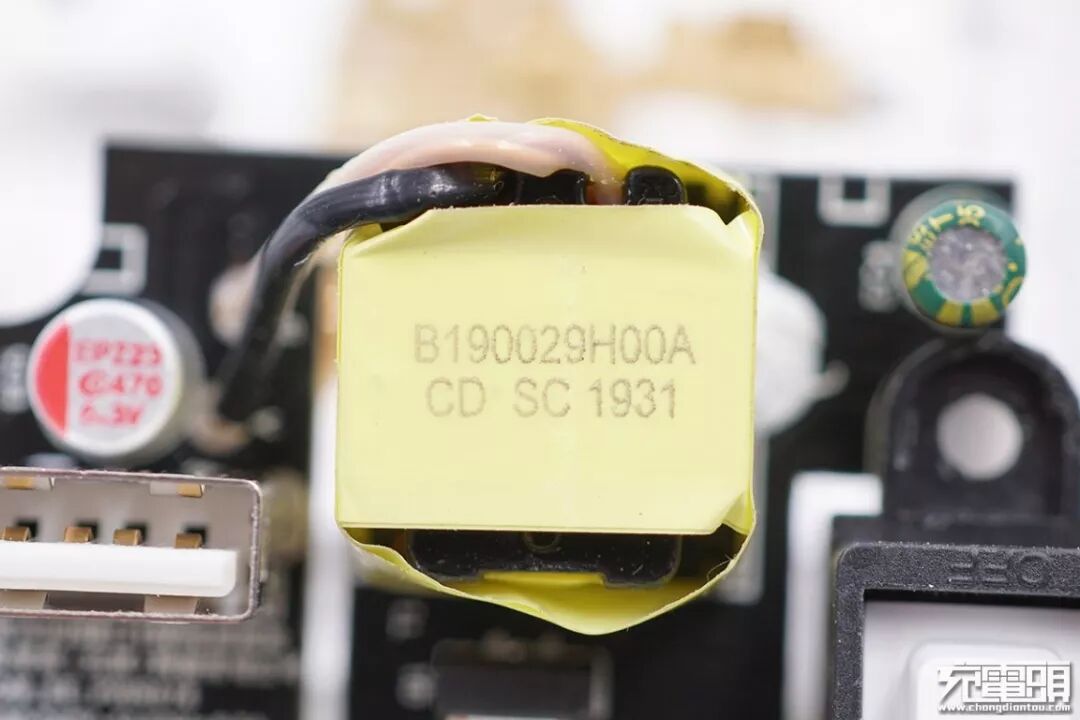

变压器特写，上面有喷码信息。

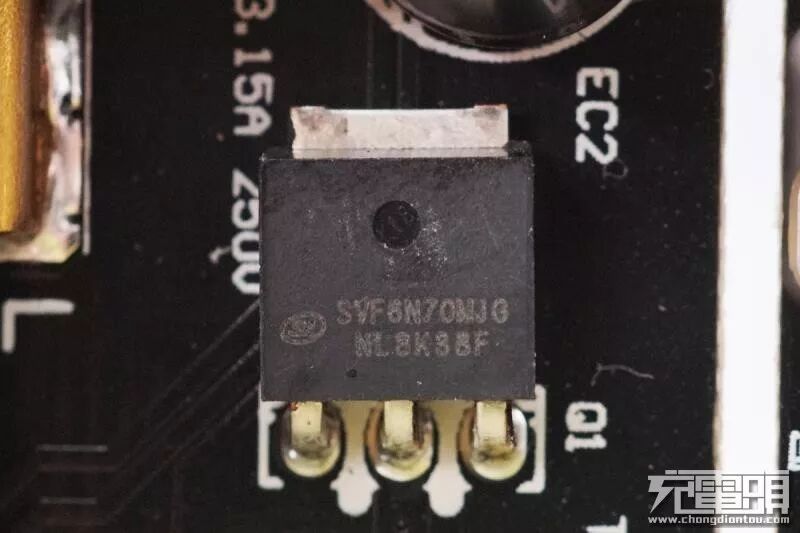

初级开关管，士兰微 SVF6N70MJG，6A、700V NMOS。

士兰微 SVF6N70MJG 详细资料。

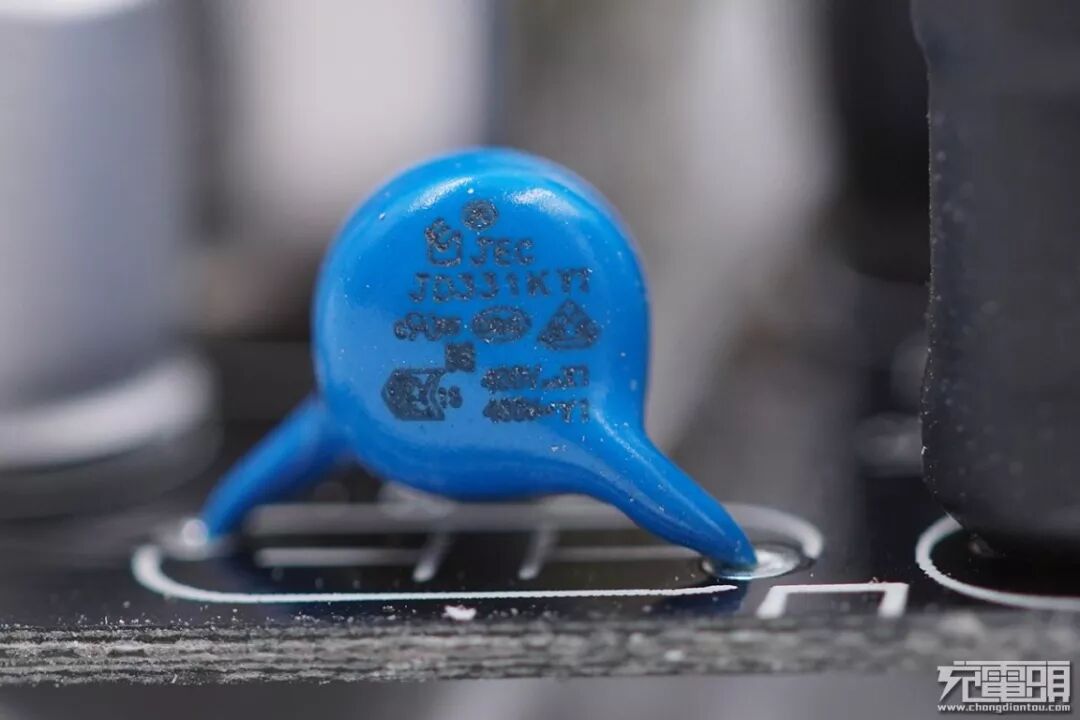

输出抗干扰蓝色Y电容。

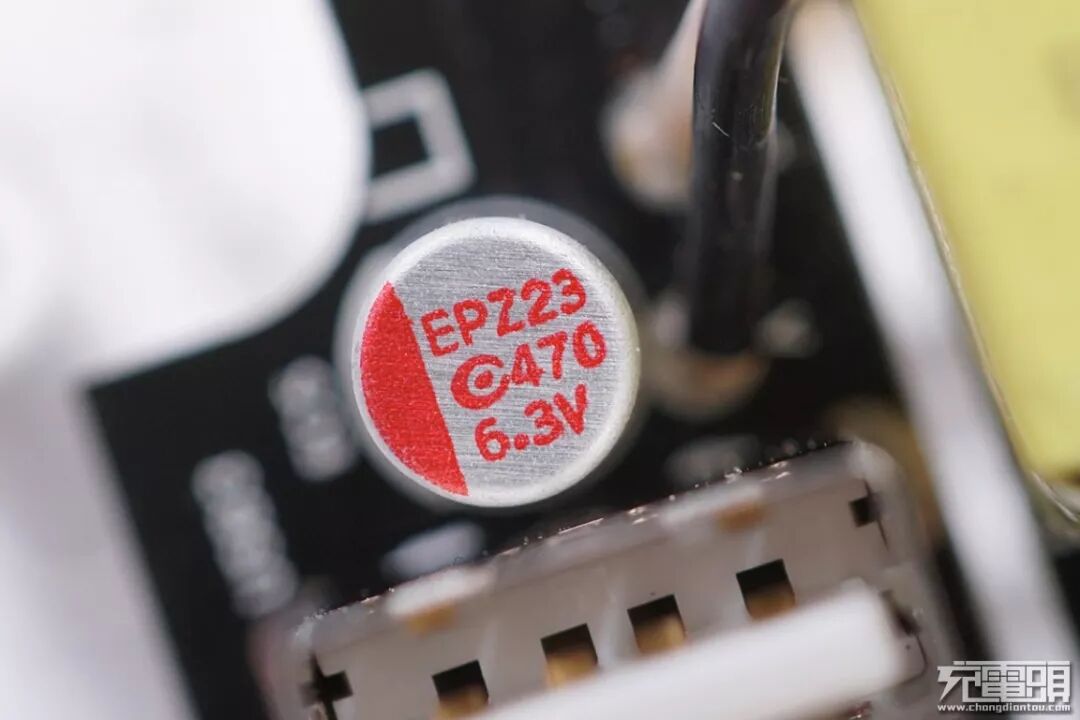

输出滤波固态电容，规格为470μF 6.3V。

另外一颗输出滤波固态电容，规格一样为470μF 6.3V。

USB-A接口特写，白色舌片。

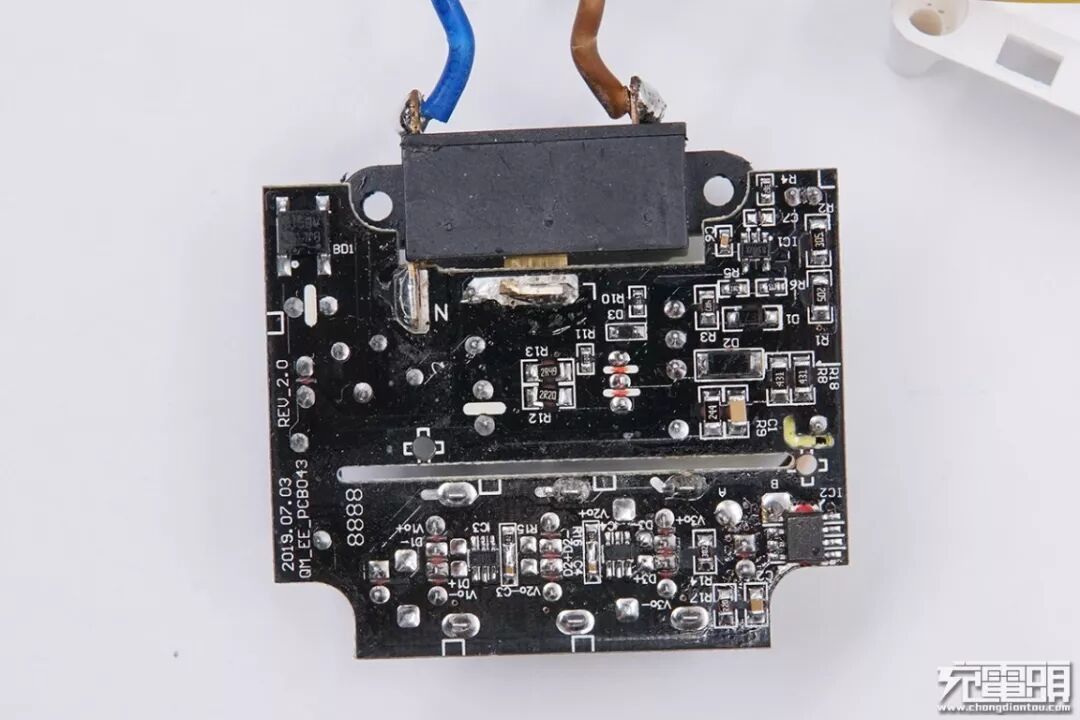

PCB板背面的镂空隔离槽在白色背景下很明显，将初次级分的很清楚。下面我们详细了解背面上焊接的芯片信息。

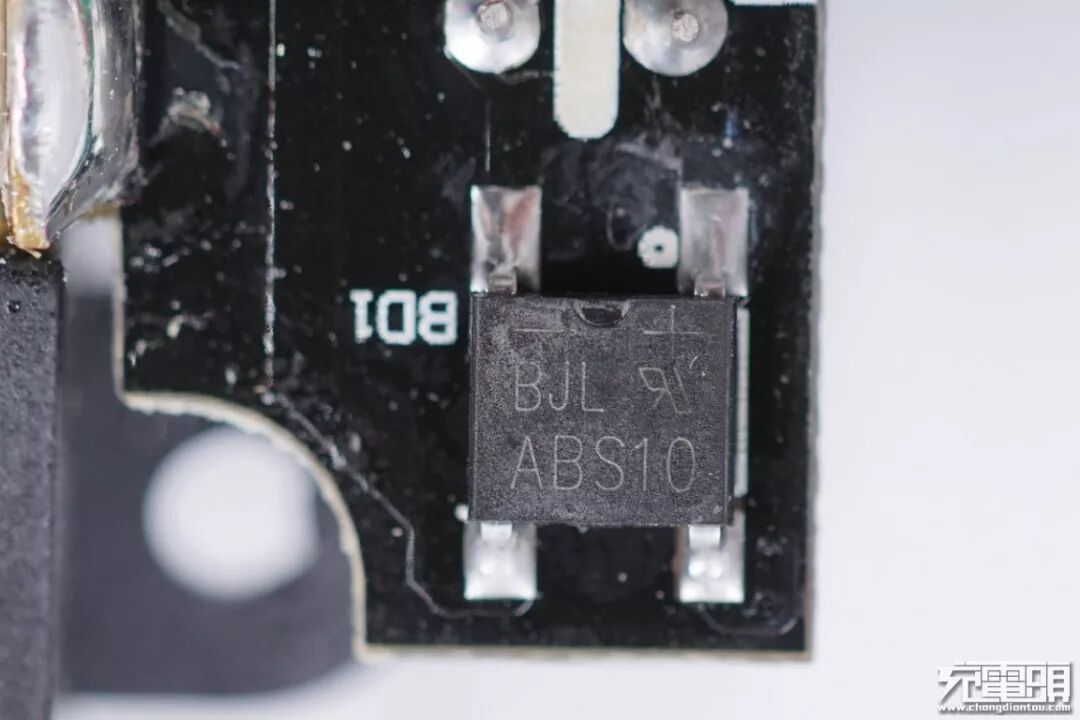

丝印ABS10整流桥。

初级PWM主控芯片，丝印834UX。

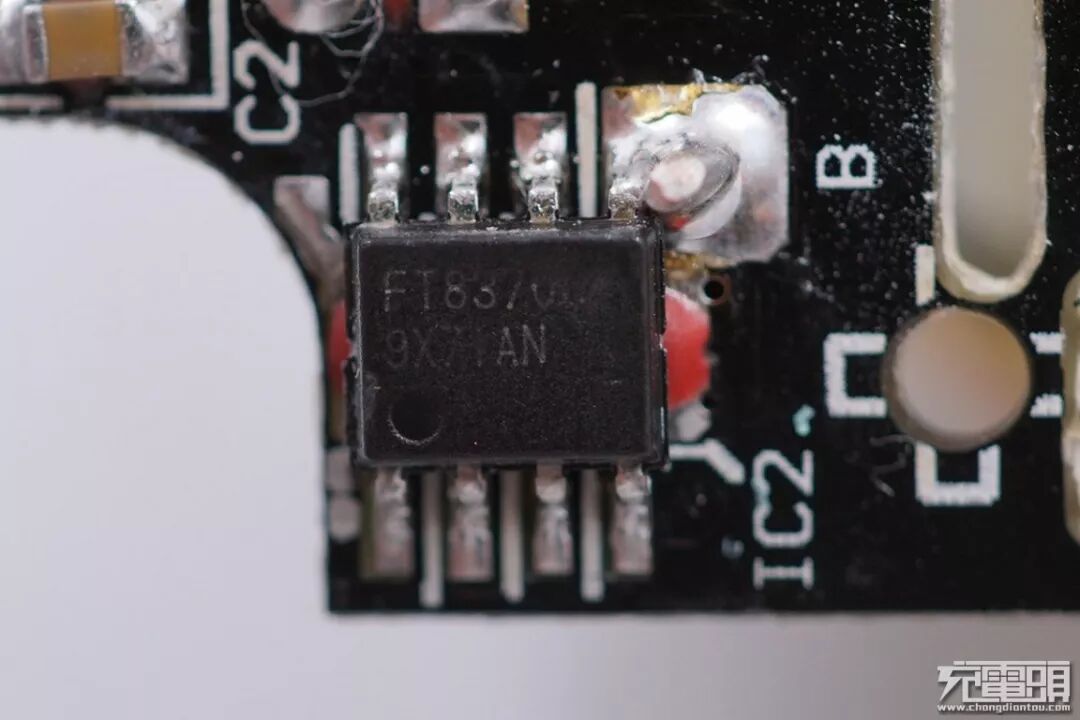

次级同步整流芯片来自FMD辉芒，型号FT8370CP，内置同步整流管和同步整流控制器，内置MOS管耐压43V，导阻8mΩ，适用于5V3.4A输出。采用ESOP8封装。

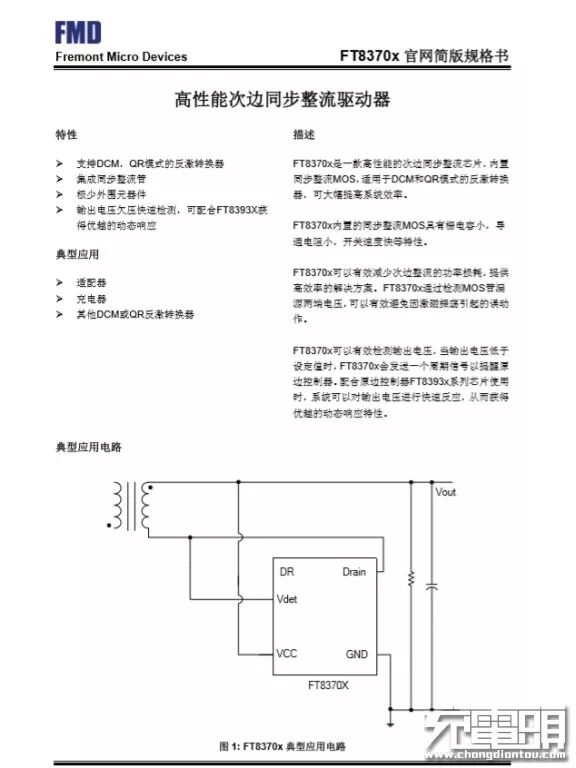

FMD辉芒FT8370X详细资料。

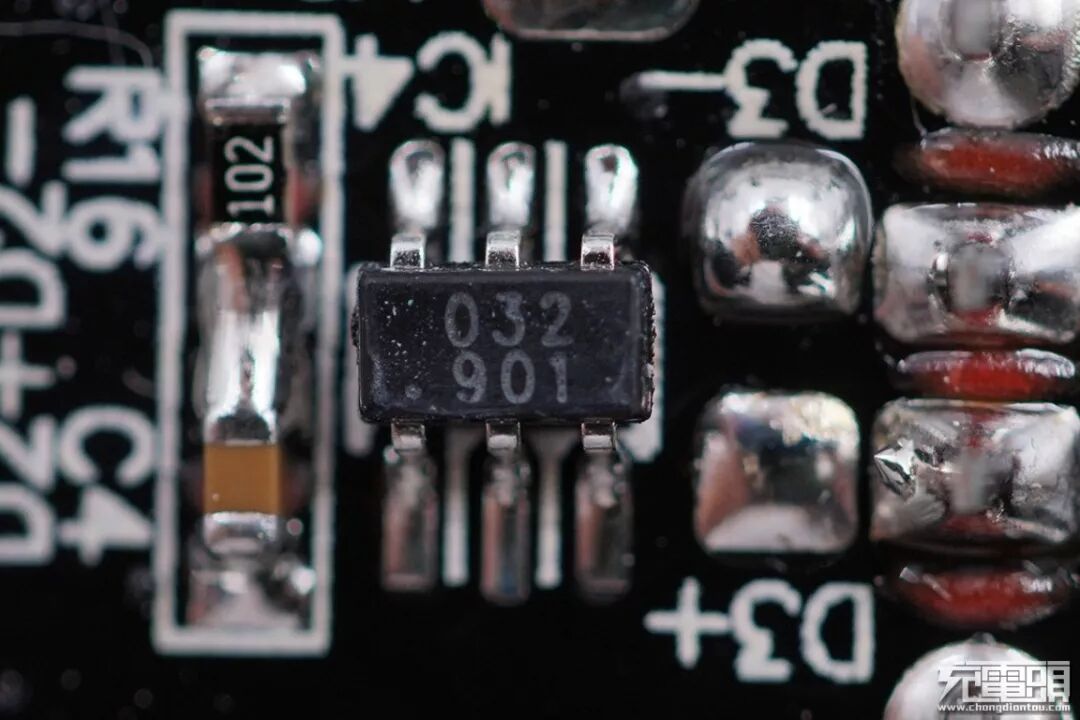

丝印032的单路自动识别IC。

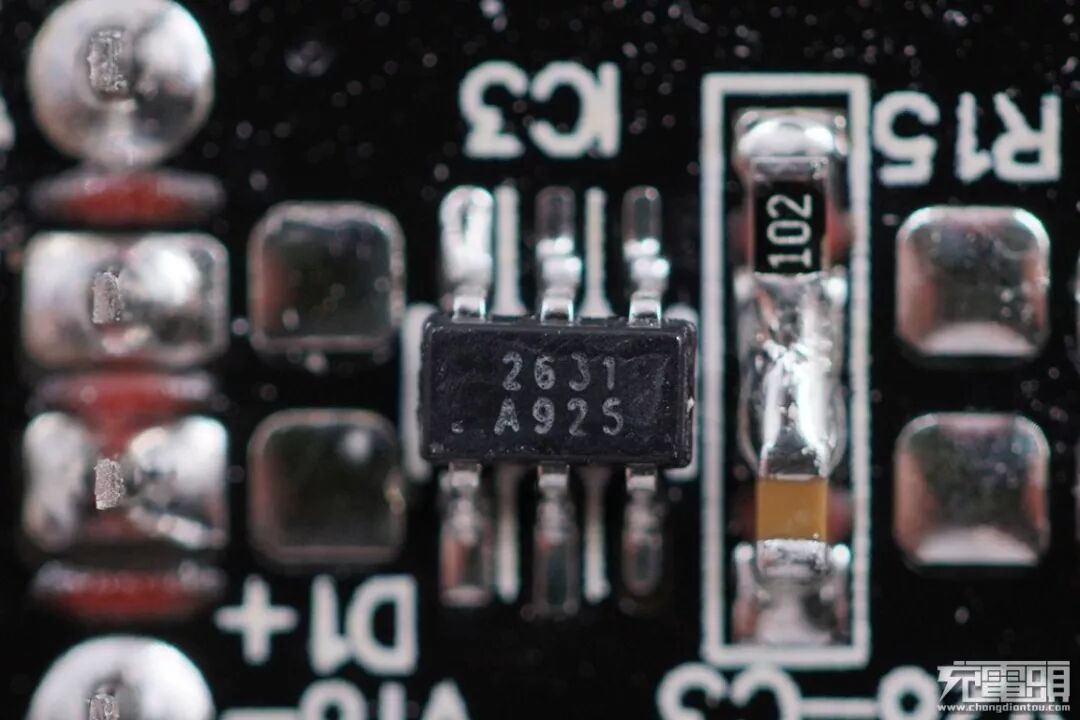

UC2631 双路自动识别芯片，配合上图单路识别IC，实现三个USB-A口的自动识别功能。

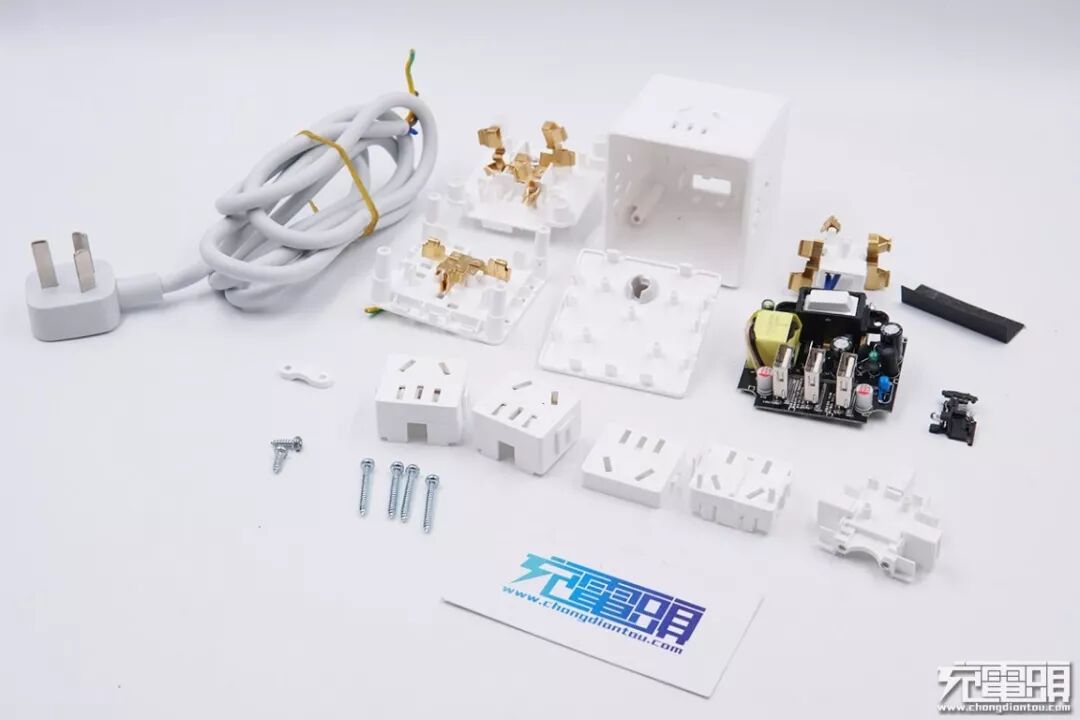

全部拆解完毕，来张全家福。

充电头网拆解总结

这款米家魔方转换器MJCX83-02QM全长1.5m，白色机身壳采用PC阻燃材质，无论体型还是设计看起来都像极了魔方。转换器不仅配备三个3+2位插孔以及3个USB-A接口，而且分别分布在四个面上，不用担心使用时的拥挤问题。此外全部插孔内都带有安全门，家居使用更加安全。最大承载功率2500W，满足大部分居家办公日常所需。3个USB-A接口总输出15.5W，可满足手机日常充电。

充电头网通过拆解发现，内部元器件固定的很稳，采用的是一体铜带，导线均过孔焊接焊点饱满，用料扎实，即使大功率输出，其安全性也有保障。USB输出部分采用士兰微高压MOS管，FMD辉芒同步整流芯片，输出采用固态电容滤波，确保长期工作的可靠性。
