MOMAX摩米士这个品牌对大家来说应该并不陌生，在USB PD快充的普及趋势下，摩米士已经推出了多款快充配件，此前充电头网已经对MOMAX 66W USB PD快充充电器（2A2C）、摩米士18W USB PD充电器进行了详细的拆解。近日，充电头网拿到了摩米士另一款18W 1A1C充电器，产品内部用料如何，下面就为大家带来这款产品的详细拆解。

一、MOMAX摩米士18W 1A1C USB PD快充充电器外观

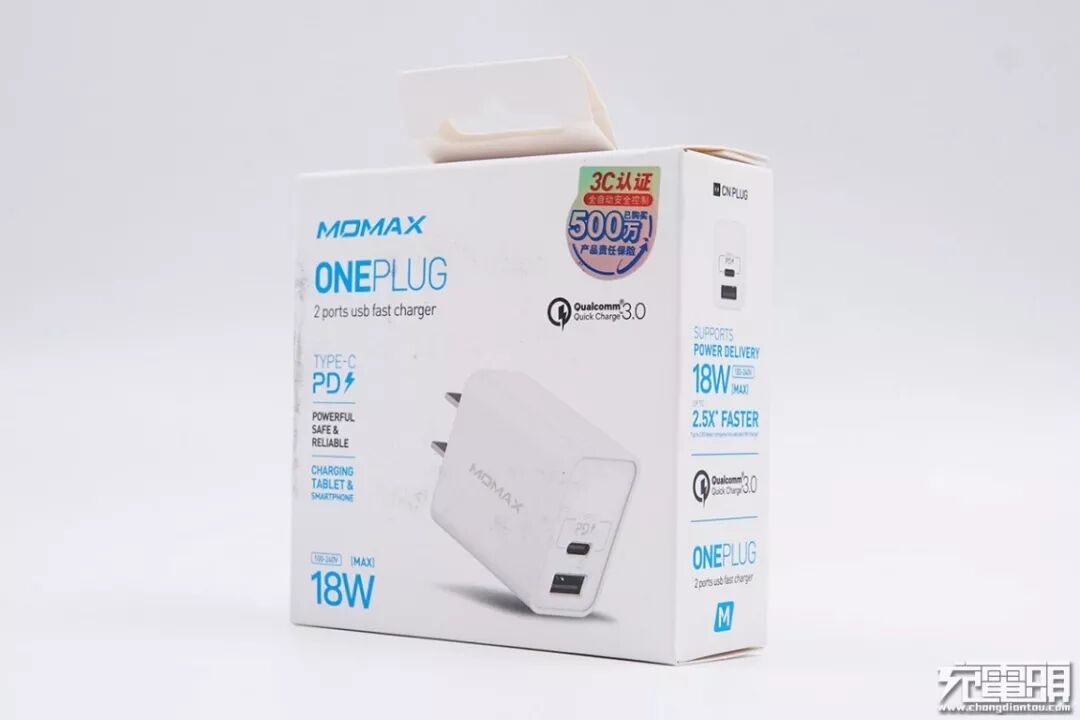

摩米士18W 1A1C充电器的包装延续摩米士一贯设计风格，纸质包装，配色简洁。正面印证产品的外观图片，并有显眼的18W字样以及QC3.0认证标识；右上角贴上了3C认证及百万保险的标签，看得出这款产品的安全性一定很有保障。

包装盒背面有使用场景图，下方贴纸则是生产制造商等信息，可以同时为两台设备充电。

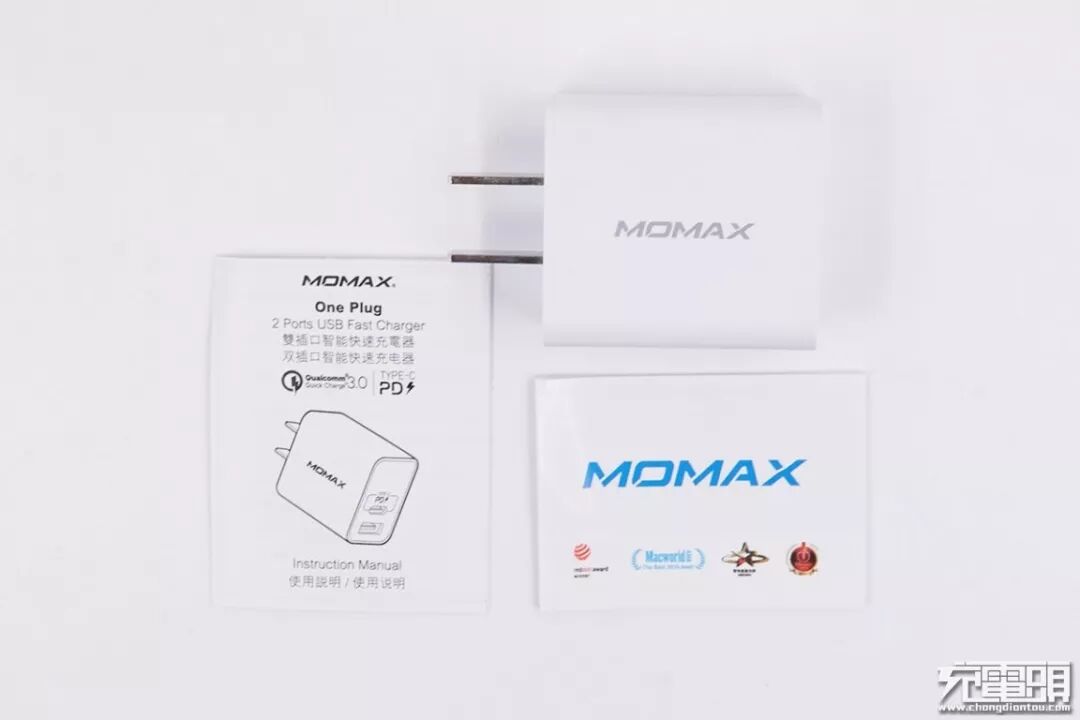

包装内含充电器本体、使用说明书、保修卡。

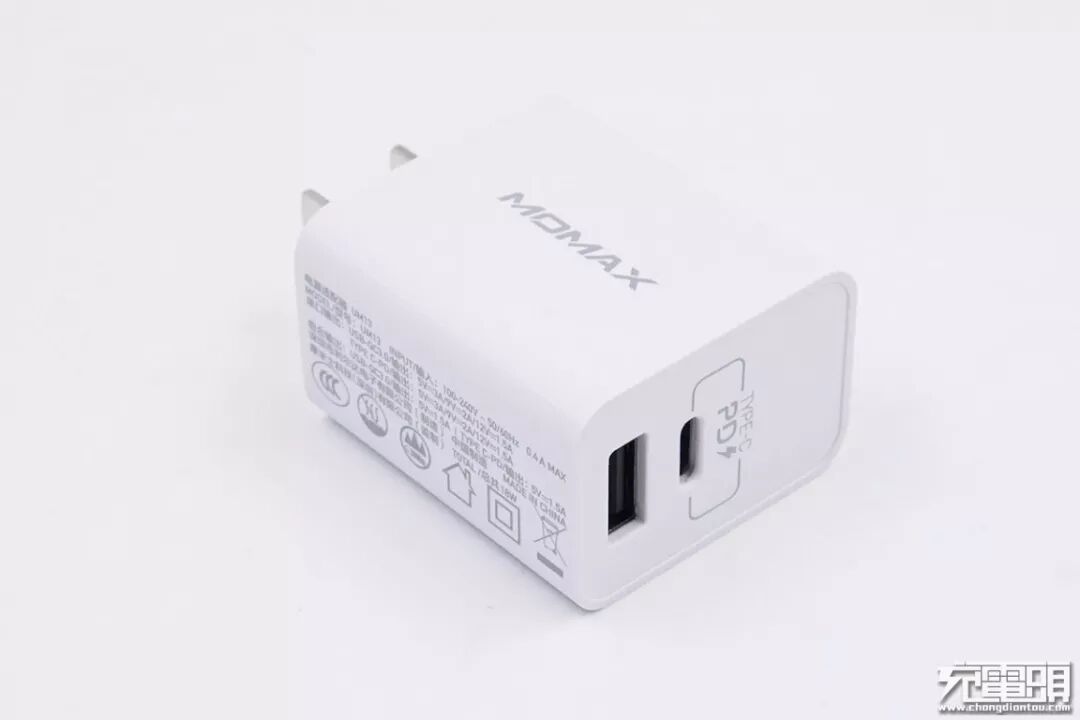

摩米士18W PD充电器采用全白色壳体，阻燃PC材质，表面磨砂质感，整体防滑，拔插方便。正面居中有“MOMAX”的LOGO。输出端设有一个UBS-A接口和一个USB-C接口。

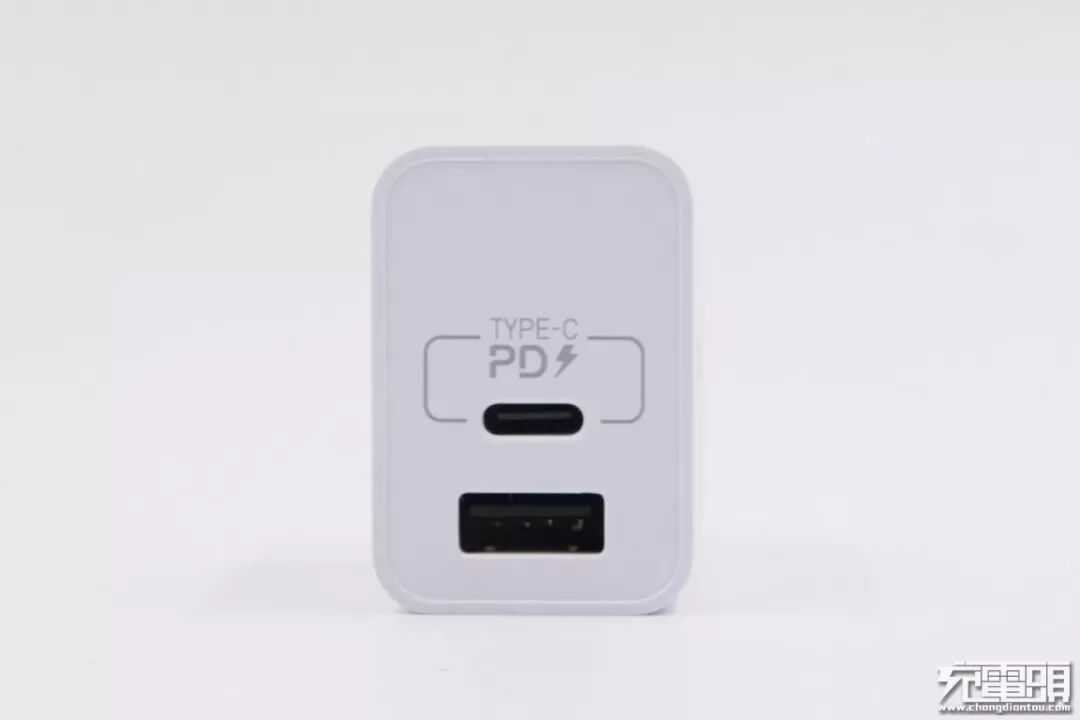

两个输出接口均采用黑色舌片，其中USB-C接口标注了PD字样。

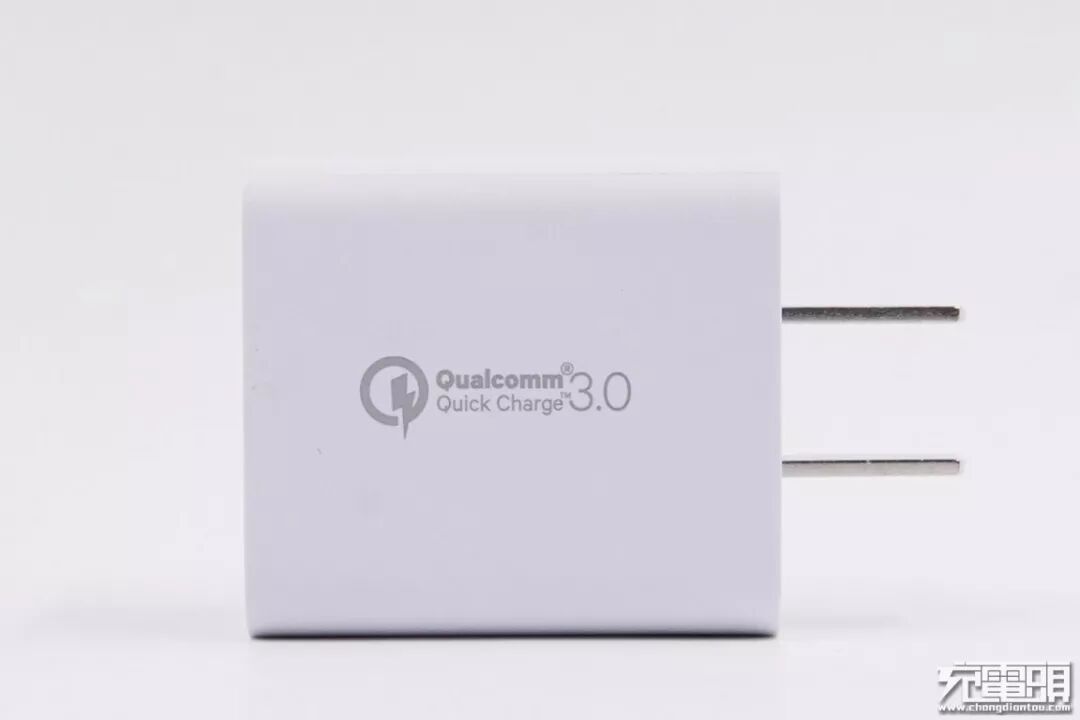

充电器背面丝印了高通QC3.0认证的标志，也就是说该产品已经通过了高通QC3.0认证。

侧面为产品的参数信息。型号：UM13；输入：110-240V 50/60Hz 0.4A；单口输出时，USB-A接口和USB-C接口均支持5V3A、9V2A、15V1.5A；双口输出时，USB-A接口和USB-C接口的输出均为5V/1.5A。充电器制造商为深圳市利达尔电子有限公司，已经通过了CCC认证。

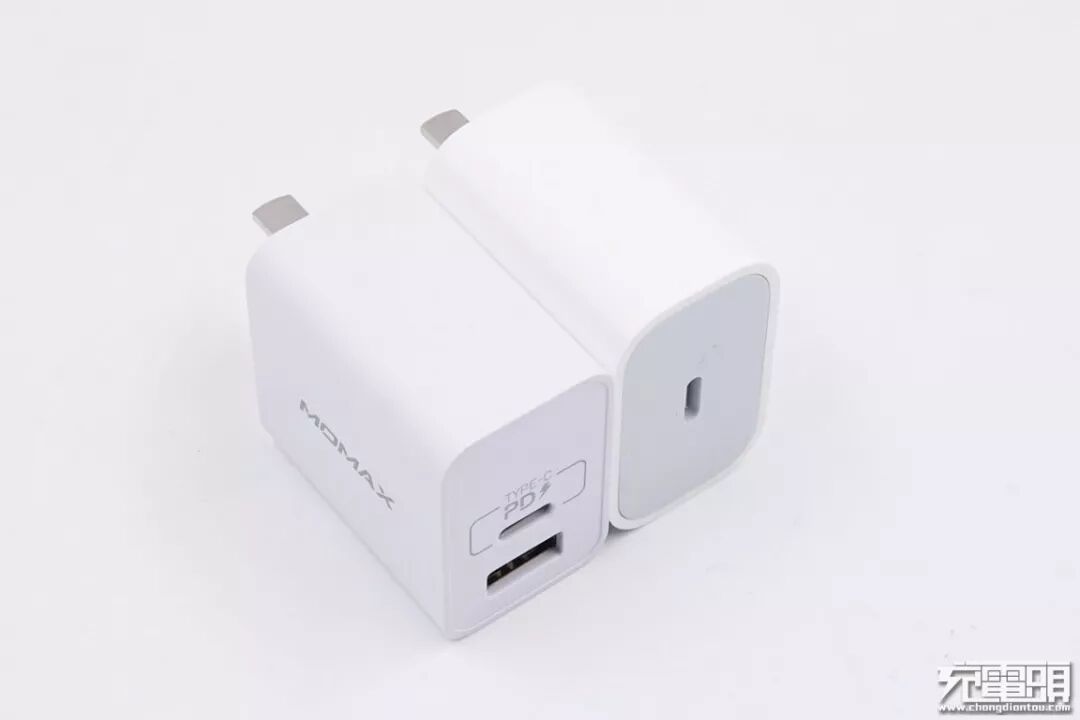

体积对比苹果18W快充充电器，差别不大。

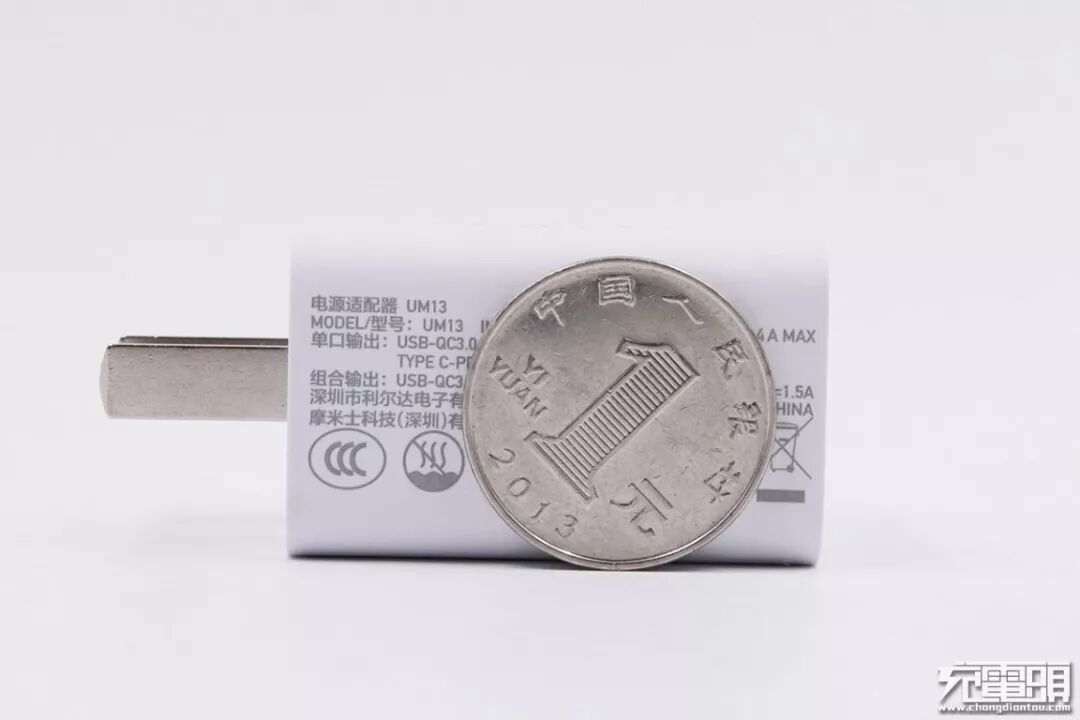

厚度约为1元硬币的直径。

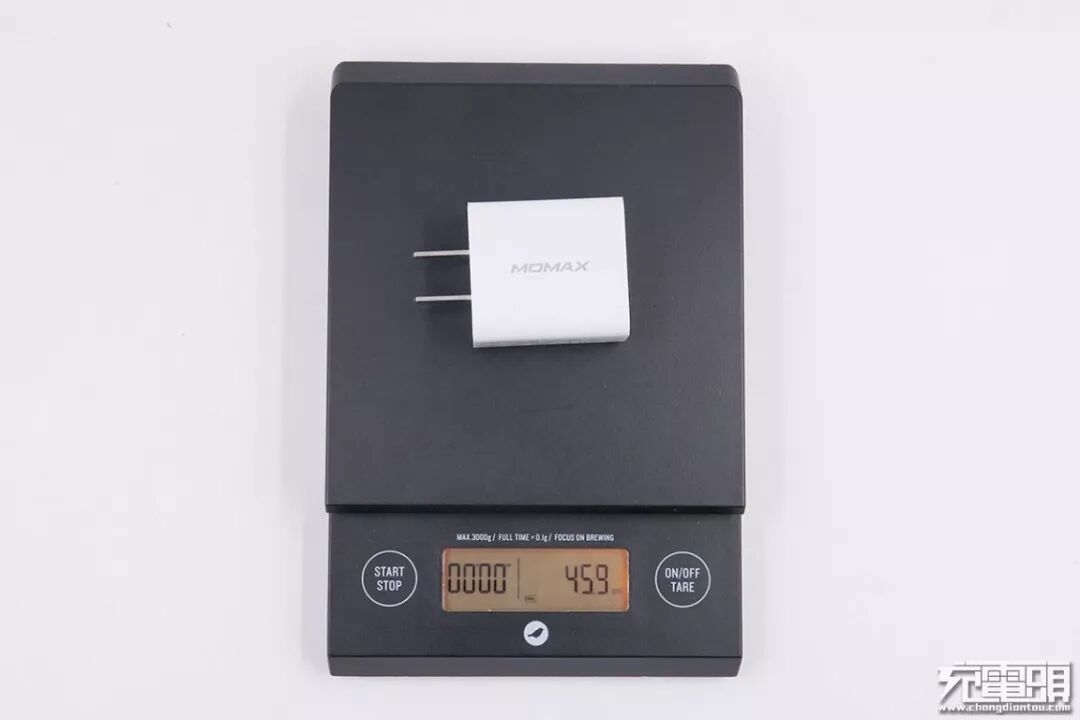

充电器的重量约为46g，比较轻便。

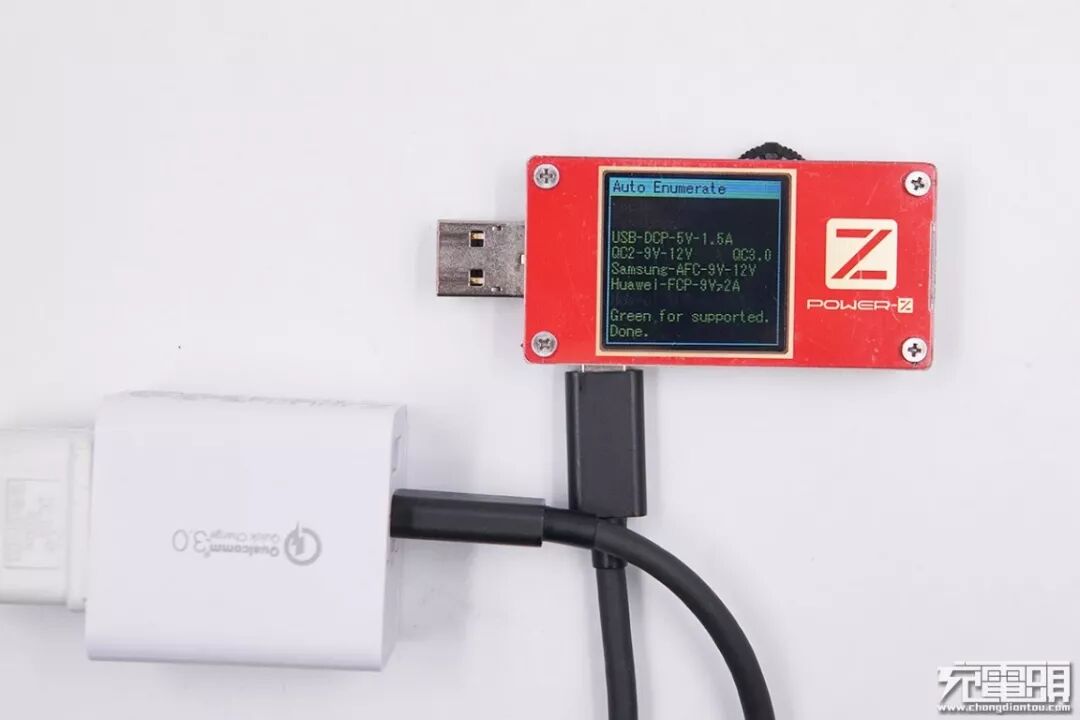

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持USB DCP、QC2.0、QC3.0、AFC、FCP等协议。

同样对USB-C口进行协议检测，显示同样支持USB DCP、QC2.0、QC3.0、AFC、FCP协议。

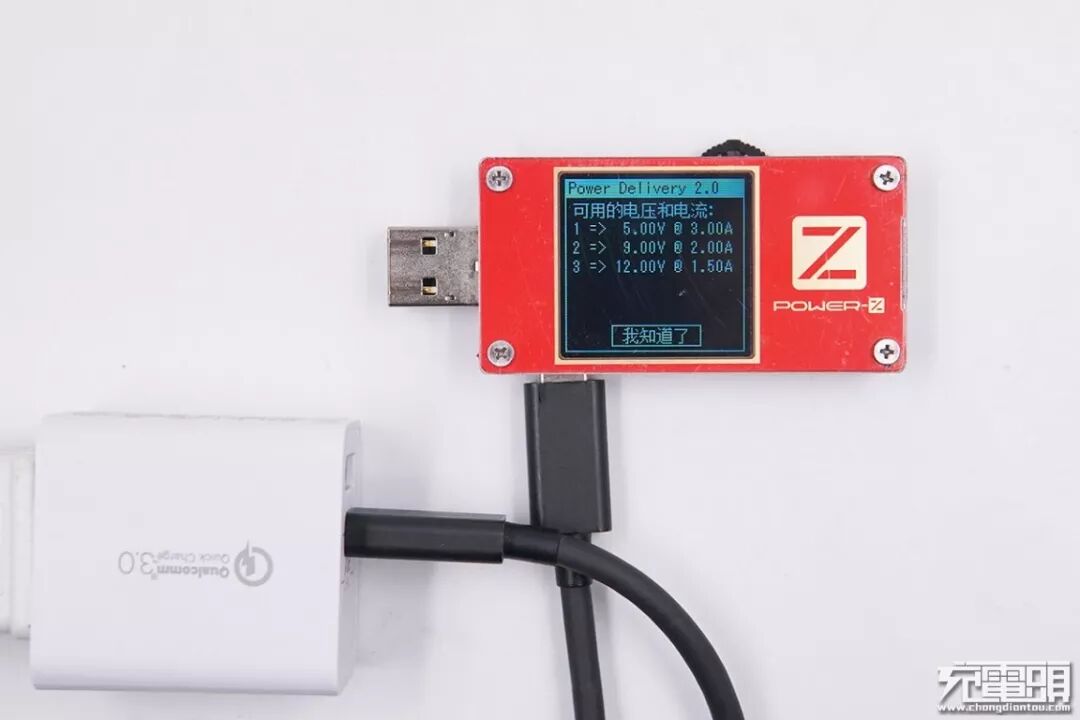

此外，USB-C口PDO报文显示，其支持USB PD2.0快充标准，并有5V/A3、9V/2A、12V/1.5A三个电压档位。

二、MOMAX摩米士18W 1A1C USB PD快充充电器拆解

充电器的外壳采用超声波焊接，内部PCBA模块通过外壳开槽固定。

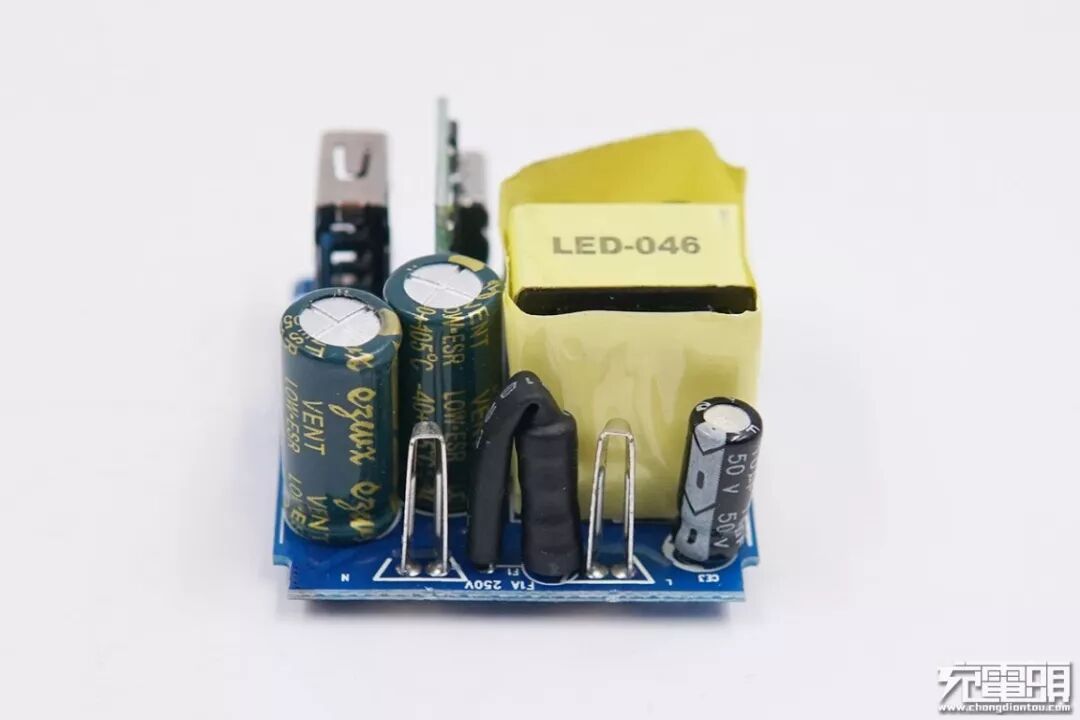

PCBA模块输入端采用两根弹片导通PCB板和插脚。弹片中间是一颗热缩管包裹的保险丝，左侧设有两颗电解电容，用于输入滤波，右侧为PWM芯片供电电容。

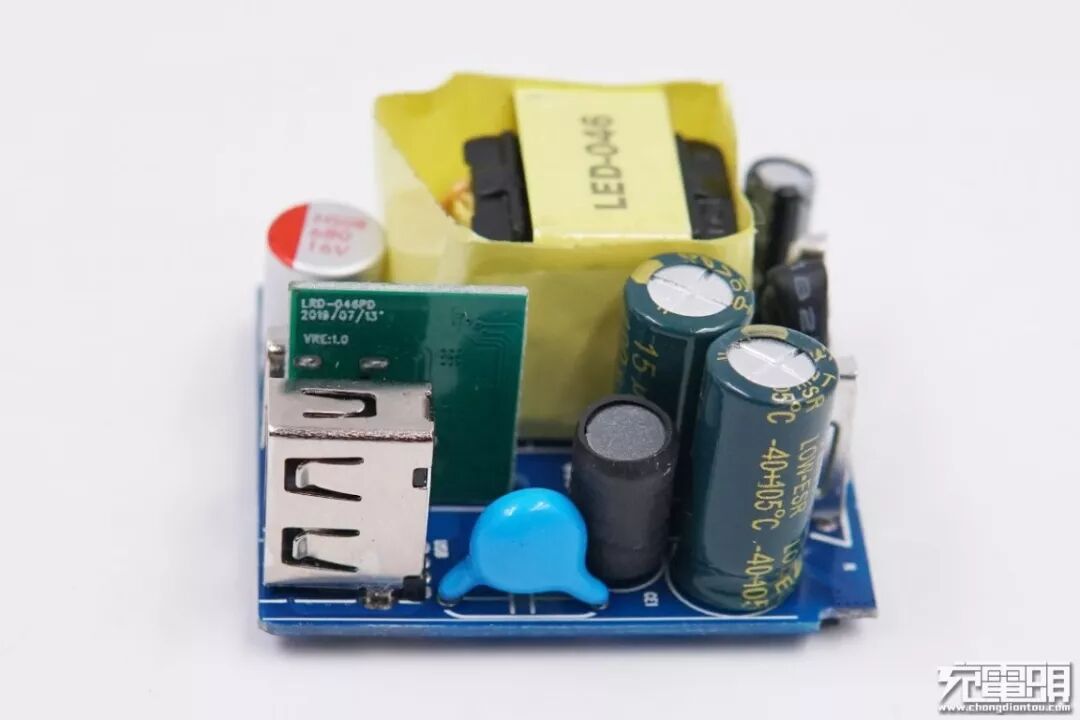

输出端设有一颗固态电容，USB-C接口使用单独的协议小板焊接，小板上有协议芯片。

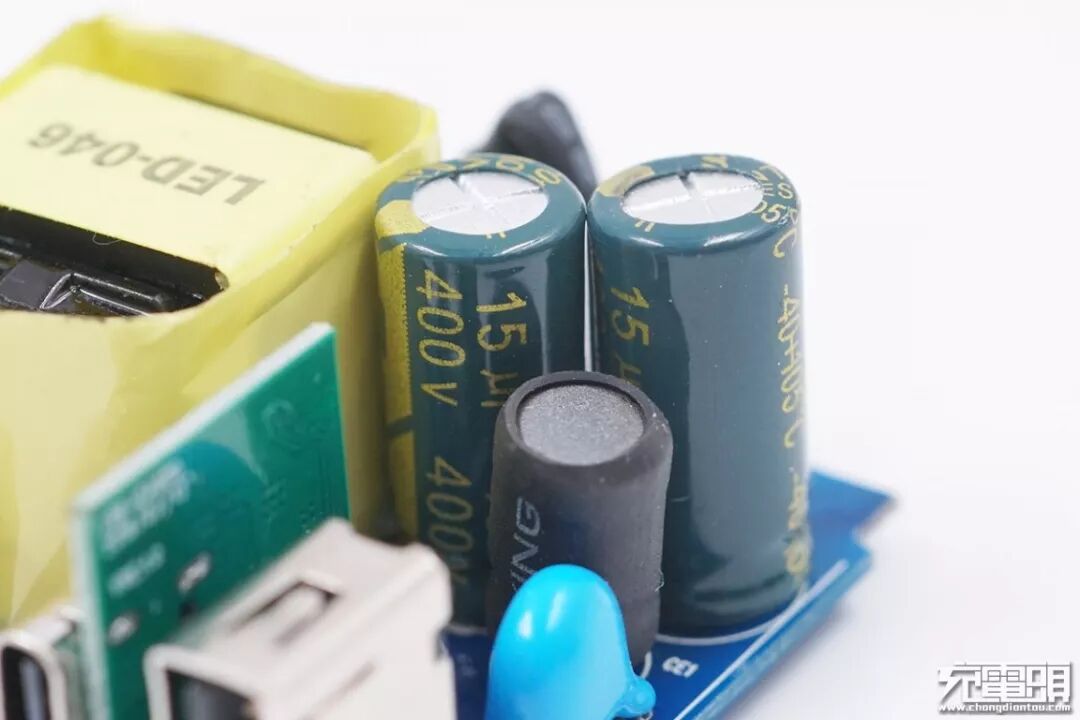

两颗输入滤波电解电容规格均为400V 15μF。

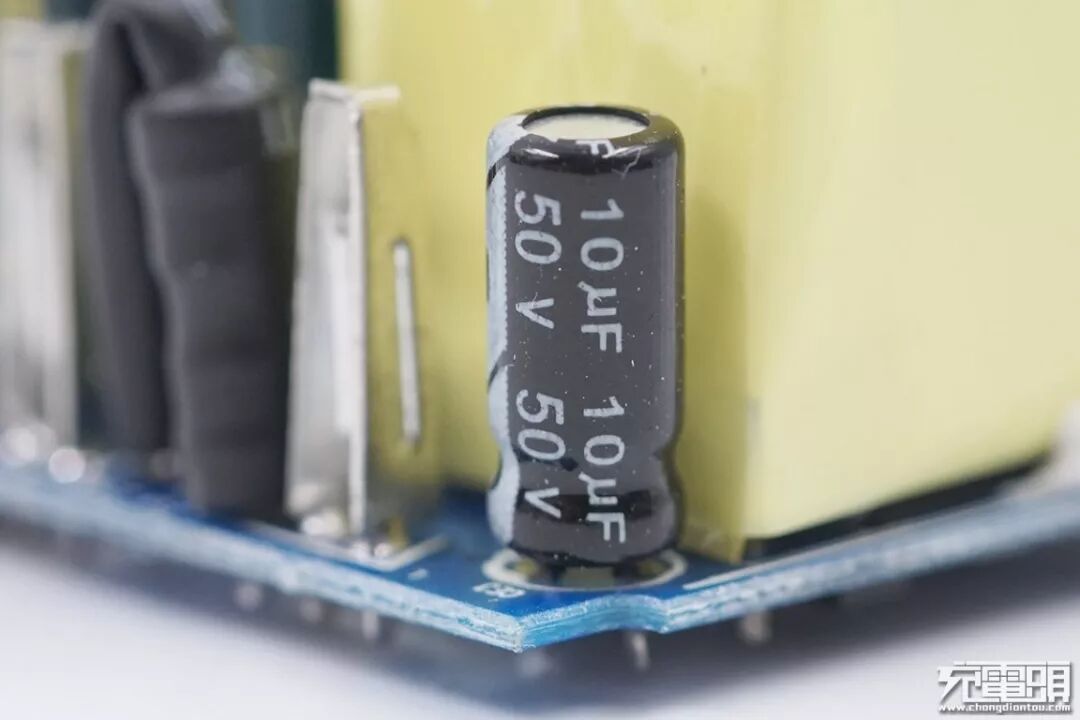

PWM芯片供电电容规格为50V 10μF。

初级与次级之间设有一颗Y电容，用于输出抗干扰，旁边是一颗工字电感。

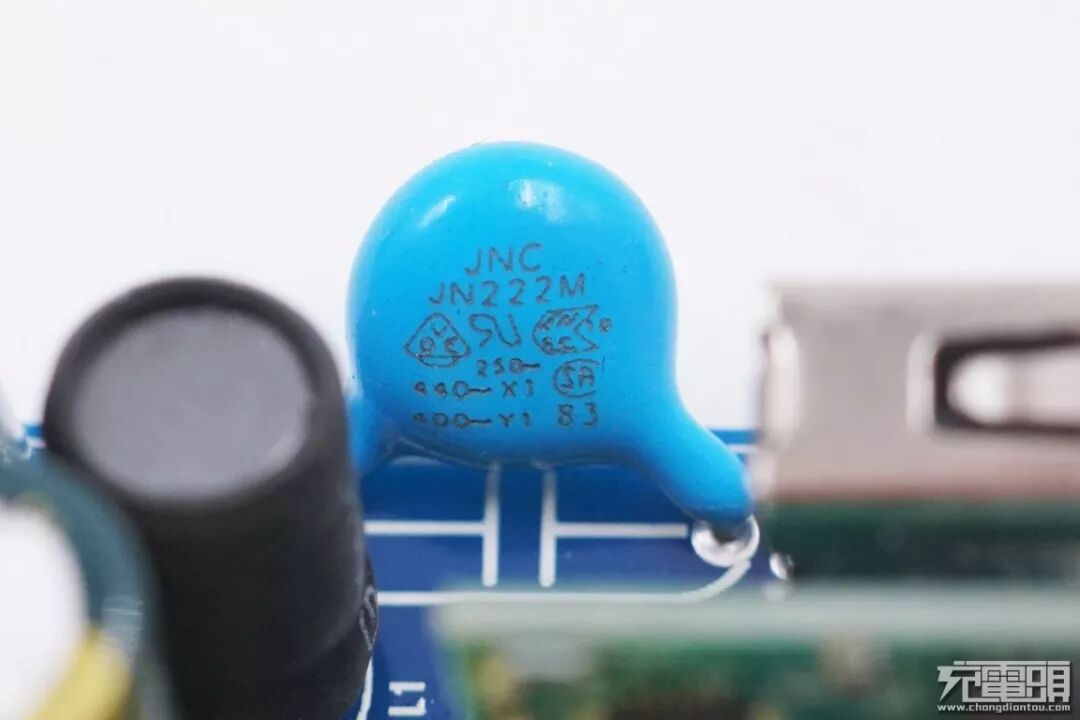

Y电容特写。

变压器使用黄色马拉胶带包裹，上面丝印LED-046字样，变压器输出线采用多层绝缘线。

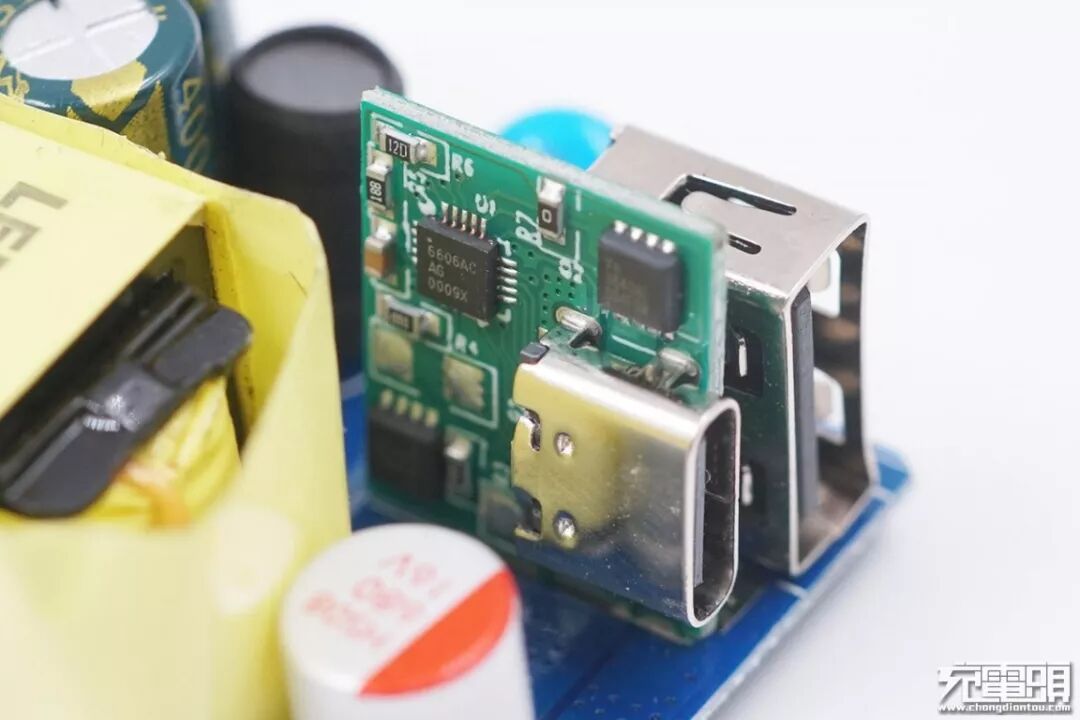

USB PD协议小板上设有协议芯片、MOS等元器件。

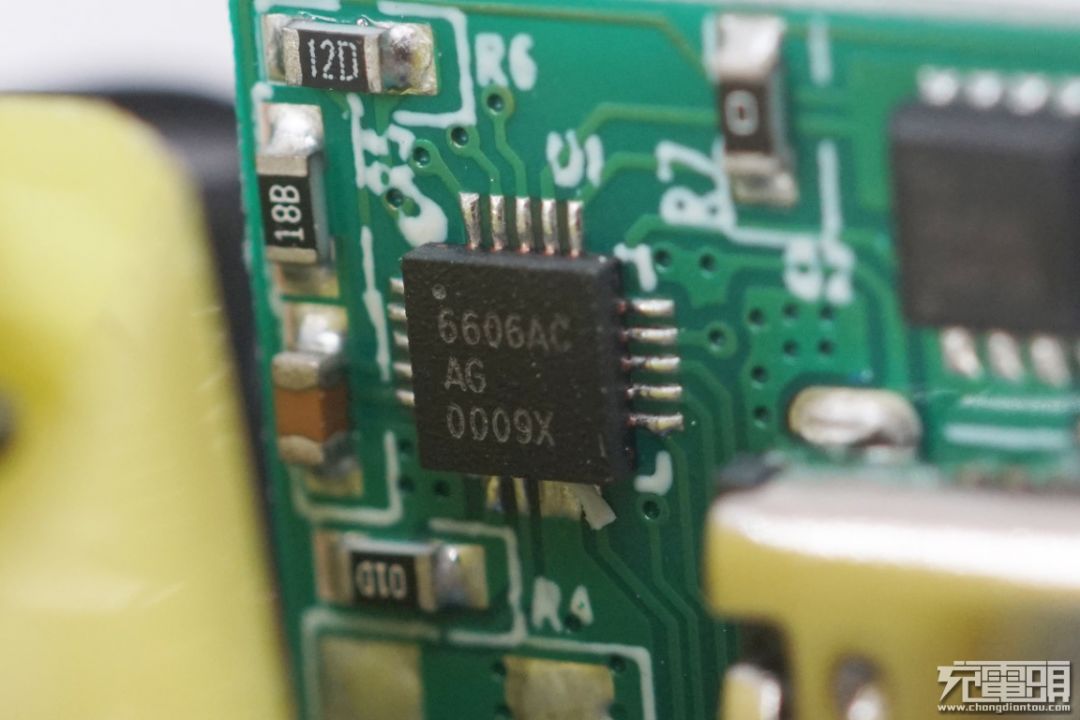

USB PD协议芯片采用的是天钰的FP6606AC，该芯片从硬件层面支持各种协议，具有免升级、免调试的优点，可直接批量出货给充电器厂商，为充电器厂商节约大量开发调试成本。同时该芯片还具备智能检测功能，单口输出为快充，双口输出则自动降为5V，快充更安全。

天钰FP6606AC采用SSOP-20，TQFN-20（3*3mm）和CPC-16L三种封装方式，该款充电器采用的是TQFN-20（3*3mm）封装。

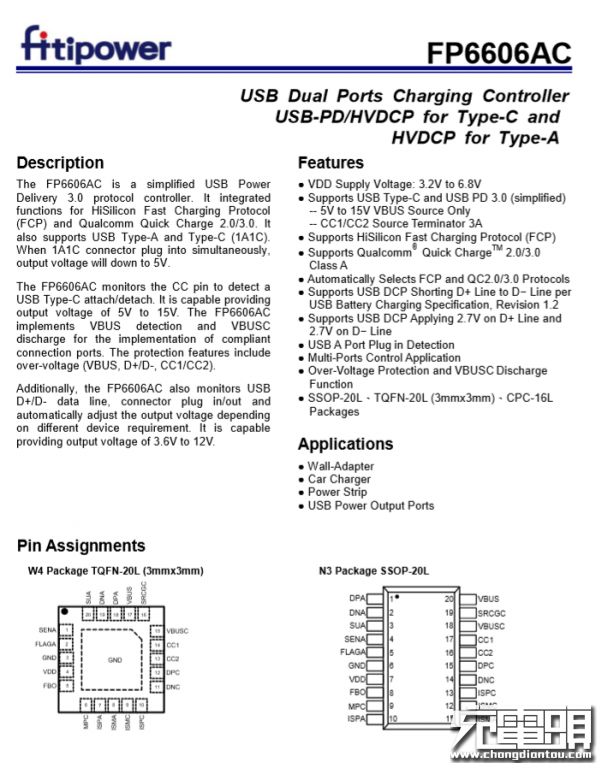

天钰FP6606AC规格资料。充电头网了解到，采用天钰FP6606AC的产品还有65W的紫米10号 Pro移动电源、优胜仕18W 1A1C USB PD快充充电器。

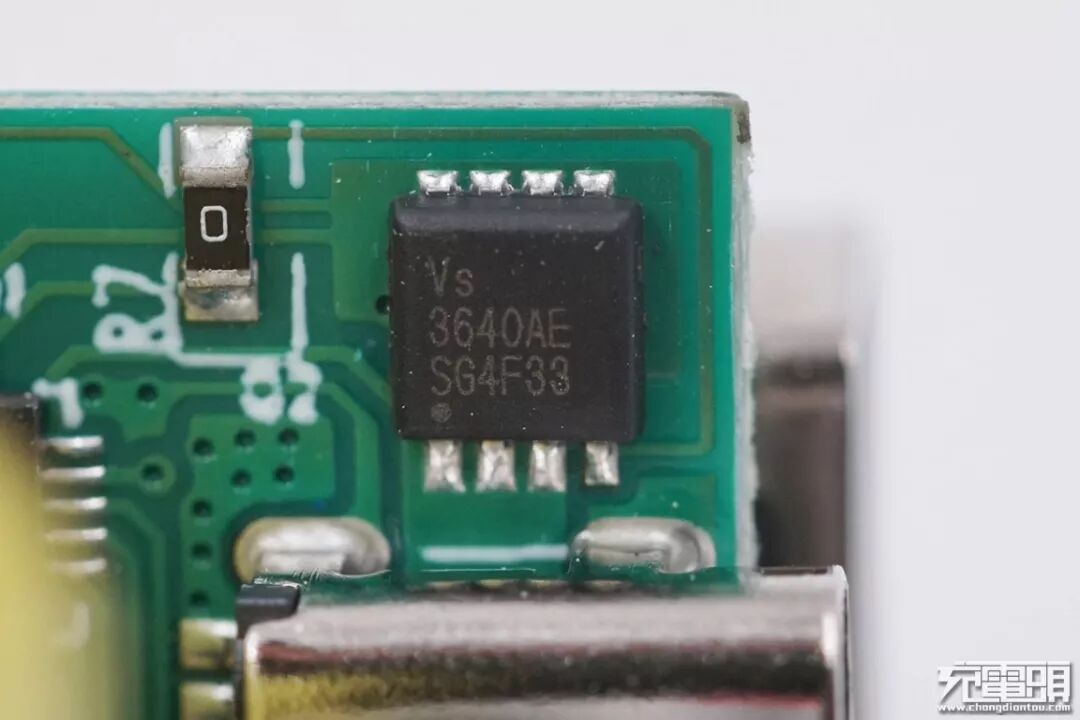

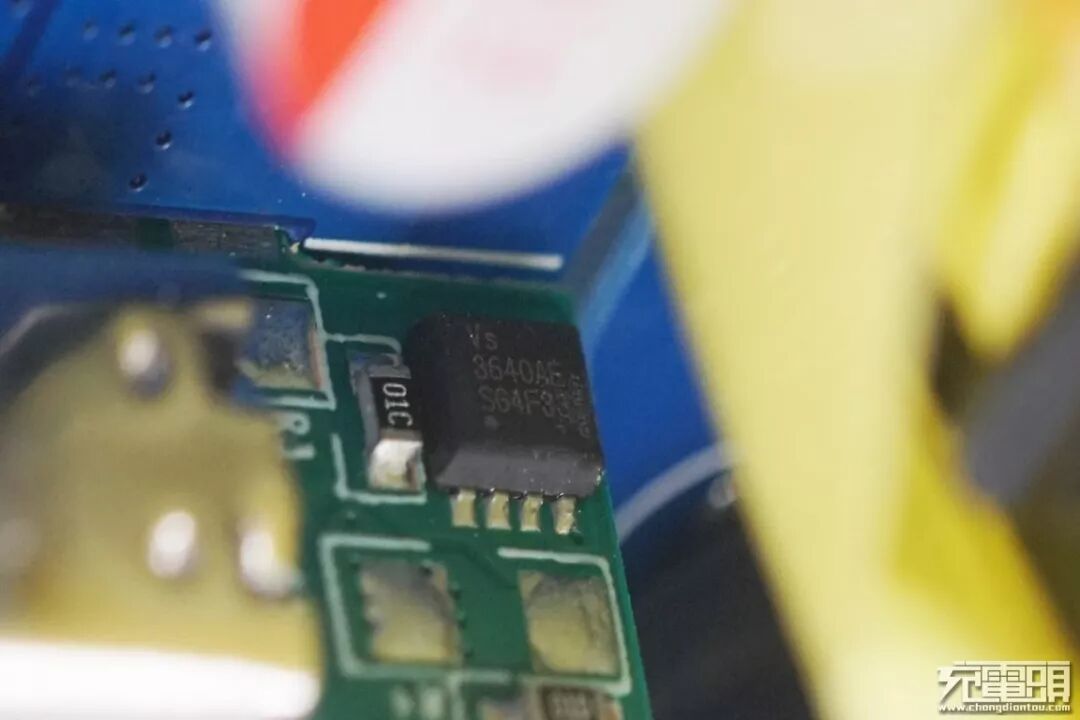

采用威兆半导体的VS3640AE作为输出VBUS开关，NMOS，逻辑电压驱动。

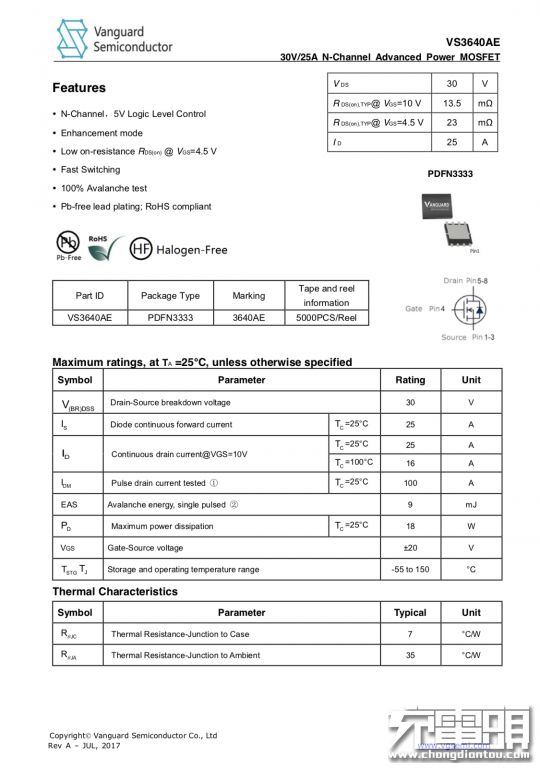

威兆VS3640AE详细规格资料。

另外一颗威兆的MOS，规格同样为VS3640AE。

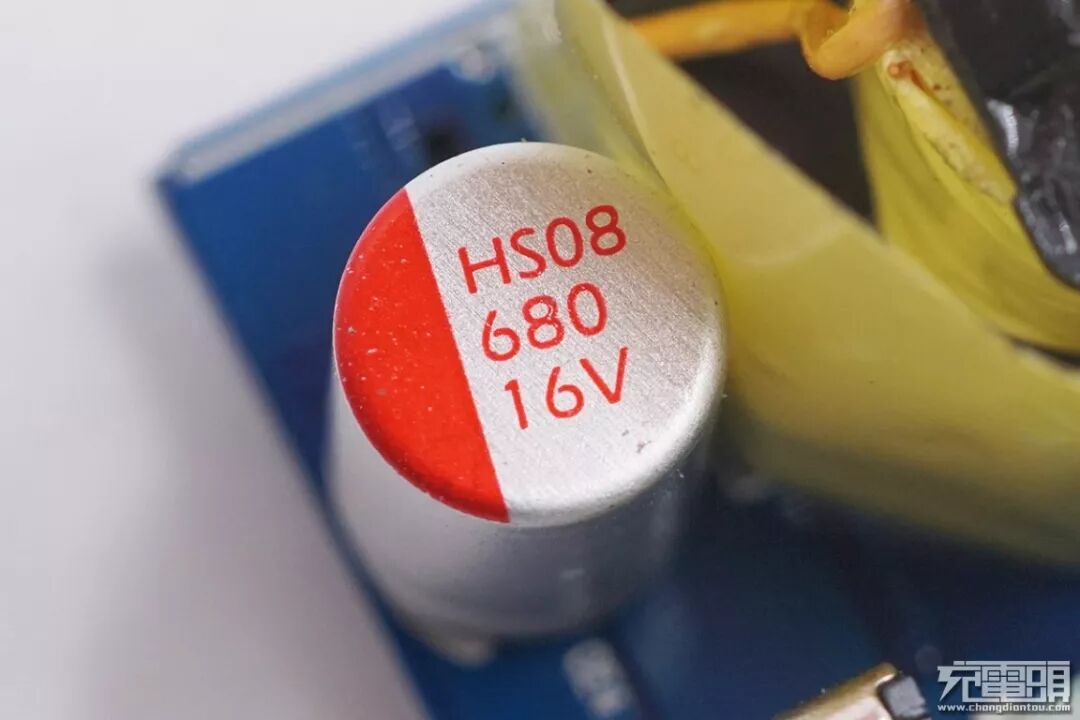

输出滤波固态电容，规格为16V 680μF。

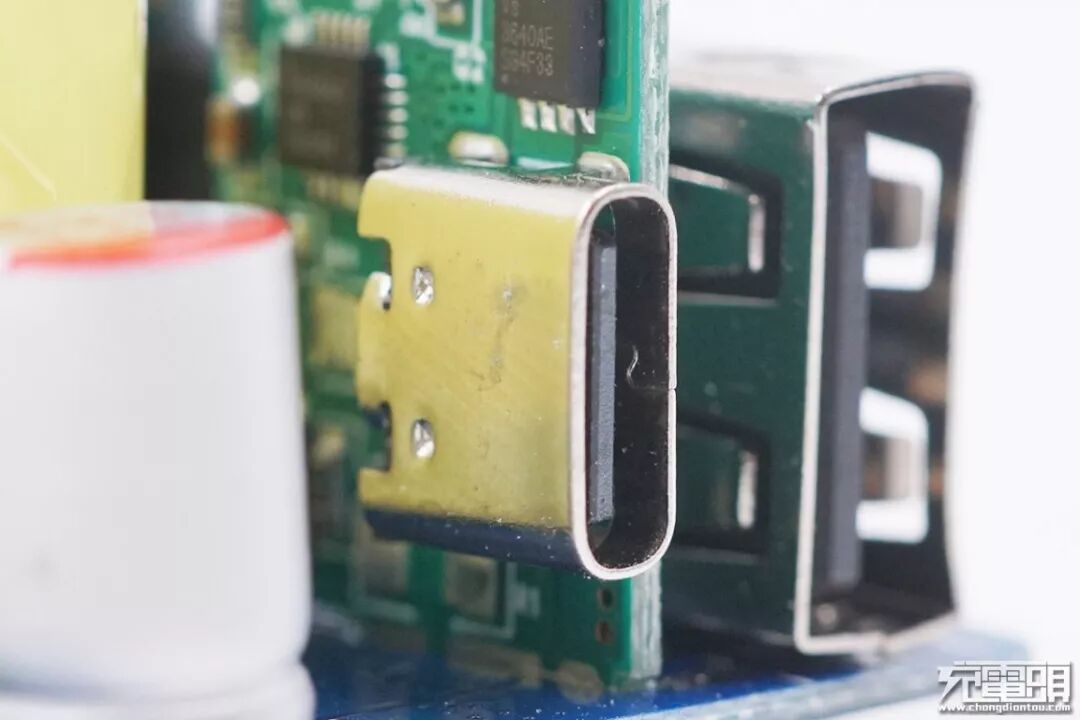

USB-C接口特写，无露铜，工艺很好。

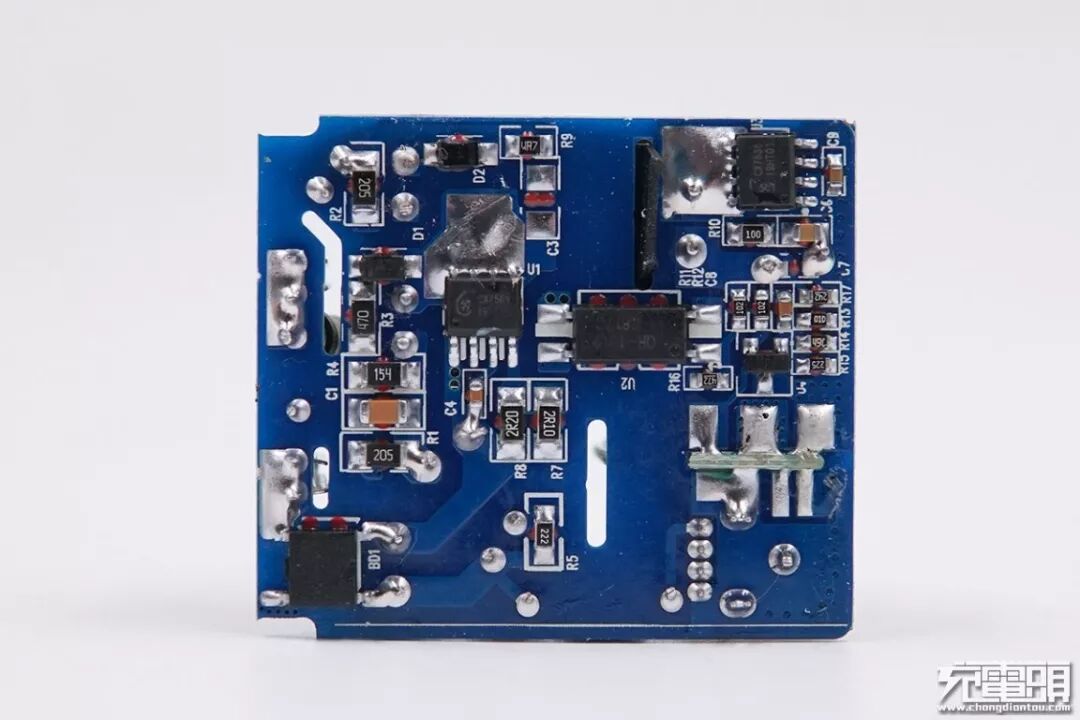

PCB板背面一览，初级和次级之间有足够的安全距离，PCB采用镂空设计，红胶波峰焊接。

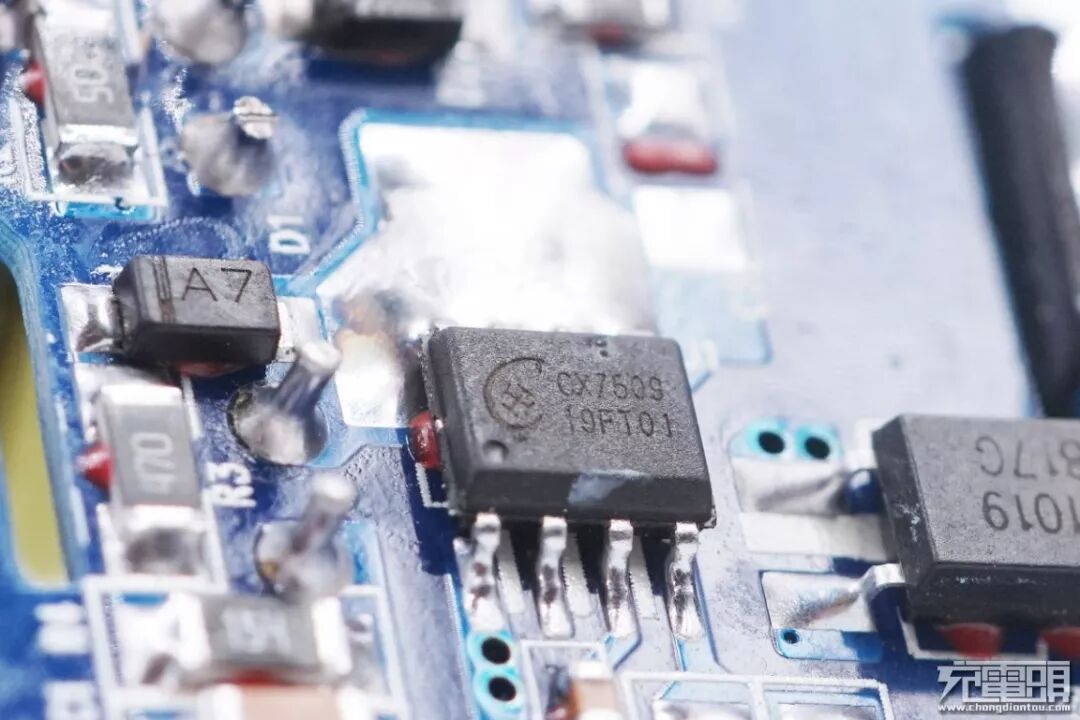

充电器PWM主控芯片来自诚芯微科技，型号CX7509。该芯片内置 650V 高压功率 MOSFET，应用于功率在 18W 以内的方案。在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来减小待机时的功耗。并且芯片内置包括逐周期限流保护（OCP）、过载保护（OLP）、过压保护（VDD OVP）、VDD 过压箝位，欠压保护（UVLO）、过温保护（OTP）等在内的多种保护功能，通过内部的图腾柱驱动结构可以更好的改善系统的EMI 特性和开关的软启动控制。

诚芯微CX7509详细规格资料。

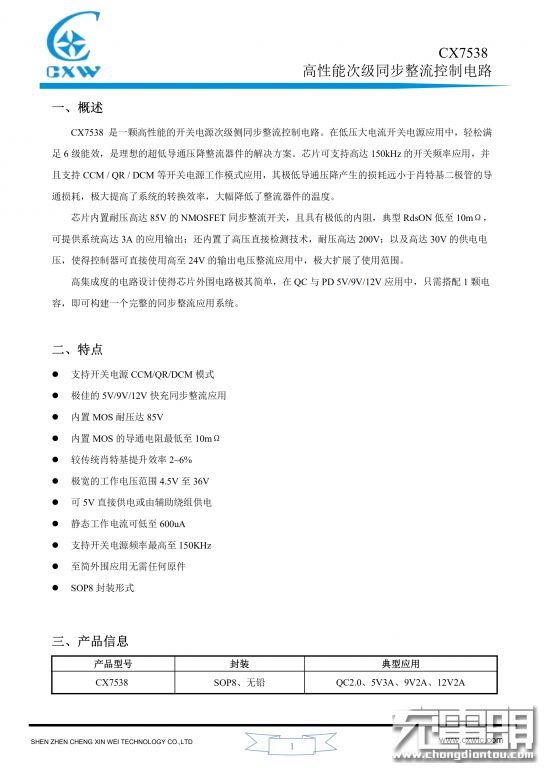

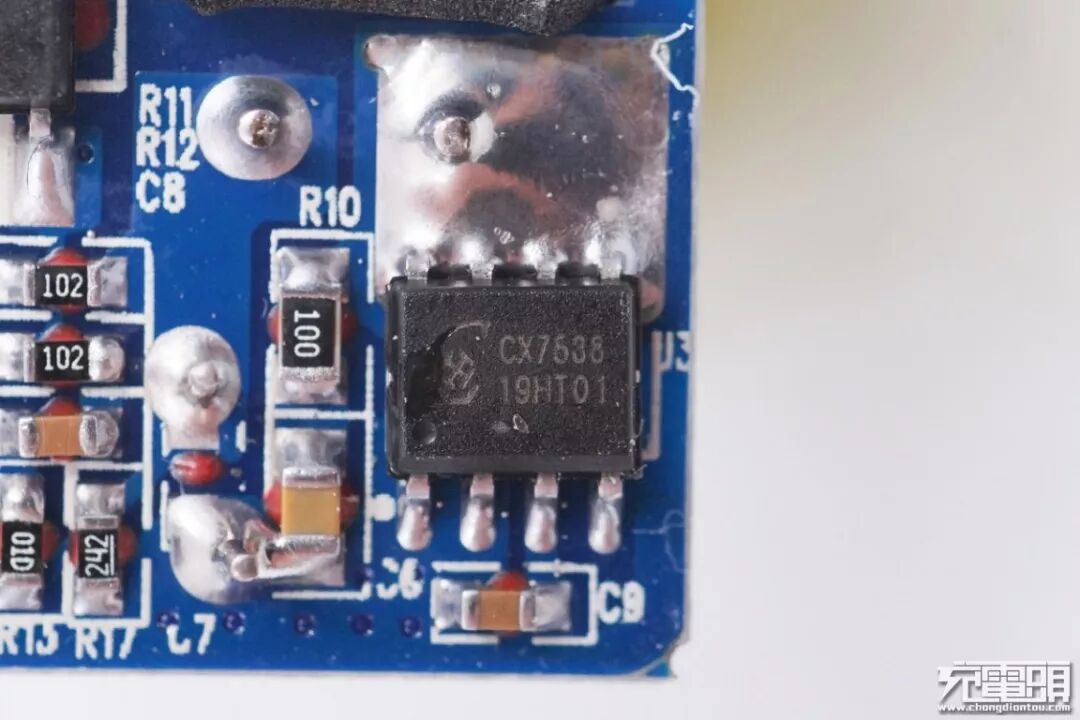

次级同步整流芯片同样来自诚芯微科技，型号CX7538。这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达 150kHz 的开关频率应用，并且支持 CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

诚芯微CX7538内置耐压高达85V的NMOSFET同步整流开关，且具有极低的内阻，典型 RdsON 低至 10mΩ，可提供系统高达 3A 的应用输出；还内置了高压直接检测技术，耐压高达 200V；以及高达 30V 的供电电压，使得控制器可直接使用高至 24V 的输出电压整流应用中，极大扩展了使用范围。高集成度的电路设计使得芯片外围电路极其简单，在 QC 与 PD 5V/9V/12V 应用中，只需搭配 1 颗电
容，即可构建一个完整的同步整流应用系统。

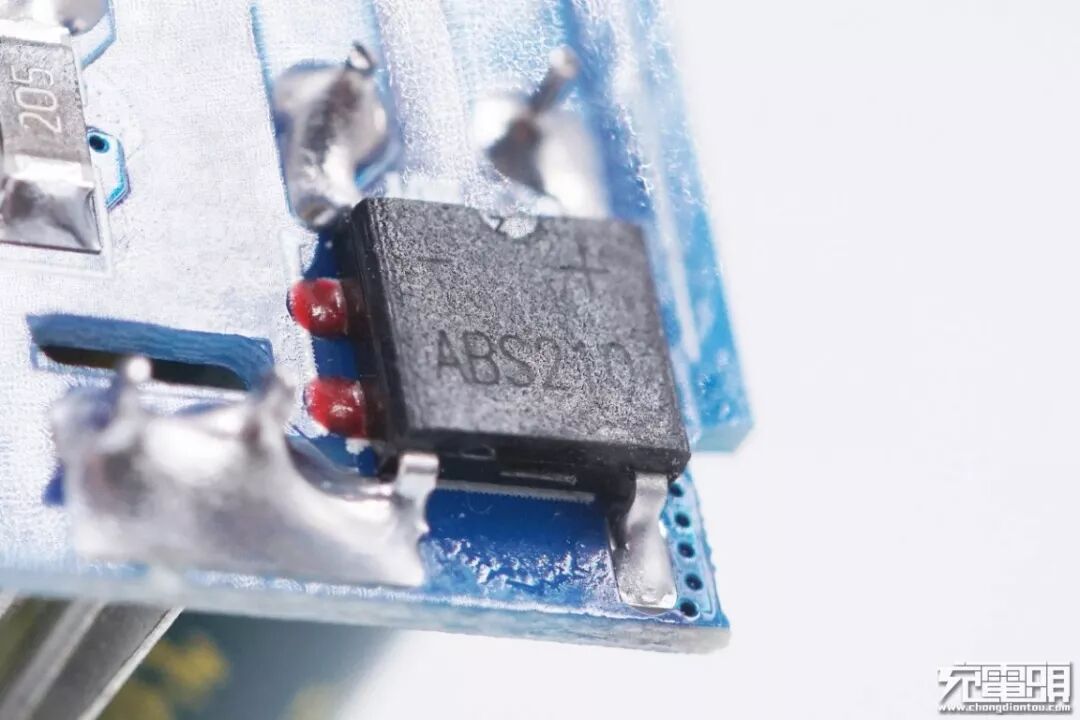

ABS210整流桥。

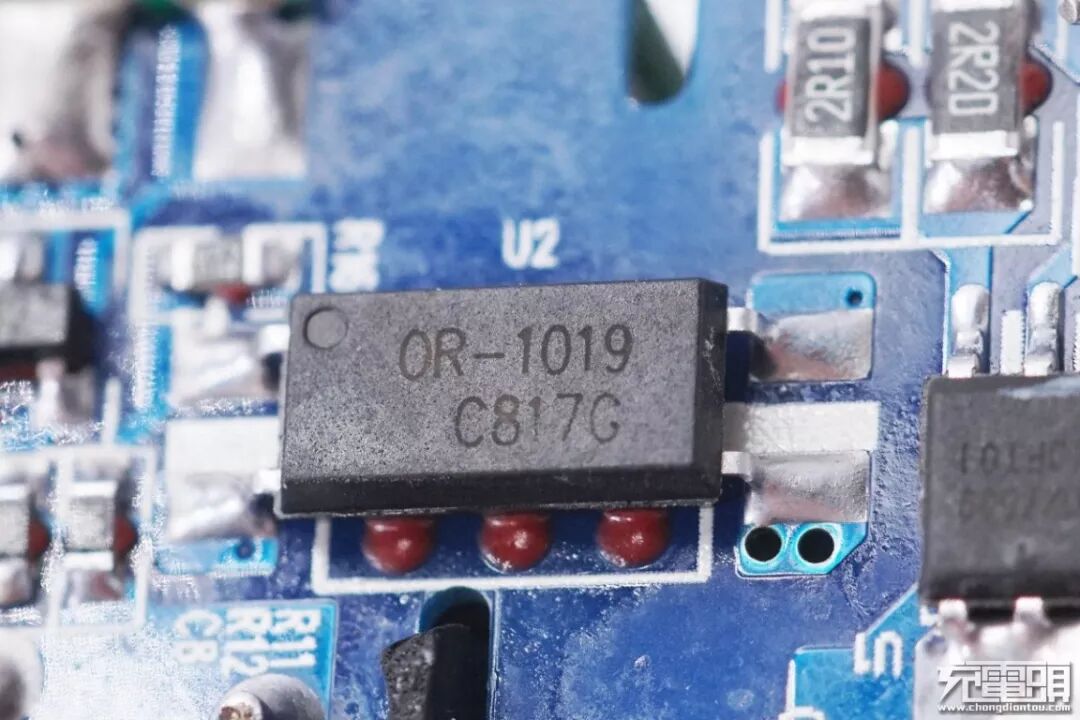

置于初级和次级之间的817光耦，用于输出电压反馈。

拆解全家福。

充电头网拆解总结

摩米士18W PD充电器风格设计简约，表面磨砂质感，整体防滑，拔插方便。产品体积小巧，与苹果18W充电器相当，1A1C的接口配置以及对USB PD、QC2.0、QC3.0、AFC、FCP等多种协议的兼容，让产品更加实用。

充电头网拆解发现，这款充电器内部采用了全套诚芯微的AC-DC控制器和同步整流器，且均为内置MOS设计，产品集成度高，外围电路精简。协议芯片采用的是天钰科技最新发布的FP6606AC，一颗芯片即可控制两个接口的快充协议，并具有免升级、免调试的优点。这三颗芯片的搭配采用，使得充电器的系统开发成本大幅降低，并加速了产品的上市。
