最近充电头网到手一款POWER4 18W USB PD旅行充电器，这款产品体积很小，配有一个USB-C接口，不仅输出功率达18W，而且具备PPS电压档位以及支持多种快充协议，可以满足日常快充需求。下面我们就对POWER4这款快充充电器进行拆解，看看里面用料如何。

一、POWER4 18W USB PD快充充电器外观

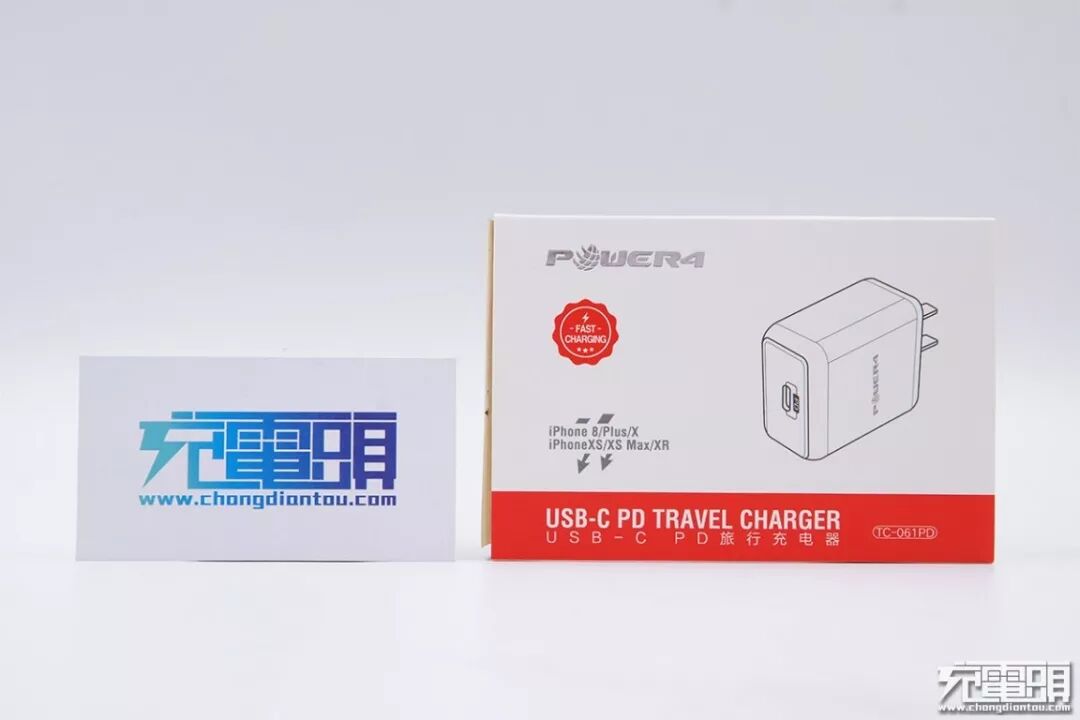

包装盒采用“抽屉式设计”，正面印有POWER4品牌、充电器简图、充电设备、充电器名称和型号等信息。

背面标注产品及厂商信息。

打开包装，充电器放在凹槽里进行固定和保护，充电器外套有防尘袋。

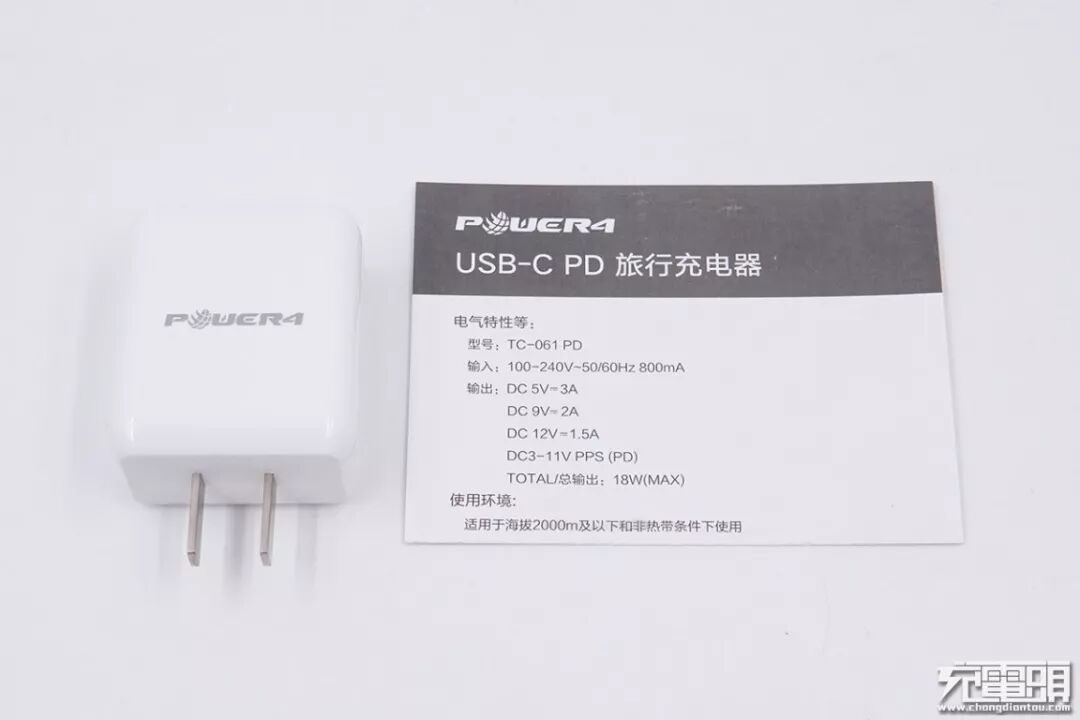

包装内含充电器和产品说明书。

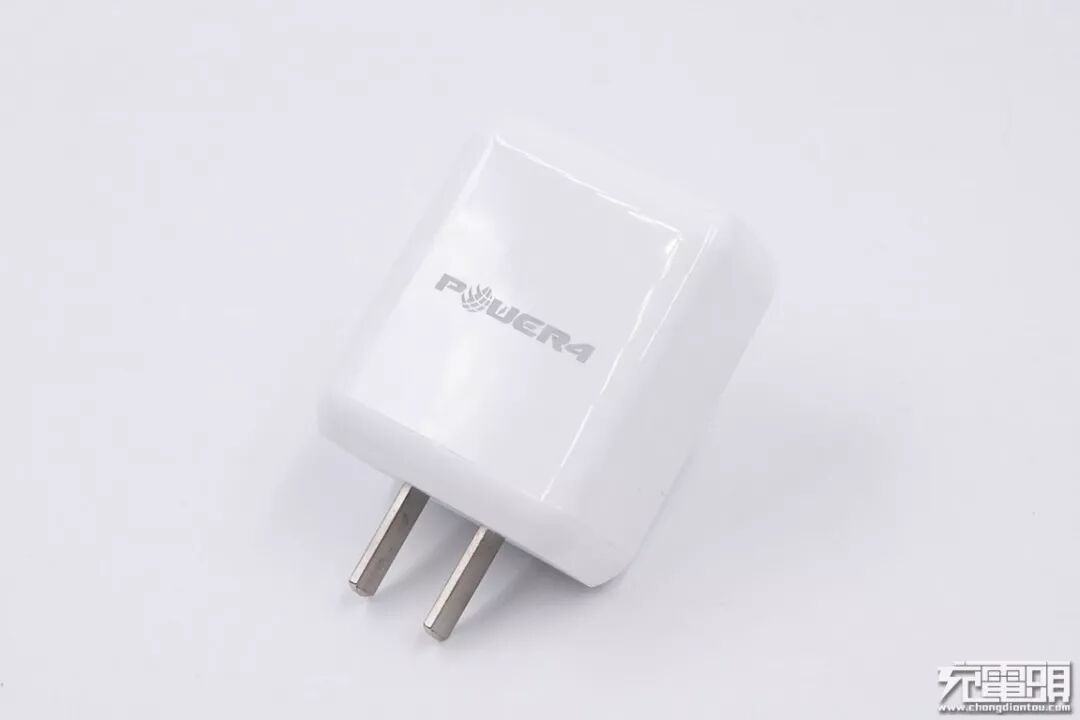

充电器机身壳采用白色PC阻燃材质，表面进行亮面烤漆处理，机身壳正面印有“POWER4”品牌logo，并且配备的是固定式国标插脚。

各面之间均为光滑弧面过渡，不硌手。

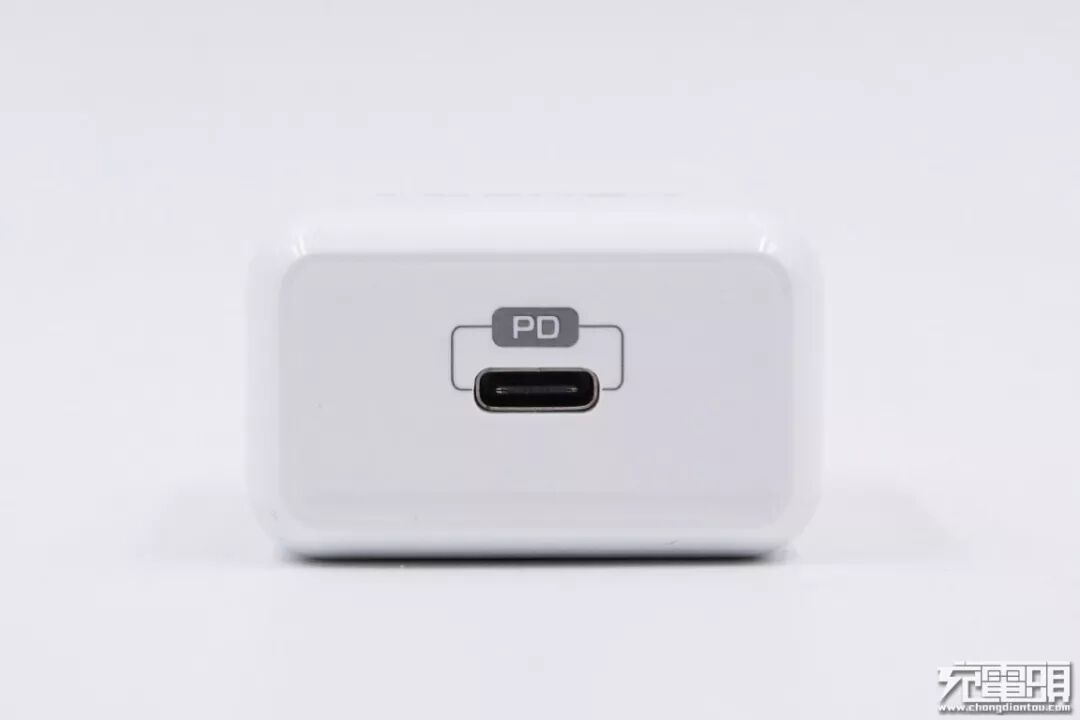

输出顶面配有一个USB-C接口，黑色舌片，旁边印有PD字样。

机身壳背面标注产品规格参数信息
名称：旅行充电器
型号：TC-061 PD
输入：100V-240V~50/60Hz 800mA
输出：5V/3A、9V/2A、12V/1.5A、3-11V PPS
总输出：18W MAX
东莞市横沥富尔泰电子厂（制造）
产品已经通过3C认证。

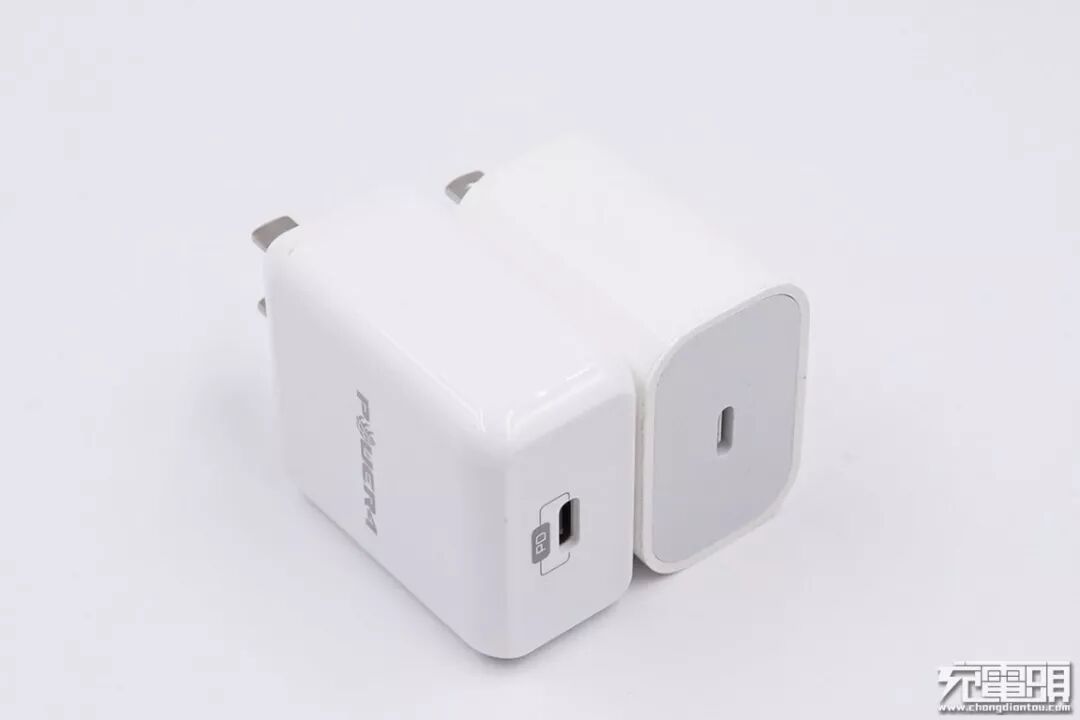

和苹果18W充电器大小比较，体积稍大。

净重约为50g。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A和USB-DCP协议，以及QC2.0、QC3.0、Huawei-FCP、Huawei-SCP多个快充协议。

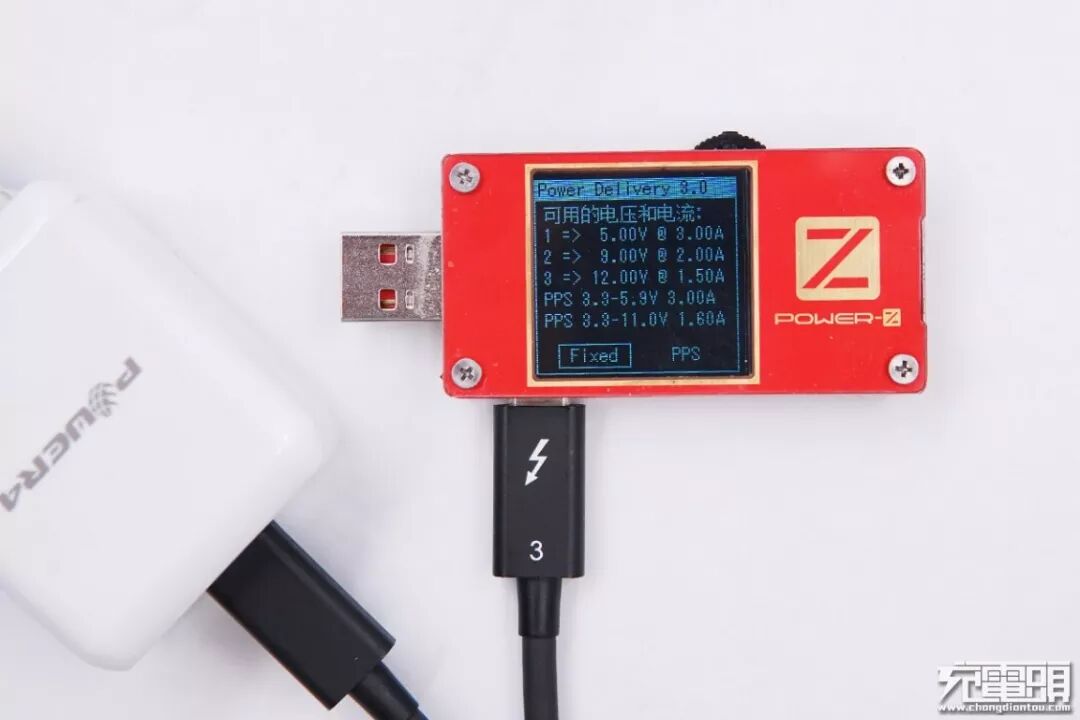

此外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/2A、12V/1.5A三组固定电压档位，以及3.3-5.9V/3A和3.3-11V/1.6A两组PPS电压档位。

二、POWER4 18W USB PD快充充电器拆解

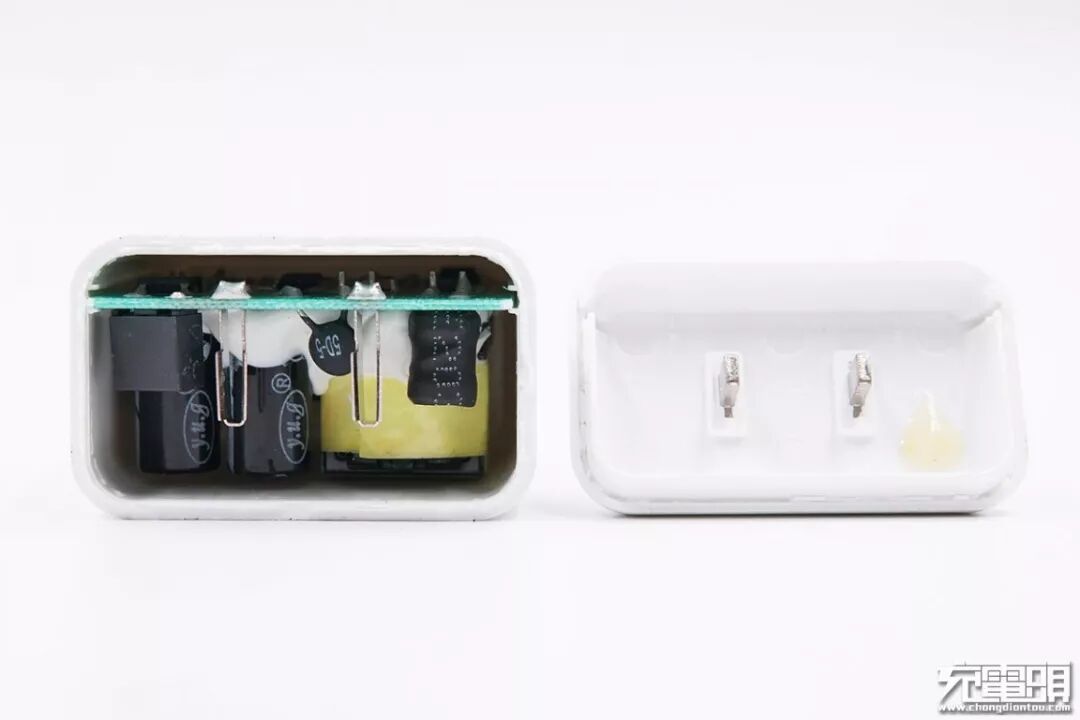

沿着插脚端组装缝拆开，常见超声波焊接工艺，机身壳两端各有一条凹槽用来固定PCB板，输入端上是初级滤波电容、延时保险丝等常见元器件。

PCB板上空间充足，元器件分布相对稀疏，避免热量堆积，有利于散热，此外变压器及其周围的元器件也注胶进行加固和导热。

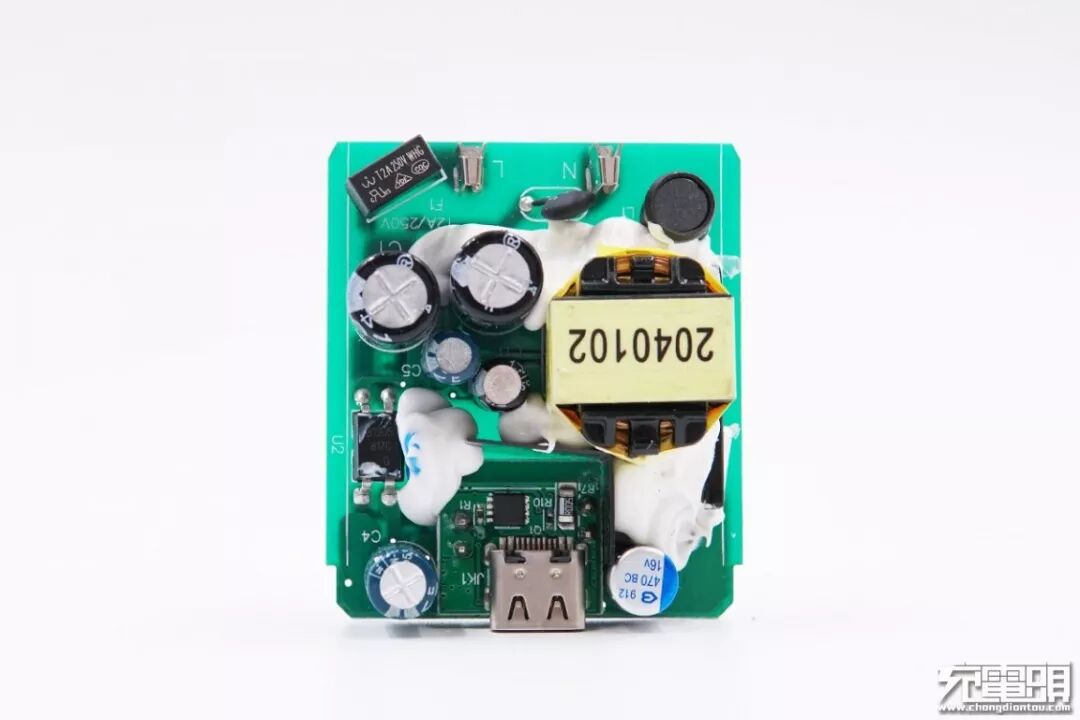

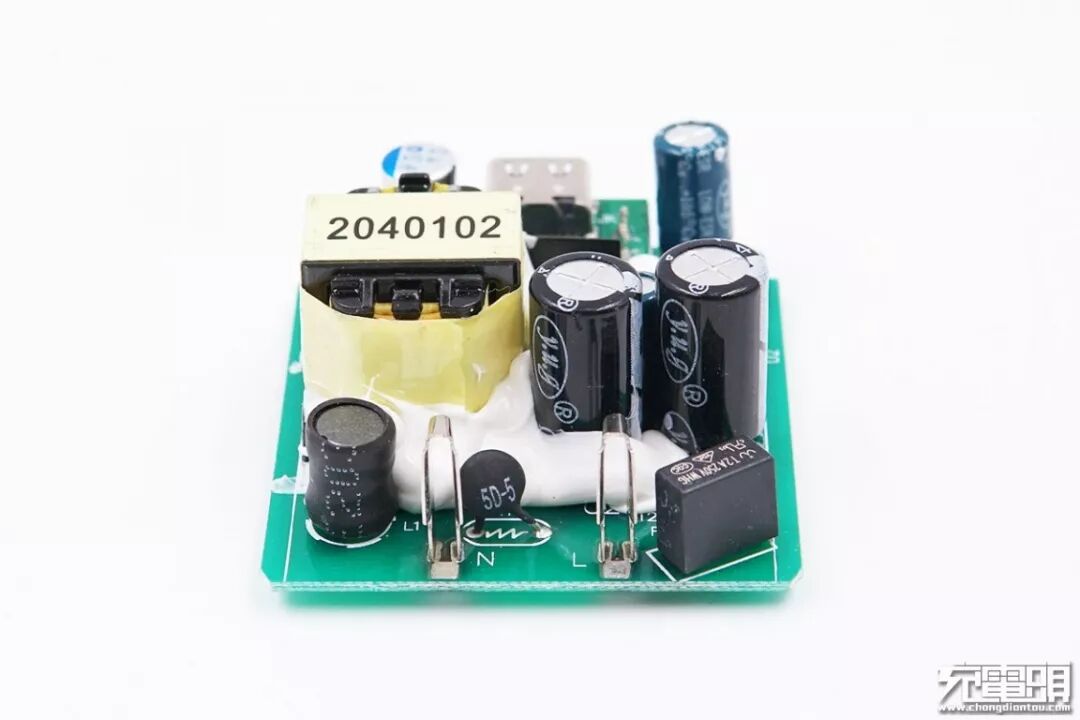

将PCB板取出，输入端上变压器、工字电感、NTC浪涌抑制电阻和两颗初级滤波电解电容均打胶固定，弹片旁边是一颗延时保险丝。

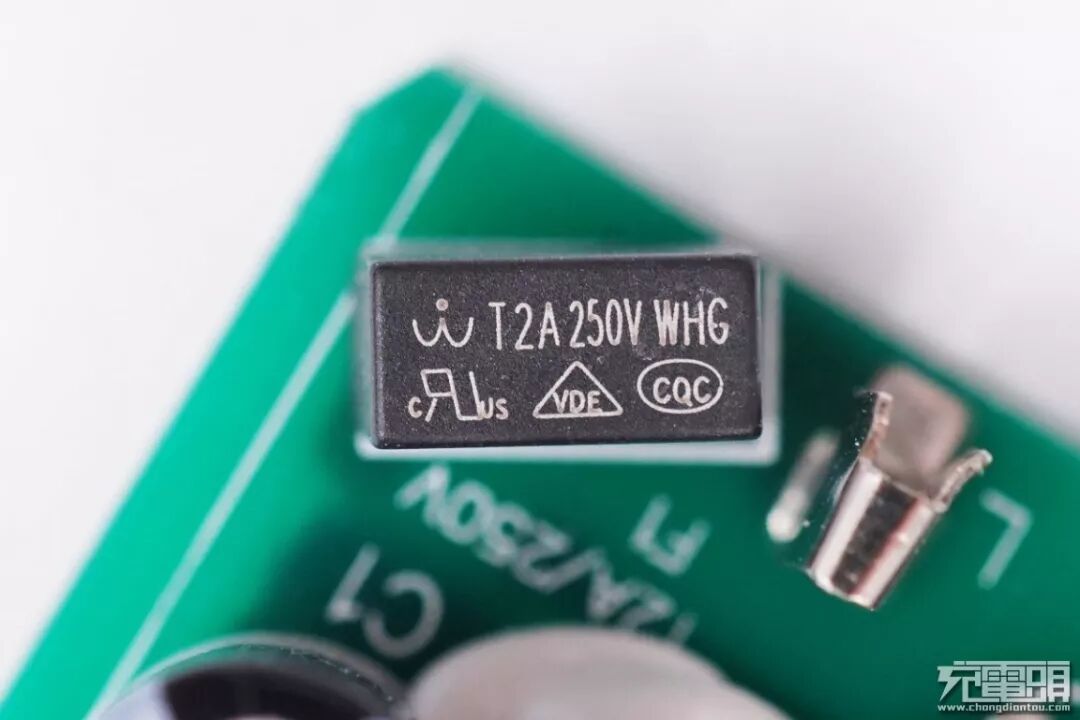

延时保险丝，规格为2A 250V。

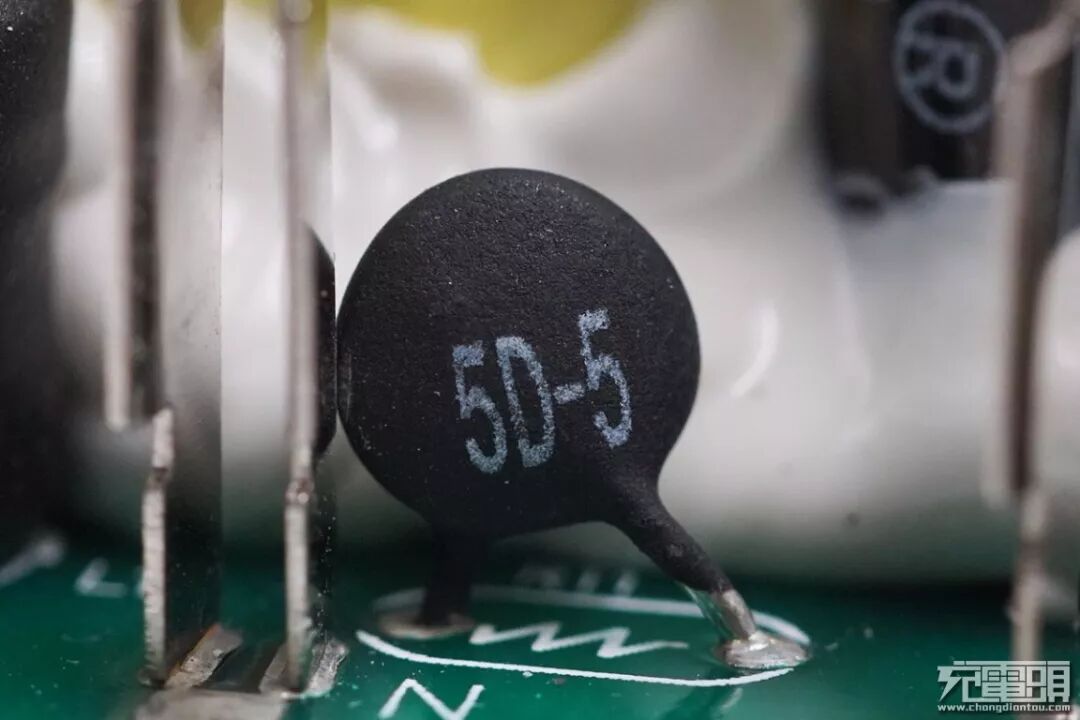

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

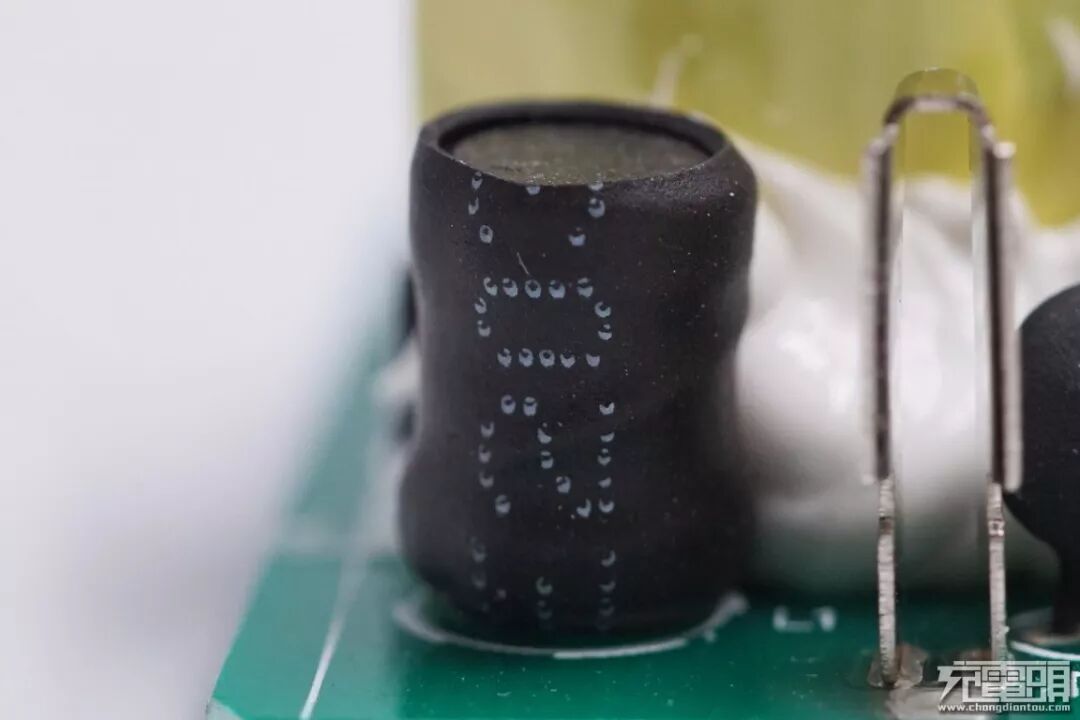

工字电感，外套热缩管。

两颗初级滤波电解电容，规格均为15μF 400V。

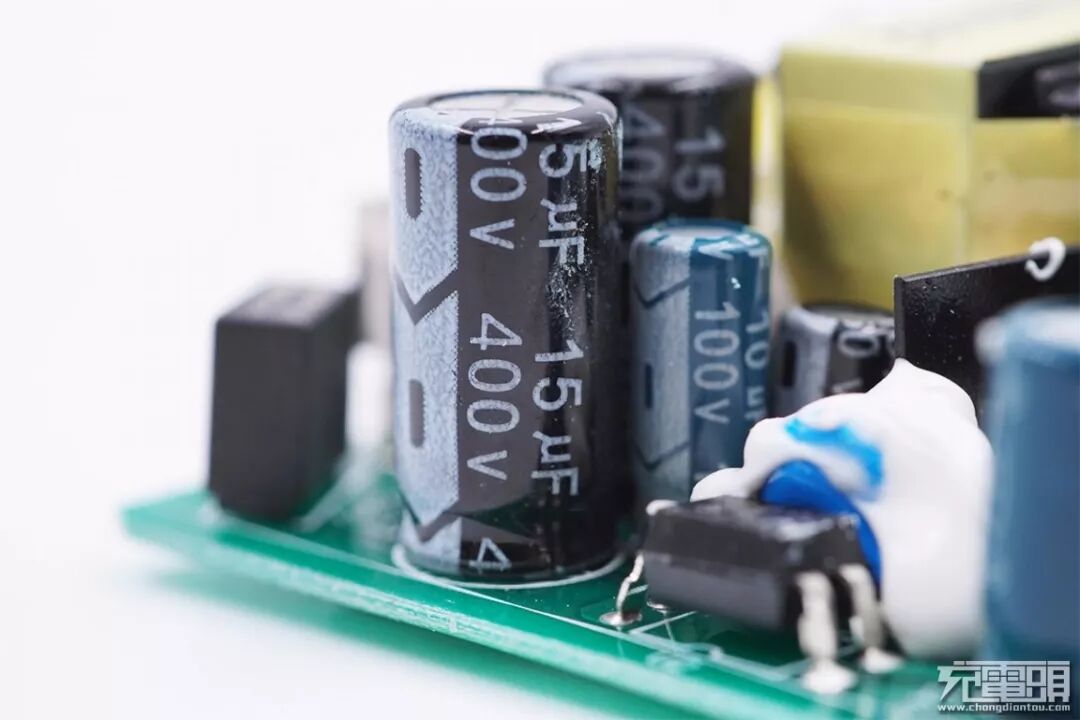

PCB板侧面一览，可以看到一颗光耦和蓝色Y电容，变压器旁边是一颗PWM供电电容和一颗初级滤波电解电容。

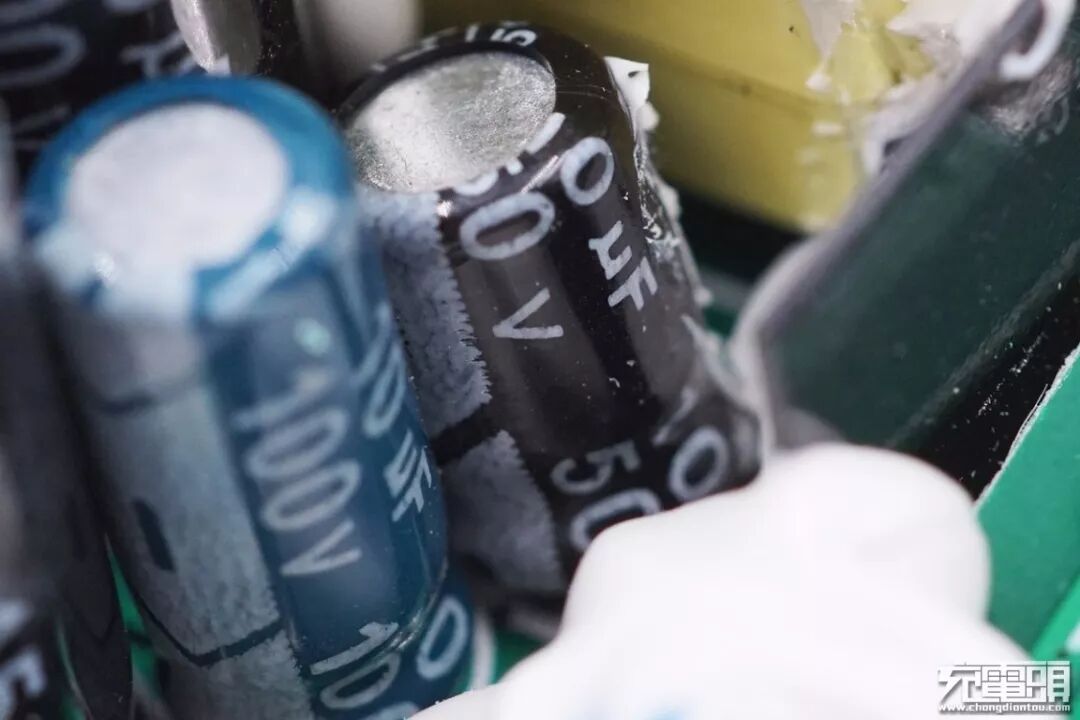

一颗滤波电解电容，规格为10μF 50V。

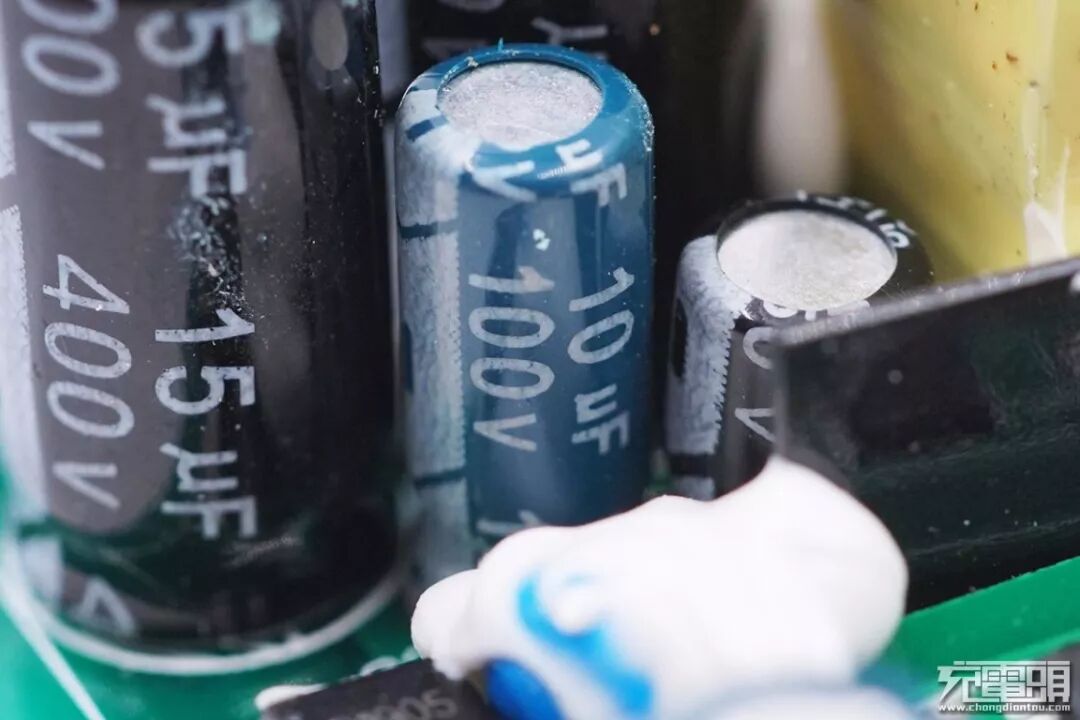

PWM主控芯片供电电容，规格为10μF 100V。

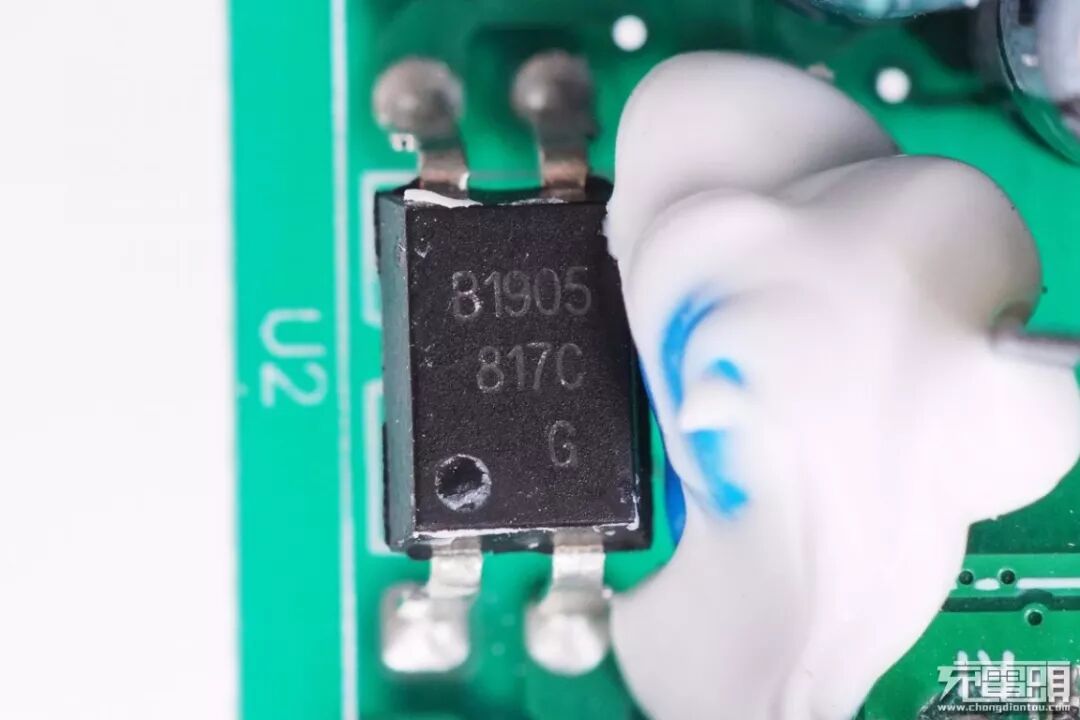

817光耦，横跨在初级和次级之间，用于调节反馈输出电压。

输出抗干扰蓝色Y电容。

另一侧基本上被变压器占据。

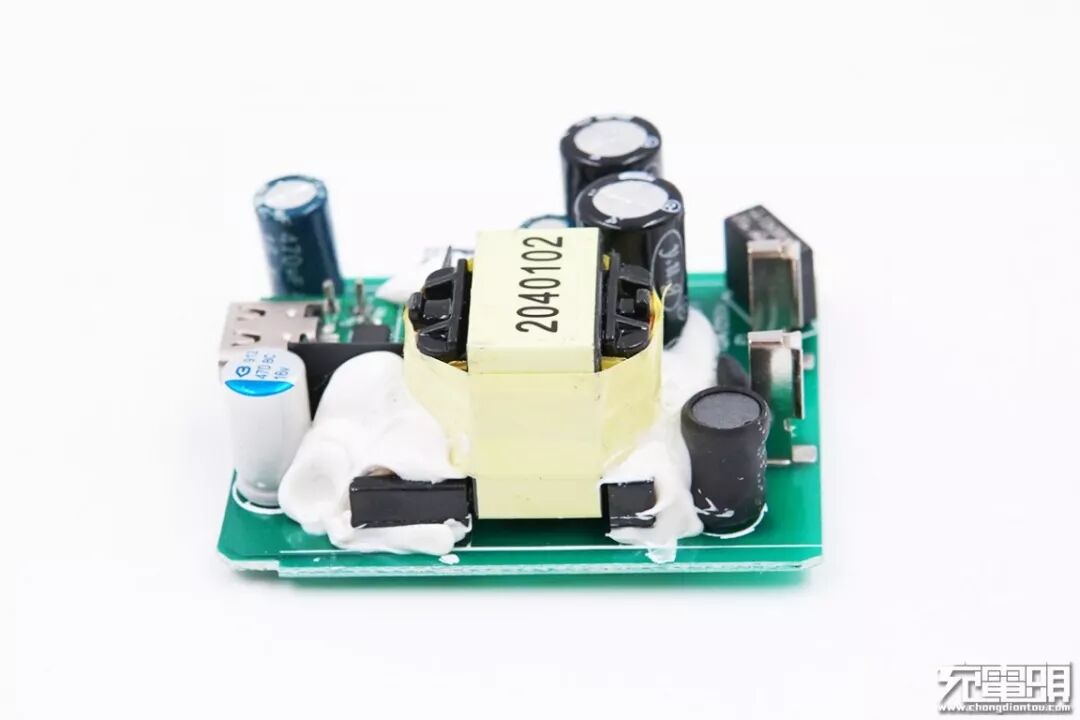

变压器特写。

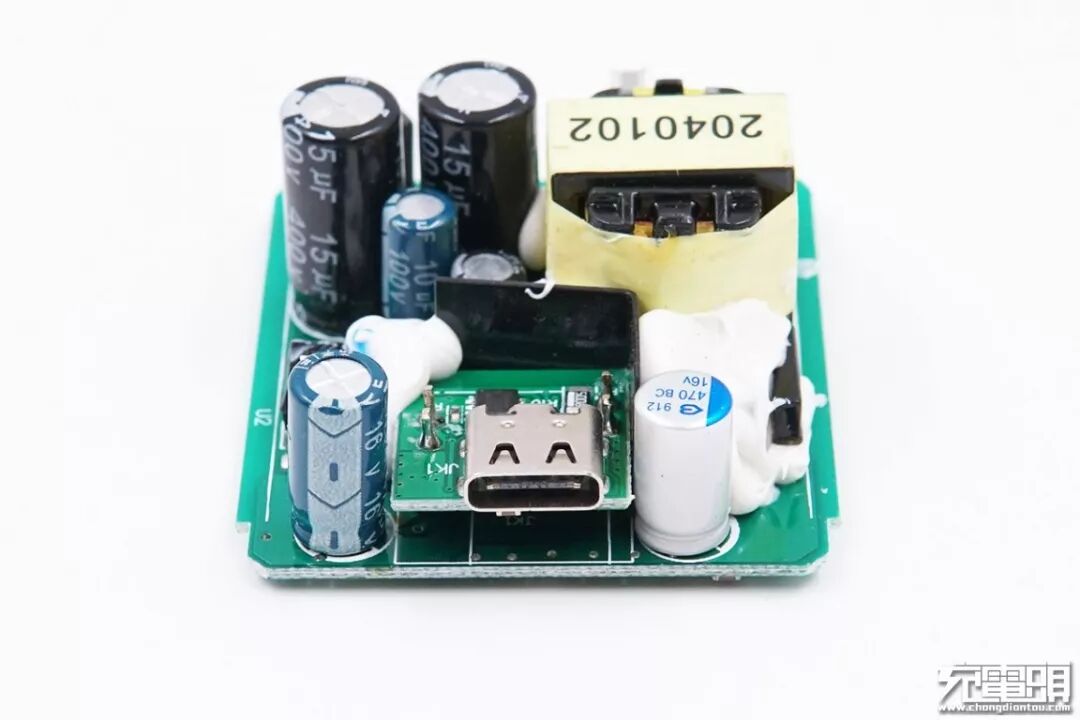

输出端上是一颗输出滤波电解电容和一颗固态电容，USB-C接口焊接在协议小板上，并且协议小板与变压器之间使用绝缘板进行隔离。

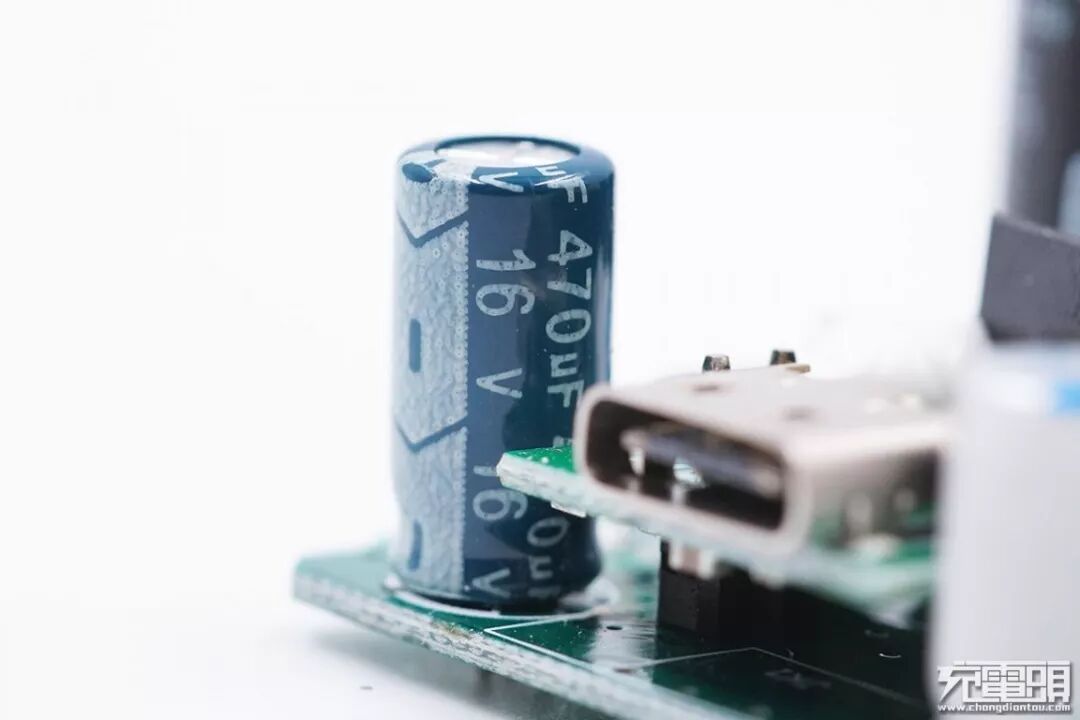

输出滤波电解电容，规格为470μF 16V。

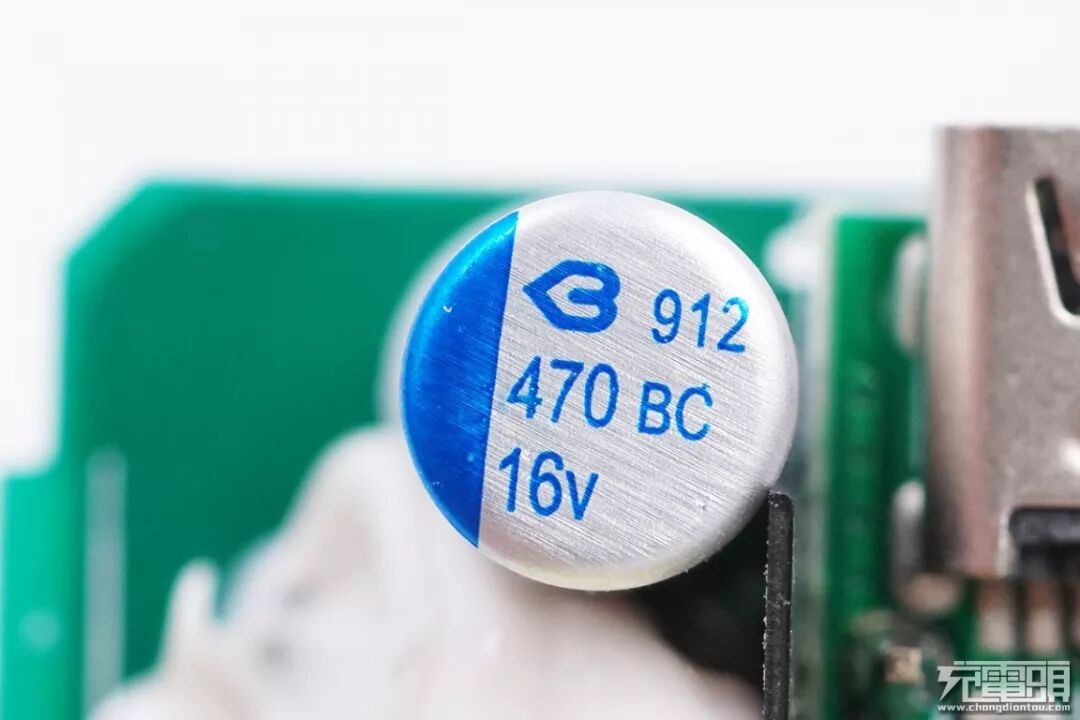

输出滤波固态电容，规格为470μF 16V，来自肇庆绿宝石电子有限公司。

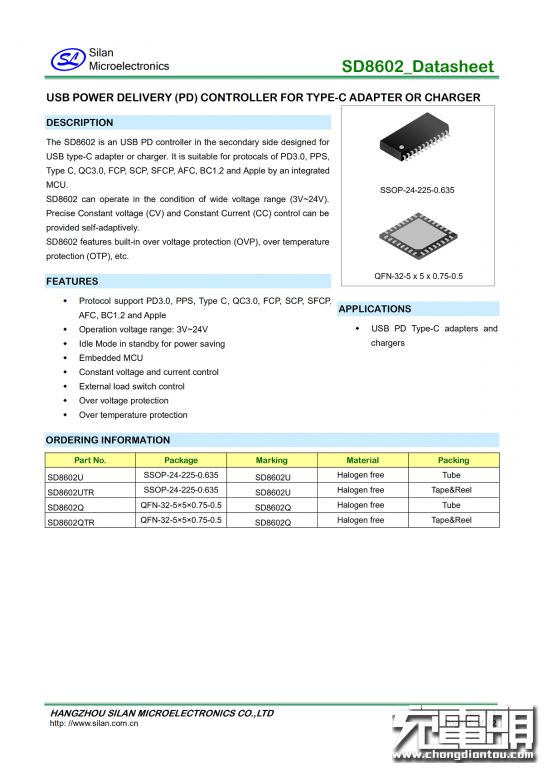

次级协议IC型号SD8602，来自Silan士兰微。充电头网了解到，士兰微SD8602已经获得USB IF协会的PD3.0认证，TID号为712。

据了解士兰微SD8602是用于二侧的USB PD控制器，可用于USB-C适配器或充电器，支持USB PD3.0，PPS、USB-C、QC3.0、FCP、SCP、SFCP、AFC、BC1.2型和Apple2.4A等充电协议。此外，该芯片可在宽电压范围（3V~24V）下工作，具备精确的恒压（CV）和恒流（CC）控制；同时SD8602具有过压保护（OVP）、过温保护（OTP）等功能。

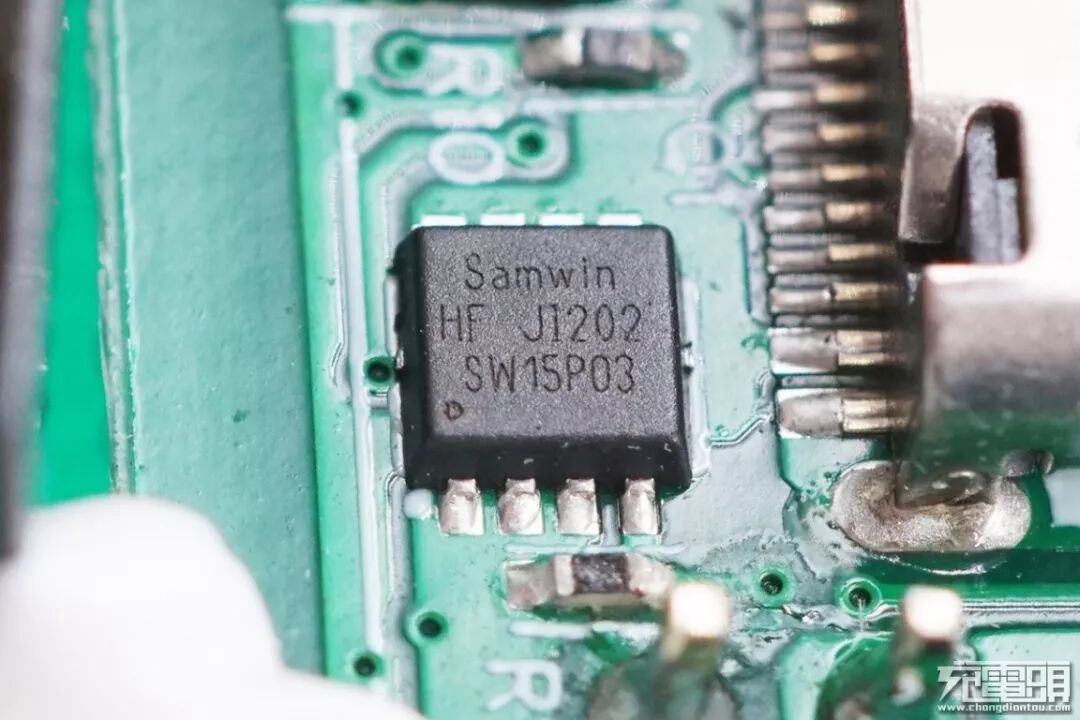

USB-C接口输出VBUS开关，型号SW15P03，来自Samwin芯派科技。

Samwin芯派科技SW15P03资料。

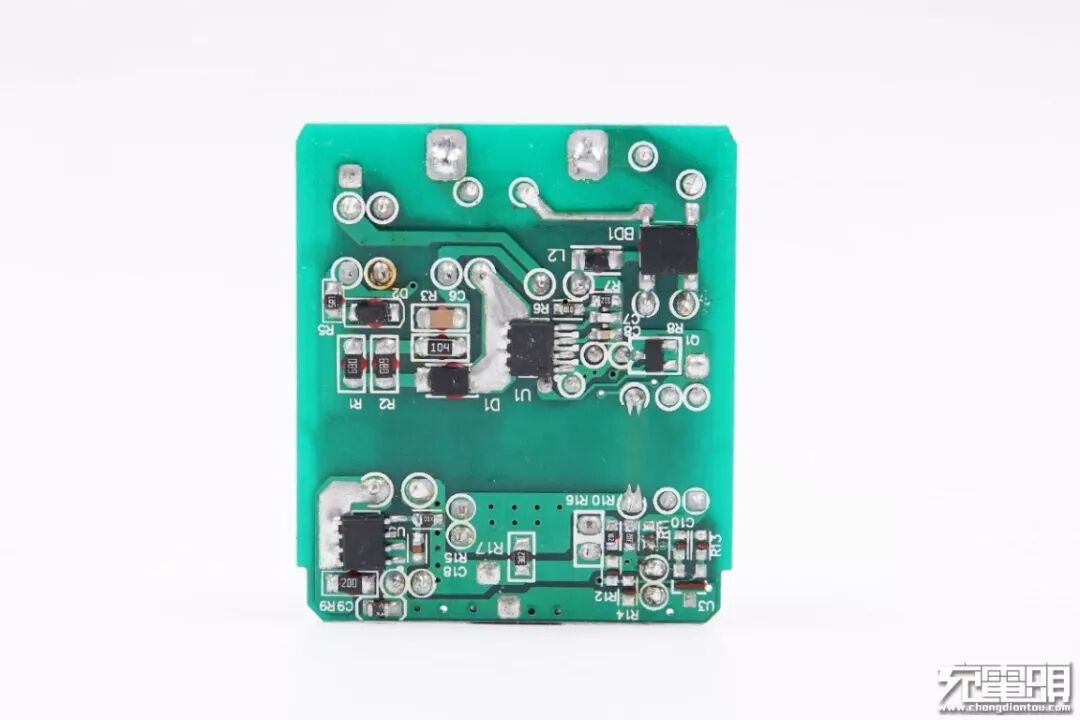

PCB板背面一览，初级次级分界明显，并设有足够宽的安全距离。

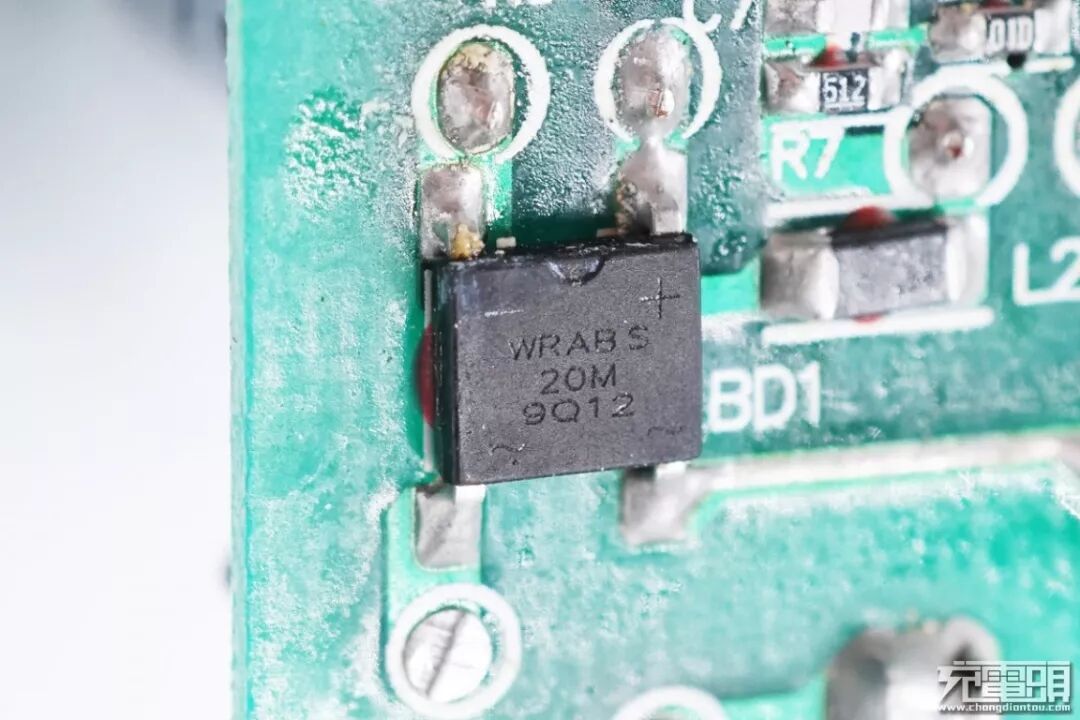

输入端整流桥型号WRABS20M，来自深圳市沃尔德实业有限公司。WRABS20M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

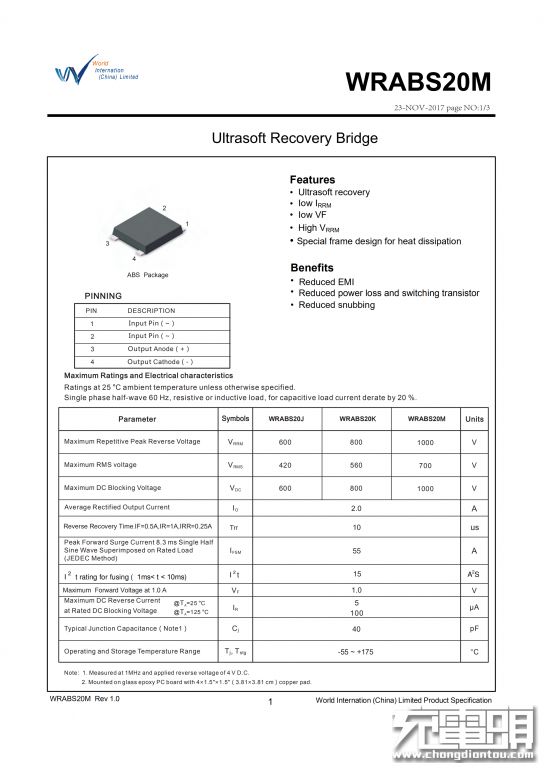

沃尔德WRABS20M规格资料。

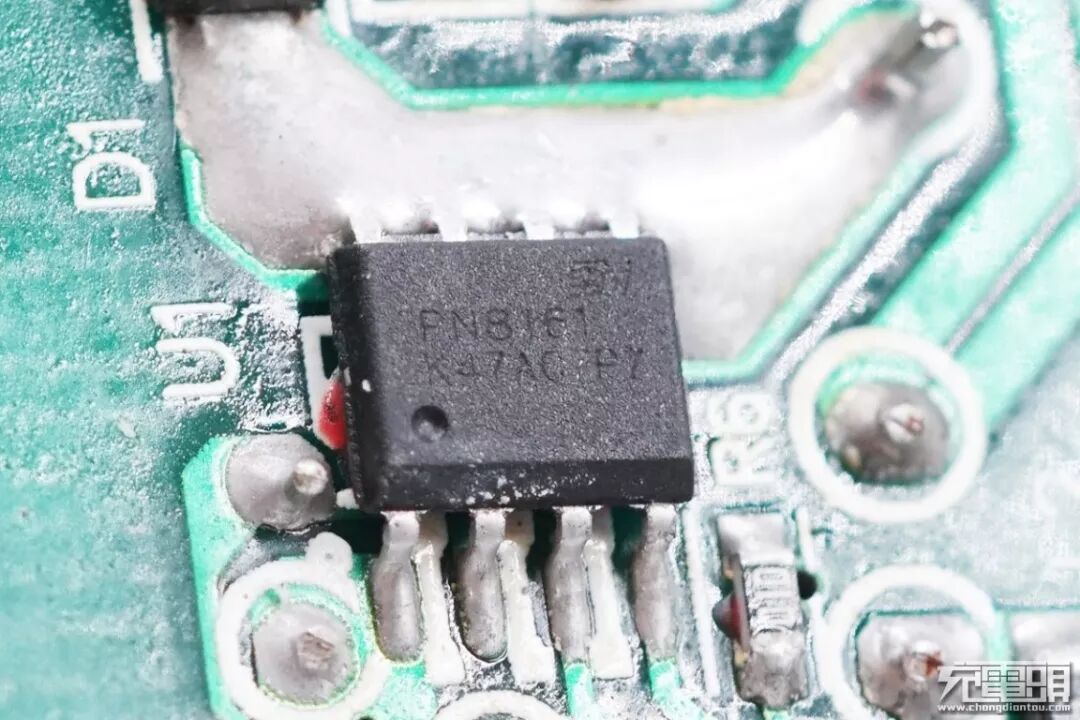

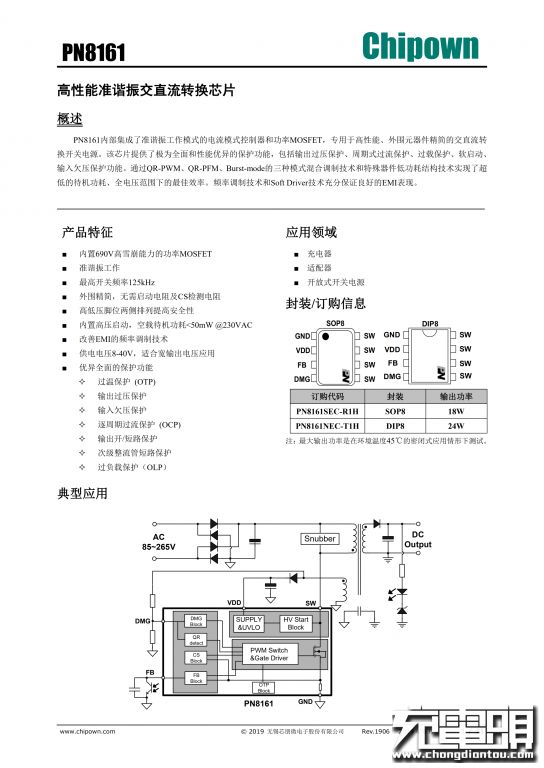

PWM主控芯片PN8161来自Chipown芯朋微电子。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

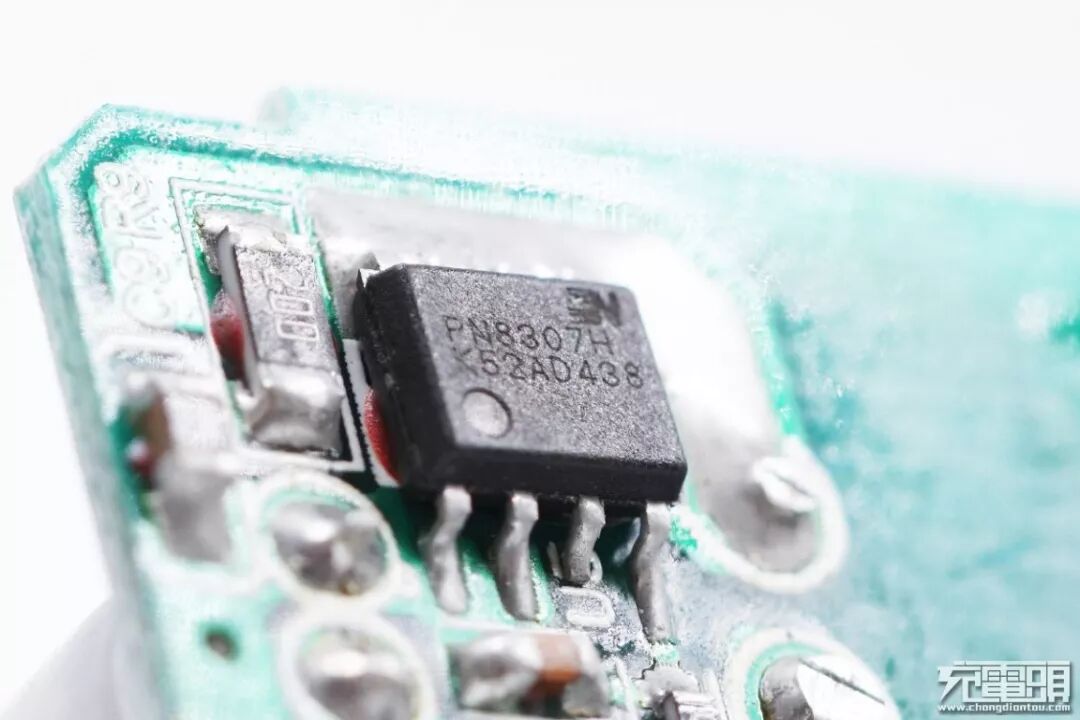

次级同步整流芯片同样来自芯朋微电子，型号为PN8307H。该芯片内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能。

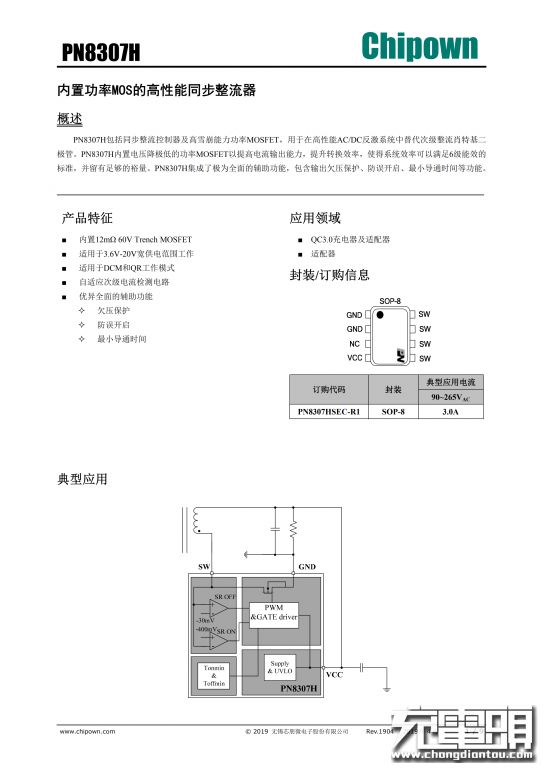

芯朋PN8307H详细参数资料。

充电头网了解到，采用芯朋PN8161+PN8307H快充解决方案的产品还有Mcdodo 18W USB PD PPS快充充电器、坤兴18W USB PD快充充电器、古石科技18W USB PD充电器等。

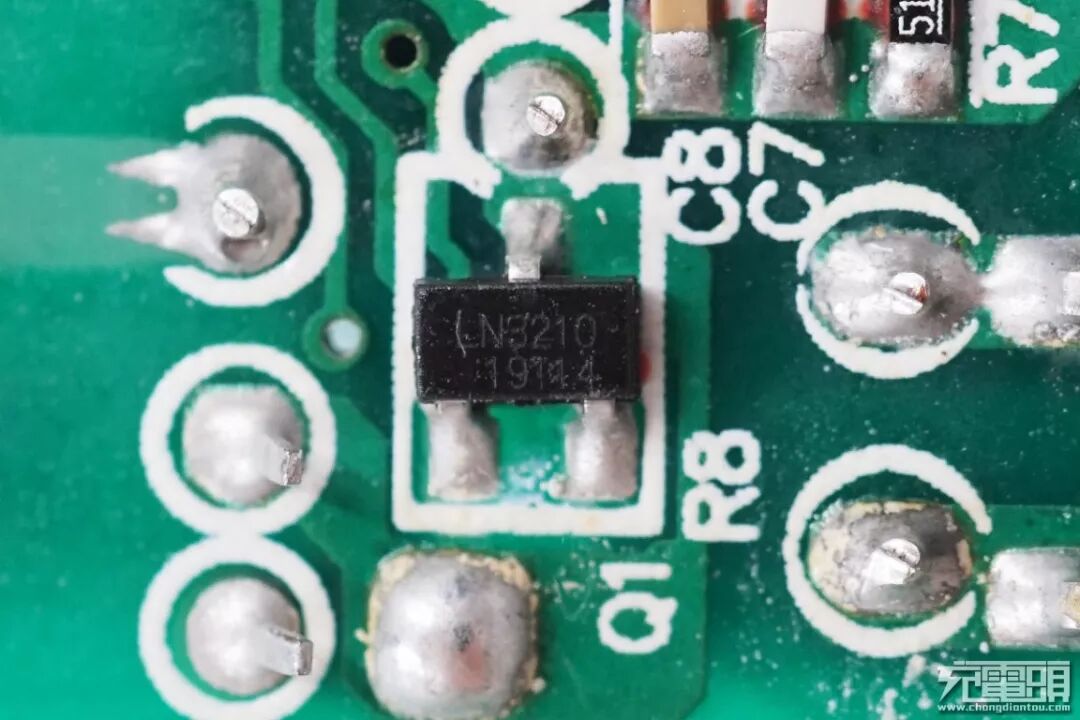

初级PWM控制器供电IC，型号LN3210，来自Lii力生美。

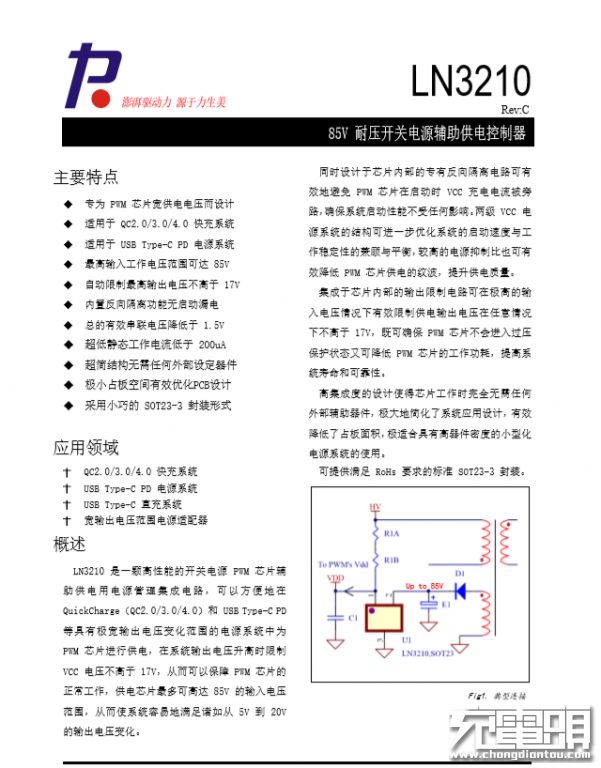

力生美 LN3210详细资料。

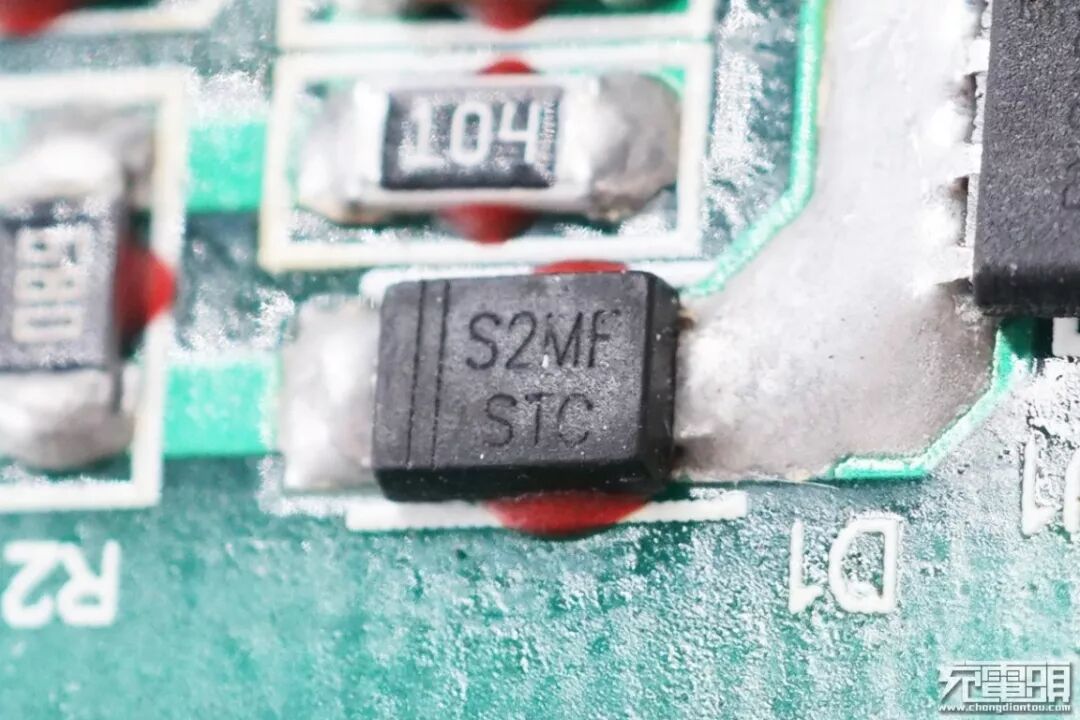

S2MF贴片整流二极管。

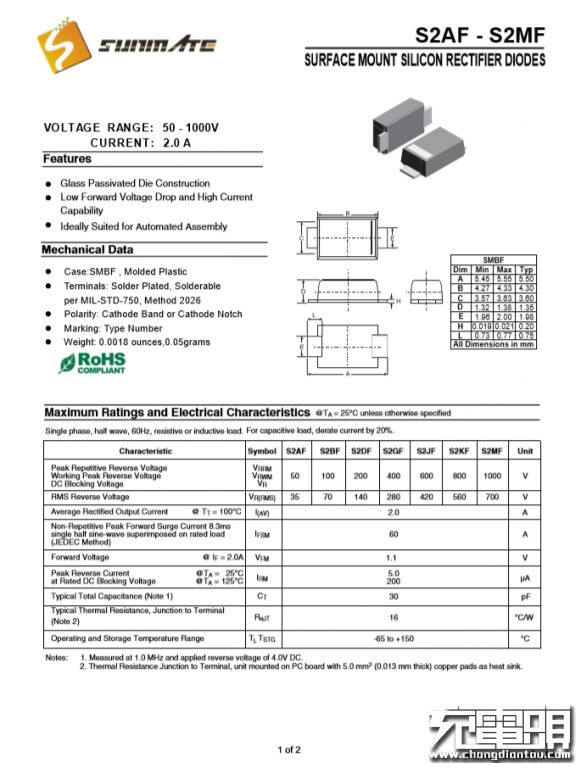

S2MF贴片整流二极管详细资料。

全部拆解完毕，来张全家福。

充电头网拆解总结

这款POWER4 18W USB PD快充充电器TC-061 PD采用白色PC阻燃材质外壳，表面进行亮面烤漆处理，体积很小方便携带出门。USB-C接口支持QC2.0、QC3.0、Huawei-FCP、Huawei-SCP多个快充协议，并且具备5V/3A、9V/2A、12V/1.5A三组固定电压档位，以及3.3-5.9V/3A和3.3-11V/1.6A两组PPS电压档位。18W输出功率可以满足日常快充需求。

充电头网通过拆解发现，里面使用了芯朋微的PN8161+PN8307H 18W极简USB PD快充充电器方案，该方案可以省掉多颗外围元器件，极具成本优势。此外还使用了力生美的初级PWM控制器供电IC LN3210、士兰微次级协议IC SD8602和芯派科技的VBUS开关SW15P03，用料扎实。得益于高度集成的元器件，PCB板上元器件分布较开，有利于散热，而且还打胶进行固定，内部稳定性有保证。
