近日，网易严选官方商城上架了一款18W USB PD快充充电器，具有体积小、性能强悍的特点。官方宣称，搭配认证USB-C to Lightning快充线可以在30分钟内将iPhone充至50%电量；同时还采用了媲美苹果的制作工艺。目前这款充电器已经抵达充电头网编辑部，产品内部的用料和做工到底如何，下面就马上为大家分享。

此前，充电头网已经为大家分享了网易智造65W USB PD快充充电器的拆解，大家可以点击蓝色字体了解详情。

一、网易智造18W USB PD快充充电器外观

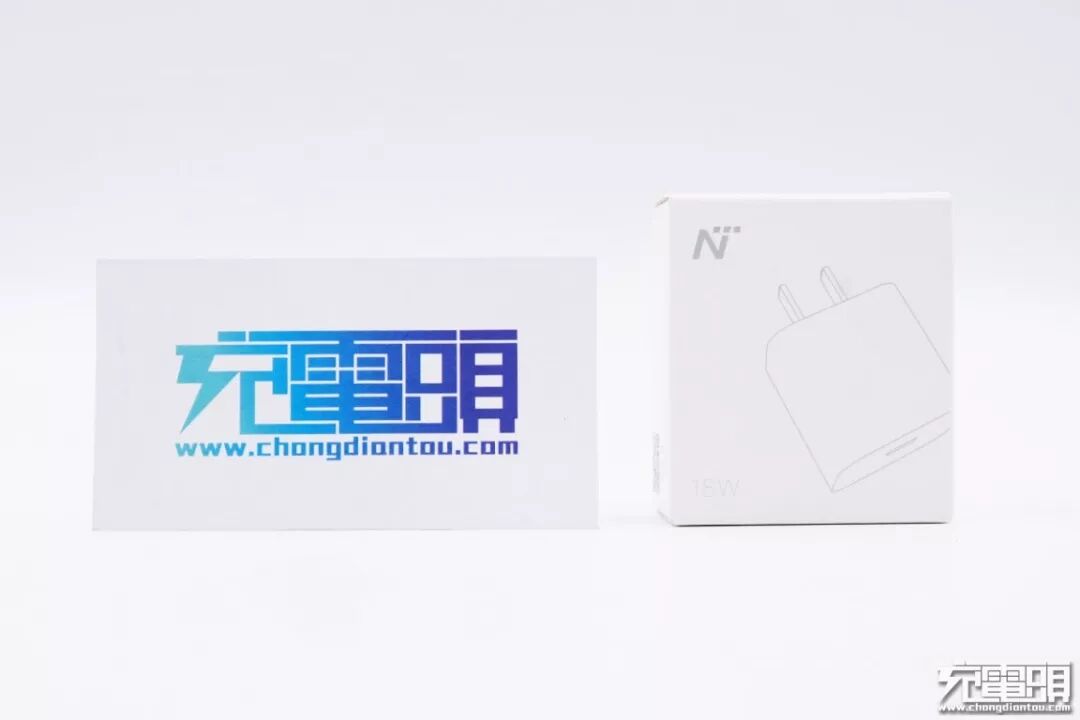

网易智造这款USB PD充电器采用纯白外包装盒，正面勾勒着产品的外观图片，左上角为产品的品牌logo，正体看上去非常简洁。

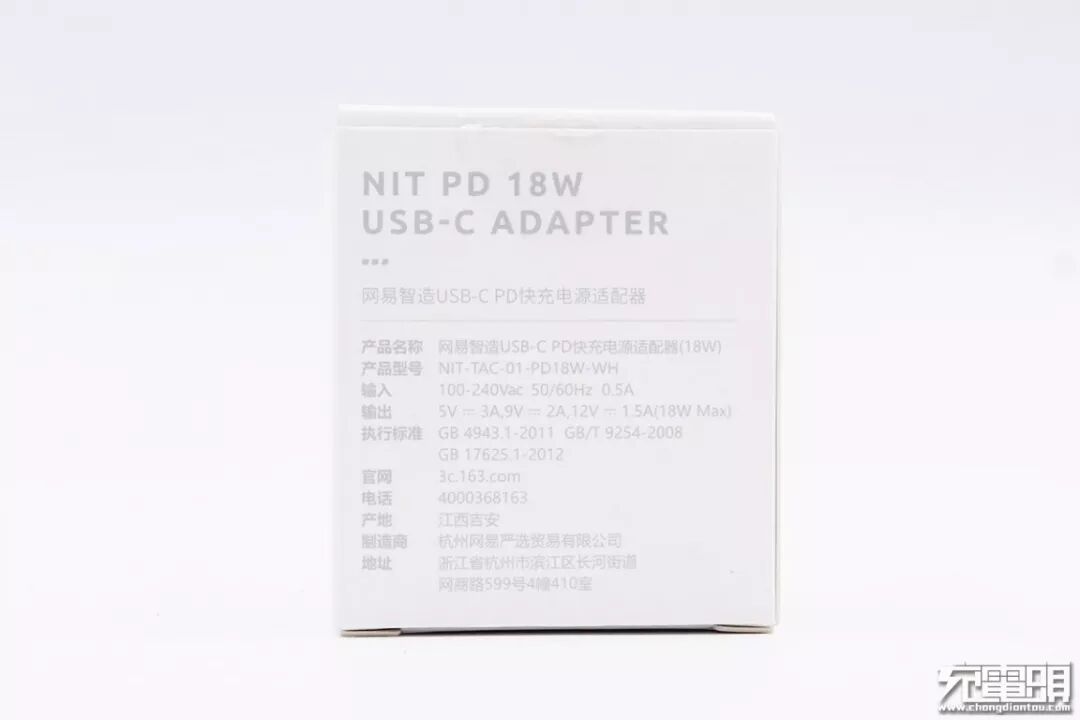

包装盒背面印有产品的参数信息及厂商信息。

包装盒内除了充电器之外，还有一份使用说明书。

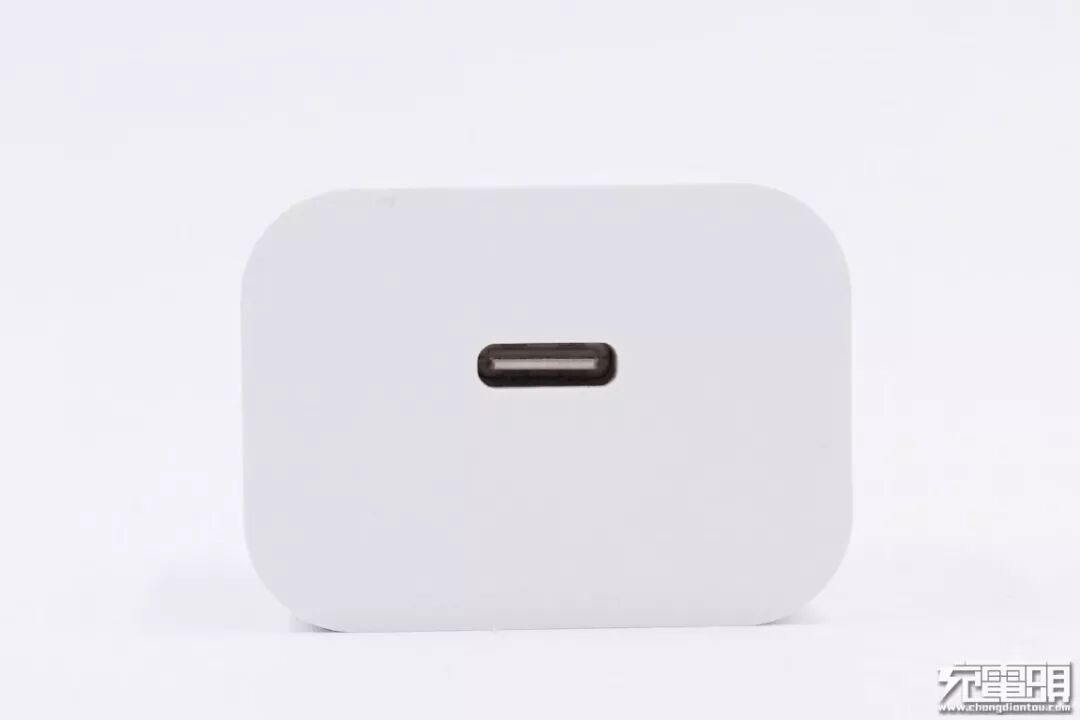

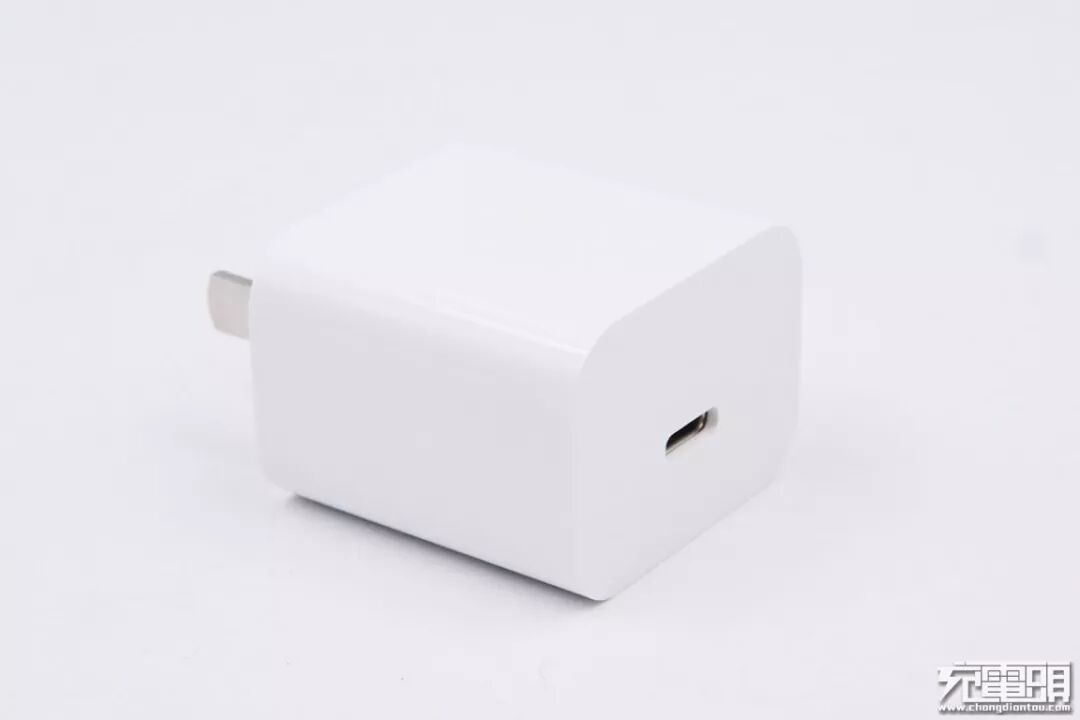

网易智造这款充电器采用纯白色外壳，主体部分采用钢琴烤漆亮面处理，输出端面板为哑光处理，配有一个UBS-C输出接口。

USB-C输出接口左右居中，略微偏上，内置白色胶芯，端面不露铜。

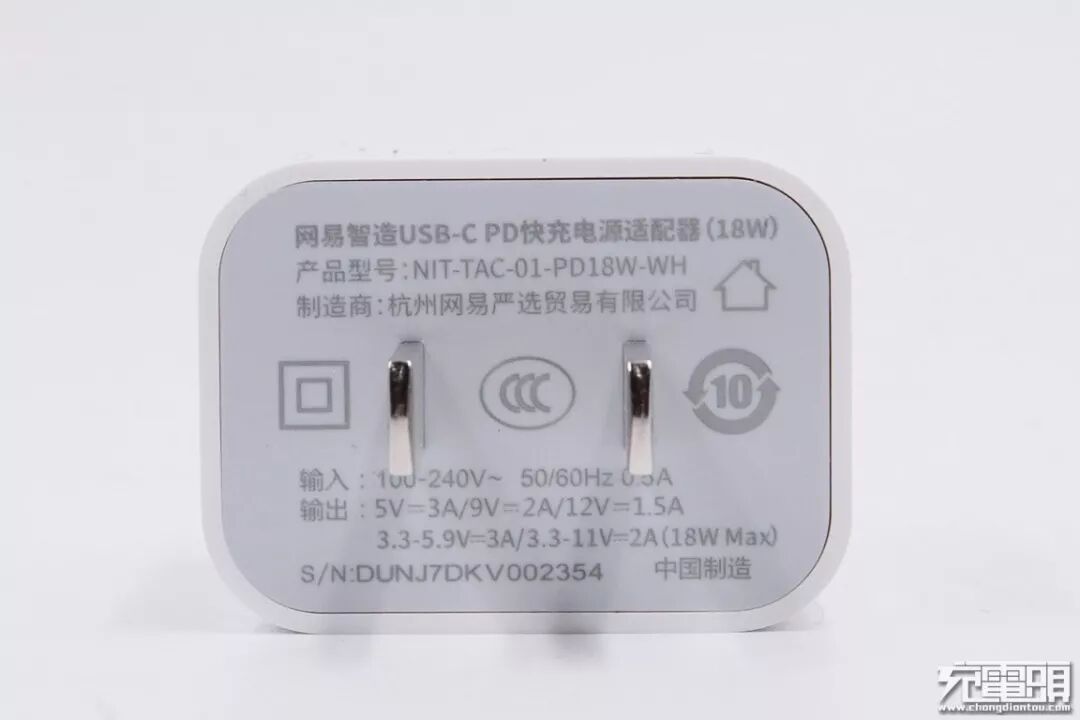

输入端面板我浅灰色，配国标固定式插脚设计，插脚侧印着详细的规格参数。

产品名称：网易智造UBS-C PD快充电源适配器（18W），产品型号：NIT-TAC-01-PD18W-WH，制造商：杭州网易严选贸易有限公司，产品已经通过了CCC认证。输入支持100-240V~ 50/60Hz 0.5A，输出：5V/3A、9V/2A、12V/1.5A、3.3-5.9V/3A、3.3-11V/2A（18W），最下面是每个充电器独立的S/N码。

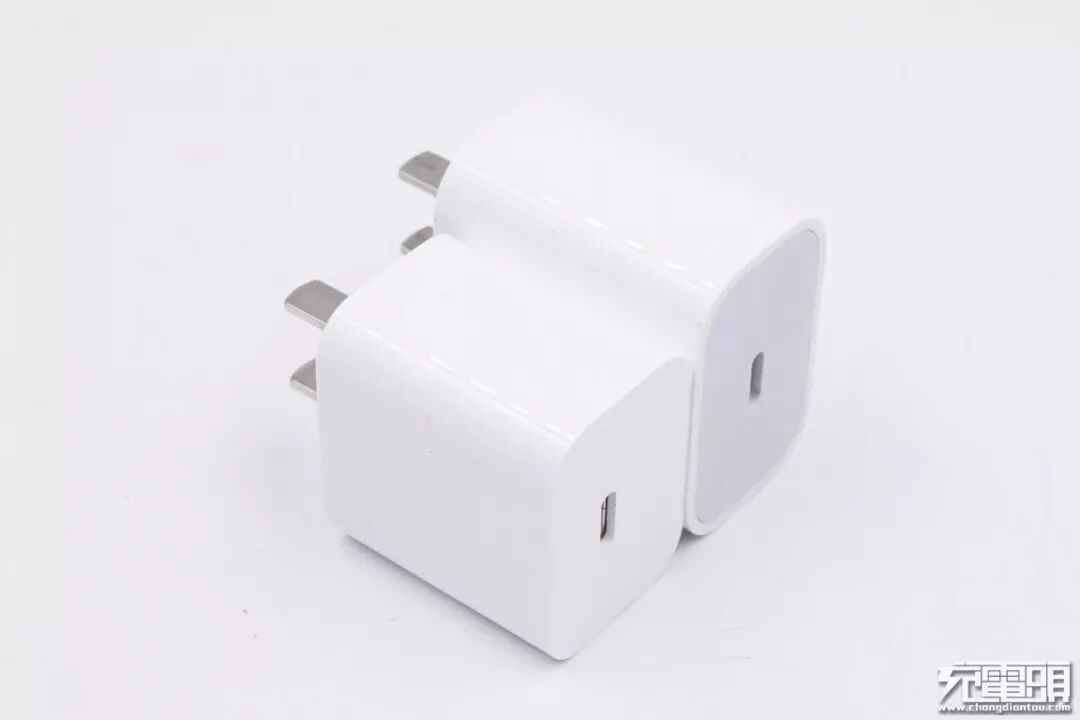

与苹果18W PD充电器相比，网易智造这款充电器看起来更加小巧。

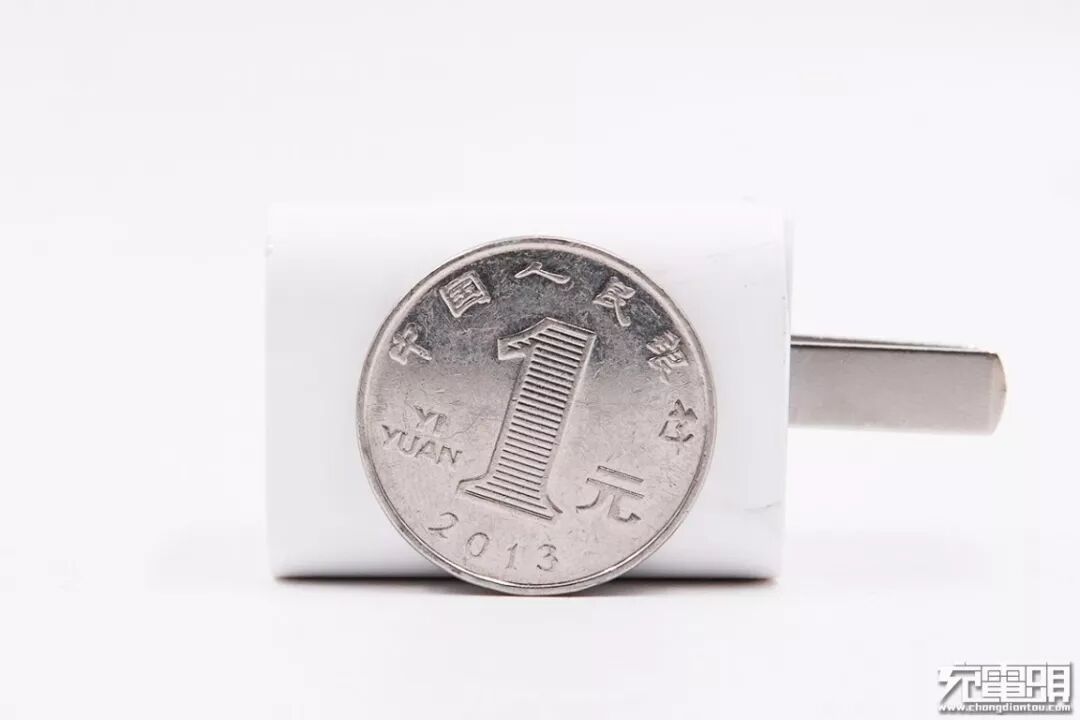

厚度与一元硬币的直径相当。

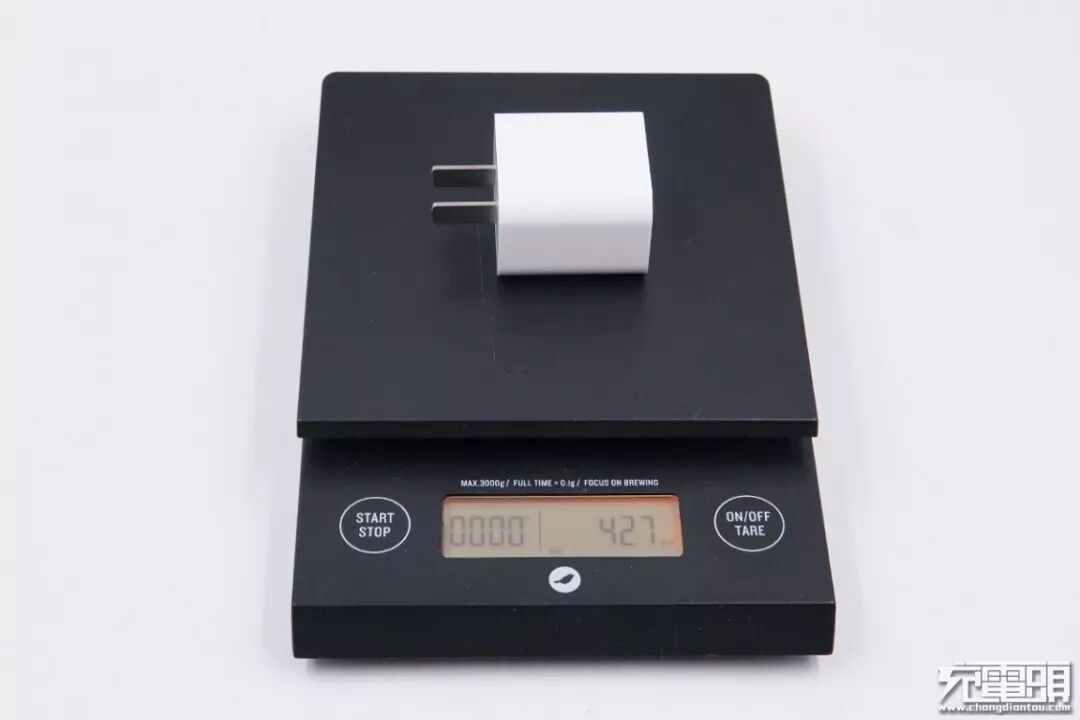

充电器净重约为43g。

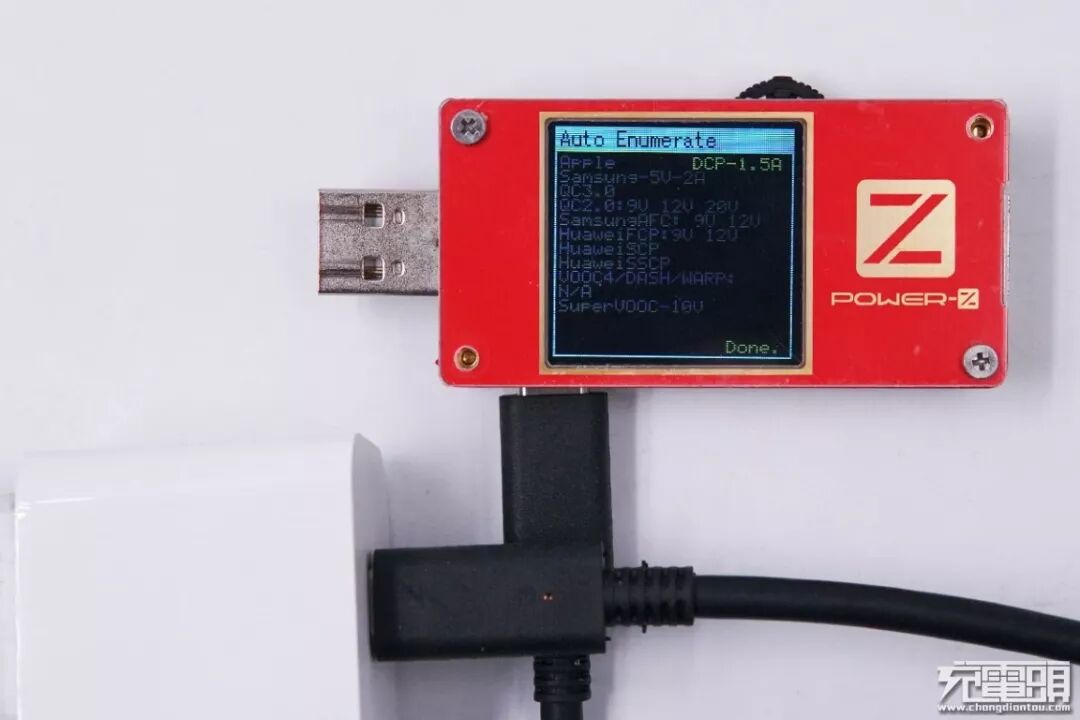

使用ChargerLAB POWER-Z KT001检测充电器输出协议，显示仅支持USB DCP协议。

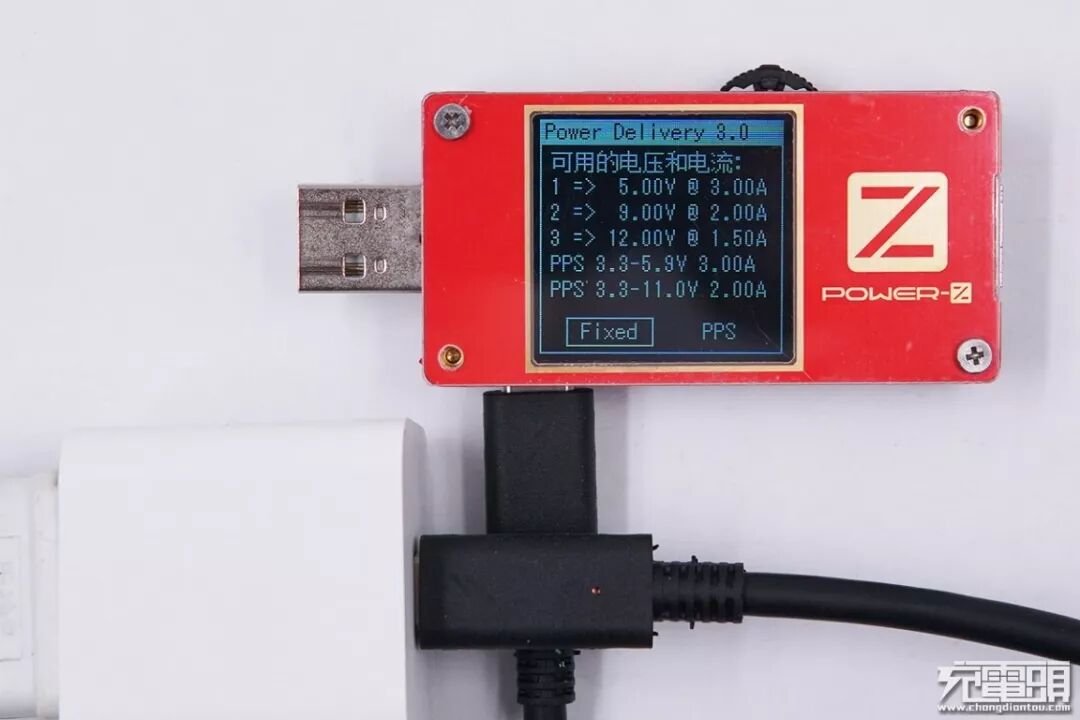

继续检测充电器的PDO报文，显示支持USB PD3.0 PPS快充协议，固定电压档位为5V/3A、9V/2A、12V/1.5A，PPS电压档位为3.3-5.9V/3A、3.3-11V/2A，与标称参数一致。

二、网易智造18W USB PD快充充电器拆解

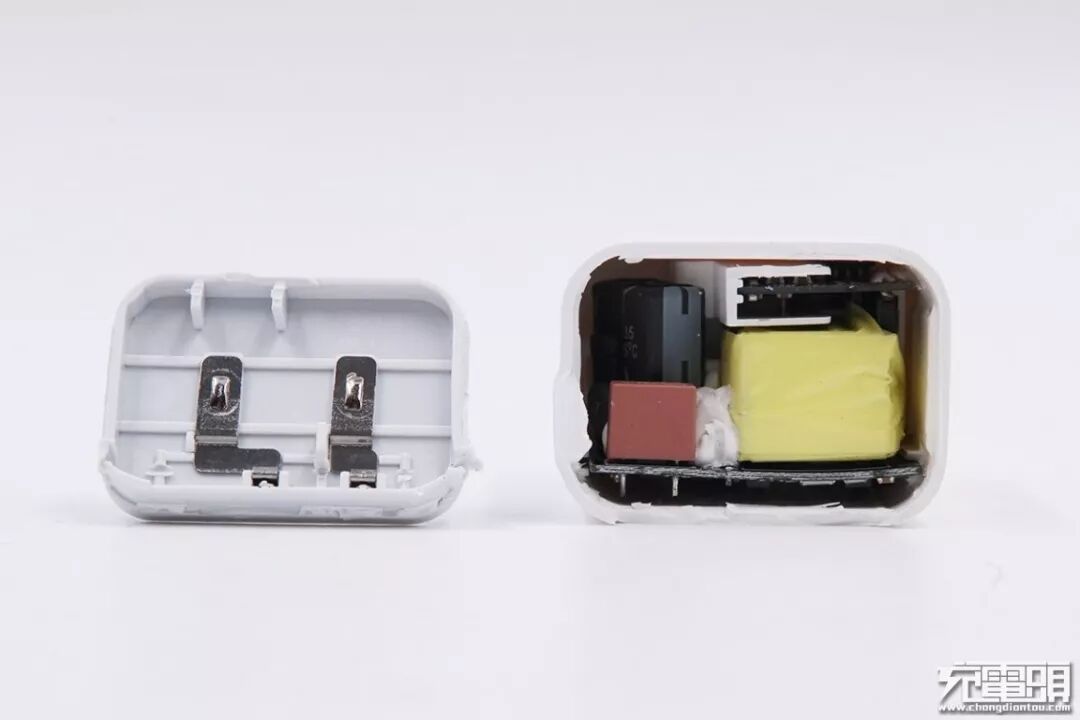

从充电器的输入端打开外壳，插脚末端通过两根弹片与PCB板导通供电。外壳内壁设有固定槽，对PCBA模块进行定位。

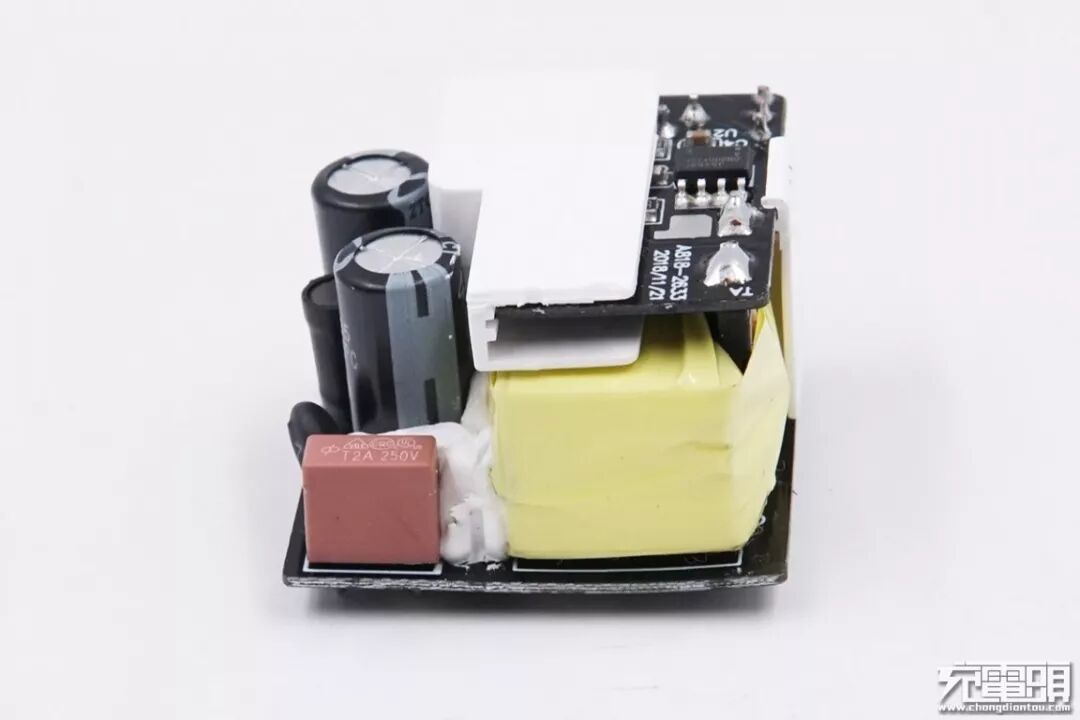

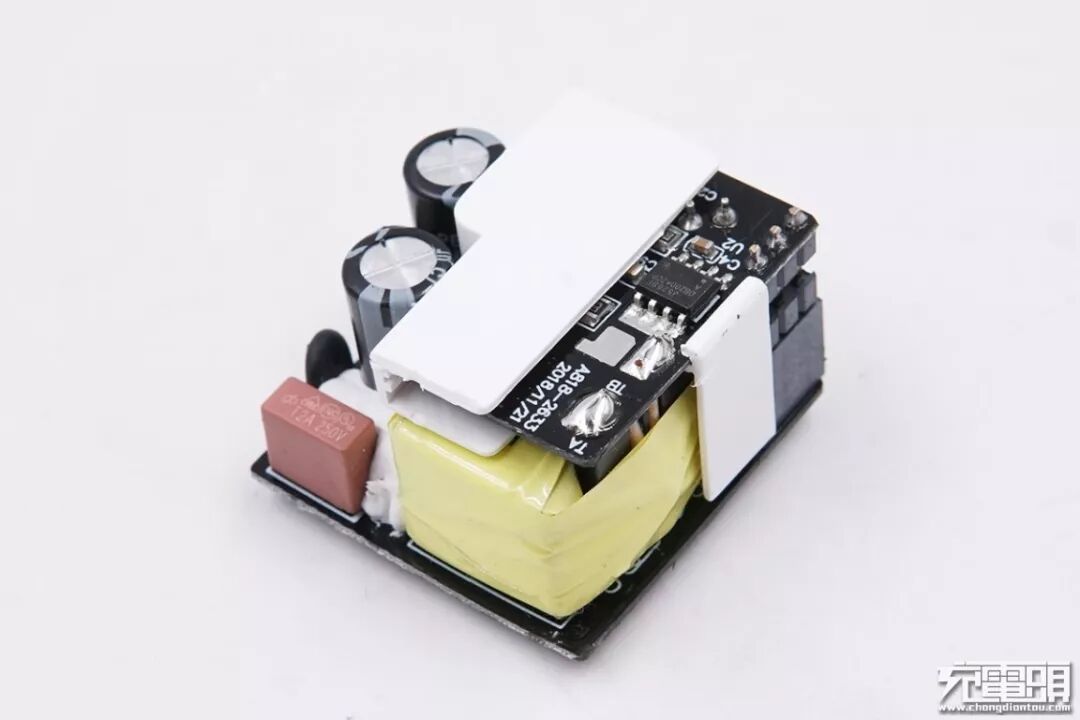

取出内部PCBA模块，可见是有上下两块PCB板构成，上层小PCB板为次级，下层大PCB板为初级；两块PCB板之间为变压器，小板与变压器之间采用白色塑料骨架固定支撑，并且起到绝缘作用。

在初级PCB板上，右侧主要是变压器，左侧是输入滤波电解电容、延时保险丝等器件。间隙里面采用白色注胶处理，起到固定和导热的作用。

输入端采用两颗电解电容并联，规格均为400V 15μF，电解电容之间是一个工字电感，延时保险丝和浪涌抑制电阻均使用硅胶固定。

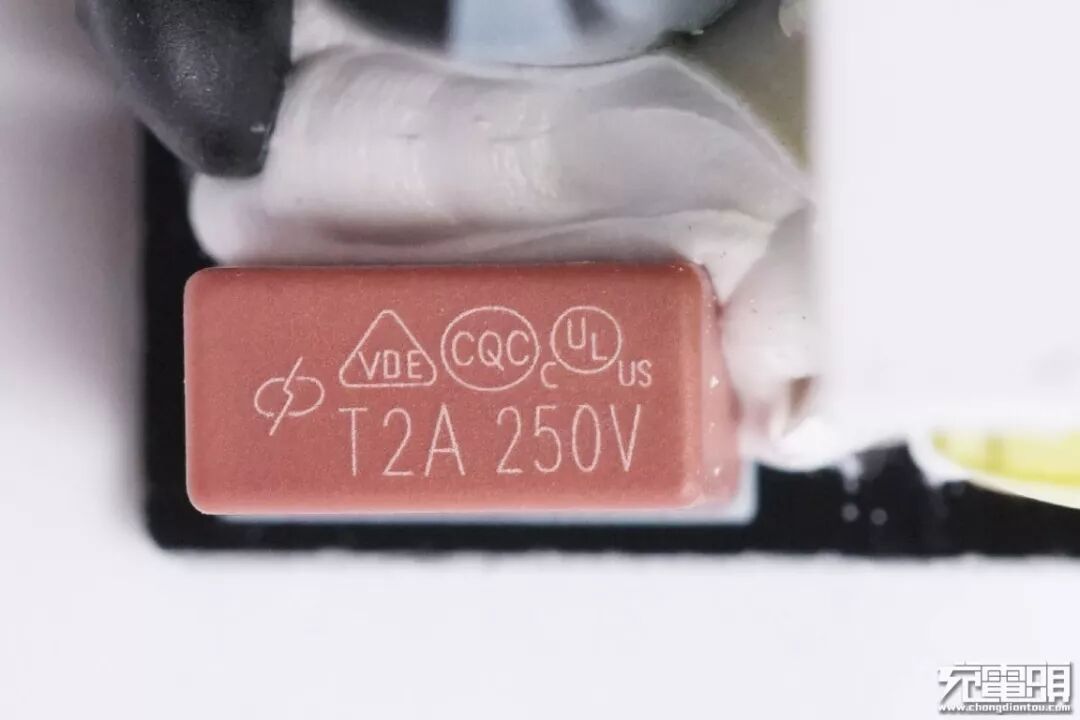

延时保险丝规格为250V 2A。

丝印5D-7的浪涌抑制电阻，用于抑制上电时的浪涌电流。

输出端USB-C接口焊接在次级PCB板上，旁边是一颗输出滤波电容。

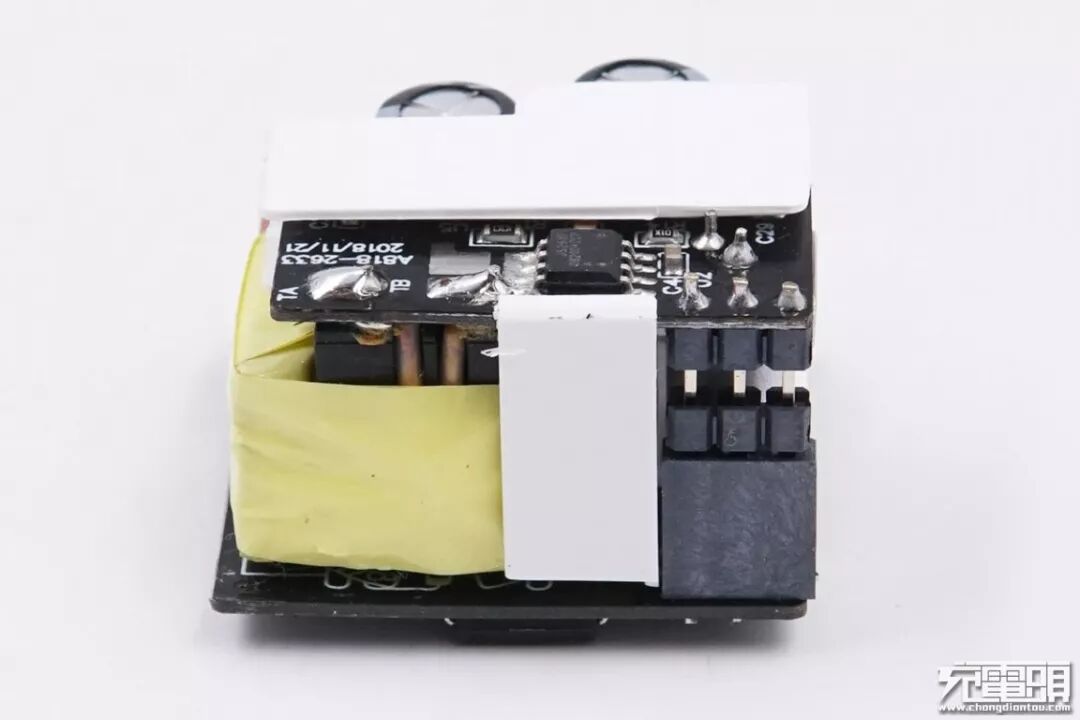

从侧面可以看到，初级PCB板和次级PCB板之间通过排针连接，变压器的次级输出线焊接在次级PCB板上。

初级PCB板背面设有主控芯片、初级开关管、光耦、整流二极管等器件。

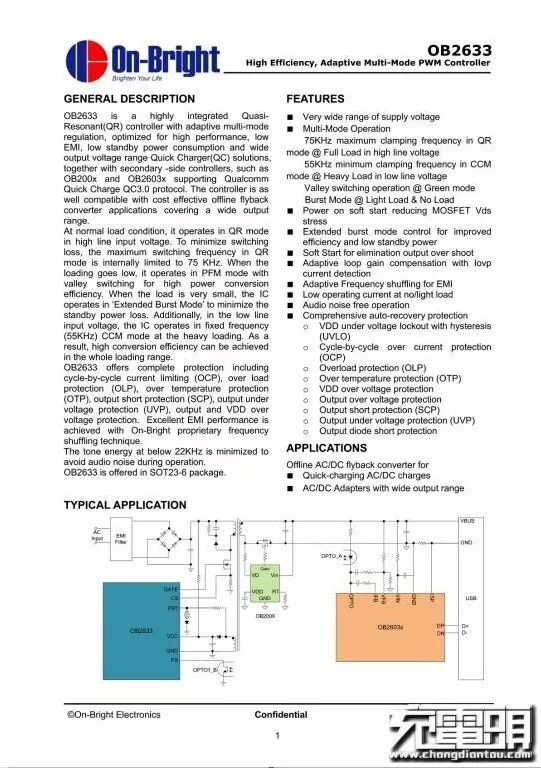

来自昂宝的PWM主控芯片，型号OB2633。该芯片采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。OB2633提供完整的保护，包括逐周期限流（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路保护（SCP）、欠压保护输出（UVP）、输出和VDD过电压保护。

充电头网了解到，昂宝OB2633此前已被网易智造18W快充充电器、MOMAX 66W USB PD充电器、JDB劲电宝 18W USB PD充电器等产品采用。

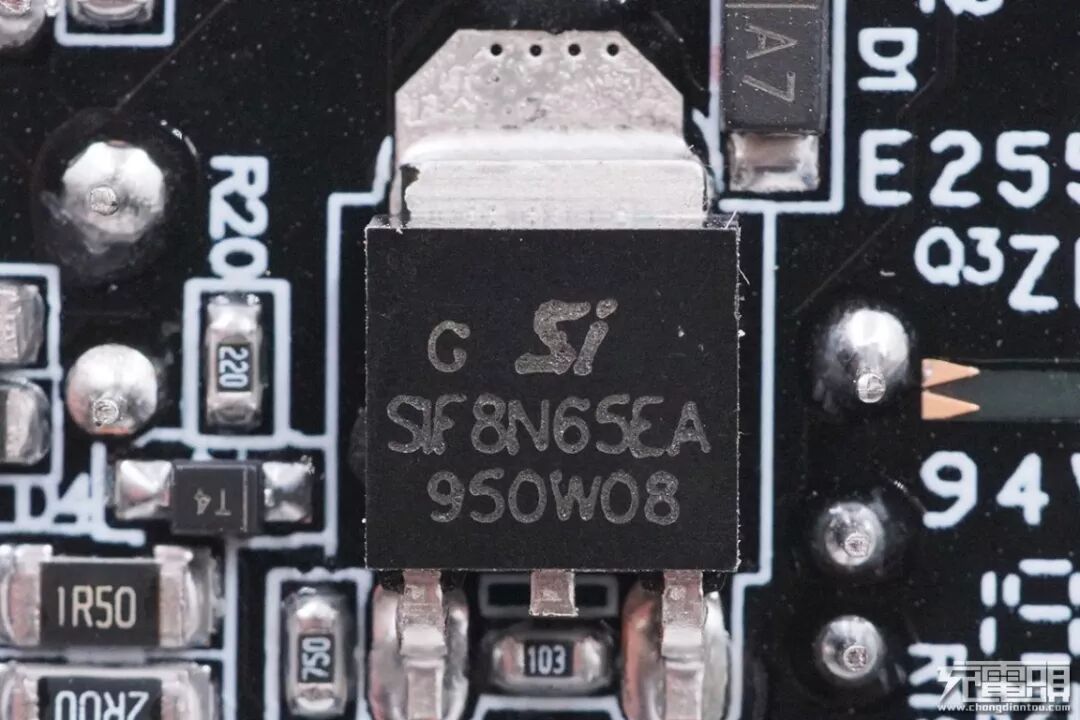

初级开关管来自深爱半导体，型号SIF8N65EA。

用于电压反馈的光耦来自亿光，EL1018。

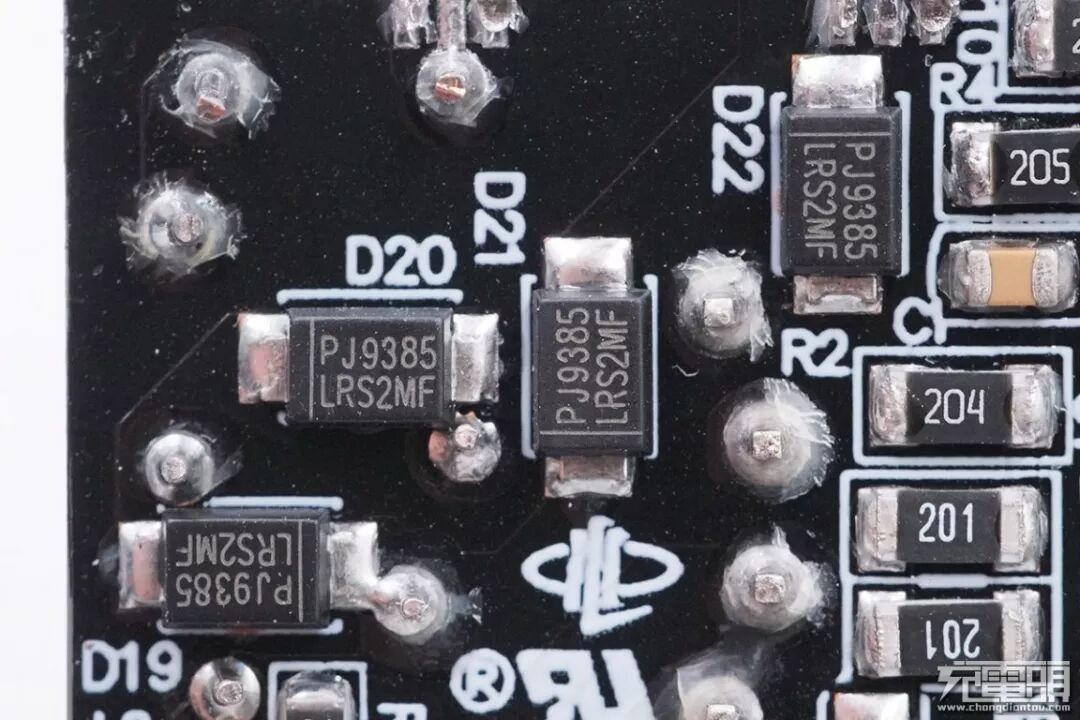

输入采用四颗二极管组成的桥式整流，型号LRS2MF，2A 1000V。

继续将PCBA模块两块PCB板分开。

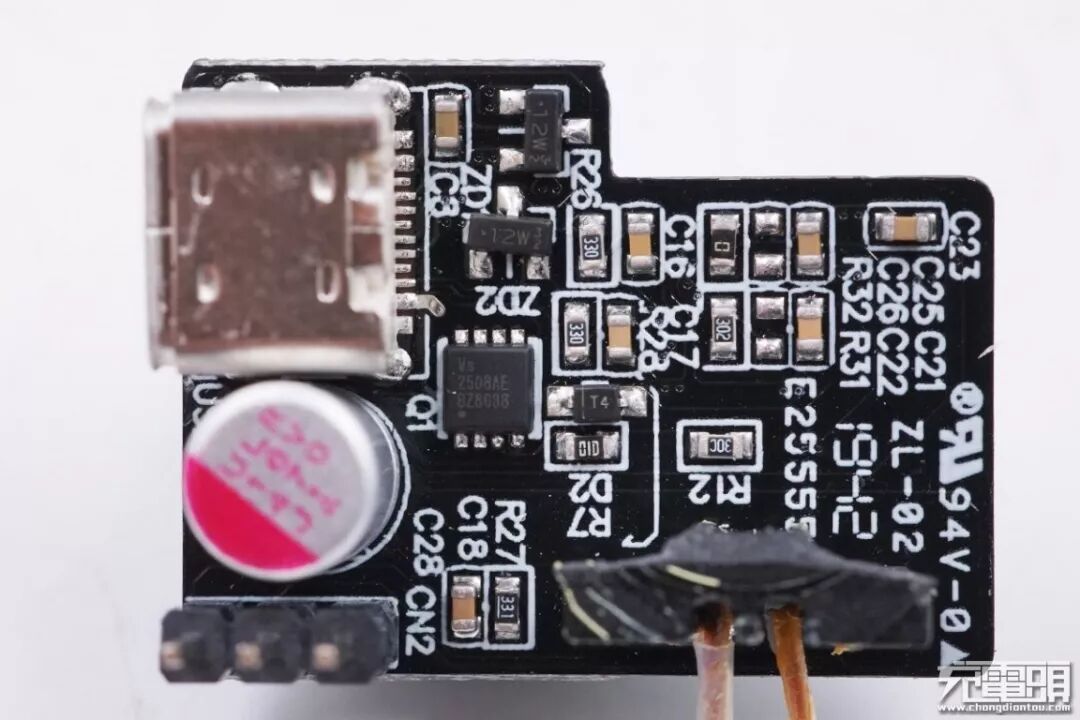

次级PCB板设有USB-C接口、输出滤波电容以及VBUS开关。

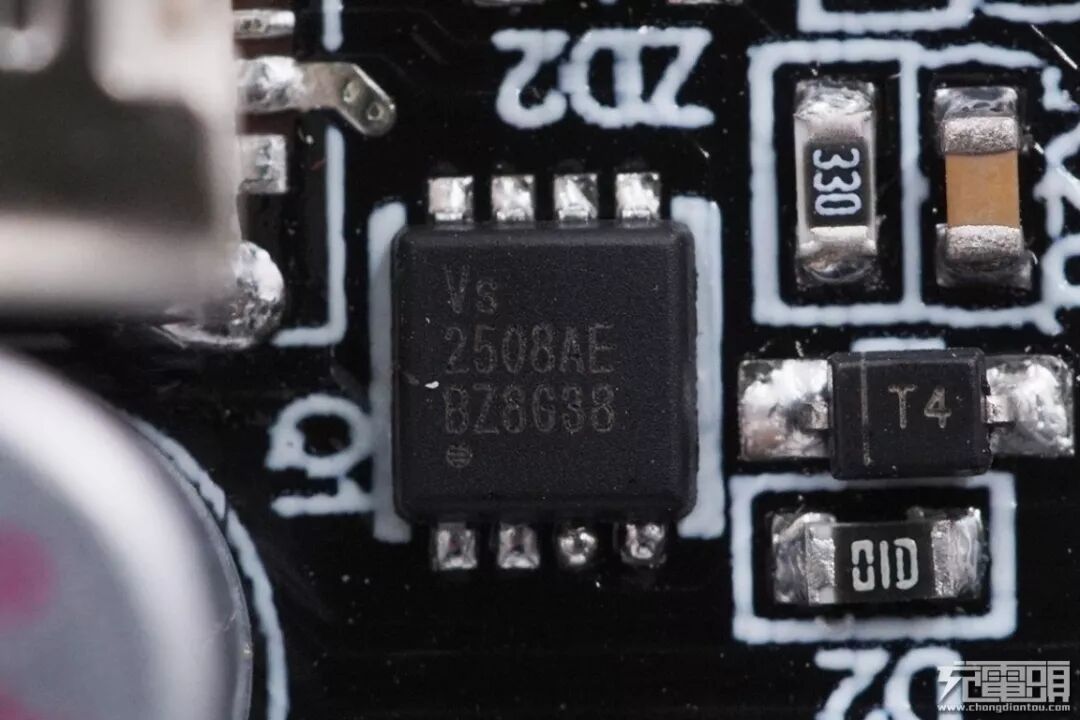

来自威兆半导体的VBUS开关管，型号VS2508AE，PMOS，耐压20V，7.3mΩ导阻。

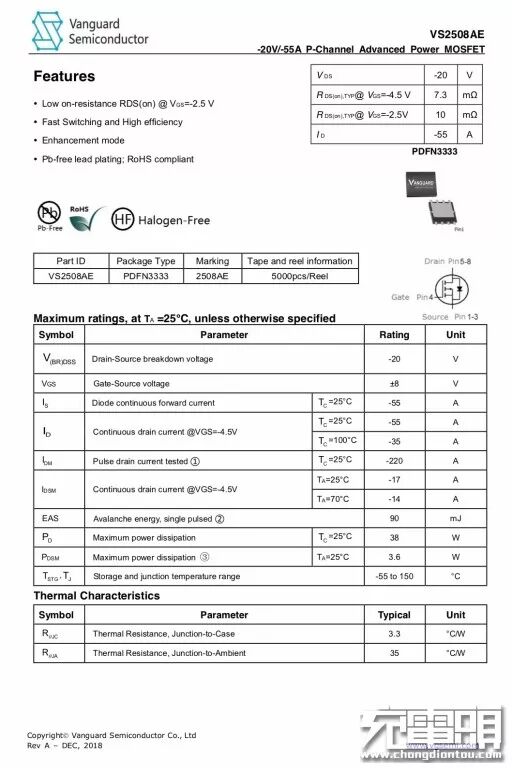

威兆VS2508AE详细规格资料。充电头网了解到，采用威兆MOS的产品还有华为27W超级快充无线车充（CP39S）、小米手机原装30W快充充电器、mophie三合一无线充电板、三星美版15W原装AFC快充充电器、vivo 33W 快充充电器等。

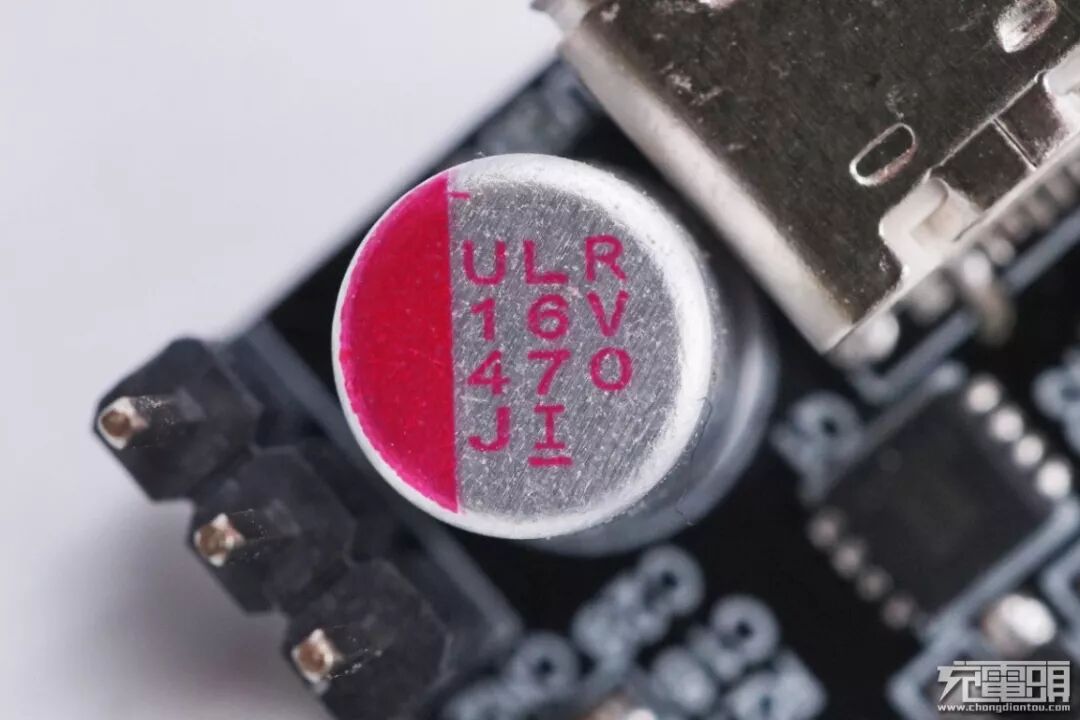

采用万裕ULR系列固态电容输出滤波，规格为16V 470μF。

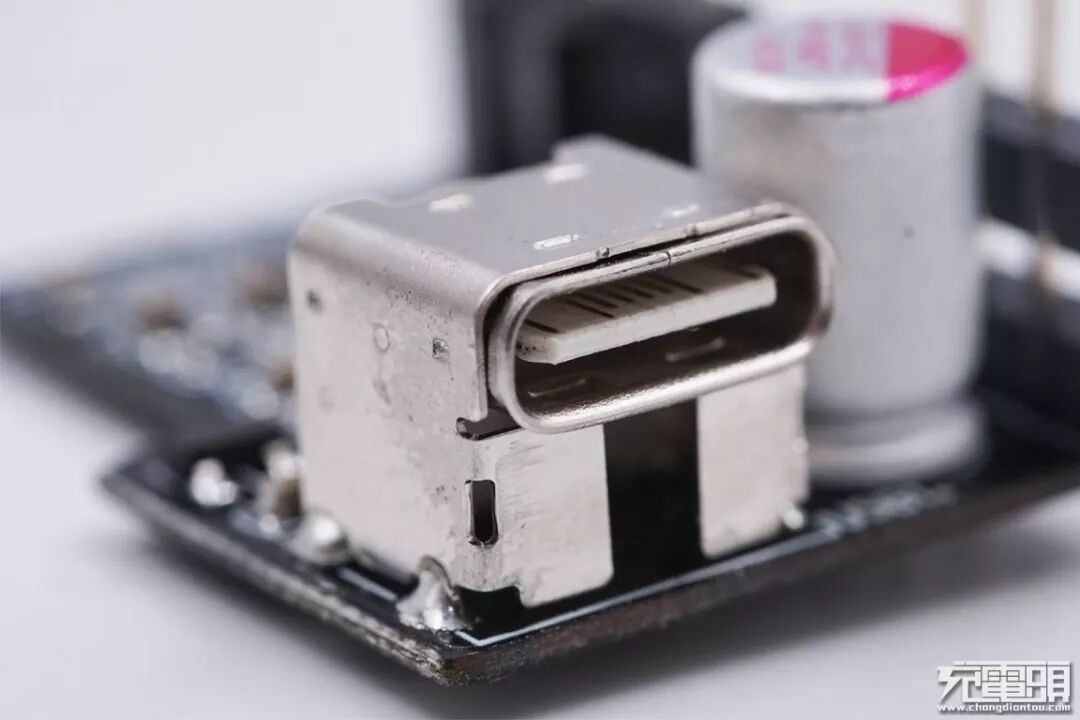

USB-C接口特写，采用全金属外壳垫高焊接在PCB板上，非常牢固。

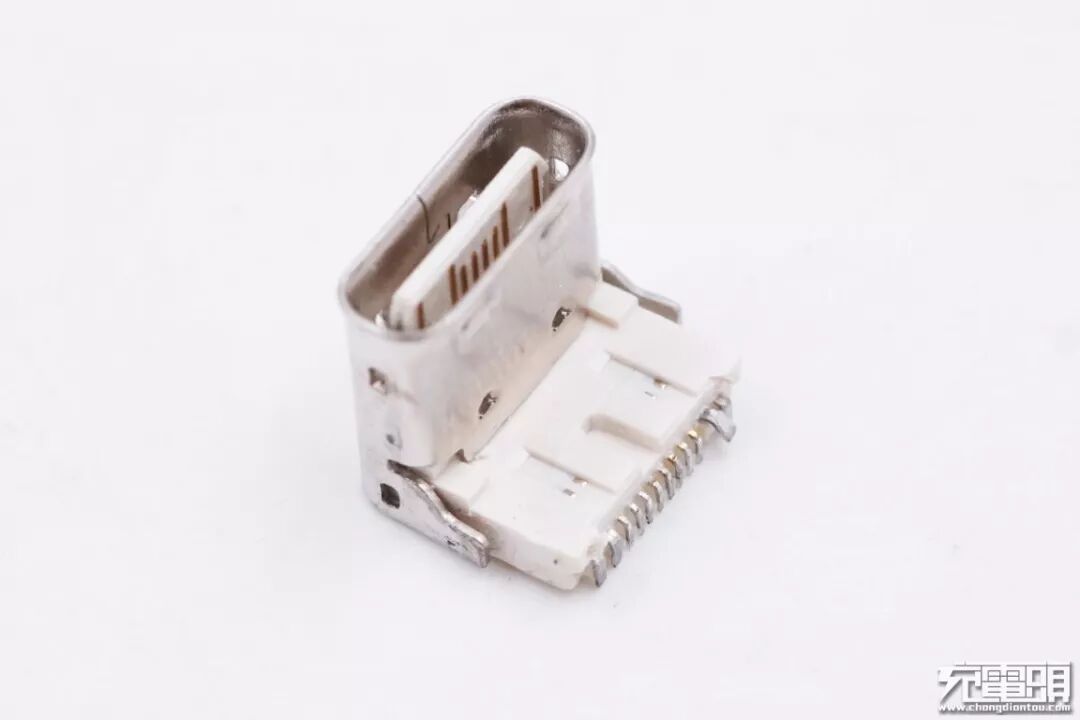

取下接口，可以看到内部并不是满Pin设计。

在次级PCB板另一侧为昂宝的同步整流芯片和协议芯片。

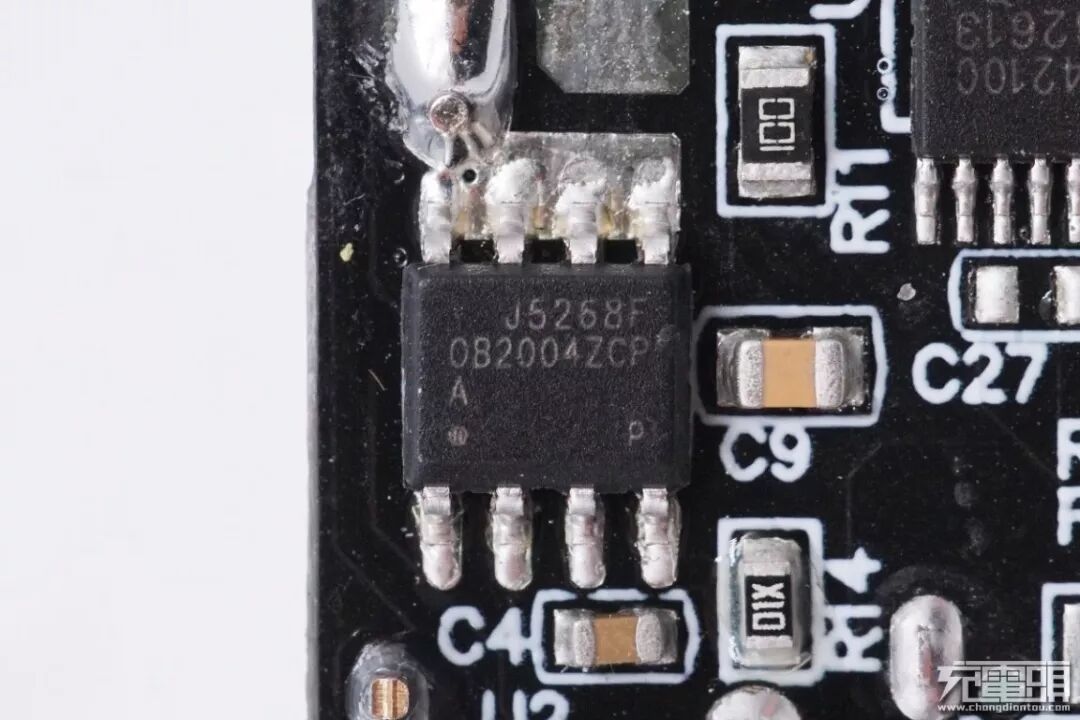

同步整流芯片型号为OB2004，内置NMOS，支持3-12V输出，集成度高。

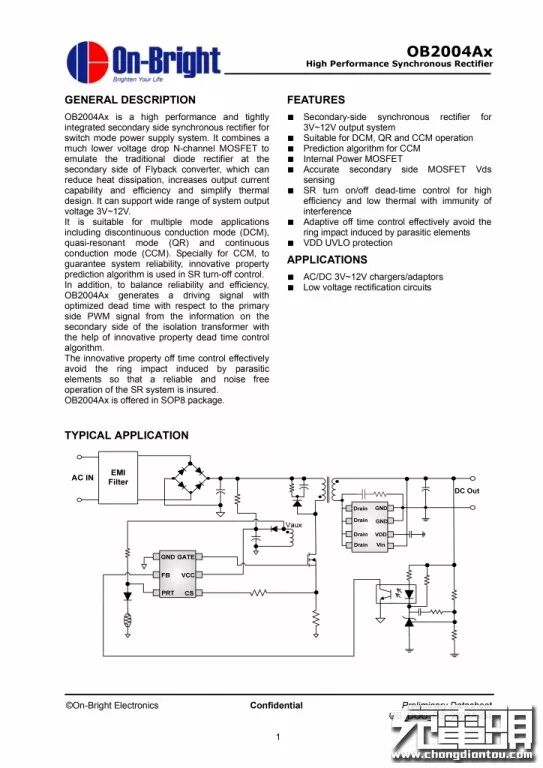

昂宝OB2004Ax 规格资料。

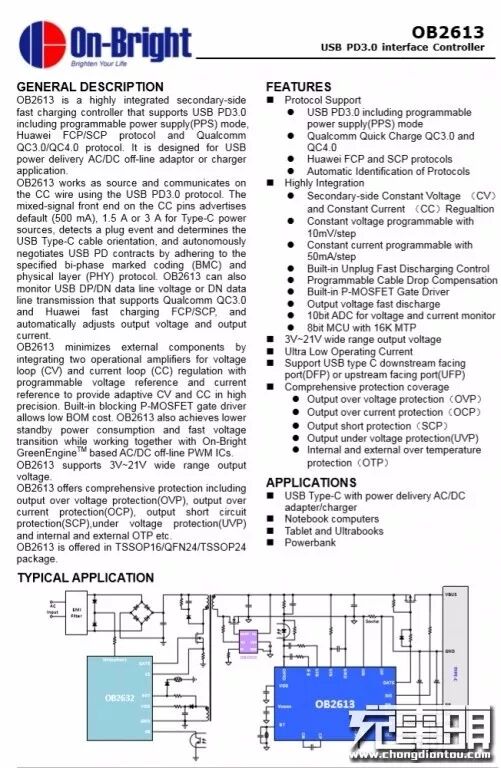

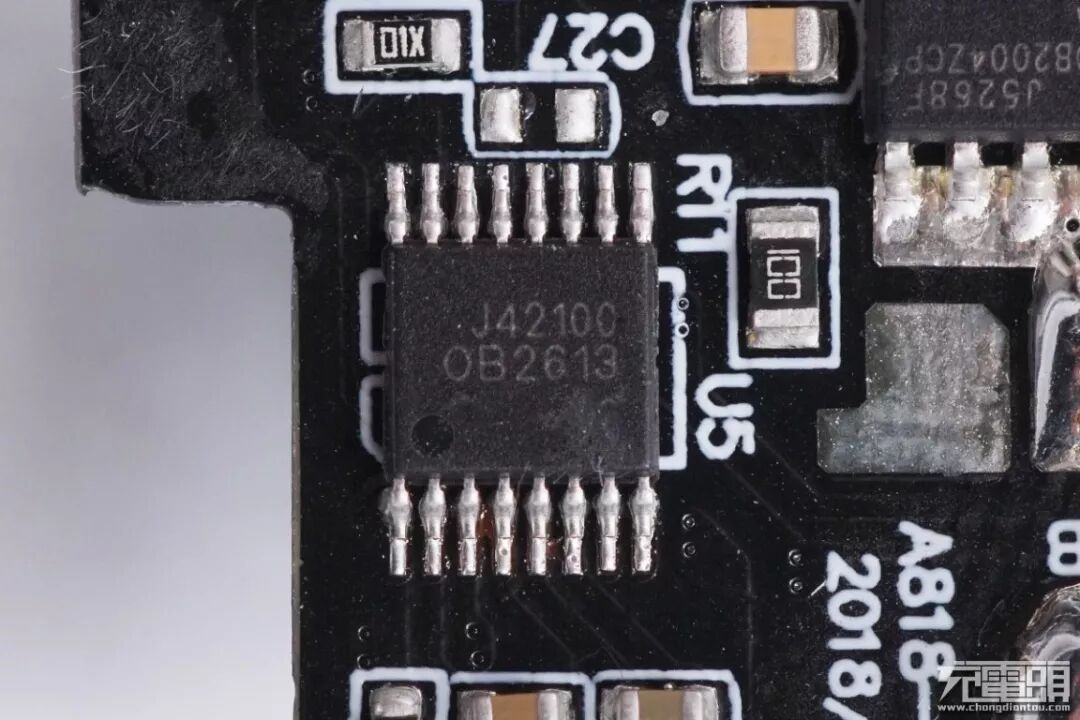

USB PD协议芯片型号为OB2613。这是昂宝电子开发的一款高精度高集成度的USB PD控制器，已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证，其符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。

昂宝电子为USB PD应用特别定制开发的PWM控制器OB2632，搭配OB2613协议芯片，为业界少有的能提供USB-PD适配器整体解决方案的厂商之一。其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。

充电头网了解到，该芯片此前已被JDB劲电宝 18W USB PD充电器、坤兴45W QC4+充电器采用。

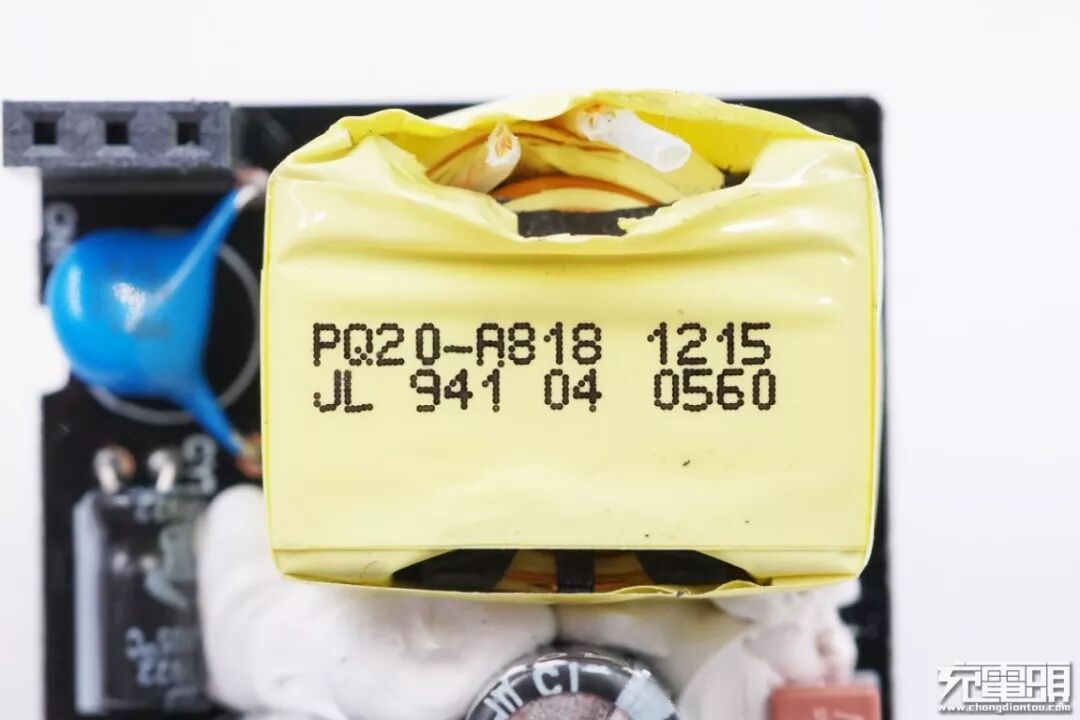

变压器整体使用马拉胶带包裹缠绕，并有喷码信息。

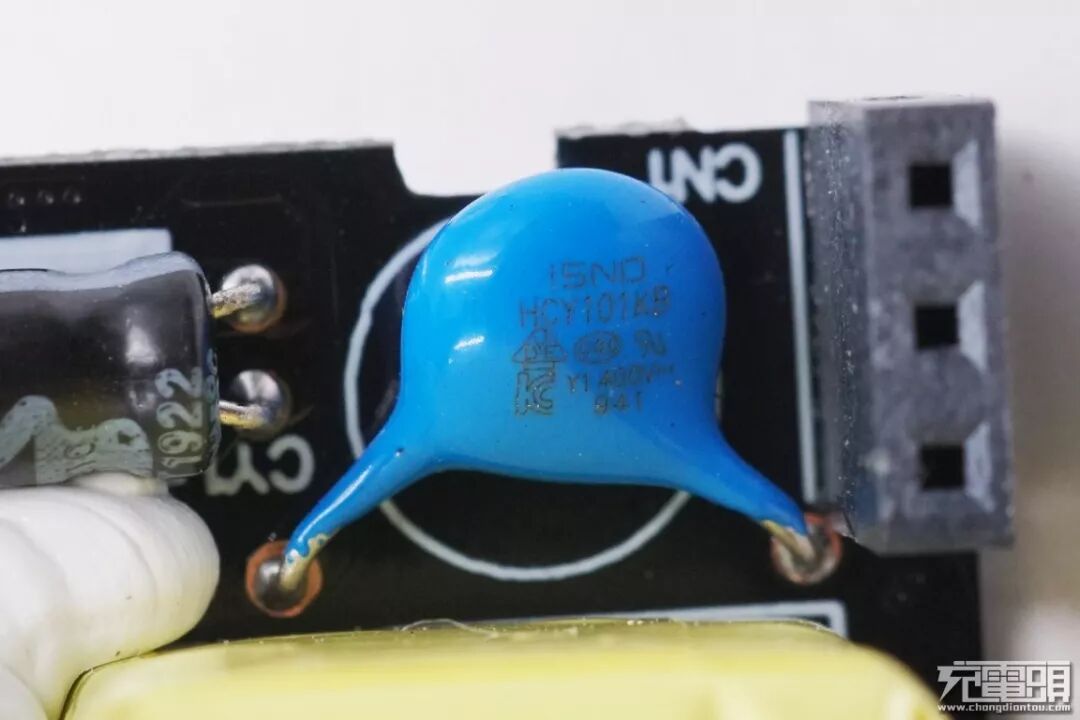

初次级之间的Y电容，用于输出抗干扰。

PWM芯片供电电容，规格为50V 4.7μF。

充电器全部拆解完毕。

充电头网拆解总结

网易智造这款18W USB PD快充充电器相比同功率级产品而言，体积更小，便携性更好。纯白色机身，设计简约。具备最大18W快充输出，并颗支持最新的USB PD3.0 PPS协议，可以支持iPhone、华为、小米、三星等多个品牌的手机快充。

充电头网拆解了解到，这款产品内部从AC-DC电源部分到USB PD协议部分均采用了昂宝的快充解决方案。方案具有集成度高、易于调试、系统开发成本低等特点；同时USB PD协议芯片OB2613为USB IF协会认证芯片，兼容性有保证；充电器内部电路板初级次级独立布置，次级有绝缘罩完全分隔固定，空间利用率高，更加安全可靠。
