拆解报告：thinkplus 14000mAh 45W PD快充移动电源

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

还记得当年联想的18W PD“小红点”移动电源吗？因外形上借鉴了thinkpad“小红点”设计元素而让大家熟知。近期，联想再次推出含有此元素设计的移动电源，名为thinkplus USB-C 笔记本移动电源。充电头网在得知消息后第一时间便入手了这款新款移动电源。

在新款thinkplus USB PD快充笔记本移动电源到手后，小编更是马不停蹄的对其进行测评和拆解，以便让小伙伴们能快速全面的了解这款产品。这款产品容量达14000mAh，配备2A1C三个接口最大输出功率分别为18W和45W，在侧面还配有一个方形输入接口Slim Tip，可以说市面罕见，最大支持27W输入功率，下面就和小编来看看里面用料如何。

此前充电头网还拆解了thinkplus 65W USB PD充电器和45W USB PD充电器，有兴趣的小伙伴可以点击蓝色字体看看。

一、thinkplus USB-C笔记本移动电源外观

产品采用天地盖设计硬纸外包装盒，顶盖为黑色，顶面印有产品外观图、品牌thinkplus、五大产品特性以及产品名称——thinkplus随身充USB-C笔记本移动电源。

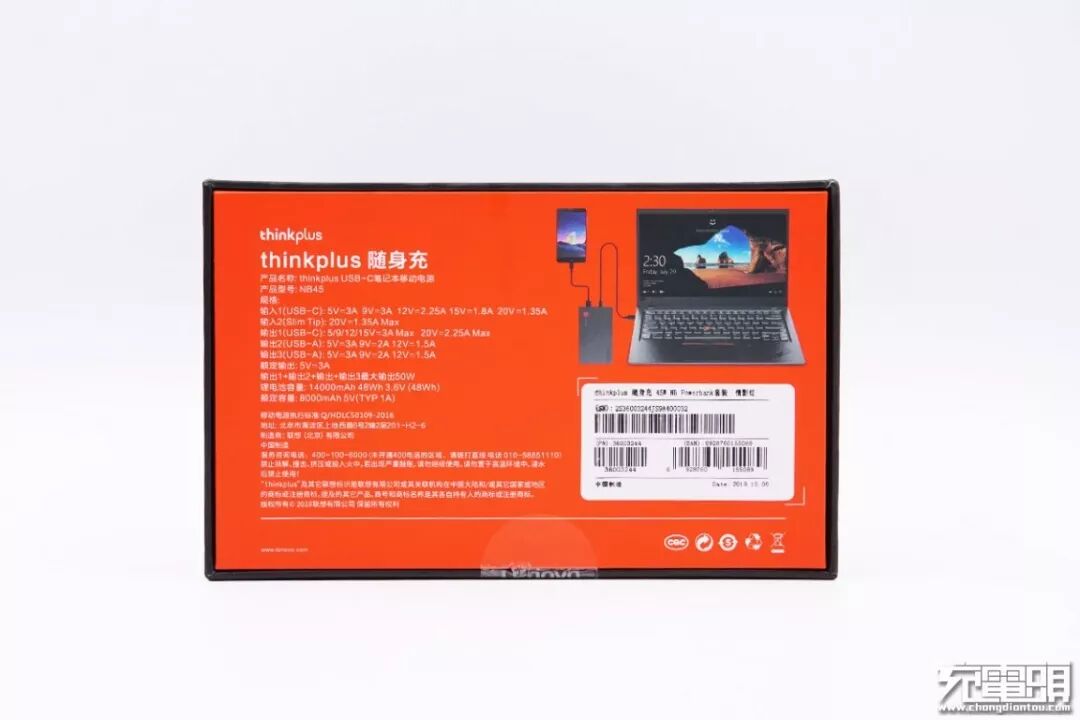

包装盒底面印有产品使用实图以及规格参数等信息
产品名称：thinkplus USB-C笔记本移动电源
型号：NB45
输入：
USB-C：5V/3A、9V/3A、12V/2.25A、15V/1.8A、20V/1.35A
Slim Tip：20V/1.35A Max
输出：
USB-C：5/9/12/15V/3A Max 20V/2.25A Max
USB-A1/A2：5V/3A、9V/2A、12V/1.5A
额定输出：5V/3A
USB-C+USB-A1+USB-A2：50W Max
锂电池容量：14000mAh 48Wh 3.6V（48Wh）
额定容量：8000mAh 5V(TYP 1A)
产品已经通过了CQC检测认证。

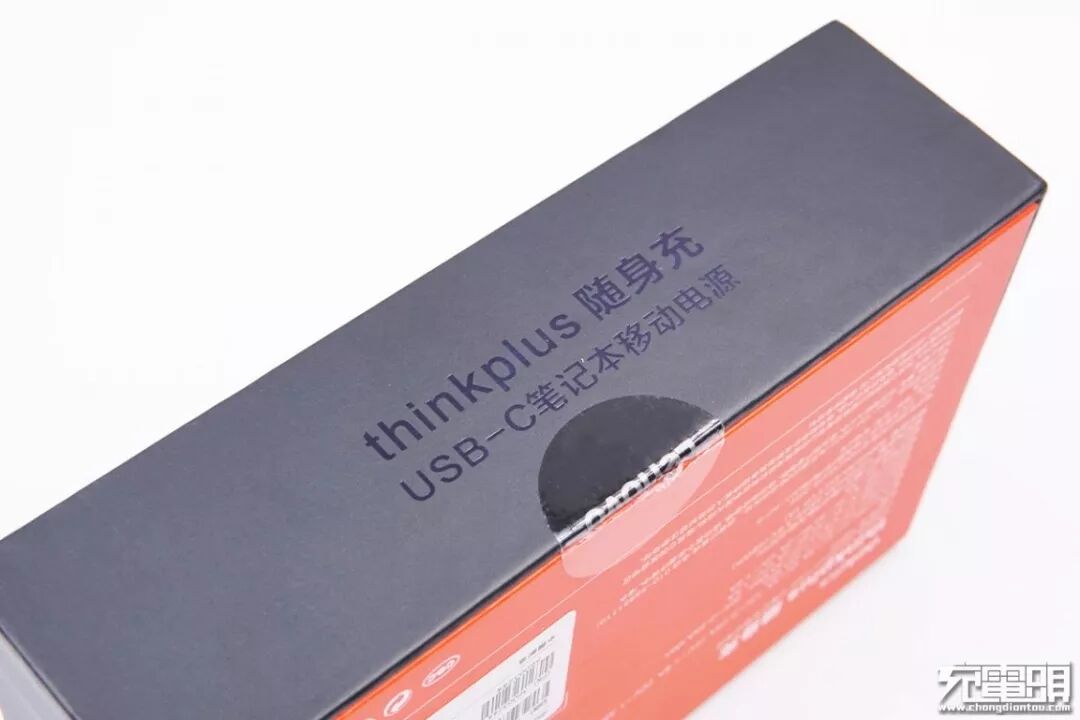

正面凹印产品名称，开口边缘中心位置贴有胶带固定。

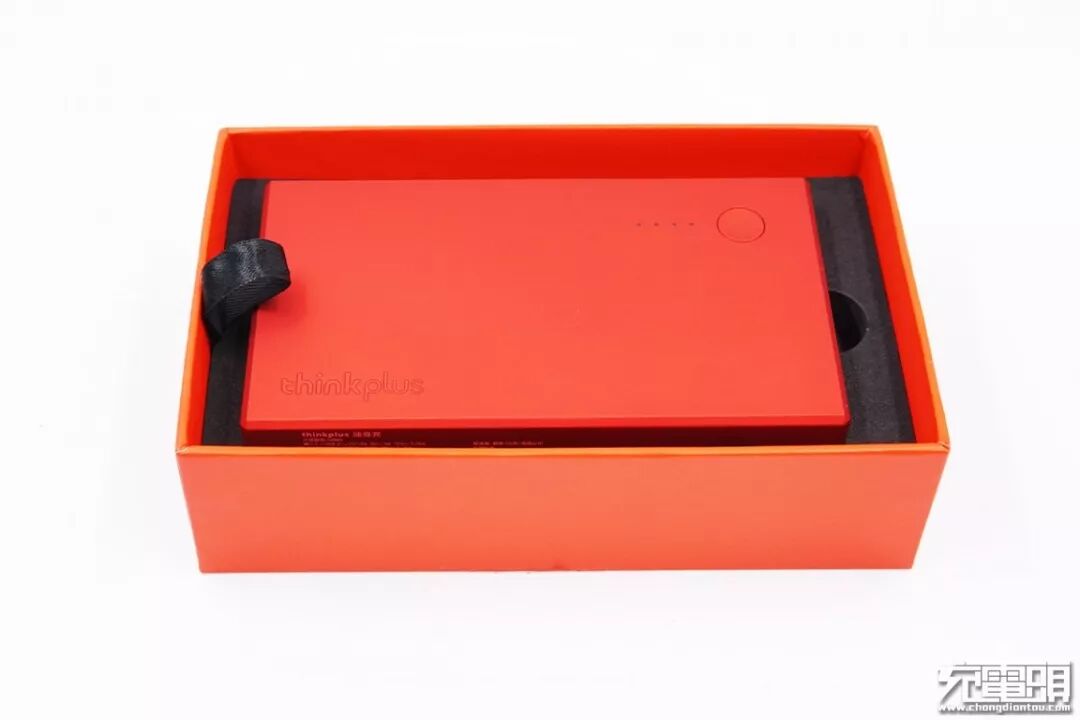

打开包装盒，移动电源置于中心位置并使用EVA进行支撑固定，EVA有凹槽设计，方便将产品取出。

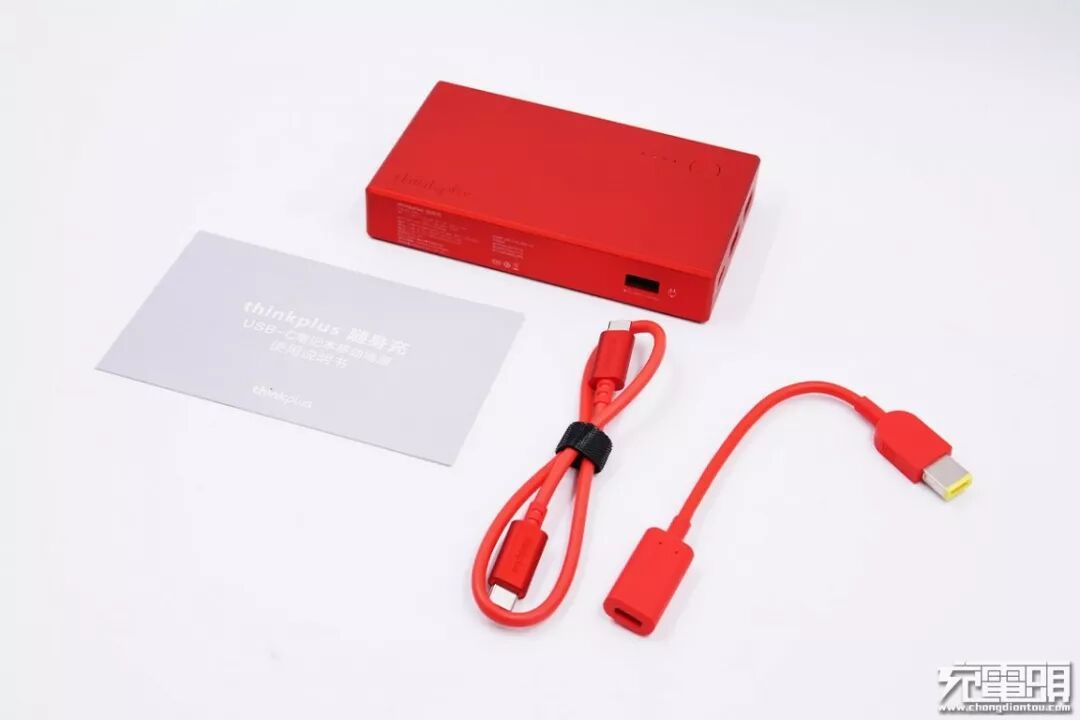

包装内含：移动电源、USB-C to USB-C数据线、USB-C to Slim Tip线、使用说明书。

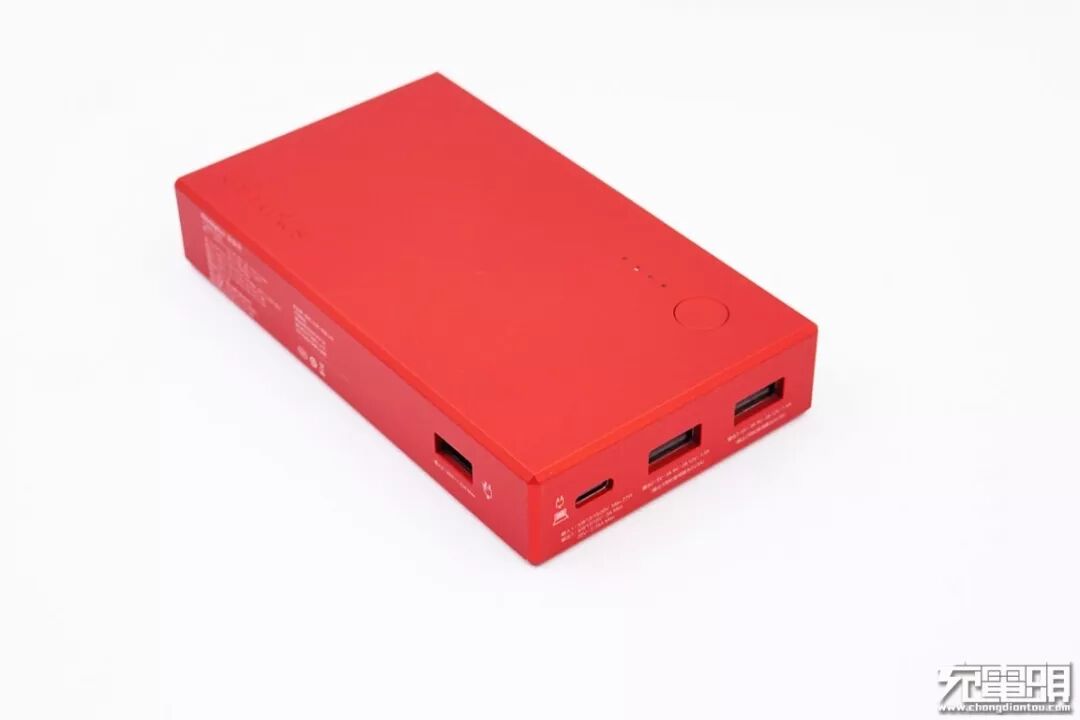

这款thinkplus USB-C笔记本移动电源机身壳为倩影红，颜色鲜艳，机身壳表明采用哑光处理工艺，具有类肤手感，机身边缘均为倒角设计，棱边分明。

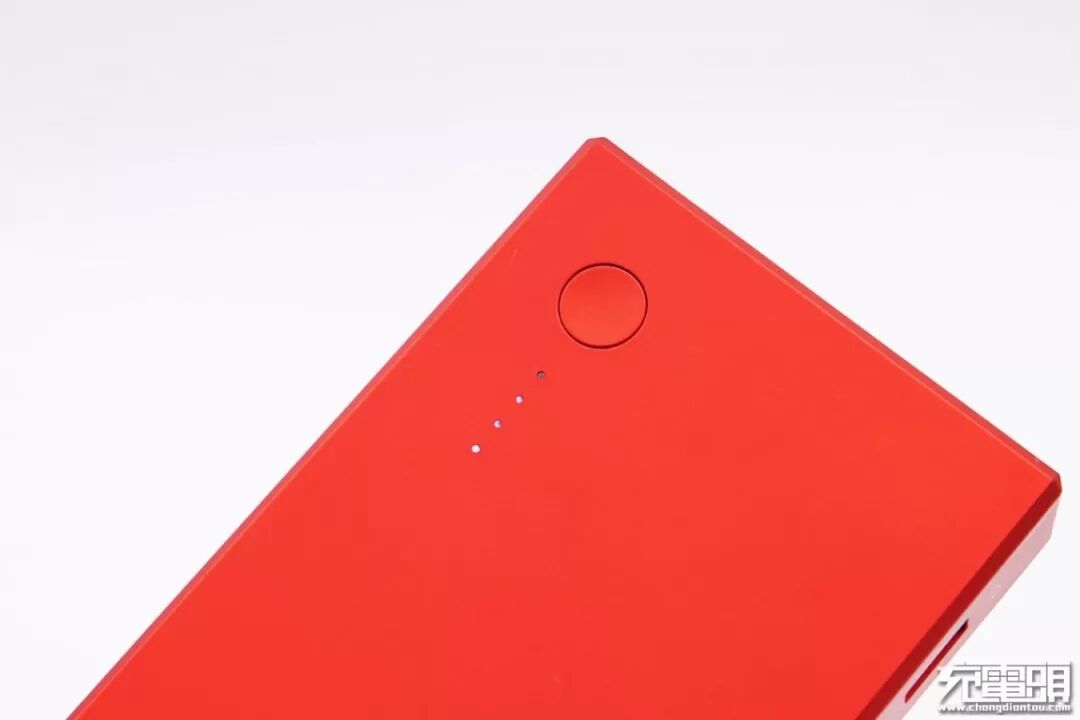

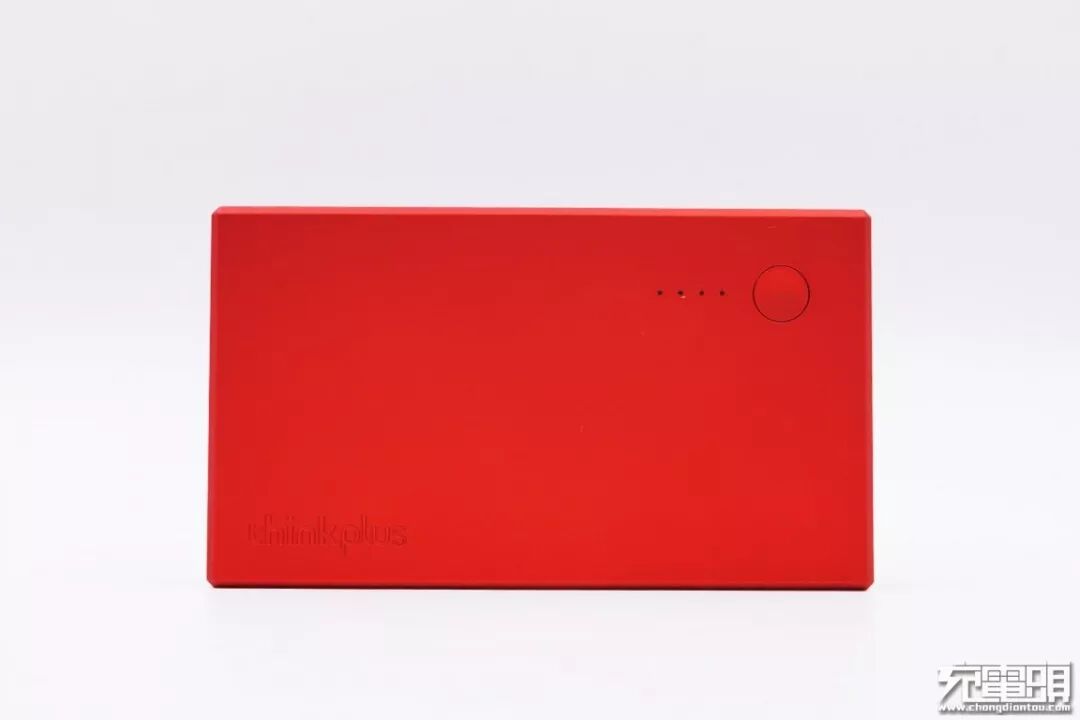

机身壳正面右上角设计有电源开关键和4颗LED电量指示灯，左下角有凹印“thinkplus”。

按下电源开关键，LED指示灯亮白光。

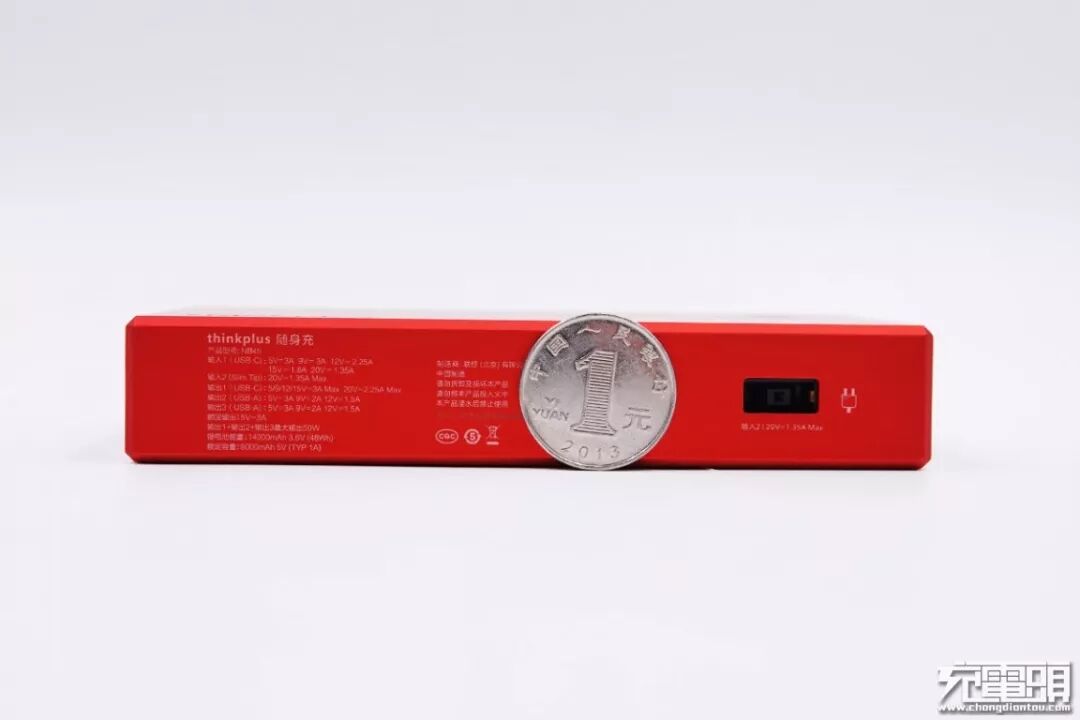

侧面印有产品规格参数信息以及右侧配有一个Slim Tip输入接口。

Slim Tip输入接口特写，旁边印有插头标识以及参数信息。

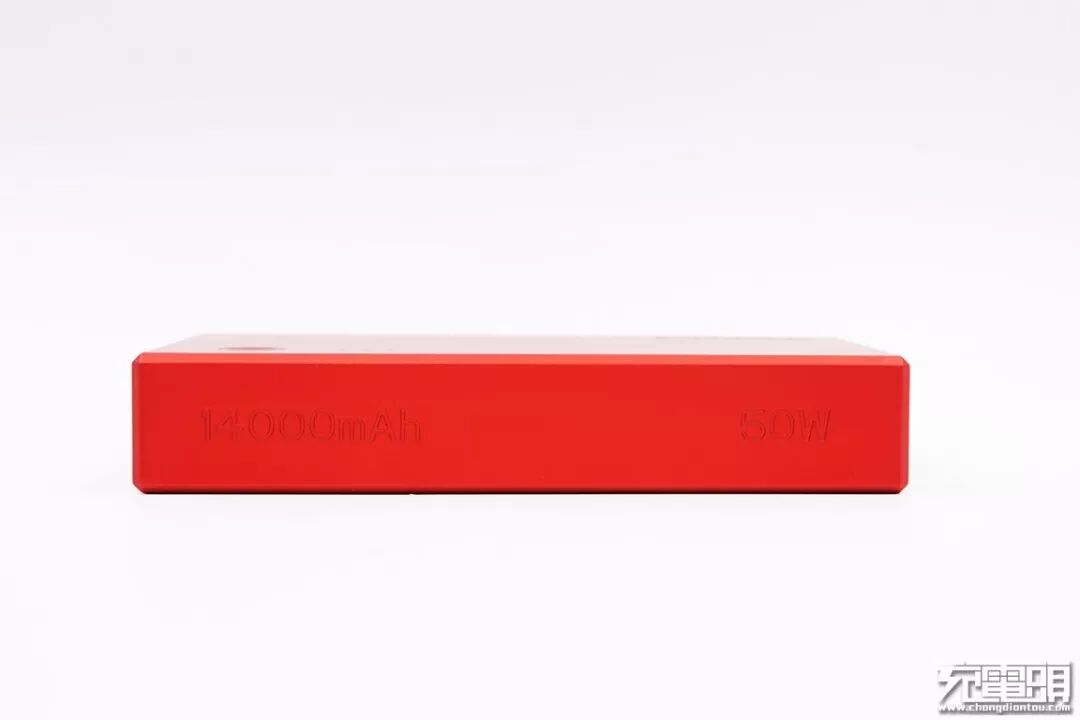

另一侧两端分别凹印“14000mAh”和“50W”字样。

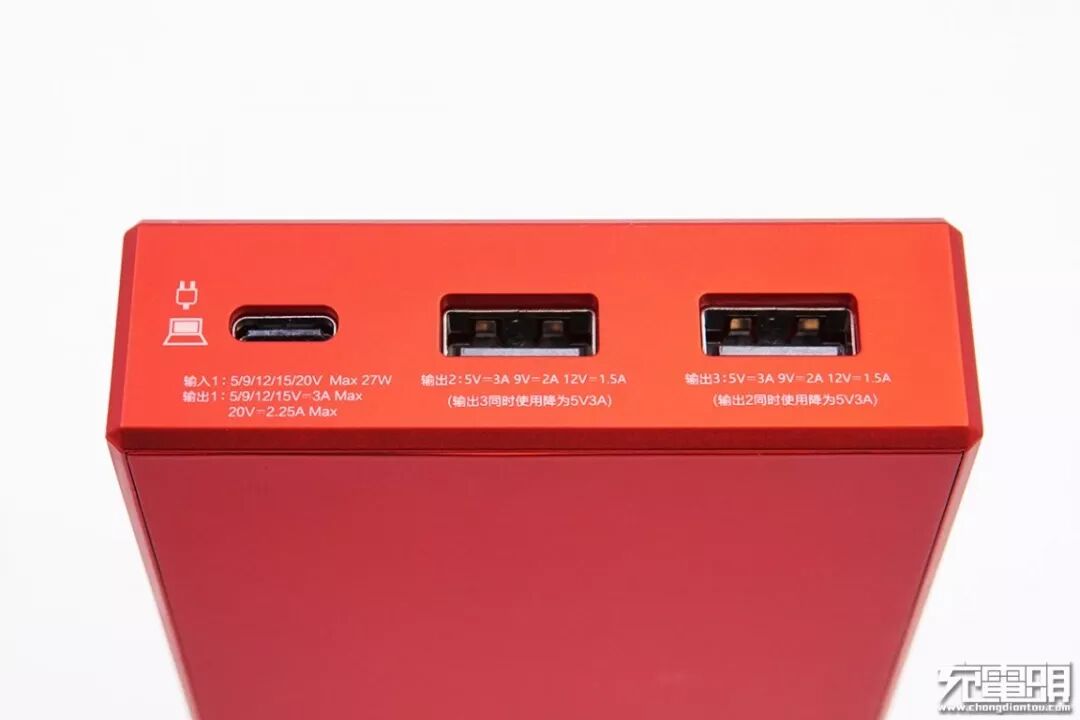

移动电源顶面配有2A1C三个接口，USB-C接口旁边印有笔记本电脑标识，表示可为笔记本电脑进行充电，此外每个接口旁边都印有规格参数以及同时使用时每个接口的充电电压和电流。

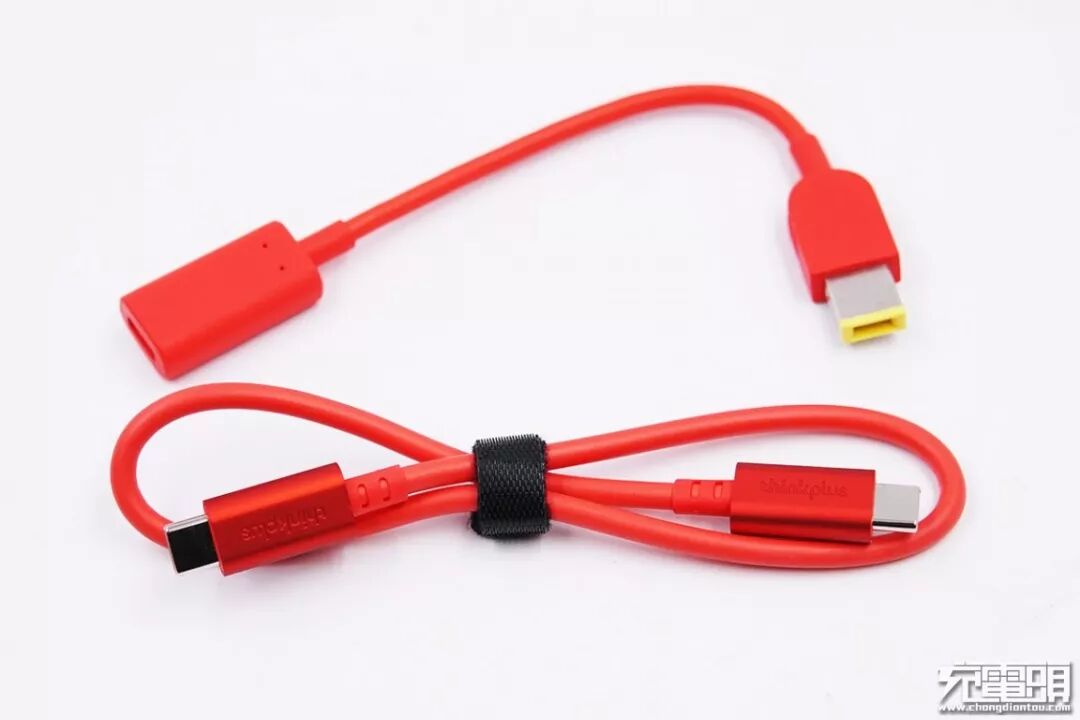

USB-C to USB-C数据线使用魔术扎带进行捆扎、两头均使用金属外壳进行封装，并且表面凹印“thinkplus”品牌logo。此外两根线缆线身比起市面普通数据线的要粗一些，并且塑料外皮韧性十足，线缆结实耐用。

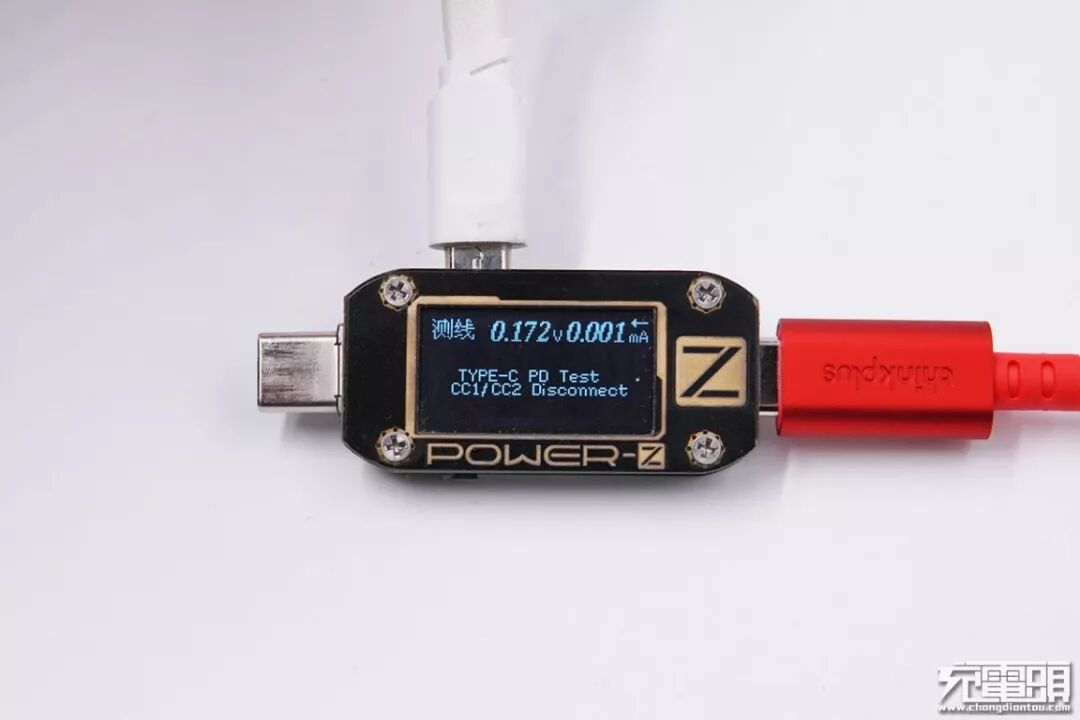

使用ChargerLAB POWER-Z KM001C检测发现，这根CC线并没有带E-Marker芯片。

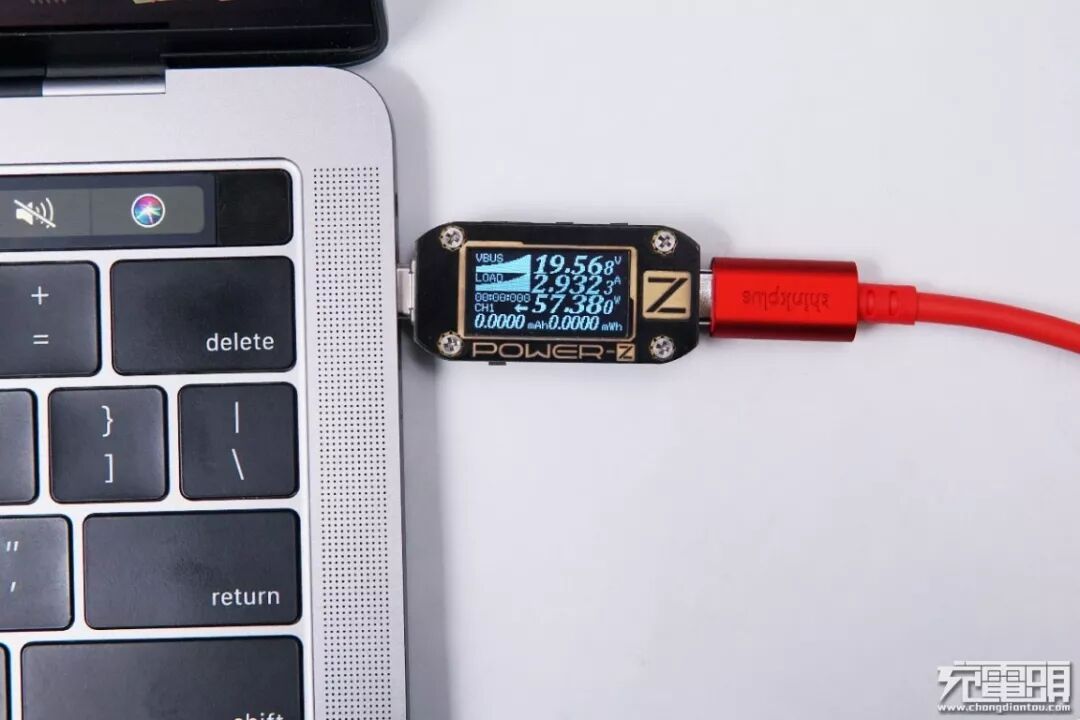

使用这根原装CC数据线对MacBook进行PD快充测试，电压19.6V，电流2.9A，输出功率57W，可用于60W以下的设备充电。

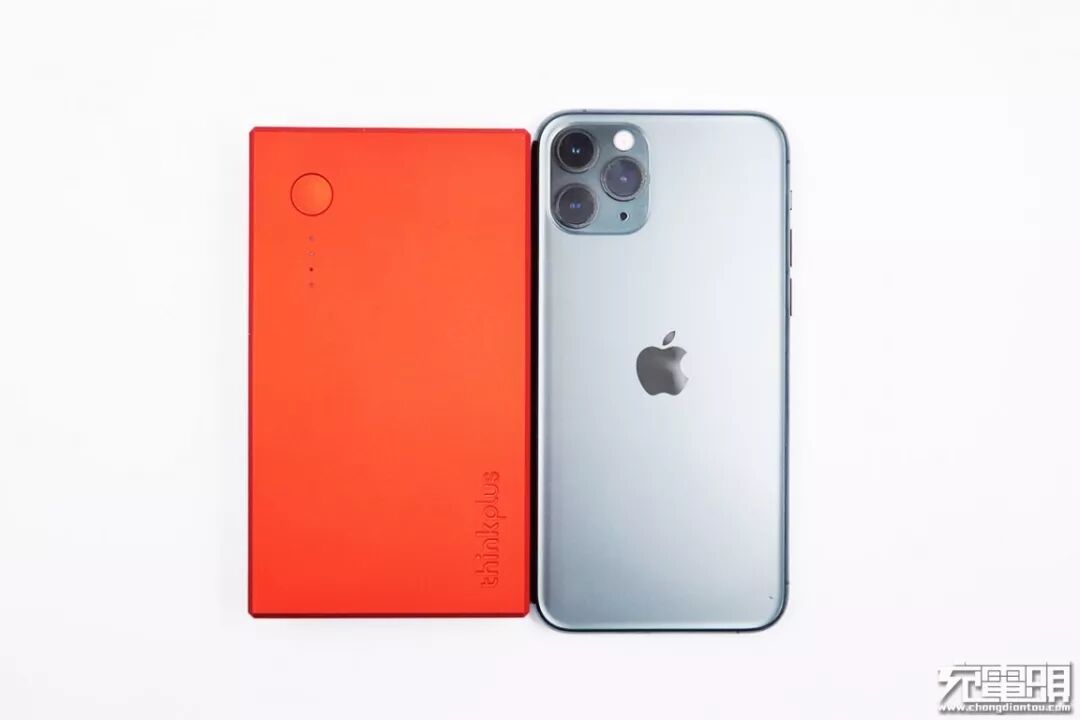

和苹果iPhone 11 Pro大小比较，移动电源要稍宽一些，但长度也要短一些。

厚度比一元硬币直径还要小一些。

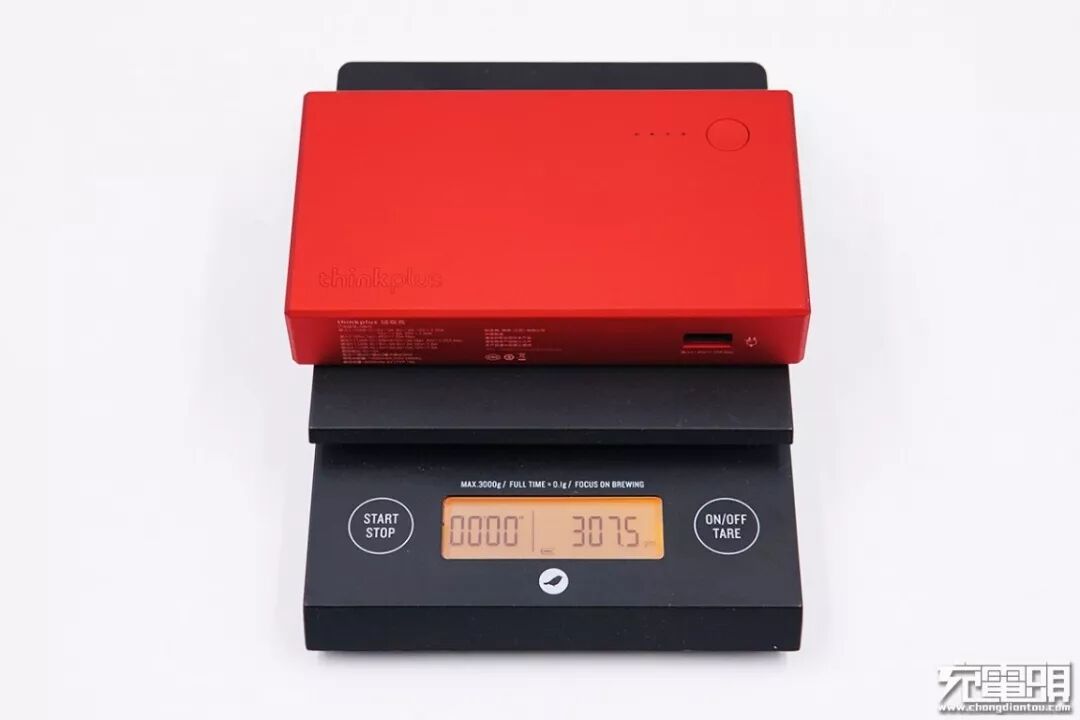

净重约为308g。

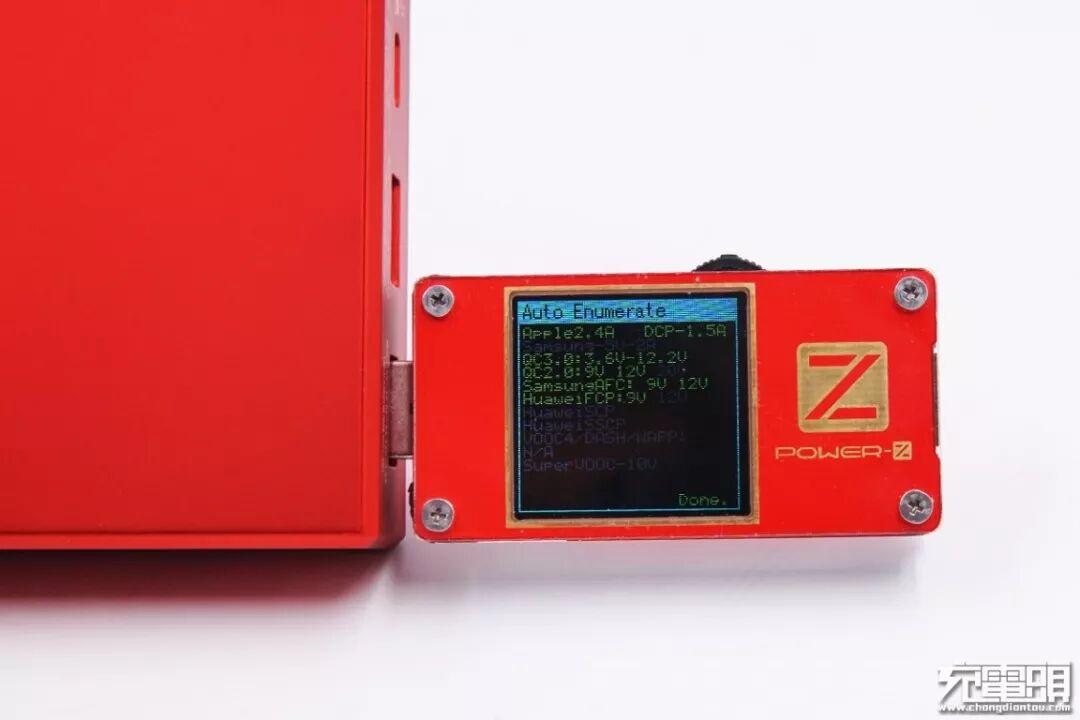

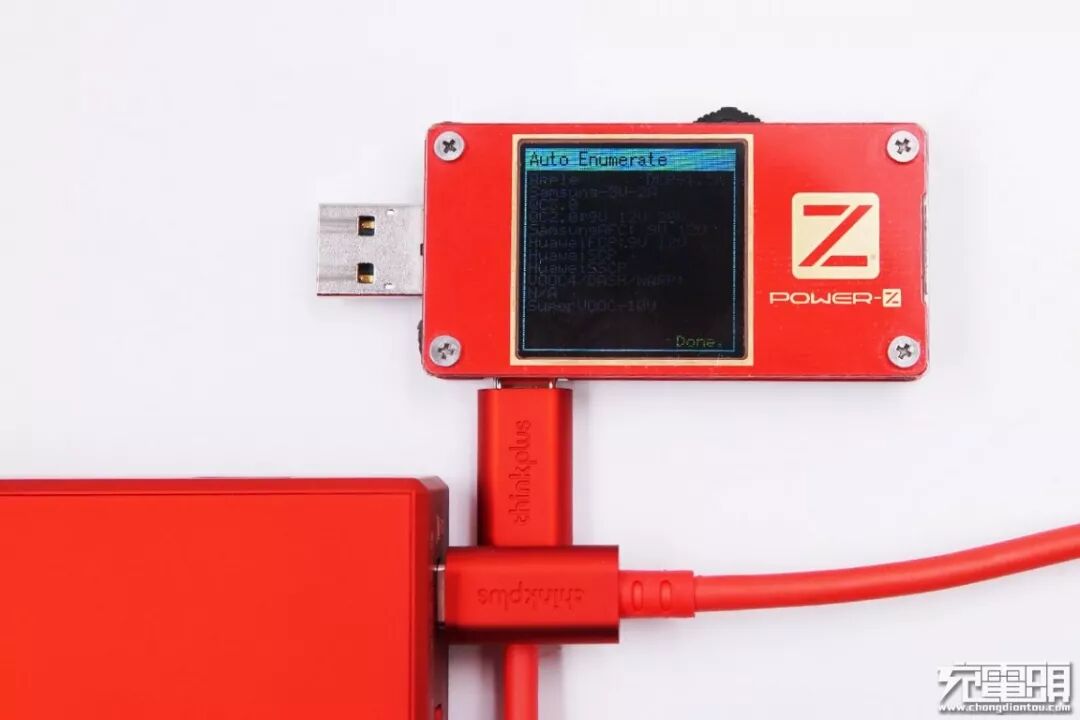

使用ChargerLAB POWER-Z KT001检测两个USB-A口的输出协议，发现都支持Apple 2.4A和USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC和Huawei-FCP多个快充协议。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议时，没有检测到其支持的协议。

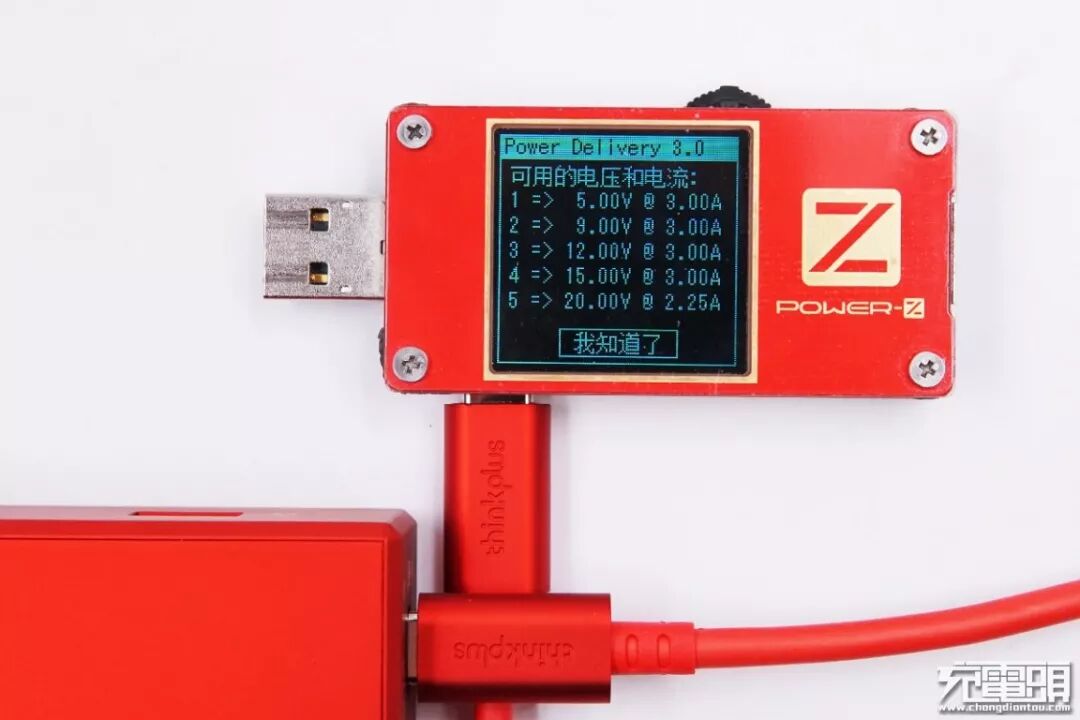

不过USB-C接口的PDO报文显示支持USB PD3.0快充标准，并具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 五组固定电压档位。

二、thinkplus USB-C笔记本移动电源拆解

沿着边缘将机身壳拆开，采用超声波焊接封装方式，机身壳采用PC阻燃材质，从撬开的板子上可以看到“>PC<”字样，此外板子上还贴着青稞绝缘纸，用来给电芯负极进行绝缘。

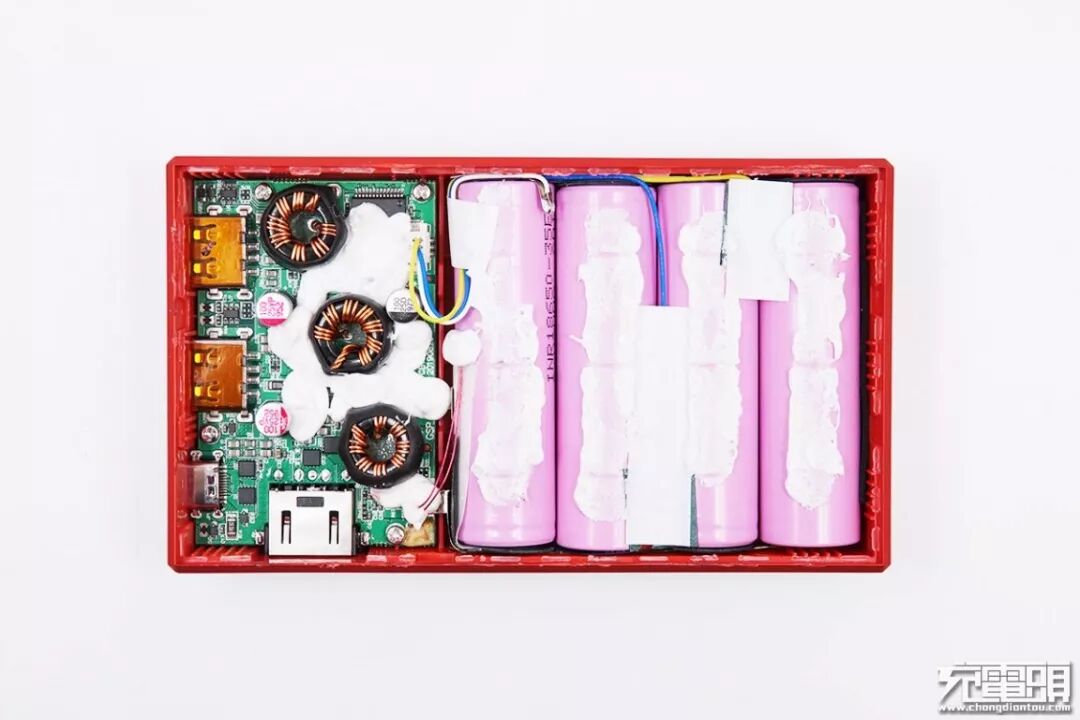

PCB板边缘有多颗螺丝进行固定，上面注有大量硅胶对电感和固态电容进行固定，同时又可以帮助芯片进行导热，电路板和电芯之间设有隔离板，而每颗电芯上同样涂有硅胶进行固定。

电芯上有热敏电阻进行温度监测，热敏电阻头部打胶固定，两根红色线芯上贴有透明胶固定。

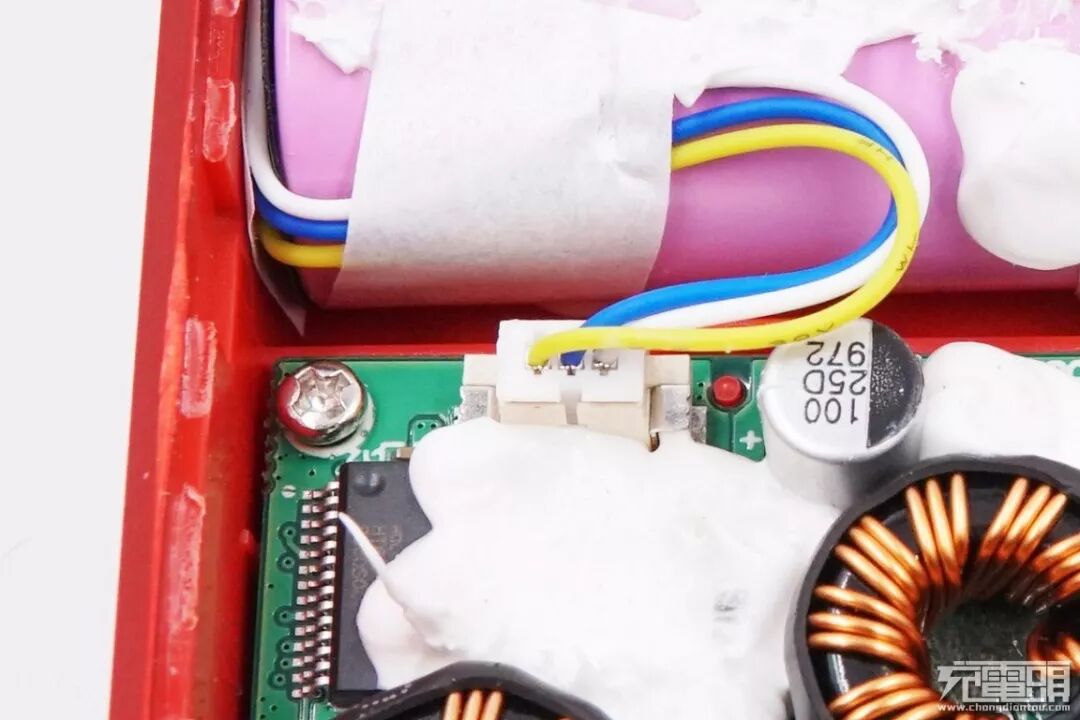

电池为4节串联，单体电压检测线缆为插头式设计，方便组装生产。

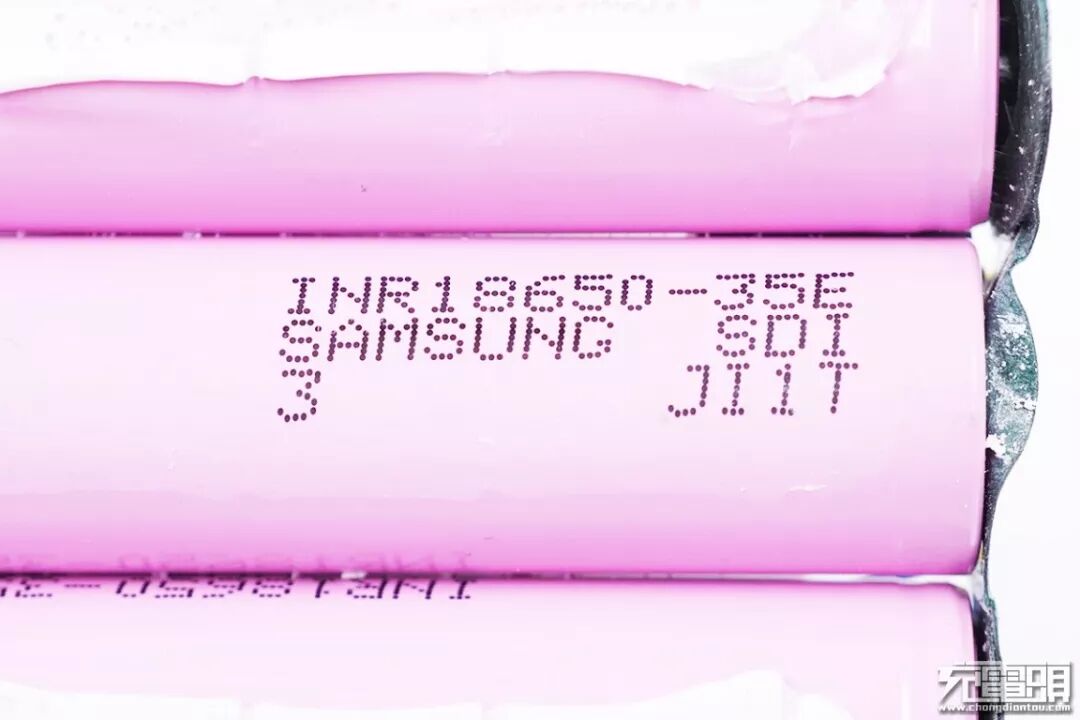

电芯特写，四颗电芯均为三星 SDI INR18650-35E电芯。

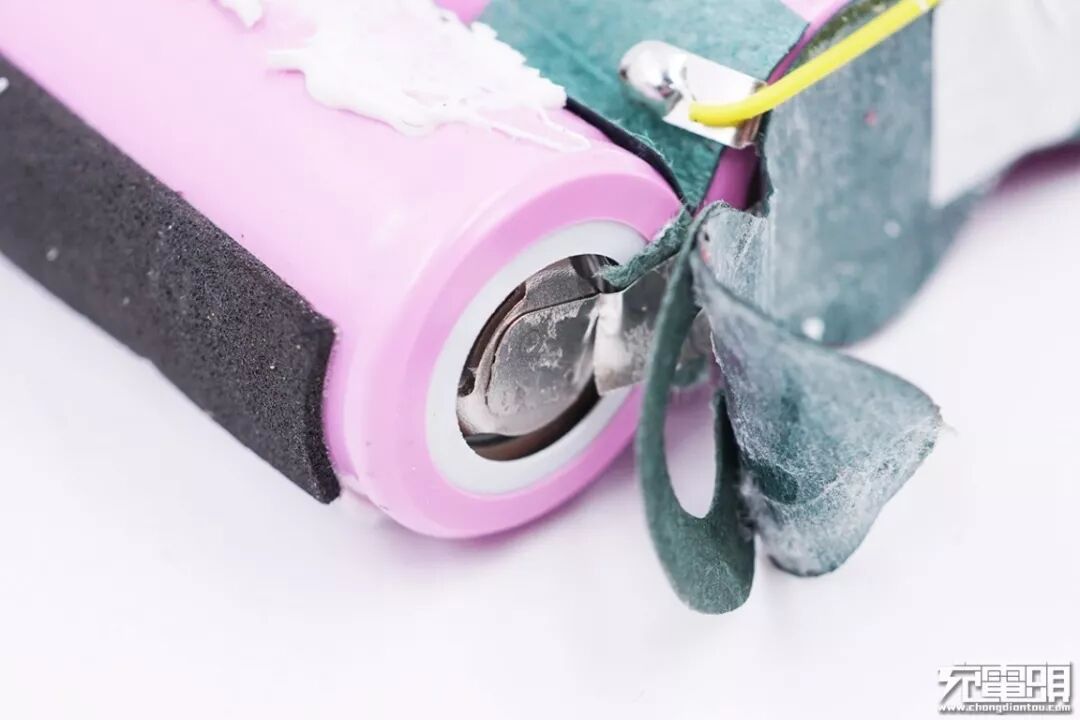

电芯两极均为镍片点焊连接，并且正极使用青稞绝缘纸正确进行绝缘。边缘的两颗电芯侧身还贴有黑色泡棉胶，保护措施很足。

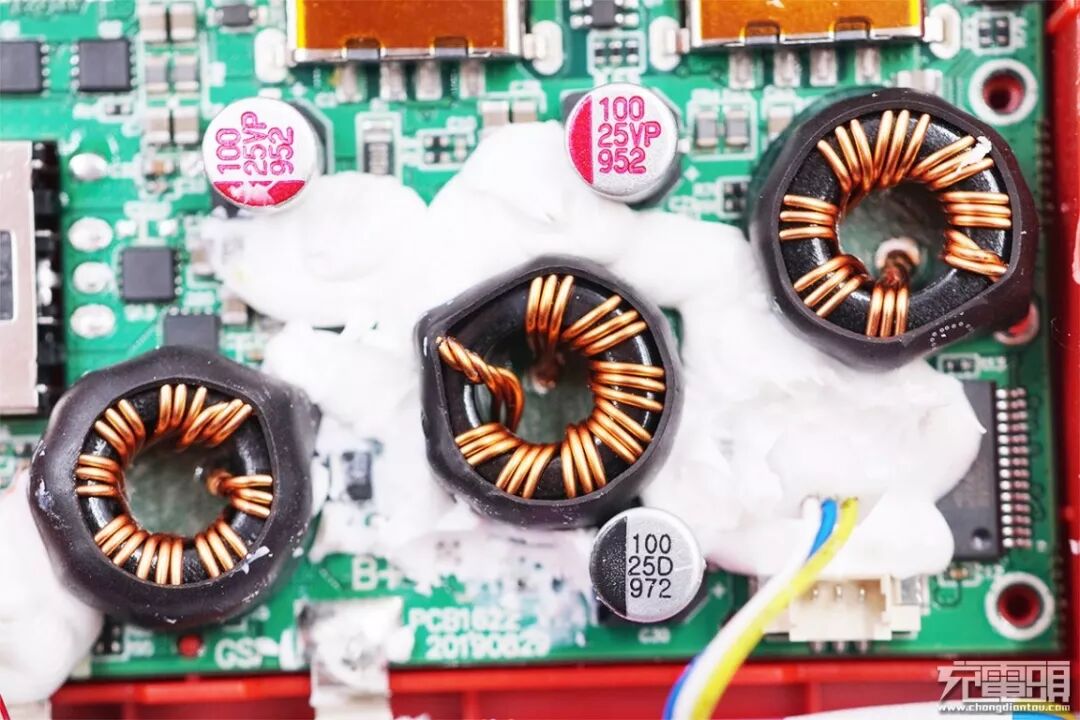

PCB板正面特写，三颗磁环电感外套热缩管，其中两颗固态电容规格为100μF 25V，还有一颗电解电容也是100μF 25V。

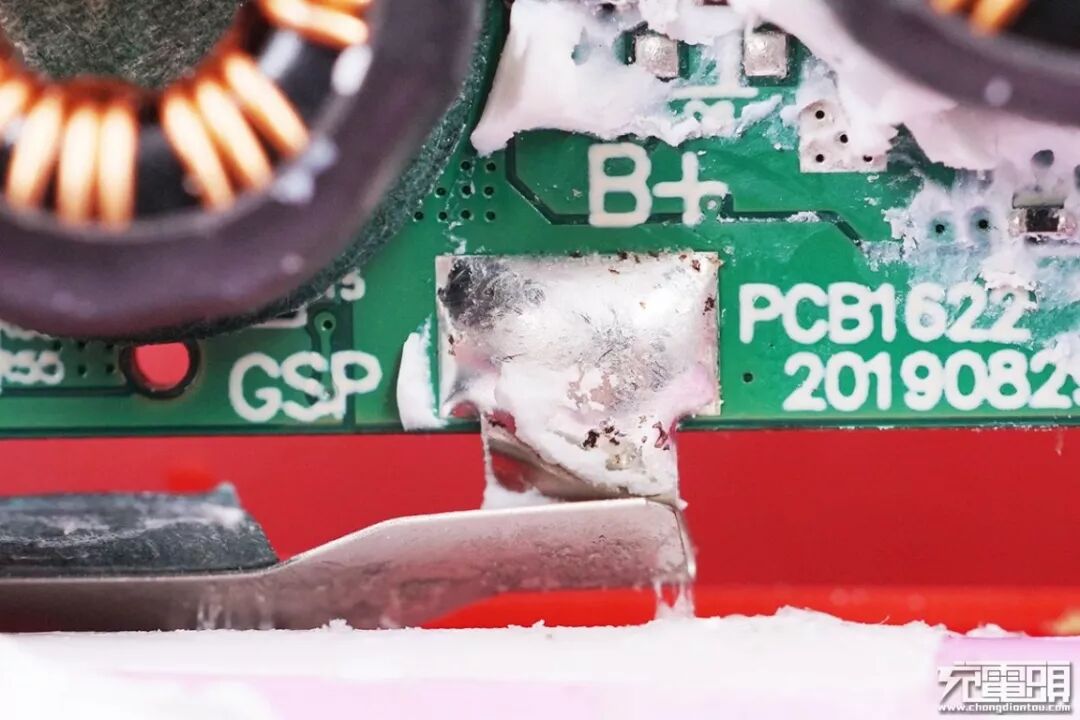

镍片焊接处特写，焊点饱满。

导光板上套有黑色泡棉胶，可以防止漏光并增强光亮。

将硅胶清理掉，暴力拆掉电感和电容，以便我们来了解板子上的芯片信息。

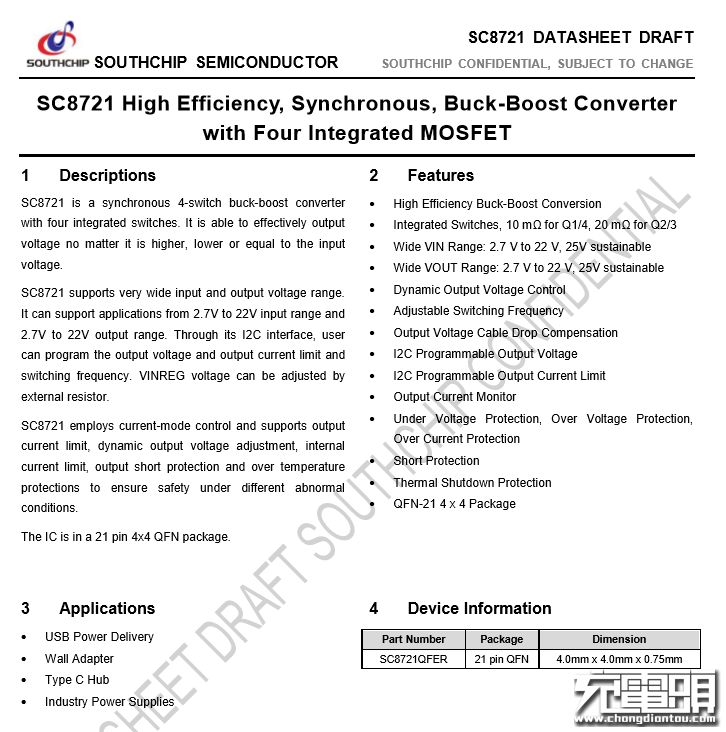

SOUTHCHIP南芯SC8721，用于将四串电池组升压或降压满足QC3.0 3.6-12V输出电压范围，满足两个SUB-A接口的输出要求。SC8721内部集成四管H桥升降压开关管，输入输出电压范围均为2.7-22V，工作电压范围宽，支持动态输出电压调整，开关频率可调节，支持输出线补、输出电流监测，支持I2C总线控制的输出电压调节和输出限流调节，内置全面的保护功能。

SOUTHCHIP南芯 SC8721 详细资料。充电头网了解到，采用南芯快充芯片的还有华为10000mAh快充移动电源、ANKER 60W氮化镓双USB-C口充电器、小米6口USB充电器60W快充版、ZMI紫米65W 2C1A桌面PD快充充电器、OPPO SUPER VOOC超级闪充移动电源、努比亚红魔10000mAh电竞移动电源等多款产品，产品性能通过了市场的长期考验。

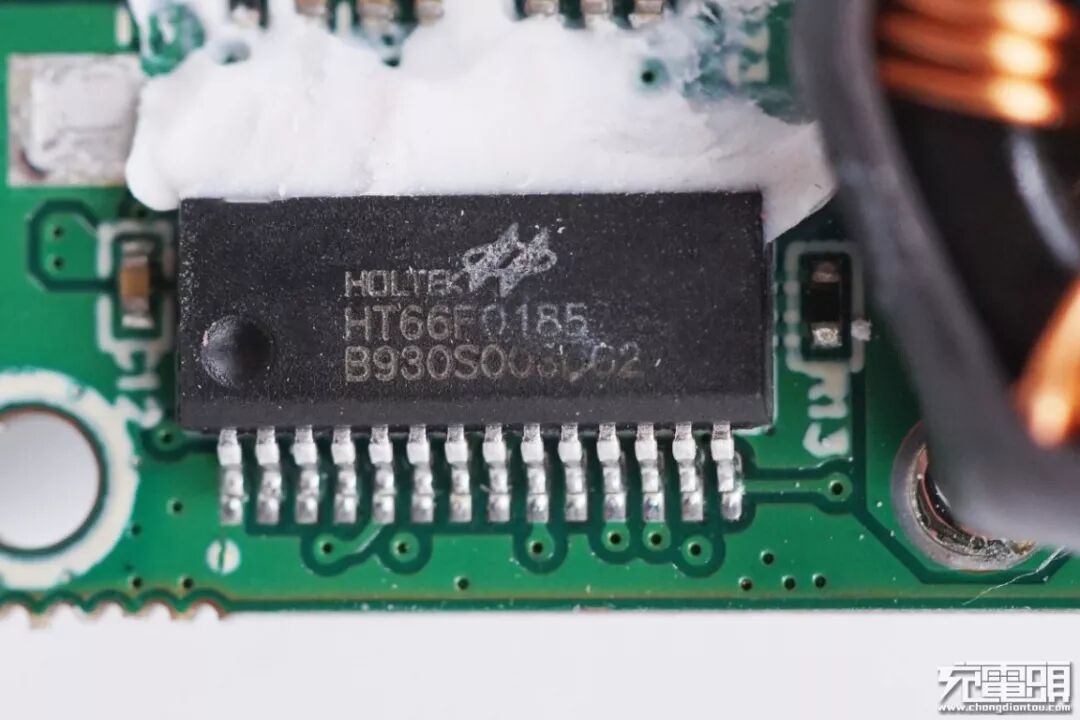

合泰HT66F0185，带EEPROM A/D型 8-Bit Flash 单片机，用于移动电源电量显示，控制，保护等功能。

HT66F0185资料信息。

UBIQ QN3103，NMOS，用于同步升降压。

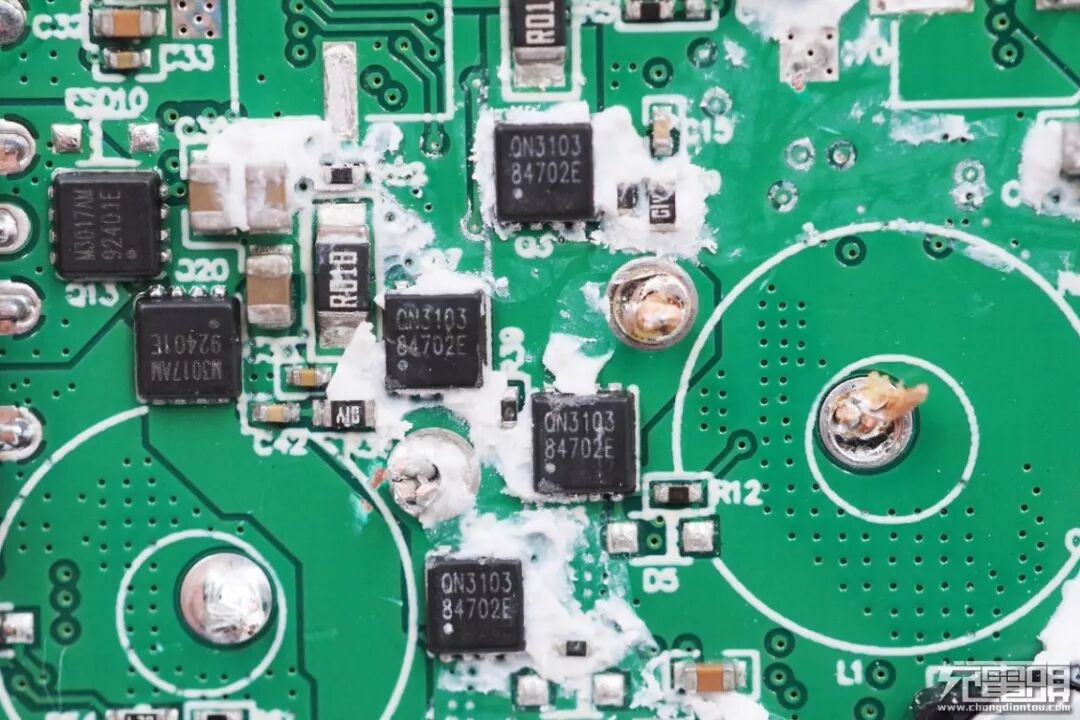

另外四颗QN3103 NMOS管，用于双向同步升降压。

采用天钰FP6601Q作为USB-A接口的协议IC，另一个USB-A接口同样采用的是这颗协议IC。

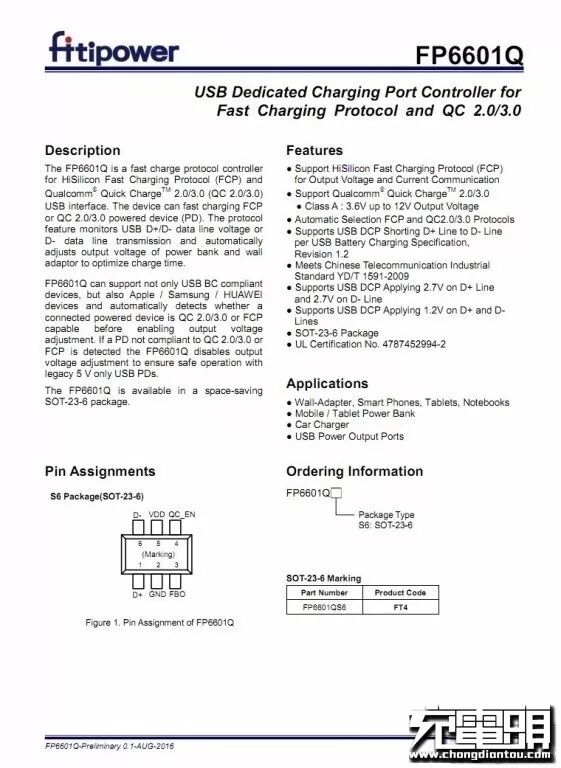

天钰FP6601Q详细规格资料，据充电头网了解，天钰的快充协议芯片此前已被紫米10000mAh USB PD快充移动电源、努比亚红魔10000mAh电竞移动电源、小米45W USB PD移动电源3高配版、紫米首款MFi认证无线充移动电源、IDMIX 1A1C 18W PD快充充电器等多款快充产品采用，性能获得客户广泛认可。

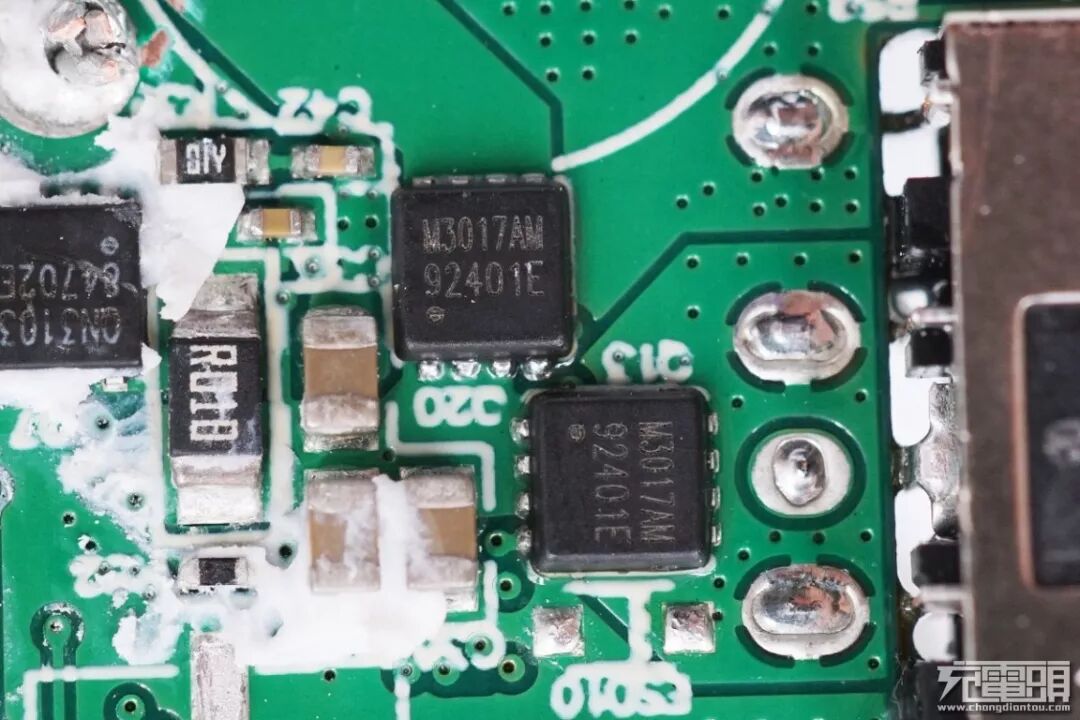

丝印M3017AM，PMOS，Slim Tip输入接口的切换开关。

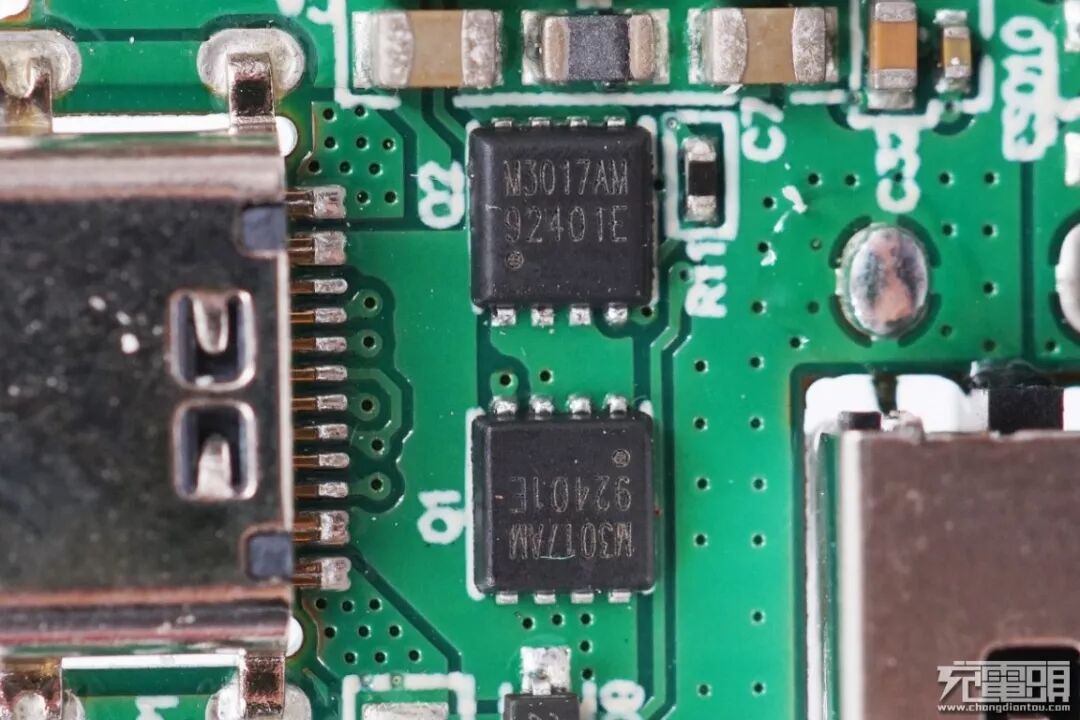

丝印M3017AM，USB-C接口的切换开关。

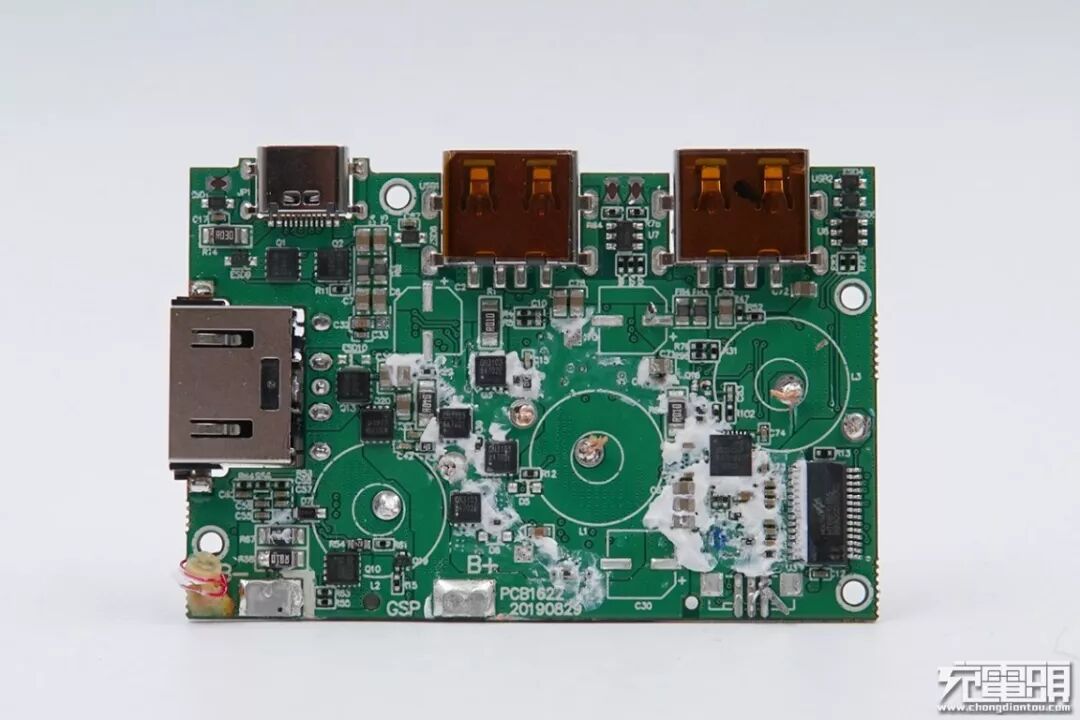

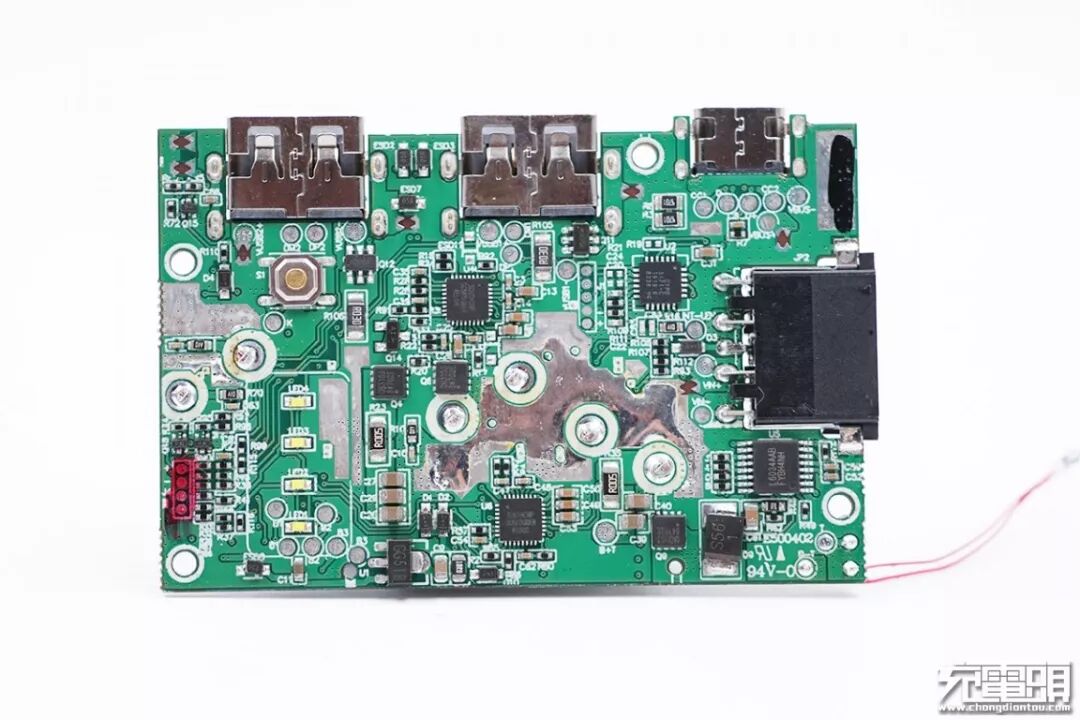

PCB板背面一览。

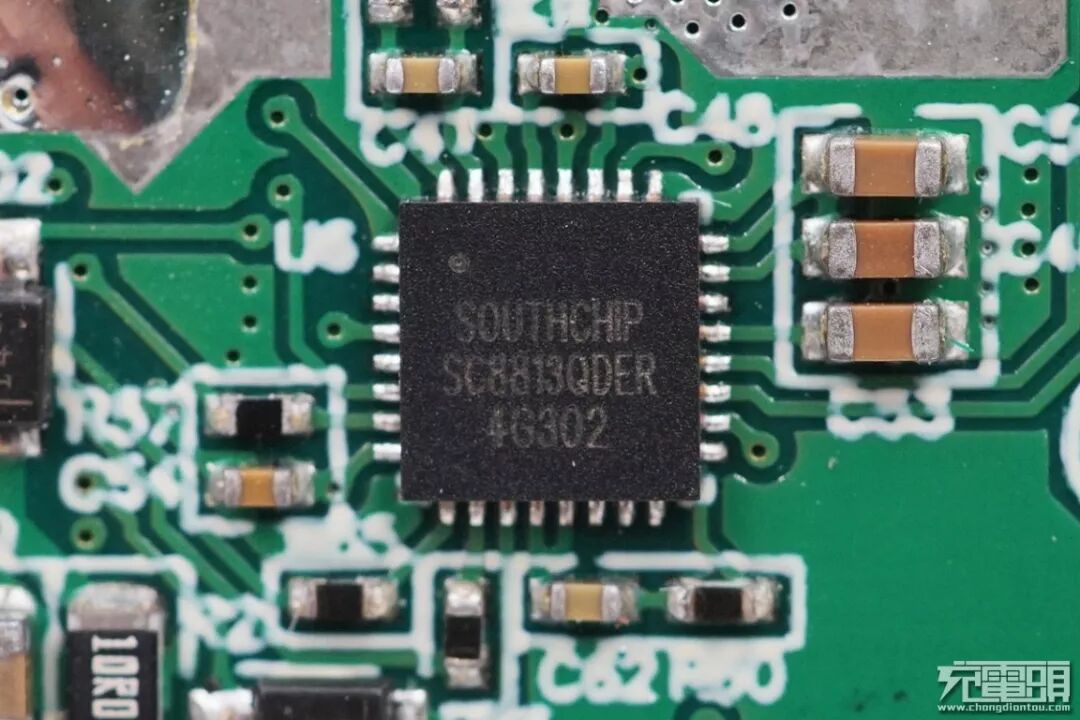

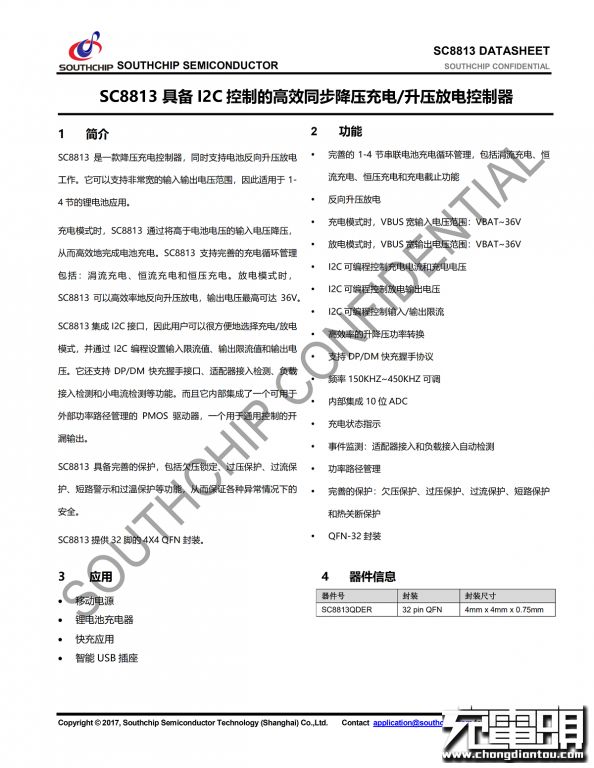

移动电源DC输入充电芯片采用了上海南芯半导体的SC8813。南芯SC8813是一颗同步整流降压充电器，同时支持反向升压输出，I²C接口数控调节输出电压。可支持非常宽的输入电压，使用于1-4节的锂电池应用，开关管外置，用于外部DC电源通过方口为移动电源充电。

南芯SC8813详细规格资料。充电头网了解到，南芯SC8813在小米移动电源3 USB-C双向快充版、紫米20000mAh移动电源QB822、紫米10000mAh USB PD快充移动电源QB910均有用到。

移动电源USB-C接口输出/输入升降压芯片，来自南芯半导体的SC8815。这款芯片应用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。

充电头网了解到，采用南芯SC8815的产品还有ZMI紫米65W USB PD三口快充充电器、OPPO SUPER VOOC超级闪充移动电源。

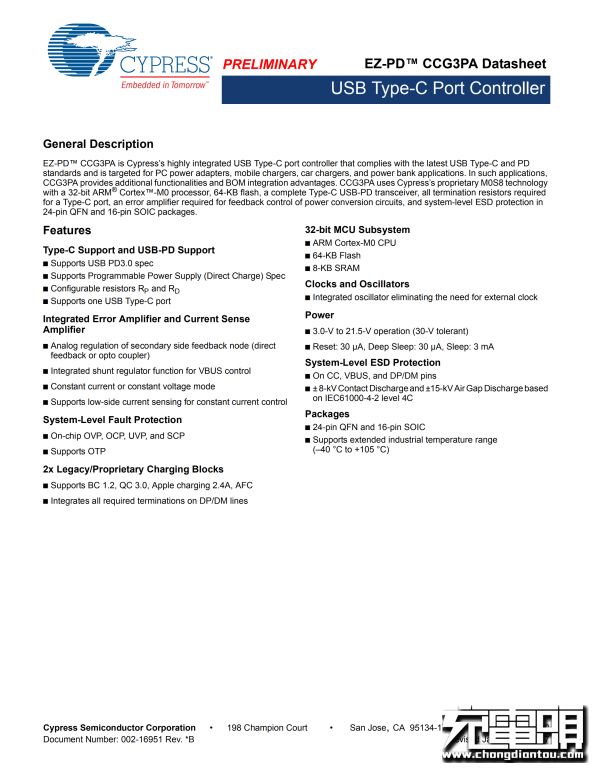

USB PD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。

赛普拉斯CYPD3171规格资料，据充电头网了解，赛普拉斯是苹果原装快充配件的芯片供应商之一，其芯片已被苹果18W、30W、61W、87W、96W等充电器采用，此外ZMI紫米65W USB PD三口快充充电器、ANKER 60W氮化镓双USB-C口充电器、华为P30无线充电保护壳、小米30W立式风冷无线充电器等多款产品采用。

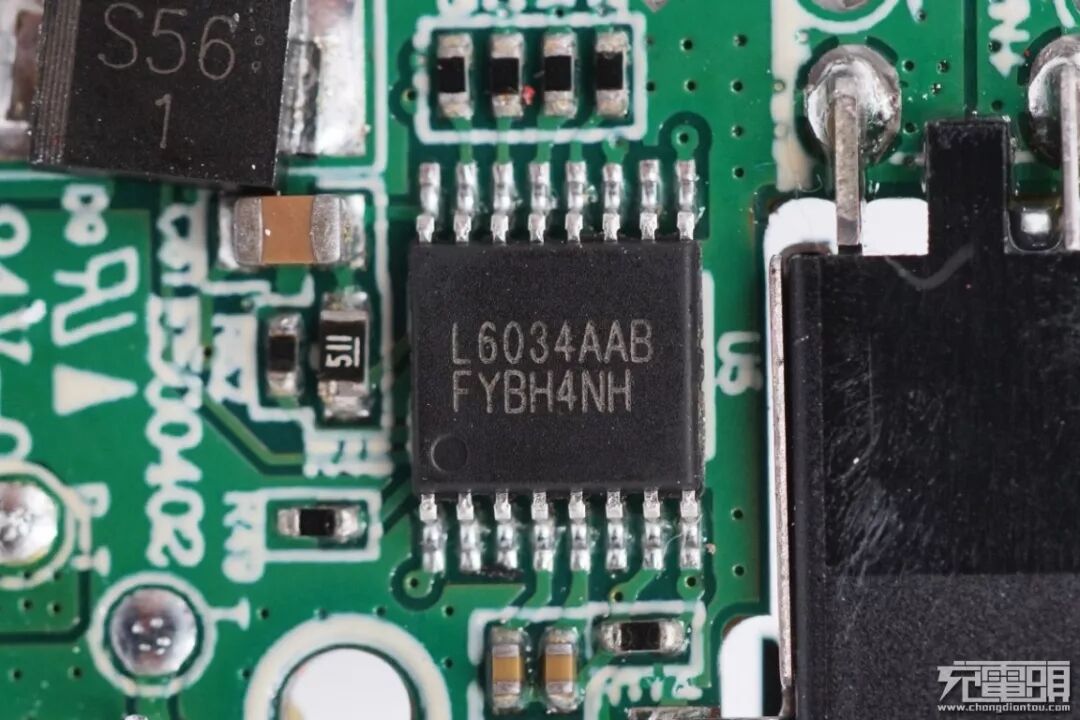

HUATECH华泰HTL6034，四串电池保护芯片，内置高精度的电压检测和电流检测，对电池提供多种保护功能。

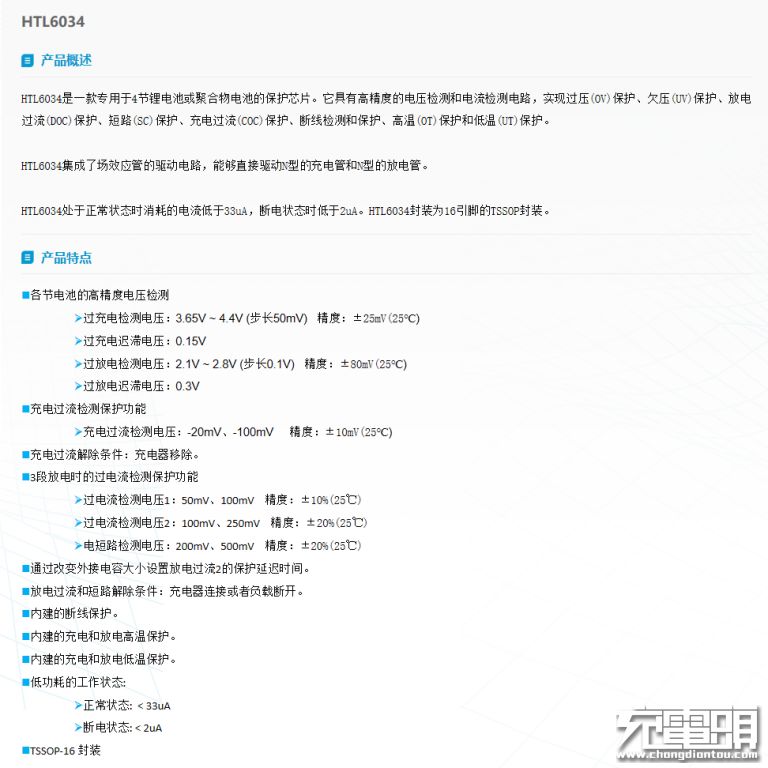

西安华泰半导体 HTL6034 详细介绍。

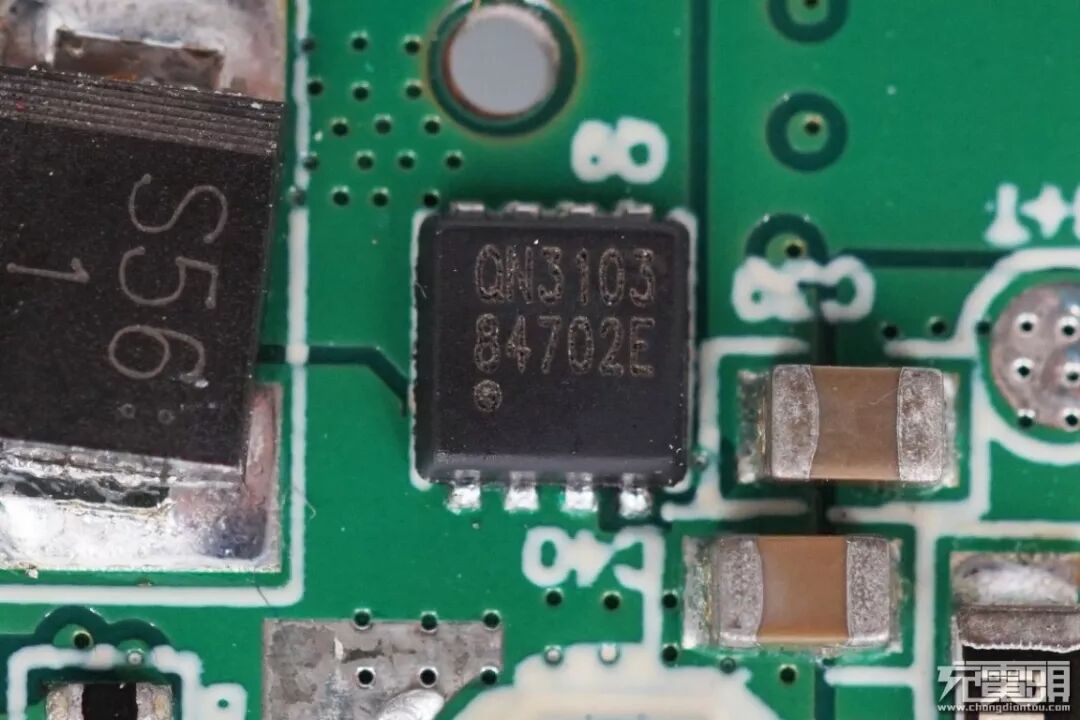

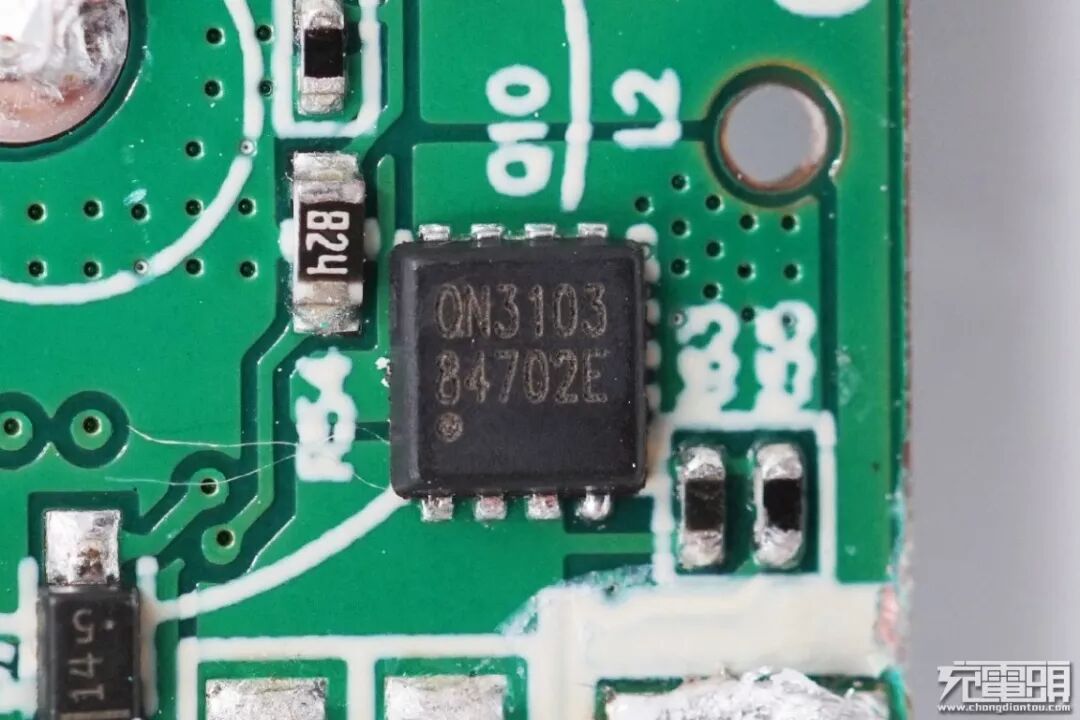

QN3103电池保护管。

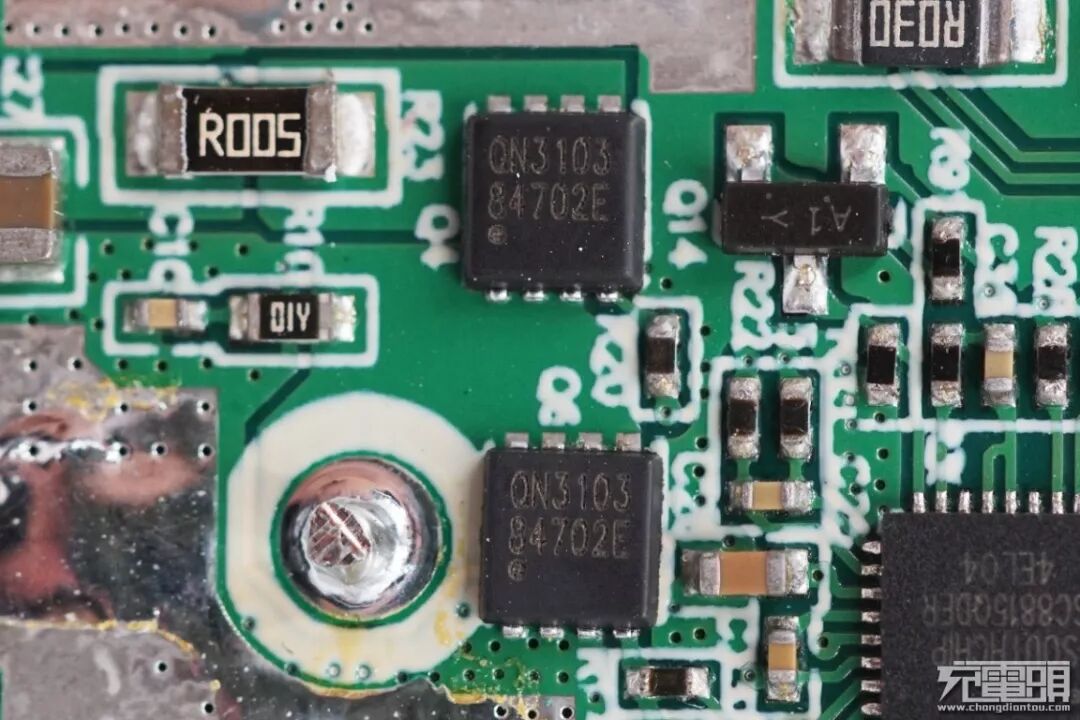

两颗QN3103开关管。

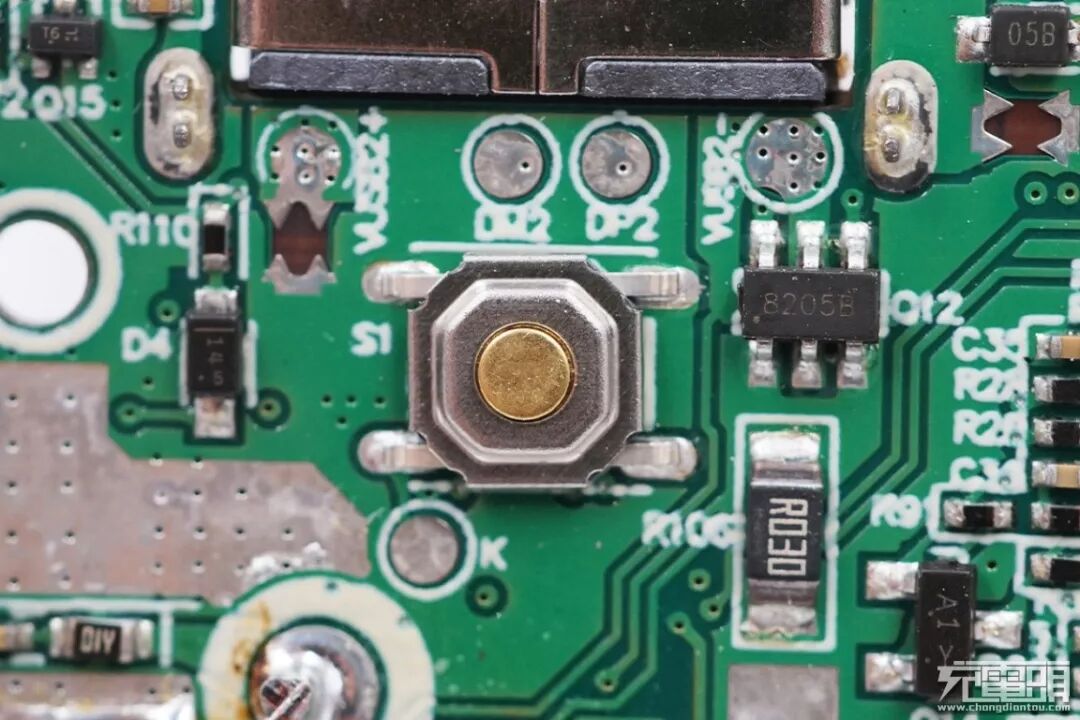

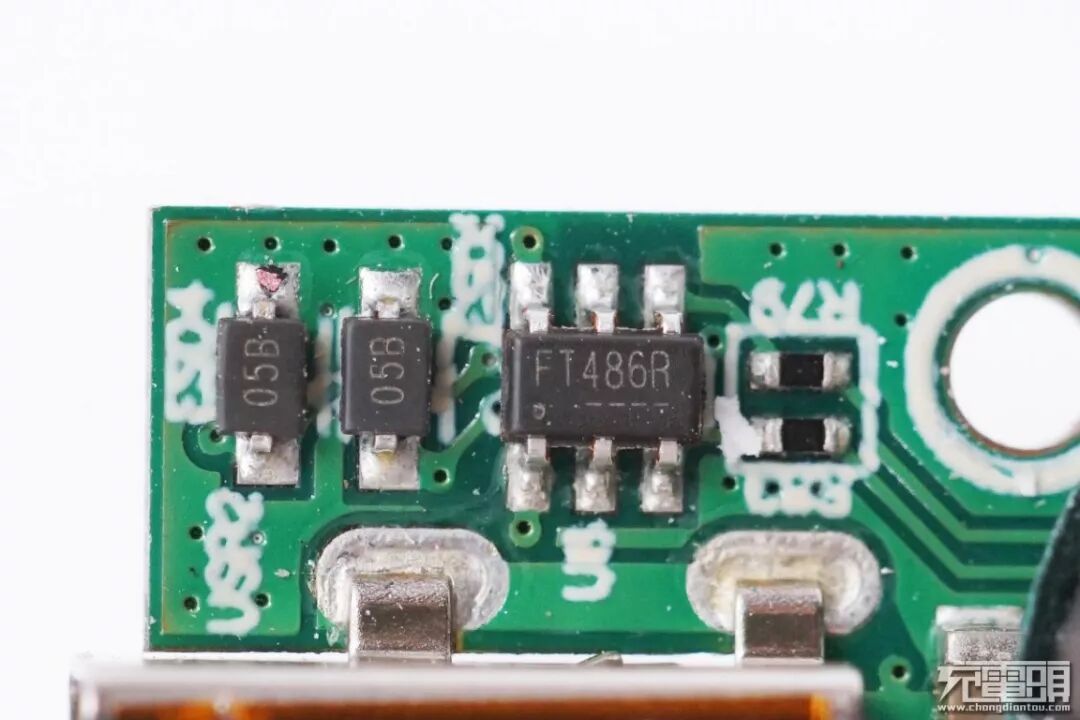

8205B，双NMOS，两个USB-A接口各有一个，作为输出VBUS开关管。

电源开关特写，贴片焊接。

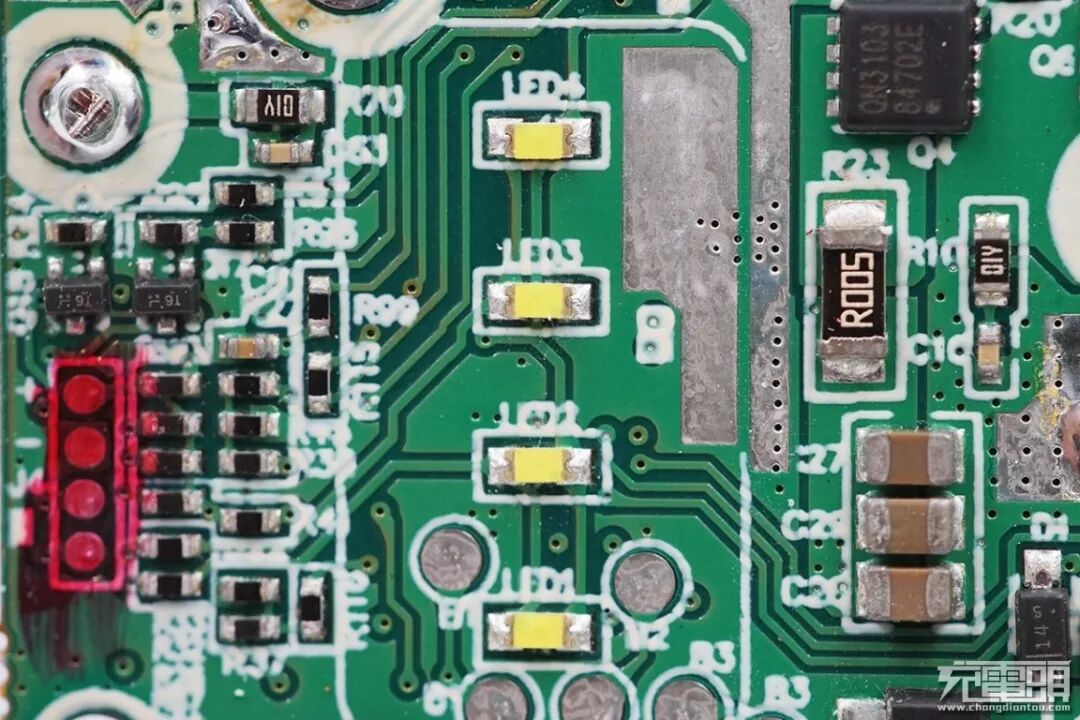

LED电量指示灯特写。

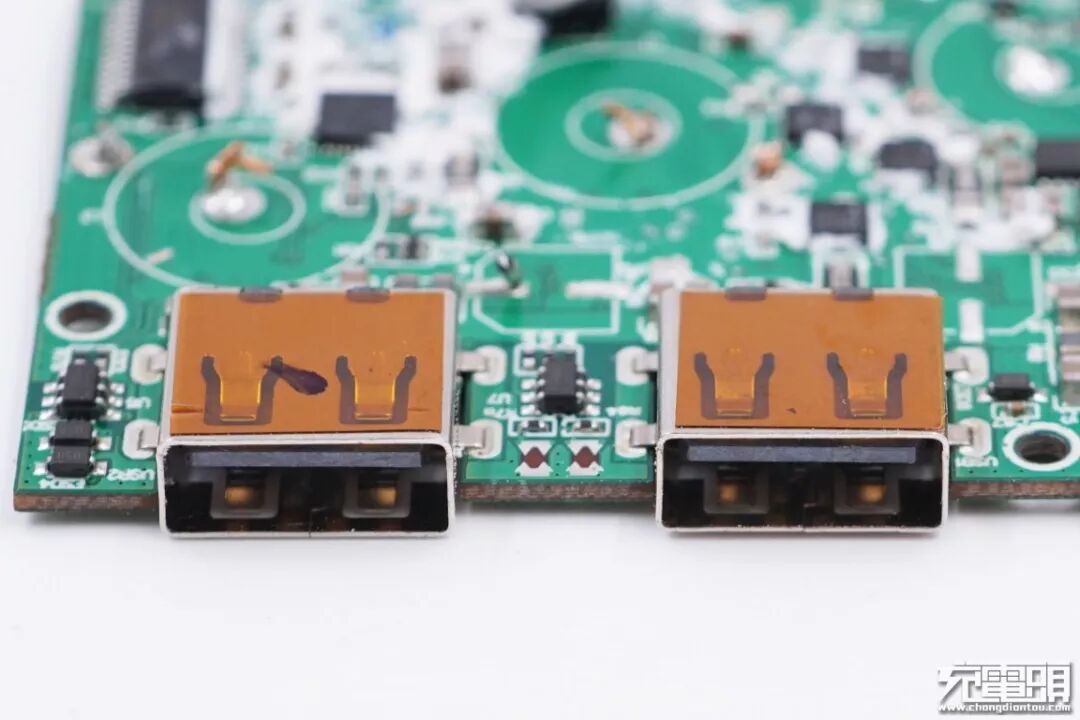

两个USB-A母座沉板过孔焊接，外壳上贴有茶色防尘胶带。

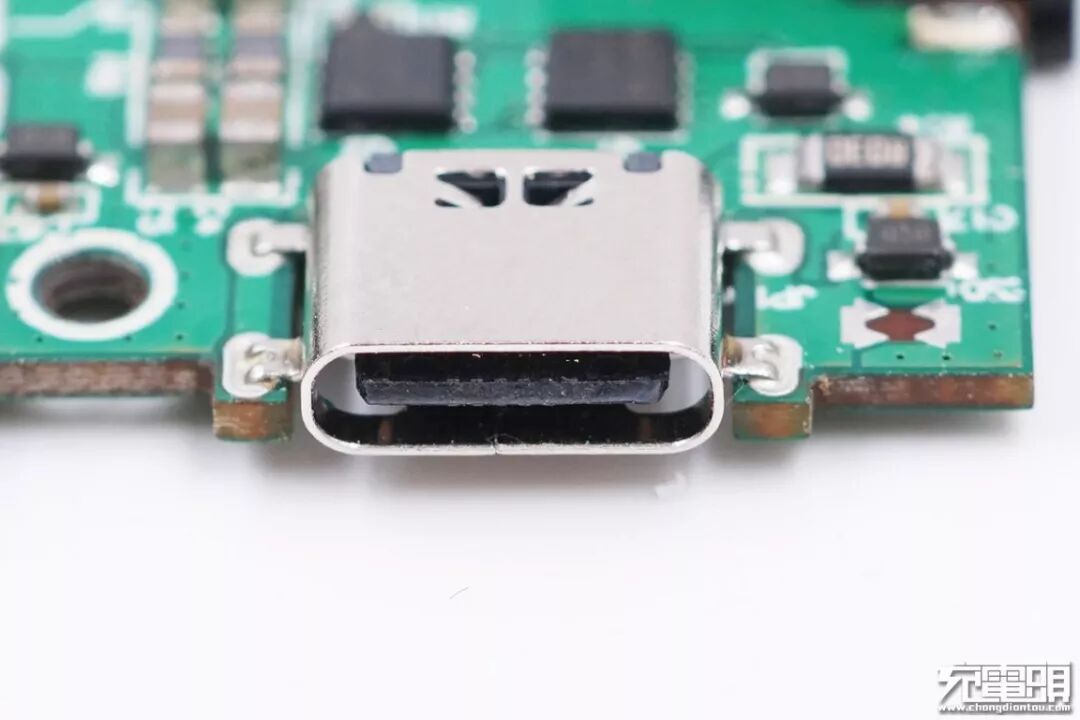

USB-C母座特写，同样沉板过孔焊接。

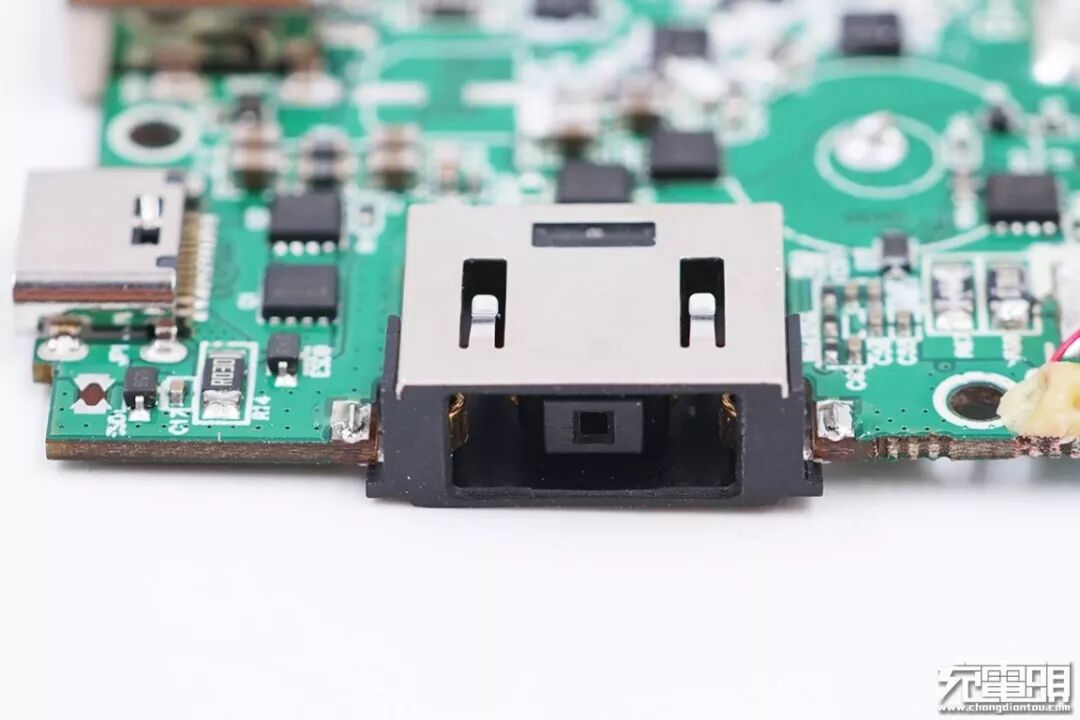

Slim Tip输入接口母座特写。

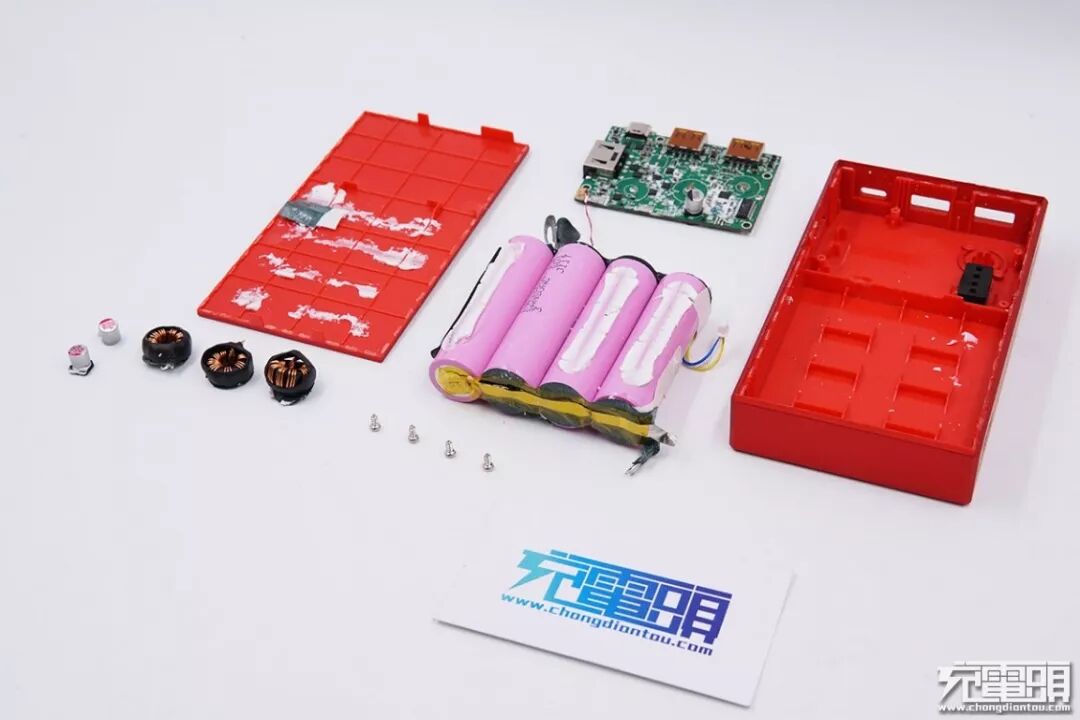

全部拆解完毕，来张全家福。

充电头网拆解总结

新款thinkplus USB PD快充笔记本移动电源颜色鲜艳，表面进行哑光处理，上手感好。A口均支持QC2.0、QC3.0、Samsung-AFC和Huawei-FCP快充协议，最大输出18W；C口支持USB PD3.0快充标准，具备5/9/12/15/20V五组固定电压档位，最大输出功率45W；总输出达50W。除了可以给笔记本进行快充外，同样也可以满足手机等小型电子设备的快充需求，此外还可以直接用联想方口笔记本电源为其充电。

充电头网通过拆解发现，移动电源内部使用了南芯的SC8813和SC8815还有SC8721做电压转换和充电、协议IC则分别采用了赛普拉斯的CYPD3171和天钰的FP6601Q，此外还有HUATECH华泰HTL6034电池保护IC，每个接口也都配有过流保护开关，用料扎实。内部电感用导热胶加固散热，输出采用固态电容，并且电芯配有热敏电阻进行温度监测，以及使用青稞绝缘纸和泡棉胶等对电芯进行绝缘和保护，做工很好。
