拆解报告：ACASIS阿卡西斯雷电3移动硬盘盒
展位合作，请联系：info@chongdiantou.com
---- 充电头网拆解报告 第1045篇 -----
生活中每时每刻都在产生数据，人们需求的内存越来越大，数据传输速度越来越快。近期充电头网拿到一款ACASIS阿卡西斯雷电3移动硬盘盒FA-TB34，光是看到雷电3这三个字，大家估计已经有了初步概念，没错，经过充电头网对该款产品的实际测试，发现其传输数据的速度的确非常的快。今天，小编就跟大家分享这款硬盘的拆解，看看里面用料如何。
一、ACASIS阿卡西斯雷电3硬盘盒外观

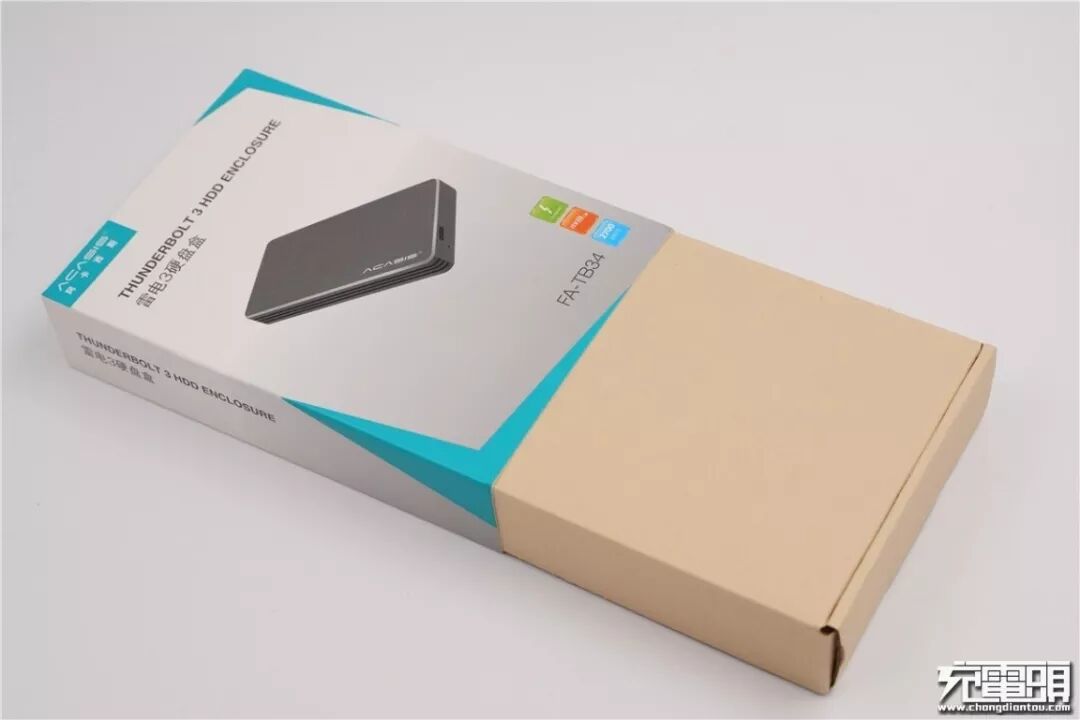

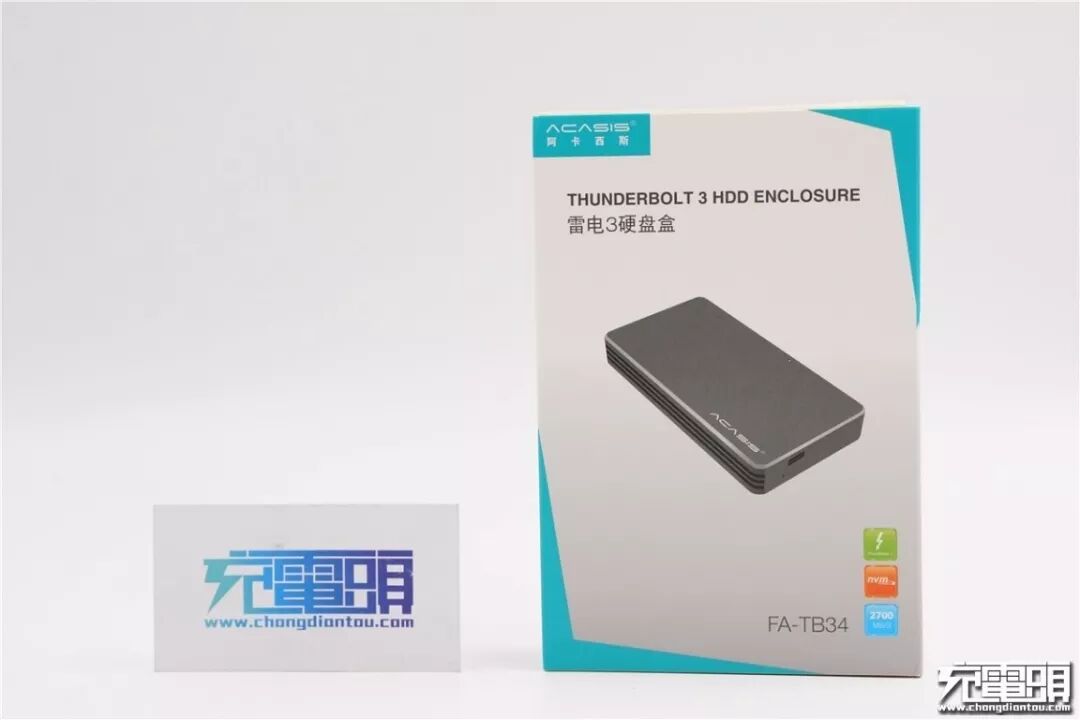

阿卡西斯雷电3硬盘盒使用抽拉式包装，外层纸壳的正面印制了产品实物图，右下角有产品的型号：FA-TB34，此外产品最重要的特色：雷电3，NVMe，2700MB/s等标识也因在左下角。

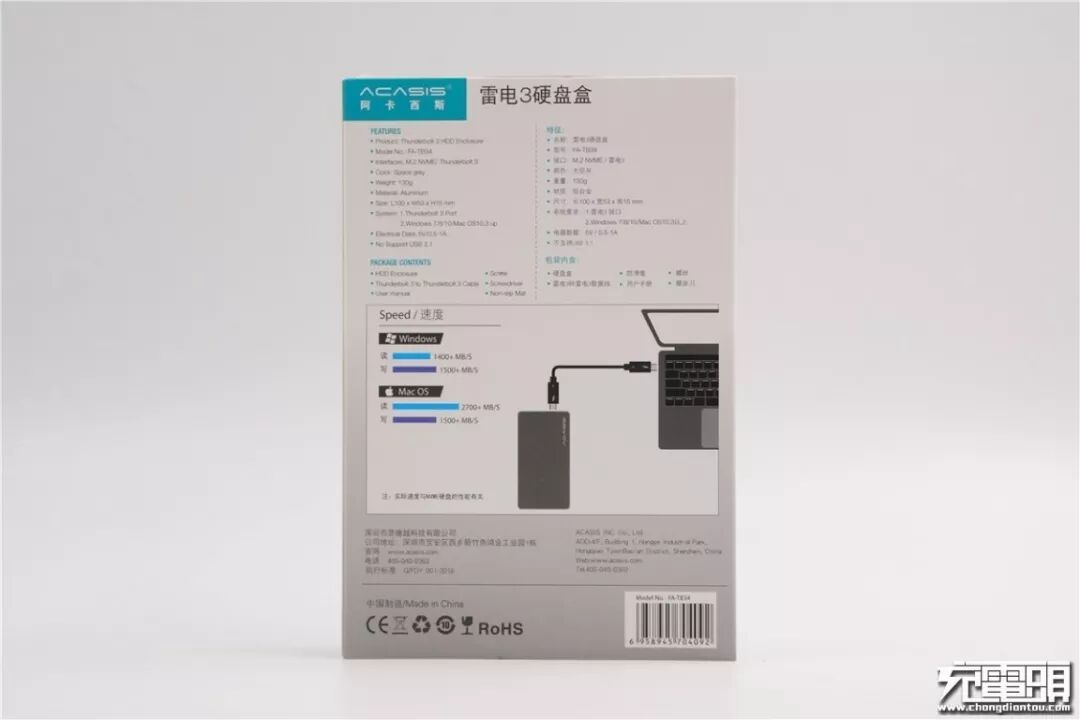

包装的背面是一些产品介绍和参数。
名称：雷电3硬盘盒
型号：FA-TB34
接口：M.2 NVME / 雷电3
颜色：太空灰
重量：130g
材质：铝合金
尺寸：100*53*15mm
系统要求：雷电3 接口、Windows 7/8/10/Mac OS10.3以上
电器数据：5V/0.5-1A
Windows系统下的速度：读1400+ MB/s，写1500+ MB/s
Mac OS系统下的速度：读2700+ MB/s，写1500+ MB/s
注：实际速度与硬盘性能有关
阿卡西斯雷电3硬盘盒的内层使用牛皮纸盒包装。

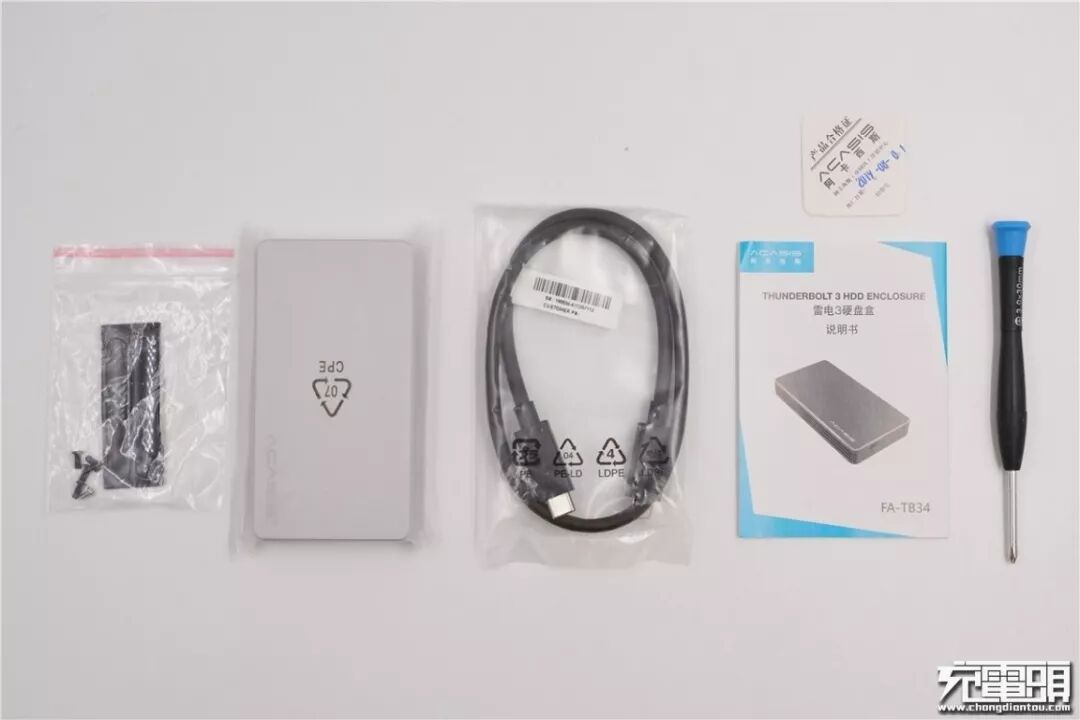

打开包装，内部有硬盘盒本体、雷电3数据线、使用说明书、合格证、防滑脚垫、螺丝及螺丝刀。

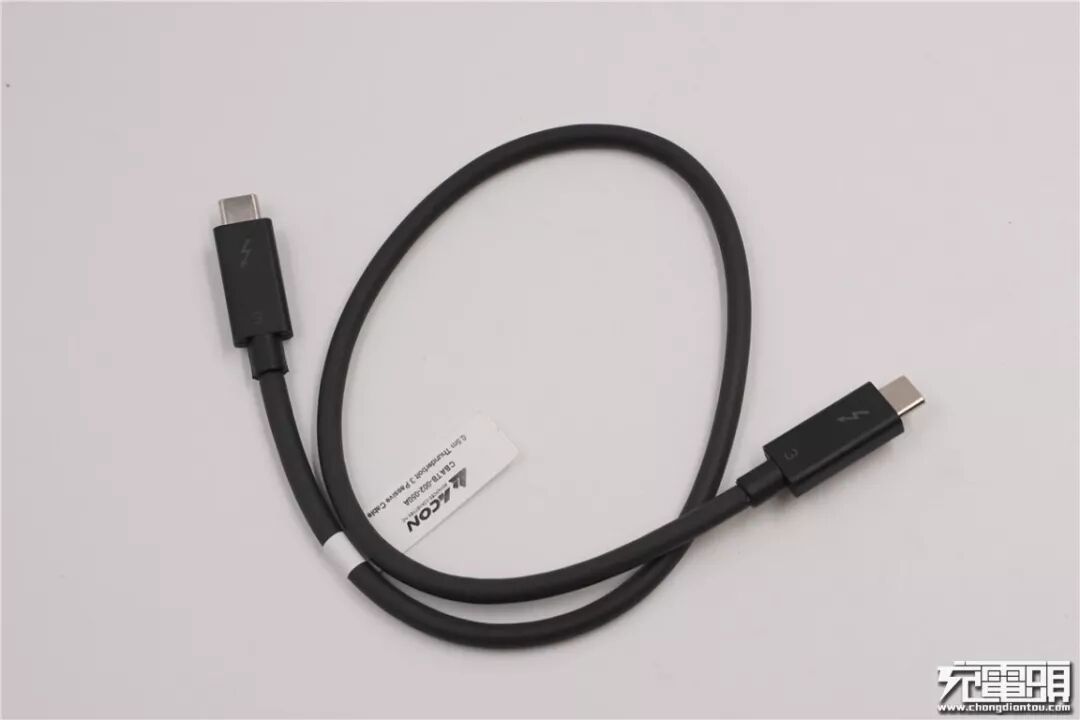

随机附赠了一条50cm长度的雷电3数据线，配合硬盘盒使用，由联展科技（ACON）代工。
使用ChargerLAB POWER-Z KT001对这条数据线进行检测，其含有E-Marker芯片，最大支持20V/5A的充电承载能力。
ACASIS阿卡西斯雷电3移动硬盘采用全金属银灰色外壳，CNC铝合金外壳经过阳极氧化处理，表面采用喷砂工艺手感细腻。正面右下角镭雕的“ACASIS”品牌logo，整个硬盘看上去很精致。
背面两端贴有黑色胶垫，增加防滑性同时还可以避免背面外壳的磨损；这款硬盘型号FA-TB34，已经通过3C认证和FCC认证。
侧面配有一个USB Type-C接口，下面是雷电标识，左边有LED指示灯，工作时灯会亮。

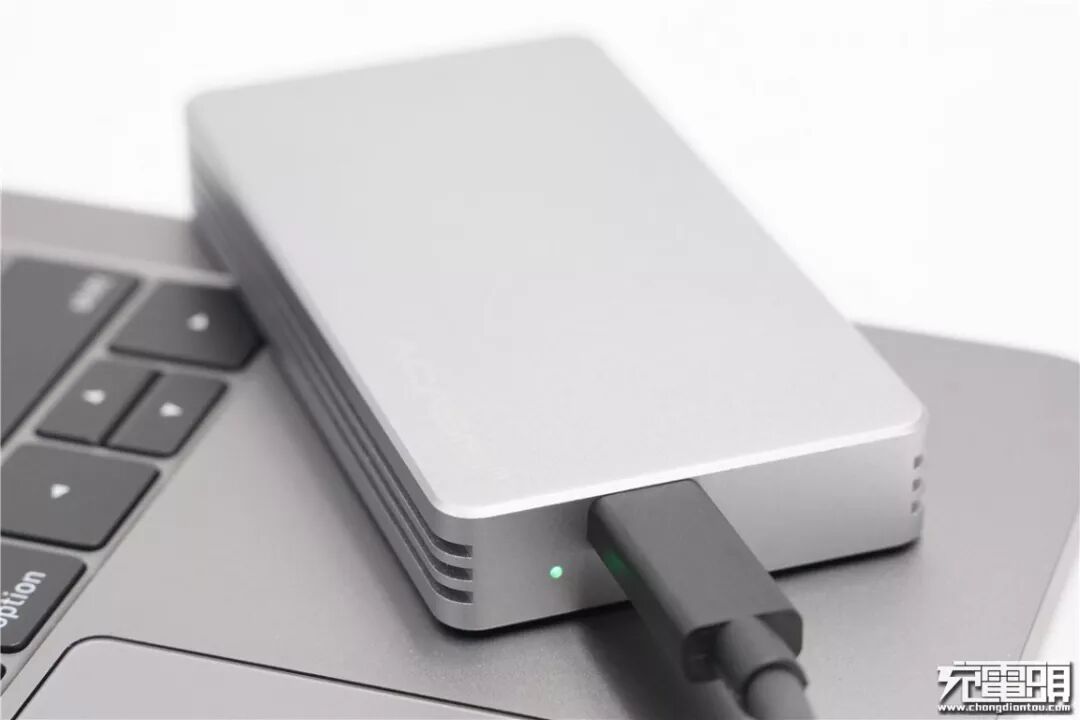

连接正常时指示灯呈绿色常亮。

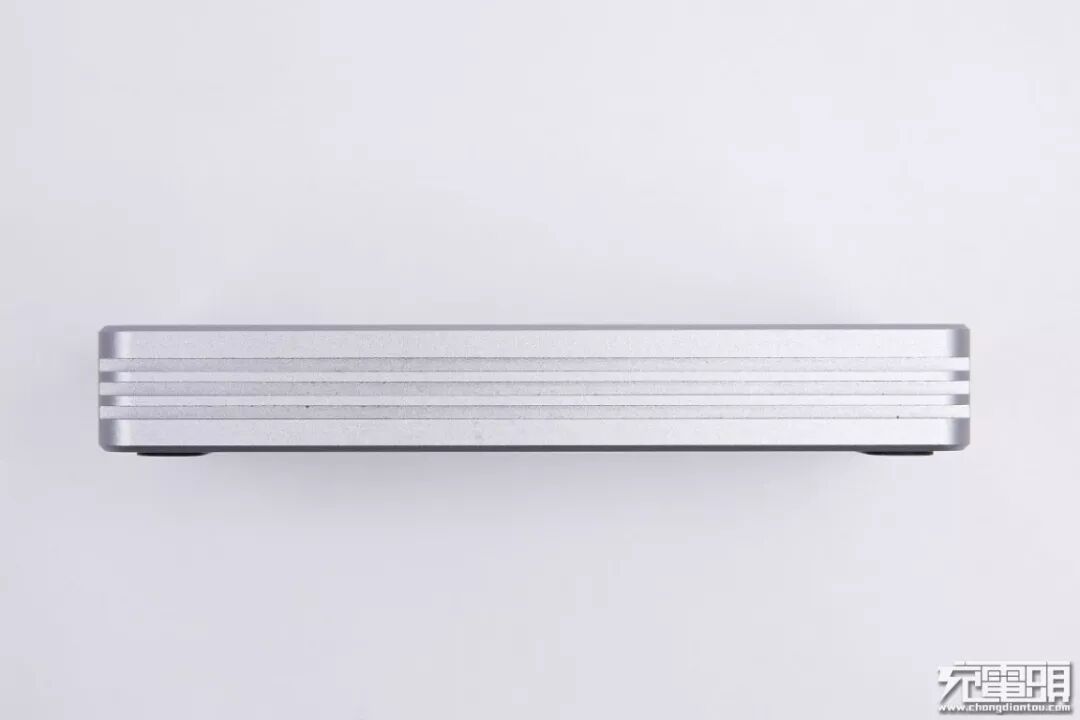

两侧是凹凸齿轮条纹，除了能给硬盘盒外观进行点缀装饰之外，握持时也能增加手感和防滑。四端为弧面过渡，边角均开有倒角，整个机身做工细致。

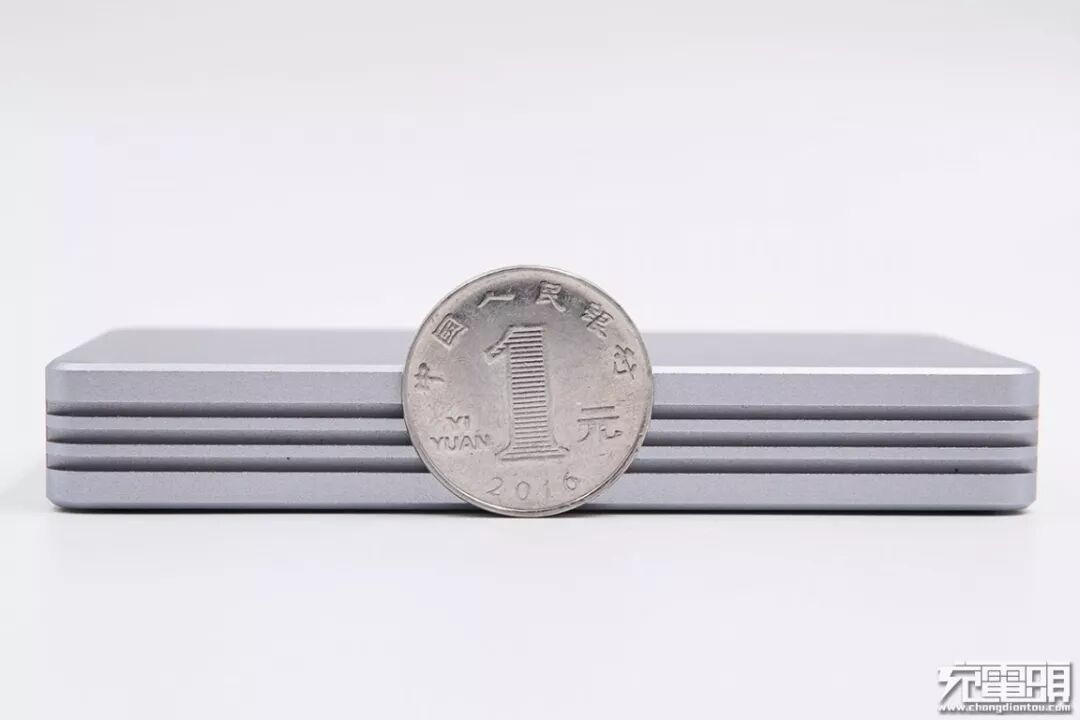

硬盘厚度约为一元硬币直径的一半。

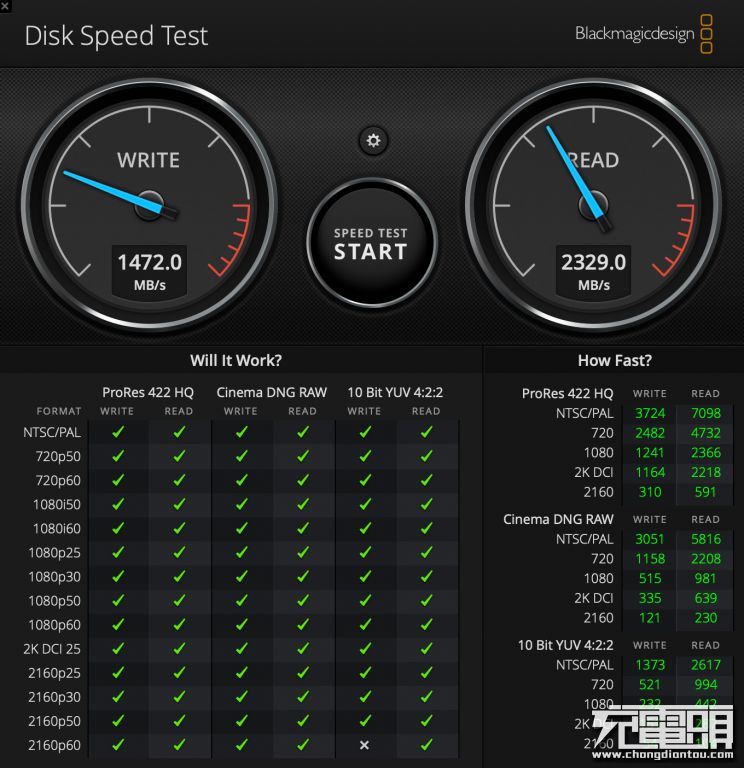

实测写入速度可达1472.0MB/S，读取速度可达2329.0MB/S，达到硬盘读写的最大速度，与直插电脑的速度几乎一致，同时也突破了USB3.1 Gen2的速度，实测为真雷电3的硬盘盒。
二、ACASIS阿卡西斯雷电3硬盘盒拆解
撕掉背面的胶垫，两端各有两颗螺丝固定。
轻松拆掉四颗螺丝后，打开后盖。后盖上贴有导热硅胶垫，与硬盘贴合，可以帮助硬盘散热，不会因为过热导致降速。

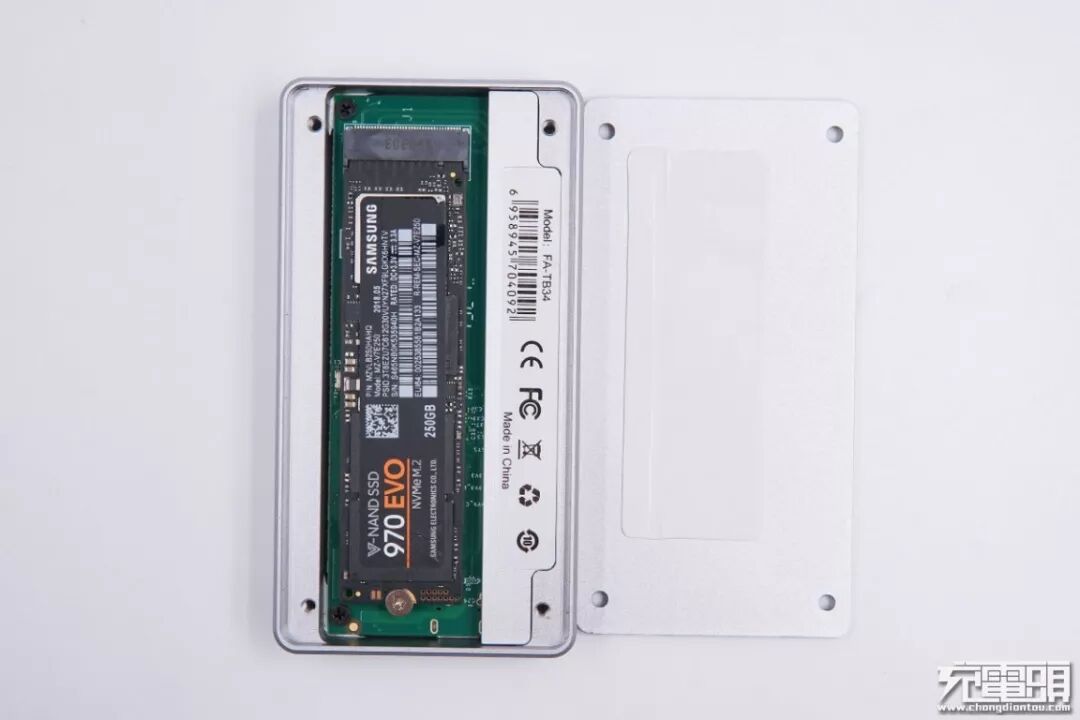

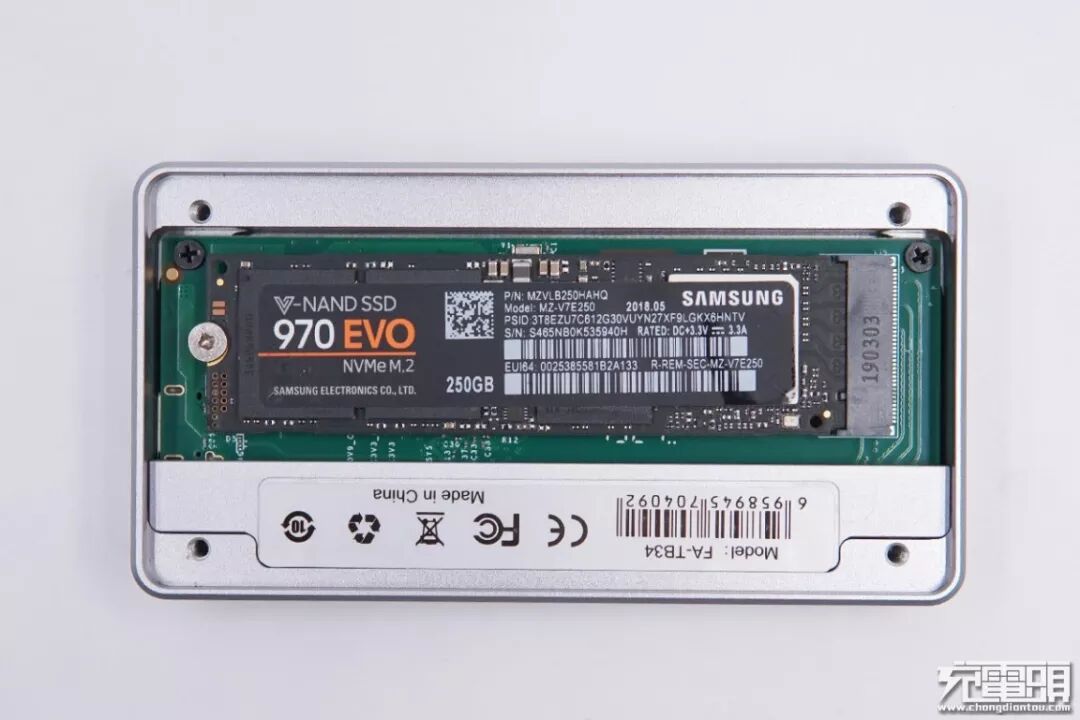

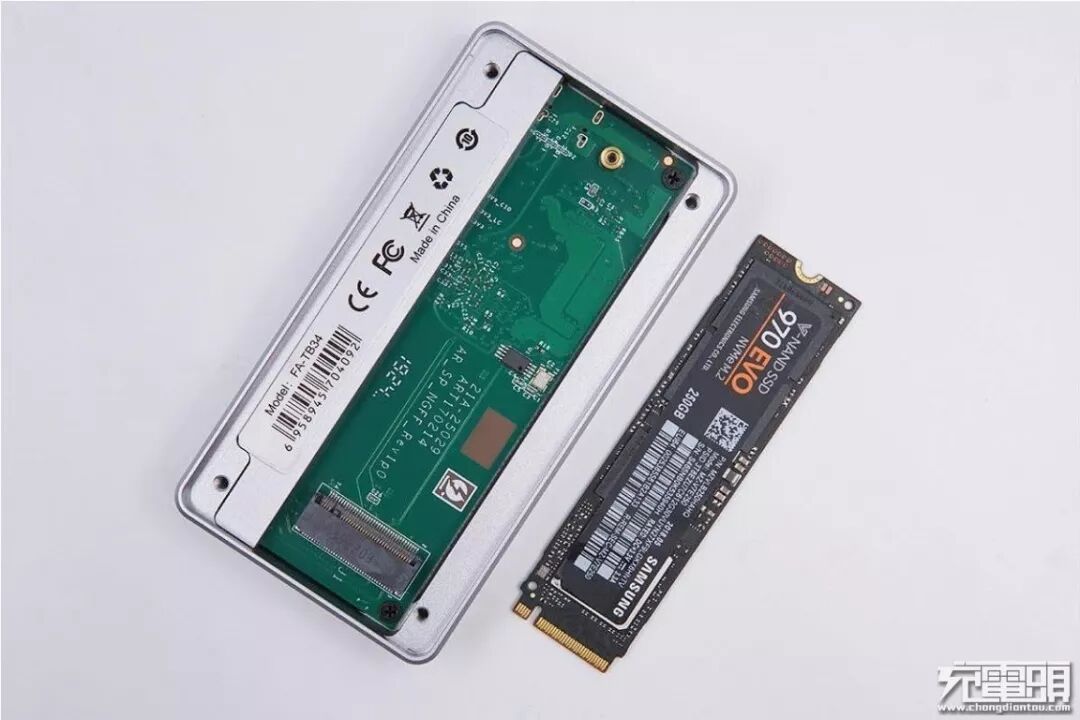

PCB板上有一块三星970EVO 256GB固态硬盘，一端插在右边的NVME接口上，左端则通过螺丝固定，机身壳边缘贴有贴纸，上面是型号、认证标识、条型码等信息。
拧下螺丝取出固态硬盘。

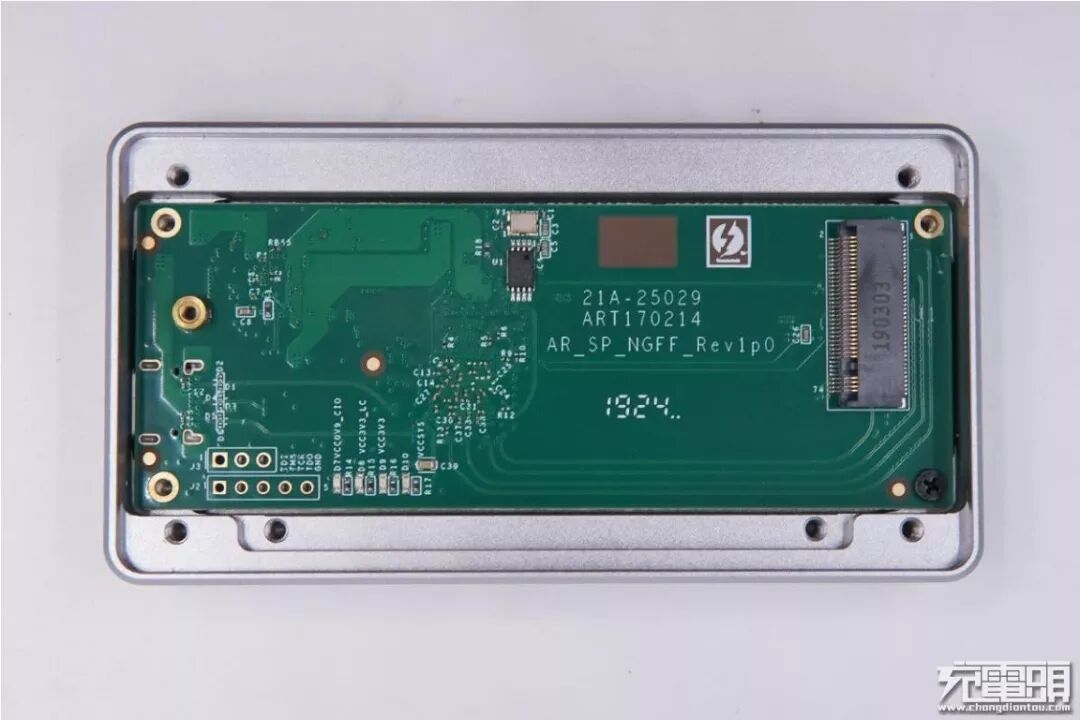

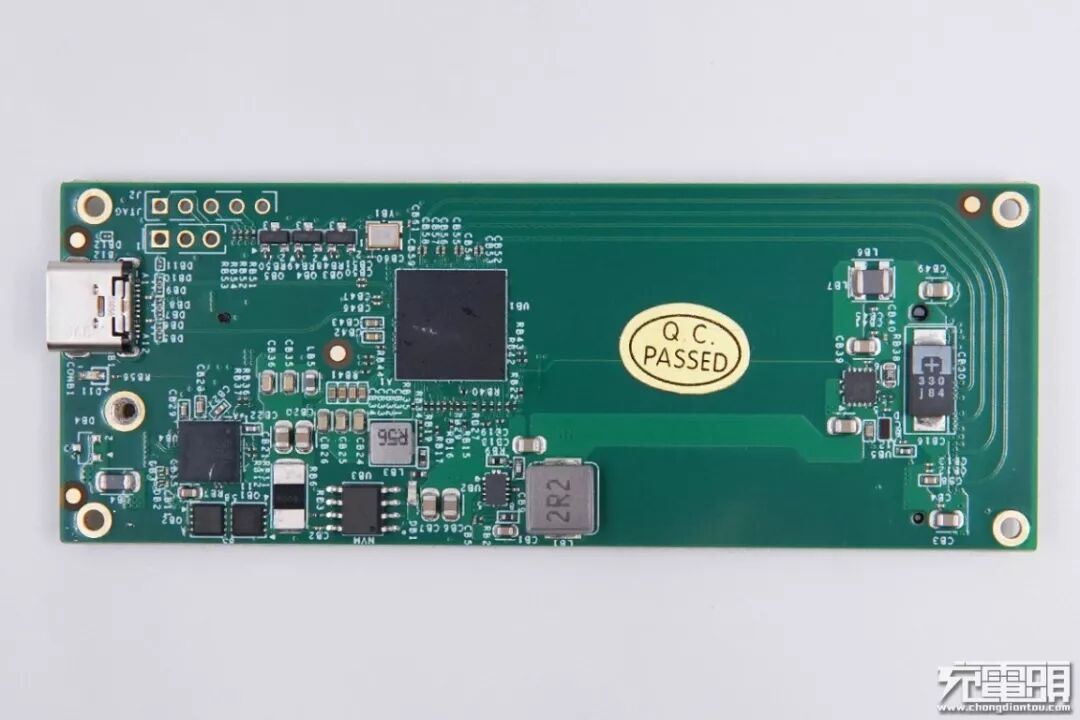

PCB板四角均有螺丝固定，板子背面元件很少。
将PCB板取下，机身壳中间贴有一块方形导热垫，为主控芯片散热。
PCB板正面有相当大一块区域没有焊接有元件，右侧是NVME固态硬盘的供电保护电路。

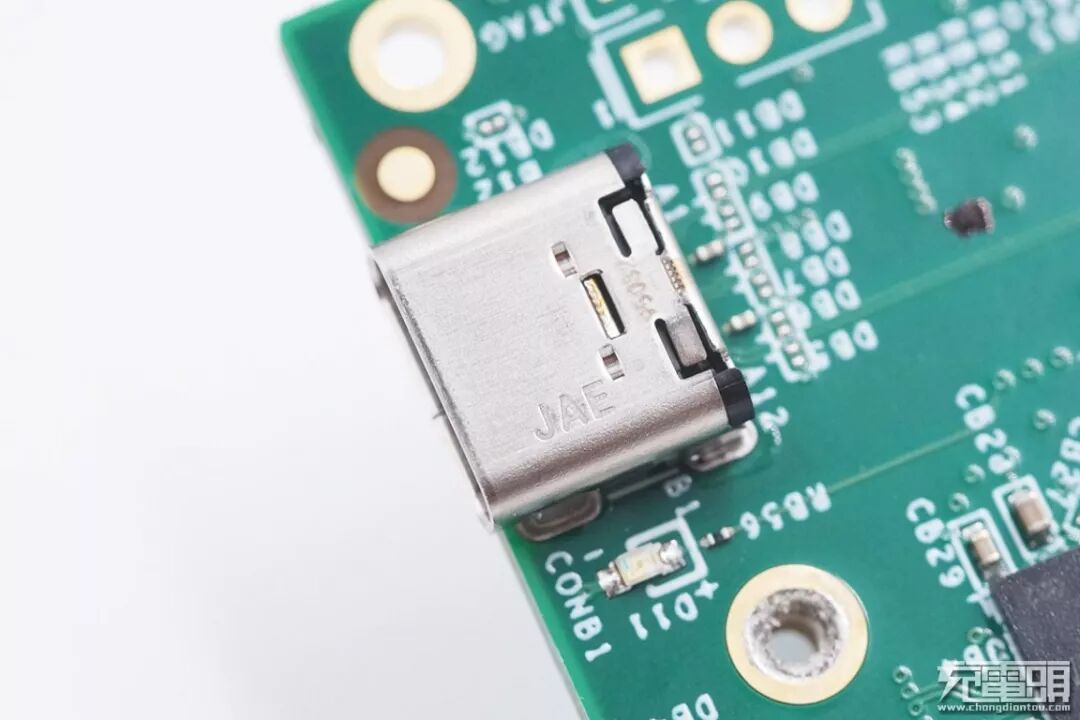

JAE生产的USB Type-C座子，过孔焊接。
丝印TPS65983B，来自TI德州仪器，USB Type-C控制器，负载开关和高速复用器。

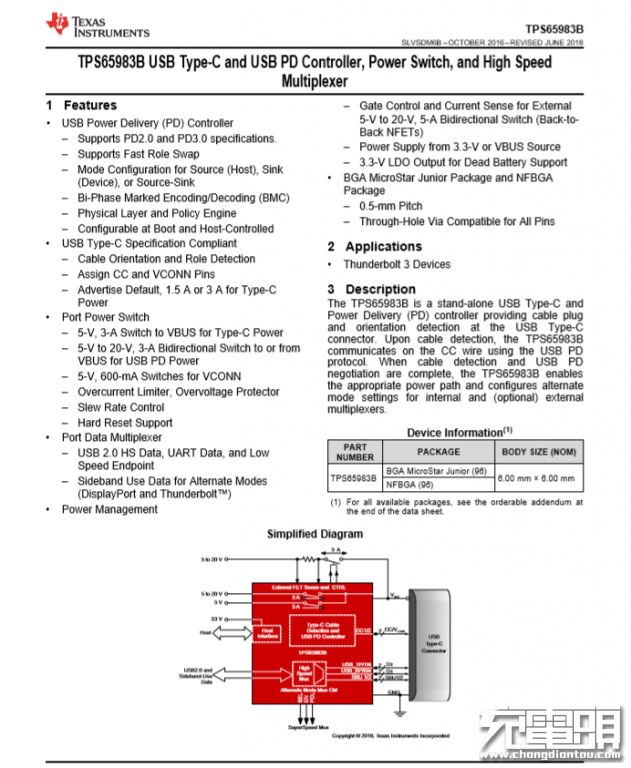

TPS65983B详细参数资料。

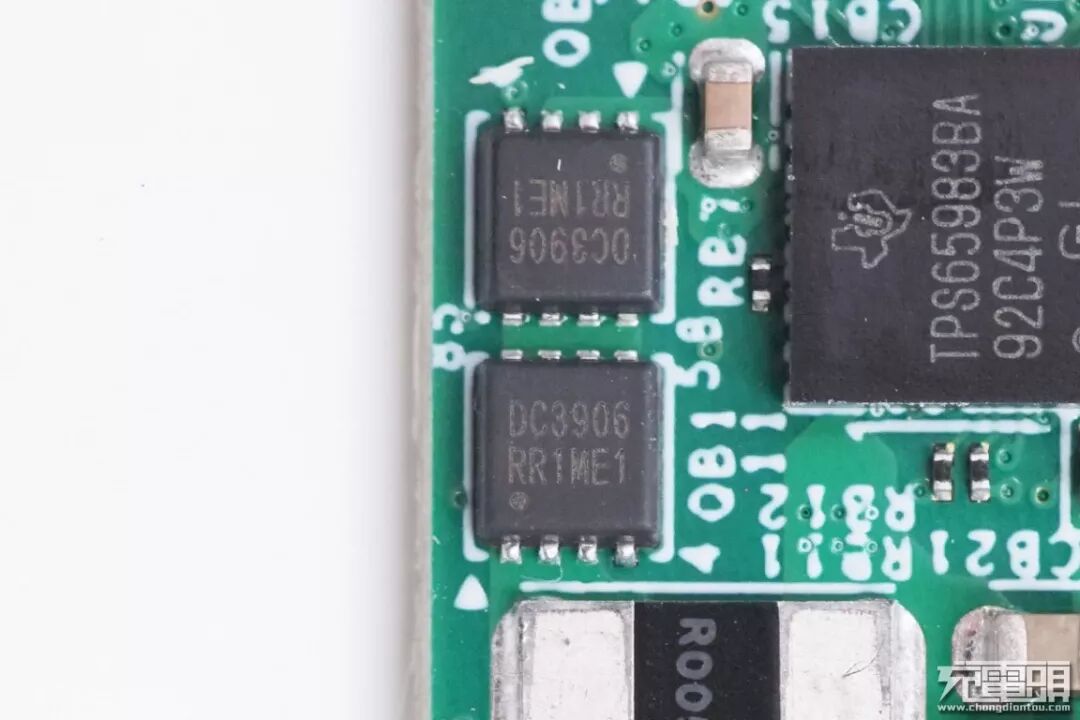

两颗丝印DC3906的MOS管，用于配电切换。

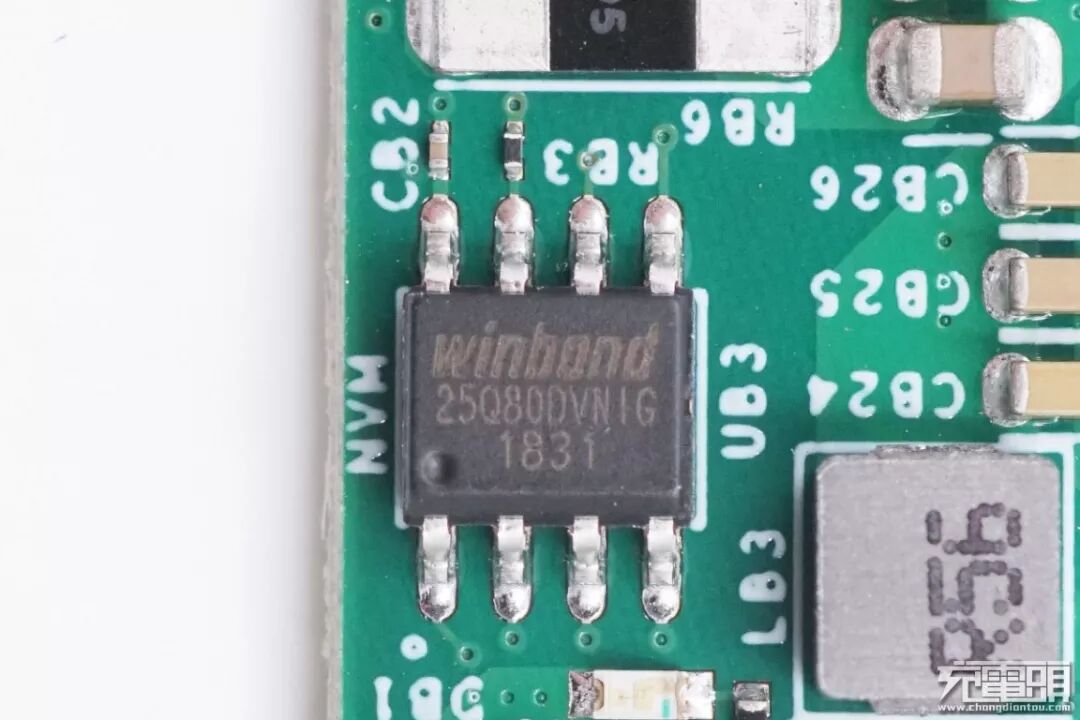

丝印25Q80DVNIG存储器芯片，来自winbond华邦。

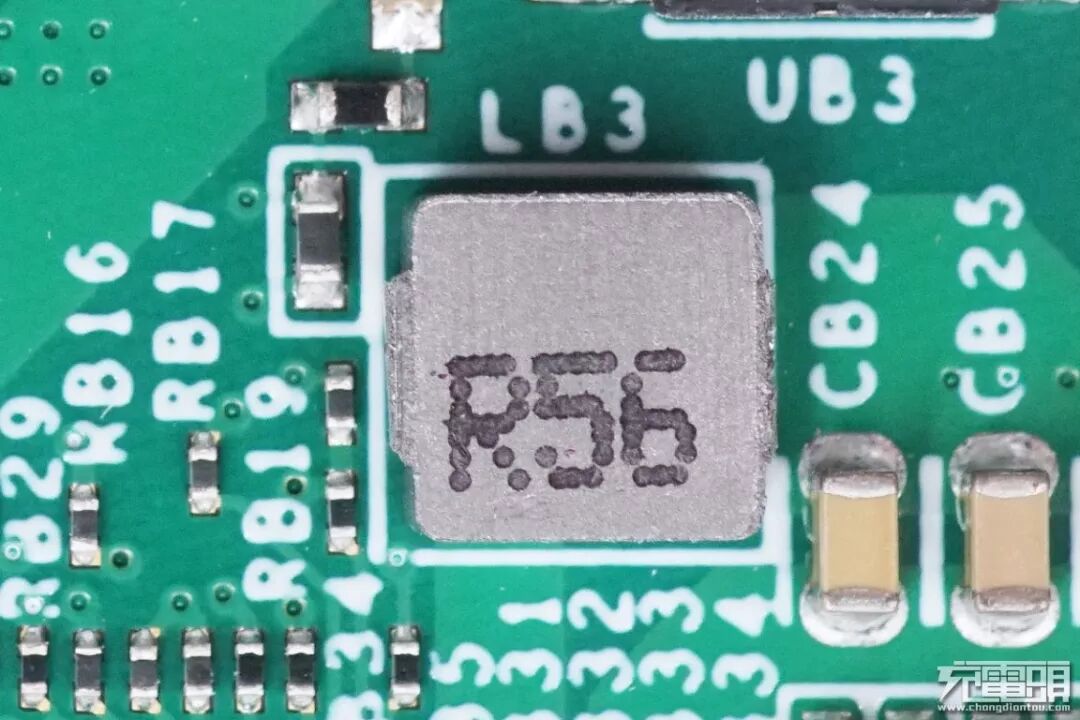

丝印R56电感。

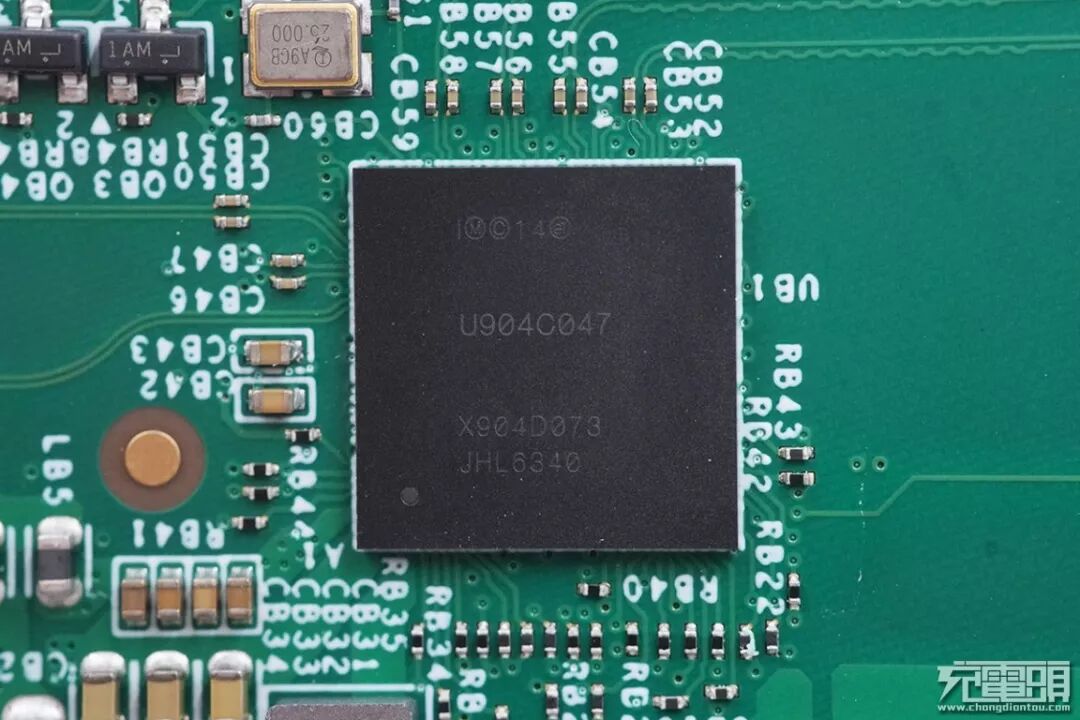

英特尔 JHL6340 雷电3控制器，用于数据桥接。
官网介绍。

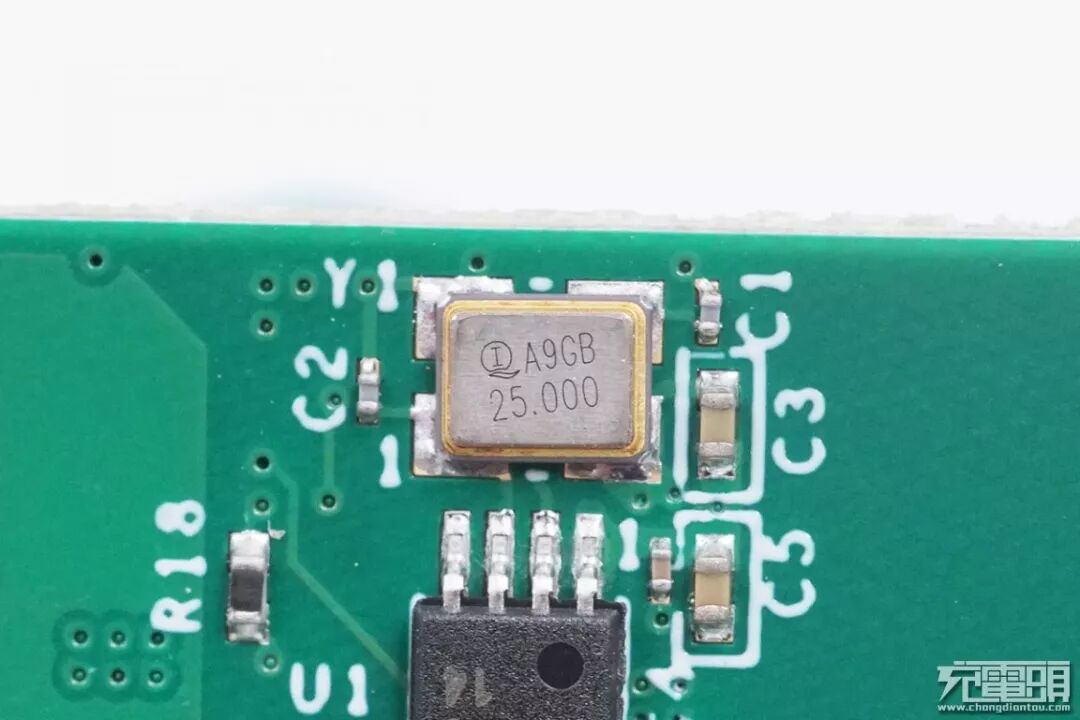

25MHz无源晶振，为桥接芯片提供时钟。
MPS MP9151 20V 4A 同步整流降压转换器，将输入5V降压至3.3V，用于为NVME SSD供电。

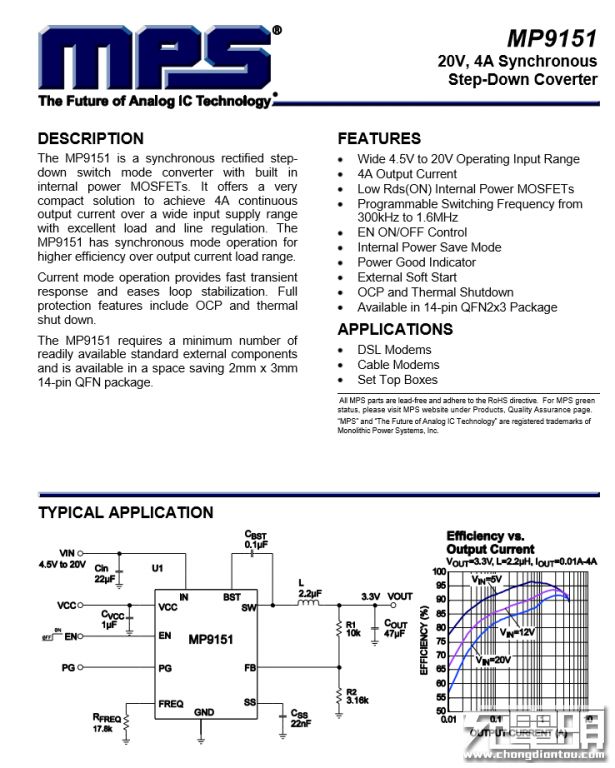

MPS MP9151 详细资料。充电头网了解到，采用MPS快充芯片的产品还有ANKER PowerPort 5口USB PD充电器、惠普65W USB PD电源适配器、小米9 Pro原装45W快充充电器、紫米65W 2C1A桌面PD快充充电器、联想65W USB PD电源适配器等，有兴趣的朋友可以点击蓝色字体了解。

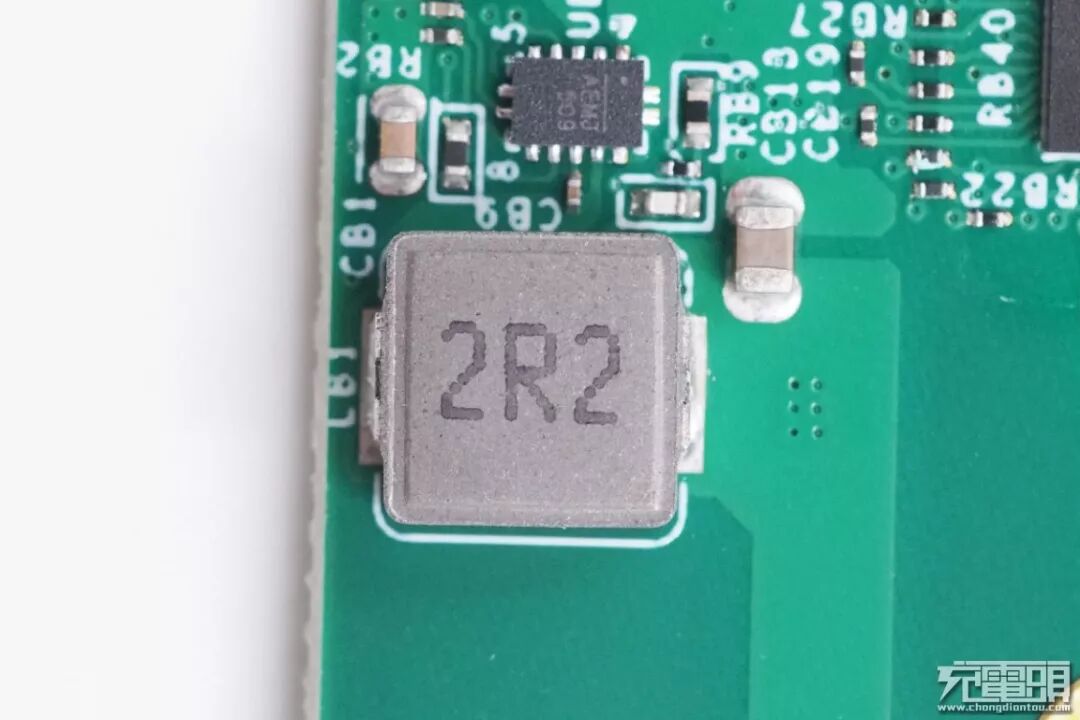

2R2合金降压电感。

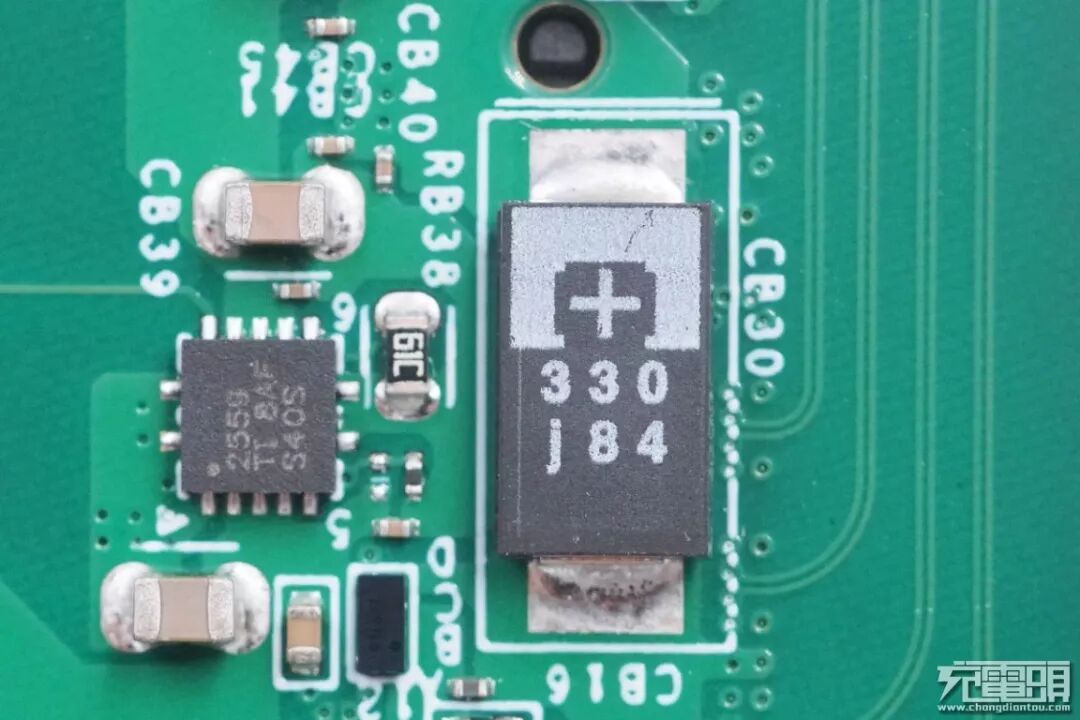

POSCAP 330μF 6.3V，为NVME SSD供电滤波。

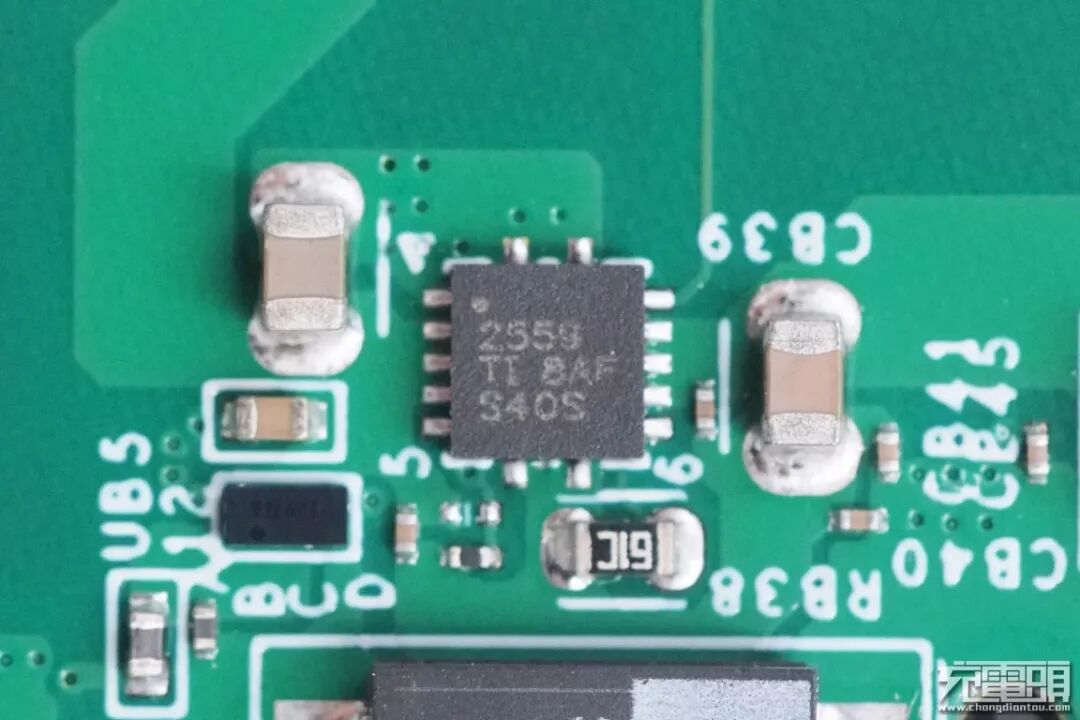

TPS2559精密可调节限流配电开关，来自TI德州仪器，为NVME SSD提供过流保护。

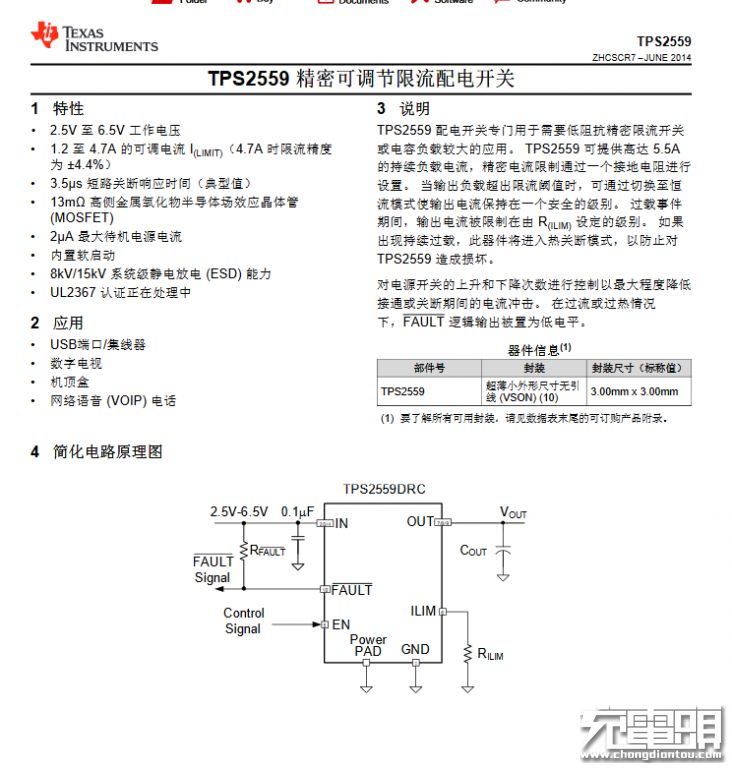

TPS2559详细资料。

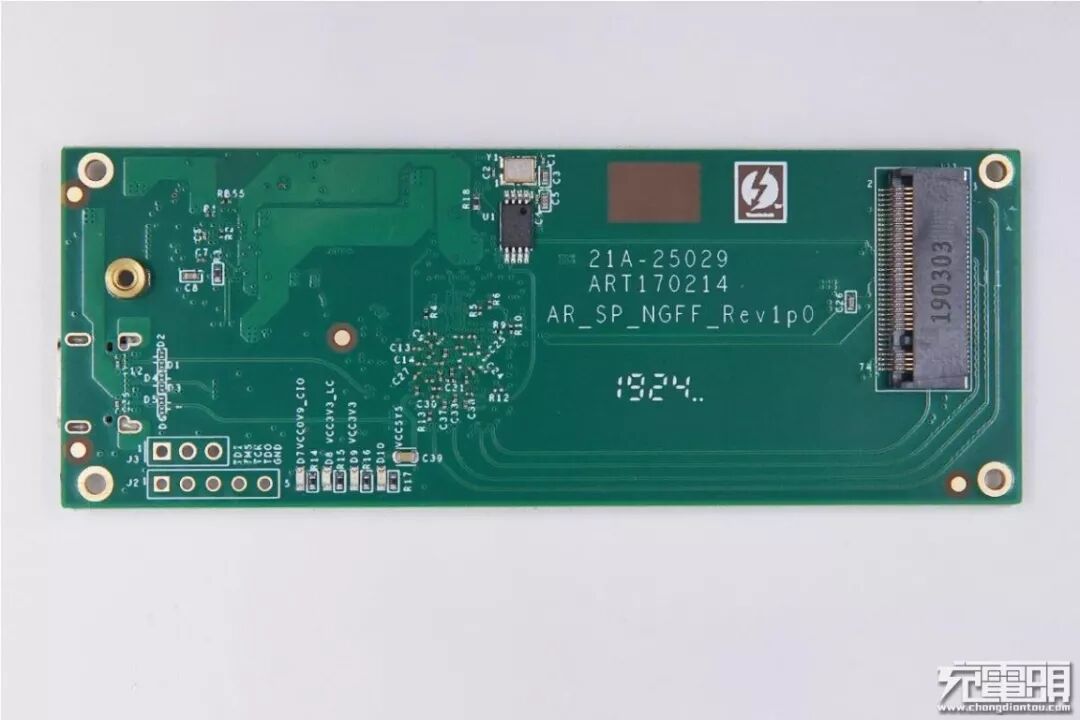

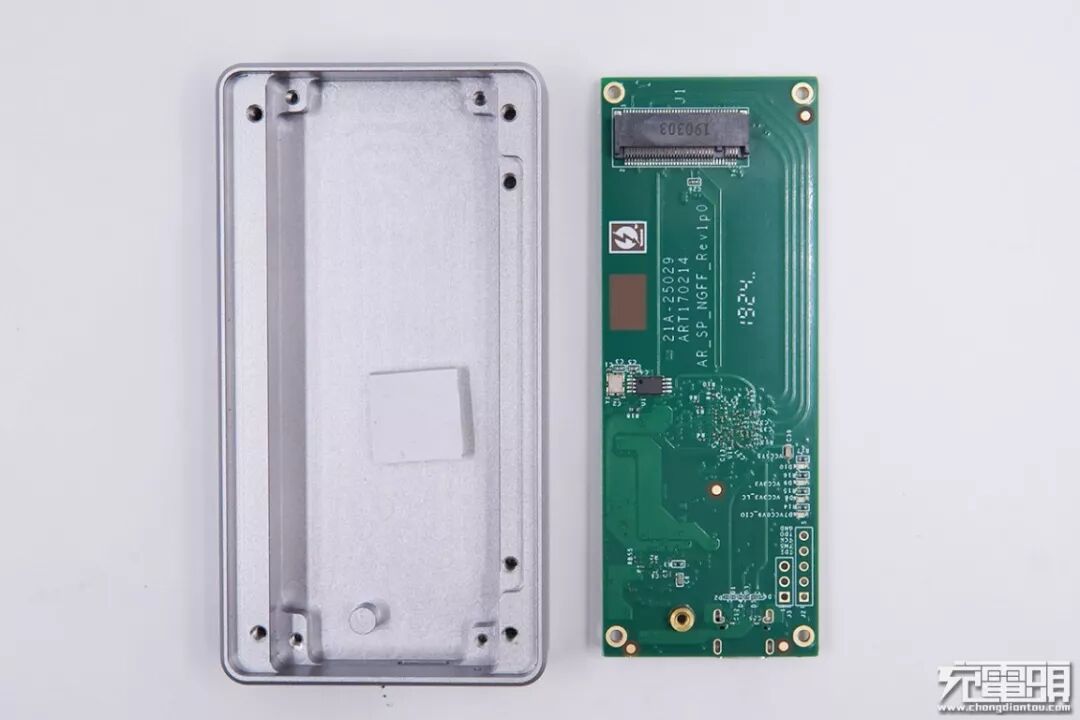

PCB板背面，右端是插固态硬盘的接口，旁边印有雷电3的标志，中间是两个元件，左下角是测试点和电源指示灯。

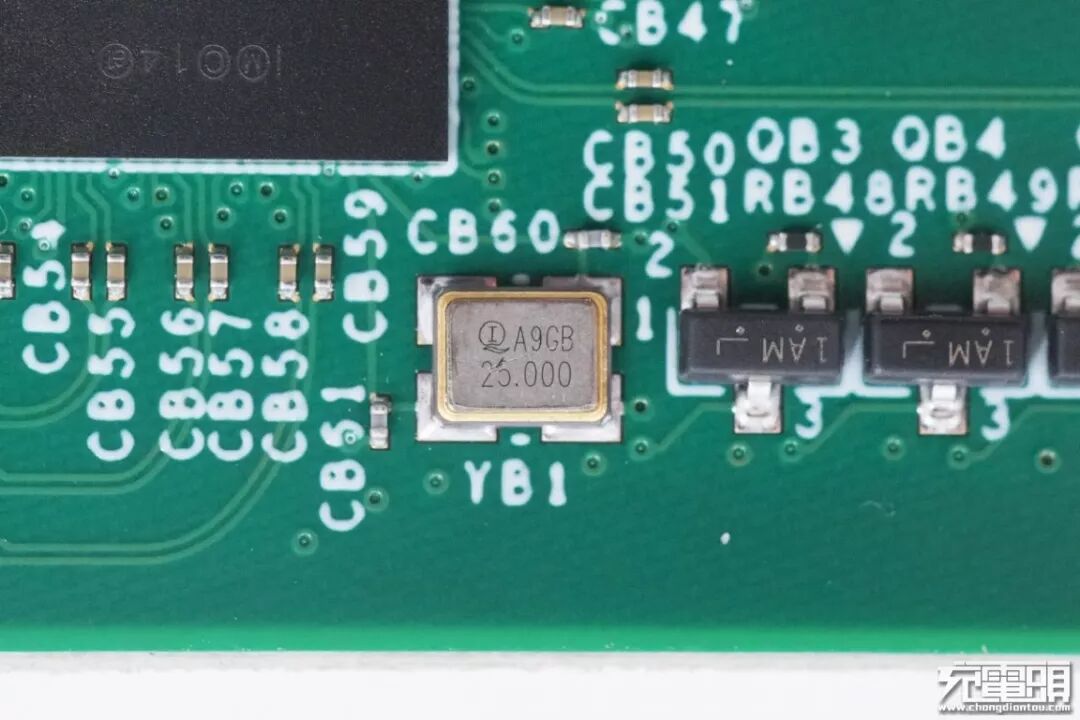

25MHz无源晶振，为时钟发生器提供时钟。

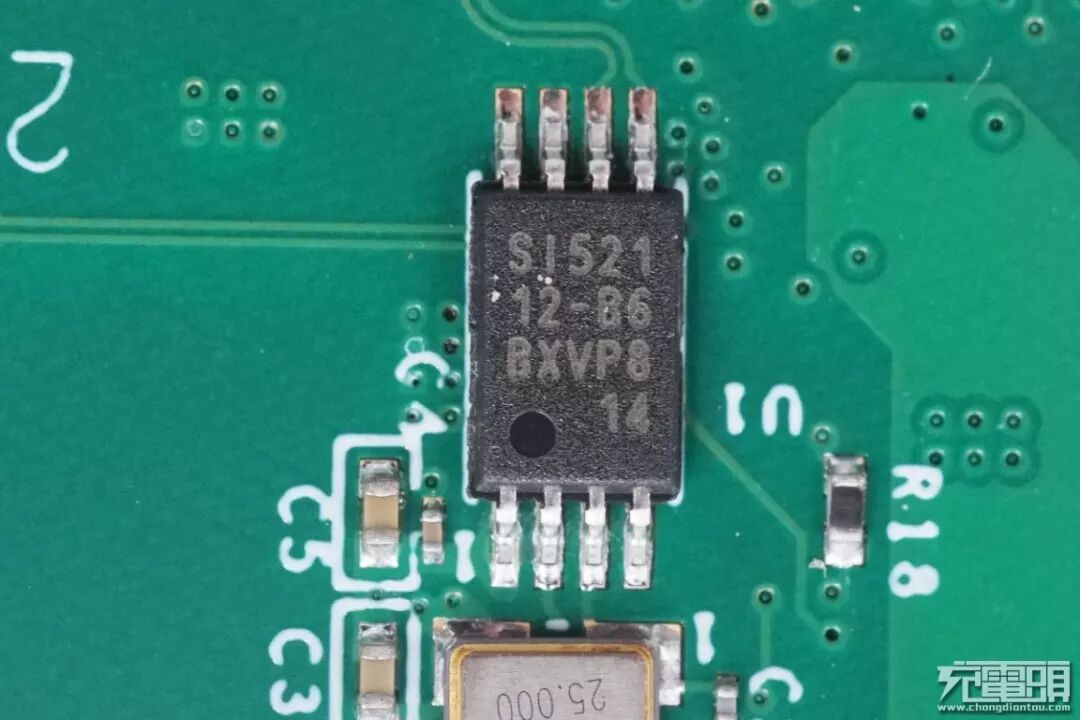

SILICON LABS Si52112-B6 PCI-E Gen3 双时钟生成器。

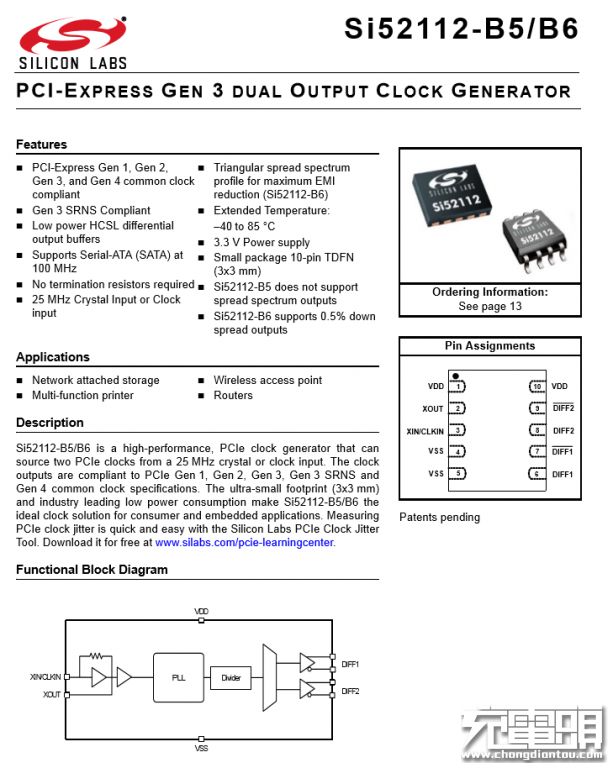

SILICON LABS Si52112-B6 详细资料。

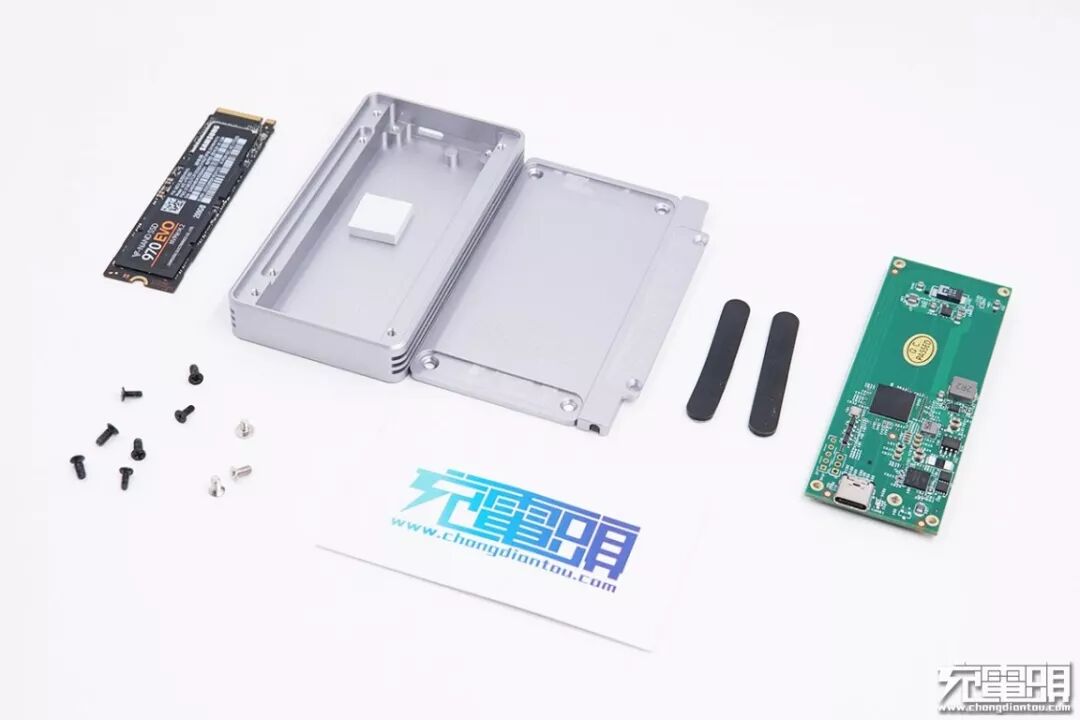

全部拆解完毕，来张全家福。
充电头网拆解总结
ACASIS阿卡西斯雷电3移动硬盘盒采用全金属银灰色外壳，CNC铝合金外壳经过阳极氧化处理，表面采用喷砂工艺手感细腻，整个硬盘做工精致。实测写入速度可达1472.0MB/S，读取速度可达2329.0MB/S，速度与直连相比没有损失。
充电头网通过拆解发现，内部采用英特尔PCIE桥接芯片，MPS同步整流降压芯片，德州仪器限流开关等多家知名厂家的芯片，JAE优质连接器和松下POSCAP电容，PCB板正反面均有导热垫，分别为固态硬盘和桥接芯片散热，避免长期高速读写局部发热导致降速，传输更稳定。
