拆解报告：黑鲨快充数字耳放BQE01

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

---- 充电头网拆解报告第1070篇 -----

黑鲨一直致力于游戏手机以及相关外设的研发生产。充电头网已经测评和拆解过几款他家旗下的产品，如黑鲨双向快充移动电源、黑鲨游戏手柄和黑鲨BR08极冷散热背夹，有兴趣的小伙伴可以看看。

近期充电头网又拿到一款黑鲨快充数字耳放BQE01，这款耳放支撑手机牢固，并且配有耳机插口和USB-C接口，USB-C接口输出更是达到了18W。今天小编就和大家分享这款黑鲨游戏耳放的拆解。

一、黑鲨快充数字耳放BQE01外观

主图黑色的外包装纸盒，正面是产品的简图，左上角是“S”logo，右上角是产品名称——黑鲨快充数字耳放。

两端粘有透明胶带，上面印有“BLACKSHARK”字样，下端标注有产品参数规格等信息。

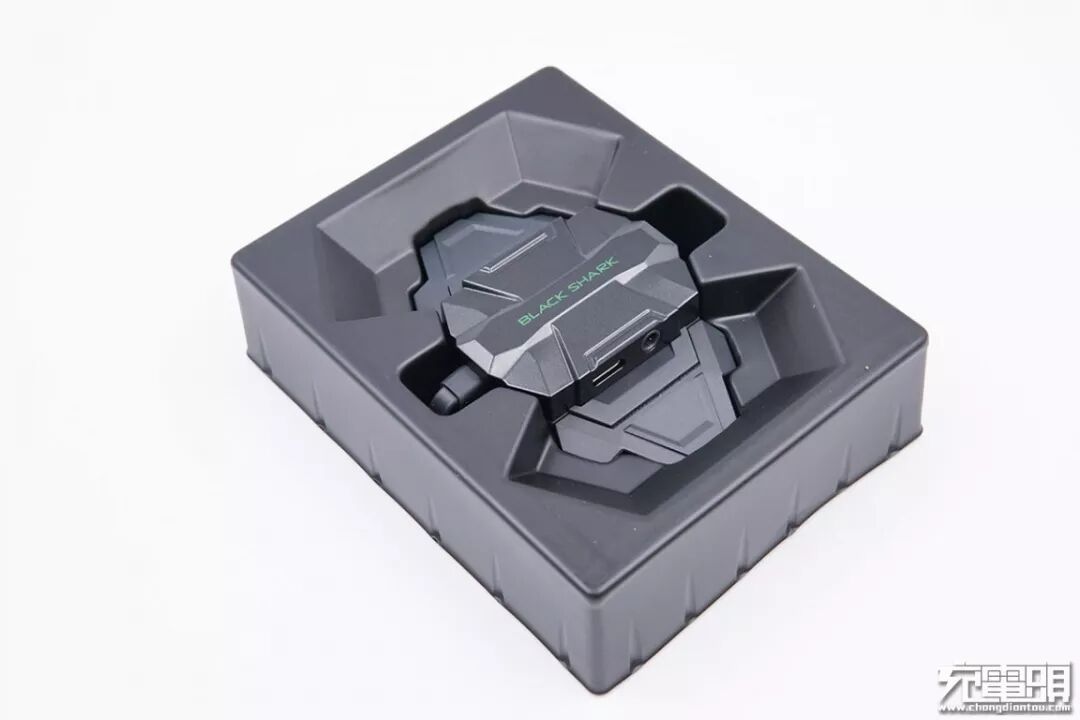

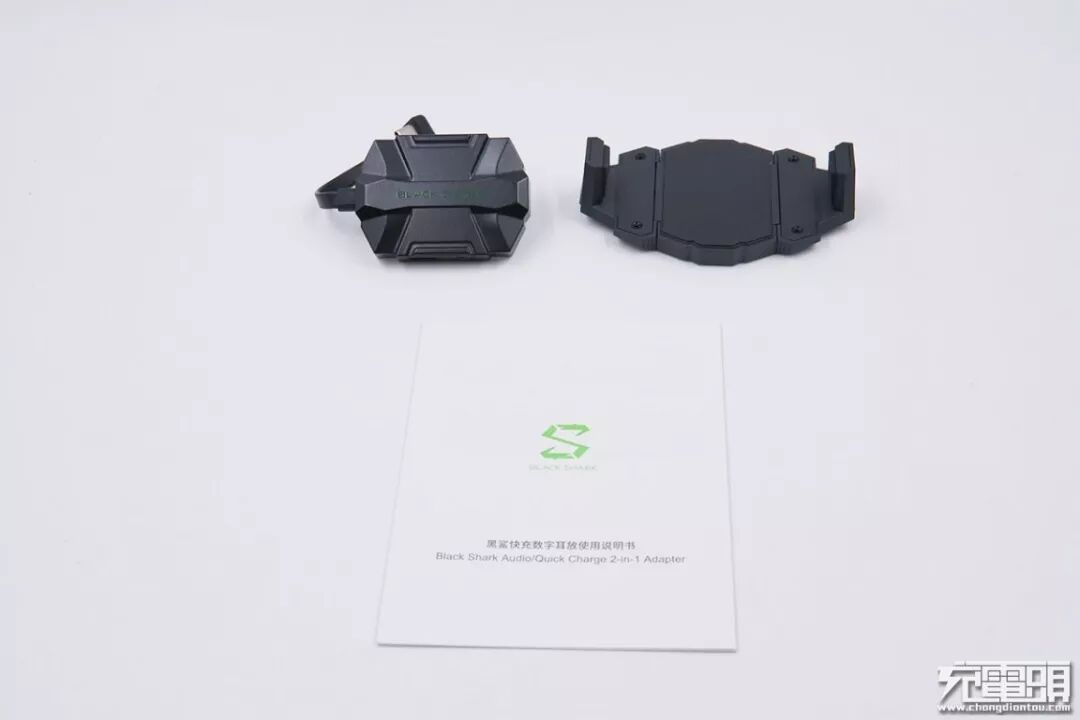

打开包装，里面是是黑色塑料内衬，包装轻便，保护效果也很不错。

打开包装，里面是是黑色塑料内衬，包装轻便，保护效果也很不错。

耳放与支架组装在一起的样子。

产品外观可以看出同样的电竞设计风格，为游戏而生。

耳放机身壳上有一层黑色贴纸，用来遮挡螺丝口，使产品更加美观，同时还能增大与支架接触面的摩擦力。

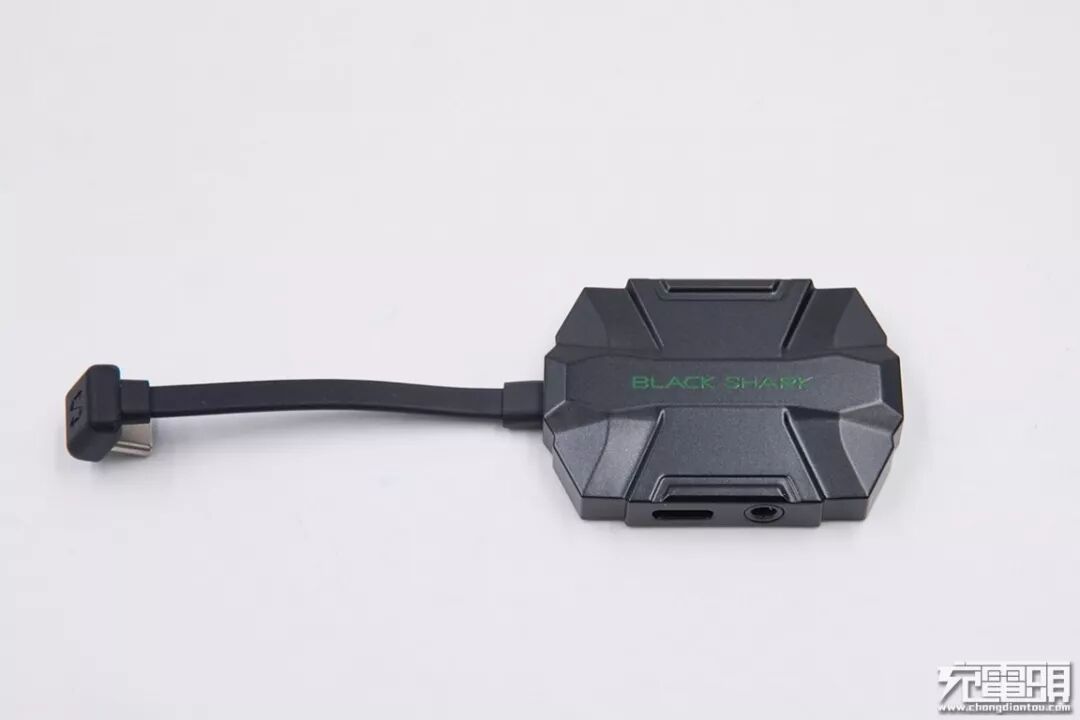

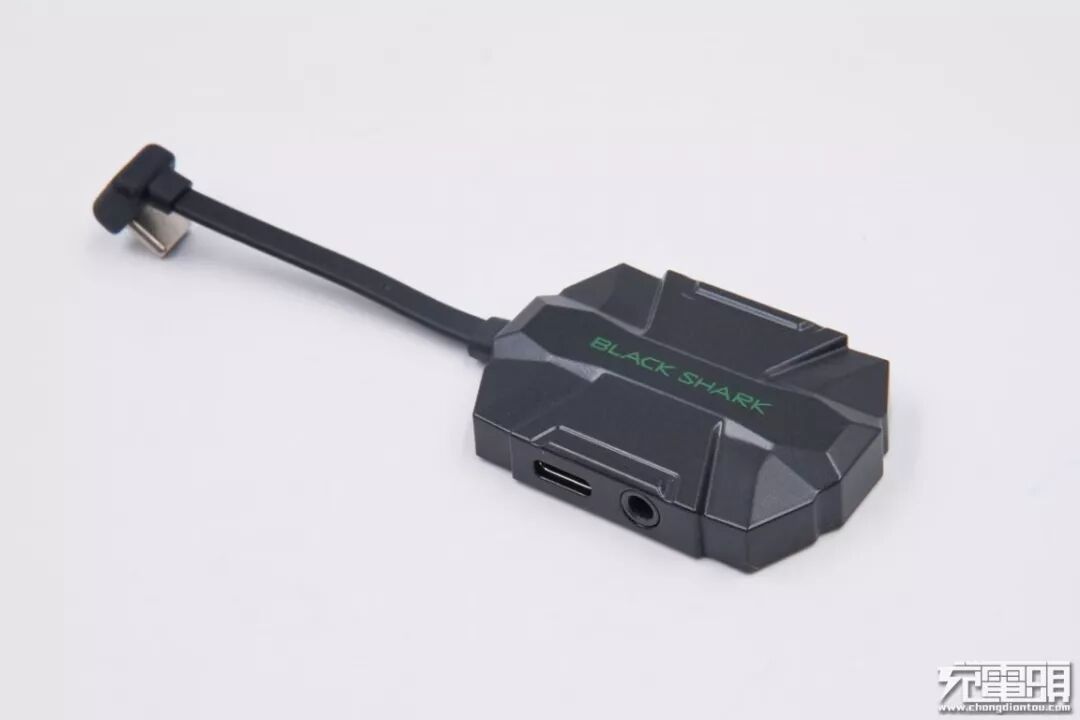

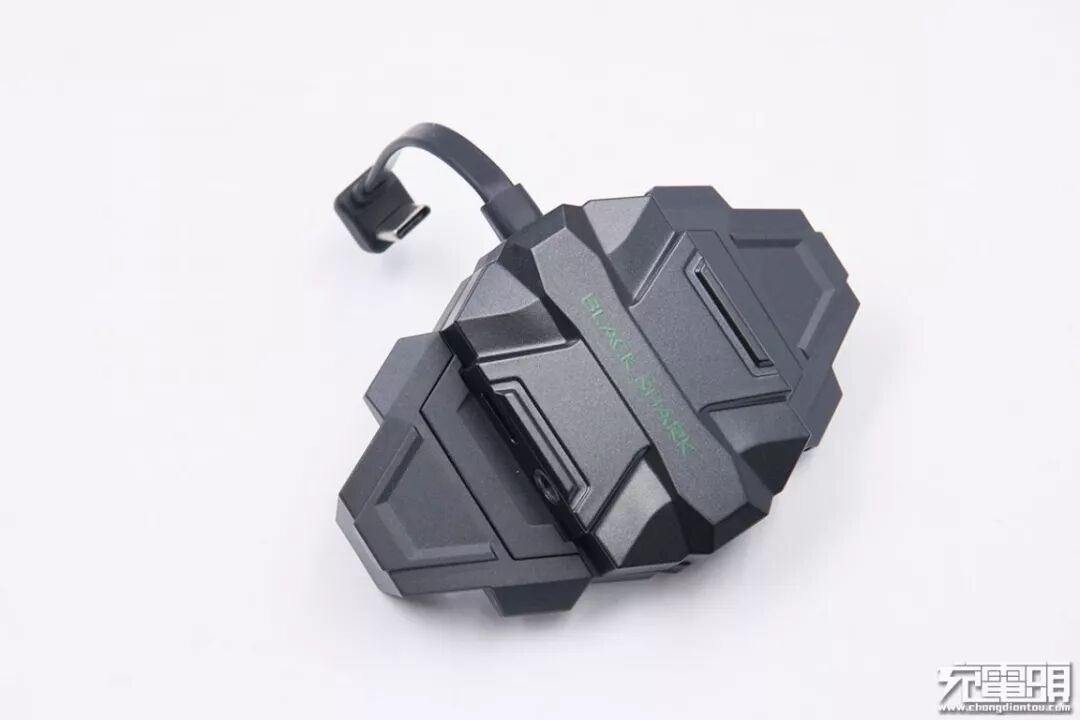

另一端外壳中间印有绿色的“BLACK SHARK”，左边的线缆两端进行抗弯折处理，侧面是USB-C接口和3.5mm耳机插口。

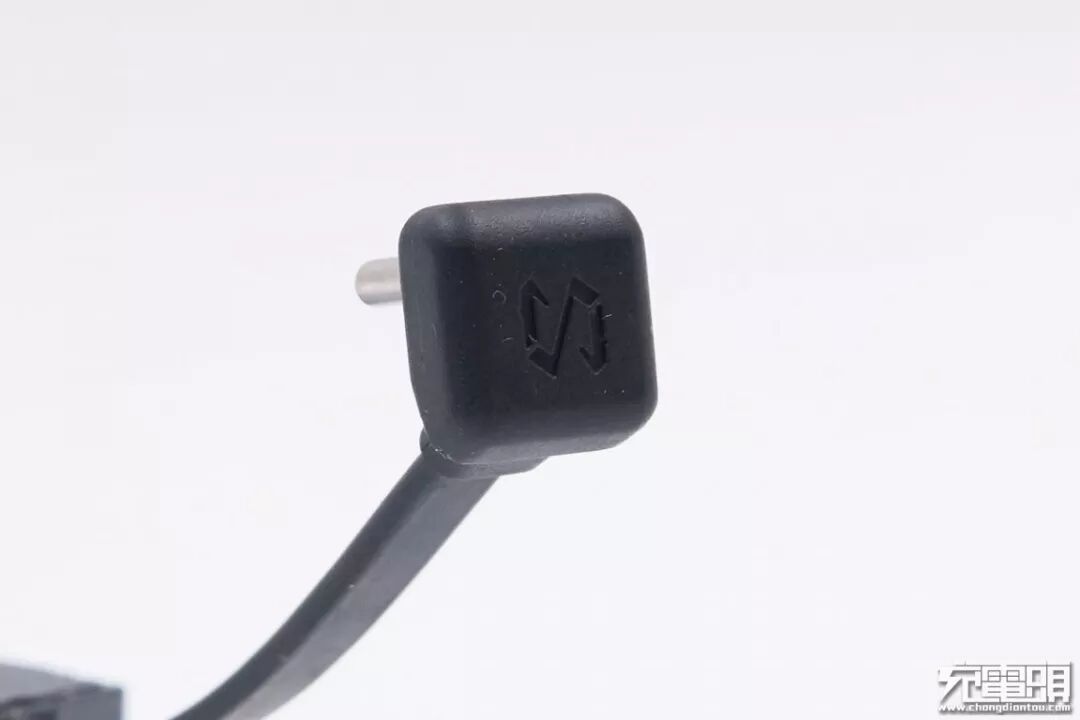

USB-C接口端特写，凹印的“S”logo。

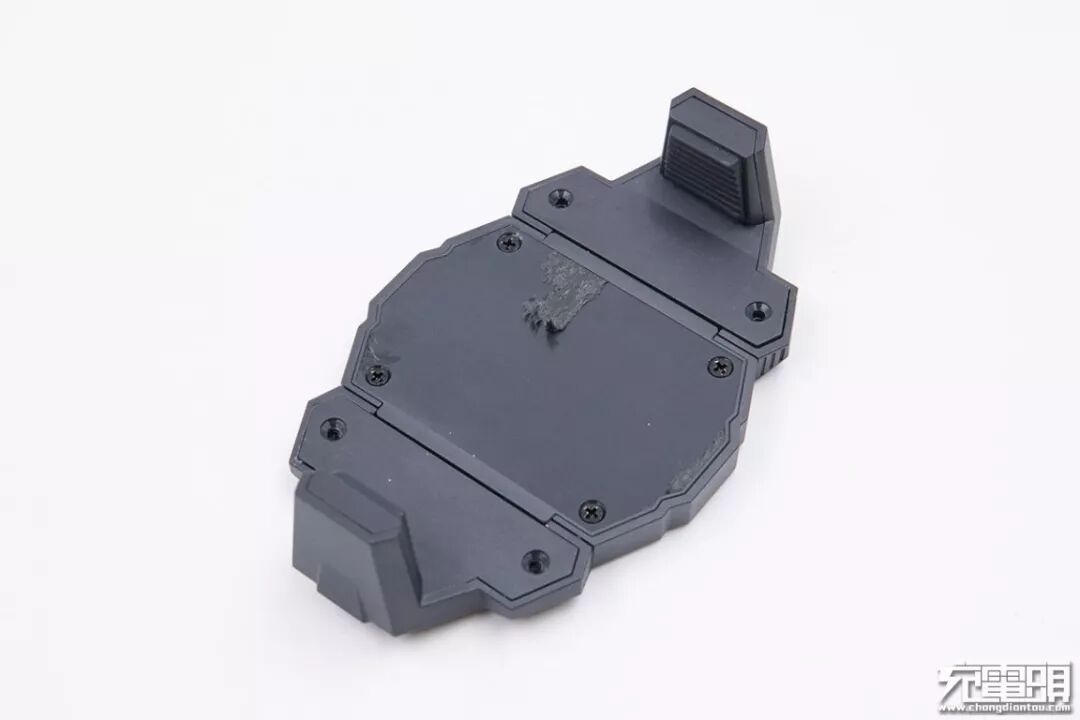

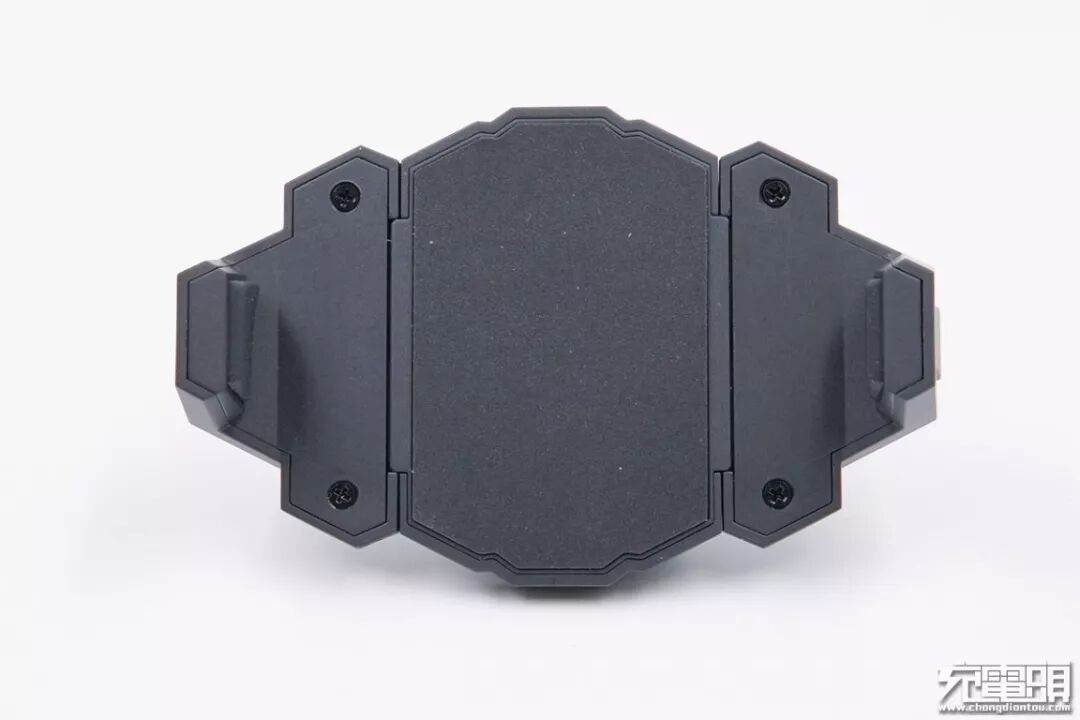

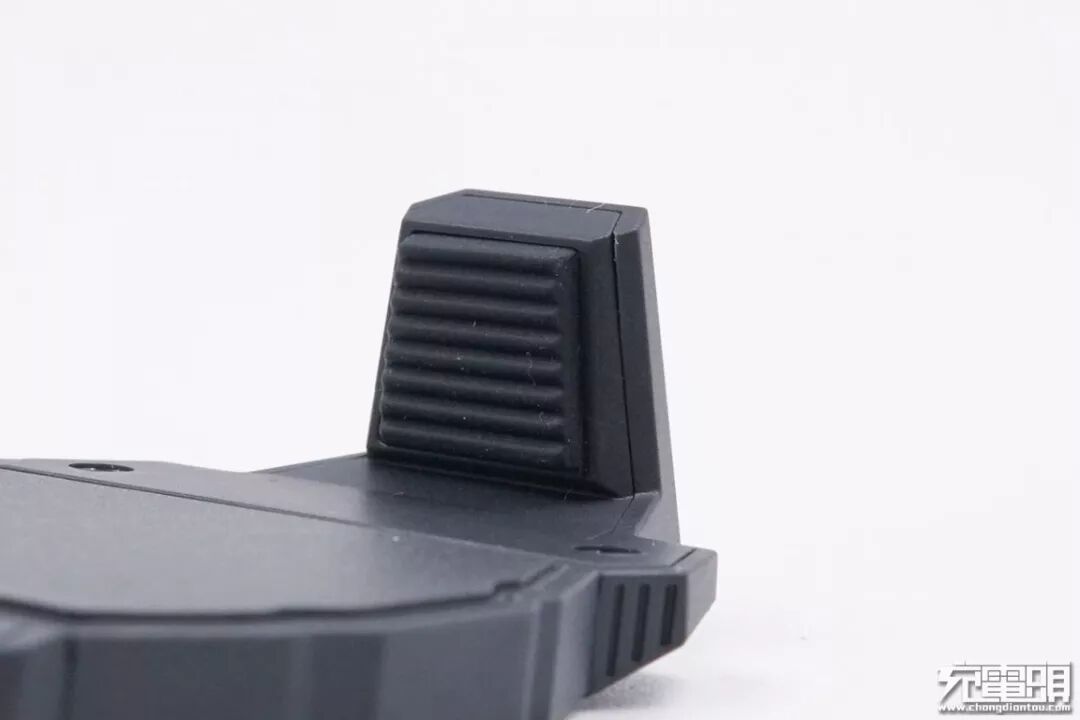

支架中间贴有黑色软垫，两端的支脚上各有两颗螺丝封装固定。

两端的支脚上都有黑色软垫。

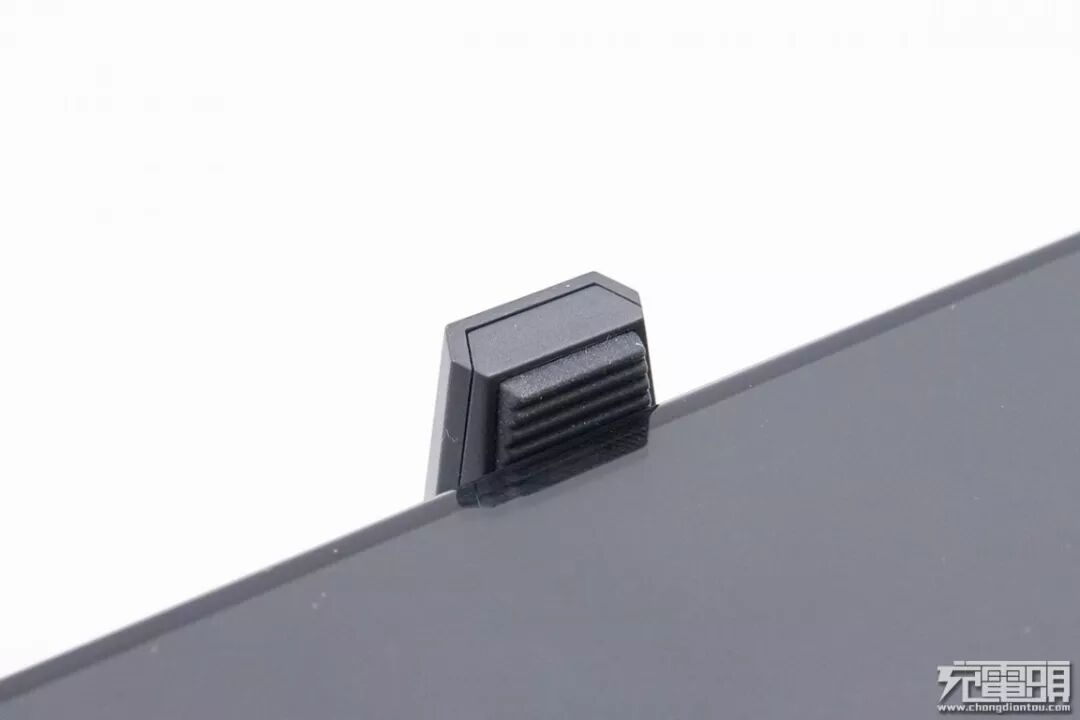

软垫表面是凹凸齿轮条纹，这样设计既不会损伤到正在固定使用的手机同时可以防滑防止手机脱落。

支架底面进行磨砂处理，以增大摩擦力，防止耳放滑动。

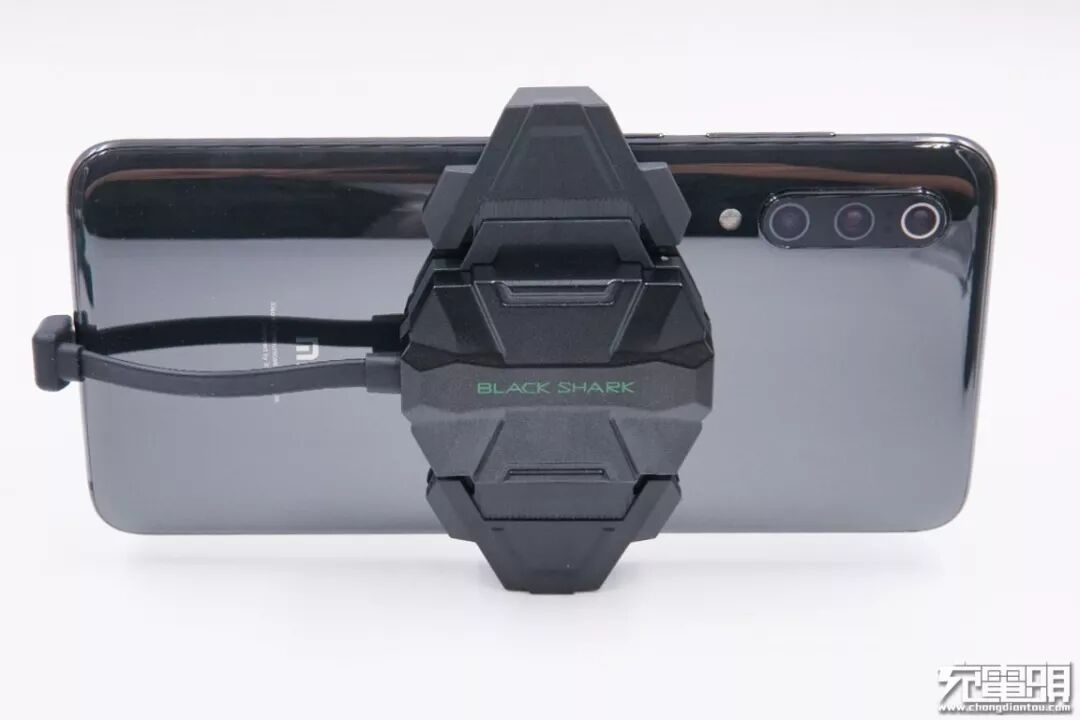

如上所示便是耳放的使用情况。

即是倒放手机也不会掉落，固定的很牢固。

净重约为47g，小巧轻便，易于携带。

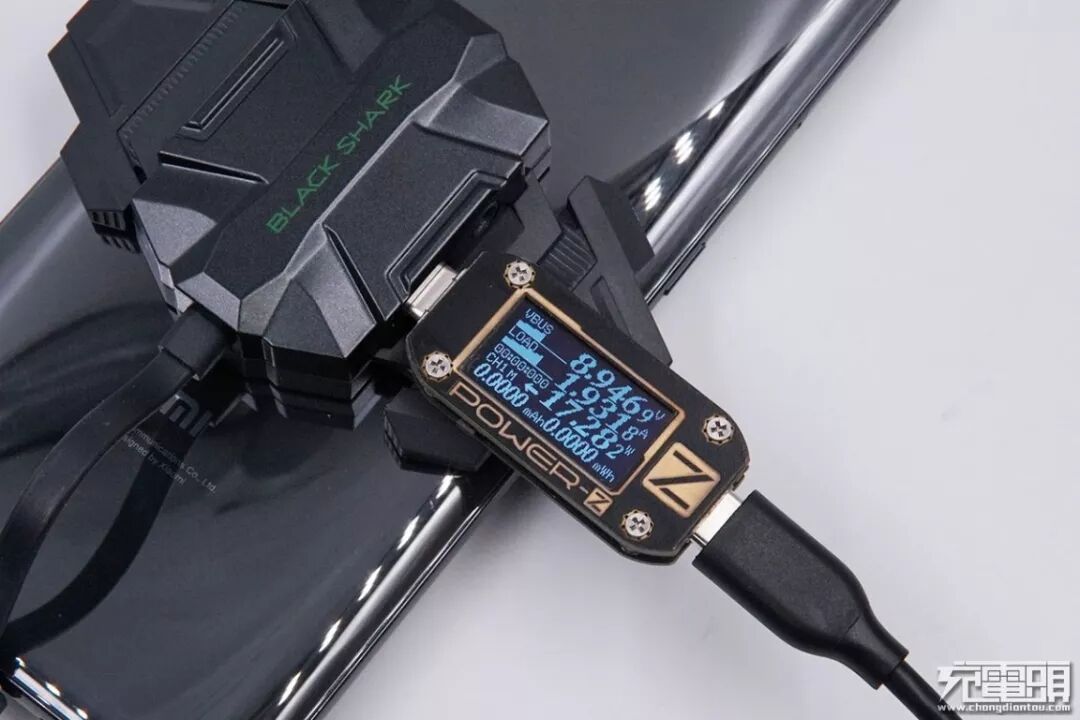

使用ChargerLAB POWER-Z KM001C检测USB-C接口的充电功率，显示充电电压8.9V，电流1.9A，充电功率达到17W。

二、黑鲨快充数字耳放BQE01拆解

将黑色软垫撕掉，下面是四颗螺丝将外壳封装固定。

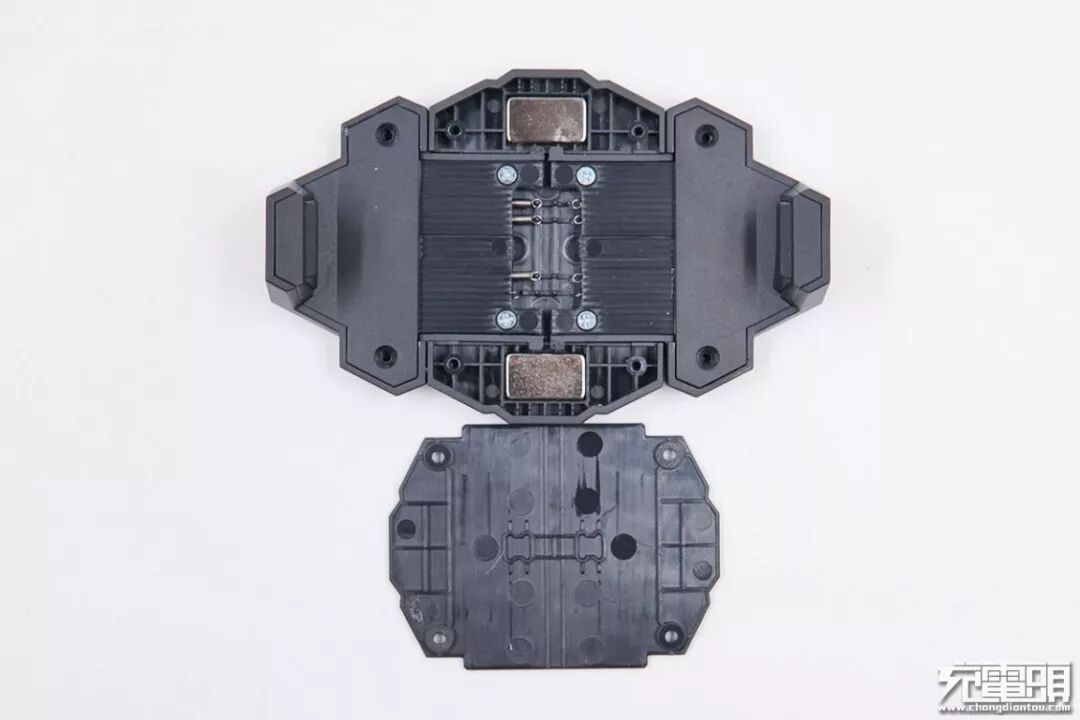

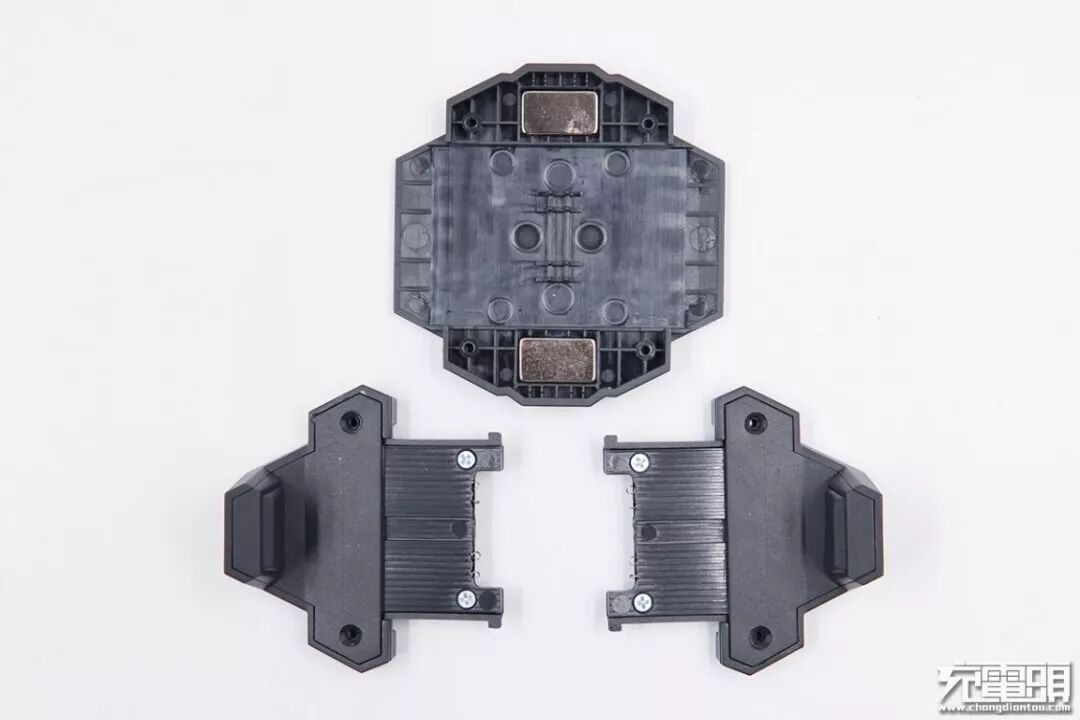

拆掉螺丝取下外壳，内部两端是磁铁，两侧的支脚边缘都有四根弹簧。

两个支脚上都有四颗螺丝封装固定。

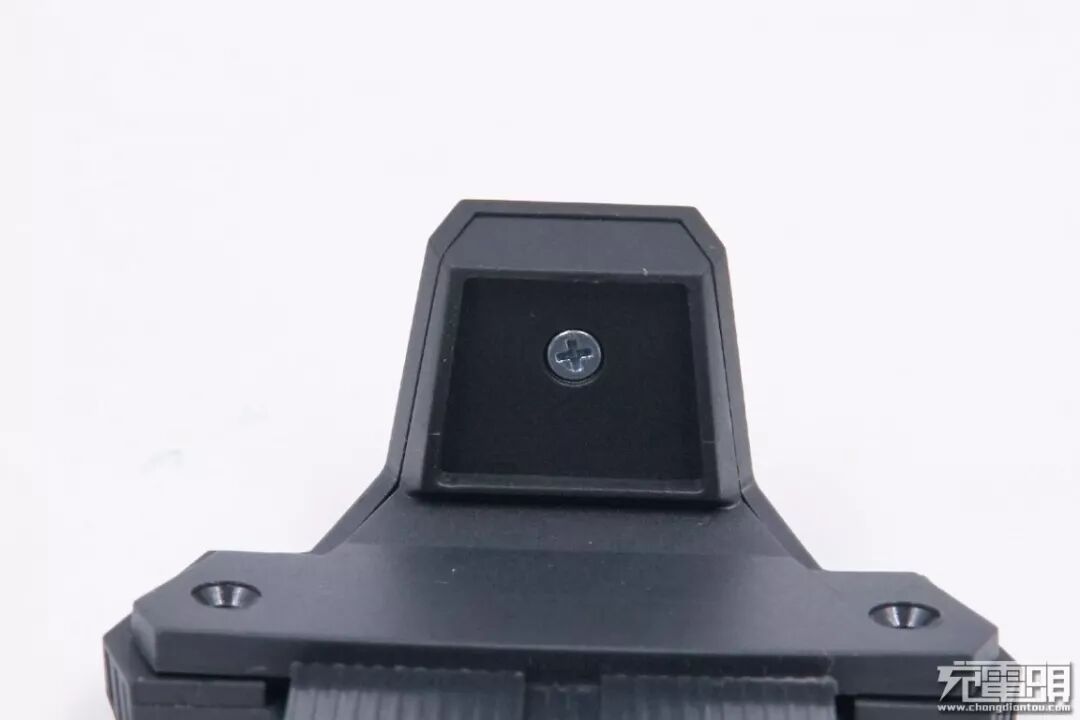

将软垫去掉，里面还有一颗螺丝。

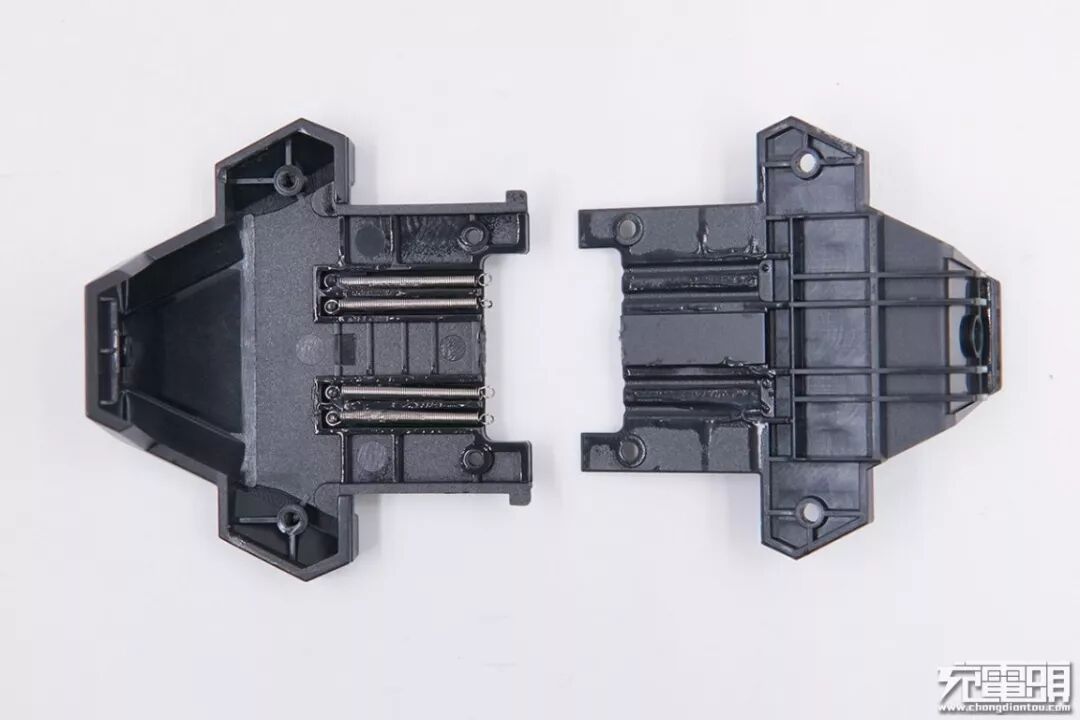

打开支脚的外壳，里面是四根弹簧。

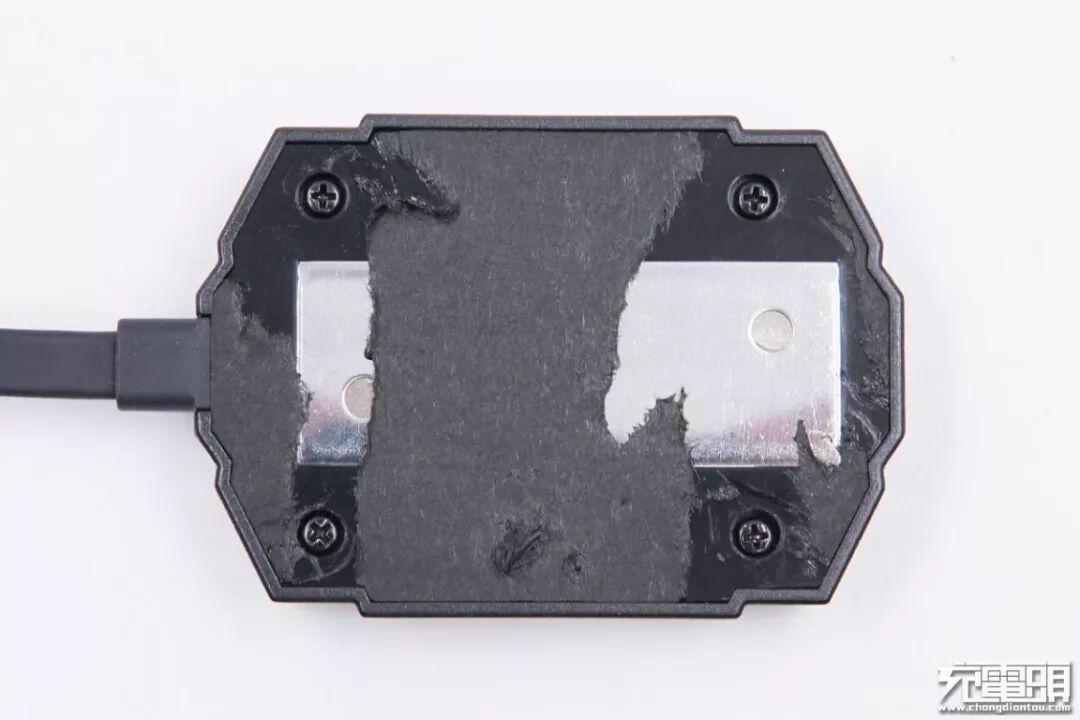

再来看看耳放，撕掉黑色纸，四角有四颗螺丝，中间是银白色金属片。

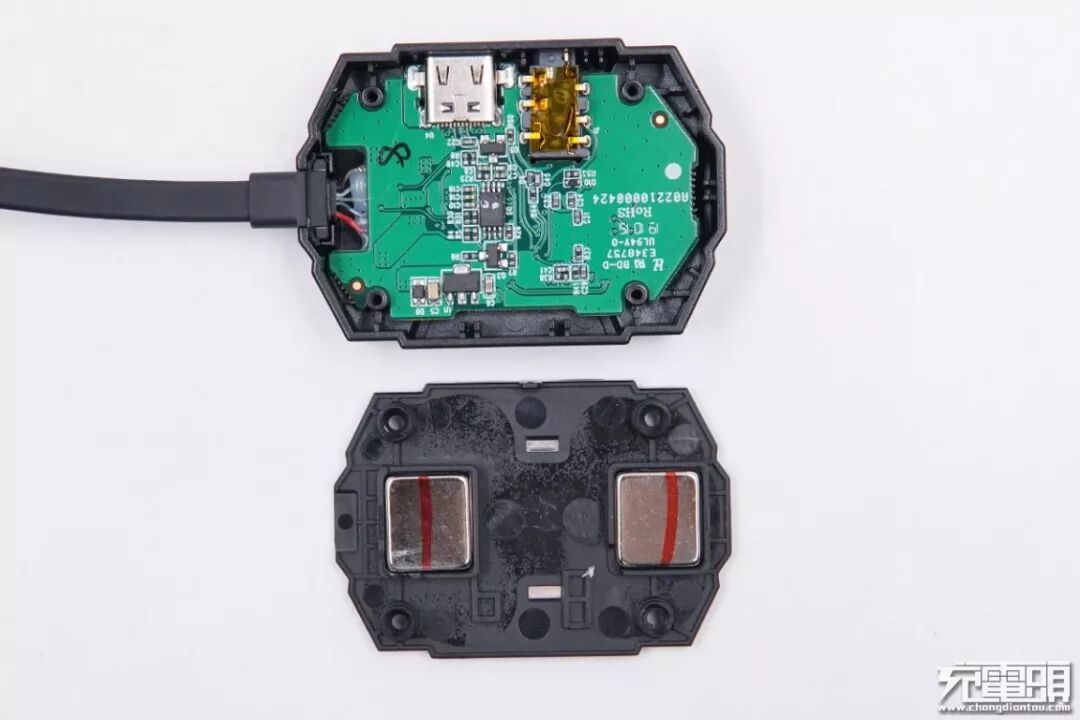

打开外壳，金属片两端吸附着两块磁铁，线缆末端固定在凹槽里，绿色PCB板四角均为内凹设计卡在塑料柱子上，起到定位支撑作用。

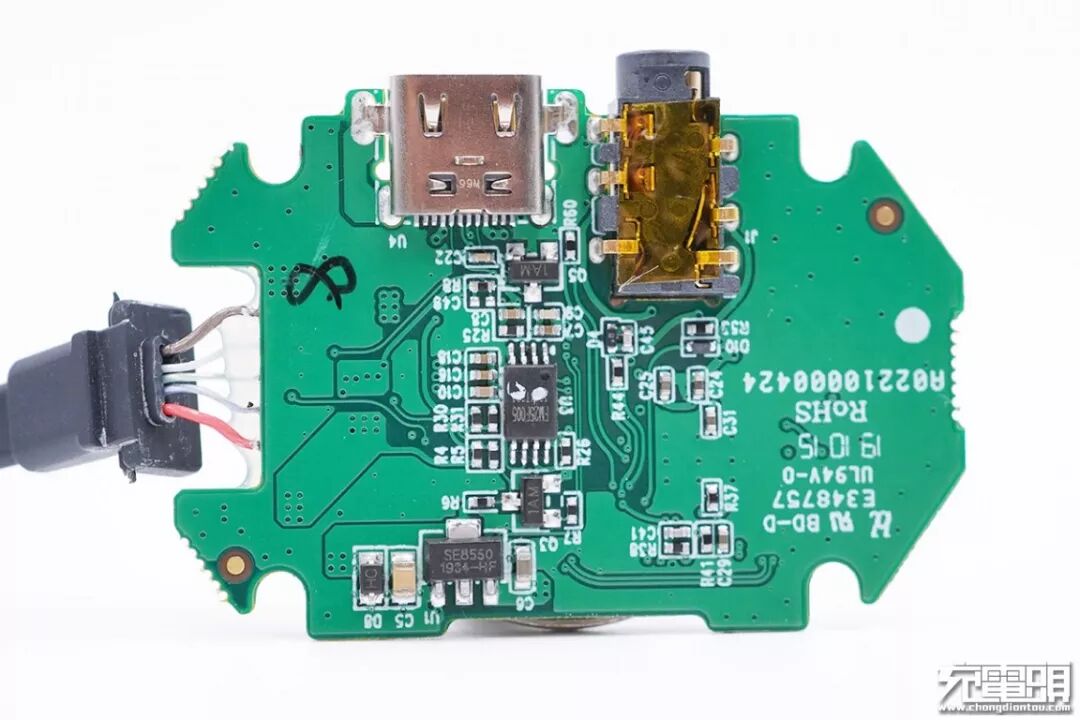

PCB板特写，元器件集中分布在中间位置，能够较好的缓冲外部冲击，如不慎摔落。耳机插孔外壳上贴有绝缘胶带。

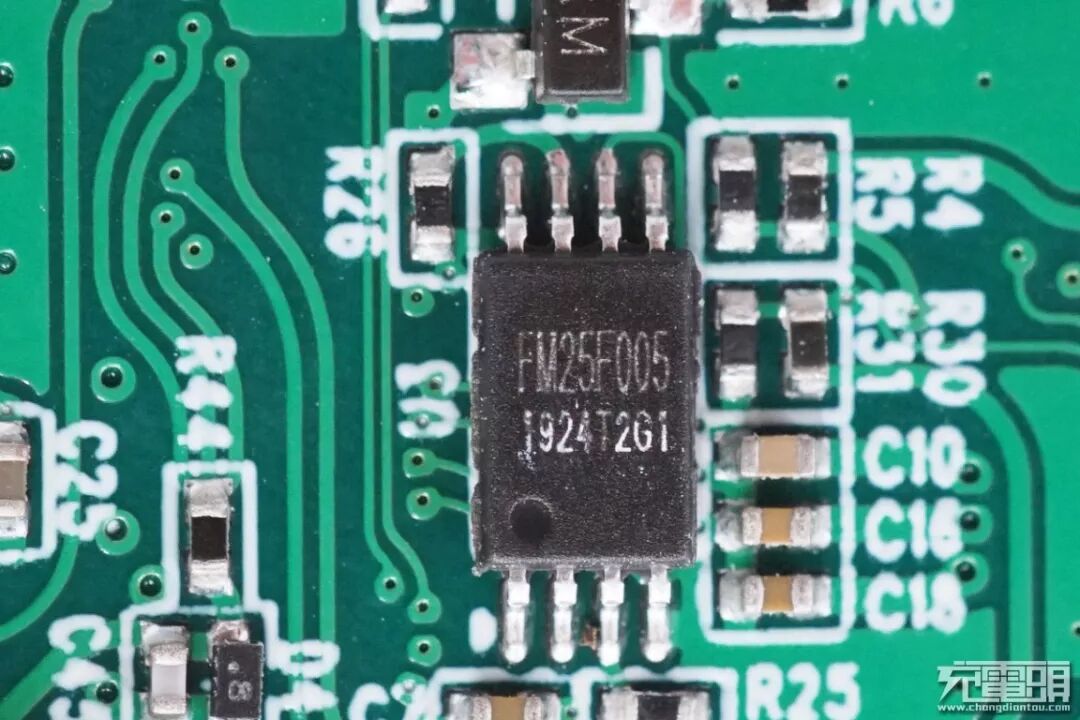

复旦微 FM25F005 SPI NOR FLASH，512Kbit，用于存储固件信息。

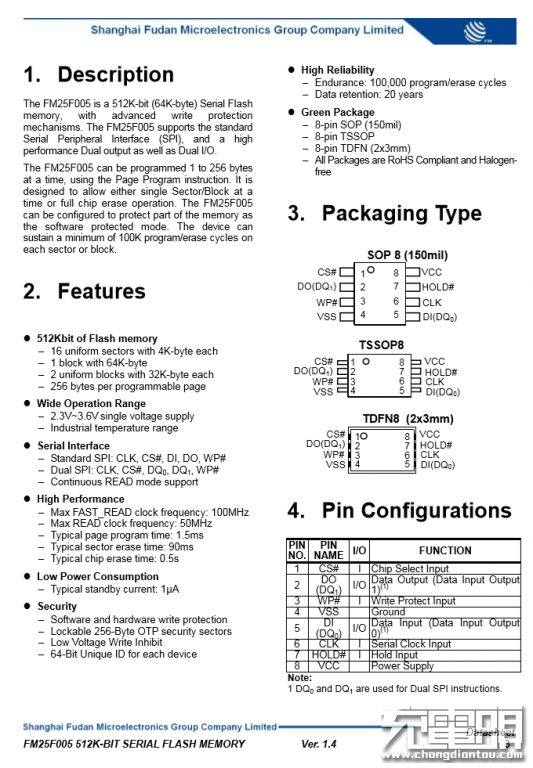

复旦微 FM25F005 详细资料。

思旺 SE8550 5V稳压，SOT89封装。

另一面特写，线芯焊接处注胶保护，耳机插孔和USB-C接口均采用沉板过孔焊接，可有效降低耳放的厚度。下面我们先来看看芯片的信息。

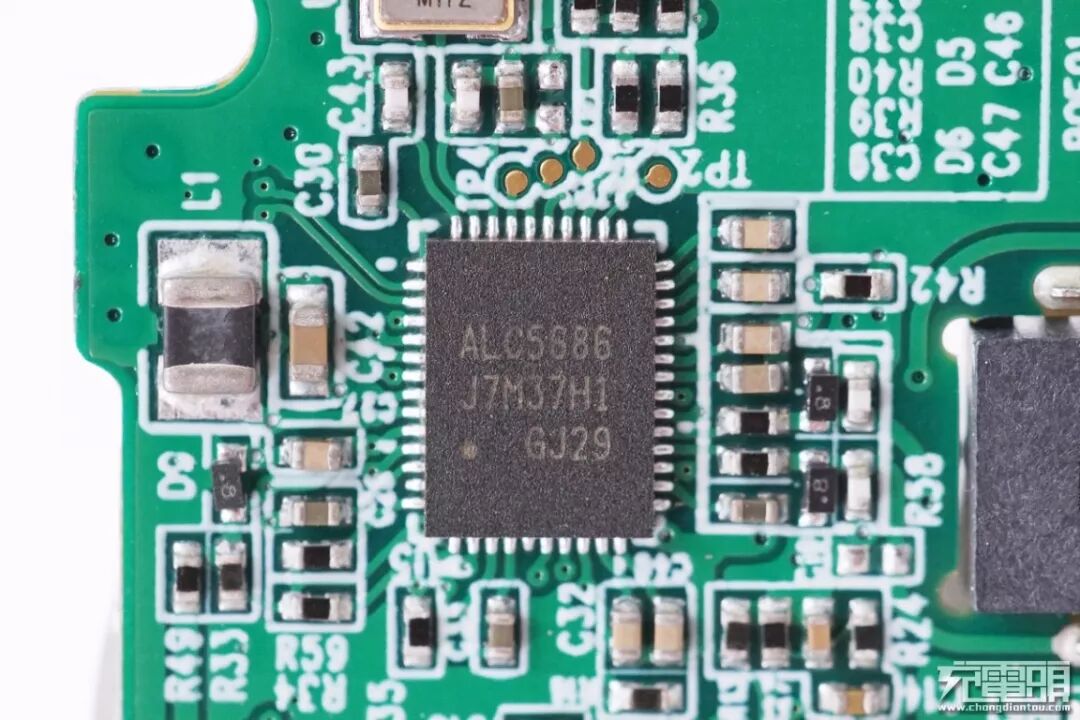

ALC5686音频芯片，将手机输出的数字信号转换成音频输出到耳机。

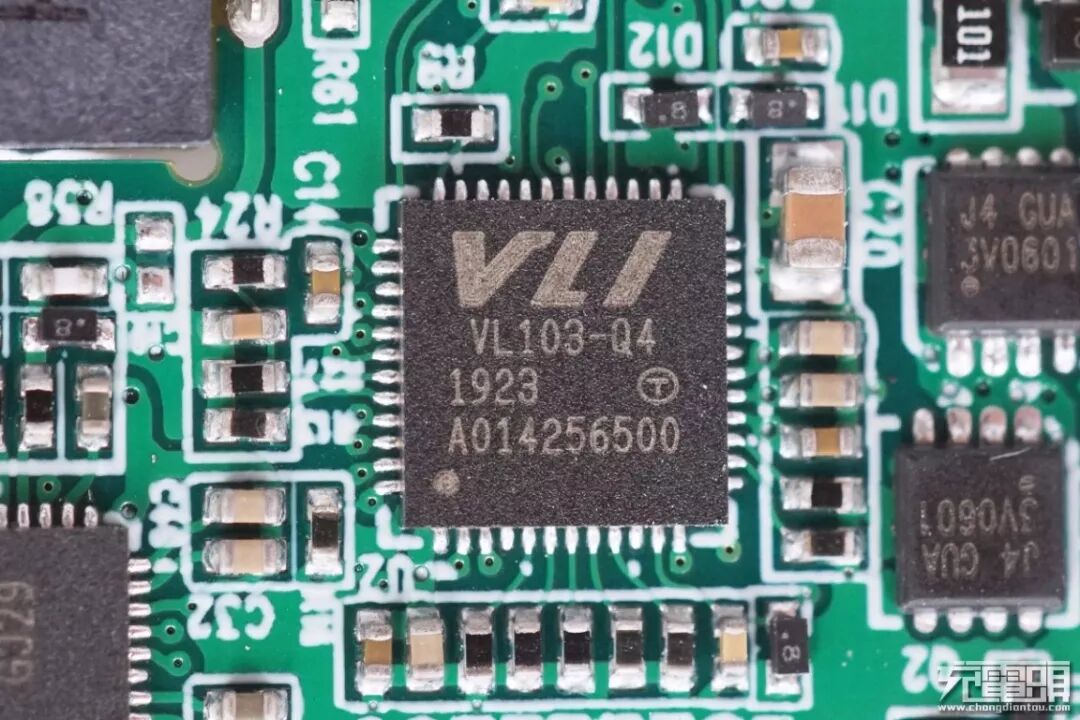

威锋电子VL103，是一款高度集成的节能单芯片DisplayPort Alt-mode和USB PD 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计，目前已获得USB-IF协会PD 3.0认证，此前已被华为USB-C转HDMI高清投屏线采用。

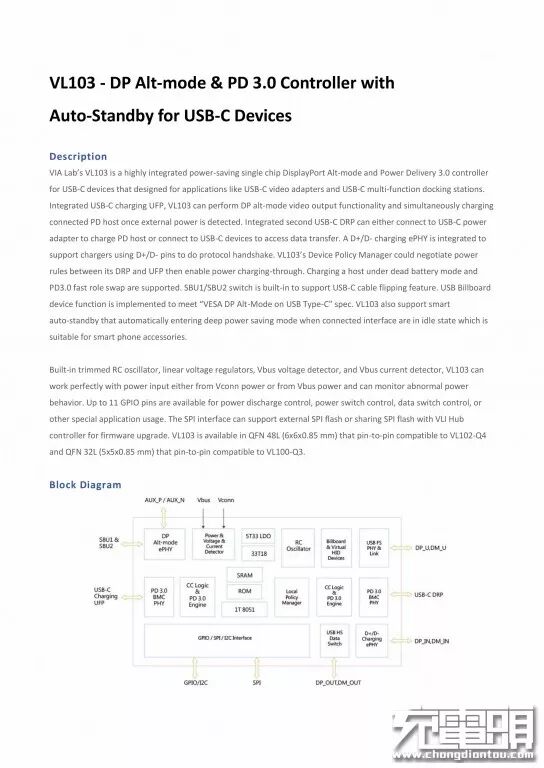

VL103是一款垂直整合各项传输功能的USB PD芯片，内建Billboard，是一款可优化USB-C周边设备的解决方案，适用于优化USB Type-C周边设备、转换器、扩展坞以及用于充电配置时可选支持Fast Role Swap协议。VL103单USB-C端口能同时支持USB数据、视频、充电（可上达100W），且支持自动省电模式（Auto-Standby），当USB信道无指令沟通时，VL103可自动进入休眠，实现智能省电。这颗芯片实现传输手机输出的数字信号给解码器芯片同时为手机充电。

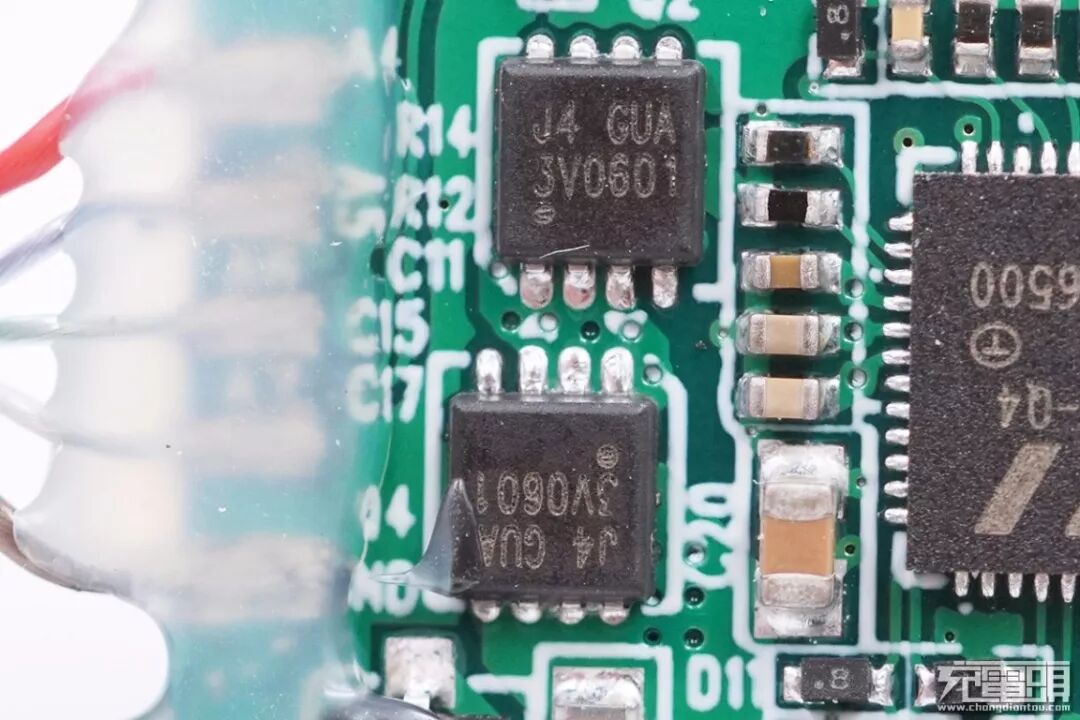

两颗丝印J4 GUA 3V0601 PMOS管，VBUS开关管。

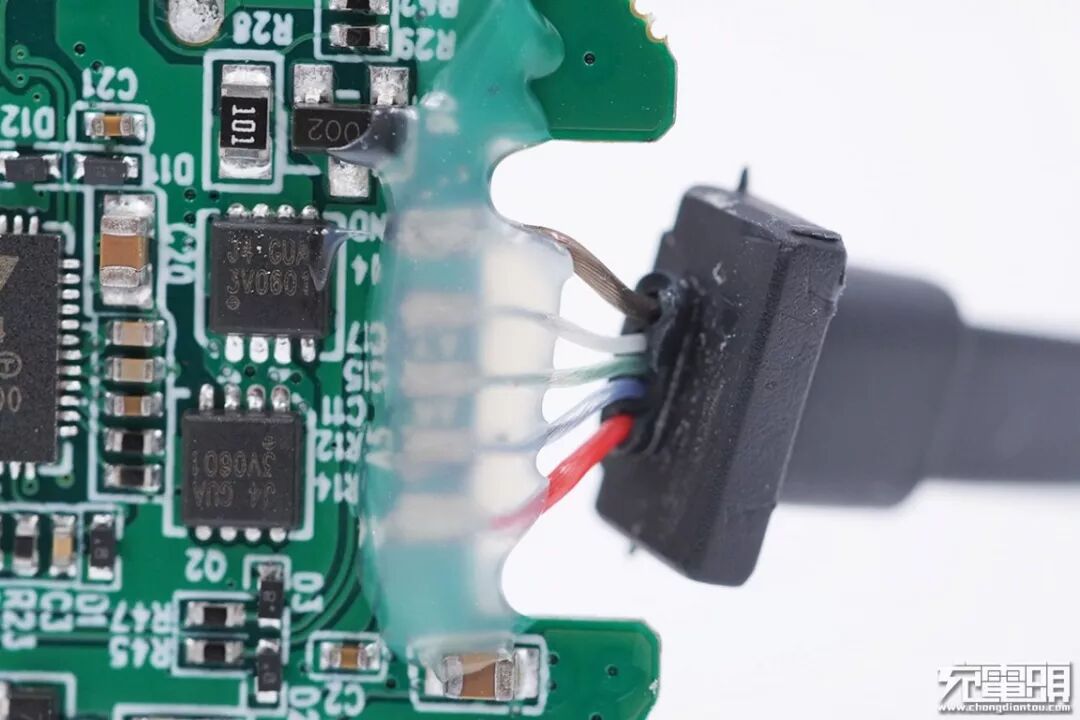

线芯焊接处特写，注胶保护。

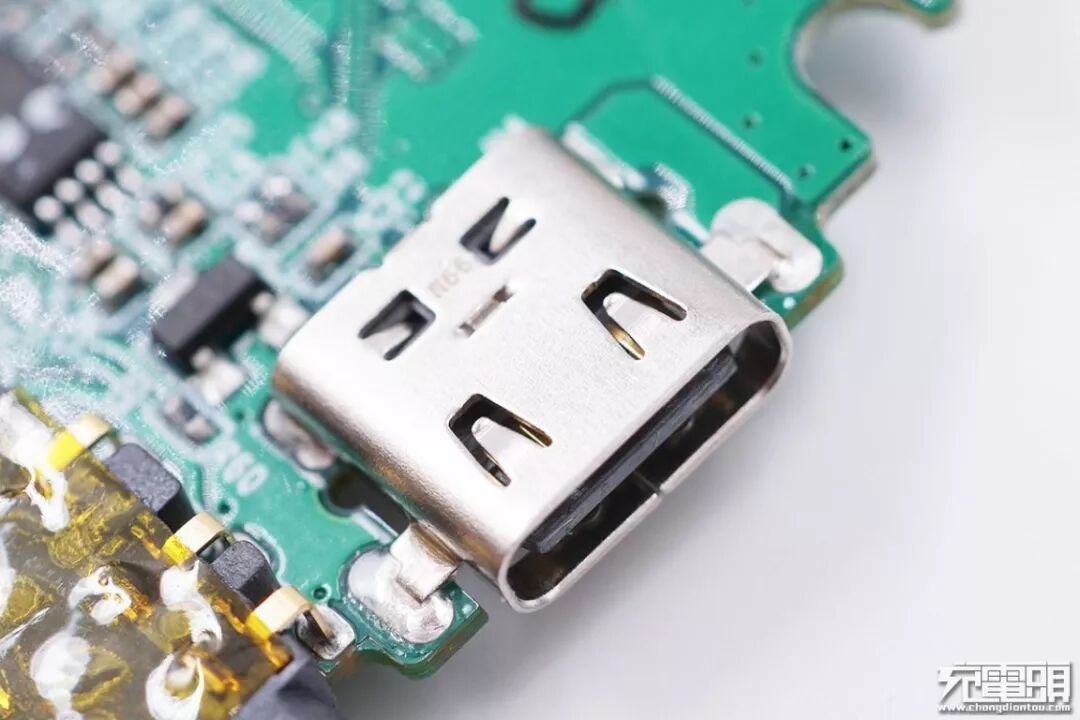

USB-C接口特写，黑色舌片不漏铜。

耳机插孔特写，上面印有“9ARBAH”字样。

24MHz无源晶振，为音频转换器提供时钟。

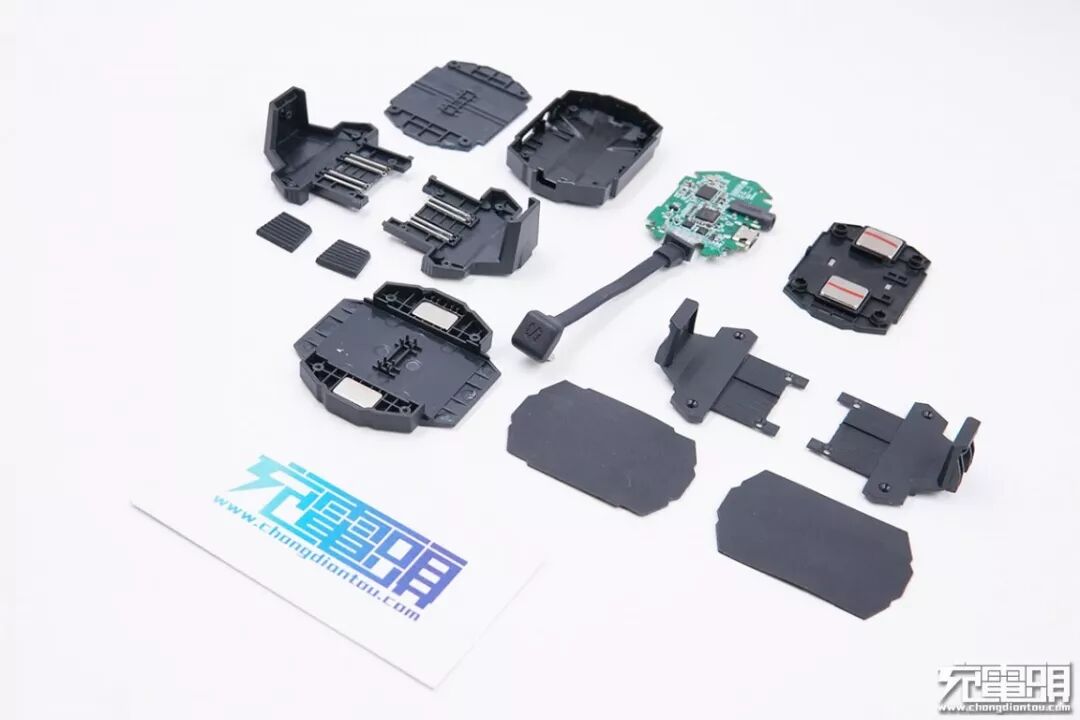

全部拆解完毕，来张全家福。

充电头网拆解总结

这款黑鲨快充数字耳放BQE01外观延续了黑鲨旗下的其他产品的电竞设计风格，支架与耳放内部使用磁铁设计，拆解组装都非常方便。支脚上有软垫用于保护手机避免刮伤，并且固定也非常牢固。此外耳放输出功率达18W，也能满足日常充电需求。

充电头通过拆解发现，这款黑鲨快充数字耳放BQE01内置威锋电子VL103，这是一款高度集成的节能单芯片DisplayPort Alt-mode和USB PD 3.0控制器，适用于USB-C设备，专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计，目前已获得USB-IF协会PD 3.0认证。此外还使用了ALC5686音频芯片、复旦微的FM25F005存储芯片和思旺的SE8550稳压管，用料扎实。
