拆解报告：米家魔方转换器MJZHQ3-01QM(无线版)

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

---- 充电头网拆解报告第1060篇 -----

魔方插座是近些年比较热门的一类插座，它独特的立体设计相比普通排插节省了不少空间，狭小区域或是单口墙面插座通过魔方转换能拓展出数个国标插孔，不少魔方插座还自带了USB接口，方便手机充电。

最近，米家也推出了两款魔方插座，分为有线版和无线版。之前充电头网已经对这款魔方插座的有线版进行了拆解。今天小编给大家带来的是无线版的拆解，下面就让我们看看有线版和无线版转换器有什么不一样的地方。

一、米家魔方转换器MJZHQ3-01QM(无线版)外观

包装盒上端有挂钩设计，方便产品展卖，正面中间是产品外观图，右上角是“MJ”logo，左下角是转换器名称。

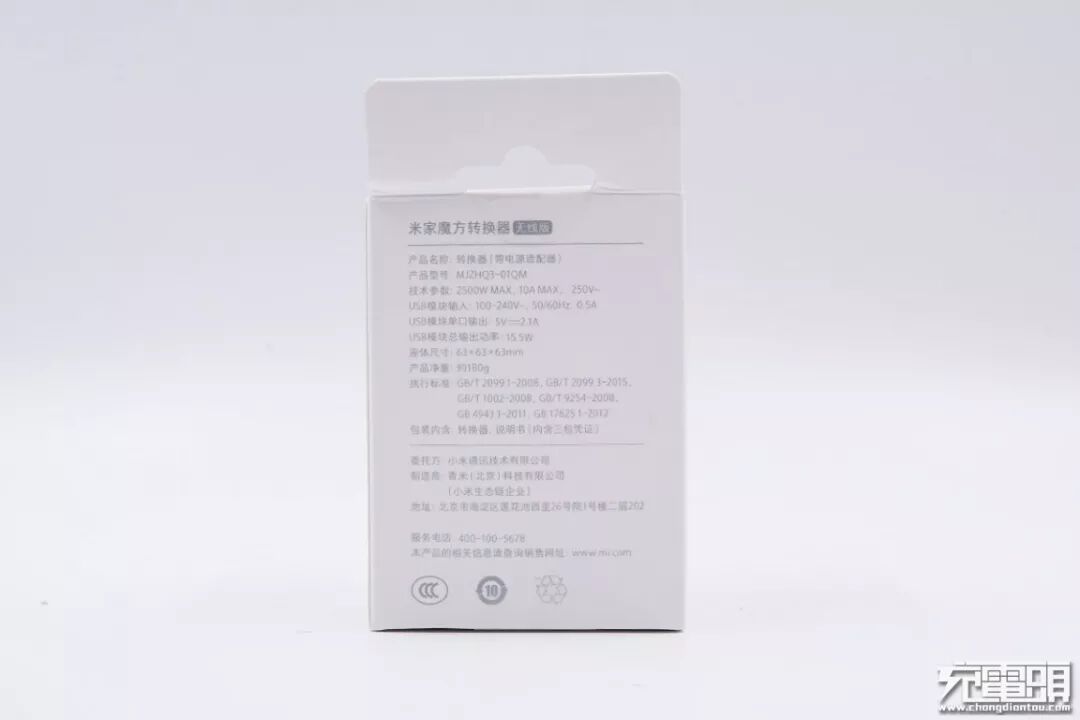

包装盒的背面印制的是产品参数信息。
产品名称：转换器（带电源适配器）
产品型号：MJZHQ3-01QM
技术参数：2500W MAX，10A MAX，250V~
USB模块输入：100-240V~，50/60Hz，0.5A
USB模块单口输出：5V/2.1A
USB模块总输出功率：15.5W
座体尺寸：63*63*63mm
产品净重：约180g
产品已经通过了3C认证。

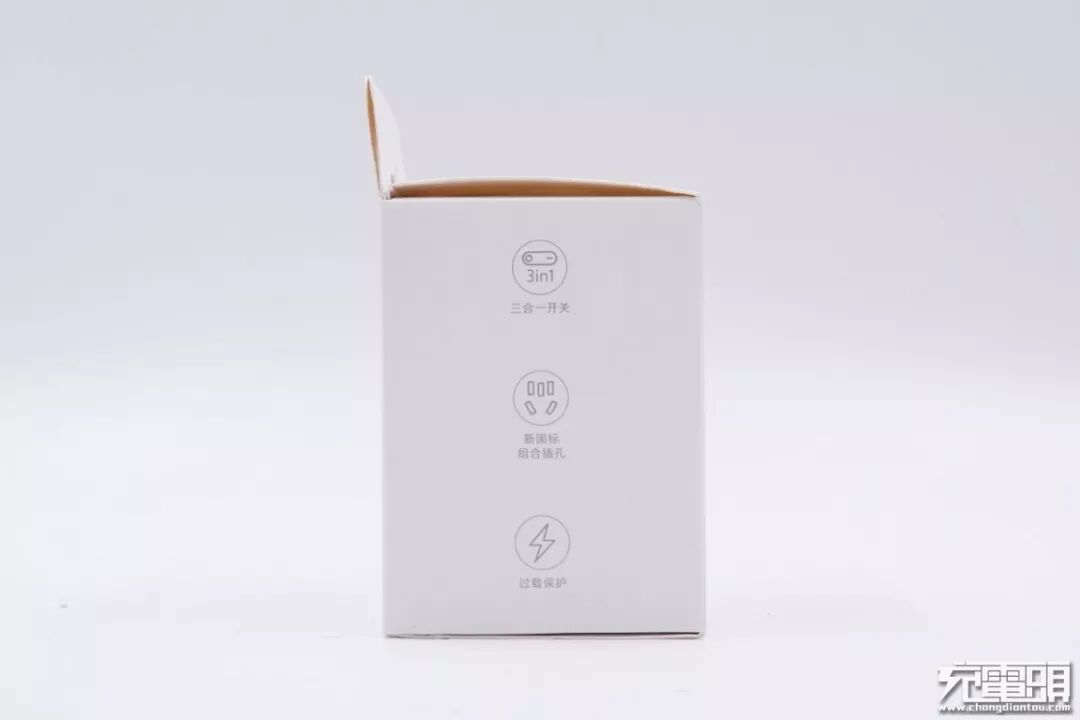

包装的侧面，印刷着三合一开关、新国标组合插孔，过载保护等字样。

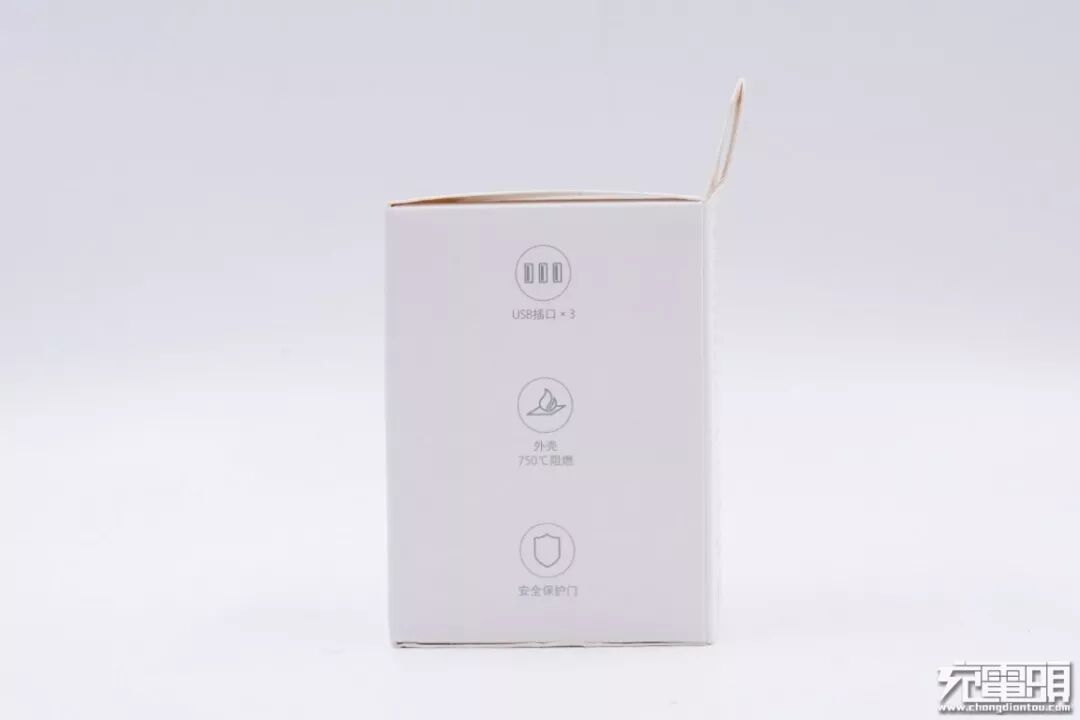

另一侧则是USB插口*3、外壳750℃阻燃、安全保护门的产品特色介绍。

包装内含：转换器，说明书（包含三包凭证）。

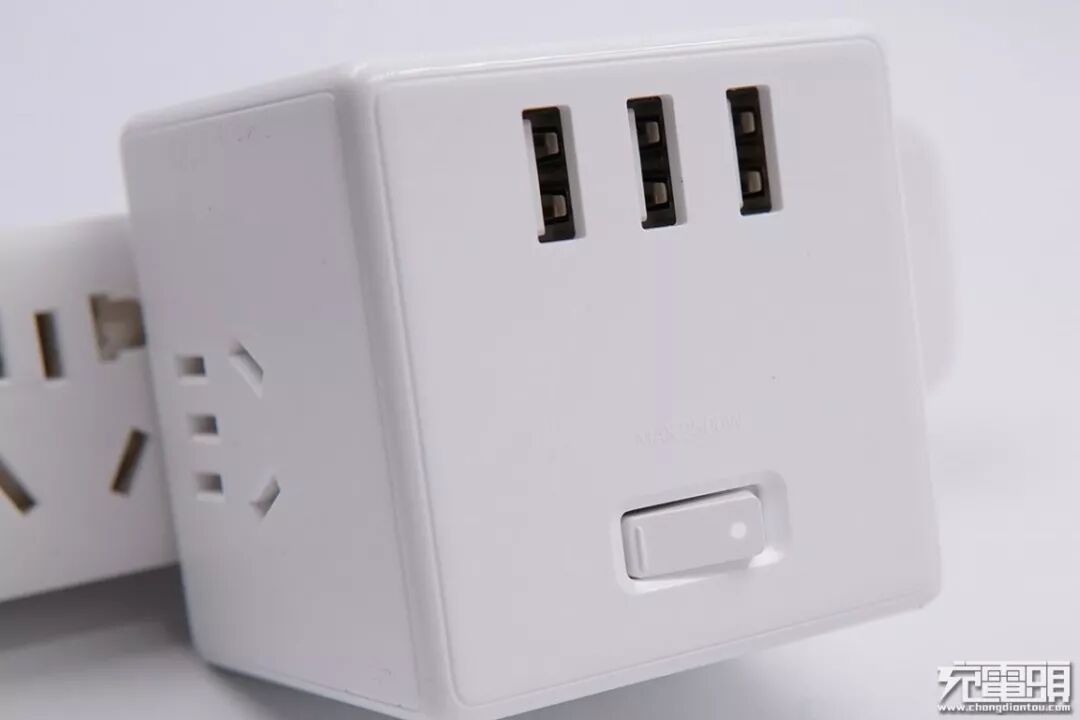

无线版米家魔方转换器MJZHQ3-01QM机身外壳采用白色PC阻燃材质，六面均为磨砂处理，而棱边则是钢琴烤漆处理工艺。转换器有四个面都有输出接口，其中三个面为国标AC插孔，还有一面是USB-A接口及电源开关。

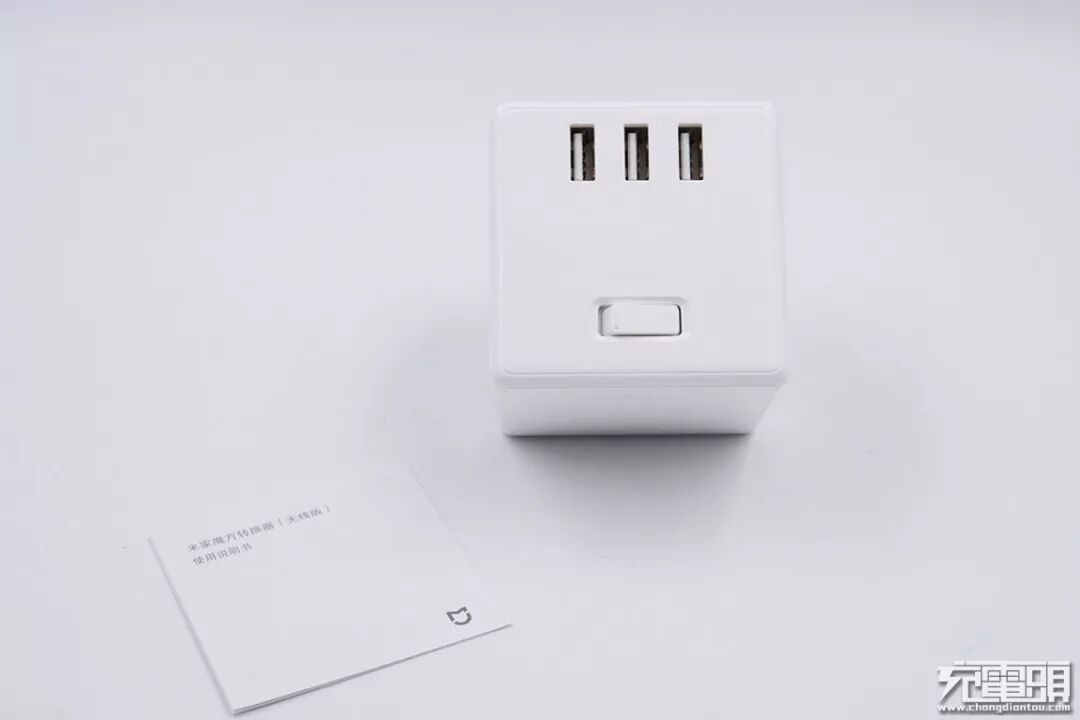

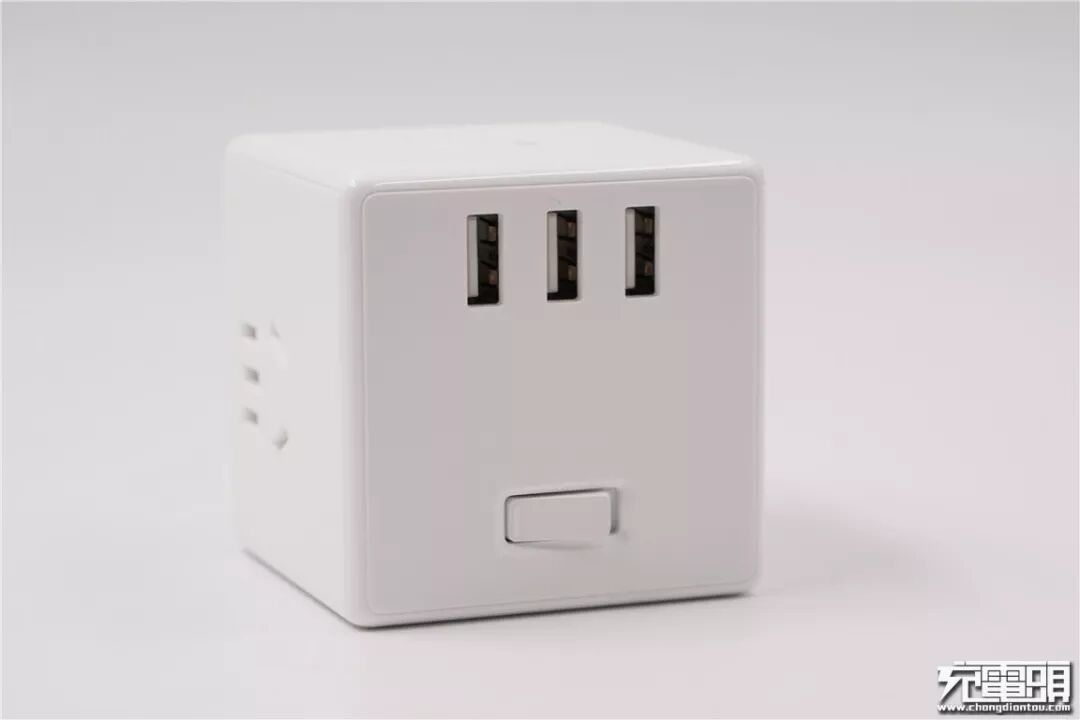

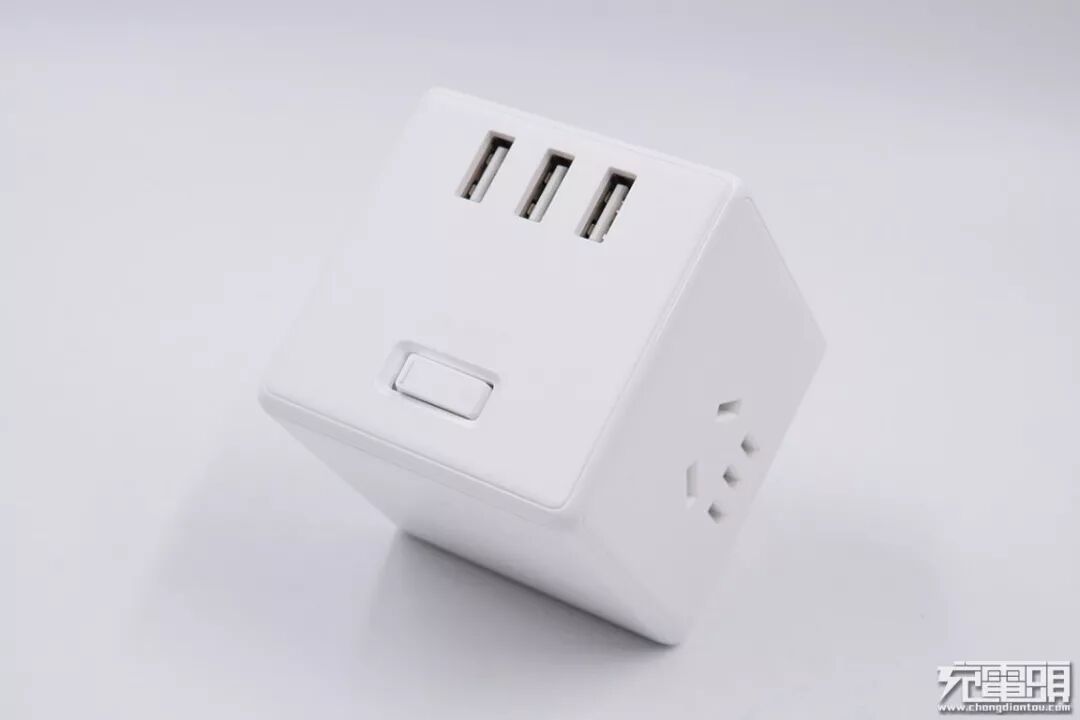

正面配备了三个USB-A输出接口，接口的下方还有一枚三合一开关，包含了电源开关、过载保护和电源指示功能。

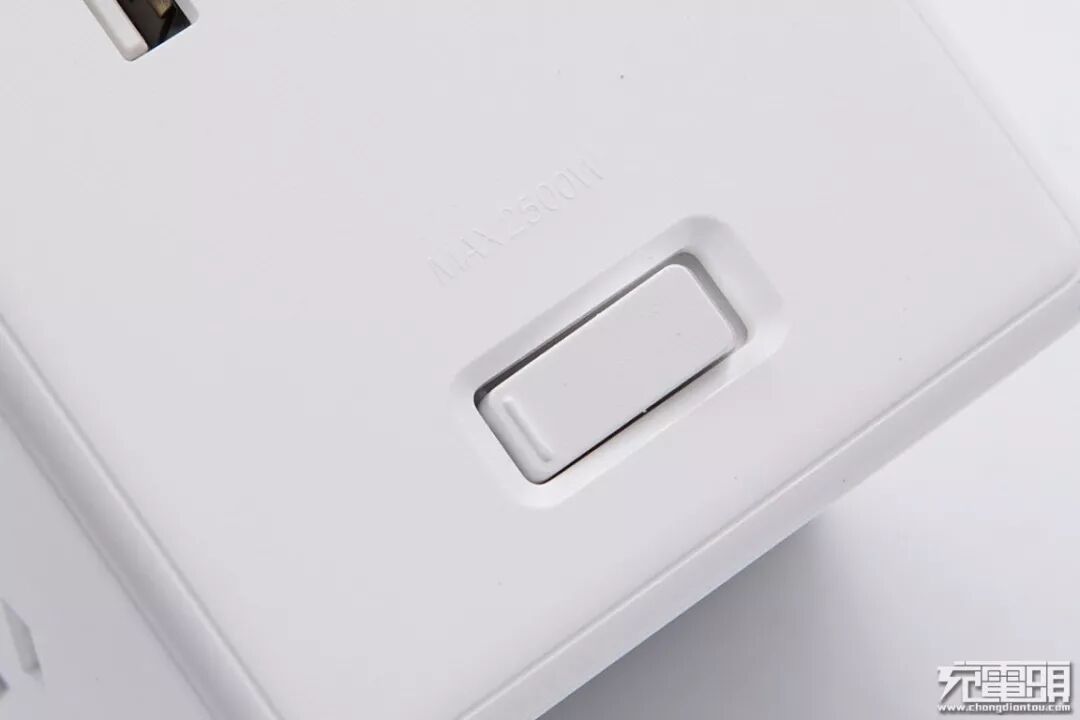

三合一开关特写，左端有小凸起，使按动更加容易，旁边是“MAX 2500W”字样。

通电后，开关上LED指示灯亮白光。

3个交流插孔全部配备国家标准的安全门，安全门防止单边插入，在遭遇异物插入一边时，安全门紧紧关闭，防止意外的发生，安全有保障。

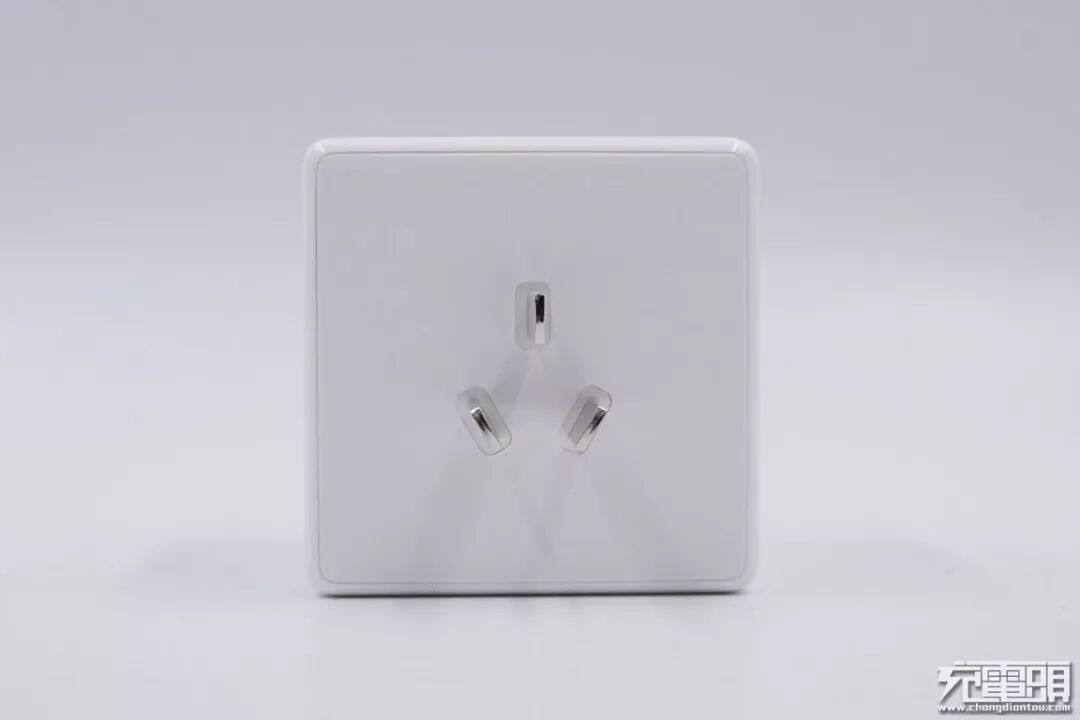

转换器背面是国标3脚插头。

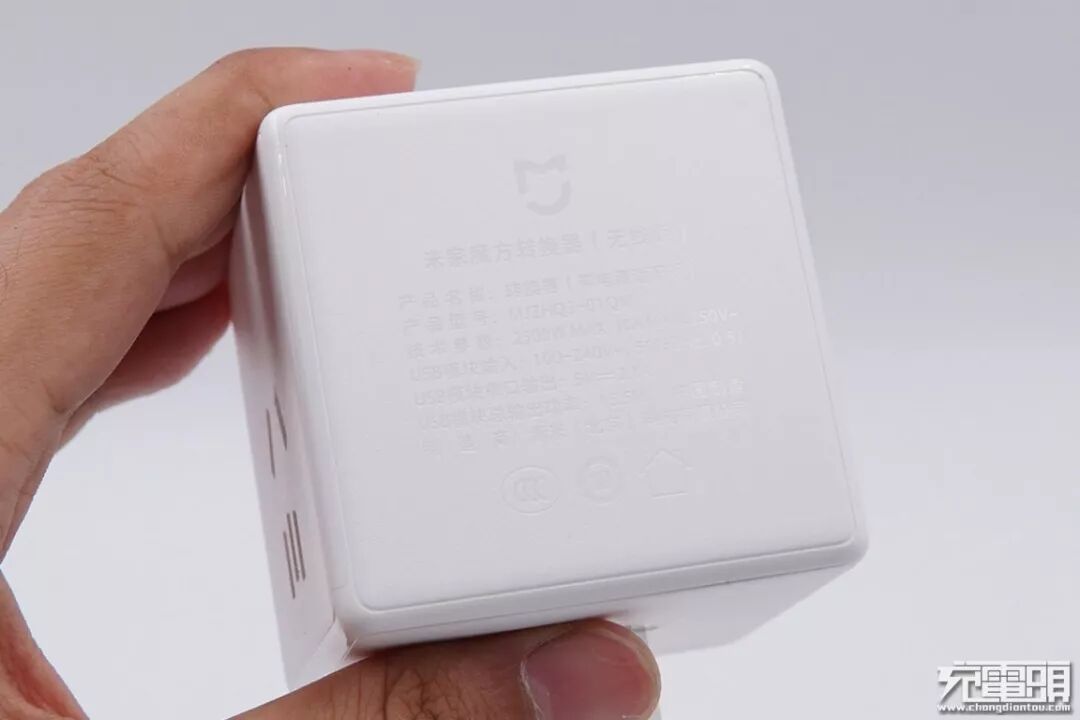

转换器拿在手上非常的小巧，机身壳底面有产品参数信息。
产品名称：转换器（带电源适配器）
产品型号：MJZHQ3-01QM
技术参数：2500W MAX，10A MAX，250V~
USB模块输入：100-240V~，50/60Hz，0.5A
USB模块单口输出：5V/2.1A
USB模块总输出功率：15.5W

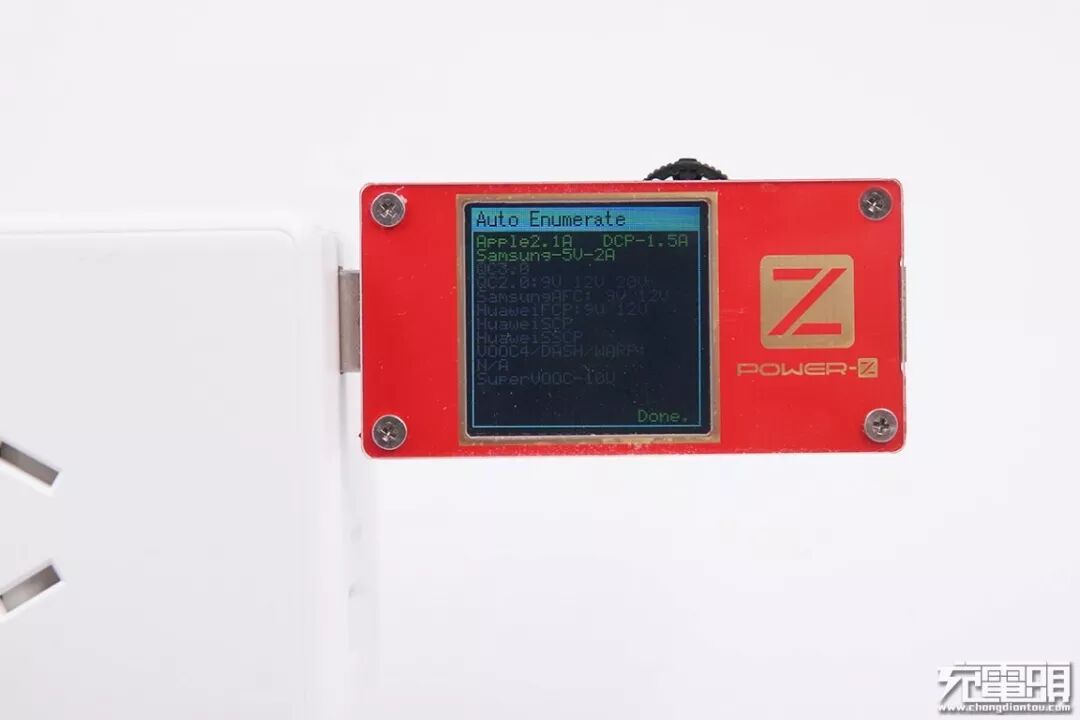

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，不支持其他协议。

二、米家魔方转换器MJZHQ3-01QM(无线版)拆解

沿着四边将三角插脚所在面的表壳撬开，使用卡扣封装固定。内部四角均有螺丝拧紧固定。

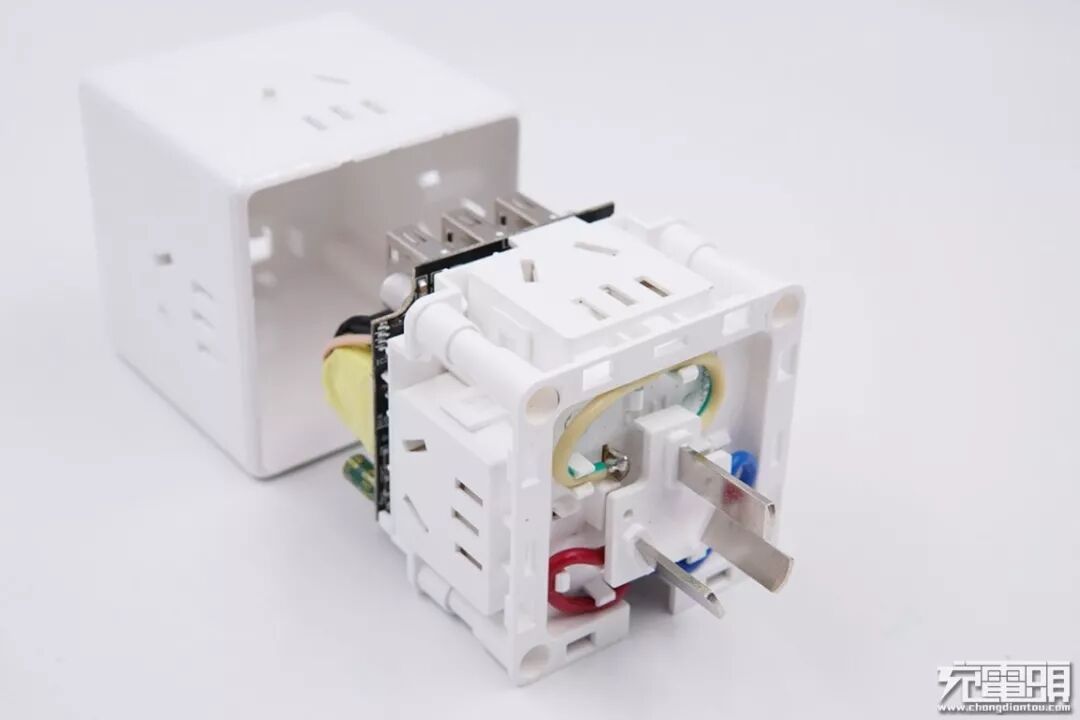

拆掉螺丝，将内部器件取出。

AC线和地线都有卡齿卡住固定，塑料模具边缘布满卡扣槽。

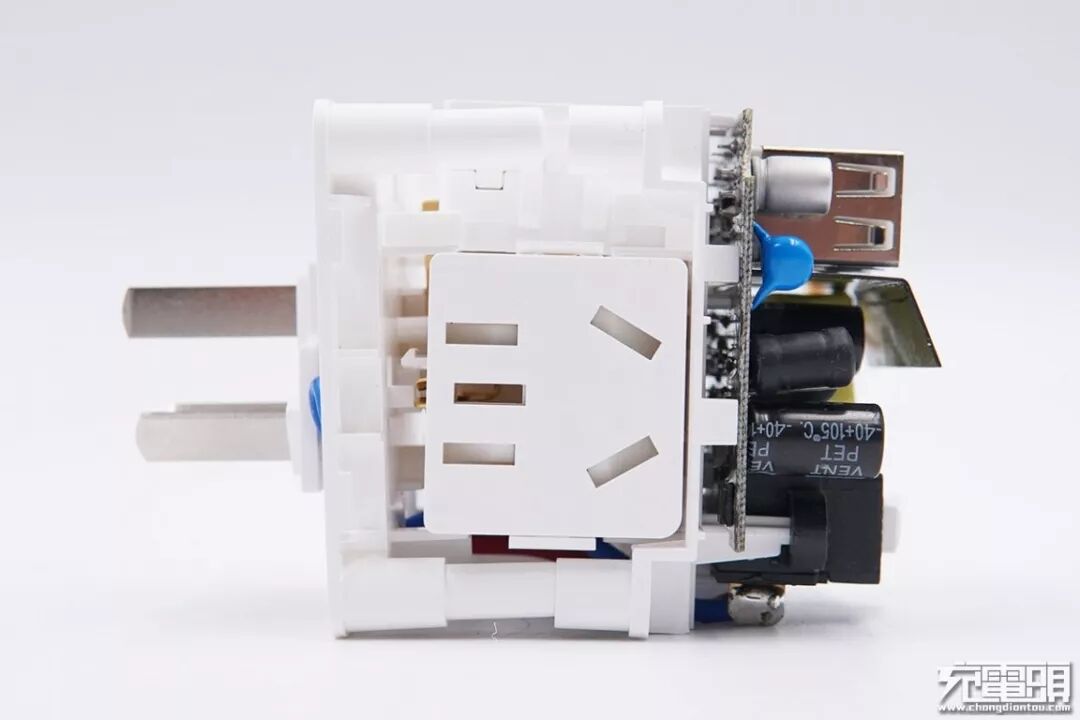

交流插孔板通过卡扣固定在上下两块塑料板之间。另外两块交流插孔板也是同样的固定设计。

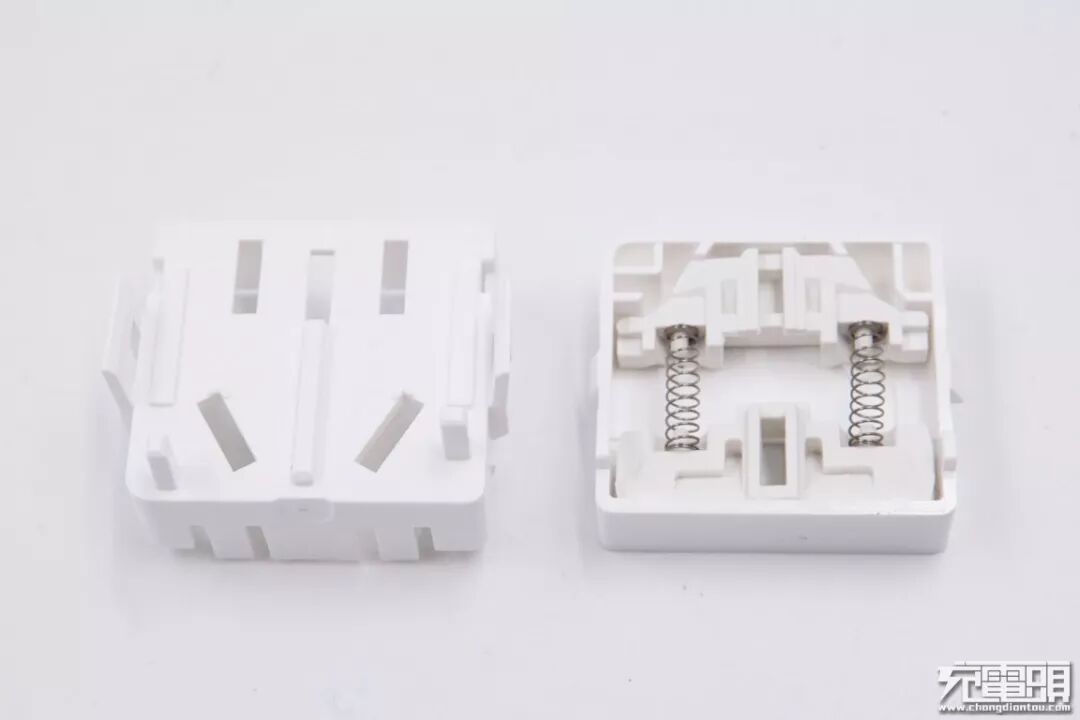

交流插孔板也是通过卡扣封装，里面使用两个弹簧来关闭安全门。

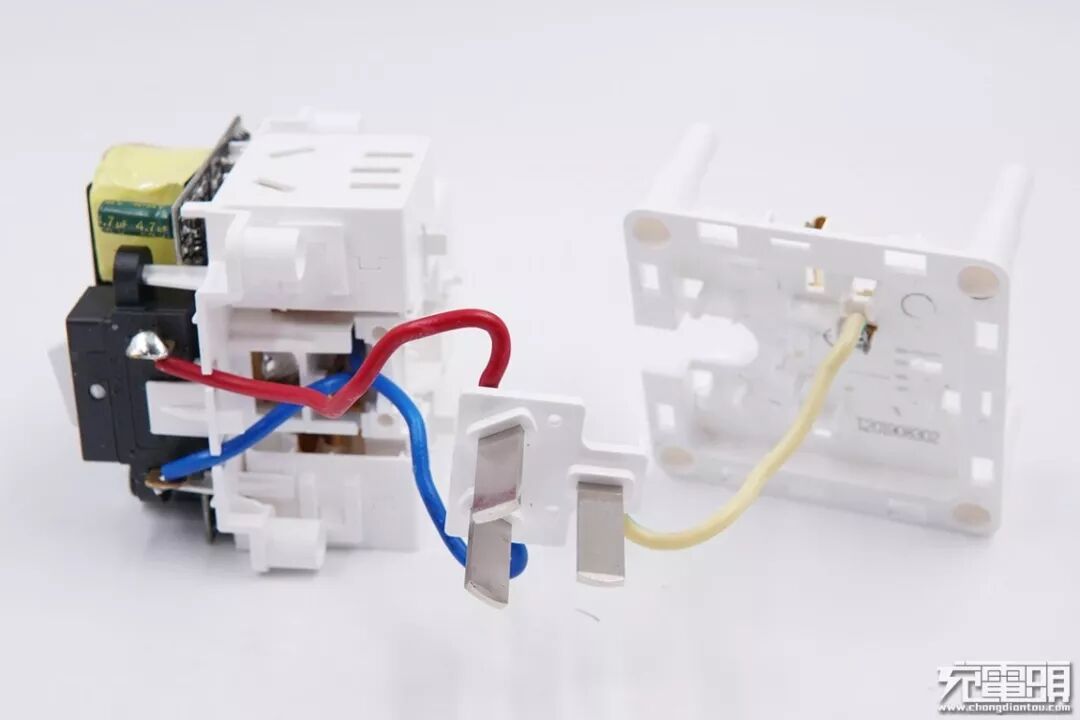

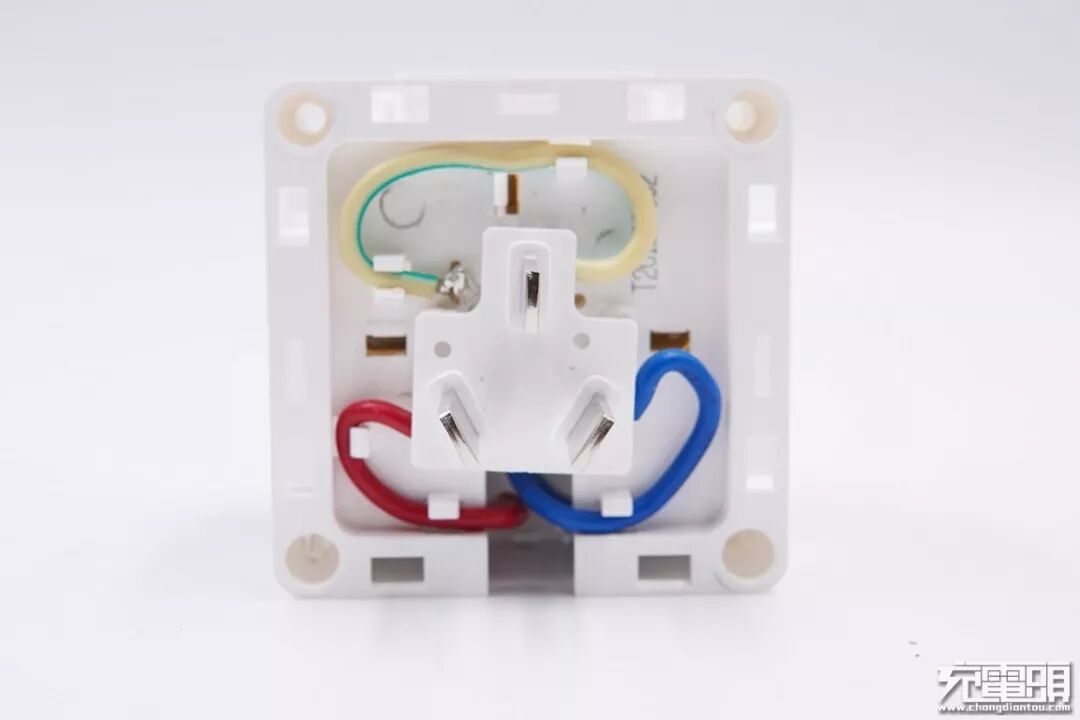

火线零线和接地线分别焊接在对应的插脚上，导线过孔焊接，焊点饱满。此外AC线还分别固定在塑料板的两个凹槽里。

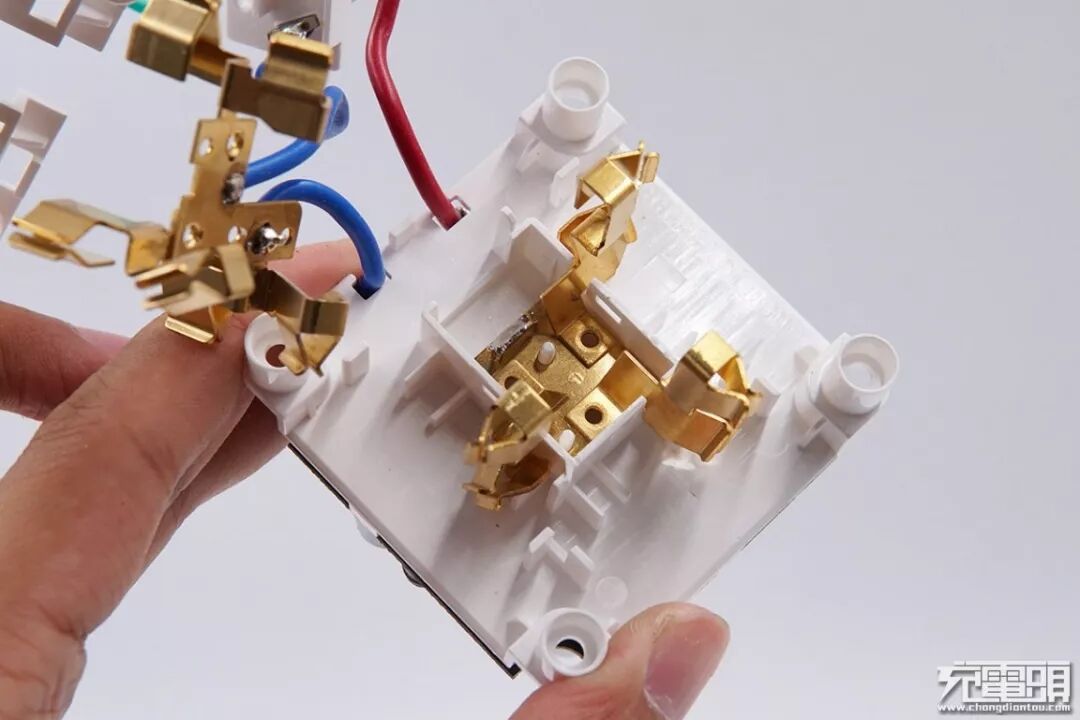

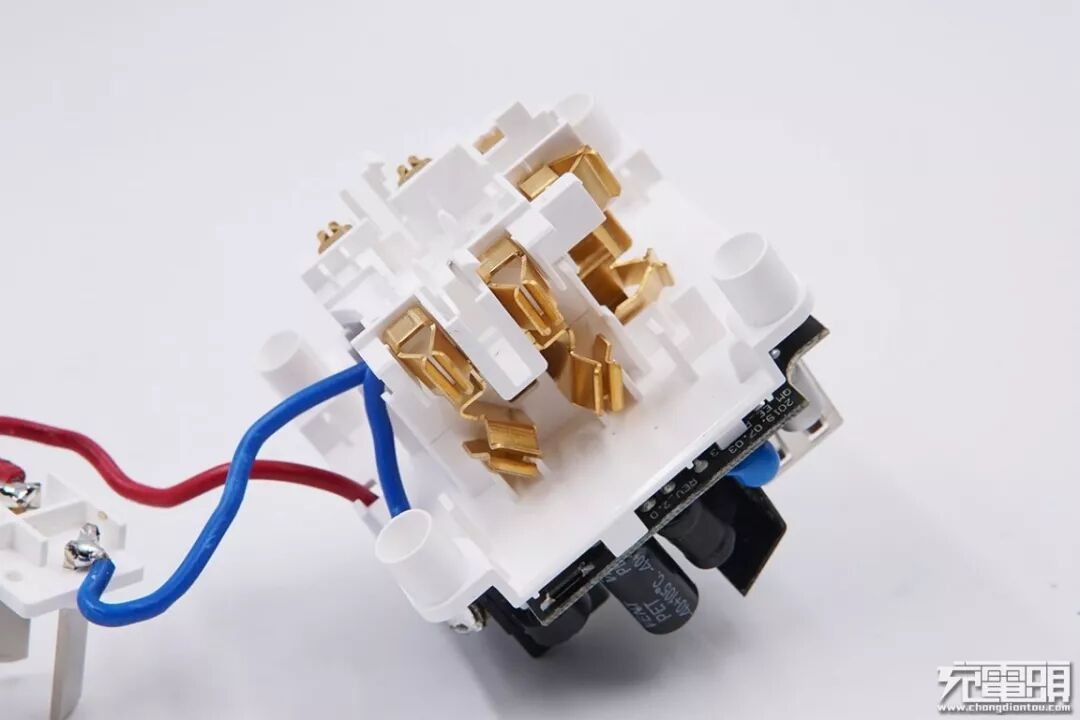

拆掉三面的交流插孔板，金属铜带使用塑料板固定。

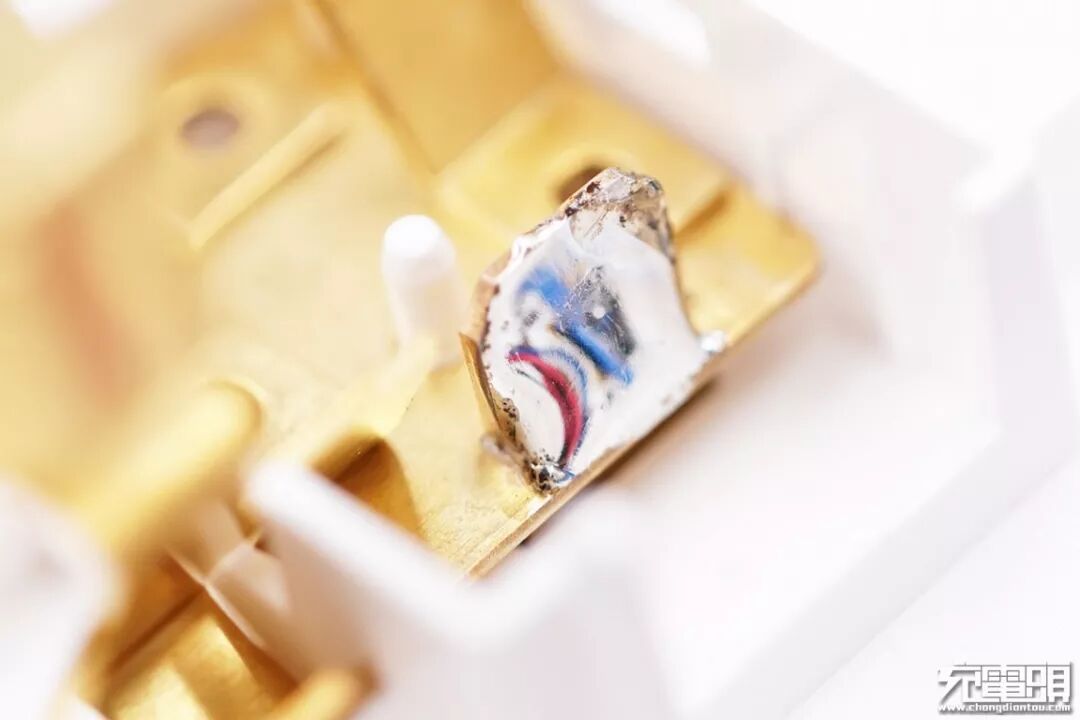

取下塑料板，其中一组铜带与蓝色导线焊接，且为一体设计。与更下一层的铜带之间有塑料板隔离。

继续拆掉塑料板，最下层的一体铜带使用小塑料柱子卡住进行固定。

这里进行锡焊的金属片连接到三合一开关上。

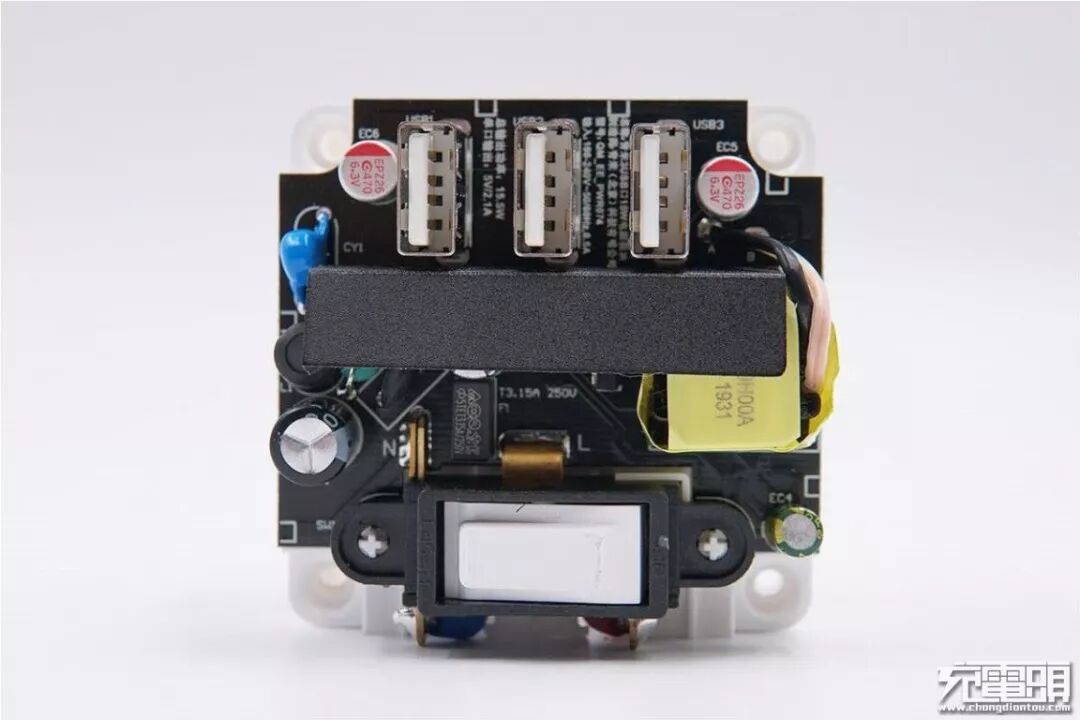

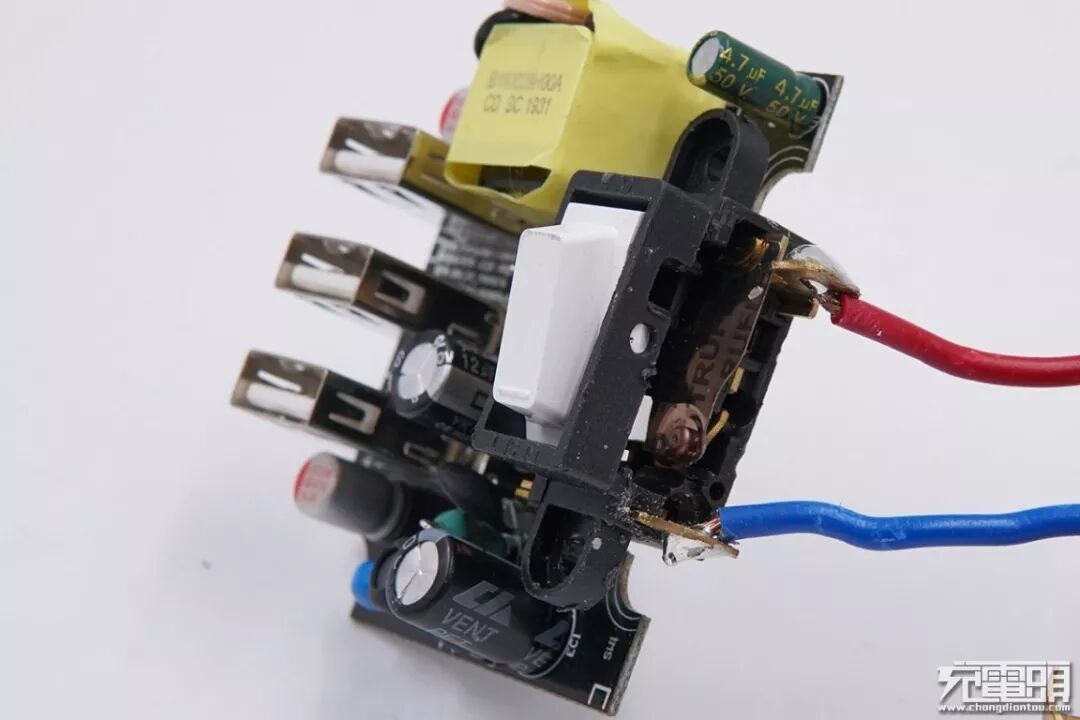

黑色PCB板上初级次级分界明显，之间使用“L”型黑色绝缘板进行隔离，开关两端使用固定柱固定在壳体上。输入端上有初级滤波电解电容、工字电感、延时保险丝、变压器、PWM主控芯片供电电容等元器件；输出端是蓝色Y电容、两颗输出滤波固态电容、3个USB-A接口。

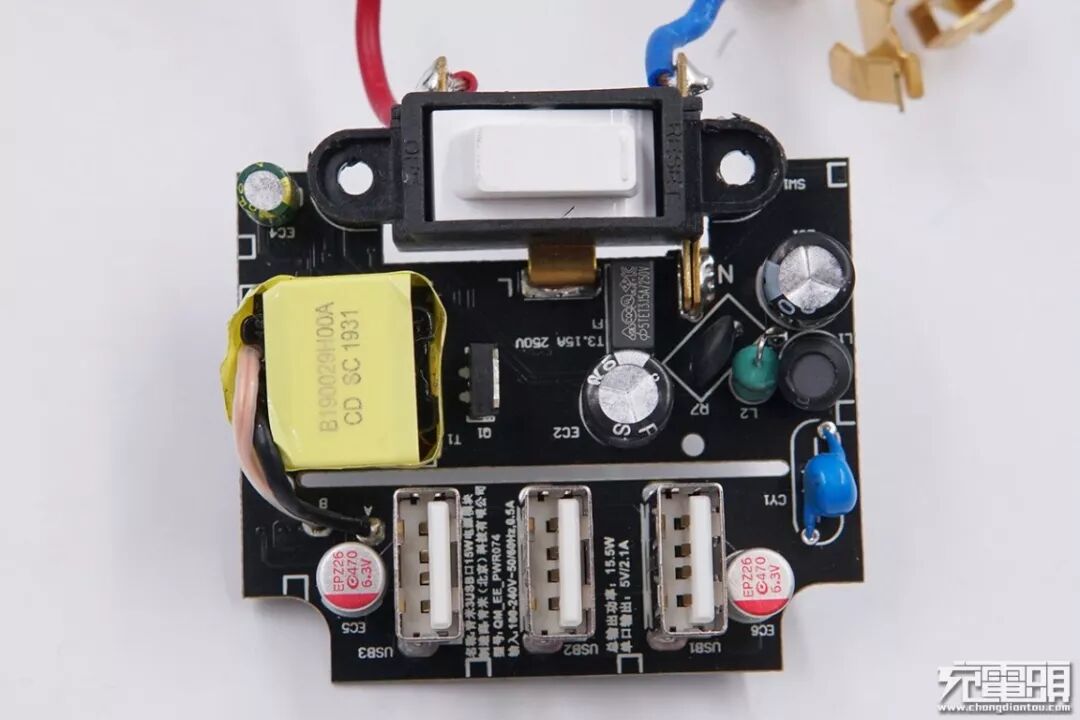

取下绝缘板，还能再看到初级开关MOS、初级电解电容、NTC浪涌抑制电阻。电路板上文字印刷了名称，制造商，型号，输入输出规格等信息。

三合一开关特写，上面是凹印的“MI”logo，规格为10A 250VAC。

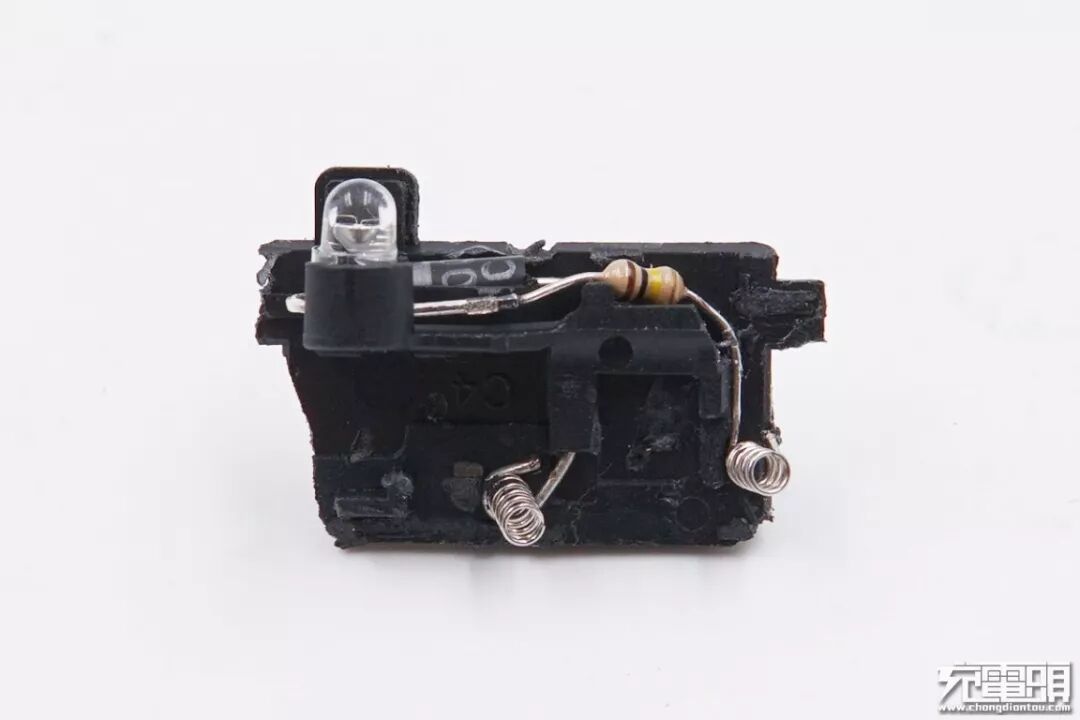

拆开开关的外壳，里面的LED灯使用弹簧式引脚。

开关内部结构一览。变压器旁边有一颗PWM主控芯片供电电容，规格为4.7μF 50V。

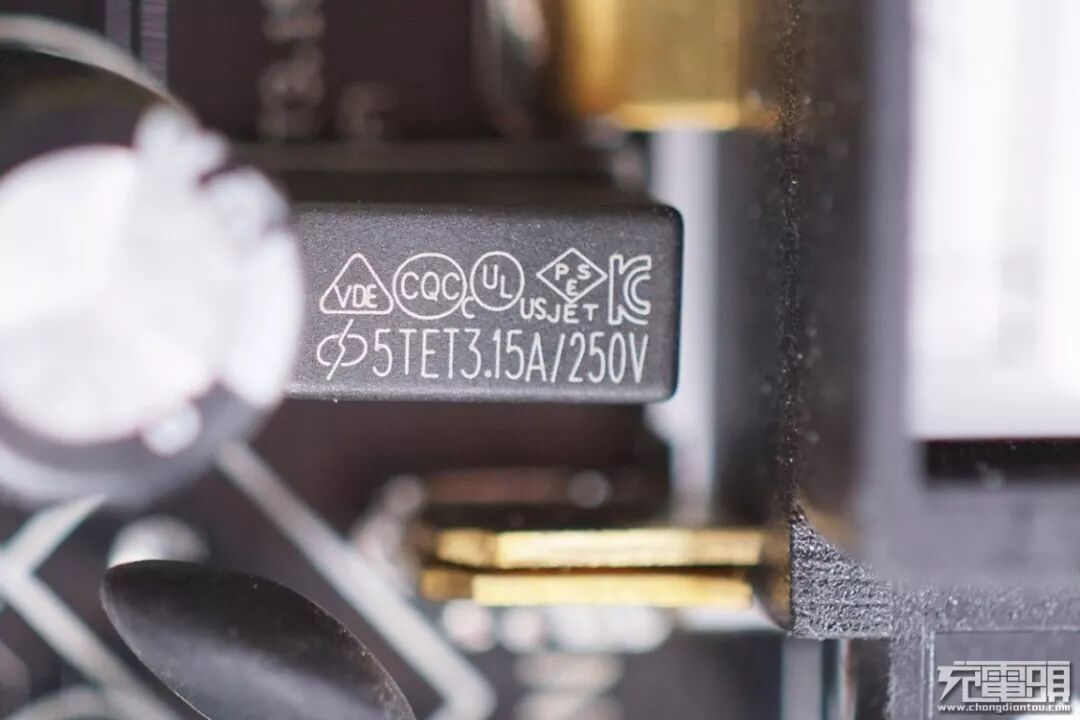

延时保险丝，规格为3.15A 250V。

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

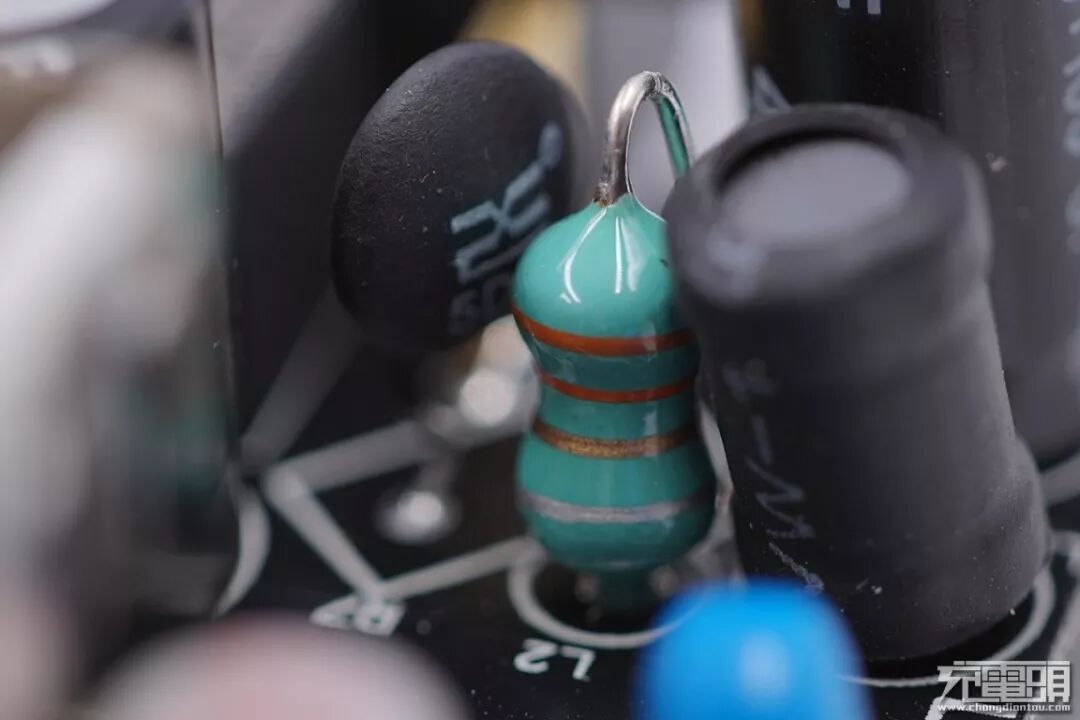

一颗色环电感，旁边是工字电感，外套热缩管。

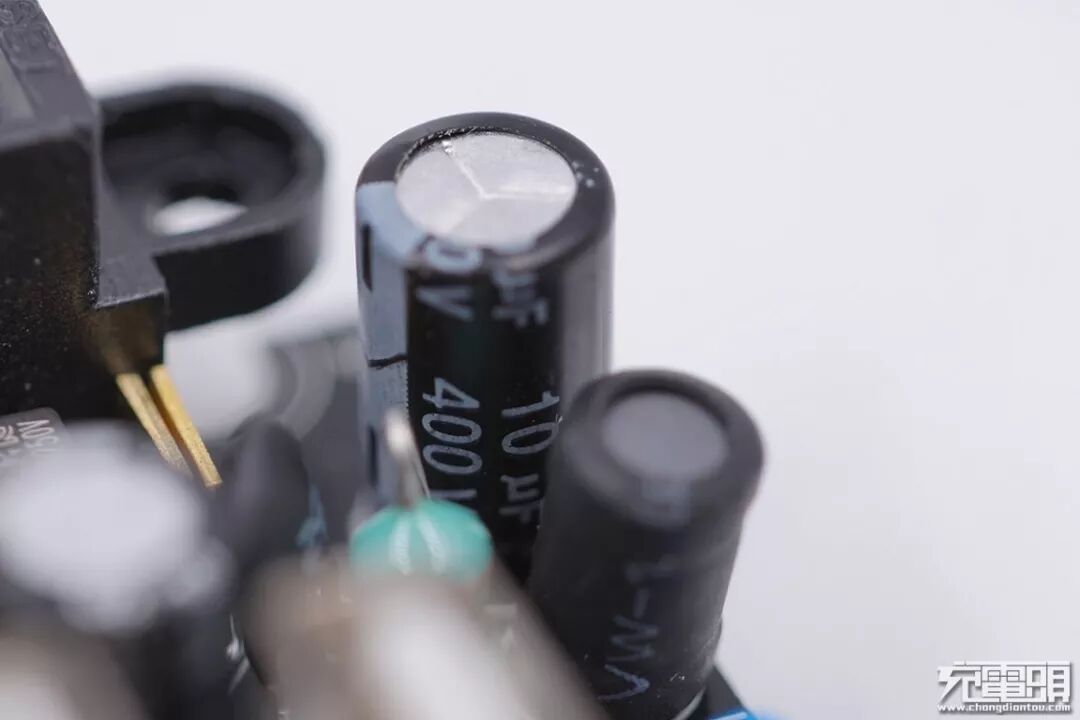

初级滤波电解电容，规格为10μF 400V。

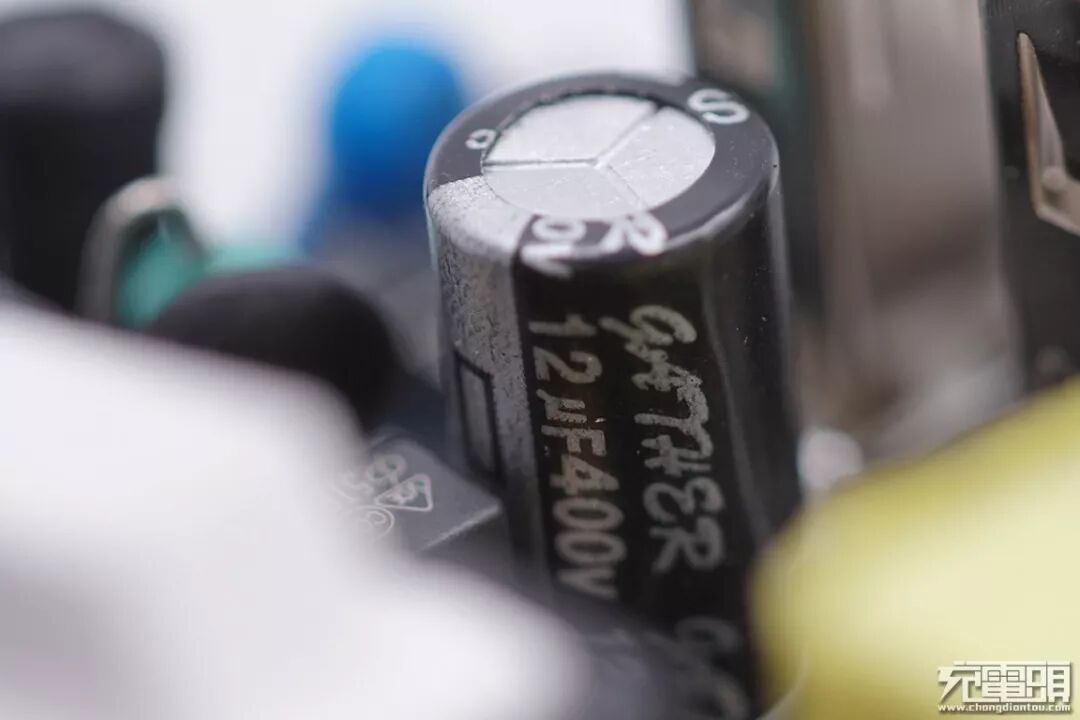

另一颗初级滤波电解电容，规格为12μF 400V。

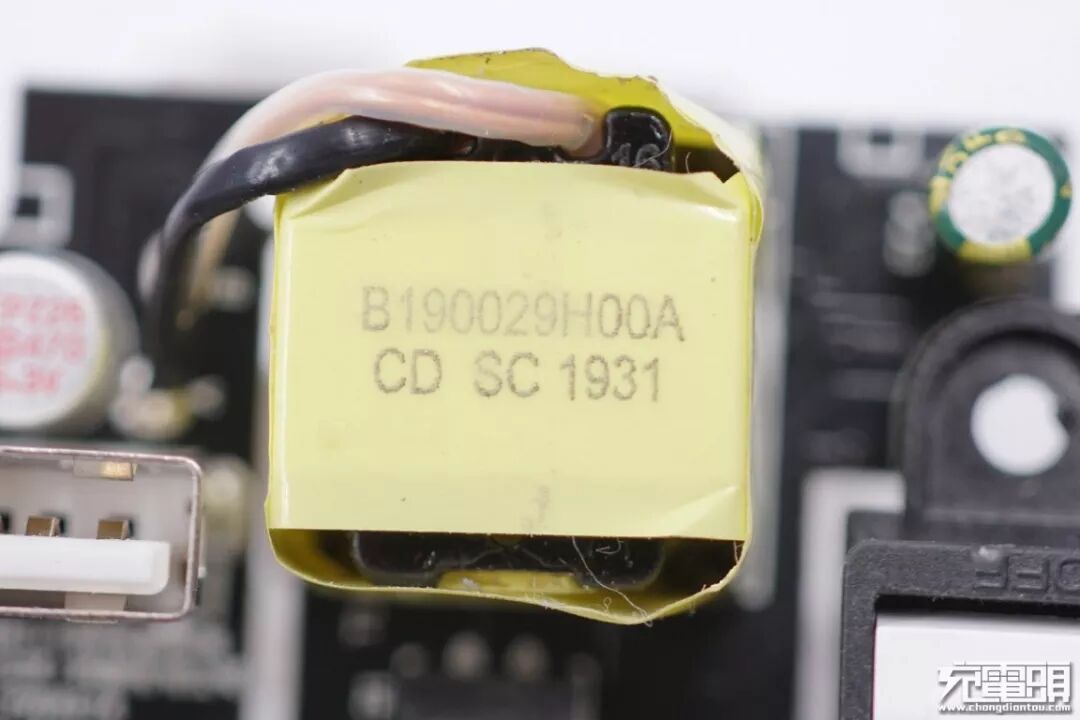

变压器特写，上面有喷码信息。

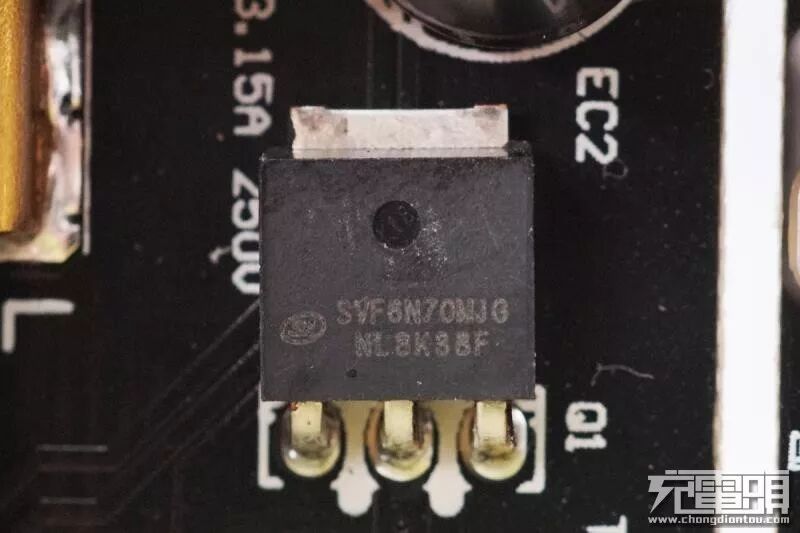

初级开关管，士兰微 SVF6N70MJG，6A、700V NMOS。

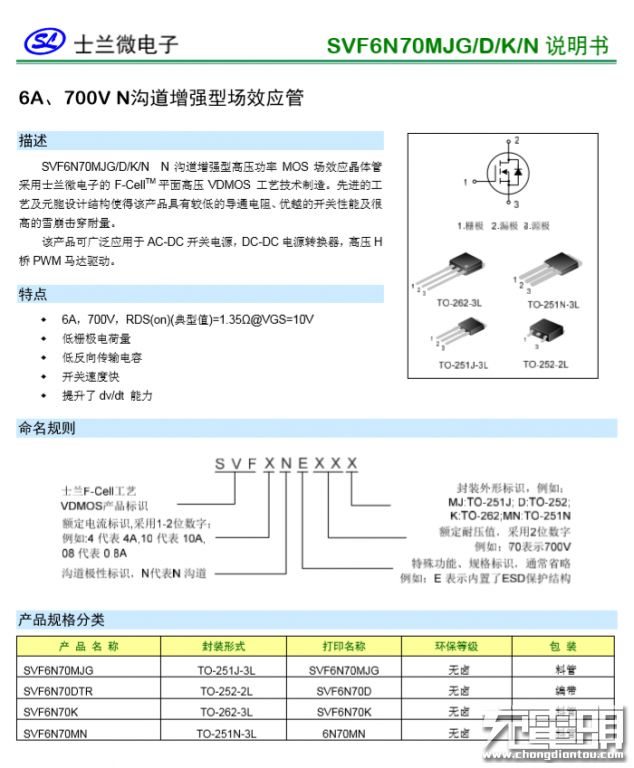

士兰微 SVF6N70MJG 详细资料。

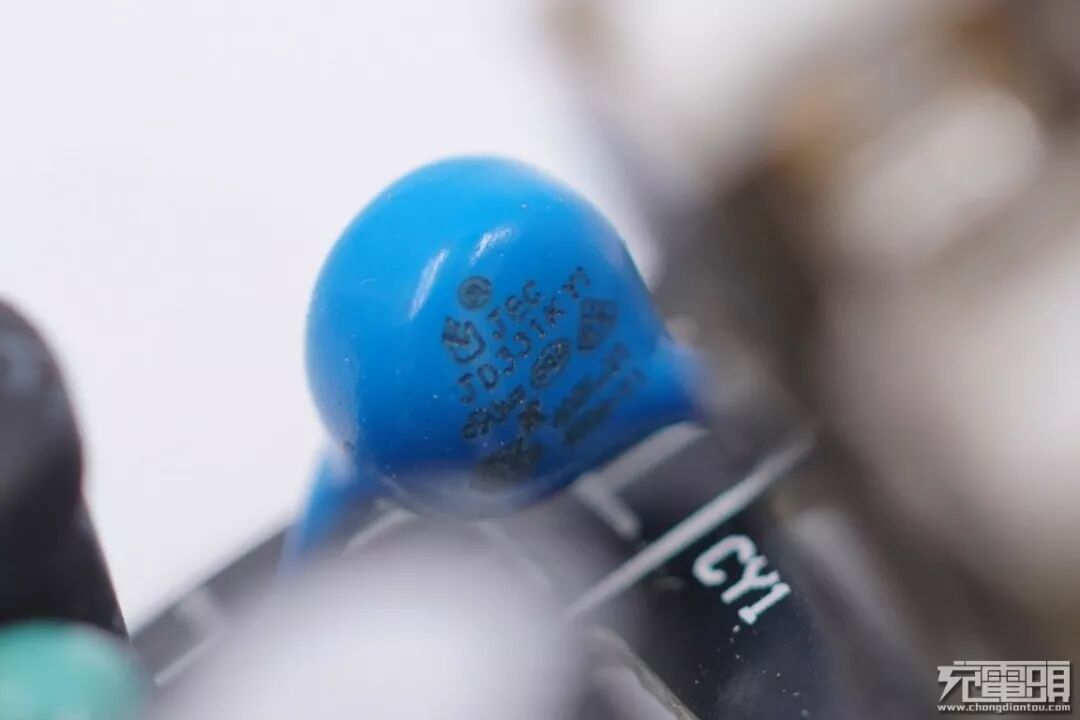

输出抗干扰蓝色Y电容。

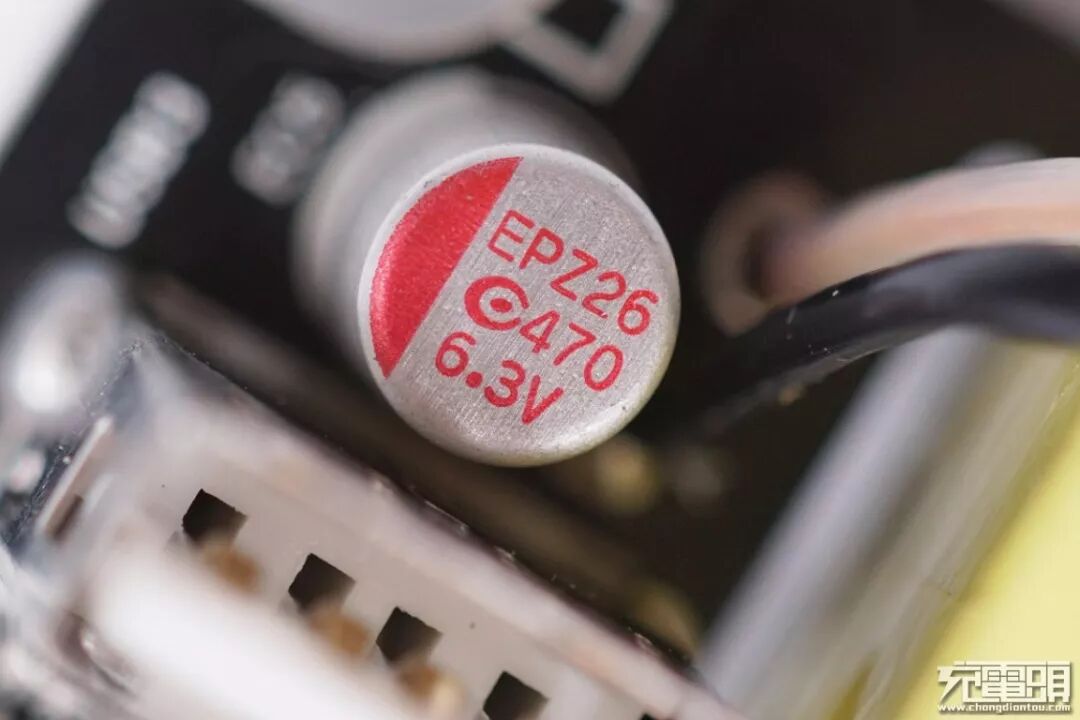

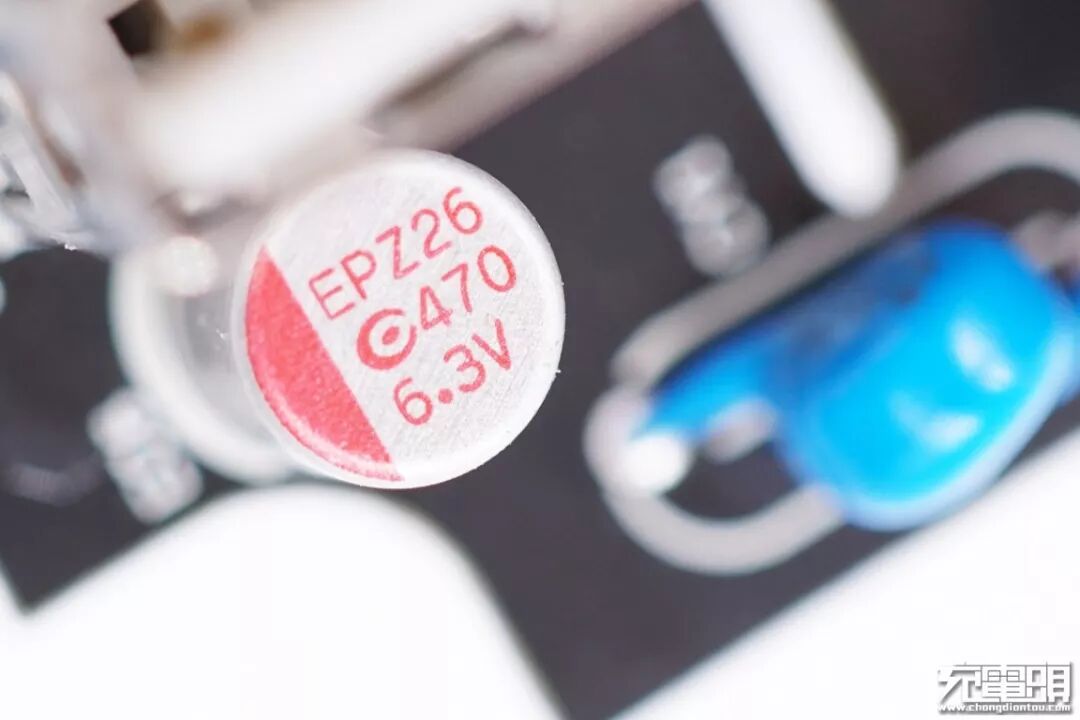

输出滤波固态电容，规格为470μF 6.3V。

另外一颗输出滤波固态电容，规格一样为470μF 6.3V。

USB-A接口特写，白色舌片。

PCB板背面的镂空隔离槽在白色背景下很明显，将初次级分的很清楚。下面我们详细了解背面上焊接的芯片信息。

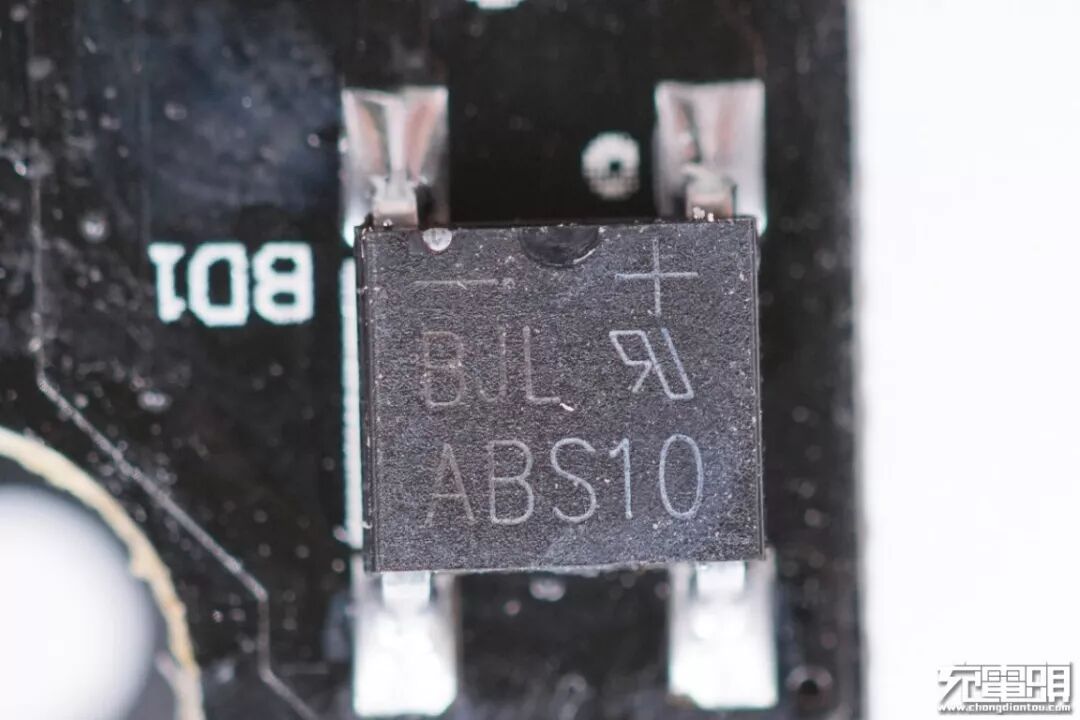

丝印ABS10整流桥。

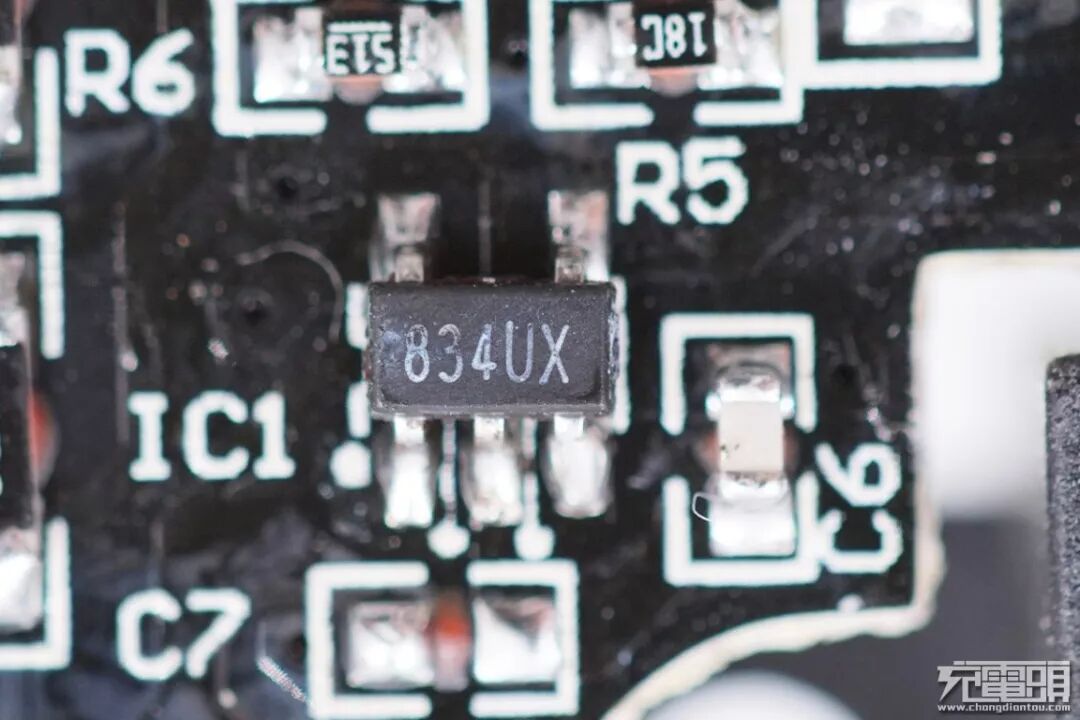

PWM主控芯片，丝印834UX。

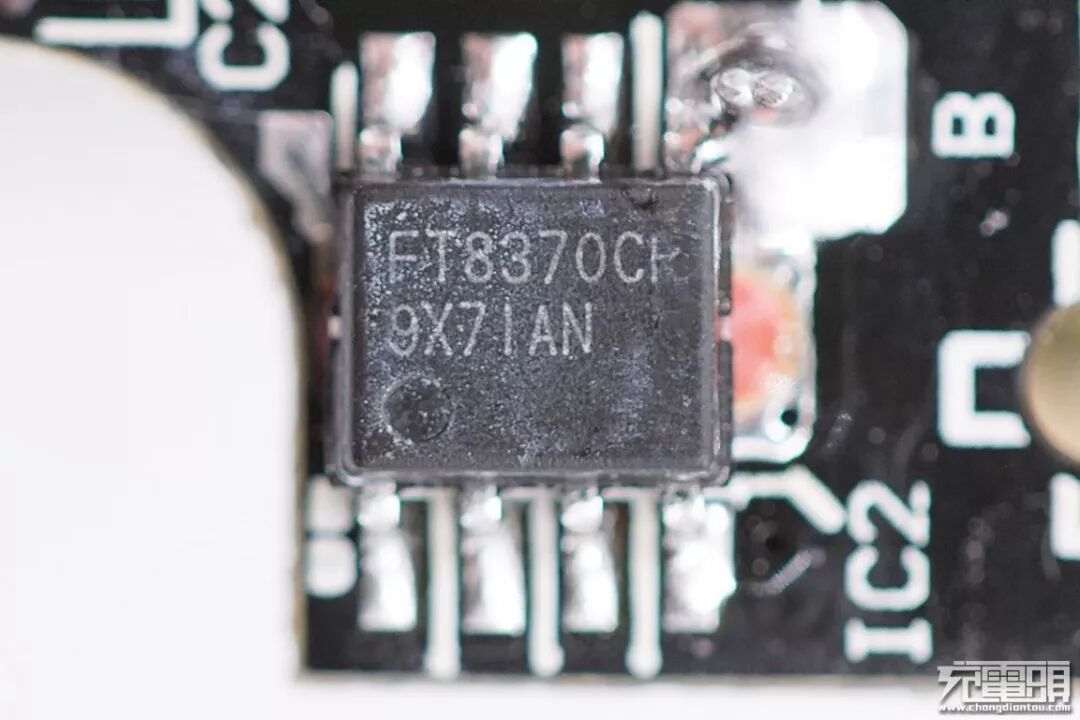

次级同步整流芯片，型号FT8370CP，内置同步整流管和同步整流控制器，内置MOS管耐压43V，导阻8mΩ，适用于5V3.4A输出。采用ESOP8封装。来自FMD辉芒。

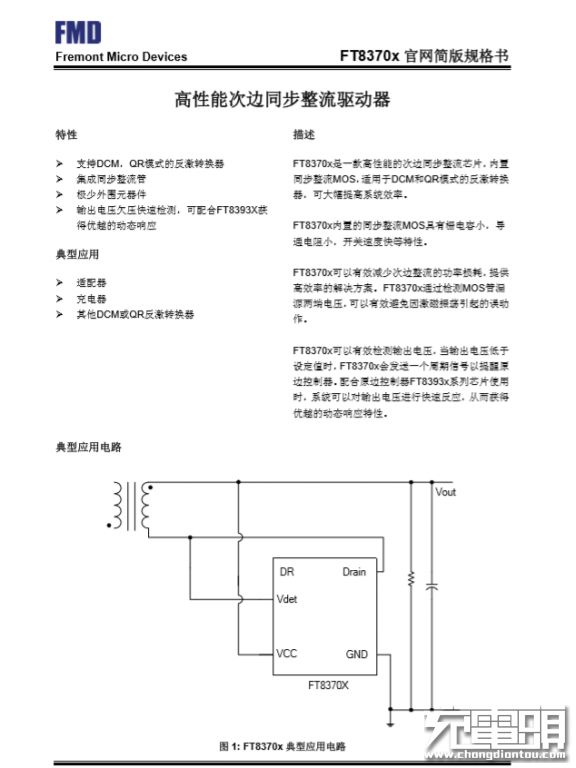

FT8370X详细资料。

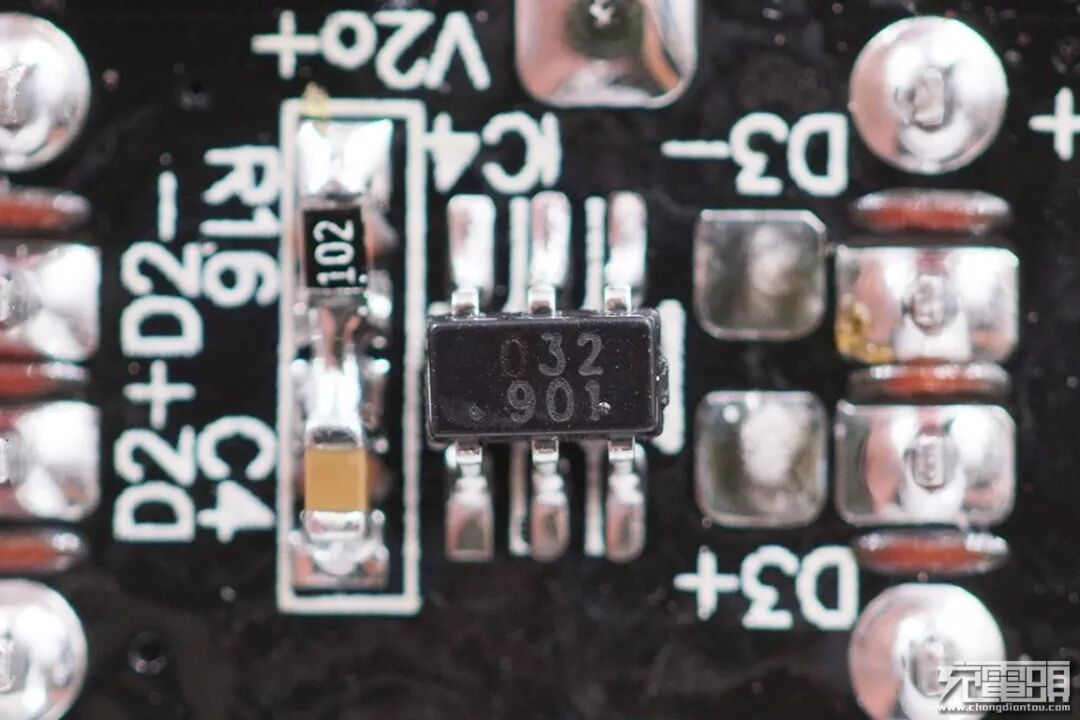

丝印032的单路自动识别IC。

UC2631 双路自动识别芯片，配合上图单路识别IC，实现三个USB-A口的自动识别功能。

全部拆解完毕，来张全家福。

充电头网拆解总结

无线版米家魔方转换器MJCX83-02QM白色机身壳采用PC阻燃材质，不仅配备三个3+2位插孔以及3个USB-A接口，而且分别分布在4个面上，不用担心使用时的拥挤问题。此外全部插孔内都带有安全门，家居使用更加安全。最大承载功率2500W，满足大部分居家办公日常所需。3个USB-A接口总输出15.5W，可满足手机日常充电。

充电头网通过拆解发现，内部元器件固定的很稳，采用的是一体铜带，导线均过孔焊接焊点饱满，用料扎实，即使大功率输出，其安全性也有保障。USB输出部分采用士兰微高压MOS管，FMD辉芒同步整流芯片，输出采用固态电容滤波，确保长期工作的可靠性。
