拆解报告：70cm Thunderbolt 3 （雷电 3）同轴线

原创充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

雷电3数据线不仅传输速度可以达到40Gbps，而且还支持100W的功率传输。大家或许会遇到这样的情况，明明手上的充电器功率相当大，而且手机也支持大功率充电，但是充电速度却一般，那正是受限于数据线的电力传输能力。因此对于追求速度的人来说，入手一根雷电3线材还是很有必要的。

前不久充电头网就拆解过一根高质Thunderbolt 3 （雷电 3）线，近日充电头网又到手一根Thunderbolt 3 （雷电 3）双USB-C线缆，这根线非常的粗壮结实，而且长度远远超过一般雷电3线的长度标准。当然充电速度和数据传输能力也是一流，下面就由小编为大家带来这款Thunderbolt 3 （雷电 3）双USB-C线缆的拆解。

一、Thunderbolt 3（雷电3）同轴线外观

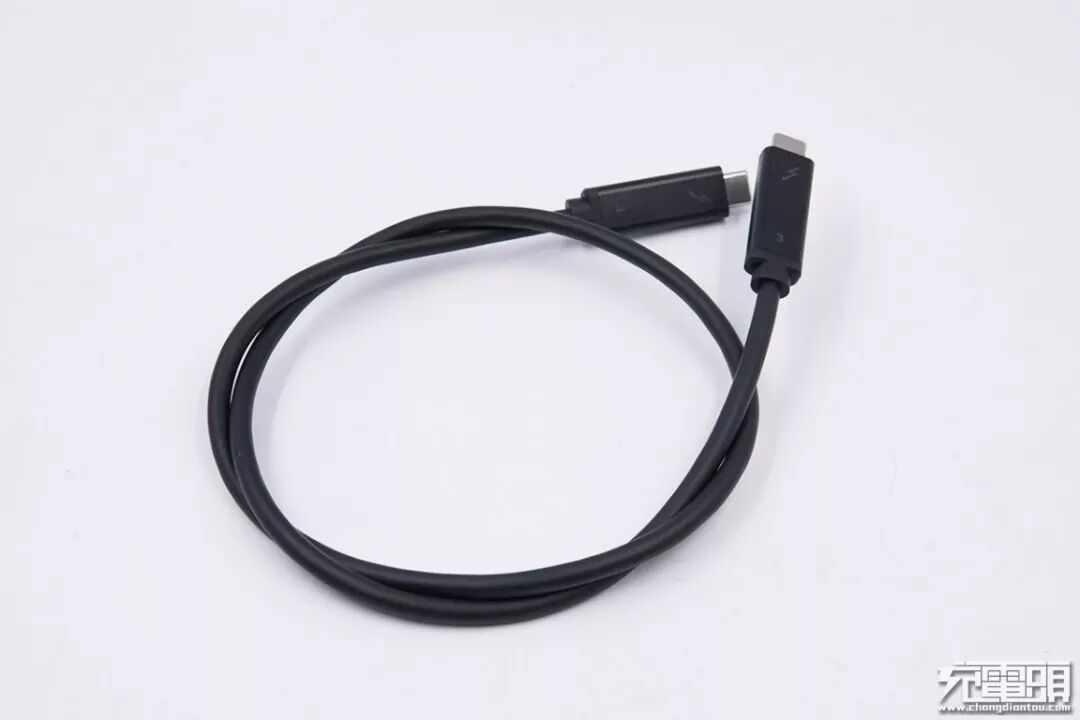

这款雷电3线两头均为USB Tpye-C接口，线缆通体黑色，线头加长型设计，外包的塑料胶用料充足，整根线非常的粗壮，结实耐用。

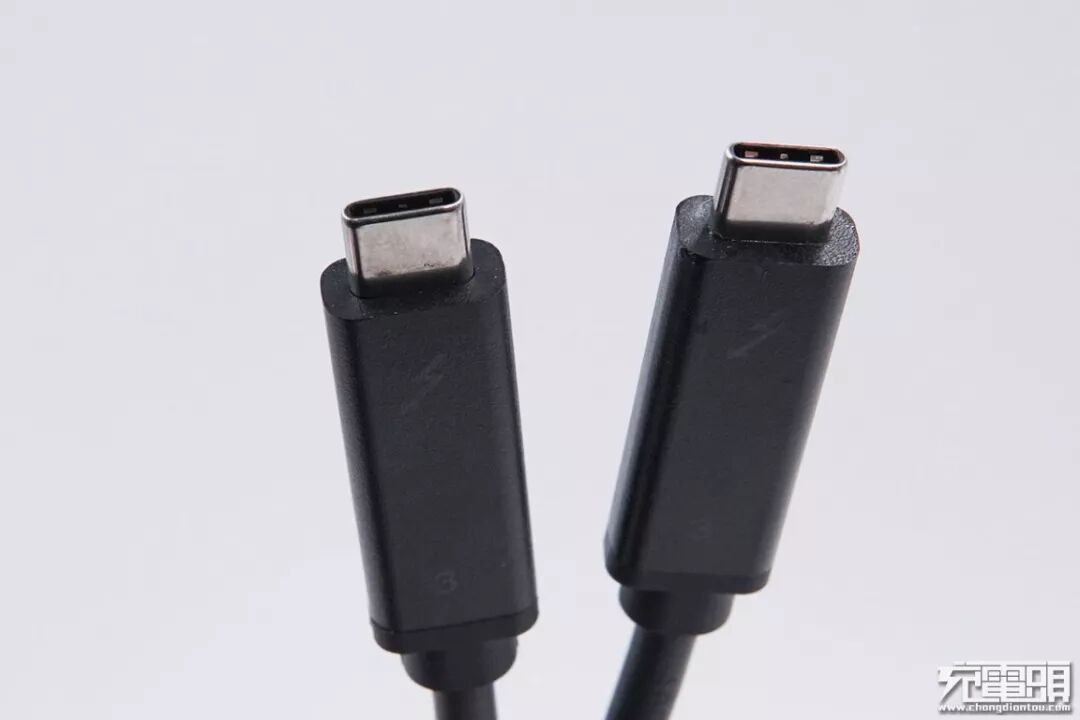

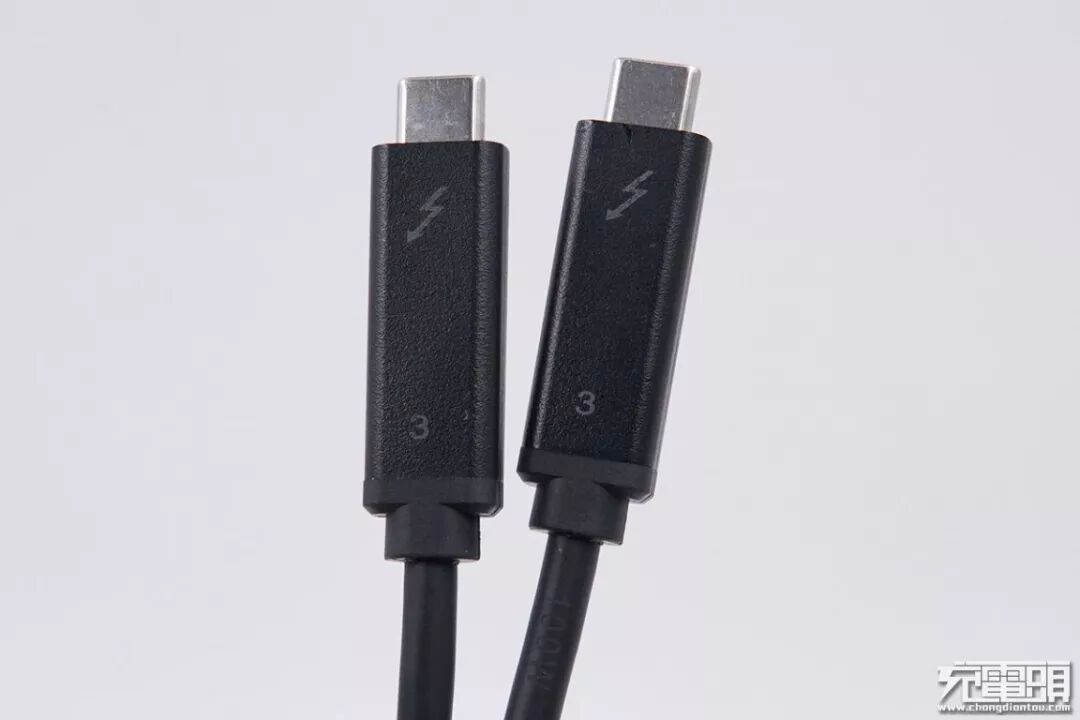

两个USB-C接口塑料外壳进行磨砂处理，以增大摩擦力方便插拔，而且表面都有Thunderbolt 3 （雷电 3）双USB-C线缆的logo。

另一面同样印有logo。

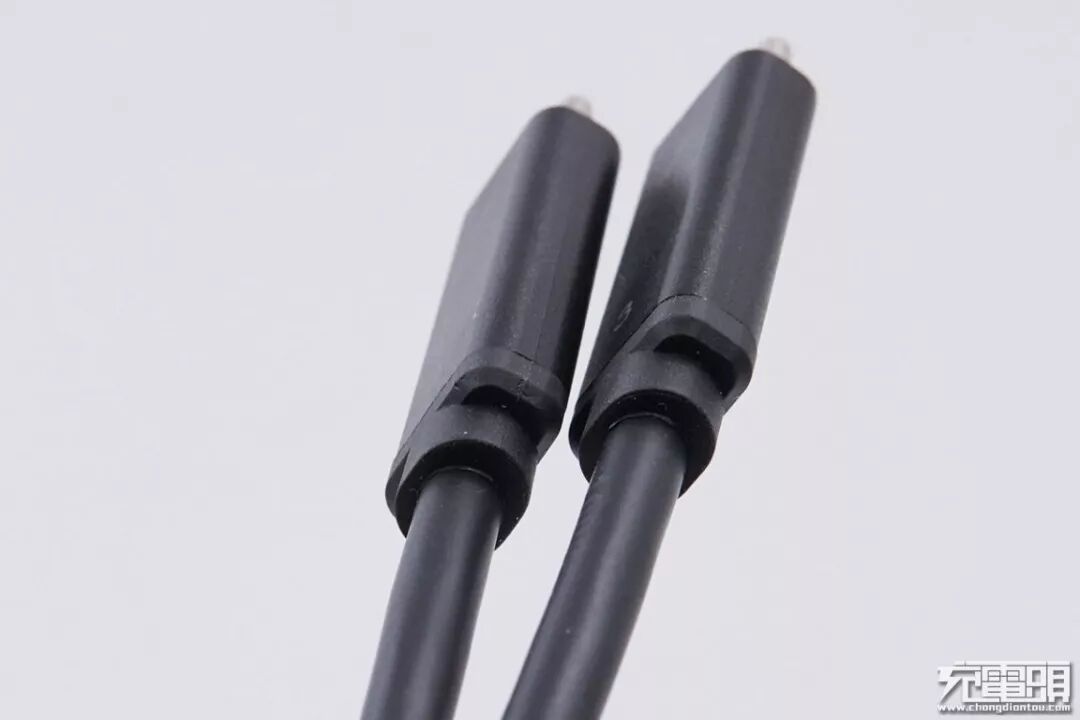

两端的线身与USB-C接口交界处均采用抗弯折处理。

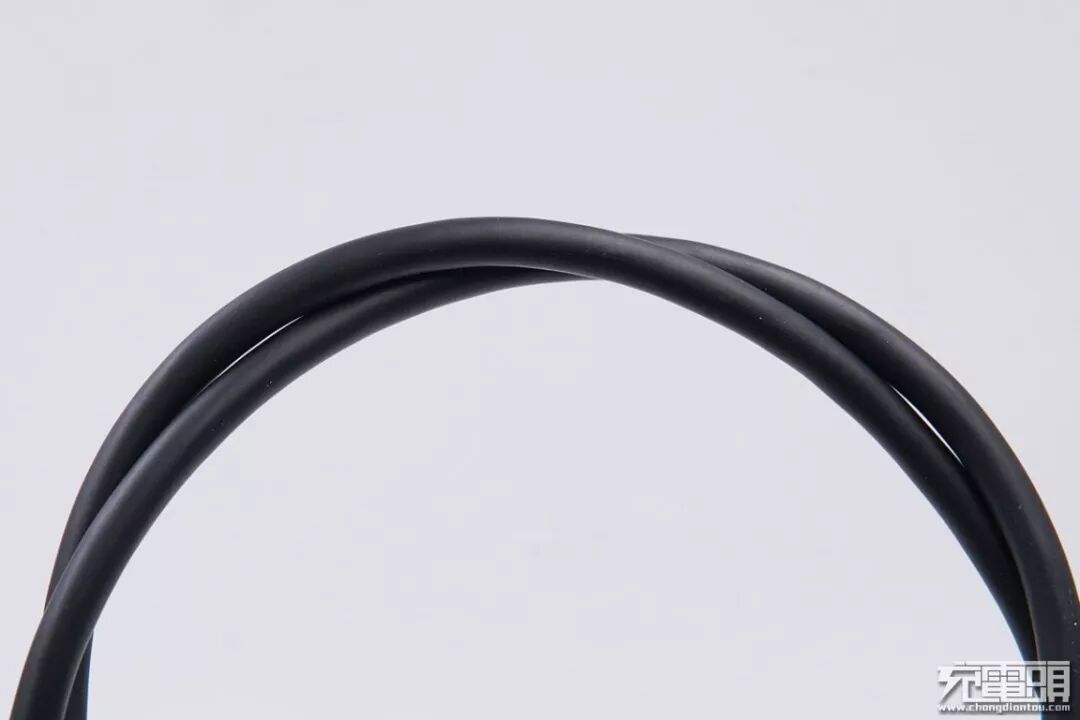

数据线黑色外皮采用的是TPE材质，线身表面光滑做工精致无毛刺。整根线缆很柔软，手感很好。

使用游标卡尺实测数据线直径4.35mm。

使用卷尺实测数据线线长约为71cm，要知道一般情况下雷电3线基本长度只有50cm这样，而现在这款雷电3 CC线的长度已经远远超出了标准，可见内在不一般。

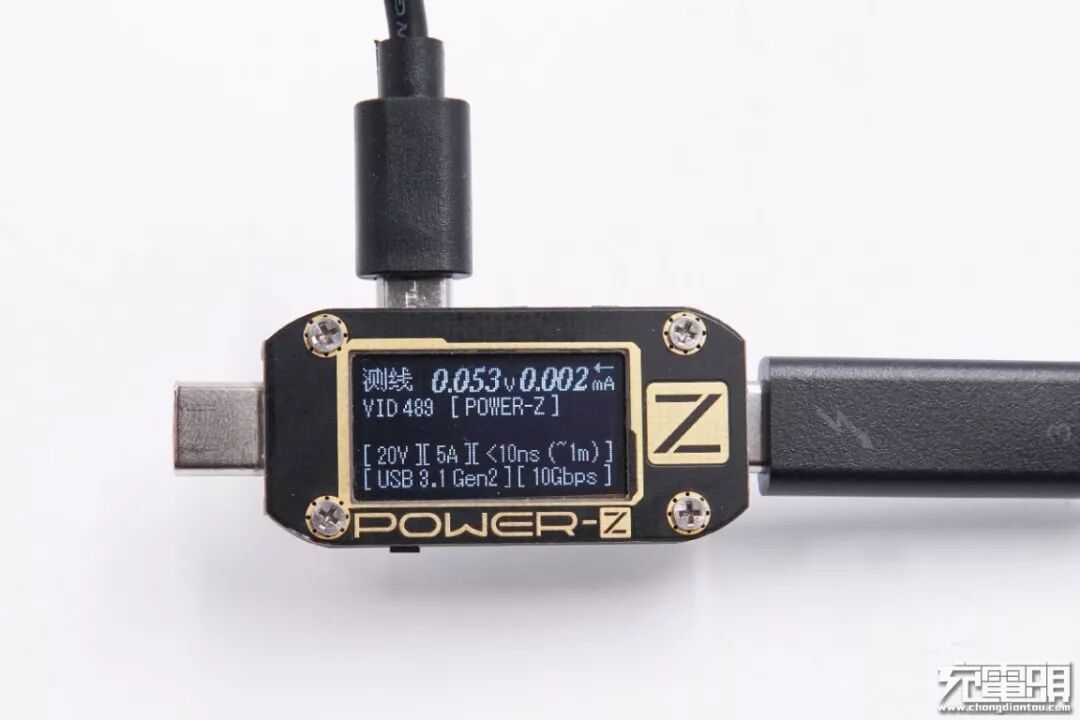

使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V/5A，由于目前POWER-Z KM001C测试仪对雷电3线材的数据部分没有定义，所以显示为USB-C 3.1 Gen2（10Gbps），该线材的实际数据传输能力为40Gbps。

实际充电测试，使用100W充电器给定制100W移动电源充电，显示充电电压19V，电流5.0A，充电功率达到95W，测试显示该线缆支持100W充电，并且充电时线缆正常工作，没有出现异常情况。

二、Thunderbolt 3（雷电3）同轴线拆解

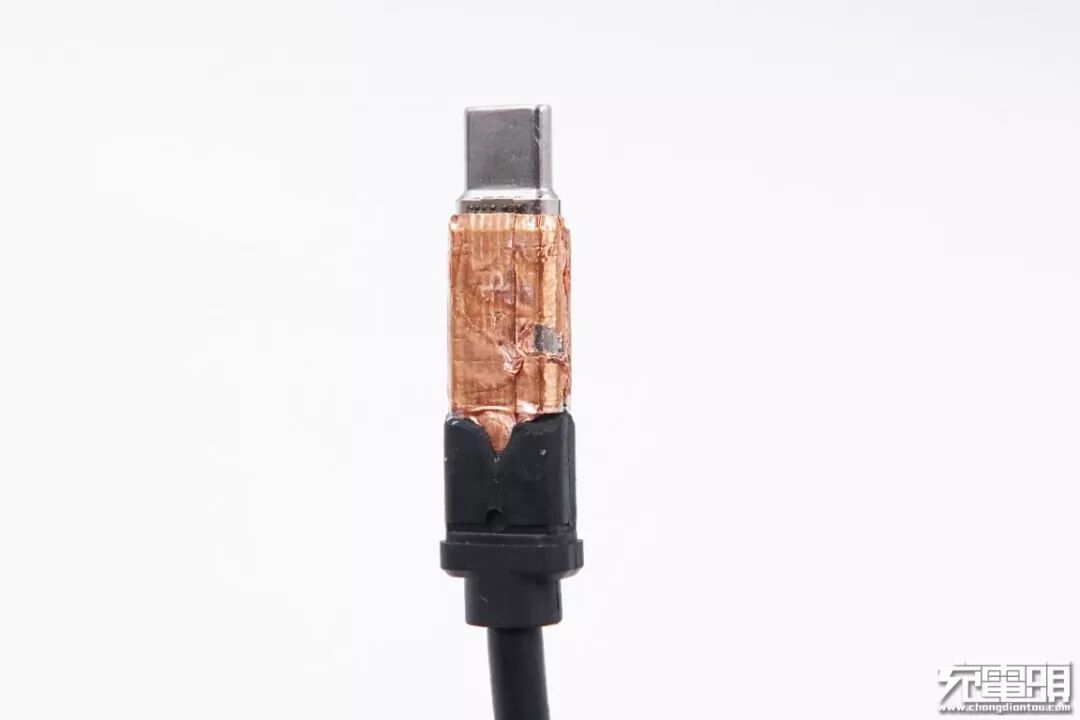

将外层的塑料软胶剪开，塑料外壳下面分为两部分，线缆与PCB板连接处注塑保护，钢壳外面包有一层铜箔。

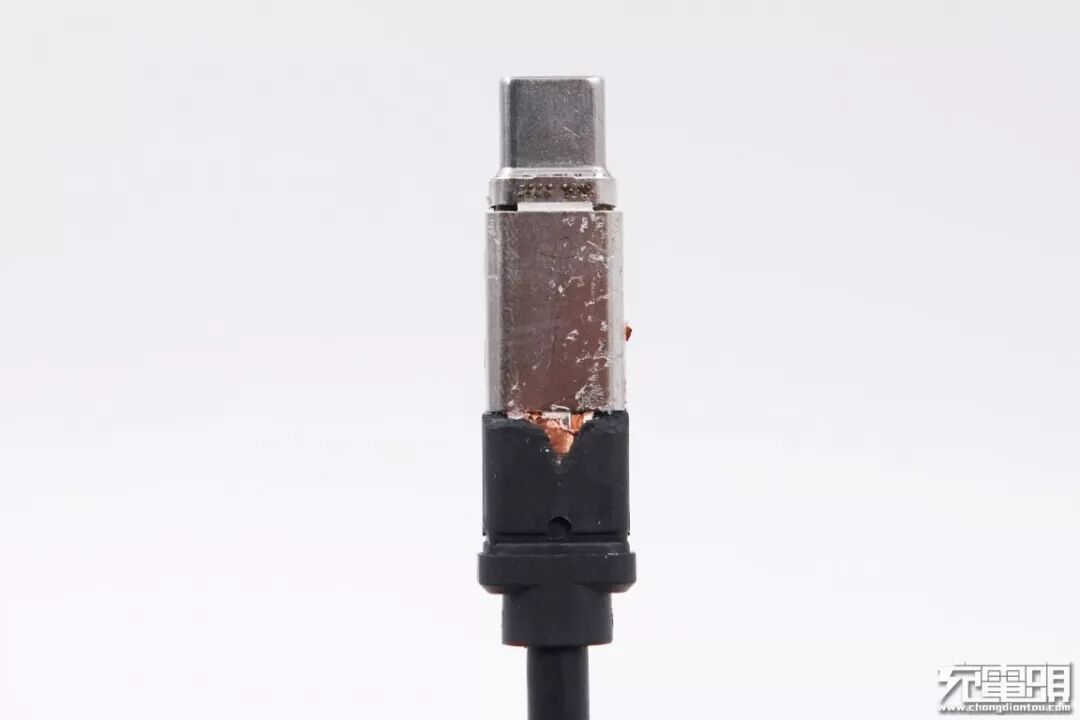

撕掉铜箔，里面是两段式金属钢套，钢壳边缘上面有很多小焊点，背面是同样的做工，非常牢固。

将钢套拆掉，钢套内部整个注胶固定，固定PCB和导线。

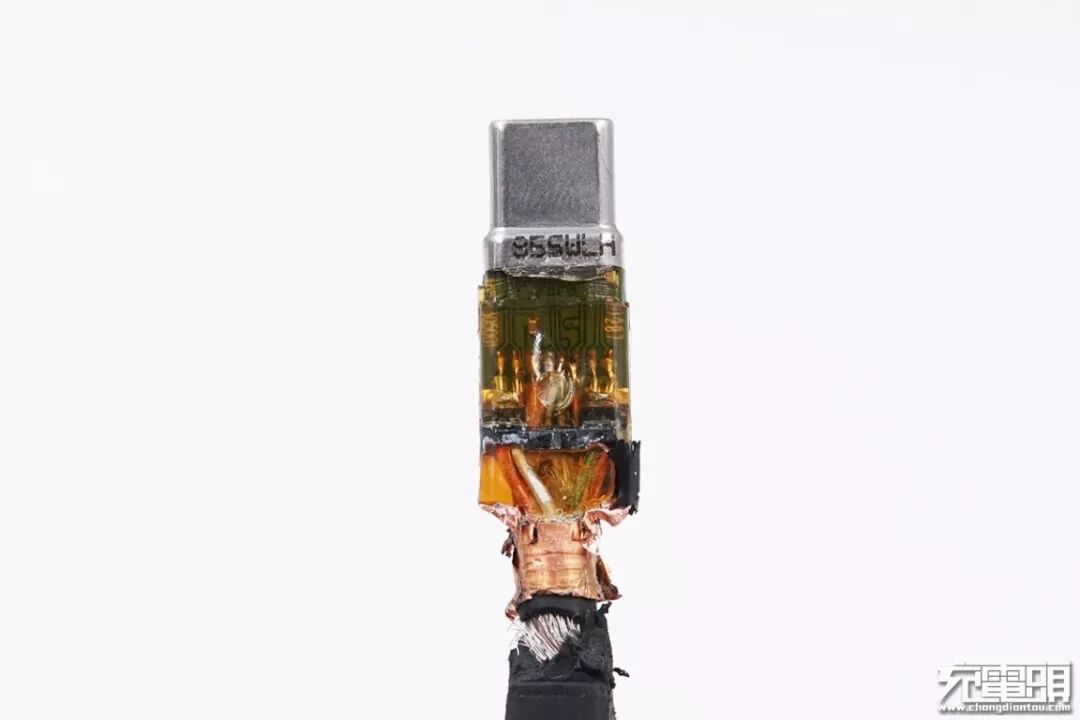

PCB板另一面同样注塑保护，C口金属外壳上有“855WLH”字样。

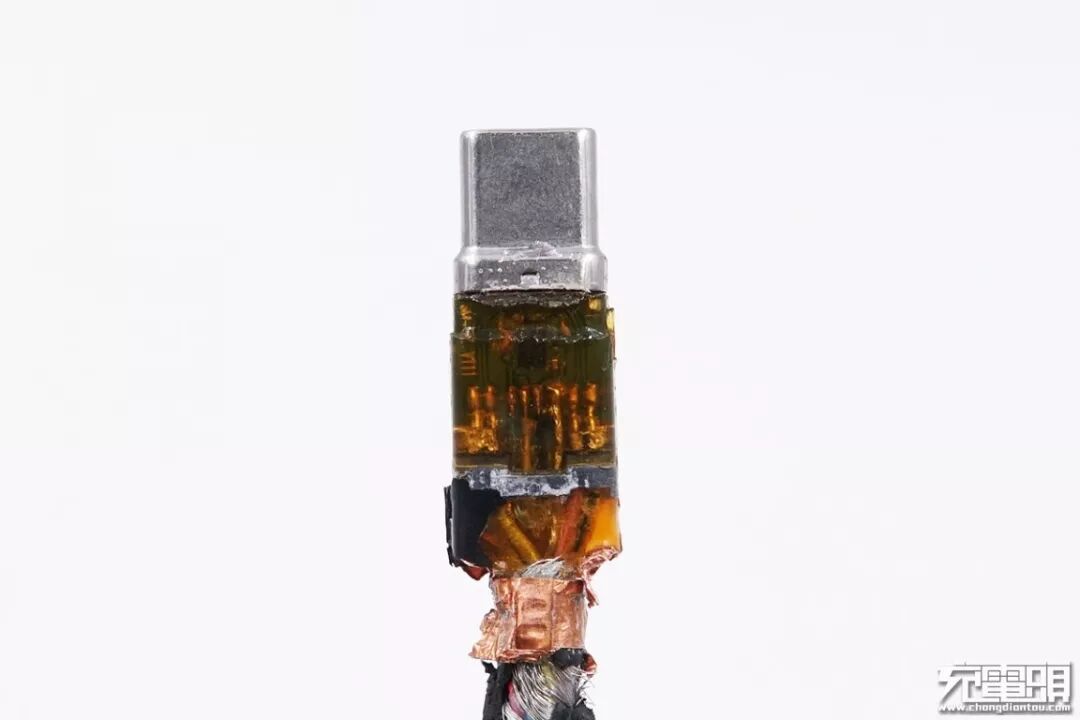

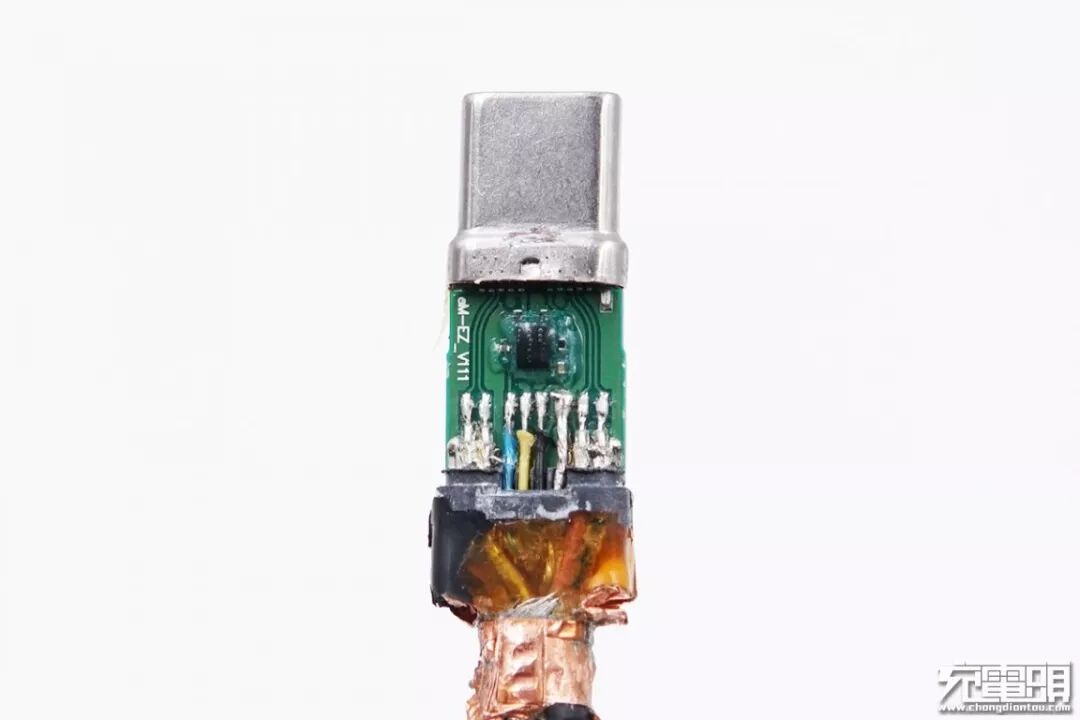

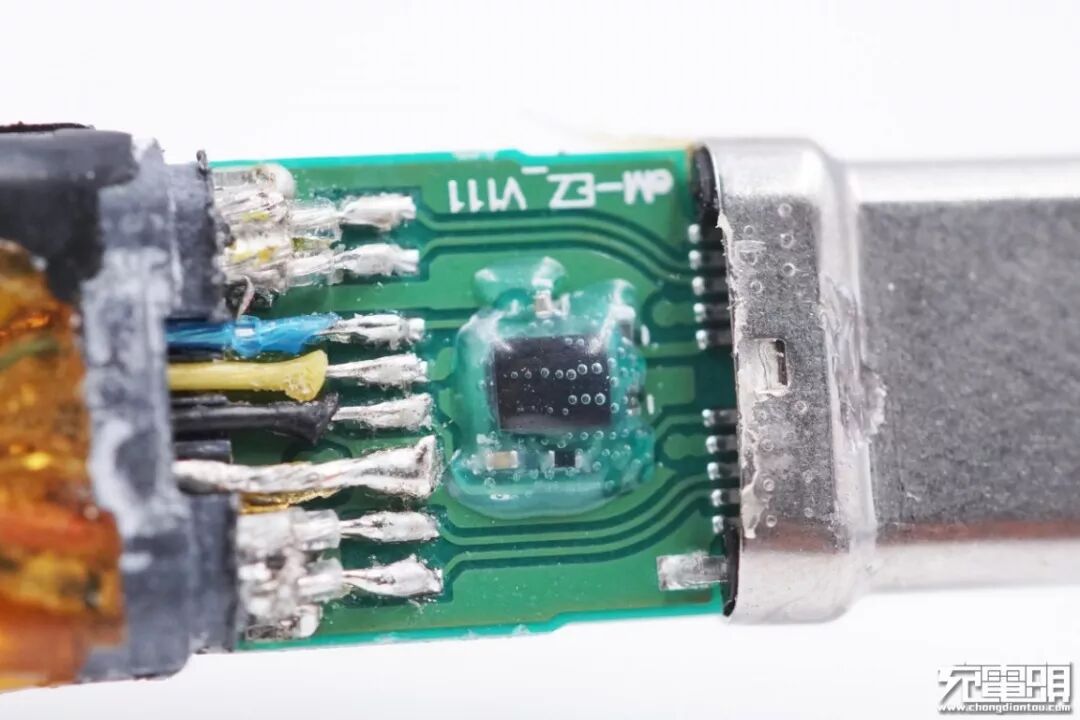

清理掉PCB板上的软胶，板子两边都有黑色塑胶固定架，中间有一颗芯片，这就是E-Marker芯片，外围使用注胶保护。

E-Marker芯片特写，记录着线材性能等相关信息。

PCB板背面特写，8根线芯整齐排列焊接，焊点饱满，正负极之间有一颗小电容滤波。

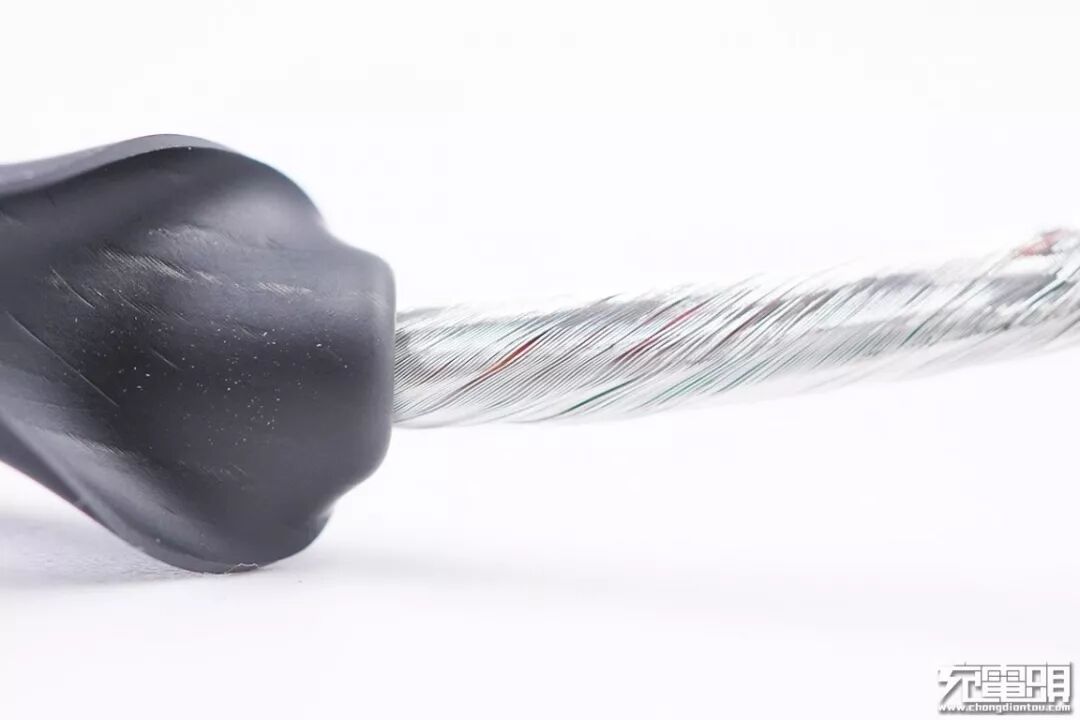

再来看一下线材的做工，割开一小截塑料外皮，可以看到镀锡铜线组成的屏蔽网。

屏蔽网下面使用一层塑料薄膜对线芯进行包裹。

撕掉塑料薄膜，内部为同轴线设计，内外两层总共17根线芯组成，外层9根线芯，里层8根线芯使用锡纸包裹。关于同轴线充电头网已做过相关介绍。

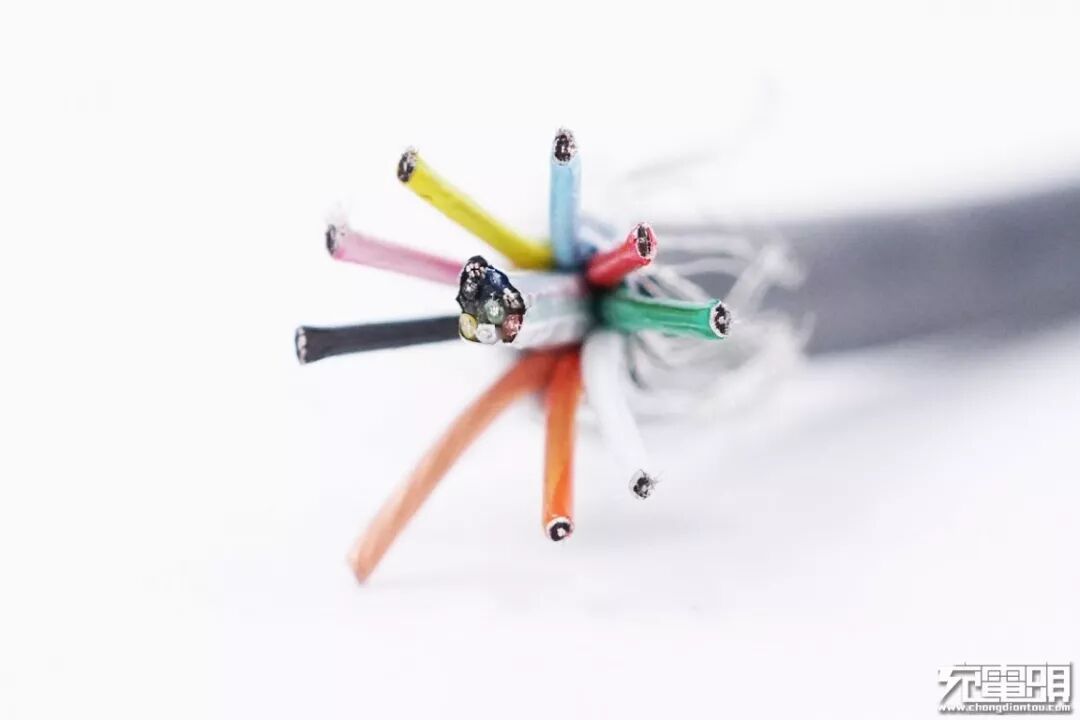

将线芯依次排开，下面我们依次看看外层这些线芯的做工。

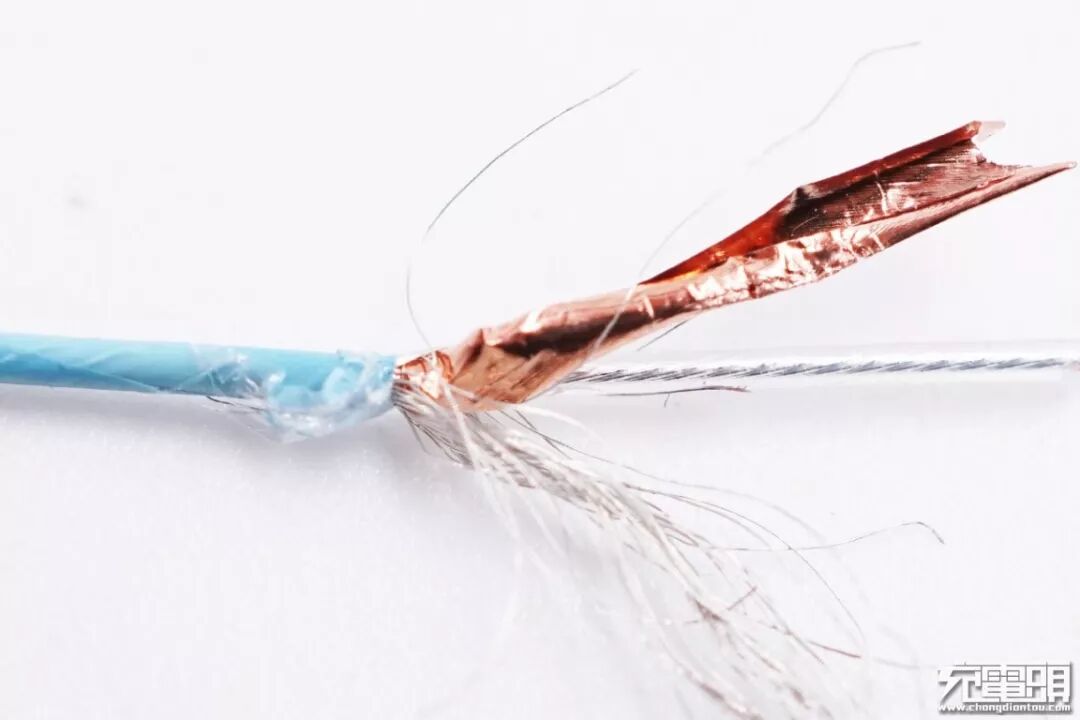

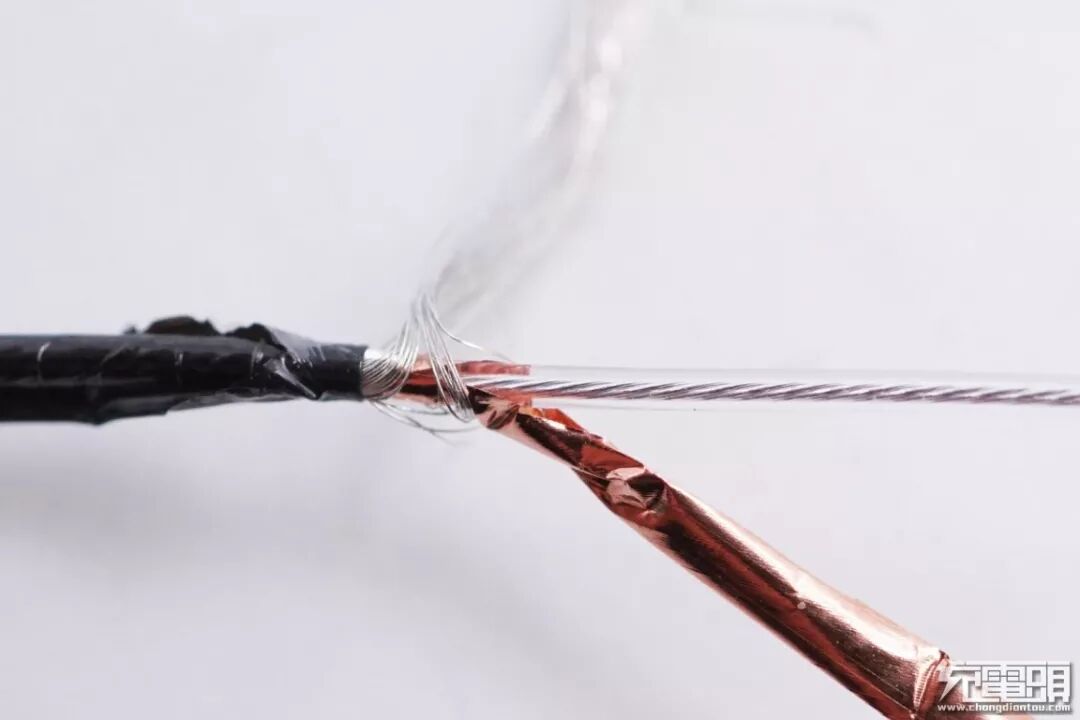

撕开黄色线芯外面的塑料外皮，里面是一层镀锡铜线芯组成的金属屏蔽网，下面是一层铜箔，最里面的传输线芯螺旋缠绕在一起，并且使用透明塑料皮包裹。

并且我们通过拆解发现外层的四对线芯中，除了有一根特殊线芯没有金属屏蔽网和铜箔之外，其余7根与黄色线芯是一样的设计做工，因此就不再赘述。

黑色线芯特写。

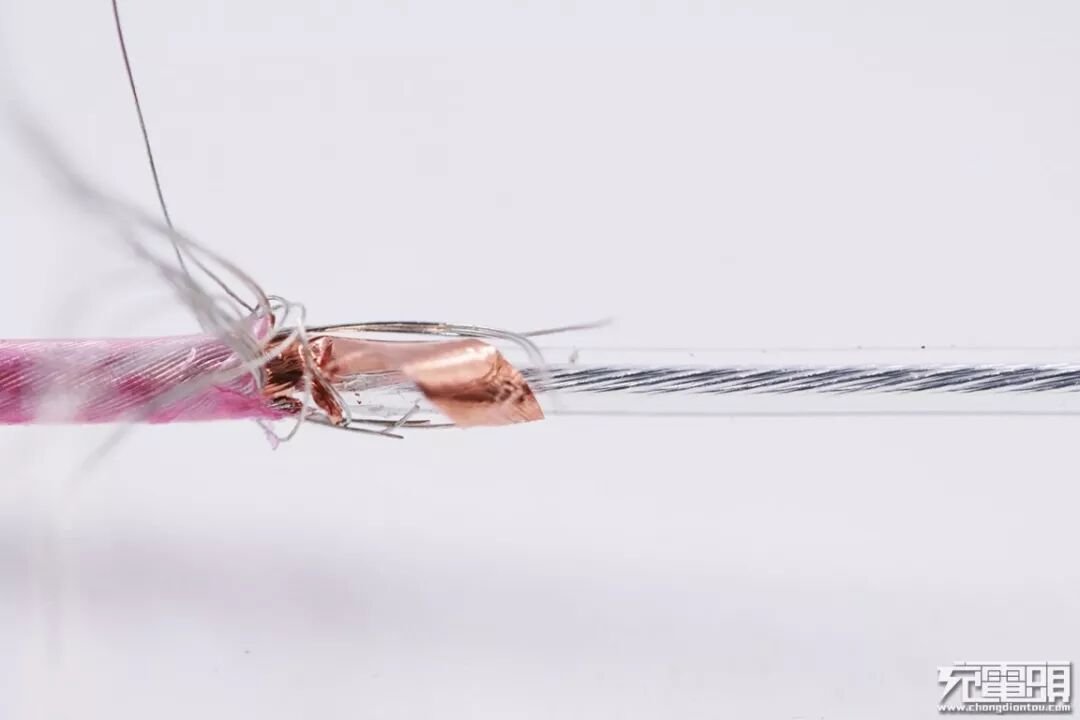

粉色线芯特写。

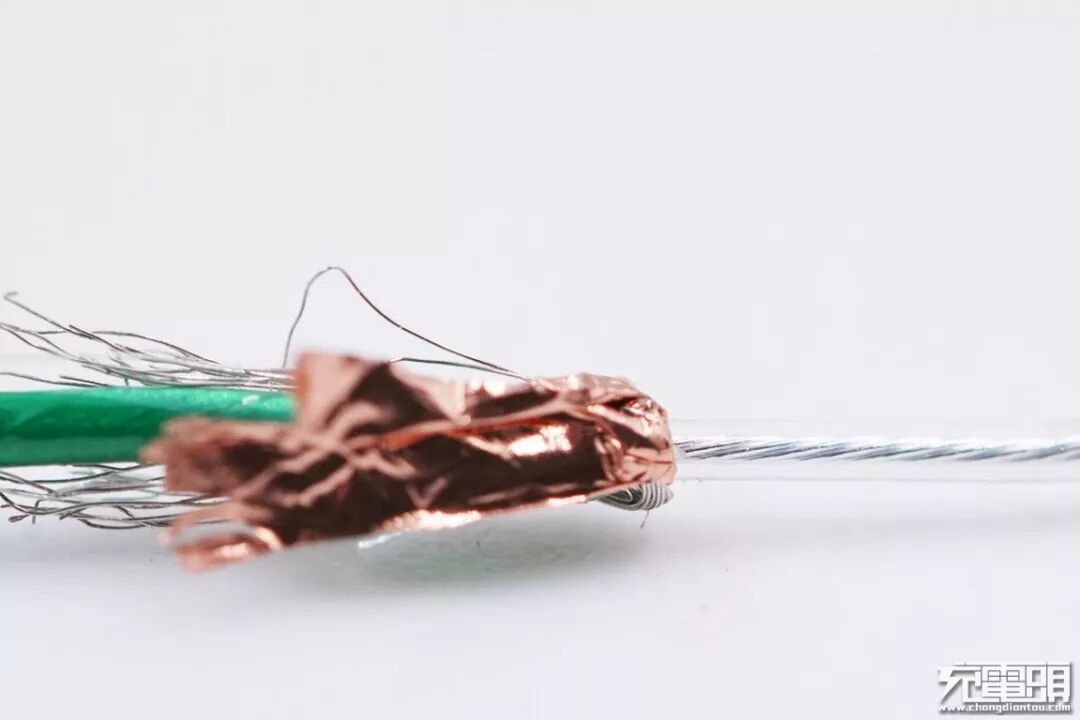

绿色线芯特写。

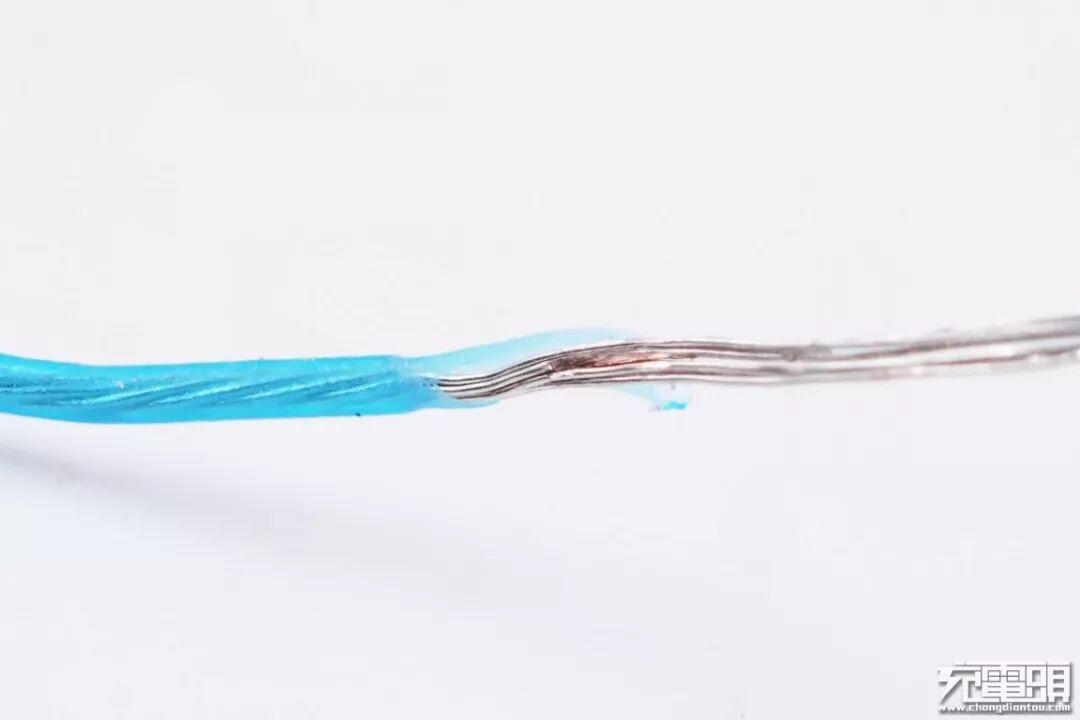

淡蓝色线芯特写。

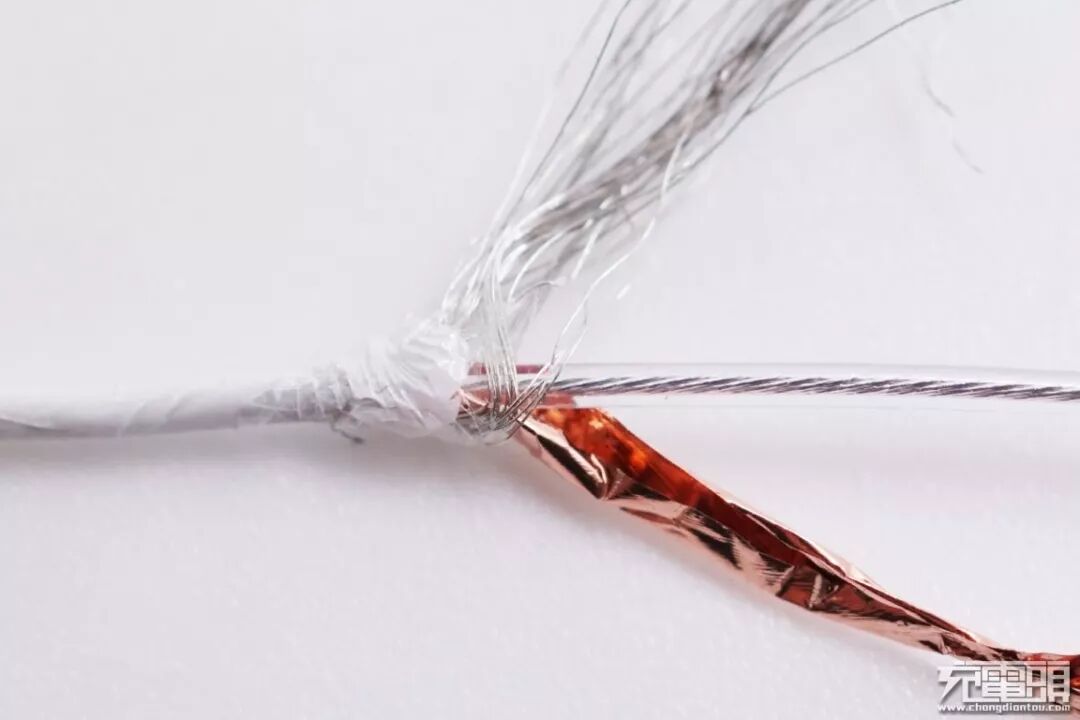

白色线芯特写。

橘红色线芯特写。

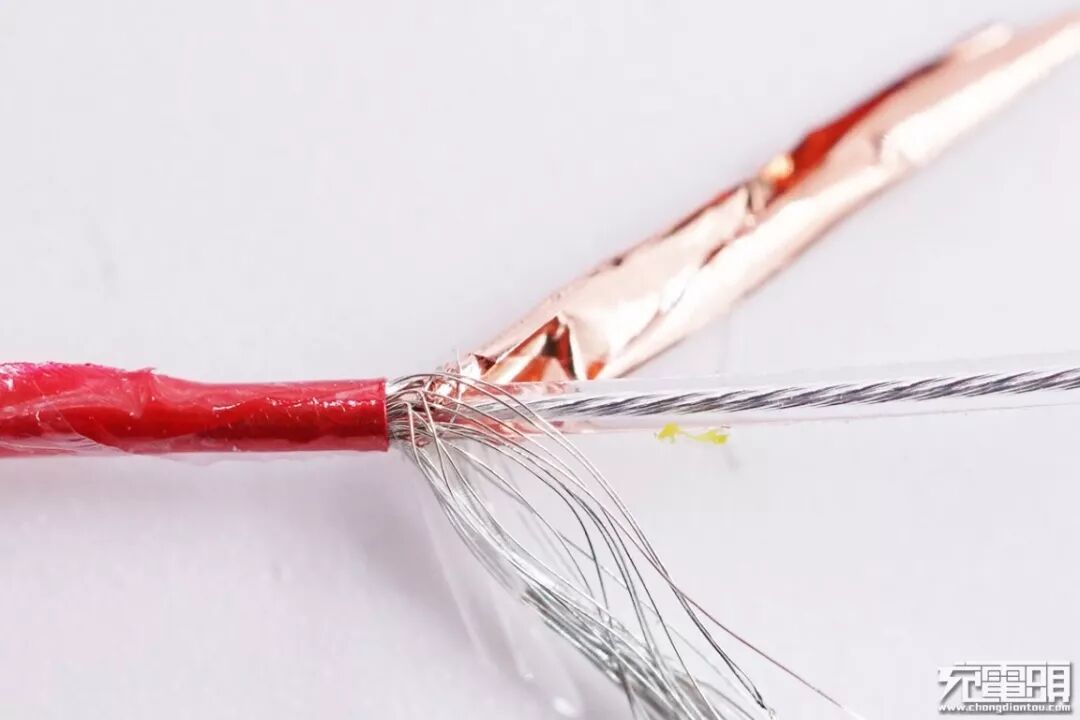

红色线芯特写，内部均采用透明绝缘层绝缘。

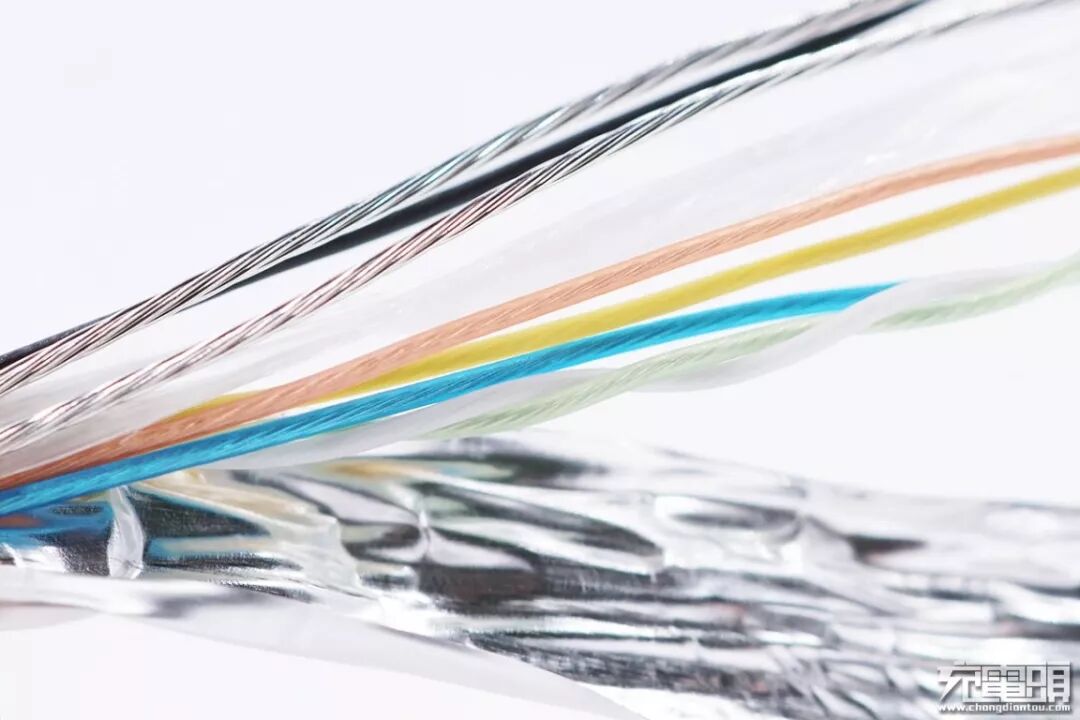

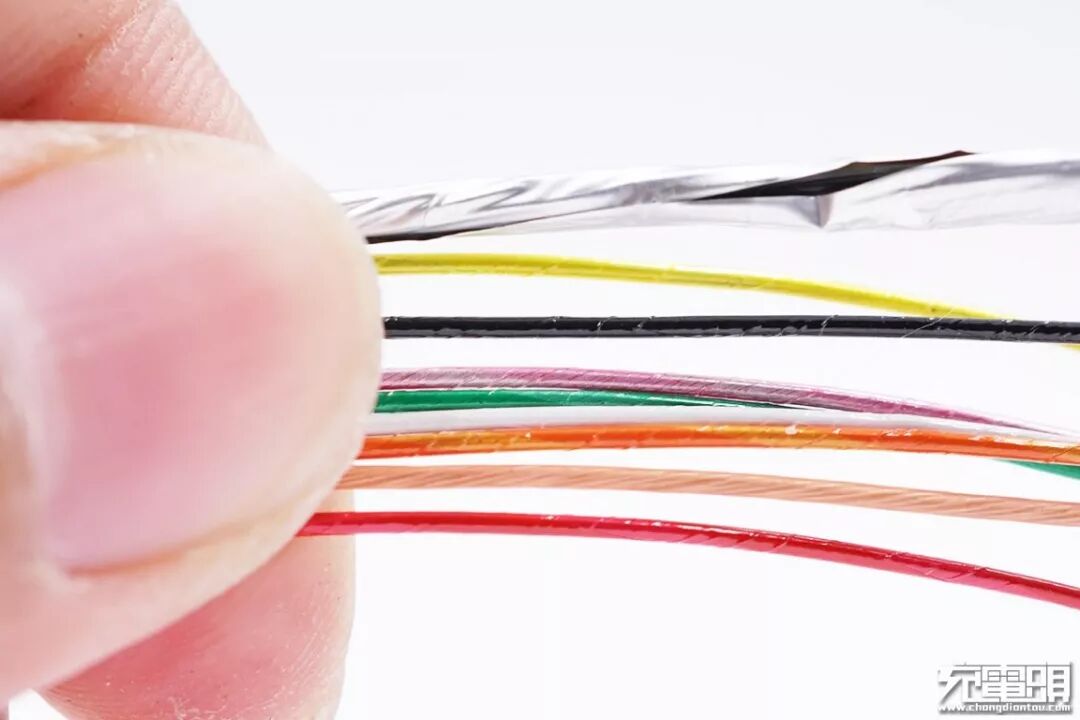

撕掉锡纸，里面是另外8根线芯以及抗拉纤维，线芯同样由镀锡铜线芯组成。

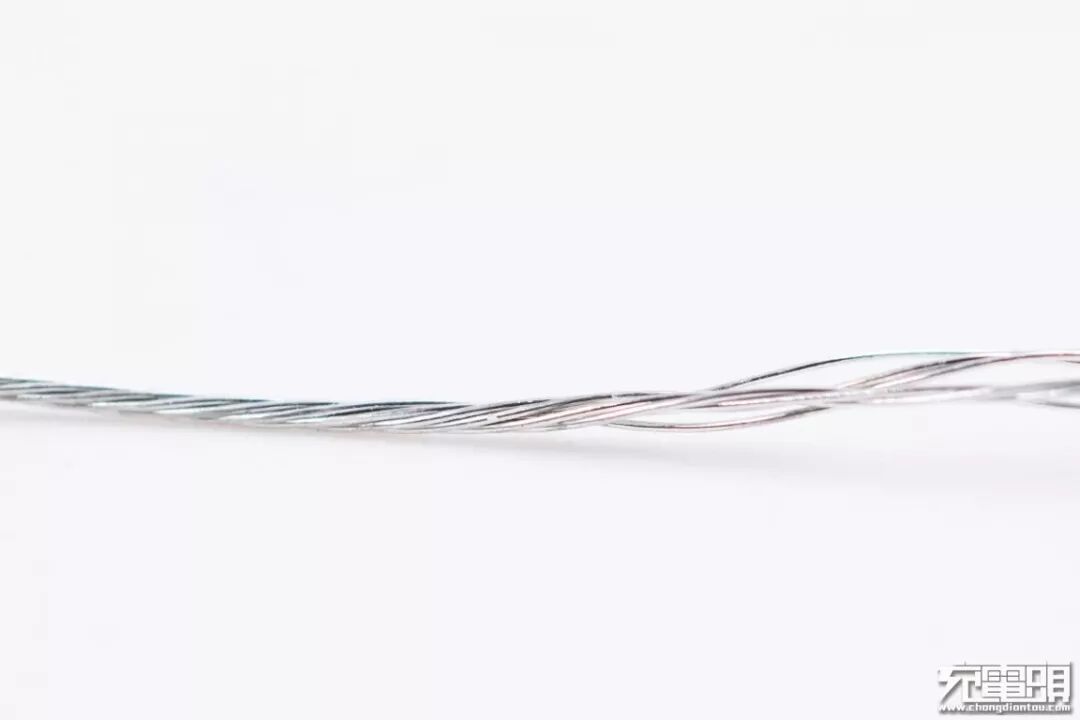

电力线芯特写。

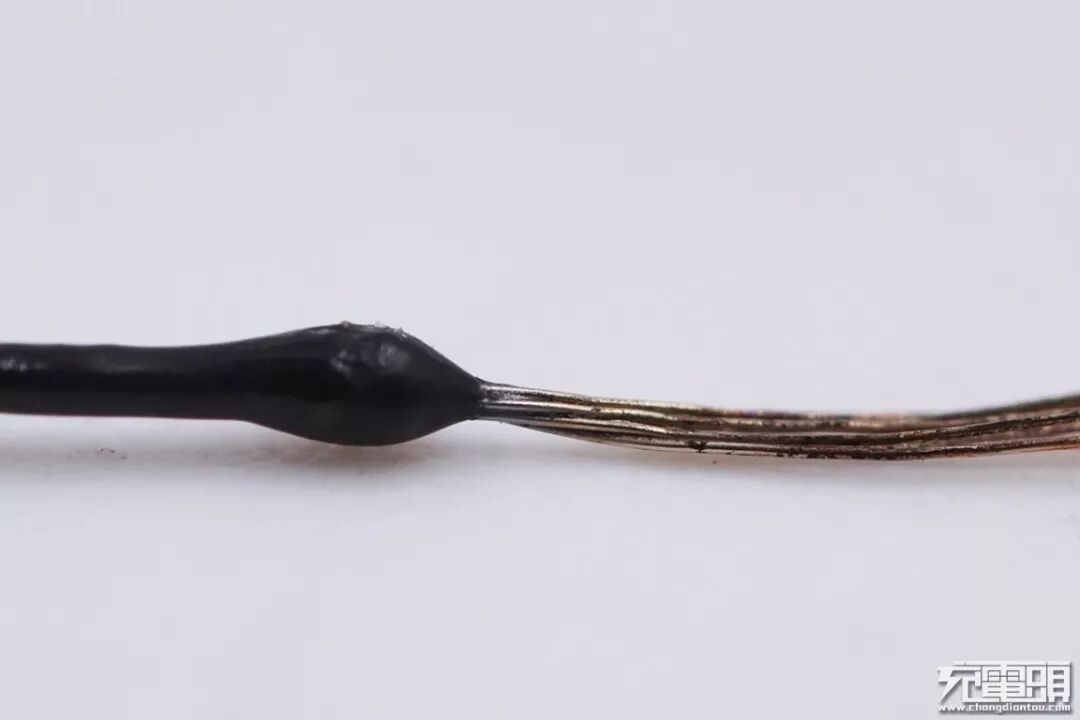

黑色线芯特写。

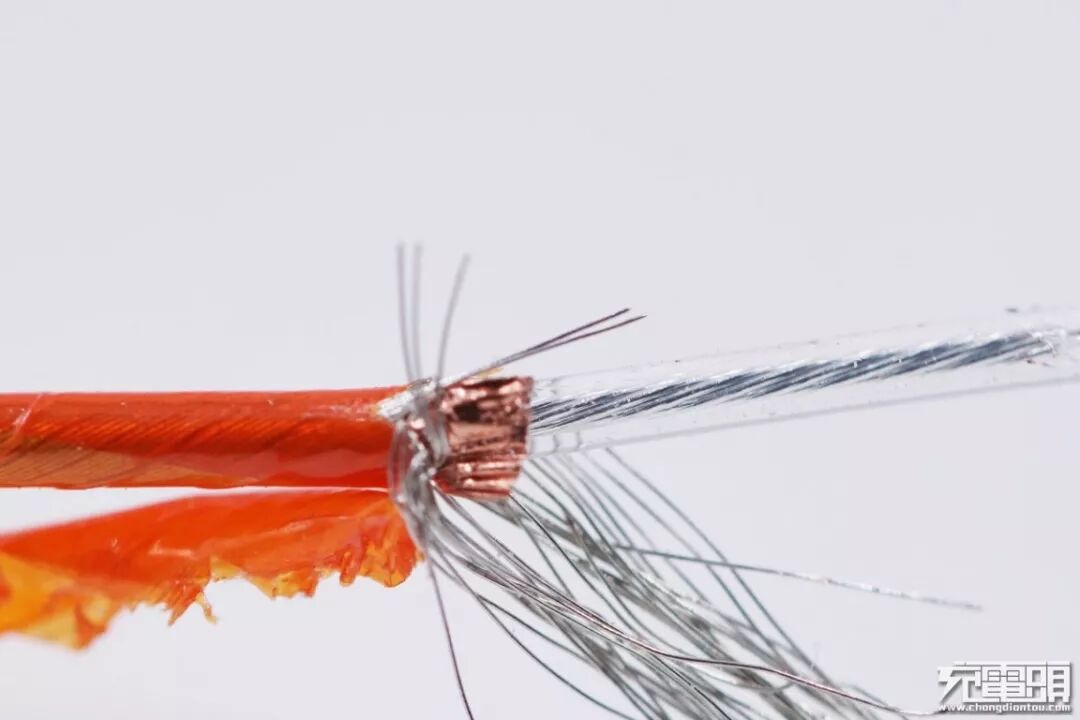

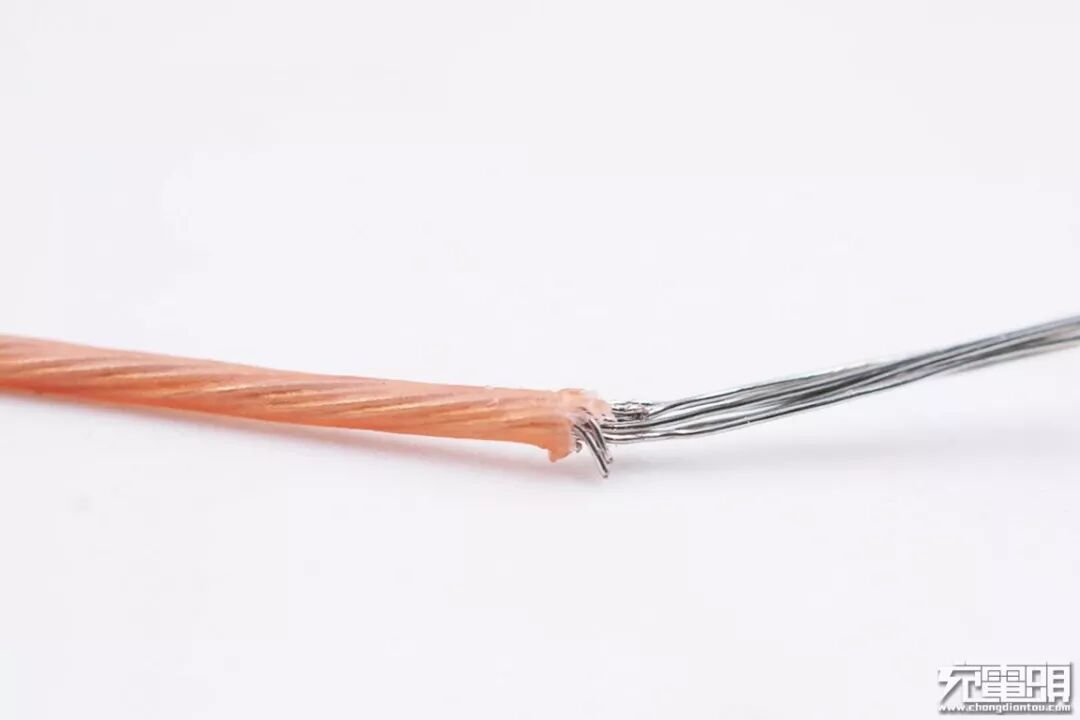

橙色线芯特写。

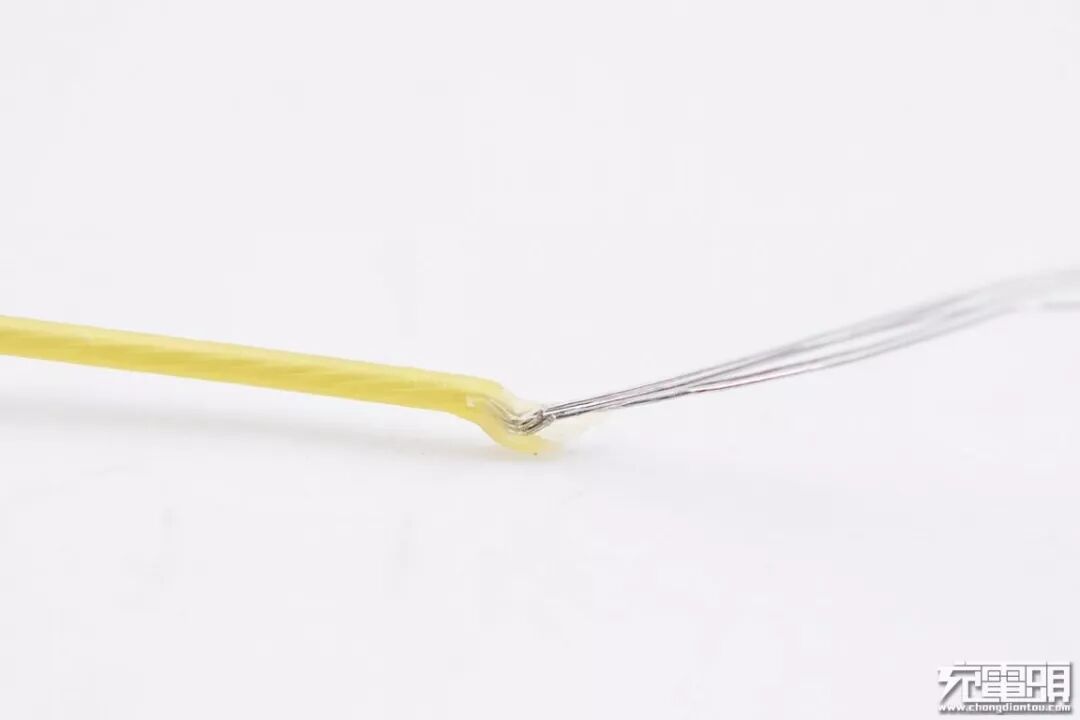

黄色线芯特写。

蓝色线芯特写。

白色线芯特写。

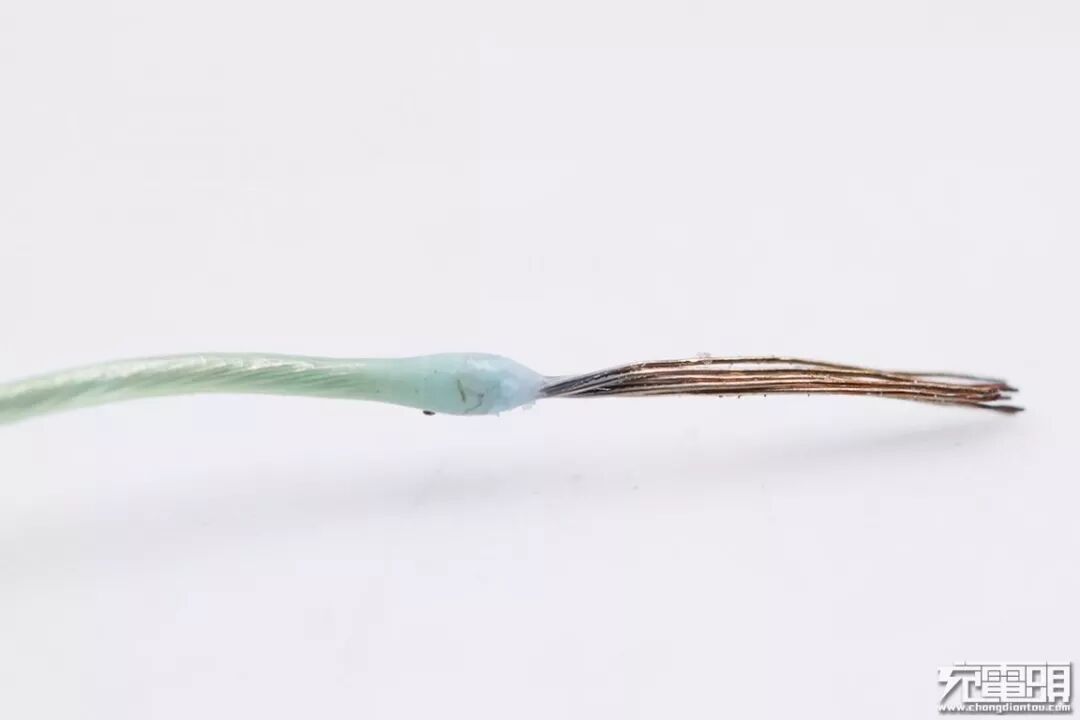

绿色线芯特写。

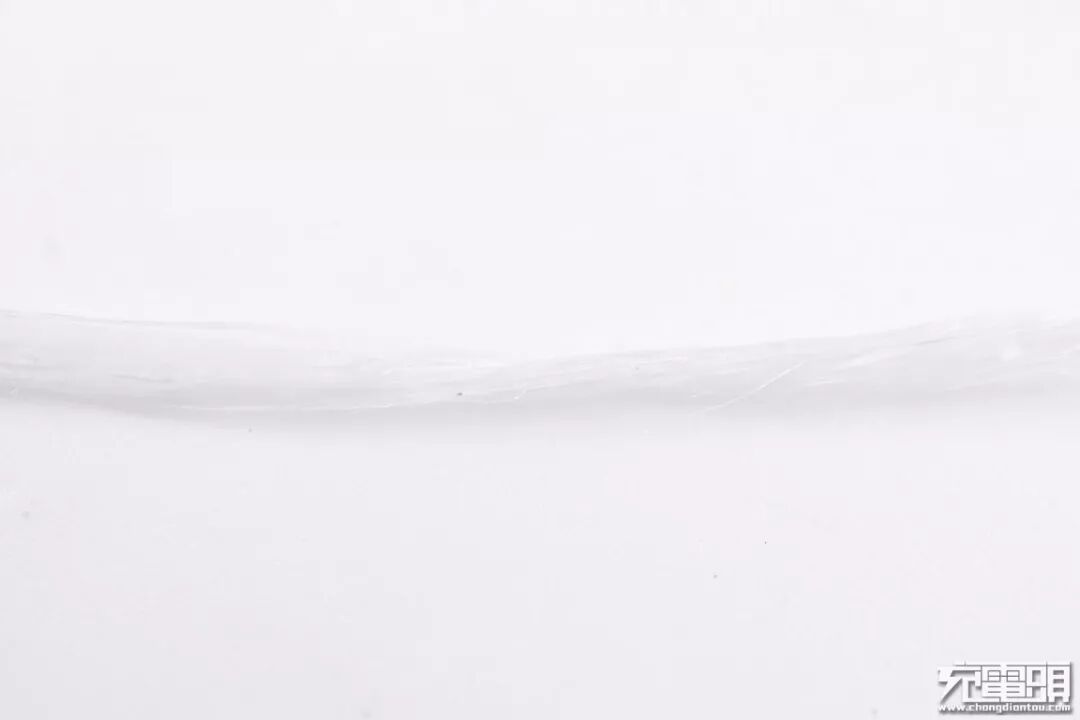

抗拉线特写。

从左往右依次是：最外层塑料外皮、金属屏蔽网、塑料薄膜、锡纸屏蔽层、抗拉纤维、数据和电力线芯。

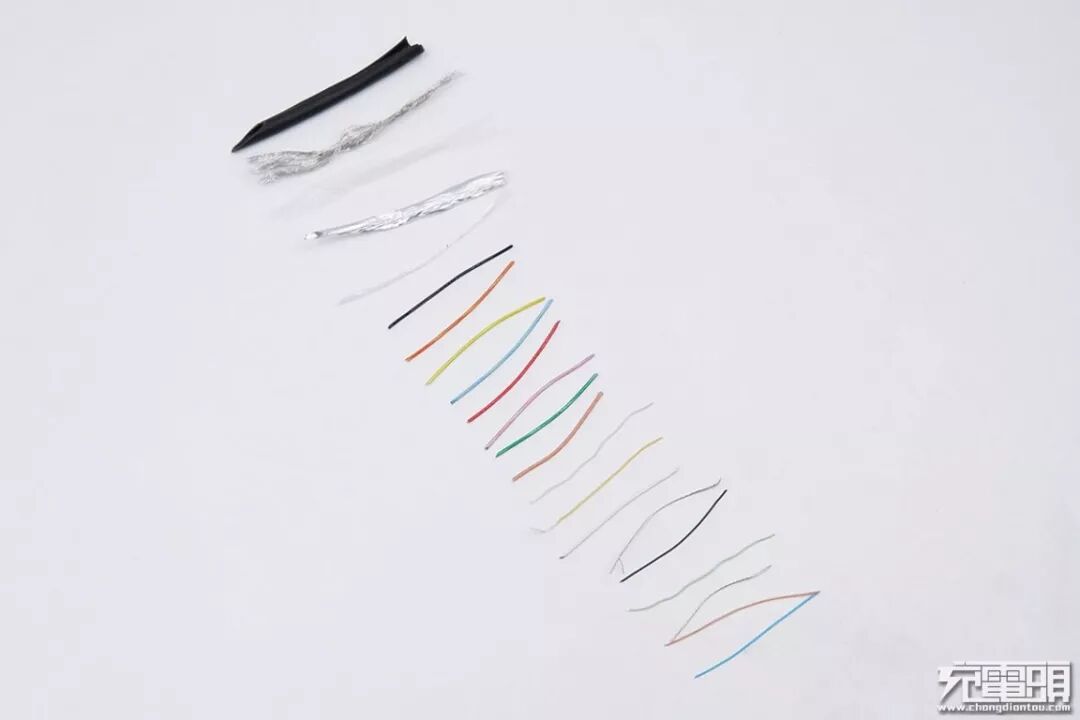

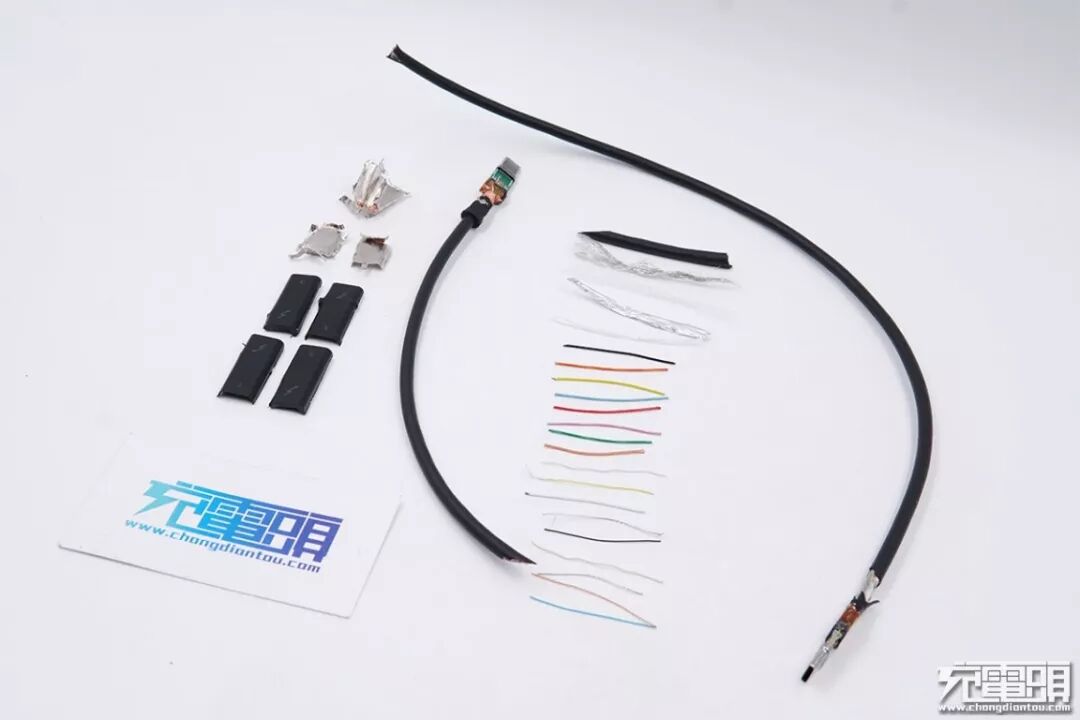

全部拆解完毕，来张全家福。

充电头网拆解总结

这根Thunderbolt 3 （雷电 3）双USB-C线缆不仅粗壮结实，而且长度达71cm，远远超过一般雷电3线的长度标准。此外两端采用抗弯折处理，接口处进行磨砂处理方便插拔，充电头网使用ChargerLAB POWER-Z KM001C检测发现，其电力传输能力为20V/5A，数据传输能力达到40Gbps，实际充电测试显示该线缆支持100W充电。

充电头网通过拆解发现，该线一头的PCB板上有E-Marker芯片，线头处的钢套焊接牢固，里面的PCB上有注胶保护，线芯焊点饱满。此外线身采用同轴线设计，不仅外皮下有金属屏蔽网，就连外层的八根线芯都设有屏蔽网和铜箔，抗干扰能力非常强，整根线缆制作工艺相当高，经久耐用。
