充电头网最近拿到了UNITEK优越者一款USB-C多功能扩展坞D026A，这款扩展坞集成了多个频繁使用的接口，非常实用。比如可以直接插上数据线进行充电，或者插上耳机听歌，扩展显示器投影仪等，而且扩展坞本身很小，可以节省桌面空间。下面我们就对这款产品进行拆解，看看里面用料如何。

一、UNITEK优越者USB-C多功能扩展坞外观

产品采用白色外包装盒，正面上方印有“UNITEK优越者”品牌字样，中间是产品实物图，下方是产品名称——USB-C多功能扩展坞。

名称下面还印有一排接口图标并加以备注。

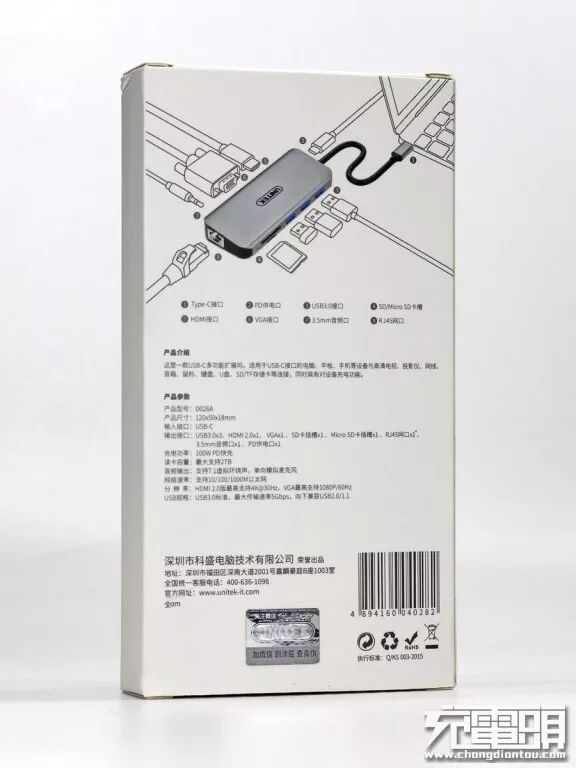

包装盒背面印有产品使用图以及各接口对应线缆的功能，此外下面还有优越者厂商的基本信息。

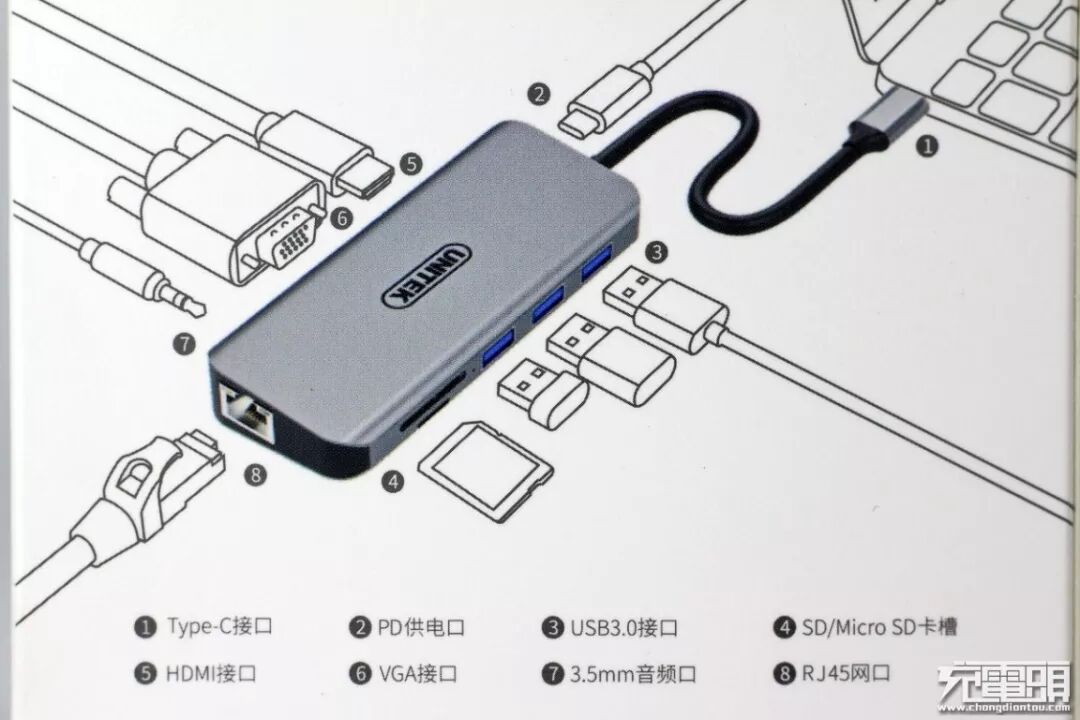

简图对产品每个接口都进行了排序以及介绍，可以说非常贴心。

背面中间是产品的参数信息。

底端有公司的基本信息和产品防伪标签等。

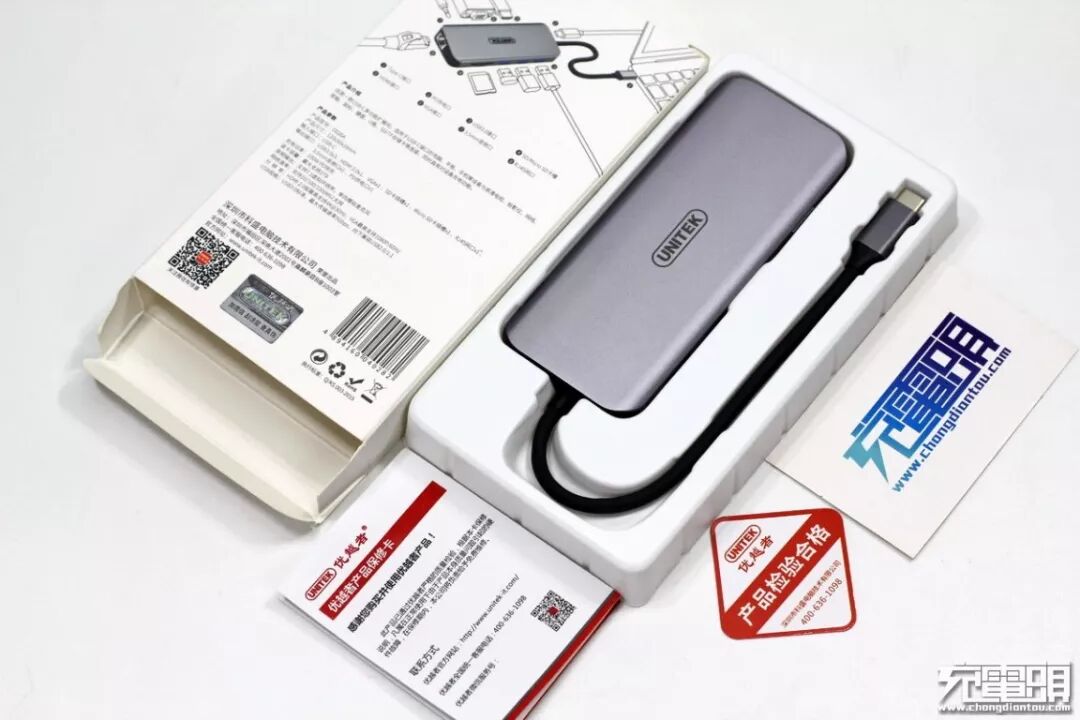

打开包装，里面使用塑料盒对产品进行固定和保护，此外还有保修卡和产品检验合格证。

UNITEK优越者USB-C多功能扩展坞采用铝合金外壳，机身壳阳极氧化处理呈灰色，表面还进行喷砂处理，手感细腻。此外机身四角以及侧身之间为弧面过渡，前窄后宽设计，整体呈梯形。

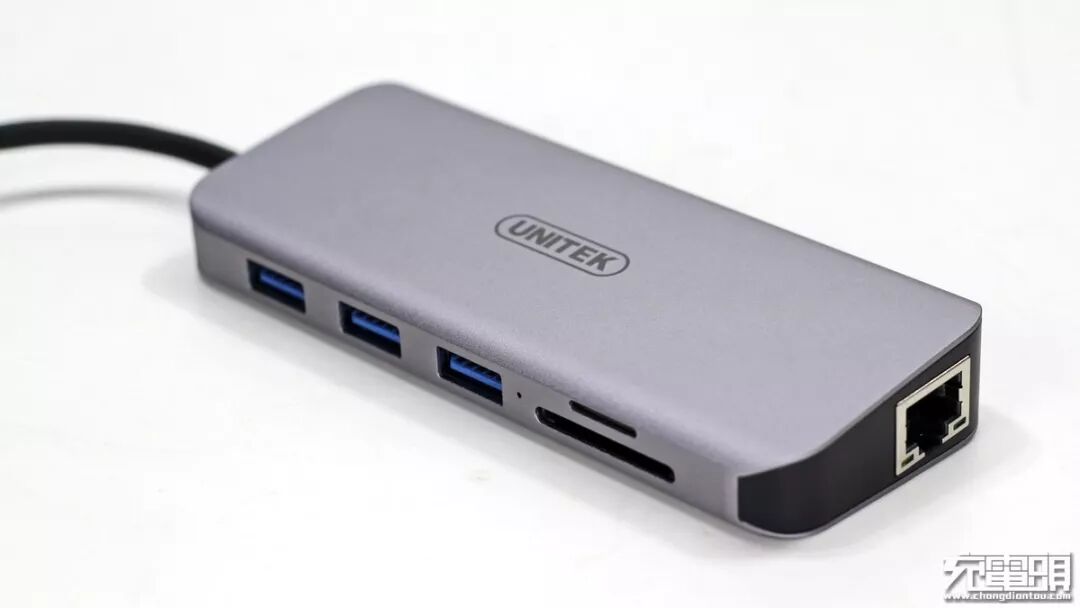

扩展坞前端配有3个USB-A接口和SD/Micro SD卡槽，A口与卡槽之间有一颗LED指示灯。

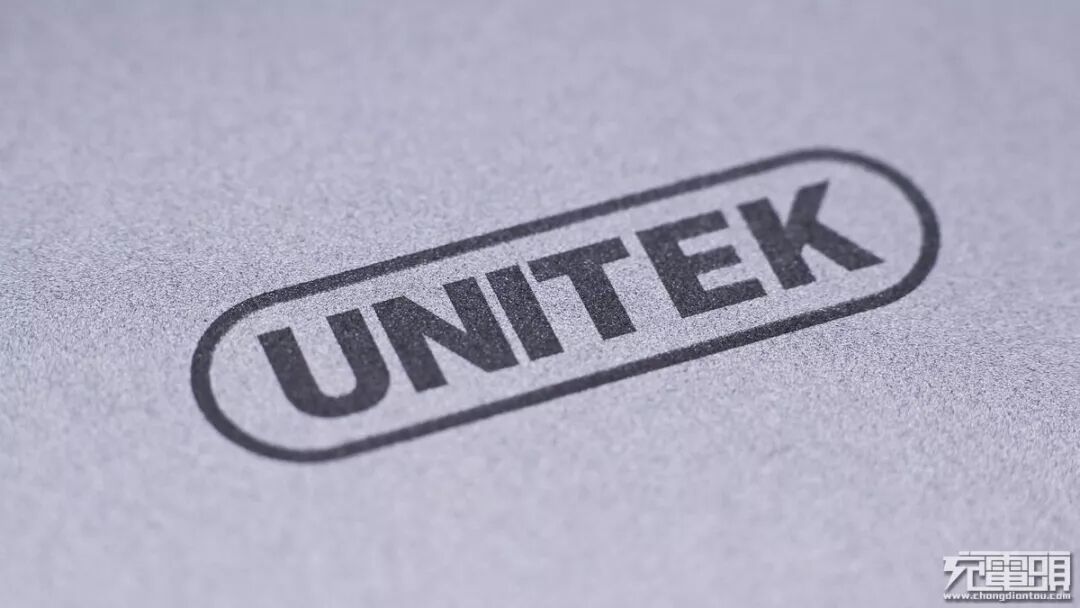

机身顶面中心镭雕“UNITEK”品牌logo。

背面是3.5mm音频插口、VGA接口和HDMI接口。

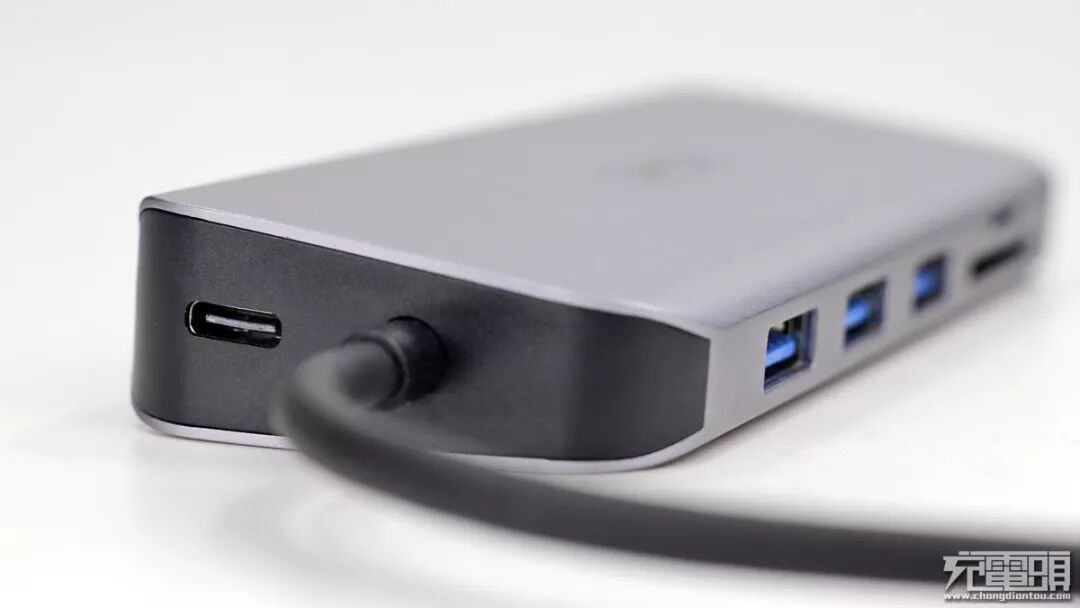

连接USB-C线缆一侧配有一个USB-C接口，黑色胶芯不漏铜。

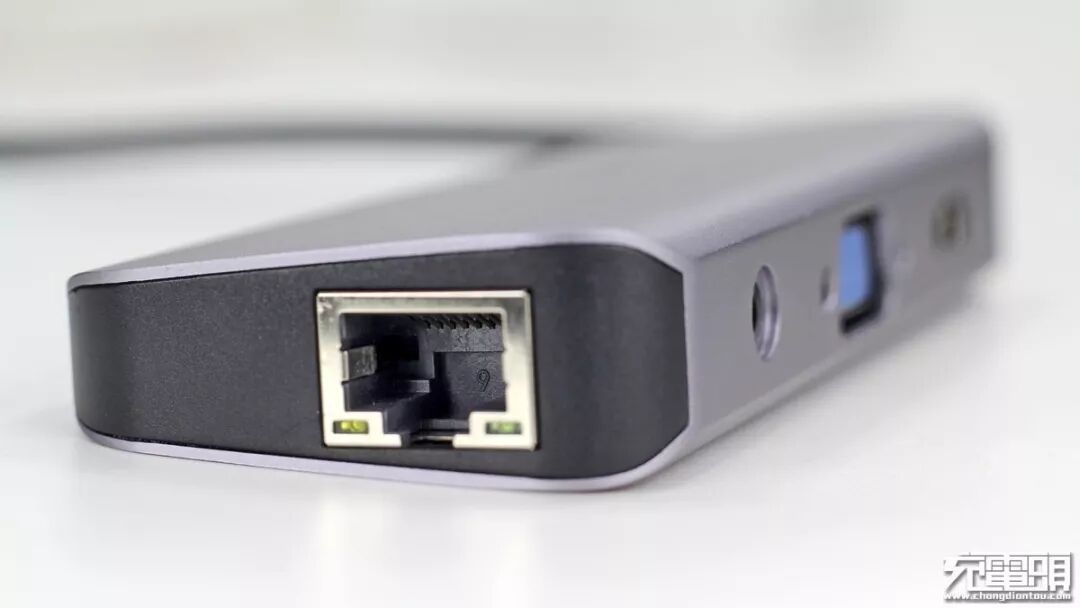

另一侧是RJ45网口，网口有灯指示连接状态好评。

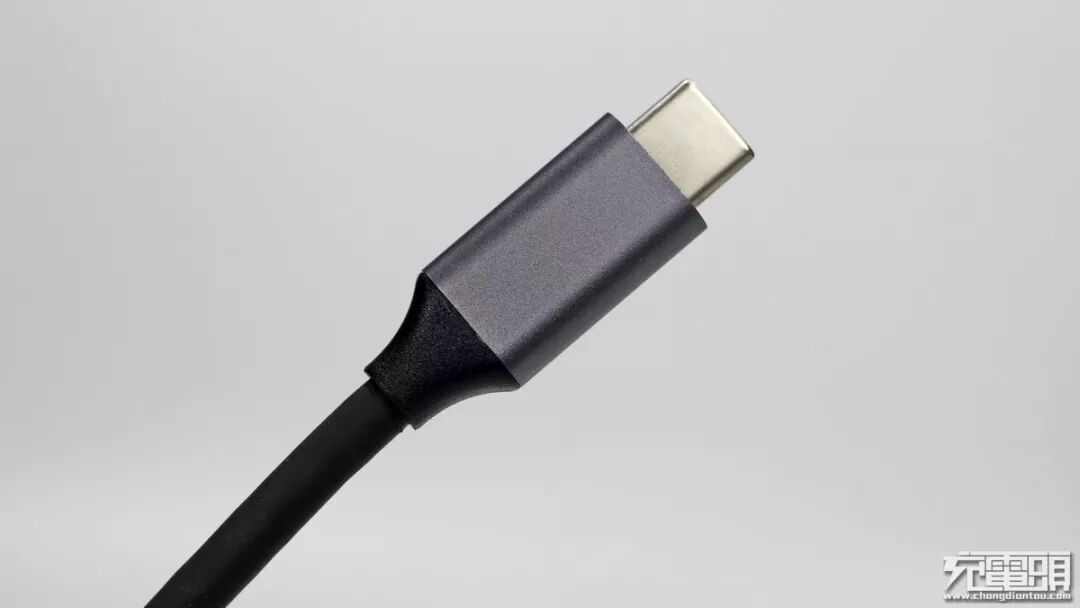

USB-C接口采用金属外壳，颜色和工艺跟机身壳一样。

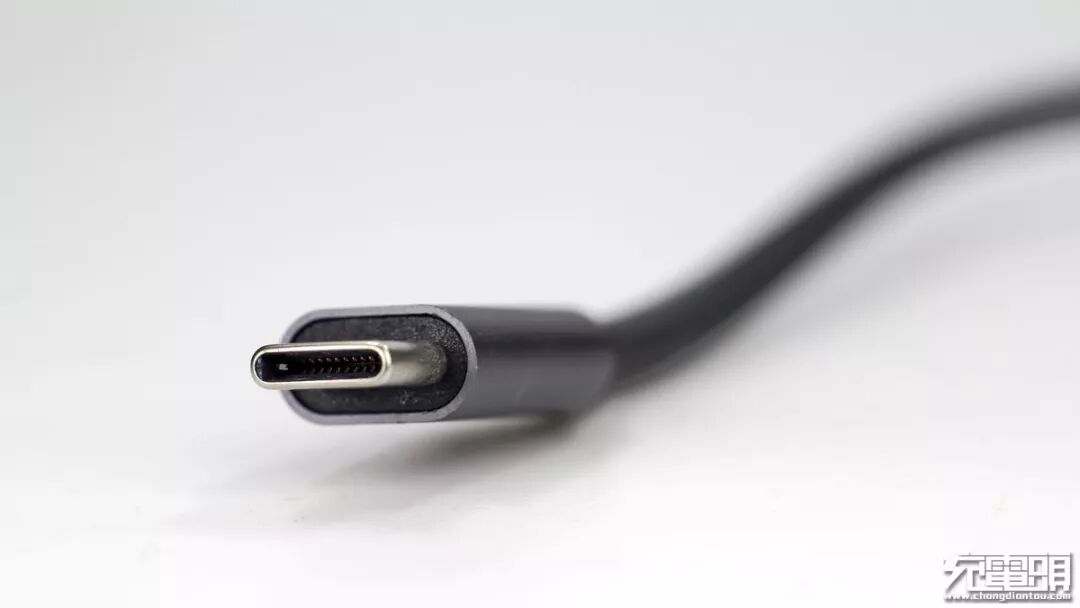

USB-C头特写。

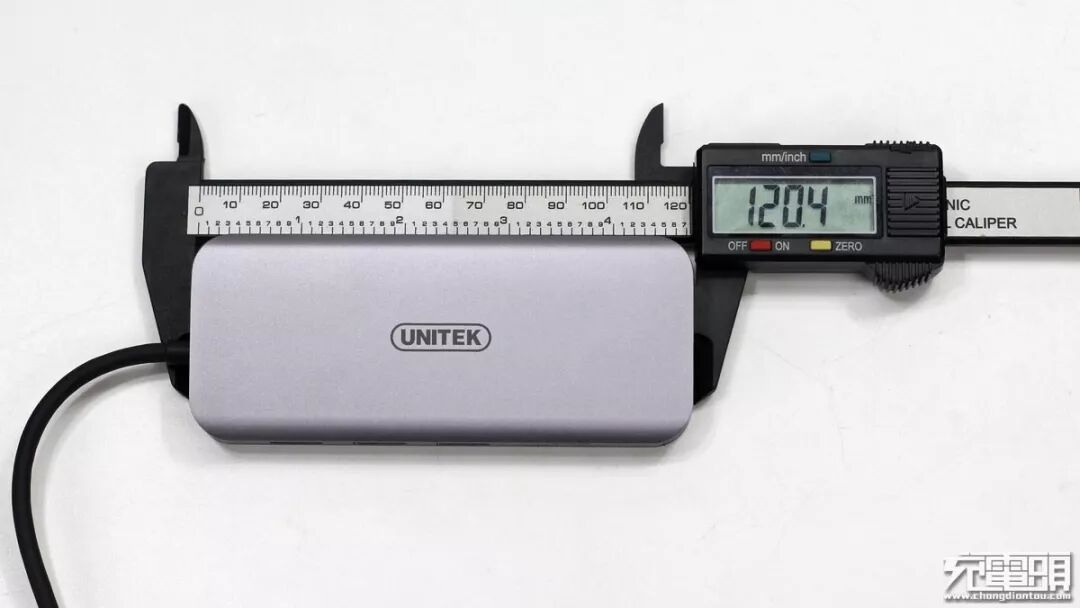

扩展坞机身实测长约120mm。

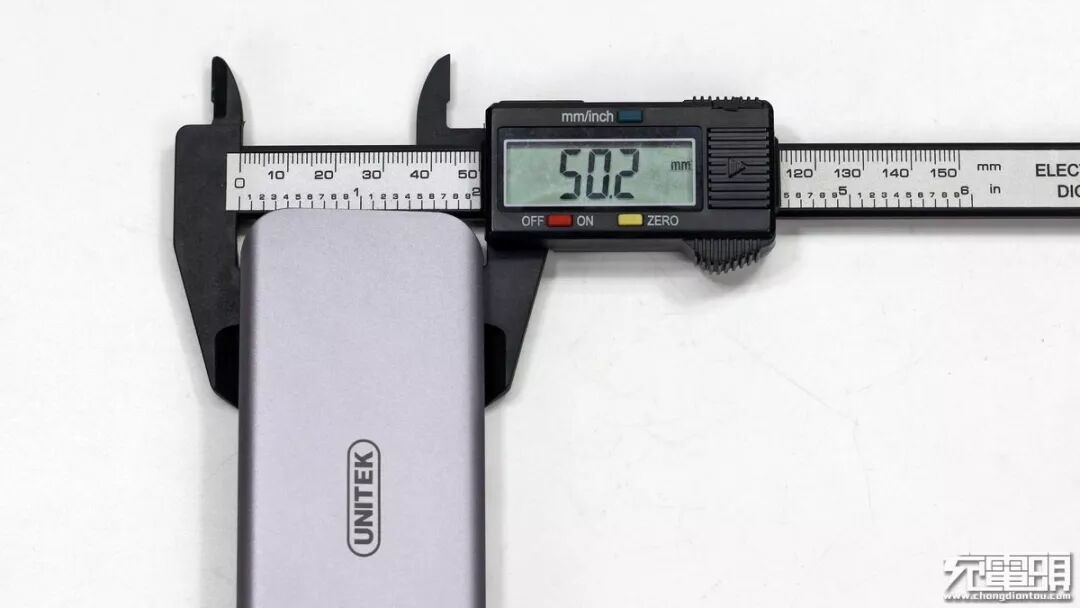

宽约50mm。

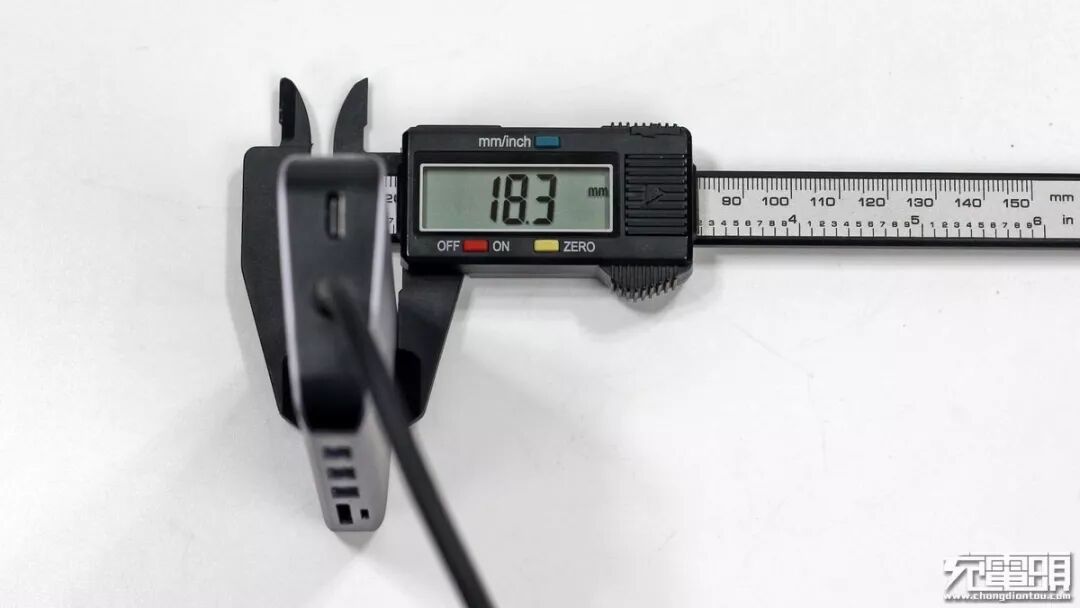

厚度约为18mm。经过实测产品三维与包装盒上标注的尺寸。

使用卷尺实测线缆长约19.5cm。

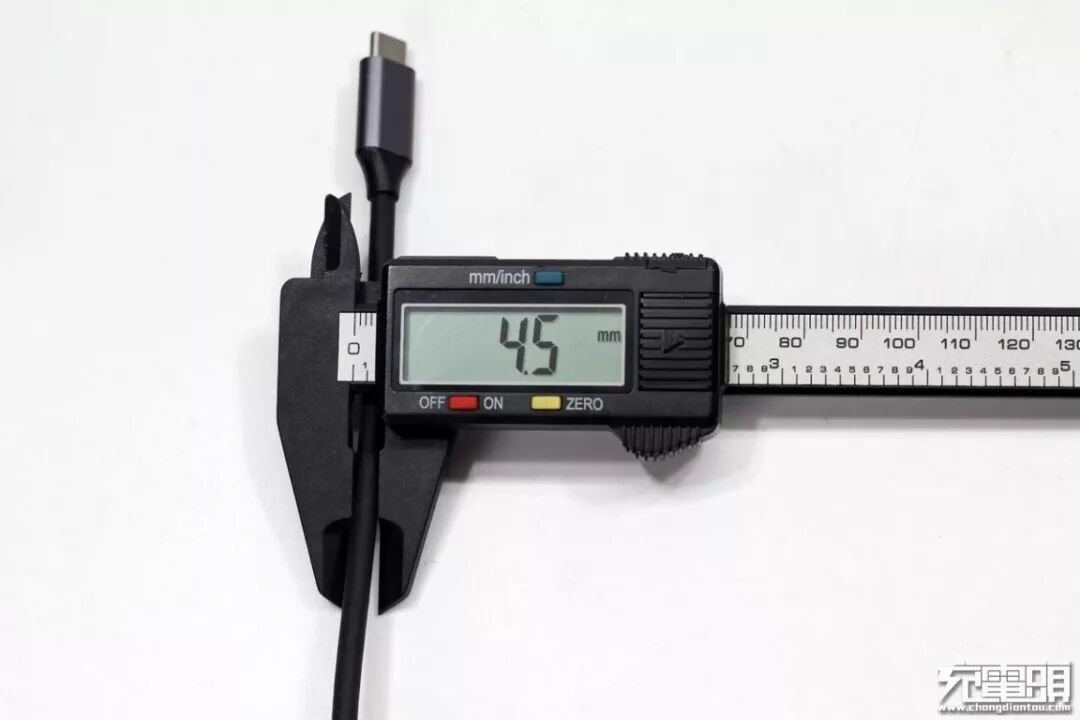

USB-C线缆线身外径约为4.5mm，非常结实耐用。

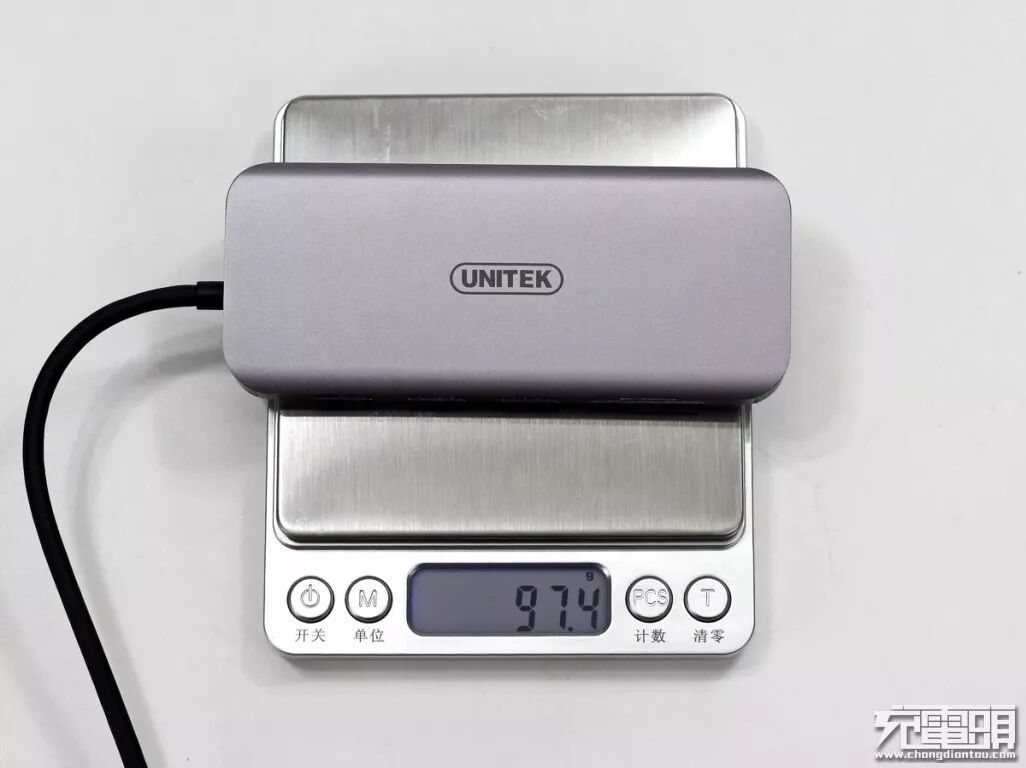

扩展坞重约为97g。

二、UNITEK优越者USB-C多功能扩展坞拆解

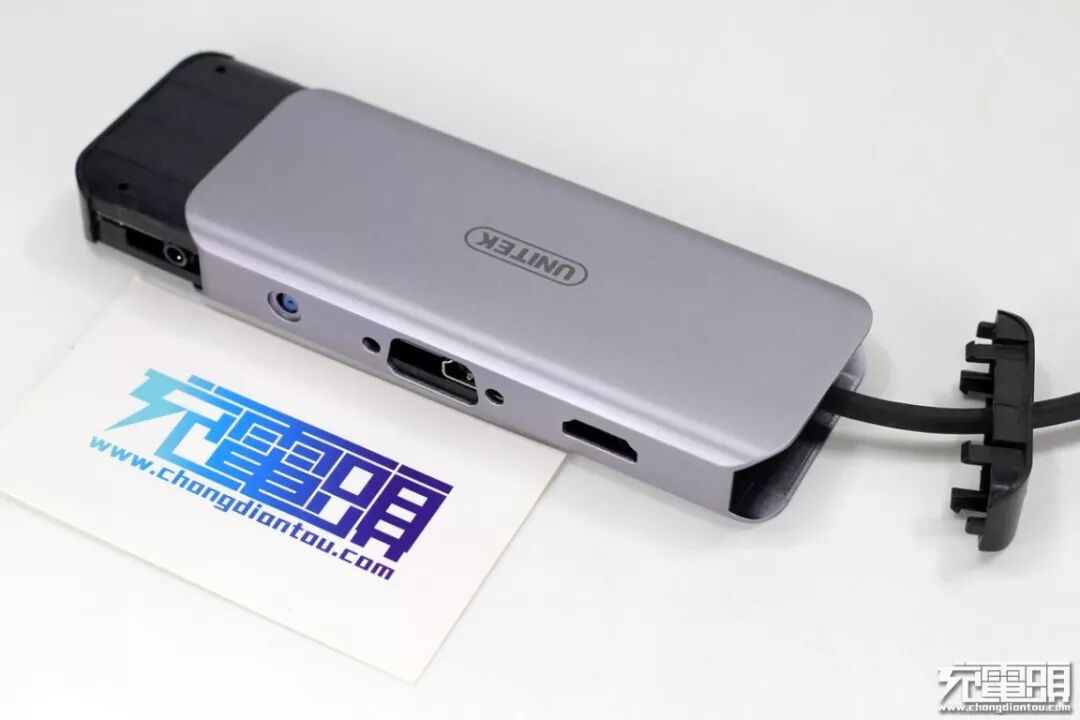

机身与线缆连接端采用卡扣封装，拆下接线端的盖子，从侧面推出扩展坞内部电路。

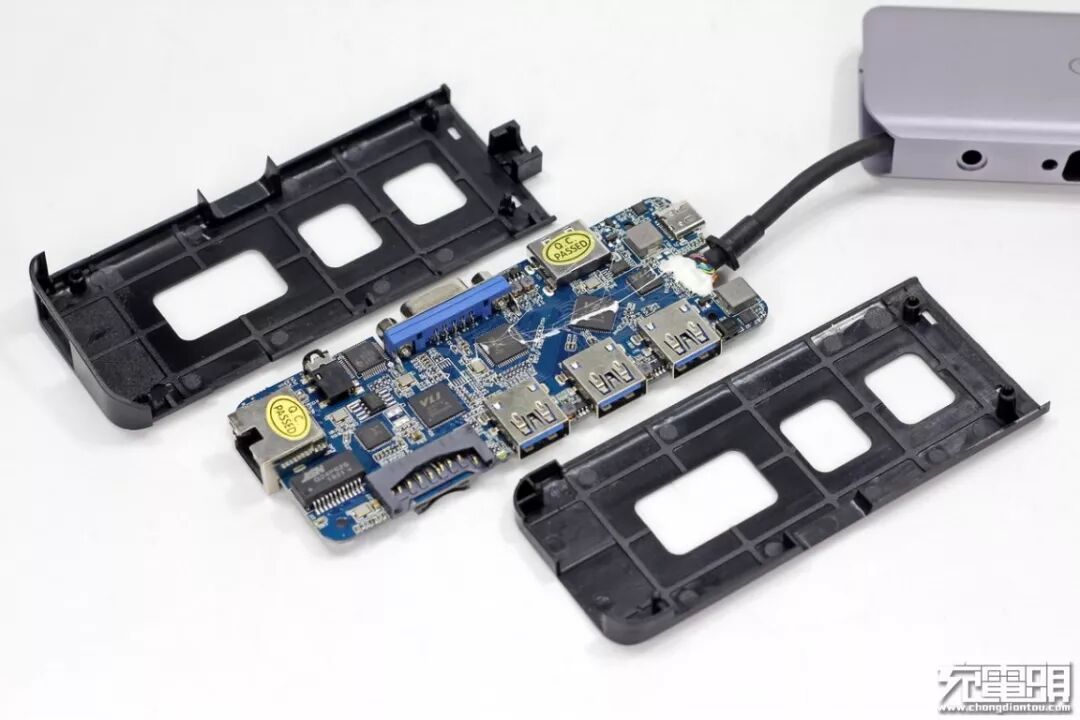

拆开后，就可以从另一端将板子抽出，PCB板正反面均有绝缘塑料板进行隔离，正反面的绝缘板均镂空处理。

上下两个外壳和电路板之间通过固定柱和螺丝固定在一起，拧下螺丝就可以轻松拆开。

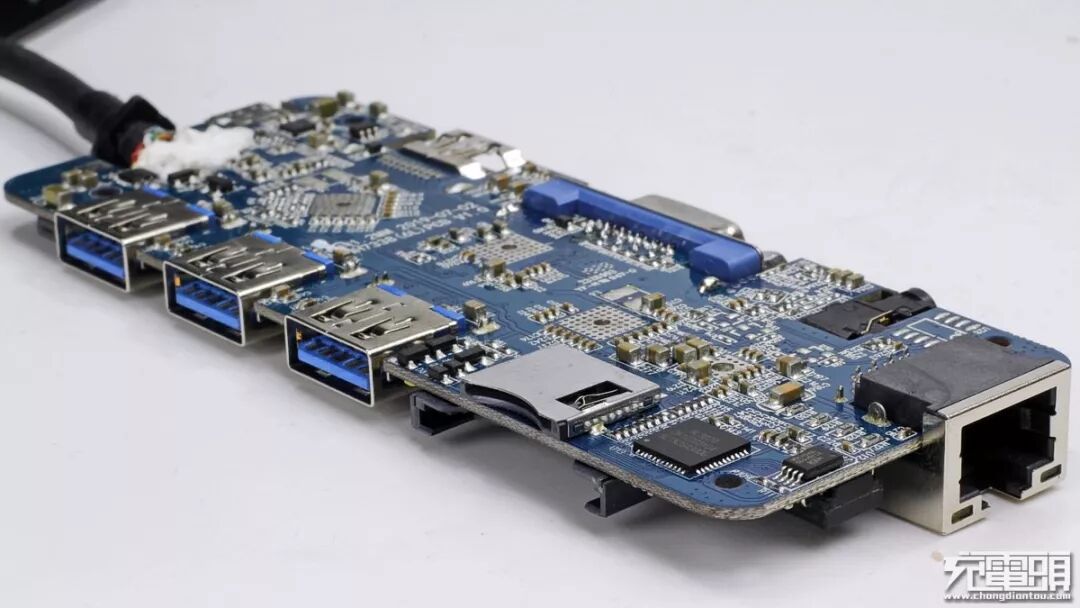

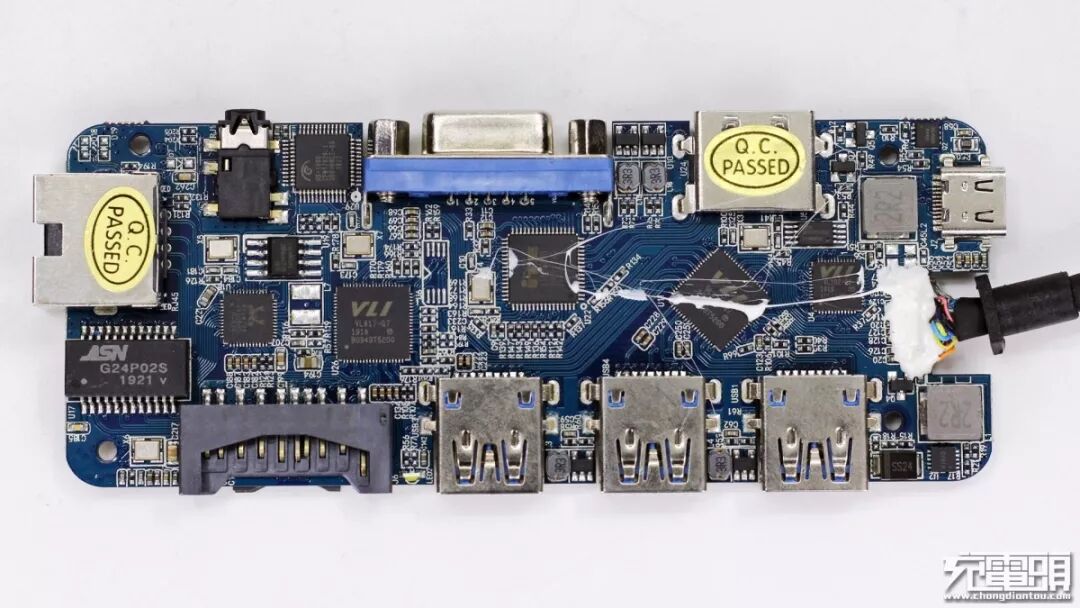

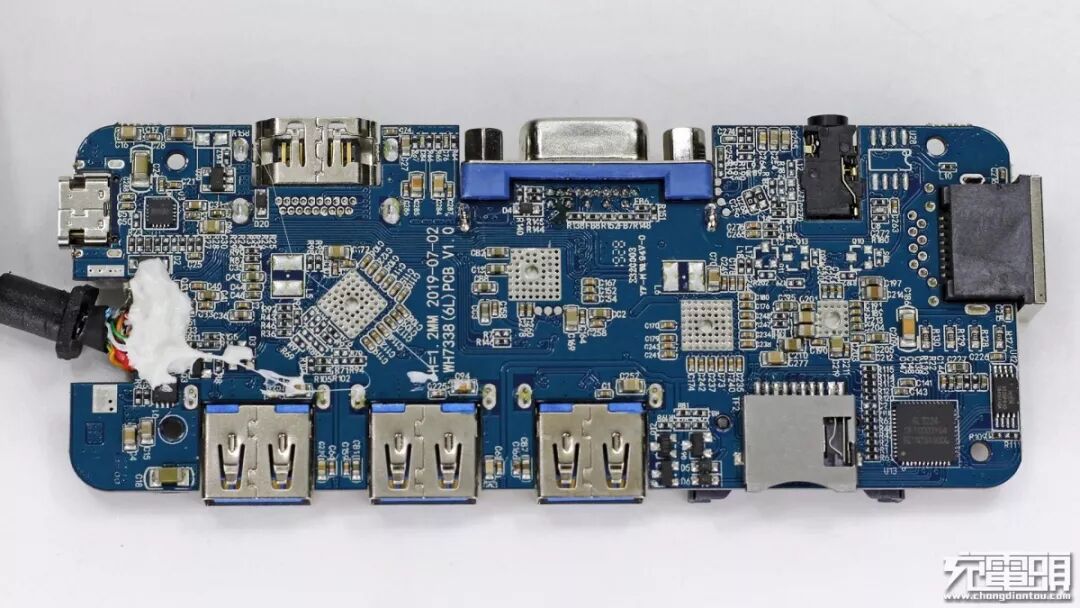

PCB板正面一览，板子两边焊接有各个接口，中间焊接有多个芯片，用于不同功能。

两颗USB芯片，型号分别是VL817-Q7和VL102-Q4，均来自VIA威锋电子，其中VL817-Q7是一颗USB3.1G1 4口集线器芯片，VL102-Q4是一颗DP转换器和PD3.0控制器。旁边是一颗3.3V SPI Nor Flash，型号BY25D40AS，来自Boyamicro博雅。

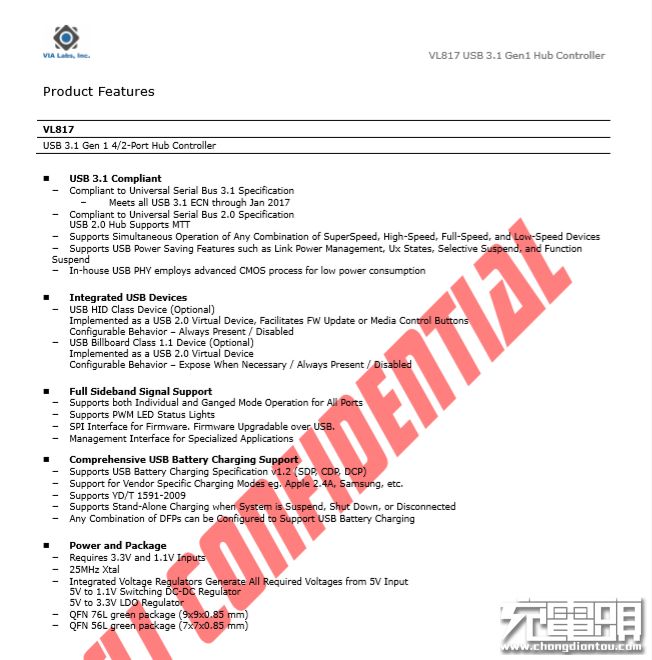

威锋VL817-Q7规格资料。

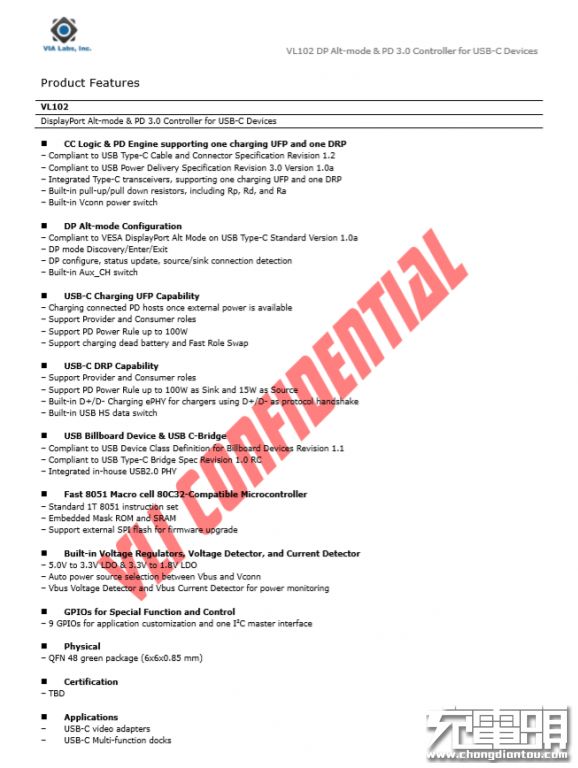

威锋VL102-Q4规格资料。

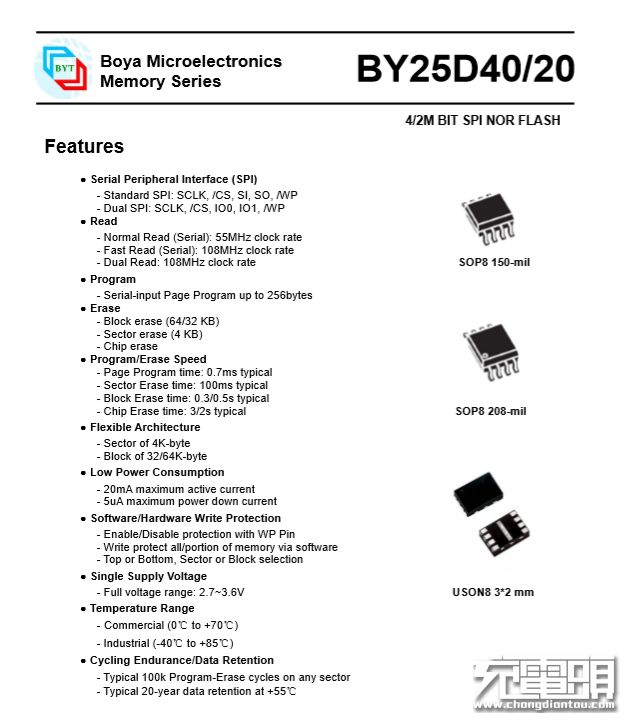

博雅 BY25D40 规格资料。

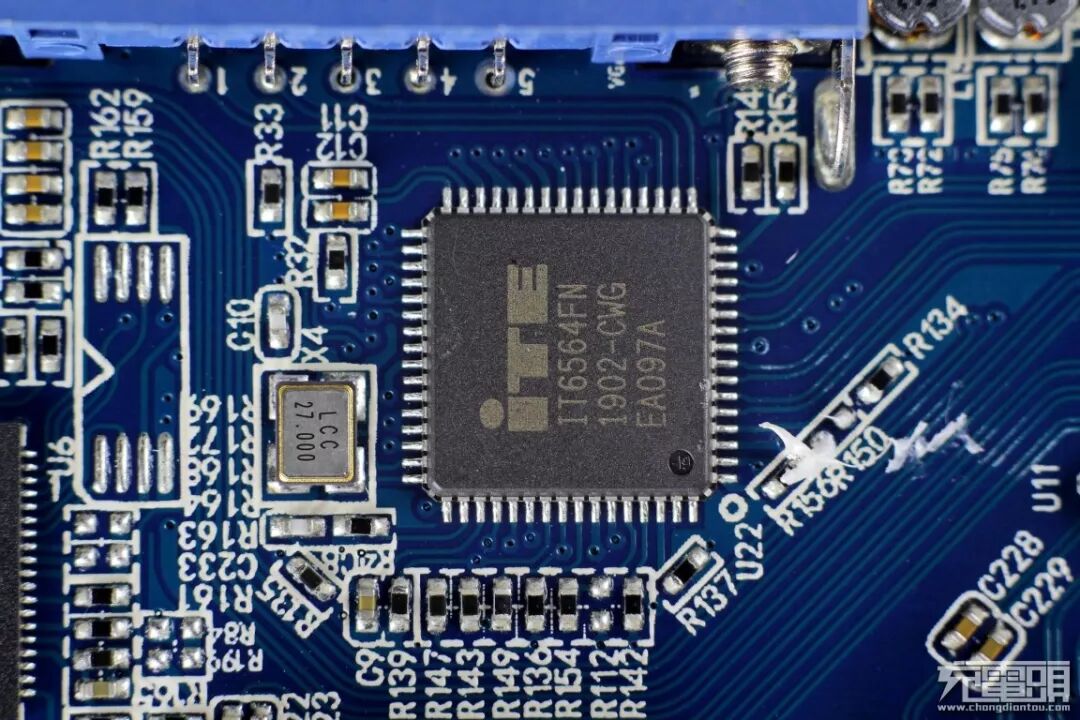

丝印IT6564FN，来自ITE联阳，单芯片DP1.2转HDMI2.0转换器。

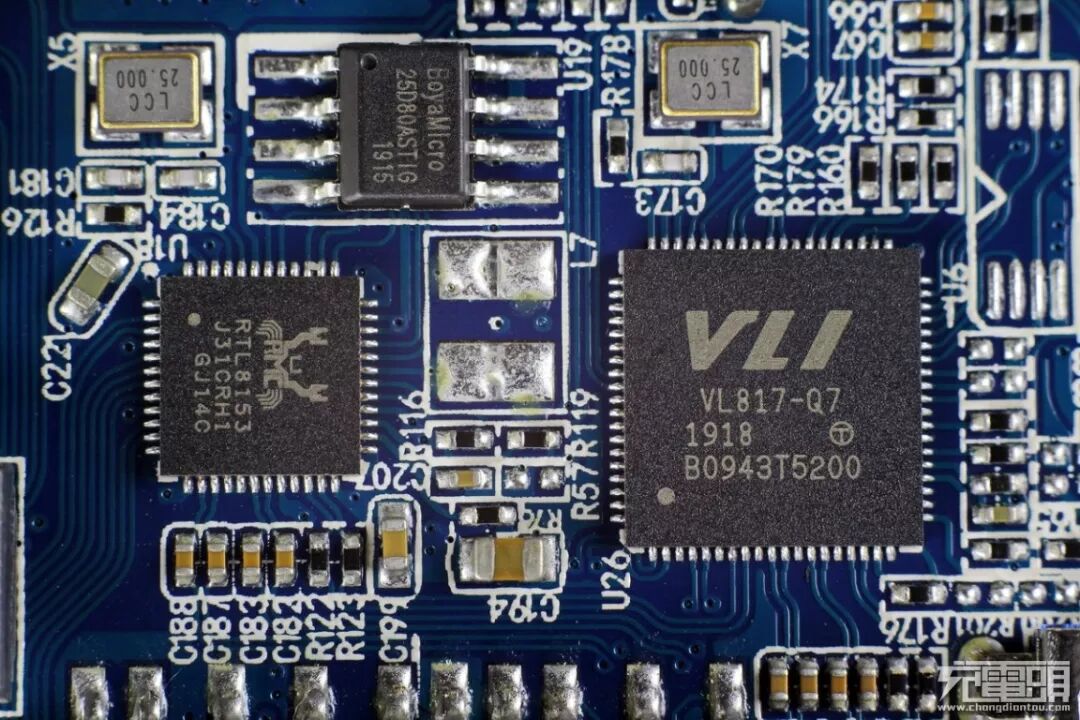

另一颗VL817-Q7集线器芯片。此外还有一颗REALTEK瑞昱 RTL8153，作为USB3.0接口的网口转换器，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。旁边是一颗25MHz无源晶振，为网络桥接芯片提供时钟，上方是一颗存储器，博雅BY25D40AS，用于存储配置信息。

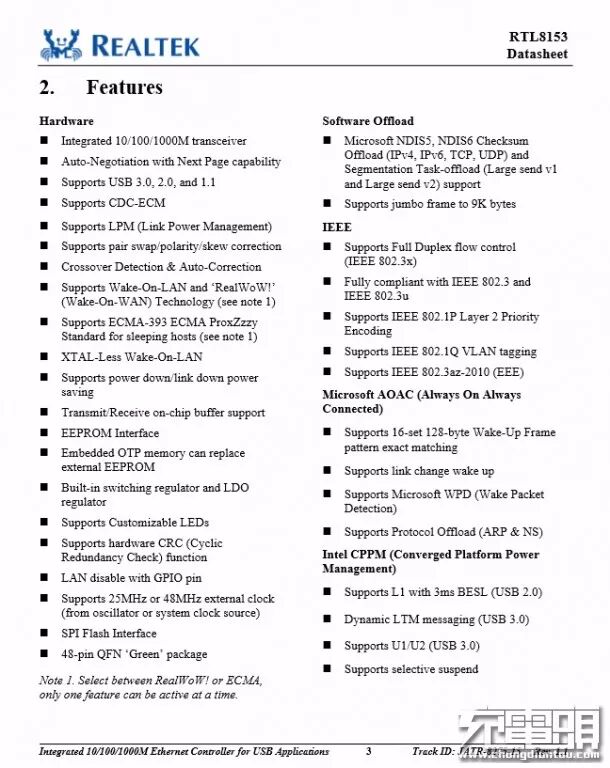

瑞昱RTL8153规格资料。

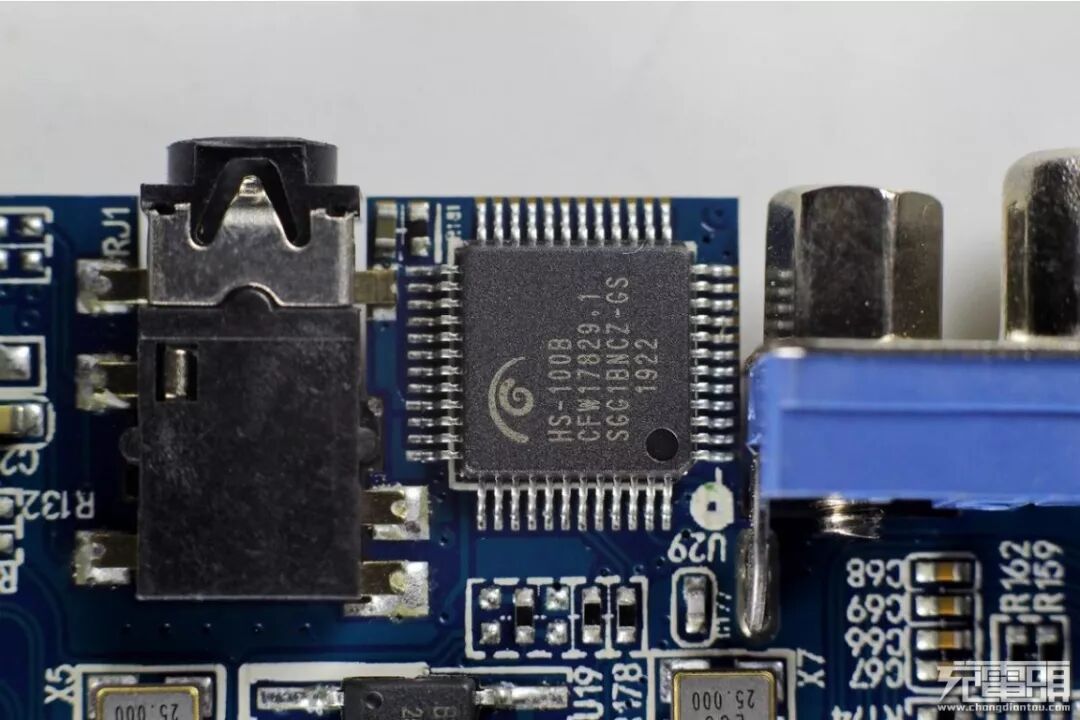

丝印HS-100B，来自Cmedia，无需外置晶振，降低成本。

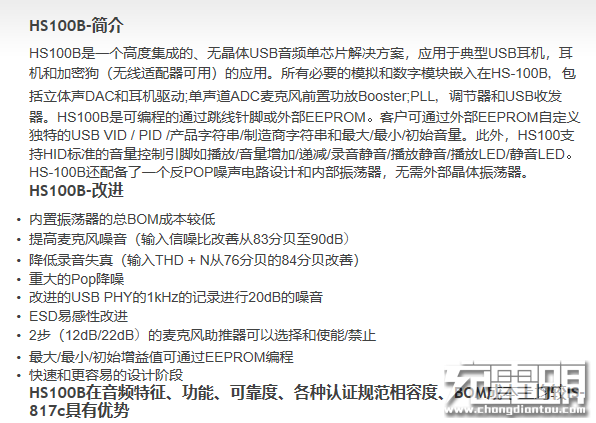

Cmedia HS100B介绍。

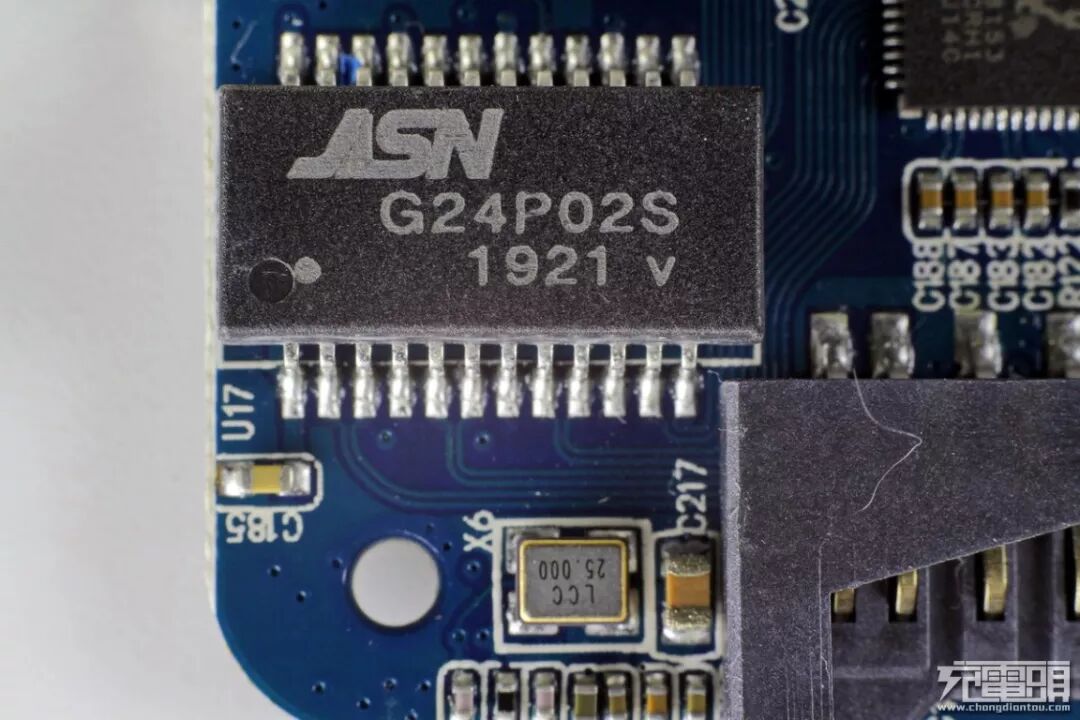

网络隔离变压器，东莞市建旭电子，G24P02S。

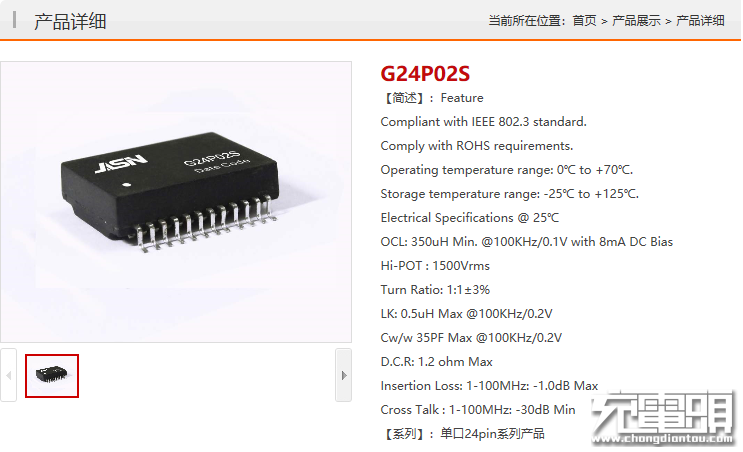

建旭电子G24P02S简介。

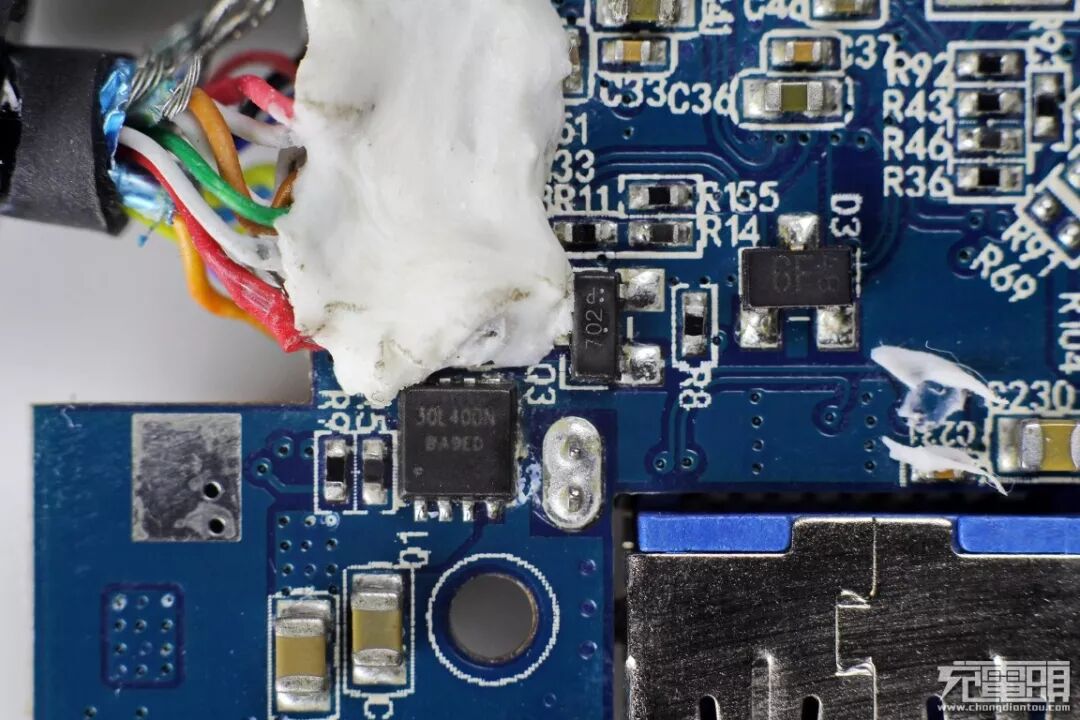

USB-C接口输出VBUS开关，型号WSD30L40DN，来自Winsok，旁边是一颗2R2合金电感，用于升降压。

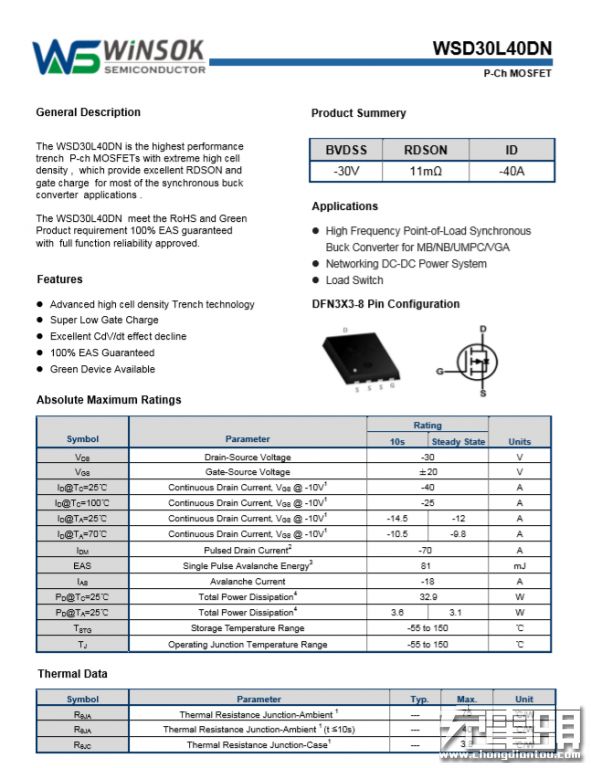

微硕WSD30L40DN详细规格资料。

两颗丝印T50ACC的降压芯片，旁边是两颗3R3工字电感。

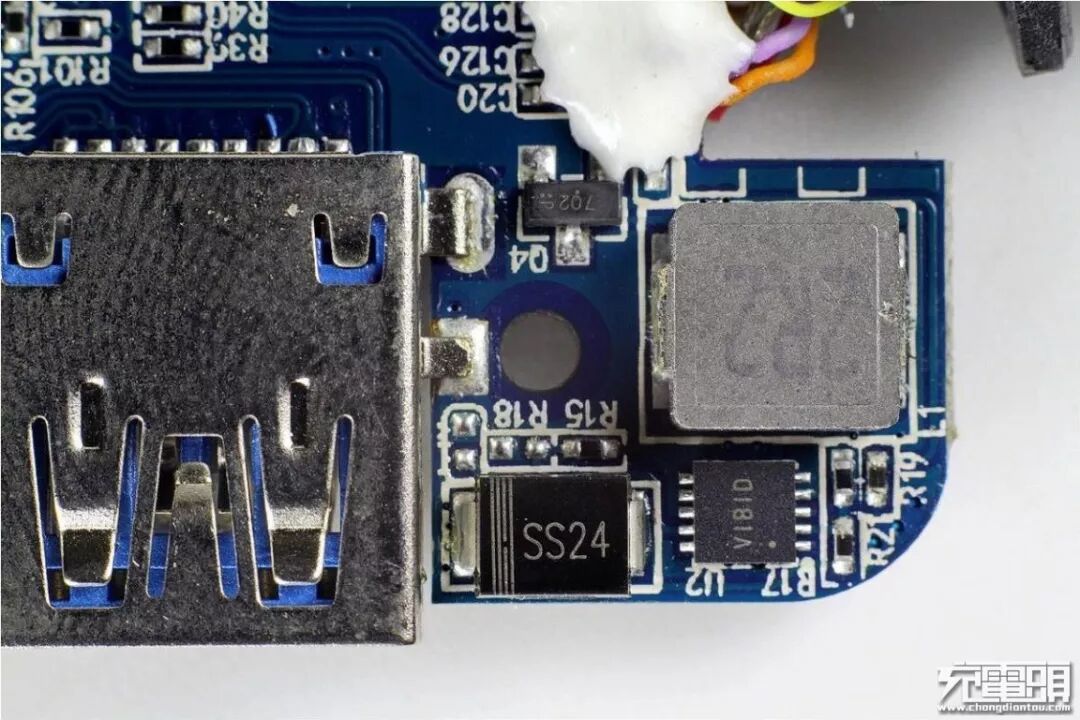

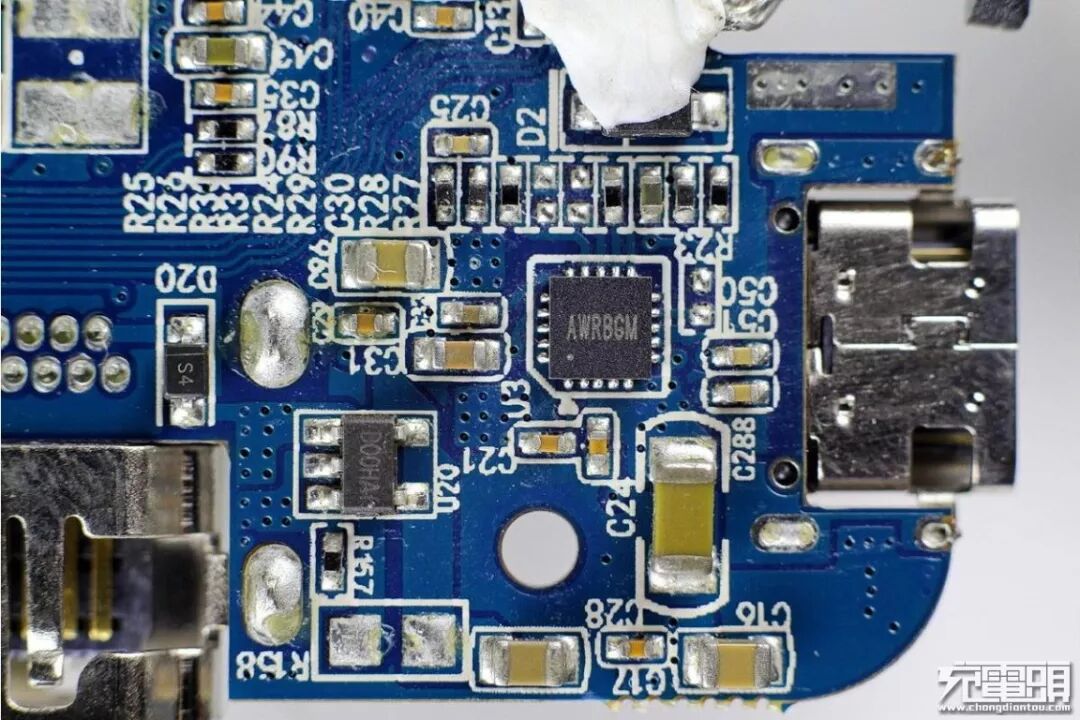

矽力杰 SY7304 升压转换器，外置SS24肖特基。

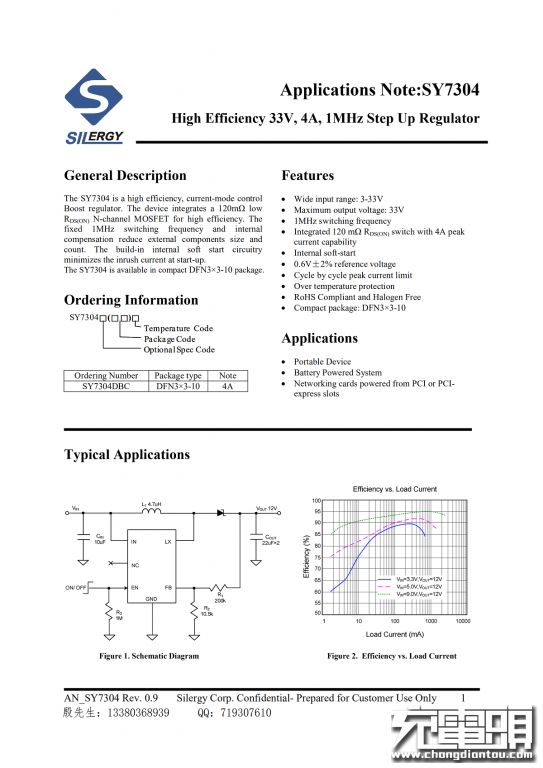

矽力杰 SY7304 详细资料。

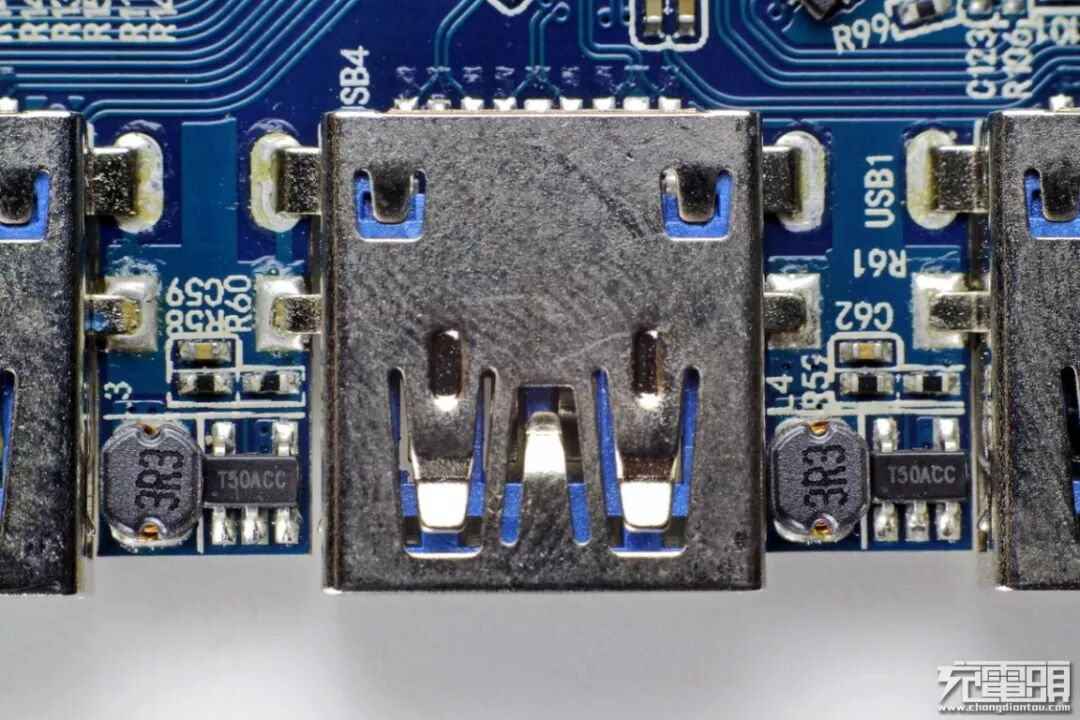

另一边USB-A接口旁边的T50ACC和3R3工字电感。

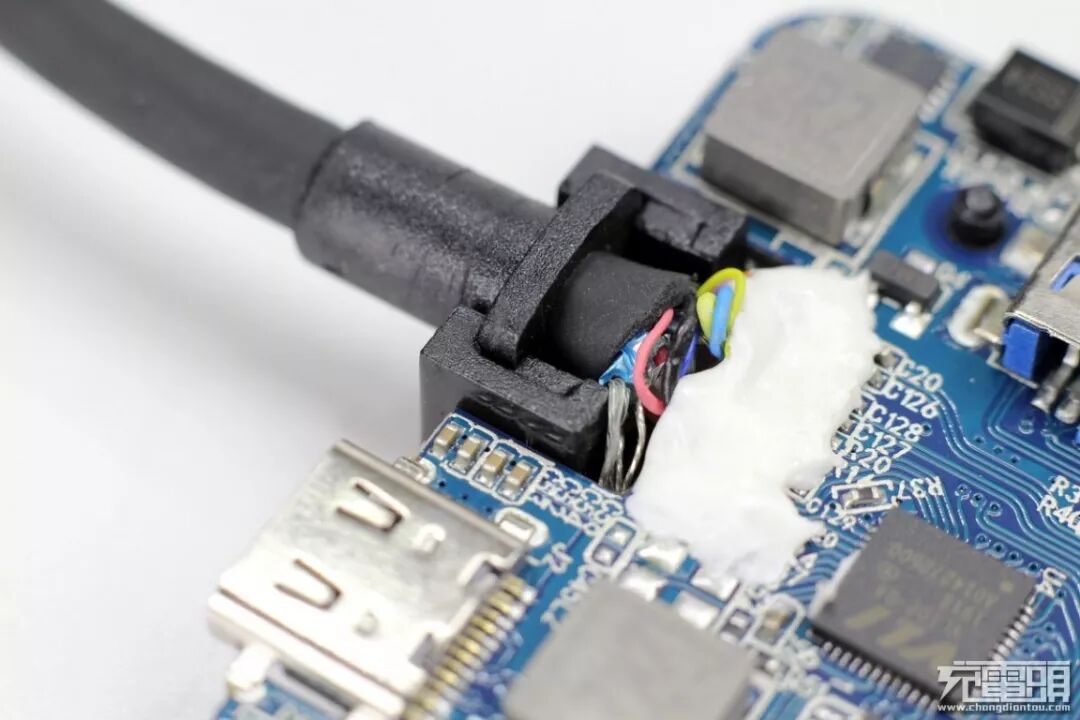

线缆末端有锁扣和凹槽进行固定。

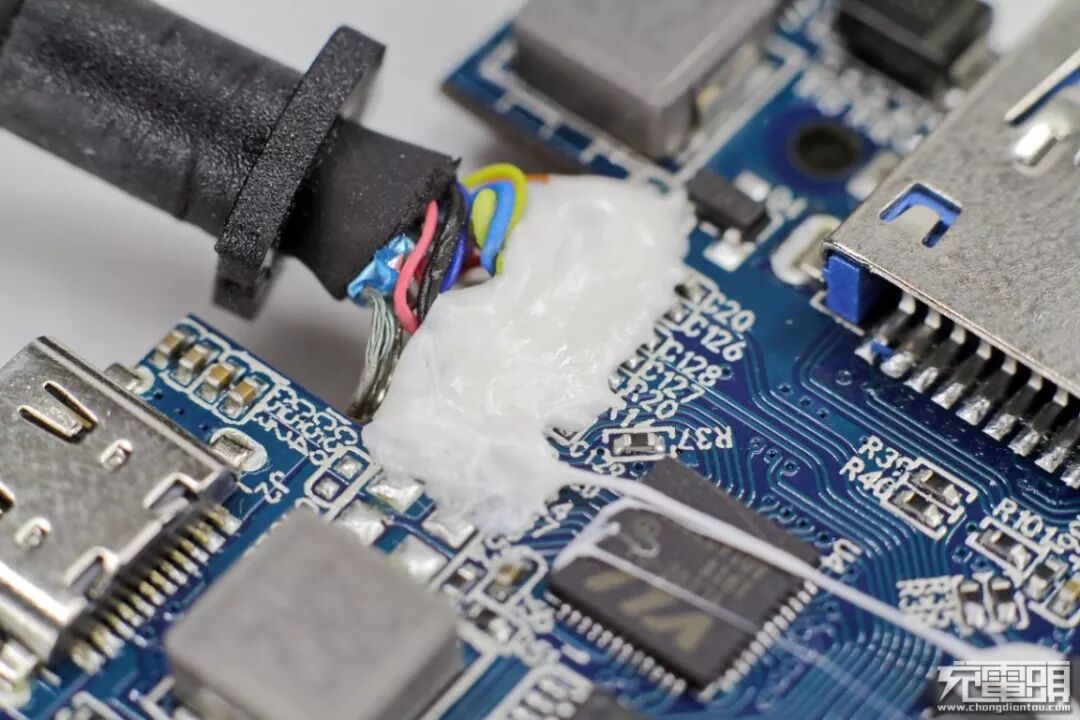

线芯与板子焊接处打胶进行保护。

PCB板边缘的接口母座采用沉板过孔焊接，以降低机身厚度。

另一边的USB-A接口同样为沉板过孔焊接，SD/Mico SD两个卡槽分别焊接在板子的正反面。

PCB板背面一览，芯片相对要少得多，并且芯片背面做了过孔和露铜，加强散热。

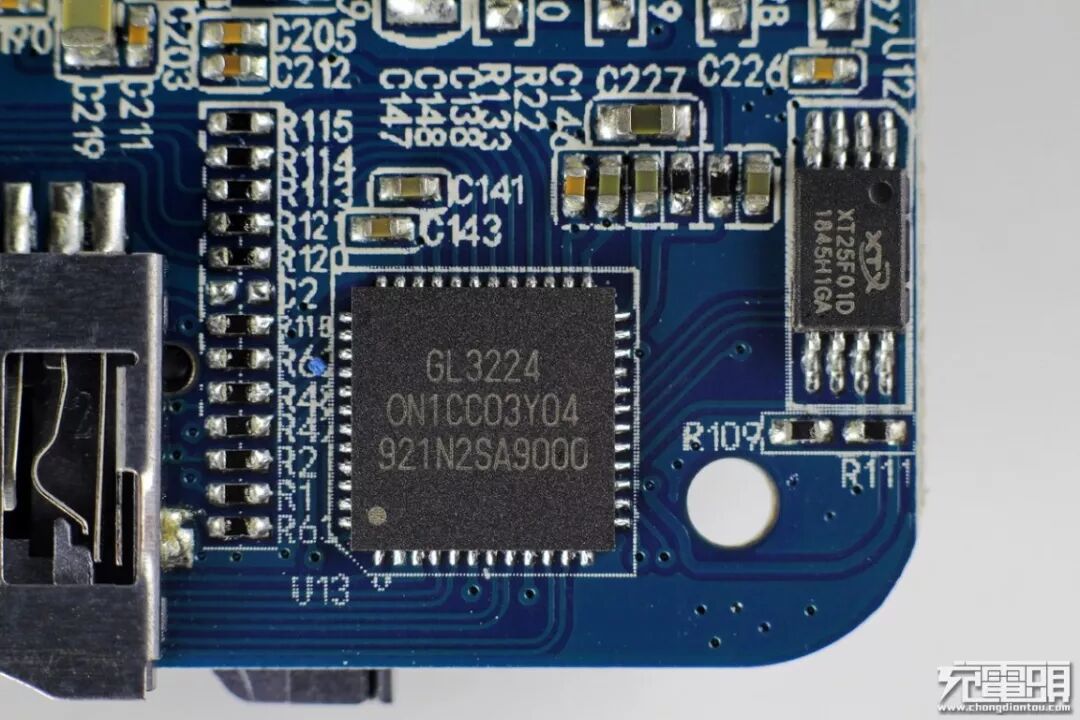

Genesys创惟GL3224，读卡器芯片，支持USB3.0，SD卡，TF卡，记忆棒的读写，还支持EMMC芯片。旁边一颗丝印XT25F01D存储器，来自XTX芯天下。

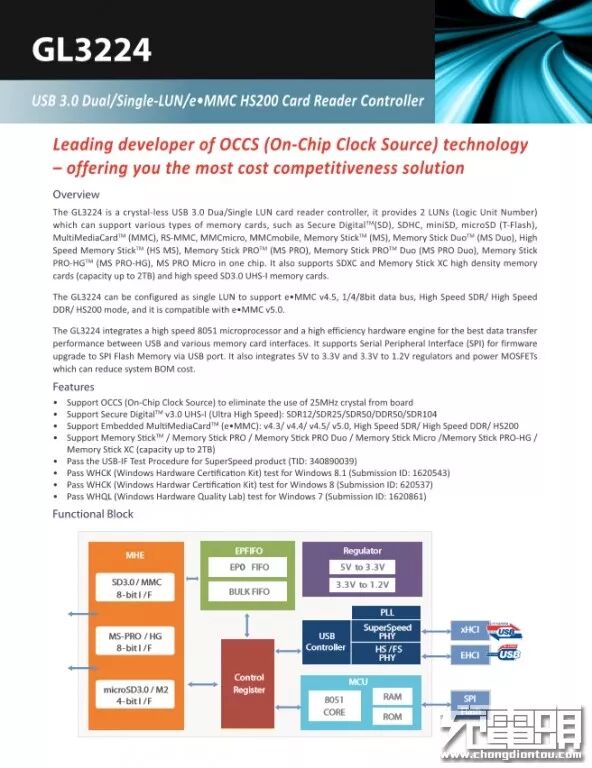

创惟GL3224规格资料。

微硕WSD30L40DN输出VBUS开关。

矽力杰 SY8286 6A 23V输入同步整流降压转换器。

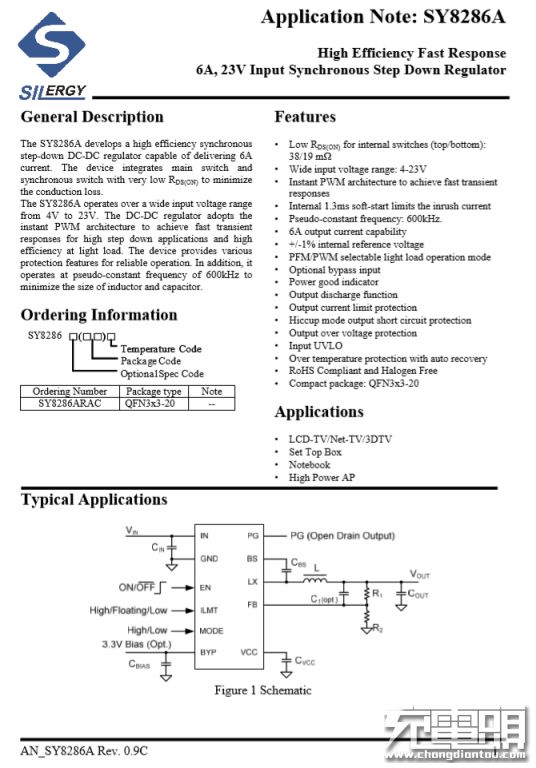

矽力杰 SY8286规格资料。

充电头网拆解总结

UNITEK优越者这款USB-C多功能扩展坞D026A采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，整个产品很小不占用空间。这款扩展坞具有3A1C四个接口、两个SD/Micro SD卡槽、HDMI和千兆网络接口。数据传输速度快，还能边充电边听歌等，网络接口有指示灯更加方便查看连接状态，充分满足日常需求。

充电头网通过拆解发现，内部使用了ITE联阳的IT6564FN、创惟GL3224、瑞昱的RTL8153、威锋的VL817-Q7和VL102-Q4、Cmedia的HS-100B，矽力杰的升压降压IC等多款业界知名厂家的芯片，用料扎实。此外PCB板正反面均有塑料进行绝缘和保护，所有的接口均为沉板过孔焊接，不仅降低了产品的厚度而且增强牢固性，USB-C线缆比普通数据线更加粗壮，结实耐用。
