拆解报告：倍思原石无线充电器（BS-W501）
---- 充电头网拆解报告 第1107篇 -----
此前，我们拆解过Baseus倍思多款无线充，包括：倍思光线电动支架无线充、Baseus倍思磐石车载支架无线充、倍思×天猫精灵语音车载支架（无线充电版）、Baseus倍思无线快充PD移动电源、Baseus倍思连捷无线充背夹、Baseus倍思USB PD无线充电移动电源、Baseus 倍思无线充电器、倍思排骨横竖支架款无线充等。
我们收到一款倍思原石无线充电器（英文名：Baseus Cobble Wireless Charger），它支持15W峰值输出，兼容三星、华为、小米的10W快充，以及苹果7.5W快充。采用多重导热结构和措施，散热迅速，全程低温。为了了解产品用料如何，接下来要为大家带来的就是产品开箱拆解。
一、倍思原石无线充电器开箱

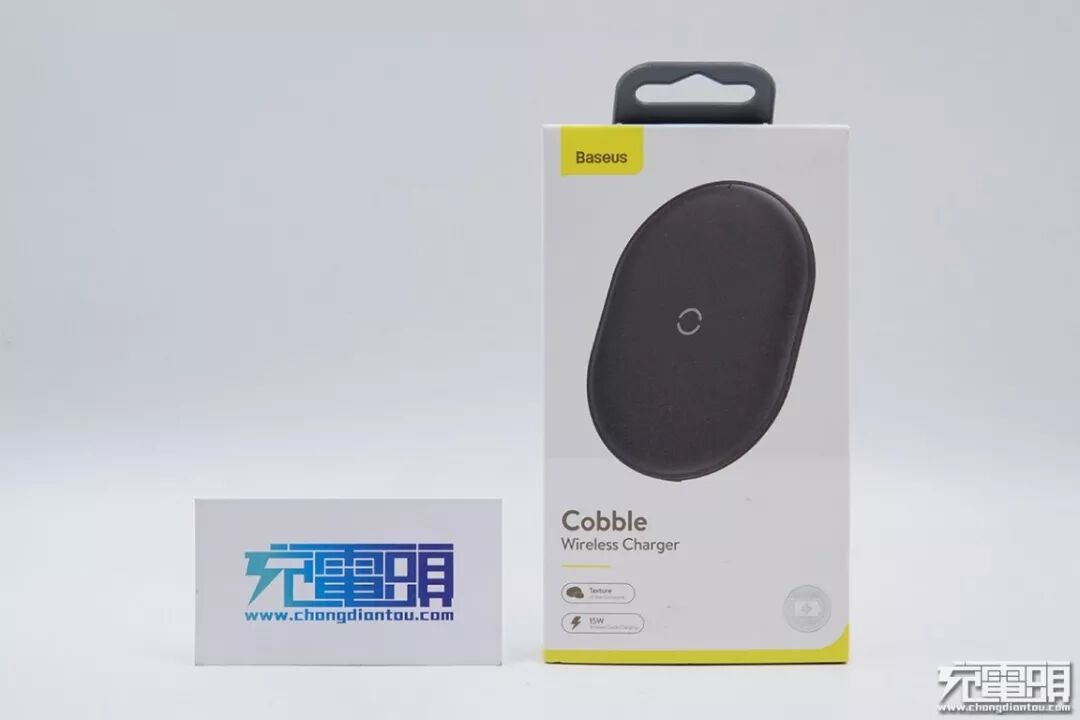

产品采用竖版包装设计，顶部设有挂孔，方便零售展示。

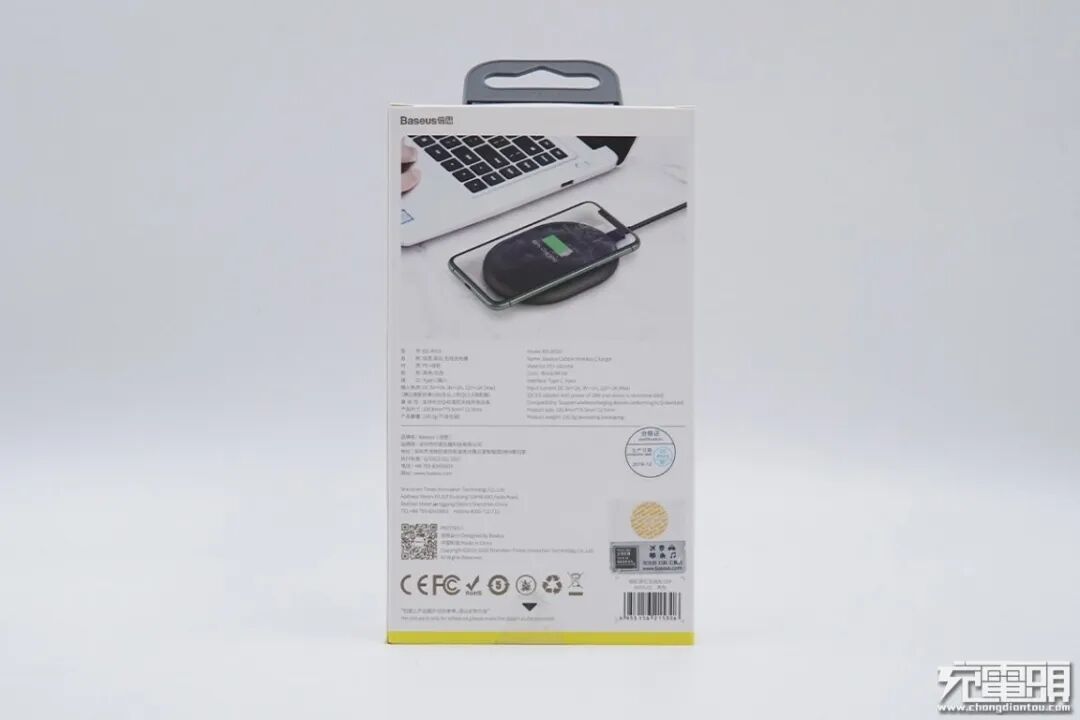

包装背面印有详细规格参数。

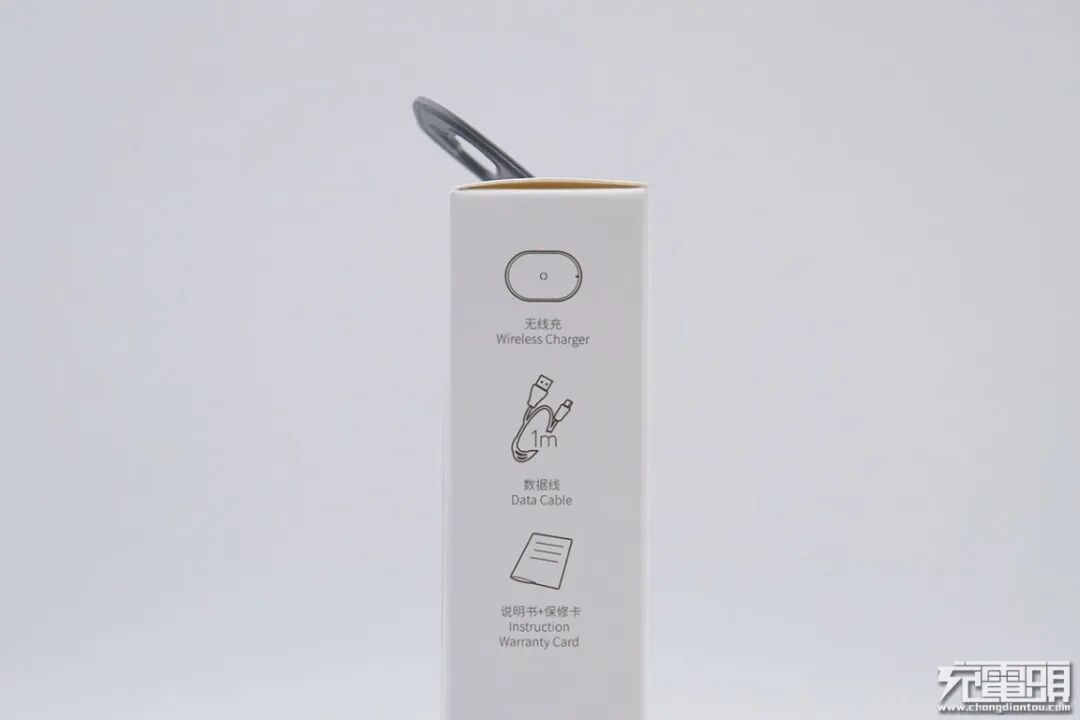

侧边标示出包装内容包括：无线充、数据线、说明书和保修卡。

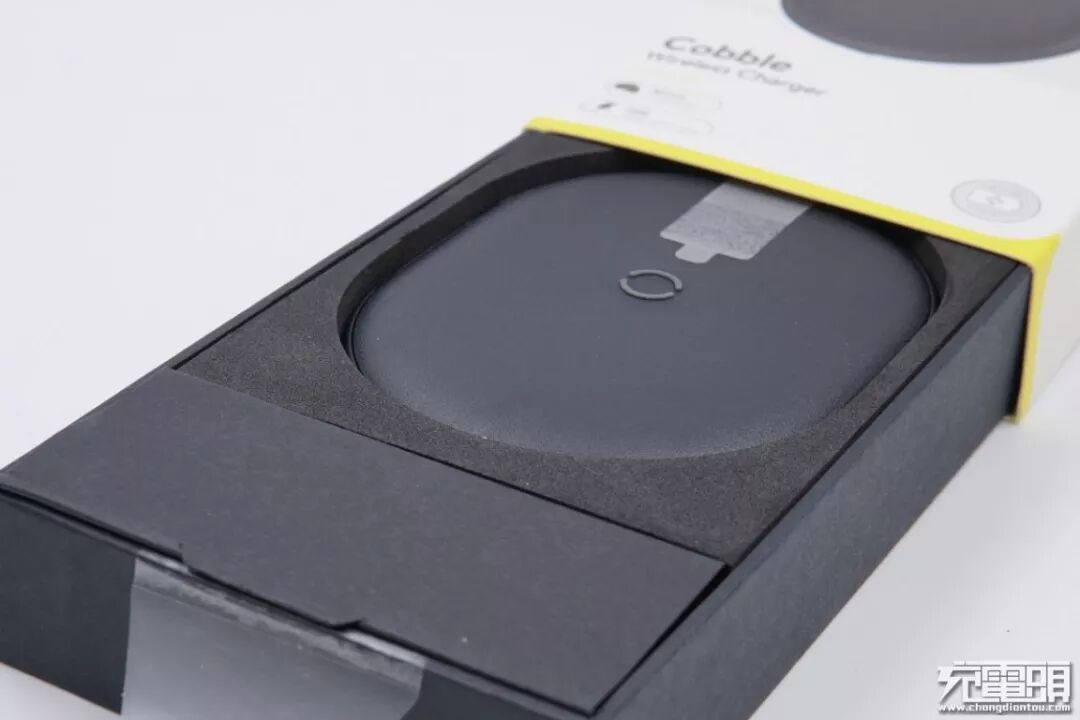

抽出包装，产品分区摆放在内盒中。

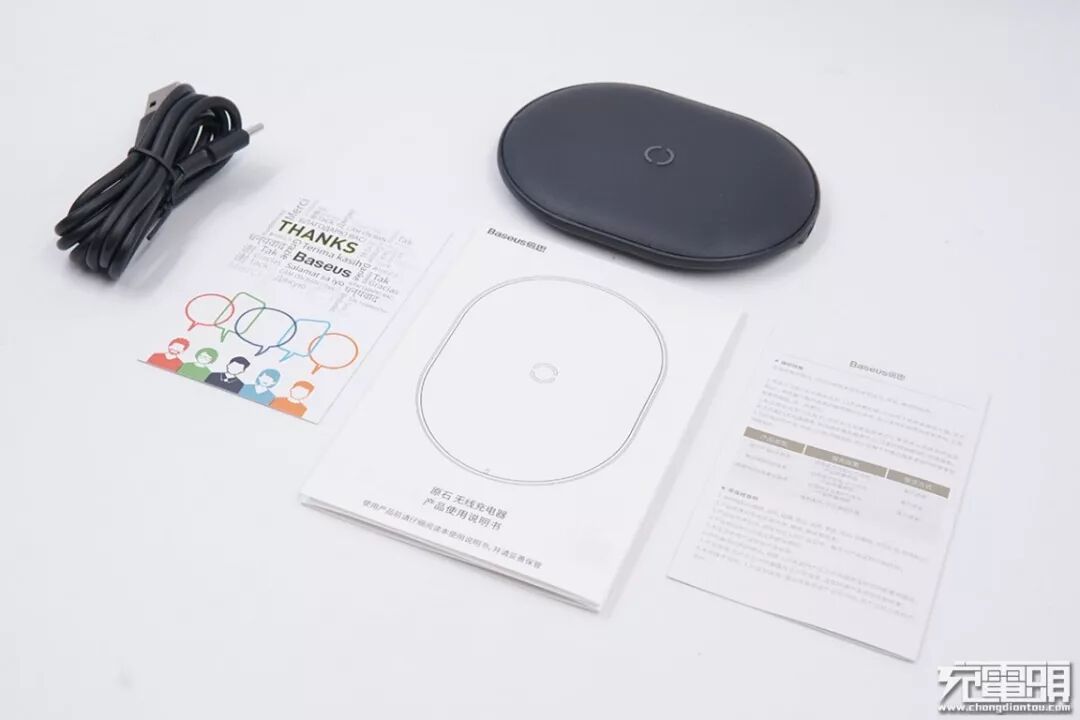

包装内容：无线充、数据线、说明书和保修卡。

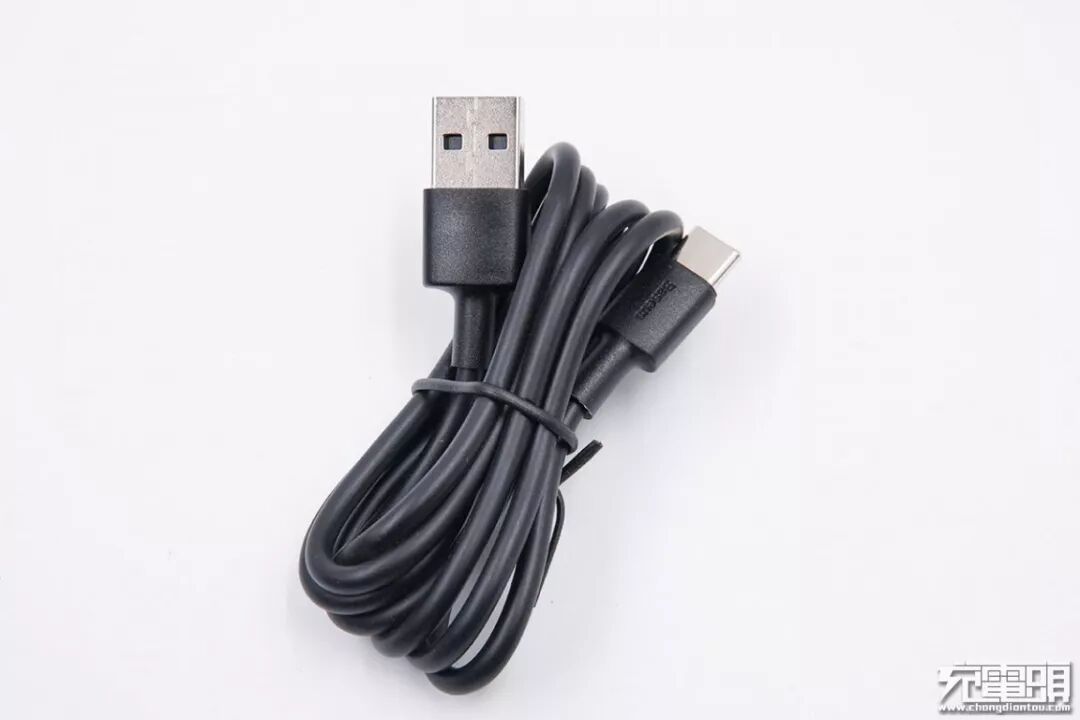

数据线接口类型为USB-A转USB-C。

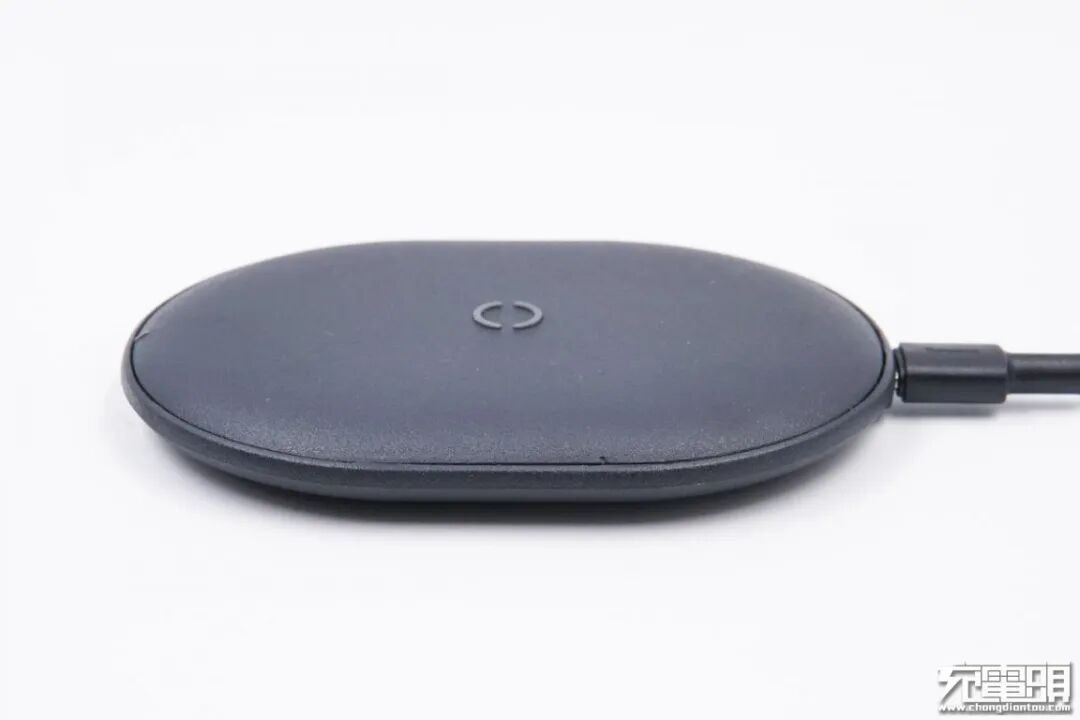

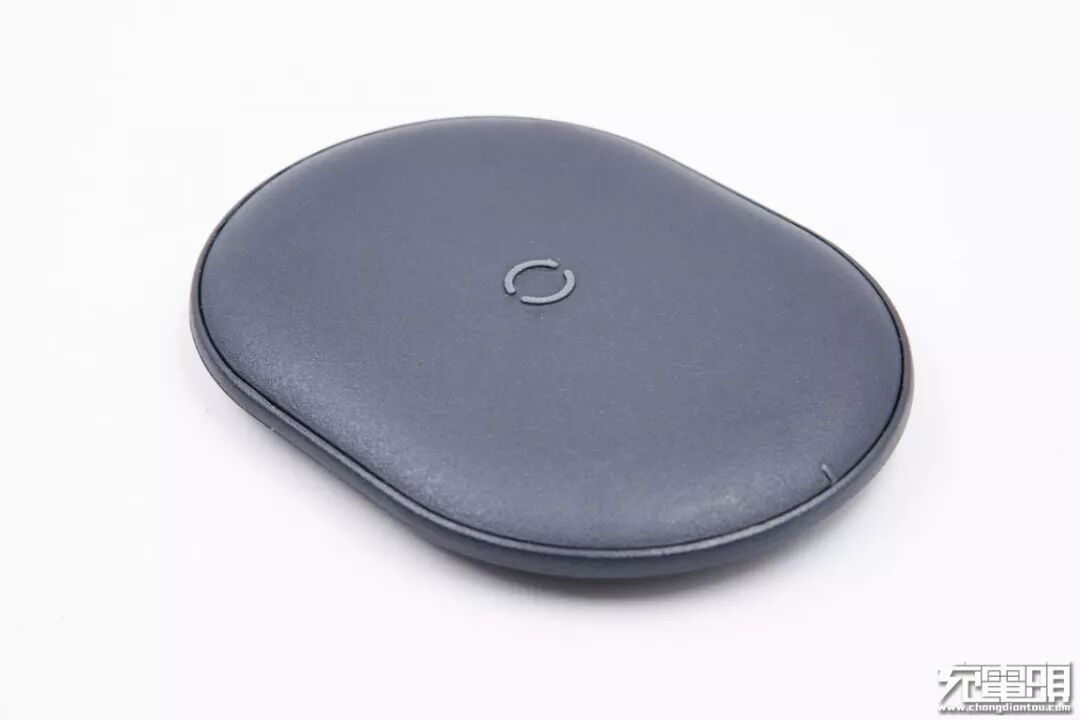

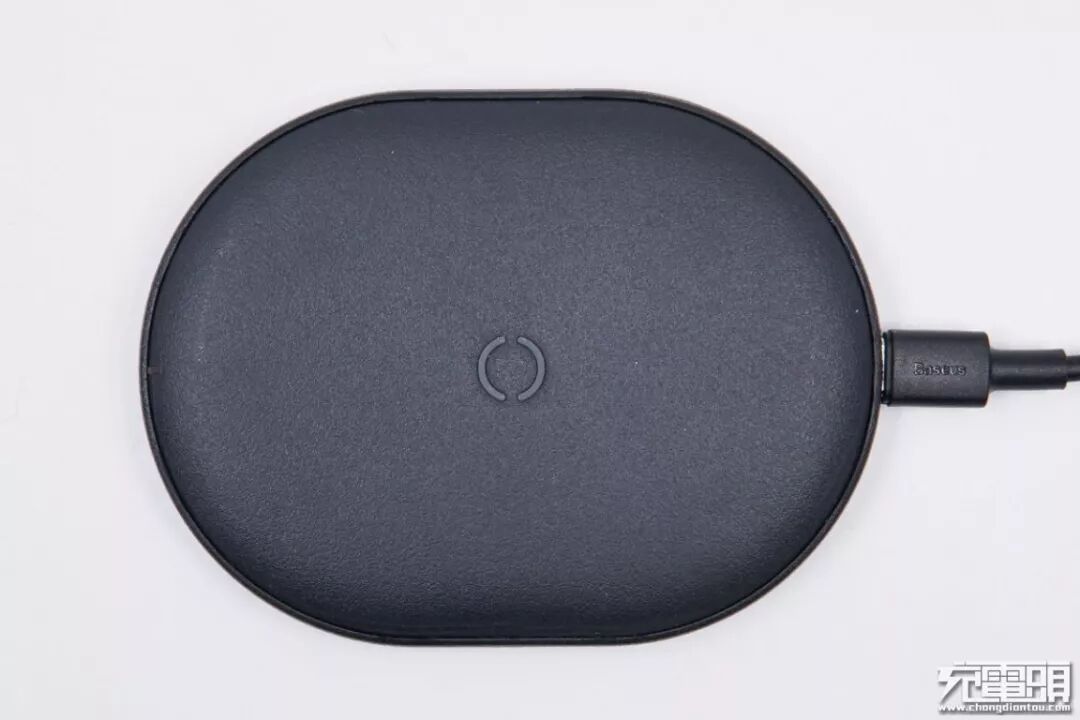

产品整体造型像一块扁平的鹅卵石，颜值不错。原石质感，扎实稳重。针对耳机等小功率设备进行特别优化，兼容AirPods、AirPods Pro。
倍思原石无线充电器，型号：BS-W501。输入：5V2A、9V2A、12V2A Max。

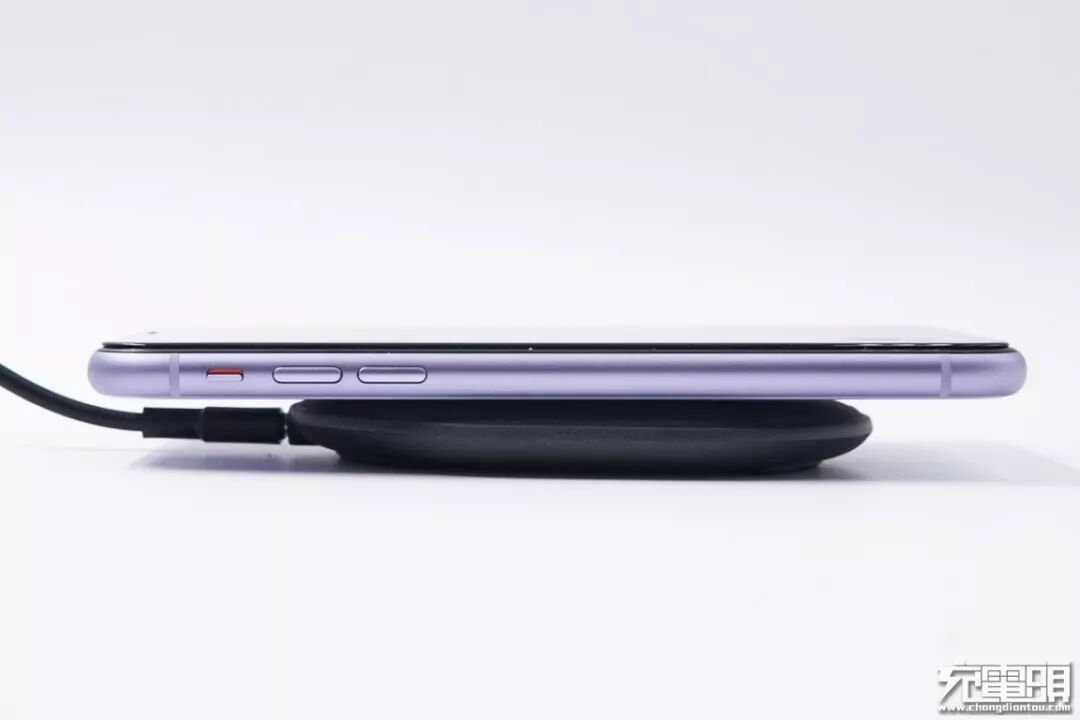

微曲面设计+底座硅胶圈，稳固于桌面，短信来电震动不怕滑落。
柔光呼吸灯，充电一目了然。
小巧便携，旅行出差都方便。无论是日常办公，还是出差旅行，随手放进口袋包包，充电无忧。

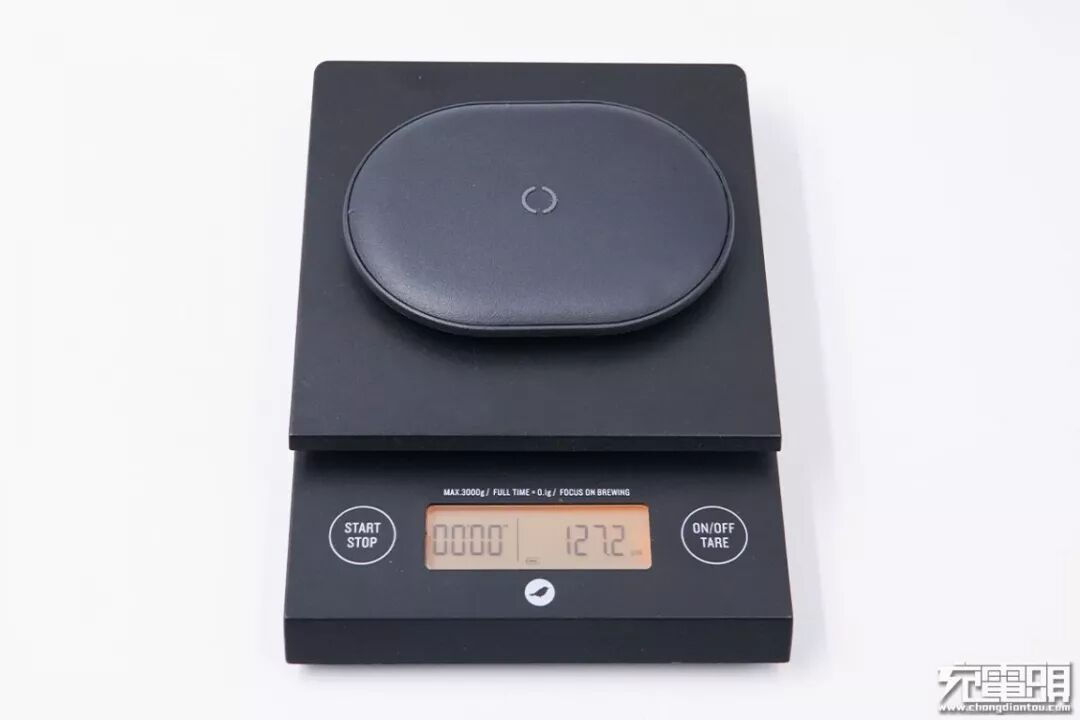

重量127.2g。

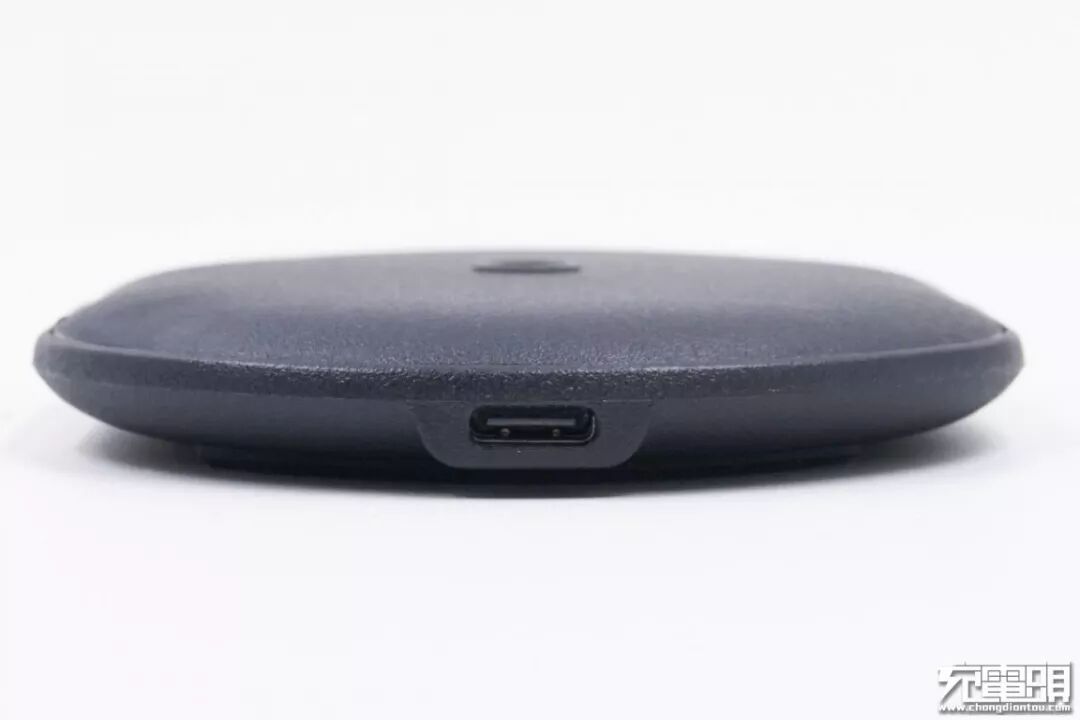

尾部配备一个USB-C输入接口。
升级MP-A2线圈，效率高充电更快。
中心位置有一个圆形硅胶凸起，指示了充电的中心对准位置。
采用导热硅胶、高效散热片、温度感应器等多重导热结构和措施，散热迅速，全程低温。

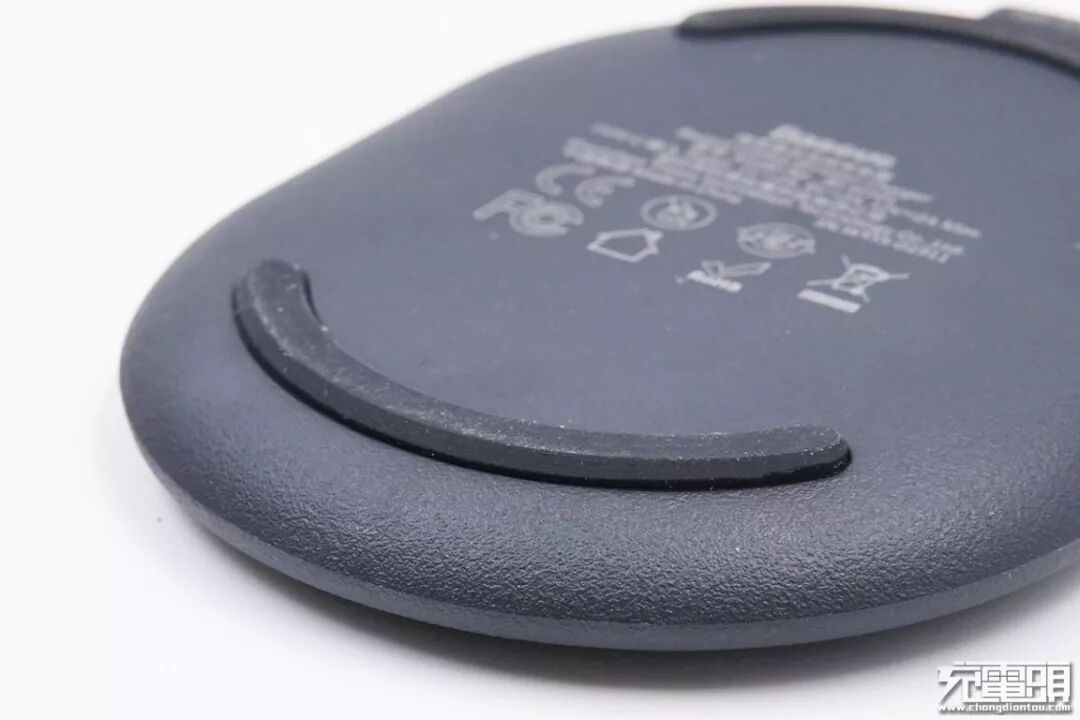

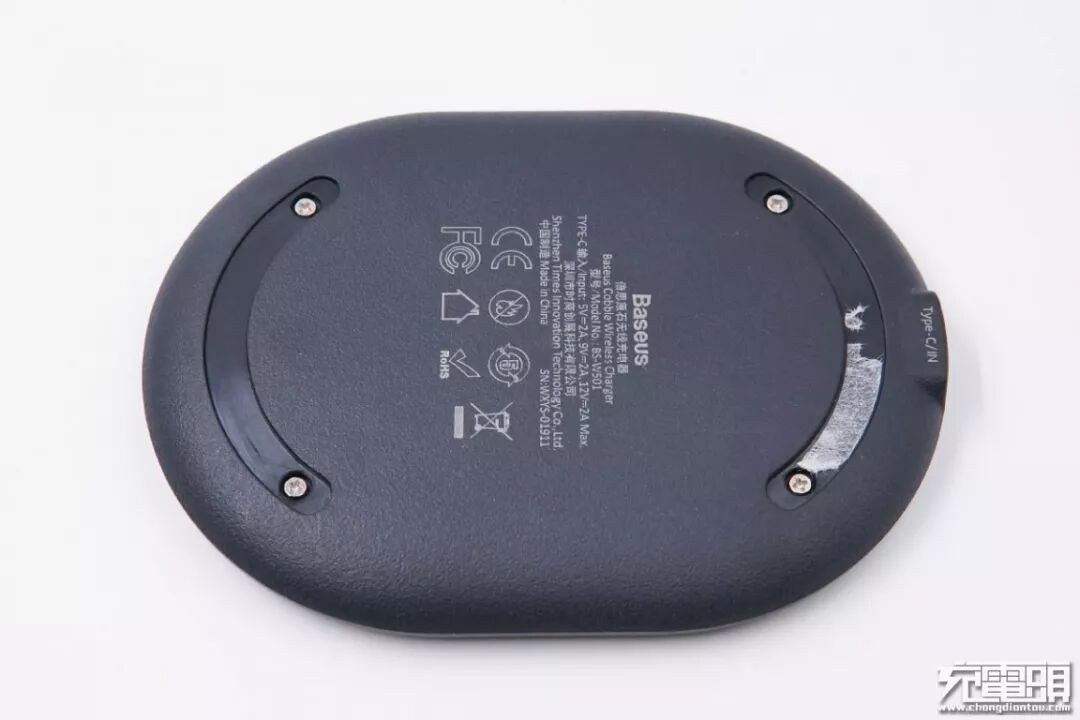

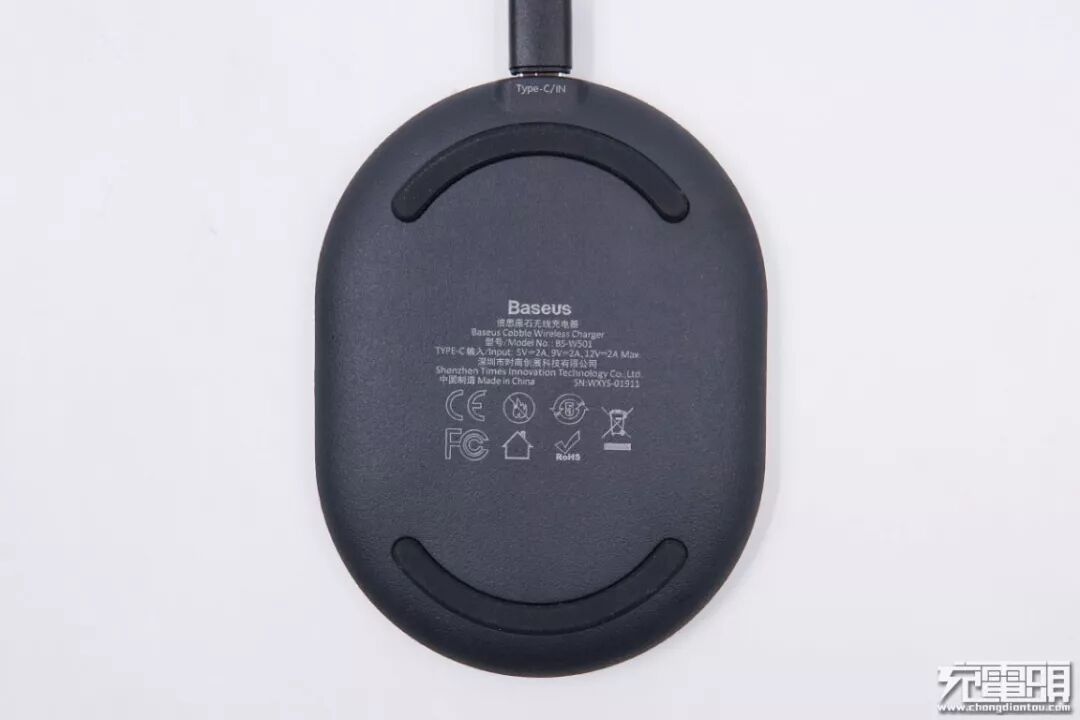

产品背面设有两条防滑脚垫，中间印有产品主要规格参数。

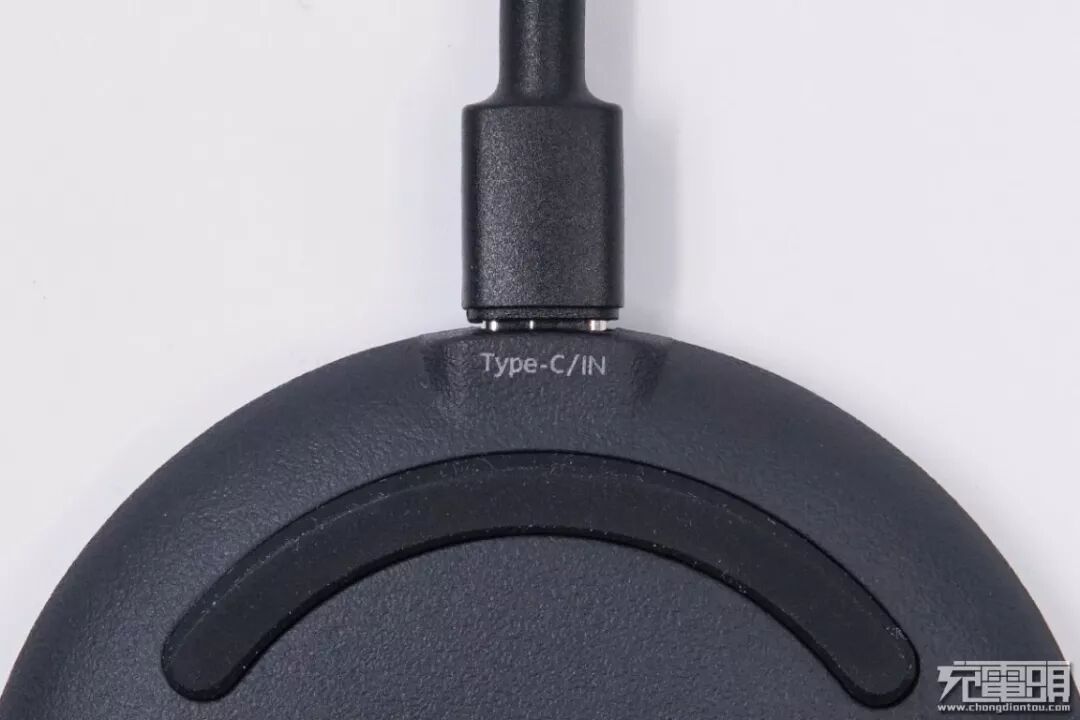

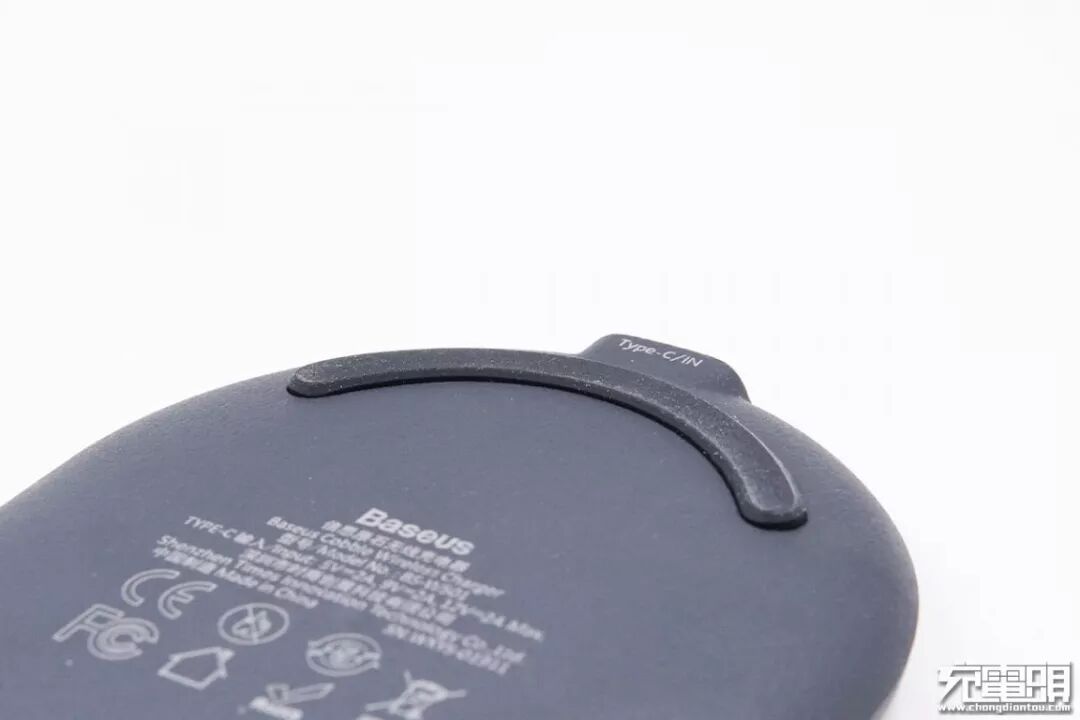

接口处标有“Type-C/IN”字样。
支持过流保护、过压保护、过温保护、短路保护、功率保护、异物检测等六大安全防护，充电更安全。

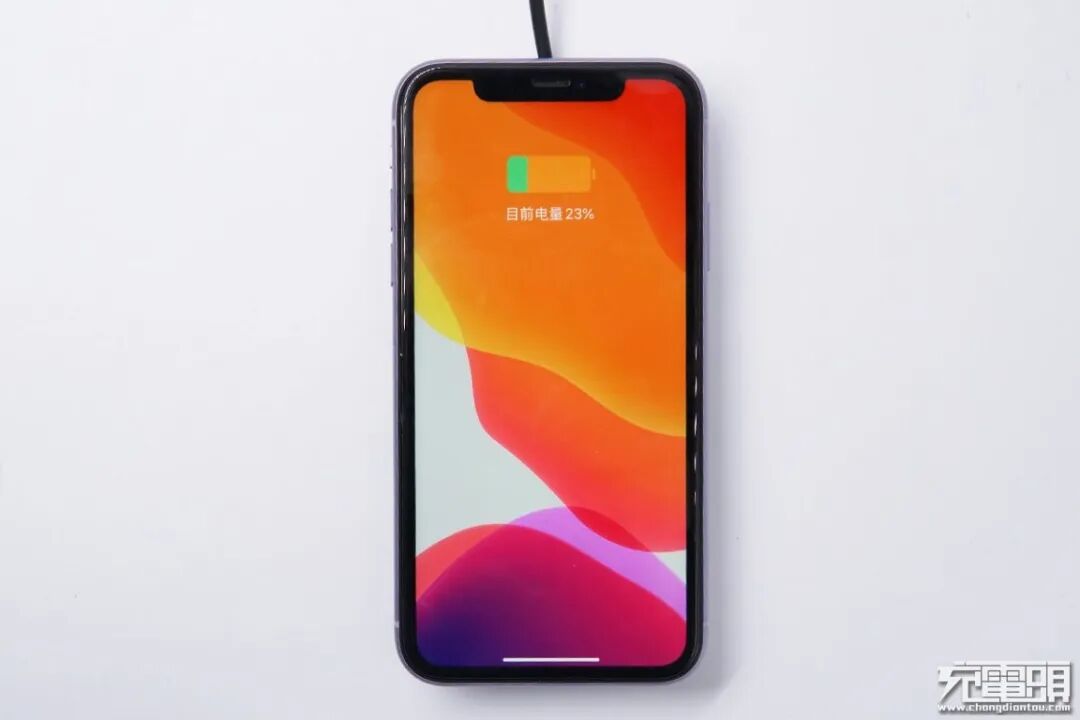

15W峰值输出，符合Qi EPP 15W测试标准。支持三星、华为、小米的10W快充，以及苹果7.5W快充。
二、倍思原石无线充电器拆解
卸下脚垫，下面有固定螺丝。

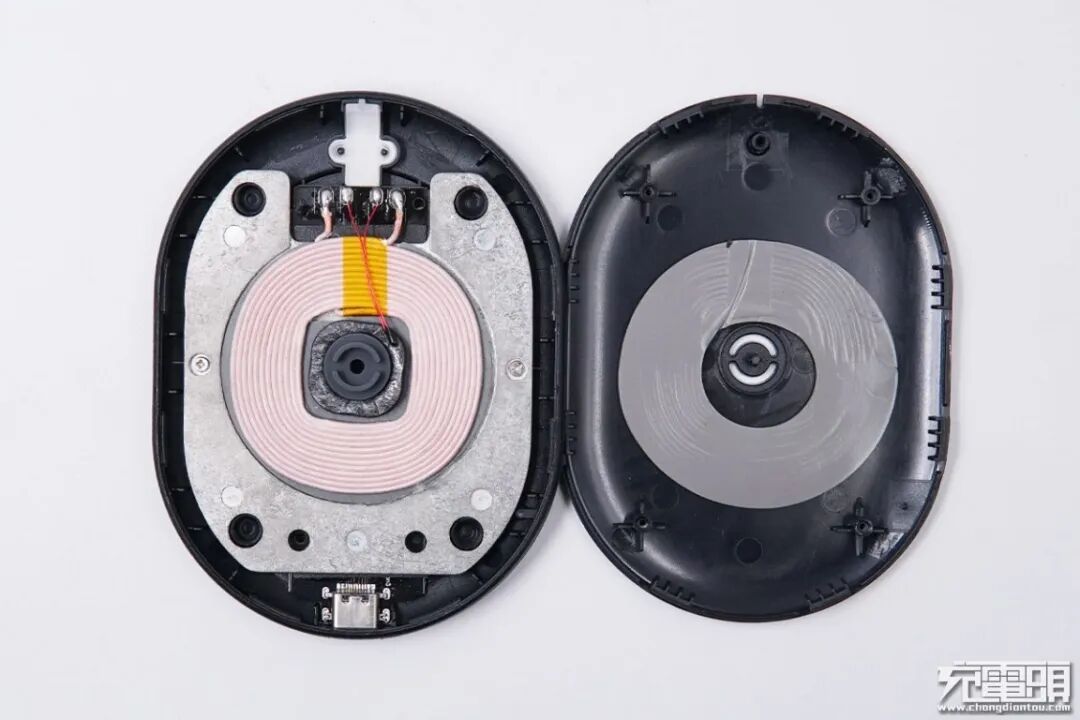

卸下螺丝，露出内部的无线充电组件。面板里侧粘附有环形硅胶，用于为线圈散热。组件以两颗螺丝固定在后壳上。

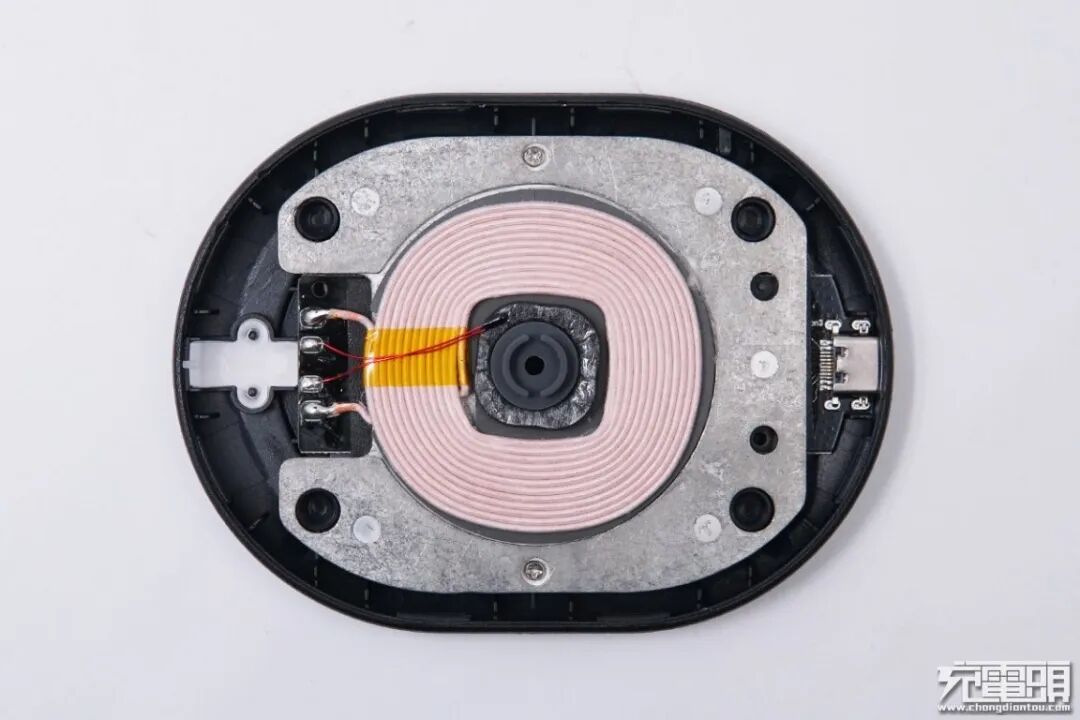

无线充线圈中心位置放置有一枚NTC热敏电阻，用于监测工作温升。

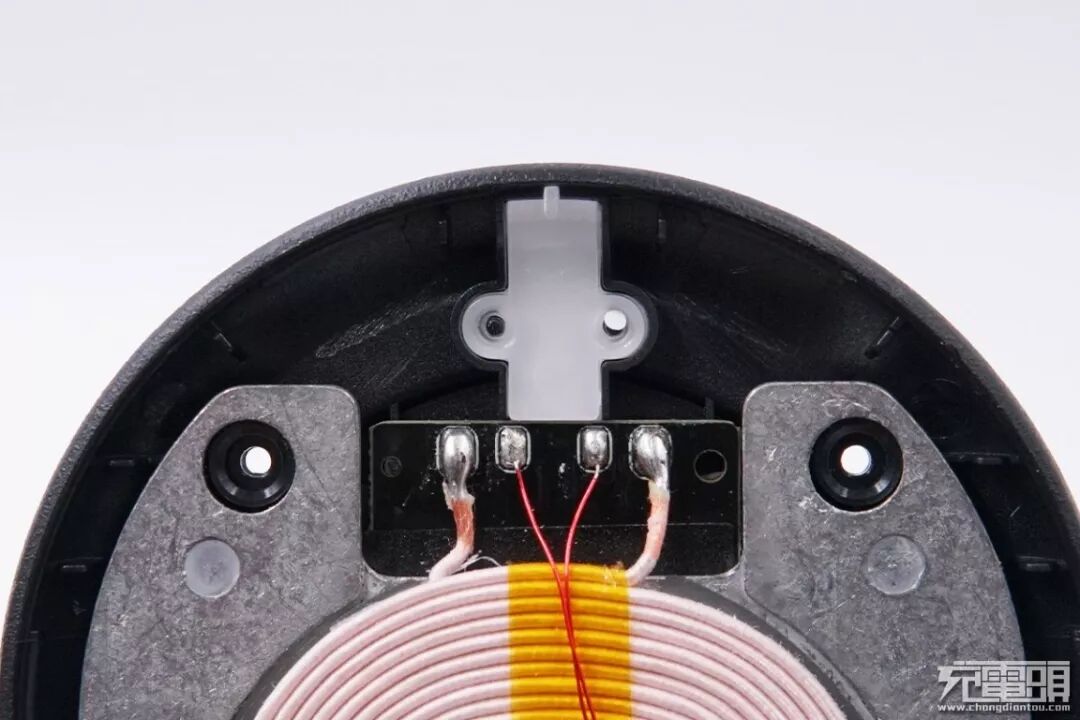

顶部有一块导光片，用于传导LED灯光，线圈和热敏电阻焊点饱满。

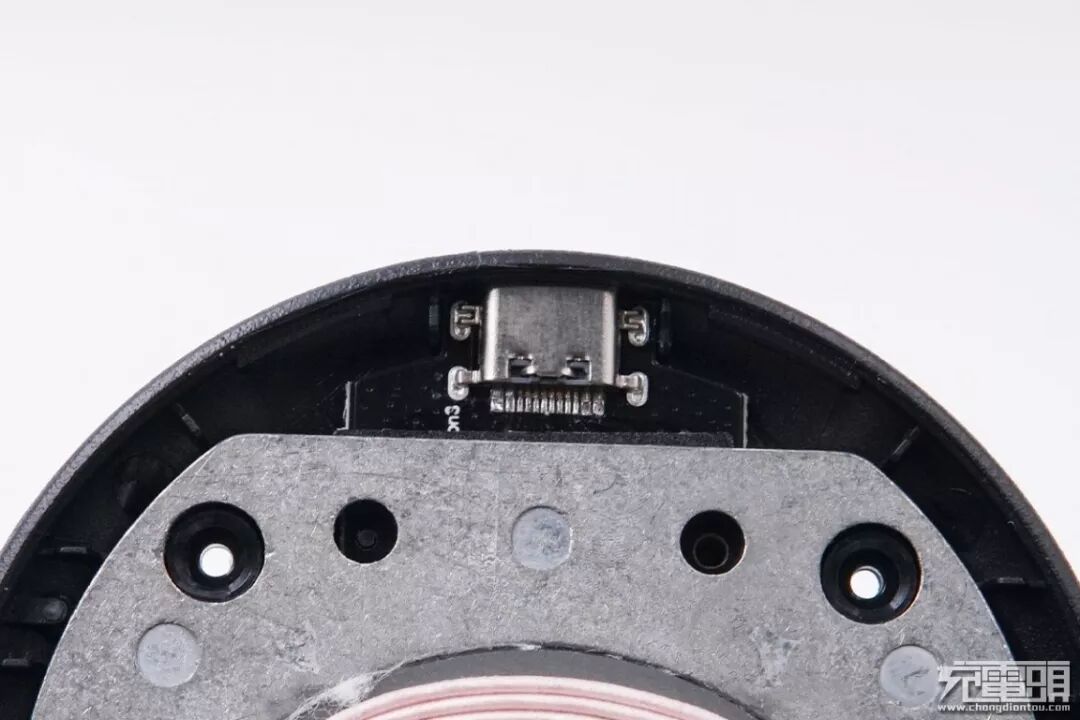

尾部为Type-C输入接口。

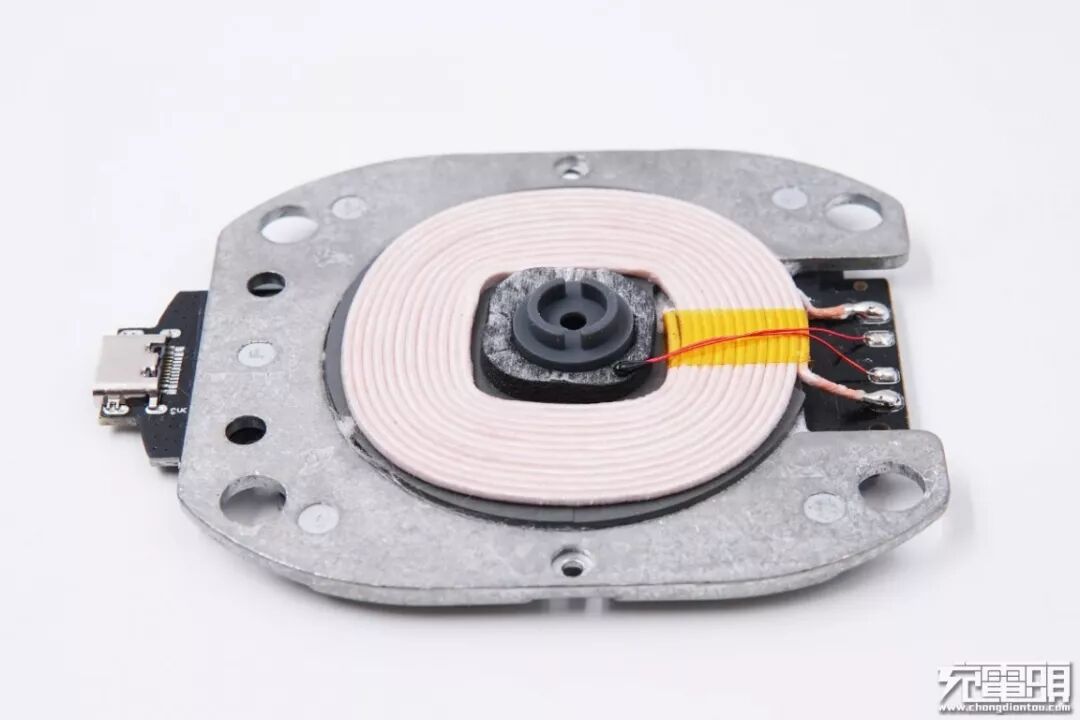

卸下螺丝，取下整个无线充电模组。
无线充电模组上覆盖有一大块导热硅胶片，可以起到良好的散热效果。
无线充模组整体呈三明治结构，采用了分离式设计。无线充线圈、隔磁片与PCBA电路板分离开来，中间有一块金属散热板。
PCBA位于金属散热板的另一面，为长条形造型。
取下PCBA，可以看到它被嵌入到了金属散热板中。

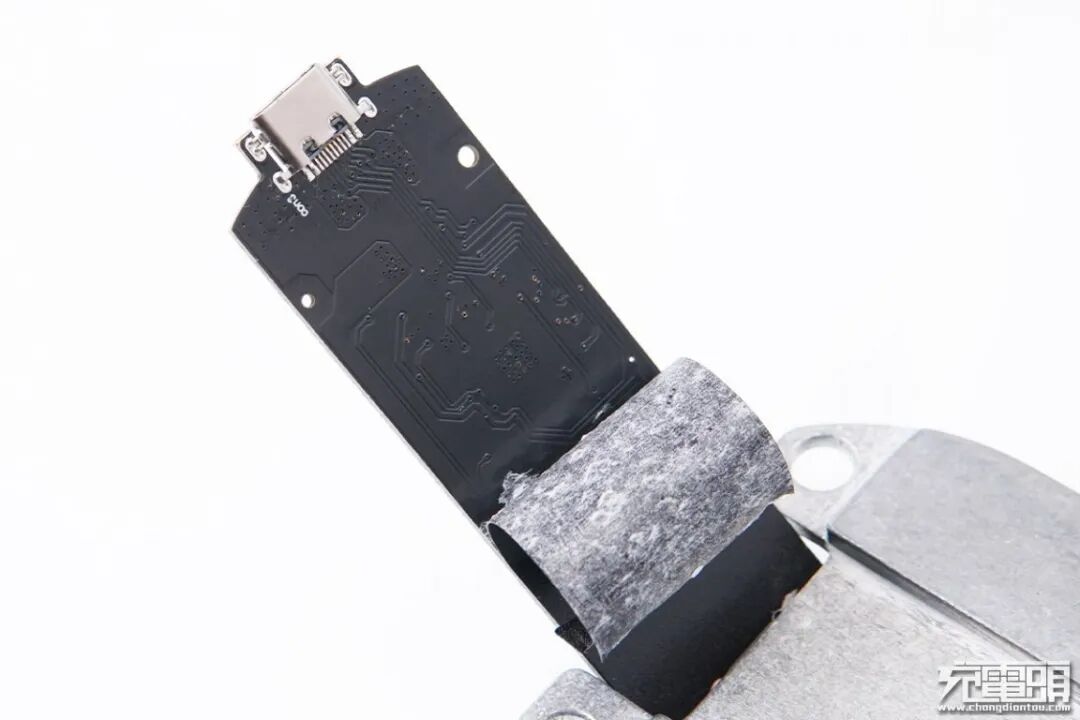

PCBA背面贴有一整条高效散热片，起到充分与金属散热板接触并传导热量的作用。

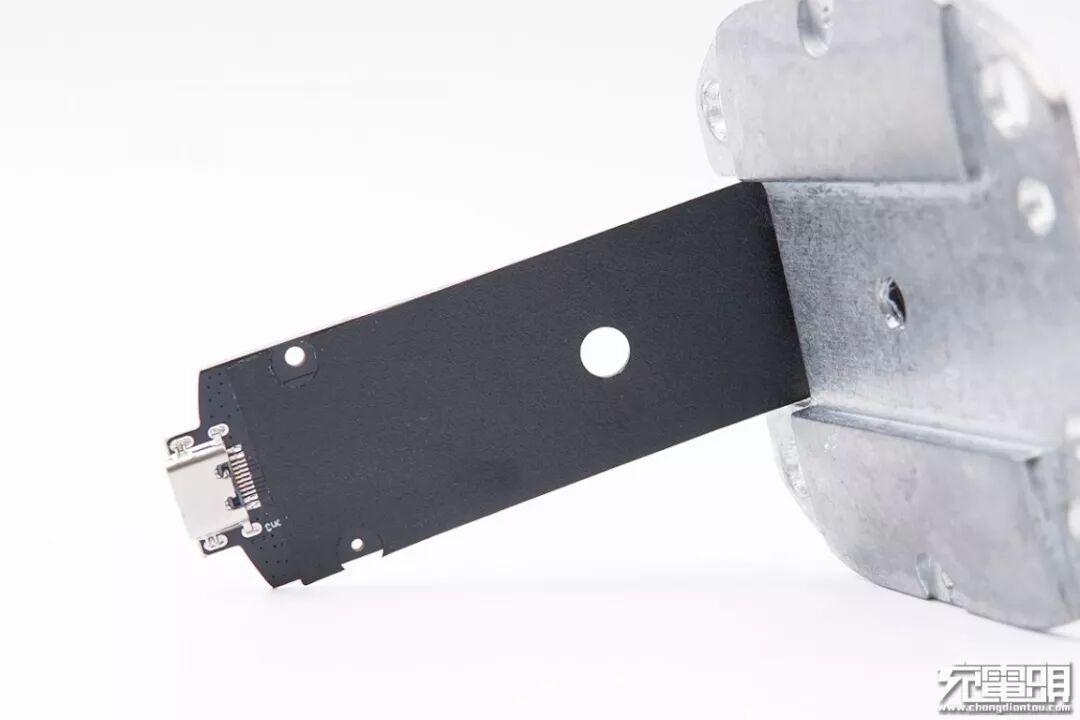

USB-C母座采用沉板过孔焊接。

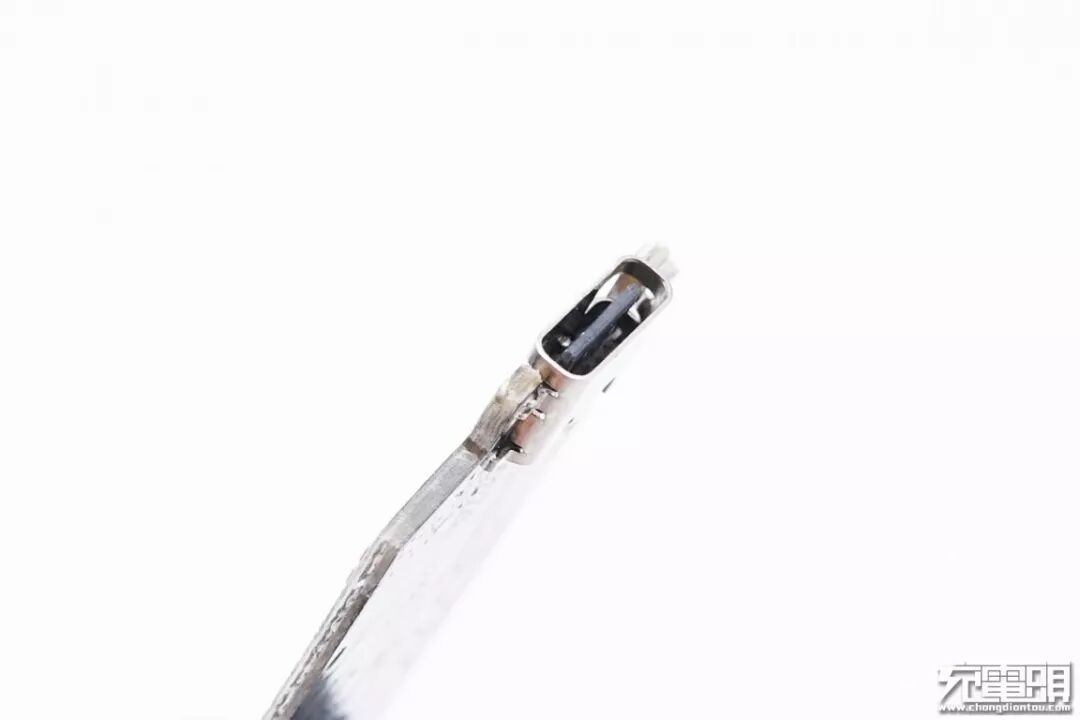

Type-C母座特写，沉板过孔焊接。

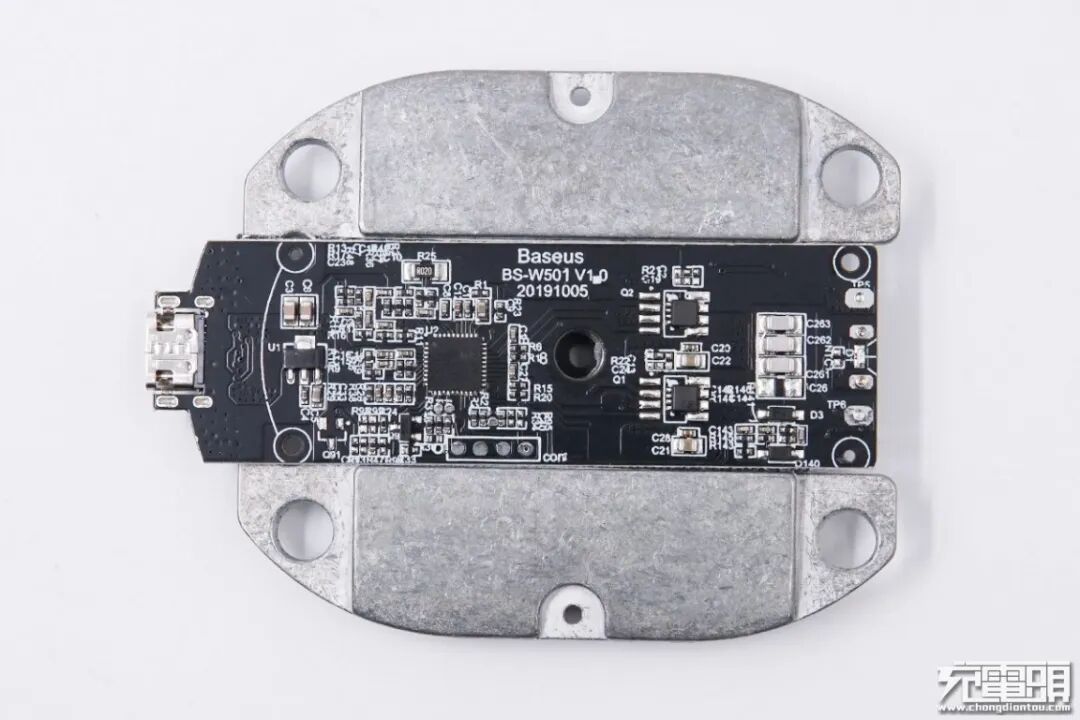

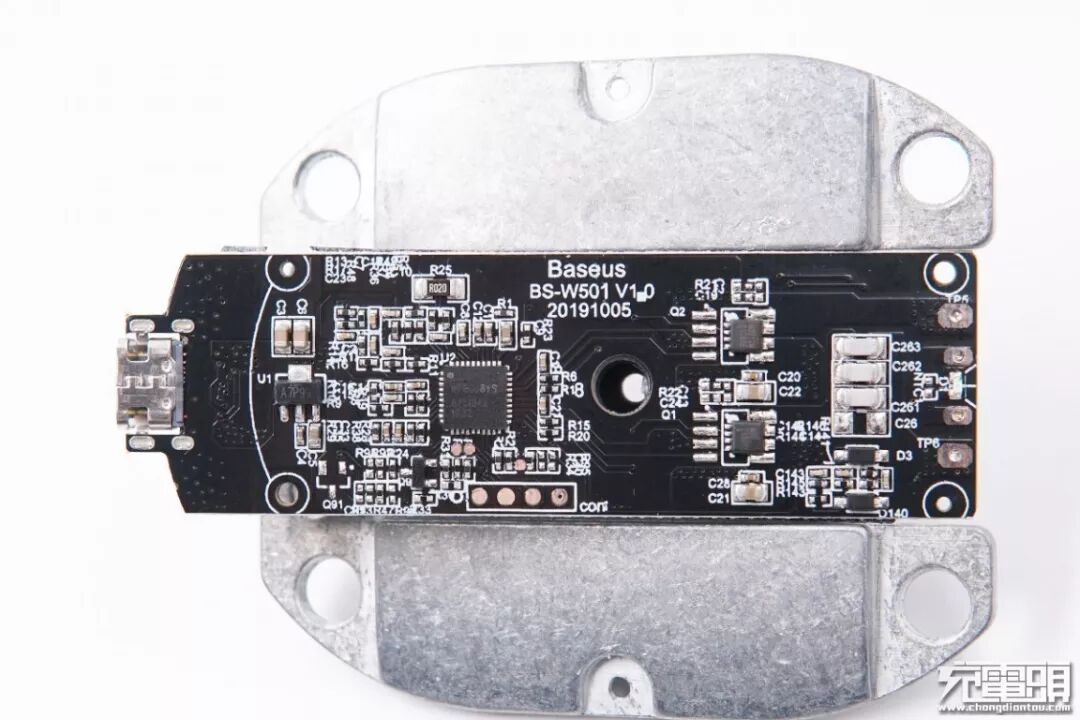

PCBA正面集中分布有所有元器件，接下来一起详细看看。
维普创新WP8006YS无线充SoC主控芯片，集成MCU以及驱动器。WP8006YS设计用于无线充电发射器，具有高集成度和高性能。符合Qi标准V1.2.4版本，完全兼容手机。
具有高精度ADC的集成MCU提供了高度定制化功能，可实现无线充电的定制。双通道电流和电压解码算法可确保准确安全的充电体验；先进的充电算法可以准确识别金属物体，并在充电过程中完成各种保护措施以确保安全。

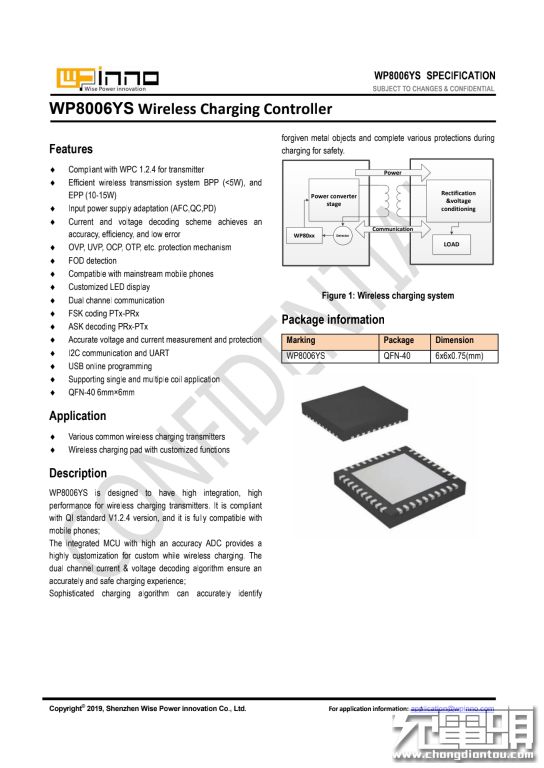

详细资料。

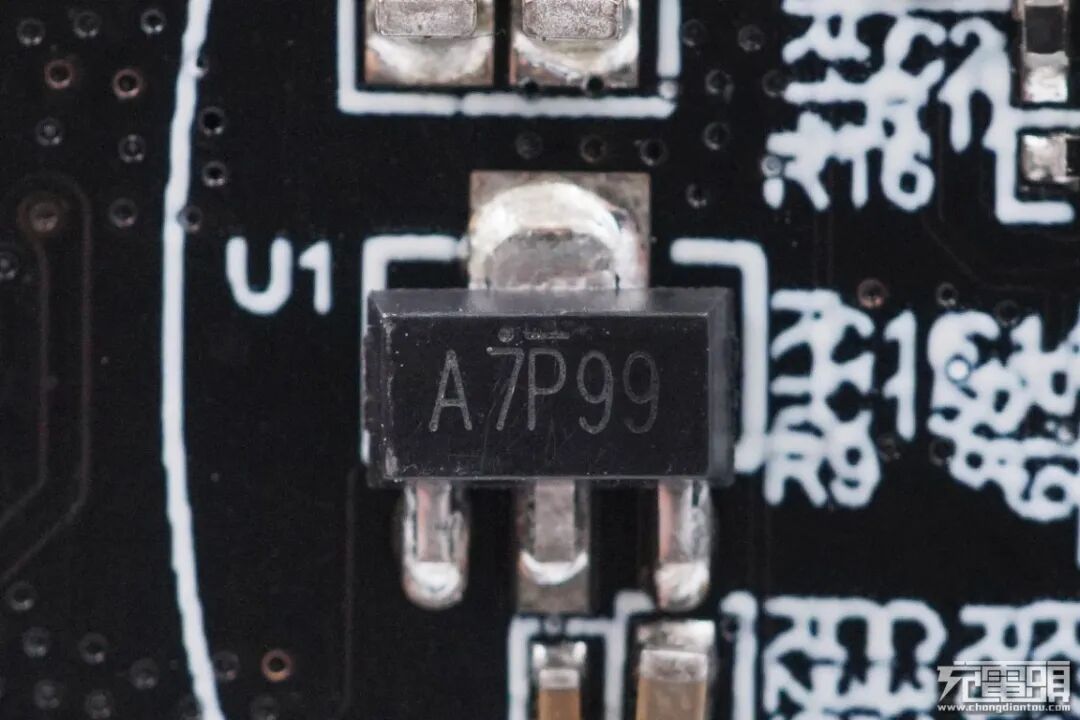

A7P99，稳压IC，为无线充电主控供电。
UBIQ QM3212M3，双NMOS管，两颗组成H桥驱动线圈进行无线充电。

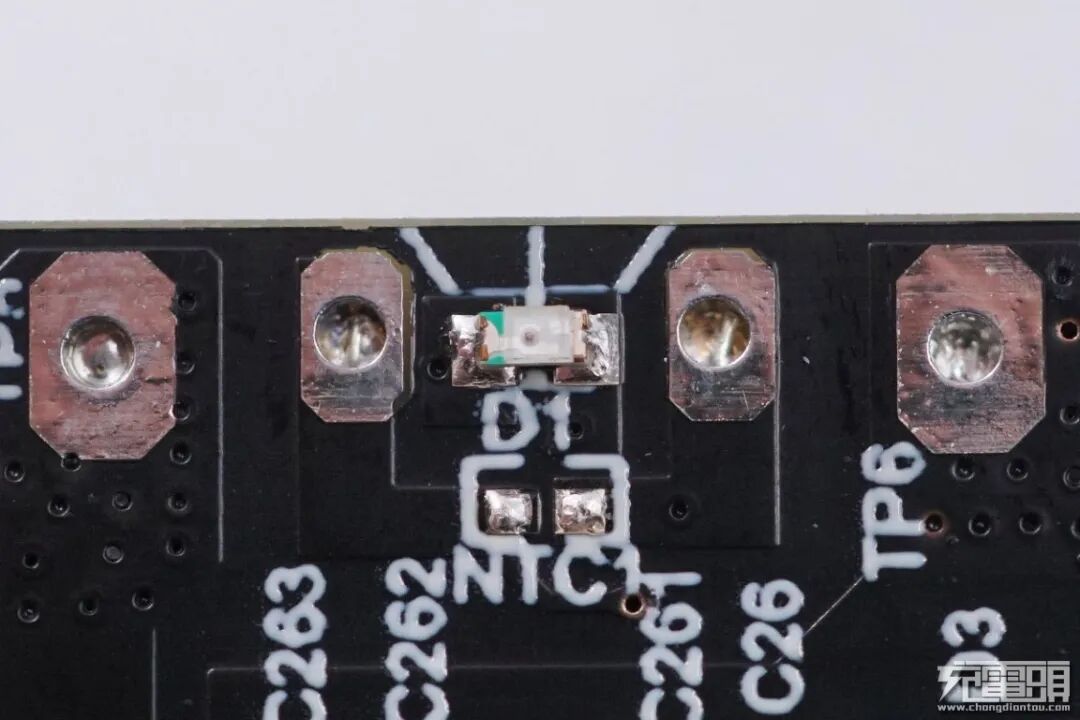

LED指示灯特写。

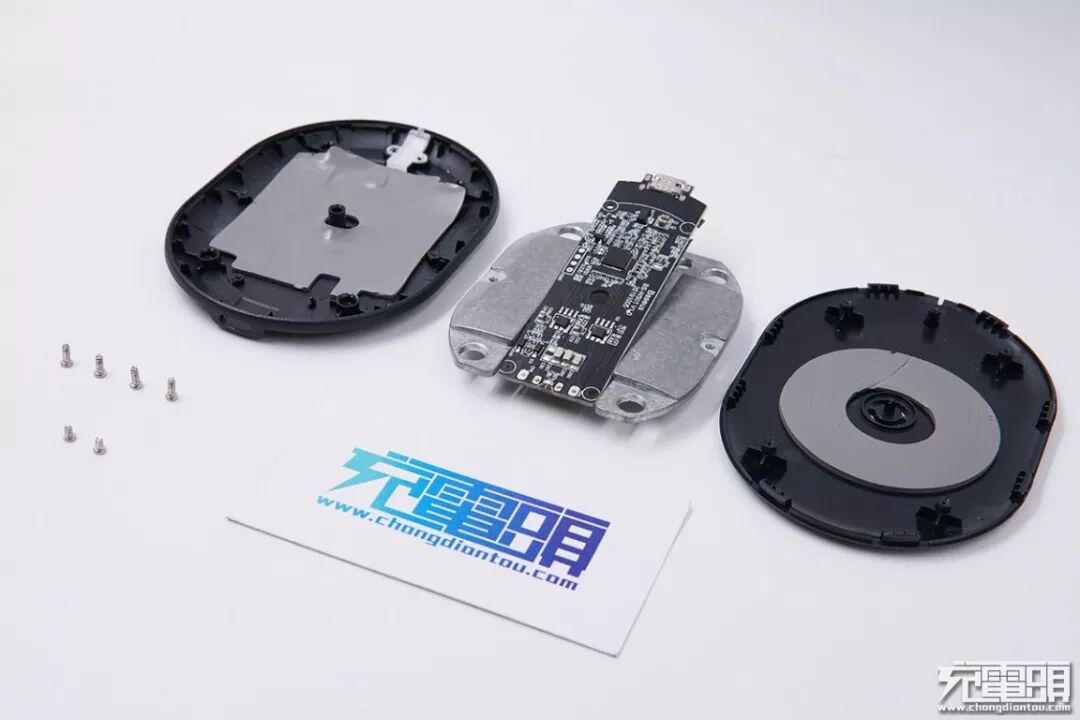

拆解全家福。
三、充电头网拆解总结
倍思原石无线充电器，产品性能强悍。采用WPINNO维普创新无线充主控方案，为产品性能提供核心保证。支持15W峰值输出，兼容三星、华为、小米的10W快充，以及苹果7.5W快充，内部使用NPO电容，降低损耗减小体积。
散热对无线充电来说是至关重要的，这款产品的散热设计也是做得相当完善：采用线圈和电路板分离式的设计，并采用导热硅胶、高效散热片、热敏电阻检测等多重导热结构和措施，确保散热迅速，全程低温。
