拆解报告：ANKER安克60W 1A1C氮化镓充电器
---- 充电头网拆解报告 第1149篇 -----
GaN氮化镓充电器以其更快充电更小体积的优秀性能而深受消费者的喜爱，理所当然的也就成了各商家的必争之地。最近充电头网拿到了ANKER安克一款氮化镓充电器A2322，这款充电器配有1A1C双输出接口，并且A口最大输出功率15W，C口最大输出功率45W，总输出60W，可以满足日常快充需求。下面小编就和大家分享这款充电器的拆解，看看里面用料如何。
此前充电头网还拆解过的ANKER氮化镓充电器有ANKER 30W GaN氮化镓充电器、ANKER PowerCore Fusion PD超级充、ANKER 60W氮化镓双USB-C口充电器、ANKER安克65W氮化镓4口桌面PD快充充电器等。此外还有ANKER Nano 18W快充充电器、Anker PowerPort Atom PD 4 100W充电器、ANKER PowerPort 5口USB PD充电器等。大家可以点击蓝色字体查看产品拆解详情。
一、安克1A1C氮化镓充电器外观
产品采用ANKER安克典型的蓝白配色包装盒，盒子设计简约，正面左上角印有ANKER品牌。

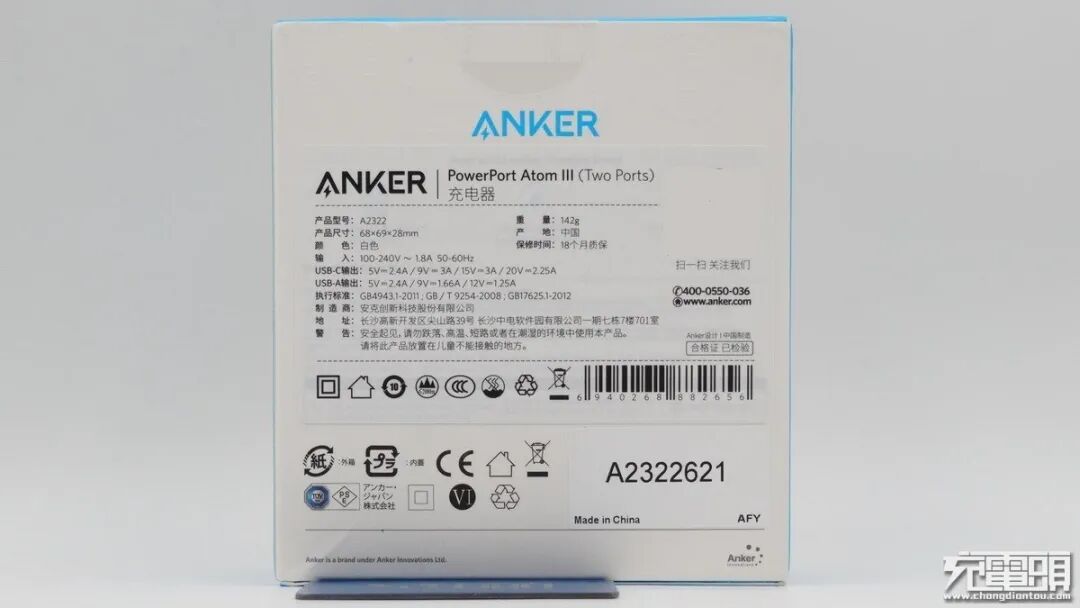

包装盒背面印有产品相关参数信息
品牌：ANKER
名称：PowerPort Atom PD lll（Two Ports）充电器
型号：A2322
重量：142g
产品尺寸：68*69*28mm
颜色：白色
保修时间：18个月质保
输入：100-240V~50/60HZ 1.8A
输出参数：
USB-C输出：5V/2.4A、9V/3A、15V/3A、20V2.25A
USB-A输出：5V/2.4A、9V/1.66A、12V/1.25A
产品已经通过了3C认证、CE认证和VI级能效认证。

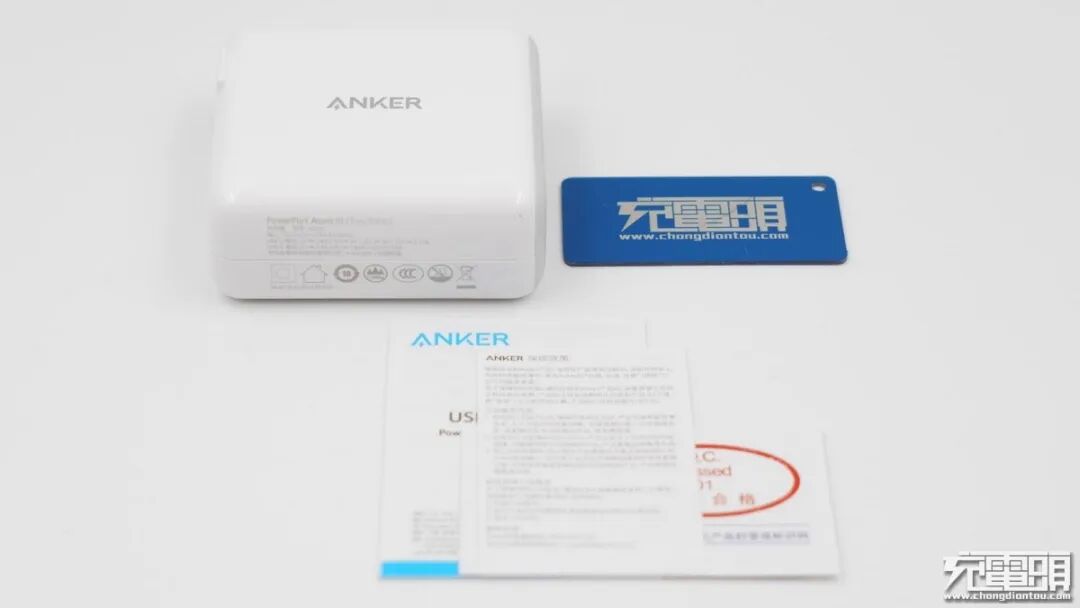

包装内含充电器、使用说明书、保修卡和产品合格证。

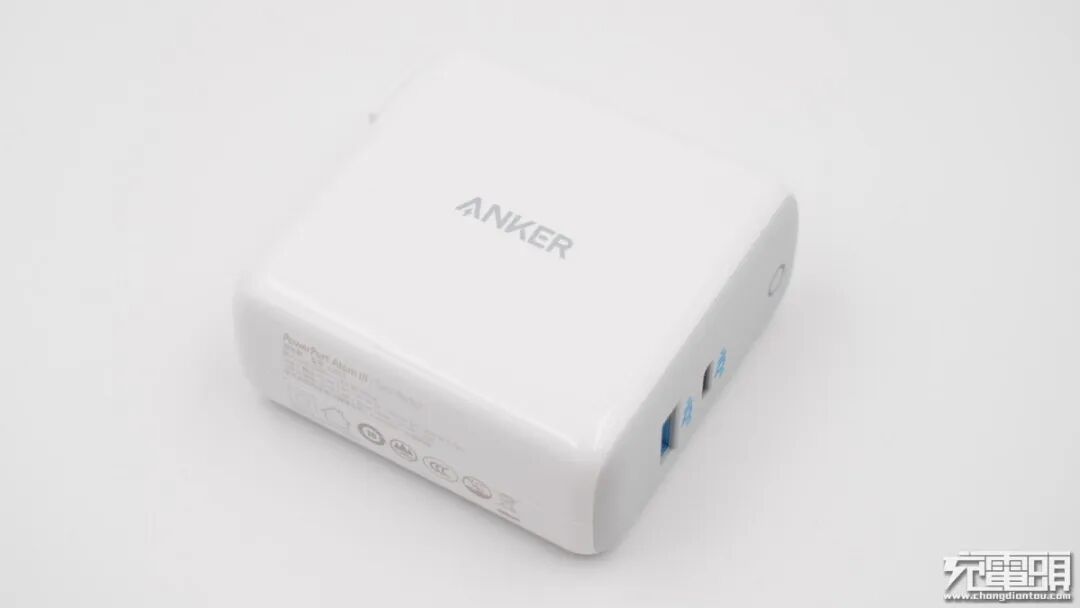

ANKER安克这款充电器机身边缘全部圆角处理，周身没有棱角，比较圆润，机身壳使用白色PC阻燃材质，表面采用钢琴烤漆工艺处理，触感顺滑，机身壳中心位置印有ANKER品牌。
输入端采用可折叠国标插脚，便于收纳携带。插角处加入双翼支撑设计，确保充电器插入插座更稳固。

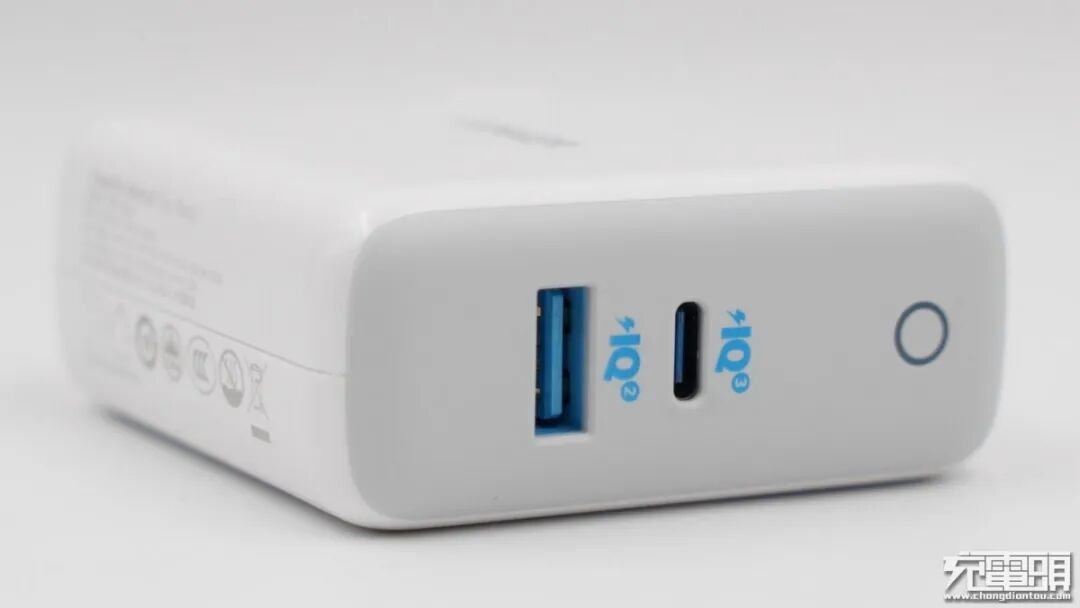

输出端配有1A1C两个接口，接口舌片均为安克蓝色，而且接口旁边分别印有IQ3和IQ2蓝色字样。此外在输出面板上方部位有一颗环形电源指示灯。

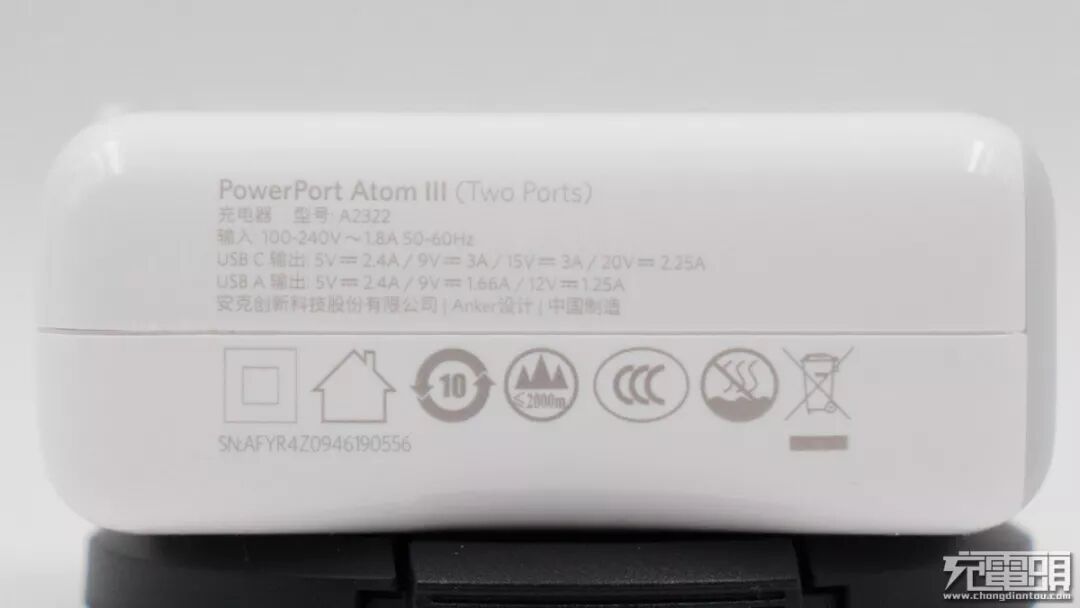

机身侧面标注产品参数信息。

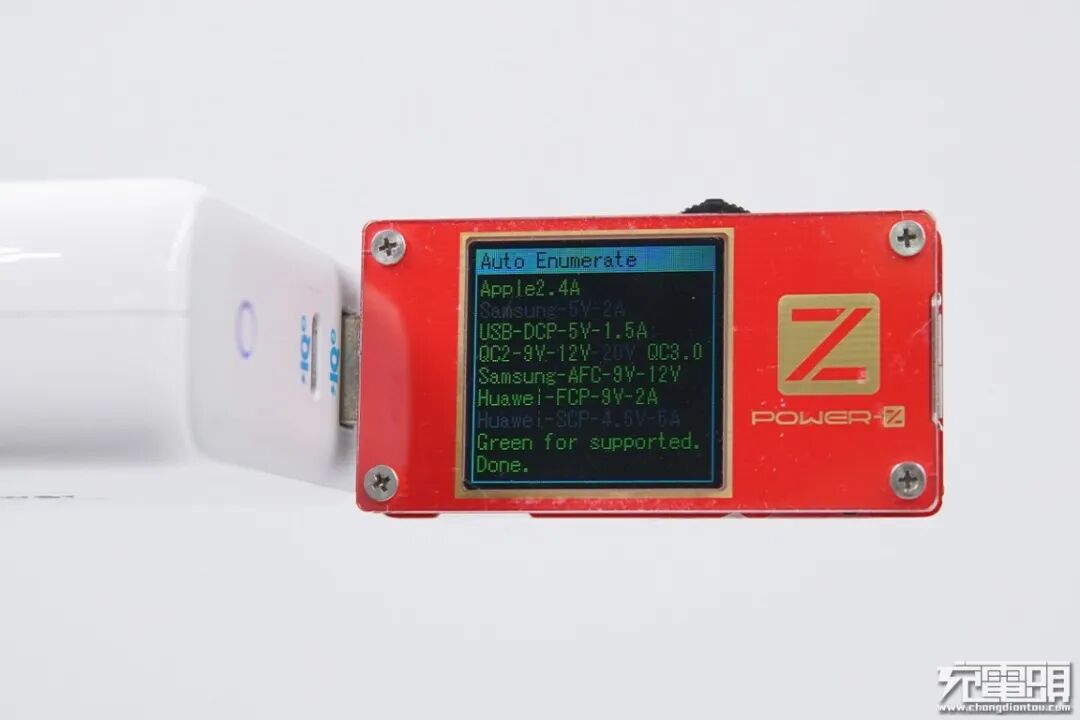

使用ChargerLAB POWER-Z KT001检测USB-A接口的输出协议，显示支持Apple 2.4A和USB-DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。
使用ChargerLAB POWER-Z KT001C检测发现USB-C口支持Apple 2.4A、USB-DCP和QC2.0/3.0协议。
除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A、9V3A、15V3A、20V2.25A四组固定电压档位。
二、安克1A1C氮化镓充电器拆解
暴力拆开机身壳，机身壳两侧采用超声波焊接工艺进行封装，输出端外壳则采用卡扣封装方式。

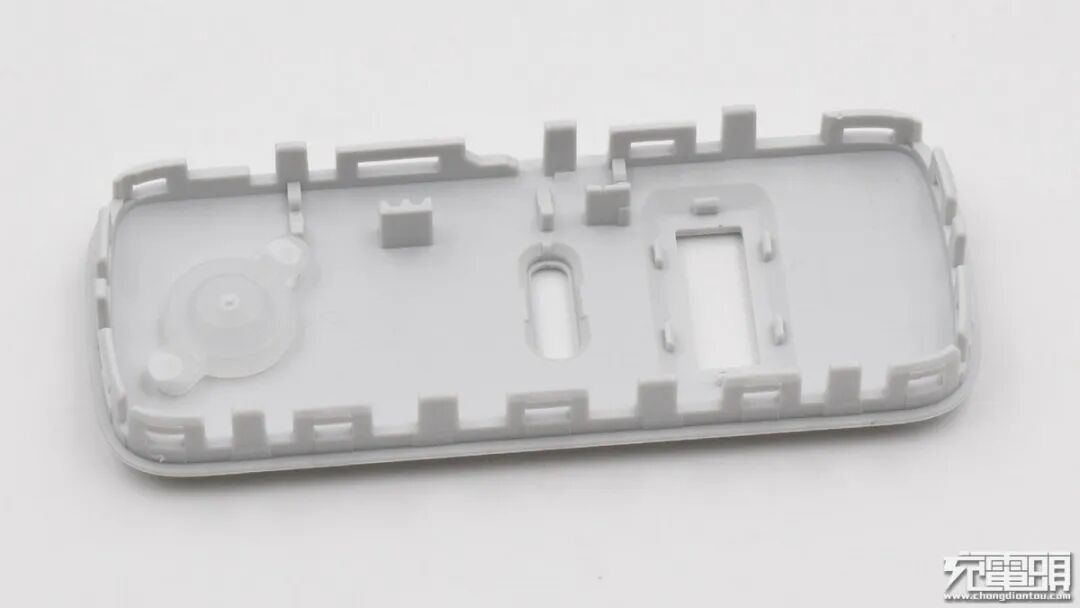

输出端外壳边缘布满了卡扣槽，导光圈使用固定柱进行固定。

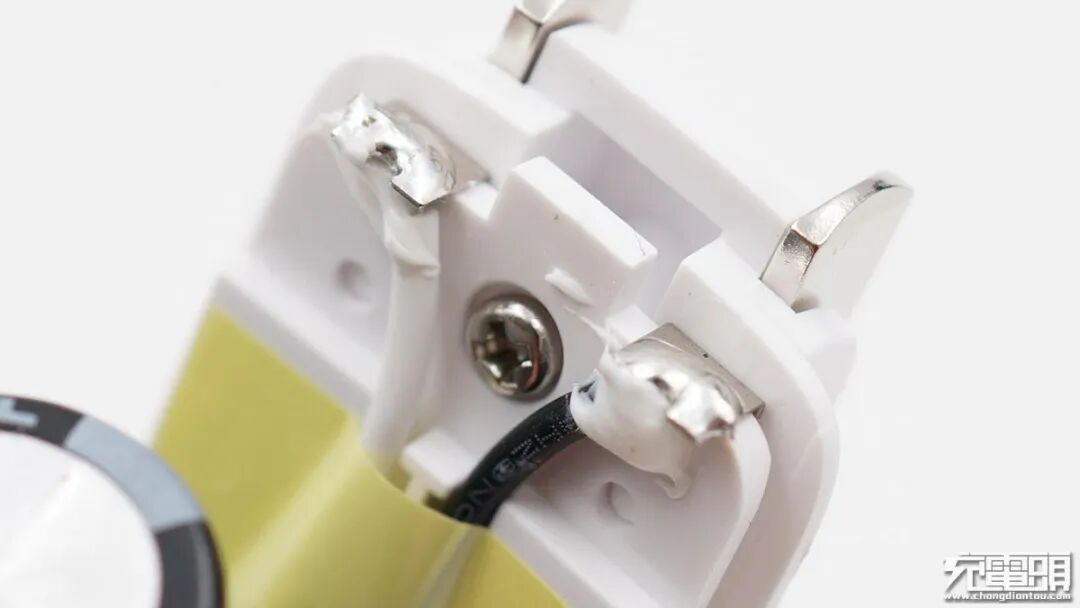

输入端插脚使用螺丝和塑料板进行封装，黑白导线使用胶带贴在塑料板上，导线和金属片焊接处打胶进行保护。

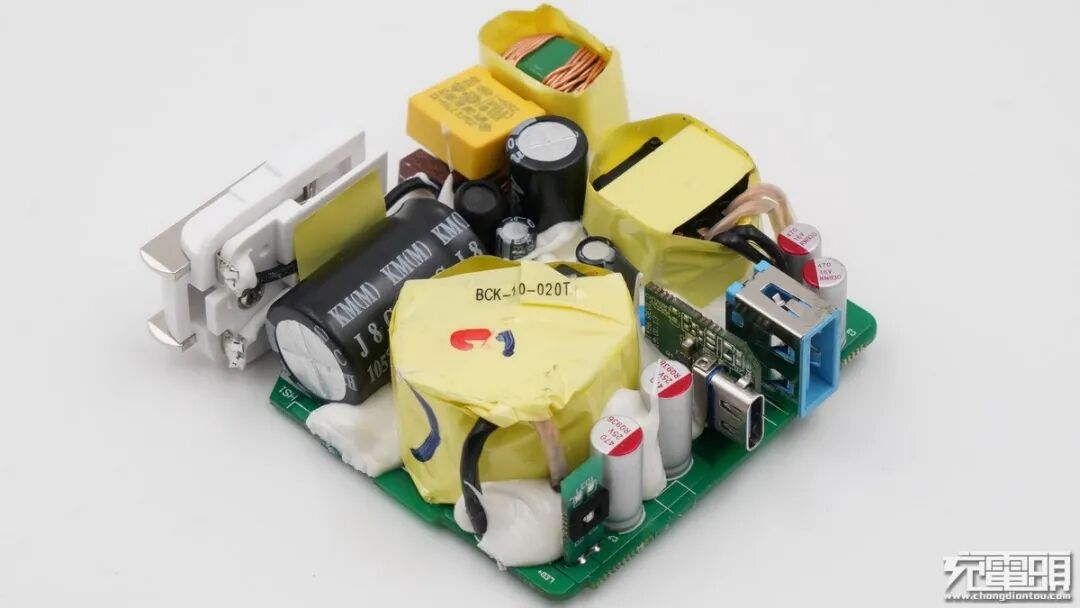

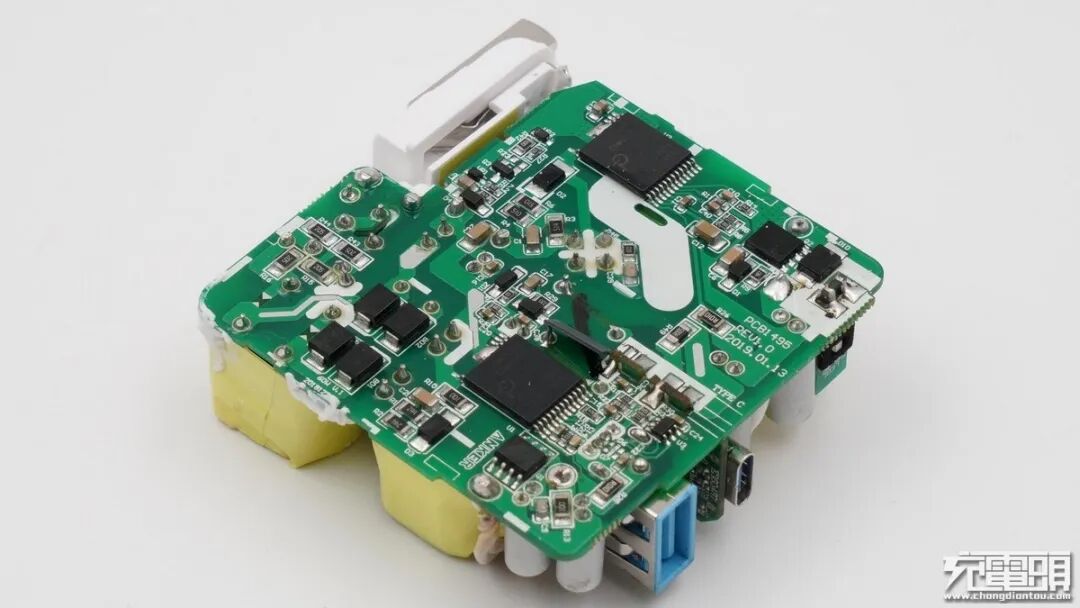

PCB板正面一览，上面有两个变压器，从这可以看出PCB板上为两路独立电路设计。此外两变压器及其周围的电解电容、固态电容等元器件都有打胶进行固定。

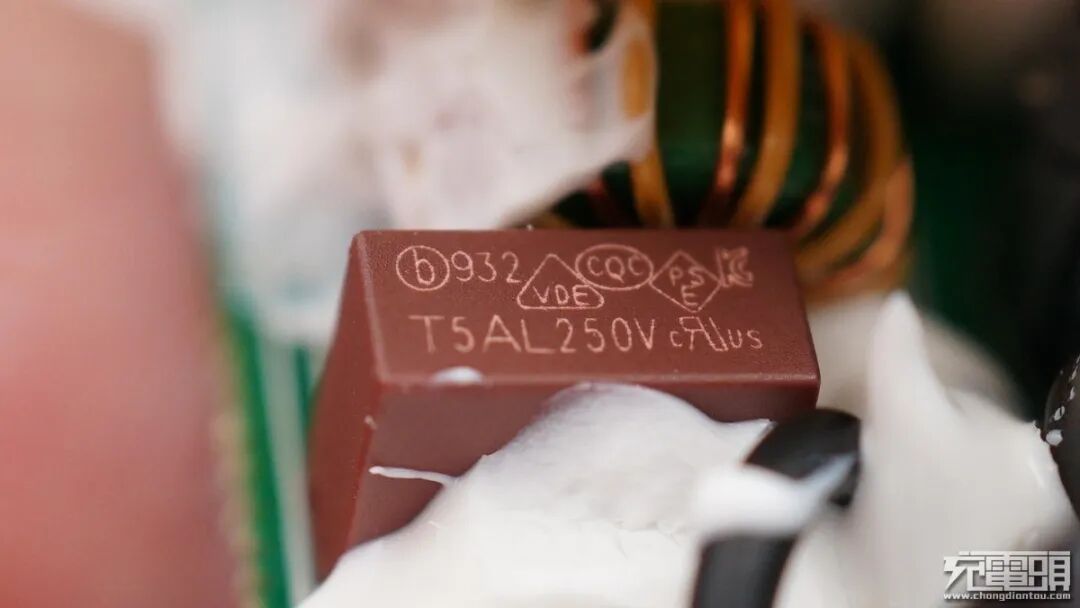

输入端延时保险丝特写，规格为5A 250V。保险丝旁边还有一颗共模电感，用于滤除EMI干扰。

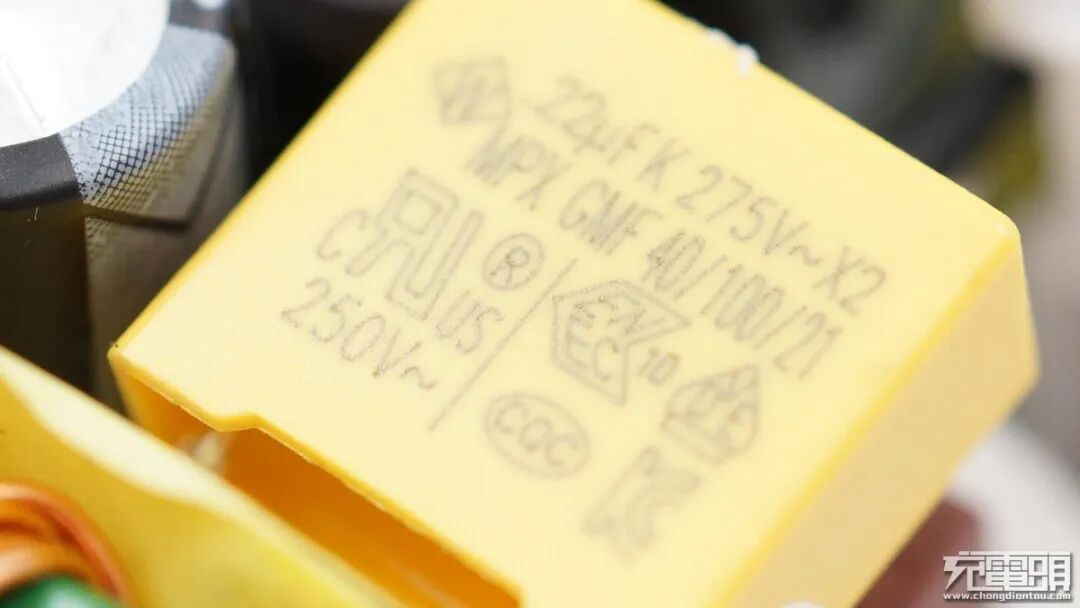

安规X电容特写。规格为0.22μF。

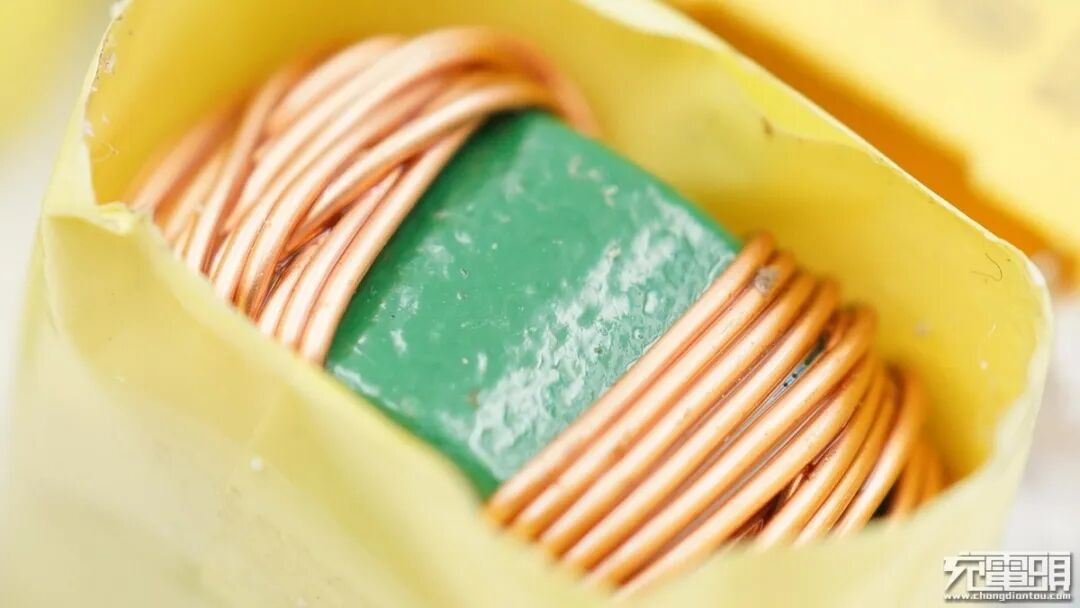

另一颗共模电感特写，使用绝缘胶带进行包裹。

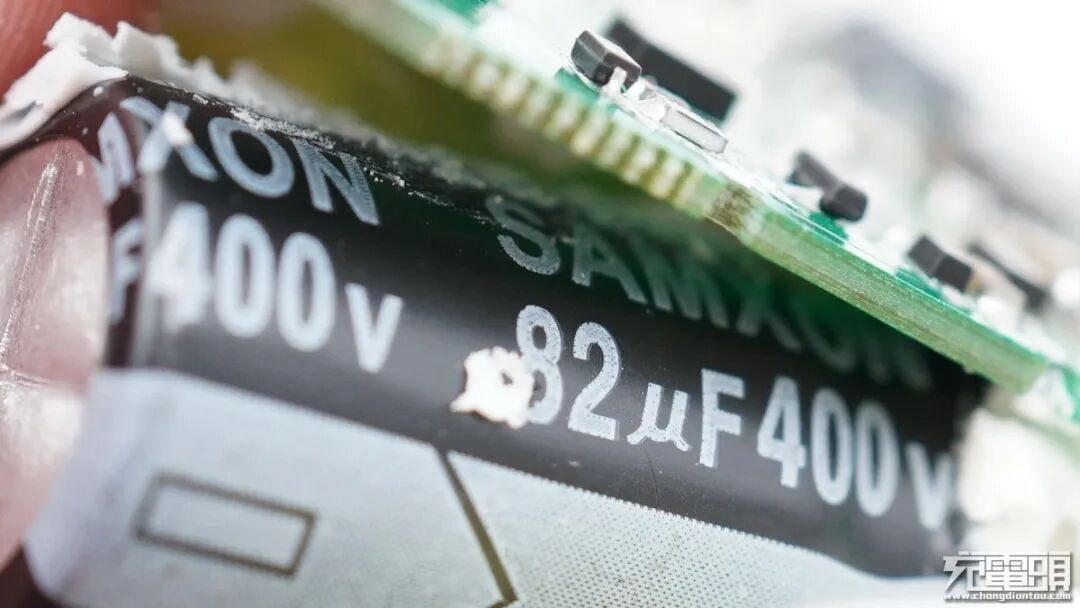

USB-C接口所在电路的初级滤波电解电容，规格为400V 82μF，SAMXON品牌。

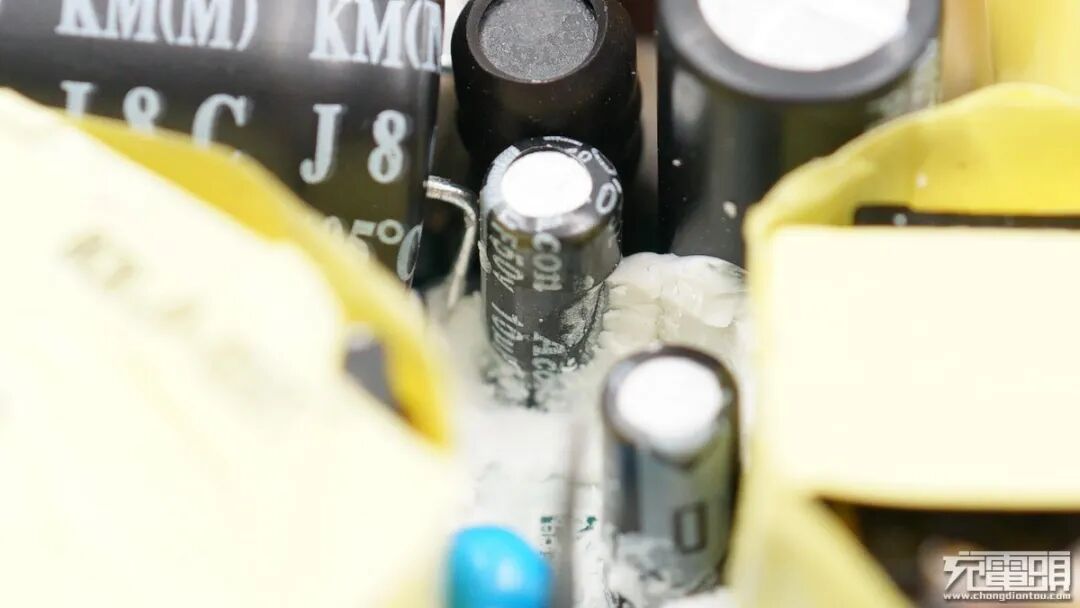

两颗PWM主控芯片供电电容，C口电路的供电电容规格为50V 10μF，Acon品牌。

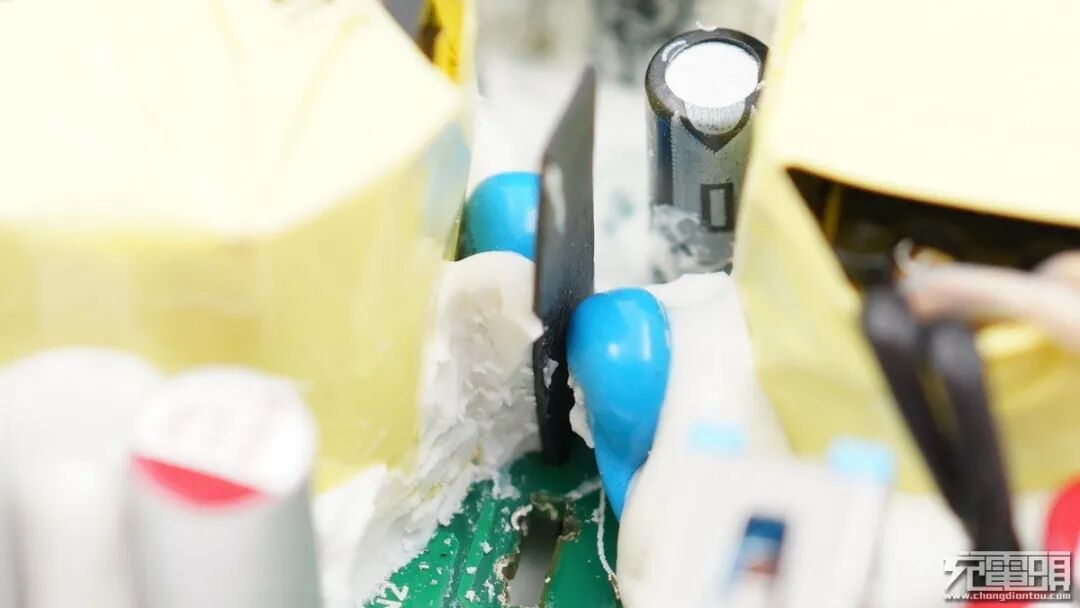

两颗输出抗干扰蓝色Y电容，之间使用黑色绝缘板进行隔离。

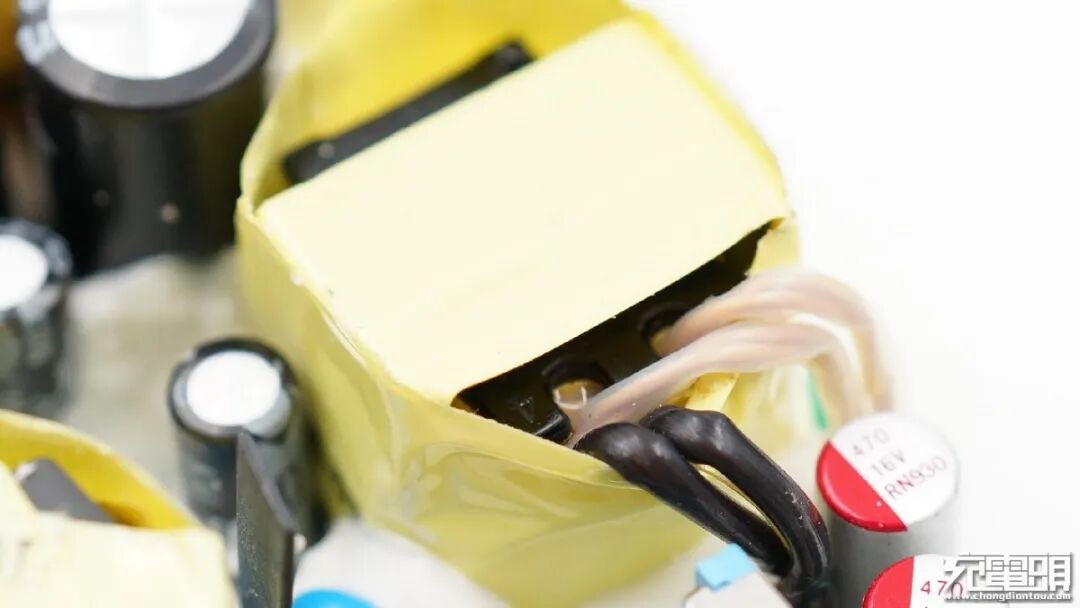

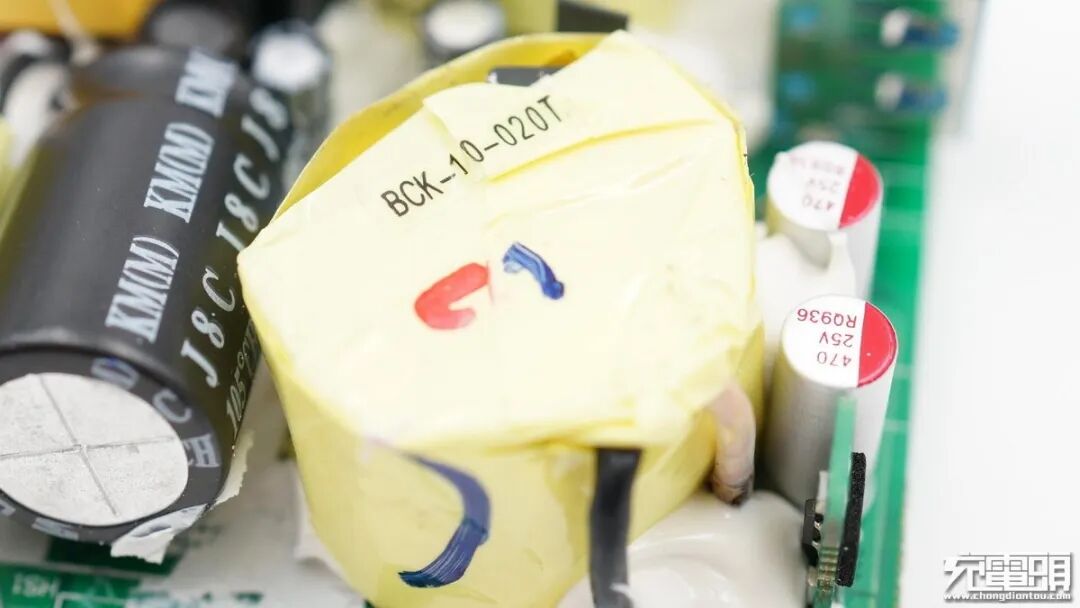

变压器特写，使用绝缘胶带进行包裹，顶部喷码有信息。

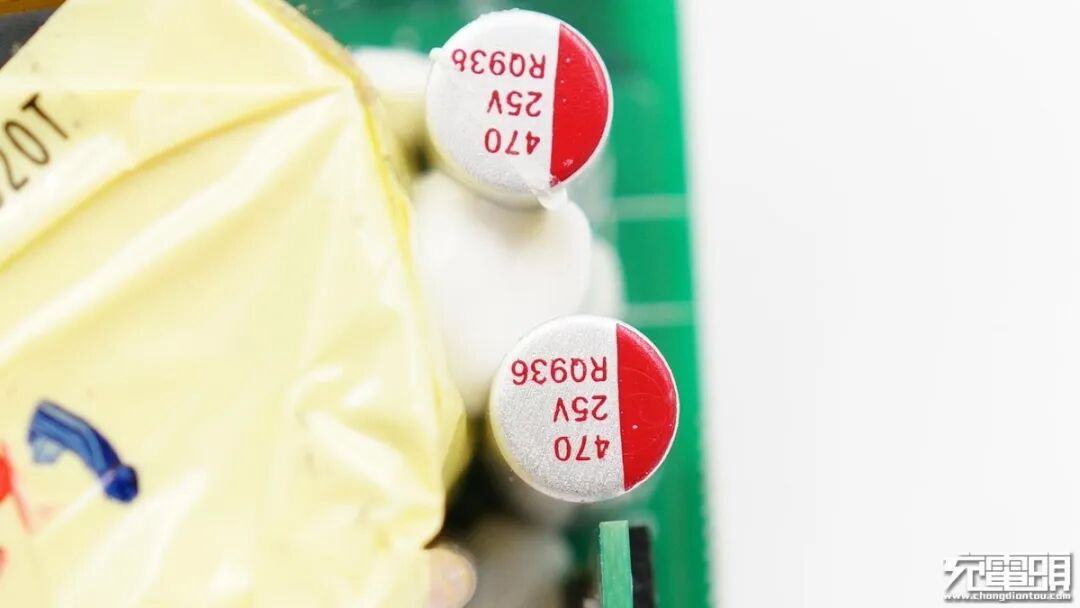

两颗输出滤波固态电容特写，规格均为25V 470μF。
旁边的小PCB板上焊接有LED灯。

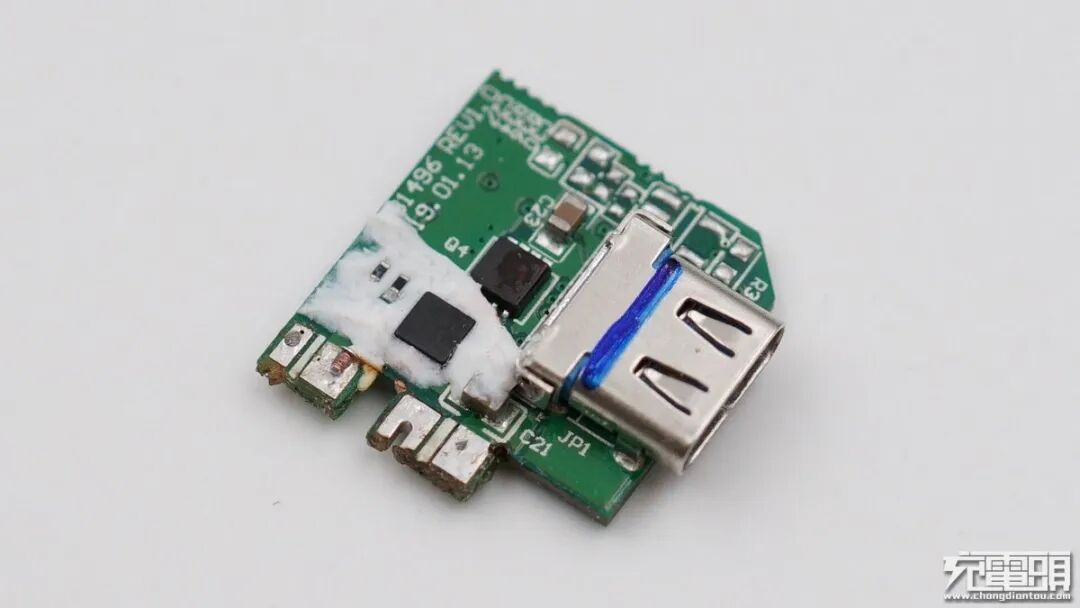

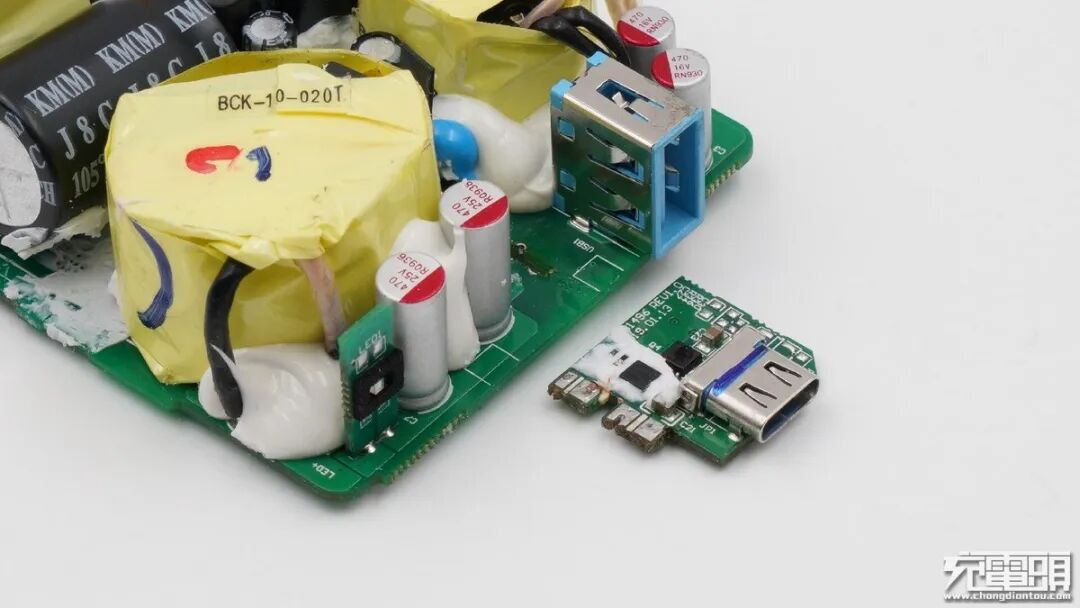

USB-C接口使用协议小板垂直焊接在主控PCB板上，将其拆下看看板子上的芯片。
母座所在板子一面焊接有接口的输出VBUS开关。

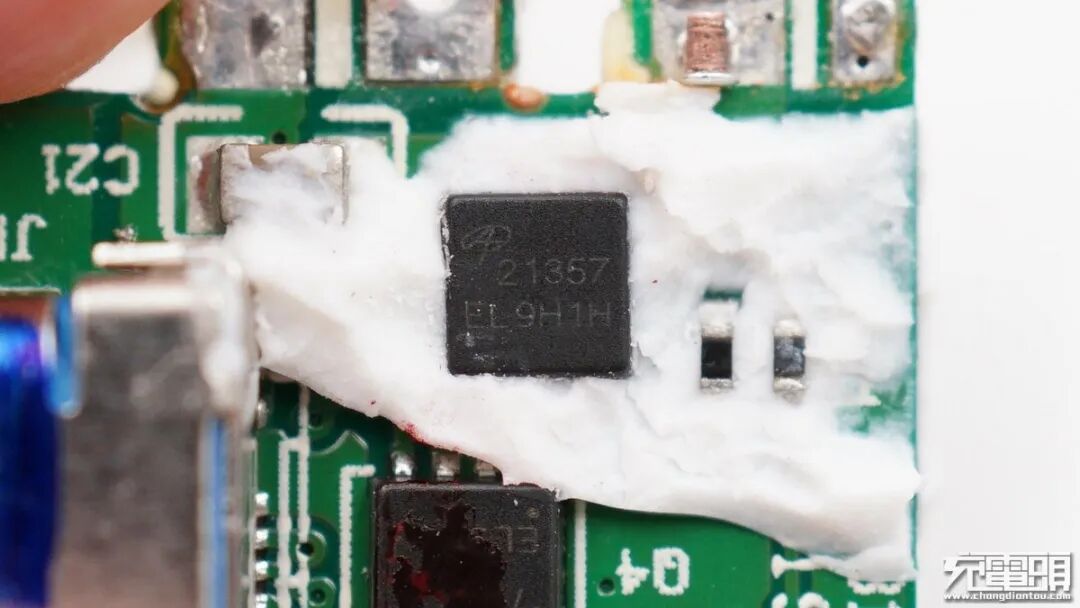

美国万代AOS AONR21357 PMOS管，耐压30V。

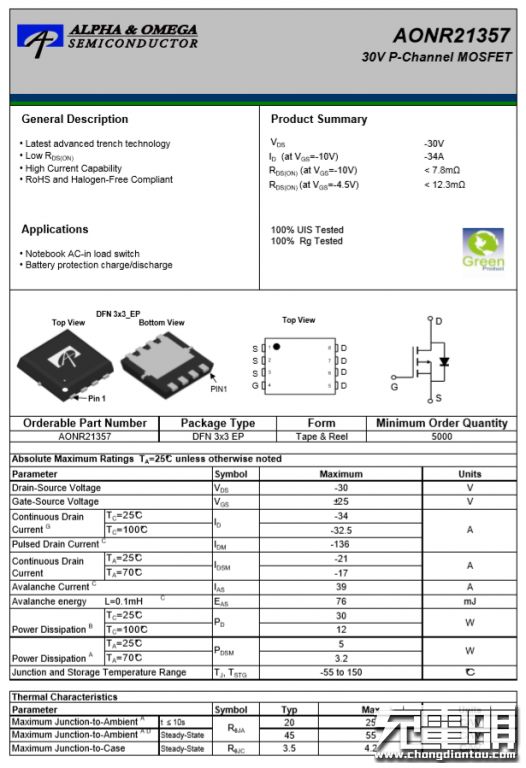

AOS AONR21357 详细资料。

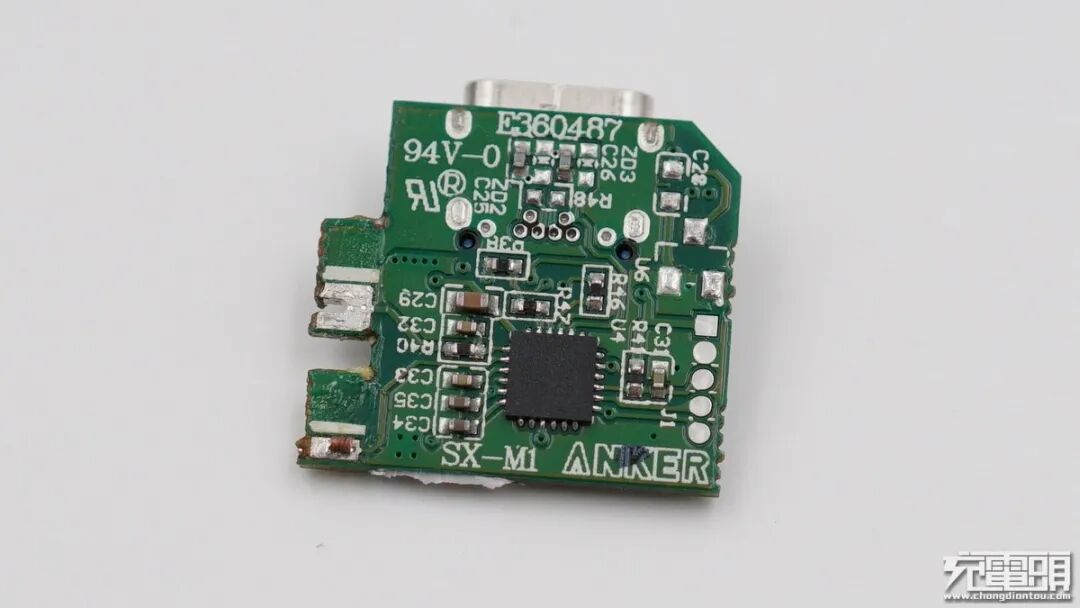

另一面则焊接有一颗USB PD协议IC。

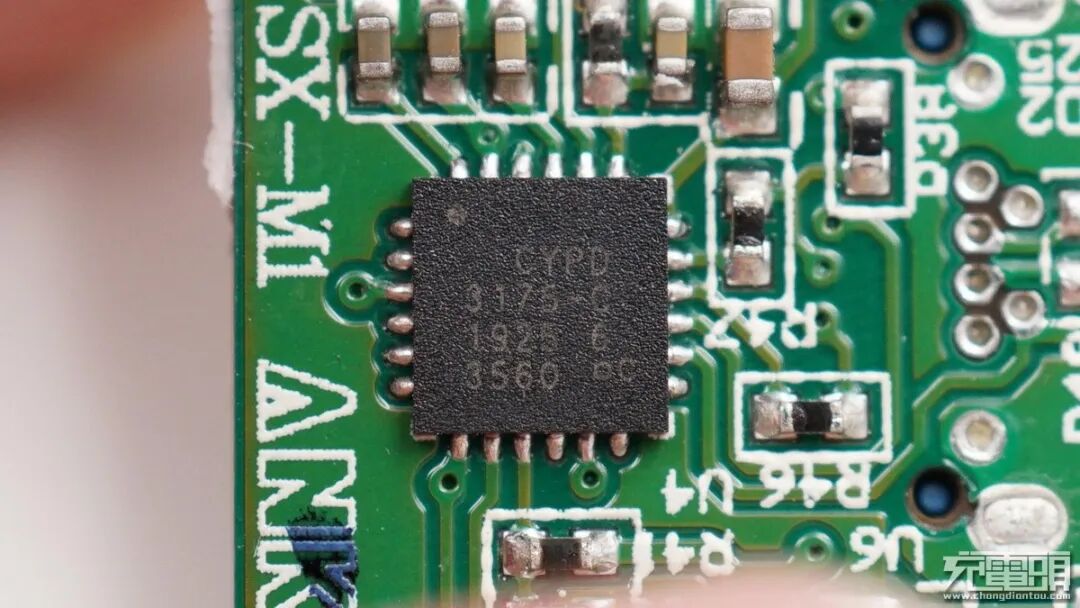

USB PD协议IC采用赛普拉斯 CYPD3175协议芯片。
充电头网了解到，CYPD3175是一颗通过了协会USB PD3.0（PPS）认证的芯片，此前已被ANKER Nano 18W快充充电器、ANKER PowerCore Fusion PD超级充、ANKER安克65W氮化镓4口桌面PD快充充电器等产品采用。同时，赛普拉斯的快充协议芯片还可用于USB PD快充车充、移动电源等领域，并被数十款电源产品采用。

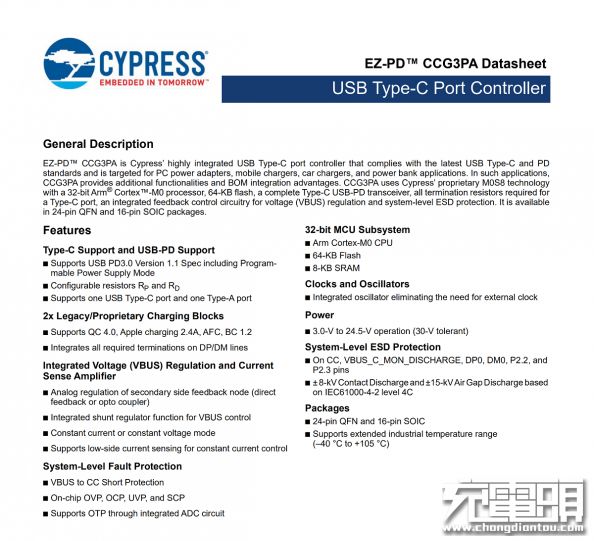

赛普拉斯CYPD3175详细规格资料。下面我们再来看看USB-A接口所在电路上的元器件。

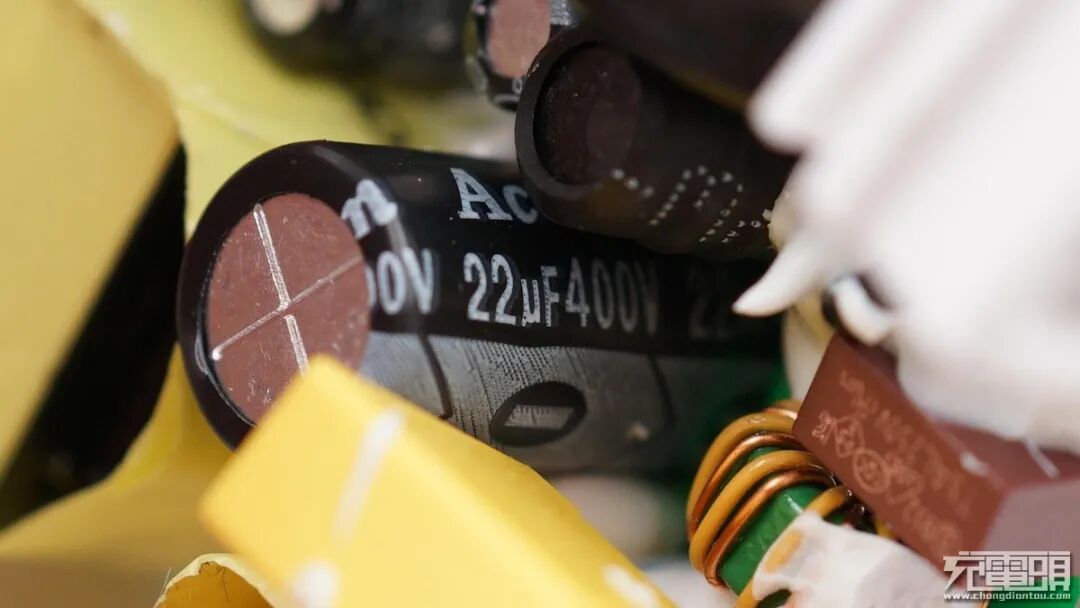

初级滤波电解电容特写，规格为400V 22μF，Acon中元品牌。
变压器特写，上面无喷码信息，输出采用多层绝缘线。
输出滤波固态电容特写，规格均为16V 470μF，两颗并联。
PCB板背面一览，同样我们先来看看C口所在电路上的芯片信息。

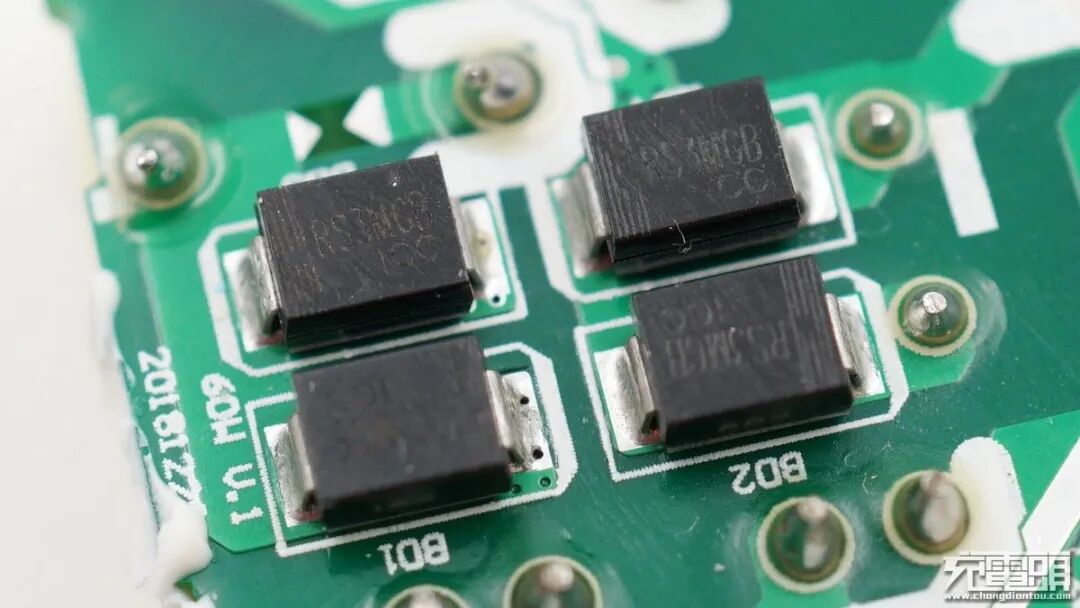

整流二极管，RS3M，四颗组成桥式整流。

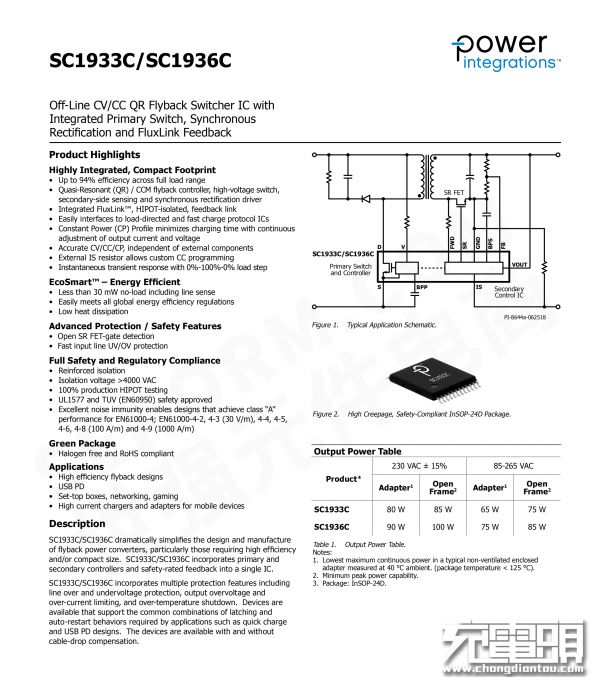

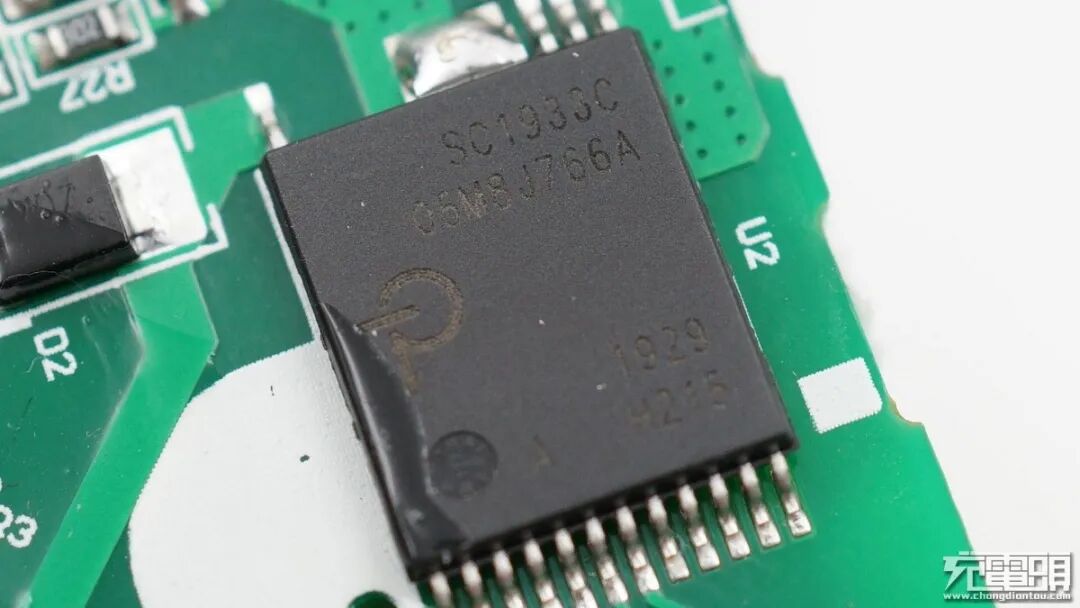

主控芯片型号为SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。
PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计。
充电头网了解到，该芯片此前已被ANKER 30W GaN氮化镓充电器、ANKER 65W氮化镓4口桌面PD快充充电器、ANKER 60W氮化镓双USB-C口充电器、RAVPower 30W氮化镓PD快充充电器、RAVPower 61W氮化镓USB PD充电器等多款充电采用，产品性能获得客户广泛认可。

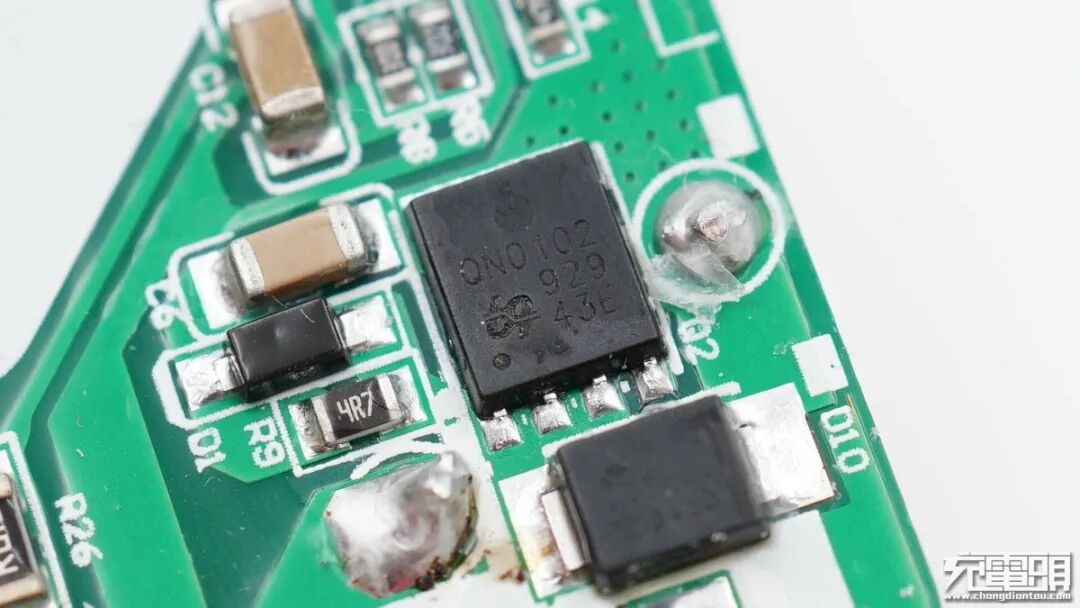

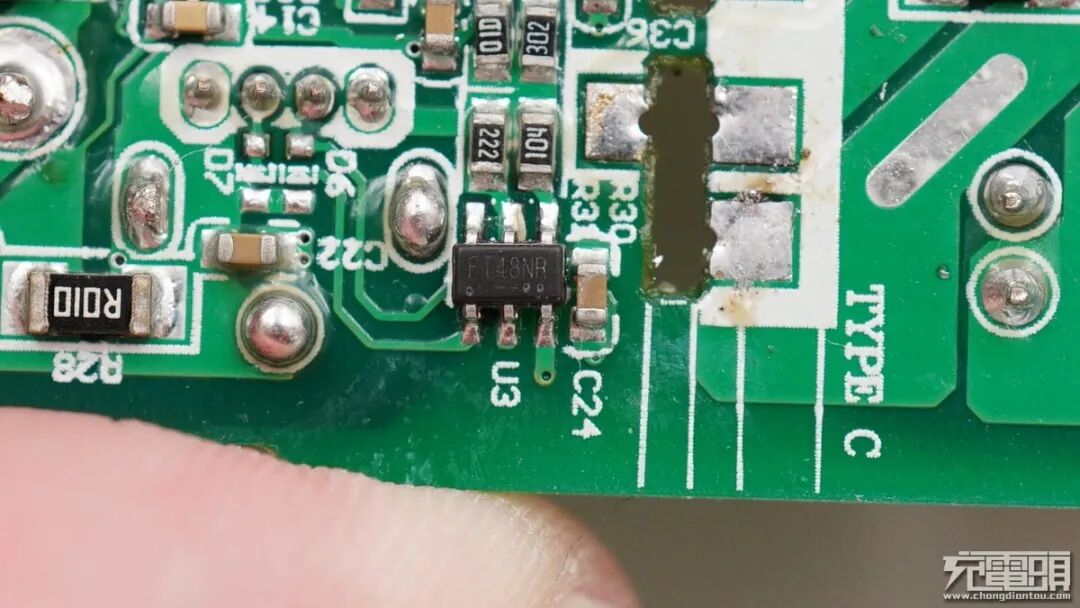

丝印QN0102的同步整流管。
旁边是一颗肖特基二极管，与同步整流MOS并联，提高轻载效率。
下面再来看看USB-A接口所在电路上的芯片信息。

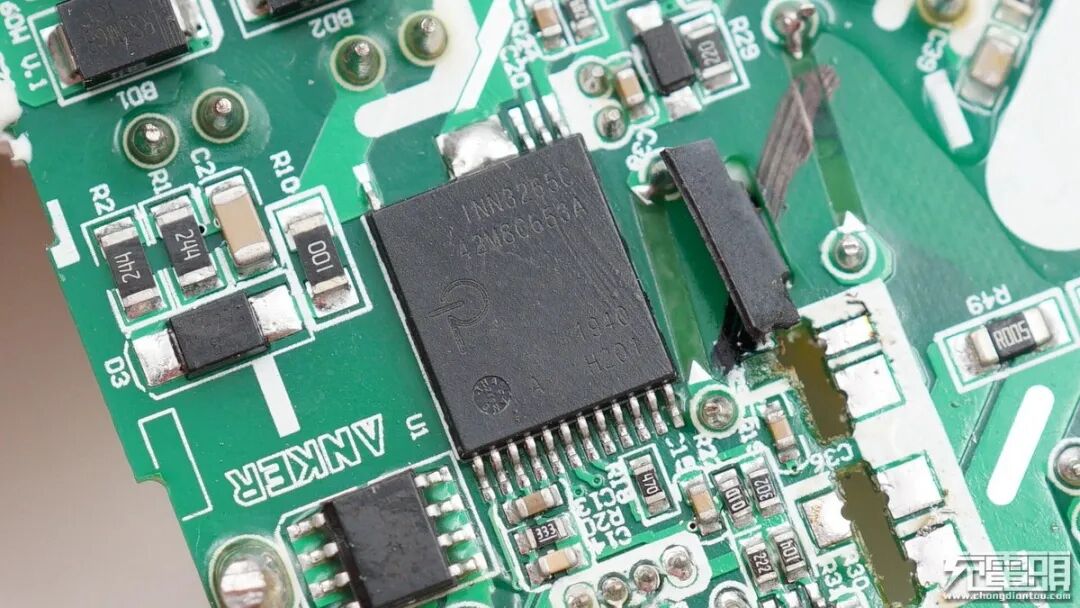

来自PI的电源主控芯片，型号INN3265C。芯片内置了初级PWM控制器，开关管以及次级同步整流控制器，集成度高。

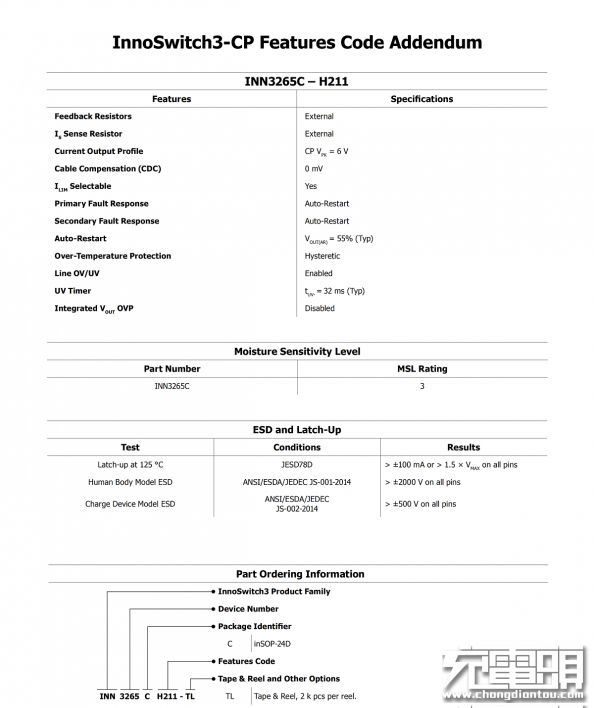

INN3265C信息规格资料。ANKER 65W氮化镓4口桌面PD快充充电器、ANKER安克18W USB PD充电器均采用了这颗主控芯片。

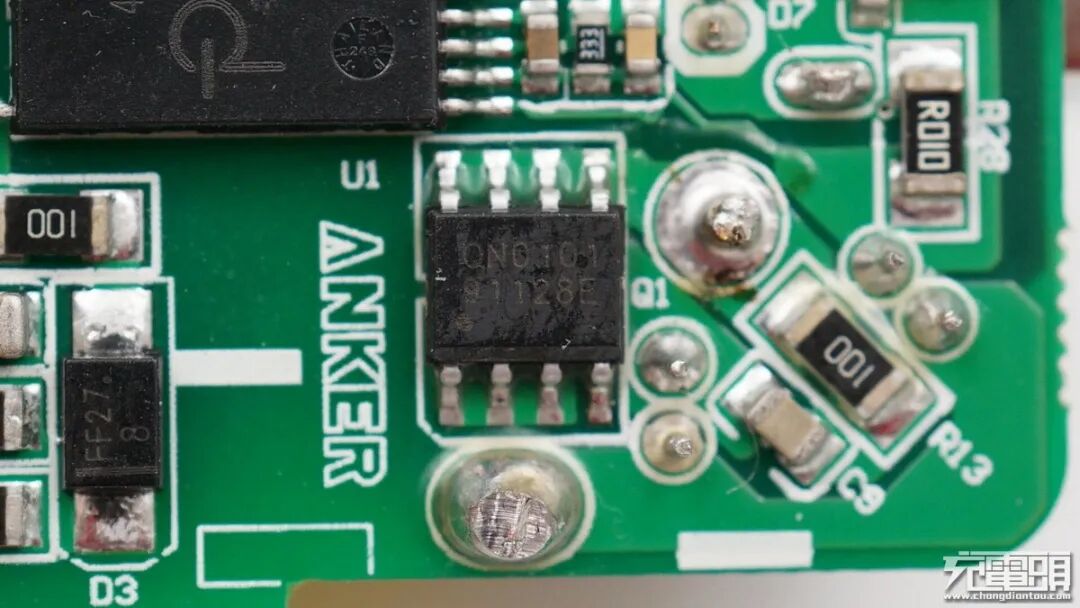

丝印QN0101次级同步整流MOS。
USB-A接口的次级协议IC采用天钰FP6601Q，这款芯片支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

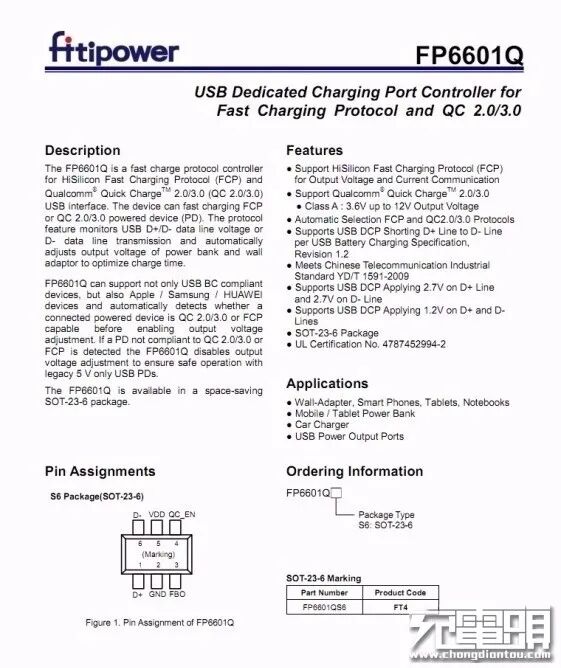

天钰FP6601Q详细规格资料。
据充电头网了解，天钰FP6601Q快充协议芯片此前已被紫米18W QC3.0快充充电器、紫米65W USB PD三口快充充电器、DHL USB PD双口充电器等产品采用。此外，FP6601Q还可用于车充、移动电源领域，并被数十款电源配件采用。

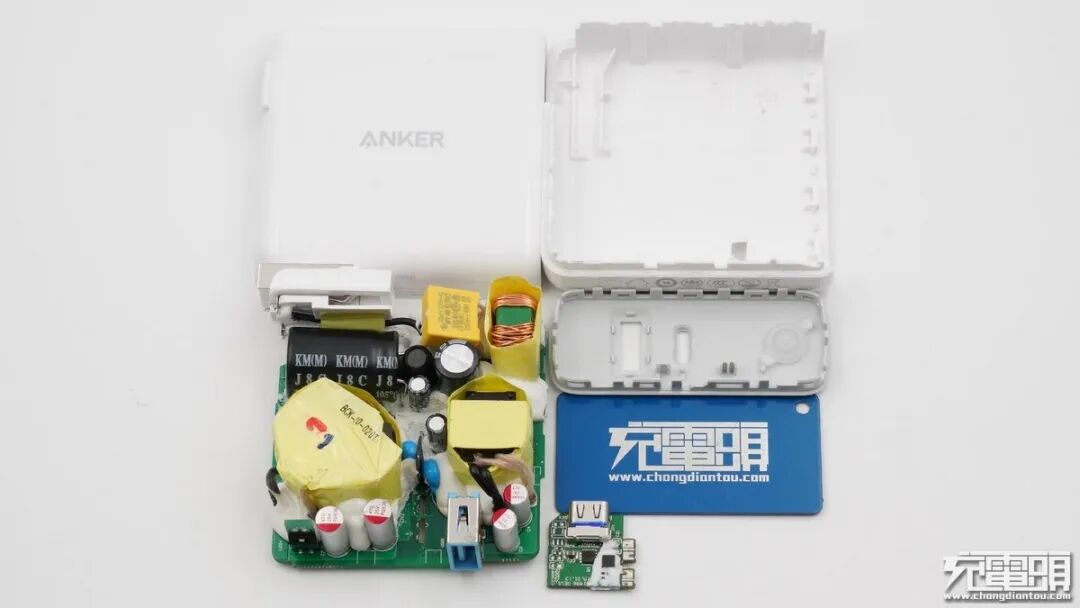

全部拆解完毕，来张全家福。
充电头网拆解总结
ANKER安克这款氮化镓快充充电器机身壳表面进行亮面烤漆处理，侧身弧面过渡，插脚灵活可折叠，携带方便。其中USB-A接口QC2.0/3.0、Samsung-AFC、Huawei-FCP多个快充协议；C口支持QC3.0快充协议和USB PD3.0快充标准，并具备5/9/15/20V四组固定电压档位。C口45W功率可以满足手机等设备的快充需求，A口支持小电流充电模式，可以使小型电子产品得到更快更好的充电体验。
充电头网拆解了解到，这款充电器内部采用双路独立输出架构。AC-DC部分，USB-C接口采用PI的PowiGaN主控芯片SC1933C；USB-A输出采用常规控制器INN3265C；均为输出同步整流，且输出滤波采用固态电容。协议部分，USB-C接口协议芯片采用赛普拉斯 CYPD3175；USB-A接口则采用天钰FP6601Q，整体用料扎实。同时，充电器内部多处打胶，稳定性有保证，并且还配有大型金属散热片，散热性能良好。
