拆解报告：aigo延长线插座F0320
---- 充电头网拆解报告 第1181篇 -----
越来越多的插座配备了USB接口，这种款式插座使用起来更加方便省心，深受消费者的喜爱。最近我们拿到了aigo一款延长线插座F0320，这款产品能够给最多三个家用电器供电，此外自带的USB接口还能直接给手机充电，省去找充电器的麻烦。下面我们就对aigo这款插座进行拆解，看看其内部用料如何。
一、aigo延长线插座外观

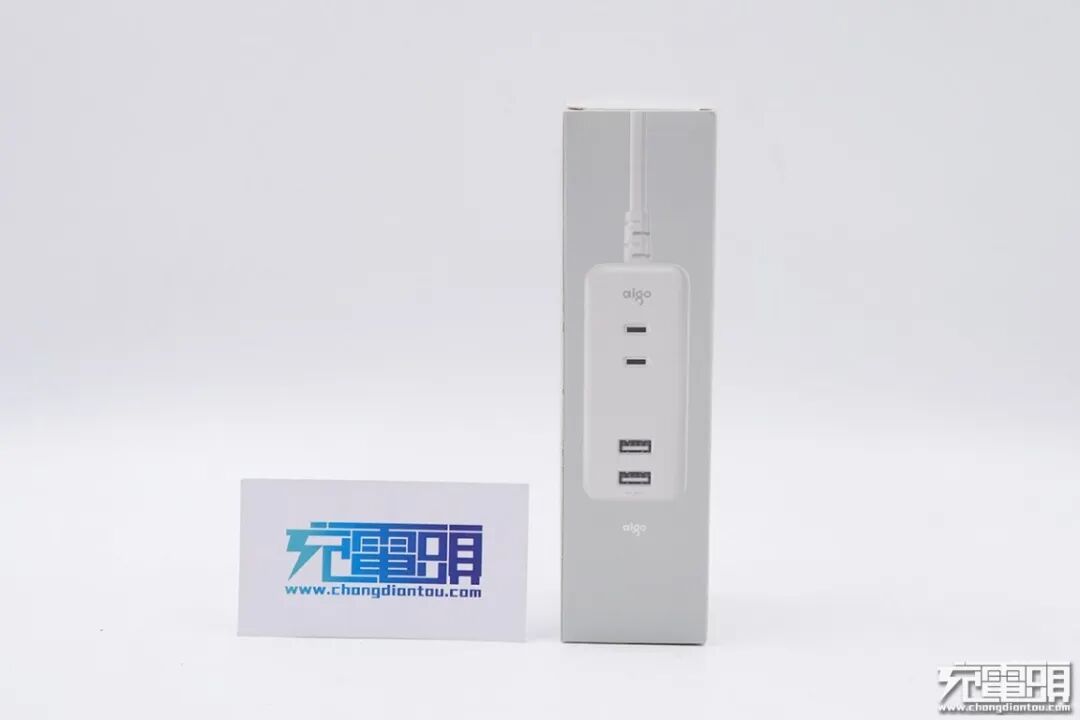

浅灰色包装盒印有产品外观图，下方印有aigo品牌。
包装盒侧面标注产品参数信息
产品名称：延长线插座（带电源适配器）
产品型号：F0320
产品长度：全长2m
座体尺寸：97.4*43.1*25.2mm
技术参数：MAX 2500W，MAX10A，250V~
USB模块输入：110-250V~，50/60Hz，0.3A
USB模块输出：5V/2.1A 单口最大2.1A
委托商：爱国者电子科技有限公司
制造商：天津突破电气技术有限公司

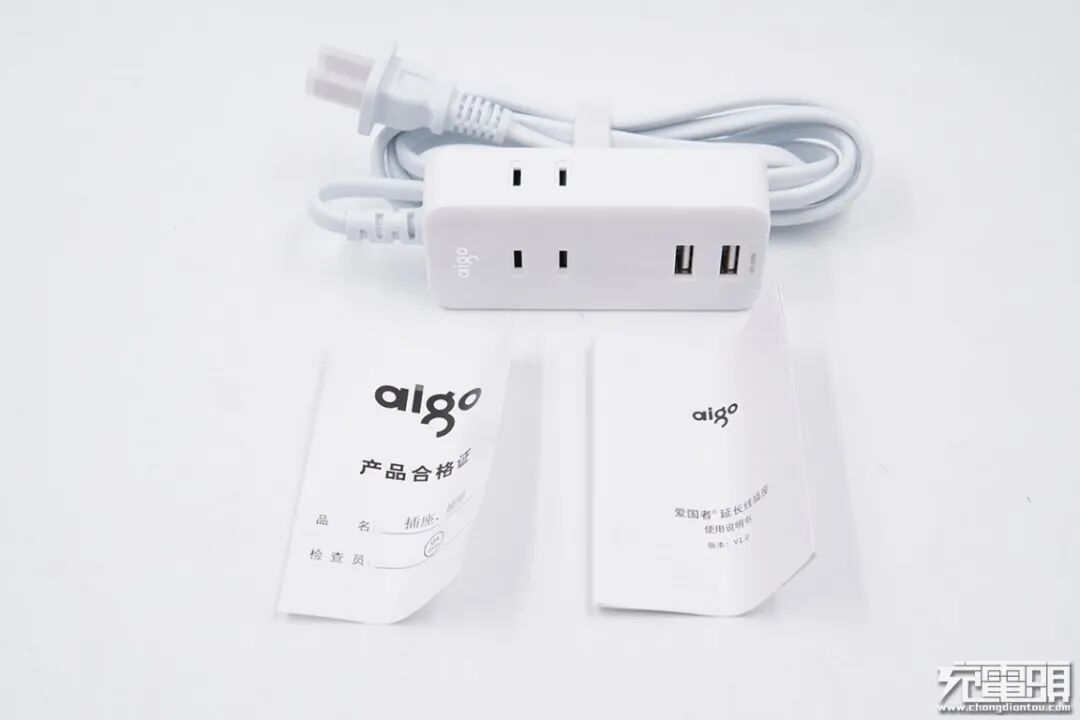

包装内含插座、使用说明书和产品合格证。

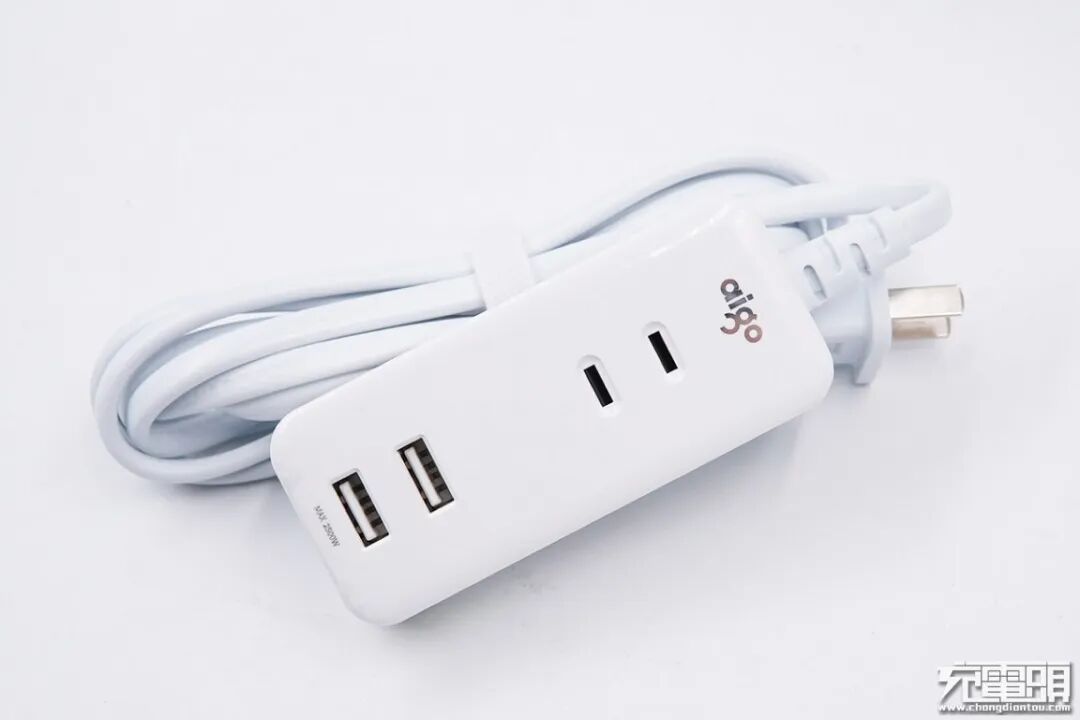

aigo这款延长线插座线缆使用魔术扎带捆绑，机身壳采用亮面烤漆处理工艺，整体洁白光滑，机身边缘弧面过渡不硌手，顶部印有aigo品牌，并配有两个USB-A接口和一个双脚AC交流插孔。

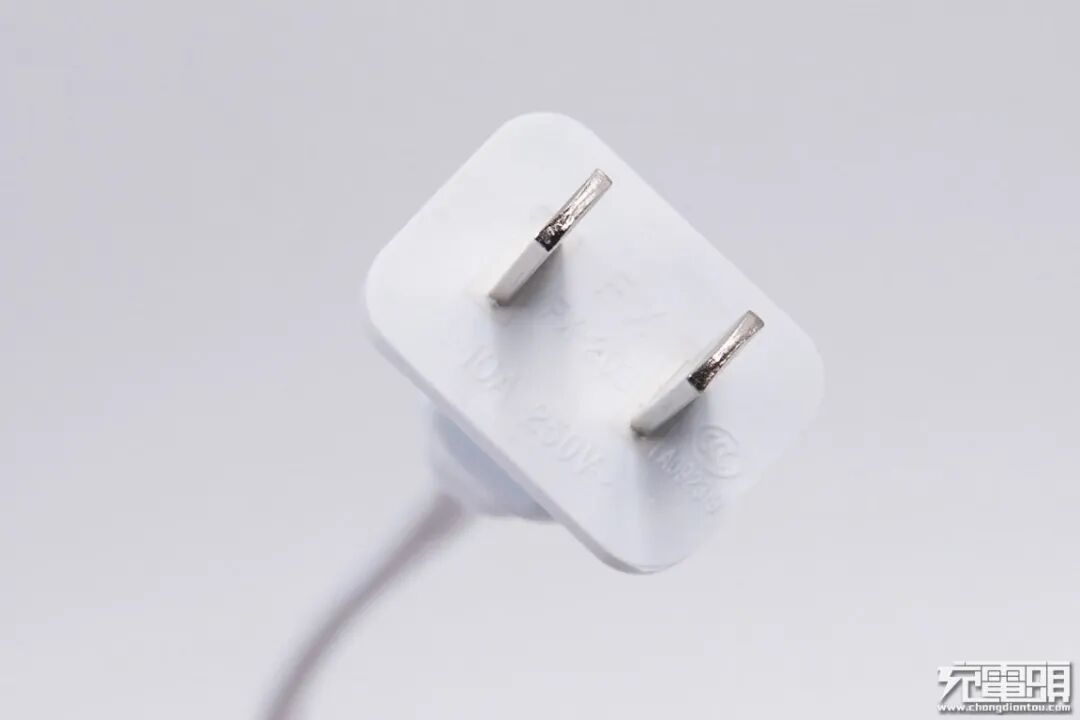

国标双脚插头规格为10A 250V，并且已经通过了3C认证。

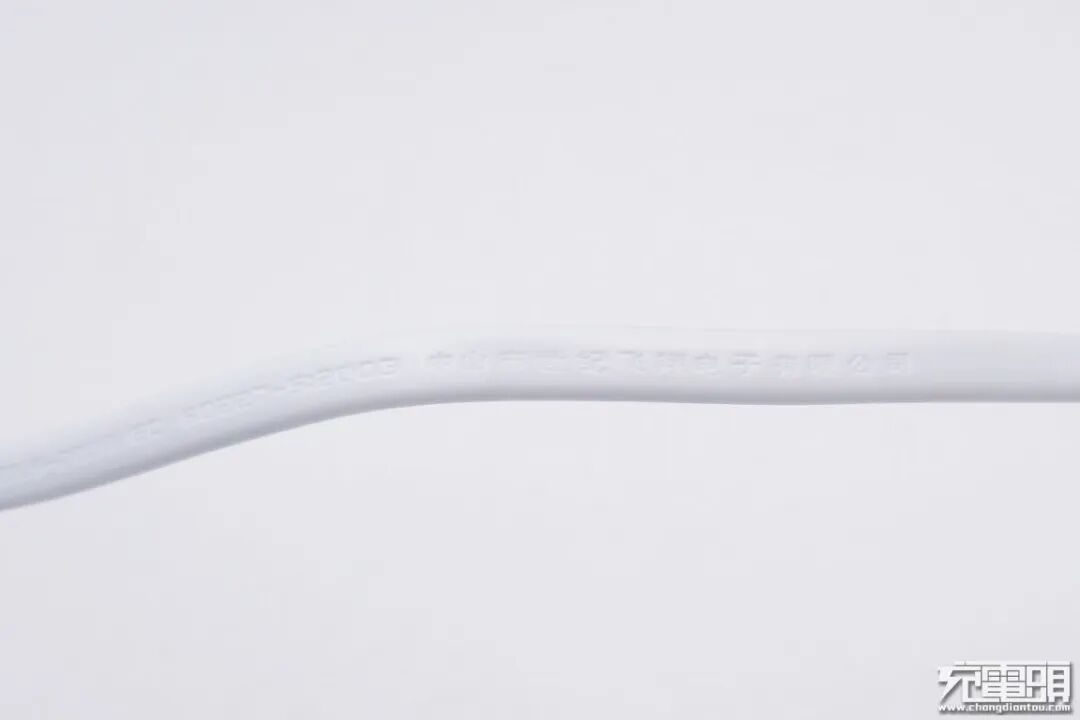

电源线由中山市世纪飞翔电子有限公司提供。
线缆和机身交界处做了抗弯折处理。

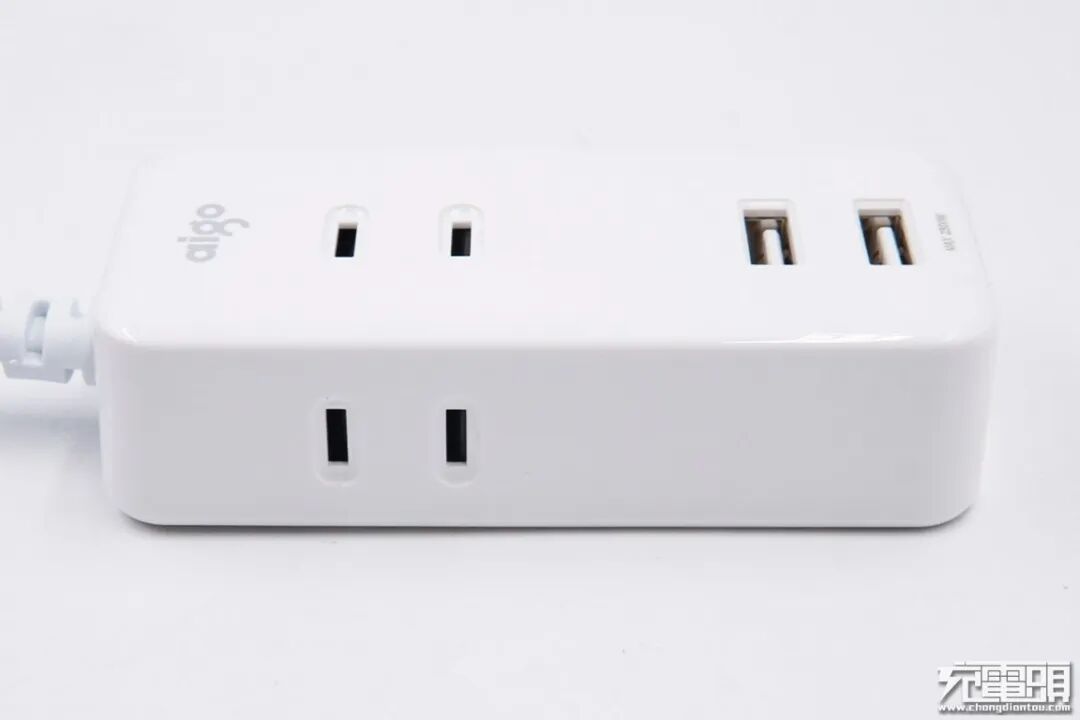

除了机身顶面的双脚插孔和USB接口外，机身侧面也配有一个双脚插孔。
另一侧面还有一个双脚插孔。

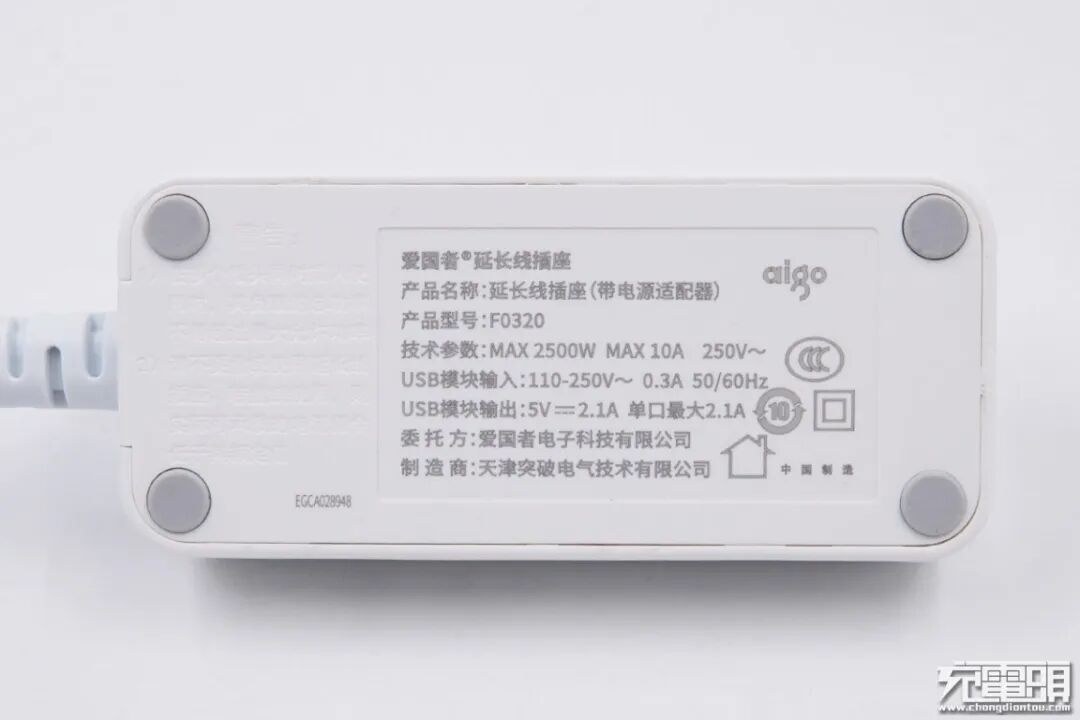

机身底部四角设有防滑垫，并且还印有产品的参数信息，产品已经通过了3C认证。

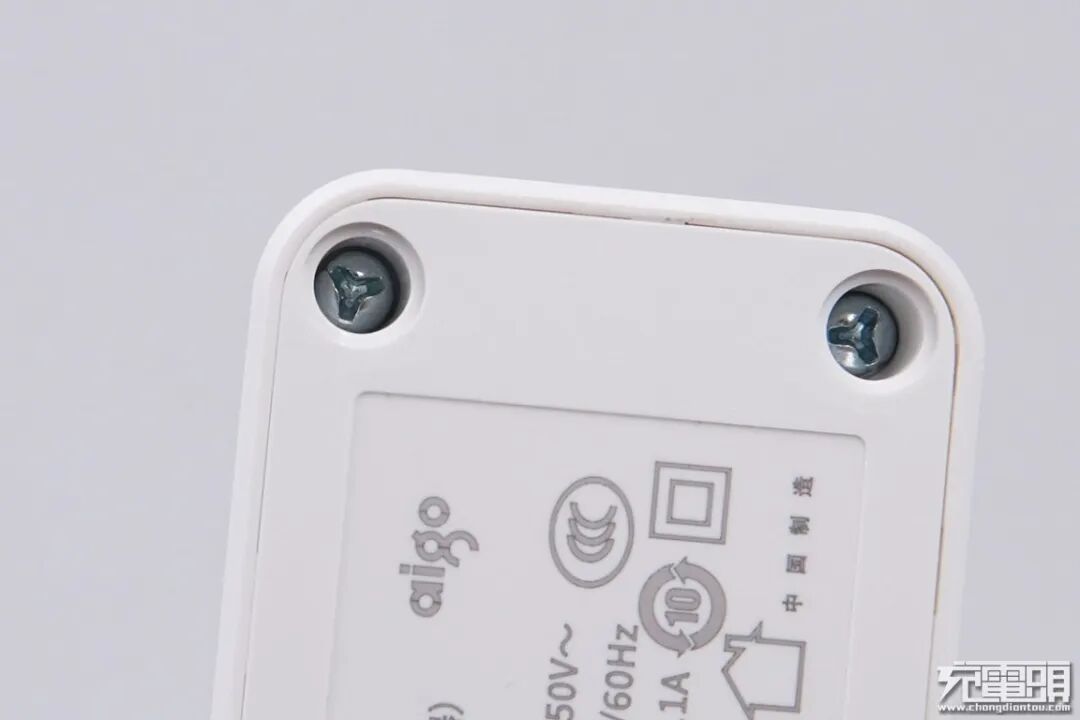

取出胶垫，后盖使用Y字防拆螺丝进行固定。

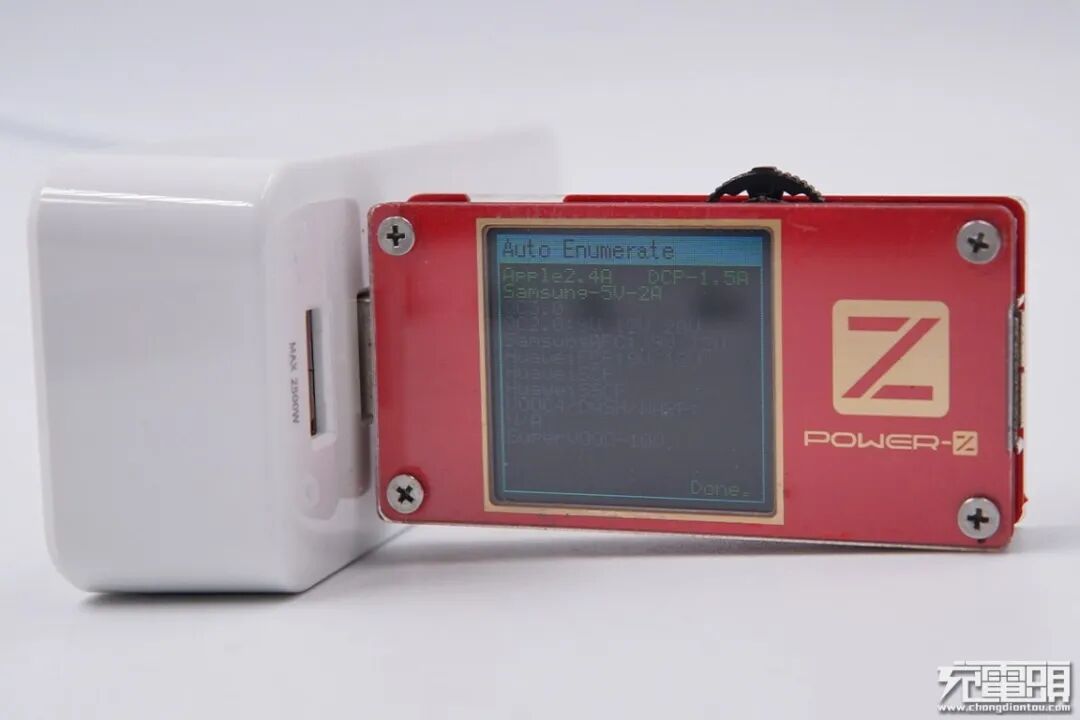

使用ChargerLAB POWER-Z KT001检测发现两个USB-A口均只支持Apple 2.4A、Samsung 5V/2A和USB-DCP协议，没有检测到其它协议。
二、aigo延长线插座拆解
拆掉螺丝将机身底部外壳打开，AC交流插座部分和充电器部分之间设有隔离板，PCB板通过机身边缘的固定柱以及L型隔离板进行固定，导线通过插座铜带压接连接固定。

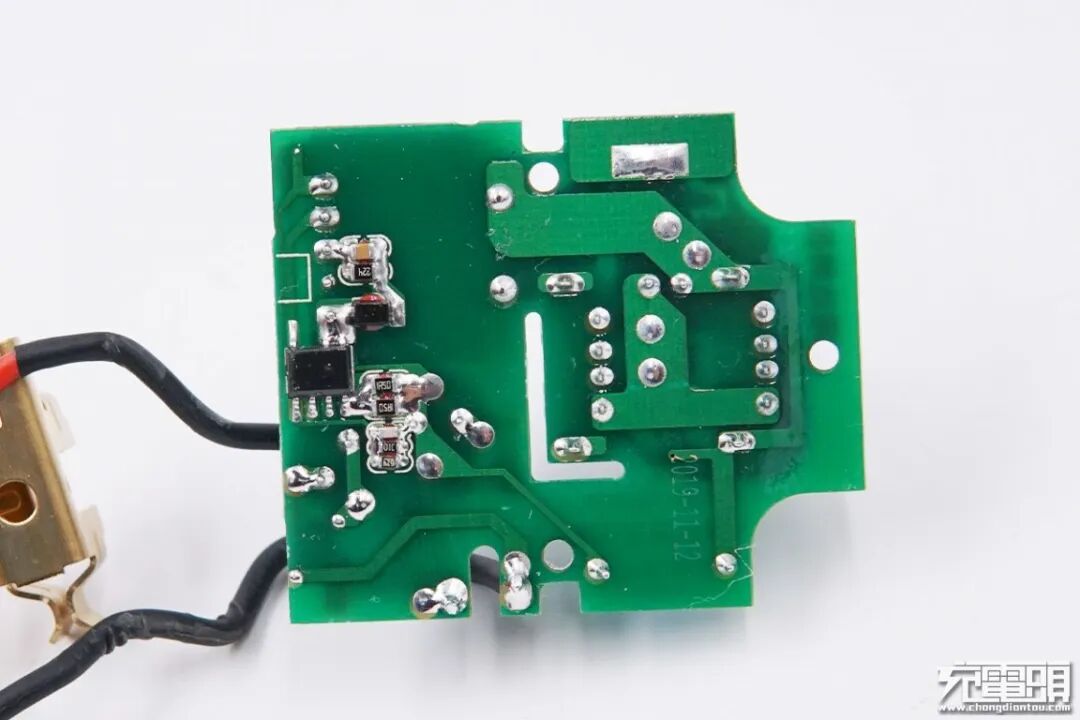

将PCB板取出，板子中心镂空一个L型槽，用于放置隔离板进行固定和隔离，初级侧焊接有初级PWM IC。
芯片无丝印，信息不详，SOP7封装，左侧是初级开关管检流电阻。

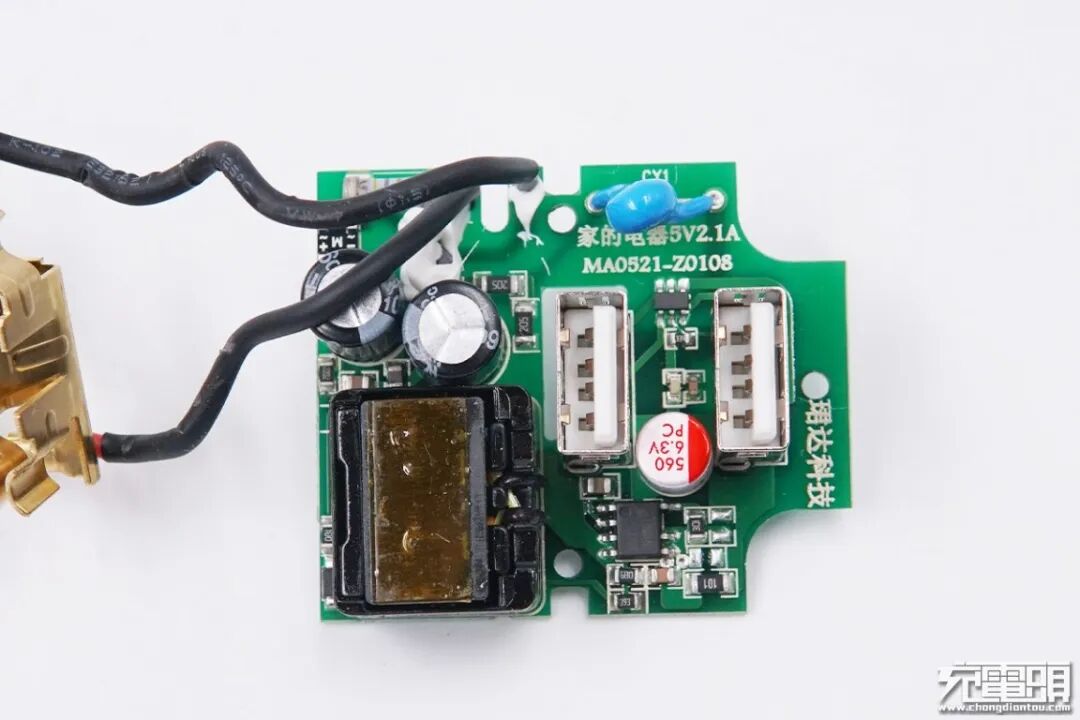

PCB板正面一览，电路板由深圳市珺达科技有限公司提供，板子空间充足，各元器件分布合理。

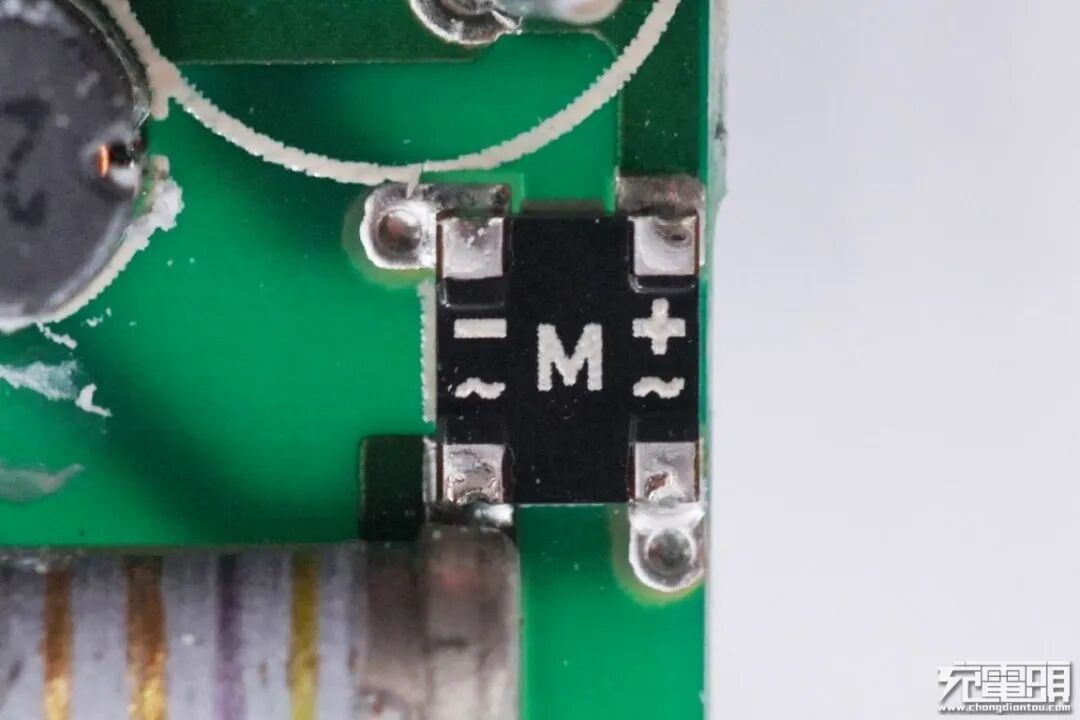

输入端贴片整流桥特写，信息不详。

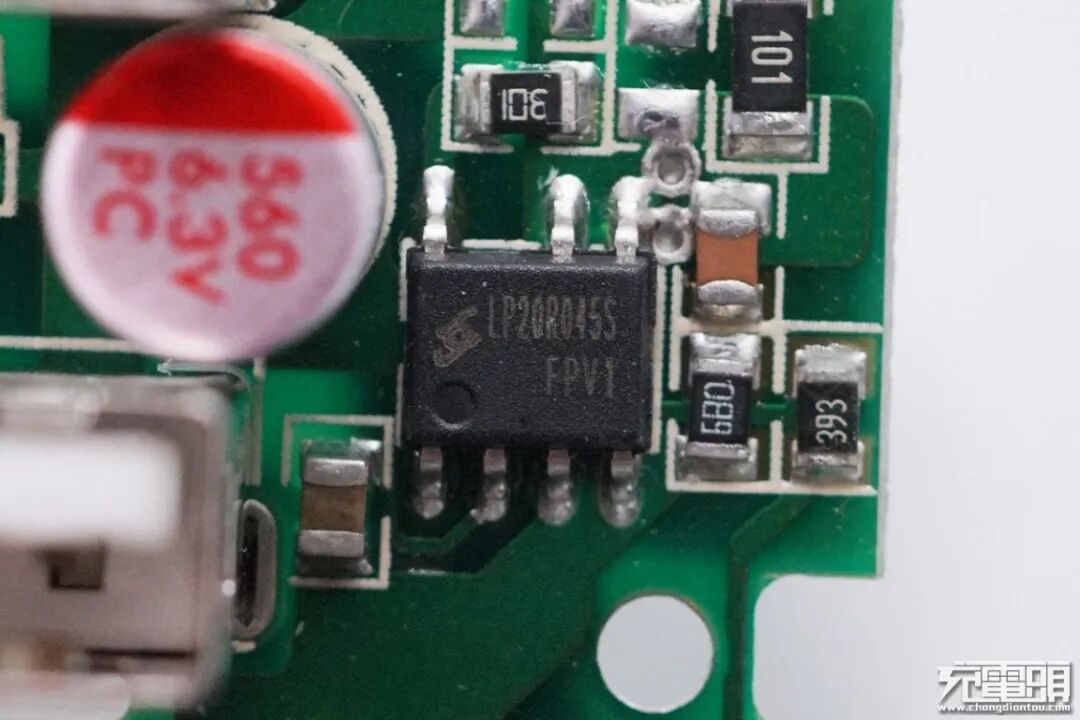

次级同步整流芯片采用芯茂微LP20R045S，这是一款高性能的副边同步整流芯片，集成同步整流MOS，适用于隔离型的同步整流应用。尤其适用于充电器中对高效率的需求场合。
LP20R045S采用专利的整流管开通技术和周期追踪技术，可以有效的避免因激磁振荡引起的驱动芯 片误动作以及在CCM工作条件下纯电压判定的关断延迟造成的效率损失；特有的VCC供电技术，可以保证芯片不会欠电工作；集成VCC欠压保护，过压钳位，驱动脚去干扰等技术；采用SOP7封装。

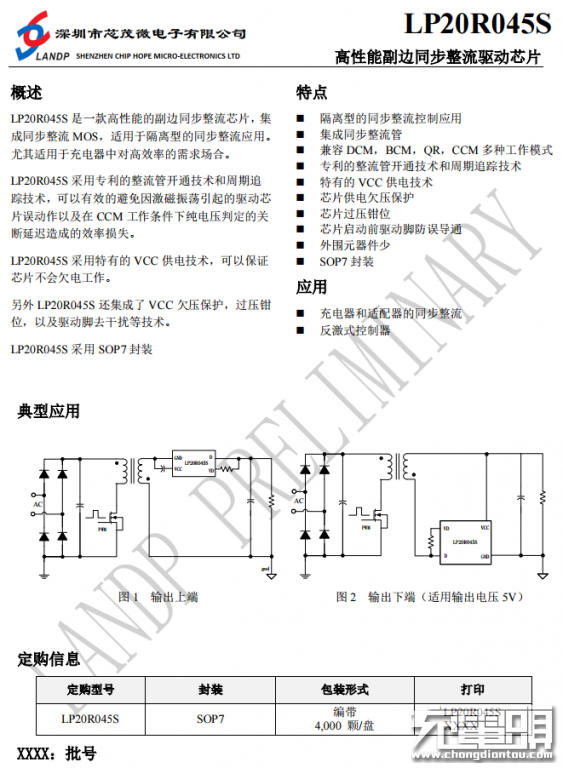

芯茂微LP20R045S详细资料信息。
充电头网了解到，采用芯茂微同步整流芯片的产品还有电王USB插座、iWALK 18W PD充电器、travelmall多功能全球旅行充电器。同时，芯茂微的产品还被blackweb、onn、罗马仕等多个而品牌产品采用。

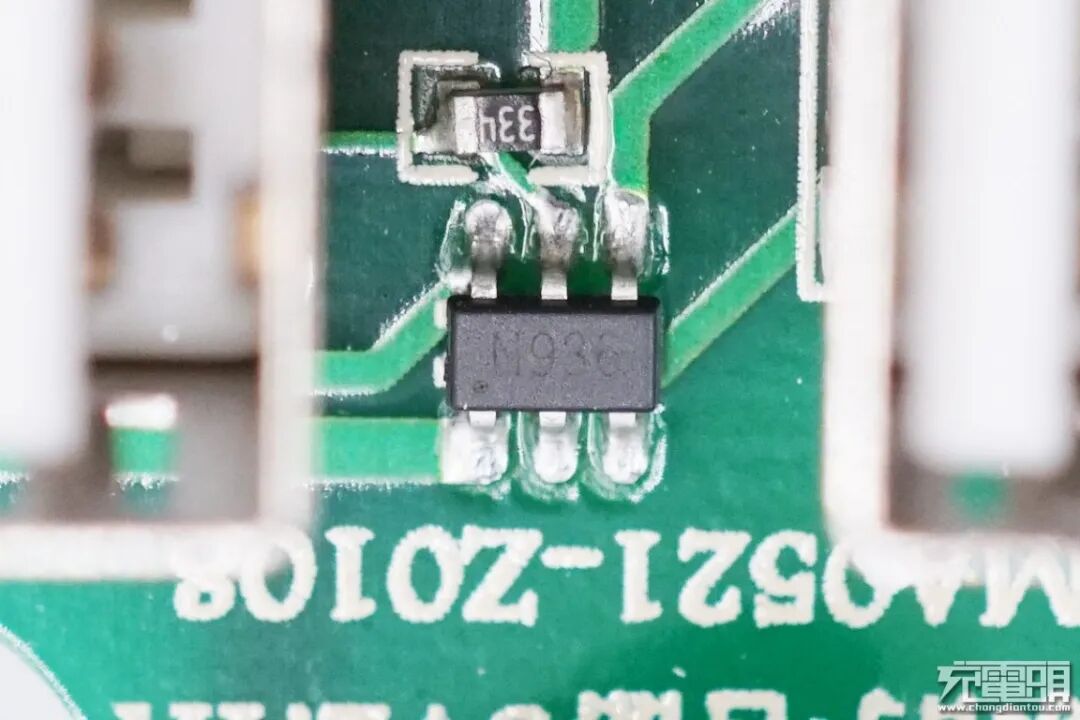

双路USB 自动识别IC。

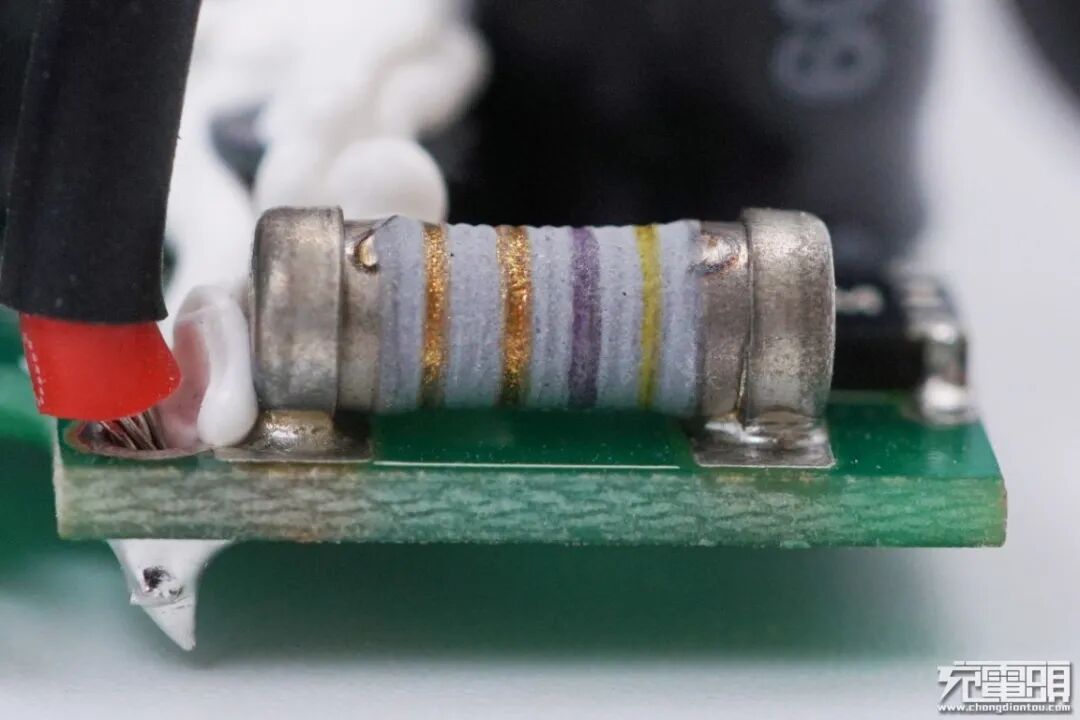

色环保险电阻特写，4.7Ω。
两颗初级滤波电解电解电容特写，规格品牌均一样，旁边是工字电感，三个元器件打胶固定。

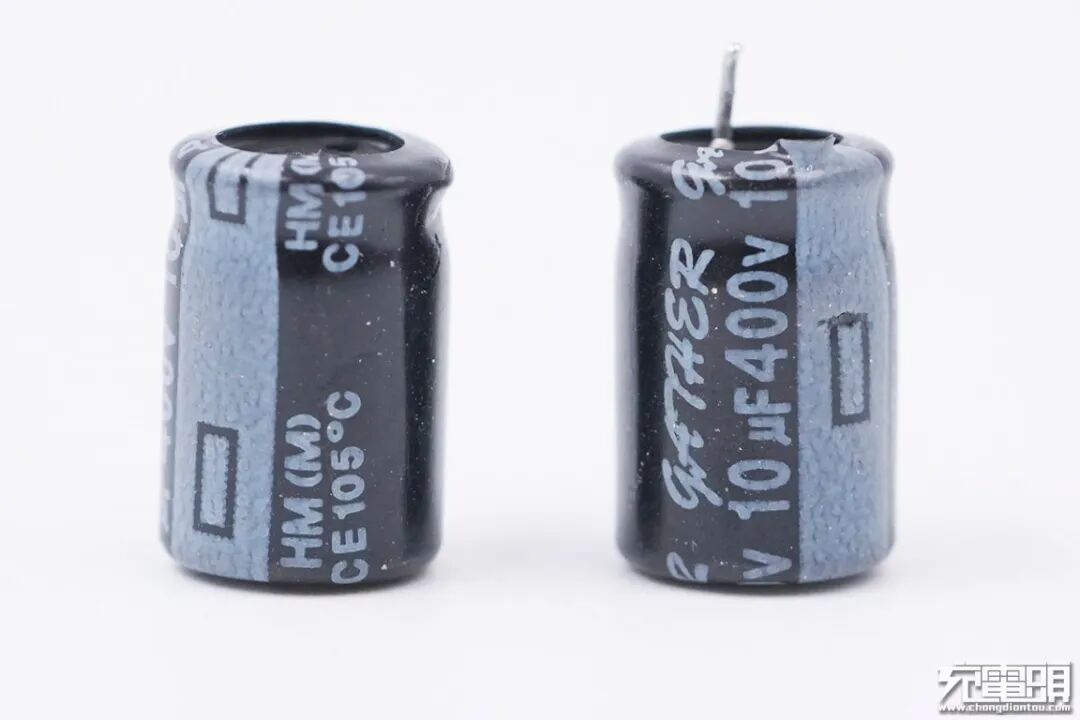

初级滤波电解电容规格均为400V 10μF。

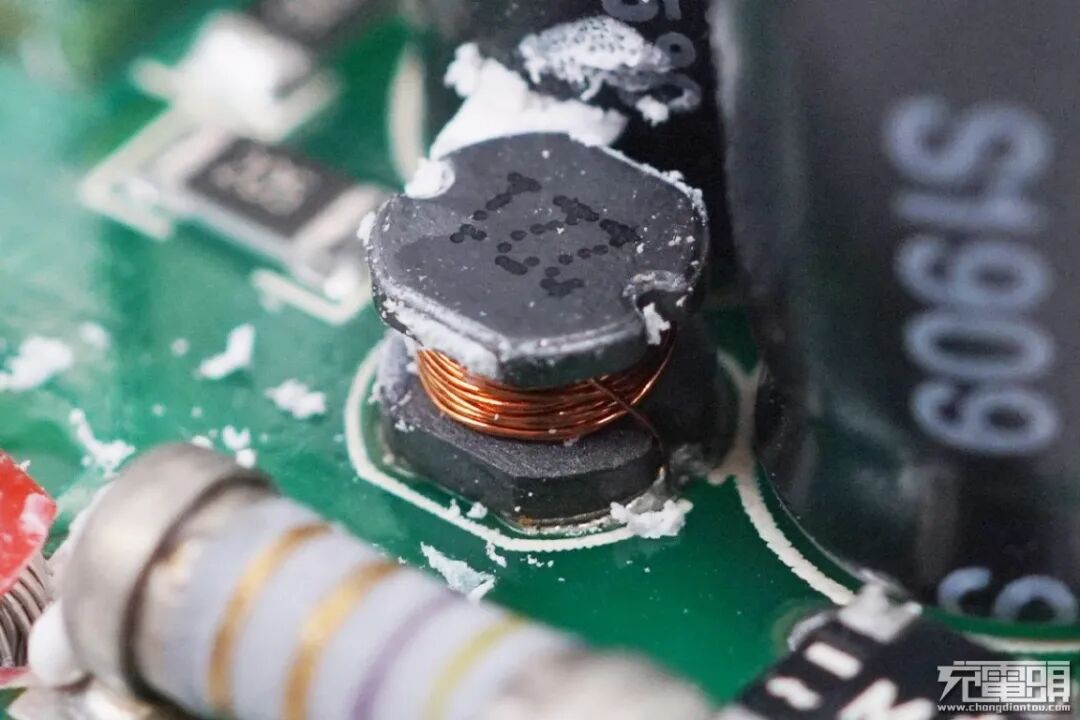

工字电感特写，打胶固定保护。
变压器特写，无喷码信息。

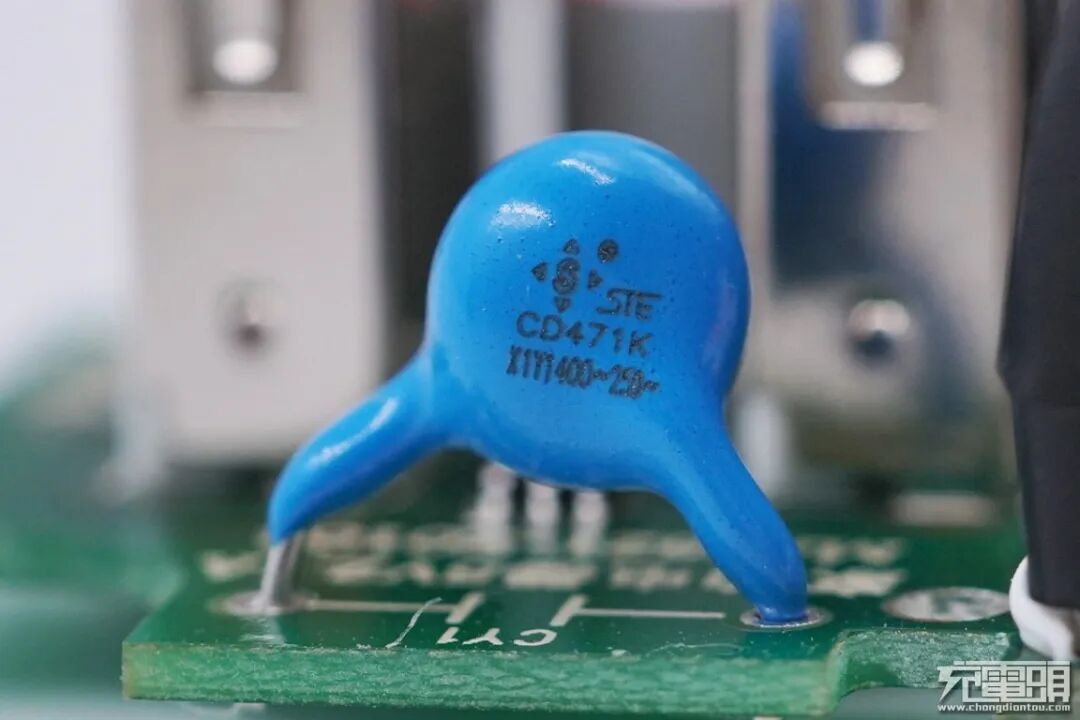

输出抗干扰蓝色Y电容特写，来自STE松田电子。

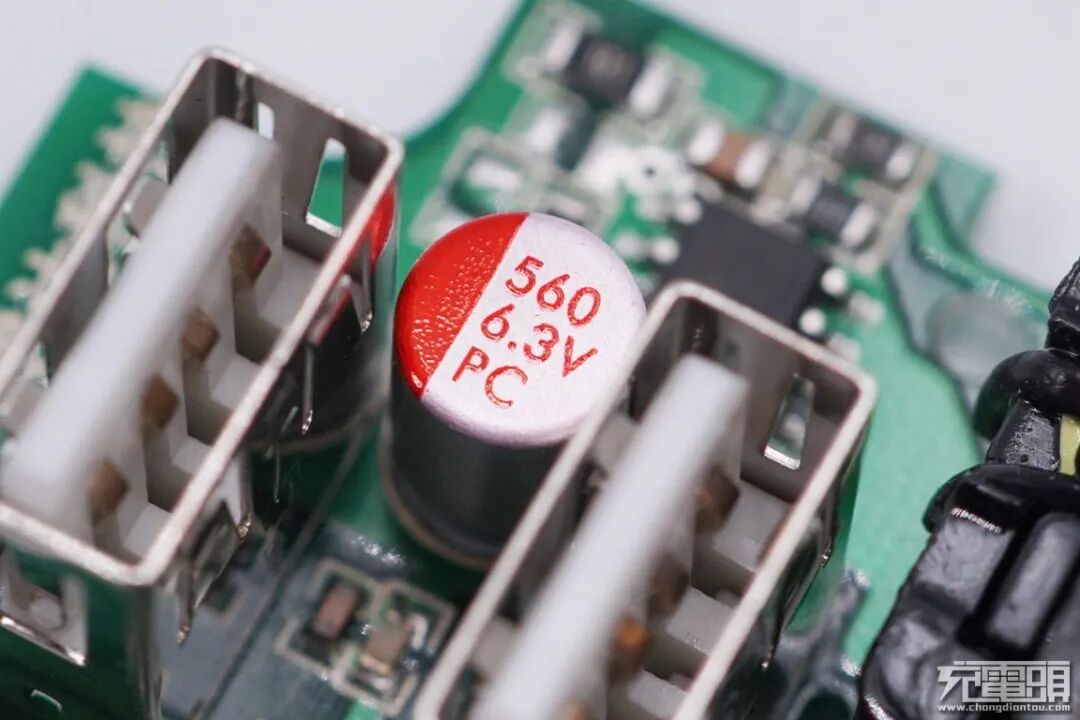

输出滤波固态电容特写，规格为6.3V 560μF。

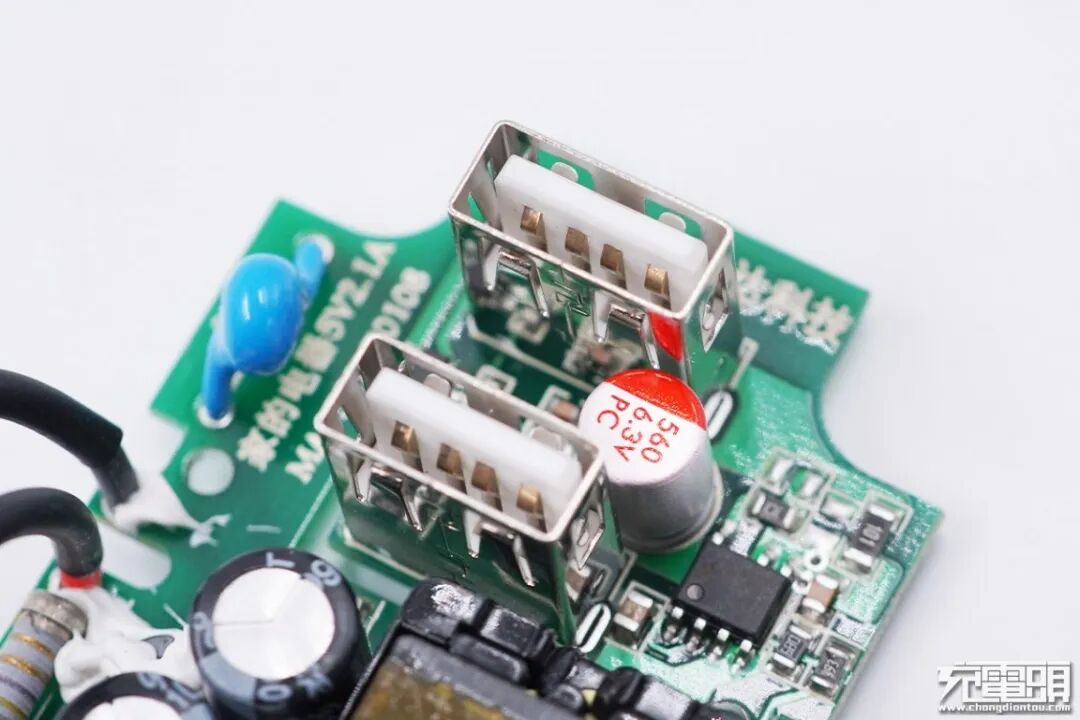

两个USB-A母座垂直焊接在PCB板上，过孔焊接很牢固。

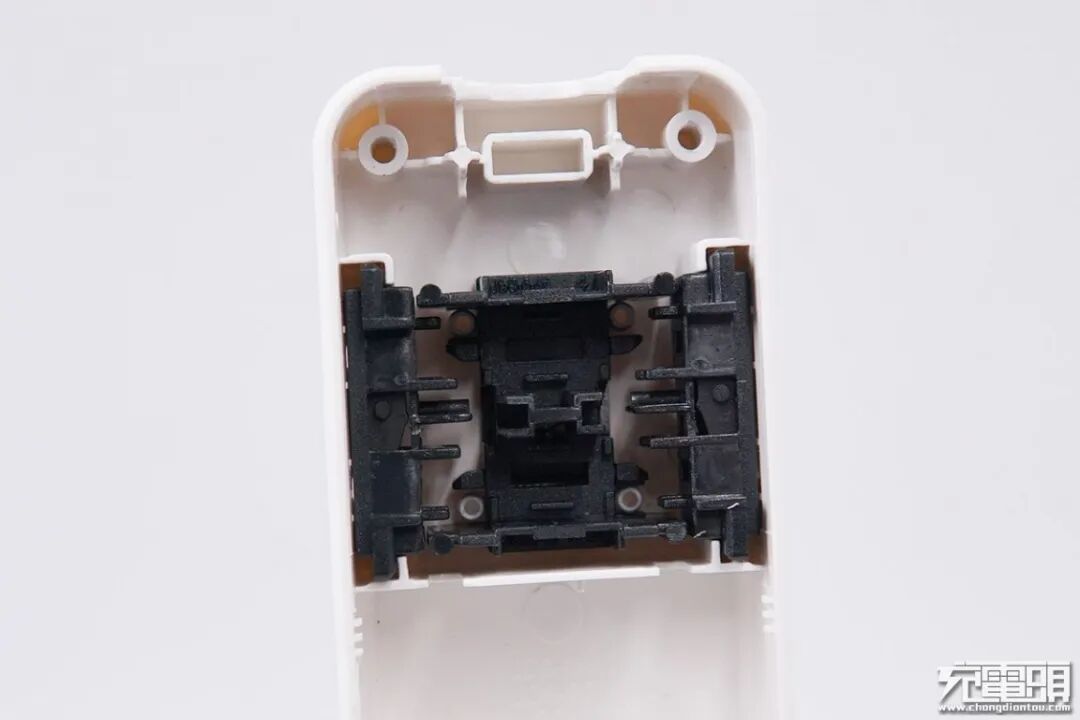

插座输入端特写，黑色塑料板用于固定金属铜带和安全门。

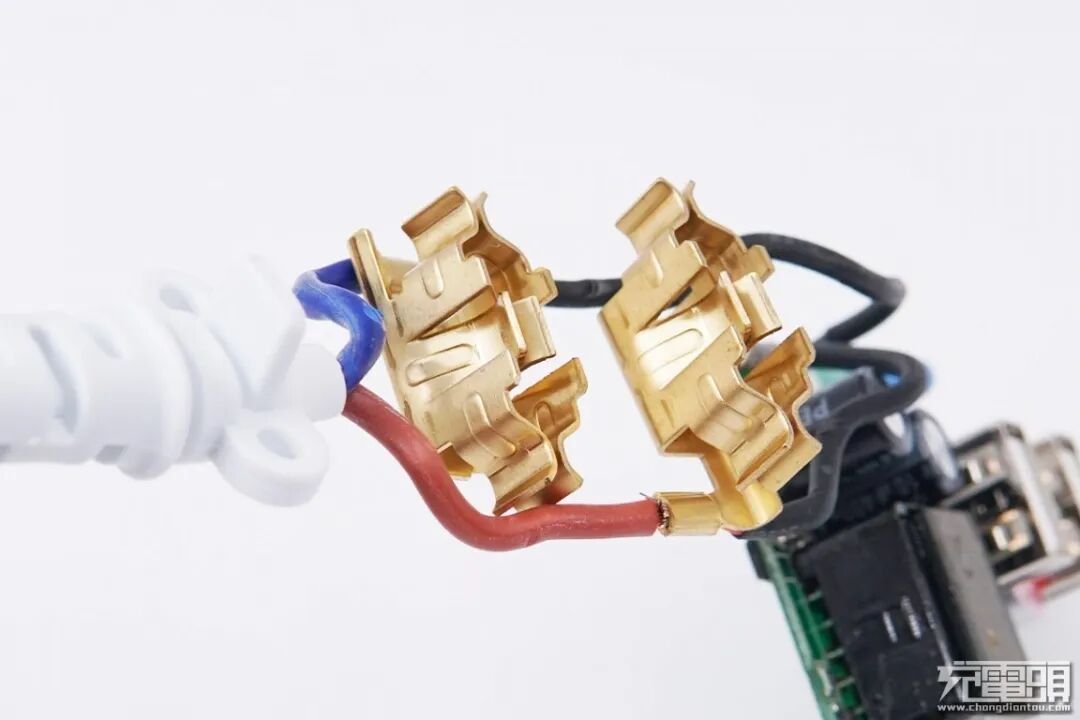

两块金属铜带特写，分别和零线火线连接，铜带较厚并且冲压增加强度，增加接触面积。

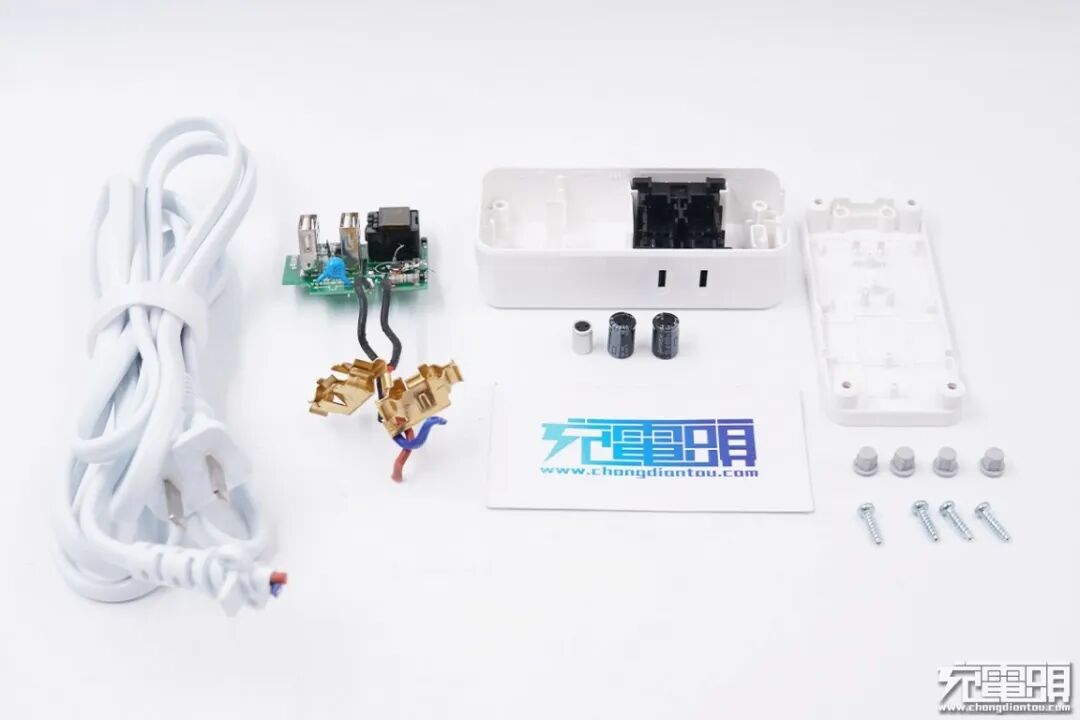

全部拆解完毕，来张全家福。
充电头网拆解总结
aigo这款插座机身壳光滑边角圆润，机身短小不占地方。机身配有三个双脚插孔，最大承载功率2500W，可为大多数家用电器供电；此外还配有两个USB接口，插入数据线即可直接为手机等电子设备充电，省事省心。
充电头网通过拆解发现，机身内部插座设计较好，一体铜带可提供很好的使用体验。充电器部分采用了一颗芯茂微LP20R045S同步整流IC，输出采用固态电容滤波。导线和电路板焊接处打胶绝缘，USB母座垂直过孔焊接，内部牢固。
