拆解报告：盛世乐居双USB定时充电插座PZ22
---- 充电头网拆解报告 第1186篇 -----
如今无论是家电类产品还是数码产品，更新迭代的速度都非常迅速，家庭中的电子产品数量也呈现了明显的上升趋势。在这种趋势下，作为居家必备配件产品之一，插线板的地位也日益凸显，而具备USB充电接口的插线板更是越来越受到用户的青睐。
近期，充电头网拿到了一款盛世乐居的USB插座，该产品不仅配备了两个国标五口插孔，此外还具备两个USB-A充电接口，可以同时满足家用电器和手机等数码产品的充电需求。接下来就为大家带来这款产品的内部拆解。
一、盛世乐居双USB插座外观

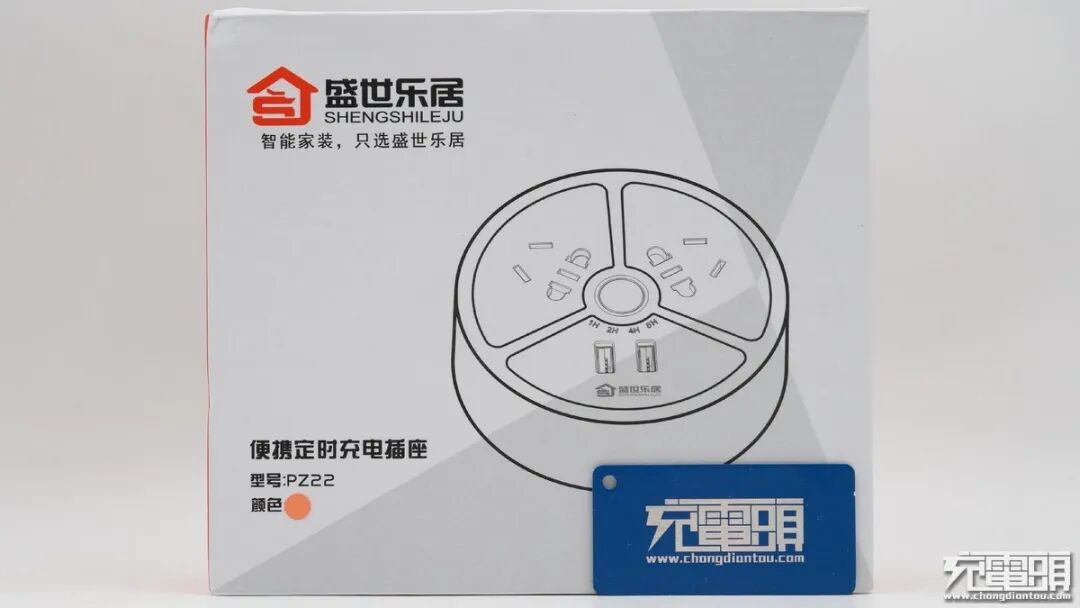

盛世乐居这款插线板名为：便携定时充电插座，型号PZ22。产品采用白色包装盒，正面印着产品的外观简图和颜色。

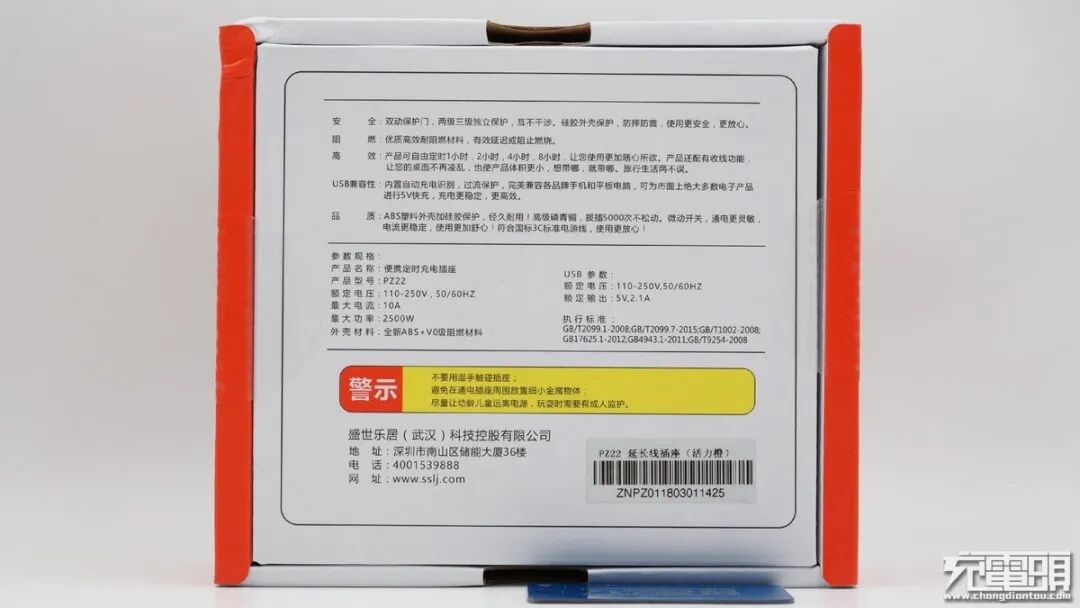

包装纸盒为天地盖设计，背面印有详细的规格参数及厂商信息。
除了充电插座本体外，还有一份使用说明书。

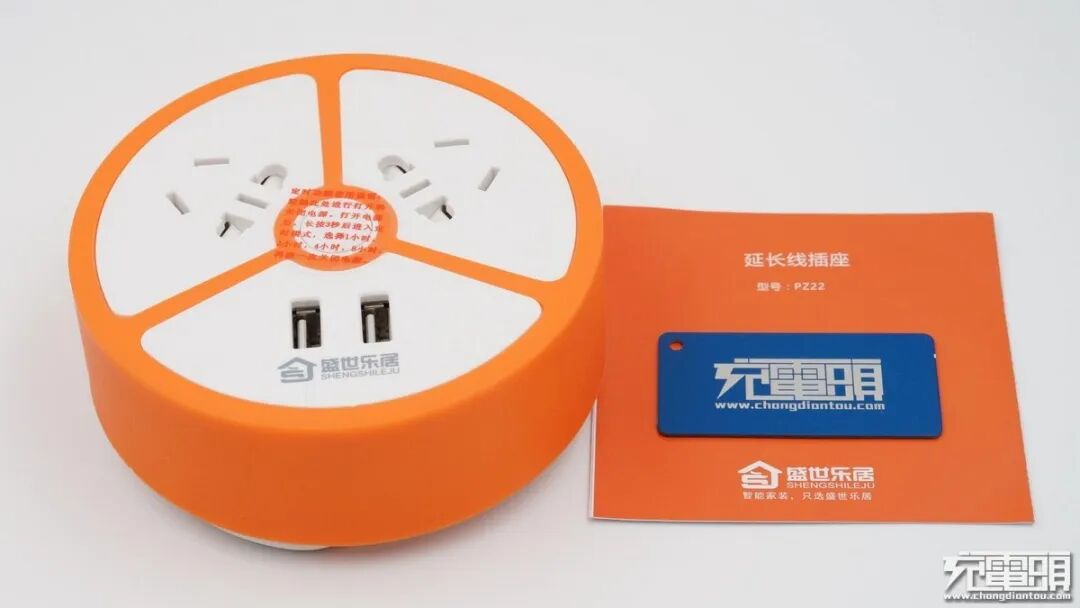

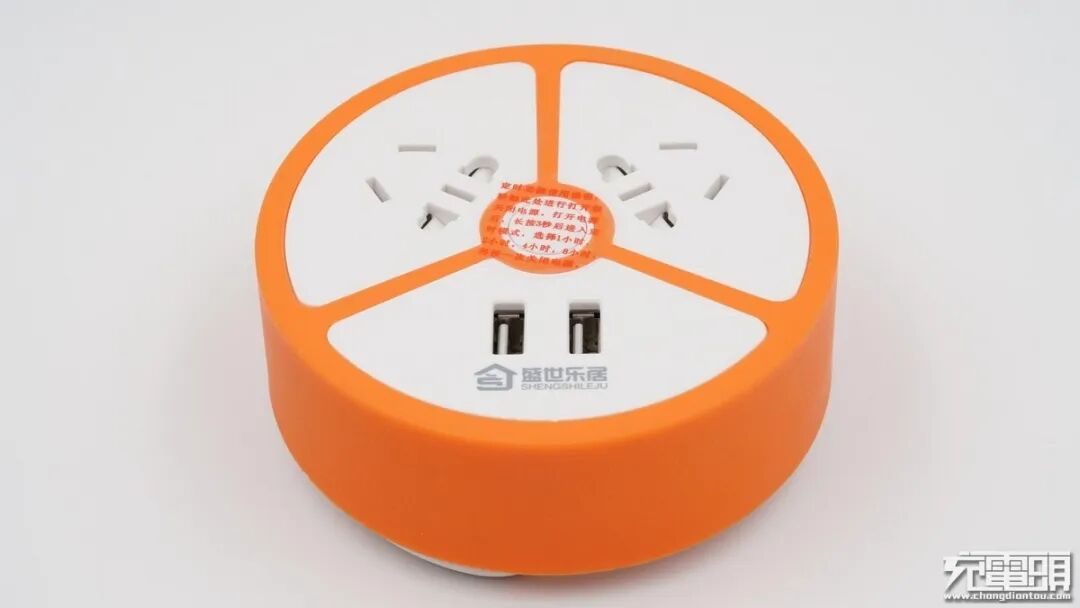

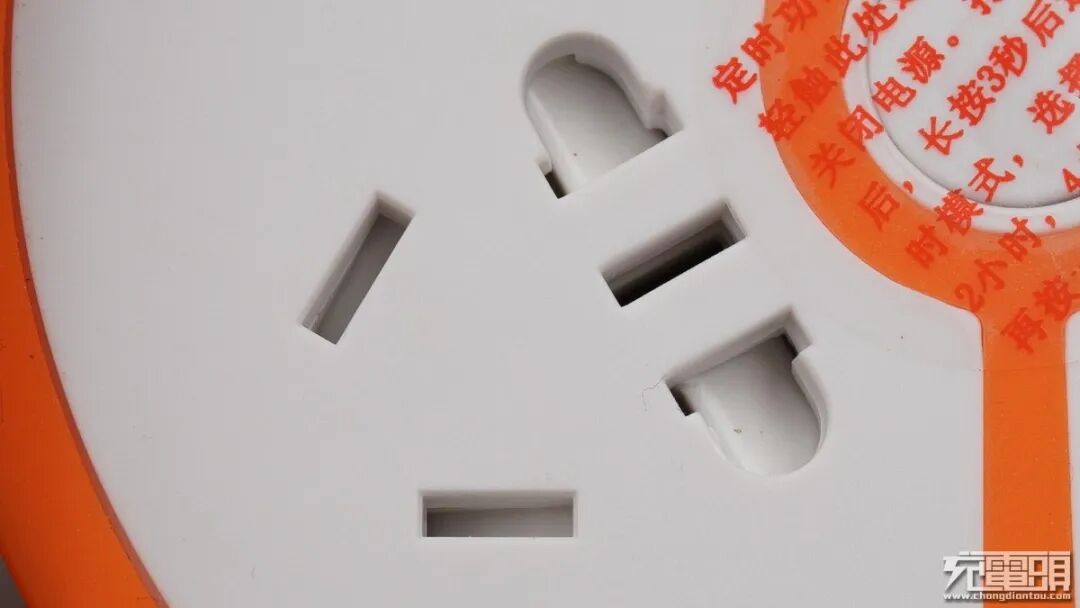

这款充电插座采用圆盘设计，橙色机身搭配白色面板，正面面板分为三等分，设有两个国标五孔插孔和两个USB-A输出接口。居中为一个按键，负责开启、关闭以及定时功能的设置。
按键上的贴纸对按键的使用方式有简略的描述。
国标五孔插座带有安全门设计。

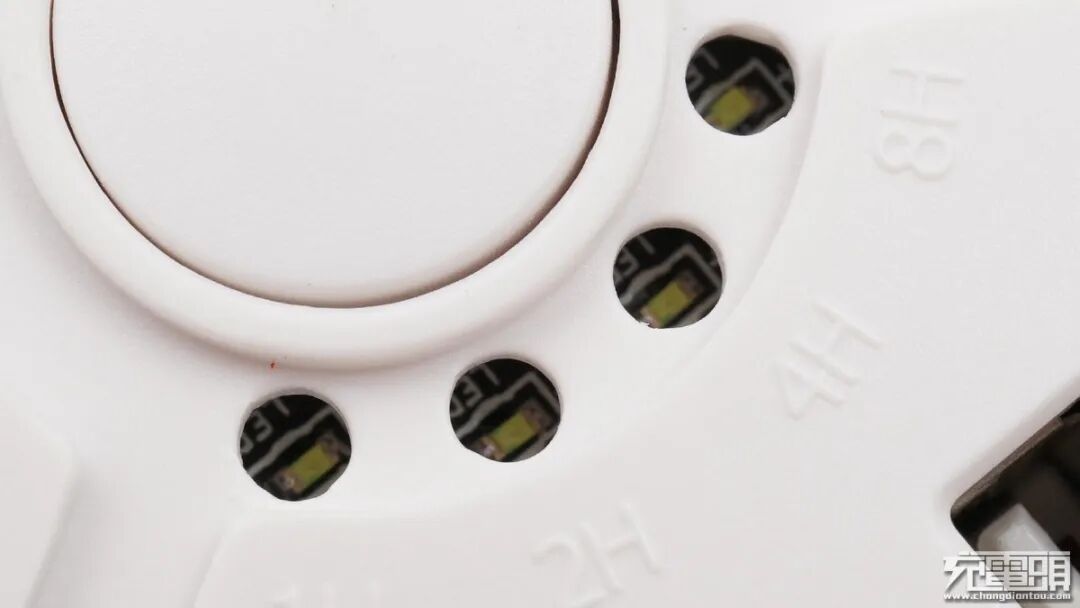

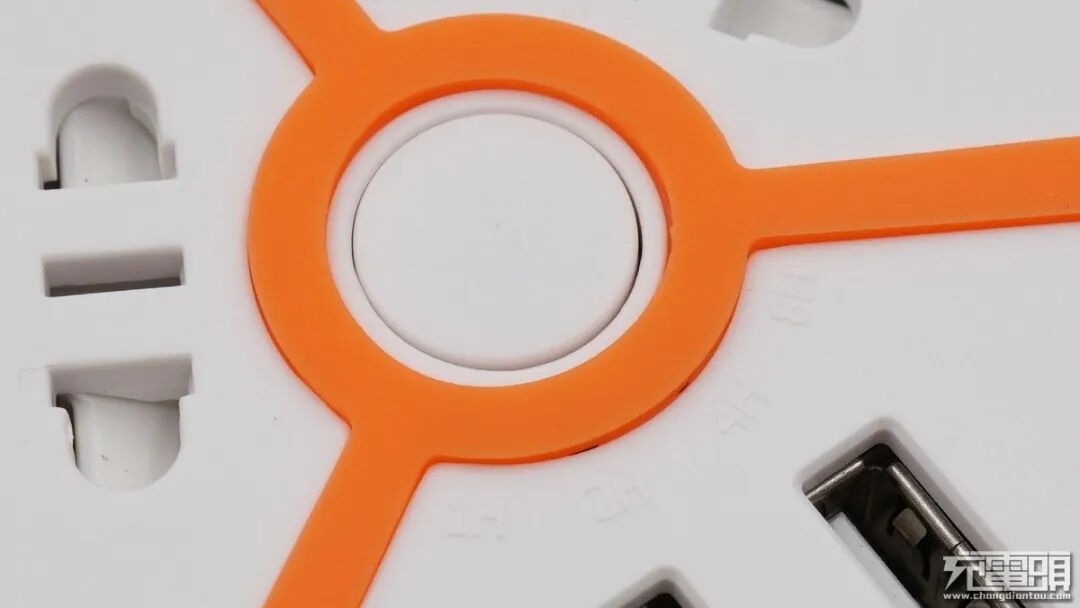

按键特写，旁边有四个时间，分别是1h、2h、4h、8h，并且有相应的指示灯与之对应。
这款插座带有延长线收纳功能，可以直接缠绕在底部收纳，非常方便。

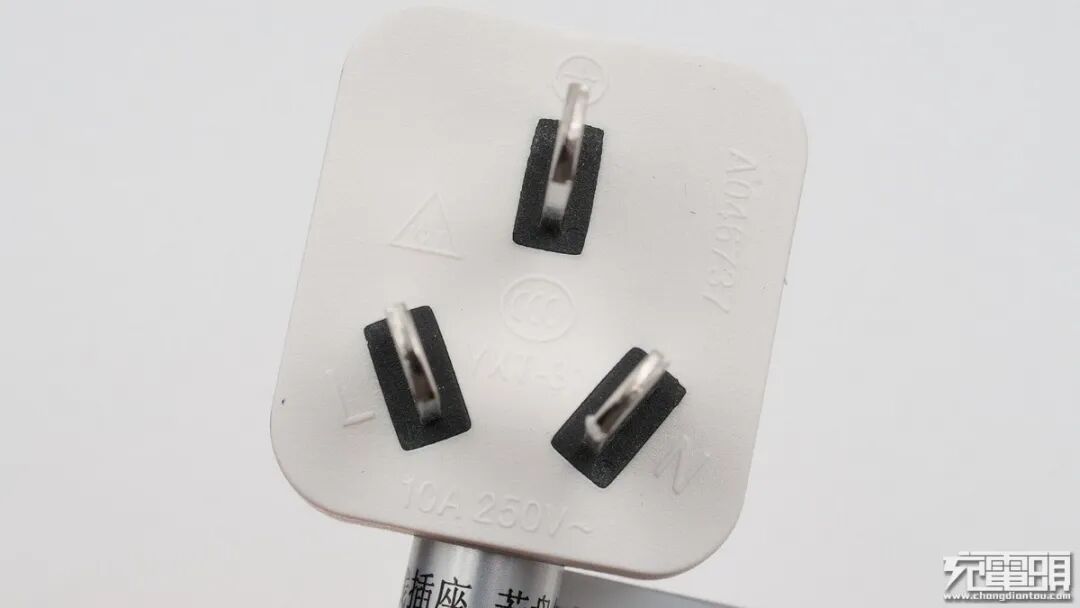

延长线配的是国标三脚插头，已经通过了CCC认证，最大功率为2500W。

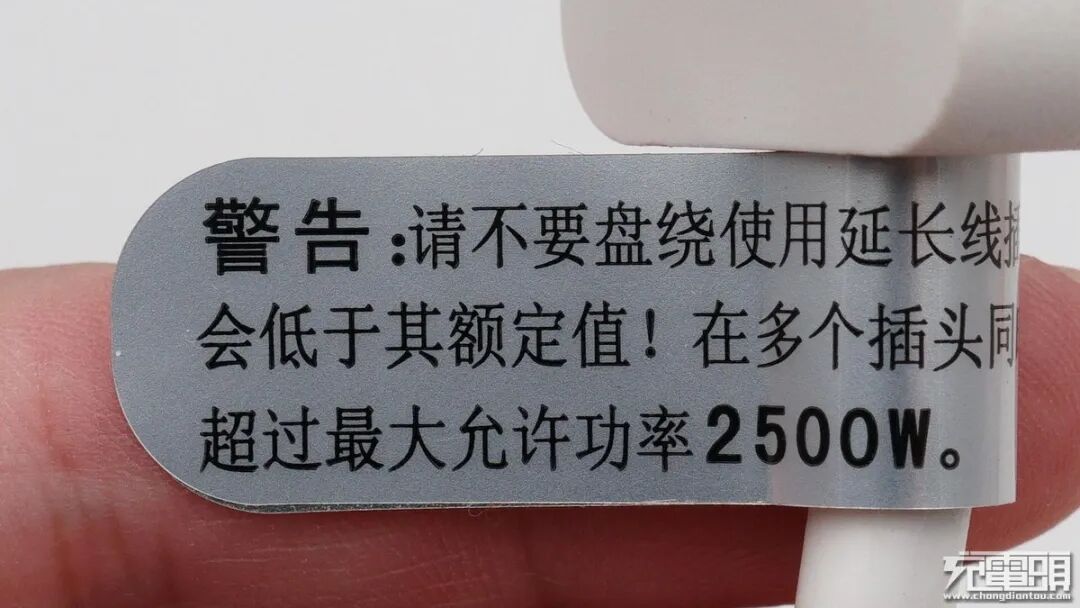

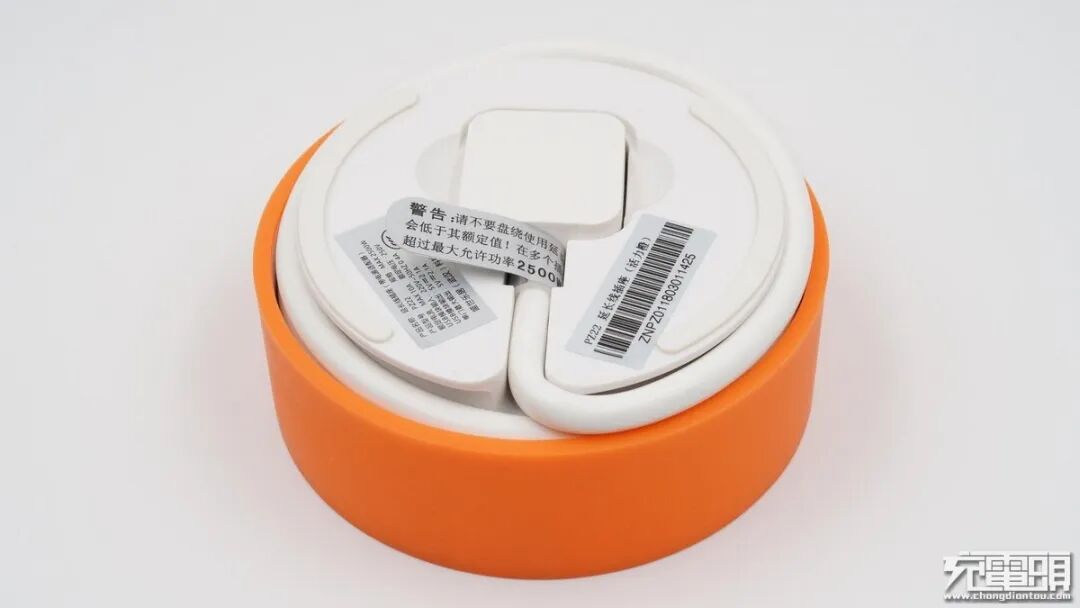

在插头附件有警示标语，不能盘绕使用延长线，因为盘绕通电产生温升。

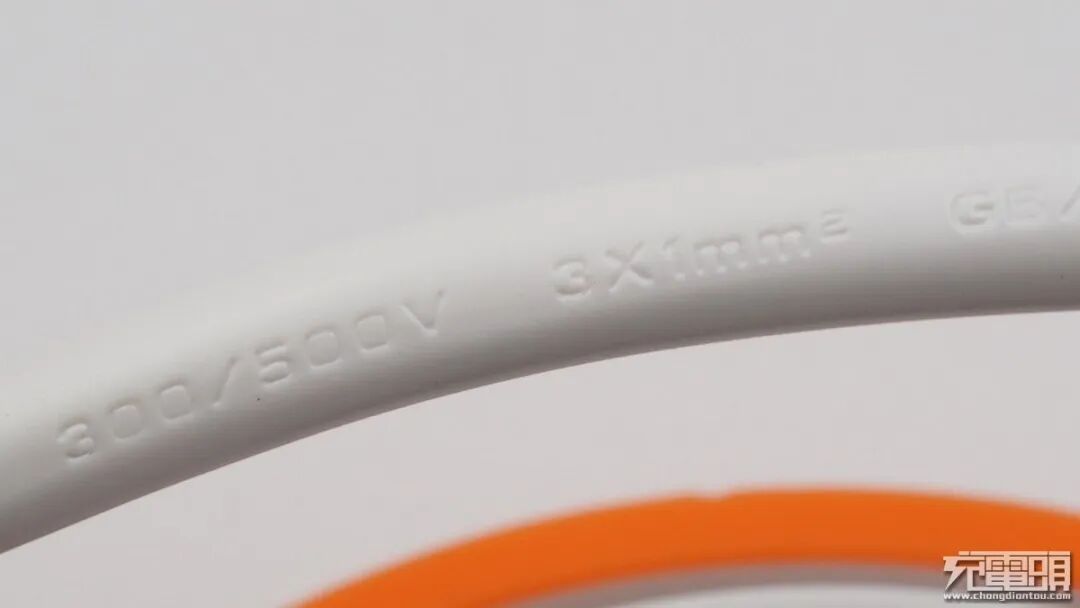

线材部分，内部采用的是三根1mm²线。

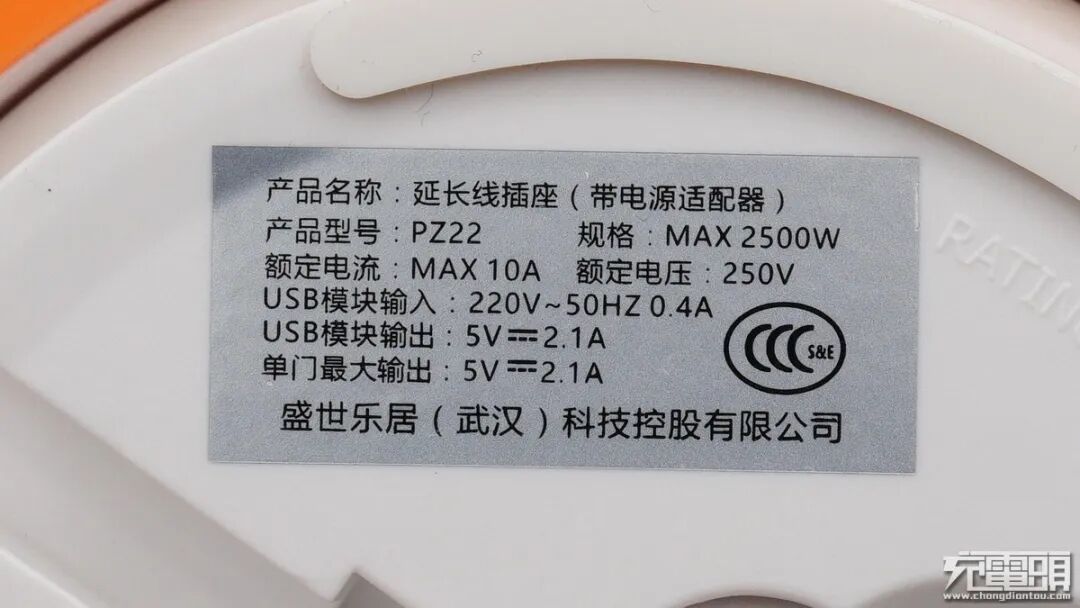

插座底部的贴纸可以看出，这款插座的型号为PZ22，额定电压250V，额定电流10A，最大功率：2500W。USB部分支持220V~ 50hz 0.4A输入，单口支持最大5V/2.1A输出，已经通过了CCC认证。
二、盛世乐居双USB插座拆解
这款插座的橙色硅胶套可以直接取下来。
拆下硅胶套后可见按键旁边的四颗LED指示灯，外壳开孔直接透光，硅胶套柔光，这个设计不增加成本，非常好。

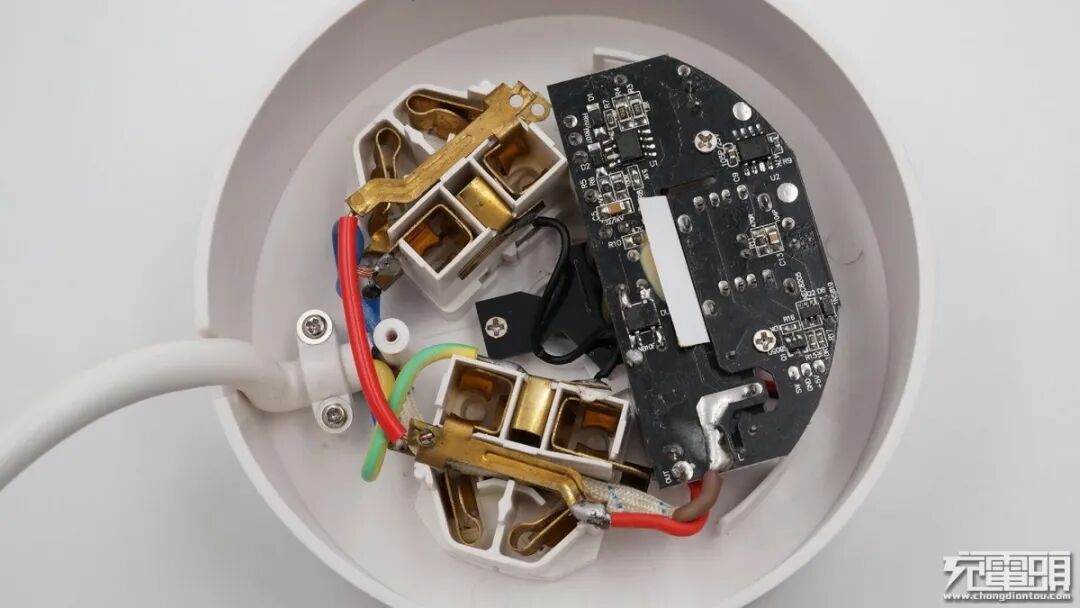

继续从插座底部卸掉螺丝钉，打开插座的外壳，可见内部插座以及PCBA模块。
两个五孔插座的铜带固定在卡槽内部，黑色PCBA模块使用螺钉固定在外壳上。

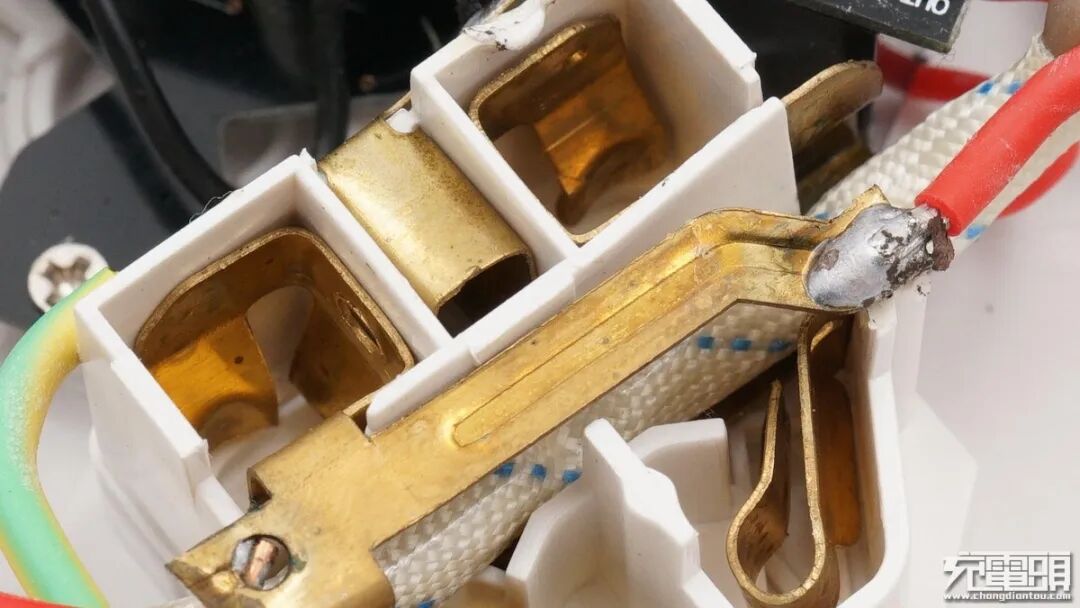

铜带比较厚，旁边的焊点和红色导线用于给USB模块供电，另一根导线直接从下方穿过铜带，并使用黄蜡管进行双重绝缘。

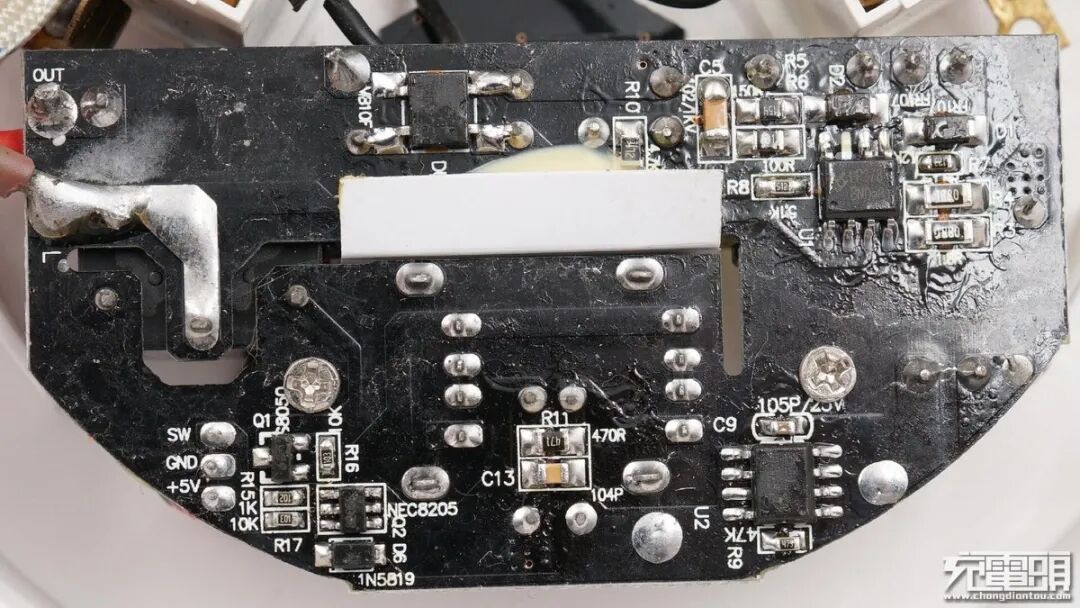

PCB板背面为AC-DC降压电路，设有两颗控制芯片以及一颗整流桥。在高压电路和低压电路之间采用镂空处理，并加装绝缘板隔离。

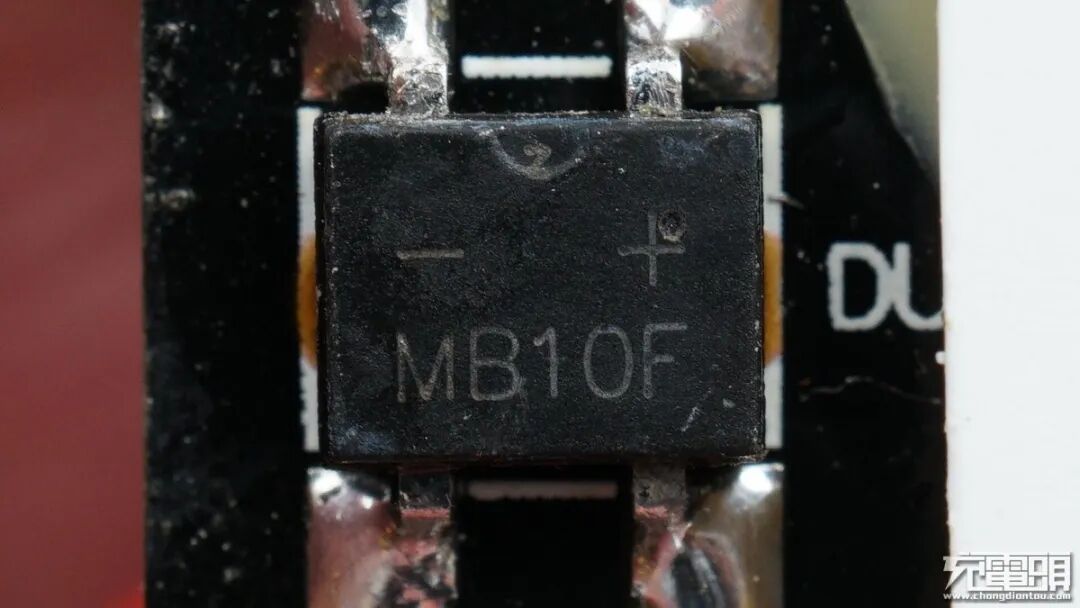

输入端整流桥特写。

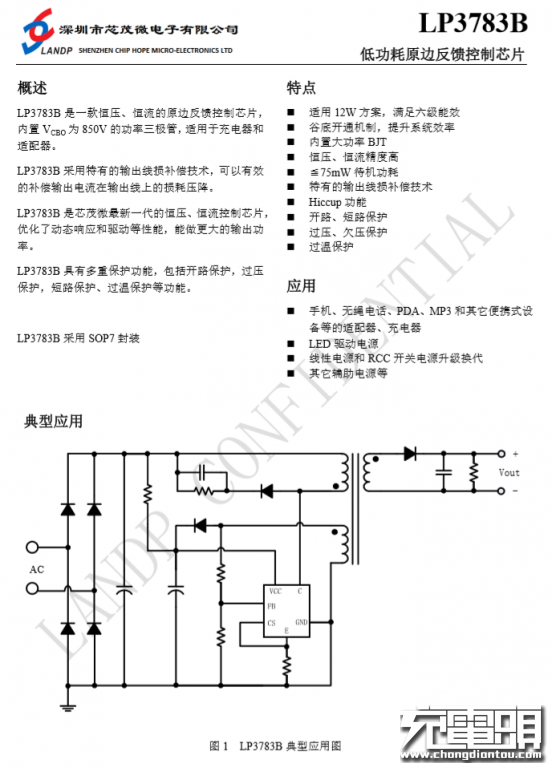

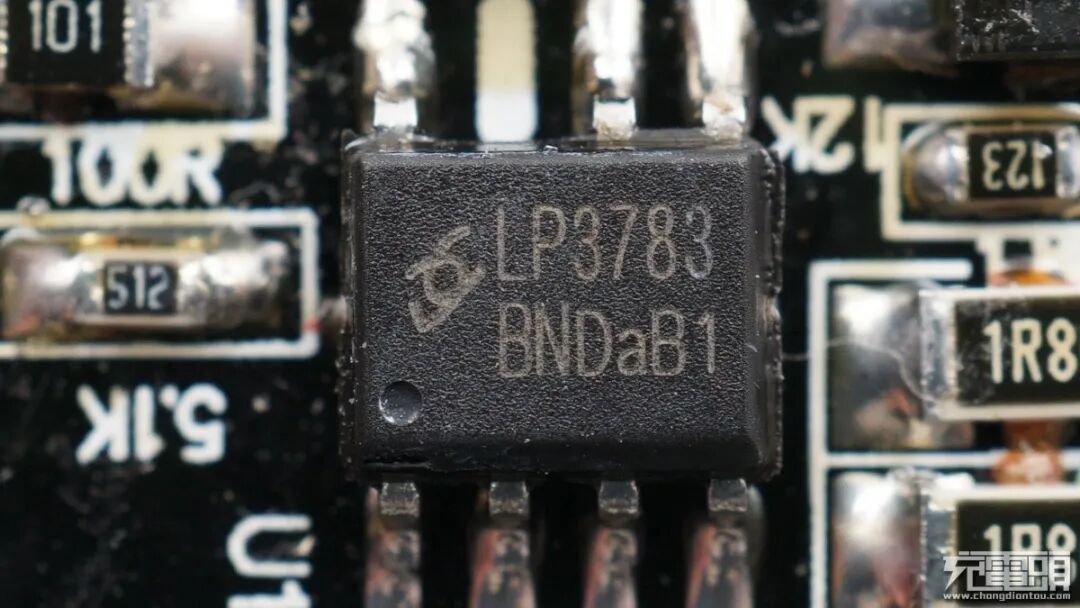

丝印LP3783是来自芯茂微电子的PWM主控芯片LP3783B，这是一款高性能隔离型适配器和充电器的控制芯片，内置开关管。通过原边侧的电流和电压检测实现恒流和恒压功能，内置环路稳定性补偿，可以省略TL431和光电耦合器，减少外围元件数量。
芯茂微LP3783B采用SOP7封装，内部集成了多种保护功能，包括VCC过压/欠压保护，开路短路保护，输出短路保护，输出电压过压保护和过温保护等。
充电头网了解到，采用芯茂微LP3783B的产品还有travelmall多功能全球旅行充电器。同时，芯茂微的控制器还被blackweb、onn、罗马仕等多个而品牌产品采用。

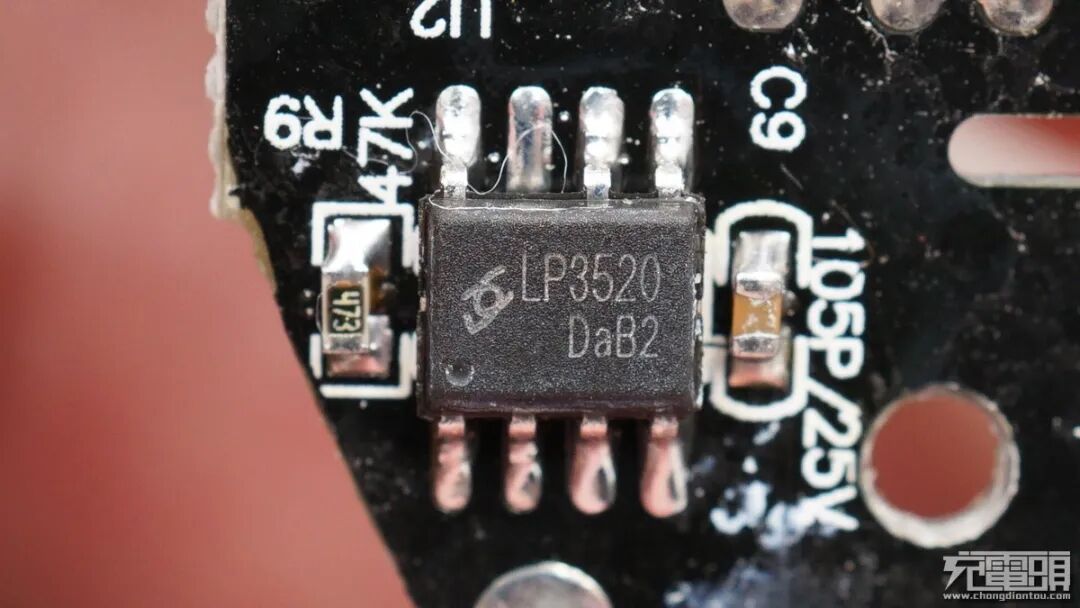

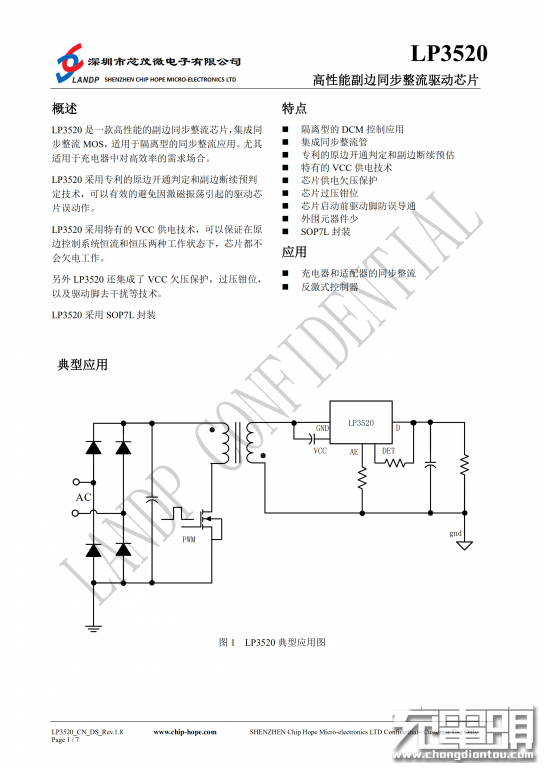

次级同步整流芯片同样来自芯茂微电子，型号为LP3520。这是一款高性能的副边同步整流芯片，集成同步整流MOS，适用于隔离型的同步整流应用。尤其适用于充电器中对高效率的需求场合。其采用专利的原边开通判定和副边断续预判定技术，可以有效的避免因激磁振荡引起的驱动芯片误动作。
同时，芯茂微LP3520采用特有的 VCC 供电技术，可以保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠电工作。另外还集成了 VCC 欠压保护，过压钳位，以及驱动脚去干扰等技术。
充电头网了解到，采用芯茂微同步整流芯片的产品还有爱国者USB插线板、电王USB插座、iWALK 18W PD充电器、travelmall多功能全球旅行充电器。
PCBA模块正面一览。

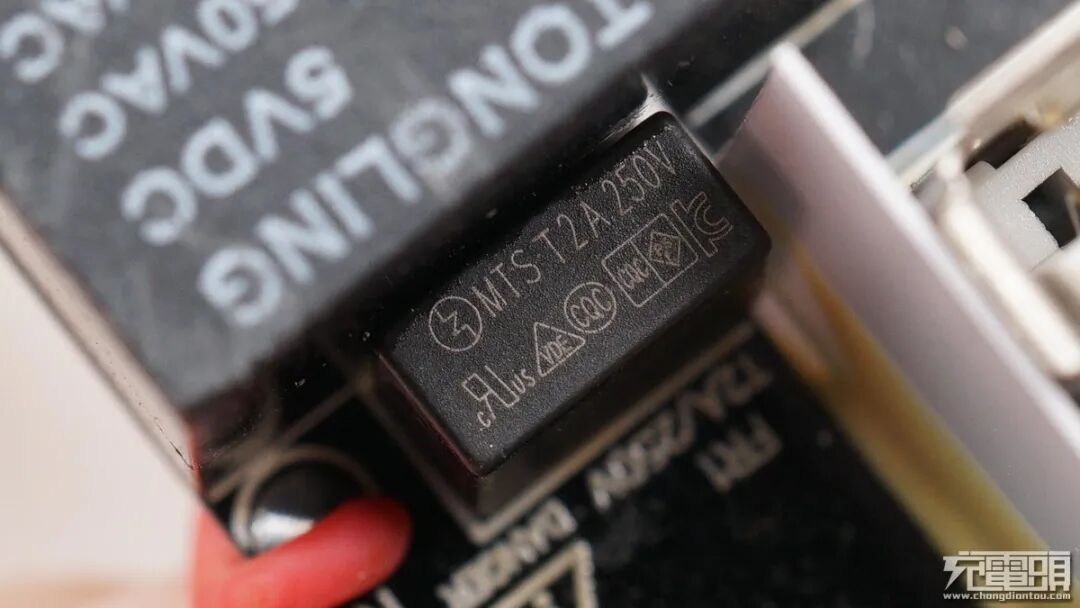

正面输入端采用了一颗2A 250V延时保险丝。

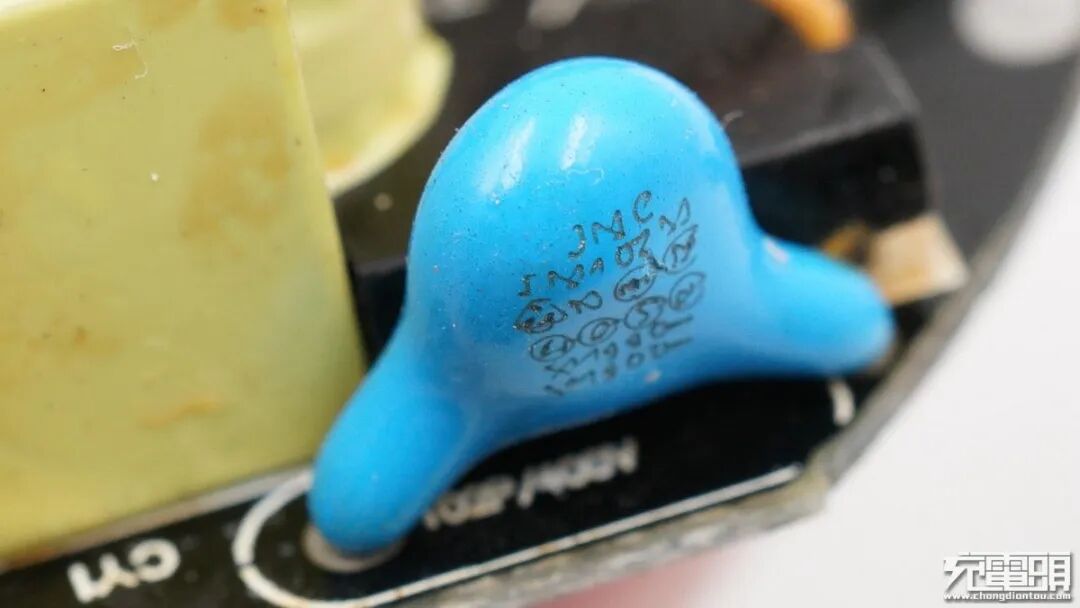

横跨在高压侧和低压侧之间的Y电容。

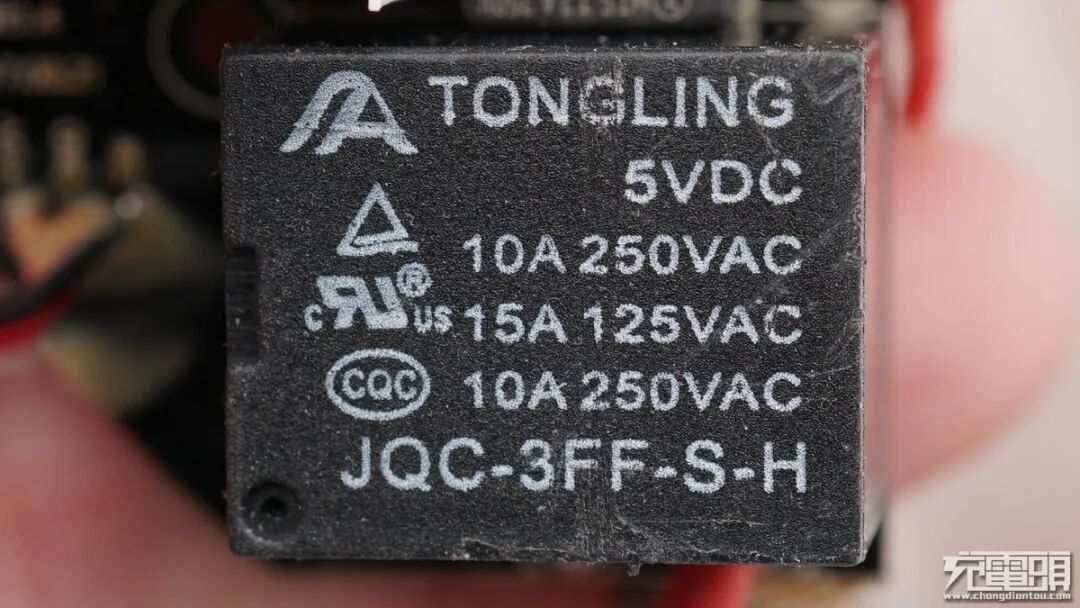

品牌为TONGLING通灵的继电器，线圈电压5V，触点容量10A。

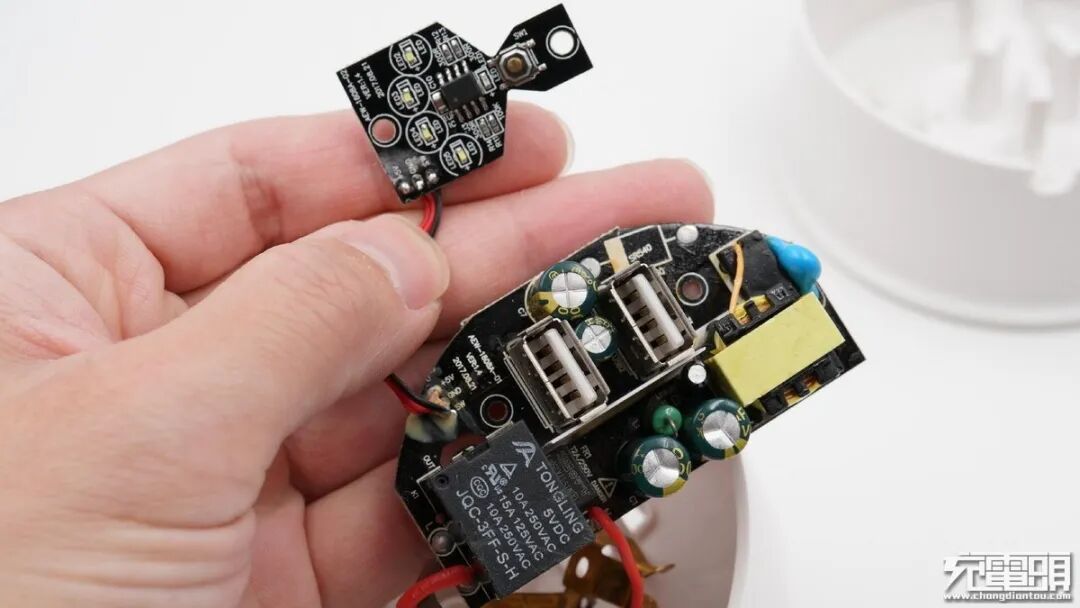

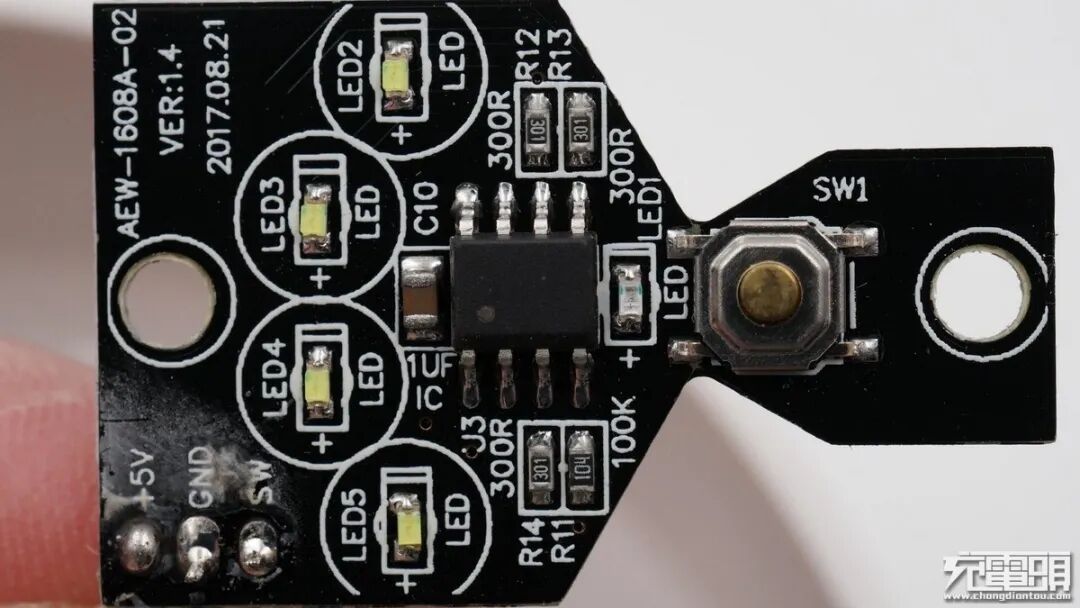

另一块小PCB板上设有一颗按键，四颗LED指示灯以及一颗单片机。

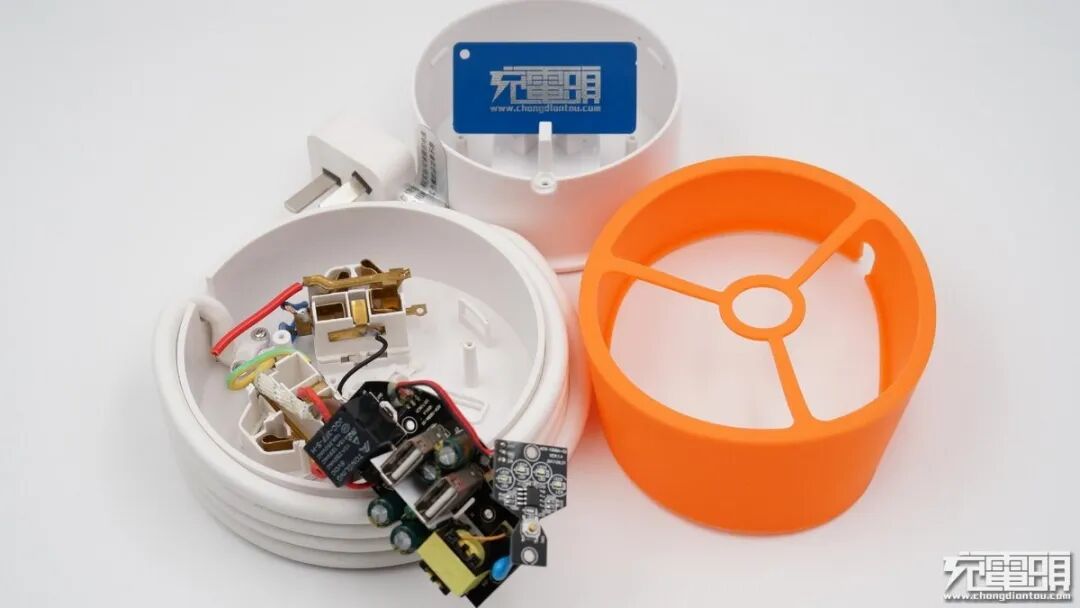

整个插座拆解完毕。
充电头网拆解总结
盛世乐居这款USB插座采用圆盘式设计，自带延长线缆收纳功能，并且配备了两个国标五口插孔，带有安全门设计，灵位两个USB接口均支持5V/2.1A输出，可以满足手机、蓝牙耳机、智能手环等设备的充电需求；并且带有定时功能，用户可以提前设定好工作时长时间，控制关断。自我掌握用电，避免彻夜通电浪费电能。总体来说实用性很不错。
充电头网拆解发现，这款插座内部采用了较厚实的铜带，以及1mm²的电源线，可满足最大2500W的功率；USB模块部分采用芯茂微电子的全套AC-DC控制芯片，LP3783B负责PWM控制，LP3520负责同步整流，两颗芯片均采用内置MOS设计，集成度高，PCB外围简洁，整体方案开发较为简便。
