拆解报告：森石脉PowerBen能源堡360W移动电源
---- 充电头网拆解报告 第1198篇 -----
得益于USB PD&Type-C的普及，无论是设备端还是配件端，充电功率都发生了巨大的变革。短短几年时间，手机就从5W上升至65W，移动电源更是达到了100W。不过基于USB-C口的100W快充目前只能解决手机、笔记本电脑等常规设备的用电需求，很难实现对更高功率设备的供电。
针对这一市场痛点，森石脉科技有限公司自主研发了带多模私有协议的SmartDC系统，并推出一款PowerBen能源堡移动电源。其不仅具备100W USB PD双向快充功能，而且还配备了定制的DC接口，可实现360W对外供电，完全打破了传统移动电源的概念。
充电头网此前已经分享了PowerBen能源堡移动电源的详细评测，对于这款内置多模私有协议的360W移动电源的内部结构，相信大家跟小编一样非常感兴趣。接下来就为大家带来这款产品拆解，看看内部到底隐藏了哪些黑科技。
一、森石脉PowerBen能源堡外观
PowerBen·能源堡移动电源采用纯黑色外包装盒，正面采用烫银字体，印着“PowerBen 能·源·堡”图标。
包装盒里面是一层EVA盖子。
拆开上面的EVA之后，里面还有一层EVA，防护相当到位。

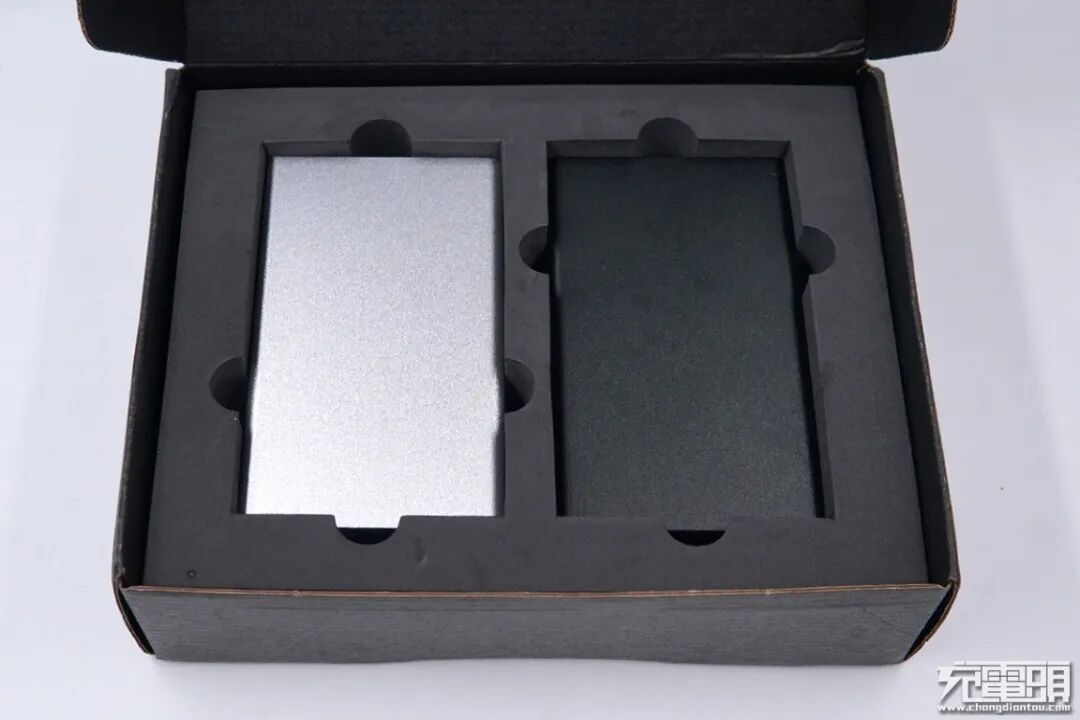

小编拿到的产品是一个组合套装，一套产品包含两个PowerBen能源堡移动电源，分别为黑色外观和银色外观，接下来就以黑色这款为例，给大家做详细分享。

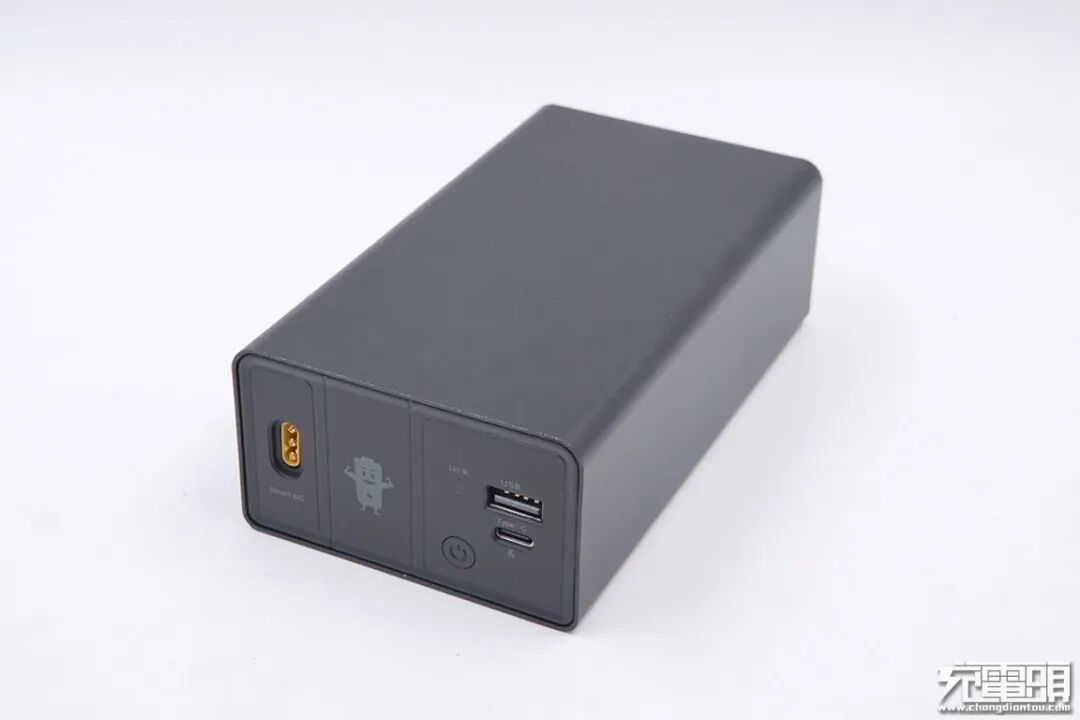

PowerBen能源堡移动电源外形方正，机身主体部分为一体成型的铝合金外壳，表面辅以磨砂处理以及阳极氧化工艺，手感颇为细腻；同时，产品侧身采用圆角过渡，上手舒适。

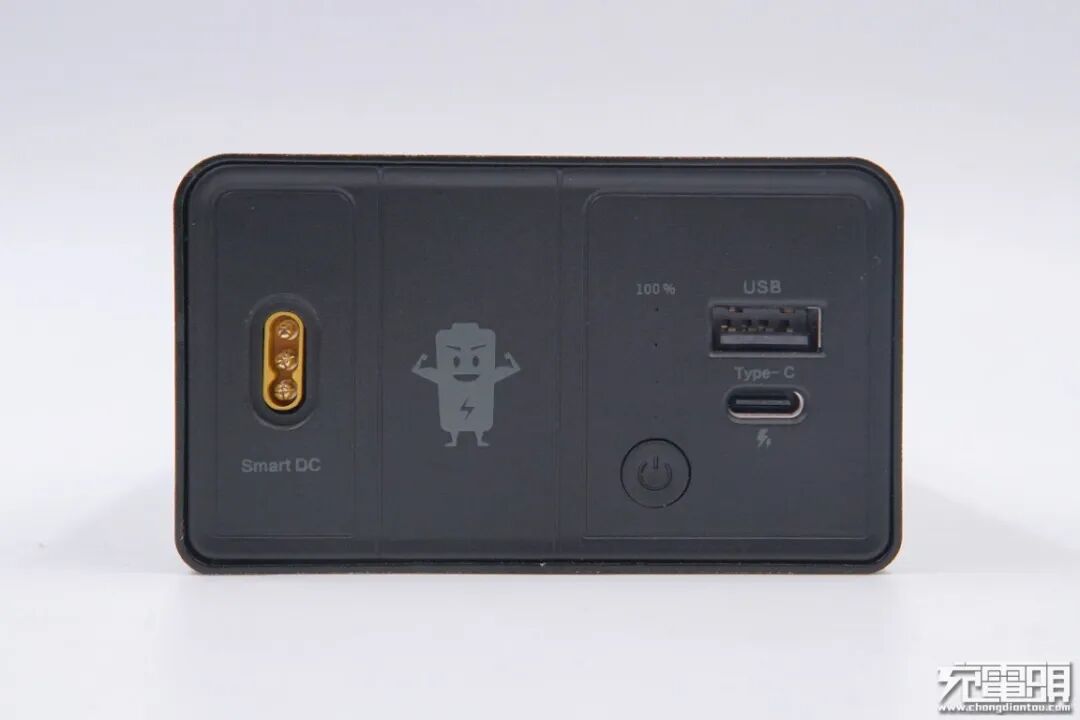

这款产品一共配备了三个接口，左侧黄色部分为应用了核心技术的Smart DC接口，其采用纯铜镀金Pin脚设计，带有防呆结构避免反插。据了解，该接口采用了多模协议算法，支持高达150W输入以及360W输出。右侧的USB-C接口支持100W双向USB PD快充，USB-A接口则支持最大25W快充输出。此外还有一颗电源按键以及四颗LED电量指示灯。

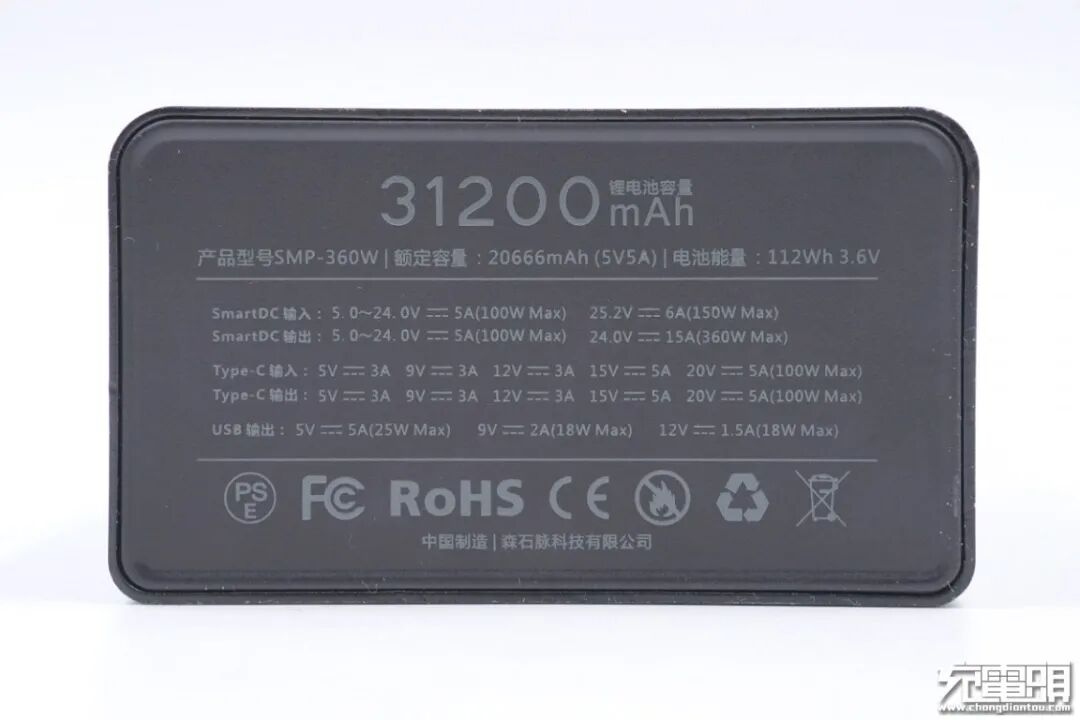

铭牌信息设在产品的底部，锂电池容量：31200mAh；产品型号：SMP-360W，额定容量：20666mAh（5V5A），电池能量：112Wh 3.6V。
SmartDC输入：5~24V/5A（100W）、25.2V/6A（150W Max）
SmartDC输出：5~24V/5A（100W）、24V/15A（360W Max）
Type-C输入：5V/3A、9V/3A、12V/3A、15V/5A、20V/5A（100W Max）
Type-C输出：5V/3A、9V/3A、12V/3A、15V/5A、20V/5A（100W Max）
USB输出：5V/5A（25W Max）、9V/2A（18W Max）、12V/1.5A（18W Max）
制造商：森石脉科技有限公司，已经通过了PSE、FCC、RoHS、CE等相关认证。

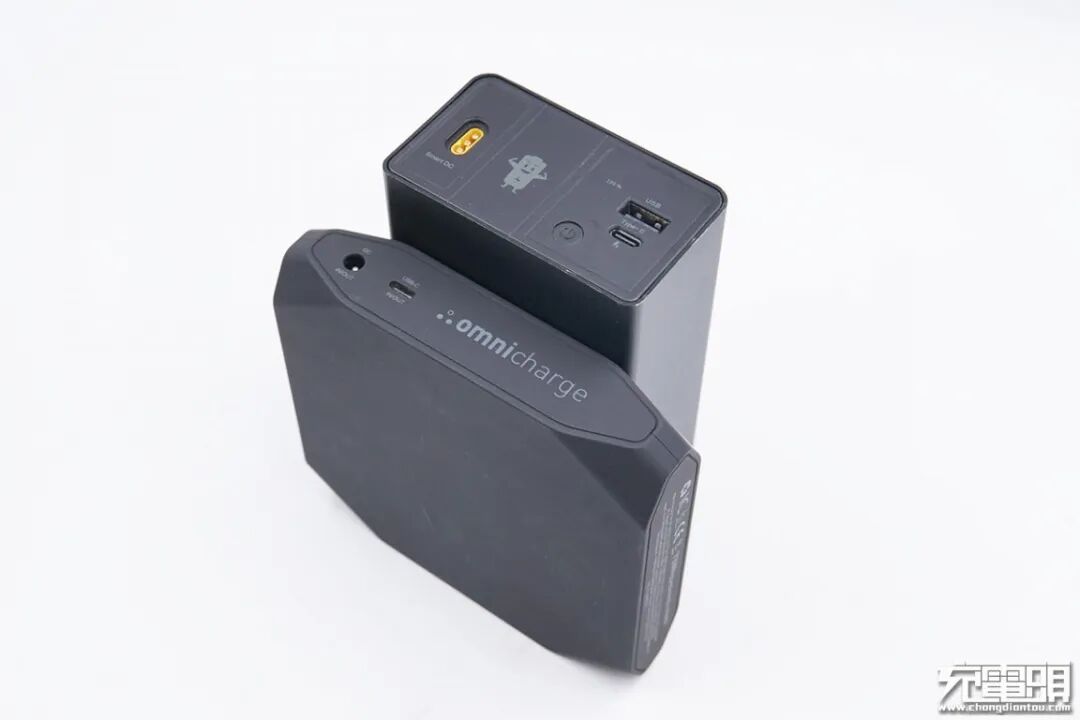

31200mAh的PowerBen与20400mAh储能电源体积对比，容量多10800mAh的PowerBen能源堡移动电源体积略大一点。

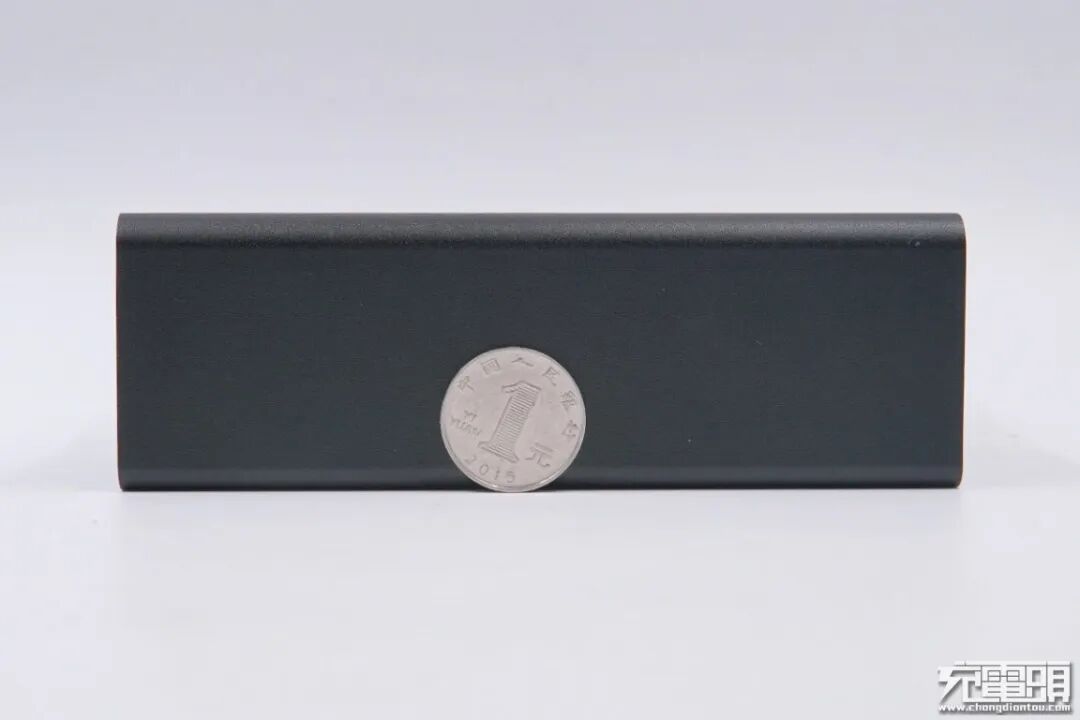

PowerBen能源堡移动电源厚度约为一元硬币直径的2倍。不过作为一款主打大功率和长续航的产品，适当牺牲体积也是完全可以接受的。

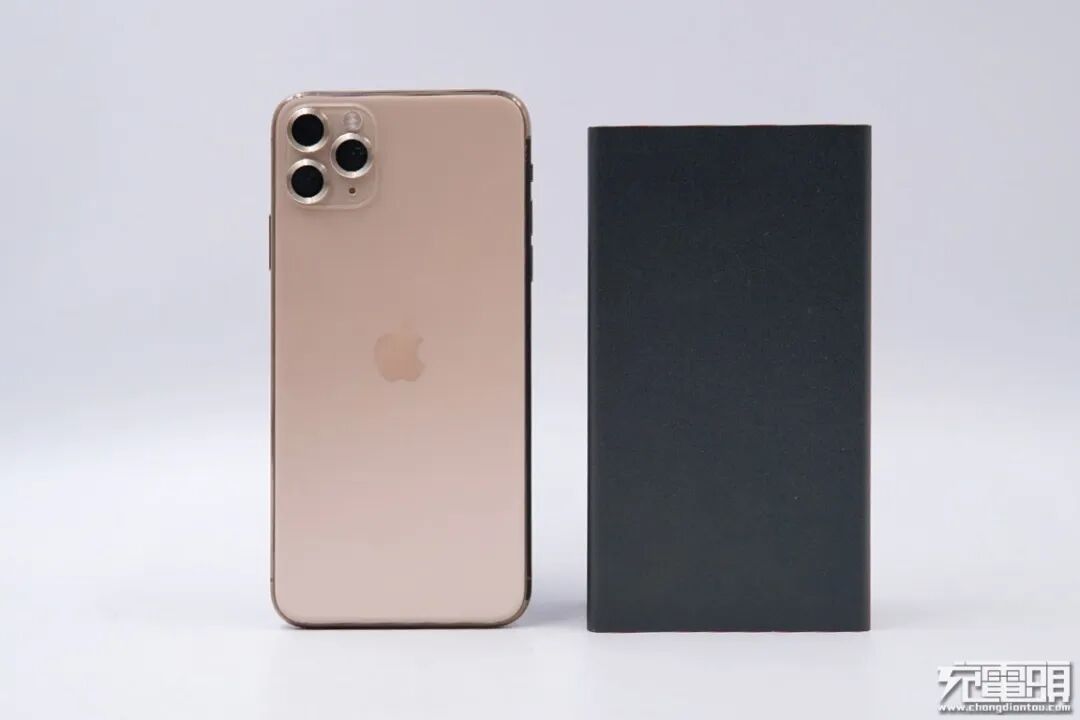

在与iPhone11 Pro Max的对比之下，PowerBen能源堡移动电源好像也并不是特别大。

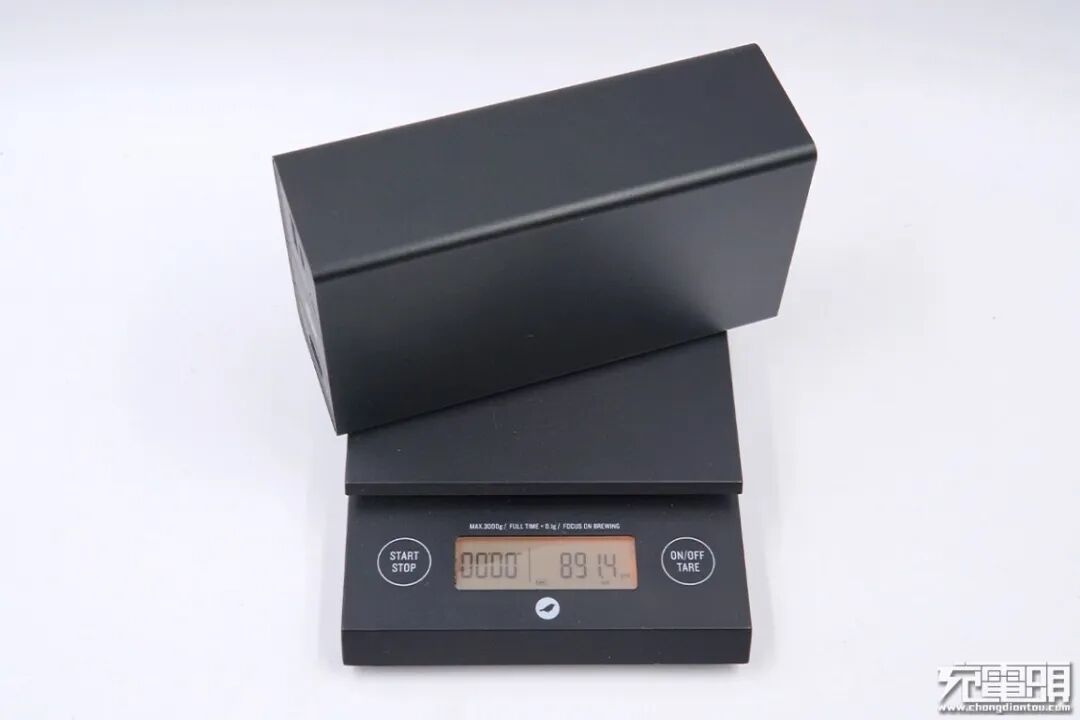

产品净重约为891g。
二、森石脉PowerBen能源堡拆解

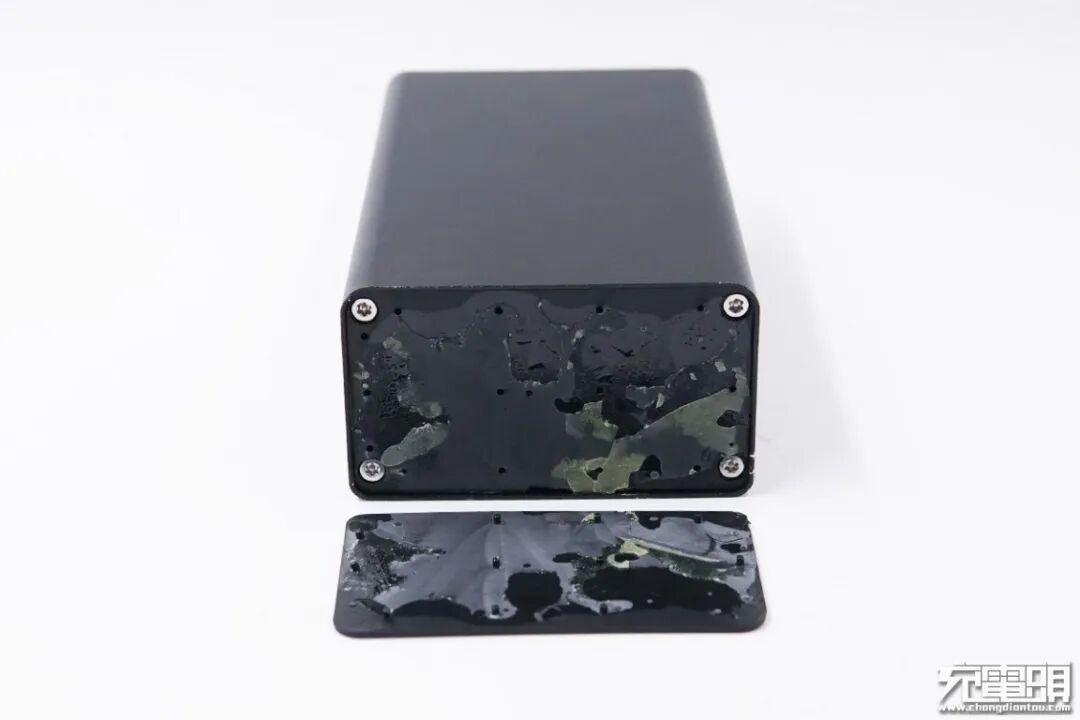

撬开PowerBen能源堡底部的铭牌盖板，边缘四角分别设有一颗防拆螺钉。
拆下螺钉之后，可以轻松将内部模块从铝合金外壳中抽出。

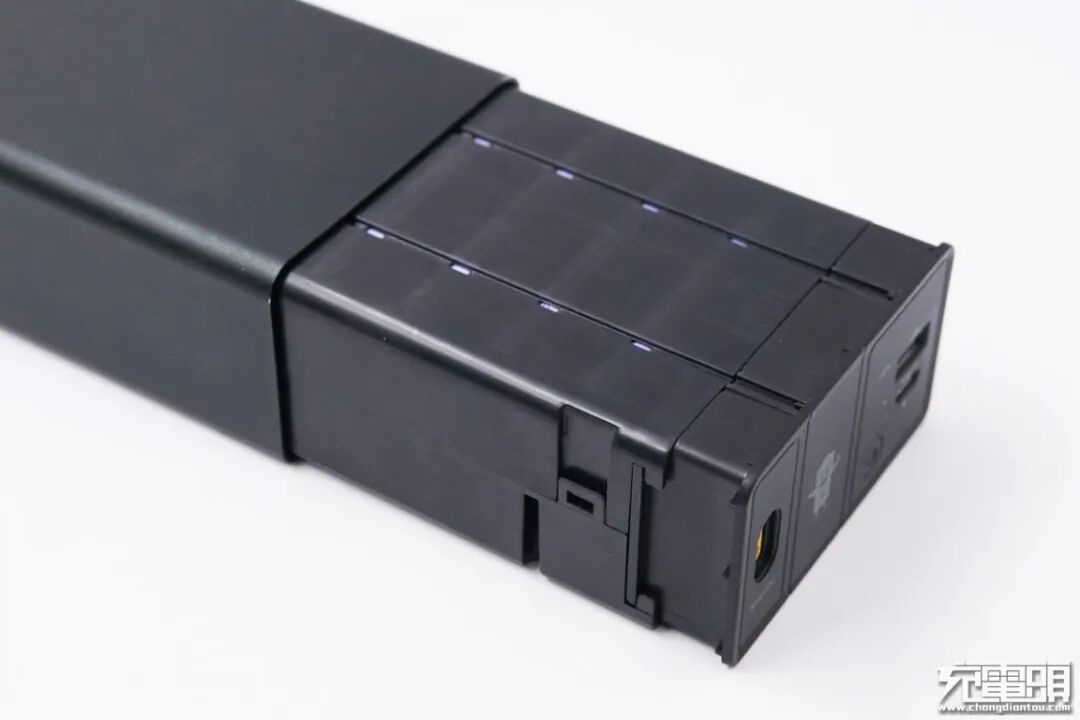

在铝合金外壳里面，是一个由PC材质构成的防护壳体，防护壳体之间通过四个卡扣固定。

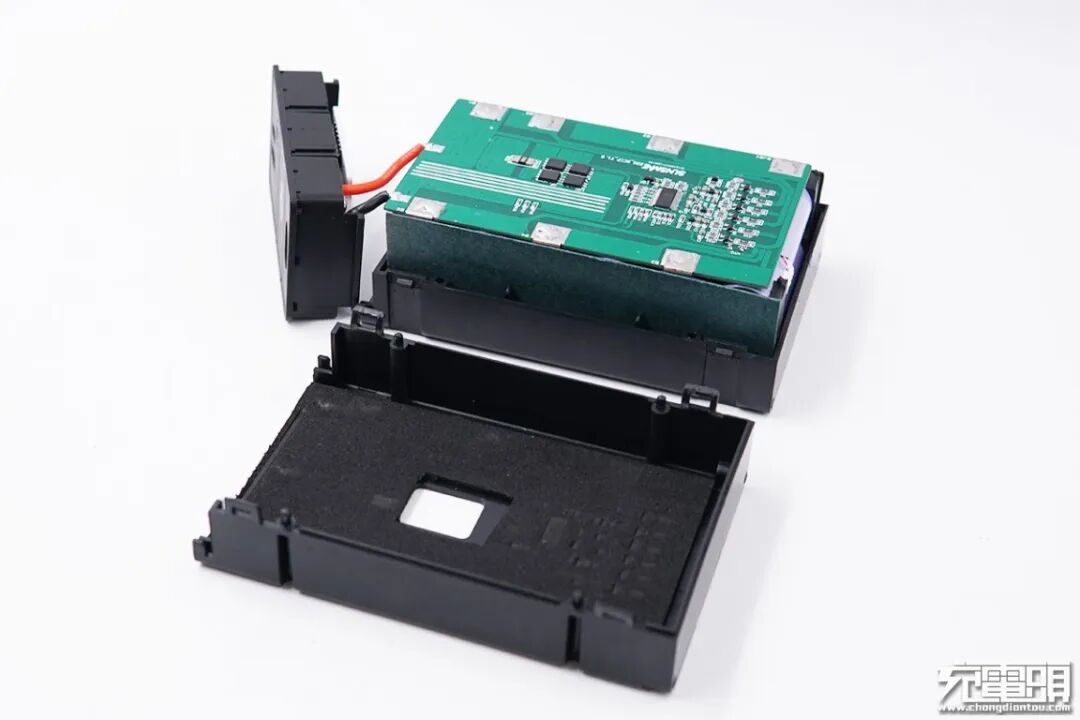

拆开外防护壳之后，可见除了卡扣之外，还设有四根定位柱，这种设计在生产时可以准确定位并迅速完成装配工作。

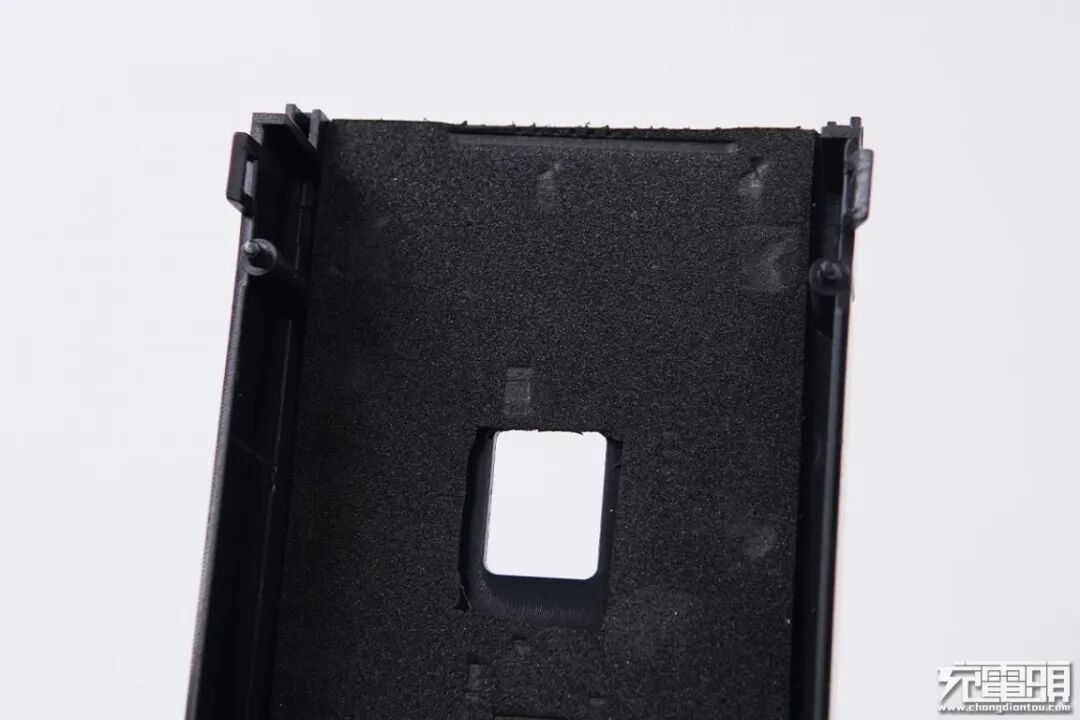

PC防护外壳比较厚实，并在内壁贴了一层海绵垫。装配后紧贴内部的电池模组，起到固定、减震、防撞、缓冲的作用。对应电池组保护板MOS的位置采用开孔处理，便于散热。

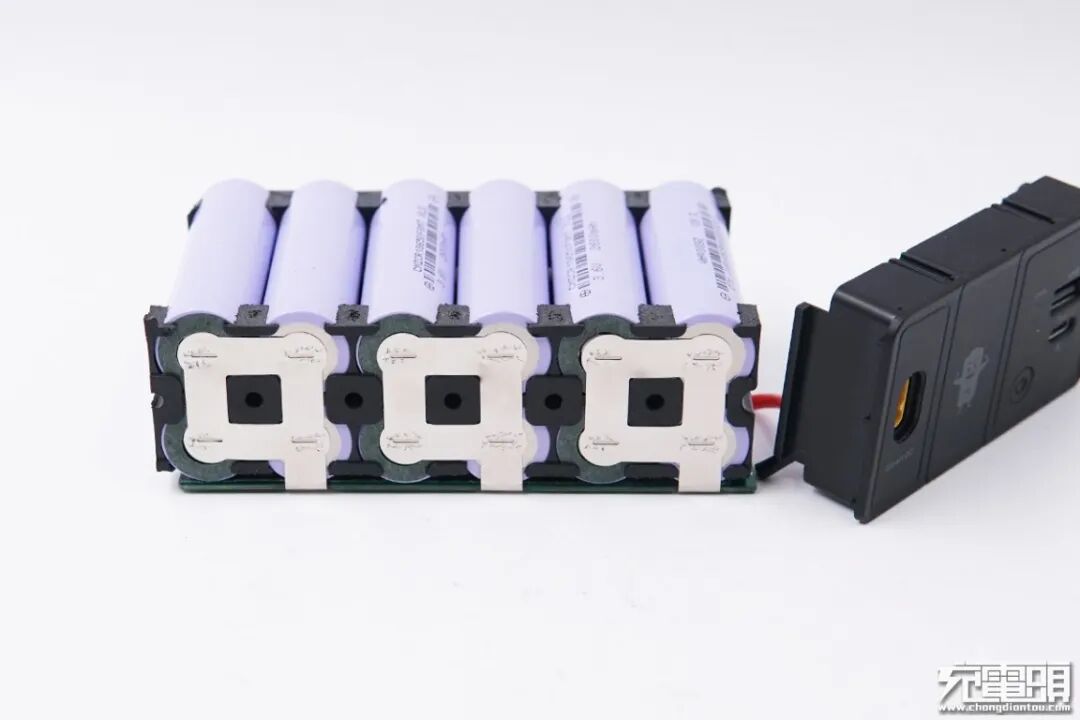

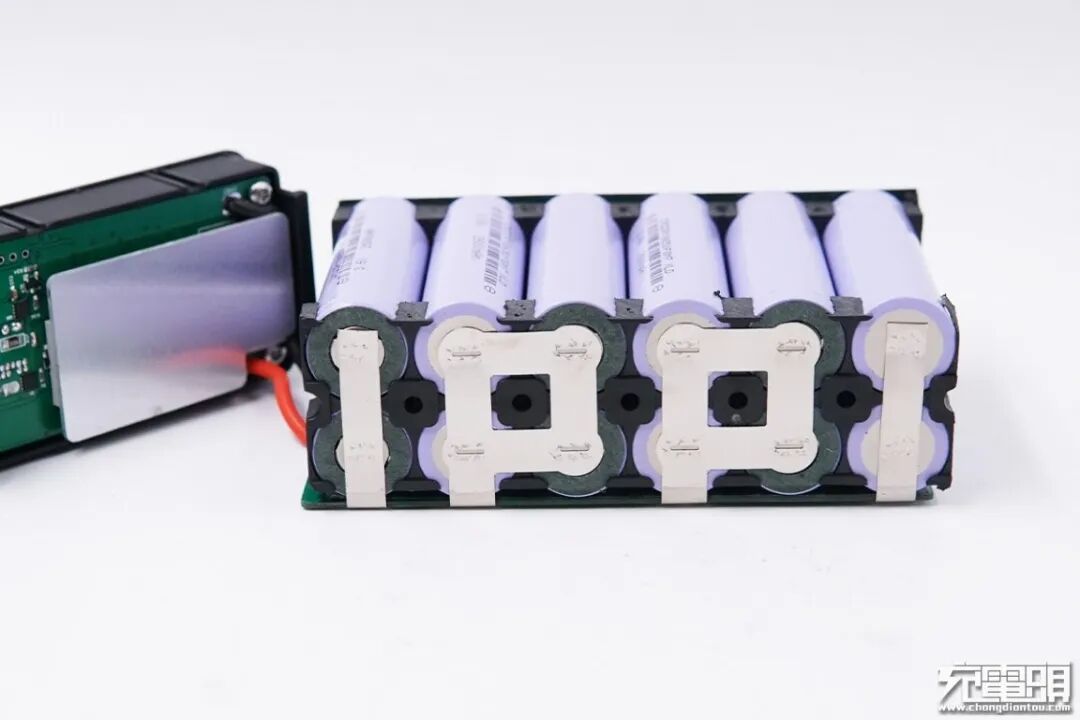

取出电池模组，一共采用了12颗18650电芯，6串2并的架构；电池两极通过镍带与PCB板点焊连接。此外，12颗电芯之间采用塑料绝缘骨架支撑固定，电池正极使用青稞纸绝缘，大大提升绝缘和强度。抗机械冲击，对于多串电池组来说非常必要。

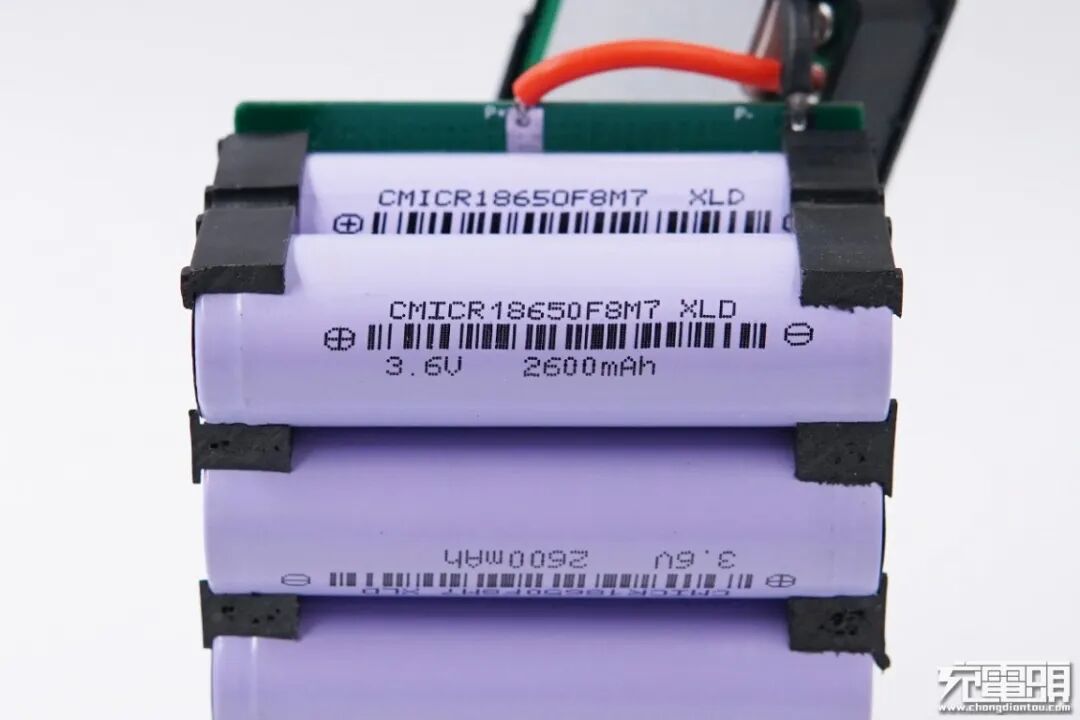

从电芯参数上可以看出，采用的是创明新能源的18650动力型圆柱电芯，单颗电芯容量为2600mAh，标准电压3.6V。采用6串2并架构，可组成电压为21.6V的电池组。
电芯的另外一侧同样是镍带点焊，整个电池组的做工极为规整。
电芯侧面设有一颗NTC热敏电阻，使用硅胶将感温探头与电芯紧密贴合，灵敏检测电池温度。

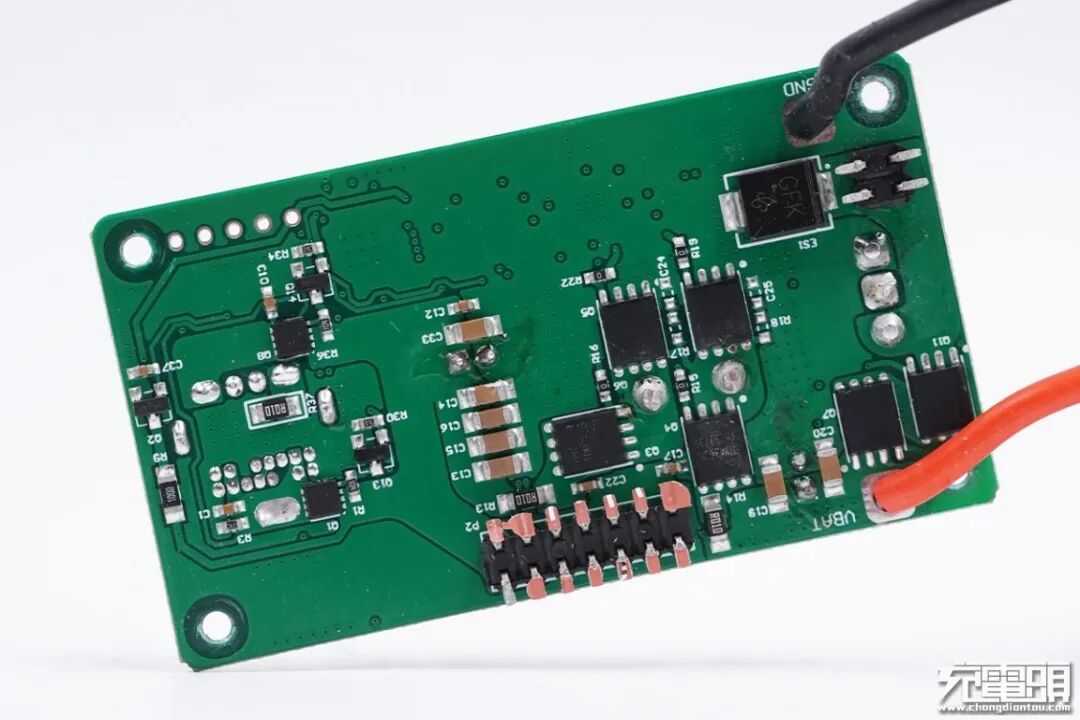

电池组侧面使用了一块非常大的电池模组保护PCB板，这样的设计一方面用于直接焊接电芯的镍带，减少传统保护板焊线可能带来的断线隐患，另一方面使得焊接组装流程更为精简，提高生产效率。这块PCB板上面设有一颗带均衡功能的保护芯片和四颗MOS。

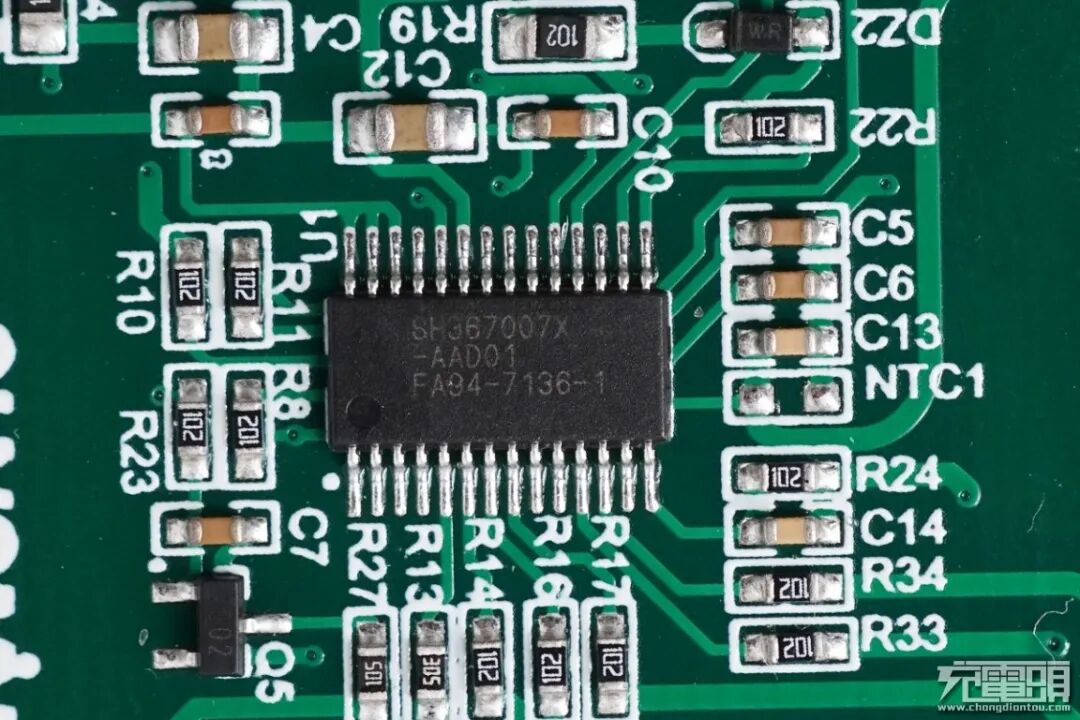

中颖 Sinowealth SH367007X，其具有非常全面的保护功能和电池组均衡功能，支持6到10节电池保护功能，内置NMOS管驱动，相比PMOS导阻更低损耗更小。
Sinowealth中颖SH367007X 详细资料。
四颗Techcode泰德的锂电保护MOS管，型号TDM3436，两颗并联，对向串联用于控制电池。

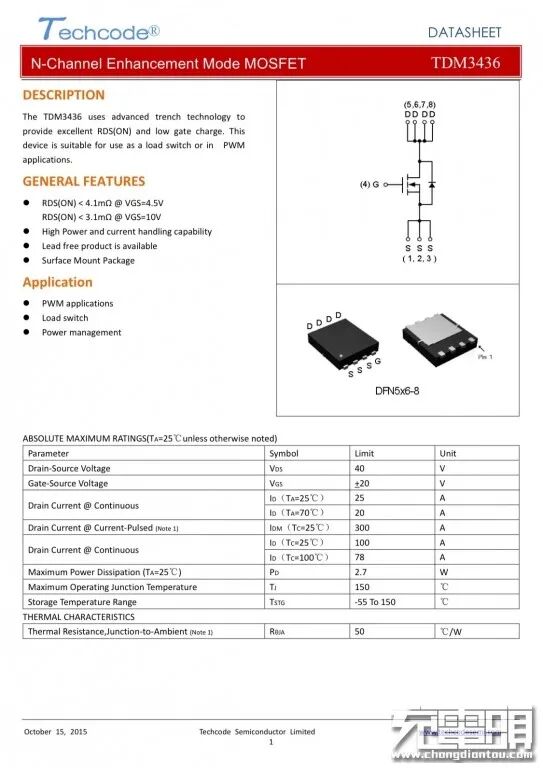

泰德TDM3436规格资料。

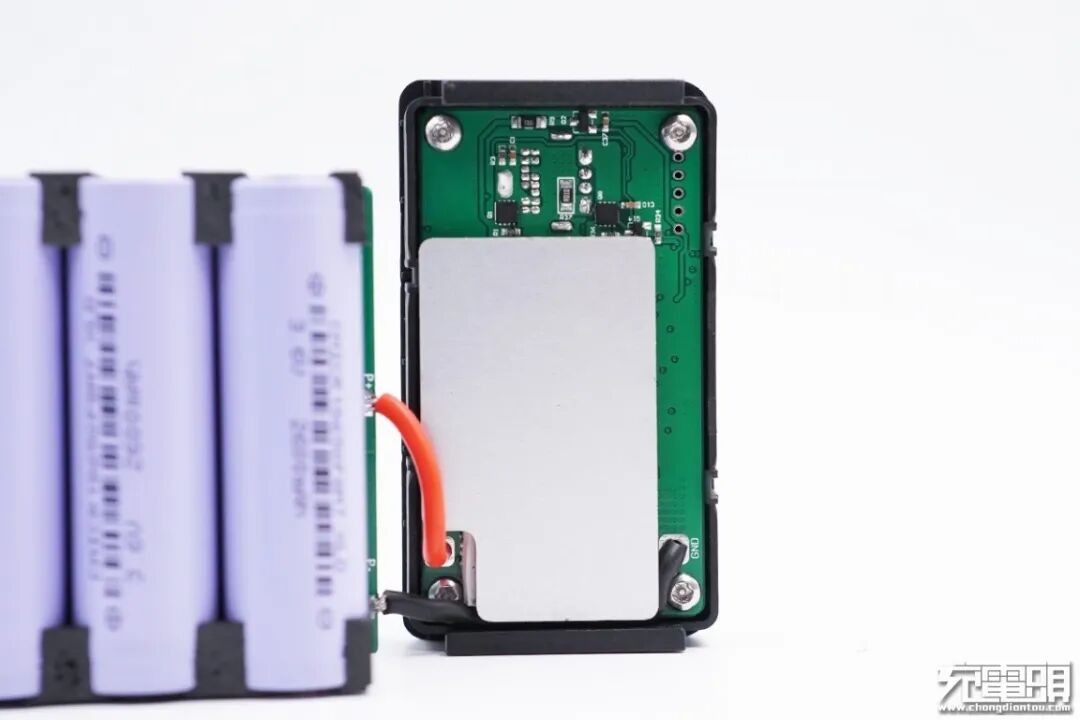

介绍完电池模组部分，我们在来看升降压控制电路部分。顶部的PCB板同样通过四颗防拆螺钉固定在外壳上，PCB背面还焊接了一块铝基板。

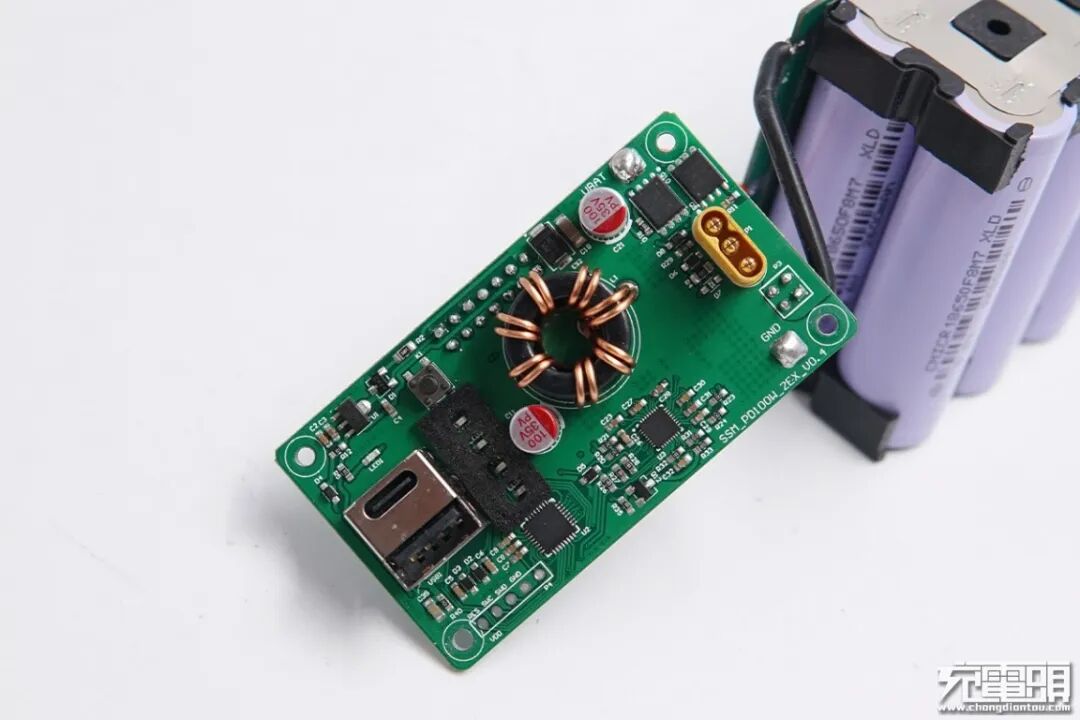

将PCB板从外壳上取下，正面设有一颗电感线圈、两颗电容、右侧的Smart-DC接口垂直焊接在PCB板上，两个USB接口采用一体设计，四颗LED灯之间使用泡棉隔光。

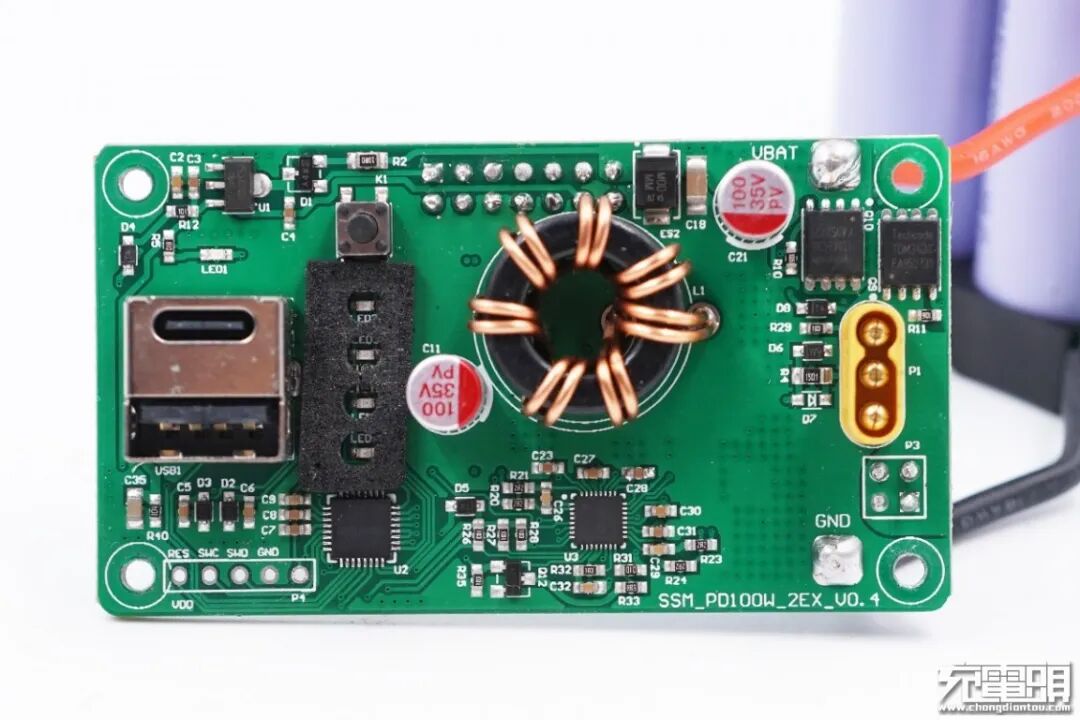

主控PCB板正面一览，下方是两颗主控电源芯片，磁环电感采用双线并绕。

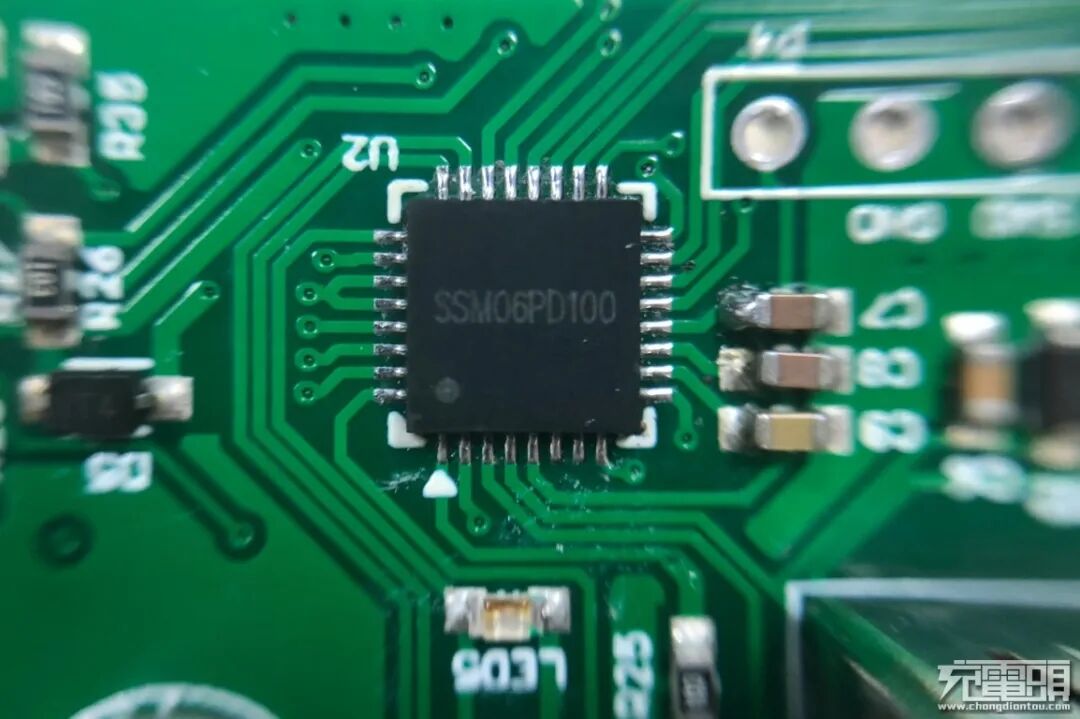

定制协议IC，丝印SSM06PD100，用于快充协议与SmartDC多模私有协议的识别和整机控制，调节输入输出电压功能。
另一颗定制的升降压控制器，丝印Q100，用于同步升降压，电压转换，驱动外置开关管。
USB-C接口和USB-A接口一体设计，节省空间，焊接更加牢固。

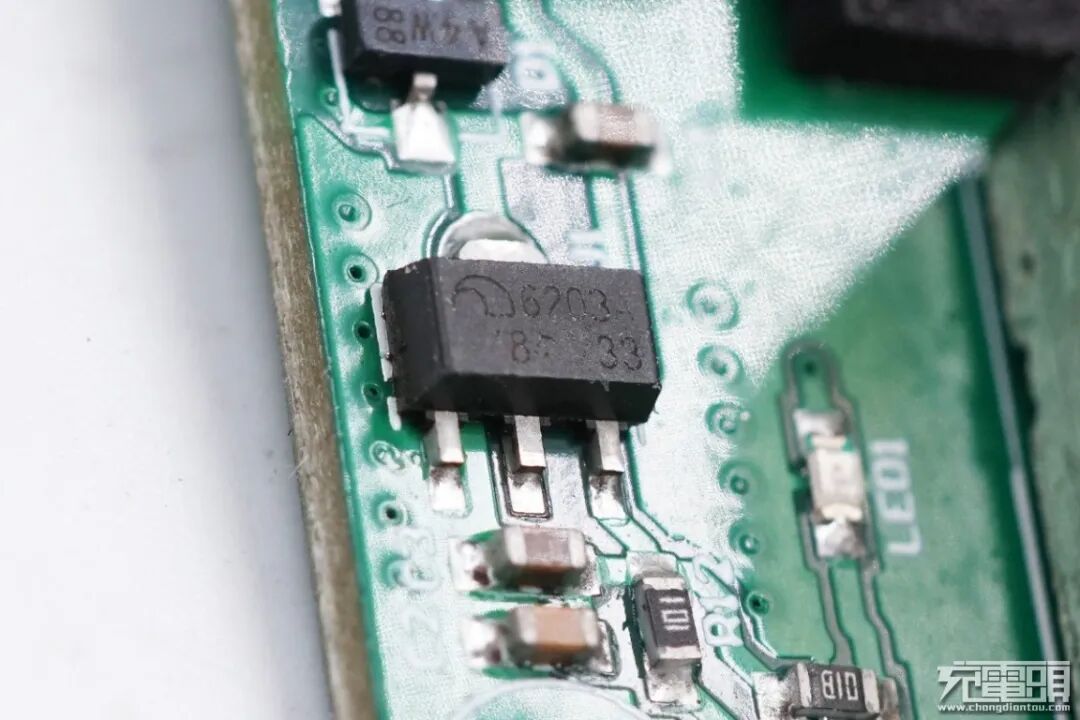

微盟 ME6203A 3.3V稳压管，为主控IC供电。

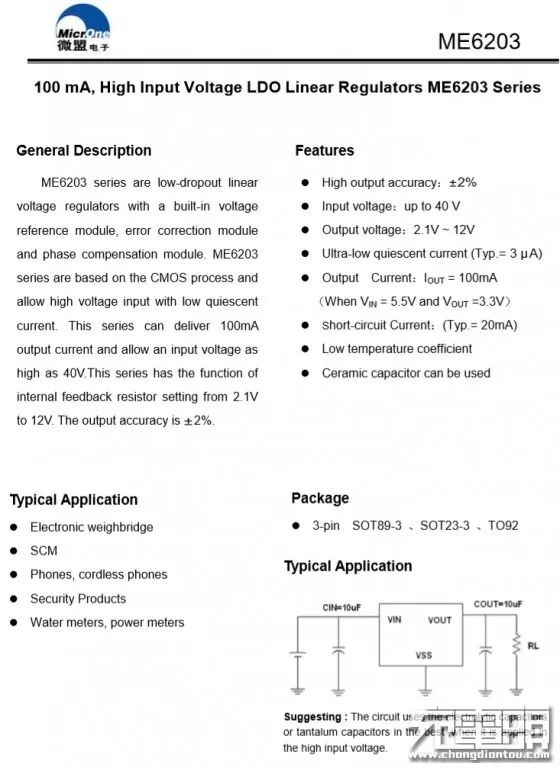

微盟 ME6203A 详细资料。

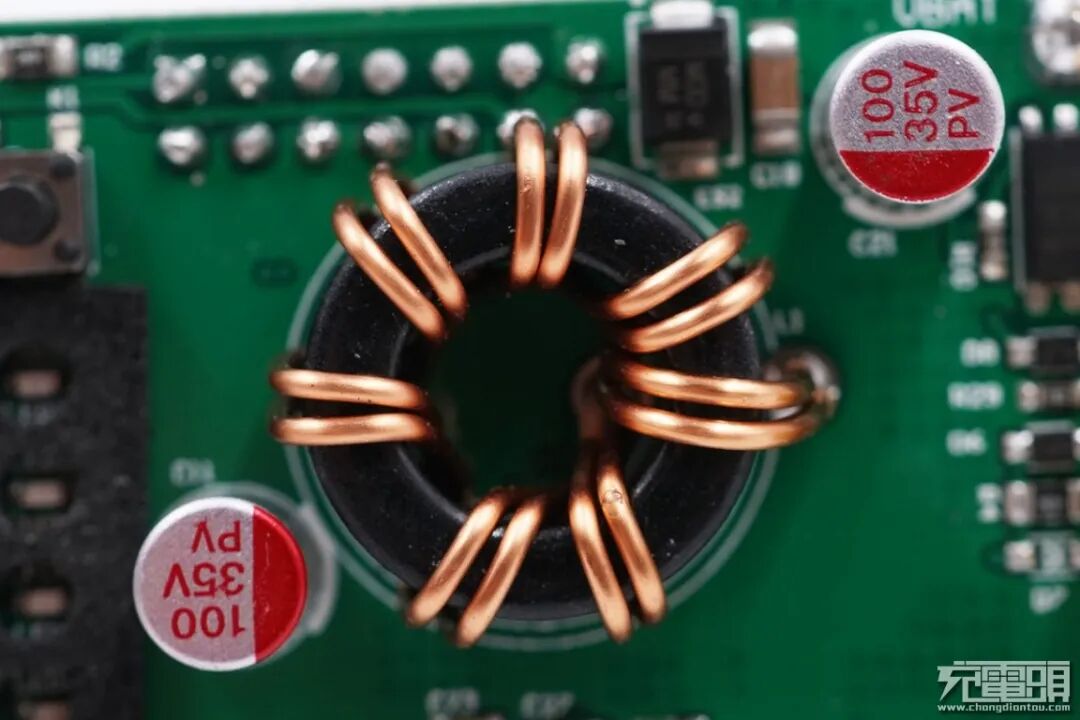

磁环电感线圈，用于升降压，两侧各有一颗35V 100μF的固态滤波电容。

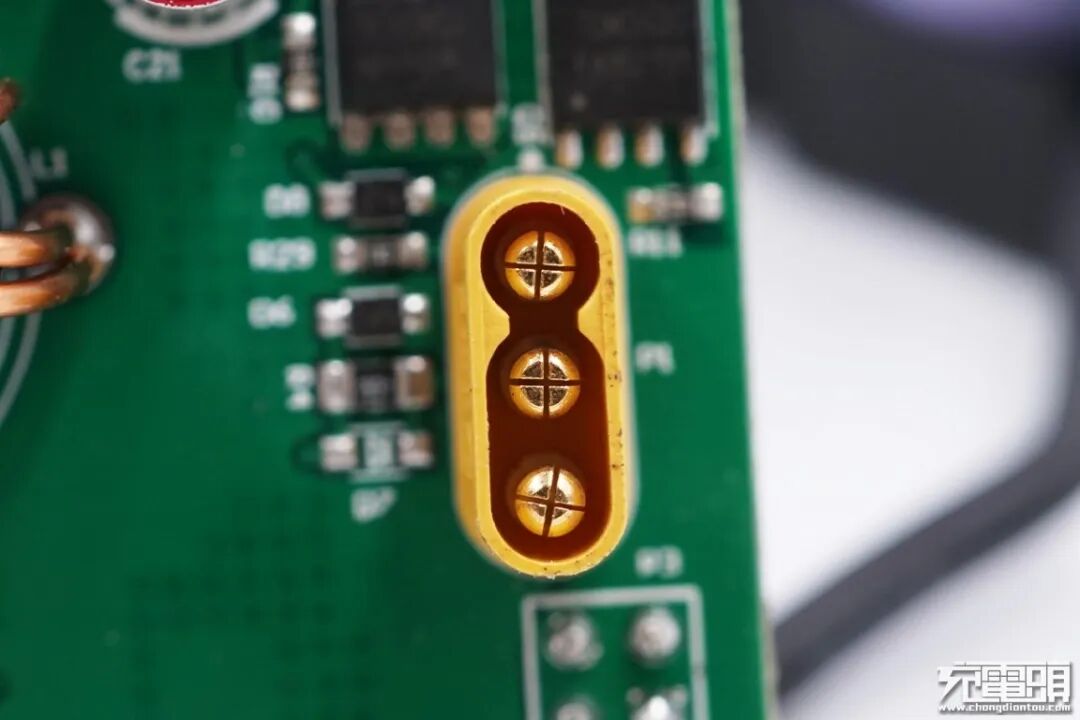

Smart-DC接口特写，内置三根Pin脚，纯铜镀金材质，实心香蕉插，外壳设有防呆结构，业界成熟方案。

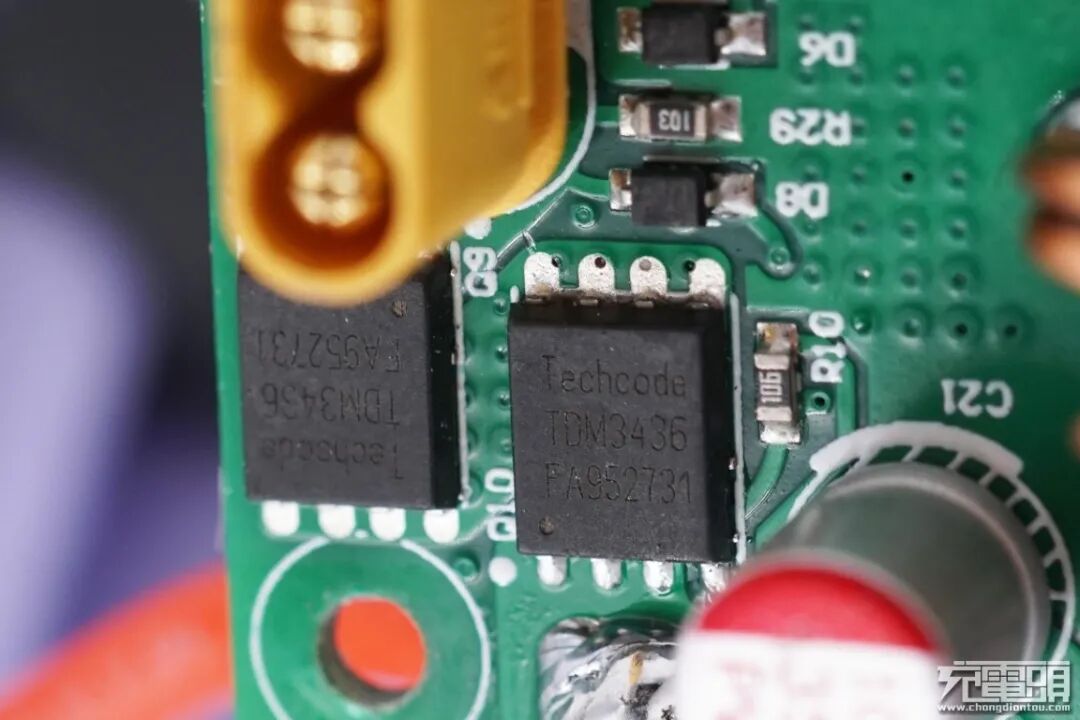

Smart-DC接口旁边还有两颗泰德的MOS管，型号TDM3436，用于接口控制。

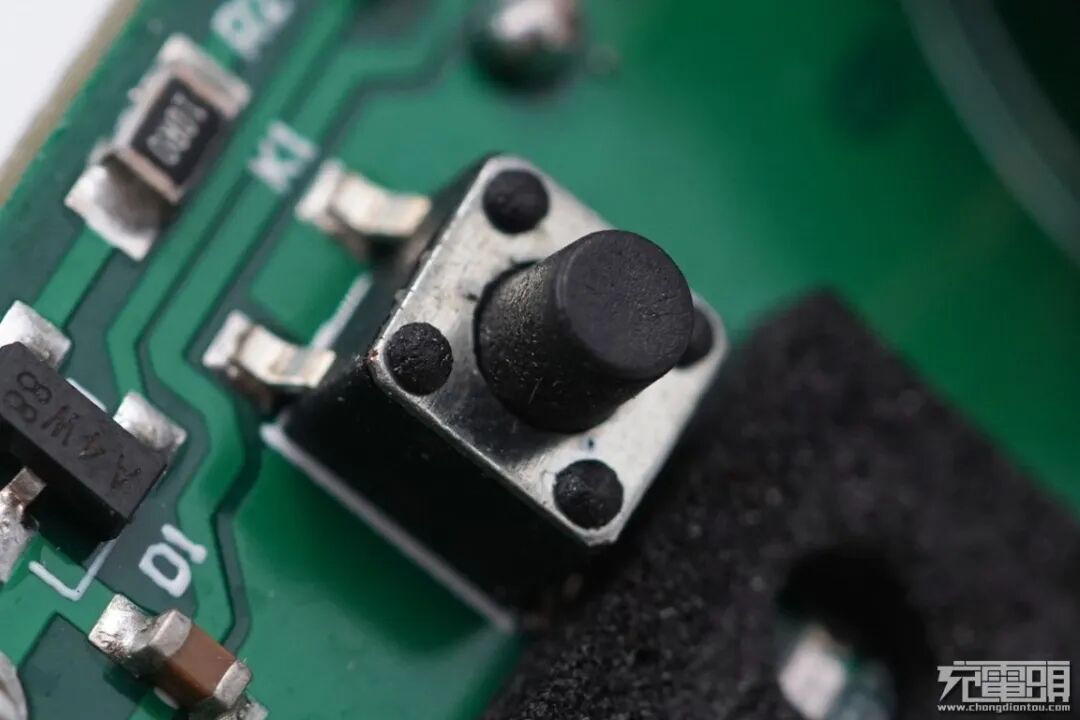

贴片开关按键特写。

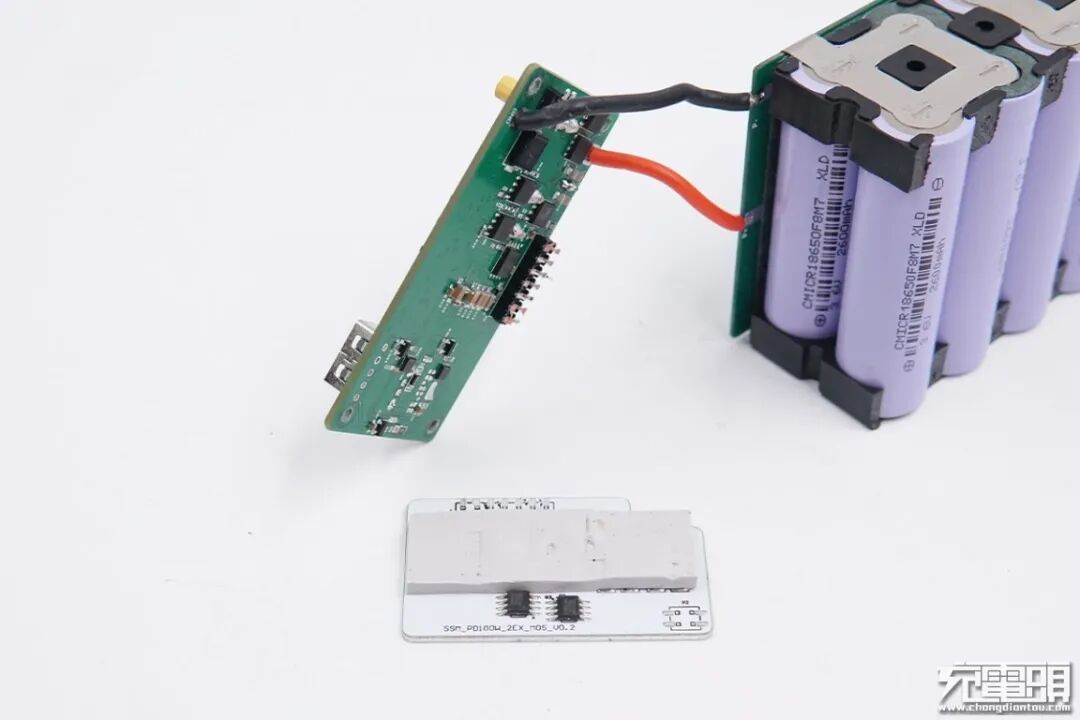

将铝基板拆下，内侧贴有一块导热垫，用于功率MOS的散热。

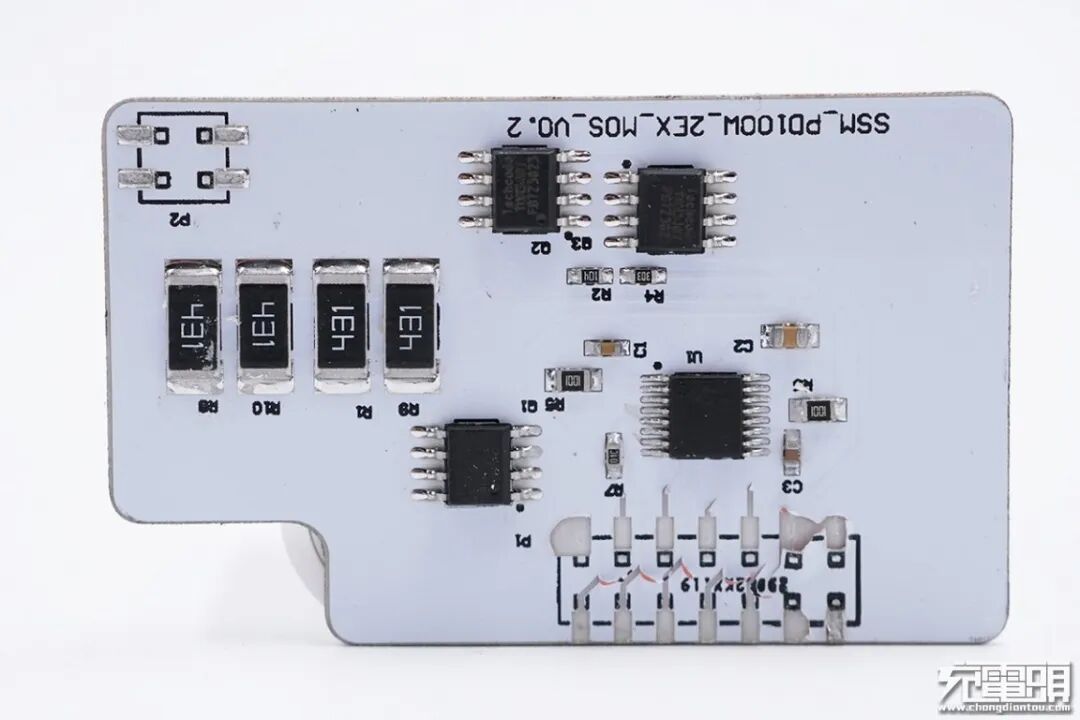

铝基板上设有一颗芯片和三颗MOS管。
TI德州仪器的控制器BQ76200，这是一颗用于高压电池组前端的充电/放电MOS驱动器，由主控芯片控制，用于控制Smart-DC接口。

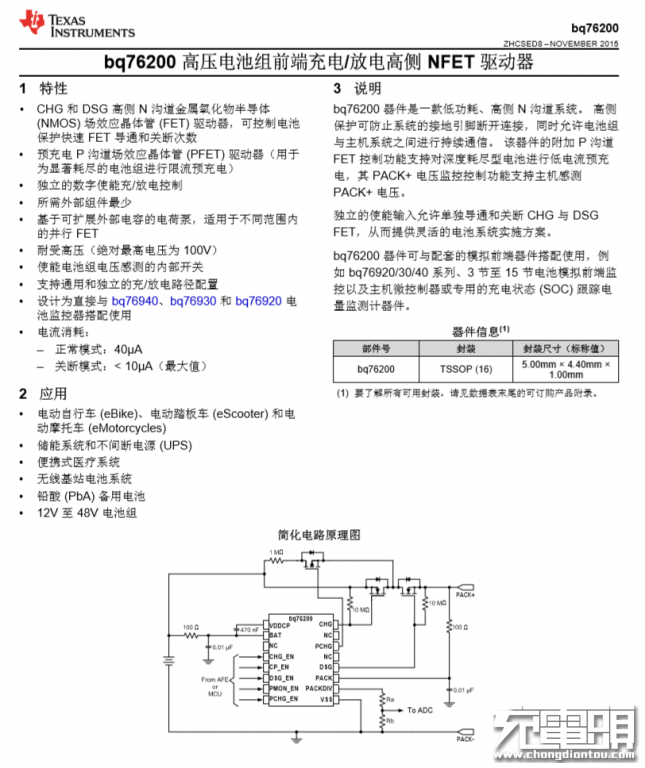

TI BQ76200 详细资料。

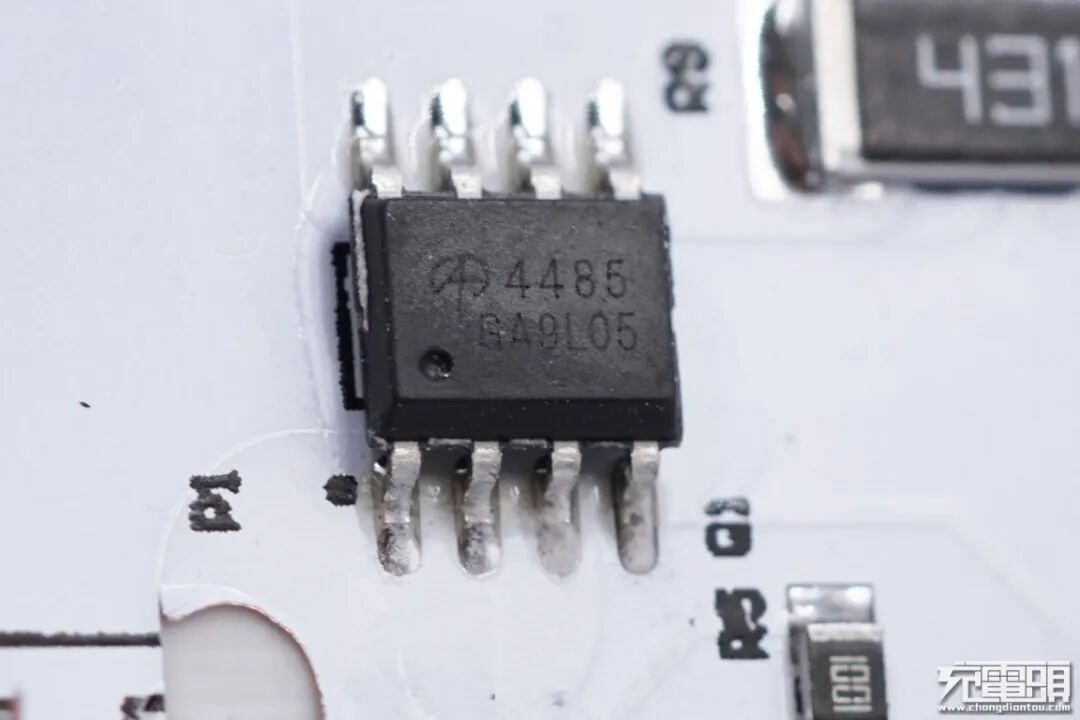

其中一颗MOS来自万代AO4485，P-MOS，耐压40V。

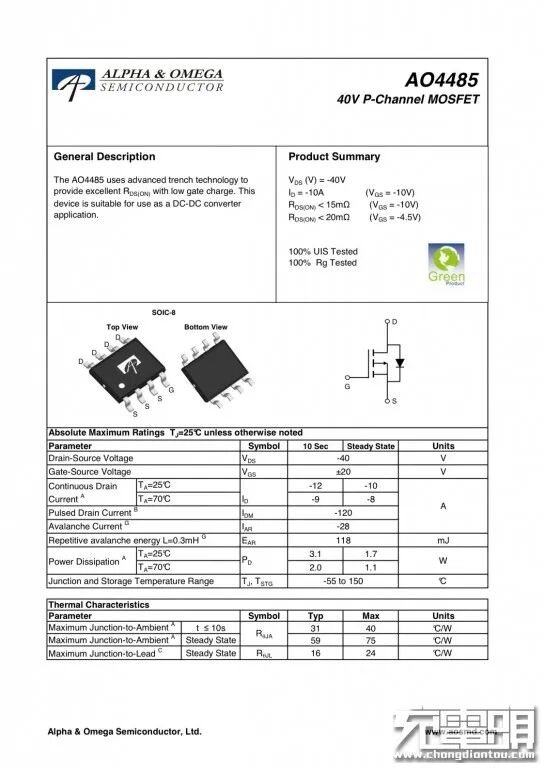

万代AO4485规格资料。

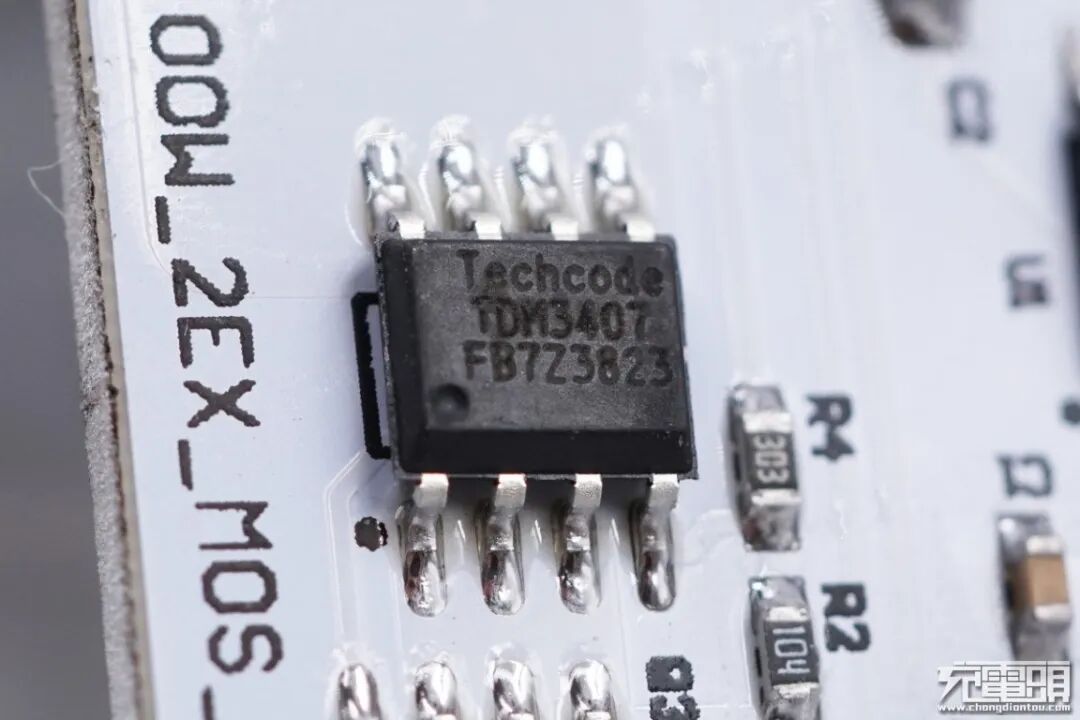

另一颗是来自的Techcode泰德的P-MOS，型号TDM3407。

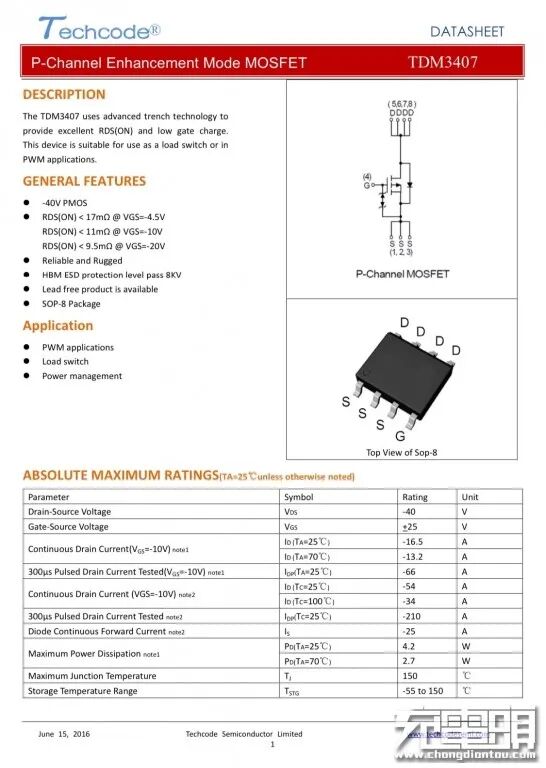

泰德TMD3407规格资料。

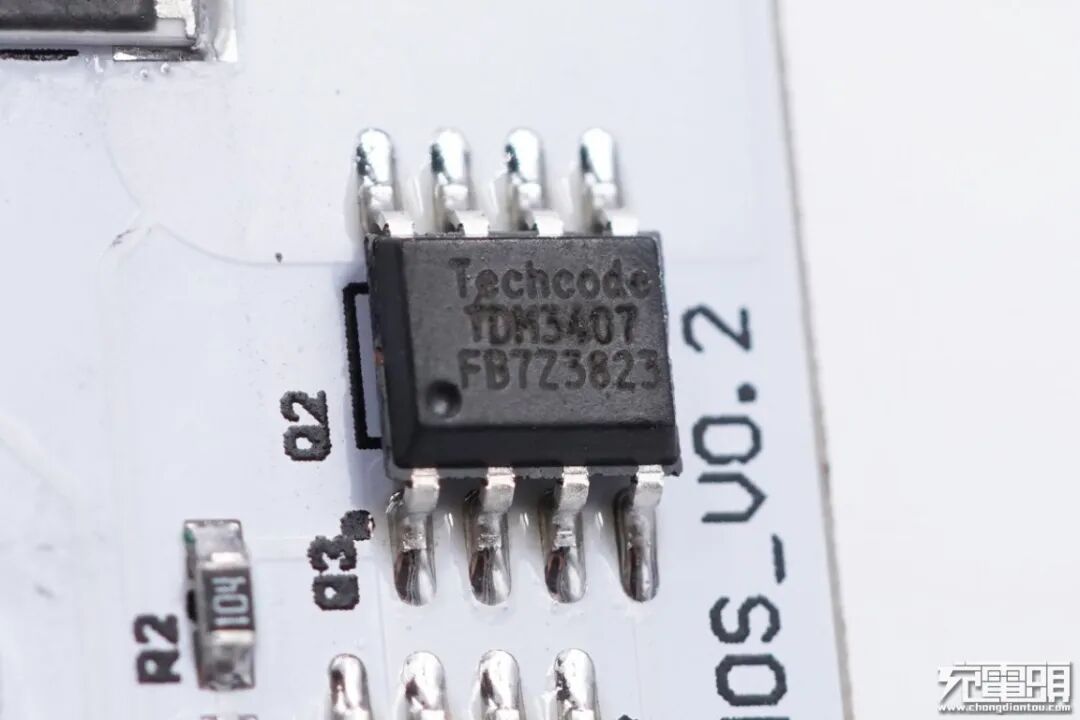

还有一颗同样为泰德TDM3407。
主控PCB板背面一览。

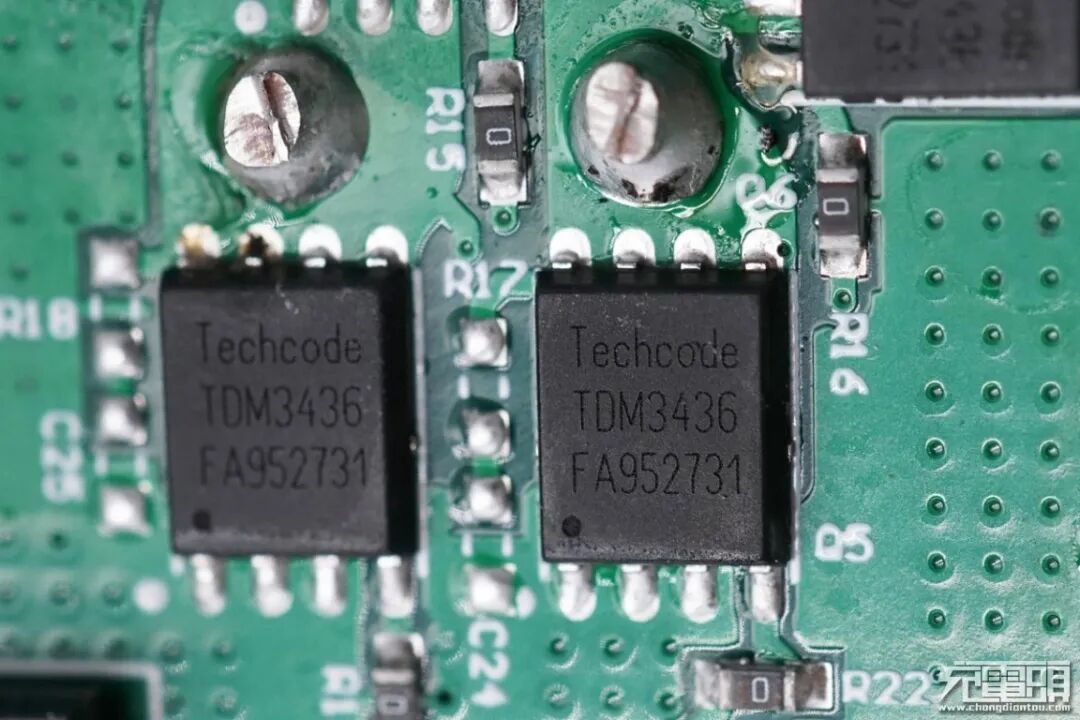

居中四颗MOS均为泰德TDM3436，配合升降压控制器实现升降压。

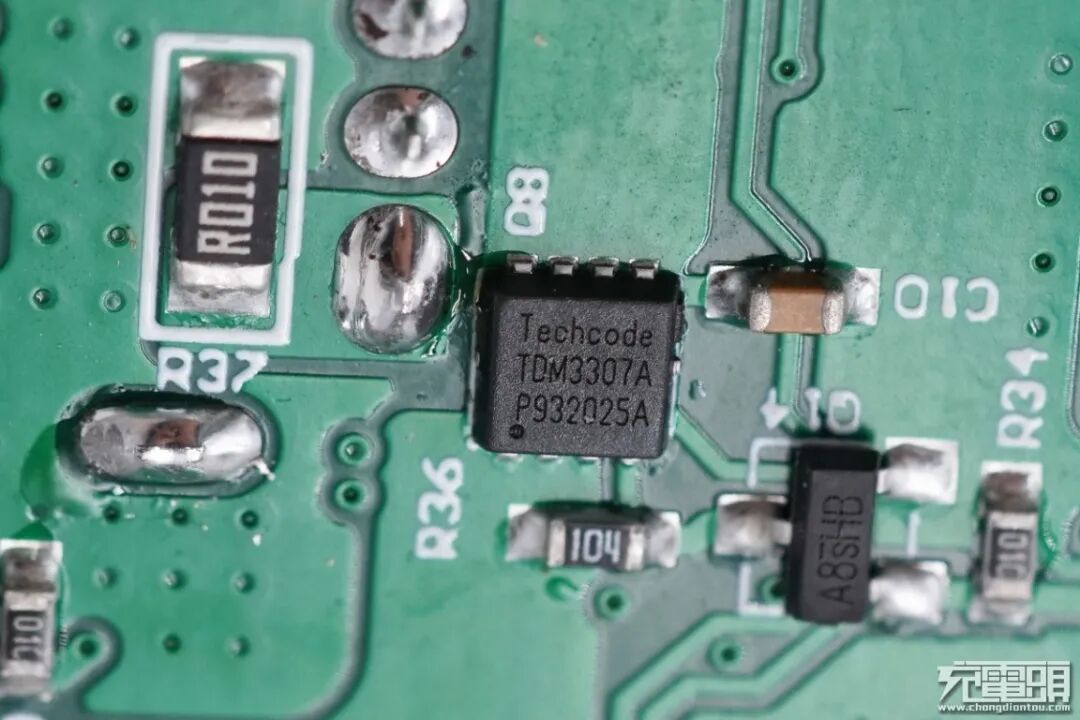

左侧两颗较小的MOS管为泰德TDM3307A，PMOS，用于USB输出端口切换。

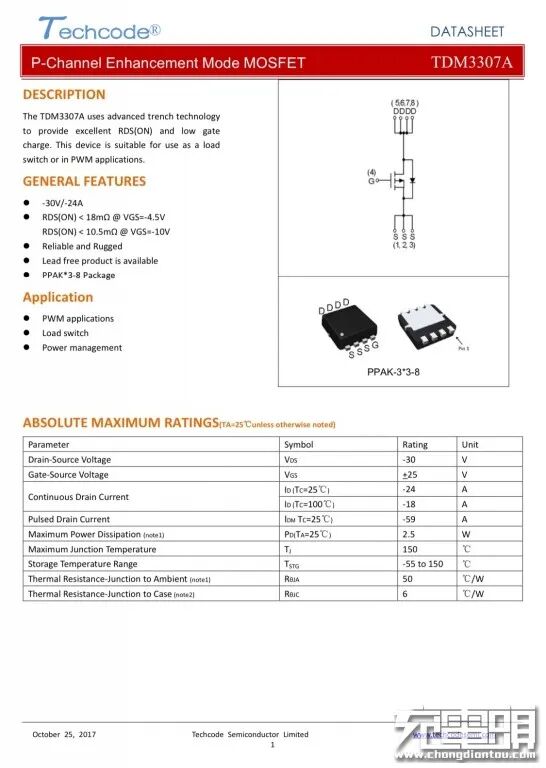

泰德TDM3307A规格资料。

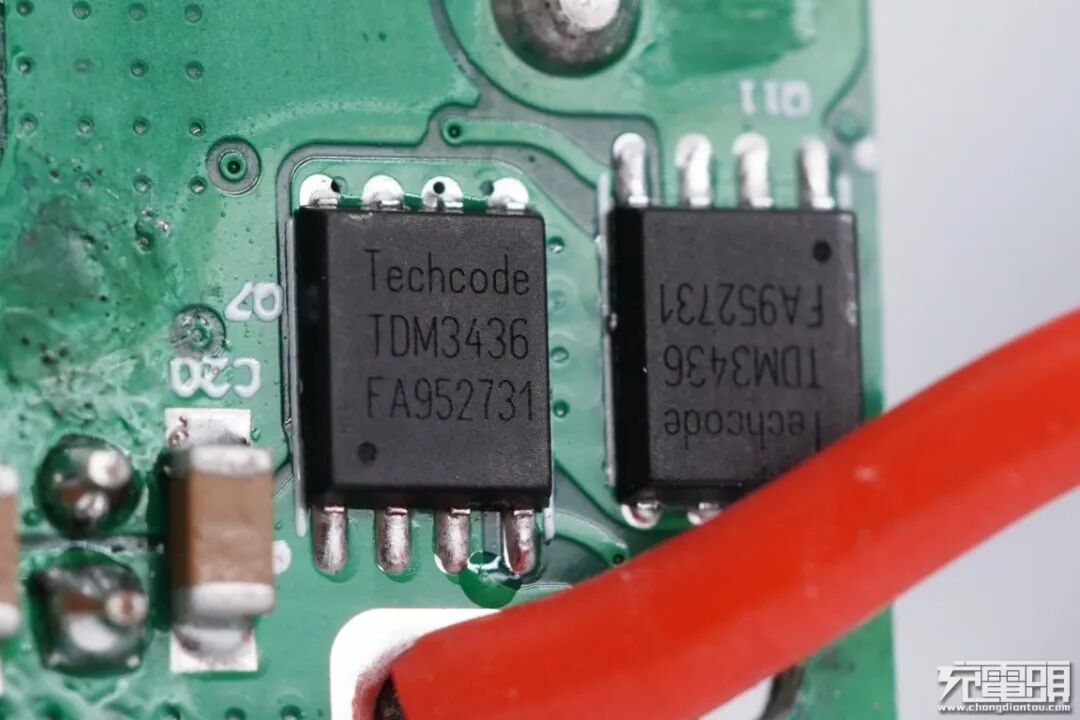

靠近红色硅胶线附近还有两颗泰德TDM3436 MOS管，与PCB正面两颗管子并联，控制Smart-DC接口。

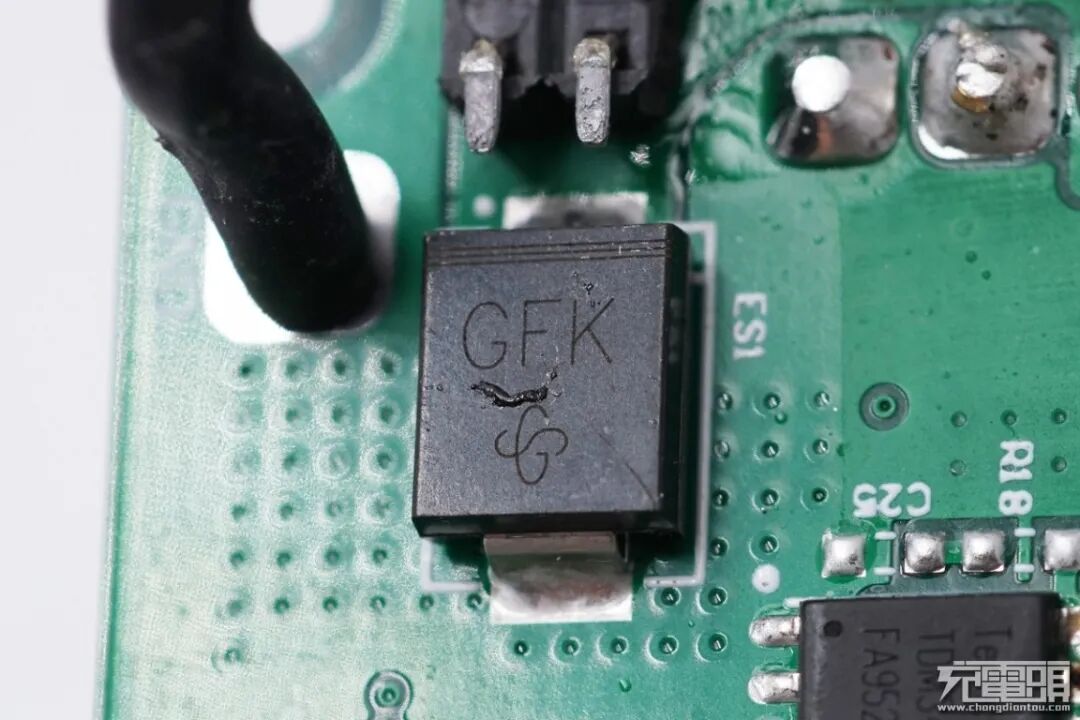

SMCJ30A，TVS管，耐压30V，用于过压保护。

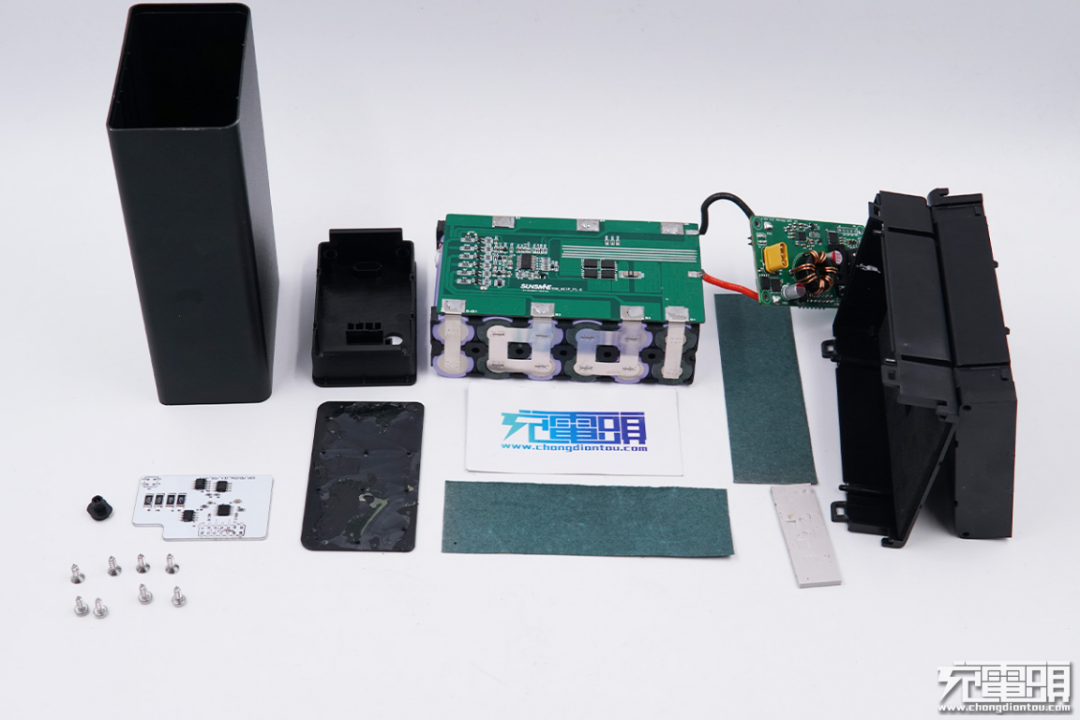

PowerBen能源堡全部拆解完毕。
充电头网拆解总结
PowerBen能源堡这款移动电源内置了31200mAh容量的电池组，容量实在，不管是手机还是笔记本，都可以达到很好的续航需求，112Wh的容量可以带上飞机，商旅人士可以轻松携带，另外，除了支持PD100W双向快充外，还支持SmartDC最大150W输入，360W大功率输出，这使其应用场景又多了很多。
通过拆解可以看到PowerBen能源堡内部整体结构布局精简巧妙，不拖泥带水，电路部分高度集成， 保护板带温度检测和均衡功能，可以为电池提供更好的保护，两颗定制IC，一颗协议IC，一颗升降压IC的加持，除了常规的快充IC可以发挥到极致外，还使其拥有私有多模协议系统，能将同样的电池性能发挥到极致，据悉其内部采用了专利算法，可做到对输入输出电压、功率等参数进行高效控制管理，使其在大功率充放的情况下，温升数据也可以很理想。
