最新同步降压芯片问世：国内首款110V输入，待机功耗低于100μA
以下文章来源于茂睿芯科技 ，作者茂睿芯科技
茂睿芯主要产品涵盖高性能电源管理，功率驱动，电机驱动，传感器技术等方面。本公众号发布茂睿芯最新产品、方案信息，介绍半导体、电源管理行业信息。
随着5G相关设备的加快建设，以及传统手持式电动工具的越发普及。动力锂电池、通信储能锂电池的出货量逐年增长。实际应用中每一个锂电池PACK都少不了BMS（battery management system）的管理，BMS的出货量也是水涨船高。广泛的应用对BMS的待机和可靠性也提出了更高的要求，为了增加电池设备的使用时长，要求应用设备在关机时BMS待机<400µA。
以此为契机，茂睿芯发布了国内首款输入电压高达110V，待机电流<100uA的高效率同步Buck芯片。至此，茂睿芯的120V BCD 模拟平台IP已经完全成熟，在此平台上已快速开发出了多款国内首创：业界最快（关断延时10ns）的115V CCM同步整流控制器MK1808；国内首款4A Source/Sink驱动电流的120V 半桥驱动器产品MD18211；以及这次的国内首款110V输入、待机小于100uA的同步降压(Buck)转换器芯片MK9016。很快茂睿芯还会有100V等级的国内首款重量级芯片产品发布，敬请期待。
一、 BMS实现低待机的传统方案

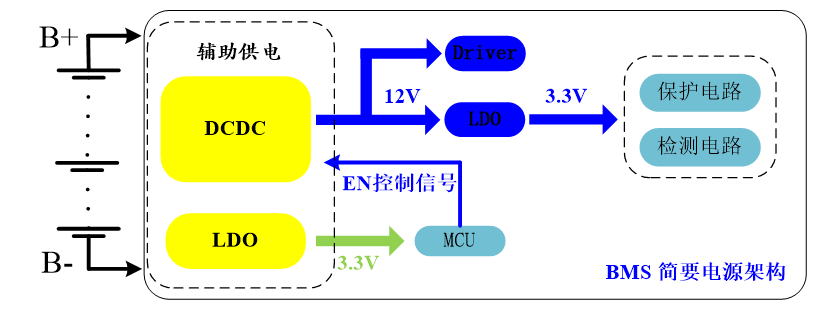

由于传统的高压DC-DC普遍待机>300µA，加之系统的损耗很难满足<400µA的标准。所以为了实现BMS的低待机问题，应用工程师往往需要给BMS做两路供电：低待机的LDO +高压DC-DC，如下图所示。LDO一直出3.3V给MCU供电，保证工作和待机时MCU工作稳定，以便待机时MCU能够关掉DC-DC；DC-DC提供更大的能量保证系统在工作时其它部分的用电。
二、 采用MK9016轻松实现BMS低待机

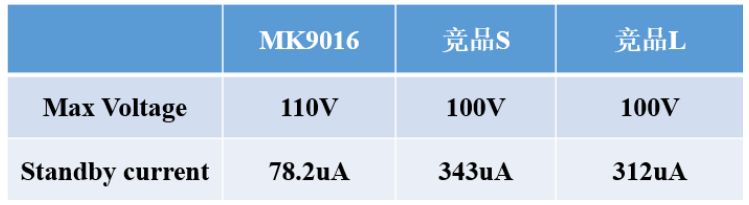

茂睿芯MK9016具有自主专利的待机模式，保证待机时Iin<100µA ，远远小于国内外的竞品：

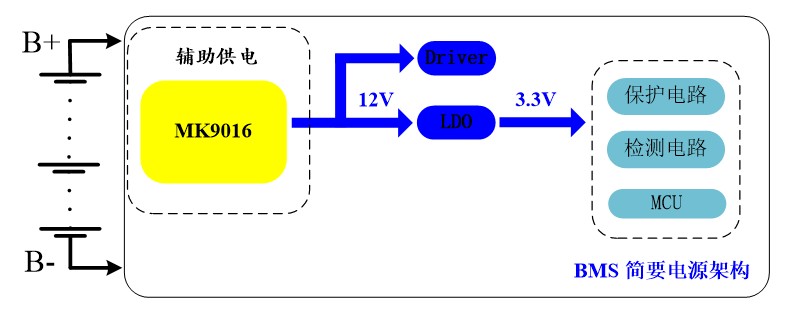

采用MK9016的BMS可以在不关掉MK9016的情况下，轻松搞定待机<400µA的要求。这样无需额外的LDO来给MCU供电，可以将MCU一直连接在DCDC的输出上，节省一路LDO，使得布板更加简单，提高系统可靠性并优化成本，如下图所示。
三、 MK9016外围简单易设计

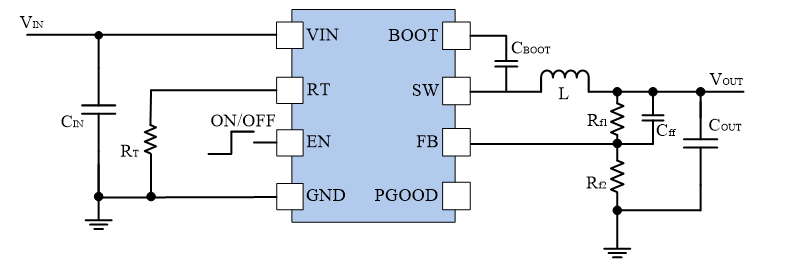

茂睿芯MK9016采用了高达110V的工艺制程，保证其具有超高的可靠性，保证BMS在应对复杂外部环境时（比如电机的反电动势），更加的可靠，无需额外的保护器件，保证整个电池PACK的可靠性。MK9016无需复杂的三型补偿网络，直接采用电阻反馈即可，典型应用电路如下图所示。
茂睿芯MK9016凭借其超高的耐压以及超低的待机功耗，已经获得多家BMS客户的好评和多家通讯、工业客户的青睐。欢迎来电来函索样。
联系电话: 0755-21650039
业务邮箱: sales@meraki-ic.com
