拆解报告：OPPO 40W AirVOOC无线闪充充电器
---- 充电头网拆解报告 第1221篇 -----
2020年4月13日OPPO发布新一代充电旗舰手机OPPO Ace2，Ace系列从原来的Reno系列中独立出来成为单独的产品线。这款旗舰手机在充电方面，不仅搭配了65W SuperVOOC2.0闪充充电器，还发布了一款40W超大功率商用无线充电器AirVOOC，可在56分钟内充满4000mAh容量的OPPO Ace2。
这款无线充电器出道即巅峰，和传统无线充相比，除了支持40W超大功率无线充电外，还搭配有主动散热系统，采用自研蝶翼风冷技术搭配合理的风道设计，使得系统散热性能大大提升，即使进行40W无线充电也能将温度控制的很好。在对AirVOOC无线闪充充电器进行评测后，接下来我们就对其进行拆解，看看其内部如何设计。
一、OPPO AirVOOC无线充电器外观
产品包装盒采用天地盖设计，顶部带有挂钩，正面右上角是OPPO品牌，中间是产品外观图。下方是产品名称。
盒子背面印有产品相关特性标识和描述，此外还有相关参数信息。

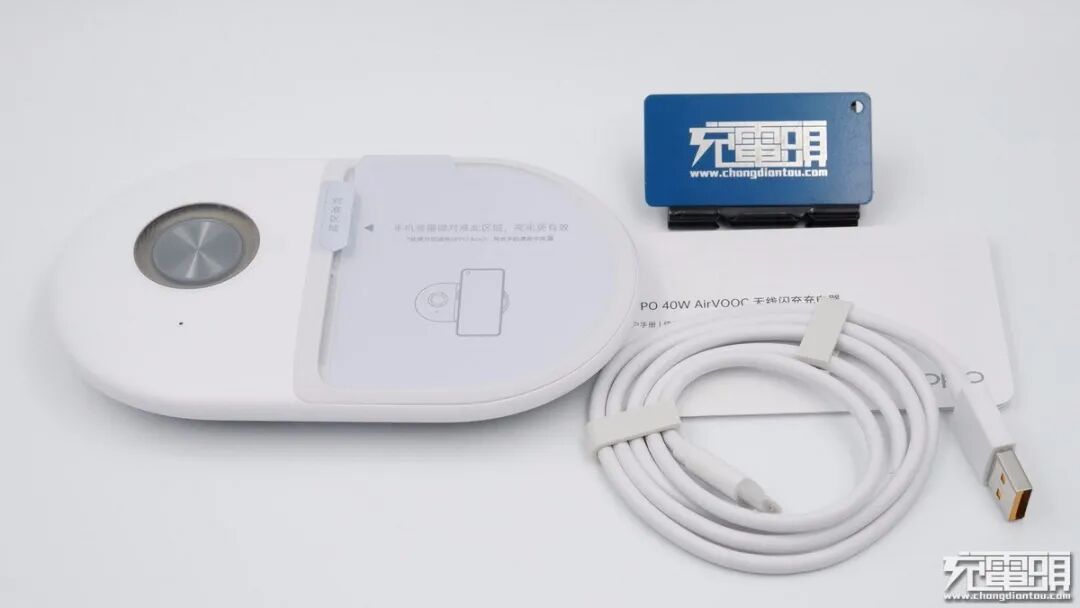

包装内含无线充电器、USB-A to USB-C数据线和用户手册。

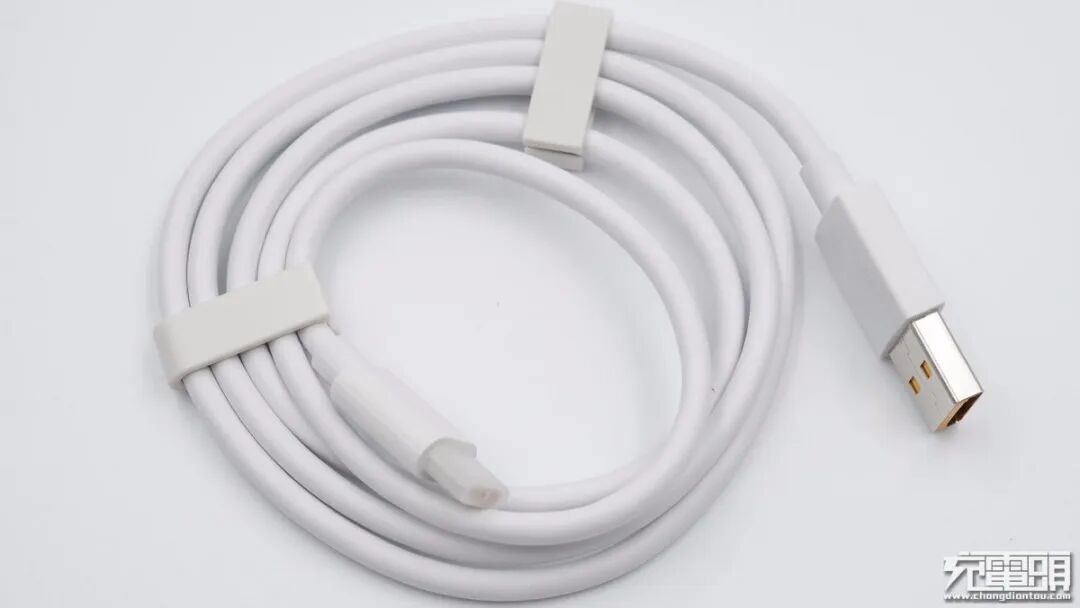

数据线使用两个线夹理线器进行固定整理，线身塑料外皮采用TPE材质，表面光滑做工精致无明显毛刺，USB-C公头套有软胶套保护。

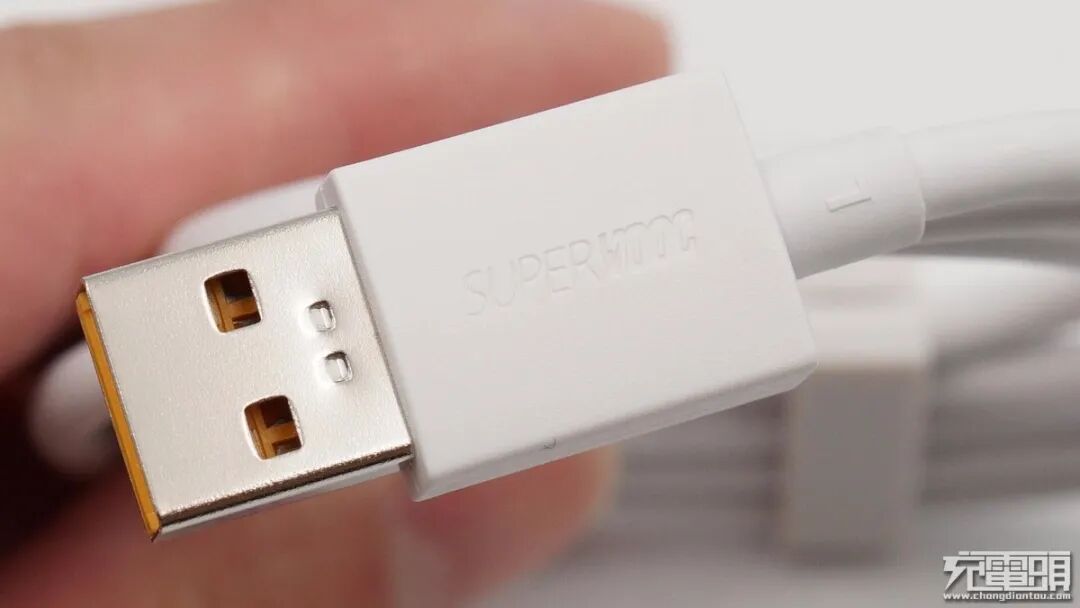

USB-A线头塑料壳磨砂处理增大摩擦力，使插拔更加方便，此外还凹印SUPERVOOC字样。
OPPO这款无线充电器采用卧式跑道造型设计，机身圆润扁平，设计简约。整个机身分为左侧风扇和右侧无线充两部分：左侧风扇部分和背面采用白色塑料外壳，表面哑光处理；无线充放置手机位置是深灰色橡胶，并贴有提示贴纸，印有手机正确放置标识。
左边涡轮风机区域上面是一块透明观察窗，并贴有防刮保护膜，既能保护不受异物入侵的同时还可以观看扇叶动态运转情况。

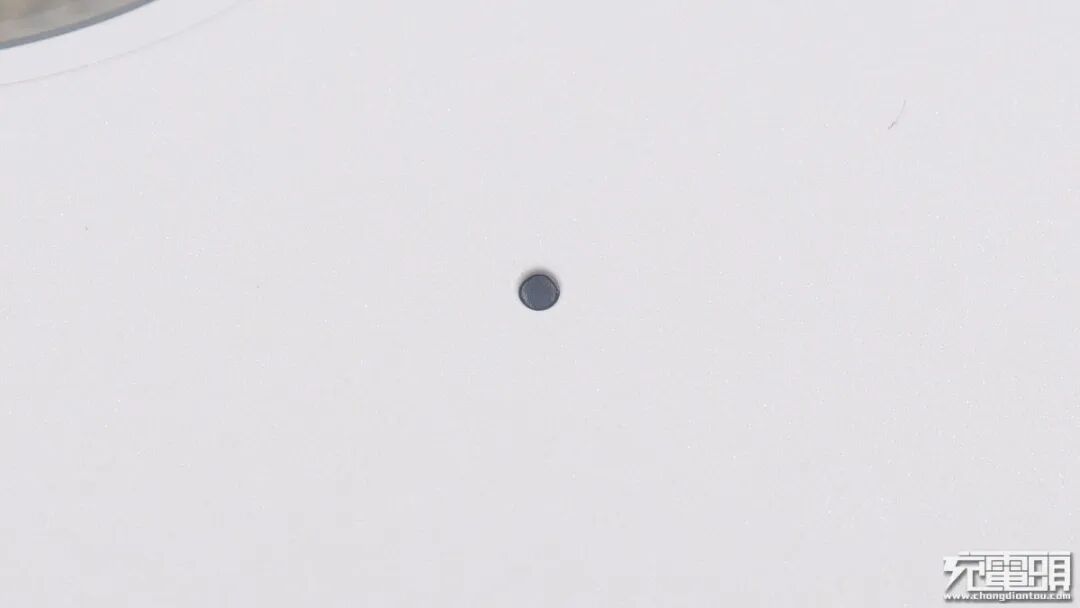

在扇叶下方是一颗白色LED指示灯。指示灯正常工作情况白灯长亮，异常状态下切换到红灯闪烁。

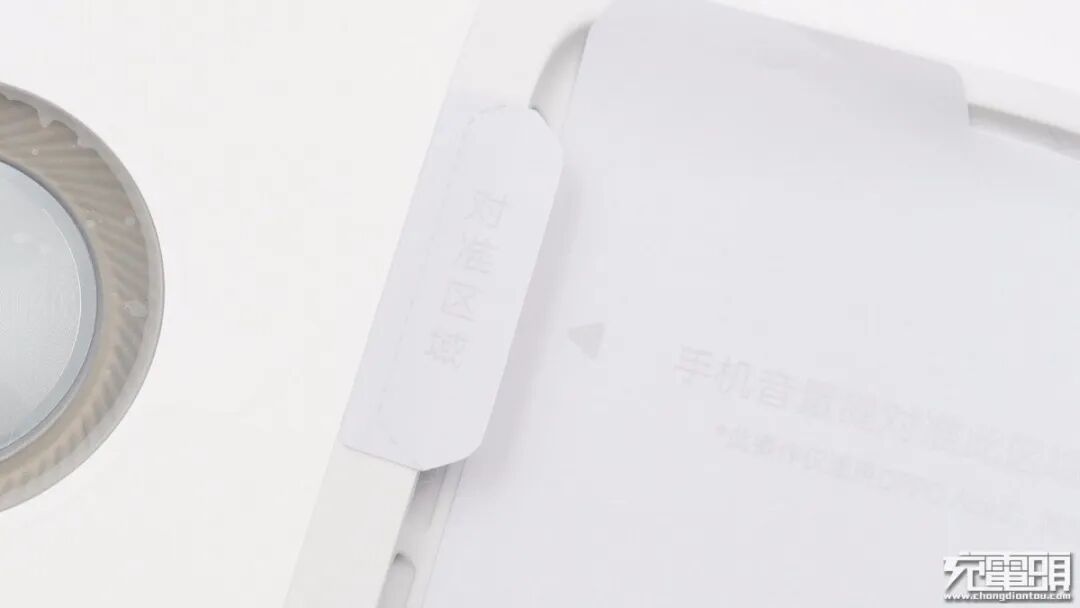

在风扇和无线充交界处贴有提示贴纸，用户在放置手机时将音量调整按键对准贴纸位置，才能获得最好充电效果。

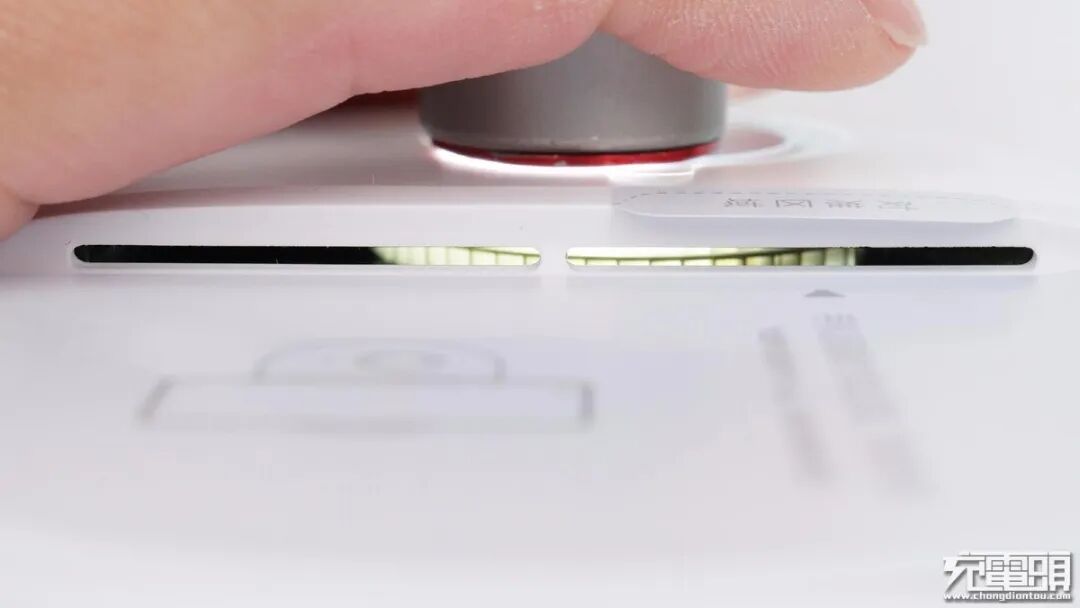

此外该区域外壳上还镂空处理，无线充底部进气，侧面吹出冷风冷却手机。

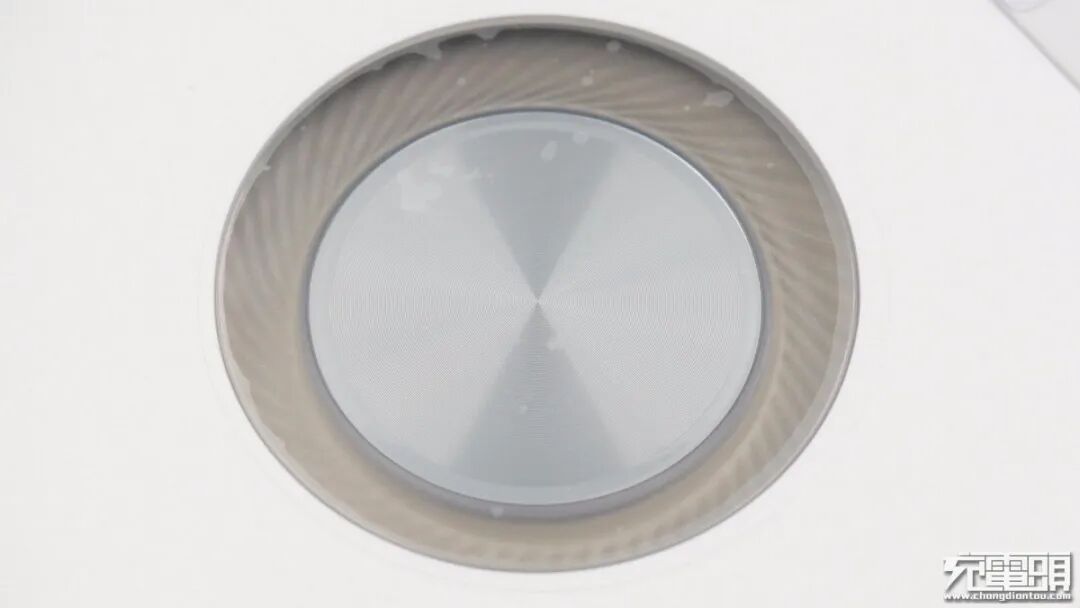

撕掉提示贴纸，无线充区域中心印有AIRVOOC字样。
机身侧面配有一个USB-C输入接口，黑色胶芯不露铜。

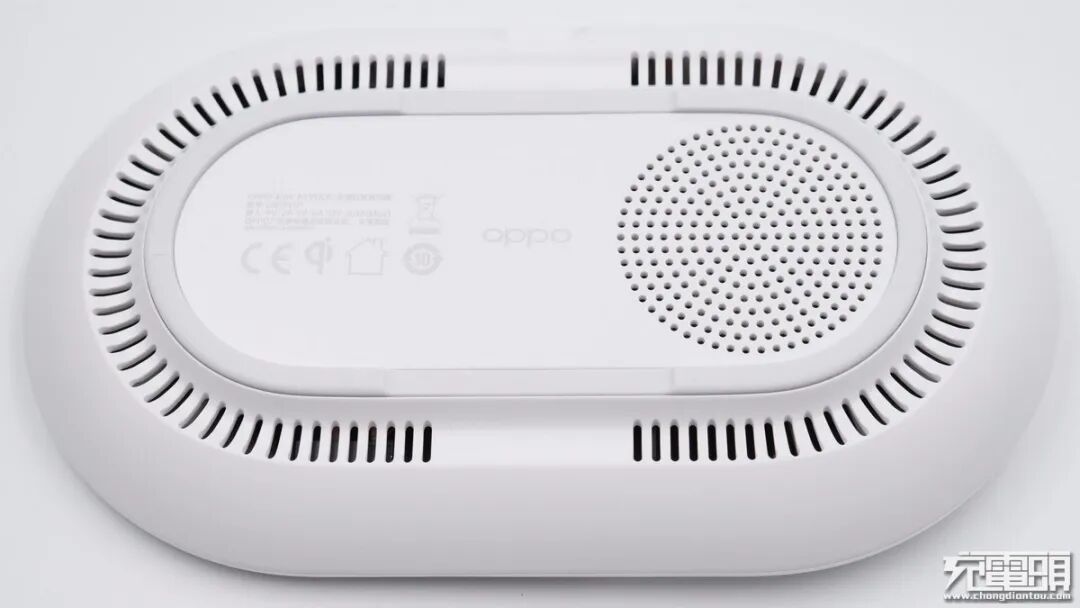

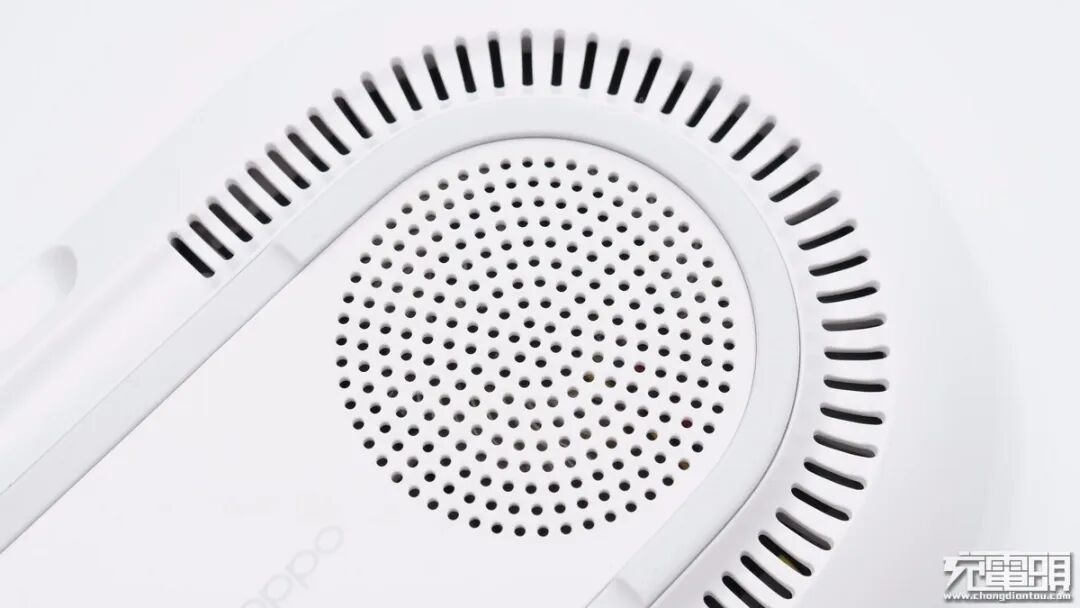

机身底部设计有散热进气孔，防止内部积热，机身壳上还标注产品规格信息
型号：OAWV01
颜色：极地白
输入接口：USB Type-C
输入：9V2A、5V6A、10V6.5A（Max）
产品已经通过了CE认证。
散热区域采用双出风口和流线型风道设计，散热效果更好，提升系统散热性能。
二、OPPO AirVOOC无线充电器拆解

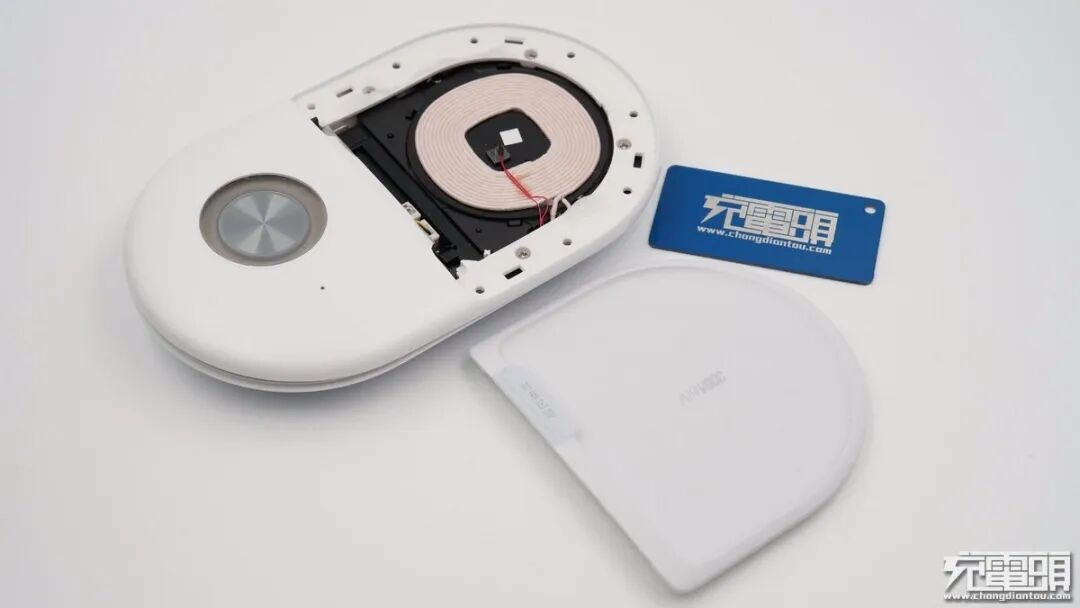

无线充电部分外壳采用卡扣和固定柱进行封装，拆下后发现机身壳边缘还有螺丝进行固定。

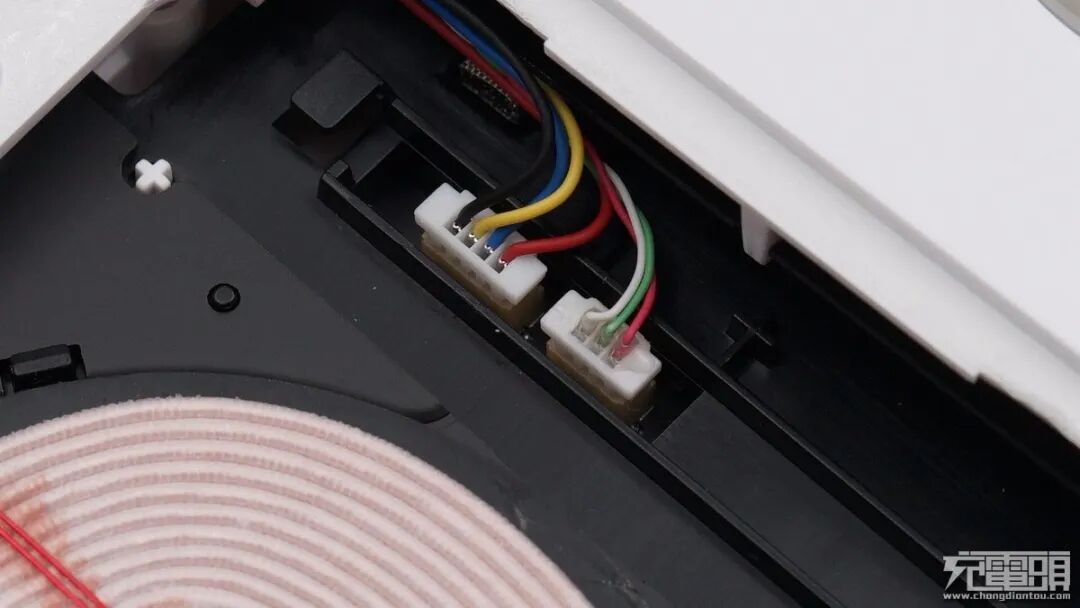

无线充主板上有两组线芯进行连接，四线是风扇，三线是指示灯。线芯头部为可插拔式设计，方便组装。

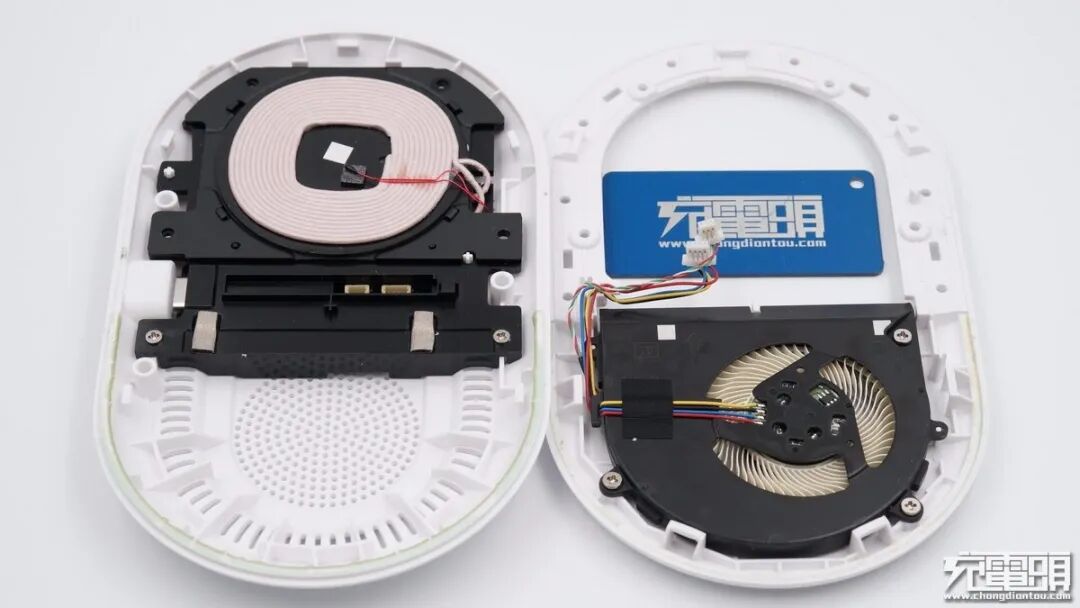

将机身壳拆开，外壳边缘同样采用卡扣进行封装。此外无线充和风扇均使用黑色塑料壳进行固定，塑料壳有螺丝和固定柱固定。
首先先来看看无线充电器部分，无线充电电路上焊接金属屏蔽罩，并且还贴有金属铜箔贴纸。

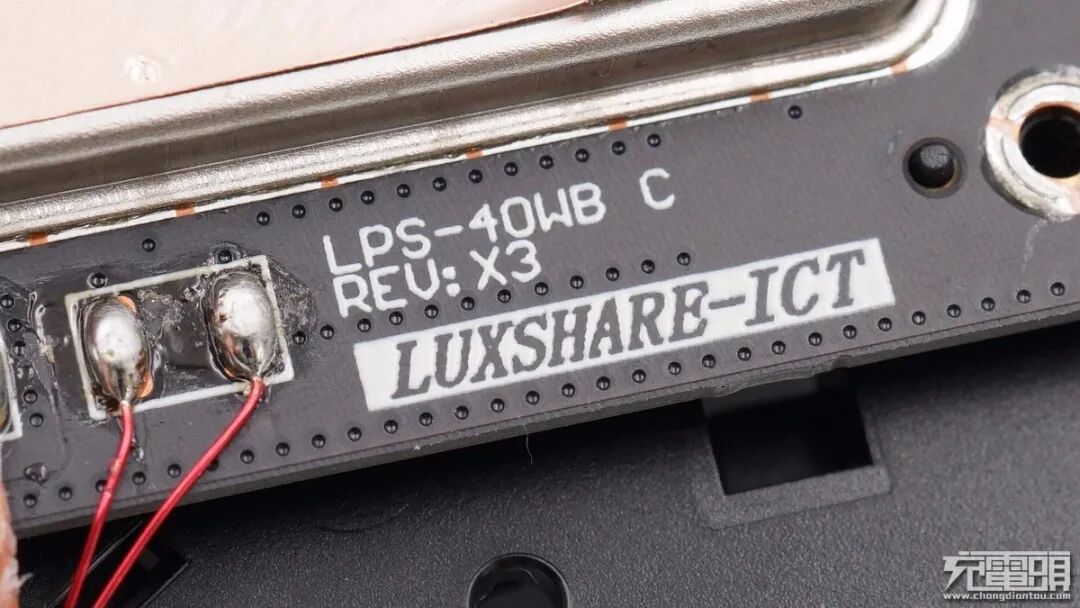

从PCB板上的丝印信息可知，OPPO这款40W无线快充充电器由立讯精密代工。

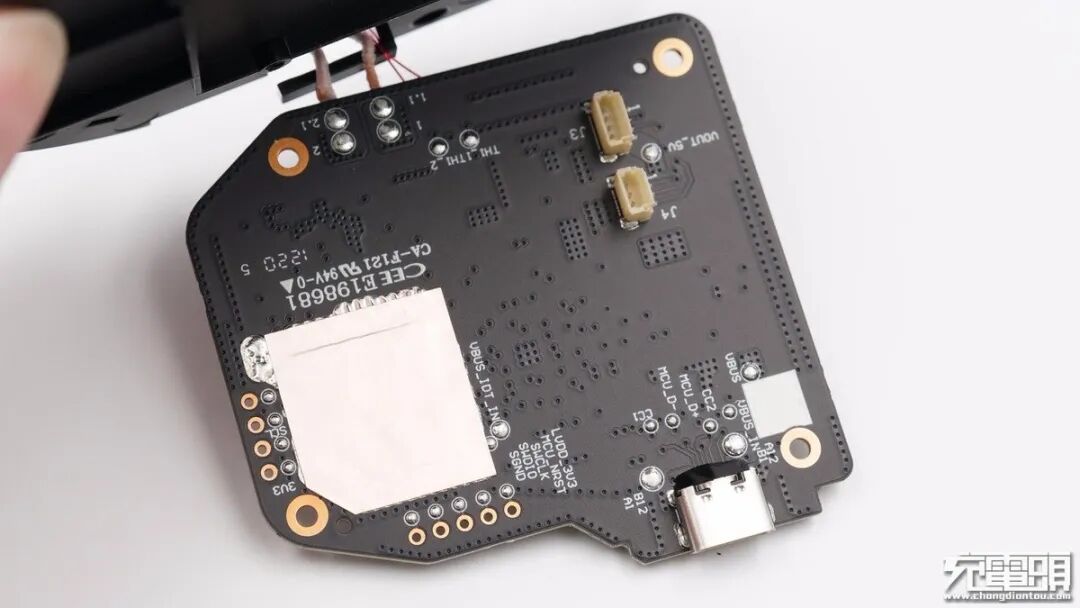

PCB板背面一览，没有焊接有芯片，左下角贴有一块铜箔帮助无线充电主控芯片散热，Type-C母座打胶加固。
USB-C输入接口过孔焊接，金属外壳上凹印KRCONN字样，来自深圳市精睿兴业科技有限公司。

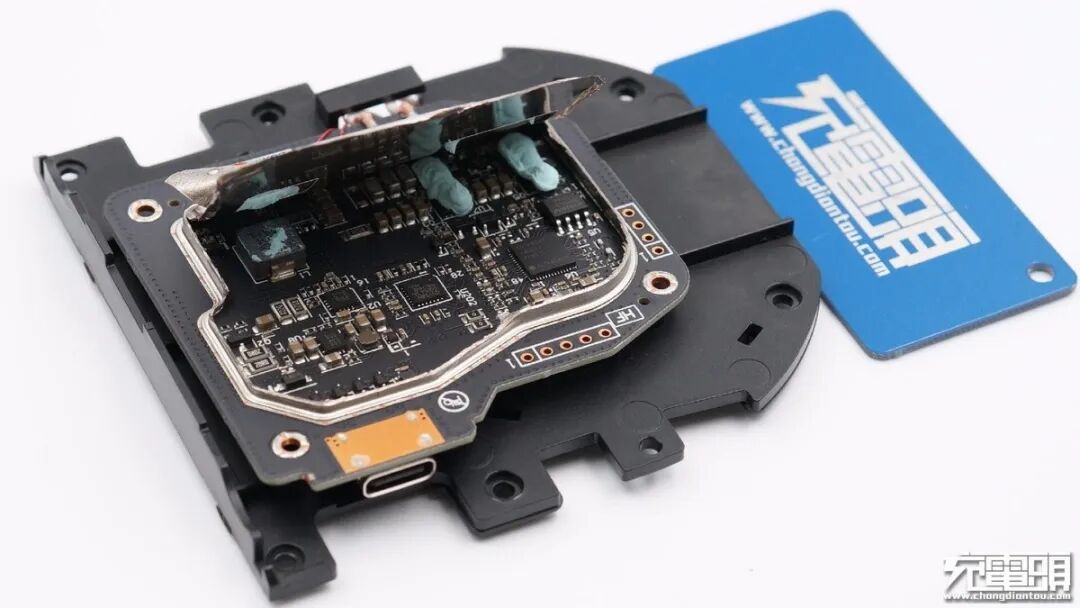

将金属屏蔽罩打开，从电路布局可见，OPPO AirVOOC 40W无线闪充充电器内部主要由供电电路和控制电路两部分构成。其中供电电路部分分为降压和升压两路，降压电路通过MPS降压转换器实现降压转换后，用于给无线充电主控芯片、单片机、散热风扇等部件供电；升压电路则通过TI的升压控制器控制，将输入电压升压给无线充电功率级供电。下面我们从输入端开始详细介绍整个电路及各芯片信息。
MPS MP2491C，6A同步整流降压转换器，将输入降压为无线充电主控芯片等设备供电。

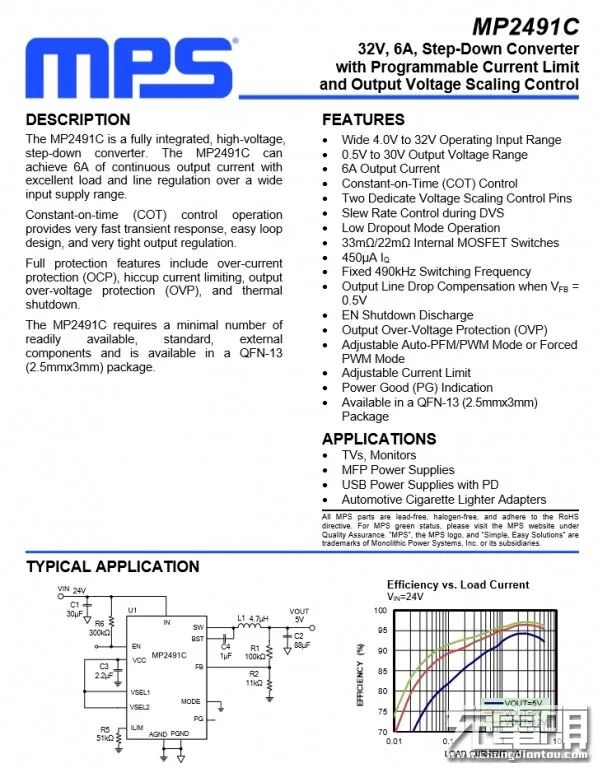

MPS MP2491C详细资料信息。
充电头网了解到，MPS同步降压芯片MP2491C还被紫米45W 1A1C PD快充车载充电器使用过，此外其它同步降压芯片还被贝尔金10W无线充电器、mophie车载无线充电器、mophie三合一无线充电板、贝尔金无线充电板（F7U027）、罗技Powered无线充电座、Native Union无线充电支架等数十款产品采用。
丝印G0718N的主控单片机，负责输入升压控制和风扇转速控制。

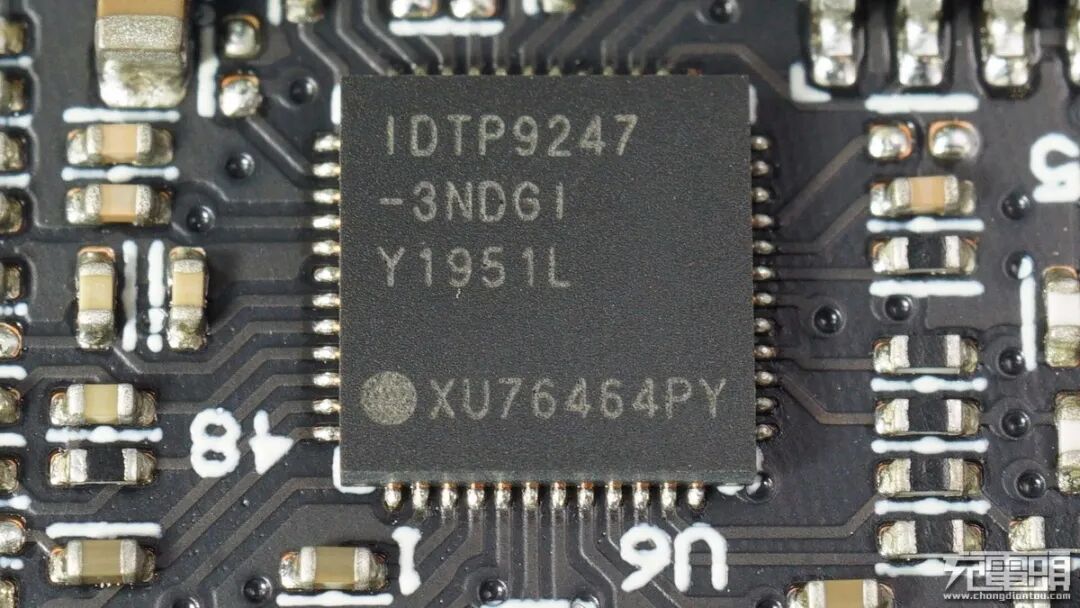

无线充电主控芯片采用IDT艾迪悌IDTP9247，内置功率管驱动，用于无线充电发射控制。
充电头网了解到，IDT无线充电方案还被三星、坚果、小米、中兴、华为等知名品牌的数十款产品采用。

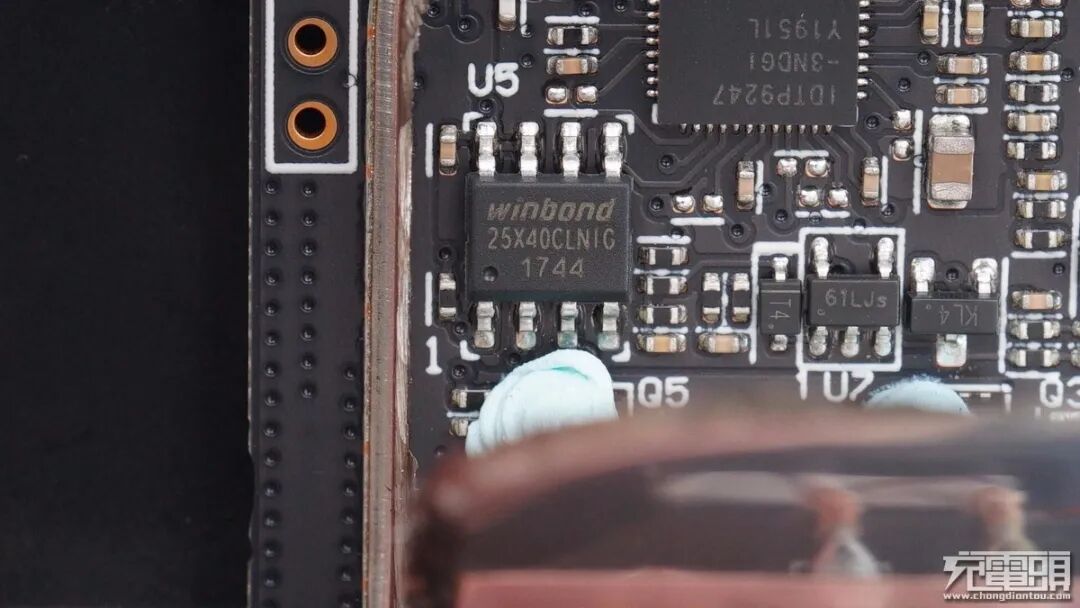

IDT方案特有的外置存储器，采用Winbond华邦串口式 NOR 型闪存W25X40CL，用于存储无线充电配置。

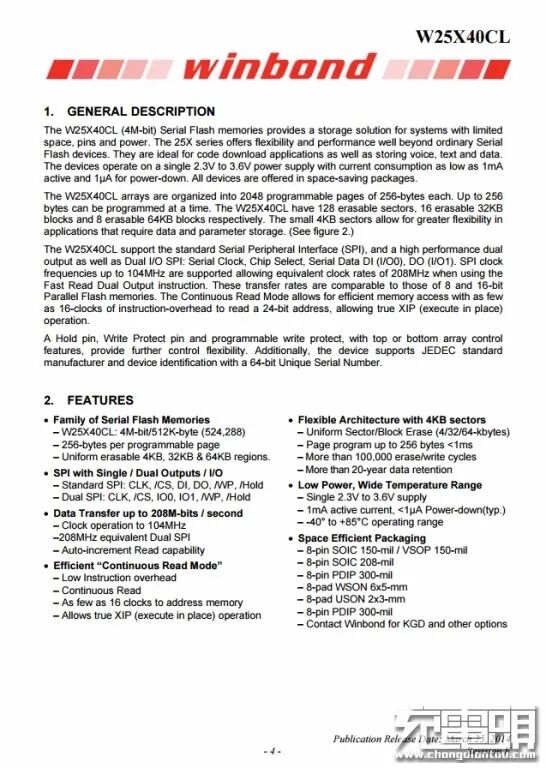

华邦 W25X40CL详细资料信息。充电头网了解到，Winbond华邦W25X40CL还被华为无线快充充电器（CP85）、坚果闹钟式无线充电座、Google Pixel Stand谷歌无线充电器等产品使用。

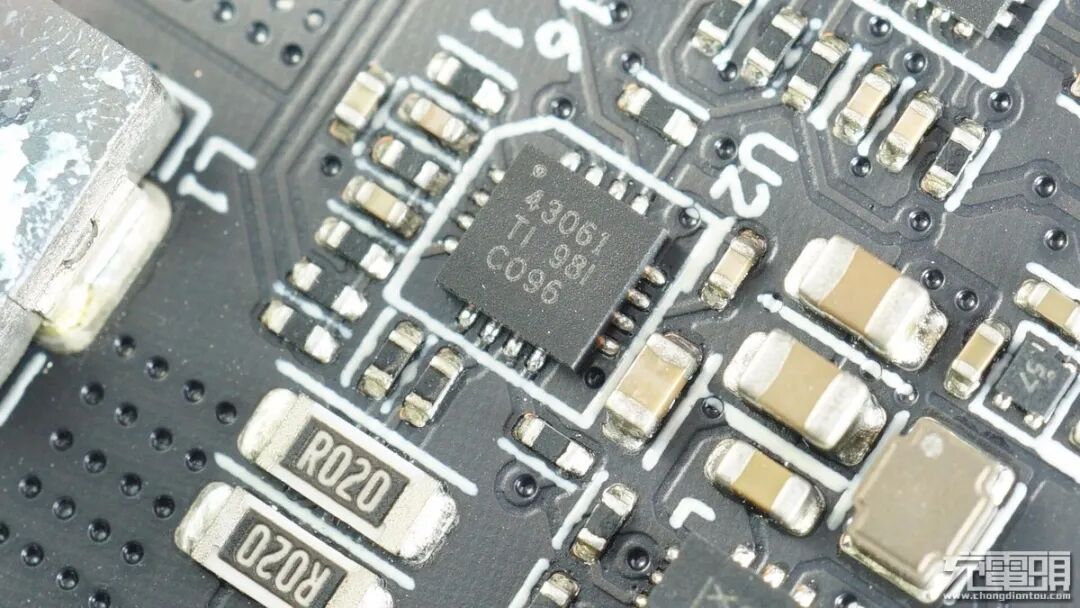

升压电路中采用TI德州仪器TPS43061同步升压转换器。TPS4306x是低IQ电流模式同步升压控制器，支持4.5V至38V（绝对最大值为40V）的宽输入电压范围和高达58V的升压输出范围。同步整流功能可为高电流应用实现高效率，无损电感直流电阻 (DCR) 感测功能可进一步提升效率。该器件产生的功率损耗较低，并且采用带PowerPAD™的3mm × 3mm WQFN-16封装，可以在扩展级温度范围（-40°C至 150°C）内支持高功率密度且高可靠性的升压转换器解决方案。

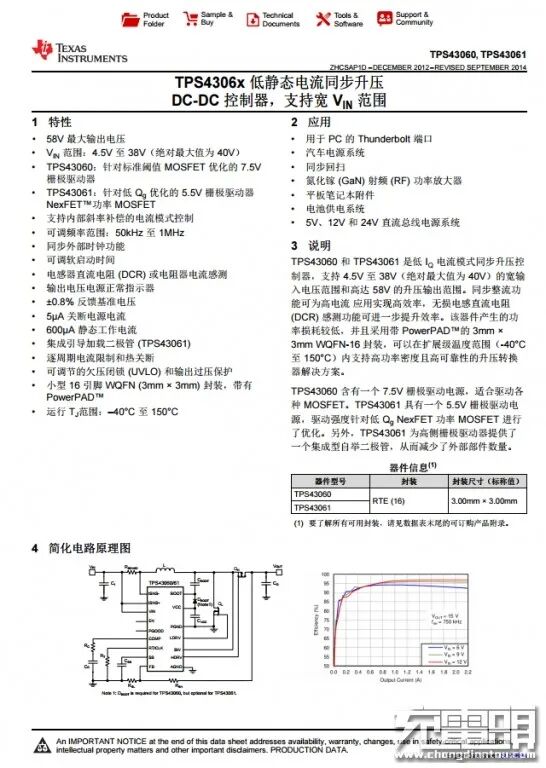

TI德州仪器 TPS43061详细资料信息。

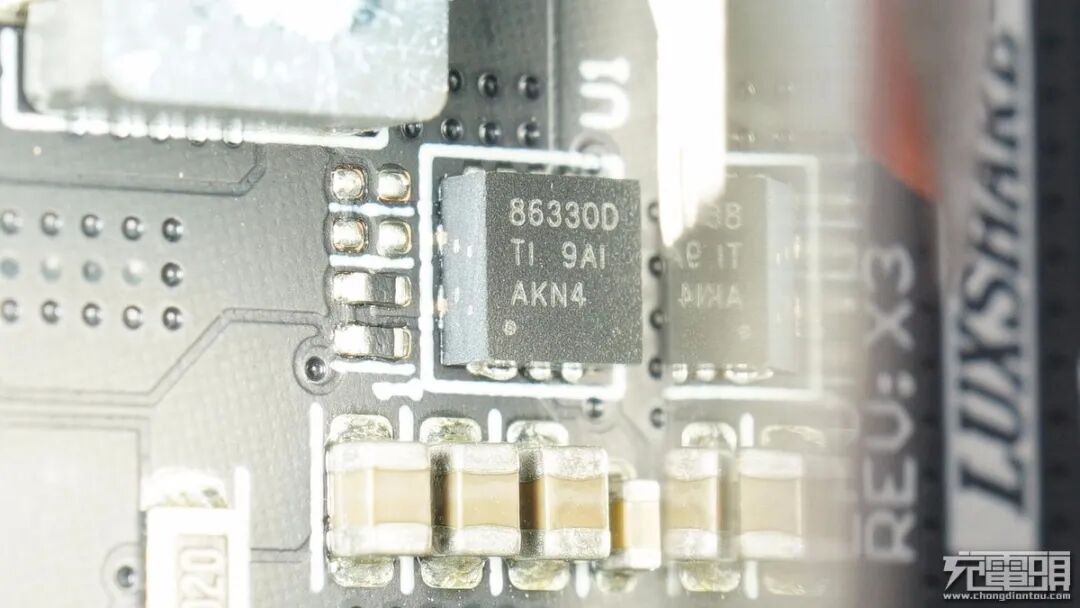

TI CSD86330D 功率模块，在常规封装下集成两个NMOS管，有更低的损耗和更高的效率，同时节省PCB面积，配合TPS43061升压为无线充功率级供电。

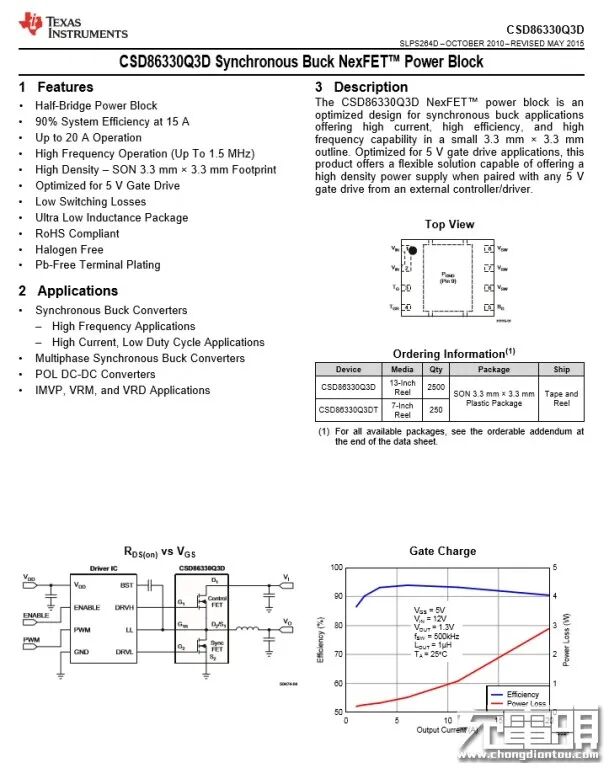

TI CSD86330D 详细资料。

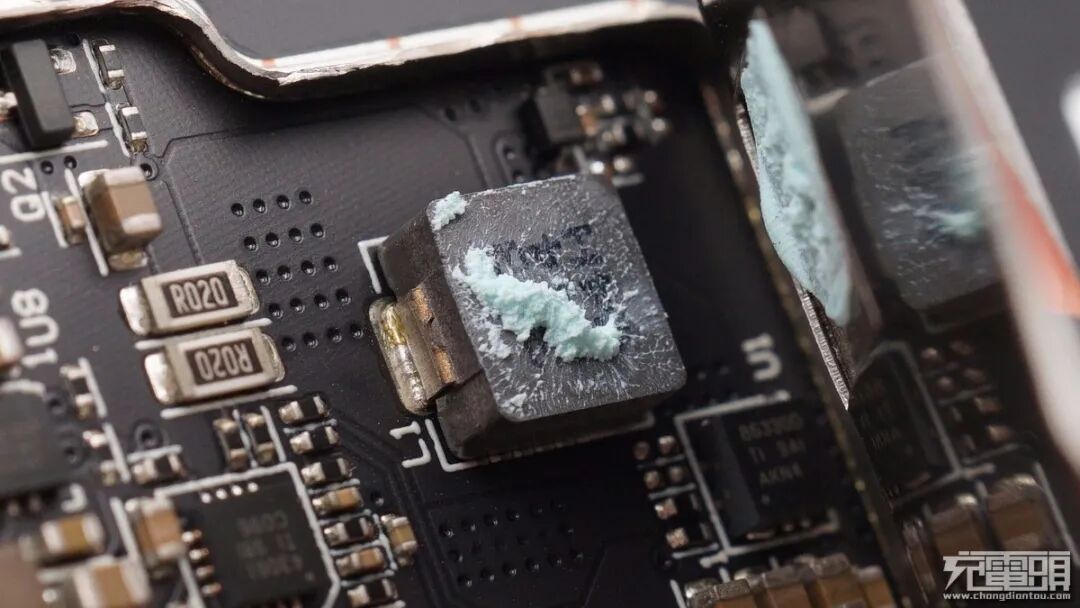

合金电感打胶固定导热，用于无线充电功率级升压。

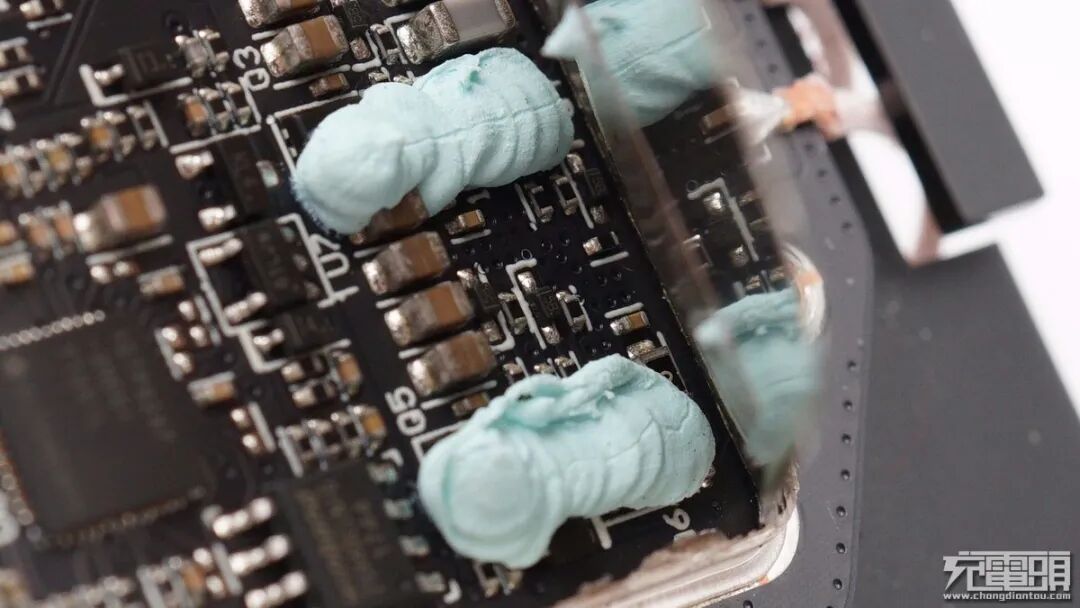

无线充电功率管上涂有淡蓝色硅胶接触屏蔽罩帮助导热。
清理掉硅胶，下面是一颗Vanguard威兆半导体的VS3618AE MOS管，NMOS，耐压30V，导阻6mΩ，共有四颗组成H桥，用于无线充电线圈的驱动。

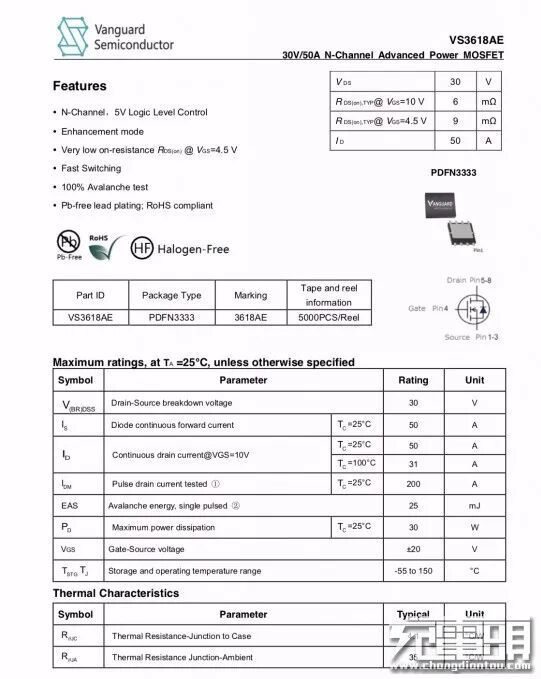

威兆VS3618AE资料信息。充电头网了解到，采用威兆VS3618AE的产品还有华为40W超级快充立式无线充电器、华为27W超级快充无线车充、小米无线车充、小米无线充电宝、坚果饼式无线充电座、魅族无线充电器。同时该MOS还可用于PD快充领域，曾被紫米10000mAh移动电源、小米65W USB PD快充充电器、onn 18W USB PD快充充电器等数十款产品采用。
三颗白色NPO谐振电容并联。
主板另一面放置无线充电线圈进行输出，并配有热敏电阻进行温度监控。
无线充电线圈紧密绕制，做工扎实。

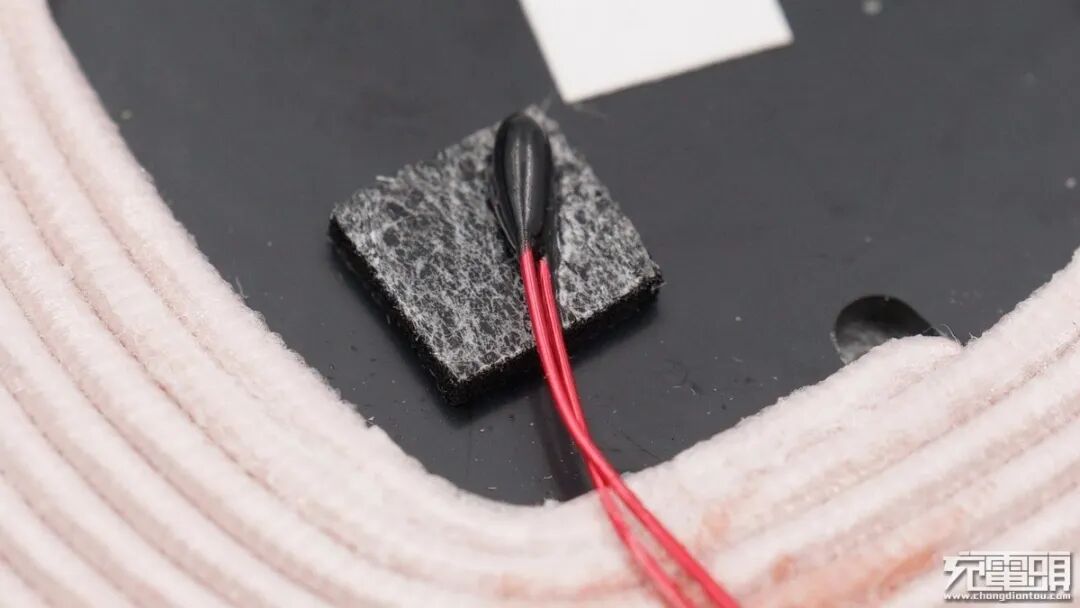

热敏电阻头部贴在双面胶上固定。

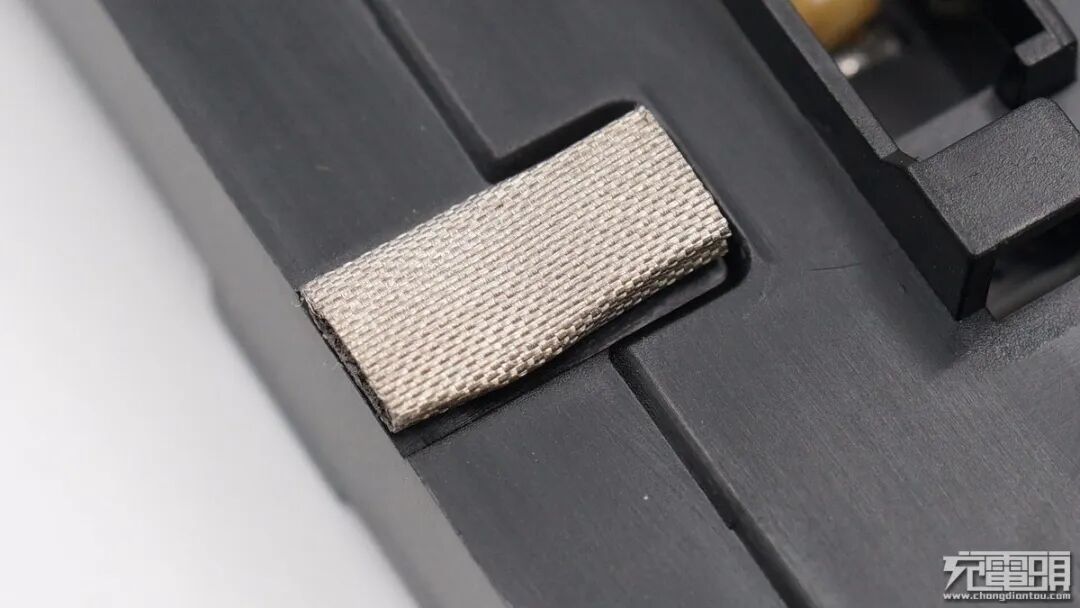

塑料壳边缘有导电布接地。

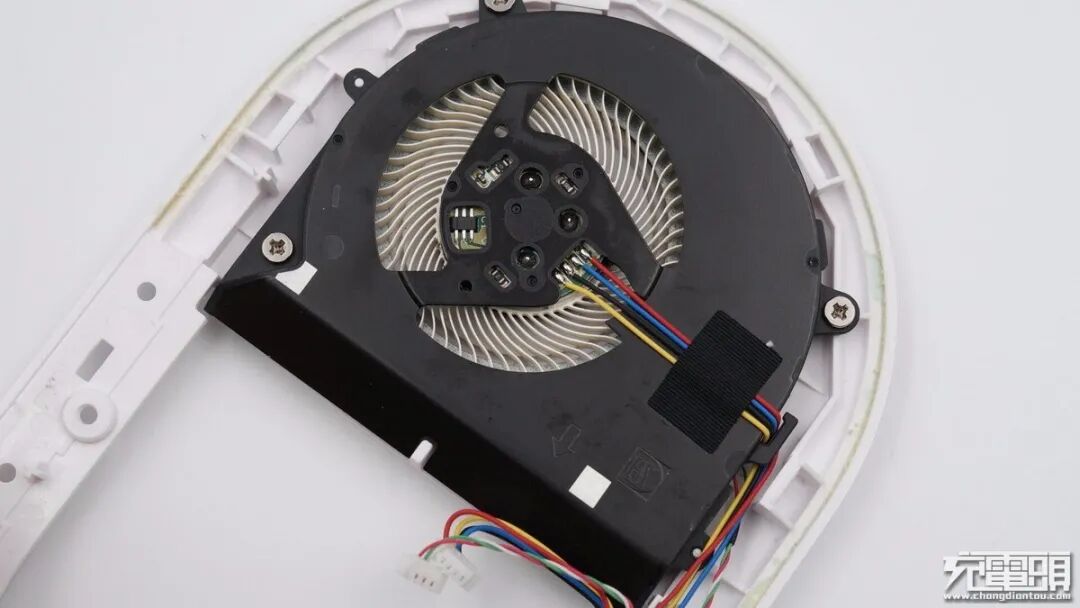

最后再来看看风扇设计做工，风扇壳使用螺丝进行固定，线芯粘贴胶带固定。

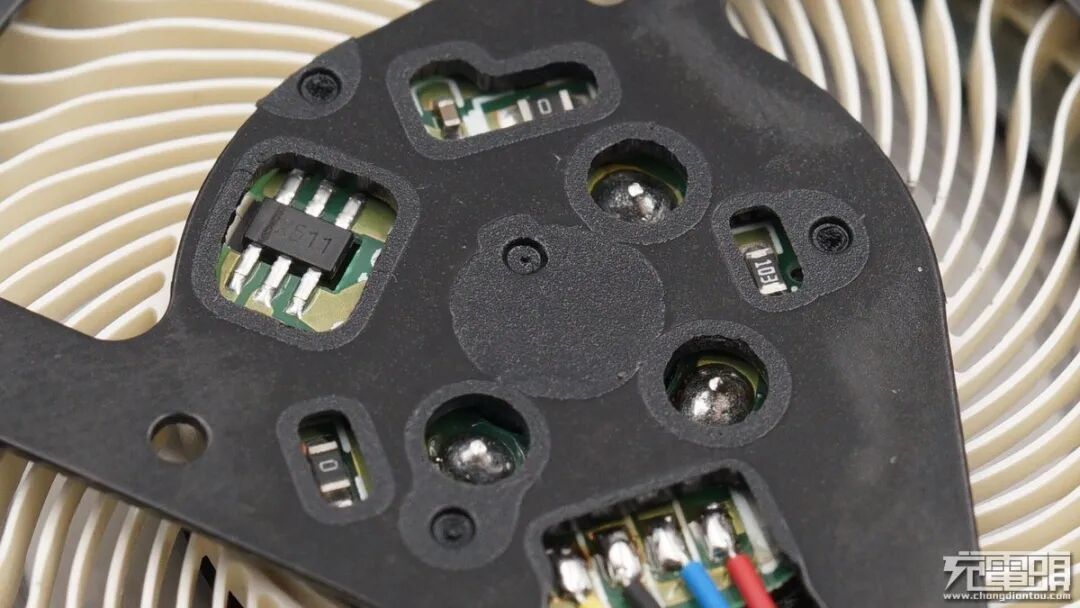

风扇中心区域特写，所有器件和焊盘上方均镂空处理降低厚度，线芯焊点饱满。

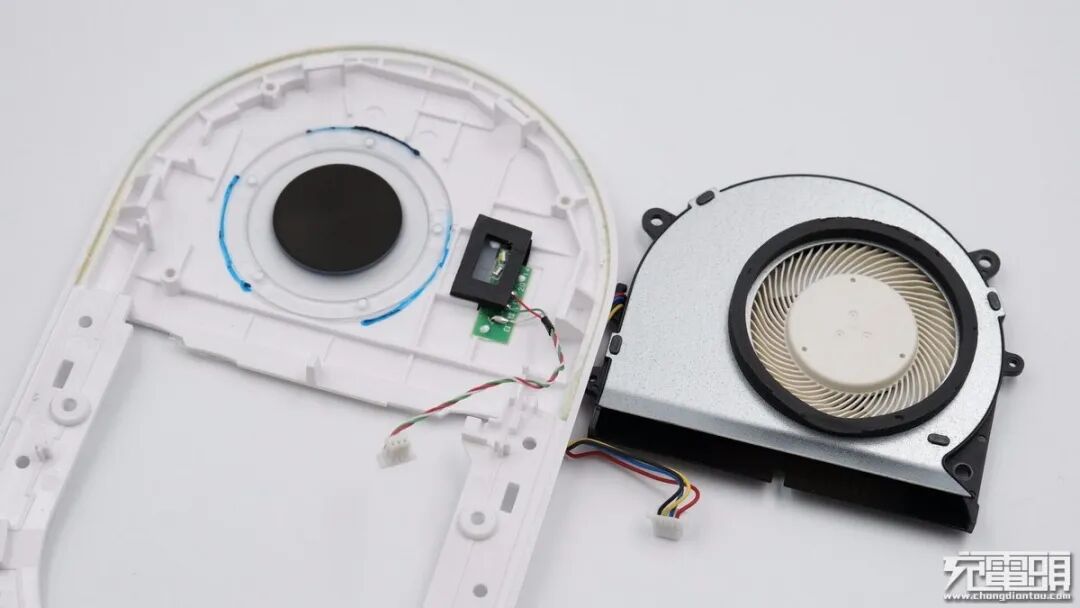

将风扇拆下，另一面有环形密封胶圈密封起来，底部进气。

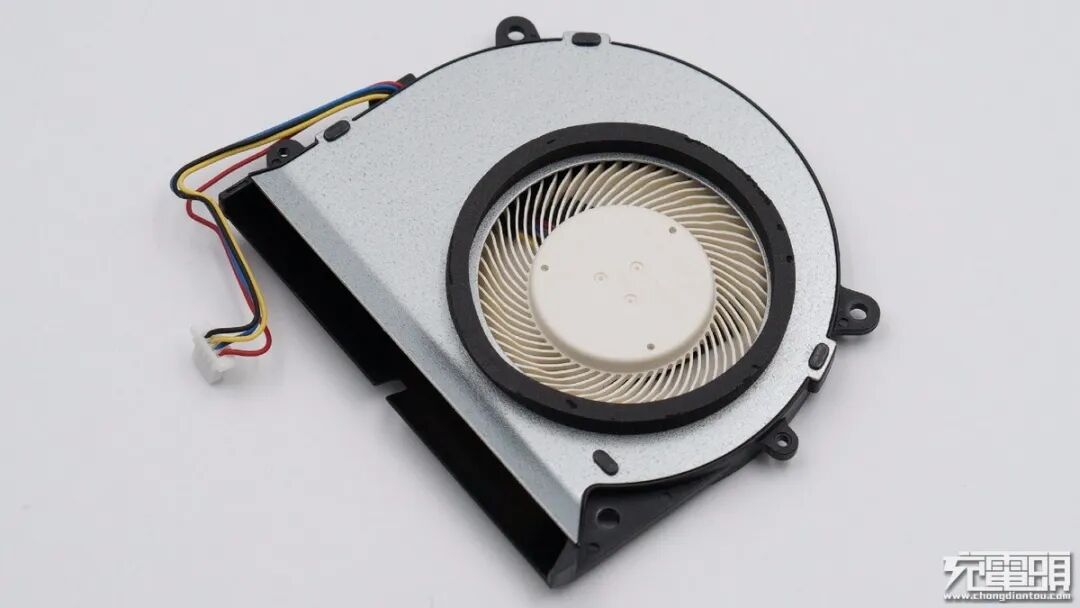

风扇特写，扇叶设计更薄更密，有效增强产品散热性能。
观察窗特写，可以直观的观察到风扇的运转情况。
这里是观察窗的指示灯。

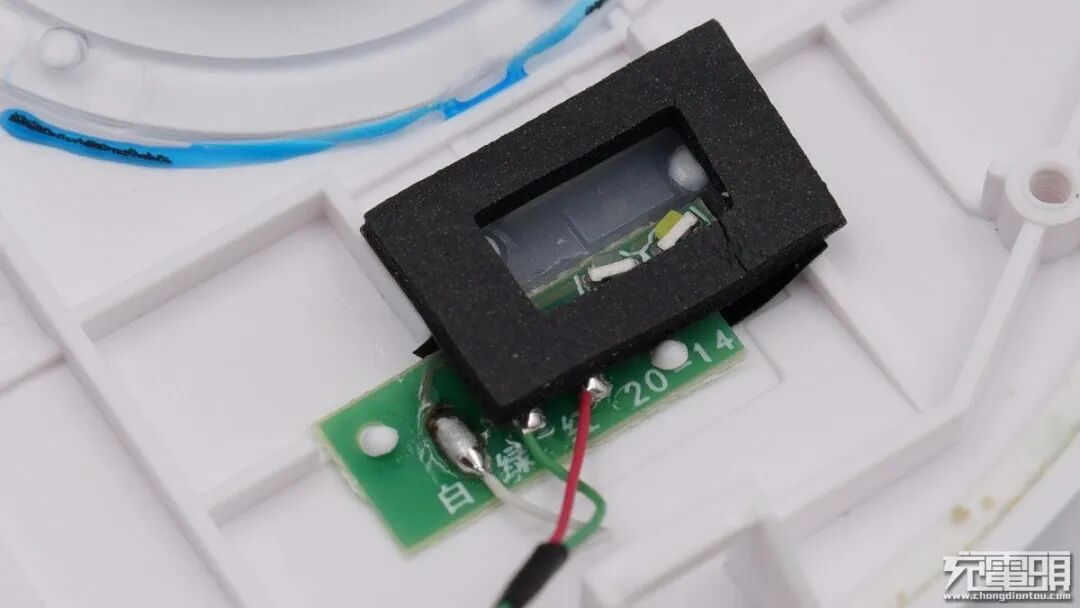

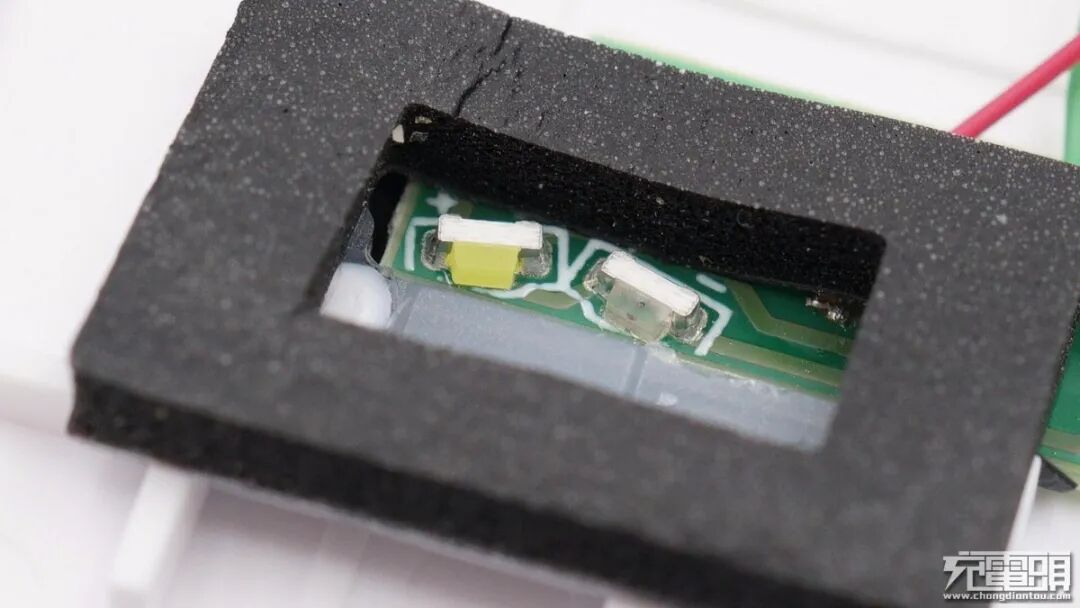

两颗LED灯周围有泡棉围住，避免漏光。

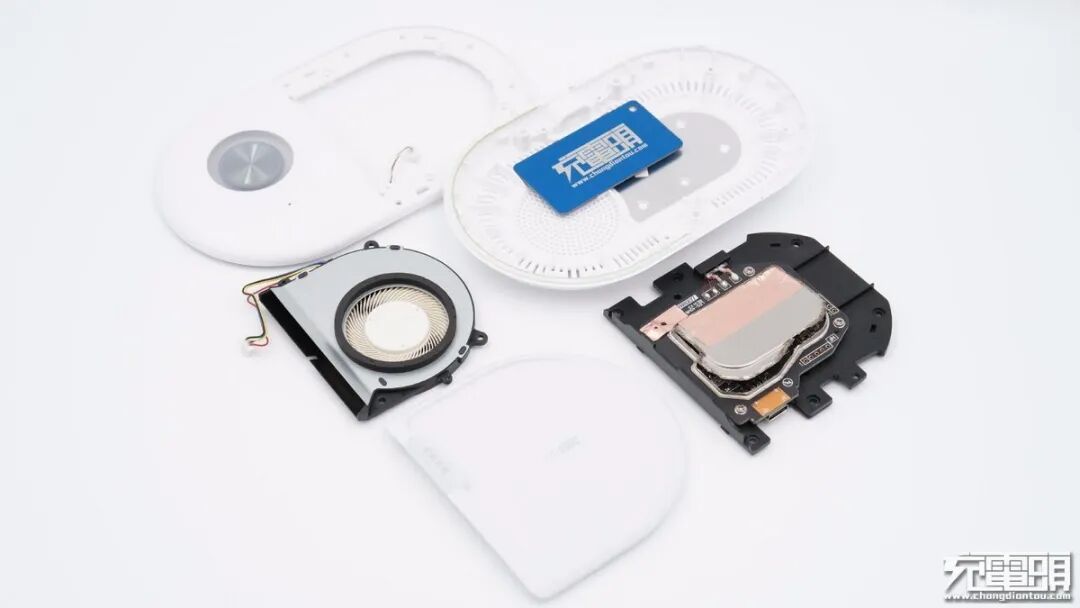

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，OPPO 40W无线快充充电器内部风扇和无线充两部分之间通过导线插拔式连接，设计简单组装方便。无线充电部分采用了降压供电和典型的DC-DC升压和发射输出架构，其中降压电路采用了MPS MP2491C同步整流降压转换器；升压电路里采用了TI TPS43061同步升压转换器搭配自家CSD86330D功率模块升压为发射端线圈供电，并由无线充主控芯片IDTP9247控制威兆的线圈驱动MOS管进行输出。
降热方面，OPPO采用了自研蝶翼风冷技术，而且风扇扇叶设计得很薄很密，其中一面还被透明塑料观察窗封闭起来，底部进气，细节到位，整体搭配下来大大增强了产品散热性能。产品由立讯精密代工，无线充电线圈绕制紧密，导线焊接牢固，整体做工扎实。
OPPO这款40W无线闪充充电器机身扁平圆润，表面哑光处理，不仅使用手感好而且携带也方便。产品将40W无线充和散热功能结合在一起，不仅充电速度快而且将温度控制的很好，是OPPO Ace2最好的无线充电伴侣。
