拆解报告：奈特科尔10000mAh 18W双向快充移动电源
---- 充电头网拆解报告 第1240篇 -----
最近我们拿到了NITECORE奈特科尔一款10000mAh 18W双向快充移动电源，这款移动电源机身壳采用碳纤维复合材料制造，比市面常规10000mAh容量移动电源更轻更小，而且对电芯有更好的保护。
此外产品配备目前市场热门的1A1C接口，支持最大18W快充，双向快充无论是给充电宝蓄电还是给设备充电，速度都很快。下面小编就对这款产品进行拆解，一起来看看里面用料做工如何。
一、奈特科尔10000mAh双向快充移动电源外观

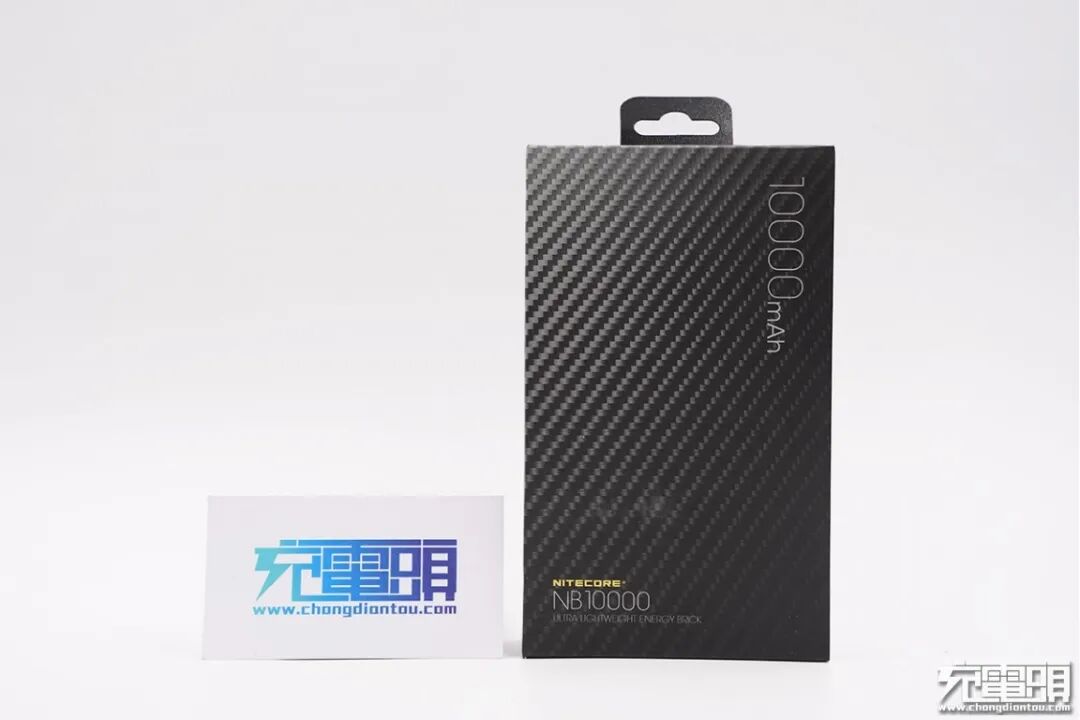

包装盒为黑色配色，表面有条纹设计，顶部带有挂钩，整体神秘感十足。包装盒正面印有NITECORE品牌、10000mAh容量等信息。

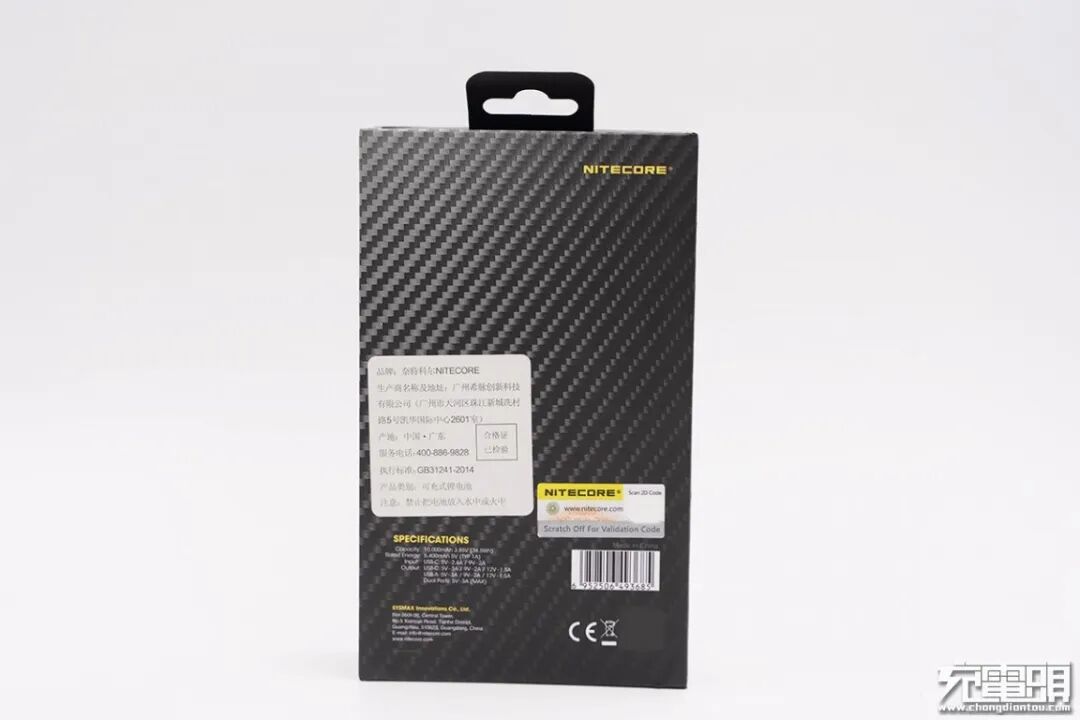

背面贴有品牌商信息贴纸，并标注了移动电源相关参数信息。

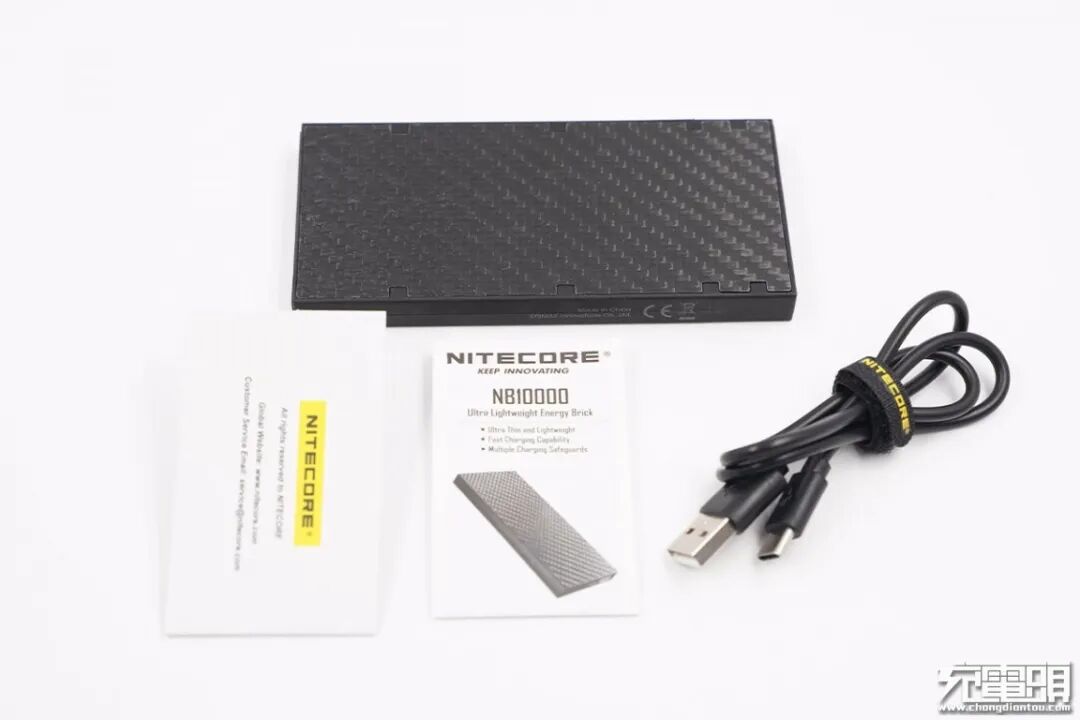

包装内全部东西一览，包括移动电源、USB-A to USB-C数据线、保修卡和使用说明书。

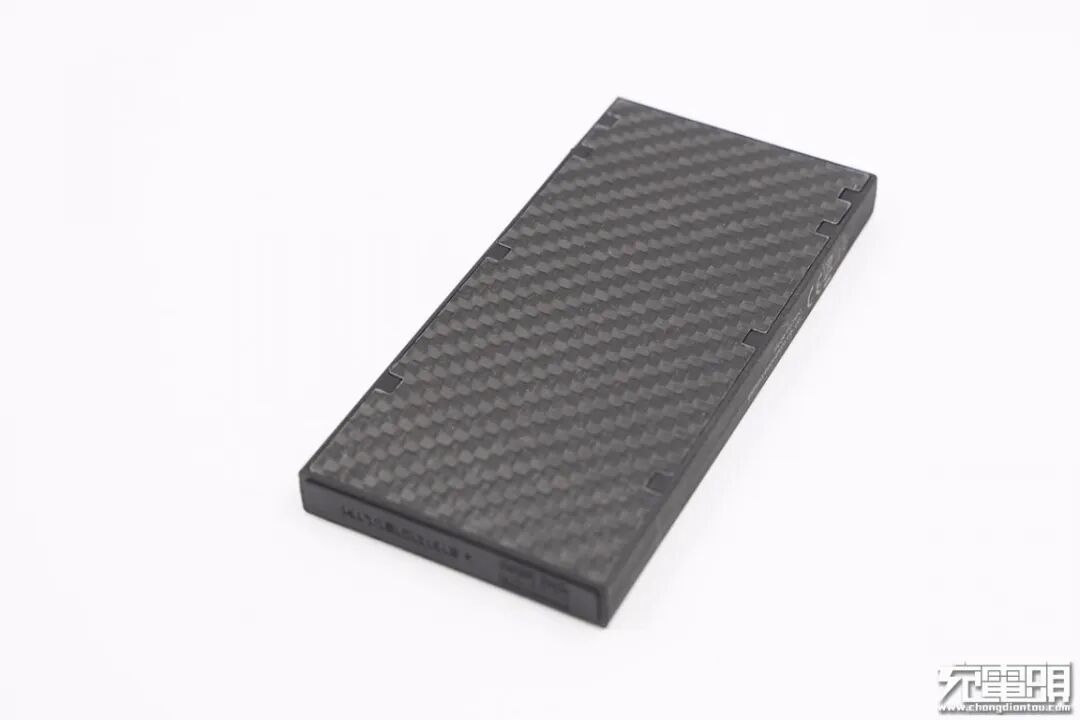

奈特科尔这款移动电源机身扁平方块造型设计，边角分明。黑色质感外壳搭配碳纤黑科技纹理，外形简约美观且使用手感好。

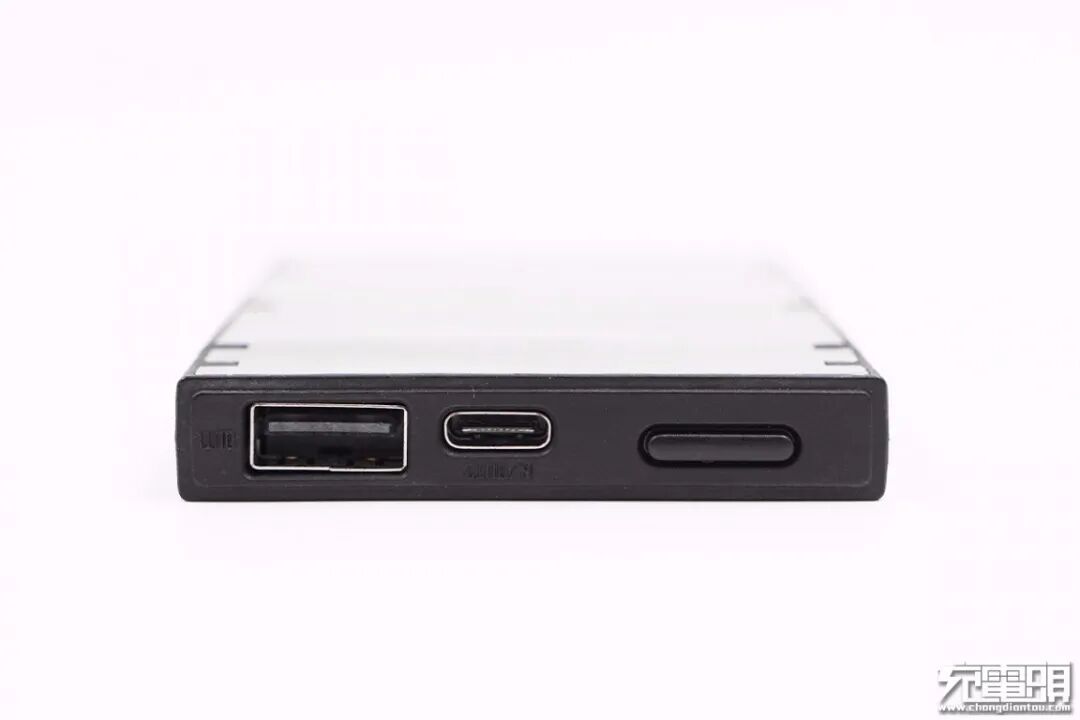

输出顶面设有USB-A输出接口、USB-C双向快充口和电源键。
底部凹印NITECORE品牌和NB10000字样。

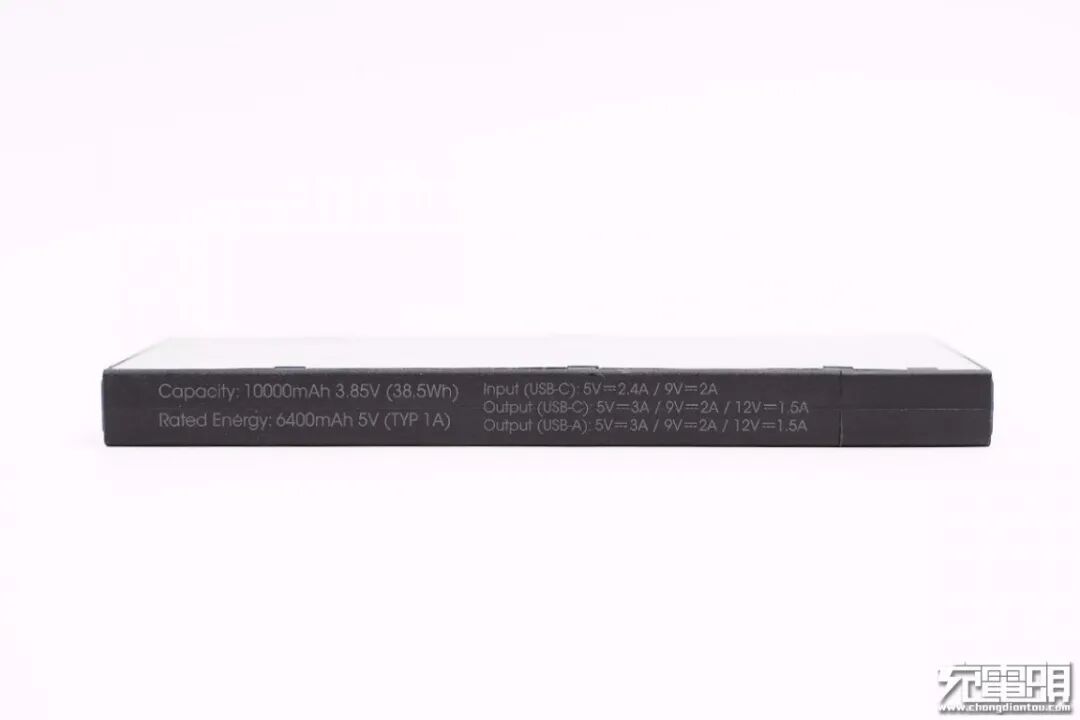

侧面标注产品的参数信息：电池容量：10000mAh/3.85V/38.5Wh，移动电源内部采用高平台电池；额定容量：6400mAh（TYP 5V1A）；输入：5V2.4A或9V2A；USB-C/USB-A输出：5V3A、9V2A、12V1.5A。

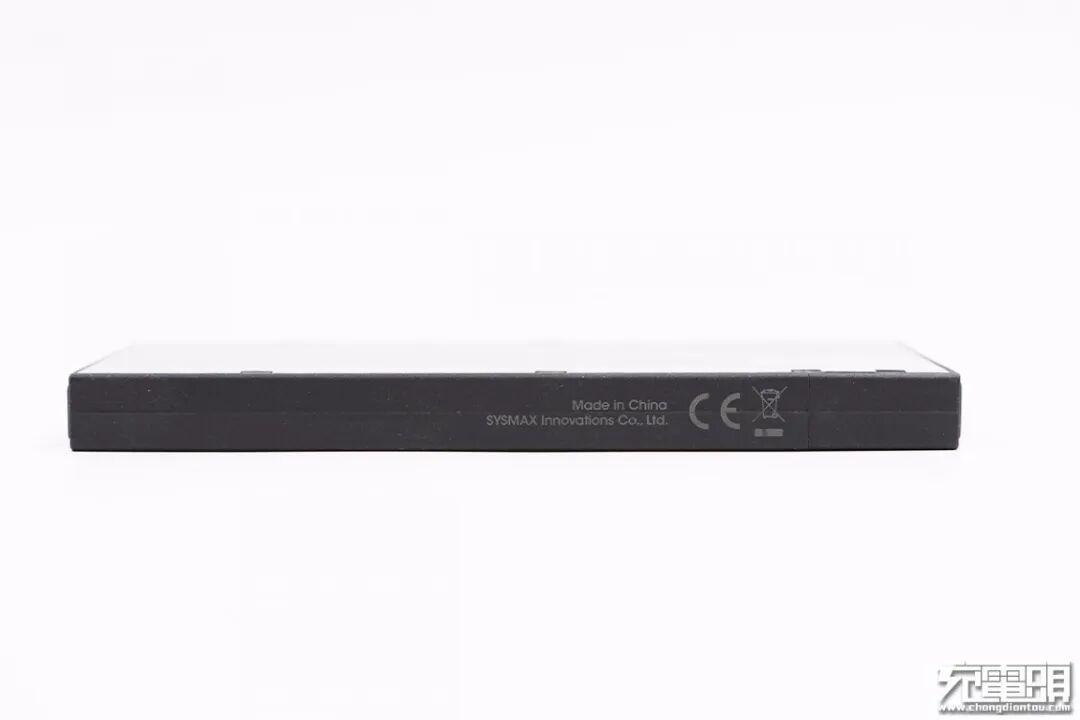

从另一侧可以知道移动电源已经通过了CE认证。
和iPhone 11 Pro大小比较，这款移动电源要小一些。

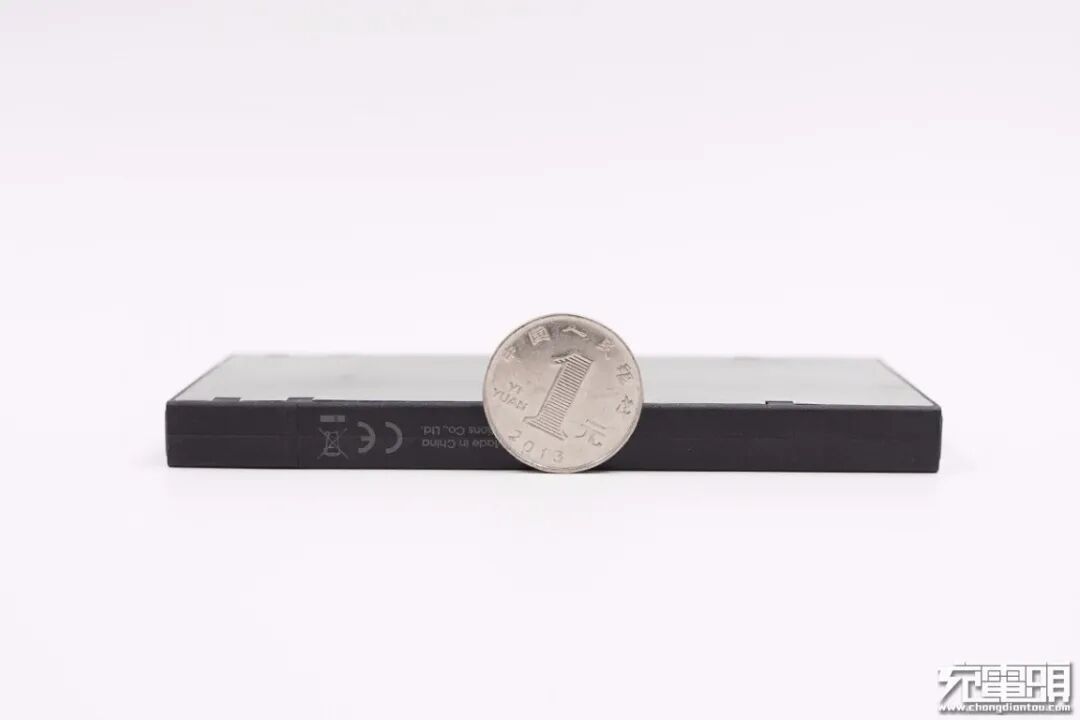

机身厚度仅为一元硬币直径的一半。

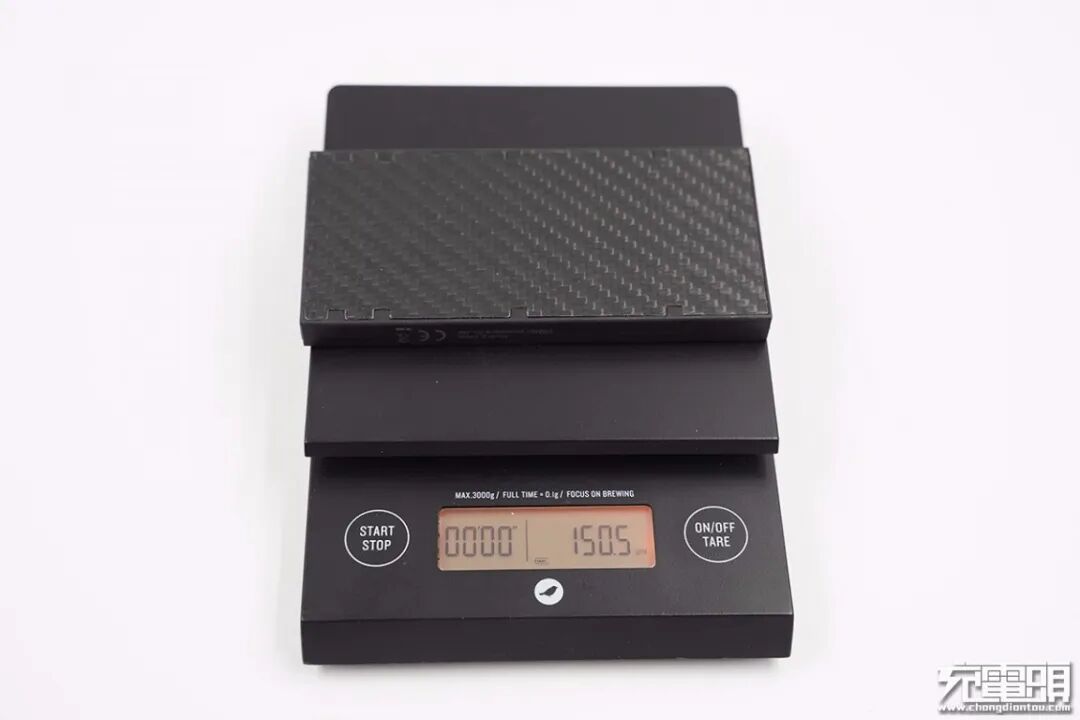

净重约为151g。

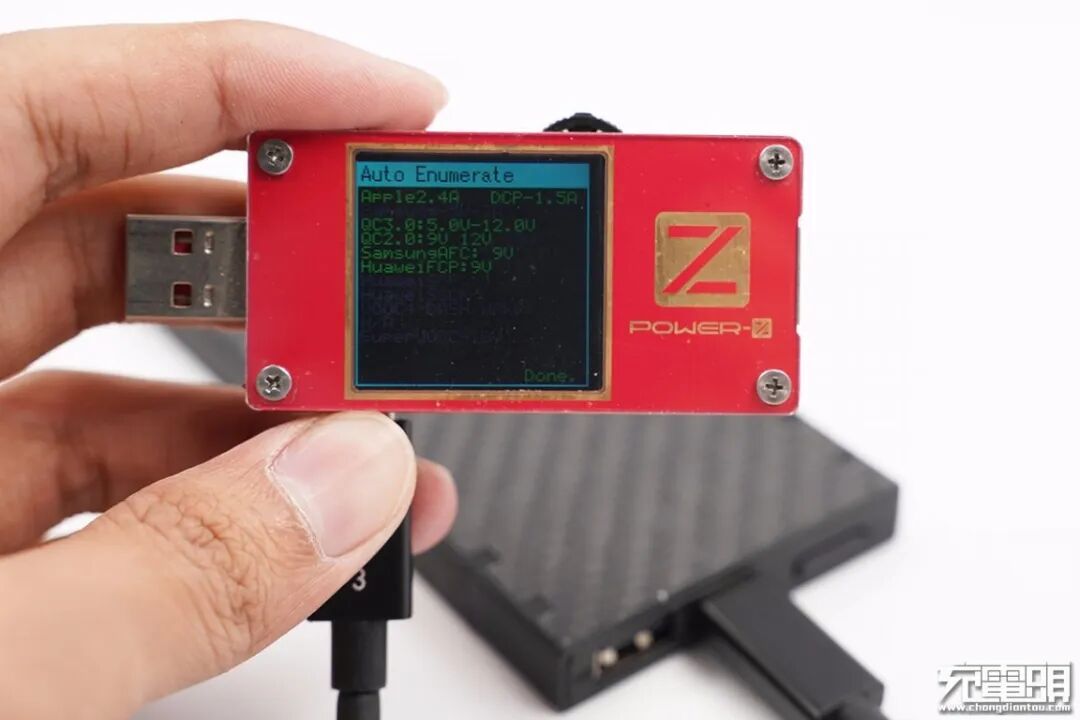

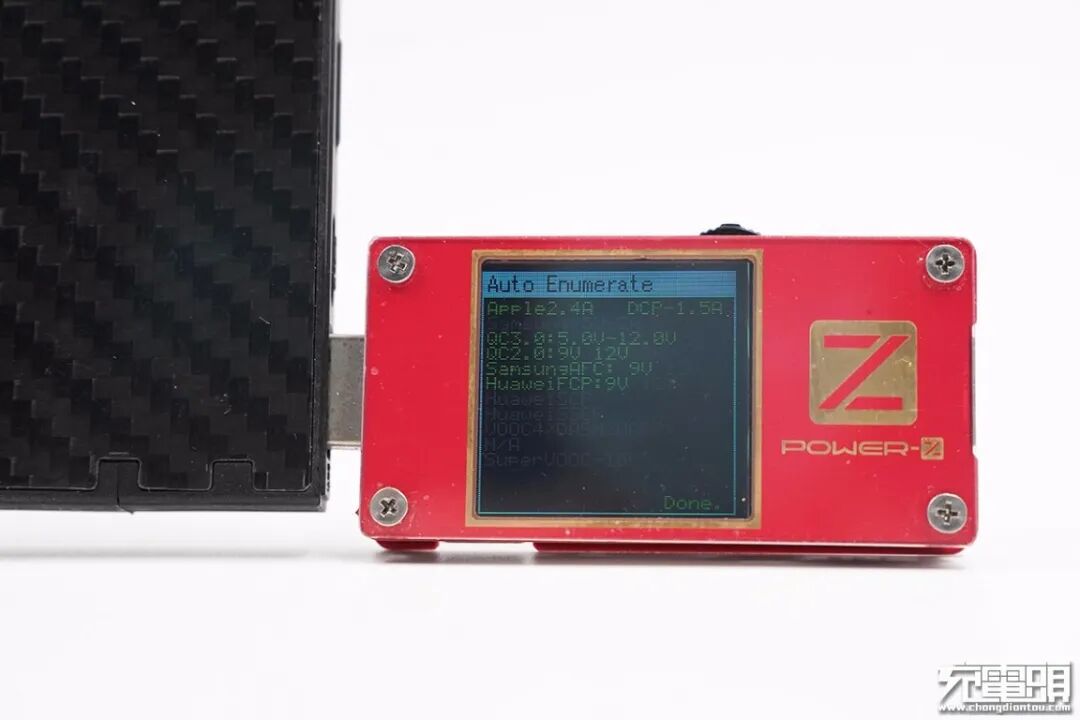

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。
使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示同样支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议。

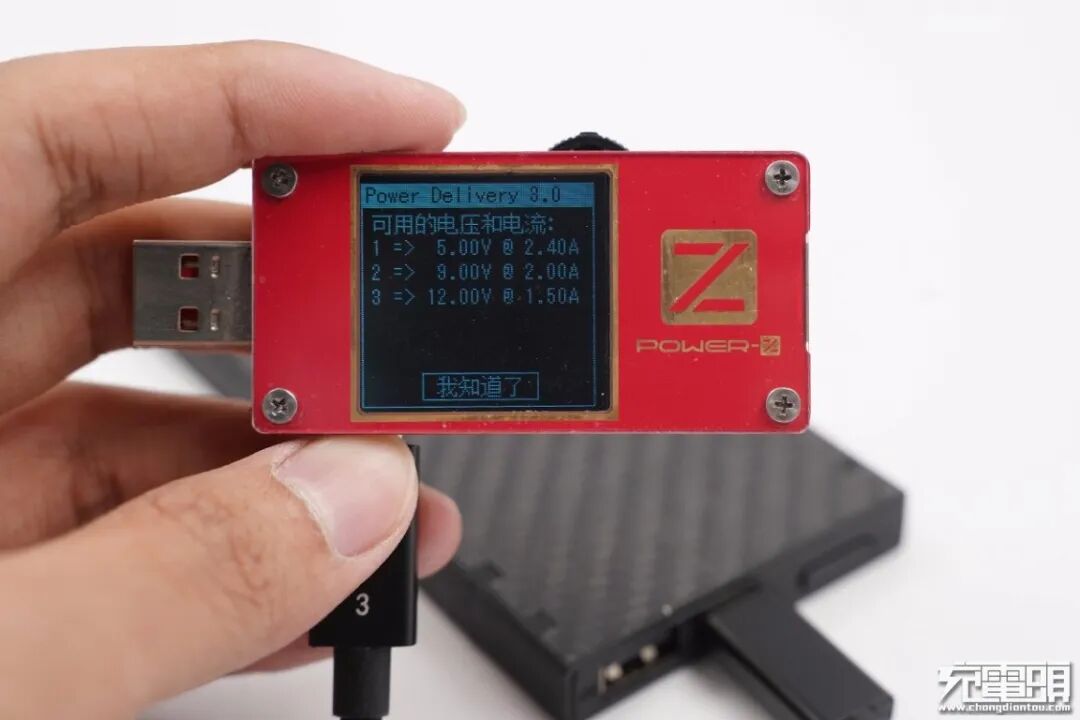

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/2.4A、9V/2A、12V/1.5A三组固定电压档位。
二、奈特科尔10000mAh双向快充移动电源拆解
机身壳由碳纤维复合材料的外框和两块冲压成型编织碳纤维板材组成，板子上打胶固定，边缘有内凹槽。得益于碳纤维材料高强度，外壳厚度可以更薄。和常规移动电源外壳相比，大大降低了重量和体积。

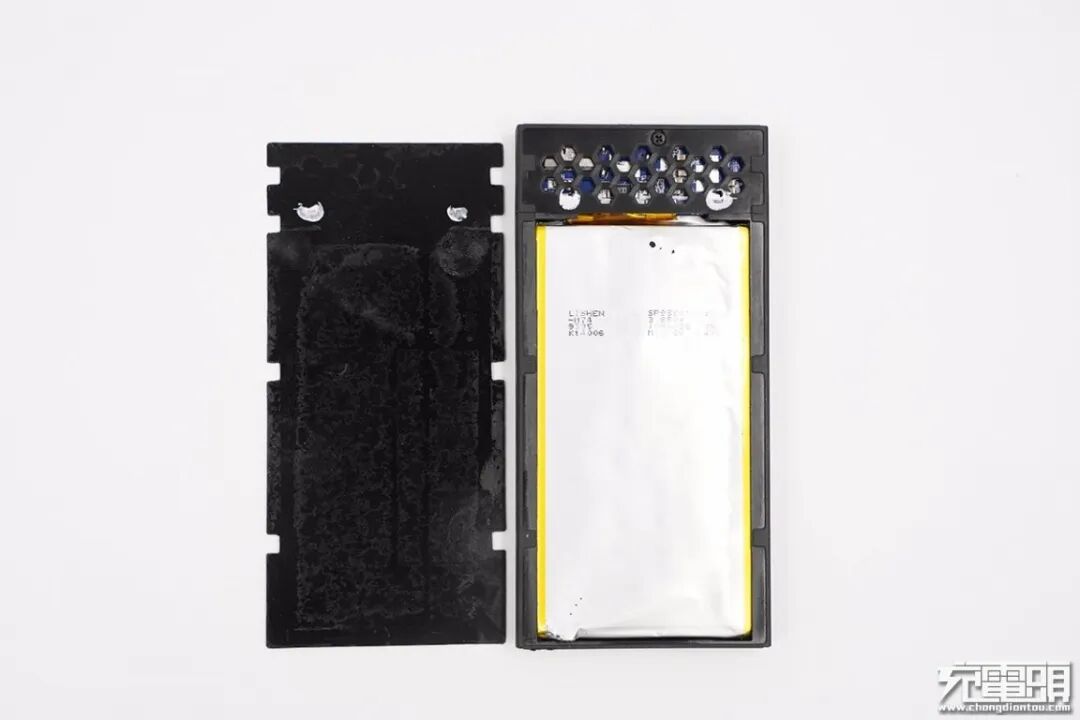

移动电源采用力神 M74 高压高能量密度电芯，电芯上标注有相关参数信息：长99mm，宽58mm，厚10.2mm；电芯容量为10Ah/38.5Wh，充电限制电压4.4V。
外框上有蜂巢孔设计，可以有效避免PCB板积热，此外使用一颗螺丝来固定PCB板。
拆掉螺丝将PCB板和电芯取出。

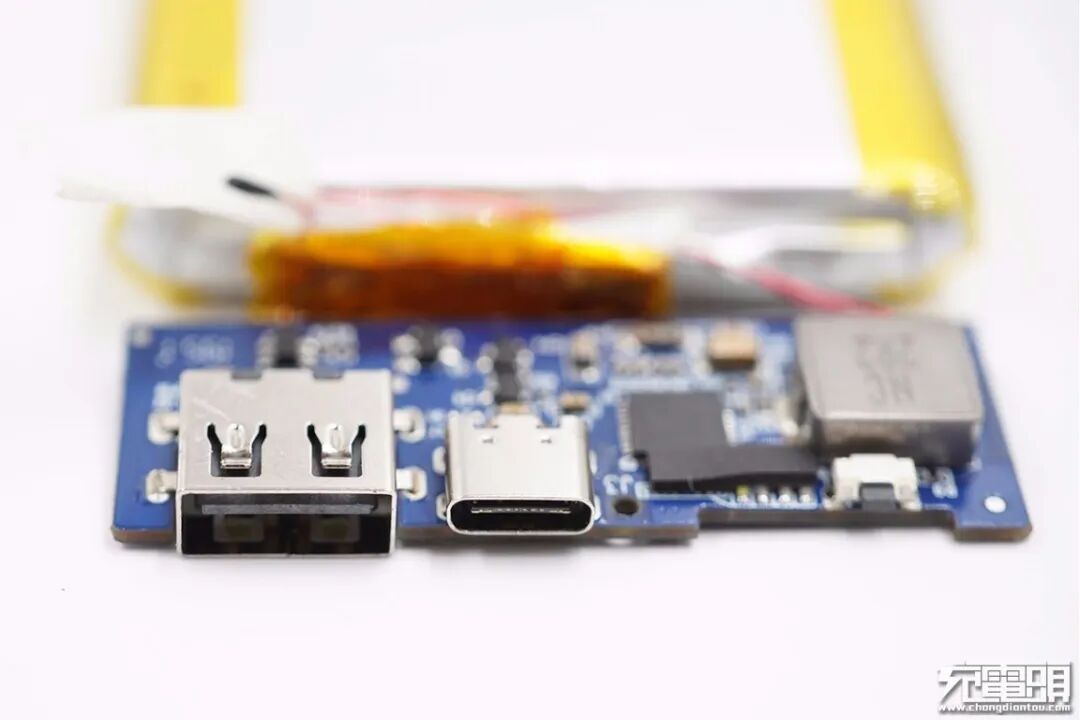

PCB板正面一览，焊接有主控芯片和电感。

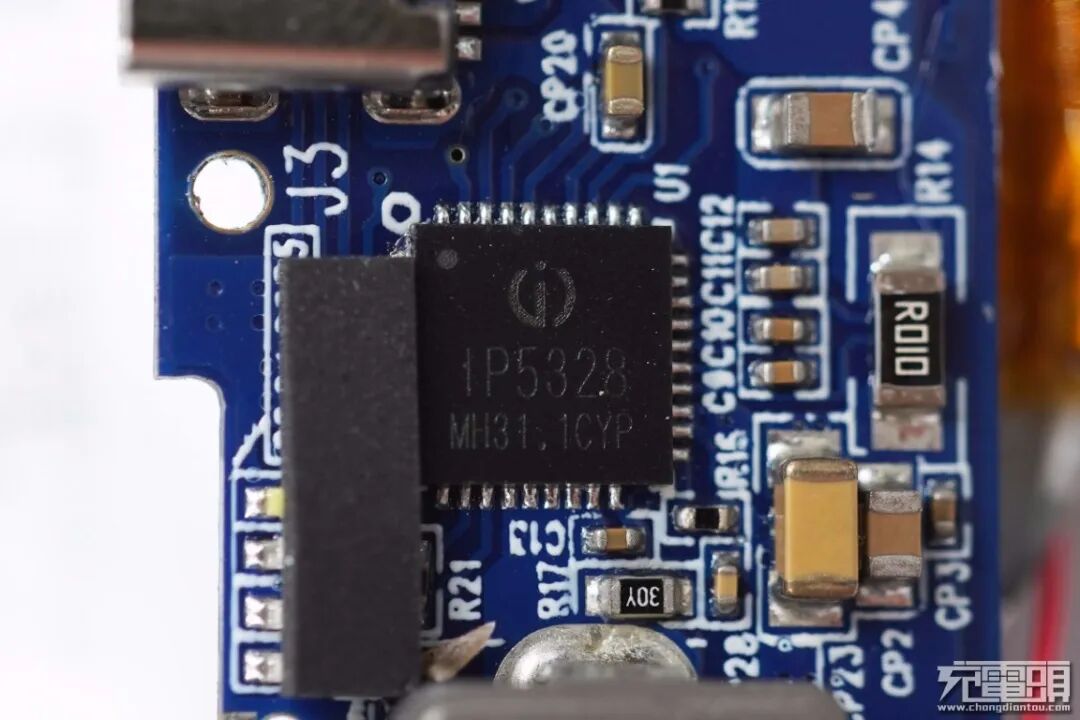

移动电源主控芯片采用英集芯IP5328P，这款芯片集成了升降压和协议识别功能。得益于高集成度，芯片外围器件少，所以IP5328很适合应用于小尺寸PCB设计。
同时英集芯IP5328P还集成QC2.0/QC2.0/ QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议，支持4.2/4.35/4.4/4.5V多种电池电压。

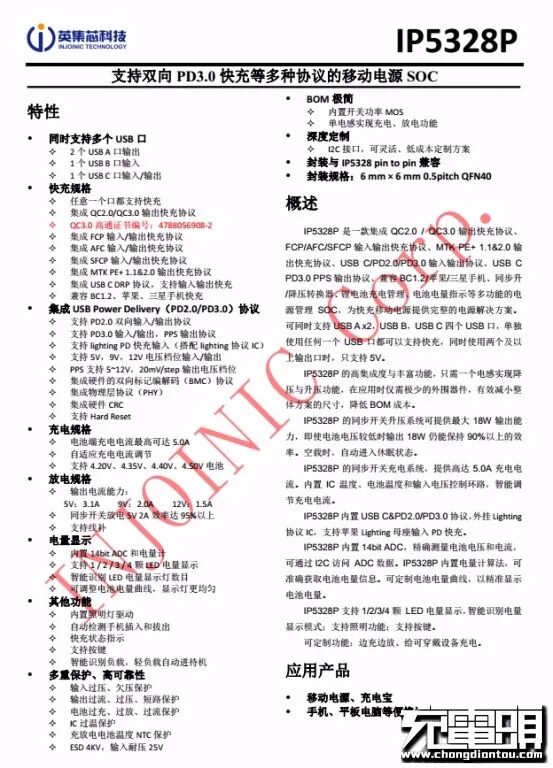

英集芯IP5328规格资料。充电头网了解到，英集芯IP5328P还被腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等数十款电源产品采用。
USB-A口旁边一颗锂电池保护IC。

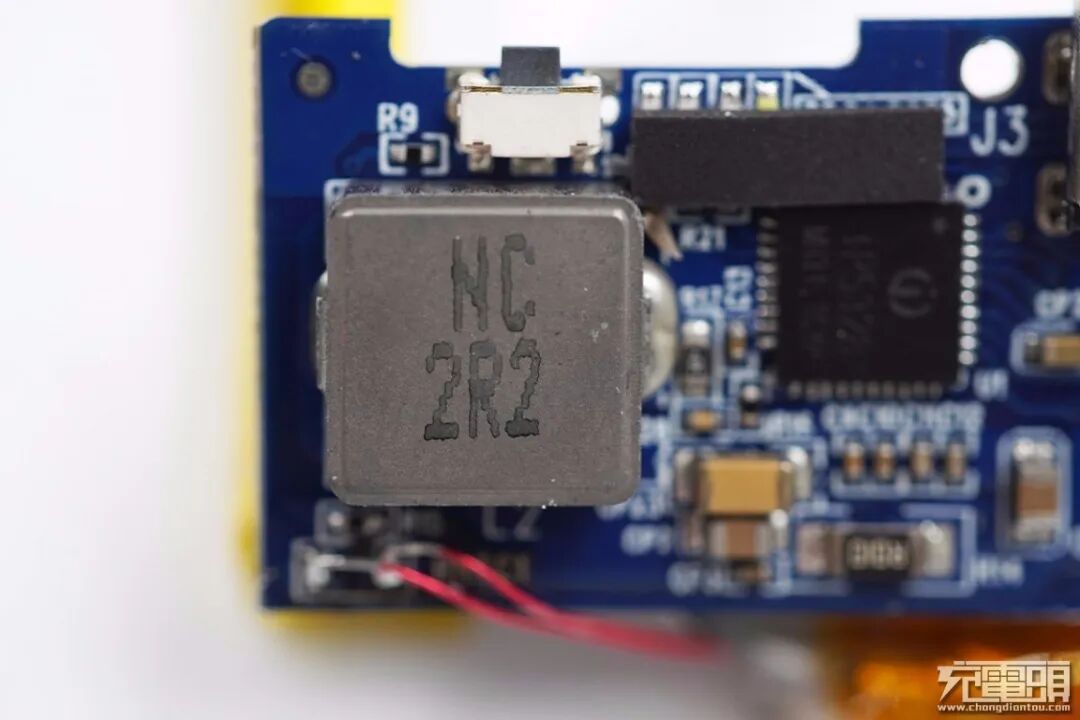

2R2合金电感特写，10x10MM大尺寸电感降低发热，提高转换效率。
USB-A母座沉板过孔焊接，降低移动电源厚度。

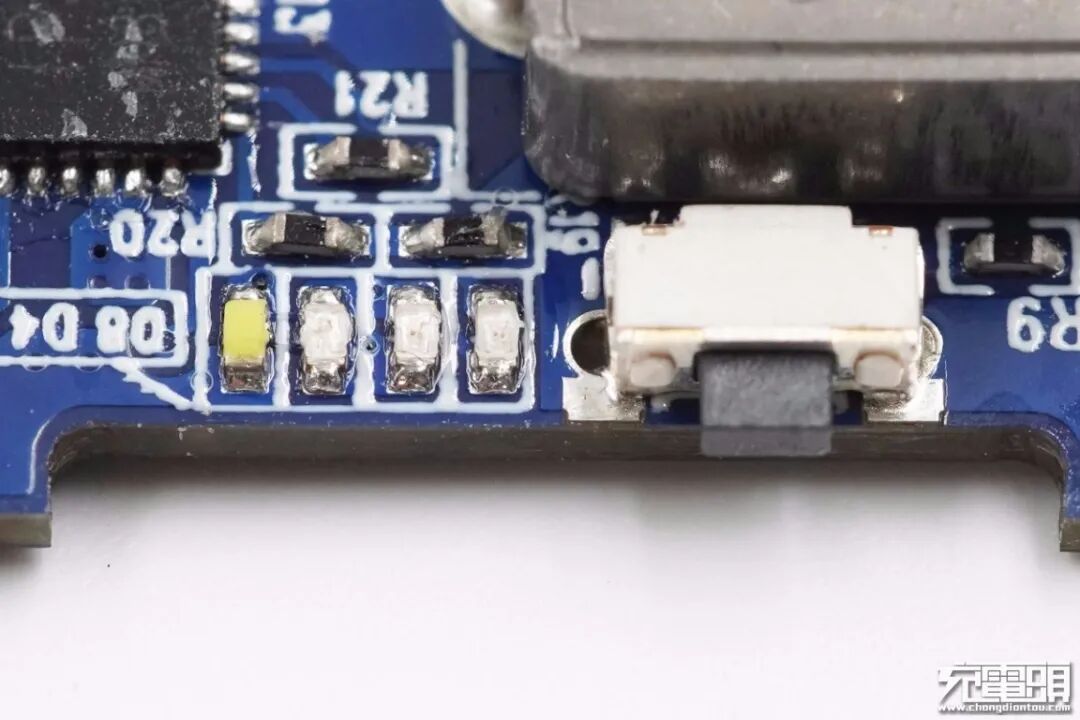

指示灯中有一颗白色指示灯，用于小电流输出状态指示，其余三颗为电量指示，旁边的电源键贴片焊接。

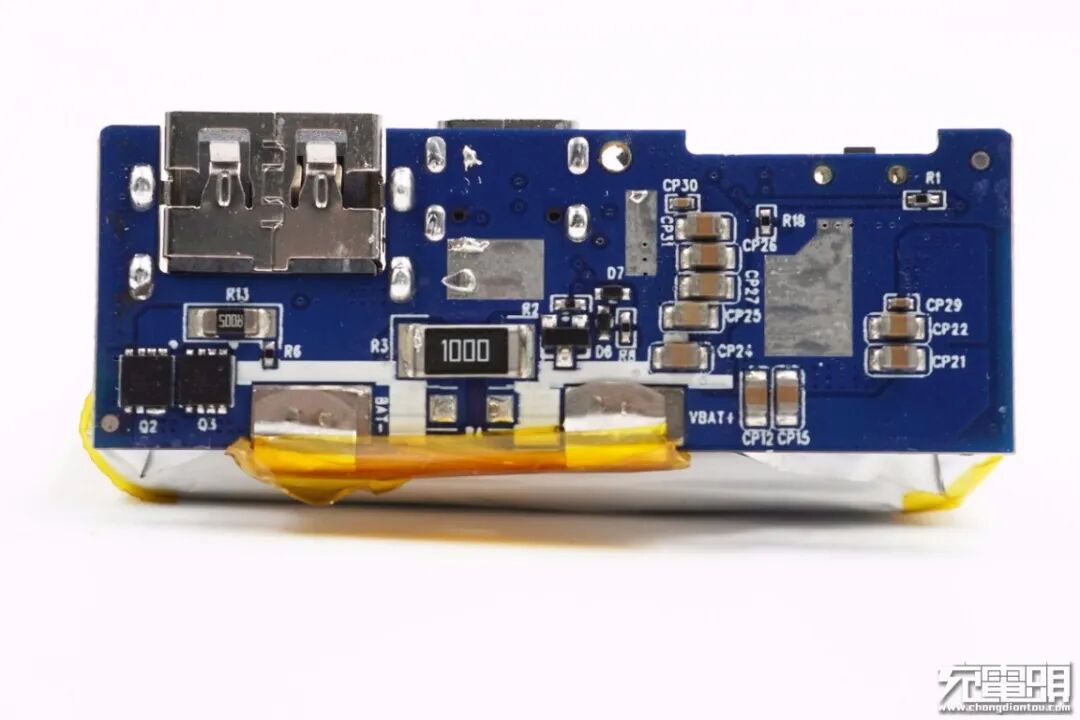

PCB板背面一览，IP5328P主控芯片对应位置露铜加锡，加强散热降低温升。

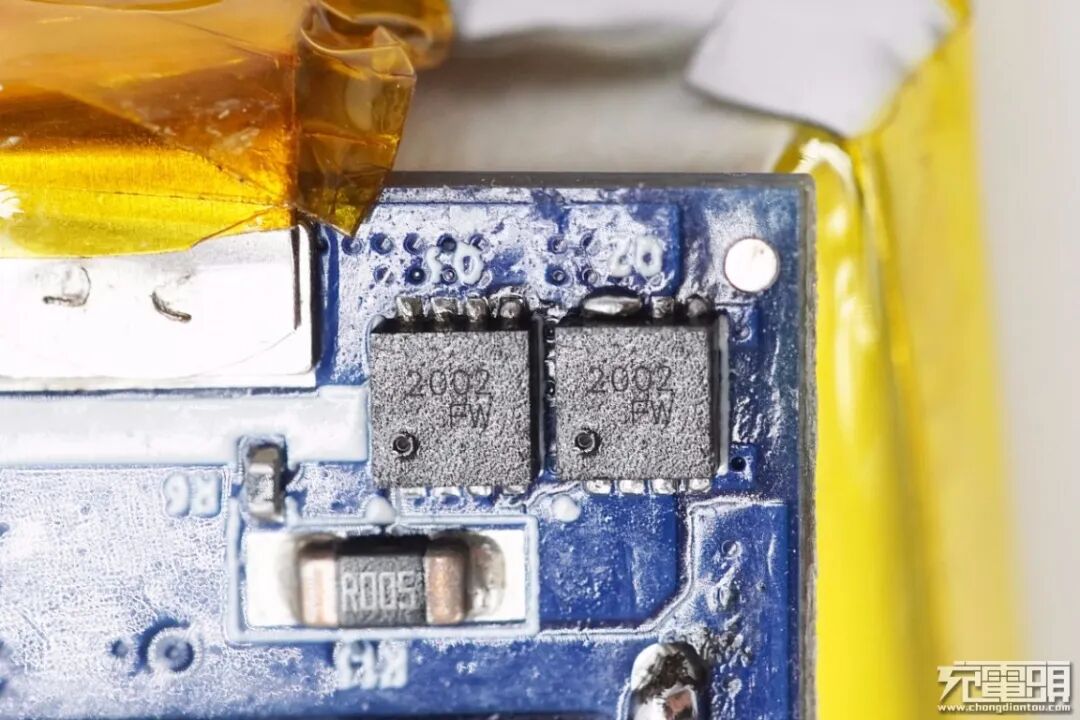

两颗丝印2002的电池保护管。
电芯前端使用绝缘胶带包裹，并配有热敏电阻进行温度监测。

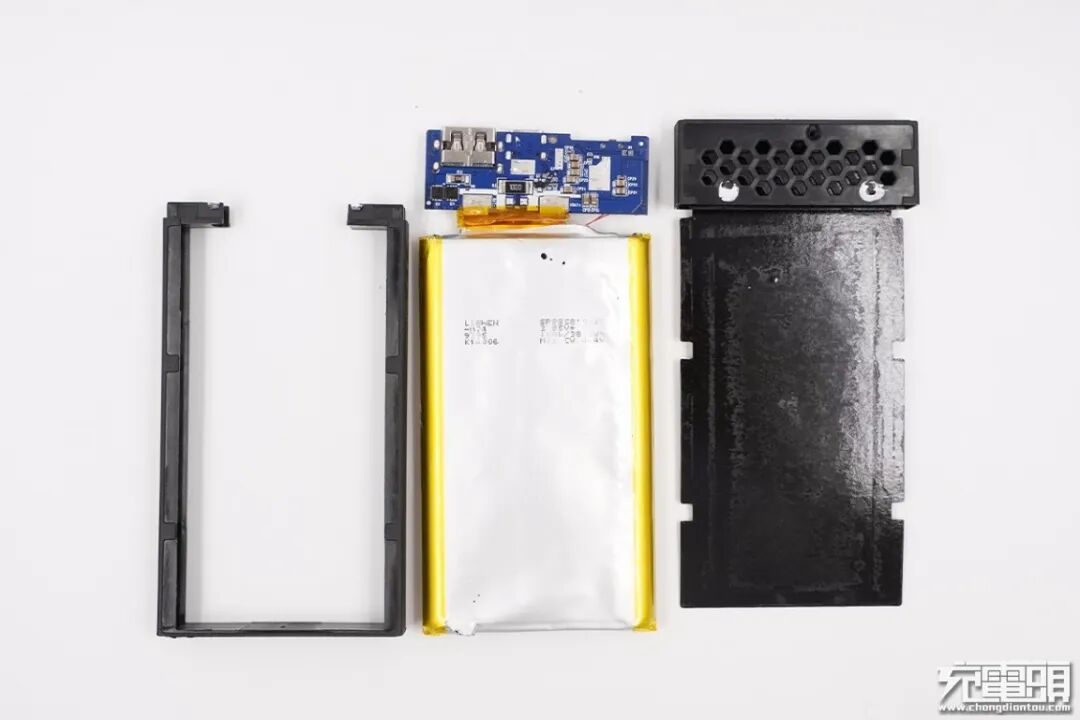

全部拆解完毕，来张全家福。
充电头网拆解总结
NITECORE奈特科尔这款移动电源机身采用碳纤维编织条纹设计，加之碳纤维材质外壳，不仅美观而且轻便小巧，携带方便。1A1C接口均支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性良好；USB-C口还支持USB PD3.0快充标准，双口最大输出均为18W，可以满足多数手机设备的快充需求。
充电头网通过拆解了解到，这款移动电源内部使用了英集芯IP5328P主控芯片，该芯片集成了升降压和协议识别功能，可以有效减少外围元器件数量，所以IP5328很适合应用于小尺寸PCB设计。这款移动电源的小体积也离不开这颗芯片的功劳。此外电芯配有电芯保护电路和热敏电阻对电池进行保护，碳纤维材质外壳对电芯保护性更好。通过拆解发现电路板上涂有三防漆，能起到一定的防水作用，产品整体用料扎实。
