拆解报告：绿联65W氮化镓USB PD快充充电器
今年是氮化镓充电器爆发的元年，各大厂商品牌商纷纷推出自己的氮化镓充电器。最近绿联也推出了一款65W USB PD氮化镓快充充电器，这款产品采用“豆腐块”方正造型设计，搭配可折叠插脚，使得产品非常小巧便携，此外产品还具备齐全的电压档位，能够很好的满足手机和笔记本的快充需求。下面我们就和小伙伴分享这款充电器的拆解，看看其用料做工如何。
此前充电头网还拆解了绿联2A2C 48W智能充电器、绿联18W PPS充电器、绿联MFi认证18W PD快充充电器、绿联30W USB PD充电器，大家可以点击蓝色字体查看拆解详情。
一、绿联65W氮化镓充电器外观
绿联65W氮化镓充电器采用圆角方正造型设计，正背面为弧面微微外凸设计，表面采用亮面烤漆工艺处理，侧身哑光处理，边角圆润不硌手。搭配可折叠插脚，让产品显得非常小巧，携带起来很方便。

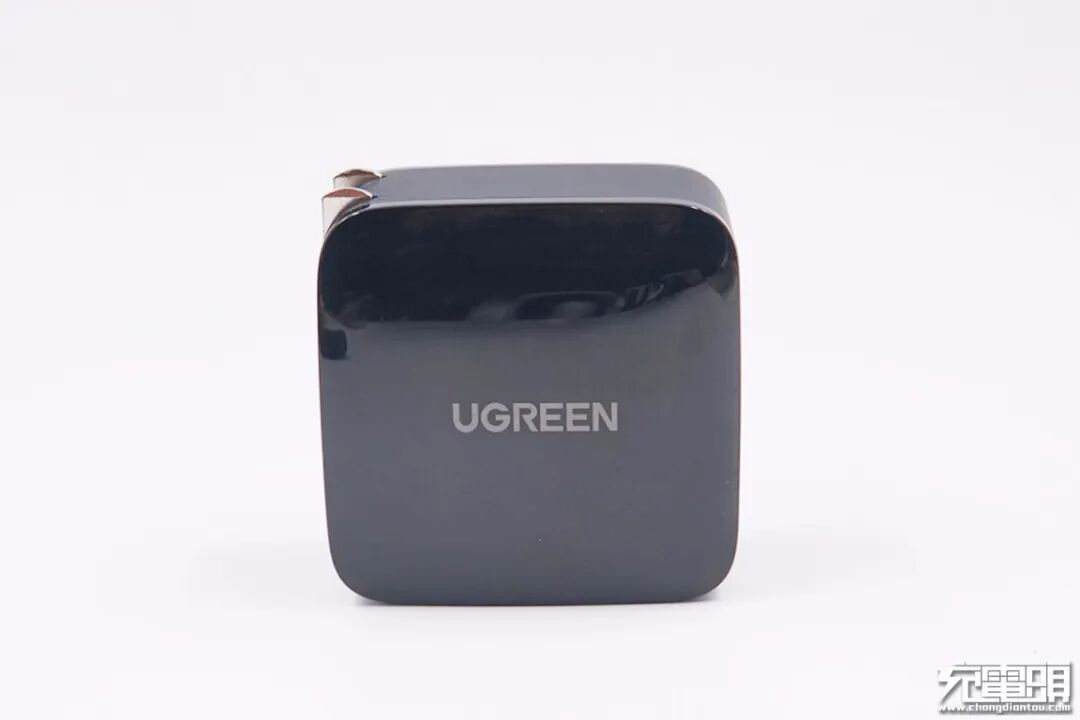

机身正面中心位置印有绿联的“UGREEN”品牌。

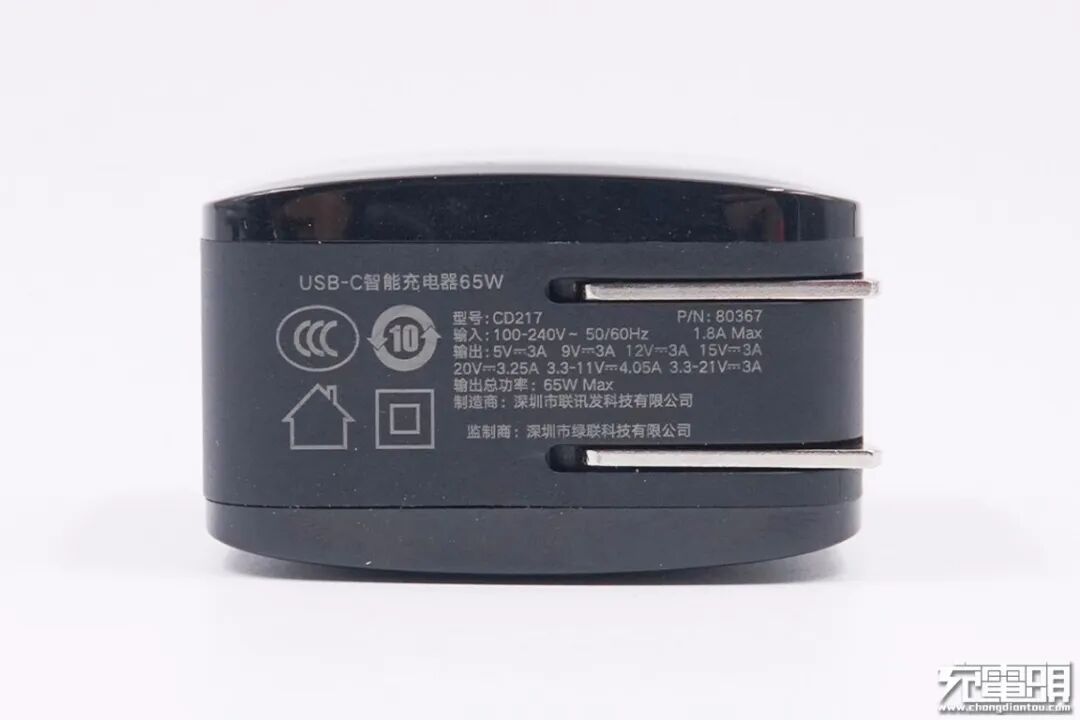

输入端外壳标注产品参数信息
型号：CD217
P/N：80367
输入：100-240V~50/60HZ 1.8A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，3.3-11V/4.05A、3.3-21V/3A
输出总功率：65W Max
制造商：深圳市联讯发科技有限公司
监制商：深圳市绿联科技有限公司
产品已经通过了3C认证。
充电头网拆解了解到，由联讯发科技有限公司生产的产品还有劲电宝1C4A 45W快充充电器、劲电宝18W USB PD充电器等。

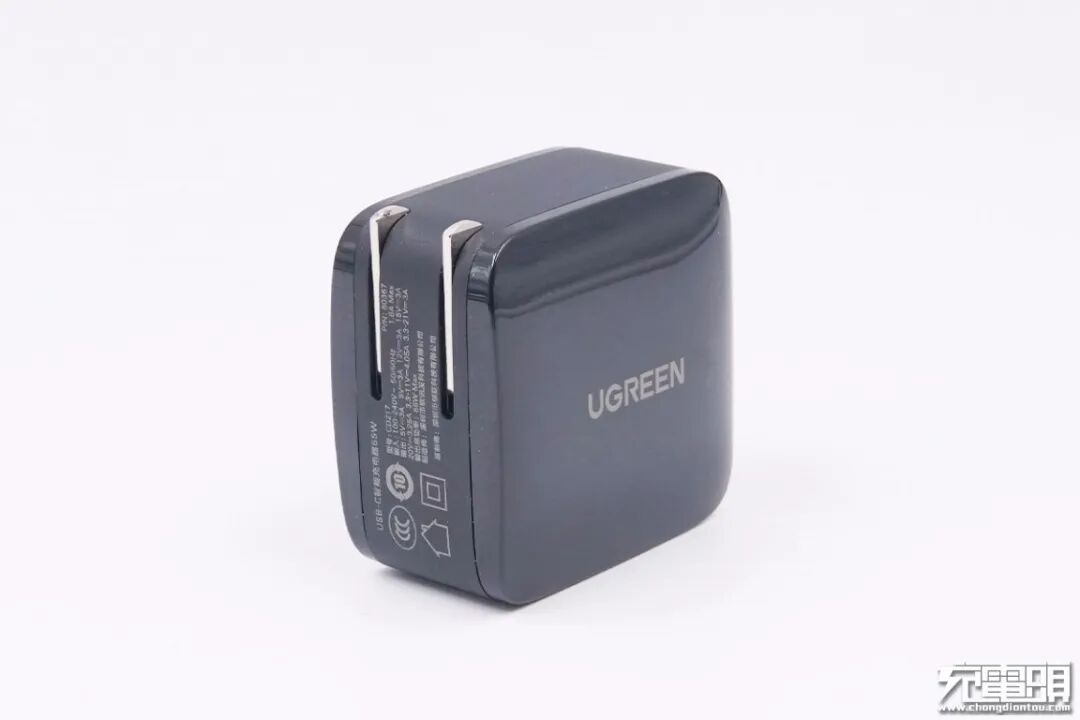

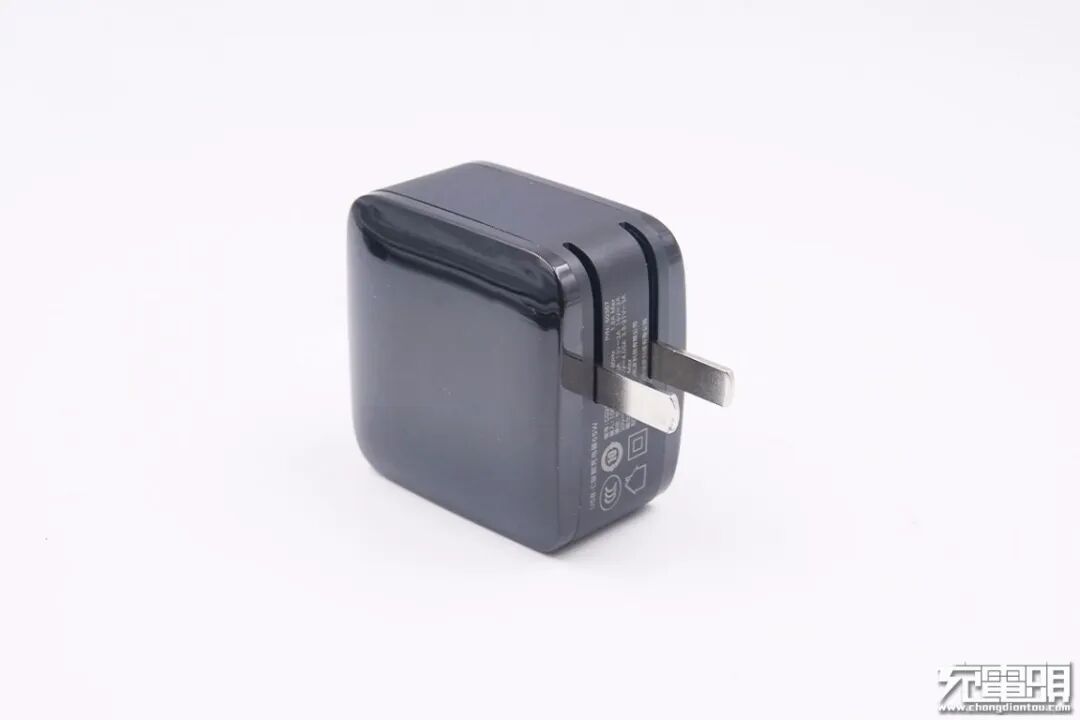

输入端采用可折叠国标插脚，携带方便且不易刮伤其它电子产品。

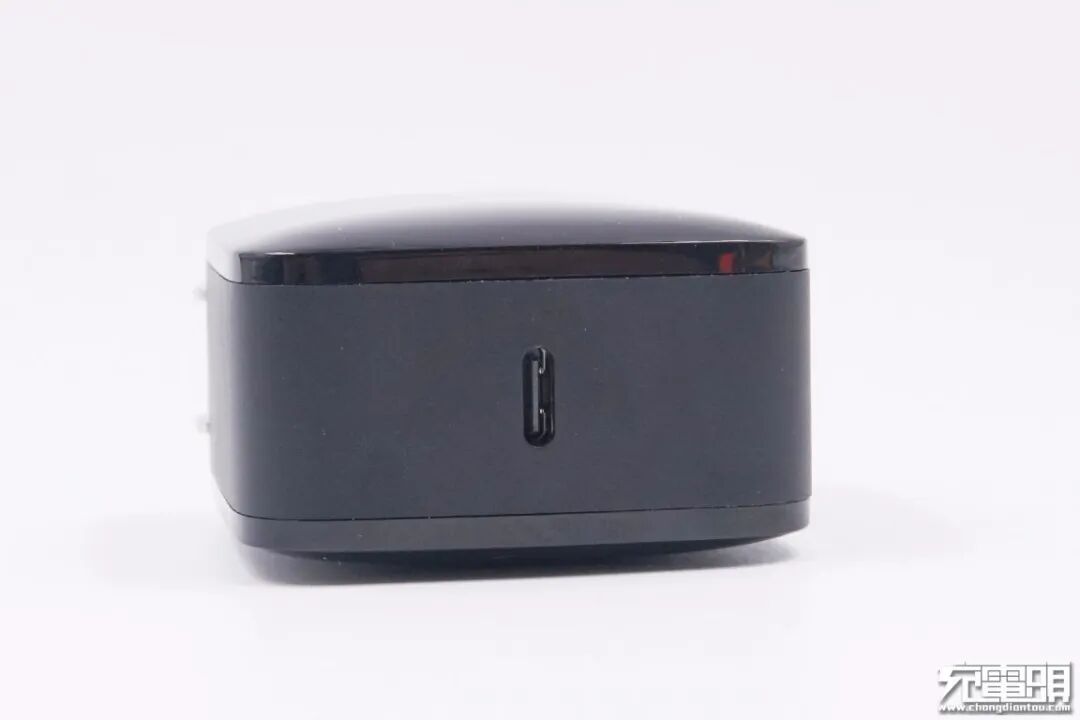

输出端中心位置配有USB-C接口，黑色胶芯不露铜。
和苹果30W充电器大小比较，绿联这款65W氮化镓充电器甚至还小一点，体积优势非常明显。

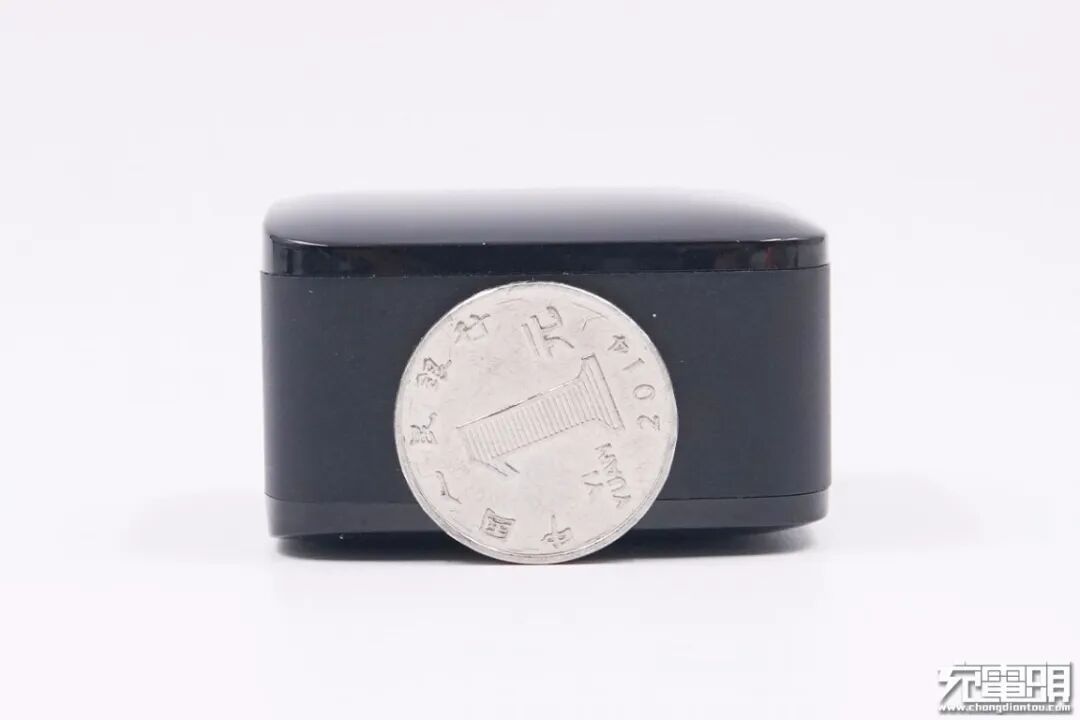

厚度比一元硬币直径大一点。

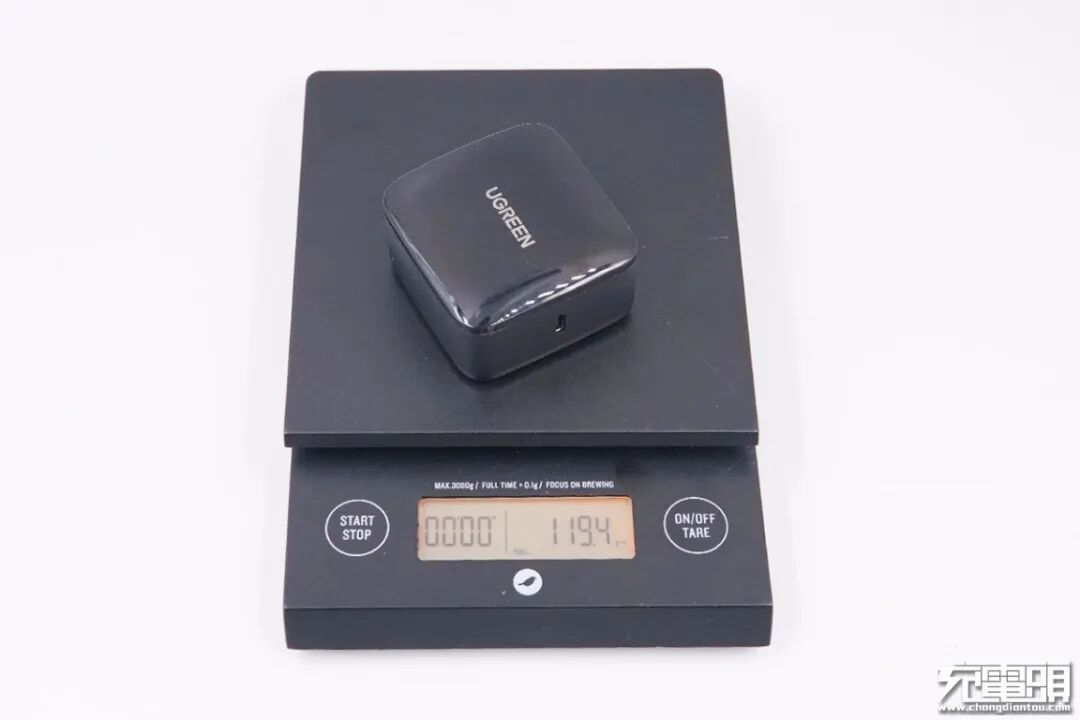

净重约为119g。

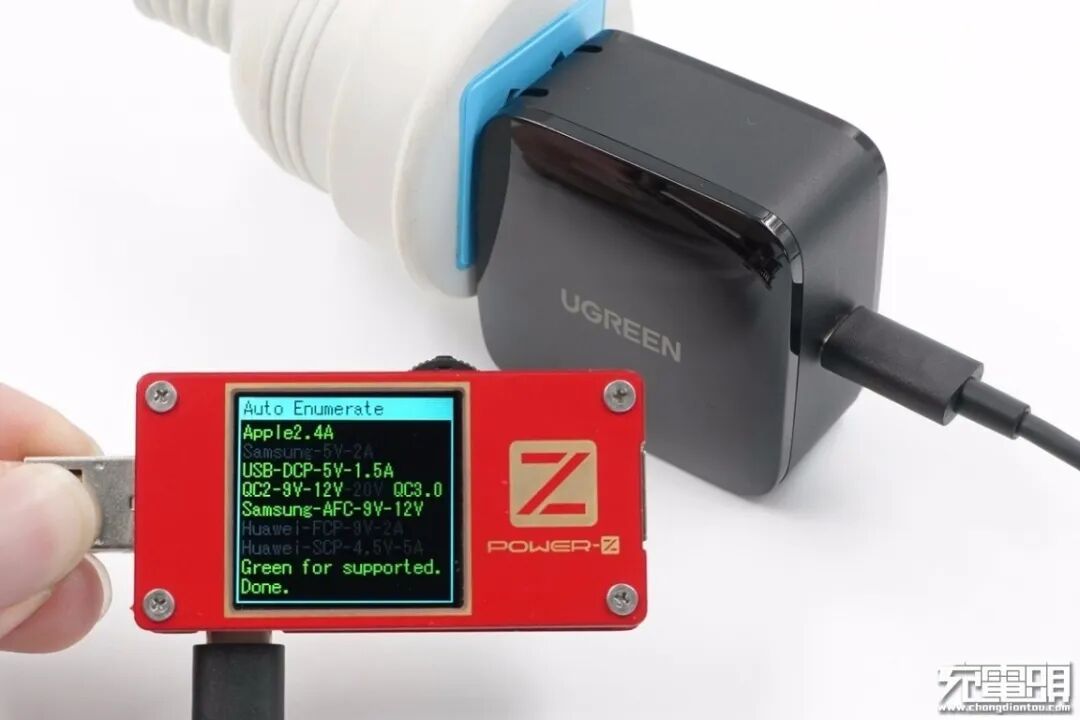

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持APPLE2.4A、QC2.0、QC3.0、AFC等快充协议。

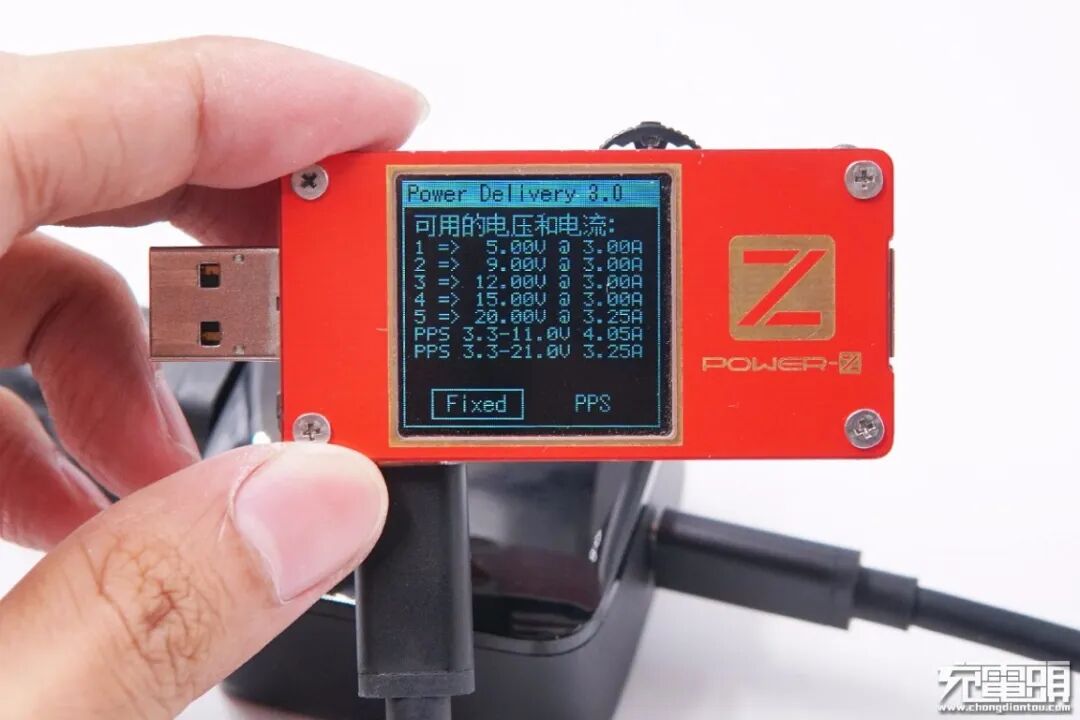

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-11V/4.05A和3.3-21V/3.25A两组PPS电压档位。
二、绿联65W氮化镓充电器拆解

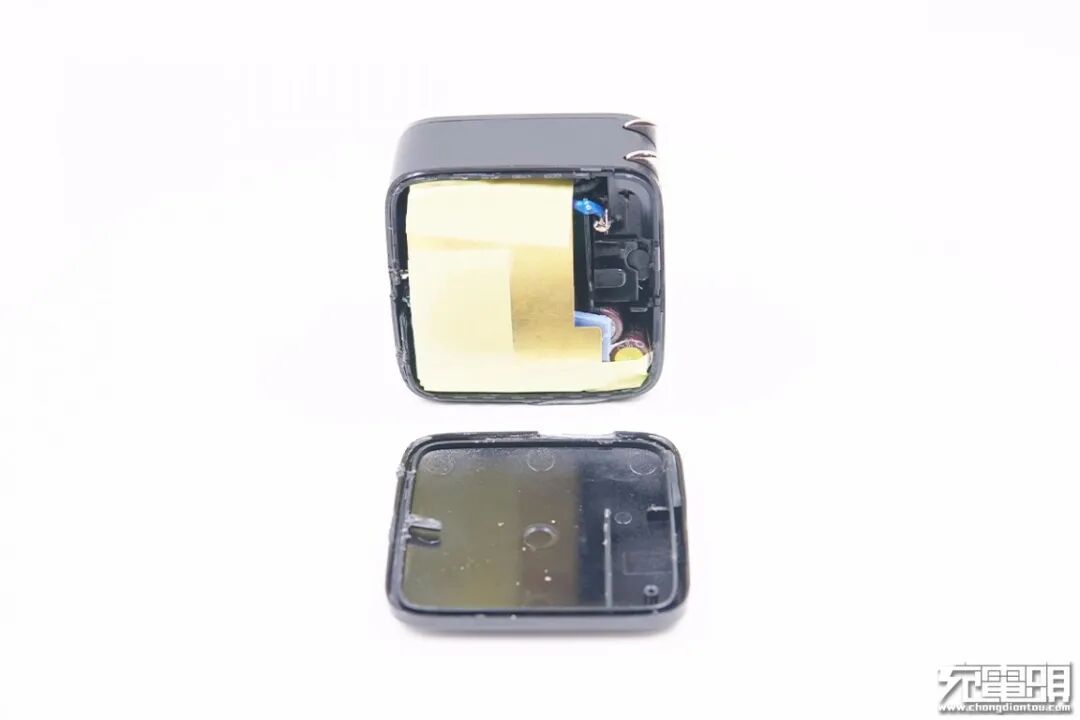

将机身背面外壳拆开，边缘采用超声波焊接封装，充电器上覆盖黄铜散热片。

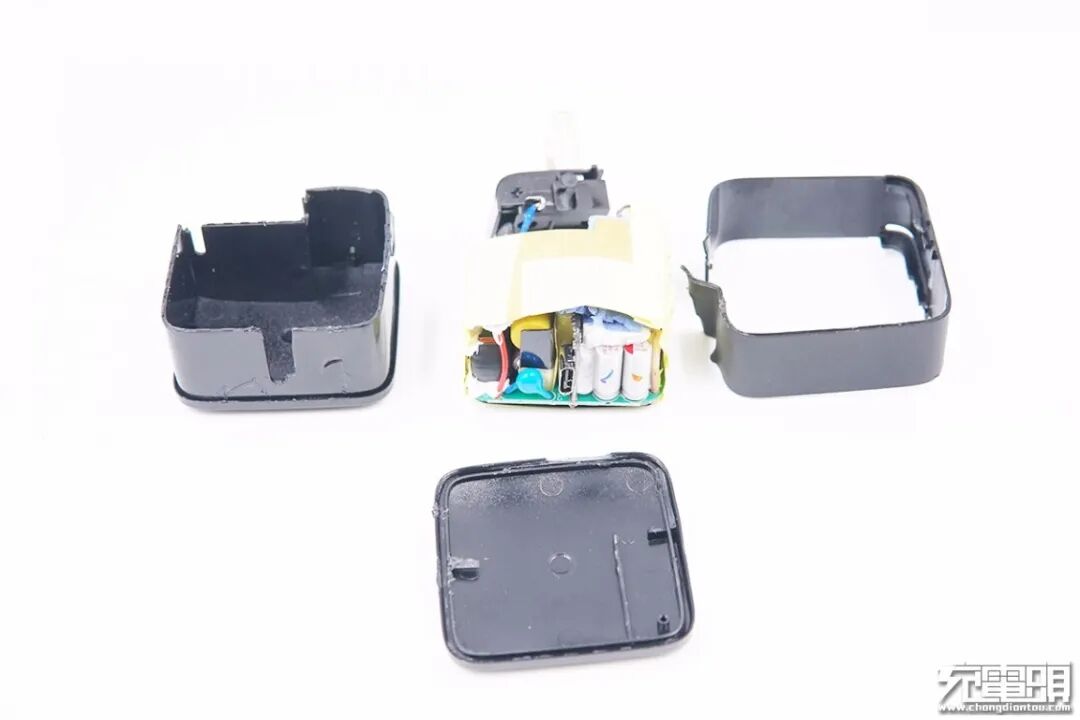

将充电器取出，机身侧面套有一圈塑料壳。

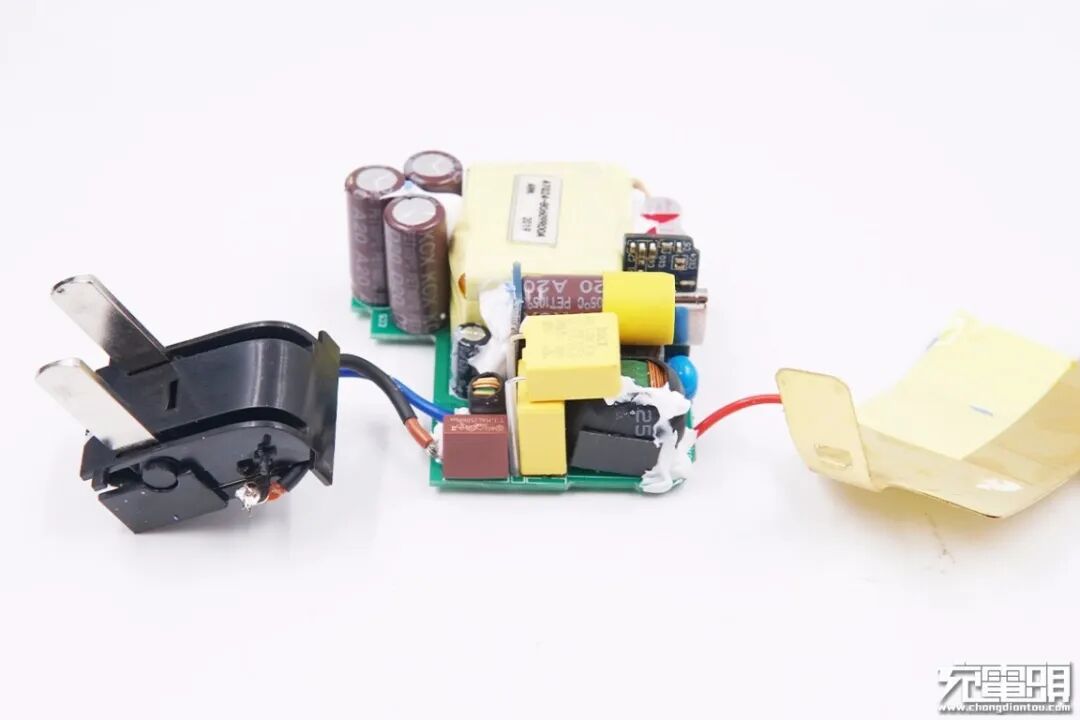

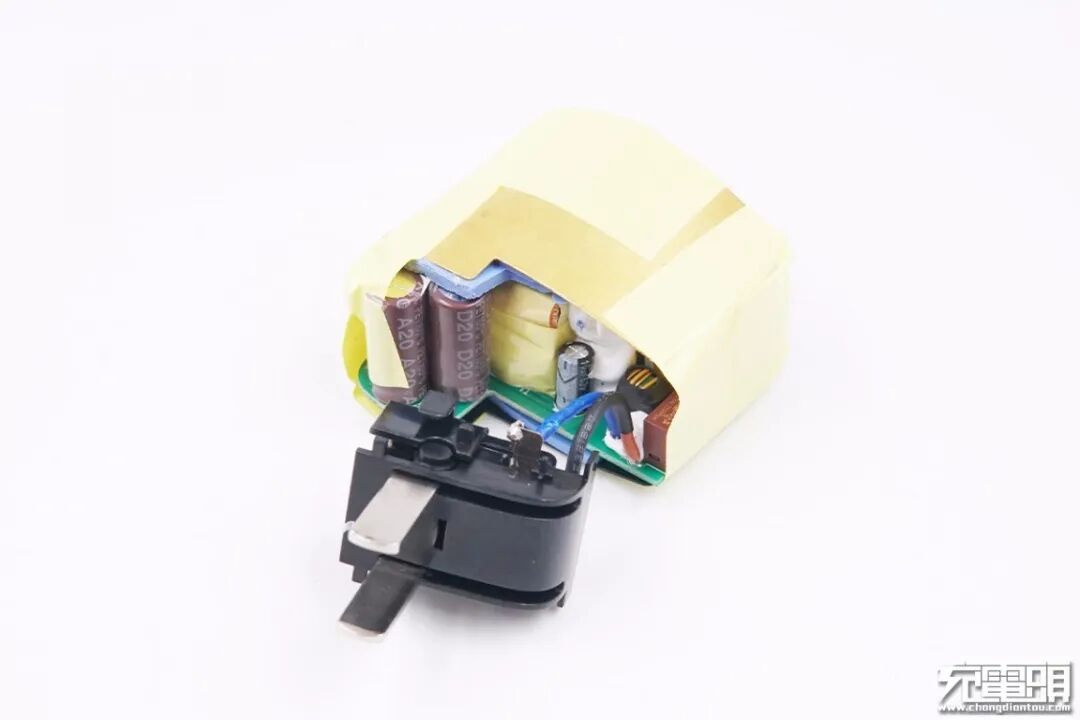

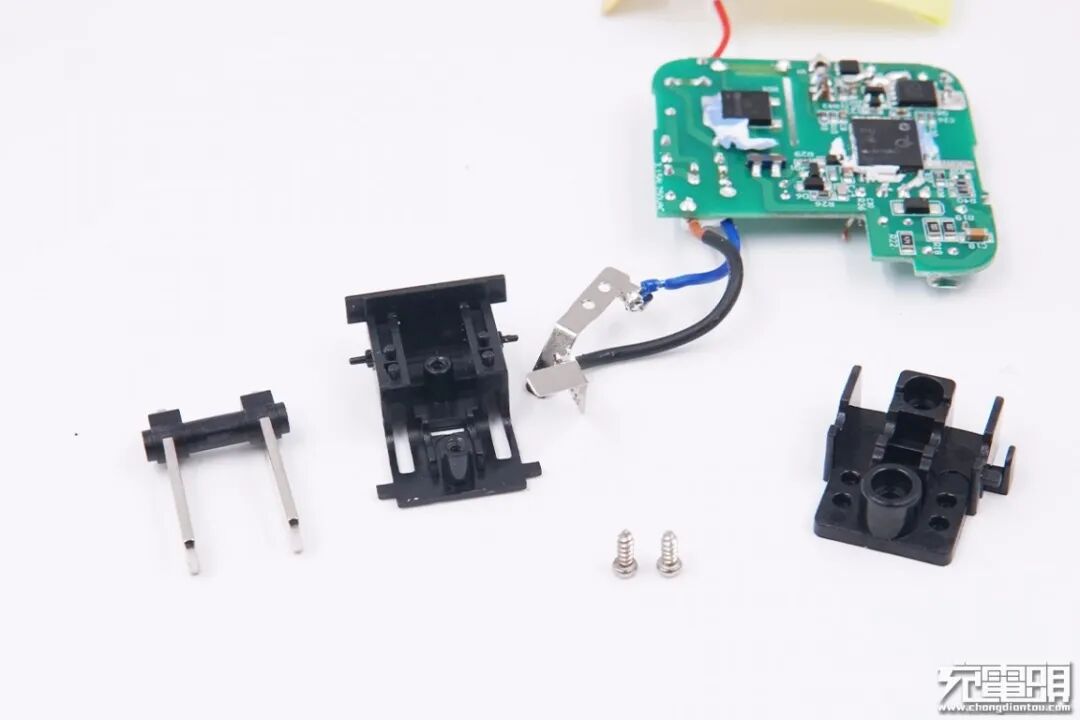

插脚端拆开一览。
充电器上下均覆盖黄铜散热片，并使用蓝色导热垫帮助导热，散热片上粘贴绝缘胶带固定和绝缘。

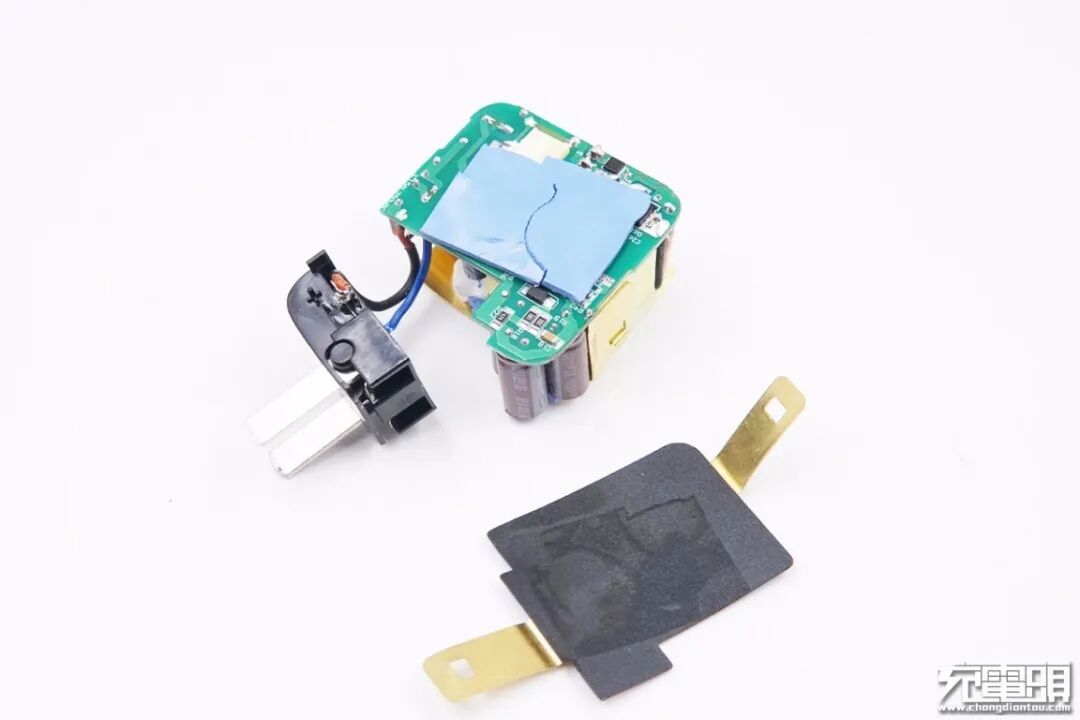

将顶部散热片拆掉，变压器上贴有导热垫帮助导热。
板子背面的芯片打胶然后贴上导热垫，最上面覆盖黄铜散热片，散热片上贴有黑色塑料片绝缘。

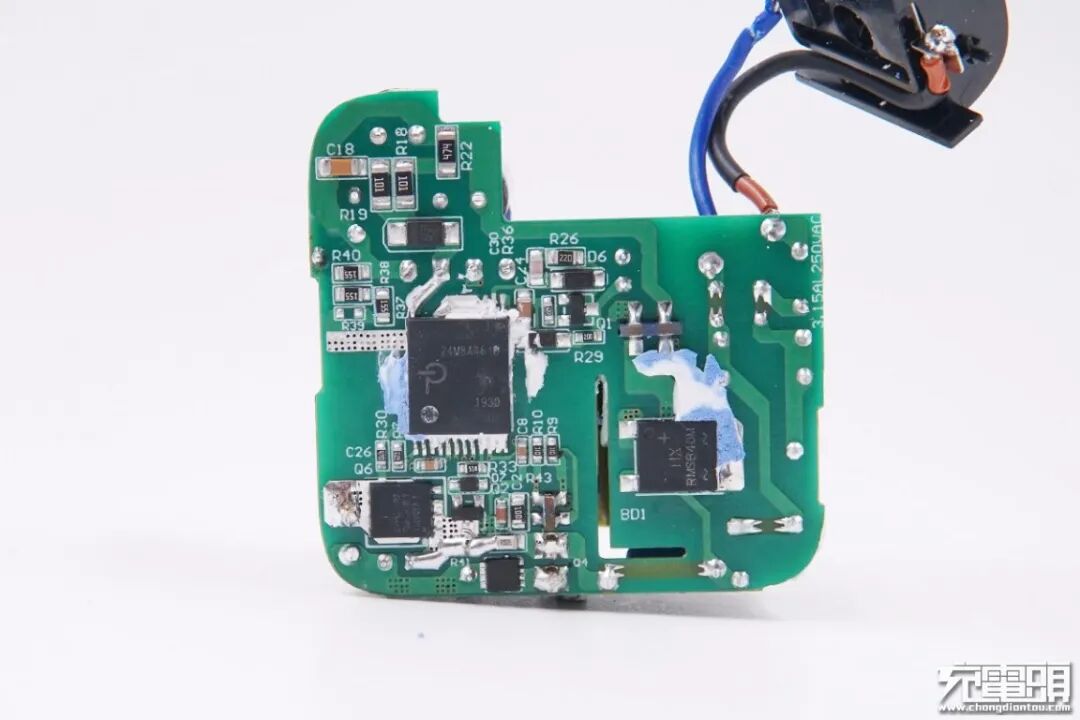

将导热垫以及硅胶去掉，板子背面上是整流桥、PI主控芯片、次级同步整流MOS以及输出VBUS开关。主控芯片横跨在初级次级之间，整流桥旁边镂空用来放置隔离板。
经过对充电器电路观察分析发现，绿联65W USB PD氮化镓快充充电器采用了典型的开关电源宽范围输出，协议控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。
PCB板输入端一览，焊接有延时保险丝、两颗安规X电容和两级共模电感。

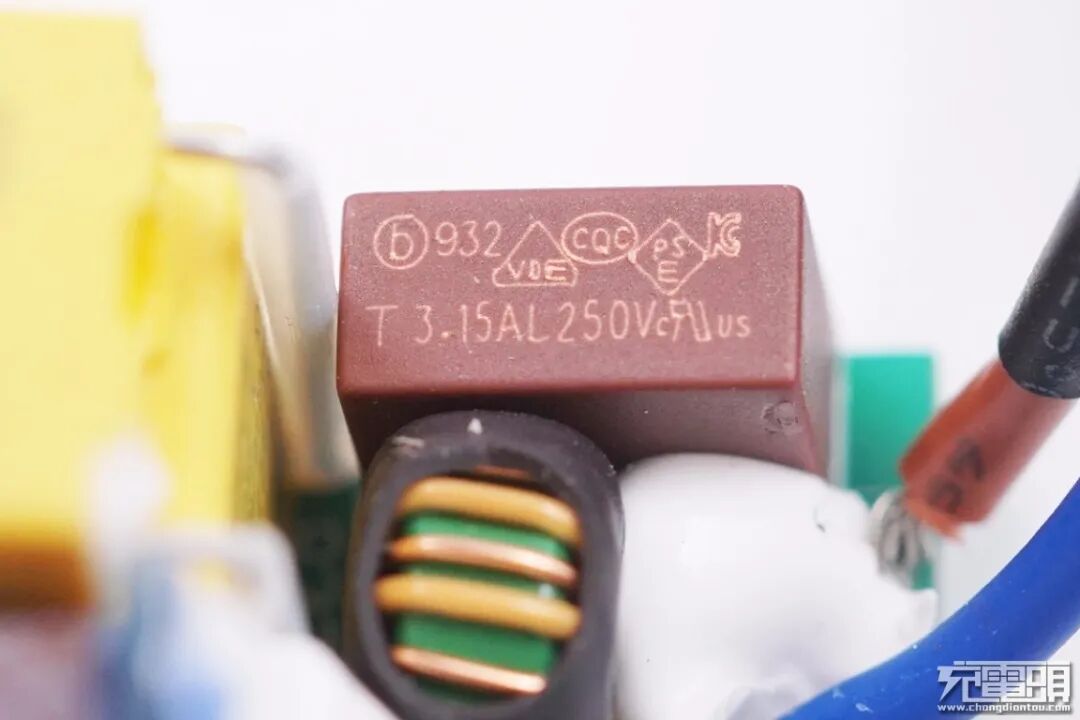

延时保险丝规格为3.15A 250V。

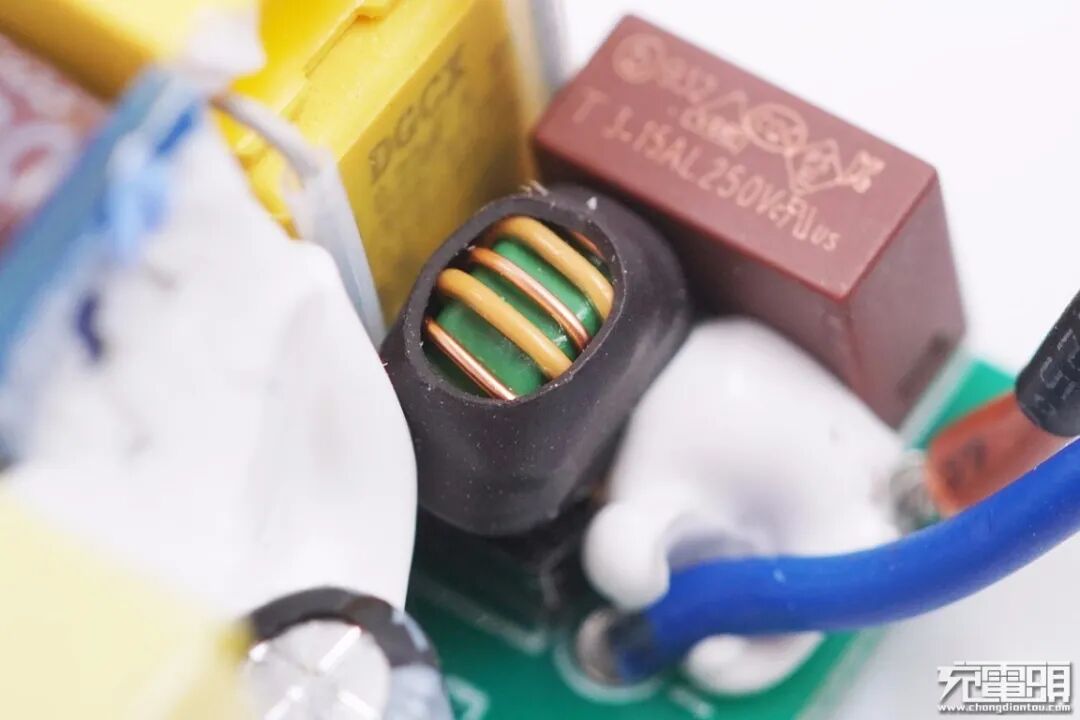

共模电感外套热缩管，用于滤除EMI干扰。

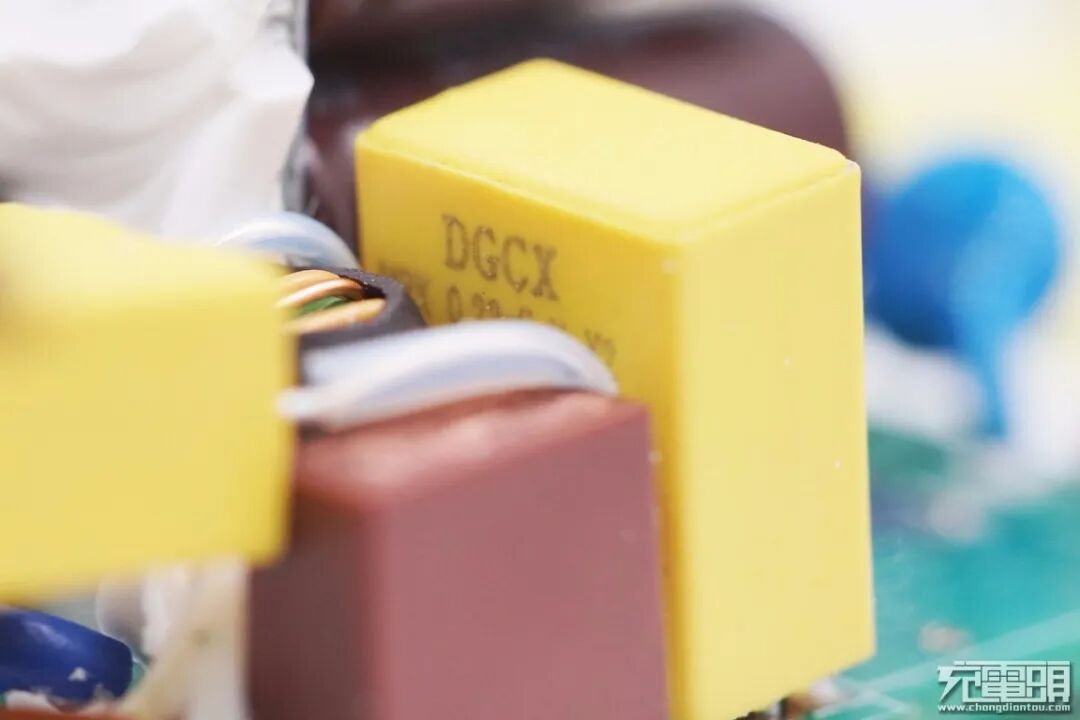

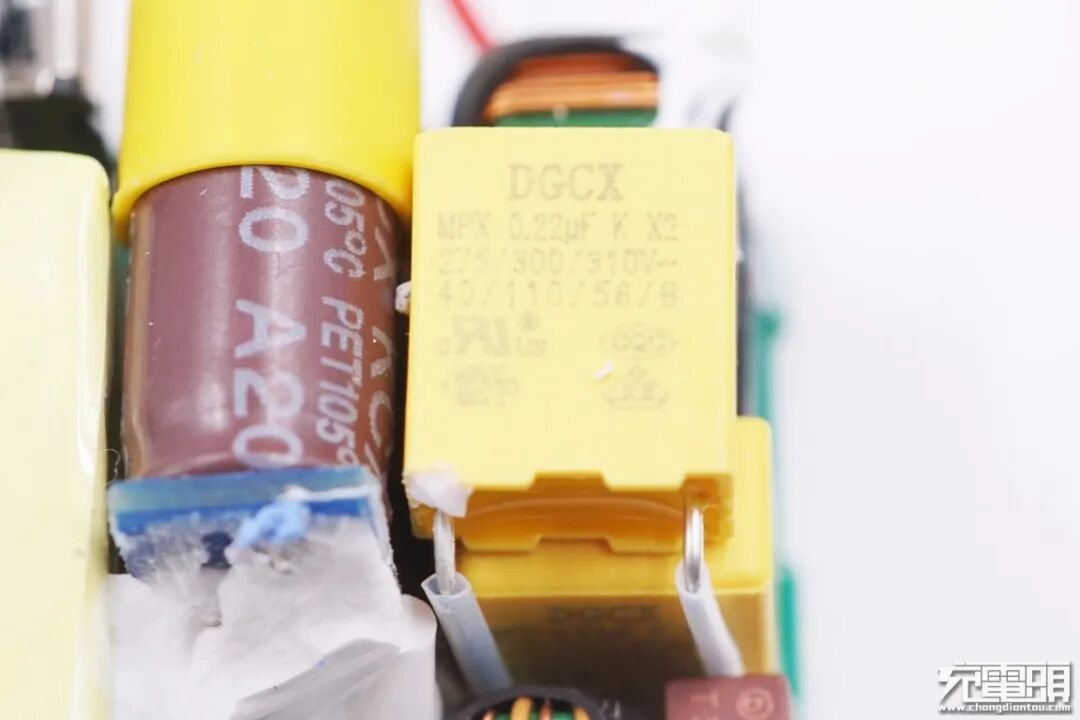

安规X电容焊脚套有绝缘管，容量为0.22μF，来自东莞市成希电子有限公司。
另一颗容量也是0.22μF，且同样来自成希电子有限公司。

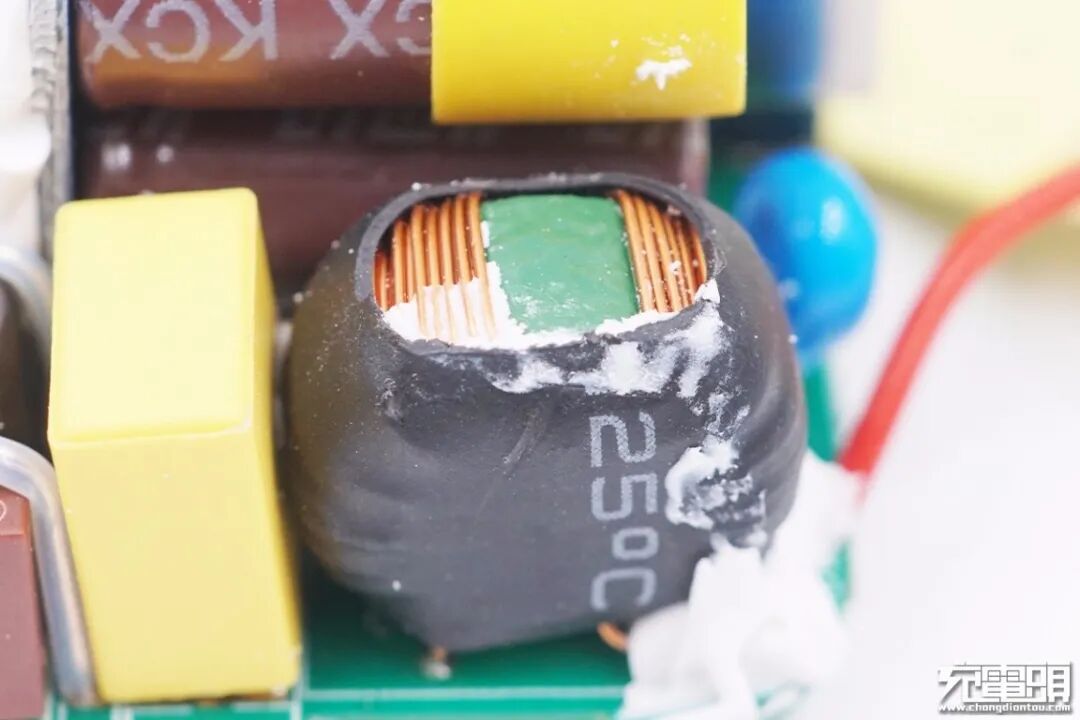

另一颗共模电感特写。

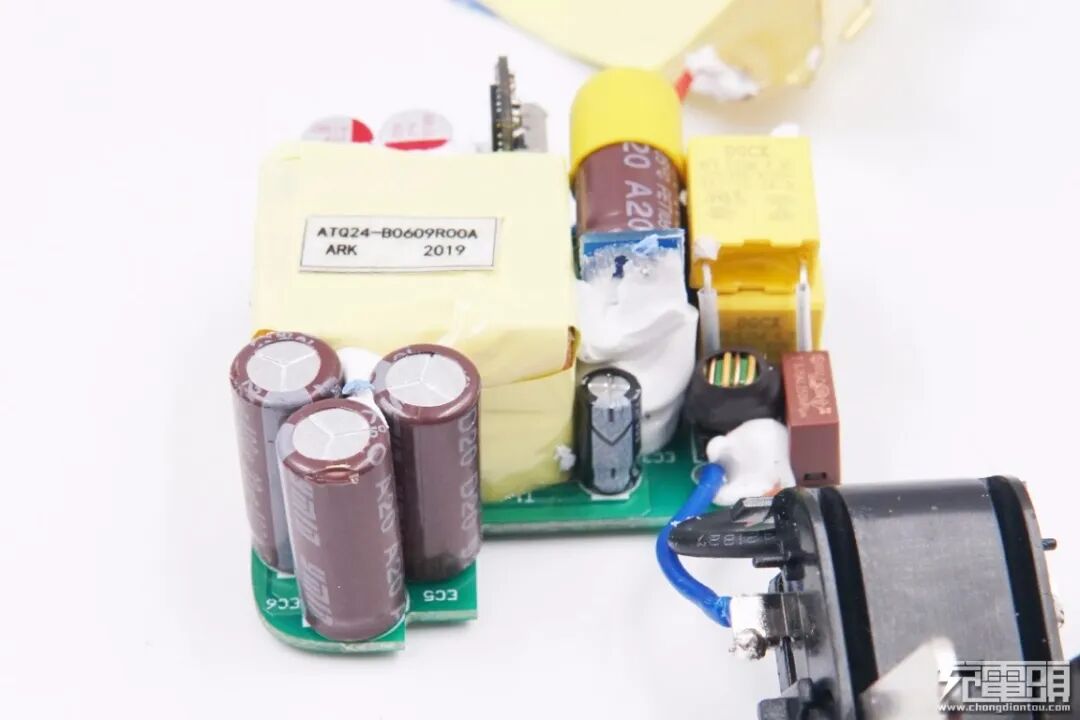

在变压器以及安规X电容之间，两颗高压滤波电容使用小板垂直焊接并打胶固定，旁边是PWM主控芯片供电电容；变压器另一侧上还有三颗高压滤波电容，打胶固定。

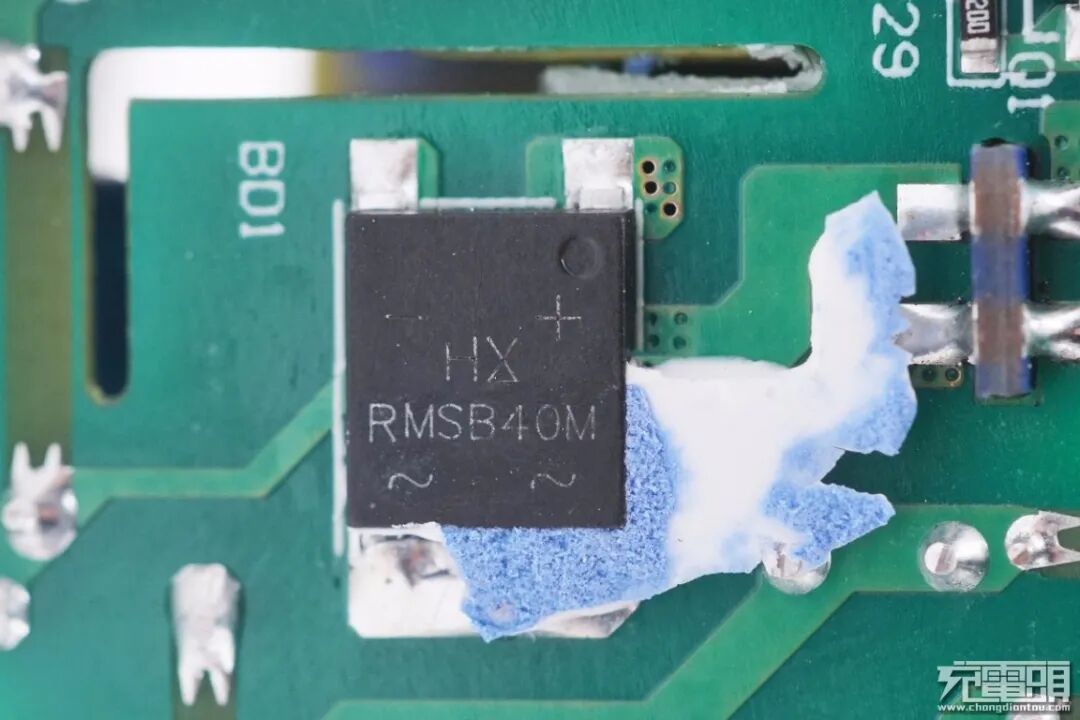

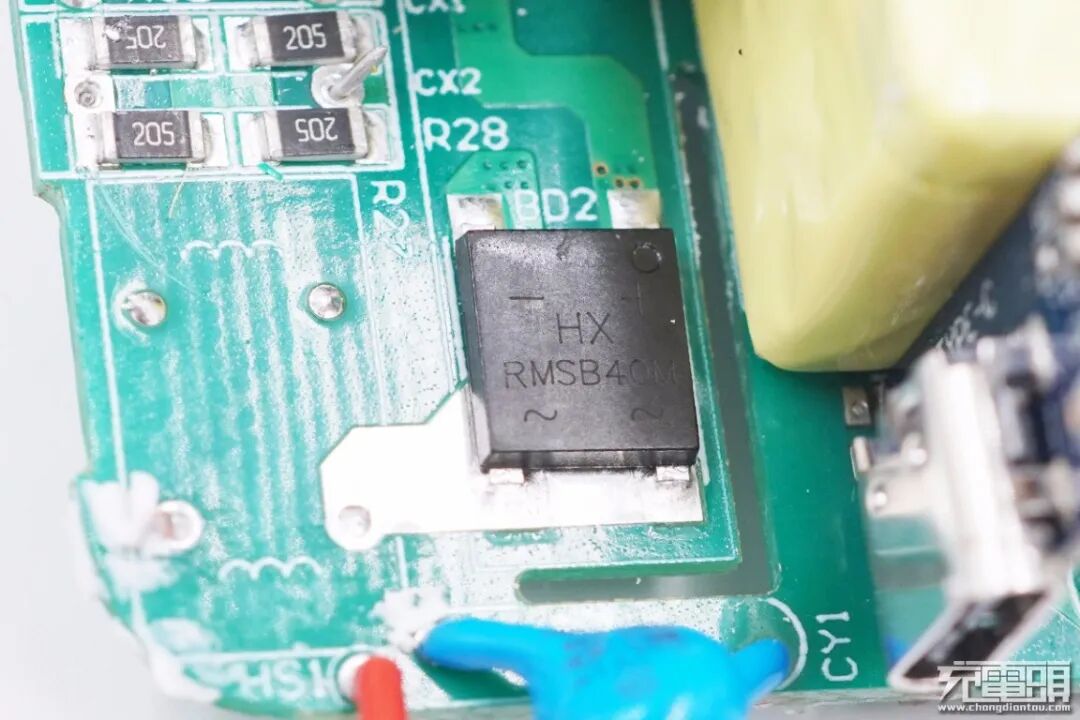

输入端RMSB40M整流桥特写。
高压电容下面还有一颗，两颗用来均摊发热。

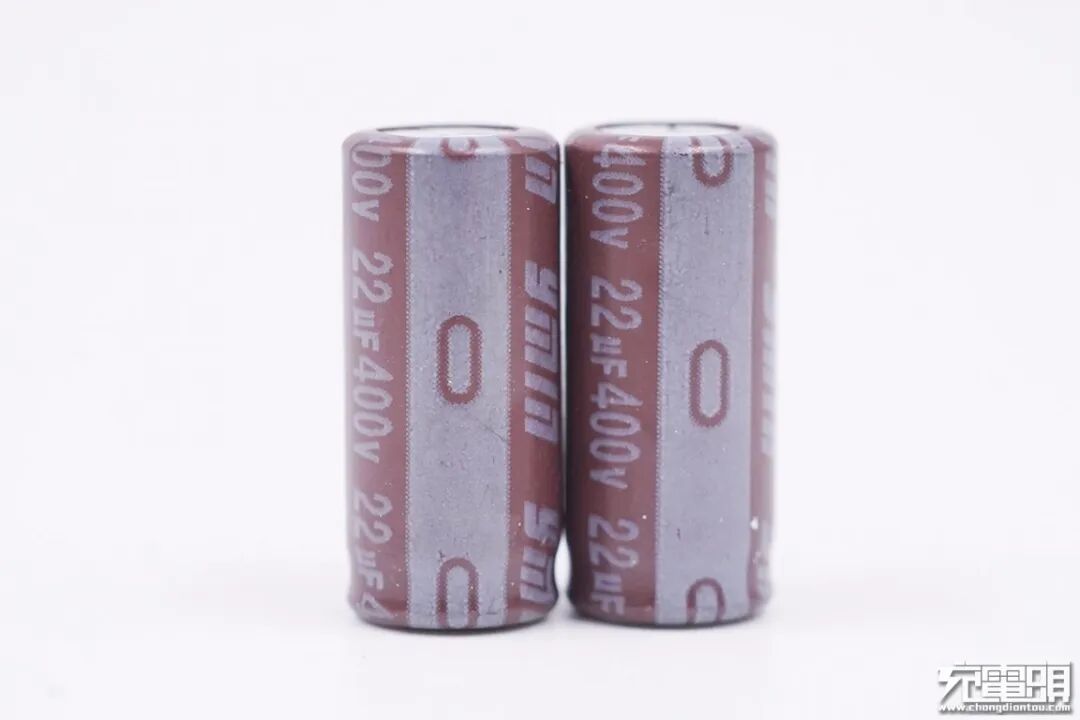

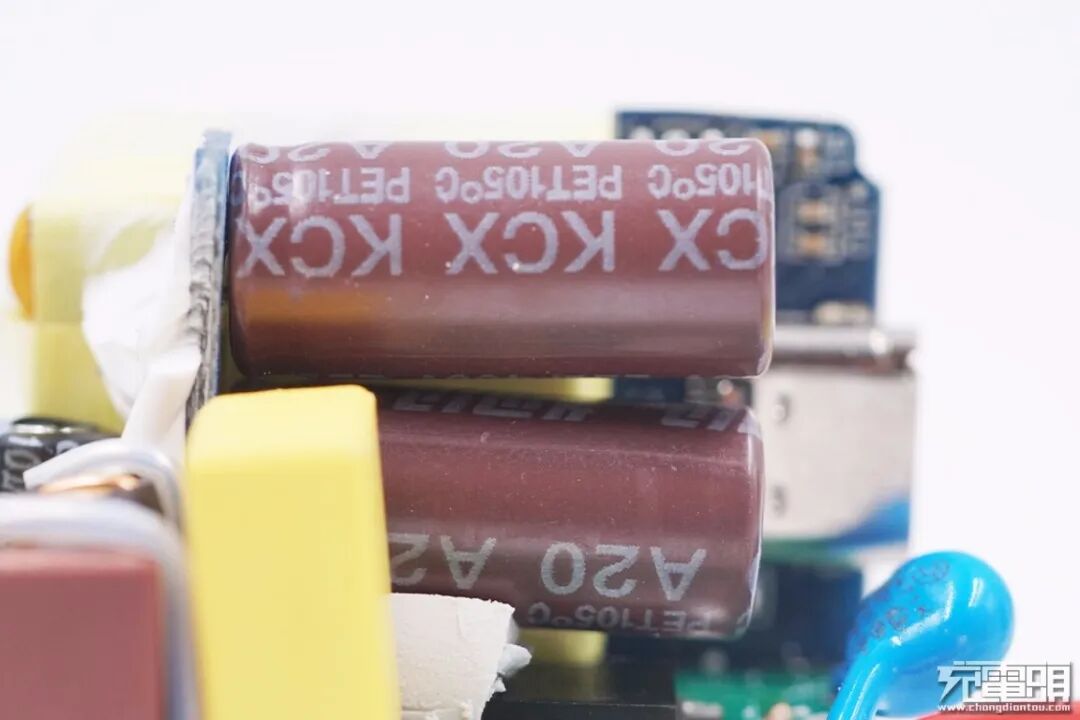

两颗高压电容最上面那颗顶部套有黄色绝缘塑料管。

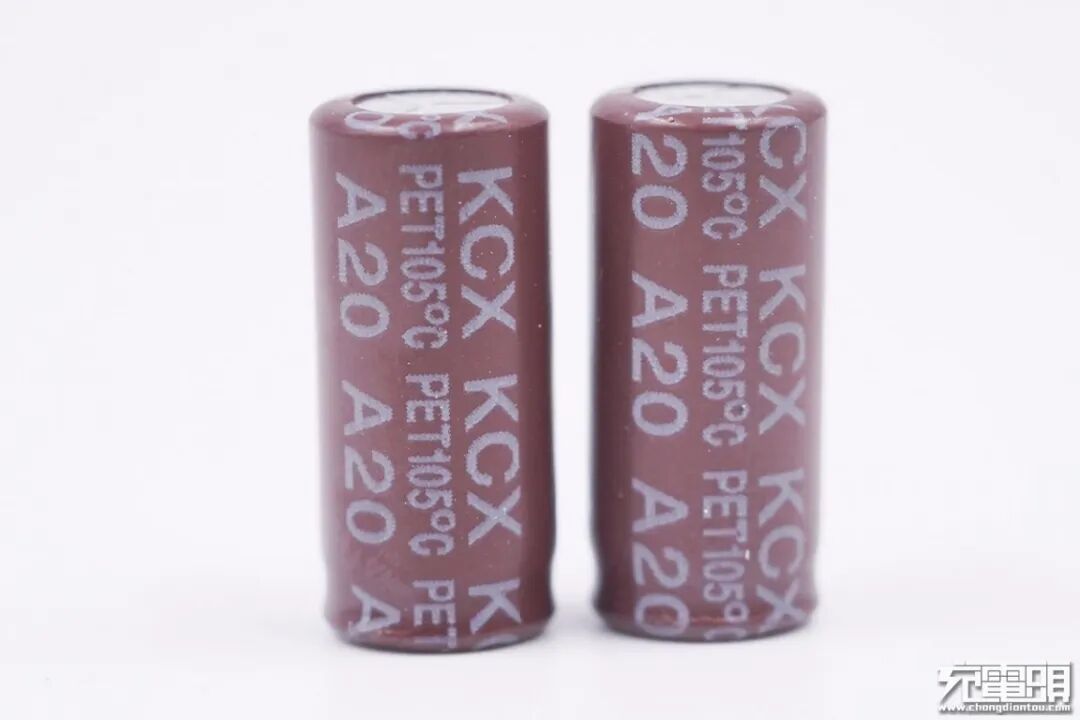

两颗电容均为永铭电容，且规格都是400V 22μF。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被HYPER JUICE 100W氮化镓充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充、鸿达顺65W 2C1A氮化镓快充充电器等产品采用，获得客户一致认可。

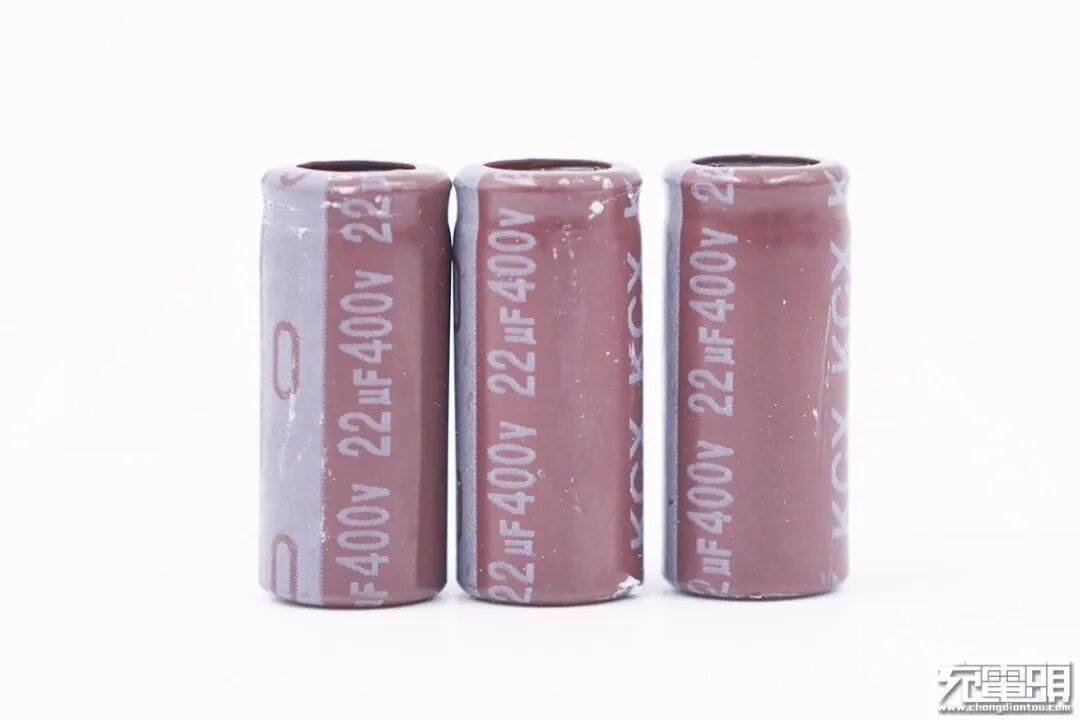

另外PCB板一角的三颗高压滤波电容。
这三颗也是永铭KCX高压滤波电容，400V 22μF。

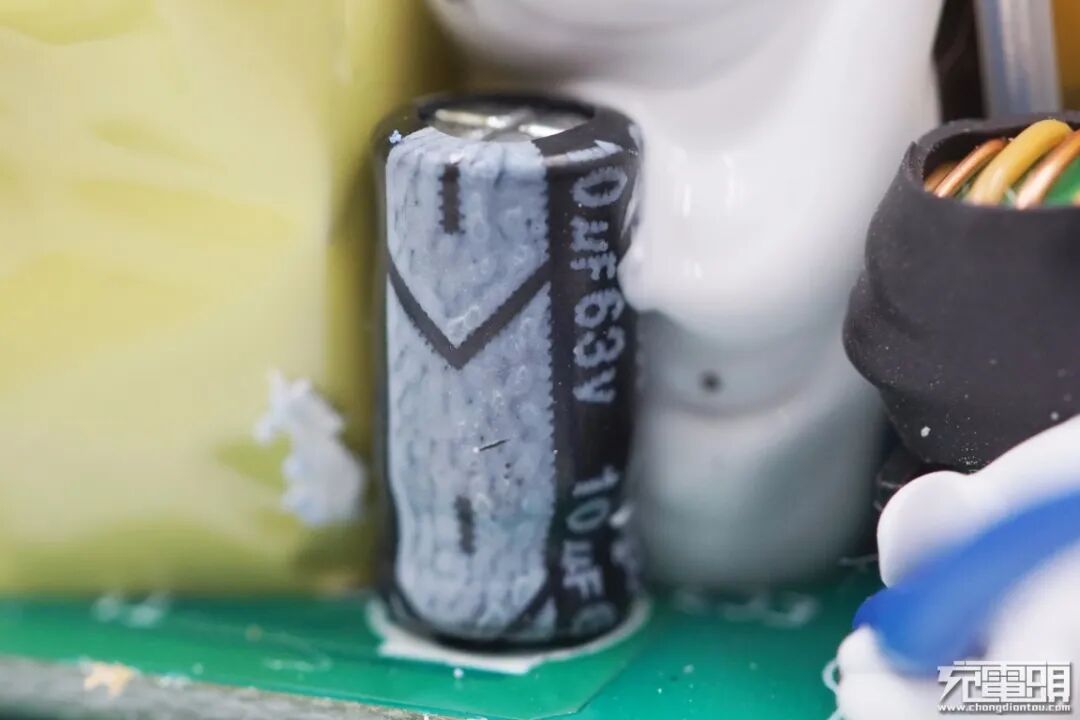

PWM主控芯片供电电容规格为63V 10μF。
供电电容来自CapXon丰宾。
充电器主控芯片采用PI INN3370C，这是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，INN3370C使用PowiGaN技术，内置750V耐压GaN开关管，最大支持100W输出，在i2c数传动态高精度控制的同时，INN3370C还内置一路3.6V输出为外置协议IC供电。

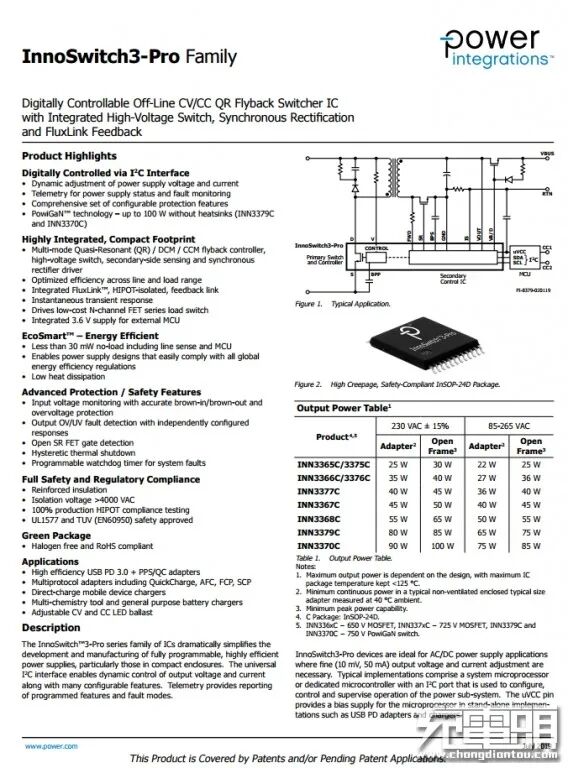

PI INN3370C资料信息。
充电头网拆解了解到，PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

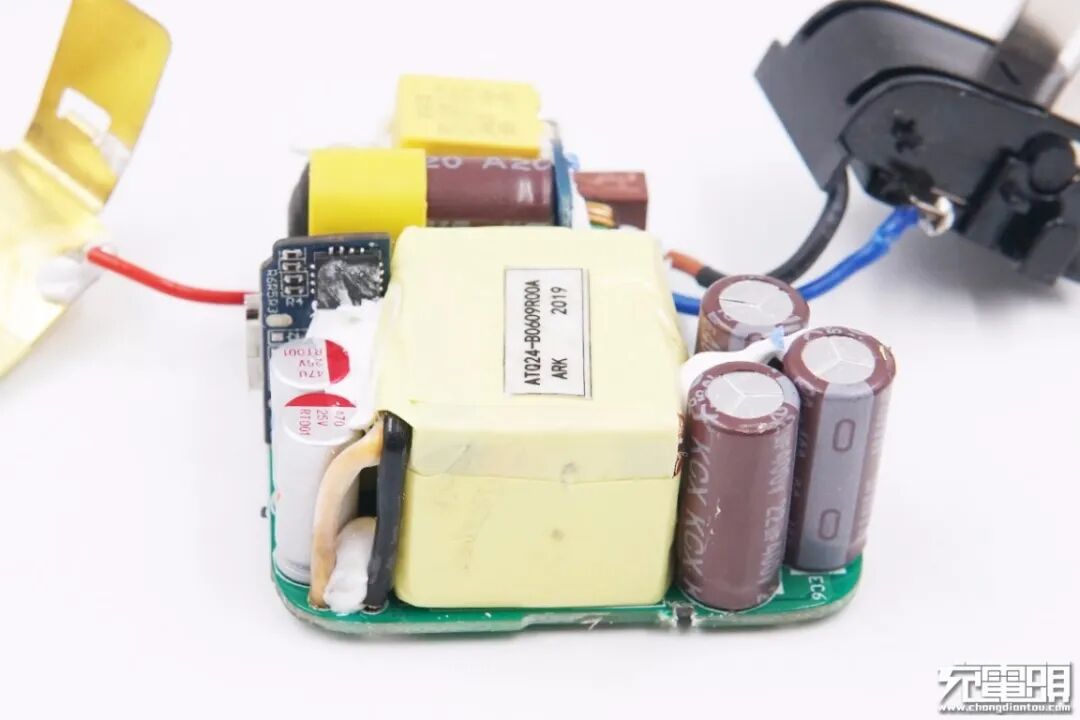

板子另一侧放置变压器。
变压器整个使用绝缘胶带包裹，顶部贴有信息贴纸。
输出端一览，左侧是蓝色Y电容，右侧焊接两颗输出滤波固态电容，中间USB-C母座使用协议小板垂直焊接。

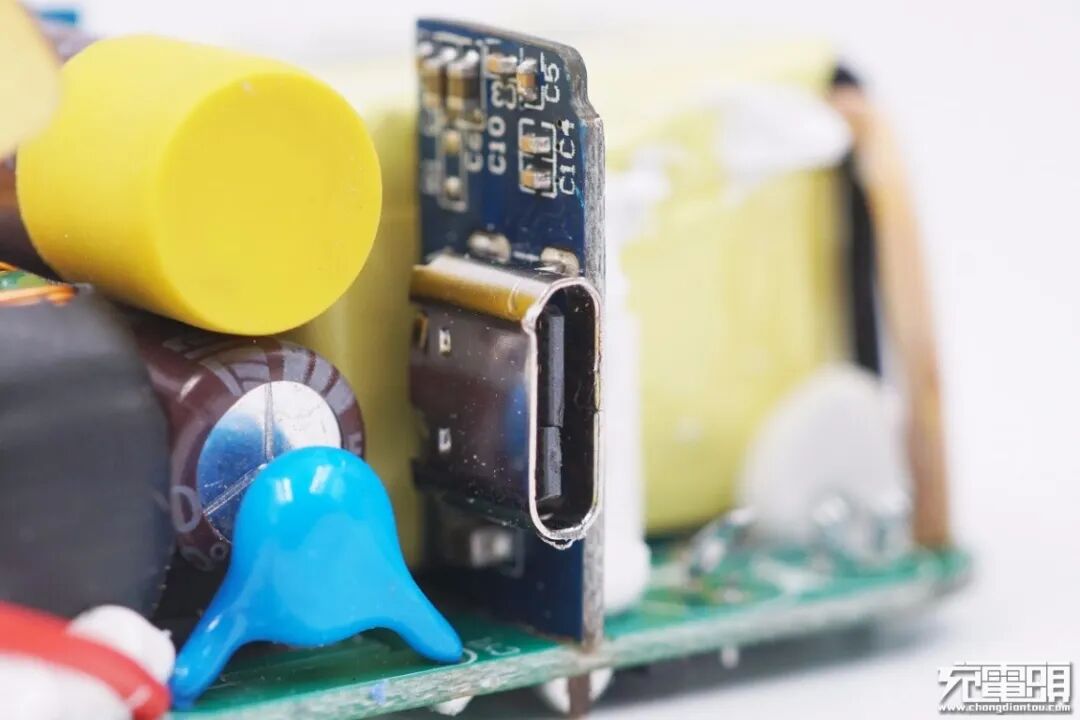

蓝色Y电容特写，横跨在初级次级之间，用于输出抗干扰。

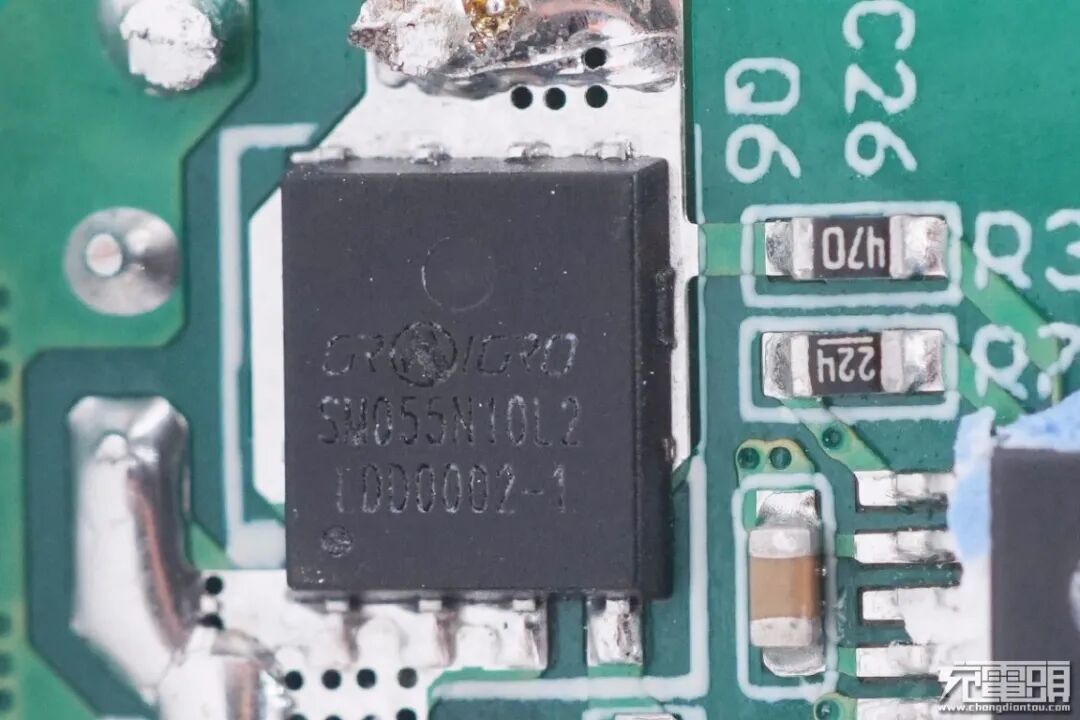

华润微CRSM055N10L2次级同步整流MOS，所在位置露铜加锡以及过孔设计，表面打胶，加强芯片散热效果，降低温升。
两颗输出滤波固态电容规格均为25V 470μF。
协议小板背面焊接有一颗USB PD协议芯片。

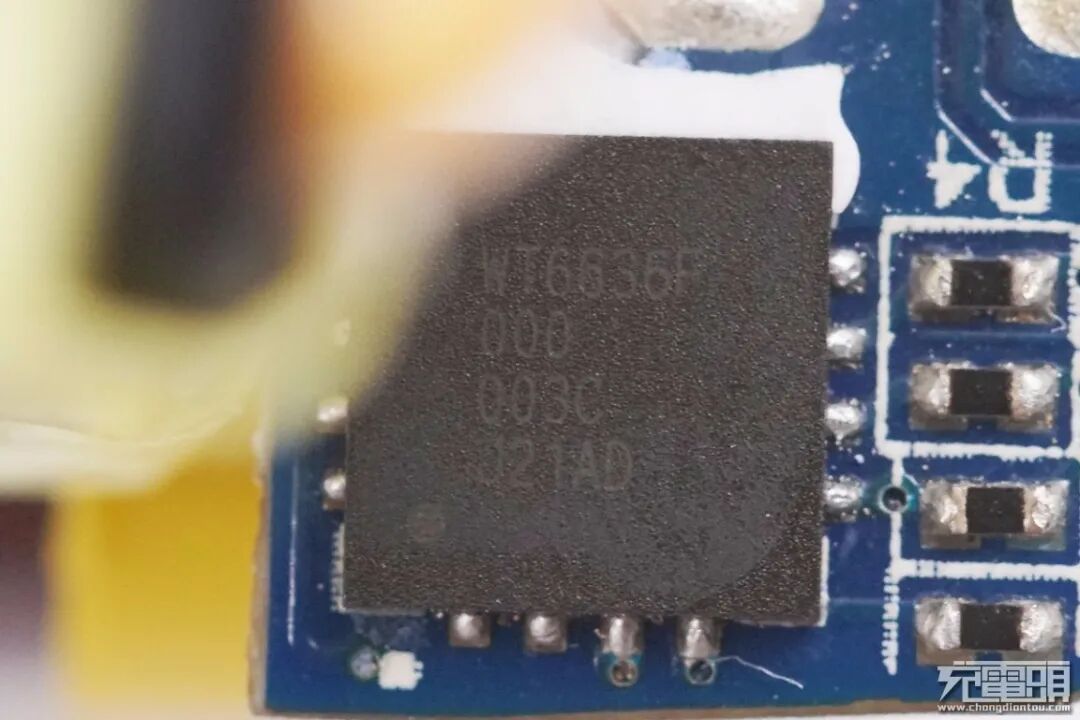

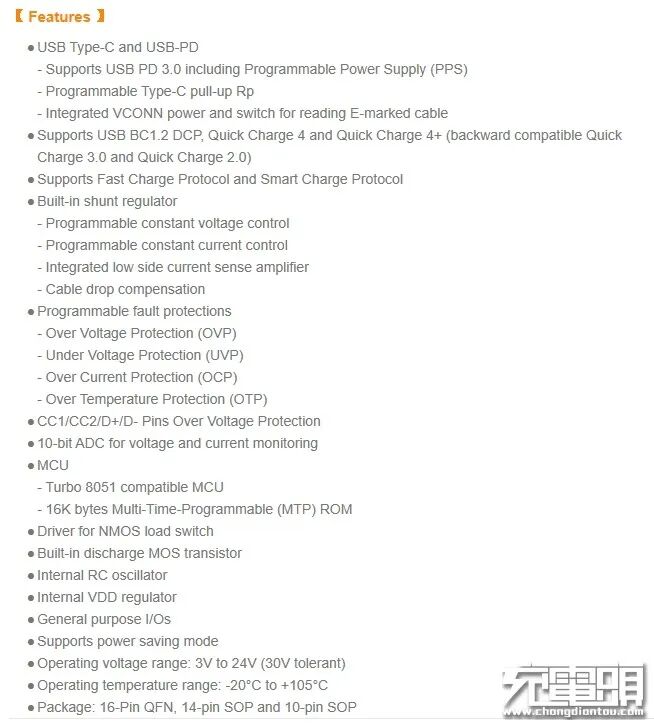

USB PD协议芯片采用伟诠的WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

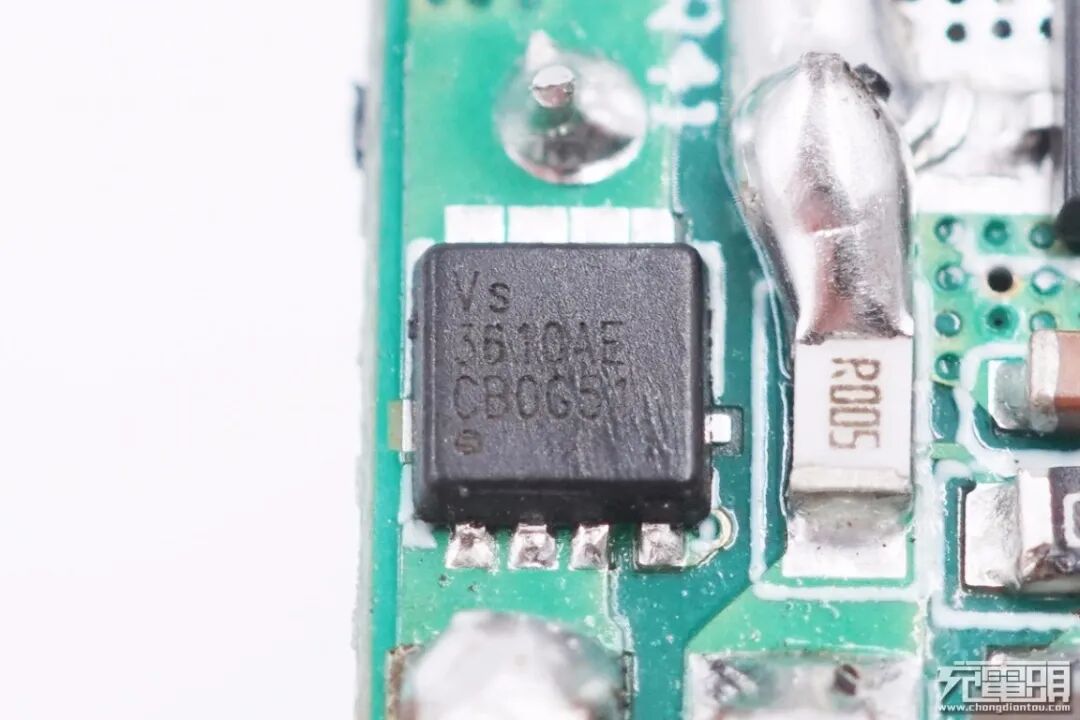

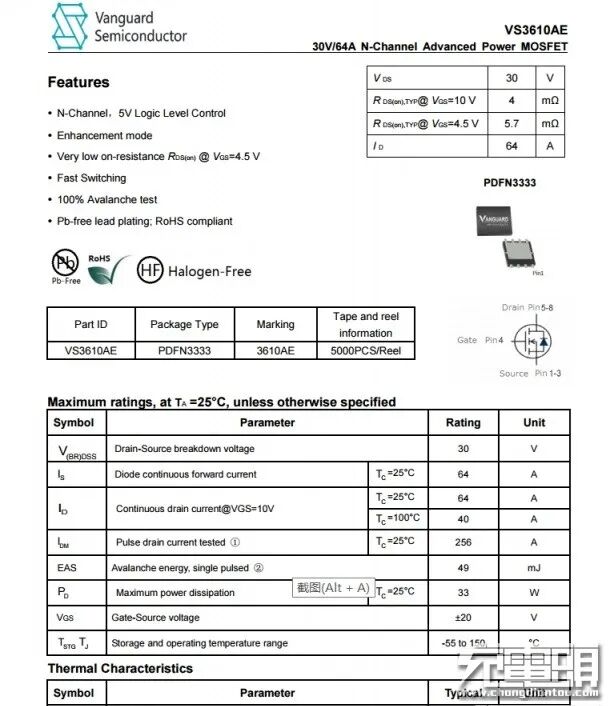

VBUS开关管，型号VS3610AE，NMOS，耐压30V，来自威兆半导体，右侧5mΩ电阻用于输出电流检测。
充电头网了解到，威兆VS3610AE还被苏宁极物18W PD快充充电器、小米10 Pro原装65W快充充电器采用。同时使用威兆其它MOS的还有小米6口USB充电器60W快充版、紫米65W USB PD迷你充电器、RAVPower 45W GaN PD充电器、华为20W电荷泵快充充电器、倍思45W USB PD快充充电器等数十款产品采用。
USB-C母座特写，过孔焊接。
全部拆解完毕，来张全家福。
充电头网拆解总结
绿联65W USB PD氮化镓快充充电器外形圆润小巧，输出支持USB PD3.0 PPS快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-11V/4.05A和3.3-21V/3.25A两组PPS电压档位，同时还兼容QC3.0、QC2.0等快充协议，可满足多数手机和轻薄笔记本的充电需求。
充电头网通过拆解了解到，绿联65W USB PD氮化镓快充充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，由PI高集成主控芯片INN3370C和华润微CRSM055N10L2次级同步整流MOS组成，经伟诠USB PD协议芯片WT6636F数传控制输出电压。此外还采用了永铭高压电解电容滤波，整体用料扎实。
这款充电器内部结构紧凑，额外采用两块小PCB板设计，空间利用率高。此外小PCB板和变压器等元器件打胶加固，整流桥等主要发热芯片也打胶帮助导热，正背面均覆盖导热垫和黄铜散热片帮助导热，内部稳定性和散热性能有保证。
