拆解报告：阿卡西斯M.2 NVME固态移动硬盘盒（M08-ME）
ACASIS阿卡西斯作为日本专业的电脑外设品牌，专门为计算机、通信和消费电子行业设计和制造各种创新的存储方案。并且在进入中国市场后一直致力于将最好最先进的产品率先在中国市场推出， 以把握“中国机会”。
此前充电头网到手了一款ACASIS阿卡西斯雷电3移动硬盘盒FA-TB34，并第一时间对其进行了拆解。今天继续为大家带来另一款M.2 NVME固态移动硬盘盒M08-ME的拆解，看看里面用料如何。
一、ACASIS阿卡西斯固态移动硬盘盒M08-ME外观

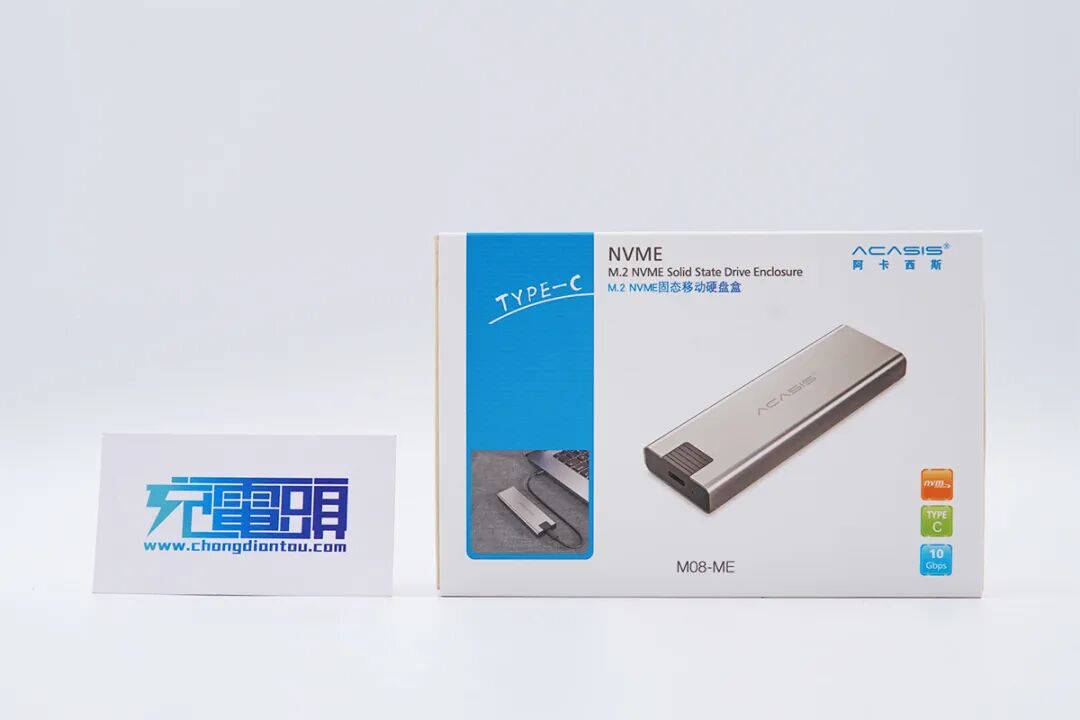

包装盒为抽拉式设计，外层纸壳的正面印有产品实物图以及使用图，上边是ACASIS阿卡西斯品牌和名称——M.2 NVME固态移动硬盘盒，下边是产品型号和三个特性图。
底面印有中英文版产品信息
品牌：ACASIS阿卡西斯
名称：硬盘盒
型号：M08-ME
接口：Type-C*1个
颜色：太空灰
材质：铝合金
尺寸：107*35*12mm
重量：48g
系统：Windows XP/2000/7/8/10/Vista/Mac OS 10.3以上
深圳市菲德越科技有限公司，产品已经通过了CE认证。
侧面印有产品名称以及功能图标。

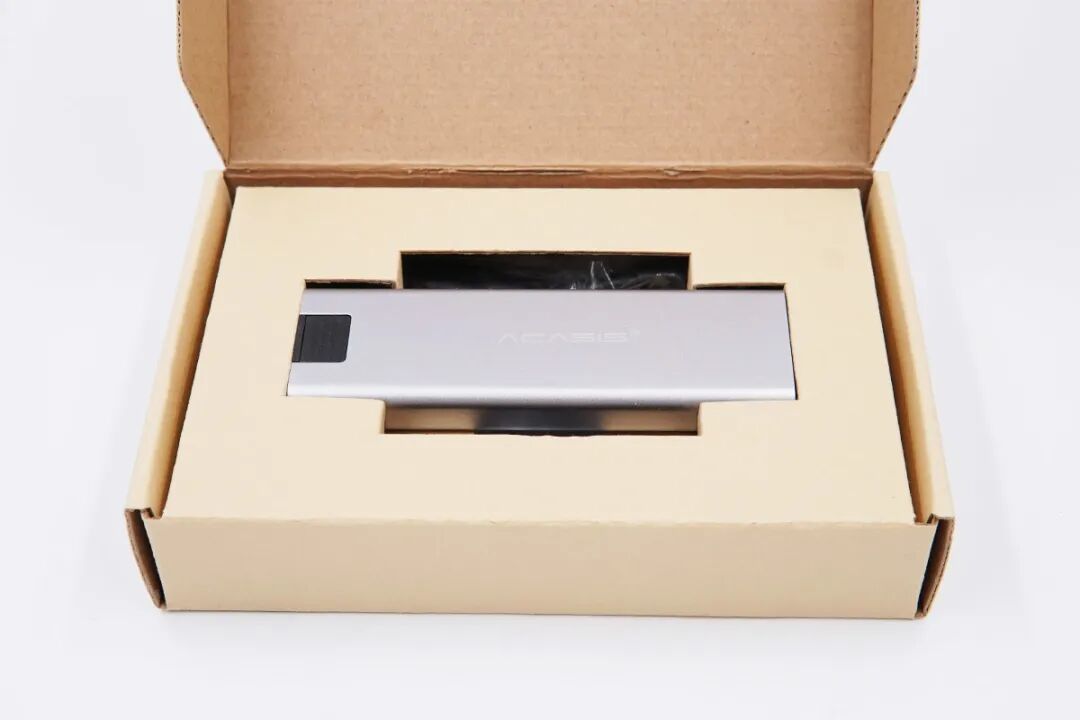

内层使用牛皮纸盒包装，打开包装盒，产品固定在中心位置。

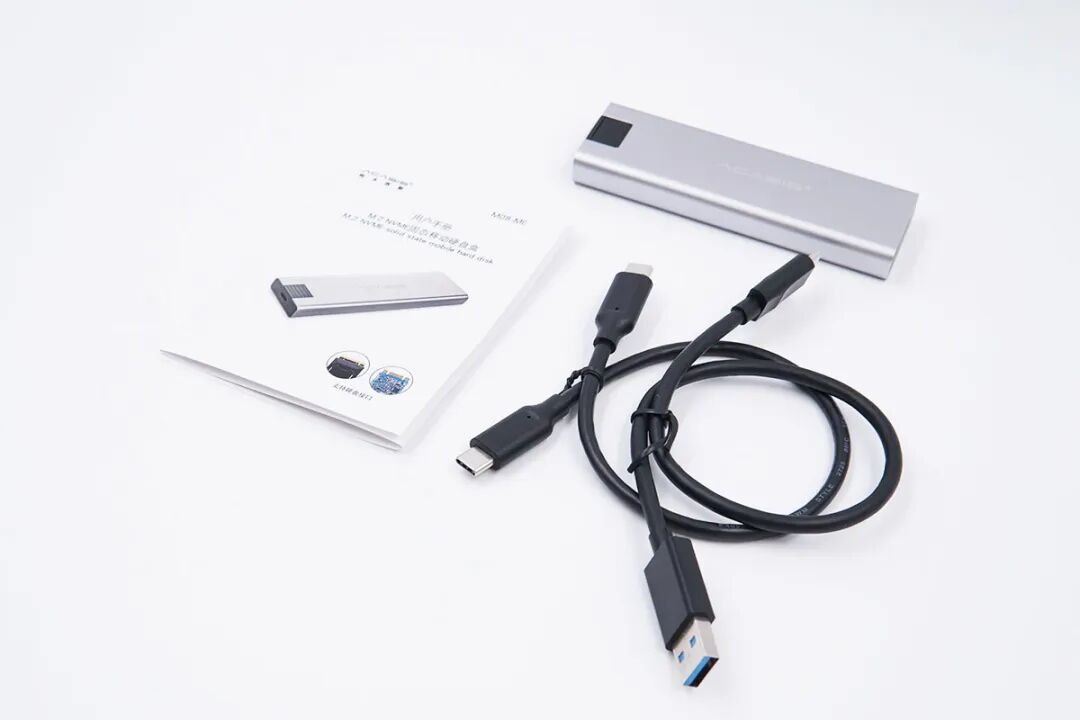

包装内含：M.2 NVME固态移动硬盘盒M08-ME、USB-C to USB-C数据线、USB-A to USB-C数据线和用户手册。

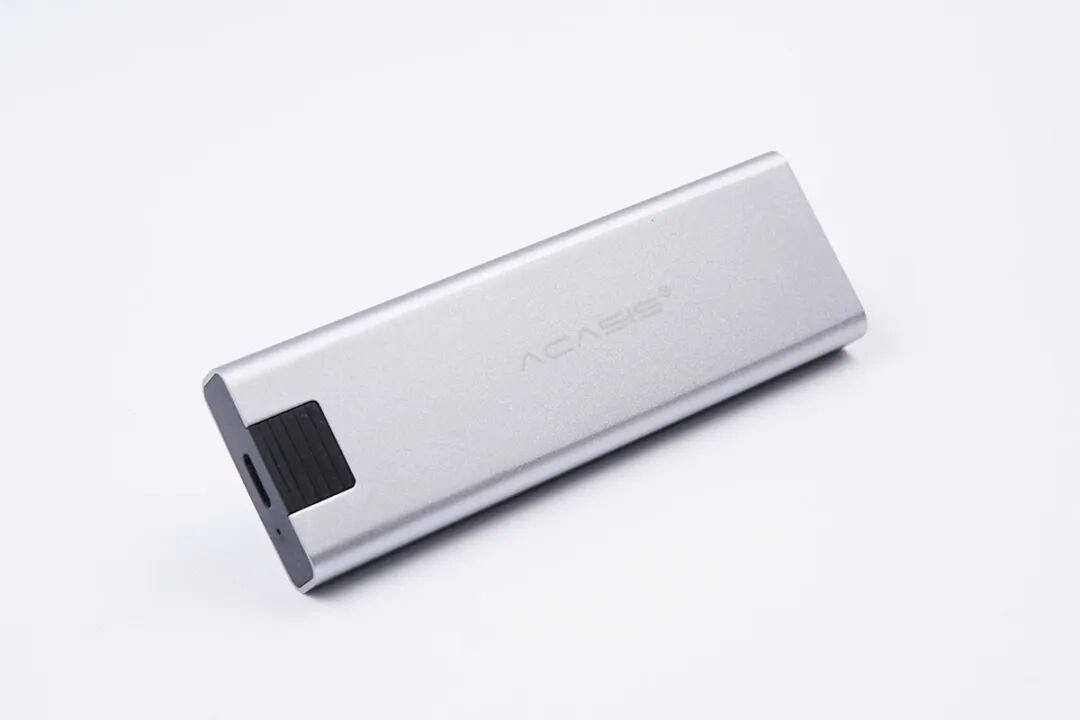

ACASIS阿卡西斯M.2 NVME固态移动硬盘盒M08-ME采用铝合金外壳并进行阳极氧化处理，表面为喷砂工艺，手感细腻，侧身为光滑弧面过渡不硌手。

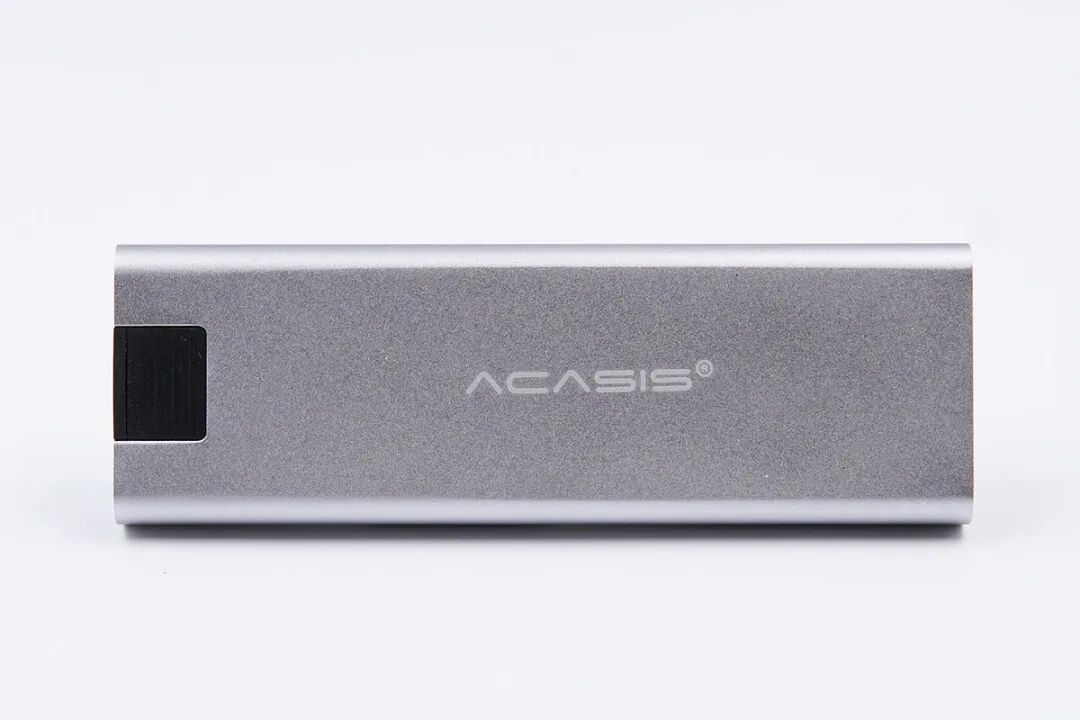

机身顶面中心镭雕“ACASIS”品牌logo。

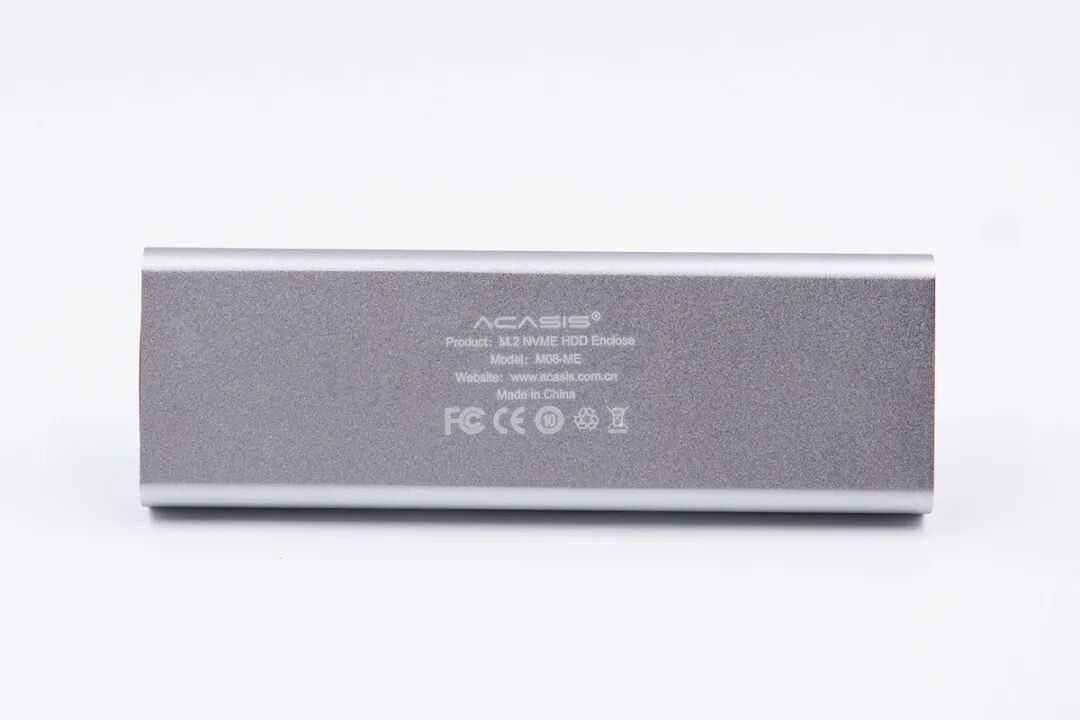

底面中间印有产品品牌、名称和型号等信息，产品已经通过了CE认证和FCC认证。

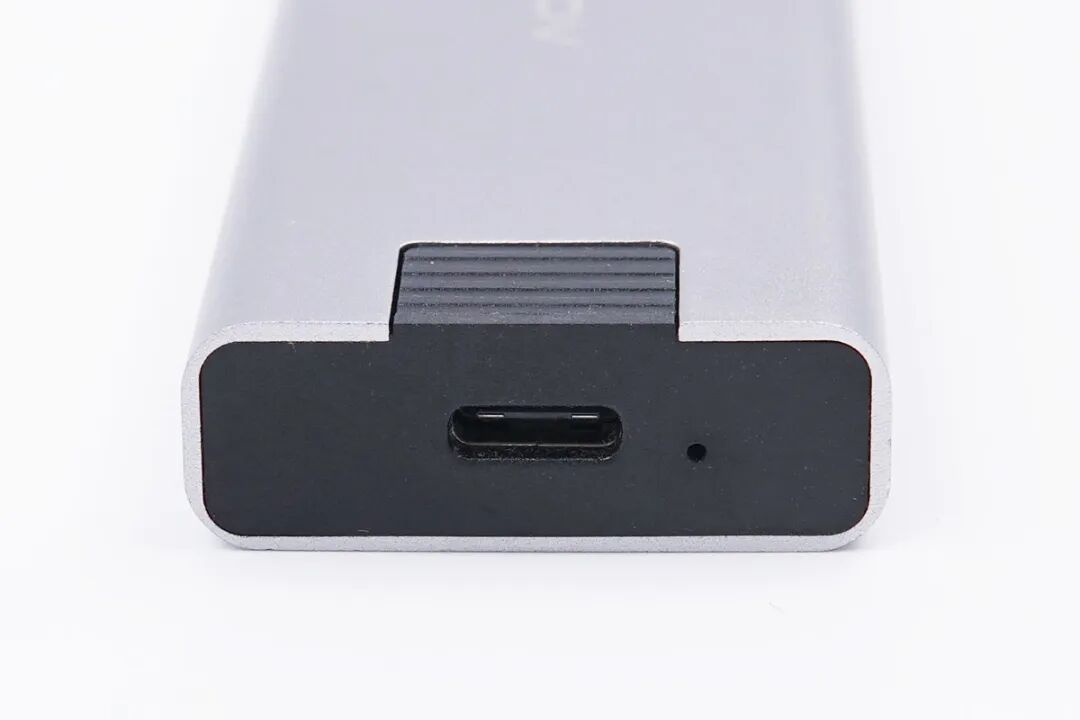

机身一端中心配有一个USB-C接口以及一颗LED指示灯，C口上端的塑料为凹凸条纹，方便将塑料框架抽出。

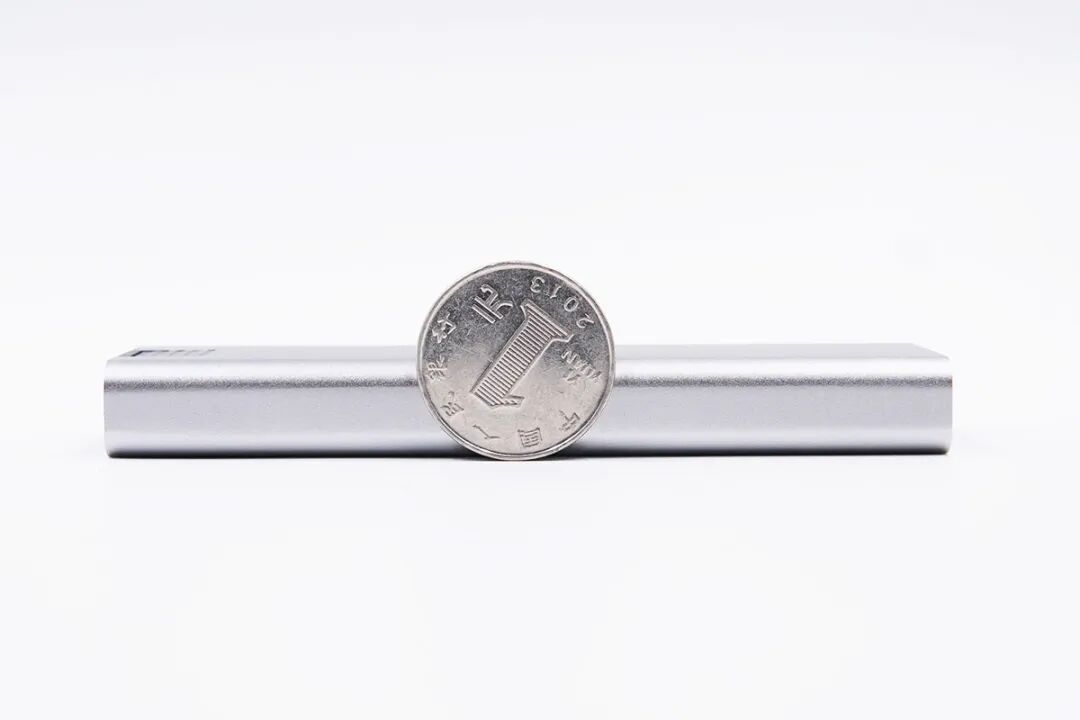

厚度约为一元硬币直径的一半。
二、ACASIS阿卡西斯固态移动硬盘盒M08-ME拆解

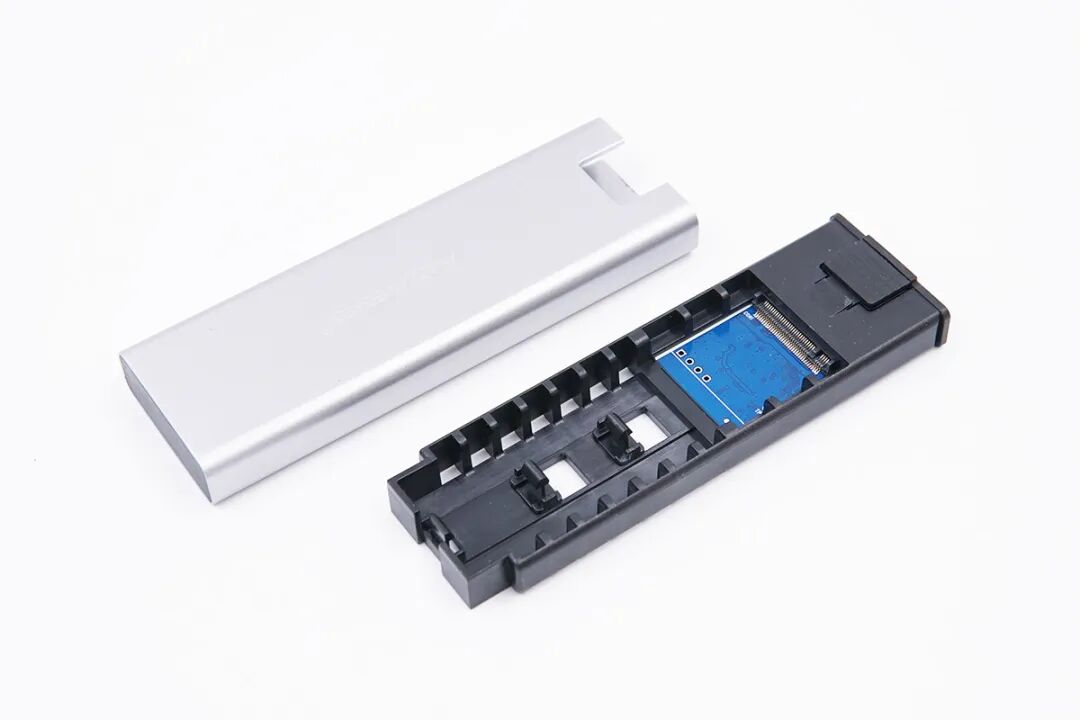

按下机身壳一端的塑料块按钮就可以将塑料框架抽出，非常方便。
PCB背面使用一块塑料板进行固定和绝缘。

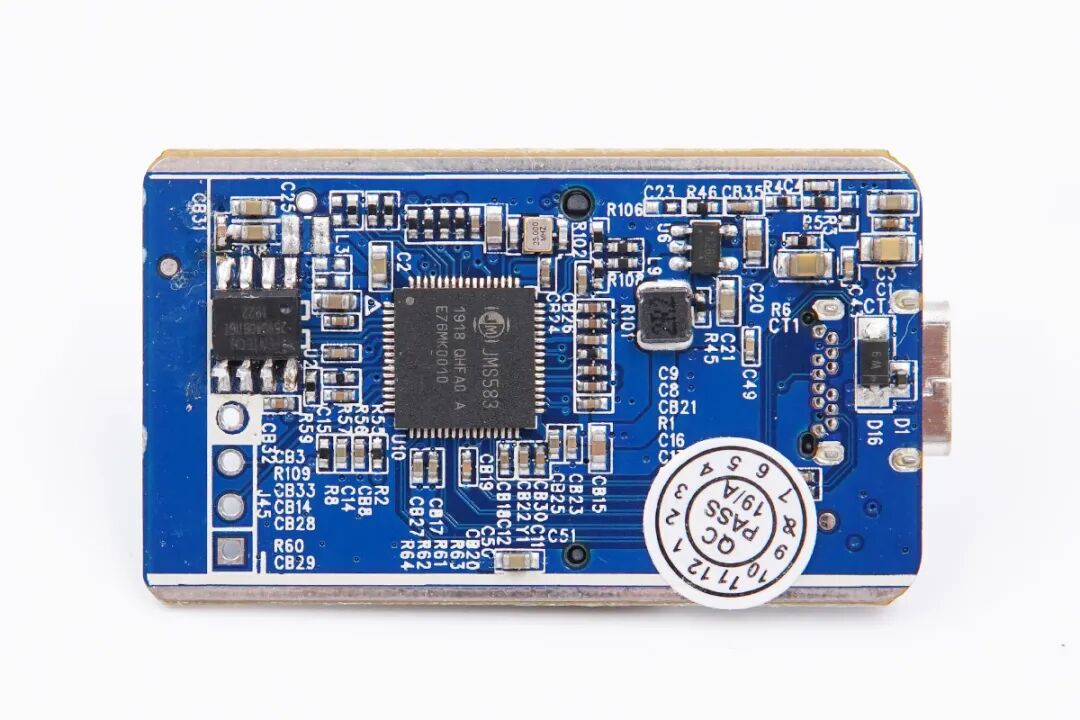

PCB板正面一览。

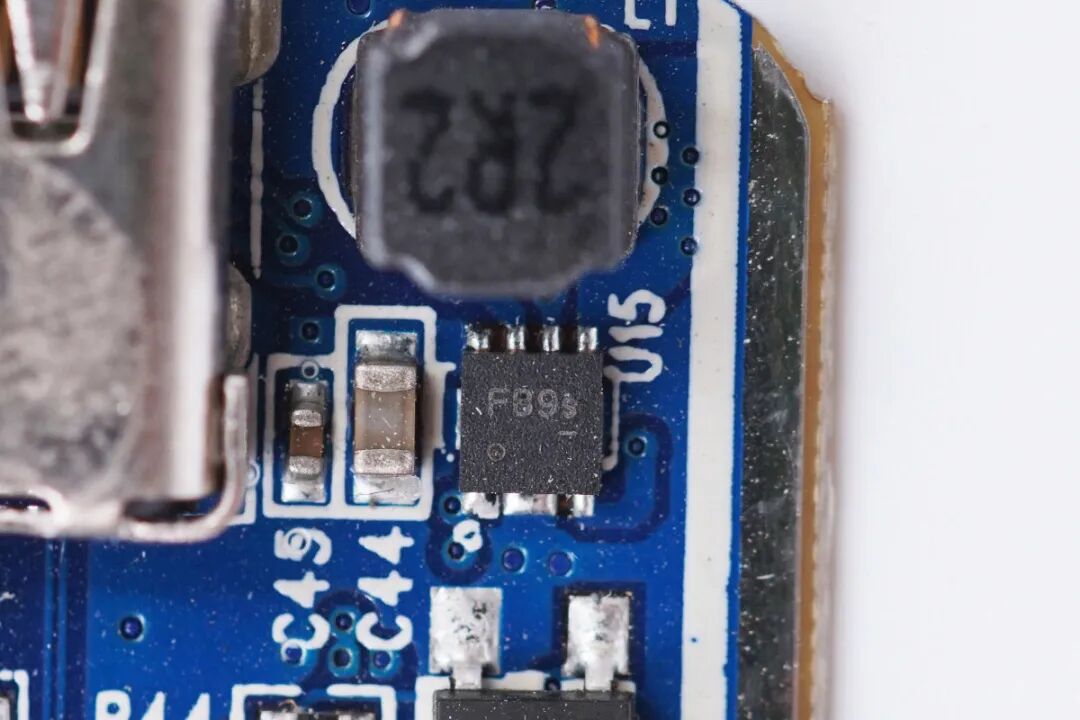

天钰 Fiti FP6381A 同步整流高效率降压IC，开关频率1.5MHz，最大输出电流1.2A。
天钰 Fiti FP6381A 详细资料。充电头网了解到，采用该芯片的产品还有ACASIS阿卡西斯Type-C迷你集线器CM005。
JMicron智微JMS583 USB3.1 Gen2到PCIe Gen3x2桥接控制器，用于连接主机和PCIe存储设备，接口提供10Gbps速率，是USB3.1 Gen1速率的二倍，支持对SSD进行TRIM操作，支持NVMe1.3。由旁边一颗25MHz无源晶振为其提供时钟。

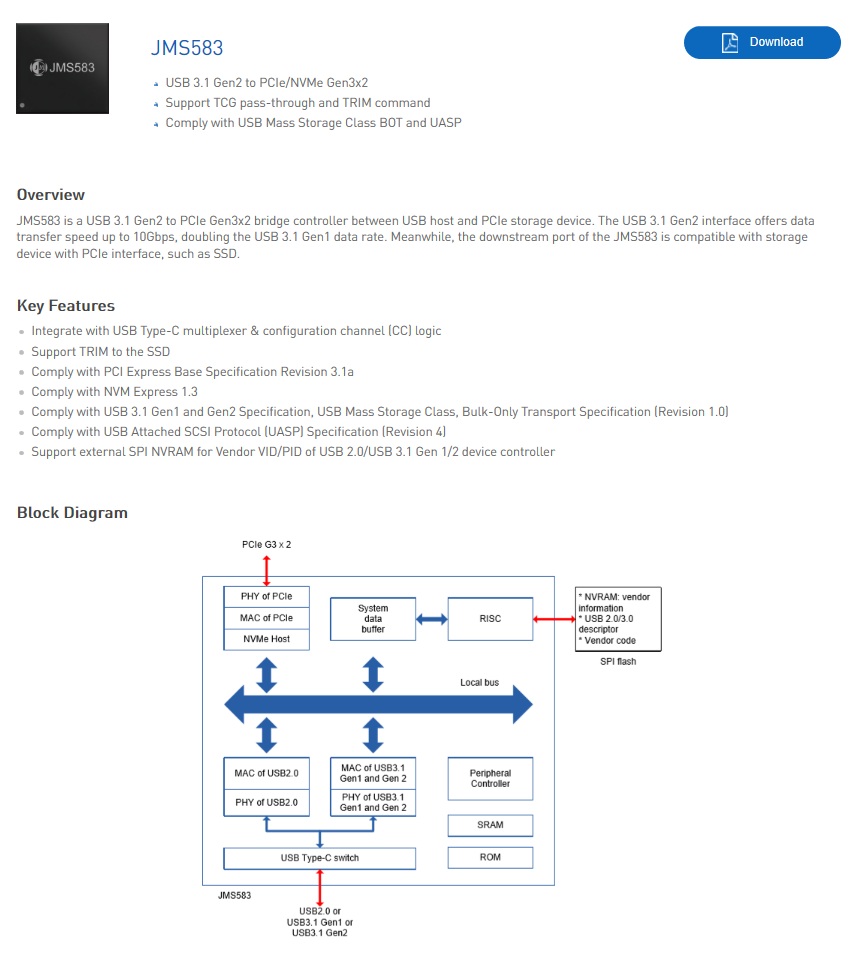

JMicron JMS583 详细资料。

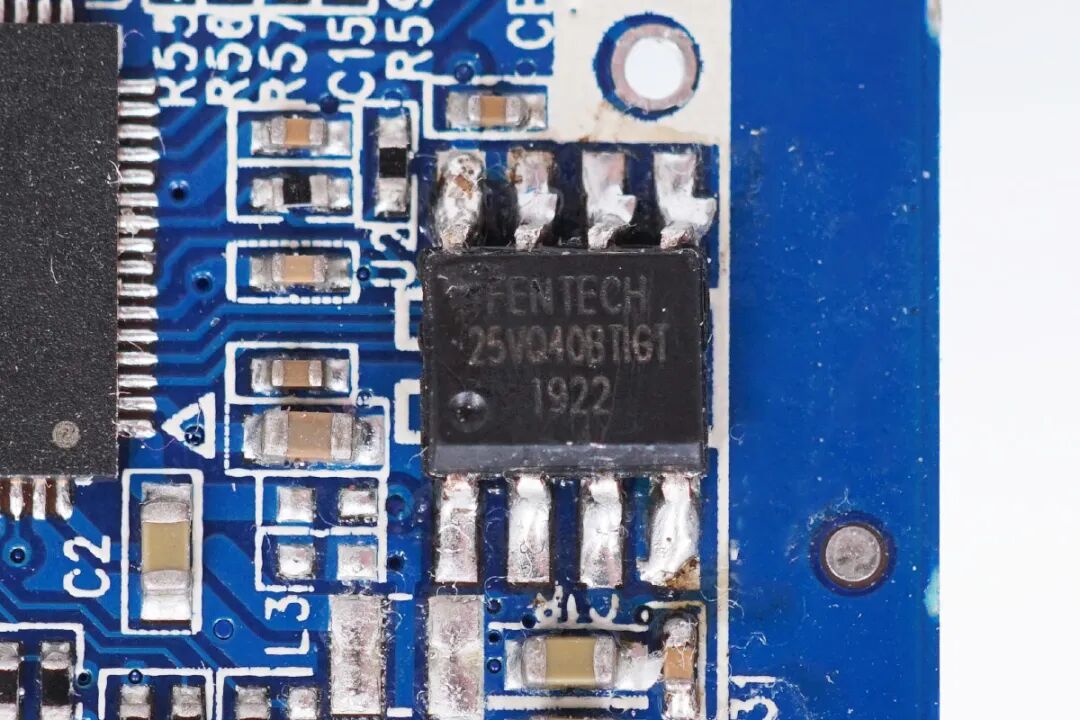

深圳锋华创芯微 FH25VQ40B，4Mbit 串行NOR FLASH存储器。

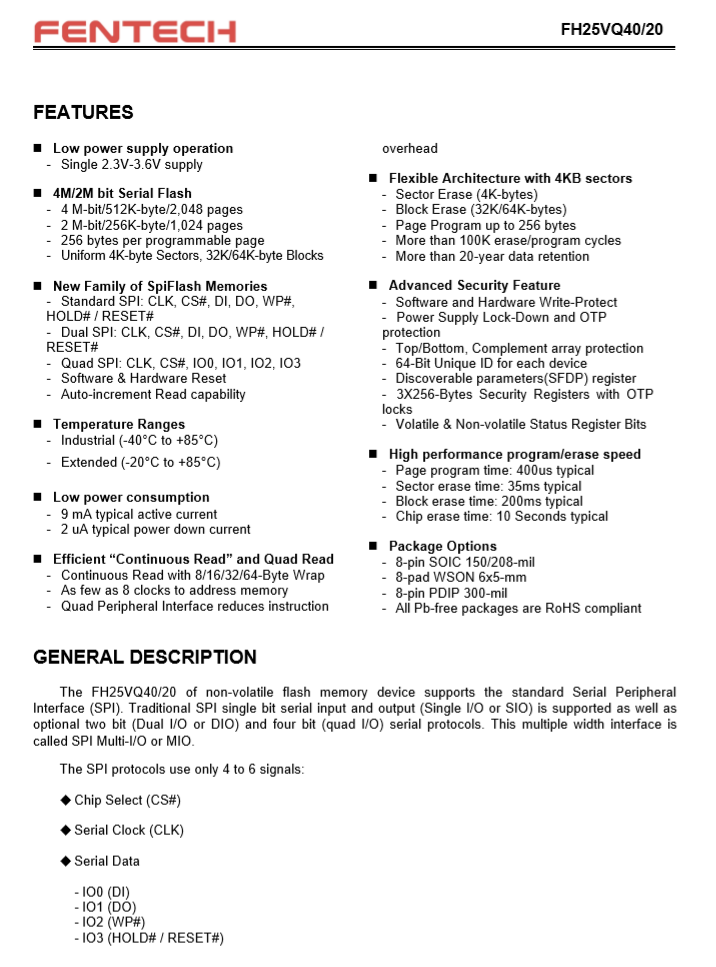

深圳锋华创芯微 FH25VQ40B 详细资料。

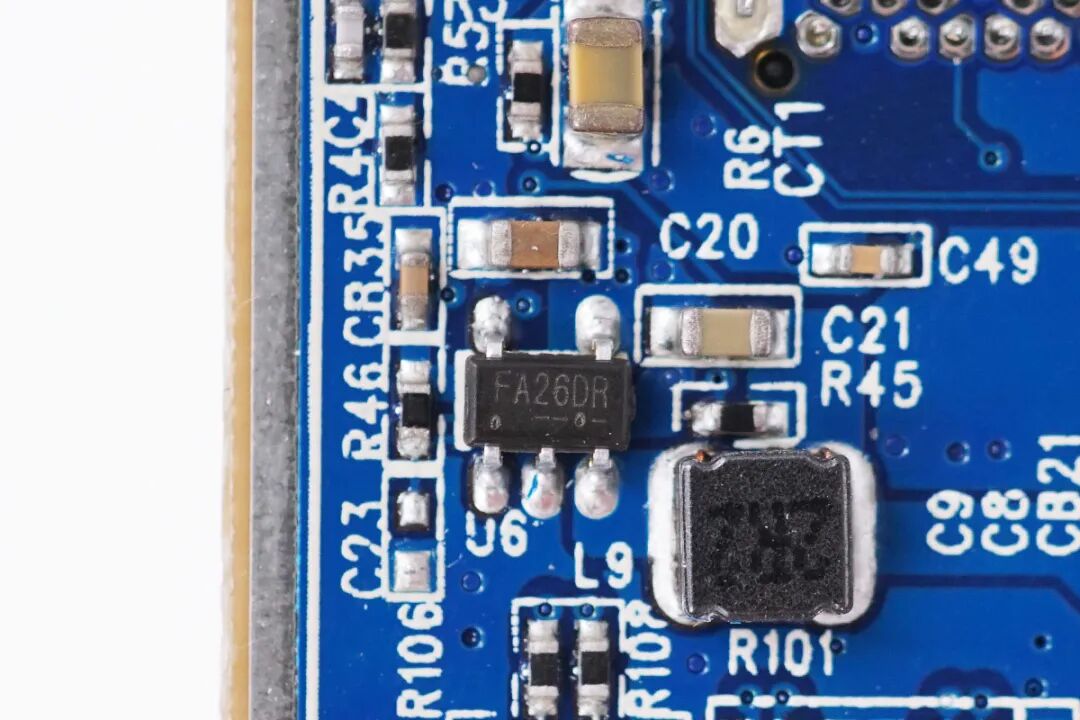

钰泰 ETA3451 6V3.5A，快速响应，自适应COT控制，同步降压转换器，工作频率1.5MHz，适用于多种降压场合，这里用于降压为NVMe固态硬盘供电。

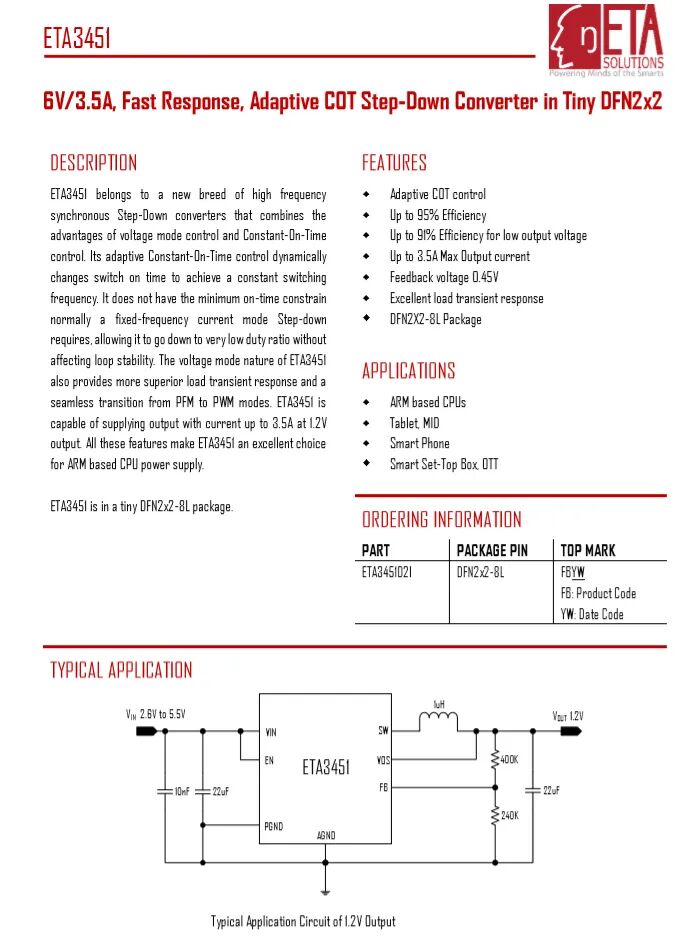

钰泰 ETA3451 详细资料。

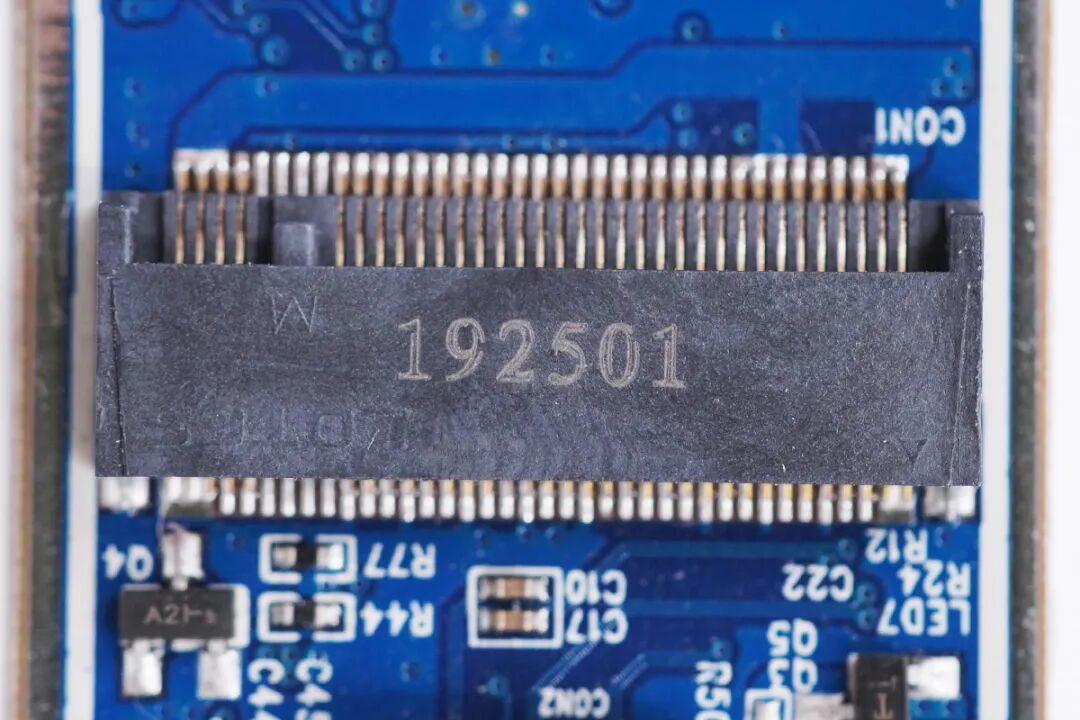

固态硬盘插口特写，LOTES 嘉泽端子，丝印192501。

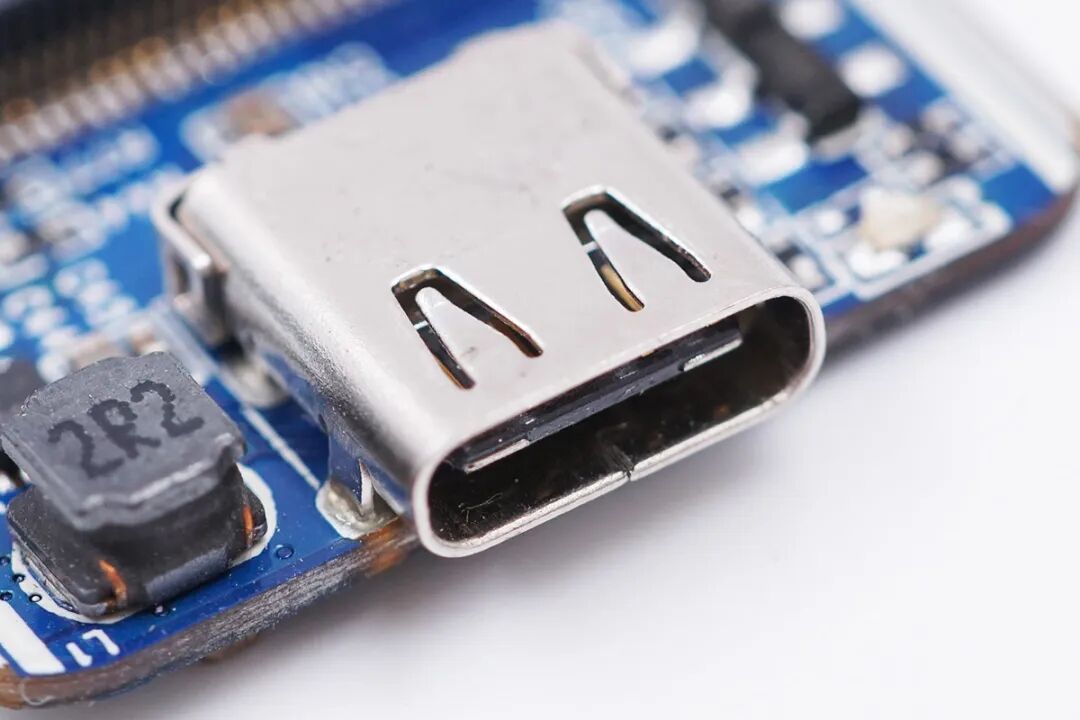

USB-C母座特写，旁边是一颗工字电感。

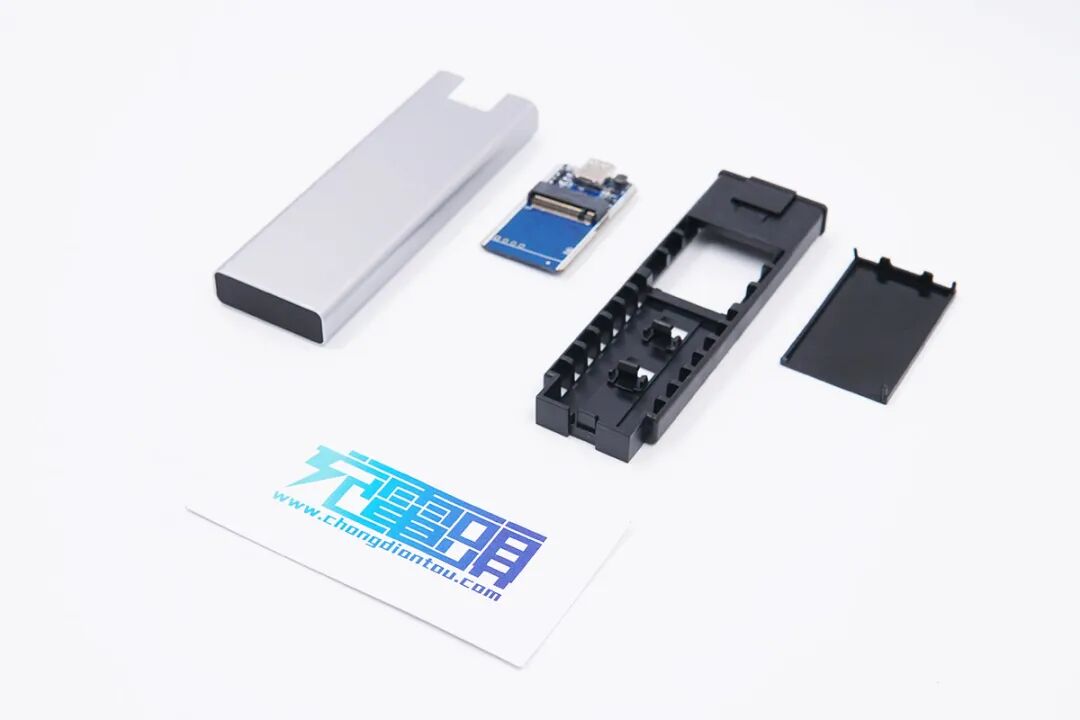

全部拆解完毕，来张全家福。
充电头网拆解总结
ACASIS阿卡西斯M.2 NVME固态移动硬盘盒采用铝合金金属外壳，坚固耐用，表面进行喷砂处理工艺细腻，内部塑料框架为抽拉式设计，进行固态硬盘组装很方便，而且整体小巧轻便，易于携带。
充电头网通过拆解发现，内部采用JMicron JMS583 USB3.1到PCIe桥接控制器，钰泰 ETA3451同步降压转换器和天钰FP6381A降压转换器等，协同工作为NVMe固态硬盘供电及传输数据，PCB板固定的很牢固且正面有塑料板进行隔离保护。
