小米首款USB PD充电器+充电宝新物种深度拆解
最近小米推出一款50W的充电器+移动电源二合一产品，其配备了1A1C两个接口。在充电器模式下，USB-C单口输出最大功率为45W，可以满足大部分轻薄笔记本电脑的充电需求，USB-A单口输出最大功率为27W，支持小米ChargerTurbo快充，对小米手机来说非常友好。
除了充电器功能之外，这款产品还在便携小巧的外壳内，设置了6700mAh的大容量电池，同时作为移动电源而言也具备18W快充能力，出门时可以即拔即走，使用十分灵活、方便。前不久充电头网刚对这款产品进行了详细的评测，下面继续为大家分享这款产品的拆解，看看里面结构和用料如何。
充电头网目前还拆解了小米18W USB PD快充充电器、小米9原装27W充电器、小米CC9 Pro原装30W充电器、小米9 Pro原装45W充电器、小米10 Pro原装65W充电器、小米65W氮化镓充电器、小米65W 2A1C三口快充充电器、小米90W USB PD快充充电器等多款快充产品，大家可以点击蓝色字体查看拆解详情。
一、小米二合一充电器外观

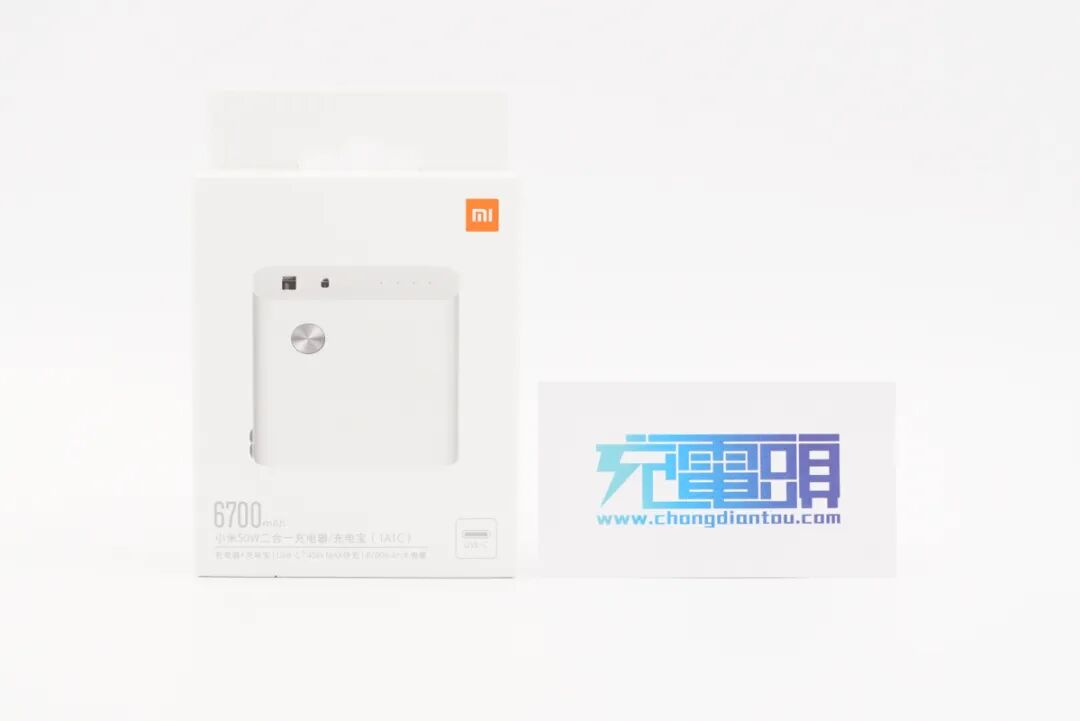

包装盒顶部带有挂钩，正面印有小米MI logo以及充电器外观图。

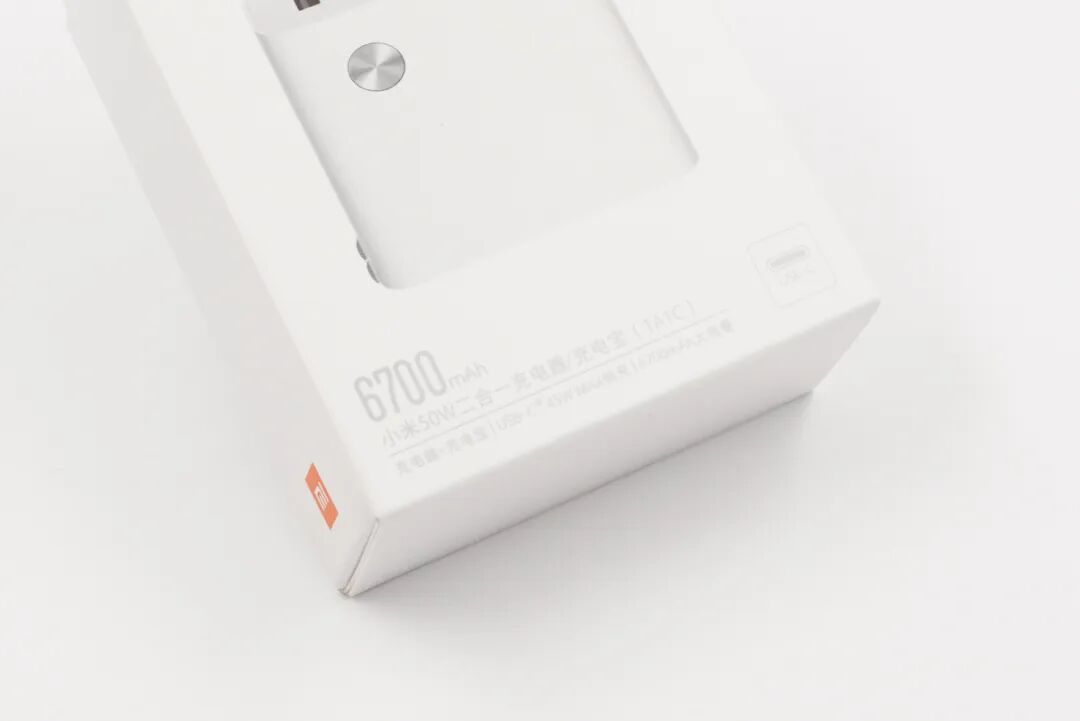

下方印有产品名称、6700mAh容量等信息。

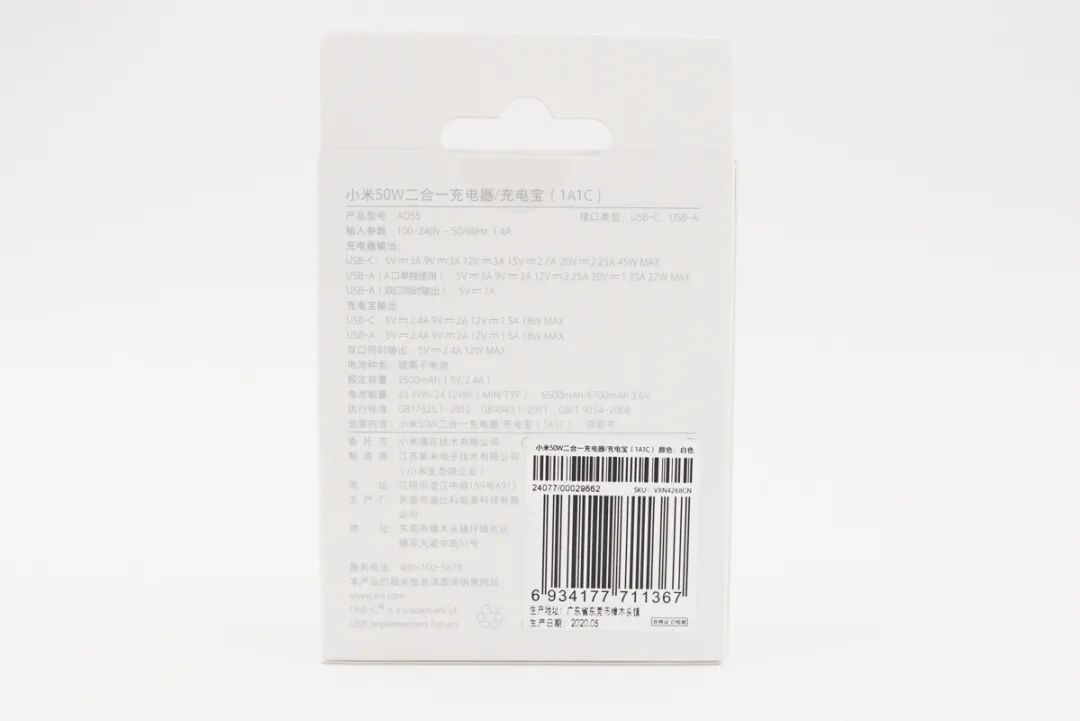

包装盒背面标注产品相关参数以及生产商信息，连接市电时，USB-C最大输出45W，USB-A最大输出27W，充电宝输出时，最大输出18W。

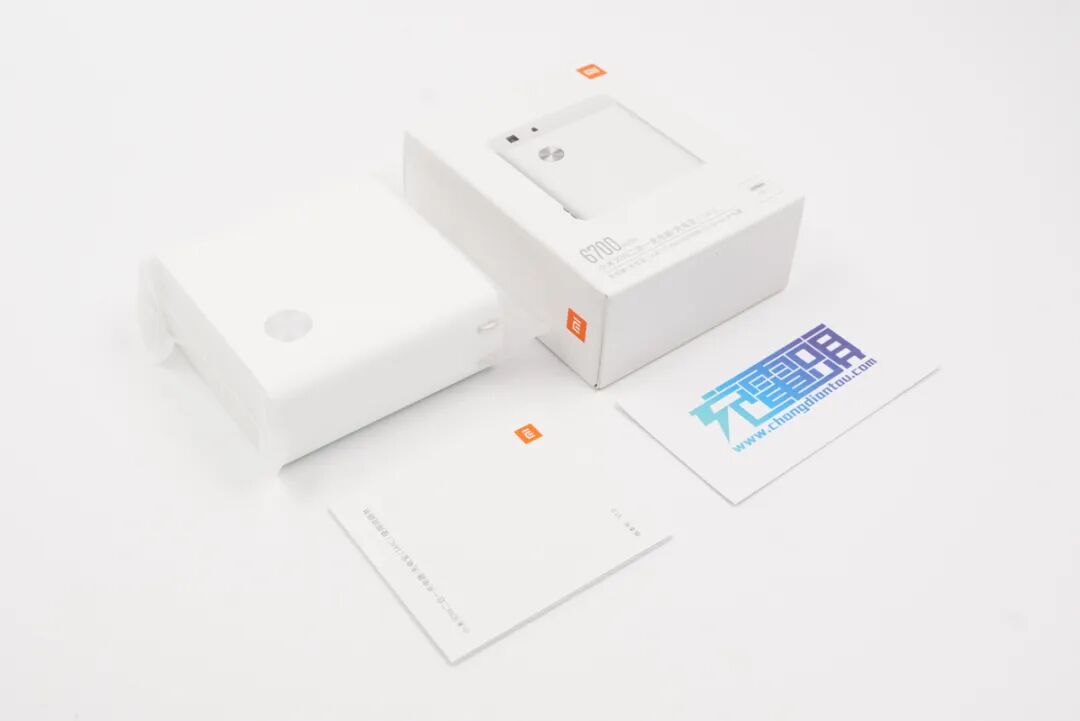

包装内含二合一充电器和使用说明书。

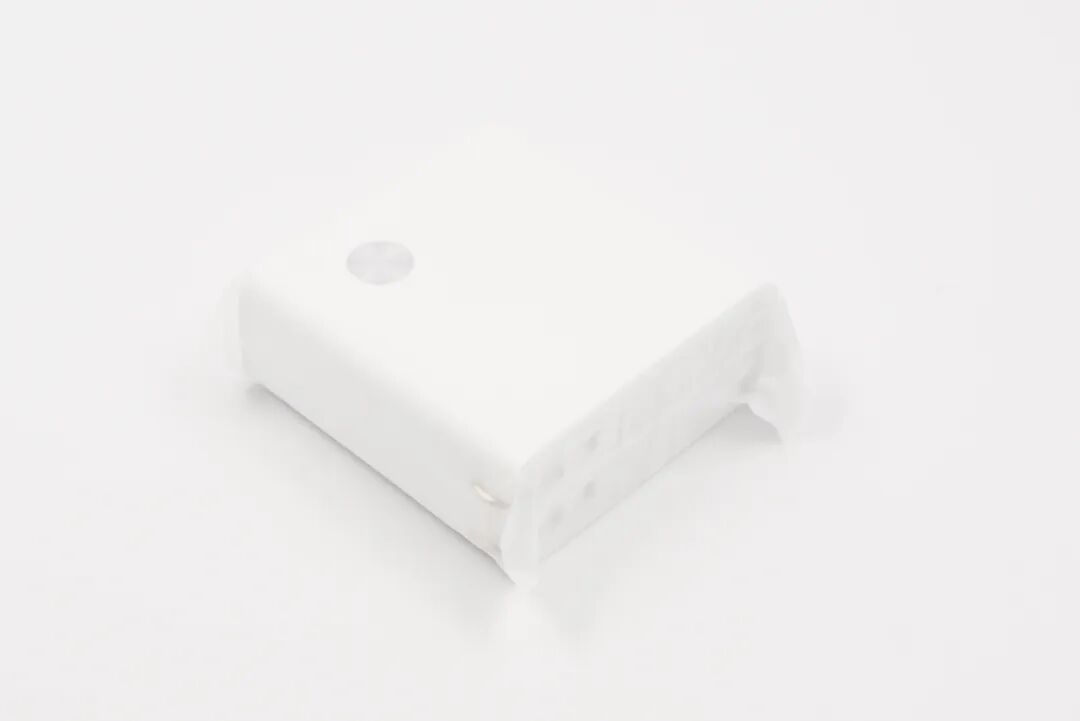

产品外套防尘袋。

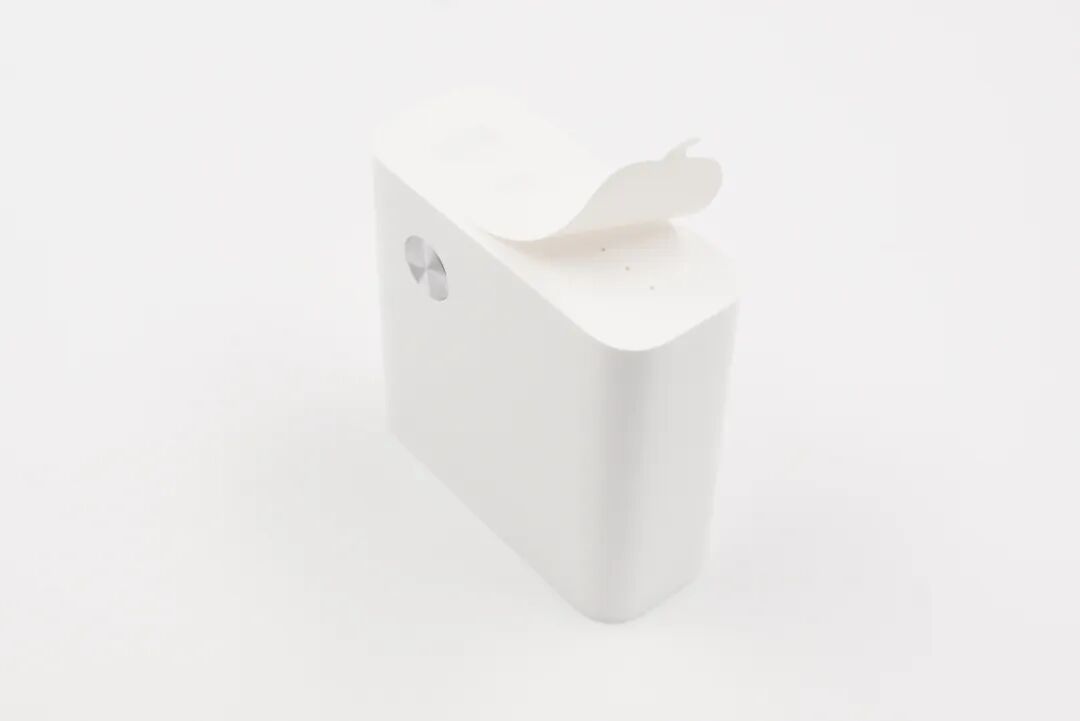

而且输出端还贴有防尘贴纸。
小米这款二合一充电器采用PC阻燃材质白色外壳，输入输出端外壳磨砂处理，侧身亮面设计并且各面之间光滑弧面过渡。

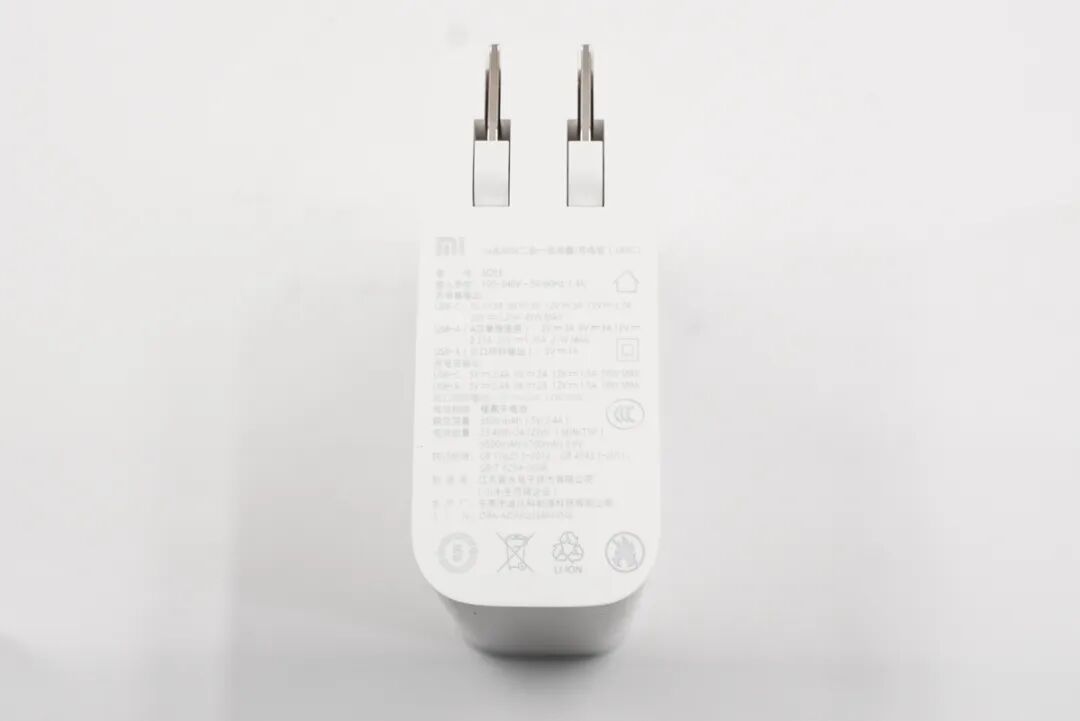

型号：AD55
输入：100-240V~50/60HZ 1.4A
充电器输出：
USB-C：5V3A、9V3A、12V3A、15V2.7A、20V2.25A（45W Max）
USB-A（单口使用）：5V3A、9V3A、12V2.25A、20V1.35A（27W Max）
USB-A（双口同时输出）：5V1A
充电宝输出：
USB-C：5V2.4A、9V2A、12V1.5A（18W Max）
USB-A：5V2.4A、9V2A、12V1.5A（18W Max）
双口同时输出：5V2.4A（12W Max）
电芯类型：锂离子电池
额定容量：3500mAh（5V2.4A）
锂电能量：23.4Wh/24.12Wh（MIN/TYP）
制造商：江苏紫米电子技术有限公司
生产商：东莞市迪比科能源技术有限公司
产品已经通过了CCC认证。

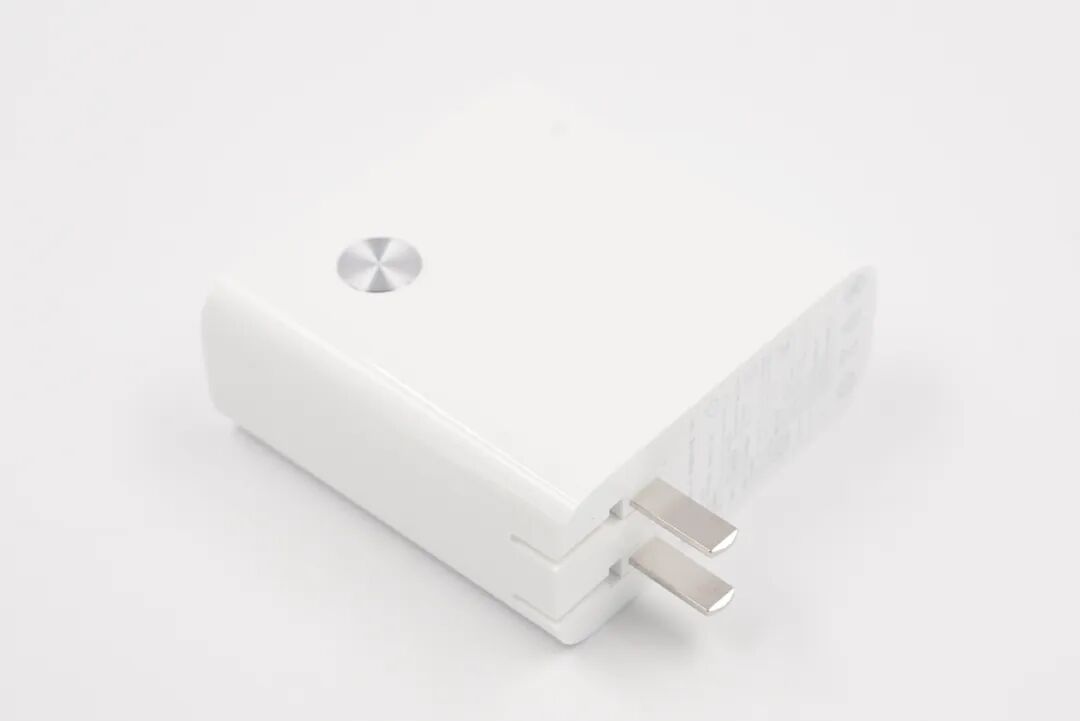

机身上设有一个电源开关键，输入端采用可折叠国标插脚，携带方便。

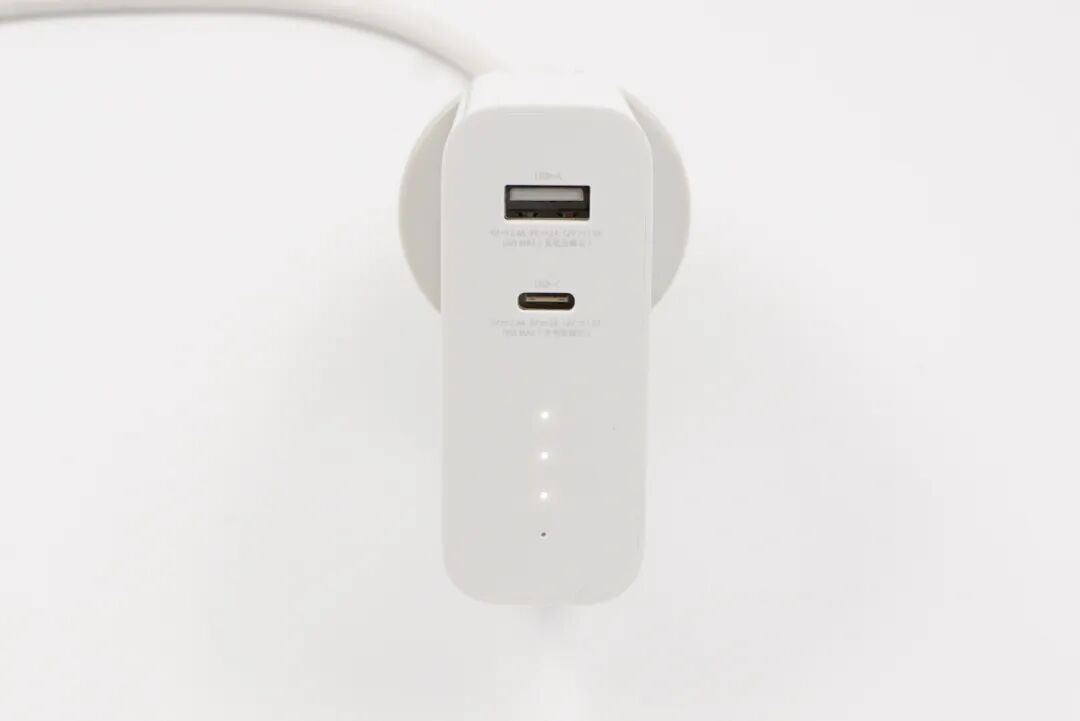

输出端配备1A1C接口，白色胶芯，接口旁都标有相关参数信息；四颗LED电量指示灯亮白光。

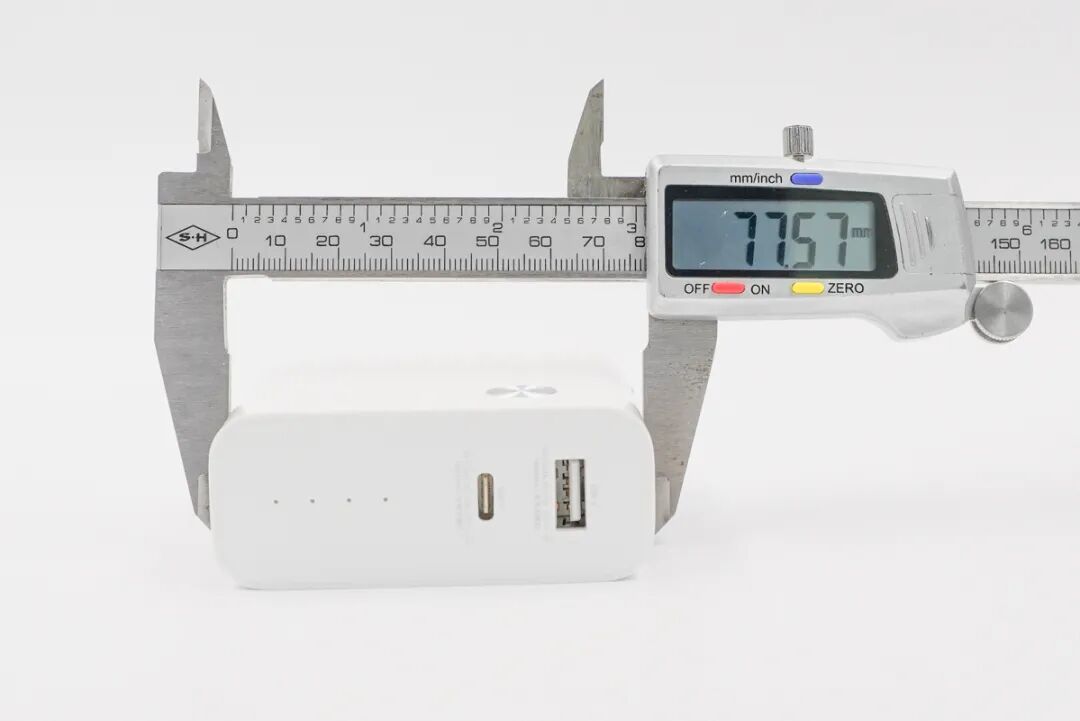

使用游标卡尺实测充电器长77.57mm。

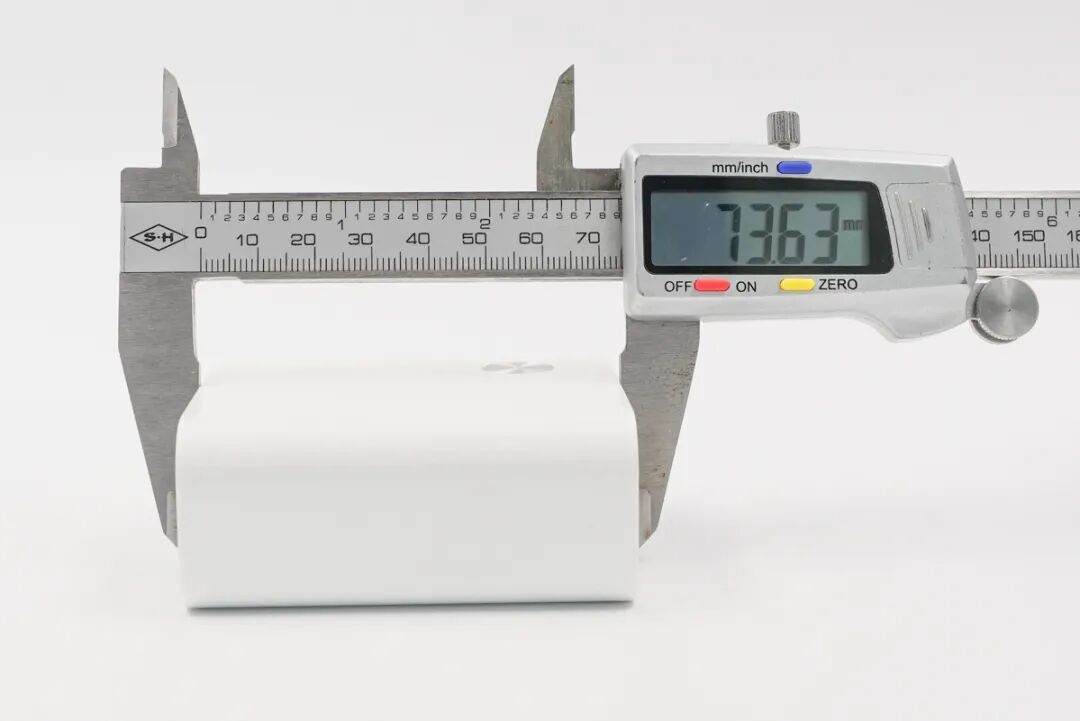

宽73.63mm。

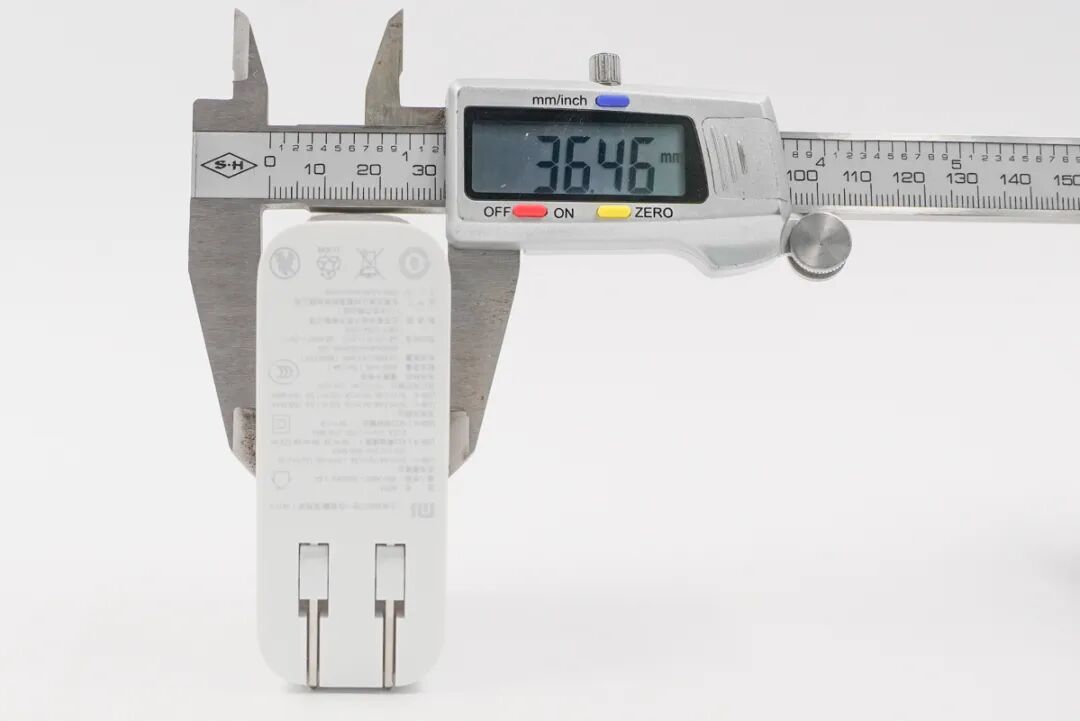

厚度为36.46mm。

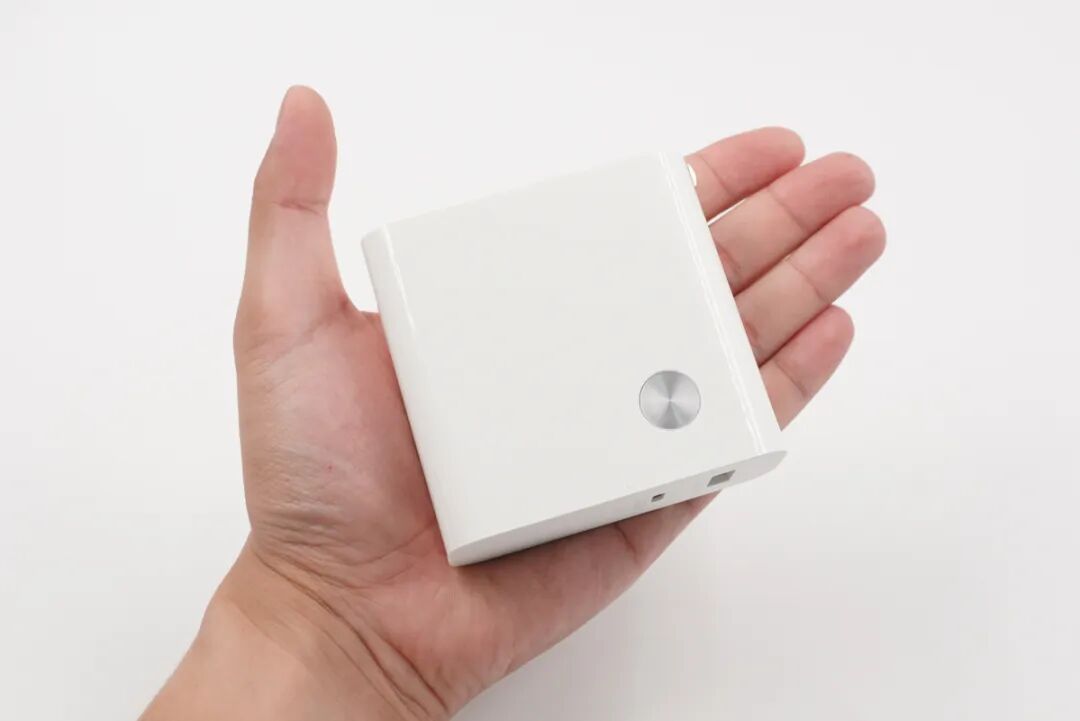

拿在手上的直观感受，小巧轻便。

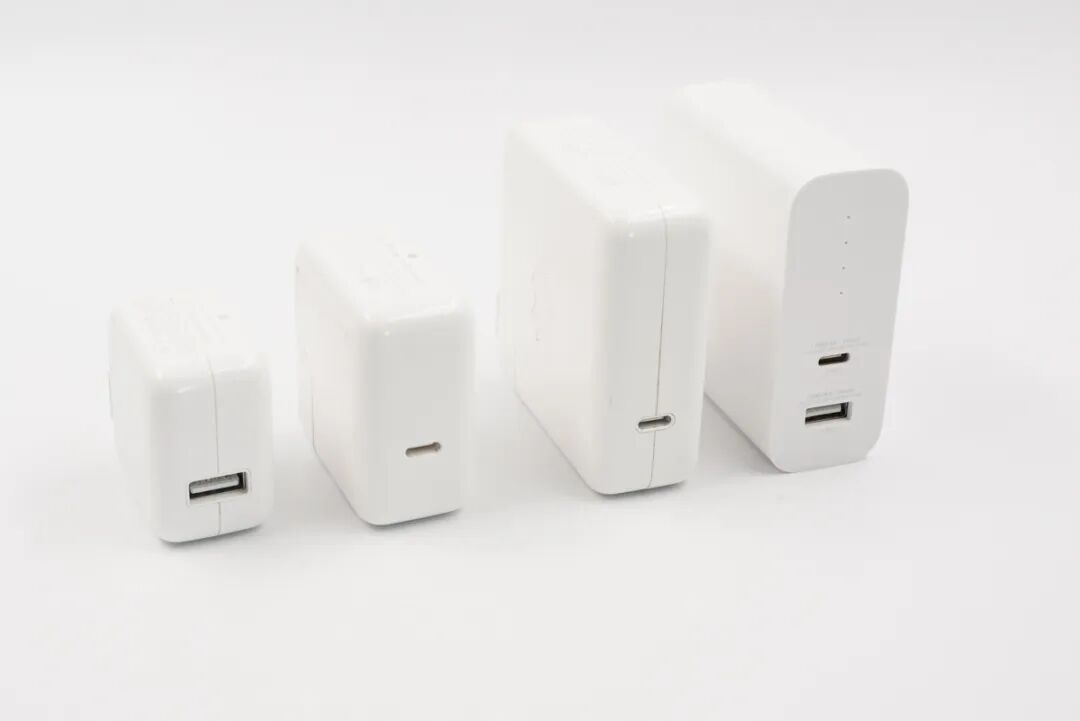

和苹果系列充电器大小比较，和其中的苹果61W充电器体积差不多。

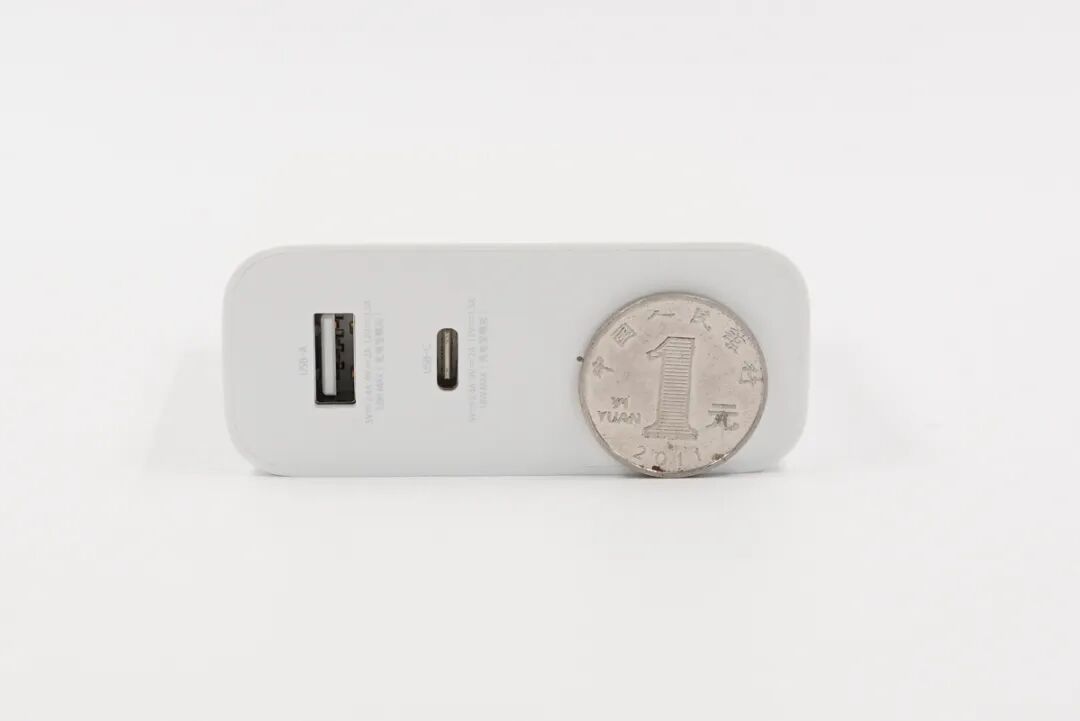

厚度比一元硬币直径大一些。

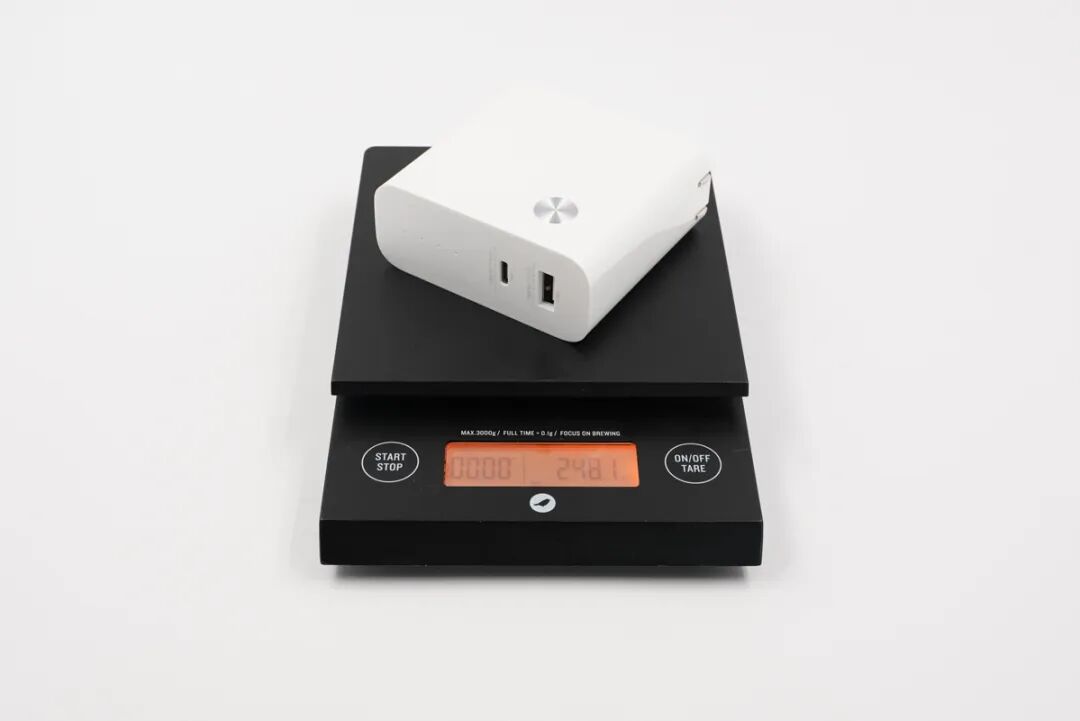

净重约为248g。

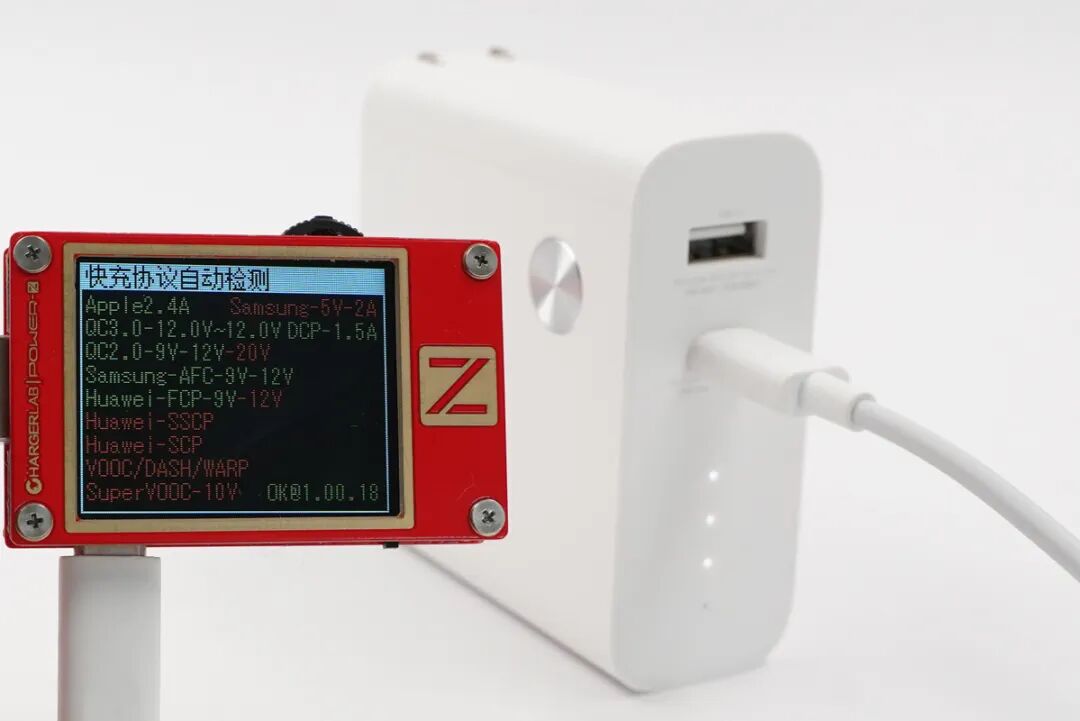

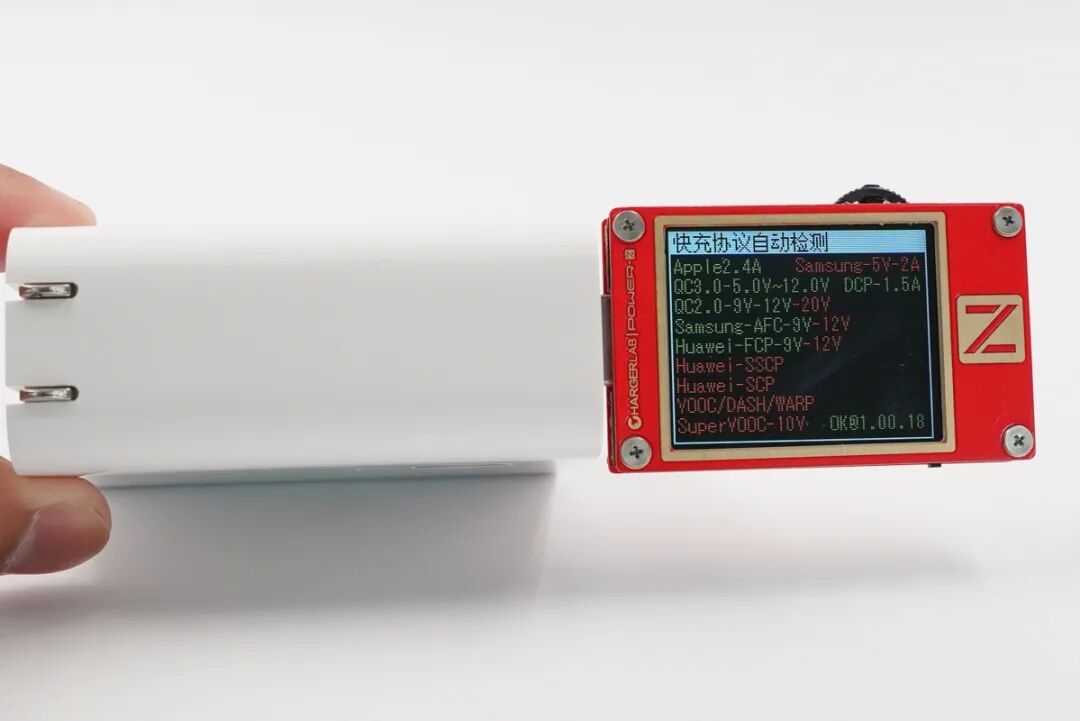

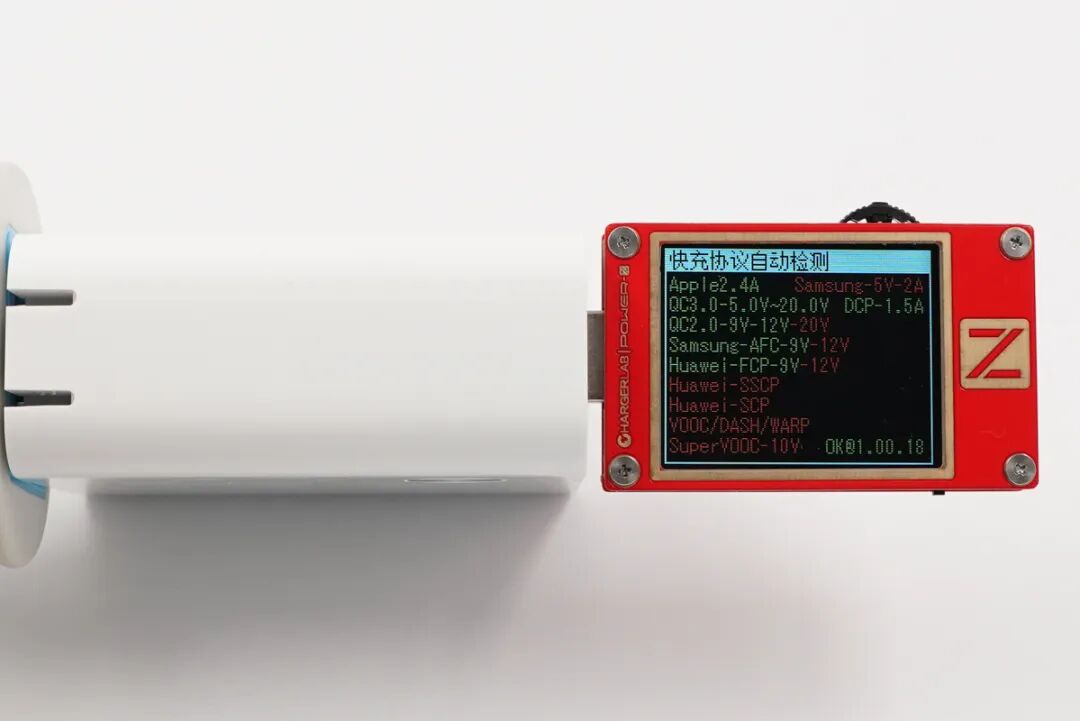

在充电器模式下，使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。
另外USB-C口显示同样支持Apple 2.4A、DCP、QC2.0/3.0、AFC、FCP等协议。

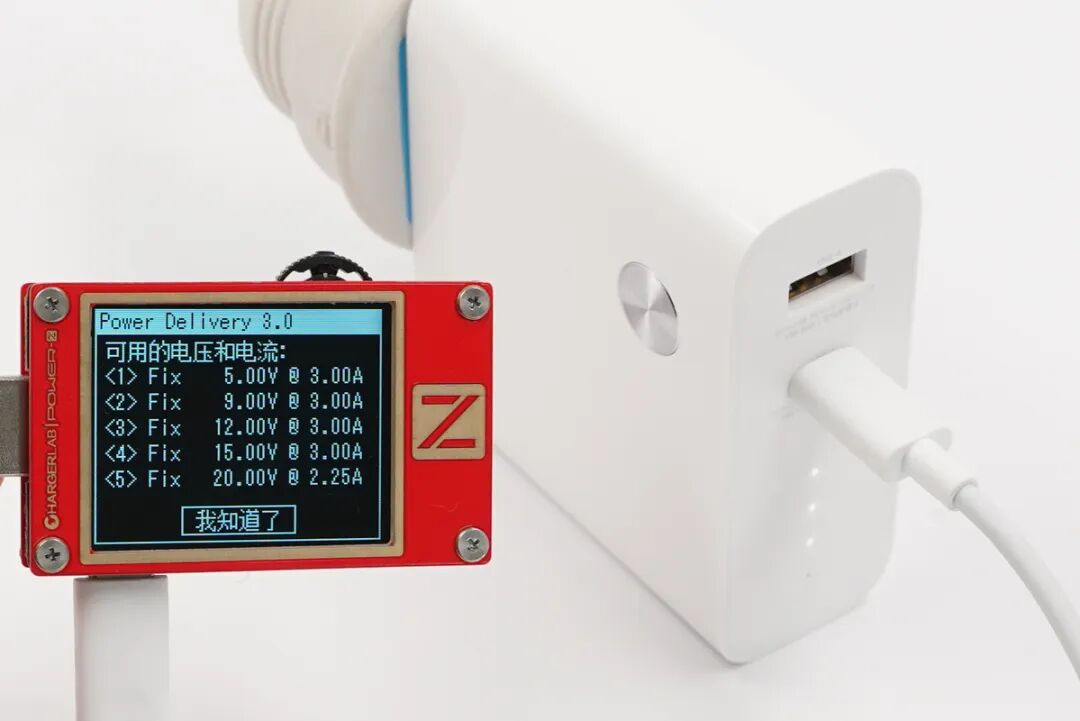

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

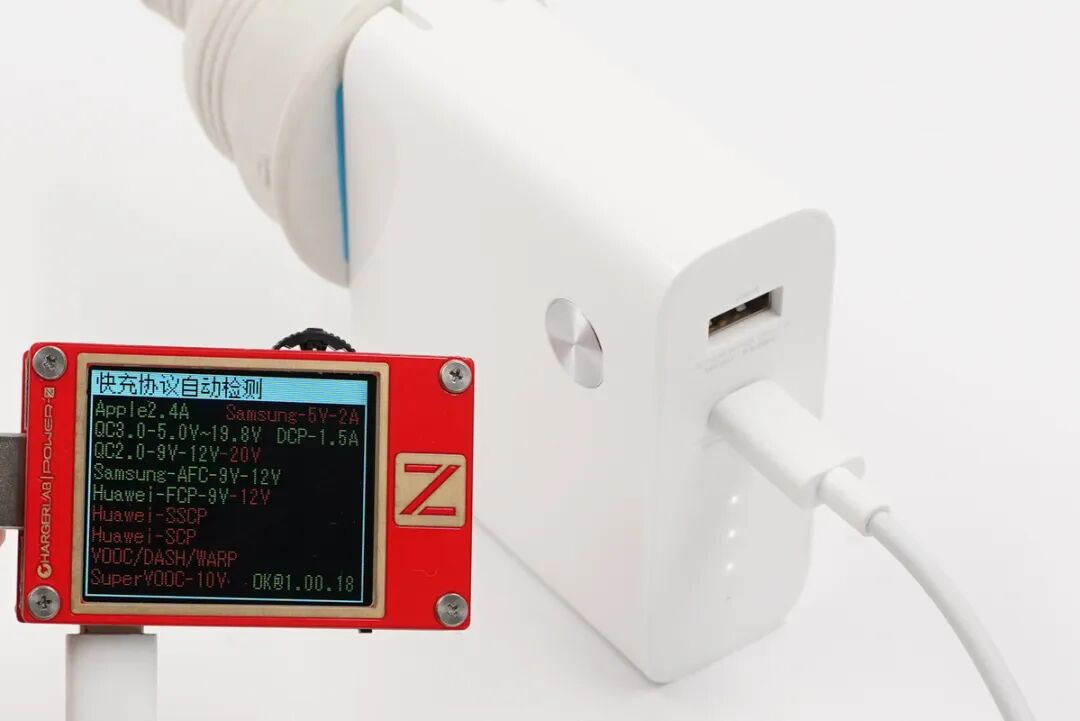

在移动电源模式下，使用KT002检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。
另外USB-C口输出协议也没有发生变化，同样支持Apple 2.4A、DCP、QC2.0/3.0、AFC、FCP等协议。

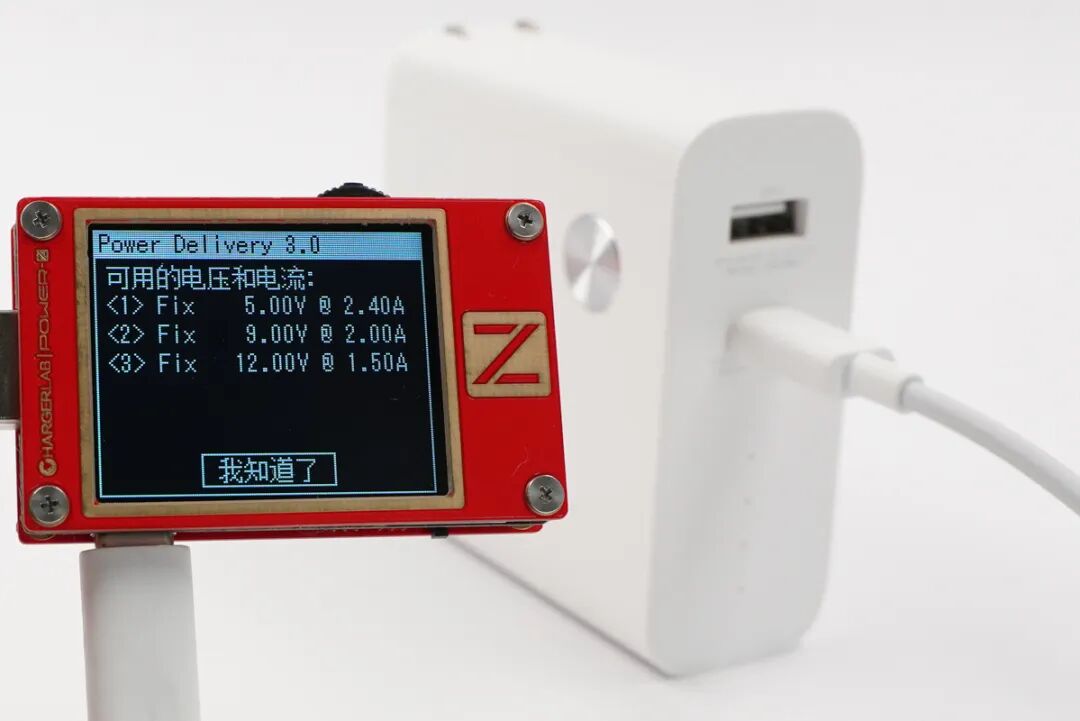

只有电压档位发生了变化，支持5V2.4A、9V2A、12V1.5A三组固定电压档位。
二、小米二合一充电器拆解

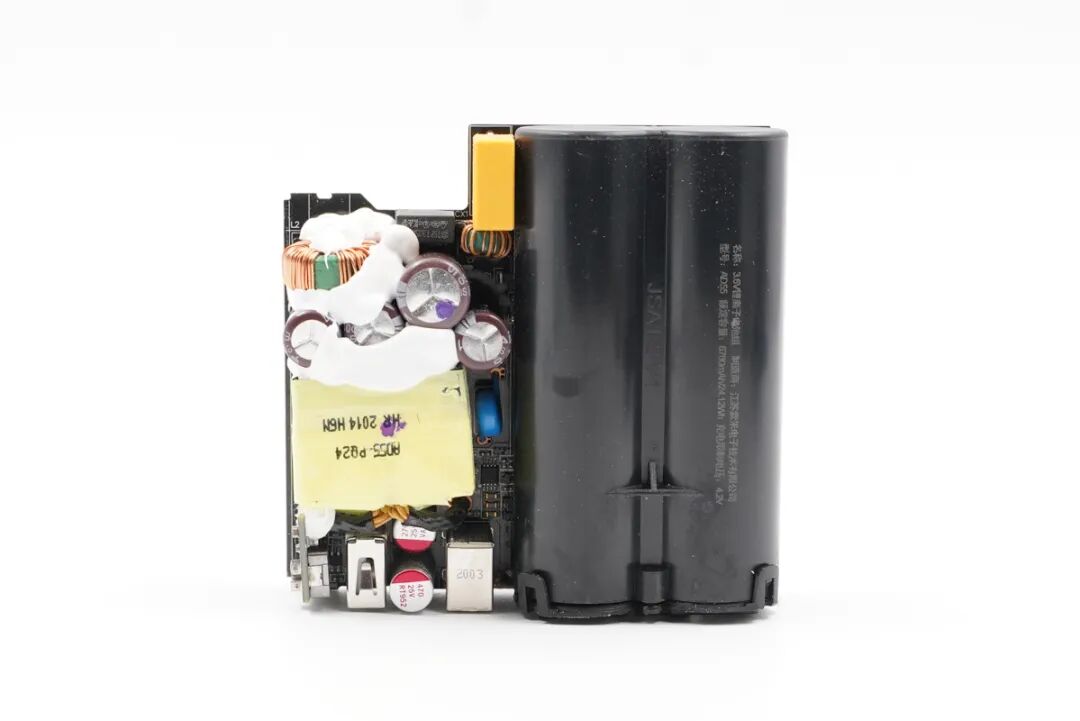

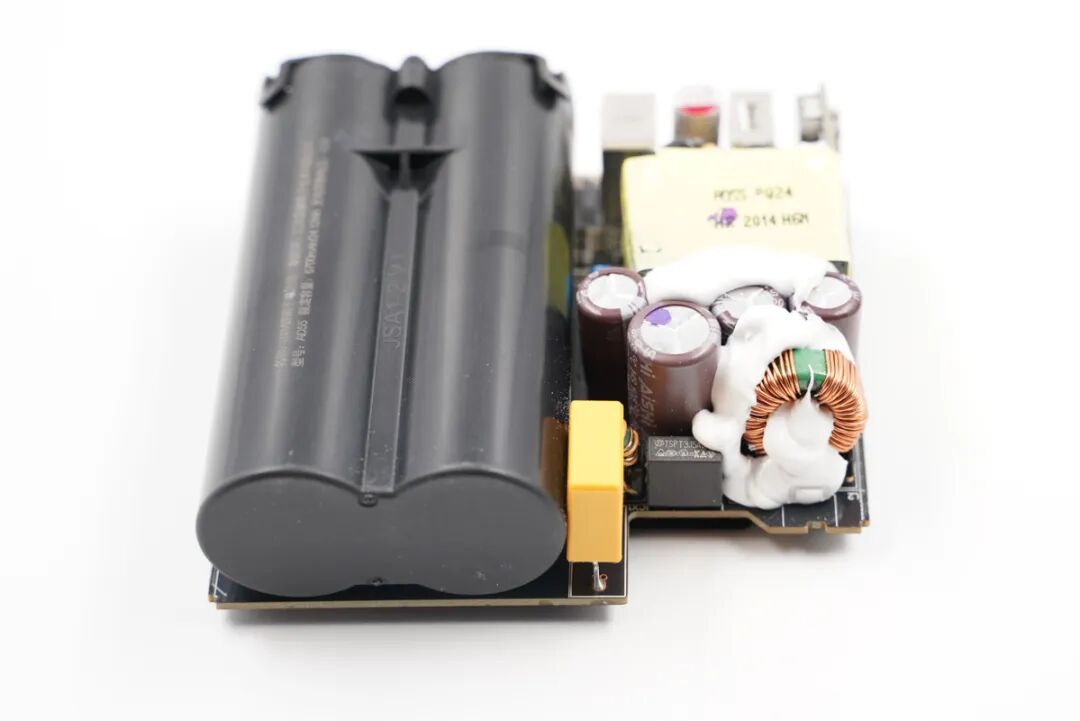

将机身壳拆开取出PCB板，板子左侧是充电器部分，输入端元器件打胶固定；右侧是两颗电芯，覆盖塑料壳保护。

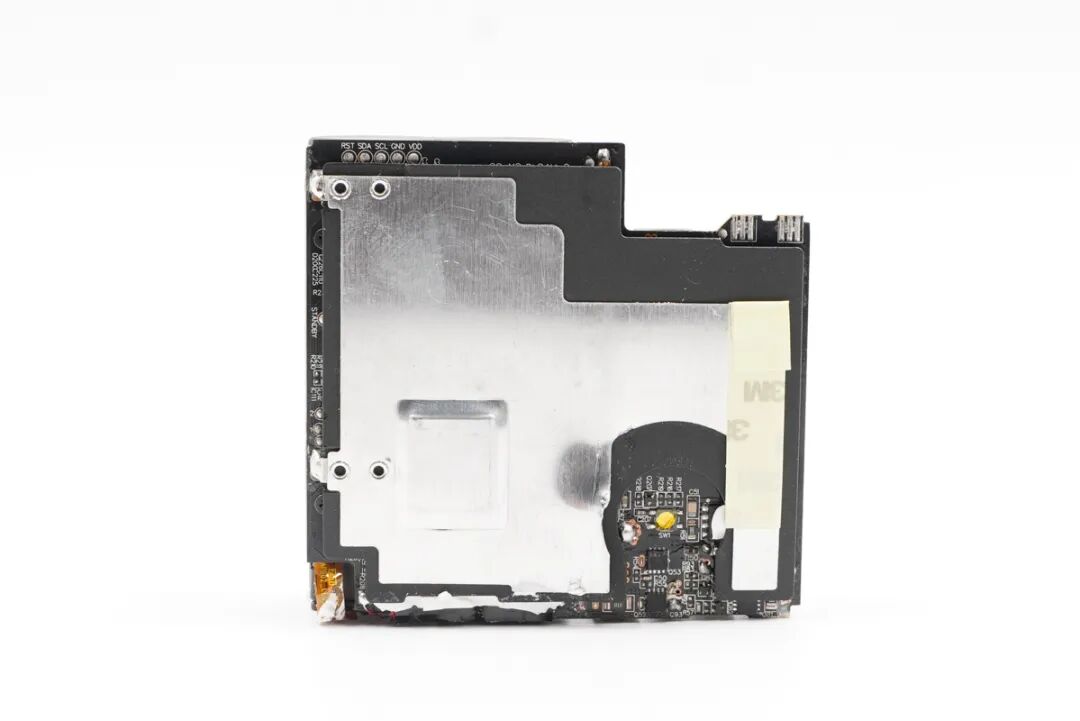

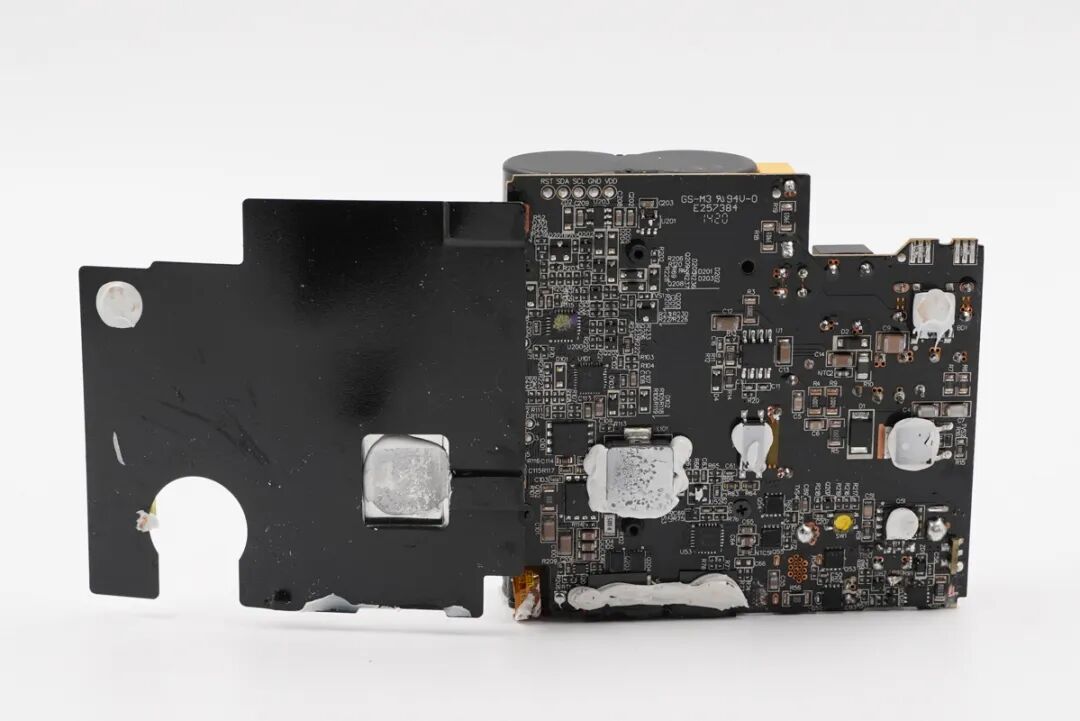

板子背面配有金属散热片，并且和PCB板之间有塑料板进行隔离。
PCB板背面主要发热芯片上涂有硅胶帮助导热。
通过对PCB板正背面电路观察发现，小米6700mAh 45W快充二合一充电器布局明了，各元器件整齐有序焊接。充电器采用开关电源宽范围输出，协议控制输出电压的典型架构；移动电源则采用双向升降压芯片进行升降压操作，实现充放电管理。下面我们就从输入端开始一一了解各元器件。
先来看看充电器元器件的信息：
输入端一览，焊接有延时保险丝、两级共模电感、安规电容以及四颗高压滤波电解电容。

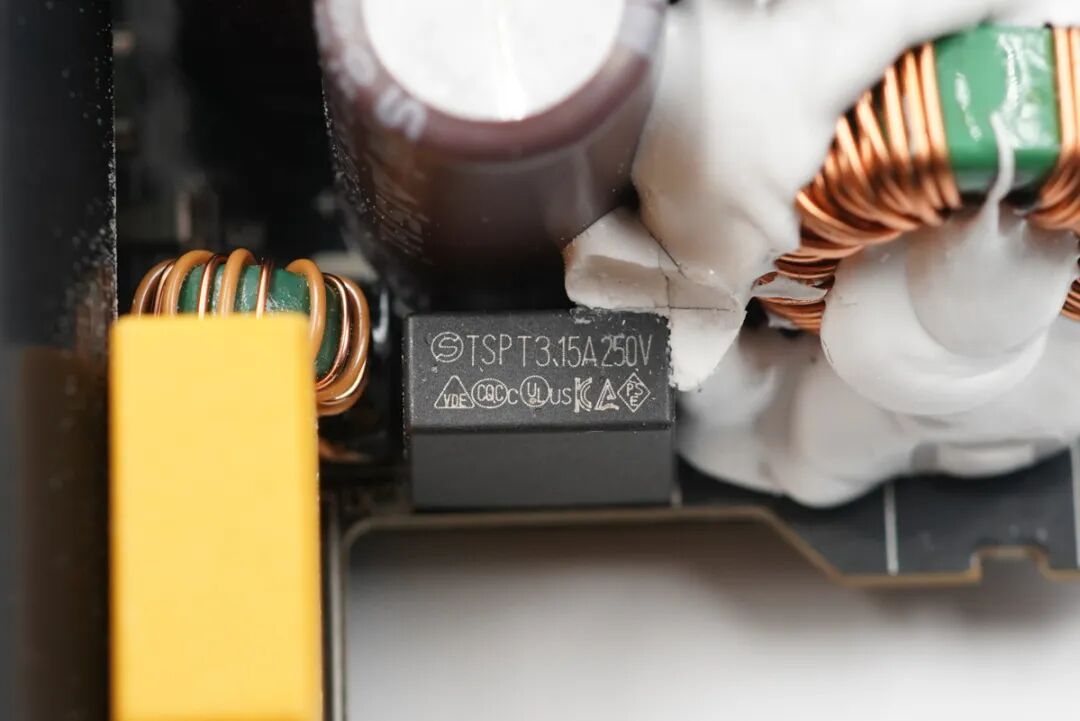

延时保险丝规格为3.15A 250V，两侧的两颗共模电感用于滤除EMI干扰。

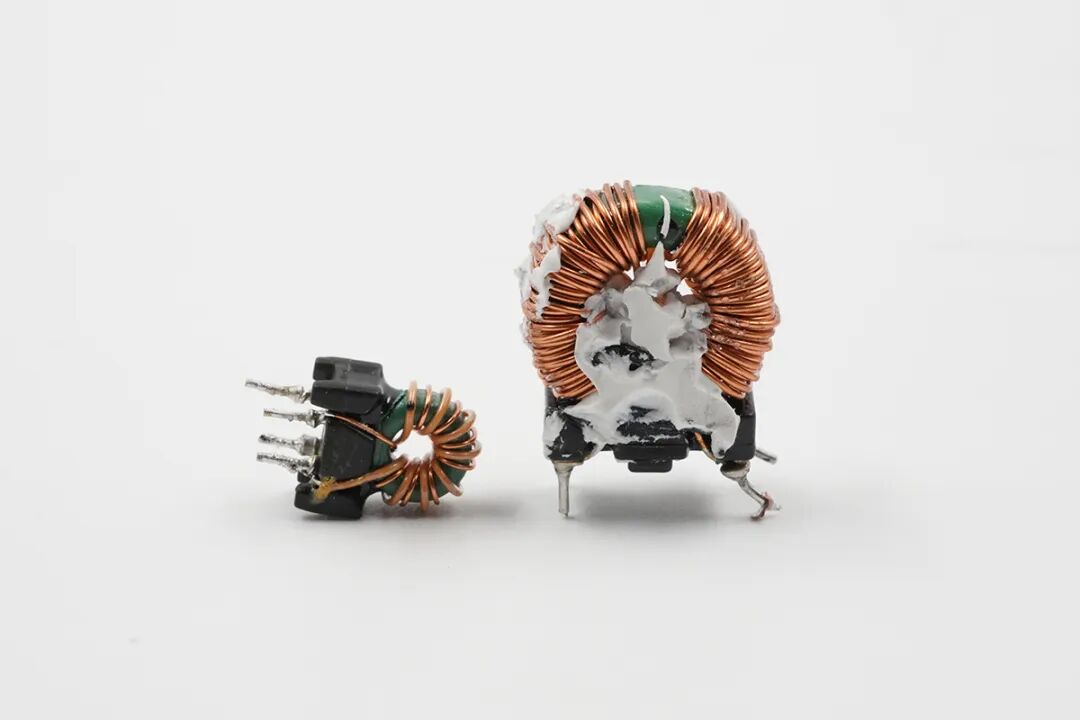

两级共模电感特写。

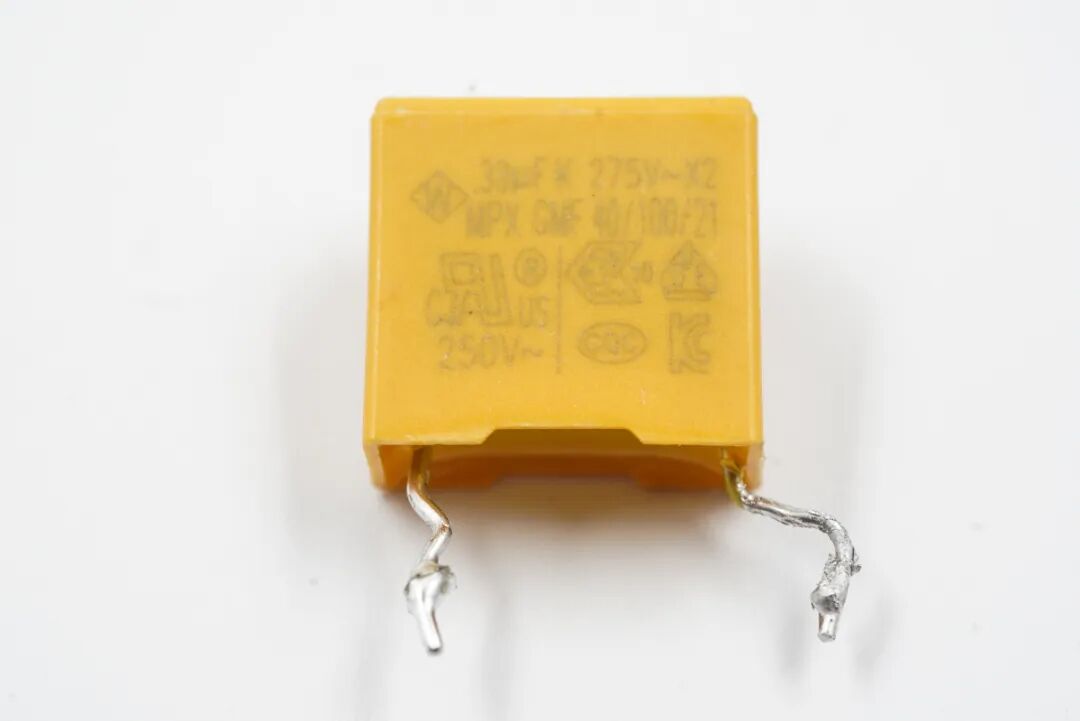

安规X电容容量为0.33μF。

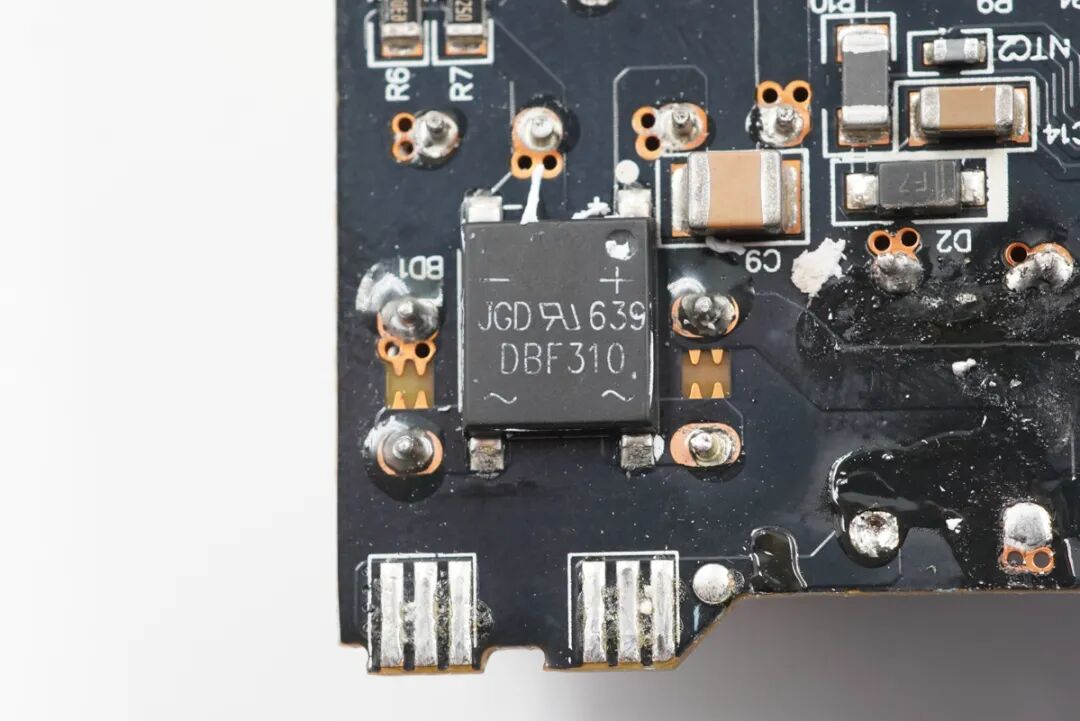

输入端DBF310整流桥特写。

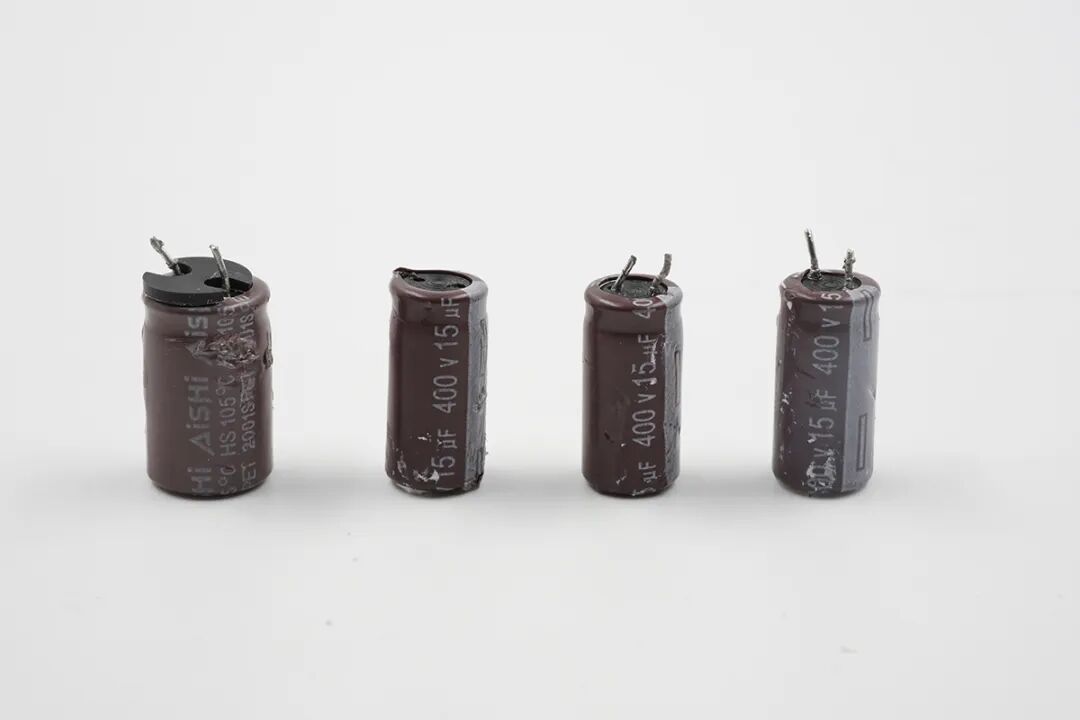

四颗高压滤波电解电容全部是艾华品牌，其中三颗规格为400V 15μF，一颗规格为400V 22μF。

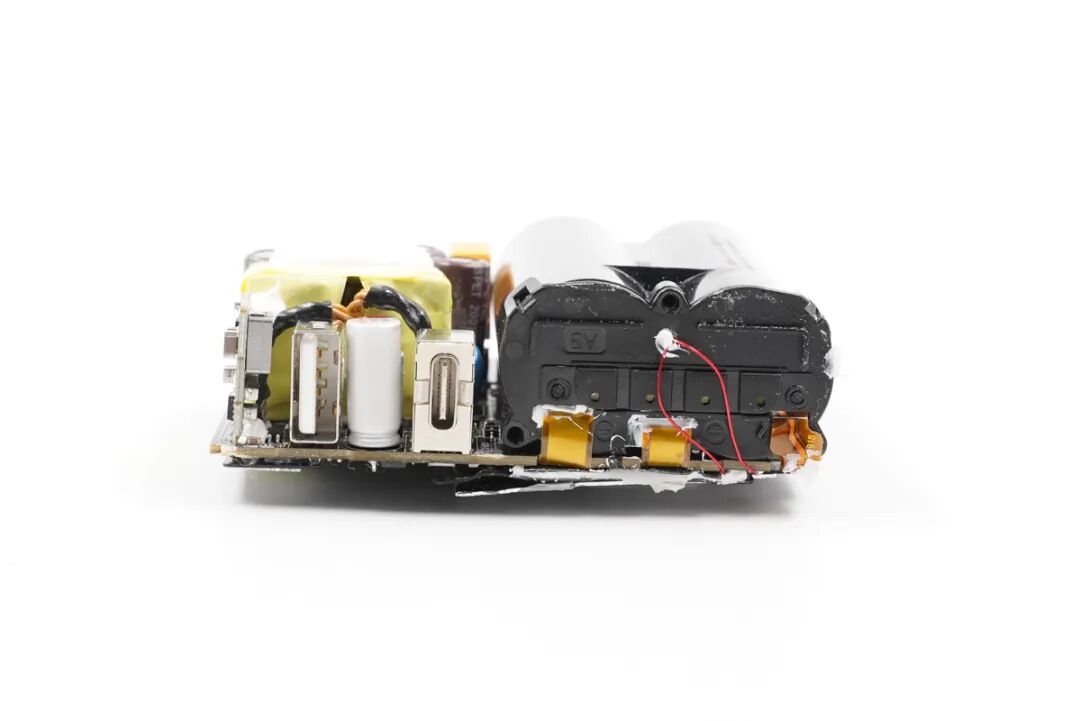

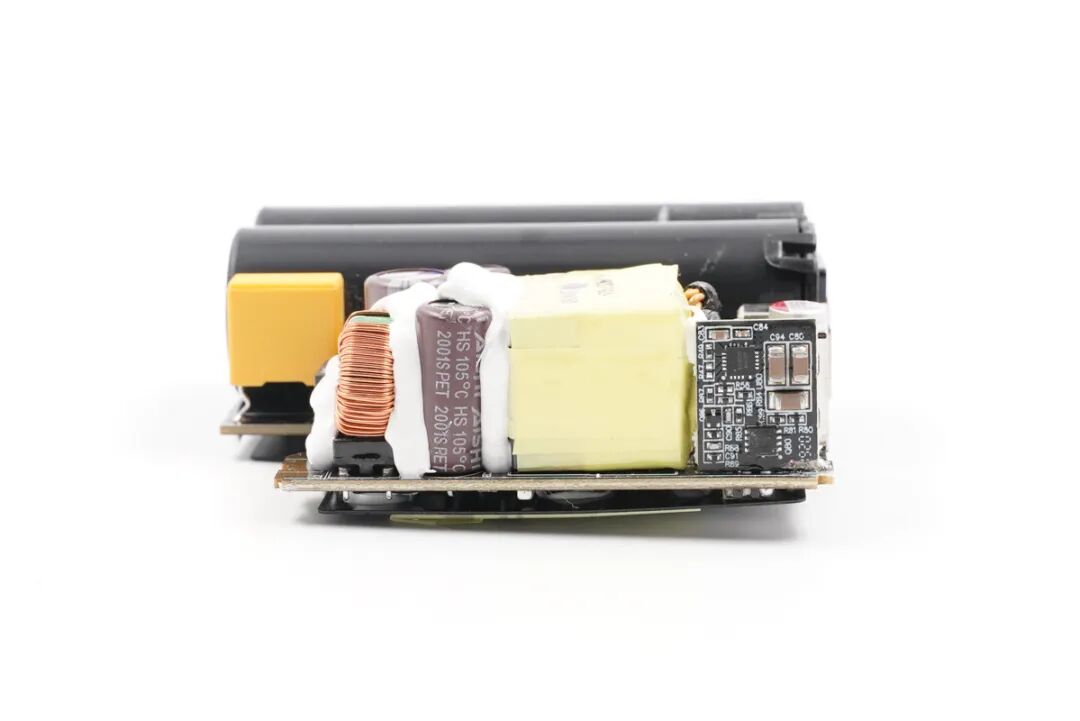

PCB板侧面一览，变压器放置在中间，并且打胶固定。

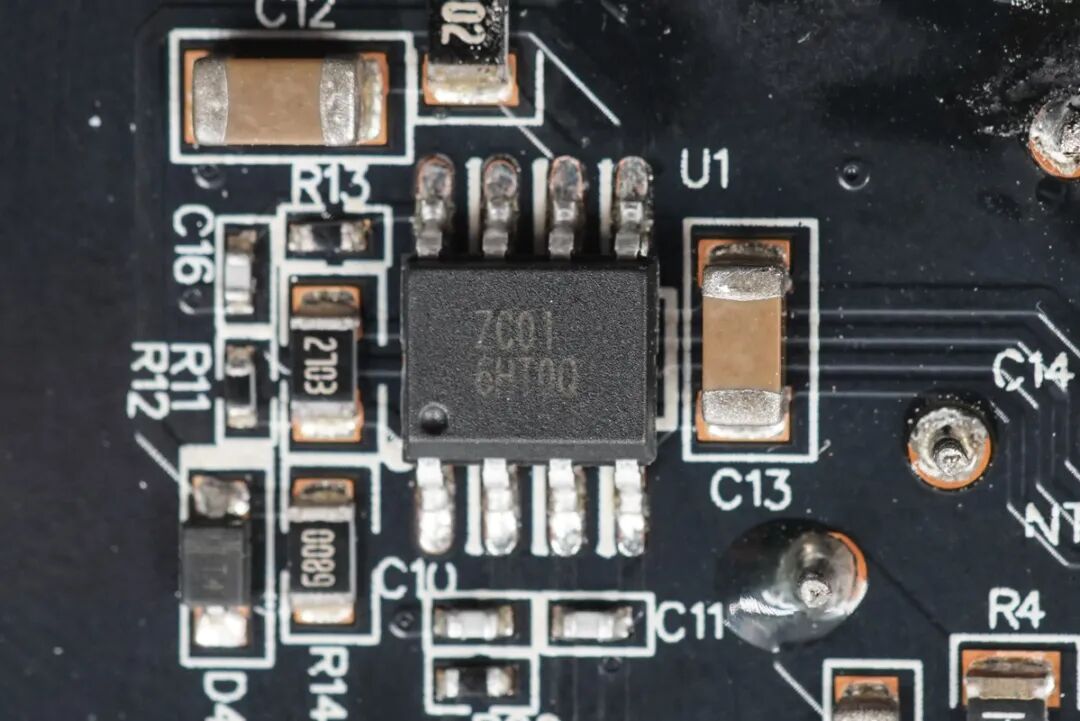

PWM主控芯片特写，定制芯片，丝印ZC01。充电头网了解到，采用该芯片的产品还有小米65W USB PD快充充电器、紫米65W USB PD迷你充电器、紫米65W六位延长线插线板等产品。

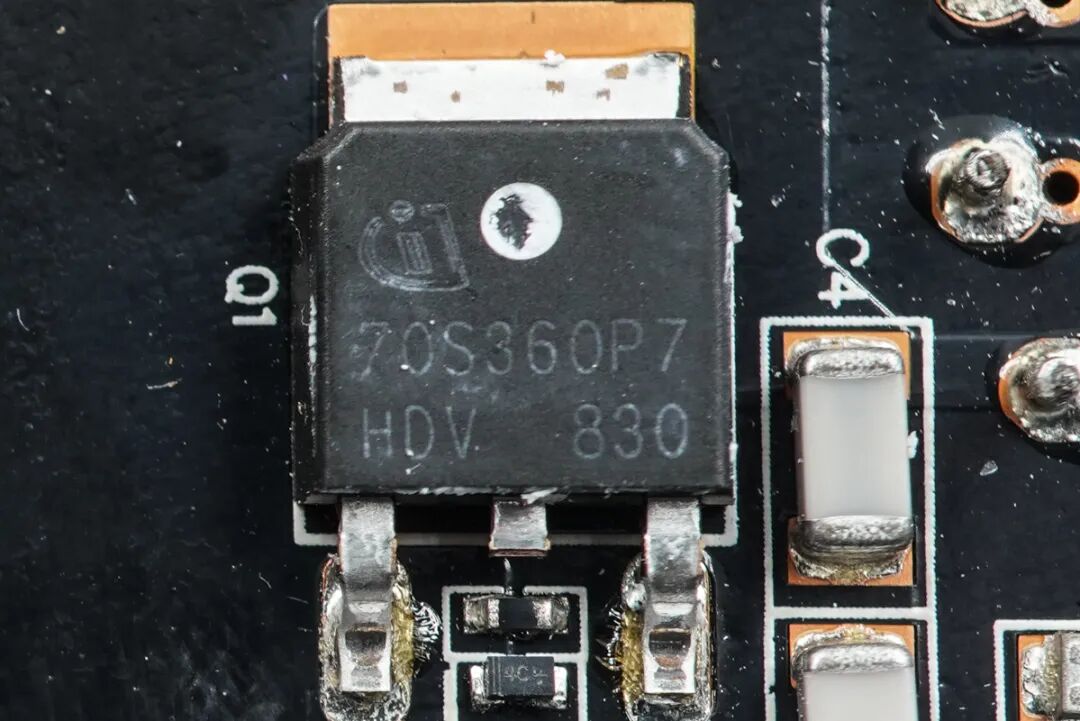

英飞凌高压开关MOS，IPD70R360P7S，耐压700V，导阻0.36Ω。

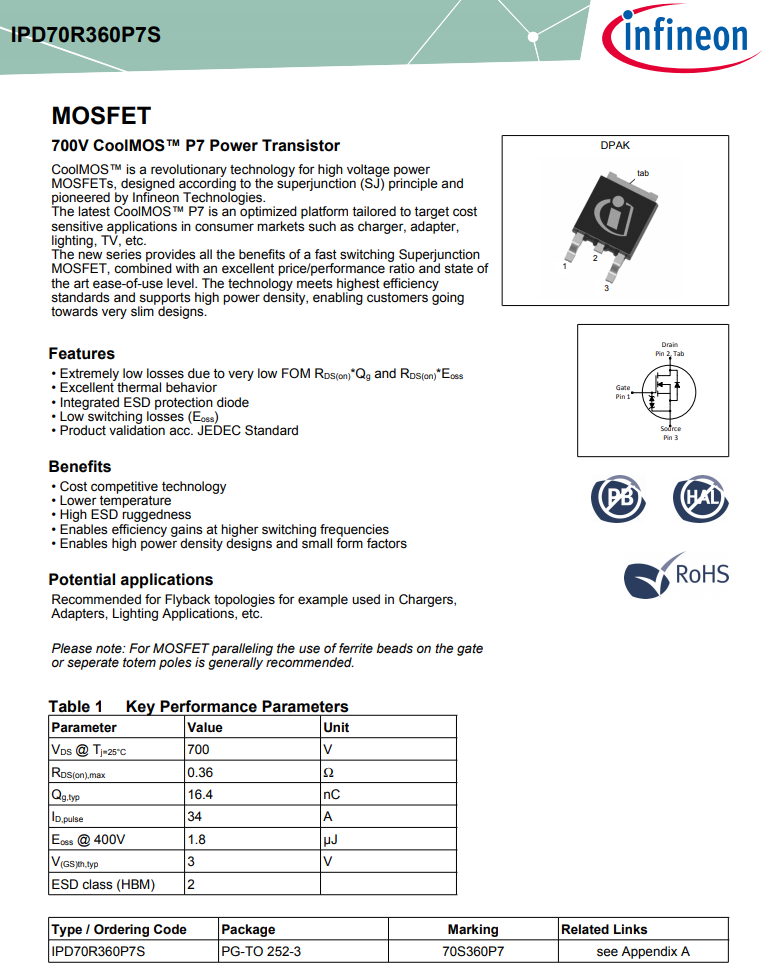

英飞凌 IPD70R360P7S 详细资料，该MOS在联想thinkplus 45W USB PD充电器PA45中也有采用。

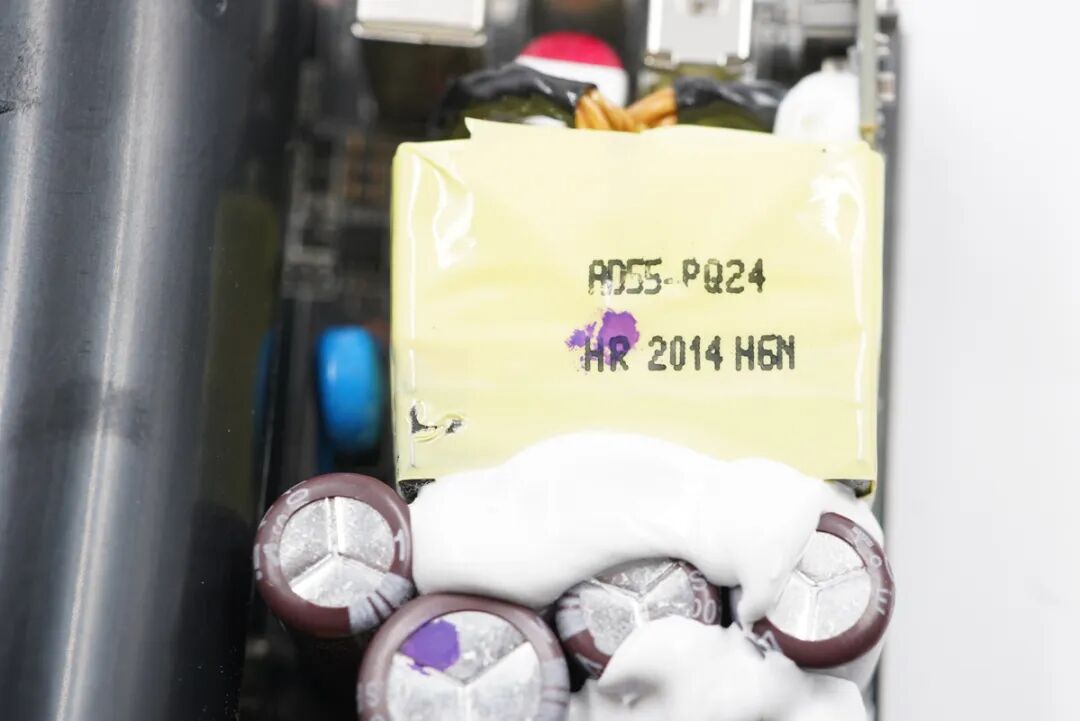

变压器特写，顶部喷码有信息，PQ24磁芯。
亿光 EL1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。
输出抗干扰蓝色Y电容特写。

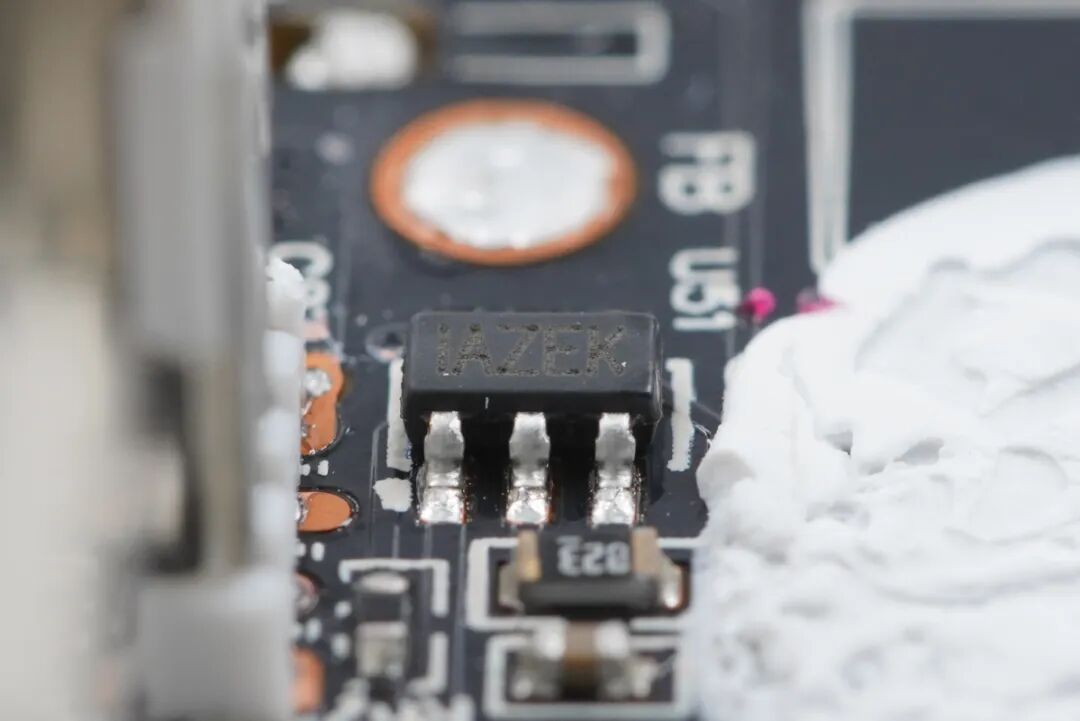

次级同步整流控制器丝印IAZEK，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持多种操作模式。

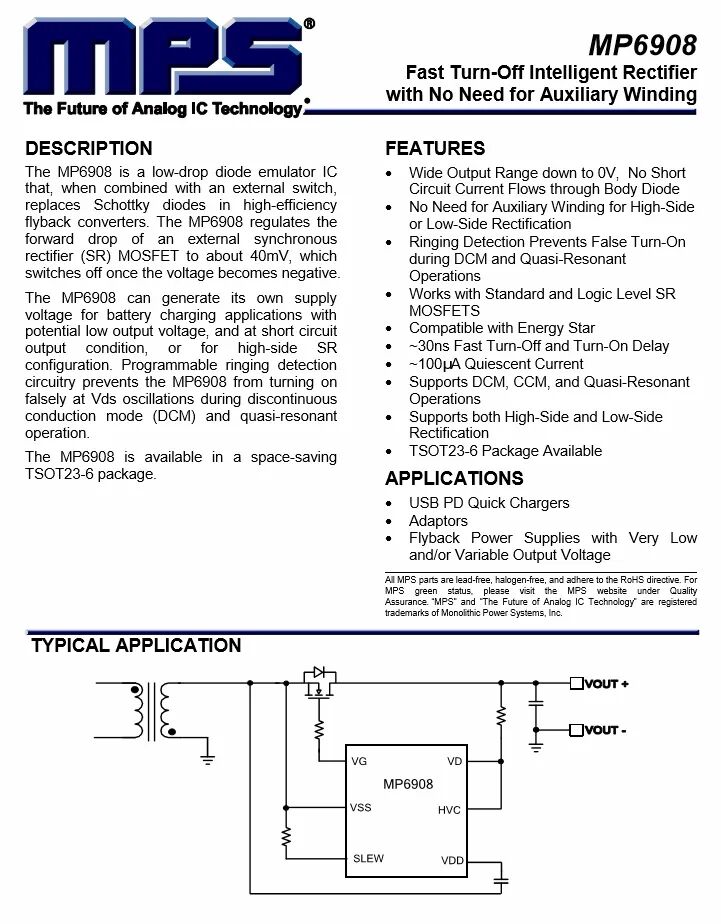

MP6908详细规格参数。
充电头网了解到，采用MP6908的的产品还有小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等多款产品。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。

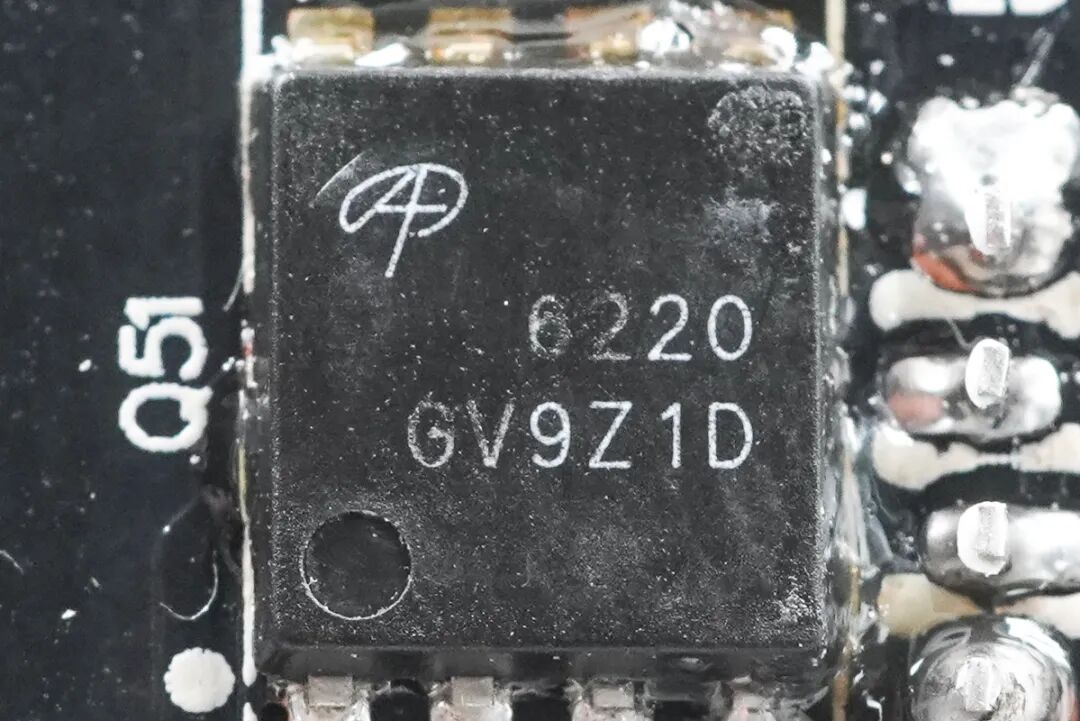

次级同步整流MOS管采用美国万代AOS AON6220，NMOS，耐压100V。

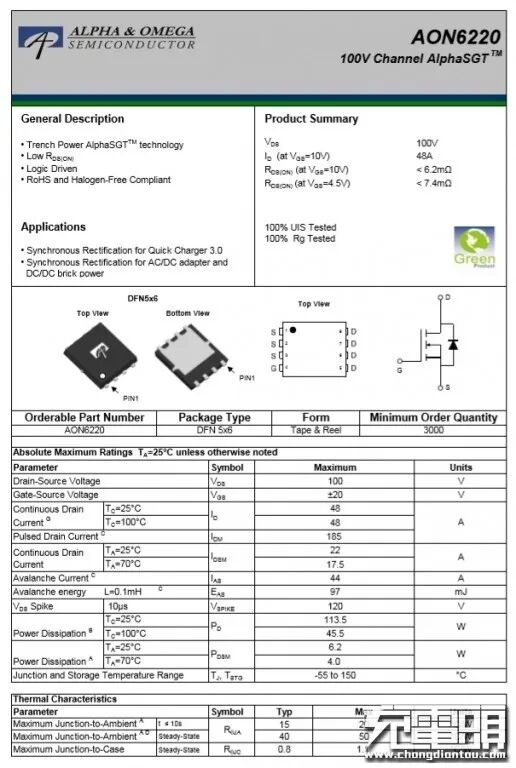

万代AON6220详细参数资料。
PSB板输出端一览，两个母座垂直焊接，其中USB-C母座还外套塑壳和钢套进行加固，电池组有热敏电阻检测温度。

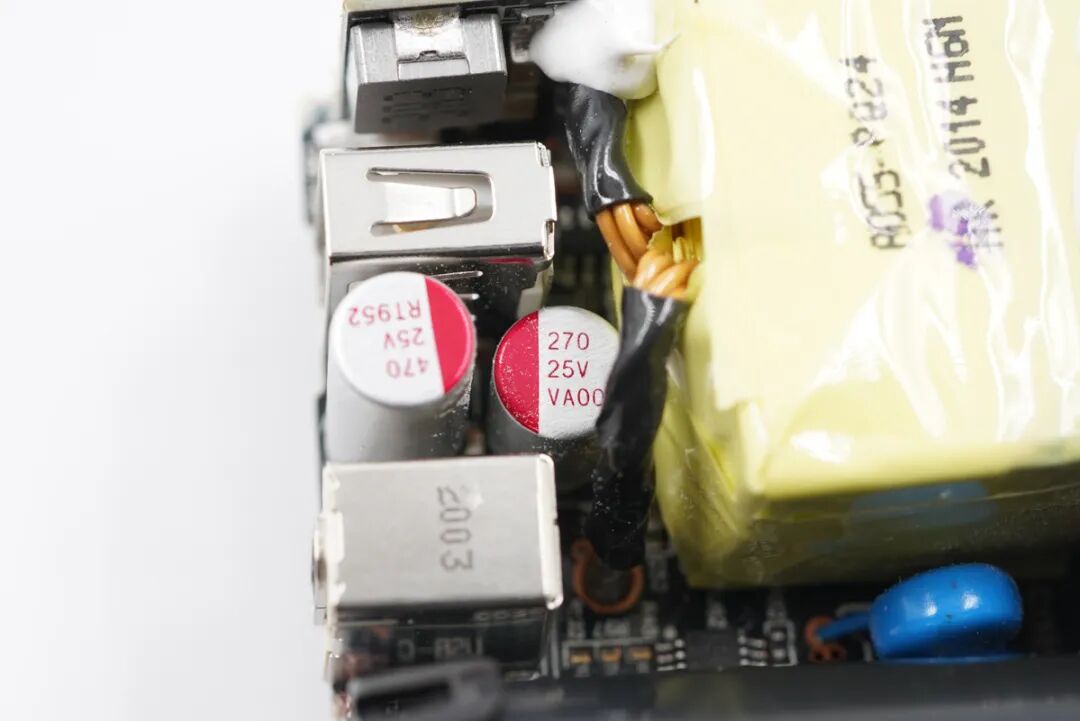

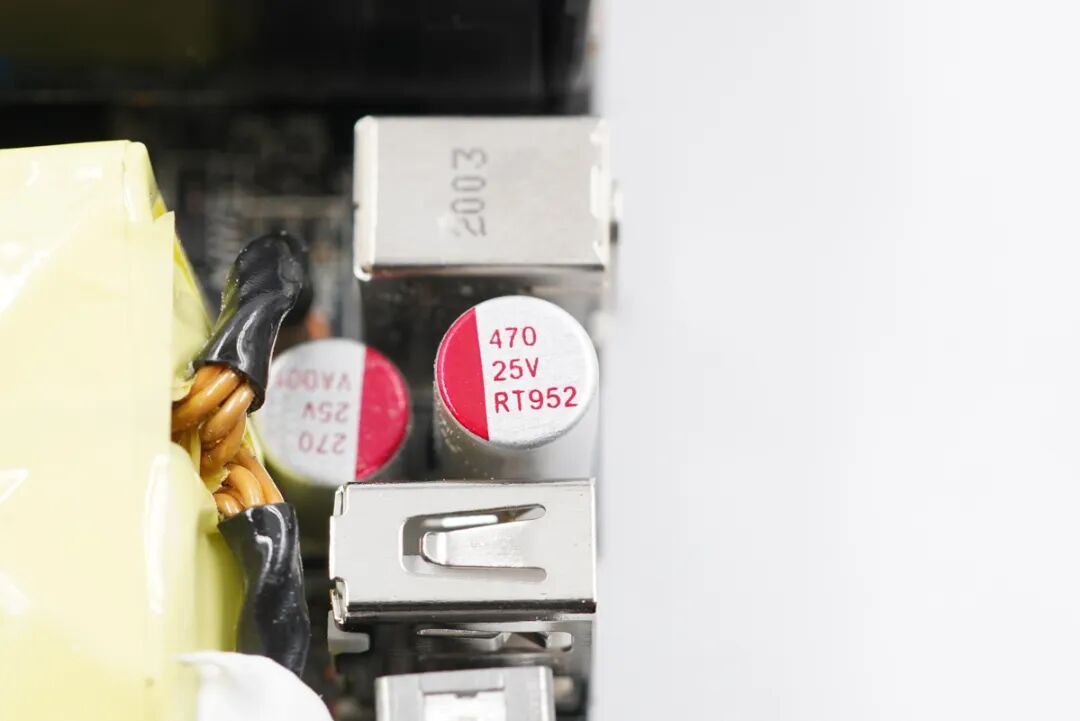

输出滤波固态电容规格为25V 470μF。
另一颗规格为25V 270μF。

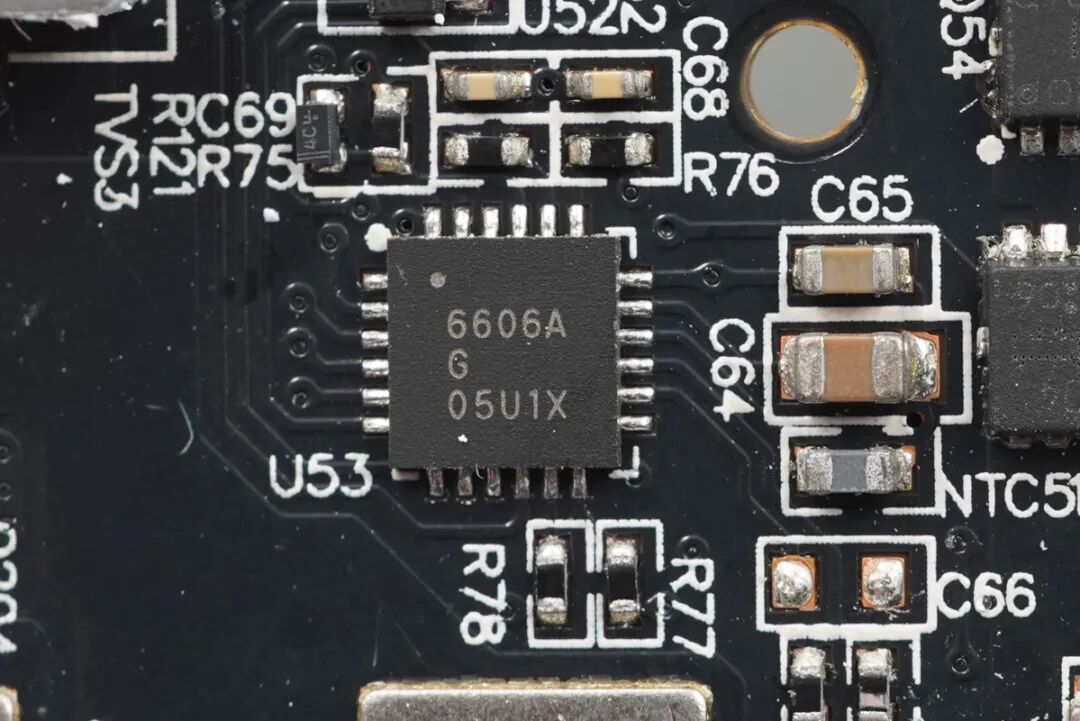

天钰FP6606，支持A+C双口输出，当双口同时插入时，输出降低为5V。这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。
天钰 FP6606 详细资料。
据充电头网了解，天钰的快充协议芯片此前已被小米50W 超级闪充移动电源、紫米10000mAh USB PD快充移动电源、努比亚红魔10000mAh电竞移动电源、小米45W USB PD移动电源3高配版、紫米首款MFi认证无线充移动电源、IDMIX 1A1C 18W PD快充充电器等多款快充产品采用，性能获得客户广泛认可。

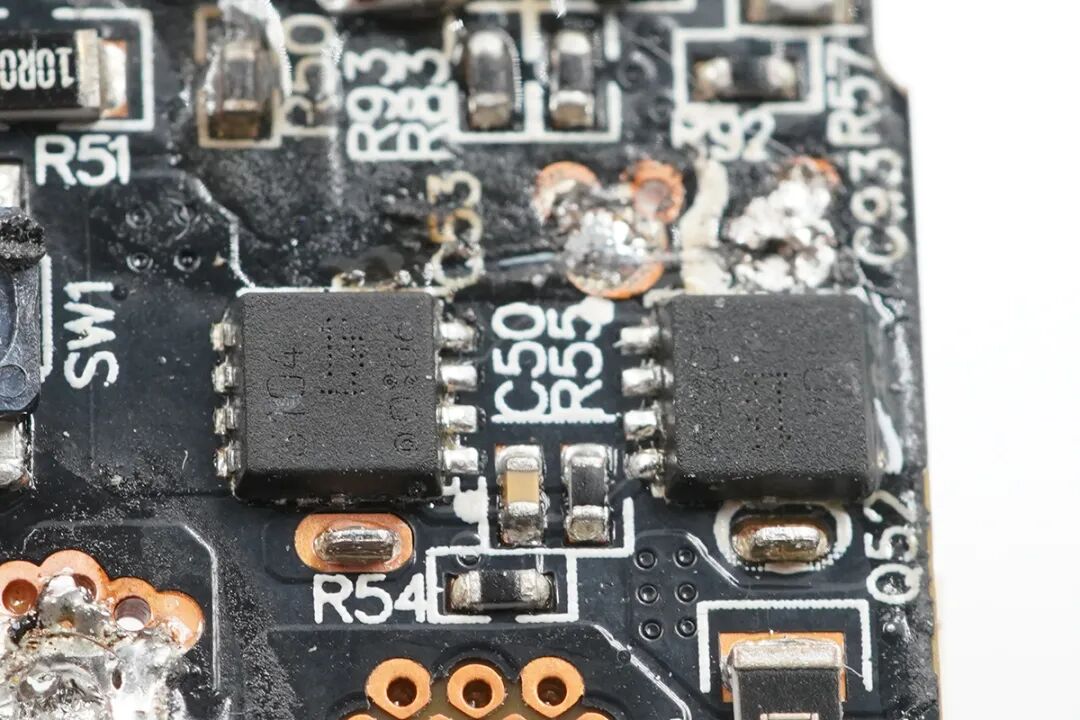

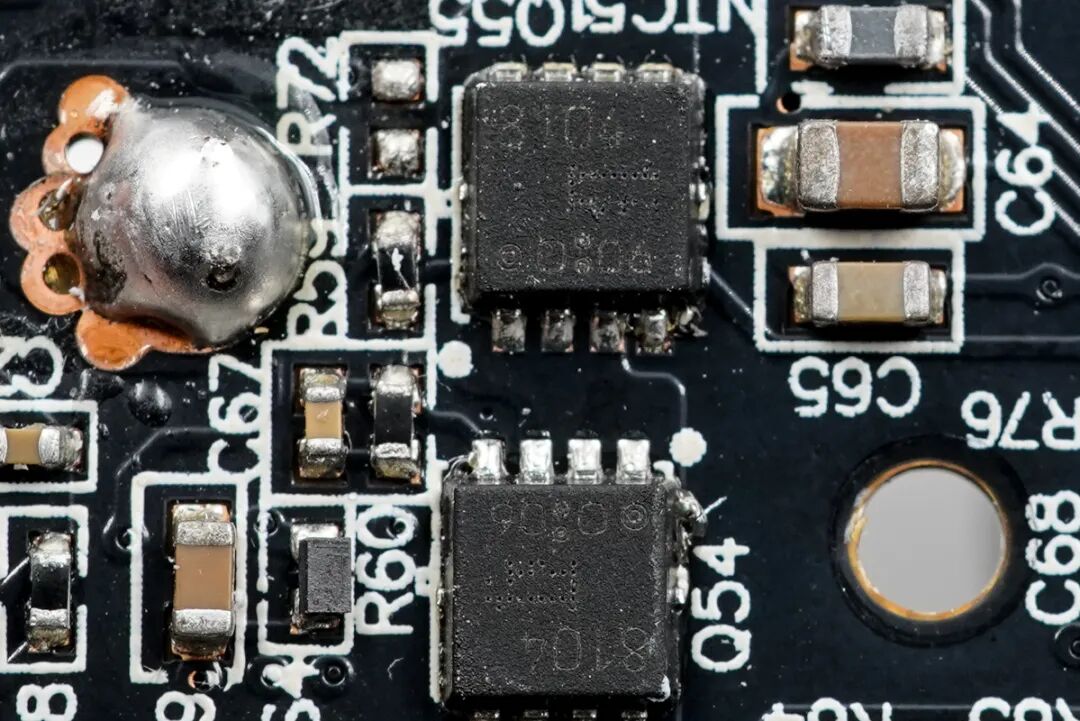

两颗东芝TPCC8104 MOS管，作为USB-C接口的切换开关，对置串联防止倒灌。

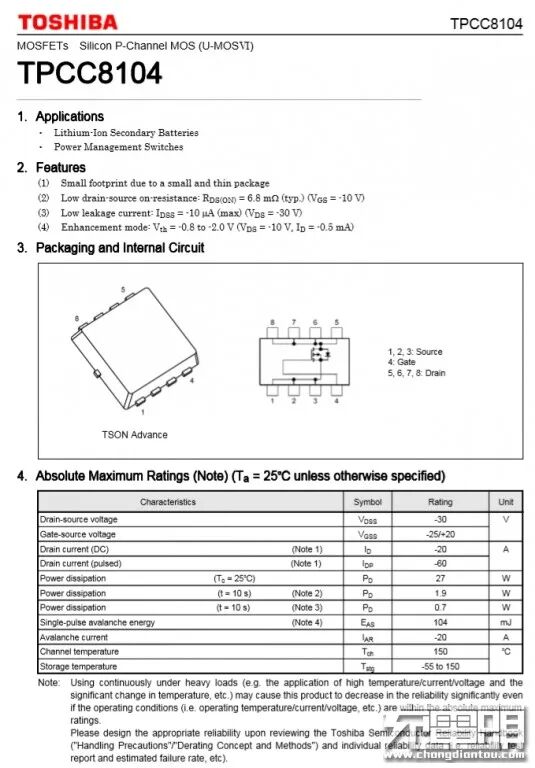

东芝TPCC8104 详细资料。
另外两颗东芝TPCC8104 MOS管用于USB-A口切换。

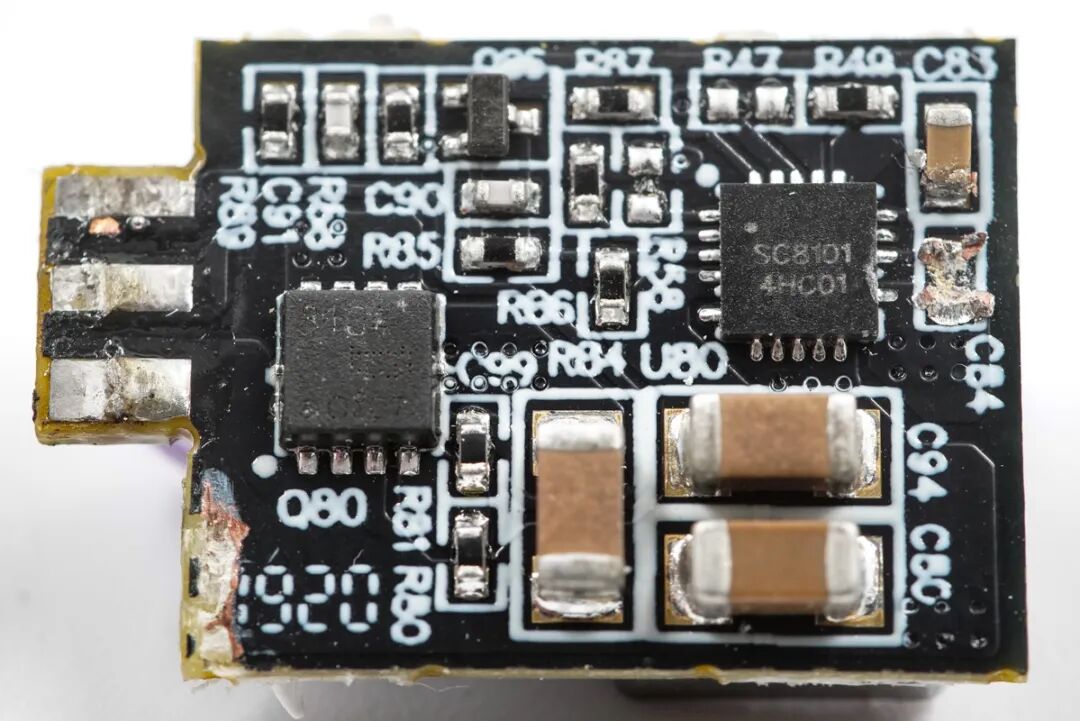

降压小板上是同步整流降压转换器和MOS。

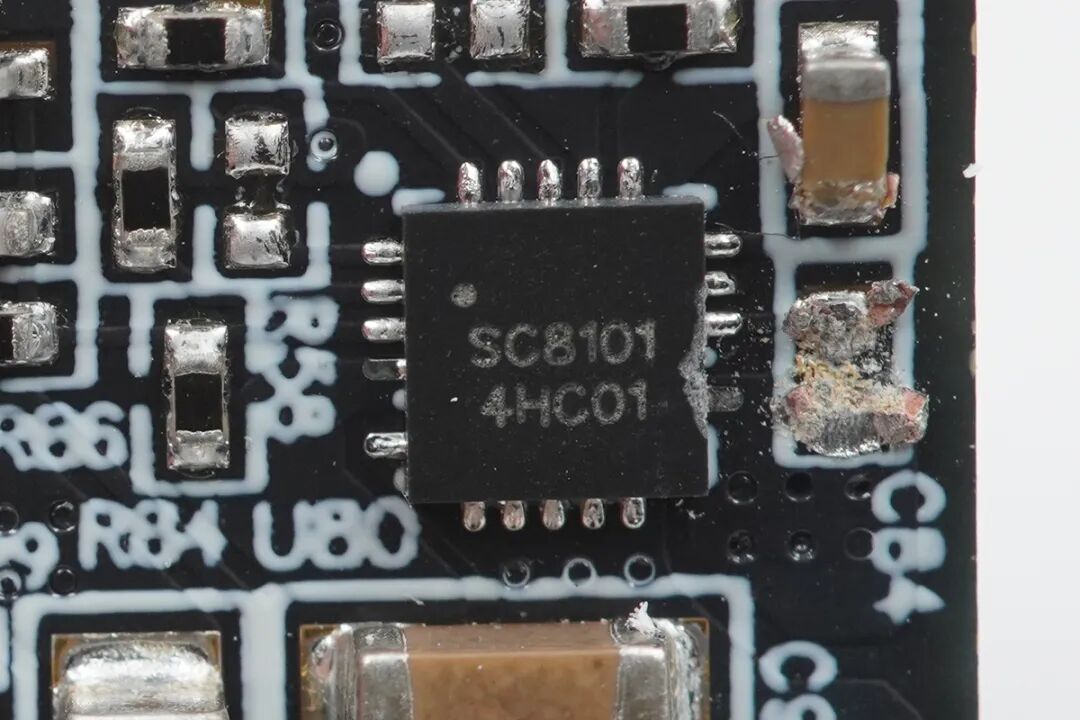

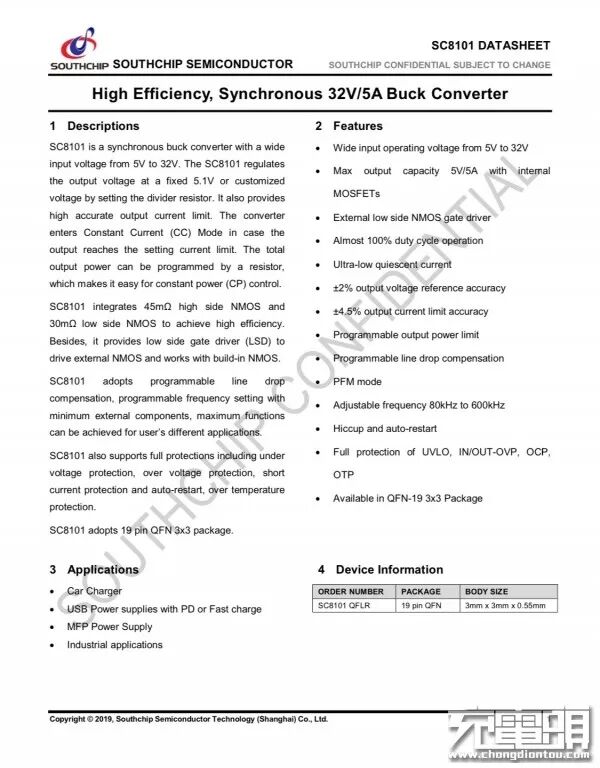

同步整流降压转换器采用南芯SC8101，输入电压从5V到32V不等。通过设置分压电阻器，将输出电压调节在固定的5.1伏或定制的电压。它还提供高精度的输出电流限制，当输出达到设定电流极限时，变频器进入恒流（CC）模式；总输出功率可由一个电阻编程，便于恒功率控制，内置开关管可提供5V5A输出。
南芯SC8101集成了45mΩ高边NMOS和30mΩ低边NMOS，实现了高效率。此外，它还提供了低端门驱动程序（LSD）来驱动外部NMOS，并与内置NMOS一起工作。采用可编程线损补偿，可编程频率设置，外部元件最少，可为用户的不同应用实现最大功能，南芯SC8101采用3x3x0.55mmQFN封装，超薄超小可以放置在空间狭小的设备内部。
充电头网了解到，南芯SC8101此前已被华为P40手机保护壳采用，此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

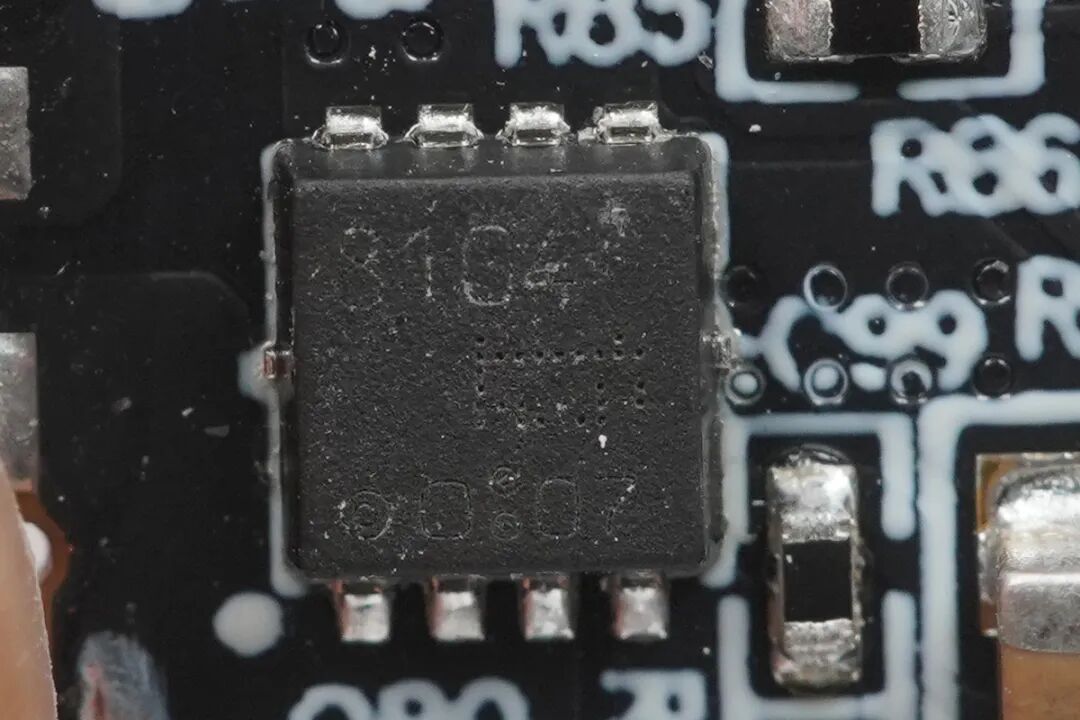

输出切换MOS则是采用东芝TPCC8104。

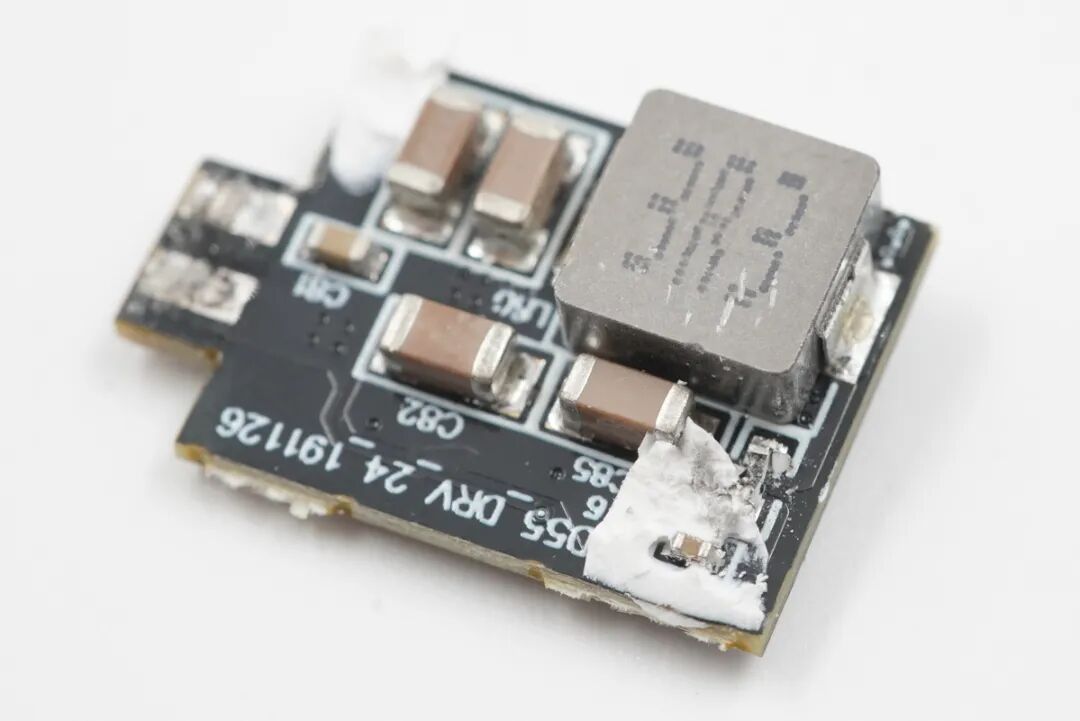

板子另一面有一颗3R3降压电感。

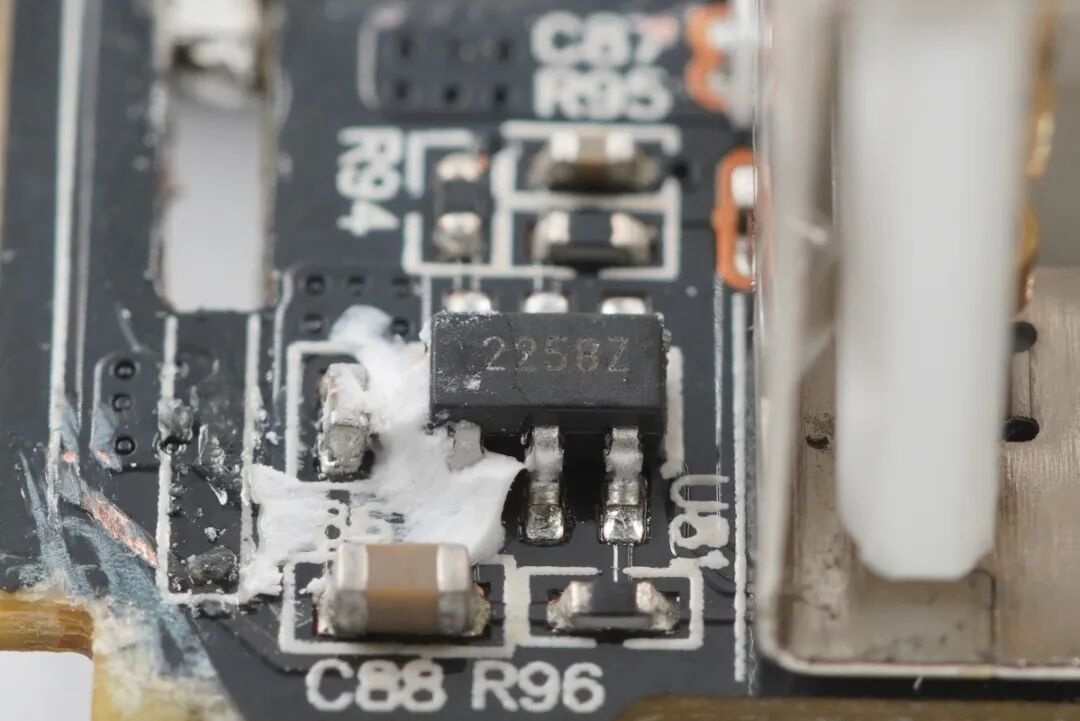

端口切换芯片，丝印2258Z。
USB-A口输出VBUS开关管。
下面再来看看移动电源电路：

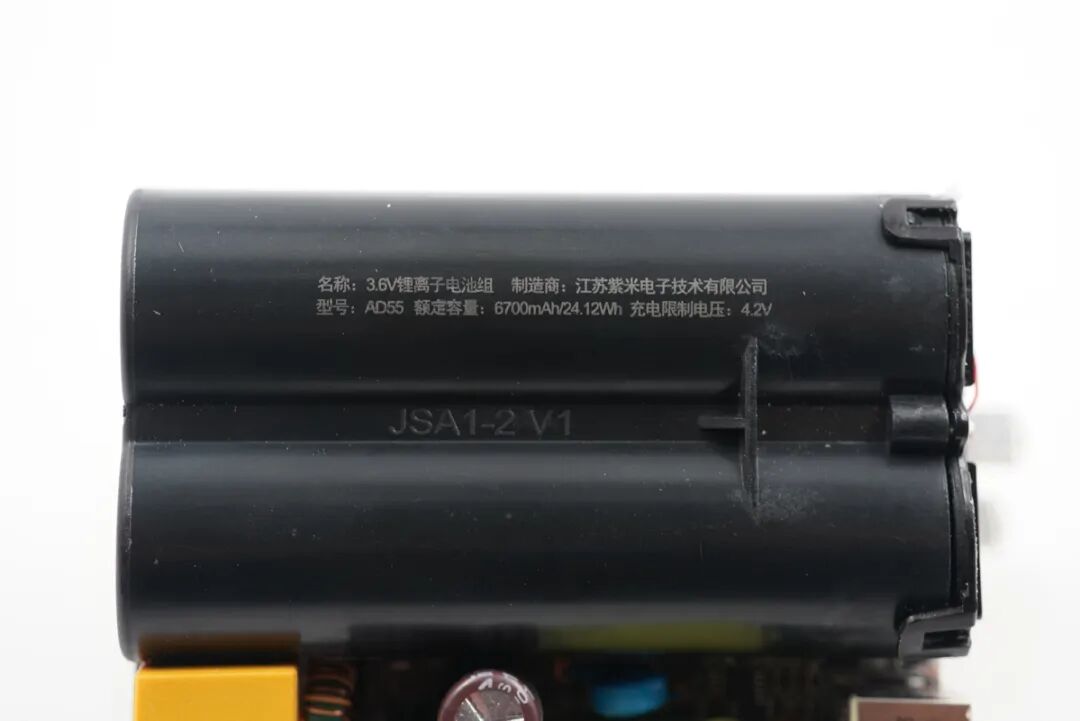

保护固定壳上标注有产品信息，名称：3.6V锂离子电池组；制造商：江苏紫米电子技术有限公司；型号：AD55；额定容量：6700mAh/24.12Wh；充电限制电压4.2V。

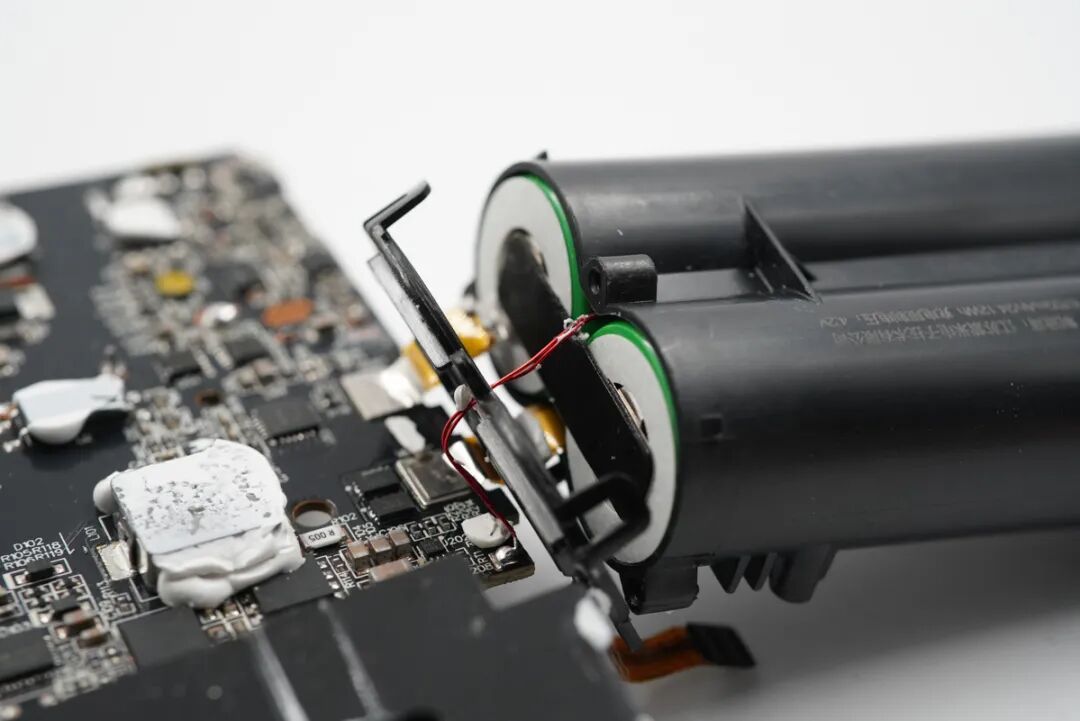

保护壳前端使用卡扣封装，电芯正极贴有白色绝缘纸，镍片上贴有黑色泡棉。
将电芯取出，电芯为LG MJ1动力电池，型号INR18650MJ1，最大放电电流10A，标称容量3500mAh，3.6V。两颗并联，并配有热敏电阻进行温度监控。
丝印8DC T30的电池保护IC。

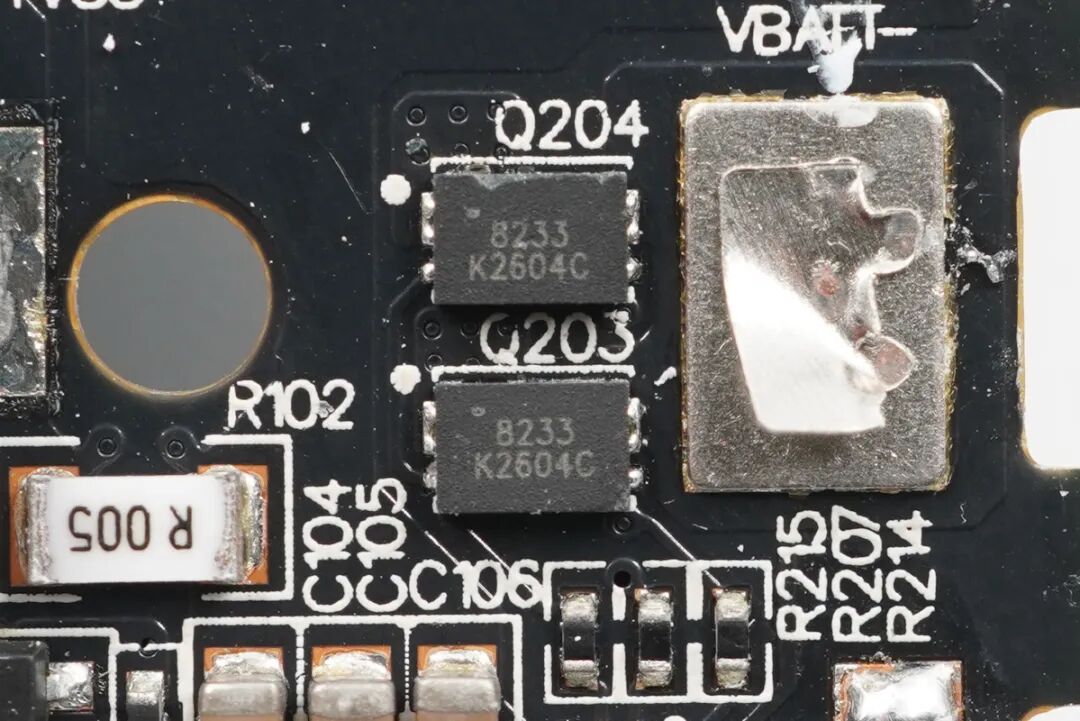

丝印8233的电池保护管，两颗并联。

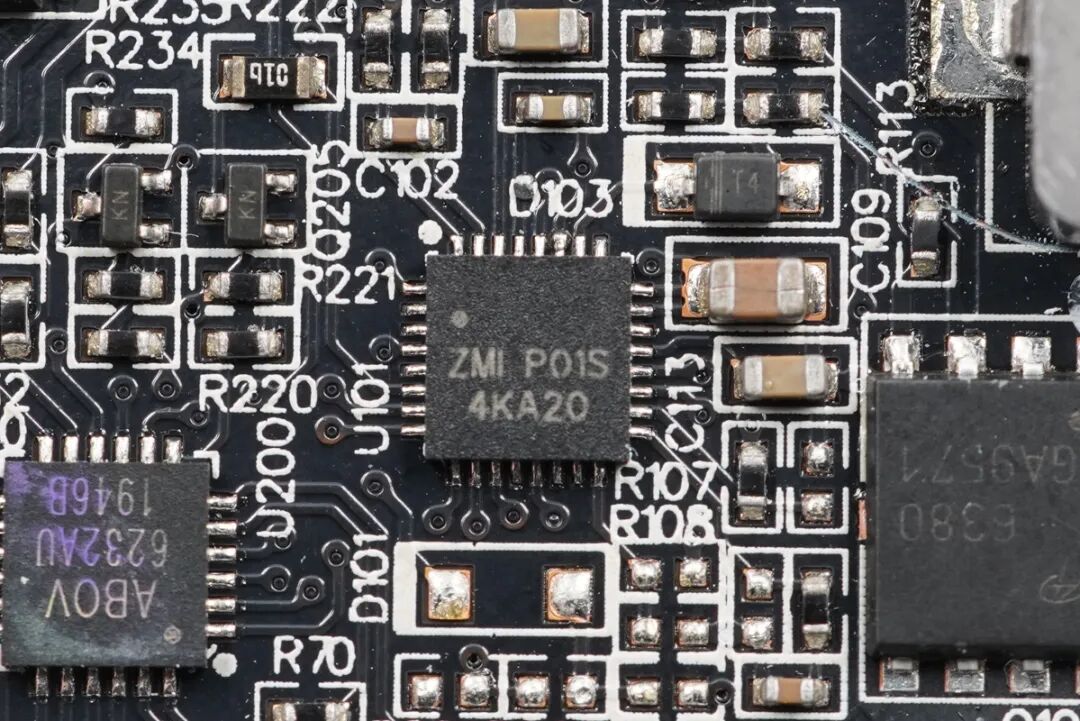

紫米深度定制的芯片，丝印ZMI P01S，驱动外置MOS管进行升降压操作，用于移动电源充放电管理。

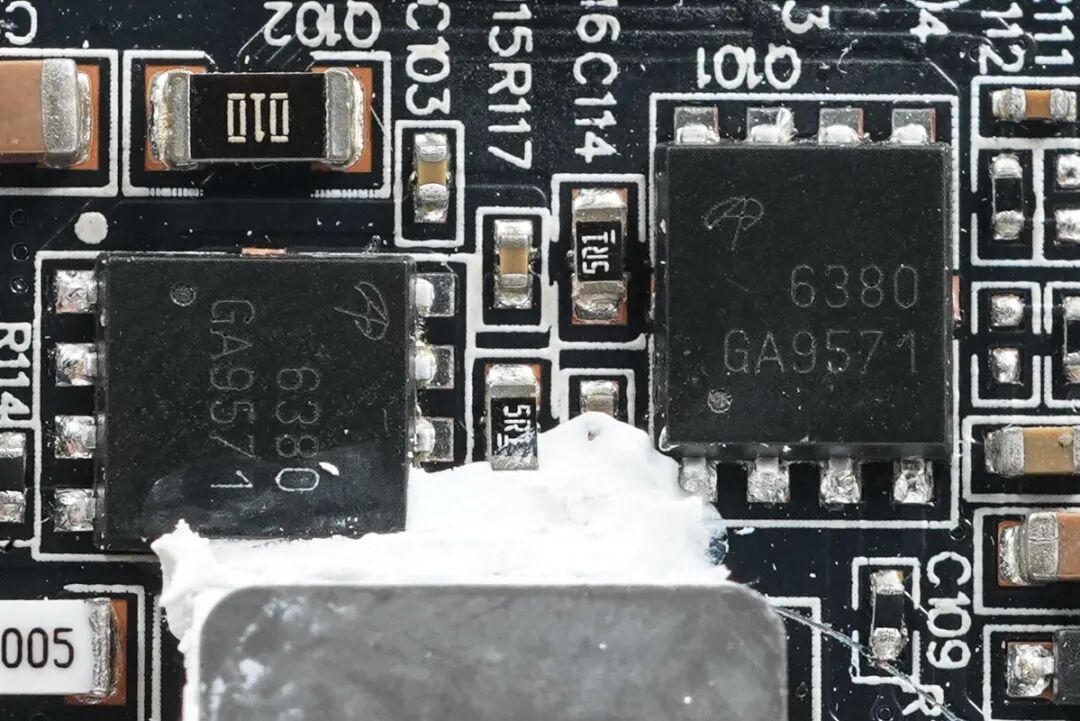

两颗美国万代AON6380，NMOS管，耐压30V，由紫米定制芯片控制，用于升降压电压转换。

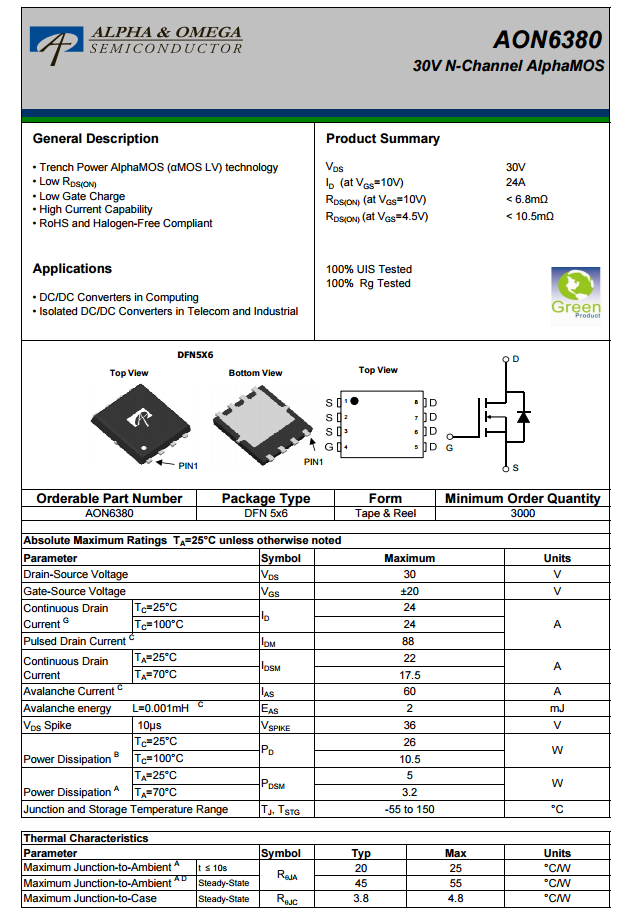

万代AON6380详细规格资料。

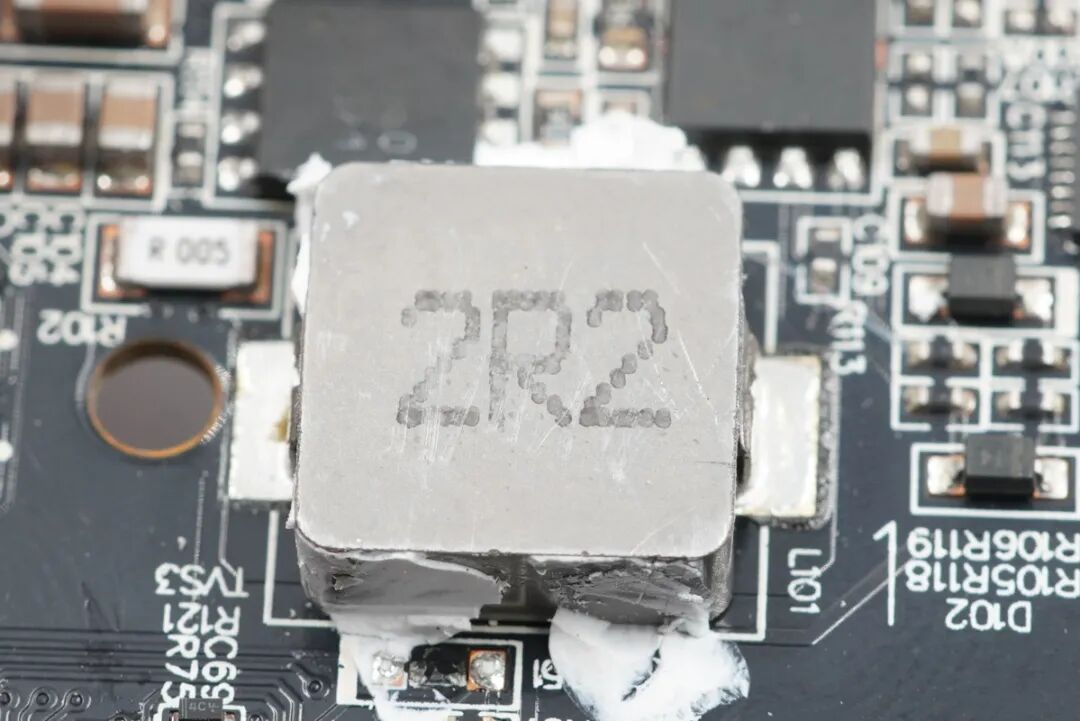

2R2升降压电感特写。

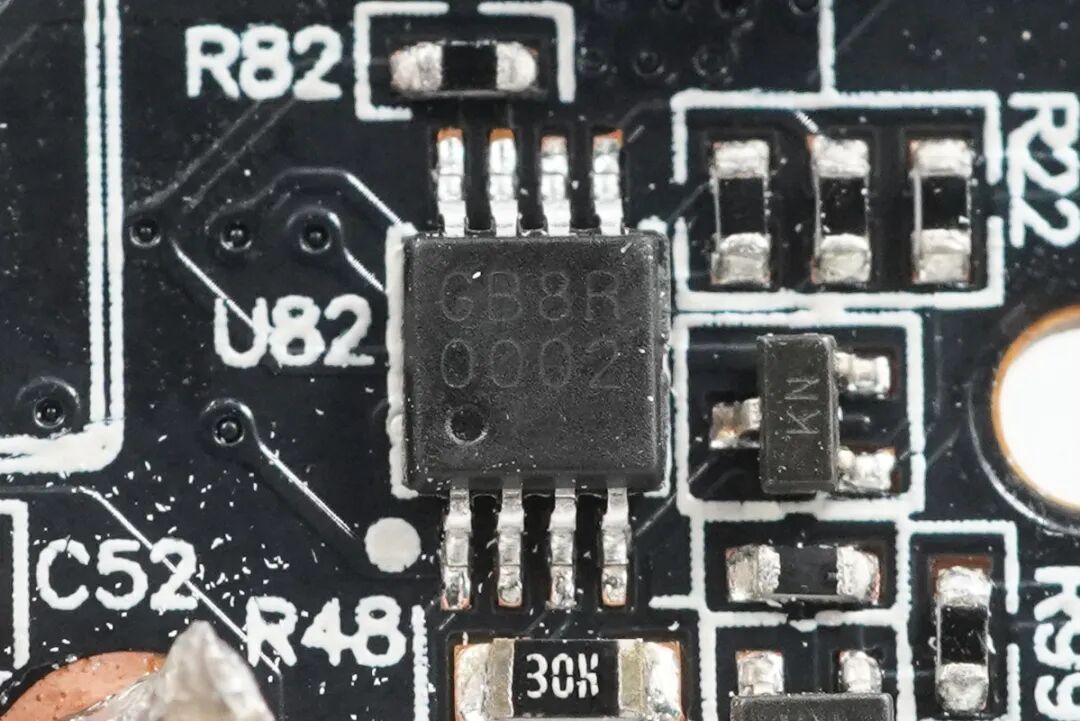

丝印GB8R，紫米定制的QC3.0 Class B协议芯片，支持20V输出，用于支持小米9手机的急速快充。

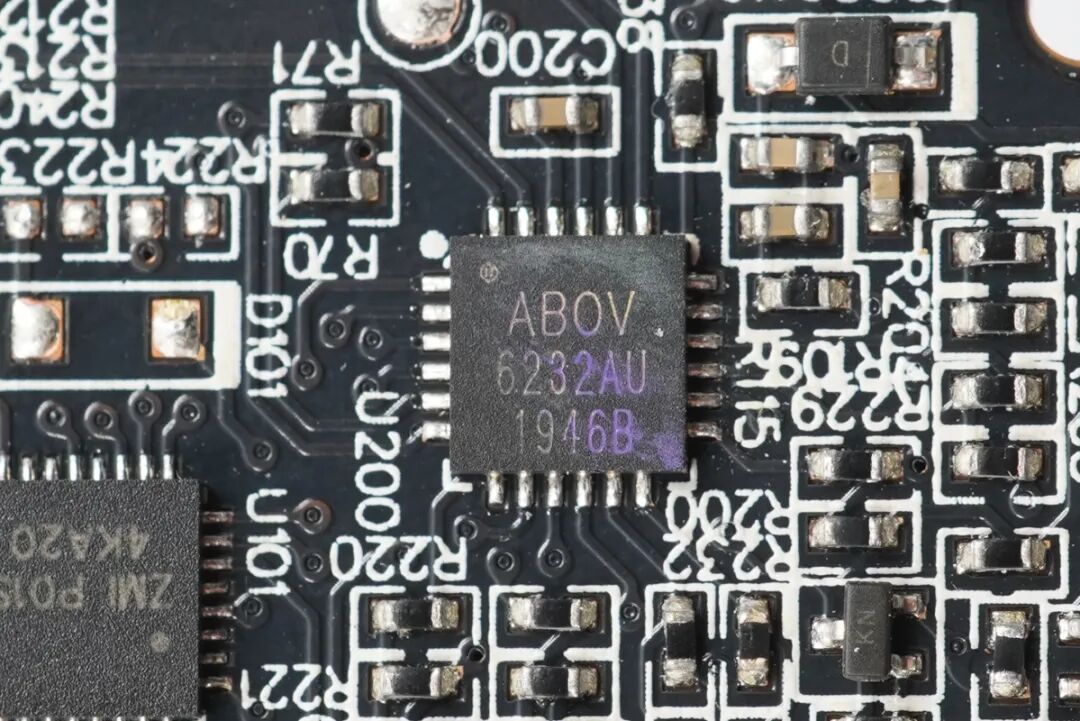

MC96F6232AU，ABOV现代单片机，8位机，用于移动电源控制。

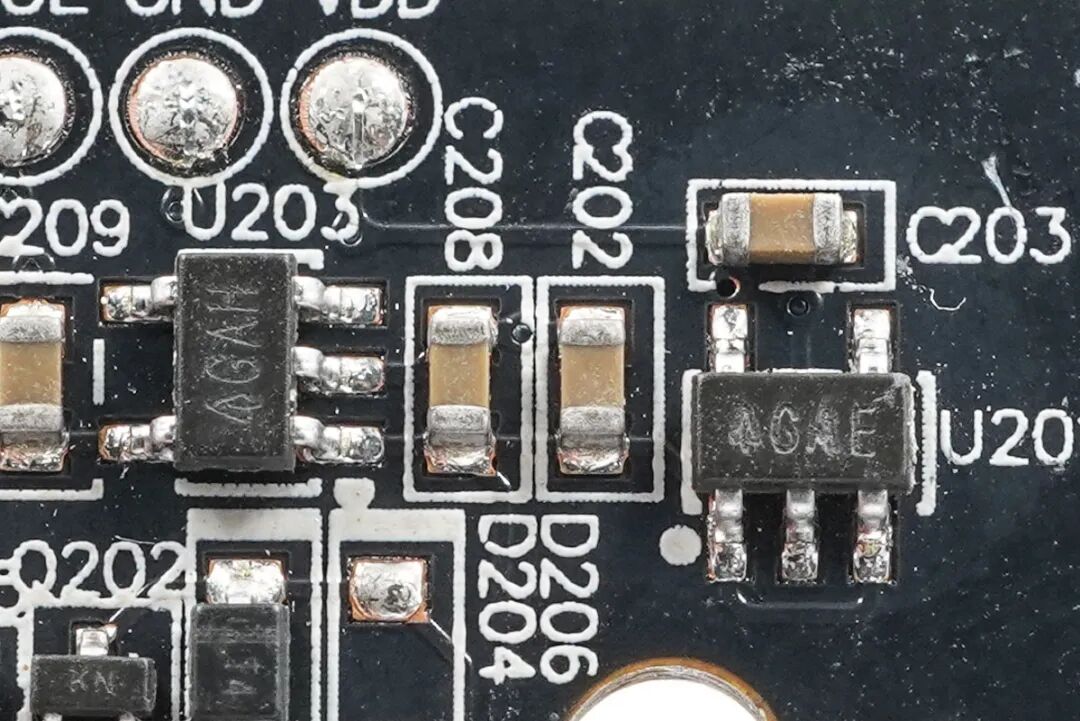

两颗稳压管，DIODES AP2204，分别为3.3V和2.8V输出，用于为单片机等供电。
DIODES AP2204 详细资料。
LED指示灯设在排线上，有长条固定板进行遮光固定。

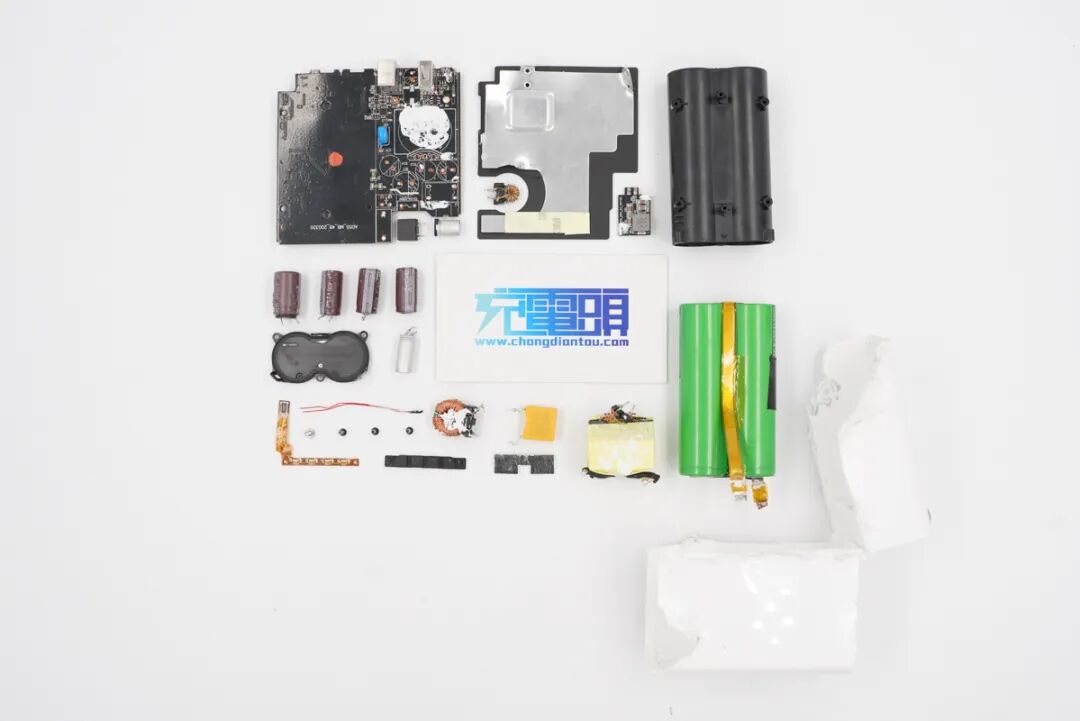

全部拆解完毕，来张全家福。
充电头网拆解总结
小米二合一充电器机身洁白光滑，内置6700mAh电池整体仍小巧便携。无论是充电器或移动电源模式，两个USB接口均支持QC2.0、QC3.0、AFC、FCP快充协议，整体兼容性好；充电器模式下支持45W和27W两种输出，移动电源模式下支持18W输出，两种模式下都能很好的满足手机等设备的快充需求。
充电头网通过拆解了解到，产品充电器AC-DC部分，由紫米定制主控芯片搭配英飞凌MOS，以及次级控制器MP6908搭配万代MOS组成，并通过天钰FP6606协议芯片控制输出协议，USB-A口降压输出采用南芯SC8101芯片。
移动电源部分同样采用紫米定制芯片搭配万代MOS进行升降压来实现充放电，此外电芯配有锂电保护电路和热敏电阻进行温度监控，并外套塑料壳进行绝缘保护。各元器件以及主要发热芯片打胶固定和导热，芯片均来自业内知名厂家，产品整体用料做工扎实。
