拆解报告：京东京造65W USB PD快充充电器
京东京造是京东的自营品牌，此前推出了一款65W USB PD快充充电器。外观方面，这款充电器机身圆润，输入端配备可折叠插脚，方便收纳和携带，输出端采用USB-C接口。性能方面，除了支持USB PD快充之外，还兼容QC快充协议，适用于大部分轻薄笔记本以及手机的快充。下面小编就和大家分享这款充电器的拆解，看看里面用料如何。
此前充电头网还拆解了京东京造1A1C 65W氮化镓充电器、京东京造18W USB PD充电器、京东京造30W 1A1C USB PD快充充电器、京造63W USB PD三口快充充电器等产品，小伙伴们可以点击蓝色字体查看拆解详情。
一、京东京造65W PD充电器外观

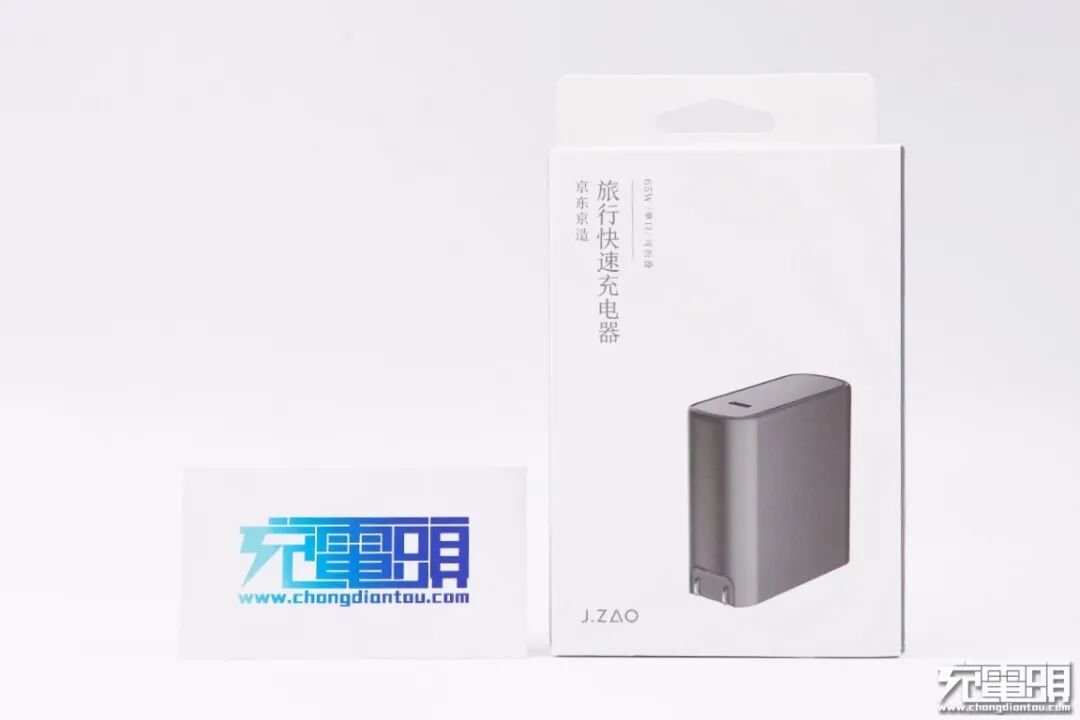

产品包装盒是京造一如既往的灰白配色风格，顶部带有挂钩，正面印着充电器名称、外观图片以及京造品牌logo。

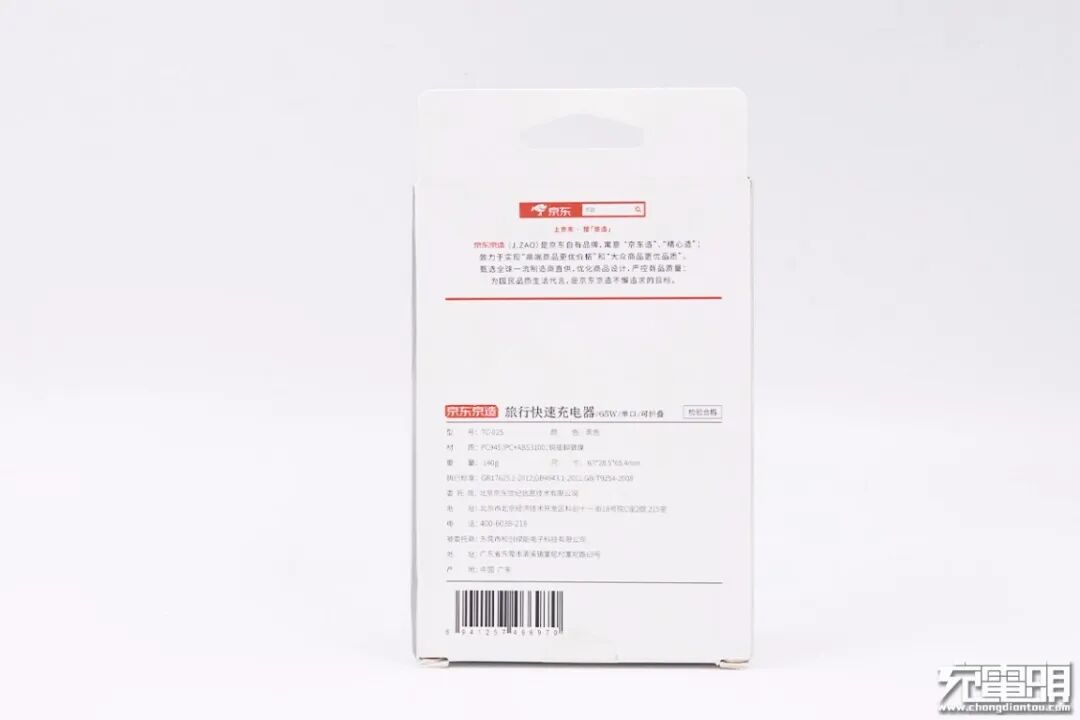

背面印有京东京造品牌描述和充电器参数信息。

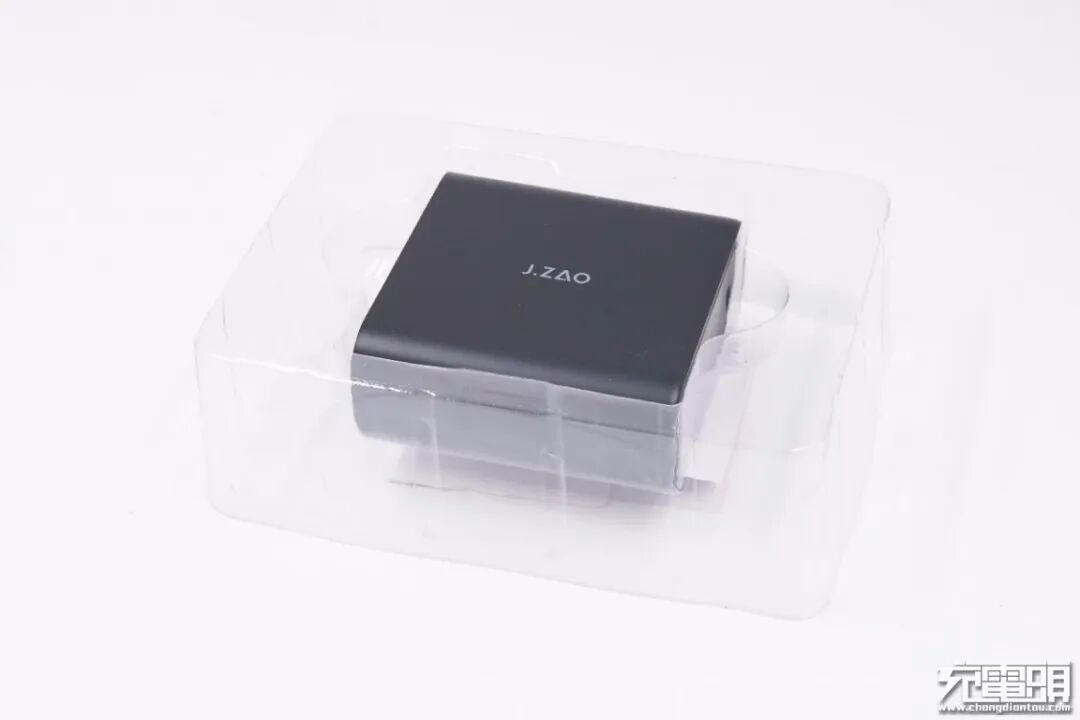

包装盒内部使用透明塑料盒对充电器进行支撑固定。
充电器黑色外壳采用PC945/PC+ABS3100材质，表面哑光处理，侧身为光滑弧面过渡，正面中间是“J.ZAO”品牌logo。
输入端外壳标注产品参数信息
产品名称：旅行快速充电器
型号：TC-025
输入：100-240V~50/60HZ 1.5A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A
制造商：北京京东世纪信息技术有限公司
生产商：东莞市和创绿能电子科技有限公司
产品已经通过了3C认证。
充电头网拆解了解到，由和创绿能生产的产品还有京东京造1A1C 65W氮化镓充电器、京东京造双口30W快充充电器、京东京造18W USB PD充电器、llano绿巨能63W 2A1C三口快充充电器。

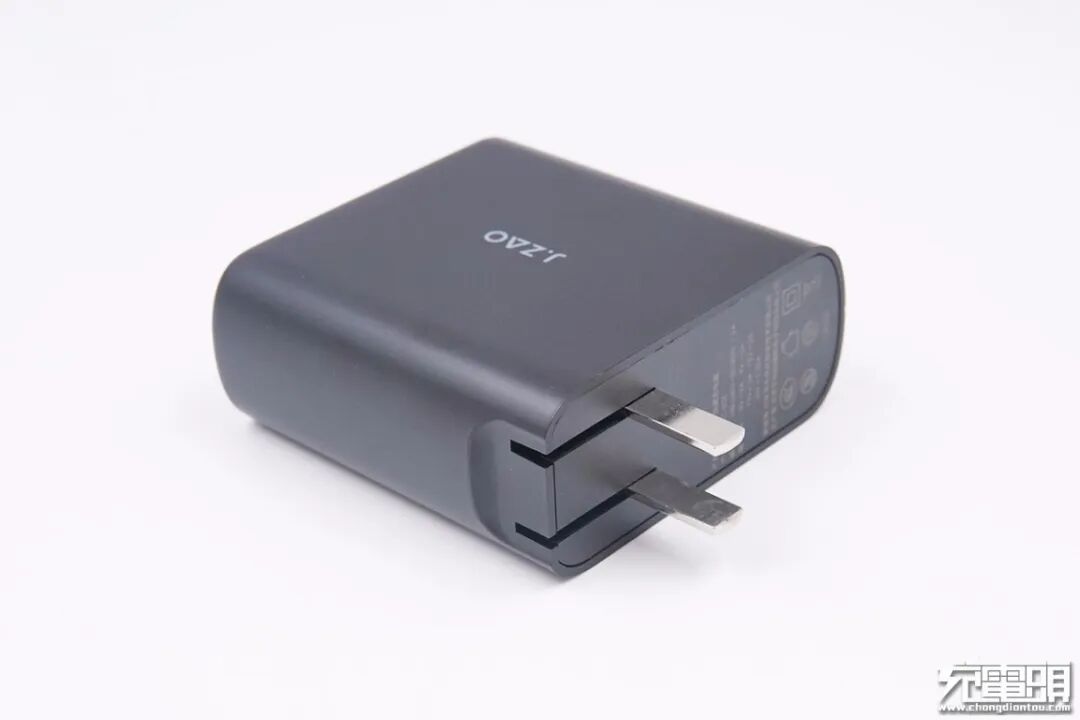

输入端为折叠插脚，相邻侧面设计有凹槽，方便用户将插脚取出。

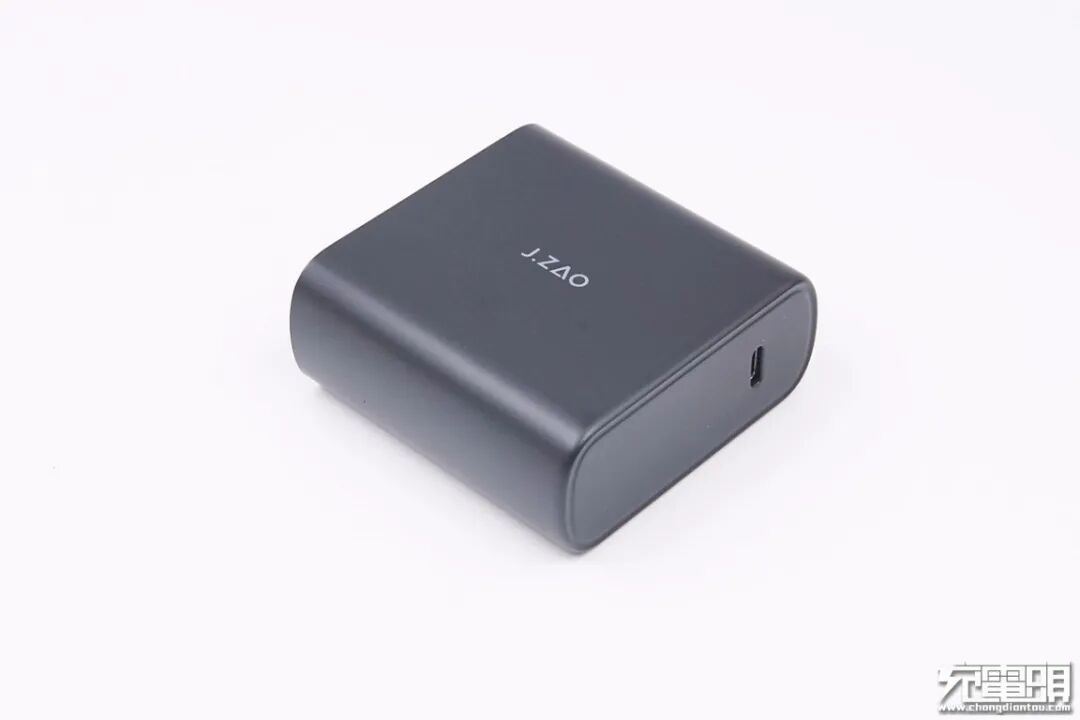

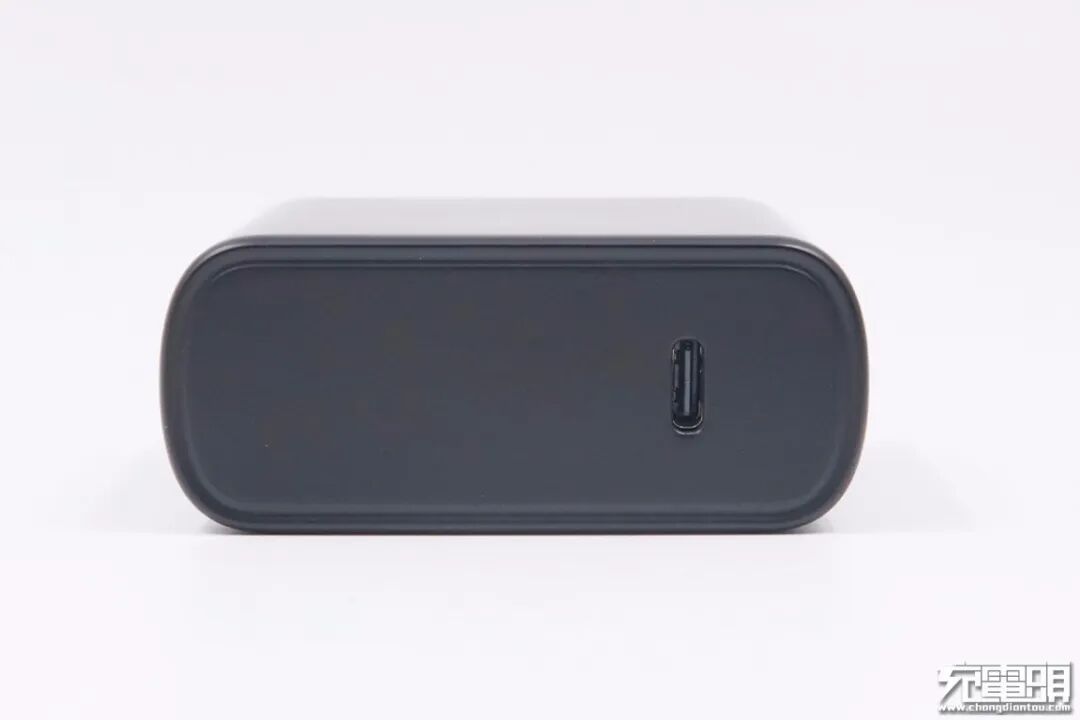

输出端配备一个USB-C接口，黑色胶芯不露铜。

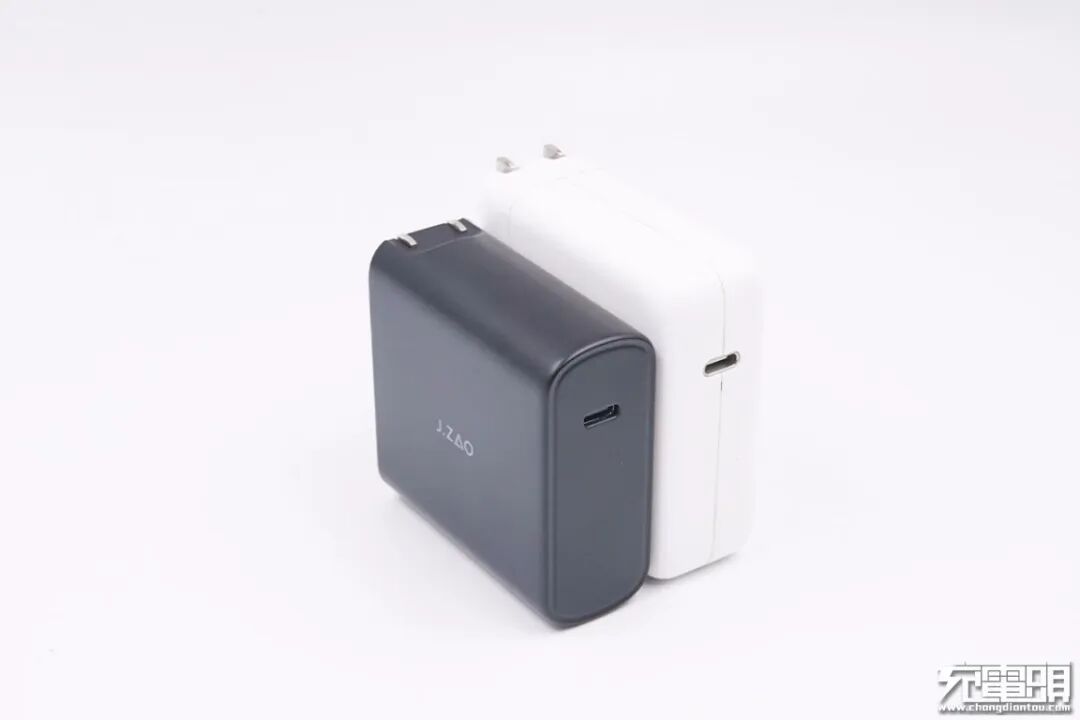

和苹果61W充电器大小比较，京造这款要小一点。

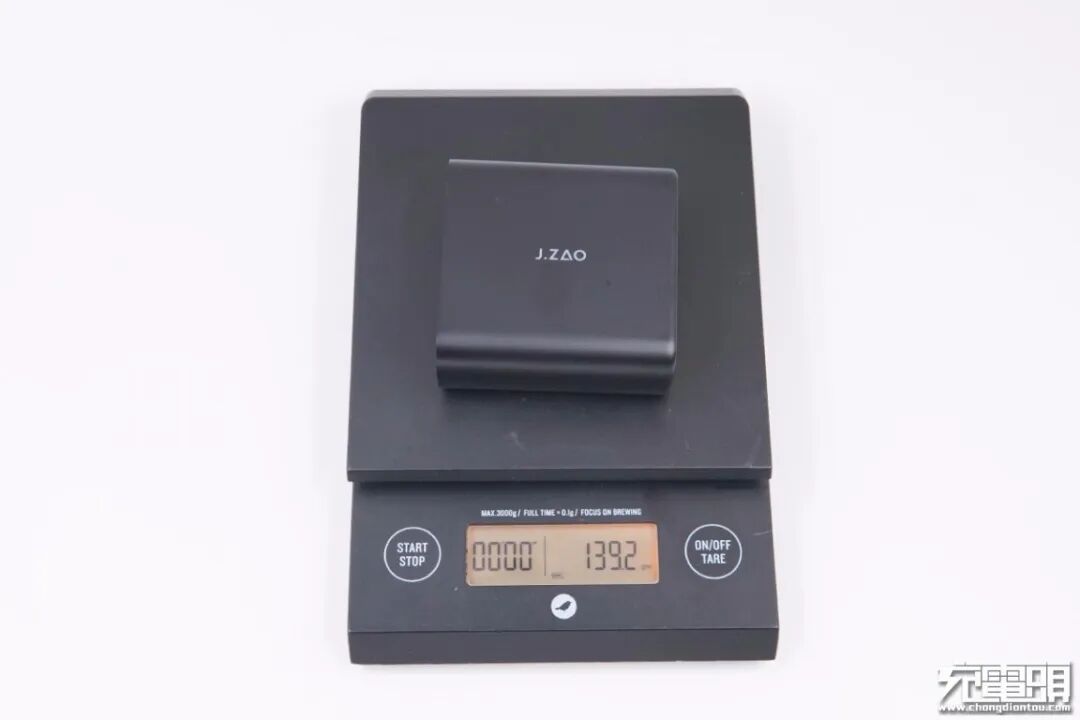

净重约为139g。
使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0和QC3.0快充协议。

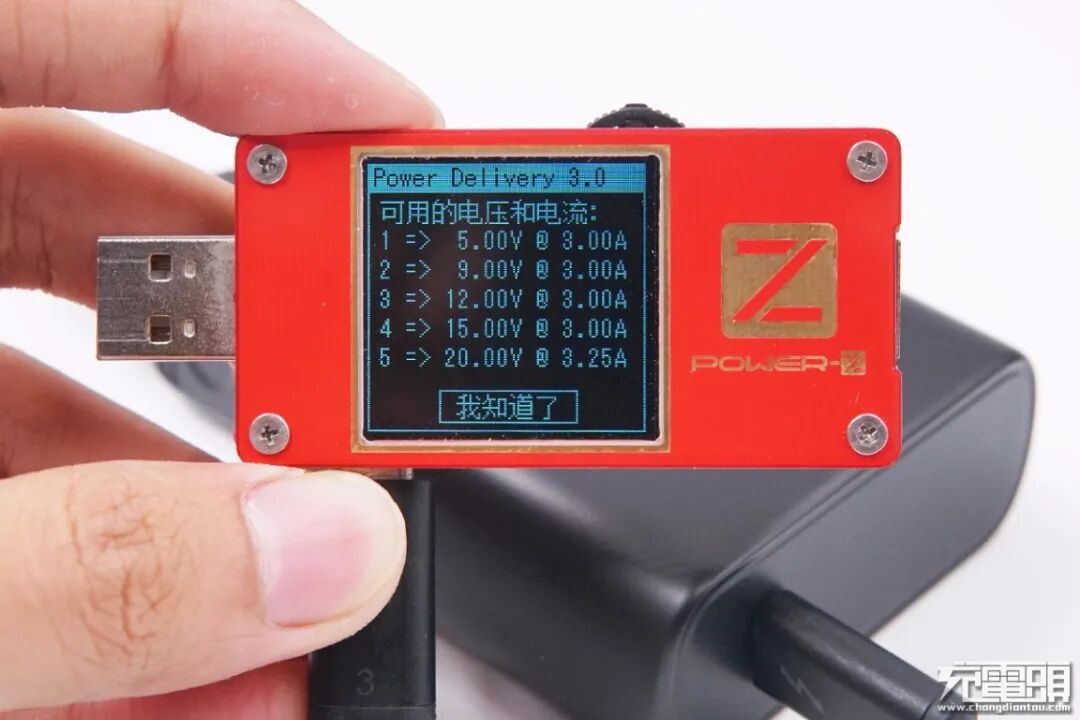

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。
二、京东京造65W PD充电器拆解
将输入端外壳拆开，插脚使用白色塑料板进行固定。
插脚端拆开一览，金属弹片使用固定柱固定。

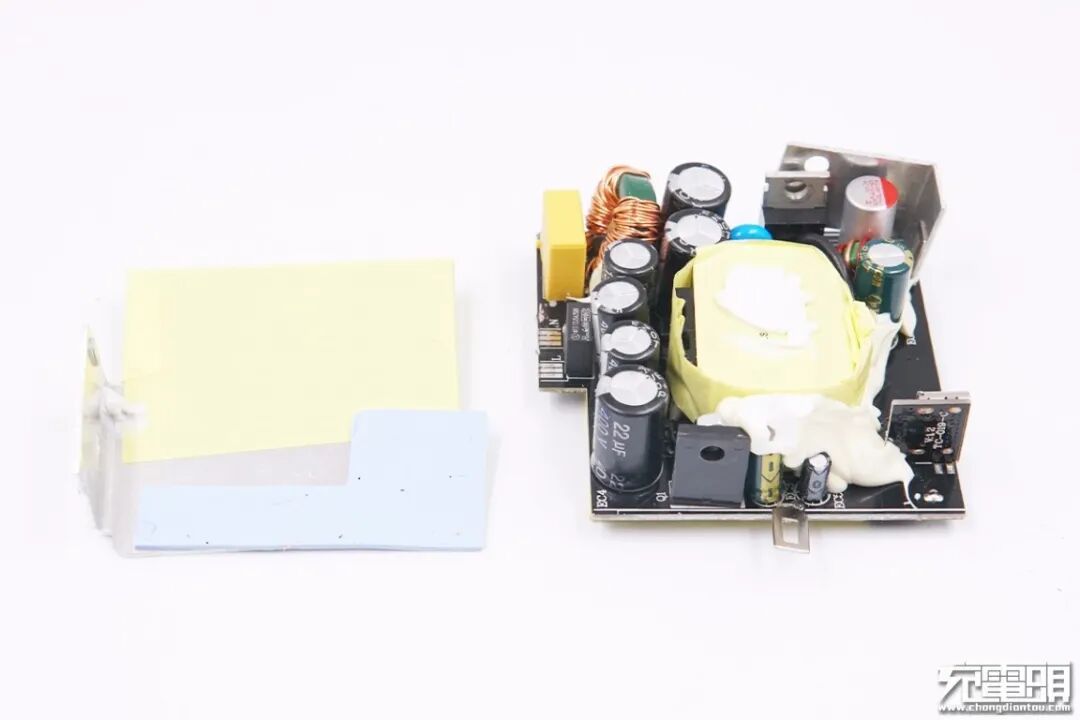

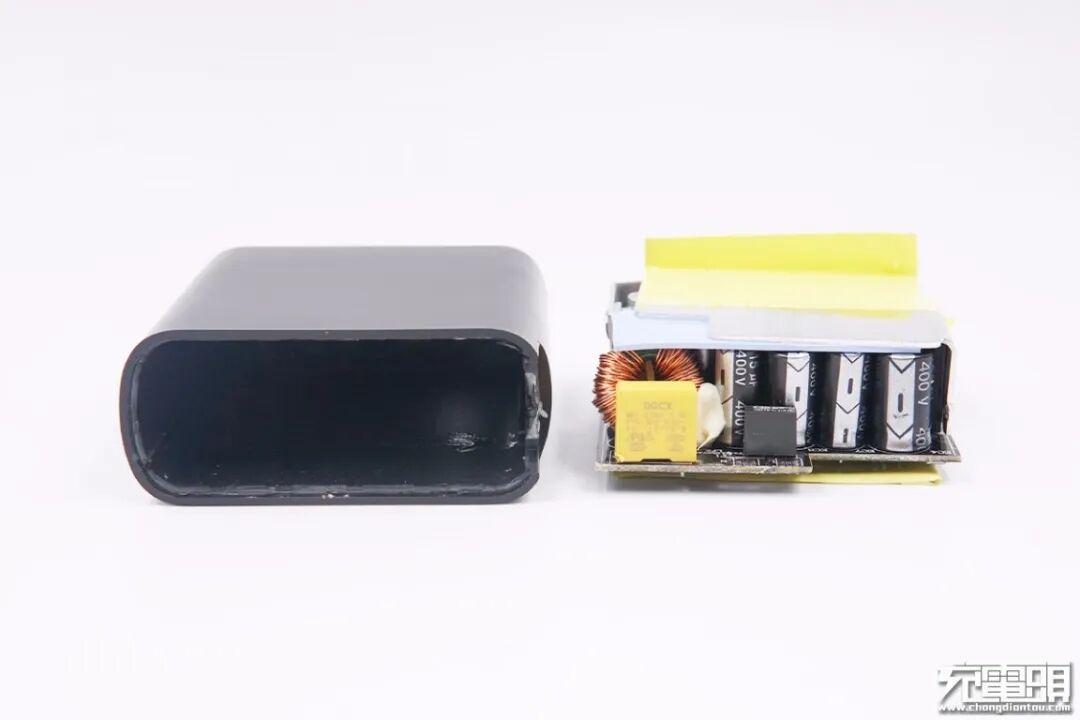

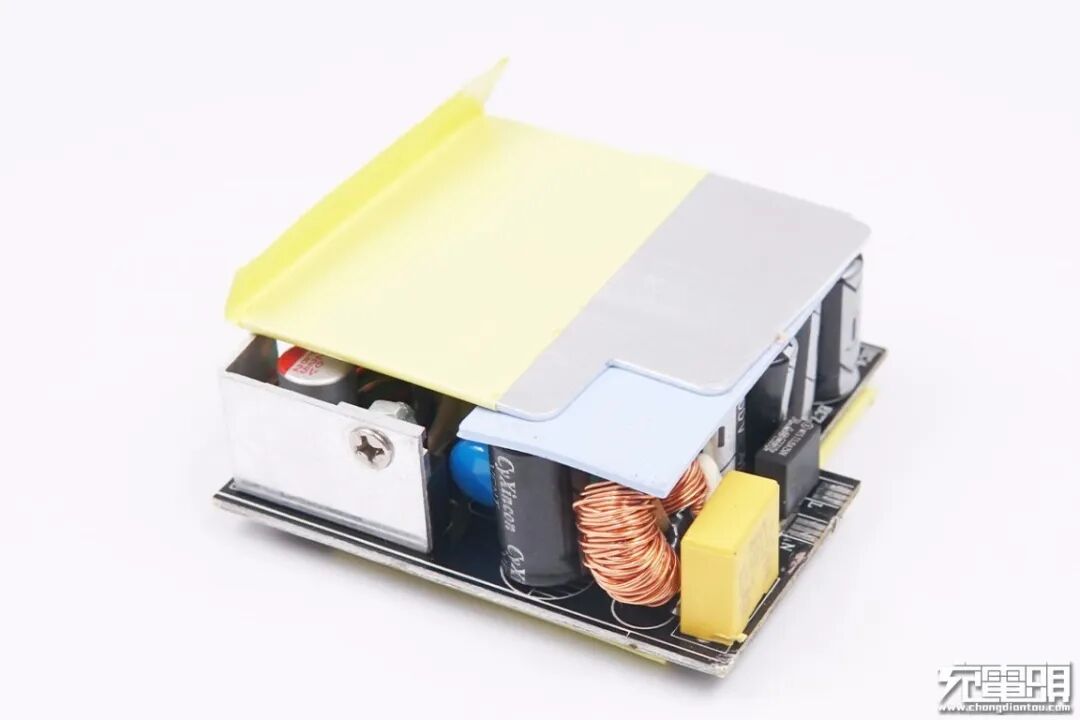

将充电器取出，PCB板正背面均配有散热片帮助散热。
顶部散热片靠近初级侧处配有导热垫，靠近次级侧处粘贴绝缘胶带绝缘。

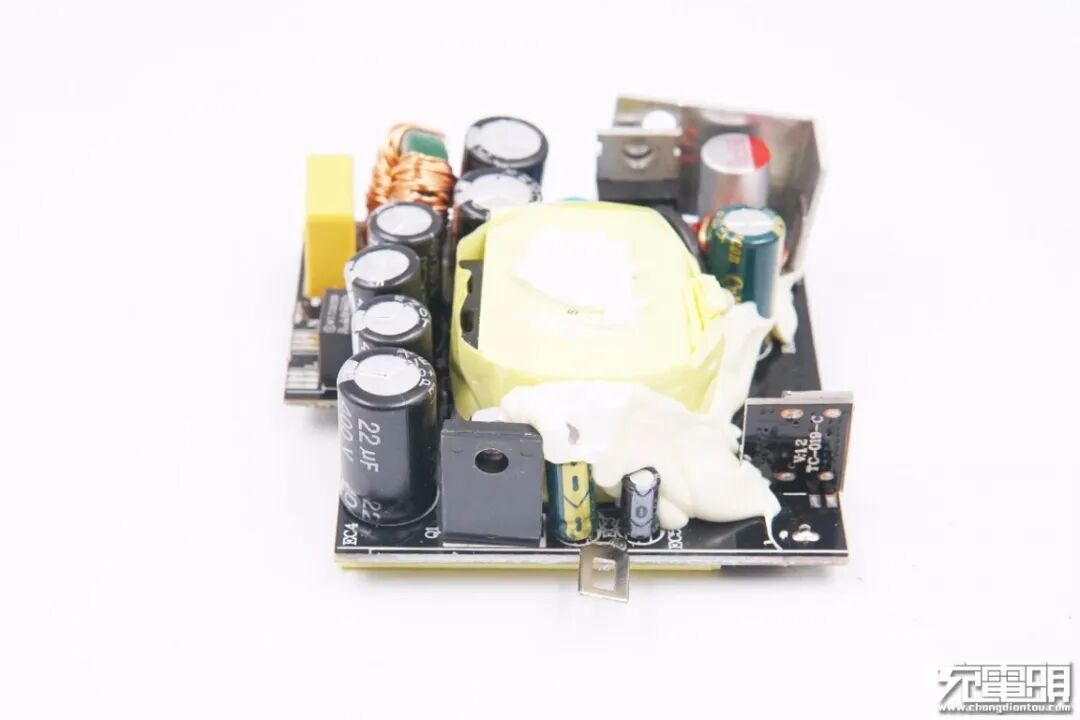

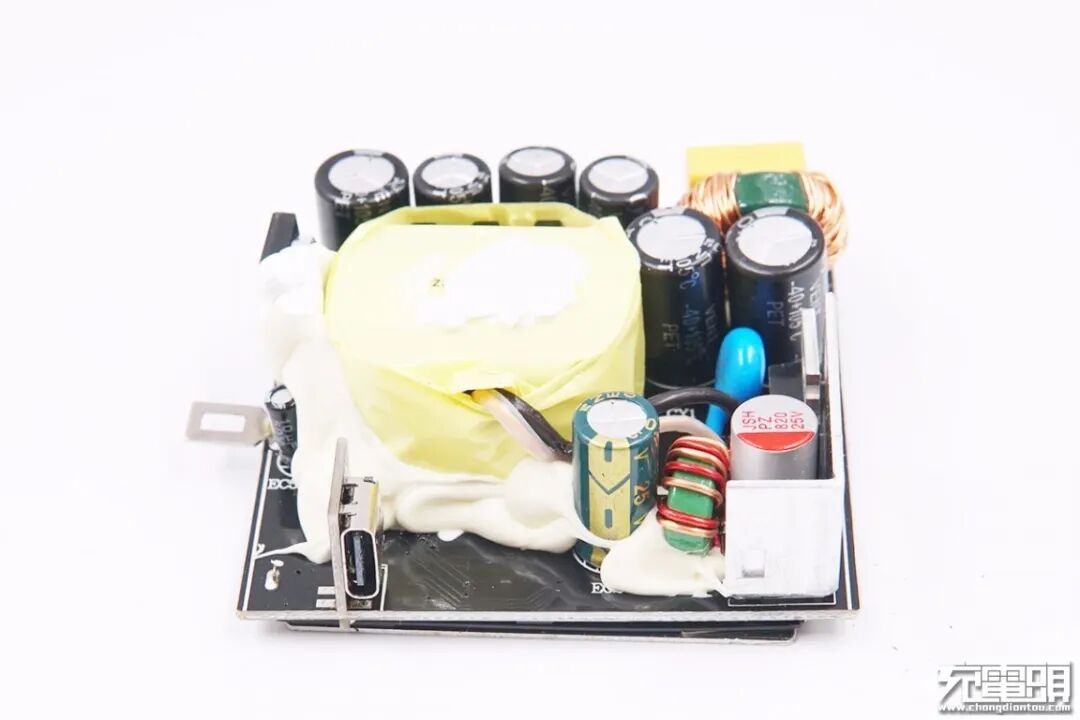

将散热片拆掉，变压器顶部以及周围打胶，初次级元器件排列整齐有序。
经过对充电器电路观察分析发现，京东京造这款65W USB PD快充充电器采用了典型的开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

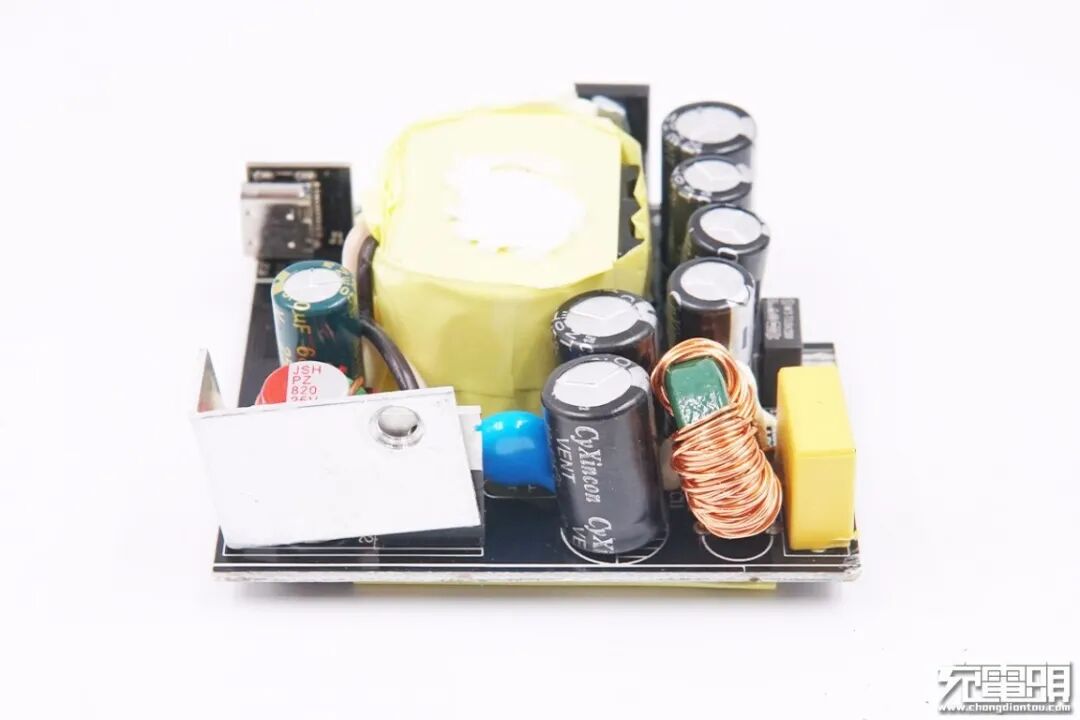

PCB板输入端一览，焊接有延时保险丝、安规X电容、共模电感以及多达6颗高压滤波电解电容。

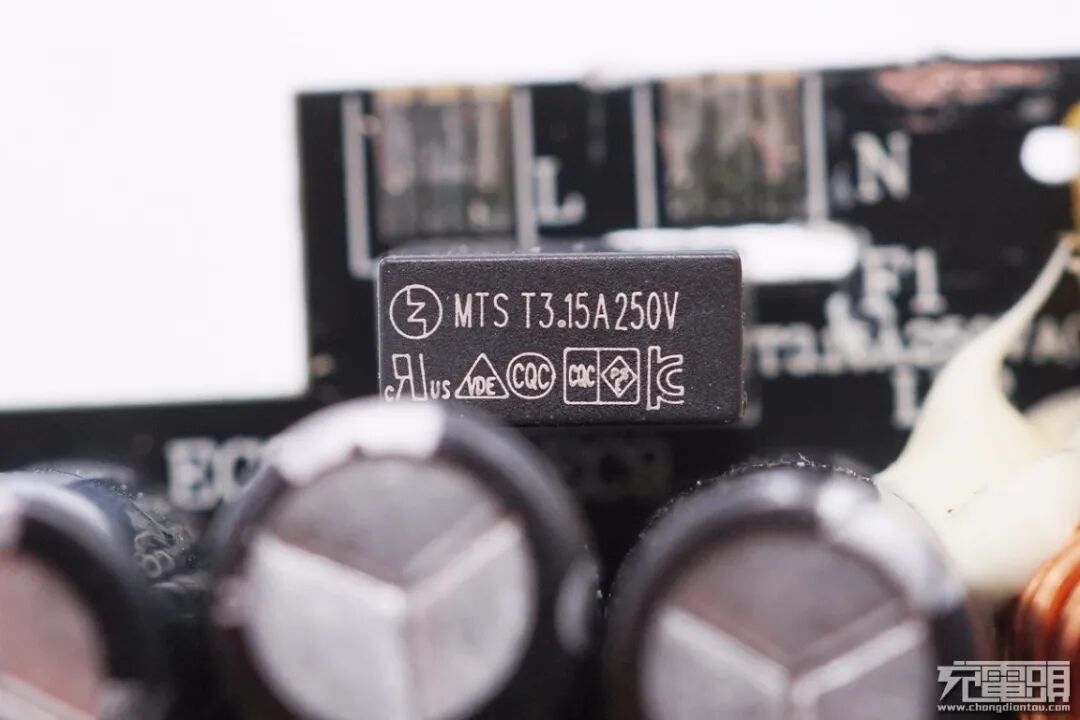

延时保险丝规格为3.15A 250V。

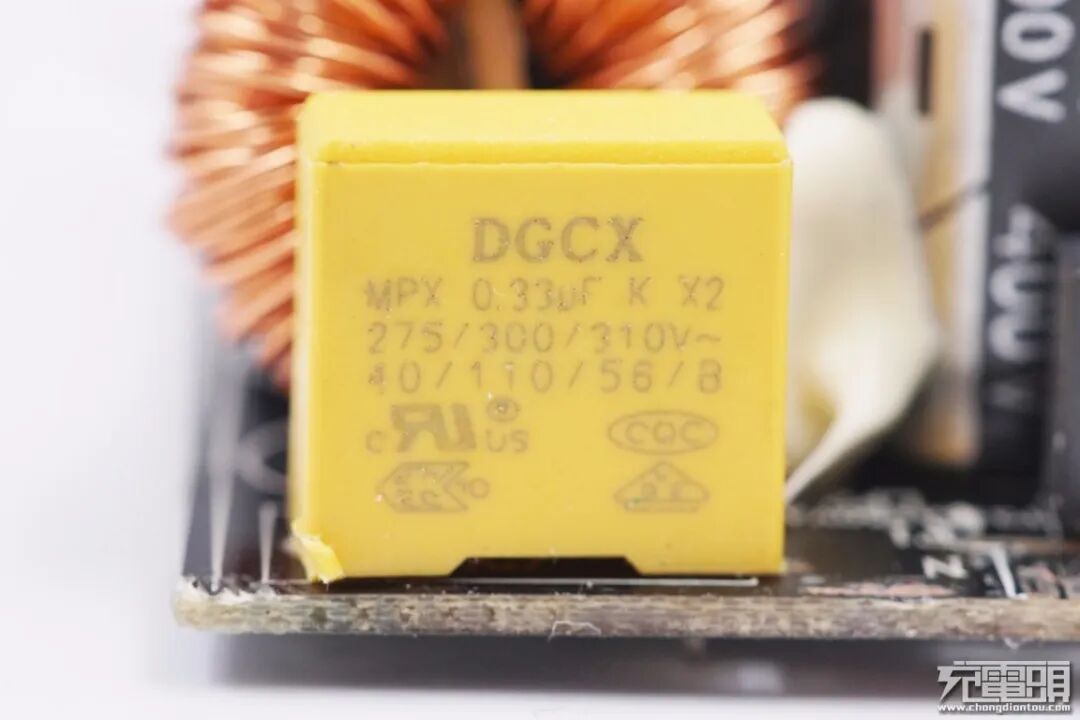

安规X电容容量为0.33μF，来自DGCX东莞市成希电子有限公司。

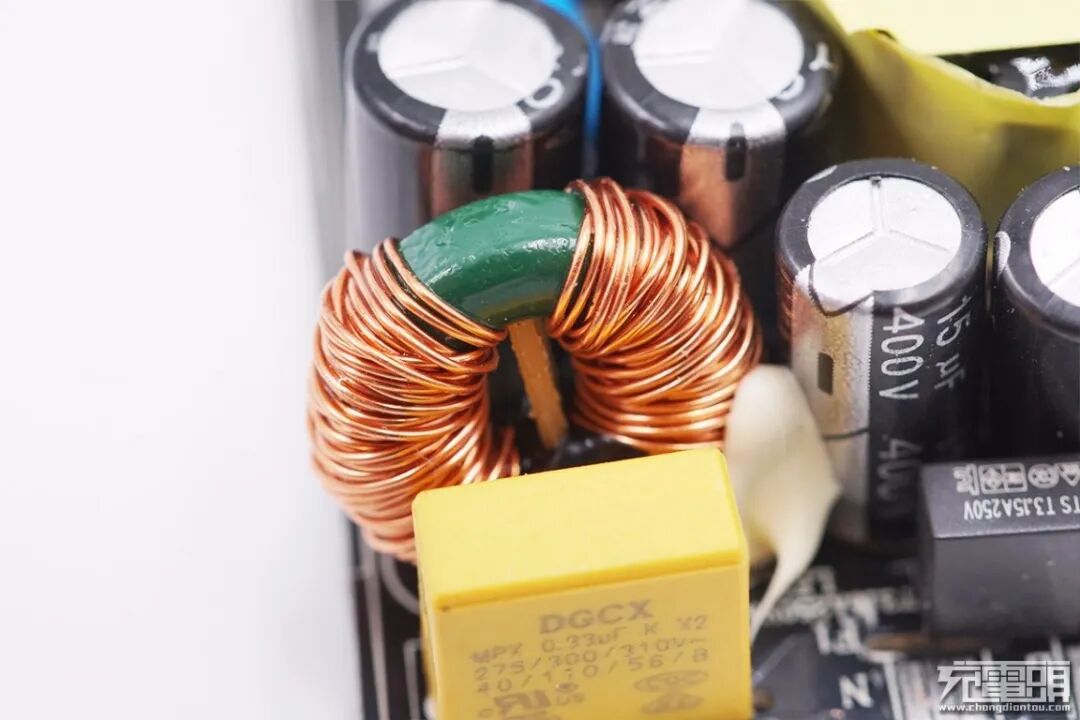

共模电感用于滤除EMI干扰。
两颗ABS210整流桥用于均摊发热。

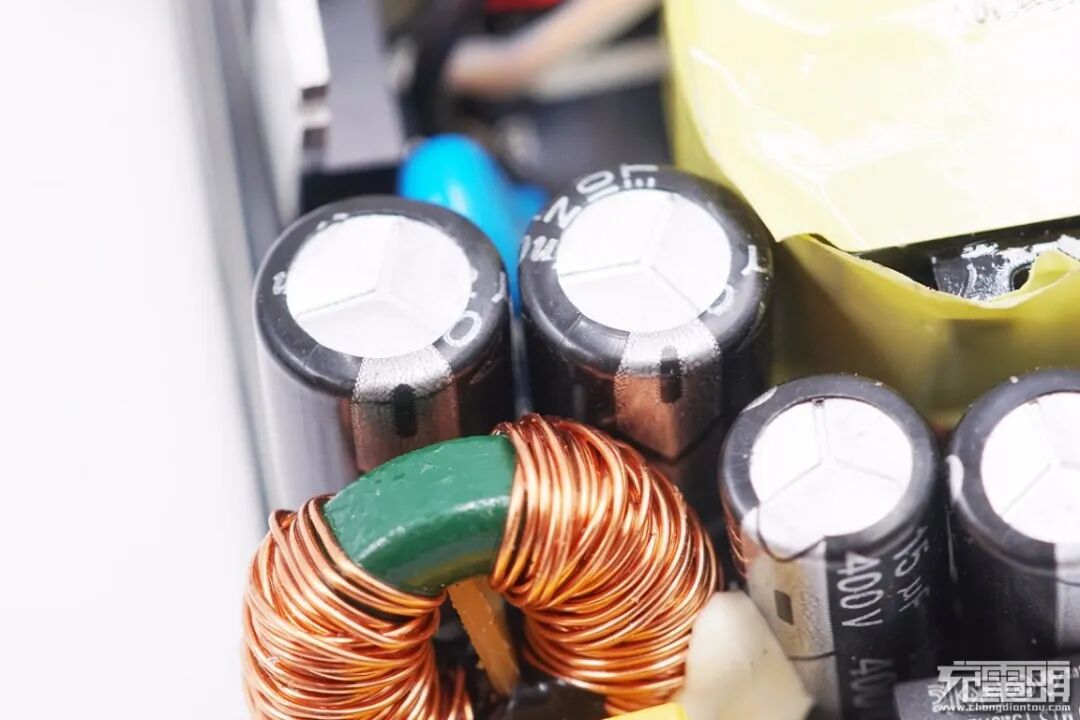

共模电感后面是两颗高压滤波电解电容。

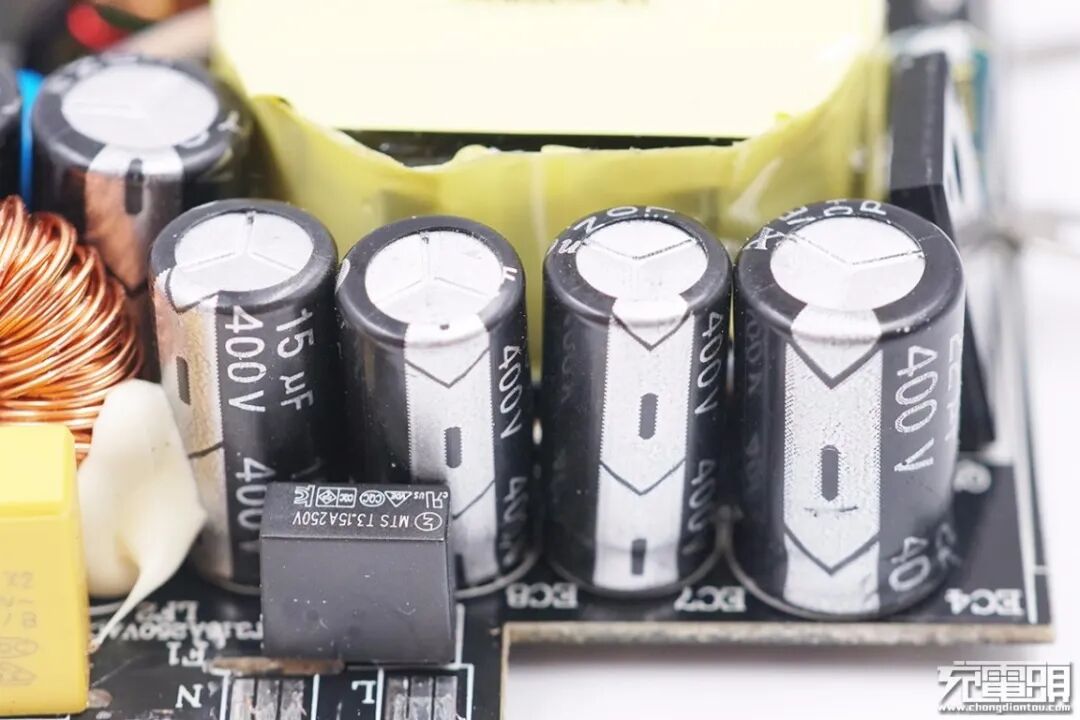

右侧还有四颗整齐排列焊接。

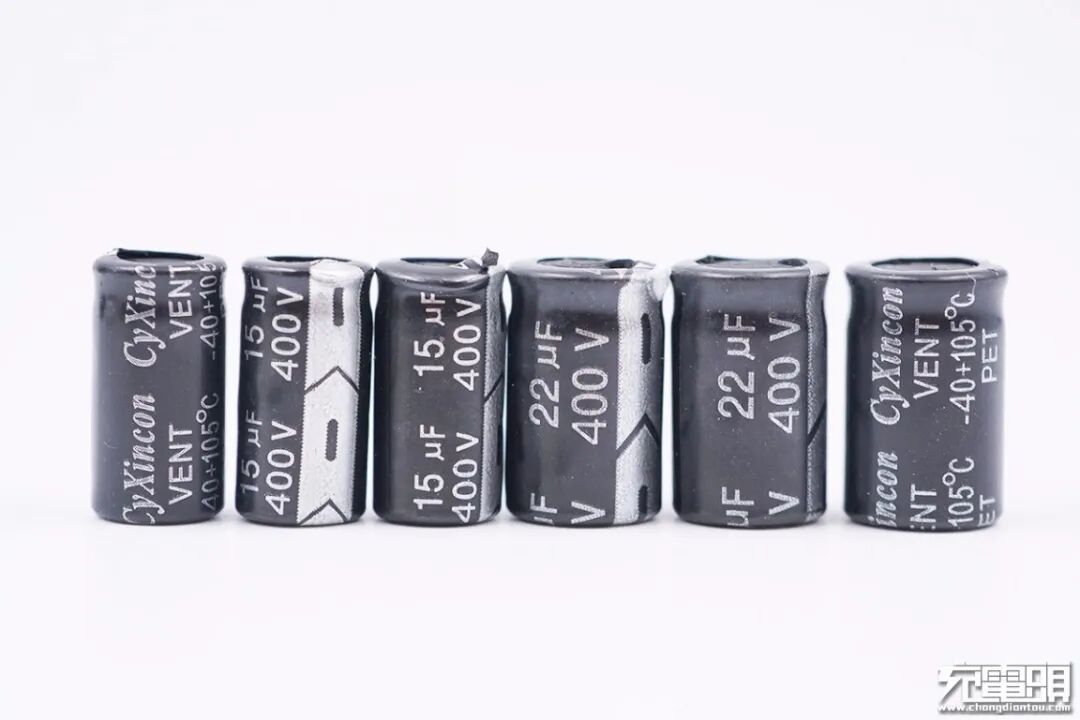

六颗高压滤波电解电容均为CyXincon品牌，其中三颗规格为400V 15μF，另外三颗规格为400V 22μF，六颗并联总计111μF。
PCB板侧面一览，焊接两颗PWM主控芯片供电电容以及高压开关MOS。

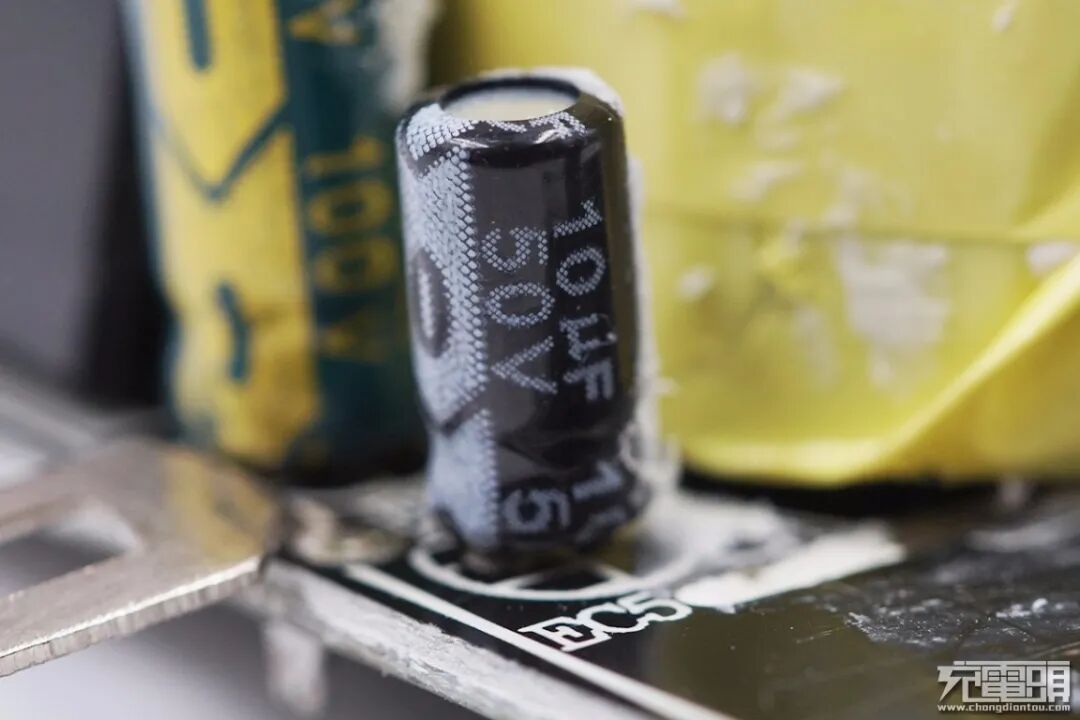

其中一颗PWM主控芯片供电电容规格为50V 10μF。

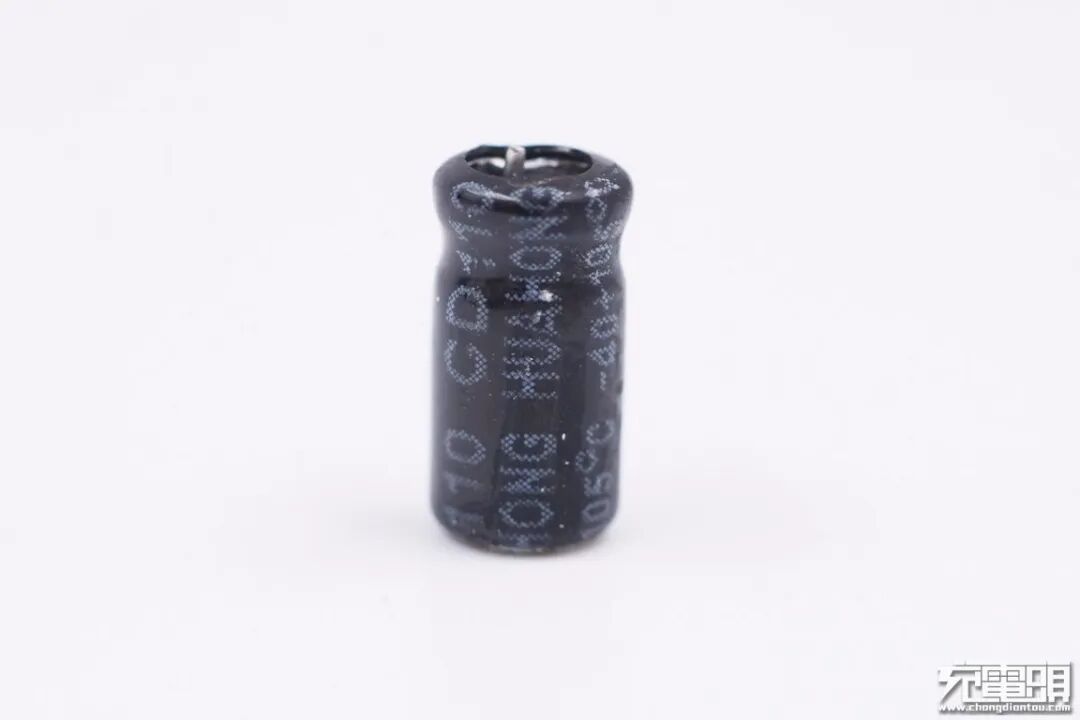

HUAHONG品牌。

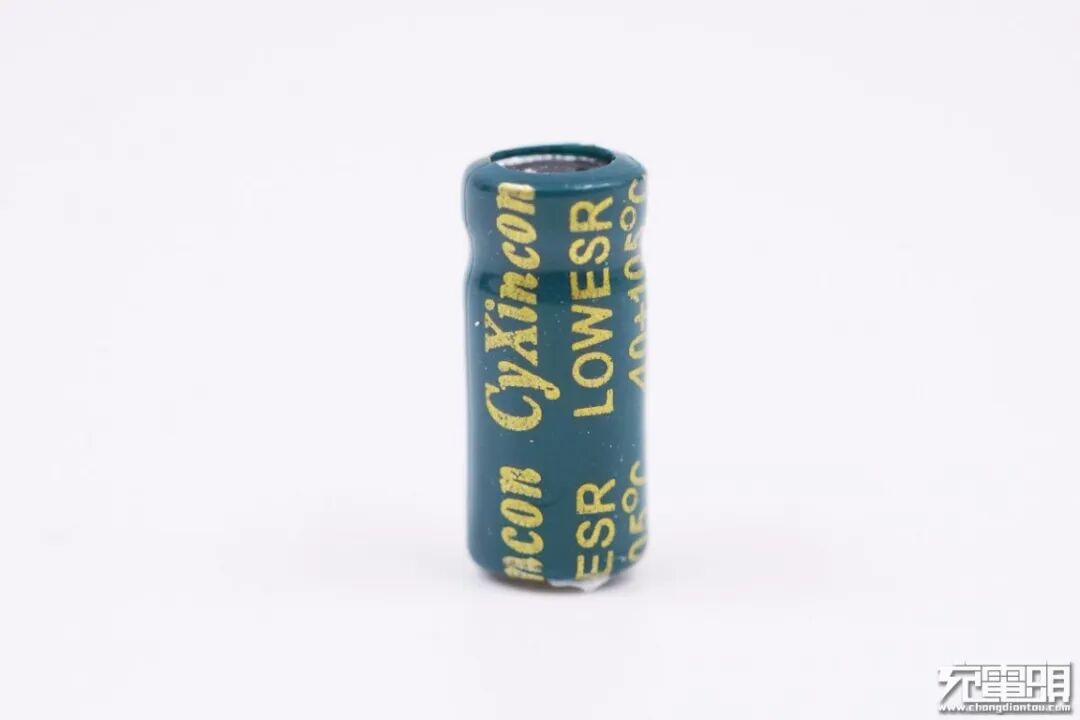

另一颗为CyXincon品牌。
规格为100V 10μF。

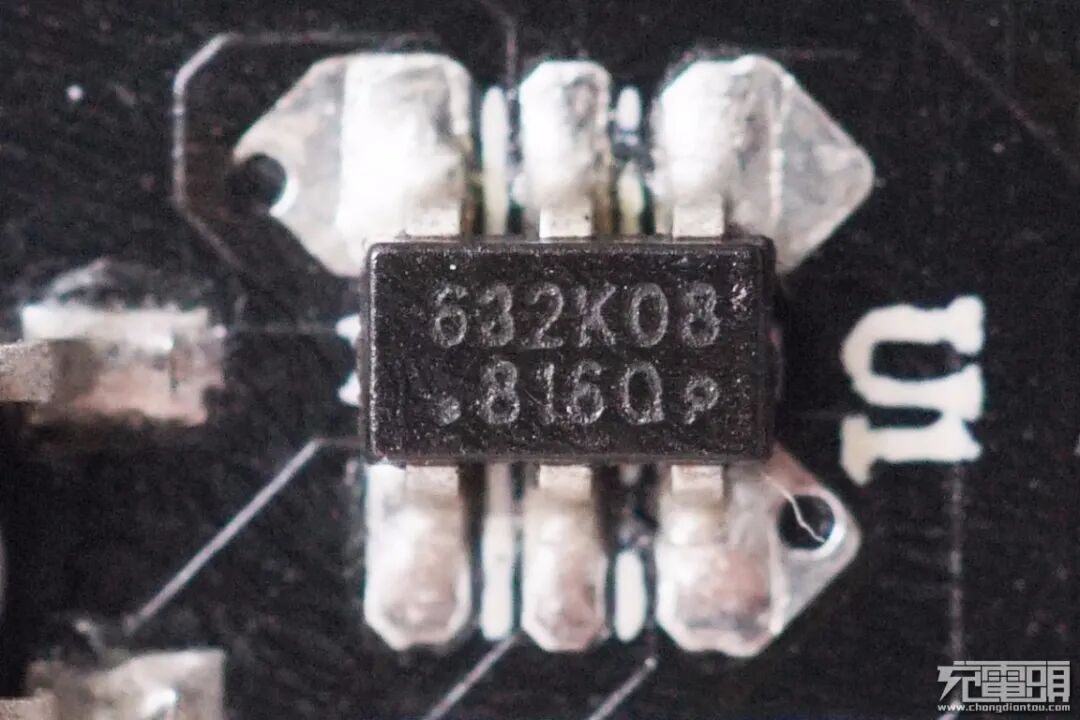

初级PWM主控芯片采用昂宝OB2632。该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。

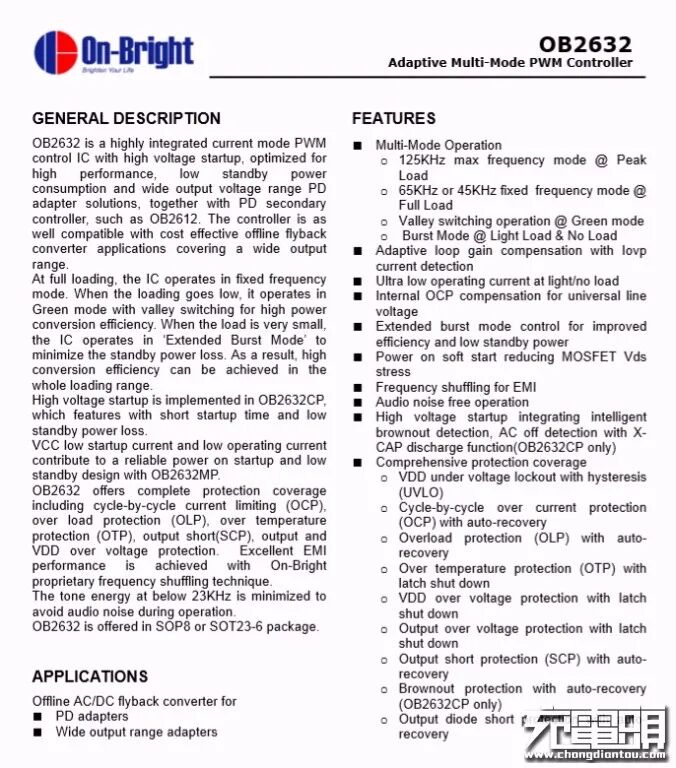

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 2A2C 75W快充充电器、京造63W USB PD三口快充充电器、MOMAX 66W USB PD充电器等数十款电源产品采用。
丝印SM65R380D高压开关MOS，650V耐压，0.38Ω导阻。

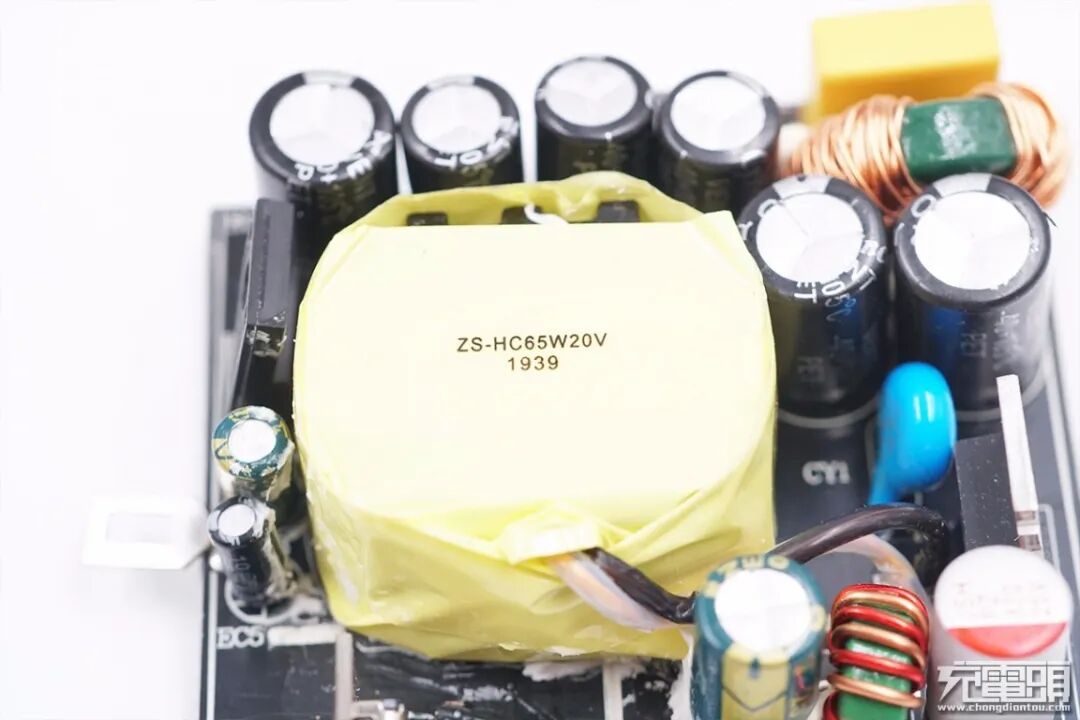

变压器使用绝缘胶带包裹，清理掉顶部硅胶可以看到喷码信息。
PCB板另一侧设有Y电容、次级同步整流MOS、输出滤波电容以及滤波电感。

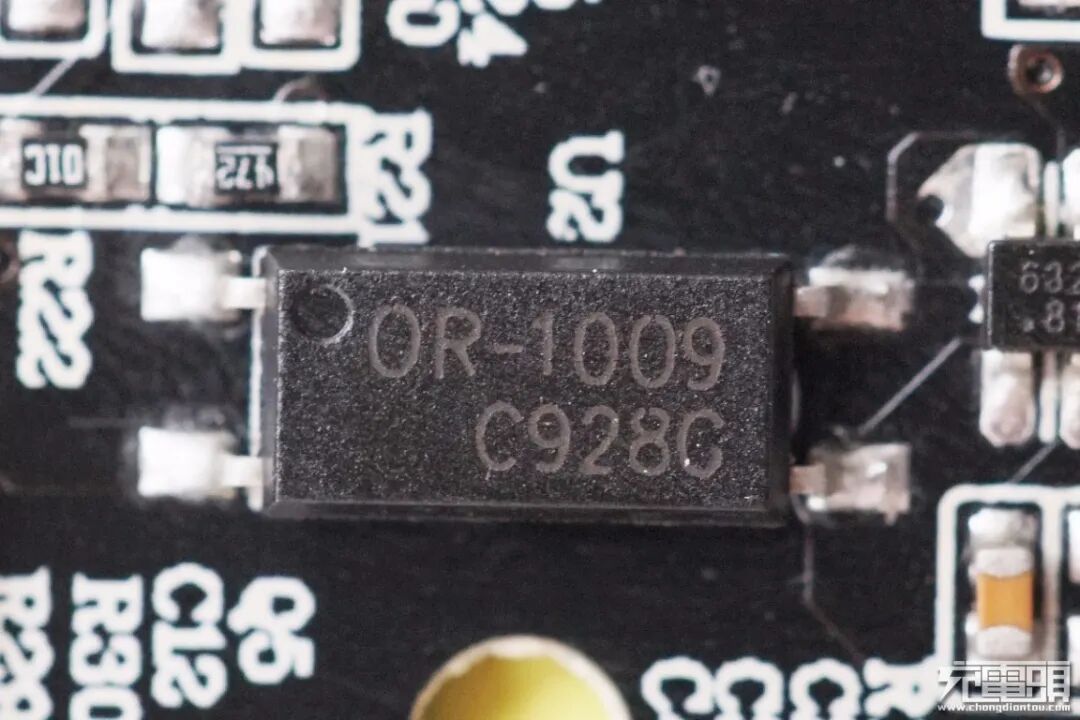

OR-1009光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

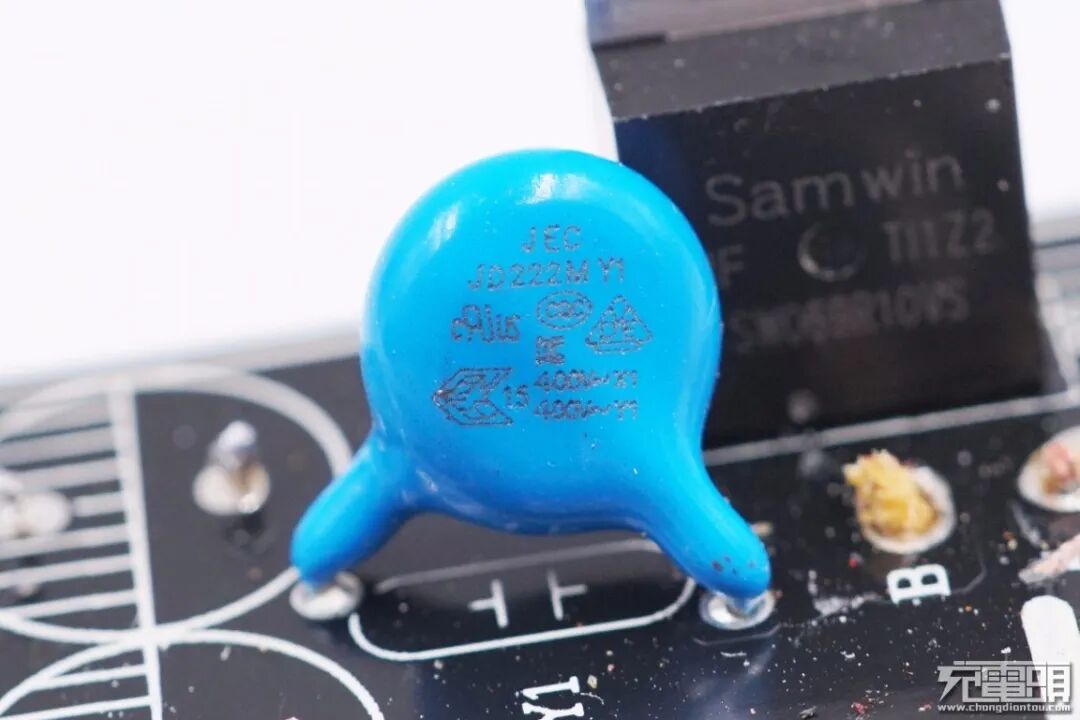

输出抗干扰蓝色Y电容特写，来自JEC智旭电子。
次级同步整流控制器是力生美LN5S03，这是一款高性能次级同步整流控制器，支持多种开关电源工作模式，驱动电流大，工作电压宽，适合高能效电源适配器。

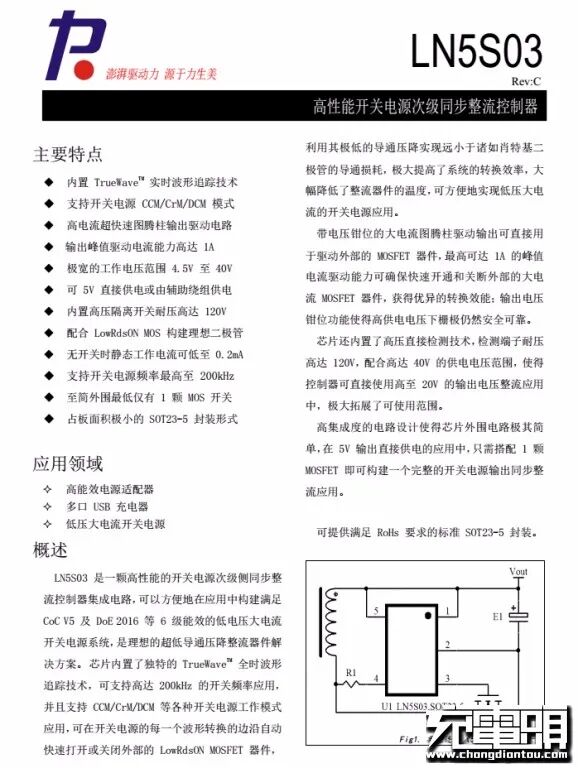

力生美 LN5S03 详细资料。充电头网拆解了解到，采用该芯片的产品还有京造30W 1A1C USB PD快充充电器、京造63W USB PD三口快充充电器、第一卫30W USB PD快充充电器、倍思45W USB PD快充充电器、麦多多30W 1A1C USB PD快充充电器等产品。此外，力生美的快充芯片还被18款电源产品采用。

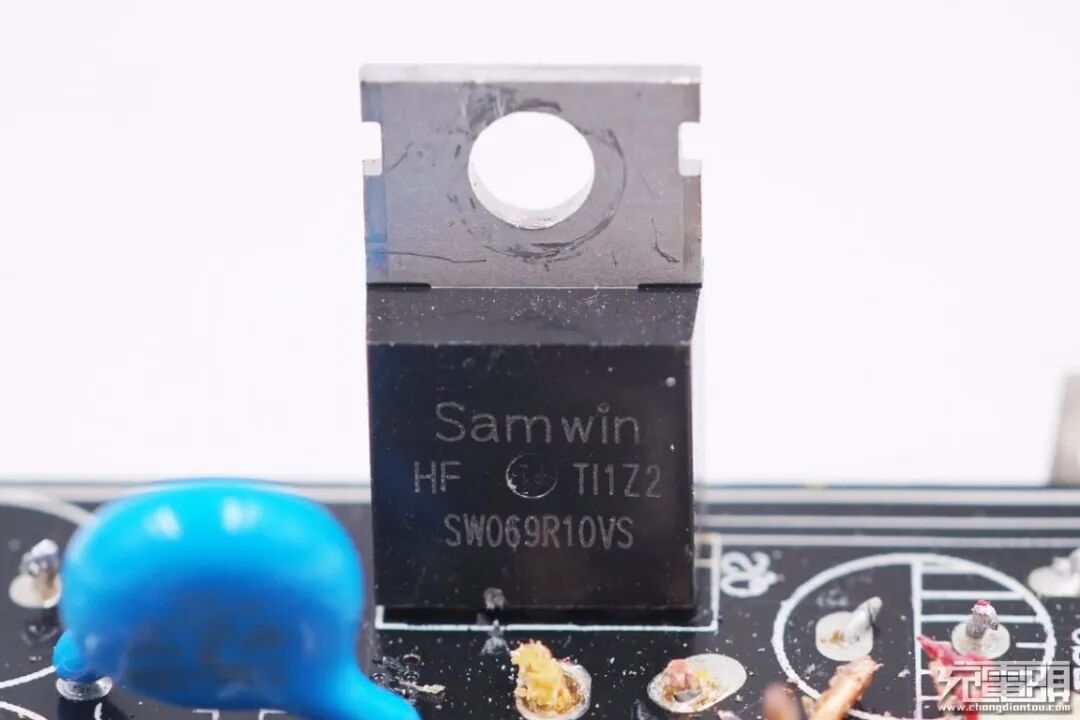

次级同步整流MOS来自芯派科技，型号为SW069R10VS，NMOS，耐压100V，TO-220封装。

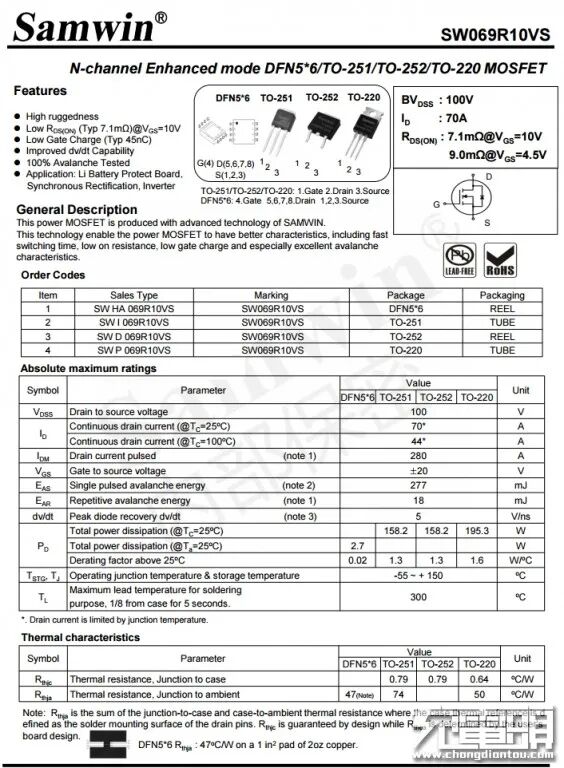

芯派 SW069R10VS 资料信息。
输出端一览，滤波电容以及电感打胶固定，USB-C母座使用小板垂直焊接在主控PCB板上。

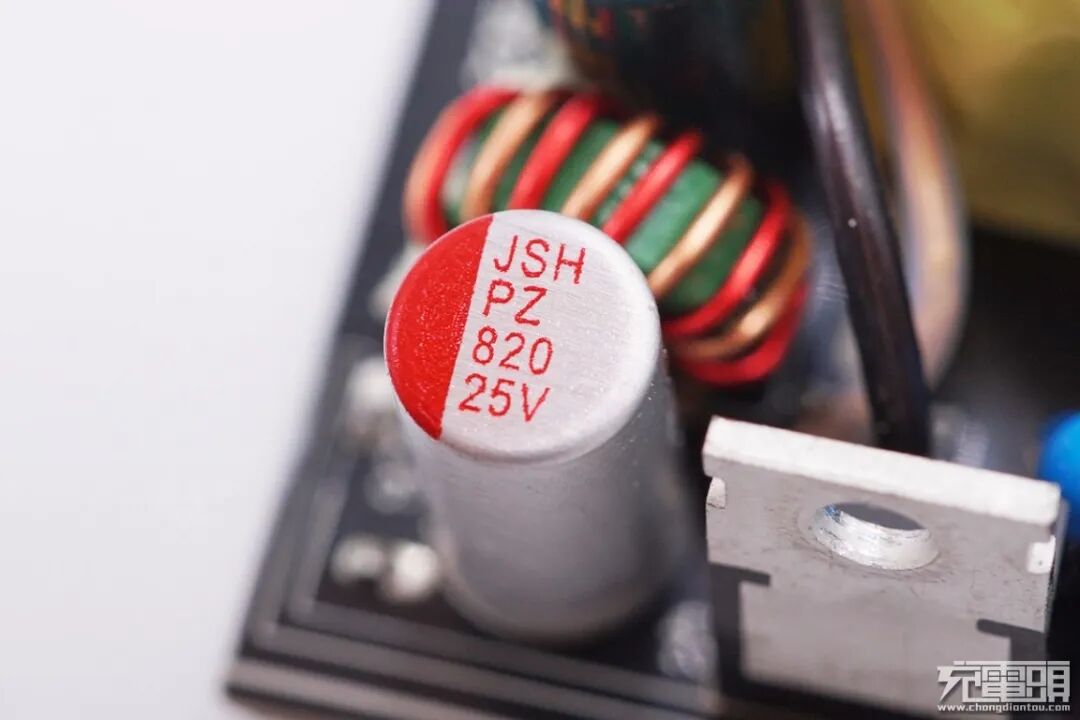

输出滤波固态电容规格为25V 820μF，来自JSH益阳万京源。

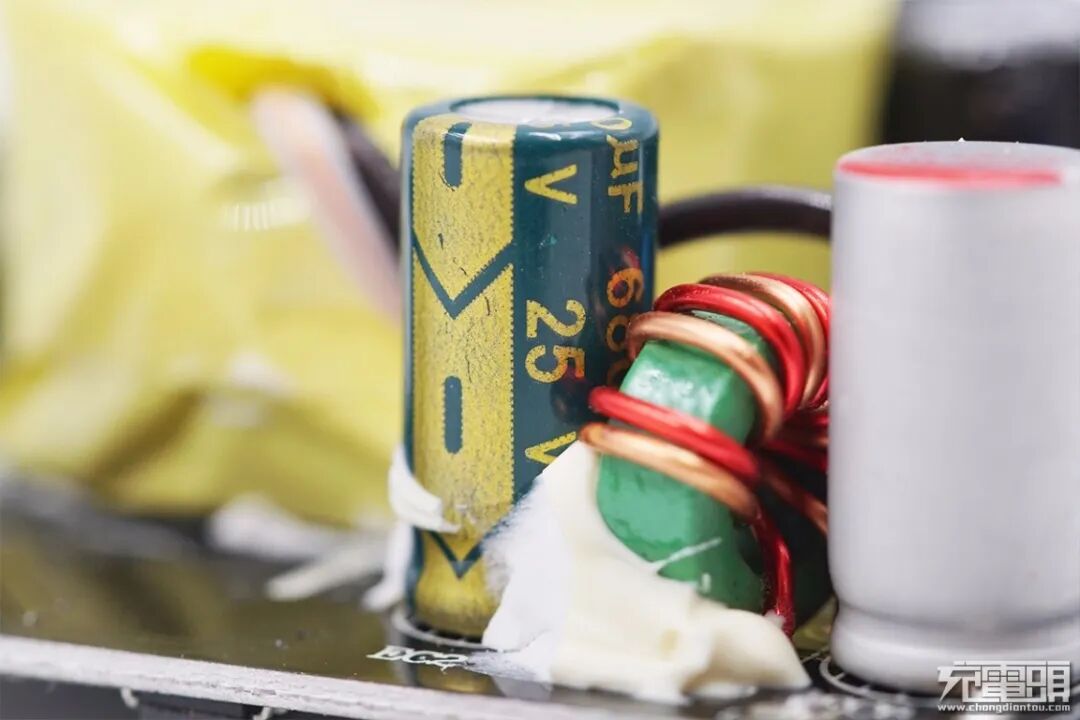

输出滤波固态电容规格为25V 680μF，夹在电容之间的是滤波电感。

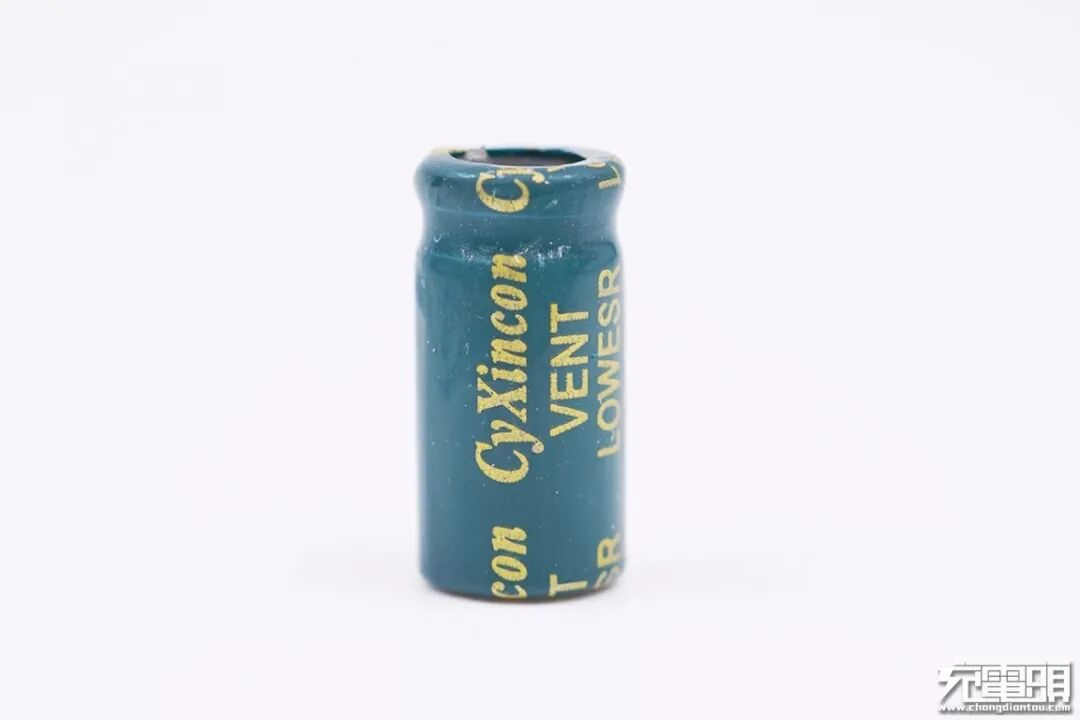

低压滤波电解电容是CyXincon品牌。

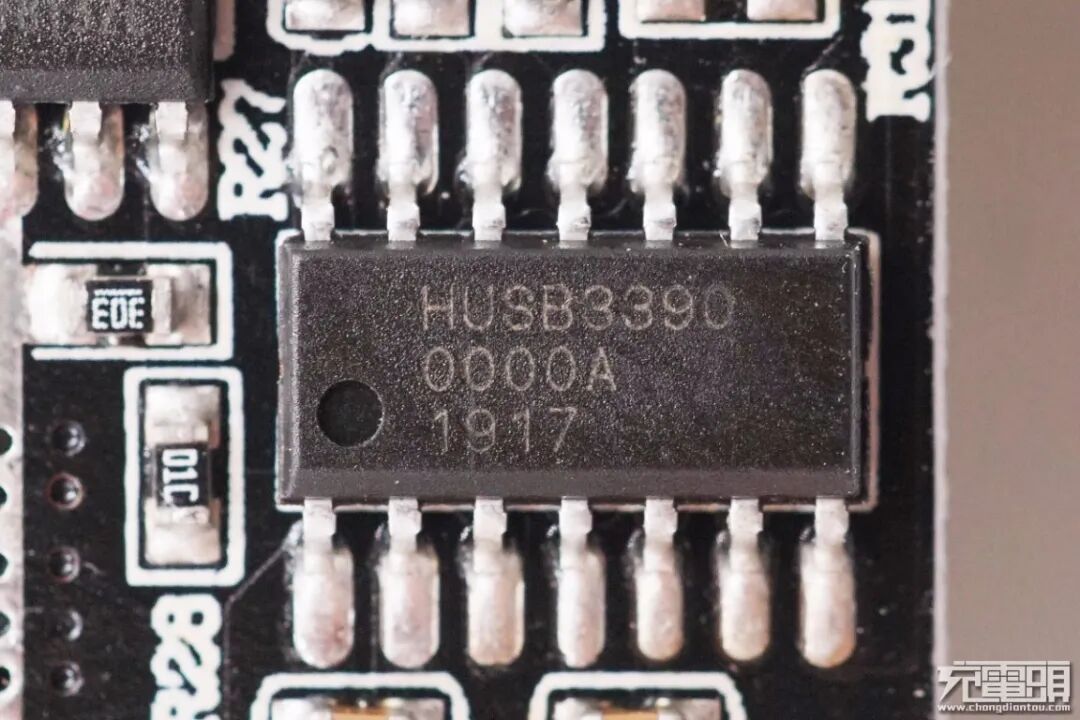

USB PD协议IC型号HUSB339，来自Hynetek慧能泰，这款芯片已经通过了USB PD3.0认证，TID 62。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；适用于电源适配器、车载充电器、移动电源等应用场合；拥有SOP-14L和QFN-16L两种封装模式。

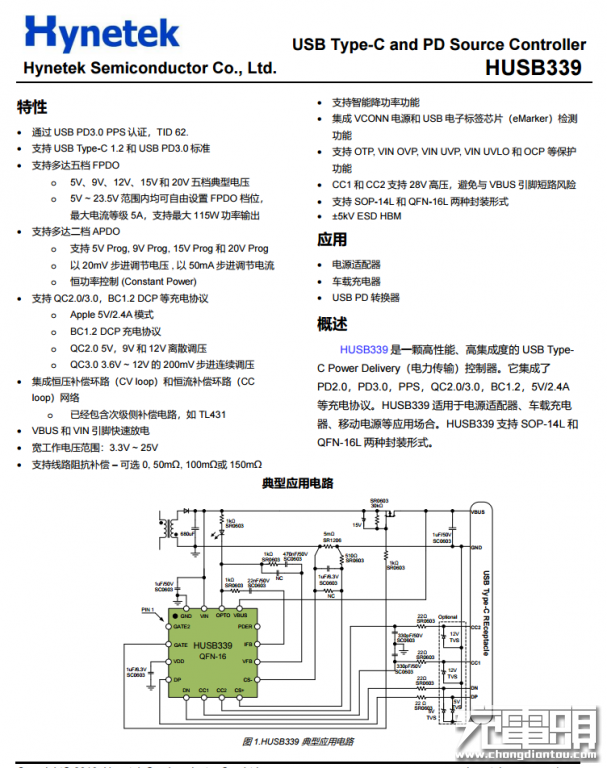

慧能泰HUSB339资料信息。
充电头网了解到，采用慧能泰HUSB339芯片的还有SlimQ 65W氮化镓USB PD快充充电器、图拉斯24W 1A1C快充充电器、图拉斯30W 1A1C USB PD快充充电器、美顺和30W USB PD快充充电器、南孚Aircharge 65W PD快充充电器、爱否开物1A1C 65W PD快充充电器、belkin 30W USB PD快充车载充电器等多款产品，芯片性能获得客户高度认可。

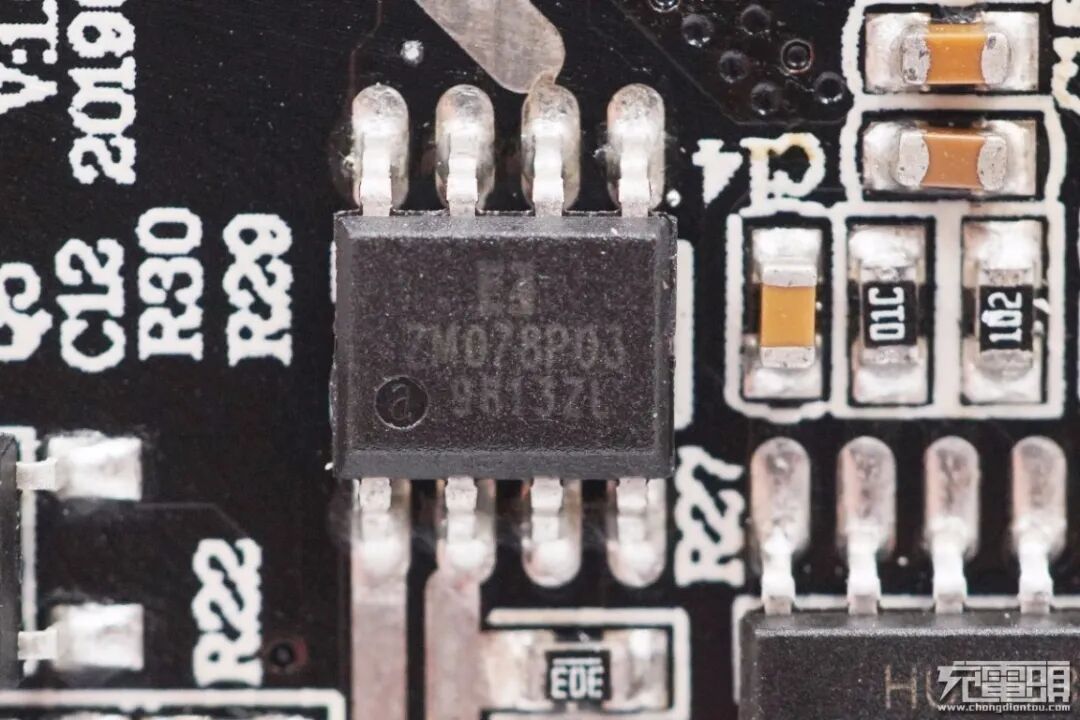

USB-C口输出VBUS开关采用真茂佳ZM078P03S，PMOS，耐压30V，导阻7.8mΩ。

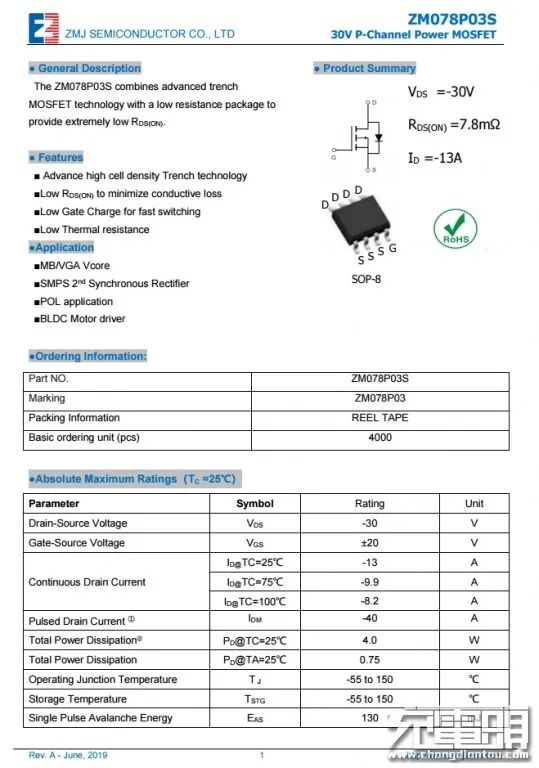

真茂佳 ZM078P03S 详细资料信息。

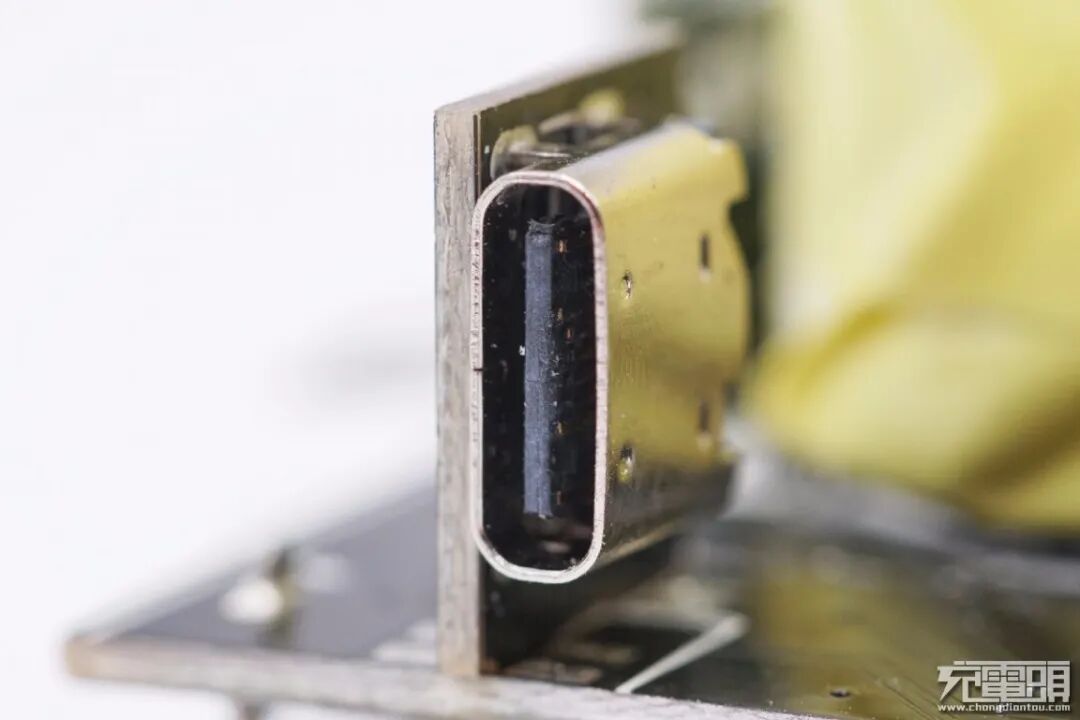

USB-C母座特写，过孔焊接。
全部拆解完毕，来张全家福。
充电头网拆解总结
京造这款65W PD快充充电器支持QC2.0/3.0和USB PD3.0协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，可满足多数手机和轻薄笔记本的快充需求。
充电头网通过拆解了解到，京造65W USB PD快充充电器采用了典型的开关电源宽范围输出，协议控制输出电压的典型架构。充电器的AC-DC部分，由昂宝OB2632搭配高压开关MOS，以及力生美同步整流控制器LN5S03搭配芯派科技低压MOS组成，经输出端慧能泰USB PD协议芯片HUSB339控制调节输出电压。此外输入输出均采用CyXincon品牌电解电容进行滤波，输出侧使用万京源固态电容配合电解电容滤波，降低纹波。
充电器内部结构紧凑，元器件焊接整齐有序。PCB板正背面均配有大块散热片均匀散热，此外采用塑料板和胶带隔离绝缘，低压整流MOS还额外配有小型散热片；变压器以及输出滤波电容等打胶，增强内部稳定性。
