iPhone12系列新品发布时间日益临近，越来越多的信息从分析师和供应链等渠道传出，信息量巨大。就充电而言，手机全系标配USB PD快充功能和无线充电功能已是板上钉钉。不过除此之外，还有两个信息非常值得关注，其一是苹果最新的20W快充充电器已在国内获得CCC强制认证证书；其二是iPhone12系列将不标配充电器。

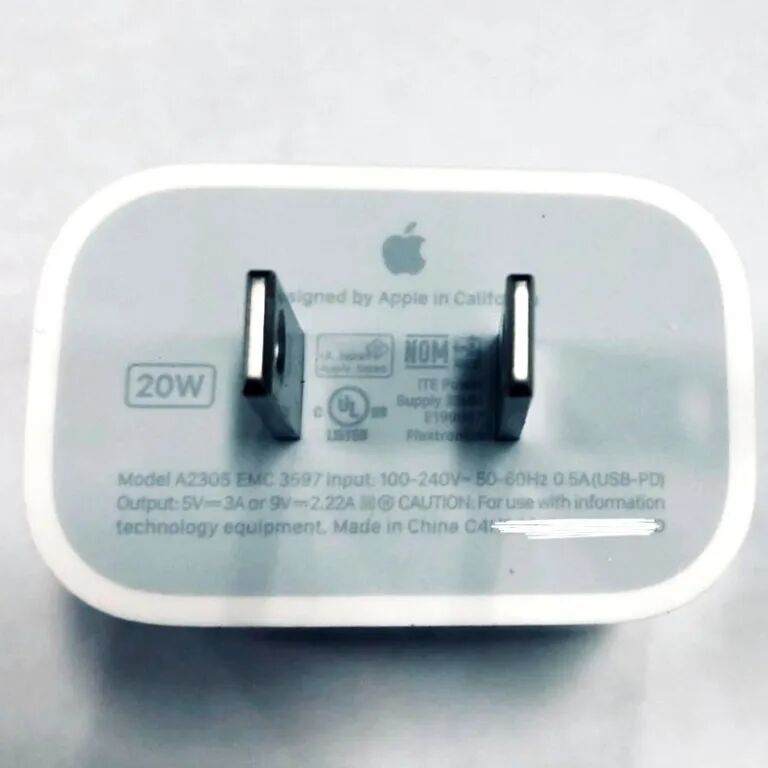

苹果最新开发的20W充电器相比18W PD快充而言，功率仅提升2W，电压覆盖范围也相同，按照苹果充电器的发展轨迹，绝不可能单纯为了提升一点点功率而推出新型号，所以不难推测，新款20W充电器极有可能支持革命性的充电技术——电荷泵充电。

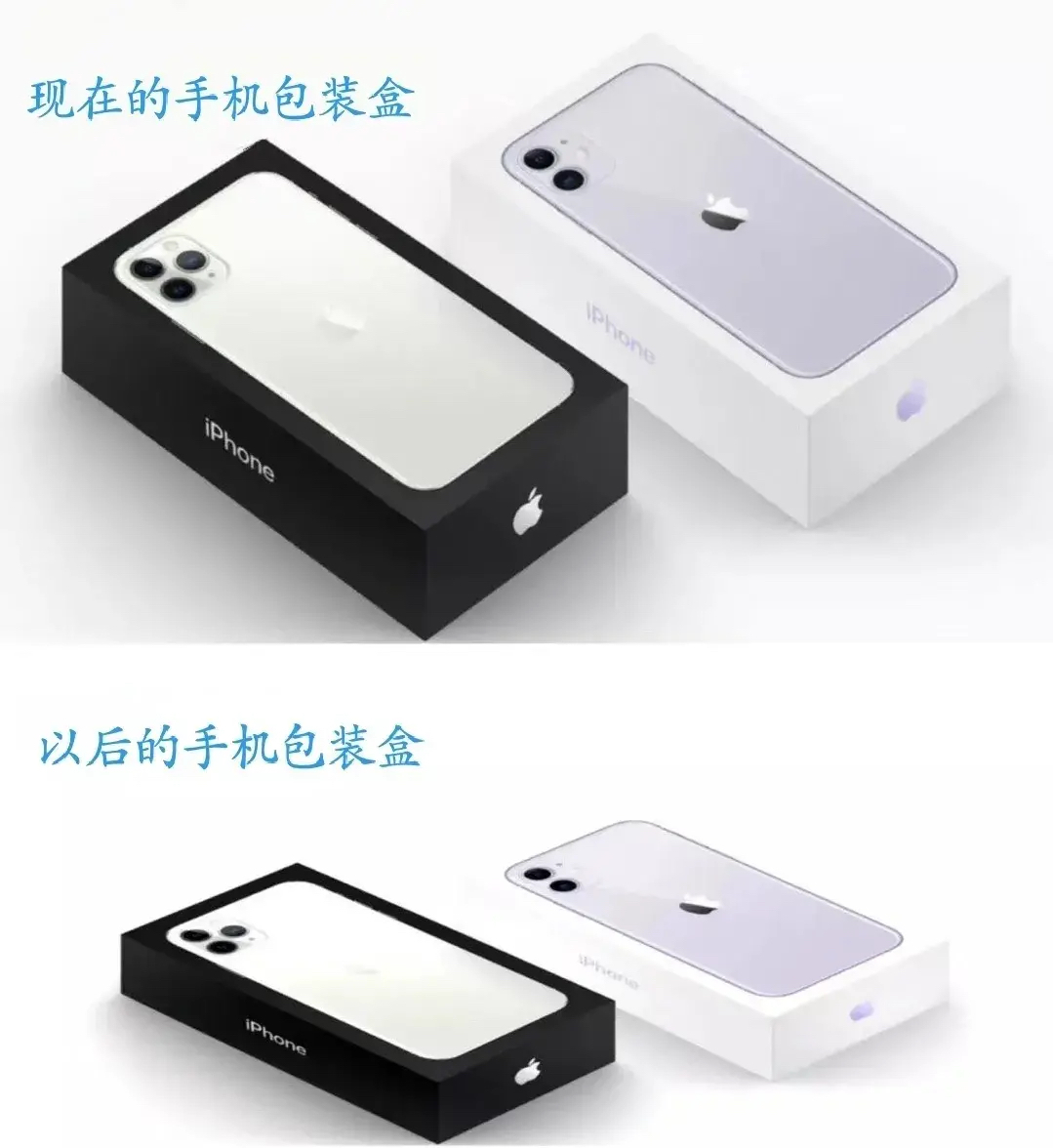

再回到手机不标配充电器这件事情上，将充电器从手机的标准配件中移除，表面上看是苹果为了压缩成本，实际上也是为了避免资源浪费，毕竟很多iPhone用户的原装5W充电器都是处于闲置状态；同时，取消标配充电器也给了用户更多的选择空间，灵活度更高。

而从快充产业链的角度来看，无论是苹果即将推出新款20W电荷泵充电器，还是新机不再标配充电器，这都将对整个快充行业的发展产生重大影响。充电头网了解到，目前已有不少快充芯片原厂收到了客户定制20W快充芯片的需求；同时很多快充工厂也加大了对18W PD快充的布局力度，为迎接iPhone新机的上市做准备。

为了配合产业链做好充足的应对工作，充电头网先后为大家分享了《 iPhone 12不配充电器，市场迎来新机遇，41家品牌60款18W PD快充大拆解》、《 iPhone12不标配充电器，这24家快充电源芯片企业赚大发》以及《iPhone12不配充电器，72家快充代工厂浮出水面成幕后赢家》三篇行业报告。今天继续为大家带来的是市售主流USB PD快充充电器协议芯片汇总。

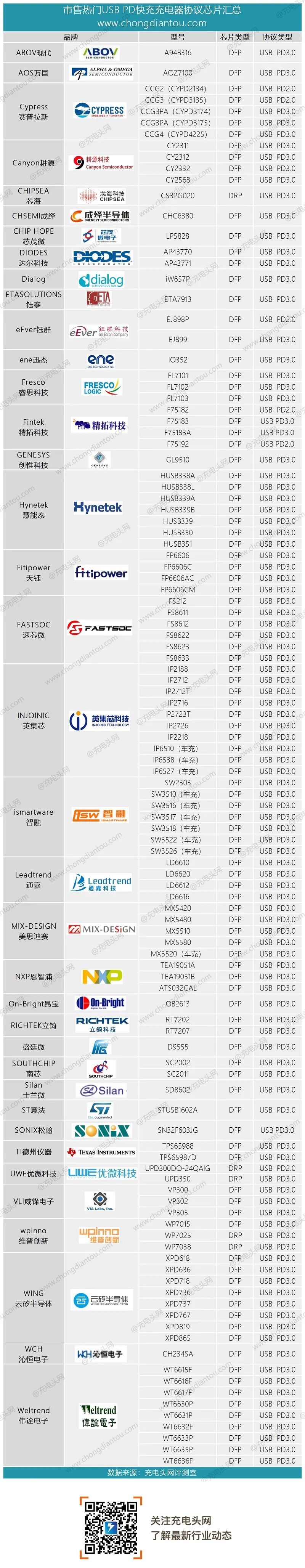

据充电头网不完全统计，目前已有赛普拉斯、慧能泰、天钰、英集芯、智融、南芯、优微、伟诠等37家芯片原厂推出了112款可用于USB PD快充充电器的协议芯片。下面就为大家分享各款芯片的应用案例。

同时，关于这些主流快充协议芯片的应用案例，大部分均可在充电头网上找到相应的拆解报告。小编也在下文中分别对这些拆解案例进行了相关的整理，大家可以点击产品案例的蓝色字体了解产品详情。

Cypress赛普拉斯

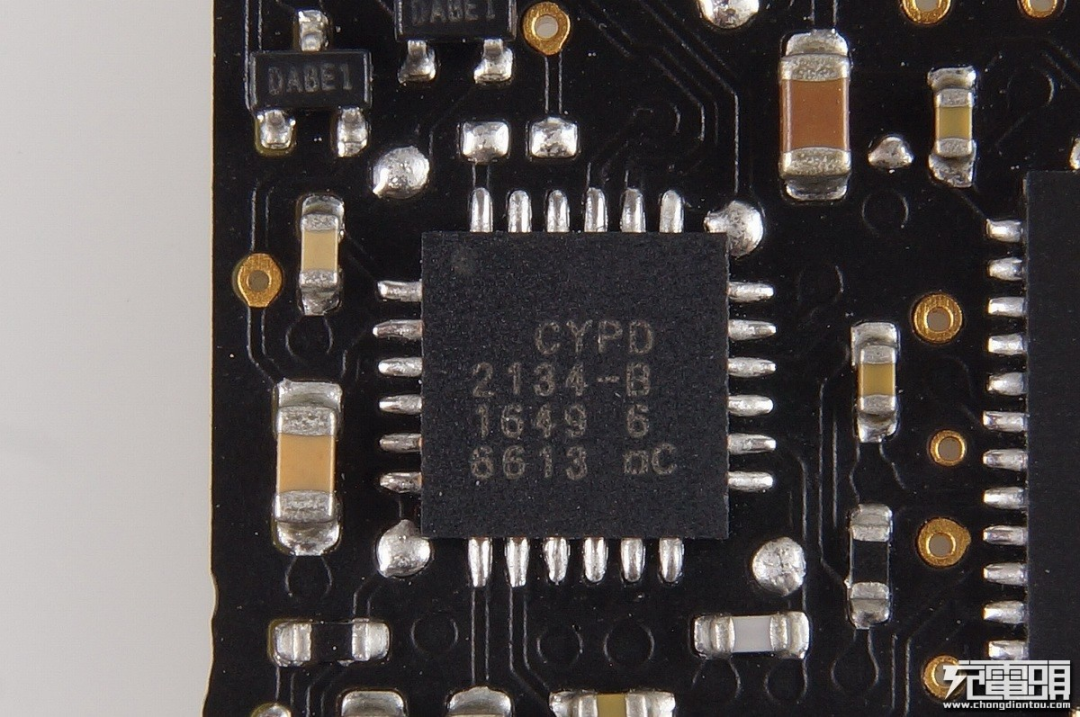

1、Cypress赛普拉斯CYPD2134

Cypress赛普拉斯CYPD2134属于EZ-PD CCG2系列，是一款USB Type-C型控制器，它符合最新USB Type-C型和PD标准，可为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C和USB供电端口控制解决方案。另外，还可将它使用在许多上行和下行方向端口的应用中。CCG2使用赛普拉斯的专用M0S8技术，该技术使用了带有 32 KB 闪存的 32 位 48 MHz ARM Cortex-M0 处理器；该处理器集成了一个包括 RP、RD和RA Type-C型电阻的完整的Type-C型收发器。

应用案例：

（1）拆解报告：苹果87W原装电源适配器

（2）拆解报告：苹果原装61W电源适配器

（3）拆解报告：爱比电 Type-C PD双口快充车载充电器AU48U

（4）拆解报告：XENTRIS 18W USB-C PD充电器

2、Cypress赛普拉斯CYPD3135

Cypress赛普拉斯CYPD3135属于EZ-PD CCG3系列，是一款高度集成的USB-C型控制器，符合最新的USB-C和PD标准，目前已经取得USB PD2.0认证。CCG3是一个完整的USB-C和USB电源端口控制解决方案，可用于笔记本电脑、显视器、拓展坞以及电源适配器等设备。

赛普拉斯CCG3使用Cypress专有的M0S8技术，具有32位、48-MHz ARM Cortex-M0处理器，具有128 KB闪存、8KB SRAM、20GPIOS、全速USB设备控制器。可用于认证的密码引擎、20V容错调节器，以及一对FET开关5V（VCON）电源，为电缆供电。CCG3还集成了两对栅极驱动器来控制外部VBUS FET和系统级ESD保护，电源领域应用中，CGG3常用封装有40-QFN、32-QFN两种封装形式。

应用案例：

（1）拆解报告：苹果18W USB PD充电器（雅达版）

（2）拆解报告：苹果原装18W USB PD快充充电器A1695（伟创力版）

（3）拆解报告：iPhone 11 Pro原装充电器A1696（港版）

（4）拆解报告：iPhone 11 Pro原装18W充电器A1694（韩版）

（5）拆解报告：苹果30W USB PD充电器（新款）

（6）拆解报告：苹果新款61W USB PD快充充电器A1947

（7）拆解报告：苹果96W USB PD快充充电器A2166

（8）拆解报告：ANKER安克USB PD双口快充车充A2229

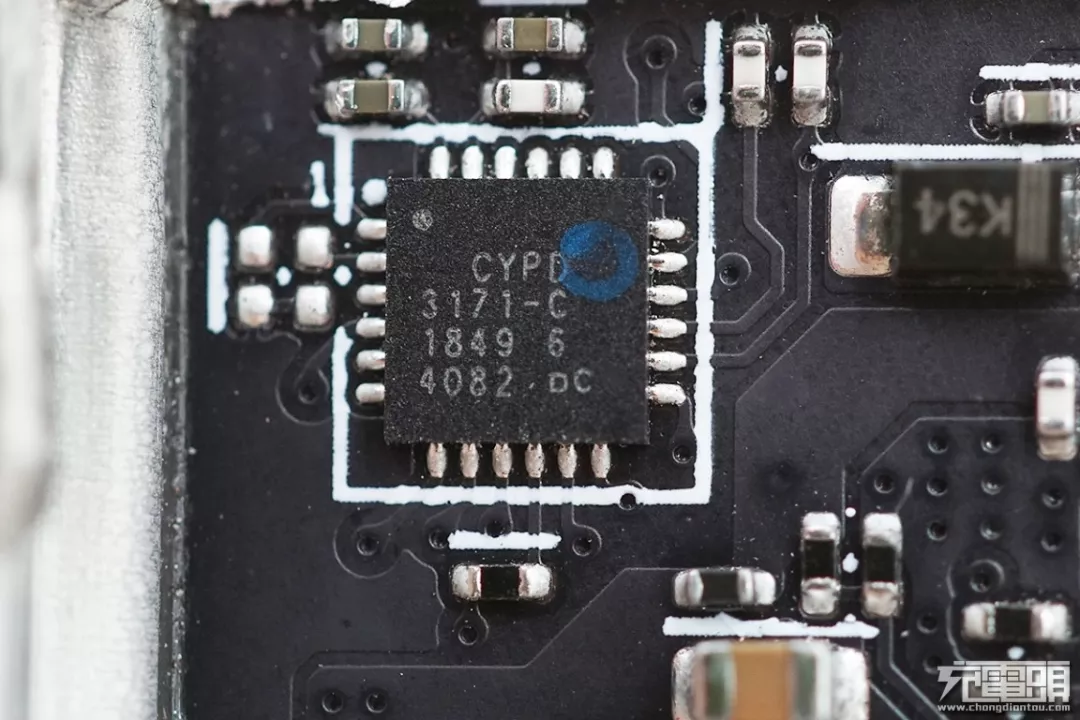

3、Cypress赛普拉斯CYPD3171

CYPD3171为赛普拉斯第三代产品EZ-PD CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。

应用案例：

（1）拆解报告：ANKER 10000mAh移动电源A1235

（2）拆解报告：ANKER安克20000mAh PD移动电源A1281

（3）拆解报告：CHOETECH迪奥科100W USB PD快充移动电源

（4）27W PD快充：努比亚红魔10000mAh电竞移动电源拆解

（5）拆解报告：努比亚红魔27W USB PD氘锋移动电源快充版10000mAh

（6）拆解报告：thinkplus 14000mAh 45W PD快充笔记本移动电源

（7）拆解报告：HELPERS LAB 20000mAh 60W 双PD+QC移动电源

（8）拆解报告：小米30W立式风冷无线充电器

（9）拆解报告：小米无线充电器（20W快充版）

（10）拆解报告：华为快充无线充电器CP85

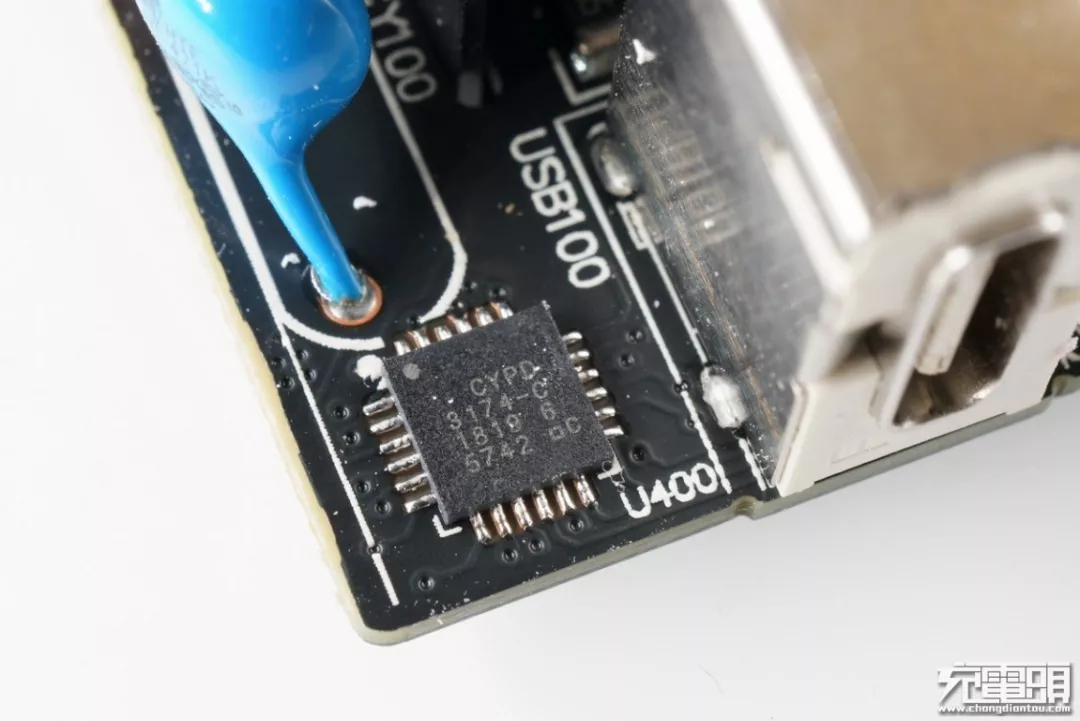

4、Cypress赛普拉斯CYPD3174

Cypress赛普拉斯CYPD3174支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位 M0处理器，集成振荡器且无需外部时钟。

应用案例：

（1）拆解报告：小米GaN充电器Type-C 65W

（2）拆解报告：MI小米65W 2A1C三口快充充电器AD653

5、Cypress赛普拉斯CYPD3175

Cypress赛普拉斯CYPD3175属于EZ-PD CCG3系列，是一颗通过了协会USB PD3.0（PPS）认证的芯片。

应用案例：

（1）拆解报告：ANKER安克60W 1A1C氮化镓充电器

（2）拆解报告：ANKER Nano 18W USB PD快充充电器

（3）拆解报告：ANKER安克65W氮化镓4口桌面PD快充充电器

（4）内置氮化镓：ANKER PowerCore Fusion PD超级充拆解

（5）拆解报告：ANKER安克18W USB PD充电器A2019

（6）拆解报告：ZMI紫米65W USB PD快充六位延长线插线板CXP01

（7）拆解报告：ANKER PowerCore III Fusin 5K二合一充电器

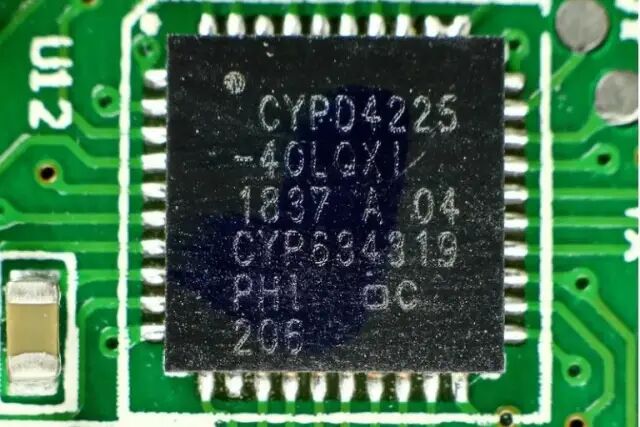

6、Cypress赛普拉斯CYPD4225

USB PD协议芯片，赛普拉斯CYPD4225，属于赛普拉斯CCG4系列，双USB Type-C控制器，支持最新的USB Type-C和PD协议。

应用案例：

（1）拆解报告：ANKER 60W氮化镓双USB-C口充电器（A2029）

（2）拆解报告：Anker PowerPort Atom PD 4 100W充电器（A2041）

Canyon耕源科技

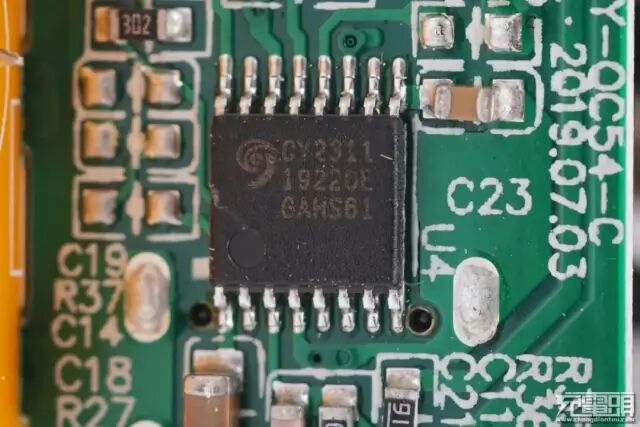

1、Canyon耕源科技CY2311

耕源USB PD3.0三合一识别芯片CY2311，TSSOP-16L封装。耕源CY2311符合USB PD Rev 3.0 v1.1，已经通过了USB-IF认证（TID：1061013），内置CC / CV控制器，支持Vout 20mV /步进3.3至20V、电流限制50mA /步至6A、e-Marker电缆检测等，并支持APPLE 2.4A、BC1.2协议识别。

应用案例：

（1）拆解报告：iWALK 30W USB PD快充充电器QC54

（2）拆解报告：爱否开物F1多口USB PD充电器

Dialog

1、Dialog iW657P

USB PD协议芯片采用Dialog的iW657P，这是一款USB PD控制器，允许移动设备改变充电器输出电压获得较高输出功率或较高效率。且支持PD3.0和PPS，同时向下兼容PD2.0，并支持QC4+技术。iW657P使用了Dialog专有的二次侧到一次侧数字通讯技术，当与iW1781或1791搭配时，只需要一颗光耦即可向一次侧传输全部需要的信息，其中包括输出电压请求，输出过电流限制，输出欠压，输出过压，故障和复位信号。

应用案例：

（1）拆解报告：联想27W USB PD快充充电器（康舒版）

（2）拆解报告：Smartisan锤子18W USB PD充电器CD106

（3）拆解报告：onn 18W USB PD快充充电器

（4）坚果R1原装QC4+充电器CD106拆解

（5）20W Super mCharge？魅族E3充电器UP1020首发拆解

eEver钰群科技

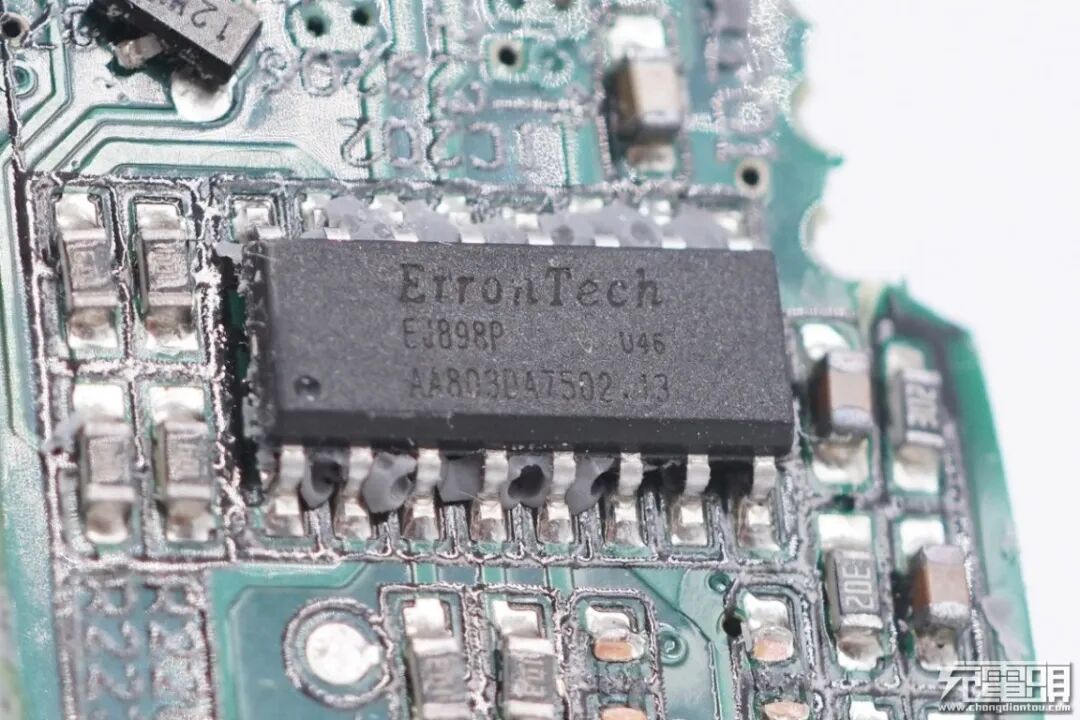

1、eEver钰群科技EJ898P

钰群科技USB PD 2.0快充协议芯片。

应用案例：

（1） 拆解报告：Phihong飞宏45W USB PD快充充电器

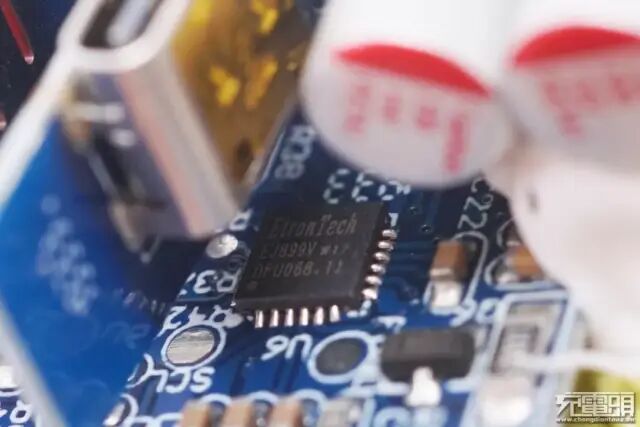

2、eEver钰群科技EJ899V

钰群EJ899通过了Quick Charge 3.0认证，可让手机充电速度提升两倍。EJ899不仅符合国际USB-IF协会最新制定的USB PD 3.0规范，可进行供电端 (Provider) 与受电端 (Consumer) 之间双向导电之电源供应，并满足电源传输之高度弹性，优化电源管理机制。

应用案例：

（1）拆解报告：IDMIX 1A1C 18W PD快充充电器

Fresco睿思科技

1、Fresco睿思科技FL7102

Fresco睿思FL7102是一款高度集成的PD控制器，适用于新兴的USB 3.1 Type-C连接器。它是一种先进的Type-C Power Delivery控制器，支持PD 3.0。FL7102-2Q0支持两个PD端口，FL7102-2L0支持一个PD端口。它们具有集成的Aux开关，Billboard设备，Vconn开关，并在单个芯片中支持TCPC规范。它们可以针对各种应用配置为DFP，UFP或DRP。

应用案例：

（1）拆解报告：UGREEN绿联USB-C多功能转换器CM260

（2）拆解报告：UGREEN绿联3A1C四口多功能扩展坞（带SD卡槽版）

（3）拆解报告：UGREEN绿联3A1C五合一多功能拓展坞

（4）拆解报告：绿联USB-C多功能拓展坞2A1C

（5）拆解报告：ROCK云启Type-C扩展王座

（6）拆解报告：Baseus倍思口风琴五合一HUB智能转换器

（7）小米第二款DOCK转换器拆解：支持DP，用料残暴

Fintek精拓科技

1、Fintek精拓科技F75183A

Fintek精拓科技F75183A支持高通QC 4.0/4.0+快充；同时也支持USB PD2.0/3.0 (PPS)。

应用案例：

（1） 拆解报告：Lapo 65W USB PD氮化镓快充充电器

（2）拆解报告：ROxANNE 66W氮化镓USB PD双口快充充电器

（3） 神秘18W QC4+充电器拆解，内置精拓USB PD控制器F75183A

Hynetek慧能泰

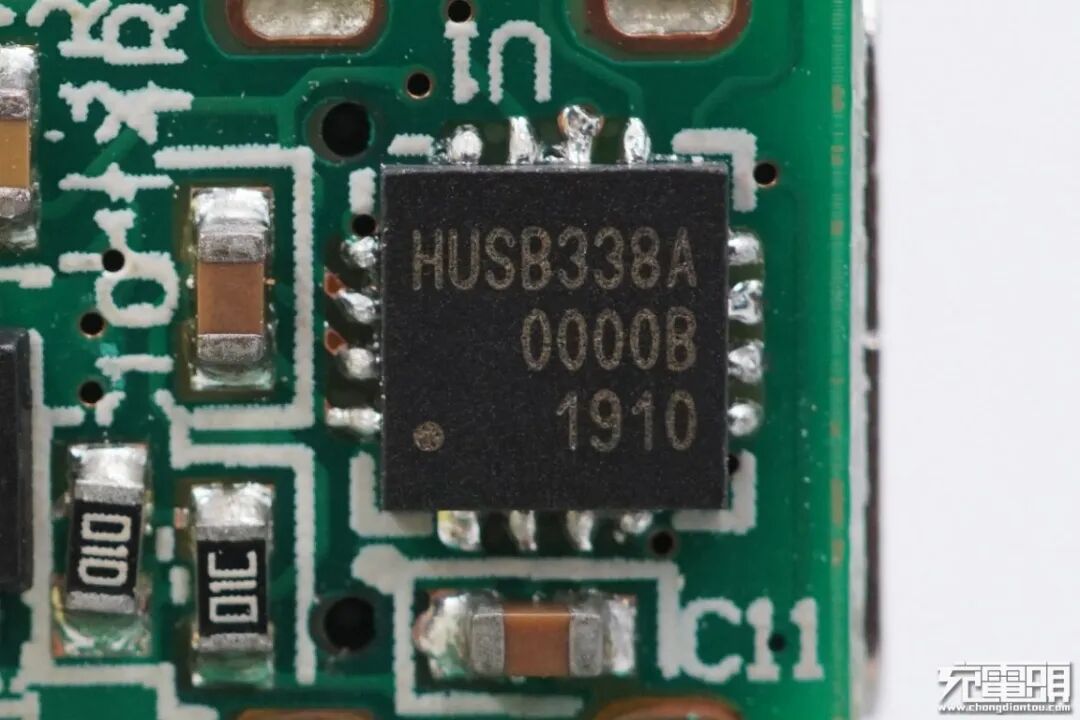

1、Hynetek慧能泰HUSB338A

Hynetek慧能泰HUSB338A芯片外围电路简单，简单易用，免烧录；集成电压环路补偿和电流环路补偿网络，已经包含次级侧补偿电路；VBUS 和VIN引脚快速放电；CC引脚支持20V高压，有效保护CC脚与VBUS短路的风险；4mmx4mm QFN-16封装 。此外这款芯片已经通过了USB PD3.0认证，充电头网此前已经对其进行过相关报道。

应用案例：

（1）拆解报告：biaze毕亚兹18W USB PD快充充电器

2、Hynetek慧能泰HUSB338L

USB-C接口的输出协议芯片来自Hynetek慧能泰，型号为HUSB338L。这是一颗高性能、高集成度的 USB Type-C Power Delivery（电力传输）控制器，它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2 等协议。目前HUSB338L已经通过了USB PD2.0 认证（TID 号 1000151，XID 号 0005398）和USB PD3.0认证（TID 号 1000189，XID 号 0005399），具备SOP-14L 和 QFN-16L两种封装形式，适用于电源适配器、车载充电器、移动电源等应用场合。

应用案例：

（1）拆解报告：belkin 30W USB PD快充车载充电器（1A1C）

（2）拆解报告：爱否开物18W USB PD快充充电器HKL-USB53

（3）拆解报告：Benks邦克仕18W USB PD充电器PA32

（4）拆解报告：Benks邦克仕18W USB PD充电器

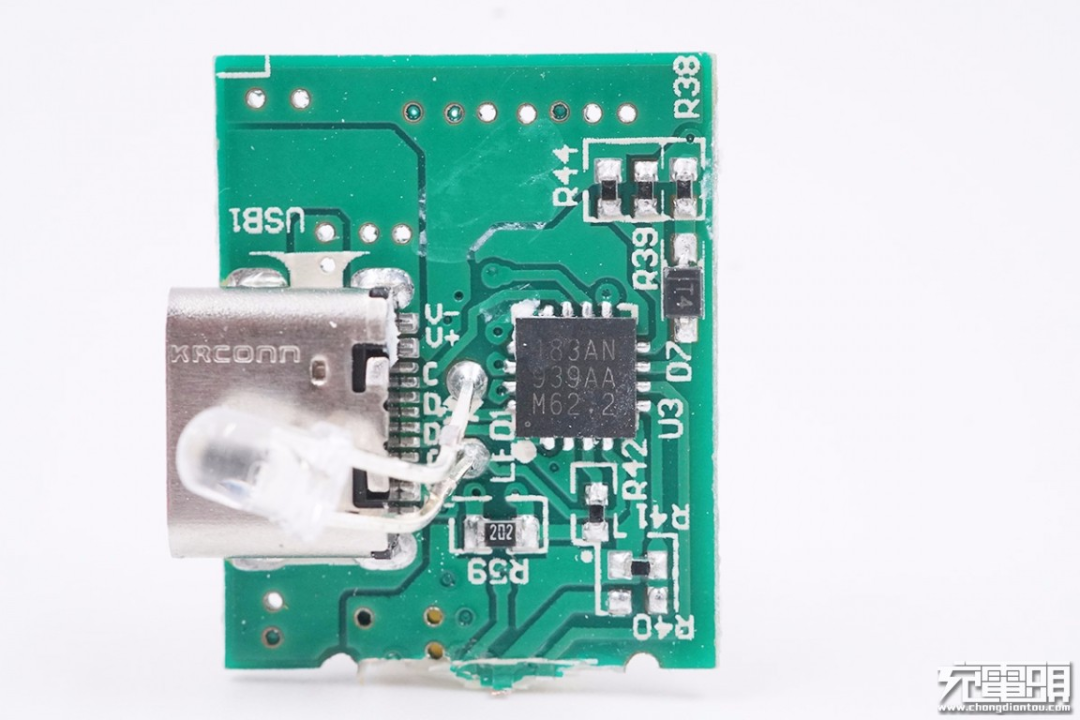

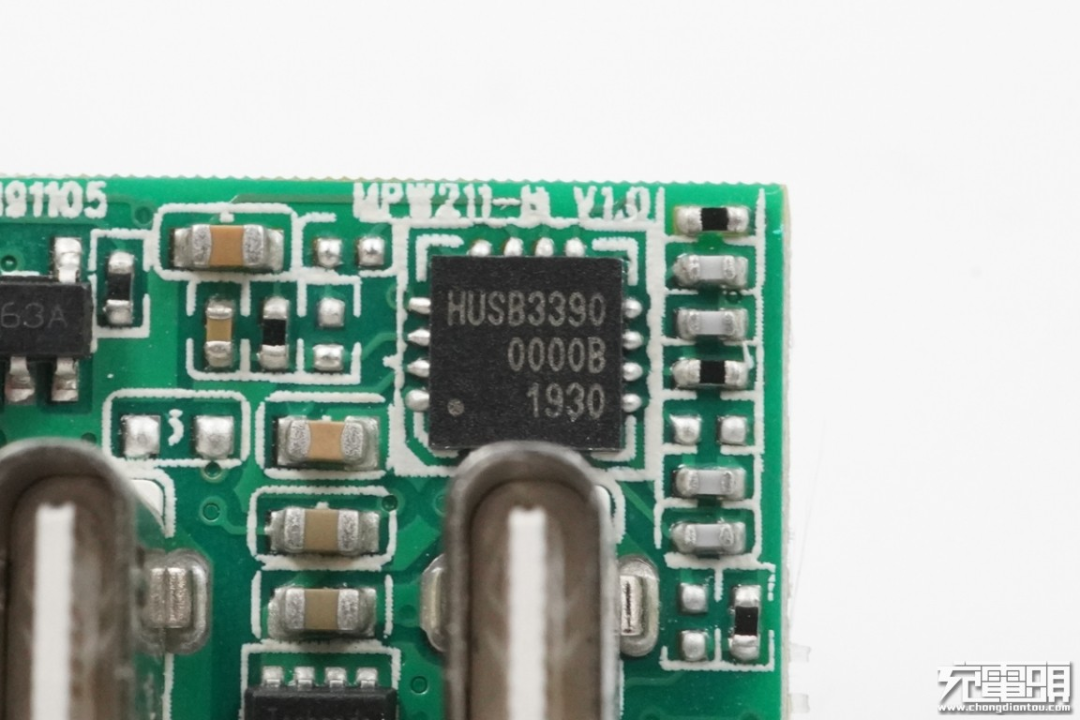

3、Hynetek慧能泰HUSB339

USB-C2口的协议芯片特写。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；支持SOP-14L和QFN-16L两种封装模式；适用于电源适配器、车载充电器、移动电源等应用场合。HUSB339芯片已经通过了USB PD3.0认证，TID 62。

应用案例：

（1）贝尔金入局氮化镓快充：首款68W双C口GaN充电器拆解

（2）拆解报告：图拉斯24W 1A1C快充充电器

（3）拆解报告：MSH美顺和30W USB PD快充充电器

（4）拆解报告：SlimQ 65W氮化镓USB PD快充充电器1A1C

（5）拆解报告：南孚Aircharge 65W PD快充充电器NFTAC203

（6）拆解报告：AKAVO爱否开物1A1C 65W PD快充充电器RWD065D

（7）拆解报告：图拉斯30W 1A1C USB PD快充充电器

（8）拆解报告：京东京造65W USB PD快充充电器

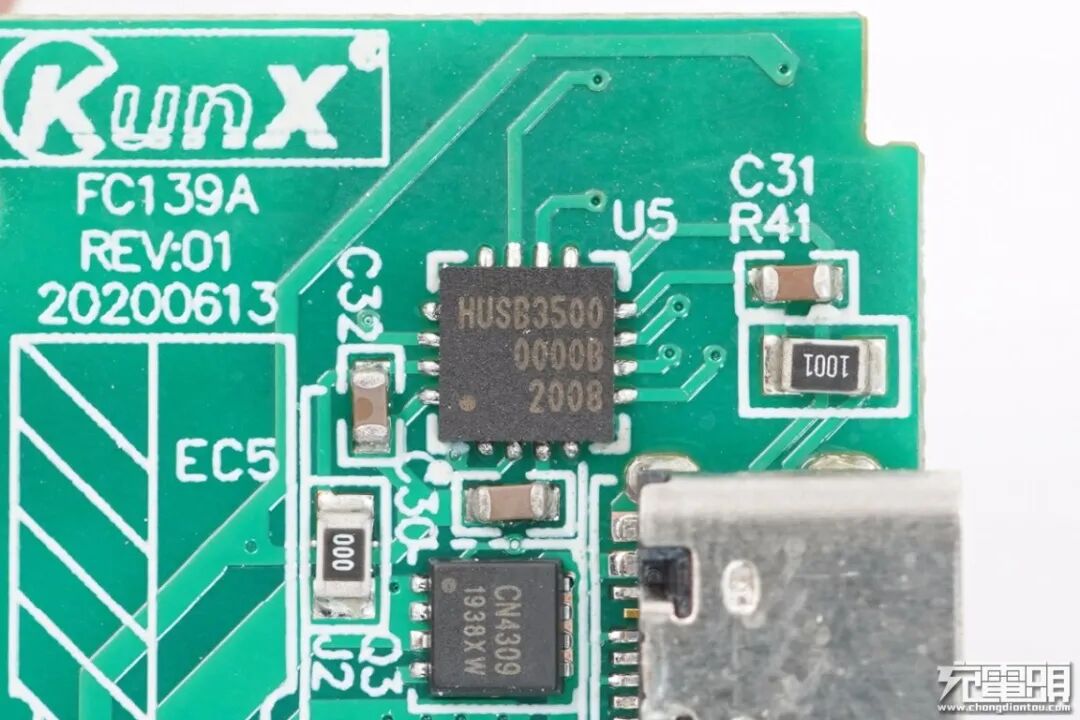

4、Hynetek慧能泰HUSB350

USB PD协议芯片来自Hynetek慧能泰半导体，型号HUSB350。这是一颗高性能、高集成度的USB TypeC Power Delivery（电力传输）控制器。它集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充电协议。HUSB350适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装形式。

应用案例：

（1）拆解报告：飞频65W USB PD氮化镓充电器

Fitipower天钰

1、Fitipower天钰FP6606

天钰FP6606，支持A+C双口输出，当双口同时插入时，输出降低为5V。这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。

应用案例：

（1）小米首款USB PD充电器+充电宝新物种深度拆解

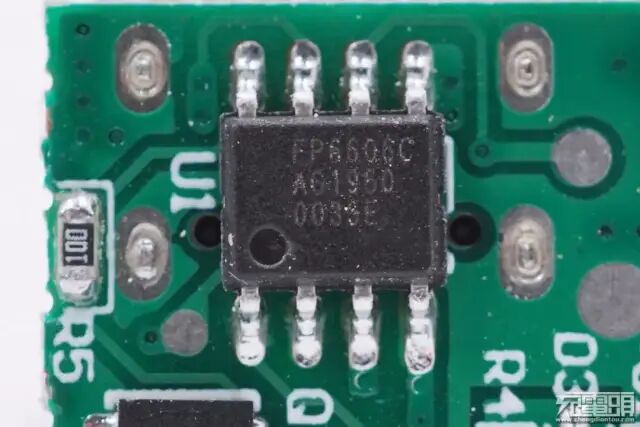

2、Fitipower天钰FP6606C

天钰FP6606C支持USB PD2.0快充并有5V、9V、12V、15V四种电压输出档位，同时还支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议，内置过压保护功能，外围元件简洁。

应用案例：

（1）拆解报告：Microkia 18W USB PD快充充电器

（2） 拆解报告：老七机基地三USB-C口66W PD快充充电器

（3）拆解报告：华科隆18W USB PD快充充电器

（4）拆解报告：PISEN品胜18W USB PD快充充电器

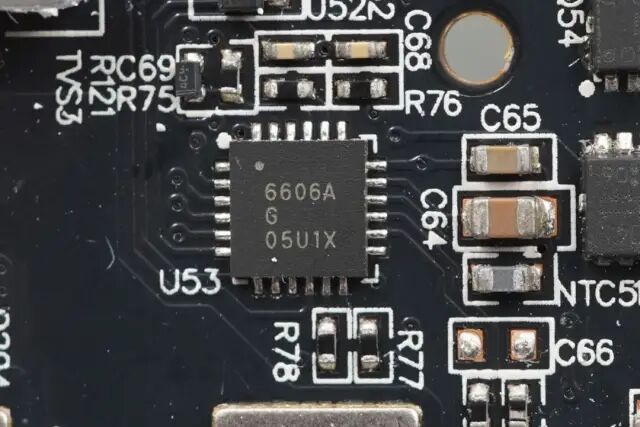

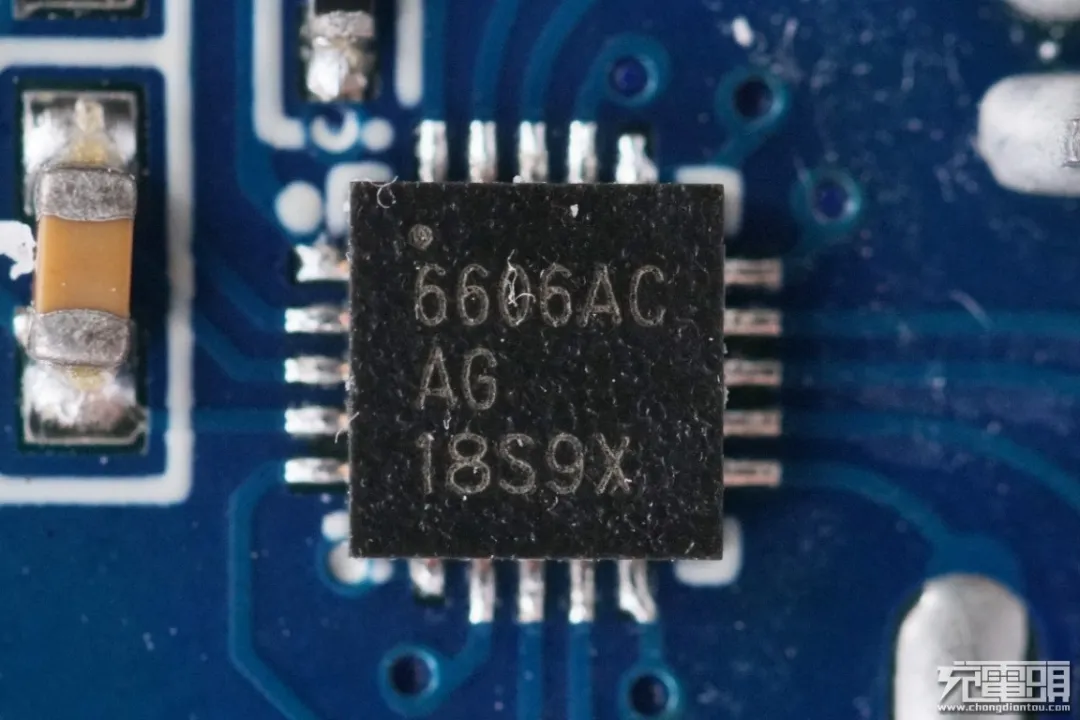

3、Fitipower天钰FP6606AC

天钰FP6606AC支持USB-C口实现USB PD2.0快充并有5V、9V、12V、15V四种电压输出档位外，同时还支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议；USB-A口则是涵盖了FP6601Q所有的功能，可支持QC3.0/2.0、华为FCP、三星AFC以及BC1.2等协议。

应用案例：

（1）飞利浦18W PD充电器深度拆解

（2）拆解报告：睿高18W超薄折叠PD快充充电器

（3）拆解报告：MOMAX摩米士18W 1A1C USB PD快充充电器

（4）拆解报告：USAMS优胜仕18W 1A1C USB PD快充充电器

INJOINIC英集芯

1、INJOINIC英集芯IP2188

USB PD协议芯片，英集芯IP2188。这是一款集成12种、用于 USB 输出端口的快充协议 IC，支持USB端口充电协议。支持 11种快充协议，包括PD2.0、PD3.0、PPS、QC3.0、QC2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2 以及三星 2.0A。

应用案例：

（1）拆解报告：京东京造18W USB PD充电器

（2）拆解报告：iWALK 18W USB PD快充充电器QC44

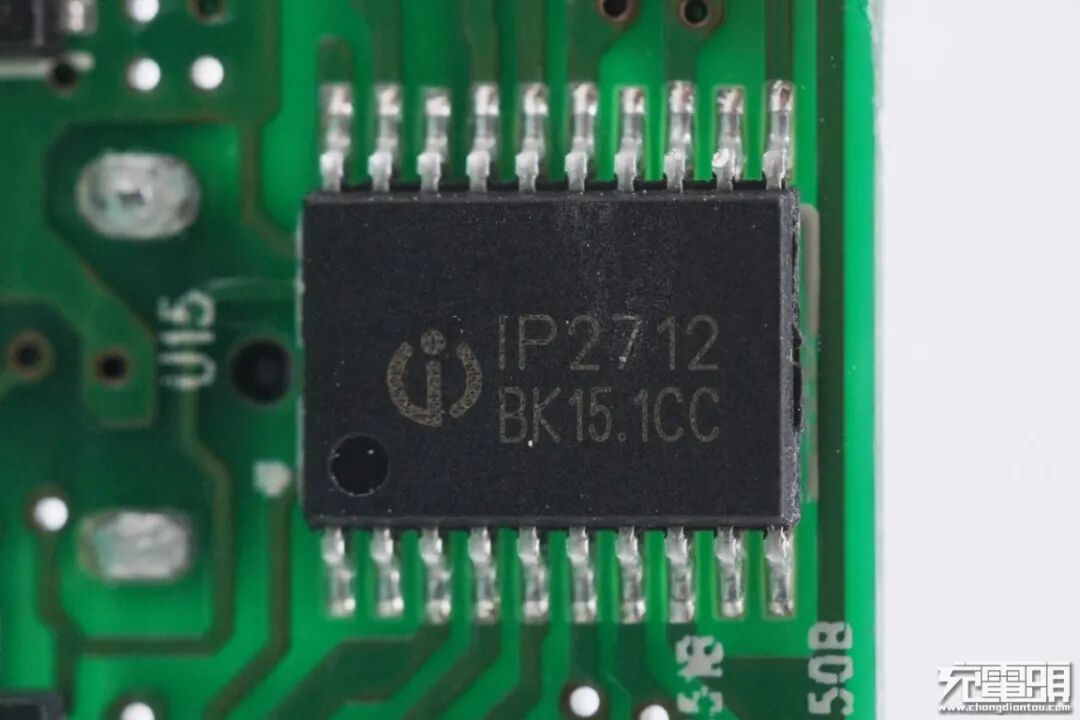

2、INJOINIC英集芯IP2712

C1接口的USB PD协议IC采用英集芯IP2712。英集芯IP2712是一款集成USB TYPE-C输出协议、USB PD2.0、USB PD3.0输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案；并且可以按照使用环境灵活自行配置。

应用案例：

（1）拆解报告：老七机基地三USB-C口66W PD快充充电器

（2）拆解报告：倍思18W USB PD快充充电器TC-075PPS

（3） 拆解报告：WIZ唯智生活18W USB PD快充充电器

（4）拆解报告：MOMAX摩米士63W 1A1C车载充电器

（5）拆解报告：SABRENT 100W 8口PD快充充电器

（7）拆解报告：第一卫30W USB PD快充充电器（1A1C）

（8）拆解报告：MOMAX 66W USB PD充电器（2A2C）

（9）支持VOOC快充！品胜TS-C094快充充电器拆解

（10）自带屏显电流表，ALLMAYBE PD45充电器开箱拆解

（11）DHL USB PD双口充电器拆解报告

（12）名至实归：坤兴27W QC4+充电器拆解

（13）拆解报告：机基地48W 1A1C USB PD快充充电器

（14）STIGER斯泰克USB PD充电器PD-30W拆解

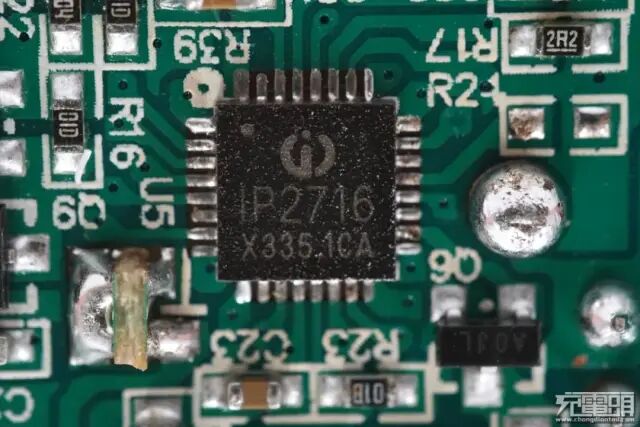

3、INJOINIC英集芯IP2716

USB PD快充协议芯片采用的是英集芯IP2716，这是一颗高度集成的，灵活的高电压充电移动电源芯片，已经通过了USB PD3.0认证和QC3.0认证以及高通QC4+认证。IP2716支持高压充电协议，例如Type-C PD3.0、QC3.0、 MTK PE+1.1、DCP、FCP、SCP、AFC、BC1.2等等。英集芯IP2716可以有效的应用在多协议设备上，比如AC适配器、车充、移动电源及其他充电解决方案上。

应用案例：

（1） 拆解报告：IMORANGE 30W 1C1A 双口快充充电器

（2）拆解报告：睿高18W 1A1C USB PD快充充电器

（3）拆解报告：Voyager XL 22000mAh PD充电宝

（4）拆解报告：RAVPower 5000mAh二合一充电宝

（5）拆解报告：百达星连P.T STARLINK三合一移动电源

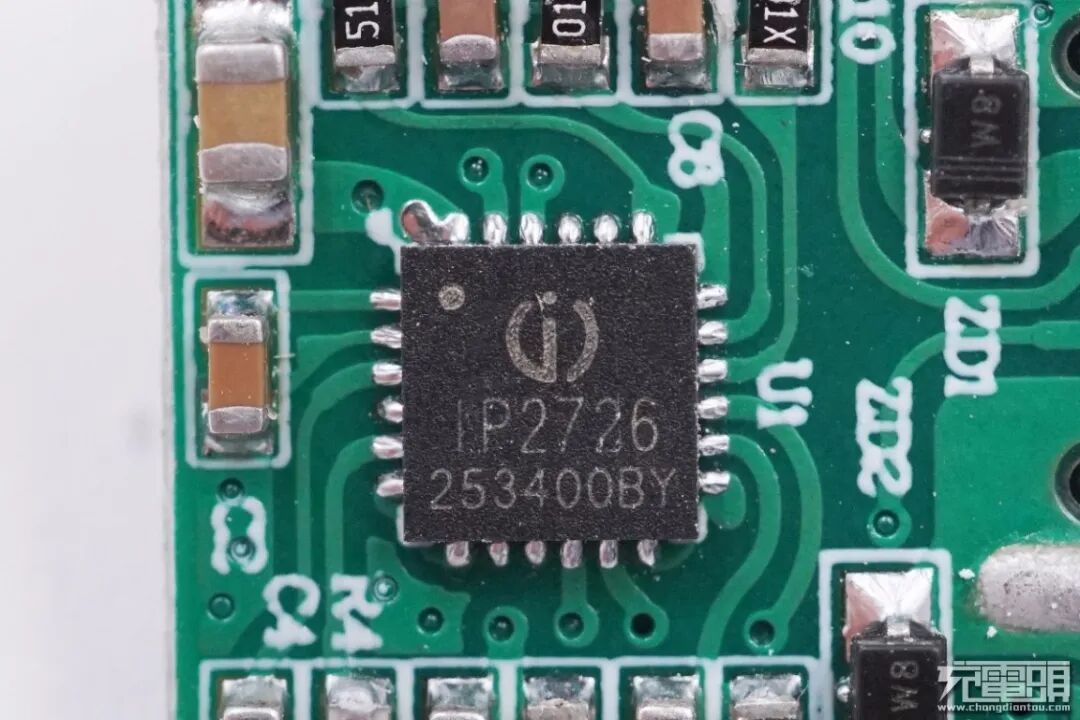

4、INJOINIC英集芯IP2726

协议芯片采用的是英集芯IP2726。IP2726是一颗集成对多协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

应用案例：

（1）拆解报告：古石科技30W USB PD充电器GS-559A

（2）拆解报告：RAVPOWER 90W双USB-C口PD快充充电器

（3）新型100W双USB-C快充拆解：首创内置两颗氮化镓，小到极致

（4）拆解报告：Mcdodo麦多多30W 1A1C USB PD快充充电器

（5）拆解报告：UGREEN绿联32W双USB-A口车充CD200

（6）拆解报告：坤兴18W USB PD3.0 PPS快充充电器

（7）拆解报告：京东京造30W 1A1C USB PD快充充电器

（8）拆解报告：AUKEY 65W 1A1C氮化镓快充充电器

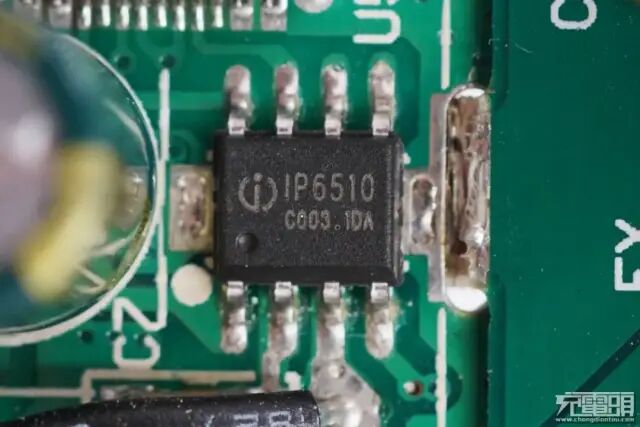

5、INJOINIC英集芯IP6510

USB PD协议芯片采用英集芯IP6510。这是一款内建同步降压转换器、支持9种输出快充协议、支持Type-C和USB PD协议的车充、多口快充、快充插排的完整解决方案。采用ESOP8封装，可有效减少外围元件。

应用案例：

（1）拆解报告：Benks邦克仕2A1C多功能旅行充电器

（2）拆解报告：X·ONE 35W USB PD三口车载充电器

（3）拆解报告：ACCNIC爱兰T2车载充电器

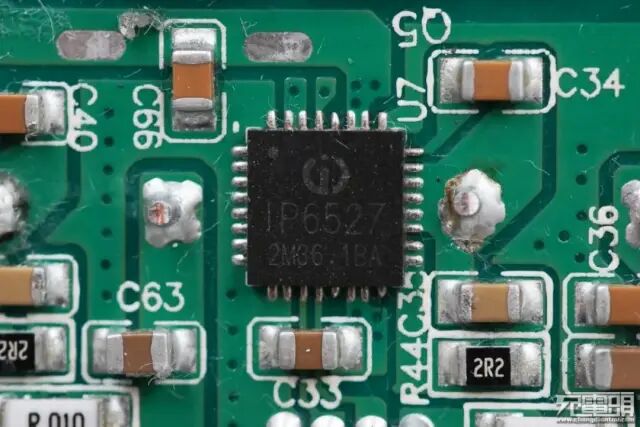

6、INJOINIC英集芯IP6527

另外USB-A接口的输出均采用英集芯IP6527芯片，集成降压控制和协议识别功能。英集芯IP6527是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的SoC；英集芯IP6527采用内置功率MOS管设计，输入电压范围是8.2V到32V，输出电压范围是3V到20V，最大能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

应用案例：

（1）拆解报告：美富达100W USB PD桌面快充充电器

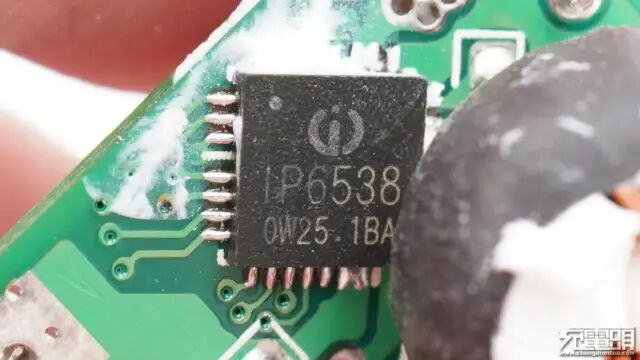

7、INJOINIC英集芯IP6538

来自英集芯的控制芯片IP6538，这是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0（PPS）协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。

英集芯IP6538支持双USB Type-C，USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出， 当双口同时使用时，双口都输出5V，总功率 5V/4.8A。

应用案例：

（1）拆解报告：WIZ 96W USB PD快充超级充电站WIZ-PQ9901

iSmartare智融

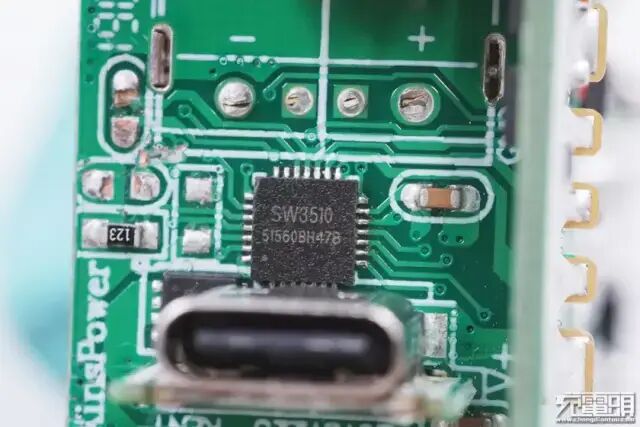

1、iSmartare智融SW3510

智融SW3510是一款高集成度的多快充协议双口充电芯片，支持 A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

应用案例：

（1）拆解报告：倍思65W 2C1A氮化镓充电器

（2）拆解报告：倍思45W USB PD快充充电器（ 1A1C）

（3）拆解报告：倍思60W 2A1C USB PD快充充电器

（4）拆解报告：倍思30W USB PD双口充电器

（5）拆解报告：倍思18W QC4+双口充电器TC-075PQ

（6）拆解报告：倍思45W USB PD PPS双口数显车充（BS-C02C）

（7）拆解报告：ROCK洛克30W QC4+双口车载充电器SC-G03

（8）拆解报告：UGREEN绿联18W 1A1C双口车充CD130

（9）拆解报告：绿联48W 2A2C快充充电器

（10）拆解报告：摩米士65W 2C1A氮化镓快充充电器

（11）拆解报告：飞利浦2A1C 18W快充延长线插座

（12）拆解报告：aigo 2A1C 18W PD快充魔方插座（有线版）

（13）拆解报告：aigo魔方转换器MN331PD（无线版）

2、iSmartare智融SW3516

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。

应用案例：

（1）拆解报告：爱否开物1A2C 65W PD氮化镓充电器

（2）拆解报告：omthing万魔65W 2C1A氮化镓快充充电器

（3）拆解报告：鸿达顺65W 2C1A氮化镓快充充电器

（4）拆解报告：摩米士65W 2C1A氮化镓快充充电器

（5）拆解报告：电友65W 2C1A氮化镓快充充电器

（6）拆解报告：HYPER JUICE 100W 2C2A氮化镓充电器

（7）拆解报告：倍思65W 2C1A氮化镓充电器

（8）全球首款120W氮化镓+碳化硅PD快充充电器拆解

（9）拆解首款太空硅灌胶工艺65Ｗ多口氮化镓快充

（10）拆解报告：RAVPOWER 65W 1A1C氮化镓快充充电器

（11）拆解报告：麦多多2C1A 65W氮化镓充电器

（13）拆解报告：京东京造65W 2C1A氮化镓快充充电器

（13）拆解报告：努比亚 2C1A氮化镓快充充电器

（14）拆解报告：ROCK 65W 2C1A氮化镓快充充电器

（15）拆解报告：biaze毕亚兹2C1A 65W氮化镓充电器

（16）拆解报告：llano绿巨能63W 2A1C三口快充充电器TC-019

（17）拆解报告：鸿达顺100W 2C3A五口快充充电器

（18）拆解报告：京造63W USB PD三口快充充电器

（19）拆解报告：倍思18W USB PD双口旅行适配器

（20）拆解报告：iClever QC4+充电器IC-WM21W

（21）拆解报告：Royal HY36-1 USB PD充电器

（22）倍思BS-C15Q车充拆解：双口均支持SCP超级快充

（23）新型QC4+双口车充拆解：小到极致，支持30W快充

（24）拆解报告：FAXEL 30W USB PD双口快充车载充电器

（25）拆解报告：Magic Fox魔狐USB PD3.0 PPS快充车载充电器

（26）拆解报告：拓峰时代科技双口车充

（27）拆解报告：HELPERS LAB 20000mAh 60W 双PD+QC移动电源

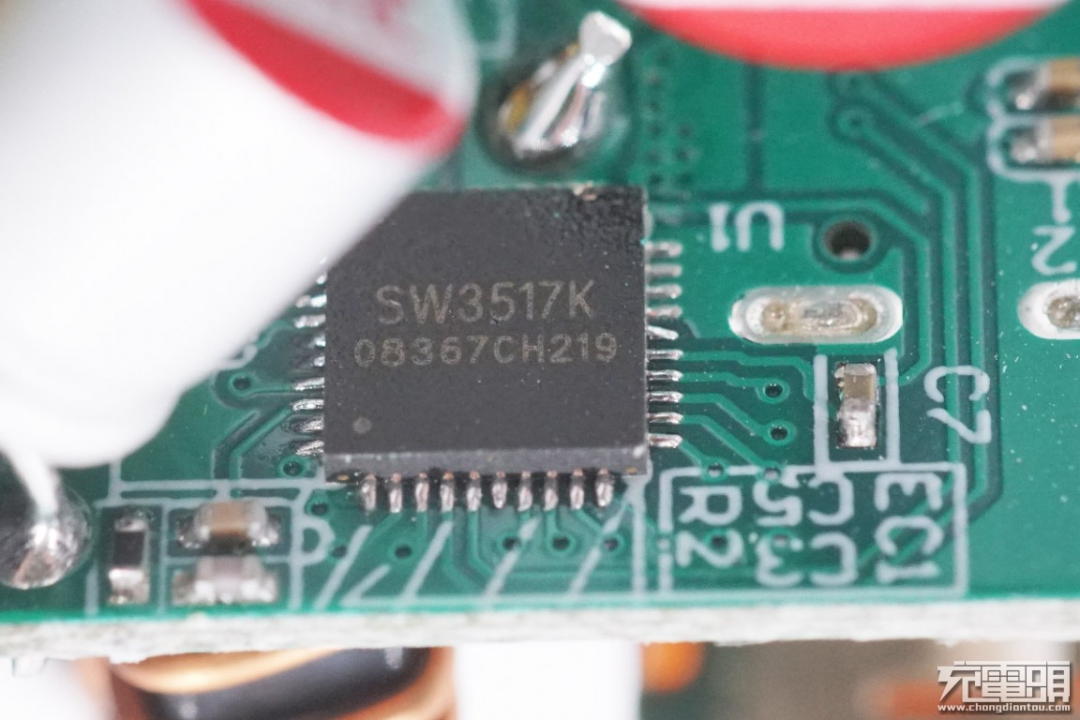

3、iSmartare智融SW3517

智融SW3517是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP 等多种 快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

应用案例：

（1）拆解报告：omthing万魔双口30W USB PD充电器

（2）拆解报告：omthing万魔65W 2C1A氮化镓快充充电器

（3）拆解报告：绿巨能18W USB PD双口充电器（1A1C）

（4）拆解报告：飞利浦25W双USB-A口车载快充充电器

（5）拆解报告：鸿达顺100W 2C3A五口快充充电器

（6）拆解报告：倍思18W 1A1C 数显快充充电器

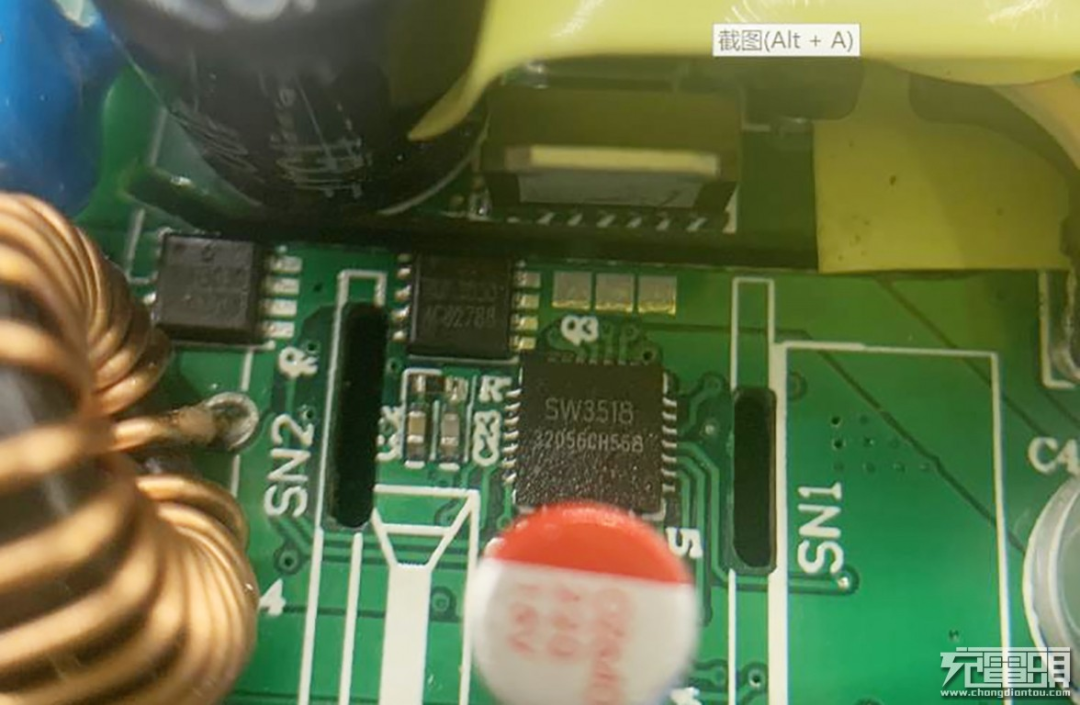

4、iSmartare智融SW3518

在两个接口之间是来自珠海智融的二次降压芯片，型号SW3518。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案；旁边是两颗外挂的MOS管。

应用案例：

（1）拆解报告：WEX 18W USB PD双口充电器

Leadtrend通嘉科技

1、Leadtrend通嘉科技LD6610

两块PCB板上的USB PD快充协议芯片均为通嘉科技的LD6610。这是一颗高度集成的USB Type-C PD控制器，内部整合了MOSFET控制电路及微控制器，采用嵌入式8位MCU来处理USB PD协议，可支持QC4/4+、QC3.0、QC2.0等快充标准。并且支持USB-PD PHY、线补、电压监控、电流监控及温度监控等功能。

同时，Leadtrend通嘉科技LD6610支持USB PD 3.0（PPS）协议，以9V APDO为例，具备5V、9V两个固定电压输出档位以及3.3V~5.9V与3.3V~11V可调电压输出范围（20mV步进），最大输出功率27W（定功率）。并通过了USB IF协会的认证，芯片的兼容性能具有足够的保证。

应用案例：

（1）拆解报告：美富达100W USB PD桌面快充充电器

（2）拆解报告：努比亚红魔5G手机原装55W USB PD快充充电器

（3）拆解报告：UGREEN绿联30W USB PD充电器CD127

（4）拆解报告：努比亚红魔30W USB PD PPS充电器

（5）拆解报告：坤兴30W USB PD PPS充电器

NXP恩智浦

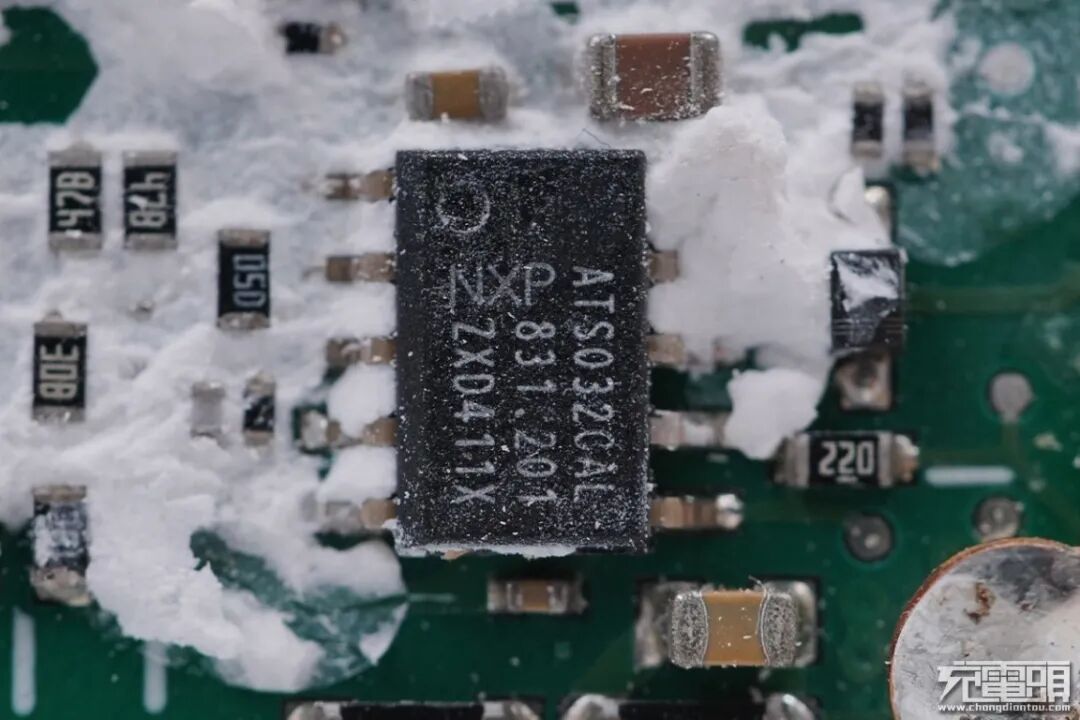

1、NXP恩智浦ATS032CAL

NXP恩智浦的一颗芯片，丝印ATS032CAL，为PD协议芯片，内置输出电流检测。

应用案例：

（1）拆解报告：HP惠普笔记本电脑65W PD快充充电器

On‐Bright昂宝

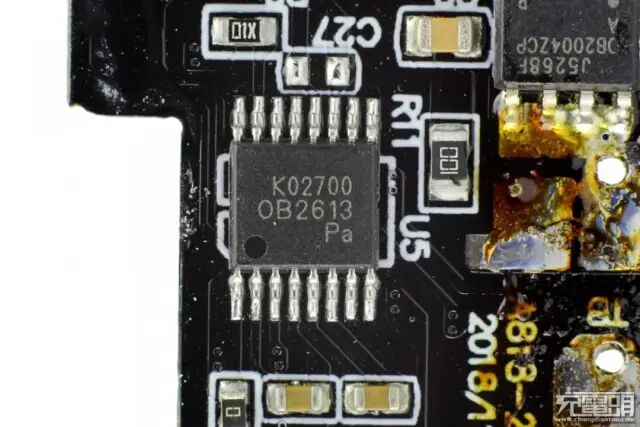

1、On‐Bright昂宝OB2613

USB PD协议IC同样来自昂宝，型号为OB2613。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。

昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。

应用案例：

（1）拆解报告：公牛18W USB PD快充充电器

（2）拆解报告：Lenovo联想YOGA 65W USB PD快充充电器

（3）拆解报告：JDB劲电宝 45W 1C4A USB PD快充充电器

（4）拆解报告：HELPERSLAB 65W USB PD快充充电器

（5）拆解报告：网易智造18W USB PD快充充电器

（6）拆解报告：Benks邦克仕30W USB PD充电器PA33

（7）19元值不值？JDB劲电宝18W USB PD充电器拆解

（8）拆解报告：坤兴45W QC4+充电器

RICHTEK立锜科技

1、立锜科技RT7207

立锜科技RT7207是具有纤薄的外形，用于高效率脱机AC-DC转换器的二次侧USB电源（USB PD）Type-C控制器。芯片整合了一个MCU来处理USB PD协议，并且整合了一个用于USB PD或其他专有协议的内置双相标记编码（BMC）收发器。即使在3.3V至20V的宽输出电压范围的条件下，内部同步整流控制器（SRC）也可以在连续导通模式（CCM）和非连续导通模式（DCM）下工作。包括具有可编程参考电压的双运算放大器，用于电压环路和电流环路调节，以提供高精度的可编程恒定电压（CV）和恒定电流（CC）调节。

应用案例：

（1）拆解报告：华为65W USB PD充电器

（2）一体式不支持QC：小米笔记本原装USB PD 45W电源适配器拆解

（3） 华为黑科技：5V8A大电流超级快充充电器拆解

（4）华为Mate 9原装SuperCharger充电器拆解与测评

盛廷微

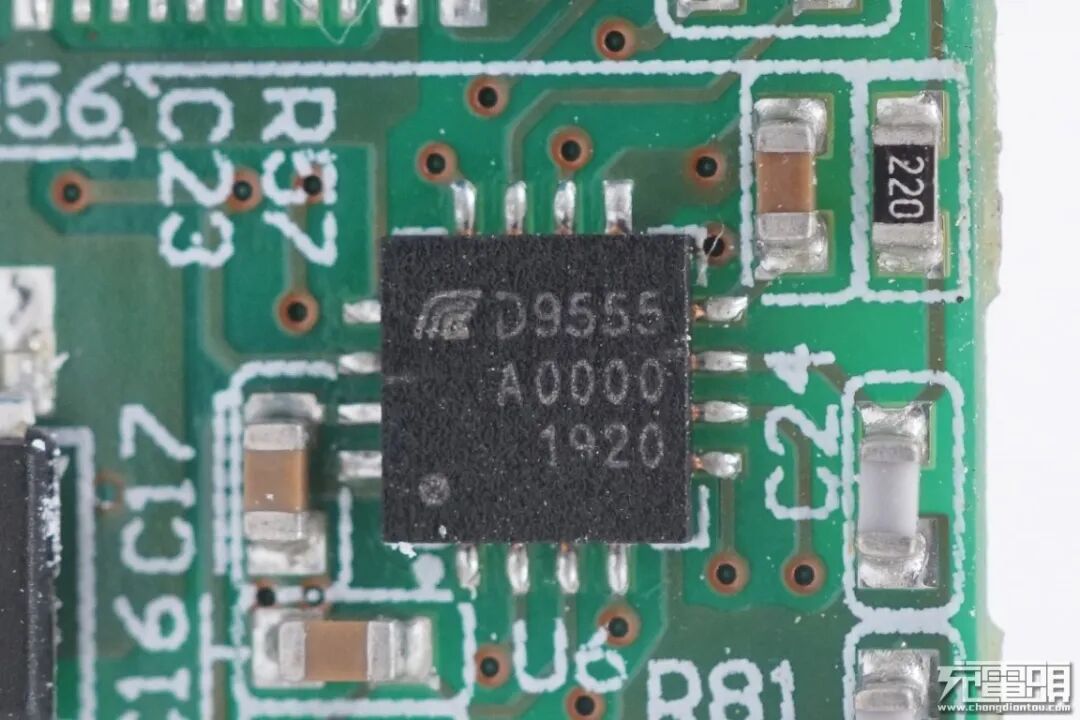

1、盛廷微D9555

盛廷微D9555协议芯片符合USB Type-C 1.2和USB PD3.0标准，兼容USB PD3.0（PPS）、USB PD2.0、QC4+、QC3.0、QC2.0、BC1.2充电协议，并可支持最多五个FPDO和一个APDO。

此外，盛廷微D9555还集成了电压环路补偿和电流环路补偿网络、VBUS 和VIN引脚快速放电、集成VCONN电路和E-Marker检测、支持20V/5A 100W功率输出、拥有250uA超低待机功耗，支持线路阻抗补偿等功能。目前已经通过了USB-IF协会的USB PD3.0认证，TID号为174。

应用案例：

（1）拆解报告：HELPERS LAB 2A2C 75W快充充电器

（2）天宝代工：罗马仕30W USB PD充电器深度拆解

SOUTHCHIP南芯

1、SOUTHCHIP南芯SC2002

南芯SC2002A是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0标准，并支持最流行的高压快速充电协议，最多支持2组DPDM接口。应用于墙充，车充和支持USB快充的插线板。

同时，南芯SC2002支持极宽操作电压范围，最大可达30V，不需要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路，使外部器件最小化，系统设计简单，BOM成本低。其嵌入式微控制器和32kb的MTP为许多应用提供了高度灵活和经济有效的解决方案。

应用案例：

（1）ANKER 38W 1A1C快充充电器

Silan士兰

1、Silan士兰SD8602

士兰微SD8602是用于二侧的USB PD控制器，可用于USB-C适配器或充电器，支持USB PD3.0，PPS、USB-C、QC3.0、FCP、SCP、SFCP、AFC、BC1.2型和Apple2.4A等充电协议。此外，该芯片可在宽电压范围（3V~24V）下工作，具备精确的恒压（CV）和恒流（CC）控制；同时SD8602具有过压保护（OVP）、过温保护（OTP）等功能。充电头网了解到，士兰微SD8602已经获得USB IF协会的PD3.0认证，TID号为712。

应用案例：

（1）拆解报告：Baseus倍思18W USB PD快充充电器

（2）拆解报告：POWER4 18W USB PD快充充电器

UWE优微科技

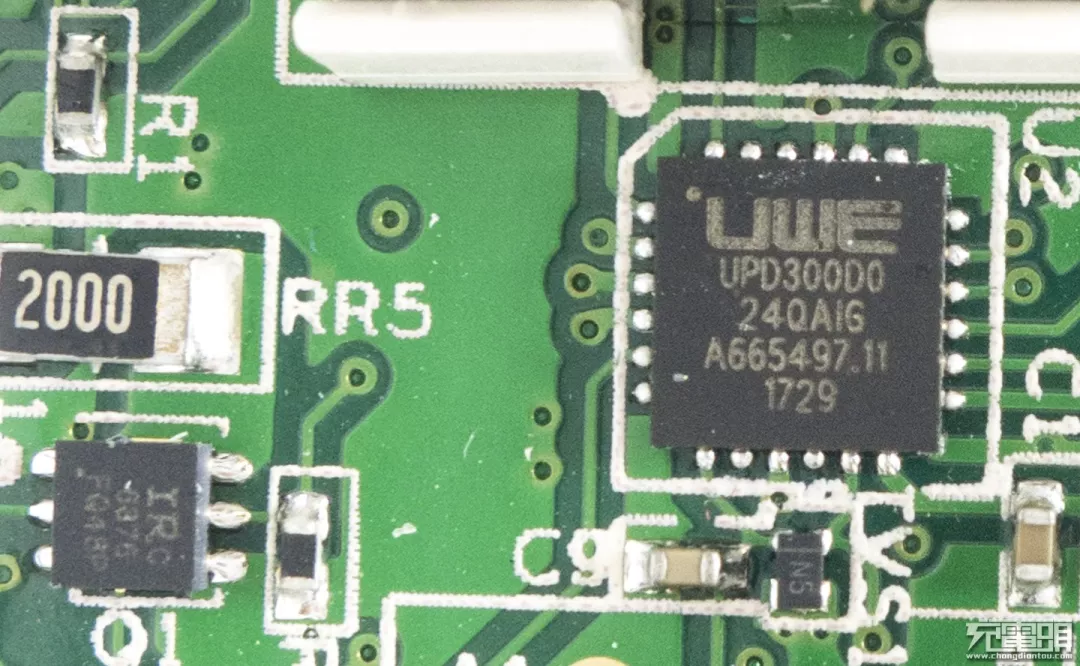

1、UWE优微科技UPD300

威海优微科技重磅发布USB PD/TYPE-C的单芯片控制器芯片UPD300系列，为客户提供全方位、高性价比的PD/Type-C芯片解决方案。威海优微科技专注于USB3.1系列标准的芯片及系统开发，其设计的USB PD/Type-C芯片产品采用统一的软硬件平台，灵活、开放的架构构建，可以很好的满足未来USB PD 2.0/3.0的持续升级。UPD300系列芯片以其丰富的功能、灵活的配置，超低的功耗，能够满足绝大多数USB PD/Type-C的应用场景。

应用案例：

（1）拆解报告：COWI新康威USB PD双口车载充电器

（2）这个30W小充电器支持USB PD和QC：SIMPTUNE 适配器拆解

（3）拆解报告：iWALK 100W PD双向快充移动电源26800mAh

（4）拆解报告：OPSO x DockCase 100W PD快充移动电源

（5）拆解报告：HYPER JUICE 100W双向USB PD快充移动电源

（6）100W双向快充！绿巨能USB PD笔记本移动电源深度拆解

VIA威锋电子

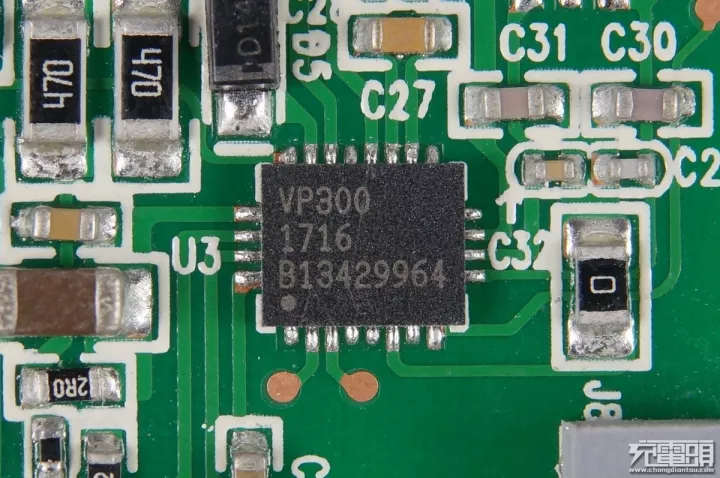

1、VLI威锋电子VP300

威锋VP300是一颗适合开关电源应用的协议IC，内部8051MCU支持PD3.0和QC3.0协议，其工作电压范围为3.6-30V，内部集成放电MOS管和VBUS开关管驱动，减少外部元件数量，内部集成完整的保护功能。

应用案例：

（1）全网首拆：听说USB PD火了，于是网易也做了一款充电器

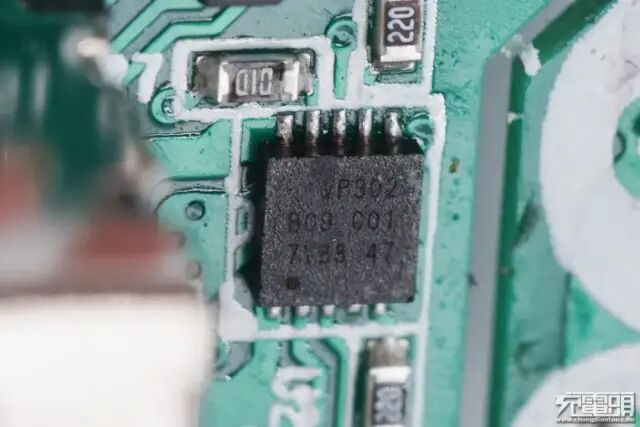

2、VIA威锋电子VP302

威锋电子VP302支持PD3.0协议和PI初级主控IC数字调压命令协议。VP302集成10bit ADC用于检测VBUS电压，支持外接热敏电阻用于检测系统温度并进行保护。VP302符合最新的USB-C和PD标准，且通过了USB-IF的PD3.0和PPS认证，TID：1000130。

应用案例：

（1）拆解报告：RAVPOWER 1A1C 30W快充充电器

wpinno维普创新

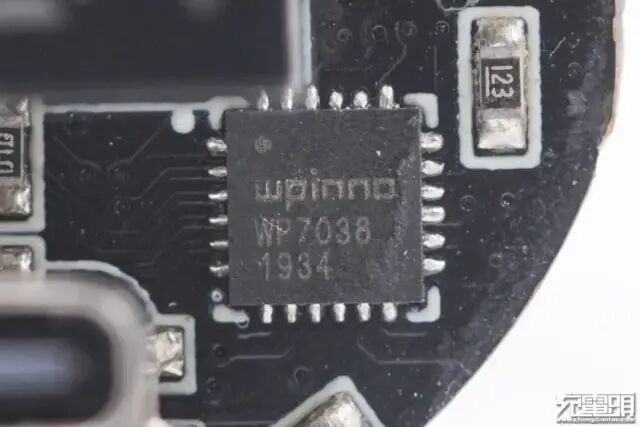

1、wpinno维普创新WP7038

维普创新WP7038是维普创新公司最新推出的TYPE-C系列IC，具备每个接口独立调节的全协议功能；具有输入电压范围广5-24V，输出电压范围广3.5-24V（自适应）和输出电流1-5A（根据协议自适应）的特点；同时内置高效MCU，内置独立全协议调节功能；此外芯片可实现双口独立输出，真正实现双口双快充。

应用案例：

（1）倍思65W 1A1C快充车充拆解，内置全新国产方案

（2）倍思45W 1A1C快充车充拆解：内置全套中国芯

Weltrend伟诠

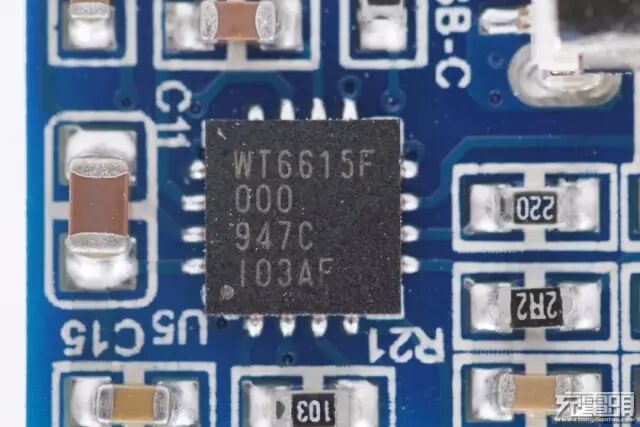

1、Weltrend伟诠WT6615F

USB PD协议IC使用伟诠WT6615F。WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。

应用案例：

（1）拆解报告：ANKER 30W GaN氮化镓充电器

（2）内置GaNFast：AUKEY 27W USB PD充电器深度拆解

（3）拆解报告：谷歌Pixelbook原装45W USB PD快充充电器

（4）拆解报告：HuntKey航嘉27W QC4+快充充电器

（5）拆解报告：摩米士MOMAX 18W PD充电器

（6）拆解报告：QwTech 18W QC4+充电器

（7）拆解报告：RAVPower 45W GaNFast PD充电器RP-PC104

（8）拆解：市售最小的18W USB PD充电器！

（9）拆解报告：XinSPower新斯宝45W USB PD充电器

（10）拆解报告：ZMI紫米65W 2C1A桌面PD快充充电器

（11）拆解报告：紫米18W USB-C PD充电器

（12）拆解报告：得力2A1C 45W PD快充延长线插座

（13）拆解报告：LITEON光宝18W USB PD快充充电器

（14）拆解报告：新斯宝18W USB PD快充充电器

（15）拆解报告：SONY索尼39W USB PD快充充电器1A1C

（16）拆解报告：thinkplus新款45W PD移动电源原装方口线

（17）拆解报告：小米90W USB PD快充充电器ADC90TM

（18）拆解报告：联想65W USB-A快充充电器LS-65WTAQCPD

（19）拆解报告：SPIGEN 27W USB PD快充充电器

2、Weltrend伟诠WT6630P

Weltrend伟诠WT6630P支持USB PD 2.0快充协议，内置5V、12V、15V、20V的VBUS，可设置为30W，45瓦，60W三种输出模式。该芯片支持节电模式、过压保护（OVP）、低压侧输出电流分流监控器；可适用于4V~30V的工作电压范围；采用14针SOP和16针OFN两种封装方式。这颗芯片应用广泛，被联想、惠普等品牌的USB-C充电器采用。

应用案例：

（1）18W输出功率，谷歌Pixel手机标配USB PD充电器拆解

（2）小米笔记本原装USB PD 65W电源适配器拆解

（3）档位齐全：HP惠普65W USB PD电源适配器拆解

（4）Lenovo联想 45W USB PD 电源拆解测试

（5）兼容newMacBook！绿联USB PD 29W充电器详细拆解

（6）Phihong飞宏18W USB PD充电器拆解

3、Weltrend伟诠WT6632F

Weltrend伟诠WT6632F已经通过了USB PD3.0认证。作为一款高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为USB类型的面向下游的端口 (源) 充电应用程序 (如旅行适配器、充电器和电源库) 设计。

应用案例：

（1）拆解报告：ANKER单口30W USB PD充电器

（2）ASUS华硕18W USB PD3.0充电器拆解

（3）安科讯myACT PD快充电源适配器拆解，型号APS-PD025W10-G

（4）支持QC+PD：Blitzwolf闪电狼30W USB PD电源适配器拆解

（5）倍思BS-UKQC02 USB PD充电器拆解

（6）llano绿巨能29W单口USB PD充电器拆解

（7）llano绿巨能45W单口USB PD充电器拆解

（8）世界500强出品：联想45W USB PD电源适配器拆解

（9）苹果官方合作品牌：Native Union无线充电支架深度拆解

（10）支持PD和QC 小米45W USB-C 电源CDQ02ZM测评

（11）线体分离：小米65W USB-C电源适配器拆解

（12）XinSPower新斯宝三口USB PD充电器P301拆解

（13）UGREEN绿联USB PD充电器CD127拆解

（14）拆解报告：DELL戴尔笔记本130W USB PD快充充电器

（15）拆解报告：Razer雷蛇65W USB PD快充充电器

（16）拆解报告：L-CUBIC酷比客30W USB PD充电器

（17）拆解报告：Lenovo联想65W USB PD快充充电器ADLX65YCC3A

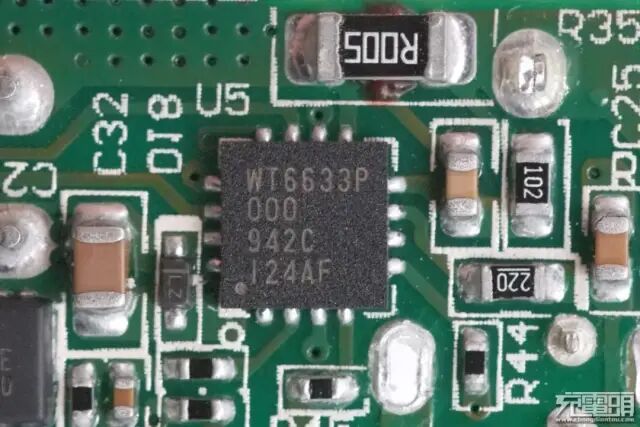

3、Weltrend伟诠WT6633P

输出协议IC采用Weltrend伟诠的WT6633P，这是一款USB PD控制芯片，是少数几个获得高通QC4和QC4+测试认证的PD控制器，内建USB-PD物理层，Type-C线缆检测，内置稳压器，电压电流监控功能，负载开关控制。

应用案例：

（1）拆解报告：小米10 Pro原装65W快充充电器

（2）拆解报告：ifory安福瑞63W USB PD双口快充充电器191101L

（3） 拆解报告：联想27W USB PD快充充电器

（4）联想65W USB-C电源适配器拆解（LS-65WTCQCPD）

（5）拆解报告：MOTO摩托27W QC4+充电器

（6）拆解报告：小米9 Pro原装45W快充充电器

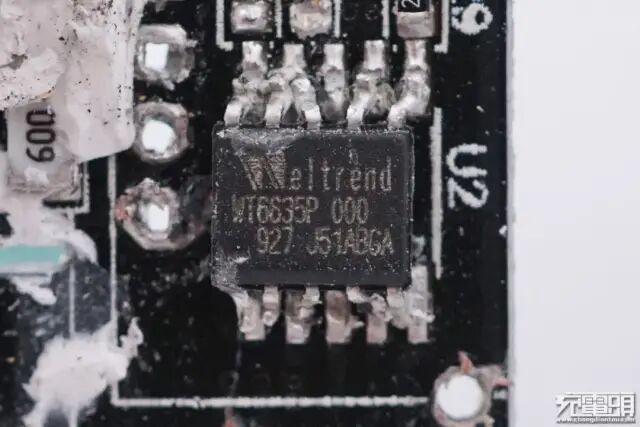

4、Weltrend伟诠WT6635F

伟诠的WT6635P支持QC2.0/3.0等多种快充协议，以及支持PD3.0和PPS协议。

应用案例：

（1）拆解报告：JIWU苏宁极物18W USB PD快充充电器

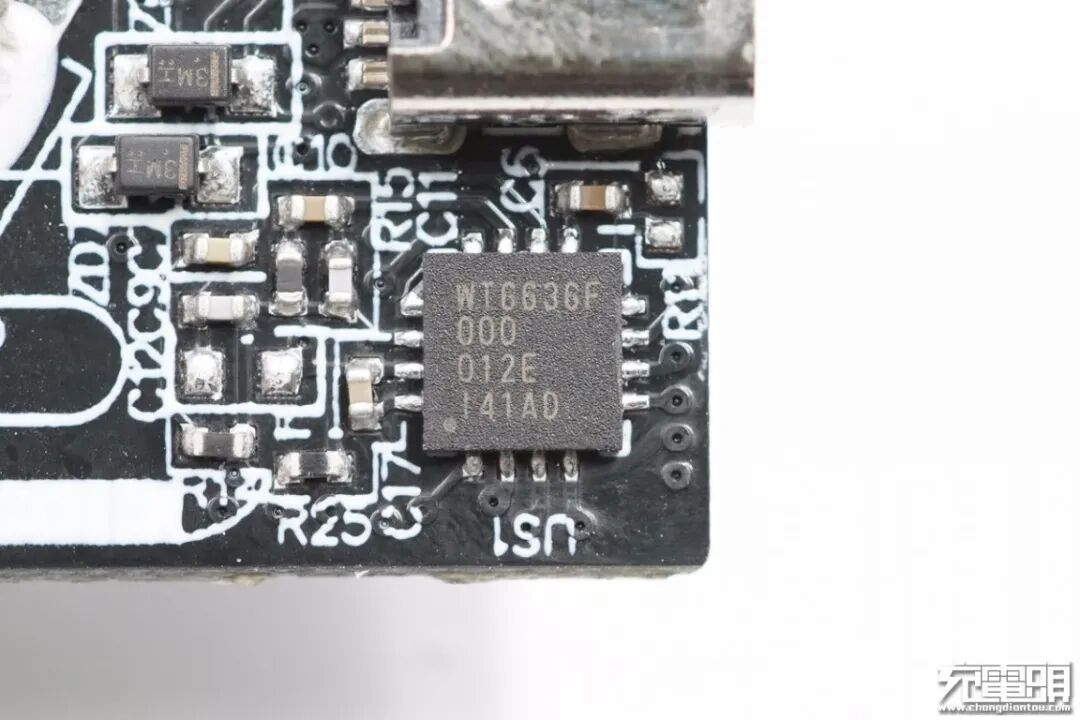

5、Weltrend伟诠WT6636F

USB PD协议芯片采用伟诠的WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

应用案例：

（1）全新方案，体积媲美氮化镓：ANKER 65W PD快充充电器拆解

（2）拆解报告：魅族65W 2C1A氮化镓快充充电器

（3）拆解报告：llano绿巨能65W氮化镓USB PD快充充电器

（4）拆解报告：绿联65W氮化镓USB PD快充充电器

（5）售价叫板小米的61W氮化镓快充充电器拆解

（6）拆解报告：小米65W USB PD快充充电器

（7）拆解报告：绿联MFi认证18W USB PD快充充电器

（8）拆解报告：联想thinkplus 45W USB PD充电器PA45

（9）拆解报告：联想thinkplus 65W口红USB PD充电器

（10）拆解报告：RAVPower 30W氮化镓PD快充充电器

（11）拆解报告：RAVPower 61W氮化镓USB PD充电器

（12）拆解报告：紫米65W USB PD迷你充电器

（13）拆解报告：ZMI紫米65W 2C1A桌面PD快充充电器

（14）全球首款笔电大厂65W氮化镓快充拆解

充电头网总结

据充电头网了解，苹果目前已有10款支持USB PD快充的手机，其中8款尚未标配快充套装，市场对USB PD快充的需求一直比较旺盛。随着苹果新款20W充电器的上市，以及iPhone12不再附赠充电器策略的实施，未来市场对第三方PD快充充电器的需求将迎来新一轮增长。

通过本次统计汇总可以看到，USB PD快充市场经过几年的发展，各家的PD协议芯片均已经实现量产并且出货量稳定。同时，不少厂商针对USB PD快充的不同应用场景，推出了多款产品，丰富了客户的选型需求，并获得获得客户和消费者认可。

就传统的单口快充而言，目前的芯片已经能够满足市场需求。不过随着氮化镓快充技术的成熟，市场对小型化、多接口快充产品的需求日益增长。集成度更高且具备“一芯多充”功能的快充协议芯片的优势逐渐凸显，成为多口快充快充产品的首选。

充电器小型化和多口快充将成为市场的发展趋势，而目前能够提供“一芯多充”协议芯片的厂商并不多，可见其中仍有巨大的市场有待开发，商机无限。

将在8月21日于中国-深圳举办

以下热门话题可以点击蓝字了解，也可以在充电头网微信后台回复如下关键词获取专题

「技术专题」

USB PD、QC、VOOC、DFH、Qi、GaN、POWER-Z

「拆解汇总」

1000篇拆解、无线充拆解、充电器拆解、移动电源拆解、车充拆解、充电盒拆解、氮化镓快充拆解、100W充电器拆解、100W充电宝拆解、手机快充拆解、18W PD快充拆解、大功率无线充拆解

「优质资源」

充电器工厂、氮化镓快充工厂、快充芯片、电源芯片、升降压芯片（充电宝）、升降压芯片（车充）、多口快充芯片、充电宝协议芯片、无线充芯片、充电盒芯片（有线）、充电盒芯片（无线）、户外电源、氮化镓快充、18W PD快充、30W PD快充

「原厂资源」

英集芯、智融、南芯、东科、芯茂微、茂睿芯、硅动力、环球、美思迪赛、英诺赛科、纳微、威兆、诺威、永铭、云星、美芯晟、伏达、贝兰德、微源

「快充工厂」

新斯宝、坤兴、华科隆、雅晶源

「品牌专区」

苹果、华为、小米、OPPO、vivo、荣耀、三星、mophie、ANKER、紫米、倍思、绿联、CHOETECH

「展会报道」

USB PD亚洲展、无线充亚洲展、果粉嘉年华、香港展、AirFuel无线充电大会、CES展会

商务合作联系：info@chongdiantou.com
