拆解报告：vivo 55W Super FlashCharge2.0闪充充电器
年初vivo旗下品牌IQOO推出了IQOO 3 5G旗舰机，除去骁龙865等5G旗舰机标配配置不说，IQOO 3在充电方面性能尤为突出。IQOO 3内置4440mAh容量大电池，并且支持55W Super FlashCharge2.0超快闪充，官方数据15分钟就可以充50%的电量。此外还采用碳纤VC液冷散热技术，让手机更快的降温。
近日充电头网拿到了这款vivo 55W Super FlashCharge2.0闪充充电器，充电器机身光滑边角圆润，延续了家族一贯的设计风格。11V5A 55W闪充可以让IQOO 3迅速满血复活，很符合当代消费者飞快的生活节奏。下面充电头网就对这款充电器进行详细拆解，一起来看看其内部设计做工如何。
此前，充电头网还拆解了vivo 33W快充充电器、vivo 44W超快闪充充电器、vivo X9Plus充电器、vivo Xplay5电源适配器等多款产品，大家可以点击蓝色字体查看拆解详情。
一、vivo 55W闪充充电器外观

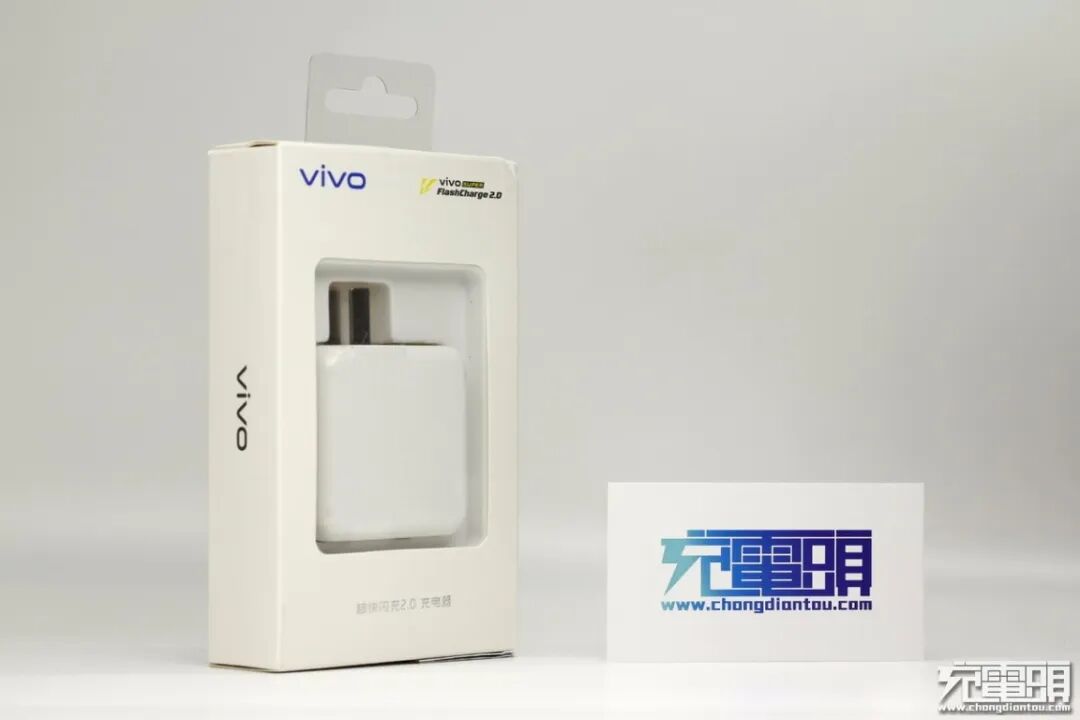

包装盒顶部外有挂钩，正面设有“橱窗”，以方便产品进行展卖，实物替代图片展示效果更好。此外盒子上还有vivo品牌和产品名称。

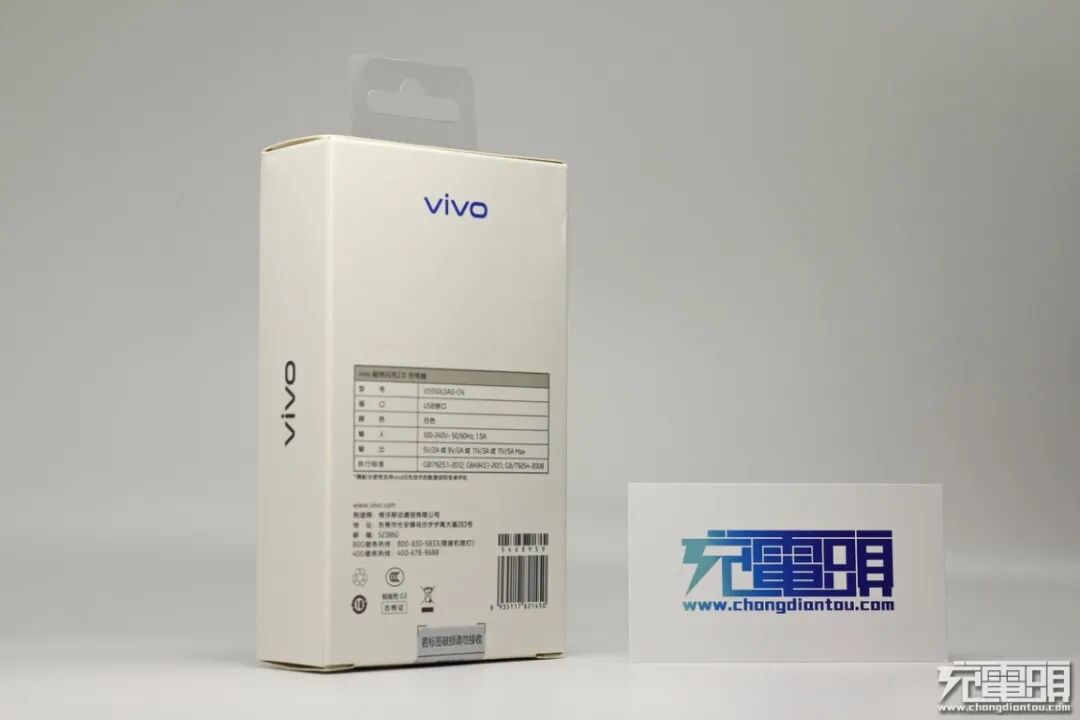

盒子背面印有产品的参数信息。

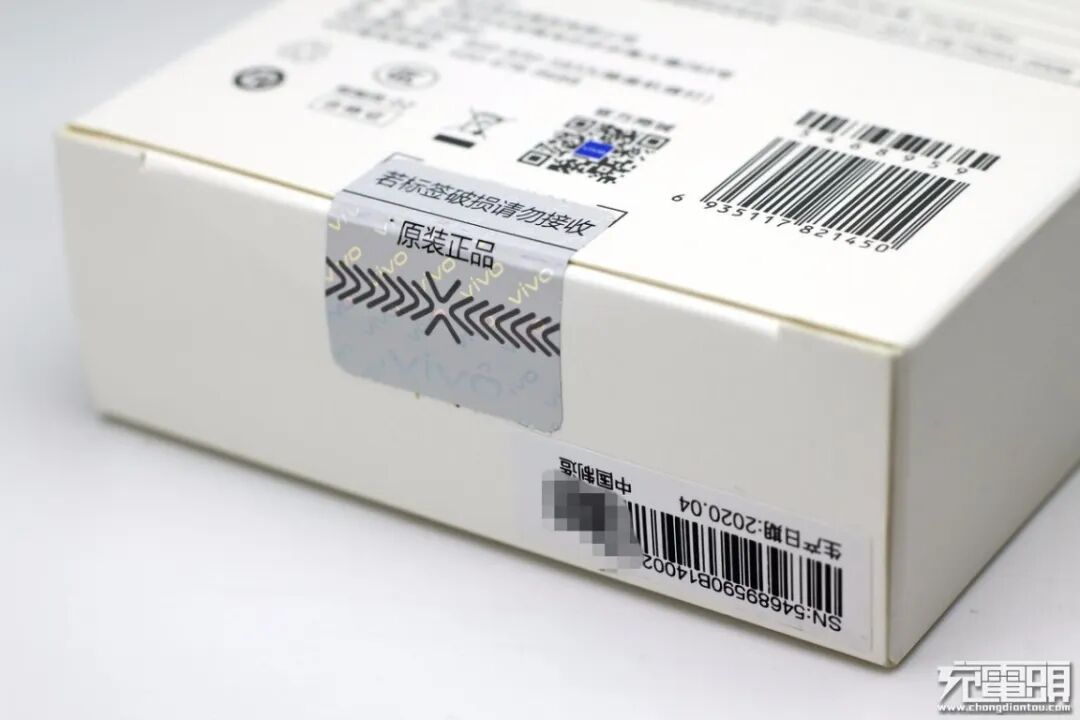

底部贴有防拆和条形码贴纸，生产日期为2020年4月。

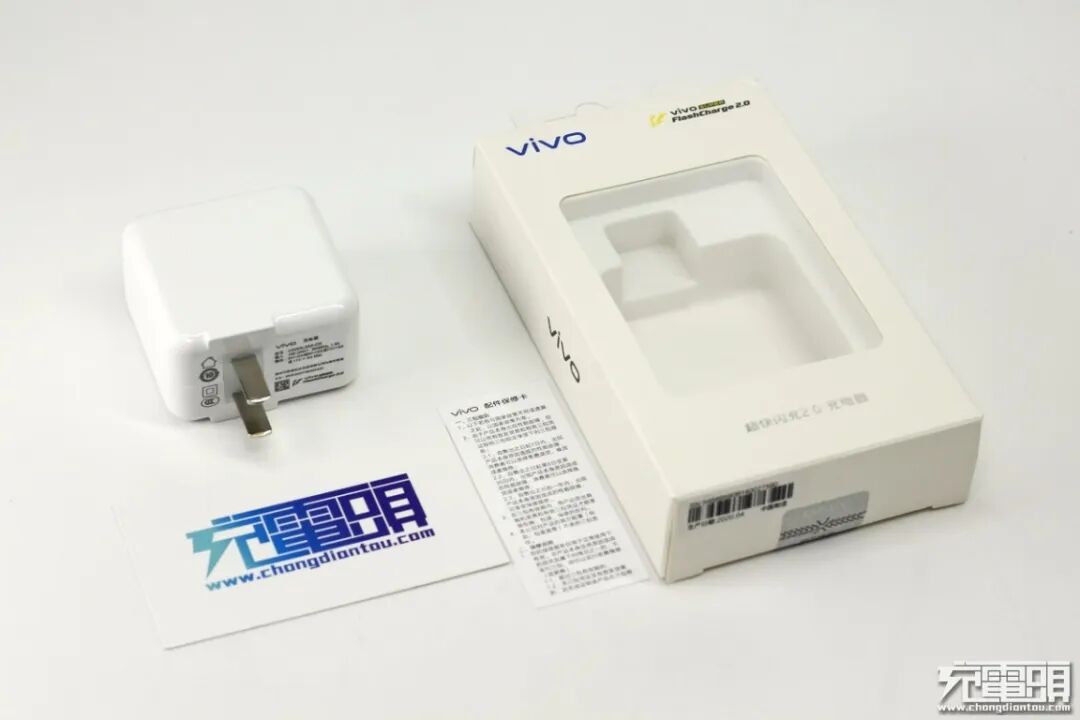

包装内含充电器和保修卡。

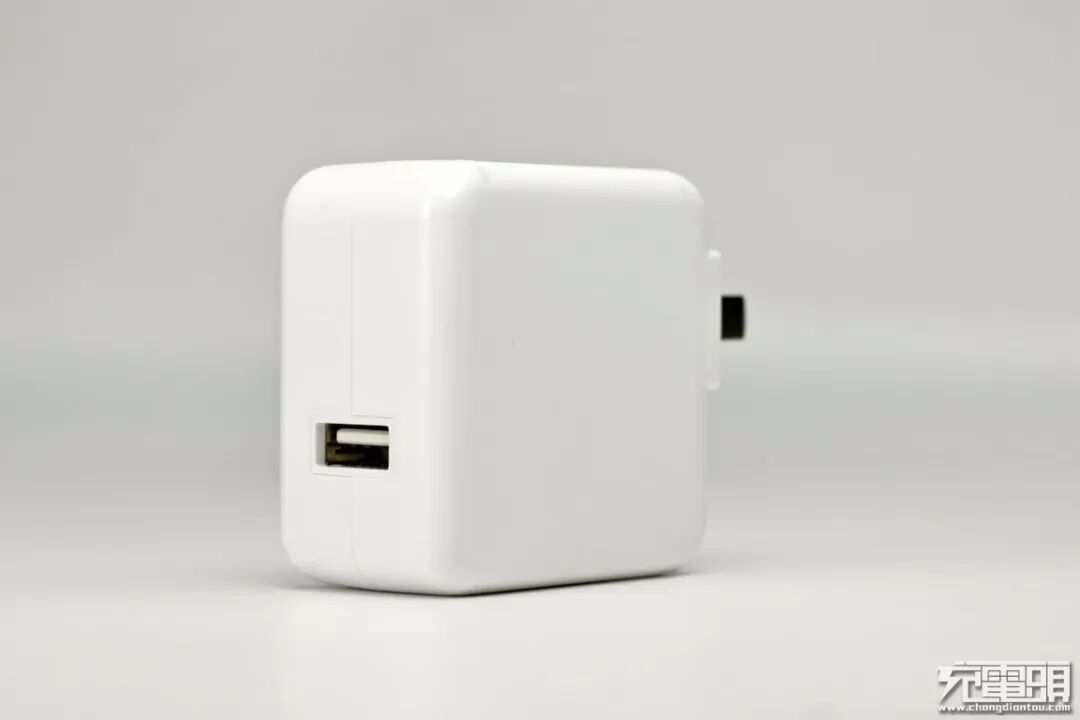

这款充电器采用PC阻燃材质白色外壳，表面钢琴烤漆工艺处理，边角弧面过渡，整体洁白光滑设计简约。输出端配备USB-A接口，白色胶芯。
输入端采用固定式国标插脚，机身两侧加入双翼支撑设计，确保充电器插入插座更稳固。

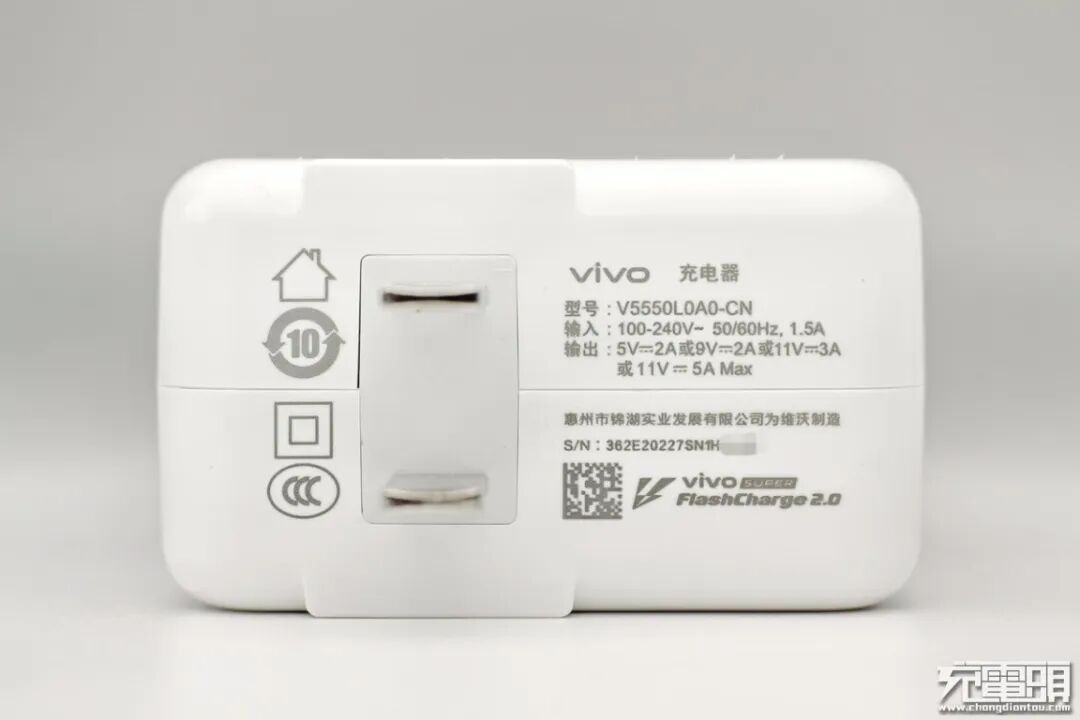

输入端外壳上还标注有充电器参数信息
型号：V5550L0A0-CN
输入：100~240V 50/60Hz 1.5A
输出：5V2A、9V2A、11V3A、11V5A（MAX）
制造商：惠州市锦湖实业发展有限公司
充电器已经通过了CCC认证。
充电头网了解到，由锦湖实业制造的充电器还有vivo 33W FlashCharge 2.0快充充电器、OPPO Reno4原装65W闪充充电器、OPPO 50W SUPER VOOC超级闪充充电器、OPPO 20W闪充电源适配器等产品。

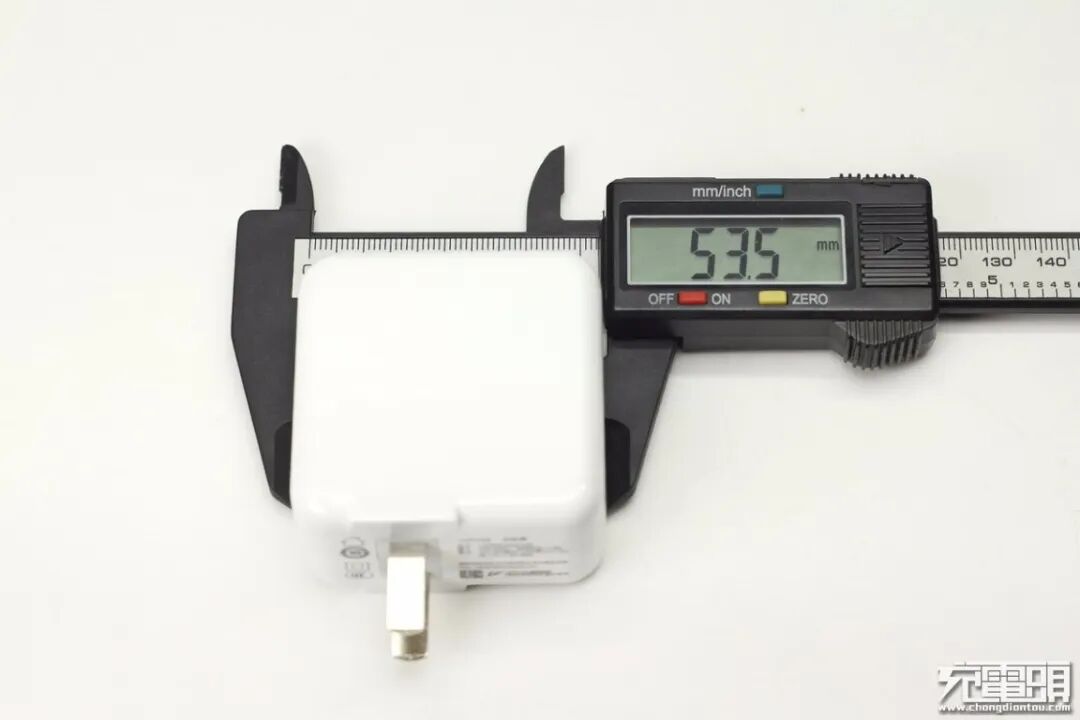

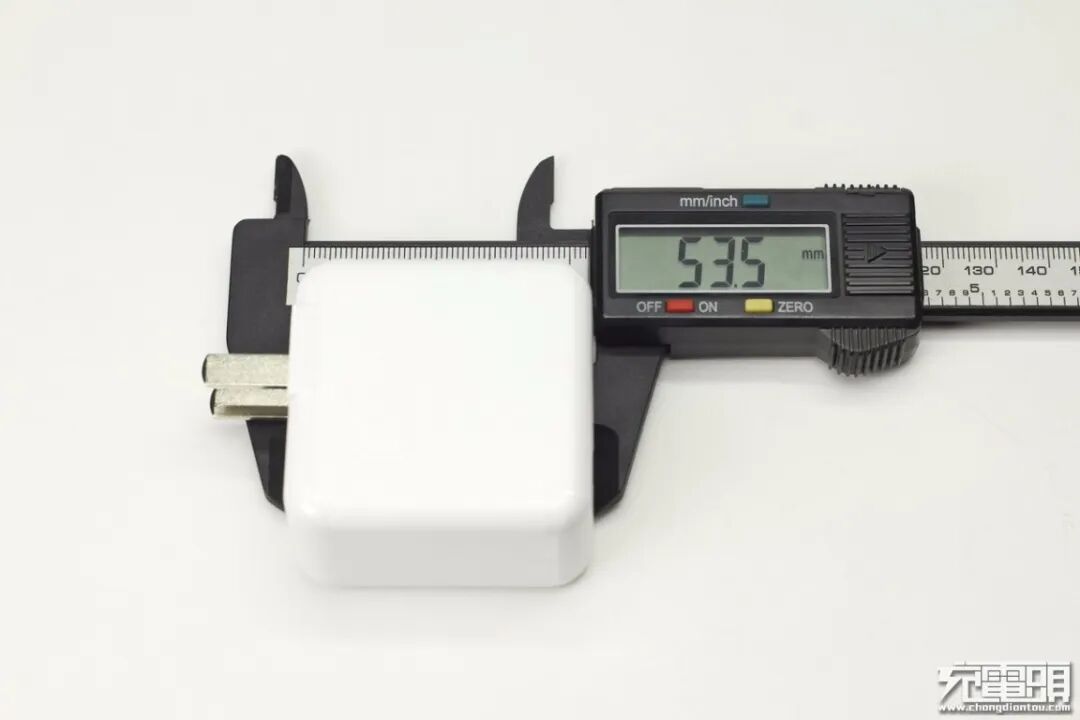

使用游标卡尺实测充电器长53.5mm。
宽度和长度相等，也是53.5mm。

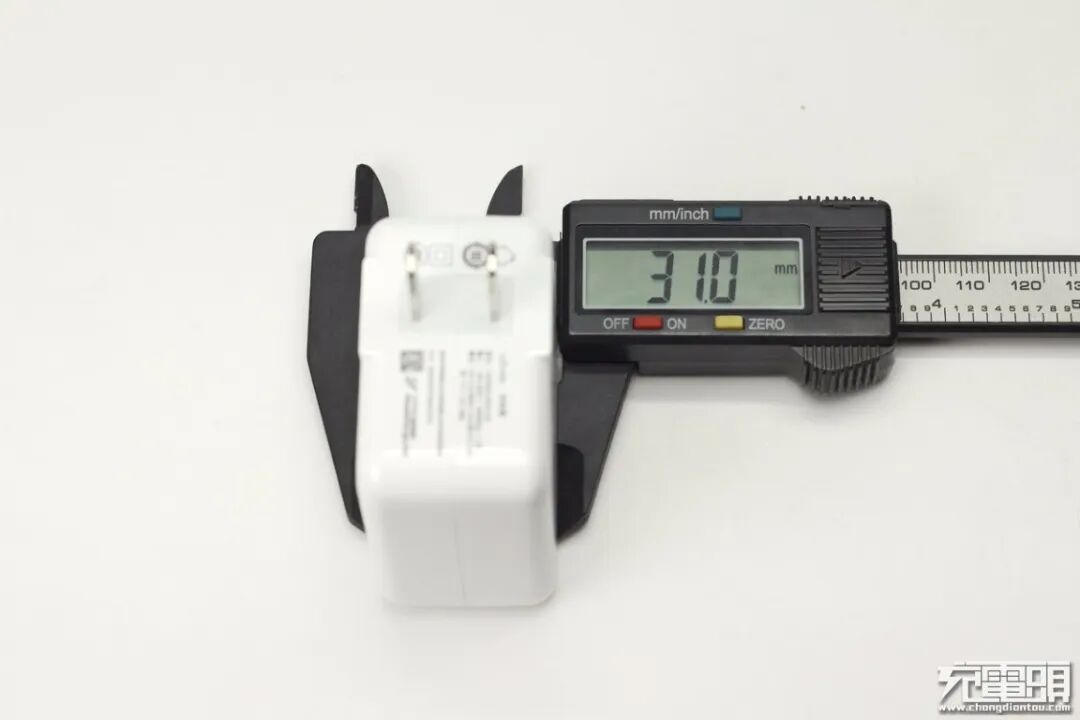

厚度为31mm。
充电器厚度和一元硬币直径直观比较，稍大。
充电器净重约为96g。

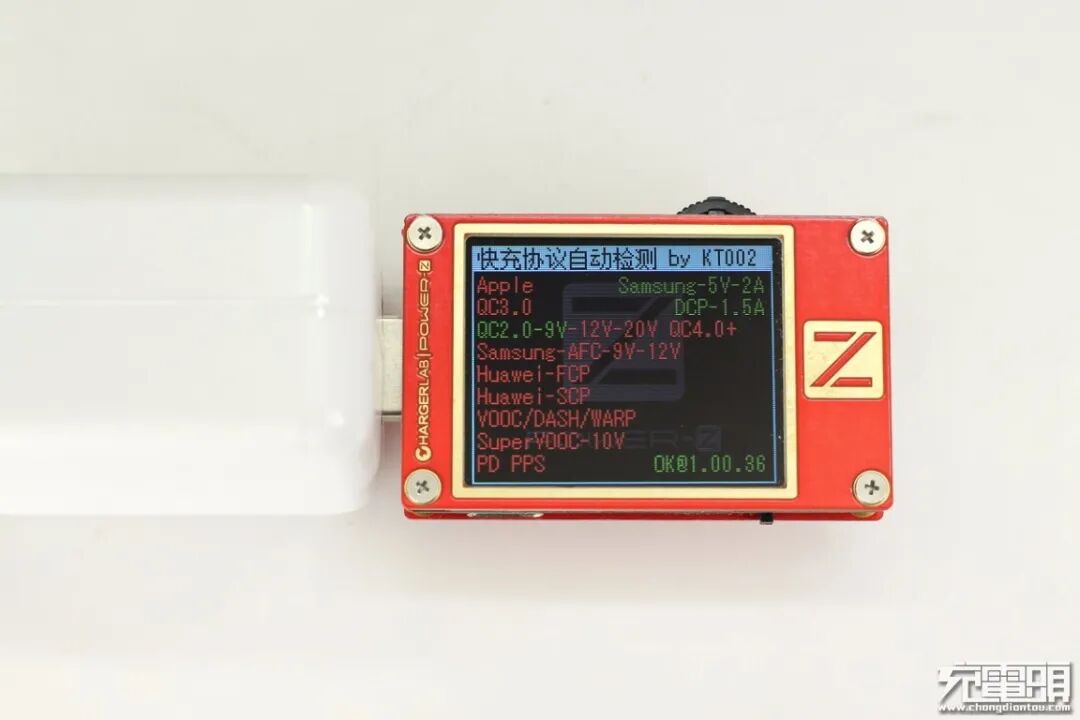

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A、DCP和QC2.0协议。
二、vivo 55W闪充充电器拆解
将机身壳拆开，上面设有两根固定柱，PCB板上电感电容以及变压器等元器件打胶处理，初次级之间设有隔离板，变压器顶部涂有导热胶与外壳散热，电解电容顶部位置外壳内部有泡棉缓冲。
板子背面设有白色隔离板和金属散热片。

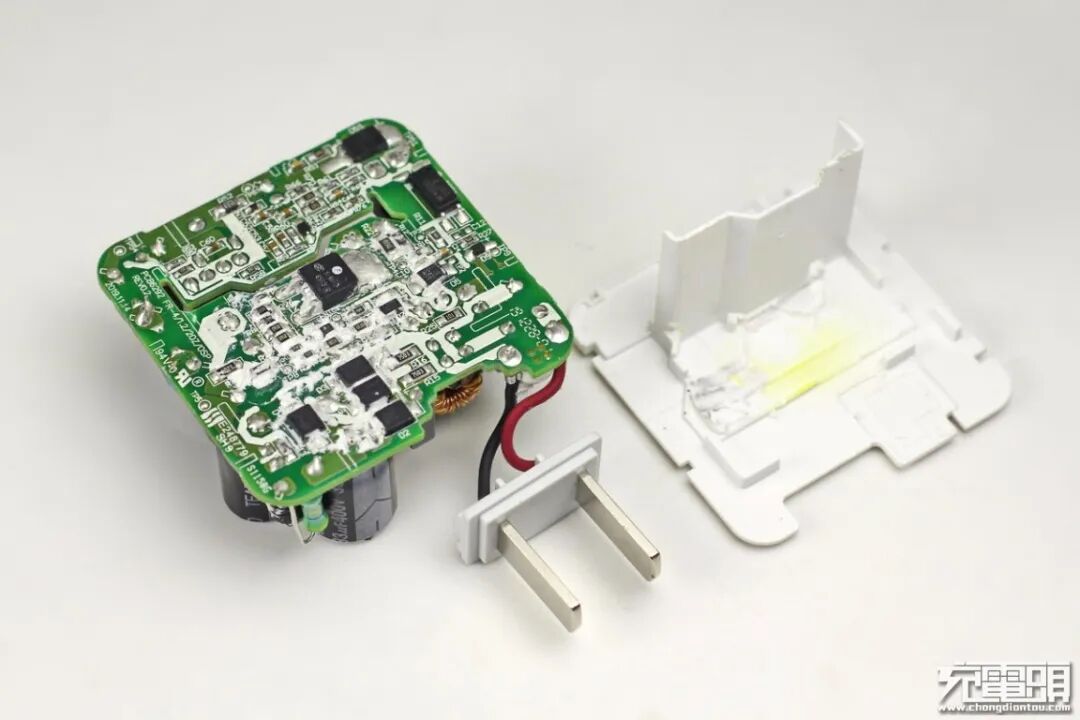

将塑料板拆下，背面芯片打胶导热。

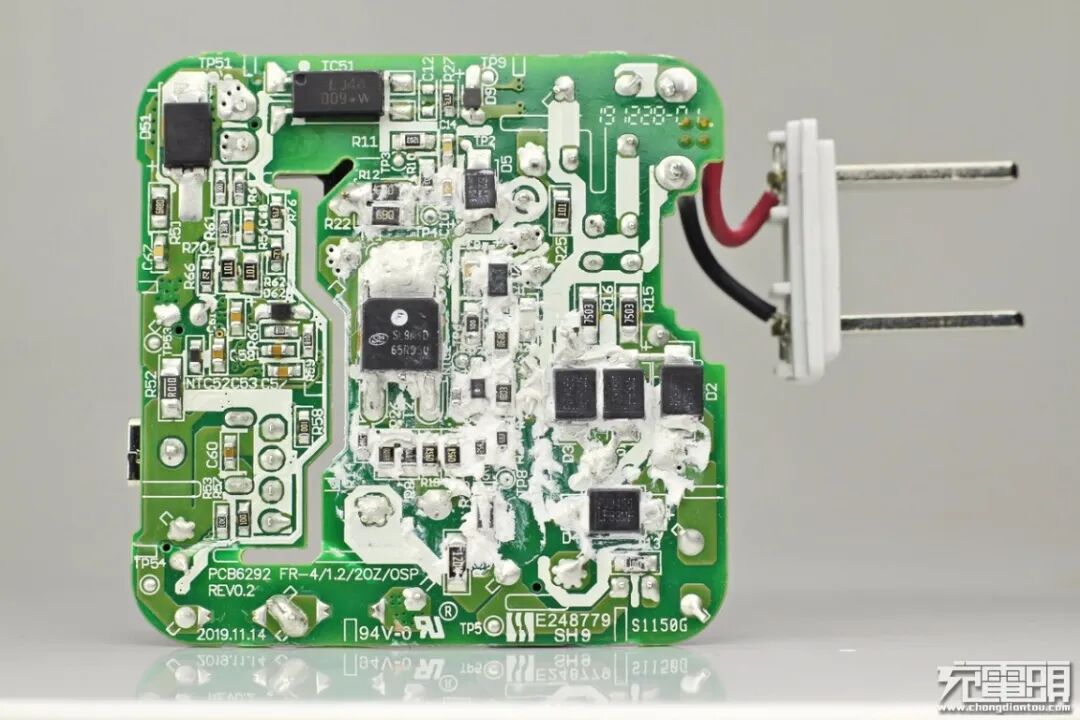

PCB板背面一览，初次级之间由镂空槽进行分界。经过对充电器电路观察分析发现，vivo 55W FlashCharge2.0闪充充电器采用了典型的开关电源宽范围输出，由协议芯片控制输出电压的架构。

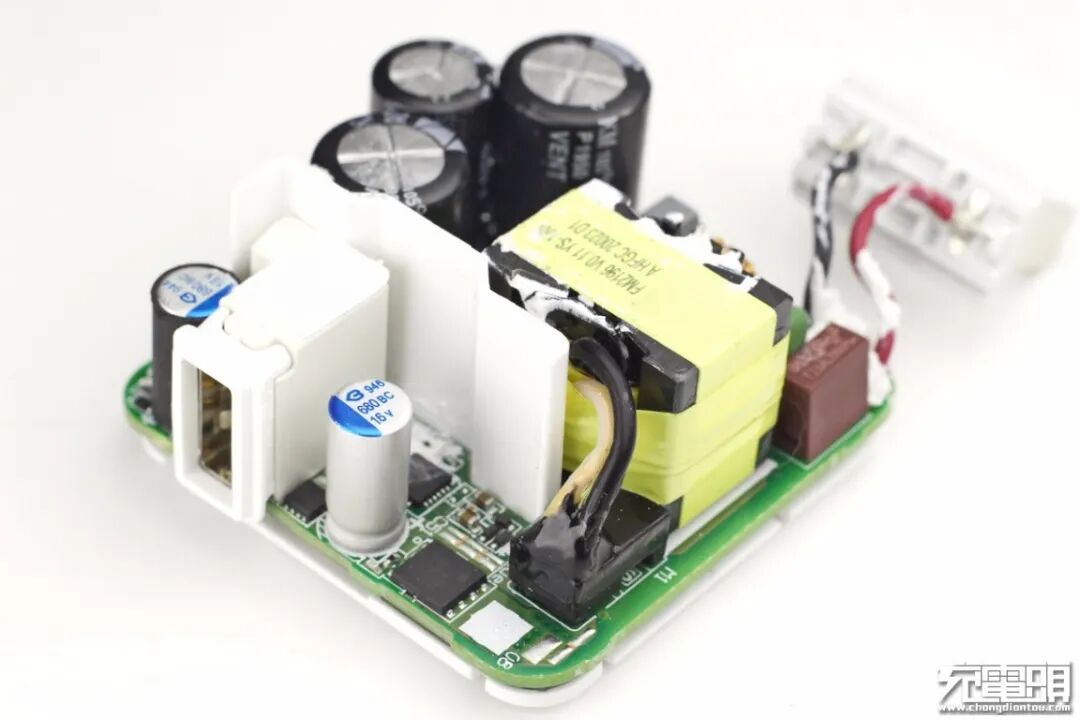

PCB板正面一览，下面我们从输入端开始一一了解各元器件的信息。

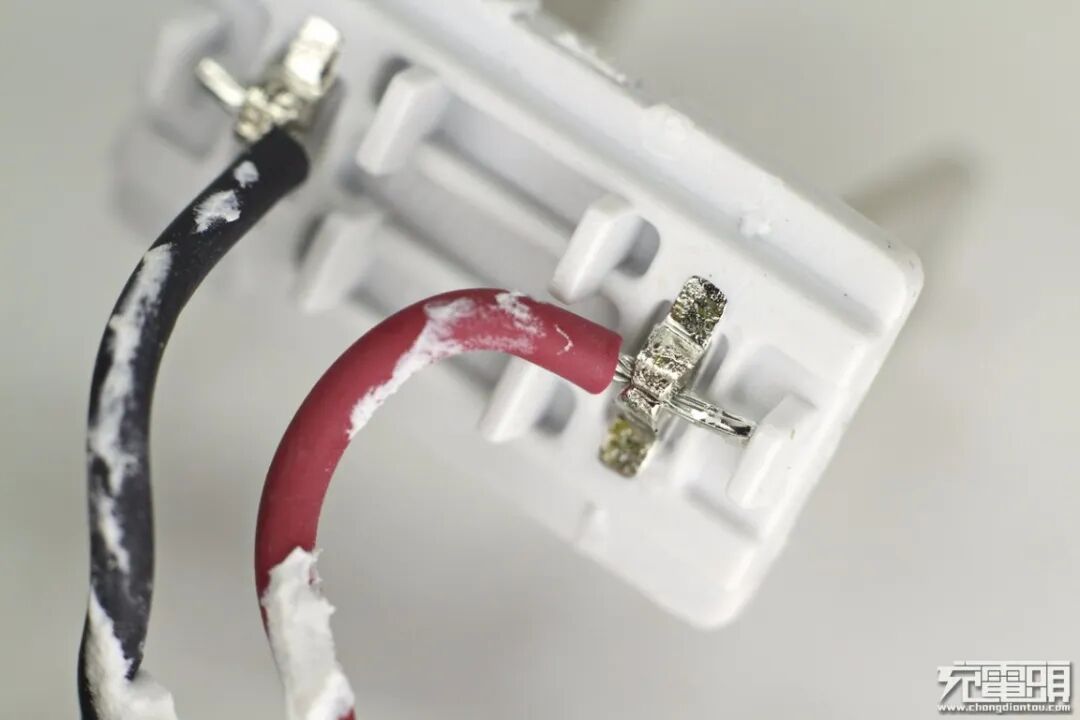

AC导线和插脚压接。
另一端使用线卡固定焊接，并且打胶绝缘。

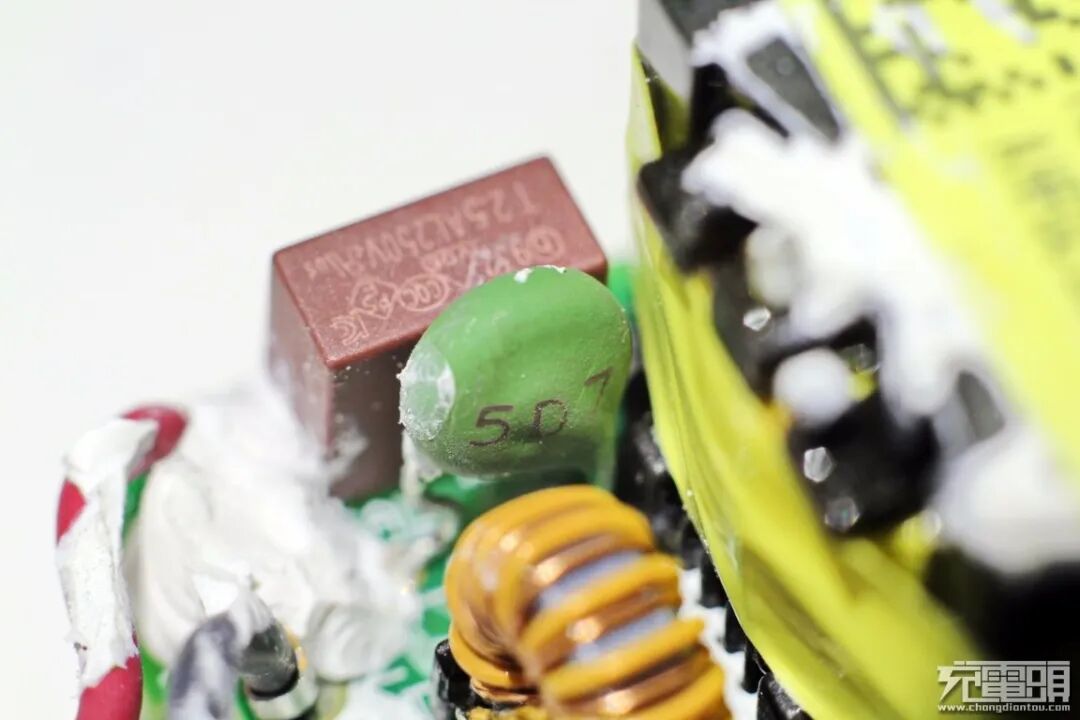

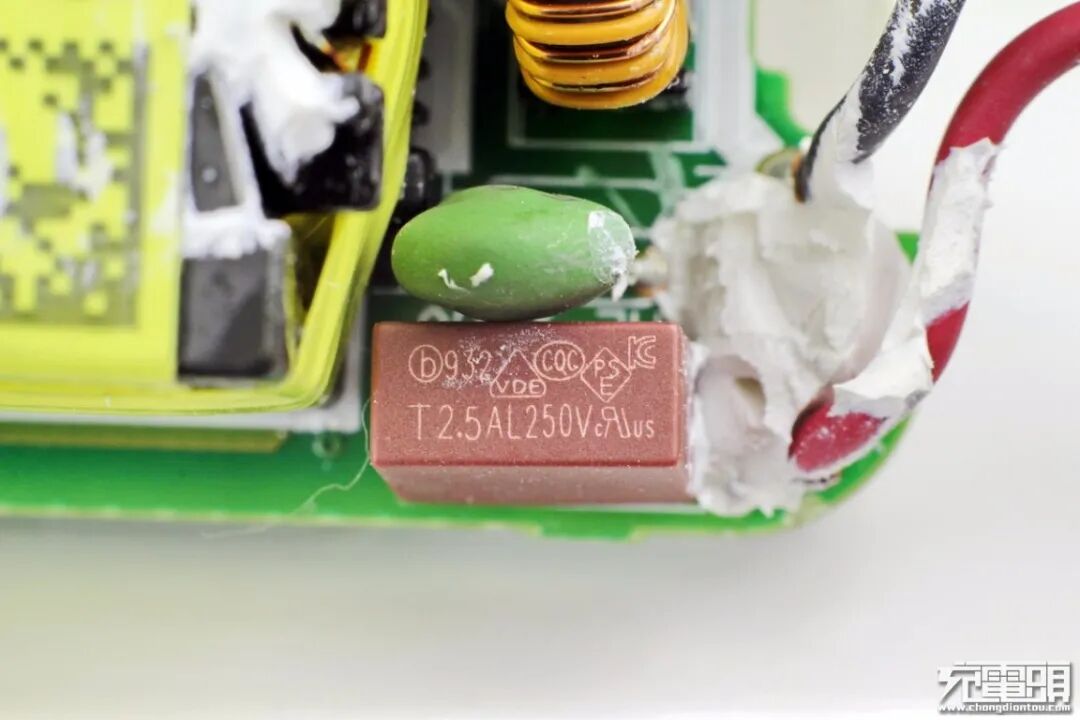

延时保险丝规格为2.5A 250V。
绿色NTC浪涌抑制电阻用于抑制上电浪涌电流。

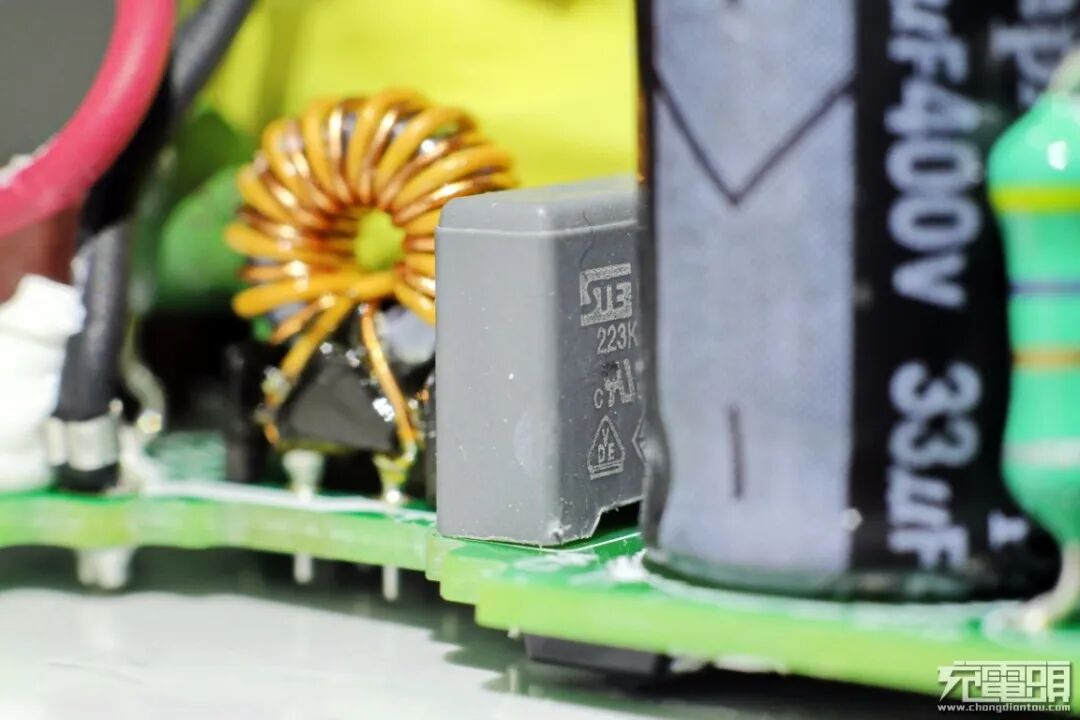

安规X电容来自STE松田电子，旁边的共模电感用于滤除EMI干扰。
整流二极管，四颗组成桥式整流。

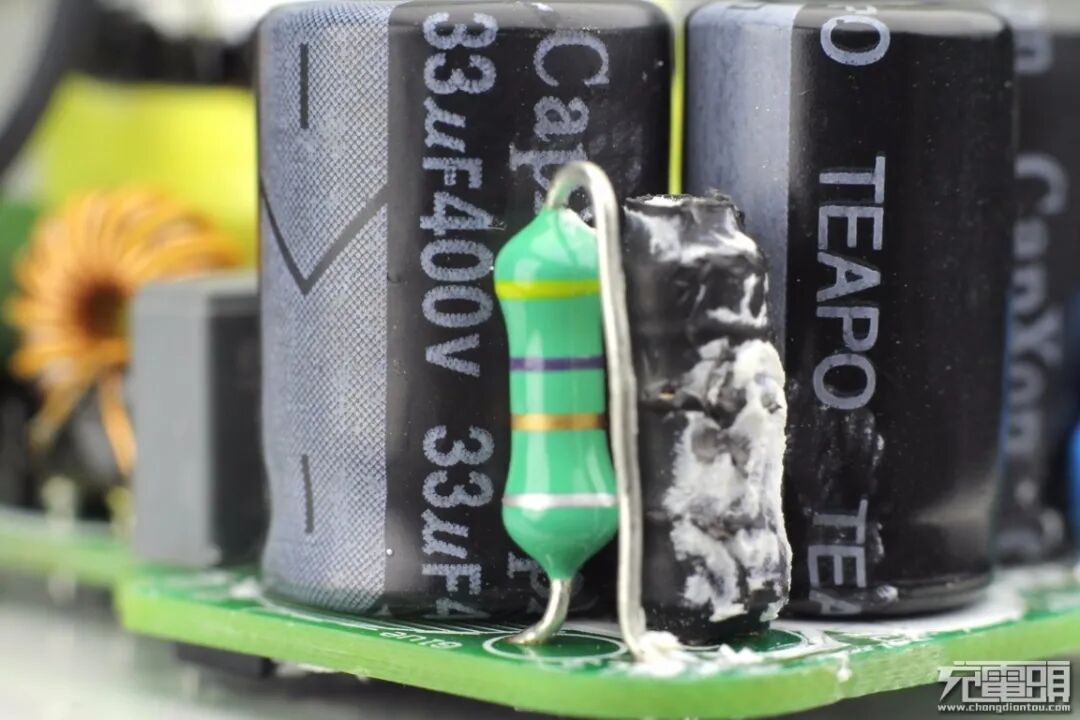

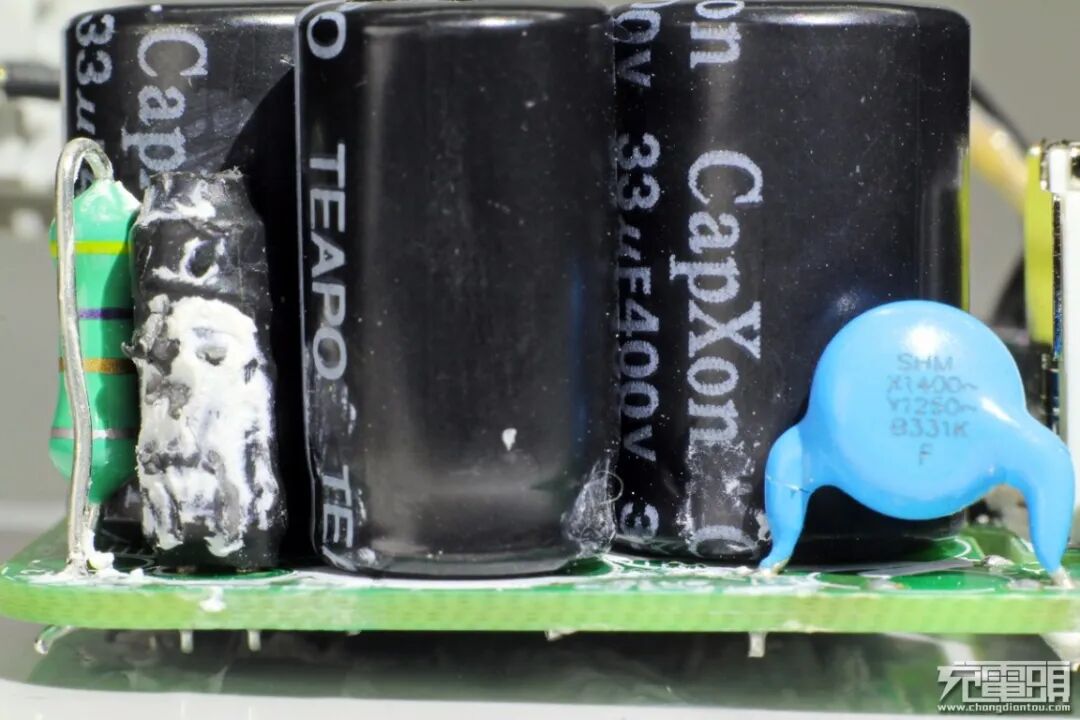

两颗高压滤波电解电容中，一颗是CapXon丰宾的，规格为400V 33μF，另一颗是TEAPO智宝的；旁边还有一颗色环电感和工字电感。
从缝隙中可以看到，TEAPO电容规格为400V 22μF。
另一颗丰宾的高压滤波电解电容规格也是400V 33μF。

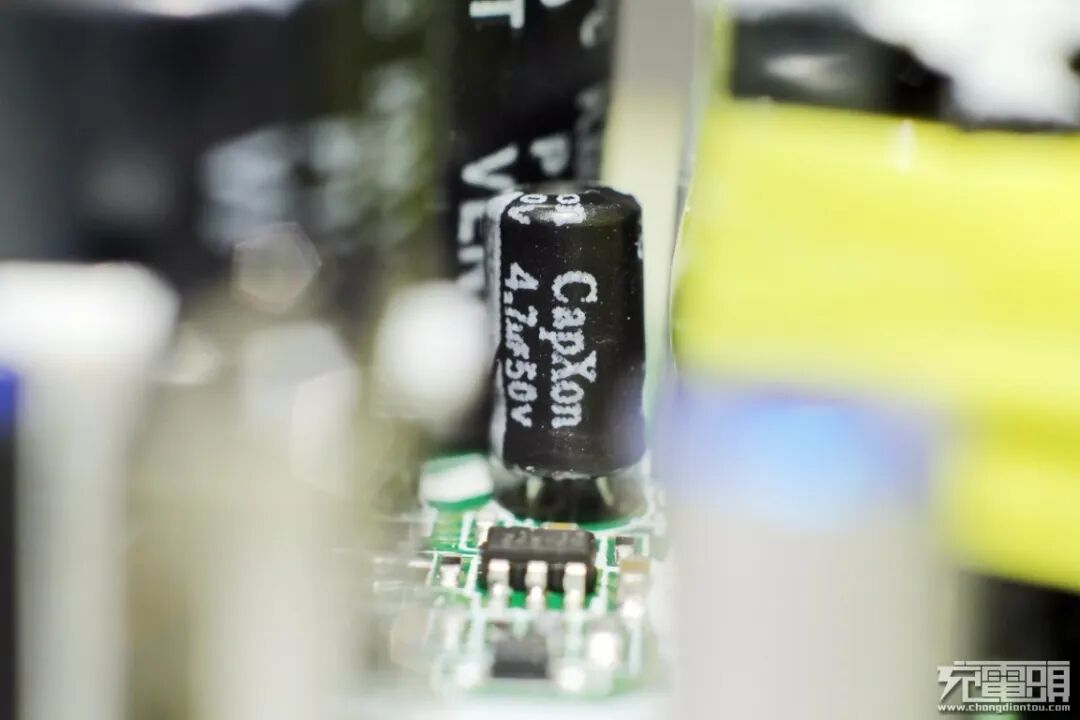

PWM主控芯片供电电容规格为50V 4.7μF。

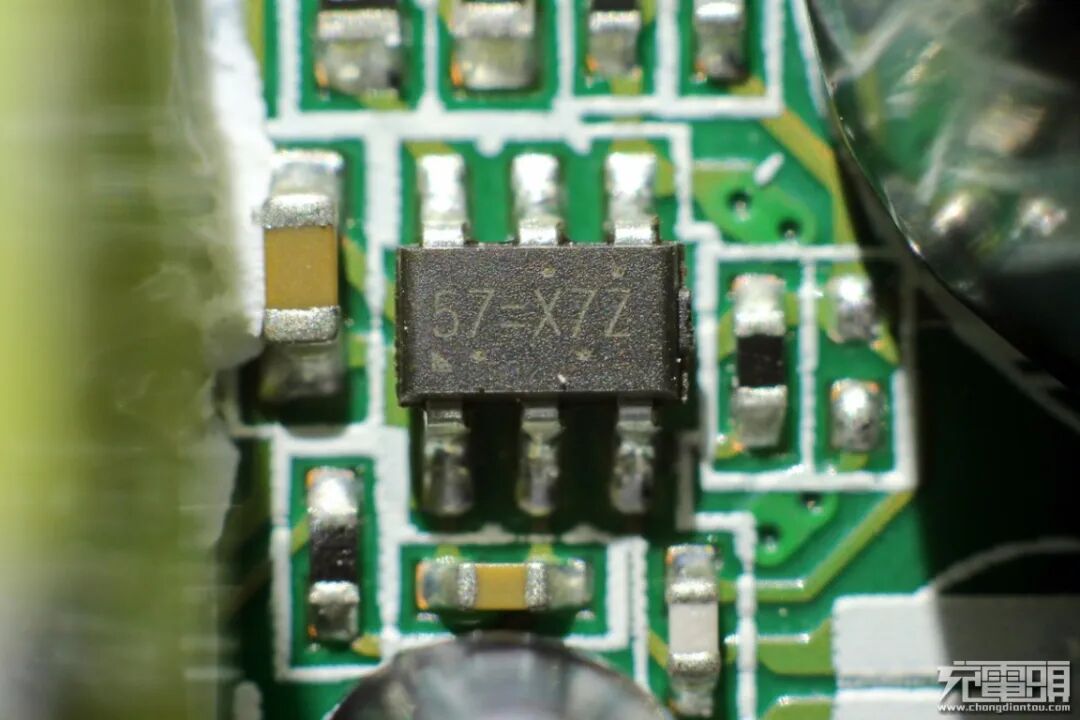

PWM主控芯片是立锜的RT7753，适用于USB PD和可编程的适配器。

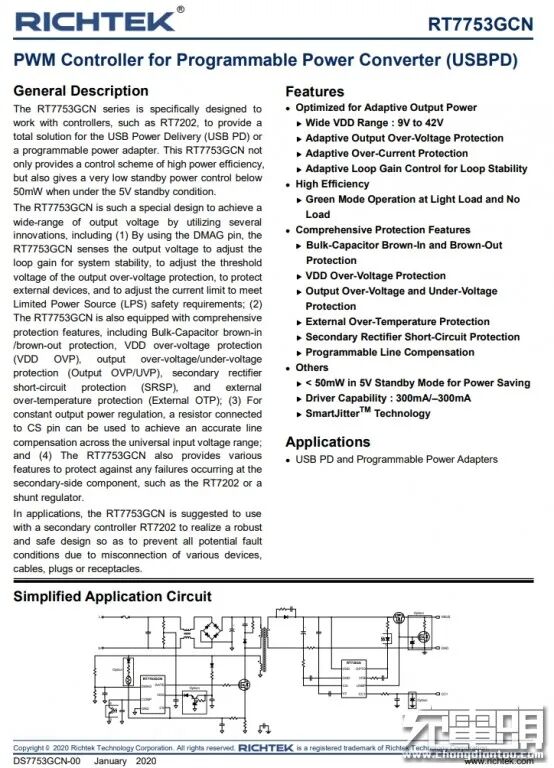

立锜RT7753详细资料。

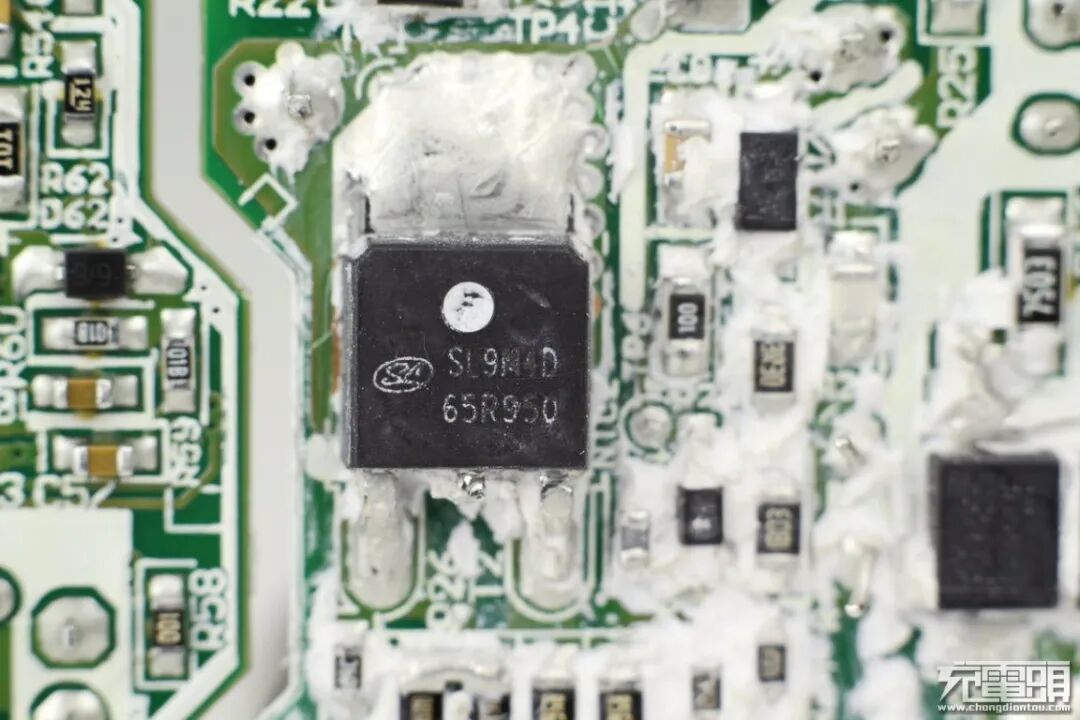

初级开关MOS采用士兰微SVF65R950CMQ，NMOS，9A，耐压650V，导阻0.85Ω。

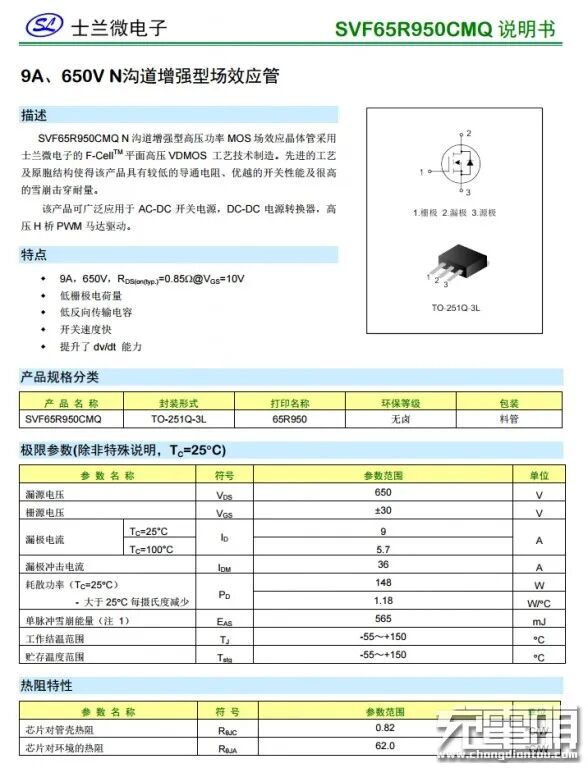

士兰微SVF65R950CMQ资料信息。

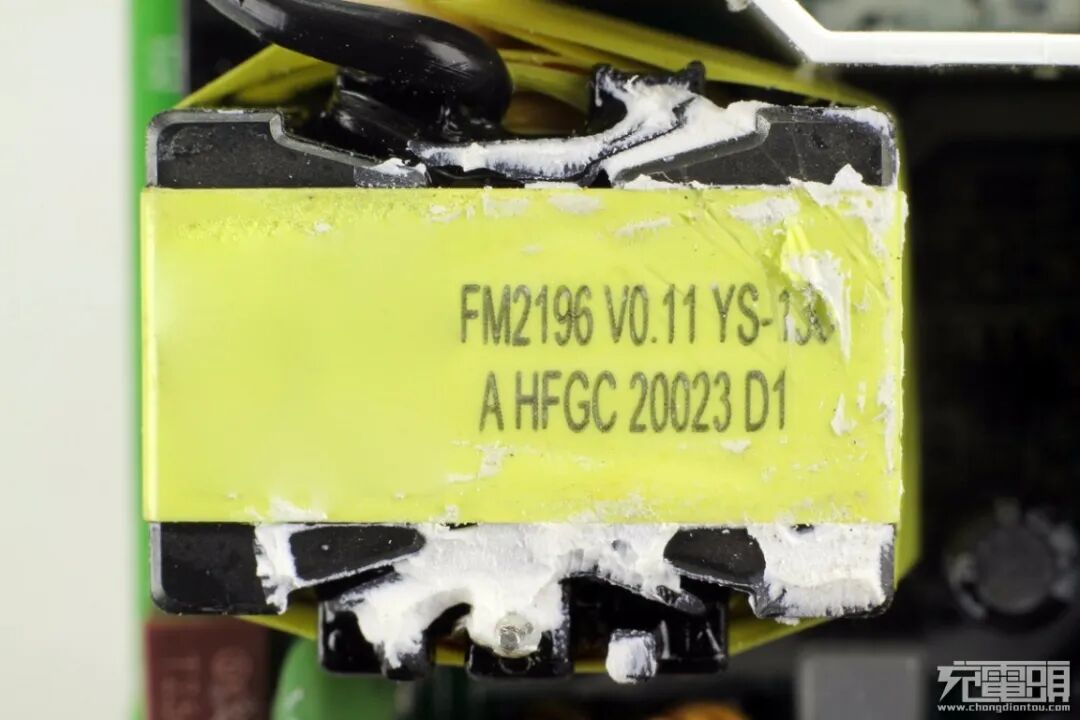

变压器特写，顶部喷码有信息。

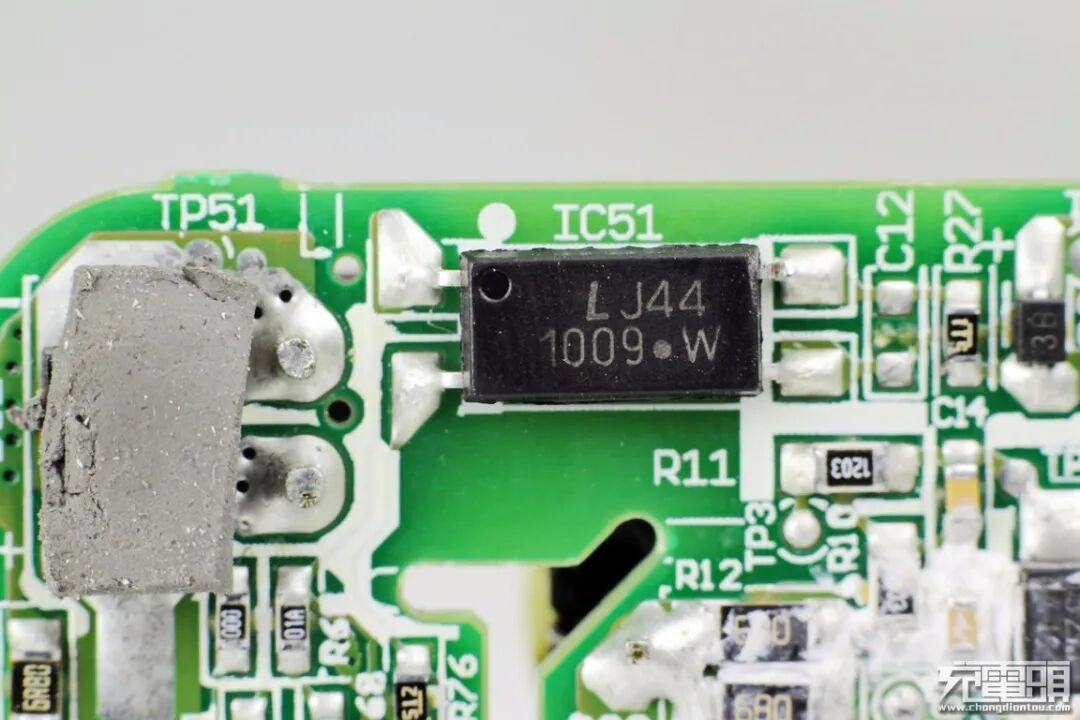

1009光耦特写，横跨在初次级之间，反馈和调节输出电压。

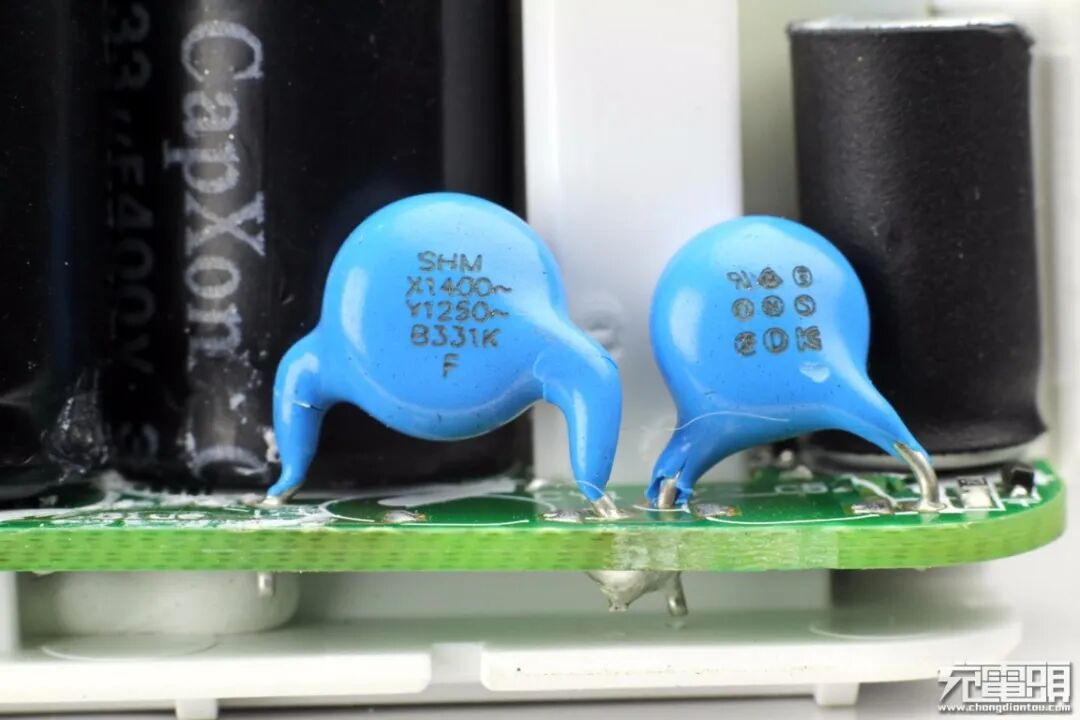

蓝色Y电容特写，两颗串联。

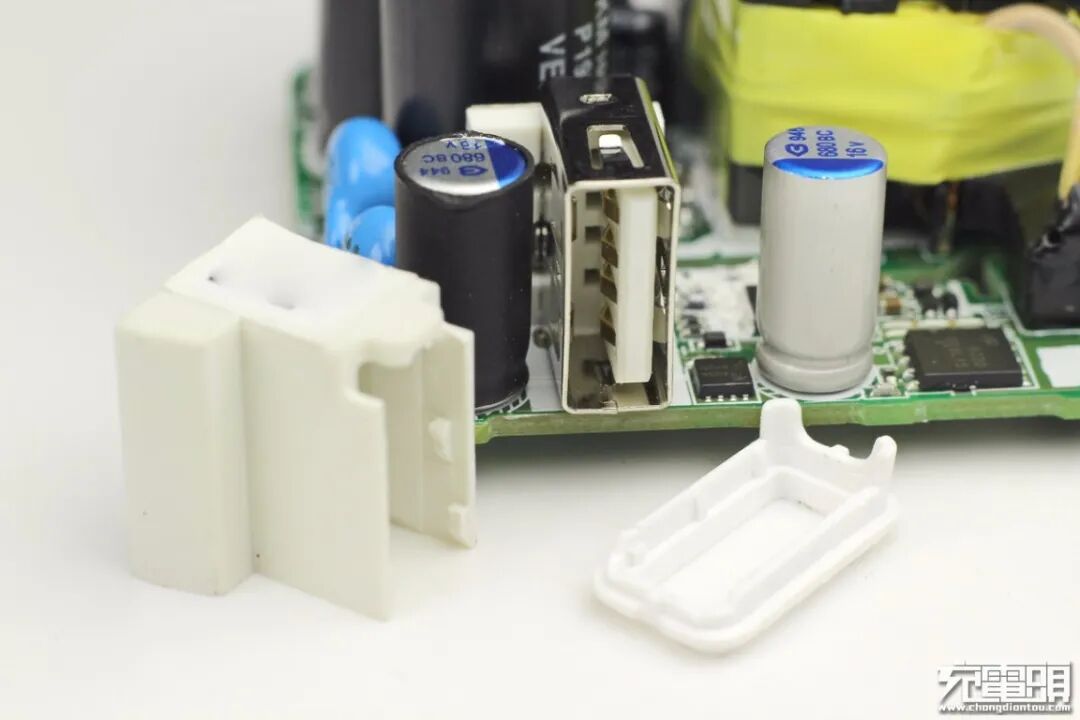

输出端一览，USB-A母座外套塑料壳，两侧各有一颗固态电容。

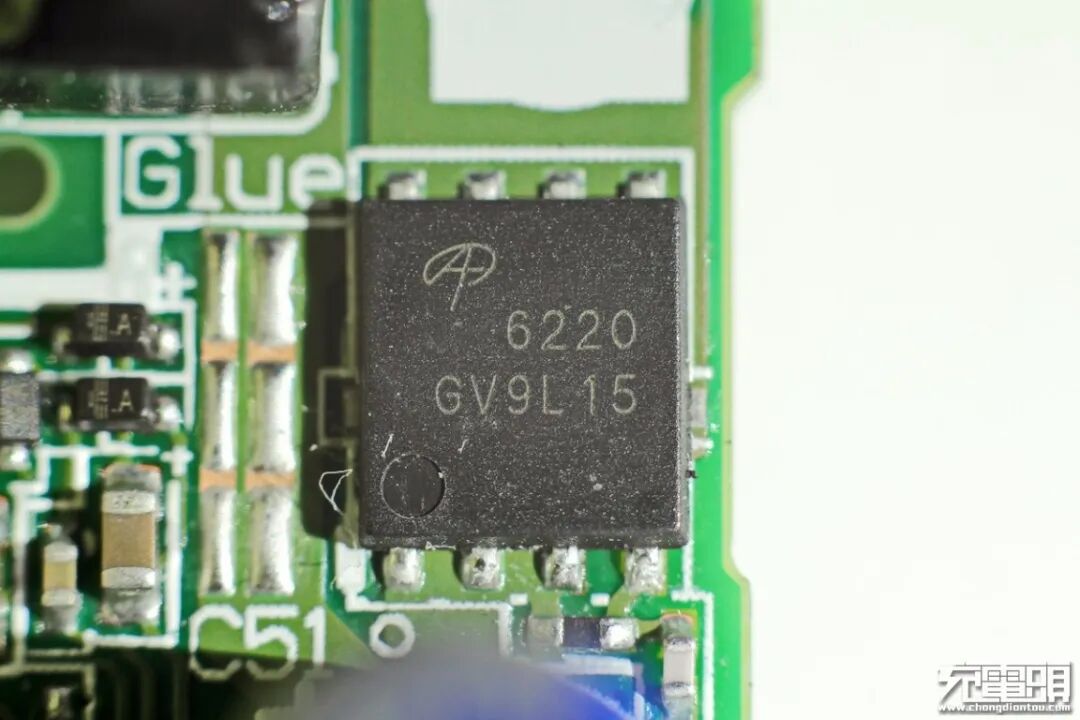

次级同步整流MOS采用AOS万代AON6220，NMOS，耐压100V。

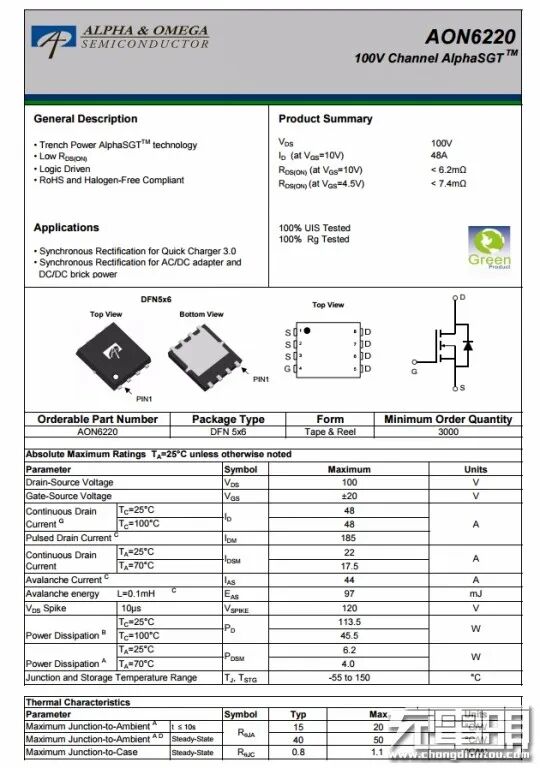

AOS AON6220资料信息。
充电头网了解到，采用万代AON6220的产品还有斯泰克100W氮化镓快充充电器、SONY索尼39W USB PD快充充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等数十款产品。

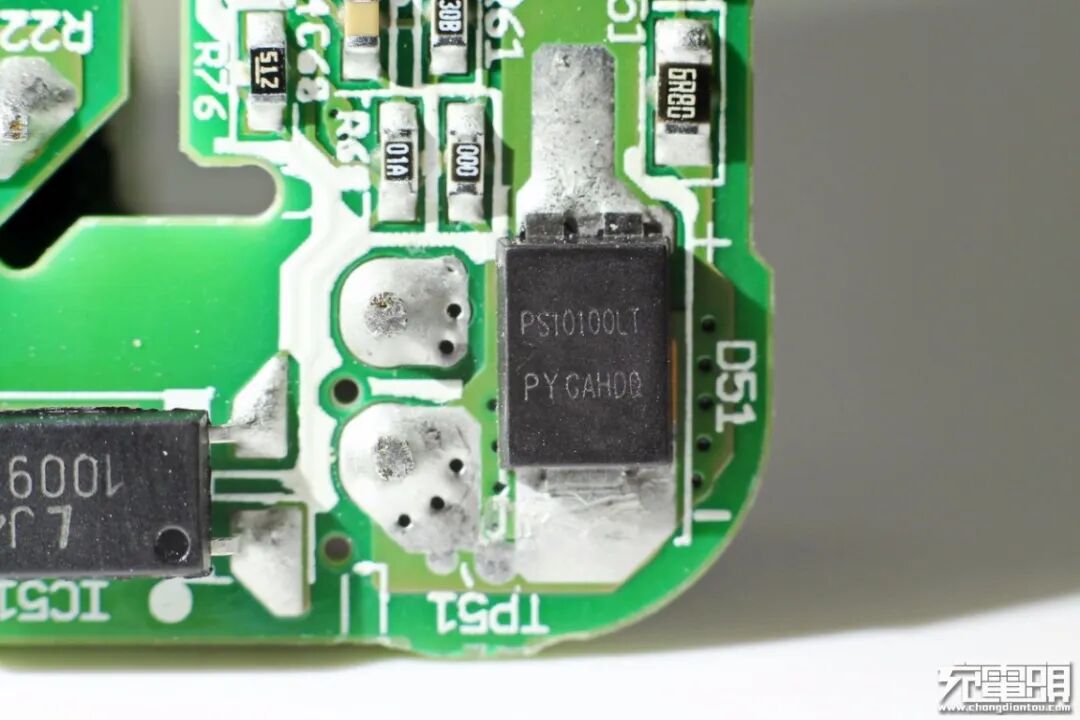

板子背面有一颗肖特基二极管与同步整流管并联，提高轻载效率。

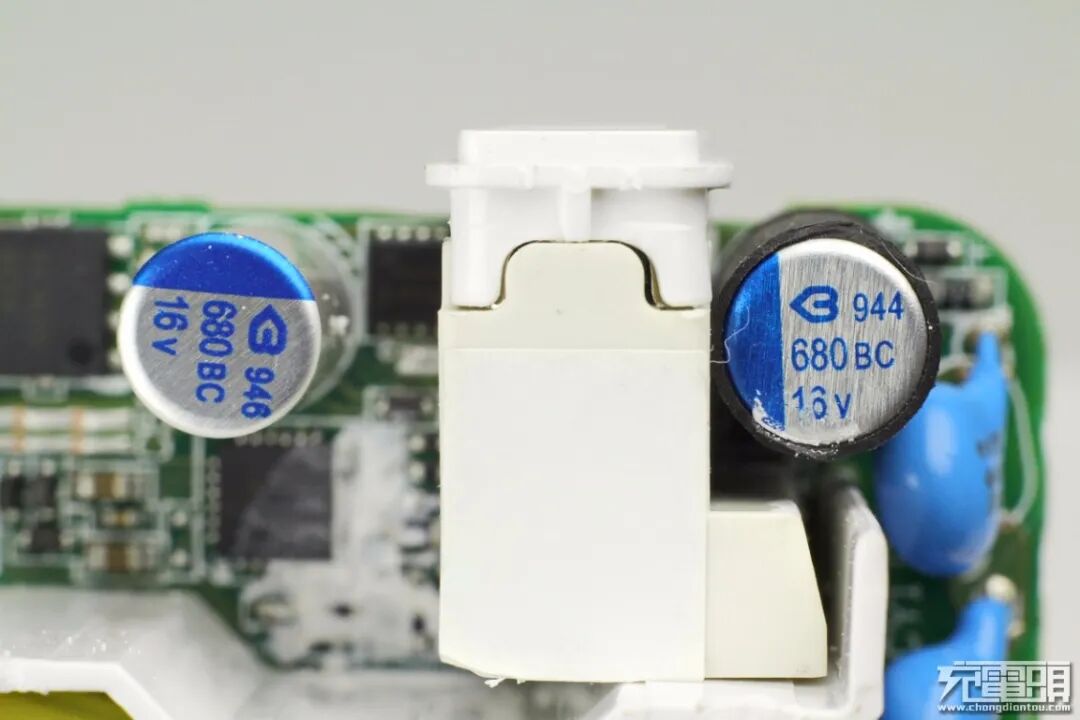

两颗输出滤波固态电容来自肇庆绿宝石，规格均为16V 680μF，其中一颗套有绝缘管。
协议芯片特写，立锜的RT7205系列，支持多种快充协议和私有协议，支持USB-C接口，内置MCU和掩膜ROM和一次性存储器，内置同步整流控制器，并且具有多种自适应的保护功能。

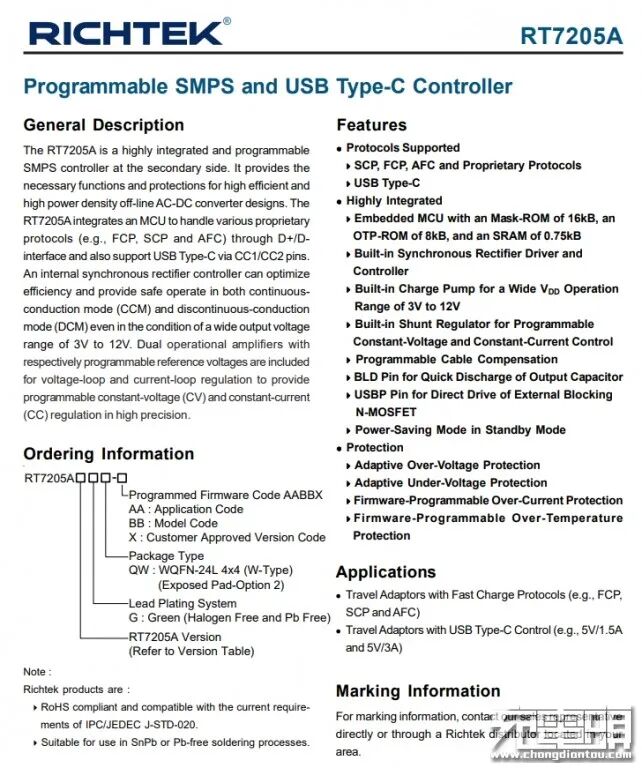

立锜RT7205详细资料。

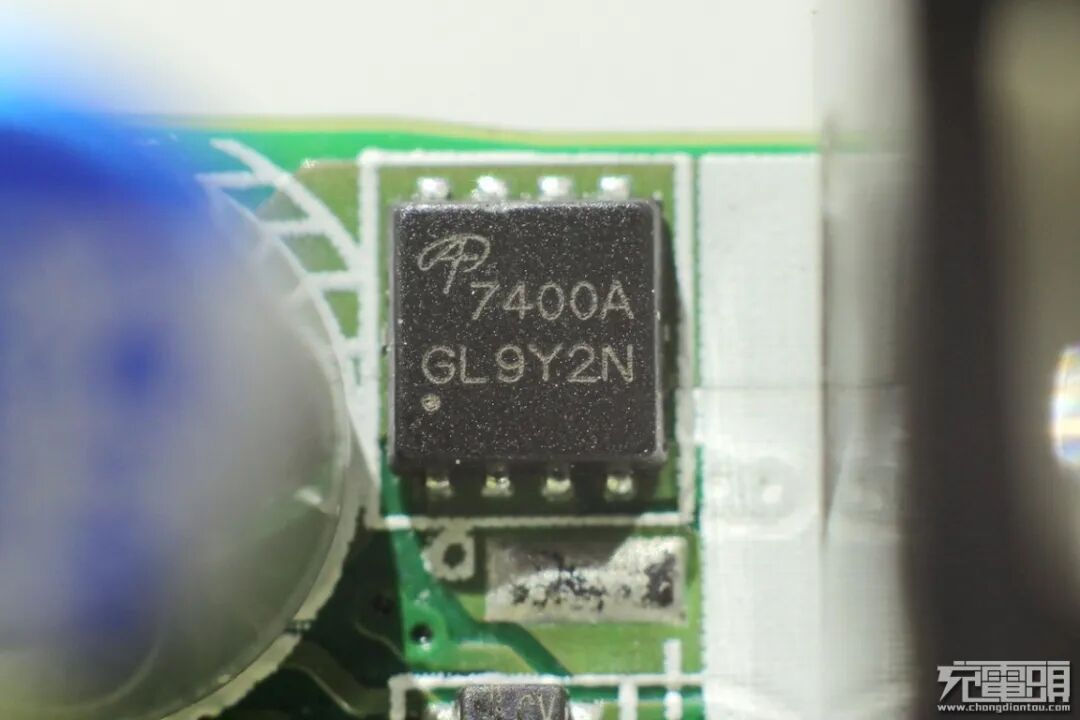

USB-A口输出VBUS开关，AOS万代AON7400A，NMOS，耐压30V。

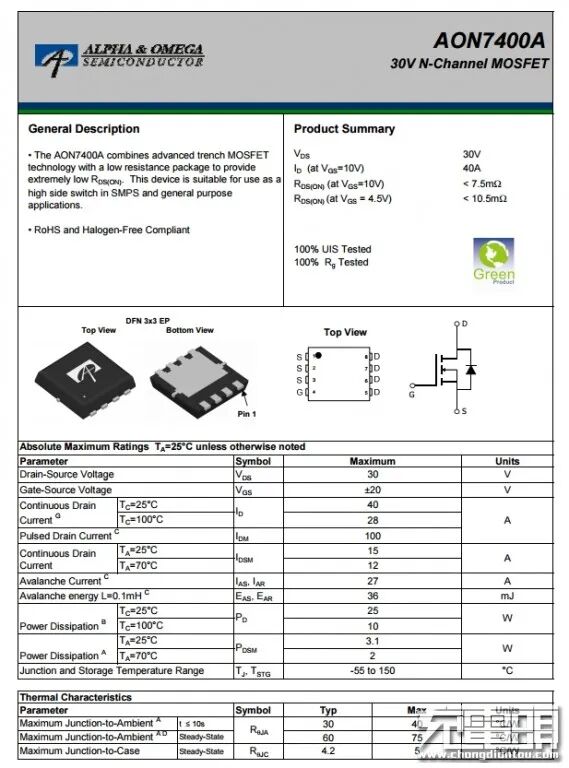

AOS AON7400A详细资料信息。
USB-A母座特写，没有特殊针脚，垂直过孔焊接。
全部拆解完毕，来张全家福。
充电头网拆解总结
vivo 55W FlashCharge2.0闪充充电器由惠州市锦湖实业发展有限公司生产，机身光滑边角圆润，输入端固定式插脚搭配两侧双翼，使用起来相当稳固。除了55W闪充，这款充电器还向下兼容vivo的11V3A 33W快充。此外充电器还支持QC快充协议，可以为其它品牌手机进行18W快充。
充电头网通过拆解了解到，这款充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。充电器内部使用立锜初次级控制器方案，AC-DC部分由立锜PWM主控芯片搭配士兰微MOS，以及次级控制器搭配万代整流MOS组成，经快充协议芯片控制输出电压。此外，充电器输入端采用丰宾及智宝电容滤波，输出采用绿宝石固态电容滤波，用料到位；初次级之间以及PCB板背面加装了一体式绝缘隔离板，并且背面还注胶和配置散热片帮助散热。
