199元香不香？米家显示器挂灯深度拆解
小米近期推出了一款网红显示器挂灯，由遥控器、底座和灯体三部分组成。相较于传统台灯，更加时尚前卫，并且挂在显示器顶部，不占用桌面空间，使桌面更加整洁。此外挂灯色温亮度可调节也是一大特点，通过连接USB线即可通电使用，让夜间办公更加轻松舒适。下面充电头网就对这款产品进行拆解，看看这款设计新颖的挂灯用料如何。
一、米家显示器挂灯外观
包装盒顶面设计有俯视视角的产品使用场景图，挂灯挂在显示器顶部；此外对角处还分别有MJ logo和米家显示器挂灯产品名称。
包装盒底部印有产品使用场景图以及相关参数信息
型号：MJGJD01YL
工作温度：-10℃-40℃
工作湿度：0%-85%RH
色温范围：2700-6500K
光通量：270lm@3900K
显色指数：Ra90
额定输入：5V1A
额定功率：5W（80 x 0.2W/LED模块）
无线连接：2.4GHz
灯体尺寸：Φ23*448mm
遥控器尺寸：Φ66.5*34mm
委托方：小米通讯技术有限公司
制造商：青岛亿联客信息技术有限公司（小米生态链企业）
背面印有色温调节、亮度调节、遥控器控制和角度可调四大特性标识。

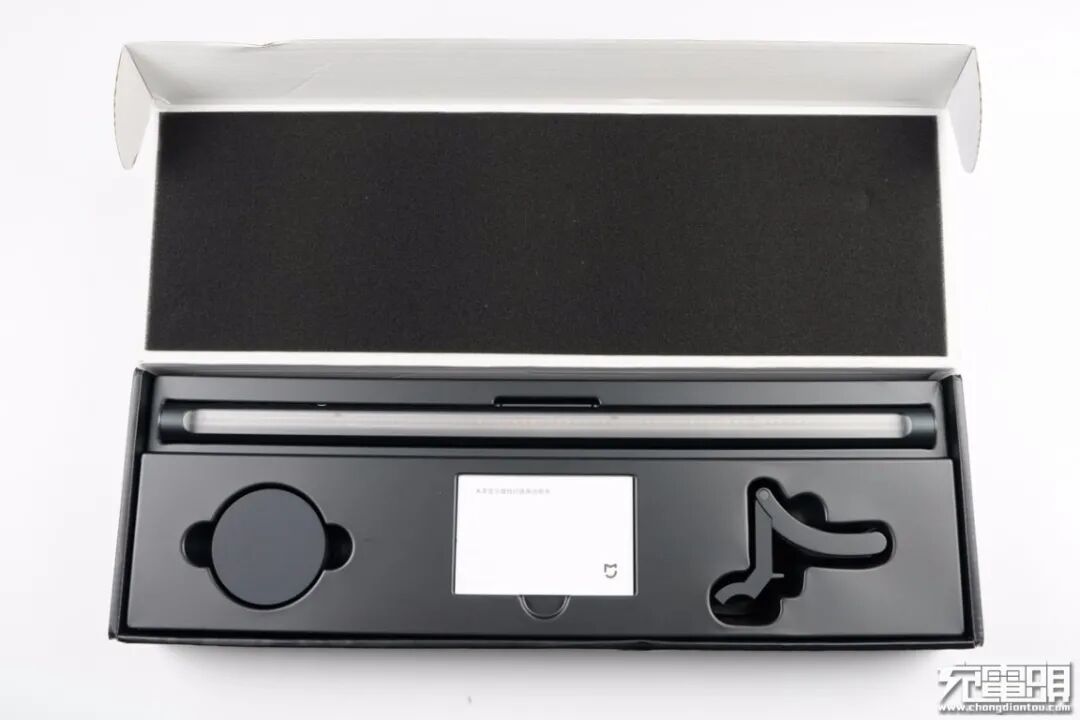

打开包装盒，内部使用塑料盒对遥控器、底座和灯体进行固定，顶盖上还贴有泡棉进行保护。

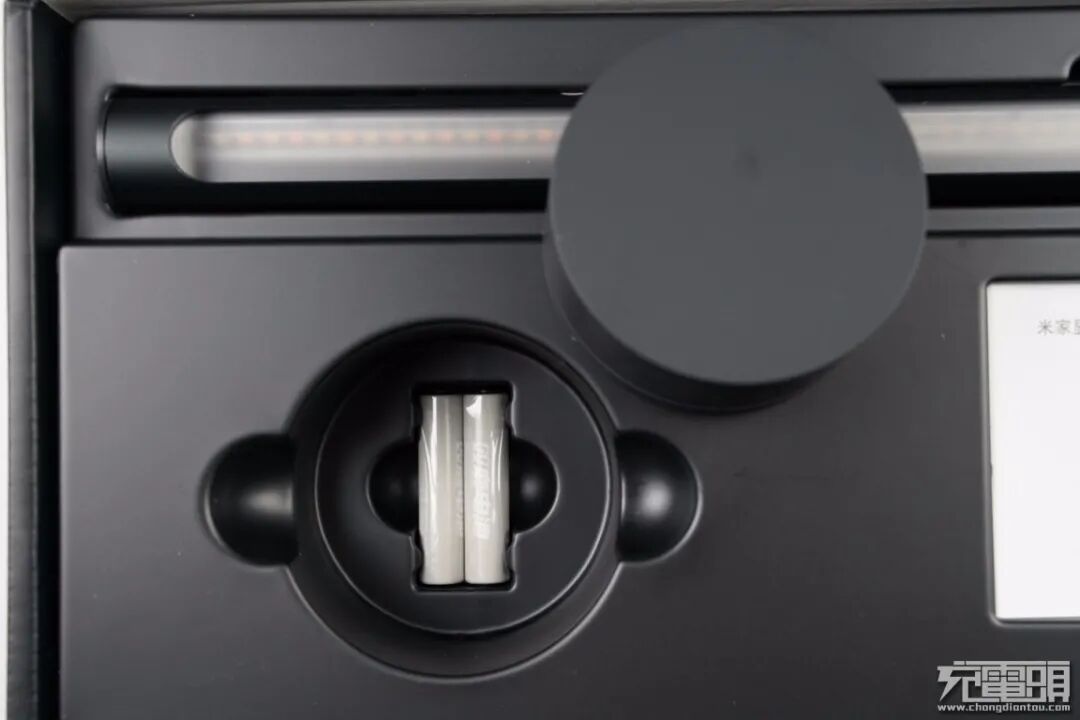

圆槽下面还设有电池槽，两侧是小凹槽设计，方便用户将遥控器和电池取出。

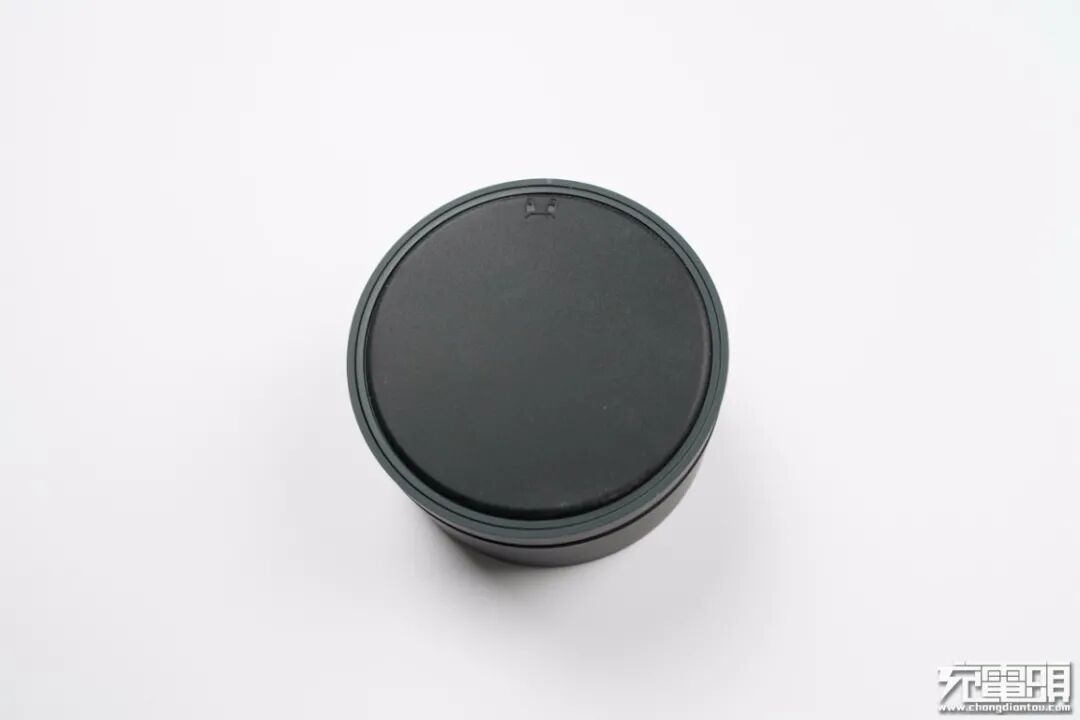

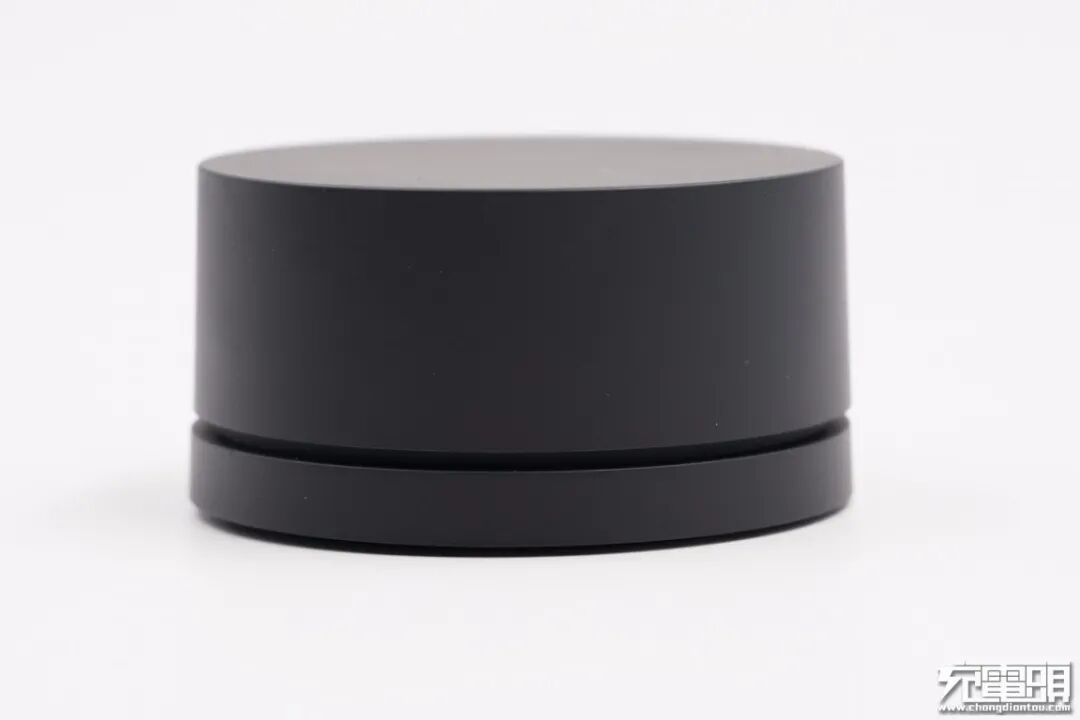

遥控器圆柱体造型设计，塑料机身壳表面哑光处理，具有类肤手感。结构上采用上下分层设计，内部由转轴连接，使得遥控器可按压和进行旋转，分别实现开关和亮度色温调节。
后盖上贴有防滑垫，具有皮质手感，可增大与桌面的摩擦力，防止遥控器打滑。
中间是数据线槽，放有一根USB-A to USB-C数据线和使用说明书。

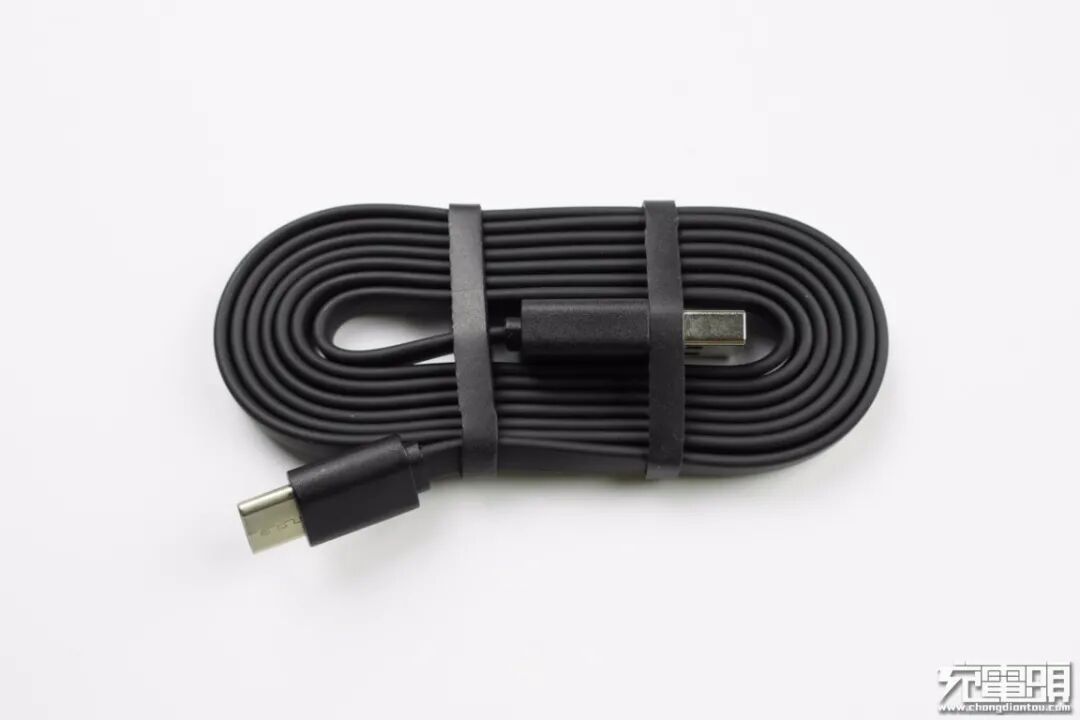

数据线使用两个橡胶圈捆扎整理，线身扁平设计，线头外壳磨砂处理方便插拔使用，经测量线长125cm。
底座整体采用类似V字形造型设计，两部分机身分别采用塑料和金属材质设计，净重约为341g。塑料机身上设计有固定条和磁吸连灯U型槽。
两部分机身由转轴连接，可张开40°角，方便底座进行调整，获得最佳照明角度。
U型槽特写，设计有契合灯体的弧状磁铁，中间是两个电源触点。

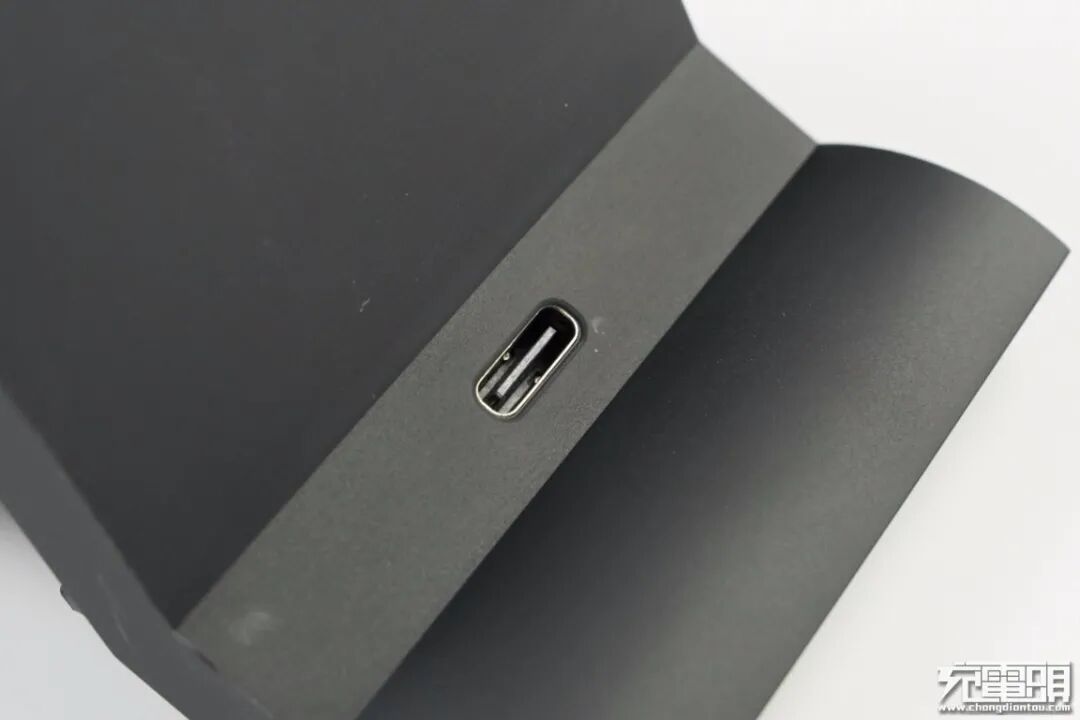

背面设有一个USB-C接口，搭配附带的数据线进行使用，给灯体供电。

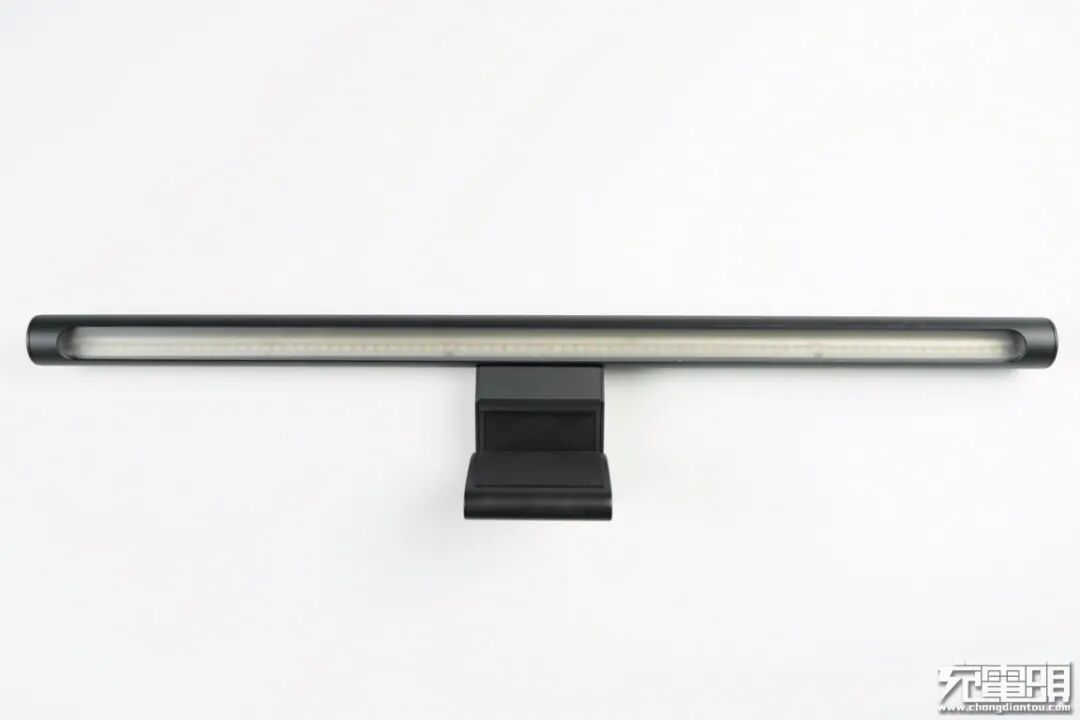

灯体圆柱造型设计，支持最大25°调节范围。机身壳采用金属材质帮助散热，并且耐用不易损坏。

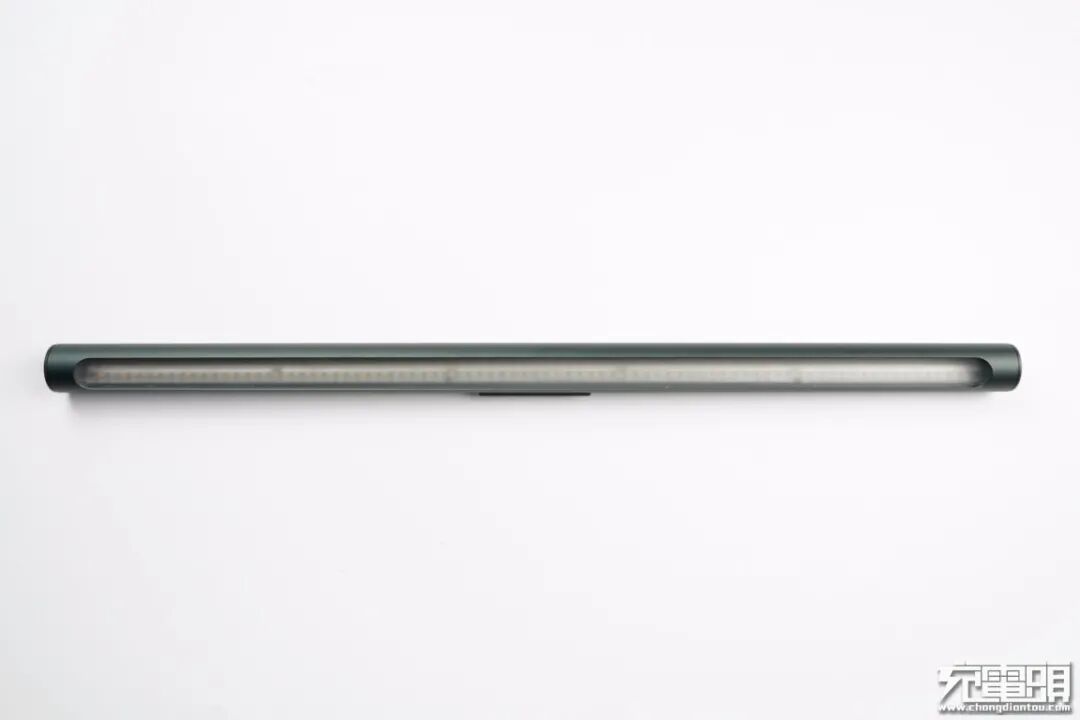

开槽处设有柔光板，用来防尘和均匀光线。

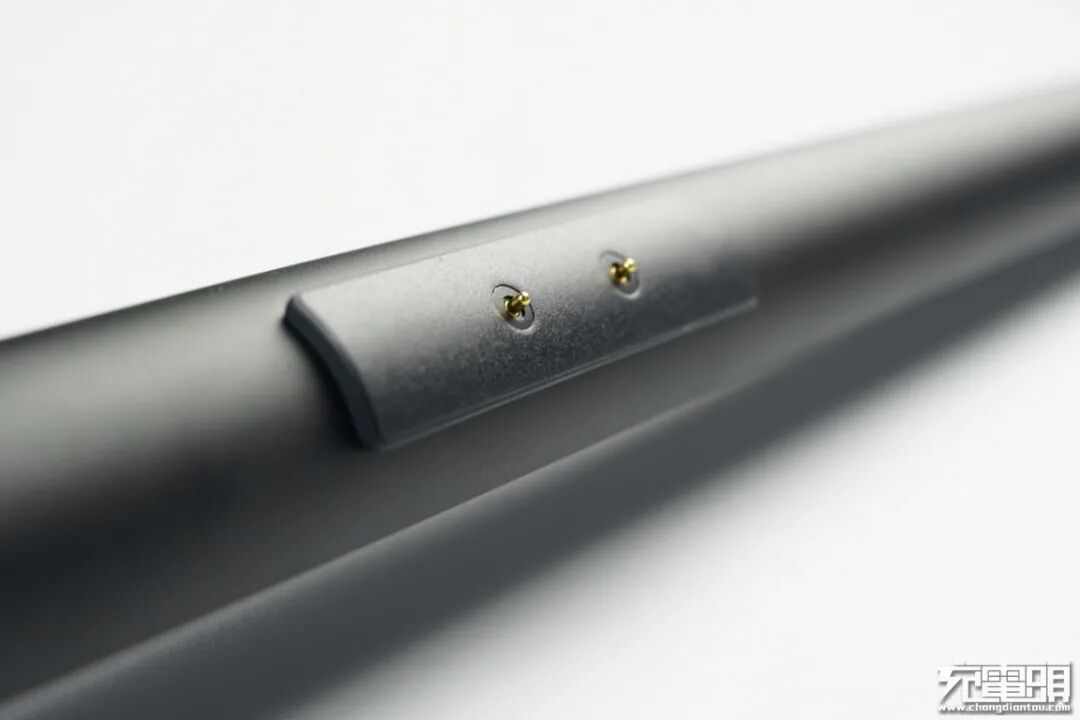

背面中心设有磁铁和通电针脚。
机身一端印有米家logo和型号功率等参数信息。

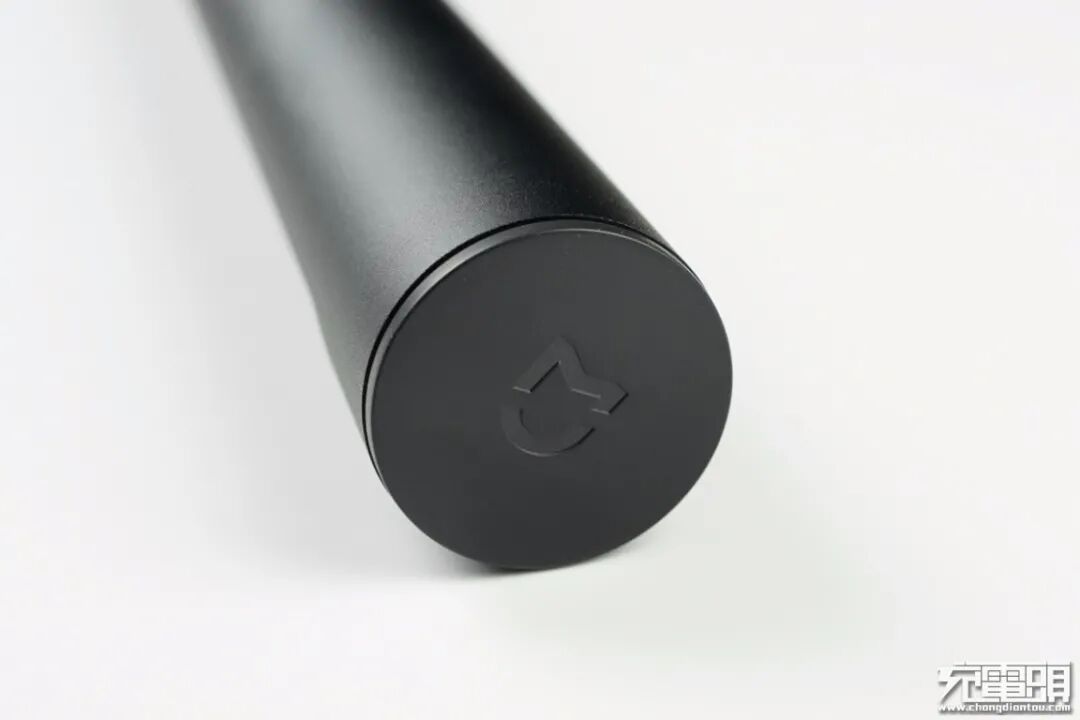

端头也有米家MJ logo。
将底座固定在显示屏上端后即可使用，拆装和调节都十分方便。
二、米家显示器挂灯拆解

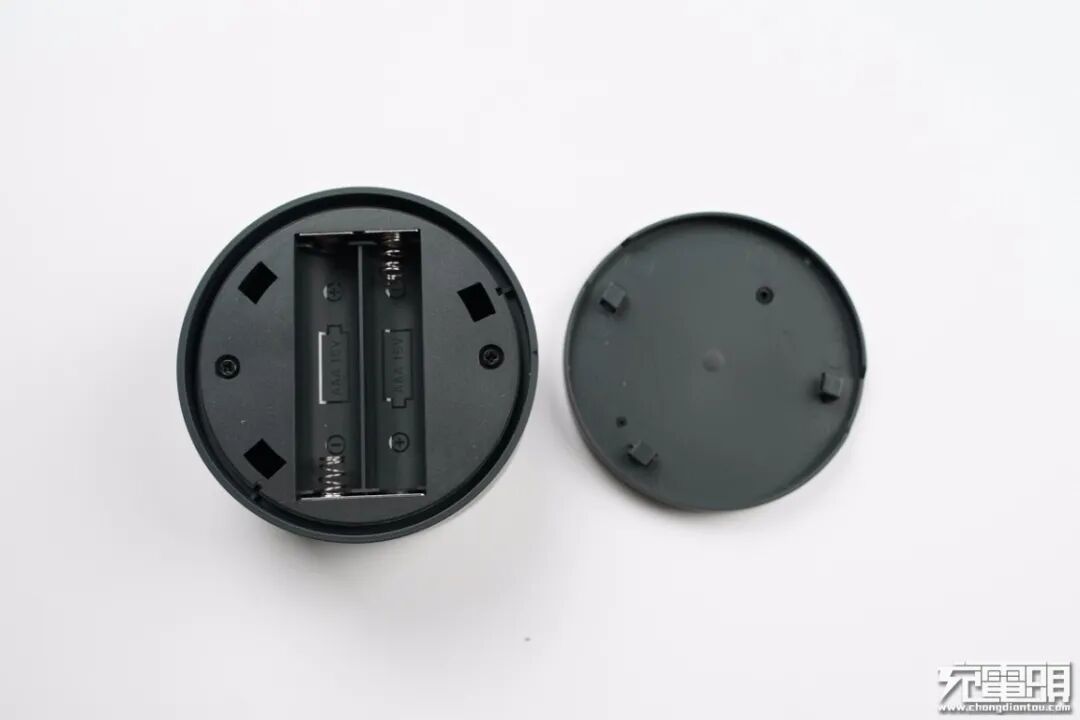

遥控器后盖边缘设有卡扣，旋转式固定。内部设有电池槽，两侧使用螺丝固定。
此外底部还设有两块配重铁，增加机身重量和降低重心，稳定遥控器。

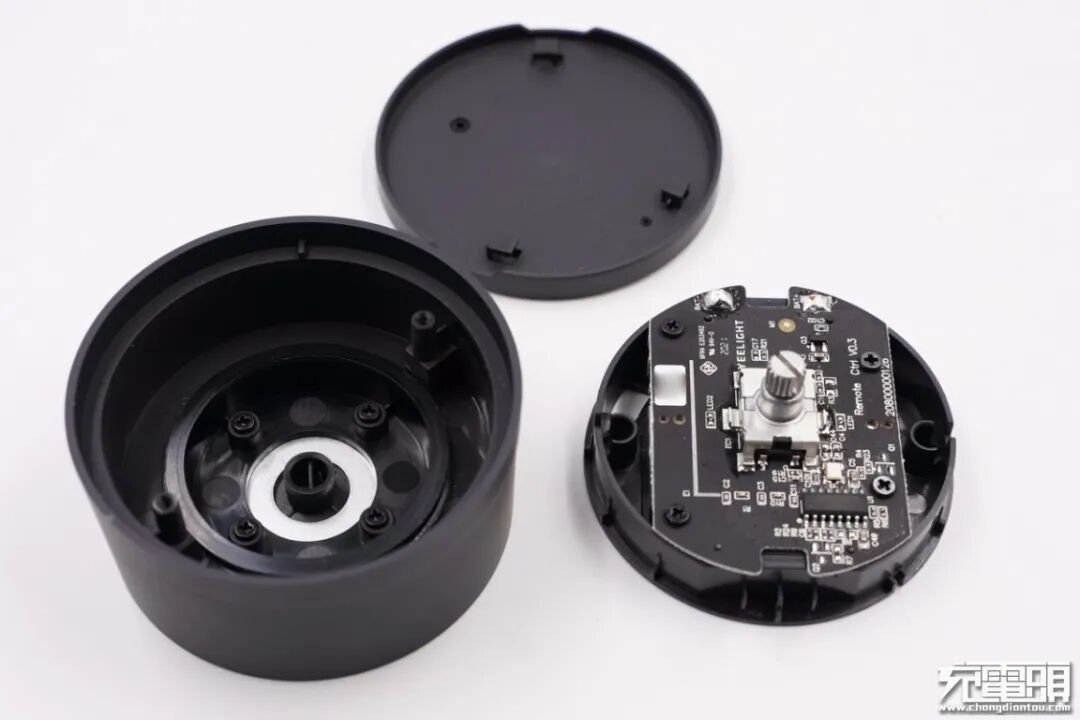

PCB板使用螺丝固定在内部的框架上。

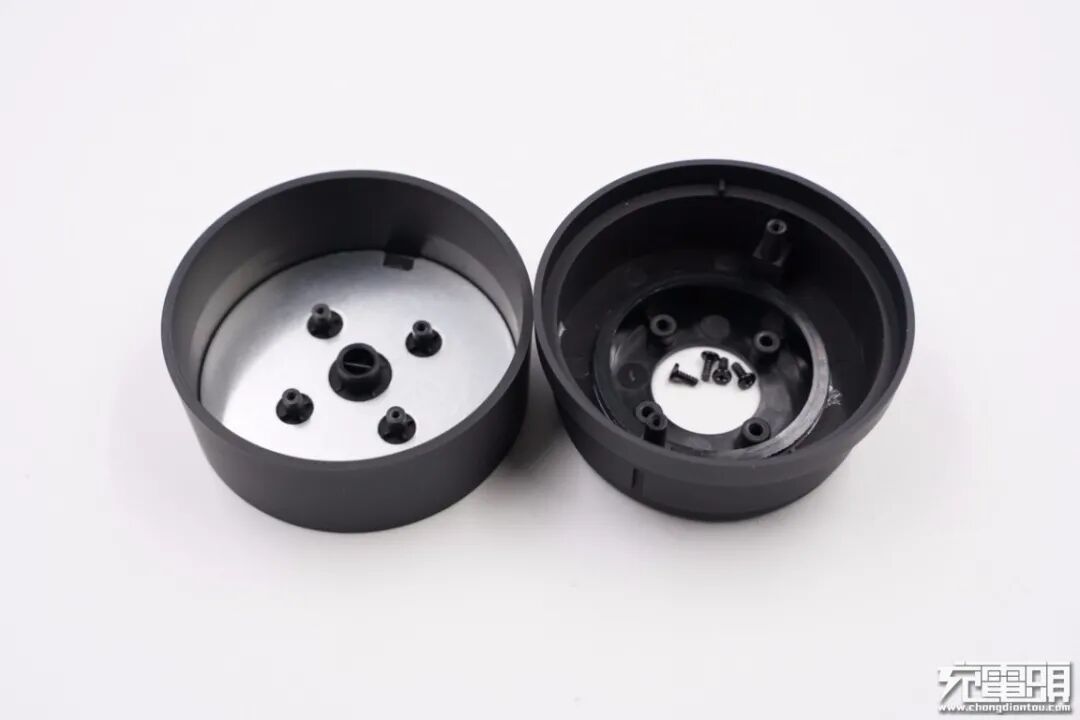

上顶盖也设有配重的金属铁板。

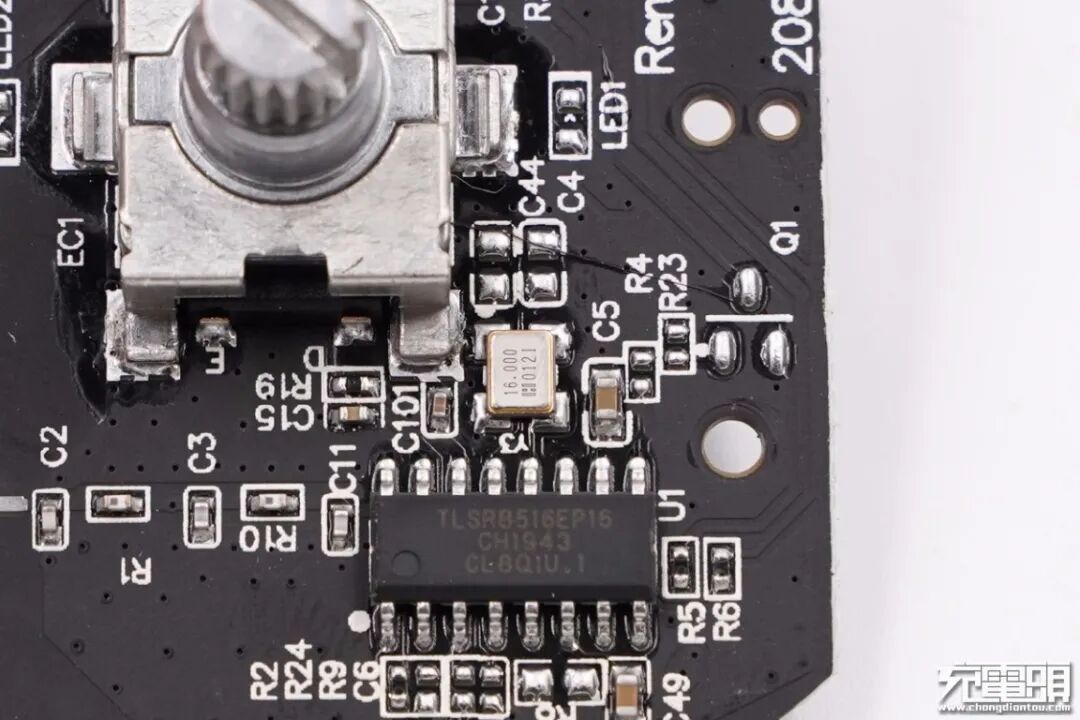

PCB板正面一览，中心旋转编码器转轴齿轮状设计，中间设有固定槽。
泰凌TLSR8516，这是一款高度集成、低功耗的无线鼠标/USB dongle芯片，芯片内预装了鼠标/dongle的固件程序。完全符合RoHS标准，100%不含铅，用于控制信号传输。

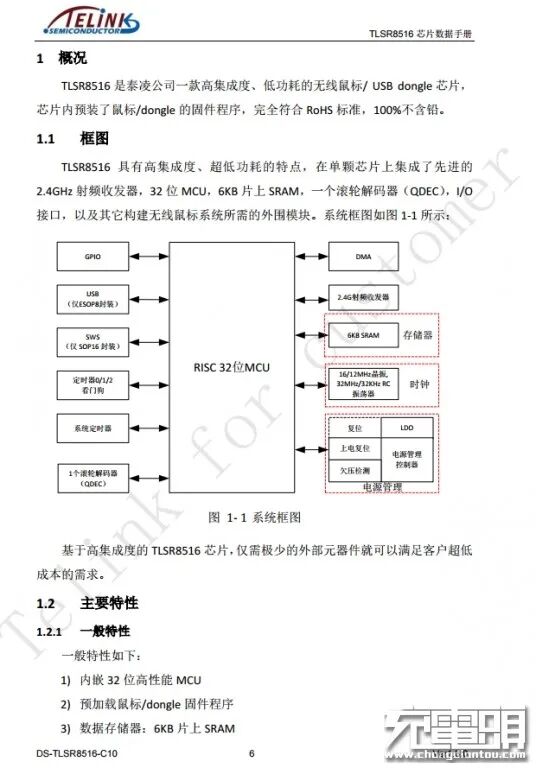

泰凌TLSR8516。
旁边是一颗16.000MHz晶振。
板子背面一览，没有焊接元器件，控制器电路比较简单。

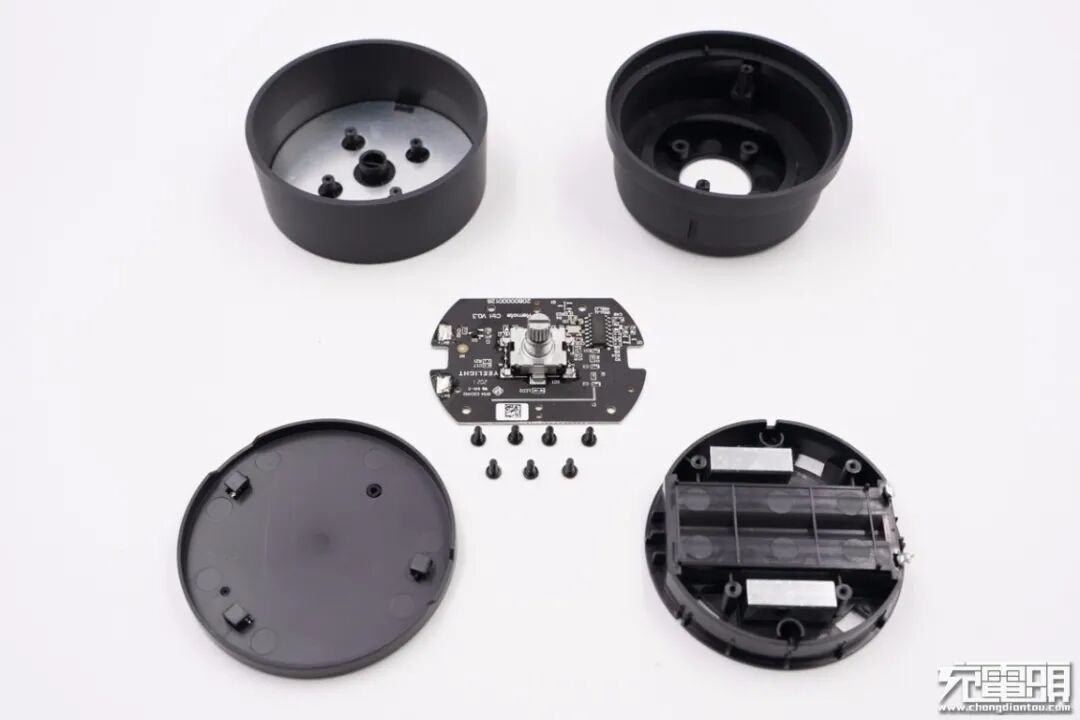

遥控器拆开整体一览。

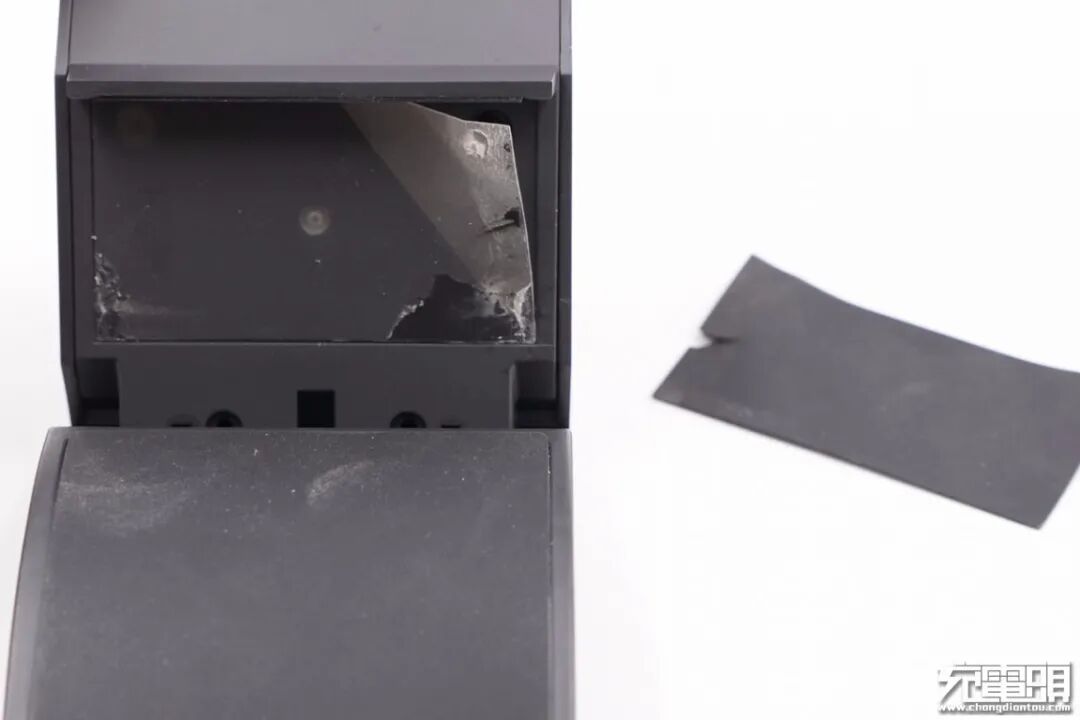

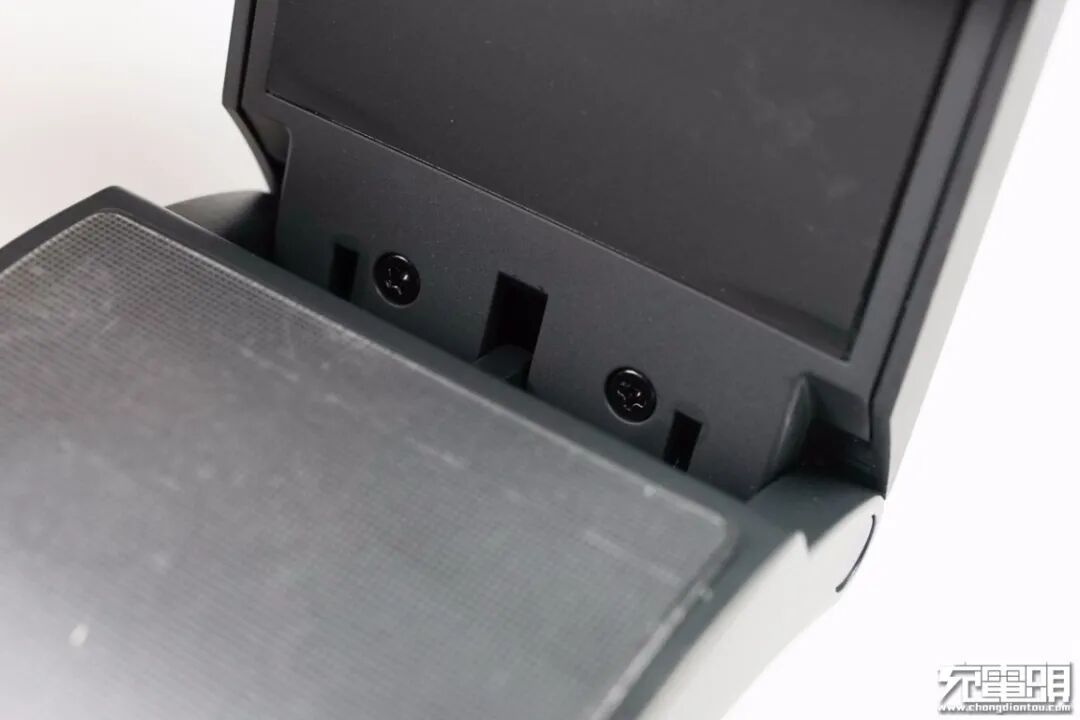

底座塑料机身内侧贴有防滑保护垫，垫子下面是一块塑料膜；机身壳使用螺丝固定封装。

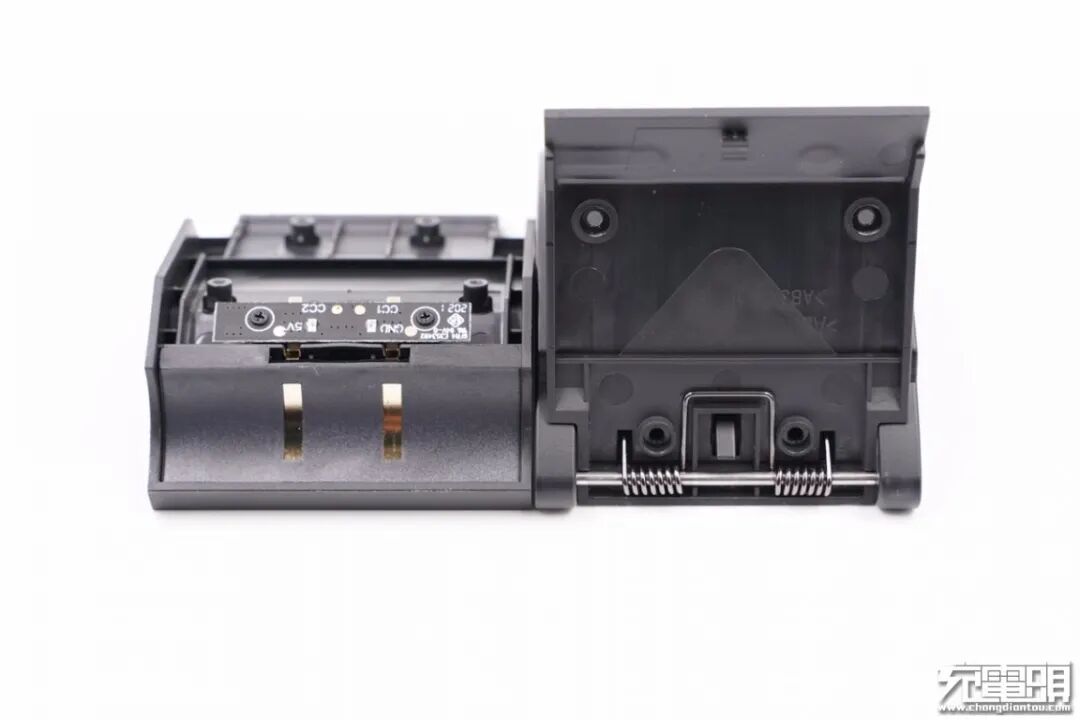

拆掉螺丝打开塑料壳，转轴上设有复位弹簧。

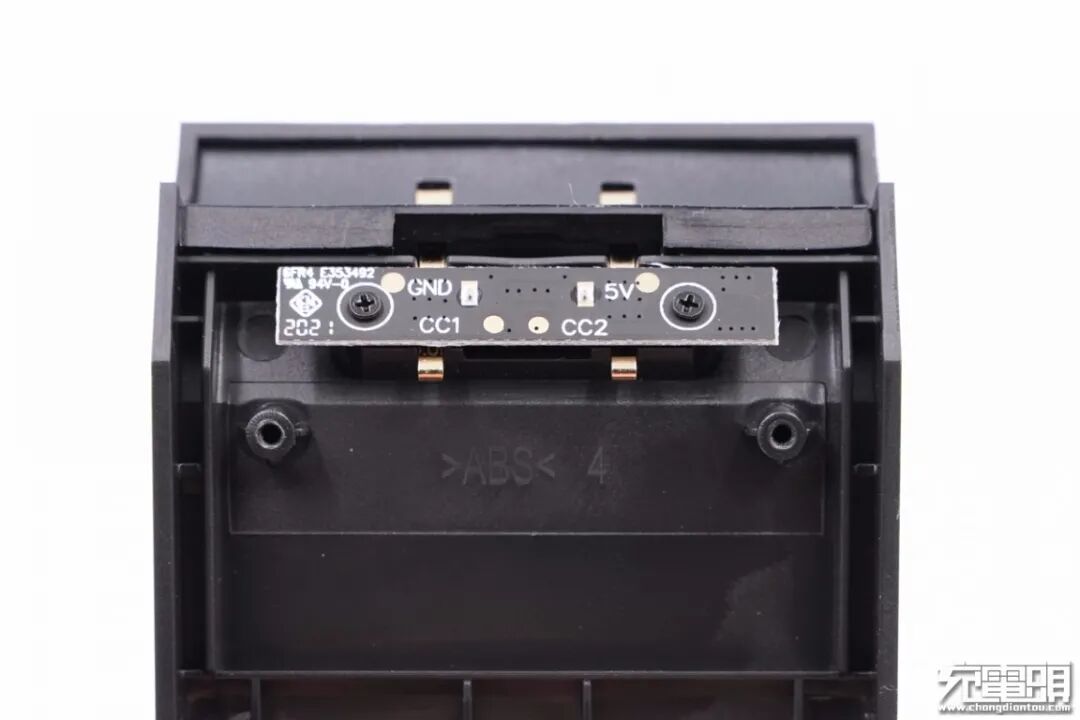

输入小板使用两颗螺丝固定。
小板正面一览，USB-C母座过孔焊接。

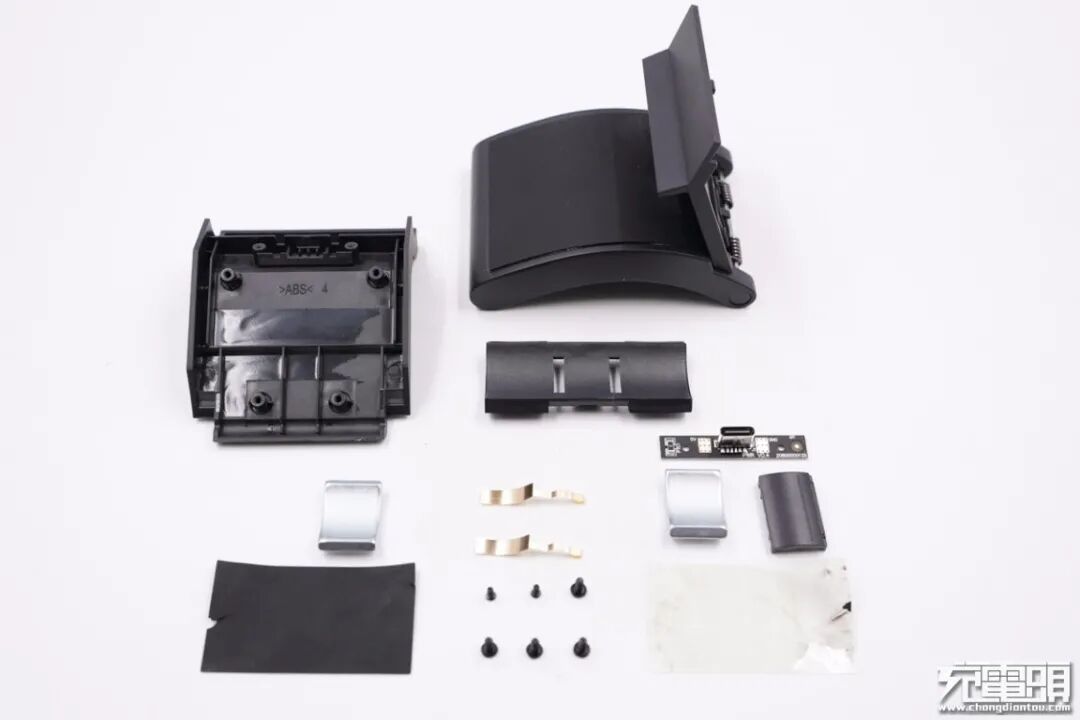

底座拆开整体一览。

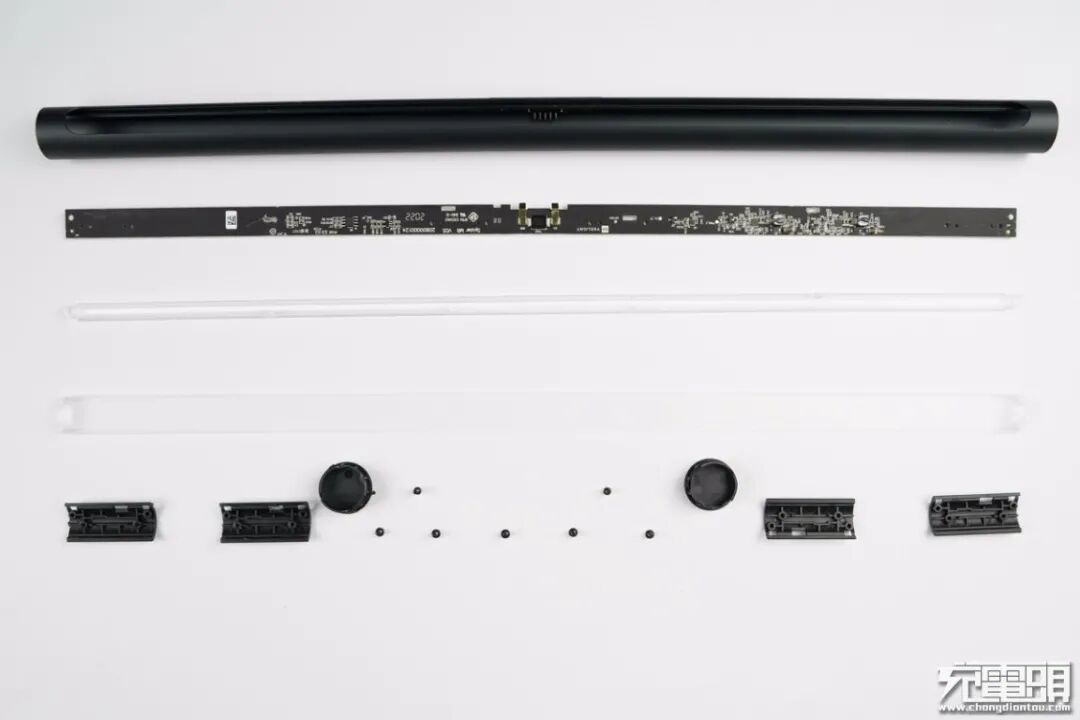

拆掉两端塑料壳将灯体内部PCB板取出。
最外层隔离保护板。

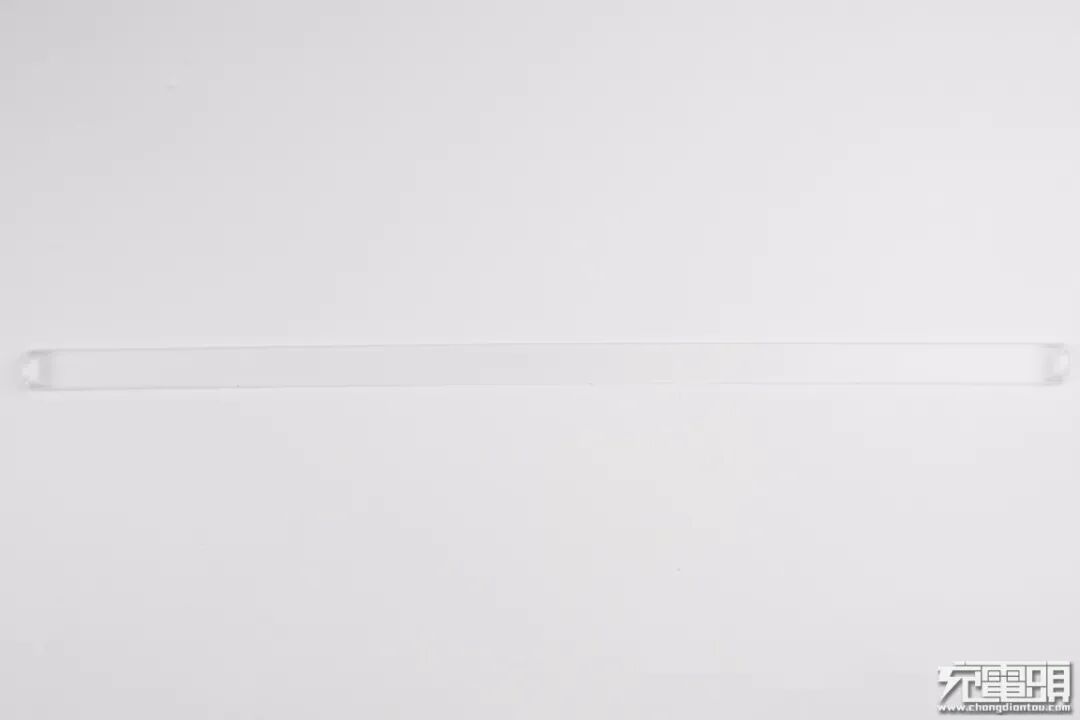

导光条，集中光亮。

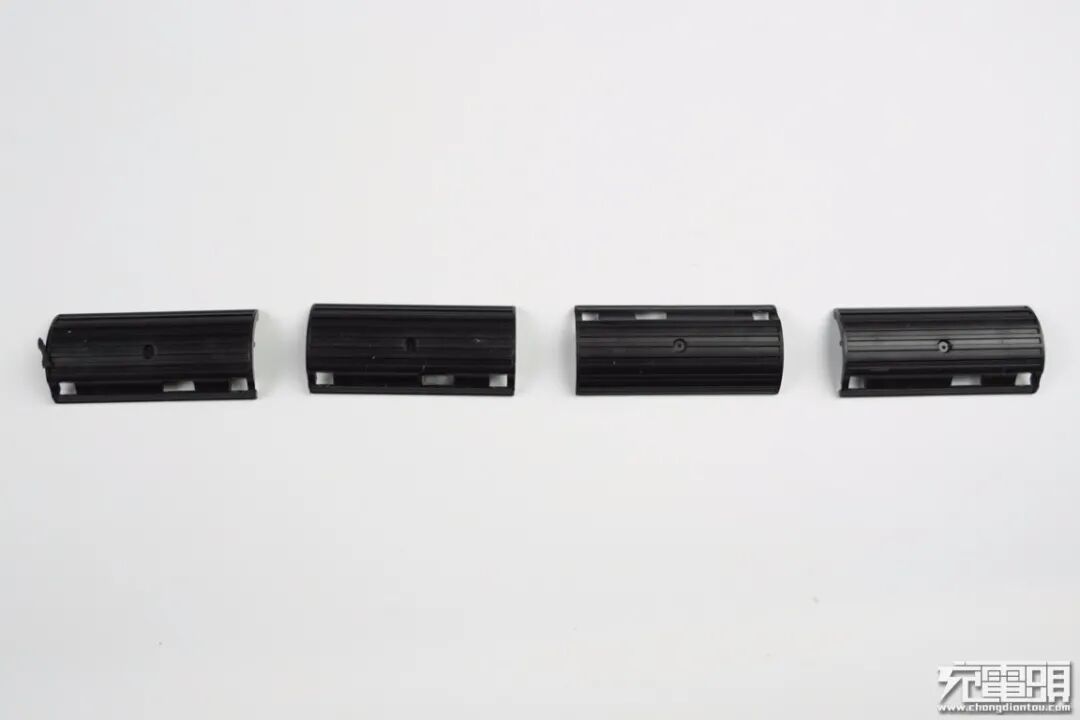

四块绝缘保护壳，使用螺丝固定在长条PCB板背面。

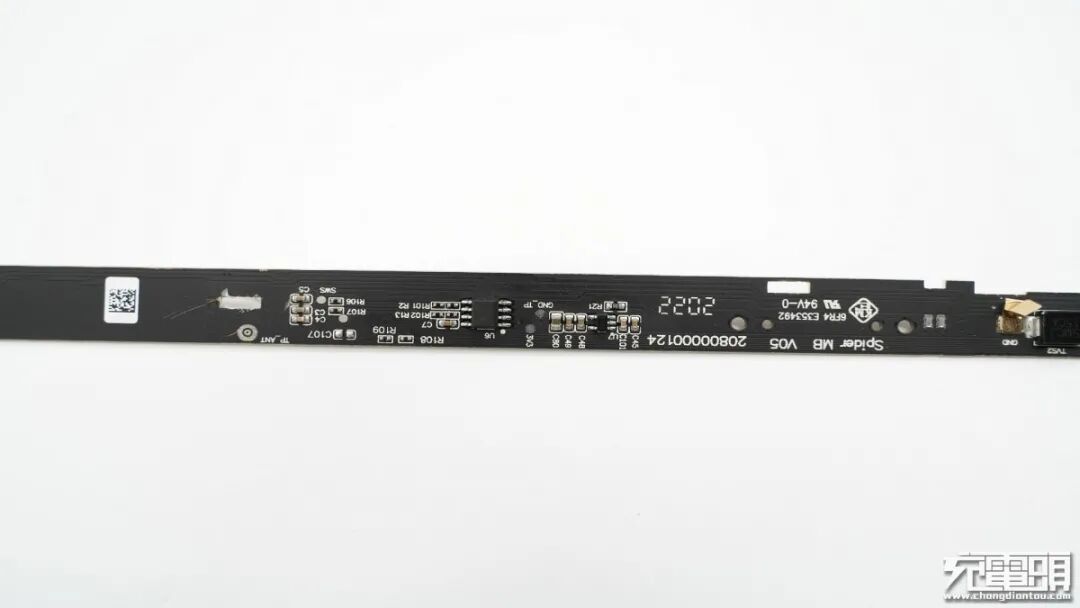

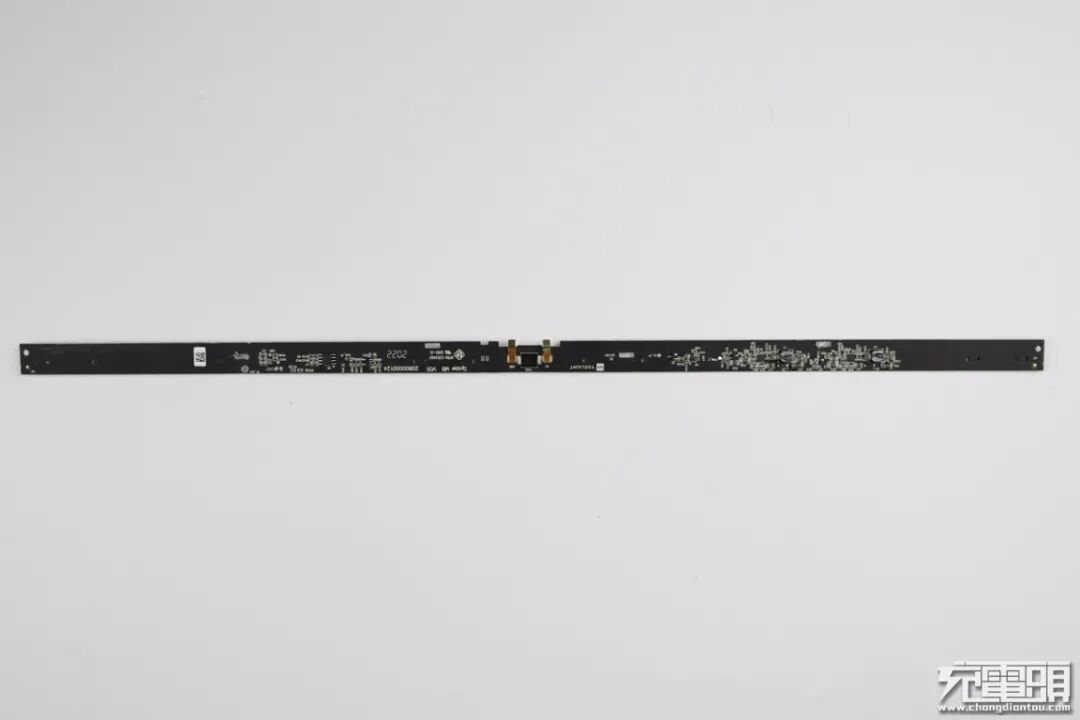

PCB板背面一览。
电路板一侧是稳压电路和存储器。
另一侧是两路调光电路。

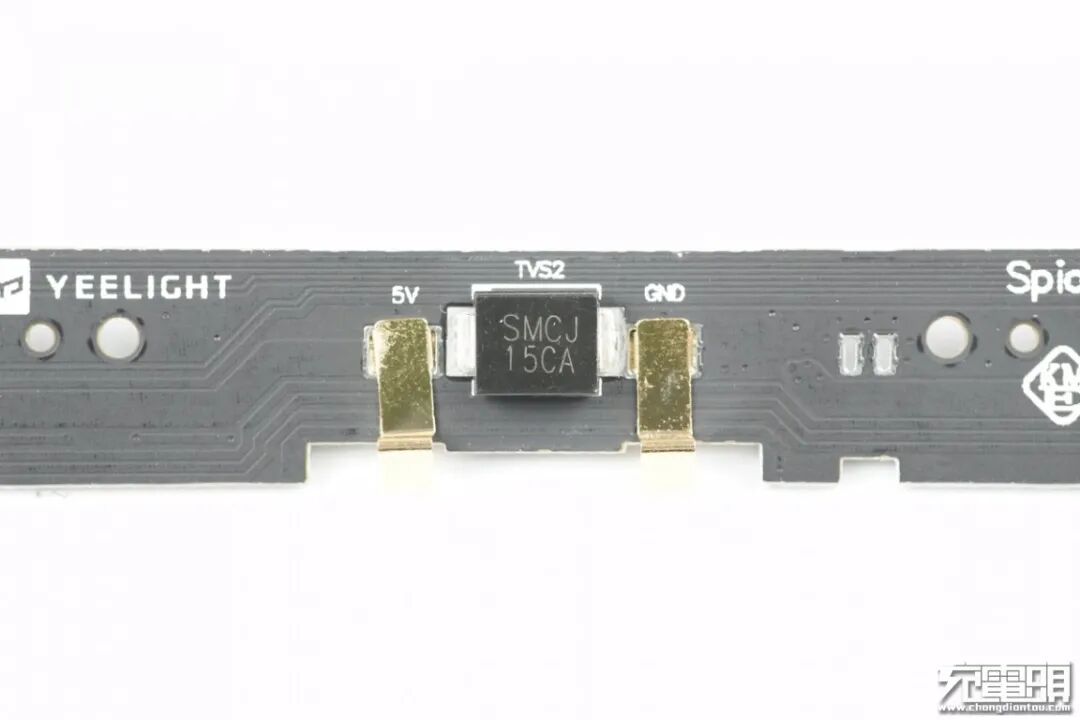

中间位置有一颗SMCJ 15CA TVS，用于静电防护，两侧是导电铜片用于从底座上取电。

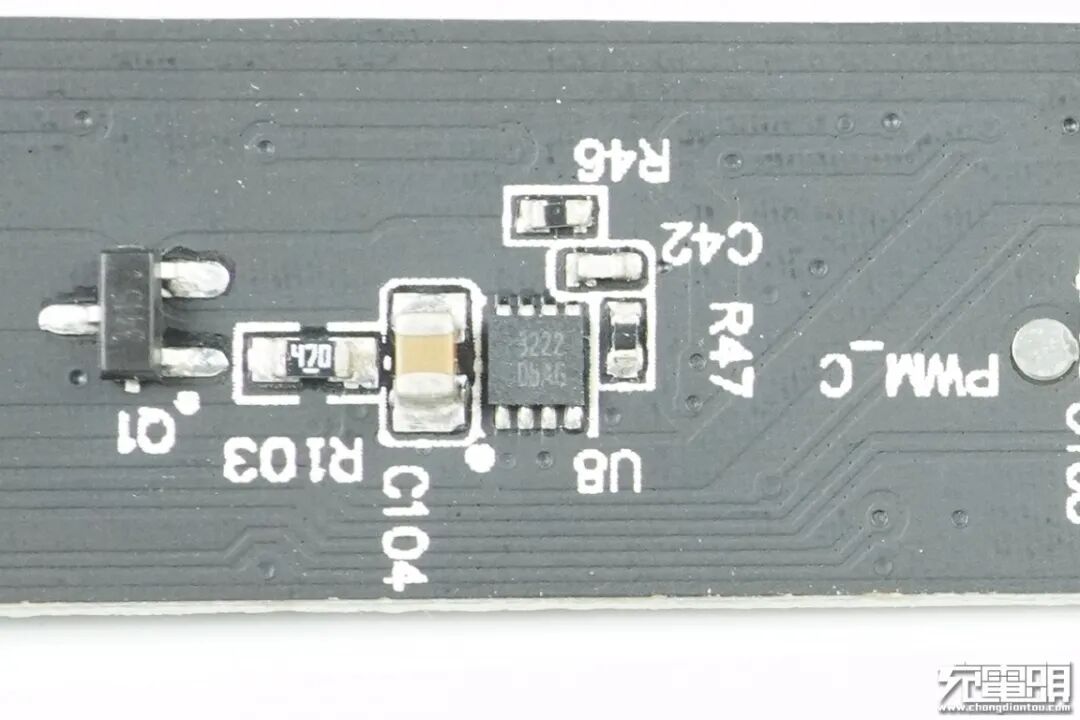

上海韦尔 WS3222D 可调过压保护开关，耐压29V，最大电流3A，用于挂灯输入过电压保护。

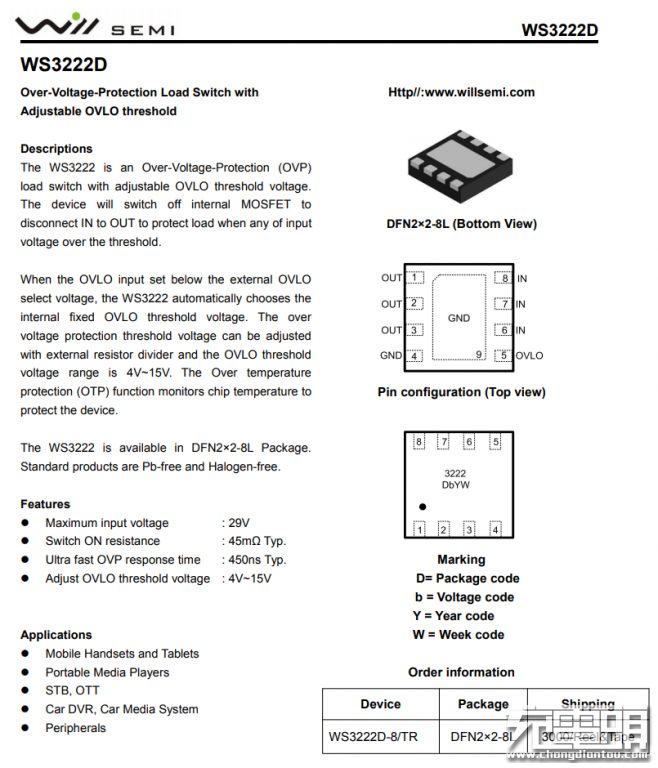

韦尔 WS3222D 详细资料。

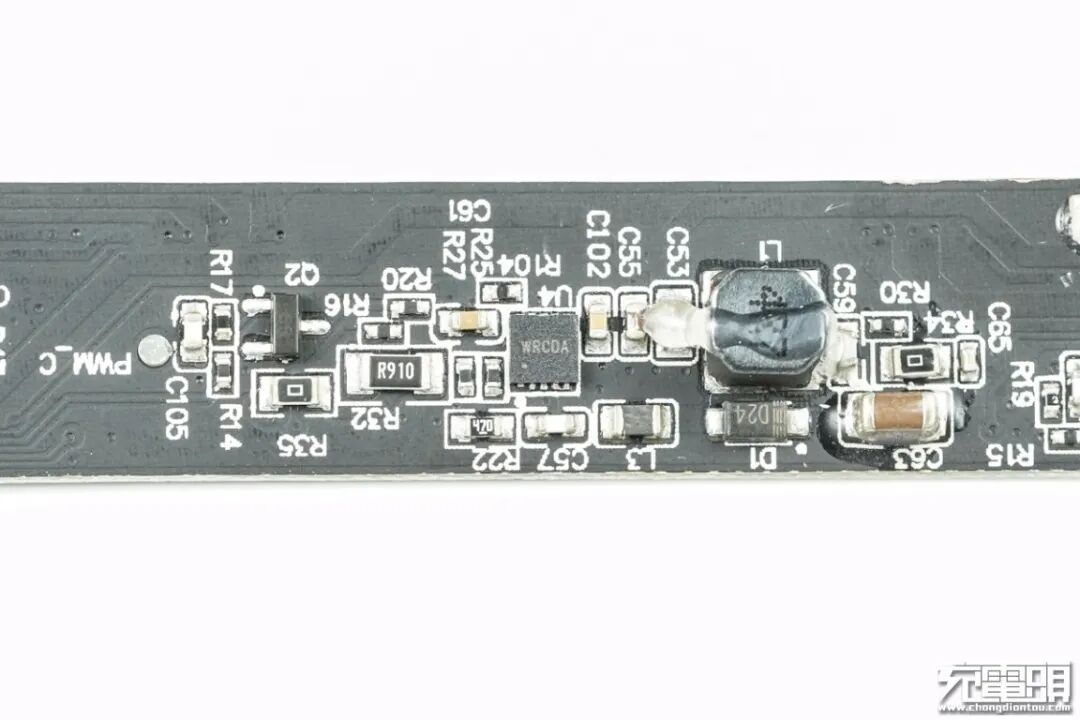

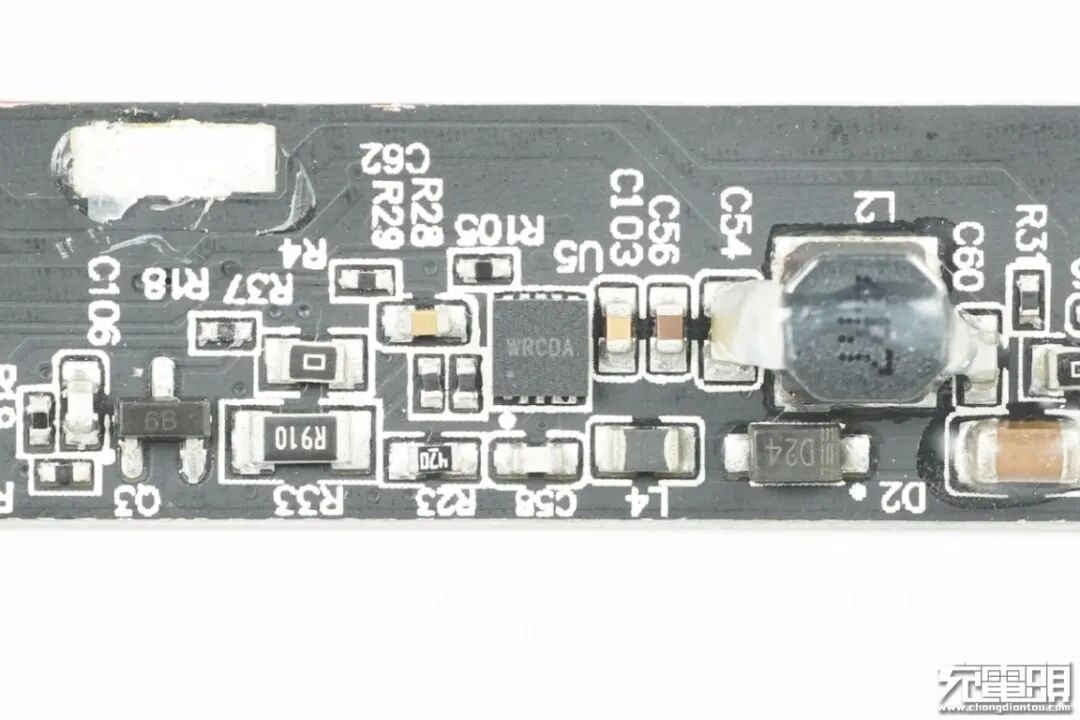

矽力杰 SY7301A LED升压驱动芯片，输出电压最高40V，输入端电流限制2A，内置软启动用于限制冲击电流，内置LED开路过电压保护。旁边的工字电感用于升压，电感打胶加固处理。

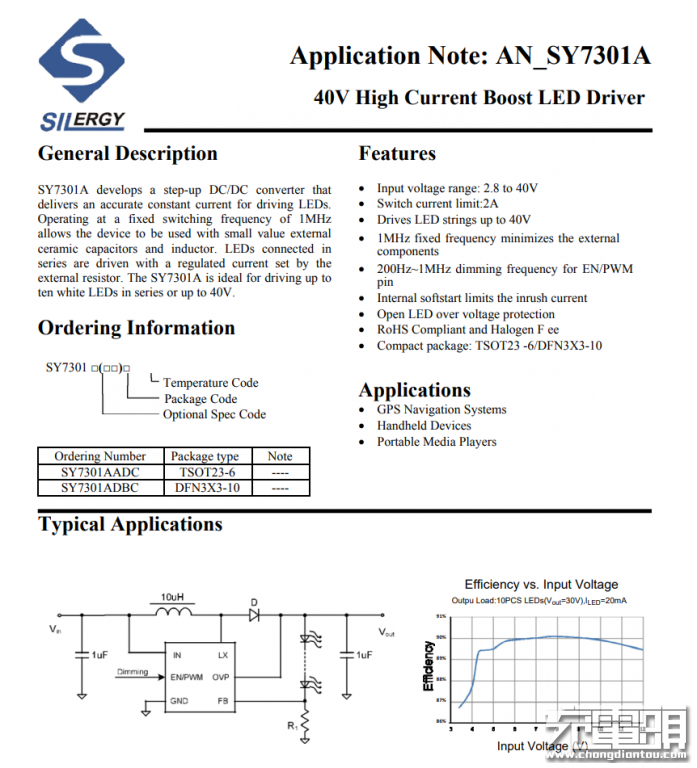

矽力杰 SY7301A 详细资料。
一共有两路相同的驱动电路，用于白色和黄色灯的独立驱动。

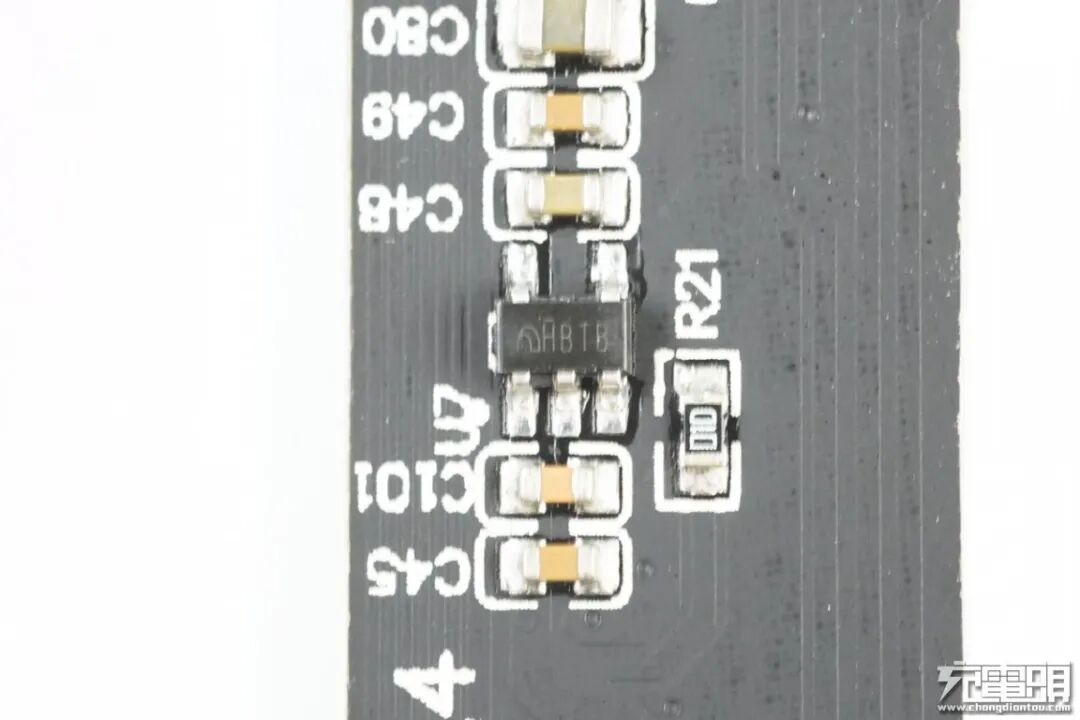

微盟的一颗稳压管。
FM复旦微FM24C02C非挥发存储器EEPROM，用于保存亮度和色温等调光信息。

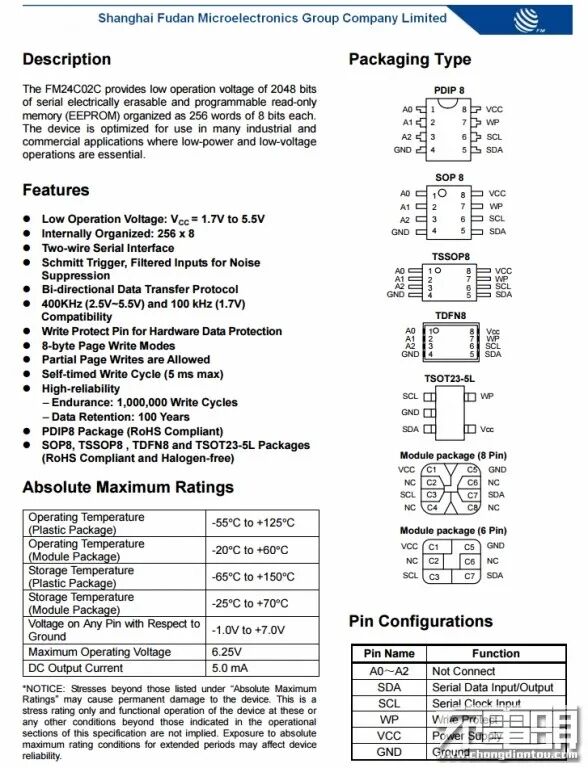

复旦微FM24C02C资料信息。
PCB板正面一览，焊接有白色40，黄色40，共计80颗LED灯。
一颗泰凌TLSR8368 2.4GHz射频芯片。

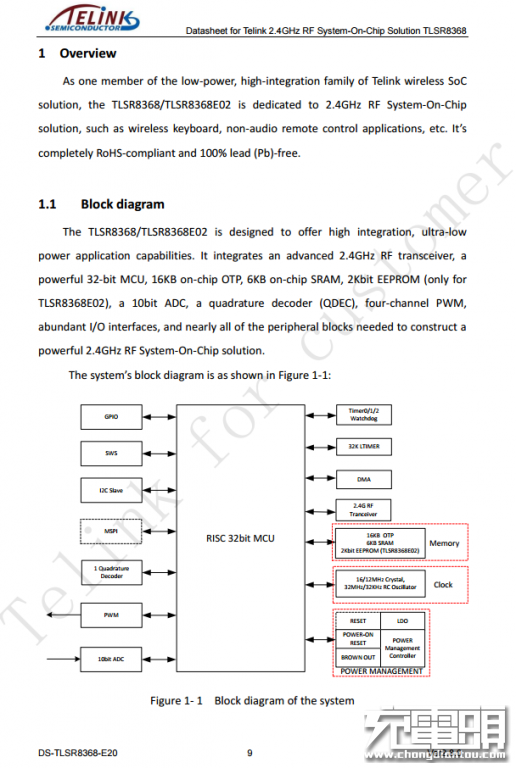

泰凌TLSR8368资料信息。
全部拆解完毕，来张全家福。
充电头网拆解总结
MJ米家显示器挂灯由遥控器、底座和灯体三部分组成。遥控器双层结构设计，按压和旋转即可实现开关和色温亮度调节，十分方便；底座上设有配重铁和保护胶带，既不会刮伤显示器又增加挂灯稳定性，不易翻倒。灯体采用圆柱体金属外壳，内置一排LED灯，相较于玻璃灯管更加耐压且不易损坏。产品设计时尚前卫，使用也十分方便。
充电头网通过拆解了解到，产品内部采用了泰凌TLSR8516+TLSR8368无线遥控方案，此外还采用了复旦微FM24C02C保存调光信息。灯体内长条PCB板上固定有多个塑料块进行保护和绝缘，LED灯上覆盖导光条。LED采用串联结构，白黄两色LED由矽力杰升压调光IC独立驱动。产品整体封装严实，做工可靠。
