拆解报告：罗马仕65W USB PD氮化镓充电器
2020年以来，氮化镓快充迎来较快发展，尤其是65W功率段，无论是手机品牌还是电商品牌，都将其作为自家的主打产品系列。单口、双口、三口等各种形态的产品接连上市，让人应接不暇。最近罗马仕也推出了一款65W氮化镓充电器。
罗马仕这款65W氮化镓快充充电器采用采用超薄的设计风格，体积仅相当于传统65W充电器缩小了60%；同时还配备了折叠插脚，进一步增加了充电器的易收纳性和便携性。性能方面，这款充电器不仅支持USB PD3.0 PPS协议，还兼容QC3.0、QC2.0、FCP等多种快充协议。可以为苹果、华为、三星、小米、魅族等多个品牌的平板电脑或手机快速充电，实现一机多用。
下面充电头网就和大家分享罗马仕65W氮化镓充电器的拆解，看看这款产品的内部用料和做工。
一、罗马仕65W氮化镓充电器外观

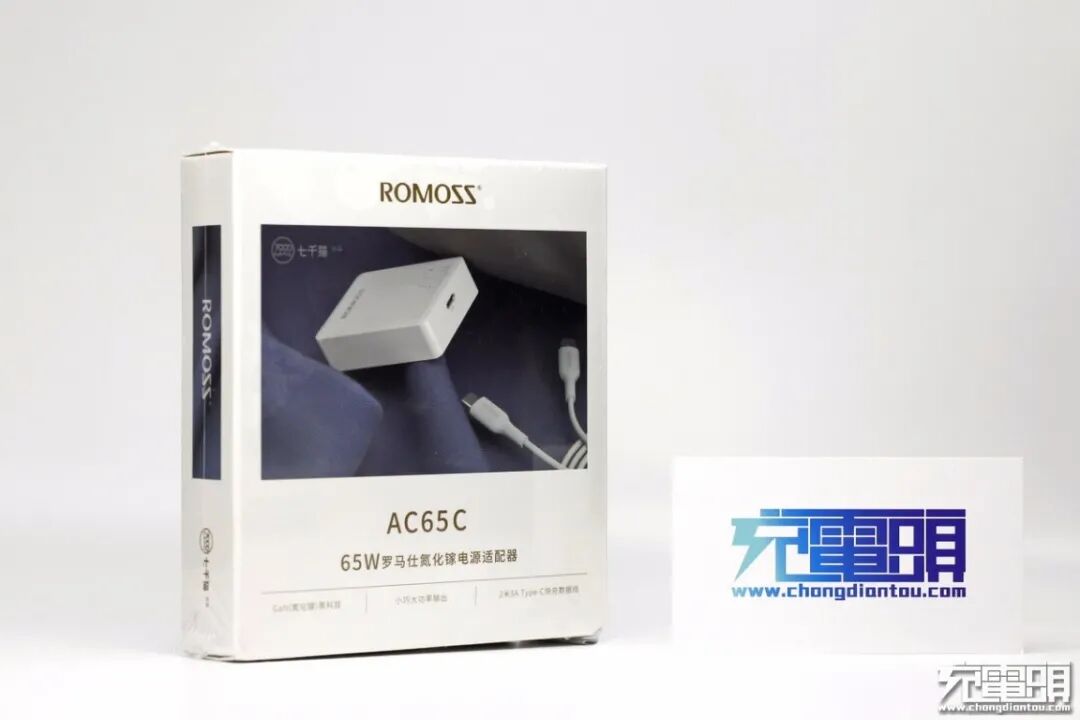

产品包装盒正面印有ROMOSS品牌、充电器外观图、AC65C型号、产品名称等信息。

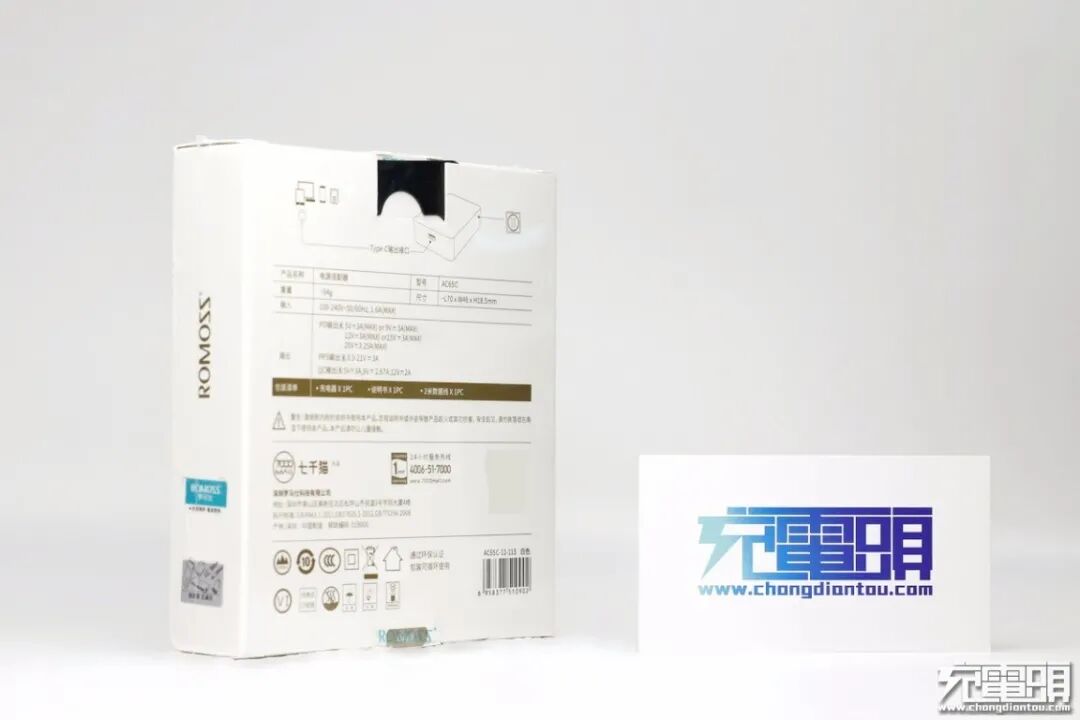

包装盒背面印有产品使用简图、相关参数以及公司信息。
打开包装盒，内部使用牛皮纸盒对充电器进行固定保护。
包装内含充电器、CC数据线和使用说明书。

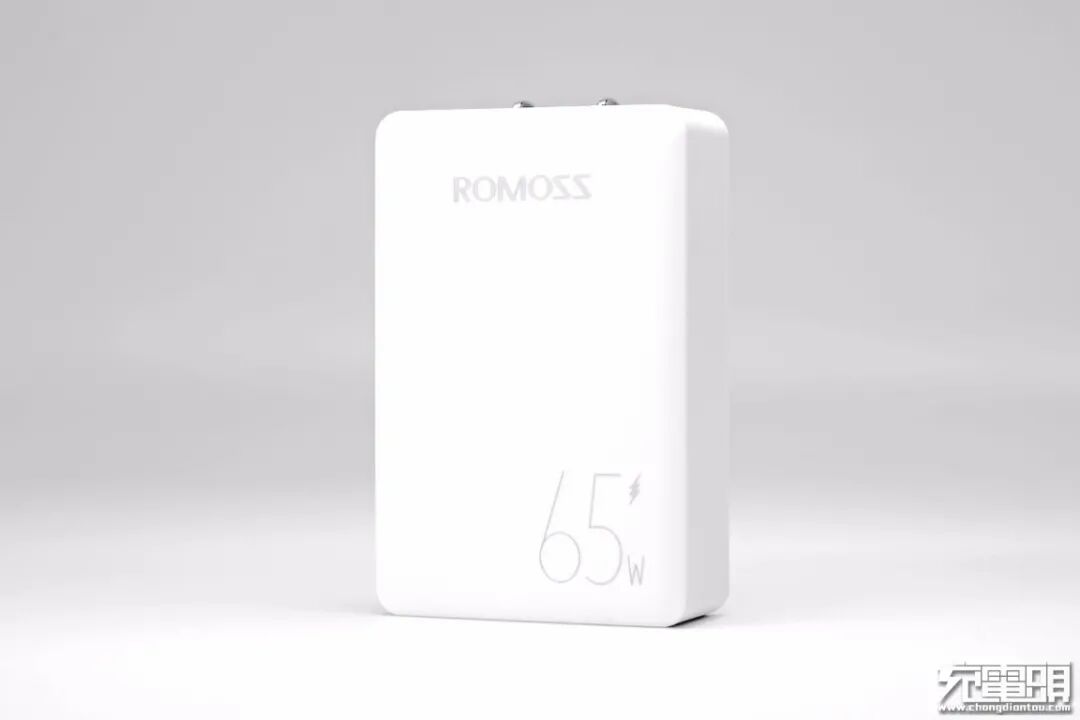

罗马仕这款氮化镓充电器采用PC阻燃材质白色外壳，长方体扁平盒子造型，四角弧面过渡，顶面印有ROMOSS品牌和65W字样。

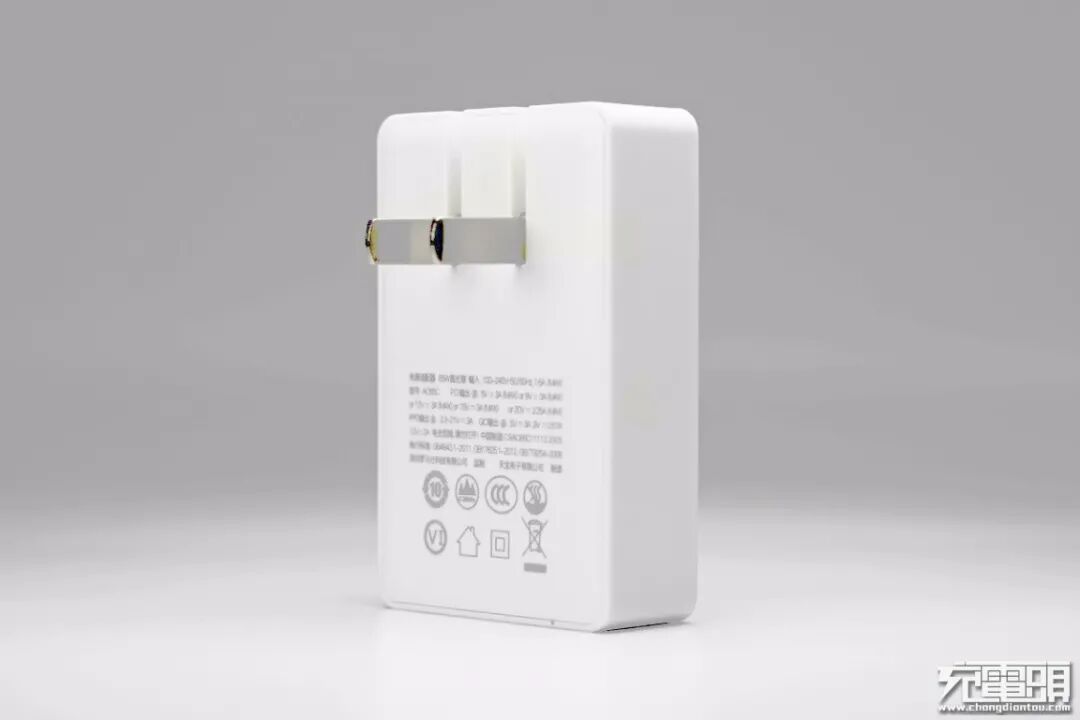

底面配备可折叠国标插脚。

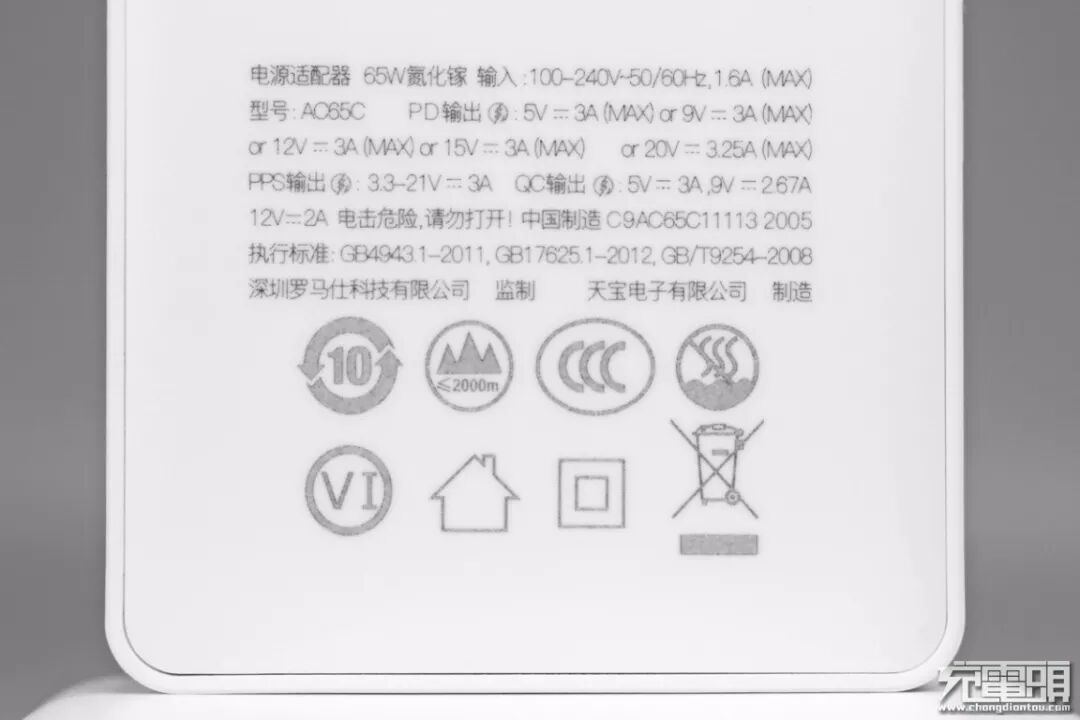

插脚下端印有产品相关参数信息
型号：AC65C
输入：100-240V~50/60HZ 1.6A
PD输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A
PPS输出：3.3-21V/3A
QC输出：5V/3A、9V/2.67A、12V/2A
制造商：天宝电子有限公司
监制：深圳罗马仕科技有限公司
产品已经通过了CCC认证和VI级能效认证。
充电头网了解到，由天宝电子有限公司代工生产的产品还有罗马仕30W USB PD充电器、天宝QC3.0充电器、希柏40W USB PD充电器等。

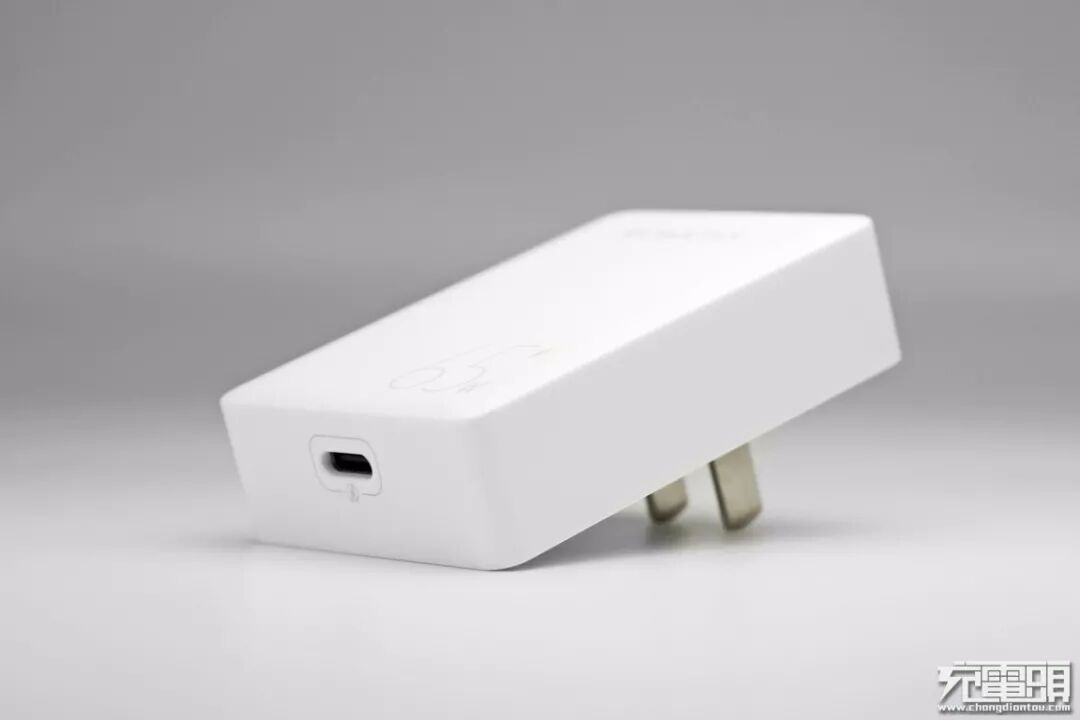

输出端配备一个USB-C接口，接口旁印有闪电快充标识。
使用游标卡尺实测充电器长69.8mm。

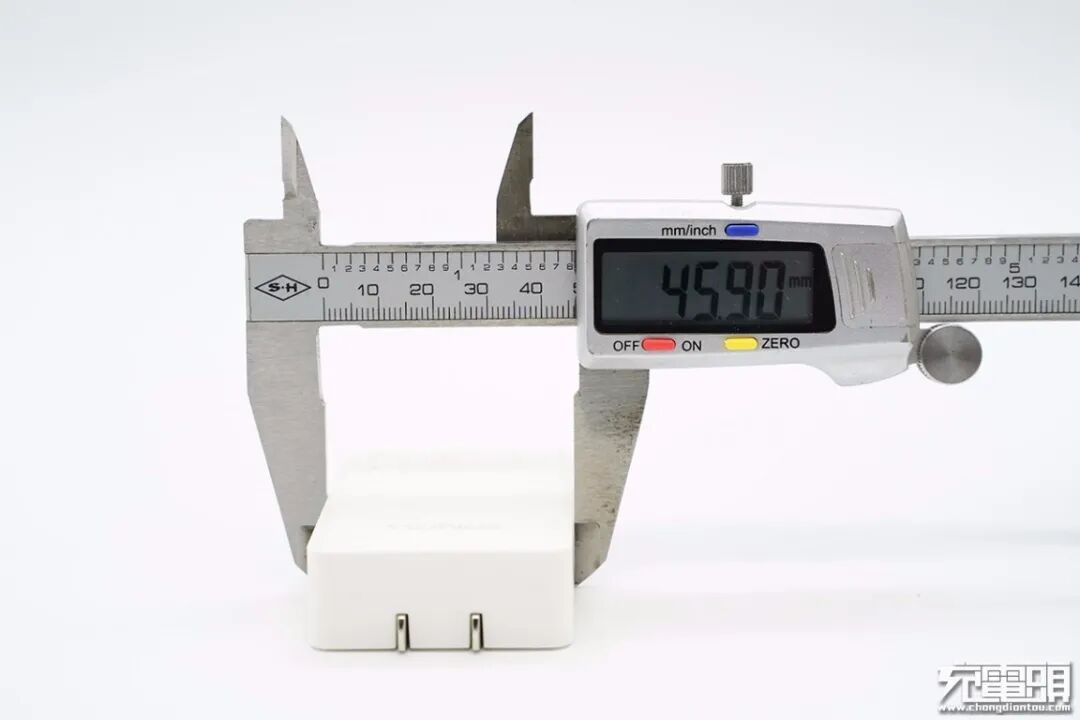

宽45.9mm。

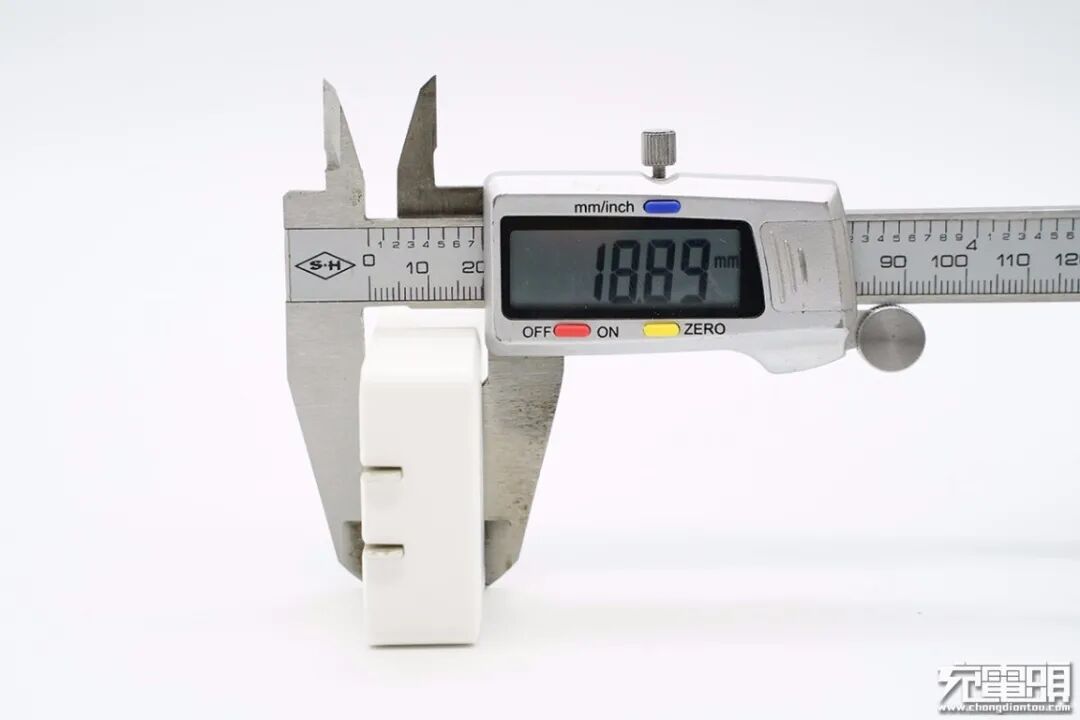

厚18.9mm。通过三维尺寸可算出体积为62.48cm³，功率密度达到1.07W/cm³。

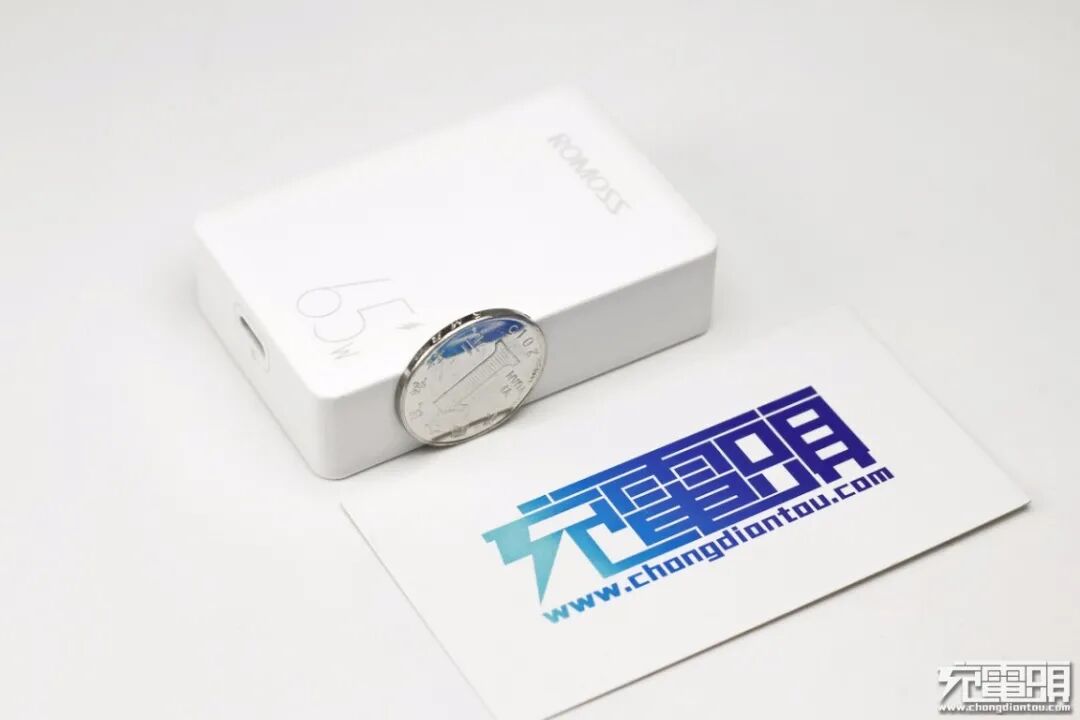

和一元硬币直径大小直观比较，充电器厚度要小一些。

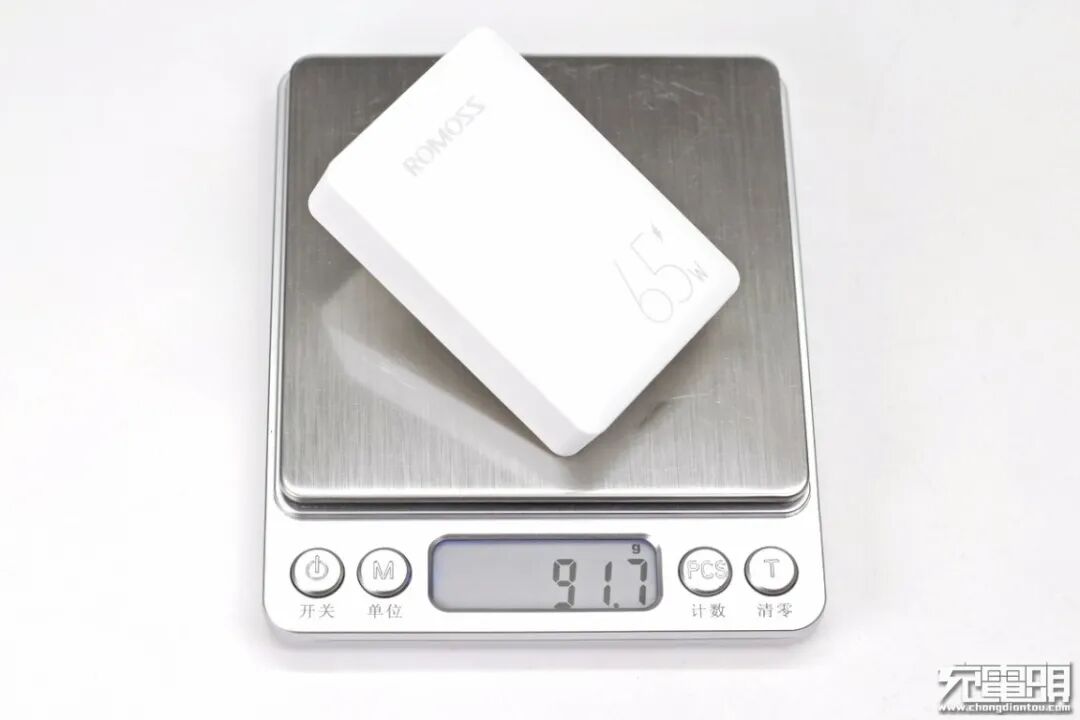

净重约为92克。

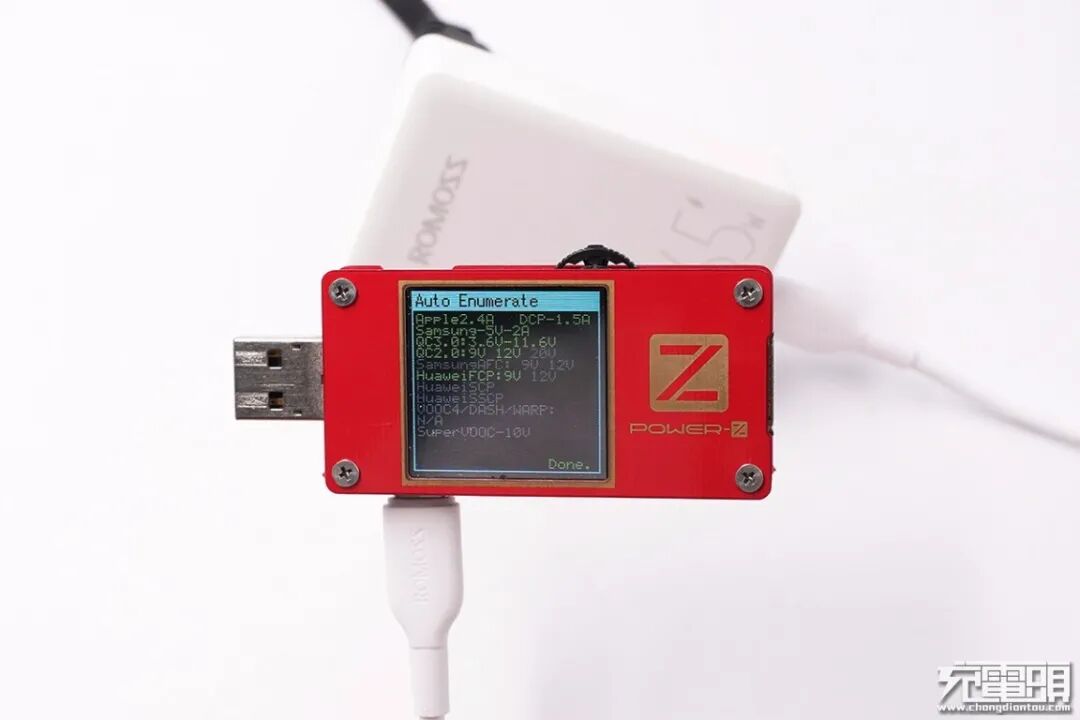

使用ChargerLAB POWER-Z KT001检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0、QC3.0和FCP快充协议。

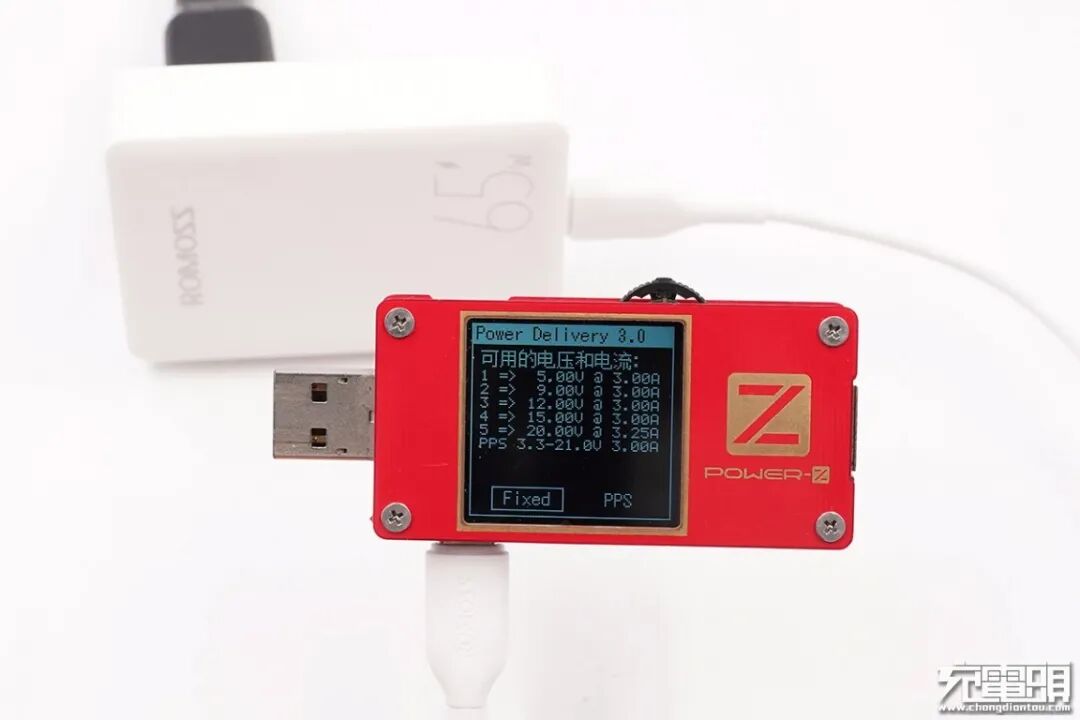

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及3.3-21V/3A一组PPS电压档位。
二、罗马仕65W氮化镓充电器拆解

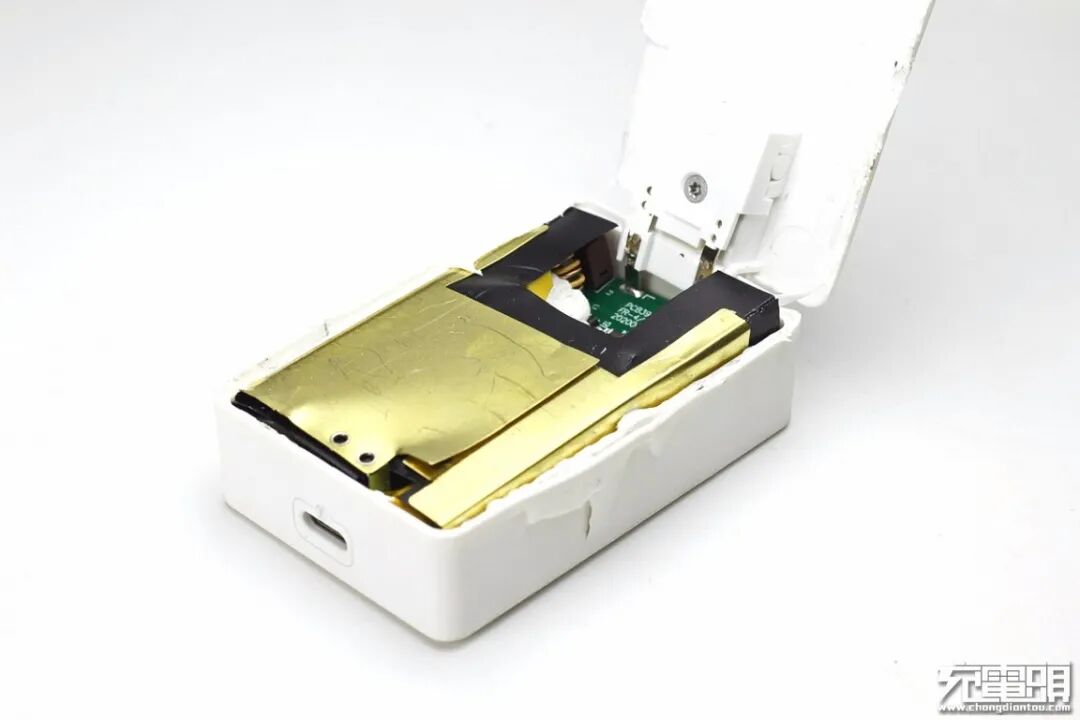

将底部外壳拆开，边缘采用超声波焊接工艺封装。

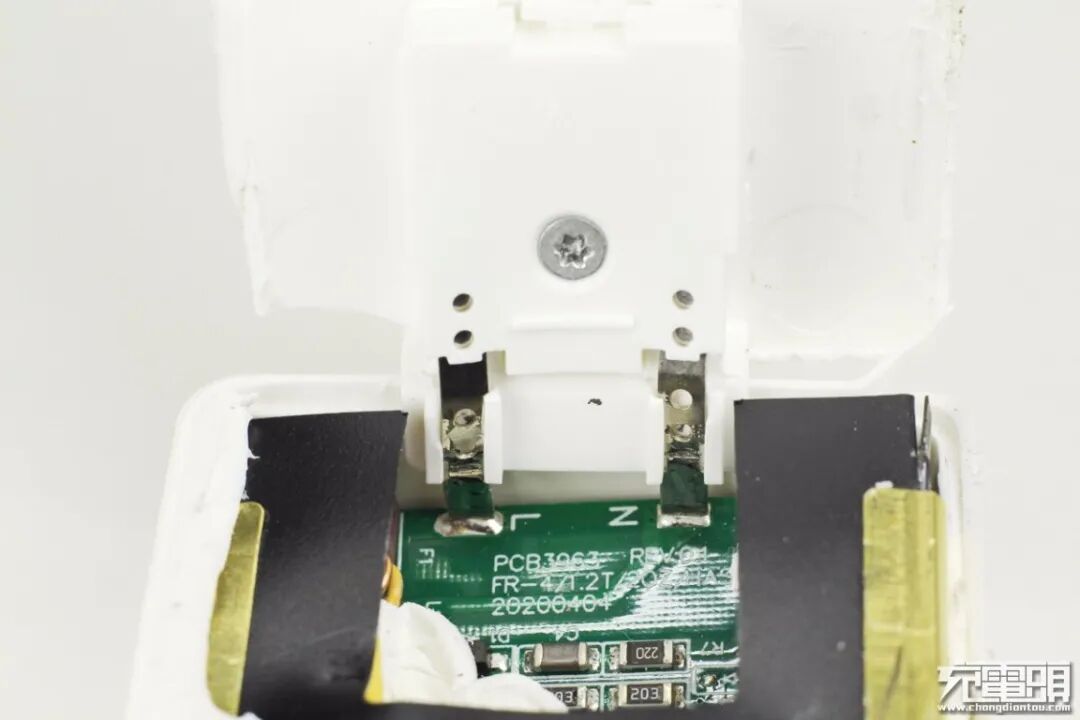

金属弹片直接和PCB板进行焊接。

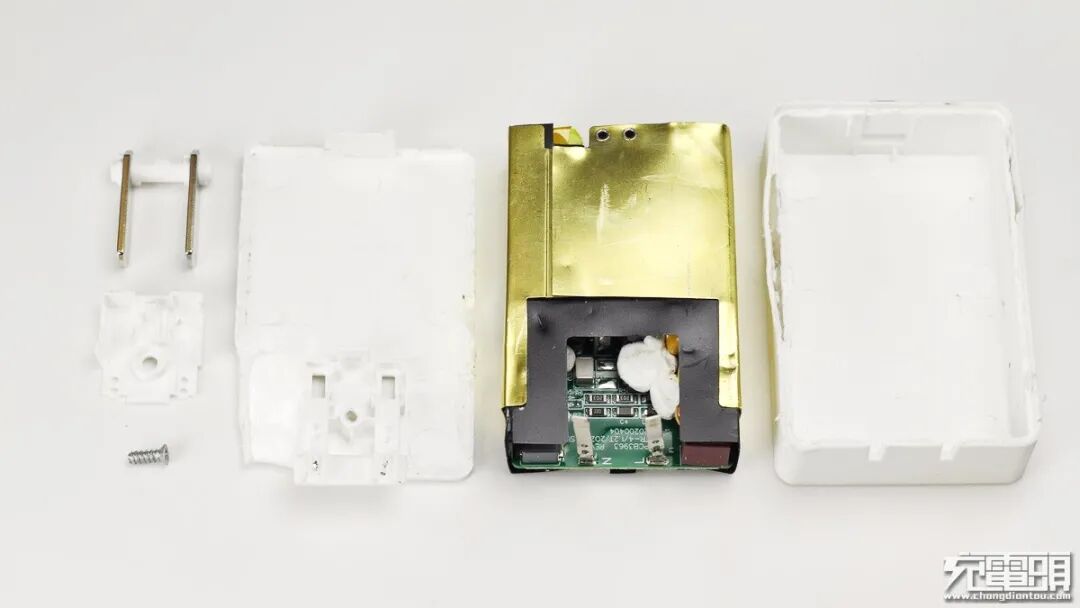

拆掉插脚将PCB板取出。

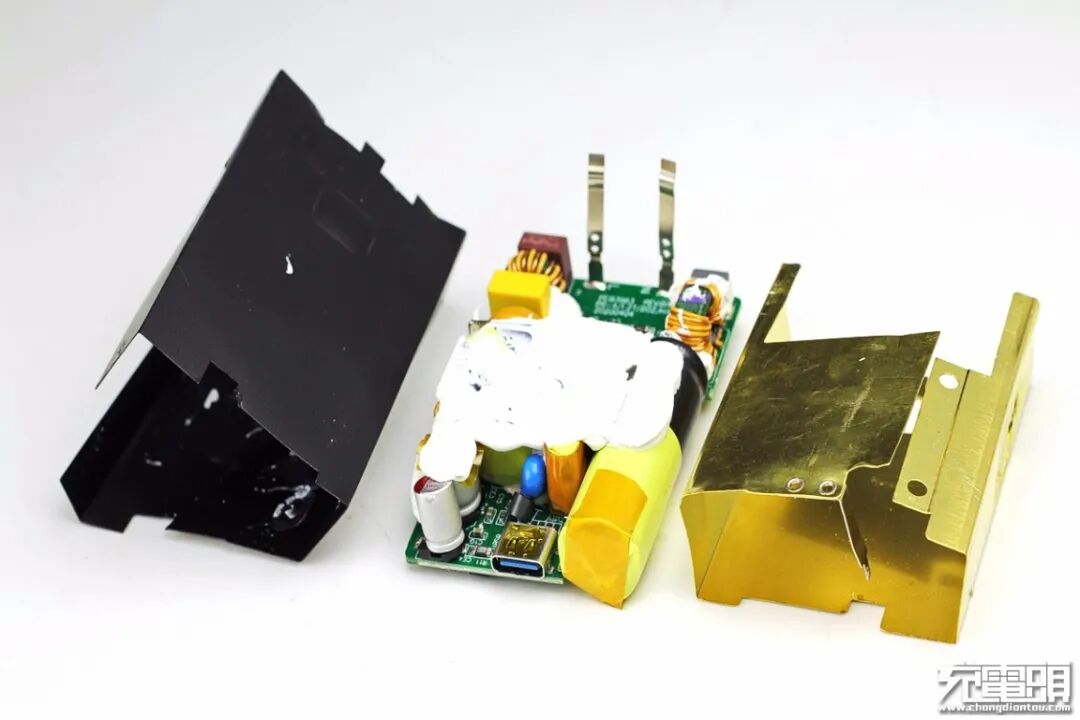

电路板使用大面积黄铜散热片包裹来均匀散热，此外还有绝缘塑料板进行隔离。

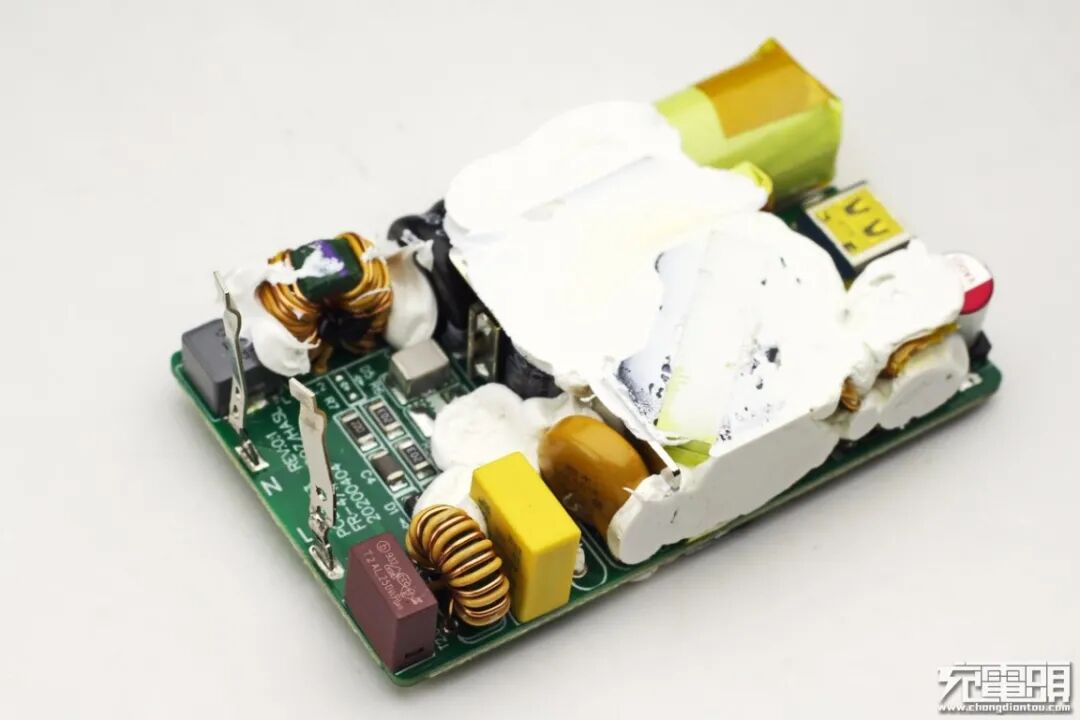

PCB板正面上的元器件打胶固定和帮助导热。

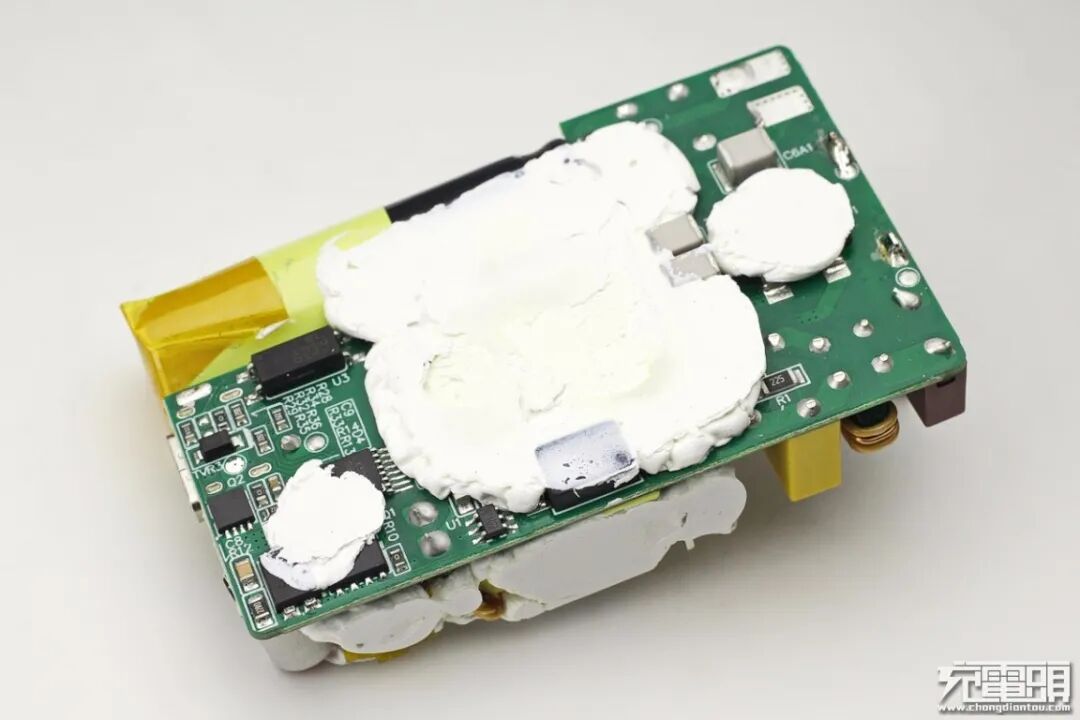

PCB板背面一览，主要发热芯片上同样注胶处理。

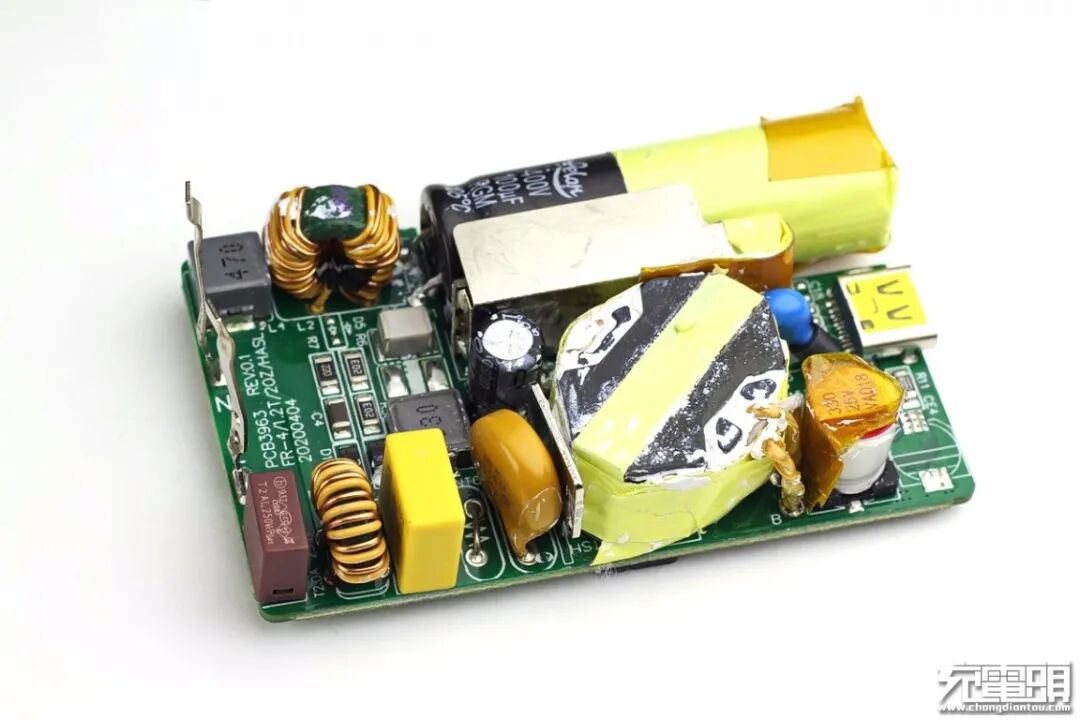

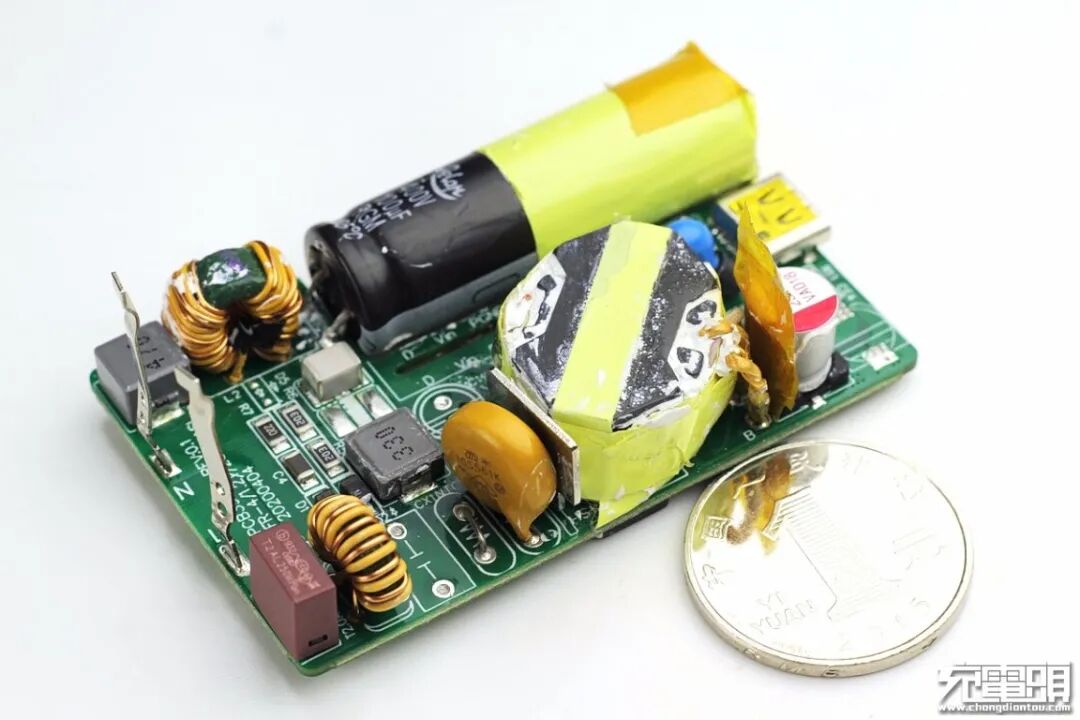

将硅胶清理掉，板子正面一览。

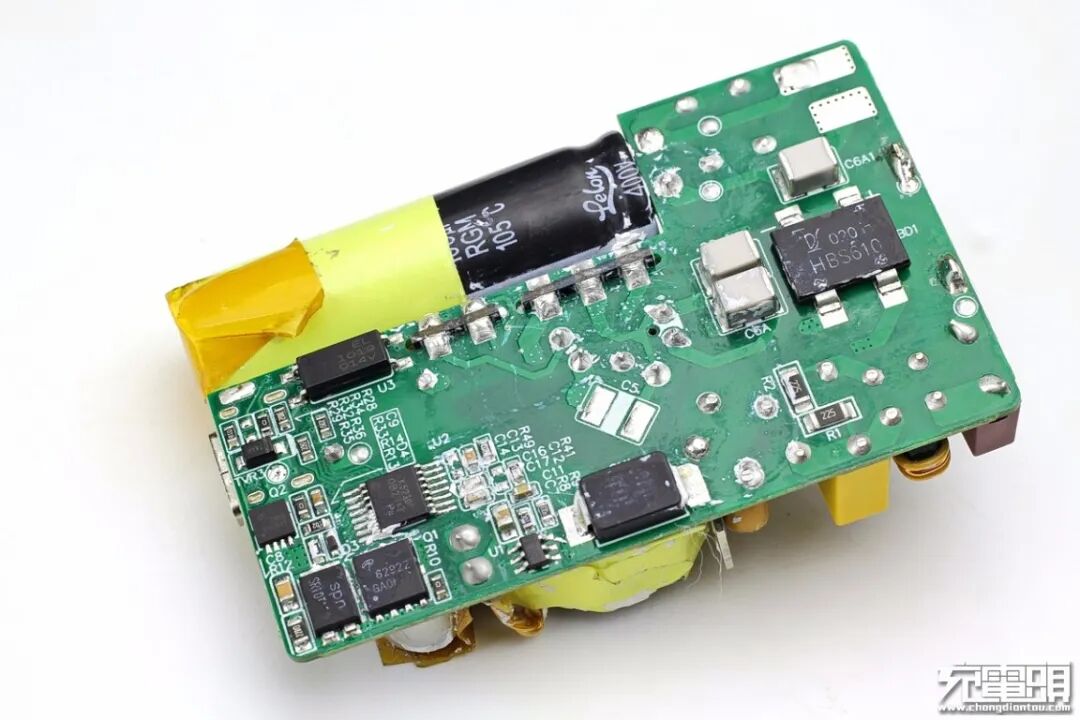

板子背面一览。
通过对PCB板正背面电路观察分析发现，罗马仕65W USB PD氮化镓充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

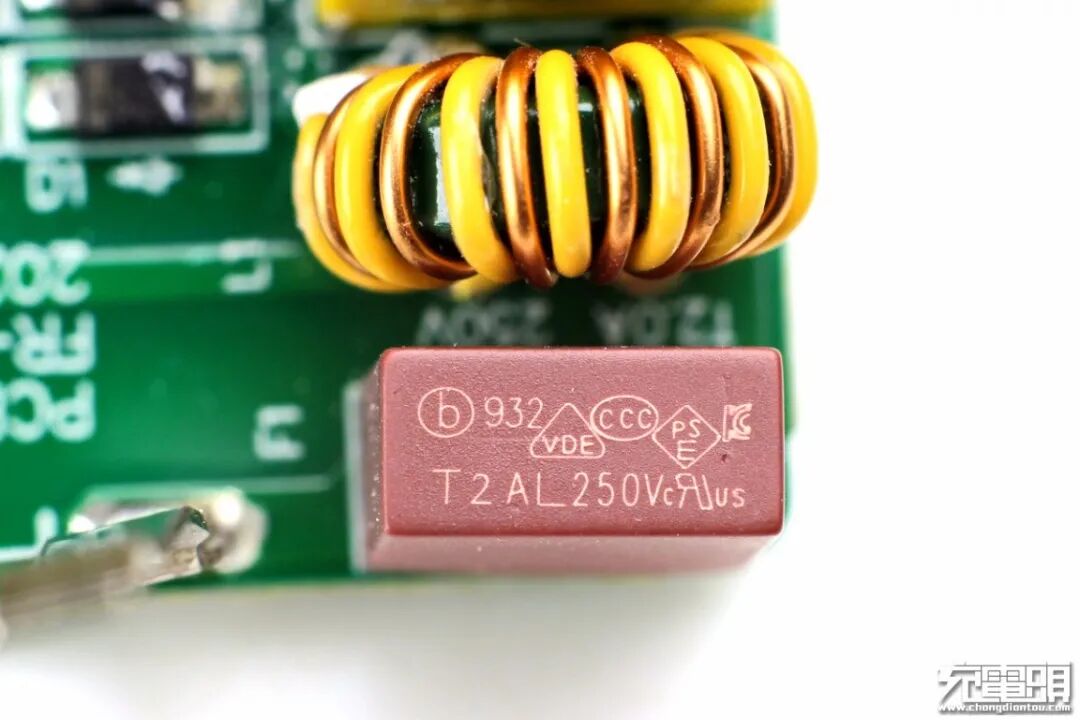

延时保险丝规格为2A 250V；旁边的共模电感用于滤除EMI干扰。

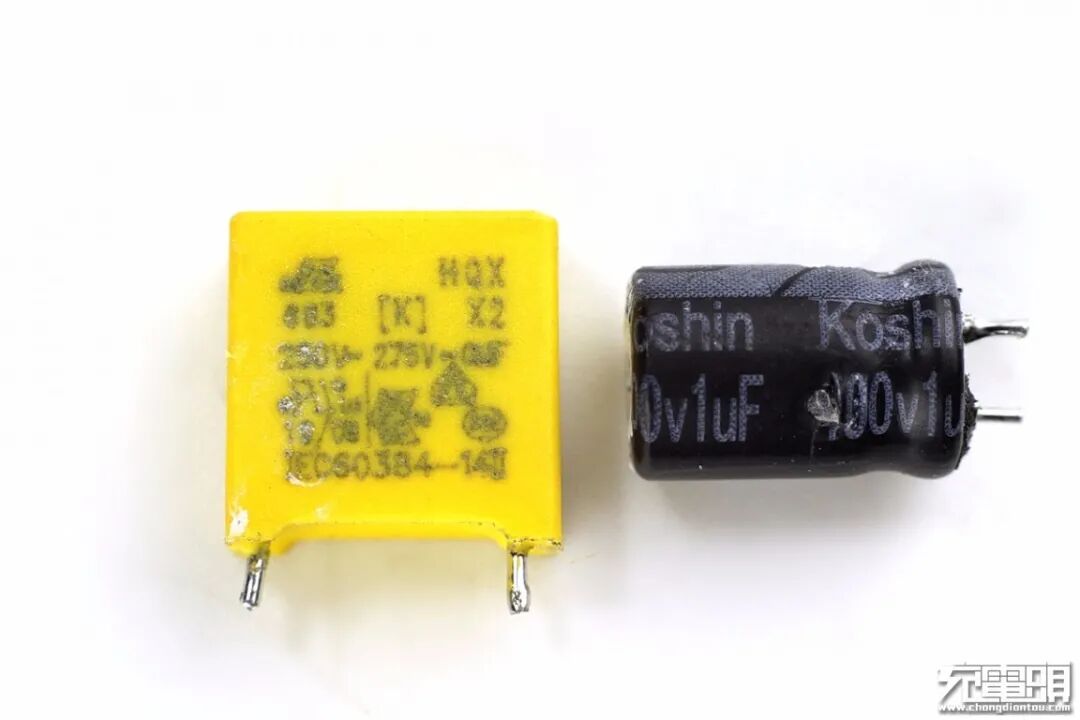

安规X电容特写，右侧PWM芯片供电电容来自Koshin东佳电子，规格100V 1μF。

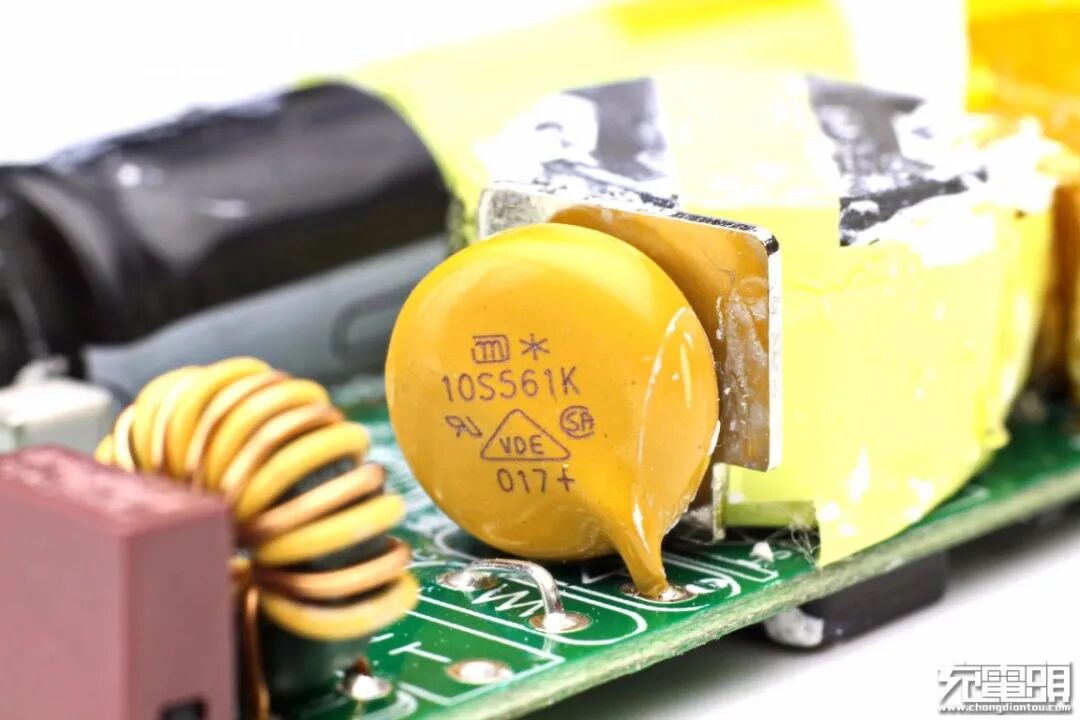

黄色压敏电阻特写，用于输入过电压保护。
330滤波电感特写。

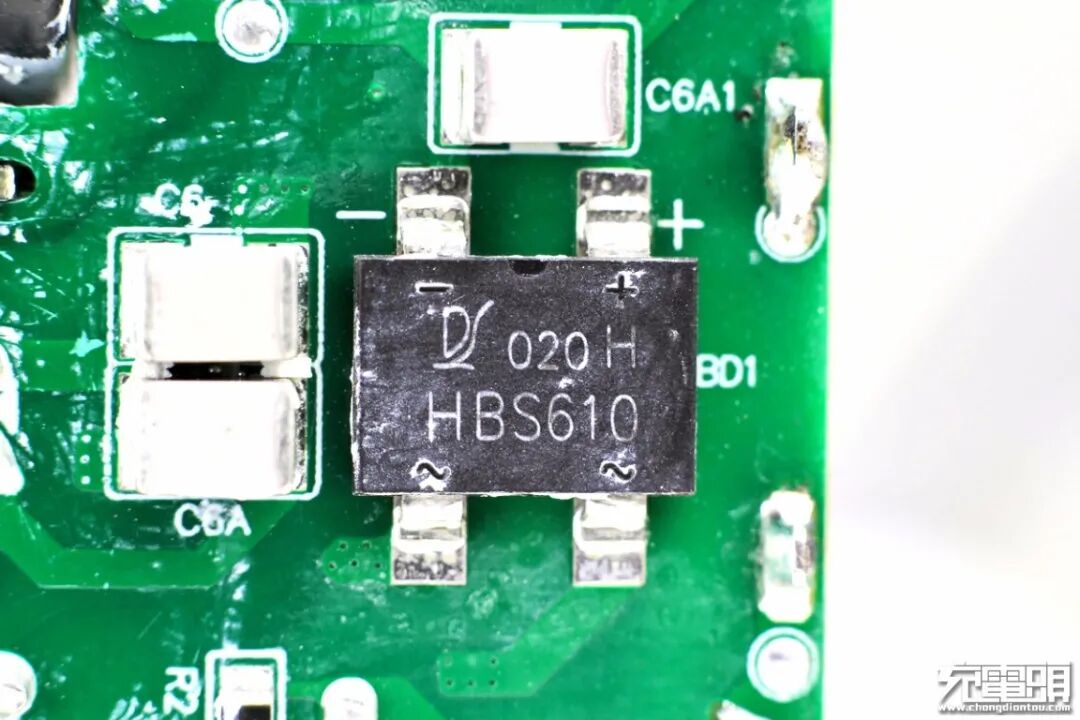

HBS610整流桥。

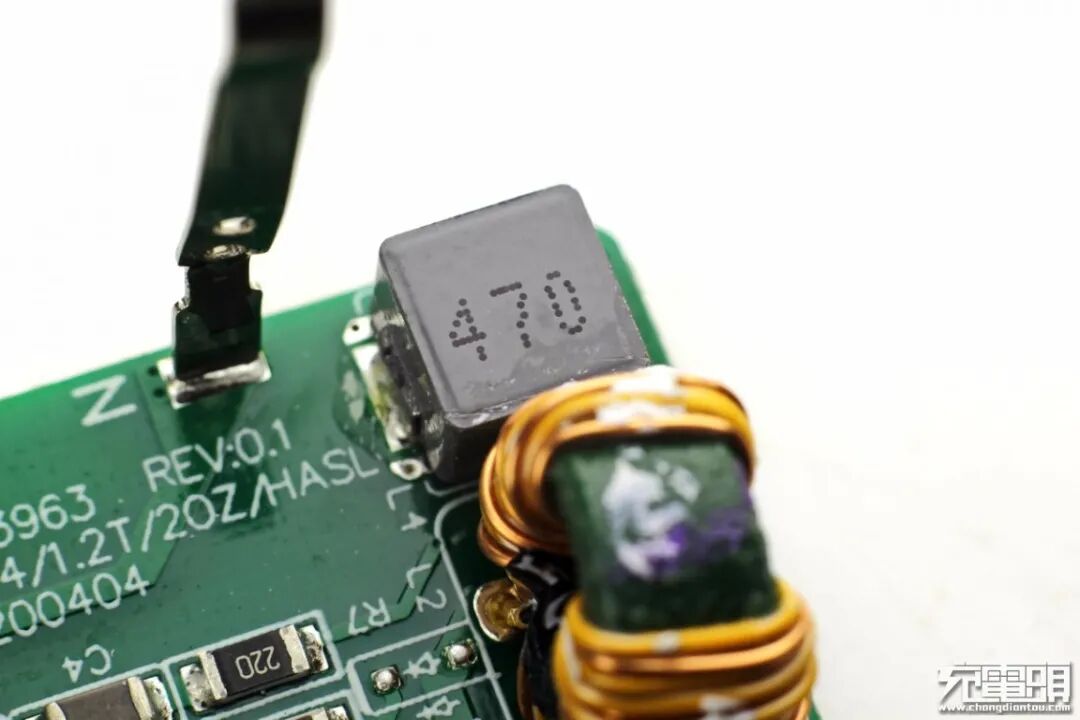

470电感和另一颗共模电感。

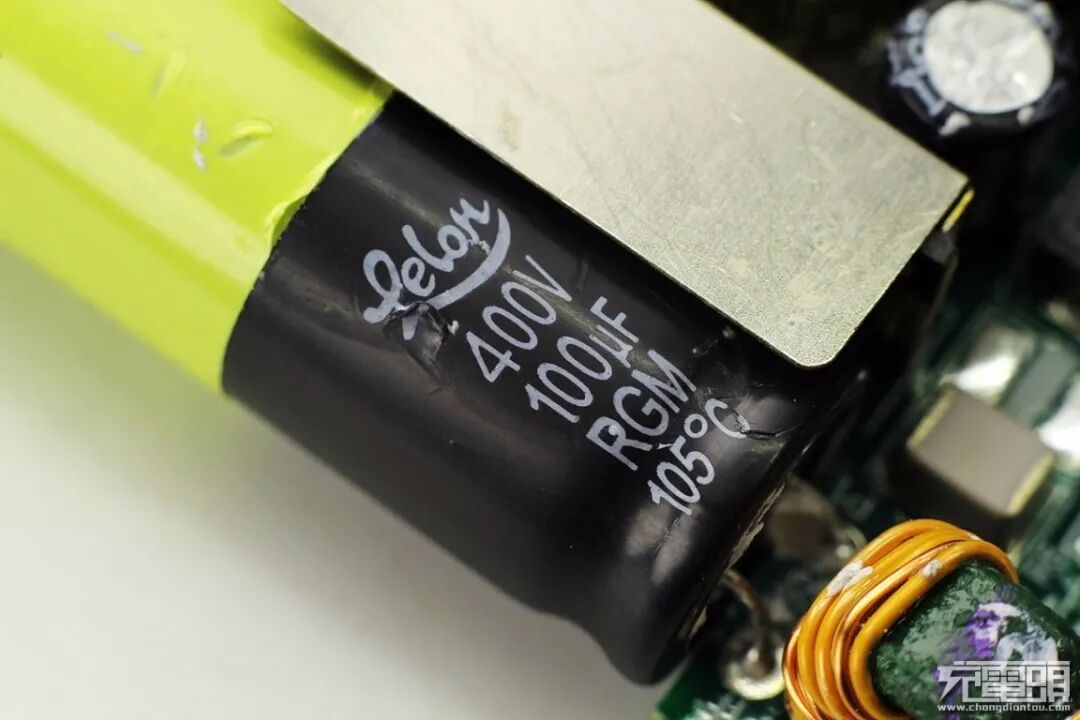

高压滤波电解电容规格为400V 100μF，台湾立隆，头部包裹胶带绝缘。

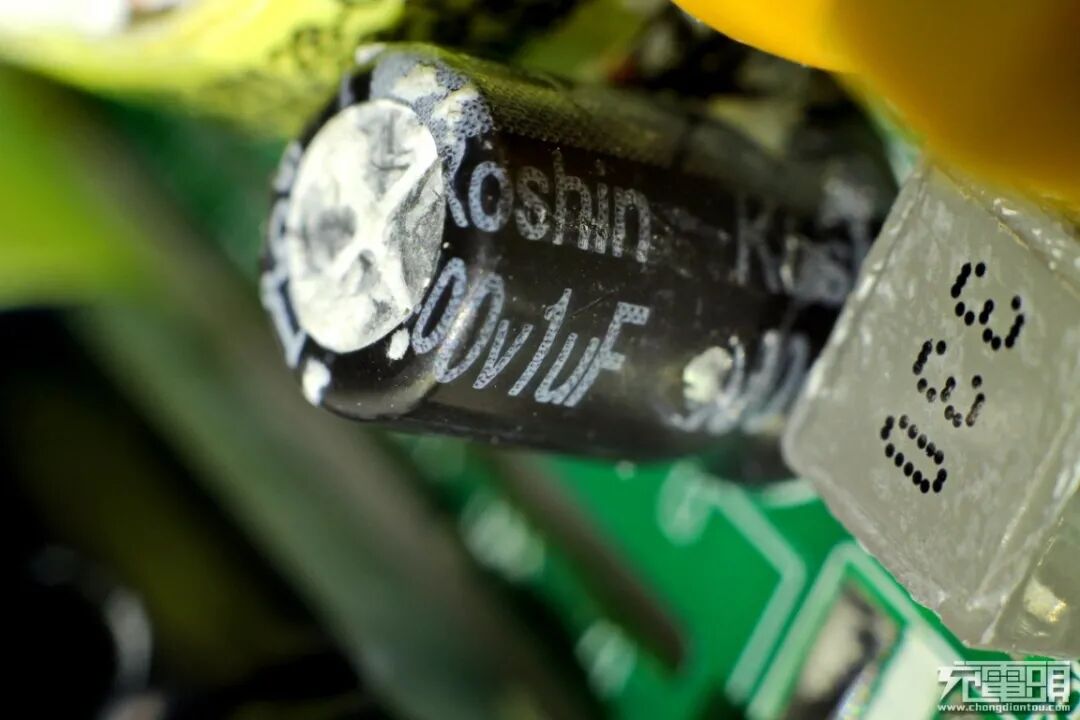

PWM主控芯片供电电容规格为100V 1μF。

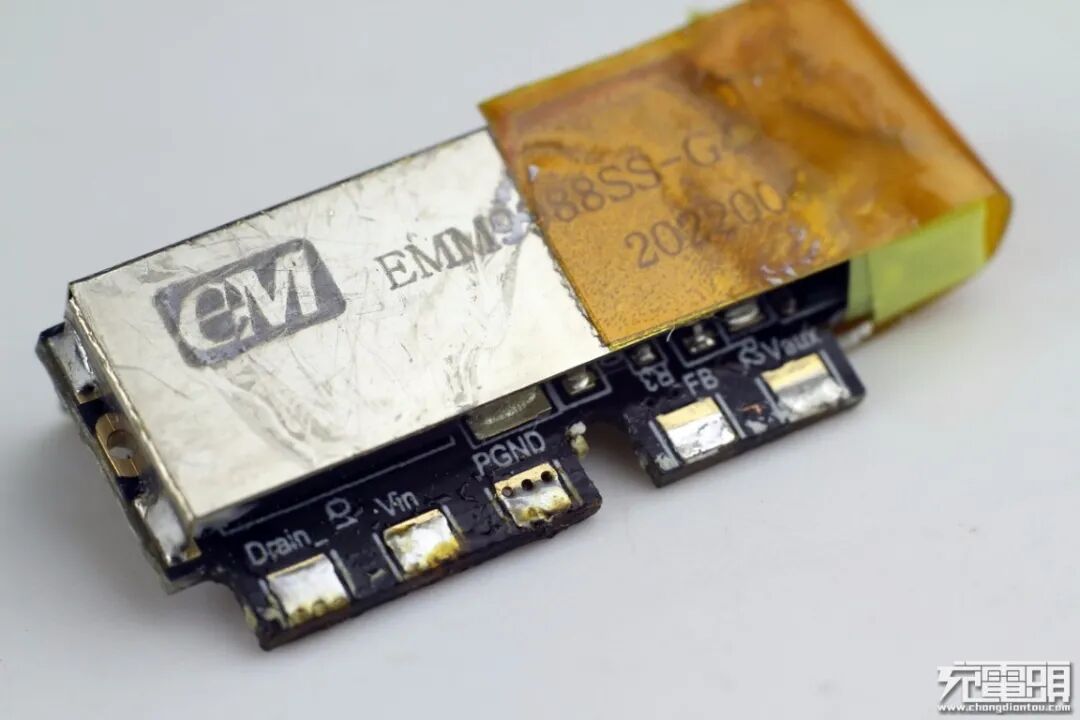

将电容旁边的小板拆下，小板上覆盖金属屏蔽罩，次级端还粘贴有绝缘胶带。
金属屏蔽罩特写，左上角有eM Logo，EMM9988SS。

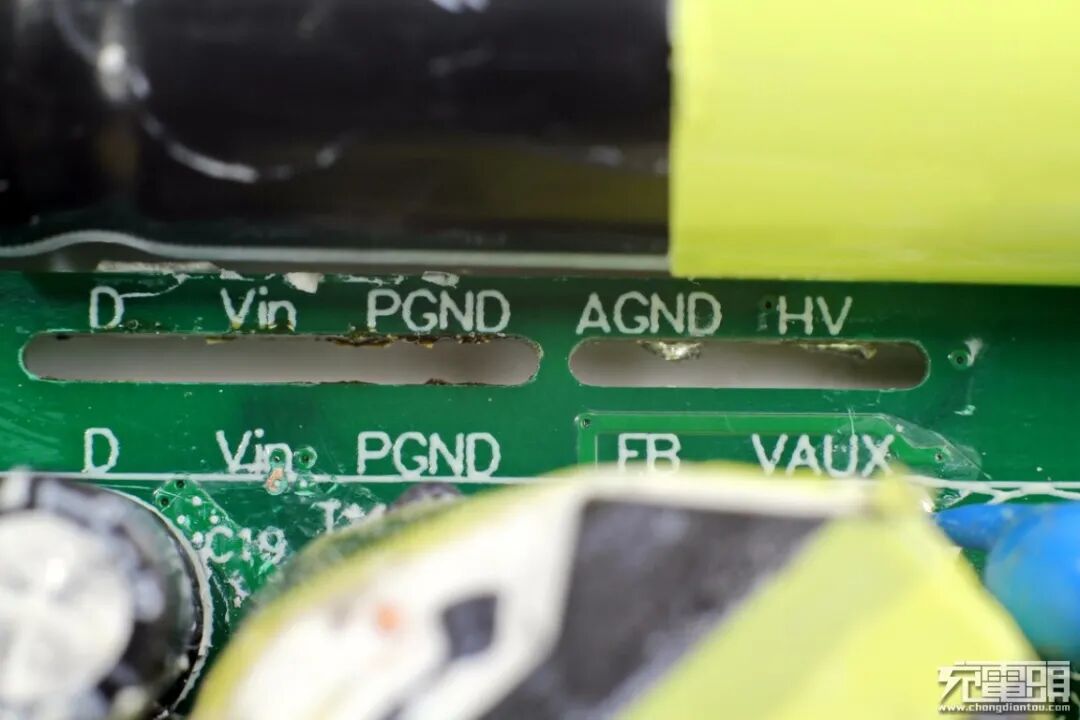

小板焊接槽特写，看起来是开关电源模块，分模拟地和功率地，高压输入。

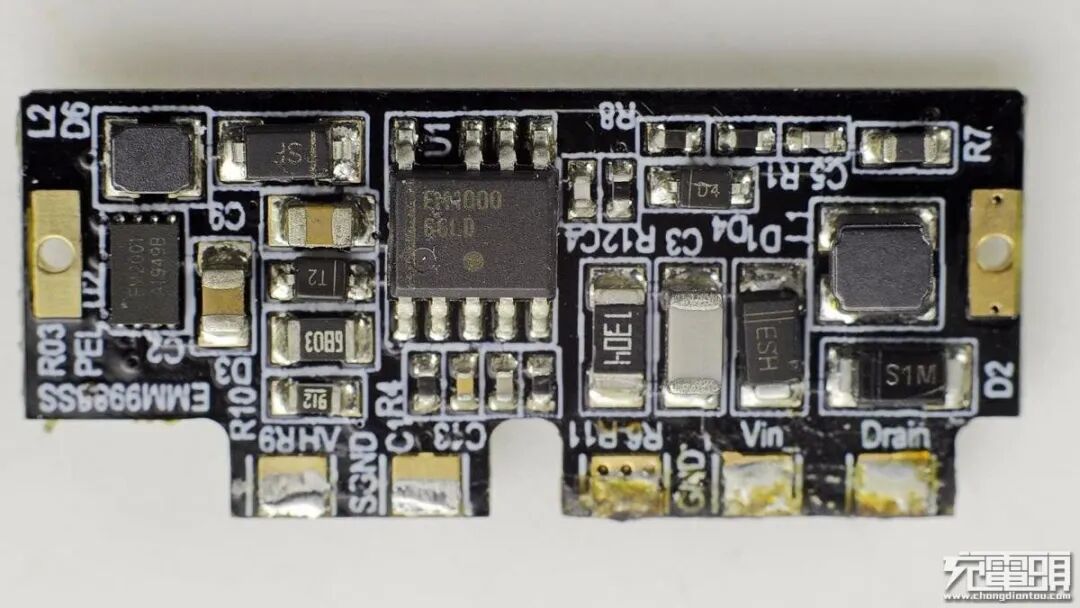

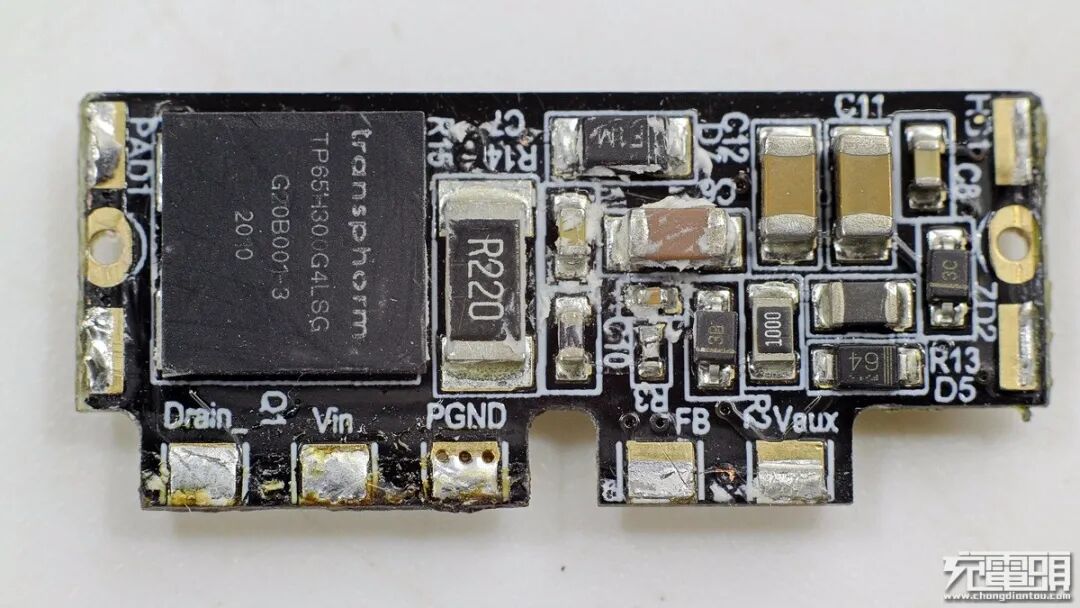

小板正面一览。

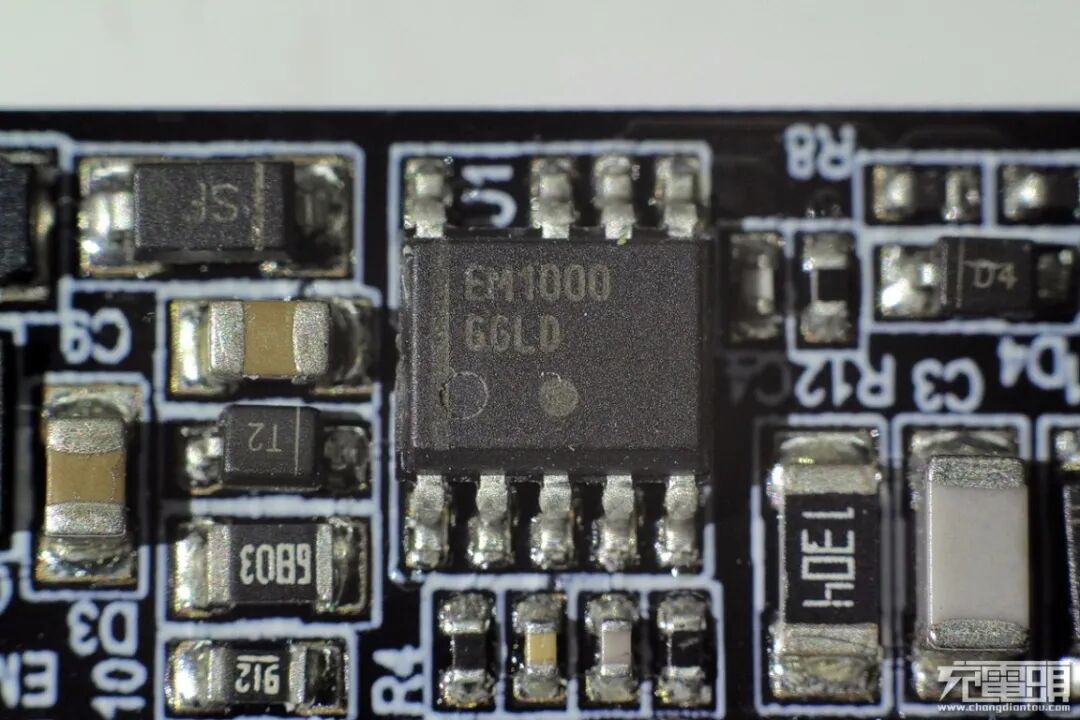

丝印EM1000的驱动芯片。

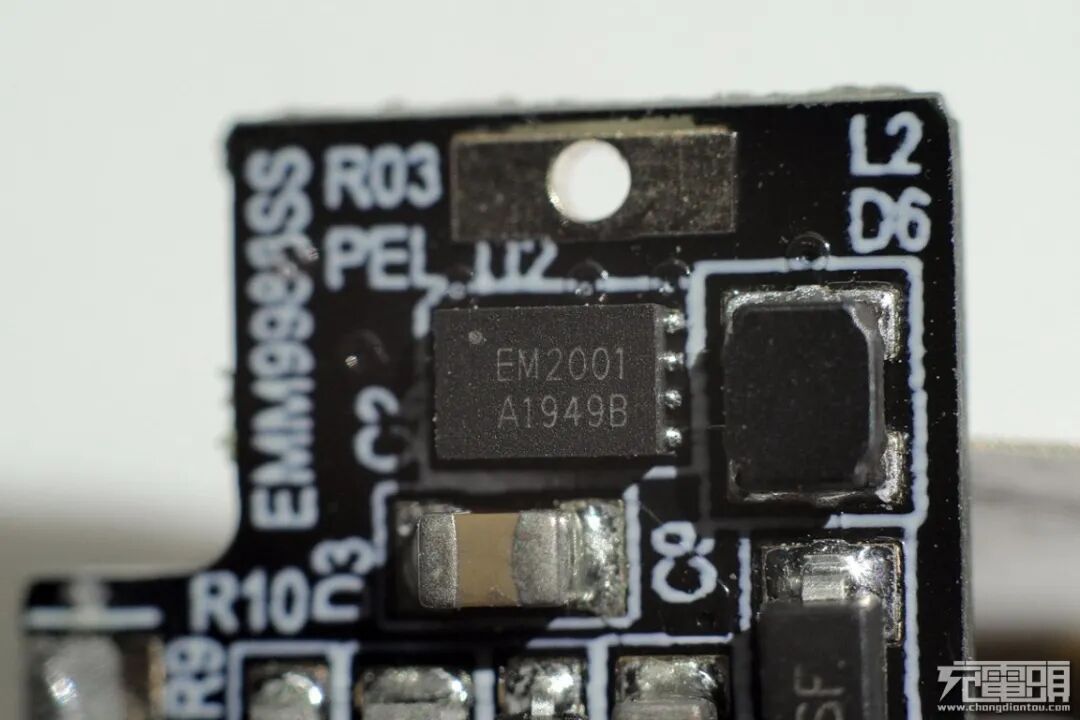

丝印EM2001的IC。
小板屏蔽罩内部有一颗很大的芯片。

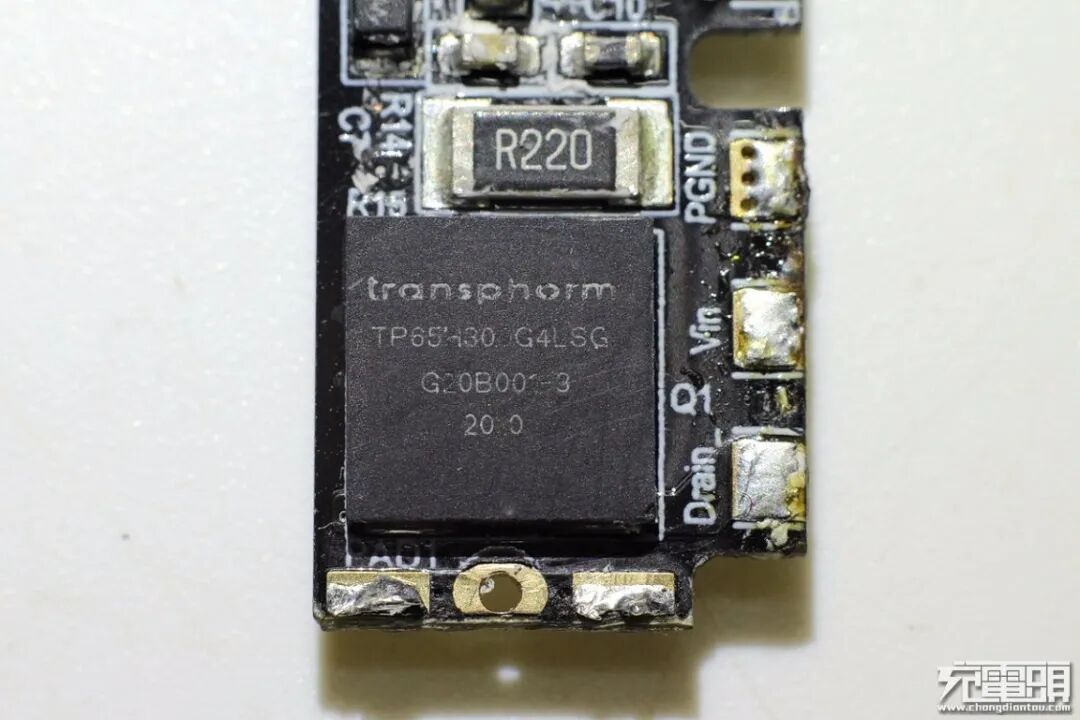

来自transphorm公司的GaN开关管，型号TP65H300G4LSG，650V耐压，导阻240mΩ，该开关管采用PQFN 8X8封装，具有更低的热阻，已经通过了JEDEC认证。
据了解，这款氮化镓开关管基于Transphorm的第4代GaN平台，采用先进的epi和专利设计技术，通过简化制造工艺降低成本，同时通过降低栅极电荷、输出电容、交叉损耗和反向恢复电荷提高硅的效率。相较于其他公司的170mΩ的GaN，美国Transphorm公司采用300mΩ的GaN依然做到高效率。

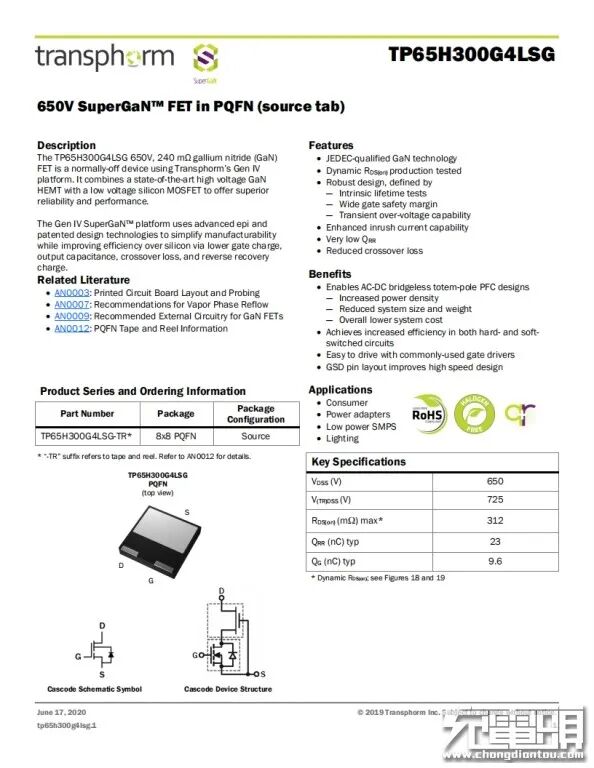

transphorm TP65H300G4LSG 详细资料。

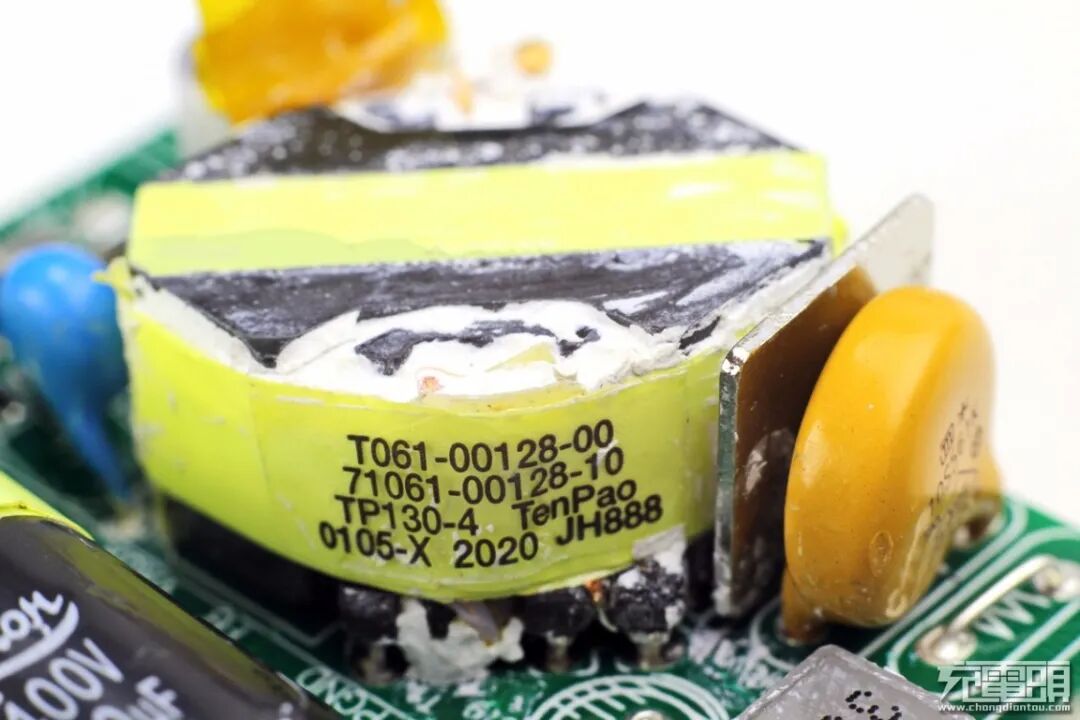

变压器特写，侧面贴有信息标签，印有TenPao天宝字样。
变压器和一元硬币直径大小的直观对比。

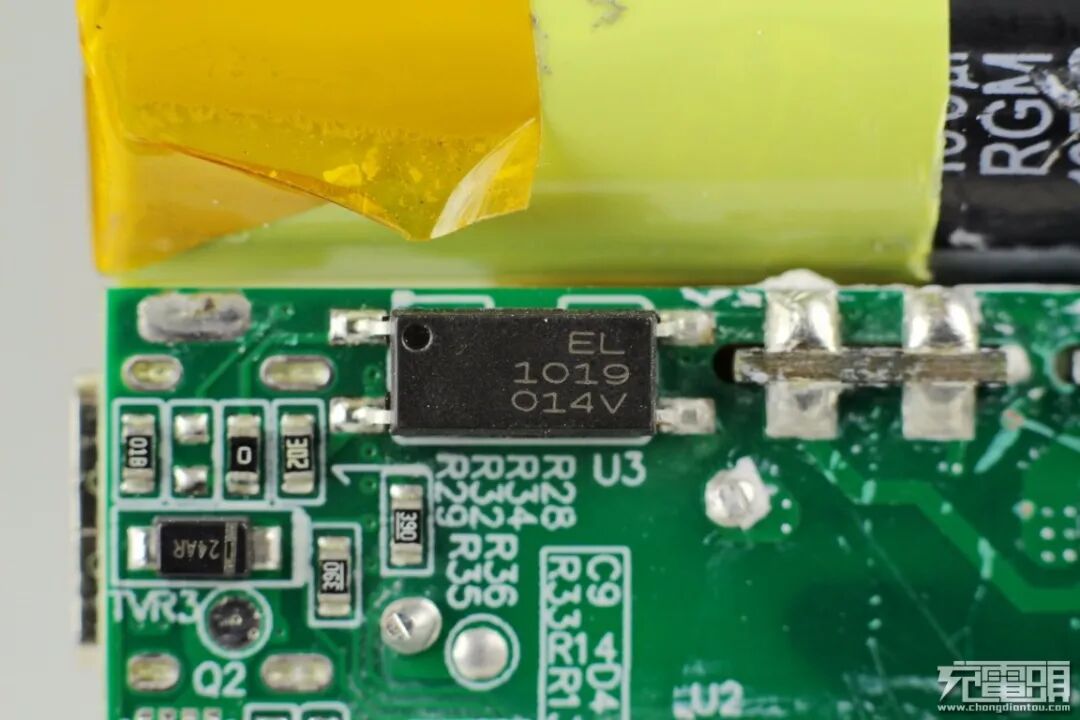

亿光EL 1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

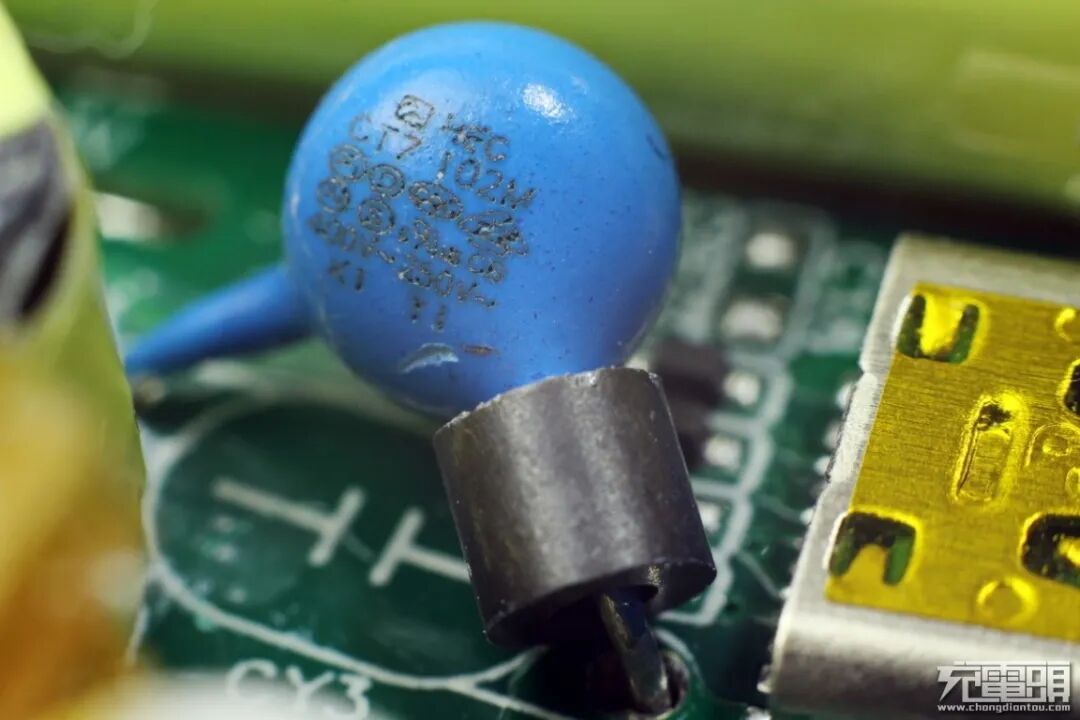

输出抗干扰蓝色Y电容特写，焊脚上套有磁环。

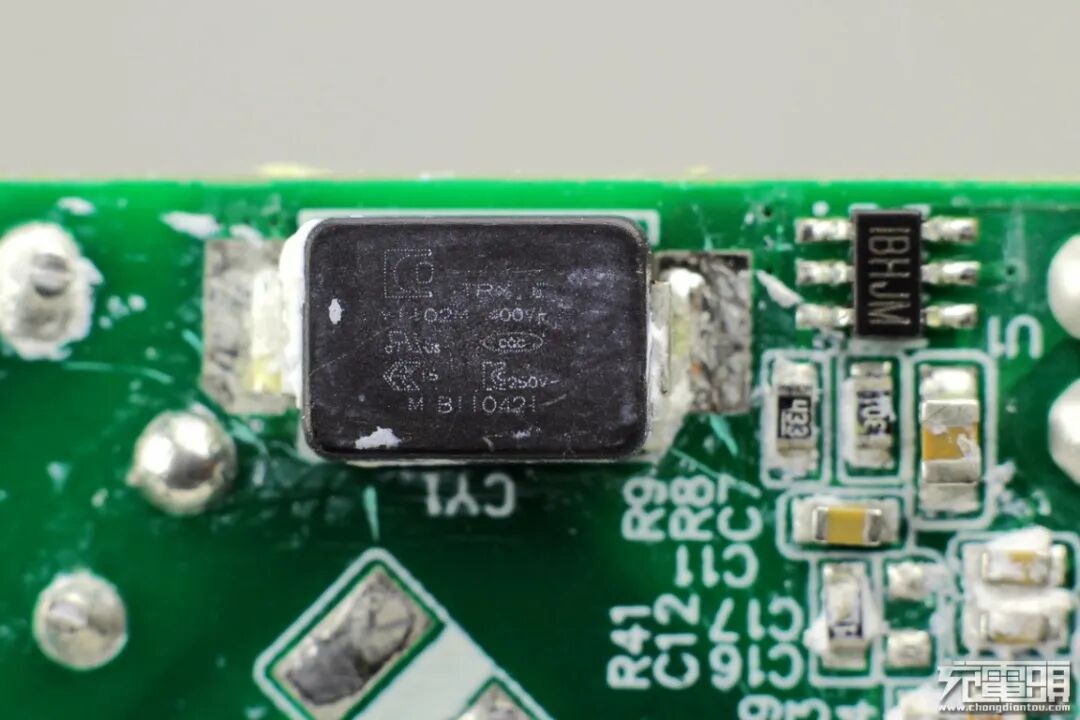

来自四川特锐祥科技股份有限公司的贴片式Y电容，具有体积小，重量轻等特色，体积和重量仅为传统插件电容的十分之一左右。
充电头网了解到，采用特锐祥采用特锐祥贴片Y电容的产品还有倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等产品。

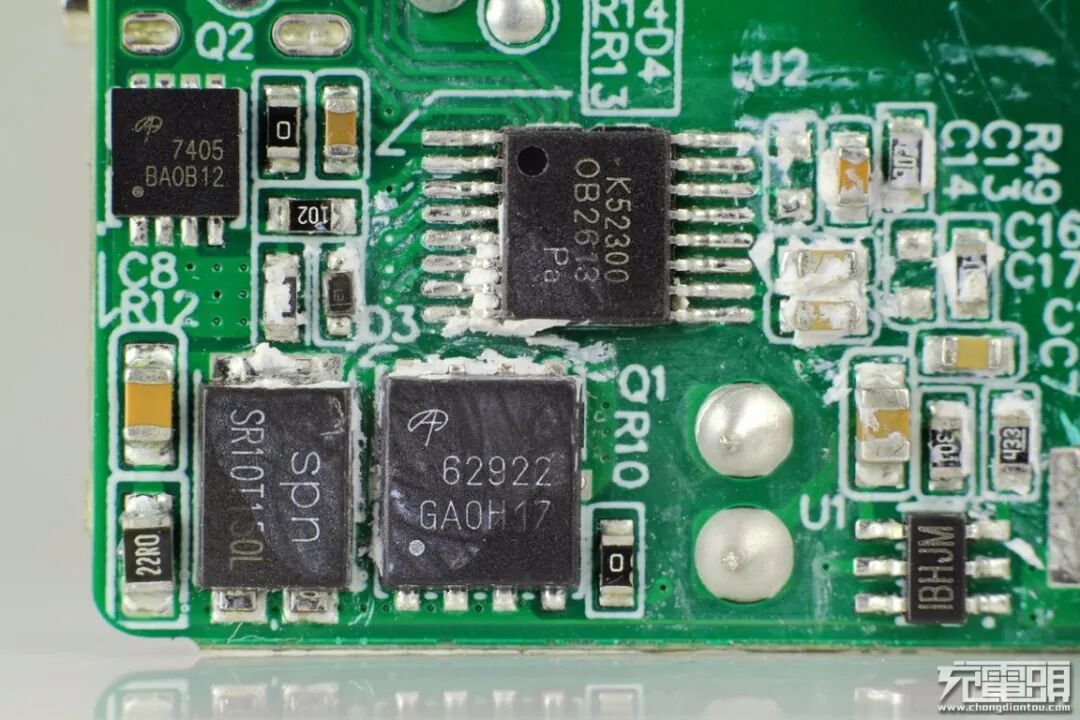

次级侧同步整流管和协议IC。

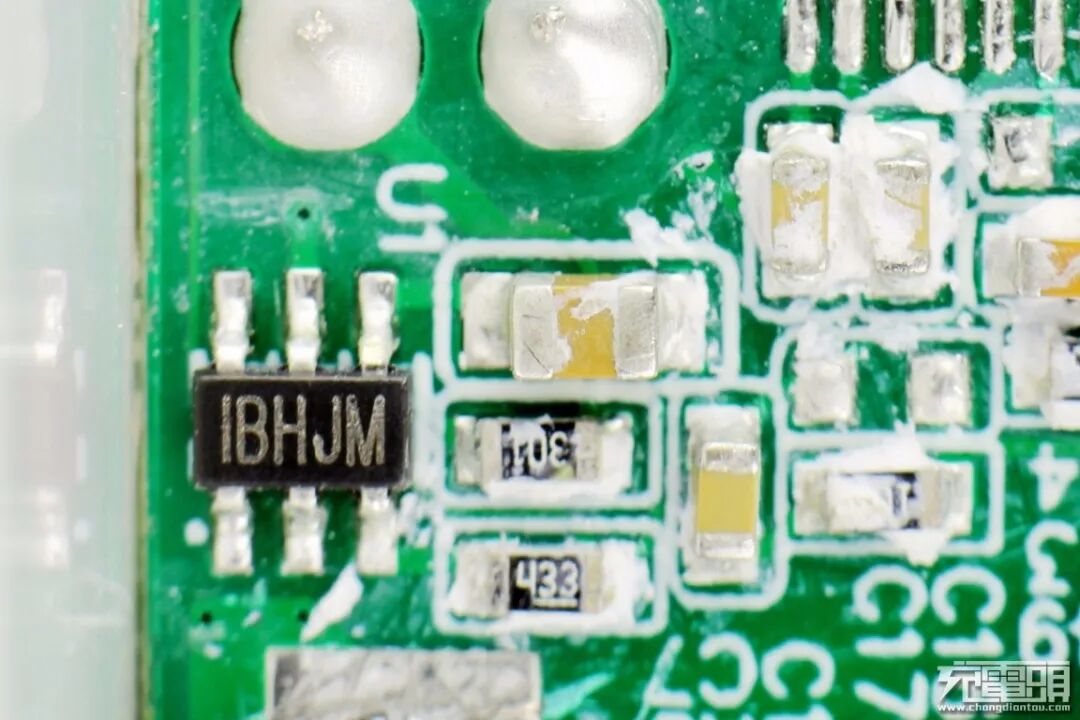

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。

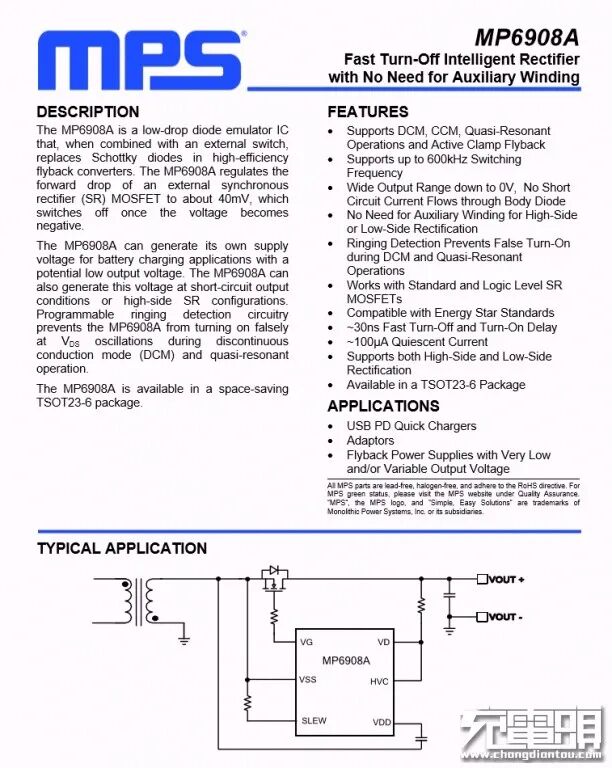

MPS MP6908A详细规格参数。
充电头网拆解了解到，采用MPS MP6908A的还有OPPO 50W饼干氮化镓充电器、thinkplus 65W氮化镓充电器、倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器、RAVPOWER 65W氮化镓充电器等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

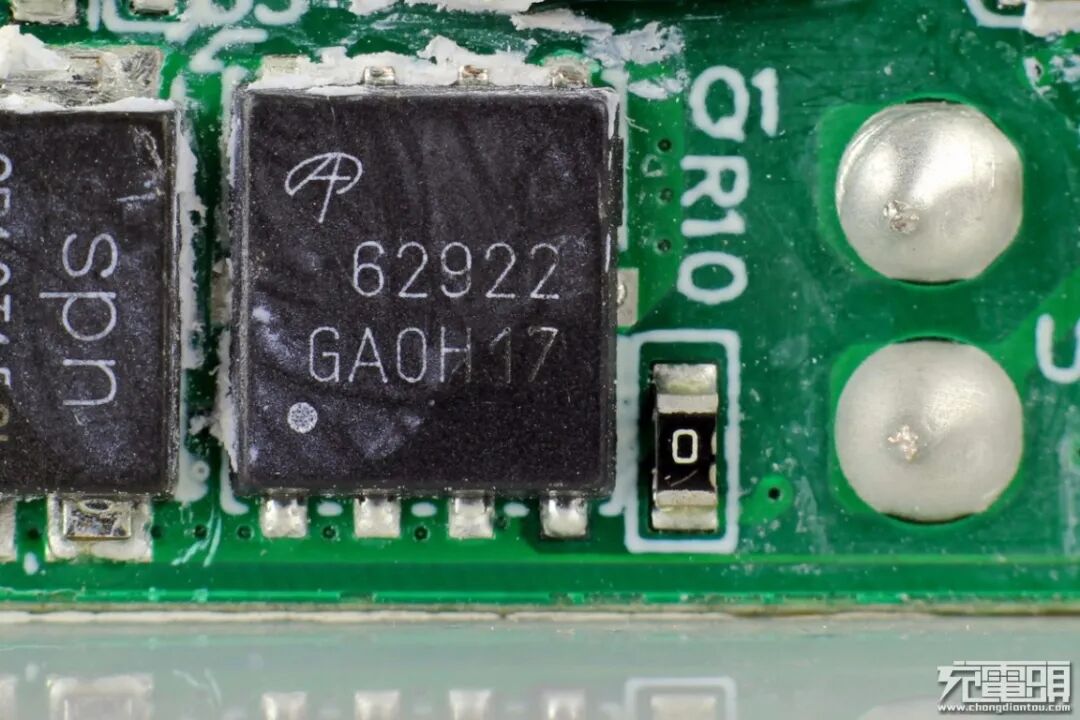

AOS万代的次级同步整流MOS管，型号AONS62922，NMOS，耐压120V。
AOS AON62922详细规格资料。
电头网拆解了解到，采用万代AOS AON62922MOS管的还有ROxANNE 66W氮化镓USB PD双口快充充电器、AUKEY 27W USB PD充电器、ANKER 30W GaN氮化镓充电器。除此之外，万代其它MOS管还被索尼39W USB PD充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等数十款产品采用。
旁边是一颗并联的肖特基二极管，用于提升轻载效率。
输出滤波固态电容规格为25V 330μF。

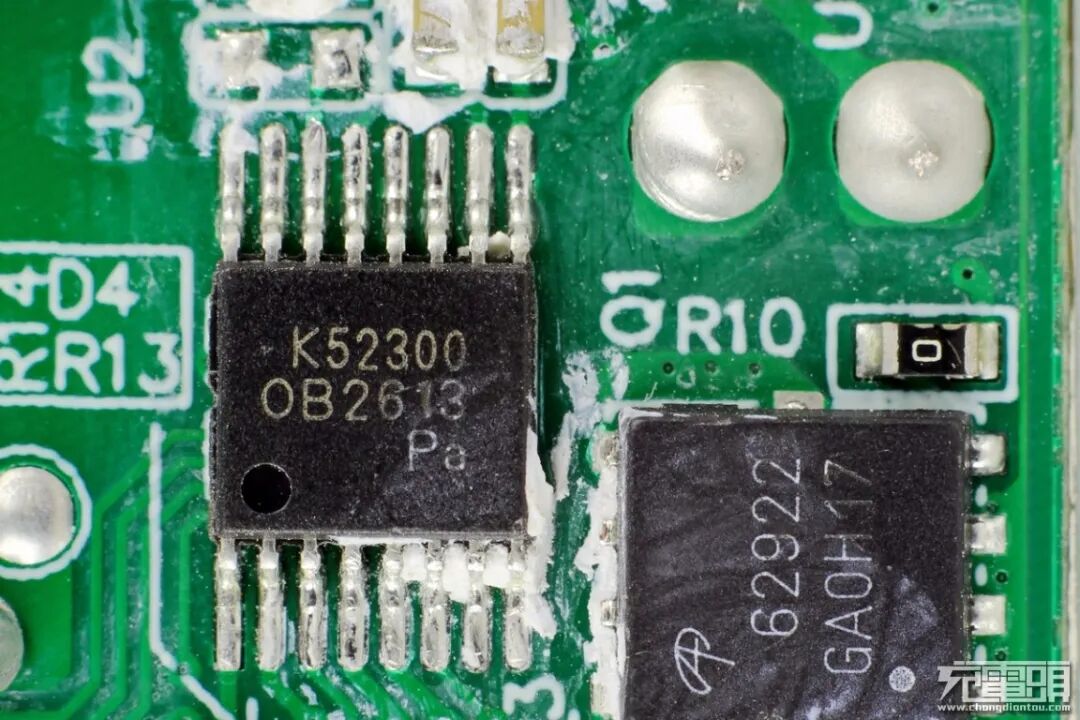

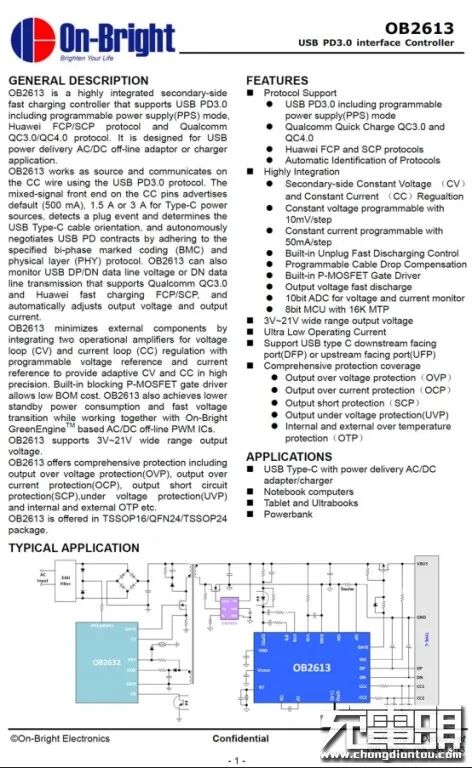

协议IC采用昂宝OB2613，用于支持PD协议和电压调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。
昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。
充电头网了解到，采用昂宝OB2613协议芯片的产品还有联想YOGA 65W USB PD快充充电器、网易智造18W USB PD快充充电器、邦克仕30W USB PD充电器PA33、劲电宝18W USB PD充电器、HELPERS LAB 65W USB PD充电器、坤兴45W QC4+充电器等产品。同时，昂宝也是业内为数不多的能提供AC-DC全套电源解决方案的厂商，其芯片已获得数十款电源配件产品采用。

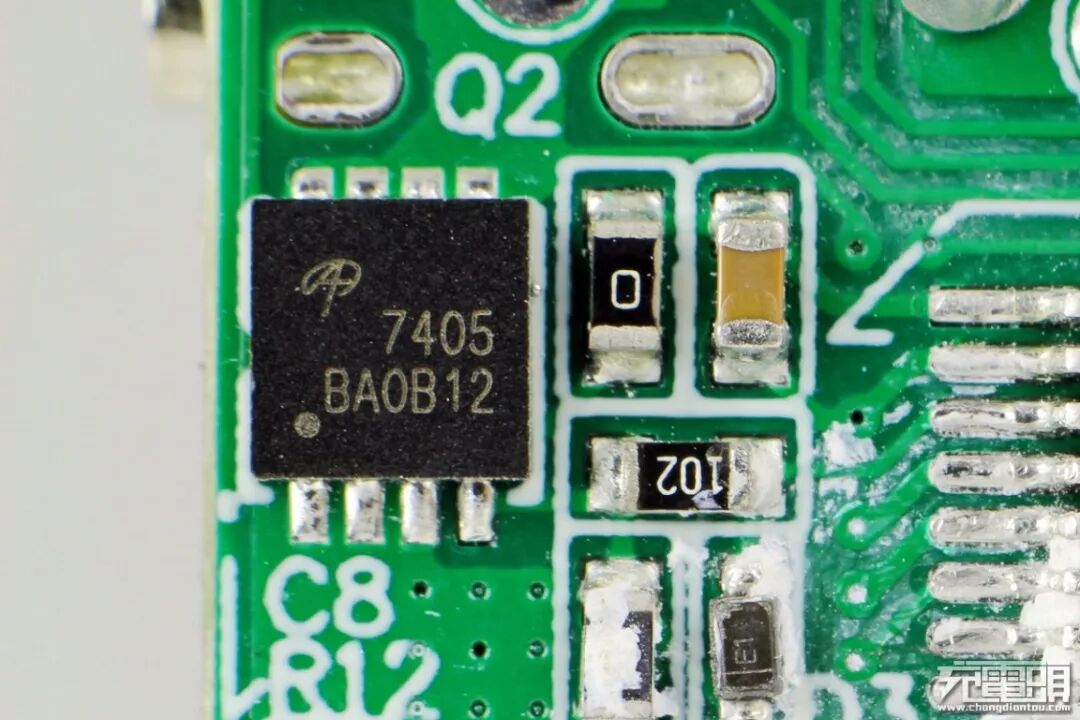

AOS万代AON7405，PMOS，耐压30V，输出VBUS开关管。
AOS万代AON7405资料信息。
USB-C母座特写，金属壳上贴有防尘胶带，右侧是输出电流采样电阻。
全部拆解完毕，来张全家福。
充电头网拆解总结
罗马仕这款65W氮化镓充电器采用宽扁造型设计，配备可折叠插脚，整体小巧轻便易于携带。USB-C口支持USB PD3.0 PPS快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-21.0V/3A电压档位，可以轻松满足手机、平板、笔记本等多种类型设备的快充需求。
充电头网通过拆解了解到，这款充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，初级由搭载GaN开关管的模块小板组成，内置美国transphorm公司的高性能GaN开关管，次级由同步整流控制器MP6908A搭配万代MOS组成；输出部分由昂宝USB PD协议芯片OB2613控制。
充电器的主要芯片均来自业内知名厂家，整体用料讲究，做工扎实。此外PCB板正背面大量注胶处理，外围覆盖大面积绝缘板和黄铜散热片，整体散热性和稳定性有保证，电容以及小金属板粘贴绝缘胶带，USB-C母座贴有防尘胶带，细节处理得当，凸显了一线大厂天宝的制造水平。
