内置中国芯：洛克65W氮化镓PD快充拆解
2020年4月知名电商品牌ROCK洛克首发了搭载国产氮化镓芯片的65W 2C1A氮化镓充电器，并且直接击穿百元价位，99元售价不仅让很多消费者感到“真香”，而且为氮化镓充电器价格亲民化做了重大贡献。
近期洛克再次推出一款65W USB PD单口氮化镓快充充电器，这款产品同样采用折叠插脚设计，具有多快充协议、高效率、高功率密度等特点，很适合给轻薄笔记本使用，同时也能满足手机平板等设备的快充需求。下面充电头网就对洛克新款氮化镓充电器进行详细拆解，一起来看看其内部设计做工。
一、洛克65W氮化镓充电器
包装盒顶部带有挂钩设计，正面印有ROCK品牌、65W GaN、充电器外观图等信息。

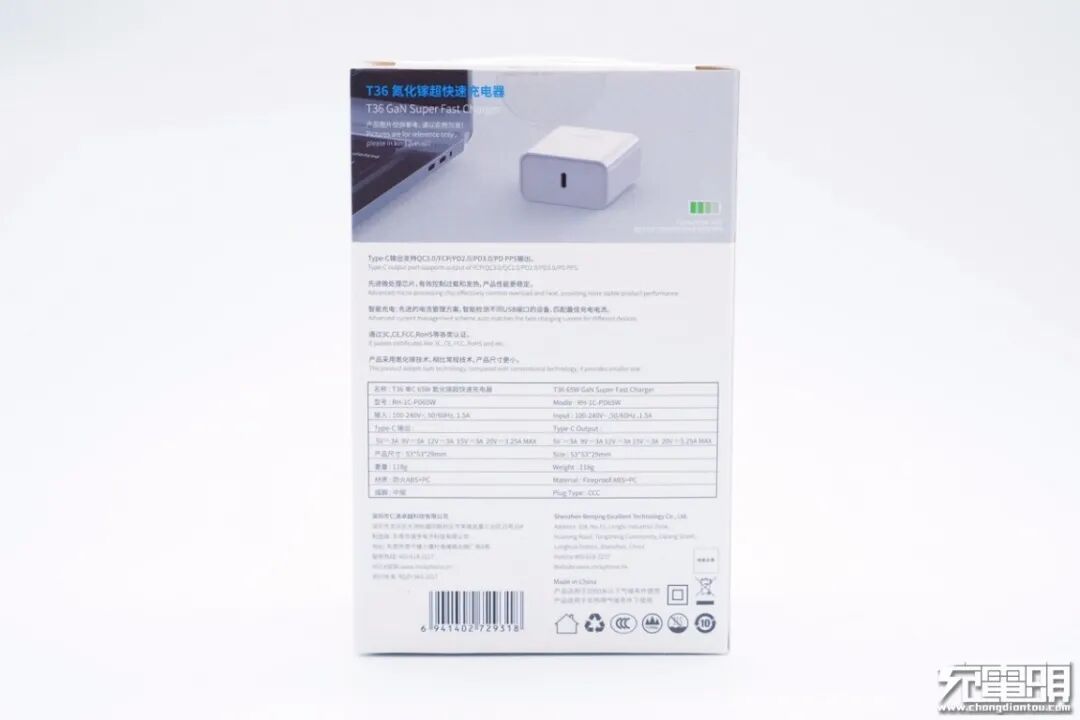

包装盒背面印有产品使用场景图以及规格参数信息。

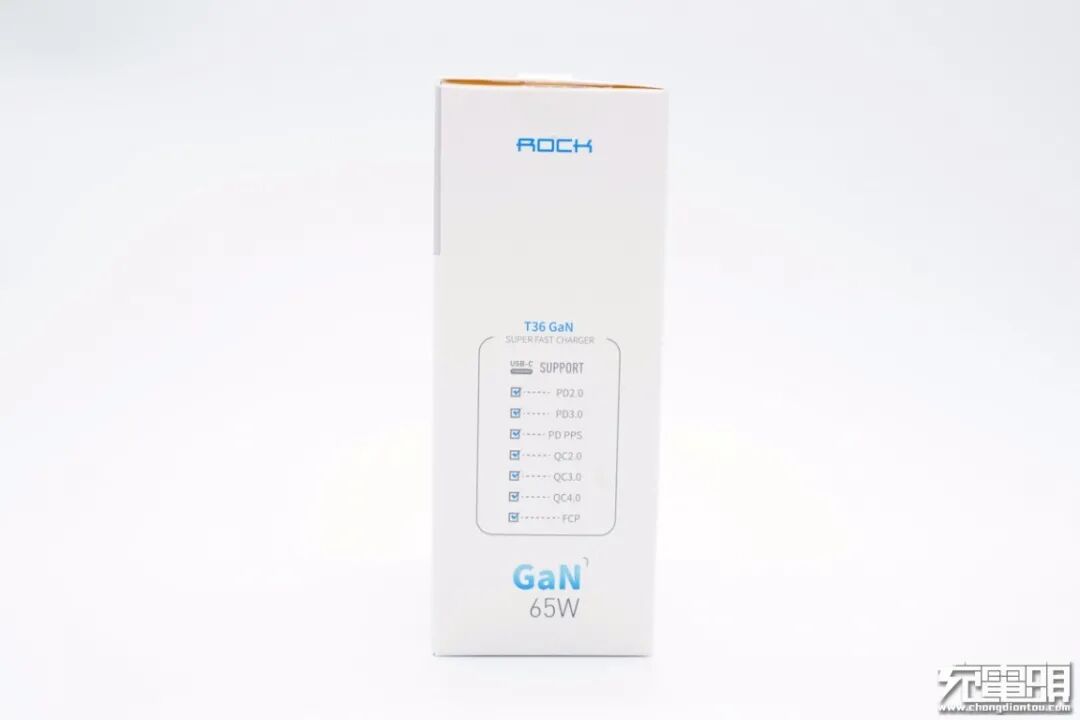

侧面印有充电器支持的协议。
打开包装，充电器放置在塑料盒凹槽里进行固定保护。
包装内含充电器、使用说明书和保修卡。

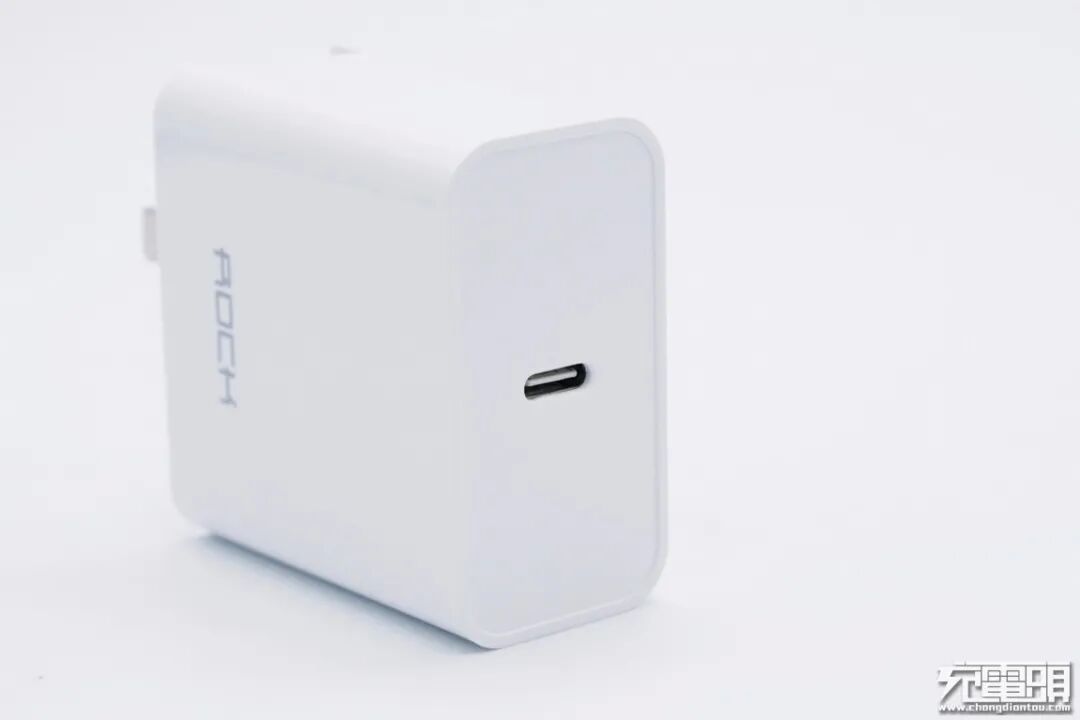

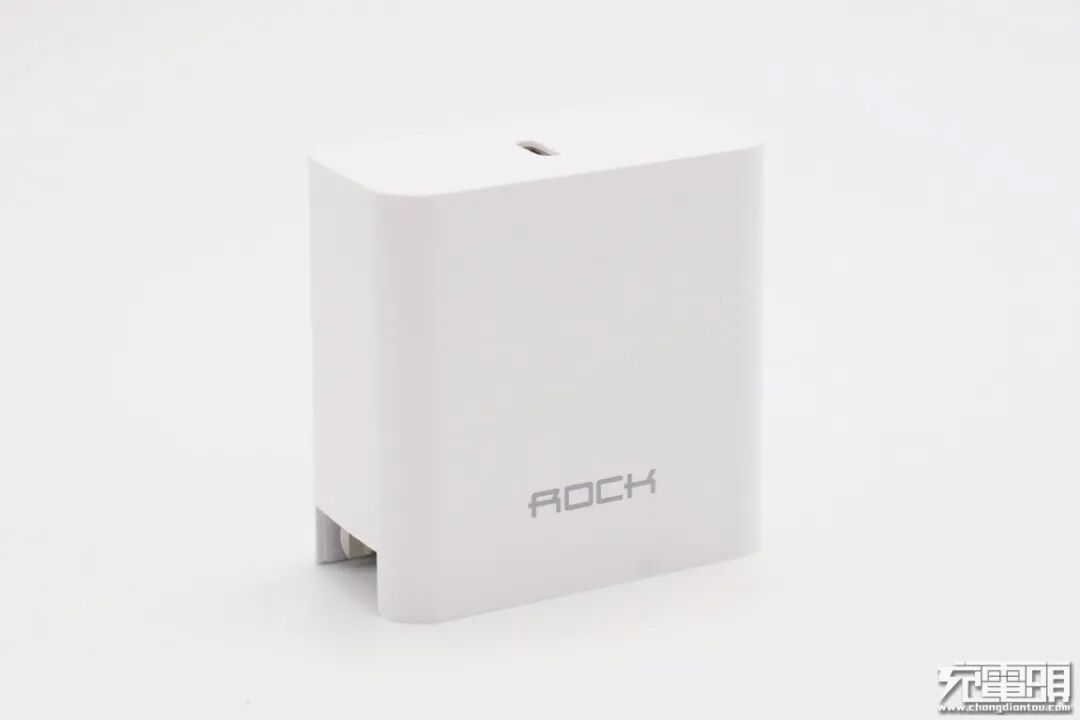

充电器采用PC阻燃材质白色外壳，表面亮面烤漆处理，侧身弧面过渡，机身正面印有ROCK品牌。充电器整体洁白光滑，设计简约。
机身背面标注充电器参数信息
型号：RH–1C-PD65W
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、12V3A、15V3A、20V3.25A Max
产品尺寸：53*53*29mm
重量：118g
材质：防火ABS+PC
监制：深圳市仁清卓越科技有限公司
制造商：东莞市瑞亨电子科技有限公司
产品已经通过了CCC认证。

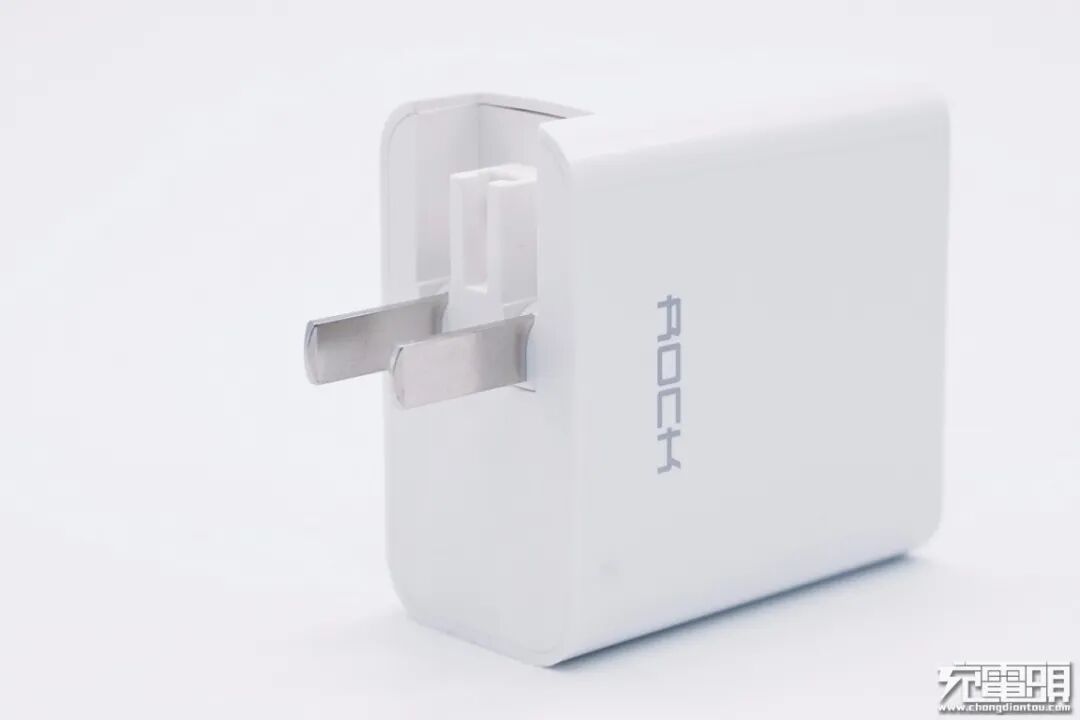

输入端使用可折叠国标插脚，携带方便且不会刮伤包里的其它电子产品。
输出端配备一个USB-C口，白色胶芯不露铜。

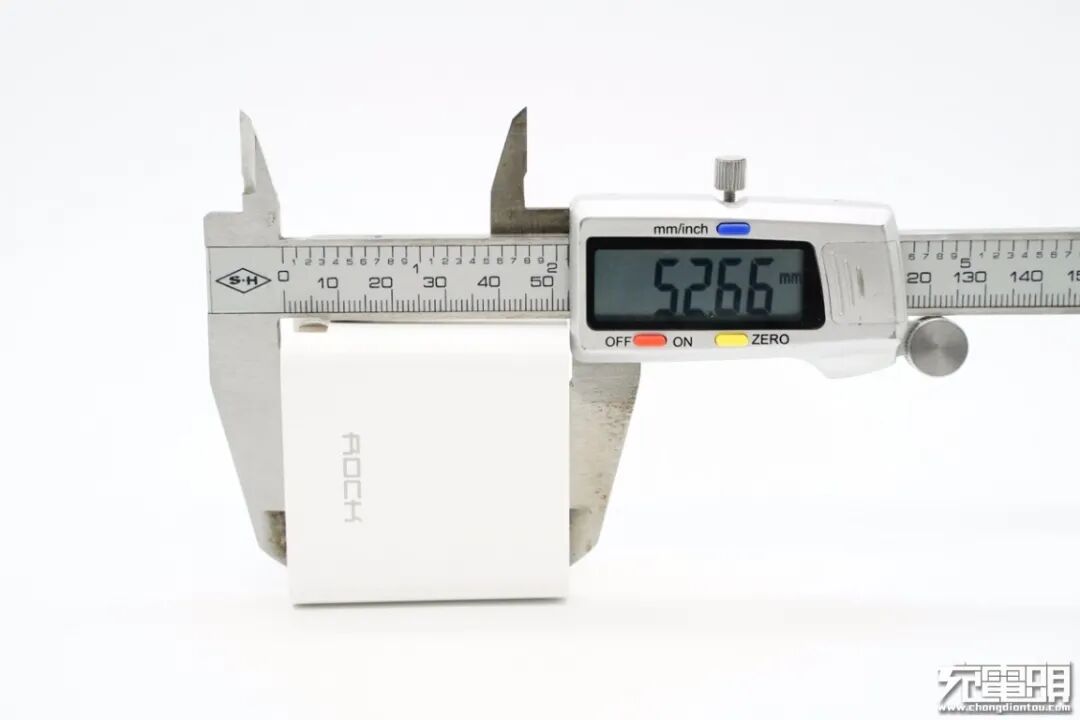

使用游标卡尺实测充电器长52.66mm。

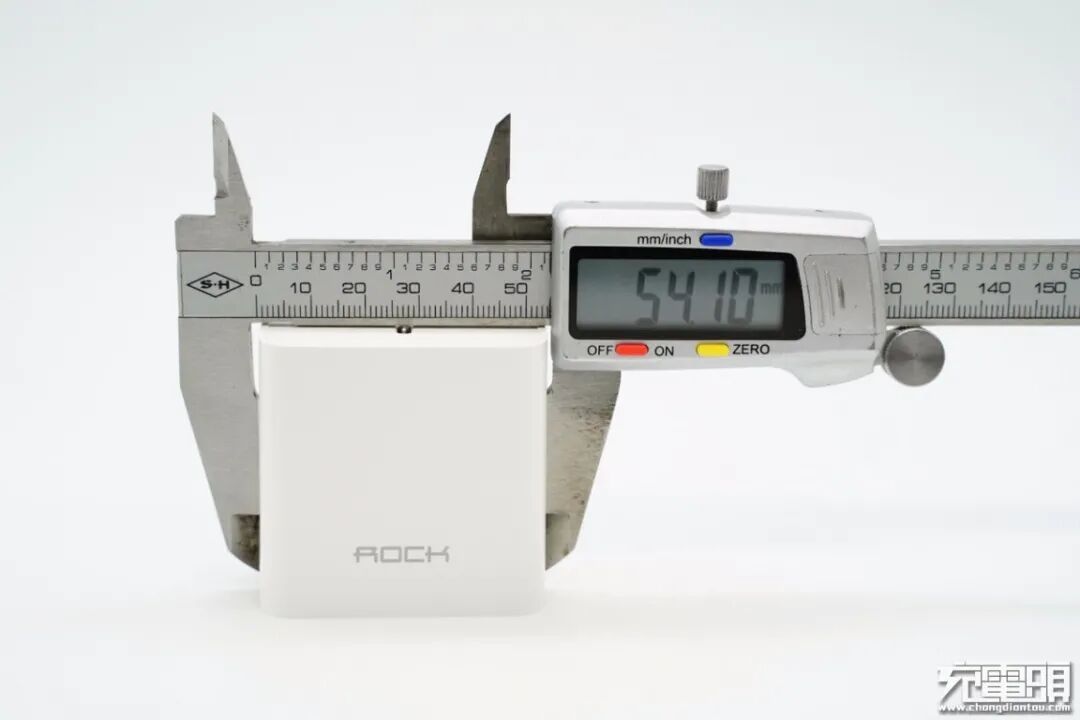

宽54.1mm。

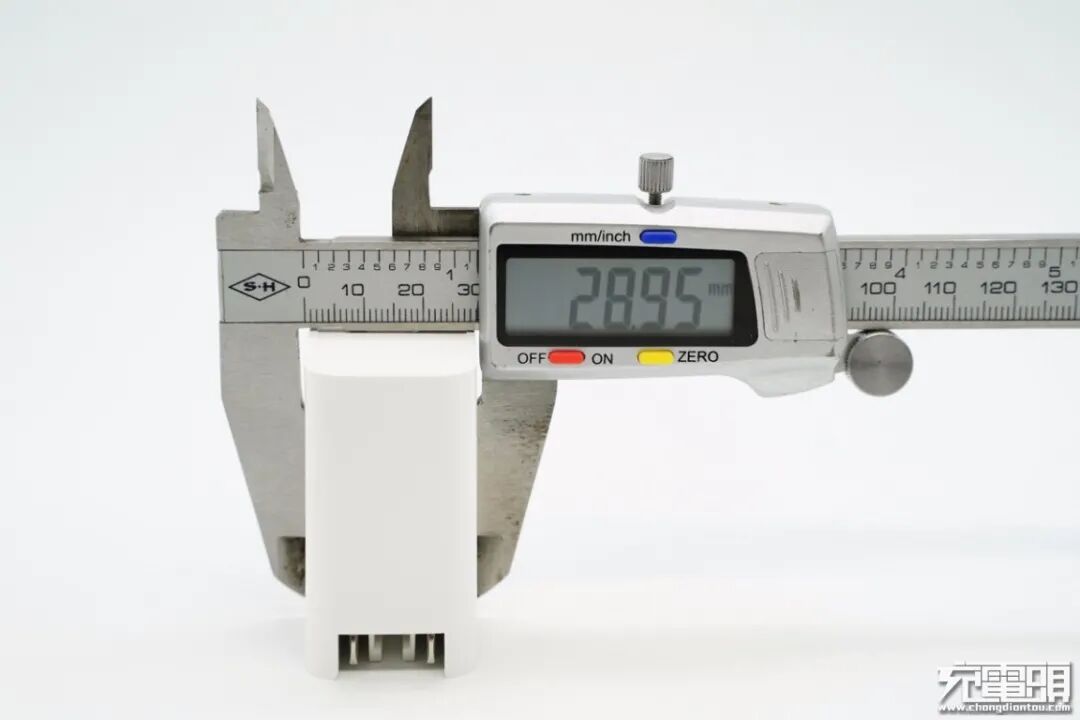

厚度为28.95mm。由充电器三维可以算出体积为82.48cm³，功率密度为0.79W/cm³。

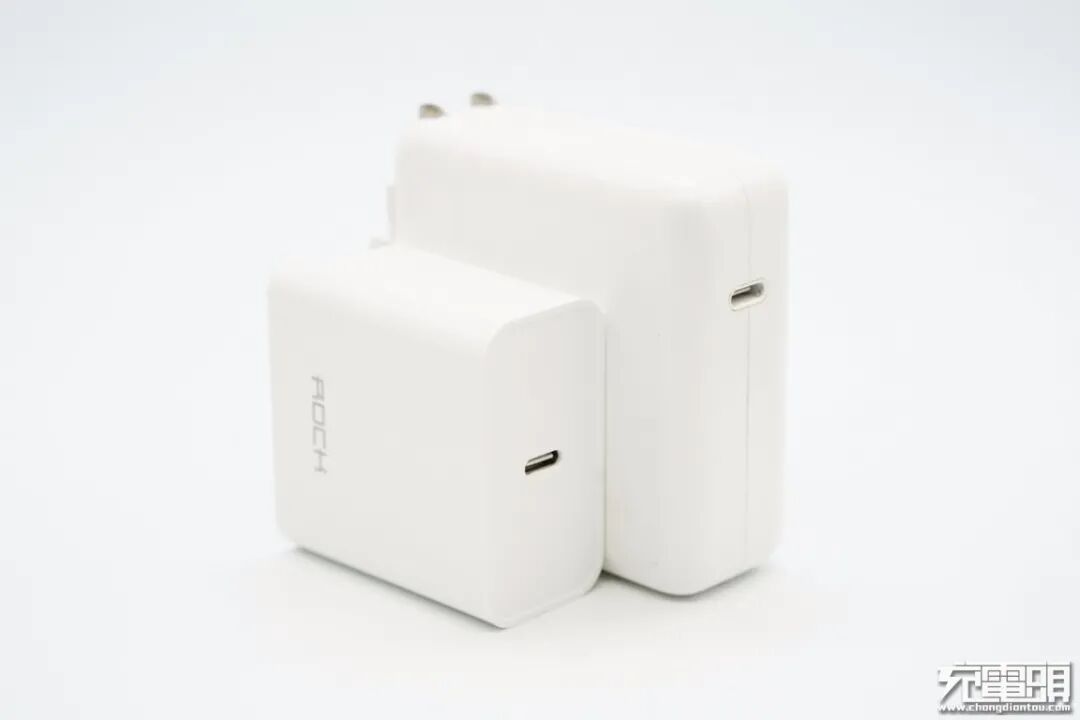

和苹果61W充电器大小比较，洛克这款氮化镓充电器要小得多，体积优势明显。
净重约为106g。
使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0、QC3.0、AFC、FCP多个快充协议。

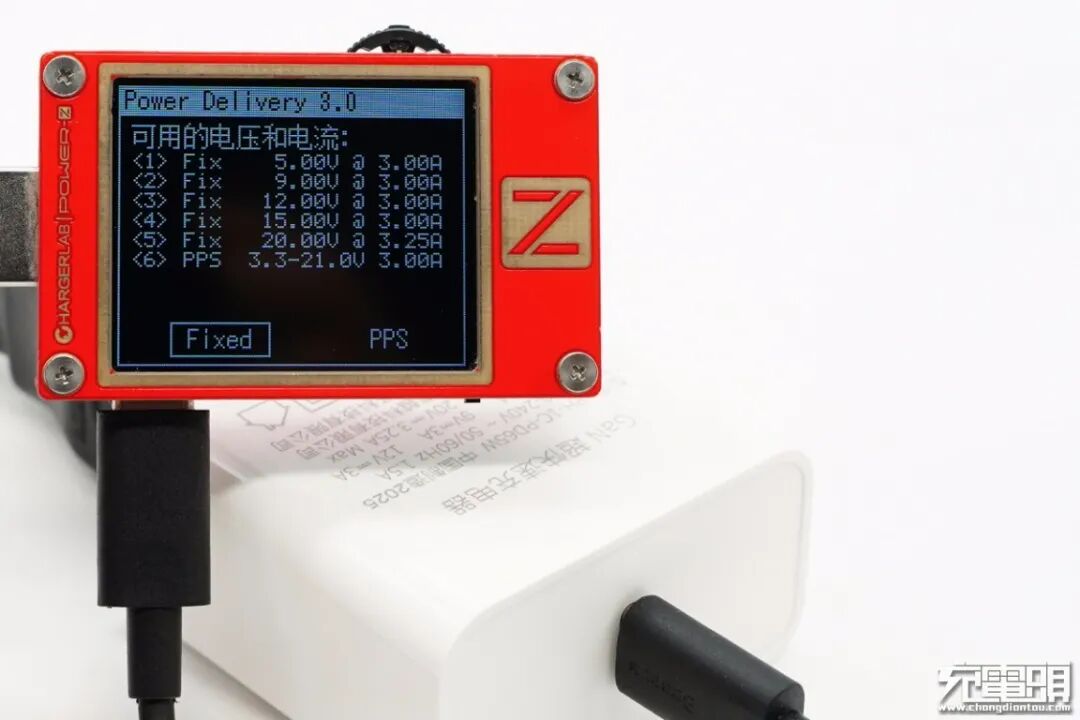

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及3.3-21V/3A一组PPS电压档位。
二、洛克65W氮化镓充电器拆解

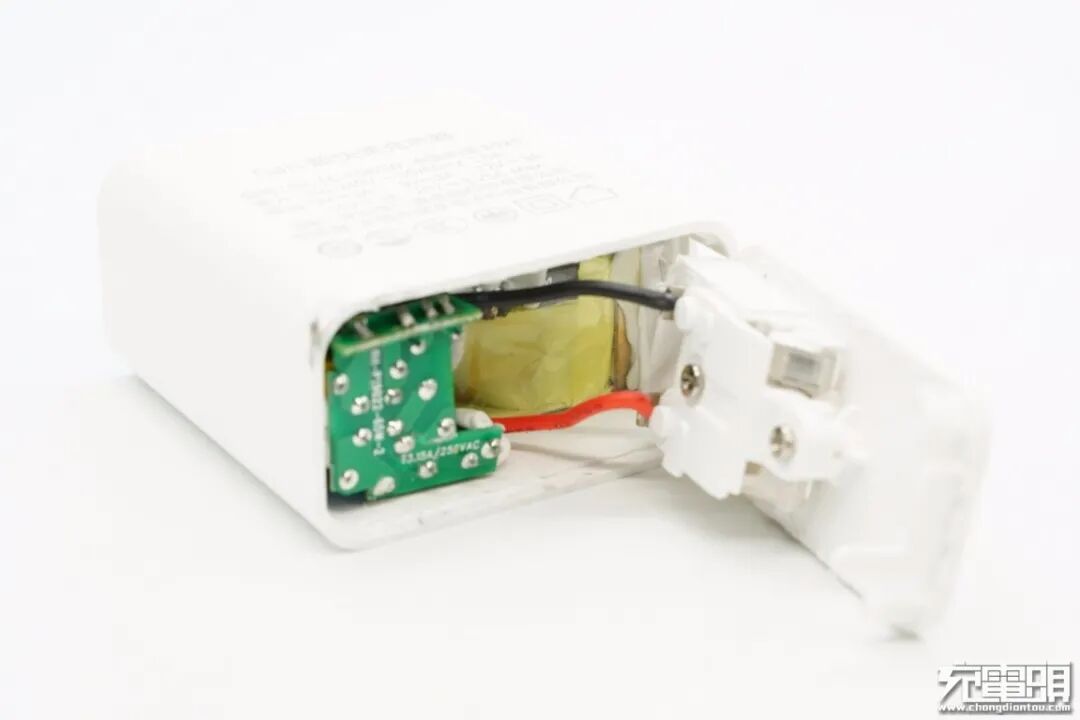

将输入端外壳拆开，插脚使用螺丝和塑料板进行固定。

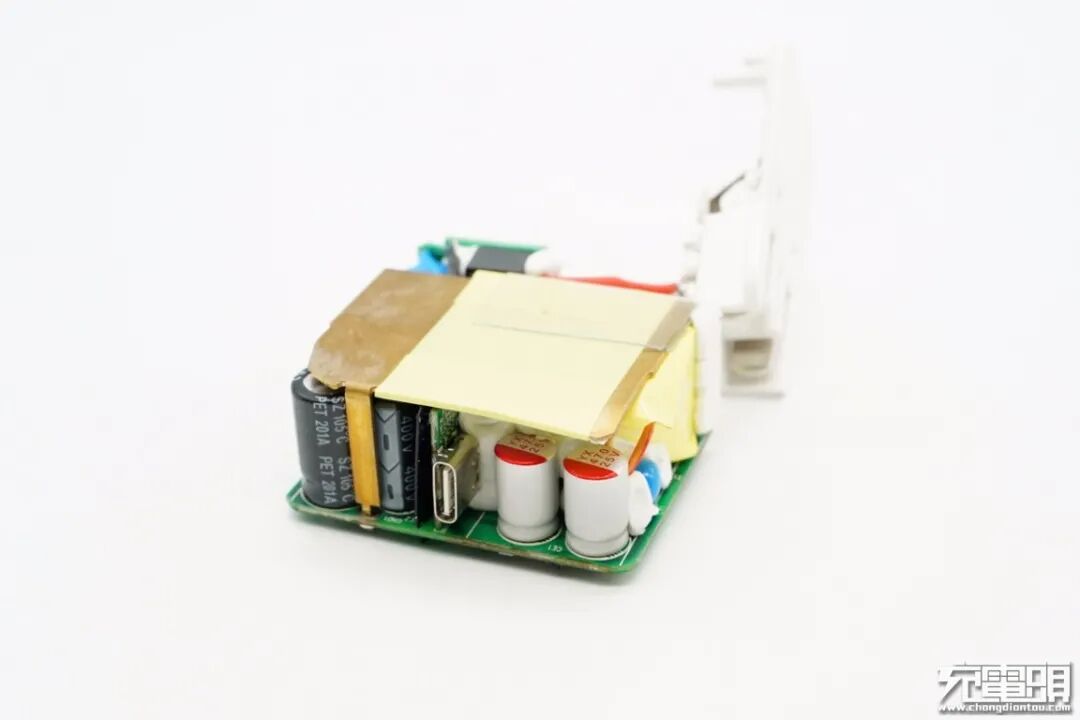

PCB板上覆盖有黄铜散热片，焊接固定，并且还粘贴绝缘胶带保护。
拆掉散热片，变压器、电容等元器件打胶固定，输入输出端均有小板焊接元件，增加空间使用率。

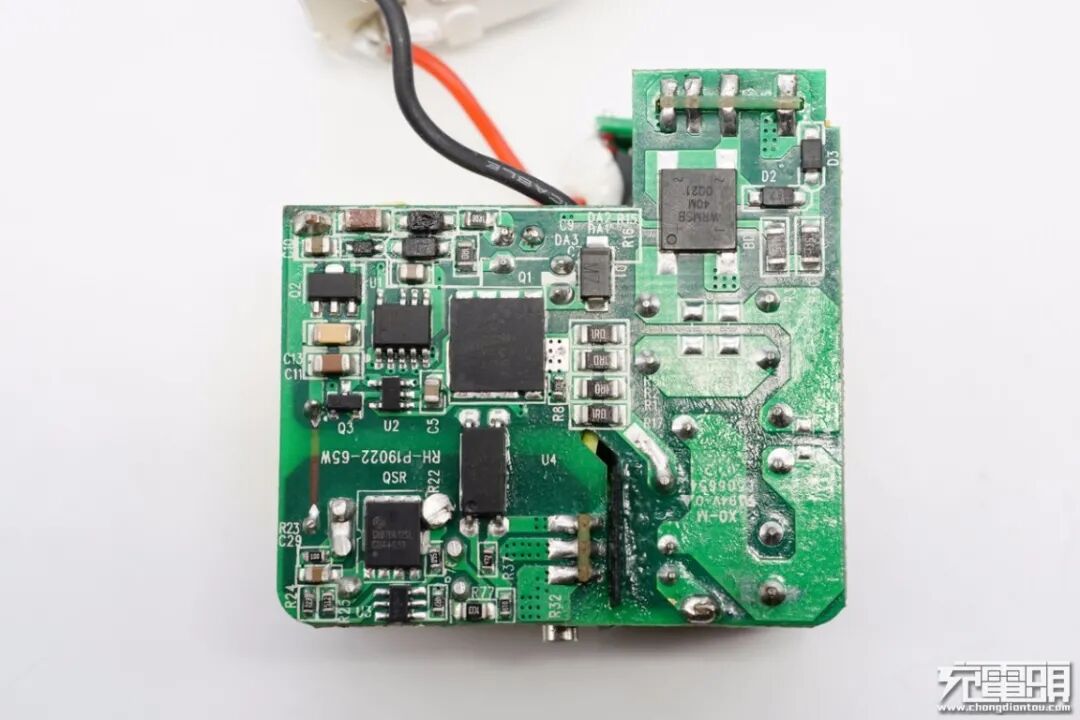

PCB板背面一览，初次级分界明显，初级元件和输出小板之间开槽绝缘，次级同步整流电路仅占左下角很小一部分区域。
经过对充电器整体电路观察分析发现，洛克65W USB PD氮化镓充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

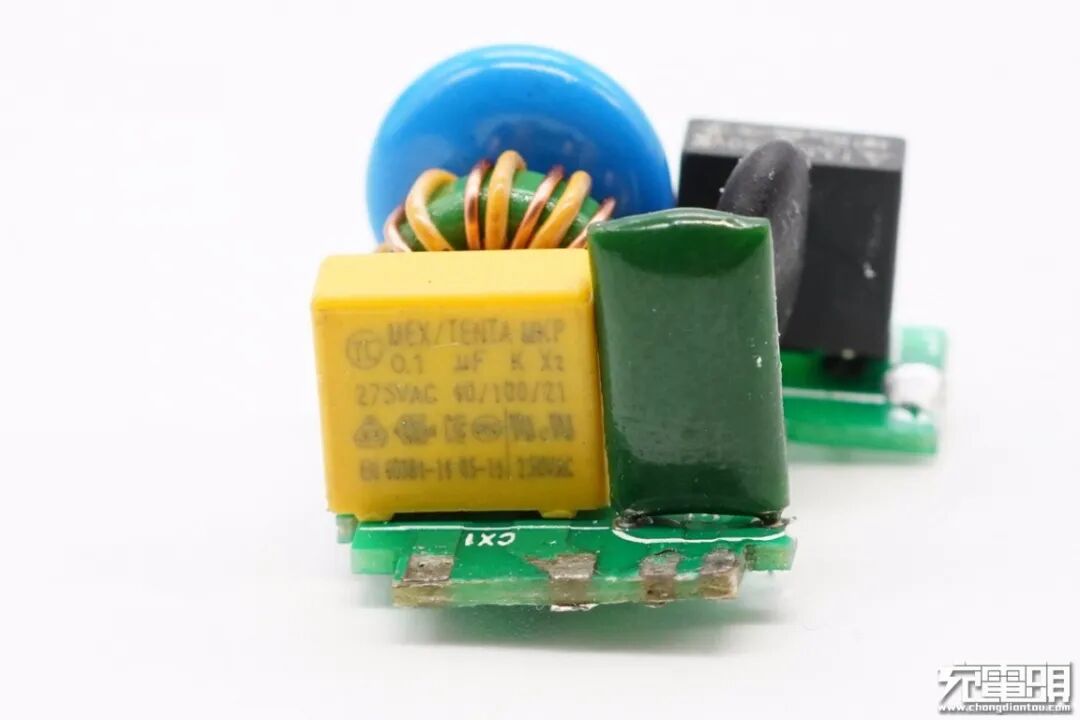

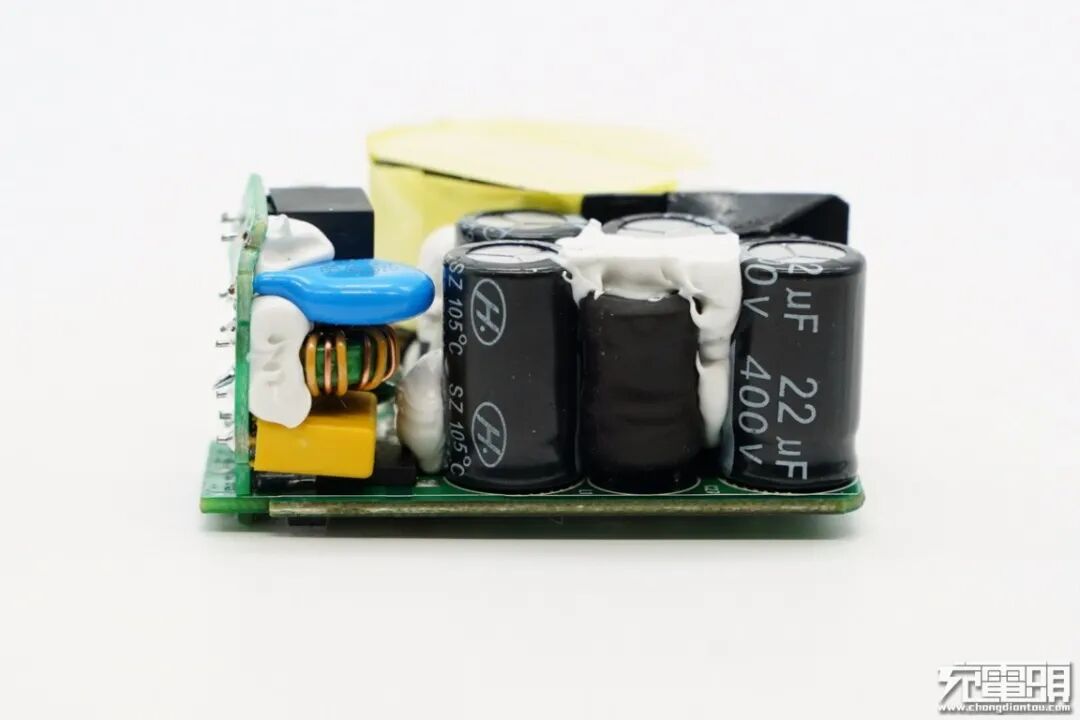

输入端一览，小板上焊接有延时保险丝、压敏电阻、共模电感以及X电容等元器件；主控PCB板上设有工字电感和多颗高压滤波电解电容。

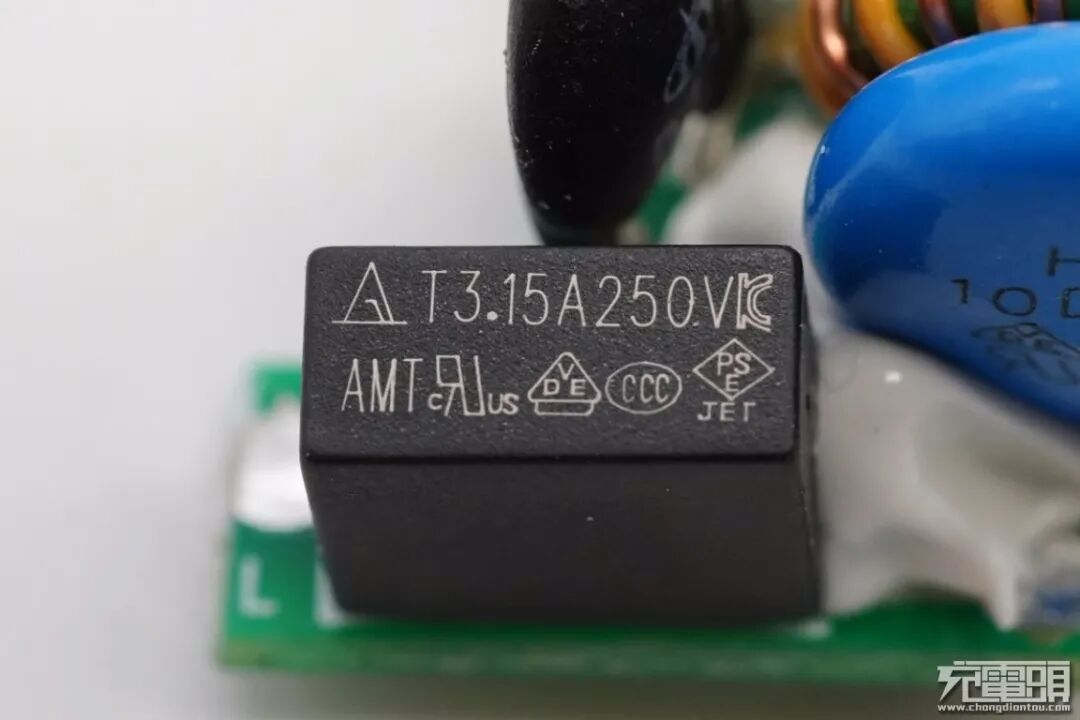

延时保险丝特写，规格为3.15A 250V。

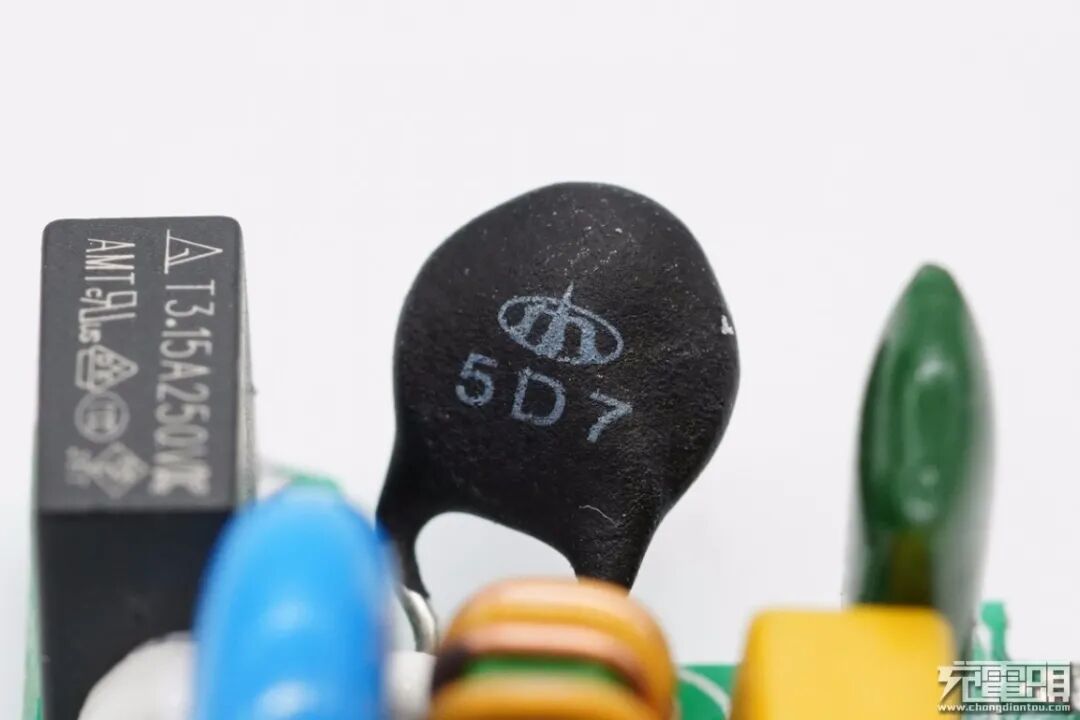

NTC浪涌抑制电阻用于抑制上电浪涌电流。

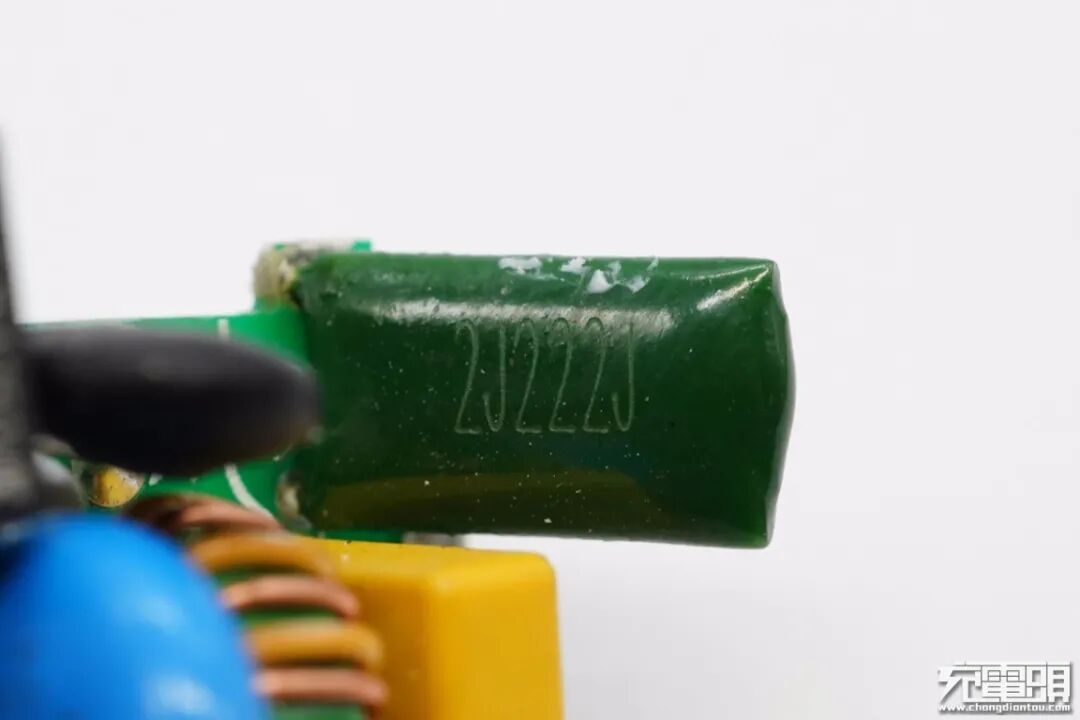

2J222J涤纶电容。

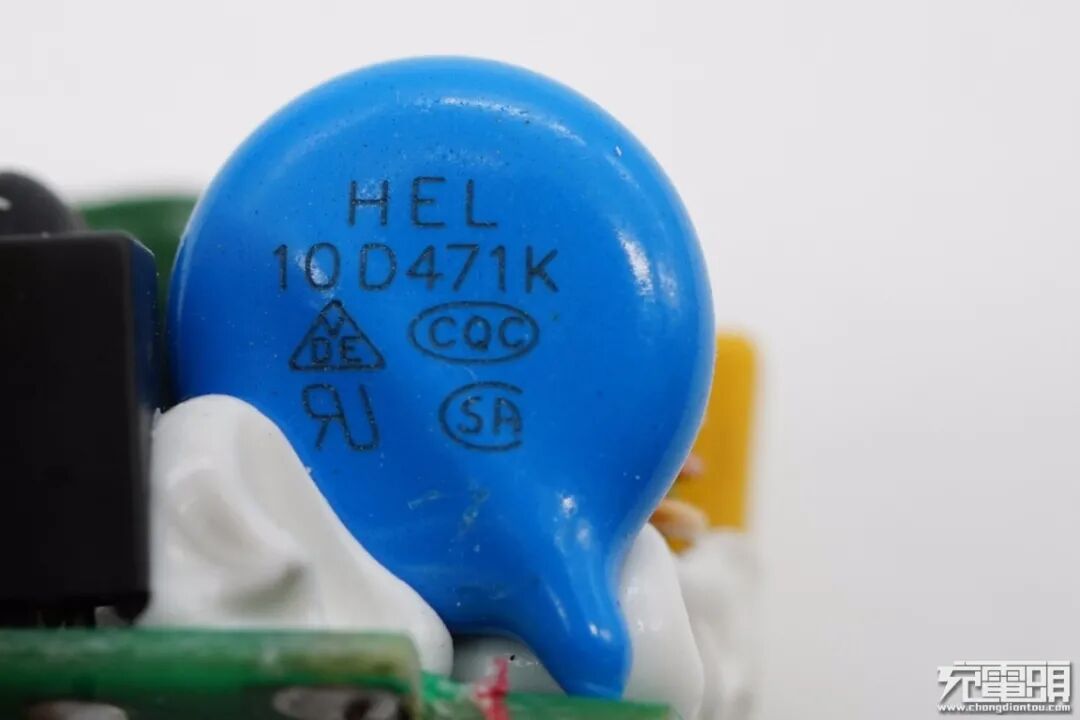

压敏电阻，10D471K，用于输入过电压防护。
共模电感双线绕制，用于滤除EMI干扰。
安规X电容容量0.1μF。

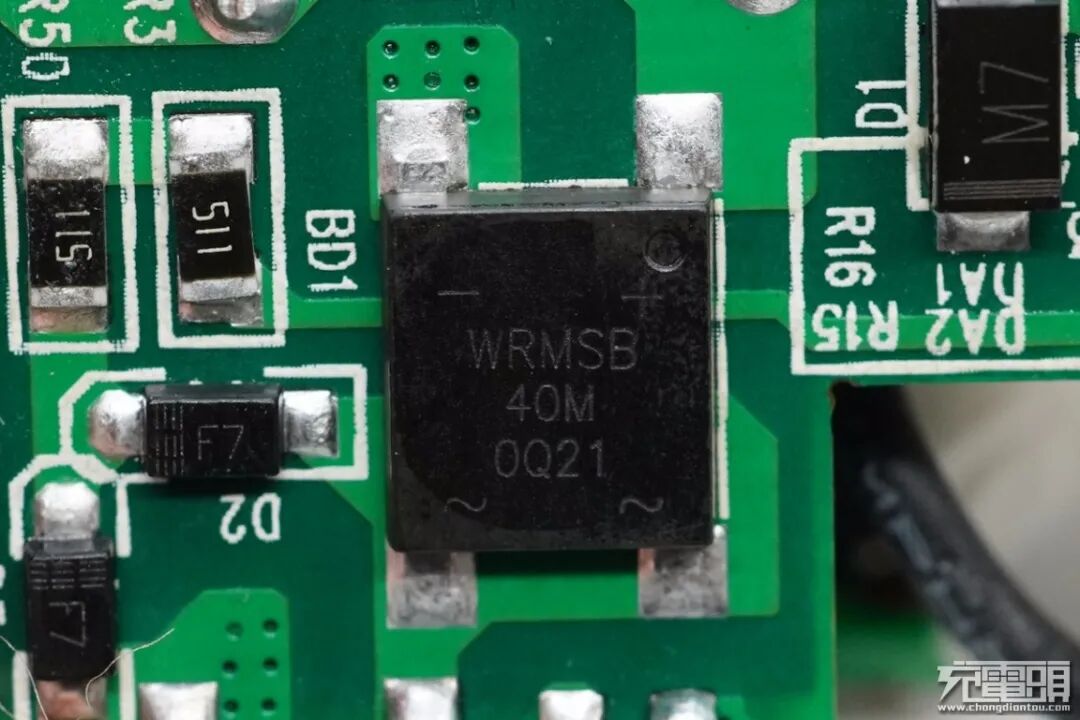

WRMSB40M整流桥来自深圳市沃尔德实业有限公司。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

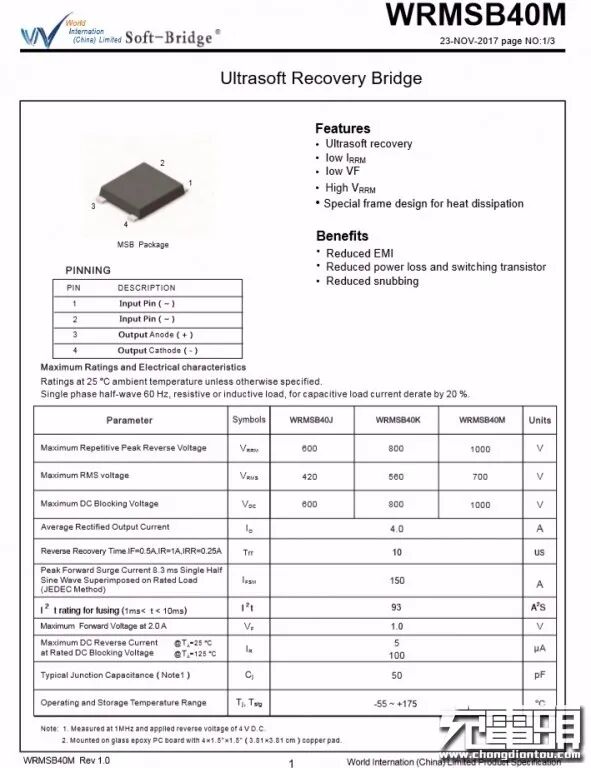

沃尔德WRMSB40M详细资料信息。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

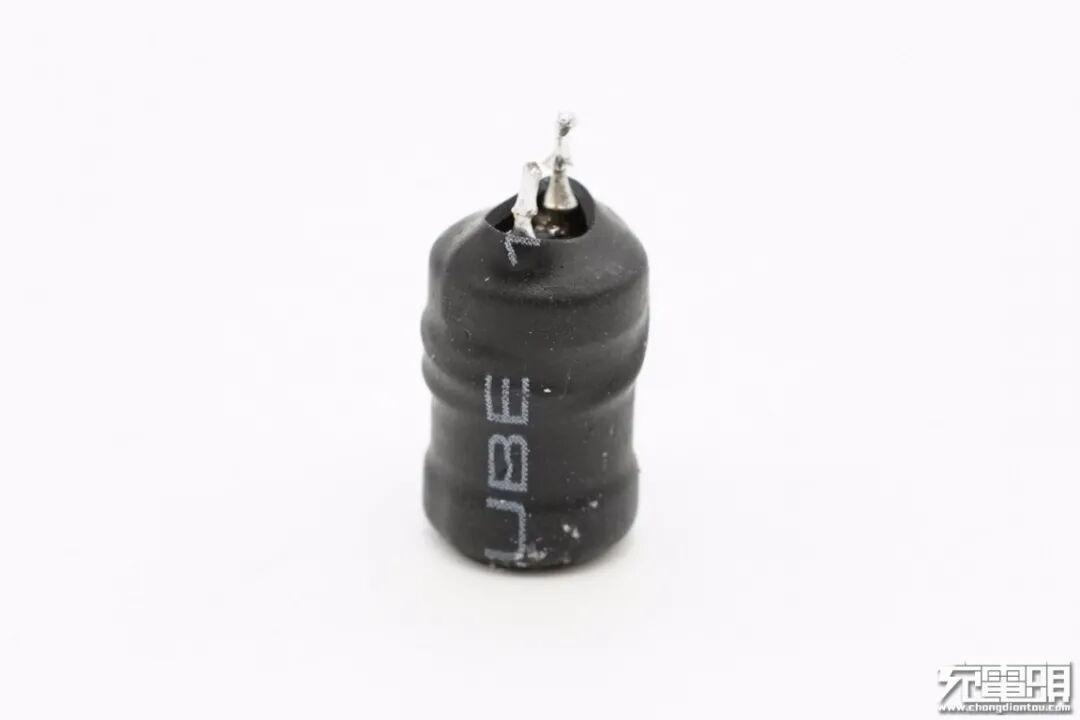

工字电感外套热缩管。

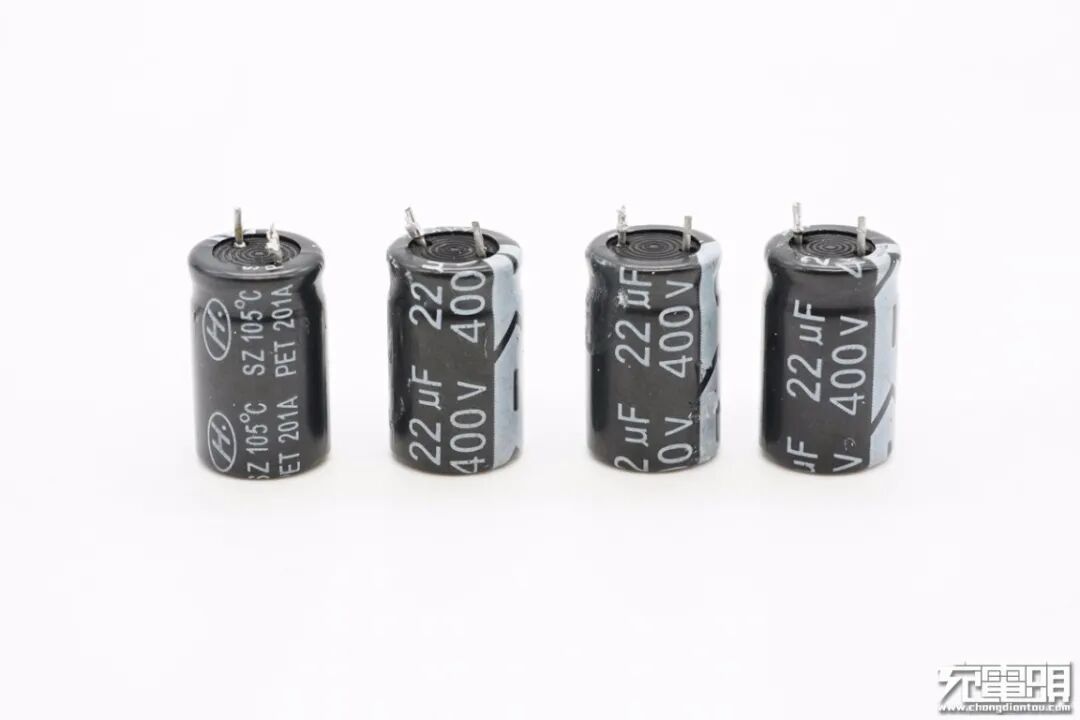

四颗高压滤波电解电容规格均为400V 22μF。

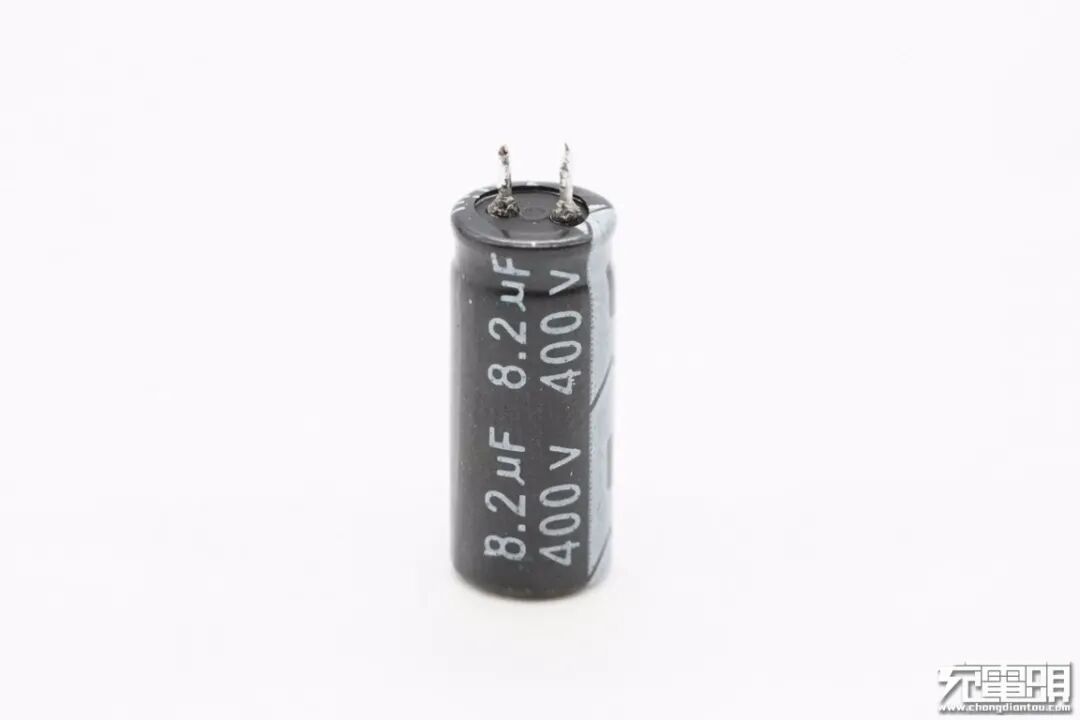

此外还有一颗小电容，其规格为400V 8.2μF。

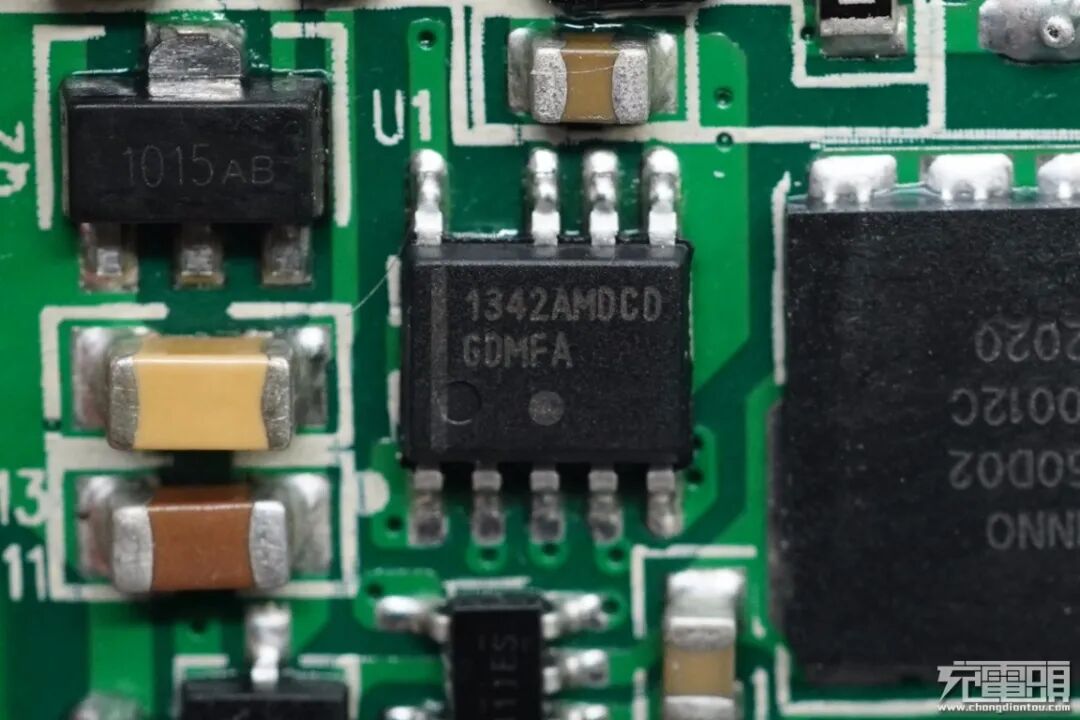

PWM主控芯片采用安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

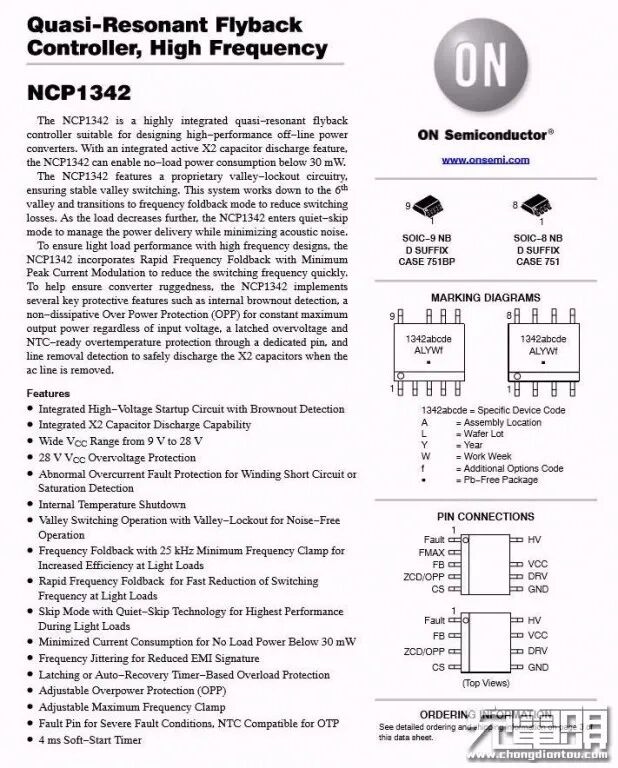

安森美NCP1342 详细资料。
充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有魅族65W氮化镓充电器、倍思65W 2C1A GaN氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、Lapo 65W USB PD氮化镓快充充电器、电友65W 2C1A氮化镓快充充电器等产品。
1015三极管，用于驱动器稳压供电。

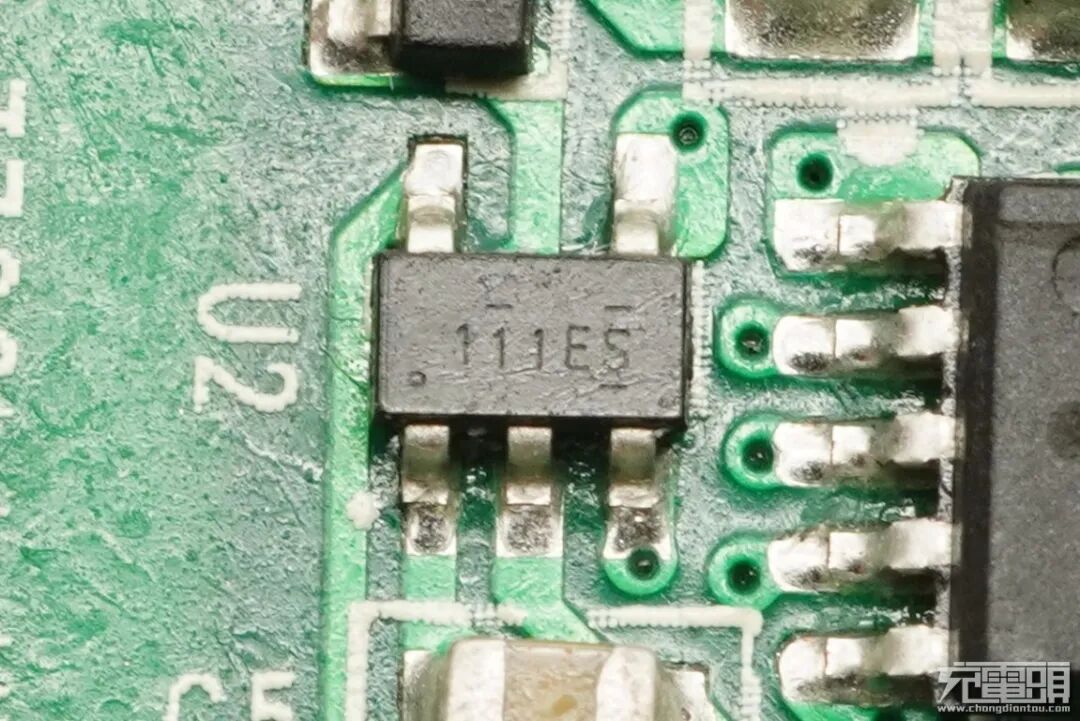

安森美 FAN3111 栅极驱动器，用于驱动“InnoGaN”开关管。

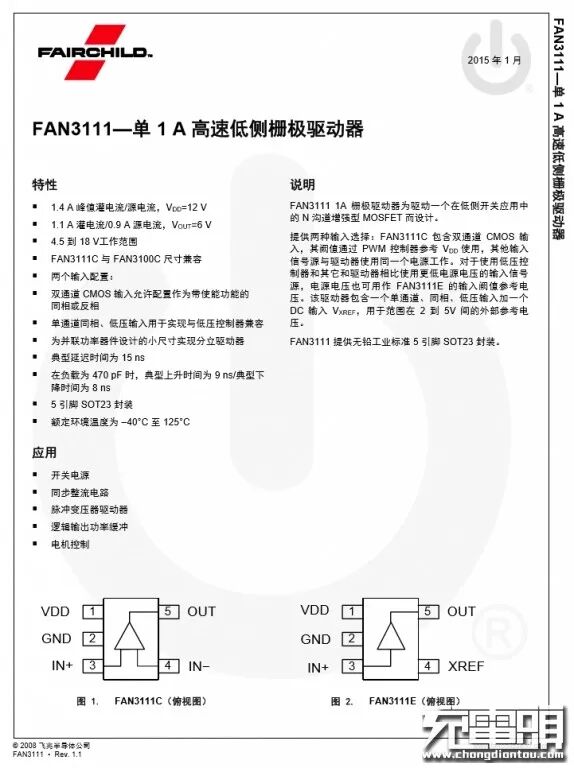

安森美 FAN3111 详细资料。

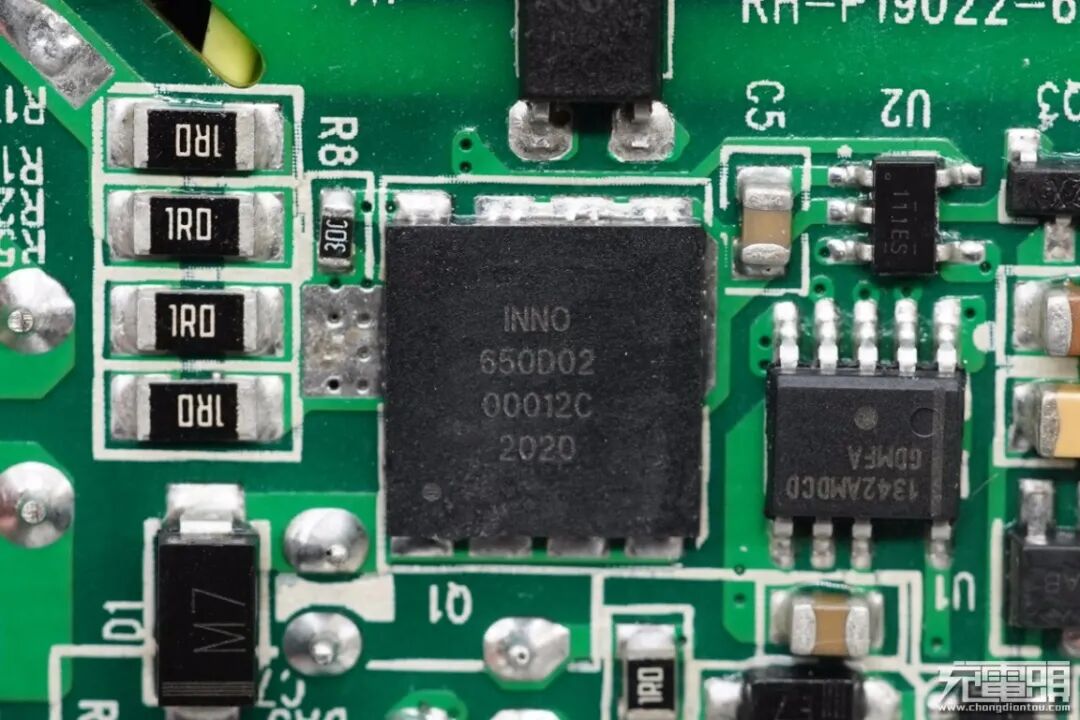

初级侧氮化镓开关管来自英诺赛科，型号是INN650D02 ，耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
英诺赛科向充电头网透露，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
该氮化镓开关管还被飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USB PD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充充电器采用。

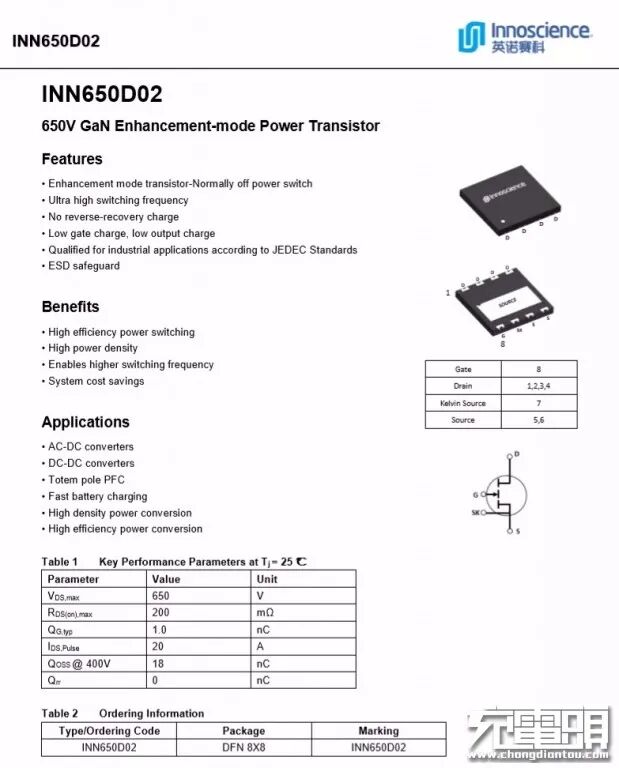

英诺赛科 INN650D02 详细资料。

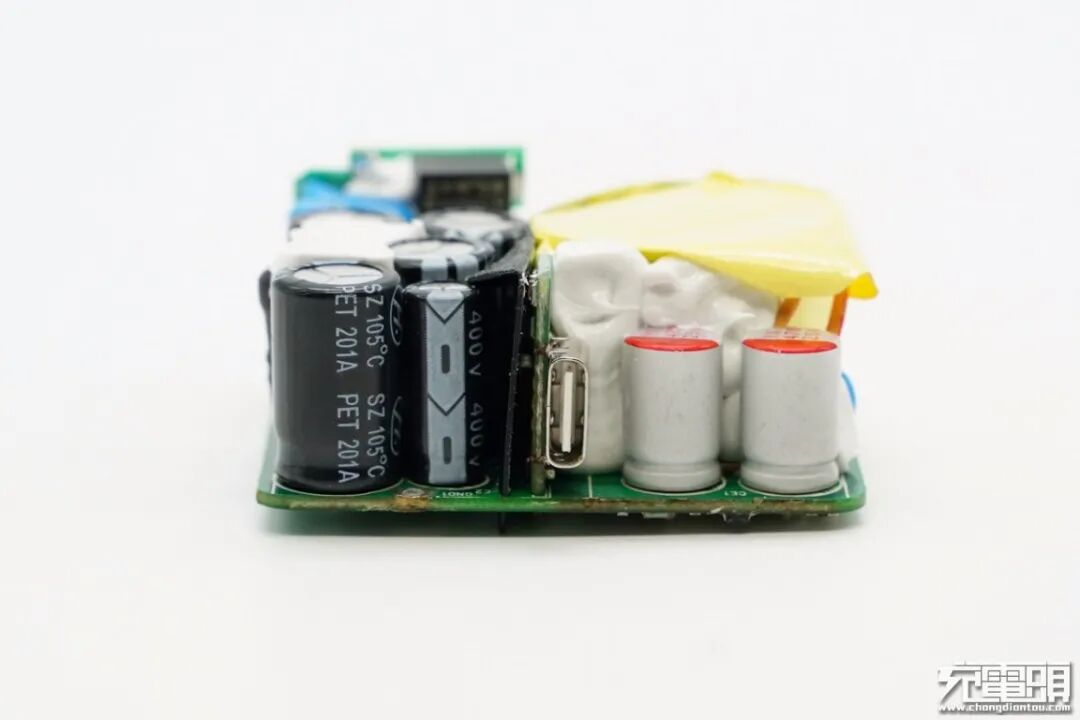

PCB板另一侧一览。
变压器使用绝缘胶带包裹，顶部喷码有信息。

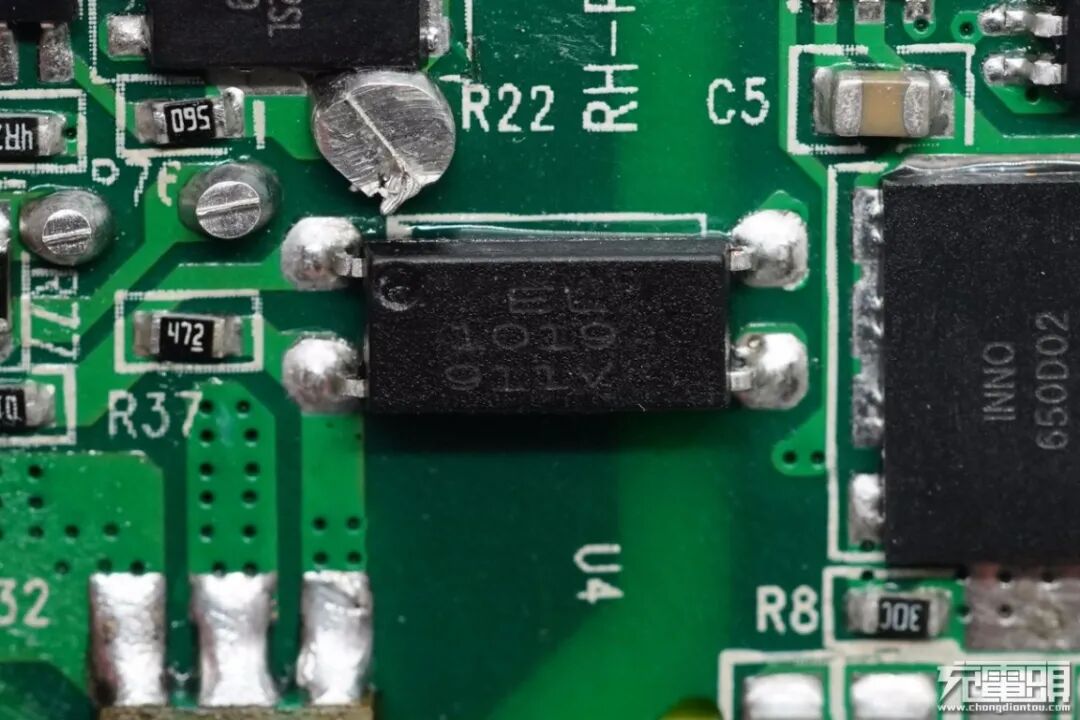

EL1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

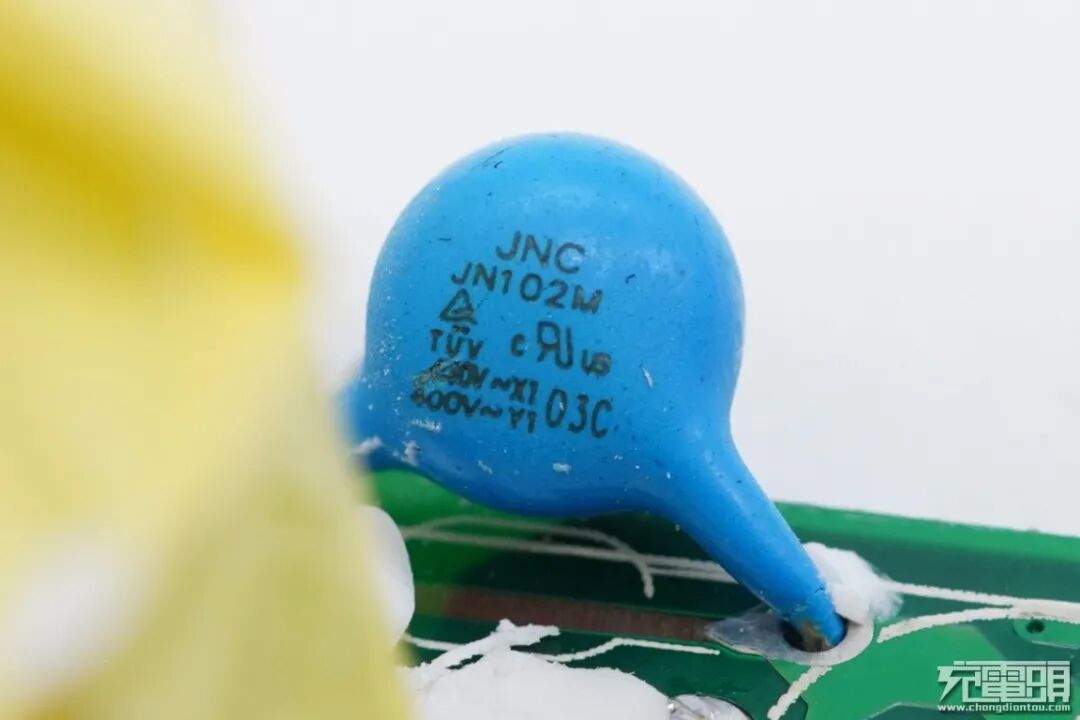

输出抗干扰蓝色Y电容，来自JNC嘉耐电子有限公司。
次级同步整流控制器，安森美NCP4306，支持最高1MHz开关频率。

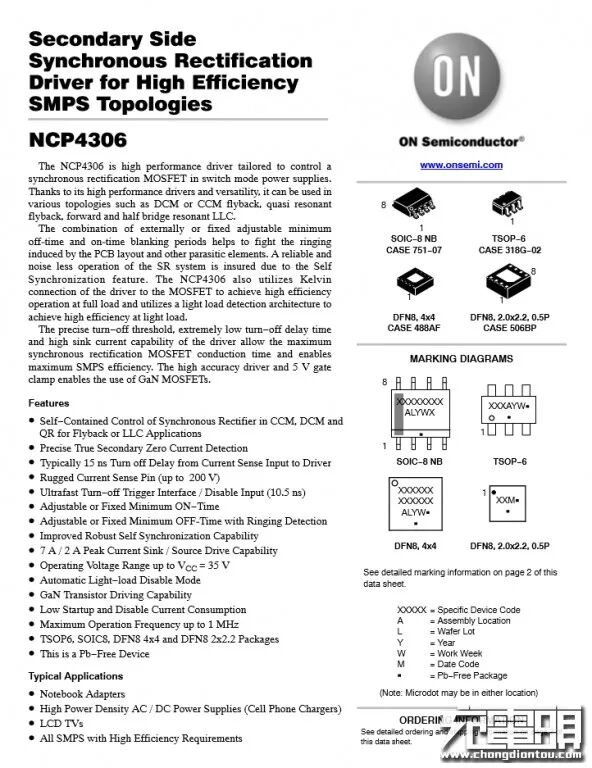

安森美 NCP4306 详细资料。
充电头了解到，该芯片此前已被贝尔金68W双C口GaN充电器、魅族65W氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、HYPER HUICE 100W氮化镓充电器、ROCK 65W氮化镓快充充电器采用。

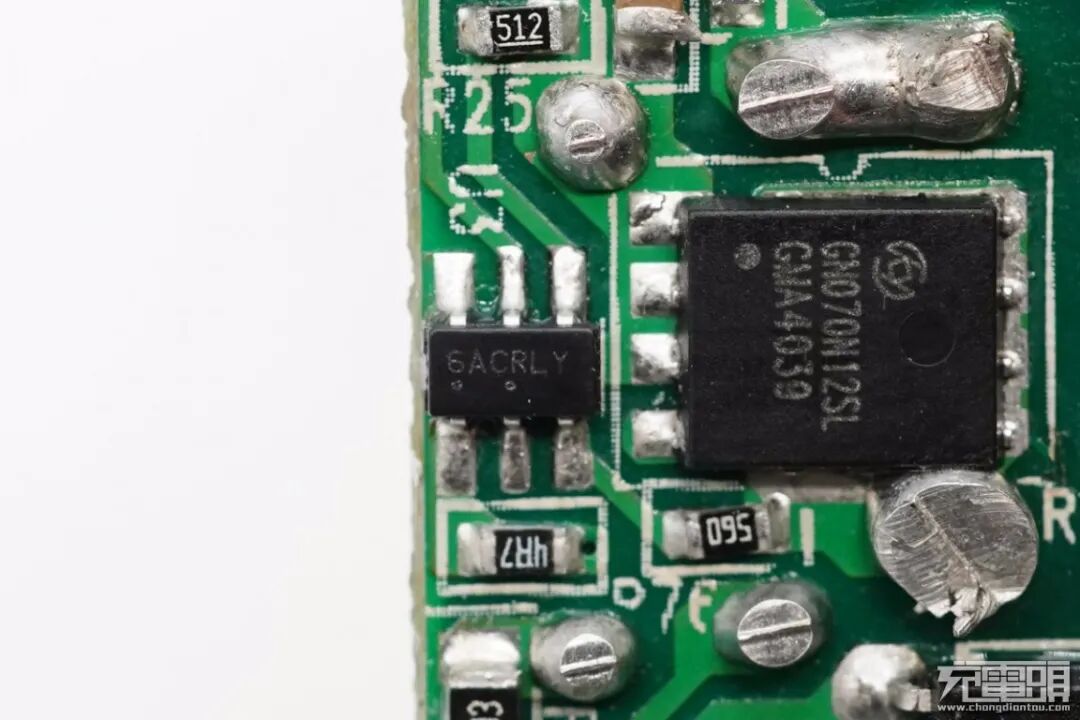

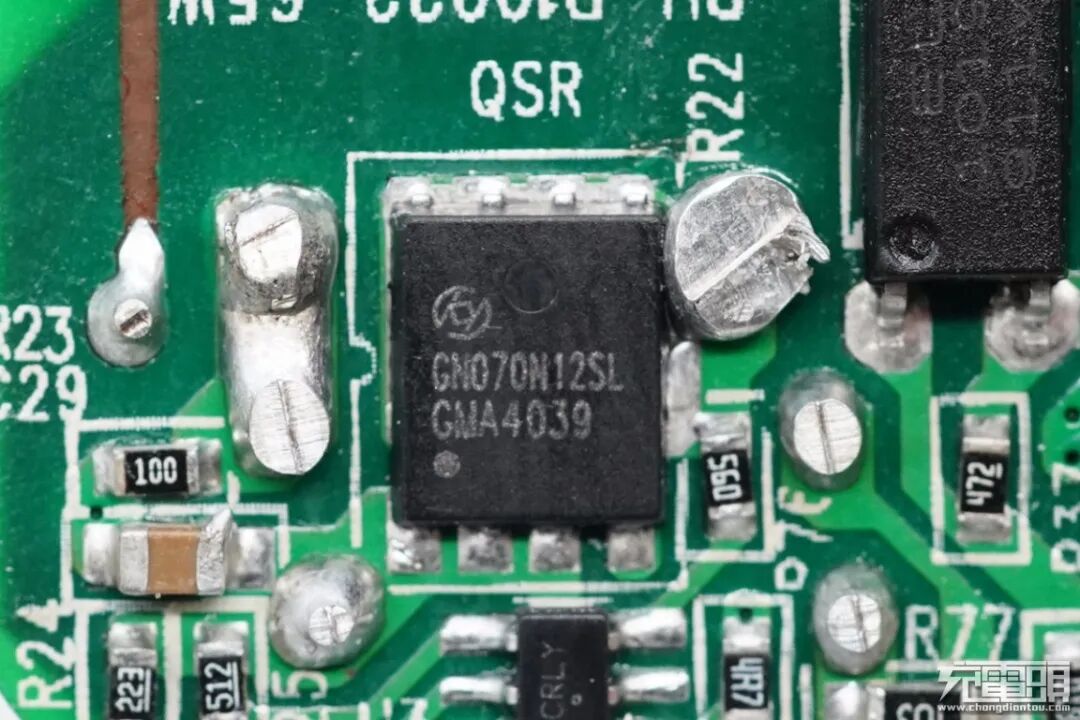

恒泰科HGN070N12SL次级同步整流MOS，NMOS，耐压120V，DFN5X6封装。
恒泰科HGN070N12SL资料信息。
充电头网了解到，恒泰柯MOS管此前已被belkin、RAVPower、京造、努比亚等品牌的数十款电源产品采用。

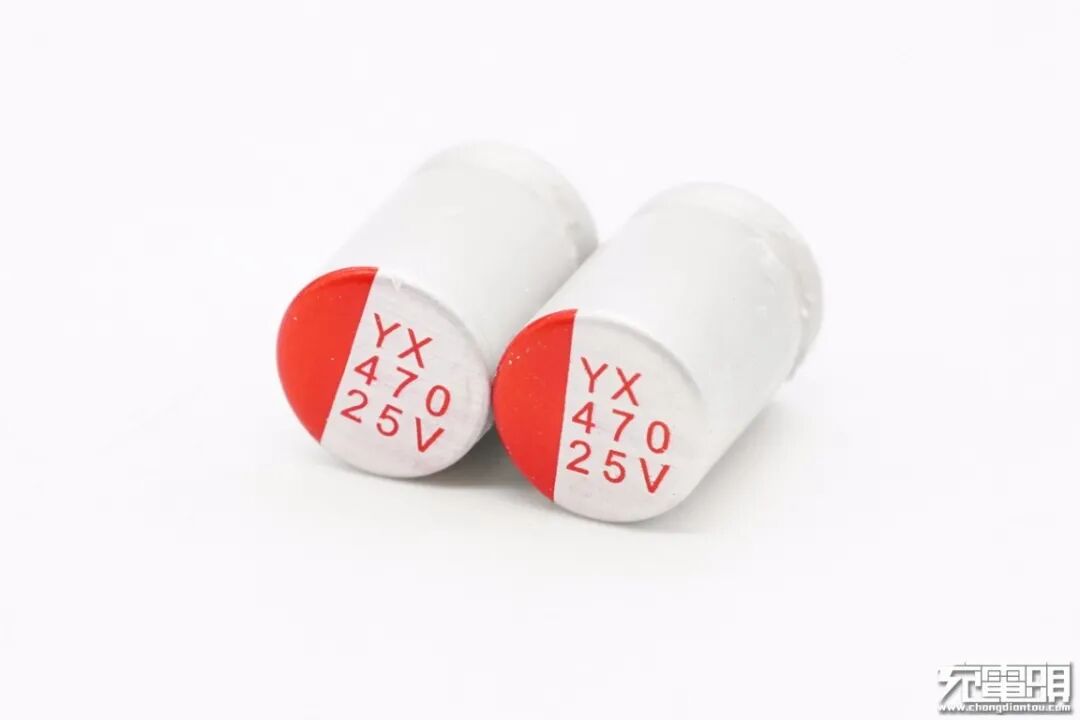

两颗同步整流输出滤波固态电容，规格均为25V 470μF，来自福建云星电子有限公司。“YX”牌固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有小米米家27W快充插线板、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。
USB-C母座使用协议小板垂直焊接，和高压电容之间设有隔离板进行隔离。

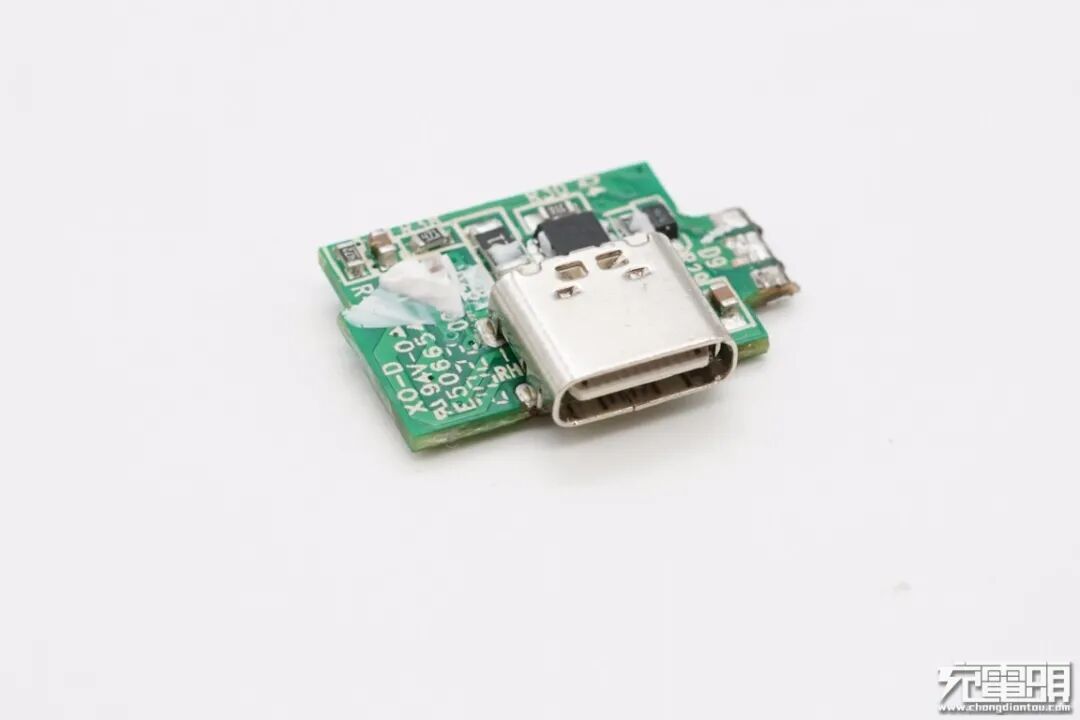

将小板拆下，上面设有协议芯片和输出VBUS开关。

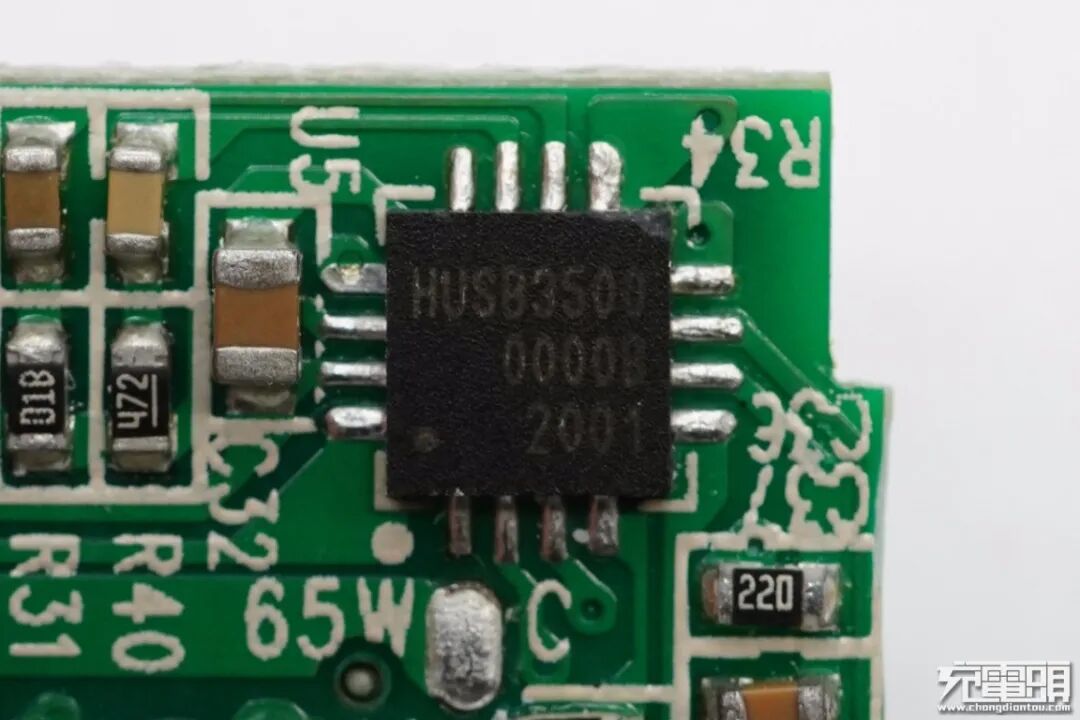

USB PD协议芯片采用慧能泰HUSB350。HUSB350是一颗高性能、高集成度的USB TypeC Power Delivery（电力传输）控制器。它集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充电协议。HUSB350适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装形式。

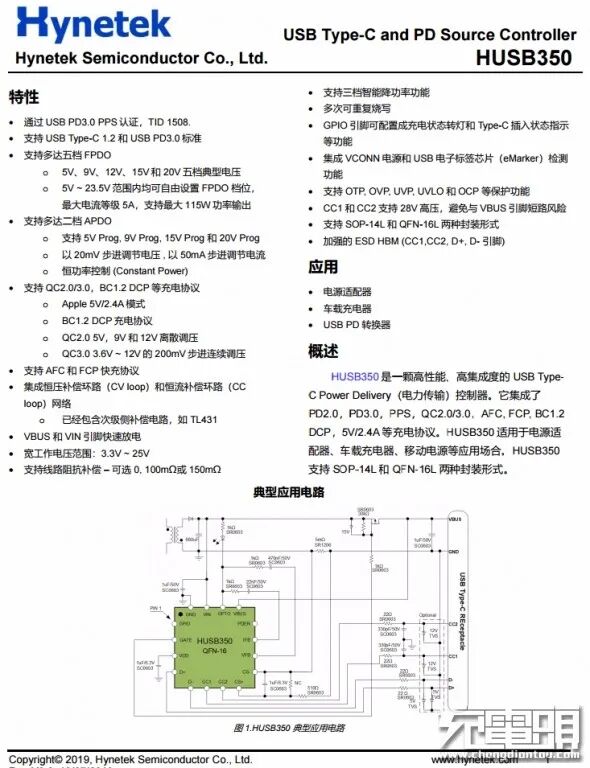

慧能泰HUSB350资料信息。充电头网链接到，慧能泰HUSB350此前已被飞频65W USB PD氮化镓充电器采用，此外，慧能泰的PD快充协议芯片已被京东京造、贝尔金、图拉斯、南孚等众多品牌的数十款产品采用。

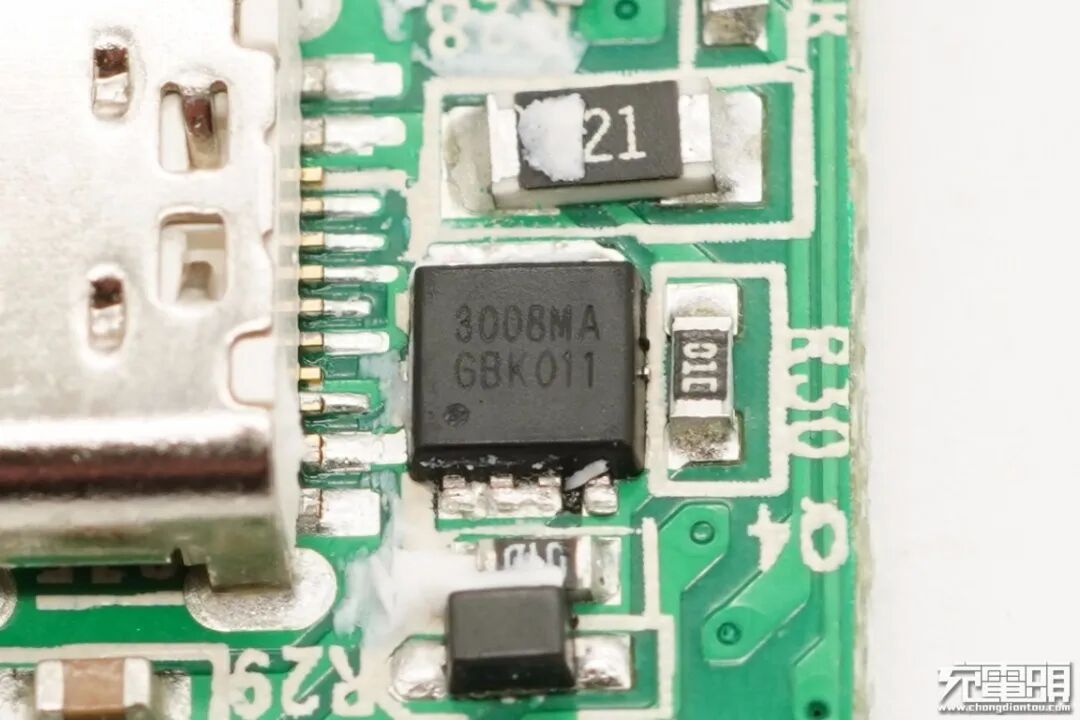

输出VBUS开关特写，Semione芯电元PED3008MA PMOS，耐压30V。
芯电元PED3008MA资料信息。
USB-C母座特写，过孔焊接。

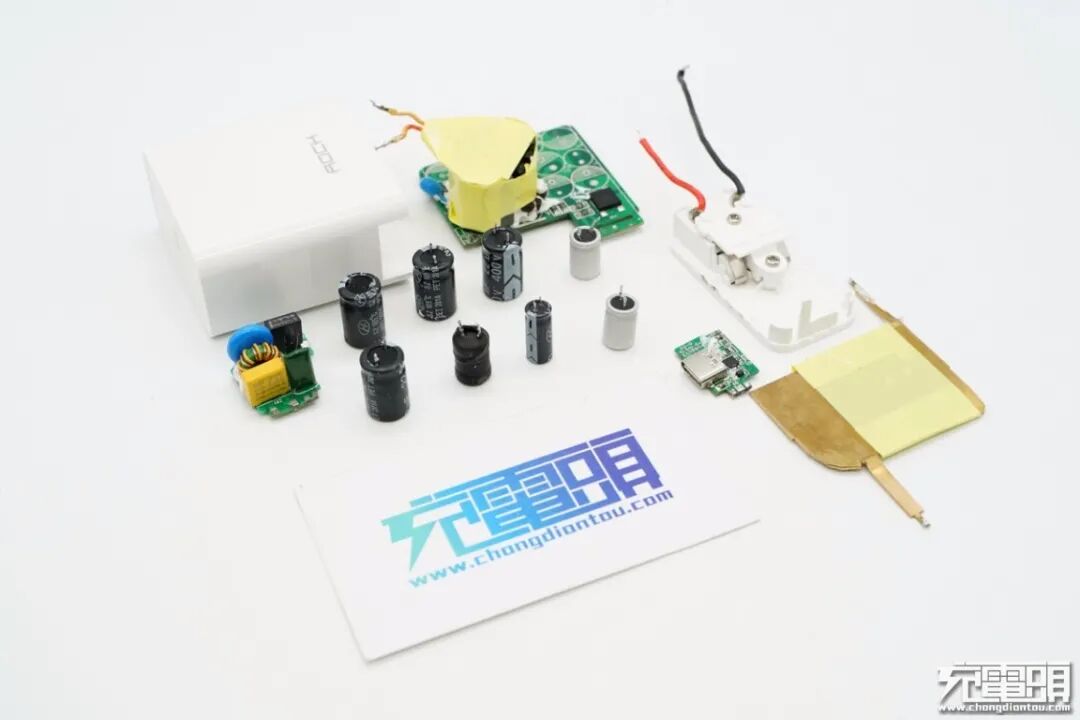

全部拆解完毕，来张全家福。
充电头网拆解总结
ROCK洛克这款65W氮化镓充电器机身光滑洁白，侧身过渡圆润，体积小巧携带方便。USB-C口支持QC2.0/3.0、AFC、FCP和PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及3.3-21V/3A一组PPS，整体兼容性很好。最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。
充电头网通过拆解了解到，这款充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，由安森美NCP1342搭配英诺赛科氮化镓功率器件，以及同步整流控制器NCP4306搭配恒泰柯MOS组成；最后由慧能泰USB PD协议芯片HUSB350控制输出，输出采用云星固态电容滤波。此外元器件打胶处理，还配有散热片均匀散热，内部稳定性和散热性能有保证。
