拆解报告：VIVO 33W FlashCharge2.0闪充车充CH2053
作为国内最早配备快充的国产手机品牌之一，vivo推出的FlashCharge2.0闪充技术将充电速度提升至33W，并围绕FlashCharge2.0推出了相关配件，包括33W闪充充电器、33W闪充移动电源，以及今天要拆解的33W闪充车充，完善了自家的闪充生态。
vivo闪充车载充电器已经上市多时，这款车充采用铝合金金属机身，配备两个USB-A接口，最高支持33W闪充，为X50充电30分钟即可充入58%电量。那么我们开始对这款车充进行拆解，看看其内部设计做工如何。
一、vivo 33W闪充车充外观

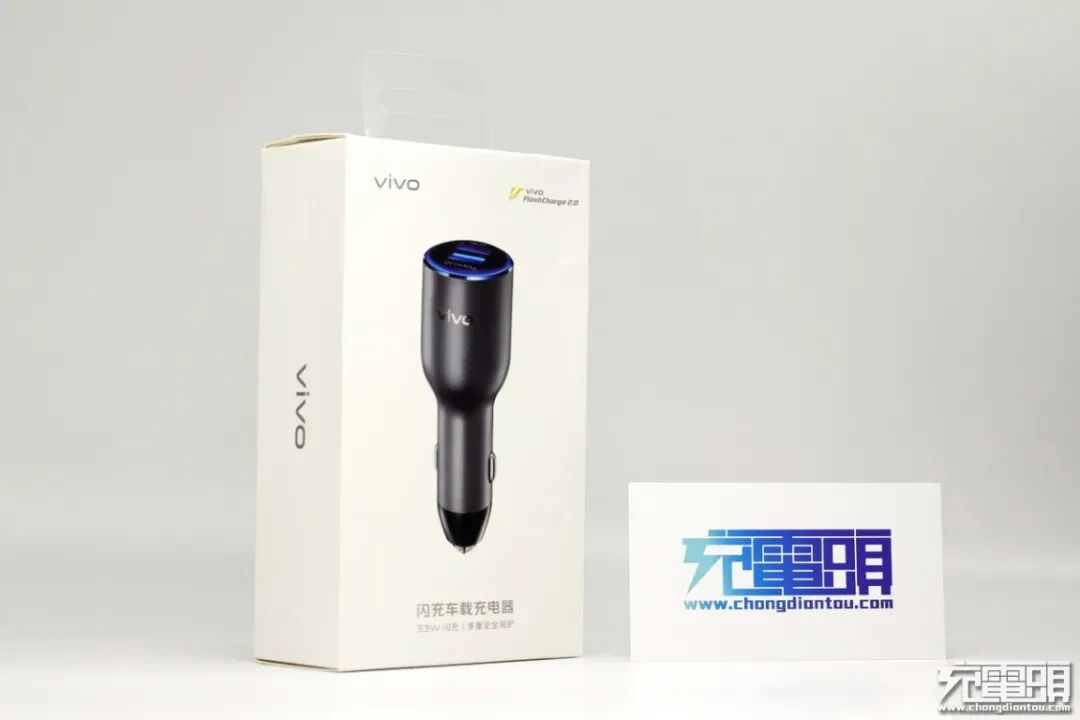

包装盒顶部带有挂钩，方便产品展卖；正面印有车充外观图、vivo品牌、FlashCharge2.0和产品名称。
背面印有产品特性和参数信息。
包装盒内全部东西一览，车充使用塑料盒进行固定保护。
vivo这款车充由塑料和金属壳两部分连接组成，金属壳圆润设计，表面喷砂和阳极氧化处理，头部有vivo品牌字样。

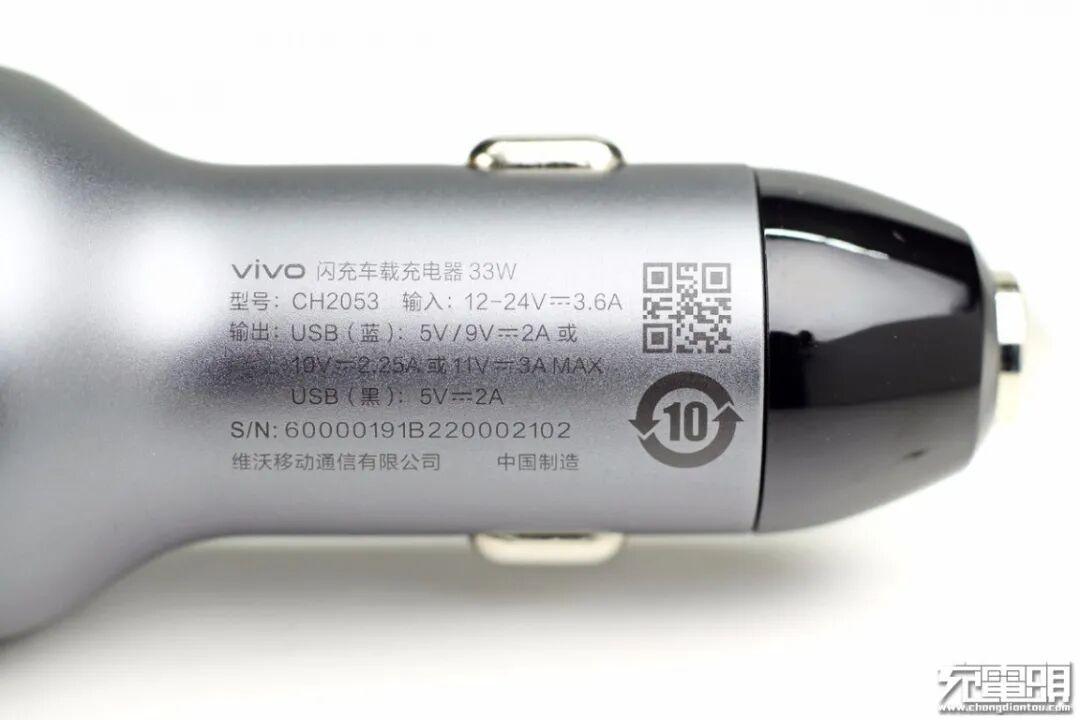

机身背面标注车充的参数信息。
产品名称：vivo 闪充车载充电器 33W
型号：CH2053
产品尺寸：32*32*89.2mm
产品重量：约为47g
外壳材质：铝合金+PC
输入：12/24V~3.6A
输出：
USB（蓝）：5V2A、9V2A、10V2.25A、11V3A Max
USB（黑）5V2A

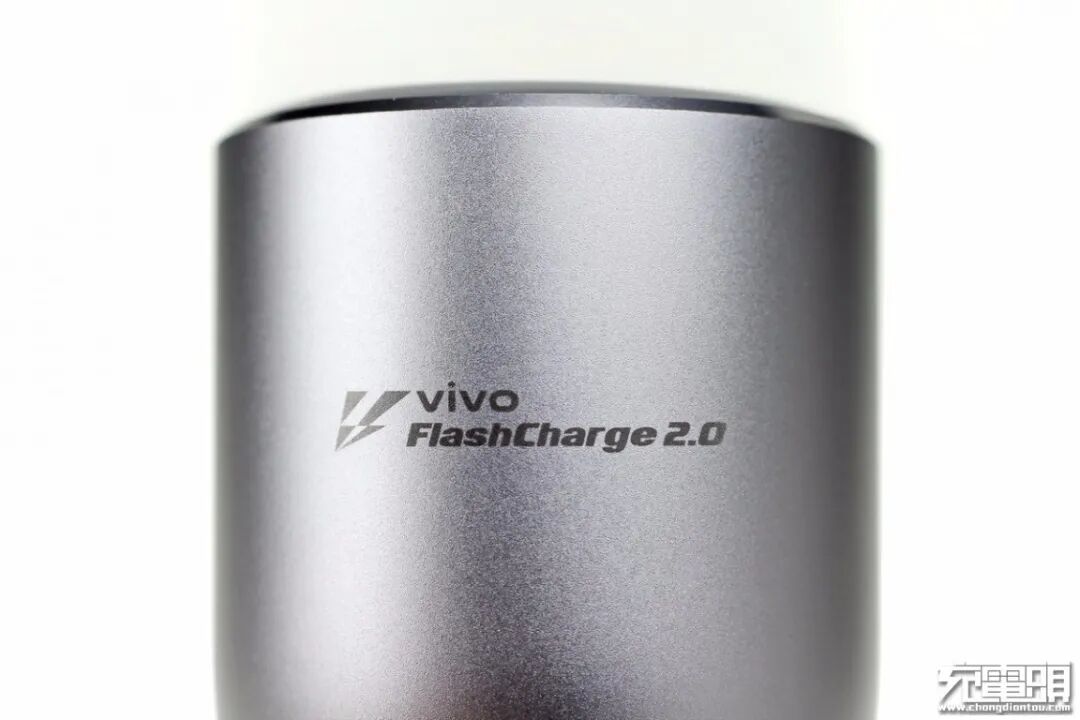

头部印有vivo FlashCharge2.0闪充字样。

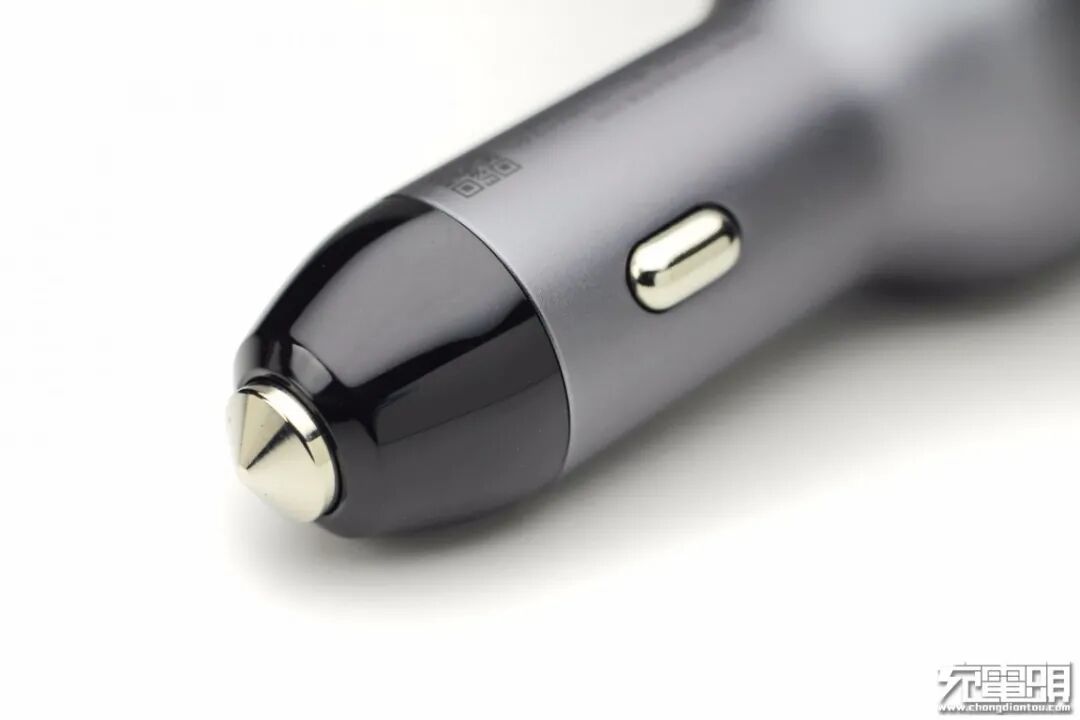

正极顶针为锥体设计，塑料绝缘部分采用PC阻燃材质，很有质感。

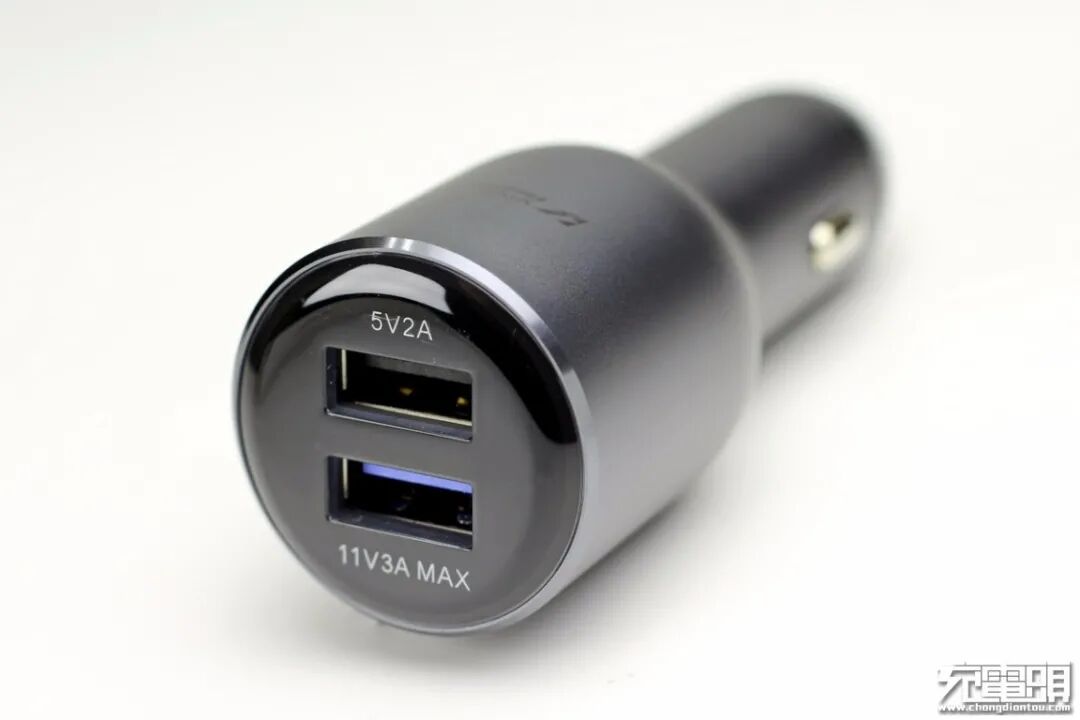

输出顶面配备两个USB-A口，分别采用蓝黑胶芯加以区别，接口旁还标注有输出规格参数。

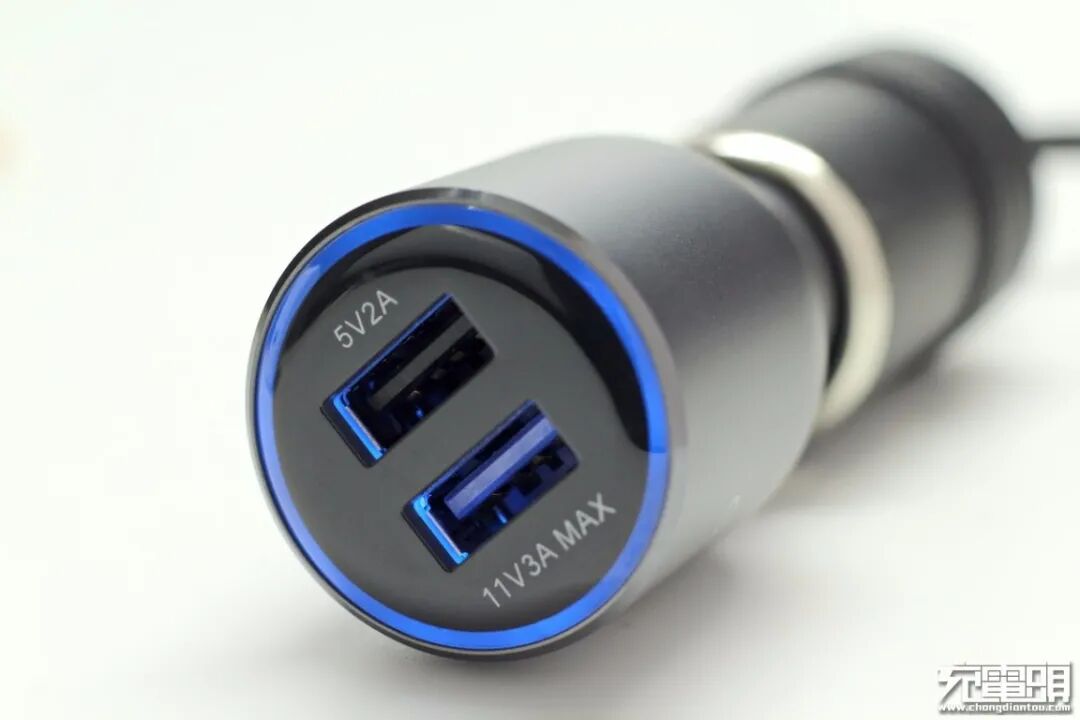

此外顶面边缘设计有导光圈，通电后亮蓝光，方便黑暗环境寻找车充。
使用游标卡尺实测车充长88.2mm。

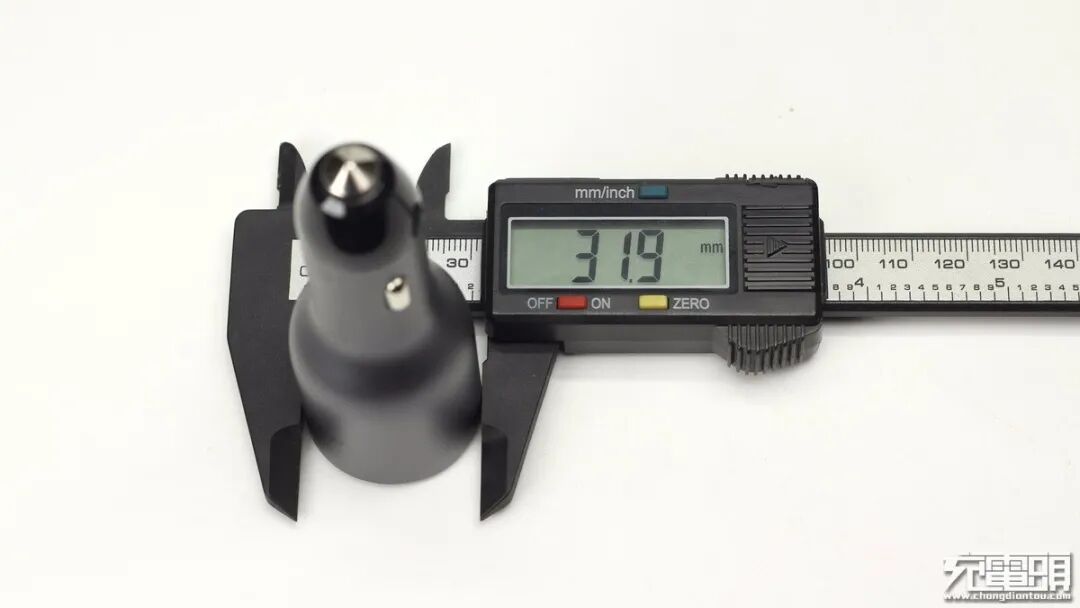

头部直径31.9mm。

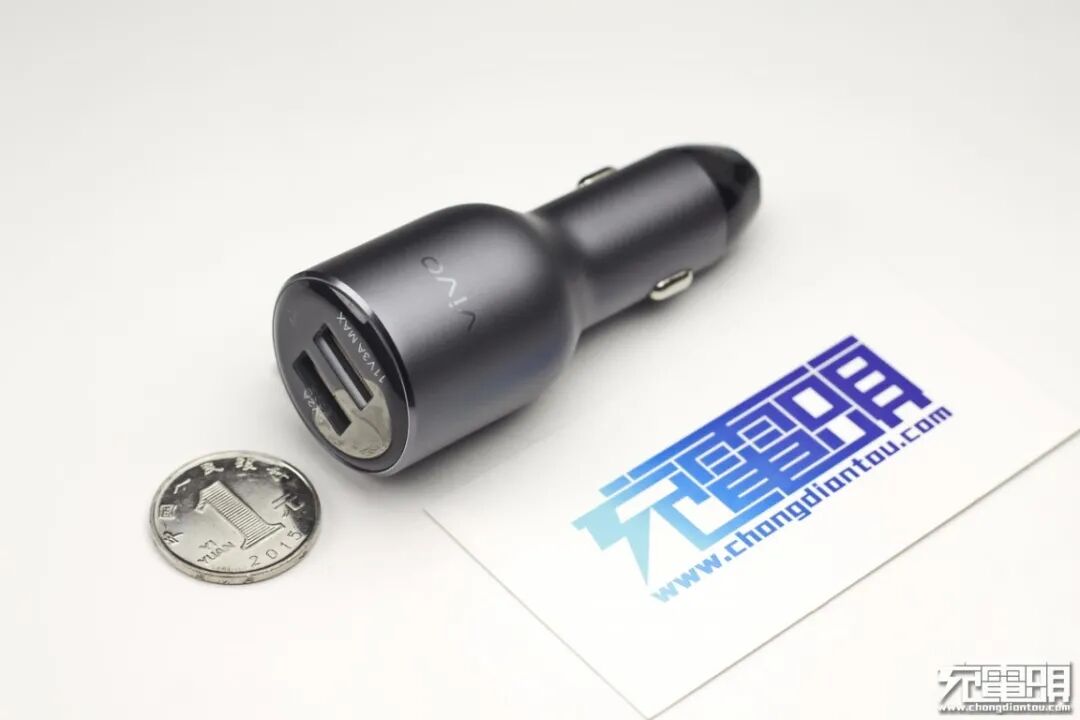

和一元硬币大小直观比较。
车充净重约为46g。

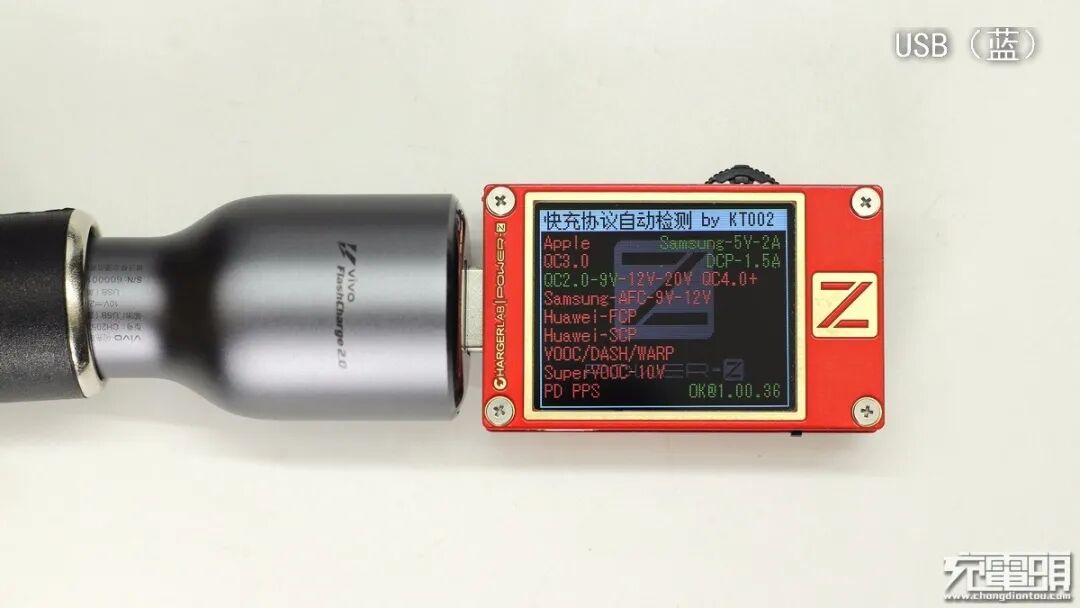

使用ChargerLAB POWER-Z KT002检测USB-A快充口的输出协议，显示支持Samsung 5V/2A、DCP和QC2.0协议。
另一个A口经KT002检测显示支持Samsung 5V/2A和DCP协议。

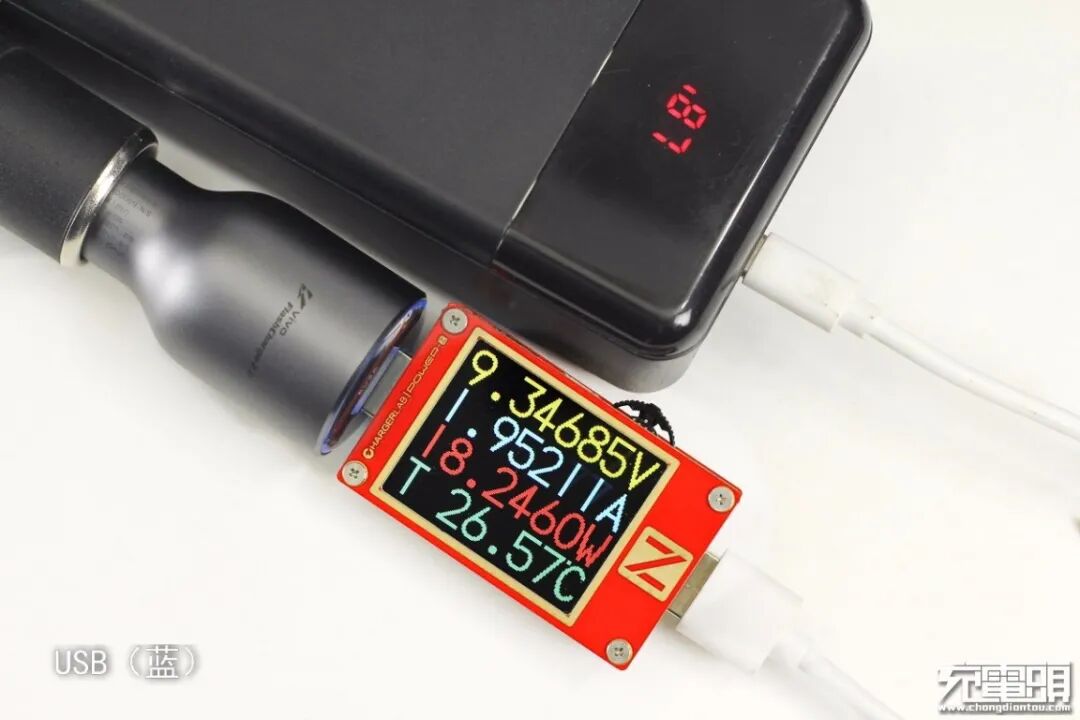

使用车充快充口给移动电源进行充电测试，显示充电电压9.3V，电流1.95A，充电功率为18W。
另一个接口实测充电功率则为10W。两个接口的输出功率实测均符合标称。
二、vivo 33W闪充车充拆解

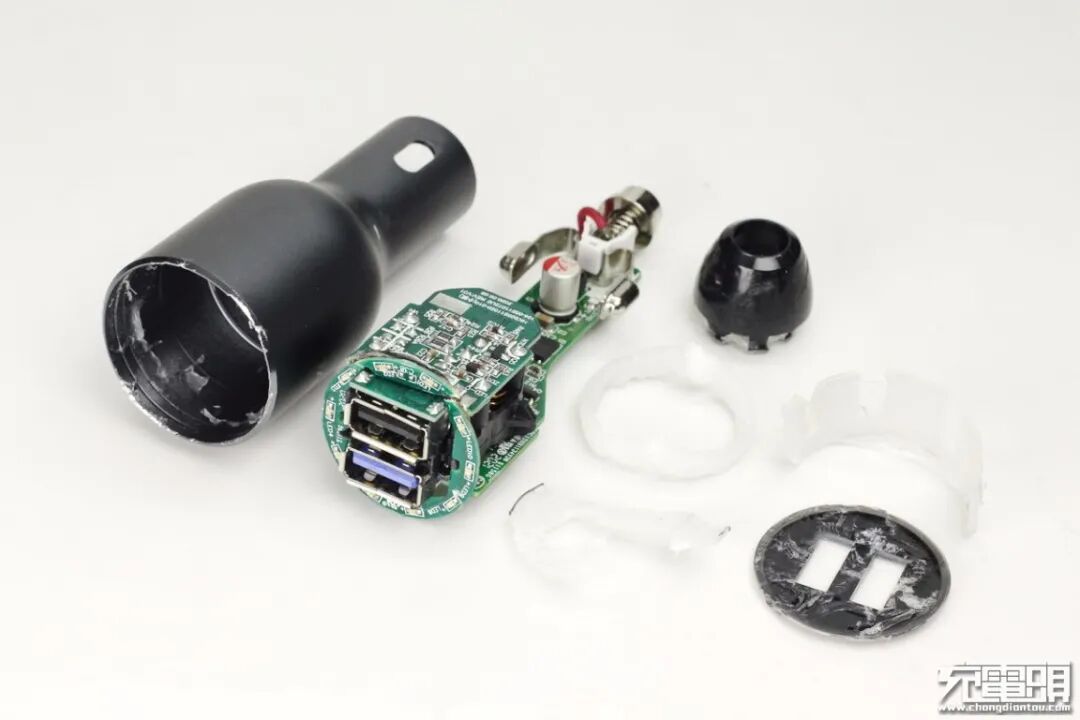

暴力拆掉输入输出端外壳，机身壳采用卡扣进行封装。

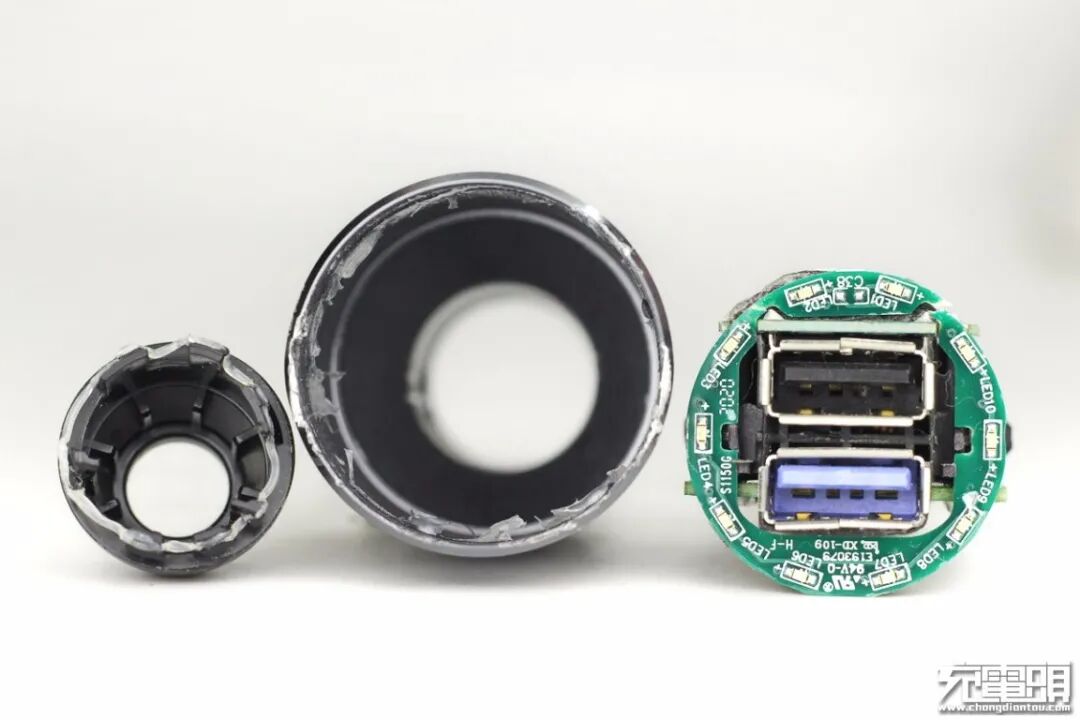

输出端有一块圆形PCB灯板，中心镂空来穿过USB接口。
此外从侧面看去，输出端还采用两块PCB板设计，两块电路板之间有黑色塑料框架进行支撑固定。

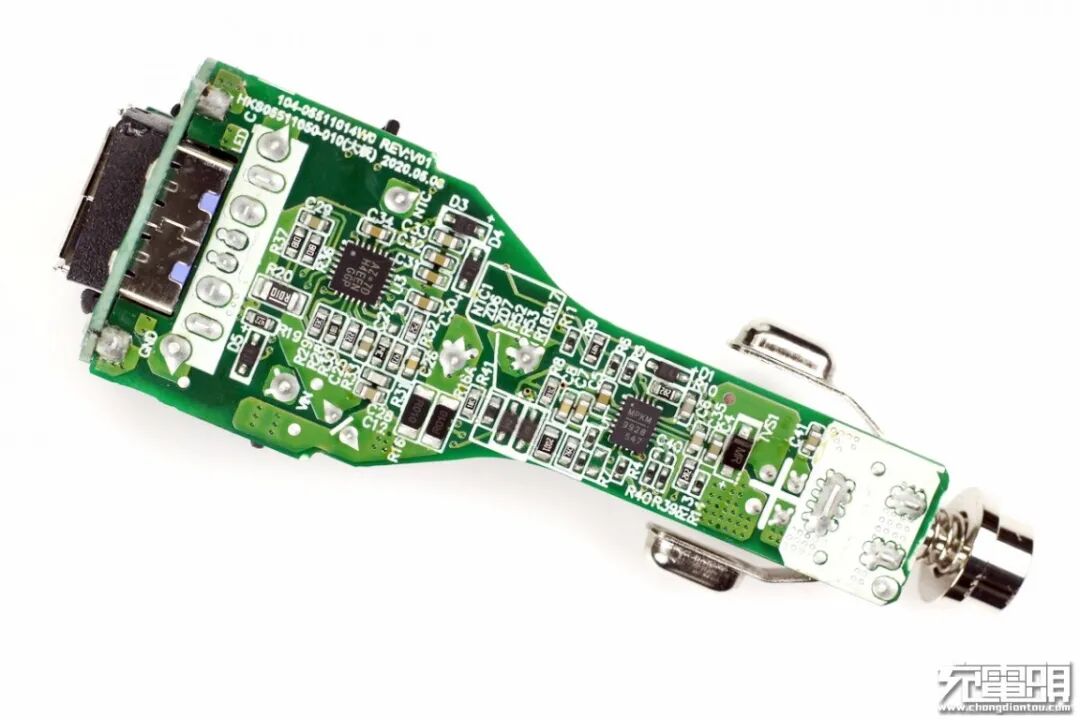

PCB板背面设有两颗芯片，还有热敏电阻检测车充内部温度。

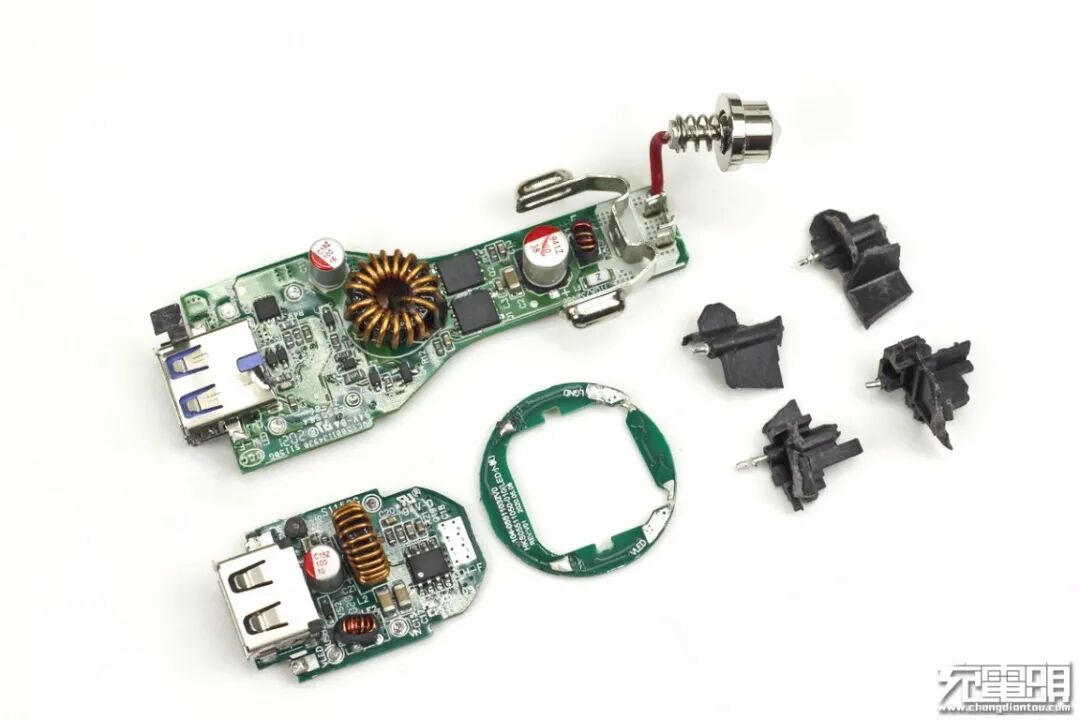

将小板全部拆开，经过对电路观察分析发现，vivo 33W闪充车载充电器采用了两路独立的DC-DC降压输出，快充口由协议芯片控制，标充口固定5V输出的架构。下面我们就从输入端开始一一了解各元器件。

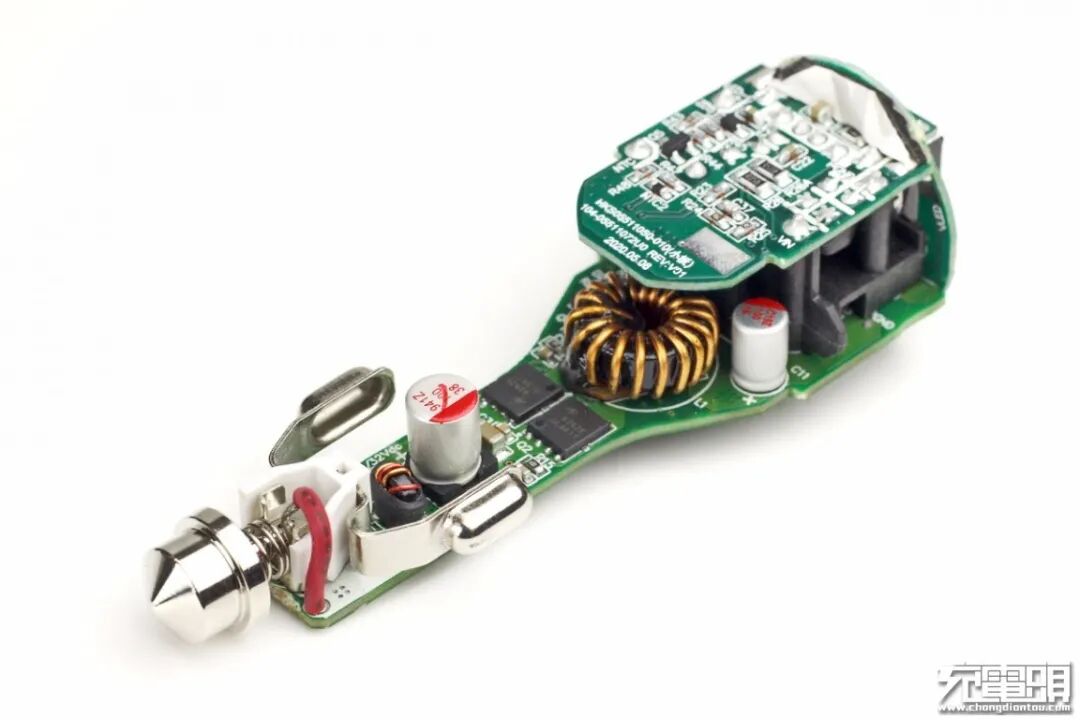

输入端一览。

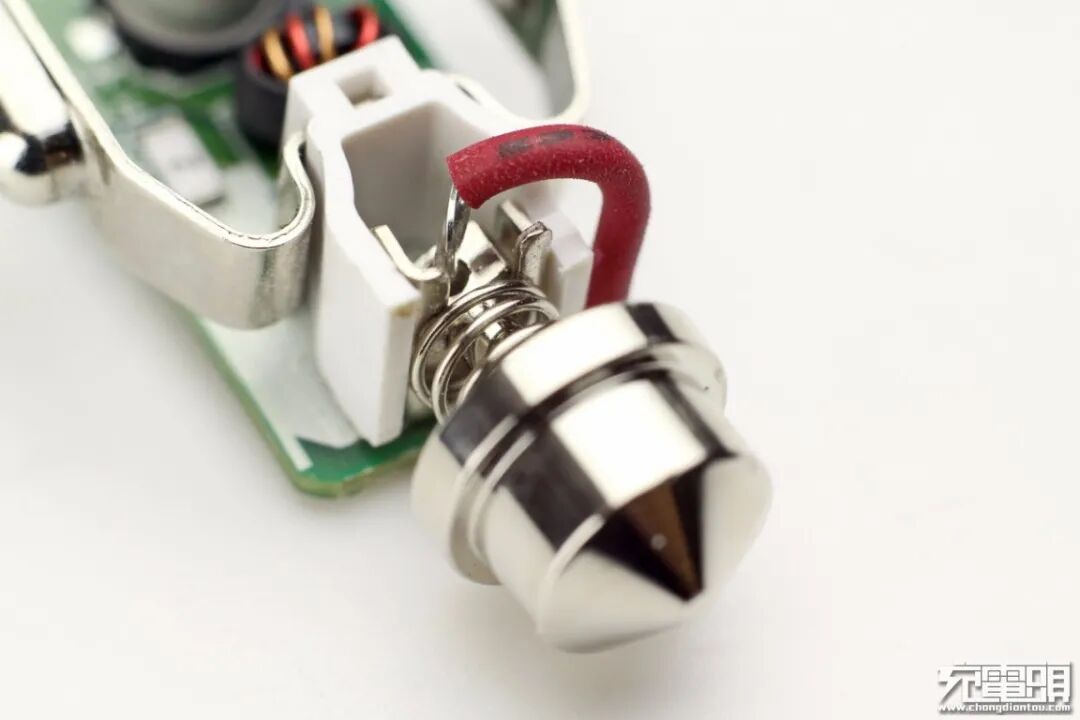

正极顶针内有弹簧，并通过红色导线焊接，降低电阻。此外和负极弹片之间设有白色硬塑隔离板，确保绝缘。

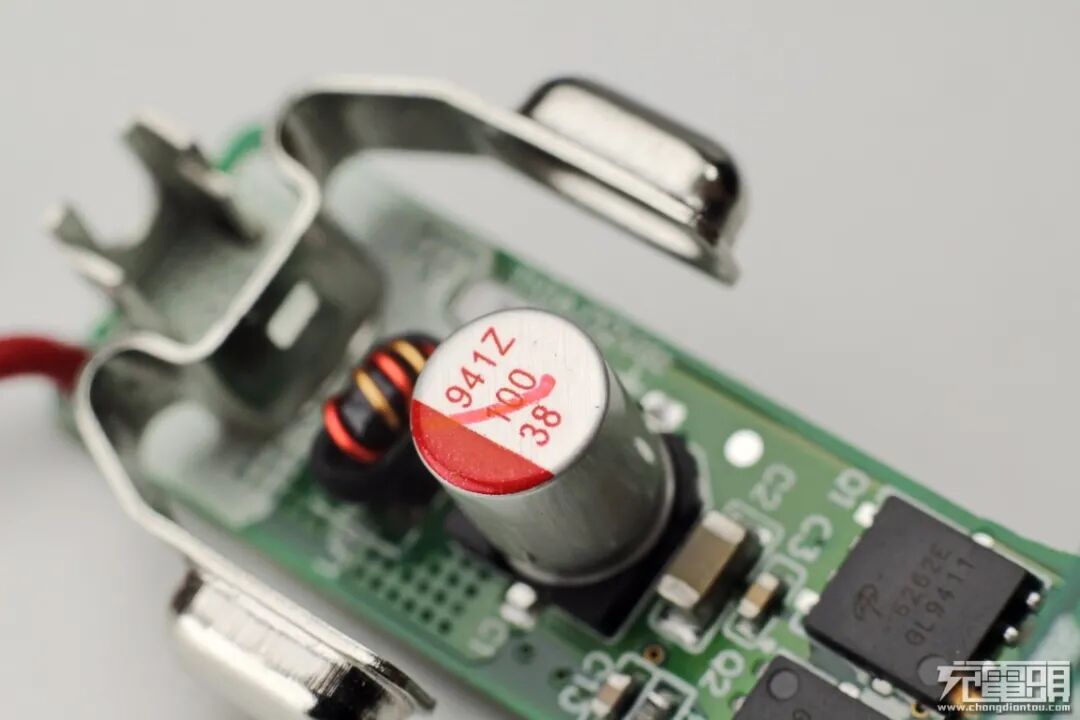

输入滤波固态电容规格为38V 100μF。旁边是一颗滤波电感，外套热缩管。

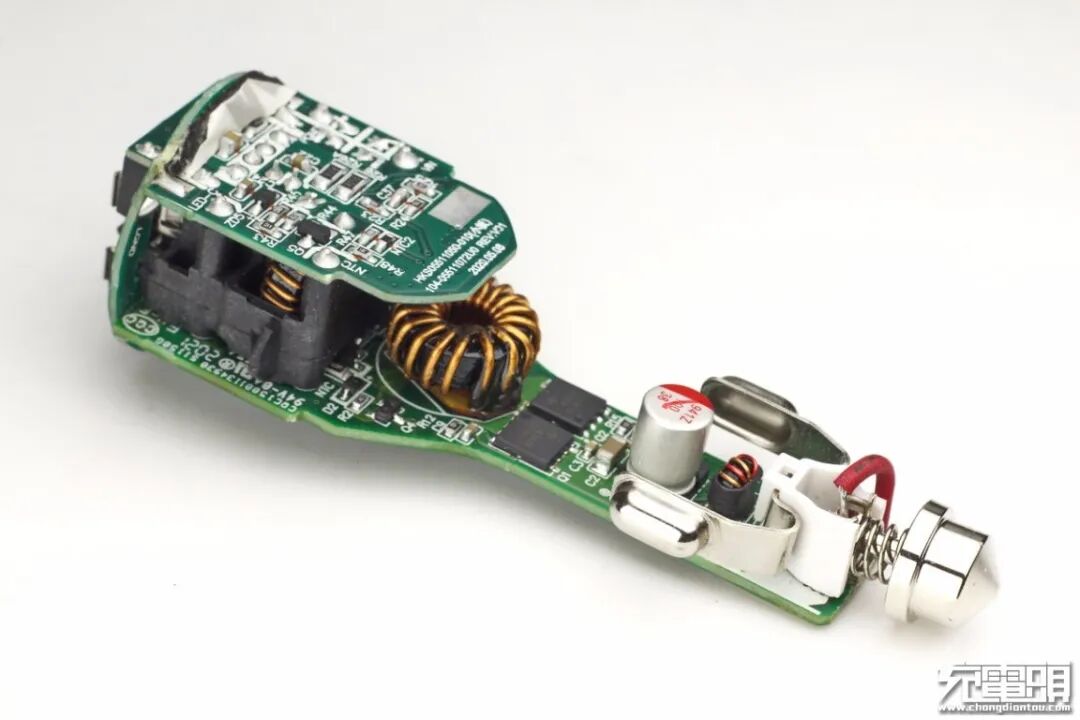

板子中段位置设有两颗MOS和磁环电感，输入端有保险丝用于短路保护。

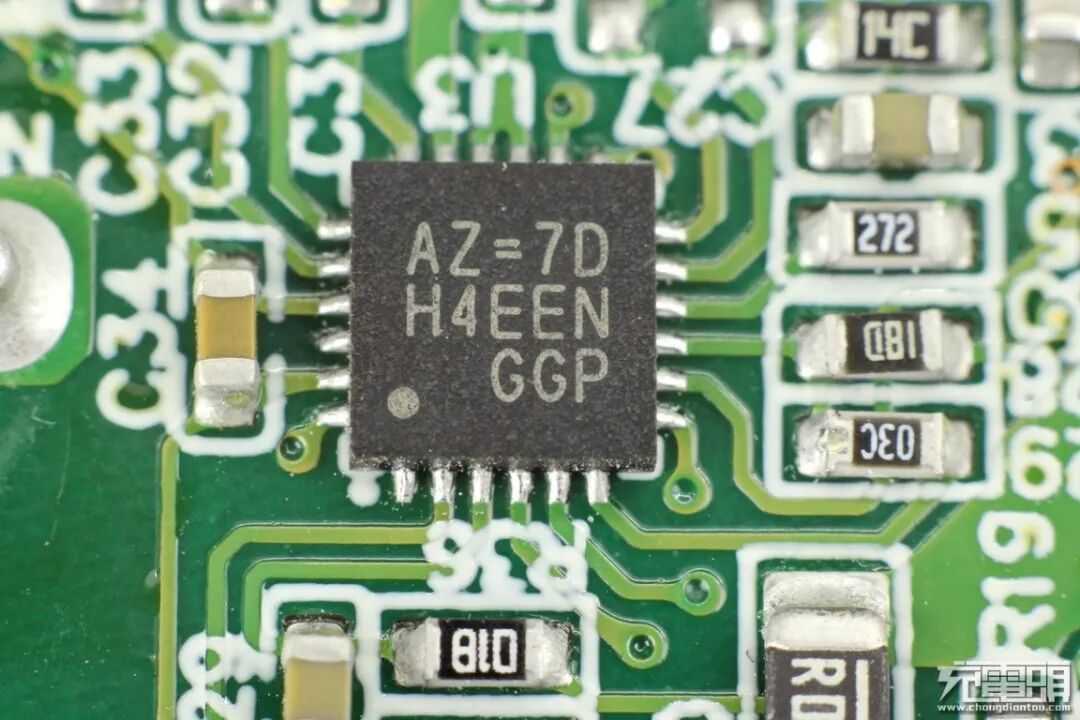

背面的一颗芯片是MPS芯源半导体的MP9928同步整流降压控制器，输入电压最高60V，支持多重保护功能，采用QFN3X4mm封装，内置双NMOS驱动器，驱动外置开关管进行输入降压操作，用于快充口输出。

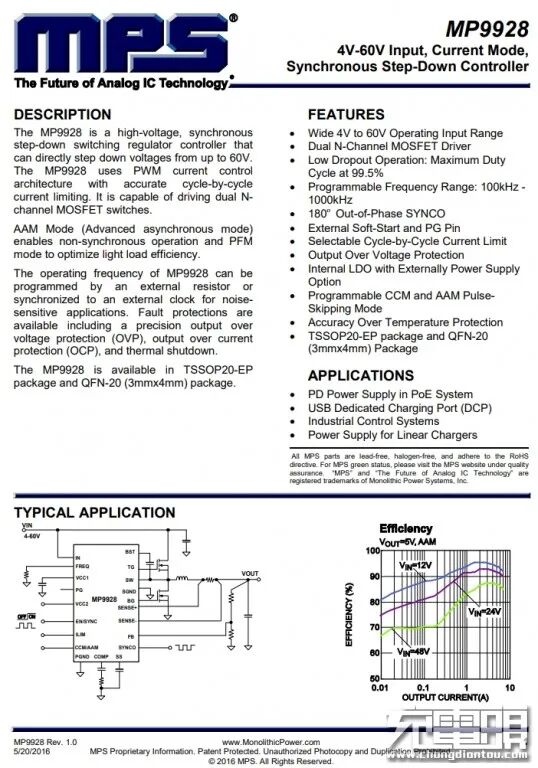

MPS MP9928详细资料。
充电头网了解到，MP9928还被一加Warp 30W闪充车载充电器、OPPO 50W SUPER VOOC超级闪充车载充电器、华为40W SuperCharge超级快充车充、华为SuperCharge低压大电流AP38车充、索尼1A1C双口车充等知名品牌的数十款产品采用过。
AOS万代半导体的同步整流降压管，型号AON6262E，NMOS，耐压60V，两颗配合同步整流降压控制器组成同步整流降压。

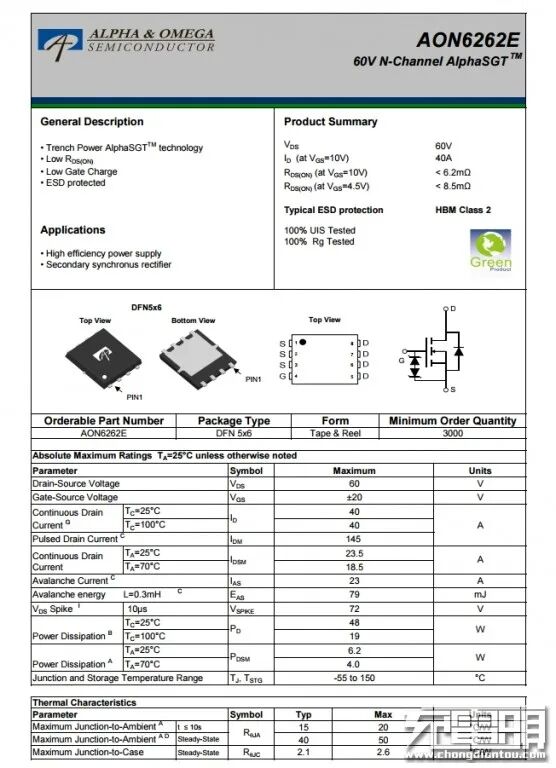

AOS AON6262E 详细资料。
电头网拆解了解到，采用万代AOS AON6262E MOS管的还有紫米六位延长线插座、HELPERS LAB 20000mAh 60W 双PD+QC移动电源、紫米18W USB PD充电器。除此之外，万代其它MOS管还被索尼39W USB PD充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等数十款产品采用。
输出端一览，一颗固态电容规格为16V 100μF，用于同步整流降压输出滤波。USB-A口旁边是一颗输出VBUS开关管。
USB-A快充口的协议芯片，立锜 RT7205 支持定制化的私有协议，用于33W快充的协议支持。

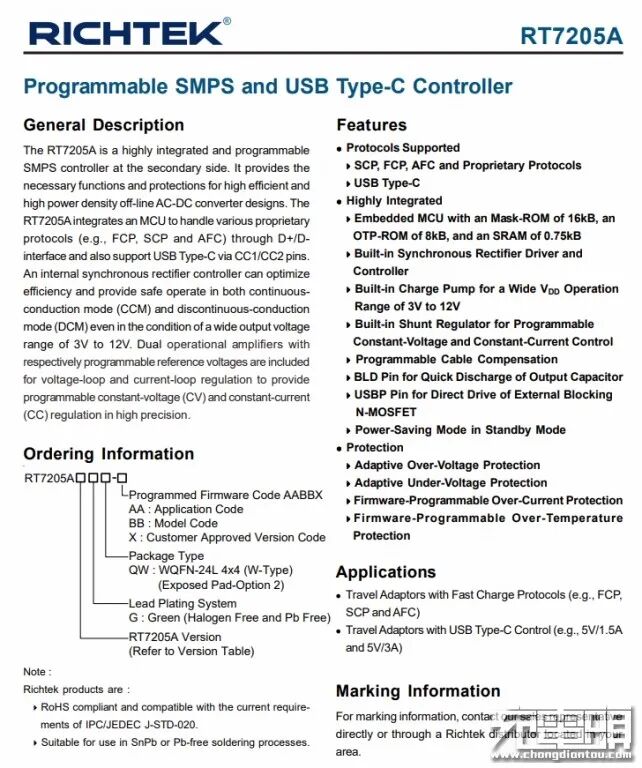

立锜 RT7205A 详细资料。
输出VBUS开关采用威兆VS3698AE，NMOS，耐压30V。
威兆 VS3698AE 资料信息。

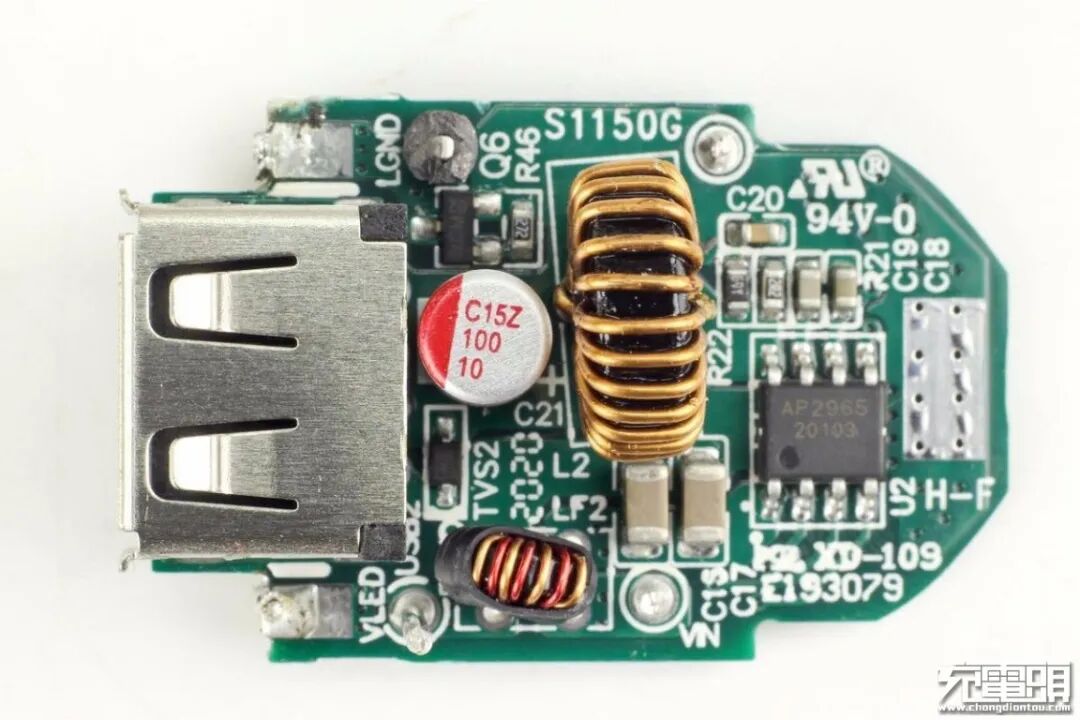

另一个USB-A口所在小板一览，设有同步降压芯片、磁环电感，滤波电感和固态电容。固态电容规格为10V 100μF，输入有一颗共模电感滤波。

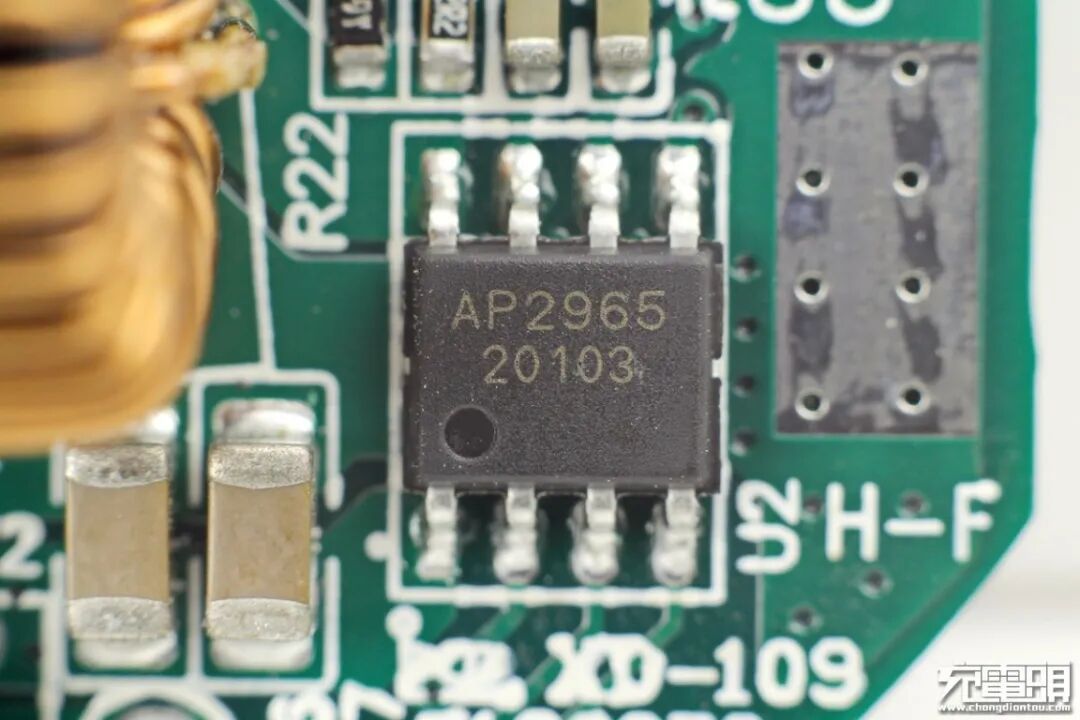

AP2965是Chipown芯朋的一颗高性能同步降压稳压芯片。AP2965内置开关管，最大输出电流4.2A，输出限流可由外部电阻控制，在输出电压低于3V之前可以保持恒流输出；适用于QC2.0、QC3.0、USB PD（5V/3A）以及苹果5V/2.4A等充电设备，ESOP8封装增强散热。
芯朋AP2965资料信息。

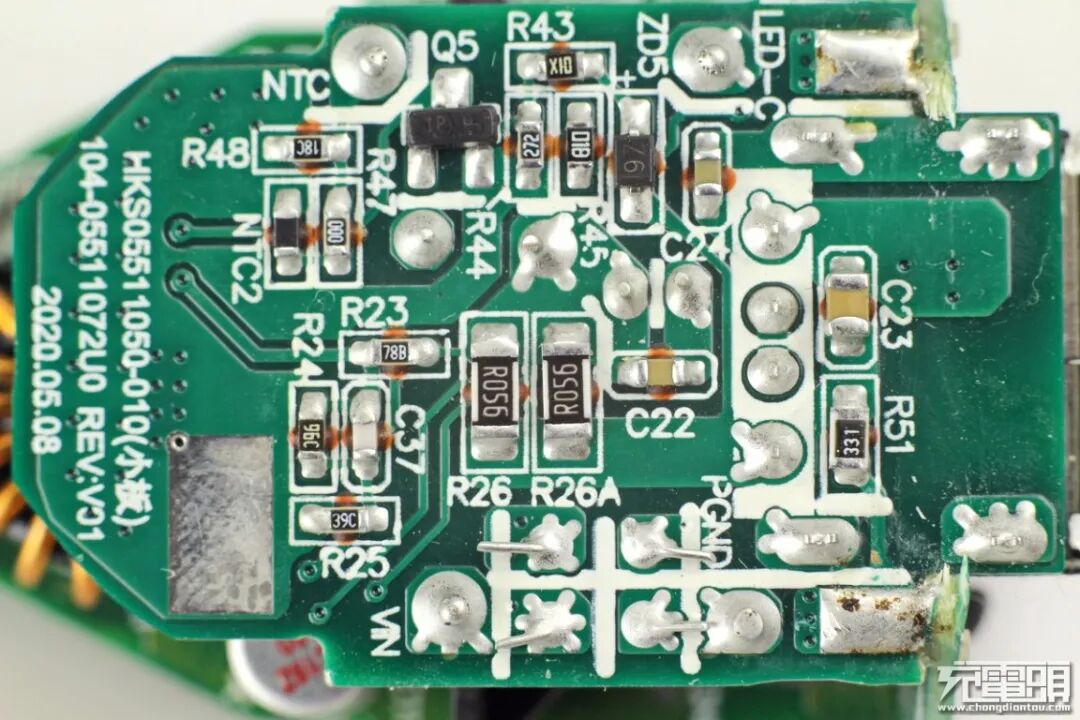

小板背面特写，有两颗取样电阻用于输出检流，小板上有NTC热敏电阻检测温升。
圆形小板边缘设有10颗LED指示灯。

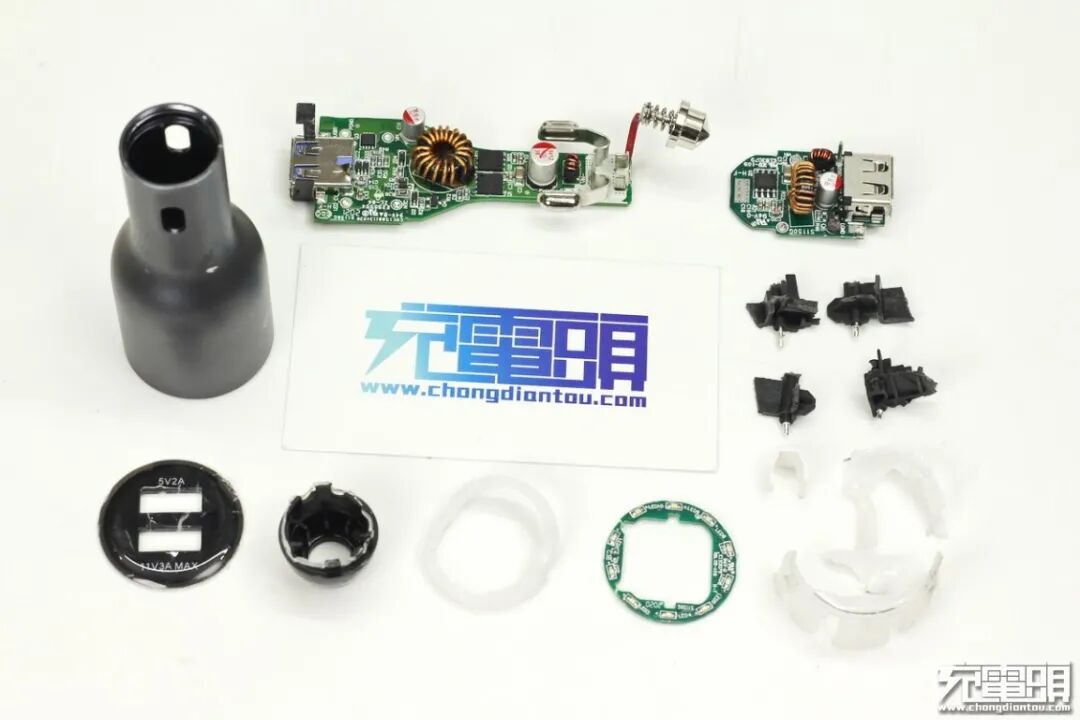

全部拆解完毕，来张全家福。
充电头网拆解总结
vivo 33W FlashCharge2.0闪充车充外壳由铝合金+PC组成，主体机身壳流线型设计，表面喷砂和阳极氧化处理，顶面配有LED等，整体设计精致美观。配备的两个USB-A接口，一个支持11V3A闪充，另一个支持5V2A输出，总输出功率43W，可同时为vivo家族手机和车载导航设备、行车记录仪等车载设备供电。
充电头网通过拆解了解到，vivo这款车充USB闪充口采用MPS MP9928搭配万代MOS实现DC-DC同步整流降压，协议芯片控制输出电压，而另一个USB标充口则采用芯朋AP2965固定5V降压输出。此外输入输出端均设有固态电容和电感进行滤波，输出纯净，两路降压元件均有热敏电阻检测温度，避免温升过高，确保安全。
