拆解报告：努比亚1A1C 45W氘锋氮化镓快速充电器
此前nubia努比亚推出了一款65W 2C1A氘锋氮化镓快速充电器，这是首款由手机厂商推出的多口氮化镓快充充电器，意义重大。近期努比亚又发布了45W、两个新款65W以及120W共计四款氘锋系列氮化镓快速充电器，而后续四款充电器的推出不仅完善了氘锋系列生态，而且功率方面完美覆盖了充电市场最热门功率段，接口也更加丰富，满足广大消费者选购需求。
目前充电头网已经拿到了努比亚45W氘锋氮化镓快速充电器，这款产品机身采用方柱造型设计，配备1A1C两个接口，单口最大输出分别是45W和12W，支持30W+12W双口充电模式，可以满足两台设备同时充电需求。下面我们就来看看其内部用料做工如何。
此前，充电头网还分享了努比亚红魔5G手机原装55W USB PD快充充电器、努比亚红魔30W USB PD PPS充电器的拆解，大家可以点击蓝色字体查看拆解原文。
一、努比亚45W氘锋氮化镓充电器外观

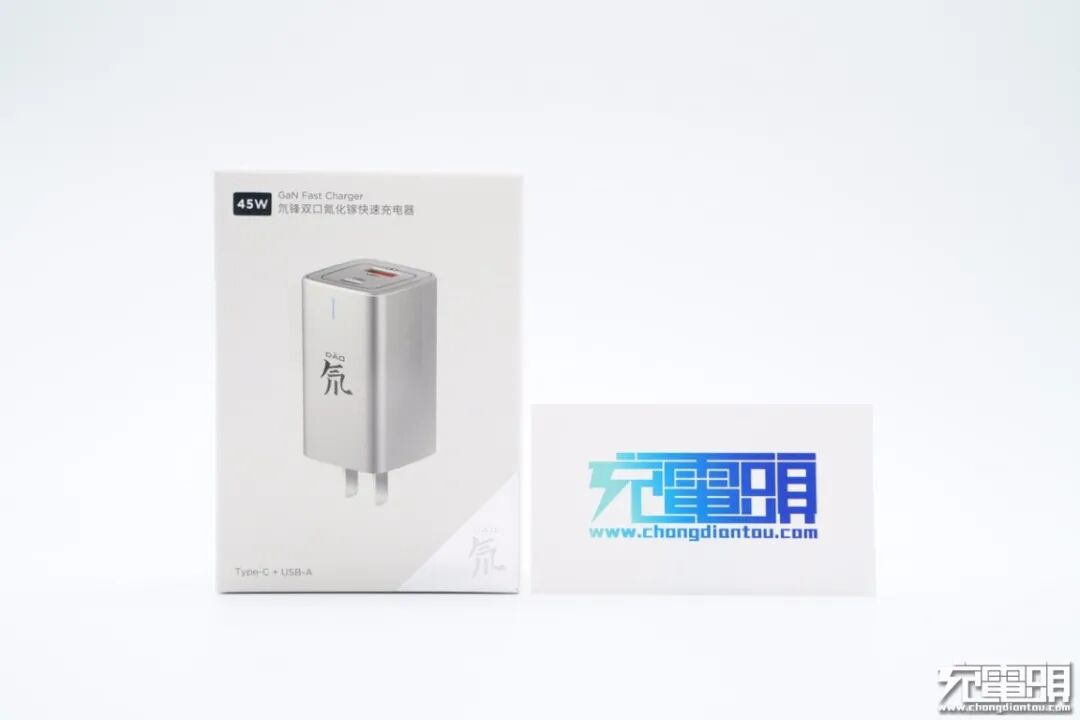

包装盒正面印有产品外观图，上端是45W功率和产品名称，下端是Type-C+USB-A和氘字。整体设计简洁，特点凸出。
盒子背面贴有产品型号标签，此外还有品牌商和制造商的基本信息。

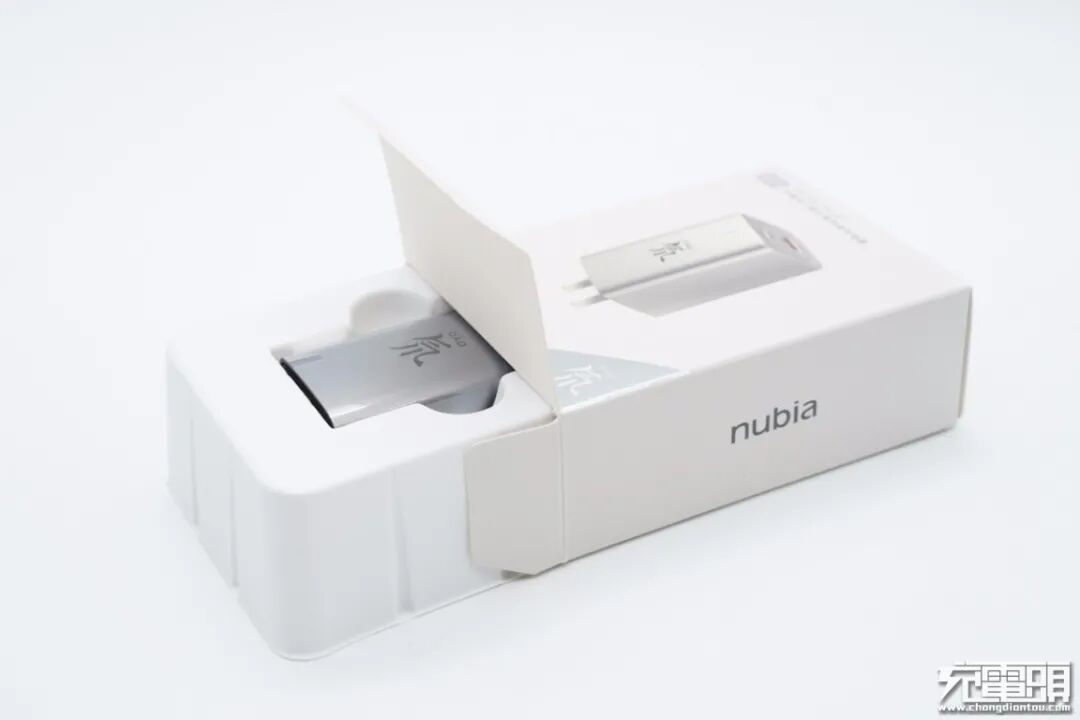

内部使用塑料盒对充电器进行支撑固定和保护，盒子两侧设有小凹槽，便于取出充电器。

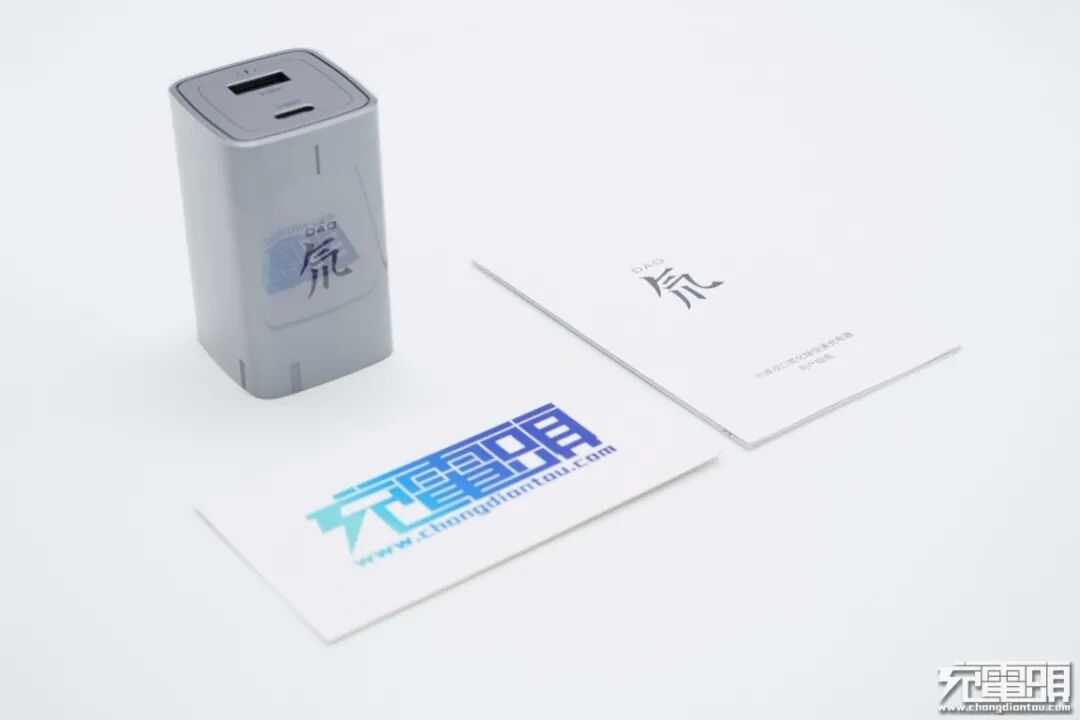

包装内全部东西一览，包括充电器和使用说明书。
充电器外套有防刮塑料膜。
努比亚这款氮化镓充电器采用方形柱子造型设计，表面灰色并喷砂处理，腰身弧面过渡不硌手，整体小巧易携带。充电器机身正面还印有“氘”品牌字样，上端设有LED指示灯。
LED灯通电后亮淡蓝色光。

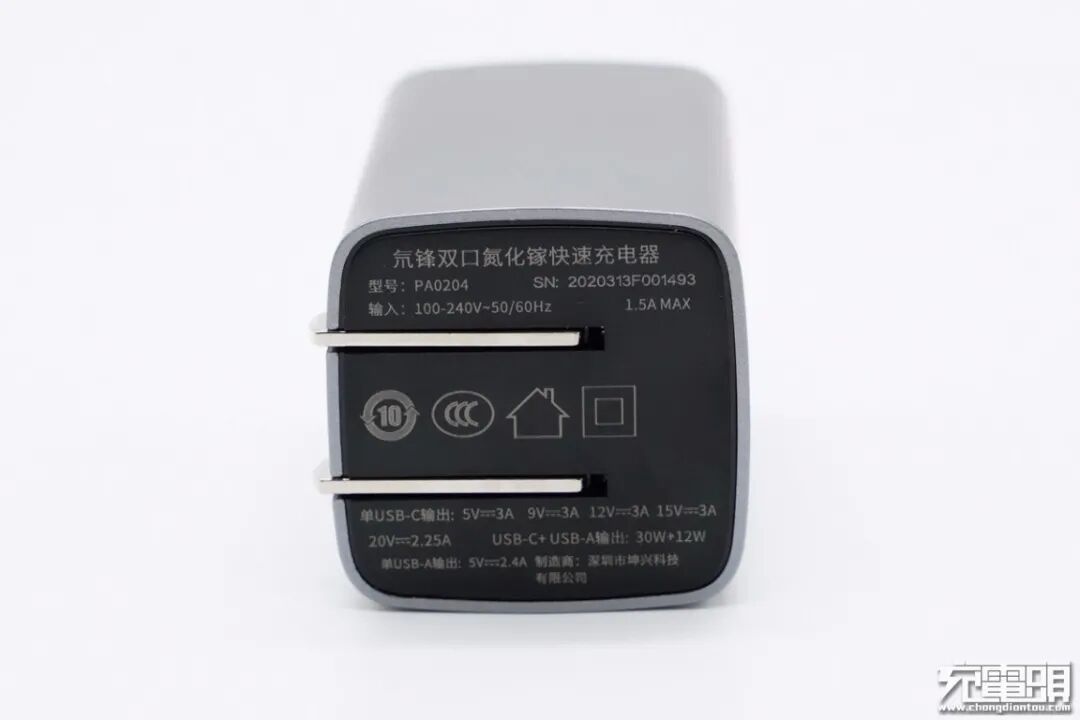

输入端外壳上标注产品的参数信息
型号：PA0204
SN：2020313F001493
输入：100-240V~50/60HZ 1.5A Max
单USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A
单USB-A输出：5V2.4A
USB-C+USB-A输出：30W+12W（43W）
品牌商：努比亚技术有限公司
制造商：深圳市坤兴科技有限公司
产品已经通过了3C认证。
充电头网了解到，由坤兴科技生产的产品还有飞频65W USB PD氮化镓充电器、努比亚红魔5G手机原装55W USB PD快充充电器、努比亚红魔30W USB PD PPS充电器、图拉斯30W 1A1C USB PD快充充电器、毕亚兹65W 2C1A氮化镓快充充电器。

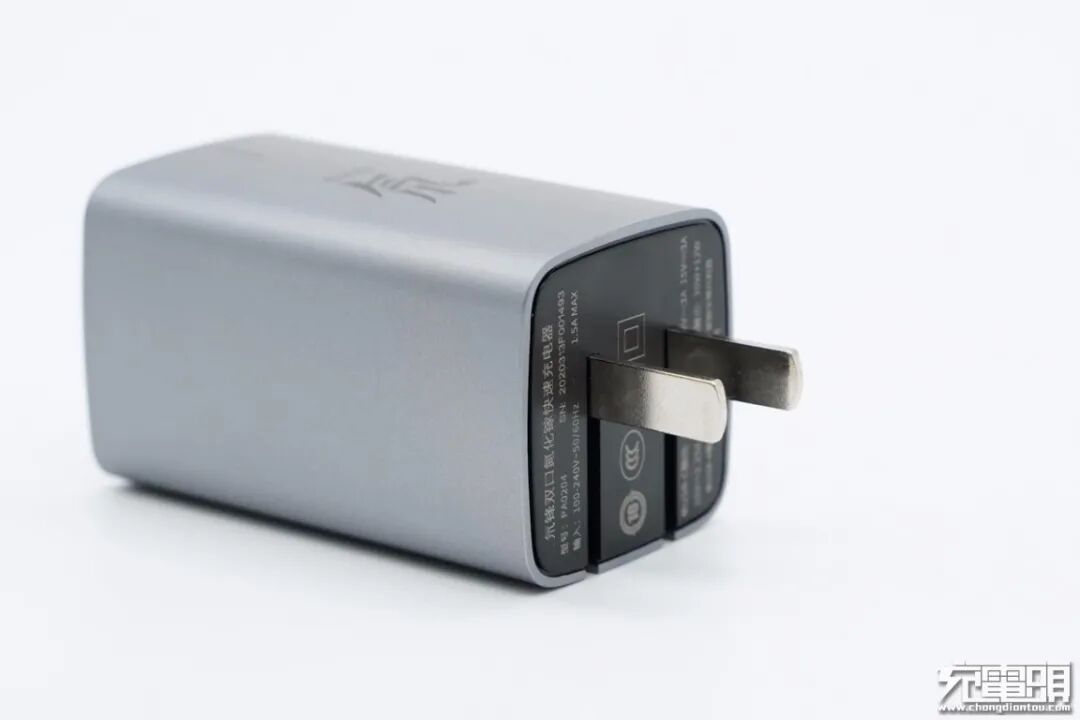

此外配备的是可折叠国标插脚，携带更方便且不会刮伤包里其它设备。

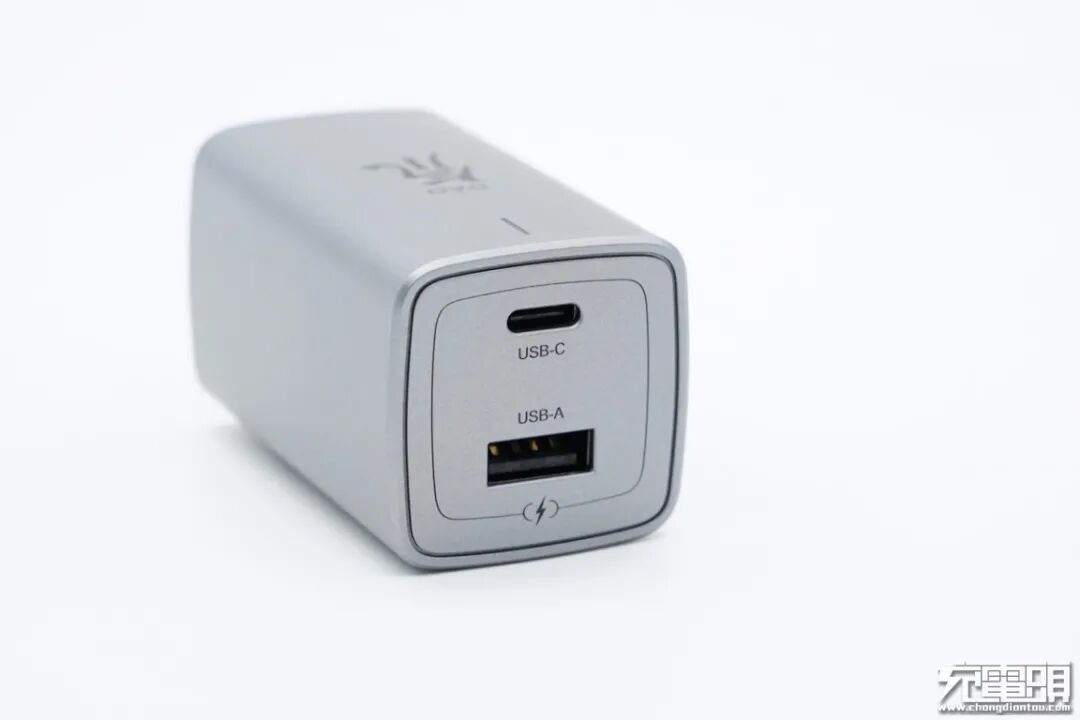

输出顶面配有1A1C两个接口，接口均为黑色胶芯，旁边印有USB-C和USB-A标识。

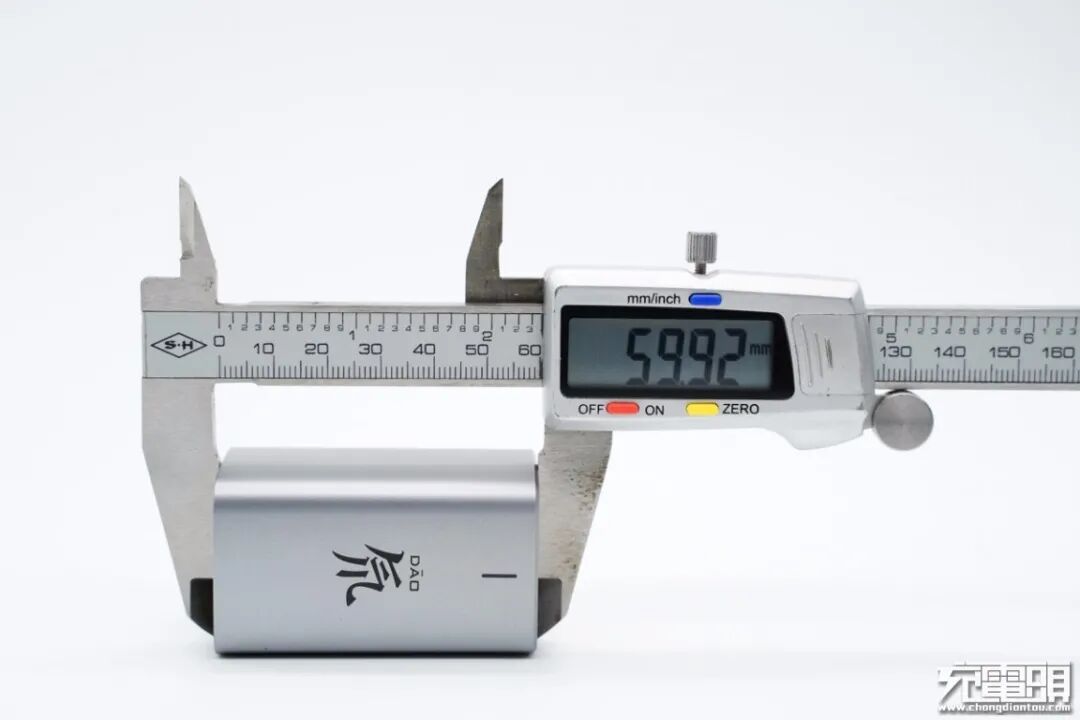

使用游标卡尺实测充电器长59.92mm。

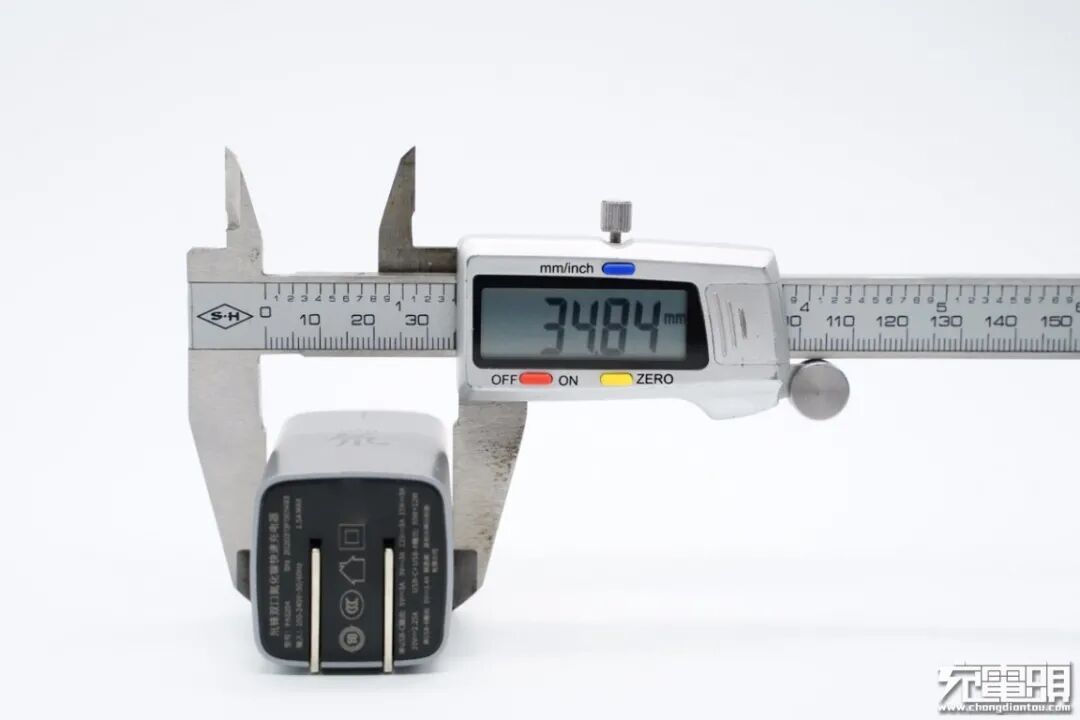

宽为34.84mm。

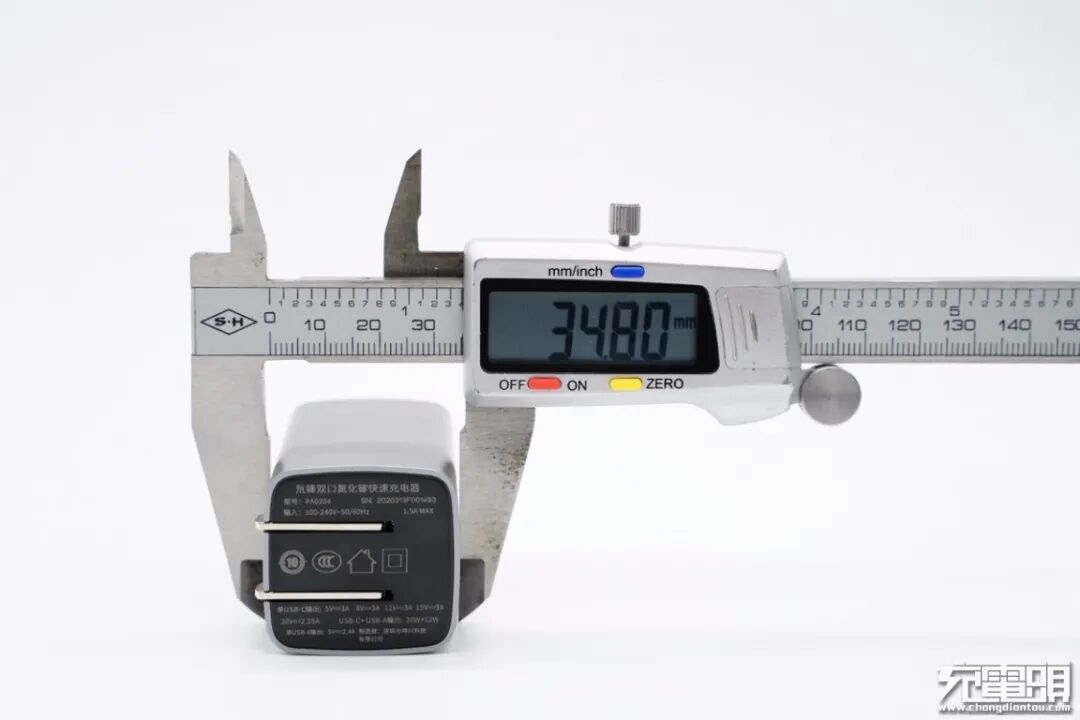

厚度为34.80mm。由充电器三维尺寸可以算出体积为72.65cm³，功率密度为0.62W/cm³。
和苹果30W充电器直观对比，功率更大，且体积优势很明显。

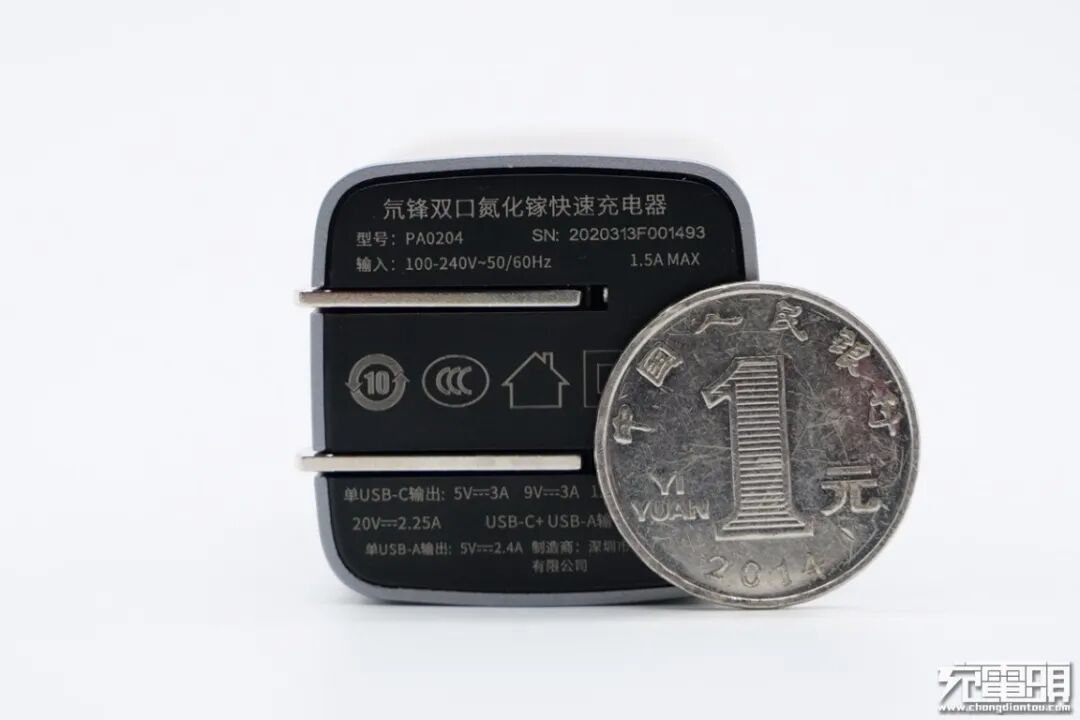

横截面大小和一元硬币对比，要稍大一些。
充电器净重约为90g。

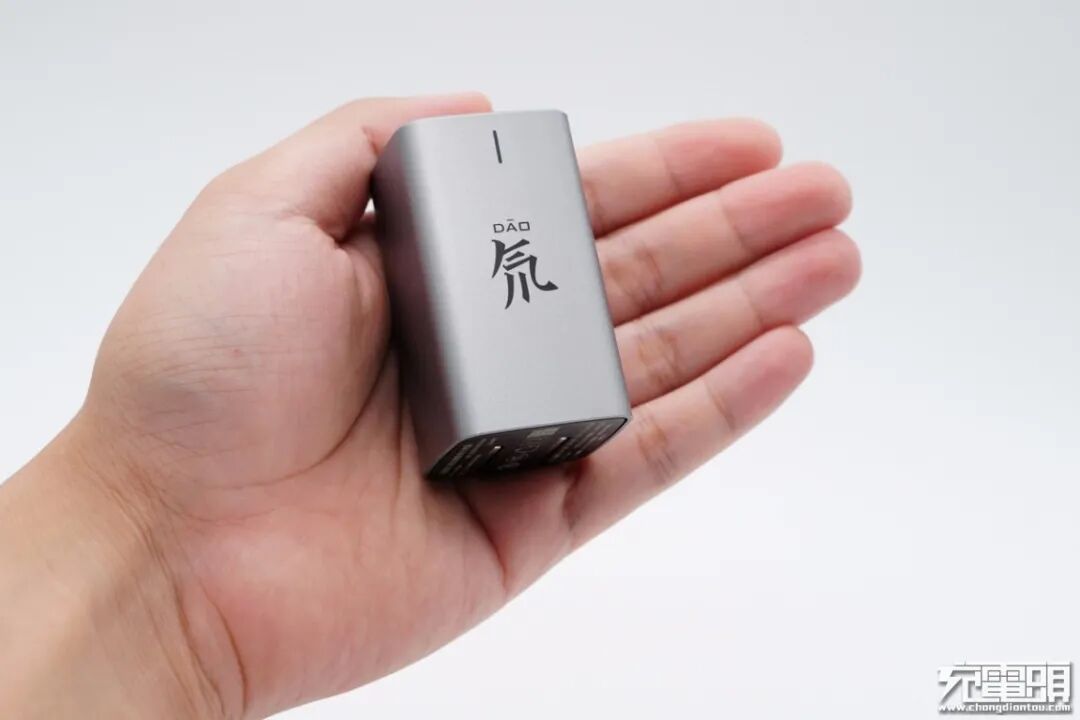

拿在手上的直观感受，小巧轻便。

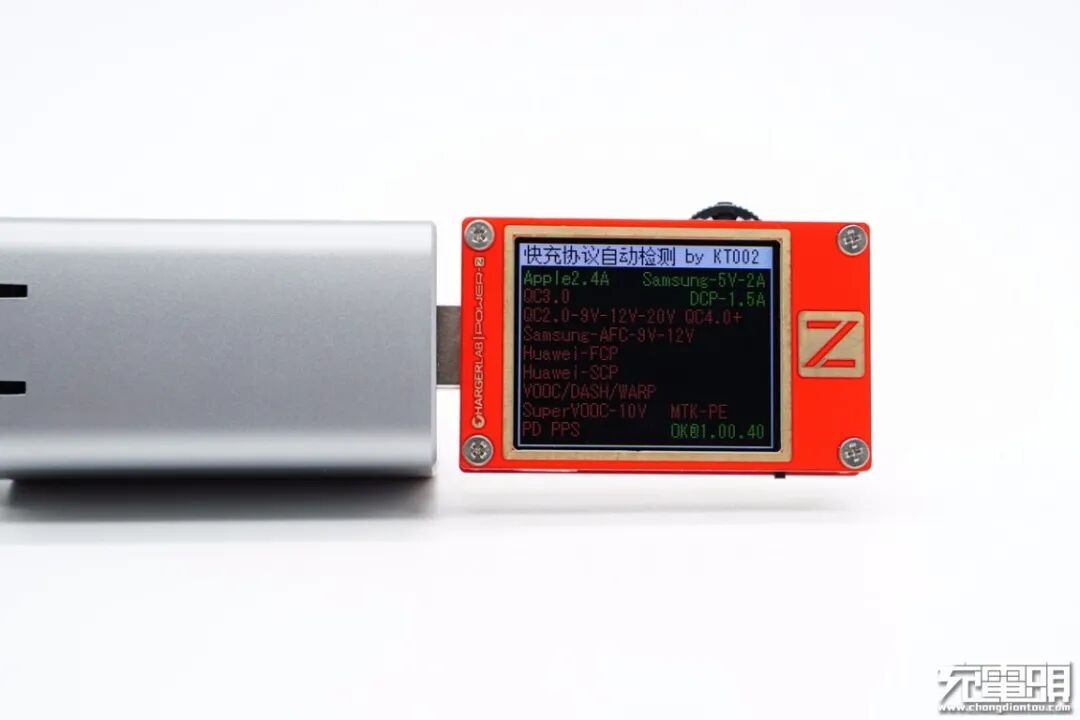

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。

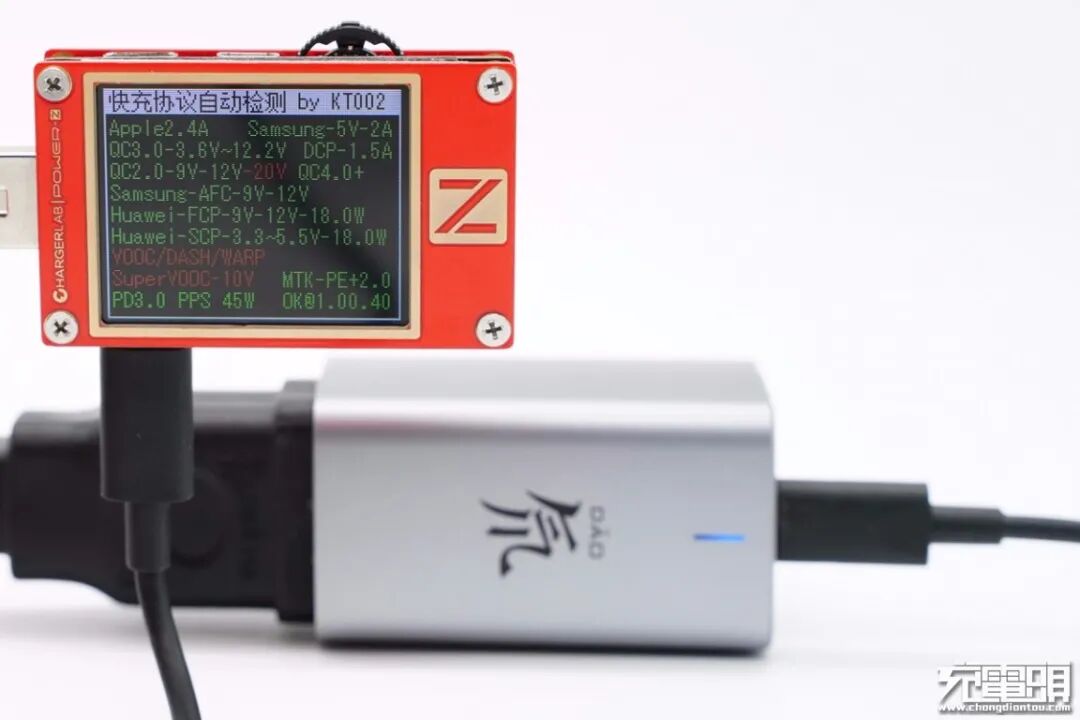

使用KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0等多个快充协议。
除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位以及3.3-11V/3A一组PPS电压档位。
二、努比亚45W氘锋氮化镓充电器拆解

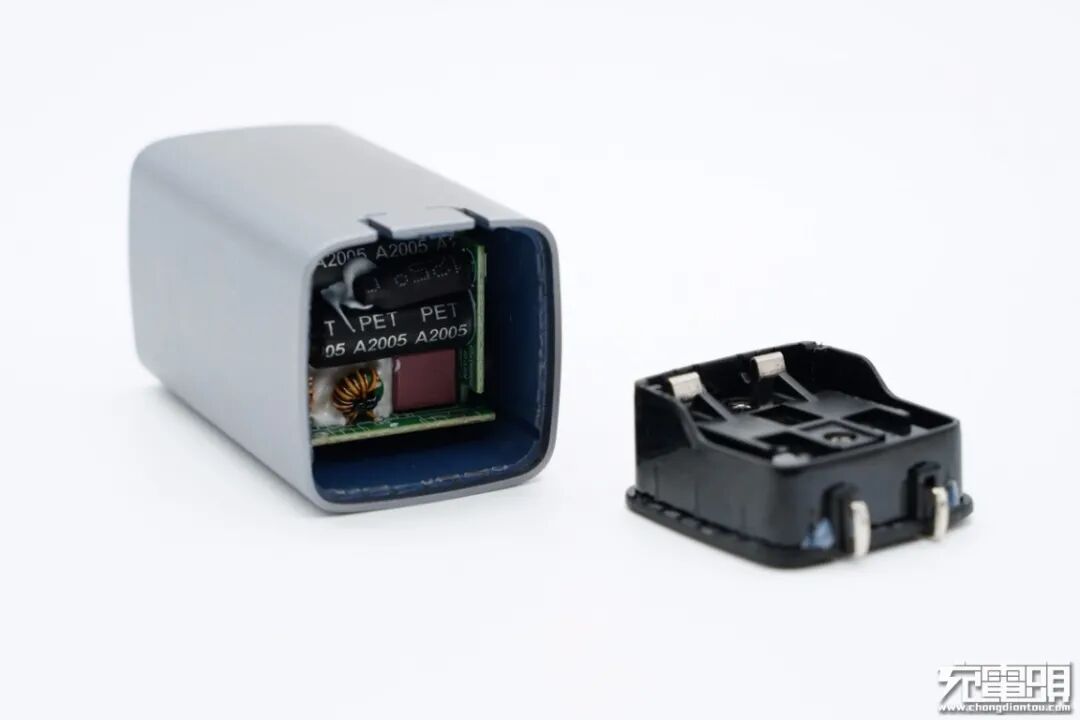

将输入端外壳拆开，插脚和PCB板通过金属弹片接触进行通电。
将PCB板取出，主板侧面以及输出端还设有小PCB板，初次级之间有绝缘板进行隔离。

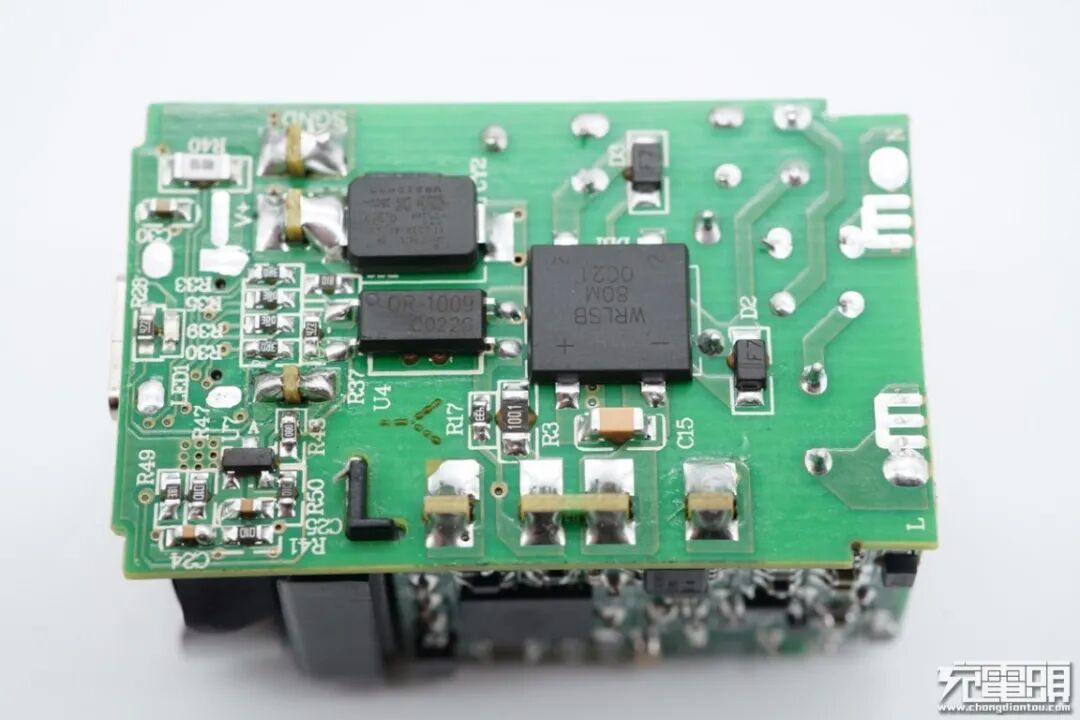

PCB板背面一览，初次级之间是光耦和Y电容，光耦右侧还有一颗整流桥。

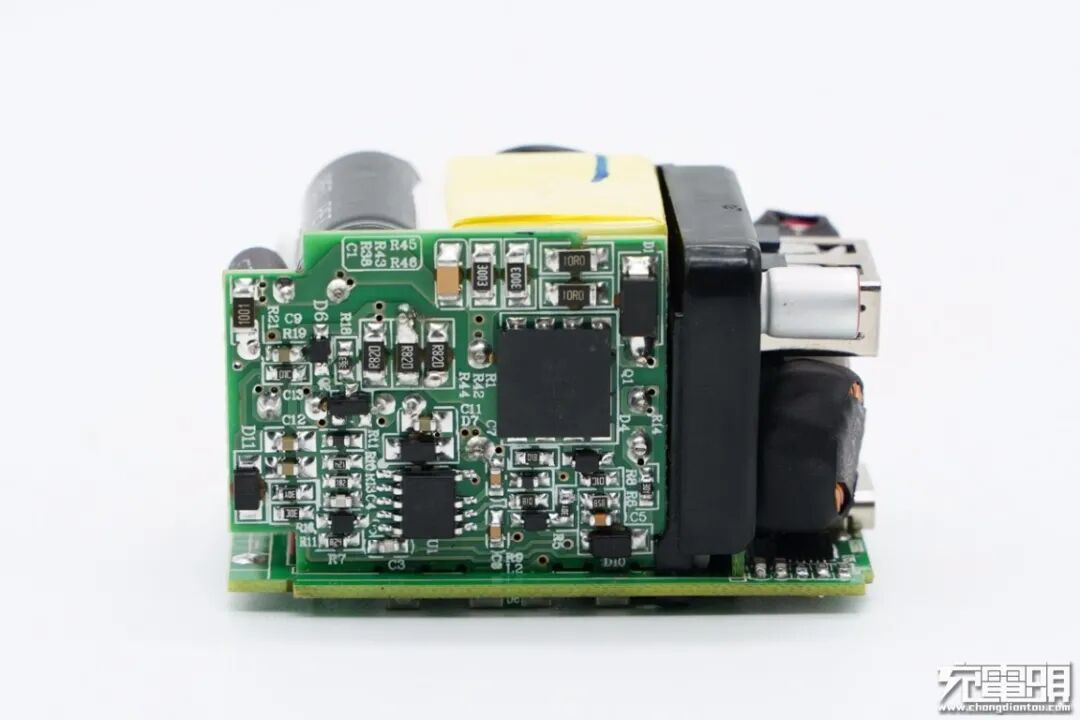

PCB板侧面一览，侧面小板背面设有PWM主控芯片和氮化镓开关管。

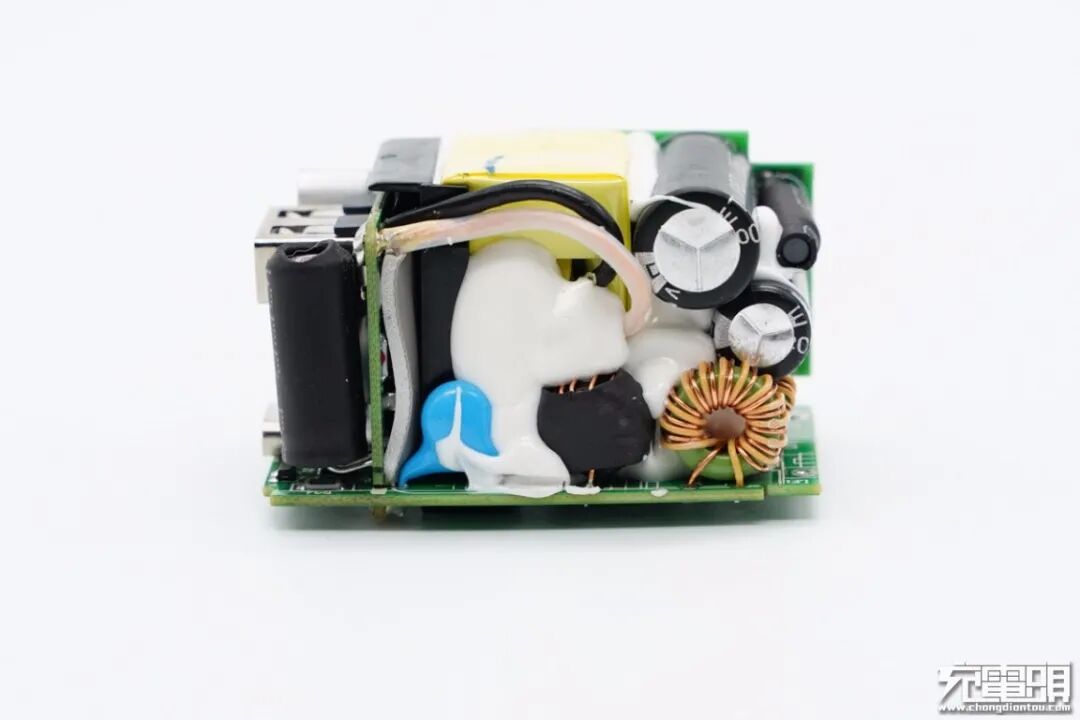

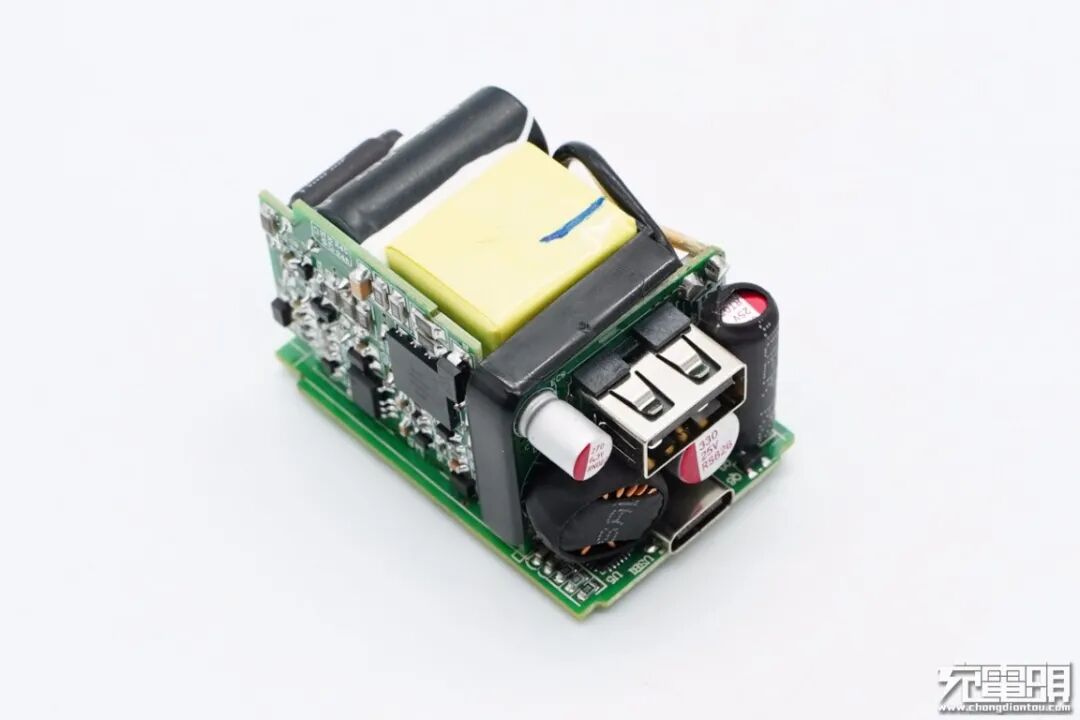

PCB板另一侧一览，高压电容变压器等设在侧面小板上，空隙处注胶填充加固和帮助导热。
通过对电路板正背面电路分析发现，努比亚1A1C 45W氘锋氮化镓快速充电器采用了开关电源宽范围输出，USB-C通过协议芯片控制输出合适电压，USB-A口二次降压以5V恒压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。

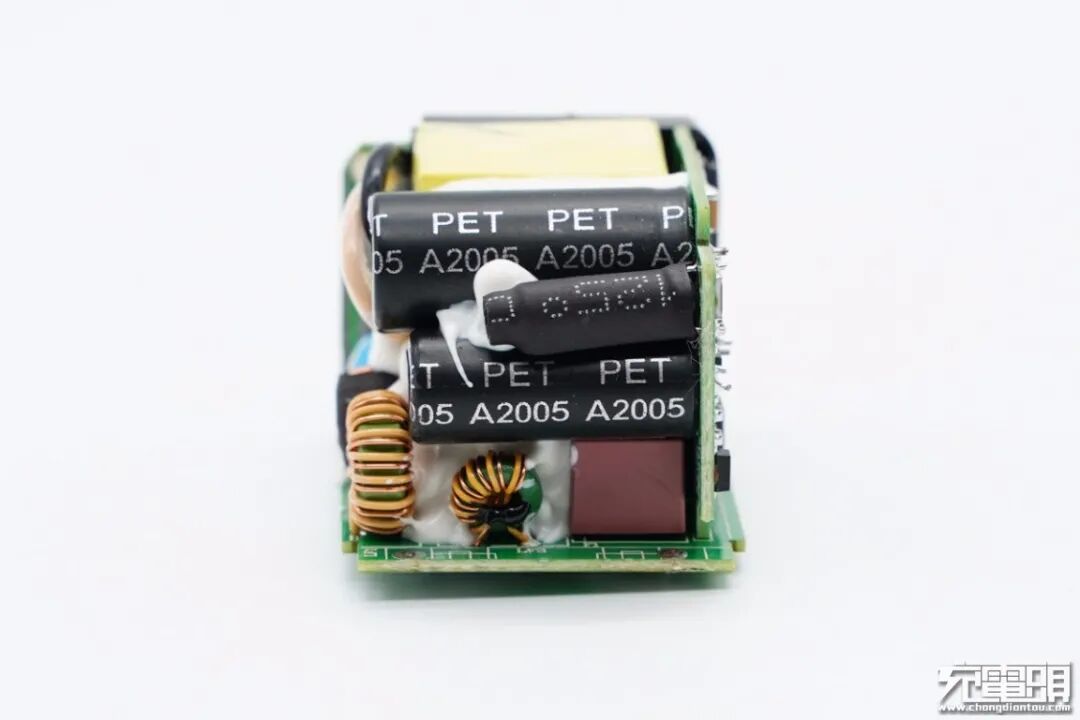

输入端一览，设有延时保险丝、两级共模电感等元器件。
延时保险丝规格为3.15A 250V。

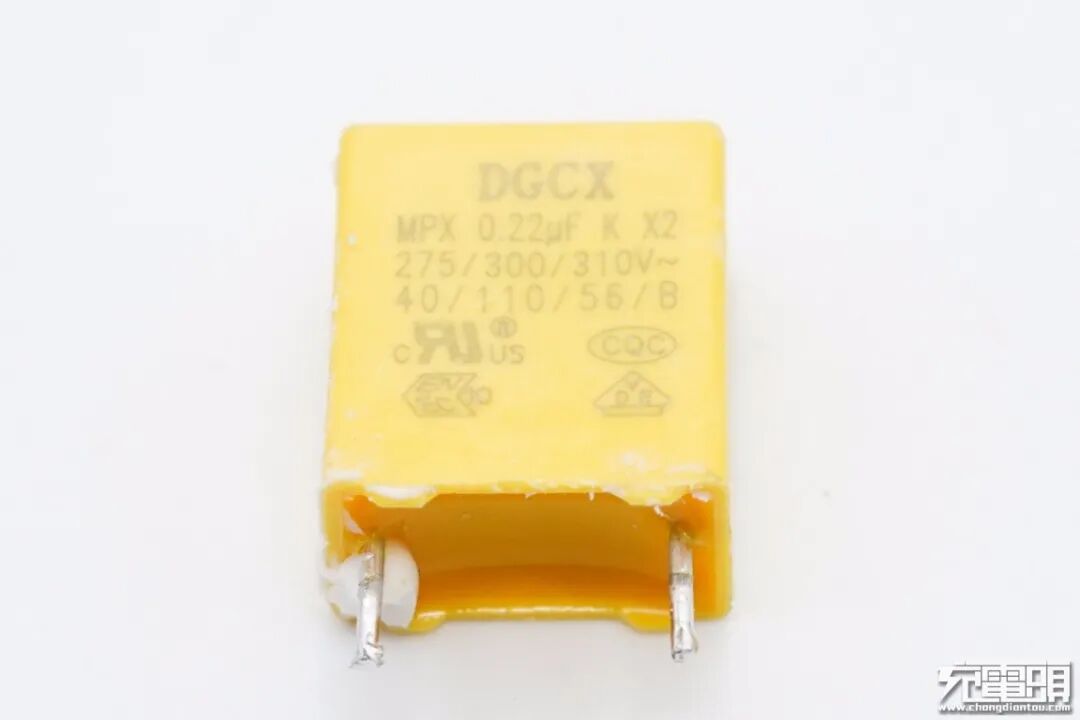

安规X电容容量0.22μF，东莞市成希电子有限公司。

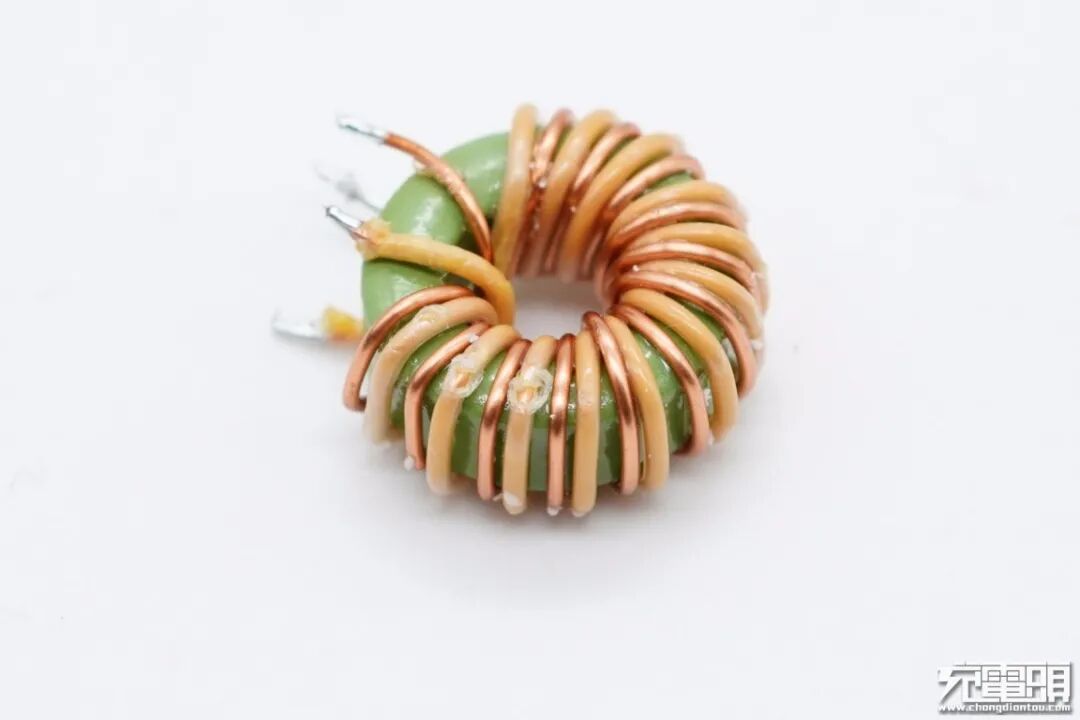

共模电感双线绕制，用于滤除EMI干扰。

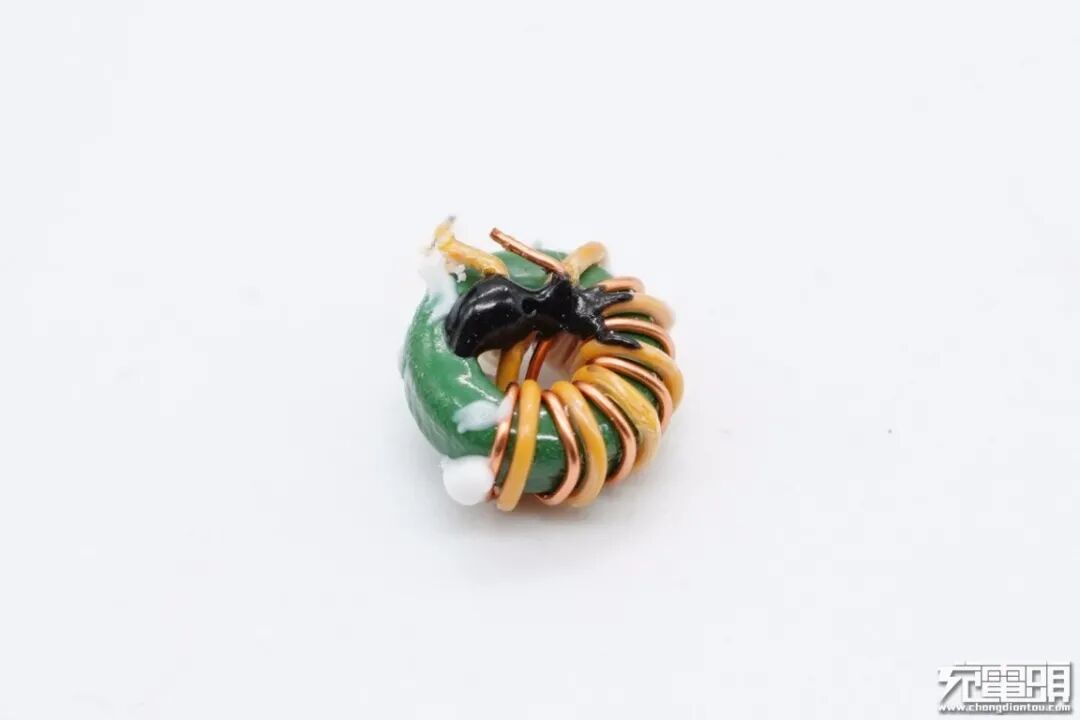

另一颗共模电感特写。
滤波电感外套热缩管。
另一个滤波电感线芯绕制在柱状磁芯上，外套绝缘管。

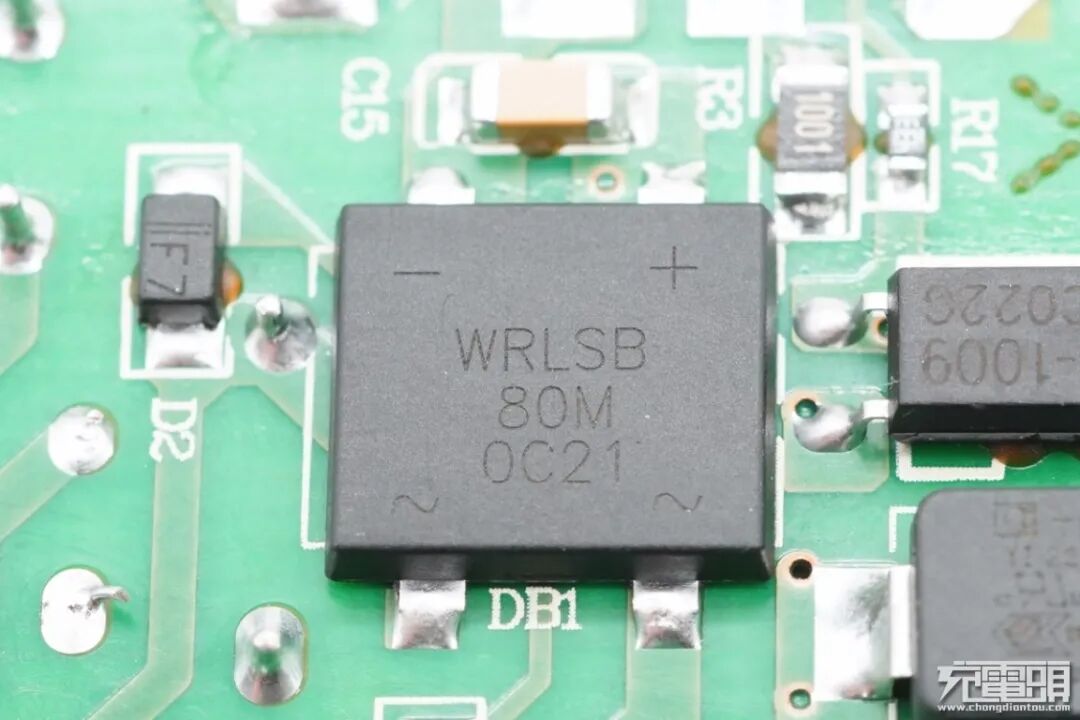

来自深圳市沃尔德实业有限公司的输入端整流桥WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

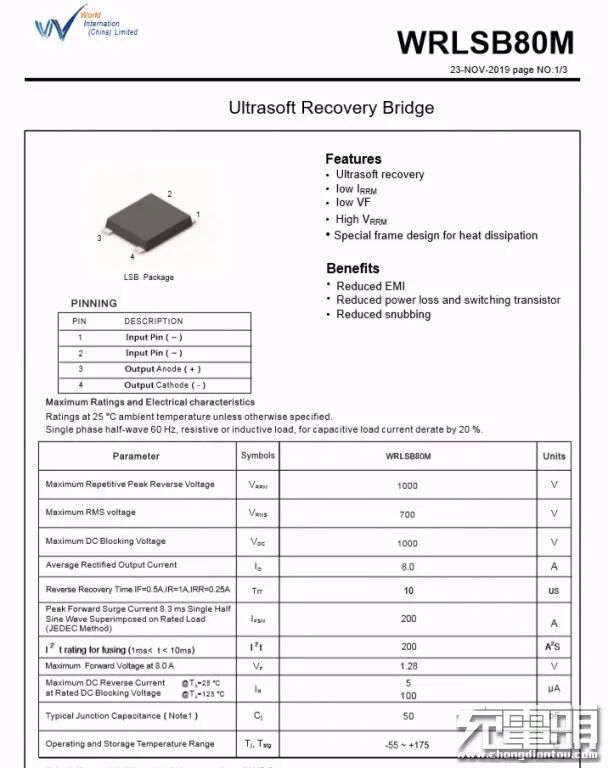

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器、倍思18W PD快充充电器、麦多多30W 1A1C快充充电器等多款快充产品采用，产品性能获得客户一直认可。

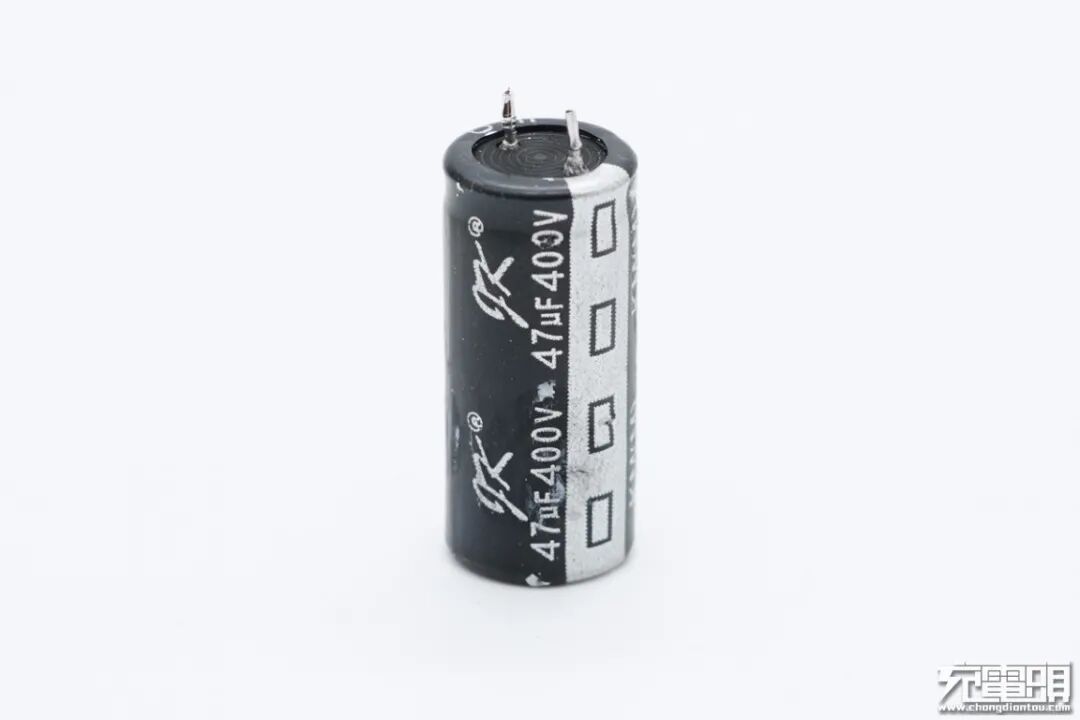

高压滤波电解电容来自东莞市军康电子科技有限公司，规格为400V 47μF。

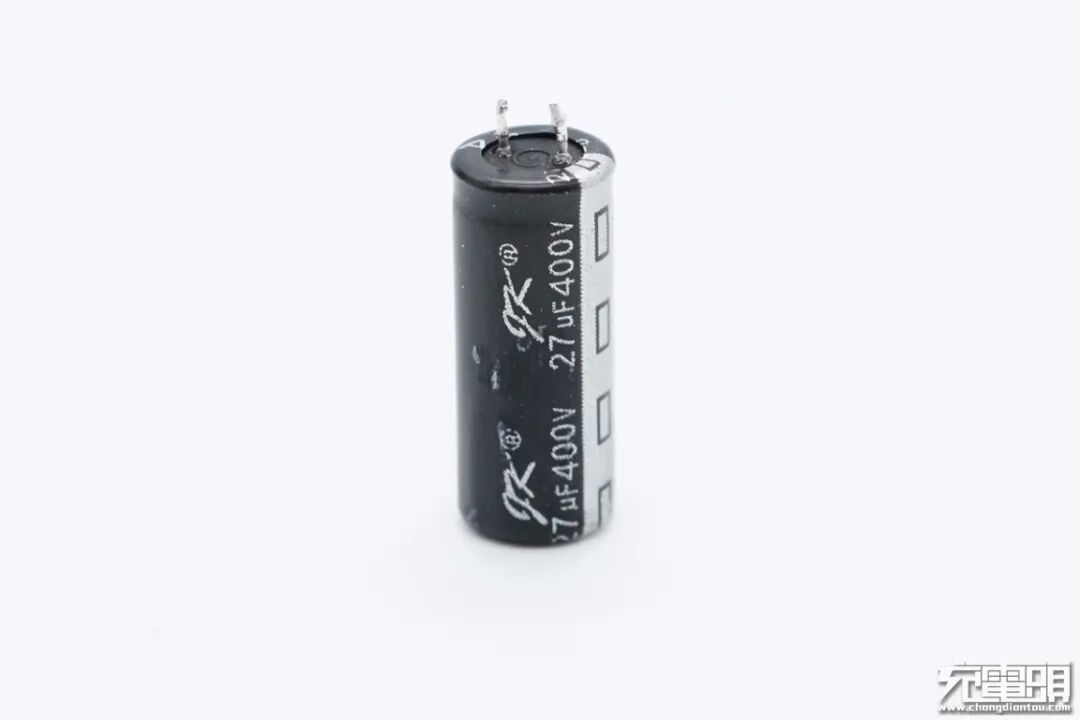

另一颗同样400V 27μF。

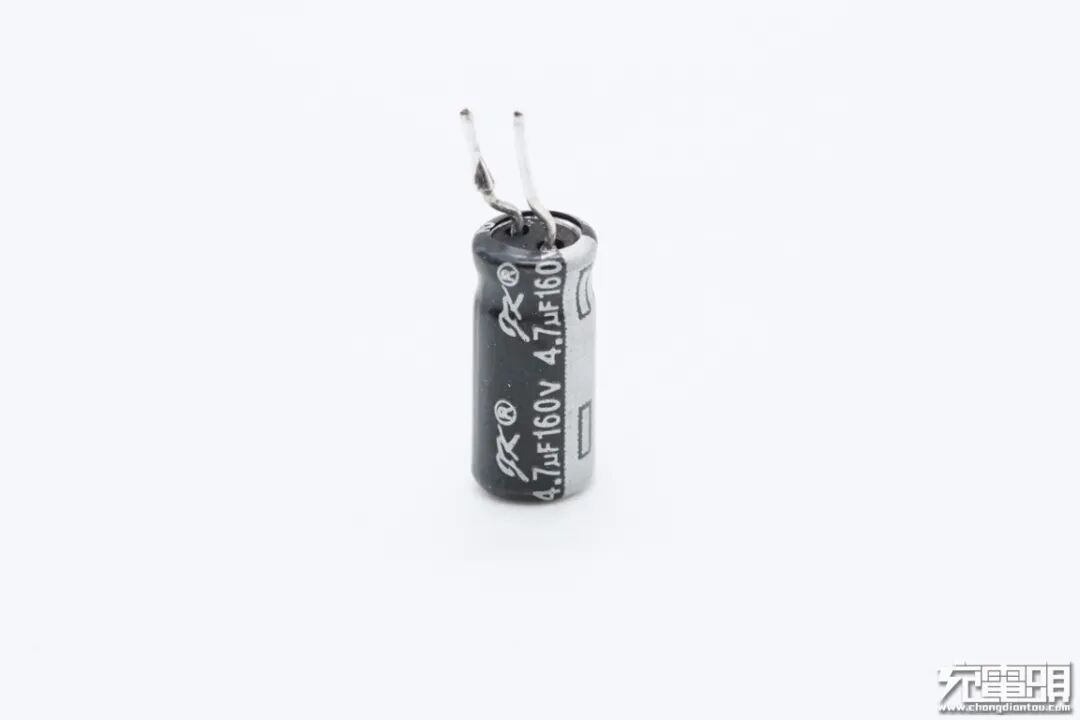

PWM控制器供电电容同样是军康品牌，规格为160V 4.7μF。

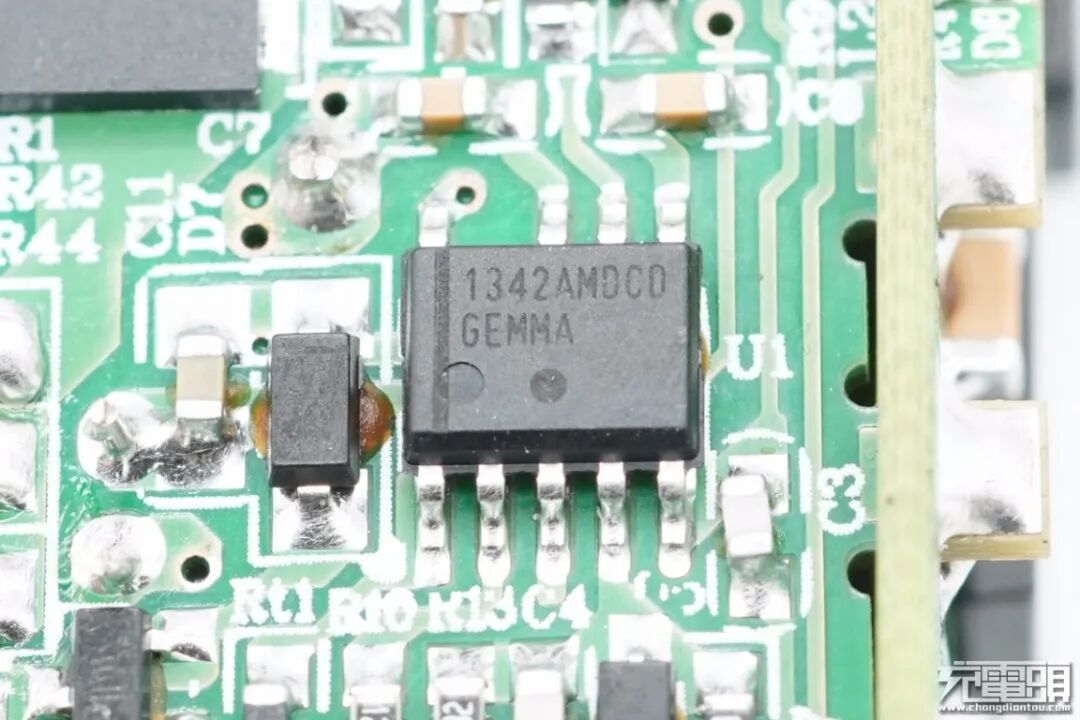

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

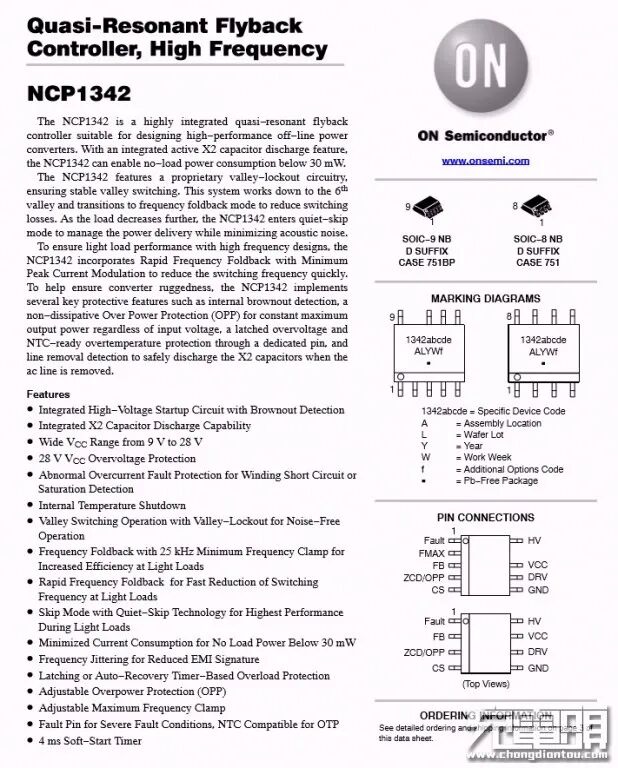

安森美NCP1342 详细资料。
充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有魅族65W氮化镓充电器、倍思65W 2C1A GaN氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、Lapo 65W USB PD氮化镓快充充电器、电友65W 2C1A氮化镓快充充电器等产品。

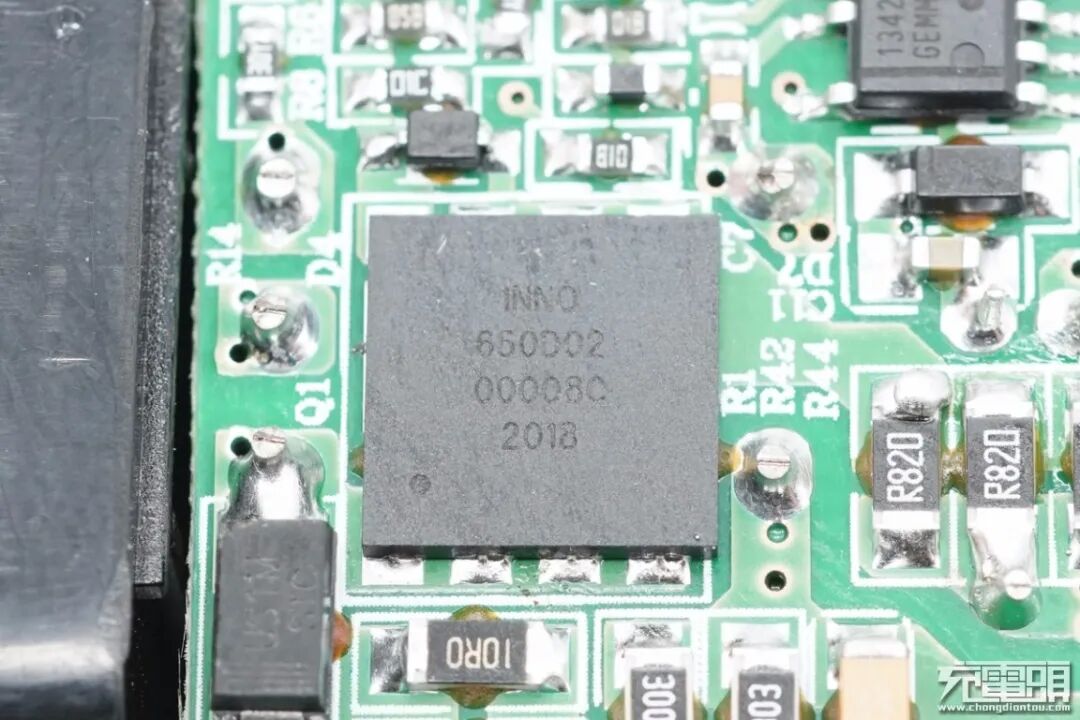

初级侧氮化镓开关管来自英诺赛科，型号是INN650D02 ，耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
英诺赛科向充电头网透露，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
该氮化镓开关管还被飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USB PD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充充电器采用。

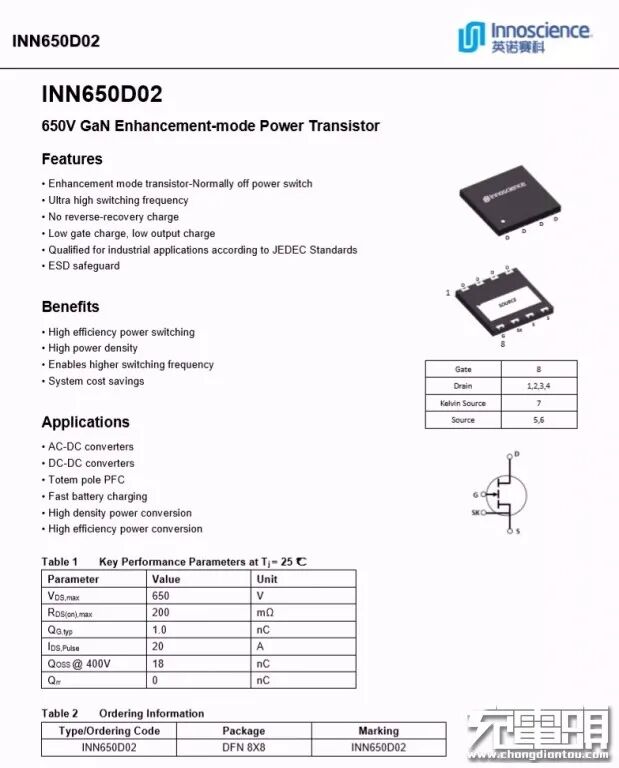

英诺赛科 INN650D02 详细资料。

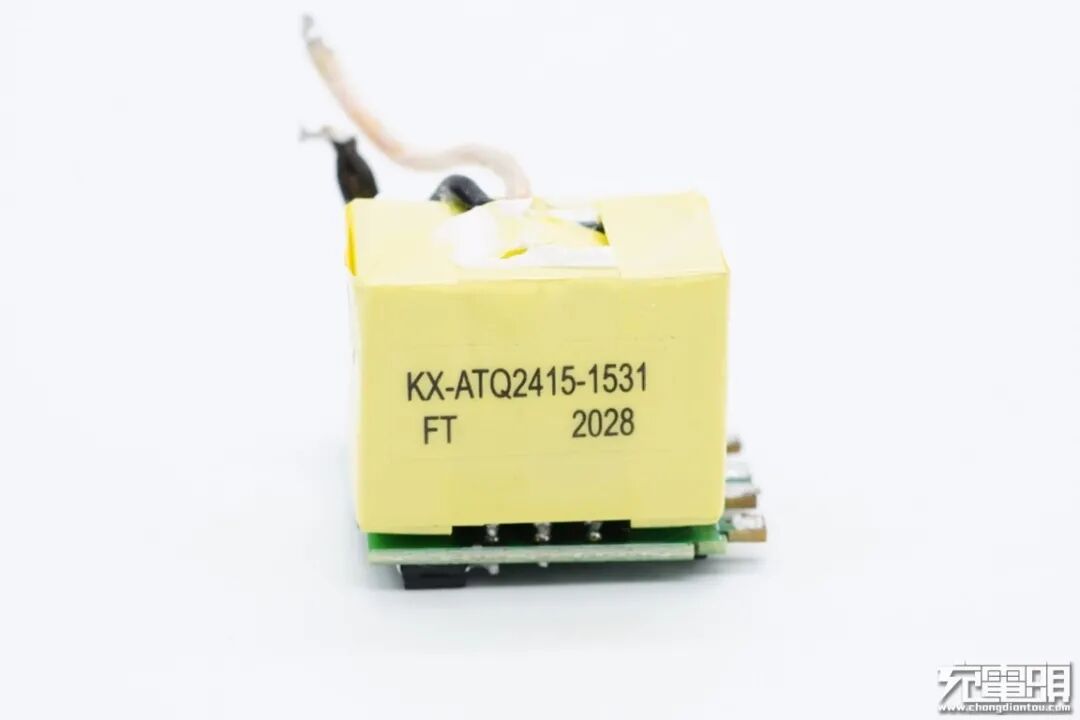

变压器周身使用绝缘胶带紧密包裹，侧面贴有信息标签。

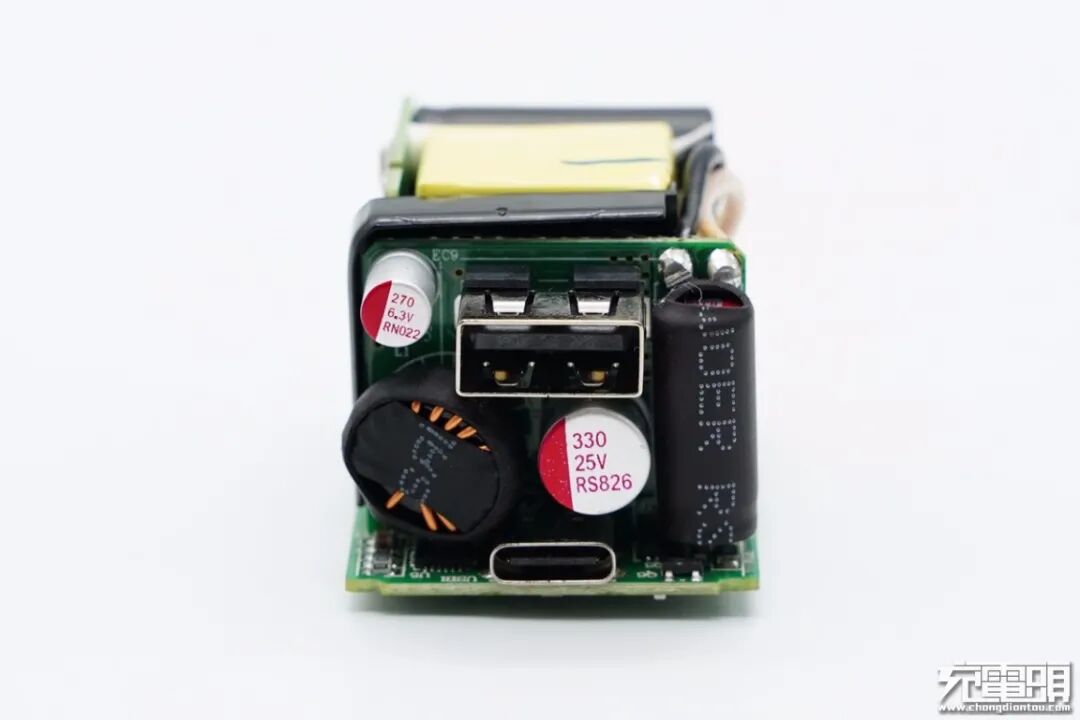

输出端一览，1A1C母座分别焊接在小板和主控PCB板上，此外还有三颗固态电容和一颗降压电感。

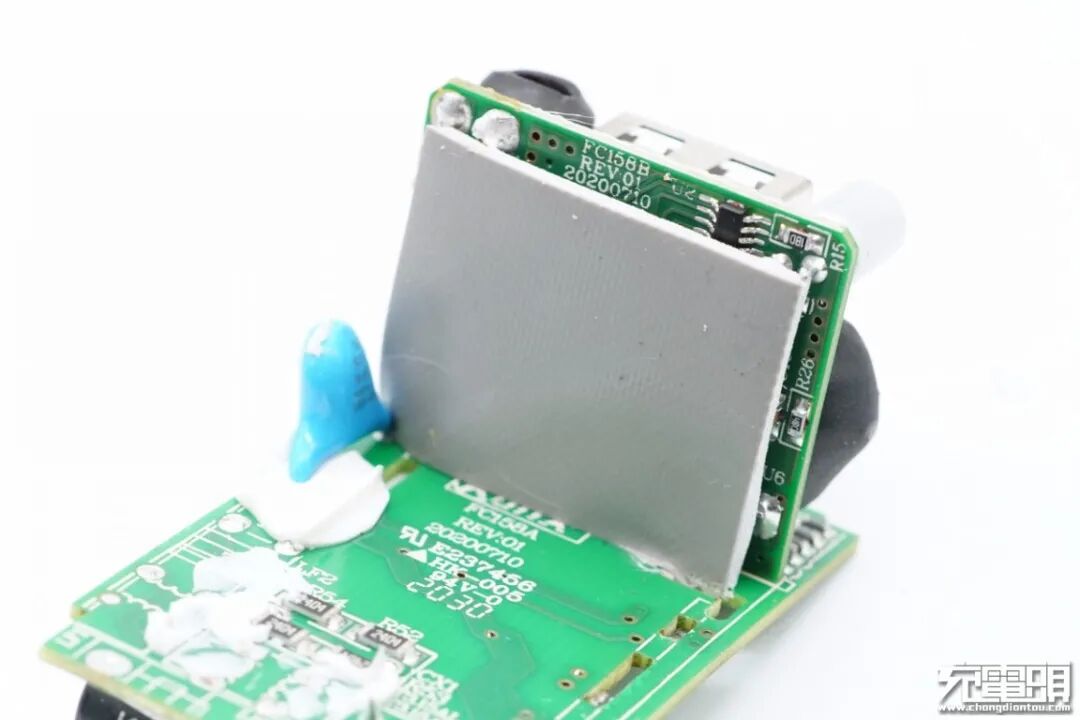

小板背面贴有导热垫，旁边是一颗Y电容。
四川特锐祥科技股份有限公司的贴片式Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
据了解，特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域，目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证，安规500V、ISO9001等相关认证。
充电头网了解到，采用特锐祥采用特锐祥贴片Y电容的产品还有倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等产品。

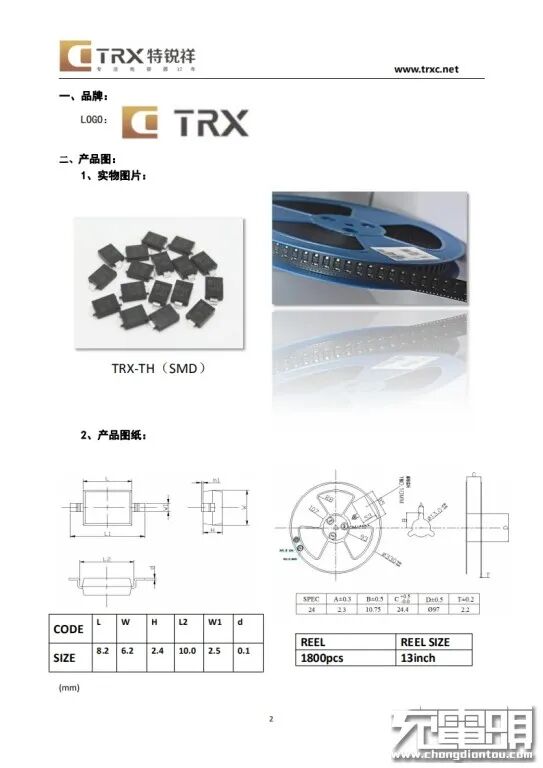

特锐祥贴片式Y电容详细资料信息。

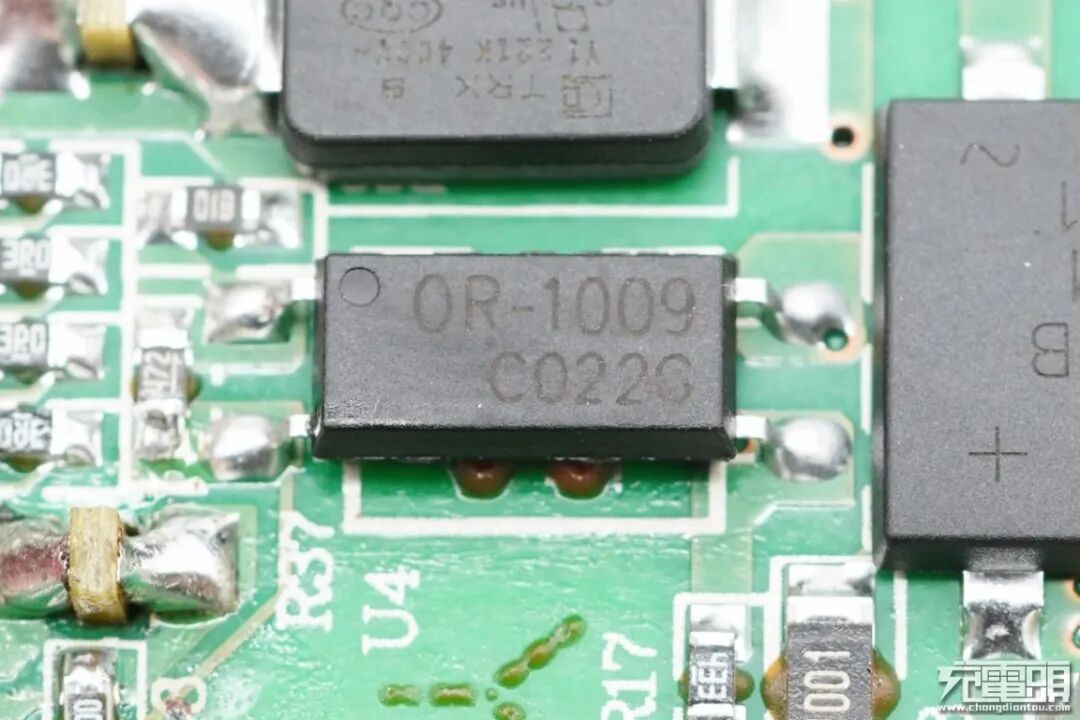

OR-1009光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

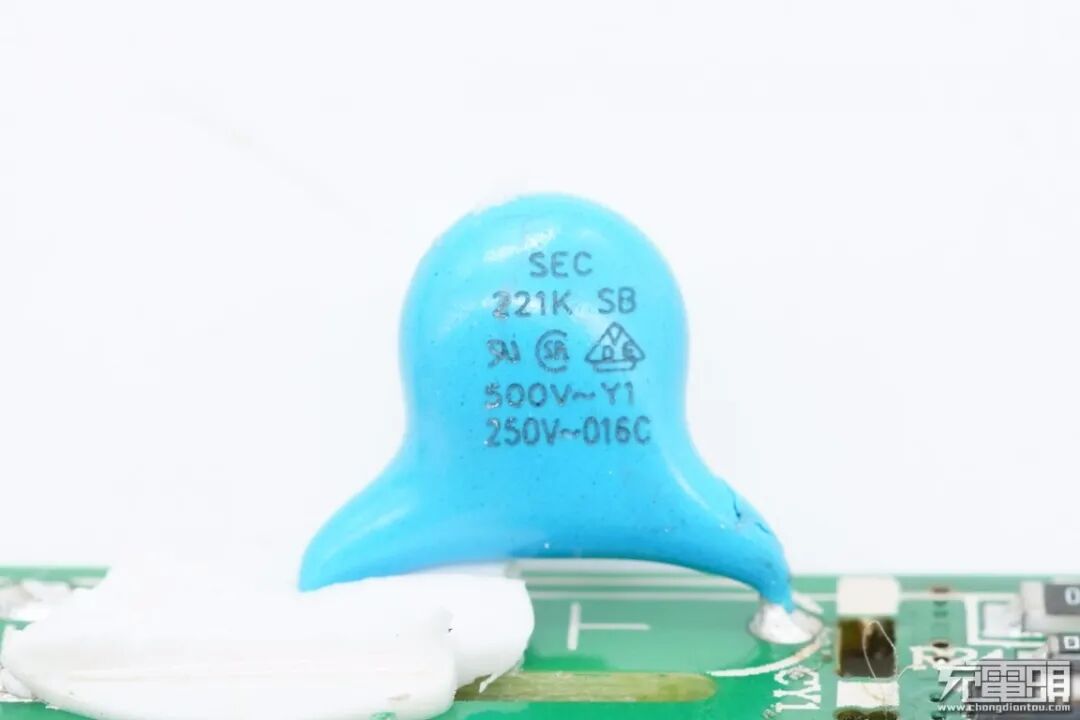

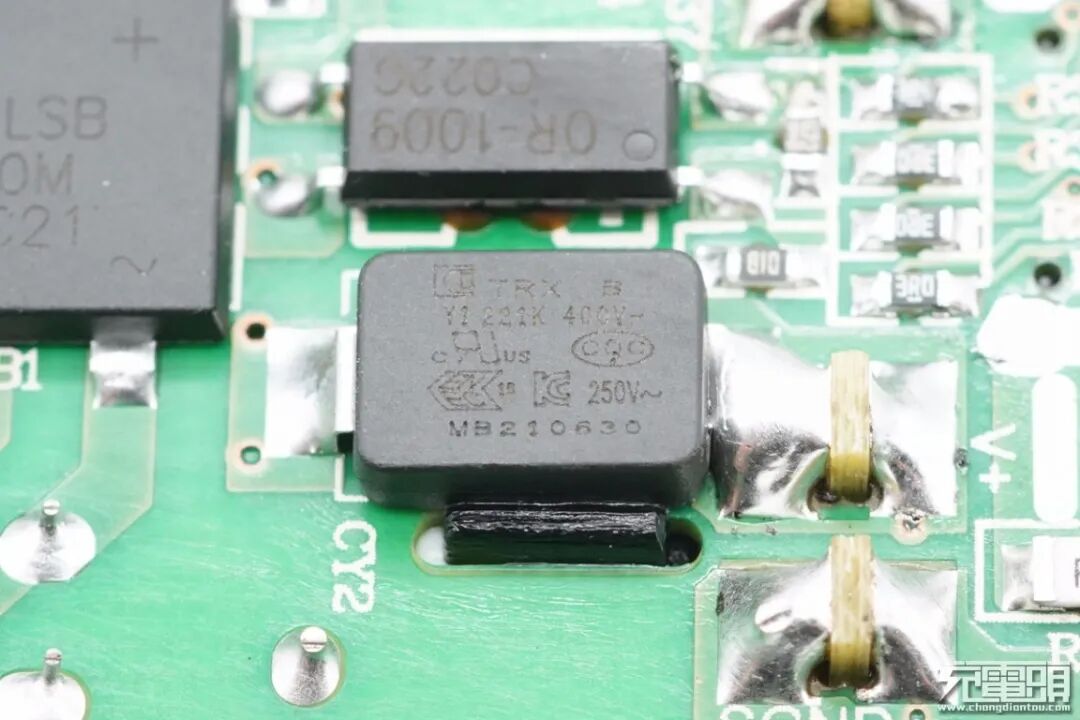

另一颗Y电容特写。

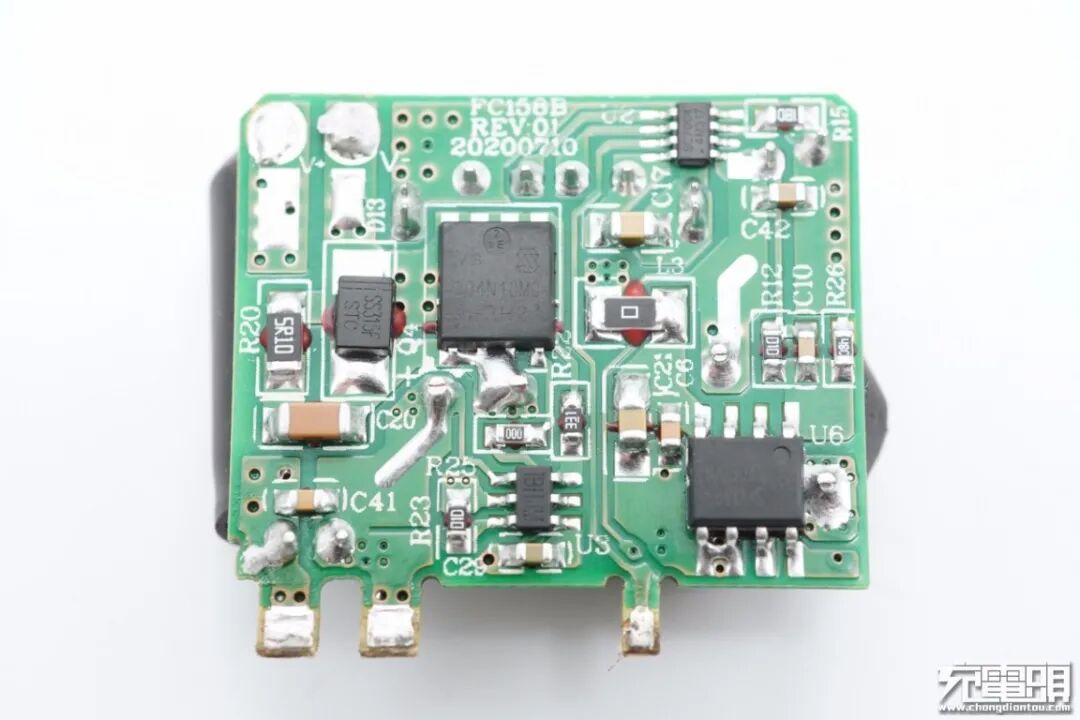

去掉导热垫，板子背面设有同步整流和二次降压电路。
丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
MPS MP6908A详细规格参数。
充电头网拆解了解到，采用MPS MP6908A的还有OPPO 50W饼干氮化镓充电器、thinkplus 65W氮化镓充电器、倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器、RAVPOWER 65W氮化镓充电器等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

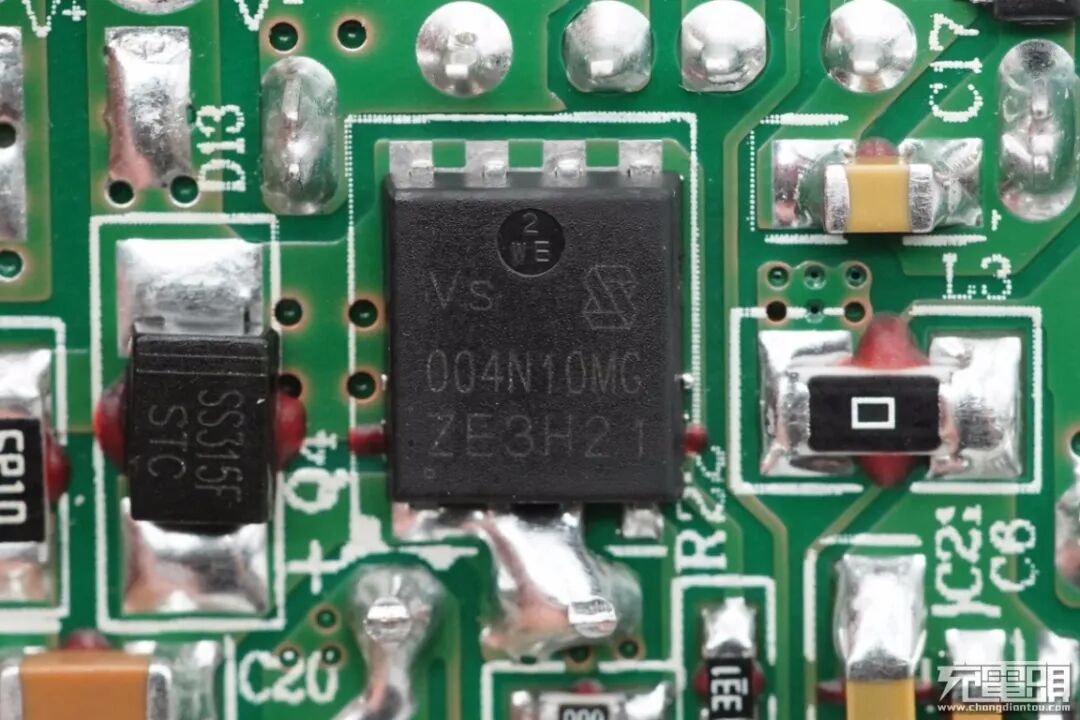

威兆次级同步整流MOS，VSP004N10MS，耐压100V，导阻典型值3.8mΩ。旁边是一颗并联的肖特基二极管，用于提升轻载效率。

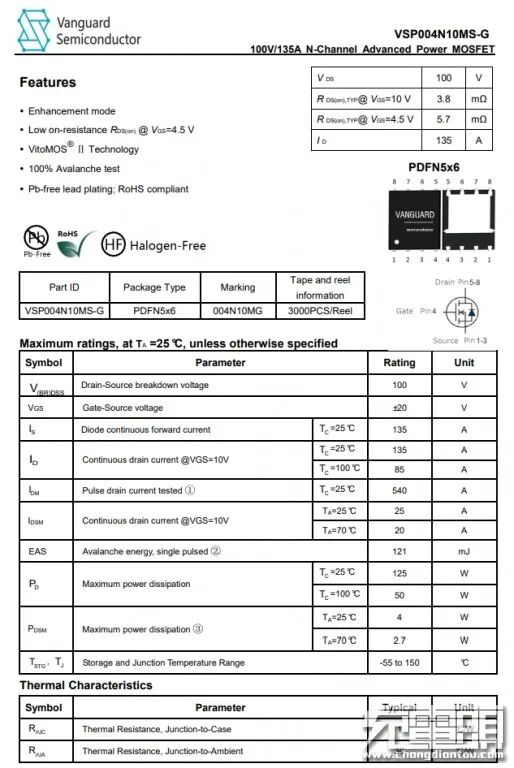

威兆 VSP004N10MS 详细资料。

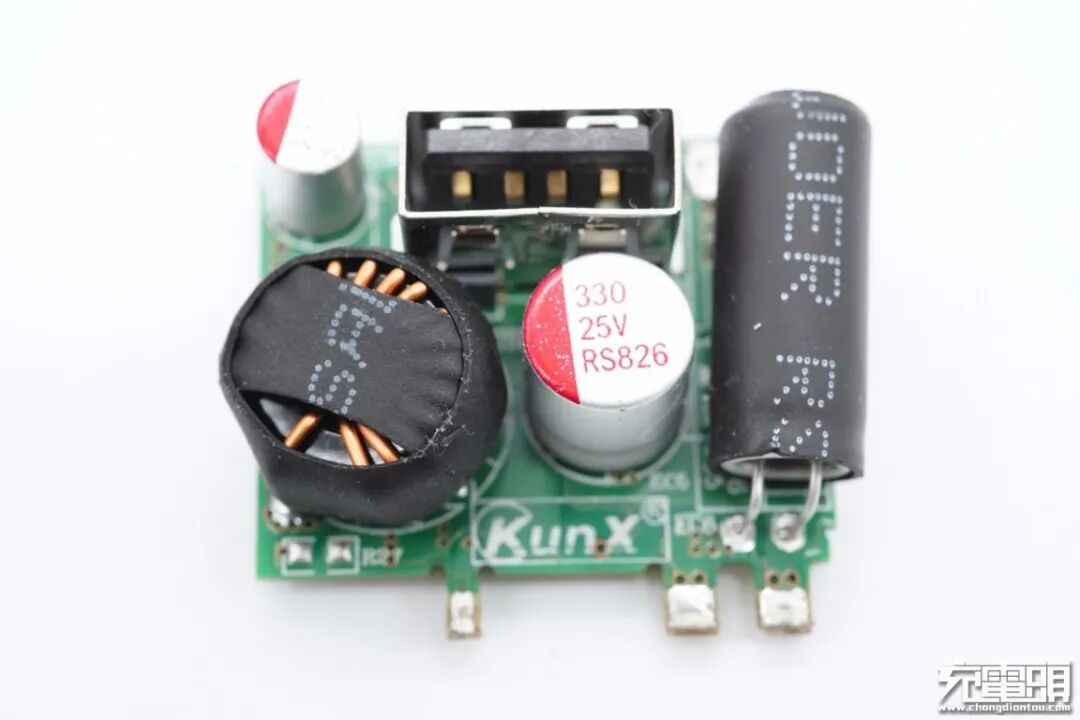

小板正面一览。

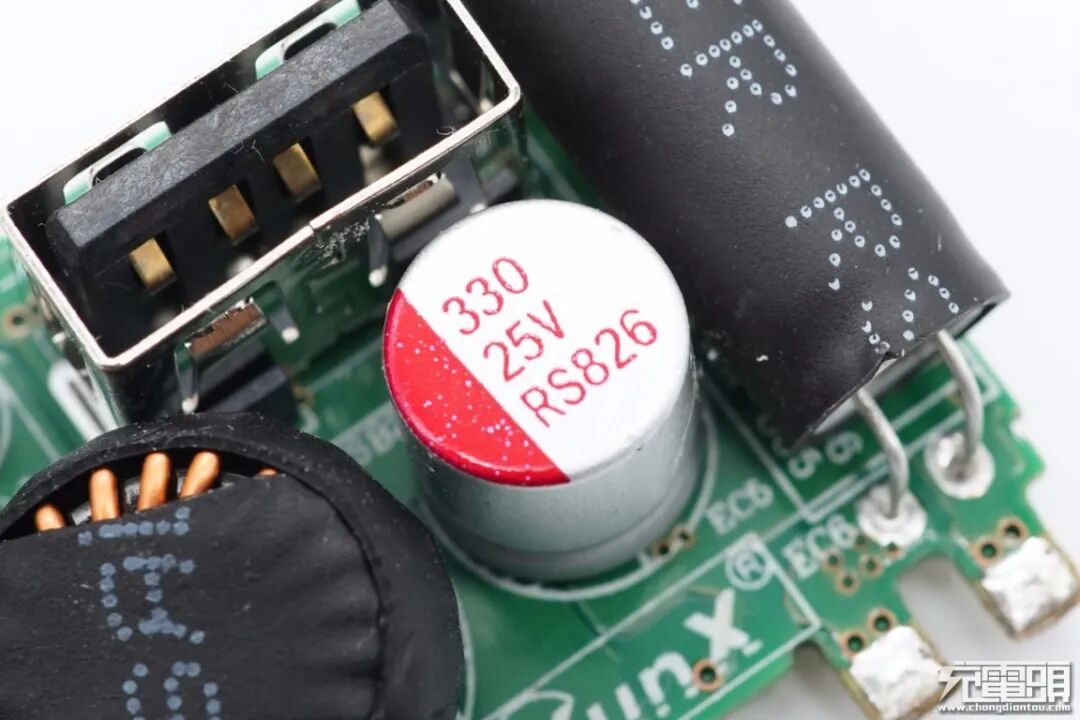

次级同步整流输出滤波固态电容，规格为25V 330μF。

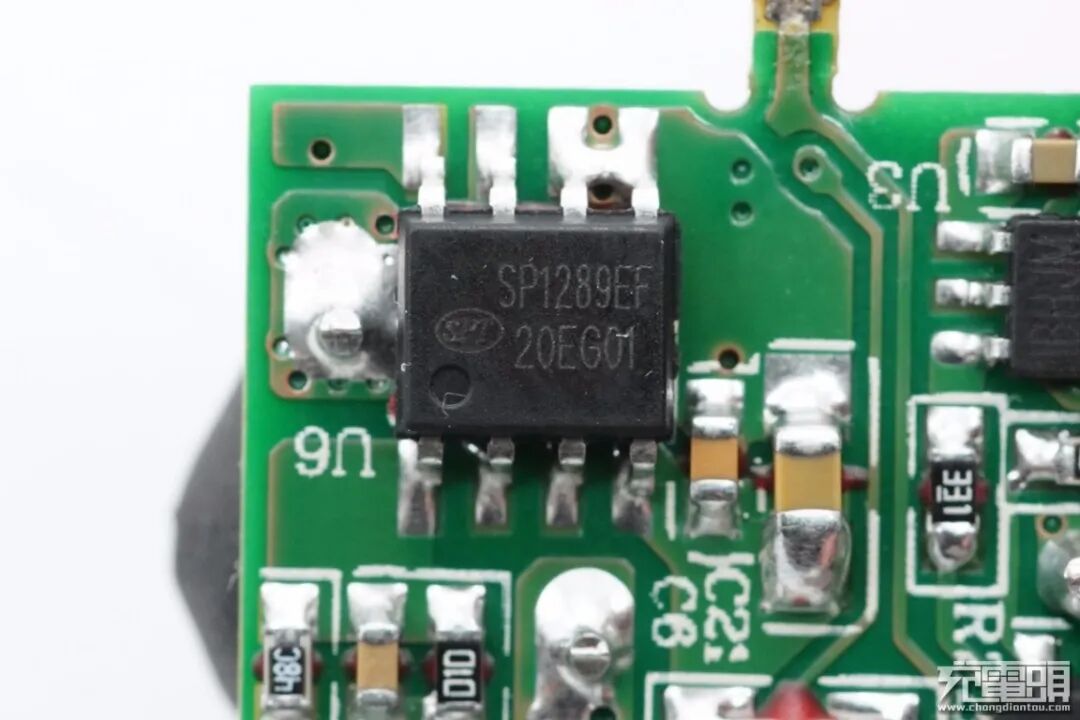

硅动力SP1289EF同步降压转换器，内置开关管，同步整流，最大输出电流3A，支持4.5-30V宽电压输入，低静态电流，支持直通输出，用于USB-A口降压5V输出。

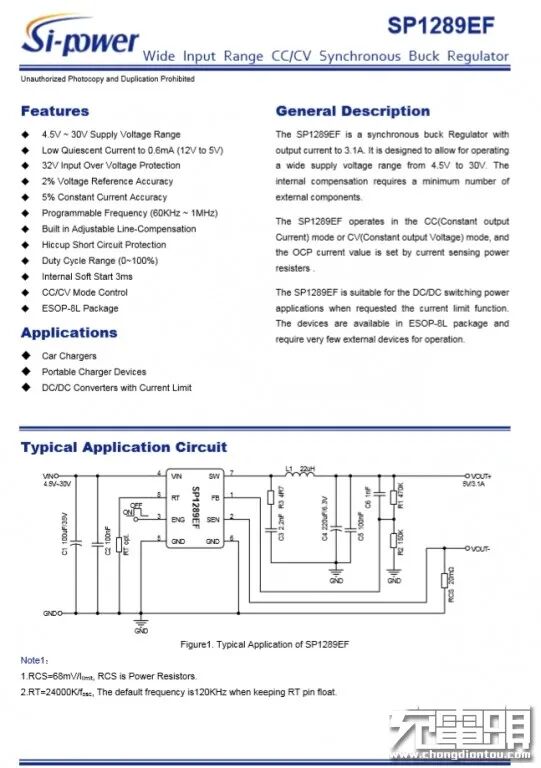

硅动力SP1289EF资料信息。

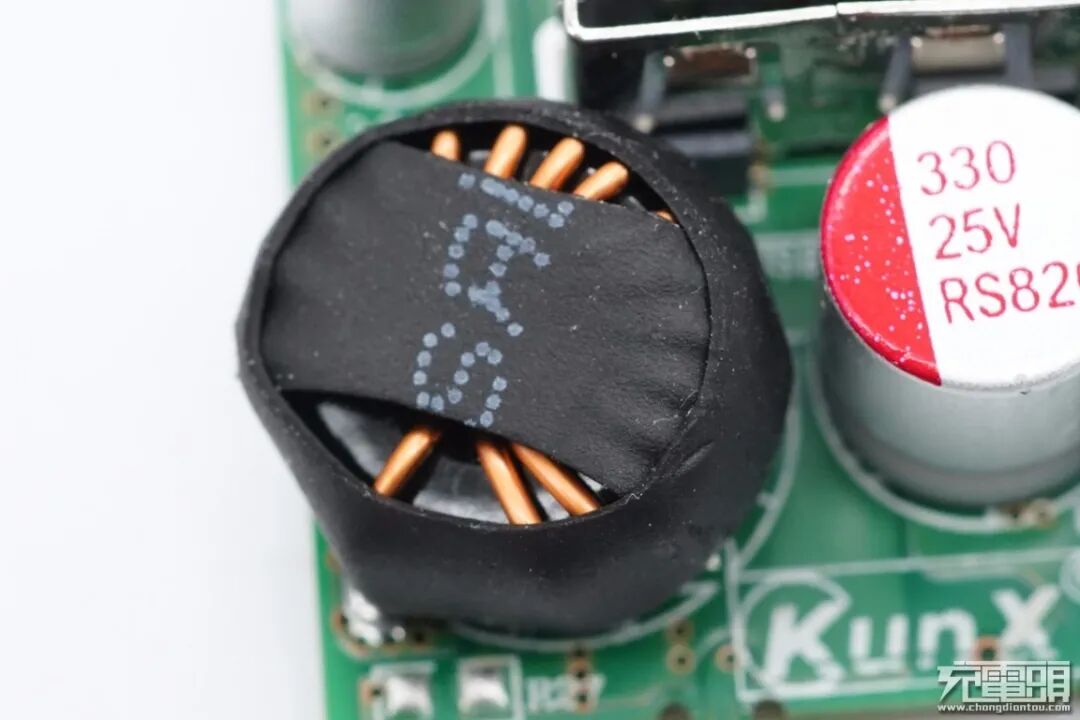

降压电感特写，外套热缩管。

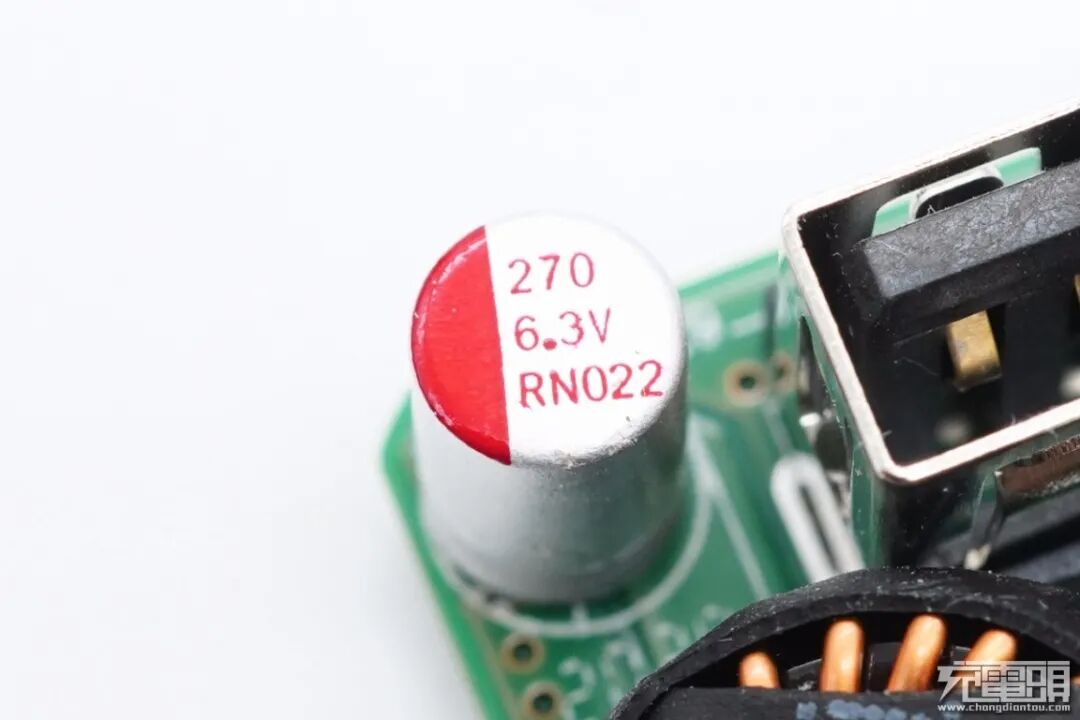

USB-A口的输出滤波滤波固态电容，规格为6.3V 270μF。

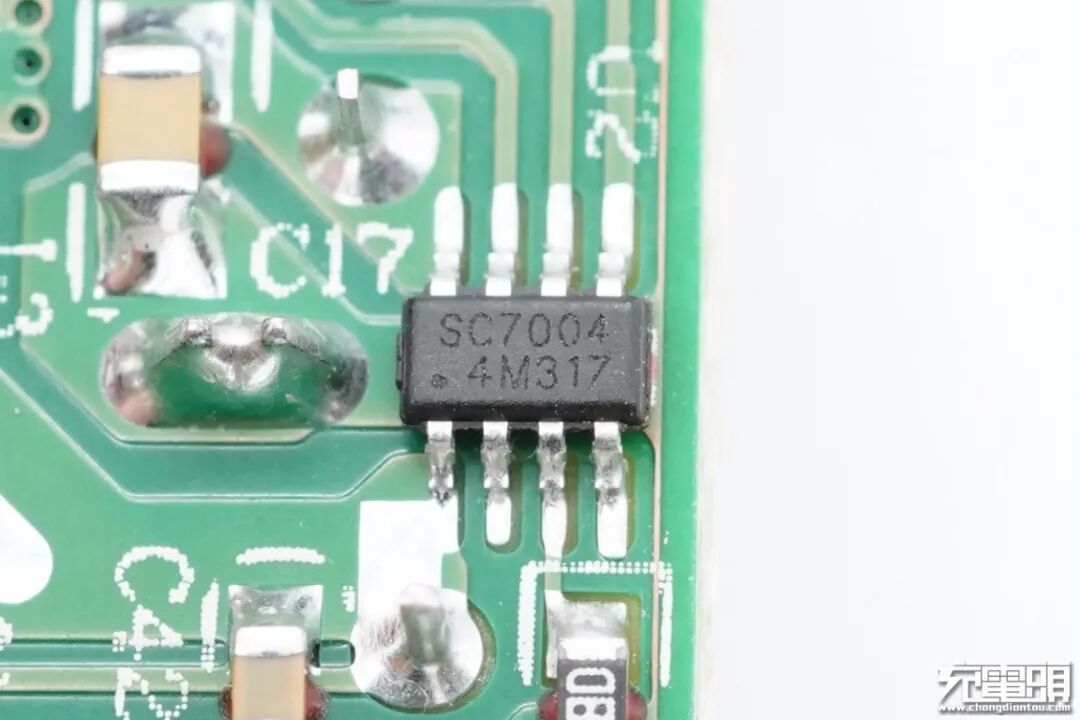

南芯SC7004负载开关，用于USB-A口供电自动识别和过流保护，南芯SC7004内置12mΩ超低导阻NMOS，保护电流可由外置电阻设定，支持设备移除指示和短路故障指示，支持输入过压，欠压，过流，过热，短路保护，提供完整的单口保护功能。

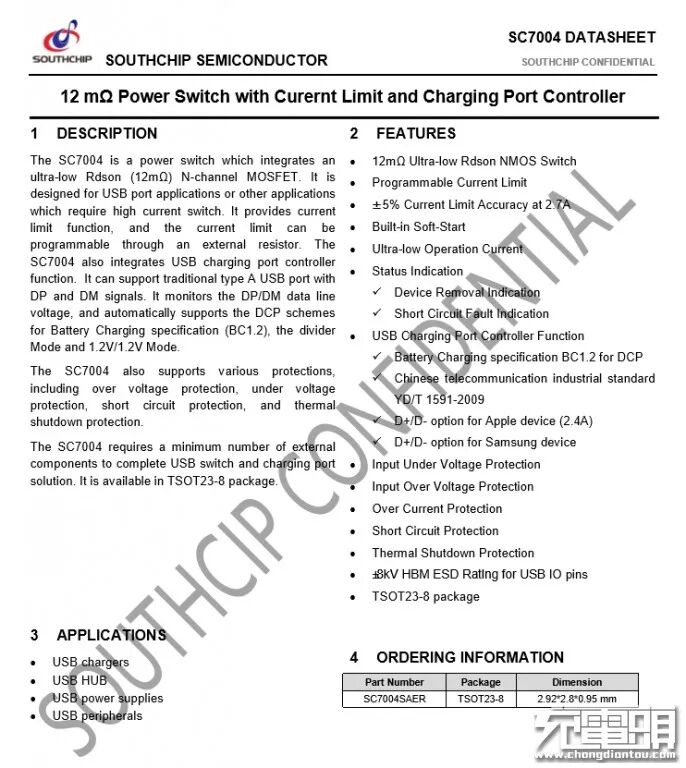

南芯SC7004资料信息。充电头网了解到，南芯还有用于大功率移动电源、大功率车充的快充芯片，获得华为、小米、紫米、三星等品牌的认可。

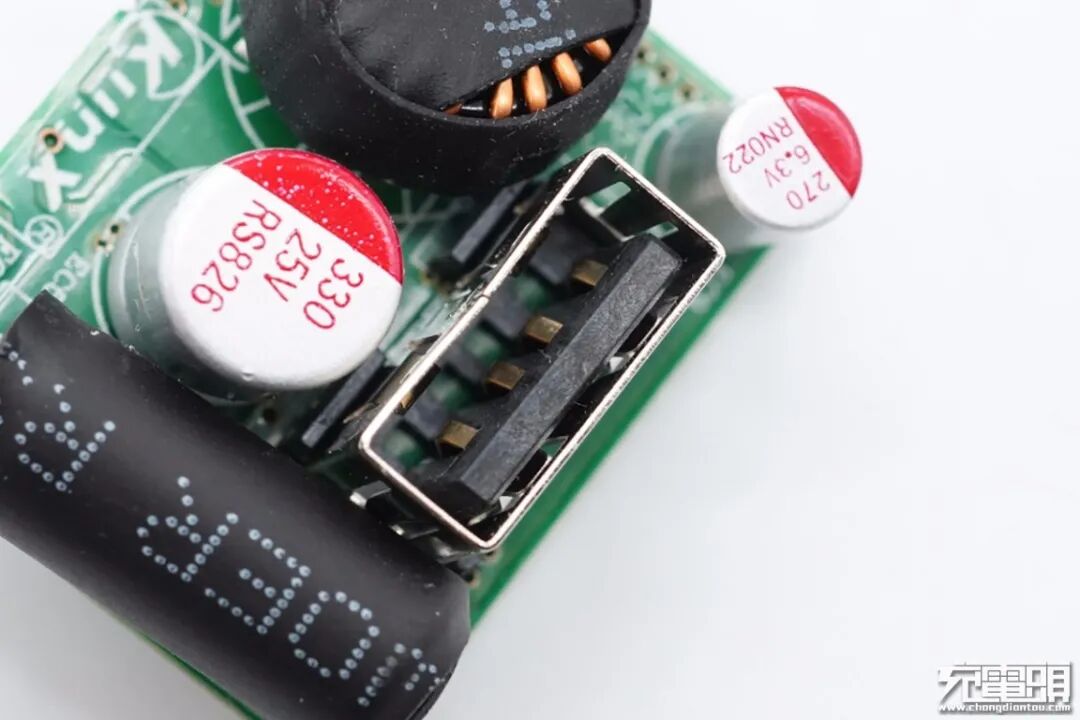

USB-A母座特写。

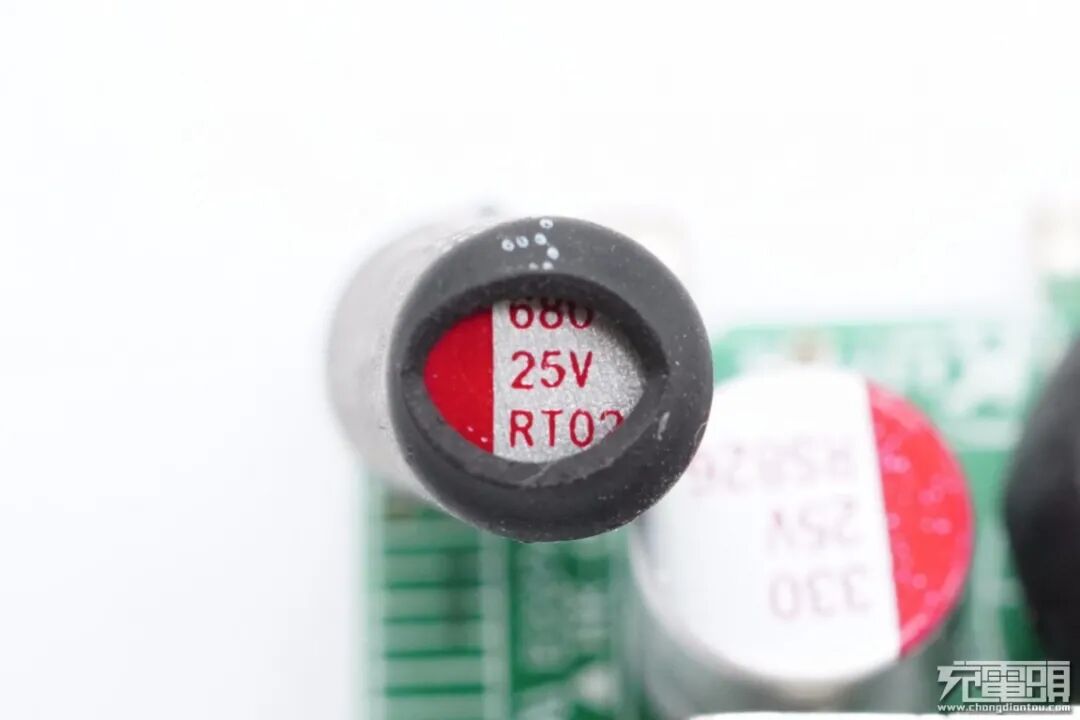

USB-C口的输出滤波固态电容，规格为25V 680μF，外套有绝缘管。

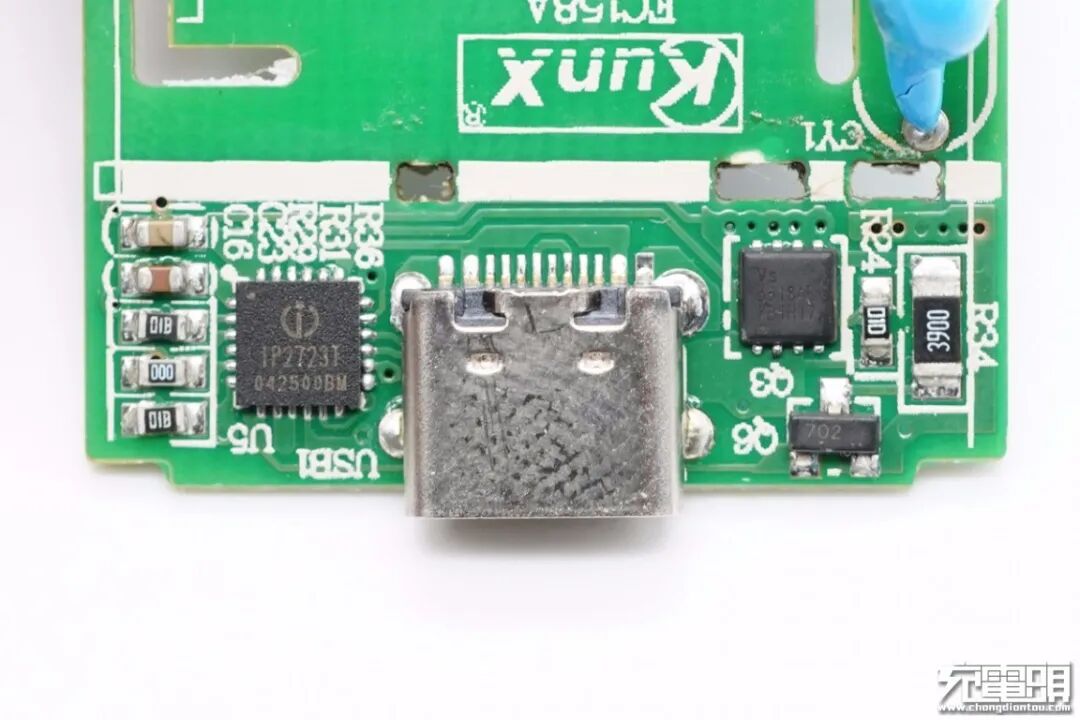

USB-C母座焊接在主控PCB板上，两侧分别是协议芯片和输出VBUS开关管以及输出放电电路。
USB PD协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会认证。IP2723T是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。
此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

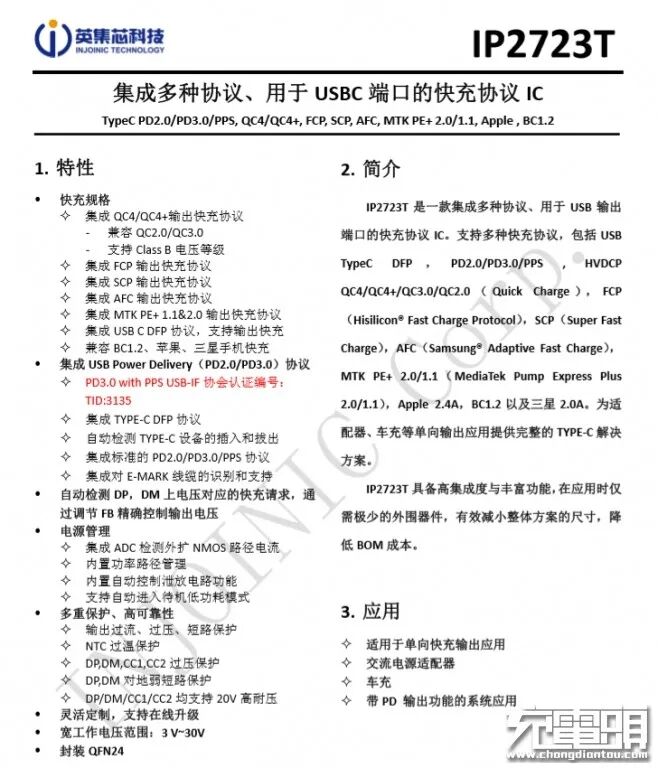

英集芯IP2723T资料信息。充电头网了解到，英集芯快充芯片可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。
输出VBUS开关采用威兆VS3618AE，NMOS，耐压30V，导阻6mΩ。
威兆VS3618AE资料信息。充电头网了解到，威兆VS3618AE还曾被小米65W USB PD快充充电器、紫米65W USB PD迷你充电器、onn 18W USB PD快充充电器使用过。此外还可用于移动电源领域，被iWALK 100W PD双向快充移动电源、小米无线充电宝、紫米10000mAh移动电源等数十款产品采用。
USB-C母座特写，过孔焊接。

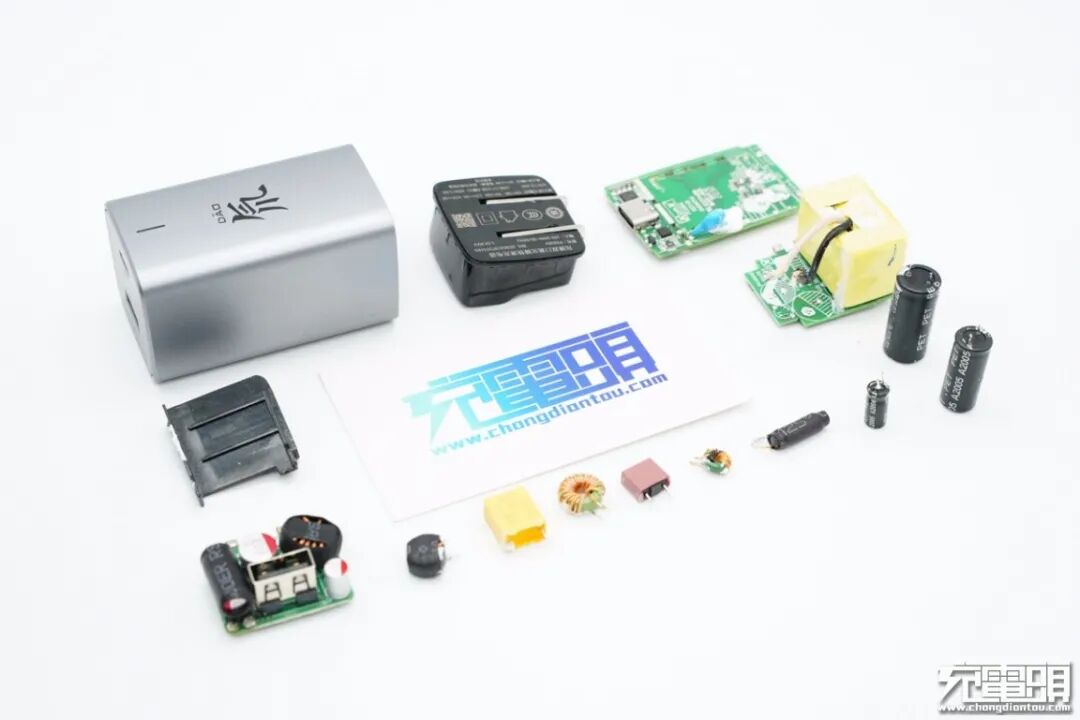

全部拆解完毕，来张全家福。
充电头网拆解总结
努比亚这款1A1C 45W氘锋氮化镓快速充电器体积小重量轻，配备可折叠插脚携带方便。USB-C口支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V2.25A和3.3-11V/3A电压档位，最大输出45W；USB-A口支持Apple 2.4A，最大12W输出。30W+12W双口输出模式可满足平板和iPhone SE等两台设备同时充电。
充电头网通过拆解了解到，这款充电器开关电源部分，由安森美NCP1342搭配英诺赛科氮化镓功率器件，以及MPS同步整流控制器搭配威兆MOS组成，输出宽范围电压。然后USB-C口由英集芯IP2723T控制，通过协议识别输出合适电压；USB-A口则经硅动力SP1289EF二次降压后以5V恒压输出，南芯SC7004输出限流及协议识别。
充电器内部采用三块PCB板组合，空间利用率高。初次级之间设有隔离板，整流降压小板上贴有导热垫，元器件之间的空隙里注胶填充，充电器内部稳定性和散热性能有保均证。
