拆解报告：ASUS华硕18W快充充电器
最近充电头网拿到了ASUS华硕一款18W快充充电器，机身造型设计简约，通体黑色很有质感。充电器配有一个USB-A口，支持QC快充协议，支持5V2A或9V2A输出，可以拿来给手机进行日常充电。下面充电头网就对华硕这款充电器进行详细拆解，看看其做工用料如何。
此前充电头网还拆解了华硕30W USB PD快充充电器、华硕18W USB PD3.0充电器、华硕18W充电器AD827M，大家可以点击蓝色字体查看拆解详情。
一、华硕18W快充充电器外观

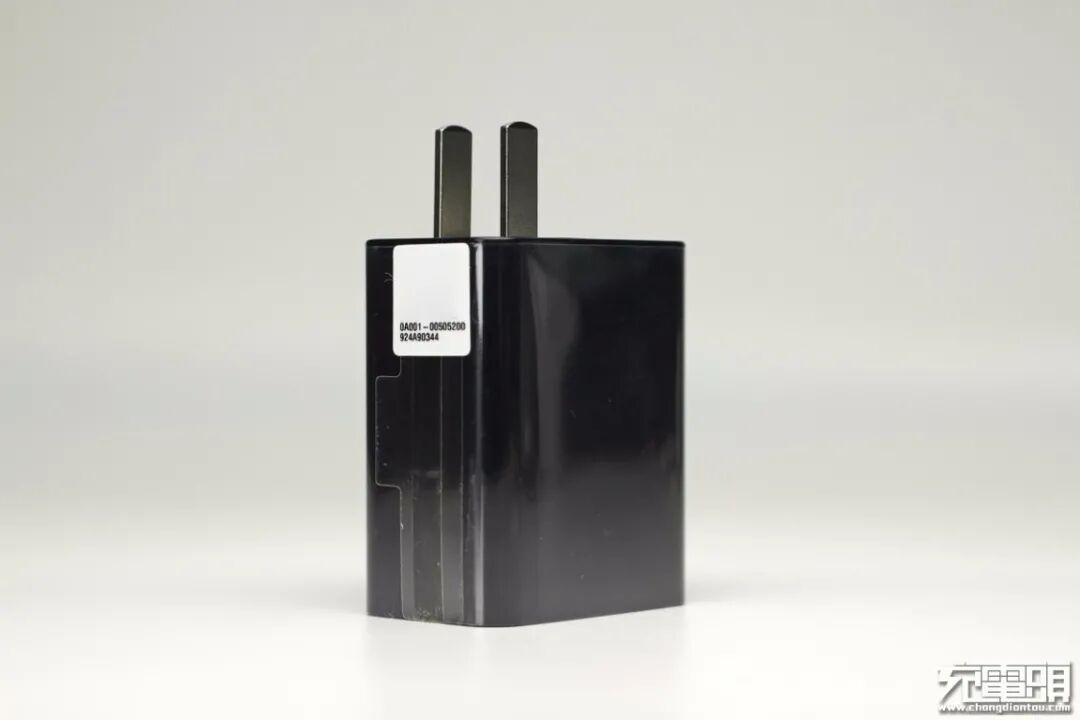

华硕这款充电器采用PC阻燃材质黑色外壳，表面亮面处理；两端棱边分明，侧身弧面过渡；机身包裹塑料膜防刮，输入端配备固定式国标插脚。

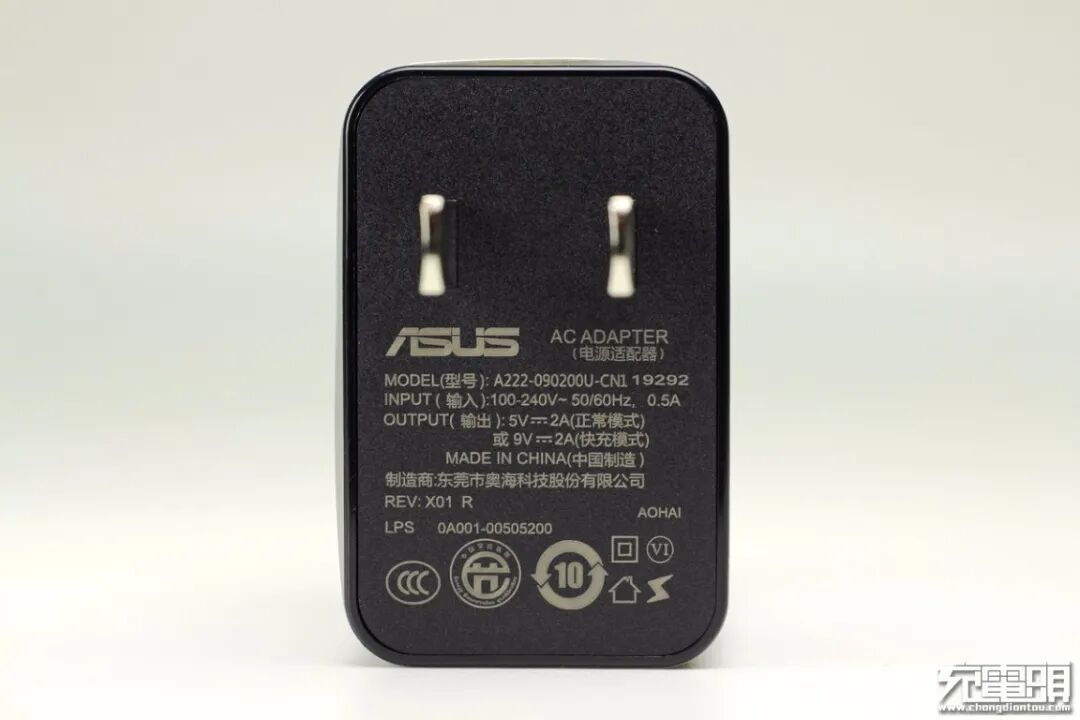

输入端外壳上标注充电器参数信息
型号：A222-090200U-CN1 19292
输入：100-240V~50/60HZ 0.5A
输出：5V2A或9V2A
制造商：东莞市奥海科技股份有限公司
产品已经通过了3C认证和VI级能效认证。

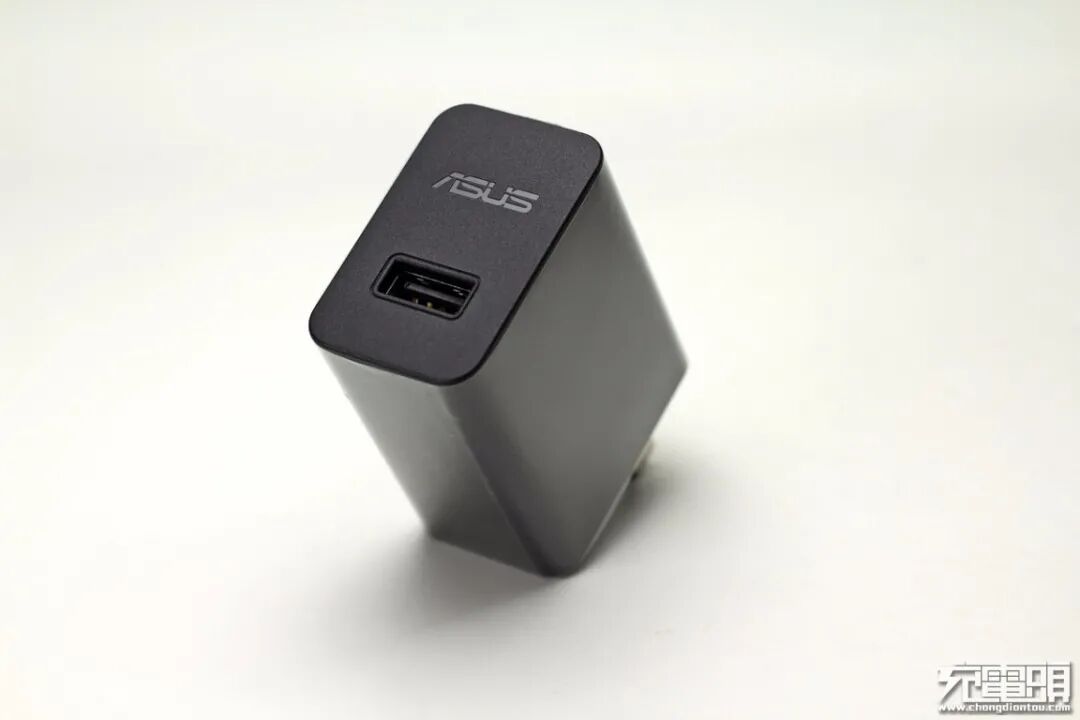

输出顶面配有一个USB-A接口，黑色舌片；接口旁印有ASUS品牌logo。

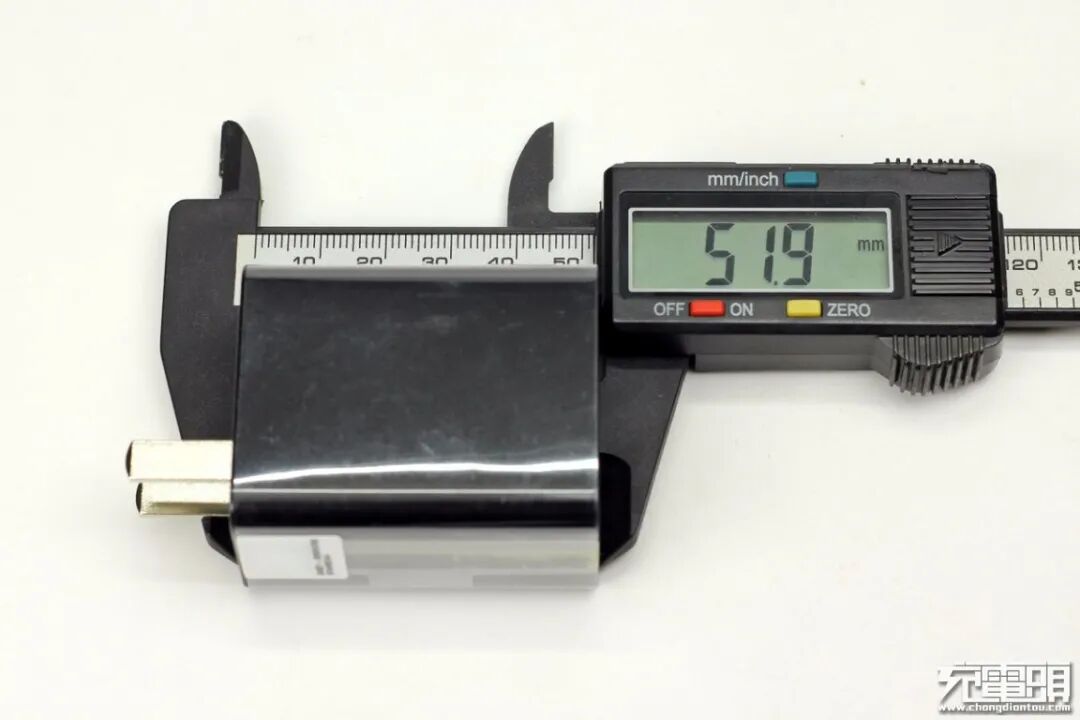

使用游标卡尺实测充电器机身长度为51.9mm。

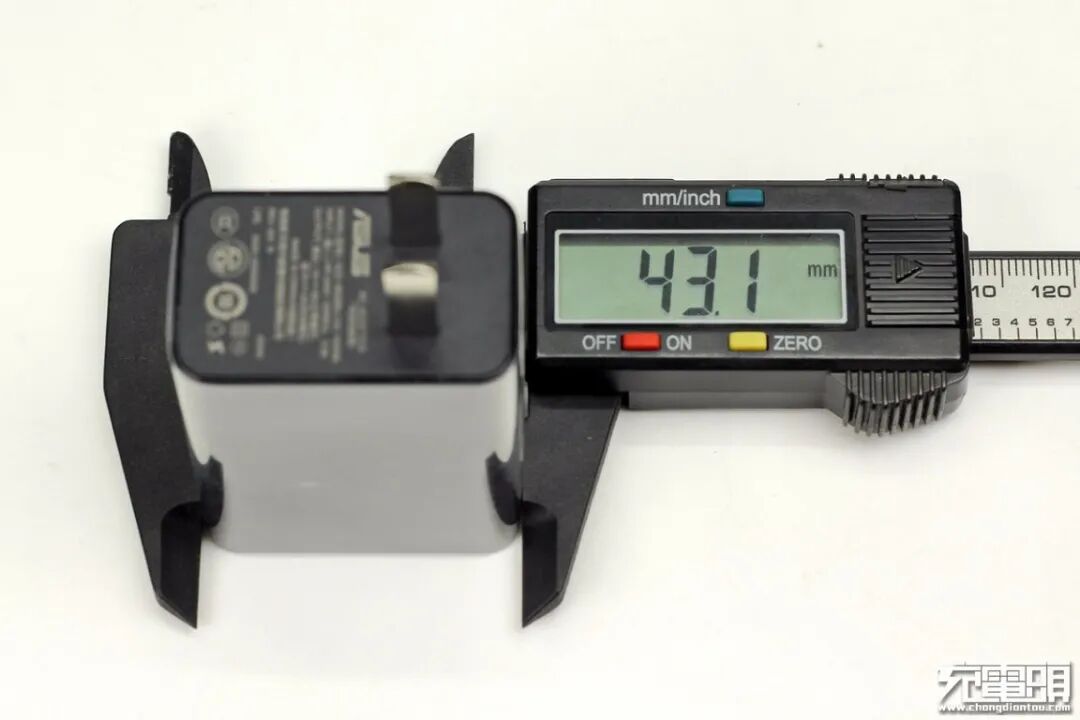

宽度为43.1mm。

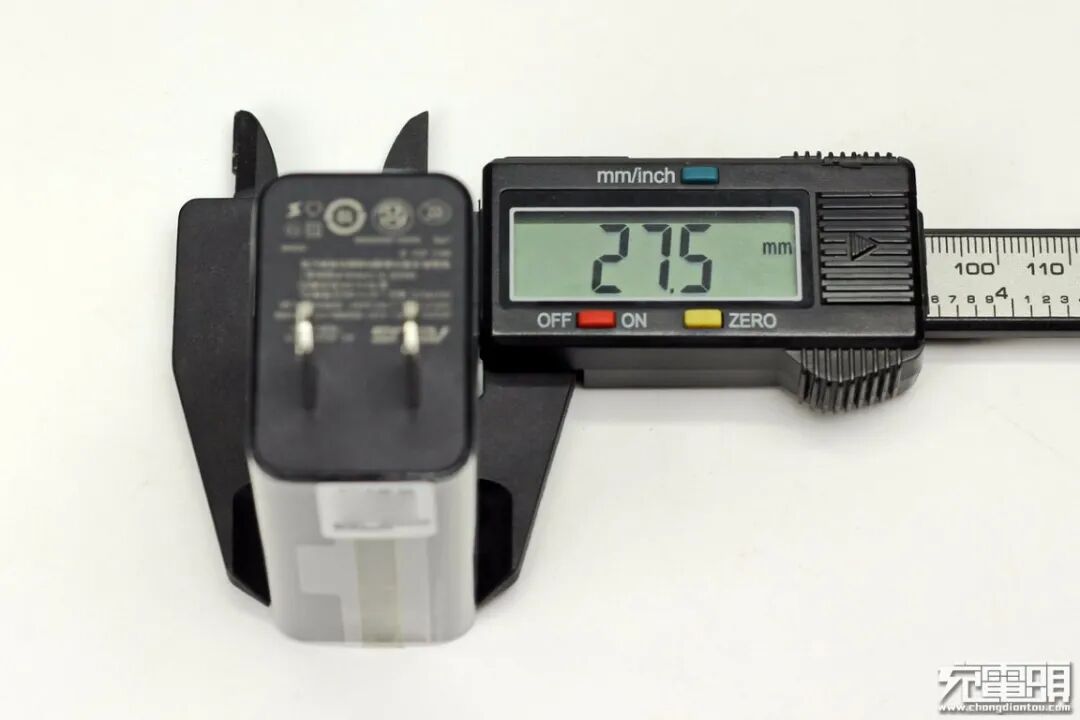

厚度为27.5mm。
机身厚度比一元硬币直径稍大一点。
充电器重约56g。
使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A、DCP、QC2.0和QC3.0协议。
二、华硕18W快充充电器拆解

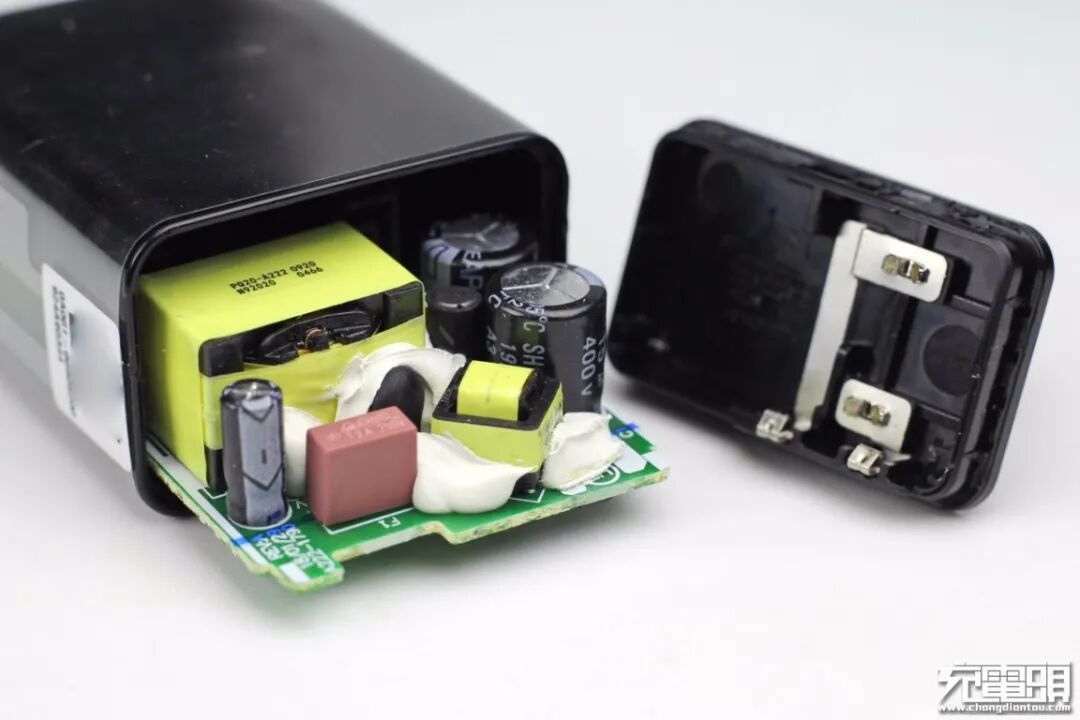

拆掉外壳取出PCB板，输入端上的元器件打胶加固。

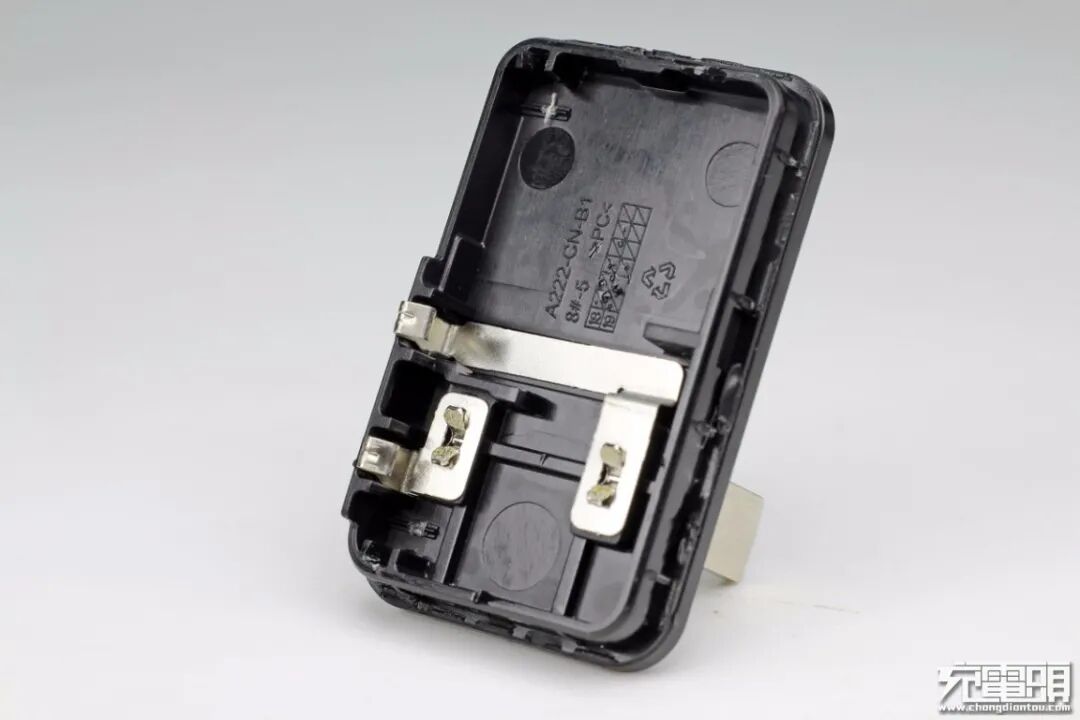

输入端外壳上可以看到PC字样，表示机身壳采用PC阻燃材质。插脚和金属弹片压接，弹片与电路板接触供电。

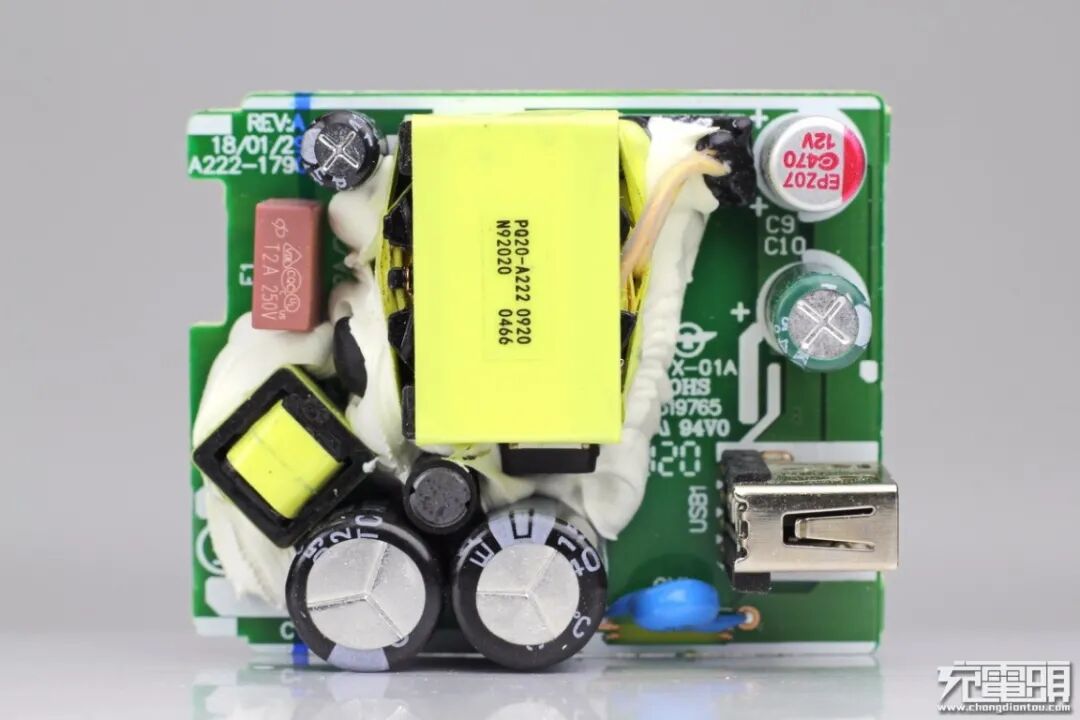

PCB板正面一览，变压器边缘打胶加固，初次级元器件之间分隔明显。

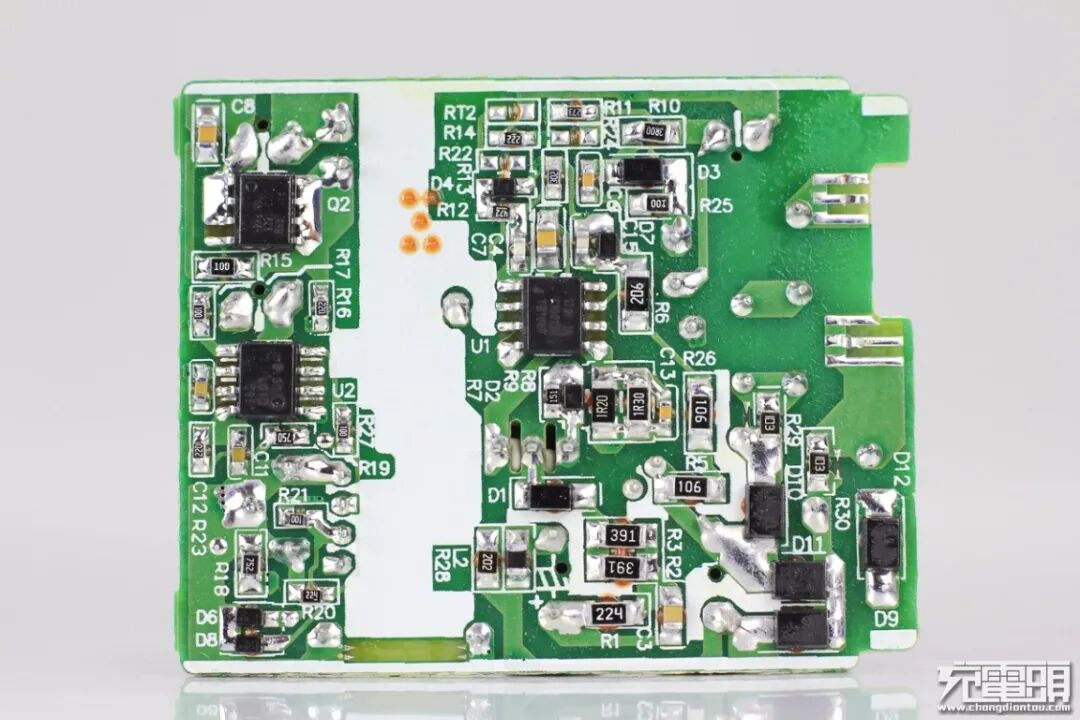

PCB板背面一览。
经过对PCB板正背面电路观察分析发现，华硕18W快充充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

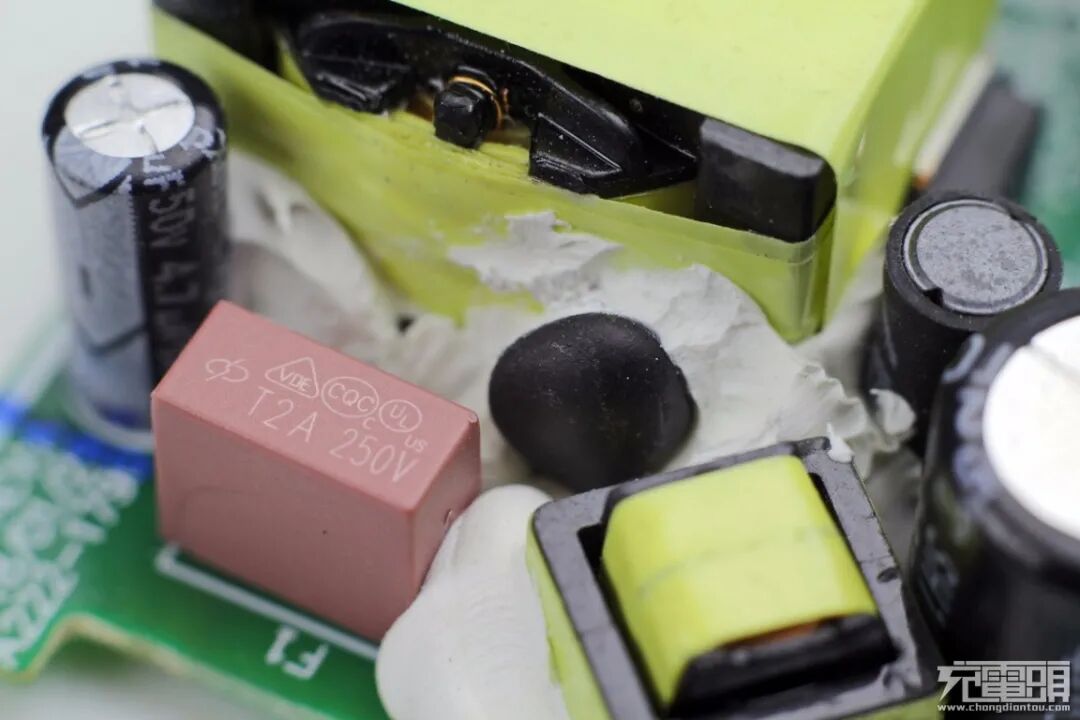

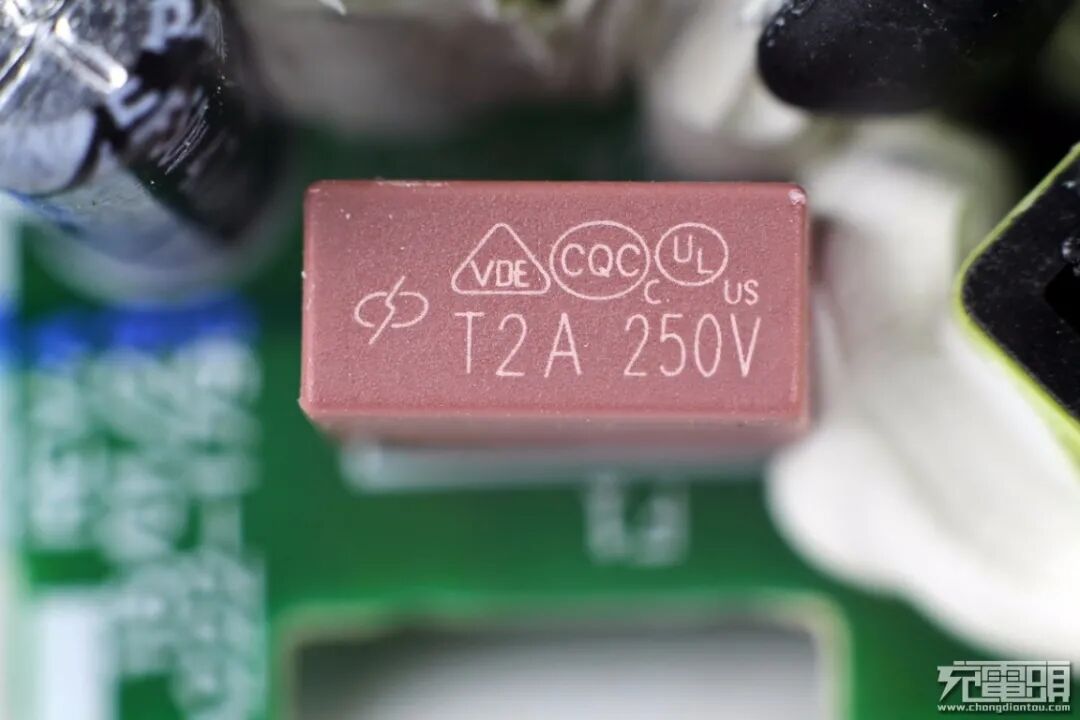

延时保险丝规格为2A 250V。
旁边黑色的元器件是NTC浪涌抑制电阻，用于抑制上电浪涌电流。

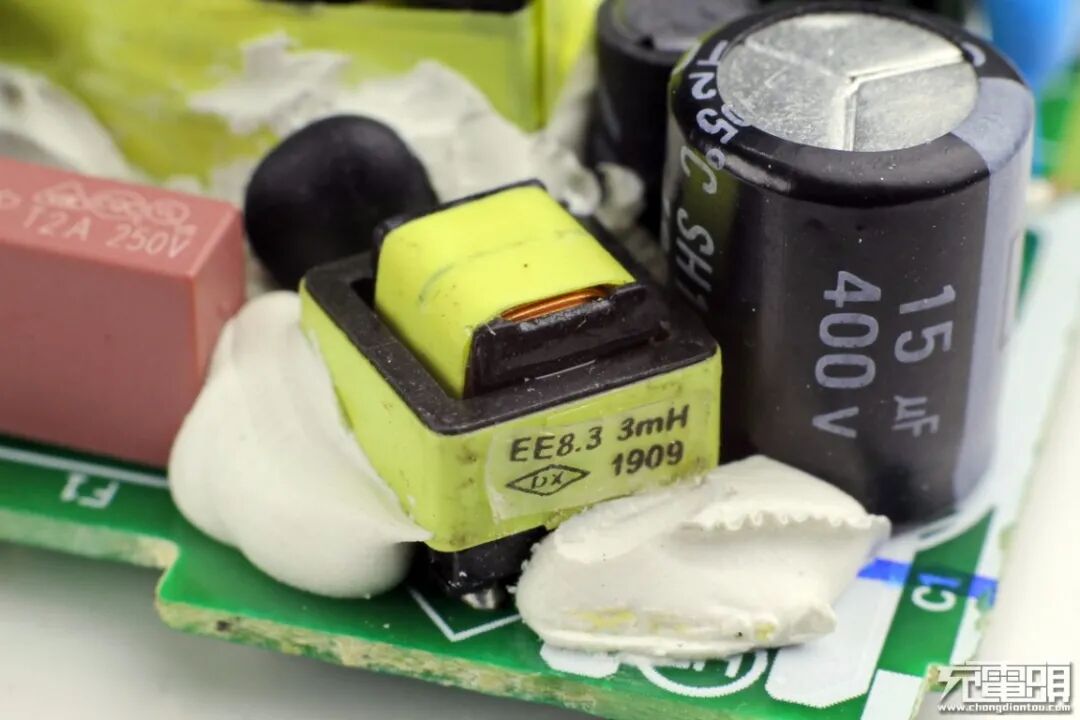

共模电感特写，用于滤除EMI干扰。
工字电感外套热缩管。

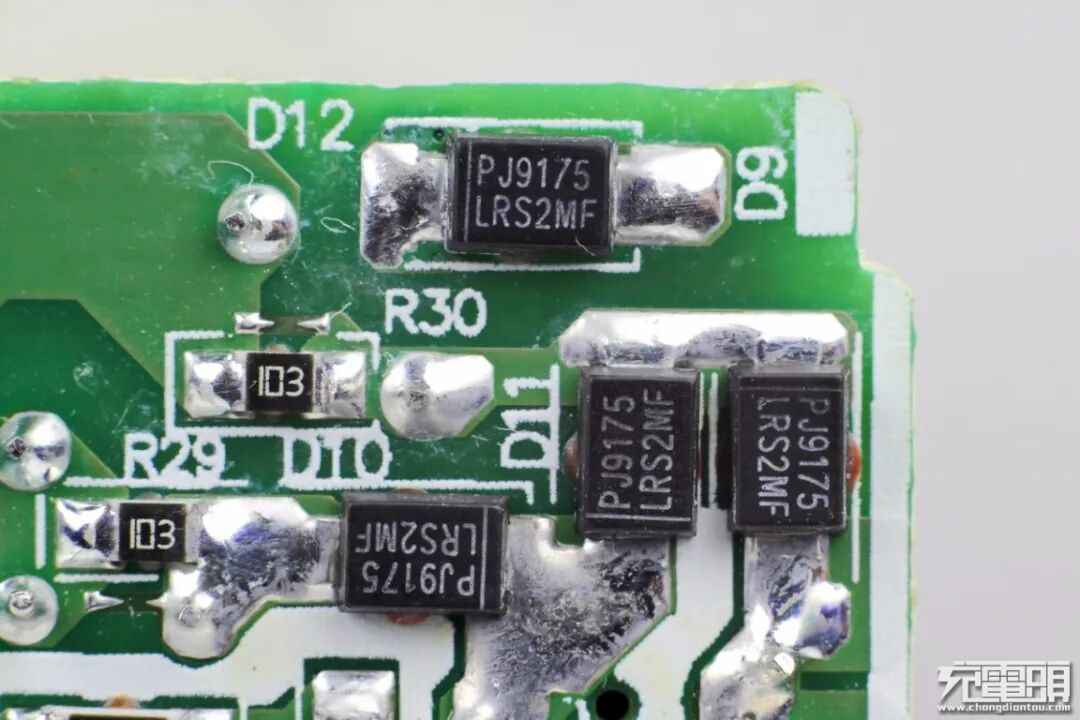

丝印PJ9175整流二极管，四颗组成桥式整流。

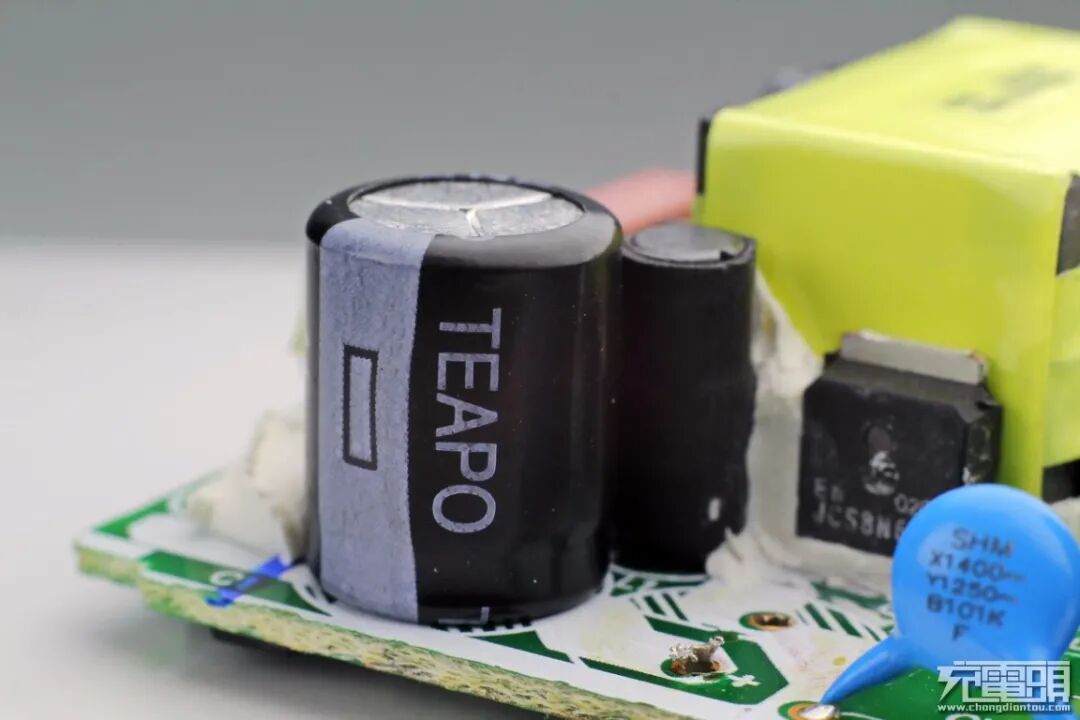

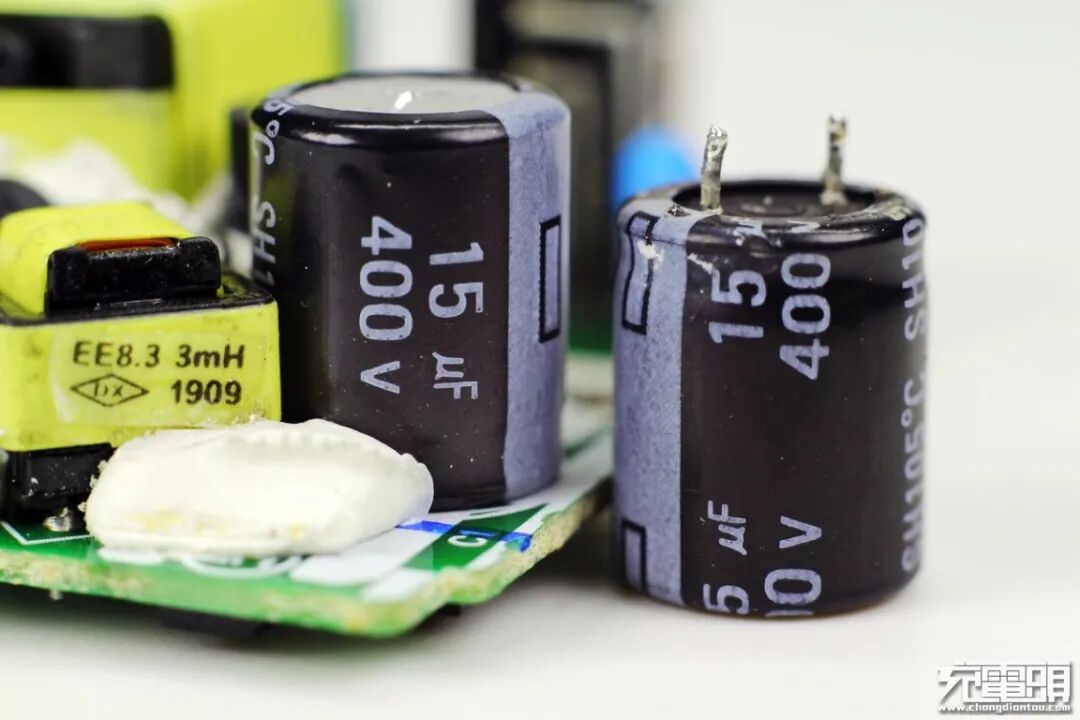

两颗高压滤波电解电容规格均为400V 15μF。
PWM主控芯片供电电容特写，规格为50V 4.7μF。
Dialog的PWM初级控制器，型号iW1790，该方案无需光耦或其他反馈元件，与自家协议芯片搭配使用，通过变压器进行通讯，减少外围元件数量，简化系统设计。

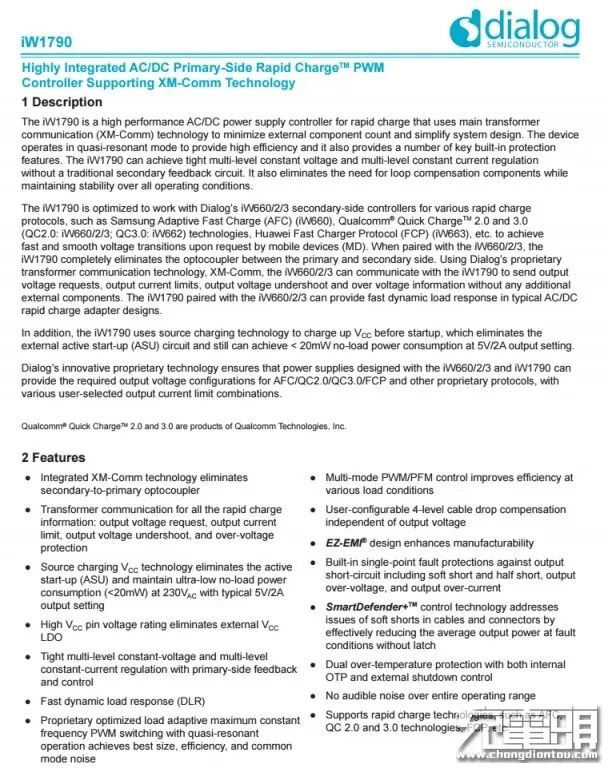

Dialog iW1790详细资料。

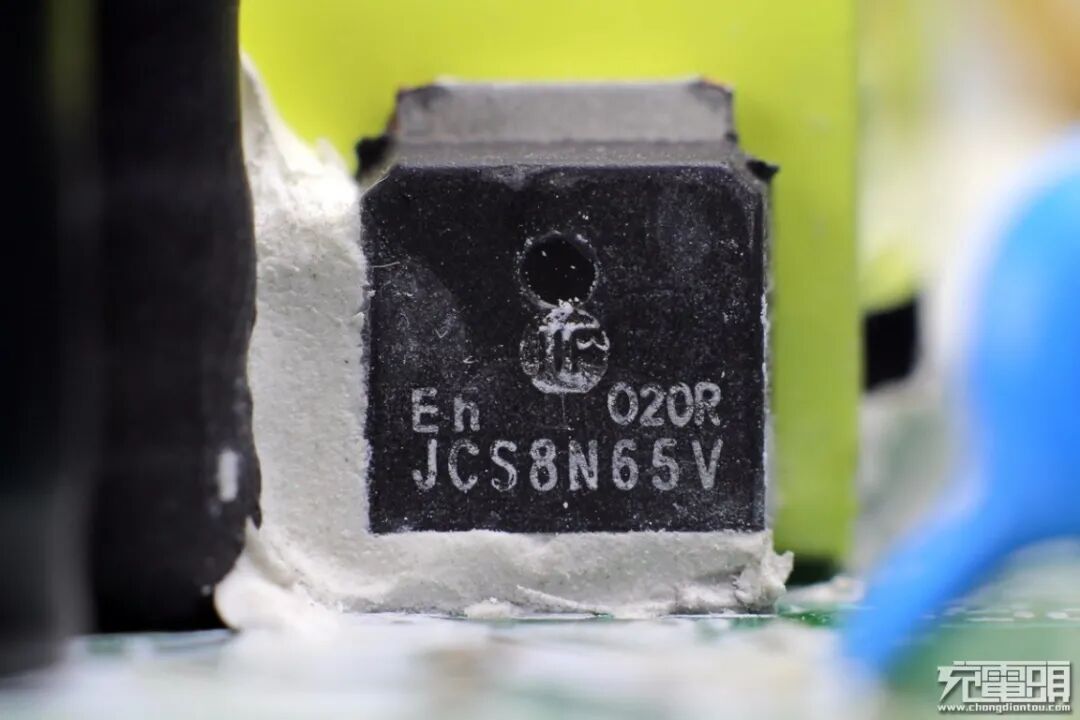

初级开关MOS丝印JCS8N65V，来自吉林华微。

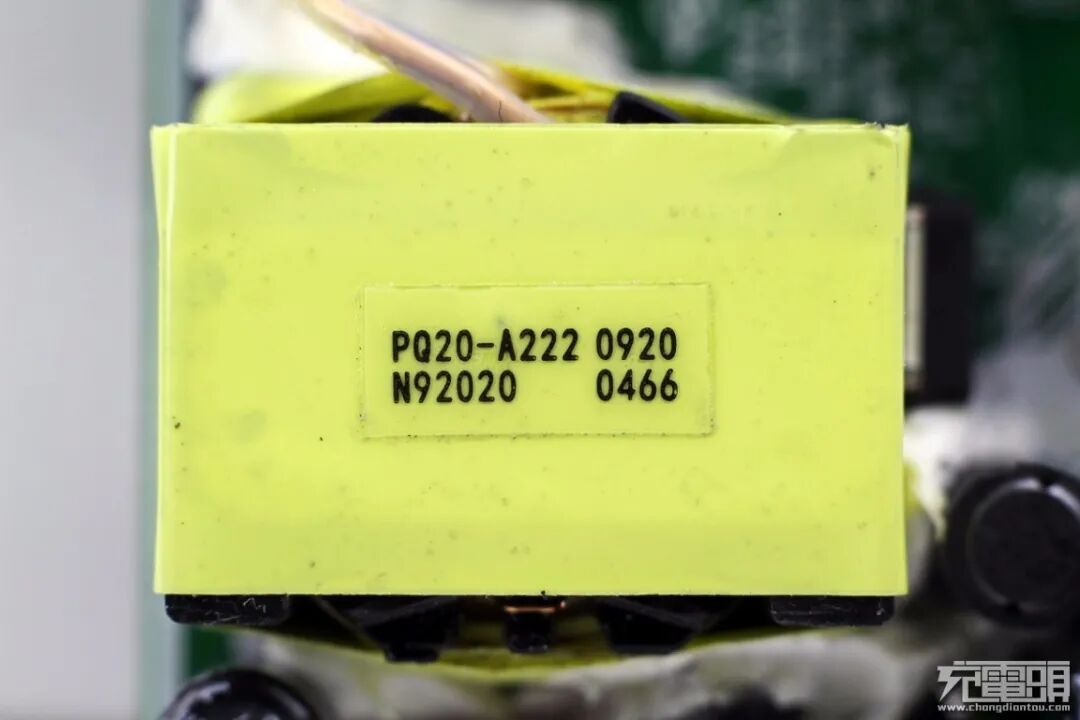

变压器顶部贴有信息标签。

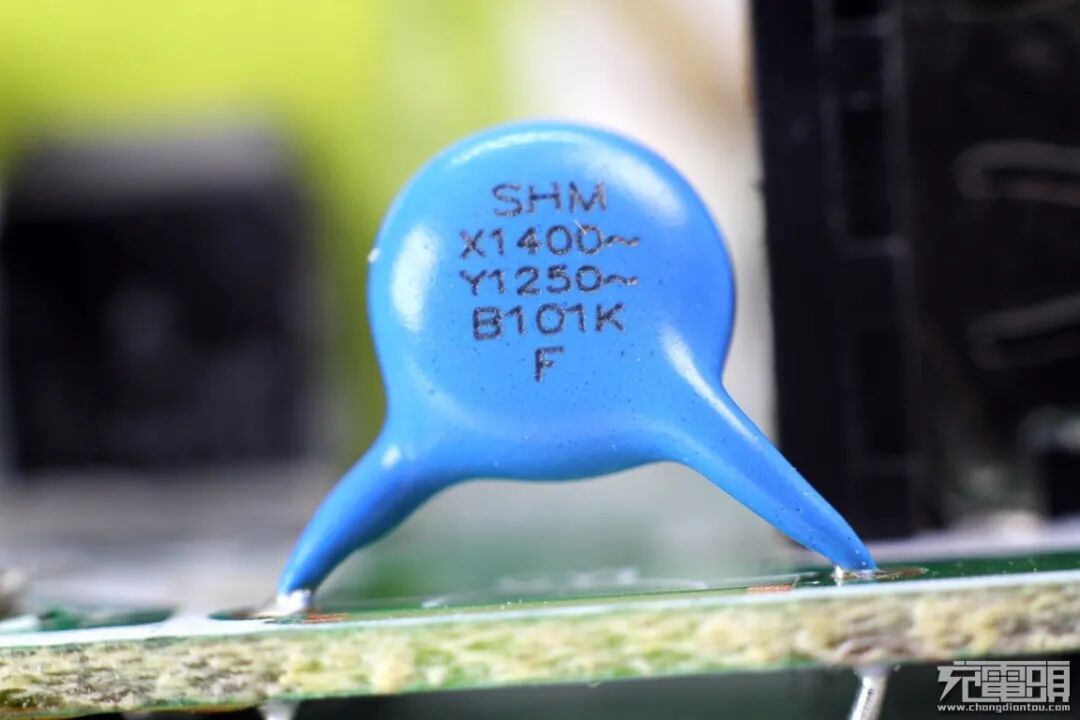

输出抗干扰蓝色Y电容特写。

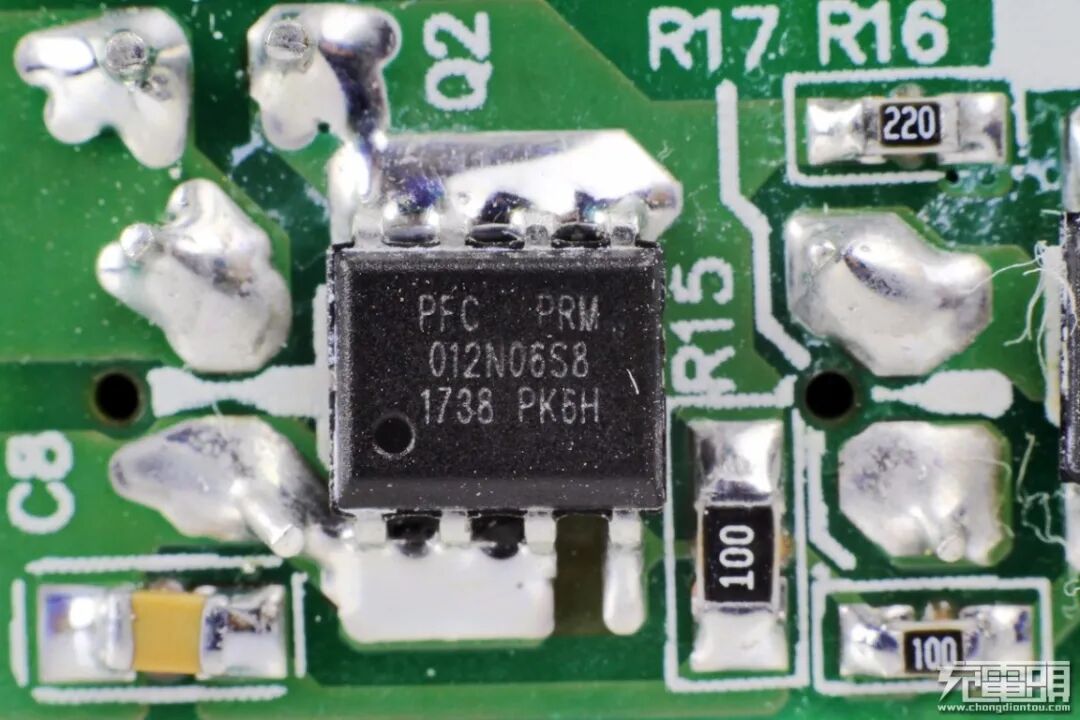

PFC节能元件的次级同步整流管 PRM012N06S8，耐压60V，导阻12mΩ。

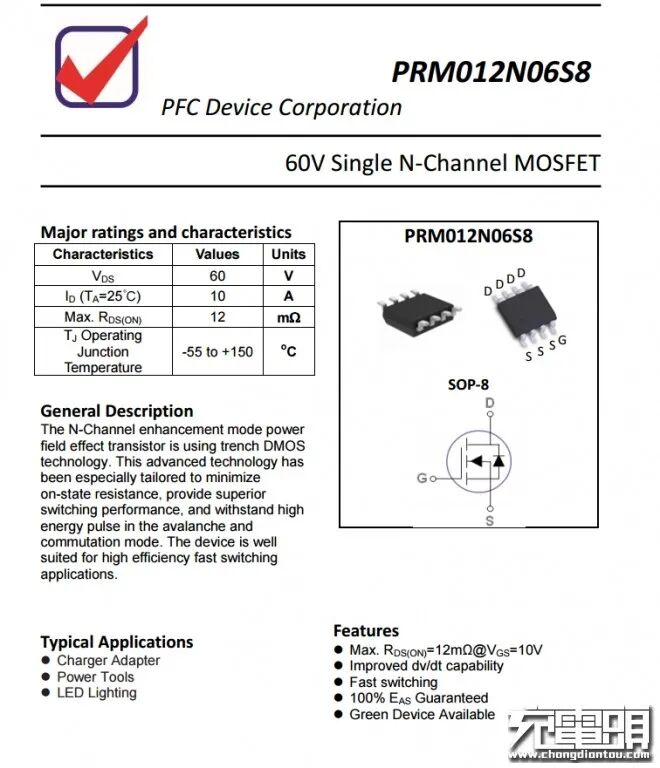

PRM012N06S8详细资料信息。
输出滤波固态电容特写，为台系知名品牌APAQ钰邦 ，规格为470μF 12V。钰邦电容在电脑主板市场的占有率比较高，品质极佳，性能稳定，寿命长，性价比极高，在华硕的板卡上较为常见。

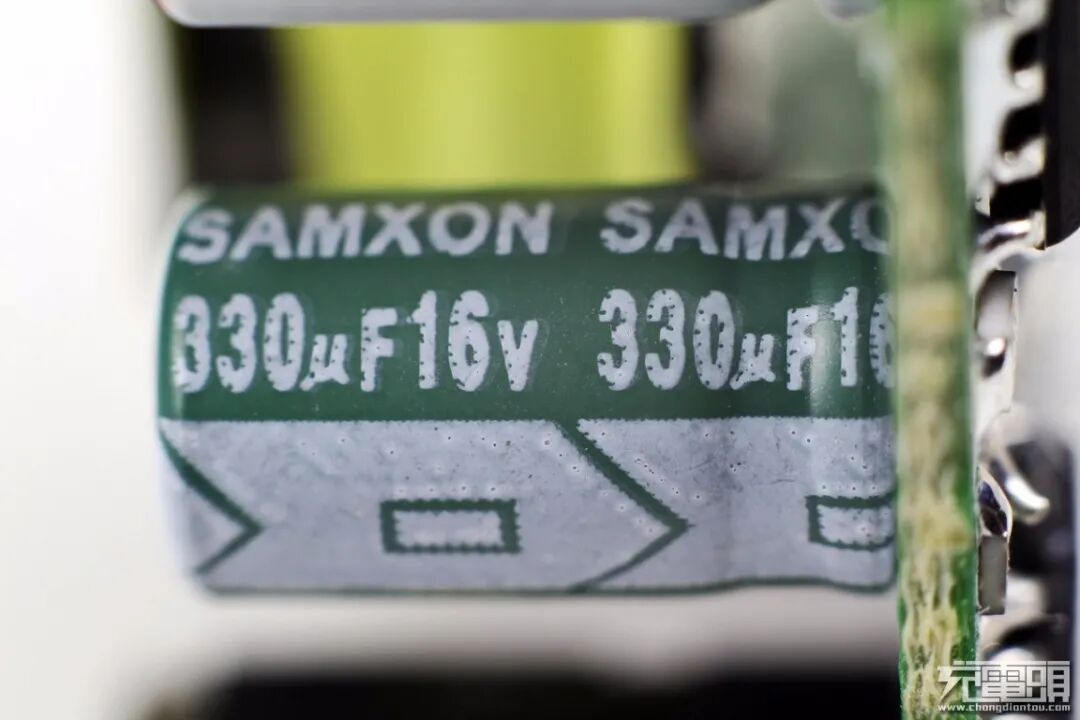

另一颗输出滤波电解电容规格为330μF 16V，SAMXON万裕品牌。

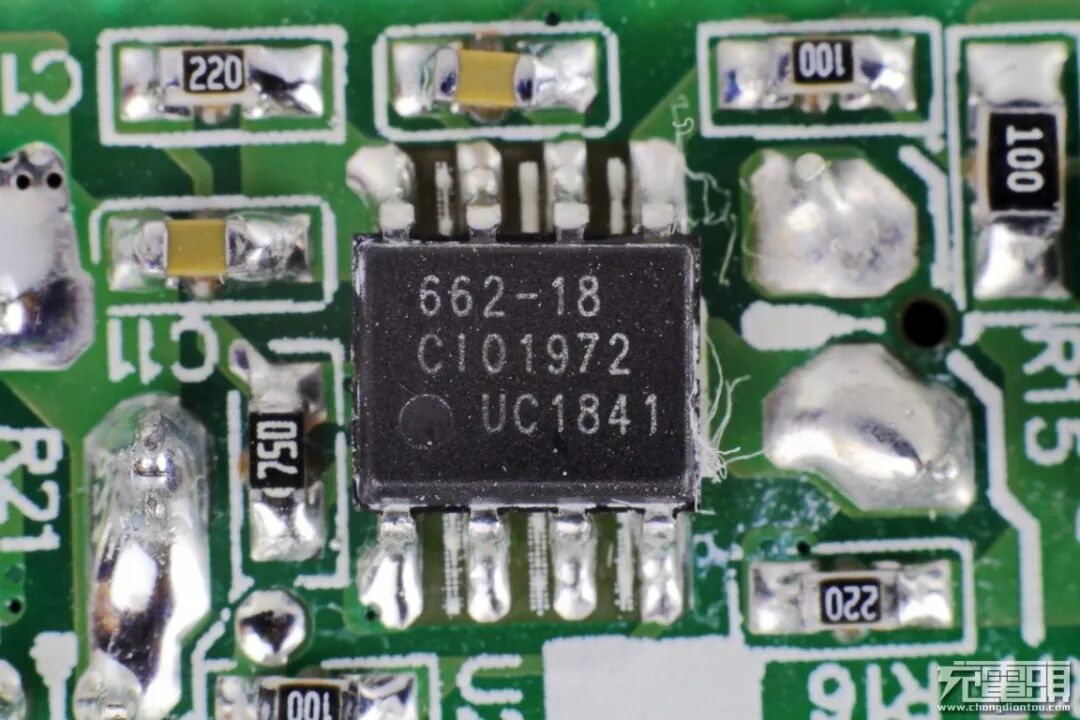

输出协议芯片采用Dialog iW662，其与初级IW1790控制器搭配，无需外部反馈元件，直接使用变压器通信。并且芯片内集成同步整流控制器，进一步简化设计，降低成本。

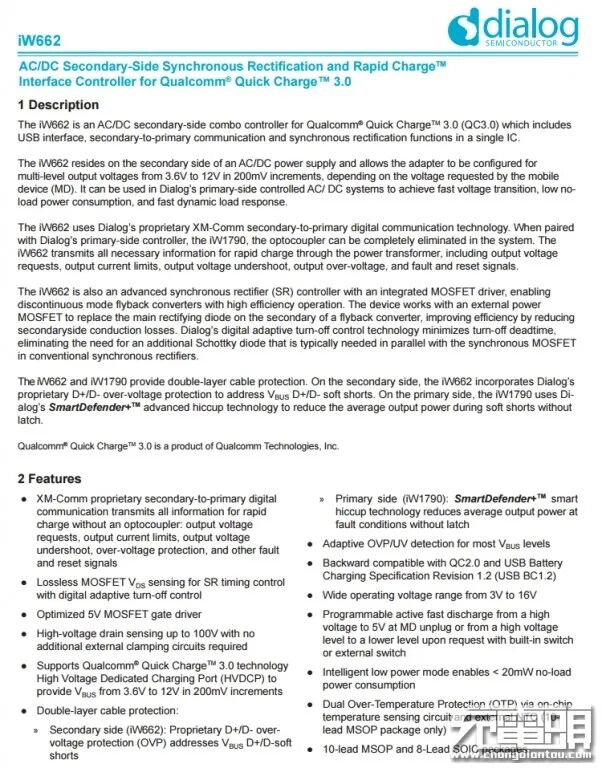

Dialog iW662资料信息。

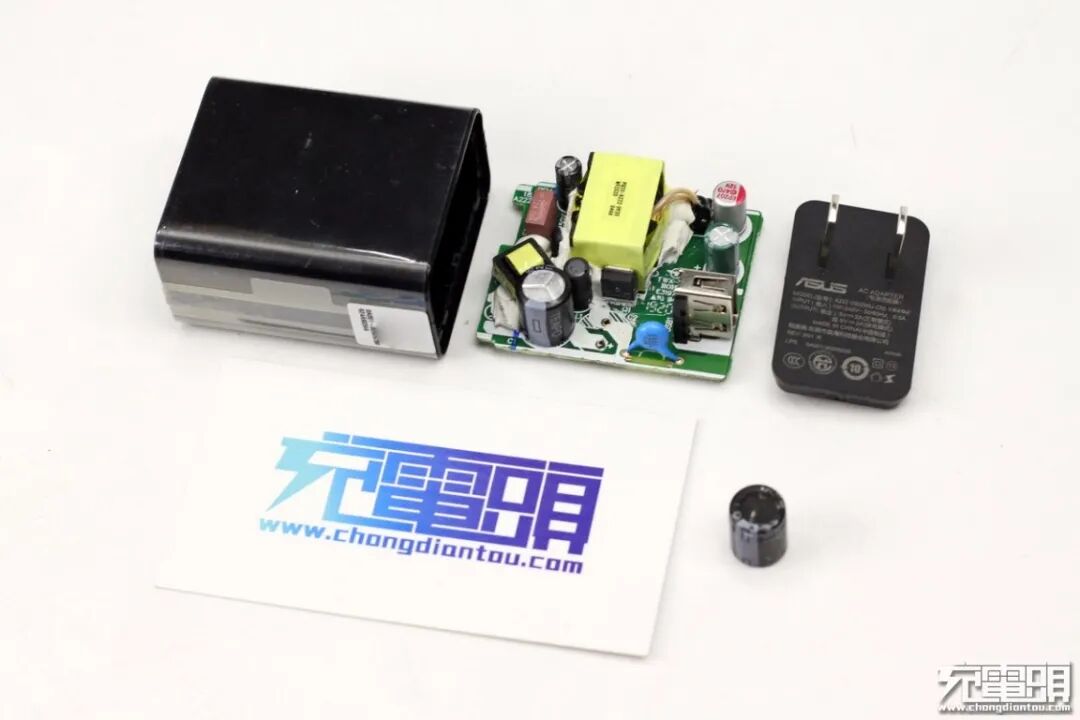

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，华硕这款充电器采用开关电源宽范围输出，协议芯片控制输出电压的典型架构。开关电源由Dialog iW1790搭配节能元件的次级同步整流管组成，由iW662通过变压器传输信号，控制输出合适电压。全套采用的Dialog快充方案，外围元件精简。PCB板空间充足，初次级分界明显，输入端元器件和变压器打胶加固，内部稳定性也有保证。
