拆解报告：JOYROOM机乐堂大方15W无线充电器JR-A23
深圳市耐拓能源科技有限公司于2009成立，旗下“JOYROOM机乐堂”是国内外3C配件类、创意类产品一线高端品牌。近期机乐堂推出了一款15W无线充电器，产品采用圆盘造型设计，小巧扁平不占地，底部金属机身耐磨损并增加产品质感和稳定性。产品支持15W输出，向下兼容10W、7.5W、5W等无线充电模式，并通过了FCC、CE、RoHS和QI认证。下面充电头网就对其进行拆解，看看其用料做工如何。
一、机乐堂15W无线充外观

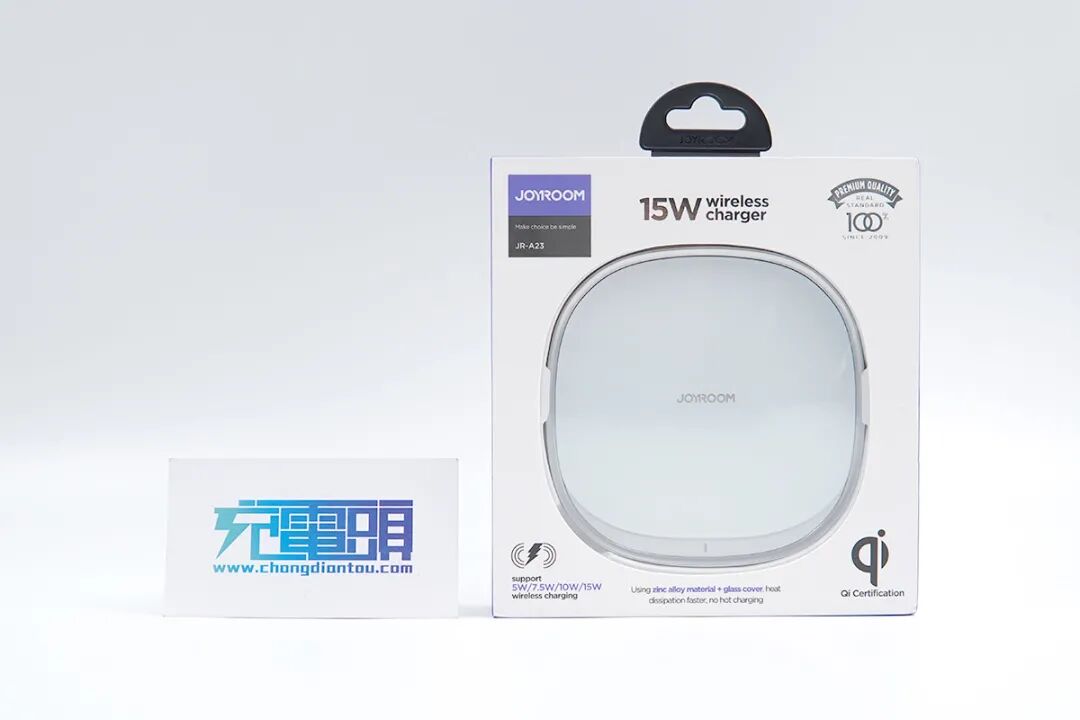

包装盒顶部带有挂钩，正面设有橱窗可观察无线充实体，上下方分别是JOYROOM品牌、产品名称、支持功率以及qi认证等信息。

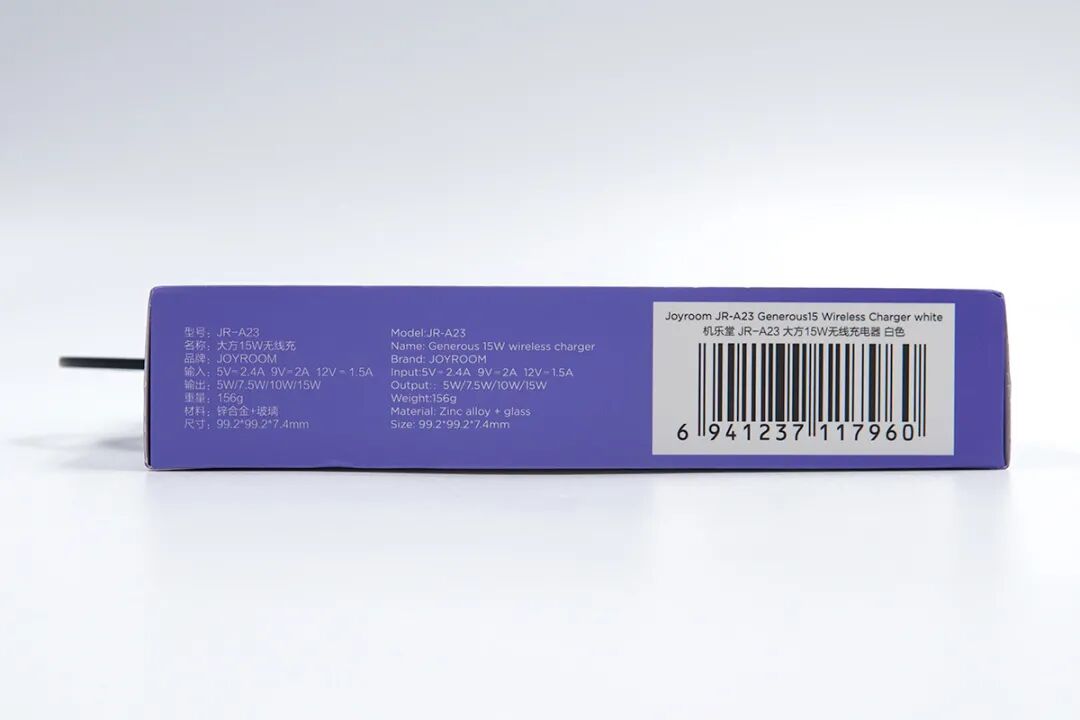

侧面标注产品的规格参数信息。

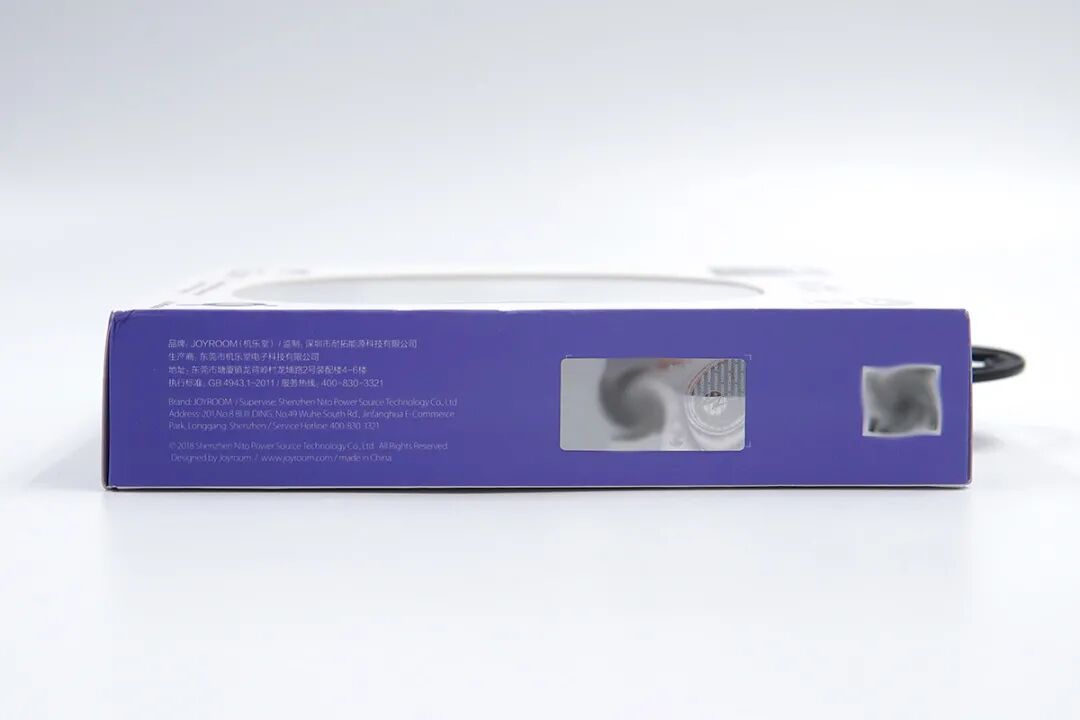

另一侧是厂商的基本信息。

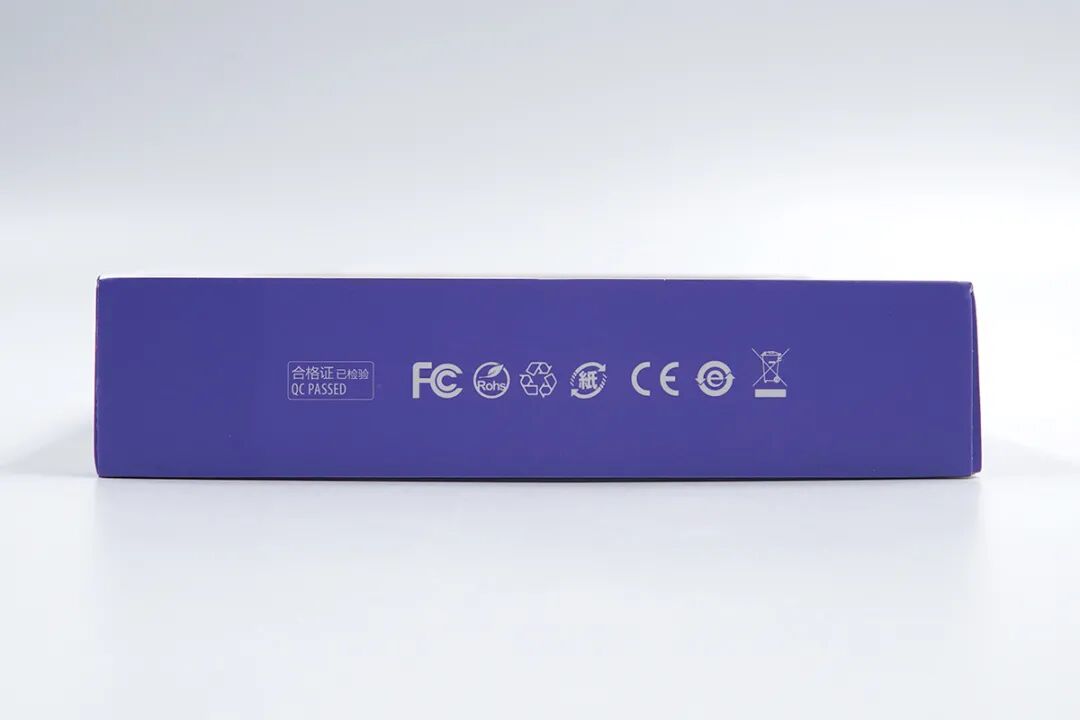

底部是产品的认证信息。

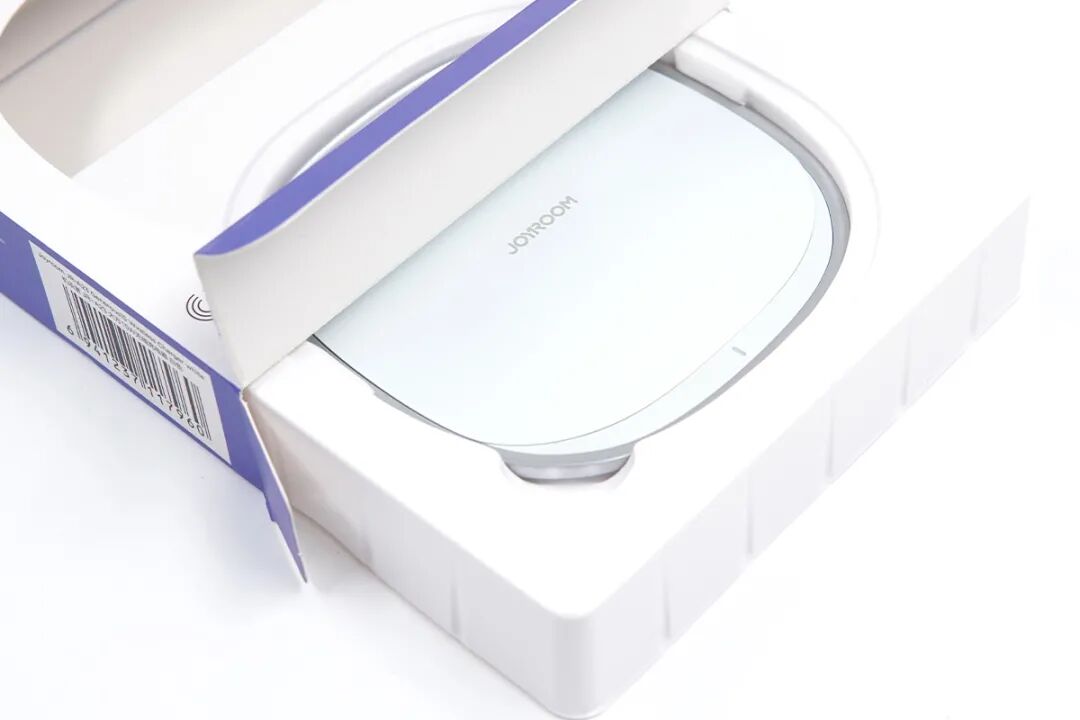

打开包装盒，内部采用塑料盒对无线充进行固定保护。

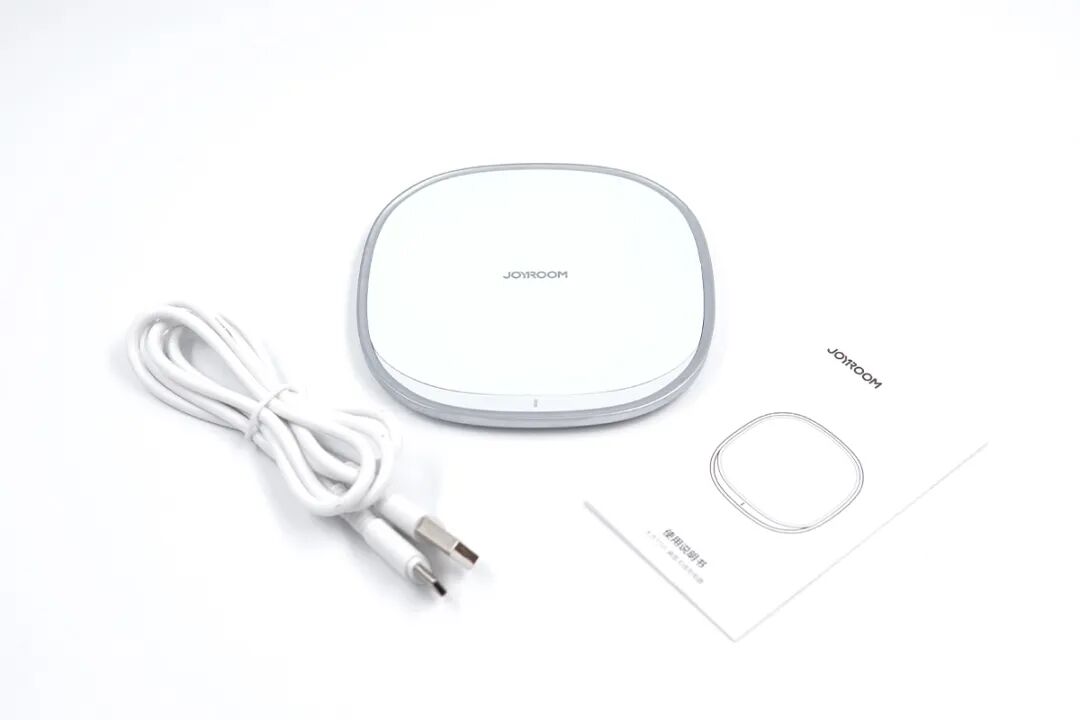

包装内含JOYROOM无线充电器、USB-A to USB-C数据线和使用说明书。

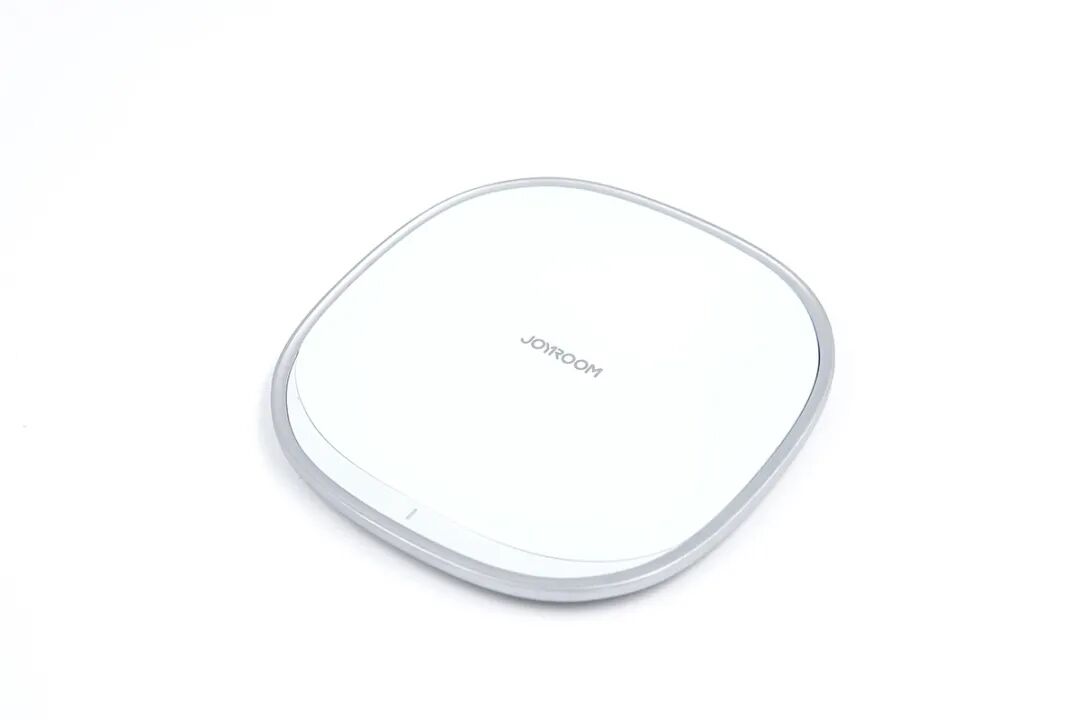

机乐堂无线充电器底部采用金属机身壳，顶面贴合2.5D玻璃，十分光滑，增加产品的手感和美感。此外机身四角弧面过渡，顶面中心印有JOYROOM品牌。

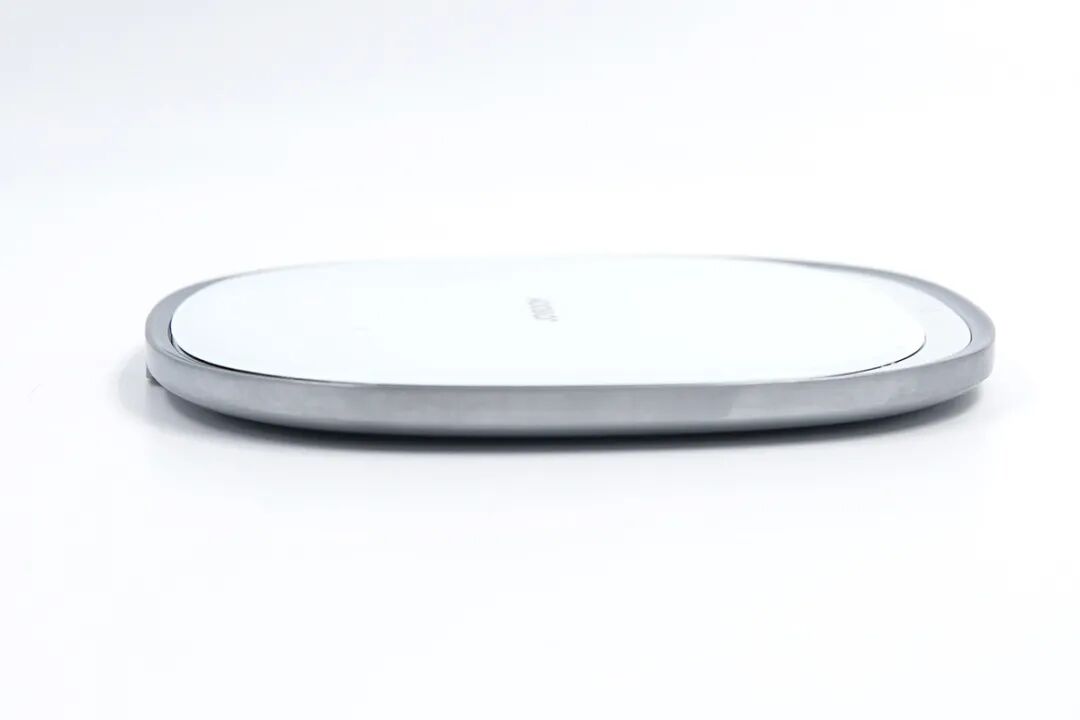

机身十分扁平，由于采用2.5D玻璃，使得顶面具有一定的弧度，边缘内凹。
顶面边缘设有一颗LED指示灯，亮淡蓝色光。
侧面配有一个USB-C输入口，黑色胶芯不露铜。

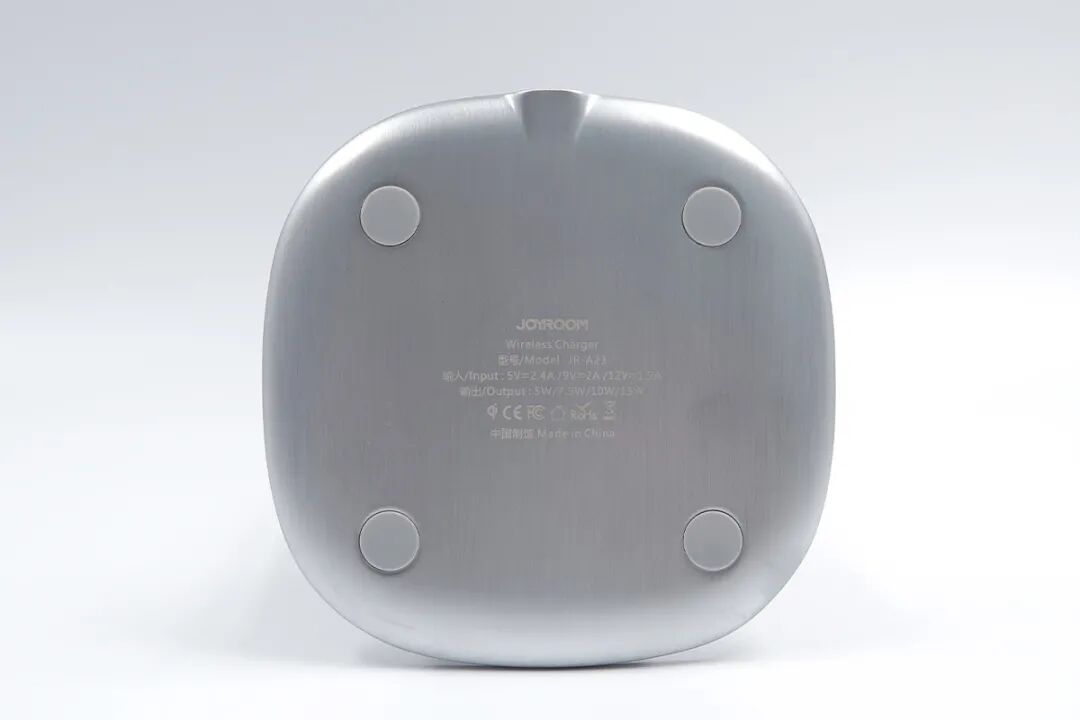

机身底部设有防滑垫，中心标注产品的参数信息
型号：JR-A23
输入：5V2.4A、9V2A、12V1.5A
输出：5W/7.5W/10W/15W
生产商：东莞市机乐堂电子科技有限公司
制造商：深圳市大玺电子科技有限公司
监制：深圳市耐拓能源科技有限公司
产品已经通过了qi认证、CE认证、FCC认证和RoHS认证。

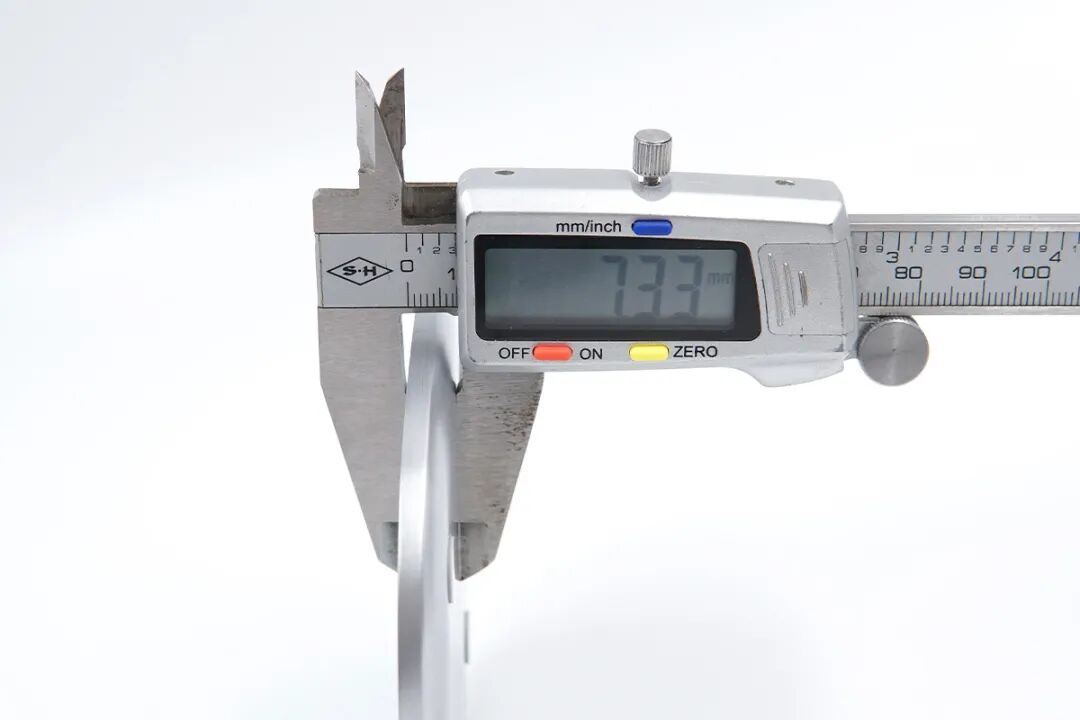

使用游标卡尺实测机身厚度为7.33mm。
和一元硬币直观对比，机身厚度比硬币直径要小的多。

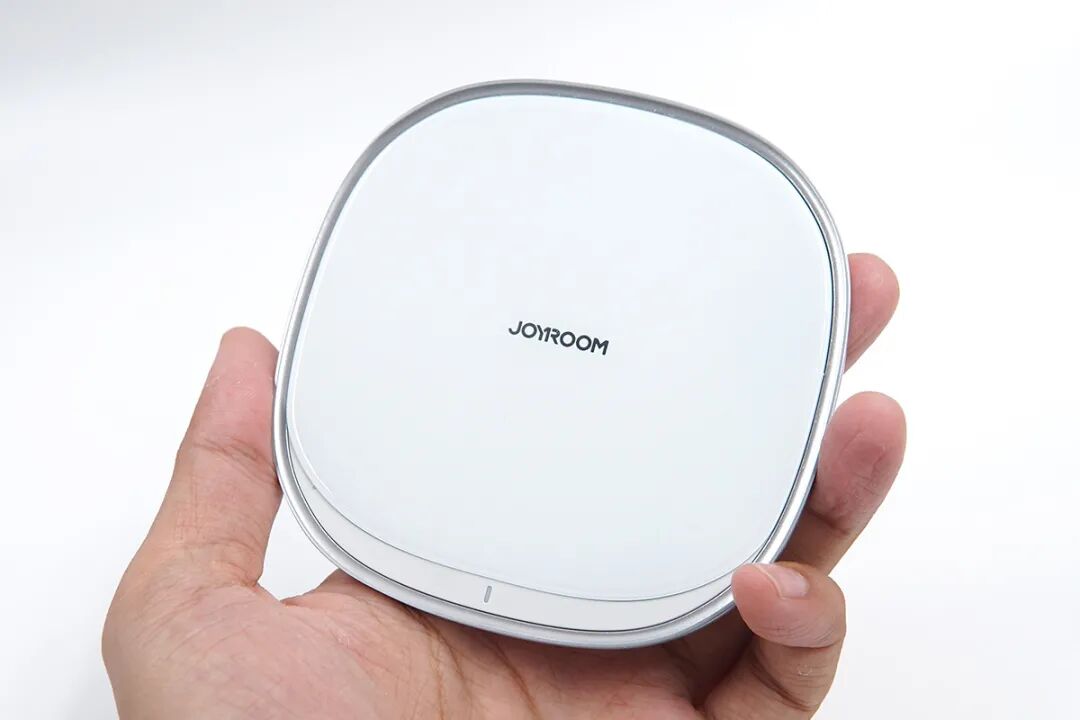

拿在手上的直观感受。

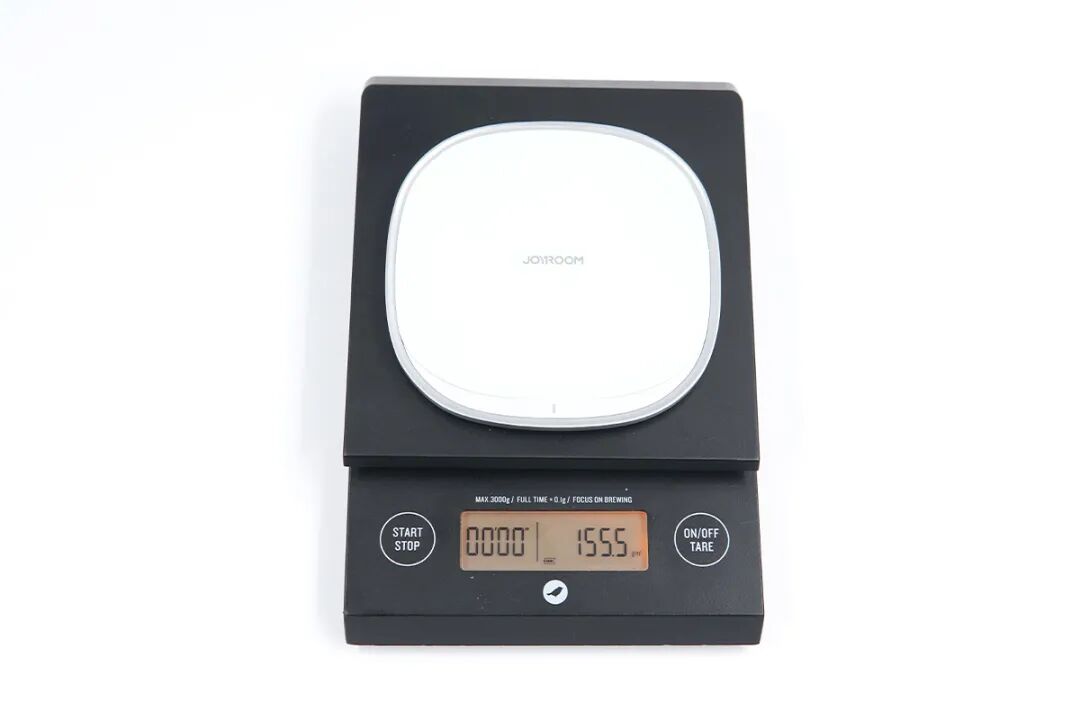

产品净重约为156g。

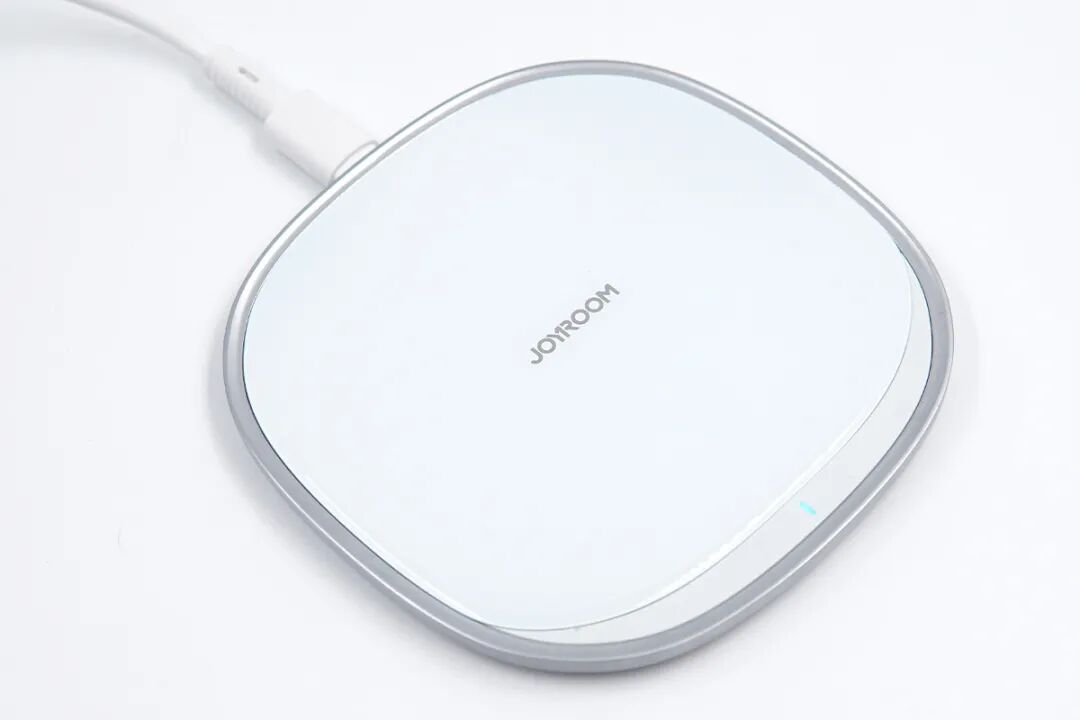

接通电源放上手机即可充电，使用起来十分方便。

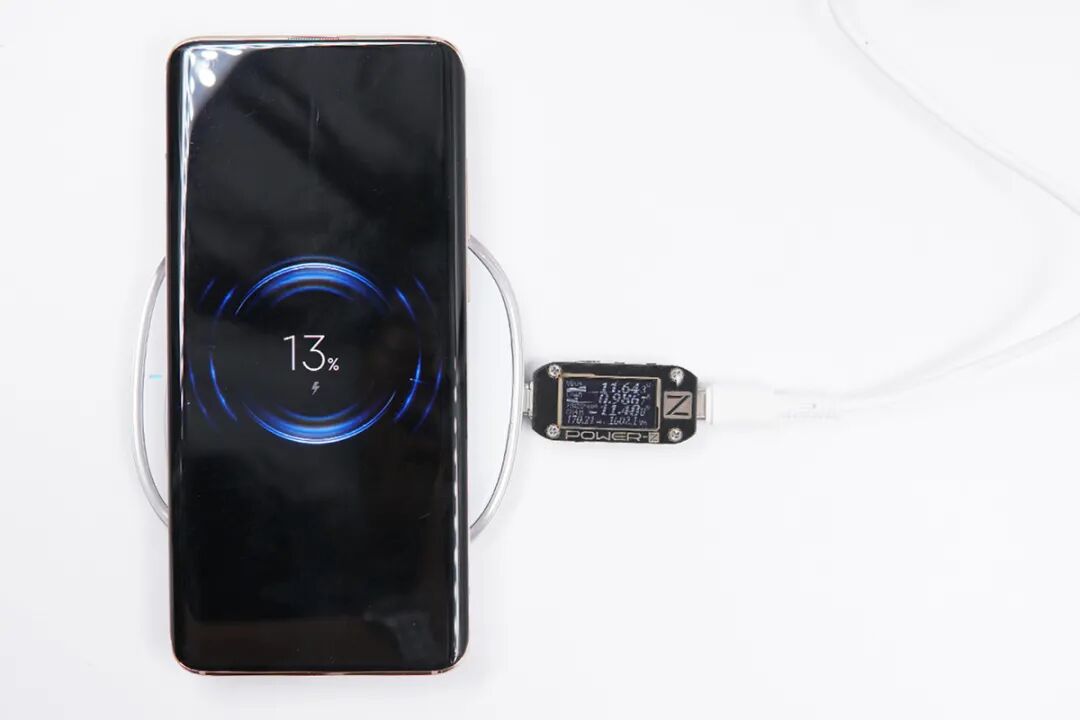

使用这款无线充电器给小米10手机进行充电测试，通过ChargerLAB POWER-Z KM001C检测发现，充电电压11.6V，电流0.99A，输入功率为11.4W。
二、机乐堂15W无线充拆解

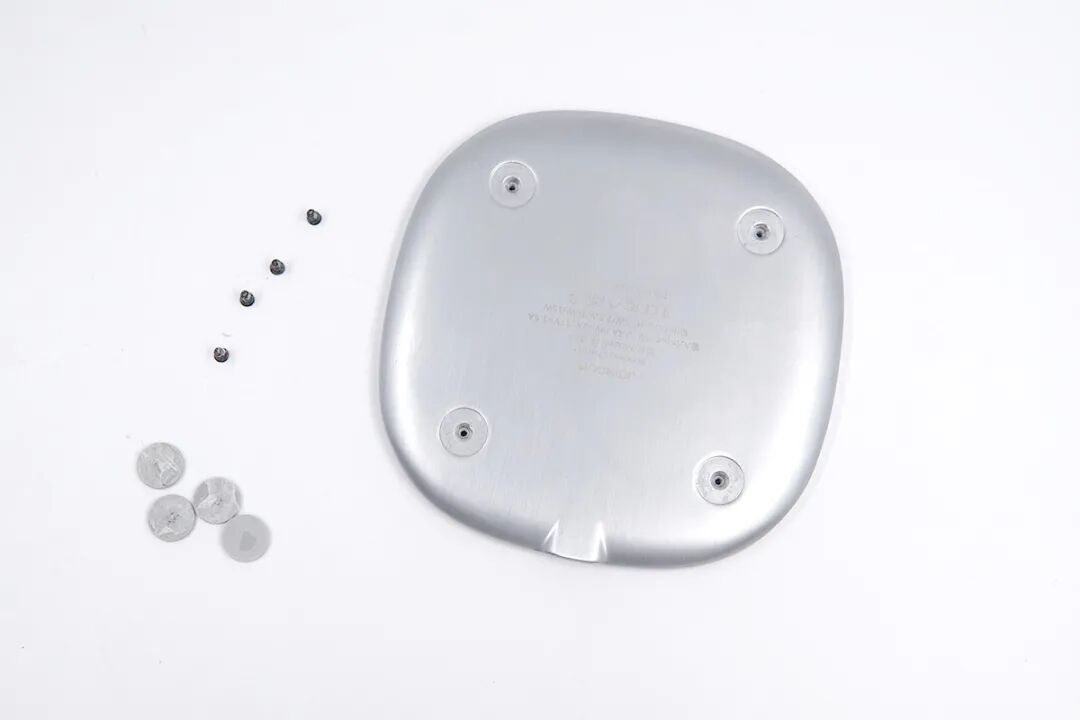

撕掉防滑垫，里面使用十字螺丝固定。
机身四角垫脚下面均有螺丝，拆掉后打开机身壳。

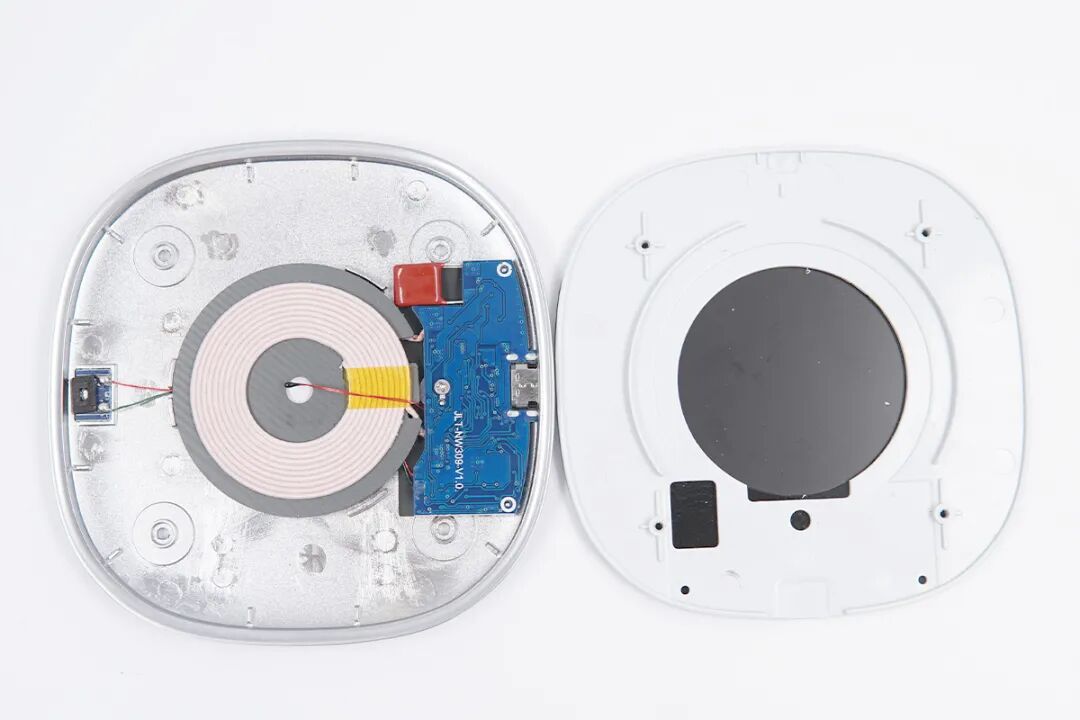

打开机身壳，内部由LED灯、无线充电线圈和PCB板三部分组成，顶盖上线圈位置镂空，降低厚度。

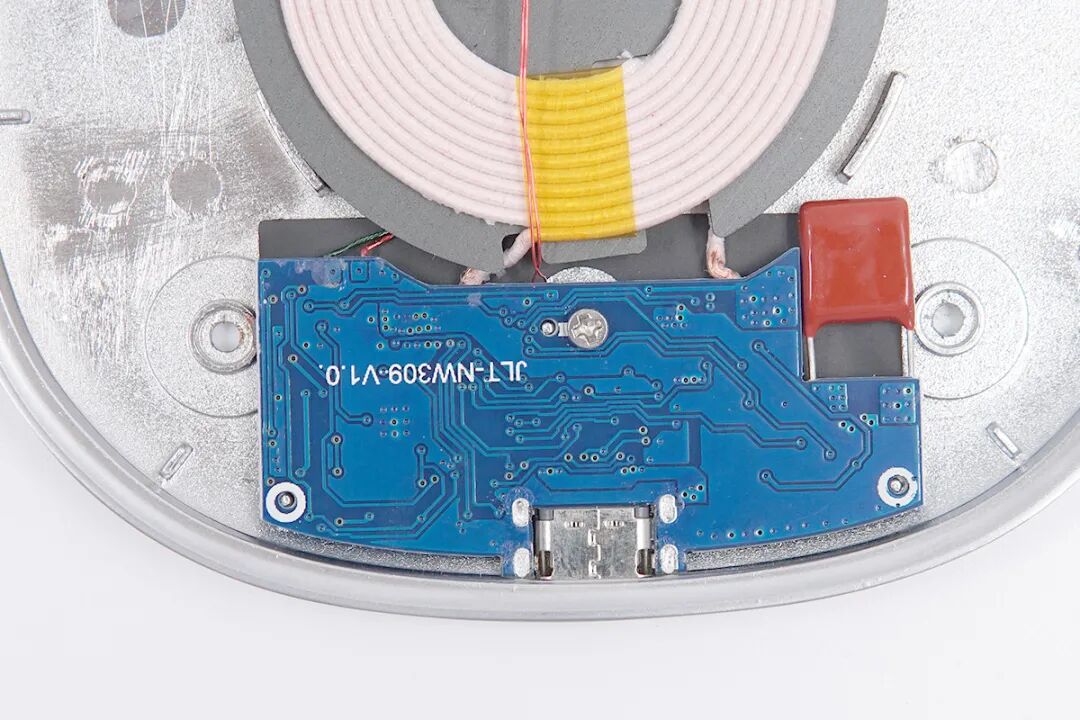

PCB板使用螺丝和定位柱进行固定。

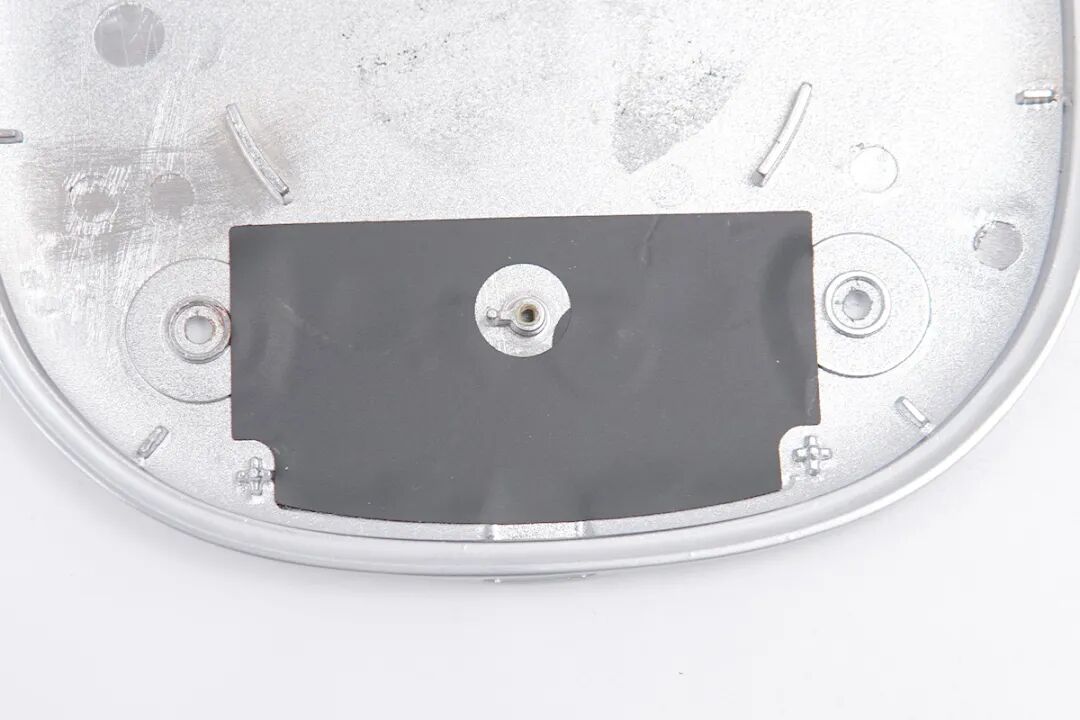

拆掉PCB板，下面贴有绝缘贴片进行绝缘保护。
无线充电线圈背面贴有双面胶，帮助固定；连接主板和LED灯的红绿线芯贴有泡棉胶固定保护。

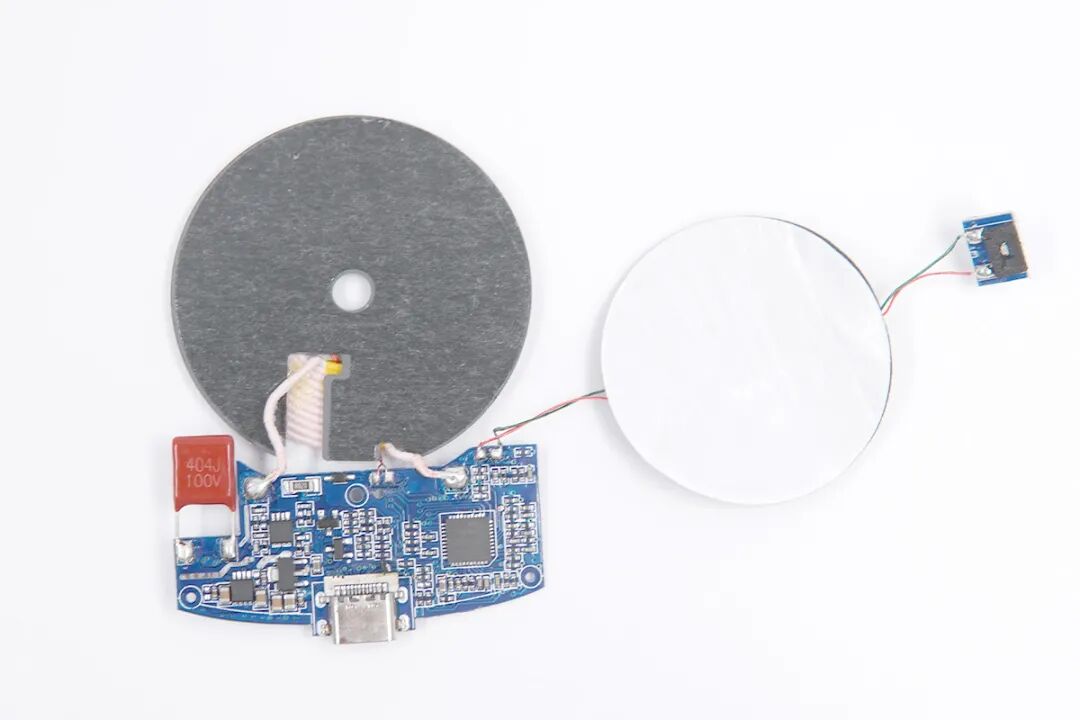

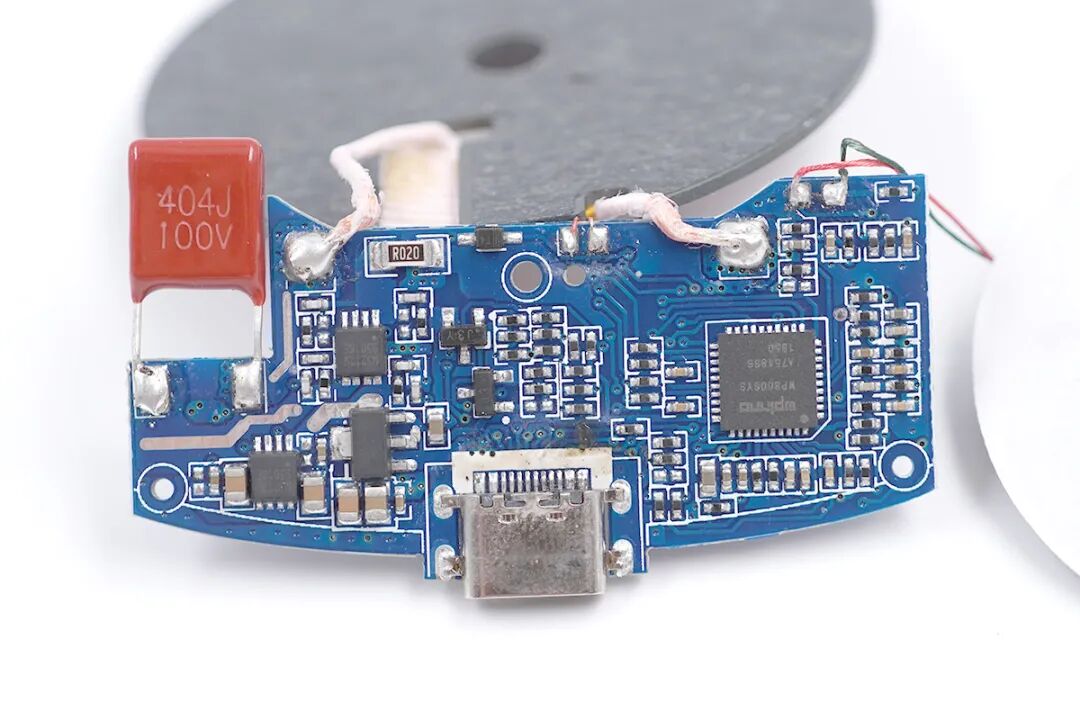

PCB板正面一览。
经过对PCB板正背面观察发现，机乐堂大方15W无线充电器采用一颗无线充主控芯片控制MOS管进行线圈驱动输出的设计架构。下面我们从输入端开始了解各元器件的信息。
USB-C母座特写，沉板过孔焊接。

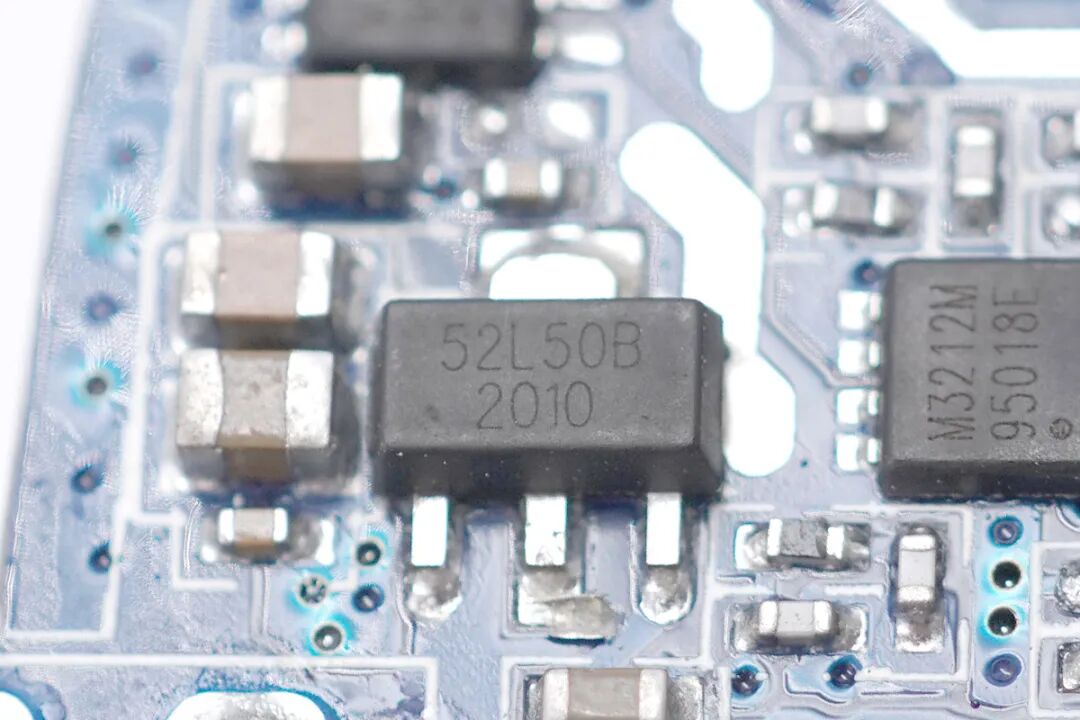

52L50B稳压管，为无线充主控芯片供电。

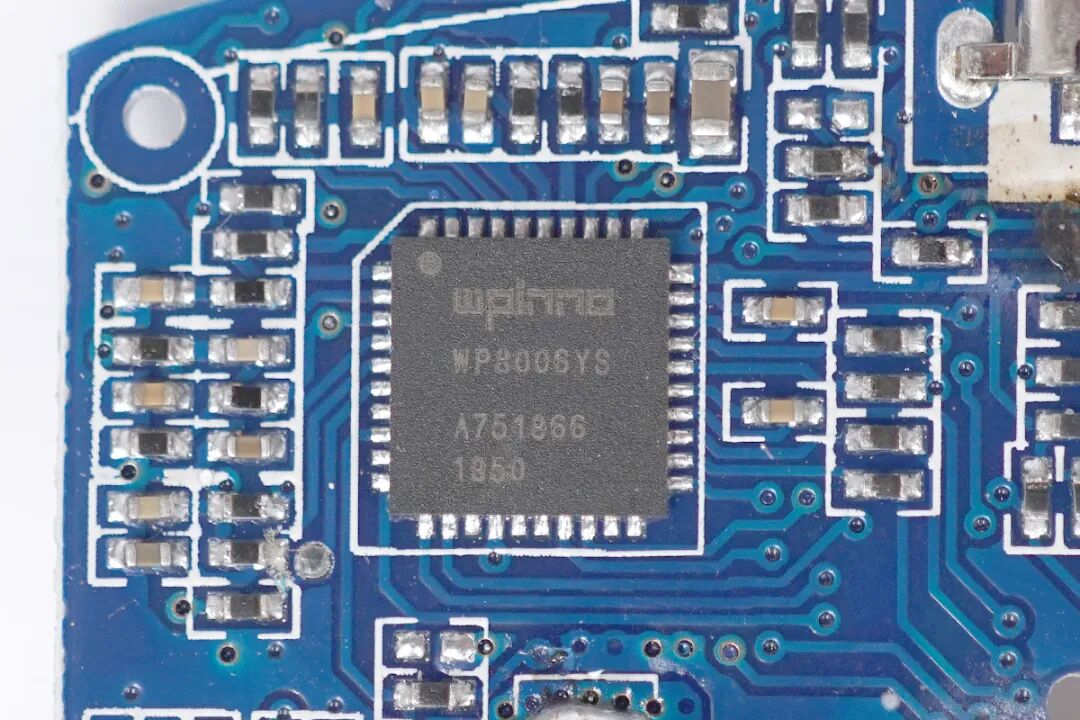

维普创新WP8006YS无线充SoC主控芯片，集成MCU以及驱动器。WP8006YS设计用于无线充电发射器，具有高集成度和高性能。符合Qi标准V1.2.4版本，完全兼容手机。
WP8006YS具有高精度ADC的集成MCU提供了高度定制化功能，可实现无线充电的定制。双通道电流和电压解码算法可确保准确安全的充电体验；先进的充电算法可以准确识别金属物体，并在充电过程中完成各种保护措施以确保安全。

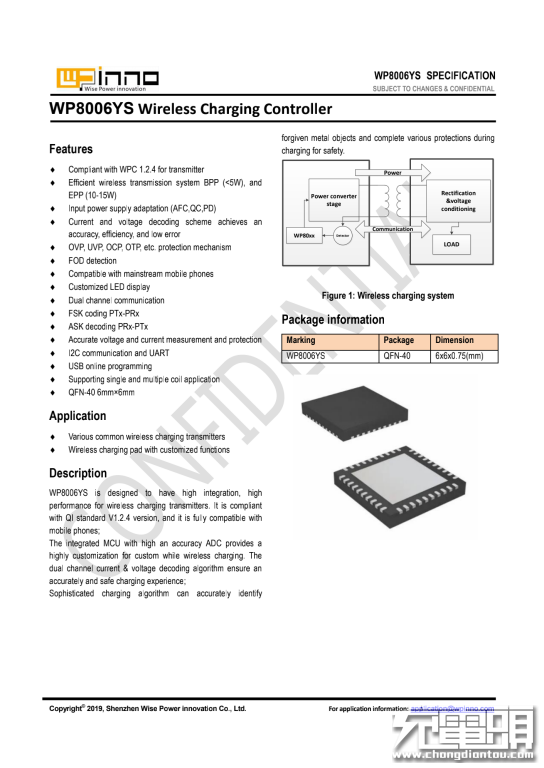

维普创新WP8006YS详细资料。充电头网拆解了解到，采用维普创新WP8006YS无线充电芯片的产品还有倍思极简二合一无线充电器、倍思原石无线充电器等。

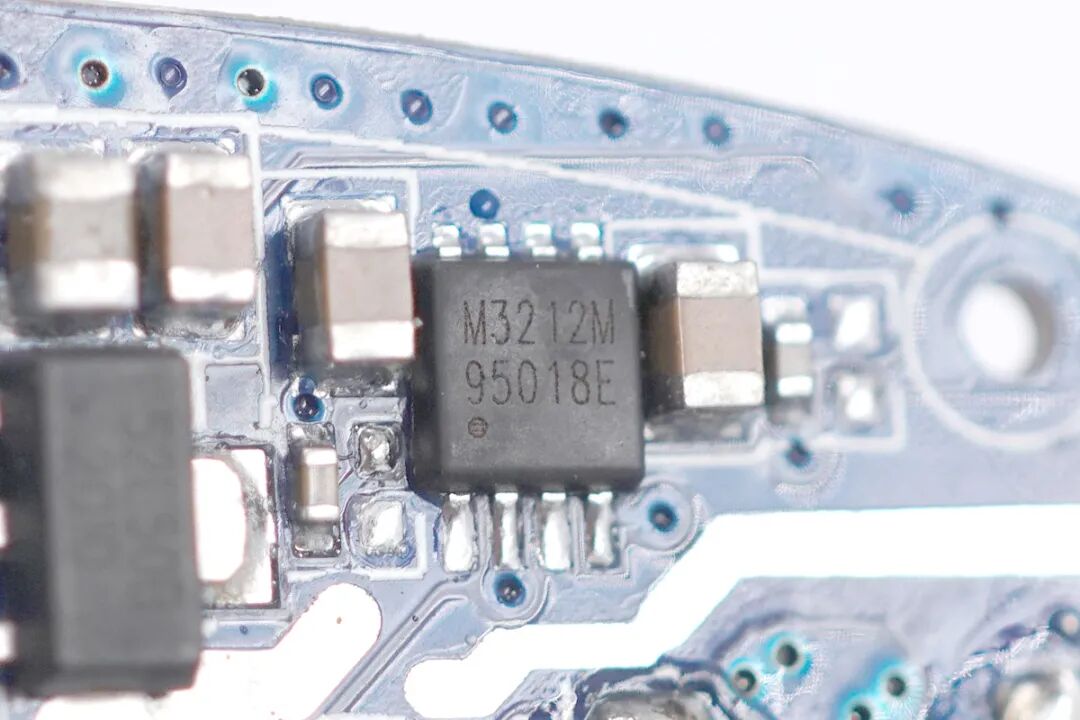

UBIQ QM3212M3，双NMOS管，耐压30V，导阻18mΩ。共两颗组成四管H桥驱动线圈进行无线充电。

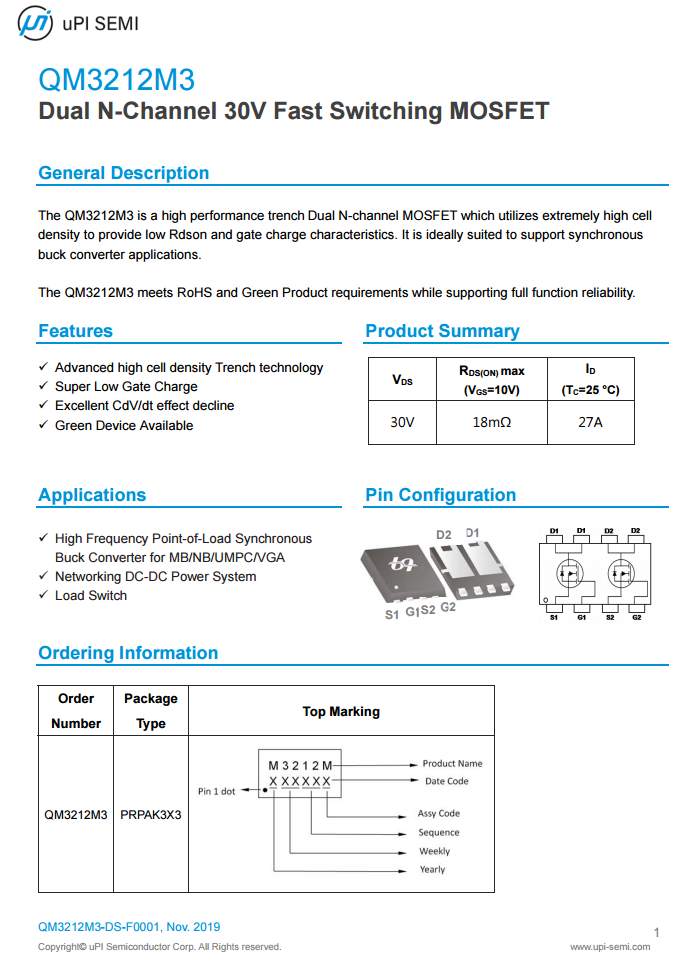

UBIQ QM3212M3资料信息。

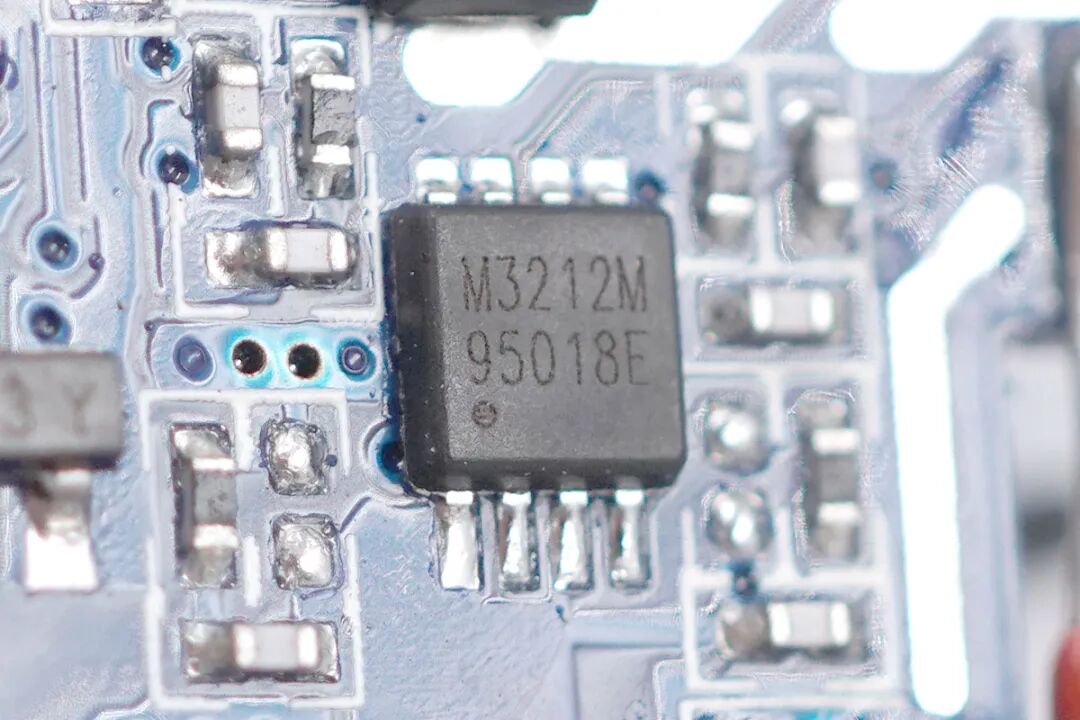

另一颗QM3212M3特写。
薄膜谐振电容特写，规格为0.4μF 100V。

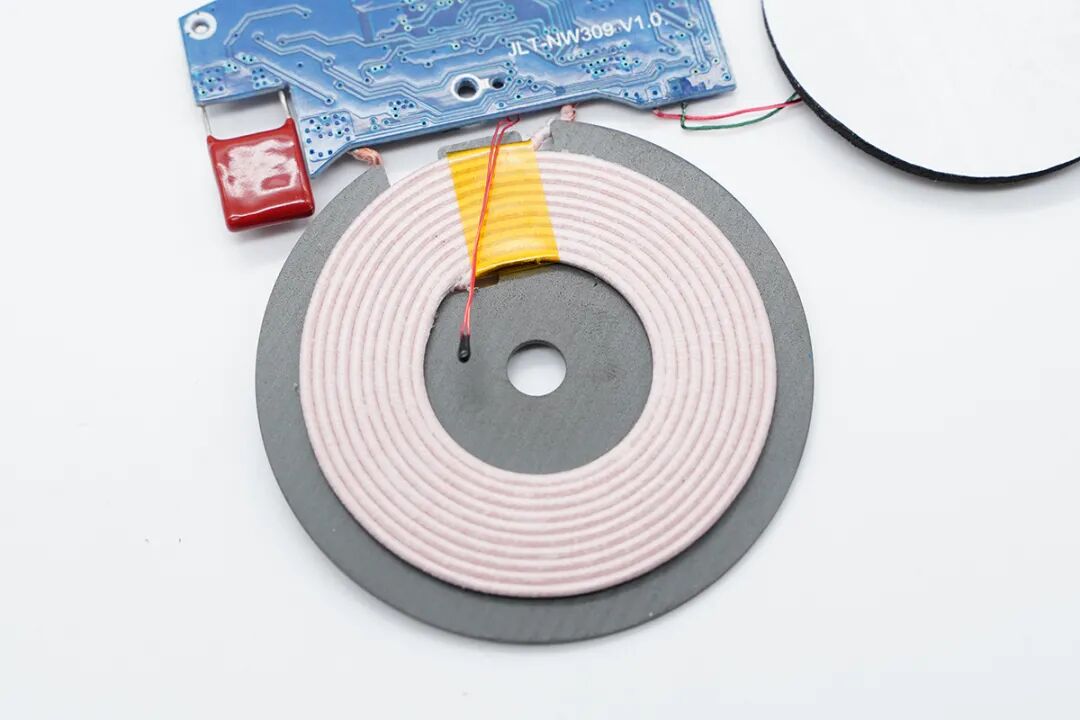

无线充电线圈特写，绕制紧密并配有热敏电阻进行温度监控。

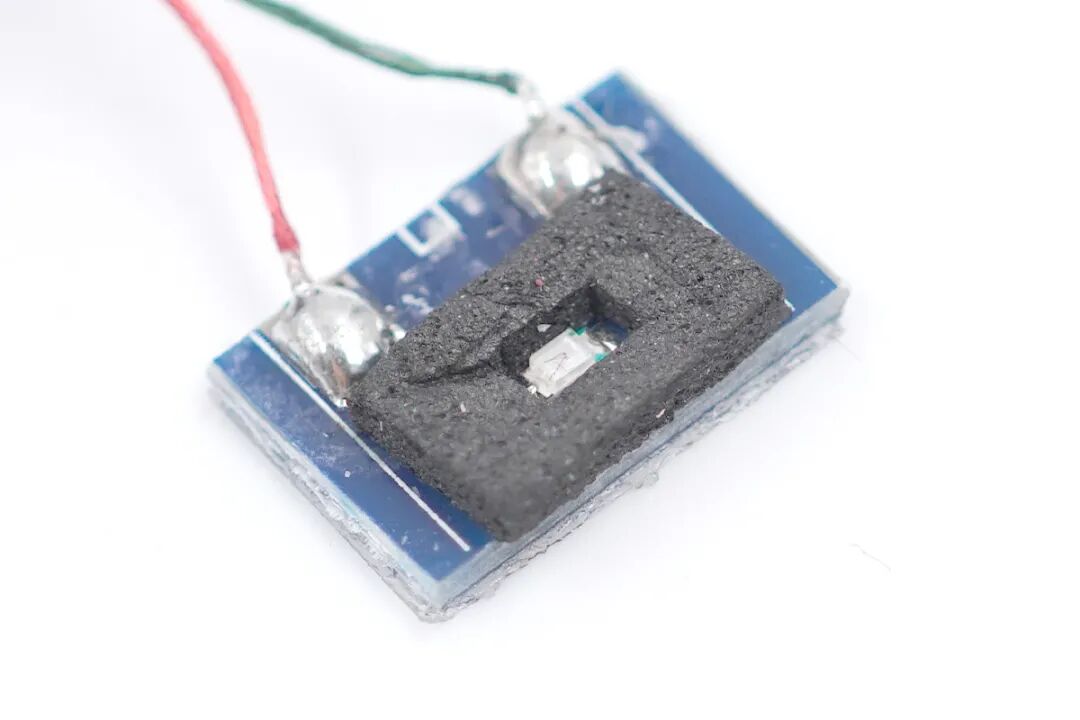

LED指示灯特写，外围泡棉防止漏光。

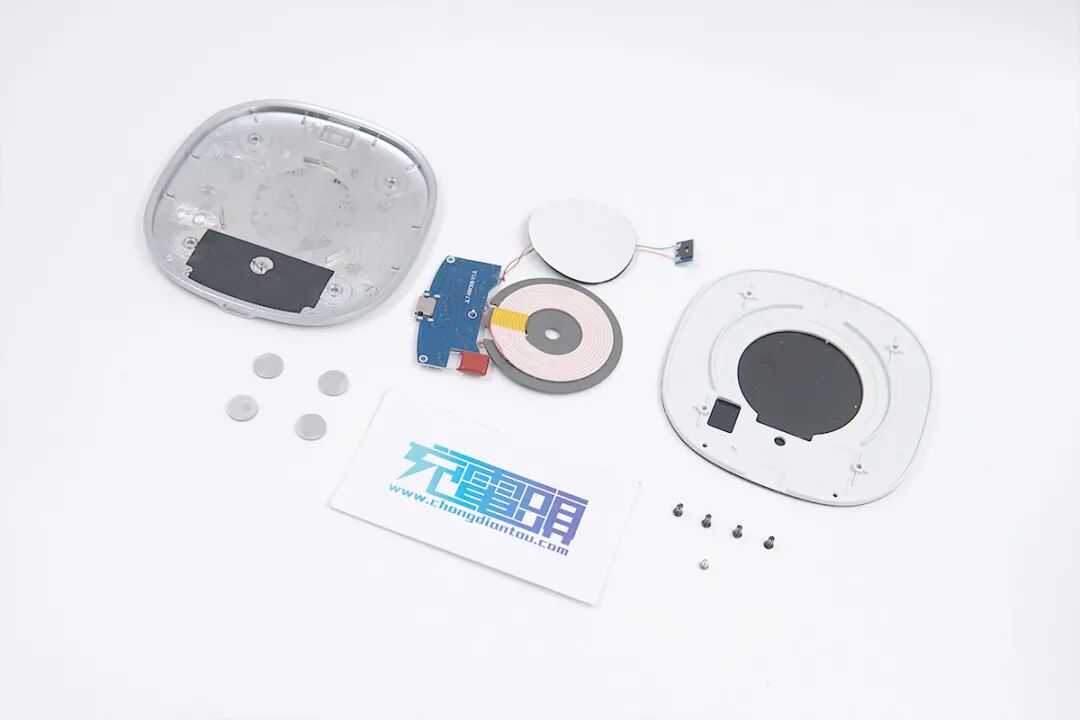

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，JOYROOM机乐堂无线充电器采用维普创新WP8006YS控制UBIQ QM3212M3 MOS管驱动线圈进行输出。维普创新WP8006YS集成MCU以及驱动器，电路精简，有效降低成本。PCB板和金属机身之间绝缘处理，USB-C母座沉板焊接，无线充电线圈绕制紧密，产品内部稳定，整体做工扎实。
