华为入局氮化镓快充，首款65W双口充电器拆解！
今年年初以来，各大品牌的氮化镓充电器纷纷推出，让人应接不暇，华为便是其中较早一批的代表。4月8日，华为在线上举办了P40系列手机国行发布会，在发布会上除了手机外还发布了华为65W氮化镓双口超级快充充电器。但发布会上对充电器除了进行基本介绍外，其它一切的参数细节无从得知，神秘感一度拉满，在吸引人眼球方面，可以说是毫不逊色于P40手机。
面对万千用户的期待，华为65W GaN充电器近期正式开售。俗话说好饭不怕晚，华为这款氮化镓充电器配备1A1C双输出接口，并且都支持华为40W超级快充。这是一个里程碑式的设计，双口超级快充是其它氮化镓充电器不可替代的存在，而且充电器不再挑线材，盲插使用更方便。
此外C口还支持最大60W PD快充，可满足笔记本充电需求。而体积方面，1.0W/cm³的功率密度在多口充里也是名列前茅。下面充电头网就对这款产品进行详细拆解，一起来看看其内部如何设计。
充电头网此前已经拆解了华为新款40W超级快充、华为65W超级快充充电器、华为65W USB PD充电器、华为24W USB PD充电器（日版）、华为40W SuperCharge超级快充充电器、华为22.5W SuperCharger充电器、华为20W电荷泵快充充电器等多款快充配件，大家可以点击蓝色字体查看详细拆解文章。
一、华为65W氮化镓充电器外观

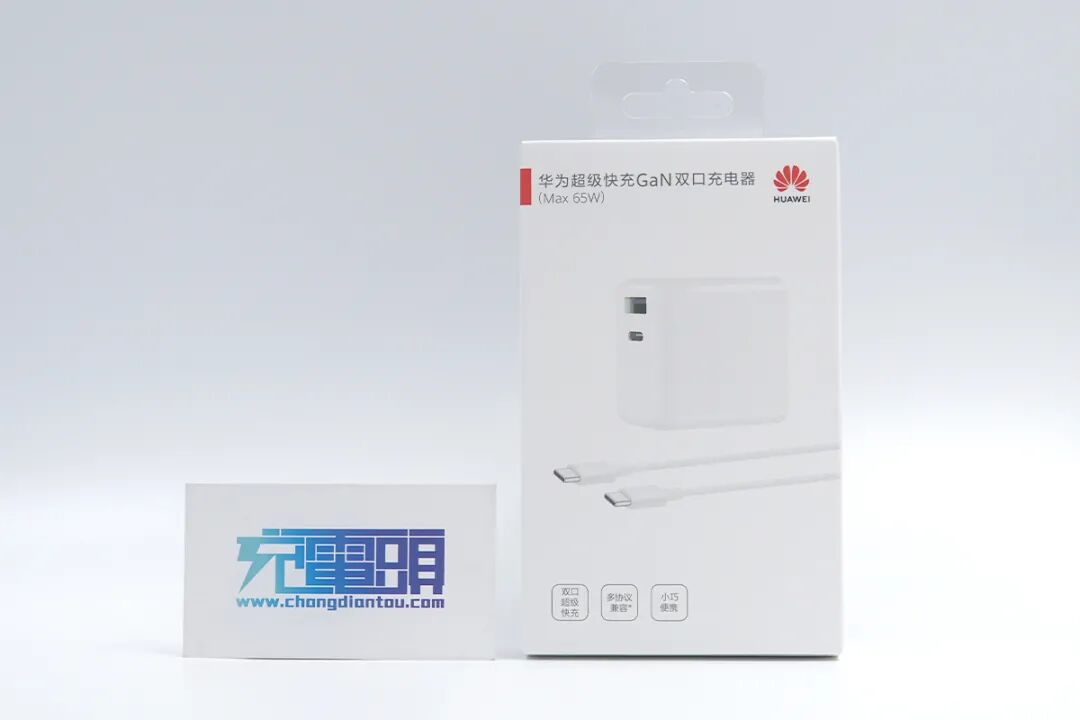

包装盒顶部带有挂钩方便展卖，正面中间印有充电器套装外观图，上方是华为品牌logo和产品名称——华为超级快充GaN双口充电器，下方是产品三大特性标识。
包装盒背面是产品规格参数以及华为终端有限公司基本信息。

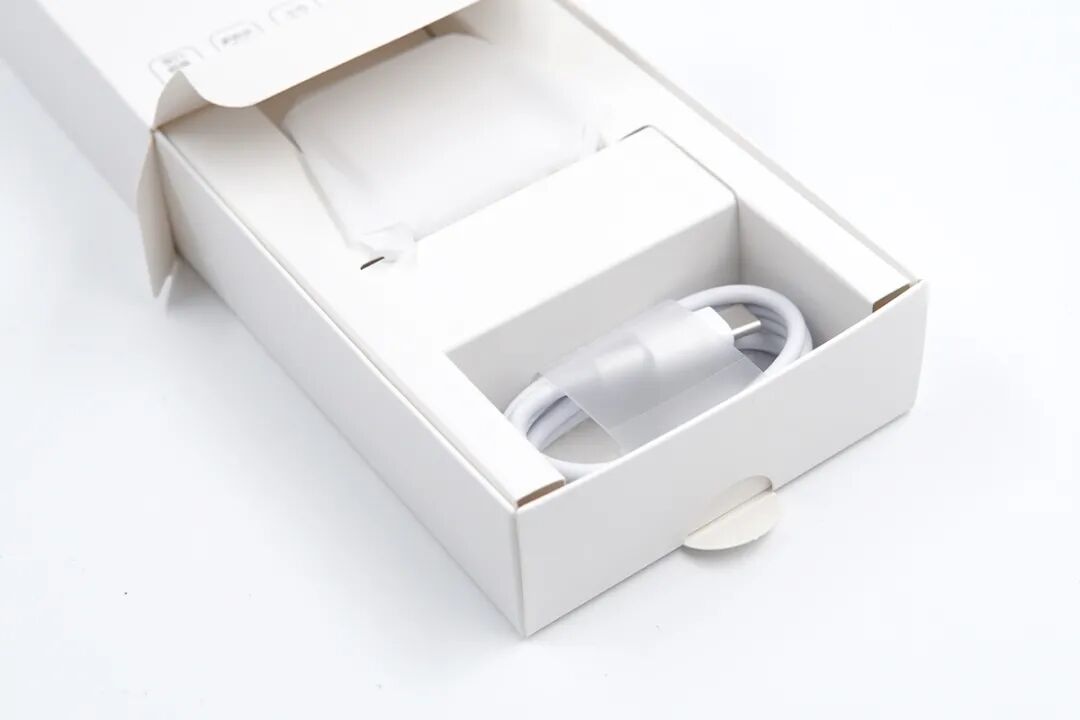

包装盒内部设有两个凹槽分别用来放置充电器和数据线，充电器外套有防尘袋。

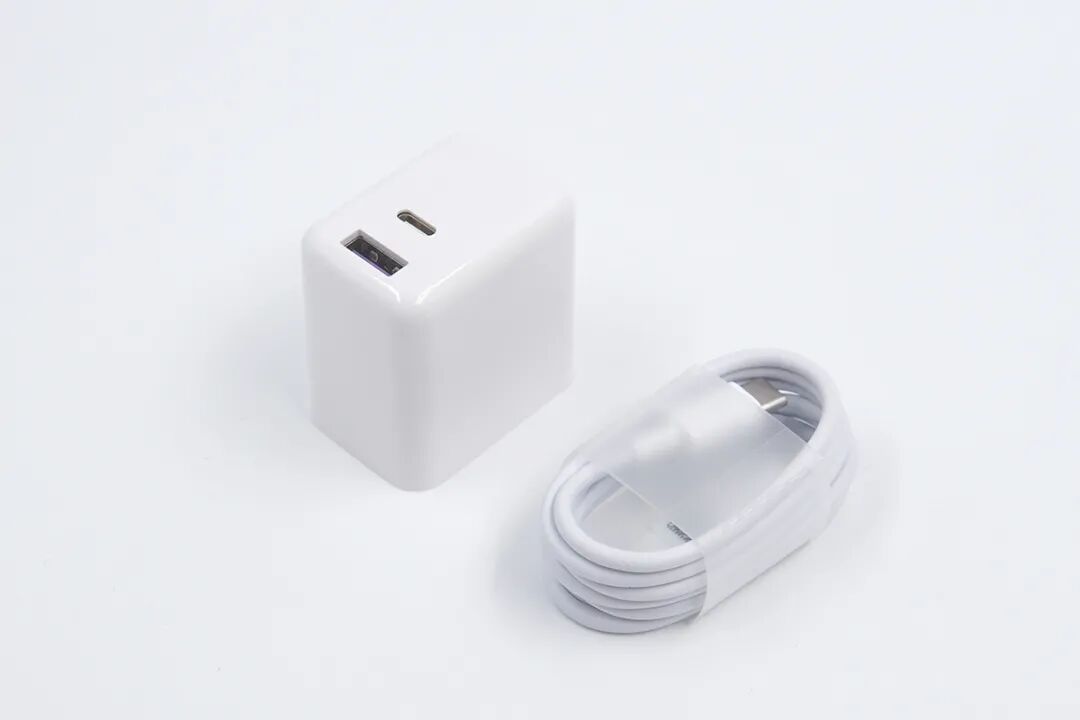

充电器套装一览。

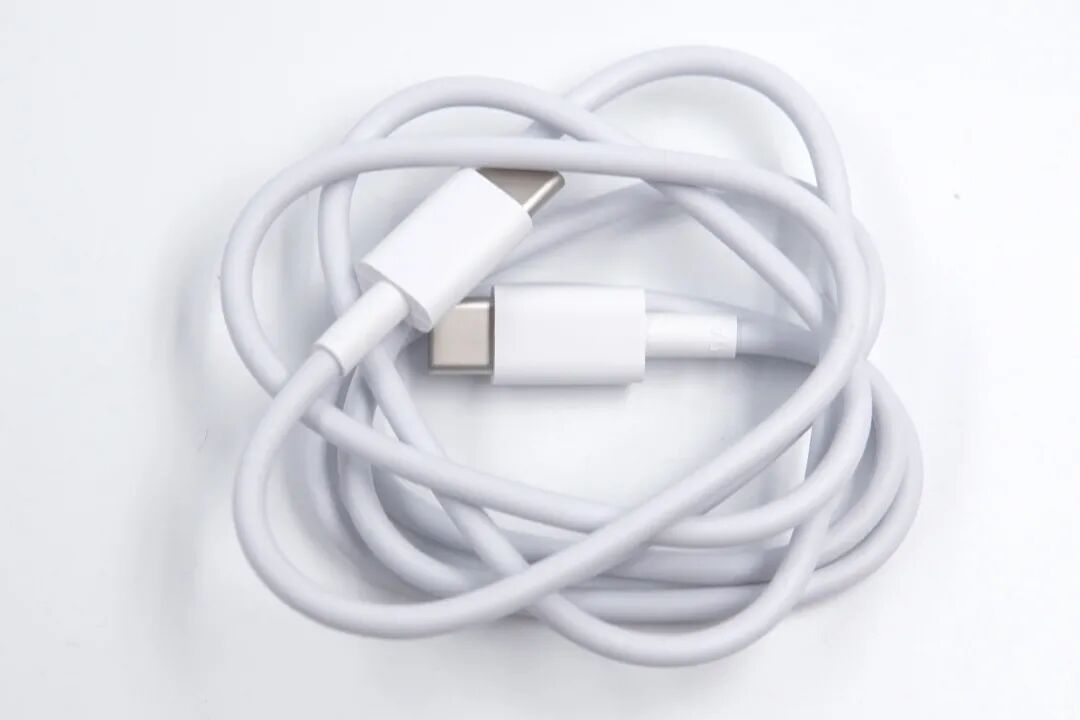

CC数据线整体做工优秀，柔软有韧性，线缆两端做了抗弯折处理，线身光滑无毛刺。

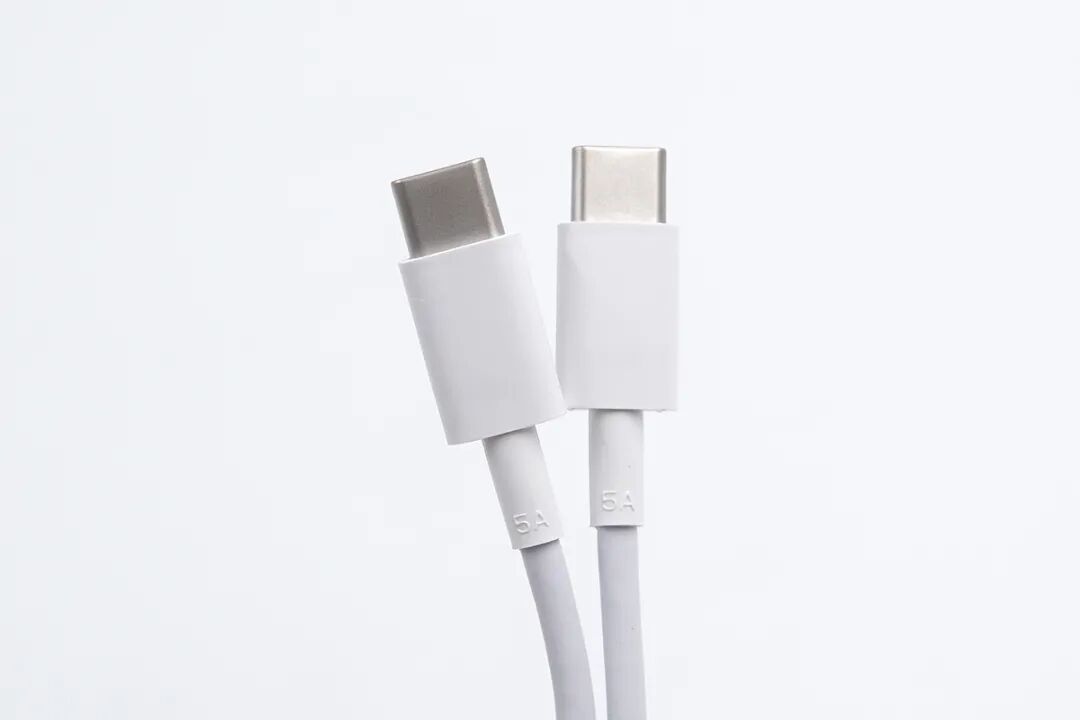

数据线线头塑料壳磨砂处理，插拔方便；抗弯折处设计有5A字样，表示线缆可过5A大电流。
USB-C公头特写。

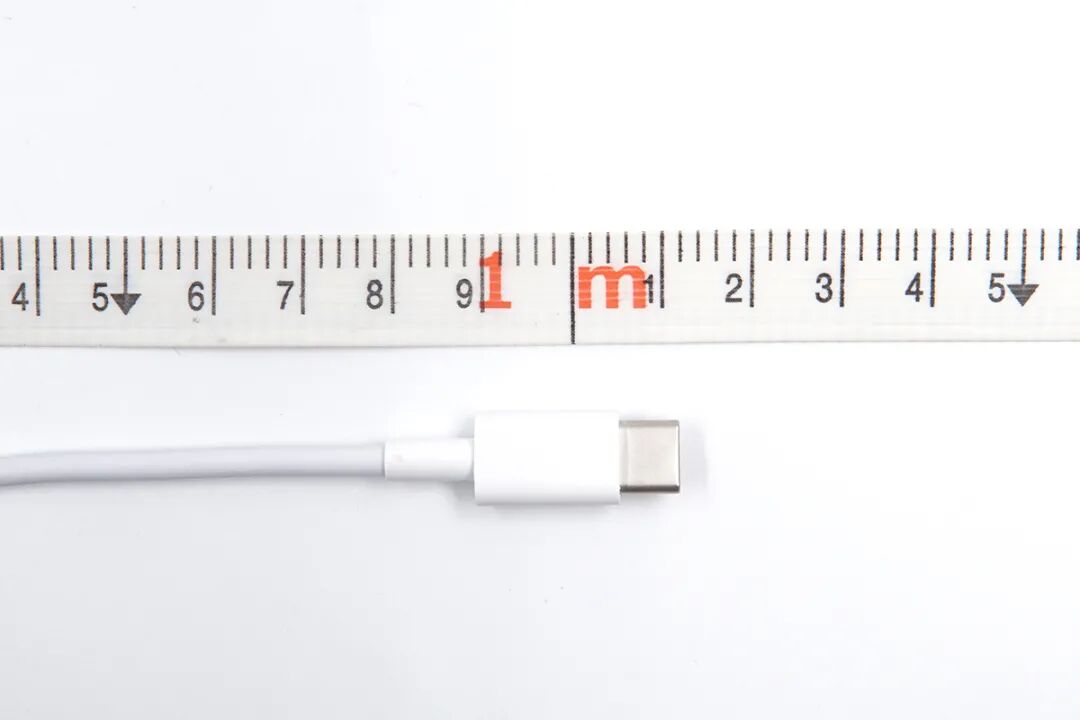

整根线长约1米，可应付大多数使用场景。

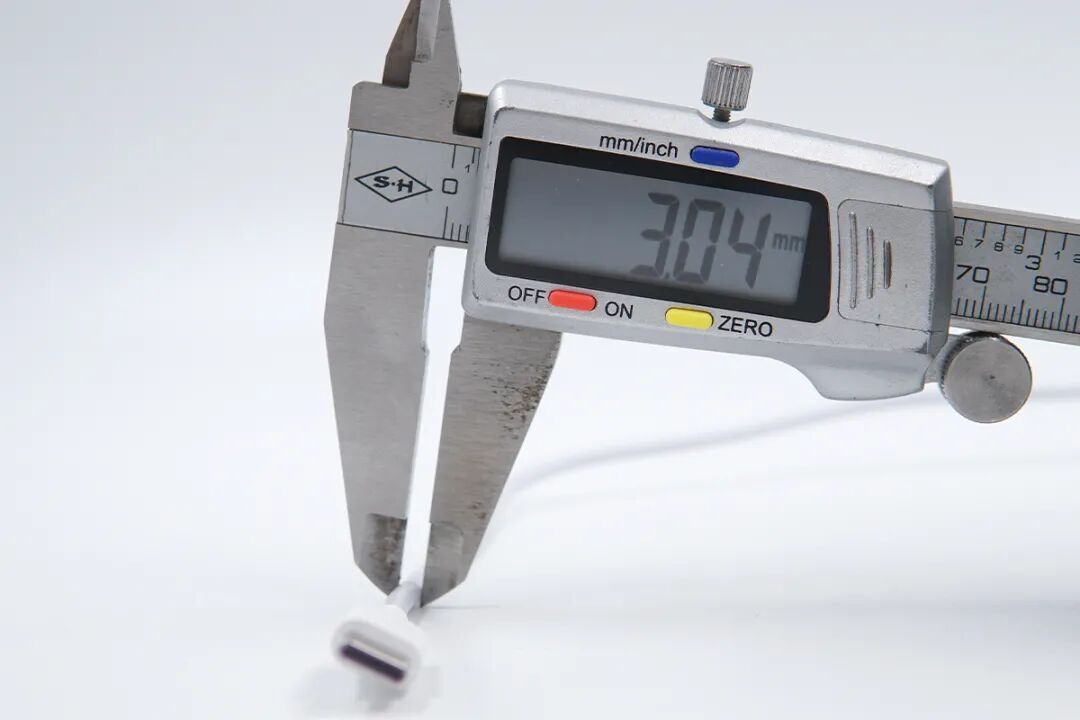

线径3.04mm。

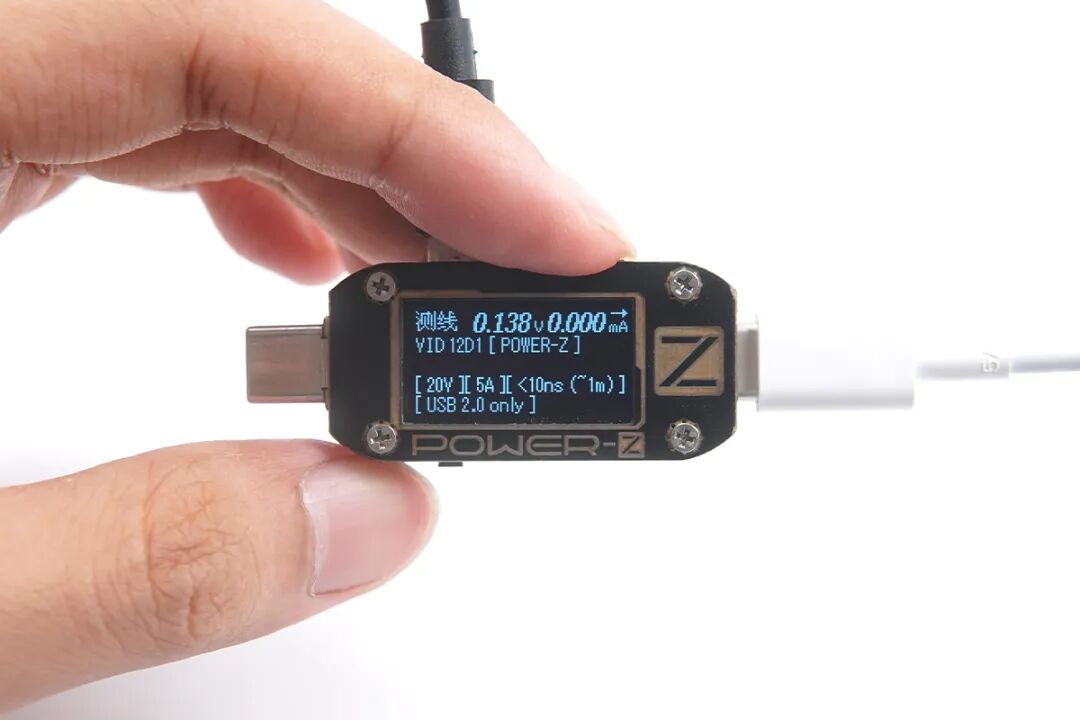

使用ChargerLAB POWER-Z KM001C检测发现，该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

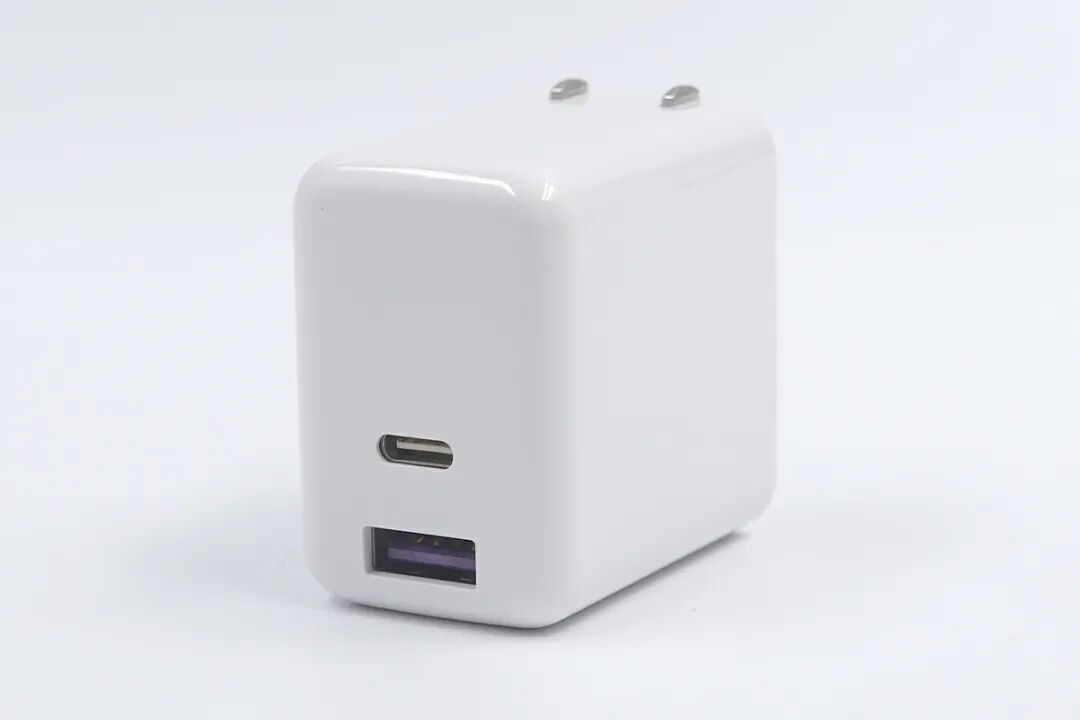

充电器采用PC阻燃材质白色外壳，表面亮面烤漆工艺处理，边角过渡圆润，整体洁白光滑设计简约。
输入端外壳上标注有充电器的参数信息
型号：P0005
输入：200-240V~50/60HZ 1.8A
单口输出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V3A、10V4A Max
USB-A：5V4A、9V2A、10V4A Max
双口输出：60W+5W或40W+22.5W
产品已经通过了3C认证。

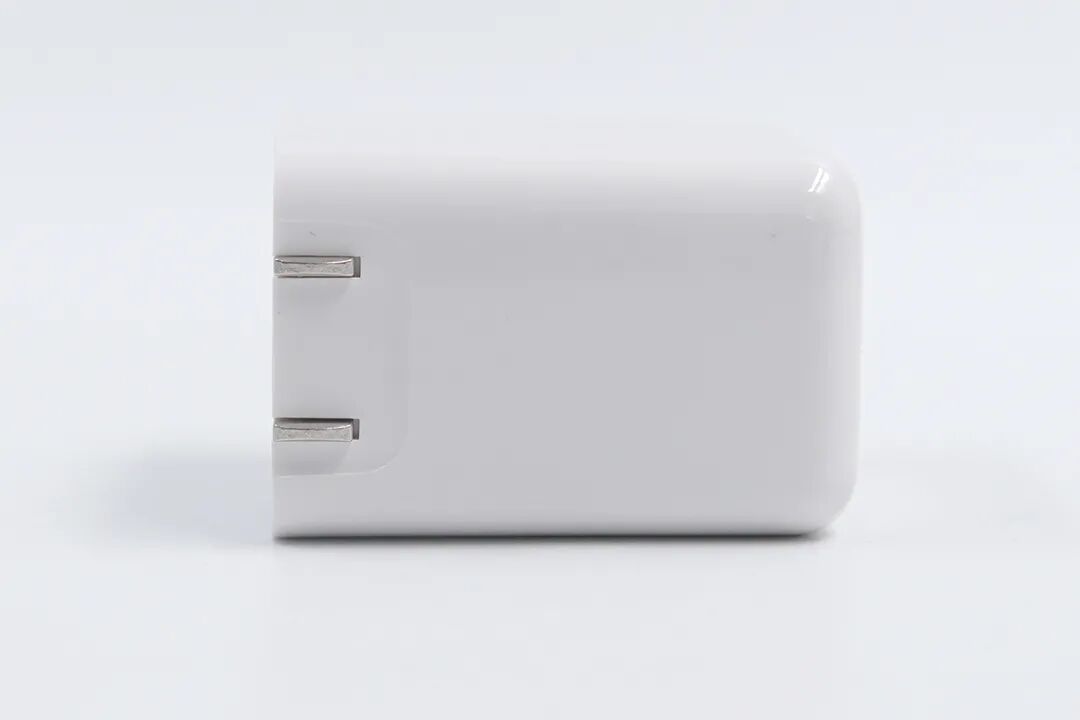

机身侧面靠近插脚端处内凹设计，方便取出插脚，细节好评。

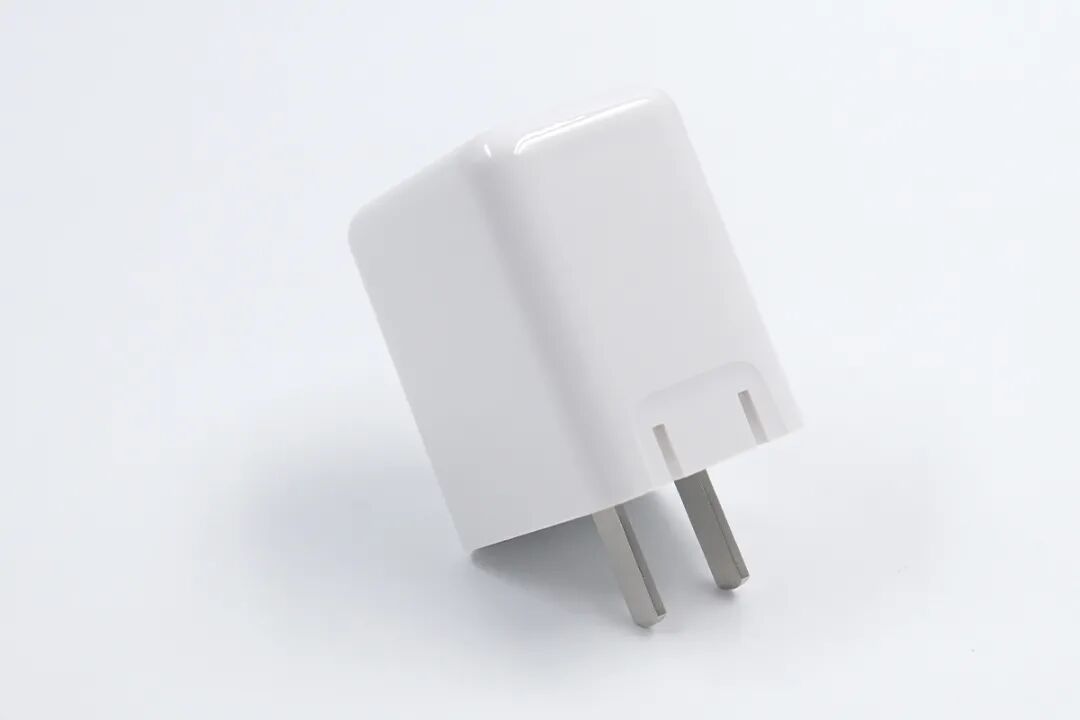

输入端配备的是可折叠国标插脚，外出携带方便且不会刮伤包里其它设备。

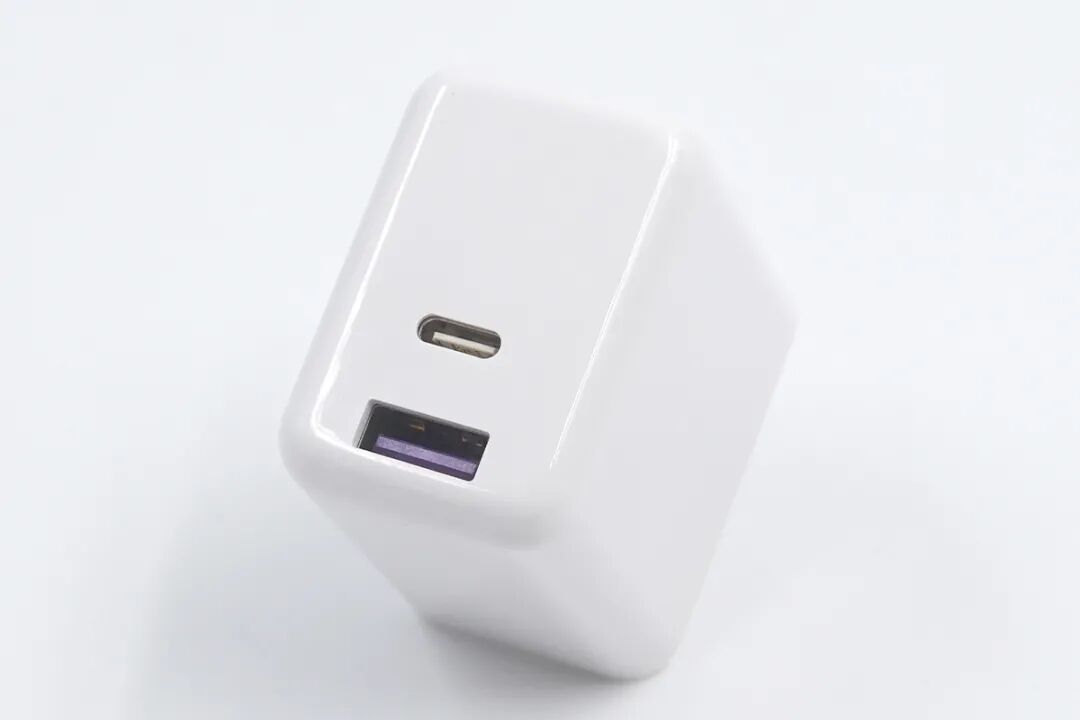

输出顶面配有1A1C双输出接口。

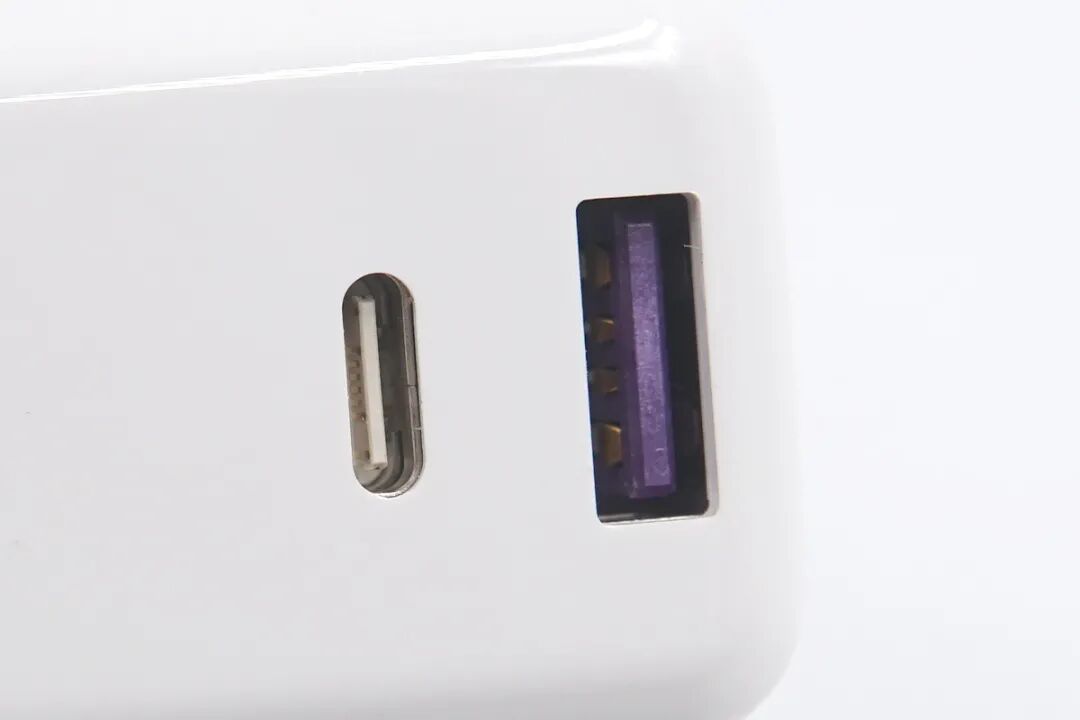

接口特写，USB-A口紫色胶芯，USB-C口白色胶芯。

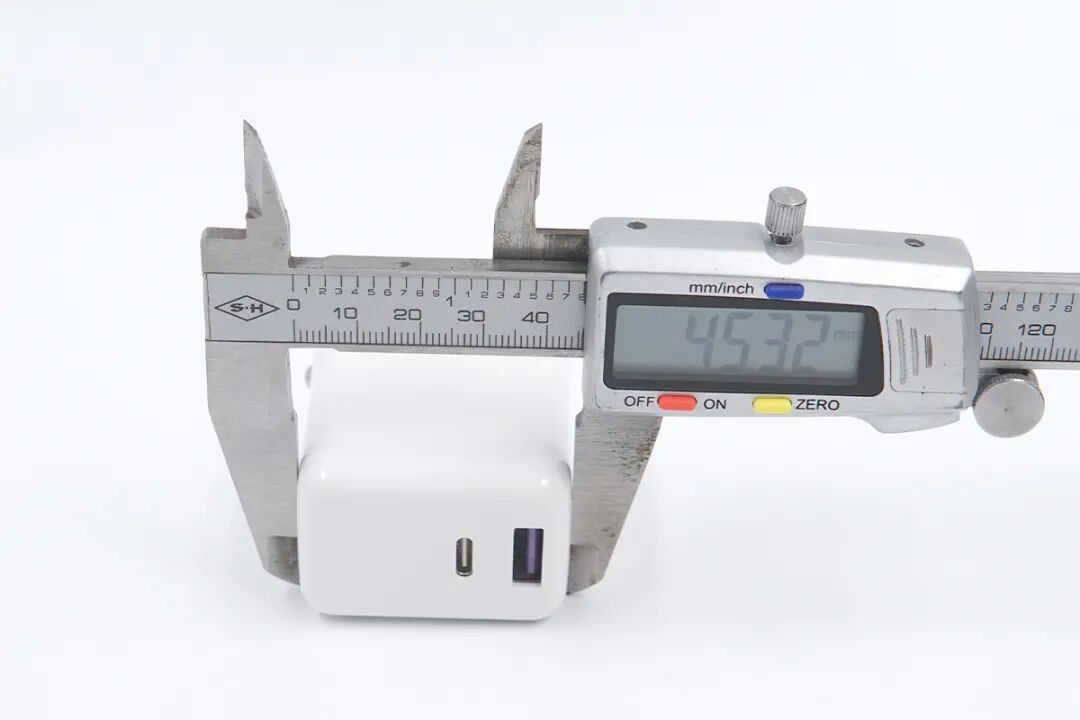

使用游标卡尺实测充电器机身长45.32mm。

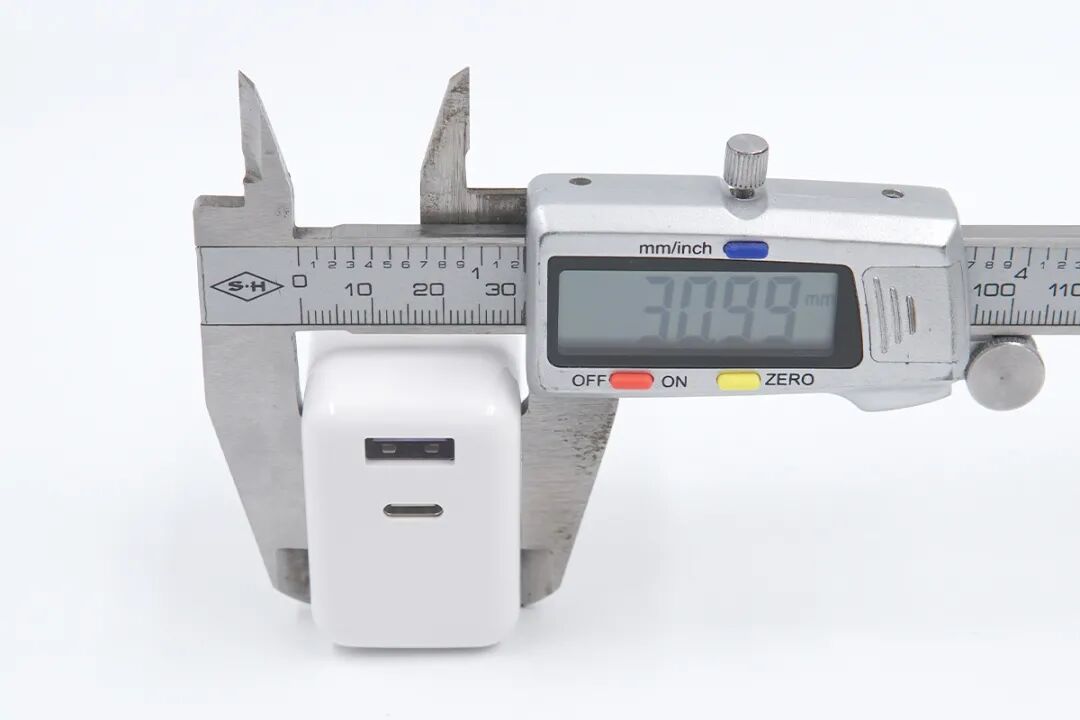

宽度为30.99mm。

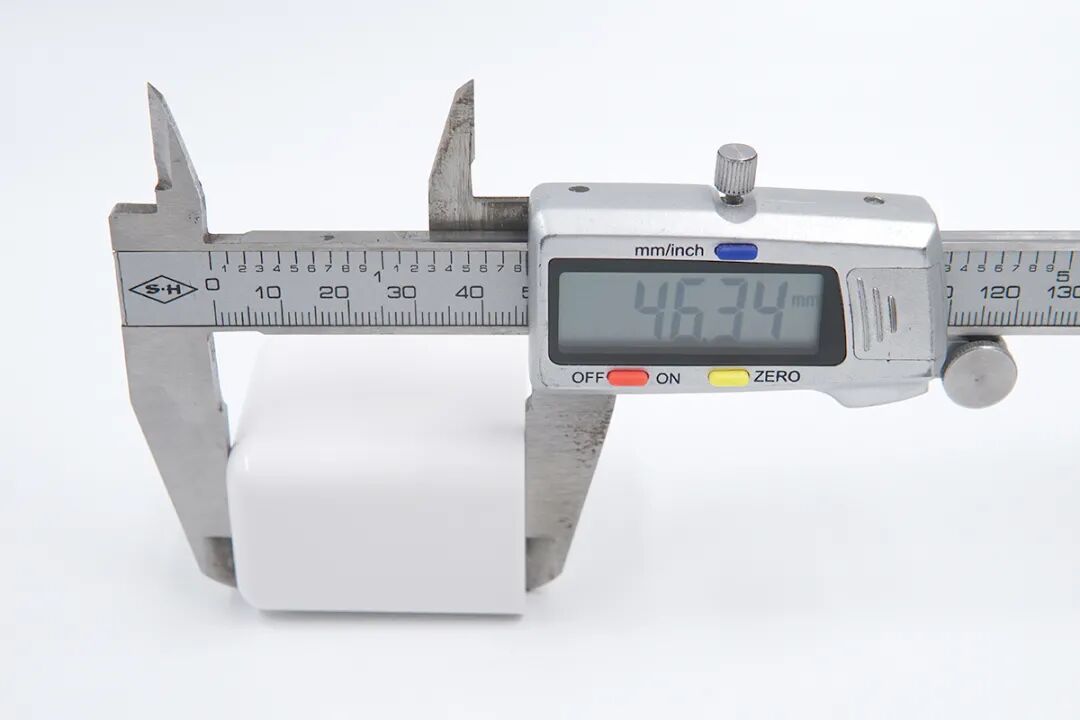

高度为46.34mm。通过充电器三围可算出体积为65.08cm³，功率密度达到1.0W/cm³，这对于65W多口充电器而言，十分难得。
和苹果充电器直观比较，比苹果61W充电器要小很多，而且比苹果30W充电器也要小一些，体积优势明显。

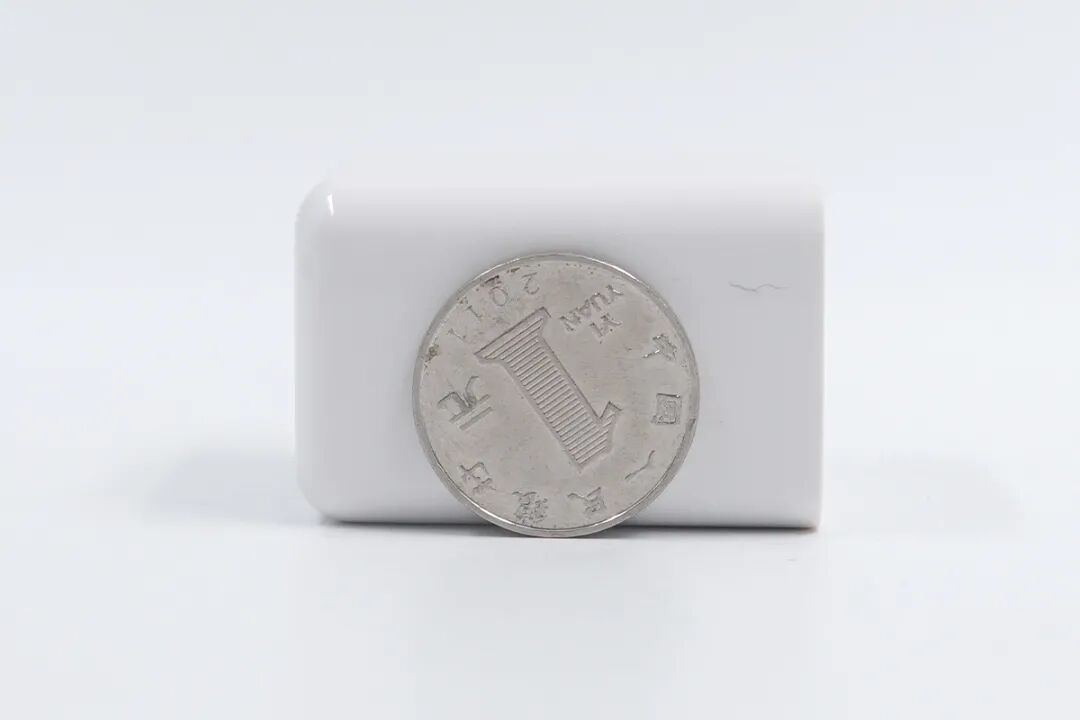

机身宽度比一元硬币直径大一点。
充电器净重约为99g。

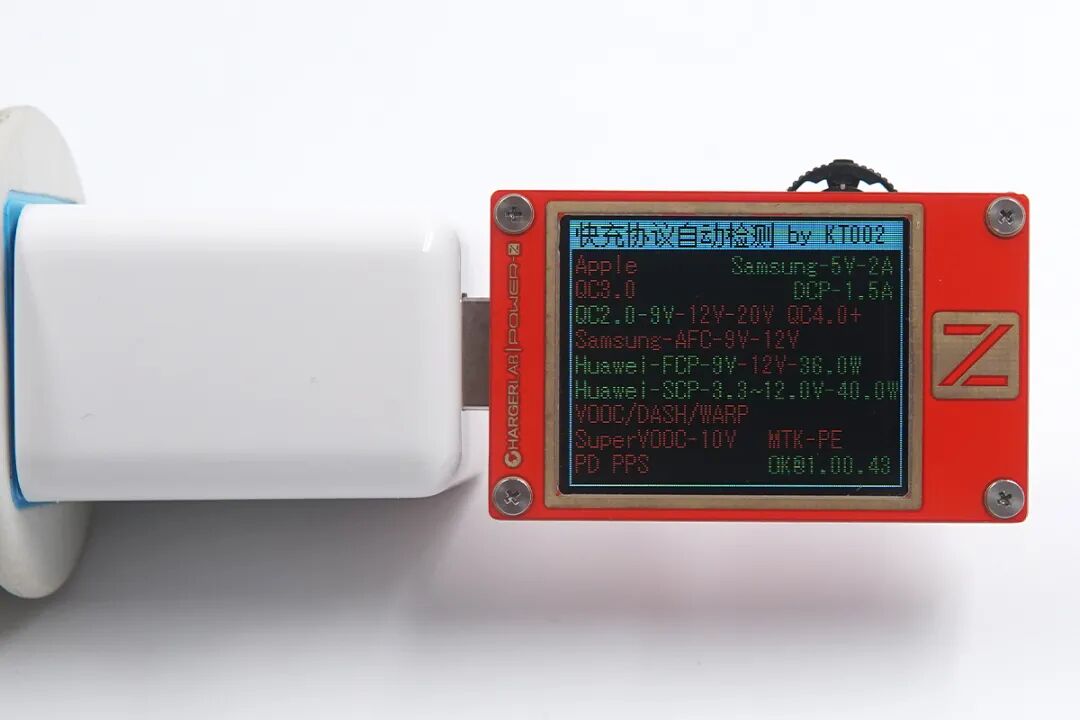

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Samsung 5V/2A和DCP协议，以及QC2.0、FCP、SCP快充协议。
另外使用KT002检测USB-C口的输出协议，显示支持Samsung 5V/2A和DCP协议，以及QC2.0、FCP、SCP、PD3.0 PPS快充协议。

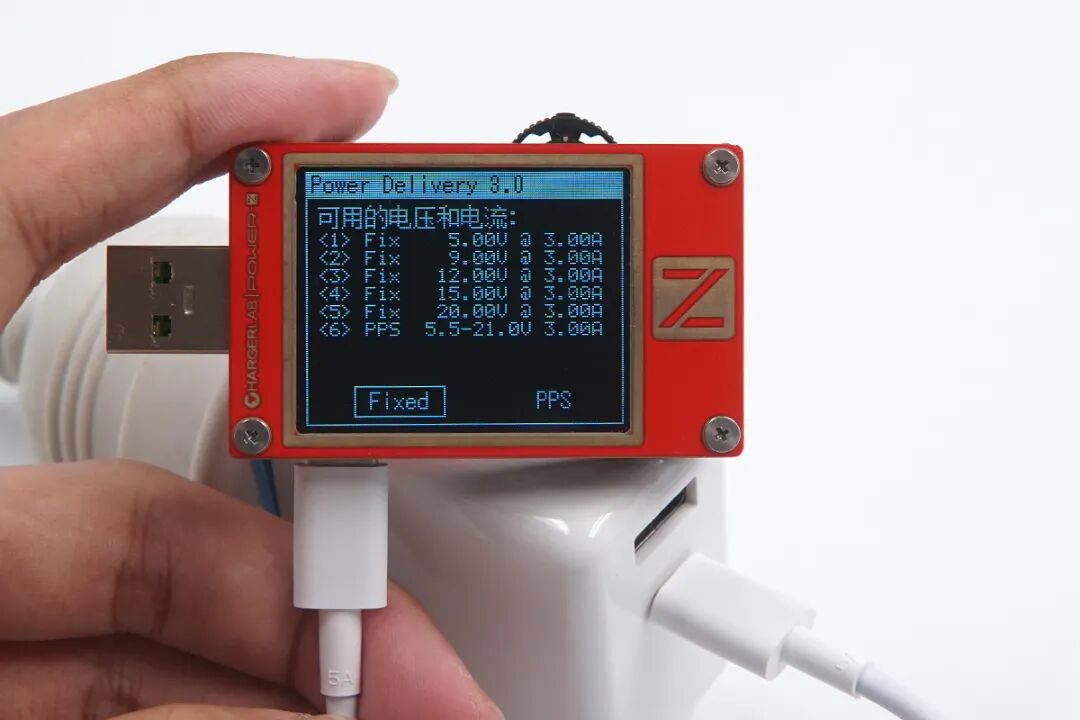

除此之外，其PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位以及5.5-21V/3A一组PPS电压档位。

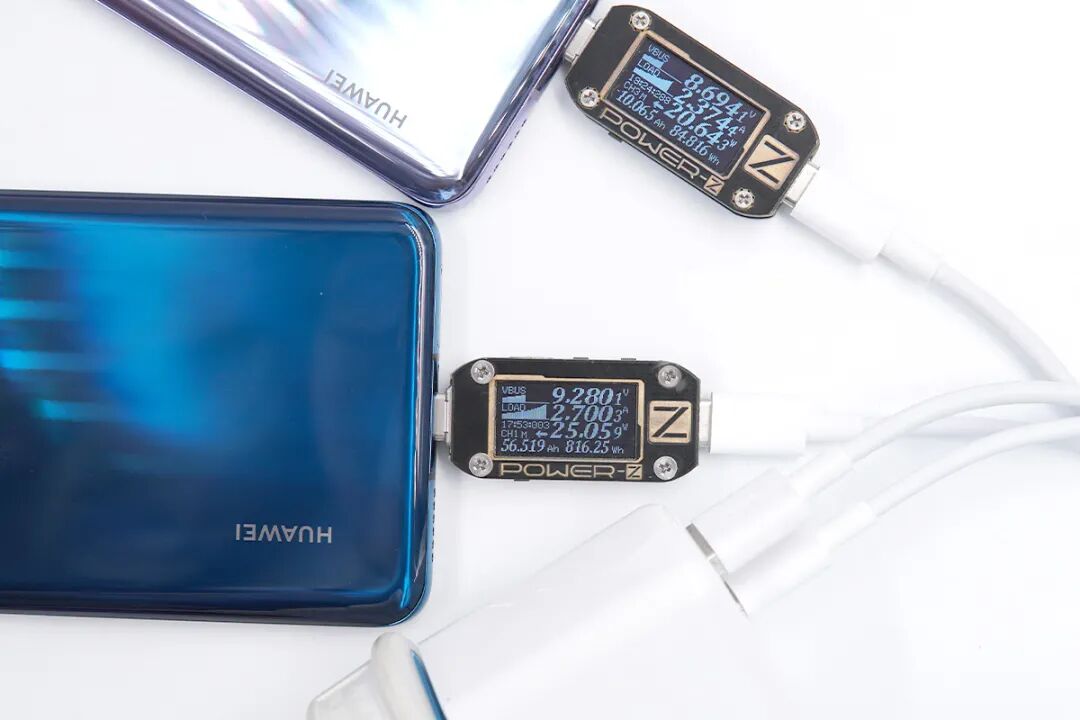

使用这款充电器同时给华为Mate 30和华为P40进行充电，通过KM001C检测发现，充电功率分别为21W和25W。
另外同时给笔记本和手机进行充电，通过KM001C检测发现，给新款MacBook Pro充电功率为37W，给华为Mate 30充电功率为21W。
二、华为65W氮化镓充电器拆解
将输入端外壳拆开，插脚使用塑料板和螺丝封装固定，塑料板上贴有绝缘塑料片，插脚通过金属弹片和PCB板接触进行通电。
将充电器取出，顶部以及输出端二次降压板上覆盖散热片，散热片上粘贴绝缘胶带进行绝缘和固定，里侧分别贴有导热铜箔和导热垫，输出接口小板上有塑料外壳加固。
PCB板背面同样覆盖散热片，内侧贴有黑色绝缘隔离板。

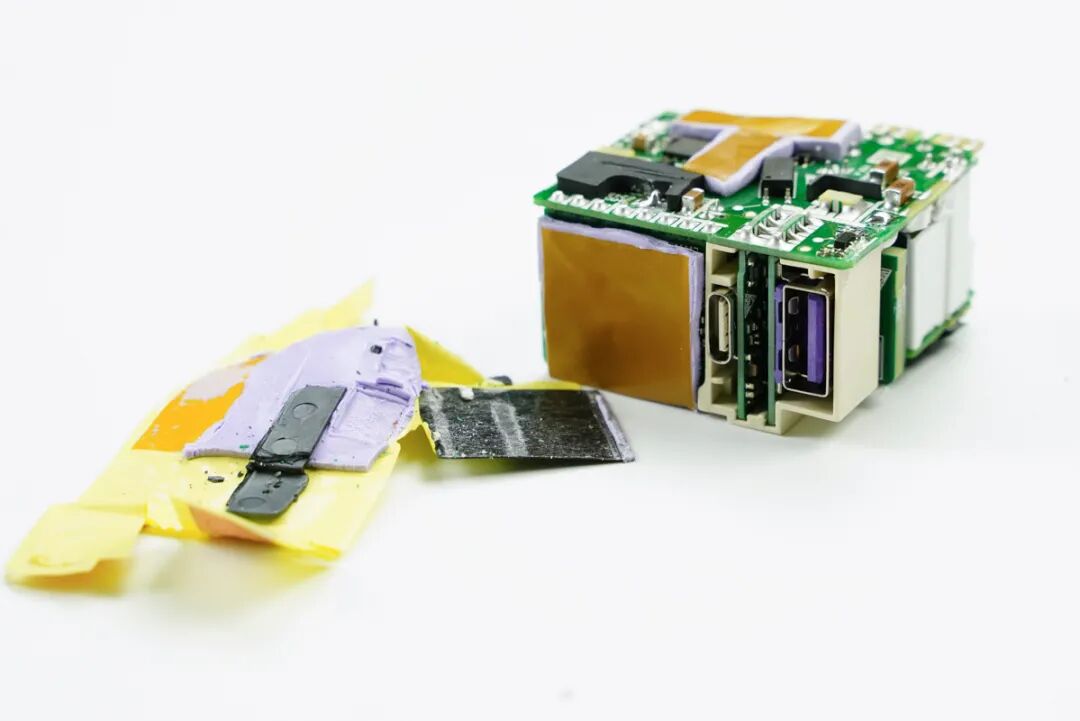

拆掉散热片，PCB板背面贴有导热垫。
从顶部看去，这款充电器采用前中后三段式布局，前端上方设有一块小板，中间是平板变压器，末端设有二次降压电路板和两块输出小板。

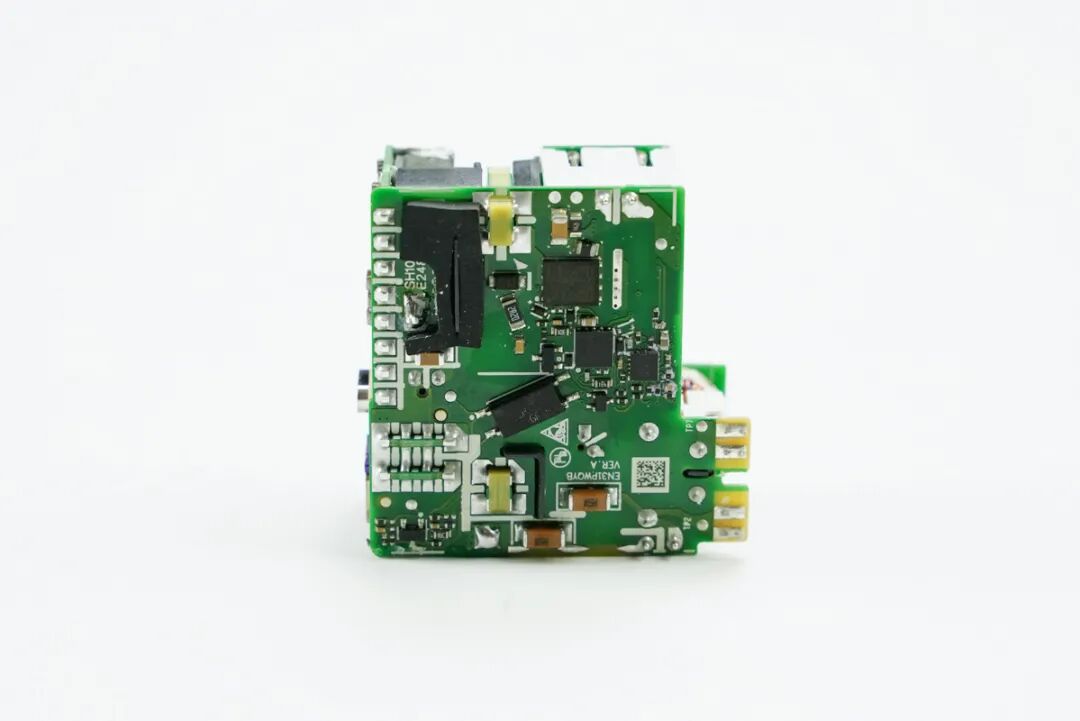

PCB板背面一览。
经过对PCB板正背面观察分析发现，充电器结构上采用前中后三段式，在很小的一块主板上把各元器件排布得相当紧凑。其次充电器采用时下热门的开关电源定压输出，双路输出独立降压的设计架构，实现单口60W或40W输出，双口输出功率智能分配。下面从输入端开始深入了解整个电路设计情况。

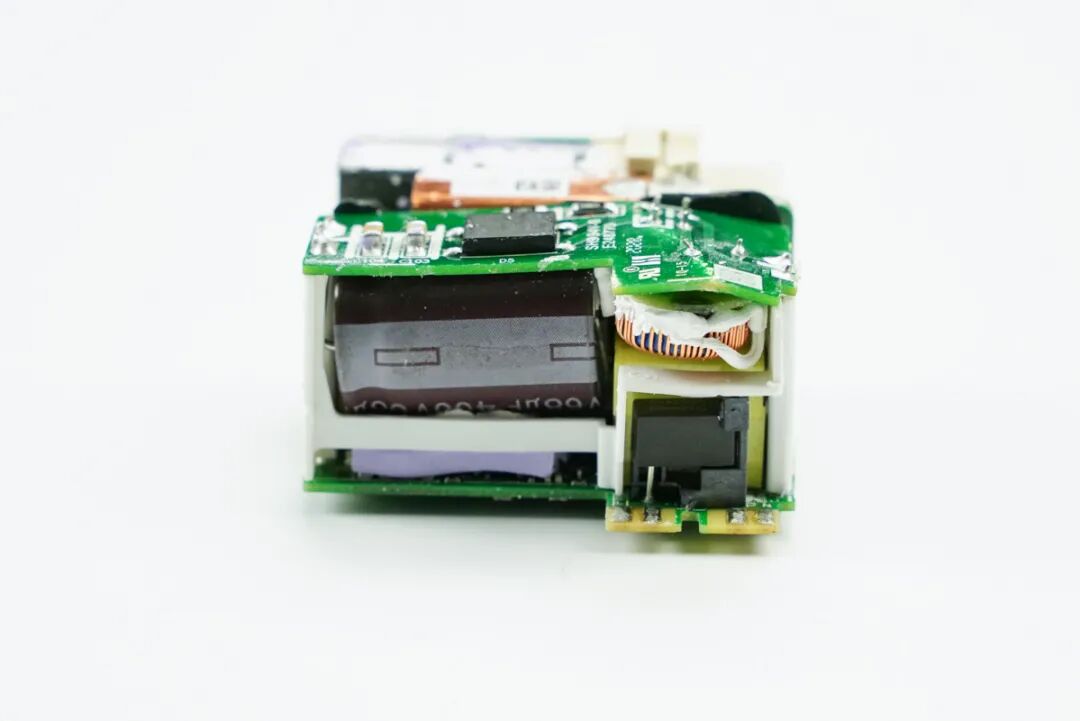

输入端一览，上层是一块小PCB板，中间是滤波电感和电容，下面有塑料支撑框架进行支撑固定。

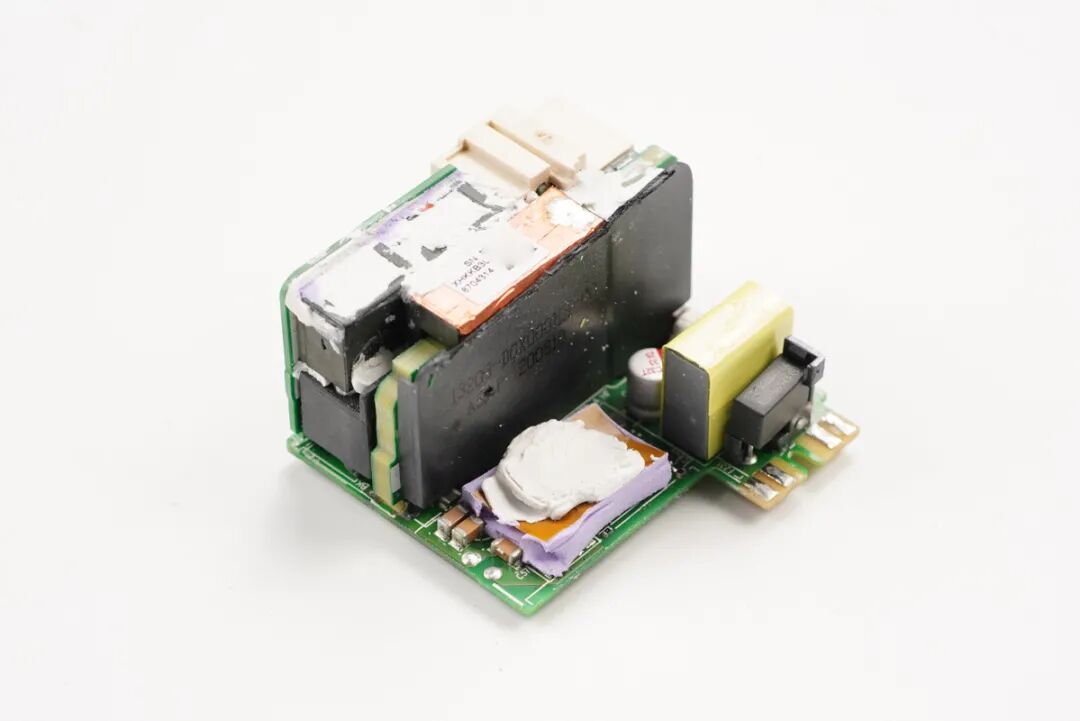

将上层小板以及白色塑料框架拆掉，PCB板一角设有保险丝、安规X电容和固态电容，相邻左侧区域贴有导热垫并打上硅胶，后方是平面变压器，使用塑料板进行隔离。

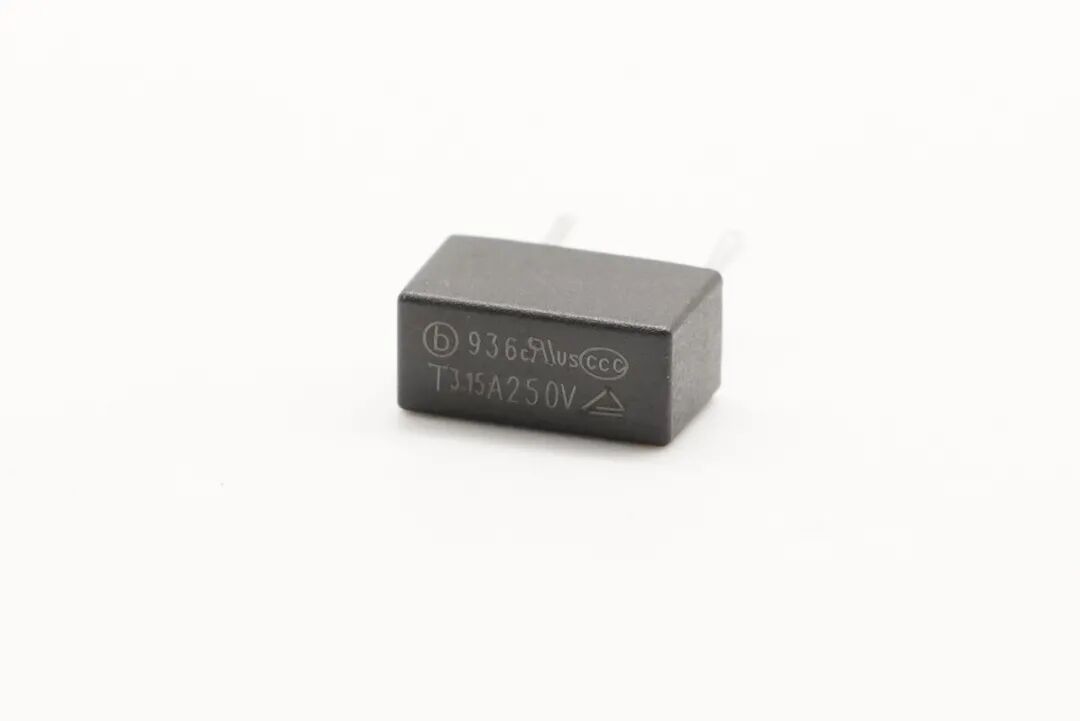

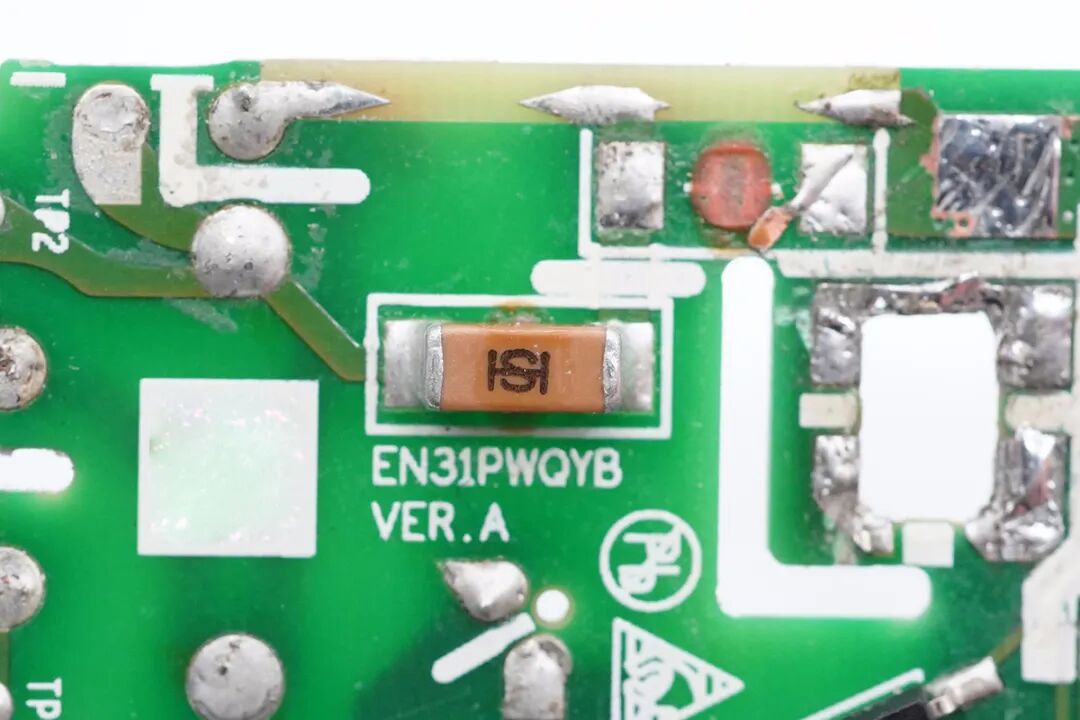

延时保险丝特写，规格为3.15A 250V。

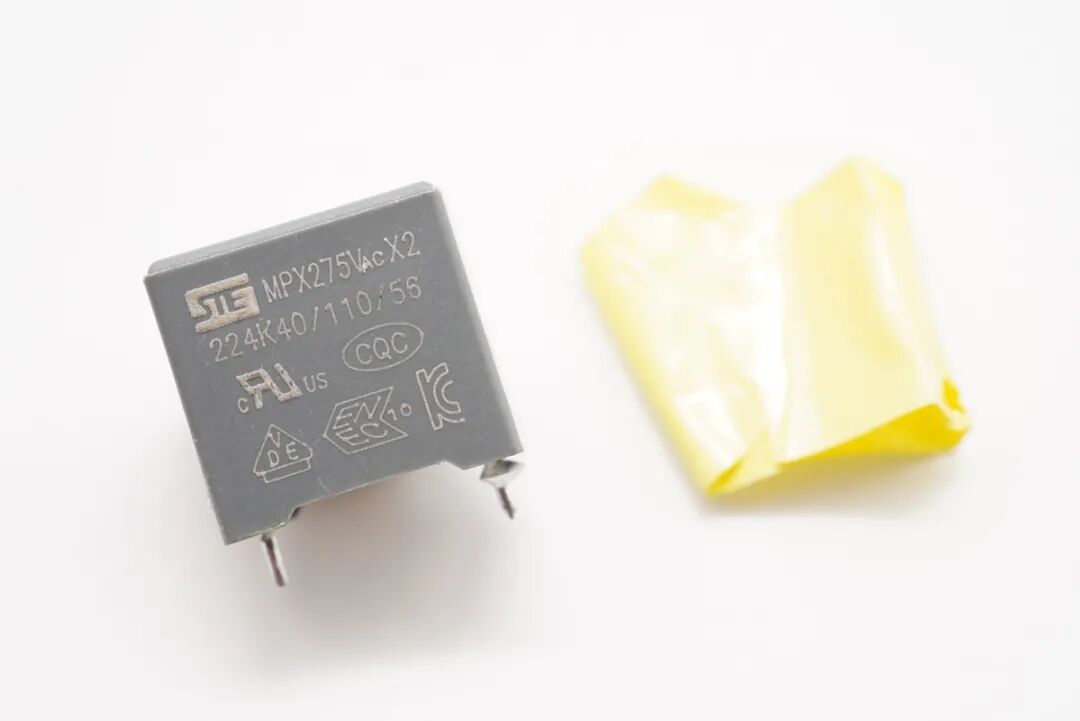

安规X电容来自松田电子，外包绝缘胶带进行保护。

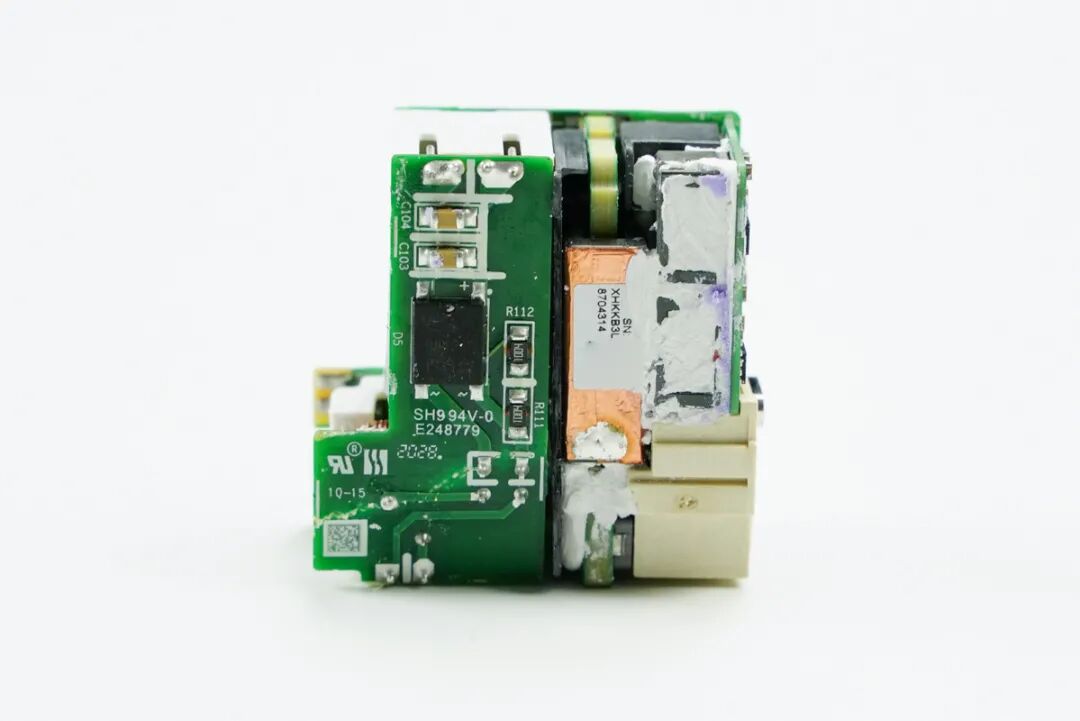

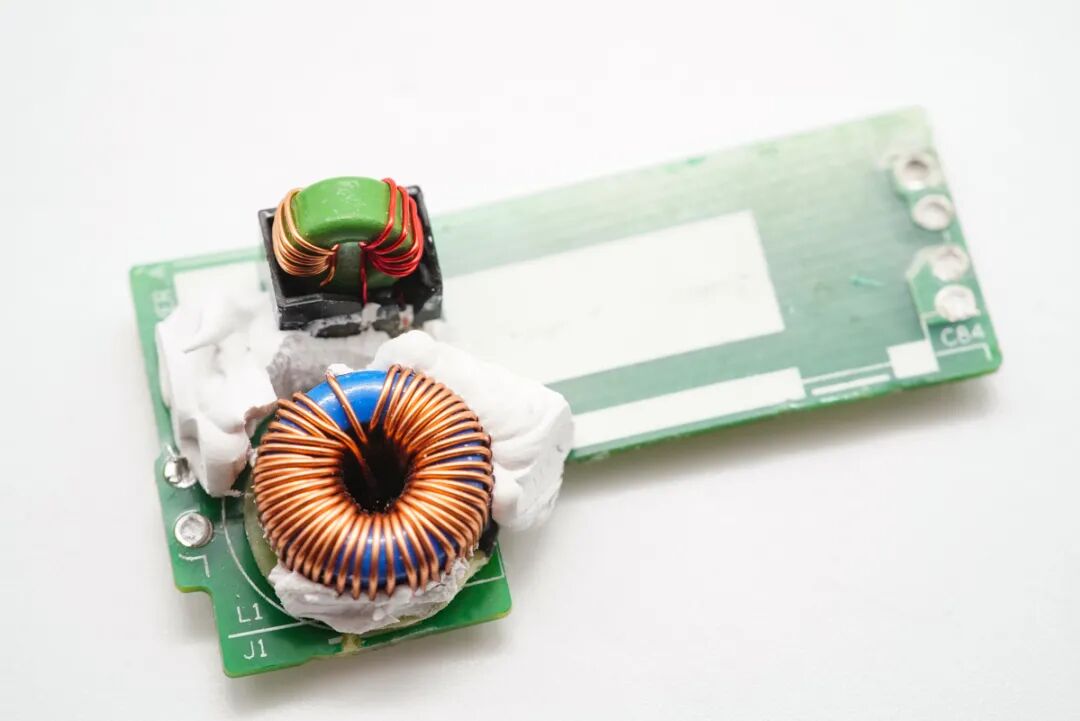

上层小板正面一览，设有共模电感、滤波电感和高压滤波电解电容（已被拆掉），并且打胶加固。

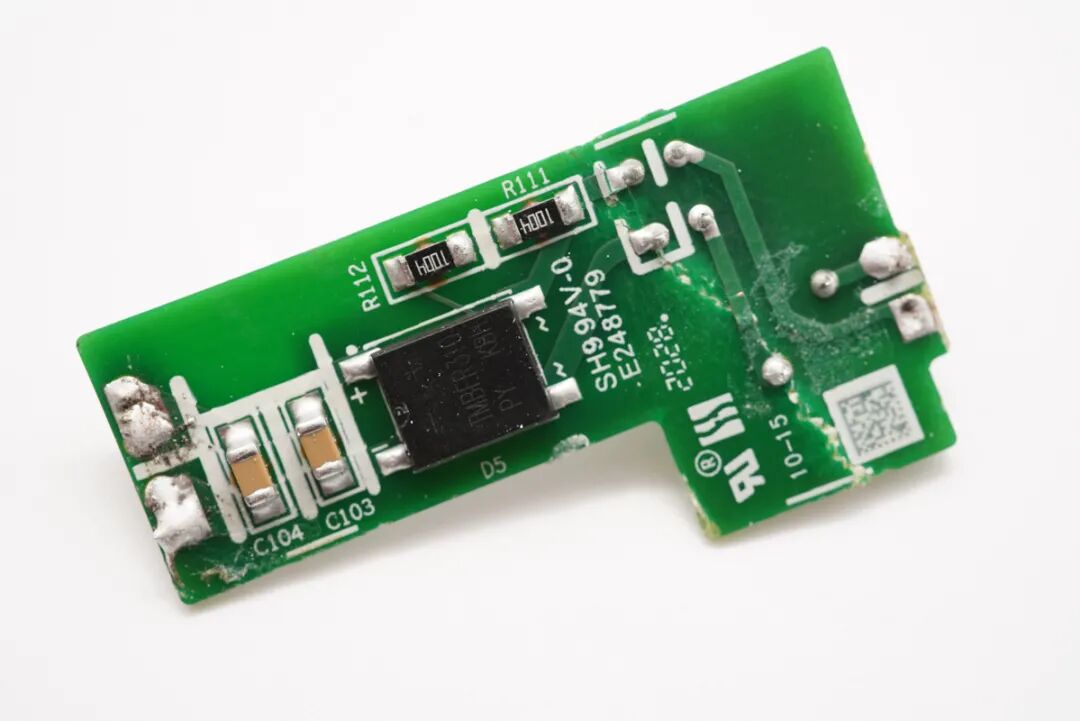

板子背面是一颗输入端整流桥。

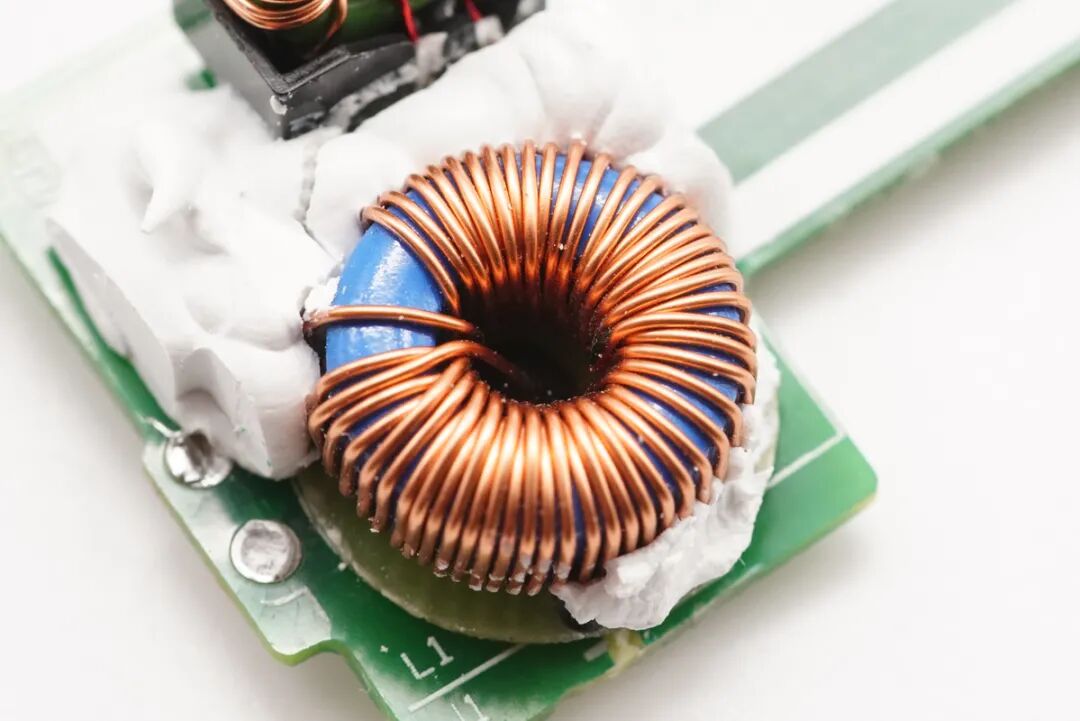

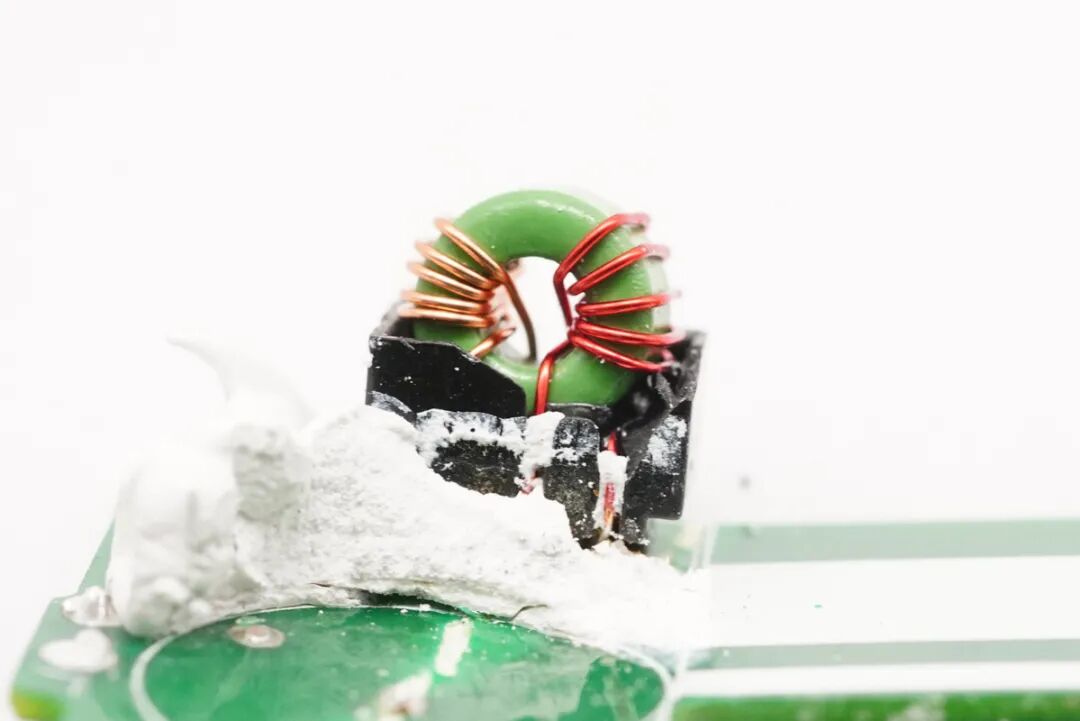

共模电感特写，用于滤除EMI干扰。

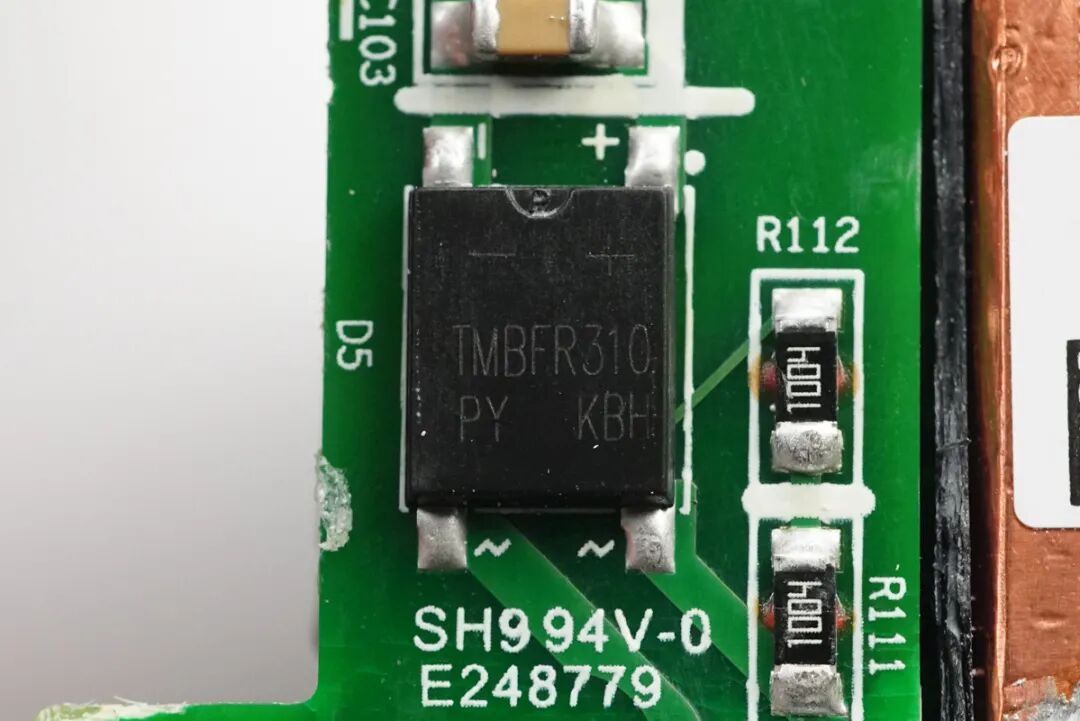

TMBFR310整流桥特写。
滤波电感特写。

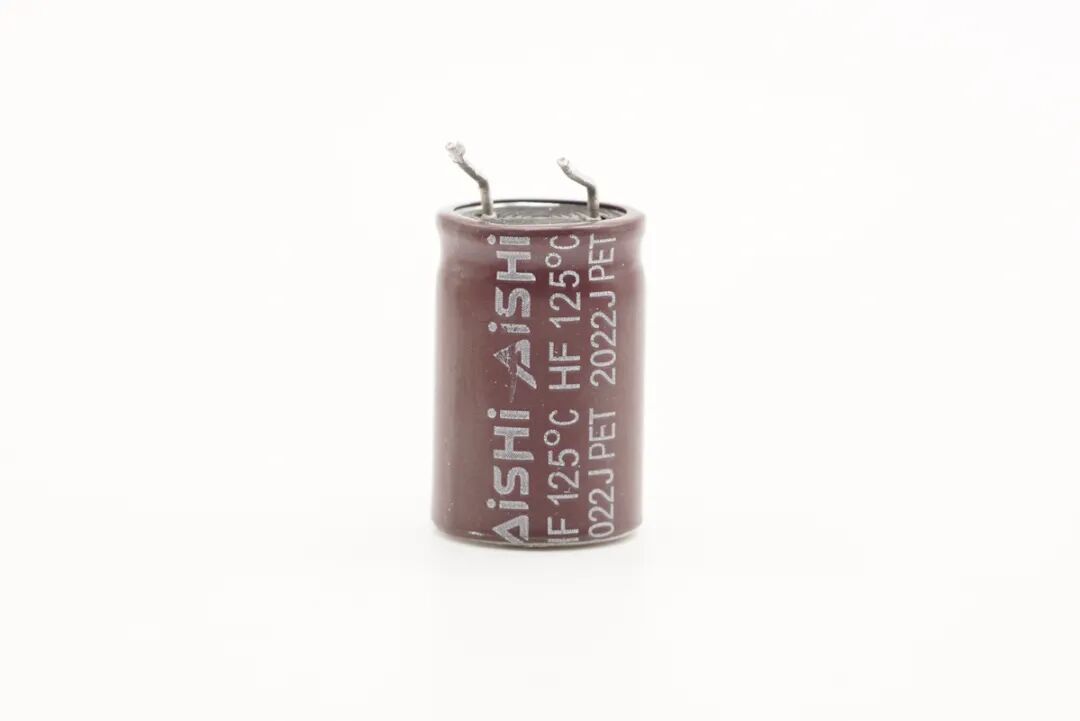

高压滤波电解电容来自艾华，规格为400V 68μF，125℃耐热，相比常见105℃耐热电容寿命更长。
白色塑料支撑框架特写，两端有供电连接焊脚，并且起到固定作用。

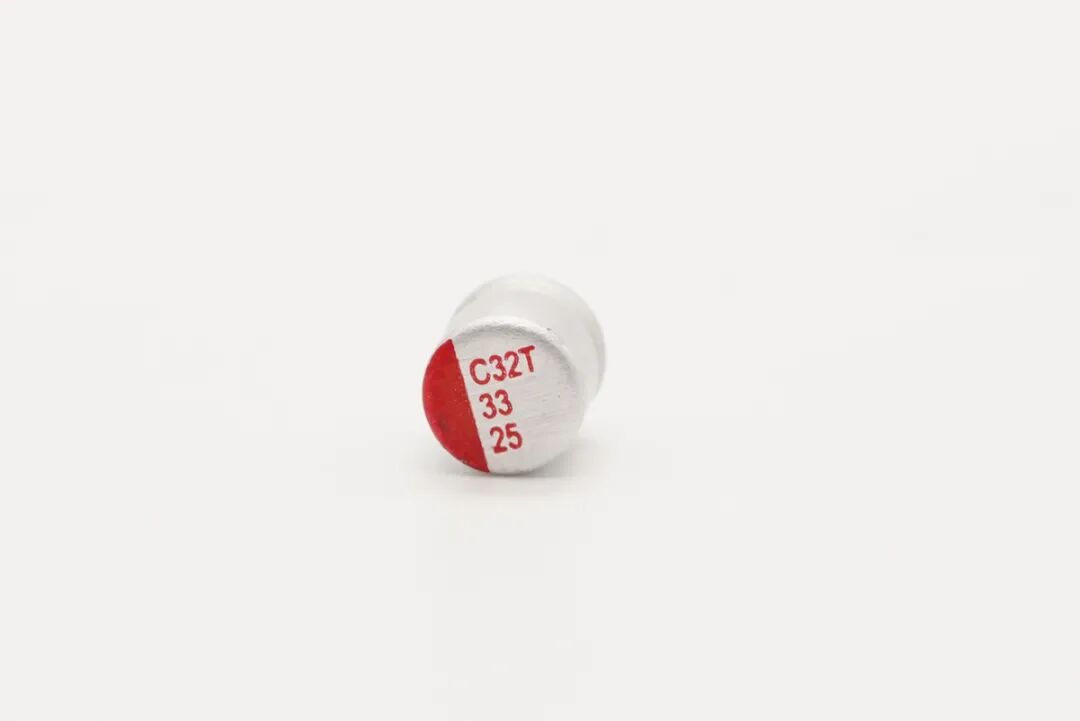

PWM主控芯片供电电容，规格为25V 33μF。
PWM主控芯片采用TI德州仪器UCC28780，这是一款高频有源钳位反激式控制器，可实现符合严格全球效率标准（如美国能源部6级和欧盟CoC V5 Tier-2能效标准）的高密度交流/直流电源。
德州仪器UCC28780详细资料信息。

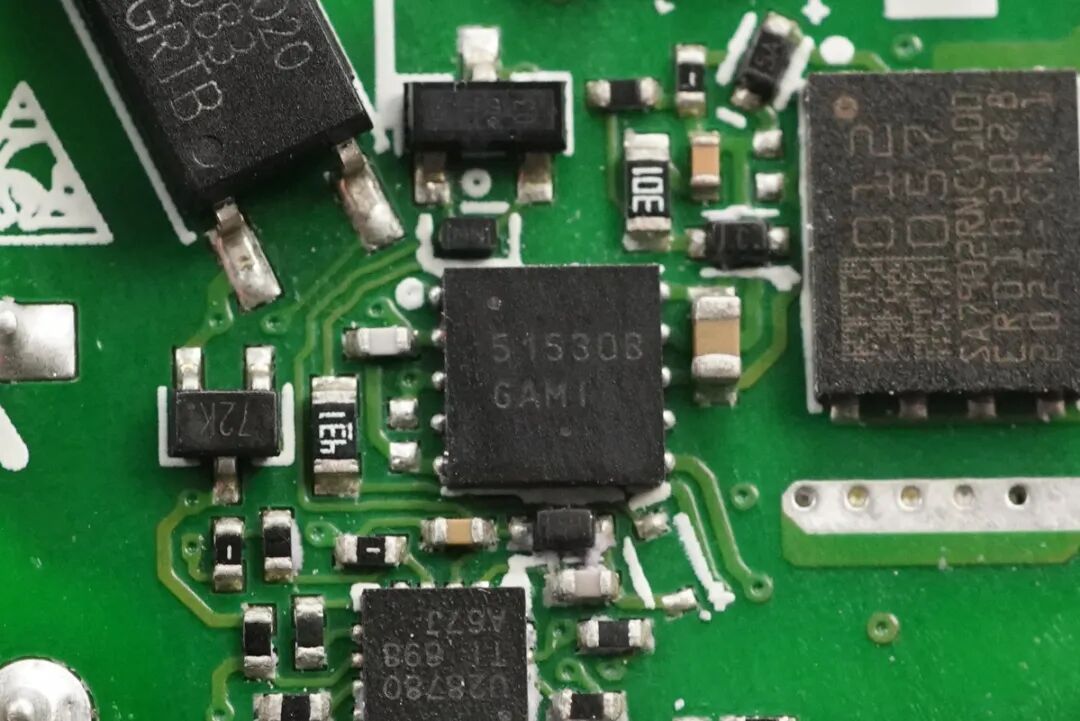

安森美NCP51530B高低侧栅极驱动器，配合TI UCC28780，用于驱动ACF架构的两个GaN开关管。

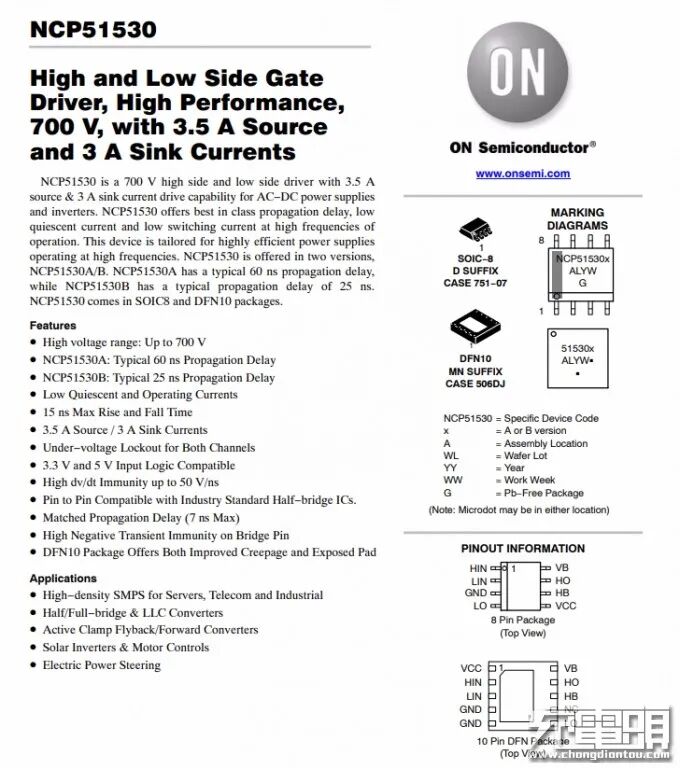

安森美NCP51530B详细资料。

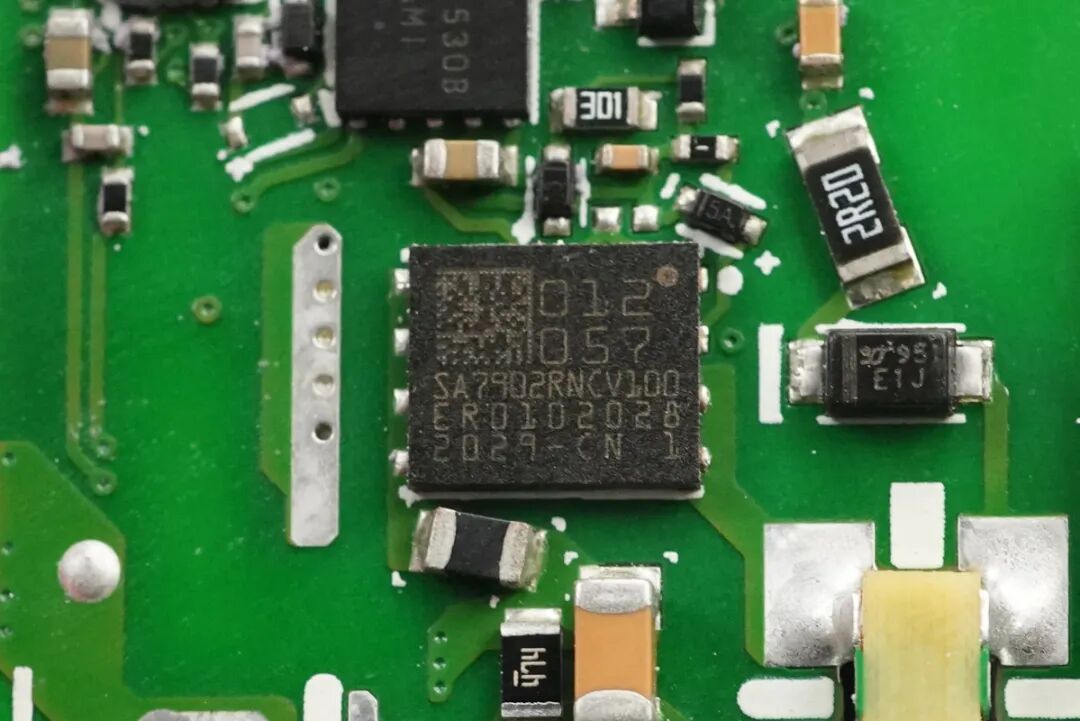

丝印SA7902RNCV100，华为定制的GaN开关管。
再回到该图，导热垫下面还有一颗氮化镓功率器件。
另一颗同样的GaN开关管特写，右侧是电流检测电阻，4颗并联。

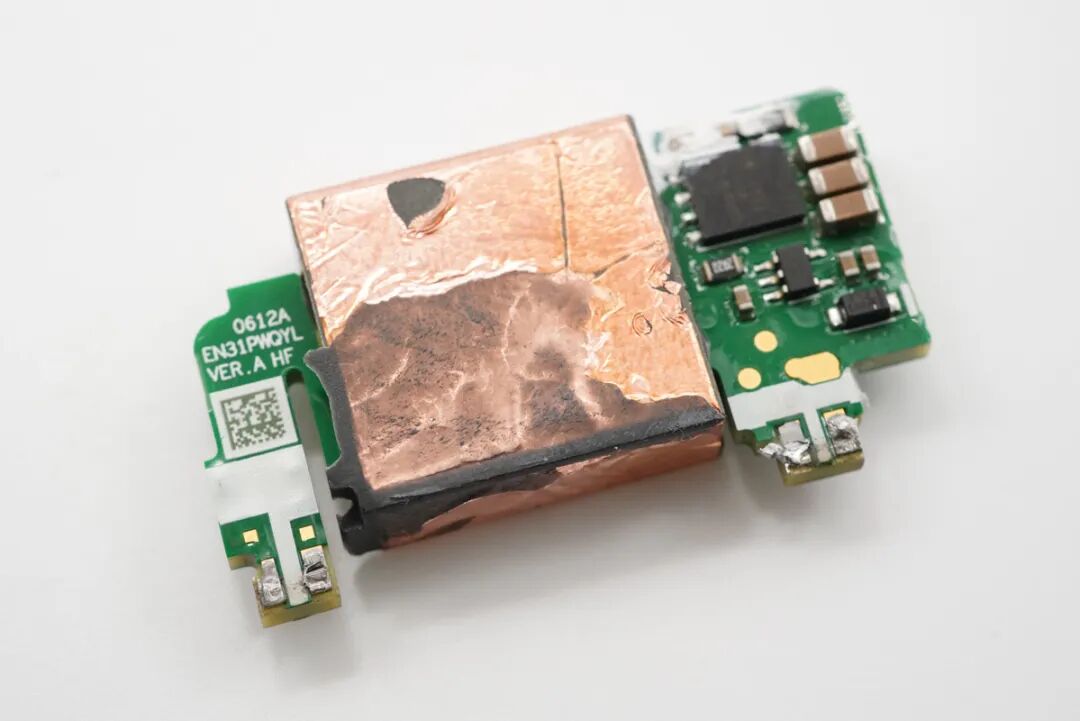

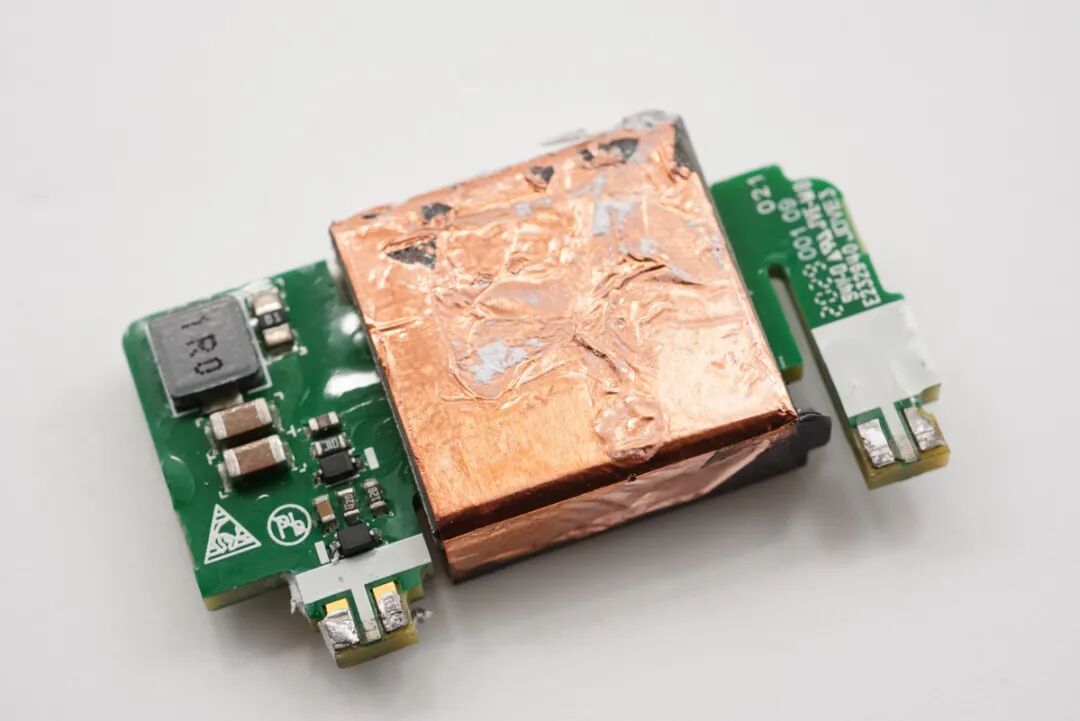

变压器所在小板横穿过平面变压器磁芯，变压器表面包裹铜箔，变压器PCB右侧设有同步整流电路。
TLP383光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。
贴片Y电容特写，用于输出抗干扰。
TI UCC24612次级同步整流控制器，最高开关频率1MHz，应用非常灵活。

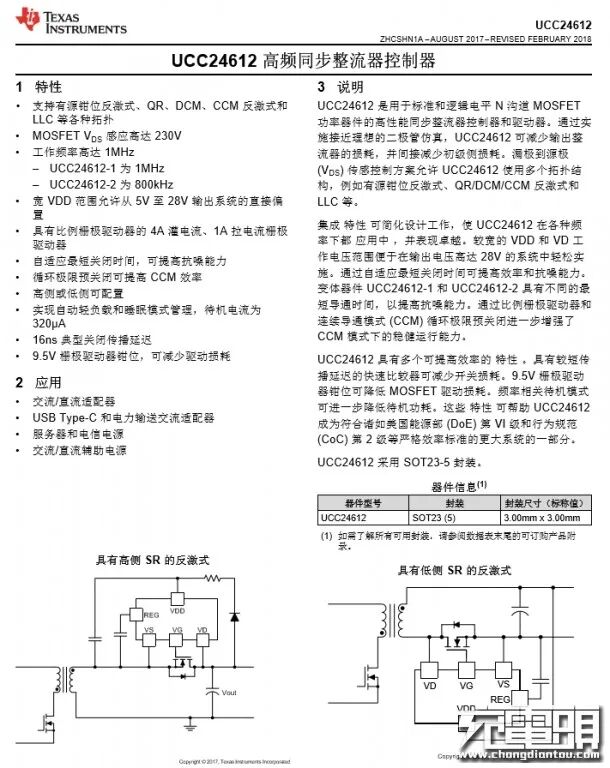

TI UCC24612详细规格资料。

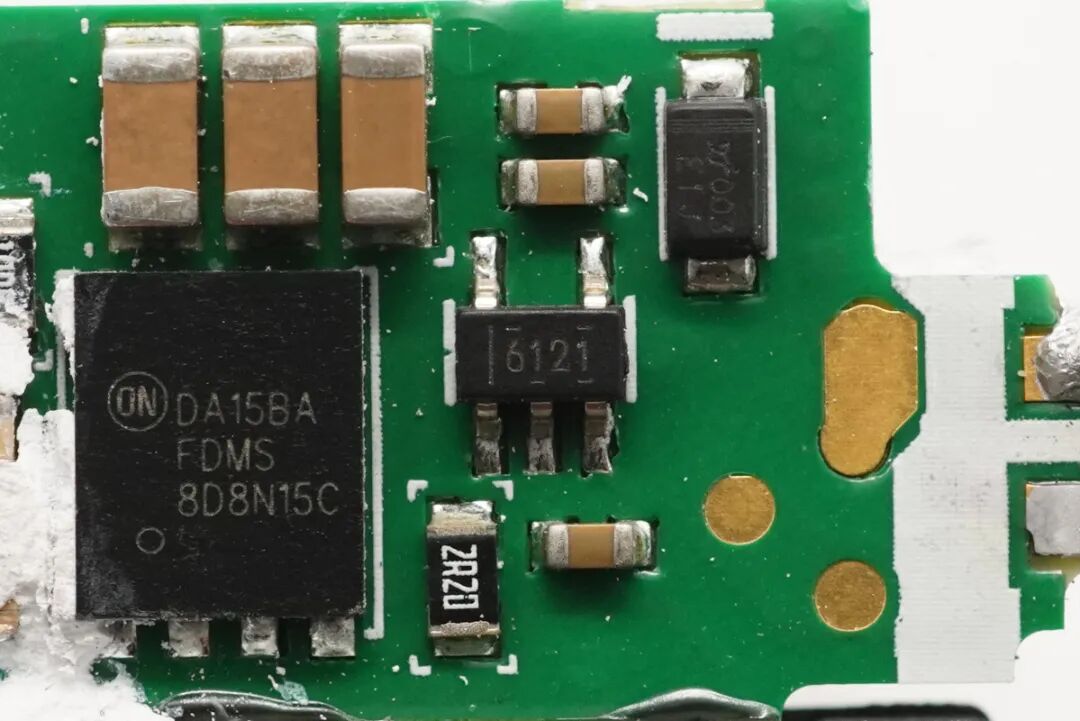

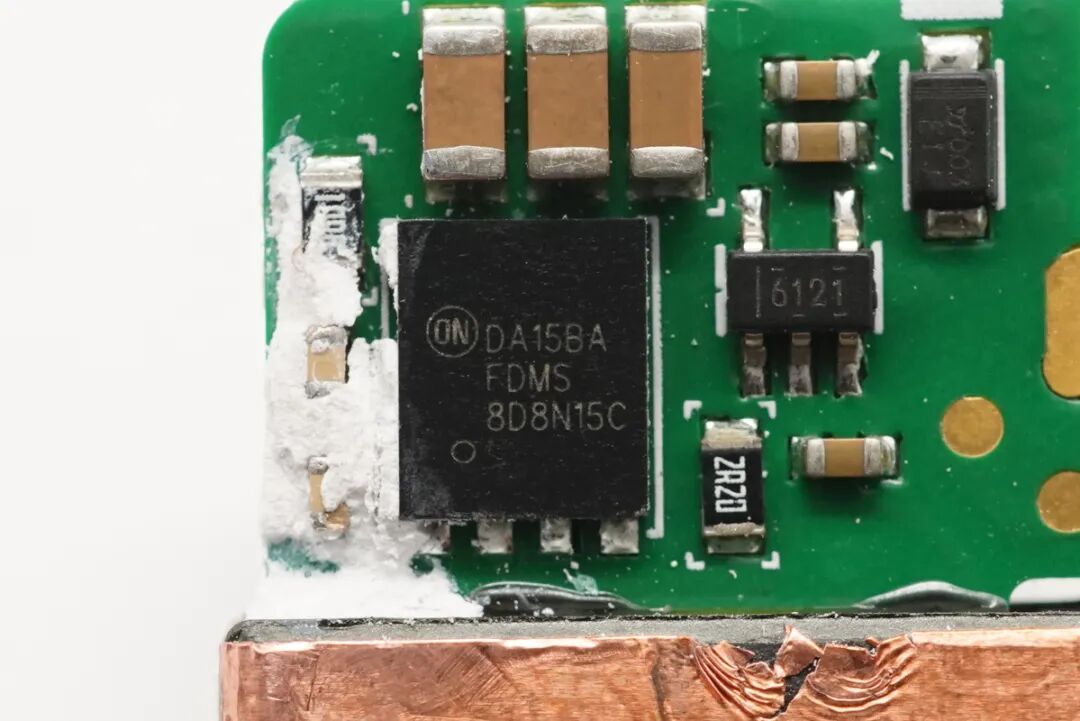

安森美FDMS8D8N15C次级同步整流MOS管，NMOS，150V，85A，8.8mΩ。
安森美FDMS8D8N15C资料信息。
小板背面一览。

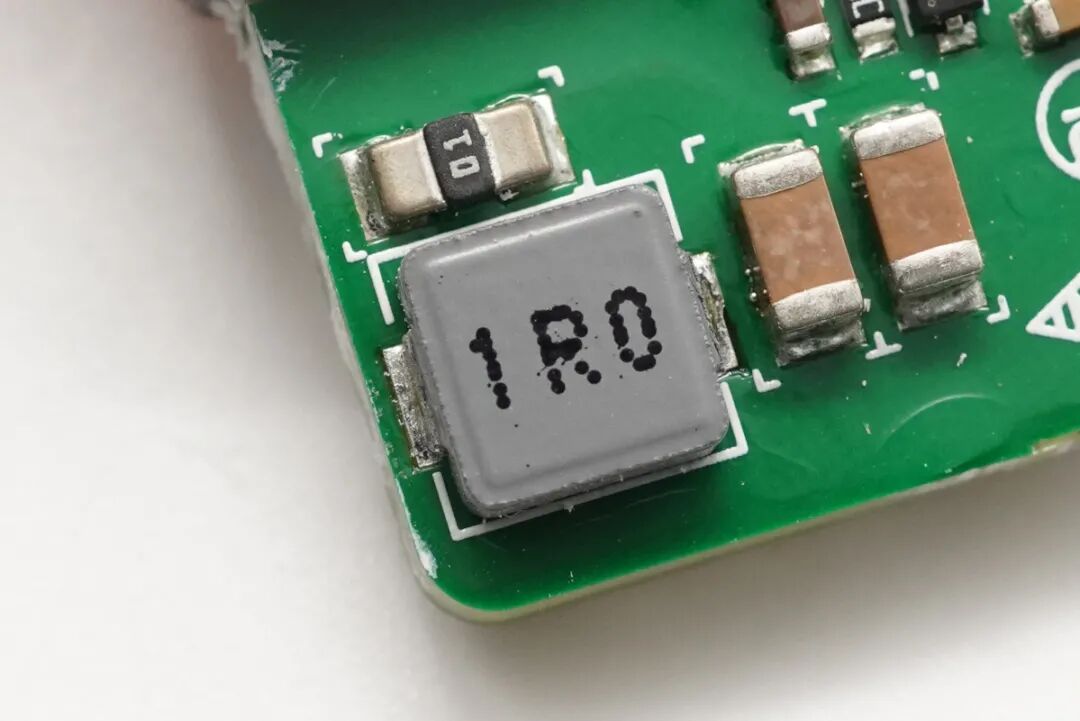

1R0电感特写。
输出端一览，右侧小板上设有两路二次降压电路，分别用于1A1C接口二次降压输出。左侧两个USB母座分别焊接在两块小板上，外围塑料框架加固。

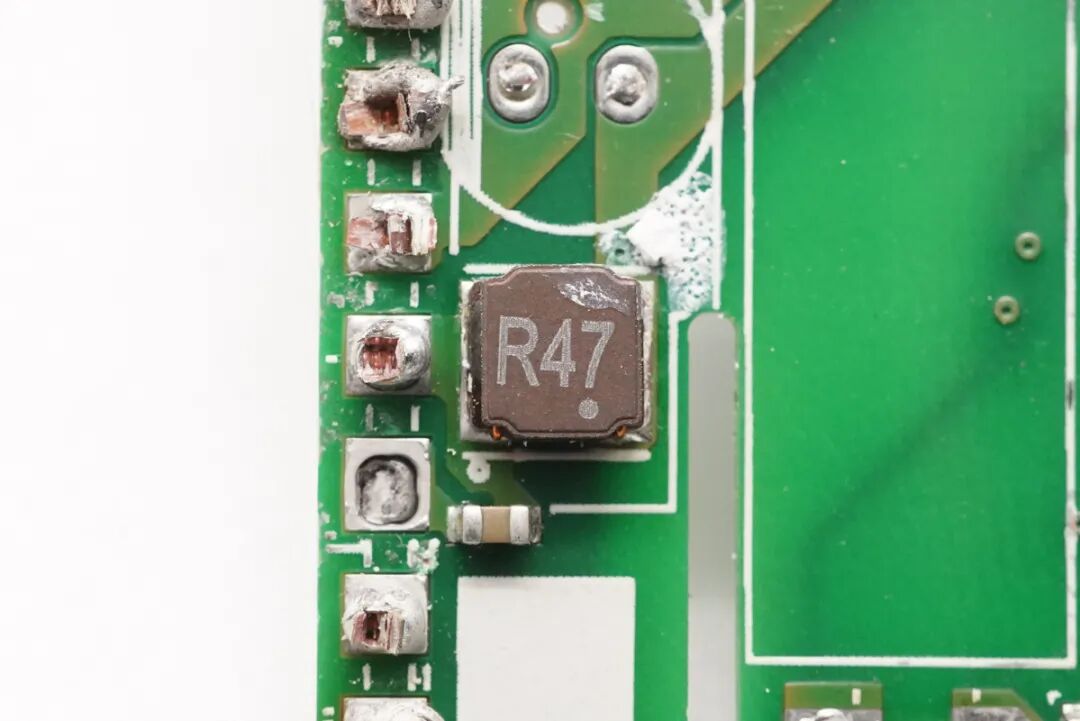

拆掉二次降压小板，下面是一颗R47滤波电感。

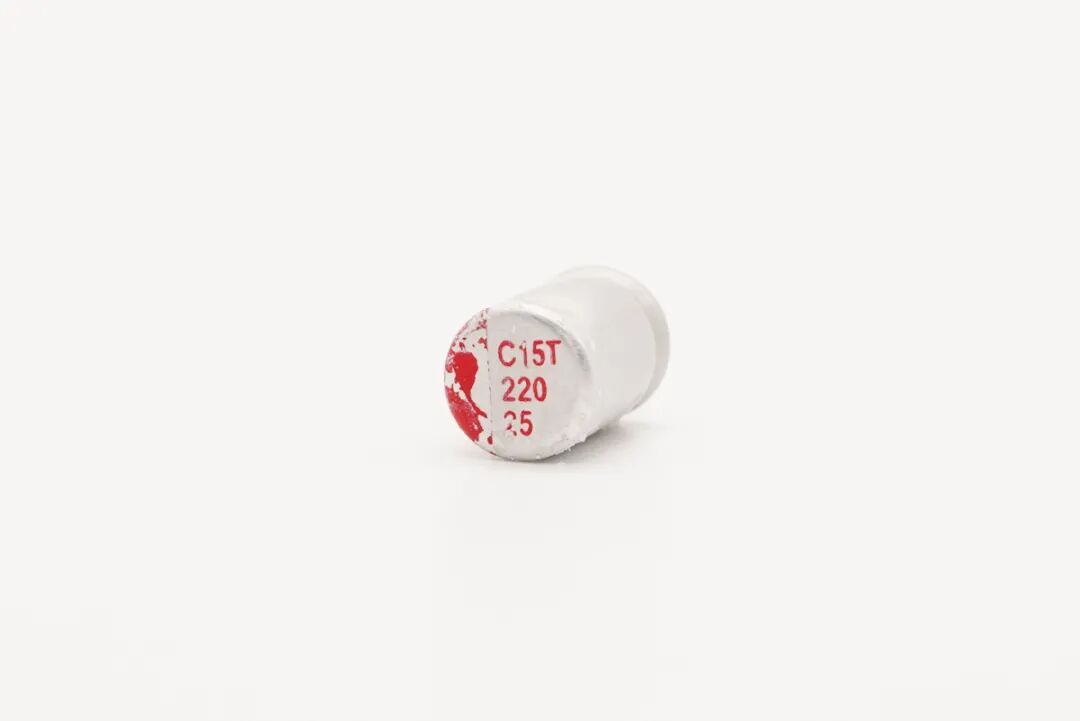

R47电感旁边是一颗同步整流输出滤波固态电容，220μF 25V。

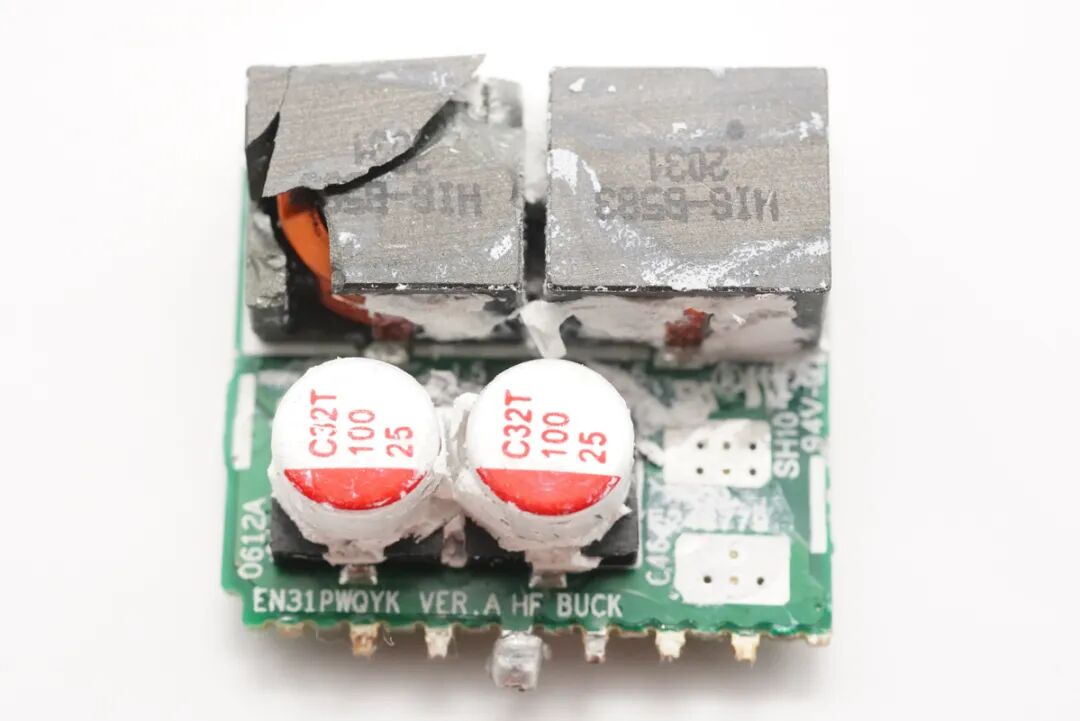

二次降压小板正面一览，降压电感和固态电容成对布置。其中一颗电感因为拆解过程中用力过猛破损。

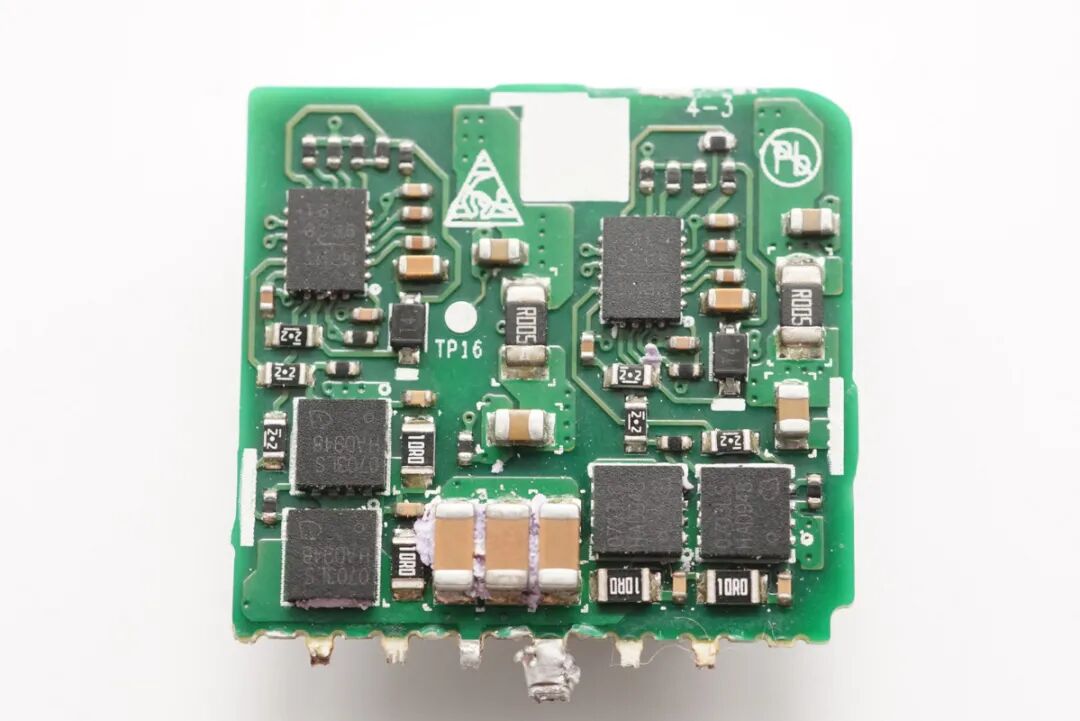

小板背面也是一颗降压控制器搭配两颗MOS成对出现，表示该充电器采用两路独立且相同的降压方案，单口60W和40W输出，双口同时输出功率智能分配。
MPS芯源半导体的MP9928同步整流降压控制器，输入电压最高60V，支持多重保护功能，采用QFN3X4mm封装，内置双NMOS驱动器，驱动外置开关管进行输入降压操作。两颗分别用于USB-C和USB-A两路电路二次降压输出。

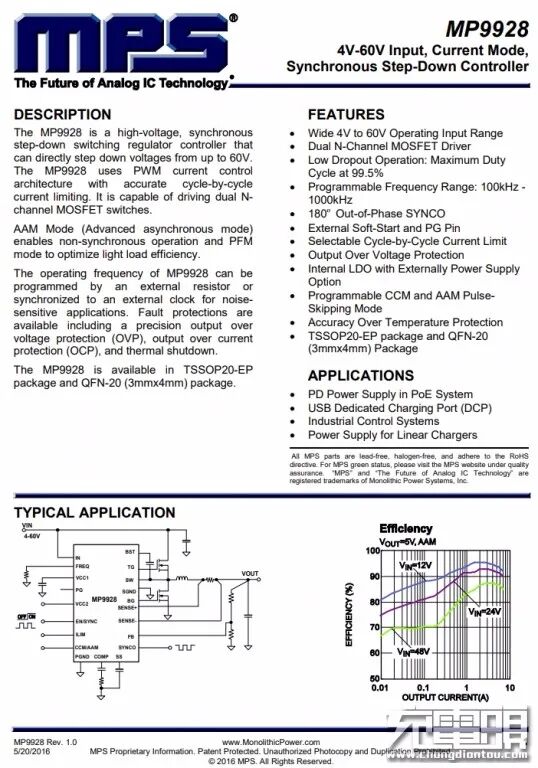

MPS MP9928详细资料。

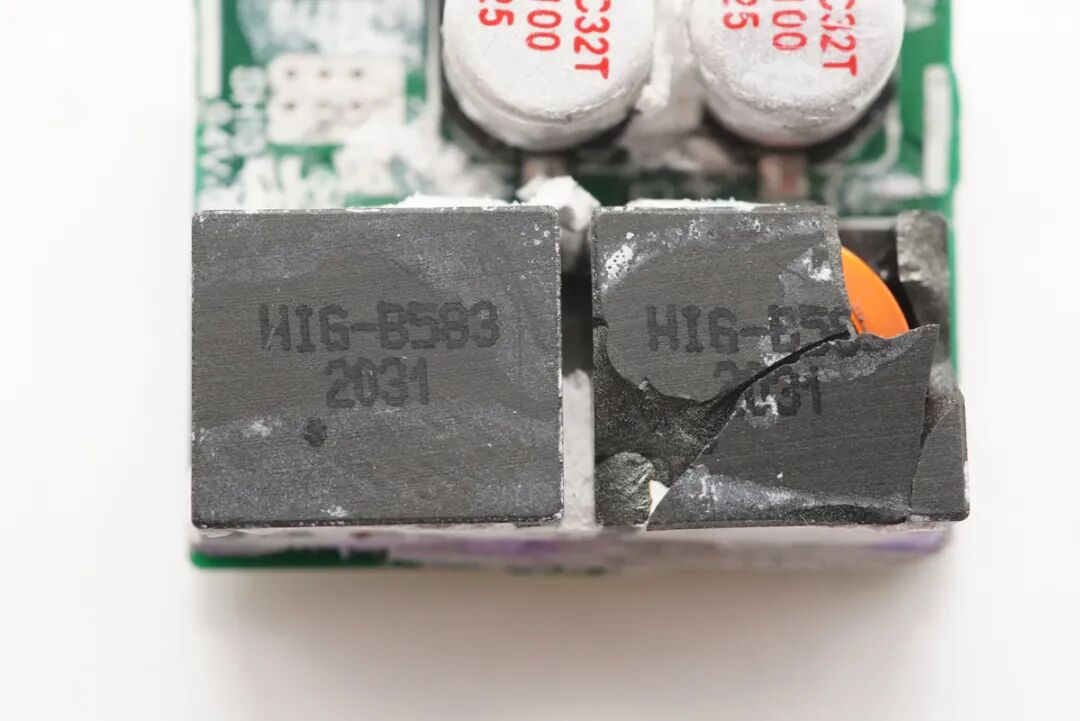

两颗降压电感特写，均丝印HIG-B583，来自HIG嘉龙海杰，磁芯铜带电感。

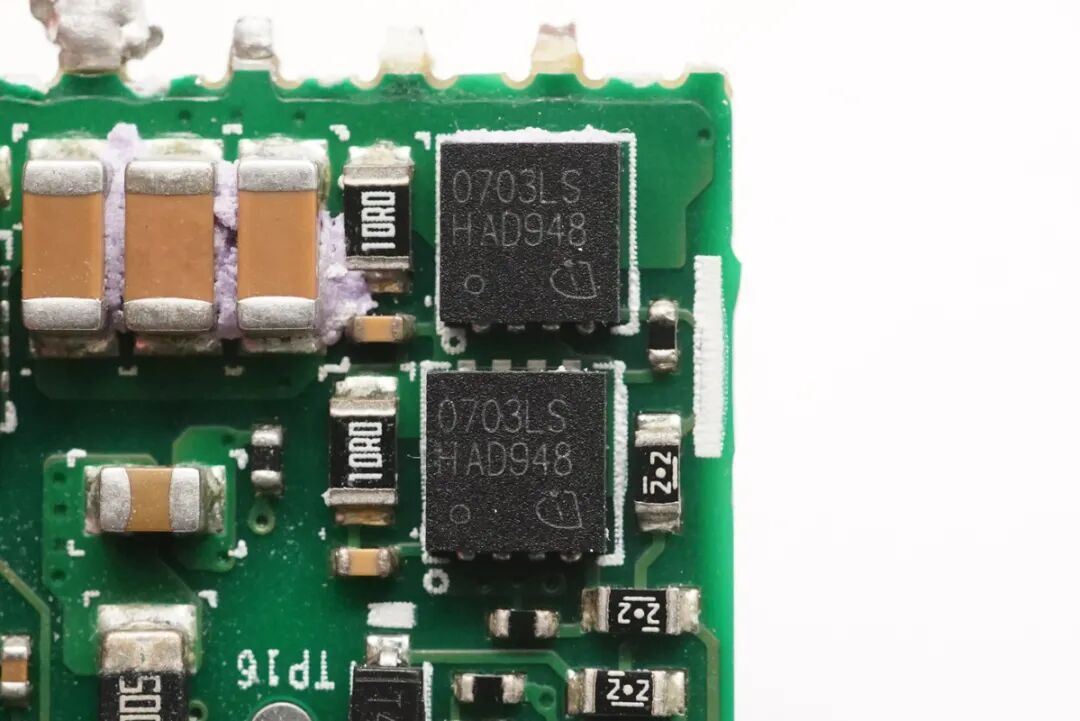

MP9928外挂两颗英飞凌BSZ0703LS MOS管，NMOS，耐压60V，用于为USB-A口与USB-C口输出同步整流降压。

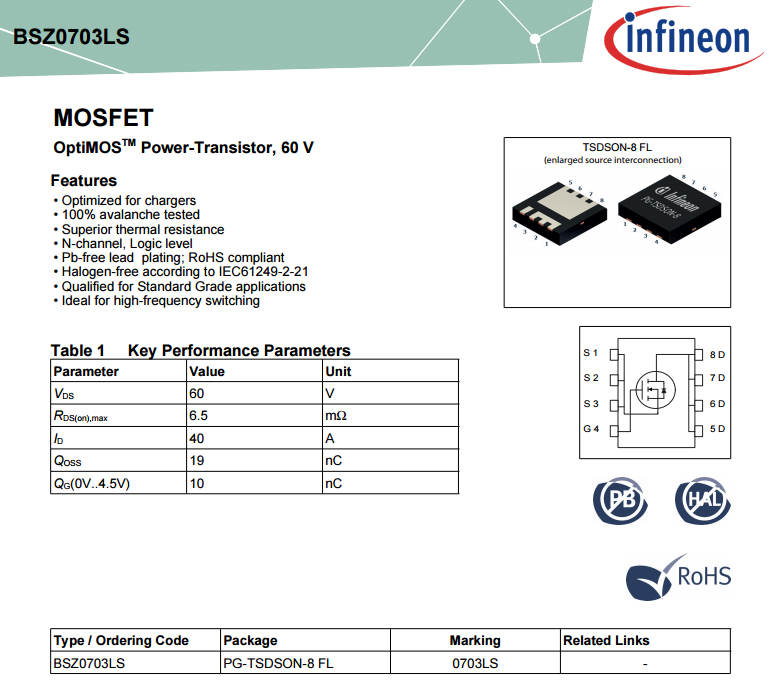

英飞凌BSZ0703LS资料信息。
另一组降压输出MOS管特写。

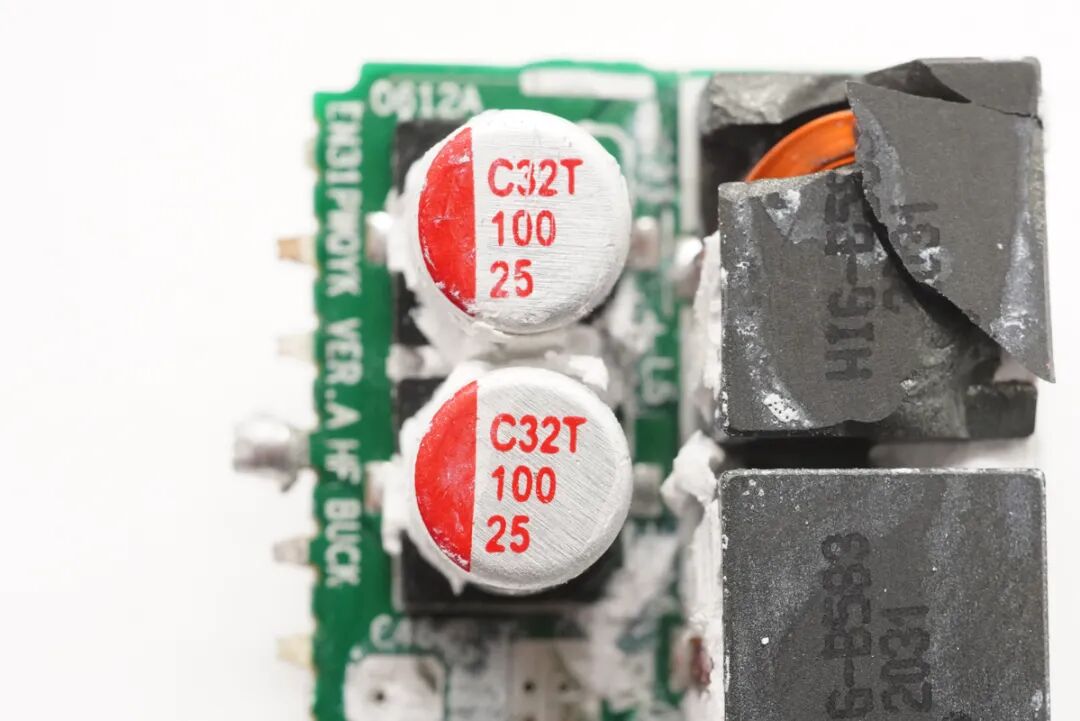

两颗同步整流降压输出滤波固态电容，规格均为25V 100μF。

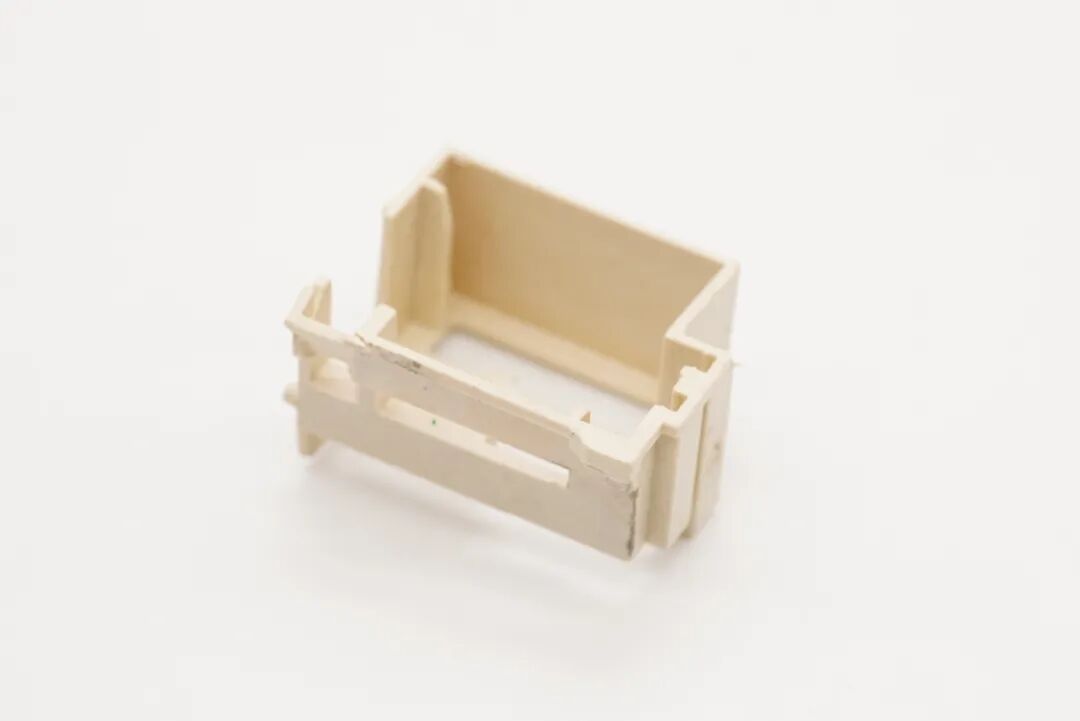

将用来固定USB小板的白色塑料框拆下。

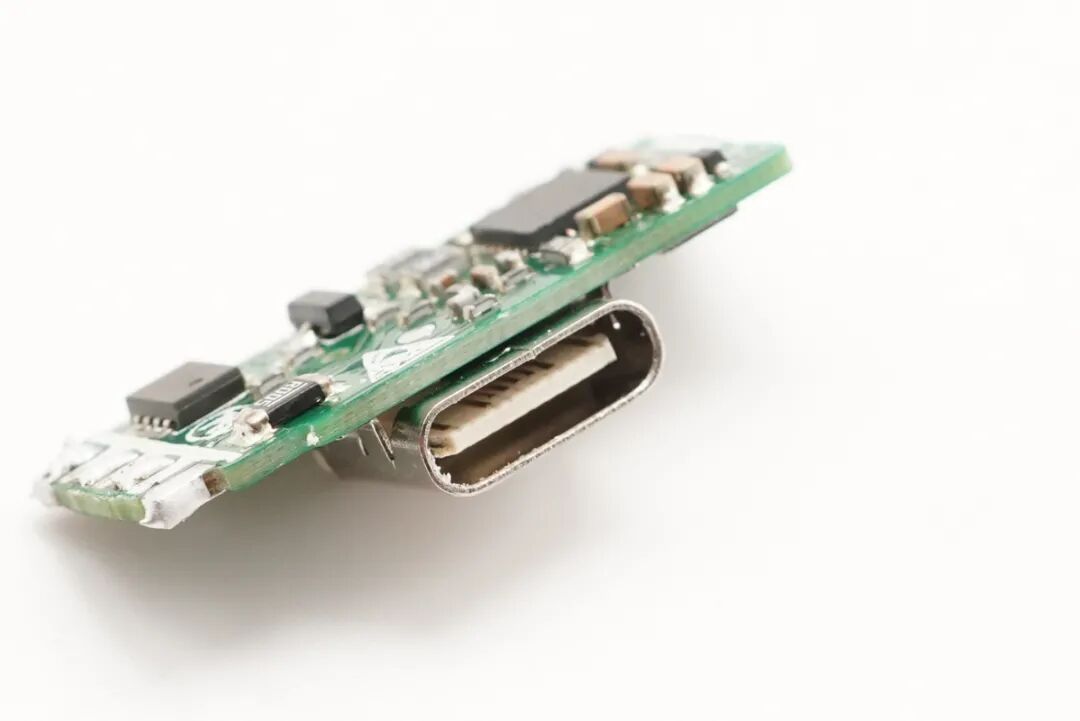

拆下USB-C母座所在小板。

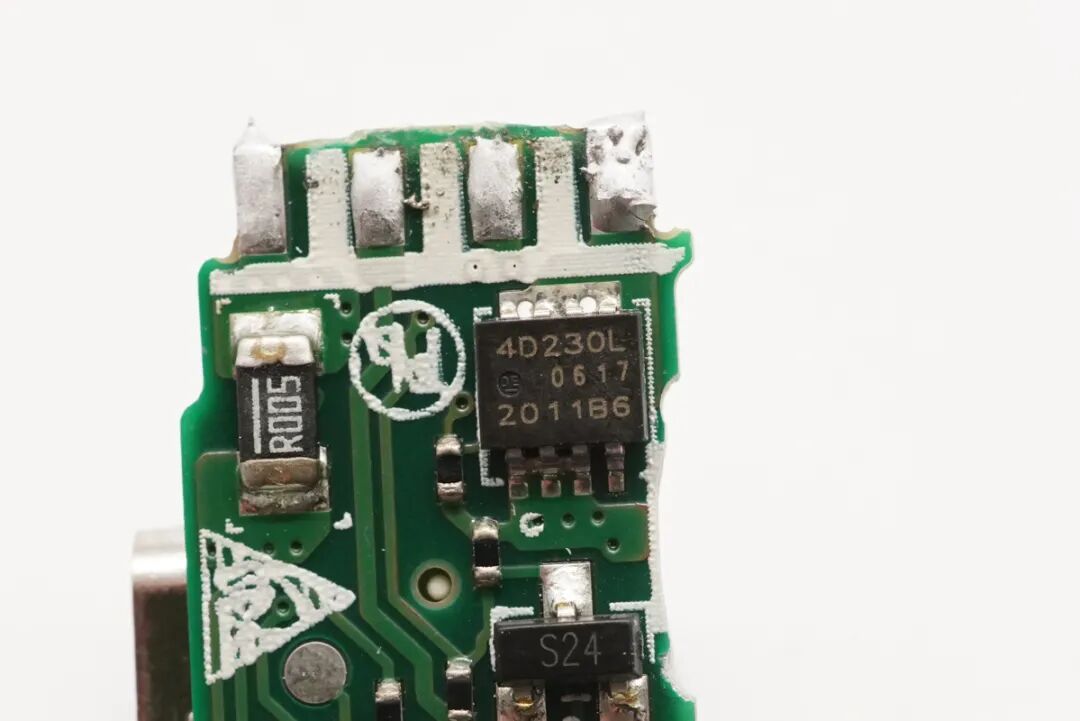

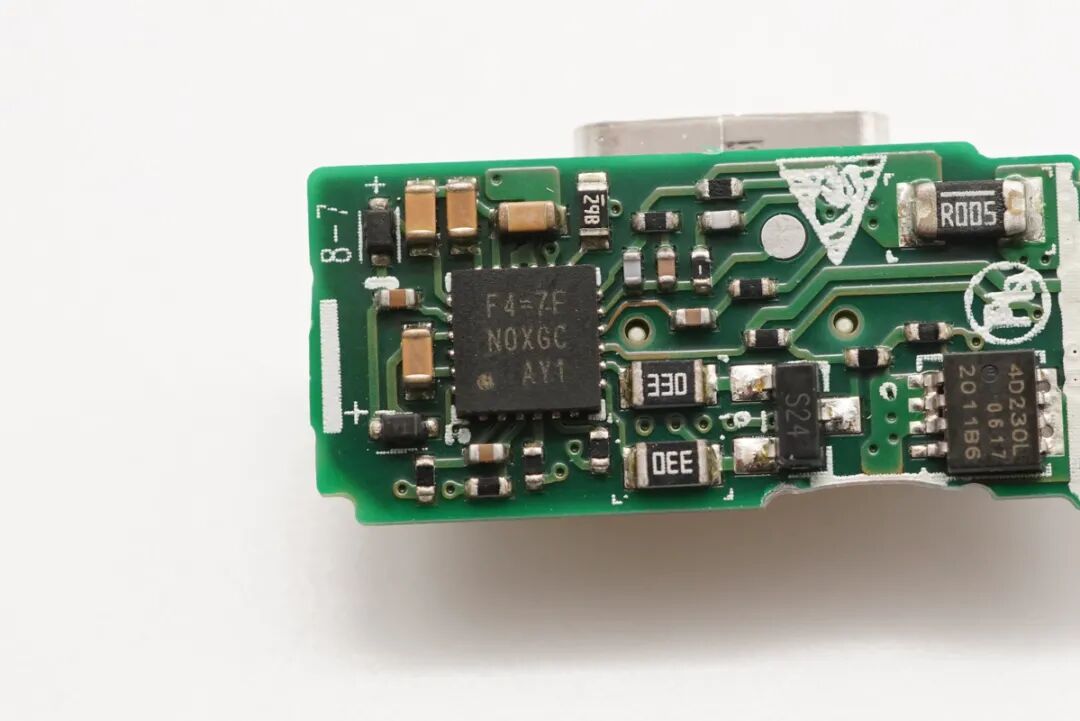

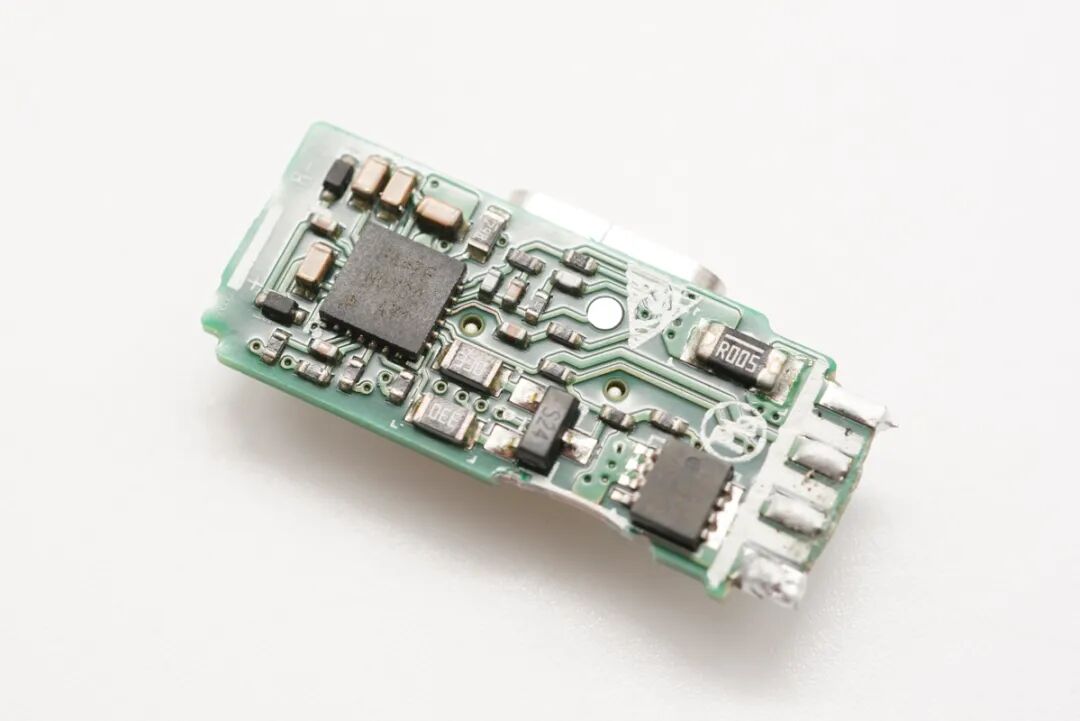

小板背面设有协议芯片和输出VBUS开关。
USB PD协议IC丝印F4=7F。
安世半导体PSMN4R2-30MLD，NMOS管，耐压30V，导阻4.2mΩ，逻辑电压驱动，用于VBUS开关。

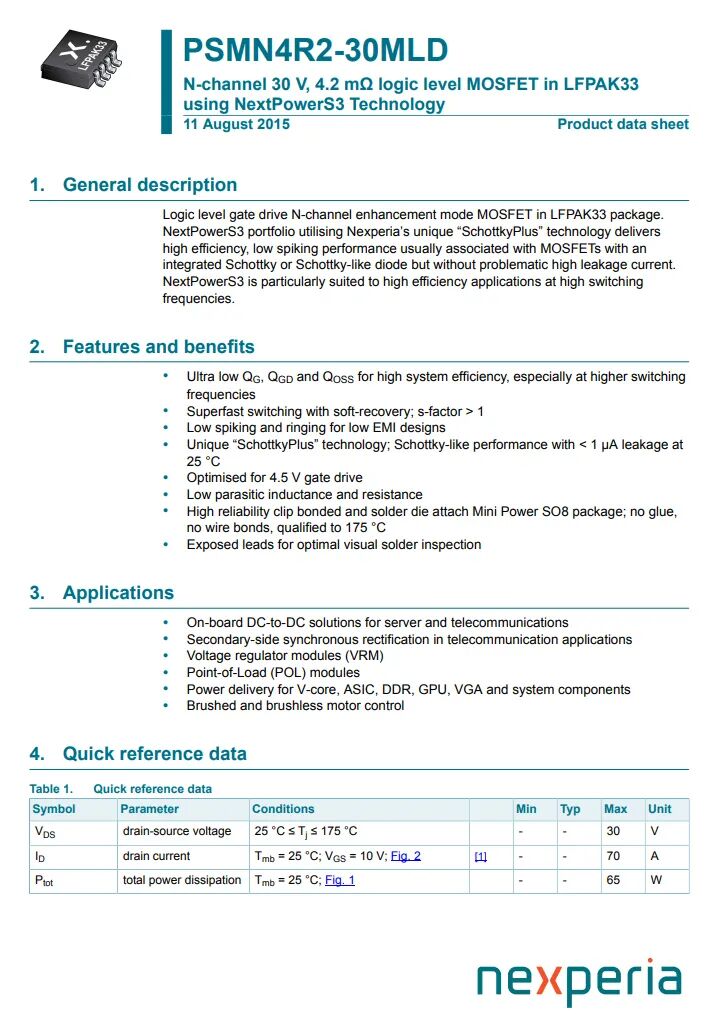

安世PSMN4R2-30MLD详细资料。
USB-C母座特写，贴片焊接。
USB-A母座所在小板背面同样设有协议芯片和输出VBUS开关管。
协议芯片特写，丝印与另一块小板上的一模一样。

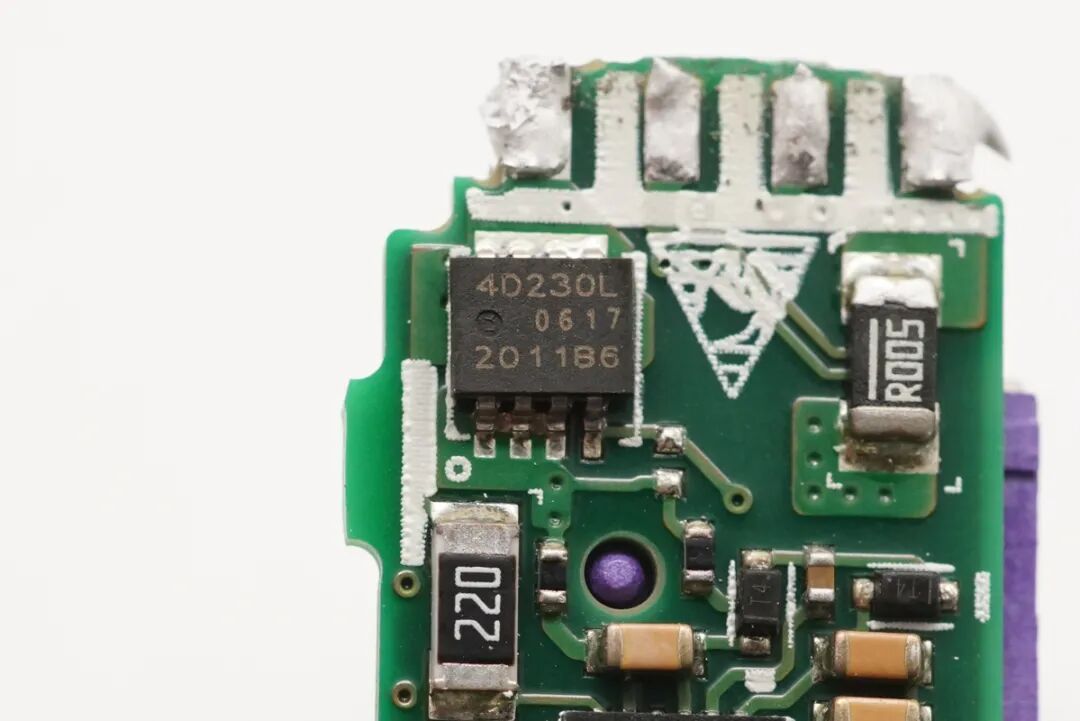

A口输出VBUS开关同样采用的是安世PSMN4R2-30MLD。

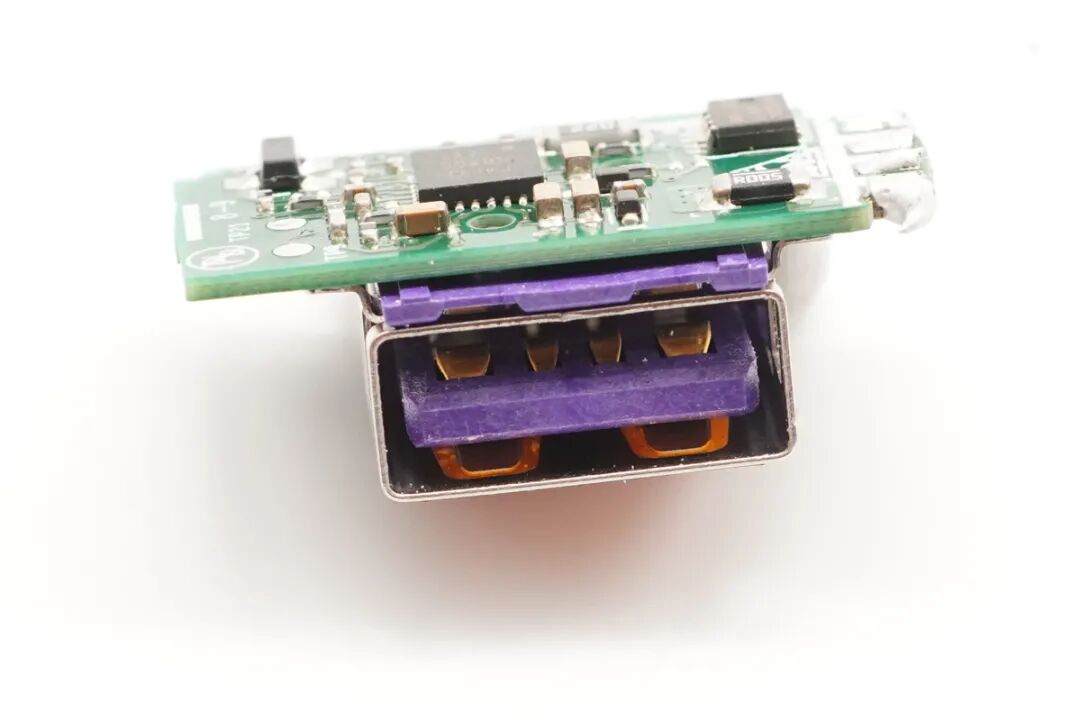

USB-A母座和小板之间设有紫色隔离板，舌片外侧两根针脚加宽设计，以便大电流通过。
外壳上贴有防尘胶带。

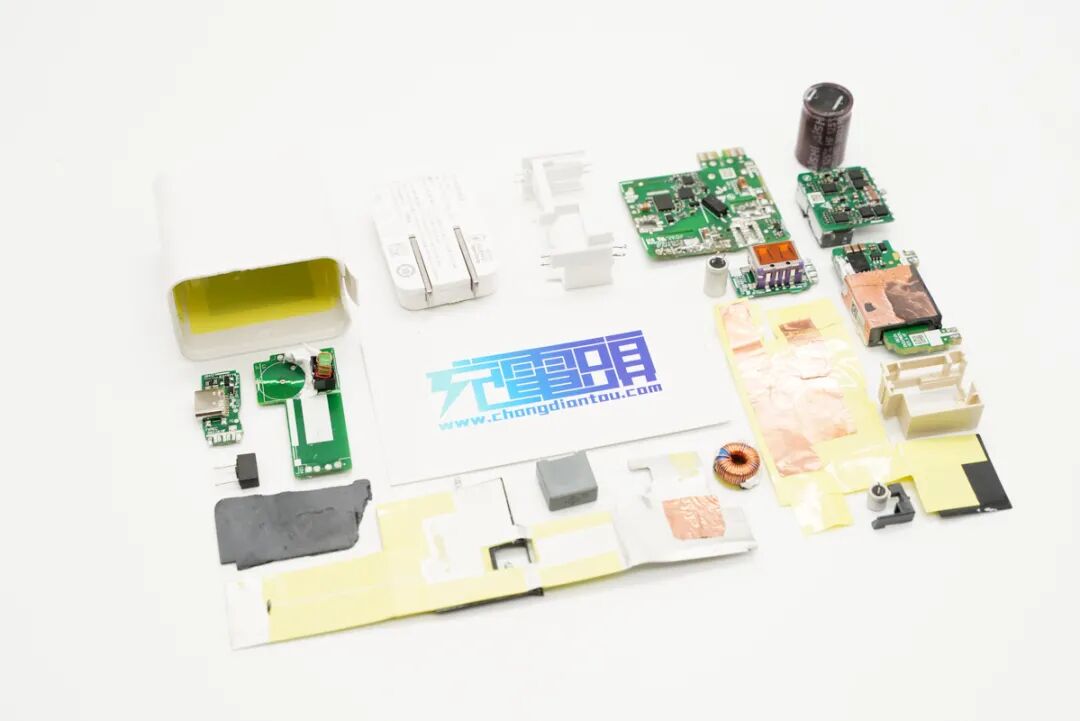

全部拆解完毕，来张全家福。
充电头网拆解总结
HUAWEI华为1A1C 65W氮化镓快充充电器机身光滑边角圆润，配备可折叠插脚整体十分小巧便携。充电器功率密度达到了1.0W/cm³，在多口充氮化镓里面可谓是名列前茅。充电器整体支持QC2.0、FCP、SCP、PD3.0和PPS快充协议，C口还具备多电压档位。1A1C双口均支持华为40W超级快充，C口最大支持60W PD快充，对华为用户来说，这是目前最好的充电器，充手机充笔记本两不误。
充电头网通过拆解了解到，华为这款氮化镓充电器采用开关电源+两路DC-DC二次降压输出架构。充电器的初级部分由TI UCC28780搭配安森美驱动器，驱动两颗氮化镓功率芯片；次级部分采用TI UCC24612控制器搭配安森美MOS组成同步整流。两路DC-DC二次降压方案均采用的是芯源MP9928+英飞凌BSZ0703LS，最后由定制协议IC控制输出电压。
充电器内部布局紧凑，输入输出端均设有小板，此外还采用了平面变压器，最大限度的压缩了体积；此外散热方面，外围大面积金属散热片，并且主要发热区域还配有导热垫和铜箔。散热片粘贴绝缘胶带或设有隔离板。压缩体积的同时，保证了产品稳定性和散热性能，整体做工扎实。
