拆解报告：机乐堂二合一15W无线充电器
深圳市耐拓能源科技有限公司于2009成立，旗下“JOYROOM机乐堂”是国内外3C配件类、创意类产品一线高端品牌。近期机乐堂推出了一款二合一15W无线充电器，产品通体白色机身扁平，机身边角圆润并具有类肤手感，上手体验感好。
产品两端均设有无线充，可同时为两台设备充电，而且都支持15W输出，向下兼容10W、7.5W、5W等无线充电模式。此外产品已经通过了FCC、CE、RoHS和Qi认证。下面充电头网就对其进行拆解，看看其用料做工如何。
此前充电头网还拆解过一款机乐堂大方15W无线充电器，大家可以点击蓝色字体看看。
一、机乐堂二合一无线充外观

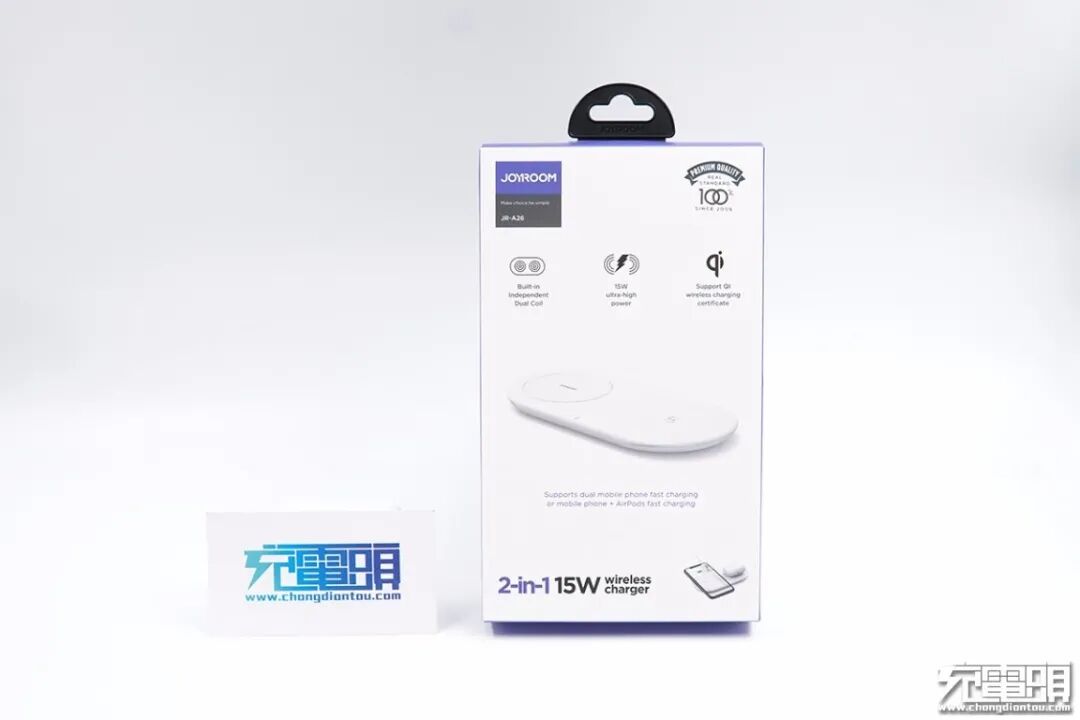

包装盒顶部带有挂钩，正面设计有JOYROOM品牌、产品外观图、三大特性标识以及产品名称等。

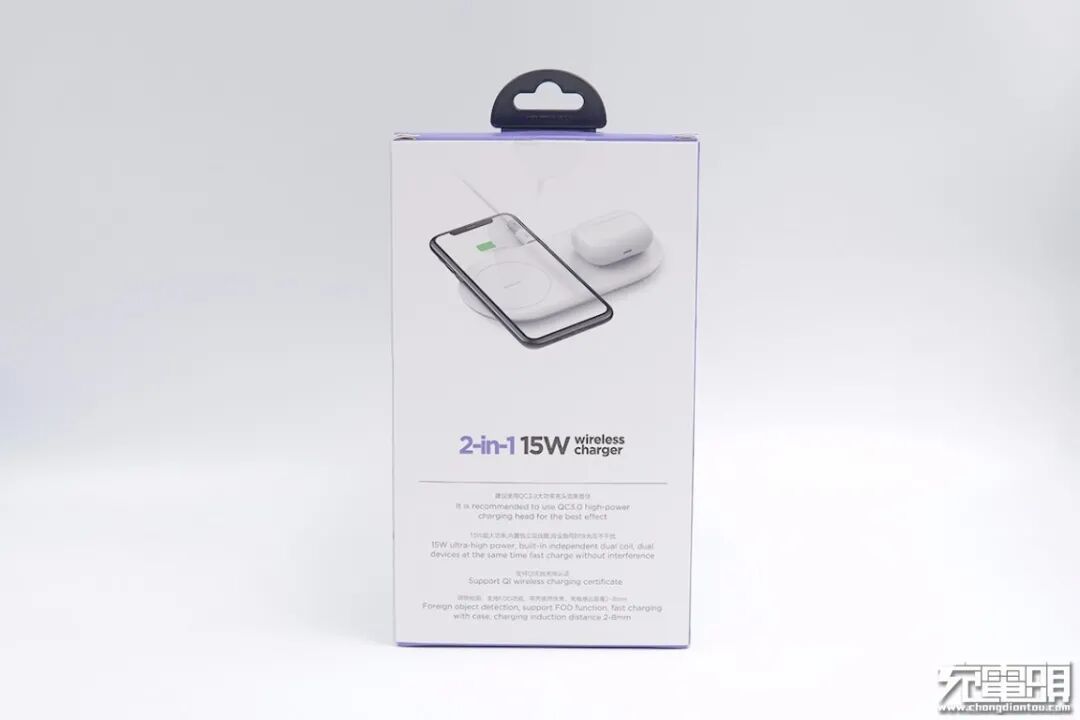

包装盒背面印有产品使用场景图，下端是产品名称和特性描述。

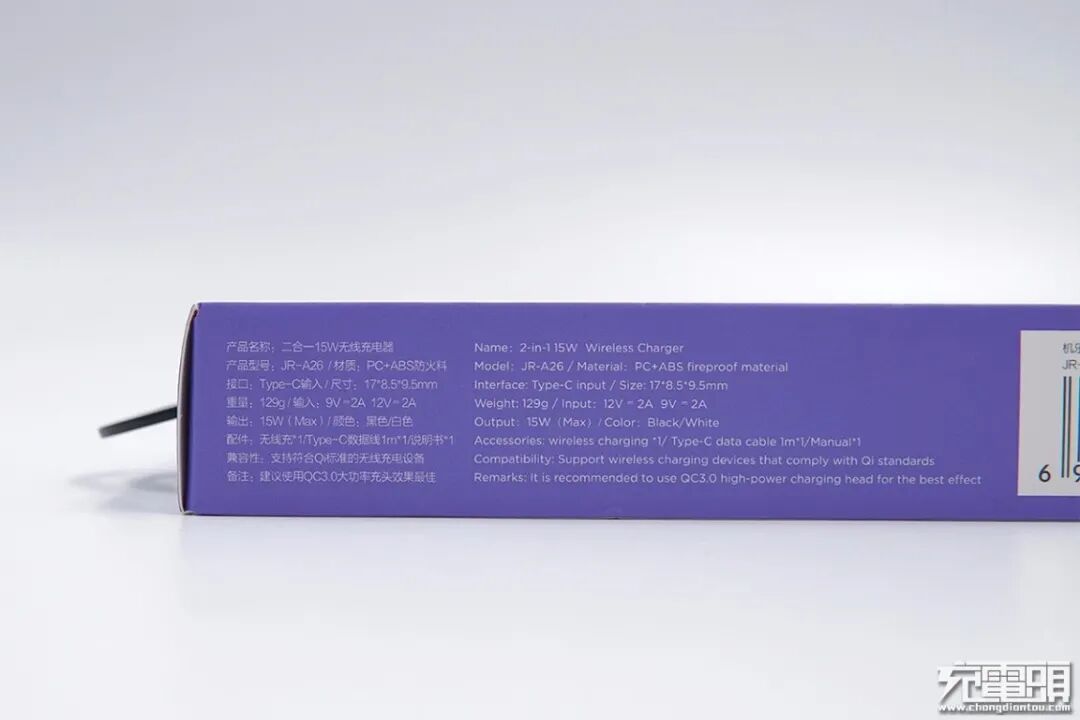

侧面标注产品的规格参数信息。

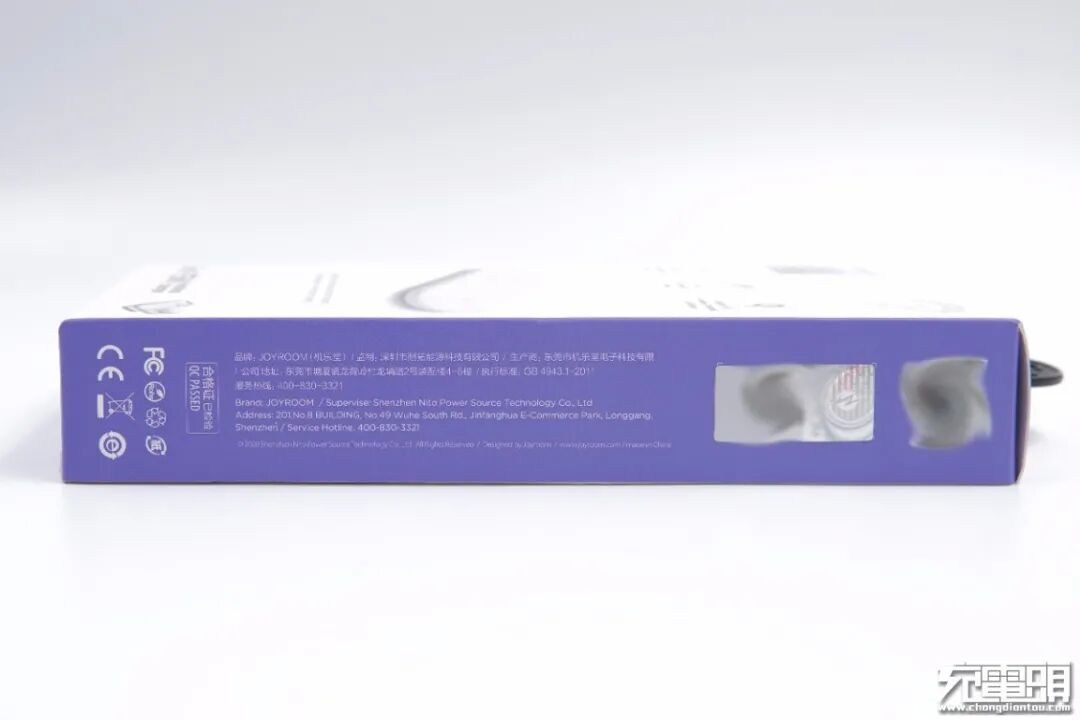

另一侧是厂商的基本信息以及认证信息。

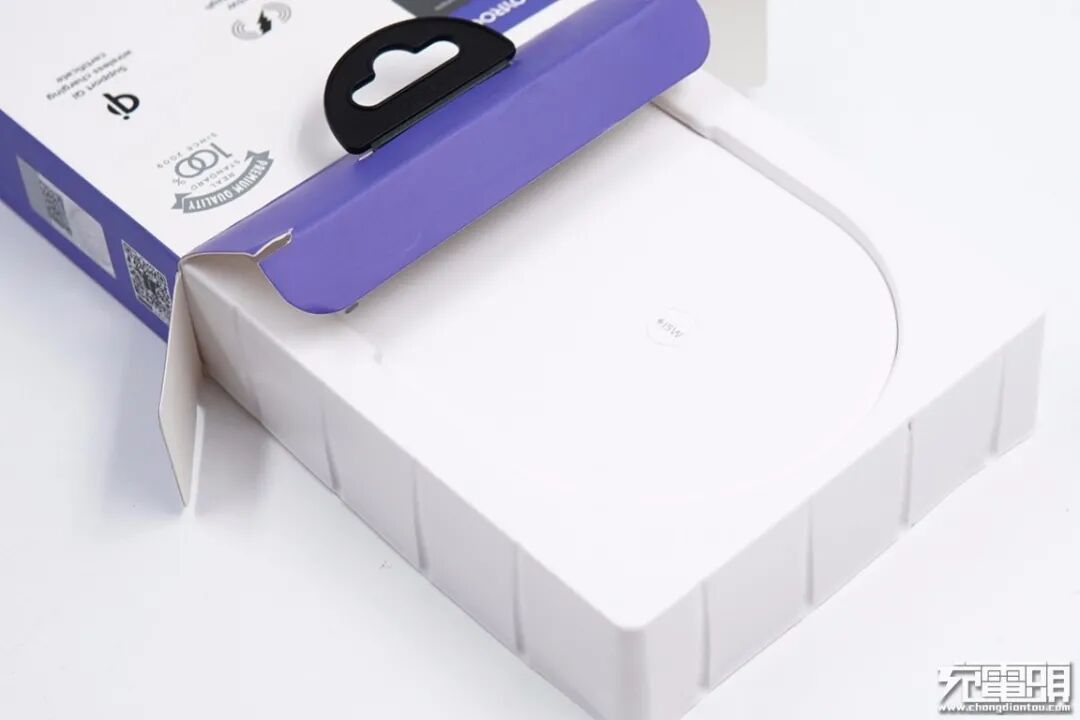

打开包装盒，内部采用塑料盒对无线充进行固定保护。

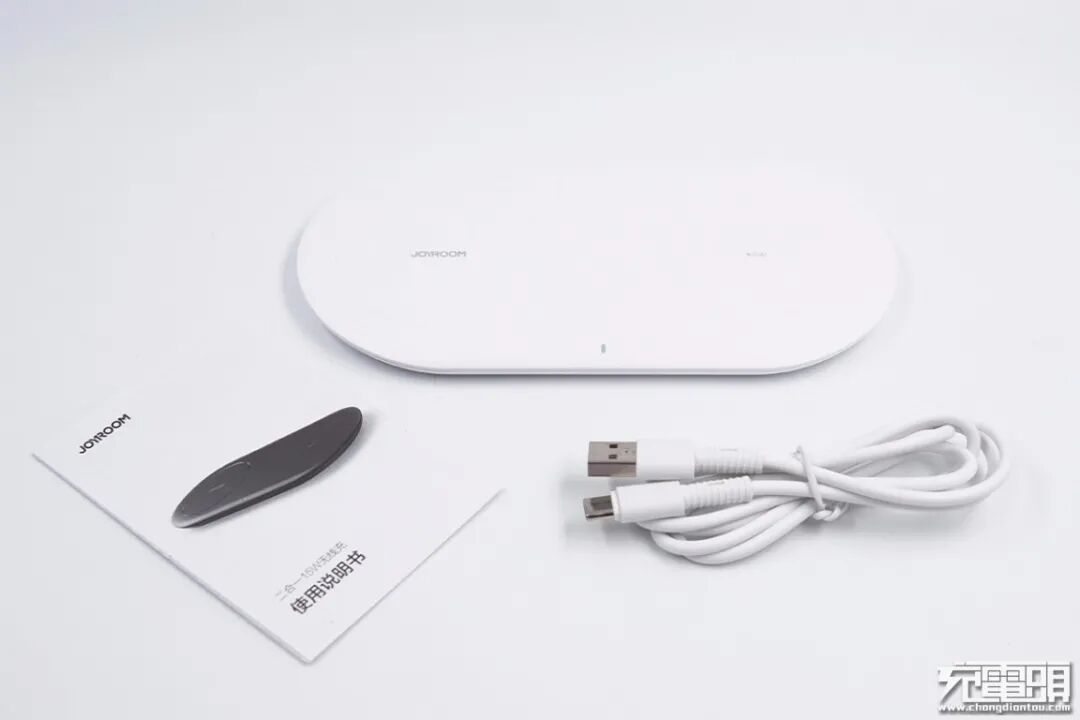

包装内全部东西一览，包括JOYROOM二合一无线充电器、USB-A to USB-C数据线和使用说明书。

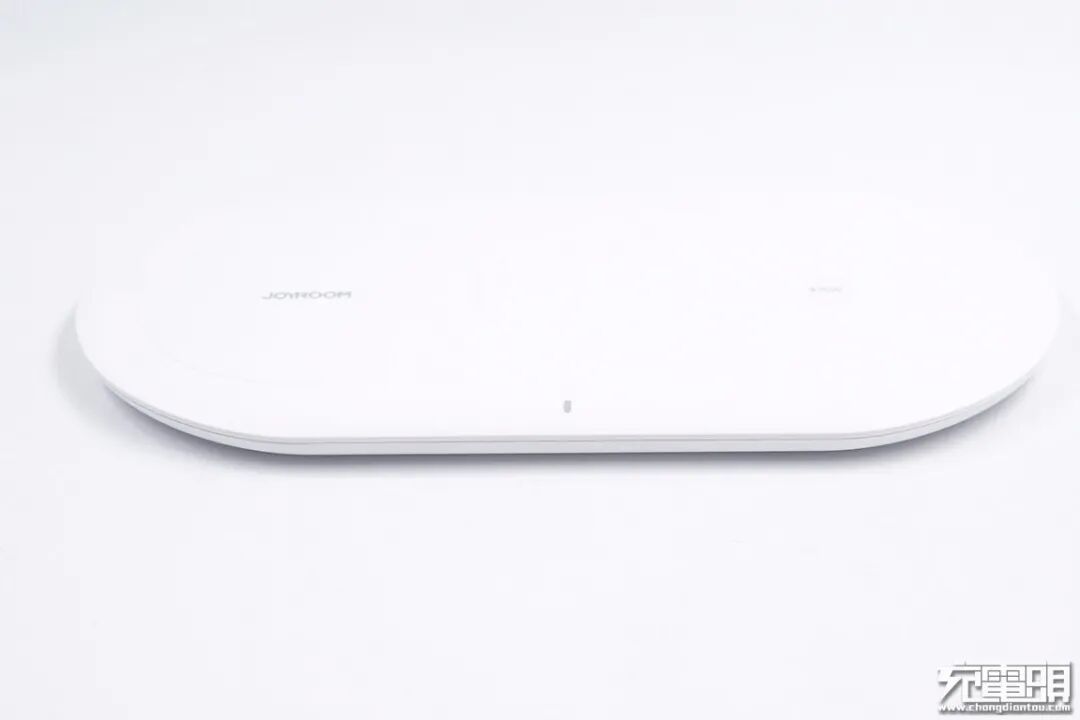

机乐堂二合一无线充电器采用PC阻燃材质白色外壳，表面哑光处理，机身扁平，两端半圆弧面设计。

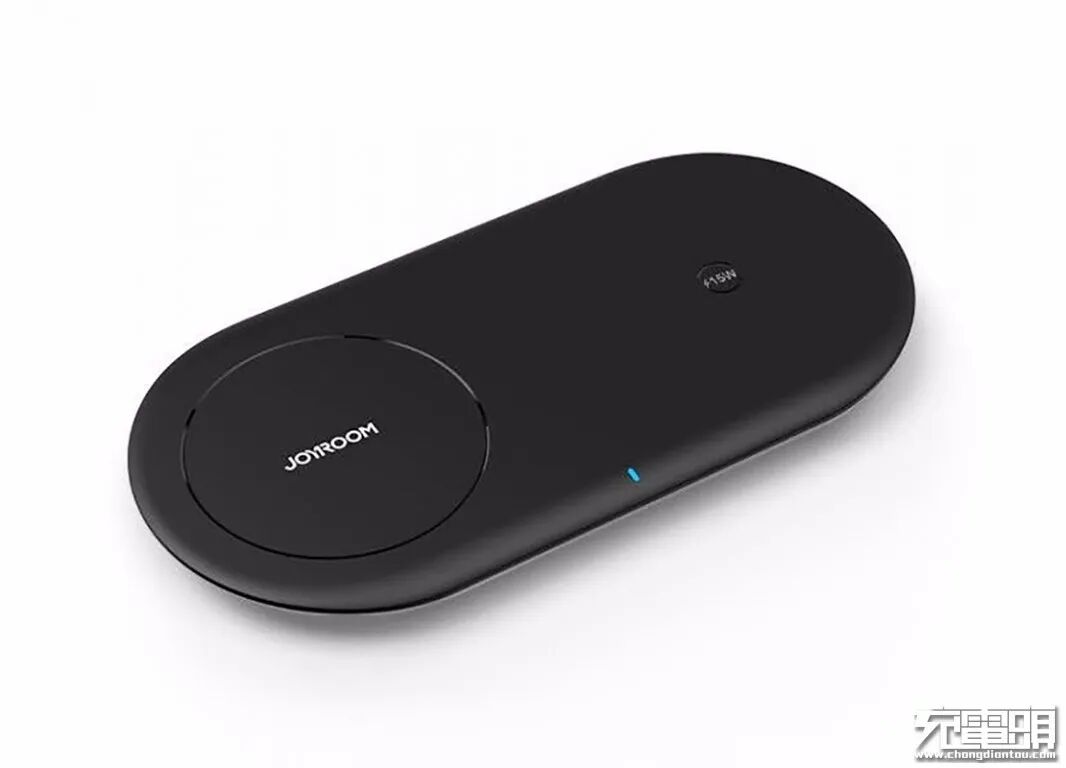

除了白色款外，这款无线充电器还有黑色款式可供消费者选择。

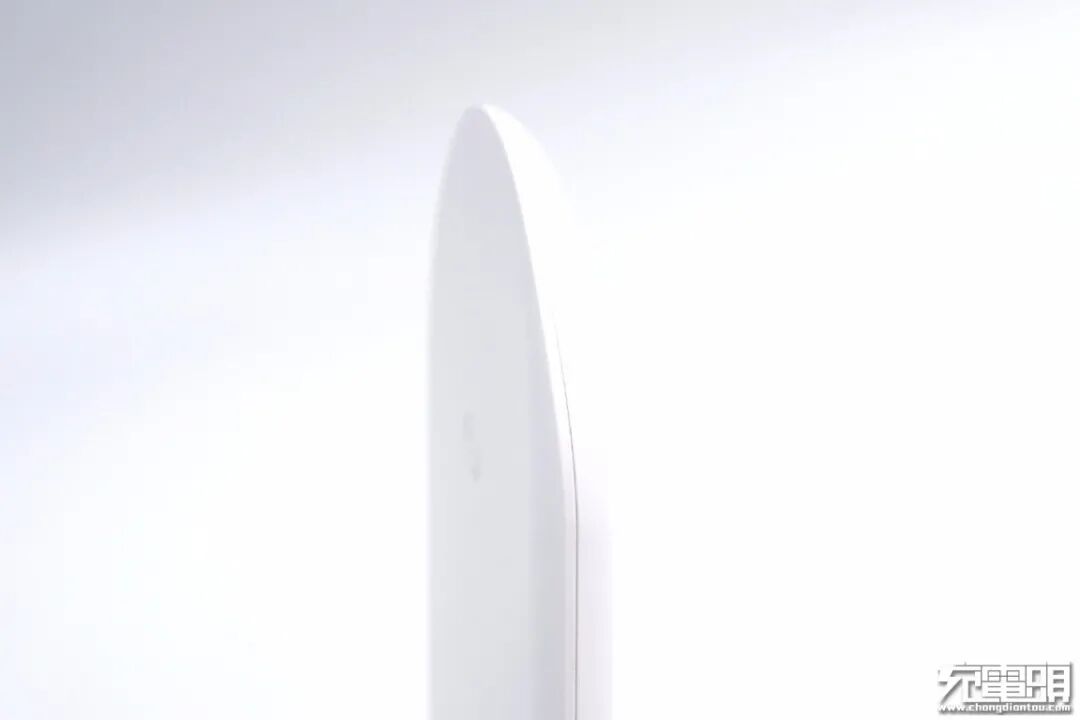

底部外壳边缘弧面设计。

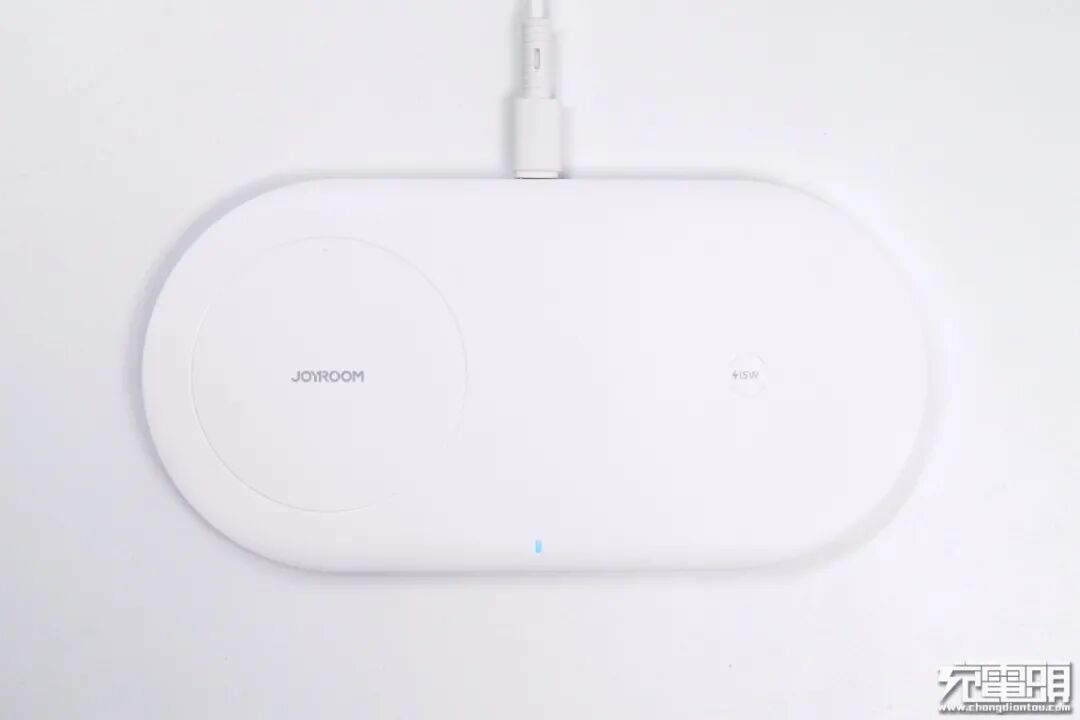

机身正面一览，两端均设有无线充，此外还有一颗LED指示灯。
机身一端印有JOYROOM品牌。

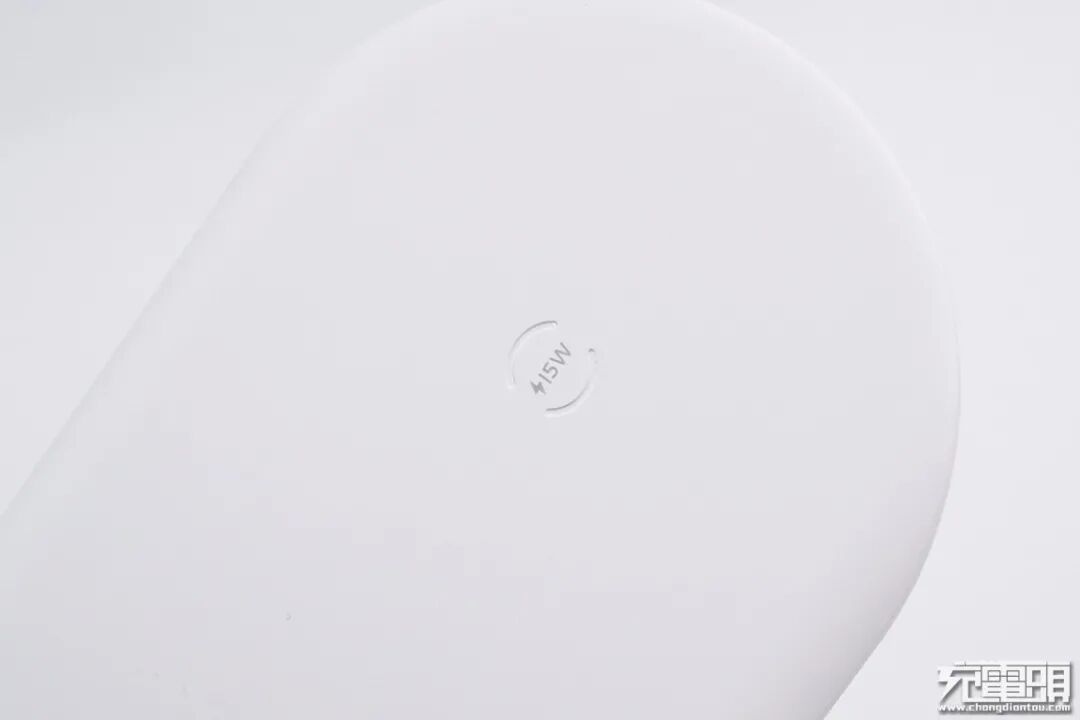

另一端是15W无线充电标志。

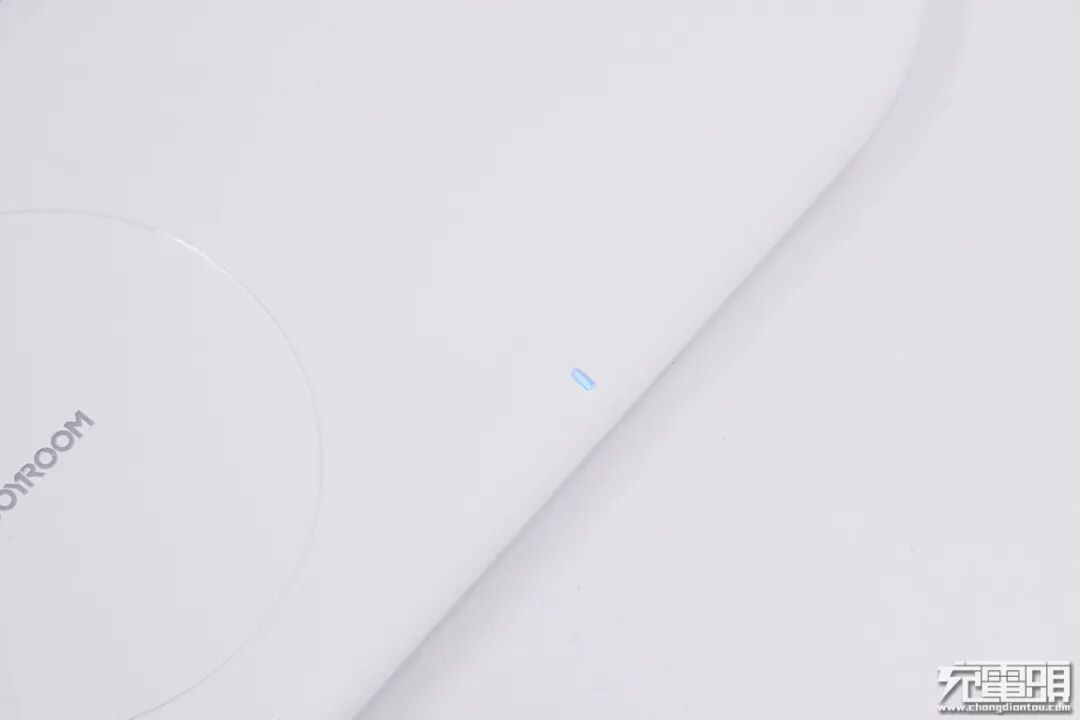

接通电源后LED灯亮淡蓝色光。

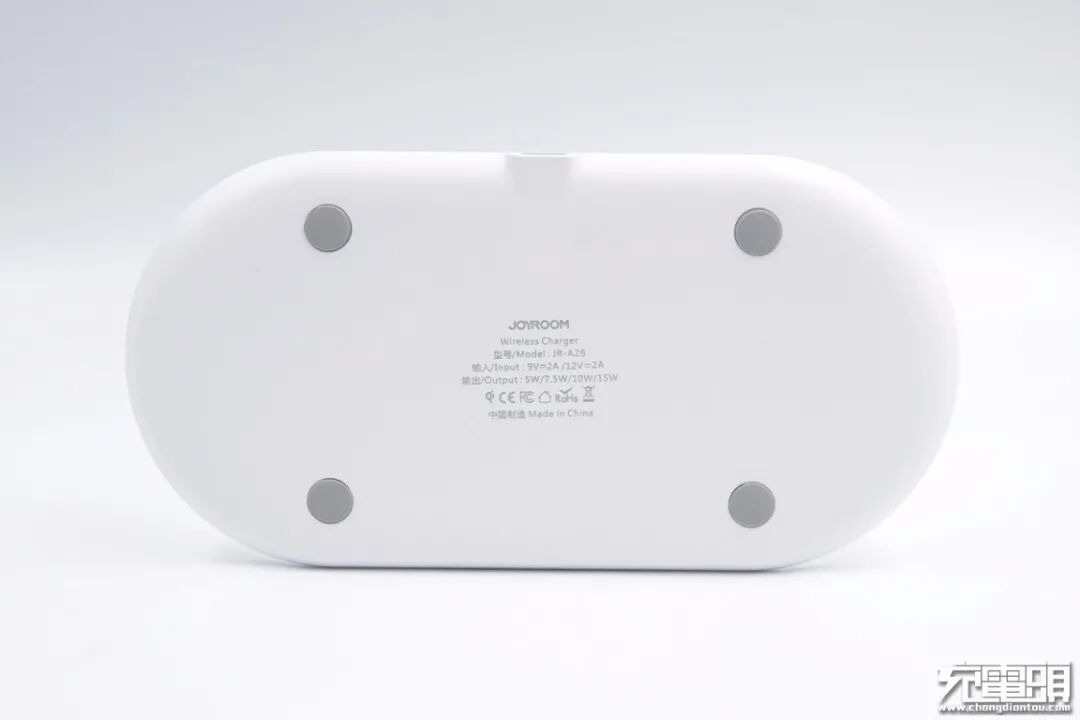

机身底部设有防滑垫，中心标注产品的参数信息
型号：JR-A26
输入：9V2A、12V2A
输出：5W/7.5W/10W/15W
生产商：东莞市机乐堂电子科技有限公司
制造商：深圳市大玺电子科技有限公司
监制：深圳市耐拓能源科技有限公司
产品已经通过了qi认证、CE认证、FCC认证和RoHS认证。
侧面配有一个USB-C口。

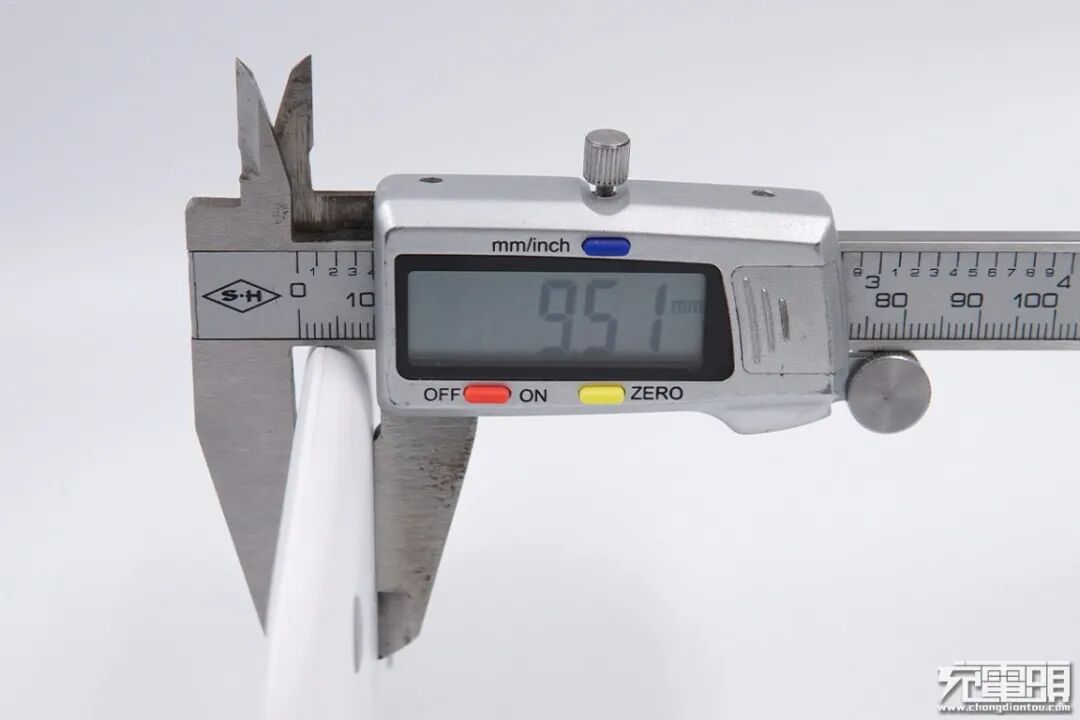

使用游标卡尺实测机身厚度为9.51mm。

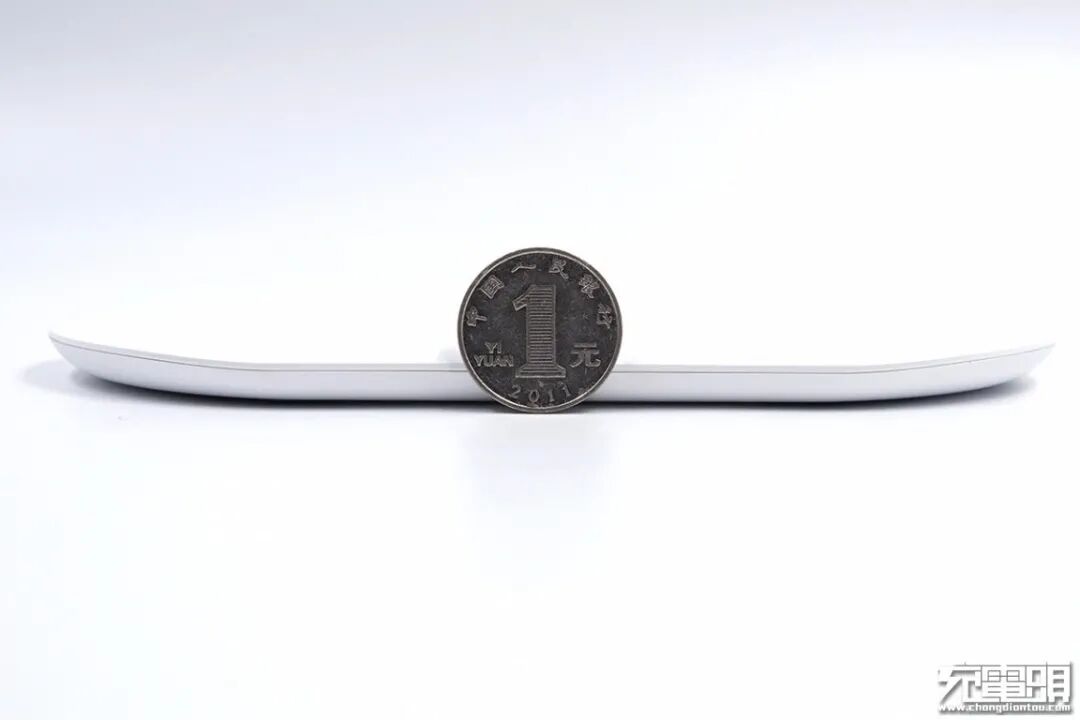

和一元硬币直径直观对比，非常薄。
净重约为130g。
接通电源将手机、耳机无线充电盒等设备往上一放即可，使用起来十分方便。

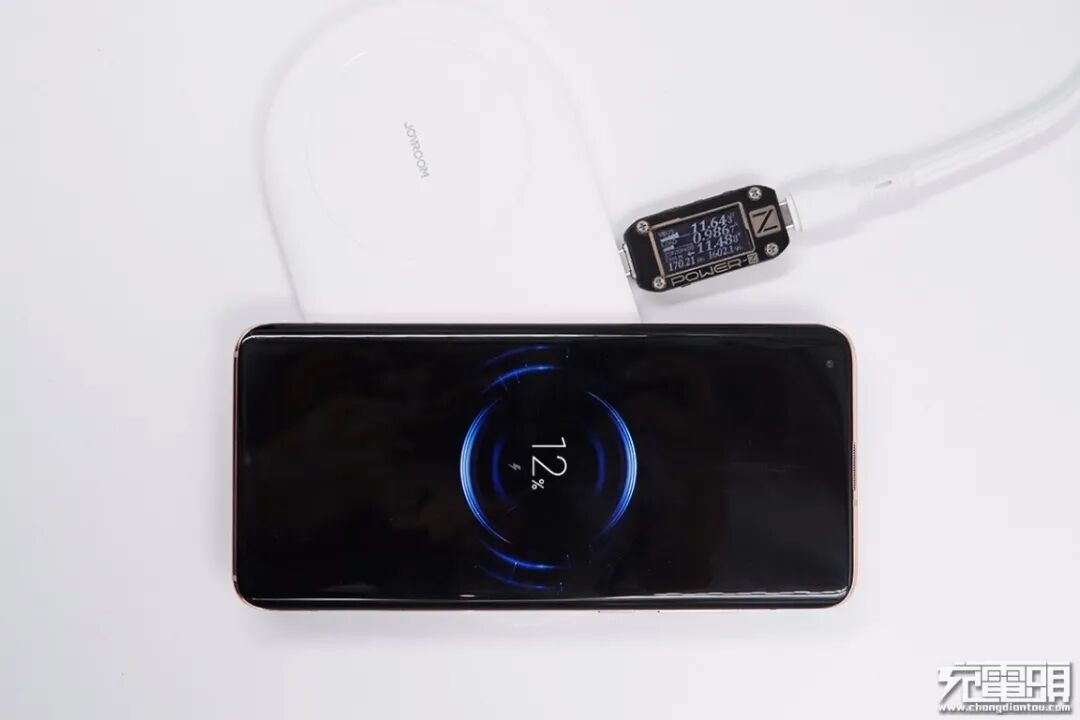

使用这款无线充电器给小米手机进行充电测试，通过ChargerLAB POWER-Z KM001C检测发现，充电电压11.6V，电流0.99A，输入功率为11.48W。

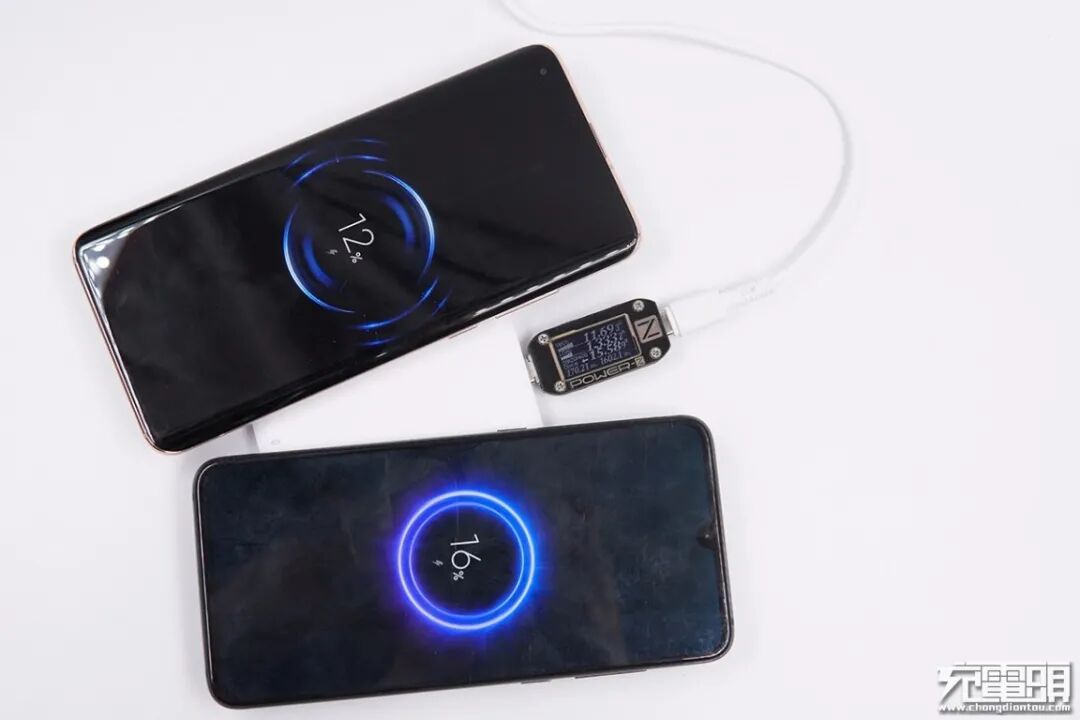

同时为两台手机进行充电，使用KM001C检测发现总输入功率为15.6W。
二、机乐堂二合一无线充拆解

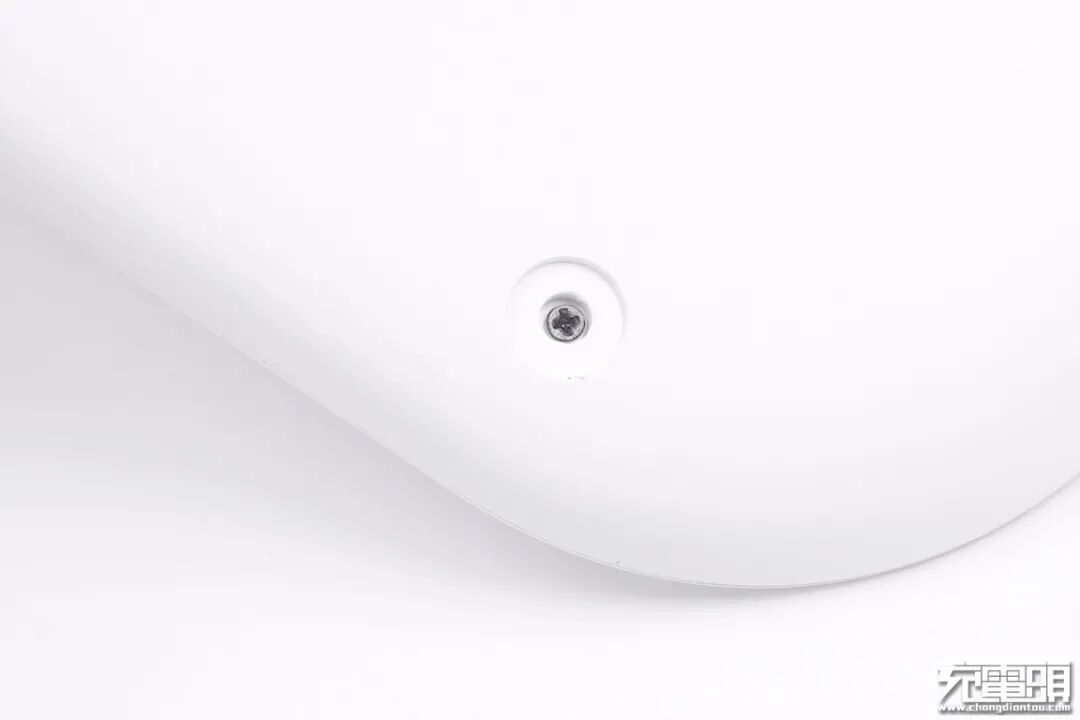

撕掉防滑垫，里面使用十字螺丝进行封装。

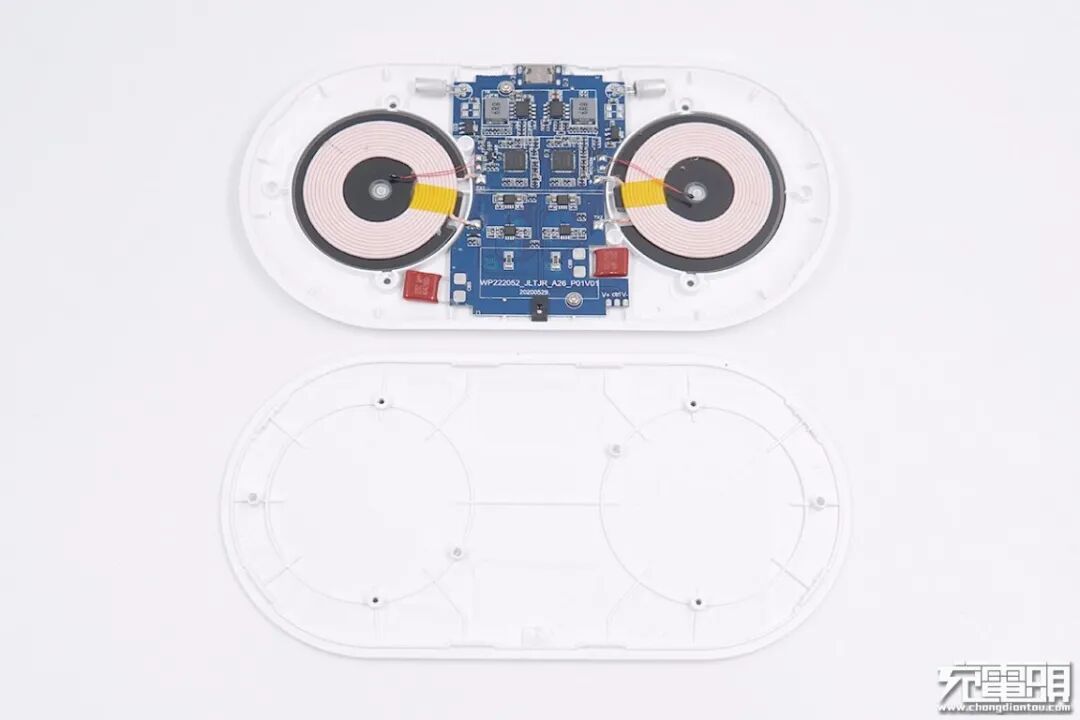

拆掉螺丝打开机身壳，机身壳边缘还设有卡扣。

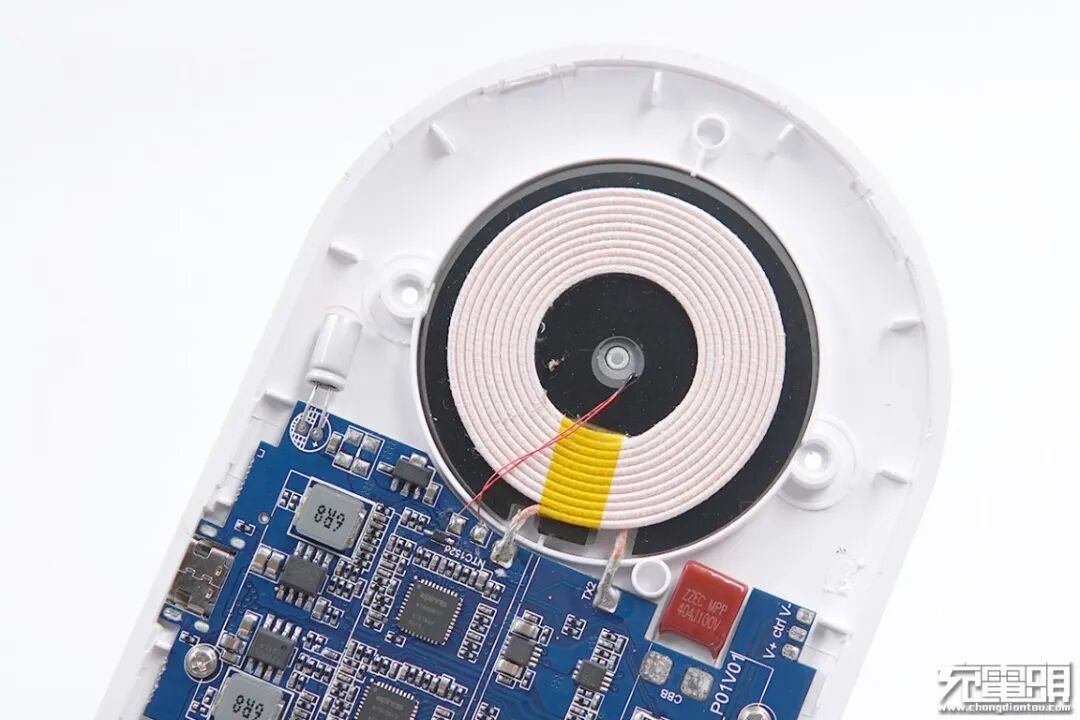

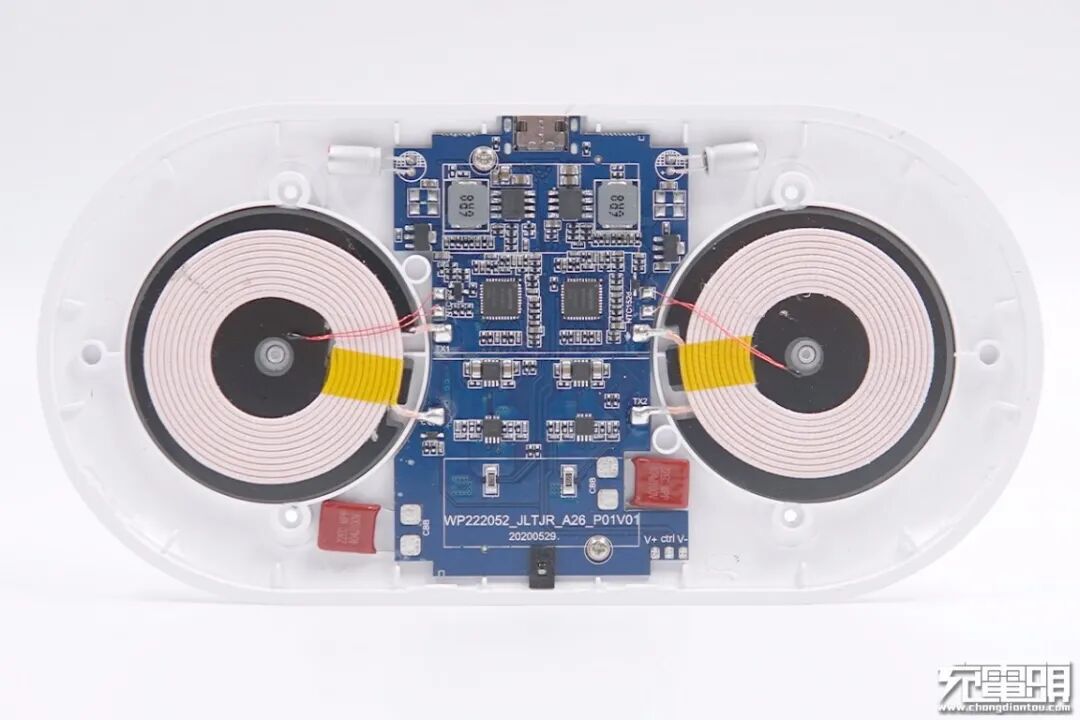

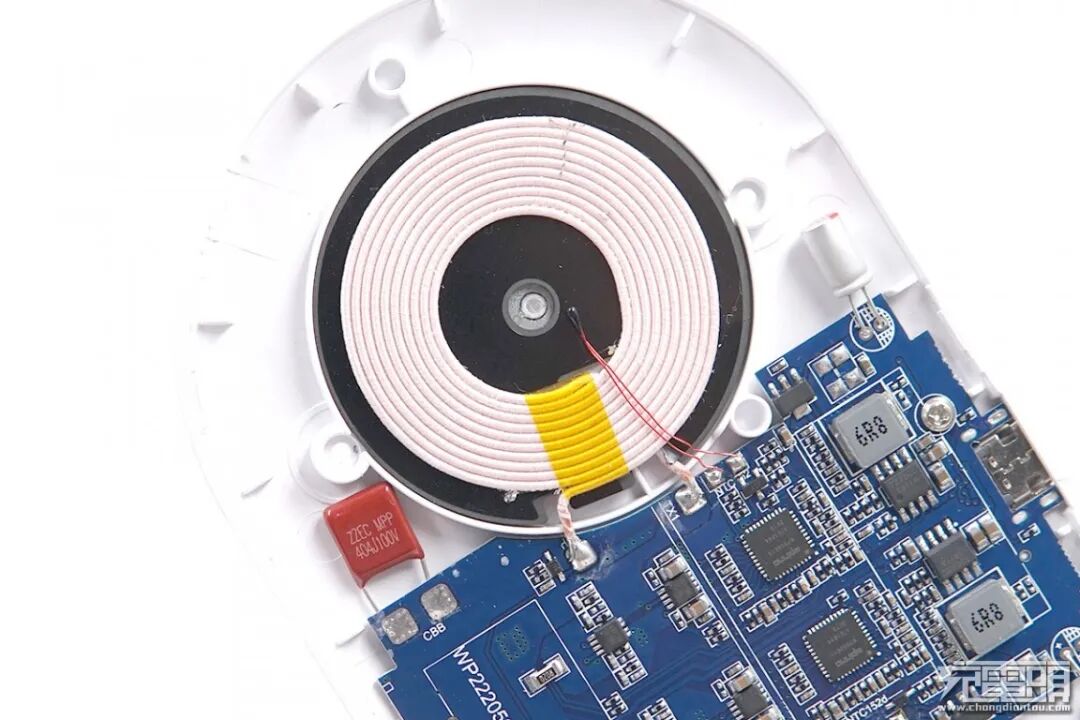

PCB板使用小螺丝固定在机身壳上，无线充电线圈使用双面胶固定在两侧的凹槽里。
取下PCB板，机身壳上还设有配重铁，增加机身重量降低重心，提高稳定性。

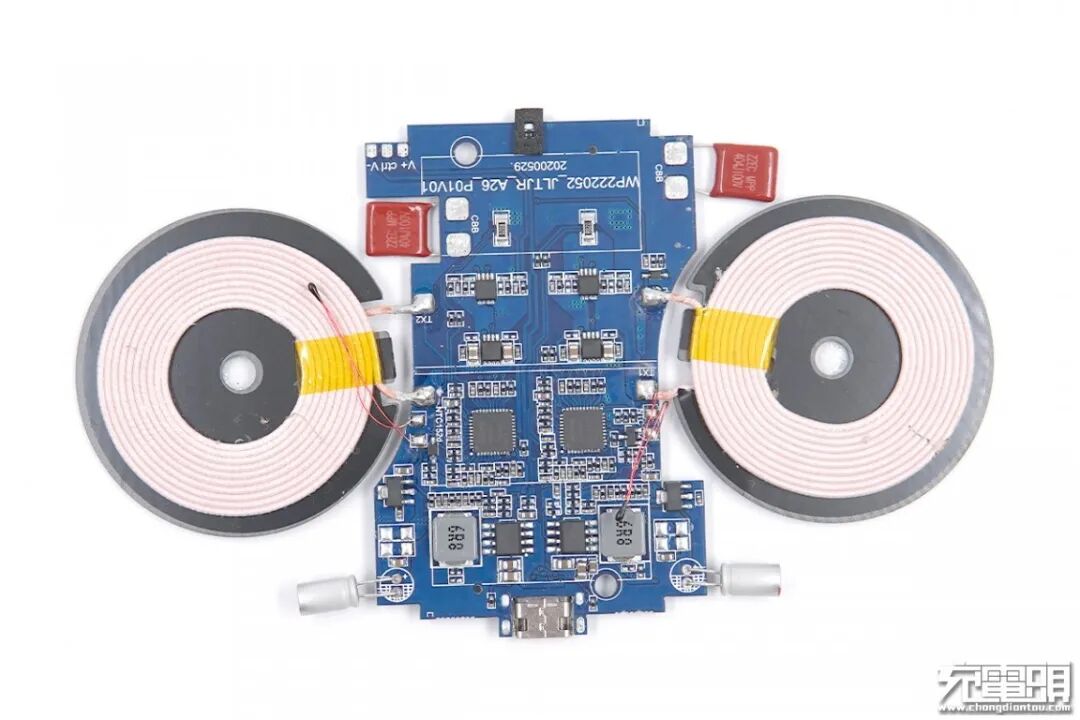

PCB板正面一览，以板子中心轴为界，可以明显看出两路电路采用对称式布局，并且各对应的元器件一模一样。

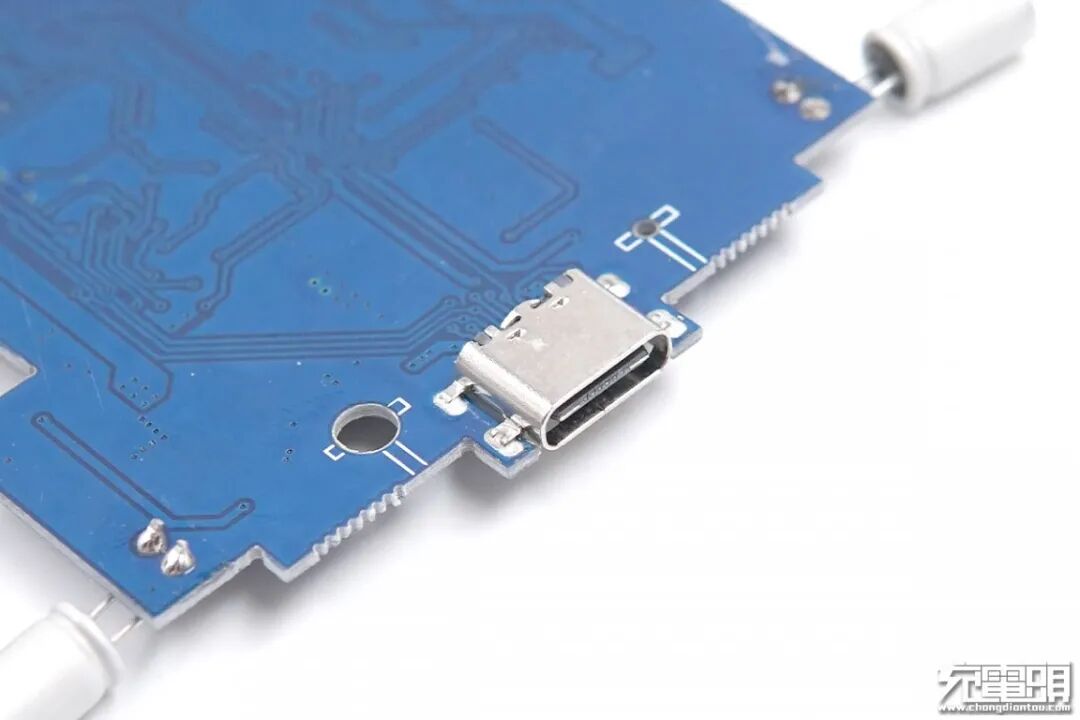

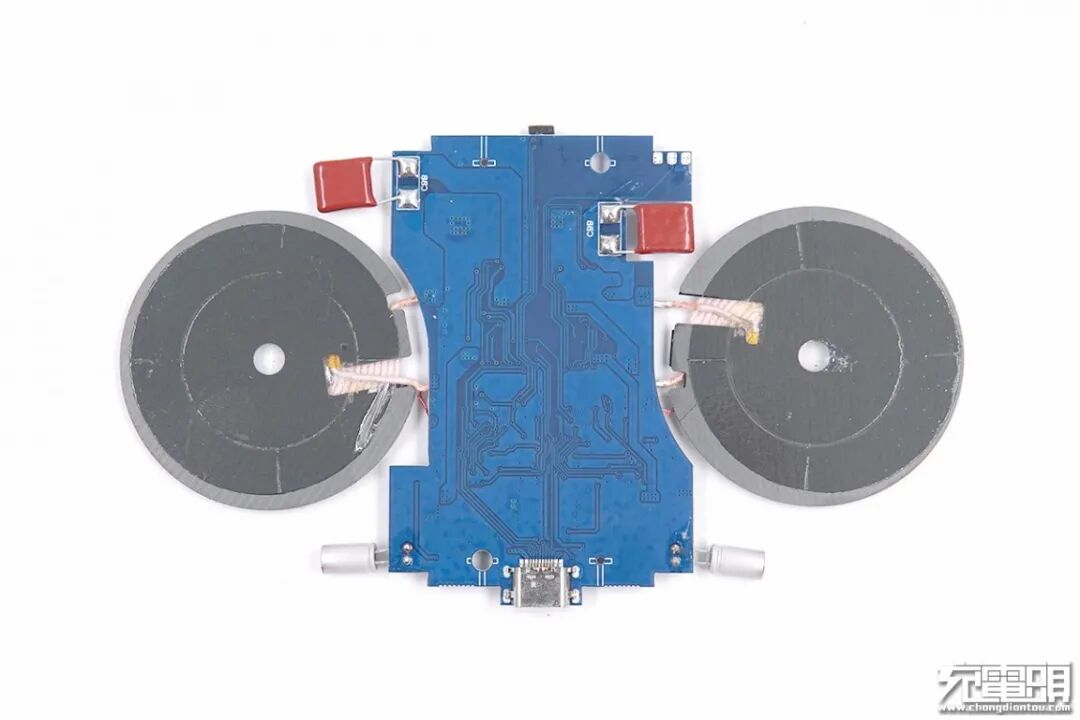

板子背面焊接USB-C母座和两颗谐振电容。
经过对PCB板观察分析发现，板子上集成了两路无线充电路，并且设计完全一样。两路无线充电路均采用定频调压架构，无线充主控芯片控制MOS管驱动线圈进行输出的设计。下面我们从输入端开始了解各元器件的信息。
USB-C母座特写，沉板过孔焊接。

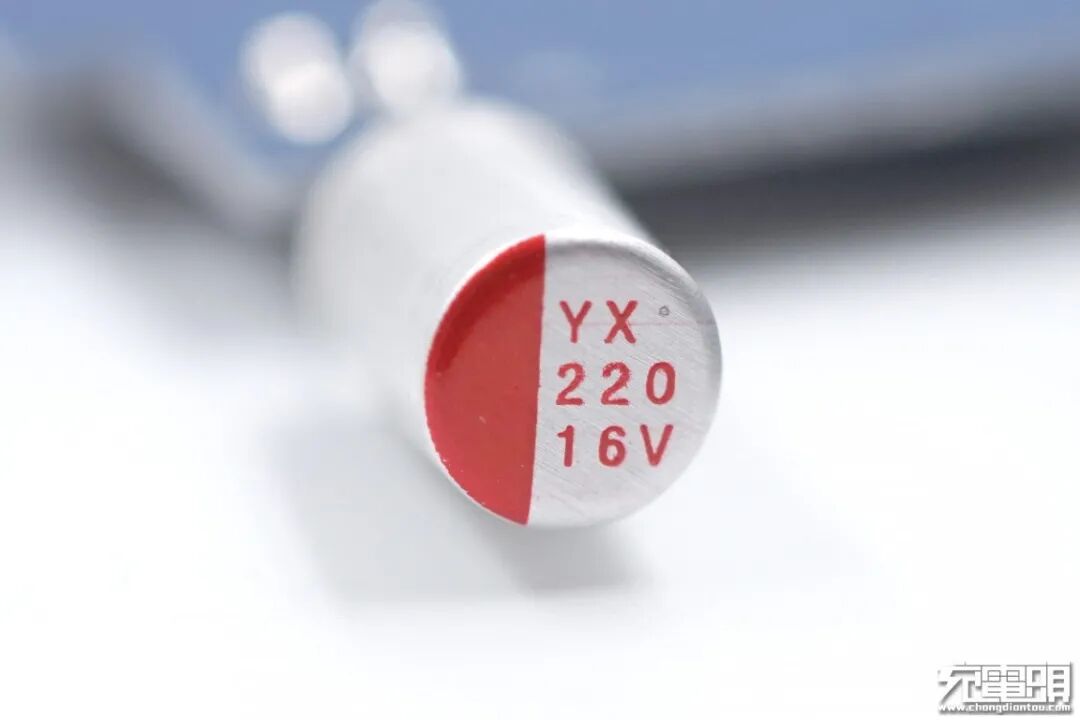

固态电容特写，规格为16V 220μF，来自福建云星电子有限公司。云星固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有小米米家27W快充插线板、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。

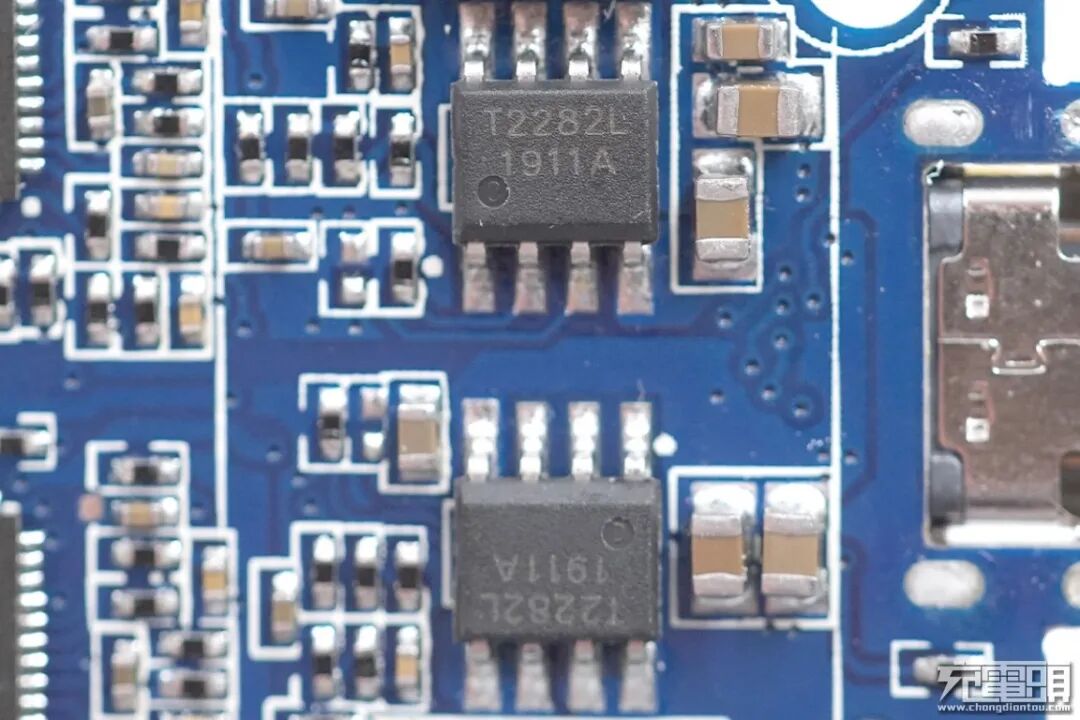

拓尔微电子 TML2282L 开关降压，用于无线充电定频调压降压，两路独立分别输出。

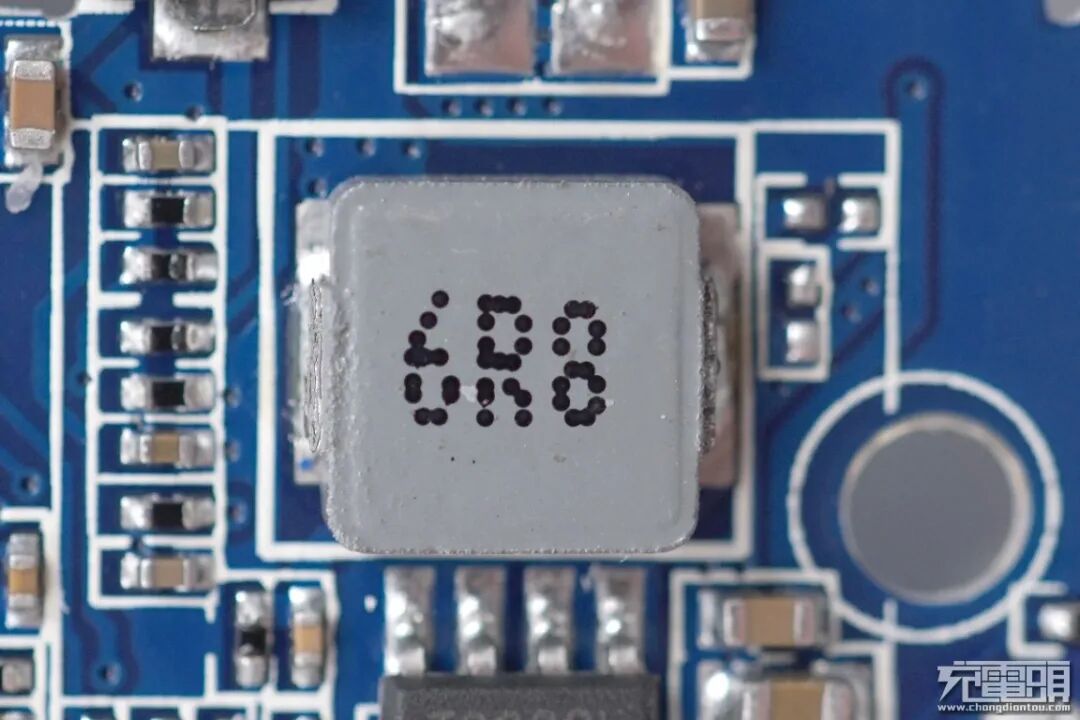

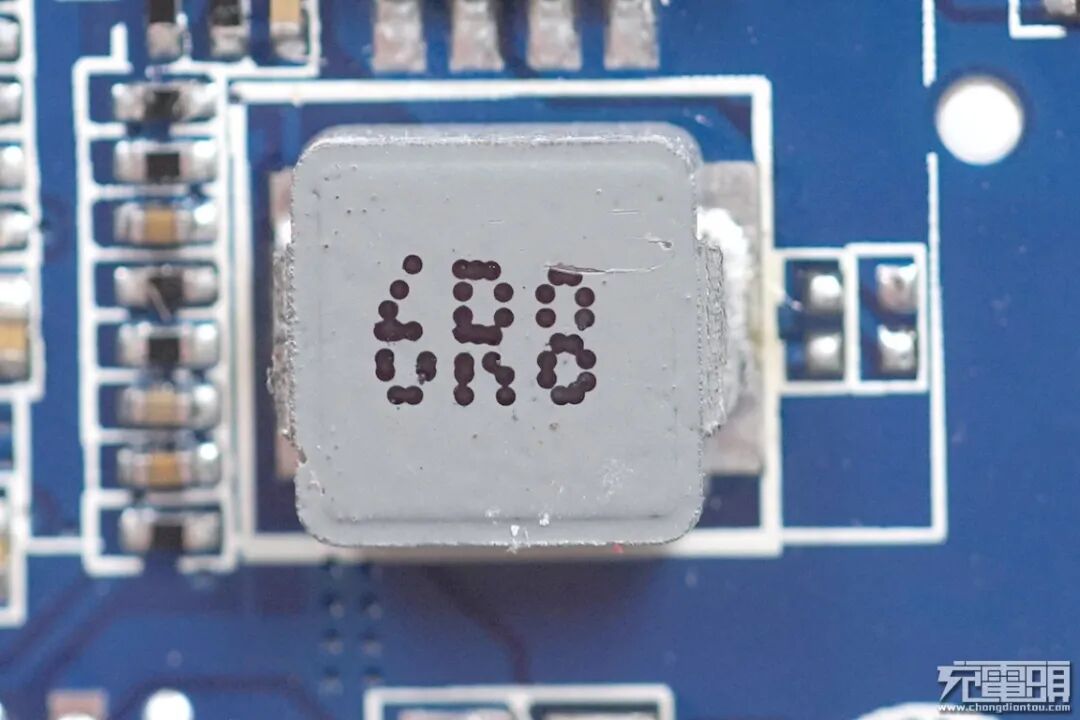

6.8μH粉末合金电感，用于定频调压降压。
另一颗特写。

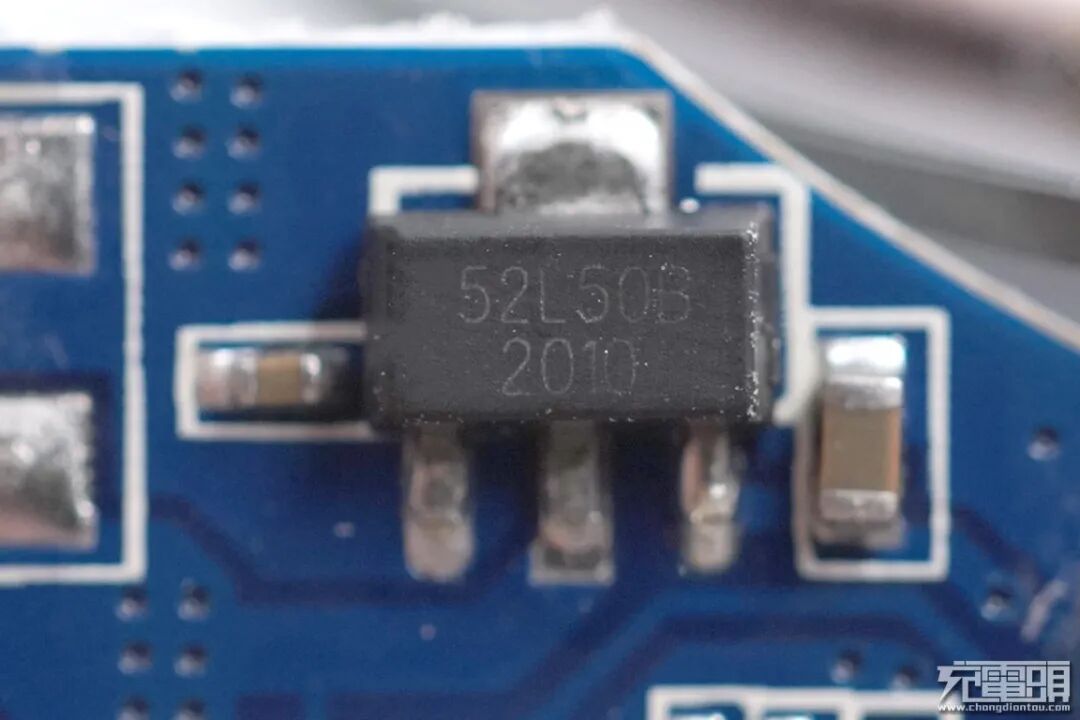

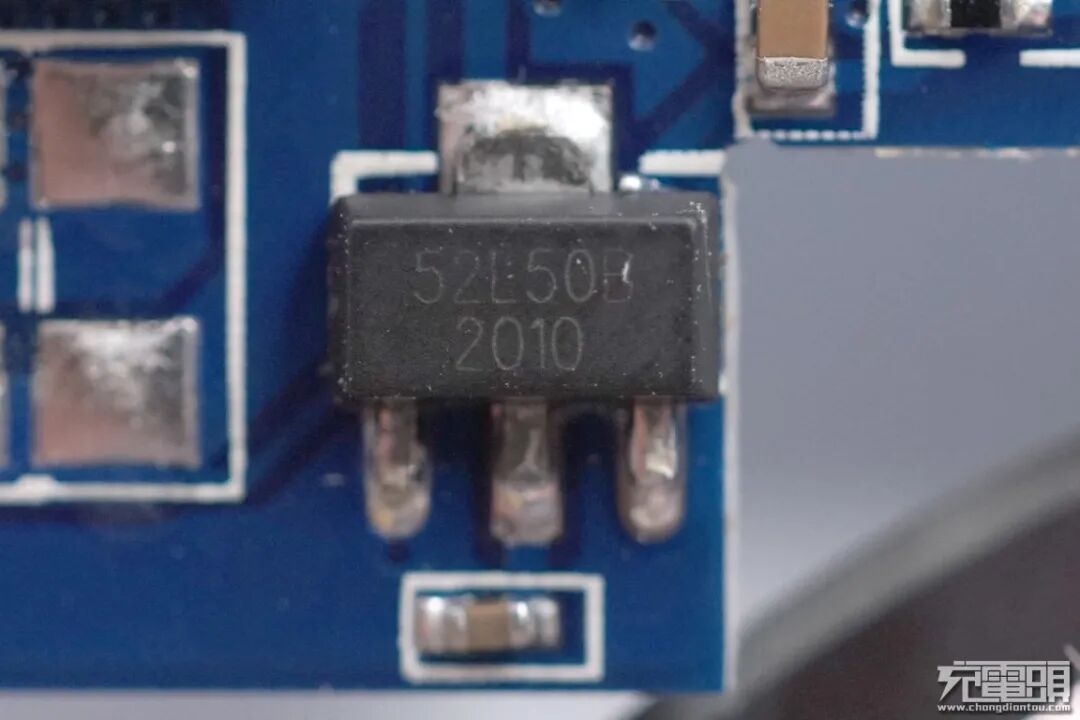

丝印52L50B，稳压IC，为无线充电主控芯片供电。
另一颗52L50B特写。

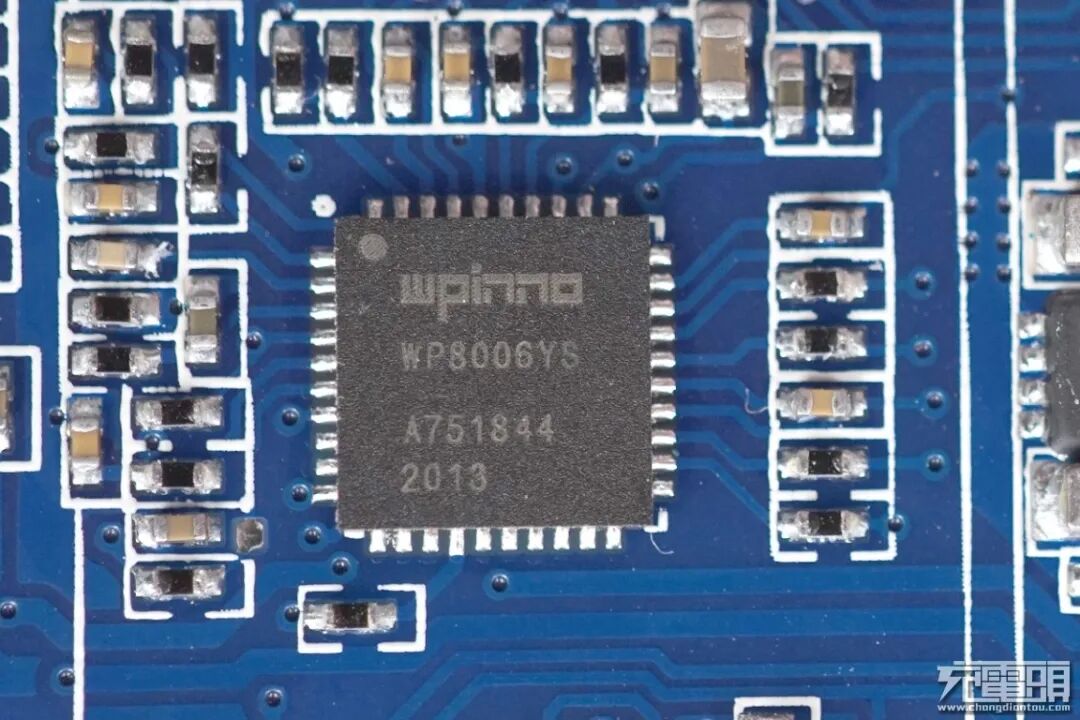

维普创新WP8006YS无线充SoC主控芯片，集成MCU以及驱动器。WP8006YS设计用于无线充电发射器，具有高集成度和高性能。符合Qi标准V1.2.4版本，完全兼容手机。
WP8006YS具有高精度ADC的集成MCU提供了高度定制化功能，可实现无线充电的定制。双通道电流和电压解码算法可确保准确安全的充电体验；先进的充电算法可以准确识别金属物体，并在充电过程中完成各种保护措施以确保安全。
维普创新WP8006YS详细资料。充电头网拆解了解到，采用维普创新WP8006YS无线充电芯片的产品还有倍思极简二合一无线充电器、倍思原石无线充电器等。
两颗维普创新WP8006YS分别用于两路无线充电路。

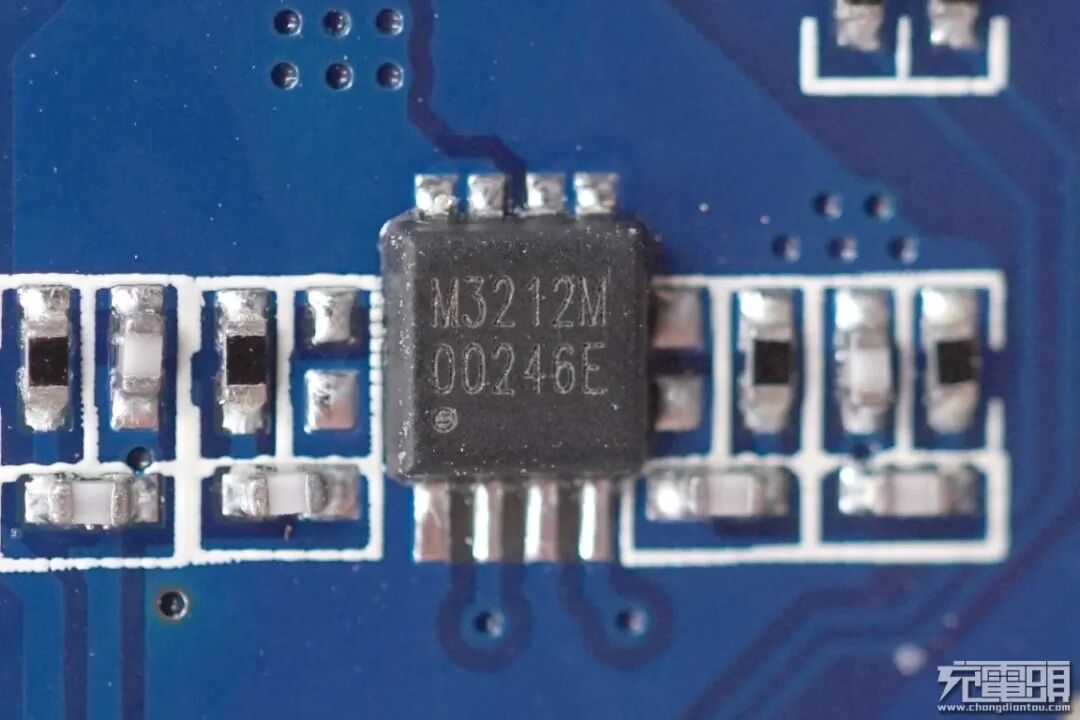

UBIQ QM3212M3，双NMOS管，耐压30V，导阻18mΩ。
UBIQ QM3212M3资料信息。
两路无线充电路各设有两颗QM3212M3，组成四管H桥驱动线圈进行无线充电。

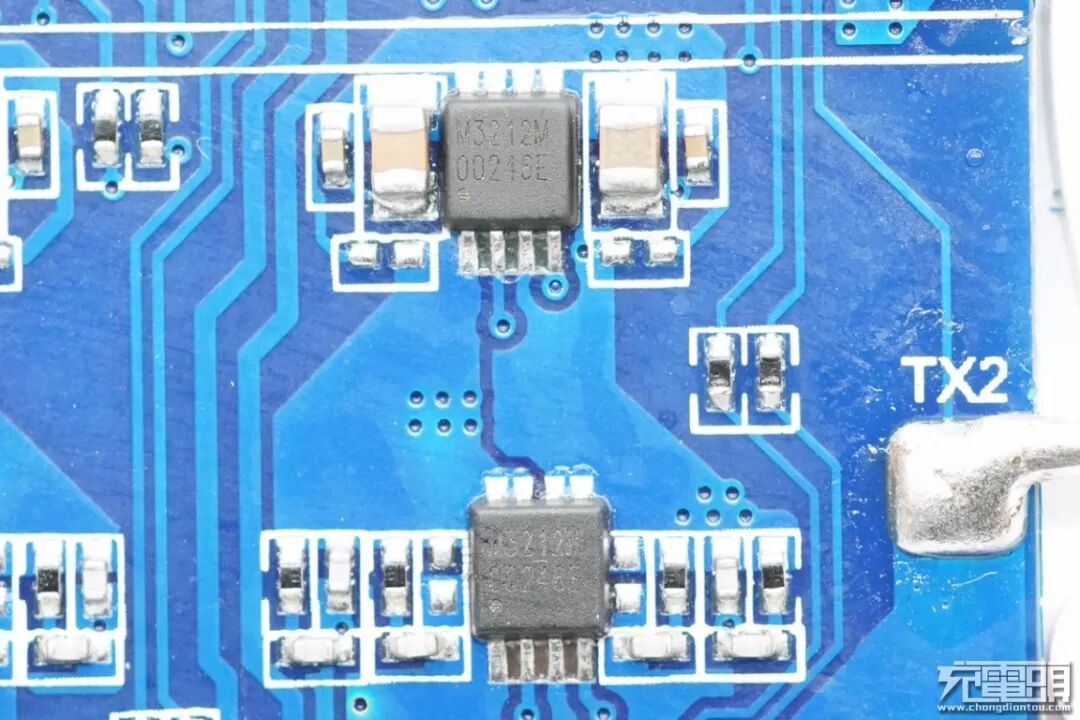

另一对QM3212M3特写。

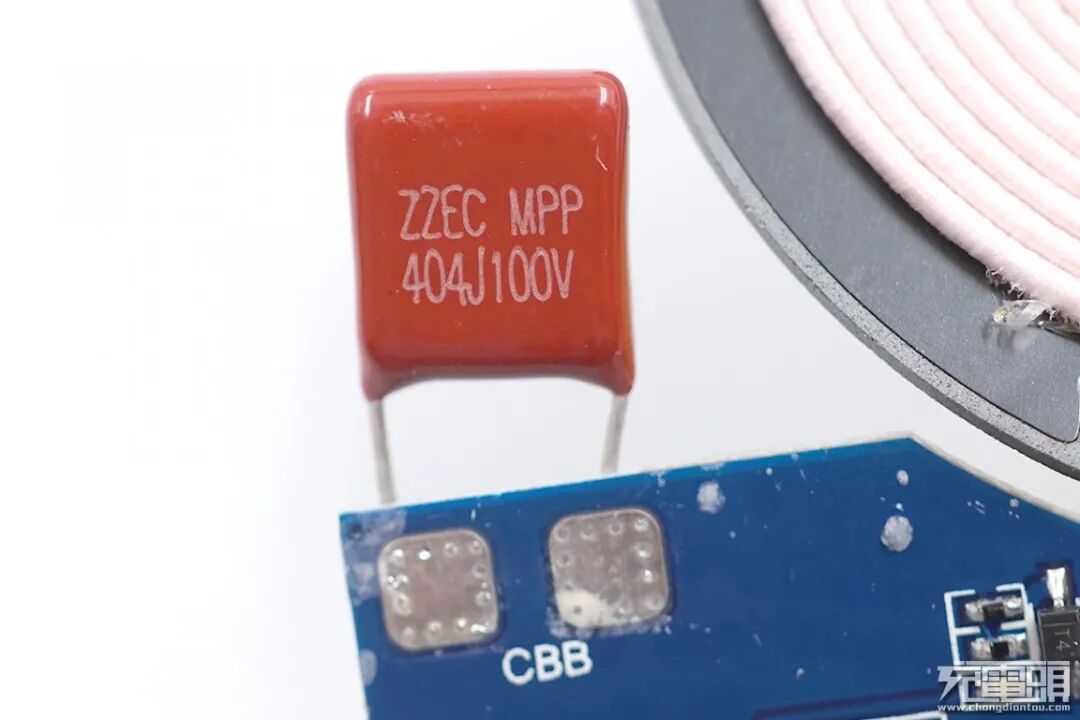

ZZEC科雅无线充专用谐振电容，规格为0.4μF 100V。
另一颗特写。

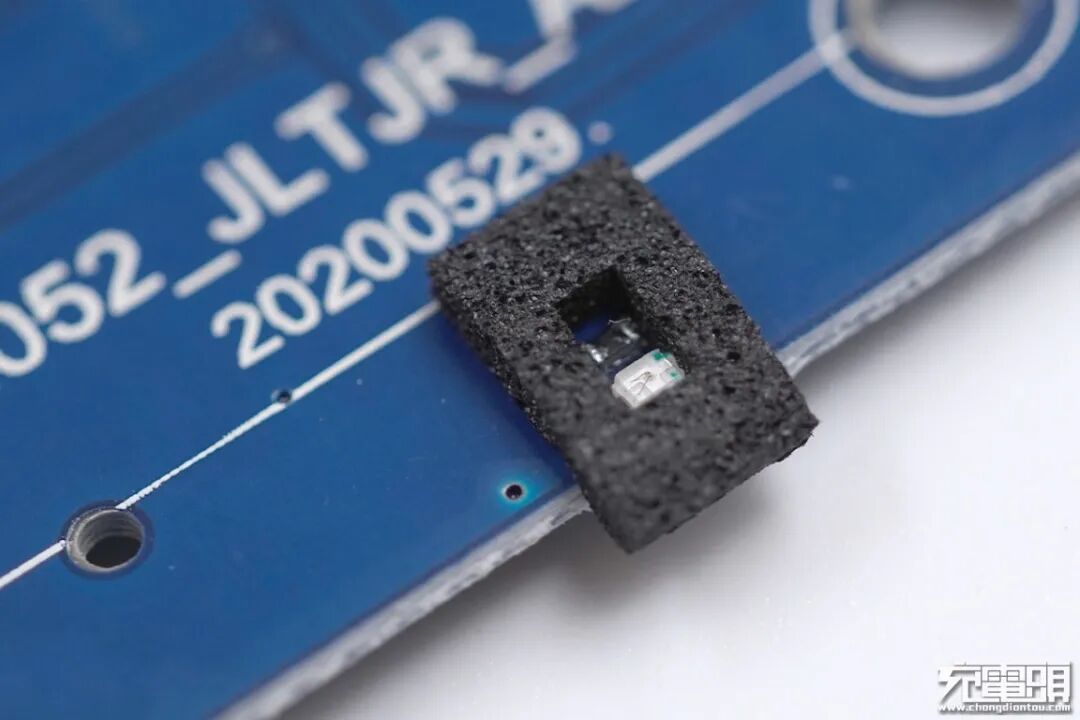

LED指示灯特写。

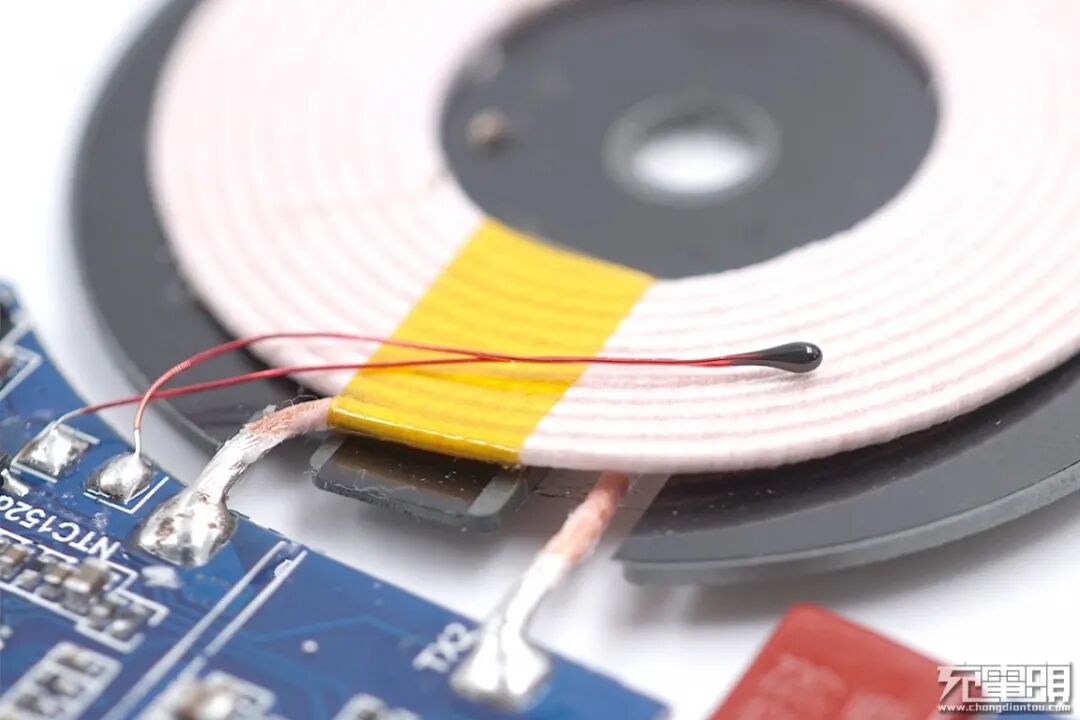

无线充电线圈特写，绕制紧密并配有热敏电阻进行温度监控。
热敏电阻特写。
另一个无线充电线圈特写。

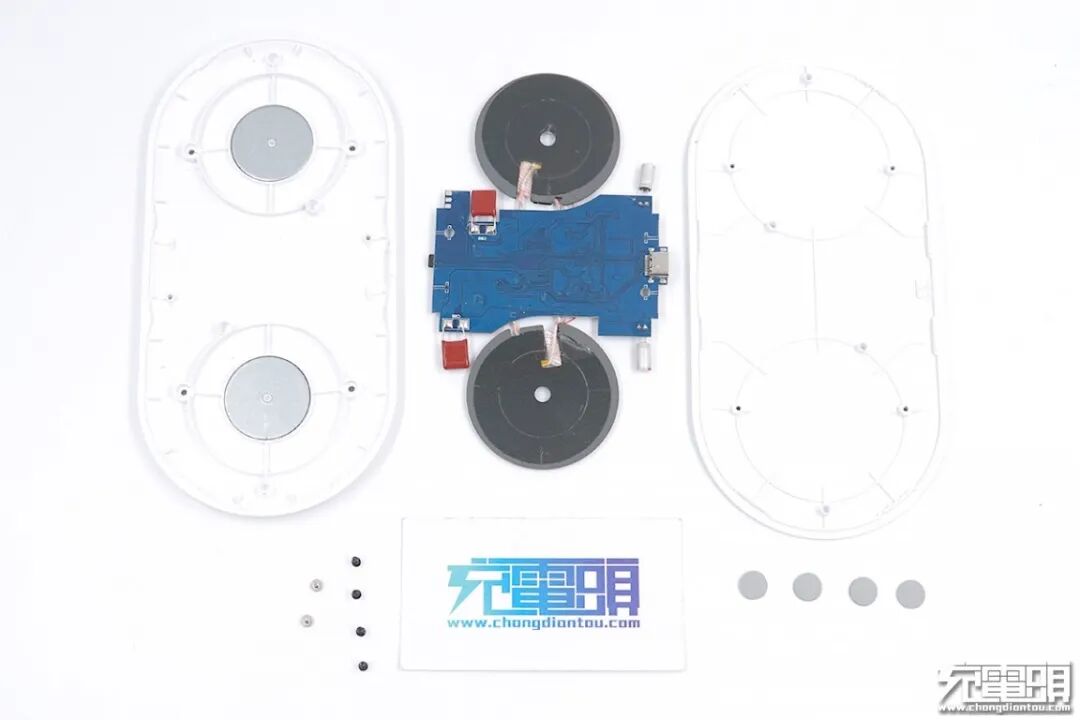

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，机乐堂二合一15W无线充电器内置两个无线充电路，且电路设计一模一样，均采用定频调压降压架构，维普创新WP8006YS控制UBIQ QM3212M3 MOS管驱动线圈进行输出。维普创新WP8006YS集成MCU以及驱动器，电路精简，可有效降低成本。此外输入端有云星固态电容进行滤波，输出端采用科雅无线充专用谐振电容；USB-C母座沉板过孔焊接。产品整体用料做工扎实。
