拆解报告：belkin贝尔金1A1C 30W快充充电器
作为苹果推荐的数码配件品牌，belkin推出了不少经典电源配件产品，深受果粉用户的喜爱。近期贝尔金又推出了一款1A1C双口充电器，可同时独立为两台设备进行充电，并且两个接口最大输出功率分别是12W和18W，总输出30W。接下来充电头网就和大家分享这款产品的拆解，看看其设计做工如何。
此前充电头网还拆解了贝尔金68W双C口GaN充电器、贝尔金45W USB PD快充充电器、belkin 30W USB PD快充车载充电器等产品，大家可以点击蓝色字体查看拆耳机详情。
一、贝尔金1A1C双口充电器外观

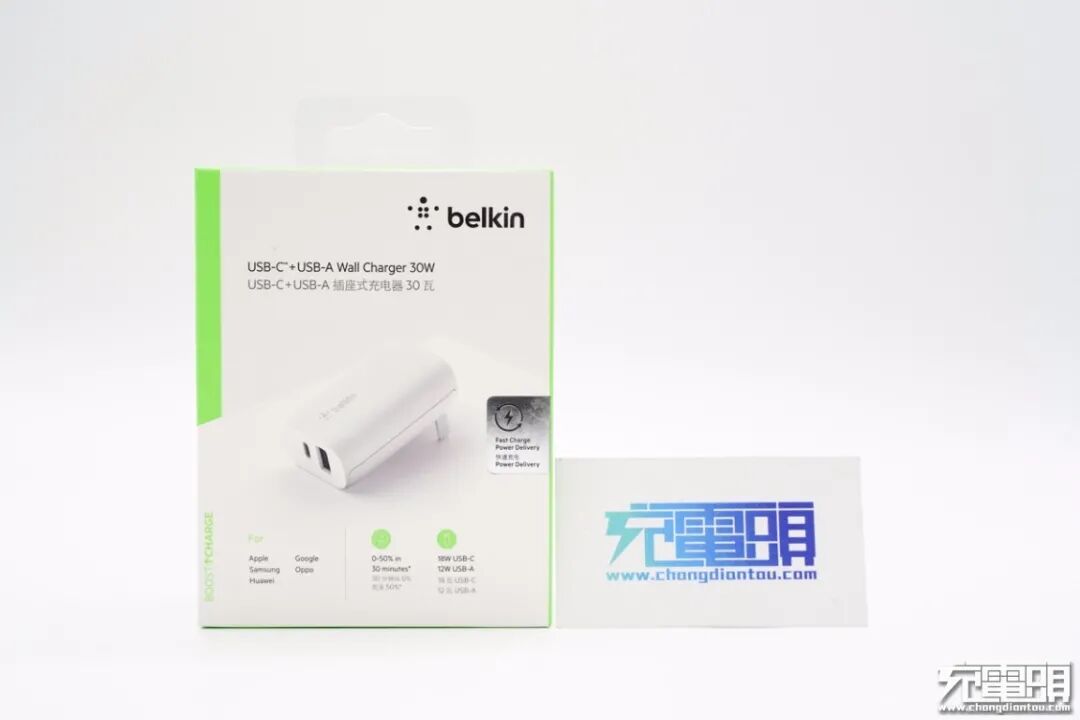

包装盒采用白绿典型配色，顶部带有挂钩，正面印有belkin品牌、充电器名称、外观图以及特性等。
侧面标有可兼容的相关设备信息。
背面印有充电器相关描述信息。
打开包装，充电器使用塑料盒进行固定保护。

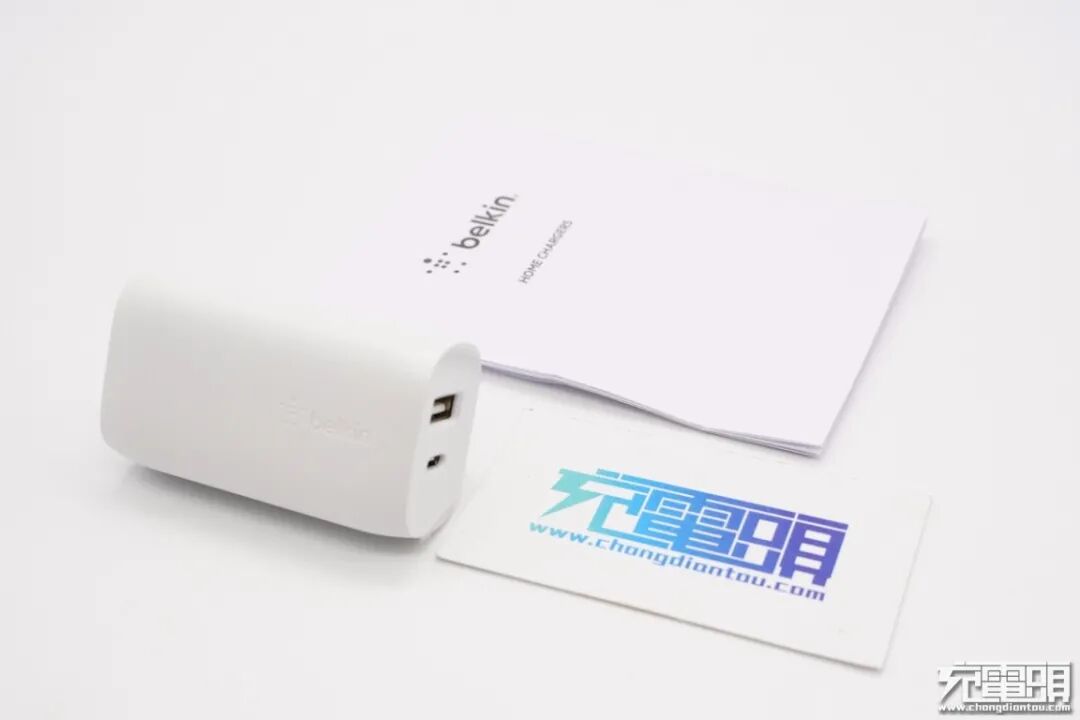

包装内含充电器和使用说明书。

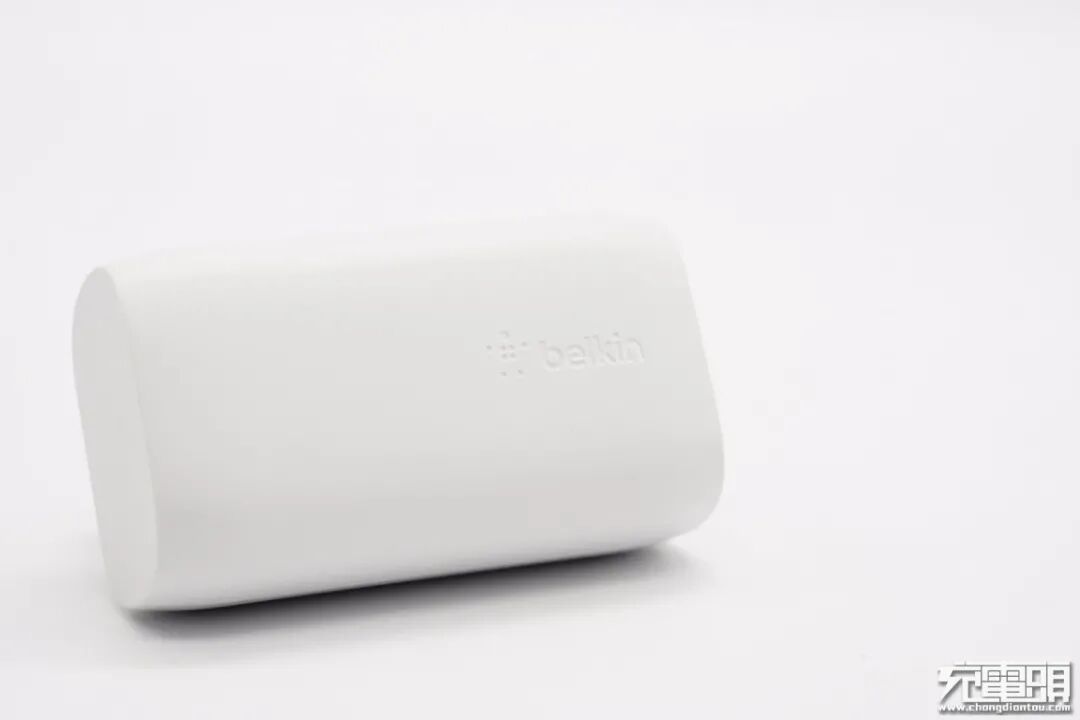

贝尔金这款充电器采用PC阻燃材质白色外壳，表面哑光处理，腰身两侧弧面过渡，机身正面凹印belkin品牌，外观设计简洁简约。

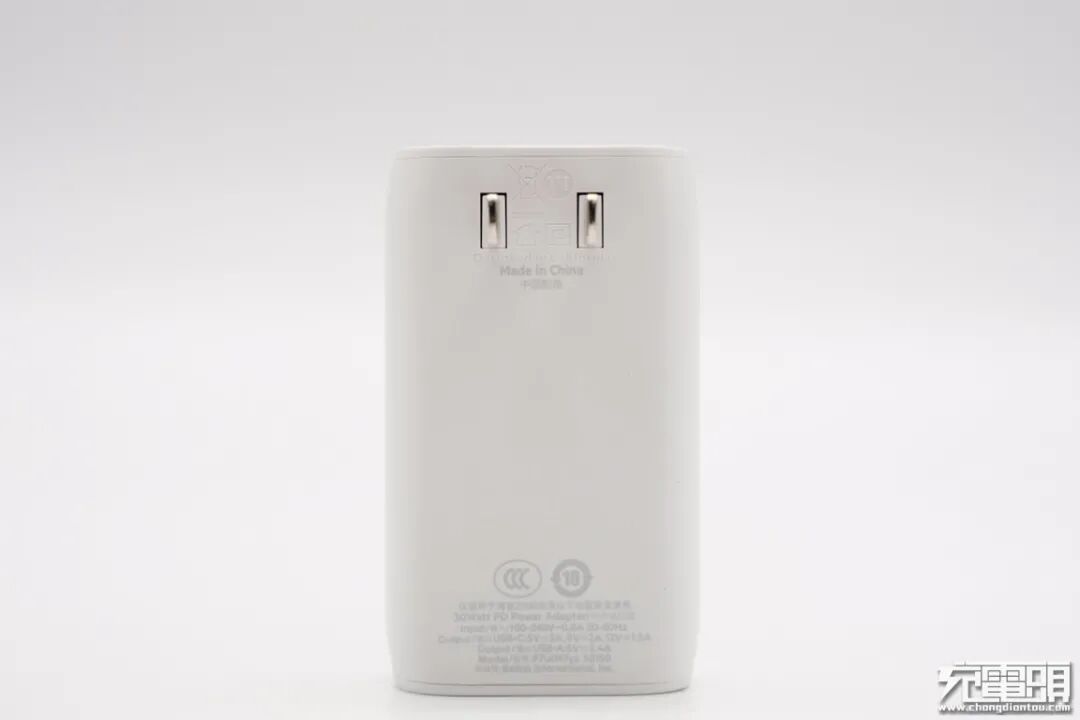

机身背面标注充电器的参数信息
型号：F7U097yz 50150
输入：100-240V 50/60Hz 0.8A
USB-C输出：5V3A 、9V2A、12V1.5A
USB-A输出：5V2.4A
产品已经通过了CCC认证。

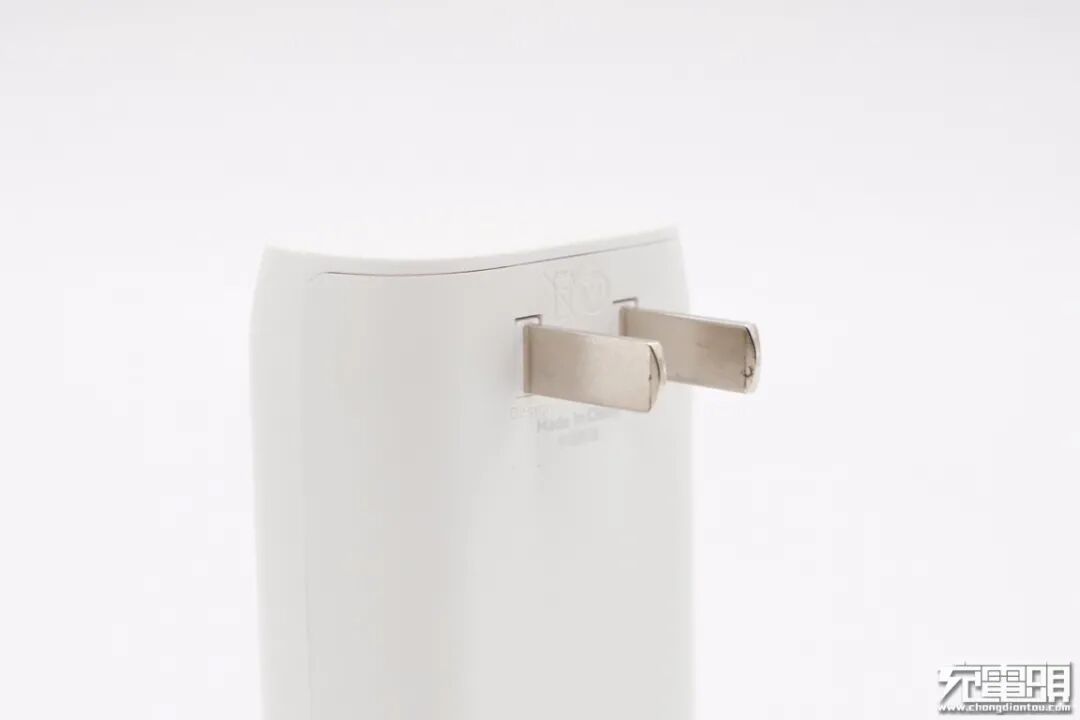

输入端配备固定式国标插脚。

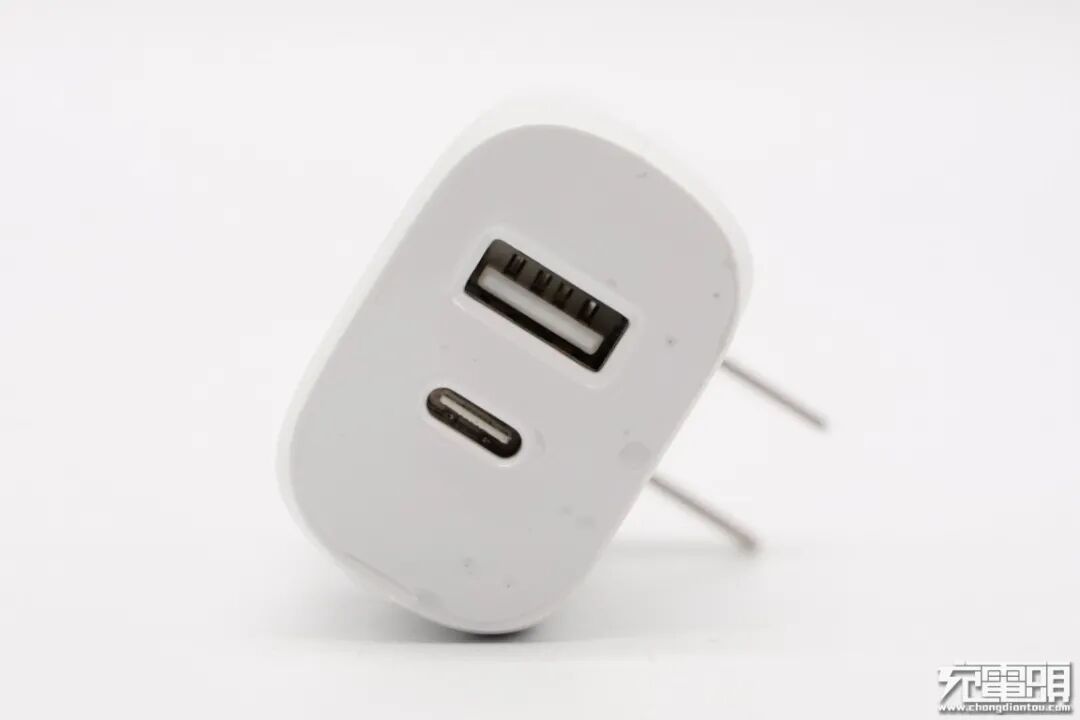

输出端配备1A1C两个接口，均为白色胶芯。

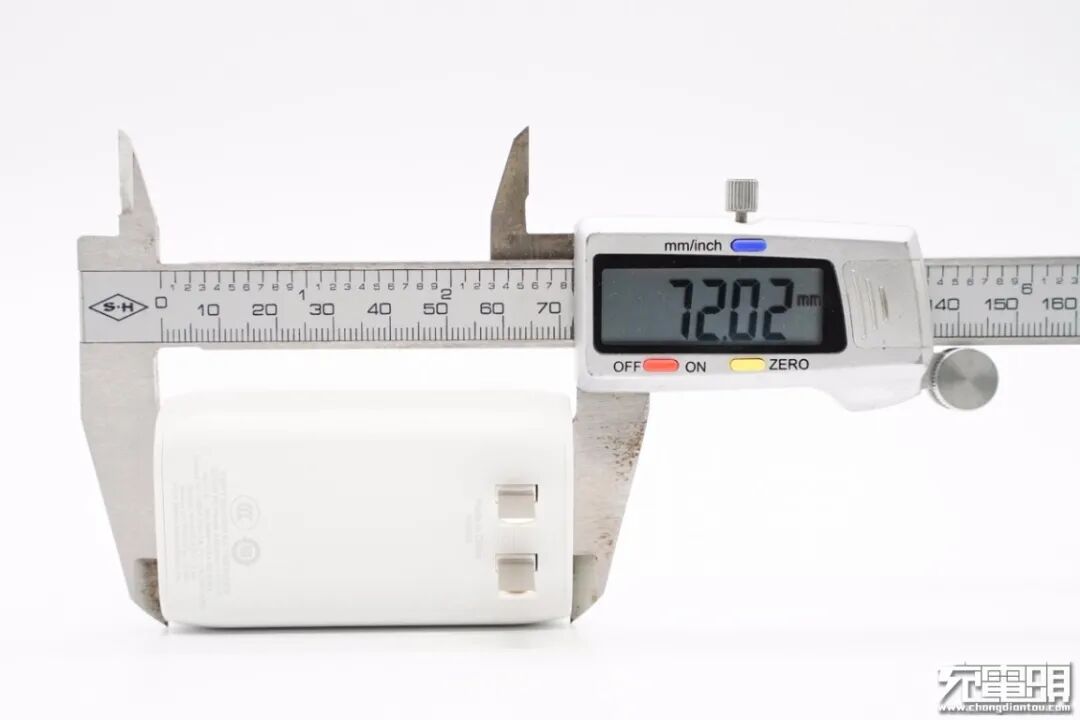

使用游标卡尺实测充电器机身长72.02mm。

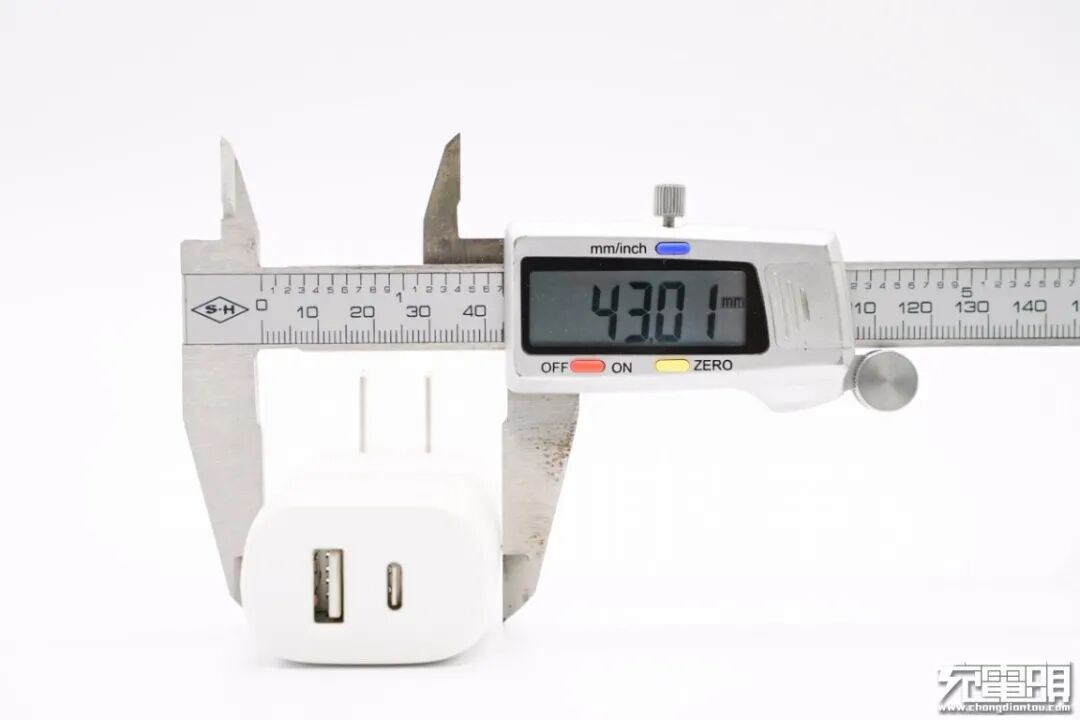

宽度为43.01mm。

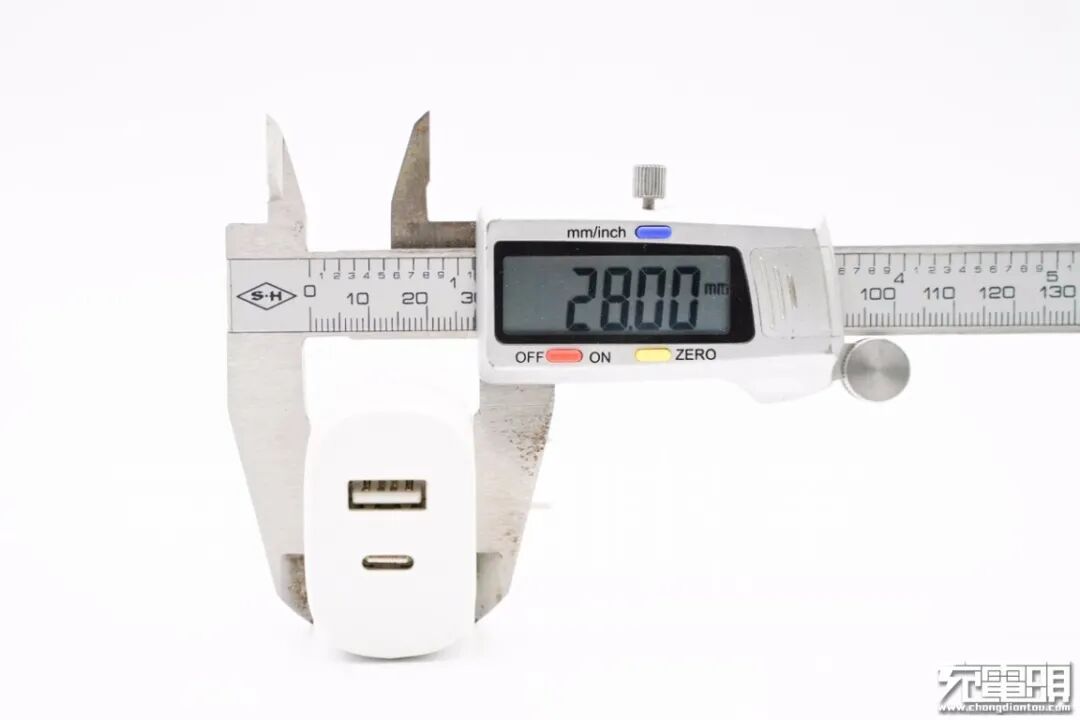

厚度为28mm。

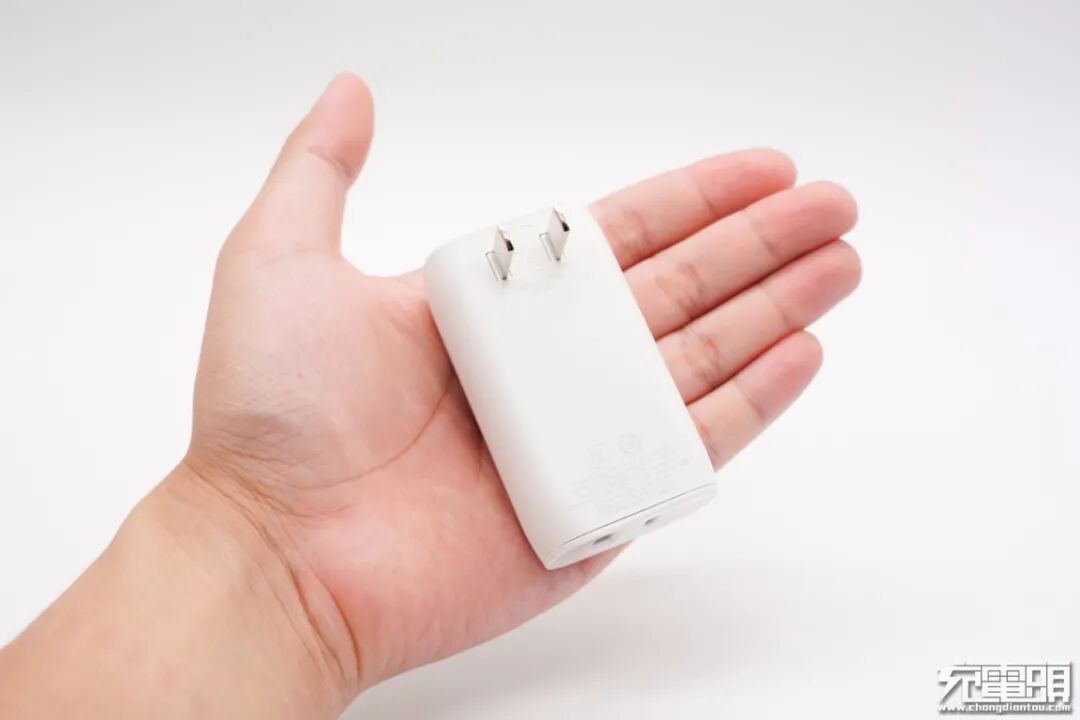

充电器拿在手上的直观感受。
净重约为87g。

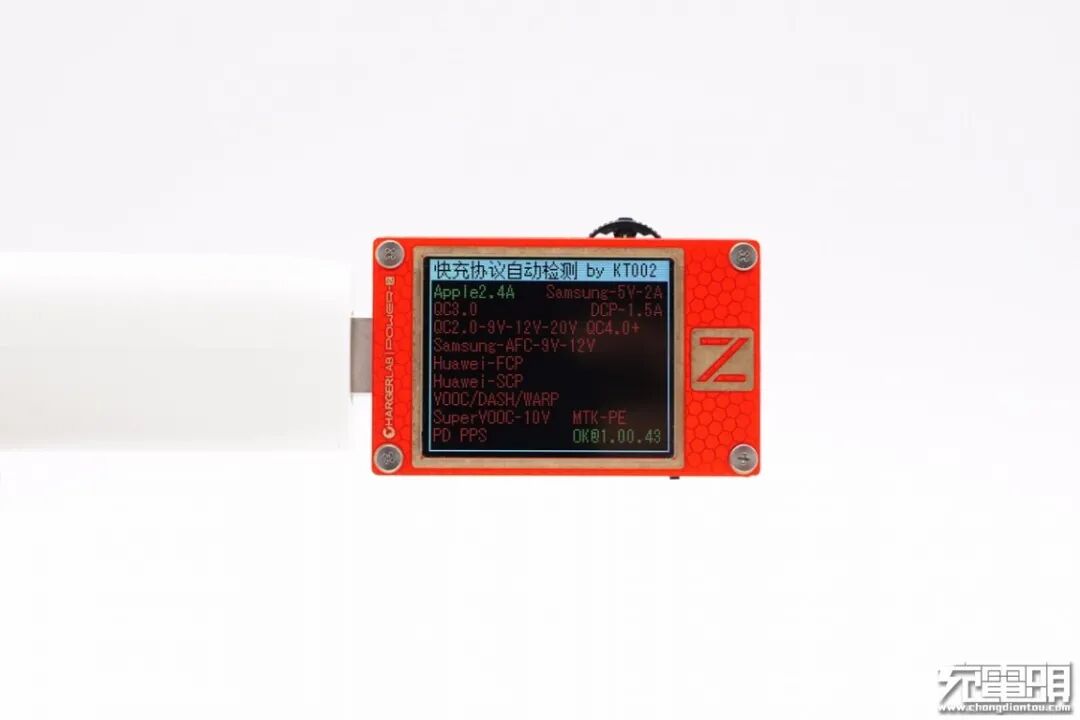

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A协议。

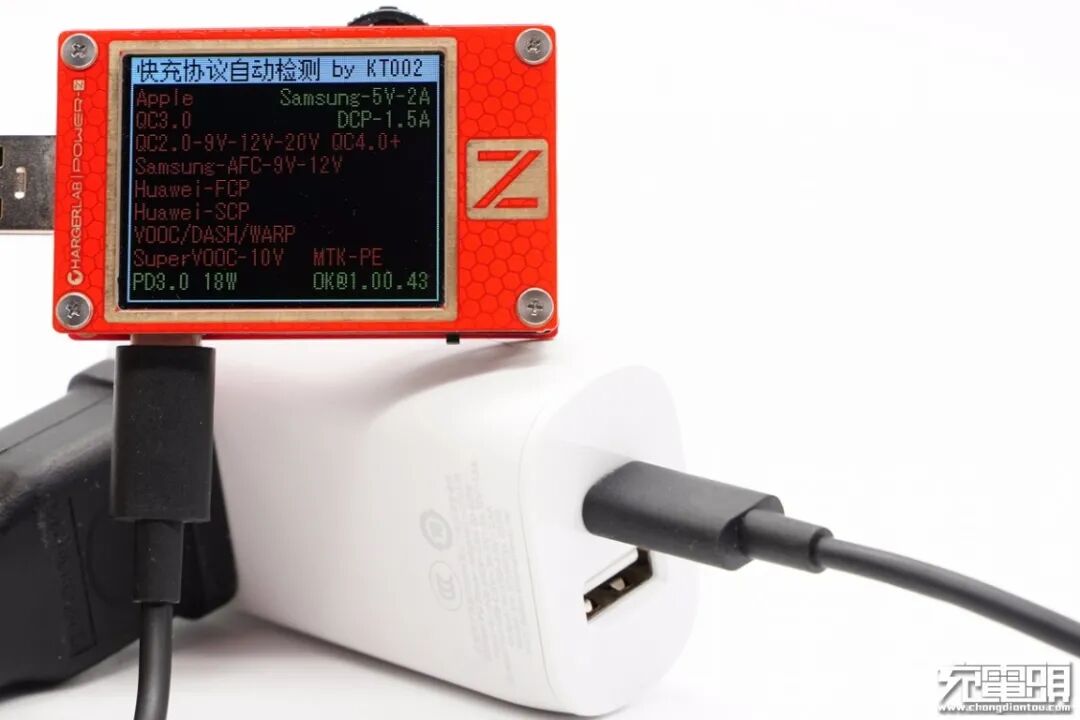

使用KT002检测USB-C口输出协议，显示支持Samsung 5V/2A和DCP协议。

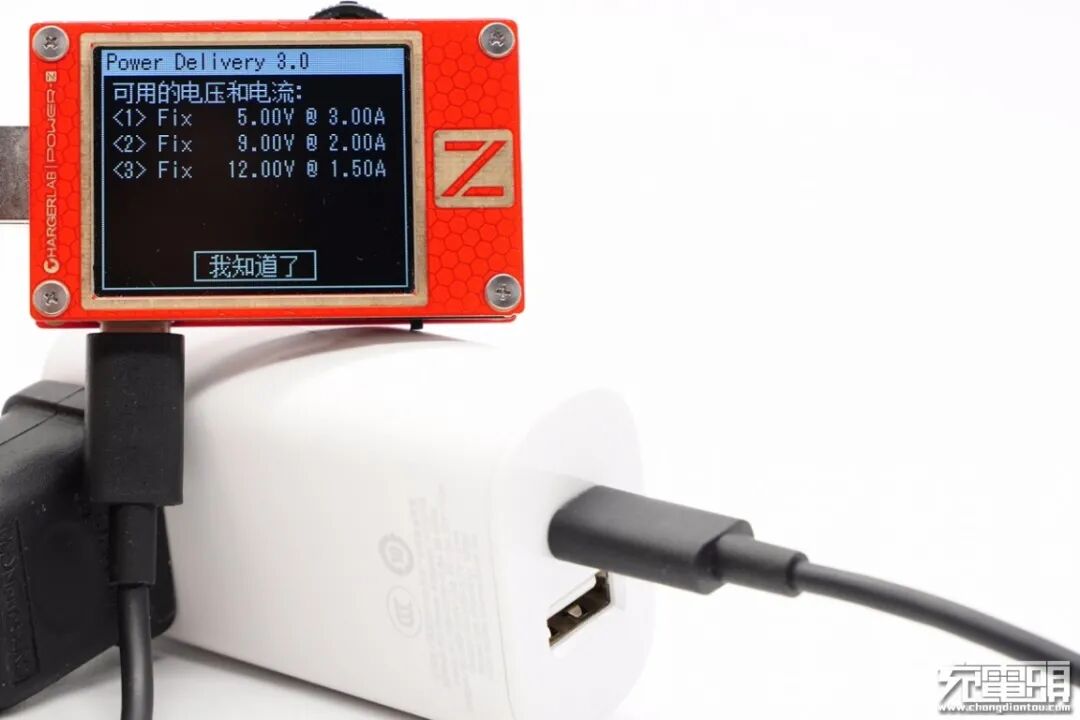

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V2A、12V1.5A三组固定电压档位。
二、贝尔金1A1C双口充电器拆解

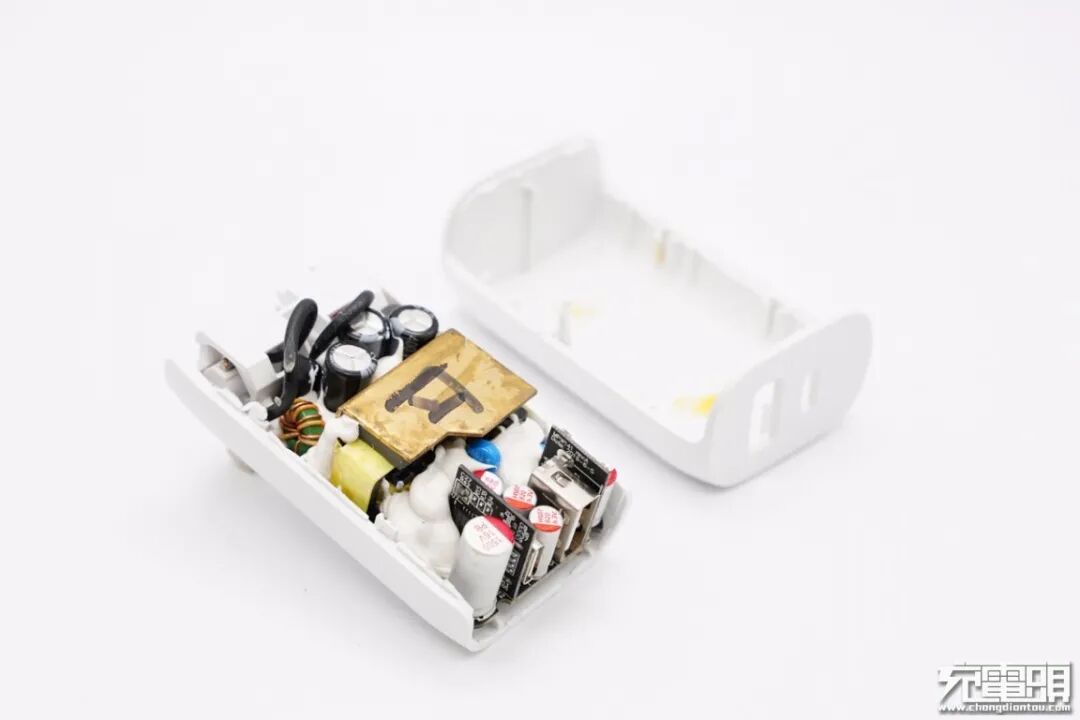

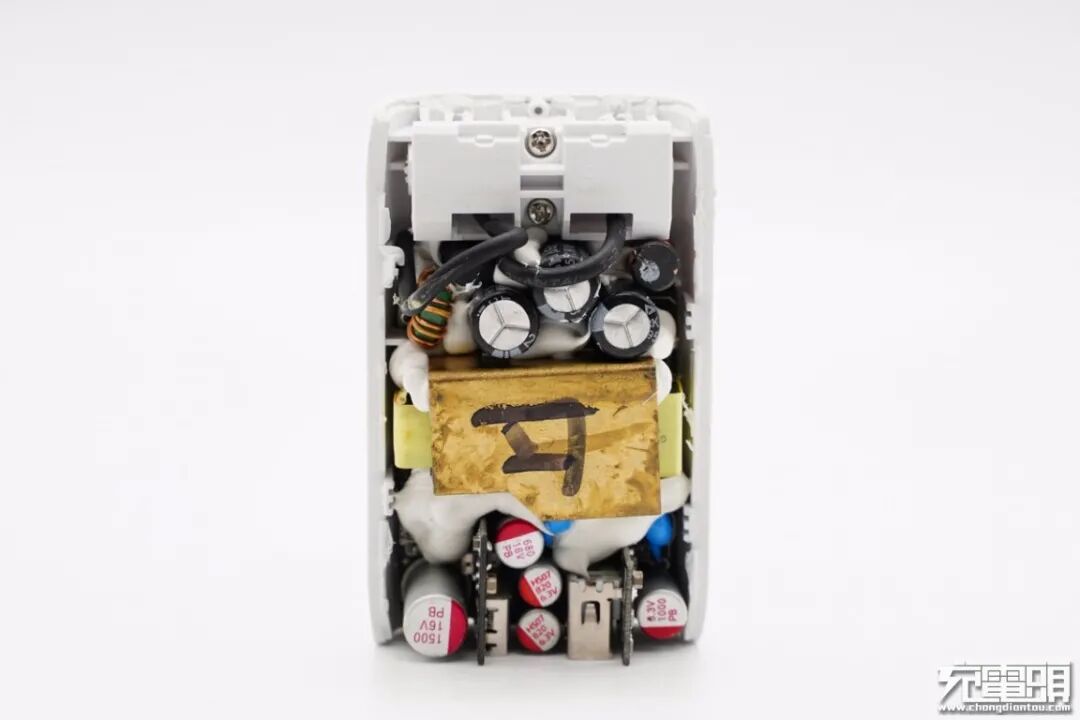

将机身壳拆开，边缘采用超声波焊接封装。
插脚使用螺丝和白色塑料壳封装，通过黑色导线焊接到PCB上。

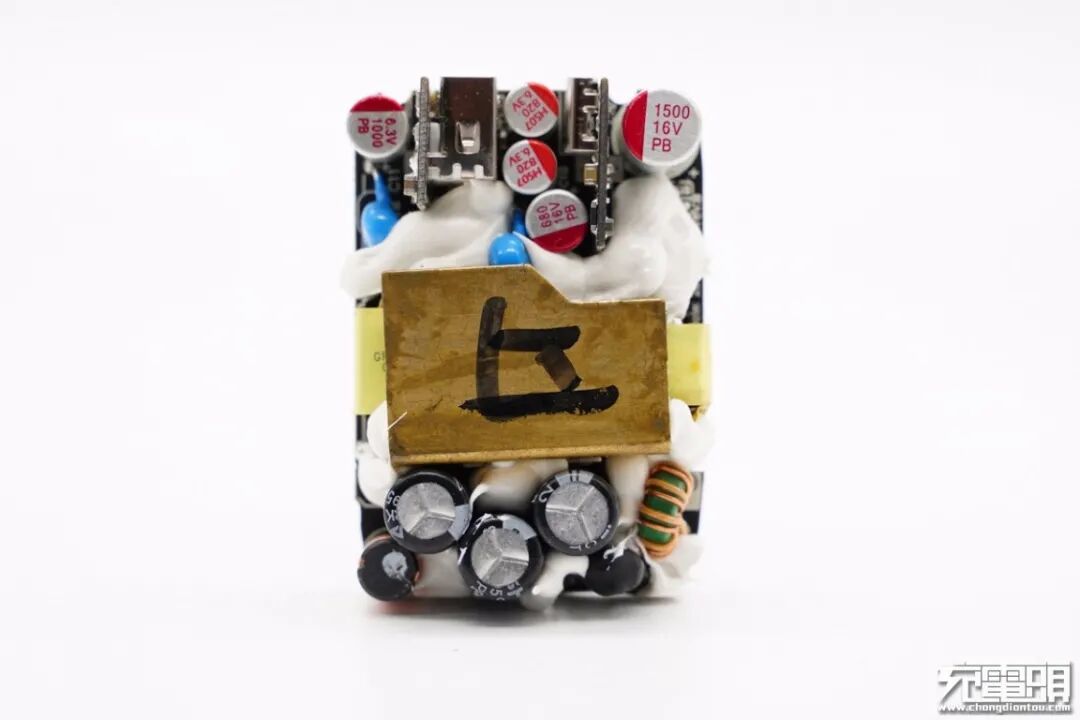

PCB板正面一览，三段式布局层次分明，中间变压器上配有黄铜散热片，各元器件之间的空隙注胶处理。

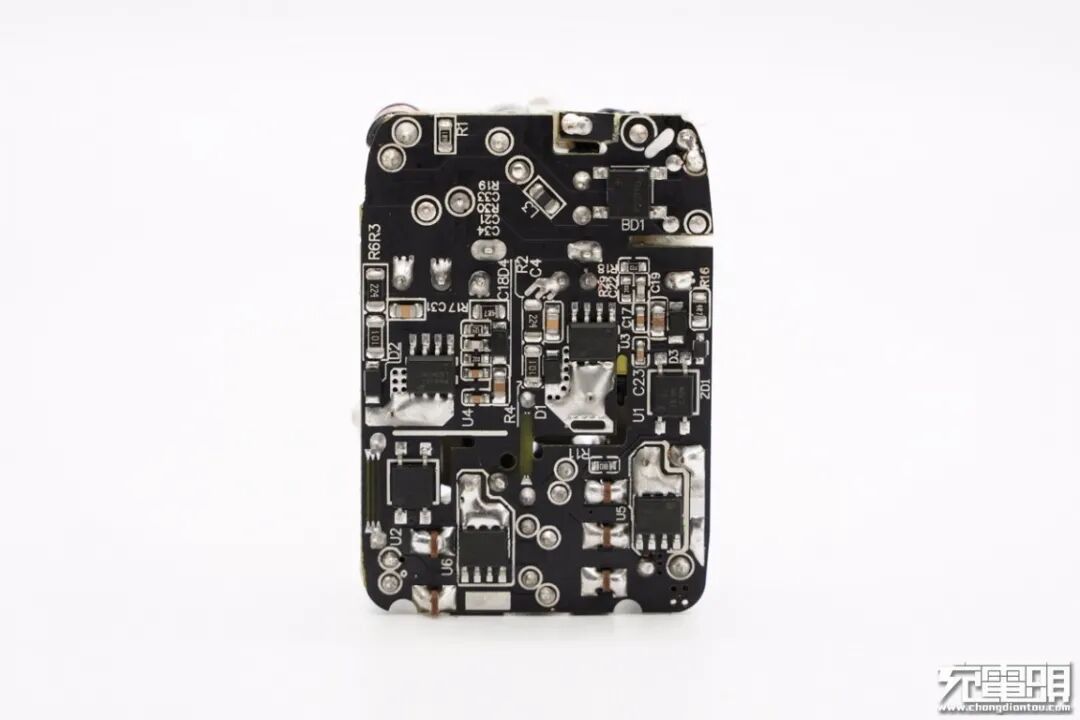

PCB板背面一览。
经过对充电器电路观察分析发现，贝尔金1A1C 30W快充充电器内设两路独立的开关电源。其中USB-C电路采用开关电源由协议芯片控制输出电压的典型架构。USB-A电路采用5V恒压输出。下面我们从输入端开始了解各元器件的信息。

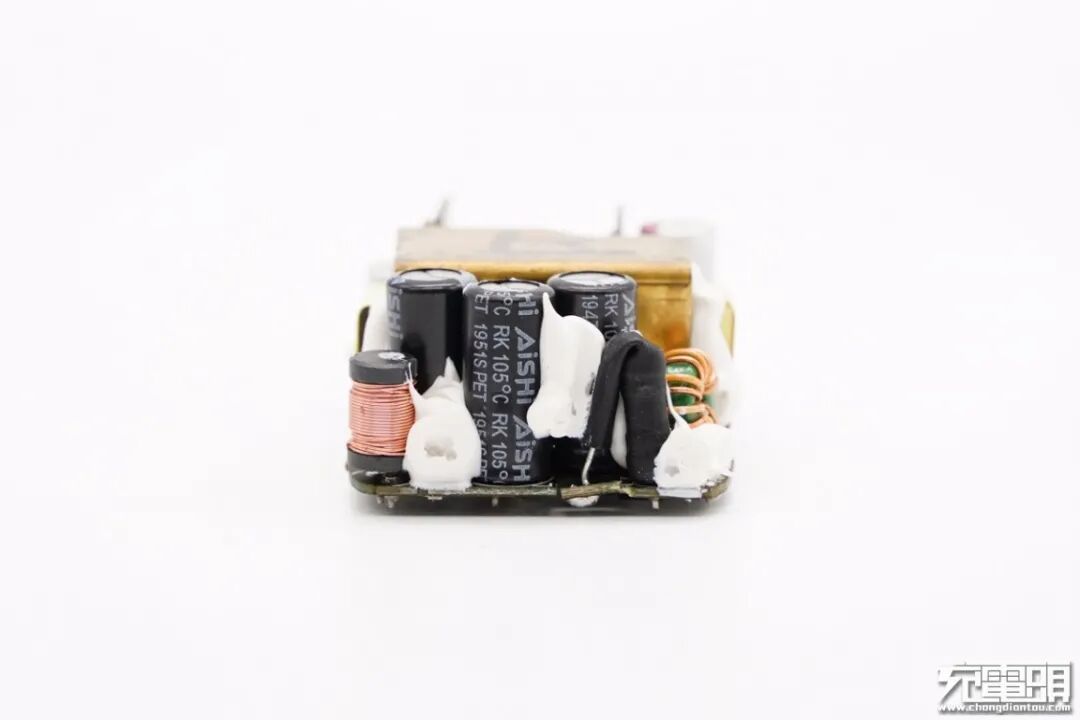

输入端一览，有滤波电感，电解电容，输入保险丝和共模电感。

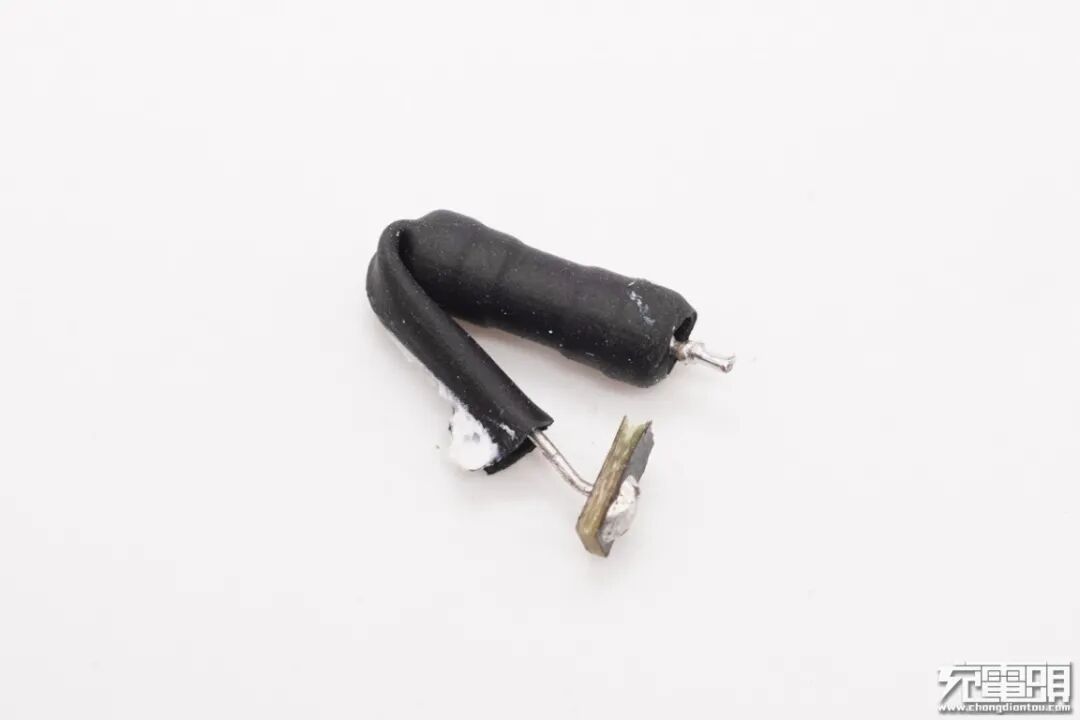

保险丝外套热缩管。

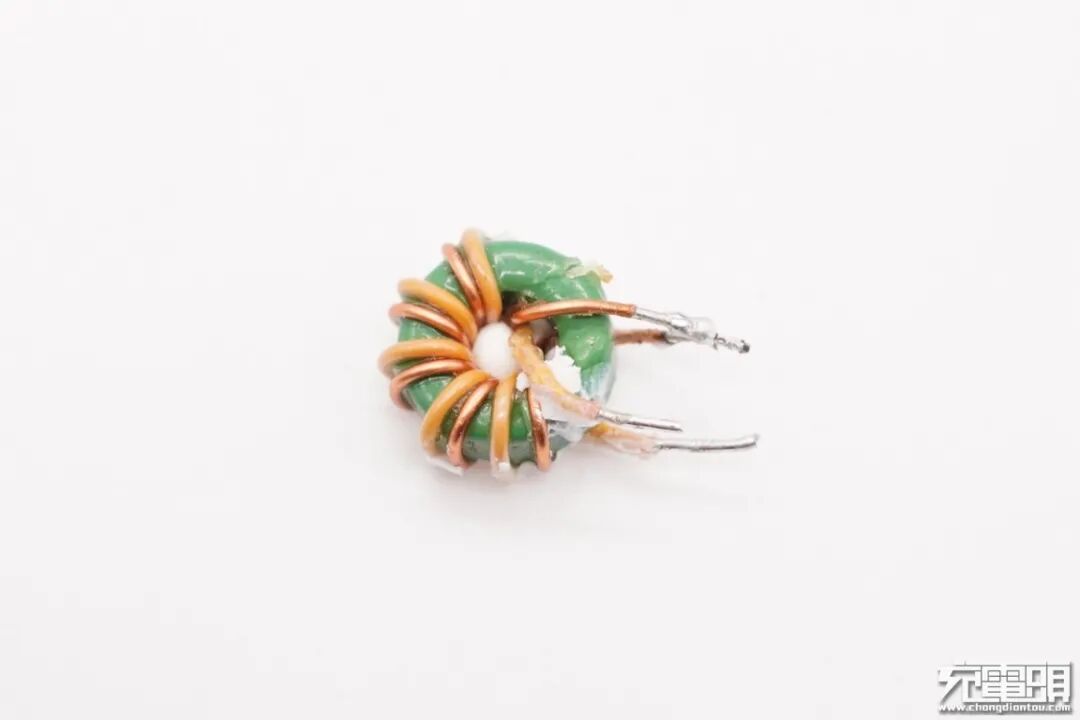

共模电感特写，用于滤除EMI干扰。

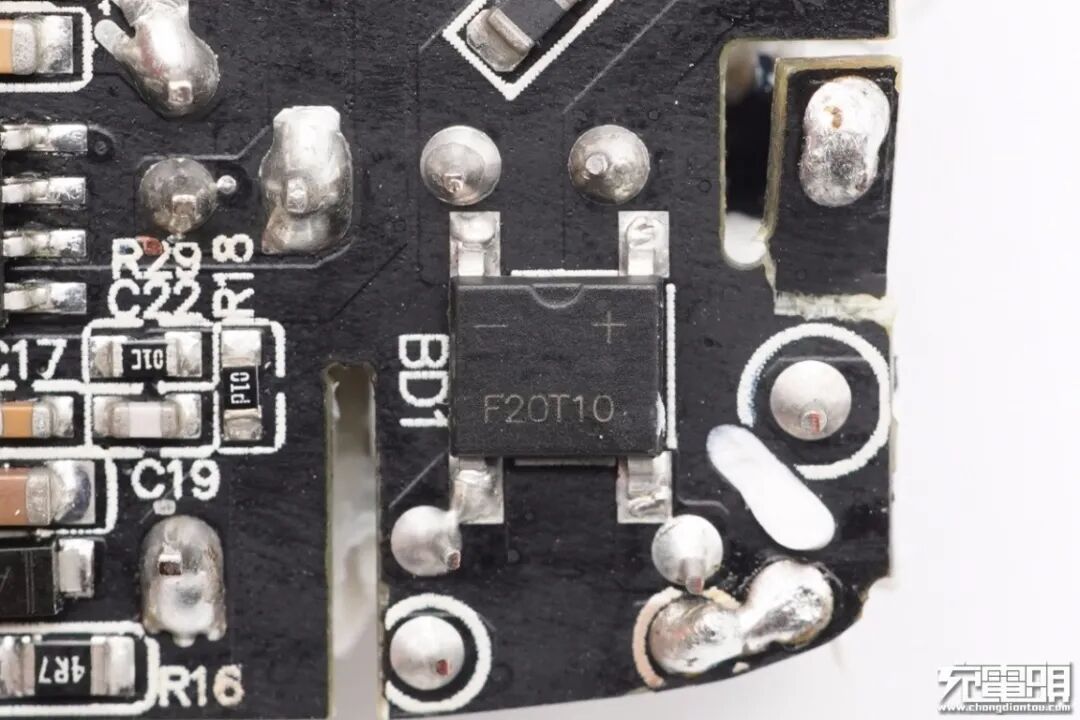

输入端F20T10整流桥特写。

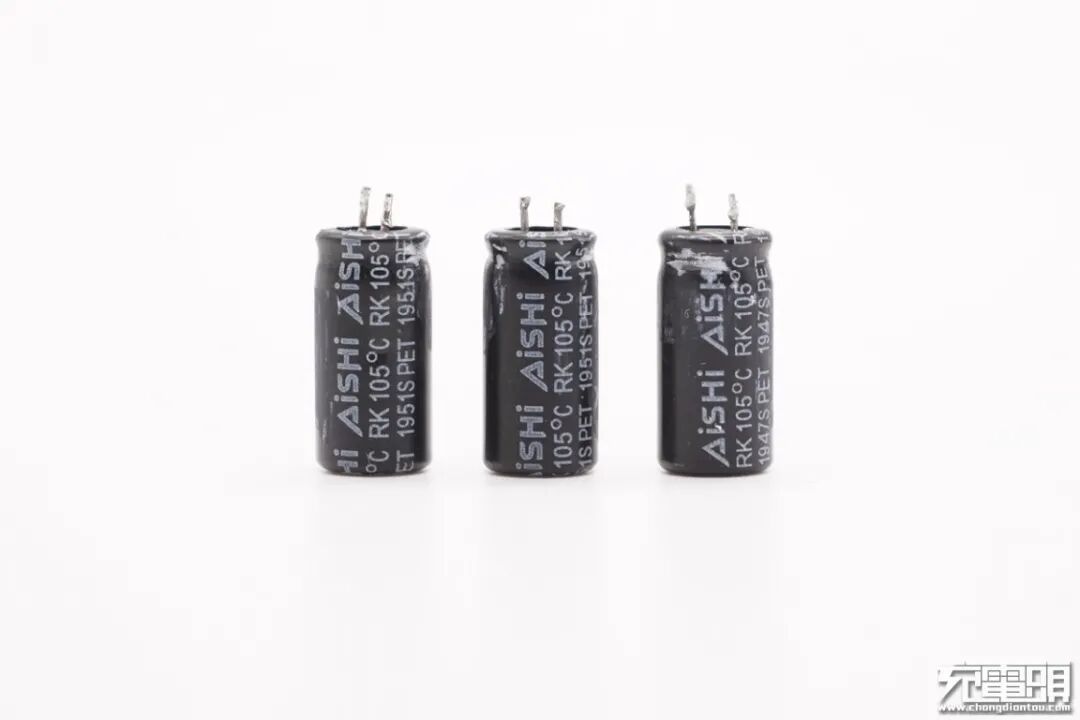

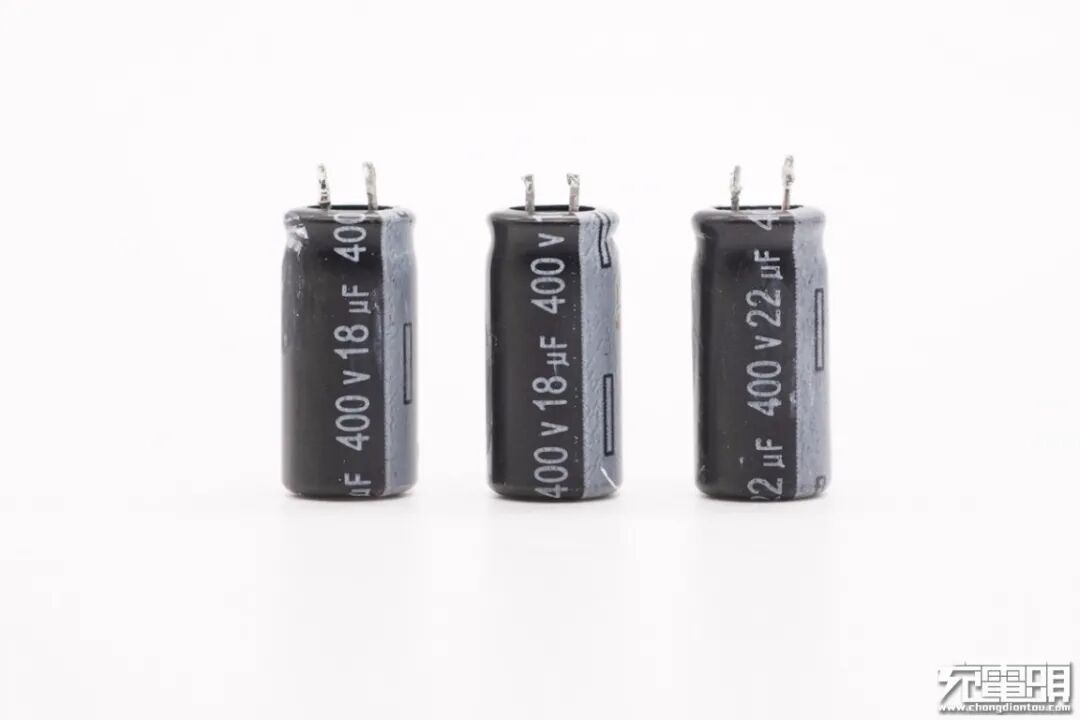

三颗高压滤波电解电容均为艾华品牌。
其中两颗规格为400V 18μF，另一颗规格为400V 22μF。
工字电感特写。

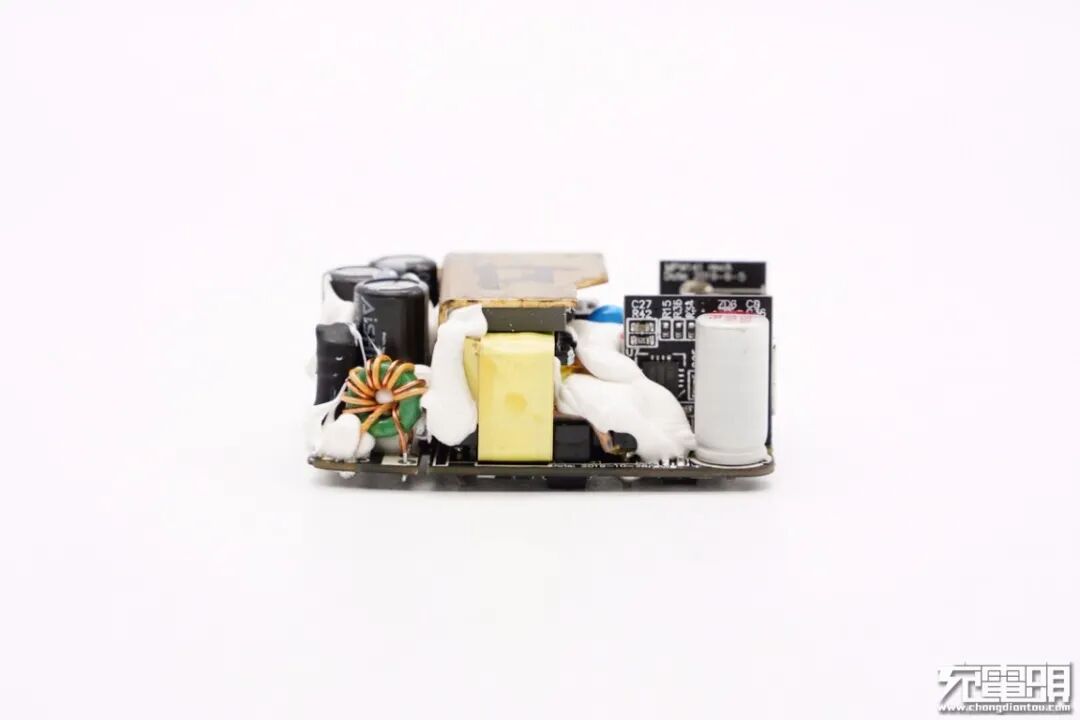

PCB板侧面一览，这一侧设置的是USB-C输出电路。

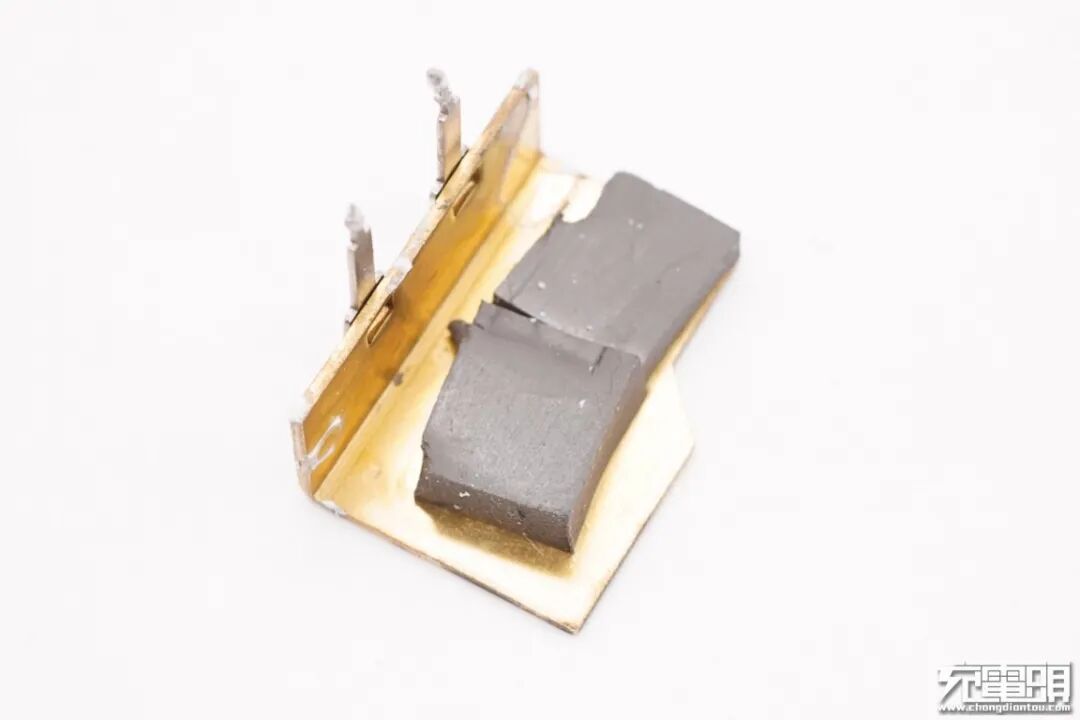

将散热片拆下，内侧还设有导热垫。

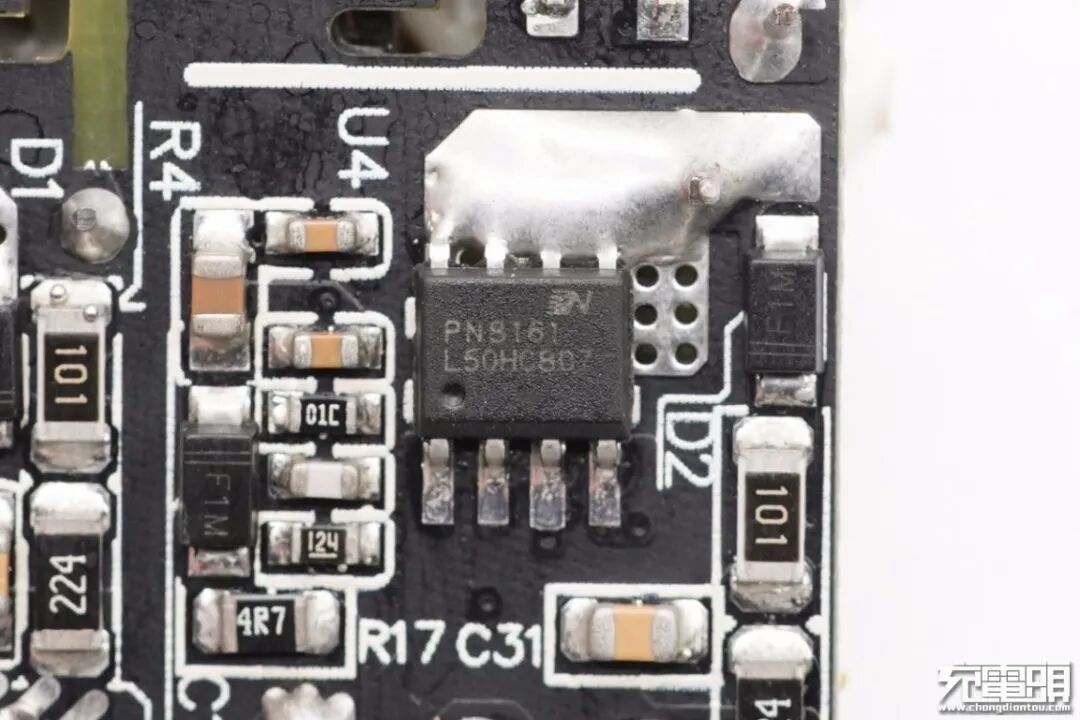

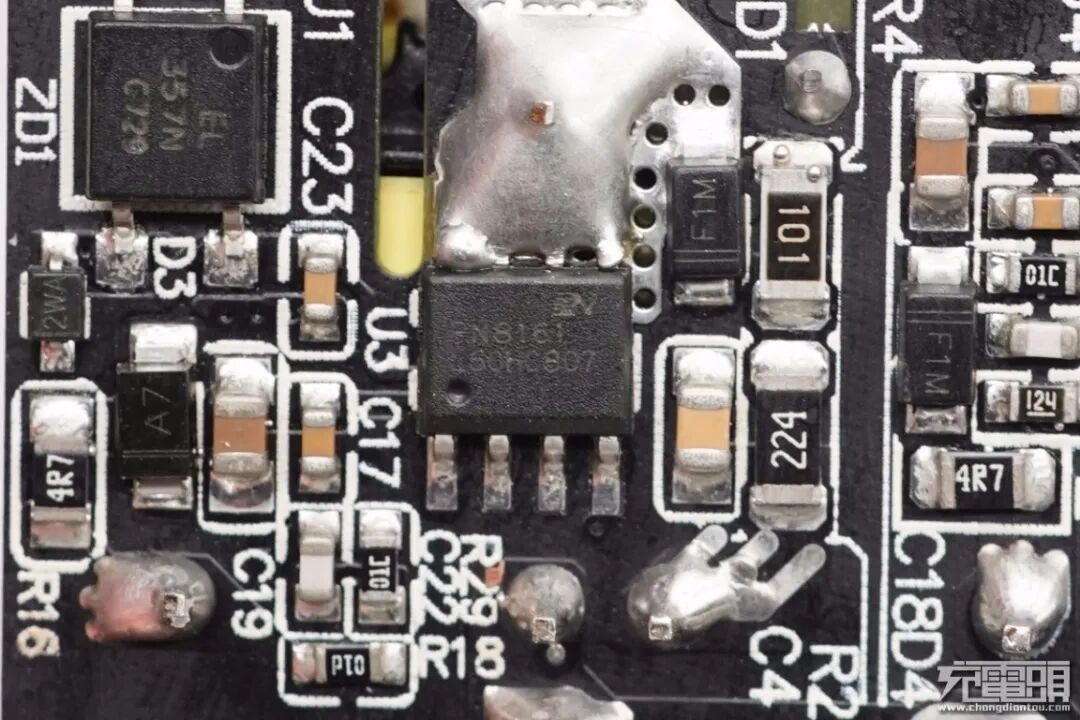

PWM主控芯片PN8161来自Chipown芯朋微。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。
PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。
充电头网拆解了解到，采用芯朋微PN8161+PN8307H组合方案的还有品胜18W USB PD快充充电器、毕亚兹18W USB PD充电器、SSK飚王18W USB PD快充充电器、POWER4 18W USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器、Mcdodo 18W USB PD PPS快充充电器、古石科技18W USB PD充电器、POWER4 18W USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等多款产品采用。

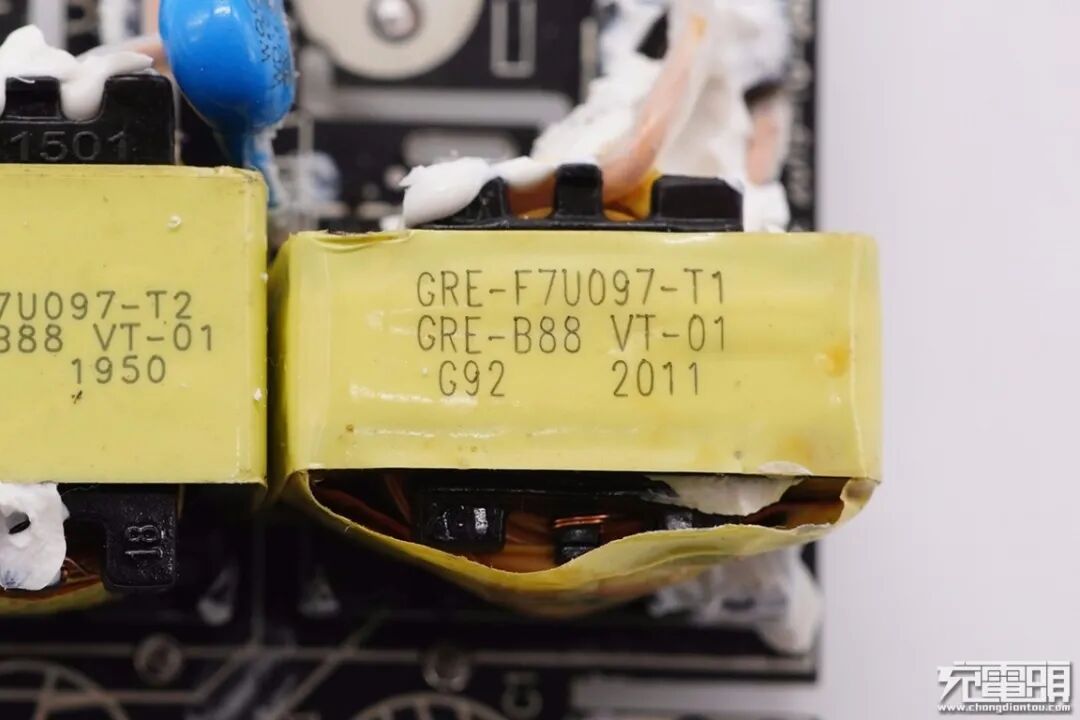

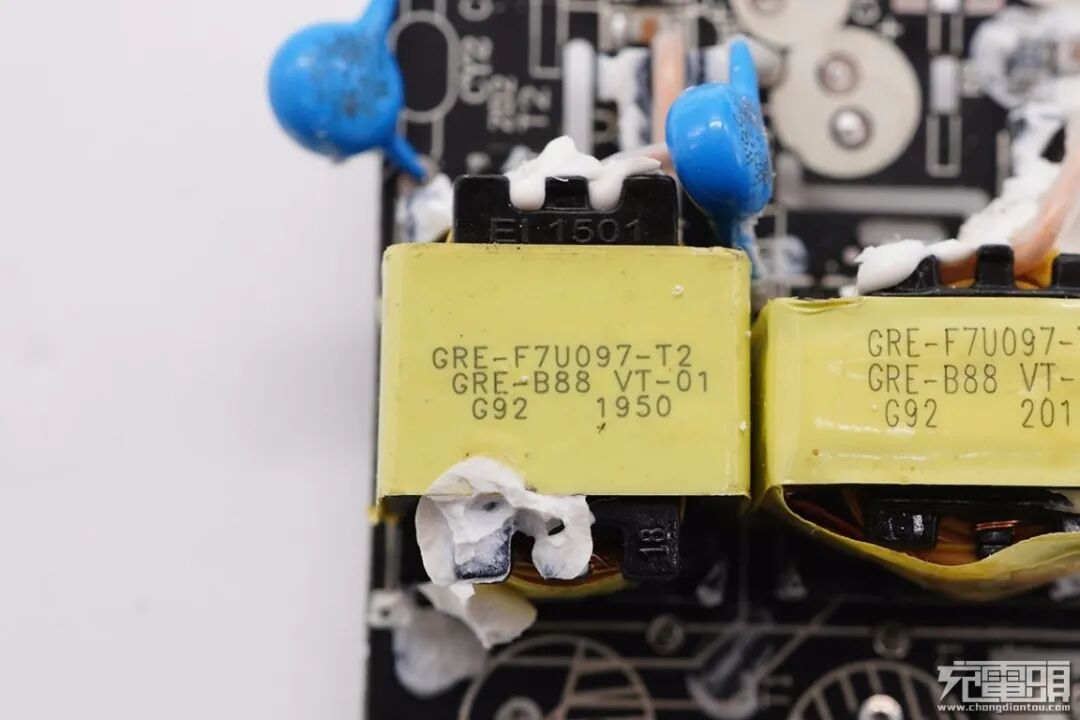

变压器特写，顶部喷码有信息。

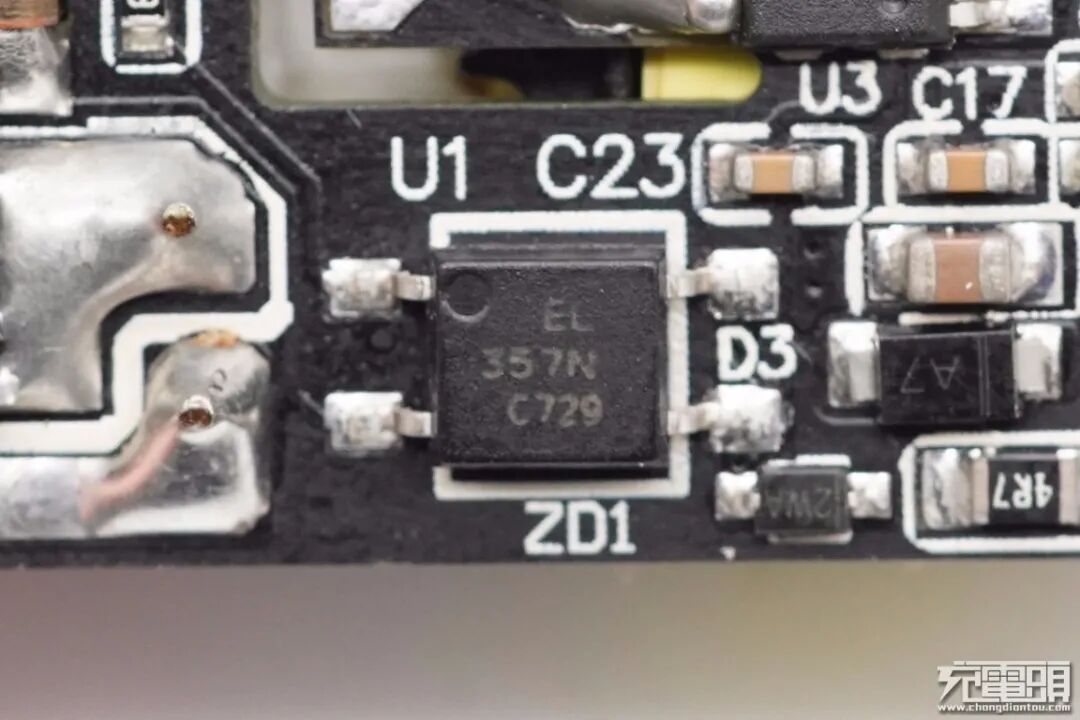

亿光EL 357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

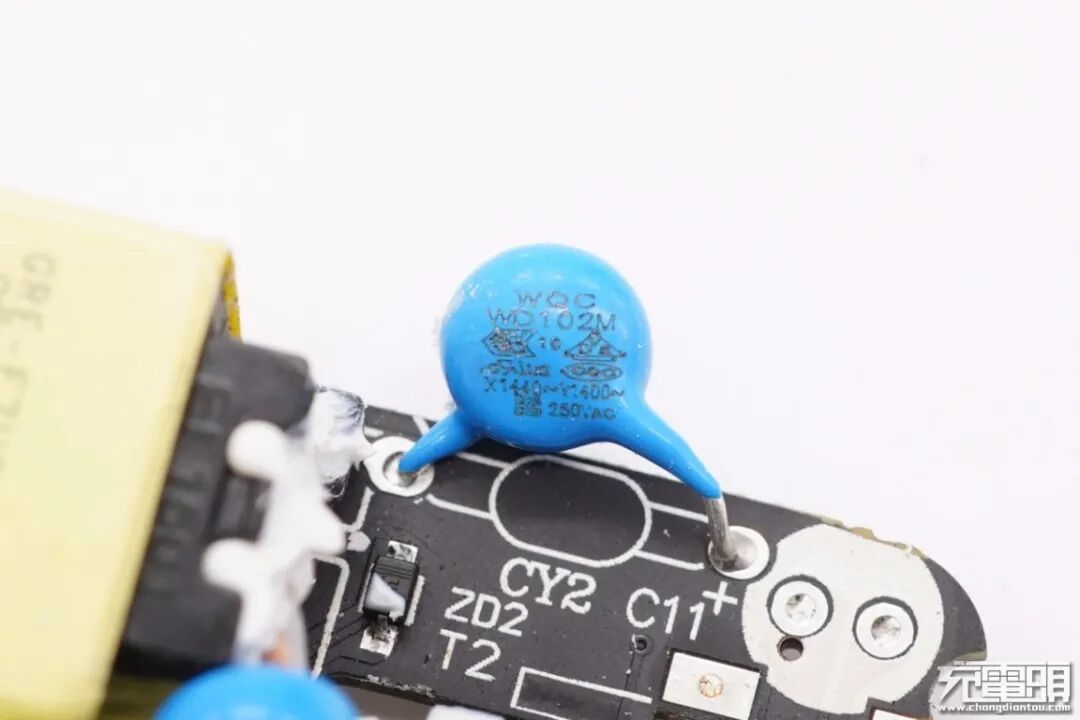

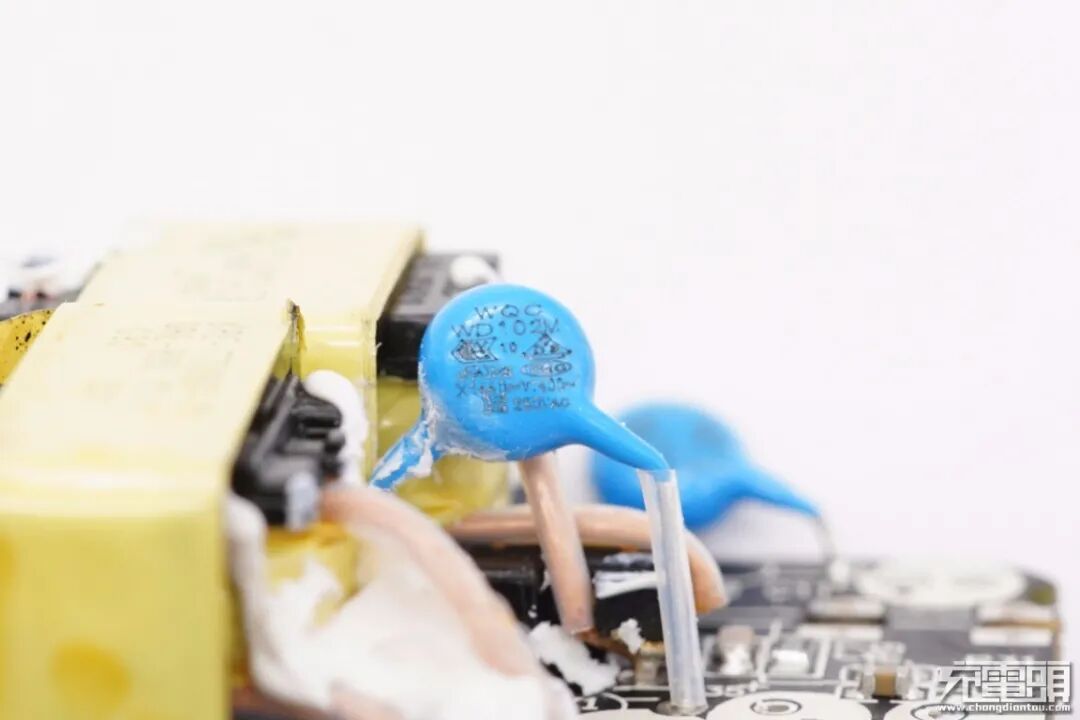

输出抗干扰蓝色Y电容特写。

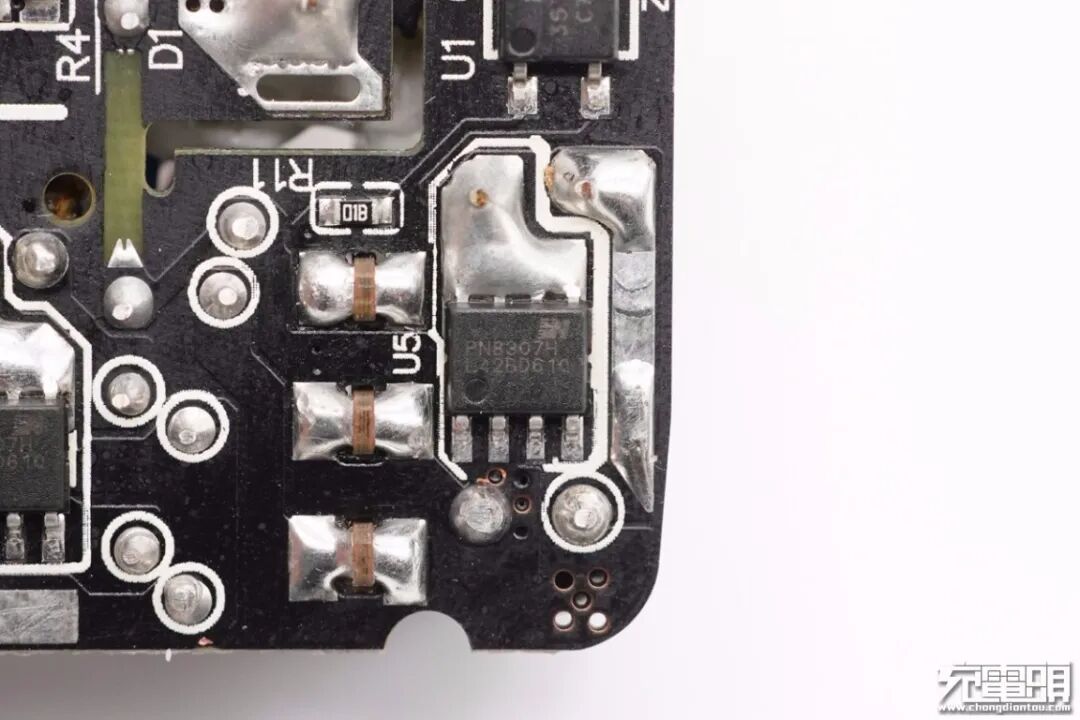

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。
Chipown芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

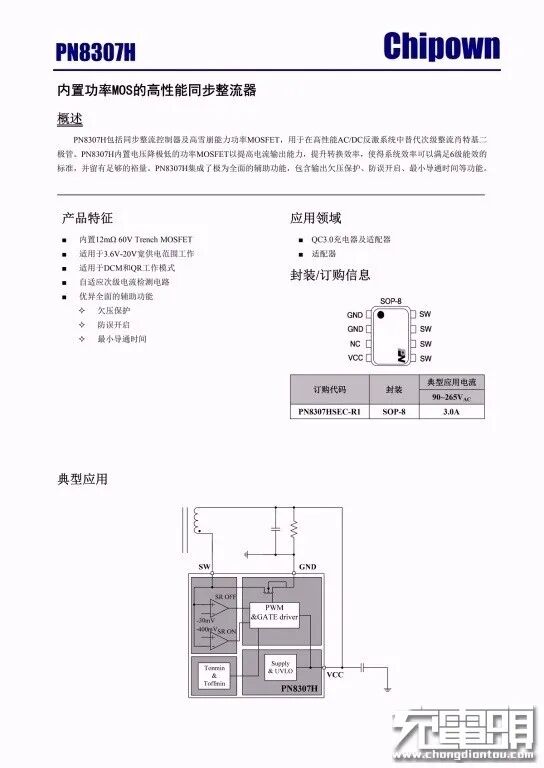

芯朋PN8307H详细参数资料。
两颗输出滤波固态电容特写，规格分别是16V 680μF和16V 1500μF。
将USB-C母座所在协议小板拆下，背面设有一颗协议IC。

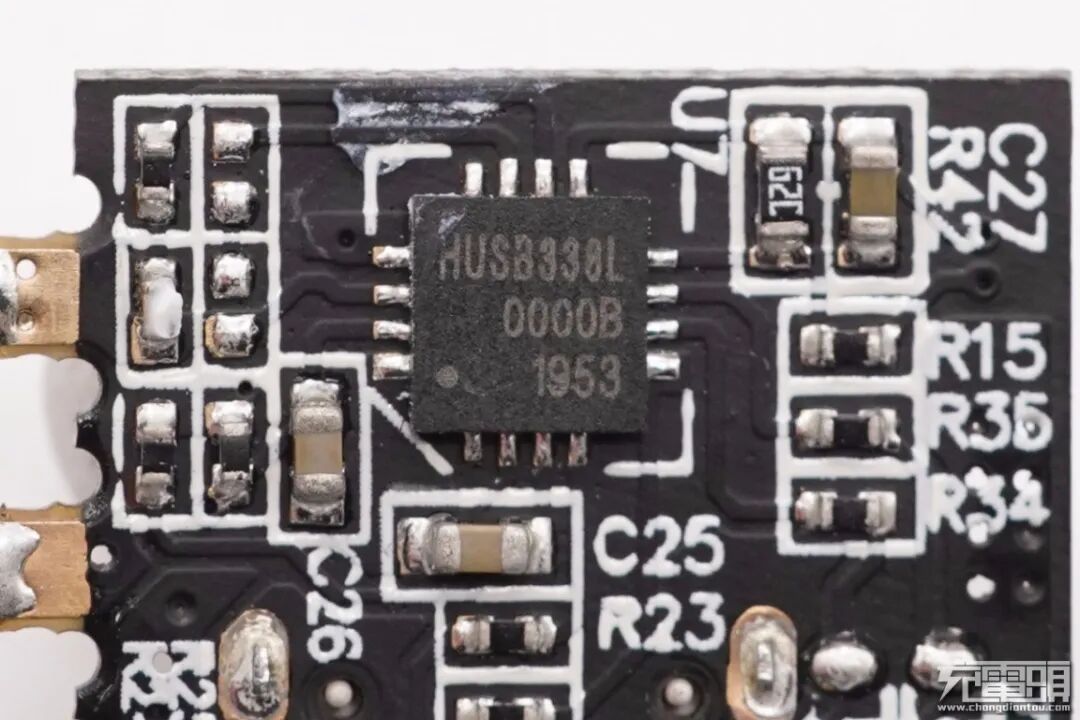

协议芯片采用Hynetek慧能泰HUSB338L。这是一颗高性能、高集成度的USB Type-C Power Delivery（电力传输）控制器，它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2等协议，适用于电源适配器、车载充电器、移动电源等应用场合。
慧能泰HUSB338L资料信息。充电头网还了解到，HUSB338L已被飞小二18W USB PD快充充电器、belkin贝尔金30W USB PD快充车载充电器、邦克仕18W USB PD充电器（老款）、Benks邦克仕18W USB PD充电器PA32等产品采用。

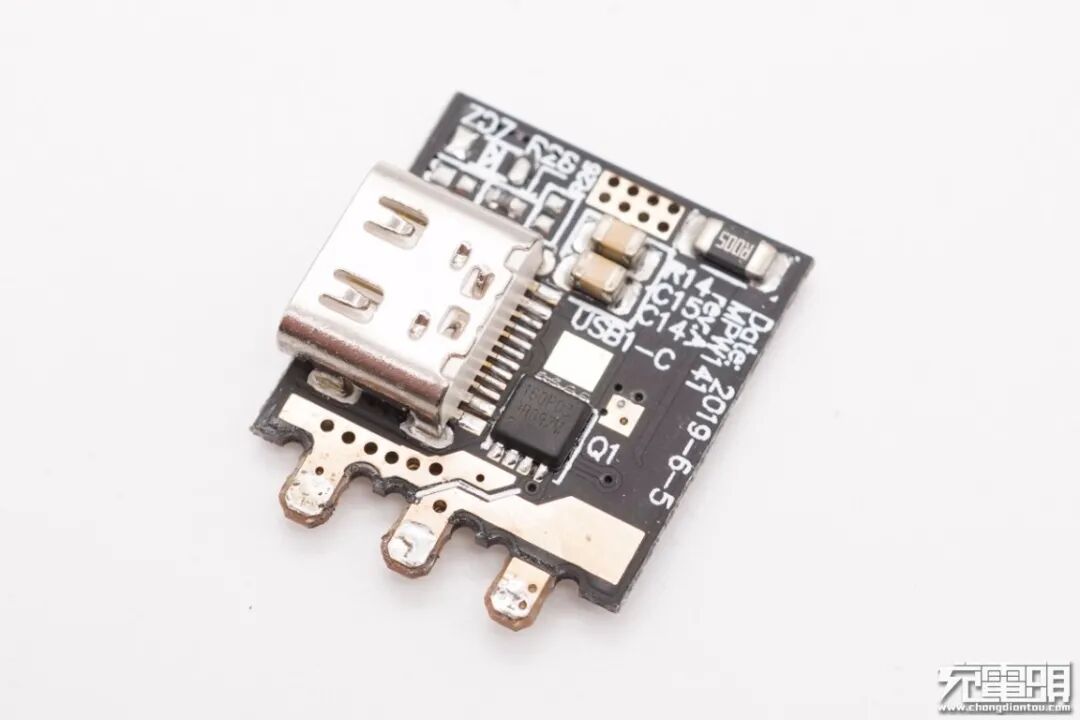

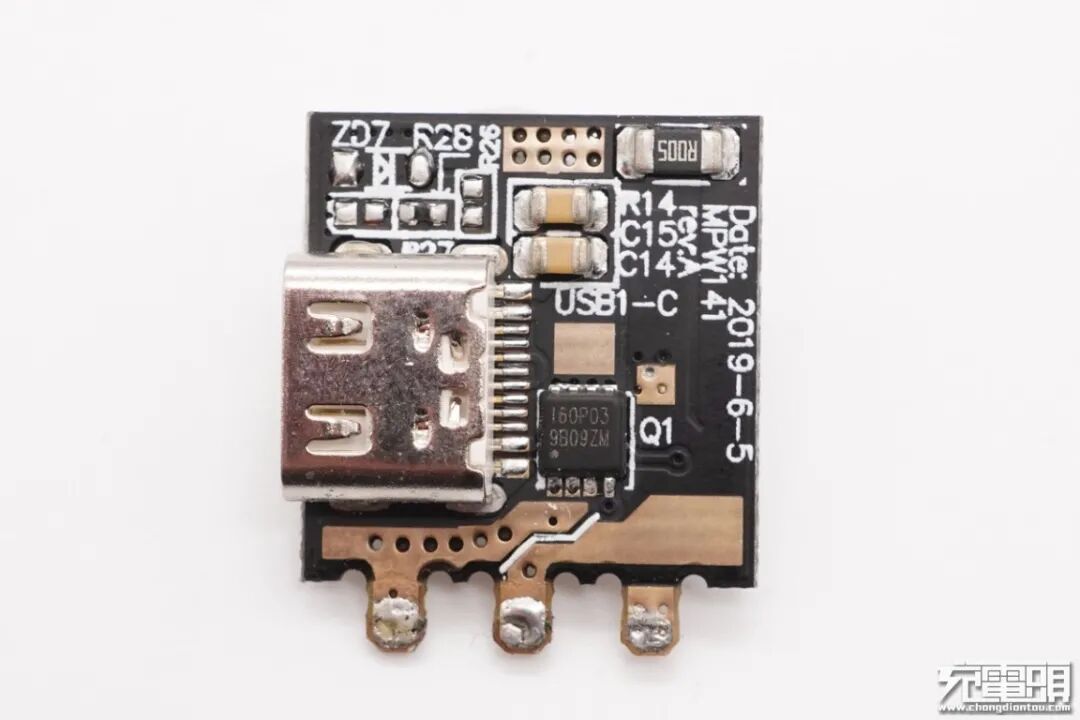

小板正面设有VBUS开关管。
输出VBUS开关管来自真茂佳，ZM160P03M，30V耐压，16mΩ导阻。

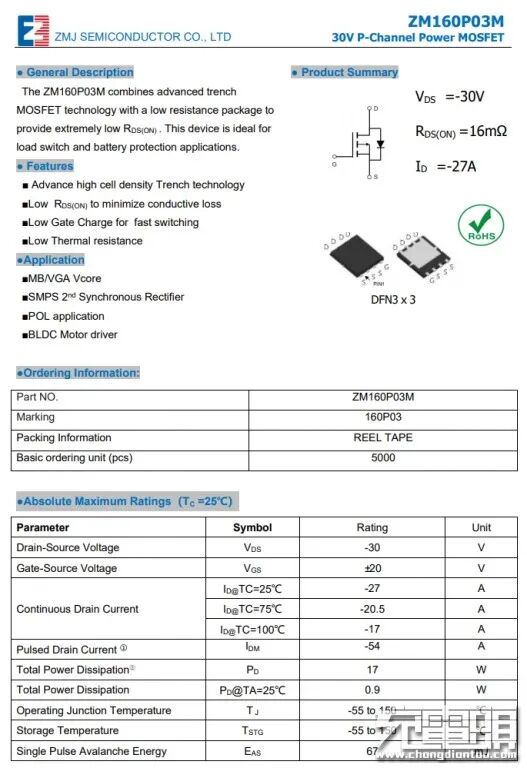

真茂佳 ZM160P03M 详细资料。

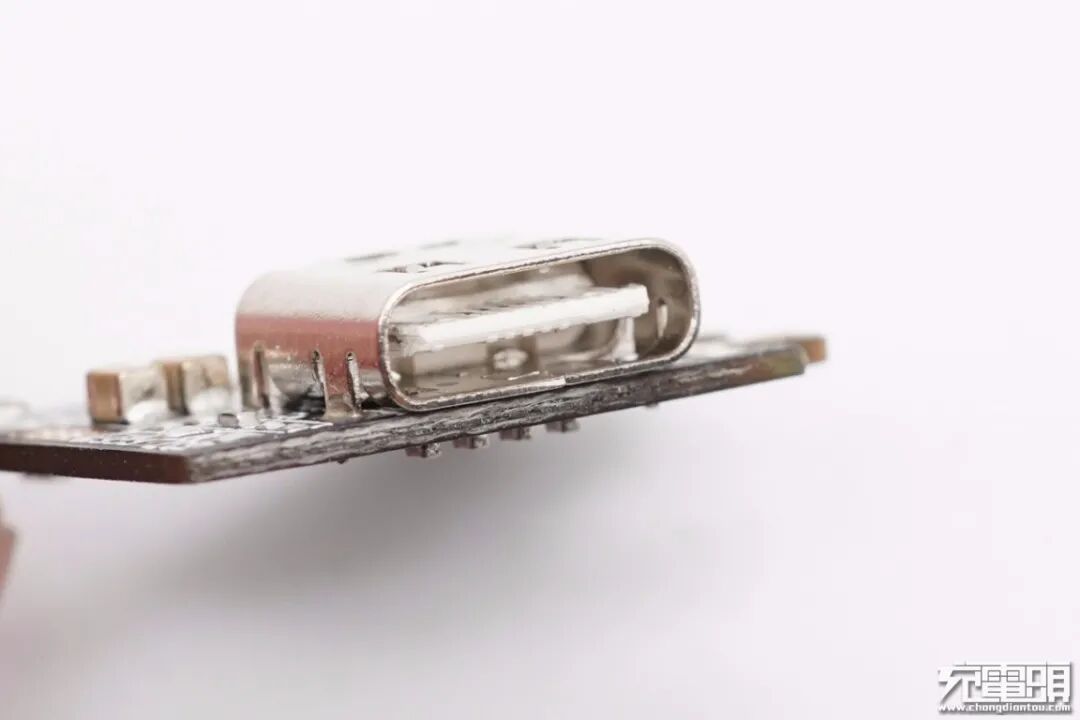

USB-C母座特写。

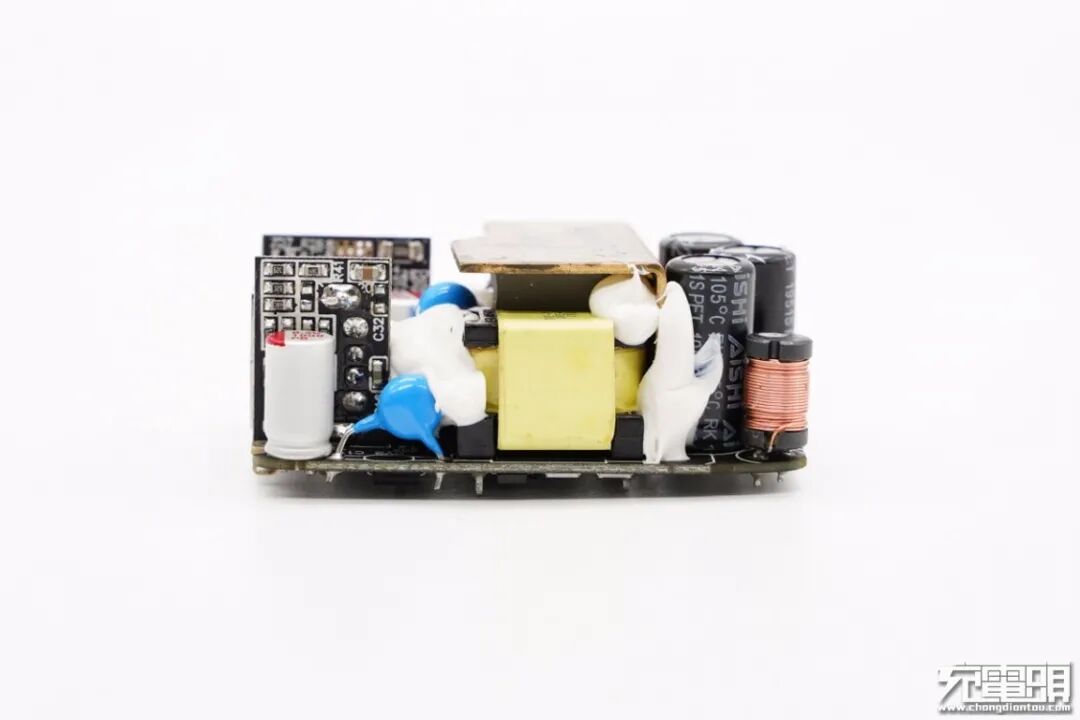

板子另一侧是USB-A输出电路。
USB-A电路主控芯片同样采用的是芯朋微PN8161。
变压器特写，顶部喷码有信息。
亿光EL 357N光耦，用于反馈输出电压。
蓝色Y电容特写。

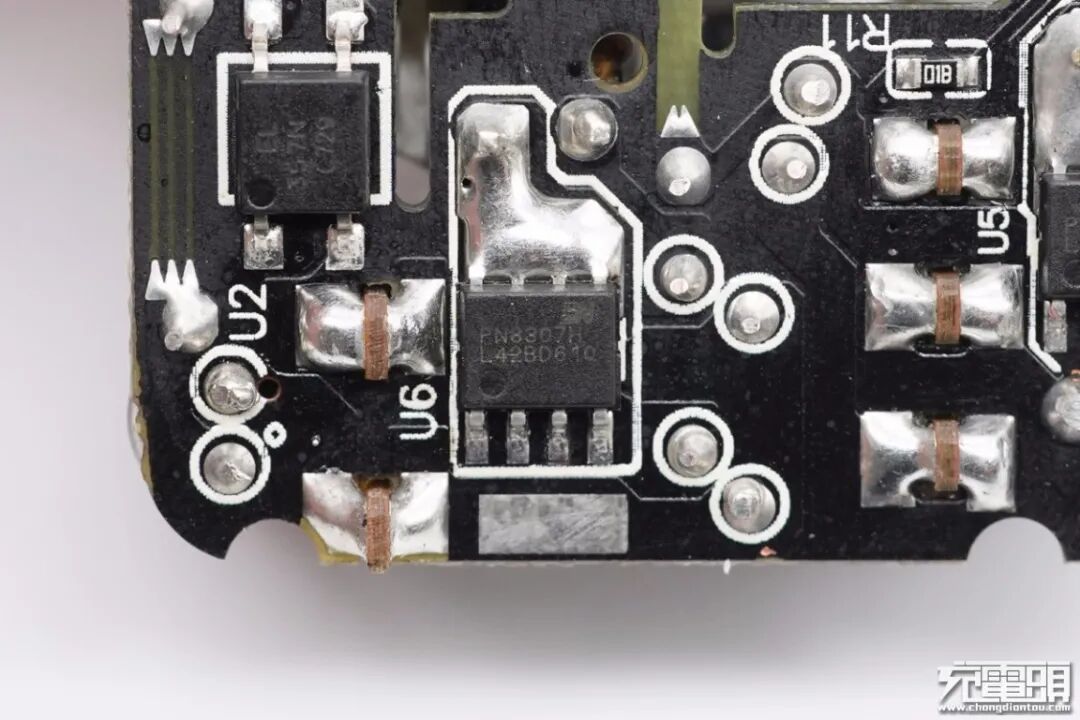

次级同步整流芯片也是芯朋微PN8307H。

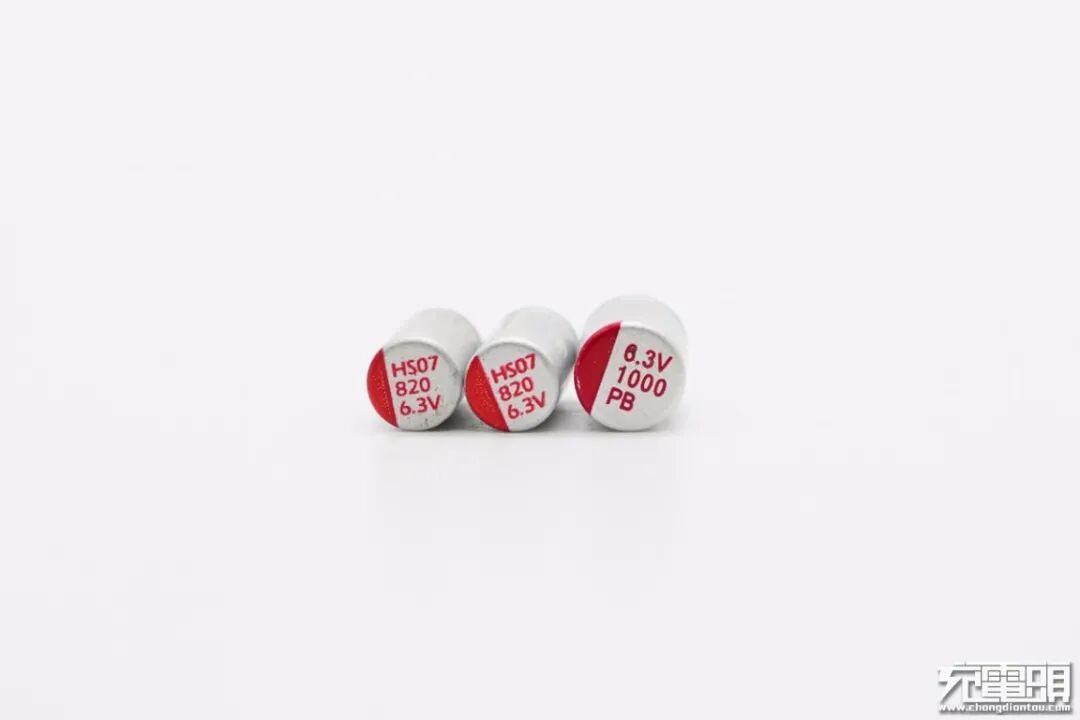

三颗输出滤波固态电容特写，两颗规格为6.3V 820μF，一颗规格为6.3V 1000μF。

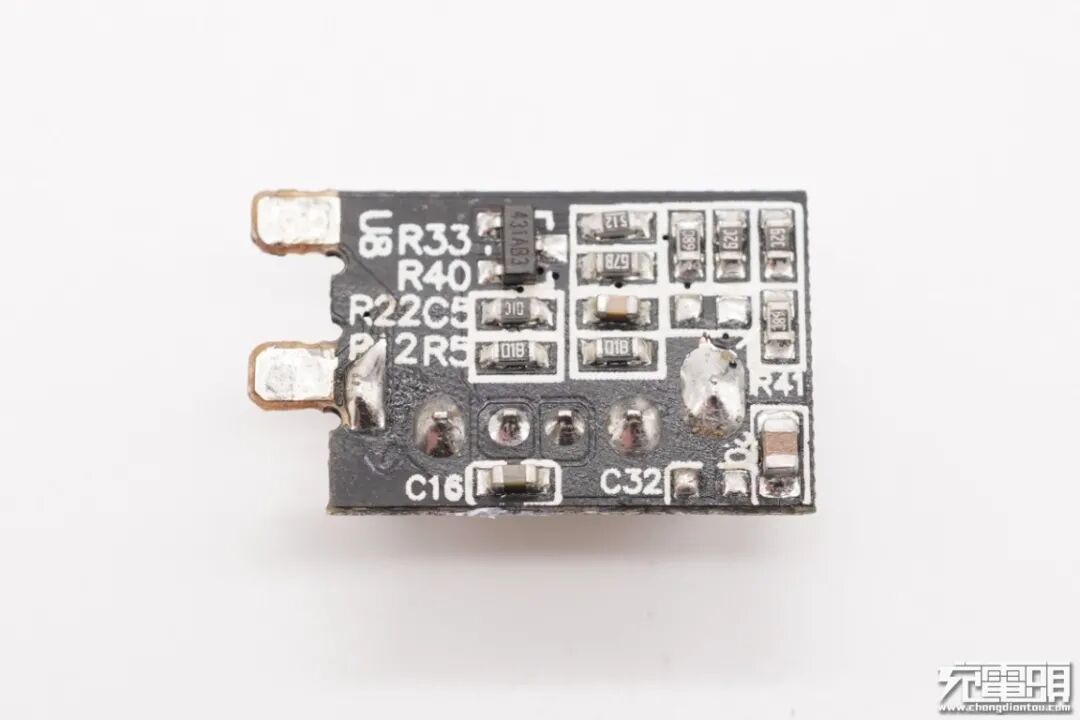

USB-A母座所在小板背面有一颗431电压基准，配合光耦用于输出电压反馈。
USB-A母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，充电器内置两路独立电路，其中USB-C电路AC-DC降压部分均采用了芯朋微PN8161+PN8307H 18W USB PD极简快充方案，然后经由慧能泰HUSB338L进行协议识别反馈给初级IC连接设备所需的输出电压。USB-A电路同样采用了芯朋微这套方案，A口5V恒压输出。
芯朋微这套方案由于初次级控制器均内置了MOS管，使得电路大大简化，并且有效降低成本。此外PCB板上变压器及其周围的元器件有打胶处理，增强产品内部稳定性，输出采用固态电容滤波，整体做工扎实可靠。
