拆解报告：Verizon 12W充电器
Verizon是美国最大的本地电话公司，同时也是最大的无线通信公司。在美国、欧洲、亚洲等全球45个国家经营电信及无线业务。最近充电头网拿到了Verizon一款充电器，充电器小巧圆润，支持5V2.4A 12W输出。下面就对这款充电器进行详细拆解，看看其内部设计做工如何。充电头网此前还拆解了Verizon 18W 快充充电器，大家可以点击蓝色字体查看拆解详情。
一、Verizon 12W充电器外观
充电器采用PC阻燃材质黑色外壳，表面磨砂处理，侧身各面之间为弧面过渡，整体圆润不硌手。

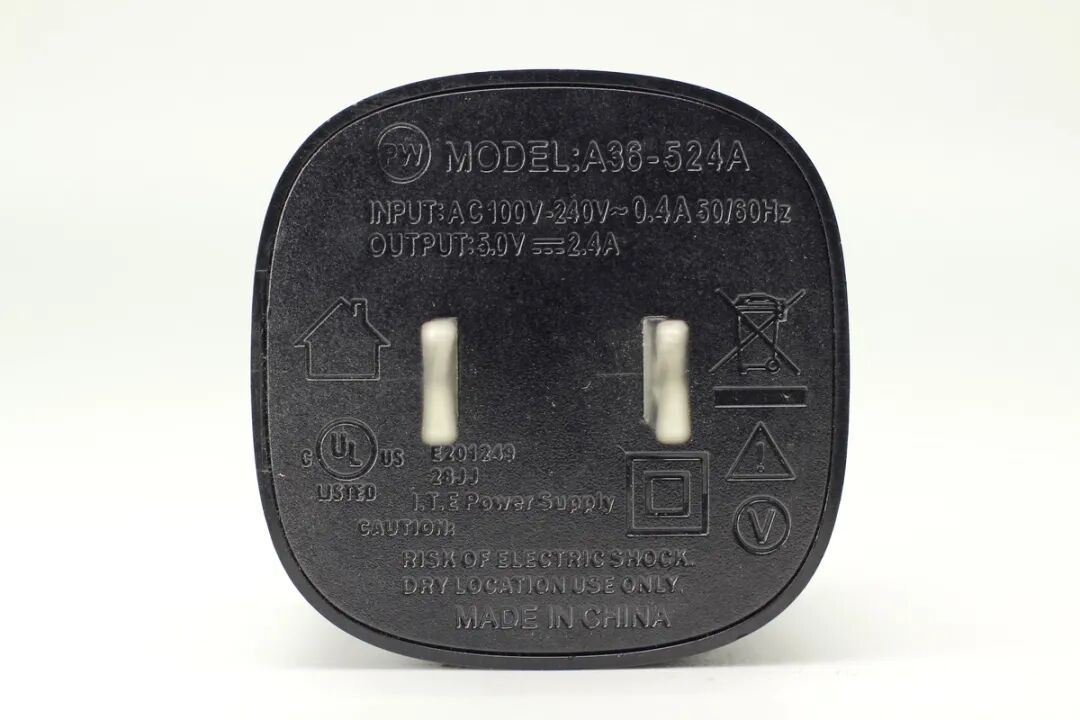

输入端外壳上标注充电器参数信息
型号：A36-524A
输入：100-240V~50/60HZ 0.4A
输出：5V2.4A
产品已经通过了UL认证。

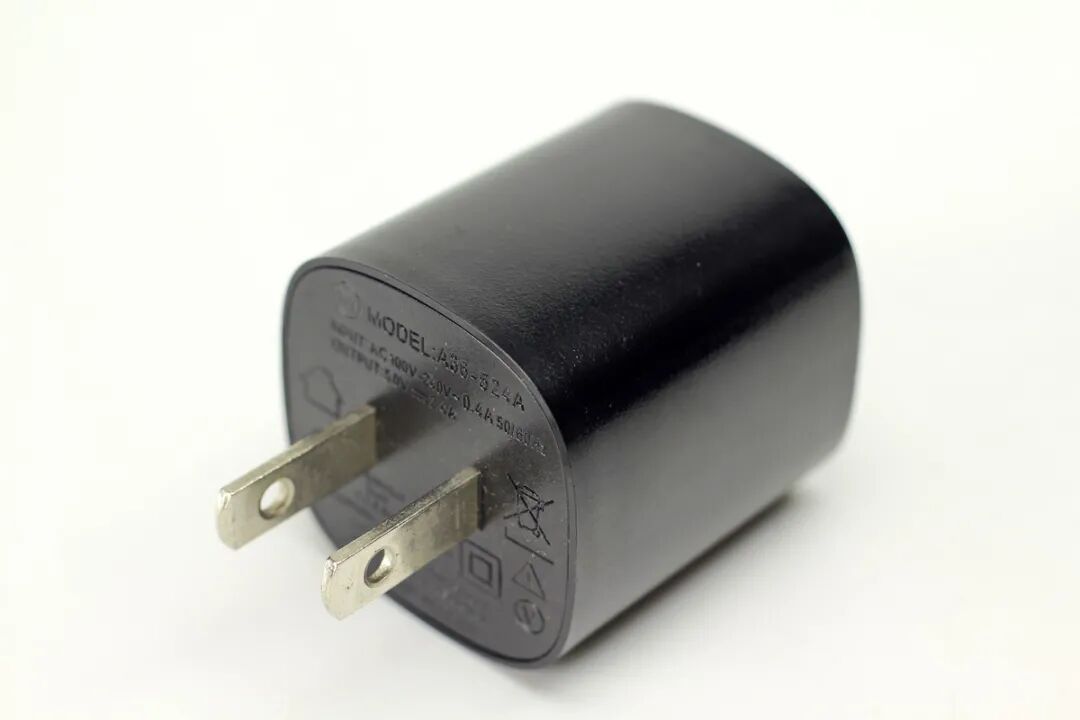

输入端配备固定式美规插脚。

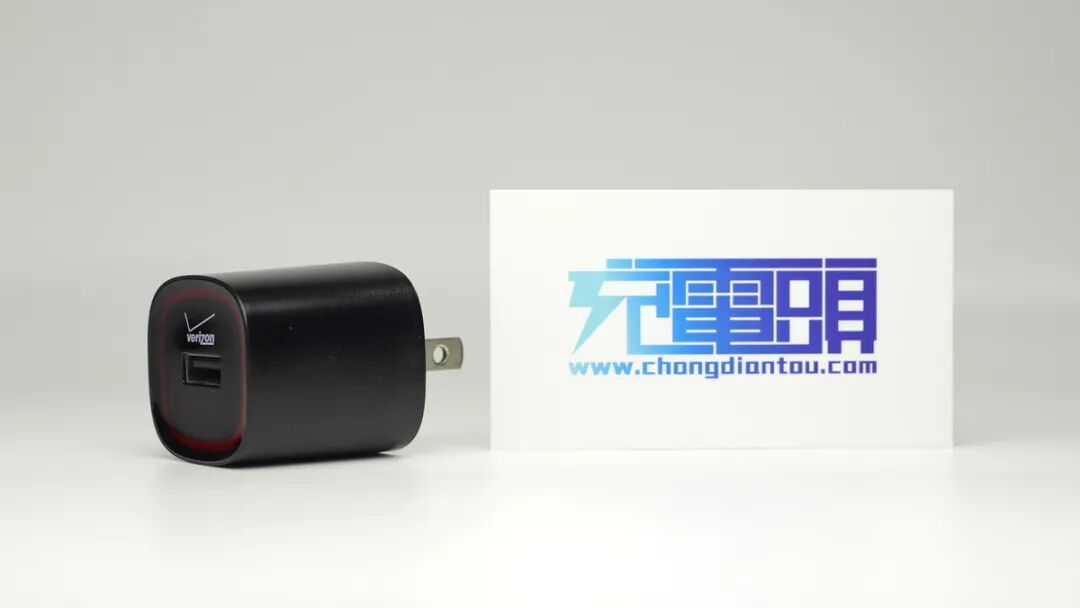

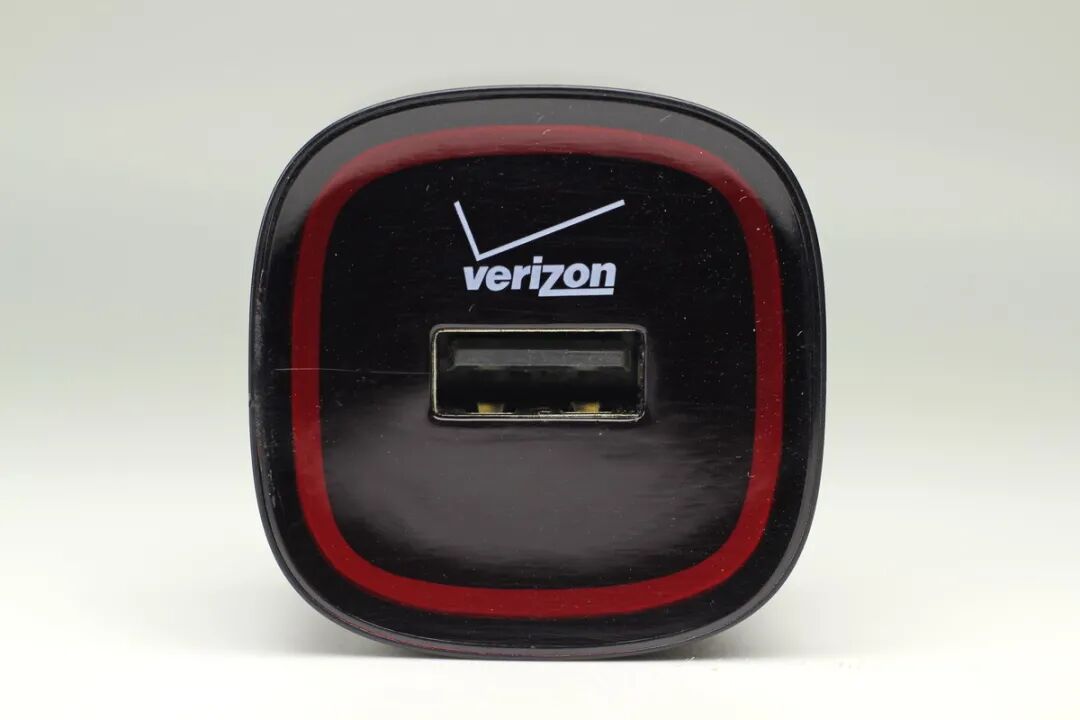

输出顶面一览，中心是USB-A接口，接口旁是verizon品牌，边缘是红色导光圈。

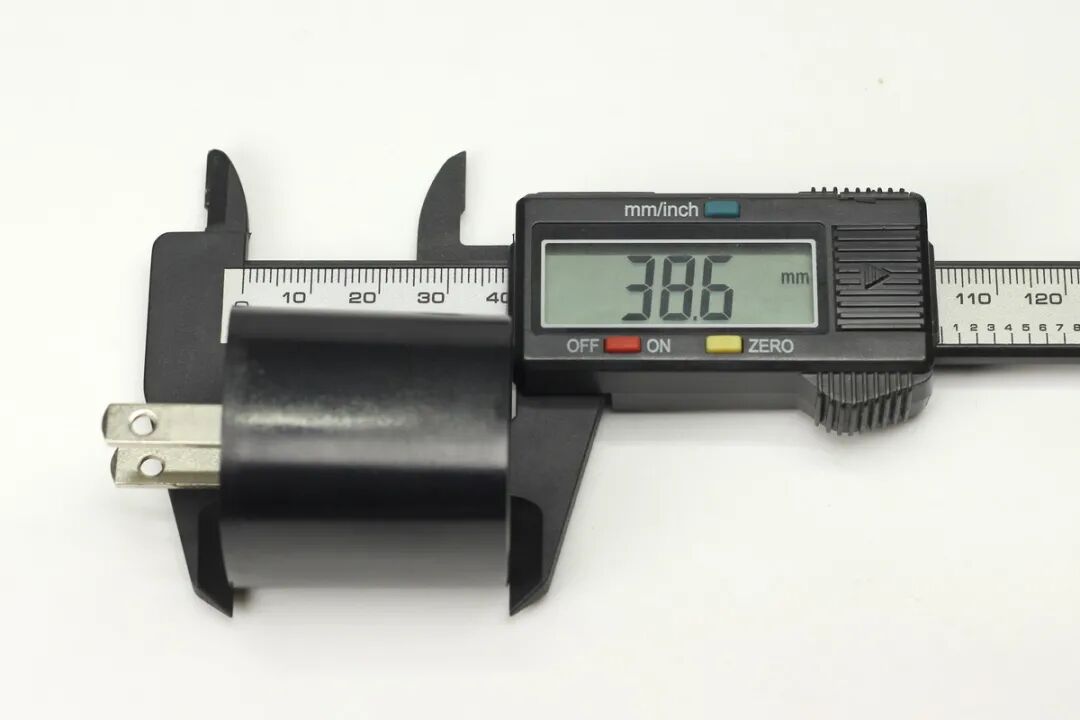

使用游标卡尺实测充电器长度为38.6mm。

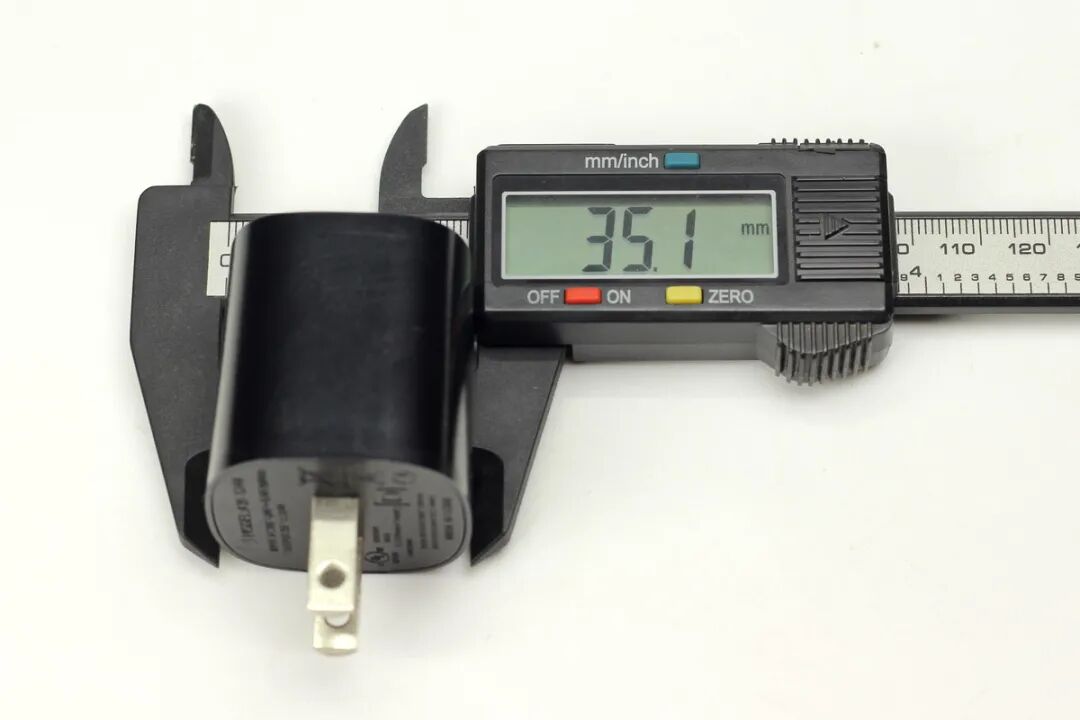

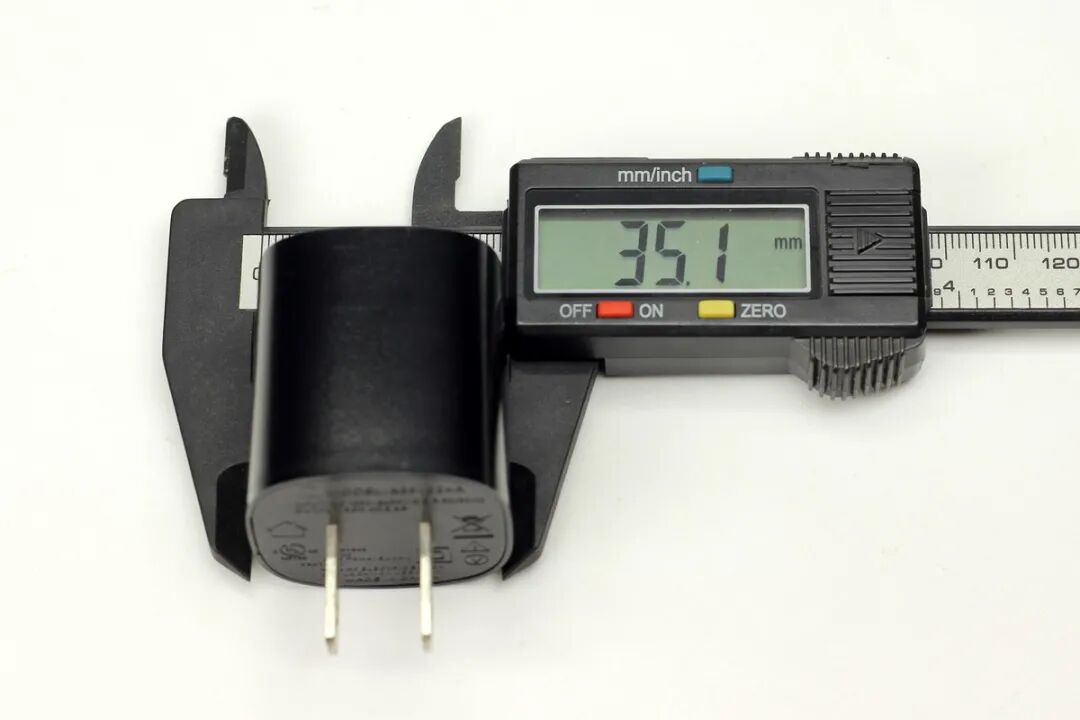

宽度为35.1mm。
厚度为35.1mm。

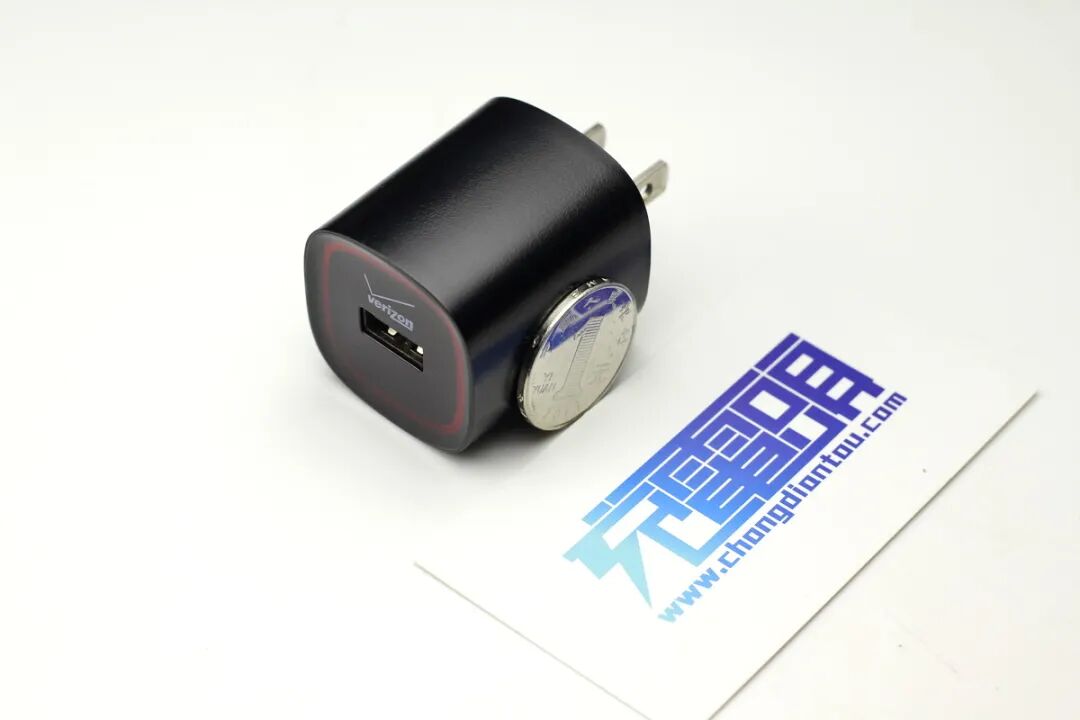

和一元硬币直径对比，机身厚度要大一些。
充电器净重约为45g。
二、Verizon 12W充电器拆解

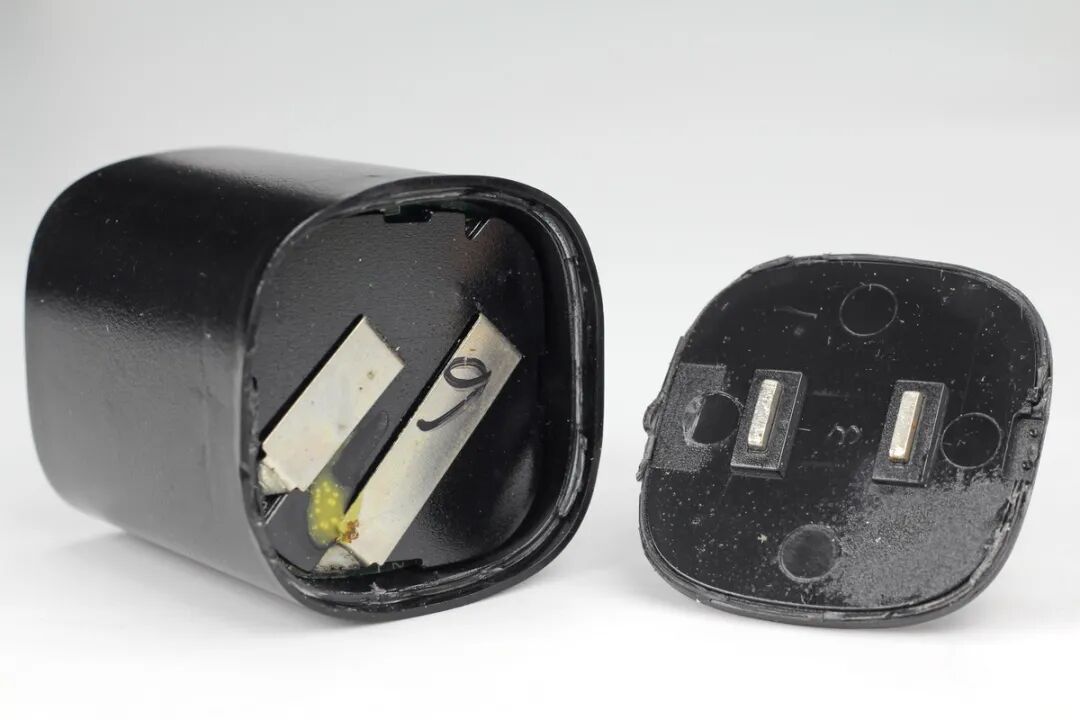

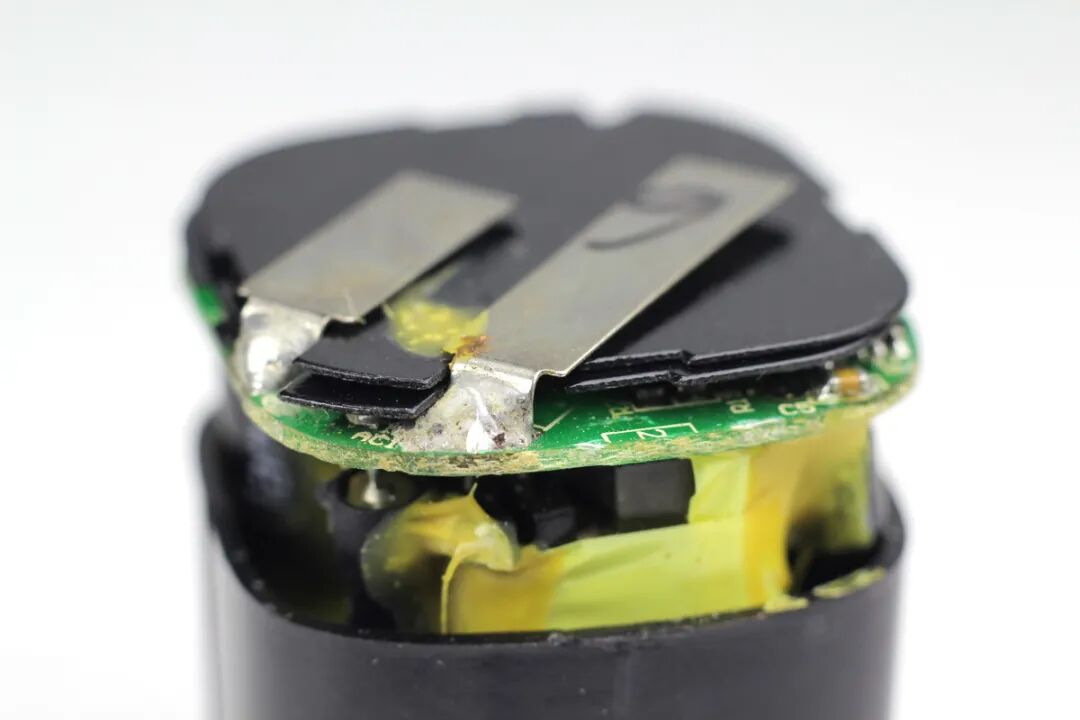

将输入端外壳拆开，插脚和金属片接触进行通电。

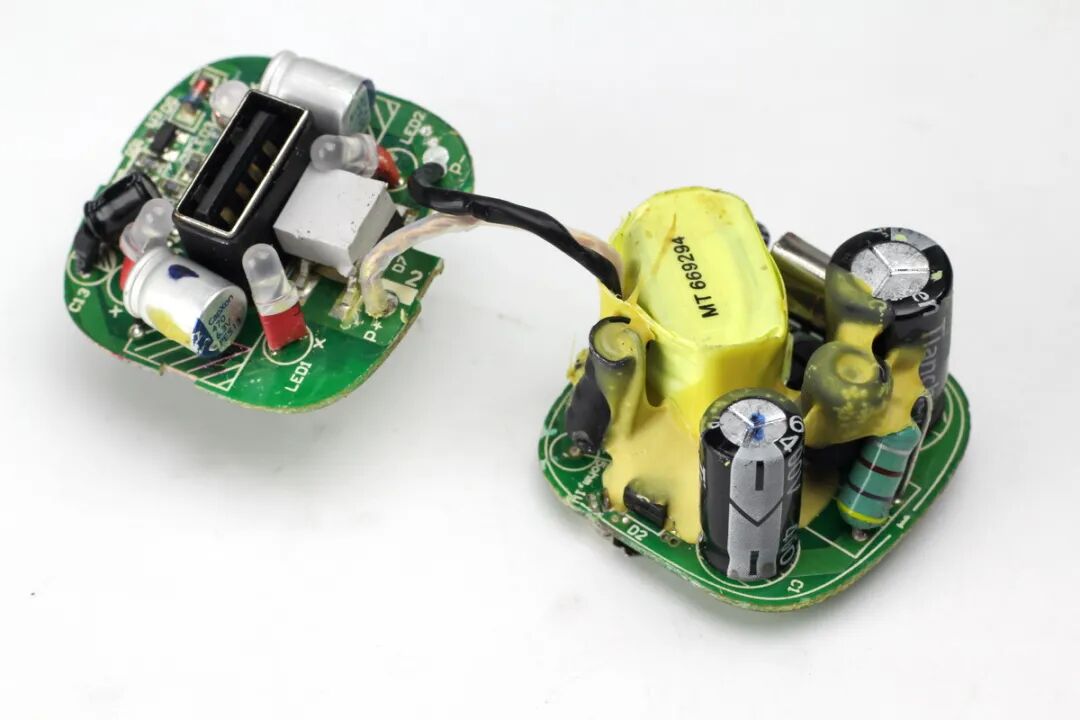

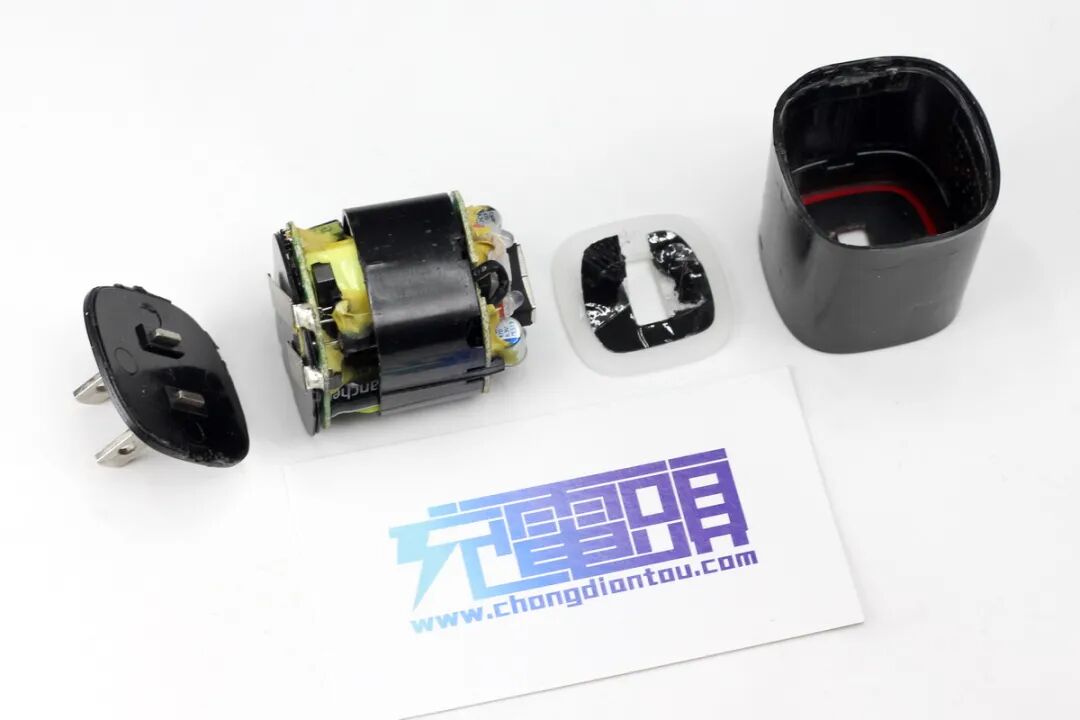

将充电器取出，输入输出端设有两块小板。

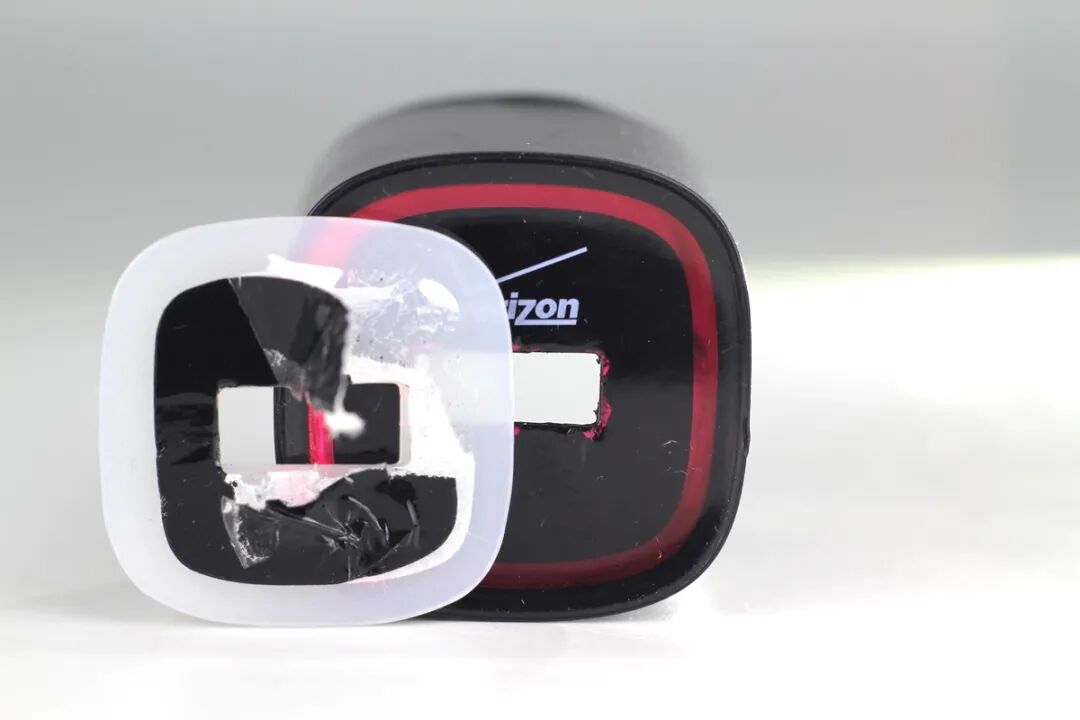

机身壳顶面还配有一块导光板。
导光圈在夜间亮紫红色光。
金属片和输入端小板之间有两块绝缘塑料板进行隔离。
靠近输出端小板上固定有环形塑料壳。
两块小板通过变压器次级引出线连接，输入端小板上的保险电阻、电容、变压器等元器件打胶固定。
经过对两块小板电路观察分析发现，Verizon 12W充电器采用了开关电源原边反馈，输出固定电压的典型架构。下面我们就从输入端开始一一了解各元器件。

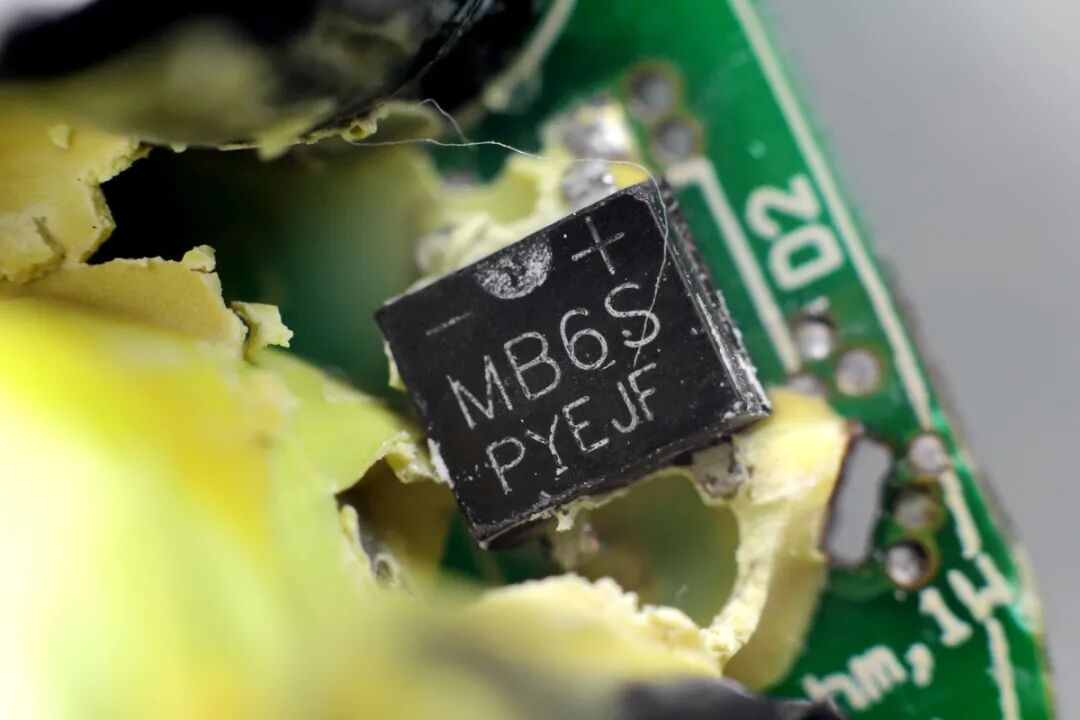

输入端MB6S整流桥特写。
高压滤波电解电容特写，Tianchen品牌。

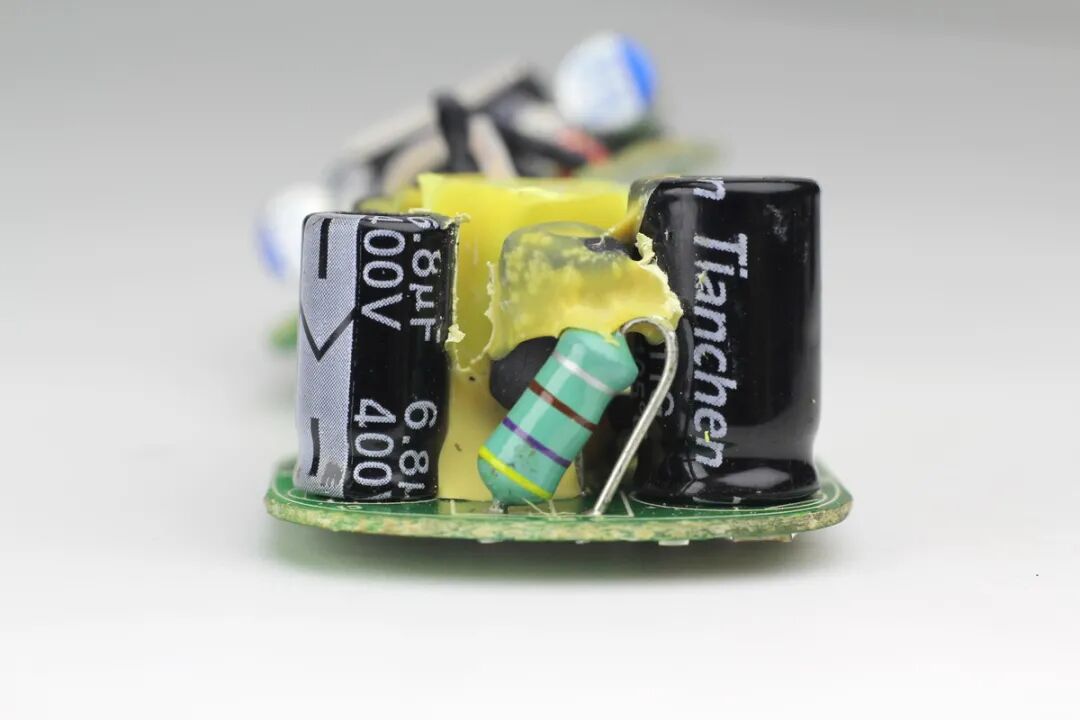

其规格为400V 6.8μF，旁边是色环电感、工字电感和另一个电解电容。

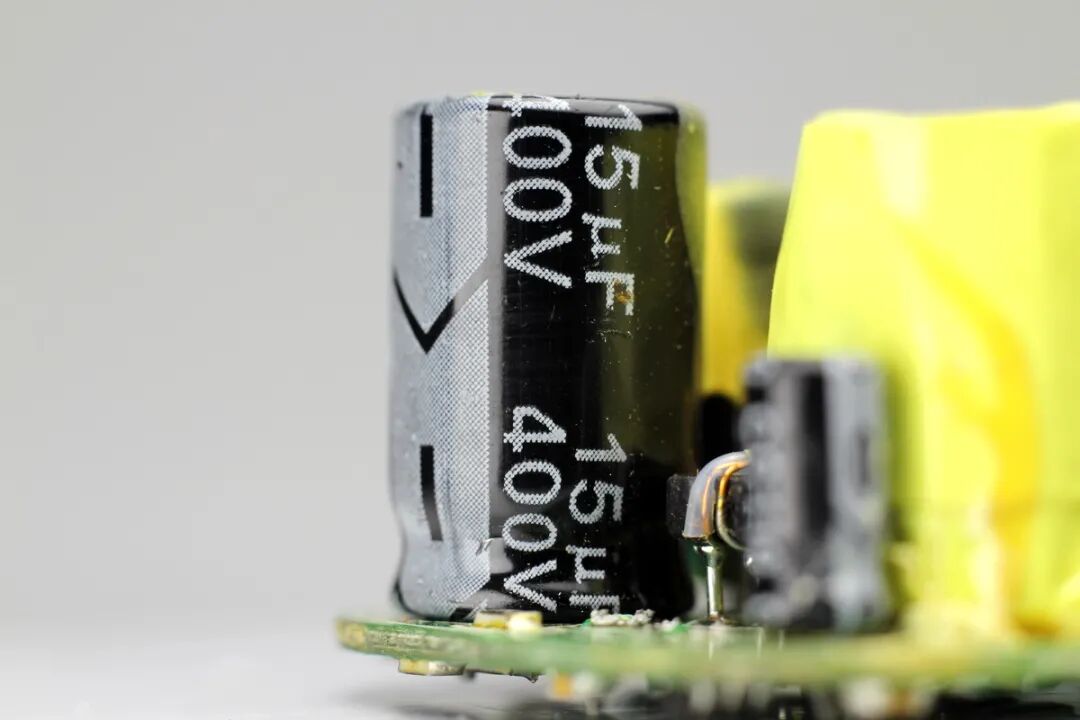

另一颗高压滤波电解电容规格为400V 15μF。

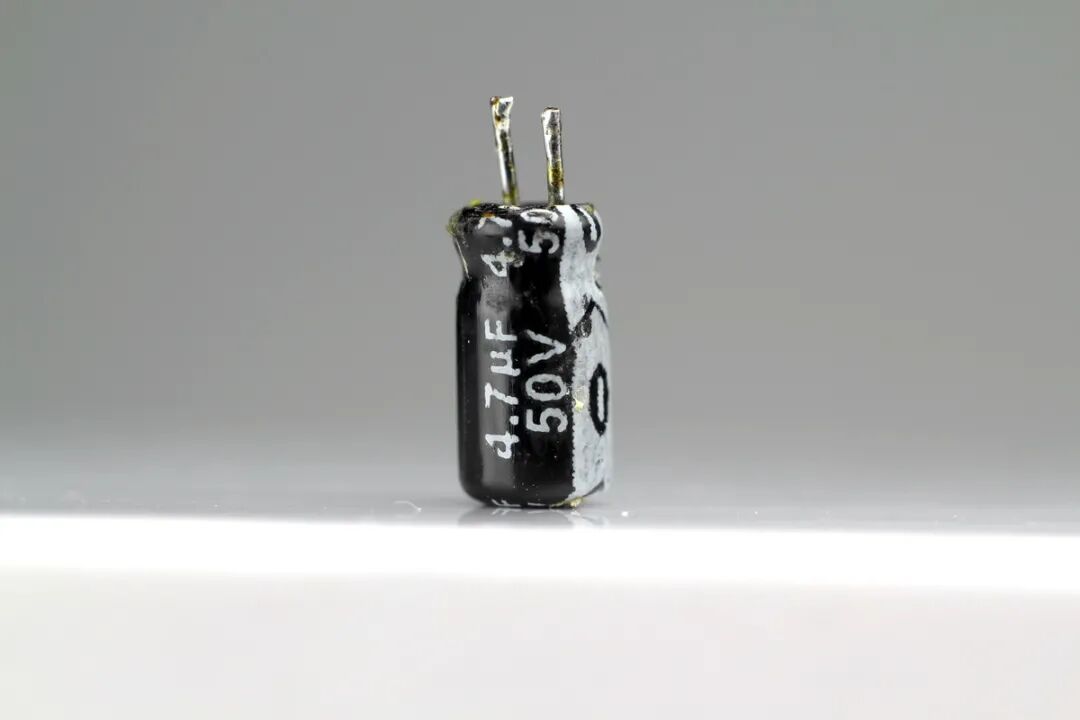

规格为50V 4.7μF。

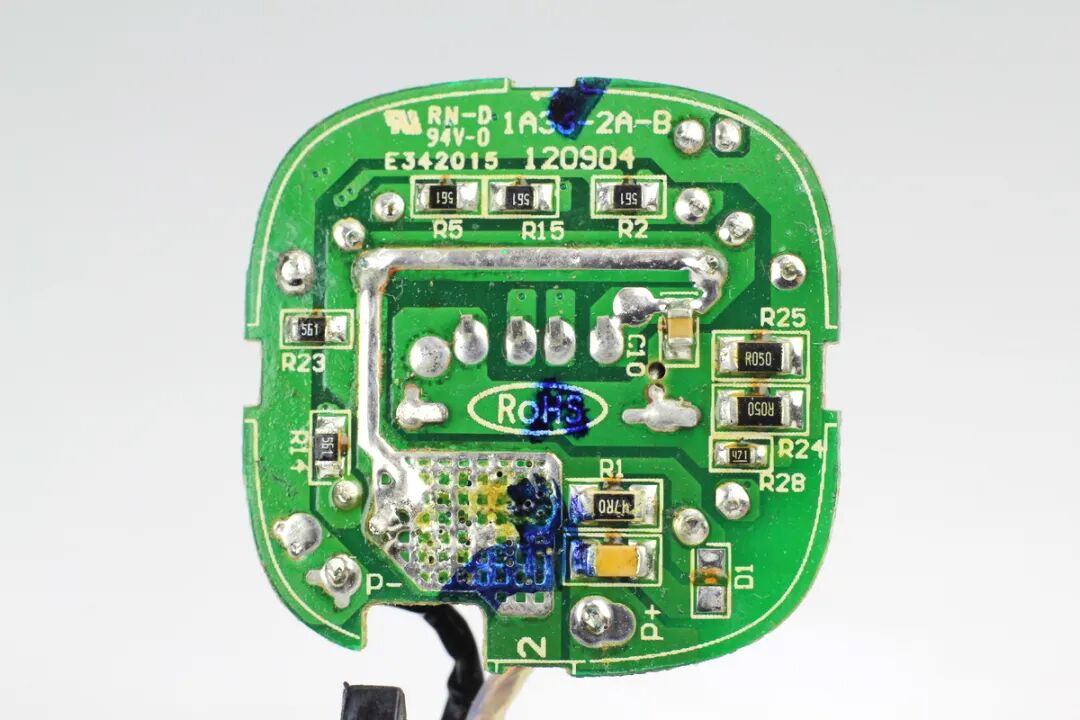

输入端小板背面一览，右上角有一颗六脚芯片。

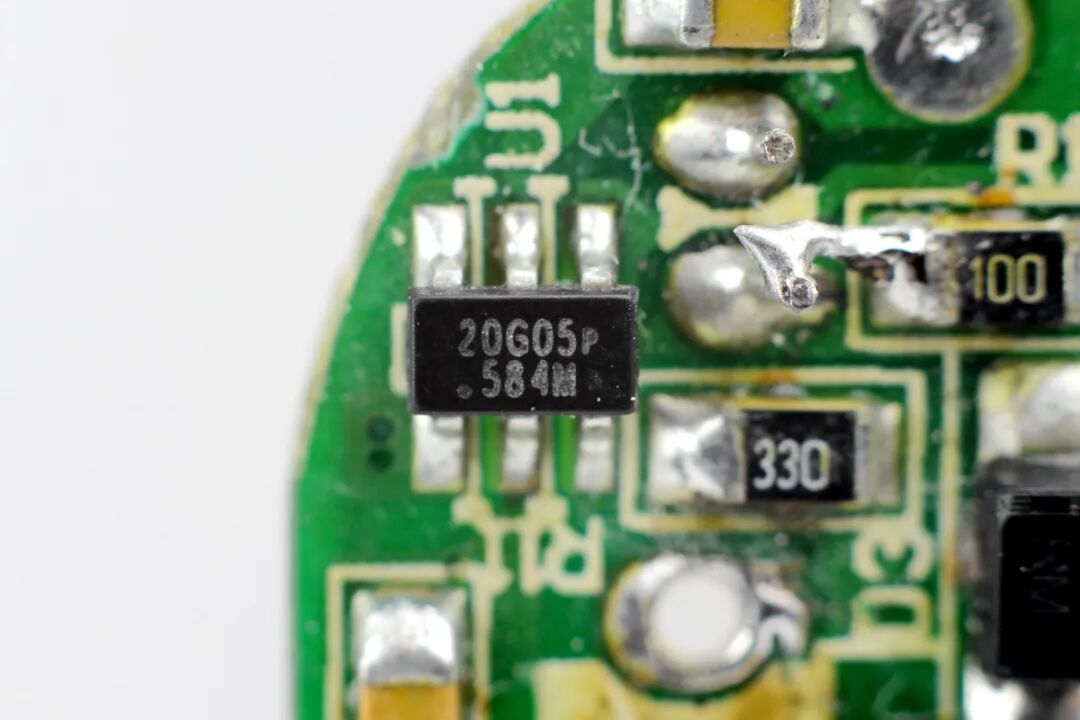

PWM主控芯片，丝印20G05。
华润华晶CS4N60A3HD高压开关MOS，NMOS，耐压600V，配有散热片帮助散热。

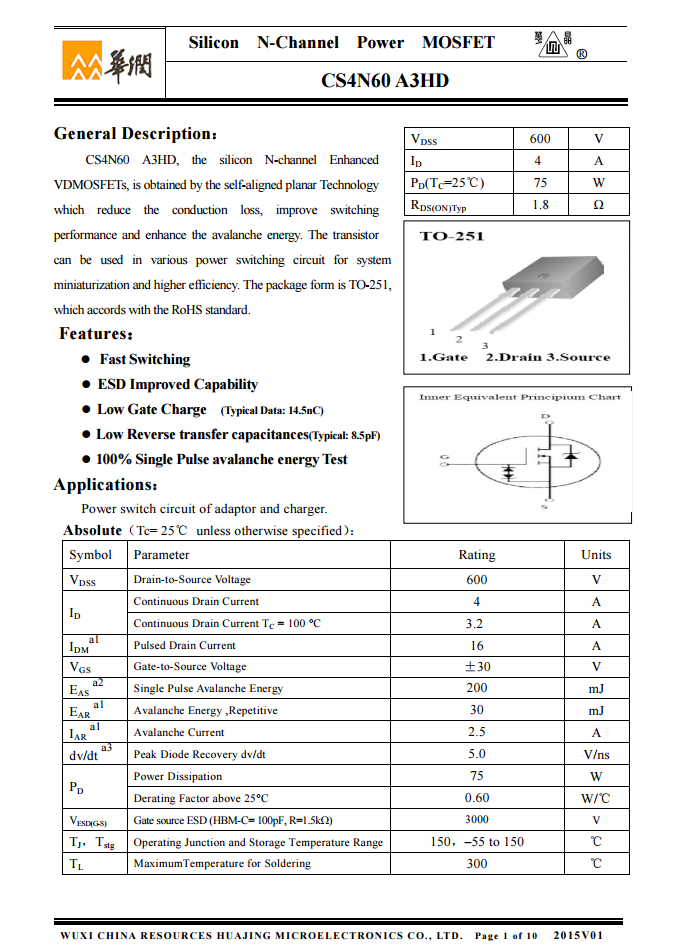

华润华晶 CS4N60A3HD 资料信息。

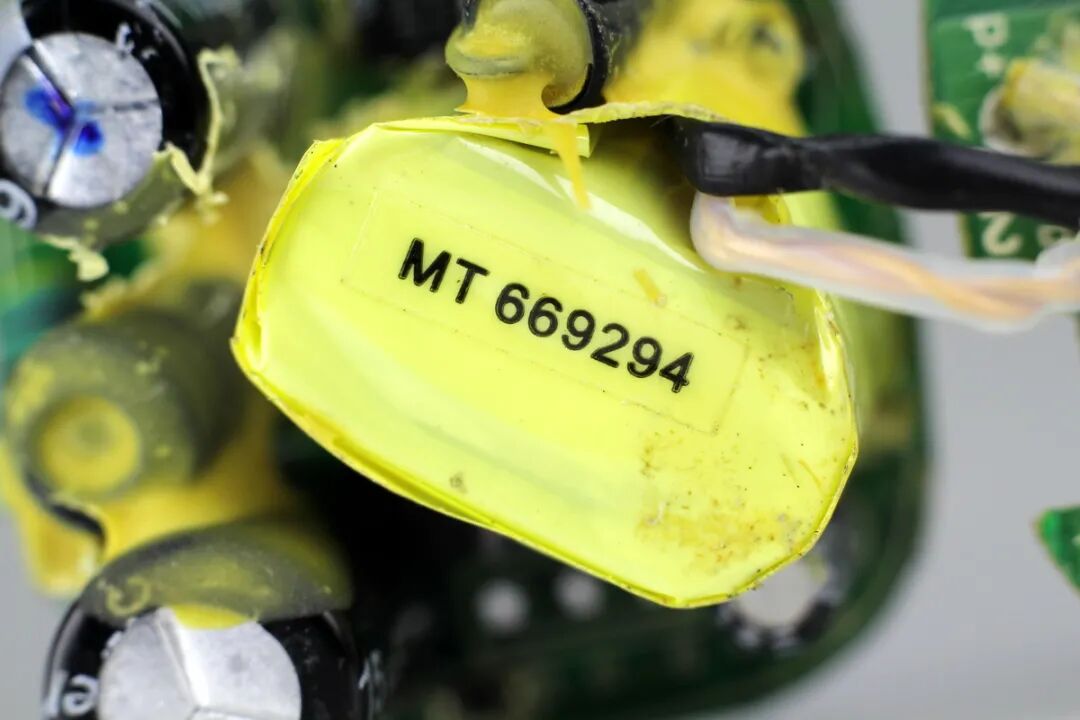

变压器使用绝缘胶带包裹，顶部贴有信息标签。

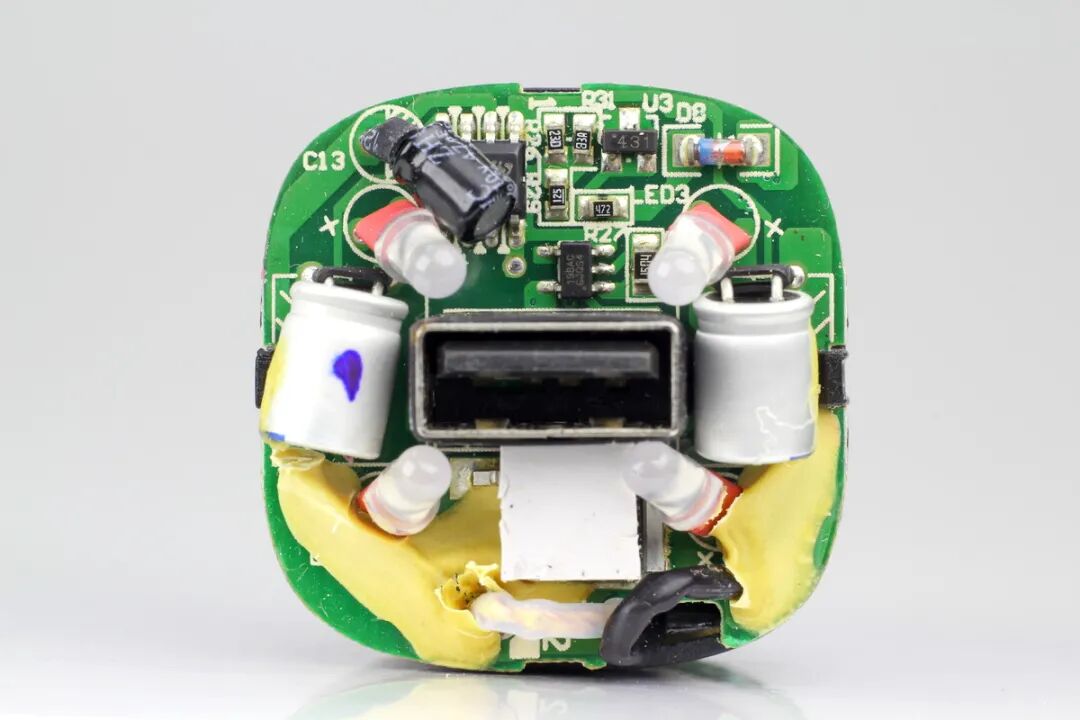

输出小板正面一览，USB母座在正中心，周围是LED灯和固态电容等元器件，导热垫下面是肖特基整流管。
输出小板背面一览。

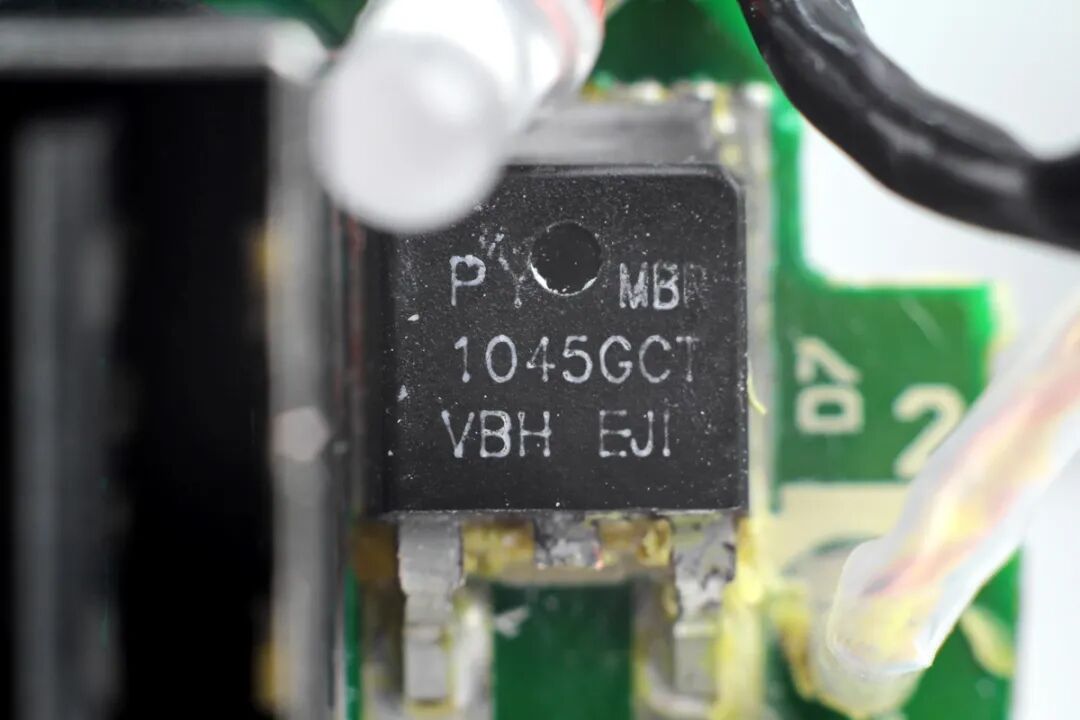

1045肖特基二极管。

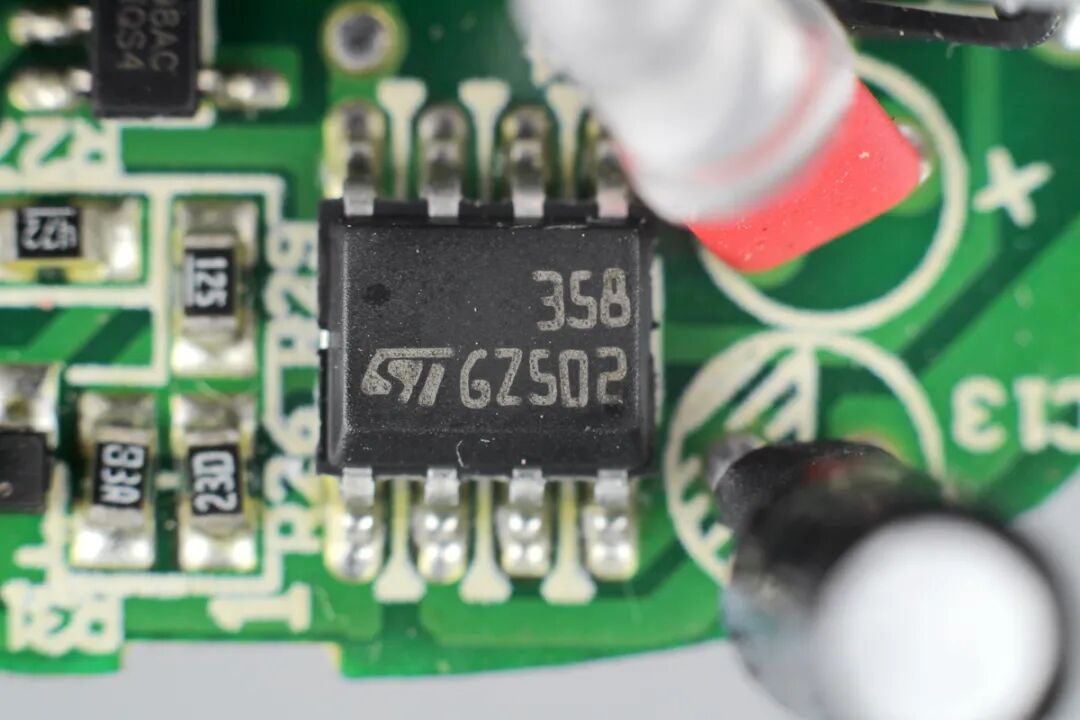

LM358双运放。
丝印198AC，USB自动识别IC。

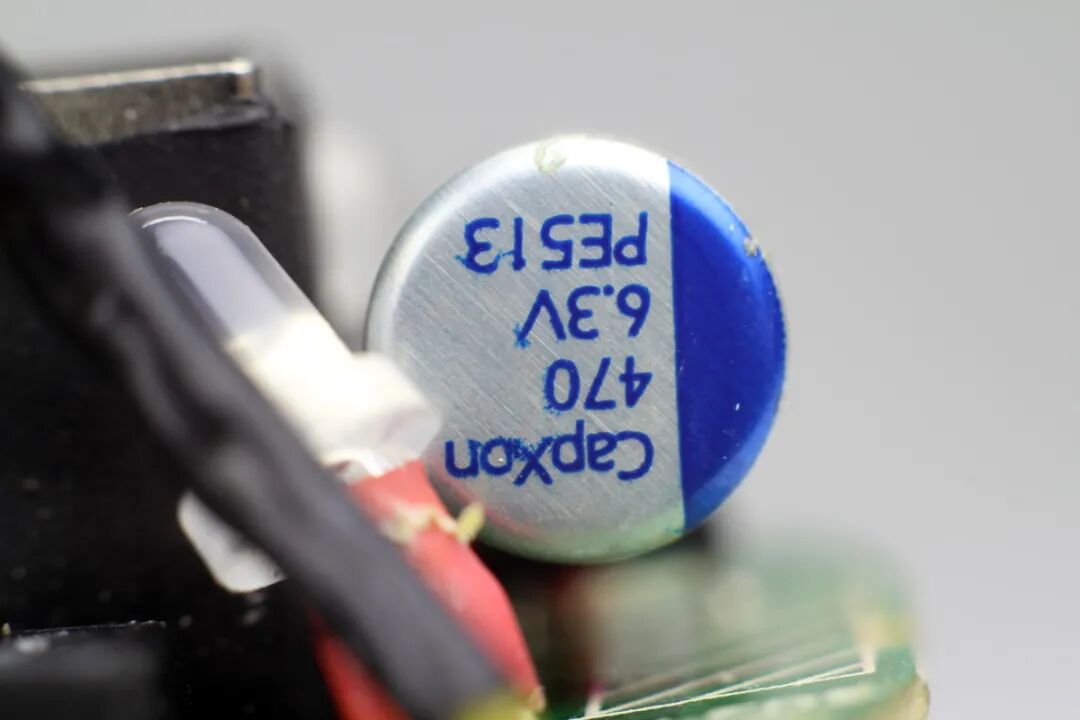

输出滤波固态电容来自CapXon丰宾，规格为6.3V 470μF。
另一颗规格同样是6.3V 470μF，也是丰宾品牌。

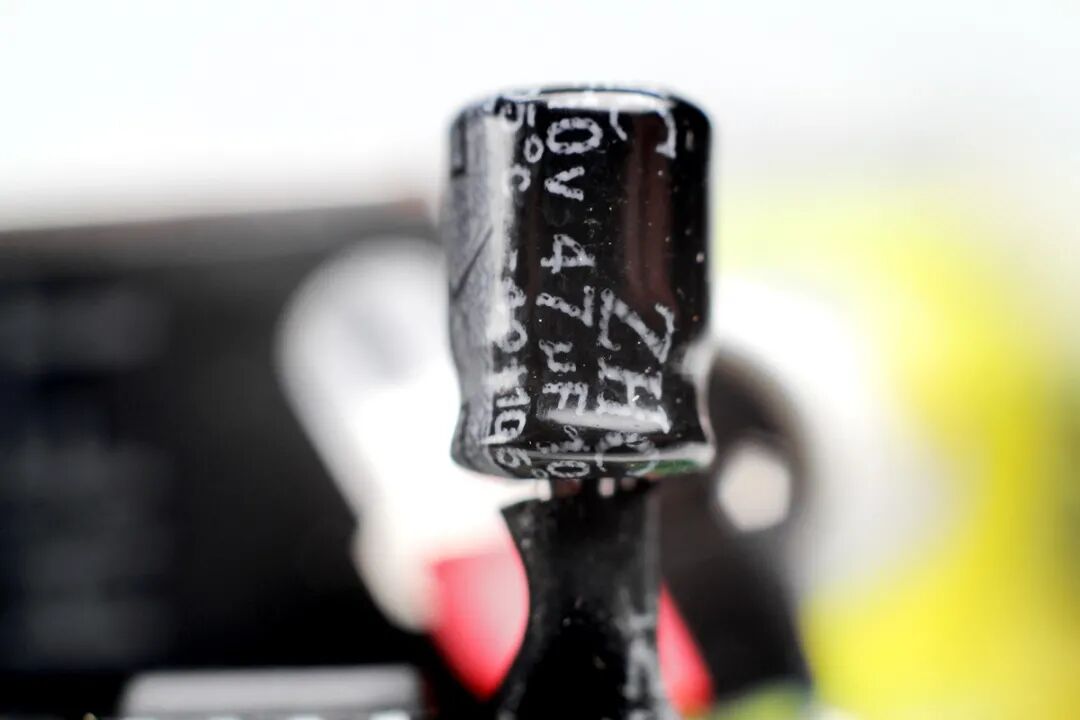

电解电容规格为10V 47μF。
USB-A母座特写，外套绝缘管。
全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，Verizon威瑞森 12W充电器内部设有输入输出两块小板，之间通过变压器次级输出线连接。输入端小板上各元器件打胶加固，取电金属片和PCB板之间有隔离板进行隔离；输出端小板上，USB-A母座过孔焊接，并外套绝缘管，周围设有四颗LED指示灯灯光效果，此外还有固态电容进行输出滤波。
