紫米1万毫安无线快充充电宝拆解：采用多颗定制芯片
随着小米系列手机私有化协议更新，紫米也紧跟脚步推出了新款无线充移动电源WPB01，产品采用野踪绿全新配色，让人眼前一亮。这款产品配备1A1C这两个热门的接口，除了支持市面上常规的18W QC或PD快充外，还支持小米专有的10V2.25A有线快充。
此外移动电源还加入了无线充功能，支持10W无线充输出，日常出门忘记带线也无需担心。产品目前已上架官方自营旗舰店，定价为149元。下面充电头网就对其进行详细拆解，看看其设计做工如何。
此前充电头网还拆解了紫米18W双向PD快充移动电源尊享版、紫米首款MFi认证无线充移动电源WPB100、紫米10号 Pro移动电源、紫米Auia双向快充数显移动电源等多款移动电源产品，大家可以点击蓝色字体观看。
一、紫米无线充移动电源外观

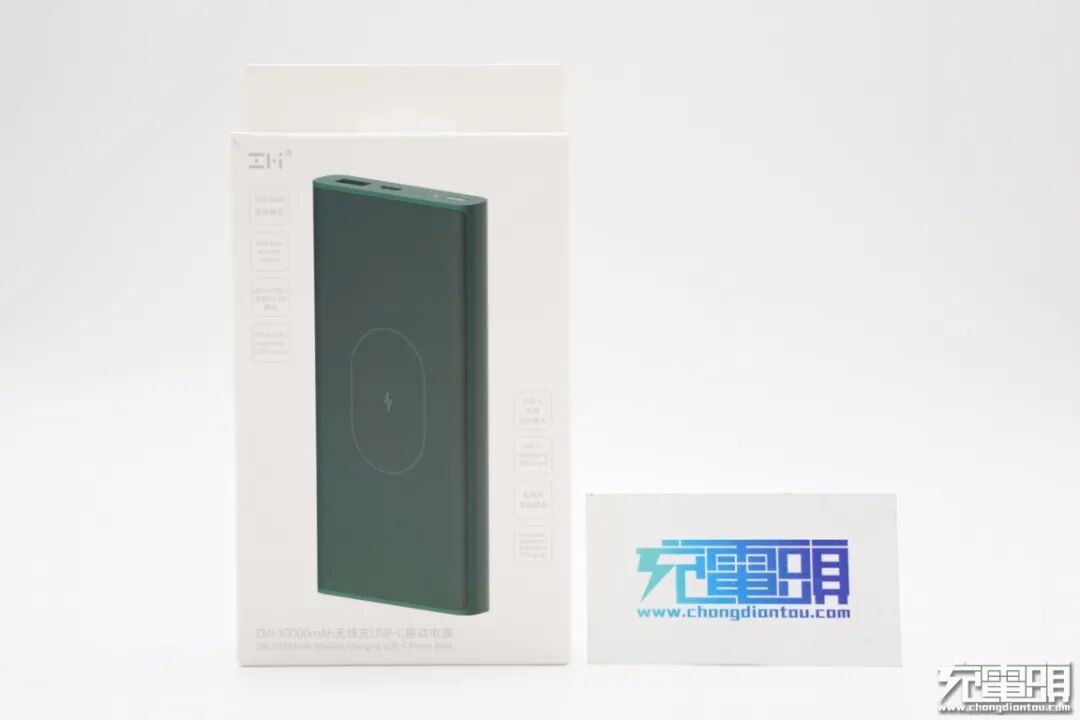

包装盒顶部带有挂钩设计，正面移动电源外观图占据绝大部分地方，两侧是产品的特性标识。

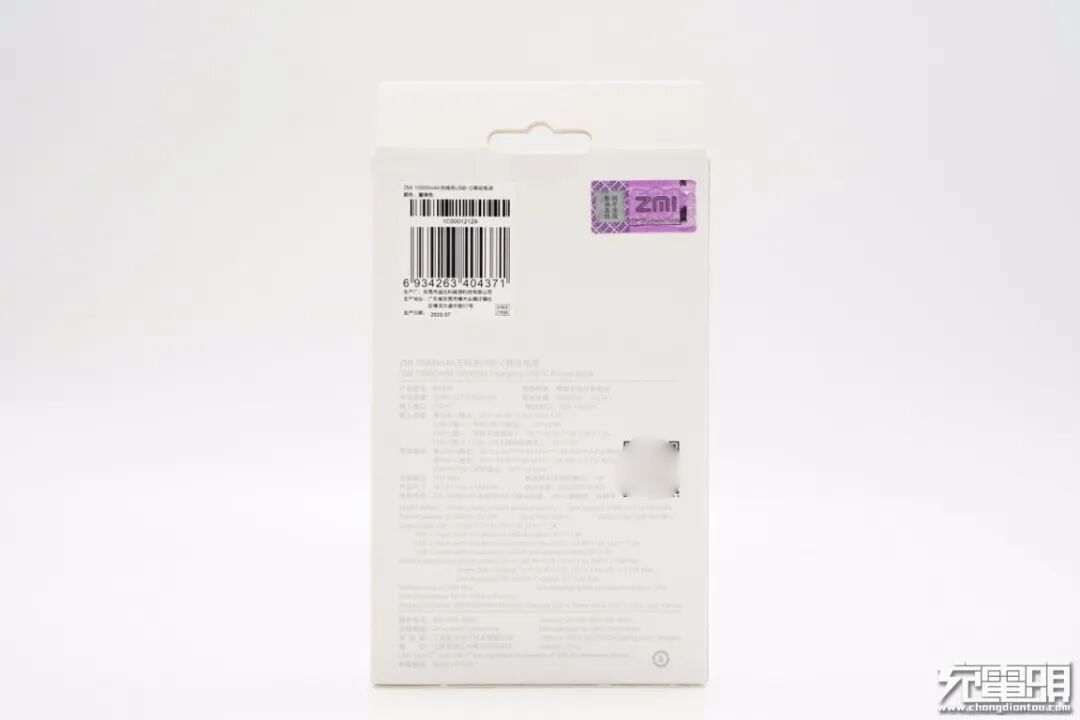

包装盒背面有防伪码、产品规格参数信息以及相关商家基本信息。

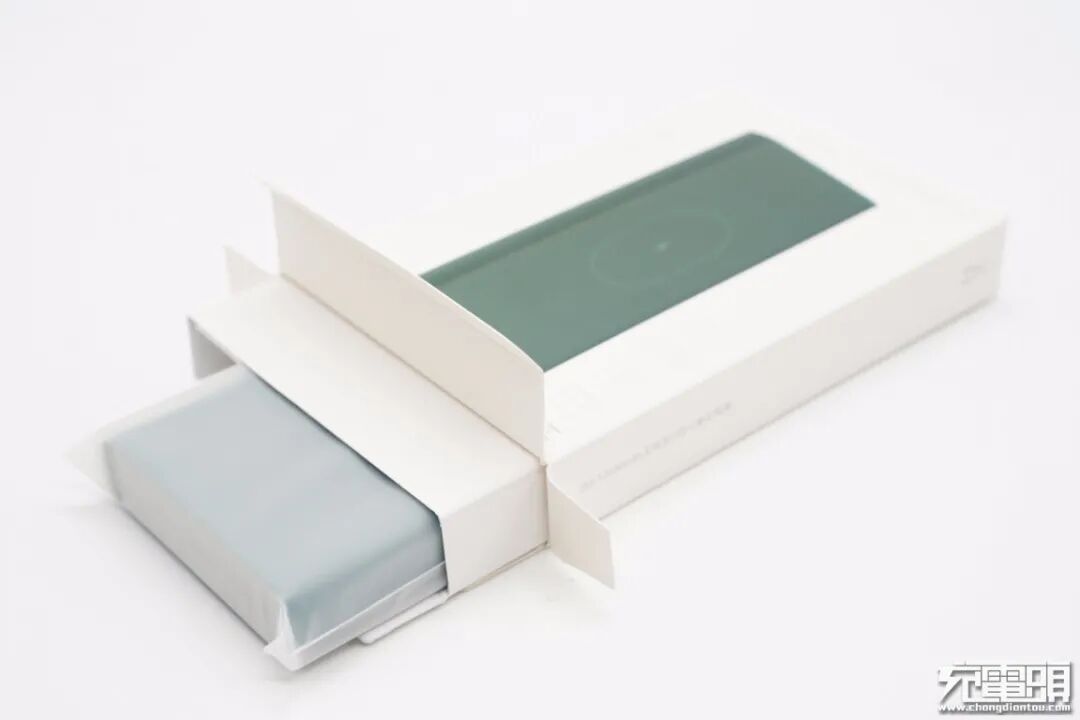

打开包装盒，充电宝外套防尘袋，另一个小槽内放置数据线。
包装内物品一览，包括充电宝、A to C数据线以及使用说明书。

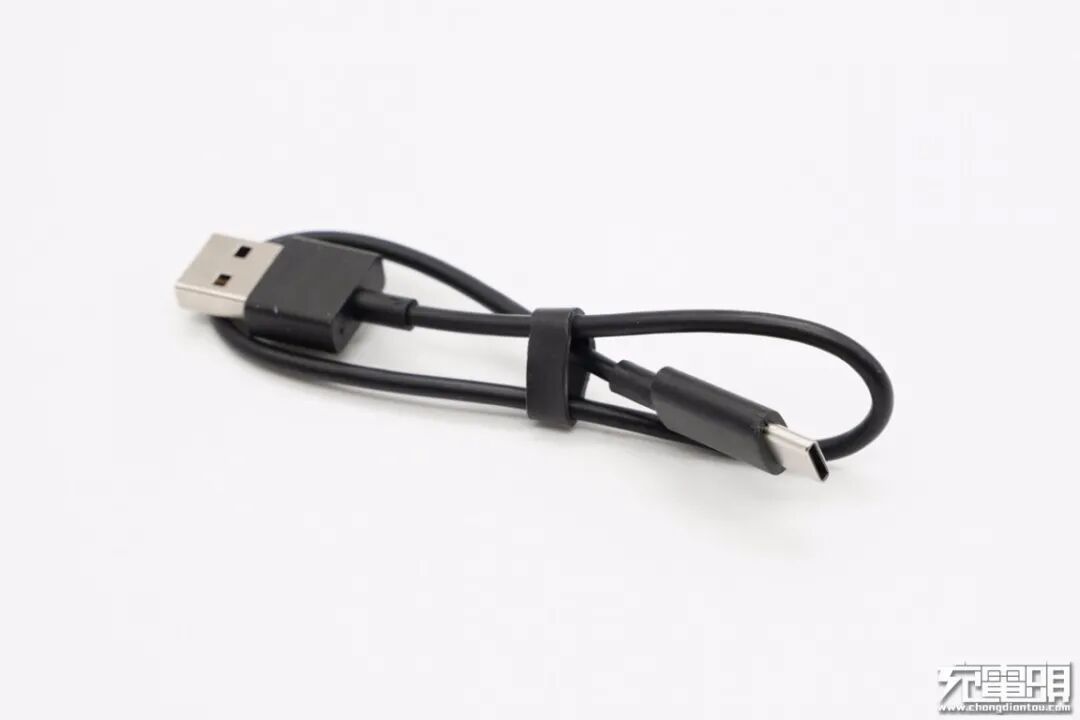

数据线使用魔术扎带捆绑整理，线缆整体不是很长，方便携带和使用。

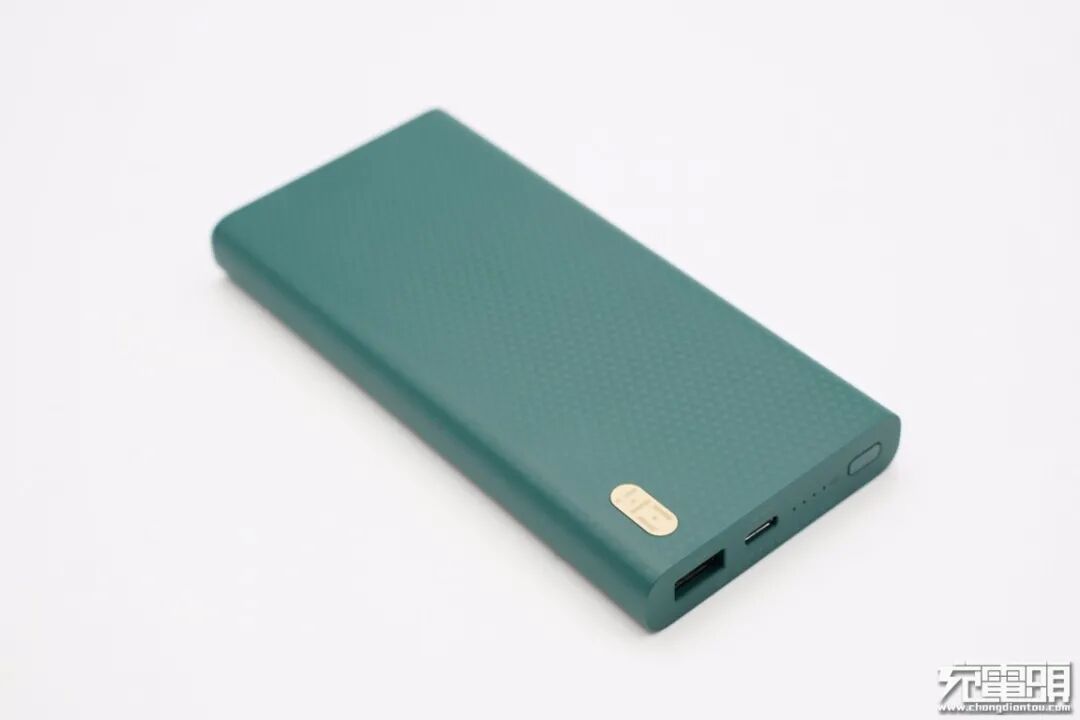

紫米这款移动电源机身修长扁平，造型设计上和其它常规的10000mAh充电宝没多大区别，但野踪绿配色一改往日非黑即白的单调风格，让人眼前一亮。

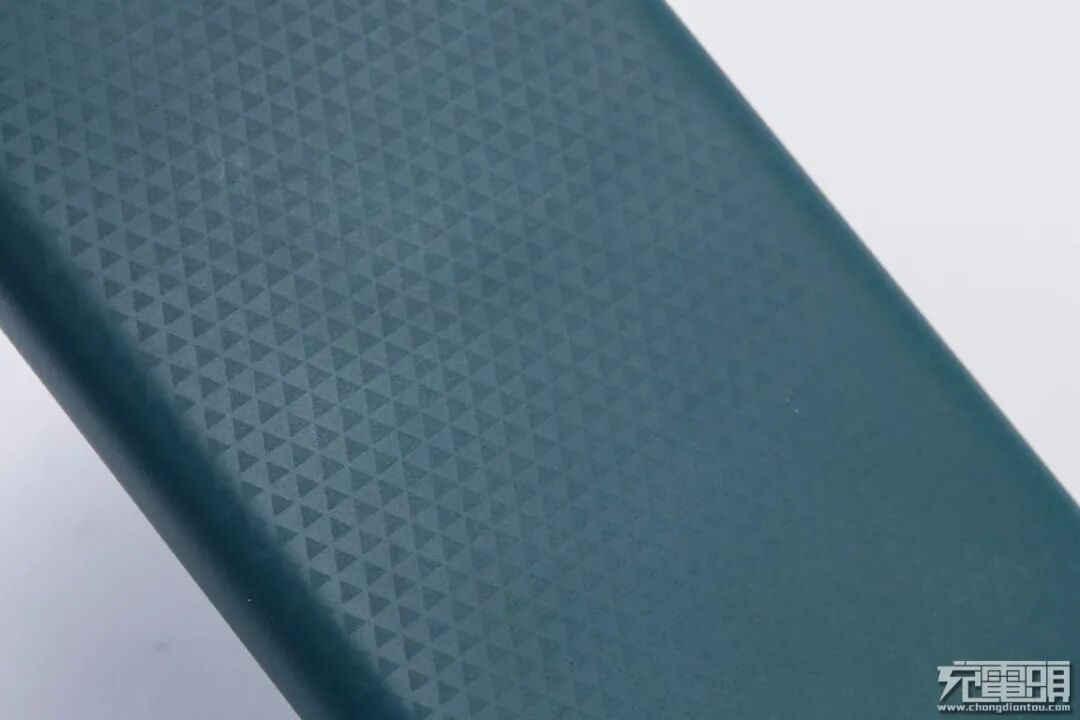

机身正面外壳上设有三角纹路，增加上手手感。

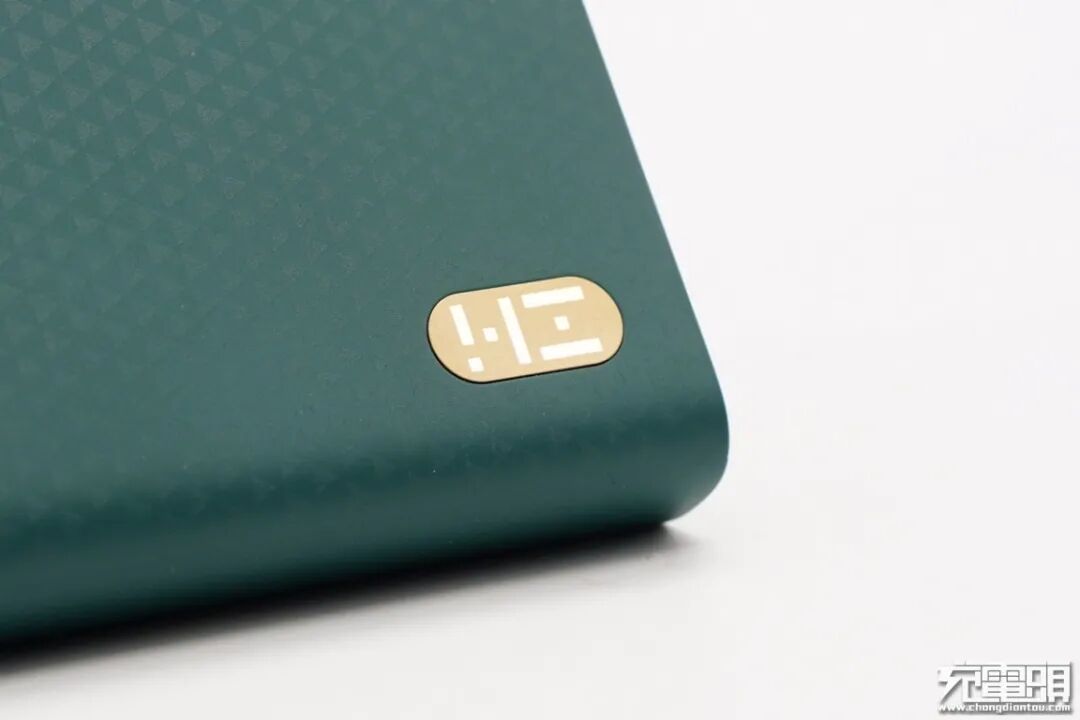

靠近顶面一角镶嵌一块金色金属片，镭雕ZMI品牌Logo。

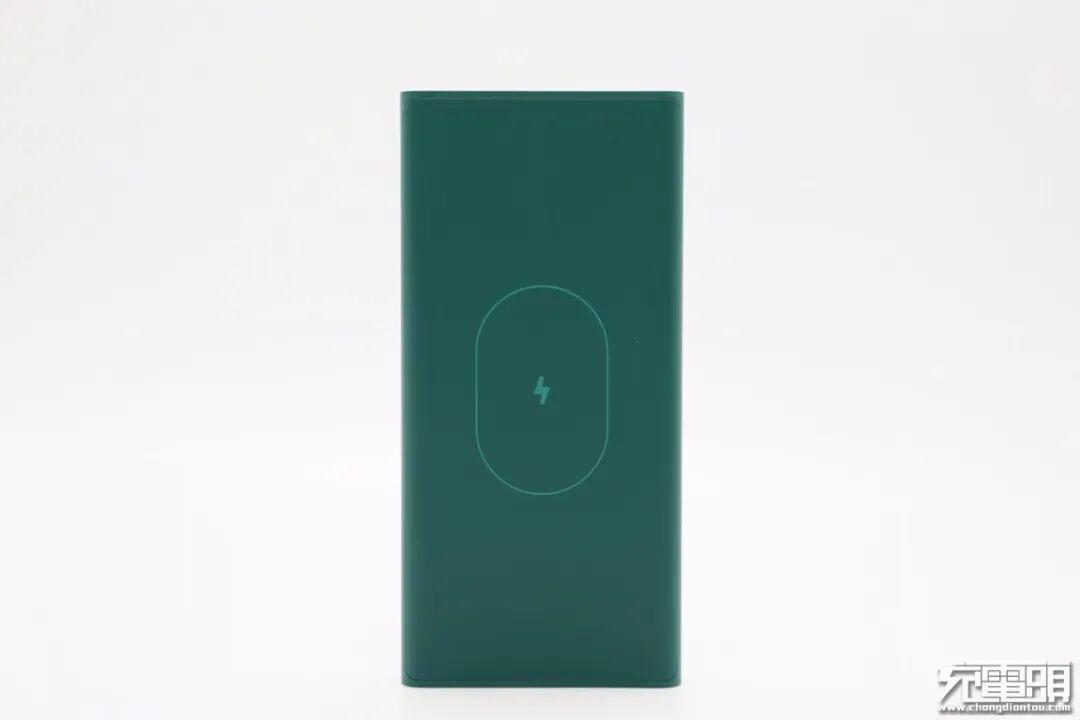

背面设有无线充闪电标识，支持无线充电。

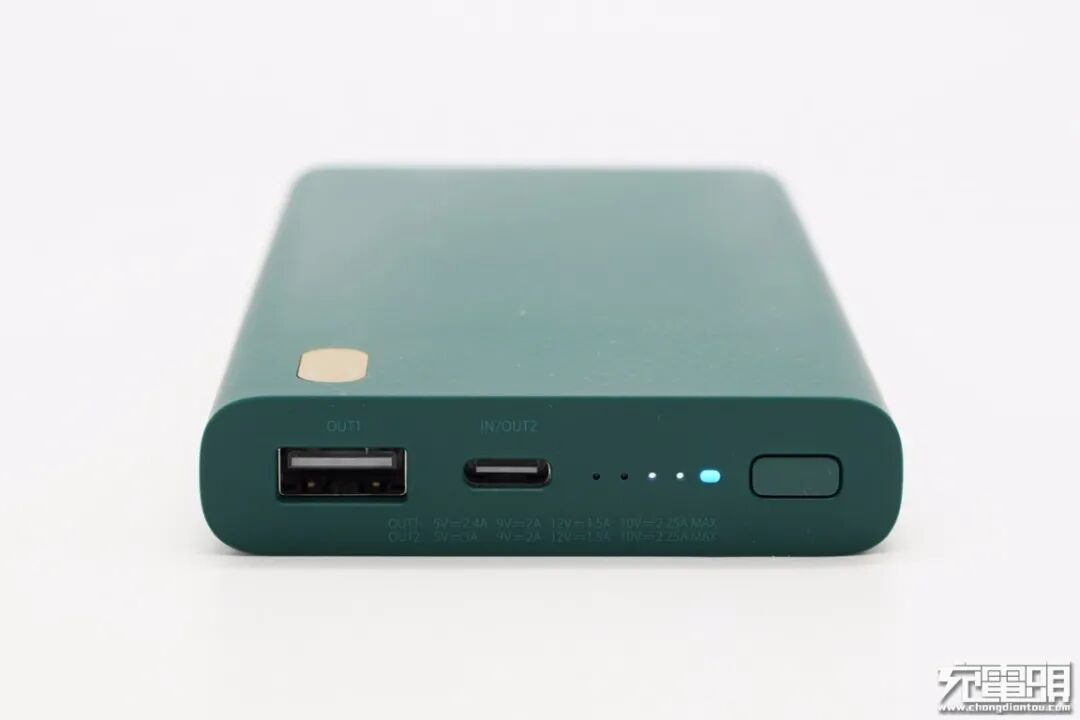

移动电源顶面1A1C两个接口；此外还有四颗电量指示灯和一颗无线充电指示灯，分别亮白光和淡蓝色光；最右侧是电源按键。

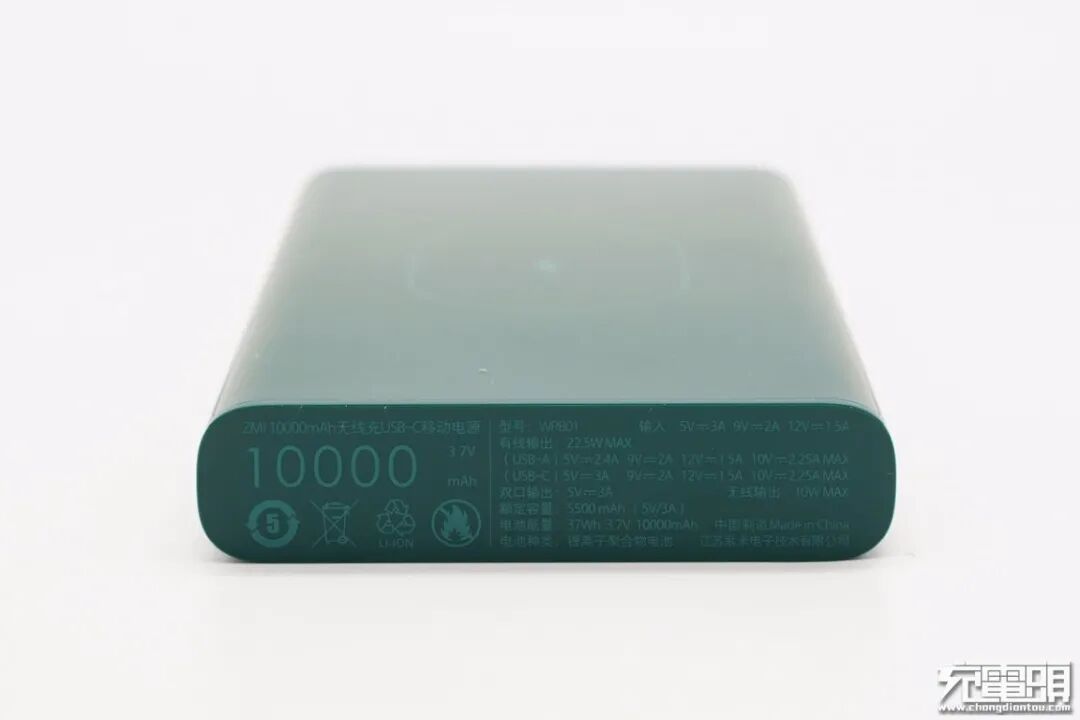

机身底部标注产品的规格参数信息
产品型号：WPB01
电池种类：锂离子聚合物电池
电池能量：37Wh 3.7V 10000mAh
额定容量：5500mAh（5V 3A）
USB-C输入：5V3A、9V2A、12V1.5A
C输入同时A输出：5V2.4A
C输入同时无线输出：5V2A、9V2A、12V1.5A
C输入同时A+无线双输出：5V 3A
USB-C输出：5V3A、9V2A、12V1.5A、10V2.25A MAX
USB-A输出：5V2.4A、9V2A、12V1.5A、10V2.25A MAX
双口同时输出：5V3A MAX
无线输出：10W MAX
有线无线同时输出：15W

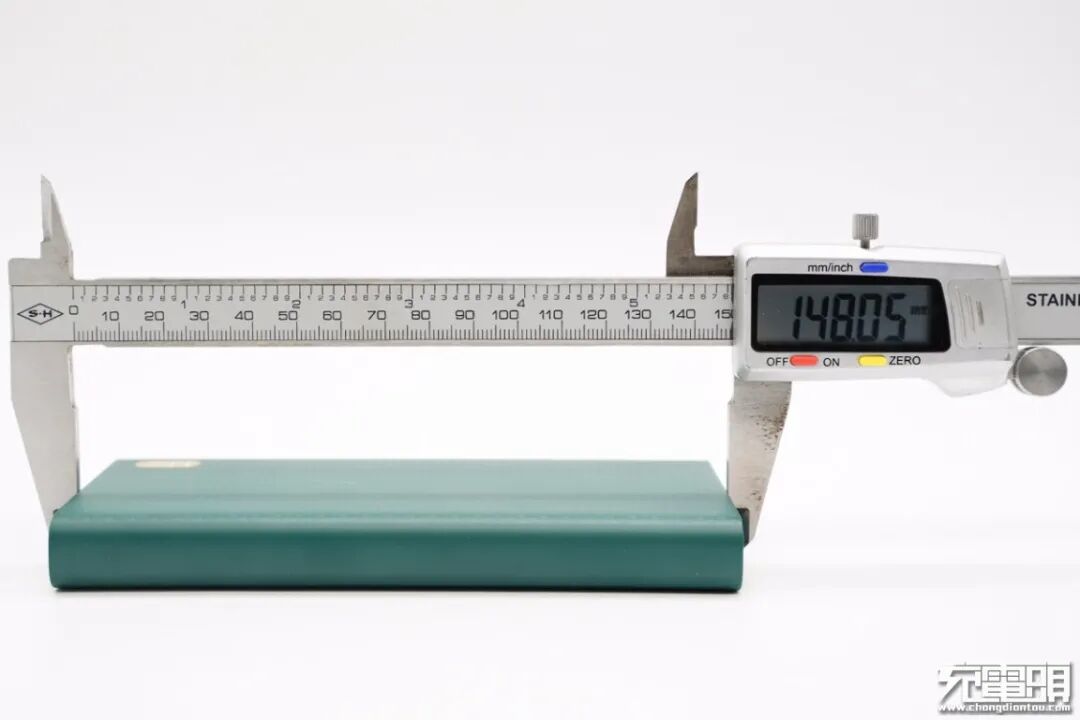

使用游标卡尺实测移动电源机身长148.05mm。

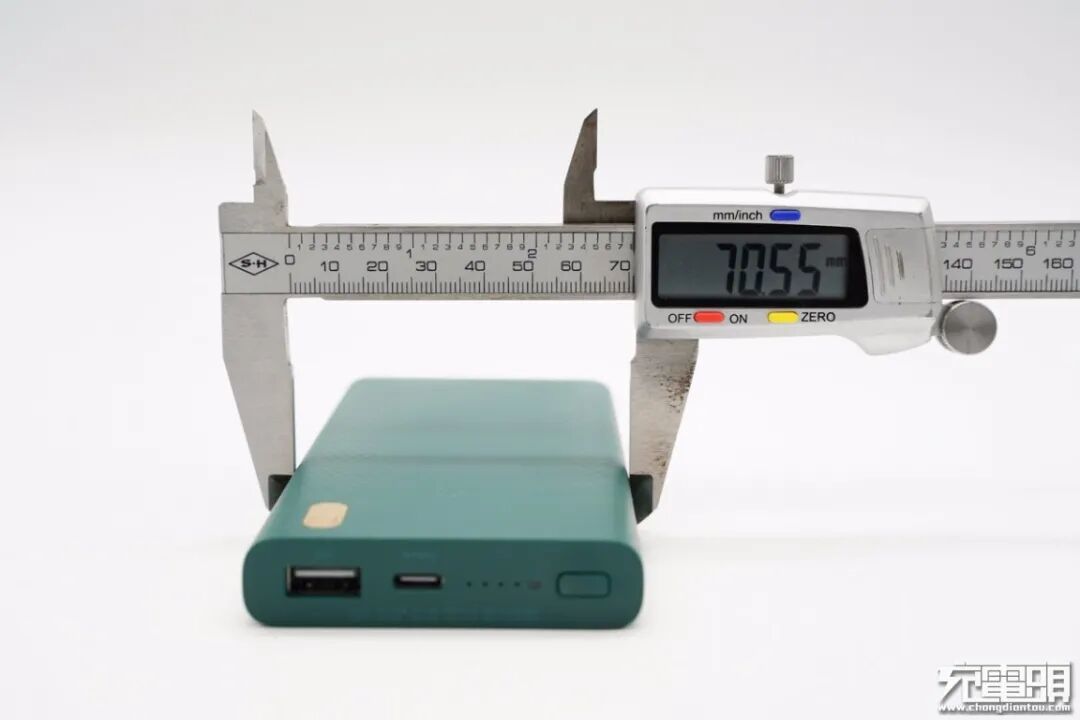

宽度为70.55mm。

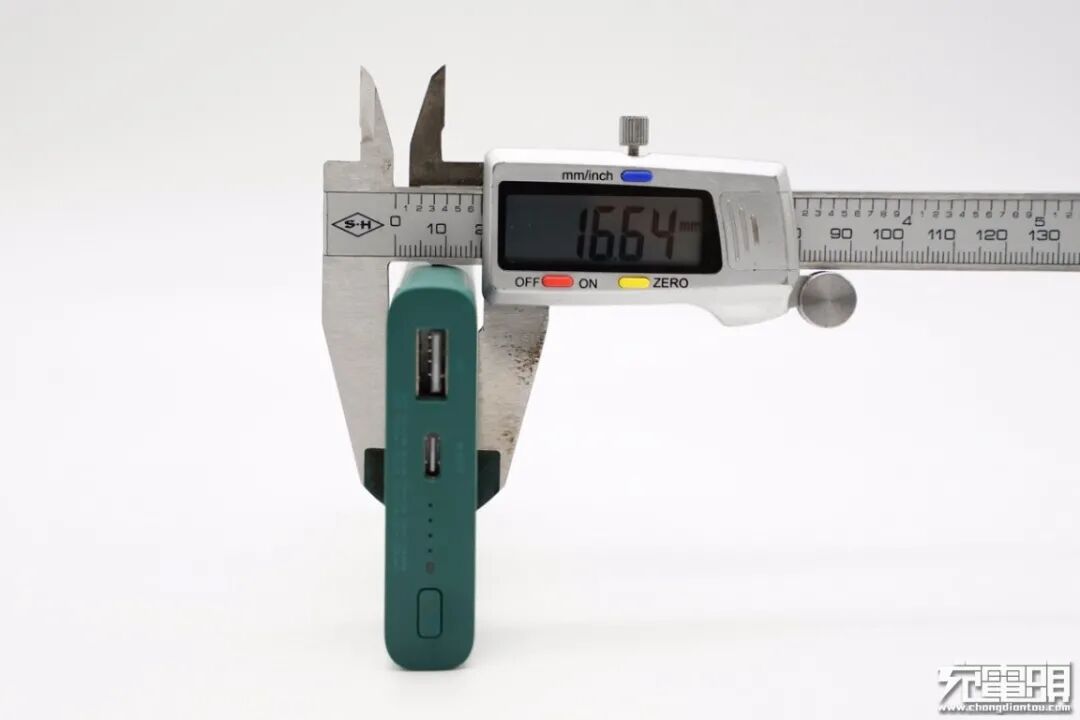

厚度为16.64mm。

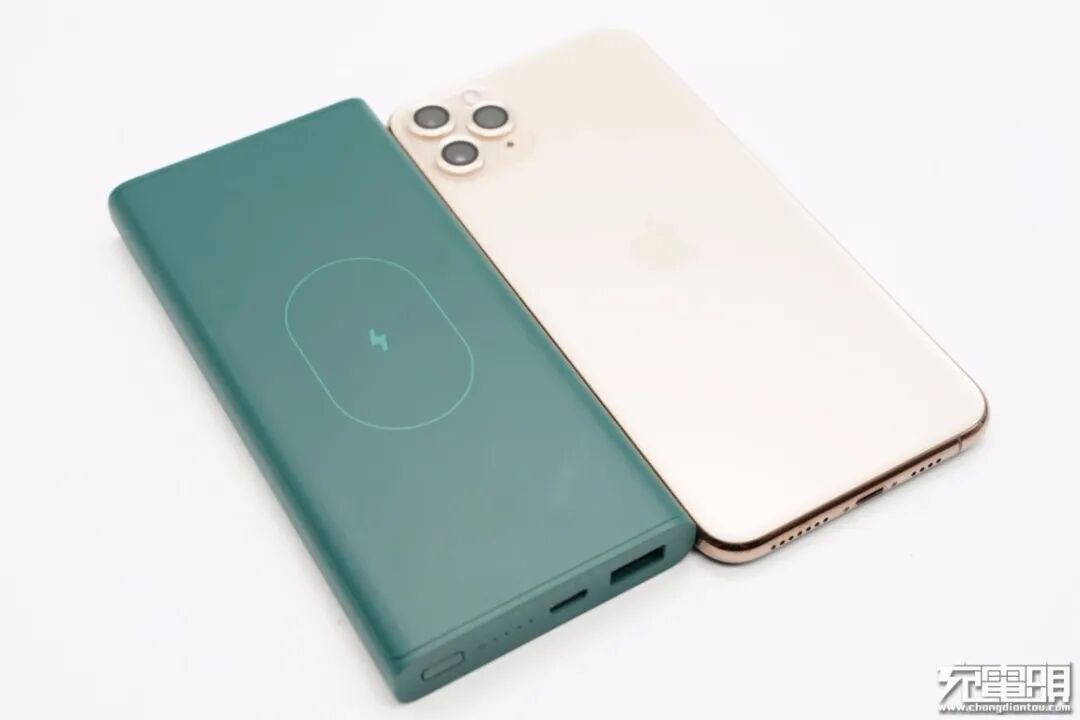

和iPhone 11 Pro MAX直观对比，移动电源还要“纤瘦”一些。

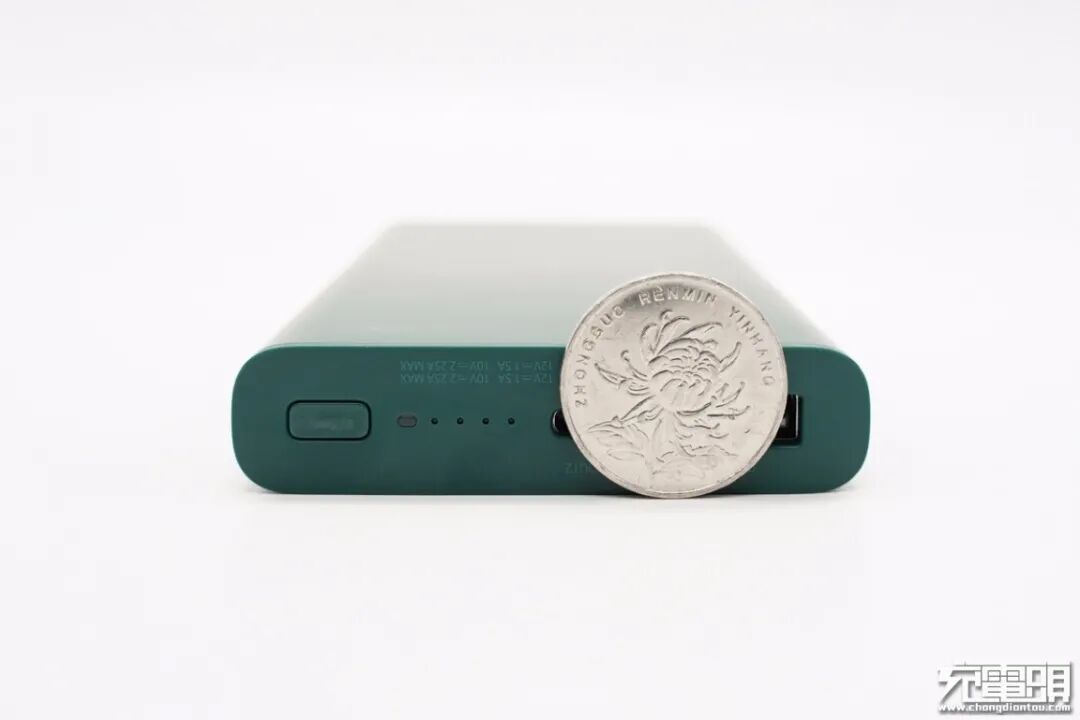

厚度比一元硬币直径要小一些。
净重约为227g。

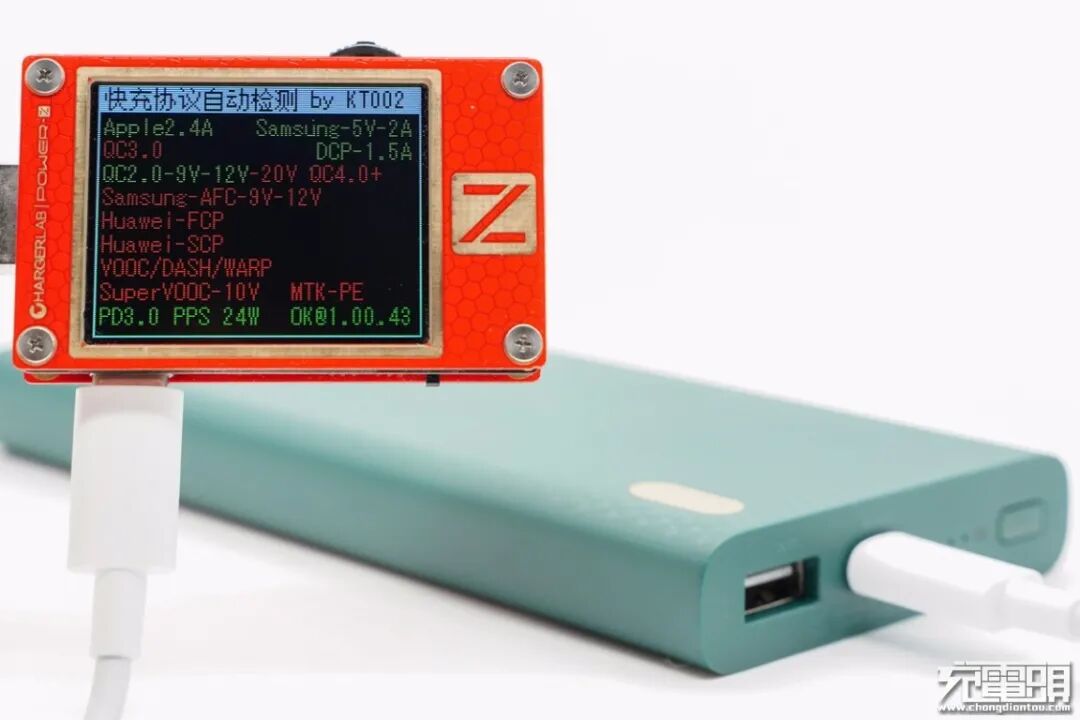

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0、QC3.0和FCP快充协议。

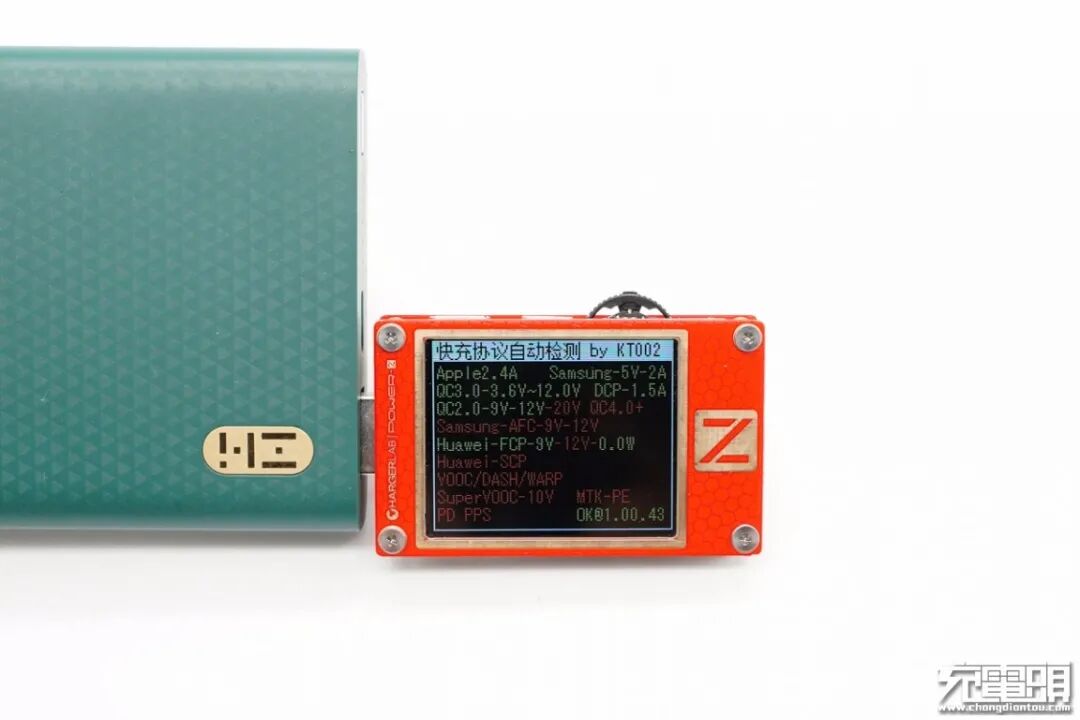

使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0、PD3.0和PPS快充协议。
除此之外，其PDO报文显示USB-C口具备5V3A、9V2.5A两组固定电压档位以及5.0-11V/2.25A一组PPS电压档位。
二、紫米无线充移动电源拆解

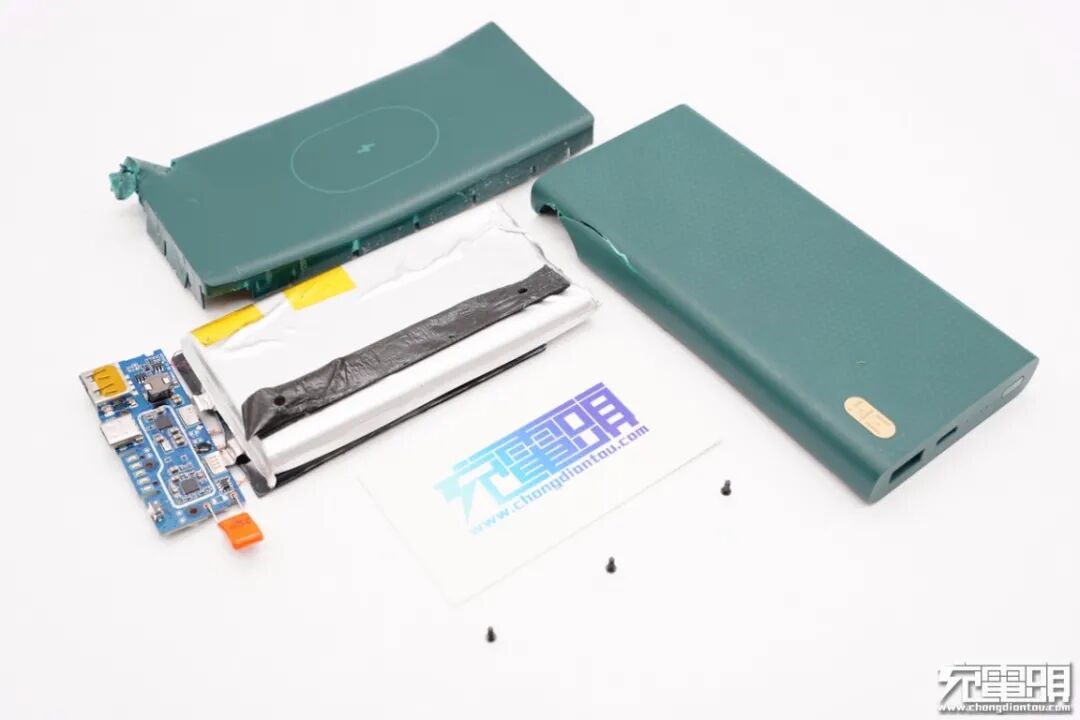

将移动电源拆开，机身壳边缘采用卡扣进行封装。

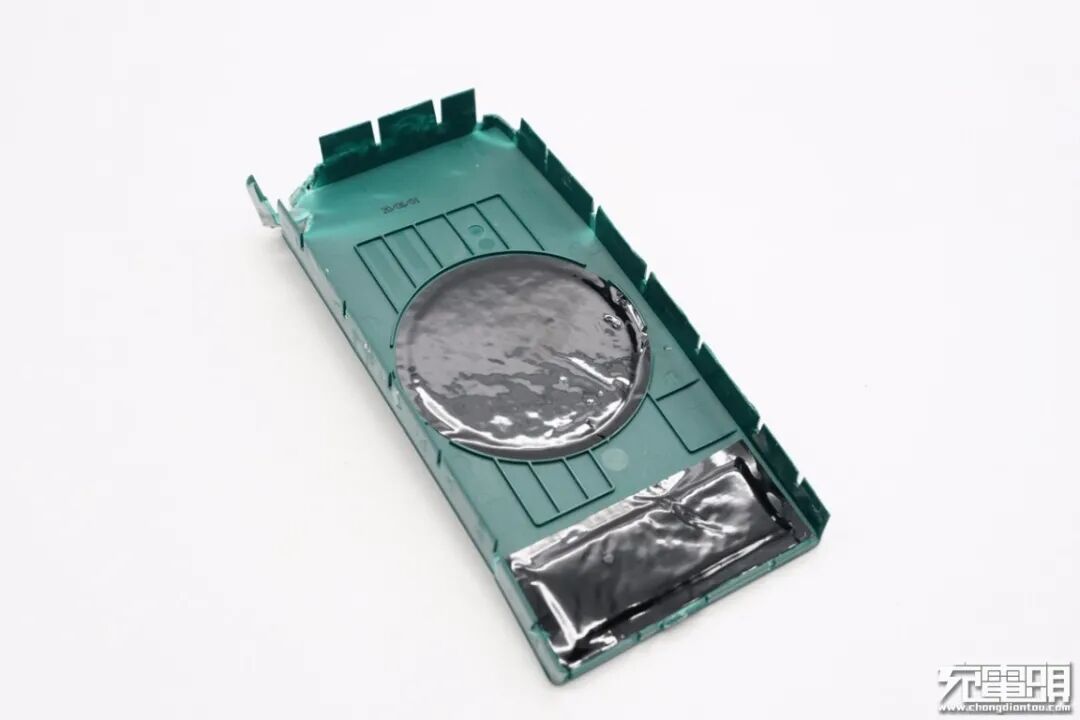

背面机身壳对应无线充电线圈和PCB板处贴有导热贴。

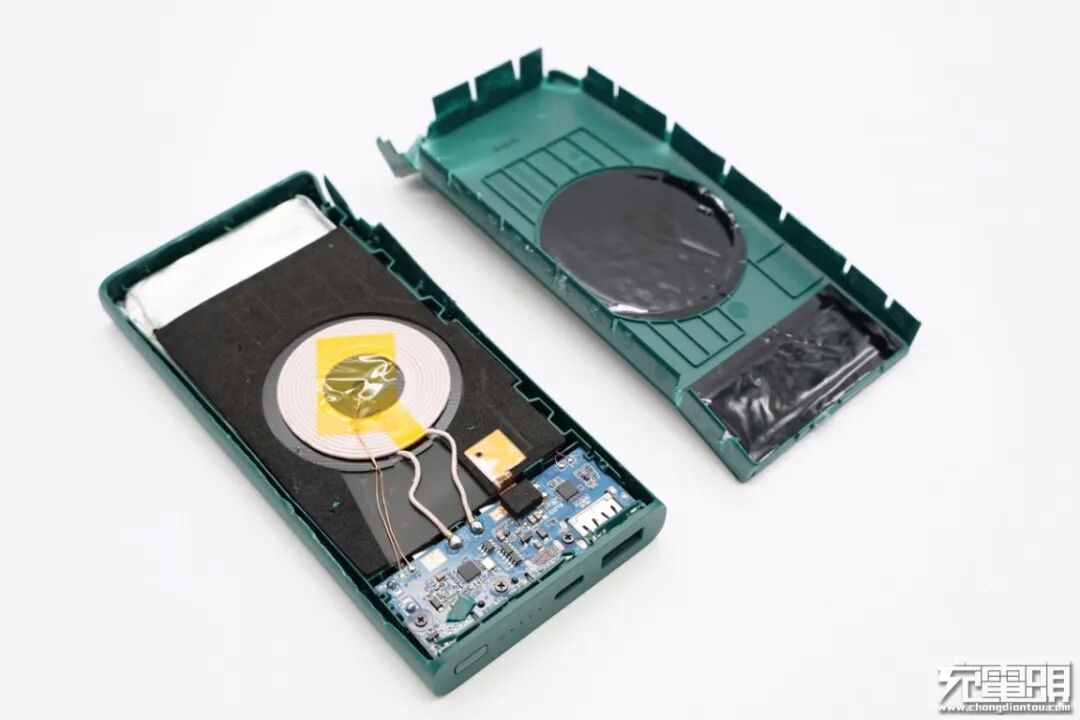

另一半机身壳在电芯和PCB板交界处设有隔离板，电芯上贴有泡棉胶并放置无线充电线圈，PCB板使用螺丝进行固定。

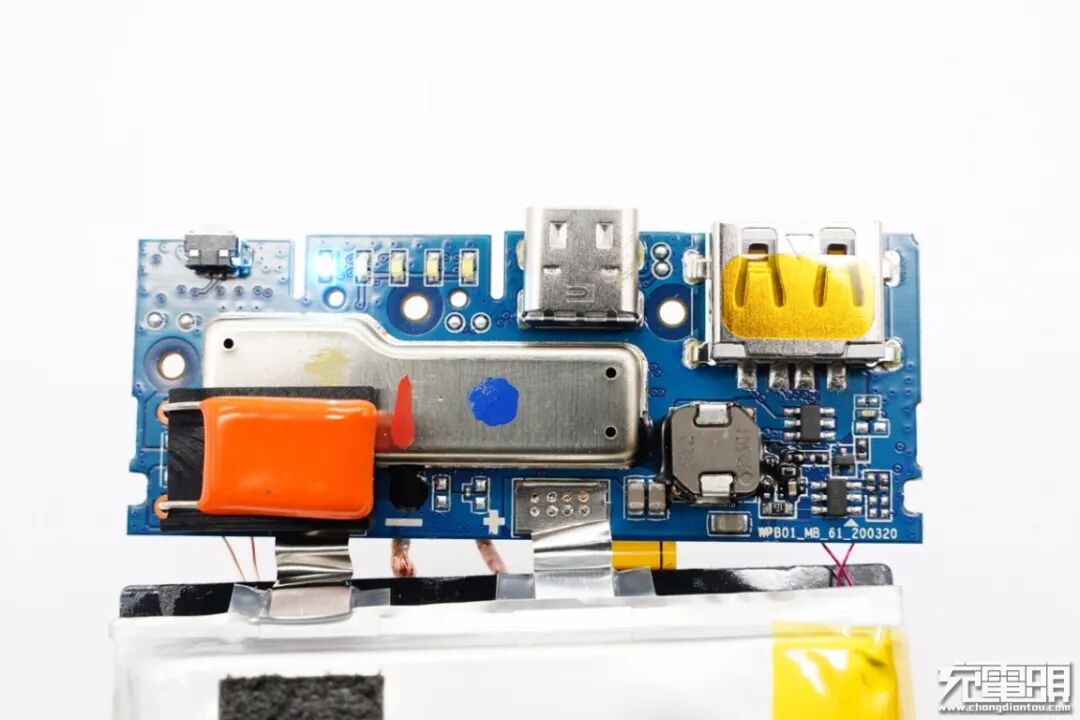

PCB板正面一览，部分区域覆盖屏蔽罩，屏蔽罩上贴有谐振电容。

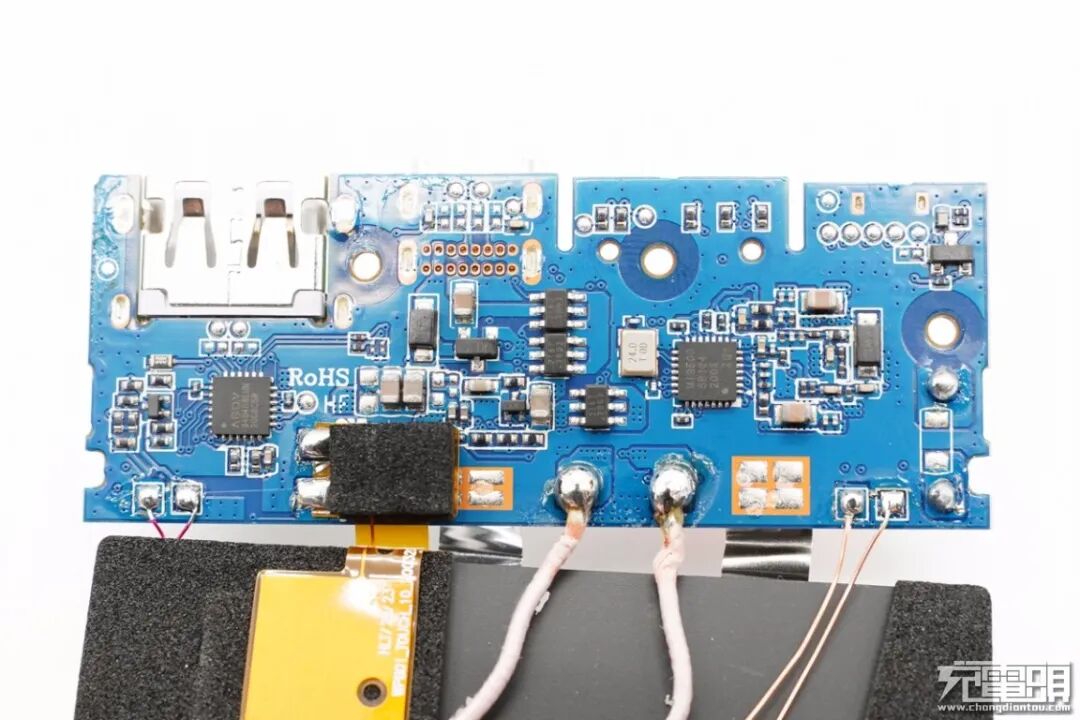

板子背面一览。
经过对PCB板正背面电路观察发现，紫米10000mAh无线充移动电源采用一颗主控芯片进行控制，通过同步升降压转换电压实现USB输入/输出以及无线充输出的设计架构。下面我们从电芯放电三路输出来介绍各元器件的信息。

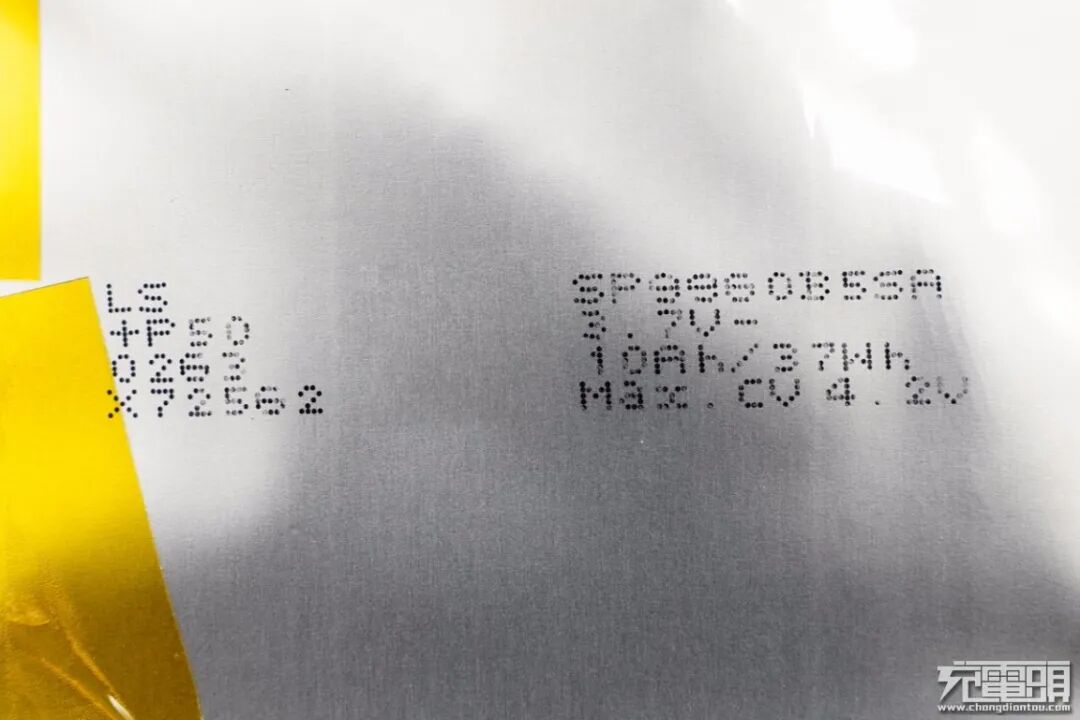

力神电芯特写，规格为3.7V，10Ah/37Wh，充电限制电压4.2V。
电芯侧面固定有热敏电阻进行温度监控。

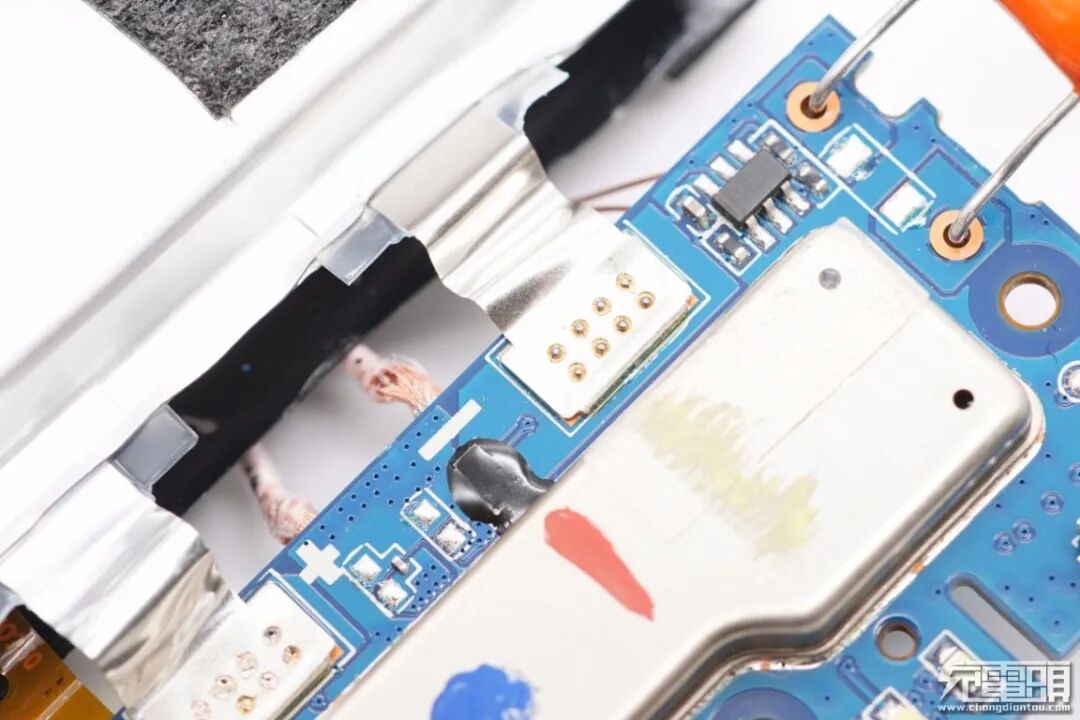

电芯和PCB板通过镍片点焊连接，正负极之间胶封元件是电池保护管。

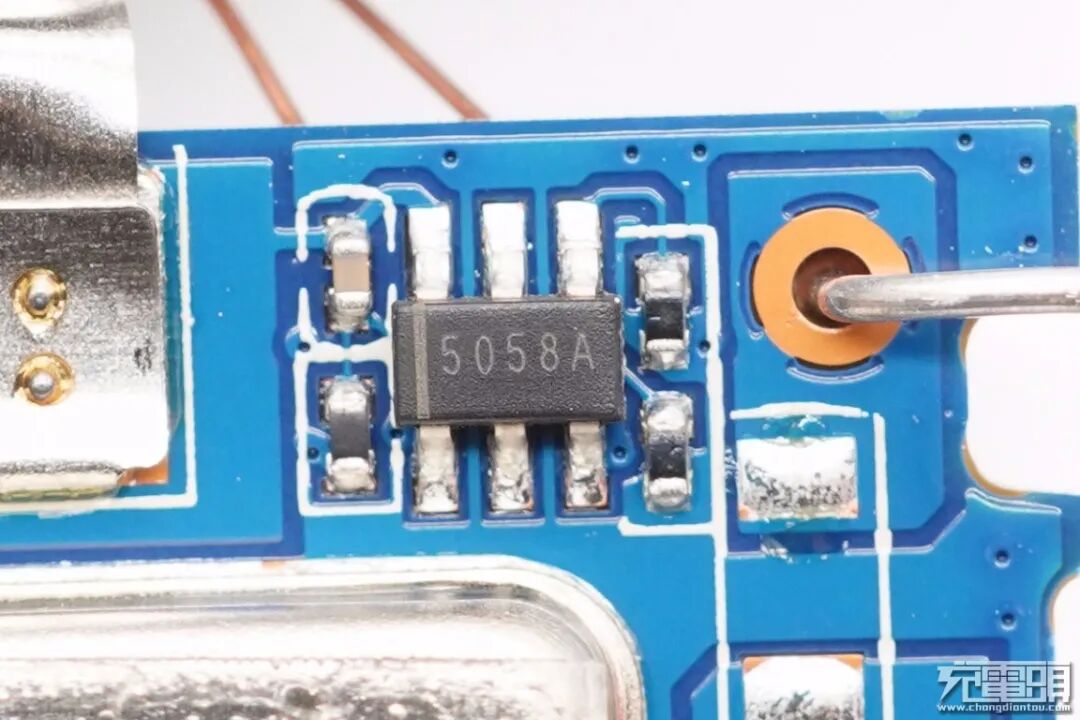

丝印5058A的电池保护IC。

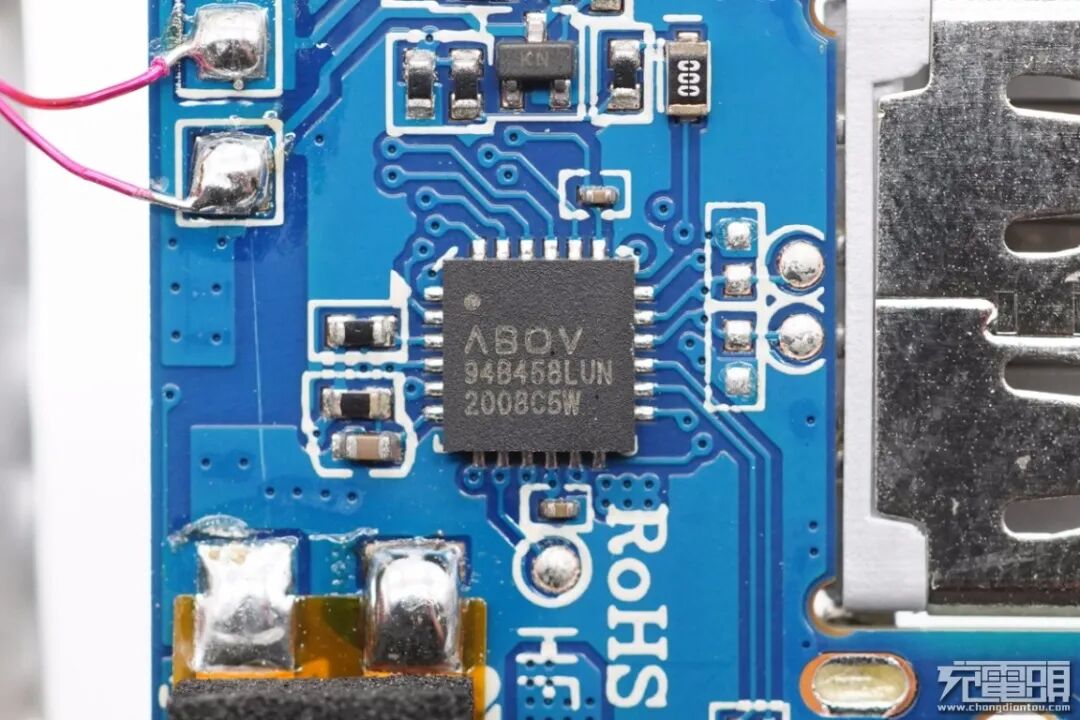

移动电源主控芯片采用现代单片机A94B458，用于端口输入输出控制和电量显示等功能。

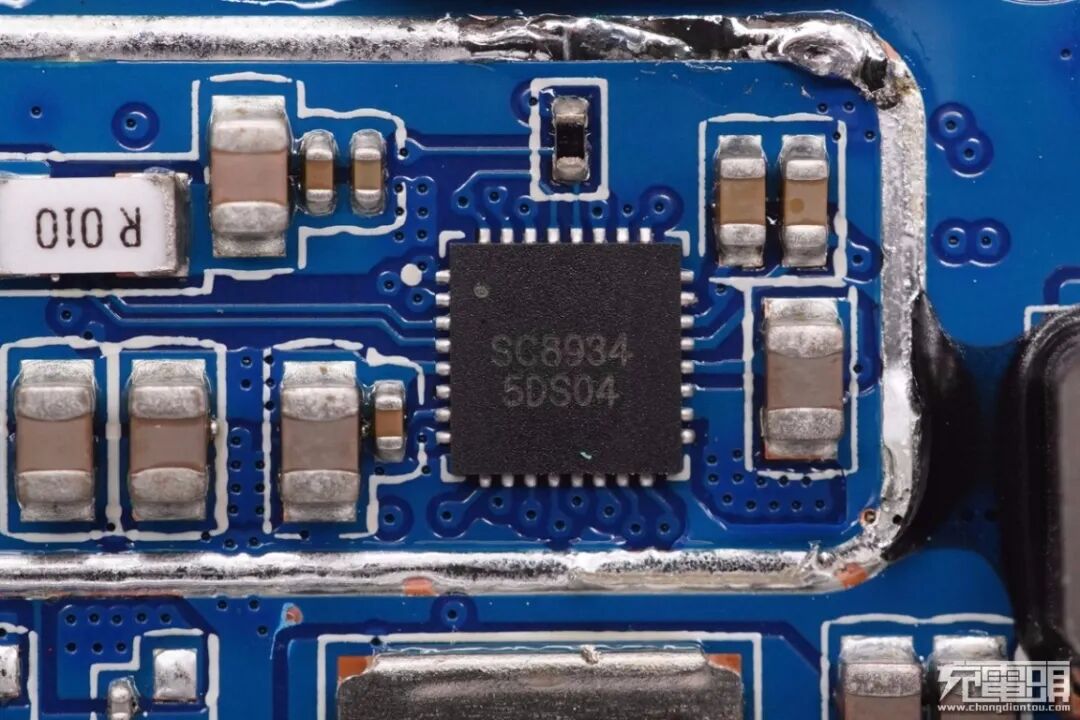

南芯SC8934同步降压转换器，内置MOS，支持反向升压，i2c接口控制，支持12V输入，用于电池升降压管理。

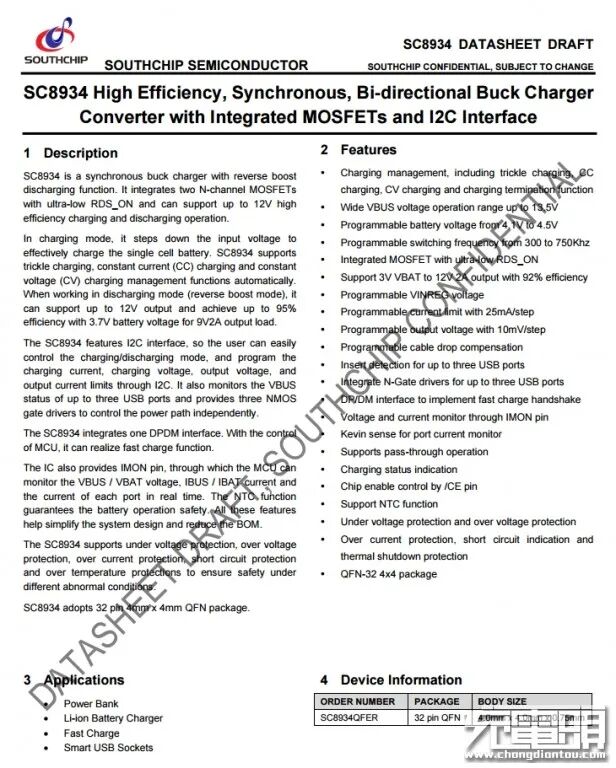

南芯SC8934详细资料信息。充电头网拆解了解到，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并被华为、小米、三星、全汉等知名品牌的数十款产品采用过，产品质量获得市场广泛认可。

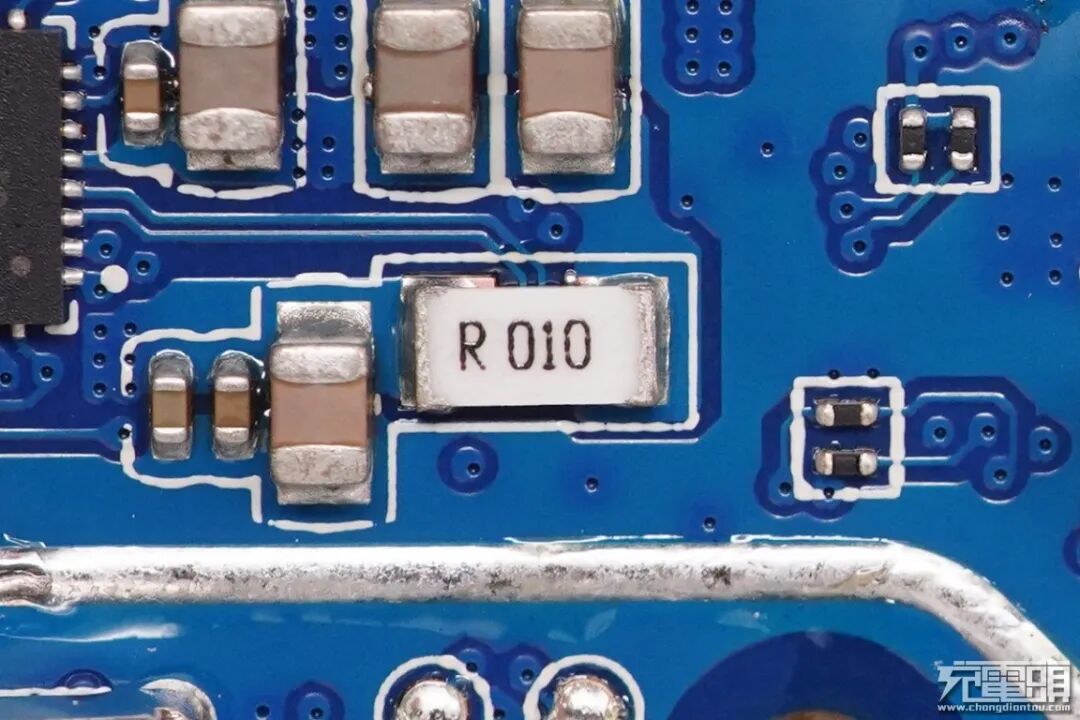

白色10mΩ电流取样电阻特写。

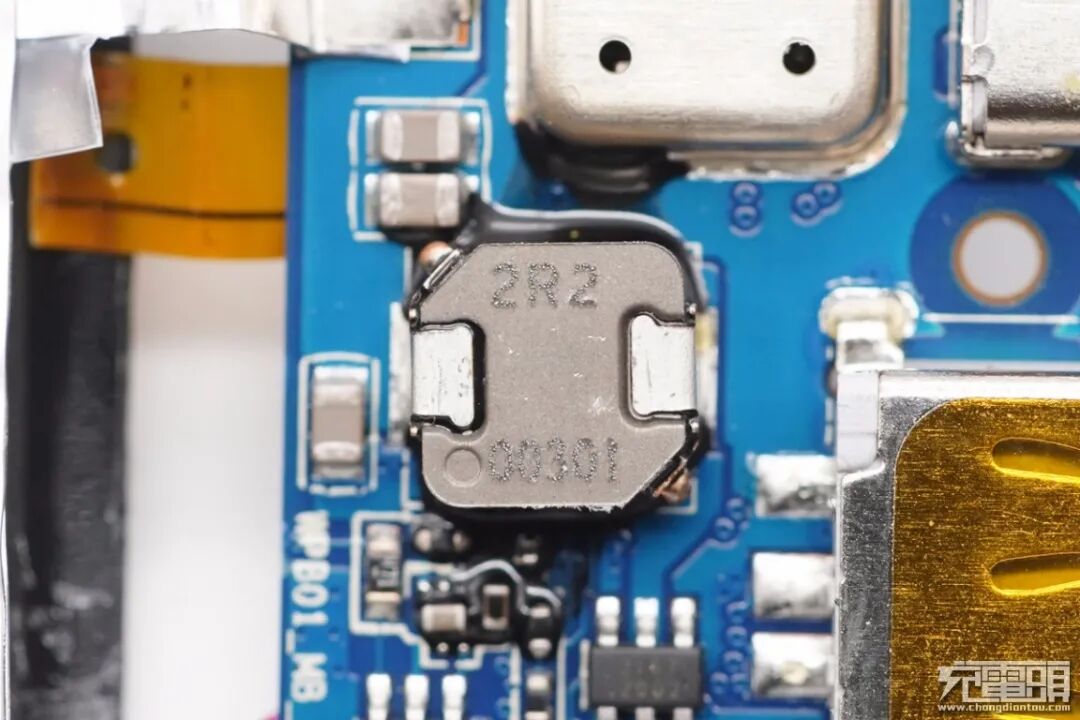

2R2升降压电感特写，TDK合金电感。
电源键特写，贴片焊接。

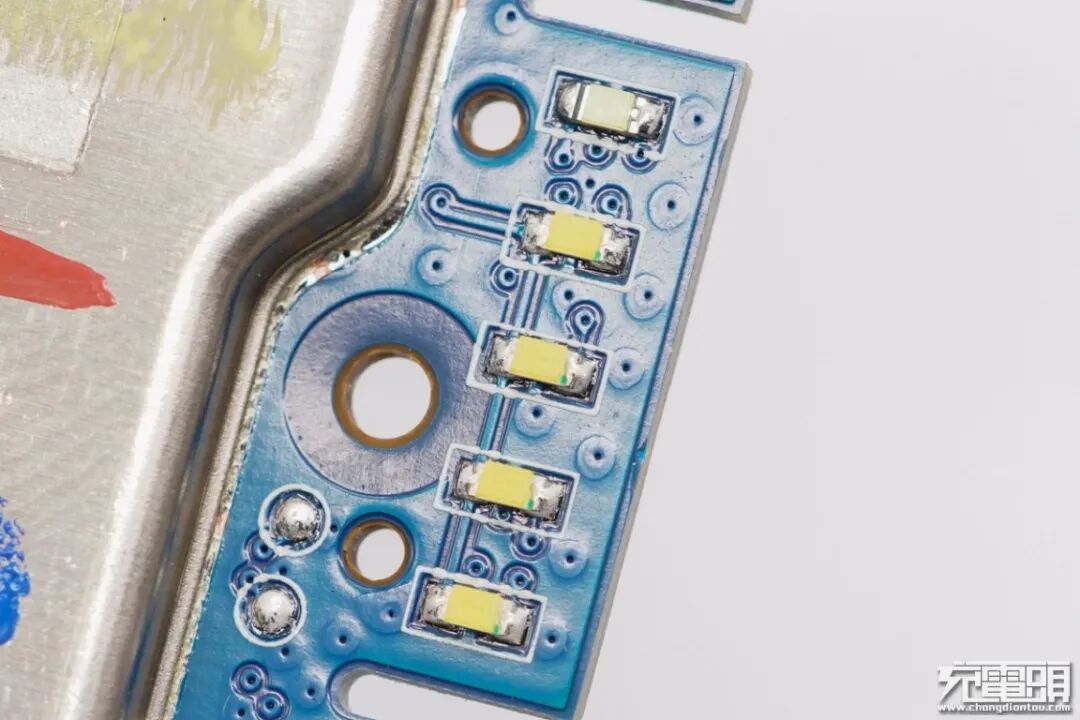

LED指示灯特写。

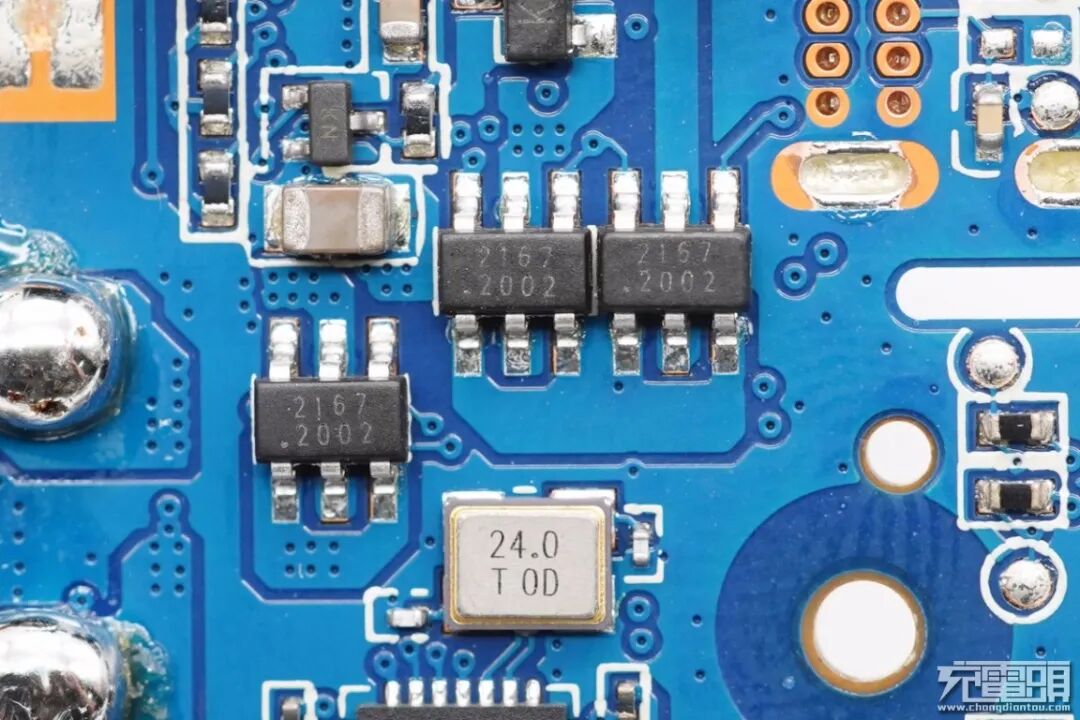

韦尔 WNMD2167 MOS管，其中右上边的两颗作为USB-C口的切换保护开关，第三颗则作为无线充输入配电切换开关。

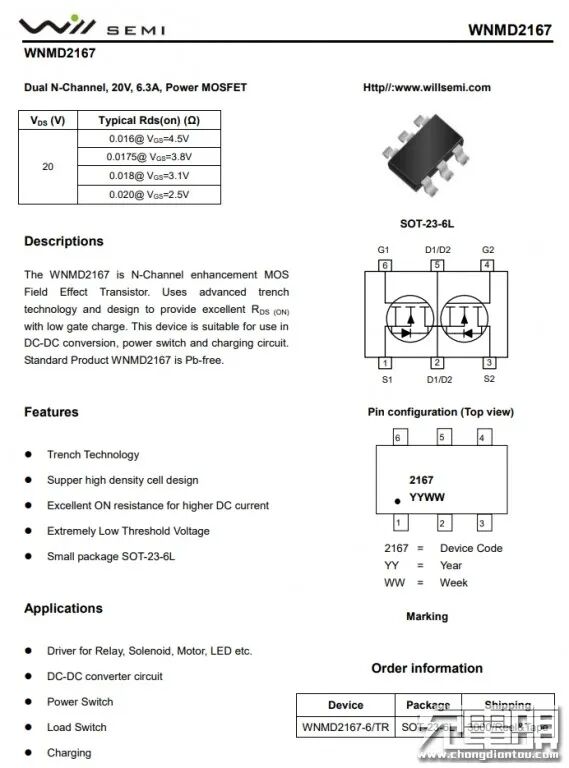

韦尔 WNMD2167 详细资料。

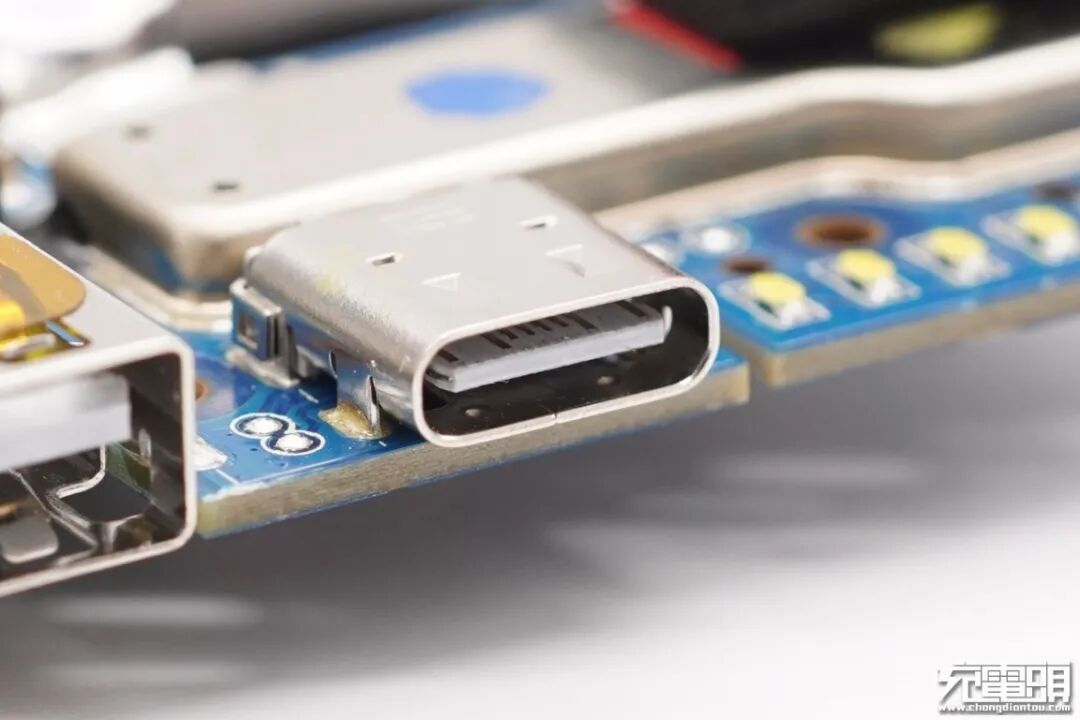

USB-C母座特写。
WNMD2167 MOS管，作为USB-A口输出保护开关。
USB-A母座特写，沉板过孔焊接，外贴防尘胶带。
泡棉上贴有一块方形触摸贴片，用于检测手机放置。

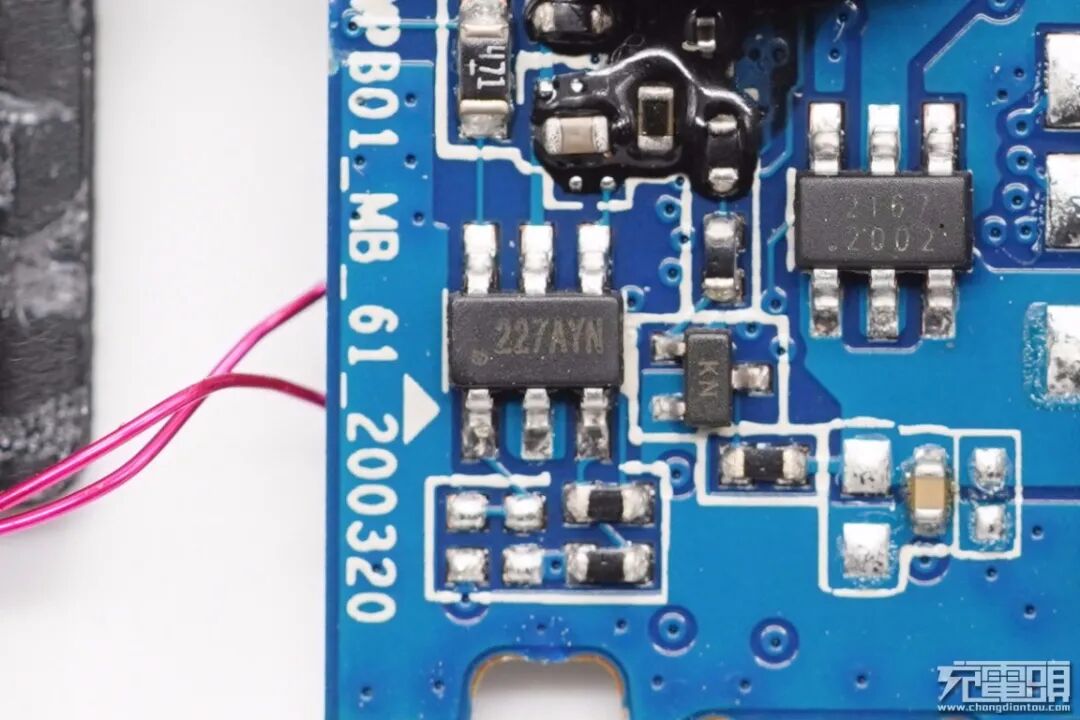

Azoteq IQS227AS触摸检测IC，配合触摸检测贴片检测手机放置，而无需按动按钮启动无线充电检测，更加智能节能。

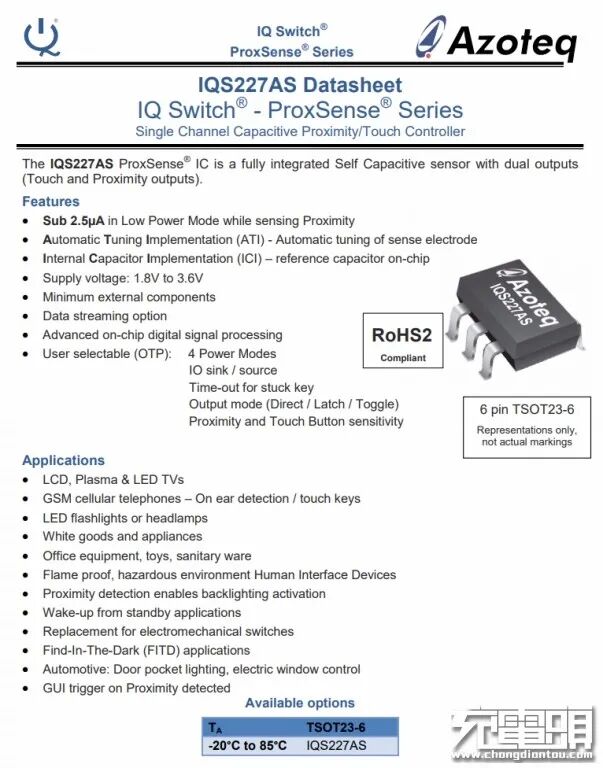

Azoteq IQS227AS 详细资料。
一颗24.0MHz无源晶振，为无线充电主控提供时钟。

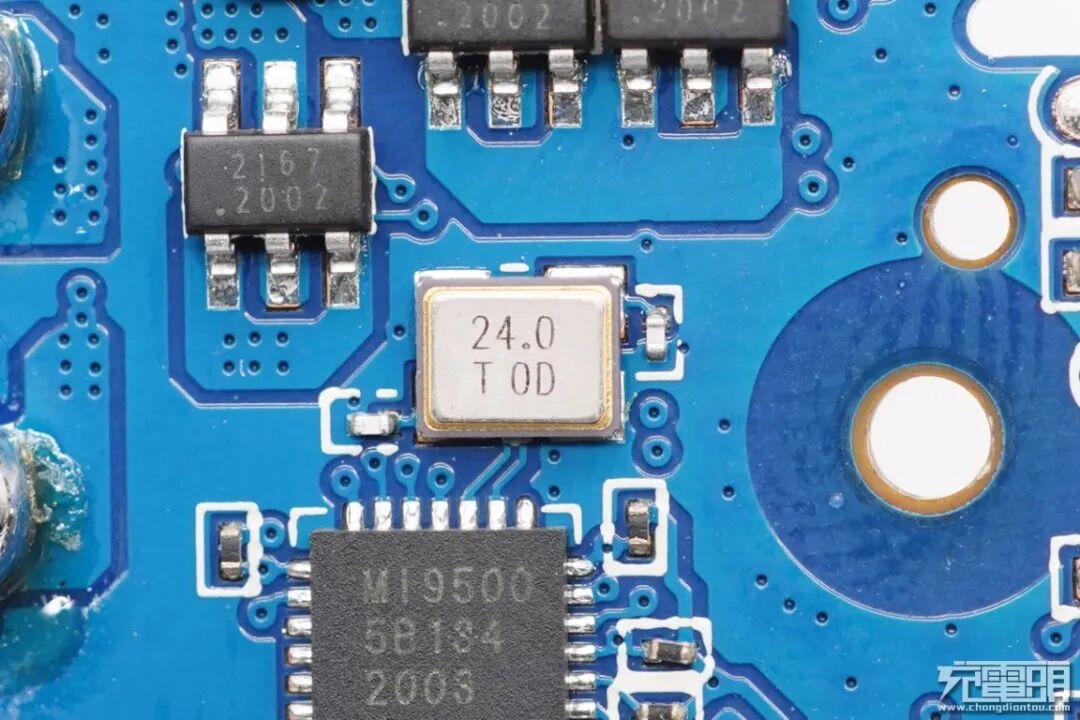

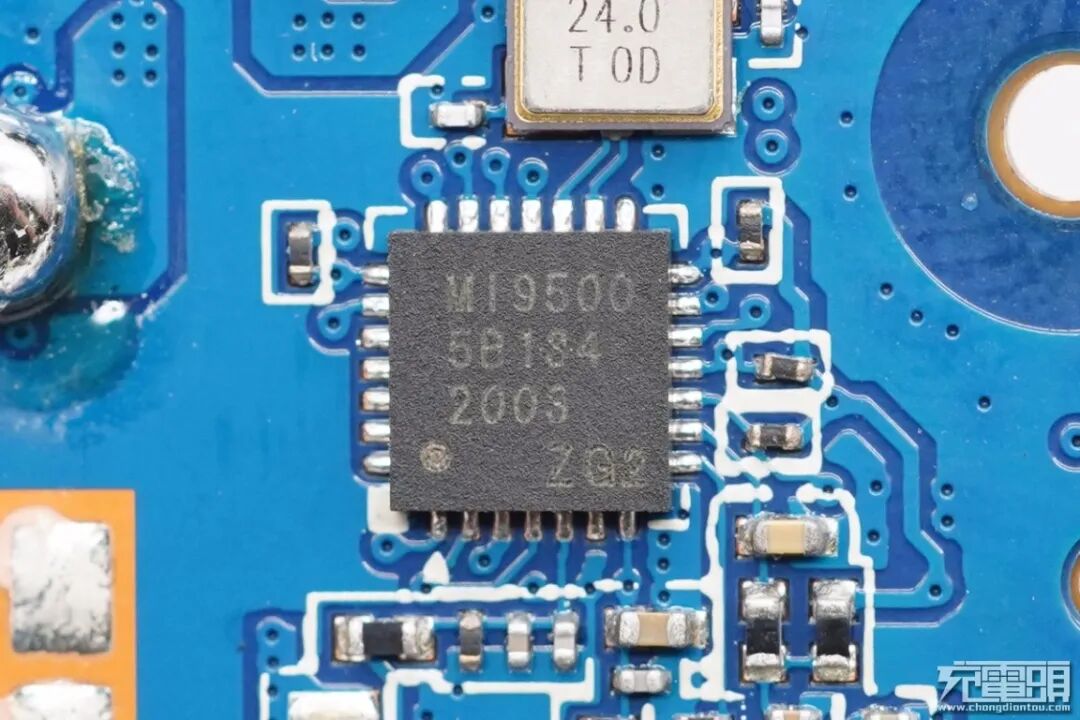

丝印MI9500，小米定制的无线充电主控芯片，采用Nuvolta伏达架构定制。

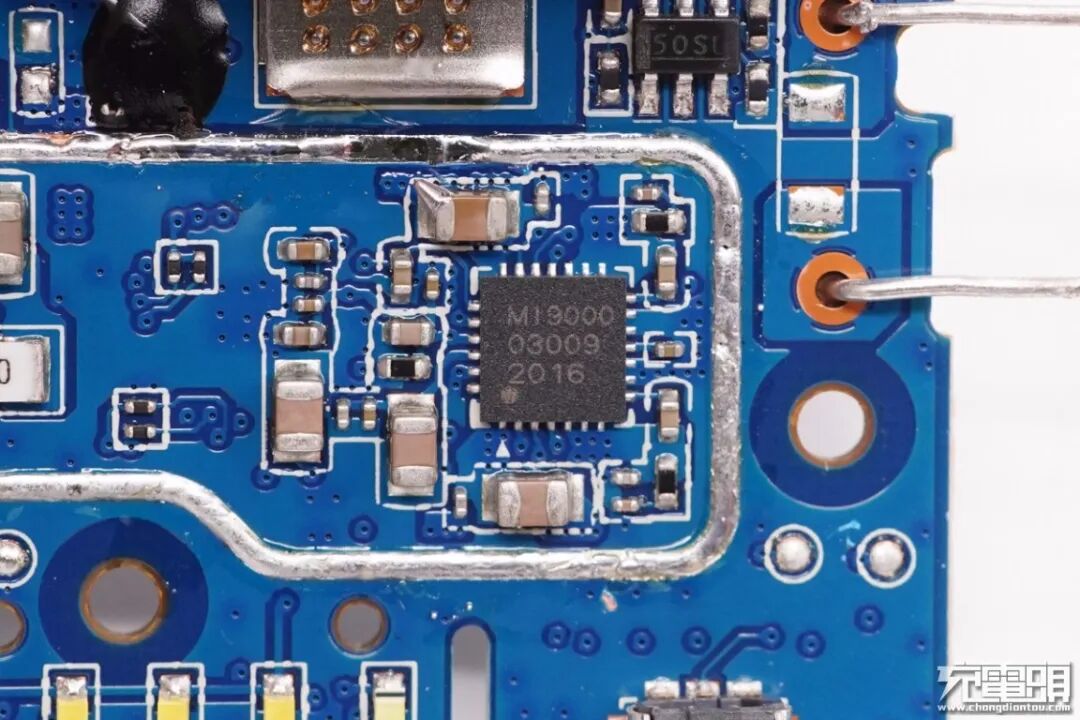

与无线充电主控芯片搭配的是一颗丝印MI9000的全桥芯片，同样是基于Nuvolta伏达架构定制，是无线充电的集成功率级，内置驱动器和功率管。
充电头网拆解了解到，基于伏达架构定制的MI9500+MI9000无线充电方案此前已被ZMI紫米20W无线快充车载支架、小米20W立式无线充电器、小米10000mAh无线充电宝青春版采用。此外，伏达的高集成无线充电方案还被小米30W立式风冷无线充电器采用，助力小米9 Pro实现30W无线闪充，芯片性能获得了小米供应链的一致认可。

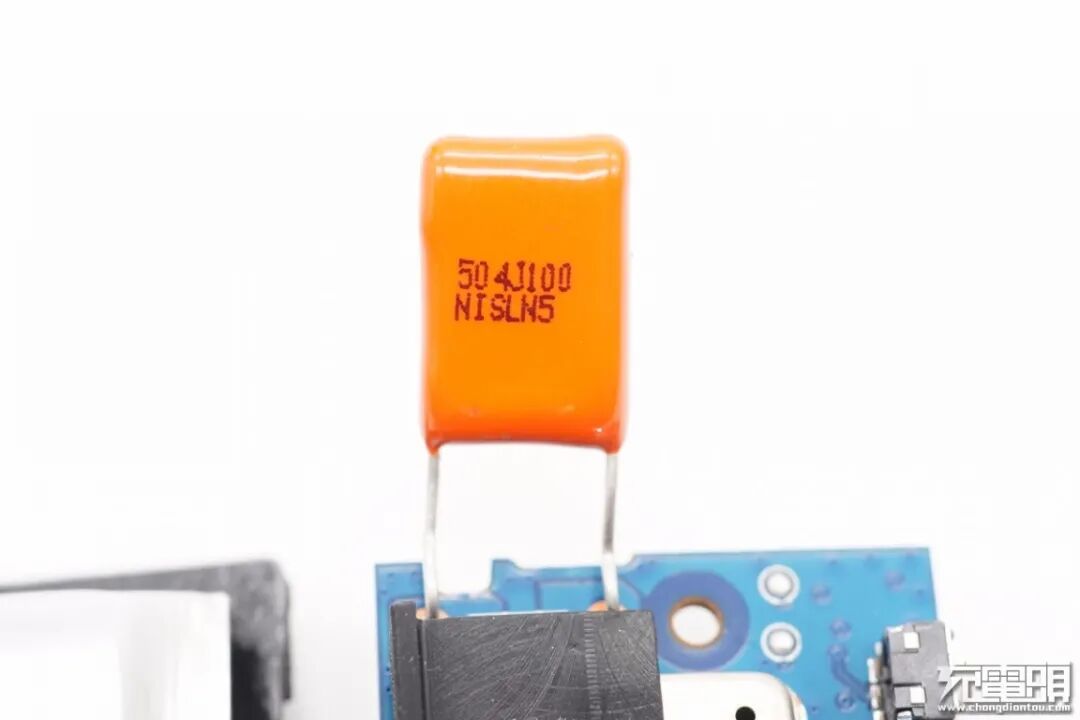

0.5μF的无线充电谐振电容。

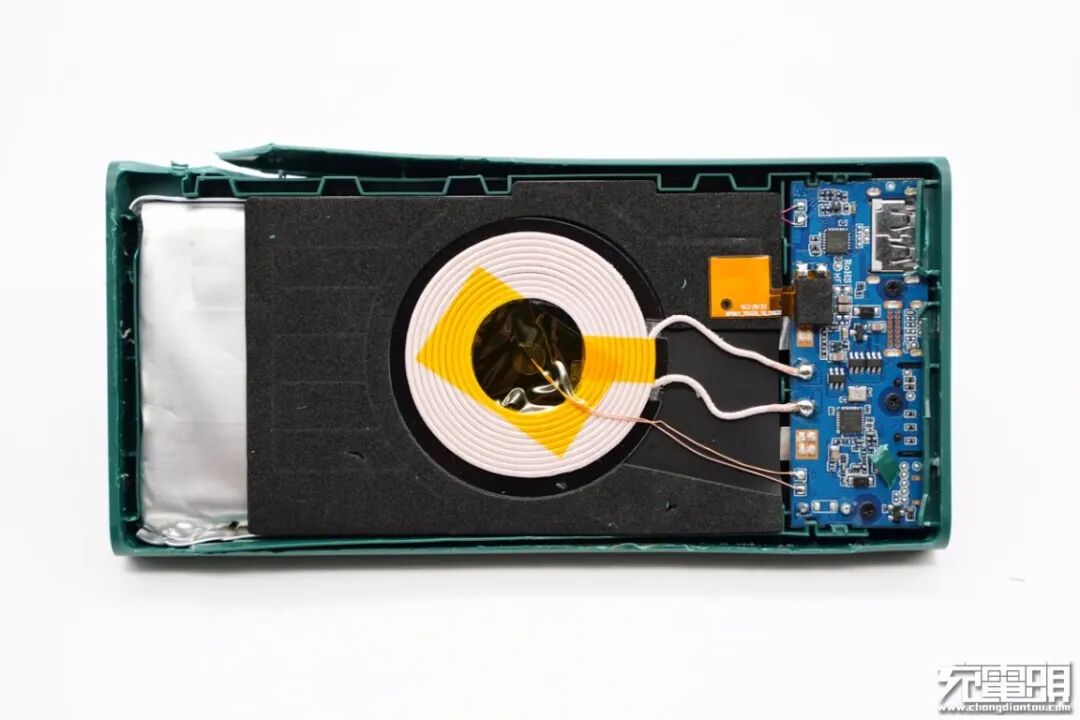

无线充电线圈特写，绕制紧密，中心固定有热敏电阻进行温度监控。
全部拆解完毕，来张全家福。
充电头网拆解总结
ZMI紫米10000mAh无线充移动电源采用野踪绿配色，很有个性特点，机身纤瘦扁平携带也方便。产品整体支持QC、FCP、PD3.0和PPS等快充协议，USB-C口还支持5V3A、9V2.5A和5.0-11V/2.25A电压档位，无线充支持10W输出。10V2.25A有线快充可满足米粉用户日常应急充电需求。
充电头网通过拆解了解到，这款移动电源主控芯片采用现代单片机A94B458，控制USB和无线充两电路的输入或输出，以及电量的显示和电芯线圈温度控制。USB电路升降压转换采用南芯SC8934，内置IQS227检测手机放入，无需按钮开启无线充电，使用更加方便。无线充电路则采用基于伏达架构定制的MI9500+MI9000无线充电方案。此外电芯固定保护措施充分，电芯线圈均配有热敏电阻进行温度监控，并配有导热贴帮助散热，做工扎实可靠。
