拆解报告：eeco USB-C to HDMI转换器
随着笔记本的超薄化，像HDMI、RJ45等大尺寸接口自然就会被移除，仅保留USB-C接口。但是USB-C接口并不是万能的，因此转换器和扩展坞等配件得以发展。最近充电头网到手了一款eeco USB-C to HDMI转换器，这款产品短小精悍，使用方便携带也轻松。下面我们就对其这进行拆解，看看其内部如何设计。
一、eeco USB-C to HDMI转换器外观
包装盒正面印有eeco品牌和Type-C – HDMI Adapter产品名称。

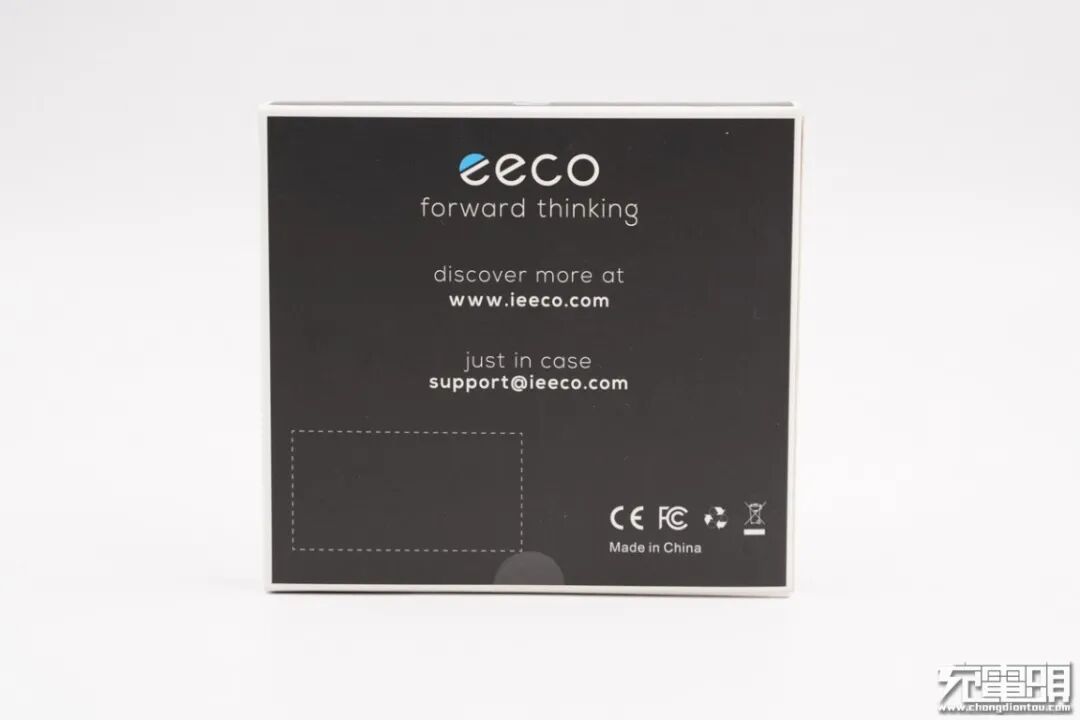

产品已经通过了FCC认证和CE认证。

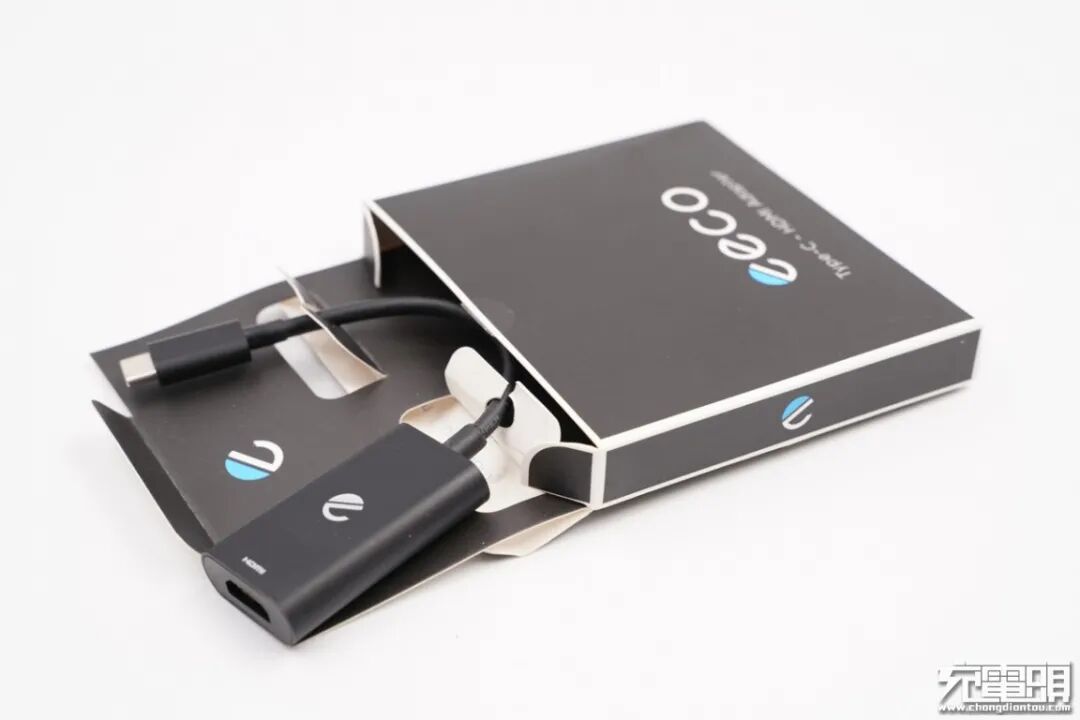

打开包装盒，转换器使用纸板进行固定。

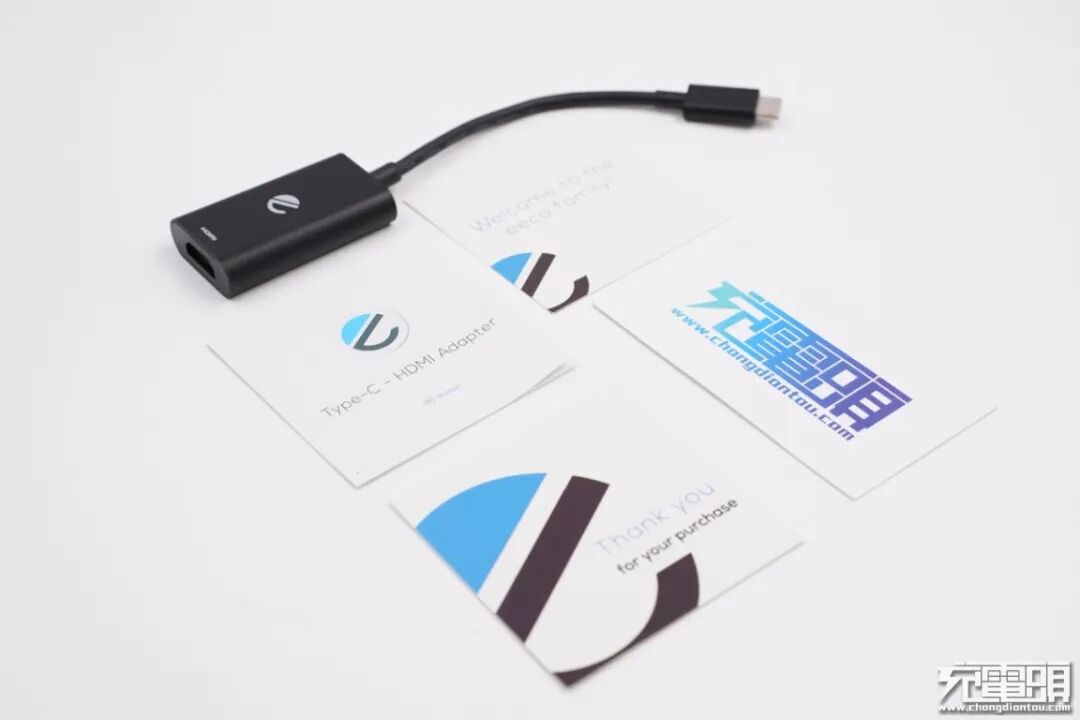

包装内全部东西一览，包括转换器、使用说明书和感谢小卡片。
eeco USB-C to HDMI转换器自带USB-C线缆，机身壳采用PC阻燃材质，两侧半圆弧面设计。整体小巧便携，使用方便。

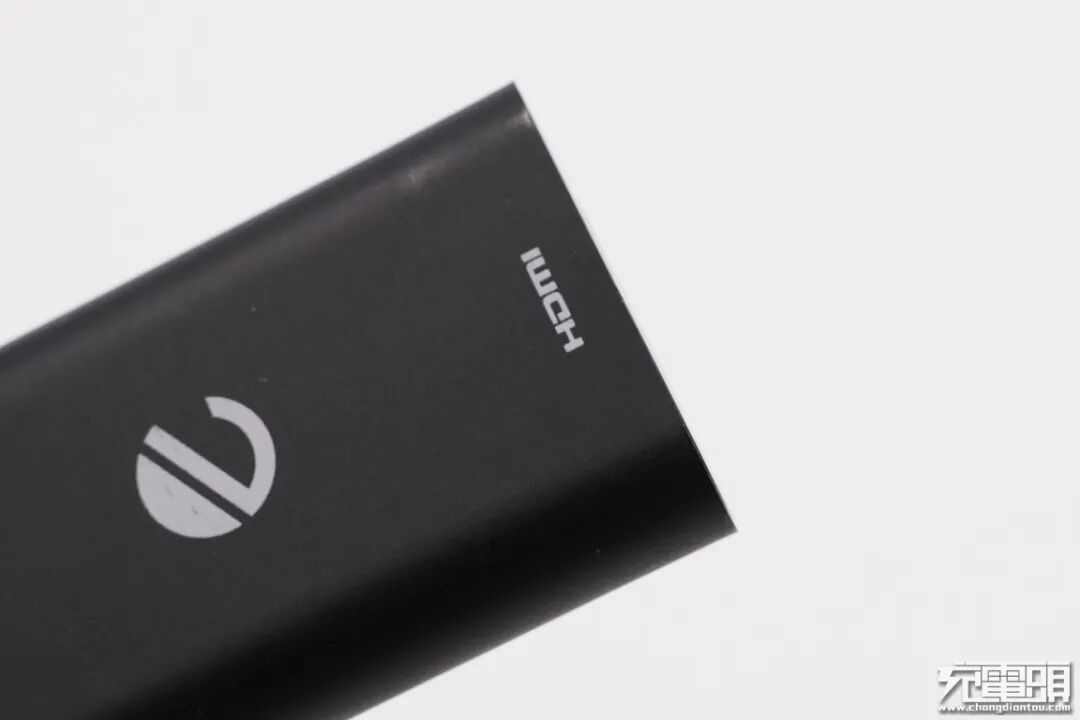

正面印有e字母设计的logo和HDMI字样。

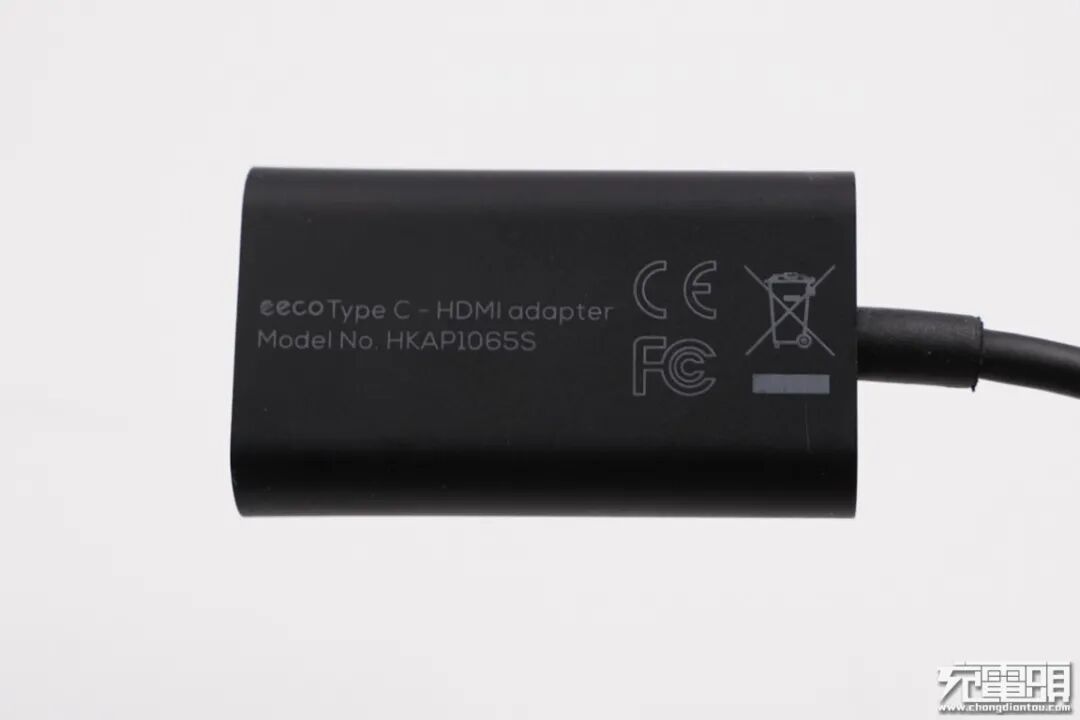

背面印有产品名称以及相关认证，型号为HKAP1065S。

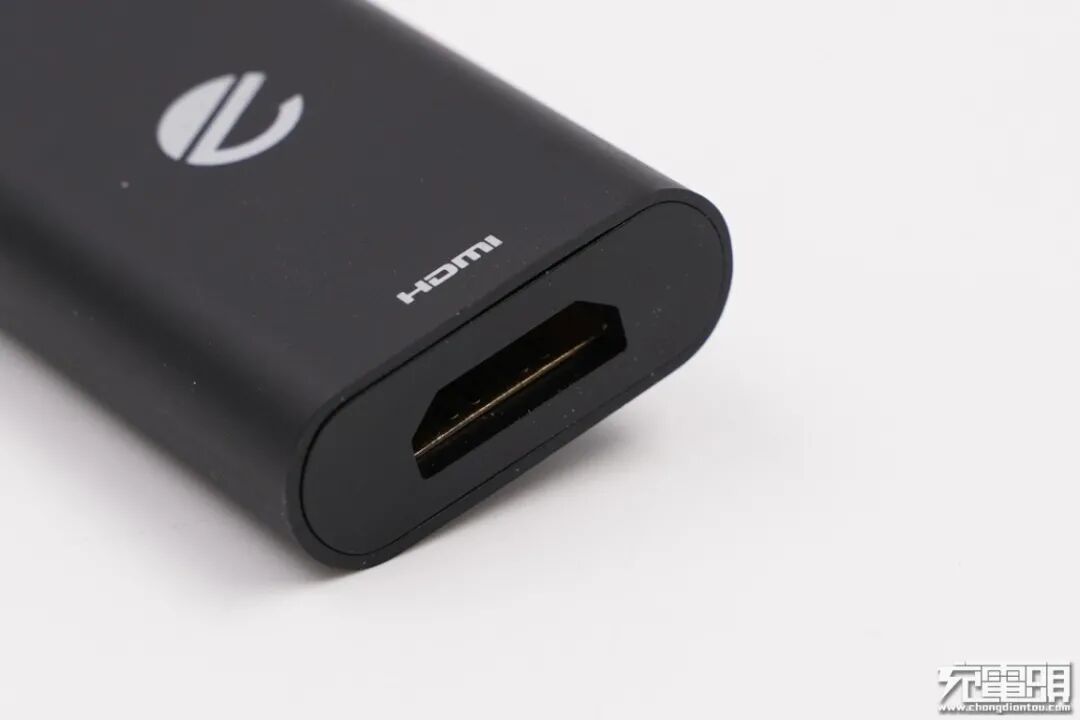

机身一端是HDMI接口。

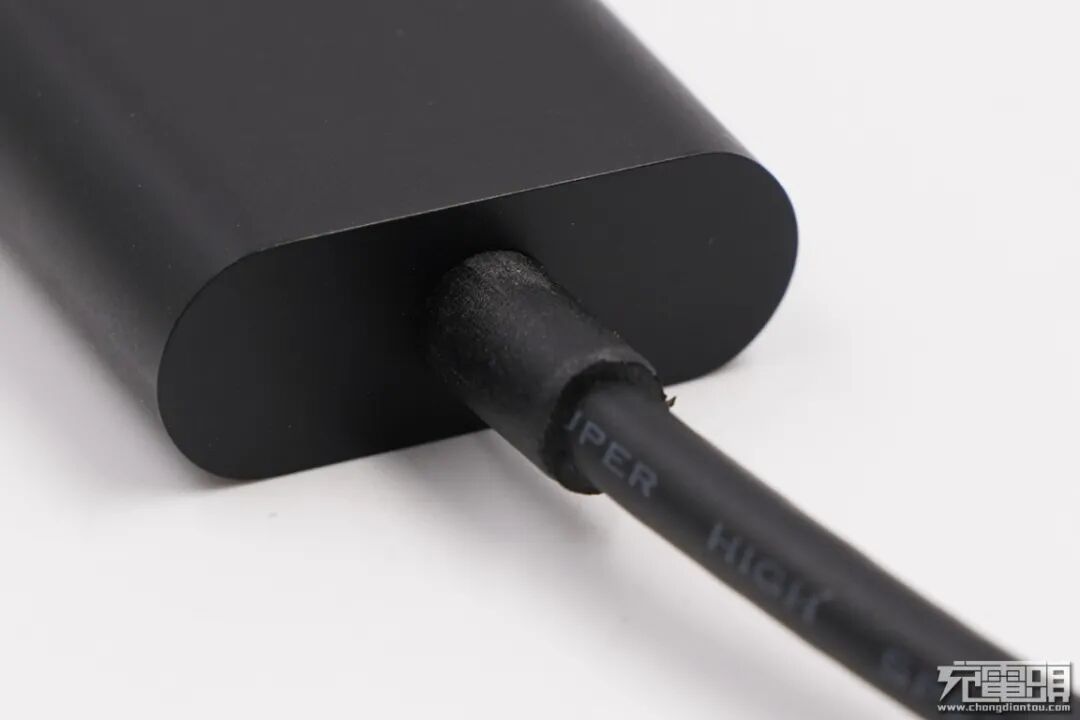

另一端和线缆连接，线缆还做了抗弯折处理。

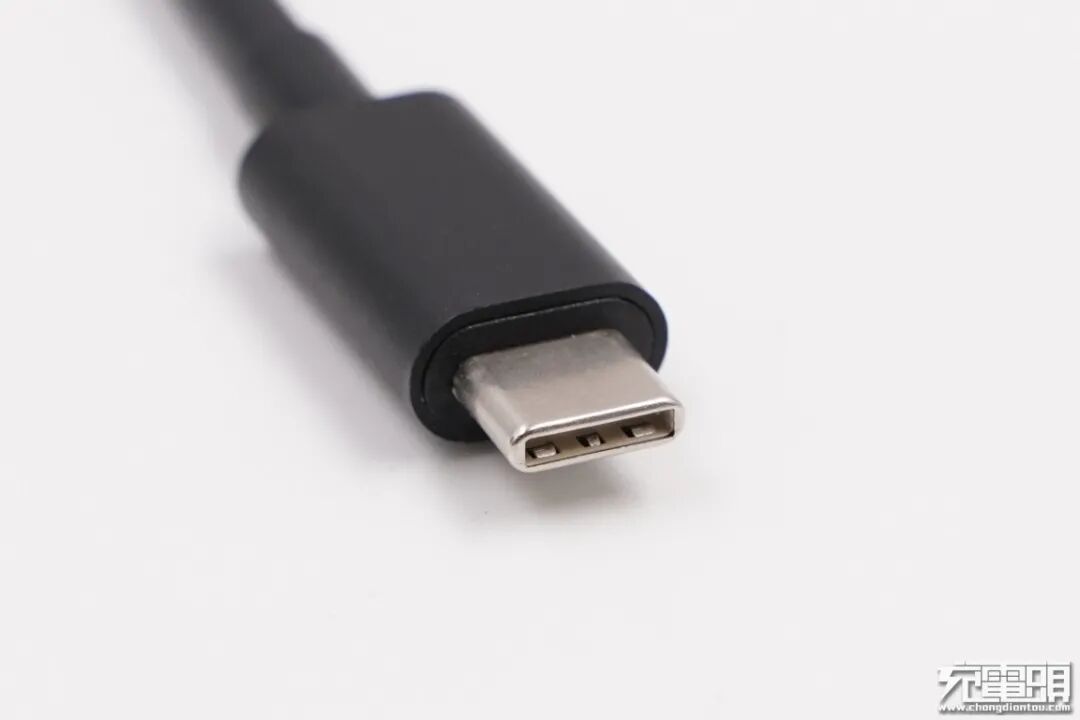

USB-C公头特写。
二、eeco USB-C to HDMI转换器拆解

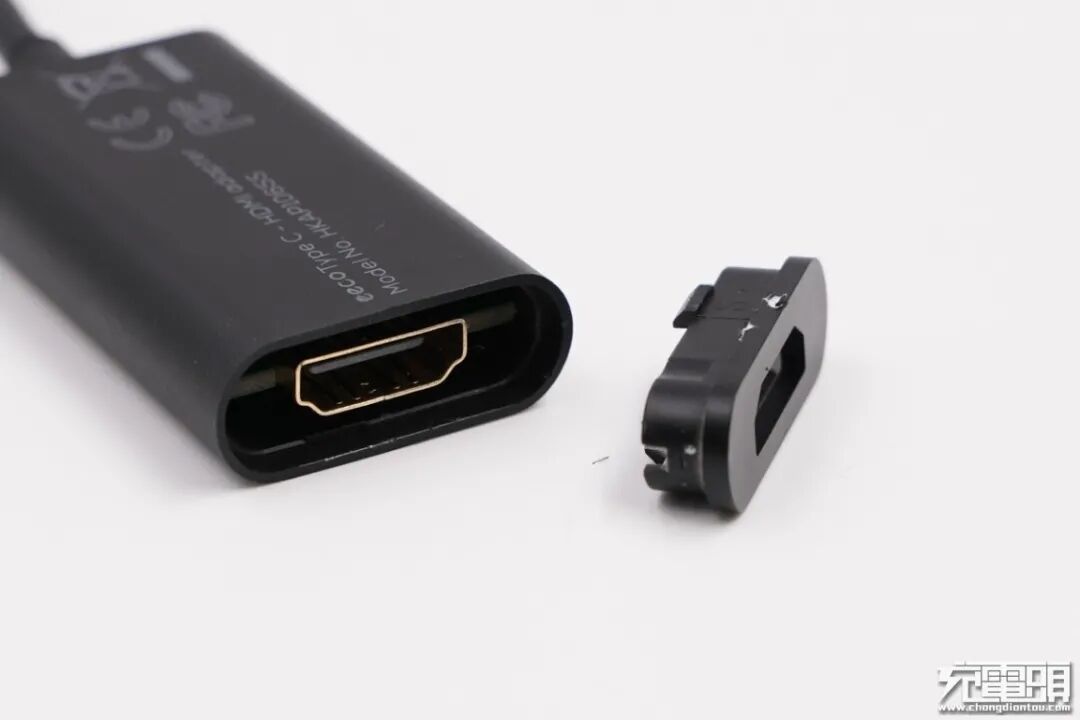

HDMI接口端外壳采用卡扣进行封装。

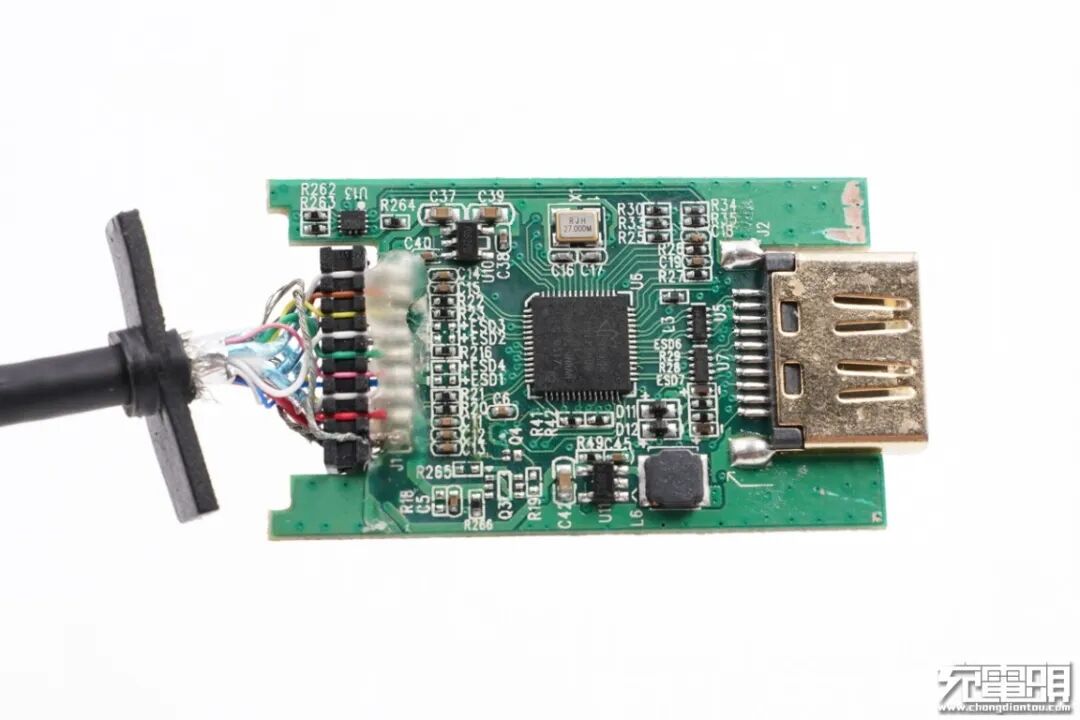

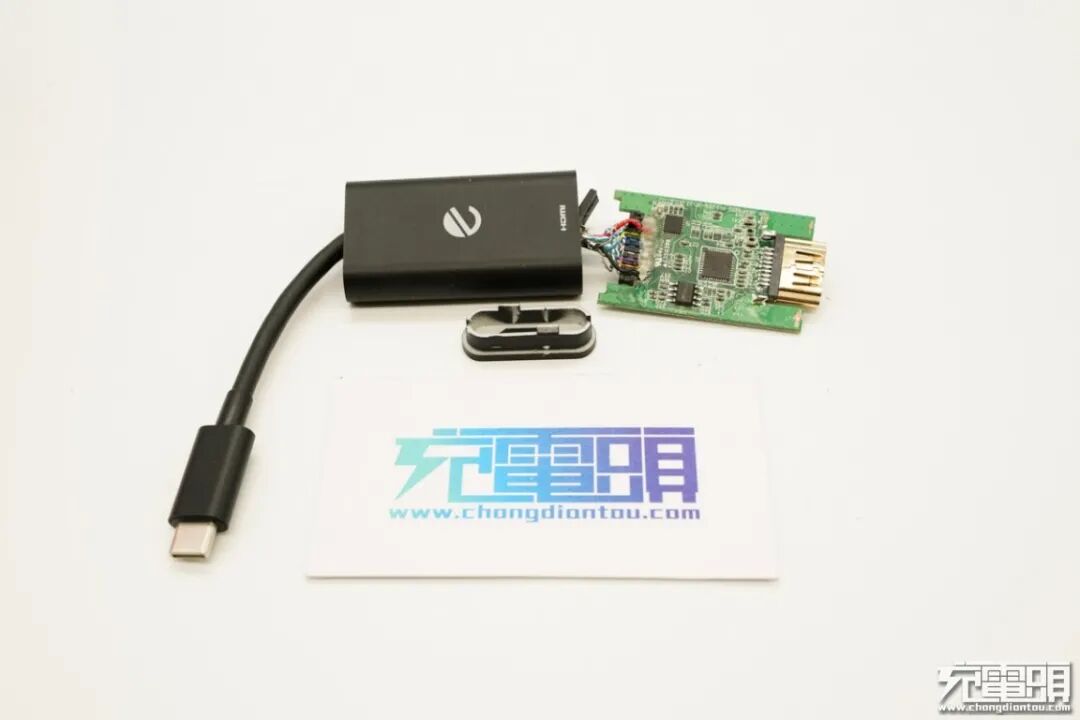

将PCB板取出，正面设有三颗芯片，线芯注塑固定和保护。
PCB板背面一览，中心是一颗很大的转换芯片。

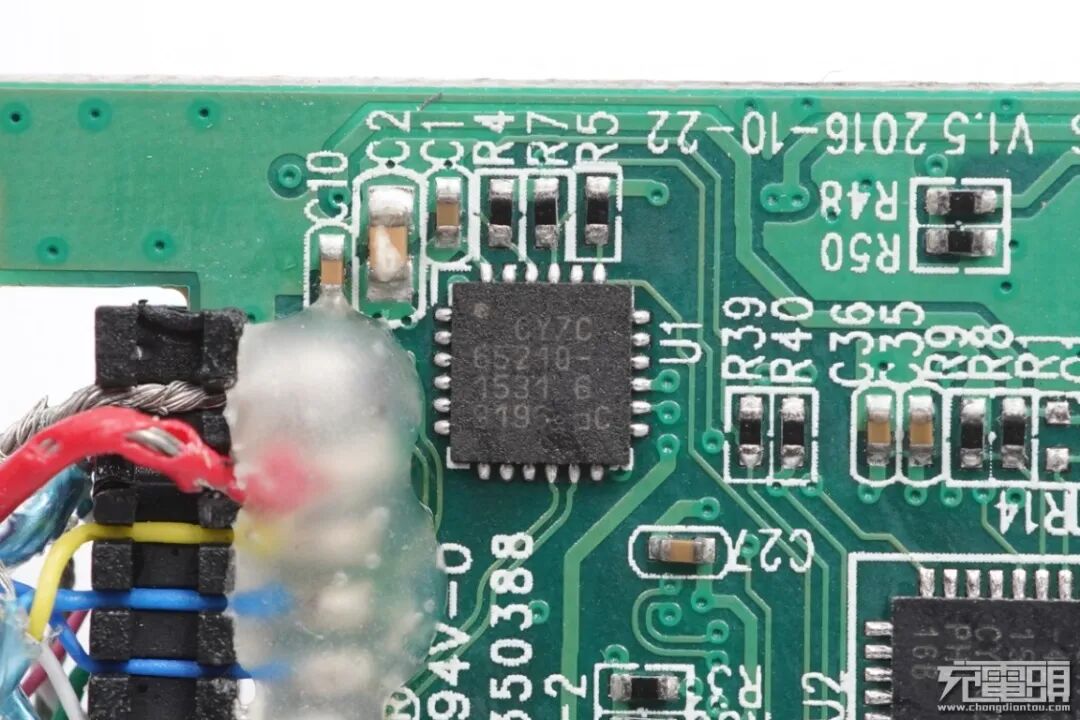

赛普拉斯 CY7C65210，USB告知控制器，用于在无法进入Alternate模式时跳出告知信息。
赛普拉斯 CY7C65210资料信息。充电头网了解到，赛普拉斯的产品还可应用于充电器、移动电源和车充等快充领域，此前已被苹果18W USB PD充电器、ANKER 10000mAh移动电源、小米65W充电器疾速闪充版、小米GaN充电器Type-C 65W等产品使用，同时，赛普拉斯是苹果、华为、三星、小米等品牌的芯片供应商之一，芯片性能获得客户高度认可。
赛普拉斯CYPD1120，USB Type-C端口控制器。

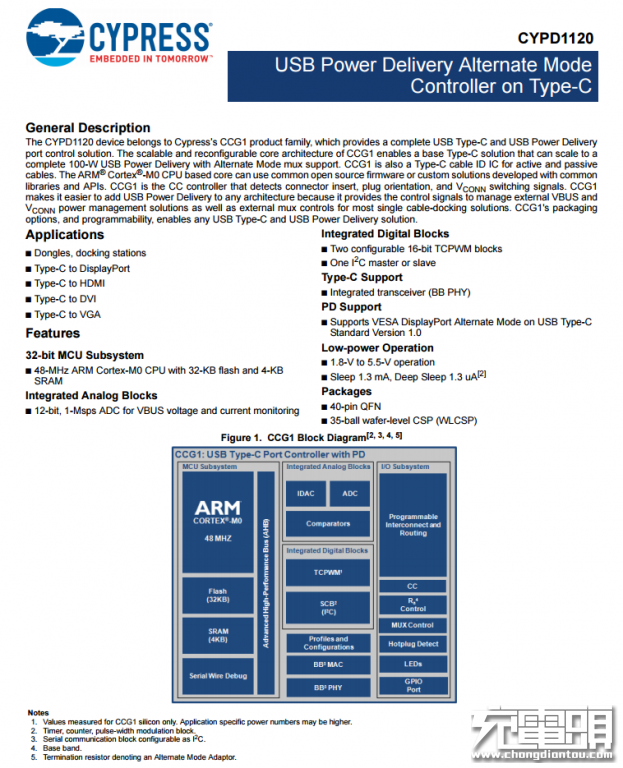

赛普拉斯CYPD1120资料信息。

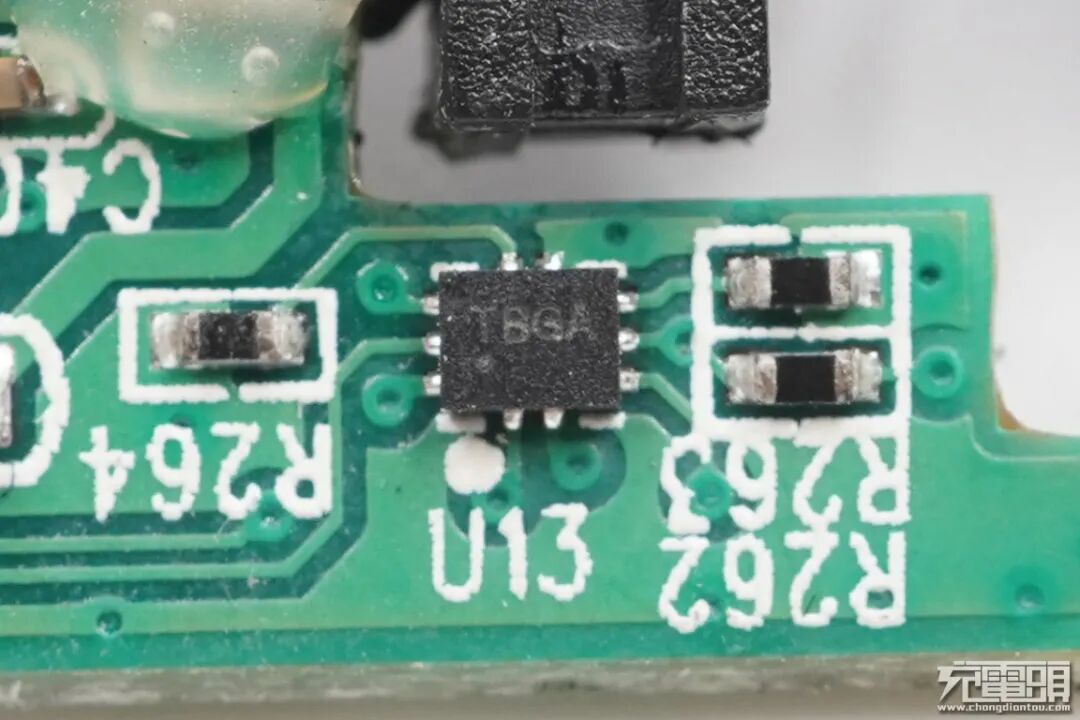

丝印TBGA的切换开关。
微盟 ME6211 稳压管。

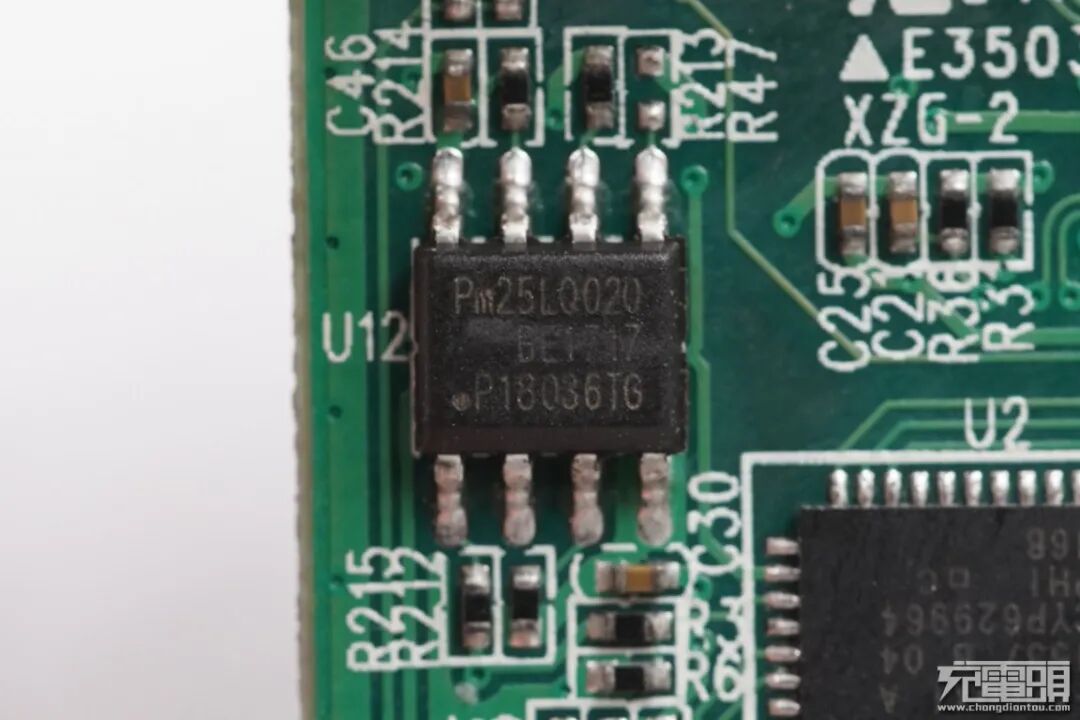

SSI 25LQ020B SPI Flash，用于存储产品信息。

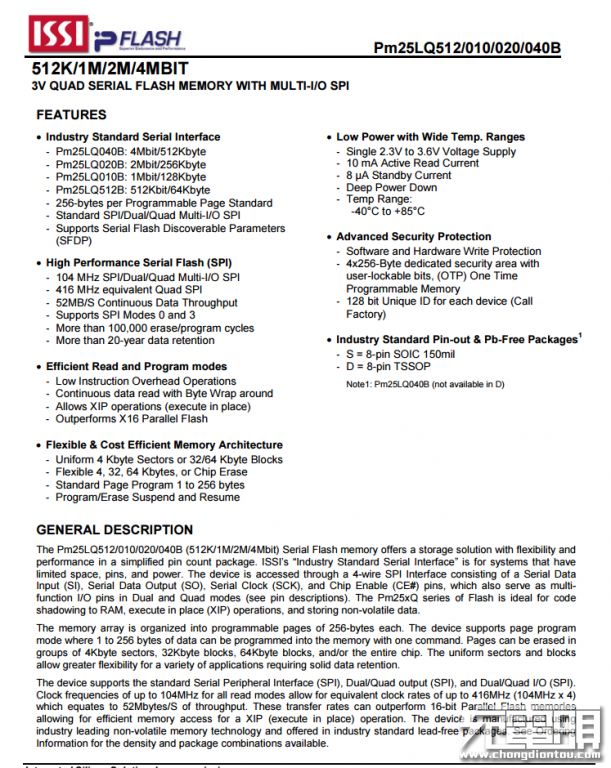

常忆25LQ020B资料信息。
27.000MHz无源晶振，为视频转换芯片提供时钟。
Parade谱瑞PS171，DP转HDMI/DVI转换器，用于视频信号转换输出。

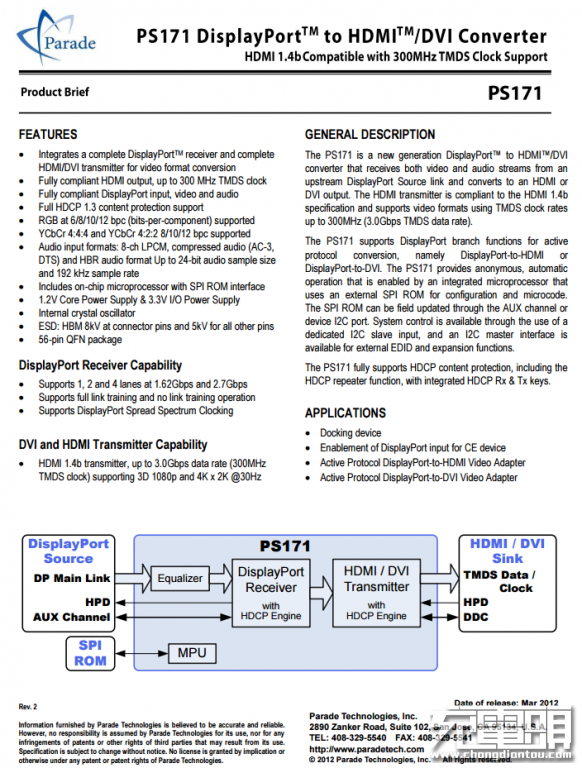

谱瑞PS171资料信息。

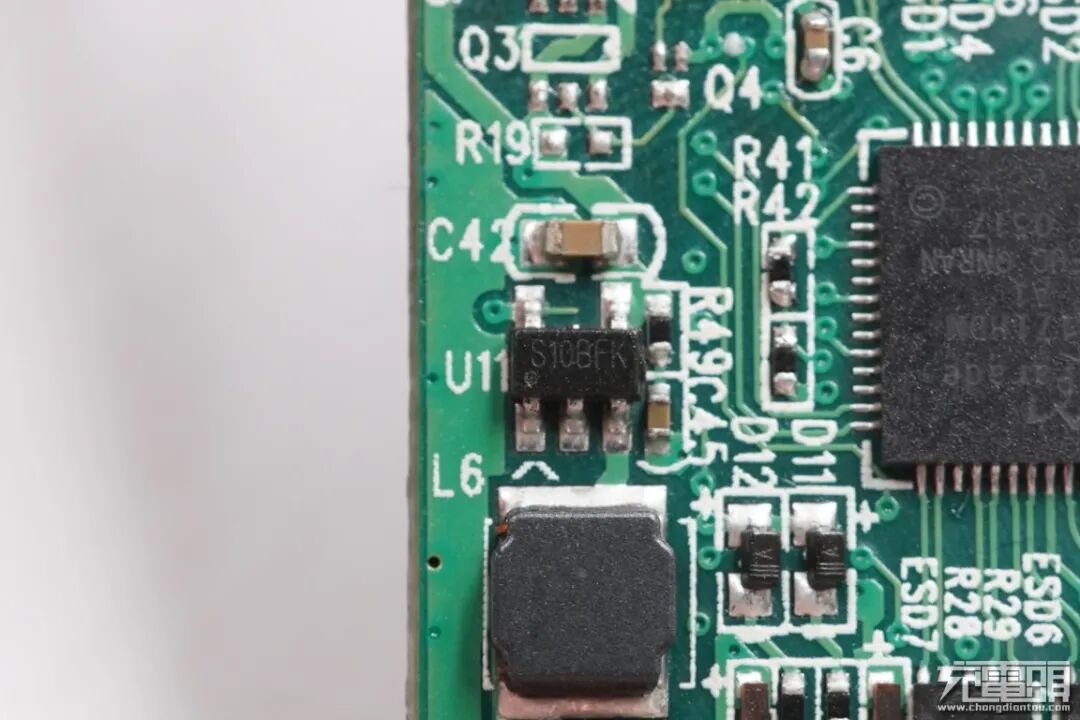

SUNTO STI3408B 同步整流降压芯片，为转换器内部芯片供电。
SUNTO STI3408B 详细资料。

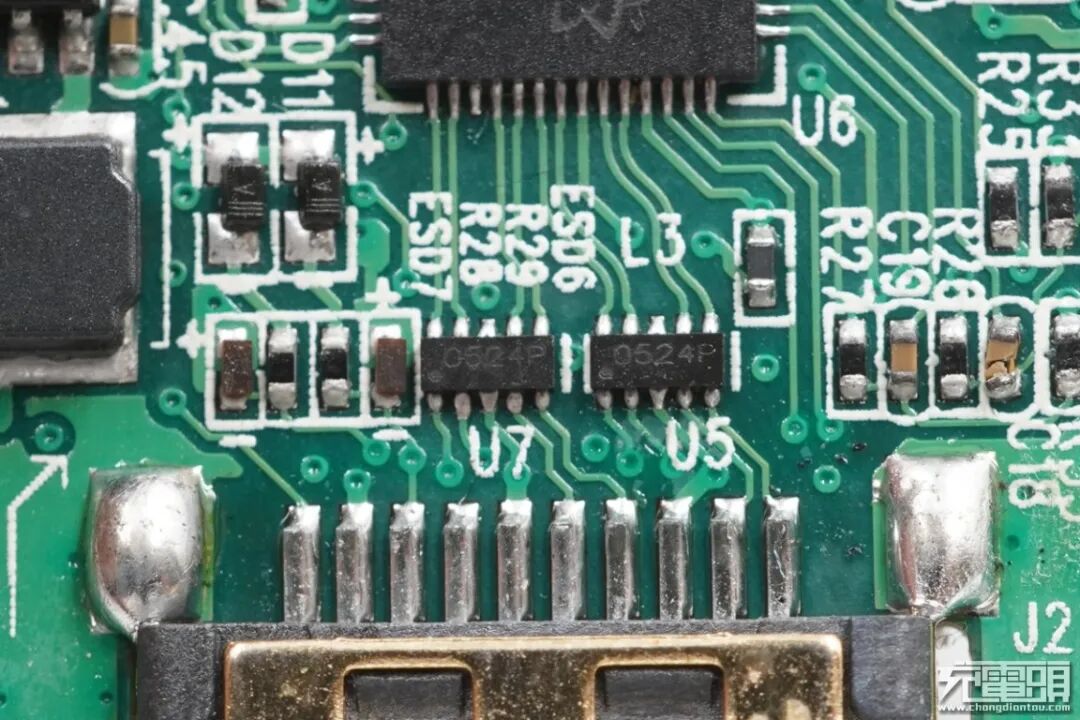

HDMI接口的两颗ESD芯片，丝印0524P。
全部拆解完毕，来张全家福。
充电头网拆解总结
eeco USB-C to HDMI转换器线缆做了抗弯折处理，机身壳两侧弧面设计，造型经典。充电头网通过拆解了解到，机身内部线芯注塑加固和保护，HDMI接口沉板过孔焊接。电路上设有赛普拉斯CY7C65210和CYPD1120、ISSI 25LQ020B、谱瑞PS171等知名厂家芯片，用料做工扎实。
