拆解报告：Grandstar 2A1C 61W快充充电器
最近充电头网拿到了一款Grandstar快充充电器，产品机身设计简约，边角圆润，配备2A1C三个输出接口，可同时给三台设备充电，降低插排压力。其中USB-C口最大输出45W，两个USB-A口支持5V2.4A输出，总输出61W。下面充电头网就对其进行拆解，看看这款充电器内部用料做工如何。
一、Grandstar 61W充电器外观
包装盒正面印有充电器外观简图，并设计有Grandstar品牌、65W快充输出、USB PD 3.0等信息。
包装盒背面是产品相关描述信息。

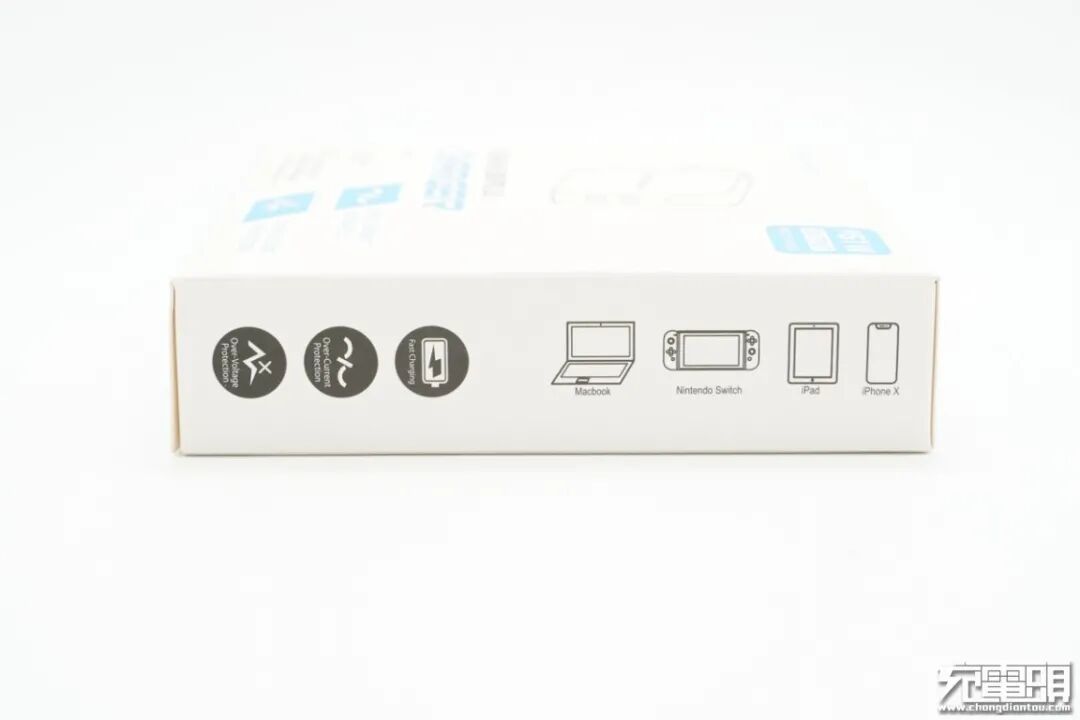

包装盒侧面印有快充、过压/过流保护标识，以及可充电设备简图。

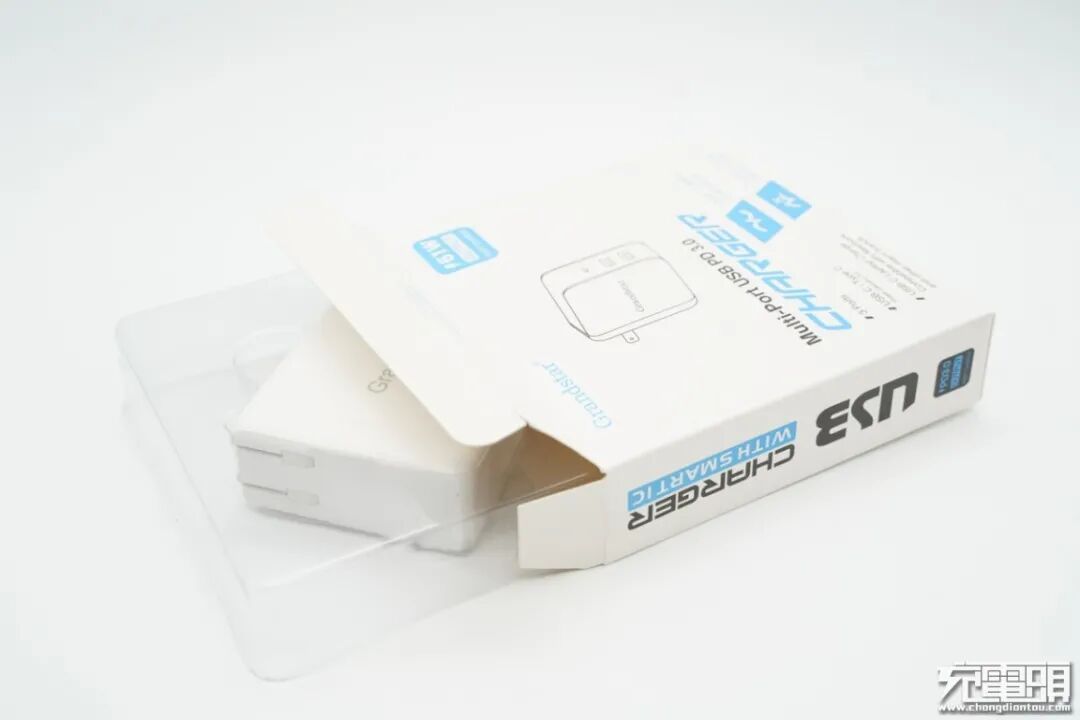

打开包装盒，内部使用透明塑料盒对充电器进行固定保护。

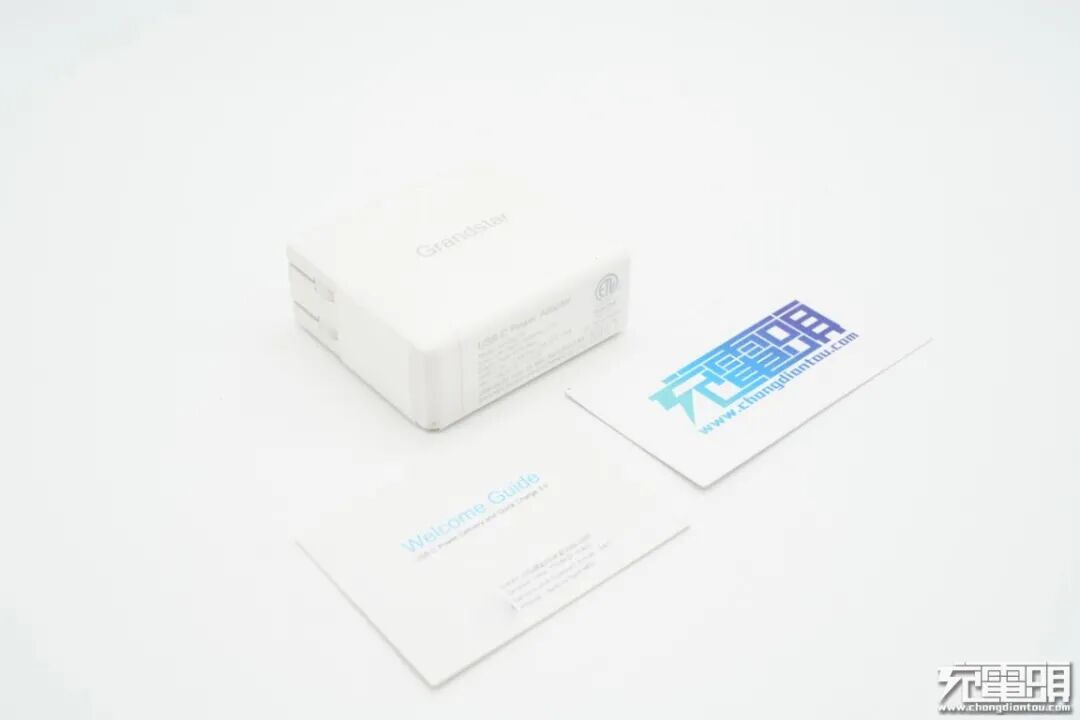

包装内含充电器和使用说明书。

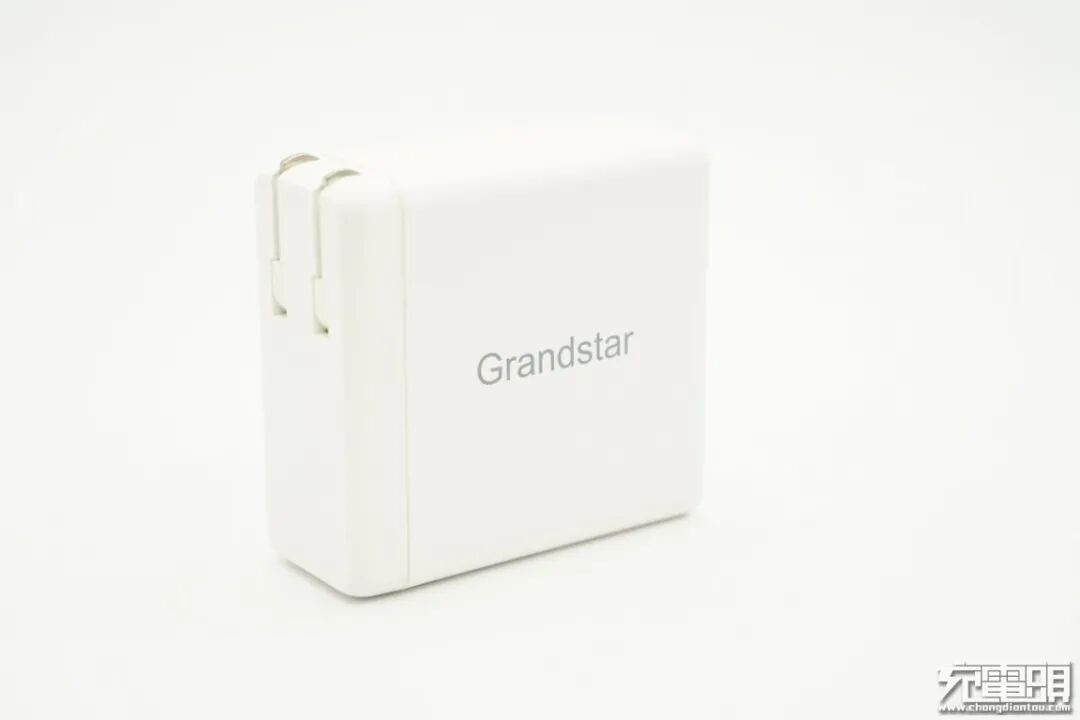

充电器机身壳采用PC阻燃材质，通体白色设计简约，表面磨砂处理，可有效抗指纹。机身上设计有Grandstar品牌。
机身边角过渡圆润，设计简约。

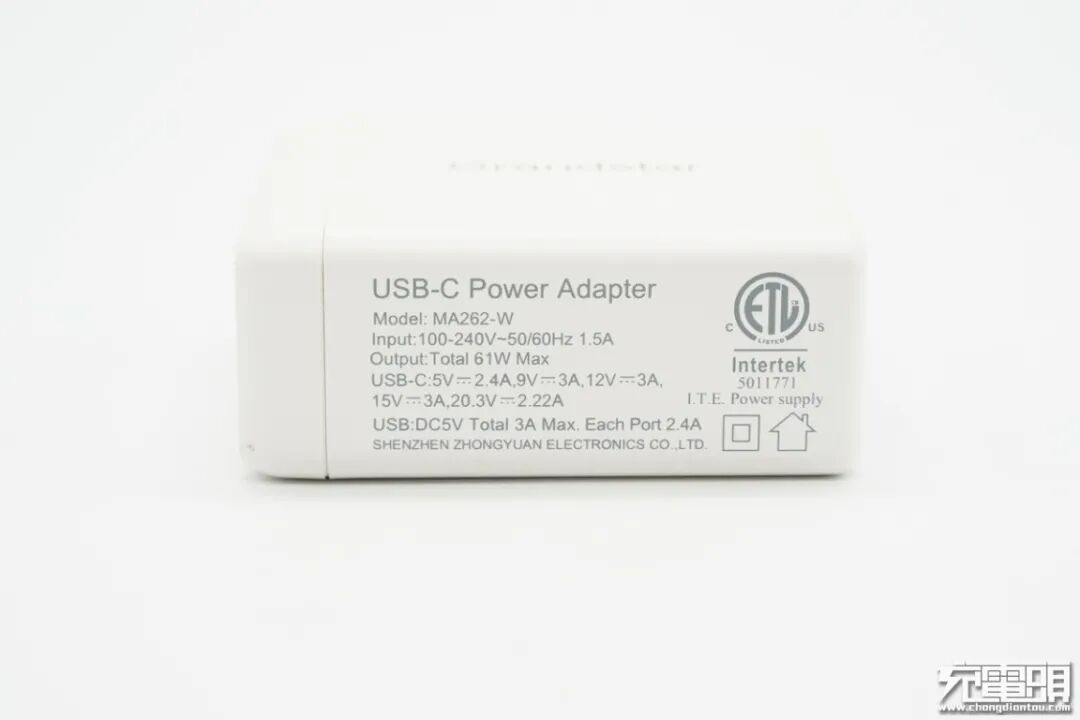

底部外壳上标注有充电器参数信息
型号：MA262-W
输入：100-240V~50/60HZ 1.5A
总输出：61W Max
USB-C输出：5V2.4A、9V3A、12V3A、15V3A、20.3V2.22A
USB-A输出：5V3A Total，Each Port 2.4A
产品已经通过了CE认证、ETL认证和RoHS认证。

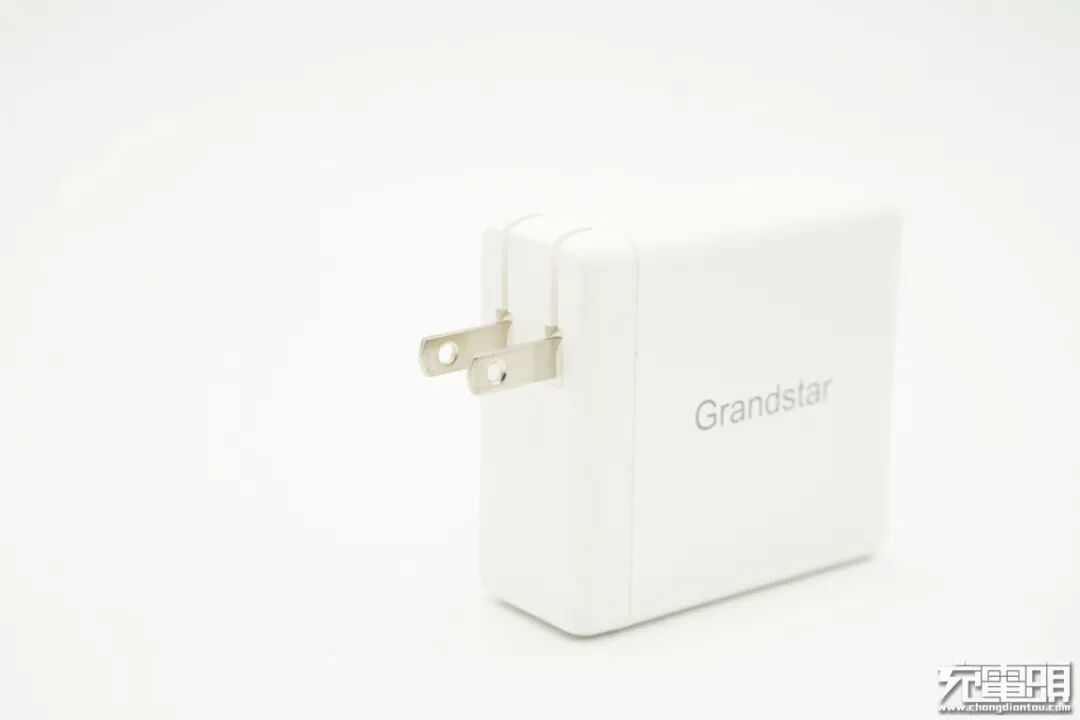

输入端配备可折叠美规插脚，方便携带且不会刮伤其它设备。

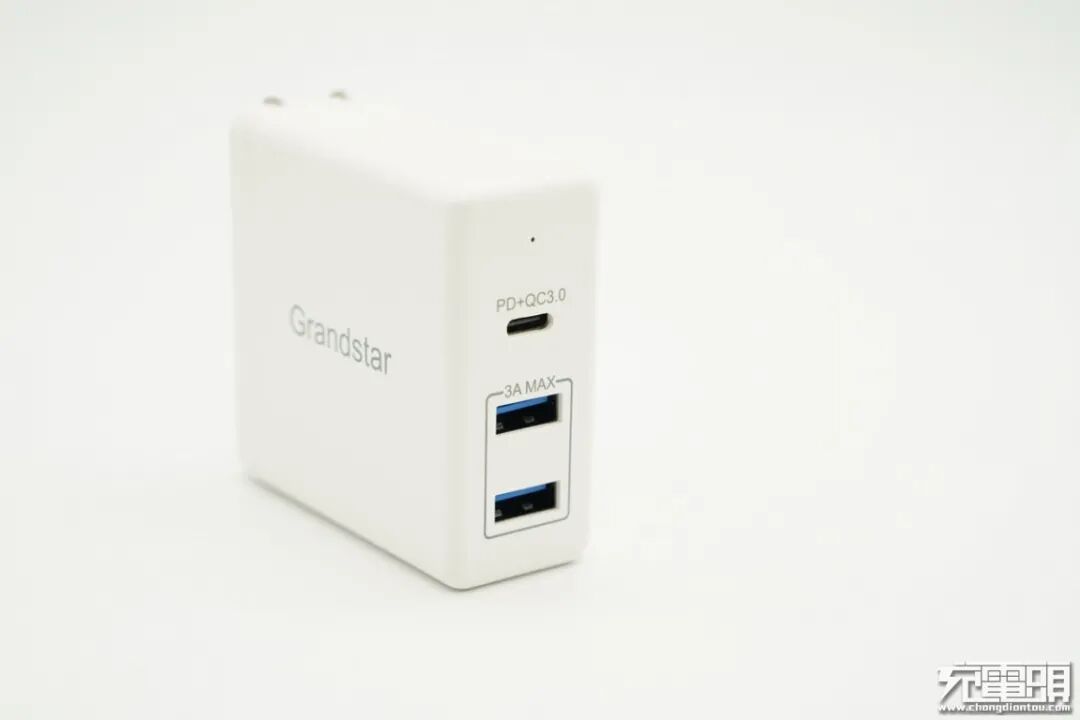

输出端配有2A1C接口和LED指示灯。USB-C口黑色胶芯不露铜，旁边印有PD+QC3.0字样；两个USB-A口蓝色胶芯，接口旁印有3A MAX。

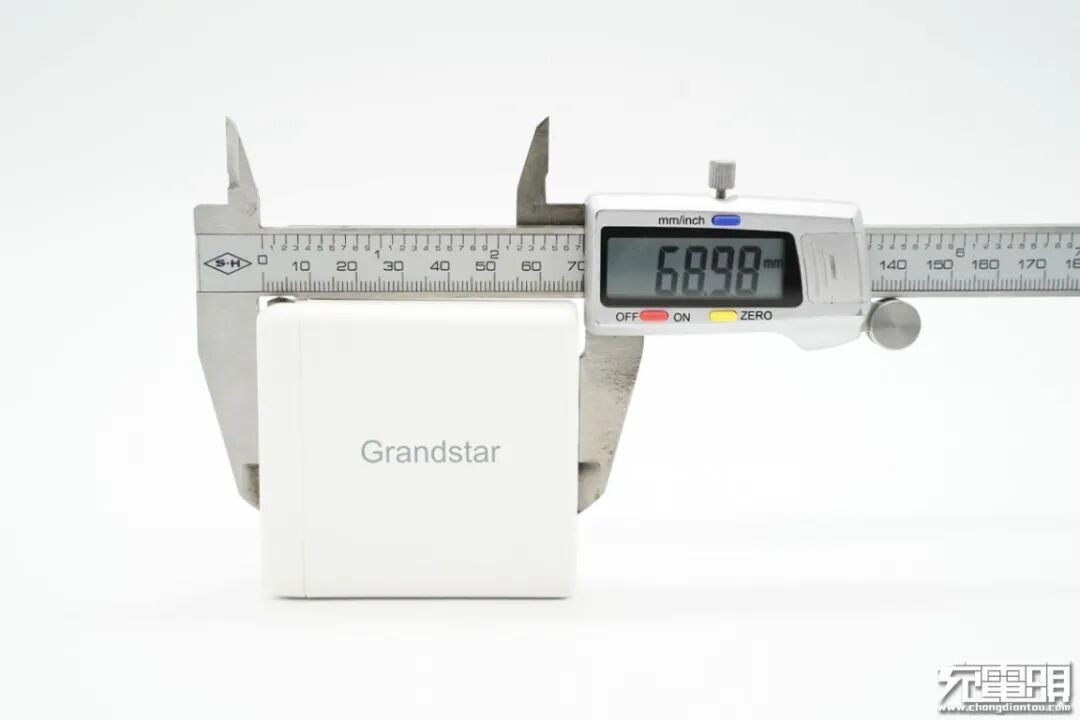

使用游标卡尺实测充电器长68.98mm。

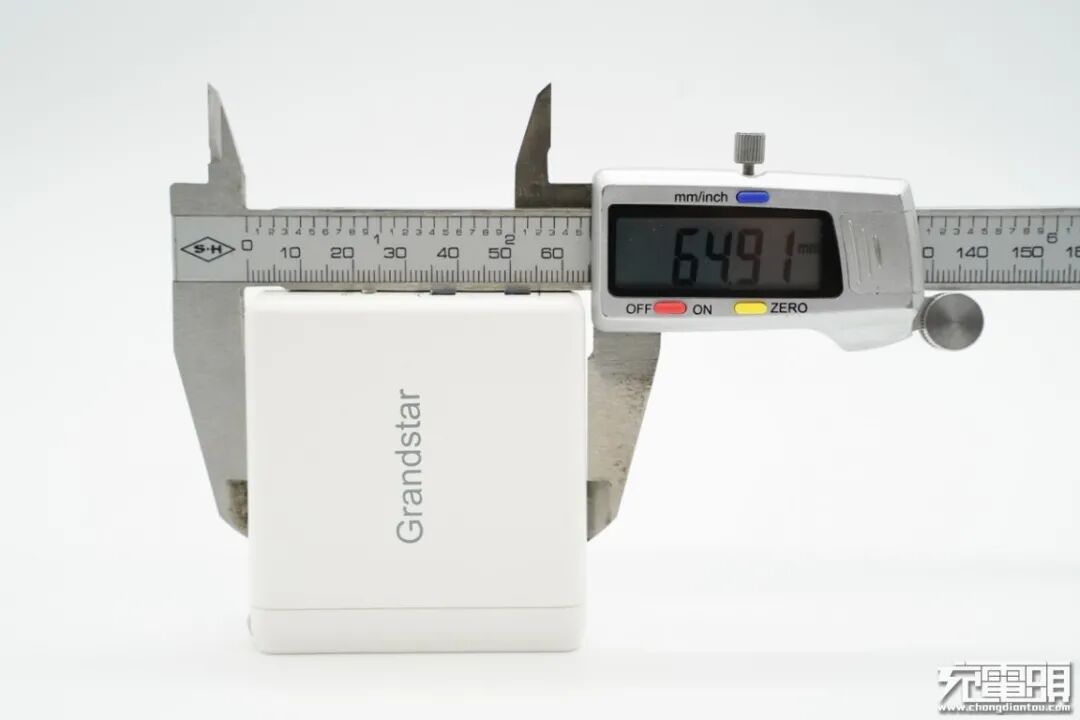

宽度为64.91mm。

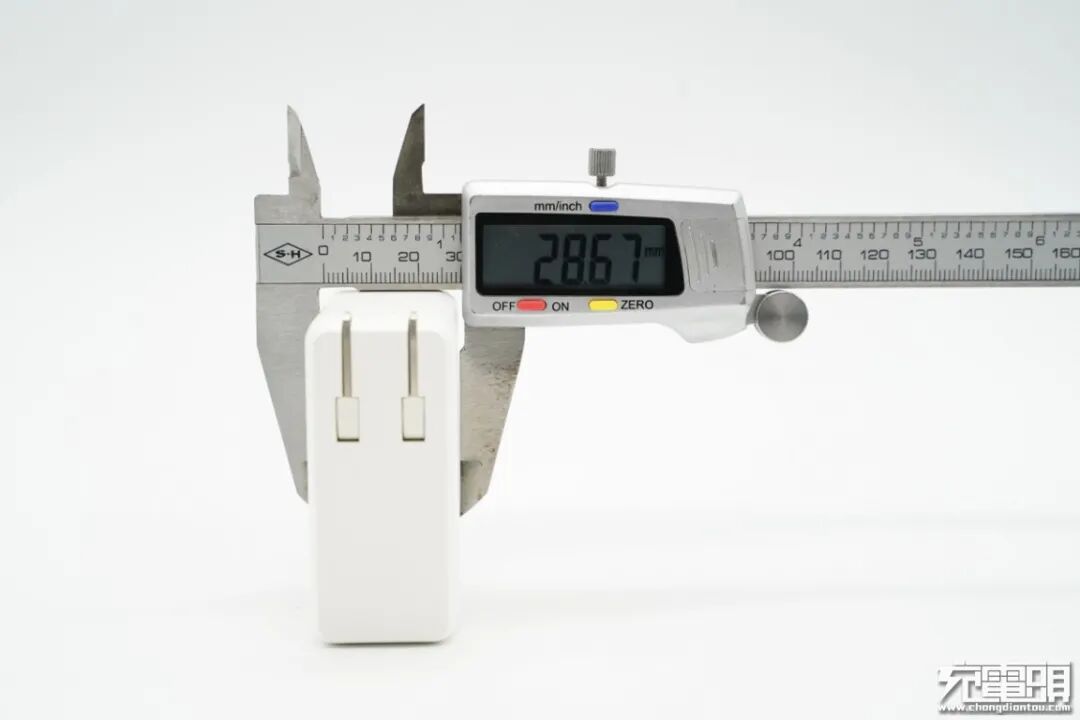

厚度为28.67mm。

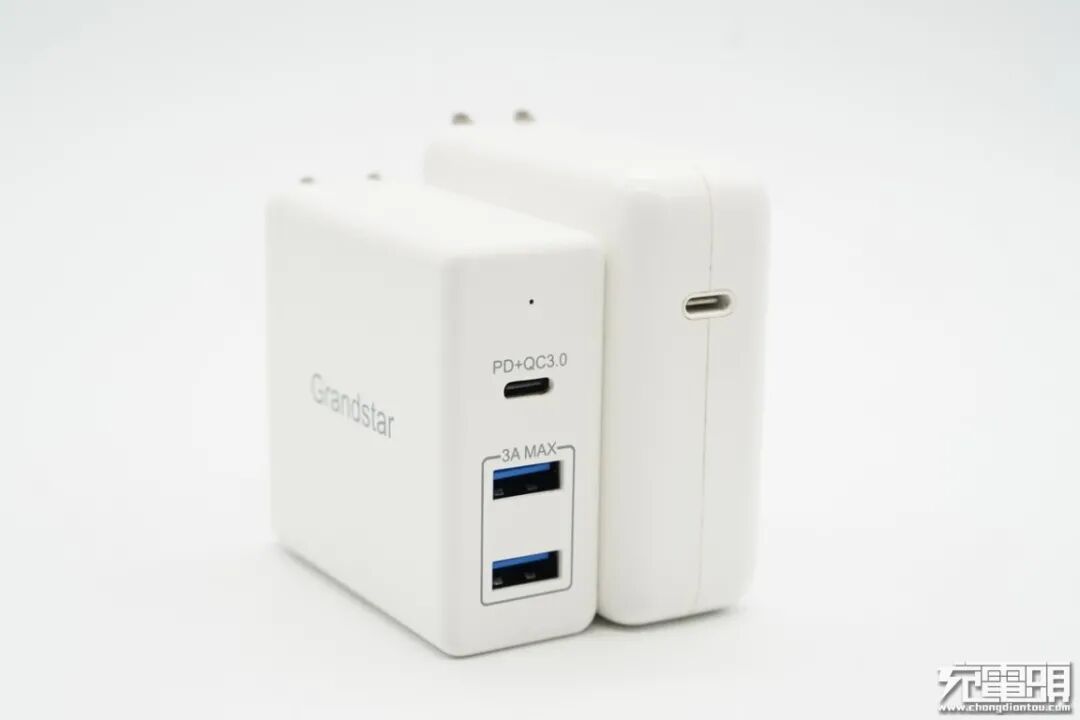

和苹果61W充电器大小比较，这款充电器要小一些。

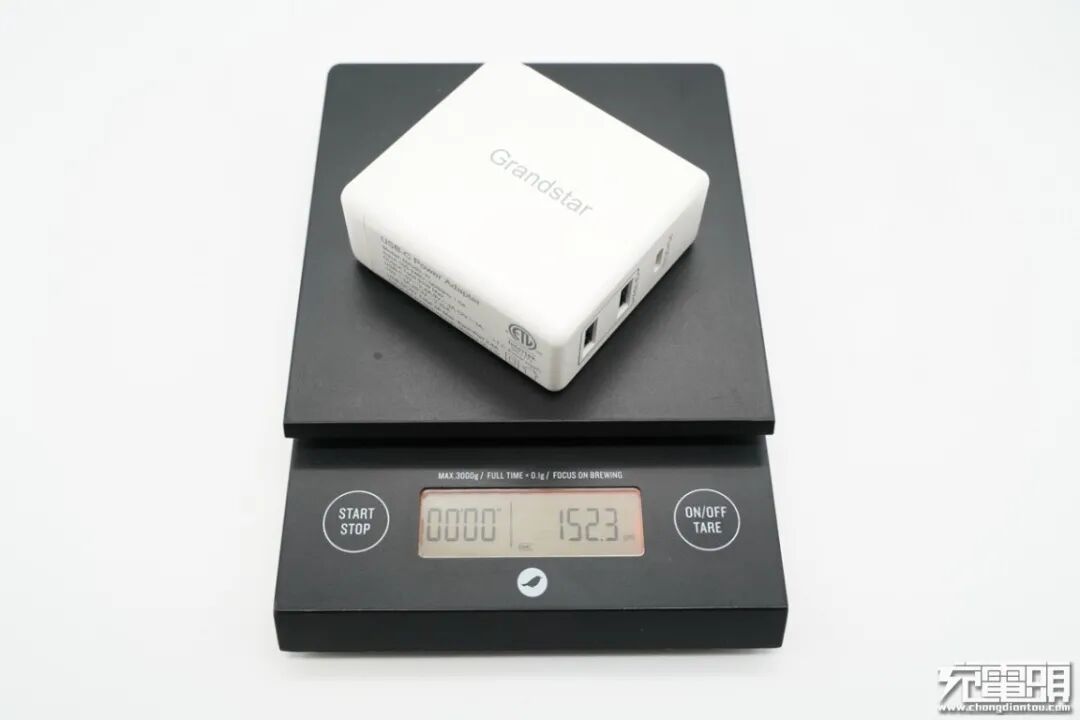

充电器净重约为152g。

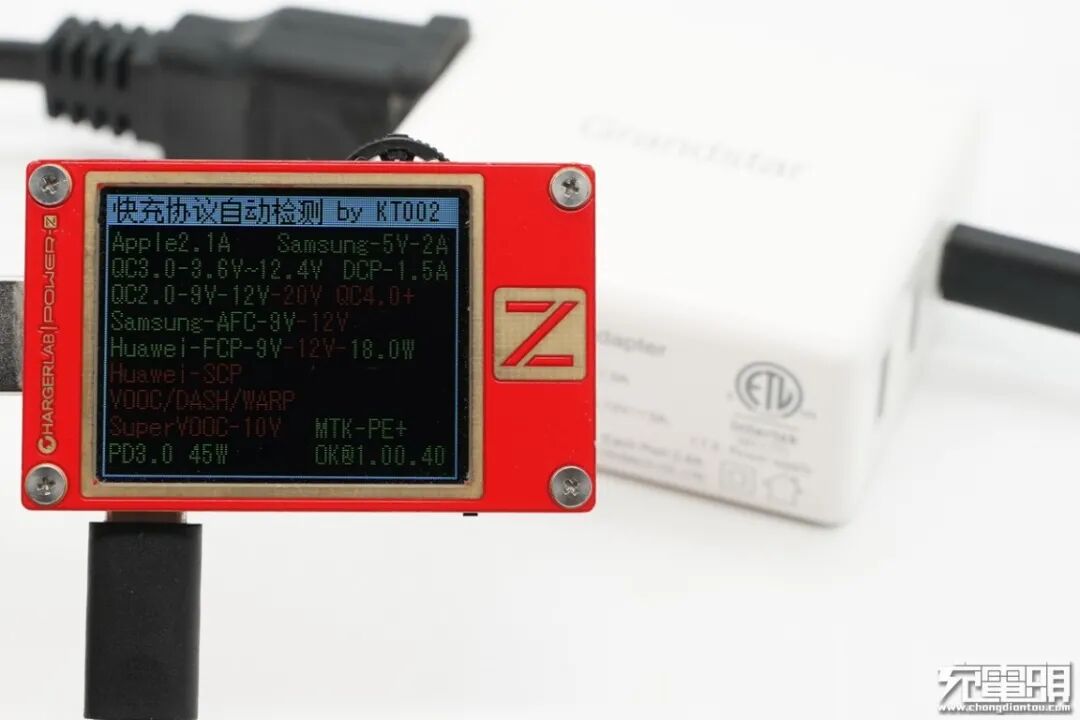

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

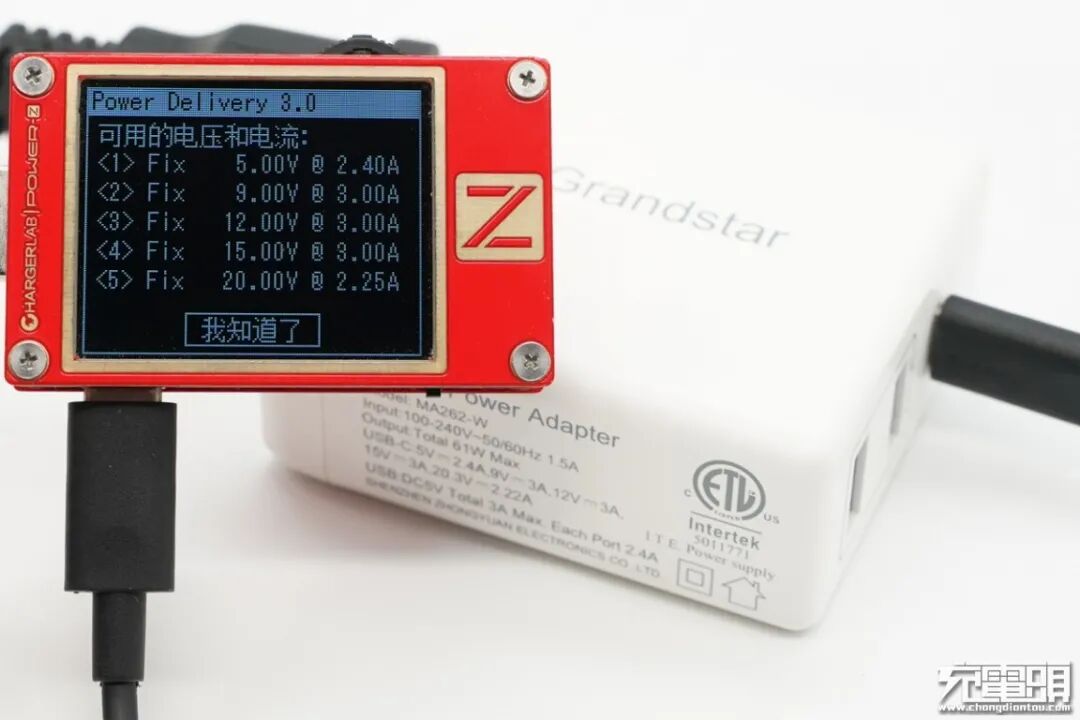

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

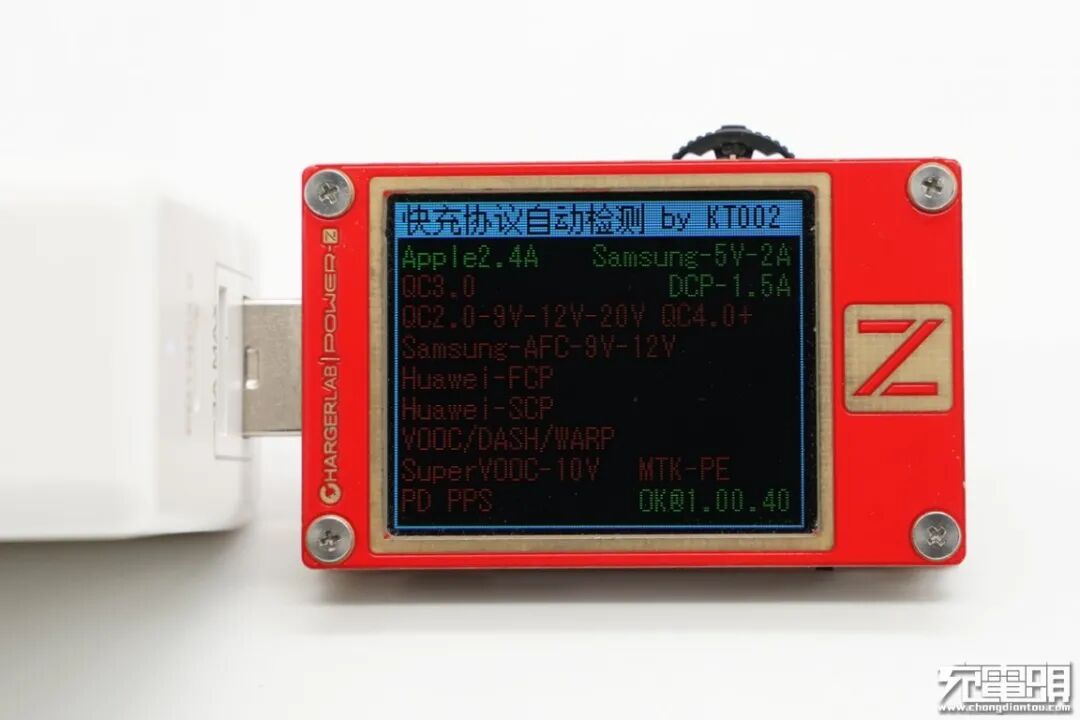

另外使用KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。
另一个USB-A口同样只支持Apple 2.4A、Samsung 5V/2A和DCP协议。
二、Grandstar 61W充电器拆解

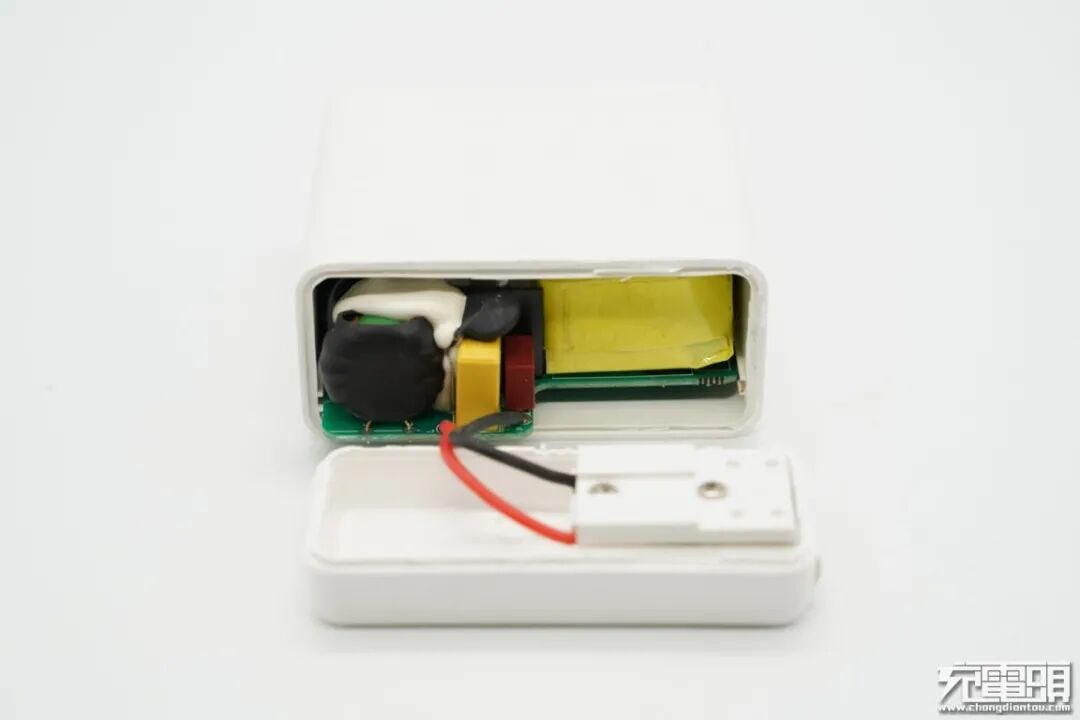

将输入端外壳拆开，插脚使用塑料板和螺丝固定封装，并且和PCB板通过导线连接通电。

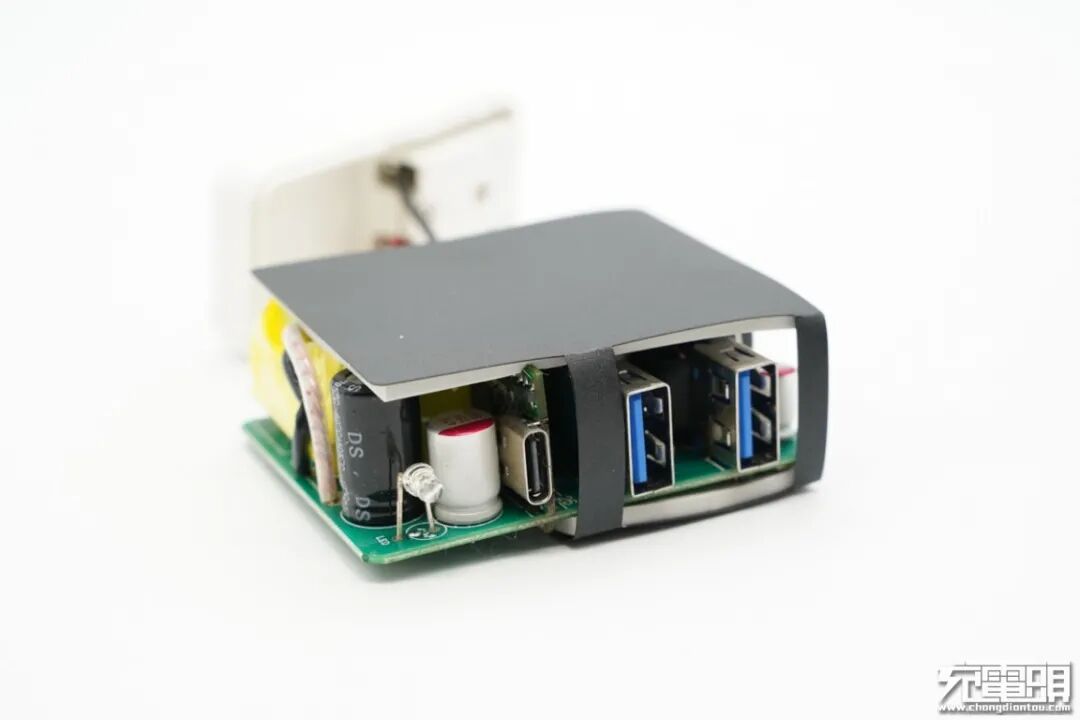

充电器上端以及板子背面靠近输出端位置均贴有导热垫和绝缘塑料板。此外塑料板在输出端处还额外延伸出一部分，穿过PCB板背面的镂空槽，充当板子正面初次级的隔离板。

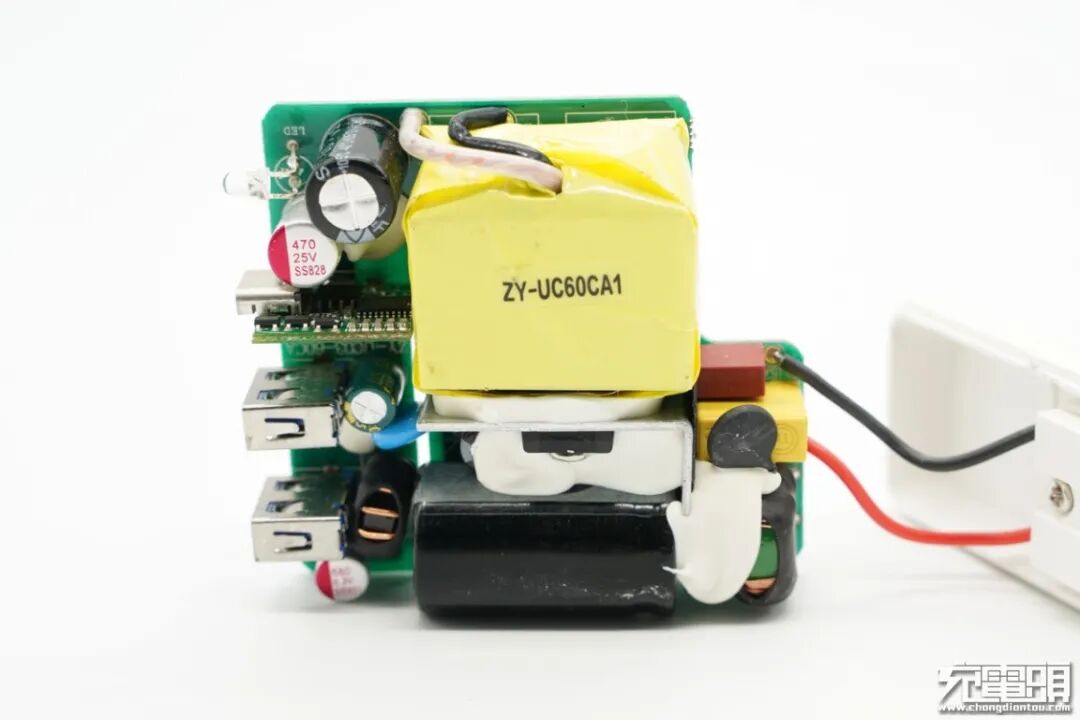

PCB板正面一览，电感电容以及变压器等元器件打胶加固，初级开关MOS配有散热片。

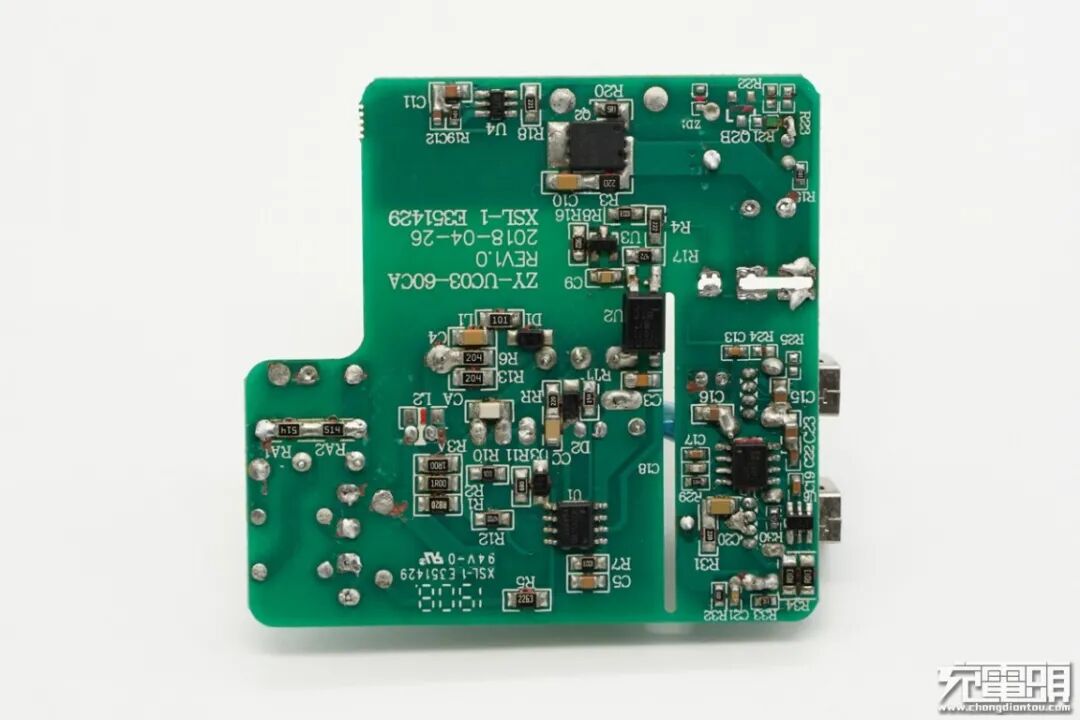

PCB板背面一览，初次级之间设有镂空槽，用于放置隔离板。
经过对充电器正背面电路分析发现，Grandstar 2A1C 61W快充充电器采用开关电源宽范围输出，USB-C通过协议芯片控制输出合适电压，双USB-A口二次降压以5V恒压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览，设有延时保险丝、安规X电容、NTC浪涌抑制电阻和共模电感。
延时保险丝规格为3.15A。
安规X电容容量0.22μF。

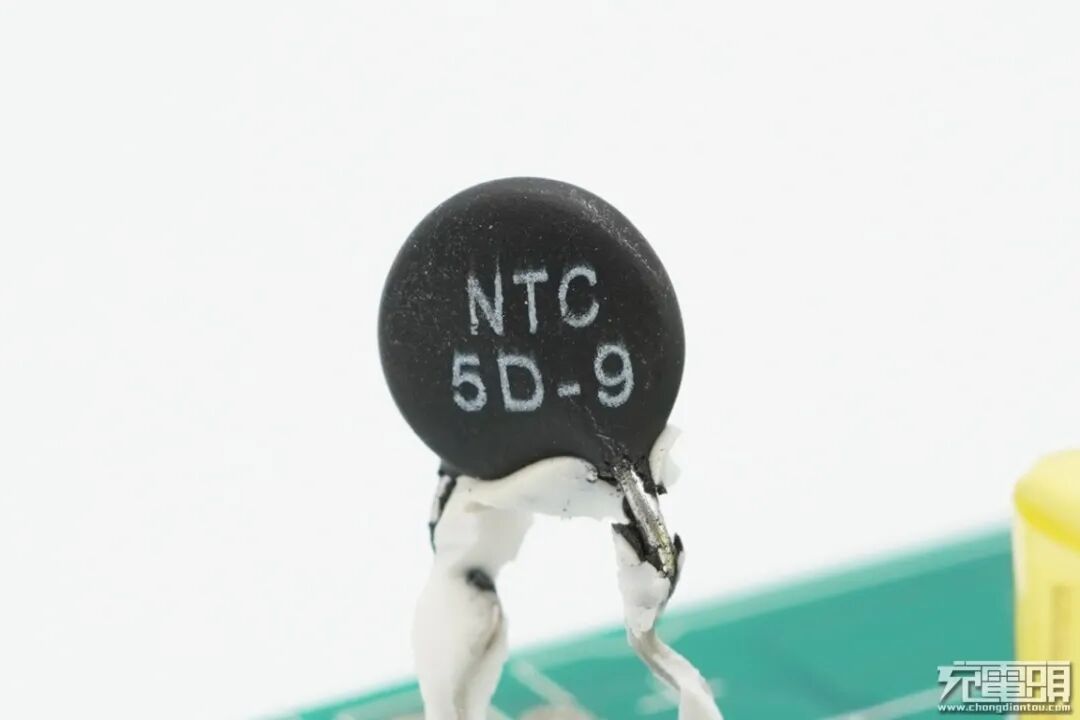

NTC浪涌抑制电阻用于抑制上电浪涌电流。
共模电感外套热缩管，用于滤除EMI干扰。

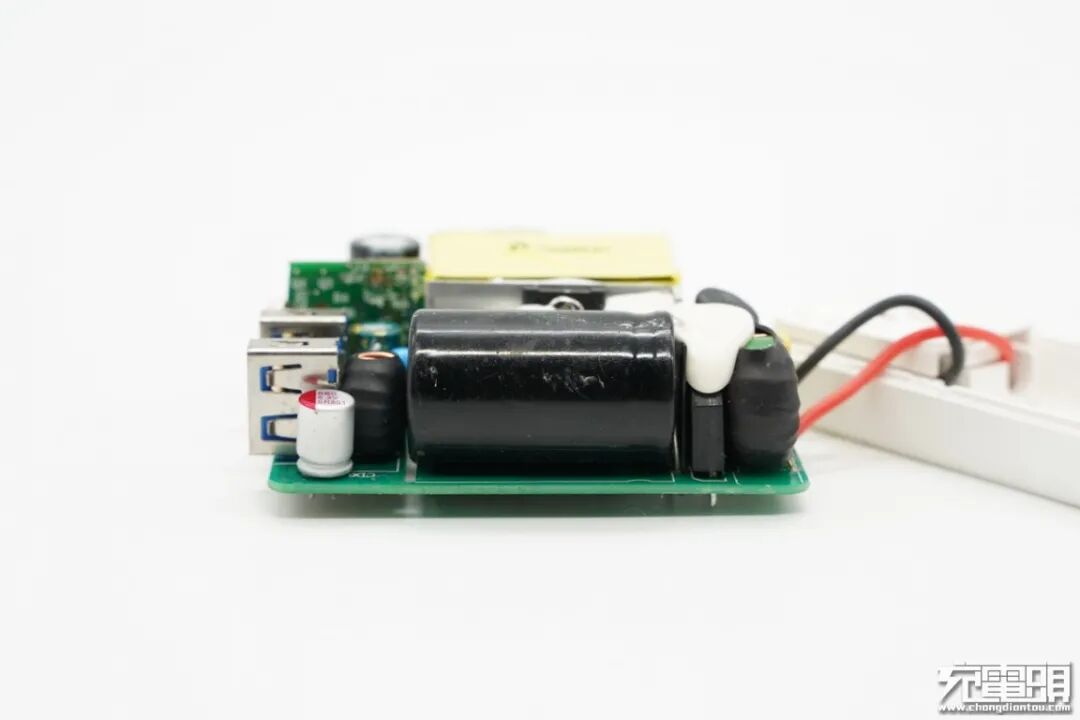

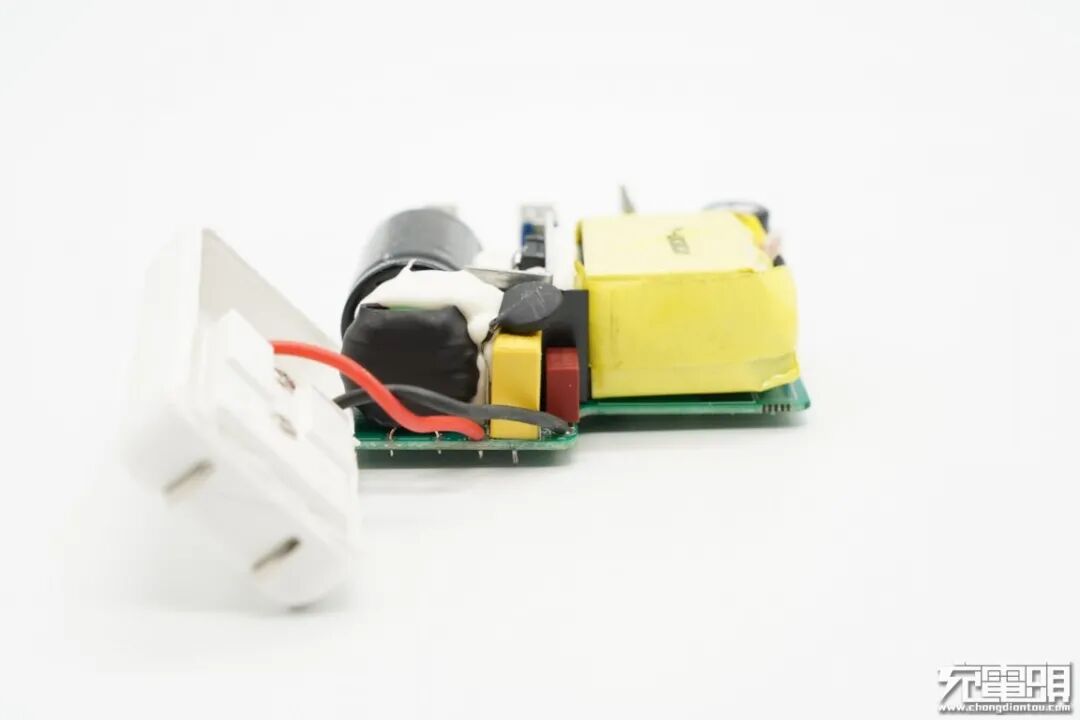

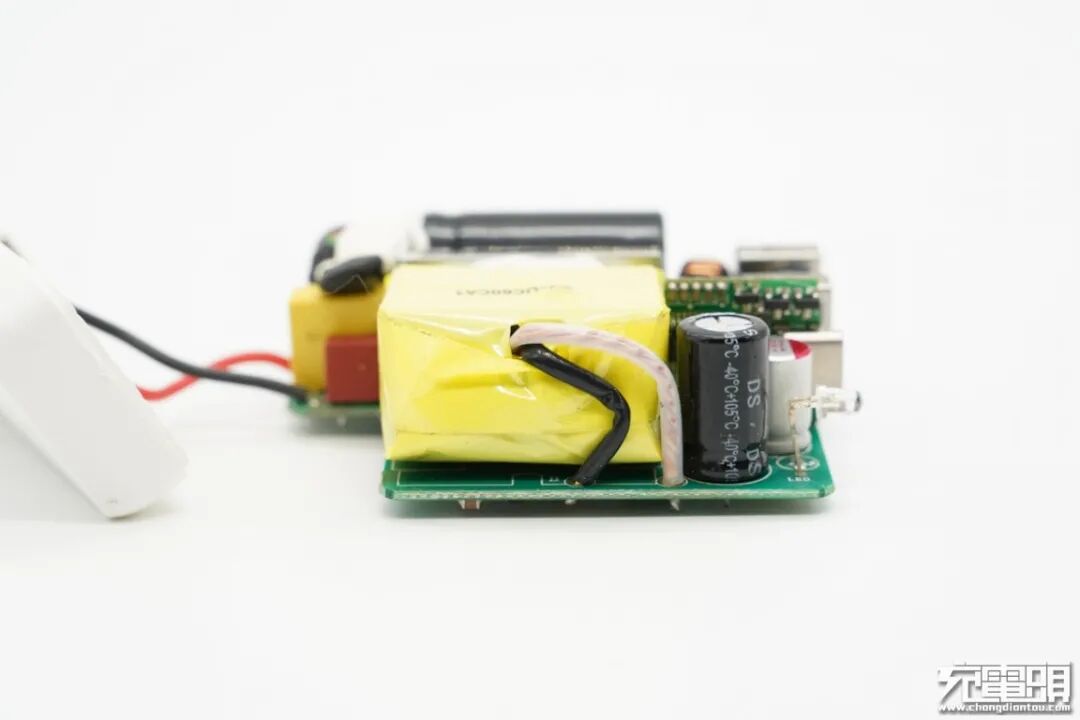

PCB板侧面一览，初级侧横置一颗很大的高压滤波电解电容，右边是一颗整流桥。
KBP307整流桥特写。

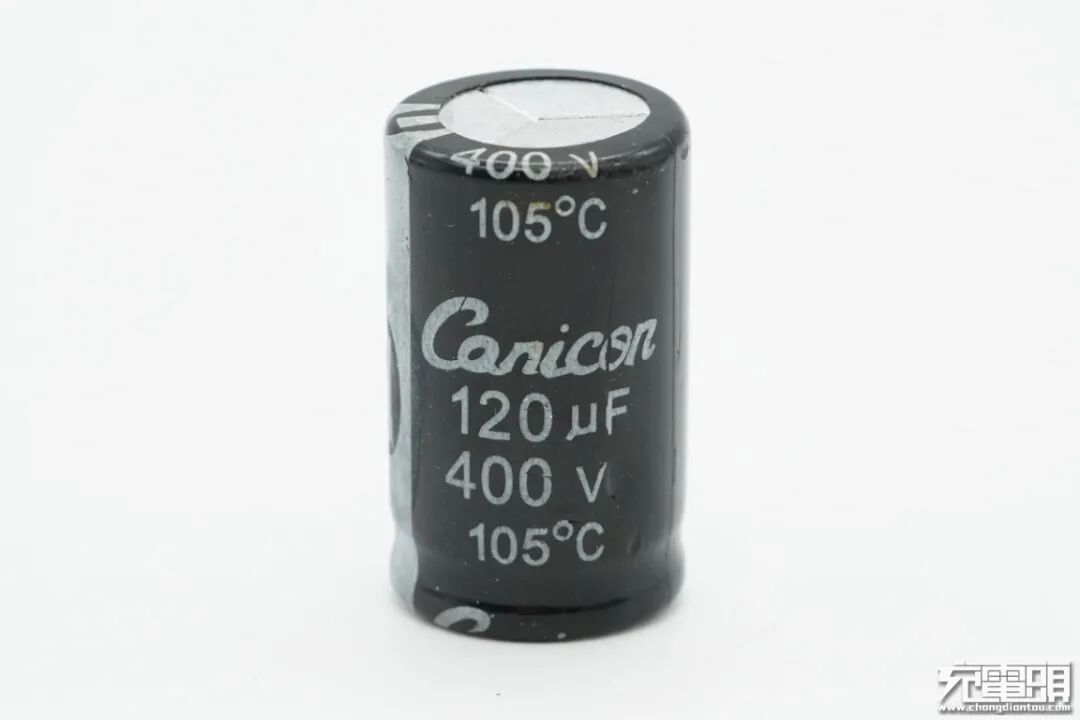

高压滤波电解电容规格为为400V 120μF，Canicon品牌。

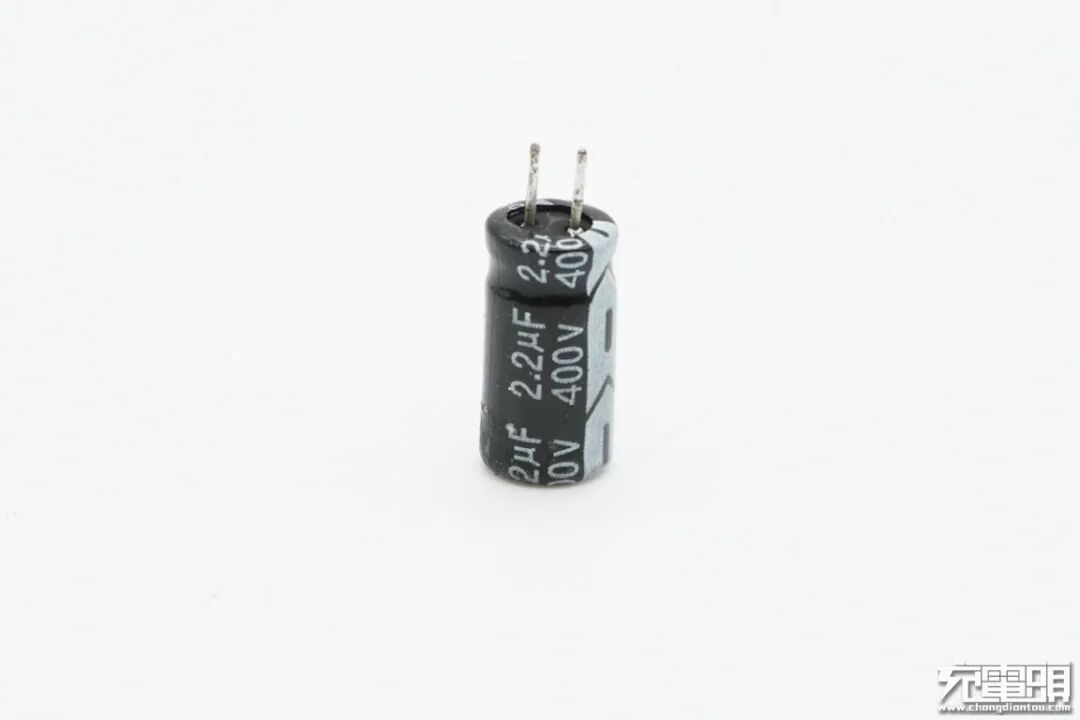

此外还有一颗很小的高压滤波电解电容，其规格为400V 2.2μF。

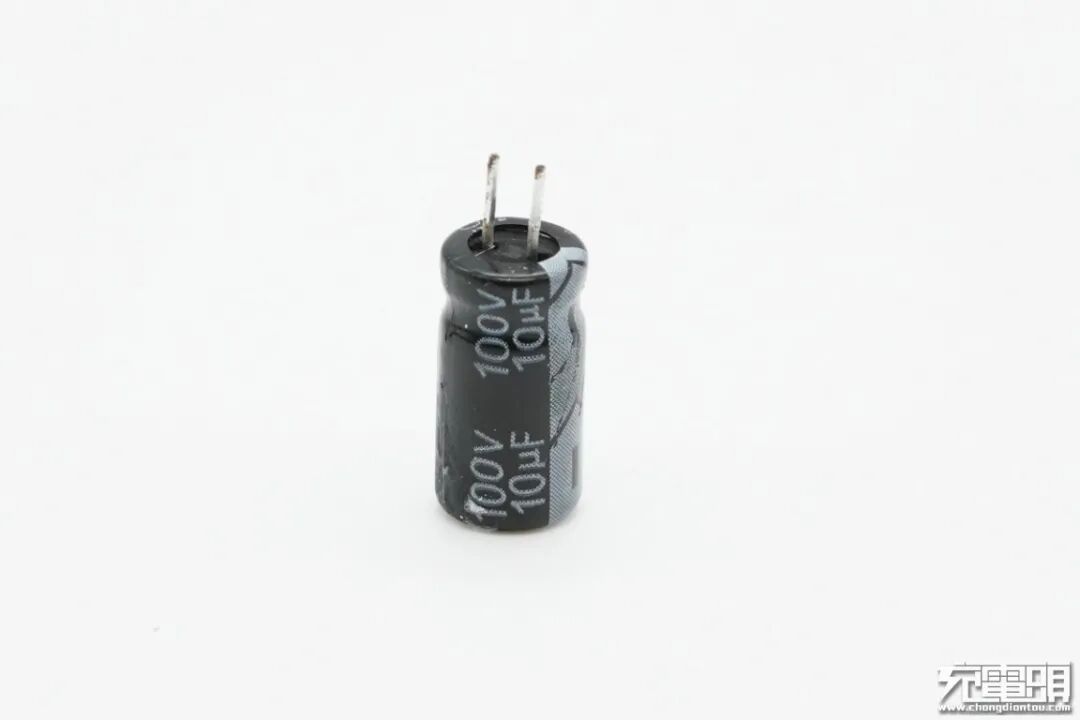

PWM主控芯片供电电容规格为100V 10μF。

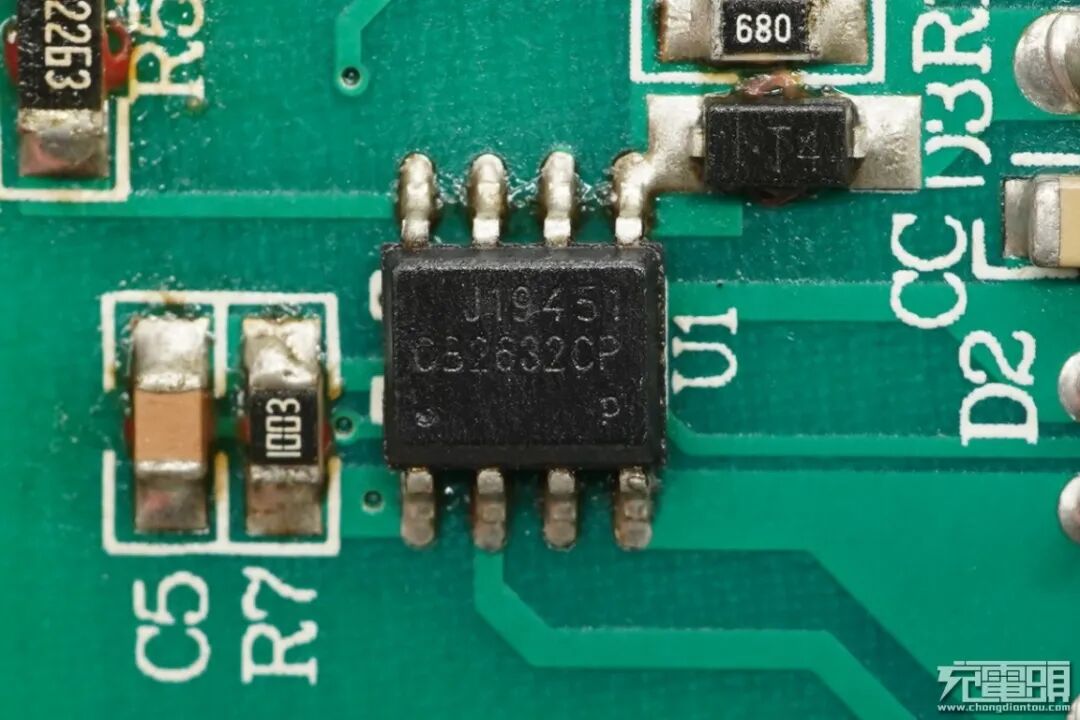

PWM主控芯片，昂宝 OB2632CP，自适应多模式PWM控制器。

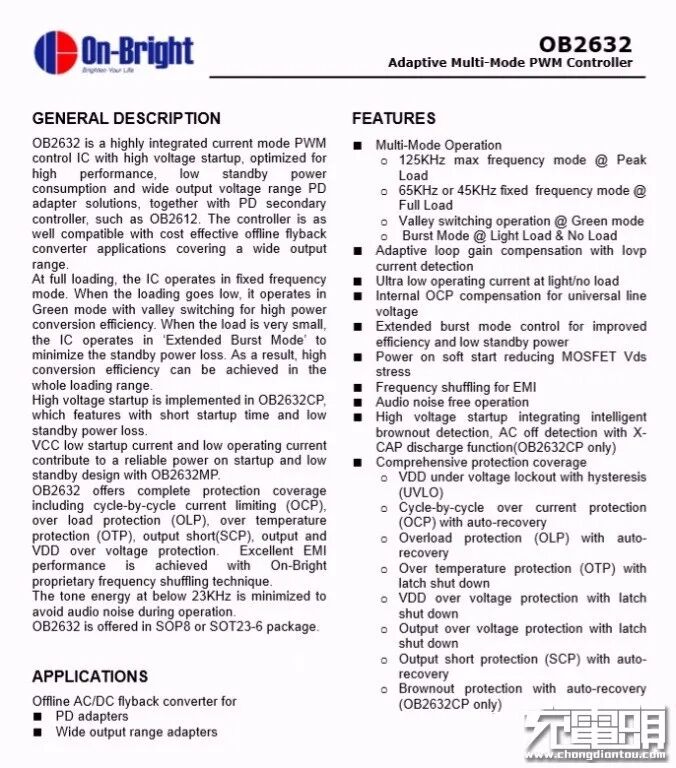

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 2A2C 75W快充充电器、京造63W USB PD三口快充充电器、MOMAX 66W USB PD充电器等数十款电源产品采用。

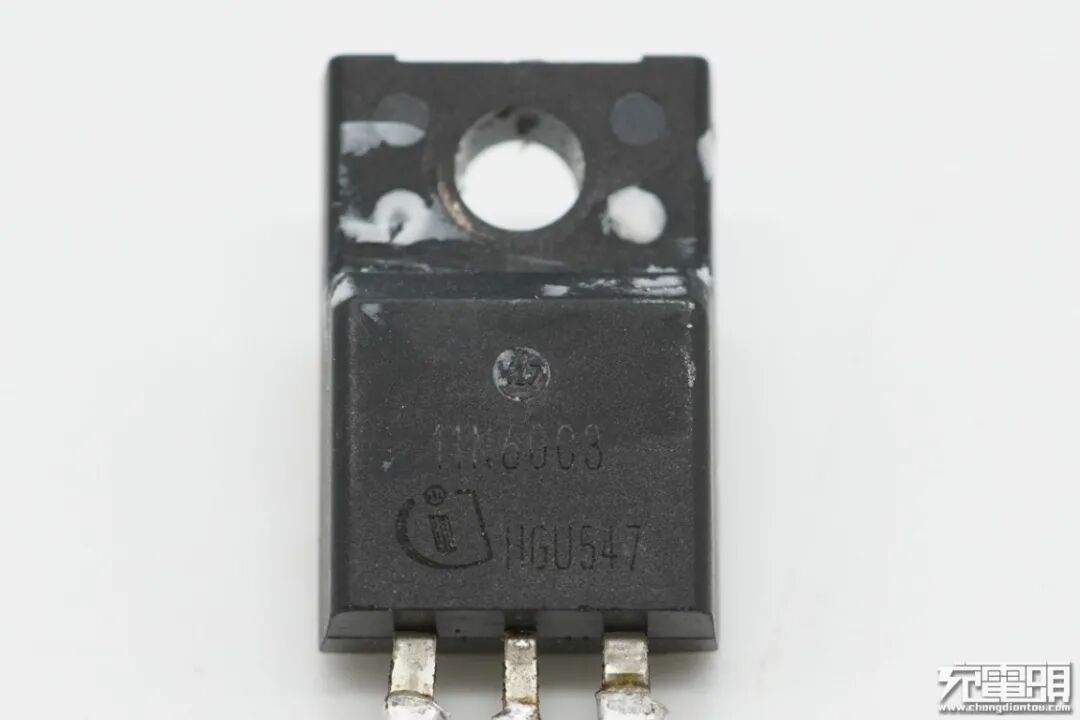

初级开关MOS来自一线大厂Infineon英飞凌，型号SPA11N60C3，耐压650V，导阻0.38Ω。

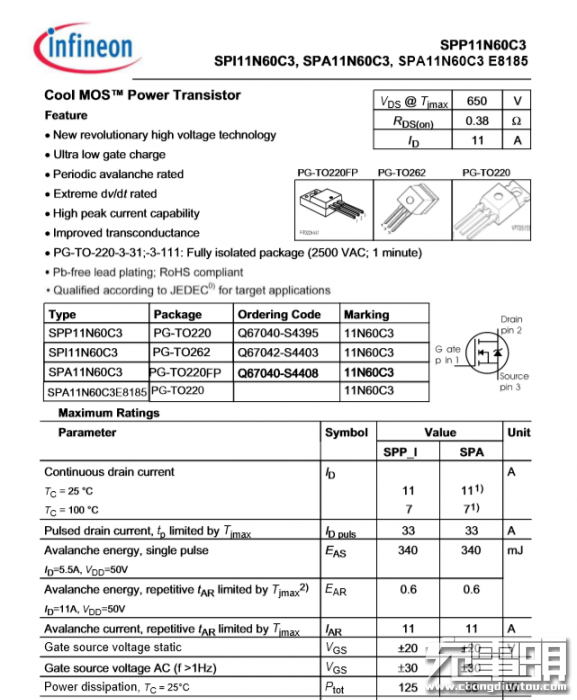

英飞凌SPP11N60C3详细参数资料。
PCB板另一侧一览，变压器次级采用多层绝缘线。

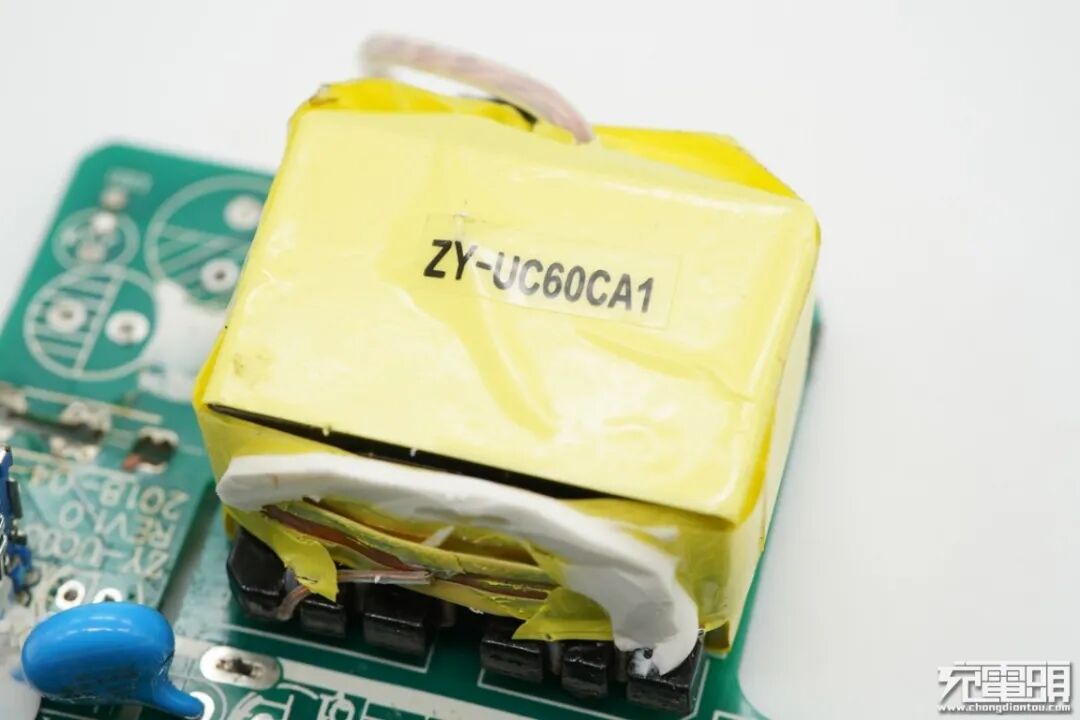

变压器特写，顶部贴有信息标签。

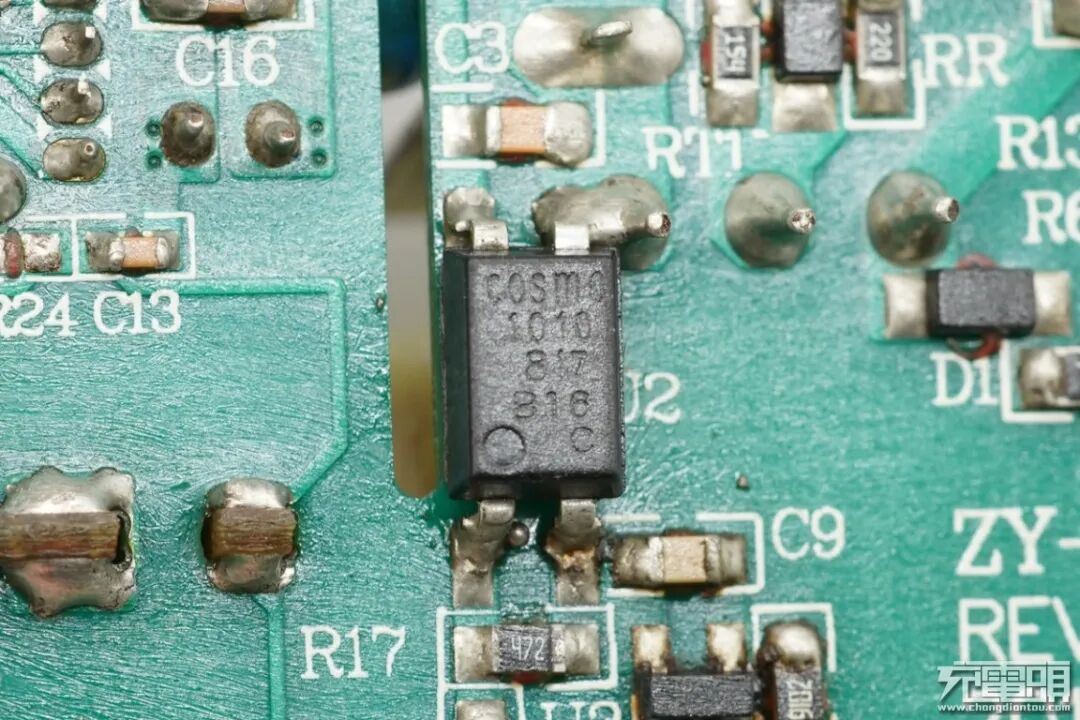

817光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

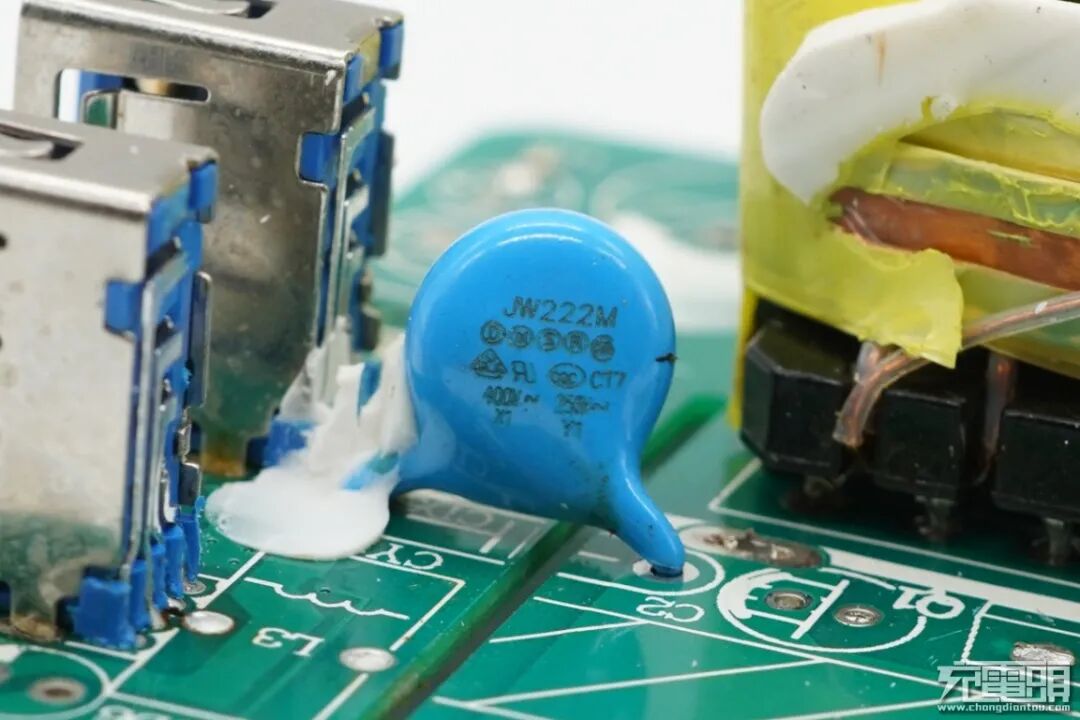

输出抗干扰蓝色Y电容特写。

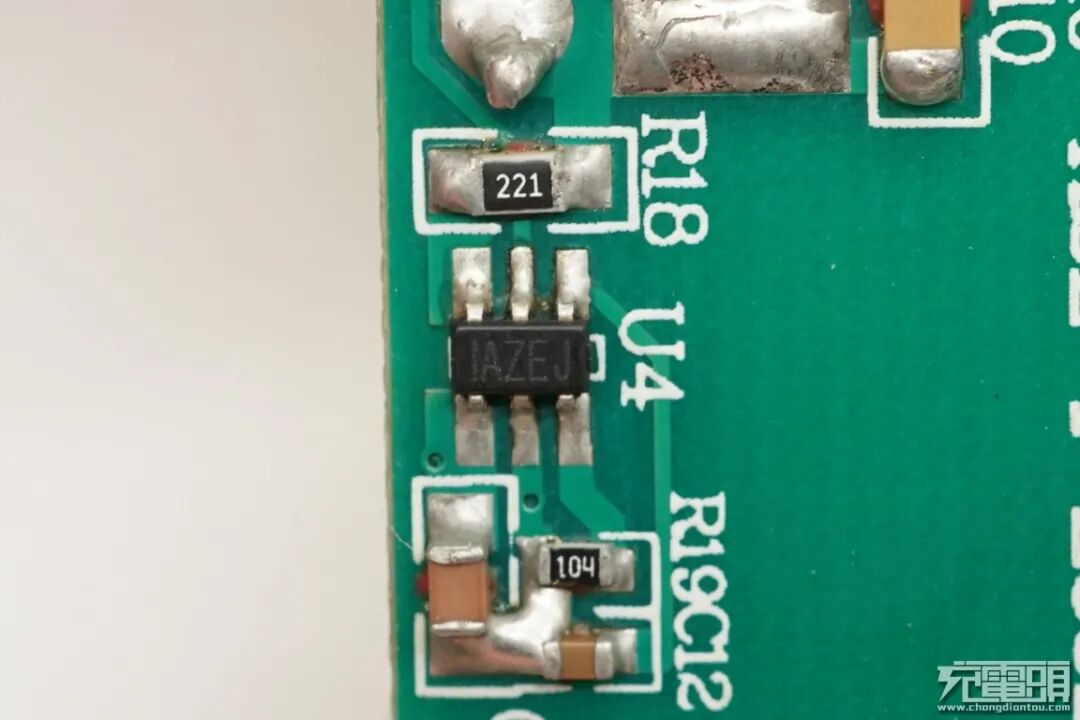

丝印IAZEJ的次级同步整流控制器， 来自MPS芯源半导体，型号MP6908。

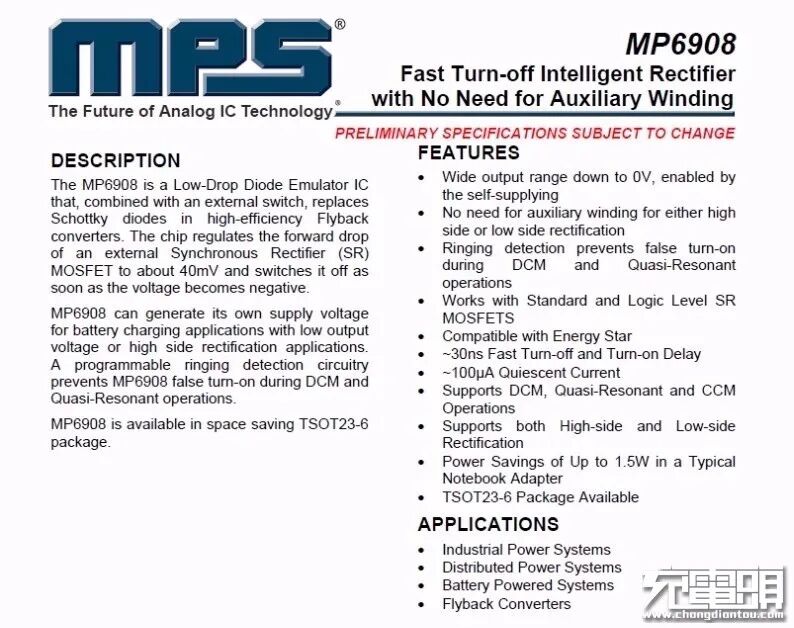

MP6908详细规格参数。
充电头网了解到，采用MP6908的的产品还有小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等多款产品。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。
次级同步整流MOS同样采用英飞凌的BSC077N12NS3 G，NMOS，耐压120V。

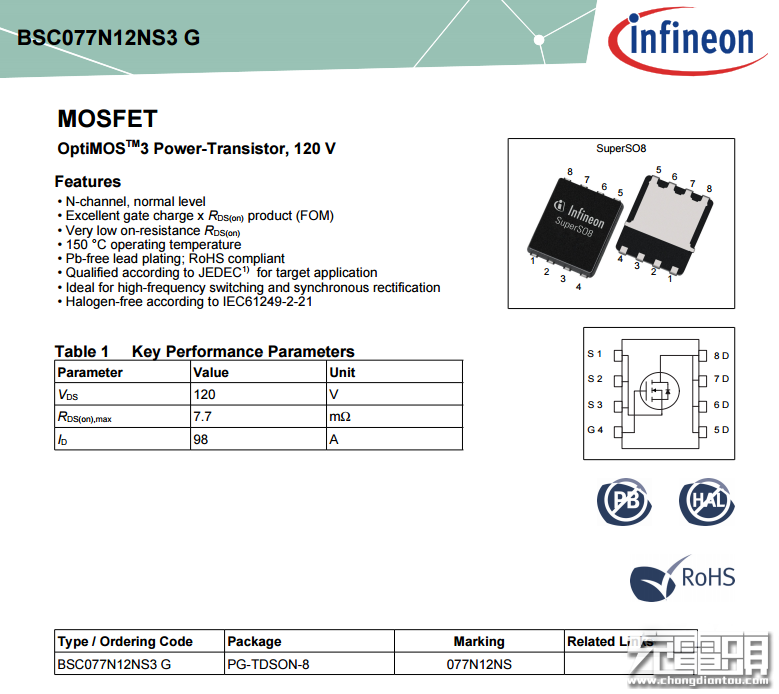

英飞凌BSC077N12NS3 G资料信息。

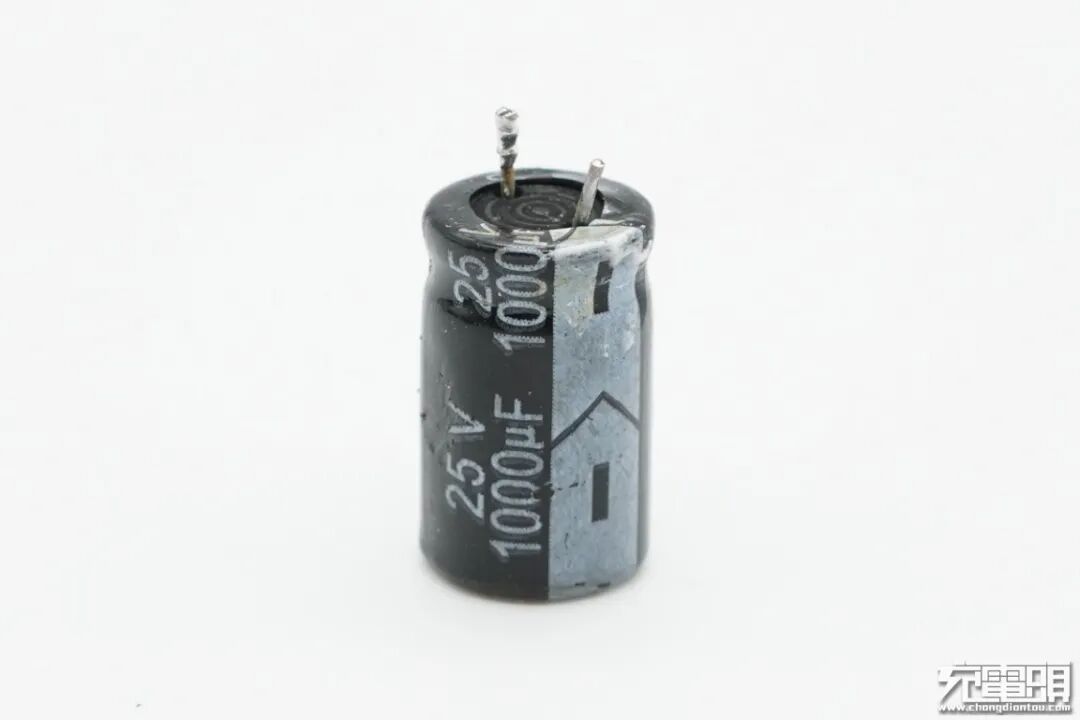

同步整流输出滤波电解电容，规格为25V 1000μF。

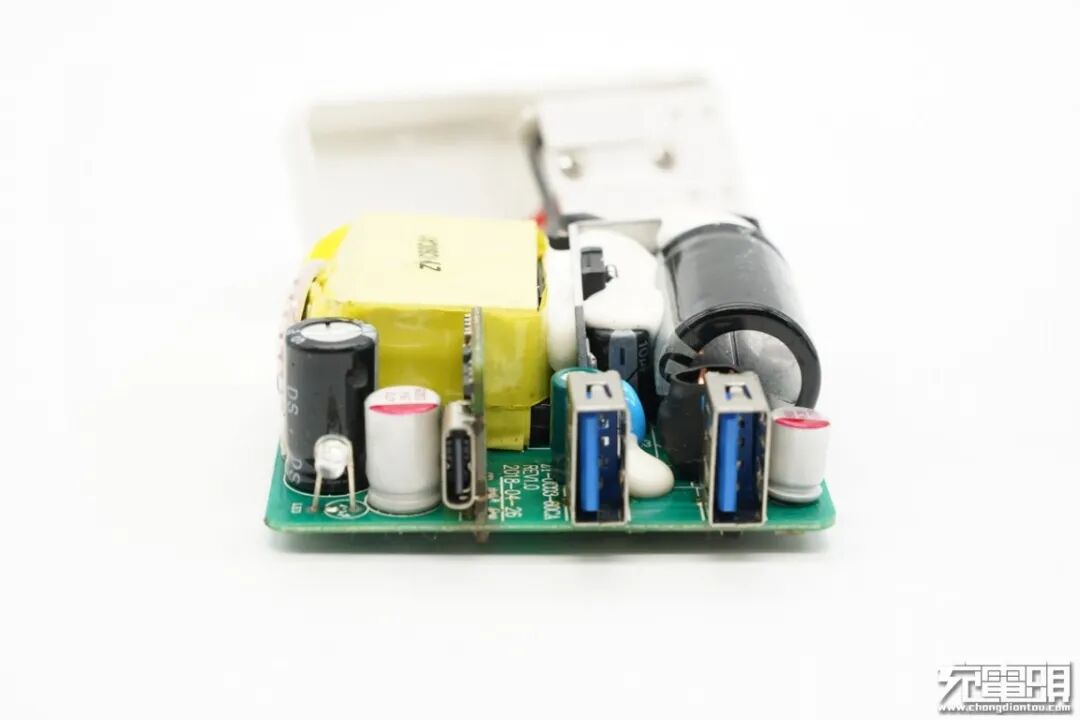

输出端一览，USB-C接口使用协议小板垂直焊接，每个接口旁都配有一颗电容进行输出滤波。

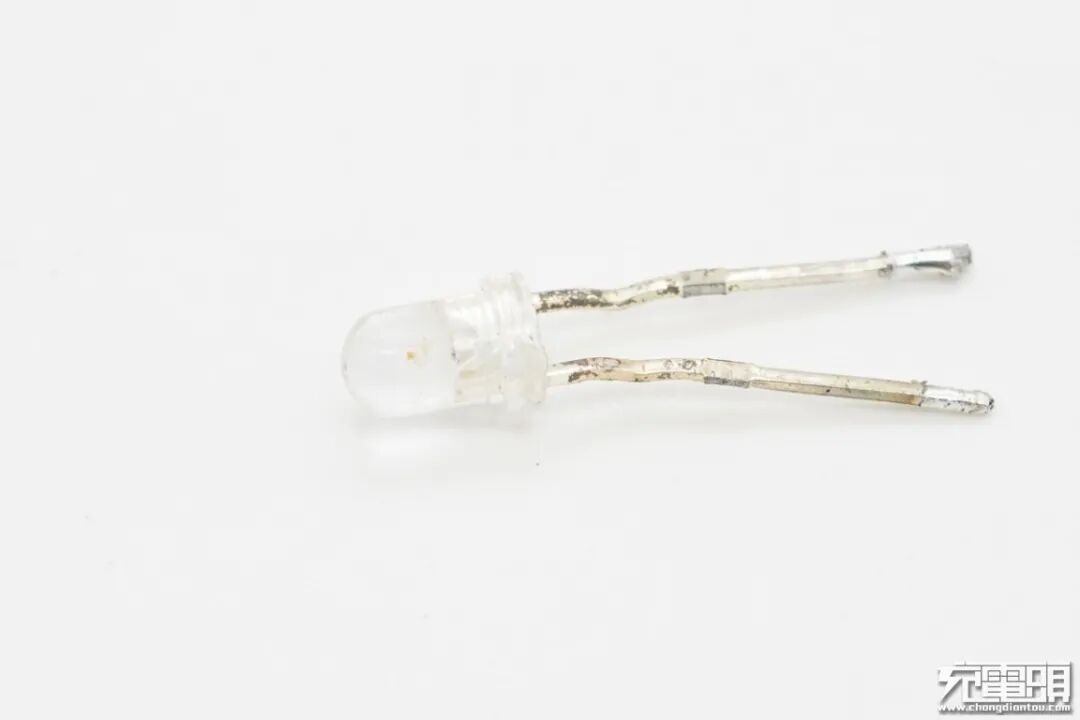

LED指示灯特写。
将协议小板拆下，正面设有协议芯片和输出VBUS开关。

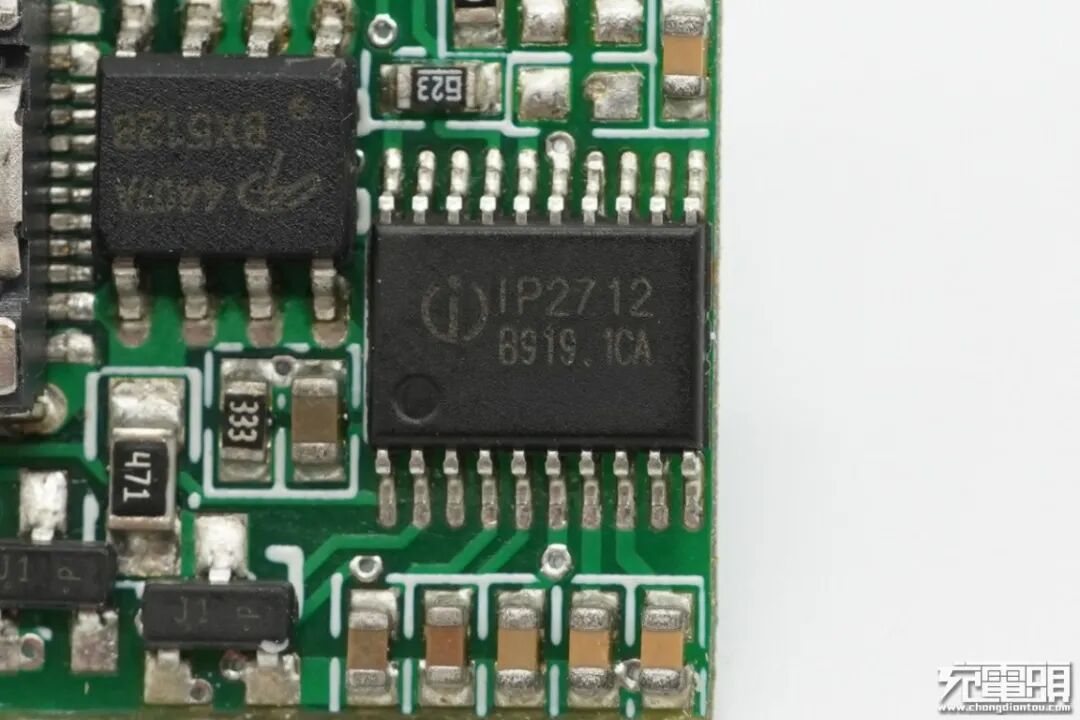

USB PD协议IC采用英集芯IP2712。英集芯IP2712是一款集成USB TYPE-C输出协议、USB PD2.0、USB PD3.0输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案；并且可以按照使用环境灵活自行配置。

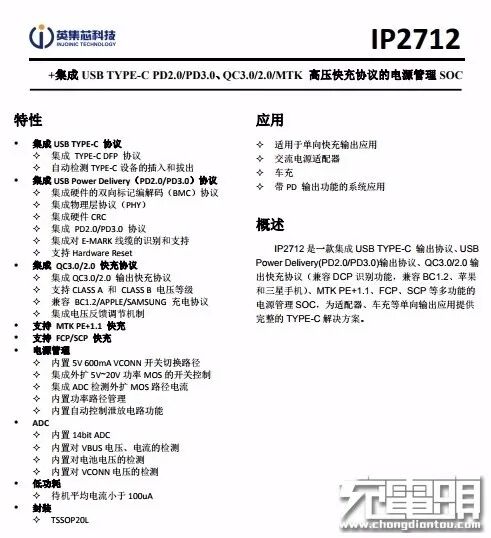

英集芯IP2712资料信息。
充电头网了解到，英集芯的快充芯片此前已被MOMAX 66W USB PD充电器、第一卫30W USB PD快充充电器、机基地48W 1A1C USB PD快充充电器、ALLMAYBE PD45充电器等多款快充产品采用。英集芯的快充芯片也进入了诺基亚、小米、京东京造、华为、公牛等多家品牌供应链，并获得市场高度认可。

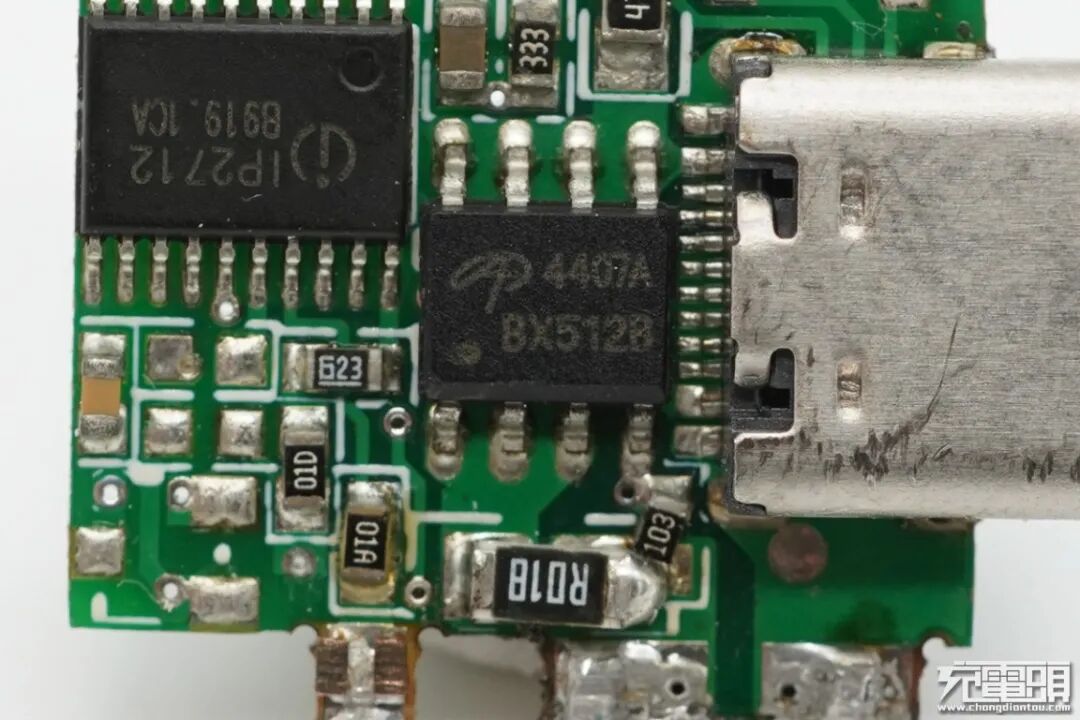

输出VBUS开关采用AOS万代AO4407A，PMOS，耐压30V。

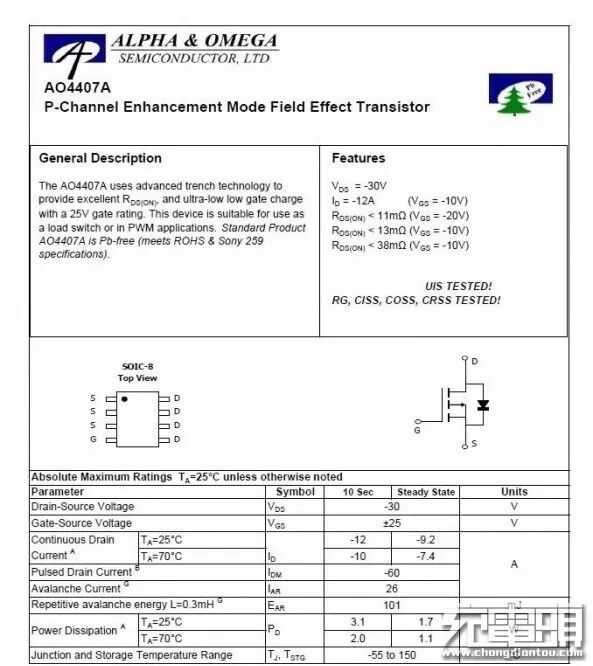

AOS AO4407A详细参数资料。
USB-C口输出滤波固态电容规格为25V 470μF。

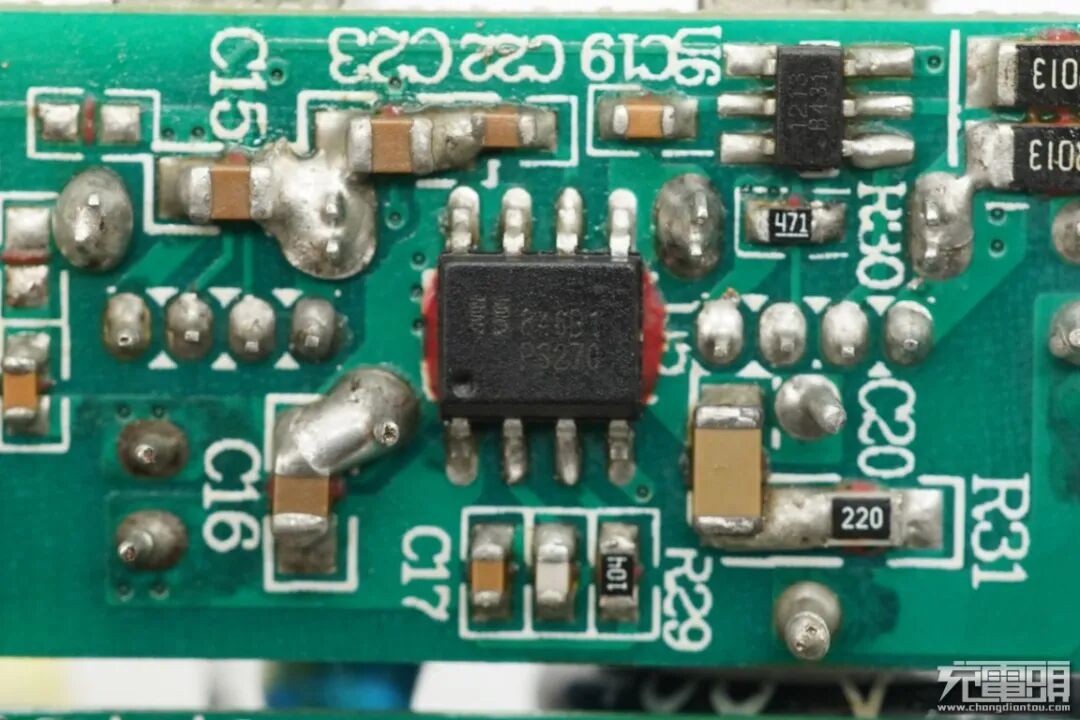

Eutech德信EUP3270 4A同步整流降压转换器，用于两个USB-A口降压5V输出。

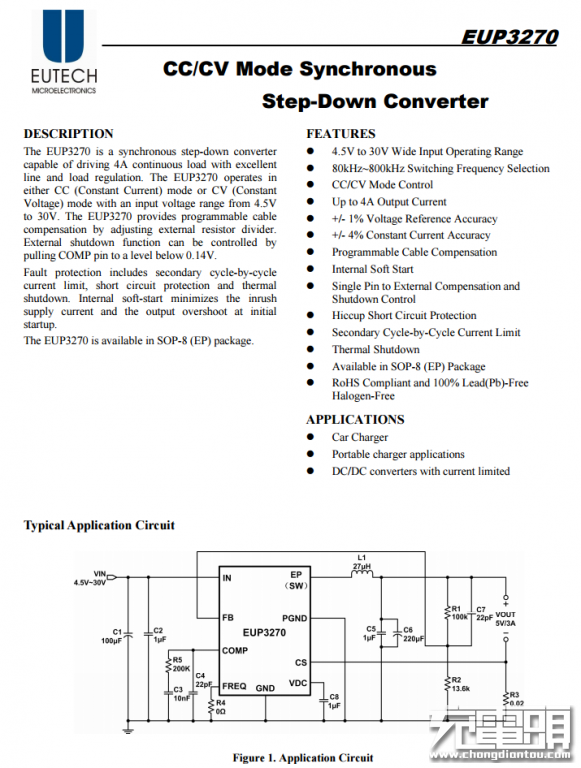

德信EUP3270资料信息。

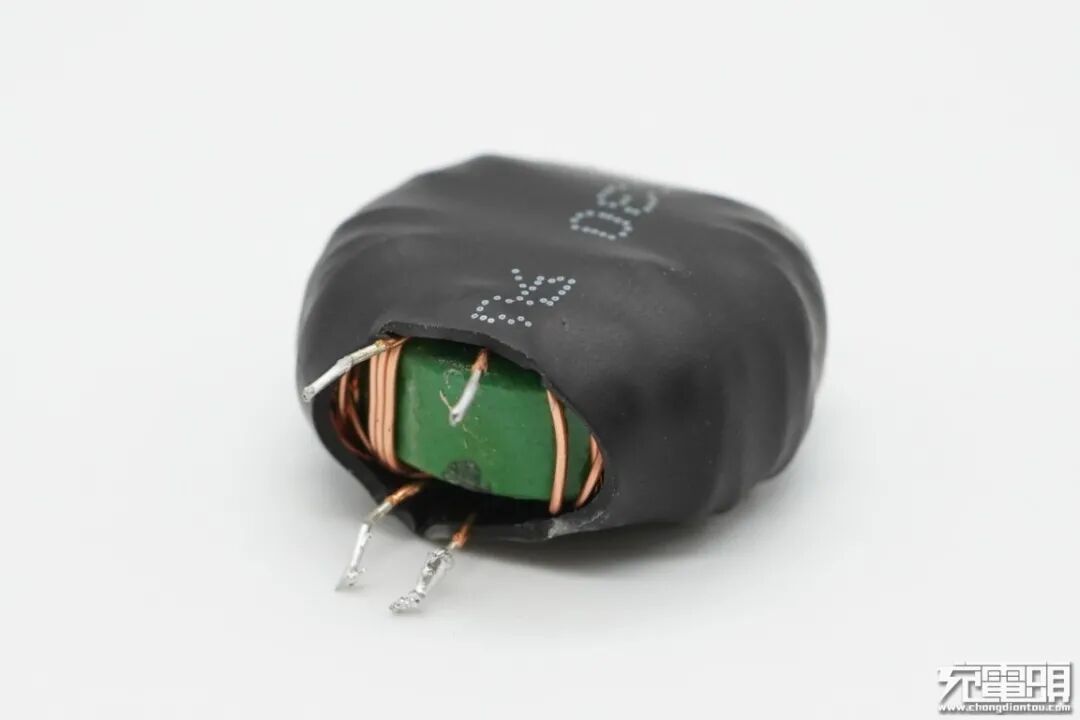

降压电感外套热缩管，配合德信EUP3270进行降压。

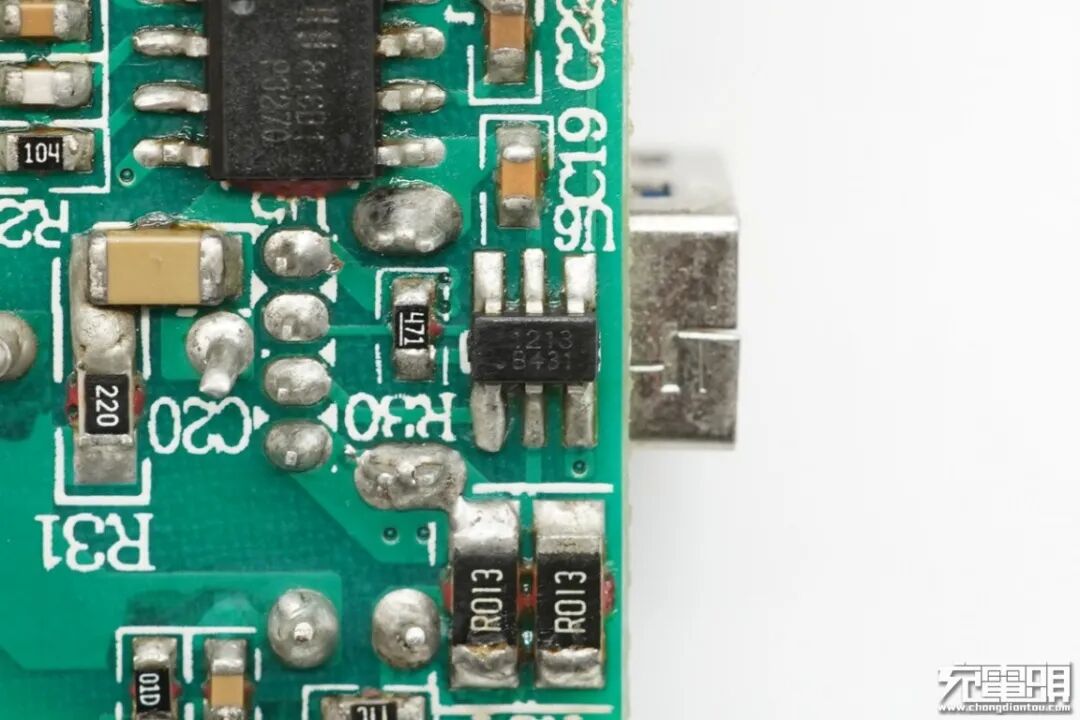

成驿 TCS1213 双路USB自动识别IC。
成驿 TCS1213 详细资料。

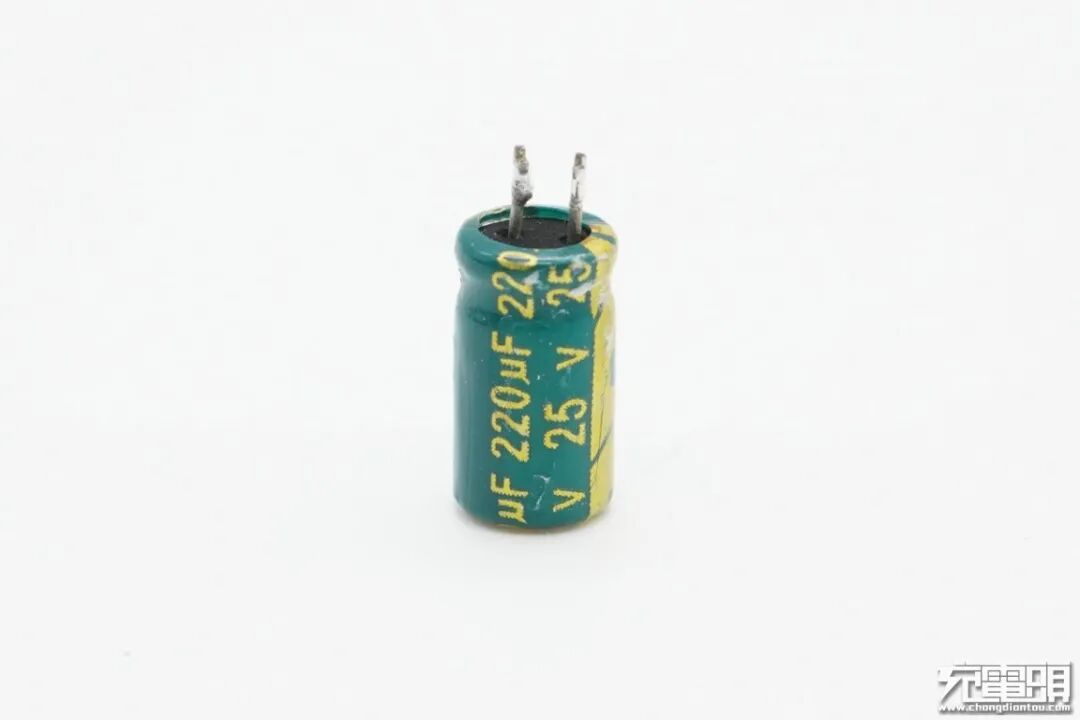

输出滤波电解电容特写，规格为25V 220μF。

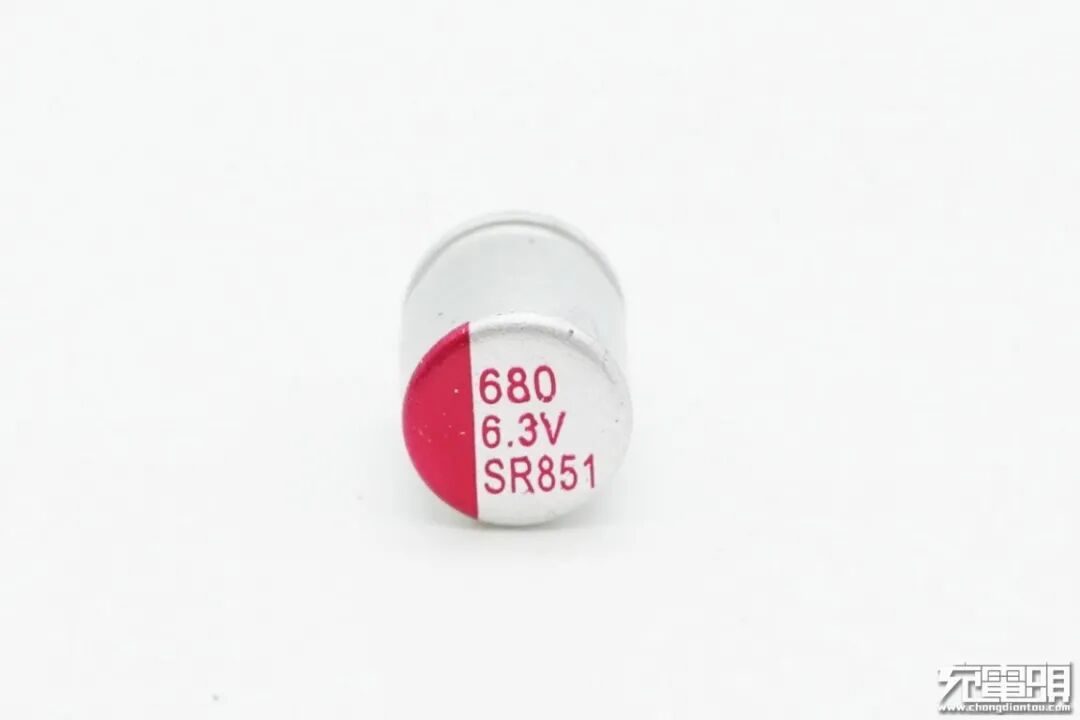

输出滤波固态电容特写，规格为6.3V 680μF。

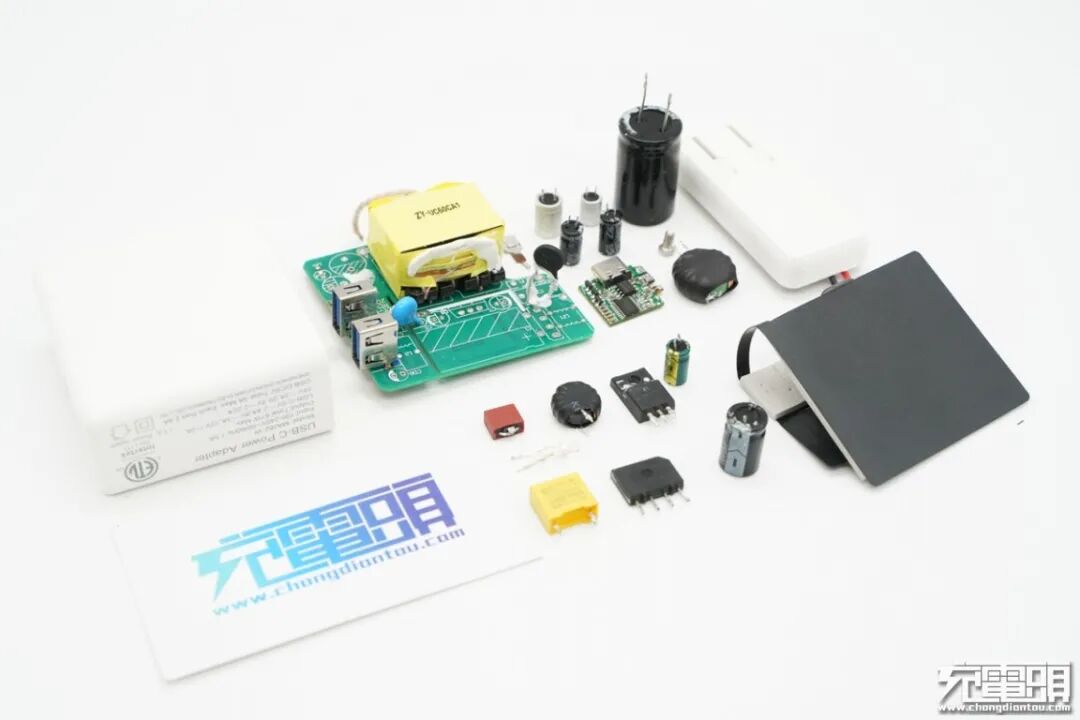

全部拆解完毕，来张全家福。
充电头网拆解总结
Grandstar 2A1C 61W快充充电器通体白色风格简约，机身表面磨砂边角圆润，配备可折叠插脚携带方便。USB-C口支持QC、AFC、FCP和PD快充，具备5V2.4A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，兼容协议多，电压档位齐全，可以给各种品牌设备充电。另外两个USB-A口支持5V3A总输出，可以降低排插压力，提高充电效率。
充电头网通过拆解了解到，这款充电器开关电源部分，由昂宝初级控制器和MPS次级控制器分别搭配英飞凌的两款MOS组成；USB-C口由英集芯USB PD协议芯片IP2712控制输出合适电压，两个USB-A口采用德信EUP3270进行同步整流二次降压，采用成驿USB自动识别IC，以5V恒压输出。此外充电器配有导热垫和隔离板，初级开关MOS配有散热片，充电器稳定性和散热性能有保证。
