拆解报告：乐视3A1C 18W快充桌面充电器
Letv乐视在2016年推出了一款3A1C四口桌面充电器，由于种种原因没有与大家分享拆解，但又由于种种原因，这款充电器和大家见面了。这款产品有白、蓝、粉和巧克力色四种款式供消费者选择。此外充电器的体积小巧，不会占用太多桌面空间，并且其中一个USB-A口支持18W快充输出，可以满足手机日常快充需求。下面充电头网就对其进行拆解，看看其内部用料设计如何。
一、乐视3A1C四口桌面充电器外观
包装盒采用白色配色，顶部印有充电器外观图以及乐视品牌logo，充电器有白色、巧克力色、蓝色和粉色四种款式供消费者选择。
盒子采用天地盖设计，底部贴有规格参数贴纸。
侧面印有充电器名称。
打开包装盒，充电器放置在凹槽内进行固定保护。

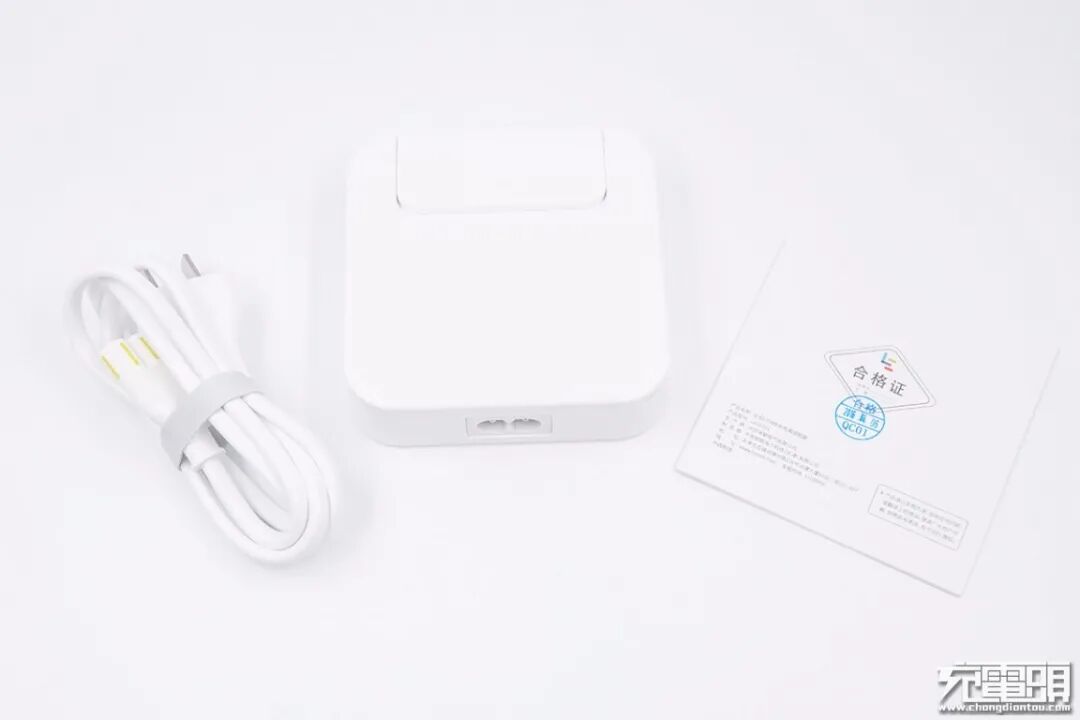

包装内含电源线、充电器和合格证。
电源线采用国标插脚，规格为10A 250V，线身扁平设计。

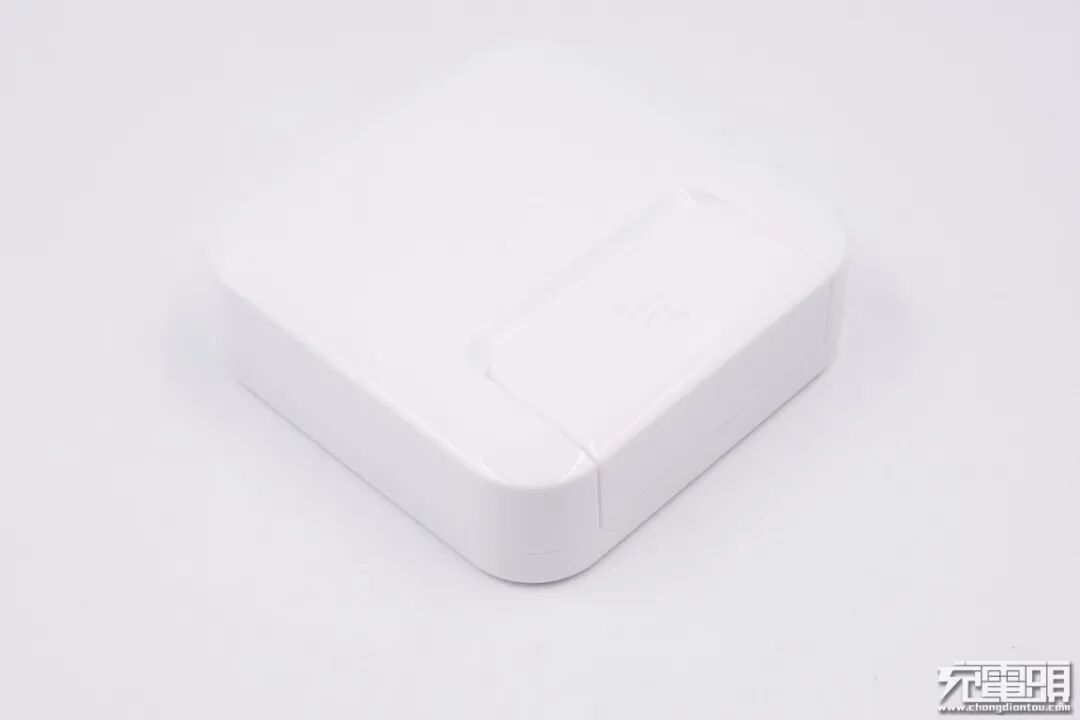

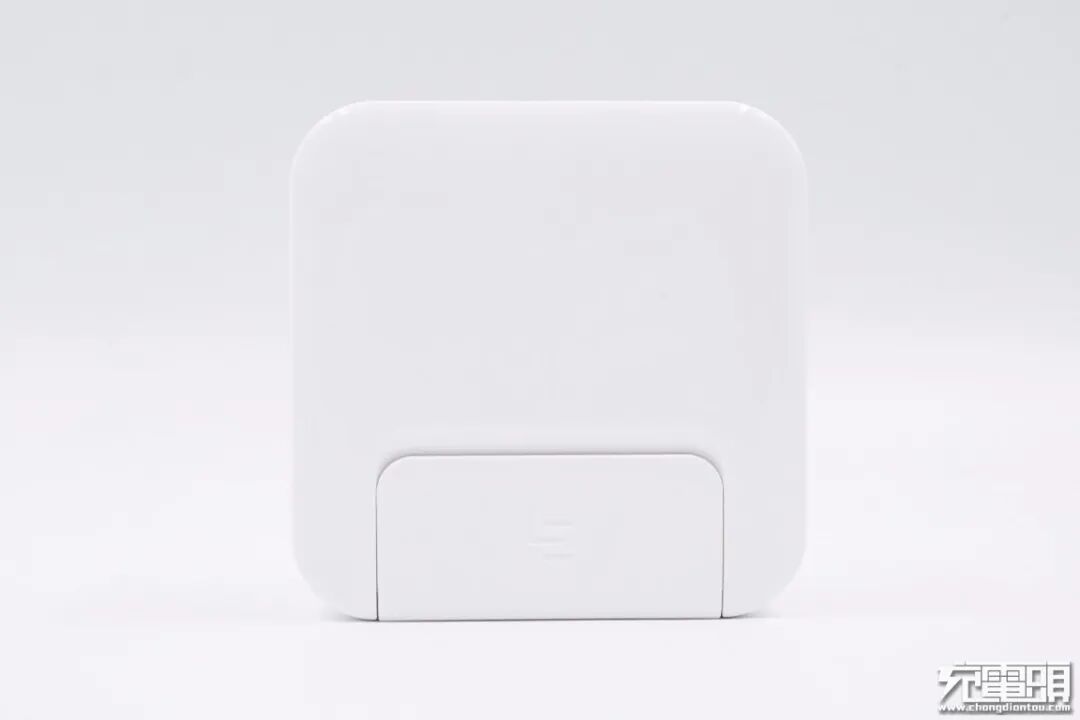

乐视3A1C四口桌面充机身扁平方正，表面采用亮面烤漆工艺处理，整体洁白光滑，机身边角圆润过渡，输出端接口处设计有防尘翻盖。
防尘翻盖上设计有乐视品牌logo。
四个USB接口均采用的是白色胶芯，最上端的USB-A口旁边设计有“闪电”快充标识，和另外两个USB-A口加以区别。

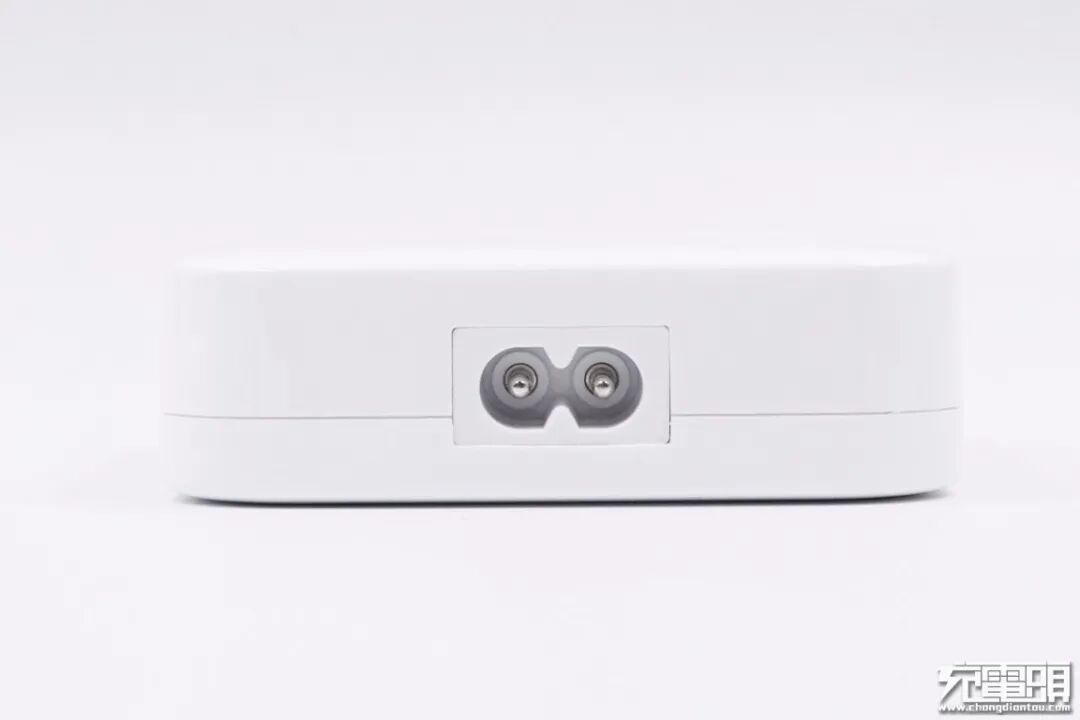

输入八字线接口。
底部外壳上标注产品的参数信息
产品名称：乐视USB快充电源适配器
产品型号：LeUS101
输入：100-240V~50/60Hz 1.5A
总输出：48W（QC：12V1.5A Max，5V6A MAX）
USB*1：5V2A、9V1.5A 、12V1.5A（QC2.0 ）
USB*2：5V2.1A
USB-C：5V3A
制造商：北京突破电气有限公司
监制：乐视致新电子科技有限公司
产品已经通过了FCC认证和CE认证。
充电头网拆解了解到，由天津突破电气技术有限公司生产的产品还有aigo 2A1C 18W PD快充魔方插座（有线版）、aigo爱国者无线充插座、aigo延长线插座F0320和aigo 5000mAh二合一移动电源。

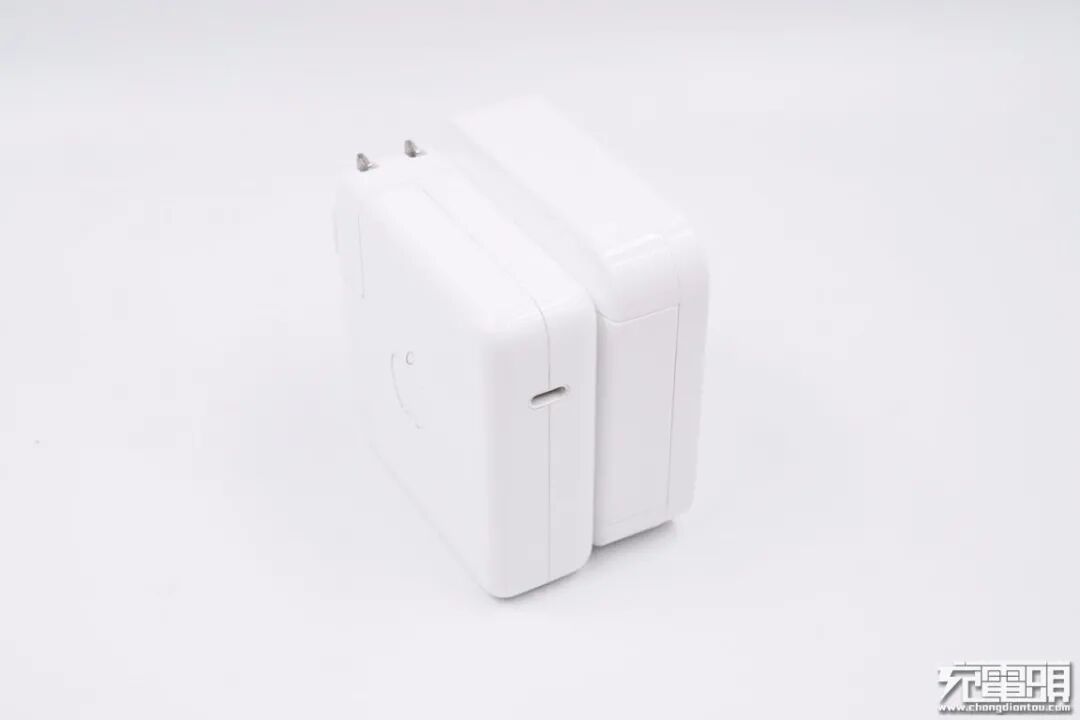

和苹果96W充电器大小比较，乐视这款产品体积要大一点。

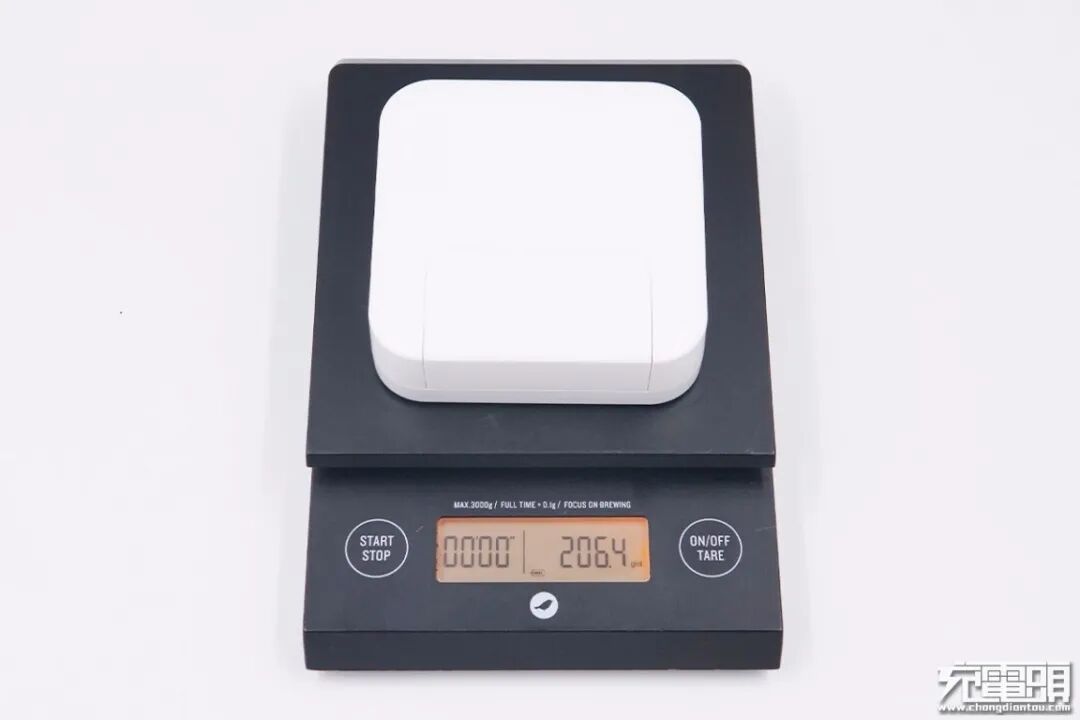

产品净重约为206g。

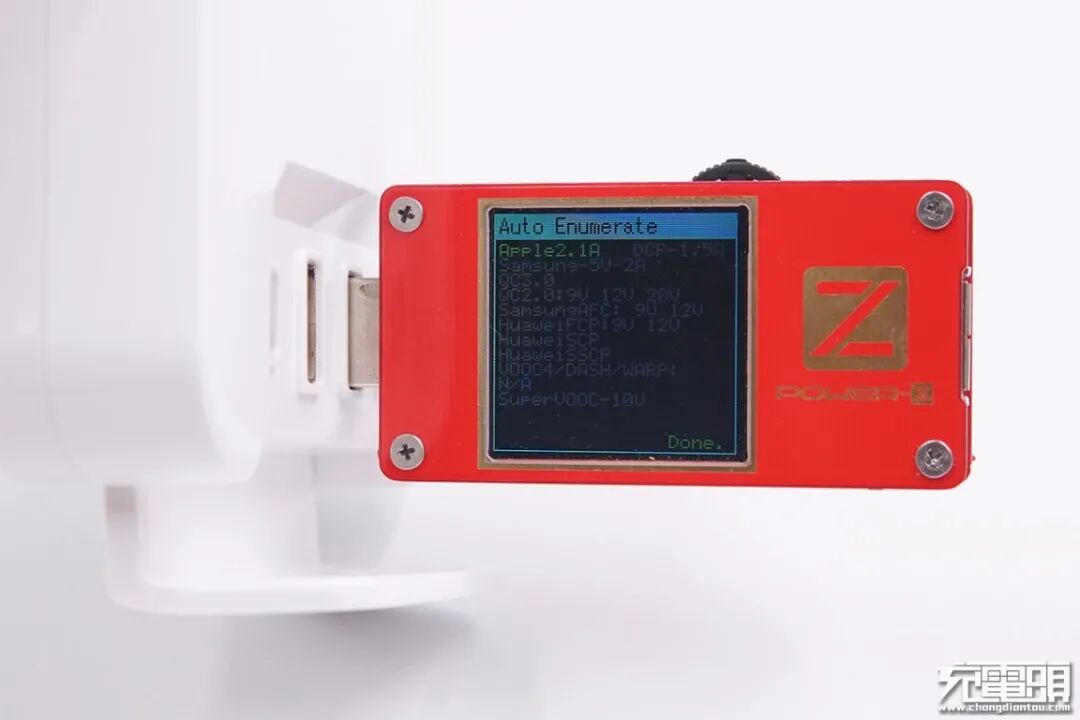

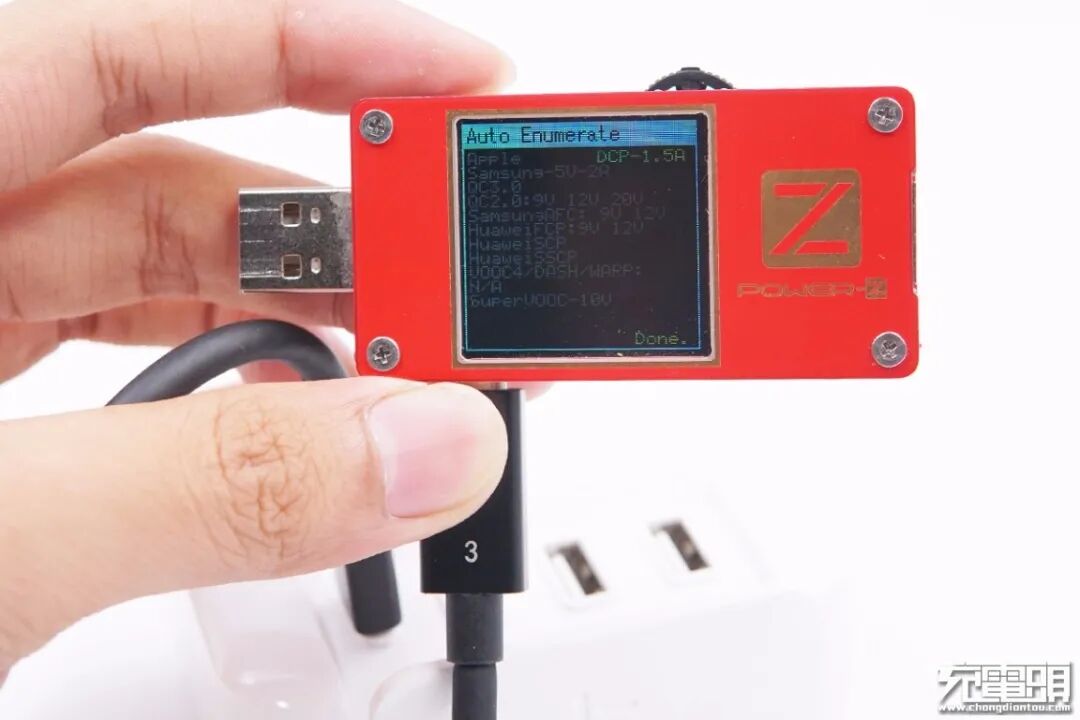

使用ChargerLAB POWER-Z KT001检测USB-A快充口输出协议，显示支持DCP和QC2.0协议。

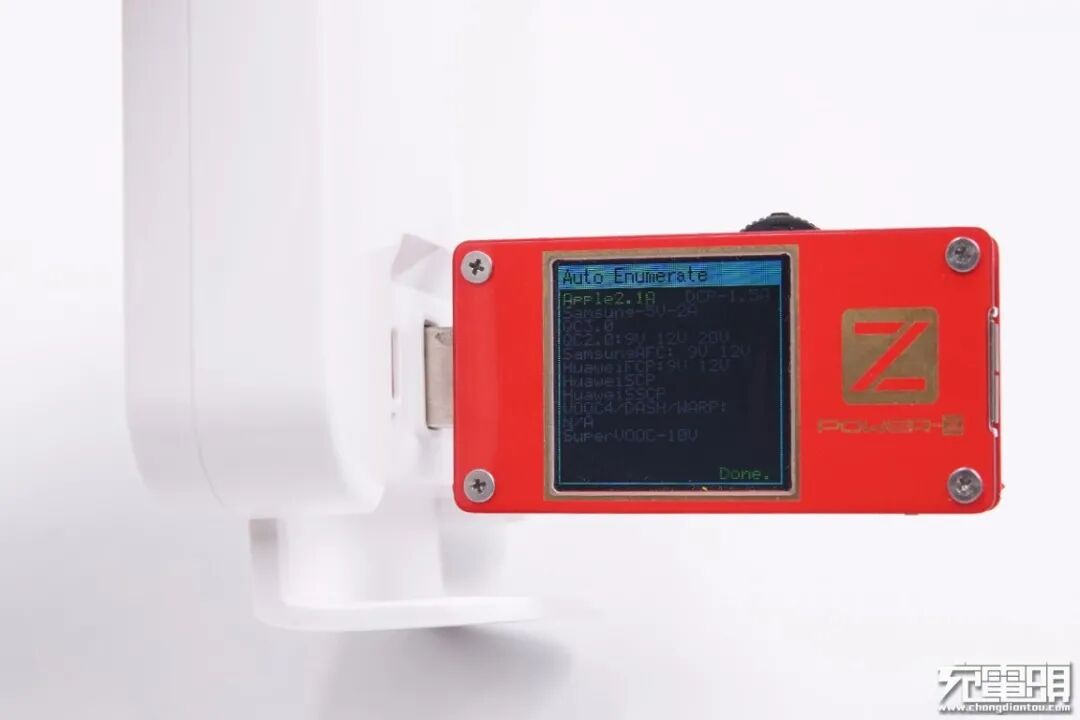

使用KT001检测另外一个USB-A口输出协议，显示只支持Apple 2.1A协议。
检测发现第三个USB-A口也只支持Apple 2.1A协议。
最后使用KT001检测USB-C口输出协议，显示只支持DCP协议。

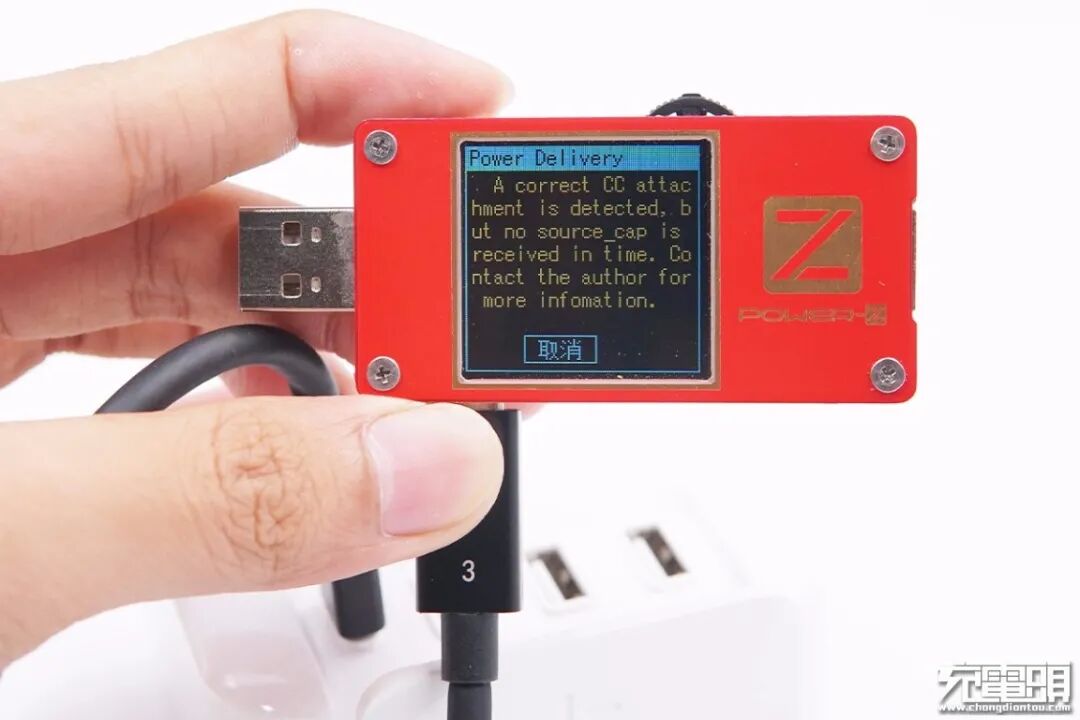

此外没能检测到C口的PDO报文。
插上电源线翻开盖子即可使用，平时不用时则可以合上翻盖，避免灰尘进入充电器内部。
二、乐视3A1C四口桌面充电器拆解
从侧面将机身壳拆开，外壳边缘采用超声波焊接封装。

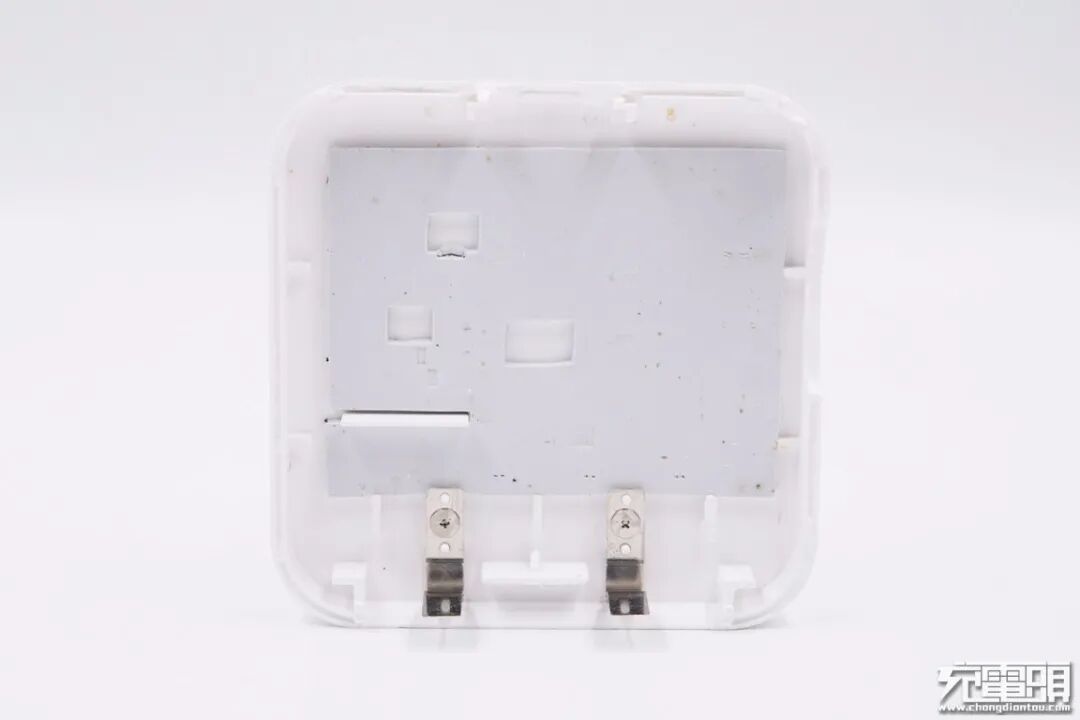

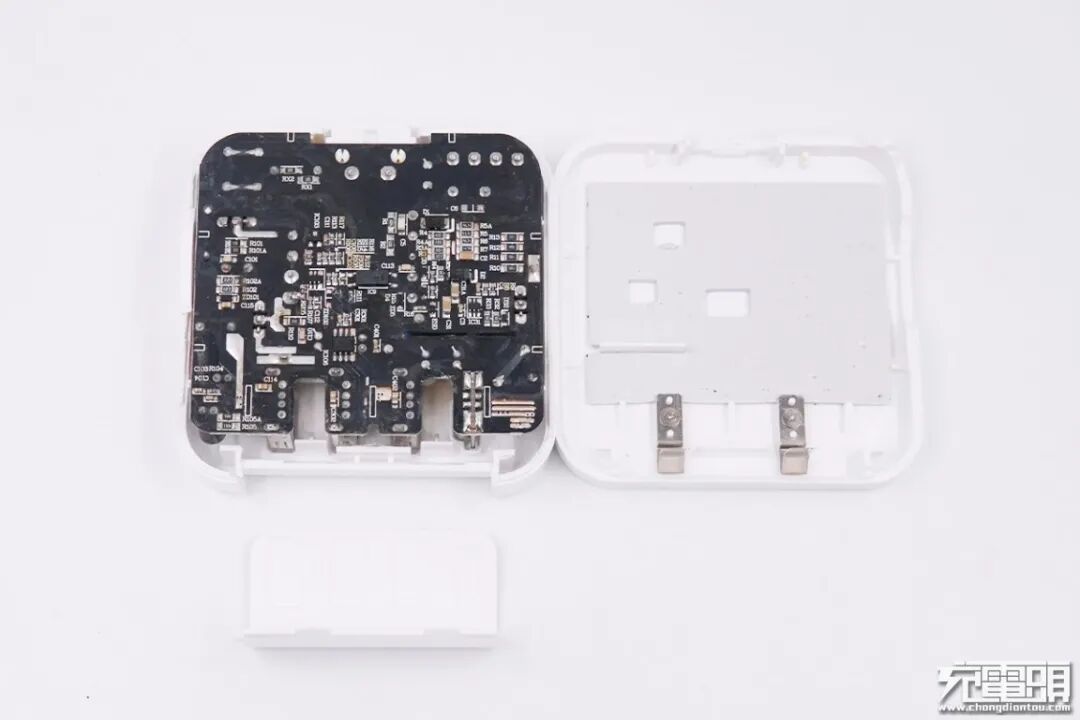

外壳上贴有大面积导热垫帮助PCB板背面导热，翻盖金属弹片采用螺丝和固定柱进行固定。

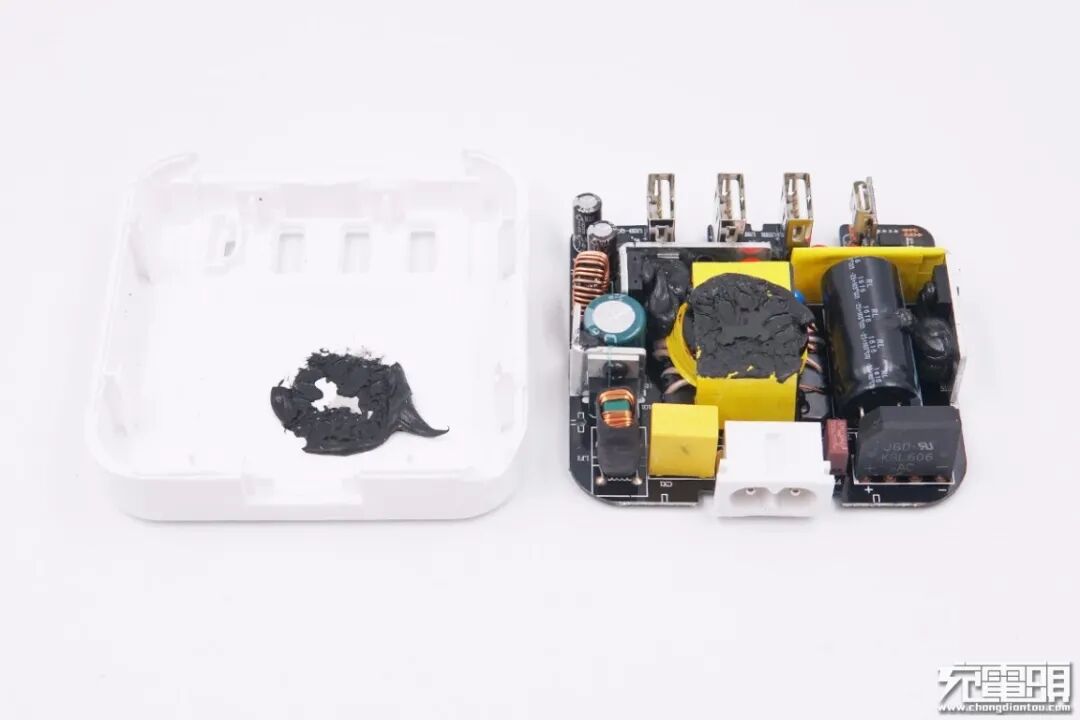

将充电器取出，变压器顶部涂有黑色硅胶帮助固定和导热。

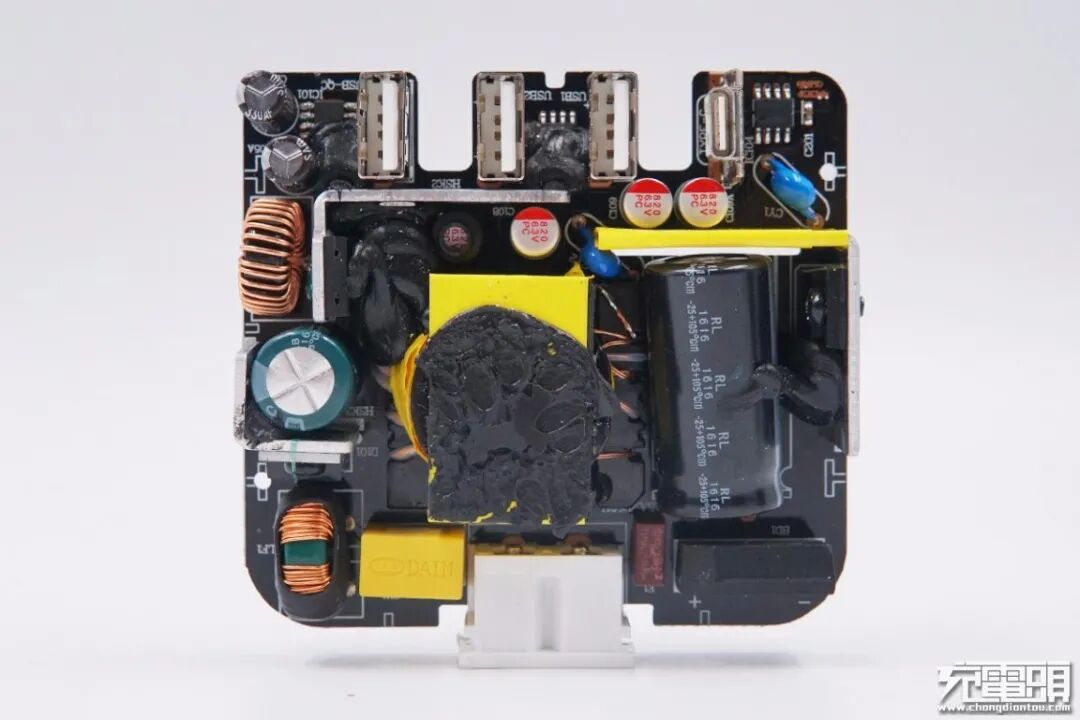

PCB板正面一览，电容和母座等打胶固定，主要发热元件配有散热片帮助导热。
PCB板背面一览，USB母座之间有U型凹槽放置金属弹片。
经过对充电器电路观察分析发现，乐视3A1C四口桌面充电器采用了开关电源固定5V电压输出，额外有一组非稳压输出用于快充口单独降压的架构。下面我们就从输入端开始一一了解各元器件。

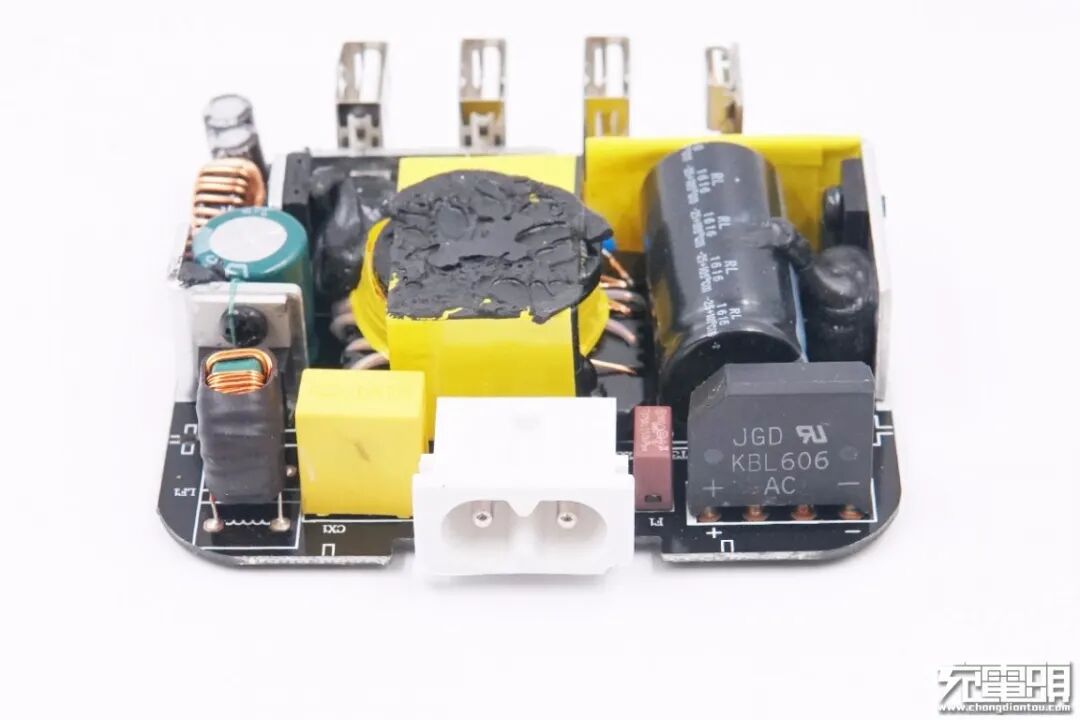

输入端一览，焊接有延时保险丝、安规X电容，共模电感和整流桥。
延时保险丝规格为3.15A 250V。

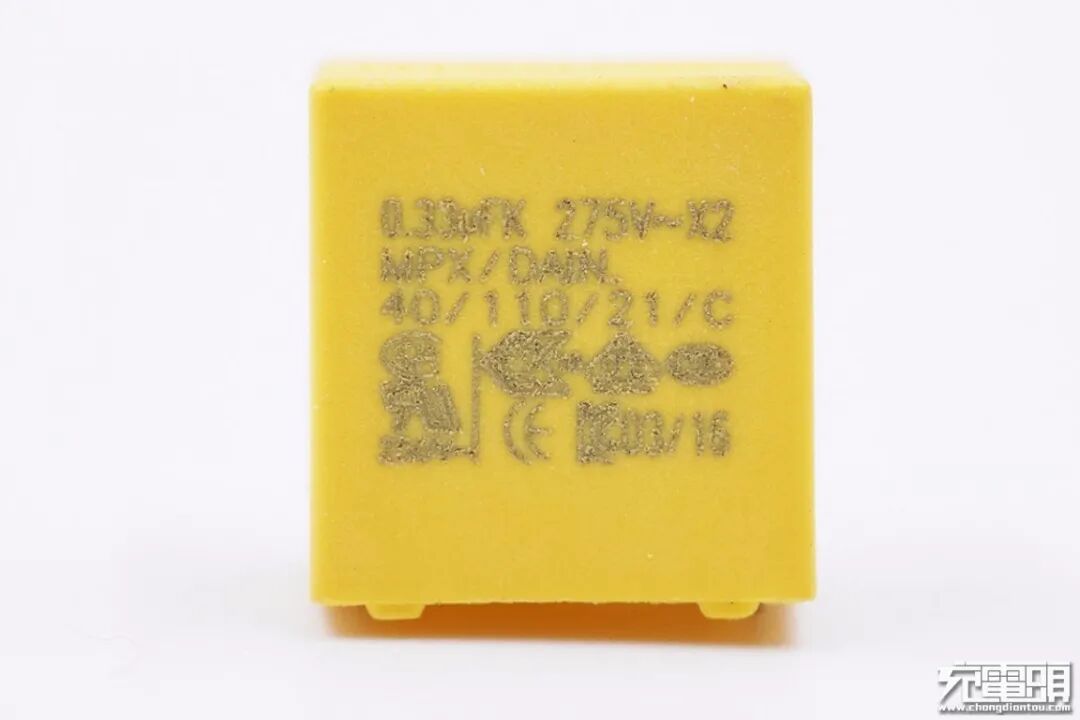

安规X电容拆下发现其容量为0.33μF。
共模电感外套热缩管，用于滤除EMI干扰。

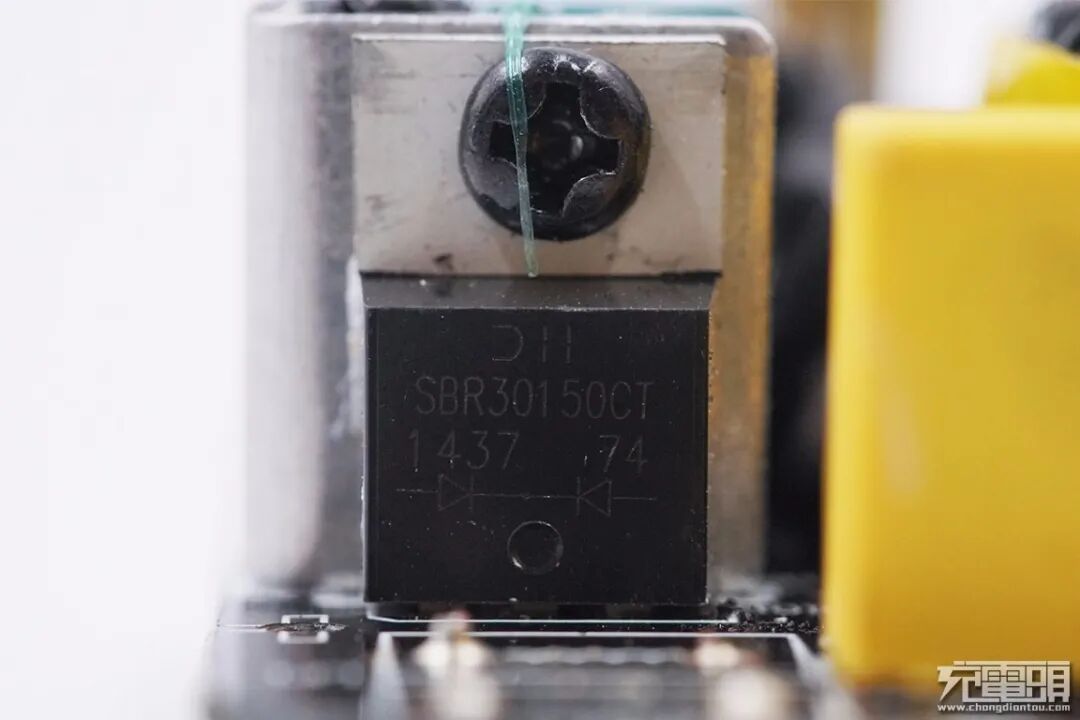

DIODES SBR30150CT，150V 30A肖特基整流二极管，用于快充口输入整流。
DIODES SBR30150CT 详细资料。

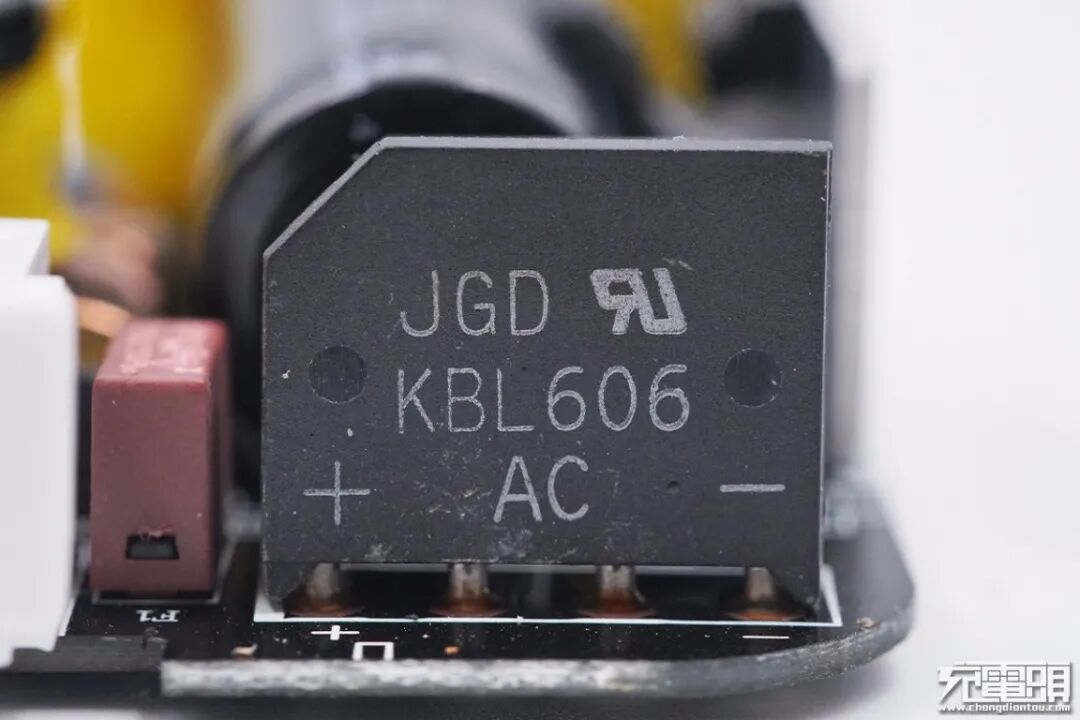

KBL606整流桥特写。
PCB板侧面一览。

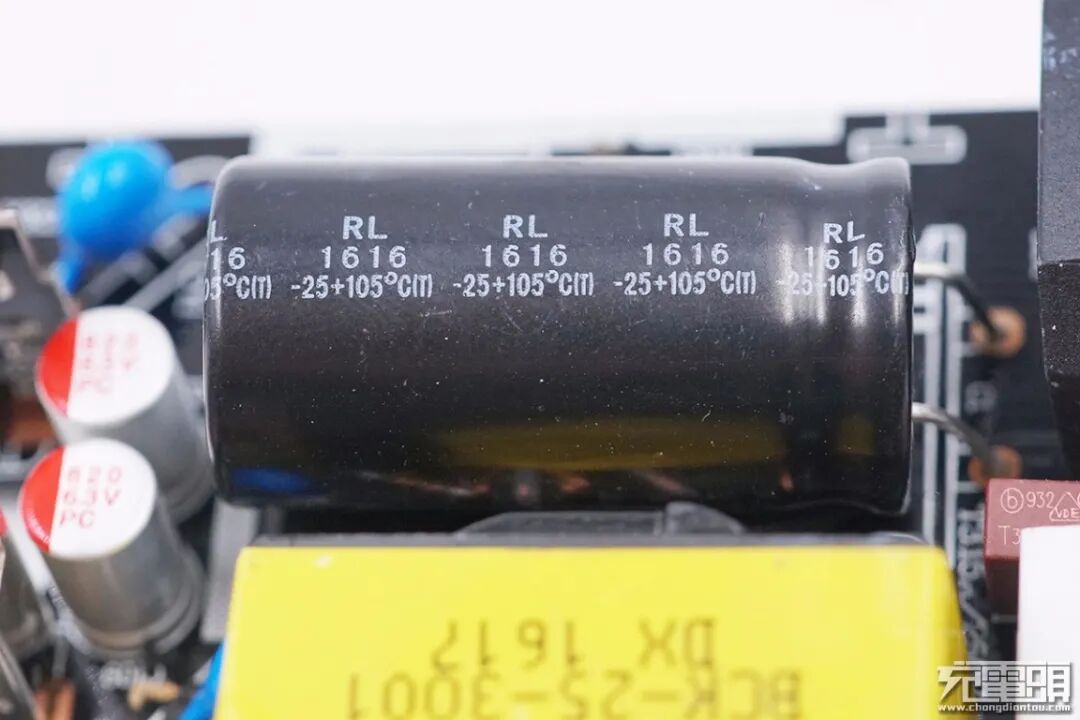

高压滤波电解电容横置，工作温度范围在-25℃~105℃。
规格为400V 100μF，来自Chang常州华威电子。

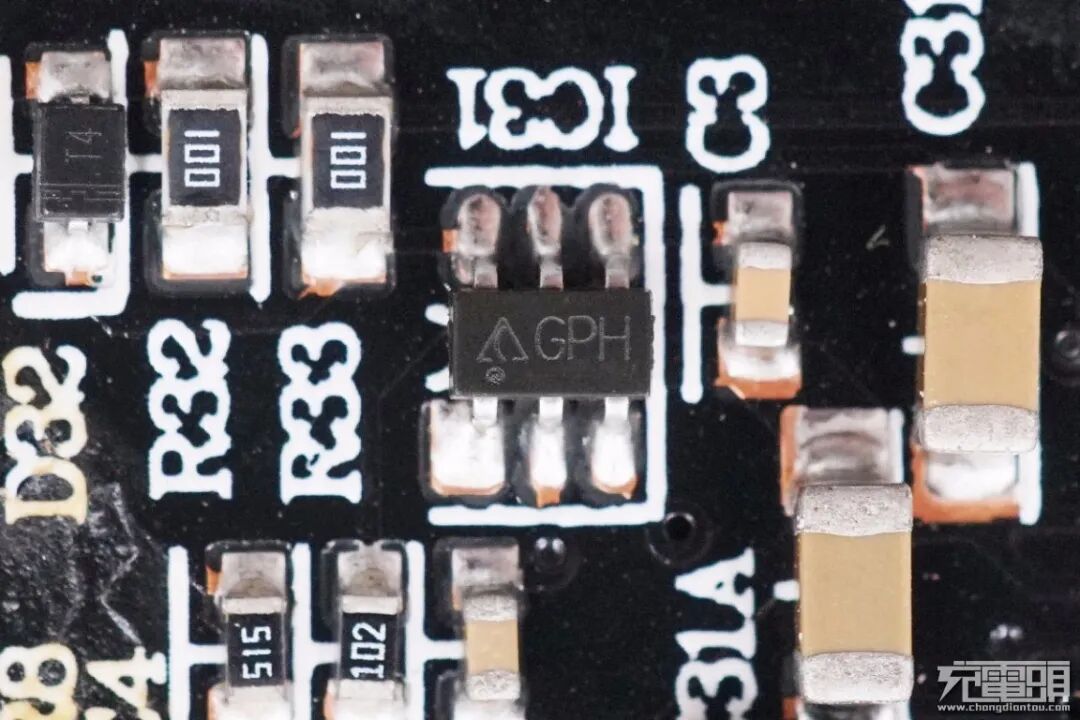

PWM主控芯片特写，丝印GPH，来自DIODES。
旁边是初级开关MOS。

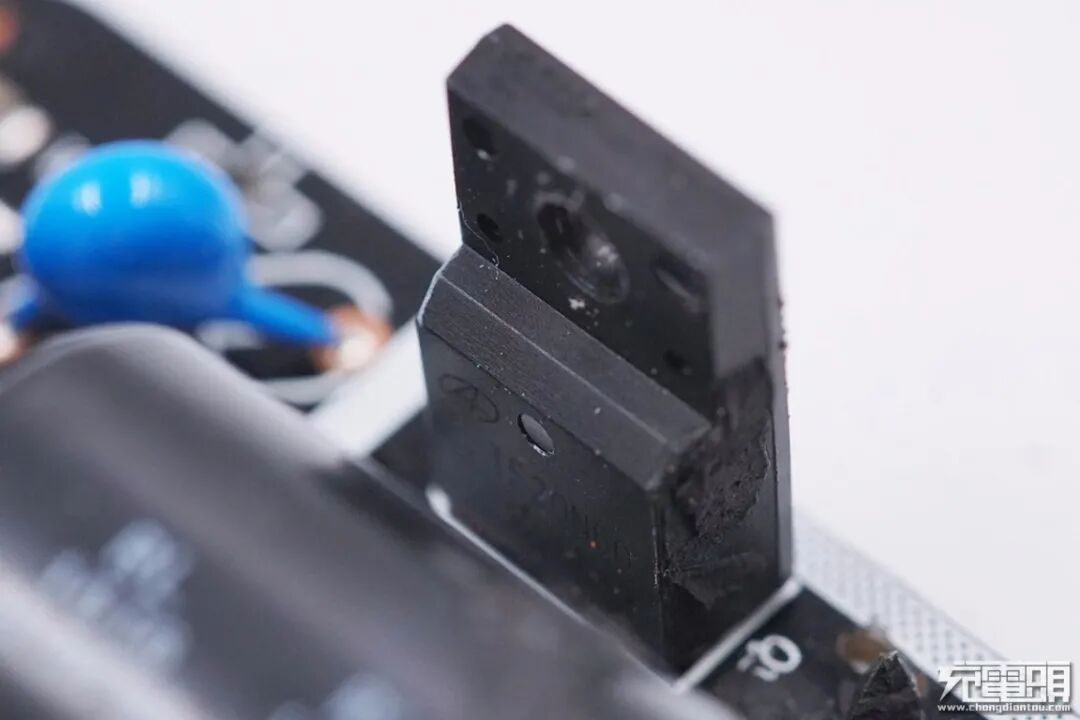

初级开关MOS型号为AOTF20N60，NMOS，耐压600V，来自AOS万代。

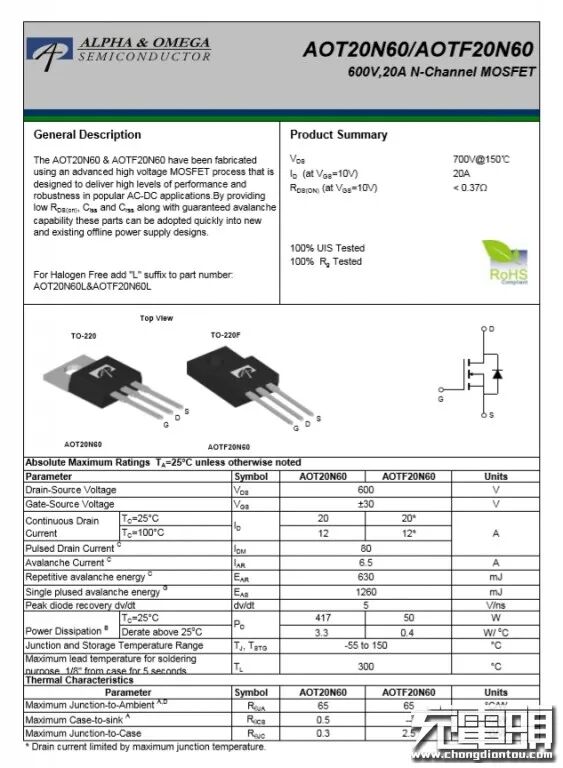

万代 AOTF20N60 详细资料。

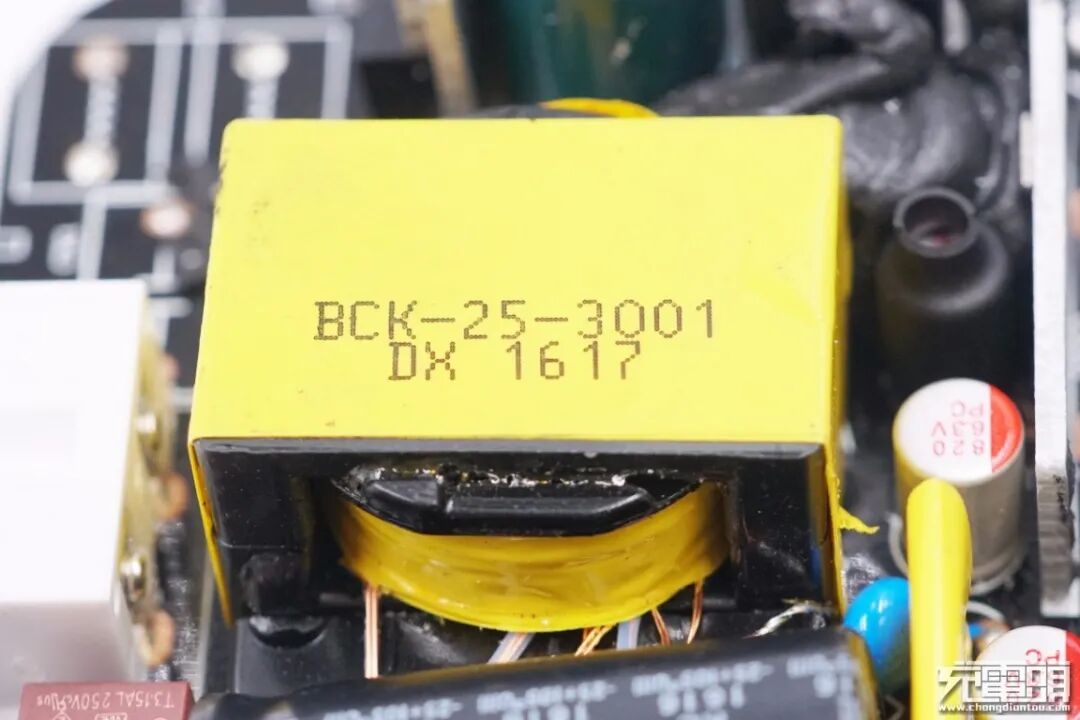

变压器特写，顶部喷码有信息。

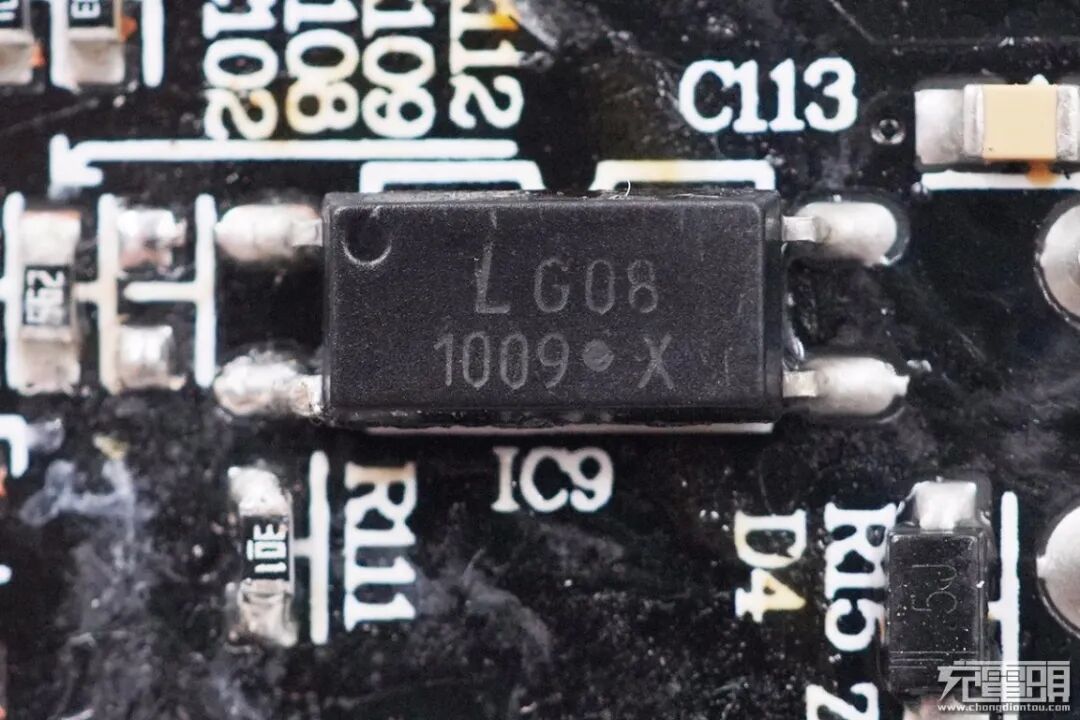

1009光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

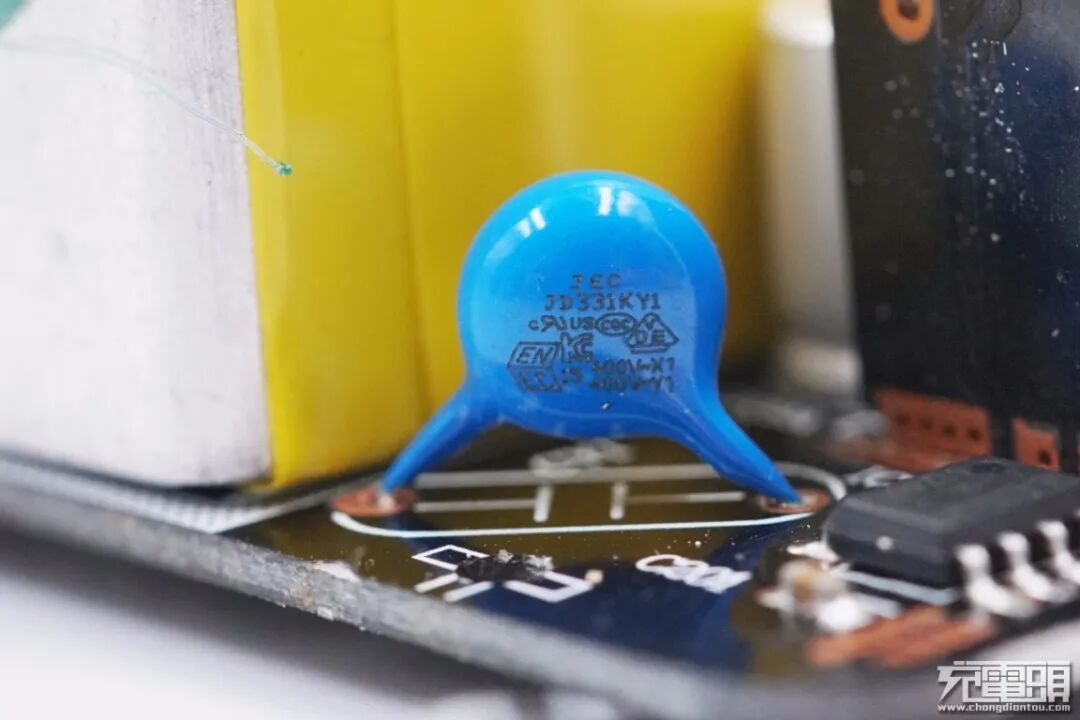

输出抗干扰蓝色Y电容特写。

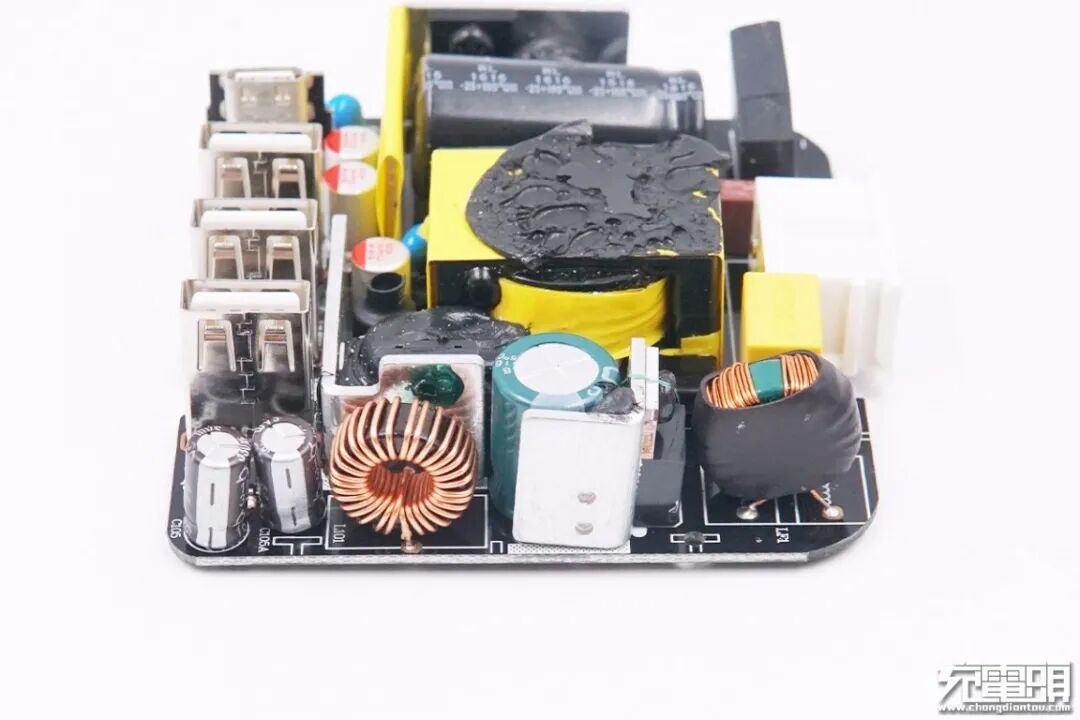

PCB板侧面一览，焊接有滤波电容、电感等元器件。
次级同步整流控制器，DIODES APR345，支持多种工作模式。

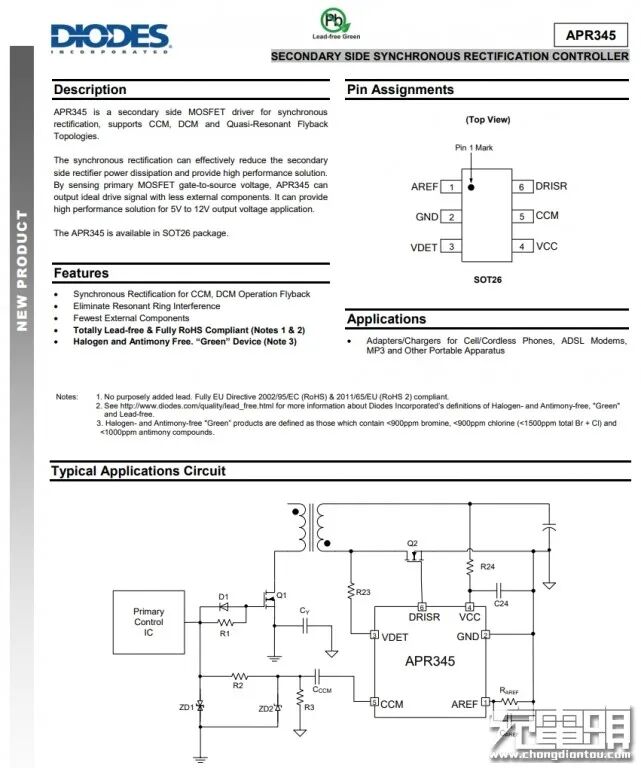

DIODES APR345 详细资料。

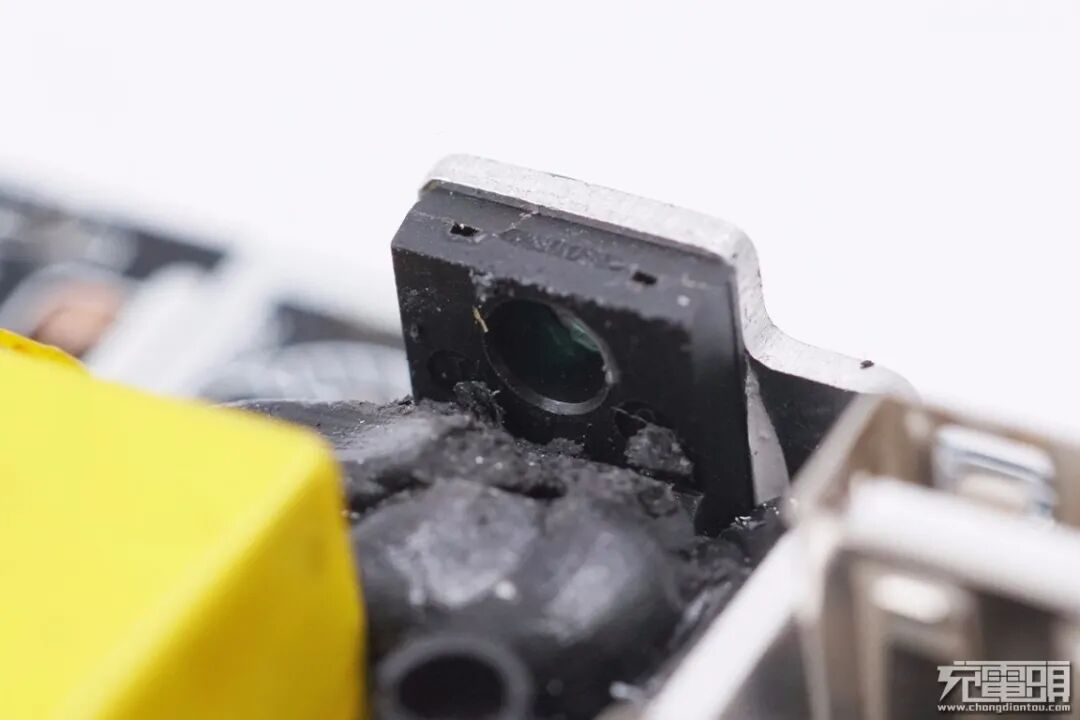

次级同步整流MOS紧贴散热片，正面打胶。

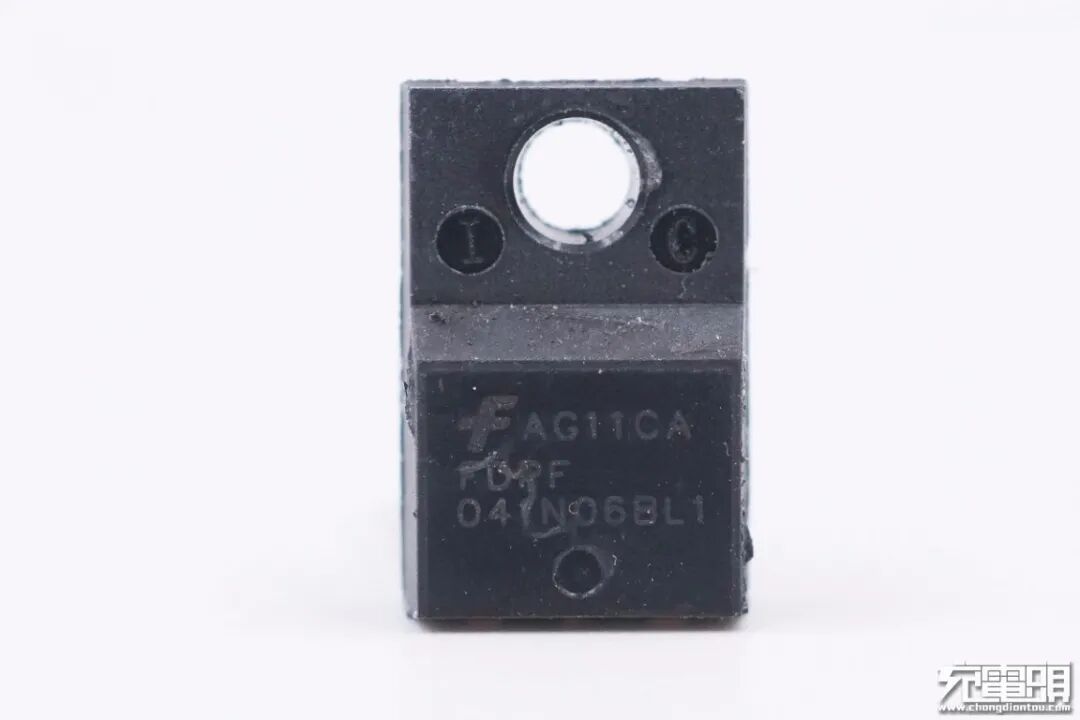

次级同步整流MOS采用安森美FDPF041N06BL1，NMOS，耐压60V。
FDPF041N06BL1详细资料信息。

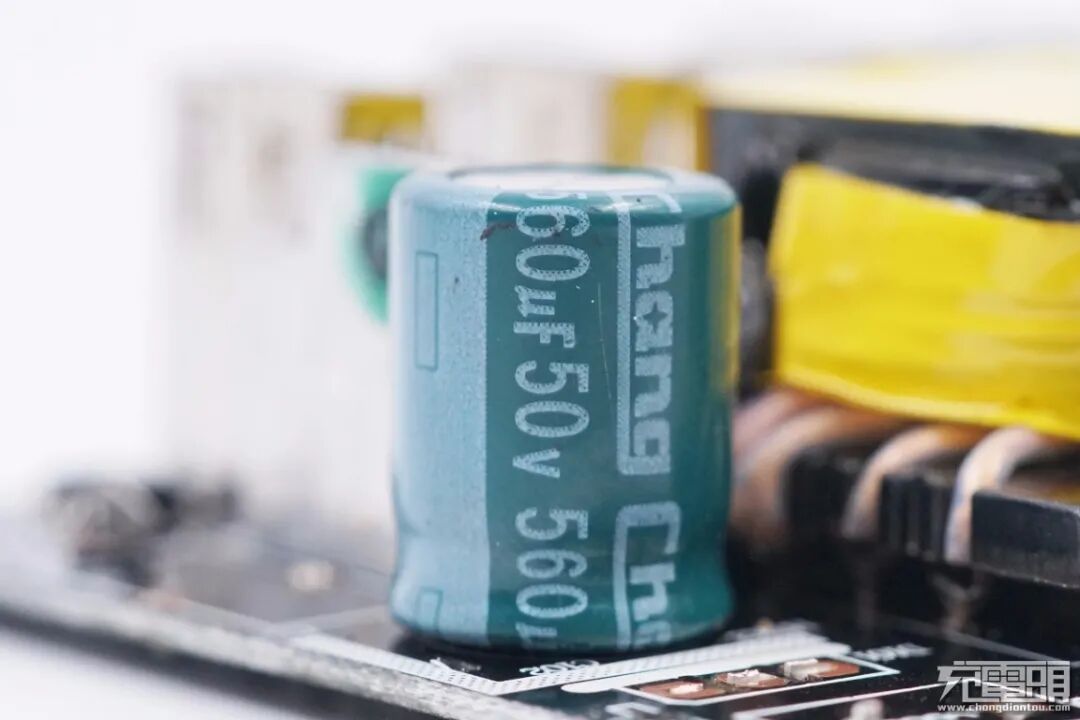

输出滤波电解电容规格为50V 560μF，这里作为次级侧快充整流输出滤波。

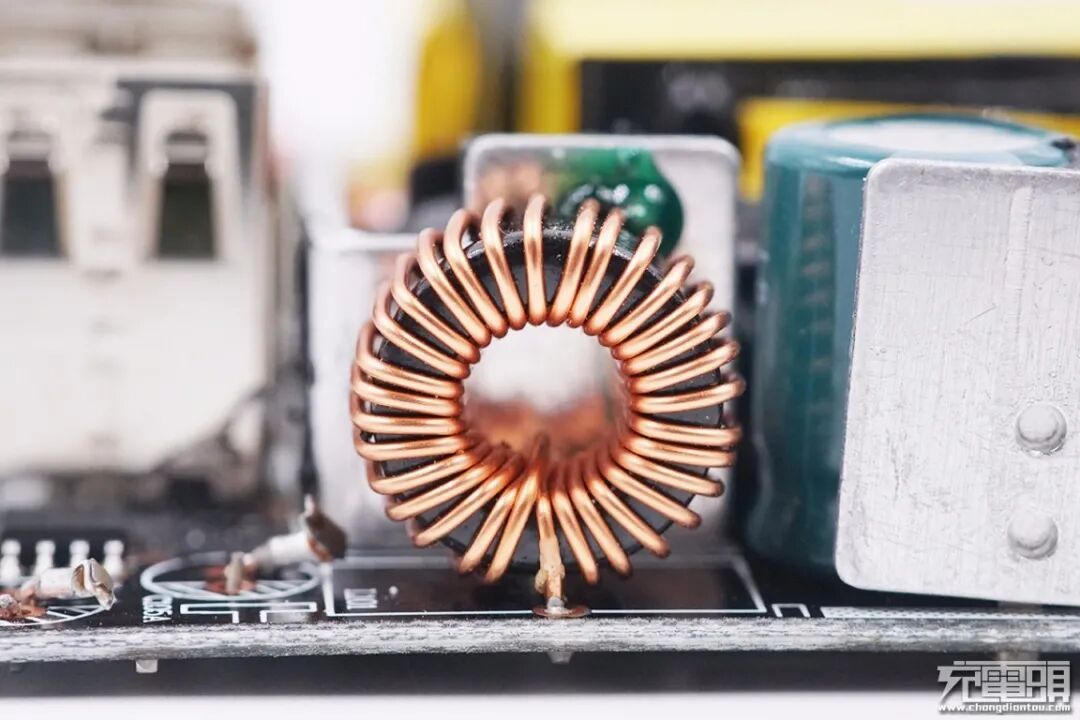

快充口降压磁环电感特写。

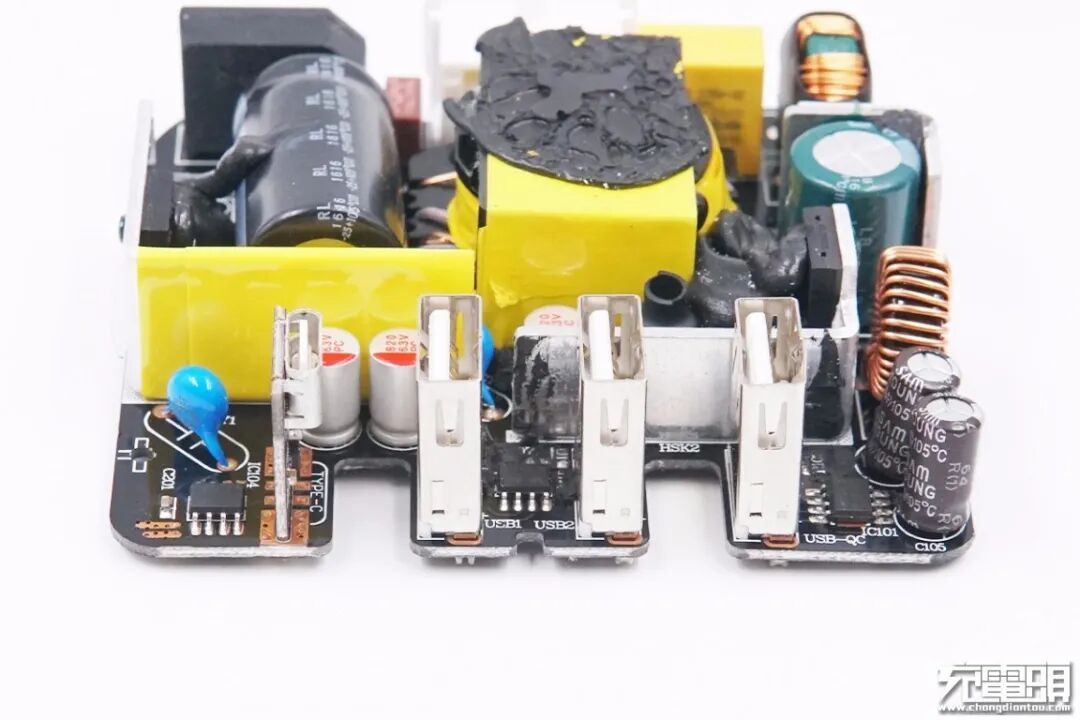

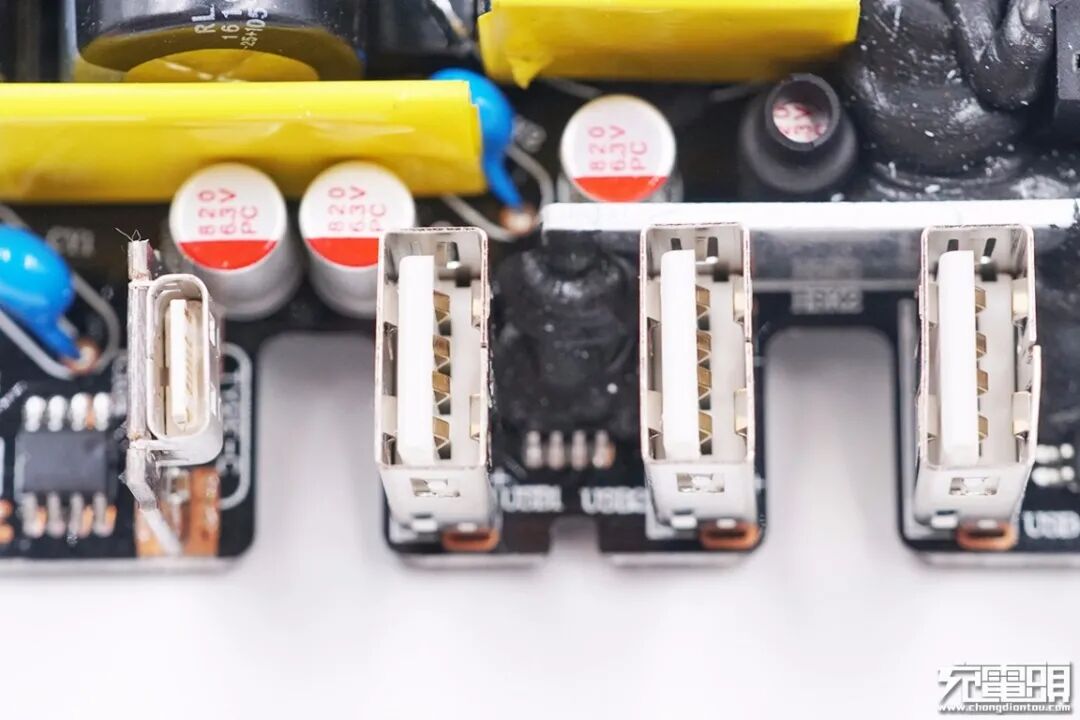

输出端一览，每个输出接口都配有滤波电容。

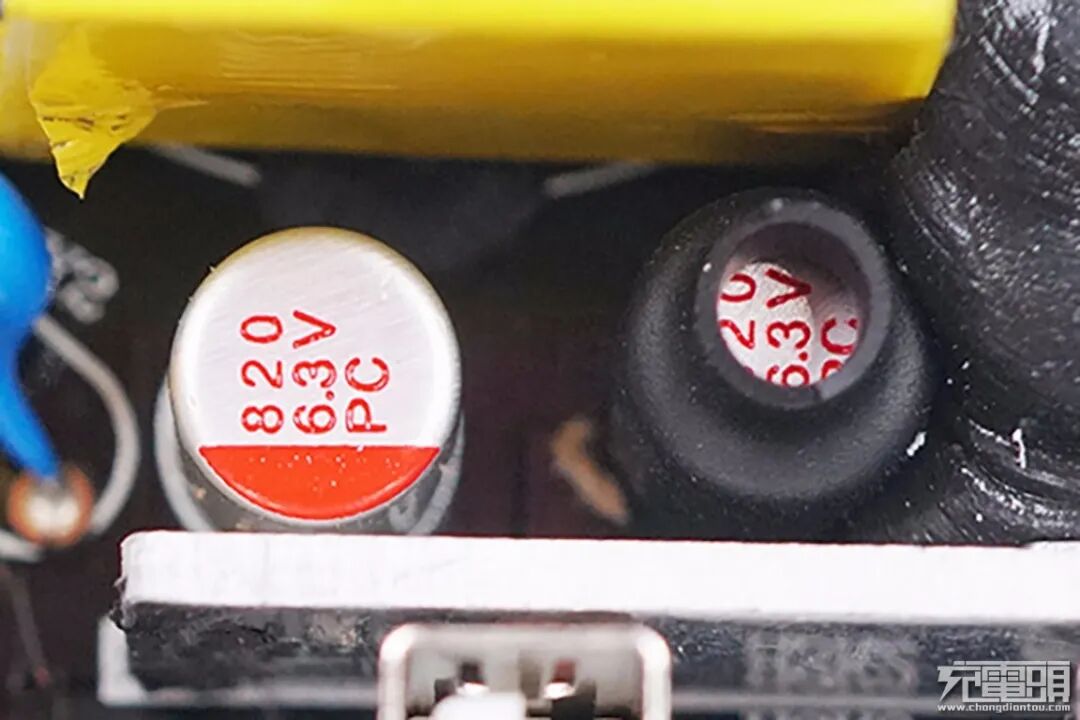

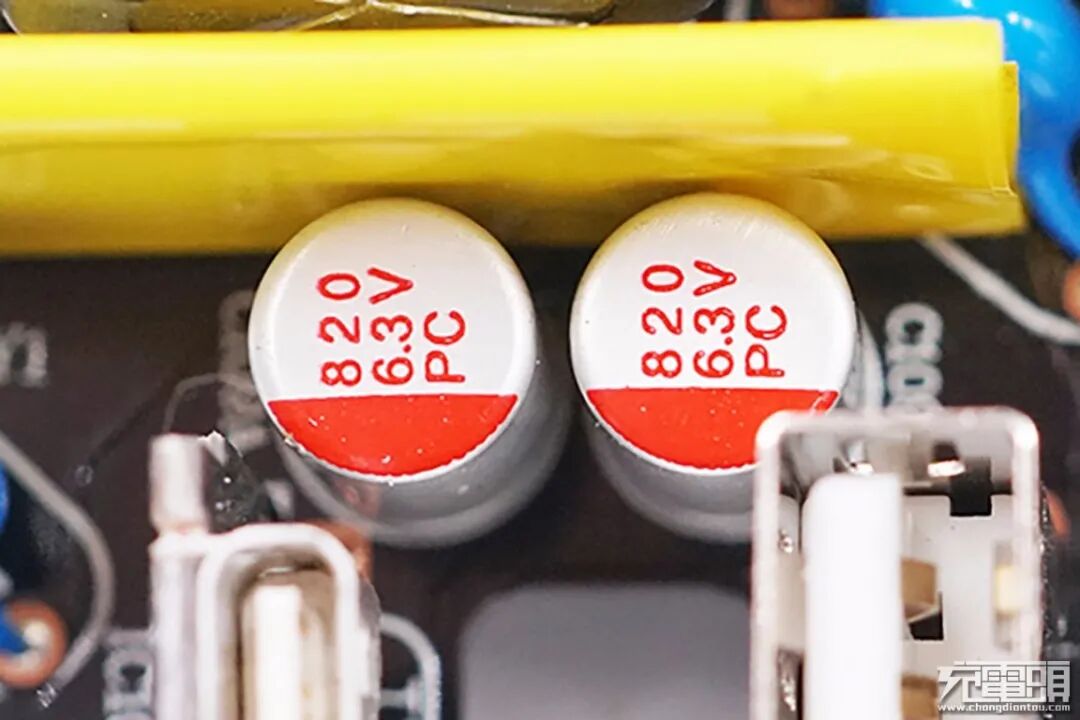

USB-C口的两颗滤波输出固态电容，规格均为6.3V 820μF。

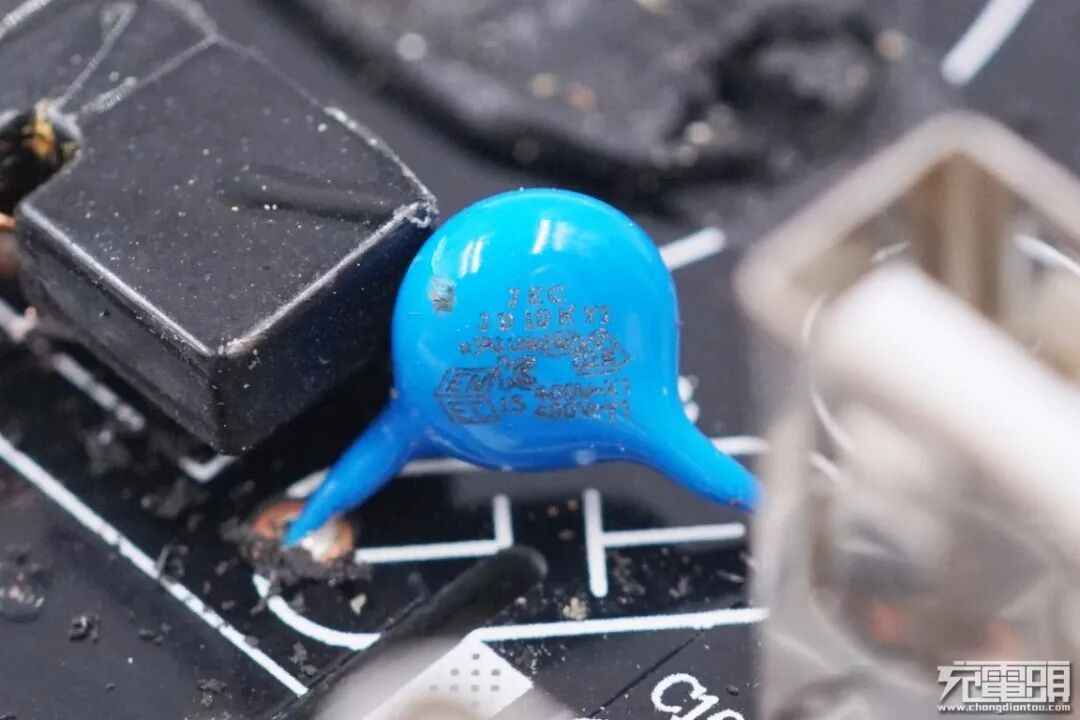

另一颗Y电容特写。

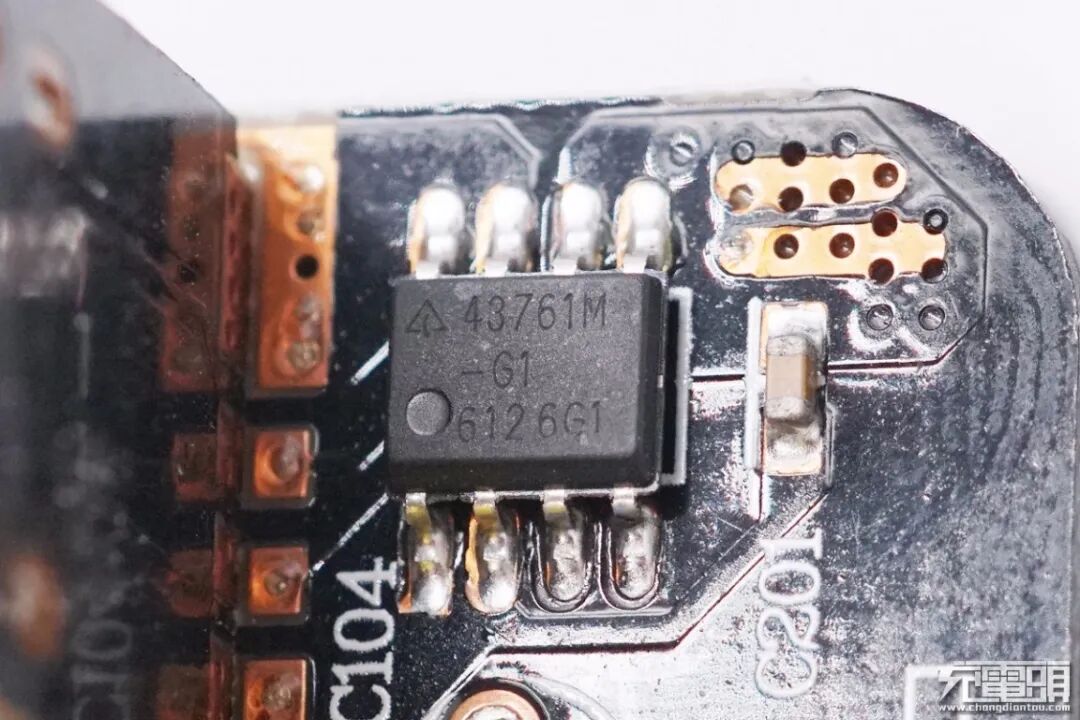

USB-C口协议芯片，AP43761，3A输出的USB-C控制器，内部集成开关，来自DIODES。

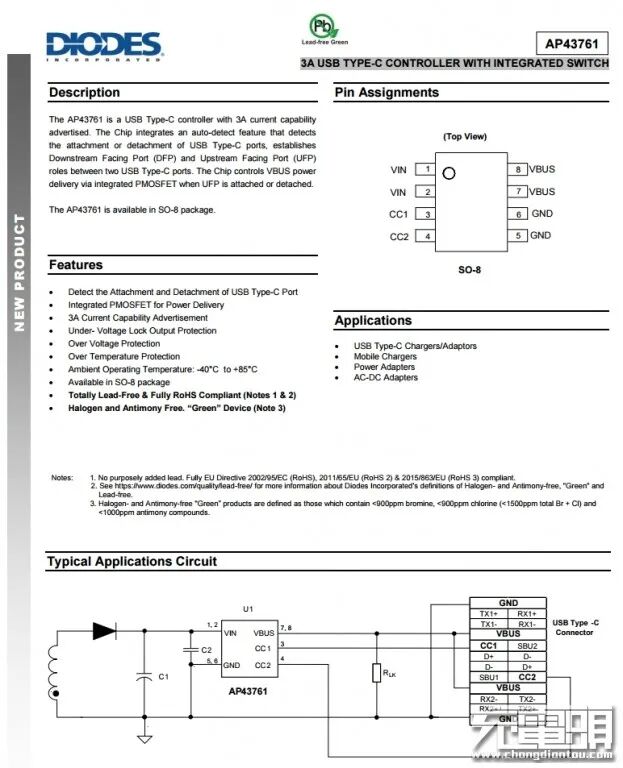

达尔AP43761资料信息。
USB-C母座所在小板上还有一颗限流保护IC。
TI TPS2556，高精度可调限流的负载开关，最大输出电流5A。

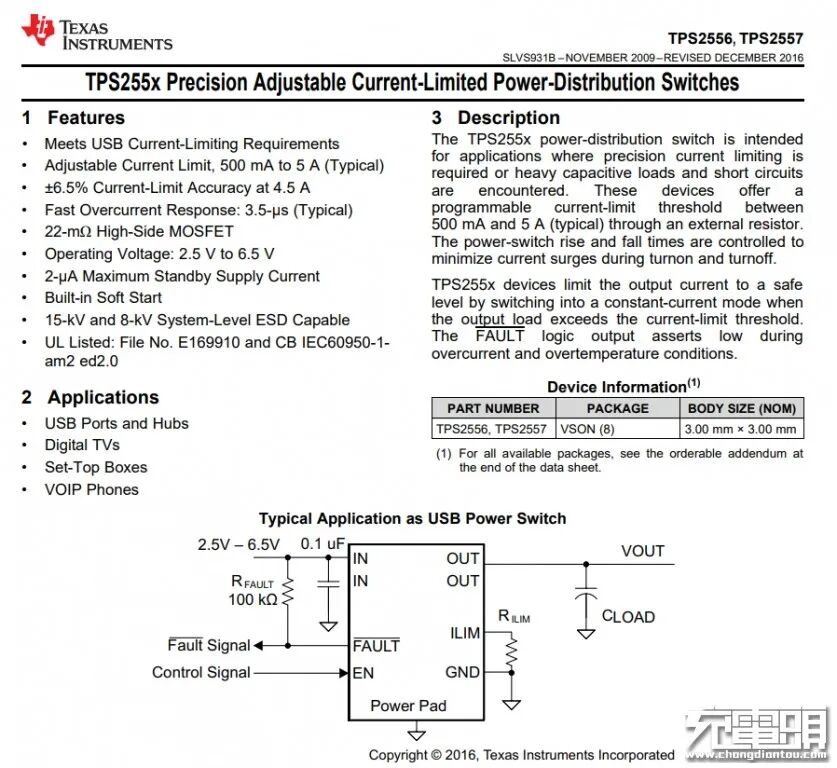

TI TPS2556 详细资料。
中间两个USB-A口的滤波固态电容，其中一个还外套热缩管加强绝缘，两颗规格也都是6.3V 820μF。

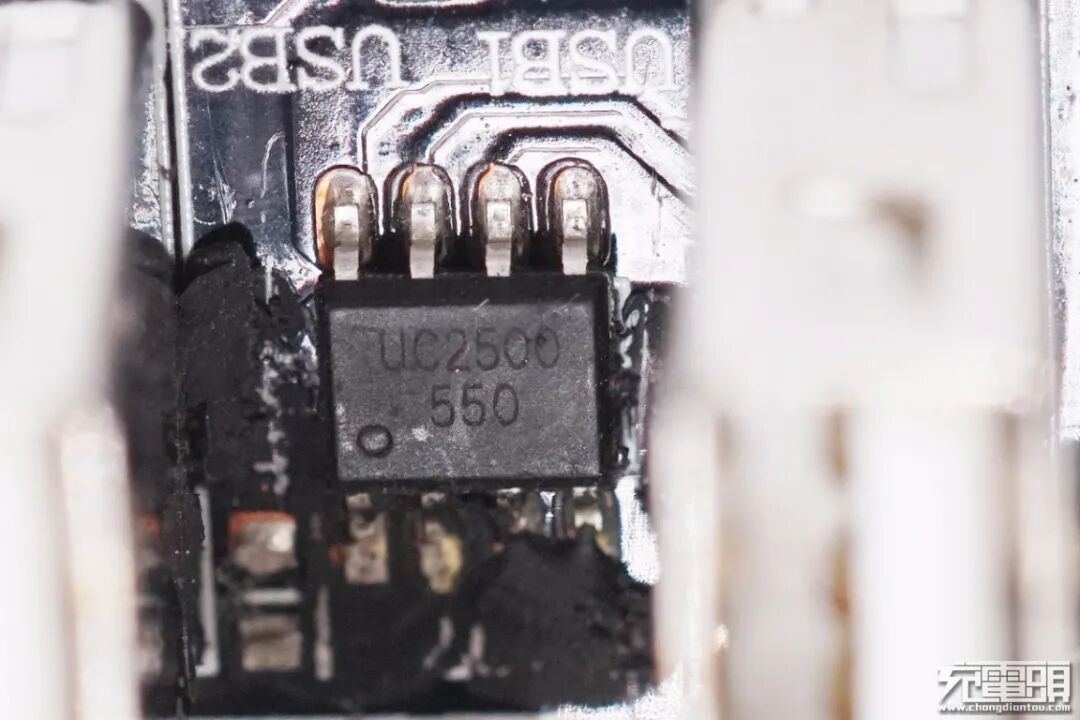

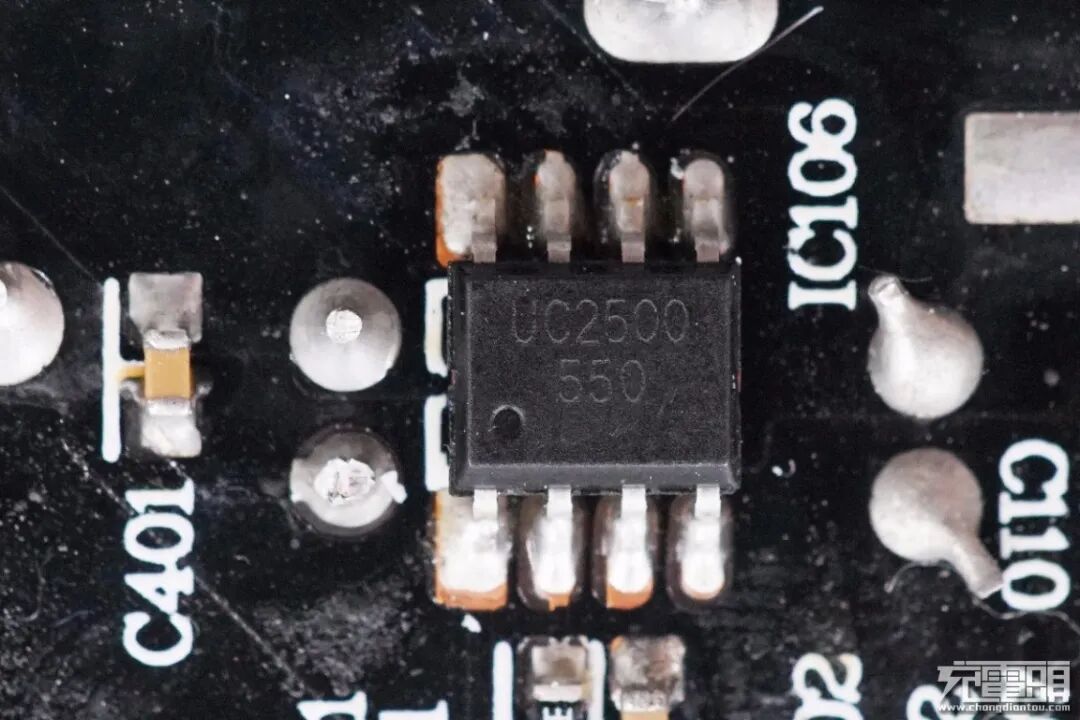

芯卓微 UC2500 识别加输出保护一体芯片，保护电流可调节，支持USB 5V自动识别。

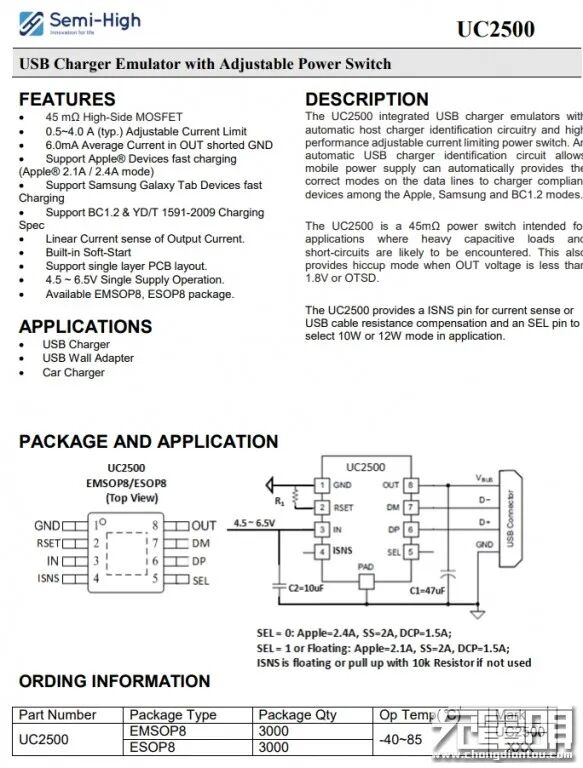

芯卓微 UC2500 详细资料。
板子的背面还有一颗，两颗分别控制两颗USB-A口。

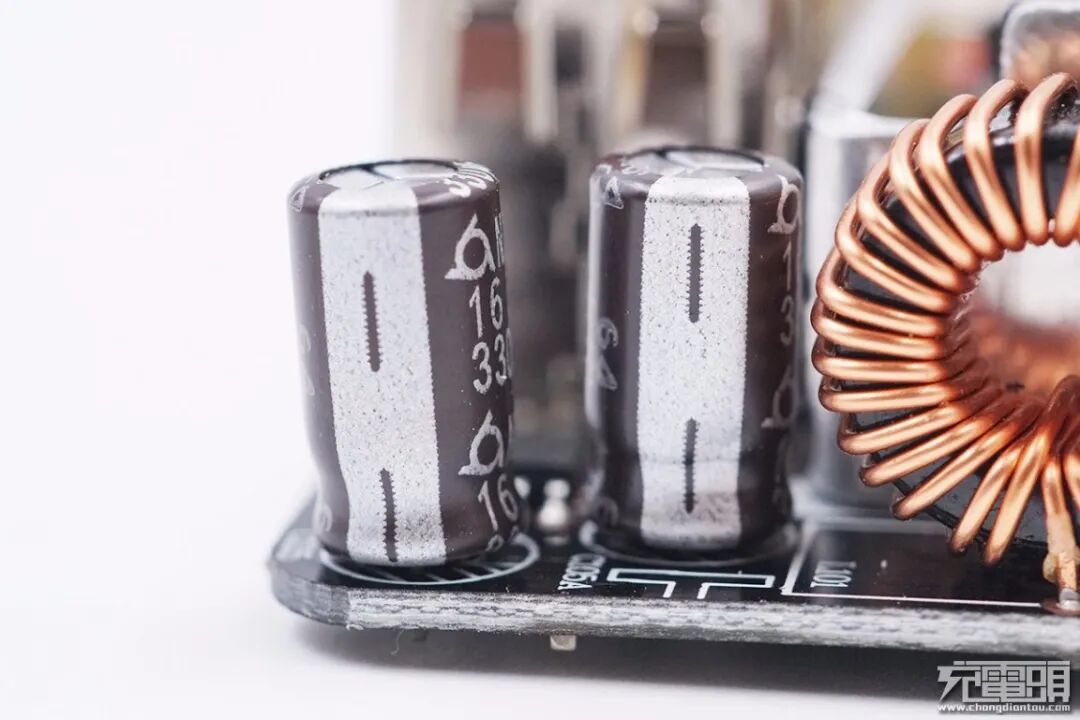

USB-A快充口的两颗滤波电解电容。

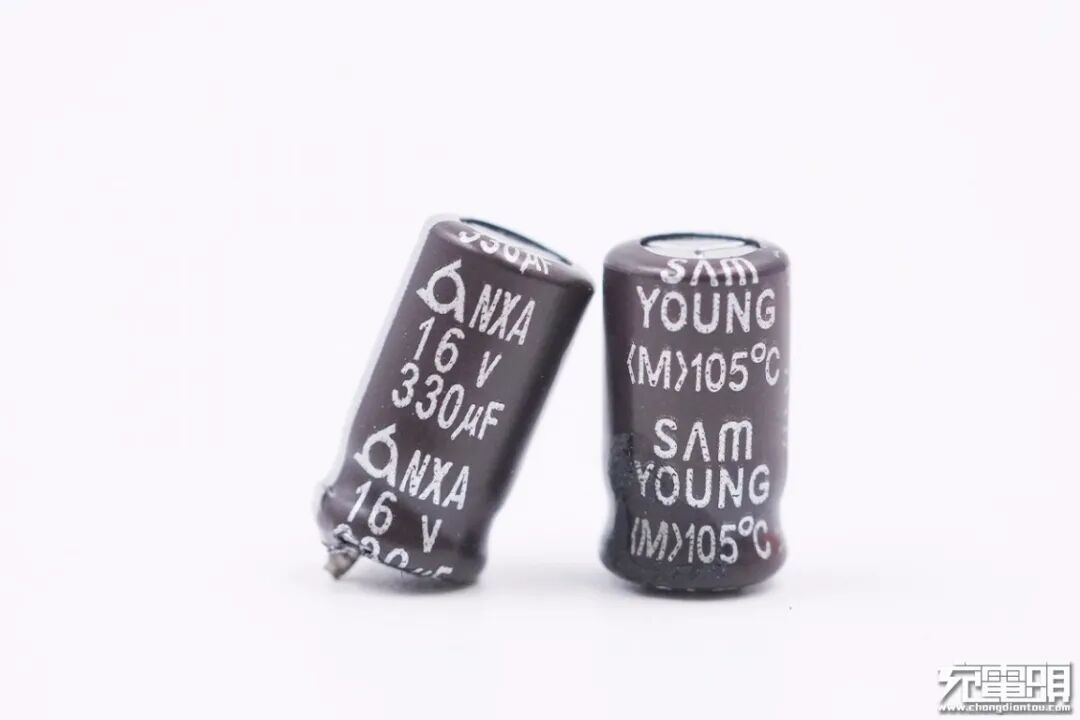

两颗规格都是16V 330μF，韩国三莹，NXA系列。

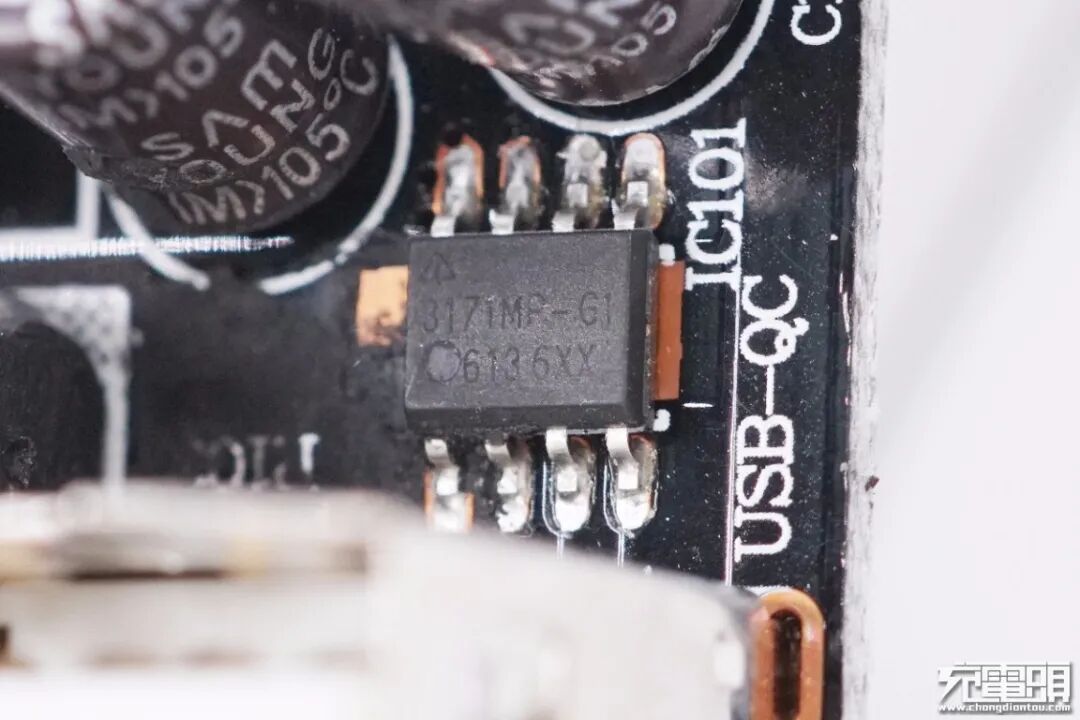

DIODES AP3171，兼容QC2.0的快充降压转换器，最高输入电压40V，同步整流降压，内部集成开关管，内置多重保护功能。

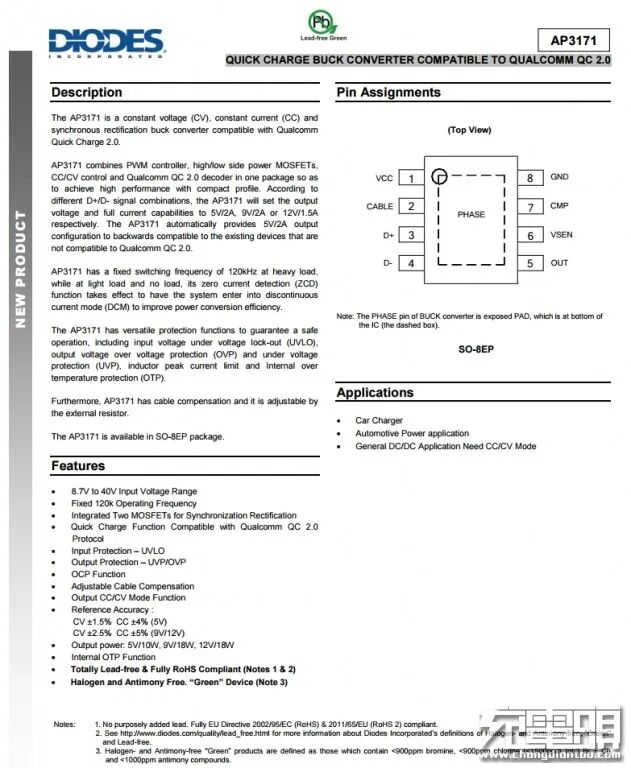

DIODES AP3171 资料信息。
四个USB母座特写。

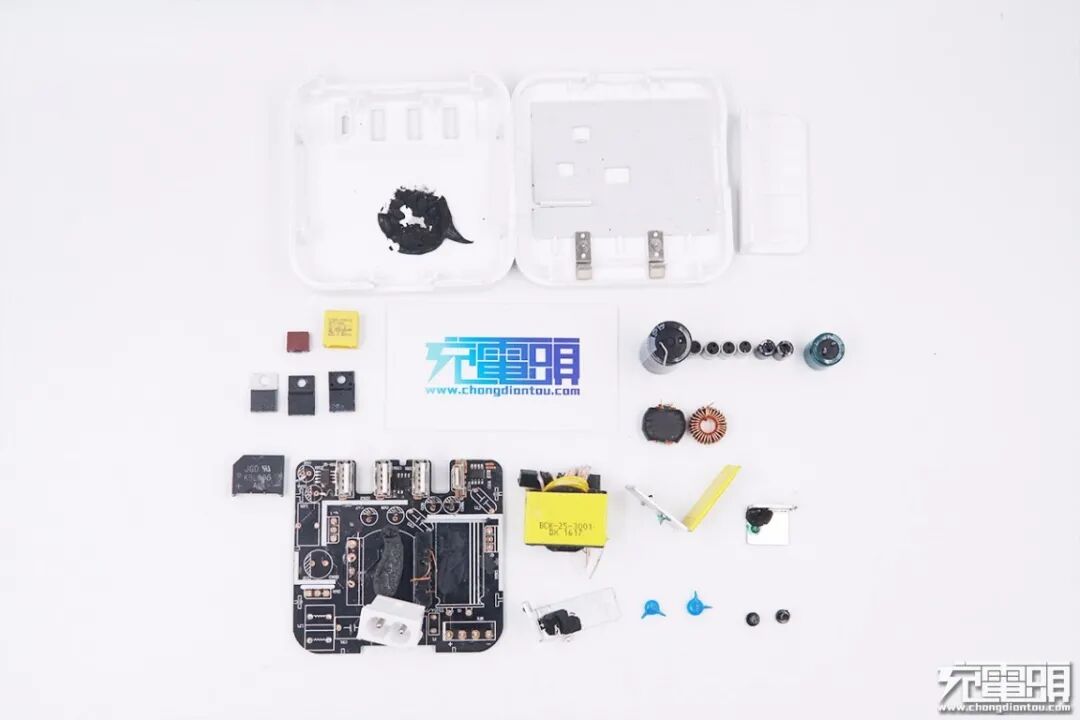

全部拆解完毕，来张全家福。
充电头网拆解总结
Letv乐视3A1C四口桌面充电器机身方正扁平，表面亮面处理，边角过渡圆润，接口处设计有防尘盖，整体小巧不占地。其中一个USB-A口支持QC2.0快充协议，最大输出18W，可以满足手机日常快充需求；另外两个USB-A口支持小电流充电模式，使蓝牙耳机、智能手环等也能得到更快更好的充电体验；USB-C口则支持15W充电。这样一个桌面充电器可以大大减小排插的压力。
充电头网通过拆解了解到，充电器采用了开关电源固定电压输出5V，一路非稳压输出给快充供电，快充接口通过独立的降压转换器输出。初次级分别采用了万代和安森美MOS，DIODES全套方案，输出采用固态电容滤波，输出纯净。每个接口都配有自动识别IC和过流保护IC，确保其余端口不受某个端口短路的影响。此外还配有两块金属散热片，变压器打胶导热，机身壳上贴有导热垫，增强充电器的散热性能。
