国庆出行伴侣：华为4G全网通随身WiFi 3深度拆解
如今出门在外，最怕的莫过于手机没电和无网络可用，因此相关的配件市场得以不断发展。为此华为针对移动互联网方面推出了一款华为4G随行WiFi 3移动路由器。这款产品扁平圆润，大小和银行卡差不多，携带起来十分方便。支持移动/电信/联通4G网络插卡使用，有了这么一款设备，随时随地都能和小伙伴开黑玩耍。下面充电头网就对其进行拆解，看看其内部如何设计。
充电头网此前还对华为5G随行WiFi Pro进行过详细拆解，大家可以点击蓝色字体进行观看。
一、华为随行WiFi 3外观

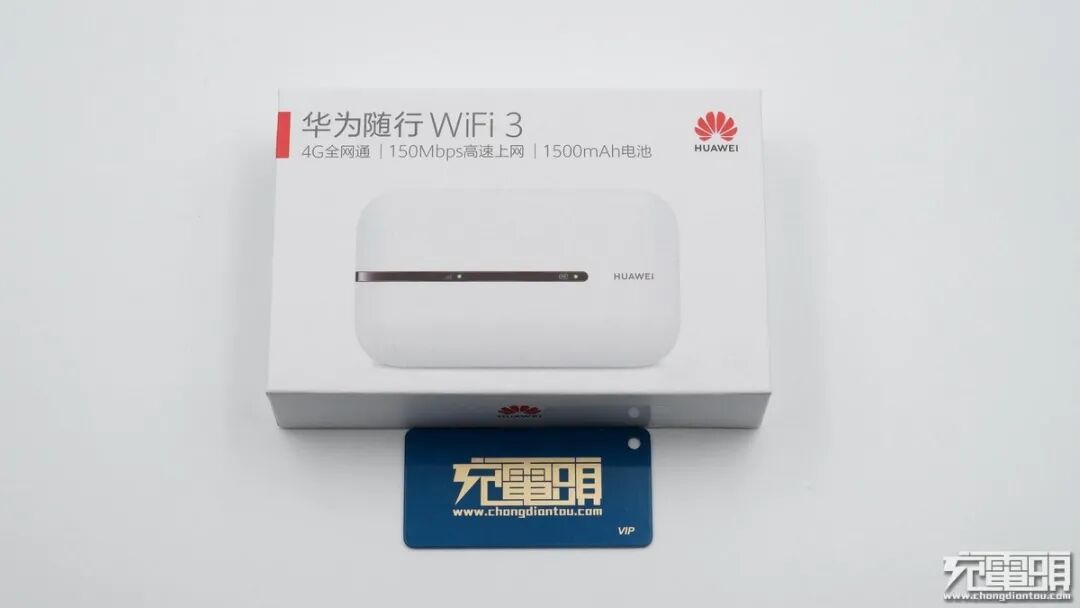

包装盒顶面设计有产品名称、特性、品牌和外观图等信息。

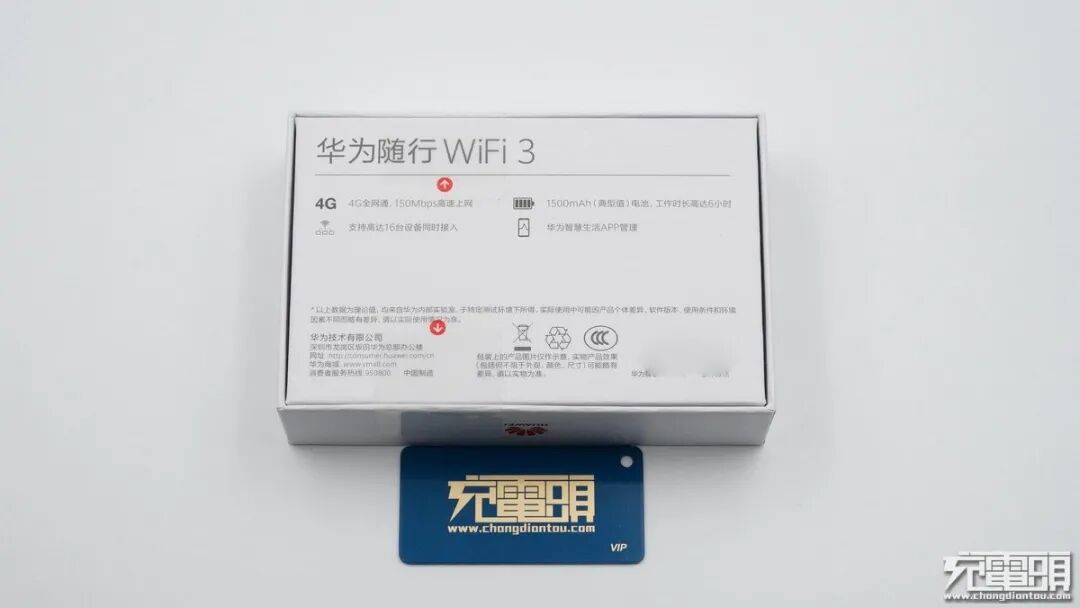

包装盒采用天地盖设计，底部印有产品四大特性描述以及华为技术有限公司的基本信息。
包装内全部东西一览，随行WiFi 3和数据线均使用透明塑料袋包装。
华为随行WiFi 3采用PC阻燃材质外壳，正背面主要为白色，侧面为黑色。机身表面磨砂处理，边缘过渡圆润，机身正面设计有黑色长条区域，上面有电量和信号标识，右侧是HUAWEI品牌字样。

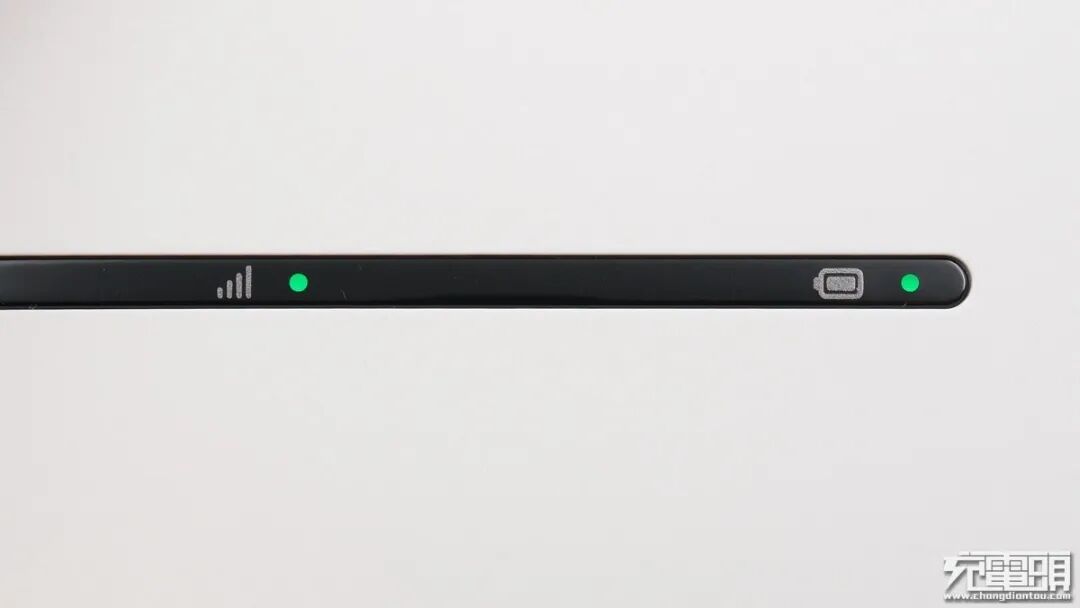

两个标识旁边都设有LED指示灯，亮绿光表示信号良好/电量充足。

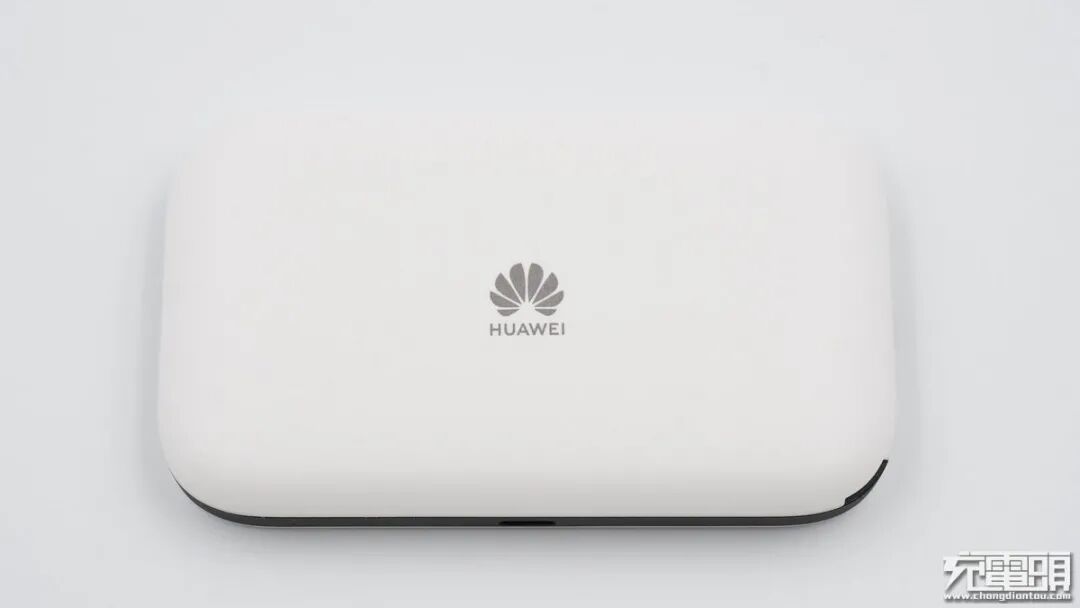

机身背面中心设计有华为品牌logo。
背面一角设计有小凹槽，可通过其打开机身后盖进行电池更换。

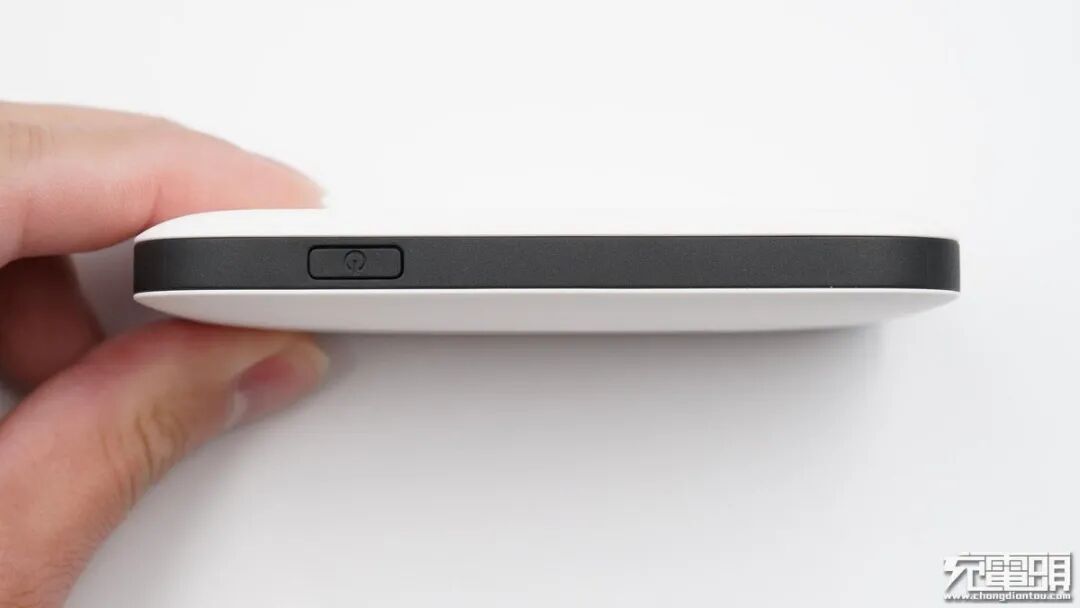

机身一侧配有一个电源开关键。

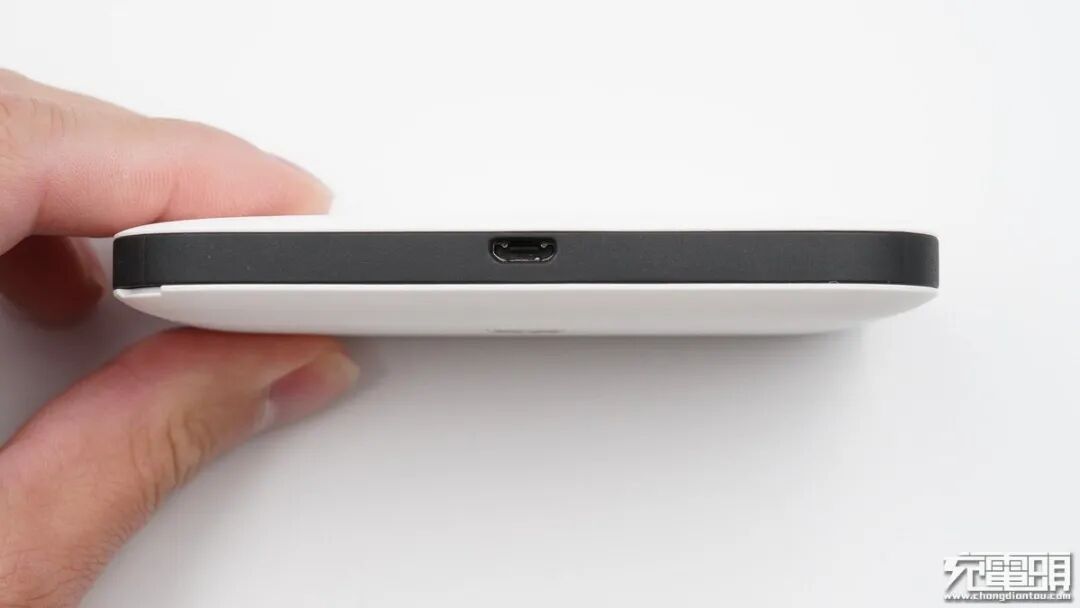

另一侧中心配有一个Micro USB输入接口。

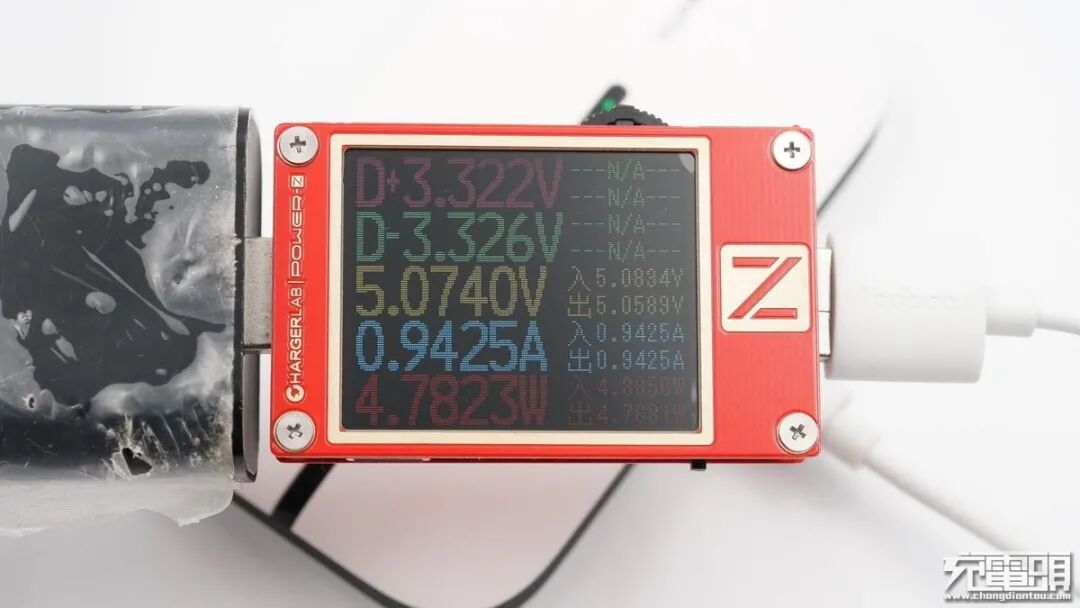

对华为随行WiFi 3进行充电测试，使用ChargerLAB POWER-Z KT002检测发现充电电压5V，电流0.94A，充电功率为4.8W。
二、华为随行WiFi 3拆解

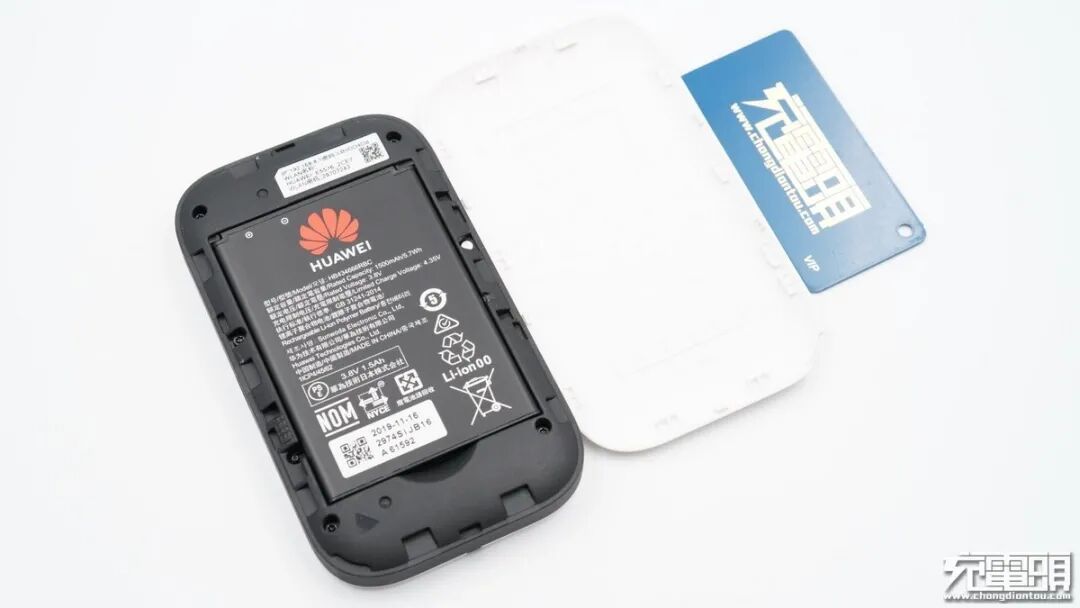

将机身后盖打开，内部为可更换电池设计，周围使用螺丝拧紧封装。

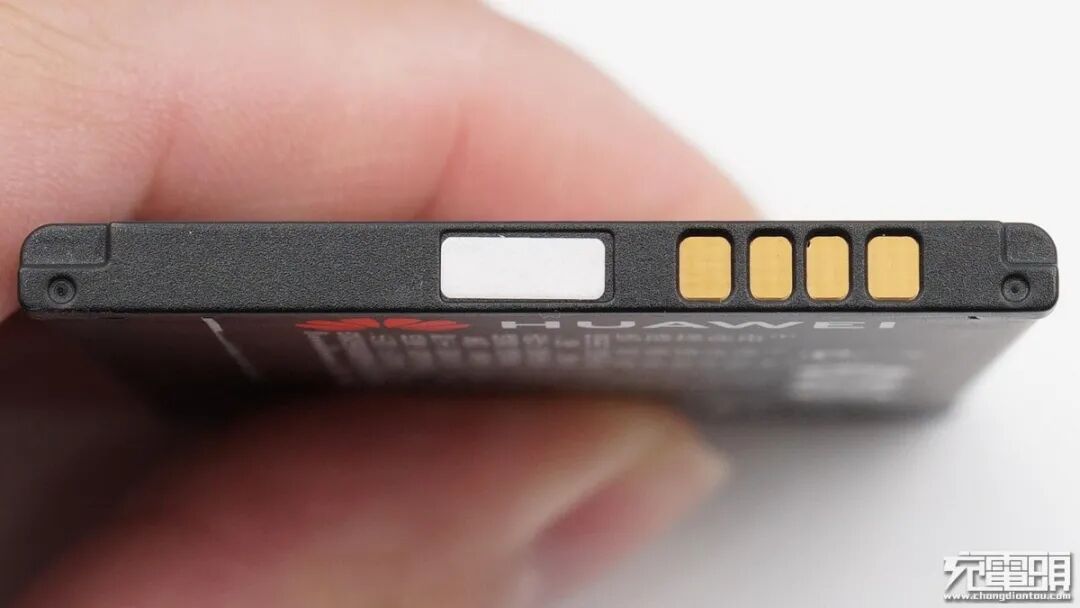

电池顶部特写，中间是过水标签，右侧是电池触点。

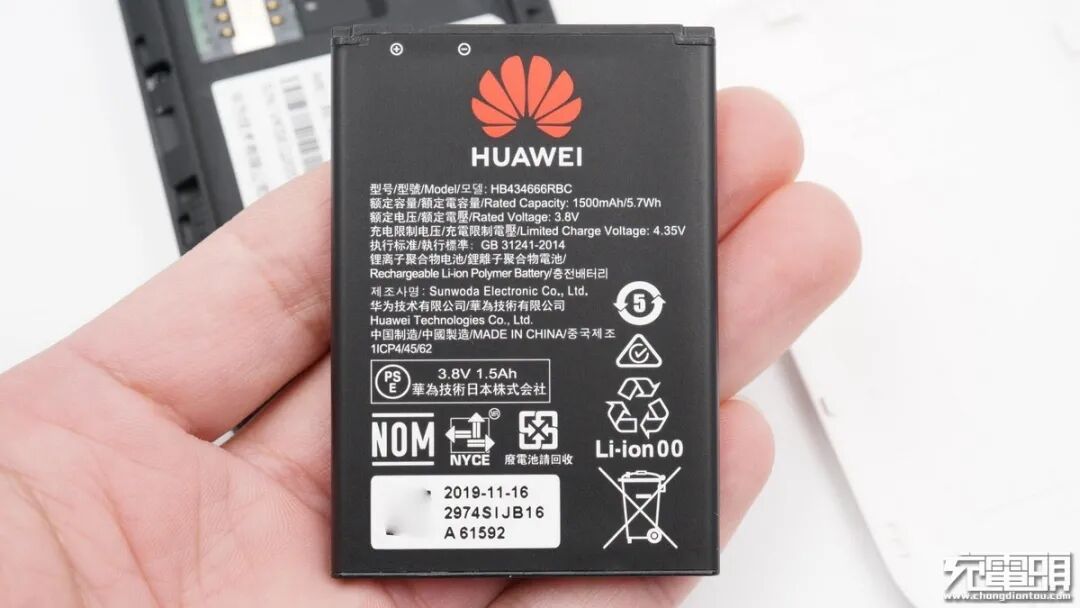

电池正面标注有相关的规格参数信息
型号：HB434666RBC
电池类型：锂聚合物电池
额定容量：1500mAh/5.7Wh
额定电压：3.8V
充电限制电压：4.35V
生产日期：2019年11月16日
产品已经通过了PSE认证、墨西哥NOM认证、巴西NYCE认证。

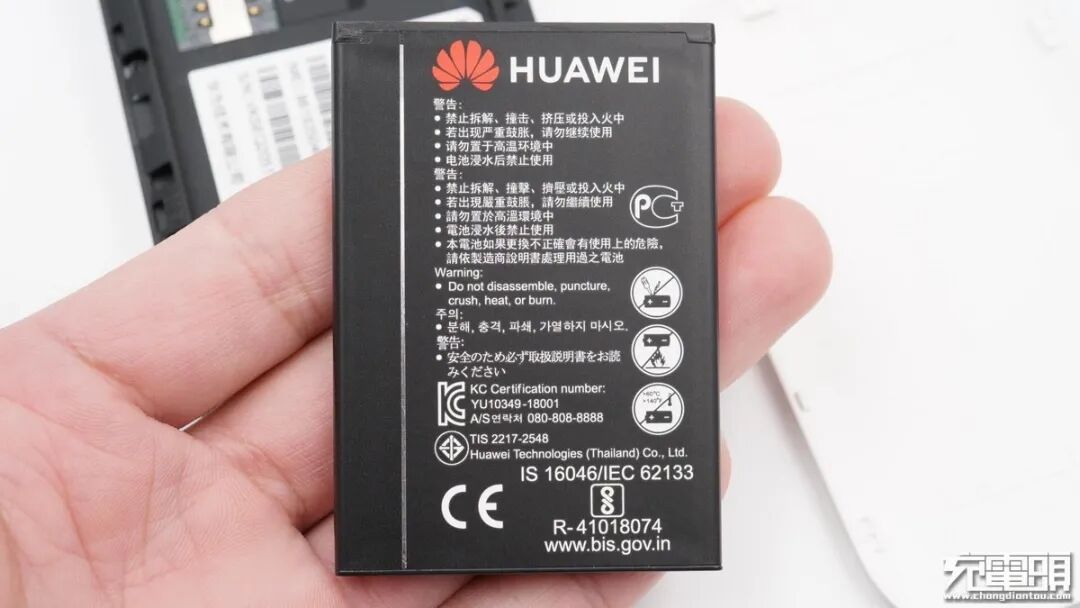

电池另一面一览，印有相关注意事项，此外产品还通过了CE认证和PCT认证。

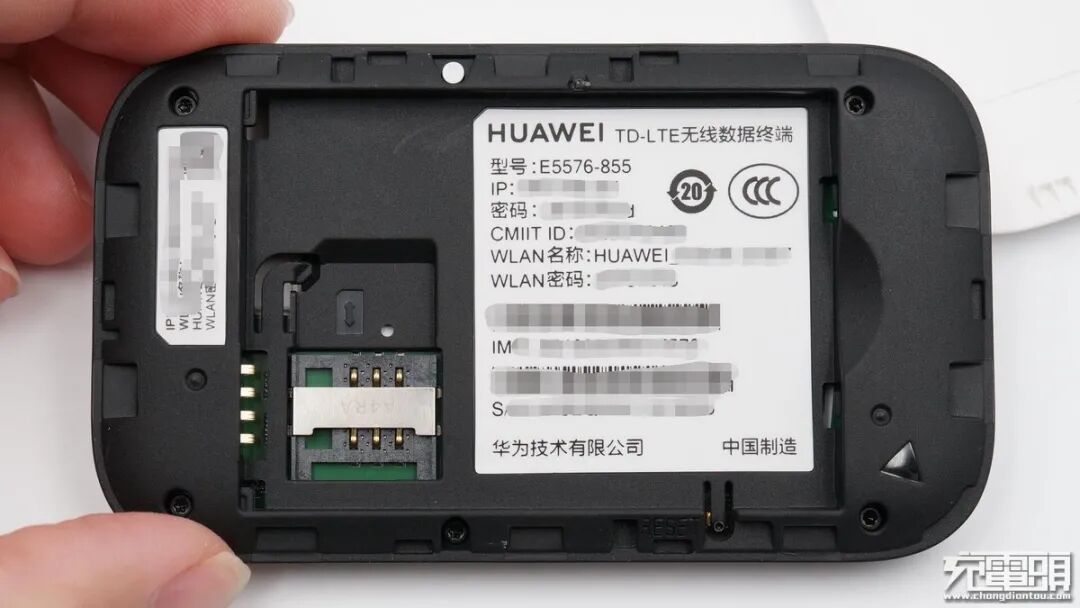

电池槽内贴有产品相关信息贴纸，产品型号为E5576-855，贴纸左边是SIM卡槽，支持移动/电信/联通4G网络插卡使用，贴纸下方是复位按键。

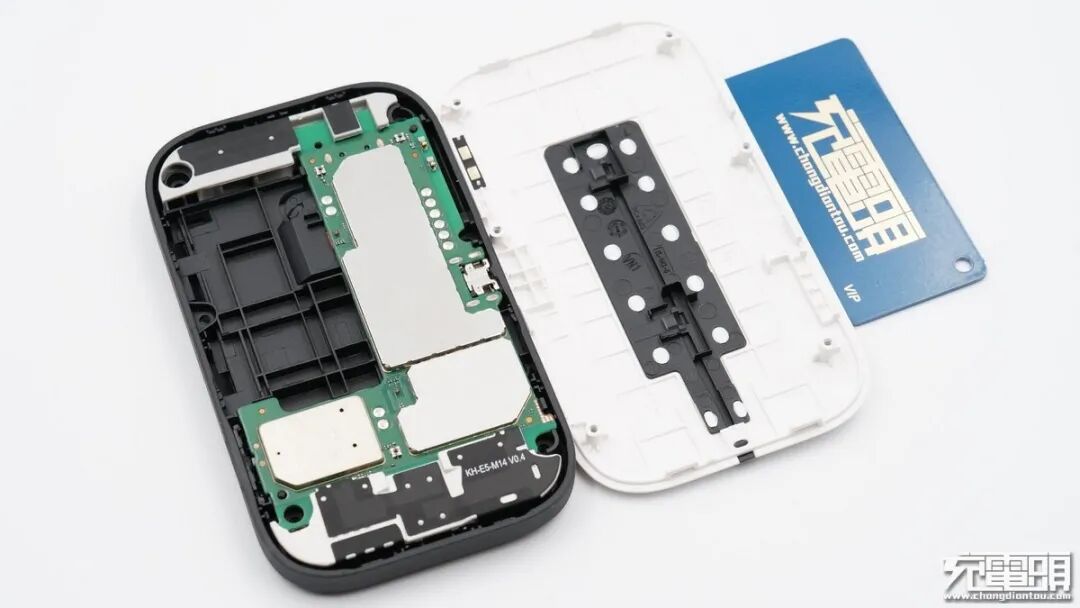

将顶部外壳拆开，两侧设有固定柱，螺丝是拧在上面的。

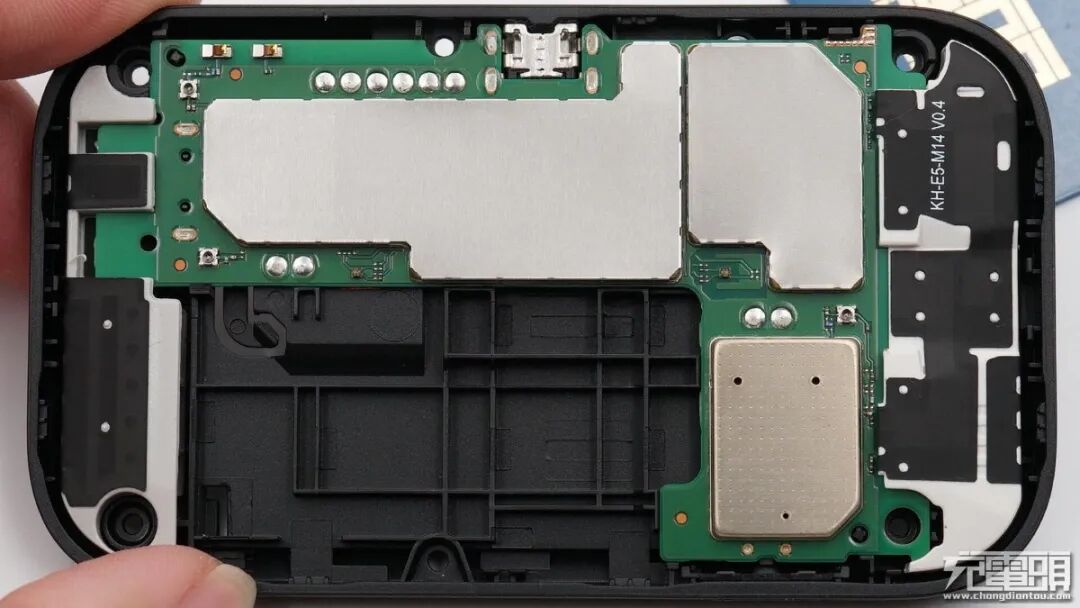

PCB板上覆盖三块金属屏蔽罩，两端有白色塑料骨架，上面贴有薄膜天线。

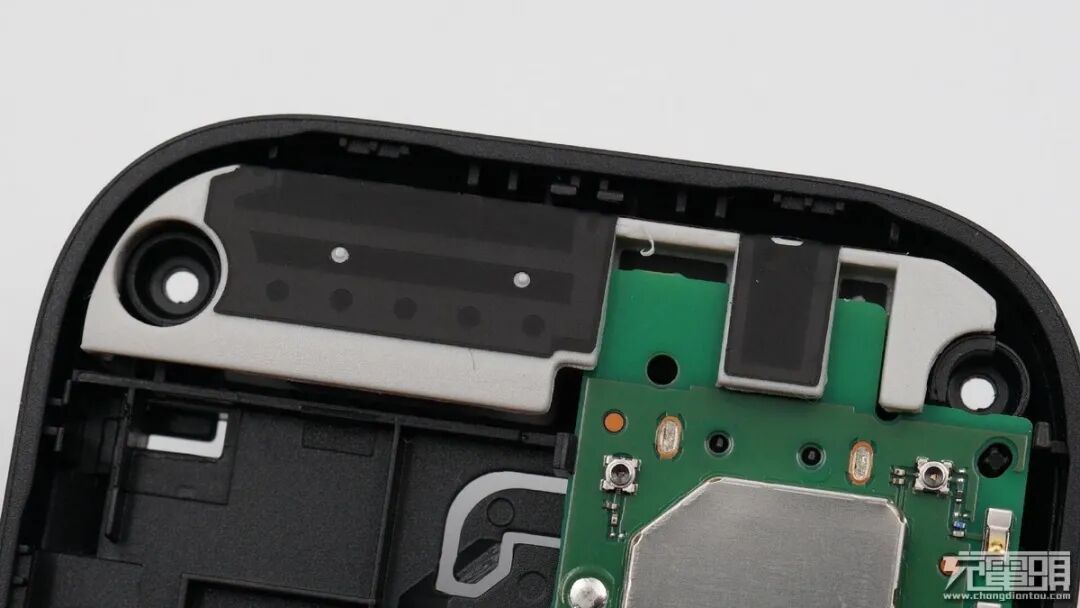

一端的白色塑料上贴有黑色天线，丝印有KH-E5-M14 V0.4字样。
另一端白色固定塑料特写。

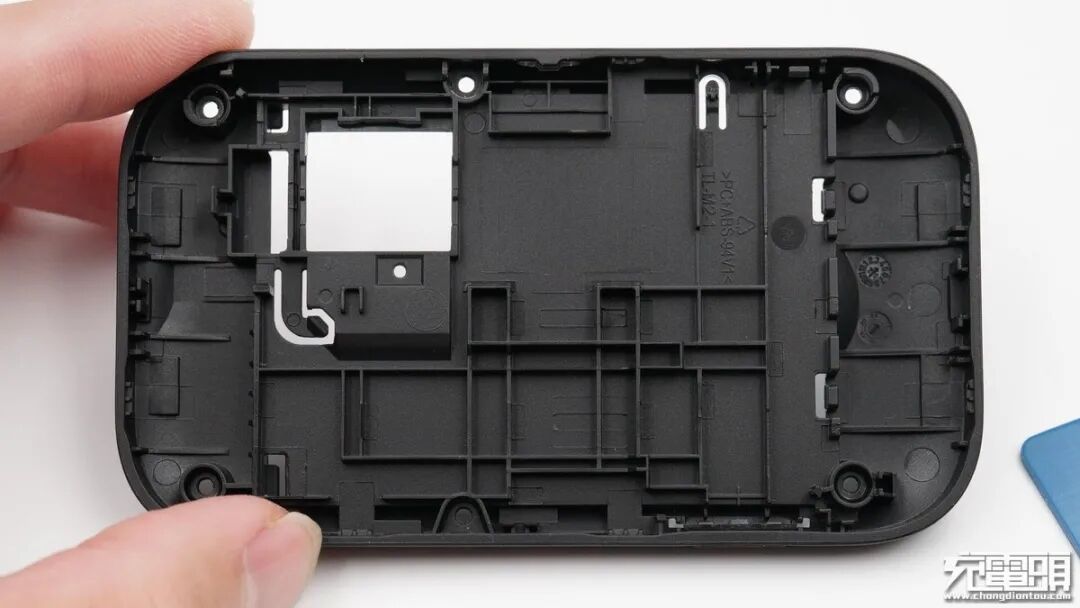

黑色塑料壳上设计有类似迷宫的凹槽，和PCB板之前形成中空，避免积热。

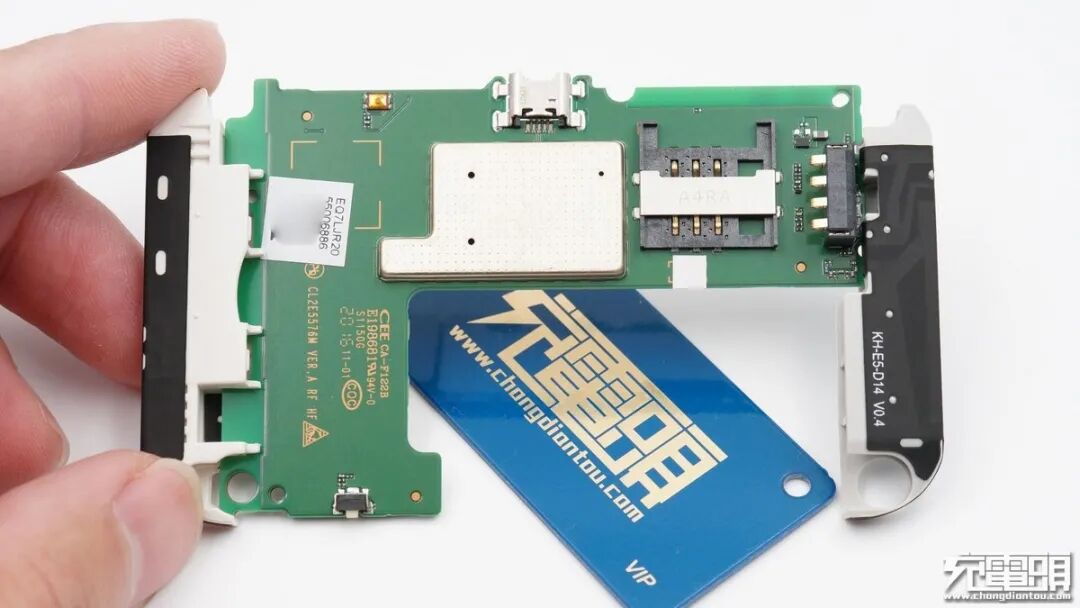

拆下的PCB板背面一览，接口旁边也有屏蔽罩。

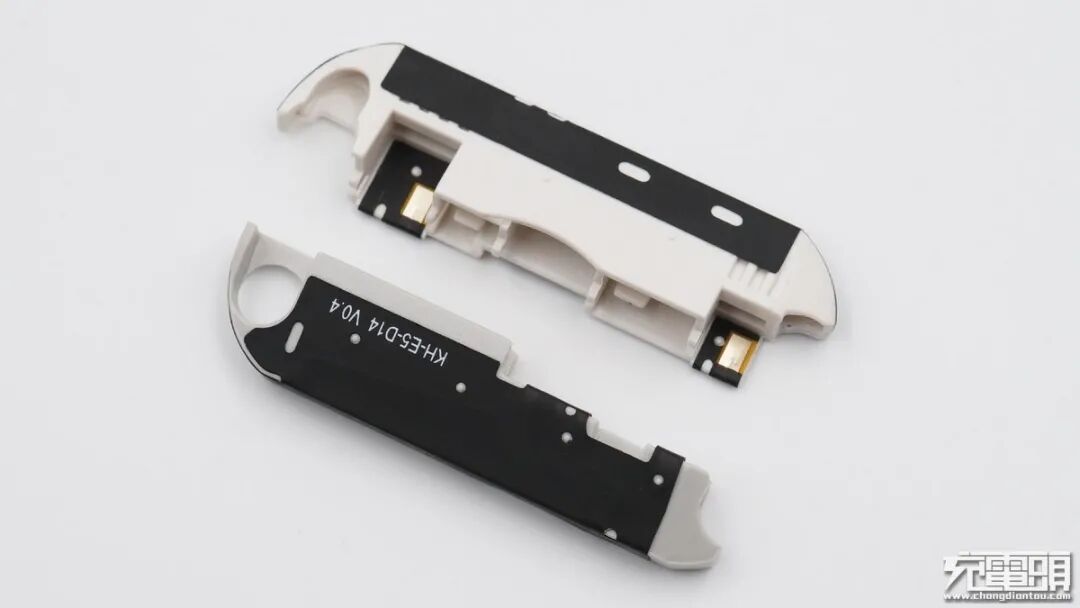

两端的天线拆下一览。

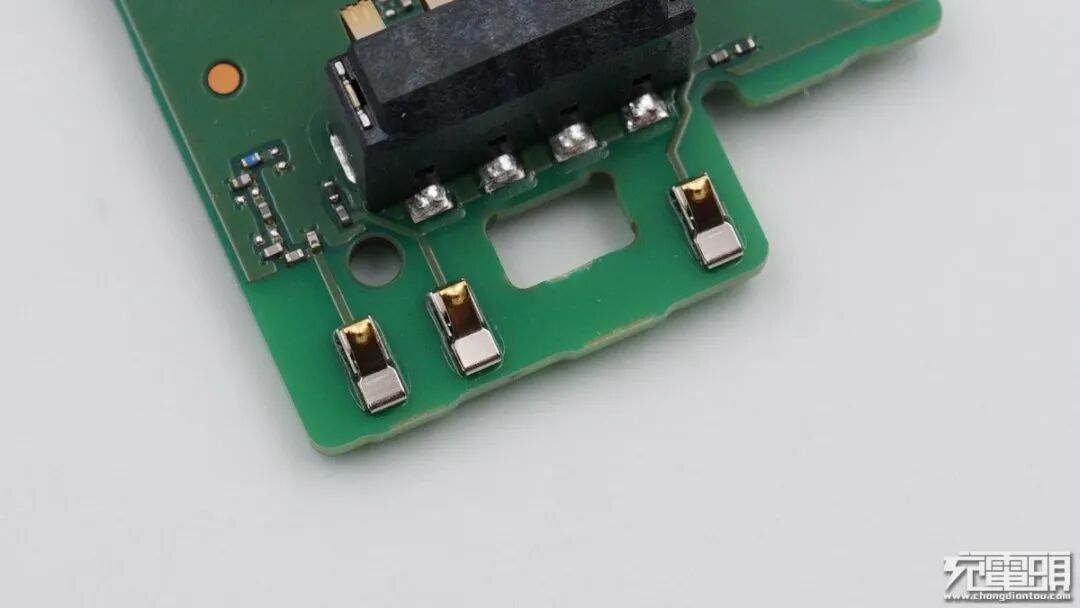

PCB板一端特写，焊接三颗天线弹片，与外置天线连接。
电源开关键特写。
贴片复位按钮特写。

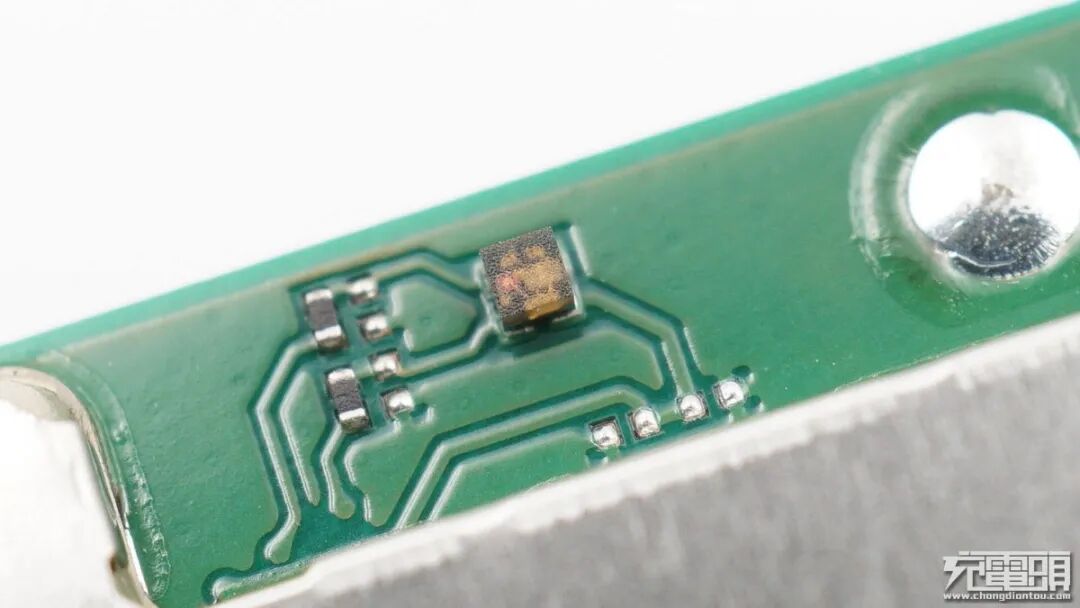

三色LED灯特写。

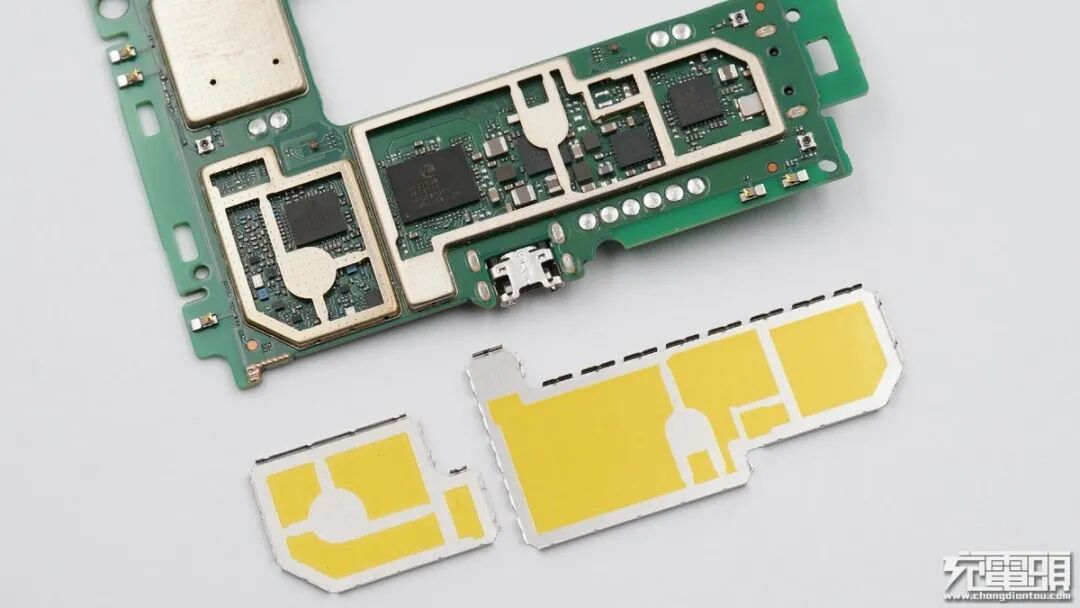

将两块屏蔽罩打开，下面来看各个芯片的信息。

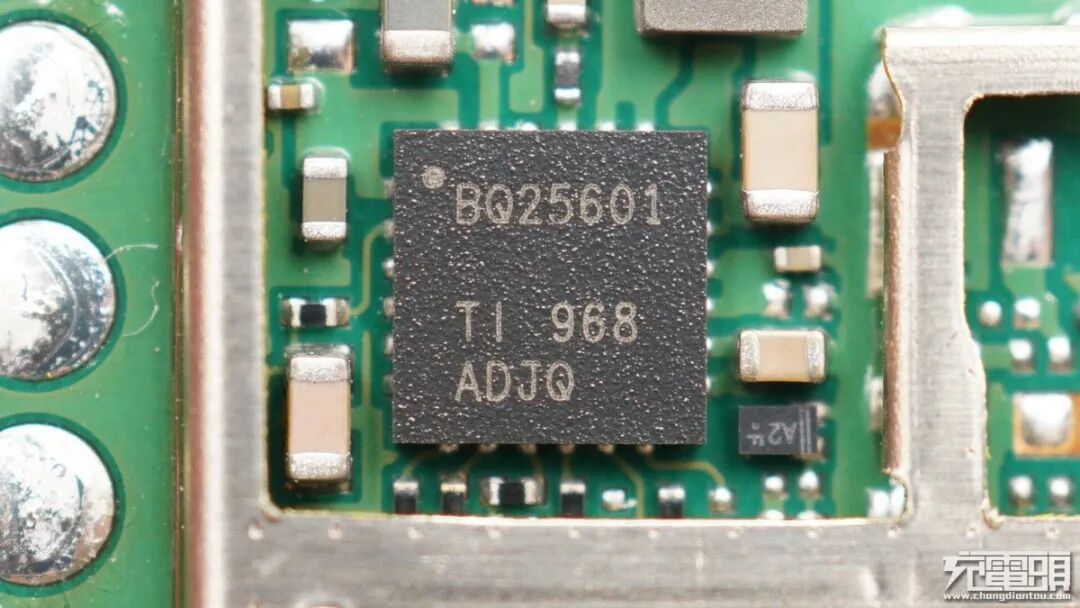

TI德州仪器BQ25601，用于内置电池充电及升压输出，I2C控制，最大充电电流3A。

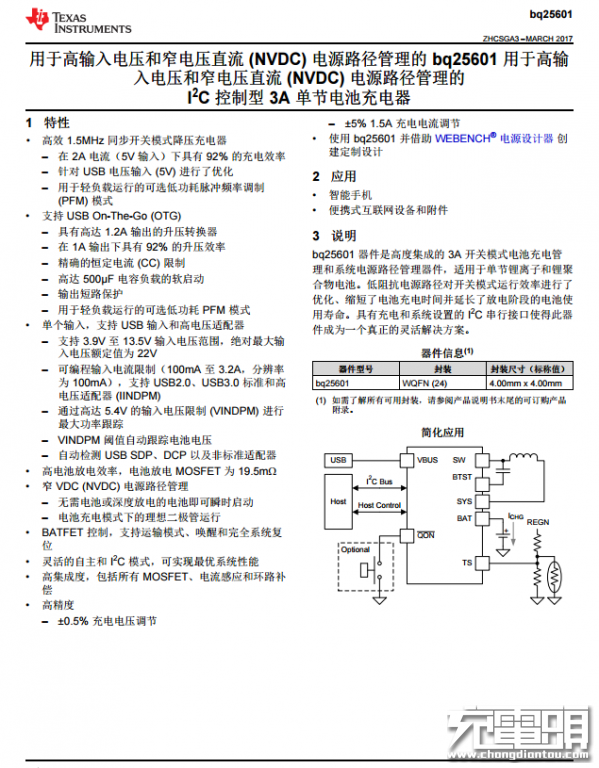

TI BQ25601资料信息。

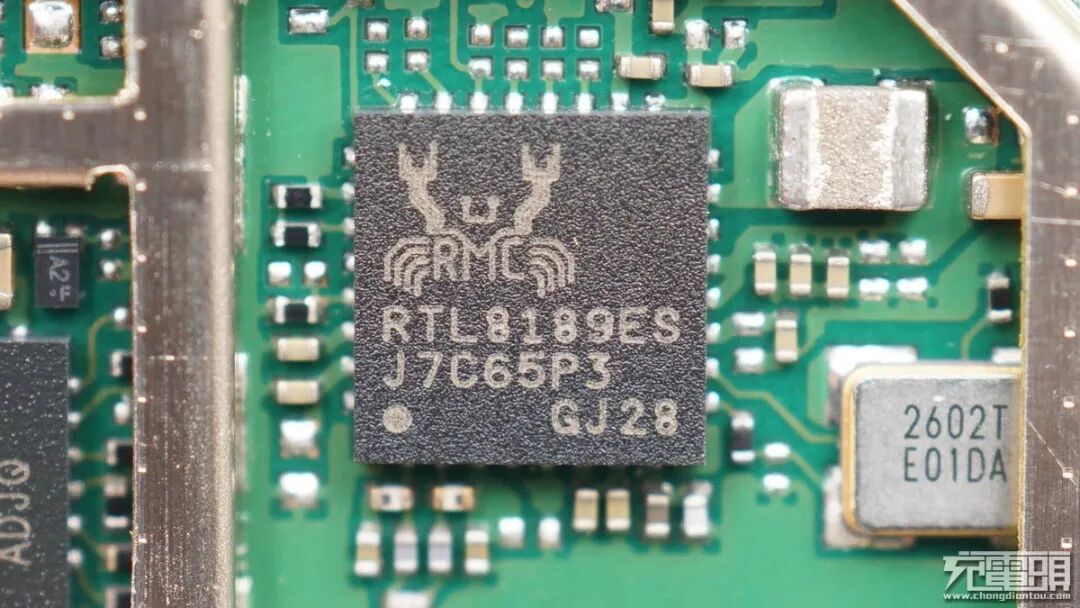

瑞昱RTL8189ES，完整的2.4G 802.11n解决方案，单芯片集成物理层和射频。

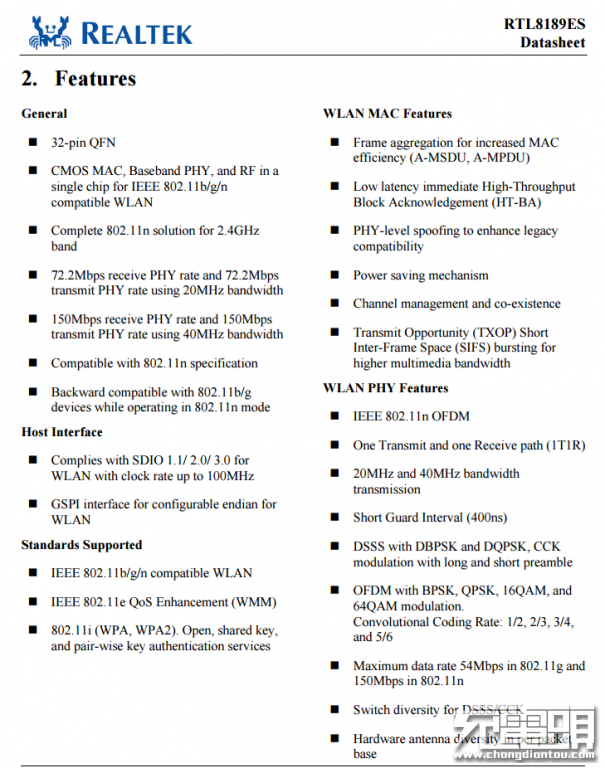

瑞昱RTL8189ES资料信息。
海思半导体 Hi6559 PMIC。

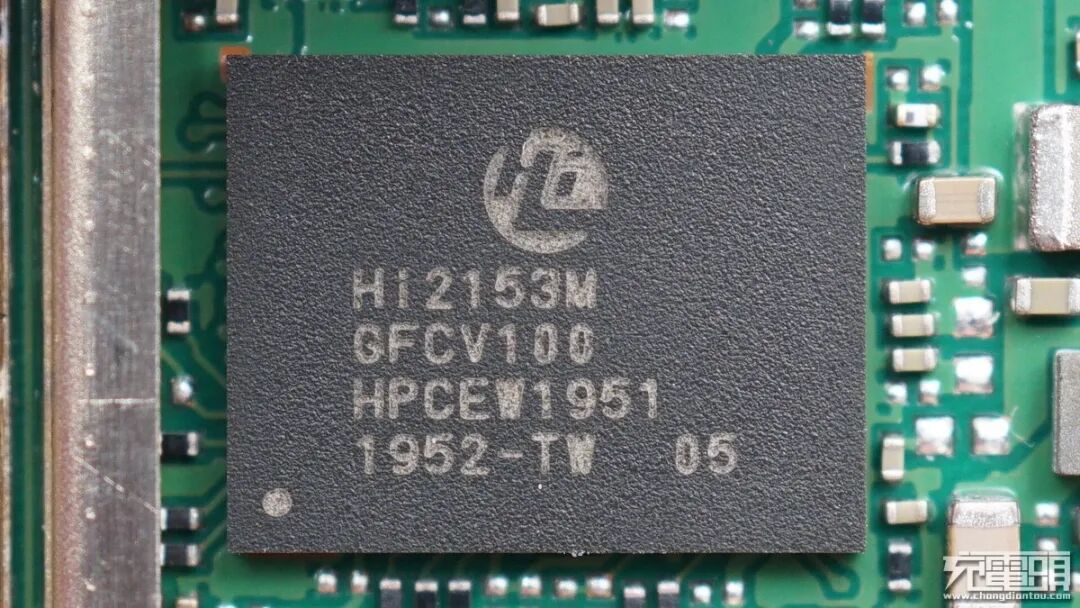

海思半导体 Hi2153M，基带处理器，用于4G网络连接。

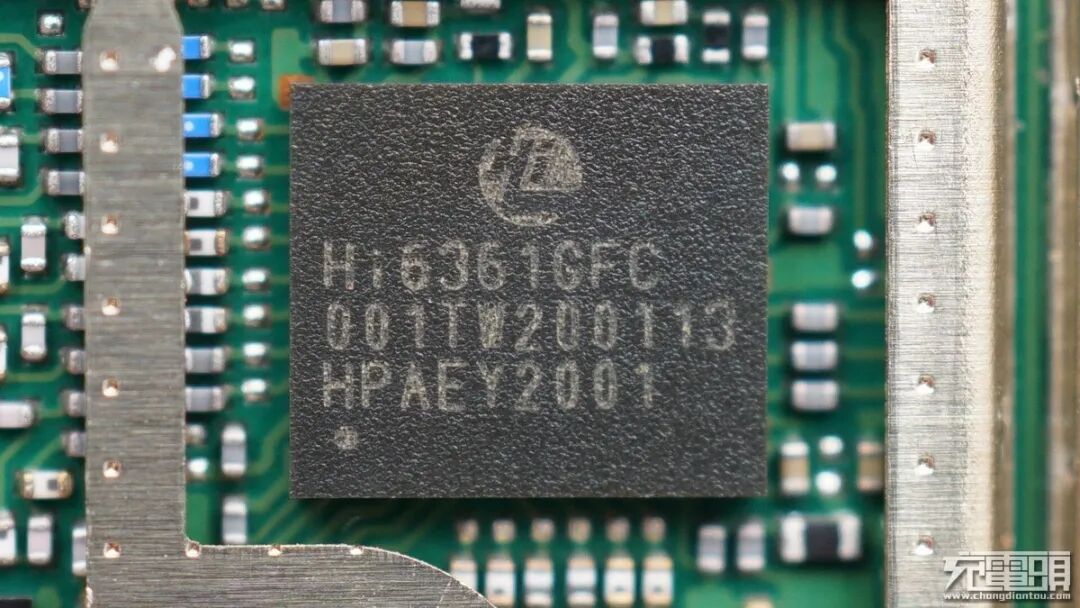

海思半导体 Hi6361GFC 射频芯片。
丝印6V18。
几颗小芯片特写。

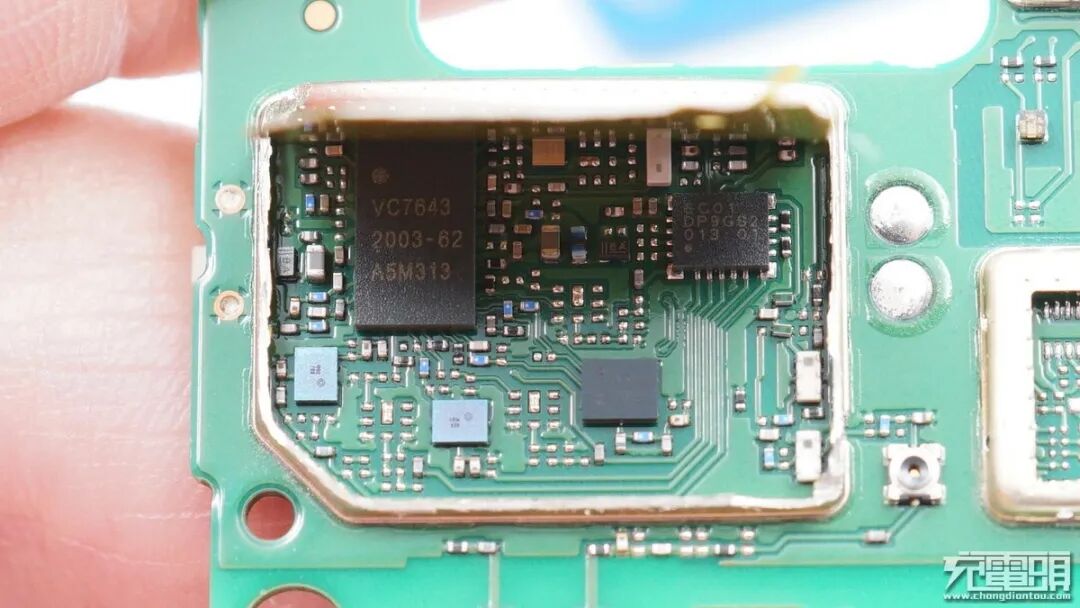

另一个屏蔽罩拆开，下面有三颗芯片。
唯捷创芯VC7643 射频放大器。

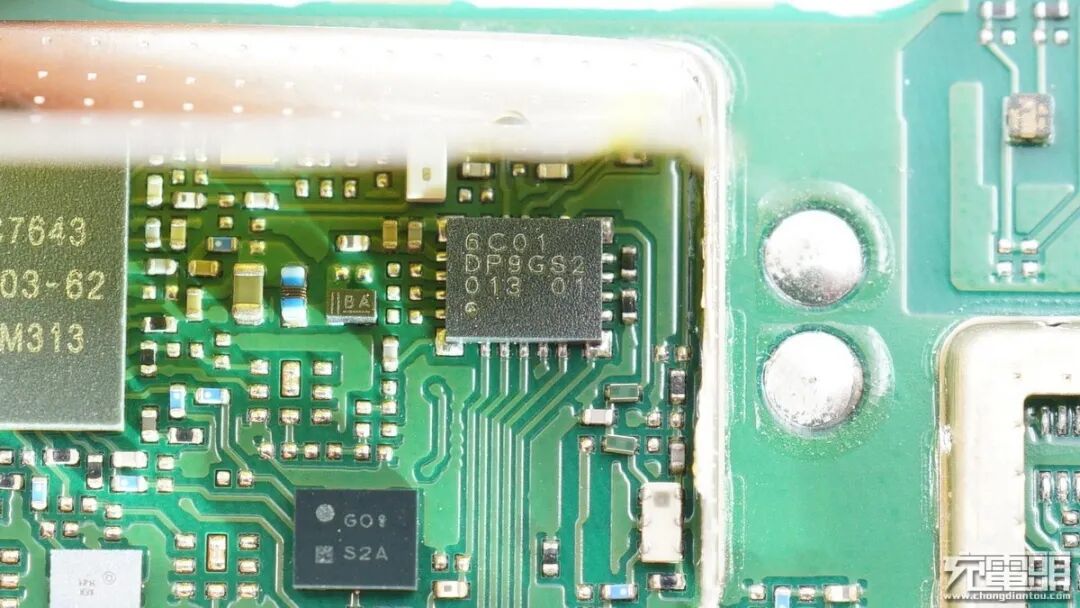

丝印DP9GS2。
第三颗芯片特写。

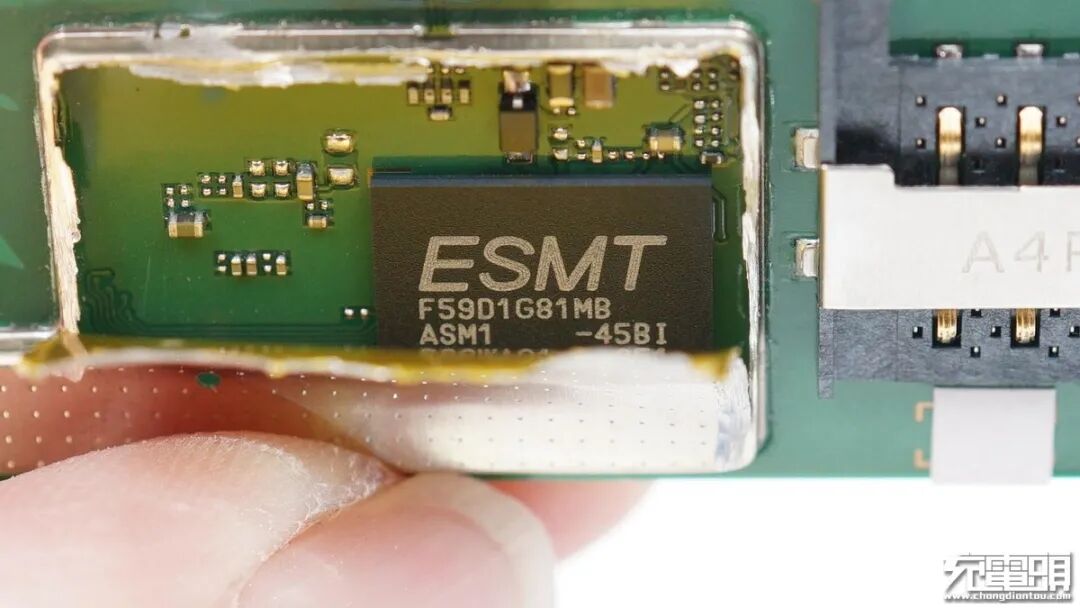

板子背面在接口旁边的屏蔽罩也拆开，里面是一颗大芯片。
晶豪F59D1G81MB，128MB SLC FLASH存储器，支持10万次擦写，10年数据保存期，用于存储固件及连接信息。

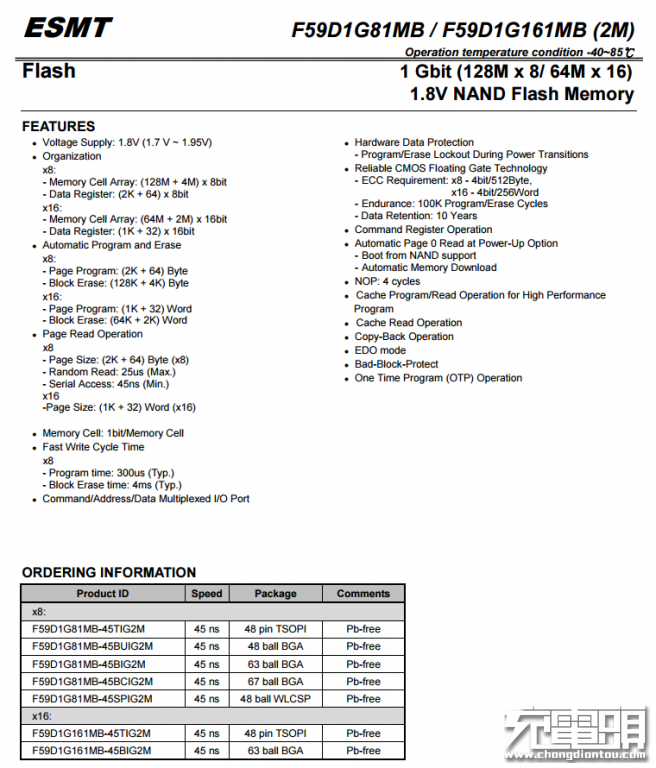

晶豪F59D1G81MB资料信息。

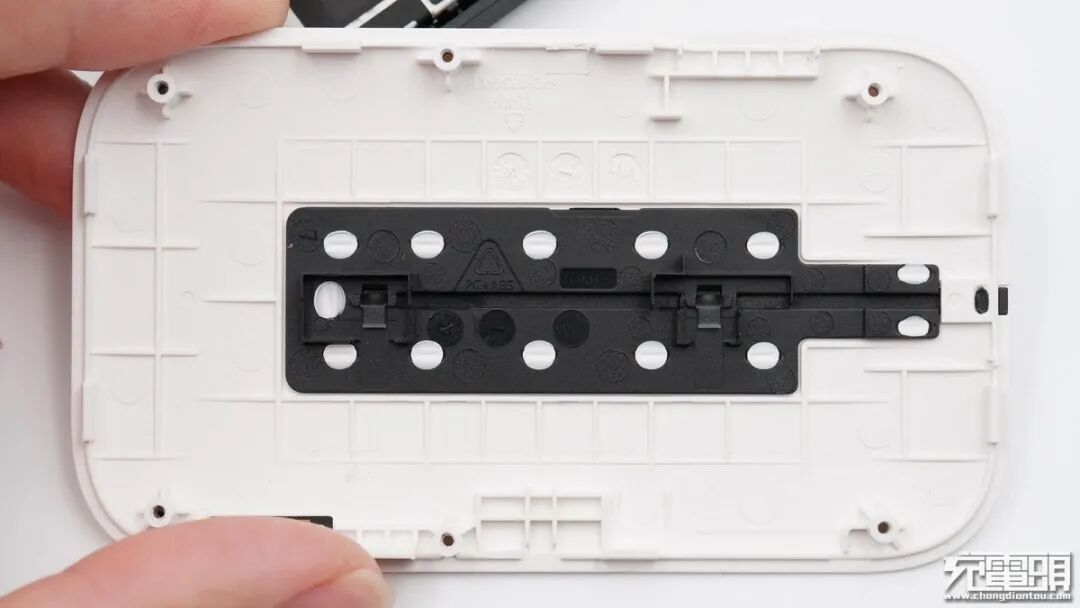

顶部白色外壳里侧一览，中心设有黑色塑料壳。

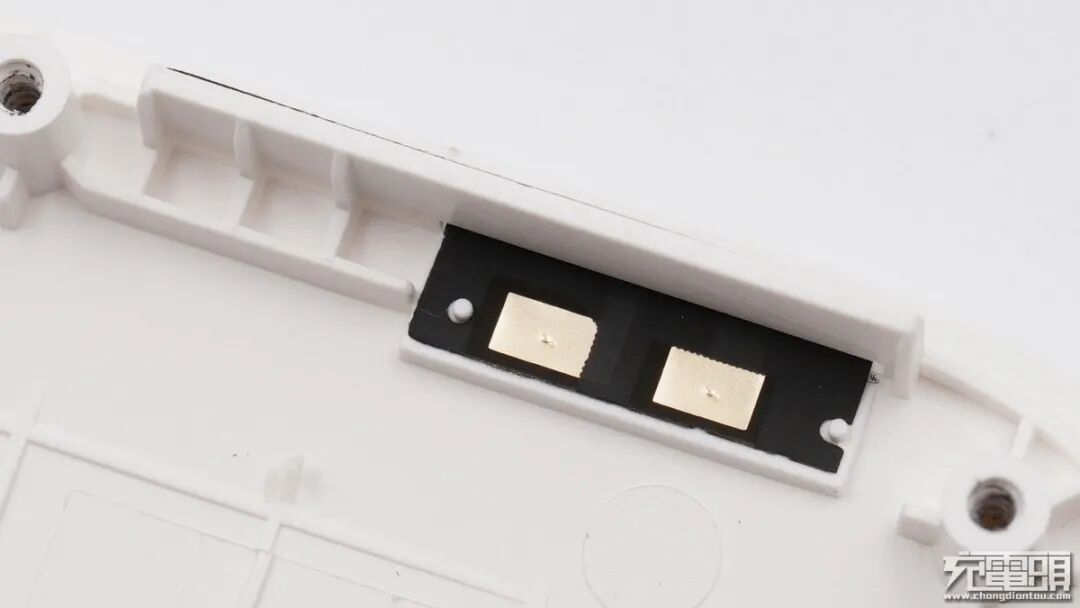

侧边设有金属片。

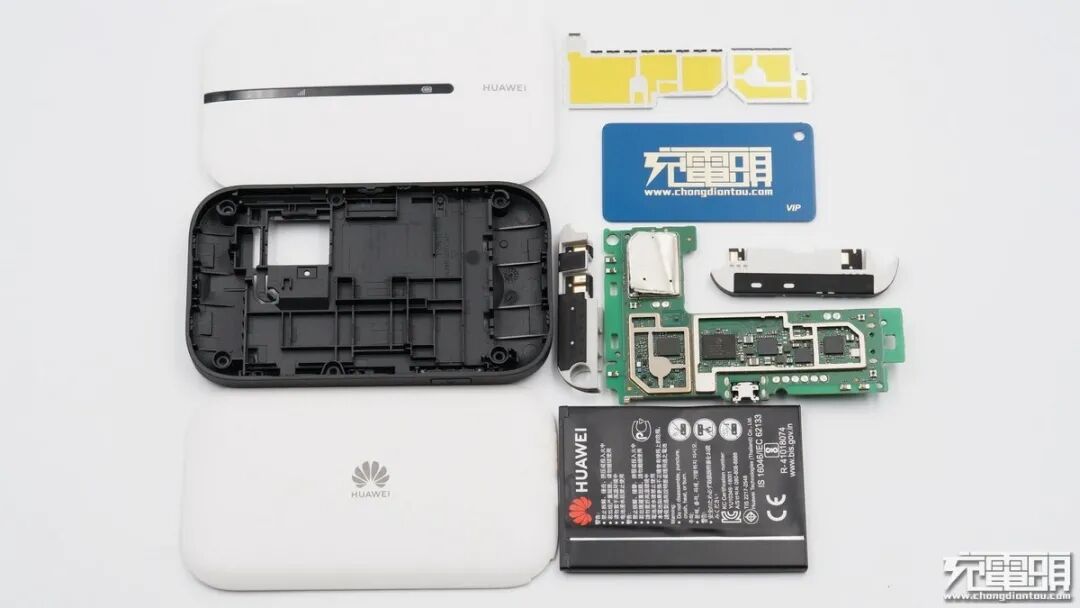

全部拆解完毕，来张全家福。
充电头网拆解总结
HUAWEI华为随行WiFi3机身小巧，边角圆润，十分便携使用也方便。充电头网通过拆解了解到，产品采用可更换电池设计，对于长久使用后电池老化问题，用户自己也能轻松解决。进一步拆解发现，内部采用薄膜天线，节省产品体积。此外还采用了海思半导体基带及PMIC，配合TI电池管理。主板上设有屏蔽罩，保证信号不会互相干扰。内置SLC存储器，使用时间长，稳定可靠。
