拆解报告：UIBI柚比30W 1A1C氮化镓快充充电器
UIBI柚比是一家生活美学数码配件品牌，致力于打造简质轻奢的高品质产品。近期UIBI柚比推出了一款30W氮化镓快充充电器。在65W氮化镓充电器爆发的今年，这款产品的出现可谓是填补了30W功率段氮化镓市场的空缺，推动市场平衡发展。
UIBI柚比30W氮化镓快充充电器体型小巧圆润，整体设计精致，配备市面热门的1A1C接口，内置双路独立输出电路，支持功率智能分配。单口输出时分别支持18W和30W快充；在双口输出时，USB-C口仍支持18W快充输出。这也是30W氮化镓快充中首款采用该架构设计的产品。今天充电头网和大家分享这款产品的拆解，看看充电器内部设计做工如何。
一、UIBI柚比30W氮化镓充电器外观

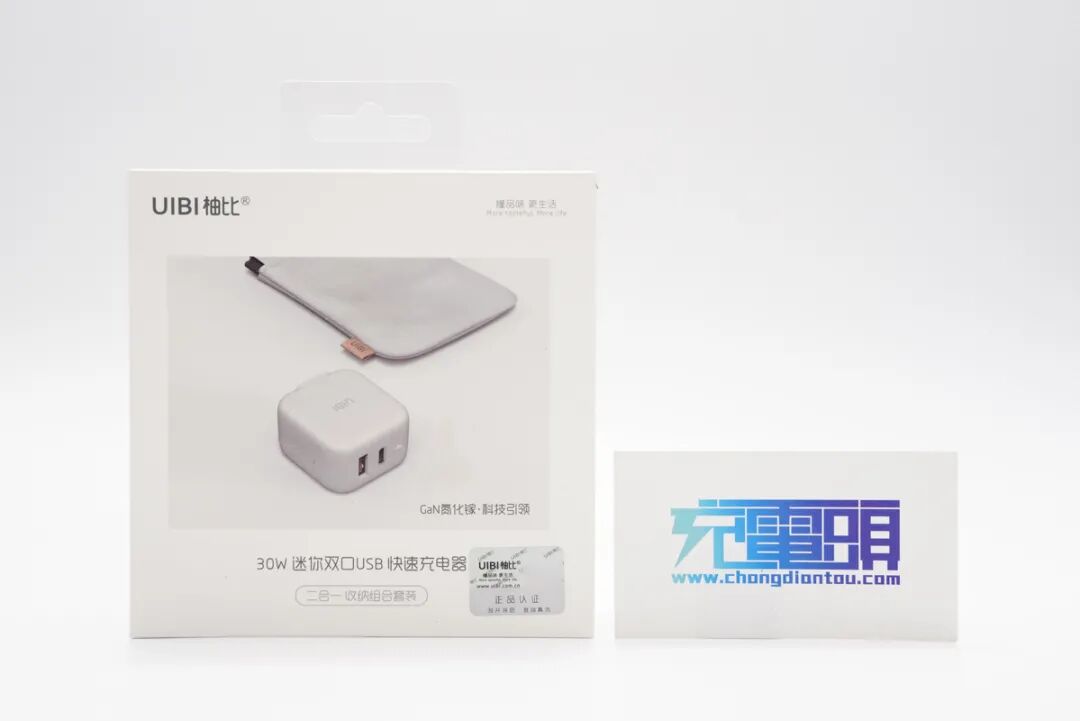

包装盒顶部带有挂钩，正面印有产品外观图，上方是UIBI柚比品牌，下方是产品名称和防伪标签。
包装盒采用天地盖设计，底部设有产品款式以及使用场景图，并列出产品特性以及相关参数信息。

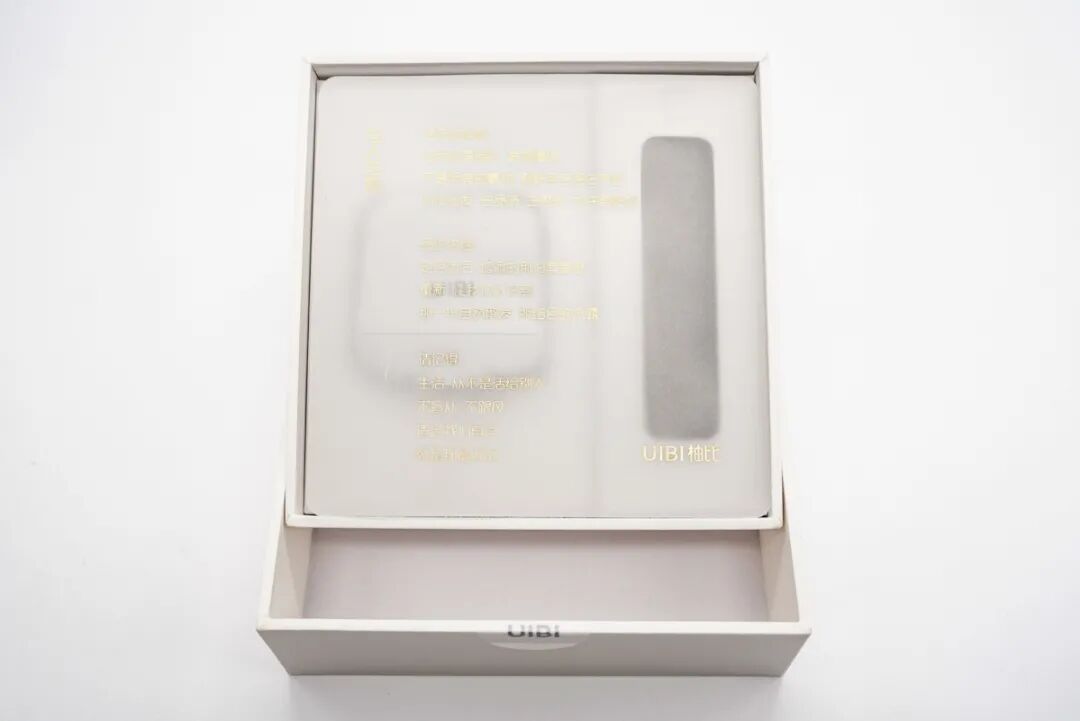

打开包装盒，里面放有一张《与人与物》的UIBI柚比来信，烫金字体。
内部设有两个凹槽，分别用来放置充电器和收纳袋。
包装内全部东西一览，附送收纳袋携带方便。
UIBI柚比这款充电器有莫兰粉、温莎白和山脉灰三种配色款式可供选择，扩大适用人群。

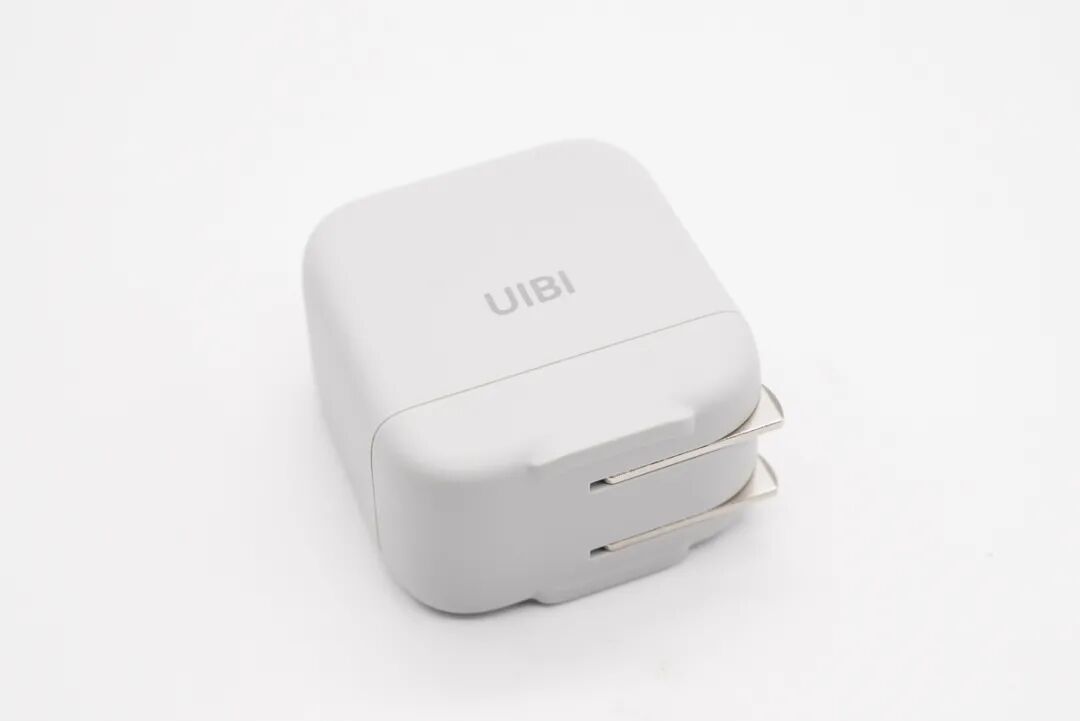

充电器整体采用方块造型设计，机身壳表面哑光处理，边角过渡圆润，搭配可折叠插脚，整体十分小巧便携。

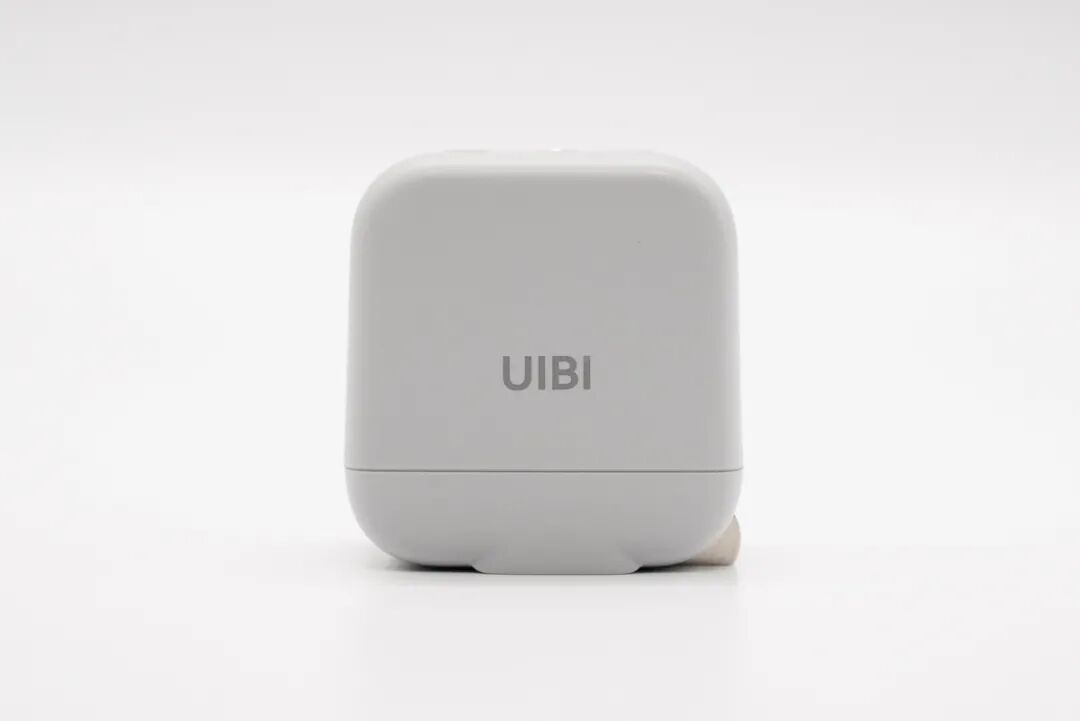

机身正面中心设有UIBI品牌logo。

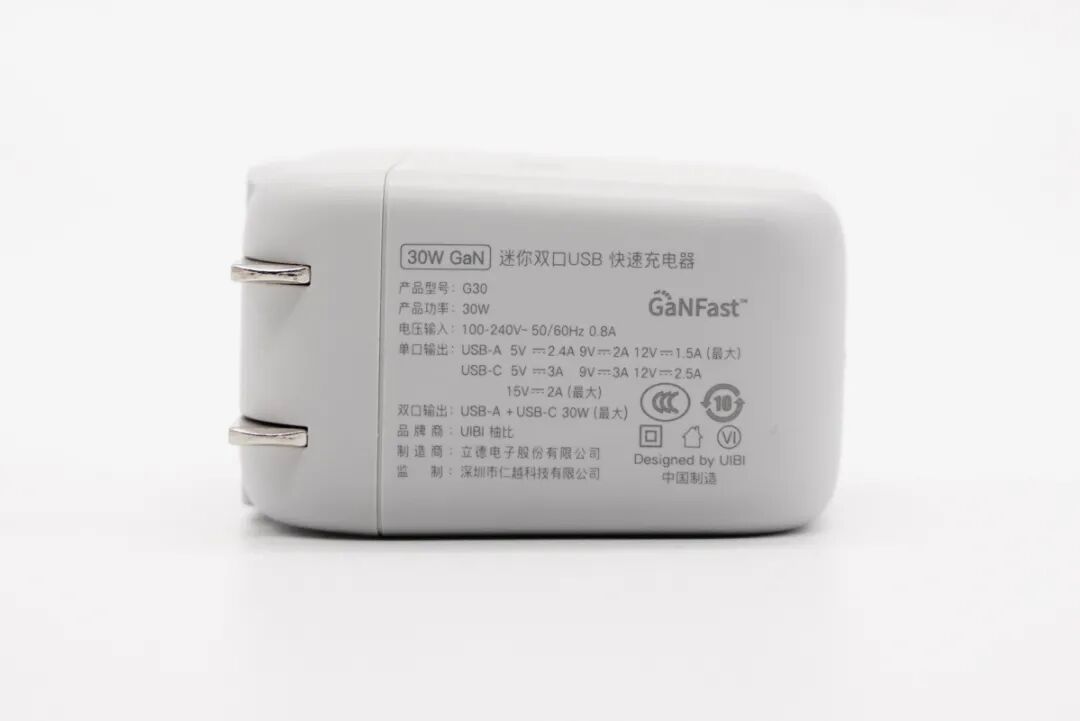

侧面机身壳上标注有产品的参数信息
产品型号：G30
产品功率：30W
输入电压：100-240V 50/60Hz 0.8A
单口输出：
USB-A：5V2.4A、9V2A、12V1.5A
USB-C：5V3A、9V3A、12V2.5A、15V2A
双口输出：USB-A+USB-C 30W
监制：深圳市仁越科技有限公司
制造商：立德电子股份有限公司
产品已经通过了CCC认证和VI级能效认证。

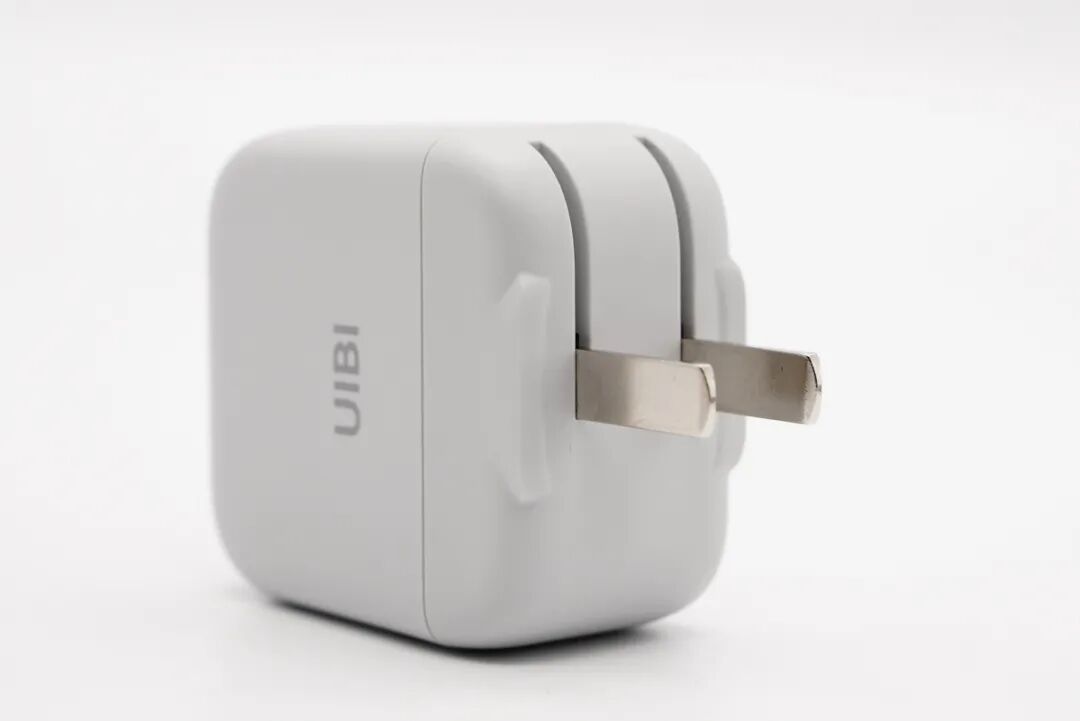

输入端配备可折叠国标插脚，机身壳两侧加入双翼支撑设计，确保充电器插入插座更稳固。

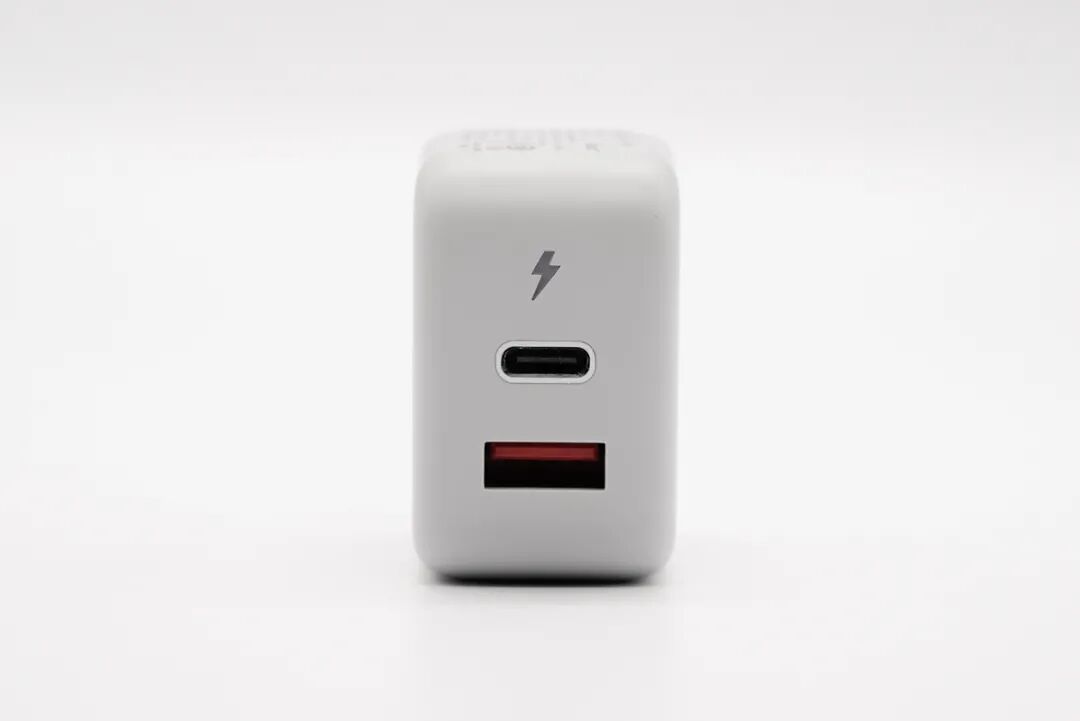

输出端配备1A1C双输出接口，C口上方有闪电logo指示灯。
使用游标卡尺实测充电器机身长度为48.80mm。

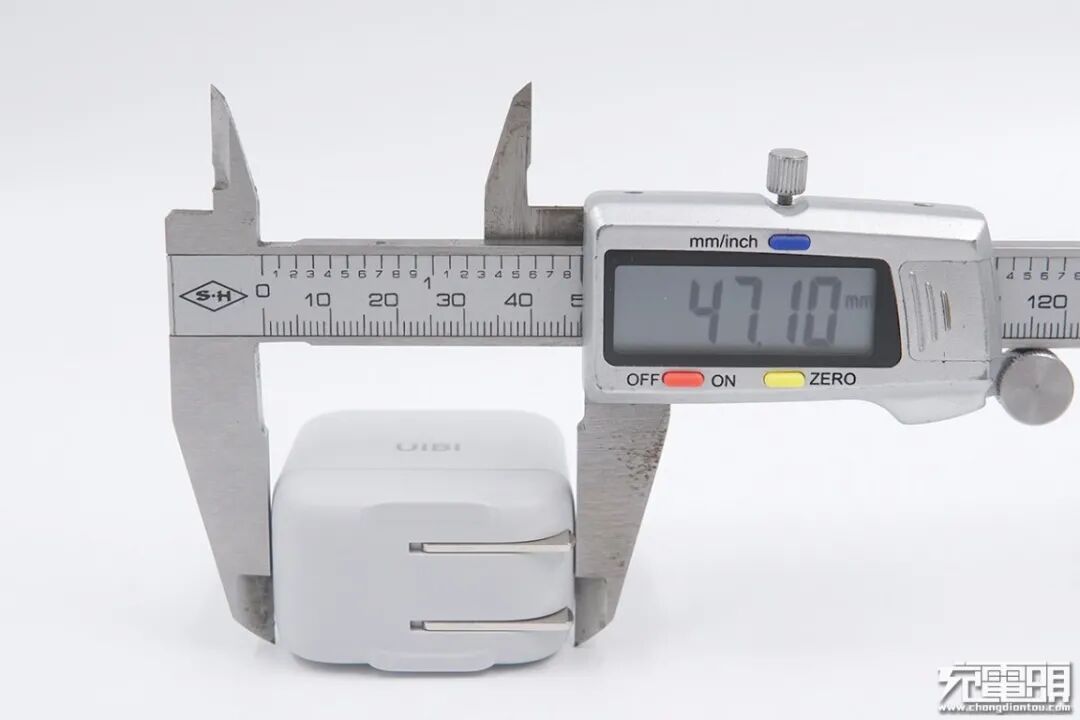

宽度为47.10mm。

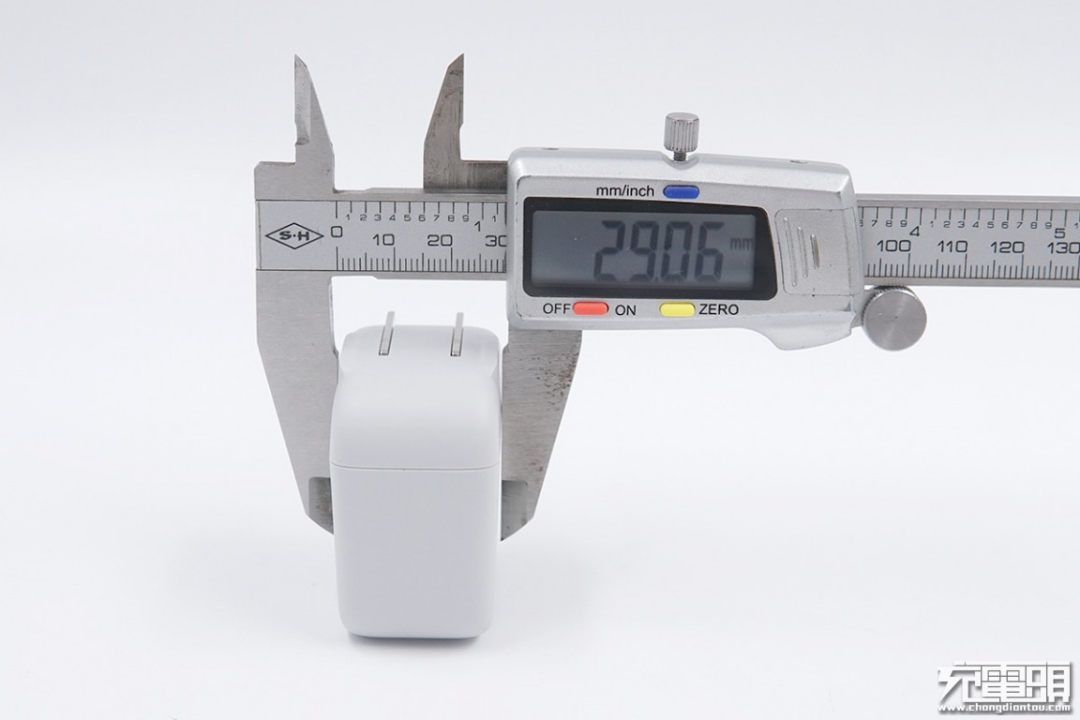

厚度约为29.06mm。

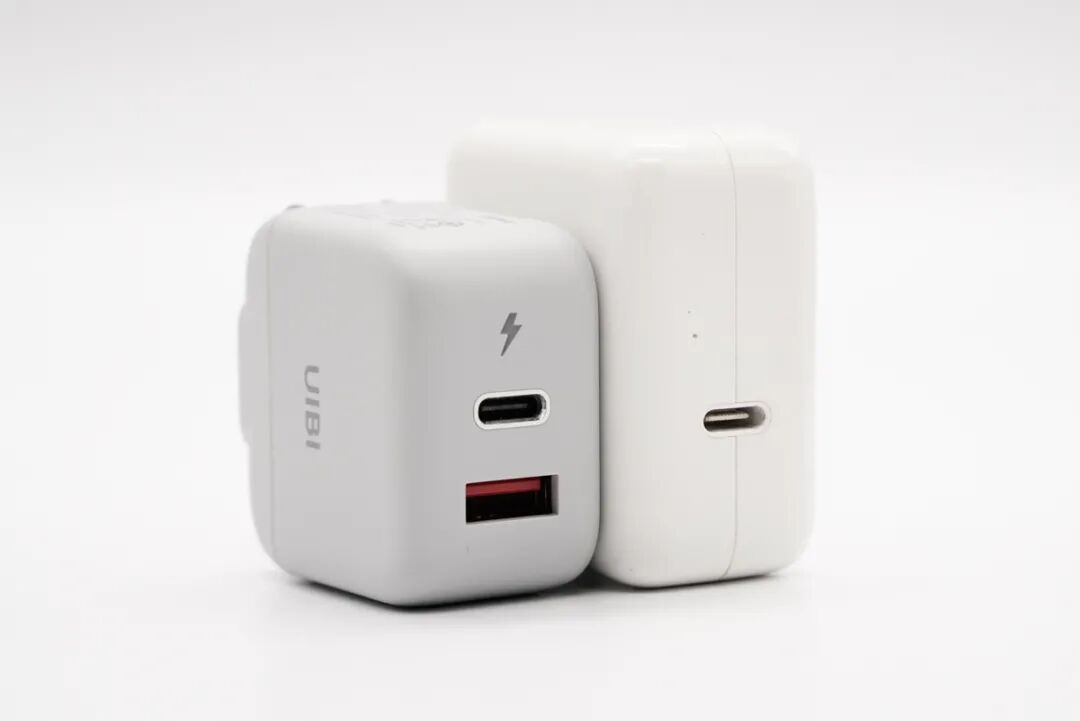

和苹果30W充电器大小直观对比，体积优势明显。

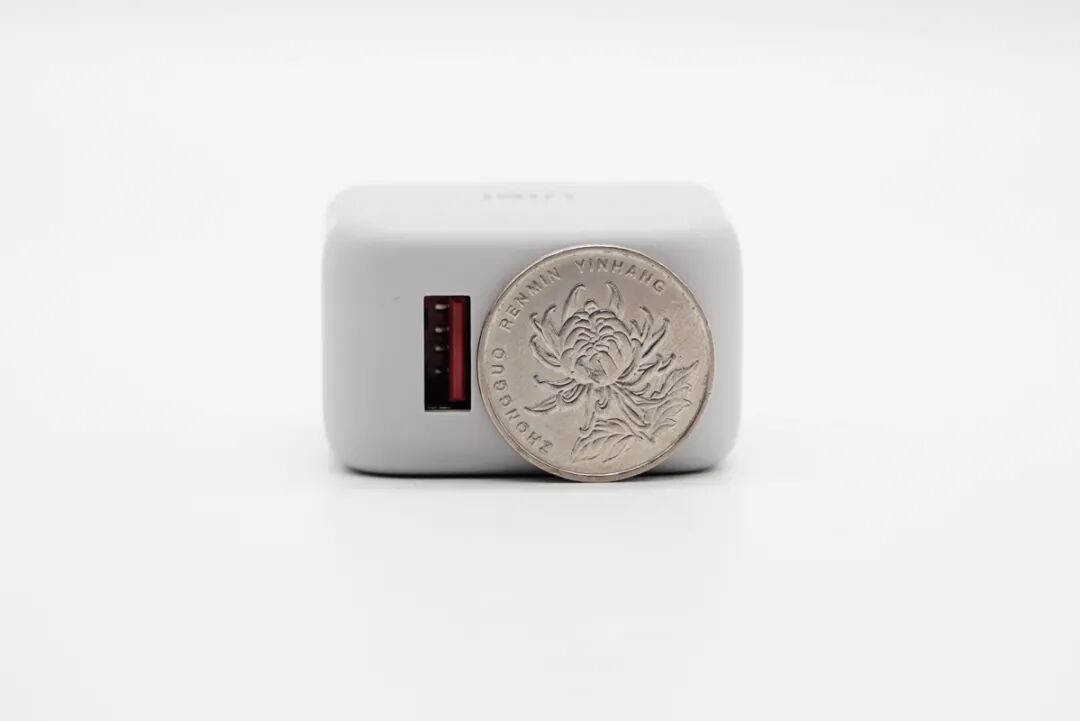

机身厚度和一元硬币直径相当。
充电器拿在手上的直观感受。

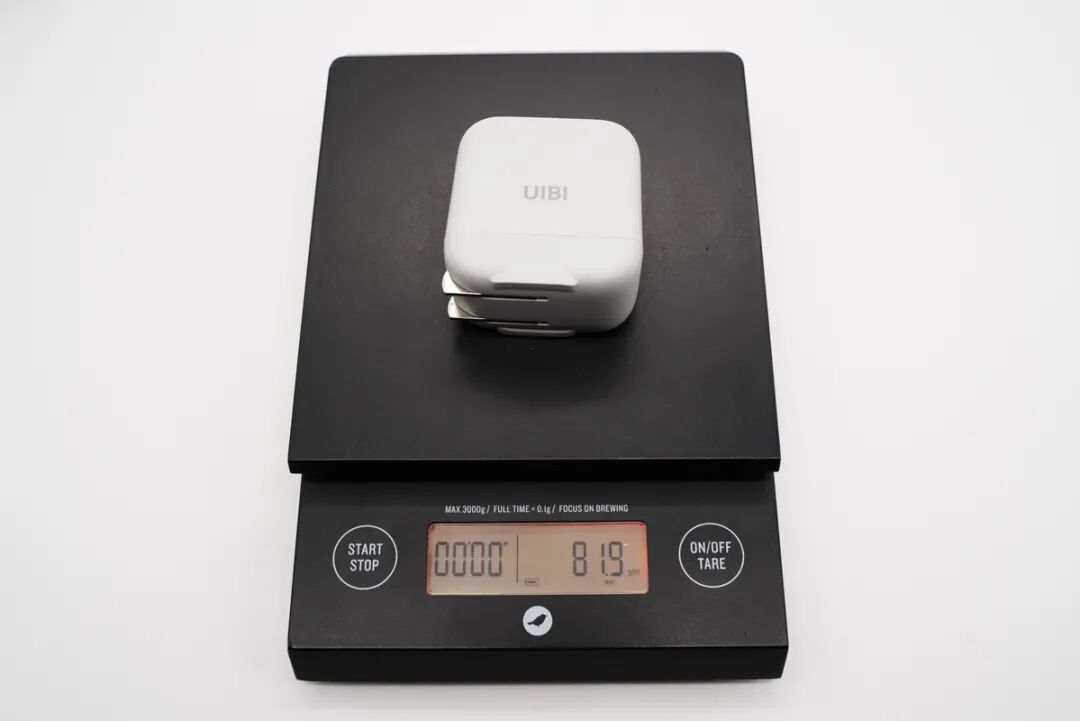

净重约为82g。

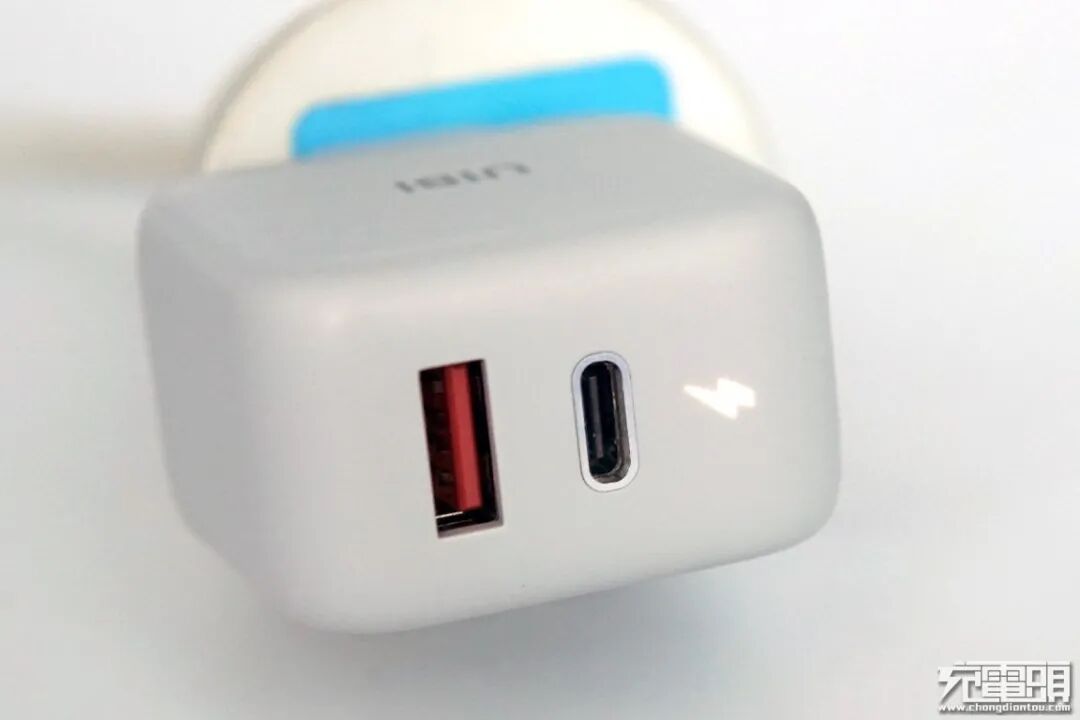

接通电源后，闪电logo透光，亮白光，指示充电器通电。

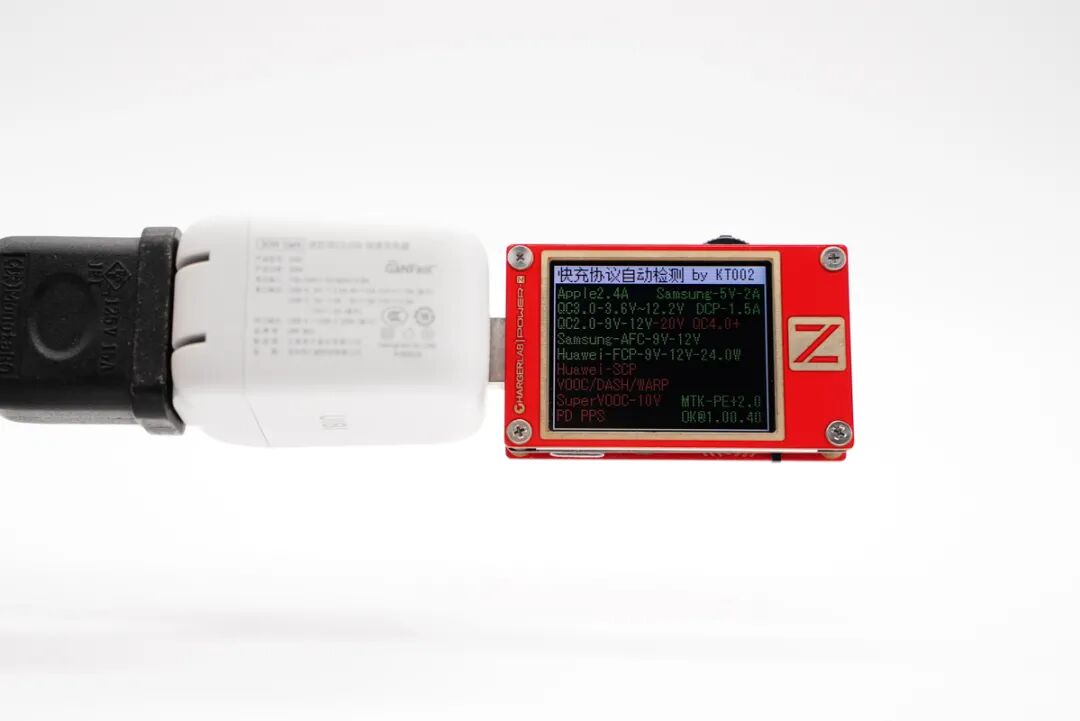

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP和MTK PE+2.0快充协议。
另外使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP和PD3.0协议。

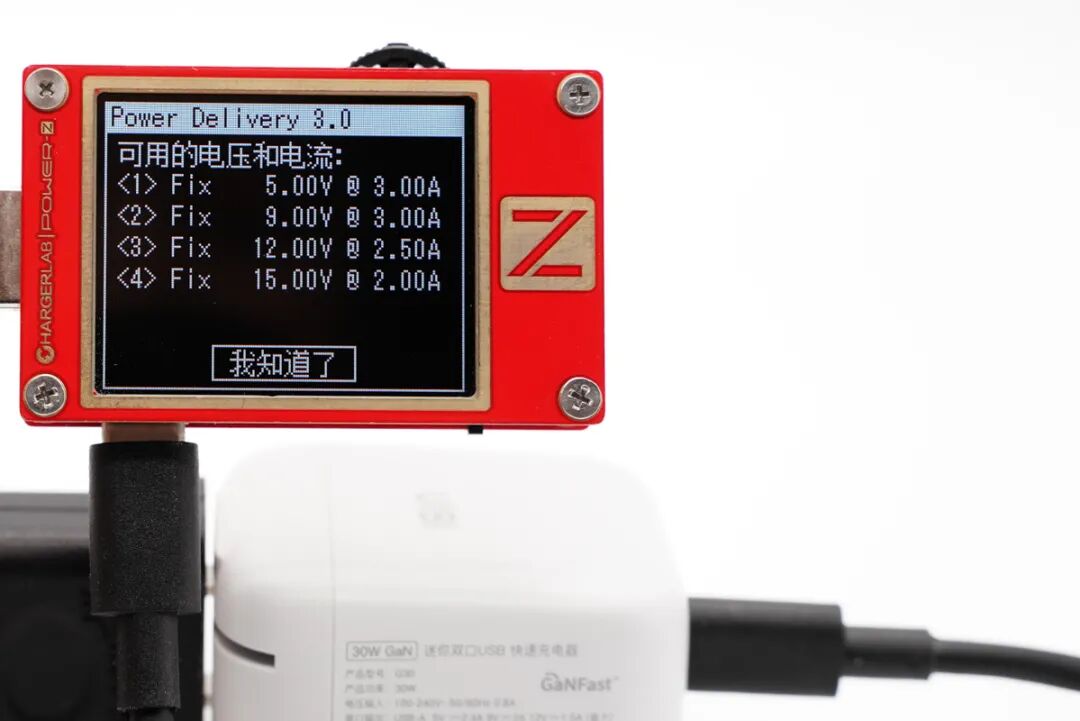

除此之外，其PDO报文显示USB-C口具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位。
二、UIBI柚比30W氮化镓充电器拆解

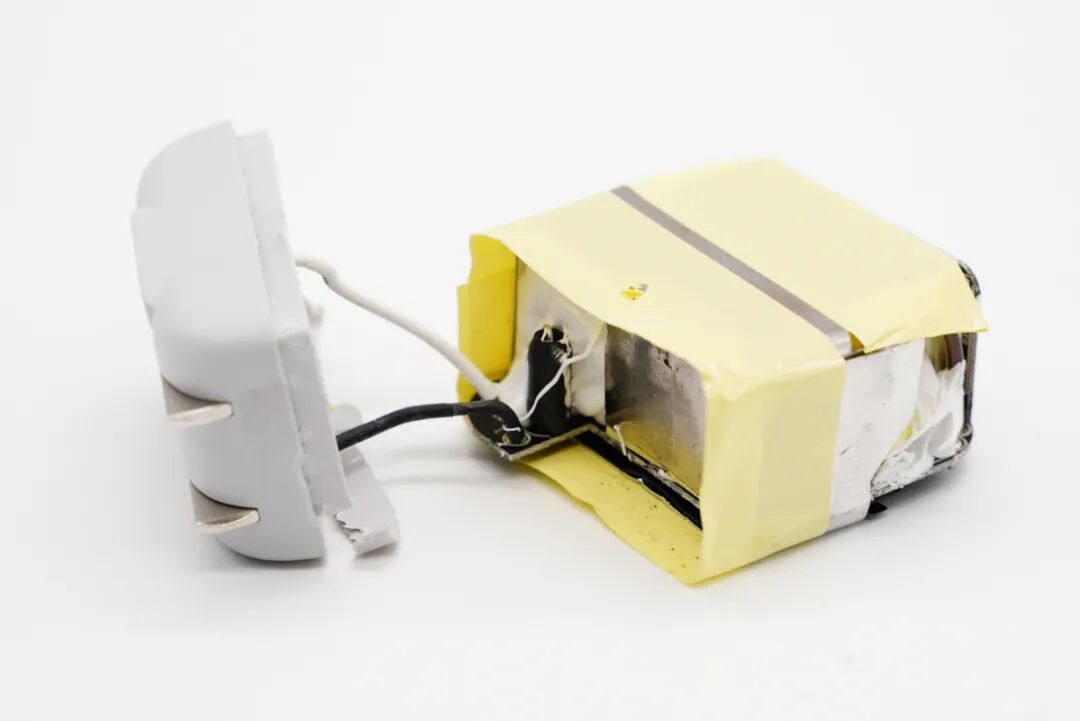

将输入端外壳拆开，插脚使用螺丝封装固定，通过AC导线焊接和PCB板连通通电，PCB外部包裹绝缘胶带。

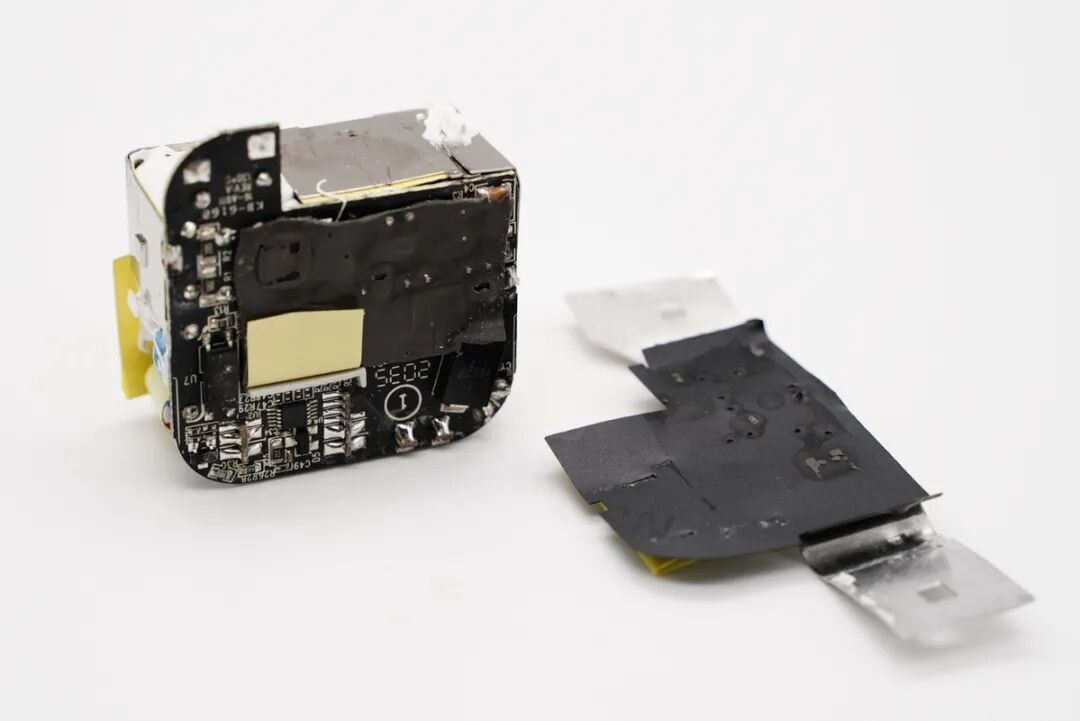

充电器外围覆盖大面积金属散热片，并贴有绝缘胶带。
将散热片拆下，PCB板和散热片之间还设有导热垫和隔离板，增强导热和绝缘效果。
PCB板正面一览，元器件之间大量注胶处理，增强导热并且提高内部稳定性。
PCB板背面一览。
经过对充电器电路观察后发现，UIBI柚比这款氮化镓充电器采用了时下热门的开关电源定压输出，两路DC-DC独立降压输出功率智能分配的设计架构。下面从输入端开始深入了解整个电路设计情况。
输入端一览，元器件之间打胶填充空隙。

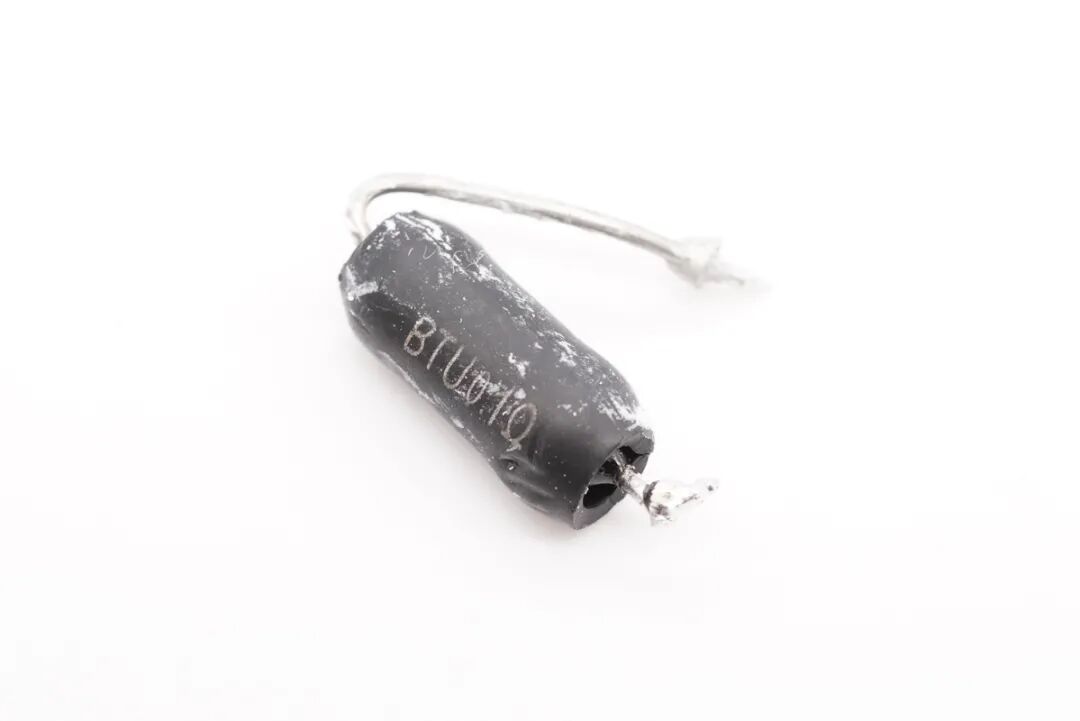

输入端保险丝外套热缩管保护。

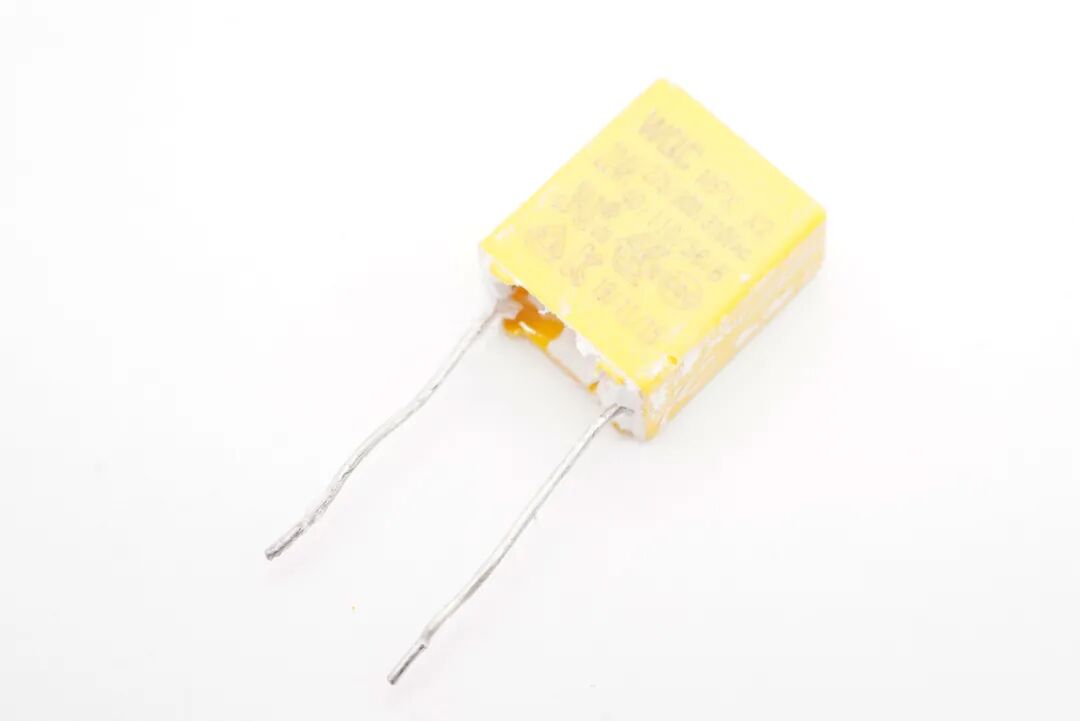

安规X电容来自WQC东莞威庆电子。
共模电感特写，用于滤除EMI干扰。

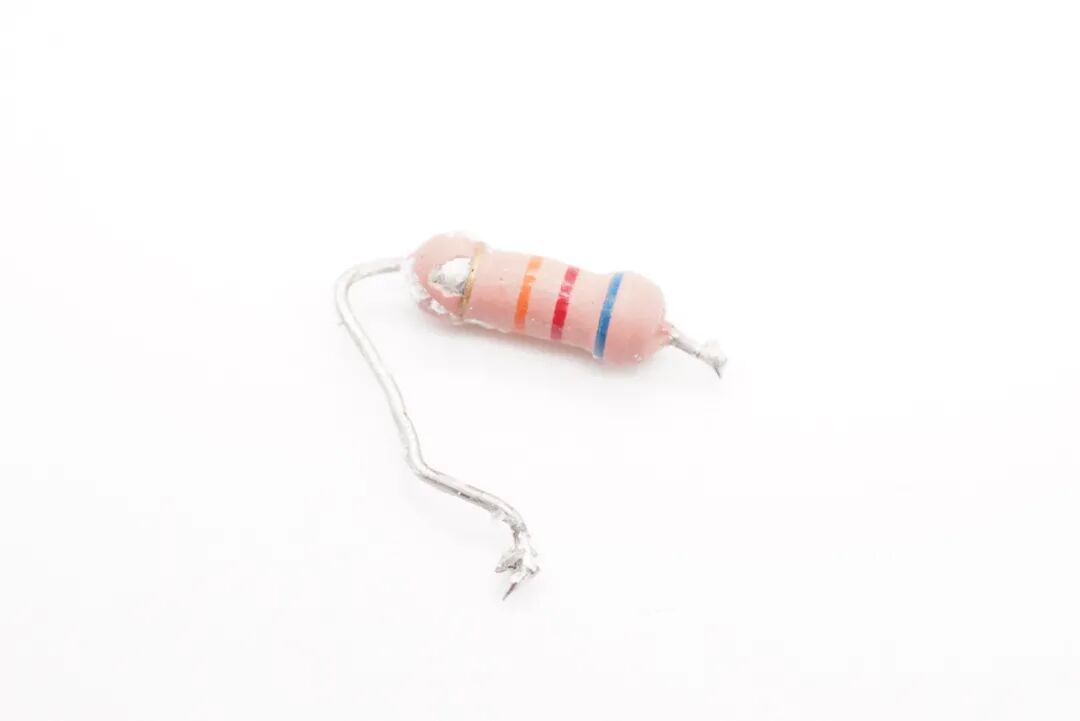

色环电感特写。

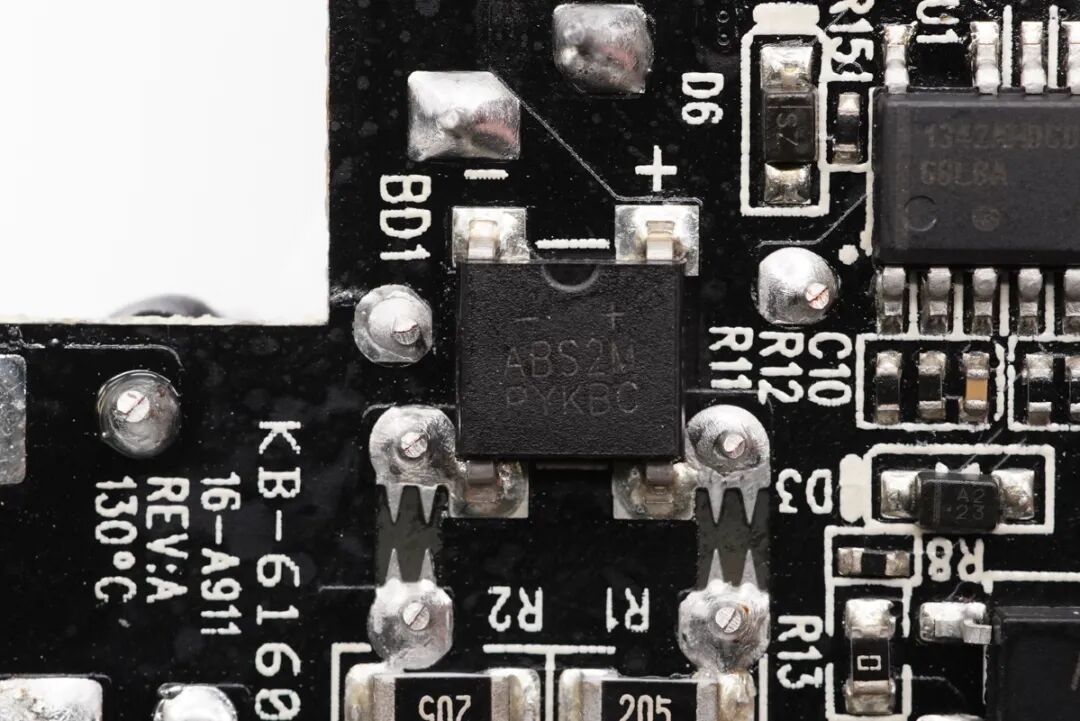

输入端ABS2M整流桥特写。

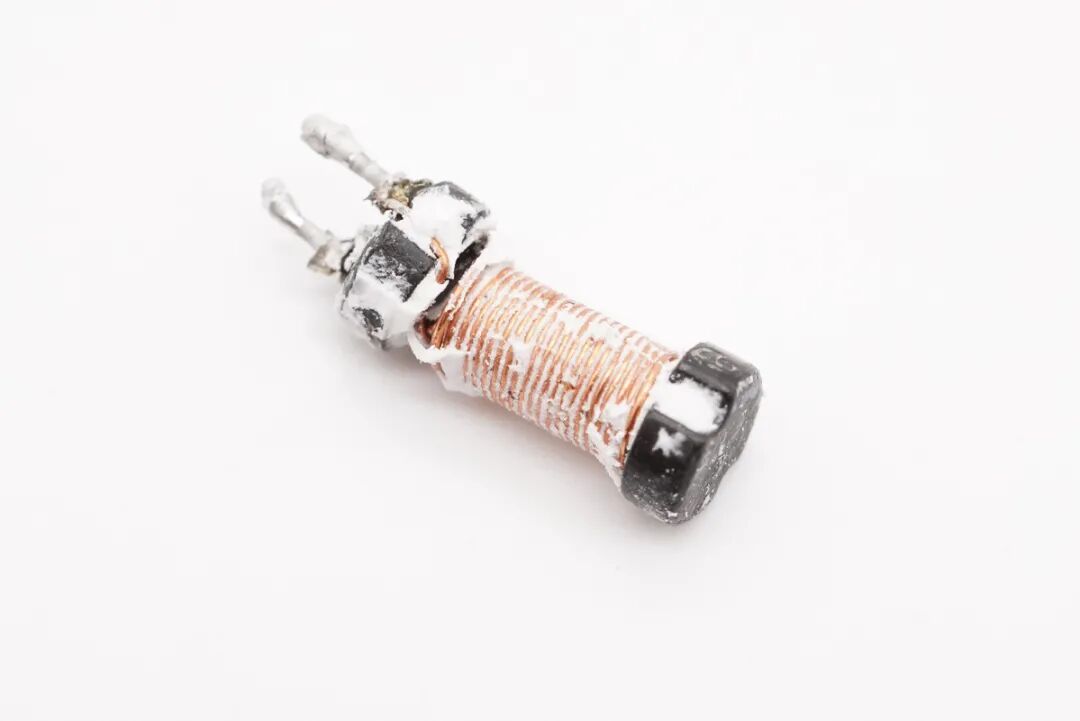

工字电感特写。

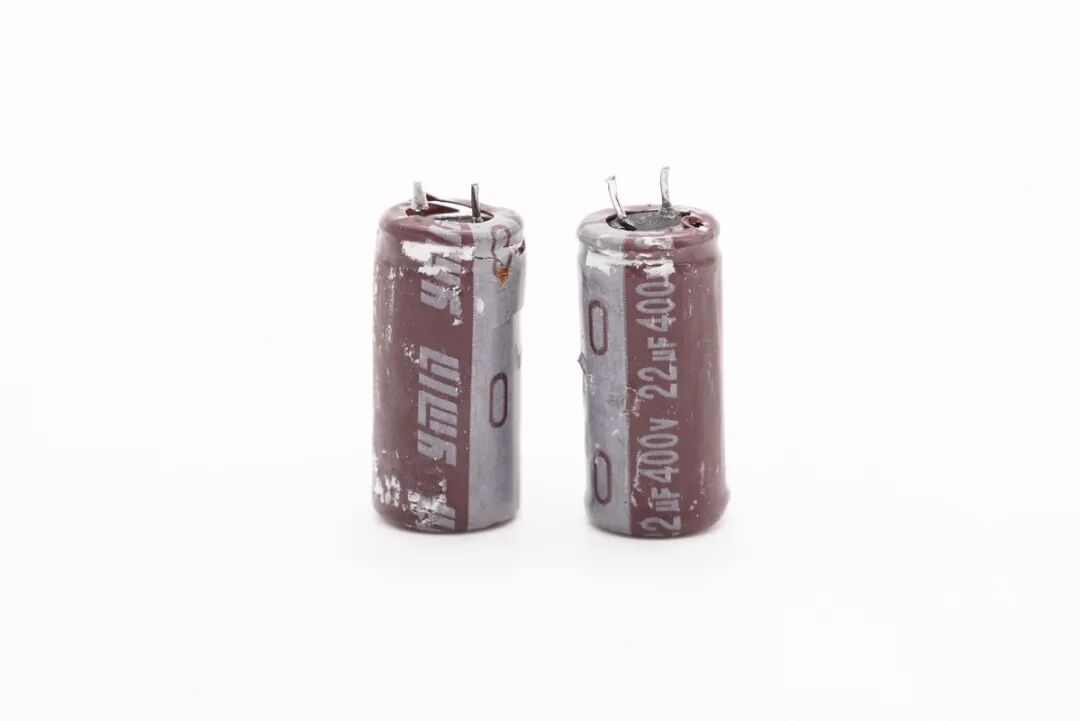

两颗高压滤波电解电容规格均为400V 22μF，永铭KCX系列。这是永铭2019年推出的快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充等产品采用，获得客户一致认可。

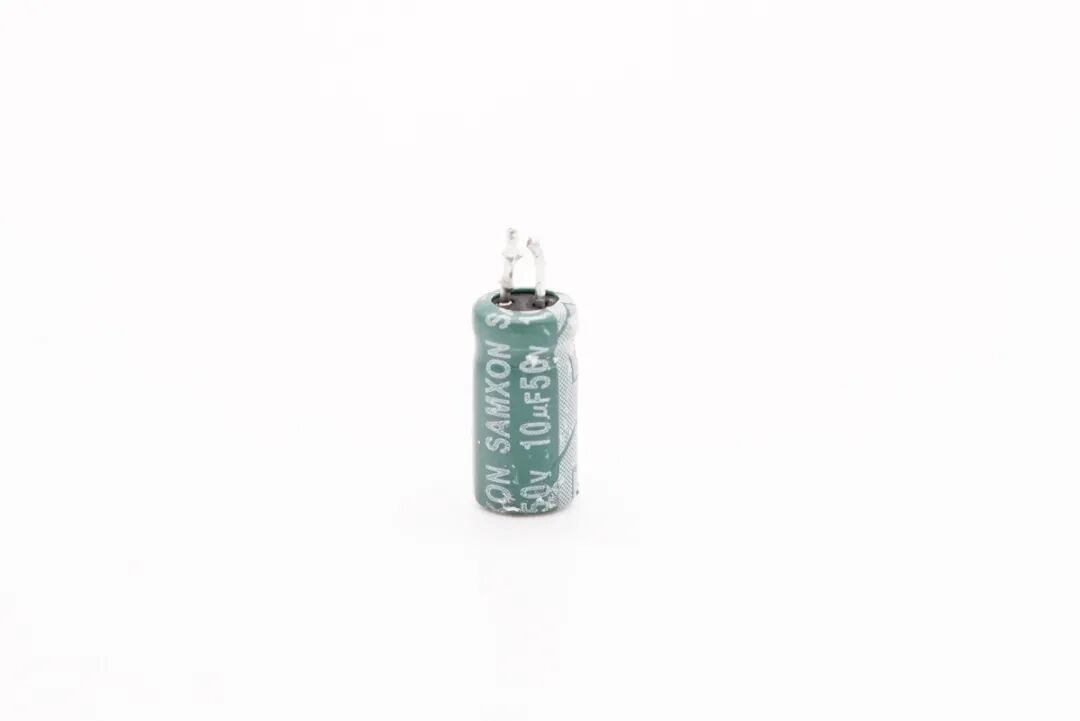

PWM主控芯片供电电容，规格为50V 10μF，SAMXON万裕品牌。

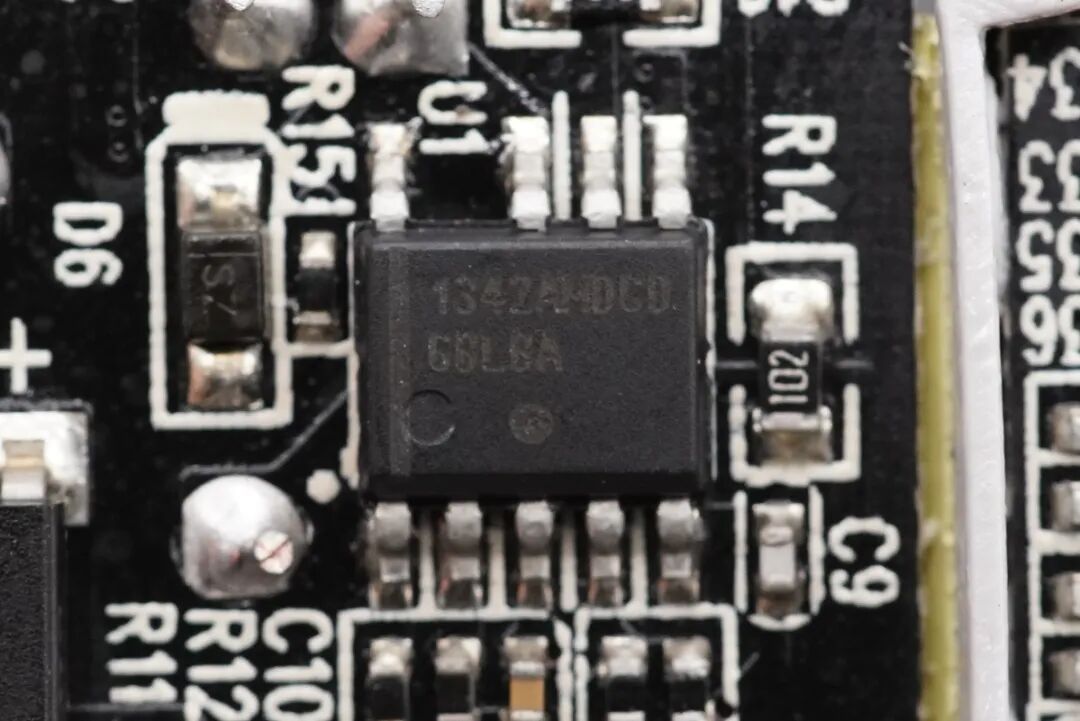

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

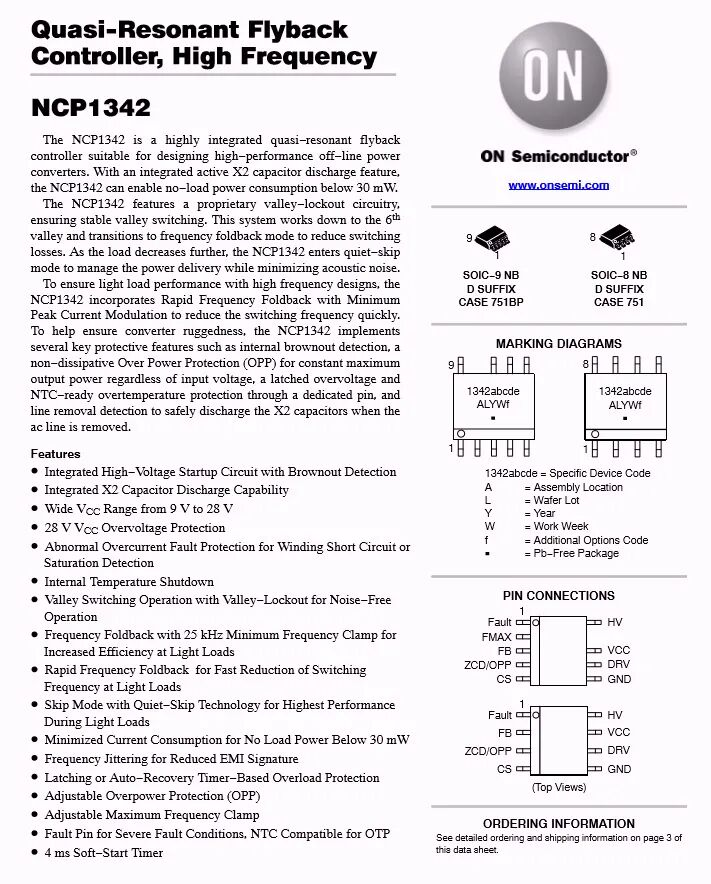

安森美 NCP1342 详细资料。
充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有SlimQ 65W氮化镓USB PD快充充电器、品胜65W USB PD氮化镓充电器、爱否开物2C1A 65W PD氮化镓充电器和倍思65W 2C1A GaN氮化镓充电器等产品。

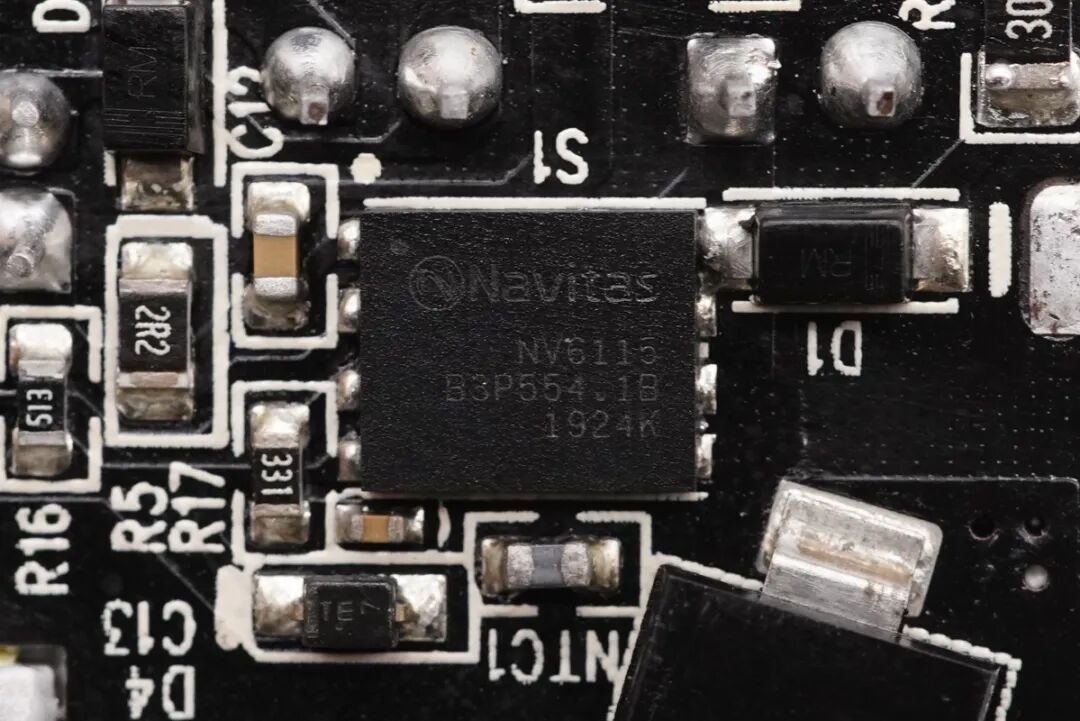

初级侧氮化镓功率芯片采用纳微NV6115，这是充电器的核心元器件。NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，可直接搭配PWM控制器，无需外置驱动器，更加节省PCB空间。

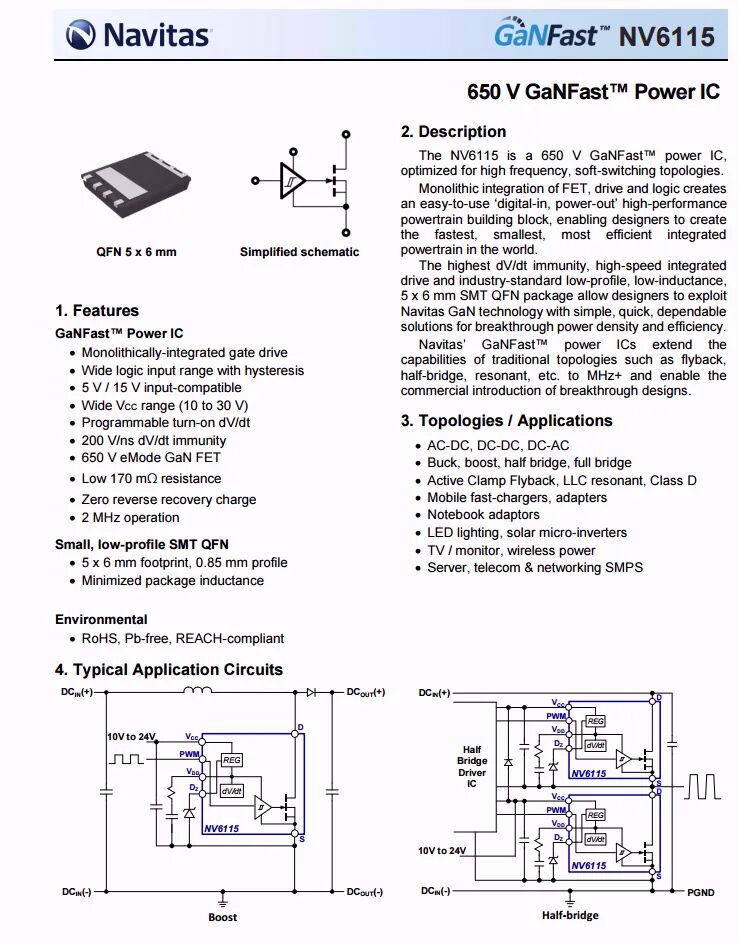

纳微半导体 NV6115 详细资料。
充电头网拆解了解到，采用纳微半导体NV6115的还有小米GaN充电器Type-C 65W、RAVPower 45W GaN PD充电器、ROxANNE 1A1C 66W氮化镓充电器、Anker PowerCore Fusion PD超极充等产品。

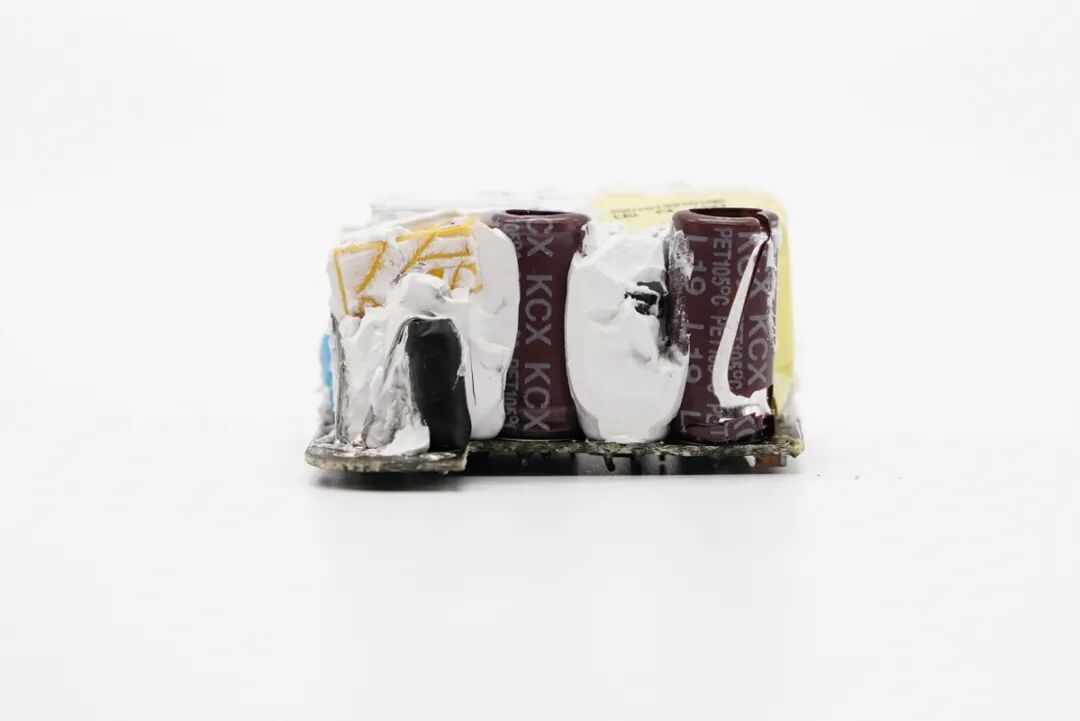

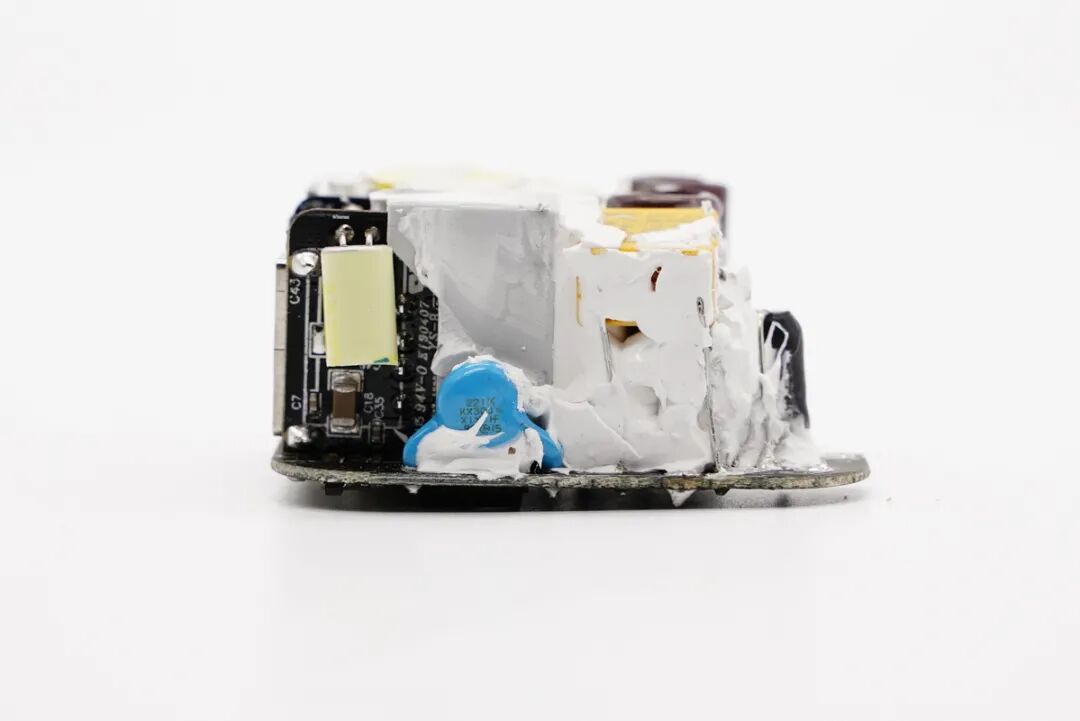

PCB板侧面一览。

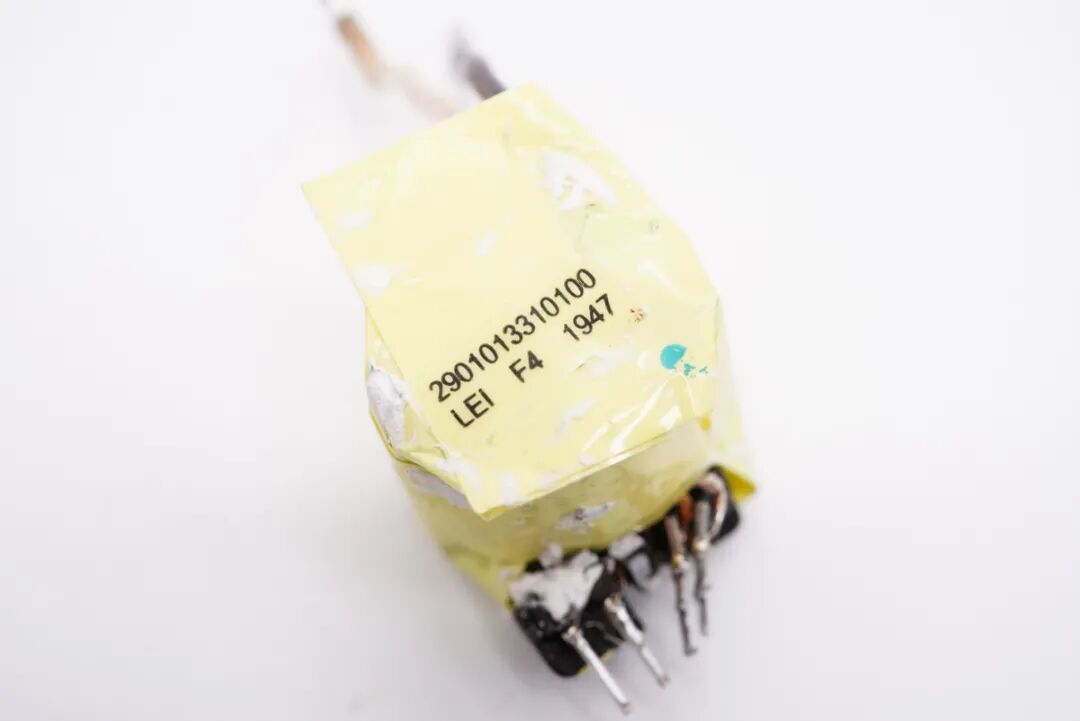

变压器特写，顶部贴有信息标签。
来自鞍山奇发的贴片Y电容，1000pF。该产品具备安全性能好、可靠性高、质量稳定性好等特性，并从2015年开始为三星、创维、长虹、康佳等国内外知名品牌的小型化、超薄型高效电源产业化配套供货，客户认可度高。
奇发贴片Y电容的成功问世，不仅帮助电源设计工程师彻底解决了长期苦于传统插脚Y电容以及MLCC电容都无法解决的设计障碍，而且还帮助客户实现了全工艺过程的SMT化（即：全贴片化），助力小型高效电源，助力5G产业。

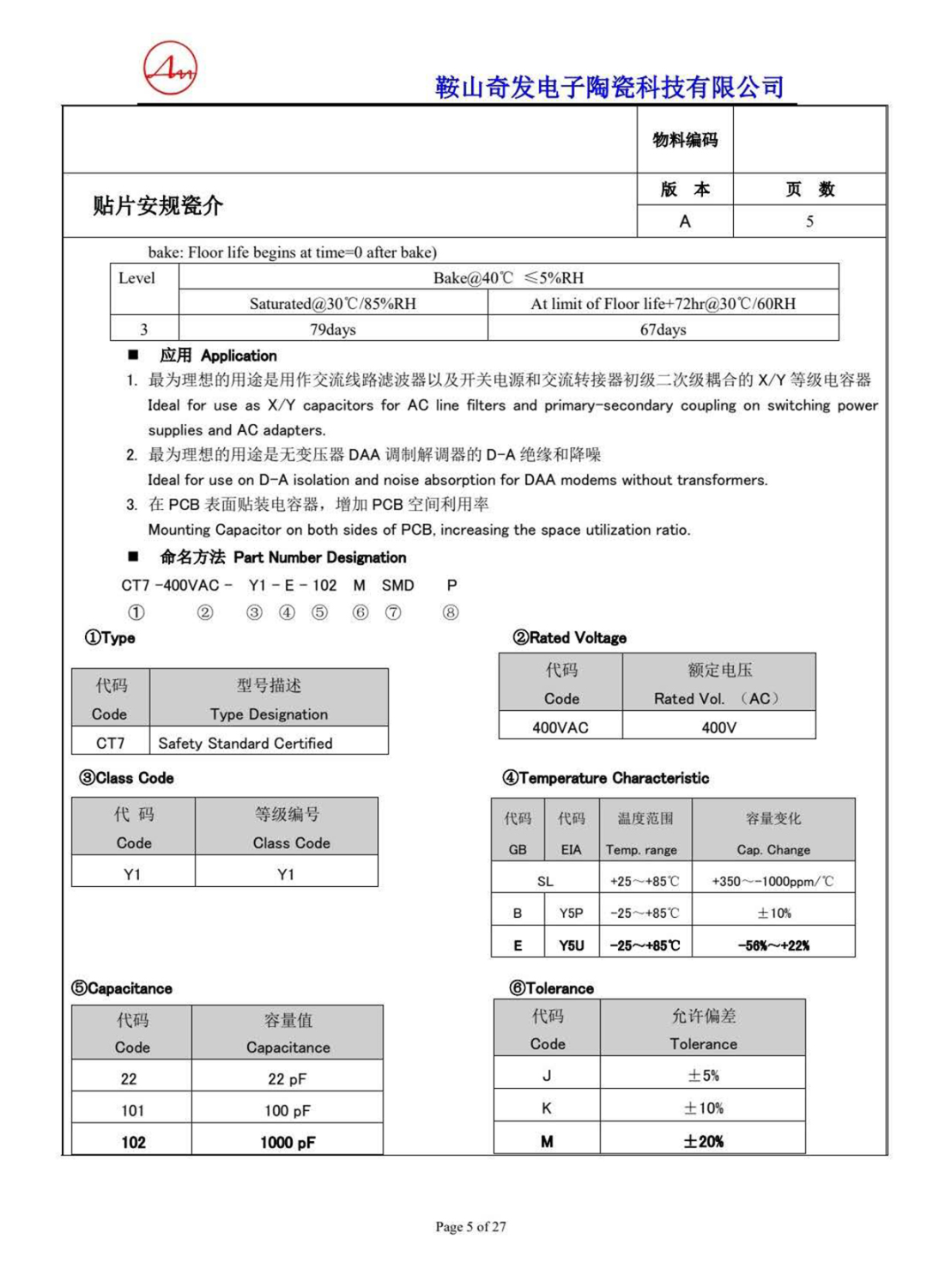

奇发贴片Y电容产品资料。
PCB板另一侧一览，初次级之间设有隔离塑料壳，并涂胶固定。

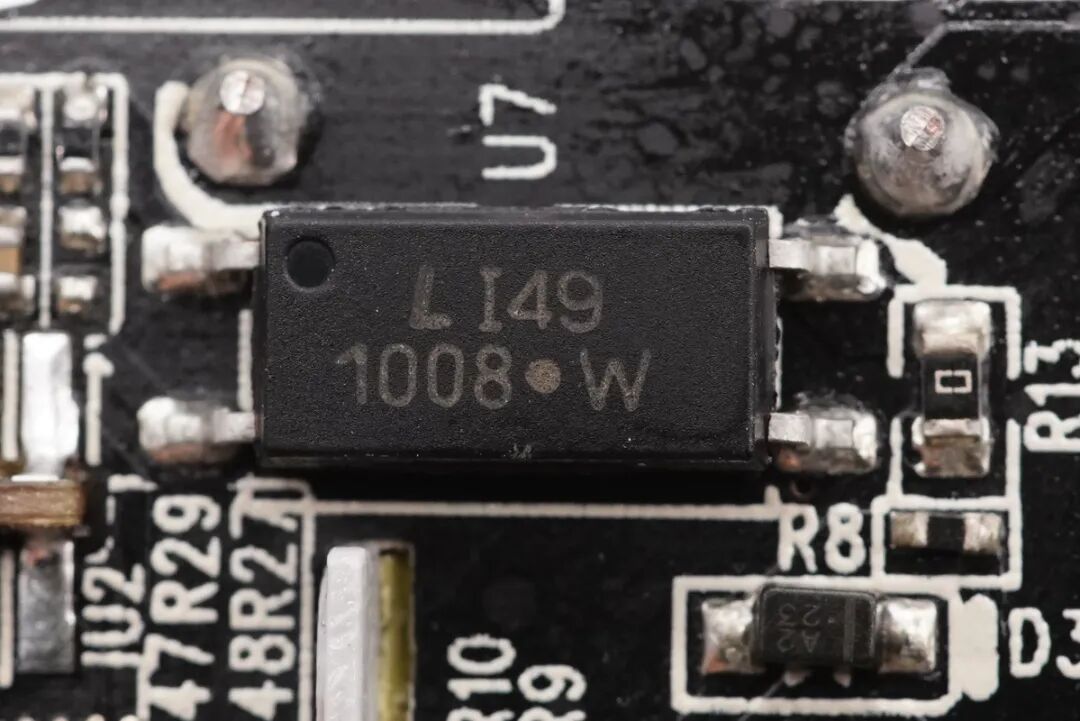

1008光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

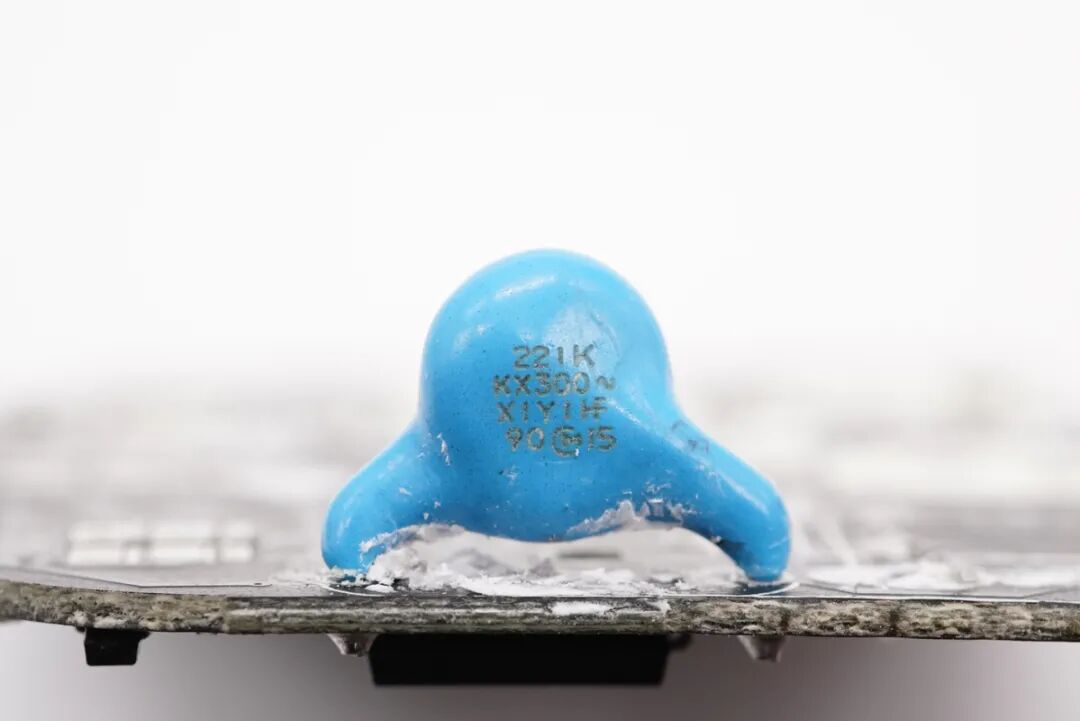

输出抗干扰蓝色Y电容特写。

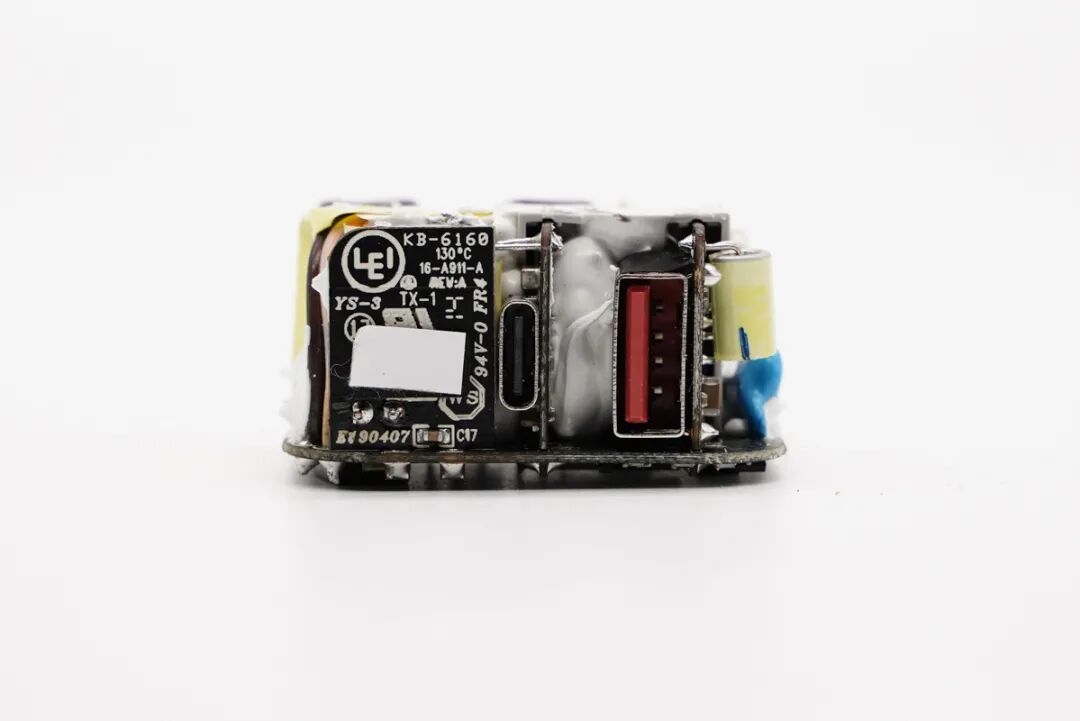

输出端一览，两个USB母座使用小板垂直焊接，左侧还有一块同步整流板。

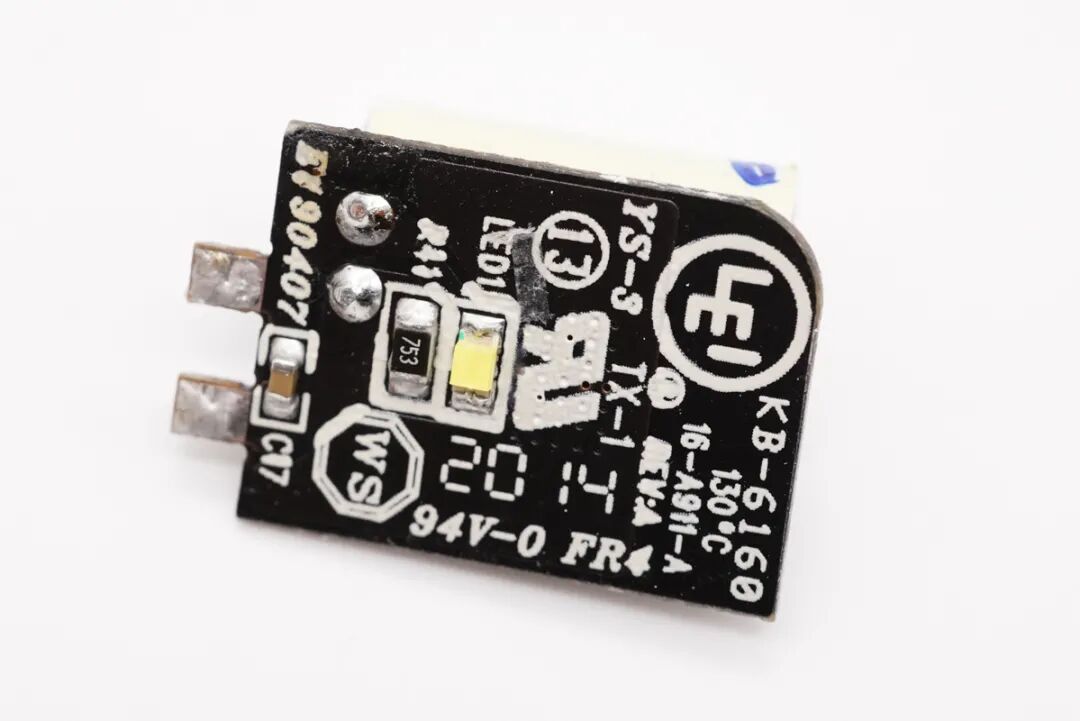

同步整流板背面设有LED灯，周围有一片遮光棉覆盖，防止散射透光。此外遮光棉上有一层散光片，弱化灯光避免夜间刺眼。充分为用户考虑，细节讲究。

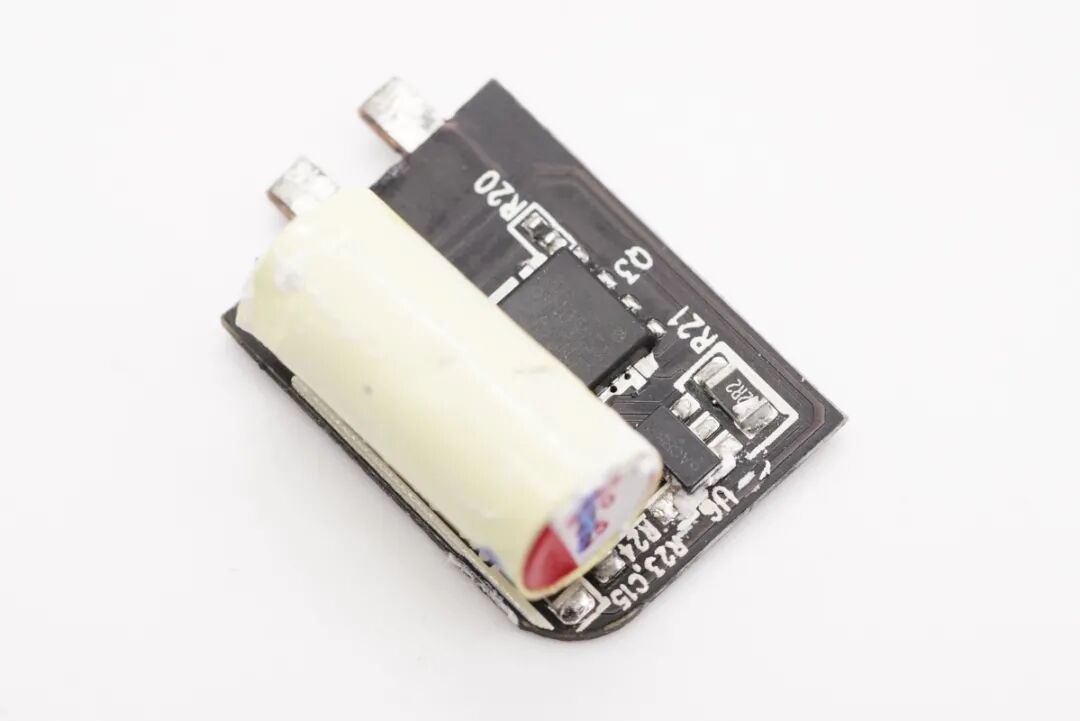

将同步整流小板拆下，正面设有控制器、同步整流管和滤波固态电容，电容包裹绝缘胶带。
次级同步整流控制器，安森美 NCP4306，最高工作频率1MHz。
安森美 NCP4306 详细资料。

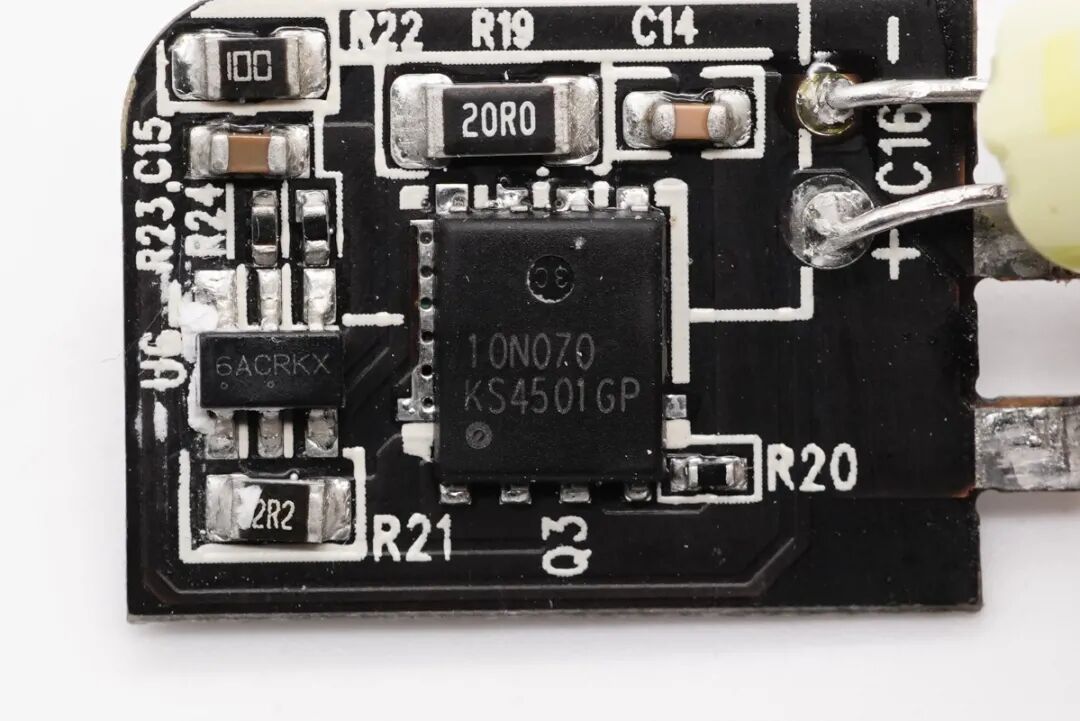

次级同步整流MOS管特写，APEC 10N070。
同步整流输出滤波固态电容，规格为25V 470μF。
LED指示灯特写。

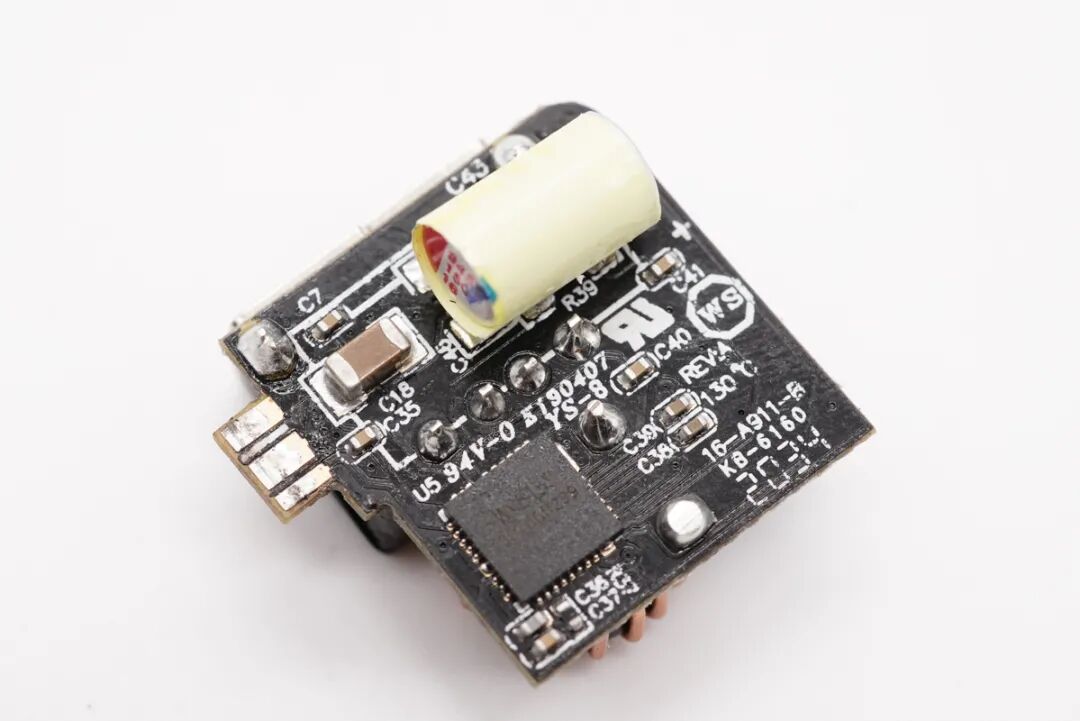

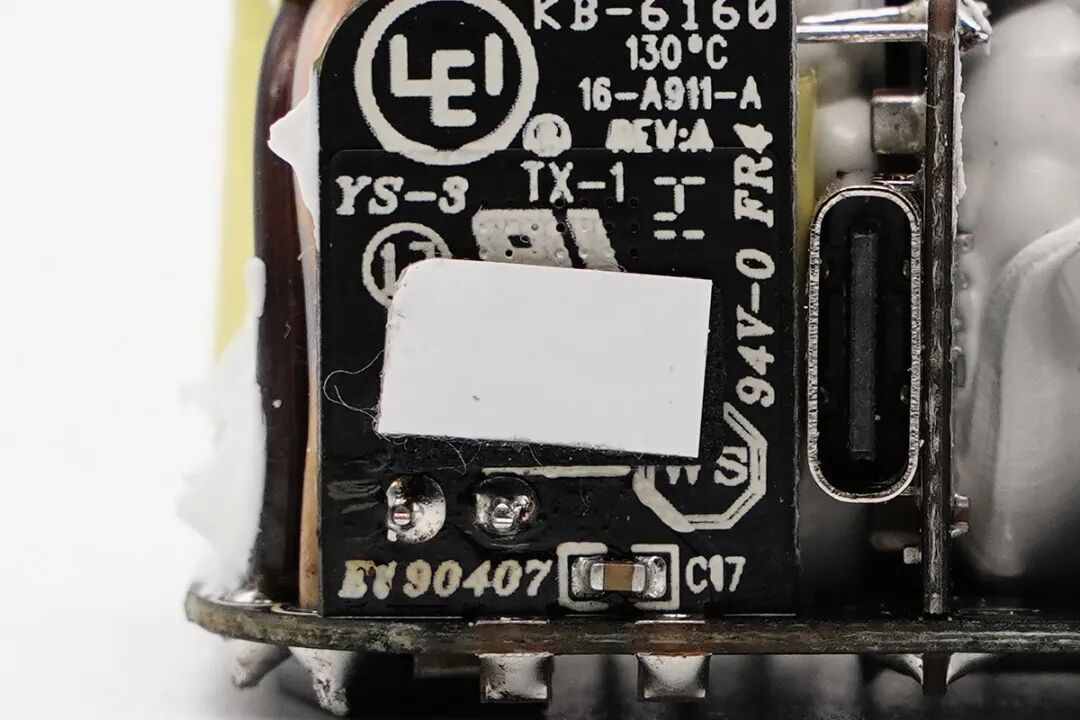

USB-C母座所在小板正面设有降压协议芯片以及滤波电容。

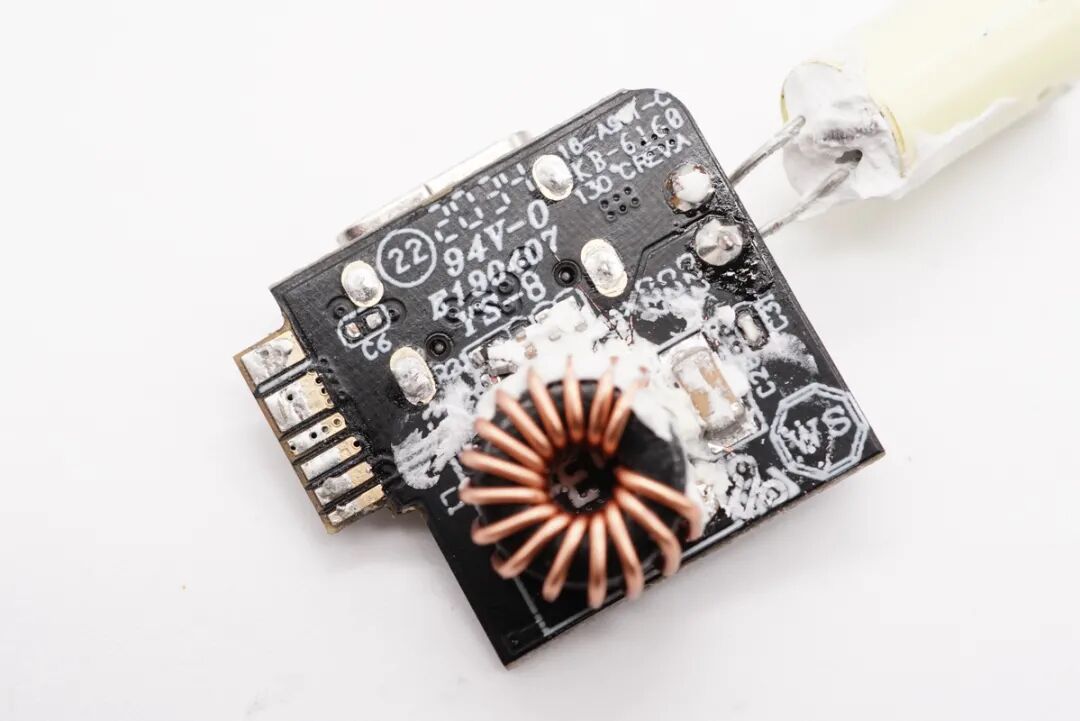

背面设有一颗降压电感，打胶固定。

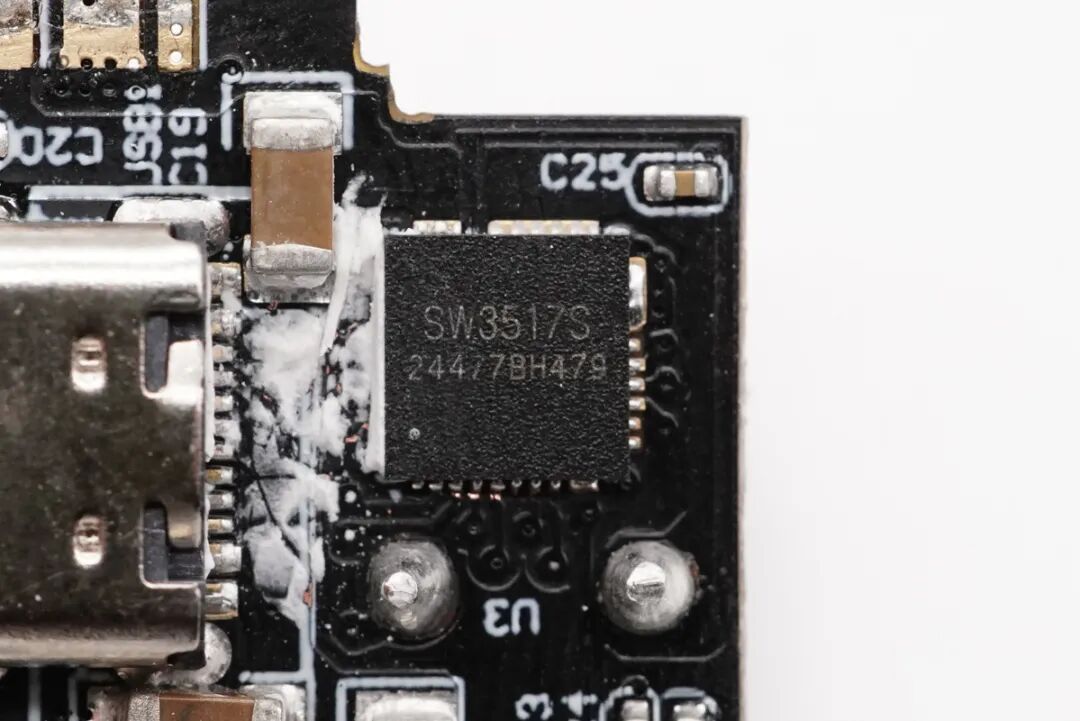

USB-C口降压协议芯片采用智融SW3517。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP 等多种快充协议，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

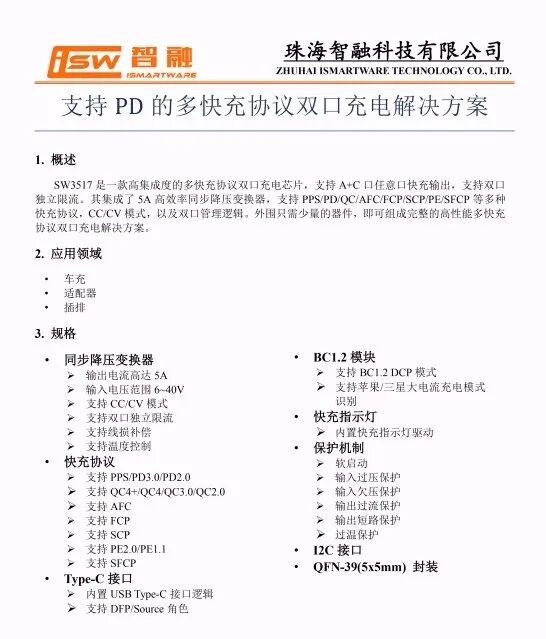

智融SW3517资料信息。

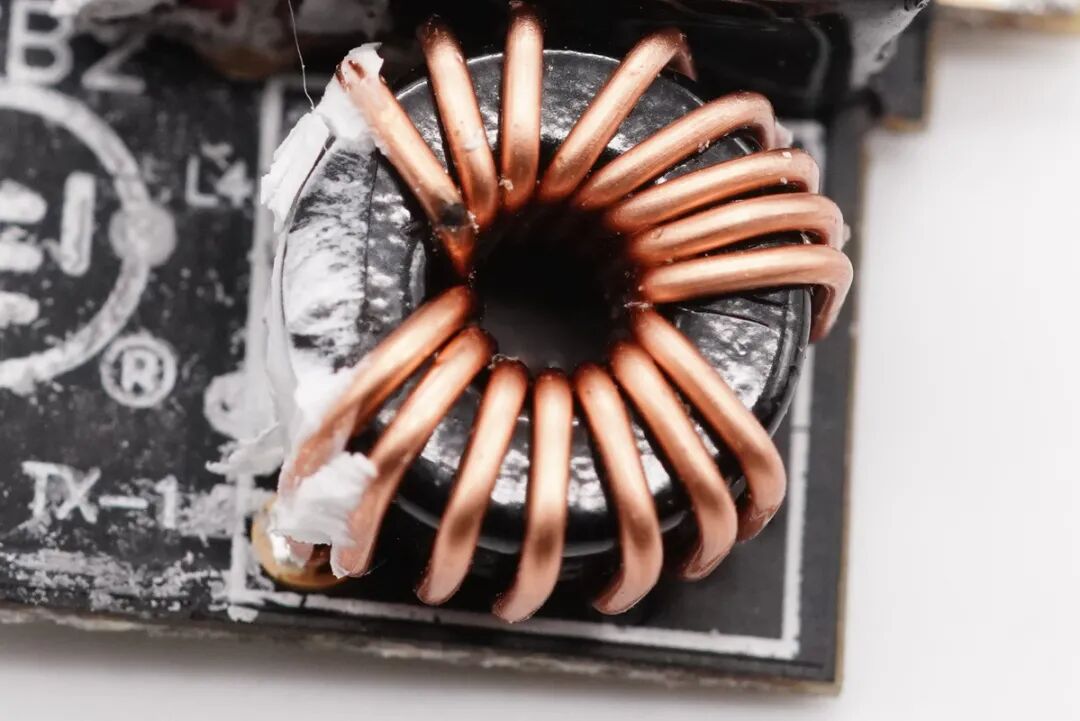

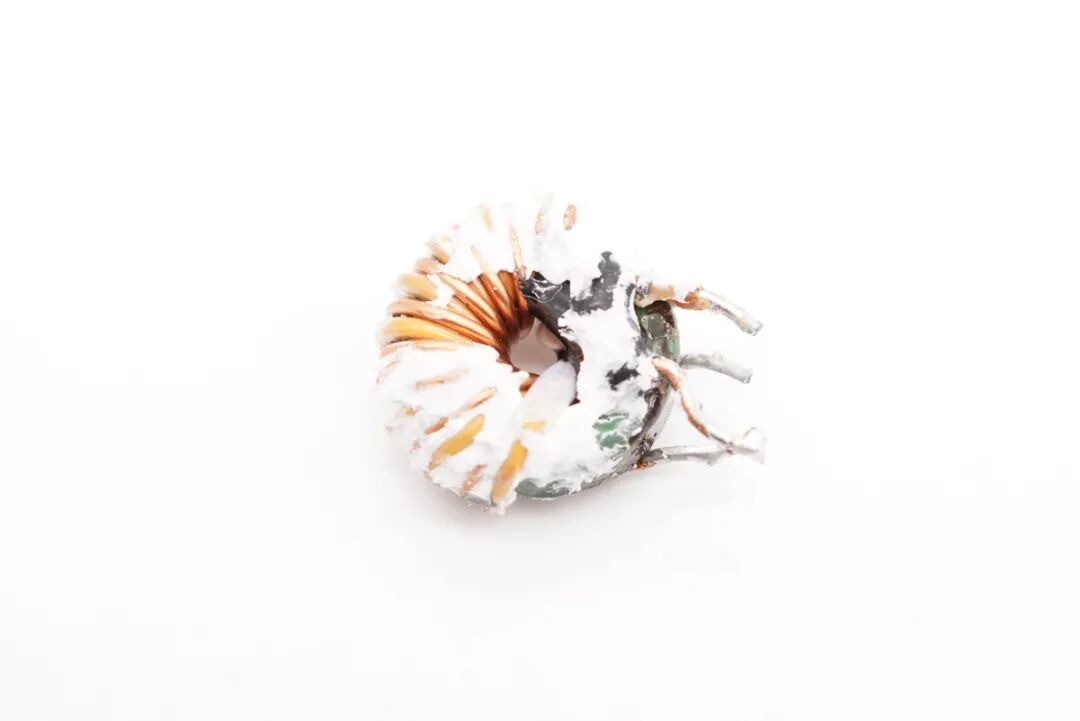

磁环降压电感特写，底部涂胶固定。

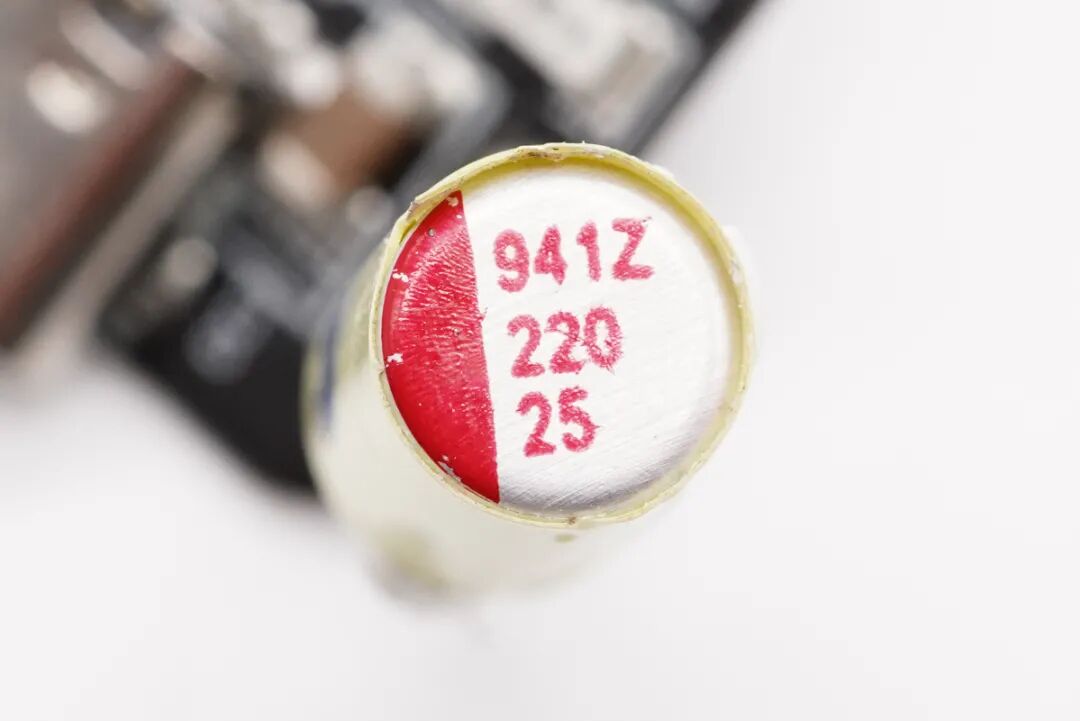

输出滤波固态电容特写，规格为25V 220μF。

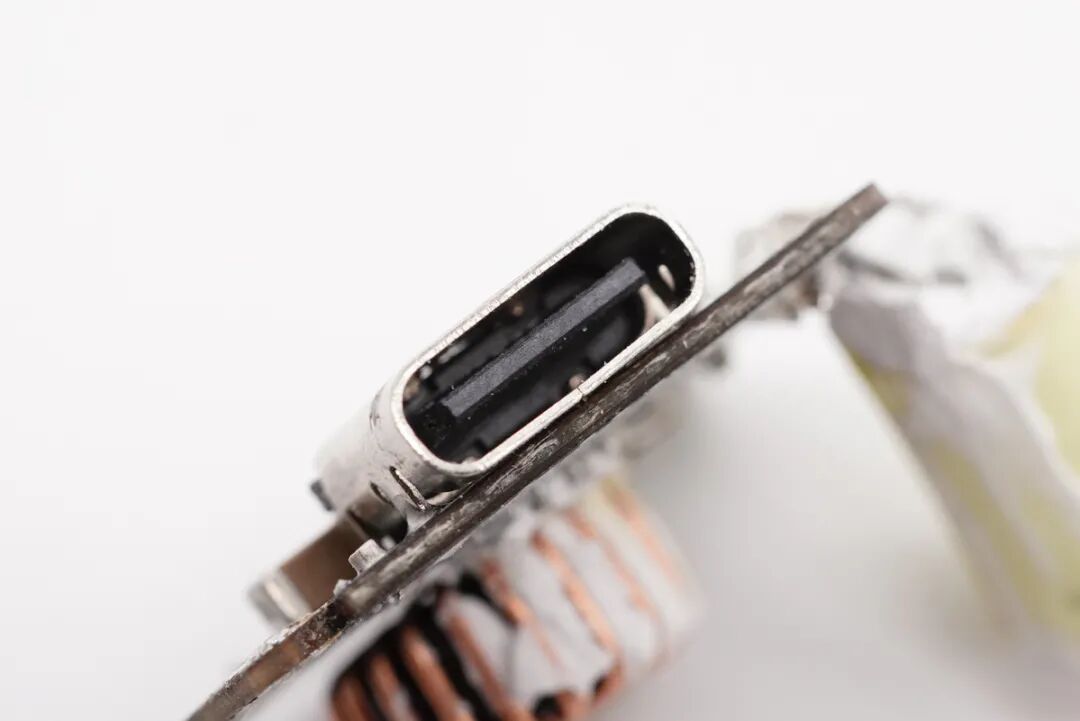

USB-C母座特写，黑色胶芯不露铜。

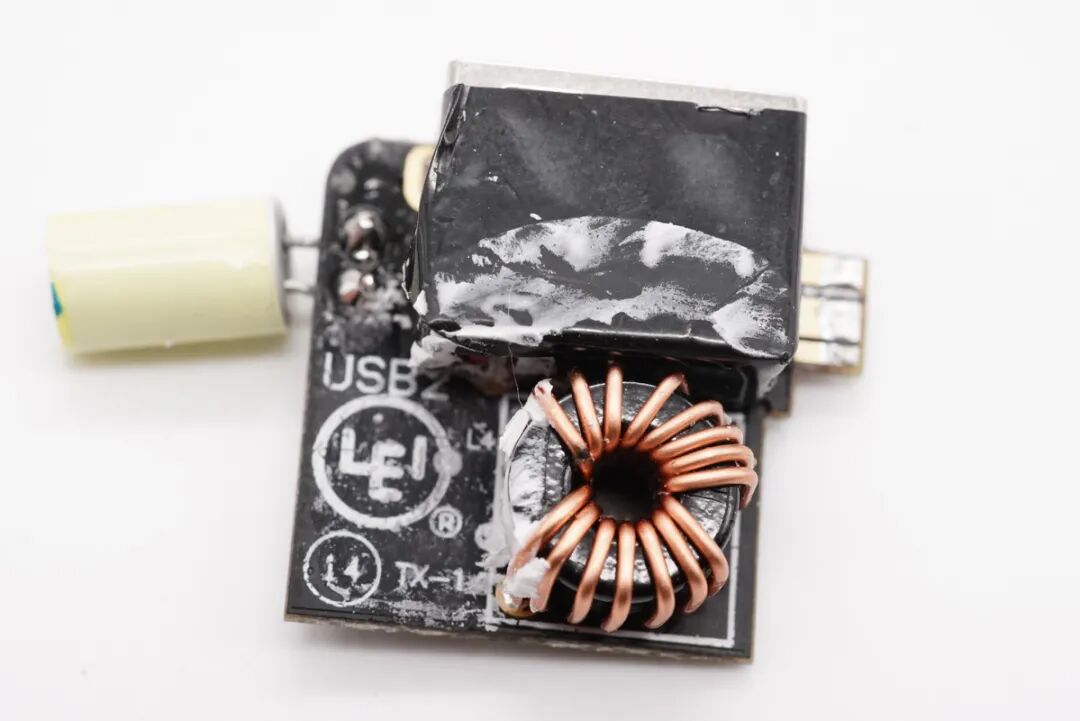

USB-A母座粘贴胶带防尘防止异物进入充电器，旁边设有一颗磁环降压电感。

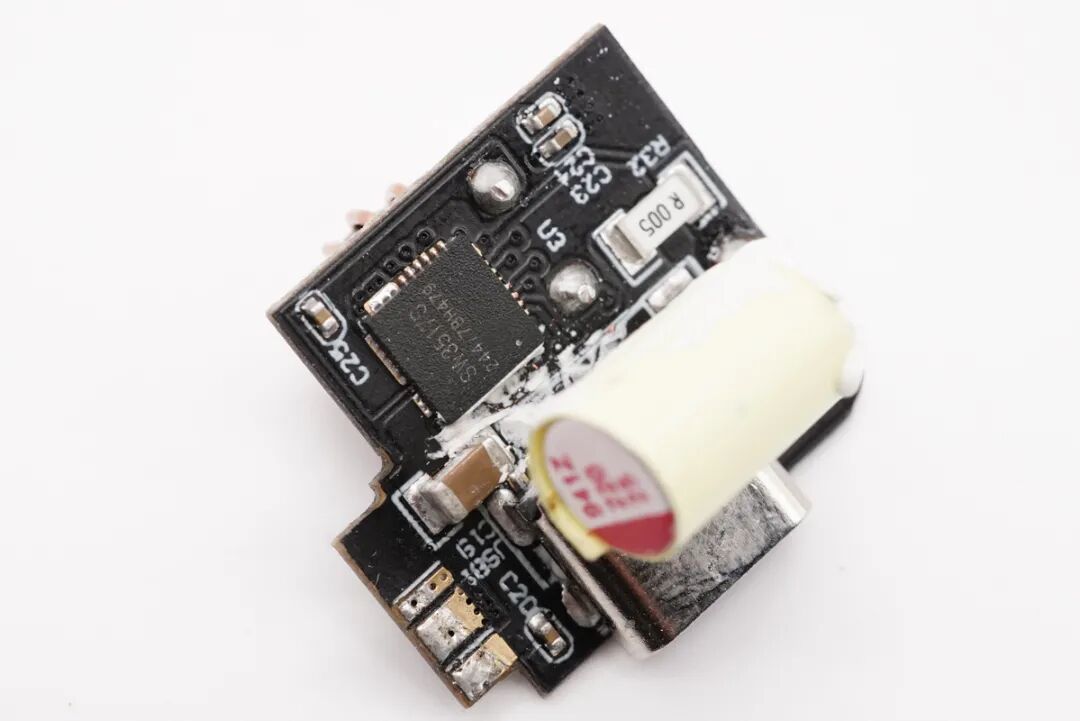

背面设有降压协议IC和滤波电容。

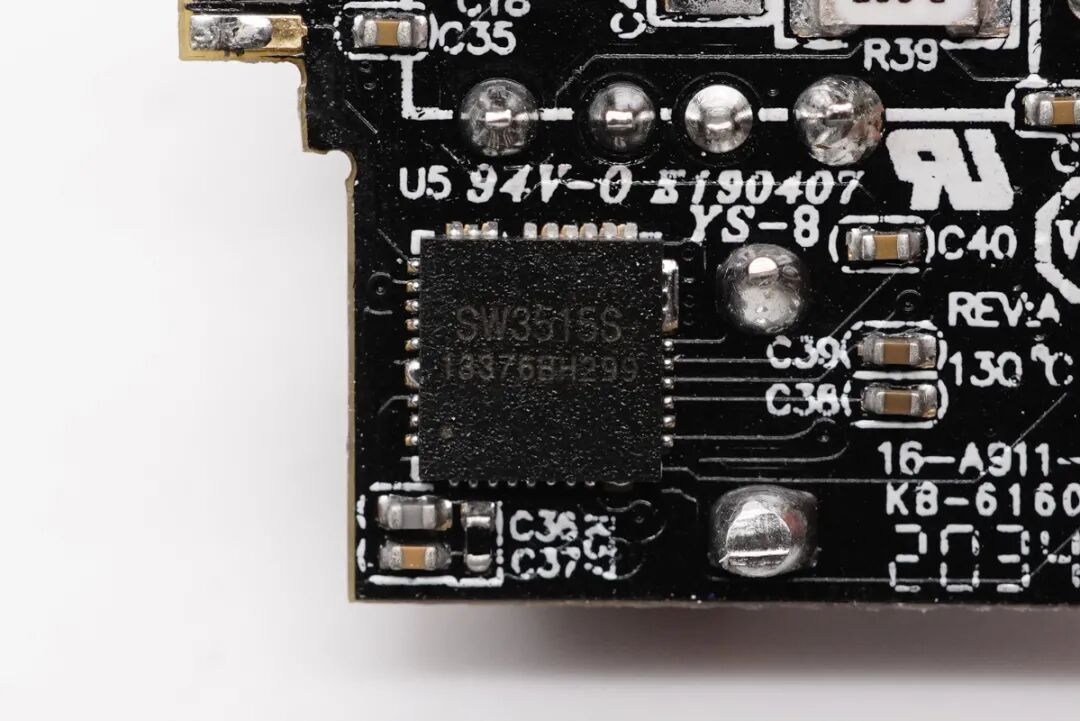

USB-A口降压协议芯片采用智融SW3515S，这是一款高集成度的多快充协议双口充电芯片，支持双A口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器，支持QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
智融SW3515S详细资料。

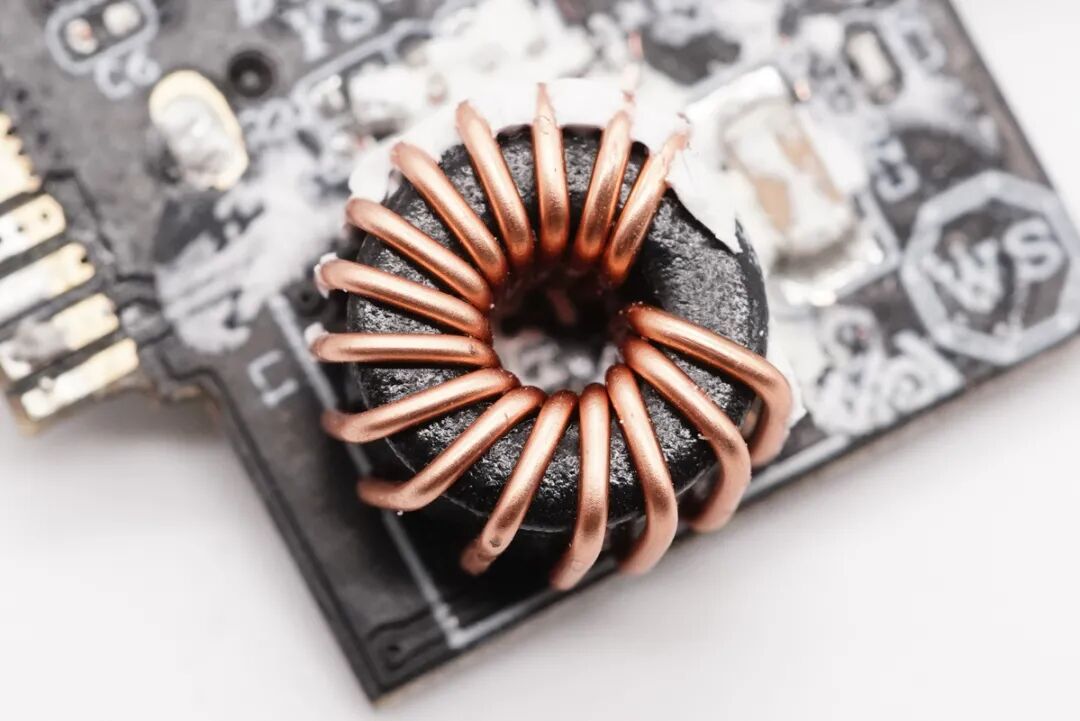

磁环降压电感特写。

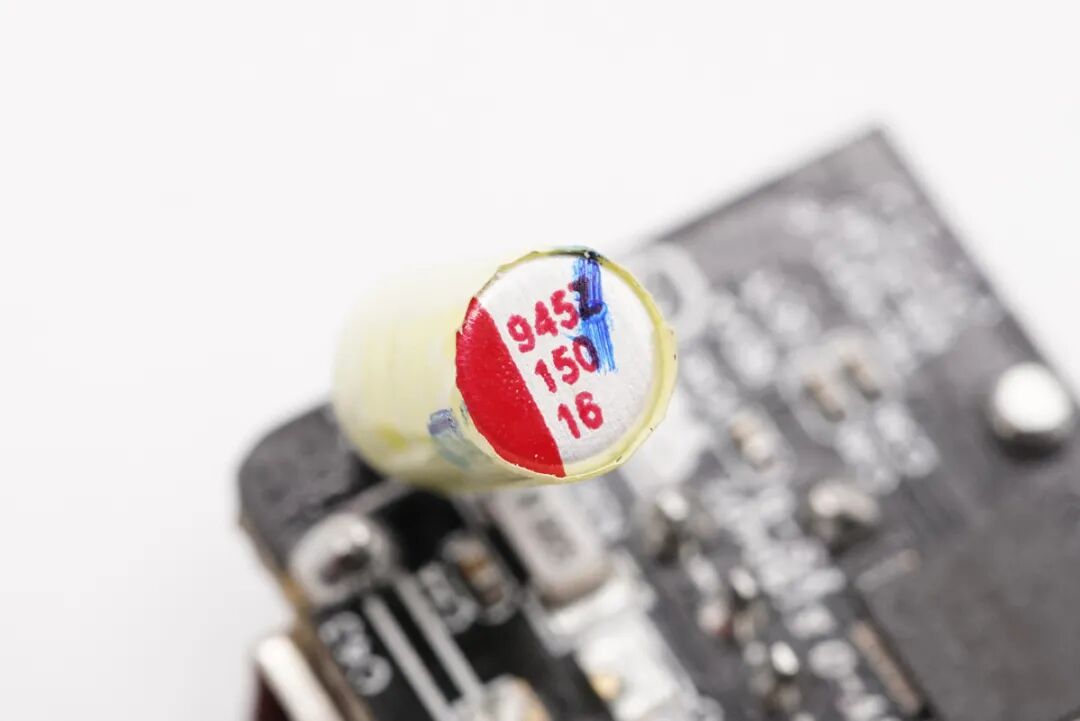

输出滤波固态电容特写，规格为16V 150μF。

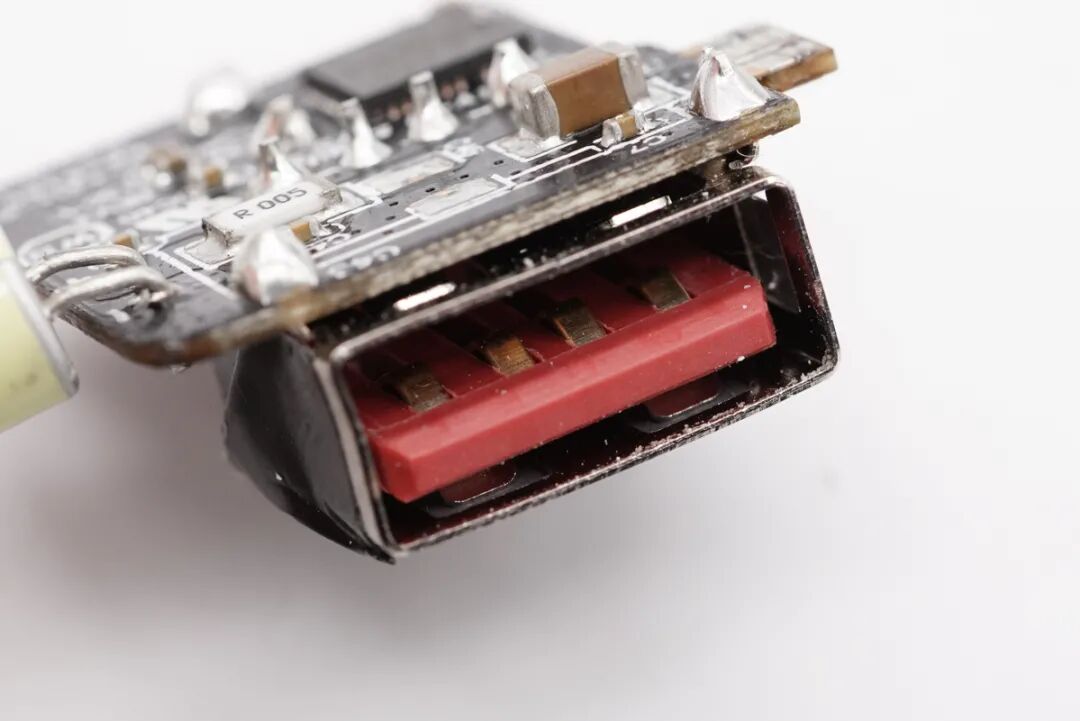

USB-A母座特写，红色舌片。

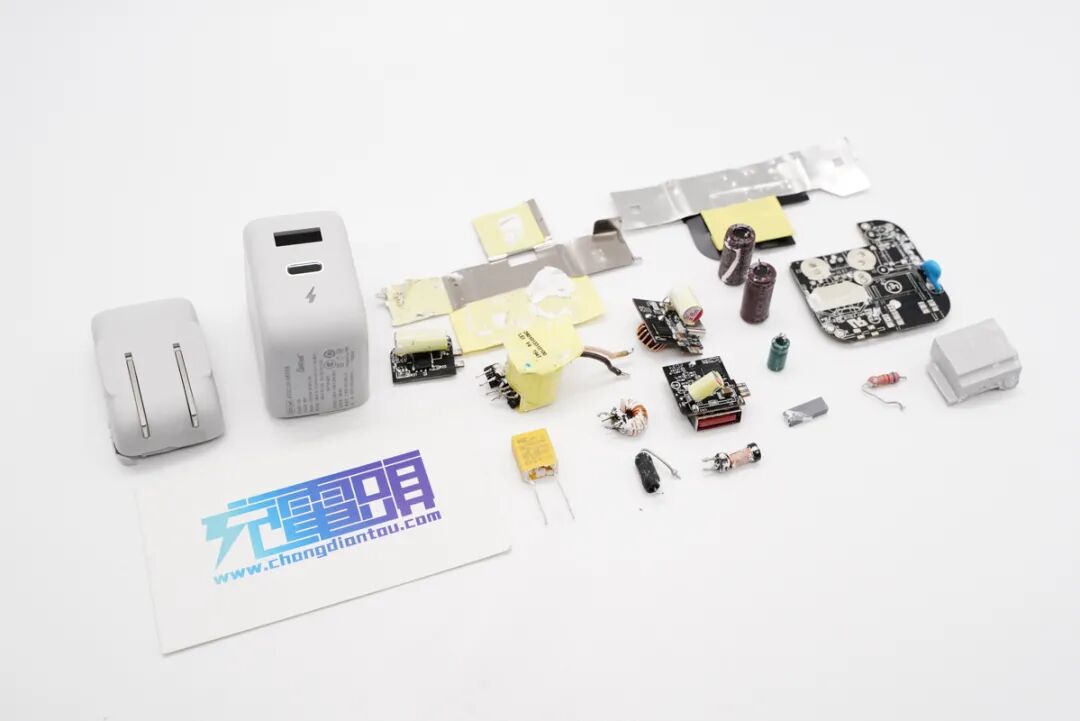

全部拆解完毕，来张全家福。
充电头网拆解总结
UIBI柚比30W 1A1C氮化镓快充贯彻了简质轻奢的品牌特色，外观整体归纳为方块状，表面采用晒纹工艺处理，具有类肤手感，外观设计精致，整体在氮化镓加持下小巧轻便，易于携带。在65W氮化镓充电器爆发的今年，UIBI柚比这款产品可以说是填补了中功率段氮化镓市场的空缺。性能上支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、PD3.0等协议，可以更好地兼顾新旧设备或不同线材使用。
充电头网通过拆解了解到，UIBI柚比这款充电器AC-DC部分，由安森美初次级控制器分别搭配纳微NV6115氮化镓功率芯片以及安森美同步整流器代培同步整流MOS组成，定压输出。输出端两路分别采用智融SW3517和SW3515S内置协议的全集成转换器，进行二次降压和协议识别。除了氮化镓自身高开关频率低损耗优势外，两颗智融高集成降压协议芯片在对减小体积方面作用同样突出。
做工方面，充电器初次级之间设有塑料壳隔离，电容包裹胶带绝缘，各元器件之间的缝隙里大量填充硅胶，外围散热片，产品整体的散热性能和稳定性有保证。
