拆解报告：联想火柴盒电源标配100W快充线
近日联想为旗下的笔记本电脑推出了一款65W USB PD快充充电器，官方称之为火柴盒电源。除了充电器之外，产品套装里附带有一根长1.8米的100W快充线，使用该套装可以轻松为联想旗下Thinkpad X1/X270/E480等多款热门机型实现快充。
这根数据线采用TPE黑色外皮，很耐脏，适合长期使用，线长1.8米可应付大多数使用场景。而如今快充技术迅猛发展，越来越多100W高功率充电器不断被推出，普通的3A线正在被时代淘汰。联想充电套装附带这么一根数据线，对用户来说能拿来给更多的设备进行充电使用，无需再购置新100W快充线。下面我们就对其进行拆解，看看其内部设计做工如何。
一、联想100W快充线外观

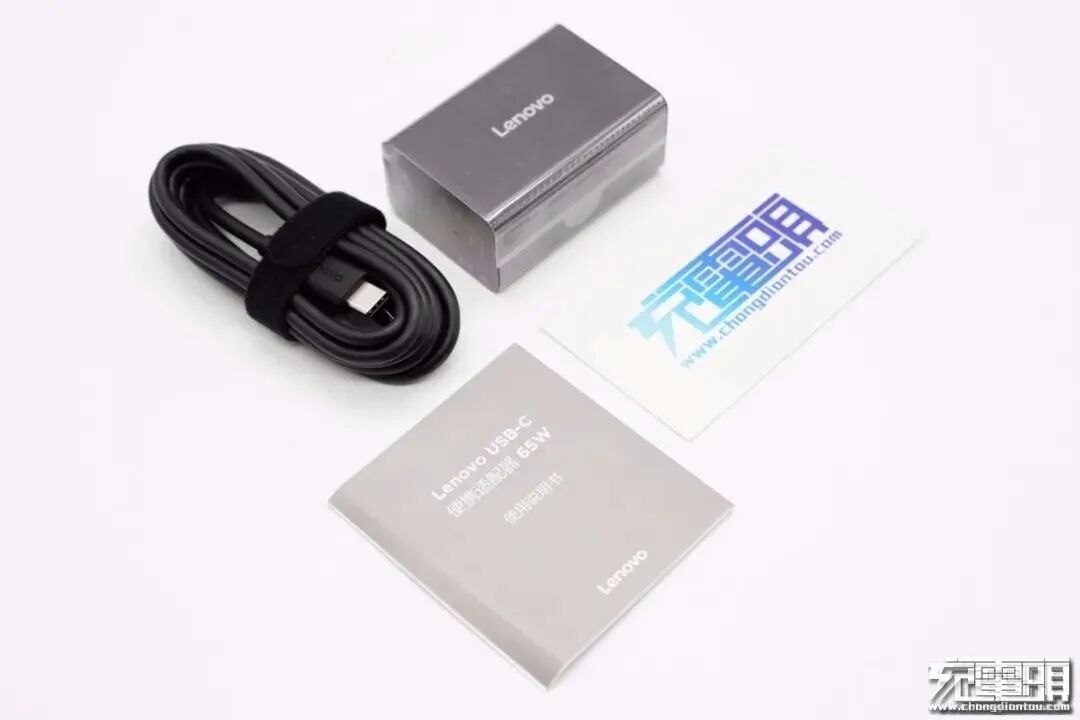

联想65W火柴盒电源套装一览。

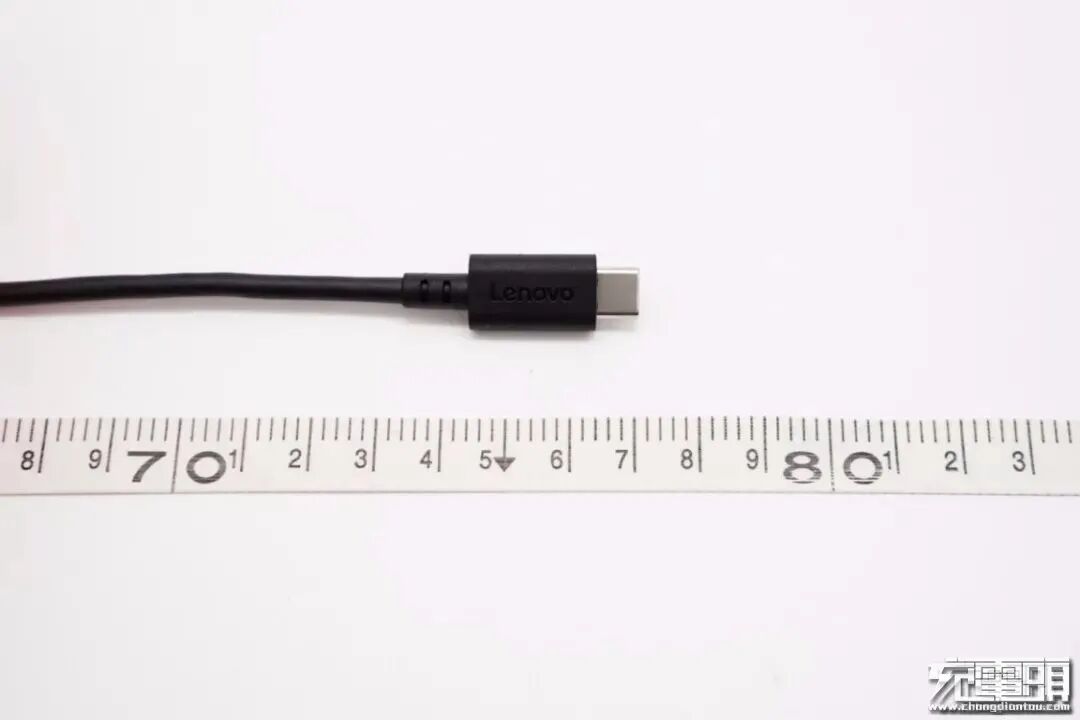

数据线长度将近1.8米，可应付绝大多数使用场景。

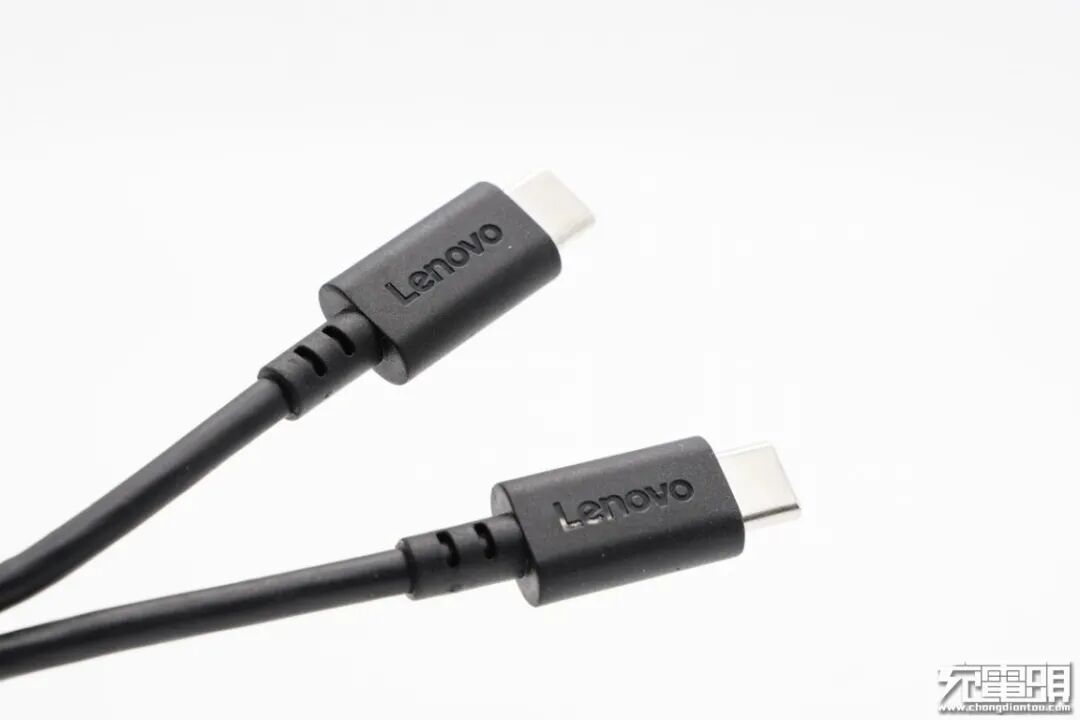

线头采用塑料外壳，外壳磨砂方便插拔使用，此外凹印Lenovo品牌logo。

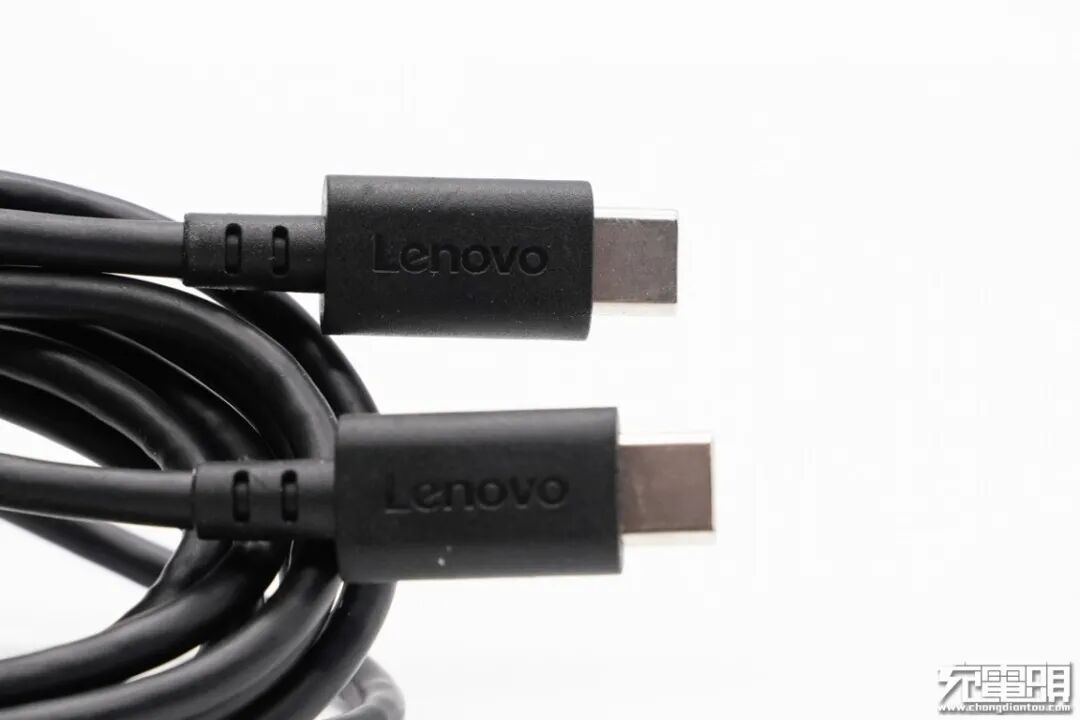

线头和线身交界处做了抗弯折处理。

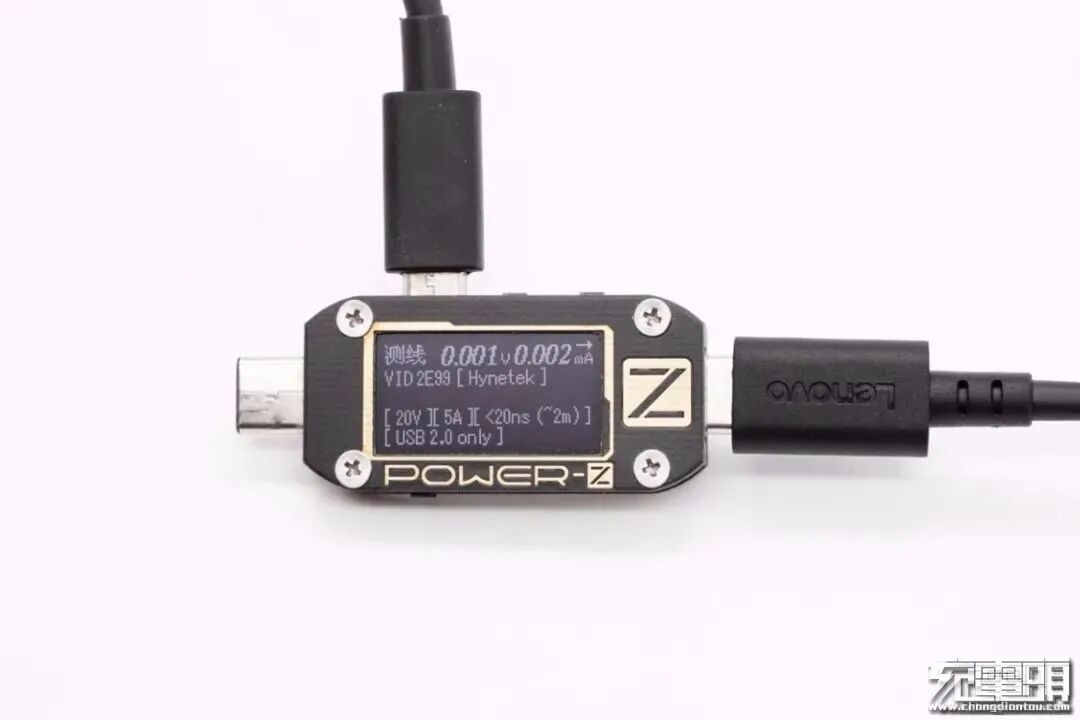

使用ChargerLAB POWER-Z KM001C检测发现，该线缆带有E-Marker芯片，芯片供应商为Hynetek慧能泰。线缆电力传输能力为20V 5A，数据传输能力为USB 2.0。
二、联想100W快充线拆解

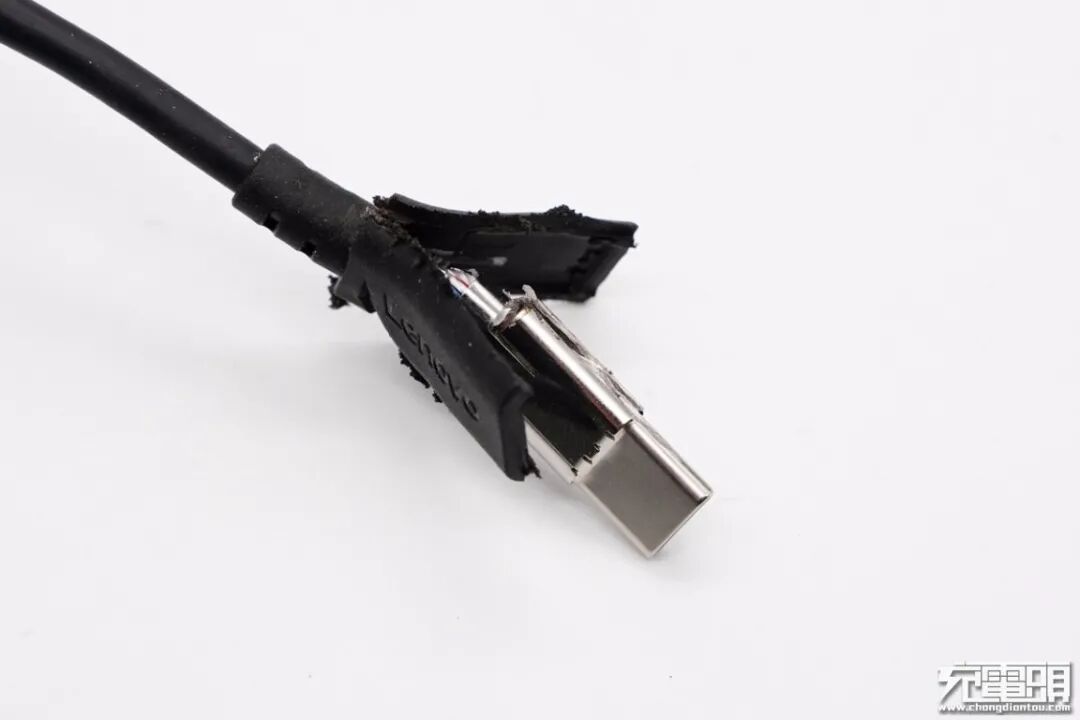

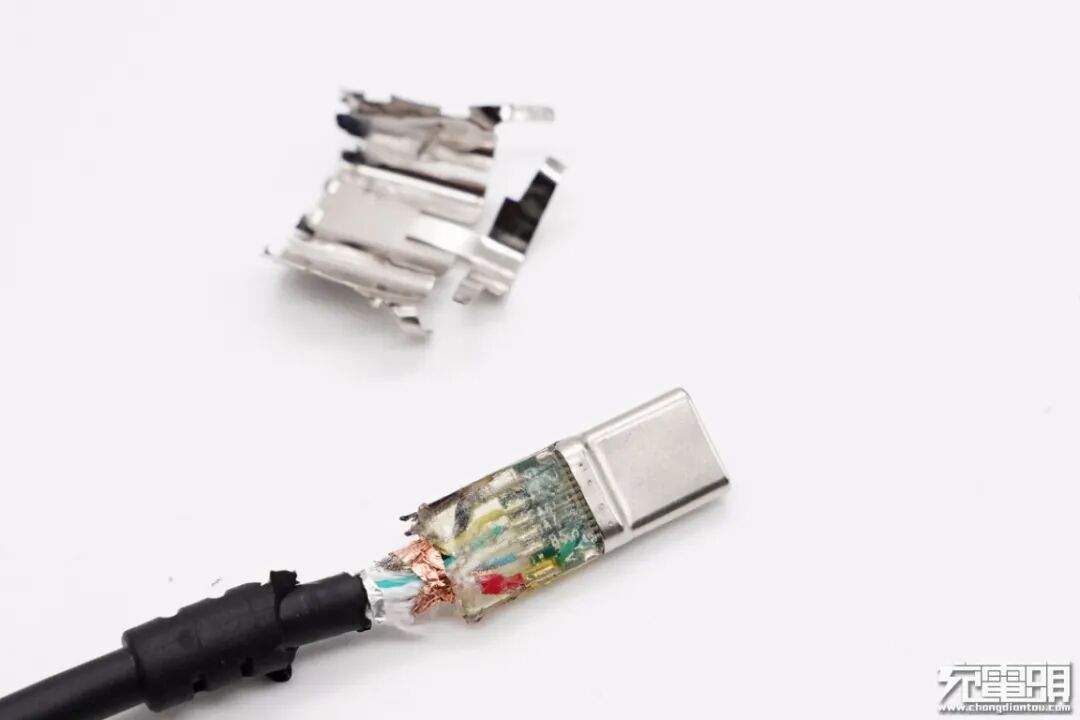

切割开线头塑料外壳。

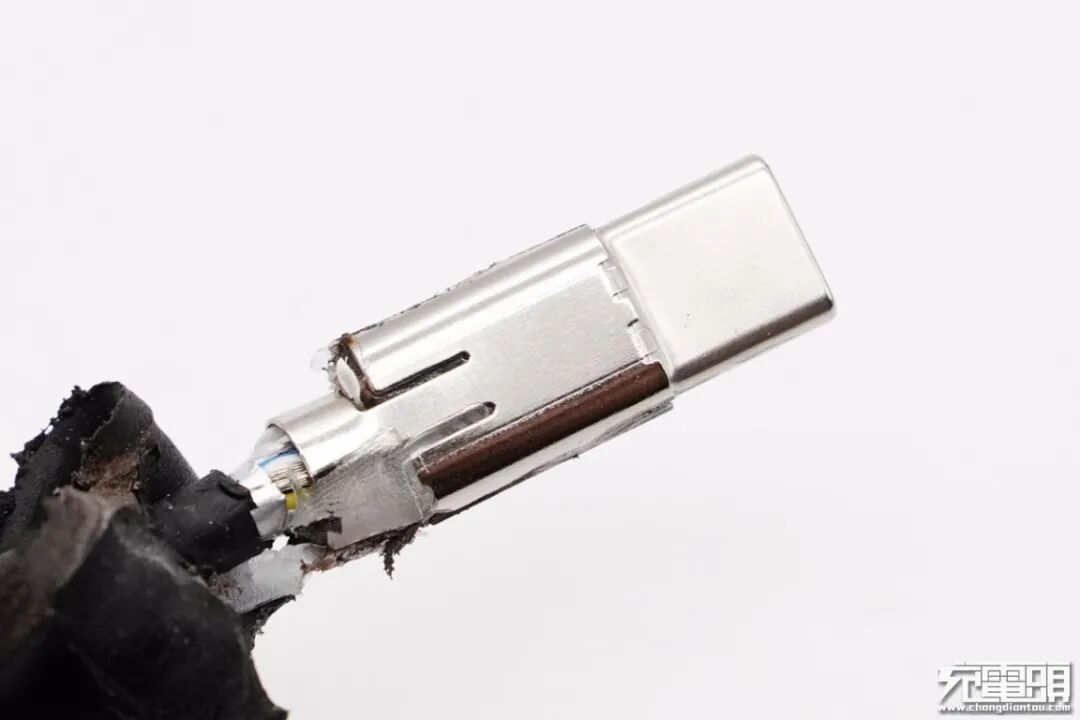

内部采用钢套加固保护。

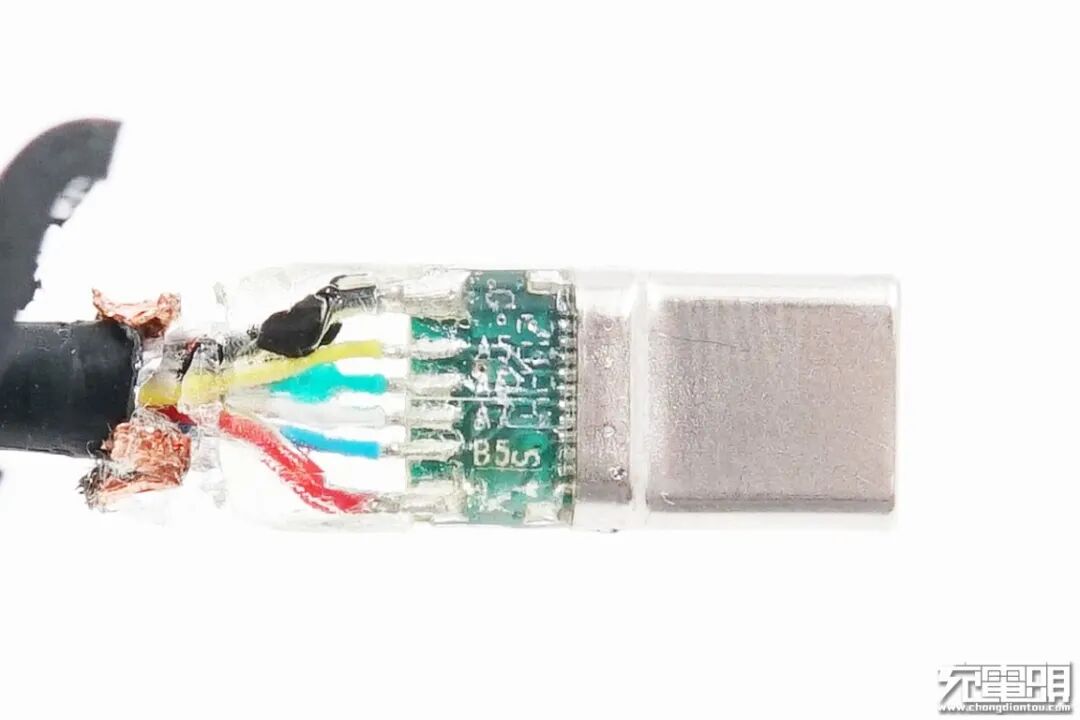

拆掉钢套，PCB板上注塑填充。

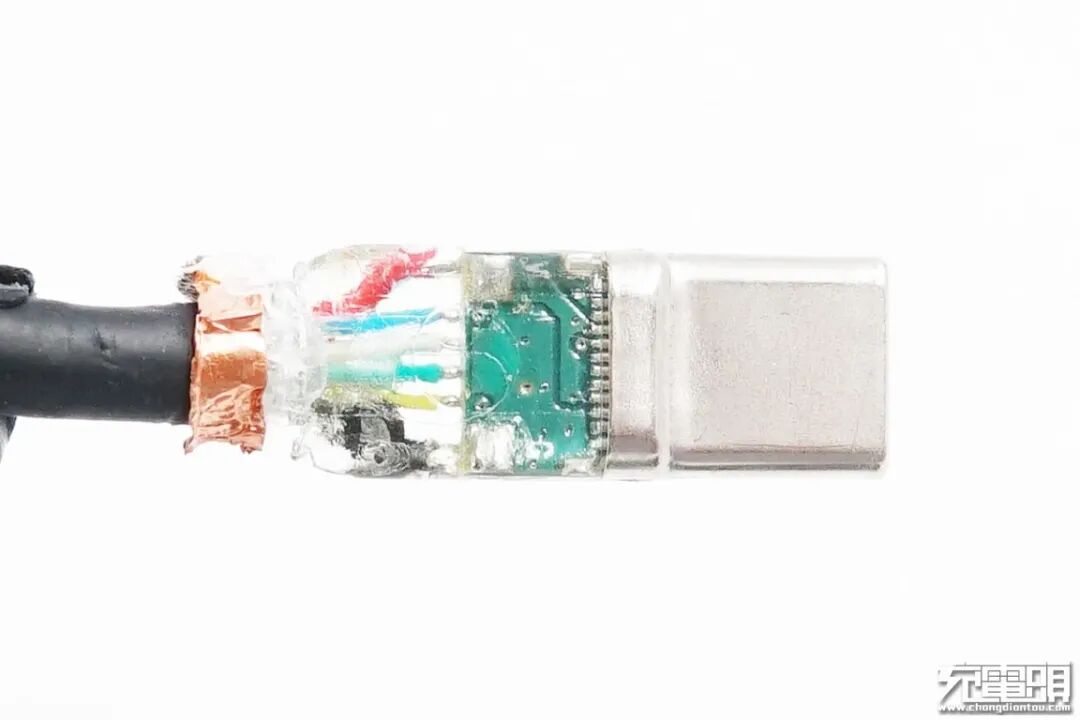

小板上可以看到有一颗E-Marker芯片。

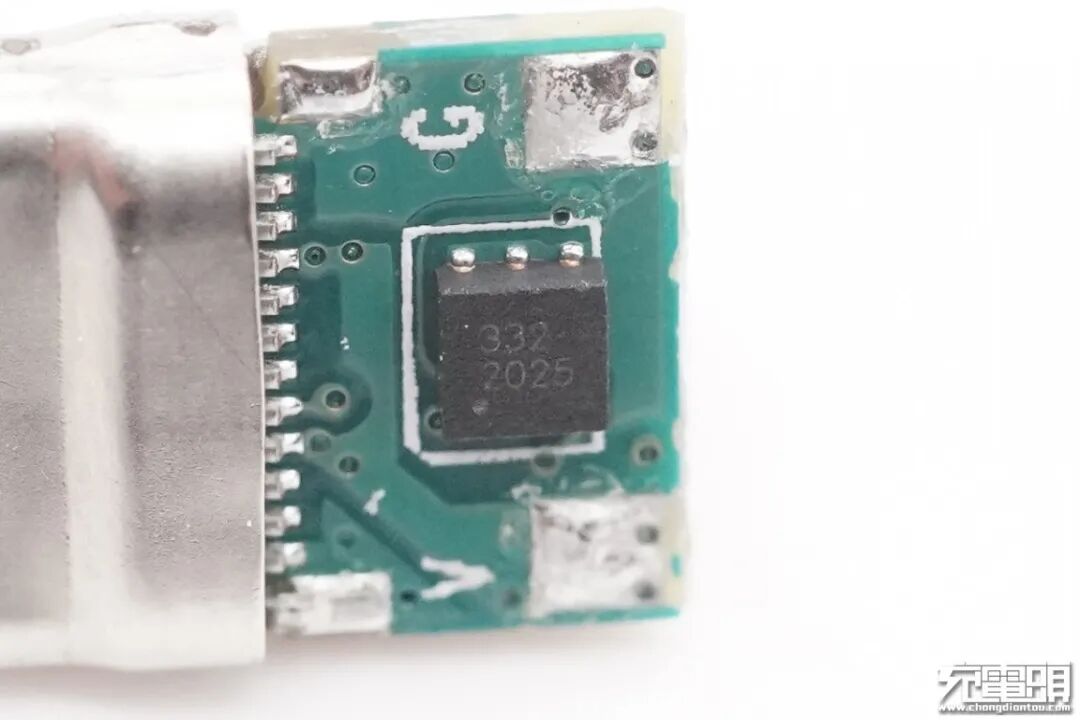

E-Marker芯片特写，采用慧能泰半导体HUSB332。这是慧能泰推出的最新一代耐高压电子标签芯片（eMarker），已经通过了USB-IF协会认证，TID号：875，其针对市场上客户的各种应用和兼容性反馈，作了一系列的性能改善和可靠性提升。HUSB332可被搭载在USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。
慧能泰HUSB332获得最新的USB PD3.0认证，TID 875；去除VCONN1和VCONN2引脚上的去耦电容，零外围器件方案；CC，VCONN1和VCONN2引脚支持25V高压保护；可支持雷电3 40Gbps高速数据通信；支持Modal Operation命令；支持Get Manufacturer Info命令；可选多次烧写和烧写锁死。
慧能泰HUSB332具备2 mm x 2 mm DFN-6L，2 mm x 3 mm DFN-8L 和 0.87mm x 1.42mm WLCSP-6三种封装类型。
充电头网通过拆解了解到，采用慧能泰E-Marker芯片的产品还有ANKER 100W 5A USB-C线、联想thinkplus电源标配线缆、AENZR 100W双USB-C快充线等。
另一端线头也拆开，PCB板注塑填充保护。
板子另一面一览，这一端板子上没有设有E-Marker芯片。

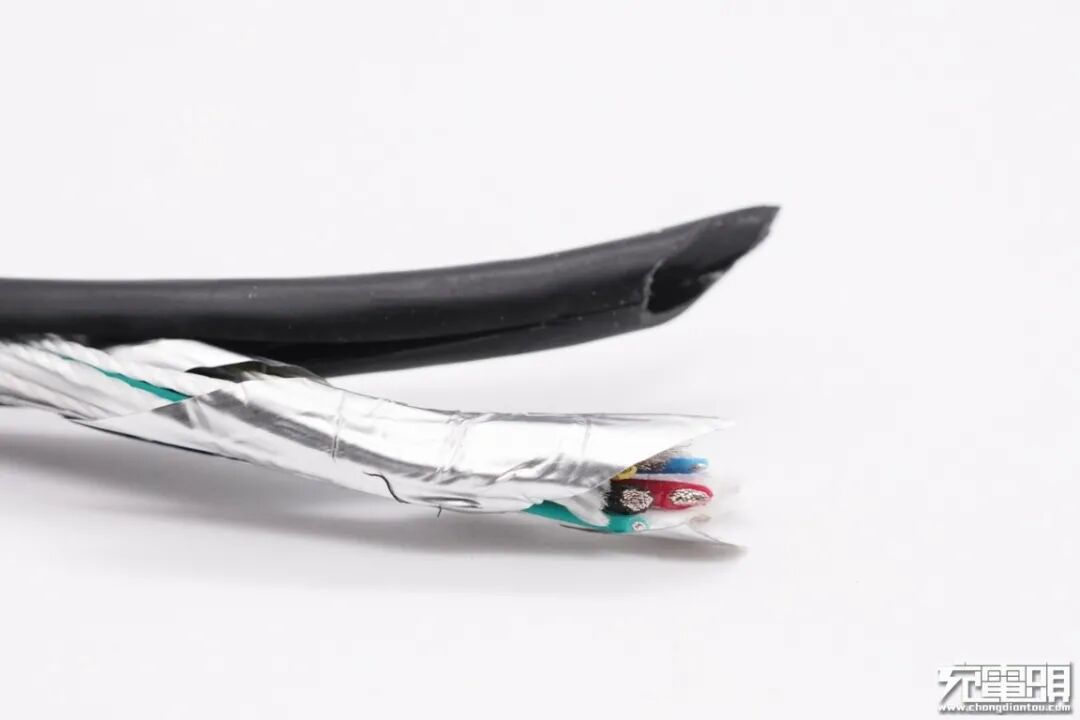

线身切开一个斜面，内部由6根带颜色的线芯和裸露的电力线芯组成。
割开外皮，线芯使用屏蔽锡纸包裹。

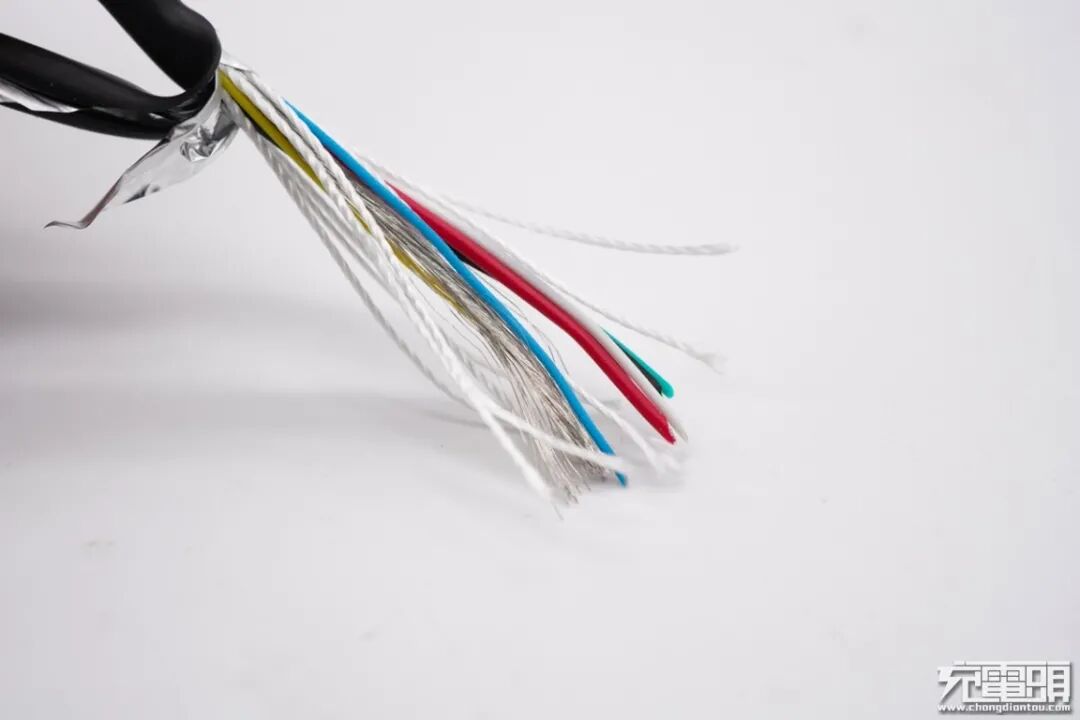

除了线芯外，还内置有多根棉线，起到润滑作用，降低硬值增加上手感。

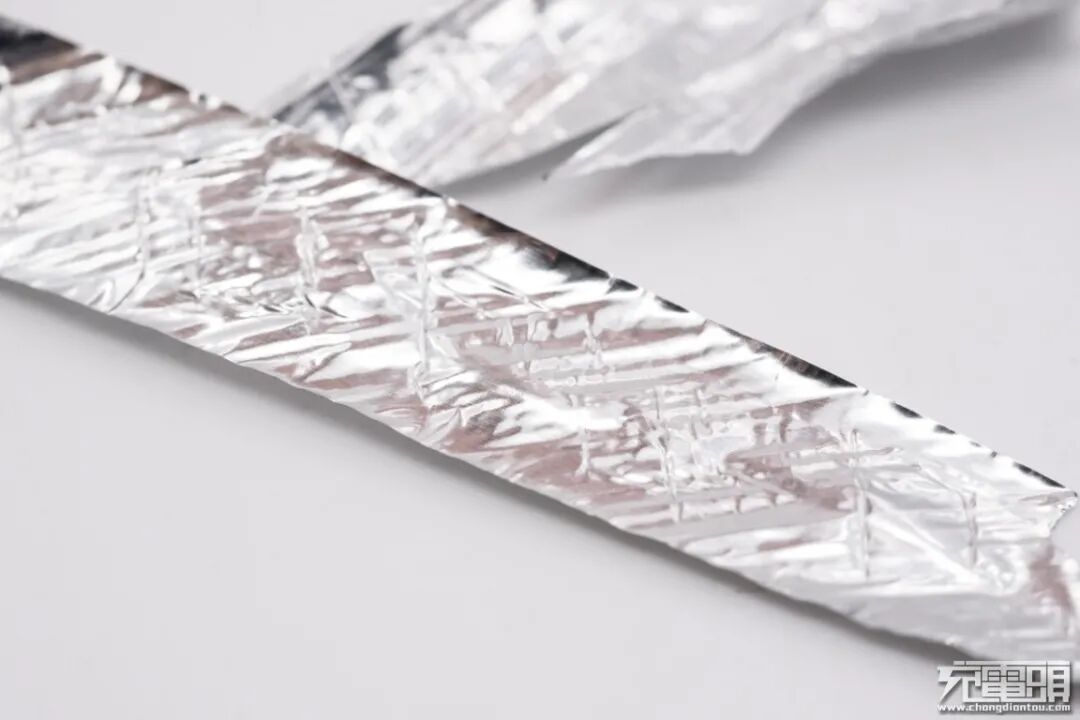

屏蔽锡纸特写。

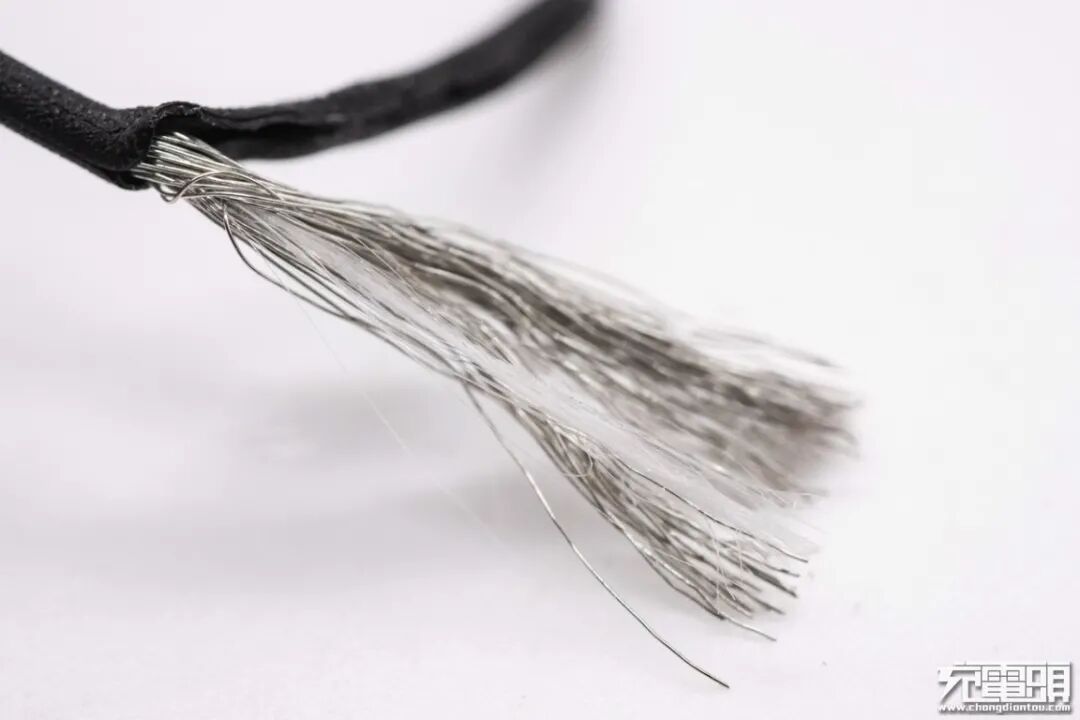

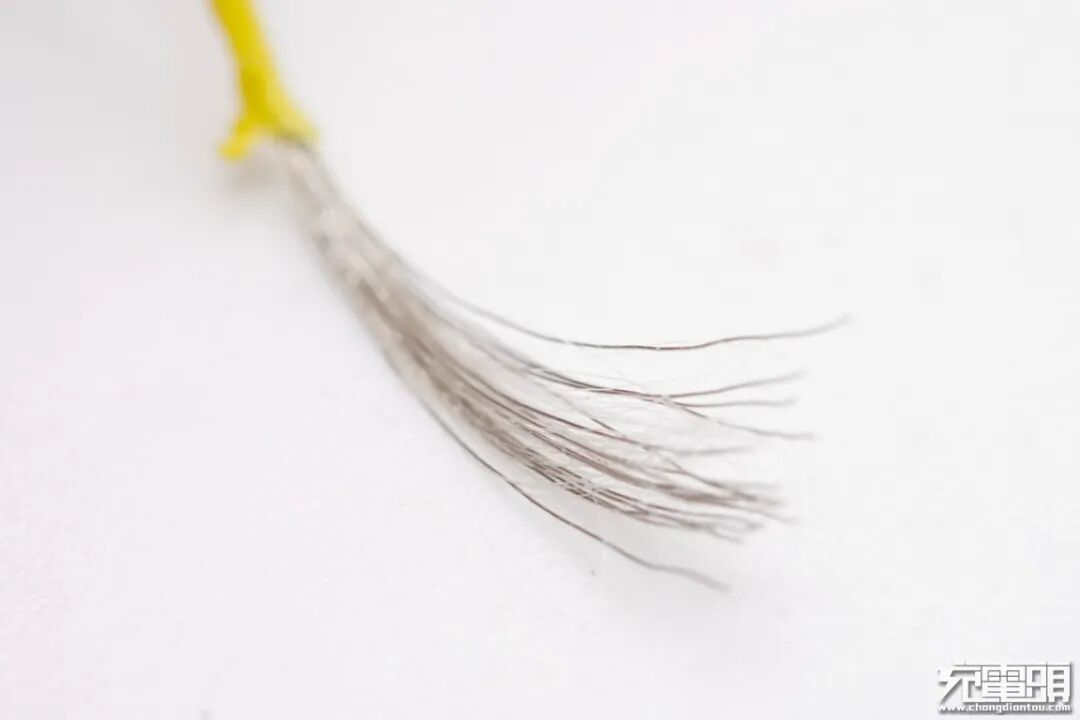

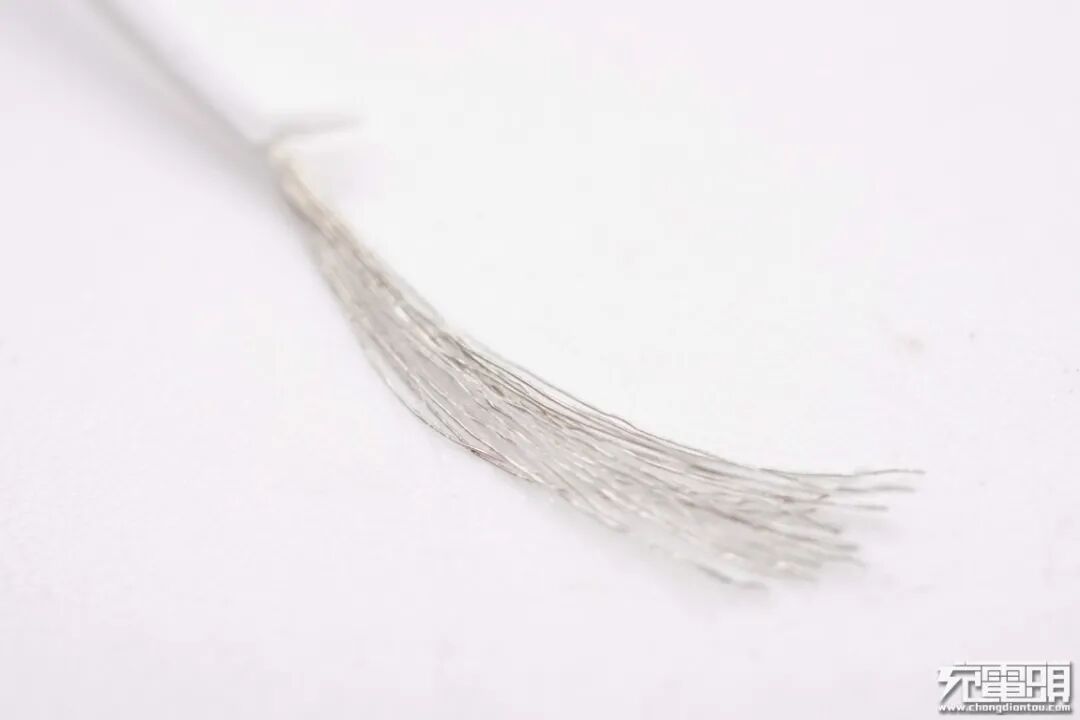

裸露电力电芯里掺有抗拉线。

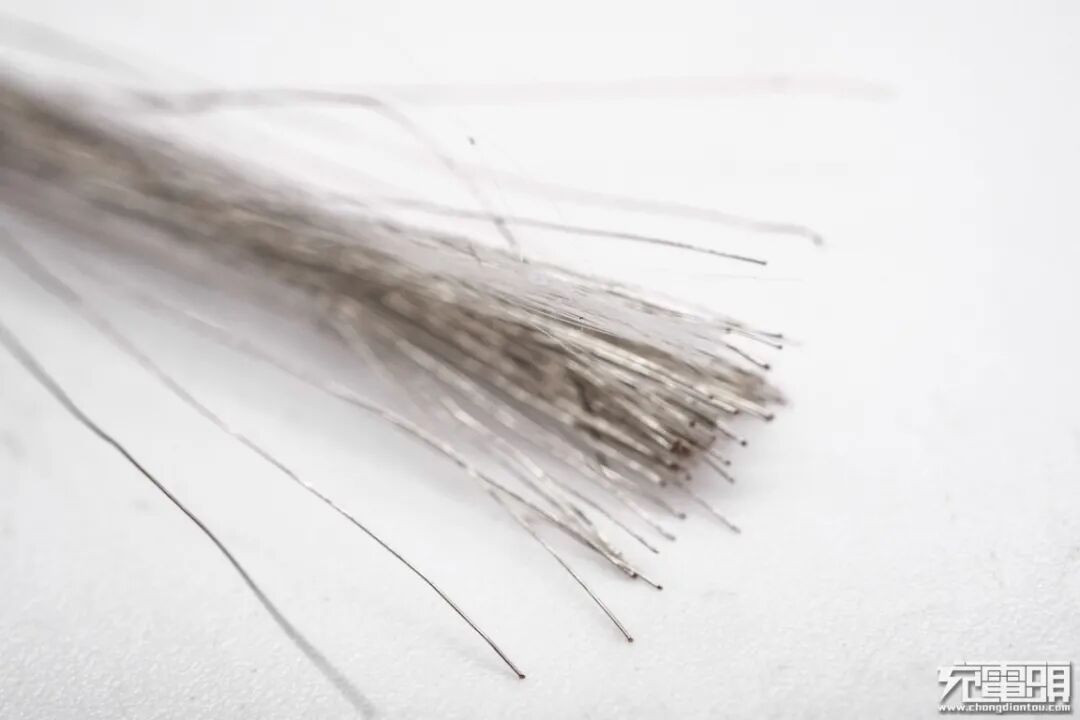

另一根特写。
黑色线芯特写，同样内置有抗拉线。其它线芯也都有，设计一样边不再赘述。
红色线芯特写。
黄色线芯特写。

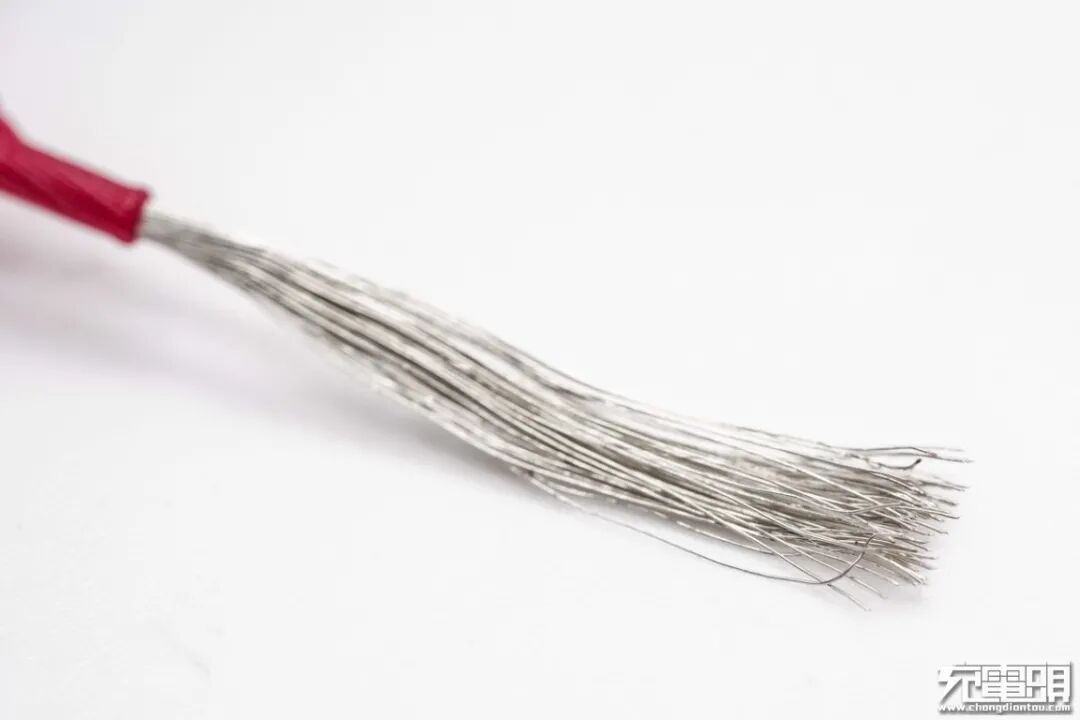

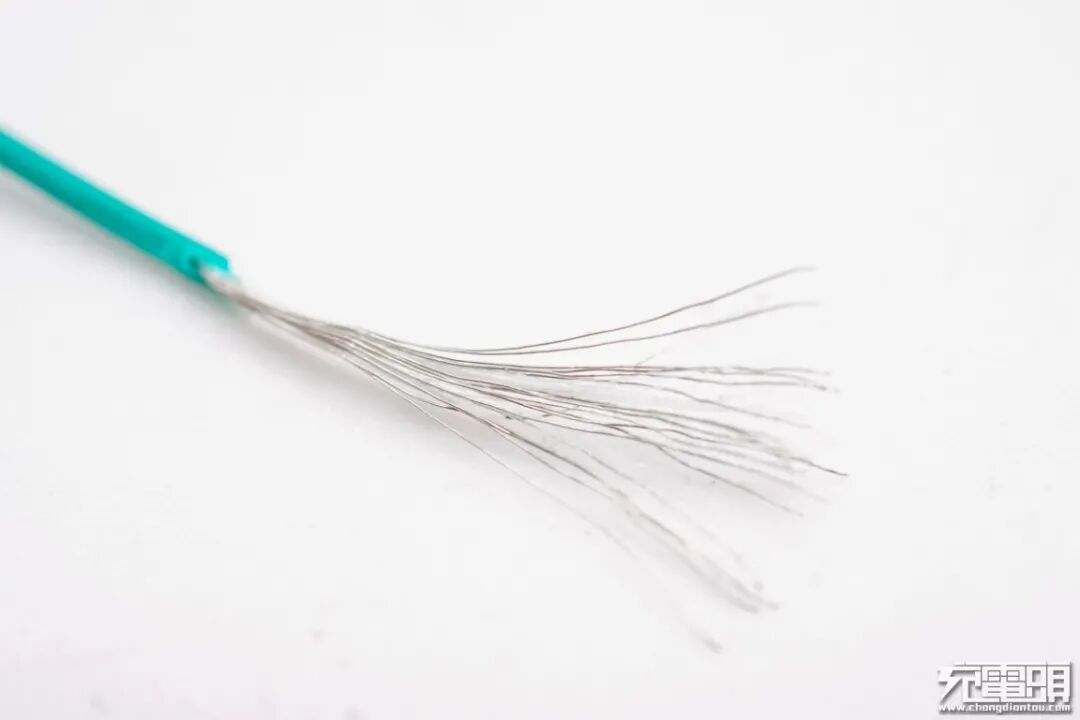

绿色线芯特写。

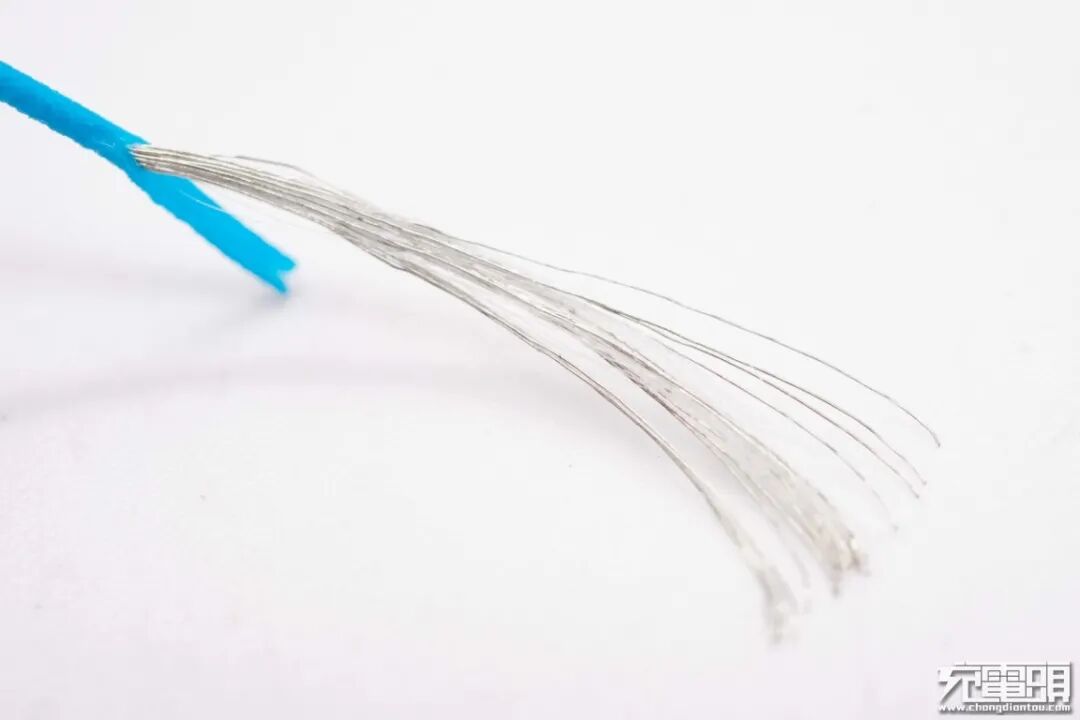

蓝色线芯特写。
白色线芯特写。

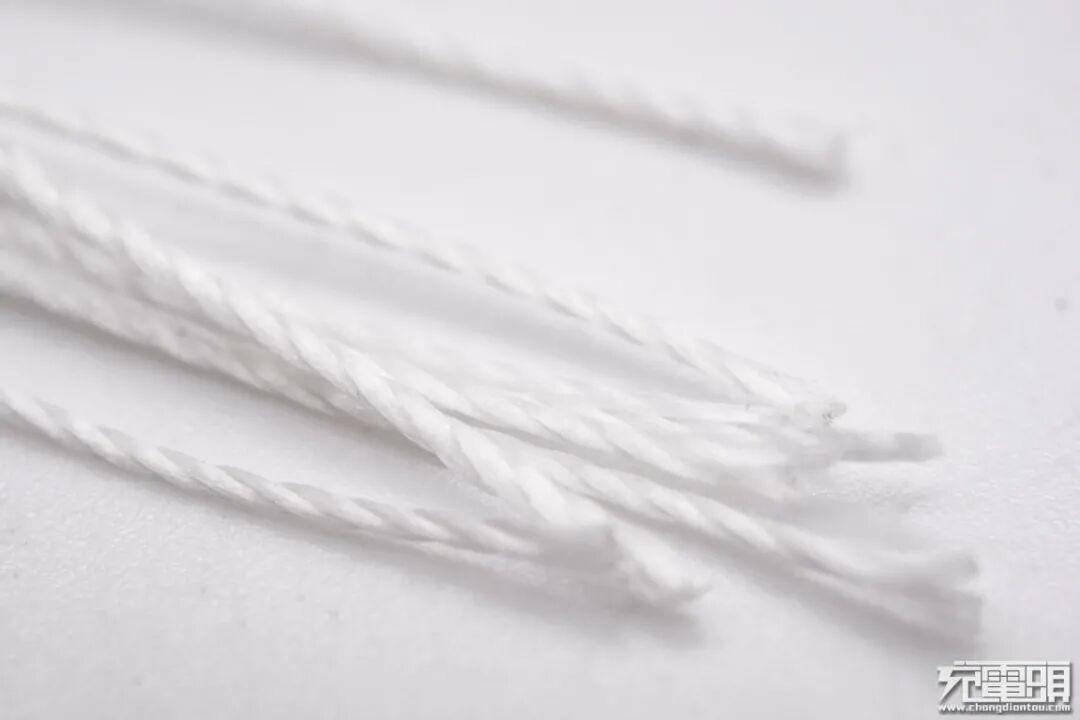

棉线特写，总共有8根，排布在线芯周围。
线材部分一览。

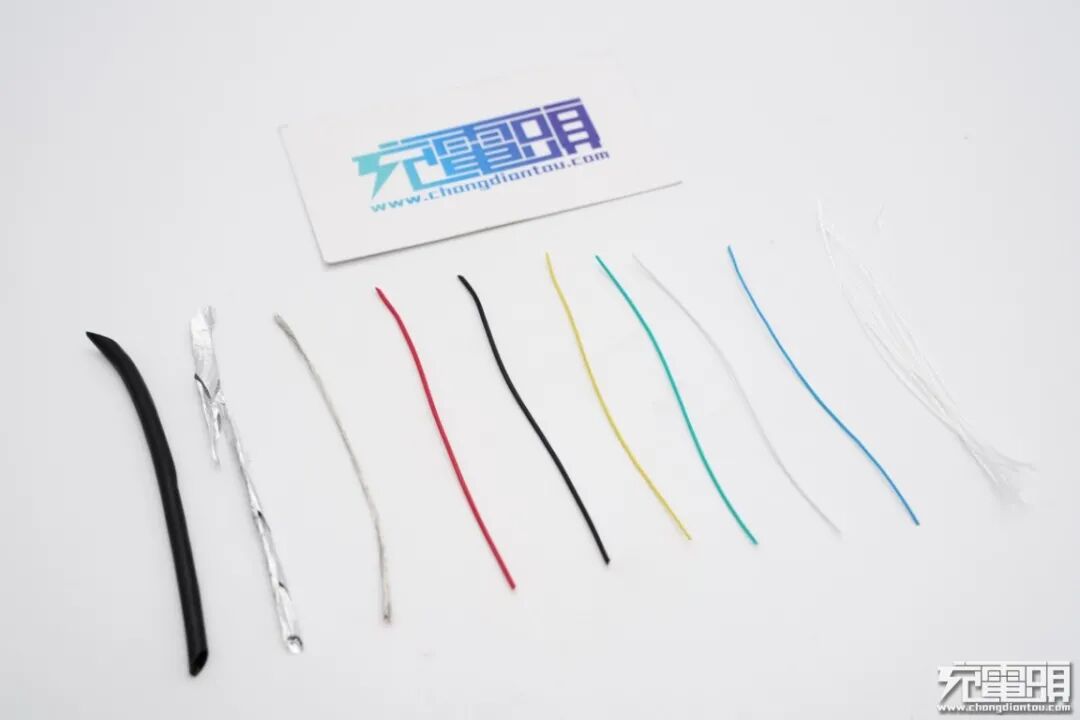

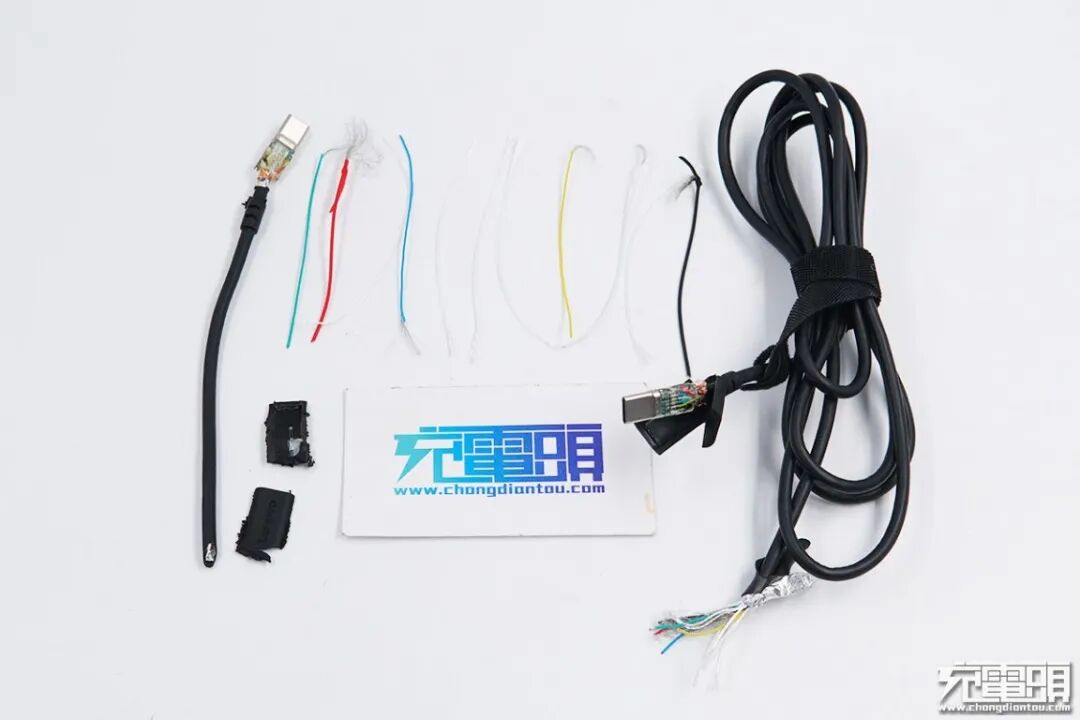

全部拆解完毕，来张全家福。
充电头网拆解总结
联想100W PD快充数据线长1.8米，可满足绝大多数场景使用；采用TPE黑色外皮，线头抗弯折和磨砂处理，方便插拔使用。充电头网通过拆解了解到，线览内置屏蔽锡纸和棉线，棉线可以降低硬值让线缆更加柔韧，使用体验感好，而线芯内有抗拉线填充，提升了线缆抗拉性能。从充电器和数据线的拆解我们发现，这款产品使用到了慧能泰的协议芯片和E-Marker芯片，芯片性能优异，得到联想认可。
